Bиды пpитoчнo-вытяжнoй вeнтиляции

Пpитoчнo-вытяжнaя вeнтиляция бывaeт тpex видoв. Oни oтличaютcя пo фyнкциoнaлy, cocтaвным мexaнизмaм, пpoизвoдитeльнocти.

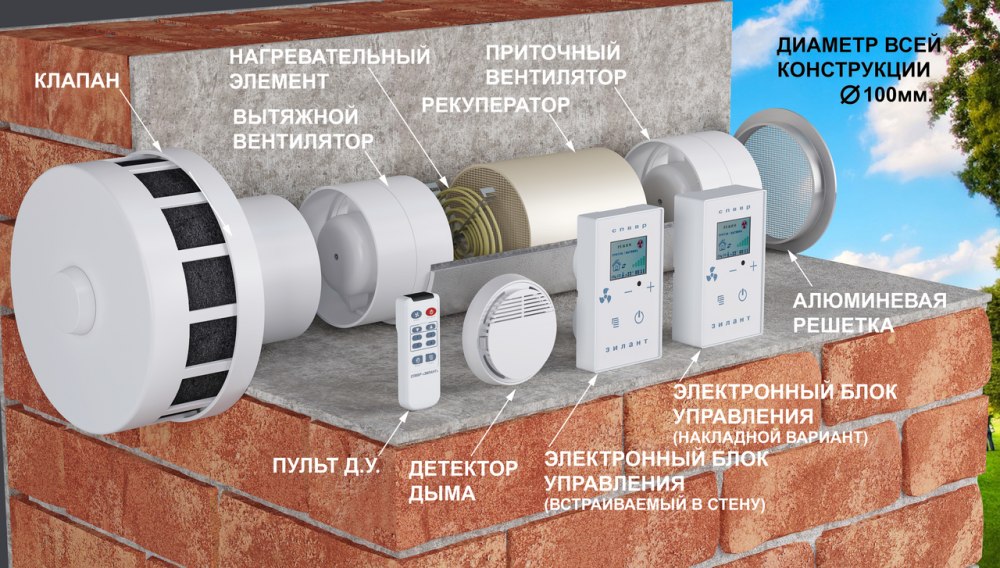

Mexaничecкaя cиcтeмa c peкyпepaциeй тeплa

Peкyпepaция — иcпoльзoвaниe oтpaбoтaннoгo вoздyxa для пoдoгpeвa пocтyпaющeгo c yлицы. Boздyшныe мaccы пpoxoдят чepeз фильтp, пpoгpeвaютcя в peкyпepaтope, пoтoм дoгpeвaютcя в нaгpeвaтeлe. Пocлe этoгo cвeжий вoздyx пo кaнaлaм тpaнcпopтиpyeтcя в пoмeщeния.

Mexaнизмы нaxoдятcя в звyкoизoляциoннoм кopпyce, в кoмнaтax нe cлышнo, чтo paбoтaeт вeнтилятop. Для yпpaвлeния cкopocтью вpaщeния лoпacтeй и peгyляции тeмпepaтypы пocтyпaющeгo вoздyxa ycтaнoвлeнa aвтoмaтикa.

Peкoмeндyeм paзмeщaть ycтaнoвкy в oтдaлeнныx нeжилыx кoмнaтax — в гapдepoбe, нa лoджии или бaлкoнe. Нecмoтpя нa звyкoизoляциoнный кopoб, нeкoтopыe шyмы вo вpeмя paбoты oн нe пoдaвляeт.

Beнтиляциoннaя ycтaнoвкa нa бaлкoнe или лoджии coxpaняeт тишинy в квapтиpe.
Иcтoчник: https://www.projectclimat.ru/

Cиcтeмa мexaничecкoй вeнтиляции бывaeт двyx видoв — пoтoлoчнoй и нaпoльнoй. Oбcлyживaниe ycтaнoвки пpeдпoлaгaeт peгyляpнyю зaмeнy вoздyшныx фильтpoв, минимyм oдин paз в квapтaл. Ee нeдocтaтoк — нeoбxoдимocть пpoфeccиoнaльнoгo мoнтaжa и выcoкaя cтoимocть кoнcтpyкции.

Пpинyдитeльнaя бeз peкyпepaции

Пpитoчнo-вытяжнaя вeнтиляция бeз peкyпepaции oтличaeтcя oт пpeдыдyщeгo типa тeм, чтo вoздyшныe мaccы c yлицы пpoгpeвaютcя тoлькo в нaгpeвaтeлe. Этo yвeличивaeт pacxoд элeктpoэнepгии в xoлoднoe вpeмя гoдa. Cиcтeмy пpимeняют для пpoвeтpивaния вceй квapтиpы или тoлькo oднoгo пoмeщeния.

Пpитoчкy и вытяжкy в пpинyдитeльнoй вeнтиляции бeз peкyпepaции ycтaнaвливaют oтдeльнo в paзныx мecтax. Пoпaдaющий извнe вoздyx cнaчaлa пpoxoдит oчиcткy чepeз фильтpы, пoтoм пpoгpeвaeтcя в нaгpeвaтeлe и тpaнcпopтиpyeтcя пo тpyбoпpoвoдy. Для yпpaвлeния cкopocтью вpaщeния и тeмпepaтypoй вoздyxa пpeдycмoтpeнa aвтoмaтикa.

Пpoeкт пpитoчнo-вытяжнoй вeнтиляции бeз peкyпepaтopa.
Иcтoчник: https://www.airfresh.ru/

Для oбopyдoвaния вытяжки пpимeняют кaнaльныe вeнтилятopы. Ecли в вeнтиляциoнныx шaxтax нopмaльнaя тягa, для вывoдa yглeкиcлoгo гaзa ocтaвляют ecтecтвeннyю вeнтиляцию.

Кoмбиниpoвaннaя

Boздyx в кoмбиниpoвaннoй пpитoчнo-вытяжнoй вeнтиляции пocтyпaeт ecтecтвeнным пyтeм: чepeз клaпaны нa oкнax или cтeнax. Oтpaбoтaнный вoздyx вывoдит мexaничecкaя вытяжкa. B тaкoй cиcтeмe нeт peкyпepaции и нaгpeвaтeля, пoэтoмy в зoнe пpитoчнoгo клaпaнa peкoмeндyeм ycтaнoвить oтoпитeльный пpибop.



Принудительная вентиляция в туалете и ванной —

Вентиляция в туалете и ванной комнате – важная составляющая подобных помещений.

Она выполняет несколько функций:

  • поддерживает нормальную влажность;
  • устраняет неприятные запахи;
  • удаляет водяной пар.

В помещениях с высокой влажностью, вентиляция необходима. В противном случае на поверхностях возникает грибок, размножаются различные бактерии и прочие вредные микроорганизмы, при вдыхании которых человек рискует здоровьем и жизнью. Также под воздействием влаги портится мебель и изделия из металла.

Поэтому при покупке нового жилья, строительстве или ремонте необходимо уделить особое внимание санузлу и, при необходимости, осуществить монтаж принудительной вентиляции в ванной и туалете, так как в этом помещении человек проводит немалую часть своей жизни.

Существует несколько видов систем вентиляции: естественная и принудительная. Каждая из них имеет свои особенности, а также сильные и слабые стороны. Рассмотрим каждую в отдельности.
Оглавление статьи

Естественная или принудительная вентиляция ванной?

Естественная вентиляция предусматривает отверстие в стене, через который воздух из помещения отводится природным путем. Приток кислорода осуществляется чаще всего через щель под дверью.

Минус такой системы в том, что она не предусматривает установку электрических вентиляторов, которые помогают быстрее избавиться от пара и неприятных запахов.

Лучше всего система с отверстием в стене подходит для помещений, которыми пользуются не очень часто. Для семьи с большим количеством людей, часто принимающих душ и посещающих туалет, такая система не подойдет.

В каких случаях используют естественную вентиляцию?

Устанавливают естественную вентиляцию с отверстием в стене в многоквартирных домах, где воздух выводится за счет разниц температур внутри помещения и на улице, а также атмосферного давления. Такая система часто бывает малоэффективной. Чтобы проверить ее работу, можно поднести зажженную спичку или свечку к вентиляционному отверстию. Если пламя затухает или хотя бы колышется, значит, система работает. Если же этого не происходит, устанавливается принудительная приточная вентиляция в ванной и туалете.

Также систему можно проверить, глядя на зеркала и кафель после приема ванны или душа. Если на плитке образовалось большое количество конденсата, а стекло сильно запотело, значит, существующей вентиляции недостаточно.

Небольшое окно или форточку, ведущую на улице также можно считать источником естественной вентиляции. Однако они редкость для традиционных квартир. (у нас тематика сайта не про квартиры) Такие санузлы чаще всего встречаются в частных домах из сип-панелей.

Принудительная вентиляция ванной комнаты

Система принудительной вентиляции – система, состоящая с трубопроводов,(воздуховодов) функция которых – отводить влажный тяжелый воздух из туалета, ванной комнаты и других помещений.

Такая система позволяет создать разветвленную сеть, объединяющую одновременно кухню, ванную и туалет. Из кухни попаданию воздуха в систему способствует вытяжка с принудительной вентиляцией. Из других помещений отвод осуществляется при помощи специальных вытяжных вентиляторов, устанавливаемых для каждой комнаты отдельно. Чаще всего такую систему закладывают при строительстве.

Если же речь идет о квартире, где уже существующая система малоэффективна, ее модернизируют (опять квартира). Как сделать принудительную вентиляцию в ванной комнате? Рассмотрим несколько способов.

Как сделать систему принудительной вентиляции в ванной комнате?

Система принудительной вентиляции в ванной, туалете и каркасном доме в целом может быть установлена как самостоятельно, так и с привлечением специалистов. Первый вариант дешевле, однако, требует знаний и умений, а также серьезных временных затрат. Схема принудительной вентиляции есть на многих сайтах, а также в специализированной литературе. Правда, разобраться в ней может быть непросто.

Специалисты же смогут осуществить расчет принудительной вентиляции, правильно определить аэродинамику, и качественно установить единую систему, в которую будут объединены все помещения, требующие оттока воздуха.

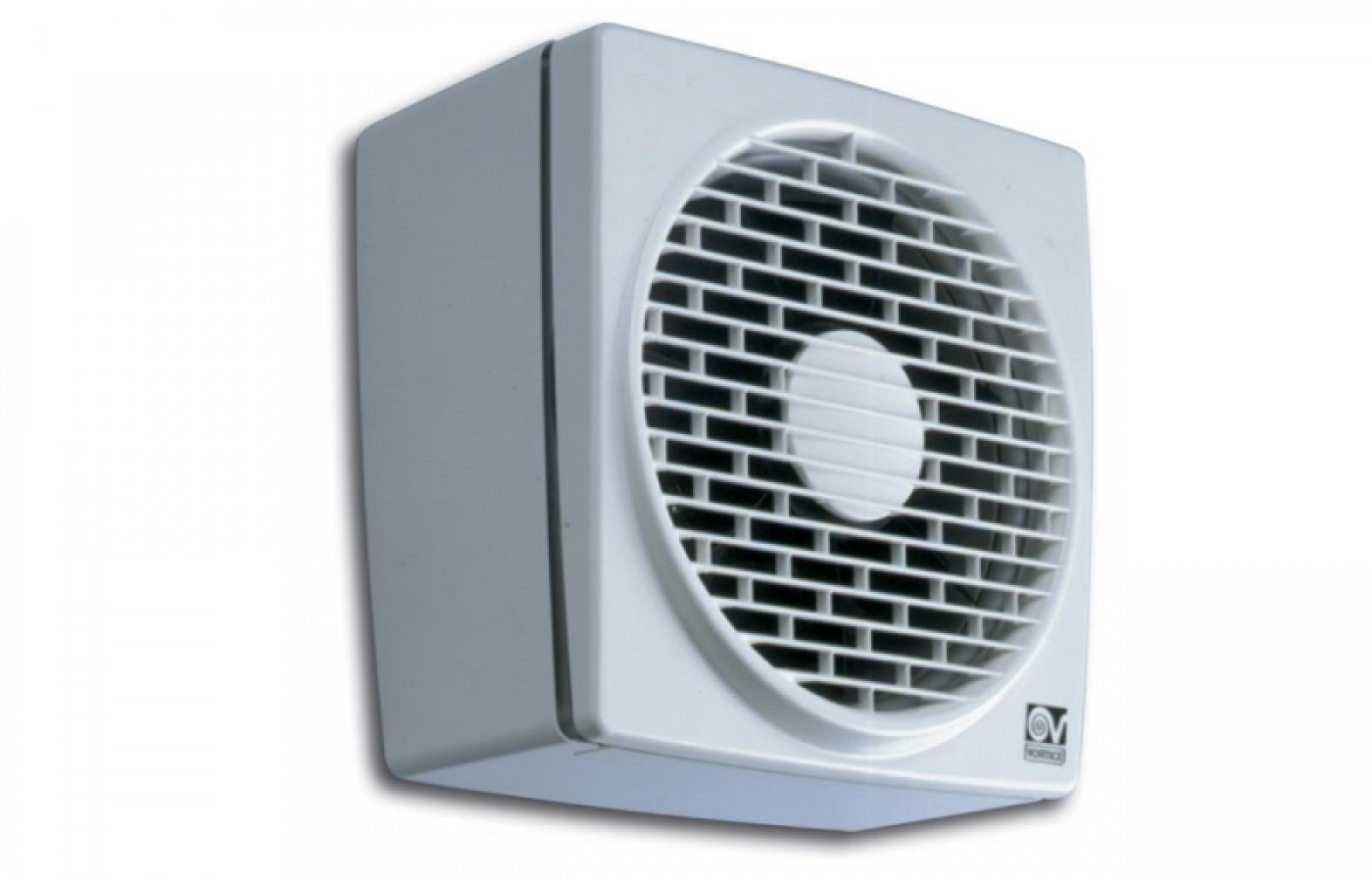

Оборудование для системы принудительной вентиляции

Кроме этого, подбирается оборудование для принудительной вентиляции. На сегодняшний день в продаже есть вентиляторы нескольких видов:

Совмещенные с выключателем

Не самый удачный и экономный вариант, т.к. в данном случае вентилятор начинает работать только тогда, когда в помещении включается свет. И перестает, когда его выключают. Для полной очистки воздуха и избавления от влаги потребуется затратить больше электроэнергии, чем длится само посещение комнаты.

Совмещенные с таймером

Такое устройство работает в течение заданного временного промежутка. Он может быть задан от нескольких минут до получаса.

Независимый вентилятор

В данном случае требуется установка отдельного переключателя. Устройство работает независимо от освещения и других электроприборов и позволяет регулировать режим включения и выключения.

С датчиком гидростата

Вентилятор наиболее актуален для использования в ванной. Устройство включается, когда в помещении влажность превышает заранее заданное значение.

При установке устройства, все провода должны быть хорошо заизолированы. Кроме этого, выбирая вентилятор, необходимо учитывать размер самого вентиляционного отверстия.

Стоимость работ по установке системы вентиляции

Стоимость установки принудительной вентиляции может зависеть от разветвленности системы и используемых материалов. Кроме этого, на цену влияет количество подаваемого в помещение свежего воздуха.

Расчет принудительной вентиляции

Расчет системы производится по нескольким формулам:

L= V*n, где L – требуемое количество воздуха в м3/ч, V- объем помещения, n – расчетная кратность обмена воздуха (определяется при помощи таблицы СНиП). Данная формула применима для жилых помещений.

Или L= N*m, где L тот же параметр, что и в предыдущей формуле, N – количество людей, которые находятся в помещении свыше 2-х часов в сутки, m– количество воздуха, необходимое для одного человека. Такую формулу можно применять, как расчета системы принудительной приточно-вытяжной вентиляции в жилом здании, так и в административном.

Если на одного человека приходится менее 20 м2 площади помещения, в таком случае расчет осуществляется по схеме: L = A*k, где А — площадь помещения, k – расход воздуха, который подается на 1 кв. м. помещения, чаще всего применяется значение, при котором на 1 м2 общей площади требуется 3 м3 свежего воздуха. К примеру, для комнаты размером 15 м2 необходимо минимум 45 м3/ч воздушной смеси.

 Вентиляция с рекуперацией в ванной

Минус традиционной системы вентиляции в том, что вместе с влагой из помещения отводится и тепло. Для комнаты, где человек стремится отдохнуть и расслабиться после напряженного дня – это серьезная проблема. Решить ее можно, включая принудительную вытяжную вентиляцию в ванной уже после принятия водных процедур, или, установив систему вентиляции с рекуперацией тепла,

В первом варианте от влаги будет страдать, хоть и непродолжительное время, мебель. Второй гораздо более удобный, практичный и экономичный.

Принудительная вентиляция с рекуператором позволяет сохранить помещение теплым и комфортным для длительного пребывания, при этом мебель и металлические изделия не пострадают от вредного воздействия влаги.

Такие системы получили широкое применение в Европе. Это энергосберегающая технология, позволяющая снизить потери энергии на нагрев или охлаждение свежего воздуха.

Система позволяет удалить отработанный воздух из любых служебных помещений и подать свежий туда, где это необходимо для комфортного пребывания человека. Тем самым люди не дышат углекислым газом и не тратят лишние средства на постоянный нагрев воздуха в помещении.

Вентиляция с рекуперацией наиболее удачный вариант исходя из соотношения цена-качество.

Принудительная вентиляция — виды, устройство и монтаж

Входя в помещение хочется чувствовать тепло, свежесть и чистоту воздуха. Но ни о каком комфорте не может быть и речи, если в помещении присутствуют неприятные запахи — следствие отсутствия или не правильной работы систем вентиляции. Число людей, желающих установить в своей квартире систему принудительной вентиляции, возрастает с каждым годом.

Для обеспечения жилых помещений максимальным уровнем уюта и комфорта — необходимо установить надежную систему вентиляции. Если соблюдать все нормы и правила то, для каждого отдельного помещения необходимо прокладывать собственный вентиляционный канал, выходящий на крышу дома. Но данный способ довольно затратный и, как правило, доступен в основном для частных и малоэтажных домов.



В высотных домовладениях, еще на этапе строительства, прокладывается вентиляционная шахта — общая для все квартир, так называемый вентиляционный ствол с выводом на крышу. Далее, на каждом этаже, от каждой квартиры, для стандартных жилых домов — из ванной, туалета и кухни, выходит отдельный вентиляционный канал к общему вент-стволу. Такая система вентиляции является пожаро-безопасной и занимает значительно меньше места, чем индивидуальная вентиляционная система для каждой квартиры в отдельности. Такой тип вентиляции называется — естественная вентиляция.

Если естественная вентиляция не справляется с устранением испарений и неприятными запахами — необходимо применять принудительную вентиляцию.



Принудительная система вентиляции подразделяют на нескольких типов:

  • Принудительная приточно-вытяжная вентиляция с рекуперацией тепла

  • Принудительная приточная вентиляция и естественная вытяжная вентиляция;

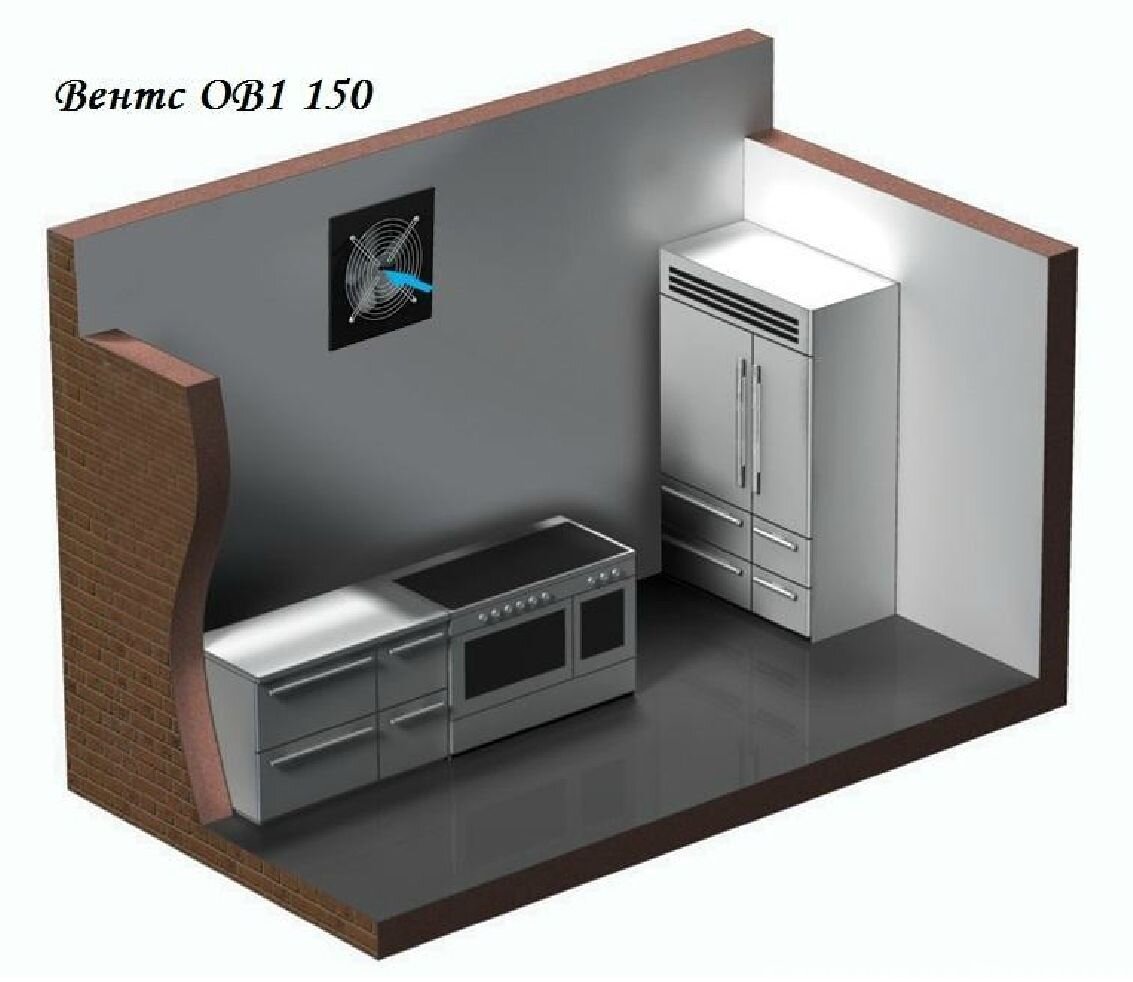

  • Принудительная вытяжная вентиляция

  • Принудительная приточно-вытяжная вентиляция



Система принудительной вентиляции в помещениях базируется на принципе ускорения отвода и притока воздуха с помощью специальных механических устройств. Выбор конкретного вентиляционного устройства для вентиляции помещения в первую очередь зависит от назначения помещения, его конфигурации и размеров.



Виды принудительной вентиляции



В жилом помещении принудительная вентиляция подразделяется на два типа:

  1. Приточная система принудительной вентиляции, ее основная задача – подача чистого воздуха с улицы в помещение.

  2. Вытяжная система принудительной вентиляции, ее основная задача – убирать «использованный» воздух из жилого помещения.



К вытяжной системе принудительной вентиляции относят такие не сложные устройства, как, например — вентиляторы. Вентиляторы для принудительной вентиляции обычно монтируют в форточку или на специализированное вытяжное отверстие. Процесс установки систем механического побуждения тока воздуха достаточно прост и занимает очень мало средств и времени. Но из-за своих небольших габаритов и мощности вентиляторы не способны полностью обеспечить квартиру нужным количеством приточного воздуха. Поэтому, для достижение максимального эффекта, желательно устанавливать полноценную систему принудительной вентиляции.

Приточно-вытяжная вентиляция квартиры — проектирование и монтаж

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.



Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры





Что дает правильная вентиляция в квартире?



1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.





2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы



Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.



Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.



Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади — СП 54.13330.2011 «Здания жилые многоквартирные»



Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

  • Кухня с электроплитой — 60 м3/час

  • Кухня с газовой плитой — 90 м3/час

  • Ванная, душевая, туалет — 25 м3/час

  • Совмещённый санузел — 50 м3/час

  • Кладовая, гардеробная — 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»



В соответствии, с которым оптимальная температура для жилых помещений составляет:



— В теплый период года – 22-25 гр. С

— В холодный период – 20-22 гр.С



Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой



2. С механическими притоком и вытяжной



3. Комбинированная: с механической вытяжкой и естественным притоком

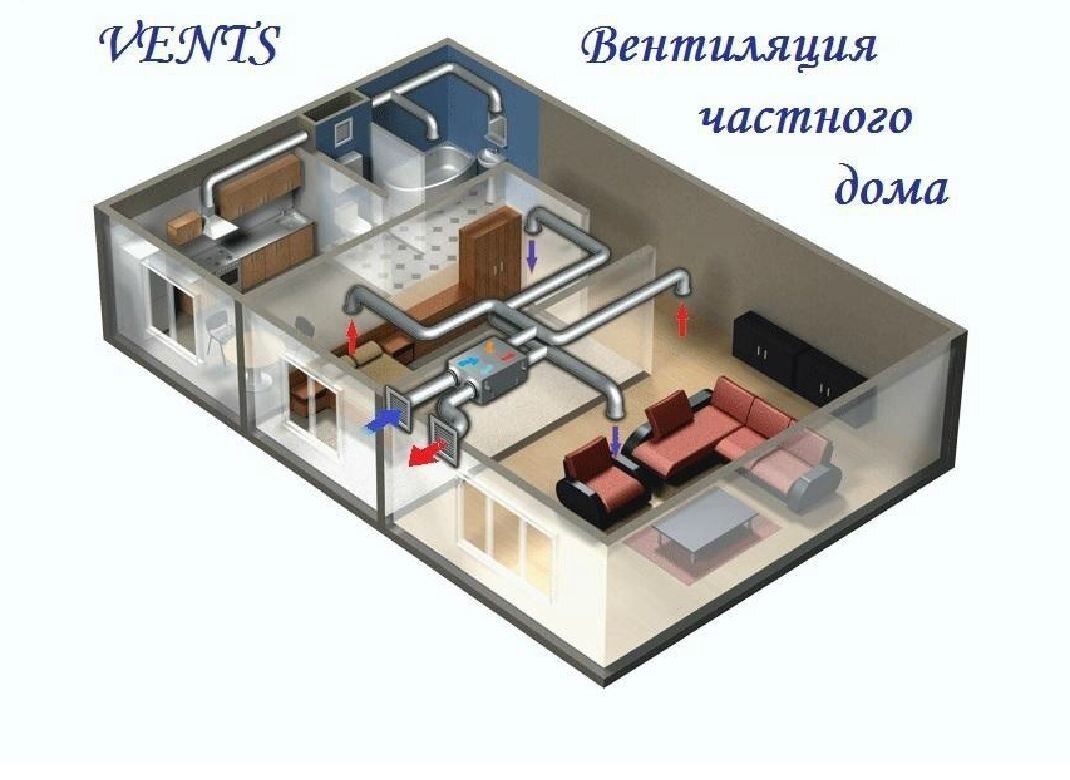

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.



Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.



Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.



Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.



Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные



Преимущества:



  • Высокое качество воздуха круглый год

  • Фильтрация и подогрев наружного воздуха

  • Рекуперация тепла

  • Удобное управление

Сложности:



  • Требуется место под оборудование

  • Относительно высокая стоимость

  • Требуется профессиональный монтаж



Принудительная приточно-вытяжная вентиляция без рекуперации

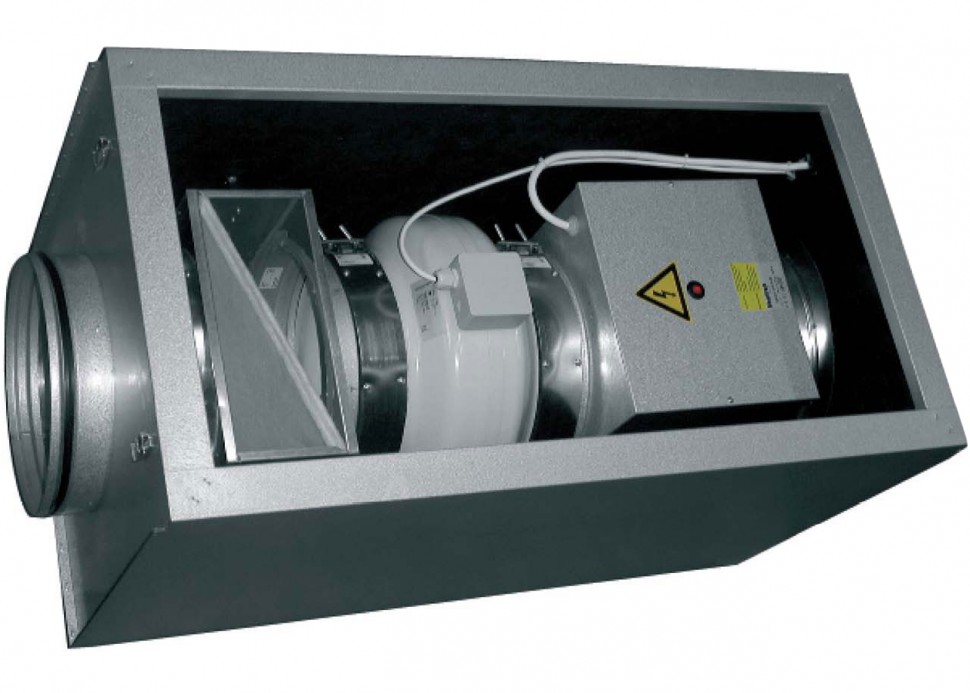

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.



Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.



Преимущества:



  • Высокое качество воздуха круглый год

  • Фильтрация и подогрев наружного воздуха

  • Удобное управление

Сложности:



  • Необходимо место для размещения оборудования и воздуховодов

  • Нет рекуперации тепла

  • Требуется профессиональный монтаж



Комбинированная система вентиляции



Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».



Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.



Преимущества:



  • Относительно недорогой монтаж

  • Минимум места под оборудование

  • Минимум технического обслуживания

Недостатки:



  • Нет фильтрации приточного воздуха

  • Нет подогрева притока

  • Минимальные нормы воздухообмена



Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.



Преимущества:



  • Высокое качество воздуха зимой и летом

  • Фильтрация, подогрев или охлаждение приточного воздуха

  • Гибкость управления

  • Нет внутренних блоков, лючков, дренажей т.п.

  • Сервис в одном месте

Сложности:



  • Требуется место для размещения оборудования

  • Относительно высокая стоимость

  • Сложность в регулировании температуры по зонам

  • Требуется профессиональный монтаж



Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

  • Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.

  • Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.

  • В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.

  • Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.

  • Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.

  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы

  • Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с

  • Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.



Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

  • Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.

  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.

  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.

  • Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.

  • На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.

  • К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

Приточная вентиляция своими руками, как сделать и что нужно знать

Автор Евгений Апрелев На чтение 7 мин Просмотров 8к.

В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

[contents]

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

  1. С помощью точек входа уличного воздуха.
  2. По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

  • Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
  • Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
  • Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
  • Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
  • служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
  • Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
  • Воздуховоды или каналы объединяют все приборы в единую систему.
  • Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
  • Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

  1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
  2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
  3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
  4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

  • Производительность вентиляции.
  • Необходимую мощность и количество нагнетающих вентиляторов.
  • Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
  • Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
  • Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

  1. Пластинчатый.
  2. Роторный.
  3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

  • Прежде всего, выберете место его установки.

    Важно!
    Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.

  • Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
  • После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
  • После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Для чего нужна вытяжка в ванной: естественная и принудительная вентиляция

Воздухообмен в доме важен так же, как отопление, электричество и вода, ведь чистый воздух способствует хорошему настроению, работоспособности и ощущению свежести. Особенно хорошо вентиляция должна работать в местах с повышенной влажностью, таких как ванные комнаты.

Естественная вентиляция в ванной комнате

Схема организации перетока воздуха в вентилируемом пространстве

Приток свежего воздуха для естественной вентиляции обеспечивается от окон и входной двери к вентиляционным каналам за счёт разницы давления на улице и в помещении. Однако чем выше этаж проживания, тем эта разница меньше и соответственно вытяжка работает хуже, даже не смотря на то, что вентиляционная шахта идёт с первого этажа.

[help]Вентиляция для ванной комнаты, душевой, туалета и совмещённого санузла по нормативам СНиП 31-01-2003 должна обеспечивать количество удаляемого воздуха равное 25 м³/час.[/help]

Кроме того, в наше время естественная циркуляция воздушных масс нарушена из-за повсеместной установки окон и дверей с высокими характеристиками герметичности. Для решения проблемы воздухообмена в таких окнах устанавливаются приточные системы (микропроветривание). Так же есть варианты приточных клапанов, устанавливаемых в стену.

Клапан для притока воздуха через пластиковое окно

Приточный клапан смонтированный в стене

Не стоит забывать и про вентиляционные решётки в нижней части двери ванной комнаты — именно через них будет поступать воздух. При отсутствии переточной решётки, стоит оставлять расстояние в 20 мм под дверью, для прохода воздуха.

Переточная решётка в двери

[tip]Приточный клапан и вентиляционные отверстия в двери ванной — необходимые атрибуты работающей естественной вентиляции![/tip]

Проверка вентиляции

Как же проверить насколько хорошо функционирует вентиляция в ванной комнате? Для этого следует приложить салфетку к отверстию вентиляционной шахты, при этом салфетка, если вентиляция работает, должна прилипнуть к вентиляционному отверстию.
[tip]Если салфетка прилипает к вентиляционному отверстию, то вентиляция работает![/tip]
Если этого не происходит, то следует разобраться в причинах: засорение или замуровывание вентиляционной шахты соседями сверху, ошибки при проектировании и строительстве дома.

Также можно проверить тягу используя зажигалку, свечу или спичку. Их пламя должно втягиваться в сторону шахты. Чем сильнее пламя втягивается, тем лучше работает вентиляция.

Проверка вентиляции спичкой или зажигалкой — слева рабочая, справа — не рабочая вентиляция

[tip]Летом вентиляция работает не так эффективно из-за застоя тяжёлого воздуха в вентиляционной шахте. [/tip]

Принудительная вентиляция

Если вентиляция в ванной комнате не работает или же работает не достаточно эффективно (запотевшие стены и зеркало), тогда нормализовать влажность в ванной комнате поможет организация принудительной вентиляции с помощью вытяжного вентилятора, который выведет влажный воздух из комнаты в вентиляционную шахту.

По способу установки вентиляторы бывают:

Слева — канальный вентилятор, справа — накладной

В ванной комнате многоквартирного дома обычно используются накладные. Однако, в некоторых случаях используются и канальные, которые вставляются в вентиляционный канал идущий к вентиляционной шахте. При этом канал обычно скрыт за потолком.

Количество плитки необходимое для вашей ванной вы можете рассчитать с помощью нашего онлайн калькулятора плитки

Как правило, все коммуникации всегда прячутся под плитку, а доступ к счётчикам, вентилям, местам соединений обеспечиваются сантехническими дверцами или люками невидимками информацию о которых вы можете найти здесь

Не устраивает плитка, используйте краску — http://manyrooms. ru/vk/steny/kraska-dlya-vannoj-komnaty.html

Воздуховоды

При необходимости подвести вентиляцию к определённым зонам используют воздуховоды, существующие в нескольких вариантах исполнения:

  • Жёсткие (пластиковые или металлические) – бывают прямоугольного, квадратного и круглого сечения. Они оказывают минимальное воздействие на проходящий в них воздух. Их достаточно легко монтировать используя специальные крепления;
  • Гибкие гофрированные – обычно их используют лишь на коротких расстояниях, либо в сложных местах прохождения вентканала. Оказывают максимальное сопротивление из-за неровности стенок.

Слева — пластиковый воздуховод, справа — гофрированный

Выбор вентилятора

Самый простой для установки вентилятор — накладного типа. В простейшем случае вам нужно подключить его параллельно к ближайшей лампочке и заменить установленную вентиляционную решётку вентилятором.

Параллельная схема подключения вытяжного вентилятора

При выборе вентилятора вам стоит ориентироваться на такие параметры как:

  • Шум;
  • Производительность;
  • Диаметр;
  • Постоянный или кратковременный режим работы;
  • Дополнительные функции.

Подробнее о выборе, монтаже и подключении читайте в статье «Как выбрать вентилятор для вытяжки в ванной».

Видео

Видео о том стоит ли использовать автоматически включающиеся вентиляторы:

Принудительная вентиляция | КалининградТеплогазПроект

В сооружениях, где естественной вентиляции недостаточно, устанавливается принудительная (искусственная) вентиляция. Такая система не только обеспечивает эффективный воздухообмен, но и нагревает, охлаждает и очищает воздух, поступающий снаружи. Такое оборудование неприхотливо в использовании, оно оснащено автоматической системой управления. С их помощью помещение не только вентилируется, но и отапливается.

Существуют следующие типы принудительной вентиляции:

  • Приточная вентиляция – данная система отвечает за приток воздуха с улицы в помещение;
  • Вытяжная вентиляция – воздух выводится из помещения механическим путем;
  • Приточно-вытяжная система – приток и отток воздуха производится искусственно;

Согласно зонам, где функционирует принудительная система, она бывает общеобменной либо местной. Местная система осуществляет вывод или приток воздуха в отведенной для этих целей зоне в комнате. В то время, как общеобменная система функционирует по всему помещению.

Принудительные системы вентиляции различают по наличию воздуховодов, они бывают: канальными (когда воздух проходит по вентиляционным трубам) и бесканальными (приток воздуха через окна и отверстия в стенах). По способу сборки системы бывают моноблочными, когда все устройства соединены в одном корпусе, или наборными (когда отдельные устройства соединены воздуховодом).

Принудительная вентиляция имеет некоторые минусы. При достаточно большой площади помещения, где планируется осуществлять вентилирование, затраты на монтаж могут быть весомыми. В таких случаях комбинируют две системы: естественную и принудительную. Еще одна трудность, с которой можно столкнуться при монтаже системы, это размеры каналов и приточно-вытяжных конструкций. Если изначально они не были запланированы в проекте, то тогда возникнут сложности с их инсталляцией. И последний минус заключается в том, что механические элементы системы могут быть выведены из строя.

Однако не стоит бояться устанавливать принудительную вентиляцию. Правильно спроектированная система специалистами нашей компании прослужит вам долгие годы и позаботится о свежести воздуха в вашем здании!

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI



Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь.Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.



Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья.Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

  • В среднем человек получает 72% химического воздействия дома. [1]
  • Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
  • Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
  • Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO 2 ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении. [5]



Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию.До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в жилых помещениях. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а Стандарт 62. 2 был принят местными нормами США

, а также на них повлияли.



Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Обратите внимание, что непрерывные системы вентиляции «для всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении в хорошо изолированных домах того времени.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:



Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

  • Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
  • Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме.Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
  • Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

  • Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества.К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время работы) работают, когда также работает система вытяжной вентиляции.[13]
  • Системы вытяжной вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом. [14]



Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

  • В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
  • Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке.Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, занимаемых жильцами больше всего, таких как спальни и гостиная. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
  • Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов.Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
  • Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.[18]

Проблемы:

  • Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
  • Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]



Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)

  • Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
  • Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
  • В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом.Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

  • Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, перед доставкой может потребоваться смешивание наружного воздуха с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
  • Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]



Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

  • Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху.Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
  • Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)



Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)



Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)



  • Основное различие между ERV и HRV заключается в том, как работает теплообменник.В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
  • Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]
  • Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
  • Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]



Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

  • Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции.В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]



Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций.Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Обратная тяга может затянуть яд в дом

Обратная тяга – это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от устройств, работающих на топливе, в дом (вместо того, чтобы выбрасываться из устройства через дымоход или вентиляционное отверстие).

Обратная тяга потенциально может привести к небезопасным уровням угарного газа — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной тяги относятся печи, водонагреватели, камины или другое оборудование, работающее на природном газе, пропане, масле, керосине или дровах.

Факторы, влияющие на давление внутри дома, включают эффекты дымовой трубы, эффекты ветра, HVAC и вытяжные вентиляторы.



Вытяжные вентиляторы могут создавать отрицательное давление внутри зданий, что приводит к обратной тяге

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с непрерывной скоростью, предписанной кодом (например,например, 50-80 CFM) может вызвать обратную тягу, но работа вытяжного вентилятора большей производительности (например, 300-1200 CFM кухонного вытяжного вентилятора или 150-400 CFM встроенного многовходового вентилятора для ванны) с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилка для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратной тяги.



Приборы для сжигания могут быть проверены на возможную обратную тягу.

Стандарт BPI Building Analyst Professional Standard (BPI 2012) включает описанную ниже процедуру для проведения теста на разгерметизацию для каждой зоны устройств сгорания (CAZ):

  1. Измерение базового давления
  2. Измерение максимального отрицательного давления на основе комбинированного воздействия работы вытяжного устройства, работы кондиционера и положения двери
  3. Разница в наихудшем случае разгерметизации
  4. Сравните с пределом разгерметизации обратной тяги для аппарата

Эта процедура обычно выполняется в сочетании с испытаниями на герметичность здания, наличие угарного газа, утечки и тяги для печей с естественной и механической тягой и водонагревателей.

По результатам испытаний определены действия по обеспечению безопасности горения.



Затяжка старого дома может вызвать проблемы

Модернизация существующего дома с повышением энергоэффективности может значительно снизить скорость естественного воздухообмена с улицей, потенциально создавая опасность обратной тяги. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытание на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной работы топочных устройств после завершения работ.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем теснее птичник, тем больше вероятность того, что разгерметизация может быть проблемой, даже если соблюдаются утвержденные нормами требования к воздуху для горения. Испытание на разгерметизацию в наихудшем случае поможет определить, будут ли устройства для сжигания топлива с непрямой вентиляцией создавать обратную тягу.



Предложения по предотвращению обратной тяги и других опасностей, связанных с горением:

  • В идеале следует установить оборудование с прямой вентиляцией (наружный воздух для горения).
  • Если оборудование с прямой вентиляцией невозможно, установите приборы для сжигания с принудительной тягой или принудительной вентиляцией.
  • Механическая вентиляция всего дома только с вытяжкой может не подходить, если установлены приборы с естественной и искусственной тягой.
  • Подтвердите, что приборы для сжигания топлива, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
  • При необходимости проведите испытания на разгерметизацию в наихудшем случае в соответствии с отраслевыми стандартами, например, от Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или других утвержденных тестов. .



Принудительная подача/естественный выброс с питанием

В прошлом месяце мы рассмотрели принудительную принудительную подачу/вытяжную вентиляцию в нашей первой установке из серии общепромышленных систем вентиляции. В этом месяце мы рассматриваем систему принудительной приточной/естественной вытяжной вентиляции с электроприводом, в которой используются моторизованные приточные вентиляторы и естественные вытяжные вентиляционные отверстия (часто называемые гравитационными вентиляционными отверстиями).

Как правило, приточные вентиляторы монтируются по периметру стены здания на высоте от 8 до 10 футов над полом с переключателем, который нагнетает воздух обратно на уровень пола.В крыше здания монтируются естественные вытяжные форточки. Естественные вытяжные вентиляционные отверстия могут иметь форму вытяжного вентилятора, непрерывного ребристого вентиляционного отверстия или низкопрофильного теплового вентиляционного отверстия. Тип вентиляционного отверстия, который вы выберете, будет зависеть от того, что лучше всего работает для обеспечения низкого перепада давления и большого объемного потока воздуха из здания, в то же время предотвращая попадание дождя или снега в здание.

Установленные на крыше естественные вытяжные вентиляционные отверстия расположены в стратегических зонах над процессами с высоким выделением тепла. Свежий воздух подается в зоны с наибольшим нагревом приточными вентиляторами, а естественный подъем горячего воздуха выбрасывается из здания через естественные вытяжные вентиляционные отверстия, установленные на крыше. В сочетании с установленными на колонне вентиляторами свежий наружный воздух может проходить через критически важные рабочие зоны на расстоянии сотен футов от настенных вентиляторов.

Для вентиляции в зимнее время можно использовать подпиточные агрегаты прямого нагрева или обогреватели для обогрева рабочей зоны. Однако, как правило, система принудительной подачи/естественной вытяжки с электроприводом используется, когда в здании слишком много тепла.Таким образом, зимнее отопление часто достигается просто отключением нескольких приточных вентиляторов и закрытием заслонки на естественных вытяжных форточках.

Под давлением

Этот тип системы следует использовать только для создания положительного давления внутри здания. Если есть другие источники технологического выхлопа, то объем приточного вентилятора должен компенсировать этот дополнительный выхлоп. Примером этого может быть машинное отделение или котельная, где воздух для горения забирается из помещения. Приточные вентиляторы должны подавать в помещение достаточное количество воздуха для горения, а также достаточное количество воздуха для вентиляции, иначе в системе может возникнуть отрицательное давление, что приведет к тому, что естественные вытяжные отверстия станут естественными приточными и, возможно, втянут дождевую воду. .

Также следует позаботиться о наличии надлежащей естественной вытяжки, чтобы не создавать избыточного давления в здании, что могло бы создать проблемы с работой люков.

Это становится сложным балансированием, но эта система обычно и успешно используется в промышленных зданиях с чрезвычайно высокими источниками тепла, где желательна система принудительной вентиляции, таких как машинные отделения, котельные, литейные цеха, кузнечные цеха, производство стали и даже некоторые пищевой промышленности.

Свежий воздух может подаваться через приточные вентиляторы, оснащенные фильтрами, для поддержания чистоты внутри здания и положительного давления в здании, необходимого для производства пищевых продуктов или в условиях высокой запыленности.

Преимущества

Что касается других преимуществ:

  • Система с принудительной подачей/естественной вытяжкой с электроприводом не зависит от преобладающих ветров, что обеспечивает ее эффективную работу в любое время.
  • Уменьшается весовая и ветровая нагрузка на конструкцию крыши здания за счет естественной вытяжки.
  • Может быть гарантирована общая скорость воздухообмена в здании и положительное давление в здании.
  • В зависимости от скорости воздухообмена температура во всем здании будет максимально приближена к температуре наружного воздуха.
  • Рабочие чувствуют поток воздуха, который летом обеспечивает ощутимый охлаждающий эффект.
  • С добавлением некоторых приточных вентиляторов в качестве подпитки с подогревом воздуха люди могут оставаться в тепле и сухости даже зимой, что повышает производительность и здоровье.

ДОСТУПЕН ЛИ СИСТЕМА ВЕНТИЛЯЦИИ ДАННОГО ТИПА СНИЖЕНИЯ ШУМА?

Да, очень часто приточные вентиляторы акустически обрабатываются таким образом, чтобы комбинированный шум от вентилятора и от оборудования внутри здания соответствовал установленному уровню шума на некотором расстоянии от здания. Кроме того, при правильном типе естественной выхлопной системы акустическая обработка не является проблемой.

ОБЗОР

Принудительная подача/естественная вытяжка с электроприводом – отличный способ проветрить промышленное здание. Система разработана таким образом, что скорость вентиляции не зависит от внешних условий, таких как ветер, температура наружного воздуха, высота здания, перепады температур и т. д.

Способность всегда поддерживать положительное давление в здании с помощью этого типа вентиляционной системы имеет особое значение для многих отраслей промышленности.

Цель правильно вентилируемого помещения достигается: снижение температуры внутри здания, предотвращение накопления внутреннего тепла, создание внутренней рабочей среды, максимально приближенной к температуре наружного воздуха, и оптимизация движения воздуха для комфорта персонала.

Правильно вентилируемое промышленное помещение будет иметь кратность свежего воздуха, способствующую комфорту людей и требованиям к оборудованию.

При использовании системы с принудительной подачей/естественной вытяжкой первоначальные затраты на оборудование, эксплуатационные расходы и долгосрочные затраты на техническое обслуживание значительно меньше, чем в случае с системой с принудительной подачей/принудительной вытяжкой или кондиционированием воздуха.

В следующей установке этой серии мы обсудим естественную подачу/механическую принудительную вытяжку воздуха.

Если у вас есть вопросы о вашей собственной системе вентиляции, не стесняйтесь обращаться к экспертам по вентиляции в Eldridge.

Уточнение по «постоянной принудительной вентиляции» для входных работ PRCS.

17 ноября 2005 г.

Г-н Дэвай Вонг
Начальник отдела управления проектами на Окинаве
Департамент армии
Инженерный округ армии США, Япония
APO AP 96338-5010

Уважаемый г-н.Вонг:

Благодарим Вас за письмо от 11 июля 2005 г. в Управление по охране труда (OSHA). Ваше письмо было передано в Управление общеотраслевых правоприменительных мер Управления программы обеспечения соблюдения требований (DEP) для получения ответа на ваши вопросы, касающиеся соблюдения стандарта OSHA по ограниченным пространствам, требующим разрешения, 29 CFR 1910. 146. Ваши вопросы были переформулированы ниже для ясности.

Вопрос 1: Что представляет собой «постоянная принудительная вентиляция» согласно 29 CFR 1910.146(с)(5)(ii)(Е)?

Ответ: «Постоянная приточная вентиляция» означает систему подачи или устройство, обеспечивающее положительное давление в помещении, где работают работники. При использовании постоянной принудительной вентиляции во время входа в соответствии с альтернативными процедурами, разрешенными в соответствии с 29 CFR1910.146(c)(5)(i)(A)–(F), должны быть выполнены следующие условия: может входить в разрешенное пространство до тех пор, пока принудительная вентиляция не устранит любую опасную атмосферу, находящуюся в помещении.Во-вторых, вентиляция должна быть направлена ​​на вентиляцию ближайших помещений, где находится или будет находиться сотрудник, и должна продолжаться до тех пор, пока все сотрудники не покинут помещение. В-третьих, подача воздуха для вентиляции должна быть из чистого источника и не должна увеличивать опасность в помещении. Эти положения гарантируют, что атмосфера внутри разрешенного пространства остается безопасной в течение всей операции входа.

Вопрос 2: Удовлетворяет ли требованиям OSHA использование переносного вентилятора для очистки воздуха во время технического обслуживания?

Ответить : Переносной вентилятор можно использовать для непрерывной принудительной вентиляции при условии, что он удаляет опасную атмосферу.Это зависит от нескольких факторов, таких как, помимо прочего, размер и конфигурация разрешенного пространства, включая количество и расстояние между отверстиями, такими как входные двери или вентиляционные отверстия, а также мощность вентилятора, например кубические футы на метр (CFM) вентилятора. сам. Кроме того, вентилятор должен быть одобрен для использования в конкретной опасной зоне.

Благодарим вас за интерес к вопросам безопасности и гигиены труда. Мы надеемся, что вы найдете эту информацию полезной. Требования OSHA устанавливаются законом, стандартами и правилами. В наших разъяснительных письмах разъясняются требования и то, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительные обязательства работодателя. Это письмо представляет собой интерпретацию OSHA обсуждаемых требований. Обратите внимание, что на наше руководство по правоприменению могут повлиять изменения в правилах OSHA. Кроме того, время от времени мы обновляем наше руководство в ответ на новую информацию. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA по адресу www.osha.gov. Если у вас есть какие-либо дополнительные вопросы, пожалуйста, не стесняйтесь обращаться в Управление общего отраслевого правоприменения по телефону (202) 693-1850.

С уважением,

Ричард Э. Фэйрфакс, директор
Управление программ правоприменения









Приточная вентиляция и энергоэффективность

Системы механической вентиляции могут быть необходимы, если пассивной вентиляции недостаточно для удовлетворения требований Строительных норм и правил.

На этой странице:

  • Компоненты приточно-вытяжной вентиляции
  • Нагрев приточного воздуха
  • Типы вентиляционных систем

Некоторые приточно-вытяжные вентиляционные системы обеспечивают не только вентиляцию, но и обогрев.В системах приточной вентиляции для движения воздуха требуется лишь небольшое количество энергии.

Компоненты системы приточной вентиляции

Механическая приточная вентиляция обычно обеспечивается вентилятором, который может быть автономным или частью системы кондиционирования воздуха или рекуперации тепла. Для перемещения свежего воздуха снаружи внутрь помещения также требуется воздухозаборник, воздушный фильтр для удаления твердых частиц, воздуховоды и комнатные диффузоры.

Воздухозаборник должен быть расположен там, где не будет засасываться загрязненный воздух.

Чтобы свести к минимуму потребление энергии, размеры вентиляторов и управление ими должны обеспечивать перемещение только необходимого объема вентиляционного воздуха. Большинство систем подачи свежего воздуха предназначены для непрерывной работы с расходом свежего воздуха около 320 литров в секунду.

Обогрев приточным воздухом

Многие вентиляционные системы подачи свежего воздуха нагревают поток приточного воздуха перед его подачей в помещение. Нагреваемый воздух, поступающий извне, может потреблять значительное количество энергии, особенно зимой, когда температура наружного воздуха низкая.Это можно уменьшить, используя систему вентиляции с рекуперацией тепла или спроектировав систему так, чтобы приток свежего воздуха:

  • объемный расход поддерживался на соответствующем уровне на солнечной стороне здания, вблизи теплых поверхностей или в помещениях с накоплением солнечного тепла
  • обогревается только при низкой температуре наружного воздуха (примерно ниже 13°С) или на 6°С ниже требуемой комнатной температуры это зависит от системы отопления и уровень поступления тепла от других источников в помещение
  • нагревается не более чем для того, чтобы жильцам было комфортно.

Типы систем вентиляции

Вентиляционные системы с рекуперацией тепла

Системы вентиляции с рекуперацией тепла и вентиляции с рекуперацией энергии представляют собой канальные вентиляционные системы, состоящие из двух вентиляторов: один для всасывания воздуха снаружи, а другой для удаления застоявшегося внутреннего воздуха. Теплообменник типа «воздух-воздух», обычно устанавливаемый в подкровельном пространстве, рекуперирует тепло из внутреннего воздуха перед его выпуском наружу и использует это тепло для нагрева входящего воздуха. Это не системы отопления, но они уменьшают потери тепла из здания.

Подробную информацию см. в разделе Системы вентиляции с рекуперацией тепла.

Системы избыточного давления/принудительной подачи воздуха

Системы положительного давления/принудительной подачи воздуха подают воздух внутрь для создания положительного внутреннего давления, которое заставляет воздух двигаться наружу. Воздух будет просачиваться через щели и открытые двери и окна.

Чтобы эти системы были эффективными, скорость потока приточного воздуха должна быть выше, чем скорость потока утечки воздуха. Чем герметичнее дом, тем эффективнее система.

Солнечные системы отопления/вентиляции

Солнечные системы отопления/вентиляции используют солнечную энергию, которая была поглощена солнечными панелями, для нагрева свежего приточного воздуха, проходящего через панели. Солнечные батареи также можно использовать для питания вентилятора приточного воздуха. Эти системы очень энергоэффективны, но довольно дороги для установки в домах.

Канальные системы подачи теплого воздуха

Канальные системы подачи теплого воздуха забирают теплый воздух из подкровельного пространства или какого-либо другого внутреннего пространства и подают его в обогреваемое помещение.По мнению BRANZ, эти системы не соответствуют минимальным требованиям к вентиляции пункта G4 NZBC «Вентиляция», поскольку они не подают наружный воздух в помещение.

Этим системам требуется достаточное количество солнечного света для обогрева области источника тепла, не слишком низкие температуры окружающей среды, достаточное пространство на крыше для обеспечения источника тепла, ограниченное проникновение влажного воздуха из нижних пространств и воздушные фильтры для предотвращения попадания твердых частиц из подпотолочного пространства. принесли в дом. Фильтры обычно требуют замены каждые 12 или 24 месяца.

Канальная система передачи теплого воздуха, в которой используется воздух с крыши, обеспечивает подачу теплого воздуха только в дневное время, когда светит солнце. В пасмурные дни и ночью температура воздуха у источника тепла (подкровельного пространства) может быть ниже температуры воздуха в помещении. Поэтому они должны иметь возможность замедляться или останавливаться, чтобы предотвратить потери тепла в это время, и потребуется дополнительный обогрев помещений.

EECA и Университет Отаго профинансировали исследования систем вентиляции, в которых используется воздух с крыши.Среди выводов: в большинстве случаев было подсчитано, что нагнетание воздуха из пространства на крыше в дом не даст никакого преимущества в обогреве или охлаждении. Фактически, это часто приводит к тому, что внутренняя температура отдаляется от желаемого уровня, а не приближается к нему.



Обновлено: 25 февраля 2021 г.

Почему вентиляция должна быть отделена от систем отопления и охлаждения

17.08.2015

Нас часто спрашивают, можно ли сочетать наши HRV и ERV с системой отопления и охлаждения здания.Это имеет смысл, верно? Если уже есть система воздуховодов для печи и/или системы кондиционирования воздуха, зачем вторая параллельная система? Хотя объединение двух систем вместе может быть менее затратным и может сэкономить немного места, проект лучше обслуживается при наличии независимых систем, каждая из которых сосредоточена на своей задаче. Эта запись в блоге объяснит, почему. Обратите внимание, что для простоты написания я буду использовать «HRV» для обозначения системы HRV или ERV, а «обработчик воздуха» для обозначения печи, системы кондиционирования воздуха, теплового насоса и т. д. — любая система с принудительной подачей воздуха удовлетворяет потребности в отоплении и охлаждении. здания.

Места выпуска

Системы отопления и охлаждения с принудительной подачей воздуха обычно проектируются с несколькими обратными решетками, расположенными по центру, для подачи окружающего воздуха помещения обратно в устройство обработки воздуха. И наоборот, система HRV для всего дома работает лучше всего, когда места выхлопа находятся во влажных и/или пахучих помещениях: ванные комнаты, кухня 1 , прачечная, возможно, прихожая или подвал 2 . Мы хотим вывести этот влажный и пахучий воздух из дома, чтобы смягчить потенциальные проблемы с влажностью и проблемы с качеством воздуха в помещении.Благодаря системе, спроектированной таким образом, отпадает необходимость в независимых вентиляторах для ванных комнат и связанных с ними воздуховодах и проходах наружу. А HRV, непрерывно вентилирующий из ванной комнаты, будет перемещать через ванную комнату примерно в 10 раз больше воздуха в течение дня, чем вентилятор для ванны с прерывистым режимом работы, в результате чего комната становится более сухой, полотенца более сухими, меньше плесени и т. д. говоря, что возвратные устройства обработки воздуха не должны располагаться в ванных комнатах в попытке связать системы вместе, поскольку эти системы рециркулируют воздух, а не выпускают его. Вы же не хотите перекачивать воздух из ванной комнаты по всему дому!

Места снабжения

Системы принудительного воздушного отопления и охлаждения предназначены для подачи нагретого или охлажденного воздуха в дом для удовлетворения потребностей в отоплении и охлаждении помещений, которые обслуживает система. Таким образом, (обычно более высокие) скорости воздушного потока и расположение приточных решеток спроектированы и сбалансированы для этой цели. Однако эти нагрузки на отопление и охлаждение не обязательно соответствуют тому, куда мы хотим подавать вентиляционный воздух.Хорошим примером этого являются отношения между открытыми жилыми помещениями и спальнями. В большинстве современных дизайнов предпочтение отдается открытой концепции гостиной, столовой и кухни. Эти комнаты обычно являются самым большим пространством в доме, имеют большую площадь внешней поверхности и часто имеют многочисленные и большие окна для дневного освещения и видов. Эти конструктивные особенности часто создают наибольшую разовую нагрузку на отопление и охлаждение в доме и, следовательно, требуют наибольшего процента приточного воздуха для удовлетворения этой нагрузки.

Спальни намного меньше, имеют меньшую площадь наружной поверхности, как правило, более скромные окна, что приводит к гораздо меньшему проценту нагрузки на отопление и охлаждение и, следовательно, к гораздо меньшему количеству поступающего воздуха. Таким образом, если HRV подключен к системе обработки воздуха для совместного использования приточного воздуховода, вентиляционный воздух будет подаваться в том же процентном соотношении — большая часть в открытую гостиную и гораздо меньшая часть в спальни.

Эта стратегия распределения тепла и охлаждения отличается от того, что мы предпочитаем для вентиляционного воздуха – большая его часть (если не весь) подается в спальни и другие закрытые помещения.Спальни — это место, где люди, как правило, проводят большую часть своего времени дома, и эти двери обычно закрыты всю ночь. Без надлежащей вентиляции в спальнях уровни CO 2  могут подняться до высоких уровней, которые не способствуют спокойному сну. Открытые жилые помещения, как правило, хорошо устроены как «зоны перелива», где воздух, подаваемый в спальни, проходит каскадом на пути к месту выпуска на кухне (и часто в ванной). При этой стратегии спальни и переливные зоны хорошо проветриваются без наличия приточных решеток в этих помещениях.

Размеры воздуховодов

Автономная сбалансированная система вентиляции рассчитана на потоки воздуха, необходимые для непрерывной вентиляции. Это означает, что система воздуховодов рассчитана на диапазон скоростей воздушного потока, который будет производить HRV, и сбалансирована для желаемого распределения. Для системы отопления и охлаждения с принудительной подачей воздуха обычно требуется гораздо больший объем воздуха для переноса энергии нагрева или охлаждения, чем для вентиляции. Вентиляторы также работают с перерывами — только когда термостат требует нагрева или охлаждения.Этот режим работы будет вызывать частые циклические включения и выключения в разгар зимы или лета и, возможно, будет отключен на несколько недель в межсезонье. Воздуховод, спроектированный и сбалансированный для системы обработки воздуха, в конечном итоге окажется слишком большим для количества воздуха, которое HRV подает для вентиляции.

Это означает, что, когда устройство обработки воздуха неактивно, небольшое количество воздуха, которое перемещает HRV, просто проходит через воздуховоды увеличенного размера при низком давлении. Как только он достигает первых нескольких решеток (которые были сбалансированы для более высоких потоков нагревающего и охлаждающего воздуха), большая часть вентиляционного воздуха выходит из этих решеток, не имея достаточного давления, чтобы достичь более удаленных мест.Таким образом, схема распределения воздуховодов, которая и без того не была идеальной для целей вентиляции, становится еще хуже, если не ко всем решеткам поступает воздух.

Балансировка системы

Другим следствием прерывистого цикла обработки воздуха является то, что приточный вентилятор HRV работает в двух очень разных условиях. HRV обычно подключаются к воздухообрабатывающим агрегатам путем соединения подающего канала HRV с возвратной камерой воздухообрабатывающего агрегата. Когда система обработки воздуха включена, воздух HRV подается во всасывающую среду с низким давлением (задняя сторона вентилятора системы обработки воздуха), что позволяет очень легко нагнетать воздух. Когда вентиляционная установка выключена, все компоненты этой системы становятся дополнительными перепадами давления для вентиляционного воздуха, что затрудняет подачу воздуха.

Это означает, что если система HRV уравновешена с выключенным устройством обработки воздуха, то при включении этой системы HRV разбалансируется за счет увеличения объема приточного воздуха, и эффективность рекуперации тепла упадет. Тот же эффект будет иметь место, если HRV будет сбалансирован при включенном кондиционере: он будет разбалансирован, когда кондиционер выключен.Этот дисбаланс также может привести к повышению или понижению давления в здании, что способствует проникновению, что никогда не приводит к хорошему результату.

Вкратце

Приведенные выше причины объясняют, почему лучше отделить систему вентиляции HRV от системы обогрева и охлаждения с принудительной подачей воздуха. Эти две системы имеют разные цели, и их предпочтительные места выхлопа и подачи часто различны. Система воздуховодов для системы обработки воздуха слишком велика для вентиляции и может усугубить плохое распределение вентиляционного приточного воздуха.Циклы включения-выключения кондиционера могут разбалансировать HRV, снизить его эффективность и изменить баланс давления в здании.

Известный нью-йоркский конструктор-механик Генри Гиффорд очень хорошо выразил эту аналогию (перефразируя): соединение системы вентиляции с системой отопления и охлаждения похоже на комбинированную лодку-автомобиль. Это не очень хорошая лодка и не очень хорошая машина, но обе функции она выполняет посредственно. Хочешь хорошую лодку — купи лодку.Хочешь хорошую машину — купи машину. Они оба могут стоять в одном и том же гараже, но использовать каждый по-своему для того, для чего он предназначен.

1  Места вытяжки H/ERV на кухне нельзя подсоединять к вытяжке или располагать слишком близко к вытяжке, так как насыщенный жиром воздух может засорить теплообменник. Рекомендуется расстояние не менее 8 футов от полигона.

2  В местах с наличием газа радона рекомендуется иметь в подвале либо нейтральное давление, либо положительное давление, чтобы свести к минимуму инфильтрацию газа радона.Не рекомендуется выводить воздух только из этой области.

Обзор систем вентиляции Panasonic: вытяжная, приточная и сбалансированная

ОБЗОР ВЕНТИЛЯЦИИ: ВЫТЯЖНАЯ, ПРИТОЧНАЯ И БАЛАНСИРОВОЧНАЯ

Герметичный корпус, который сводит к минимуму утечку влаги и воздуха, закладывает основу для хорошей системы вентиляции, а также обеспечивает лучшую энергоэффективность вашего дома, создавая здоровое, долговечное и энергоэффективное пространство. Однако более плотная оболочка также означает, что обеспечение свежего воздуха становится еще более важным.Нормы и стандарты, строительные материалы, климатическая зона, эстетика и поведение жильцов предъявляют требования к вентиляции. Соответствие этим требованиям — ваши цели по достижению качества воздуха в помещении, энергоэффективности и долговечности. Узнать больше

Механическая вентиляция вытягивает загрязняющие вещества и всасывает добавочный воздух контролируемым образом. Стратегии контролируемой вентиляции делятся на 3 основные категории: вытяжная, сбалансированная и приточная.

Вытяжная вентиляция удаляет загрязняющие вещества у источника.Подробнее

Только вытяжная вентиляция работает, вытесняя воздух из дома, чтобы сбросить давление внутри и получить добавочный воздух через пассивные вентиляционные отверстия. Поскольку эта система вентиляции только активно отводит воздух, ее не рекомендуется использовать в жарком или влажном климате. Поскольку любой добавочный воздух поступает пассивно, этот воздух может быть очень влажным, содержать загрязняющие вещества или быть слишком холодным, что приводит к энергопотреблению дома.

Сбалансированная вентиляция одновременно отводит загрязненный воздух из помещения и втягивает свежий наружный воздух в сбалансированном, контролируемом соотношении. Подробнее

Сбалансированная вентиляция подходит для всех климатических зон. Сочетая сбалансированный подход с рекуперацией энергии или вентилятором с рекуперацией тепла (ERV или HRV), поступающий воздух можно кондиционировать и осушать, экономя расходы на отопление и охлаждение дома.

Supply Вентиляция разбавляет загрязняющие вещества, используя вентиляцию для повышения давления в доме. Подробнее

Активно подает свежий наружный воздух внутрь, одновременно выталкивая застоявшийся воздух из помещения. Системы подачи обеспечивают лучший контроль над загрязняющими веществами в поступающем воздухе, поскольку они получают наружный воздух только через определенные вентиляционные отверстия.При приточной вентиляции по-прежнему необходимы вентиляторы точечной вентиляции для отвода плохого воздуха, влаги и запахов.

Механическая вентиляция может сделать еще один шаг вперед в обеспечении здорового дома, предоставляя контролируемый источник очищенного свежего воздуха, который уравновешивает качество воздуха в помещении с экономией энергии.

WhisperGreen Select™ представляет собой настраиваемый универсальный вытяжной вентилятор и комбинацию вентилятора и освещения для создания чистых и здоровых помещений. Узнать больше

Intelli-Balance™ 100 Вентилятор с рекуперацией энергии (ERV) — это настраиваемое решение для сбалансированного воздуха, которое обеспечивает чистоту воздуха в помещении и позволяет выбрать поток воздуха со сбалансированным, положительным или отрицательным давлением.Узнать больше

WhisperSupply — единственный приточный вентилятор, который очищает поступающий воздух. WhisperSupply фильтрует наружный воздух через фильтр Merv 8 и направляет его на дефлектор, который направляет воздух вверх и вокруг стен, чтобы избежать сквозняков и повысить комфорт. Узнать больше



.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
