Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры


СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ ВЕНТИЛЯЦИИ В КАЖДОЙ КВАРТИРЕ ЕСТЬ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, КОТОРАЯ СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ – ВЫТЯЖКИ И КАНАЛОВ ПОДАЧИ ВОЗДУХА. ОДНАКО СВЕЖЕГО ВОЗДУХА ПОСТОЯННО НЕ ХВАТАЕТ. ПОЧЕМУ ТАК ПРОИСХОДИТ И ЧТО С ЭТИМ ДЕЛАТЬ? ОСТОРОЖНО, ВАС ОЖИДАЕТ УВЛЕКАТЕЛЬНЫЙ ЛОНГРИД ?

Содержание:

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ?

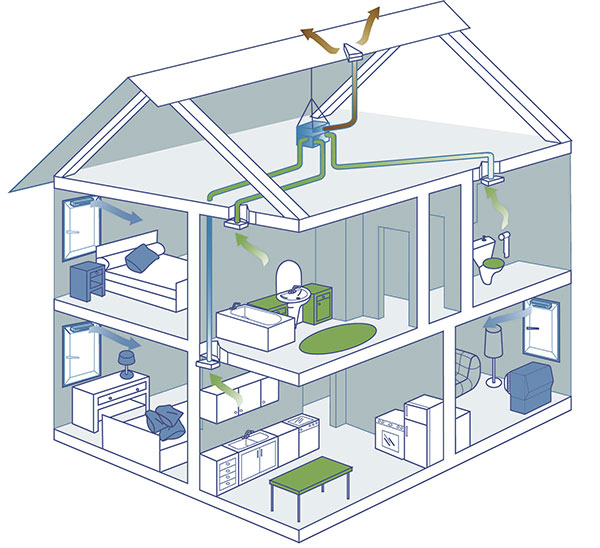

Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Подобрать кондиционер

Площадь комнаты, м2

Рассчитать

Мощность кондиционера 17.6 до 0.6 кВт

Подобрать увлажнитель

Площадь комнаты, м2

Рассчитать

Производительность от 0. 6 до 4.8 кг/ч

Подбирая систему приточной вентиляции для своей квартиры, нужно учитывать всю картину микроклимата в помещении. Складывают ее три основных параметра: уровень углекислого газа, который создает ту самую духоту, влажность, влияние которой в первую очередь ощущают наши глаза и кожа, а также температура воздуха. Каждый параметр важен и сам по себе, и в комплексе, поэтому картину своего микроклимата лучше знать и контролировать постоянно. К счастью, сейчас это невероятно просто – одна базовая станция MagicAir собирает все эти параметры, конвертирует в удобный и понятный вид и выгружает в смартфон или веб-интерфейс – на Ваш вкус.

В ЗАКЛЮЧЕНИЕ ЭТОГО ДЛИННОГО И ПОЗНАВАТЕЛЬНОГО ПОСТА, ХОТЕЛОСЬ БЫ ОТМЕТИТЬ, ЧТО КАКУЮ БЫ СИСТЕМУ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ДЛЯ КВАРТИРЫ ВЫ НИ ВЫБРАЛИ, ГЛАВНОЕ, ЧТОБЫ В КАЖДОМ ПОМЕЩЕНИИ БЫЛО ДОСТАТОЧНО ВОЗДУХА ДЛЯ ВСЕХ, КТО В НЕМ НАХОДИТСЯ. БЕРЕГИТЕ АТМОСФЕРУ ВАШЕГО ДОМА И БУДЬТЕ ЗДОРОВЫ.

Цены на вентиляцию в квартиру

Система принудительной вентиляции в квартире

В высотных жилых многоквартирных зданиях проектом предусмотрен естественный воздухообмен в виде вентиляционной вертикальной шахты. Основание ее находится в подвальном помещении, а выход располагается на крыше. В шахту стекается отработанный воздух от всех разветвленных каналов, отходящих от каждой квартиры. Все собранные газообразные отходы человеческой деятельности скапливаются в вентиляционных коробах, а потом выводится наружу. При большом количестве квартир и источников выделения аэрация малоэффективна. Поэтому используется более совершенная система – принудительная приточно-вытяжная вентиляция.

Классификация способов принудительного обмена воздуха

Вариант организации централизованной приточно-вытяжной системы в квартире

Искусственно создаваемая циркуляция потока может быть организована:

  • по притоку и по вытяжке;
  • в виде механического удаления воздуха;
  • механической подачей и самопроизвольным отводом;
  • полностью механизированным процессом по притоку и удалению с организацией предварительного конвективного подогрева (или охлаждения) подаваемого воздуха за счет энергии отходящих воздушных потоков.

Побудительные силы, вызывающие движение воздуха, создает специальное оборудование. Оно выбирается и устанавливается, исходя из габаритов, формы и назначения помещений.

Внимание! Вентиляционные установки реверсивного действия в зависимости от помещения и выбранной схемы могут работать в двух режимах: на подачу или удаление воздуха.

Система принудительной вентиляции в квартире в разы увеличивает одновременный приток воздуха снаружи. Замещение его, удаление вредных для организма веществ происходит в более короткий промежуток времени. Вентиляция может быть выполнена в двух вариантах:

  • Централизованном, рассчитанном на весь дом. В системе задействованы один или несколько коробов.
  • Квартирном, для обслуживания потребностей жильцов отдельно взятой квартиры. В свою очередь, в квартирной вентиляции выделяется локальный вид, когда вытяжка в кухне над плитой целенаправленно удаляет воздух с зоны образования гари, запахов, испарений. Рассчитана локальная вентиляция на небольшие объемы кухонь.

Внимание! В общем понятии принудительная вентиляция — это организованный с помощью специального оборудования (вентилирующих установок, нагревателей или охладителей, фильтров, других преобразователей энергии) воздухообмен в квартире или другом помещении. Основной приоритет такого вида обмена воздуха в том, что многократно возрастает КПД всей вентиляционной системы.

Положительные аспекты искусственно создаваемого воздухообмена

Современная конфигурации схемы эффективной вентиляции

  • Принудительная приточная вентиляция с системой фильтров позволяет производить предварительное очищение поступающего с улицы воздушного потока, что важно для микроклимата жилых домов с большим количеством проживающих людей.
  • Планируемая на стадии проектирования система энергосбережения направлена на отбор тепла у отходящих газов и нагрев поступающего воздуха. Такой способ снижает расходы на отопление, восстанавливая за счет рекуперации до 60% и даже больше потерь тепла.
  • Автоматический контроль над расходованием воздуха, реагирующий на нахождение в помещениях людей, регулирует интенсивность воздухообмена, сокращая его при отсутствии жильцов в квартире.

Вентиляция в квартире: основные виды

Энергоэффективная вентиляция может быть организована несколькими способами способами.

Вариант #1

Монтаж бытовых вытяжных приборов в вытяжной канал или форточку. Чисто принудительная вытяжная вентиляция. Устанавливается, как правило, самостоятельно, в основном на кухне. Требует пополнение замещаемого воздуха путем отрывания форточек, окон, фрамуг. Эффективность обмена ограничена размерами оконного или форточного проема, а также количеством энергии, развиваемой вентилятором. В зимнее время его работа на приток ограничена, т.к. нагнетается прохладный воздух, создающий дискомфорт.

Вариант #2

Подающие свежий воздух клапаны могут являться частью оконных конструкций

Во избежание сквозняков в качестве альтернативы применяются эффективные в работе специальные воздушные клапаны. Через них свежий поток проникает в жилое помещение, компенсируя там его дефицит. Установка приточного вентилятора или оконного клапана считается, как одним из бюджетных, так и самым уязвимым вариантом при использовании в холода: помещение быстро выхолаживается. В любом случае внутри жилища воздушные потоки должны циркулировать в сторону от жилых комнат к туалету и кухне.

Вариант #3

Установка принудительной вентиляции на вытяжку и приток с применением рекуператоров. Считается энергосберегающей. Пластинчатые приборы с теплообменником аккумулируют комнатное тепло или холод от кондиционеров (в летнее время) и отдают его воздуху с улицы. При подаче холодного воздуха принудительным путем кратность обмена воздуха возрастает. В результате не успевший отдать тепло нагретый поток сразу же выводится на улицу. В приточно-вытяжных установках с опцией рекуперации происходит теплообмен между холодным (приходящим) и теплым (отводимым) воздухом. При этом отдается только тепло, но не запахи и различные загрязнения.

Комплектация приточно-вытяжной вентиляции

Вытяжной вентилятор с декоративной решеткой

Принудительная система подачи воздуха конструируется на начальном этапе строительства или при выполнении капитального ремонта. Обязательно, чтобы забор воздуха из атмосферы проходил на высоте не менее 2 м над поверхностью земли. Комплект в теплоизолированном корпусе включает:

  • декоративную решетку,
  • клапан,
  • электрокалорифер,
  • набор фильтров,
  • вентилятор,
  • компенсатор звуковых колебаний,
  • устройства автоматического управления,
  • воздушные рукава-отводы.

Для компоновки системы требуется специальное место на балконе, лоджии или в коридоре. Комплектность может быть расширена системой увлажнения, дезинфекцией ультрафиолетом, ионизации, пр.

Комбинированный вид воздушного обмена дополнен автоматическим регулированием температуры, влажности, скорости движения воздушных масс. Установленные в каналах кондиционеры подмешивают чистый наружный воздух в рециркуляционный поток. Уходит отработанный воздух по стандартной схеме – через вытяжку в квартире. Общий выходной конец шахты располагается выше плоскости кровли здания.

При отношении сторон воздуховода прямоугольной формы 3:1 он характеризуется самым низким показателем шума при прохождении по нему под давлением воздуха. Нужный размер воздушного рукава рассчитывается по таблицам с учетом расхода воздуха и скорости его движения. С увеличением скорости потока размер воздуховода уменьшается.

Внимание! Правильный расчет и выбор воздуховода подразумевает скорость воздушного потока не более 3м/с. В этом случае обеспечивается допустимый по нормам уровень шума в воздуховоде для жилых помещений.

На сегодня самой совершенной вентиляционной общеобменной системой считается приточно-вытяжной воздухообмен с элементами нагрева и рекуперации. Эффективность легко повышается, если систему доукомплектовать блоком автоматического контроля температуры, таймерами, устройством защиты от перегрузок, датчиками загрязнения фильтров, пр.

Специфика устройств приточно-вытяжного вентилирования воздуха дает возможность подобрать нужную схему для конкретной квартиры. Смонтировать некоторые из них можно самостоятельно. Но установку более сложных инженерных систем лучше доверить специалистам.

Принудительная вентиляция в квартире: виды и монтаж

Свежий воздух – обязательное условие хорошего самочувствия человека, потому важно, чтобы он всегда присутствовал в наших квартирах. Только правильно работающая вентиляционная система может обеспечить хороший воздухообмен. Появление плесени, запотевшие окна, ветер из вентиляционной решетки в санитарной комнате – все это признаки плохо работающей системы.

Причины плохой работы вентиляционной системы

Вариант конструкции вентиляционного канала

В проектах строительства многоквартирных домов предусматривают естественную вентиляцию, при которой свежий воздух должен поступать через окна, двери, естественные щели, а отработанный, влажный выходить через вытяжные вентиляционные решетки на кухне, в ванной или/и туалетной комнате. И такая система, действительно, работает, когда нет препятствий для поступления или отвода воздушных масс.

Что же происходит, в чем причина того, что вентиляция перестает выполнять свои функции и в квартире становится некомфортно находиться?

  • В связи с тем, что принцип работы естественного воздухообмена основан на разнице температур и атмосферного давления в помещении и на улице, то при небольшой разнице – тяга практически прекращается либо пропадает вовсе.
  • Металлопластиковые окна отлично сохраняют тепло, защищают от шума, можно выбрать любой цвет профиля, не нуждаются в окраске, так далее. Но их герметичность не пропускает в квартиру свежие воздушные массы, участвующие в процессе вентиляции.
  • Кухонная вытяжка призвана удалять испарения и запахи готовящейся еды. Но современная техника обладает мощностью, способной справляться не только с такими задачами. Вытяжка «тянет» не только кухонный, но и воздух других помещений, а также, из вытяжных отверстий ванной и туалета.
  • Нарушить воздухообмен могут соседи по вентиляционному стояку, проводя ремонт и нарушив вентиляционный короб.

Принудительная вентиляция: виды

Спертый воздух, повышенная влажность и другие последствия плохой работы вентиляции, можно изменить, наладив правильную рециркуляцию воздушных масс. Для этого устанавливается специальное оборудование, заставляющее поступать воздушные массы, насыщенные кислородом, а отработанные (с углекислым газом) – двигаться в заданном направлении, к выходу. Так работает принудительная вентиляция. Существует три типа принудительных вентсистем, для монтажа в квартире:

  • приточная, обеспечивающая принудительный приток свежего воздуха;
  • вытяжная, при которой отработанный воздух принудительно удаляется из помещения;
  • смешанная – приток и удаление воздушных масс происходит искусственным путем.

Приточные клапаны и их установка

Приточный клапан может монтироваться в стене

Самое простое устройство для принудительного притока воздуха – приточный клапан. Устанавливается он на стене под подоконником, над радиатором отопления. Сначала производится разметка, по которой в стене высверливают сквозное отверстие, куда помещается воздуховод. С помощью четырех дюбелей монтируется корпус, к которому крепится непосредственно клапан и закрывается крышкой. Наружный вход закрывается декоративной решеткой.

Элементарная конструкция клапана инфильтрации воздуха позволяет также провести монтаж, не обладая специальными навыками. Канал инфильтрации длиной до 1 м подрезается до нужной длины, на него одевается изоляционный материал. Снаружи – закрывается решеткой, препятствующей попаданию дождя или снега и сеткой от насекомых. На внутреннем входе монтируется по порядку:

  • уплотнительное кольцо;
  • заслонка;
  • корпус;
  • фильтр;
  • утеплитель;
  • крышка с ручкой для регулировки клапана (скорости подачи воздуха).

Предназначен для установки в нижнем левом или правом углу окна возле открывающейся створки. Это удобно для квартир, где между батареей отопления и подоконником нет места.

Преимущества приточных клапанов

Можно выбрать стеклопакеты с клапаном

  • Существует множество конструкций.
  • Не нарушает герметизацию стеклопакета, так как устанавливается в стену.
  • Пропускает до 60 куб. М/ч свежего воздуха в помещение.
  • Возможность установки в любом месте комнаты, недалеко от окна, а некоторые модели — в помещениях без окон.
  • Разрешено использовать при низких температурах.
  • Простое обслуживание.
  • Не зависит от электроэнергии.

Важно! Приточный клапан – недорогое и простое в монтаже устройство, которое помогает исправить проблему с пластиковыми окнами. Однако, его работа состоится в том случае, если нормально работает вытяжка.

Приточные и смешанные установки: преимущества и монтаж

Оборудование представляет собой небольшое автономное устройство, не обладающее достаточной мощностью, чтобы создать благоприятные условия для полноценного притока свежего воздуха. Потому их размещают в нескольких помещениях комнатах, кроме спальни.

Смешанная (приточно-вытяжная) установка отличается от приточной, наличием вытяжного вентилятора и рекуператора. К ее преимуществам относятся:

  • постоянный приток свежего воздуха;
  • его очистка от уличных запахов;
  • подогрев входящего воздуха, в холодное время года, от выходящего;
  • отвод отработанных масс;
  • экономия электрической энергии;
  • обладает производительностью от 100 куб. м/ч и позволяет обеспечить качественной вентиляцией помещения квартиры площадью до 30 кв. м.

Этапы монтажа

Установка вентканала при капитальном ремонте

  1. Во-первых, с помощью установки алмазного бурения, в стене, на улицу, под углом 5-7% вниз, сверлят отверстие.
  2. Во-вторых, в отверстие вставляют телескопическую трубу, поставляемую в комплекте, обернутую изоляционным материалом толщиной 10 мм. Для хорошего фиксирования зазоры между отверстием и трубой заполняют монтажной пеной.
  3. В-третьих, монтируется наружная решетка, служащая защитой от дождя и снега.
  4. В-четвертых, проводятся электрические работы и монтаж самой установки. Конструкция ее такова – на входе расположен металлический обратный клапан, не позволяющий проникать в помещение холодному воздуху, когда установка не функционирует. Встроенный вентилятор осуществляет подачу воздуха в помещение. Рекуператор или электронагреватель холодного воздуха с термостатом поддерживает температуру входящего воздуха не менее 23°C. Если температура наружного воздуха выше 17°C.
  5. В-пятых, с помощью пульта управления проверяется работа устройства.
  6. В-шестых, устанавливается фильтр с активированным углем, для очистки входящего воздуха от вредных примесей, и внутренняя декоративная решетка.

Вытяжка в ванной и туалете

Принудительная вентиляция в ванной комнате и туалете наладит хороший воздухообмен в квартире. Избежать «прерывание» этого процесса поможет вытяжной вентилятор. Приобретая его следует обратить внимание на некоторые нюансы.

Вентиляция под декоративной обшивкой

  • Диаметр патрубка вентилятора должен соответствовать сечению вентиляционного отверстия (обычно – 100 или 125 мм).
  • Конструкция не должна содержать обратный клапан, так как он быстро засоряется и ломается.
  • Не практичны модели с закрывающимися жалюзийными решетками, которые в нерабочем состоянии вентилятора, не дают возможности воздуху двигаться естественным способом. Это усугубит микроклимат в ванной, влага не сможет удаляться, канализационные запахи не будут выветриваться.
  • Лучше модели без защитной сетки – чем больше площадь проходимости для воздуха, тем он качественнее.
  • Если приобретается прибор с таймером, то отсчет времени всегда рекомендуется ставить только на отключение, но не на включение. Так как, находясь в ванной с включенным вентилятором можно простыть, особенно это важно для семей с детьми.
  • Не экономьте на мощности за счет более тихой работы устройства. Ванна и туалет – не те места, где нужен такой дисбаланс.

Важно! Приобретая вентилятор с обратным клапаном, помните – если в квартире установлена приточно-вытяжная система вентиляции, то во время ее работы створки клапана должны быть закрыты.

Установка вытяжного вентилятора очень простая. Если удалось приобрести устройство с диаметром патрубка, соответствующим вентиляционному отверстию, то оно легко монтируется, например, на шурупы, идущие в комплекте. В ванной, облицованной плиткой, устанавливают на полимерный клей.

Желательно не подключать вентилятор к включателю света. Он должен работать тогда, когда в санитарной комнате никого нет. Потому, рекомендуется для вентилятора монтировать отдельный выключатель.

Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9. 6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

  • если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото из

Проверка работоспособности вентиляции при помощи огня

Проверка тяги листом бумаги

Инструментальная проверка тяги в шахте

Грязная вентиляционная решетка

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

  • в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
  • даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
  • в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
  • самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Галерея изображений

Фото из

Решетки для вентиляционных отверстий

Установка канального вентилятора в ванной

Вытяжное отверстие на кухне

Обратный клапан для вентиляции

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Галерея изображений

Фото из

Клапан с ручной регулировкой

Автоматический клапан на окно

Ручка с приточным клапаном

Приточный клапан для деревянного окна

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Галерея изображений

Фото из

Этап 1 – разметка и бурение отверстия

Этап 2 – тепло и шумоизоляция отверстия

Этап 3 – монтаж декоративной решетки

Этап 4 – установка оголовка клапана

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

  1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
  3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

виды приточек и особенности их обустройства

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Содержание статьи:

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа , необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб.м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Галерея изображений

Фото из

Приточная вентиляция в апартаментах

Миниатюрное стеновое устройство

Кондиционер с забором воздуха на улице

Устройство для бесканальной вентиляции

Простейший стеновой приточный клапан

Рециркуляционный канальный вариант

Энергозависимый приточный прибор

Самопроизводьный отток воздуха через проемы

Полноценная информация для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав .

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

  • щелевые;
  • фальцевые;
  • накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для установки клапана

Шаг 2: Доработка отверстия сверлом

Шаг 3: Обустройство пробуренного отверстия

Шаг 4: Разметка для крепления корпуса клапана

Шаг 5: Установка фильтра в закрепленный корпус

Шаг 7: Установка крышки приточного клапана

Шаг 7: Проверка работоспособности системы

Шаг 8: Установка решетки со стороны фасада

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

  • установку лучше осуществлять на несущей конструкции;
  • оптимально – «выход» клапана на утепленную лоджию;
  • лучше избегать монтажа со стороны проезжей части.

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана.

Порядок бурения канала:

  1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
  2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
  3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Галерея изображений

Фото из

Шаг 1: Разметка отверстия для приточной вентиляции

Шаг 2: Установка направляющих буровой машины

Шаг 3: Крепление бура с алмазной коронкой

Шаг 4: Удаление пыли промышленным пылесосом

Шаг 5: Установка кожуха с пробуренное отверстие

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к электропитанию

Шаг 8: Крепление внешней решетки на отверстие

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.  В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Приточные канальные мульти-системы

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

Содержание статьи

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Как выбрать кондиционер для квартиры: эффективное охлаждение и вентиляция |

Кондиционер — отличный способ избавиться от летней жары и создать комфортную атмосферу в любое время года. На современном рынке бытовой техники существует огромное количество моделей кондиционеров от разных производителей и выбрать оптимальный вариант бывает довольно сложно. Чтобы знать, как выбрать кондиционер для квартиры, необходимо досконально разбираться в видах и характеристиках этих устройств.

Кондиционер может создать здоровый микроклимат

Содержание

  • 1 виды кондиционеров
  • 2 Преимущества и недостатки кондиционеров
  • 3 Как выбрать кондиционер для квартиры: обзор
    • 3.1 шум при работе
    • 3.2 Устройство для расчета мощности
    • 3.3 Какой кондиционер лучше выбрать для квартиры, рейтинг дополнительных функций
  • 4 Что такое инверторная технология
    • 4.1 преимущества инверторной системы
  • 5 соображений при выборе комнатного кондиционера
  • 6 Правила эксплуатации кондиционера
    • 6.1 Характеристики, используемые зимой
    • 6.2 Советы по уходу

Разновидности кондиционеров

По специфике конструкции и установки есть несколько типов кондиционеров.

Окно — как следует из названия, этот тип агрегата крепится внутри окна.Это один из самых дешевых вариантов, однако у него много недостатков:

  • конструкция довольно громоздкая и занимает большую часть окна;
  • , если плохо загерметизировано проем, в котором находится сборка, и через него в квартиру может проникнуть холодный воздух;
  • эта система работает очень шумно.

В квартире установлен оконный кондиционер

Ввиду всех этих недостатков рекомендуется подумать, стоит ли сэкономить на таком устройстве небольшую сумму.

Floor — простая в установке, но не самая эффективная система. Вопрос в том, сколько стоит установить в квартире кондиционер такого типа, бывает очень редко, так как это можно сделать без проблем даже своими силами, и это не требует специальных навыков или инструментов. К сожалению, у этого типа есть недостатки:

  • сквозняки, которые неизбежно возникают при несоответствии мощности;
  • довольно громоздкий по размеру и требует большого количества свободного места.

Наружный воздух имеет довольно большие габариты и вес

Канал устанавливается непосредственно в вентиляционные каналы. Этот тип устройства не пользуется большой популярностью из-за того, что его сложно устанавливать и обслуживать, а также стоит он довольно дорого. Преимущество канального кондиционера — его незаметность.

Кассета — устанавливается под натяжной потолок. Ответ на вопрос, насколько установка в квартире кондиционера такого типа во многом зависит от параметров потолка, а не устройства.Стоит отметить, что их установка не намного проще, чем канальных моделей.

Мобильный — все элементы собраны в одном корпусе, который можно перемещать из комнаты в комнату. В отличие от оконной системы эта конструкция может не только охлаждать, но и нагревать воздух, и управляется дистанционно. Из минусов — высокий уровень шума и необходимость проделывать в стене дырку для запуска наружу в форточку.

Переносной мобильный кондиционер с сенсорной панелью управления

Сплит-система конструкции с внутренними и внешними блоками.Отличается низким уровнем шума, дополнительным управлением с пульта, дисплеем, возможностью точной настройки и программирования температуры и другими преимуществами. Сплит-система — один из самых удобных вариантов кондиционеров для квартир.

Мультисистема аналогична сплит-системе, но с несколькими внутренними блоками. Если вам необходимо регулировать температуру для каждой комнаты отдельно, мультисистема — идеальное решение.

Полезный совет! Сплит-система , Мультисистема, при всех ее преимуществах, достаточно сложна в установке, поэтому следует ознакомиться с материалами и инструкциями по их установке.

Канальный кондиционер практически незаметен в интерьере

Достоинства и недостатки кондиционеров

Споры о том, нужна ли вам квартира, портативные кондиционеры или другие типы систем, или их размещение негативно сказывается на здоровье, давно назрели. По сути, любая система с воздушным фильтром — это спасение для аллергиков и астматиков, так как фильтр задерживает пыльцу, пыль, шерсть животных и другие аллергенные частицы.Главное — вовремя менять фильтры.

Советы врачей по поводу кондиционирования иногда расходятся. Большинство жалуется, что в погоне за прохладой многие люди неправильно регулируют температуру и интенсивность воздушного потока, который часто остывает даже жарким летом.

Полезный совет! Очистка фильтров кондиционера — тоже очень важный момент. Это нужно делать профессионально каждые 1-3 месяца. В противном случае в фильтре скапливаются болезнетворные микробы.

Внутреннее устройство кондиционера

Не все знают, но при несвоевременной чистке фильтра есть риск не только простуды, но и пневмонии и других серьезных заболеваний.

Еще один недостаток использования кондиционера — снижение влажности до 30-40% при санитарном норме 30-60%. Из-за этого находящиеся в помещении люди могут пересушить слизистую ротовой полости и дыхательных путей. Это приводит к повышенному риску респираторных заболеваний.Вот почему вместе с кондиционером рекомендуется использовать увлажнитель воздуха.

Во избежание использования кондиционера рекомендуется не находиться непосредственно под струей холодного воздуха. В противном случае можно получить не только обширный набор простудных заболеваний, но и воспаление мышц.

Избегать простуды нельзя под потоком холодного воздуха

Как выбрать кондиционер для квартиры: обзор

Если вы не уверены, какой кондиционер выбрать для квартиры, стоит обратить внимание на возможности мощности, точно настроить температуру и другие важные параметры.

Уровень шума при работе

Уровень шума системы — один из важнейших параметров при выборе устройств для использования в квартире. Полностью убрать шум невозможно, так как внутри агрегата постоянно работает компрессор и вентилятор идет активный воздухообмен. Количество создаваемого шума зависит от характеристик конкретной модели, ее мощности, места установки и других факторов. Какой кондиционер лучше всего подходит для квартиры, чтобы он как можно меньше шумел?

Принцип работы кондиционера

Для этого нужно учесть несколько пунктов:

  • В инструкции к устройству обычно указывается уровень шума отдельно для внешнего и внутреннего блока.Естественно, что уровень шума важнее последнего, так как он есть в квартире. Это зависит от мощности системы, но правила должны указывать данные только для минимума и максимума. Средний уровень шума современной системы — 24-35 дБ. В дневное время это часто остается незамеченным.
  • Сплит-система по умолчанию шумит меньше любой другой за счет разделения двух блоков. Конструкция моноблока получается тогда, когда работаешь намного шумнее.
  • Ночной внешний шум меньше, поэтому звуки от кондиционера более заметны.Поэтому, если вы выберете модель в спальню, то оцените так называемый ночной режим. Это специальная функция некоторого кондиционирования, которая помогает снизить уровень шума на 17-20 дБ. Разумеется, это достигается за счет снижения выходной мощности устройства до минимума.

Для установки в спальне лучше выбрать прибор с функцией «ночной режим»

Устройство расчета мощности

Чтобы выбрать кондиционер для квартиры, сначала необходимо рассчитать его мощность.Вам необходимо знать размеры квартиры и комнаты, в которой будет монтироваться прибор, высоту потолков, количество людей, которые будут находиться в комнате, и многие другие параметры. Также работает в аппаратной и прогреваемость на солнце.

Например, для эффективного охлаждения помещений площадью 8-10 м2 требуется 1 кВт силового агрегата при условии, что высота потолков не превышает 3 м. Если в помещении постоянно работает техника, для охлаждения 10 м2 потребуется 1,5 кВт мощности.На многих современных сайтах есть специальные калькуляторы, которые могут рассчитать необходимую вместимость с учетом индивидуальных особенностей помещения.

Что может случиться, если мощность агрегата станет меньше необходимой? Скорее всего, в этом случае кондиционер будет работать эффективно, но тяжелая работа, которая приведет к преждевременному выходу из строя. Поэтому при покупке устройства заведомо малой мощности вы не экономите, а как раз наоборот.

Кондиционер мощности выбран из расчета 1 кВт на 10 кв.м

Лишние мощности тоже ни к чему хорошему не приведут. Если вас интересует, как правильно выбрать кондиционеры в квартире, вы должны знать, что слишком много оборудования — это большой и ненужный расход энергии, то есть лишние финансовые затраты.

Полезный совет! Если при расчете мощности вы получите очень большое значение, например 2 кВт, не бойтесь. Требуемая холодопроизводительность и потребляемая мощность устройства — это два разных понятия.

Как правило, холодопроизводительность от потребляемой мощности в 2-3 раза.Это значит, что если вам понадобится устройство с холодопроизводительностью 2 кВт, то потребление энергии будет равно 700 Вт, что меньше, чем у среднего электрического утюга.

Пульт дистанционного управления упрощает работу с кондиционером

Какой кондиционер лучше выбрать для квартиры, рейтинг дополнительных функций

На эффективность могут влиять многие функции, которыми оснащены современные устройства:

  • отопление помещений в холодное время года;
  • наличие устраняющего запахи антиаллергенного фильтра;
  • наличие фильтра от пыли;
  • инверсия, то есть регулирование мощности компрессора.Эта функция не только экономит электроэнергию на 30%, но и снижает уровень шума в системе;
  • функция ионизации воздуха;
  • вентиляция, то есть равномерное распределение воздуха по помещениям.

Дополнительные опции сплит-систем: 1 — ионизация воздуха, 2 — автоочистка, 3 — антибактериальный фильтр, 4 — противовирусная фильтрация, 5 — устранение запахов, 6 — аллергенная фильтрация

Помните, что чем больше у устройства дополнительных функций, тем он дороже.Поэтому нужно понимать, что есть тот или иной режим. Например, «комфортный сон» подразумевает снижение уровня шума за счет снижения выходной мощности до минимума, а принудительный режим — это быстрый обогрев помещения за счет работы на максимальной мощности. Также в некоторых моделях есть режим ветра, что означает имитацию естественного бриза за счет случайного изменения направления воздушного потока.

Если вы собираетесь использовать кондиционер в «экономичном» режиме, учтите, что в этом случае на создание нужного микроклимата в помещении нужно потратить больше времени.Устройство в сухом режиме будет целенаправленно отводить влагу из воздуха, делая его более сухим. А в режиме самодиагностики кондиционер способен тестировать себя, чтобы определить характер проблемы, когда она возникает, и отображать информацию о них в виде кода на дисплее.

Современные технологии позволяют управлять кондиционером с мобильного устройства

Более чем на стоимость устройства влияет функция климат-контроля. Если да, то устройство само определяет оптимальный режим по результатам датчиков, которые непрерывно сканируют температуру, состав и чистоту воздуха в помещении.

Еще одна полезная функция — это самоочистка внутреннего блока. При наличии после каждого отключения устройство само сохнет изнутри с применением антисептических средств. Это предотвращает конденсацию влаги и появление грибка в кондиционере и размножение болезнетворных бактерий.

Полезный совет! Выбирая набор дополнительных функций, не забывайте, что важнейшими параметрами являются мощность и энергопотребление устройства.

Функция «климат-контроль» позволяет устройству работать в автоматическом режиме.

Многие наружные кондиционеры для квартир и другие типы систем оснащены специальными фильтрами, которые могут не только очищать воздух от пыли, но также устранять неприятные запахи и выполнять другие полезные функции.Следующие типы фильтров:

  • Древесный уголь поглощает из воздуха загрязнения, устраняет запахи;
  • Плазма

  • — хороша для людей, страдающих аллергией, очищает воздух от пыли, дыма и частиц аллергенов, удаляет неприятные запахи;
  • нанофильтры не только очищают воздух от пыльцы, запахов или шерсти животных, но и выполняют функцию ионизации;
  • электростатический — эффективно справляется с пылью и дымом;
  • UV — стерилизовать воздух, но их нельзя в помещении;
  • Ион серебра

  • также останавливает распространение бактерий и микробов.

Виды и разновидности фильтров для кондиционеров

Что такое инверторная техника

В последнее время широко распространены инверторные модели. Стоимость установки в квартире кондиционеров этого типа выше обычных. Так чем же они отличаются, кроме цены?

Каждый блок настраивает свою работу в зависимости от предпочтений пользователя и условий окружающей среды. Энергопотребление также должно быть разным для разных режимов.По сути, обычный агрегат всегда работает с максимальной мощностью. Поддерживаются различные режимы работы только за счет того, что с помощью датчика температуры компрессор включается и выключается с разной периодичностью.

Чтобы охладить воздух в помещении до определенной точки (например, 20 ° C), учитывается начальная температура в помещении, она будет зависеть от продолжительности работы агрегата. Т.е. для снижения температуры на 28 градусов потребуется больше времени, чем на 24 ° C. Но в обоих случаях кондиционер будет работать на полную мощность, потребляет большое количество электроэнергии.

В инверторных моделях, в отличие от обычного компрессора, работает без остановок

Инверторная система хороша тем, что может регулировать скорость компрессора в зависимости от датчика температуры. Инверторный компрессор кондиционера никогда не перестает работать, но работает с большей или меньшей мощностью.

Преимущества инверторной системы

Инверторный кондиционер или сплит-система имеет следующие преимущества:

  • Поддержание постоянной температуры во время стабильной работы системы.
  • Намного меньше шума по сравнению с традиционной системой в режиме поддержания температуры.
  • Снижение энергопотребления на 20-30%, так как устройство работает непрерывно с разной мощностью и не тратит энергию на частые включения и выключения.
  • На работе токи не проходят, поэтому вы избавляетесь от риска сжечь старую проводку.
  • Заданная температура достигается намного быстрее, чем в обычных агрегатах, благодаря режиму принудительного охлаждения.

Схема направления движения охлажденного воздуха внутри помещения

Полезный совет! Отвечая на вопрос, какой кондиционер лучше для квартиры, обычный или инверторный, подразумевается, что высокая стоимость последнего позволяет сэкономить за счет экономного использования электроэнергии.

Рассмотрение помещения, с выбором кондиционера

Конечно, при выборе модели большое значение имеют индивидуальные особенности помещения, в котором она будет установлена.Итак, если вам нужен портативный кондиционер для квартиры, отзывы в Интернете говорят, что он хорошо подходит практически для любой комнаты. То же касается и оконного типа, нужно выбрать только мощность.

С сплит-системами все сложнее. Например, нужно выбрать место крепления блоков. Наружный блок может быть установлен как на вертикальной поверхности, то есть на стене, так и на горизонтальной, то есть на крыше или на фундаменте. Внутренний блок можно разместить на стене, полу, потолке или даже внутри него, если в вашей квартире натяжные потолки.

Современный дизайн стен станет украшением комнаты

Кстати, наличие натяжного потолка — один из решающих факторов при выборе системы. Если они есть, то можно использовать кассетную или канальную систему. Внутренний блок этого типа оборудования может быть полностью встроен в потолок, поэтому вы получаете несколько преимуществ:

  • Блок не заметен в интерьере, то есть вам не нужно думать, подходит ли дизайн кондиционера к вашим обоям.
  • Аппарат равномерно распределяет воздушный поток по комнате.

При встраивании агрегата в потолок место расположения лучше всего определяет опытный специалист. Он расскажет, как правильно установить кондиционер в квартире с учетом длины межкомпонентных дорожек, особенностей, мощности и перепада высот между блоками, доступа к внутренним частям и других факторов.

Коммуникации и корпус кассетного кондиционера, скрытого в подвесном потолке

Правильная работа

Как и любой другой прибор, кондиционер имеет ряд ограничений и особенностей использования.Их соблюдение позволит вам продлить срок службы вашего устройства и сэкономить деньги на ремонте и замене. Конечно, к каждой модели нужен индивидуальный подход, как указано в инструкции по эксплуатации, но есть ряд общих моментов:

  • нельзя включать агрегат при температуре ниже указанной в инструкции. Большинство моделей просто не предназначены для использования в холодное время года, и при нарушении этого правила возникает риск гидроудара — серьезного повреждения, после которого устройство не подлежит ремонту;
  • необходимо для предотвращения проникновения теплого воздуха в помещение, в котором работает система.Дело в том, что мощность каждого агрегата рассчитана на определенный объем воздуха, и если к этому количеству постоянно добавляется новый теплый воздух, агрегат будет работать непрерывно. А это не только приводит к лишним расходам, но также к преждевременному износу и повышенной вероятности поломки;

Фильтр и внутреннюю решетку кондиционера необходимо регулярно чистить

  • не допускают распространения воздушного потока на занавески, шкафы и другие ограждения.Если устройство будет работать в ограниченном пространстве, то его эффективность будет ниже ожидаемой;
  • не размещайте агрегат вблизи источников тепла, то есть с работающими приборами типа телевизора, холодильника и т. Д. Термостатическая техника, которая находится рядом с нагретым объектом, может воспринимать его температуру как комнатную и регулировать свою работу в зависимости от этого. . Также не нужно размещать прибор там, где он будет нагреваться от прямых солнечных лучей, а если это невозможно, на день накройте его занавесками;
  • если в помещении убрано, или просто наблюдается повышенное содержание пыли в воздухе, прибор выключен, фильтр не выдерживает повышенной нагрузки;

Техническое обслуживание наружного блока сплит-системы должно иметь квалификацию

  • Несмотря на то, что использование кондиционера снижает содержание влаги в воздухе, ее превышение также может нанести вред устройству.Из-за повышенной влажности внутри системы могут образовываться плесень и болезнетворные микроорганизмы.

Полезный совет! Лучший кондиционер для квартиры — это тот, который требует минимального обслуживания и прост в эксплуатации.

Особенности использования зимой

Как уже говорилось выше, существует ряд моделей, которые можно использовать даже в холодное время года. Рабочая температура этих моделей может достигать -25 ° C, кроме того, у них есть режим обогрева. Но не думайте, что этот кондиционер может заменить обогреватель, у него есть ряд нюансов, которые следует учитывать.

Схема работы кондиционера в режиме отопления

Необходимо понимать, что даже в «зимней» модели нет нагревательных элементов, нагрев воздуха осуществляется по технологии «тепловой насос». Он позволяет прибору забирать тепло из окружающей среды и подавать его в комнату, то есть работать в обратном режиме. Если в помещении уже холодно, такая технология будет малоэффективной.

Лучше всего использовать агрегат с функцией обогрева, когда центральное отопление уже включено, но есть необходимость в дополнительном источнике тепла.Он не может заменить даже маломощный нагреватель, но может быть эффективен при температуре окружающей среды от 0 до -5 ° C. когда кондиционер работает на более низкой температуре, вы рискуете быстро вывести его из строя.

Статья по теме:

Приточная вентиляция в квартире с фильтрацией.

Индикаторы застоя воздуха. Виды и принципы работы вентиляции в квартире. Установить своими руками. Полезные советы.

Кстати, даже обычная система не рассчитана на работу при низких температурах, можно доработать до «зимней».Для этого существуют так называемые зимние комплекты, в которые входят компрессор, контроллер вентилятора наружного блока и дренаж системы отопления. Таким образом, КПД устройства не увеличивается, а наоборот, уменьшается с понижением температуры.

Схема работы кондиционера в режиме охлаждения

Советы по уходу

Для того, чтобы ваш кондиционер работал как можно дольше и бесперебойно, вы должны выполнить ряд простых рекомендаций:

  • Фильтры кондиционера Cooper hunter или любые другие необходимо снимать и промывать не реже одного раза в две недели.
  • Раз в год следует проводить профессиональную чистку внутреннего блока. Также с помощью специалиста нужно очистить агрегат, так как в него часто попадает уличная пыль, мусор, тополевый пух или копоть из автомобильных выхлопов.

При соблюдении всех этих рекомендаций выбранный прибор прослужит вам долгие годы, не требуя ремонта, а воздух в квартире всегда останется чистым и свежим.

Источник

Вентиляция в квартирах многоэтажных домов.Стр. 1

Система естественной вентиляции — самая распространенная система вентиляции многоквартирных домов, которая до сих пор используется в массовом строительстве. Ясны основные причины, которые легли в основу использования таких систем в строительстве: простота и практически полное отсутствие эксплуатационных затрат.

Однако хорошо известны и недостатки таких систем. Это и проникновение запахов из одной квартиры в другую, и возможность появления сквозняков в холодную и ветреную погоду, и зависимость воздухопроницаемости от воздухопроницаемости внешнего ограждения, температуры наружного воздуха и высоты этажа, на котором расположена квартира.

Тенденции современного строительства жилых домов, таких как многоэтажные дома, герметичность окон и дверей, увеличение площади квартир, ставят перед дизайнерами: архитекторами и специалистами в области отопления и вентиляции сложная задача по обеспечению необходимого микроклимата в помещениях. Воздушный режим современных зданий, определяющий процесс обмена воздуха внутри помещений между собой и с наружным воздухом, находится под влиянием многих факторов.

Высотное здание представляет собой сложную аэродинамическую сеть, воздушные потоки которой движутся по внутренним аэродинамическим путям, определяемые следующими факторами:
— объемно-планировочное решение здания;
— воздухопроницаемость элементов системы;
температуры наружного и внутреннего воздуха;
— направление и скорость ветра.

В подавляющем большинстве случаев жилые дома оборудуются вытяжными системами вентиляции с естественным (реже механическим) приводом.Соответственно, в здании организованная вытяжка и неорганизованный приток. И если раньше при использовании старых оконных рам, при закрытых окнах, проникновение воздуха в комнату при соблюдении определенных условий, то теперь при закрытых окнах и дверях в квартире вентиляция не работает из-за отсутствия притока. Необходима вентиляция, которая не всегда возможна из-за неблагоприятных внешних условий и не всегда эффективна: имеющегося давления может не хватить для правильного функционирования вентиляции.

Давление в контуре естественной циркуляции равно сумме гравитационного и ветрового давлений. Гравитационное давление зависит от разницы в плотности внутреннего и наружного воздуха, которая, в свою очередь, зависит от температуры и расстояния по вертикали от центра воздухозаборника (окна, клапан и т. Д.) До верха вытяжных валов. . Давление ветра зависит от скорости и направления ветра, а также от состояния окружающих зданий. Одноразовое давление расходуется на преодоление сопротивления выхлопной системы и впускных отверстий.Последние могут представлять собой комбинацию протечек, чаще всего в окнах и балконных дверях (неорганизованная инфильтрация), или специально устроенный вход (организованная инфильтрация).

Приточный клапан, установленный на окне, могут возникать ситуации, когда имеющееся давление недостаточно для обеспечения необходимого воздухообмена (верхние этажи многоэтажных домов, в основном в теплый период года) или оно даже отрицательное, т.е. эксфильтрация. Это характерно для помещений, расположенных с подветренной стороны здания.Затем идет опрокидывающая тяга, т.е. выхлопные каналы работают на приток. Основными причинами такой ситуации являются: недостаточная воздухопроницаемость окон, негерметичность или закупорка вытяжных каналов, неточность учета местного сопротивления в вытяжном тракте, неудачное расположение и конструктивное исполнение шахтной перемычки, несанкционированное подключение дополнительной вытяжки. решетки к проходным каналам. Вентиляция квартиры в соответствии с требованиями должна иметь не менее одного из двух значений: общая норма вытяжки из туалетов, ванных комнат и кухонь (в зависимости от типа печи обычно составляет 110-150 м3 / ч) или регулирование притока равным 3 м3 / час на 1 кв.м жилой площади. В модельных домах, как правило, решающей является первая версия правил, в квартирах по индивидуальному проекту — вторая.

Как обеспечить эффективную работу естественной вентиляции в квартире многоэтажного дома при сохранении акустического и теплового комфорта?

М.Г. Тарабанов в своей статье привел пример: «Если на улице температура +22 … + 24 0С и относительная влажность 40-50%, а наружный воздух не загрязнен и нет внешнего шума, откройте все окна и двери и радоваться жизни, не задумываясь о том, какая вентиляция вам нужна.И в этом случае потребление тепла, холода и электроэнергии равно нулю … Однако решение казалось довольно простым, на практике оно может оказаться очень сложным, поскольку при заданных параметрах наружного воздуха отсутствует движущая сила для вентиляции. ; вспомните, как часто мы жалуемся на то, что лето не может воспользоваться ночной прохладой в безветренную погоду. Кроме того, открытые окна и двери могут предотвратить появление внешнего шума и дыма в окружающем воздухе ». Если ограничением является в первую очередь внешний шум, а имеющееся давление является достаточным, доступны следующие варианты: щелевая вентиляция или приточные клапаны.Щелевая (зимняя) вентиляция — это элемент фурнитуры, устанавливаемый на распашные окна; Верхняя створка окна в этом режиме (ручка окна расположена под углом 45 °) наклонена на 3-5 мм. Визуально окно кажется закрытым, однако образовавшаяся щель дает возможность вентиляции. Но вместе с наружным воздухом может проникать пыль, аллергены и шум, хотя и сниженный по сравнению с простым проветриванием. Также возможно возникновение сквозняков.

Еще одно решение для организации естественного притока внешнего приточного устройства (клапанов), которое можно установить непосредственно на окне (ставни) или вмонтировать в стену.В случае настенного монтажа в наружной стене просверливают проход диаметром 100-125 мм. впускной клапан регулирует естественный поток в автомодельном режиме; По аэродинамическим характеристикам данное устройство обеспечивает постоянный воздушный поток при перепаде давления внутри и снаружи здания.

При достаточном давлении поток наружного воздуха может составлять 40 м3 / ч. Одна из разновидностей вентилей благоговение (или гирорастворимость), которые увеличивают пропускную способность повышения влажности внутри помещения.В состав устройства может входить переключатель, позволяющий ограничивать поток воздуха. Приточные клапаны устанавливаются в каждом жилом помещении (в каждой квартире не менее двух). Размер или количество клапанов в разных квартирах на разных этажах может быть разным. Количество клапанов определяется расчетом. Но в случае установки приточных клапанов и в случае щелевой вентиляции естественная вентиляция в квартире зависит от величины доступного давления. Для стабильной работы вентиляции в этом случае можно рекомендовать установку принудительной местной вытяжки из ванных комнат и кухонь.

Принципиальная схема сапуна В случае, когда естественный приток недостаточен или вы не хотите зависеть от внешних условий, вы можете использовать вентилятор. Дефлектор (сапун), настенный вентилятор и др.) Представляет собой компактное устройство, обеспечивающее механическую подачу наружного воздуха в помещение.

Вентиляторное устройство гарантированно обслуживает помещение наружным воздухом; в зависимости от выбранной скорости вентилятора объем притока в среднем от 35 до 120 м3 / ч. Для установки проветривателя, как и в случае с настенным приточным клапаном, наружная стенка просверливаемого проходного отверстия диаметром 100-125 мм.Устройство подключается к сети переменного тока напряжением 220 В. В зависимости от производительности и производителя сапун, он содержит один или несколько сменных фильтров, включая, возможно, наличие HEPA-фильтра.

Также на сапуне можно было регистрировать электрический нагреватель наружного воздуха с помощью термостата: когда температура наружного воздуха автоматически регулируется мощностью нагревателя. Это позволяет использовать устройство при низких температурах без образования конденсата. Управление устройством осуществляется дистанционно и / или с панели управления.В результате, независимо от температуры наружного воздуха и условий, необходимого потока (фильтрации) воздуха без сквозняков, при этом соблюдаются комфортные условия по температуре и шуму.

Максимальная независимость от внешней и внутренней среды обеспечивает автоматическую регулировку от двери до двери механической приточно-вытяжной вентиляции. Обычно в таких установках предусматривается рекуперация тепла отработанного воздуха для предварительного подогрева свежего воздуха.

Есть примеры реализации этого решения даже в масштабе всего здания.ООО «НПО ТЕРМЭК» под руководством А.Л. Наумова в 2000 году спроектировало одну из первых систем поквартирной приточно-вытяжной вентиляции с рекуперацией тепла вытяжного воздуха в 18-ти этажном жилом доме в Москве на Красностуденческом проспекте, 6. Проект энергоэффективного 260-квартирного дома разработан архитектурной мастерской П. Пахомова по инженерной концепции НП «АВОК» (директор Ю. А. Табунщиков).

Компактная малошумная приточно-вытяжная установка с пластинчатым теплообменником, размещенная в потолке помещения гостевой туалетной комнаты, расположенной рядом с кухней.Для снижения энергопотребления системы вентиляции забор наружного воздуха в большинстве квартир осуществляется из пространства лоджии. В остальных квартирах, где нет технических возможностей забора воздуха с лоджиями, решетки забора воздуха расположены на фасаде.

Схема поквартирной системы механической вентиляции с рекуперацией тепла вытяжного воздуха Утилизация тепла достигла примерно половины удаленного от воздуха квартиры. Вытяжки из туалетов и ванных комнат не используются.Учитывая, что через теплообменник поступает в два раза больше приточного воздуха, чем вытяжного, он оборудован дополнительным нагревателем на 2 кВт. Система автоматики поддерживает постоянную температуру приточного воздуха. Также возможность количественного регулирования приточно-вытяжной вентиляции. Отработанный воздух подается в общий вытяжной вал.

По опыту эксплуатации, необходимость повторного нагрева приточного воздуха возникает при понижении температуры наружного воздуха ниже -5… -8 ° С, при требуемом воздухообмене более 75% расчетного.Результаты расчетов показали, что после отделки квартир и заселения здания расчетный годовой удельный расход тепла на отопление и вентиляцию снижается почти вдвое, со 132 до 70 кВтч / кв.м • год, а с использованием рекуперации тепла — вверх. до 44 кВтч / кв.м • год. В здании полностью реализована бухгалтерская и биллинговая схема. Электроэнергия, тепло и вода производятся по фактическому потреблению ресурсов жителями квартир.

Каждое решение имеет свои особенности.Цена устройства и его установка, стоимость эксплуатации, установка устройства, акустический и тепловой комфорт, качество подаваемого воздуха, процент времени эффективности для пользователя более важны и будут приоритетными характеристиками при выборе раствор. опубликовано

PS И помните, только изменяя их потребление — вместе мы меняем мир! ©

Источник: / вентиляция / вентиляция-в-квартирах-многоэтажных-домов

принудительная вентиляция — испанский перевод — Linguee

Все 5000 автомобилей оснащены системами АТП и АТО, а также

[…]

радиотелефон и голосовая связь

[…]
оборудование, включая de a принудительная вентиляция s y st em с вентиляторами, расположенными […]

под сиденьями.

metromadrid.es

Всего 5000 единиц оборудования ATP y ATO, as como de equipos de

[…]

радиотелефона и мегафона

[…]
e inco rp oran un sistema d e venta ci n forzada, c on los 9046 lad1 ven ti ..]

situados bajo los asientos.

metromadrid.es

После операции, указанной в пункте (а), необходимо

[…]
установить систему m o f принудительная вентиляция a n d климат-контроль.

eur-lex.europa.eu

Tras la intervencin mencionada en la letra a), resulta незаменимый la instalacin

[…]
de un s istem и d e aireacin forzada y d e c ontr ol climtico.

eur-lex.europa.eu

Принудительная вентиляция t h на активирована […]

автоматически для удовлетворения запрограммированных потребностей системы в свежем воздухе.

fccconstruccion.com

Ventilaci n forzada q ue a cta d e forma […]

automtica en funcin de las necesidades de repairacin marcadas por el sistema.

fccconstruccion.com

Все серии 5000

[…]
вагоны изначально поставлялись с принудительной вентиляцией s y st em, с расположенными вентиляционными отверстиями […]

под сиденьями.

metromadrid.es

De origen, todos los coches

[…]
5000 ч и tra до un si stema de venta ci n forzada , con los

situados bajo los asientos.

metromadrid.es

Сушка чеснока, у которого удален корень и который был убран механическим способом

[…]
необходимо выполнить v i a принудительная вентиляция .

eur-lex.europa.eu

El secado del ajo sin peciolo, recolectado mecnicamente, декабрь

[…]
efectuarse a trav s de Ventilacin di nm ica .

eur-lex.europa.eu

Там будет l b e принудительная вентиляция a n d контроль температуры […]

внутри грузовиков, с улучшениями в водном хозяйстве и

[…]

питейных заведений, индивидуальных стойл для перевозки лошадей и другие условия по отношению к лошадям.

europarl.europa.eu

Пример — это tir una Ventilaci n forzada y un co ntrol d e la temperatura […]

en el interior de los camiones, se mejorarn las instalaciones

[…]

de agua y abrevaderos, los comparetimientos Individualuales para el transporte de caballos y otras condiciones aplicables a estos animales.

europarl.europa.eu

Это означает, что эти автомобили должны быть оснащены оборудованием для измерения температуры и влажности.

[…]

в животноводстве

[…]
отсек, и там должно быть принудительная вентиляция s y st em, которая работает, когда […]

автомобиль стоит на месте.

europarl.europa.eu

Significa que estos vehculos deberan estar dotados con equipos para medir la temperatura y la humedad en el

[…]

comptimento del ganado, y

[…]
debera h aber un sist e ma de Venza ci n forzada qu e func ione 90 [..]

el vehculo est detenido.

europarl.europa.eu

Проверить, работает ли t h e принудительная вентиляция i s f unctioning […]

и в работе при включенном главном двигателе!

flender.com

Verifica r si la Ventilaci n forzada e s c apaz de funcionar […]

у marcha al arranque del motor financial!

flender.com

Обе модели также оснащены

[…]
с надстройкой на a l принудительная вентиляция s y st em.

esta.com

Ambas ejecuciones se encuentran

[…]
dotadas adem s de un sis tem a de vent aci n forzosa .

esta.com

Принудительная вентиляция t h ro вентиляция с зазором […]

или через постоянную боковую вентиляцию в качестве опции

sunflexme.com

Vent ilac i n forzada g ra cias a l as ranuras […]

оксигенацин или оксигенацин, дополнительный латеральный перманент.

sunflexme.com

Принудительная вентиляция o r o Могут потребоваться системы охлаждения […]

при определенных условиях, чтобы избежать повышения температуры и влажности.

oie.int

Enterminadas condiciones, ser

[…]
necesar io recu rri r a Venalacin forzada o sis temas d e climatizacin […]

для интенсивной терапии

[…]

de la temperatura o de la humedad.

oie.int

Монтажное положение вертикальное вертикальное Макс. допустимый угол

[…]
наклонный остроумие ho u t принудительная вентиляция ( i n )

automation.siemens.com

Вертикальный mx. ngulo de

[…]
inclinac i n si n Ventilacin e xterna ( en )

automation.siemens.com

Особо закрытая взрывоопасная зона

[…]
оборудован wi t h принудительная вентиляция f o r нагнетание […]

возможных паров на открытом воздухе.

krones.com

En dicha zona de explosin especialmente

[…]

инкапсулада лос вентиладорес se

[…]
encargan de una Ventilaci n forzada pa ra que e ve ntuales […]

vapores puedan ser evacuados hacia afuera.

krones.com

При работе от -10 C до +70 C серия VCT60 с конвекционным охлаждением может обеспечить максимум

[…]

выходная мощность до +50 С.Не

[…]
необходимый радиатор s o r принудительная вентиляция , w hi ch снова позволяет […]

для экономии места и стоимости дополнительных охлаждающих компонентов.

gigatronic.es

Operando desde -10 C hasta +70 C, la serie VCT60 con Refrigeracin Por convccin puede proporcionar la Potencia mxima

[…]

salida hasta +50 C.Нет сына

[…]
necesarios radi ad ores ni venacin forzada, lo qu e nu ev amente […]

permite un ahorro de espacio y coste

[…]

дополнительных компонентов холодильного оборудования.

gigatronic.es

Natural a n d принудительная вентиляция i n e моторный отсек, с вентиляторами и экстракторами.

rodman.es

Ventilacin d ec mara d e mqui na s nat ura ly forzado con y ve ntila ve ntila ve ntila ve ntila .]

экстракторов.

rodman.es

Если это невозможно

[…]
быть достигнуто ed a принудительная вентиляция s y st em должен […]

.

camco-audio.de

Si esto no se puede conguir, se

[…]
deber u ti lizar un siste ma de venti lac in forzada .

camco-audio.de

Обеспечивается дополнительный комфорт

[…]
by sunbli nd s , принудительная вентиляция a n d a мощный […]

водонагреватель.

deutz-fahr.com

Para que el clima sea perfecto, лас-кортинильяс

[…]
enrollab le s, la Ventilacin de ranuras y l a Potente […]

calefaccin de agua caliente se entregan como caracterstica estndar.

deutz-fahr.com

Где автомобили

[…]
переносится на ро-ро фер ri e s принудительная вентиляция s y st ems требуются под палубой.

Islandscommission.org

Cuando los vehculos sean cargados en

[…]
transbordado re s, ser n обязательные iste m as de Ventilacin bajo la cubierta.

Islandscommission.org

Компостирование в траншеях: Траншеи для компостирования представляют собой каналы между стенами,

[…]
открытый, нормально wi t h принудительная вентиляция t h ro ugh пористая почва.

cespa.es

Compostaje en trincheras: Las trincheras de compostaje son canales entre muros,

[…]
descubiertos, norm al ment e co n aireacin forzada a t rav s de u n suelo poroso.

cespa.es

Акустический кожух для внутреннего и наружного применения

[…]
установка, wi t h принудительная вентиляция v i a механический вентилятор

aerzen.es

Cabina de insonorizacin para montaje интерьер

[…]
Внешняя вентиляция da a presin co n Ventilador mecnico

aerzen.es

Из-за риска ограниченного воздушного потока на

[…]

определенные колоды из

[…]
судно, дорожное транспортное средство или контейнер могут потребовать re a принудительная вентиляция s y st em большей вместимости, чем предусмотрено […]

с естественной вентиляцией.

oie.int

Debido al riesgo de escasa circacin del aire en las cubiertas de algunos buques, los vehculos de

[…]

carretera или contenedores

[…]
podrn nec es itar un sist em a de vent ila ci n forzada, con cap una un a la proporcionada por la Ventilacin […]

на турал.

oie.int

Для двигателей wi t h принудительная вентиляция b y m eans внешней вентиляции […]

убедитесь, что пускатель двигателя заблокирован с

[…]

— контактор внешнего вентилятора, обеспечивающий работу вентилятора.

cemp-international.это

Для двигателей

[…]
Provistos de vent ila ci n forzada m edi ante Ventilacin ex te rna, assegurarse […]

del funcionamiento del dispositivo

[…]

, что разрешает работу и выполняет функцию простого двигателя, активную наружную вентиляцию.

cemp-international.it

Вентиляция для лица и тела расположена в верхней части солярия,

[…]

и прочная планка из оргстекла с охлаждением

[…]
снизу wi th a принудительная вентиляция s y st em обеспечивает […]

пользователя идеальны для всестороннего загара.

isoitalia.com

Un slido plexigls enfriado por medio de un

[…]
sistema d e vent ilac i n forzada u bi cado en la parte […]

нижняя le permite al cliente un perfecto

[…]

bronceado desde todos los ngulos.

isoitalia.com

Убедитесь, что горячий воздух

[…]

сгенерировано во время работы будет

[…]
нагнетание d b y принудительная вентиляция w h en установка […]

Sunmaster в закрытой секции.

изображений.mastervolt.nl

Cuando instale el Sunmaster en una

[…]

zona cerrada, asegrese de que el aire caliente que se genere durante el

[…]
funcionamiento se d isipe po r ventacin forzada .

изображений.mastervolt.nl

Принудительная вентиляция i s a Обеспечивается одним […]

или более вентиляторов, размер которых зависит от объема регенератора.

lainox.it

E l ai re forzado es t gar anti za do gracias […]

a la presencia de una o ms turbinas, sizesadas proporcionalmente al volumen del aparato.

lainox.it

При необходимости следует использовать elec tr i c принудительная вентиляция f a n .

moteursleroysomer.com

Si-португальский

[…]
necesario, utilice un ventador el c trico por presin .

moteursleroysomer.com

Всегда открывайте все крышки, удаляйте все опасные или токсичные вещества

[…]
материалы, pro vi d e принудительная вентиляция , a nd предоставить средства […]

для отключения электроэнергии и газа изнутри.

hobartwelders.com

Siempre abra todas las tapas, более качественный материал peligroso o

[…]
txico, c onsig a Ventilaci n forzada , y pr oporc io ne la […]

manera de apagar toda la Potencia y gas desde adentro.

hobartwelders.com

В качестве альтернативы пользователь может использовать двойное устройство, такое как

[…]
указано в разделе 5 f o r принудительная вентиляция .

antideflagranza.it

Возможное использование двухместного устройства с указанием номера на

[…]
apartado 5 par a la Ventilacin asis tida .

antideflagranza.it

Гаражи или общественный автомобиль

[…]
парки, требующие ui r e принудительная вентиляция .

gesproyec.com

Garajes o estacionamientos

[…]
pblicos qu e Requ iera n Ventilacin forzada .

gesproyec.com

При установке инвертора SunPower SPRf в шкаф распределительной панели (или аналогичный

[…]

закрытая среда) необходимо убедиться, что горячий воздух, образующийся, будет

[…]
быть нагнетательным d b y принудительной вентиляцией .

sunpowercorp.com.au

Con motivo del montaje del SunPower SPR en un armario elctrico

[…]

o en otro local cerrado similar, se debe proporcionar una disipacin del calor

[…]
достаточно e media nte Ventilaci n forzada .

sunpowercorp.es

Вентиляционная система квартиры | Hackaday.io

Королевство львов каким-то образом прошло обучение в колледже, не испытывая недостатка в вентиляции и сигаретном дыме, но все это изменилось в реальном мире. Первая ночь попыток поспать в микроскопической квартире, которую программист мог себе позволить, с одним окном, была жестокой. Вентиляция была дорогим удовольствием.

В течение следующих 3 лет львы полагались на маленькие вентиляторы в окне, чтобы получить минимальный воздушный поток, но львы хотели добиться большего. Было пыльно, и большинство соседей курили.Ключевым требованием было заменить воздух в разных частях квартиры, а не только у окна, как это обычно делают обычные вентиляторы.

В 2003 году появился Hunter 30055 за 35 долларов. С надрезанным воздуховодом, сделанным из частей сушильной машины, он мог выдувать воздух в любом направлении, и фильтр можно было легко заменить любым фильтром HVAC, обрезав его до нужного размера. Он был достаточно мощным, чтобы быстро заменить весь воздух в квартире. Он больше не производится, и у сегодняшних Охотников больше нет взломанного фильтра.

Он использовался без фильтра в течение многих лет, прежде чем был реализован фильтр, который значительно уменьшил запыленность в квартире и уменьшил количество очистки воздуходувки. После возобновления использования фильтра королевство львов постаралось запускать его как можно чаще, чтобы пыль не попадала в квартиру, а также для вентиляции.

Фильтры не влияют на запах сигарет, но становятся черными и удаляют золу.

В 2006 году было принято решение попробовать добавить воздуховоды от Hunter к вентиляционным отверстиям в разных частях помещения.Хотя гидродинамика говорила, что давление от нагнетателя должно быть в начале длинной трубки, опыт показал, что трение внутри длинных трубок и утечки поглощают все движение воздуха. Воздуходувка была помещена в конец всех воздуховодов, изначально предназначенных для направления выхода, и небольшой вентиль был возвращен.

Когда было новым.

4 года спустя.

Воздуховод мог хранить аромат, но ловко собирал пауков.

Он прослужил 8 лет и обеспечил идеальный поток воздуха, прямой вертикальный поток во время сна и горизонтальный поток в любую часть комнаты во время волн тепла.Королевство львов не может припомнить, чтобы у него когда-либо возникали проблемы со сном из-за этого воздушного потока. Проблема заключалась в том, что воздуховоды собирали грязь, это занимало много места и требовало сверления множества отверстий в стенах.

Последняя итерация просто лежит на полке для хранения других вещей. Впускные каналы представляют собой просто скрученные в трубы рекламные щиты. Во время сна воздушный поток маневренно горизонтален, что делает его далеко не идеальным. Он еще успевает заменить воздух в квартире, но не может прямо всюду дуть.

Хантер 30055 в возрасте 17 лет подает признаки возраста. В конце концов, его придется заменить. Как бы упрощенно это ни было из его славных дней, каждую зиму уходит 6 часов на то, чтобы срывать и чистить пауков со всех сторон.

https://hackaday.io/project/169663/log/183826-f-35-nozzle-air-vent

Наконец-то нагнетатель получил форсунку с дистанционным управлением.

Аренда эксклюзивной квартиры класса люкс в Москве

Apple Real Estate на рынке более 10 лет.Многолетняя успешная работа с упором на обслуживание клиентов и честность привели к тому уровню комфорта, который получают наши клиенты, работая с нами снова и снова. Независимо от того, снимаете ли вы элитную недвижимость или ищете аренду квартиры своей мечты. Предоставляемые нами услуги выгодны для обеих сторон и включают:

  • Подготовка договора
  • Страхование
  • Службы поддержки.

Все квартиры настоящие, все объявления подлинные, только лучшая аренда!

Ищете элитную квартиру в центре Москвы в аренду? А может вы ищете место в элитном жилом комплексе со всеми удобствами и рядом с вашей работой? Apple Real Estate может помочь вам в этом непростом процессе поиска идеальной роскошной квартиры.

Мы предлагаем широкий выбор исключительной элитной недвижимости в аренду в Москве и ее окрестностях. Несмотря на то, что сейчас количество людей, которые снимают дома и большие коттеджи за городом, растет, многие из них по-прежнему предпочитают снимать элитные квартиры в городе. И таким образом они экономят много времени на пути на работу, не застревая в пробке.

Вы можете исследовать различные места и различные варианты, адаптированные под ваш уникальный образ жизни и интересы.Будь то краткосрочная или долгосрочная аренда, мы здесь, чтобы сделать ваш процесс поиска максимально гладким и приятным. В нашей обширной базе данных представлены сотни высококлассных и элитных квартир в разных районах Москвы. Просто дайте нам знать, что вы ищете в том месте и в том месте, которое вы предпочитаете, и наши агенты быстро найдут для вас самые подходящие варианты по самой выгодной цене. Мы уделяем пристальное внимание мелочам и прислушиваемся к нашим клиентам и их любимым занятиям: ресторанам, художественным галереям, музеям, барам, паркам.Вы можете назвать все свои предпочтения, начиная с местоположения и типа здания (старая или новая постройка). Вы также можете указать желаемую планировку квартиры, размер квартиры, количество комнат, которые вам нужны, какой дизайн интерьера вам нравится. В качестве некоторых дополнительных функций в большинстве наших роскошных объектов недвижимости у нас есть: бассейн, сауна, камин, солярий. Мы также предлагаем апартаменты от 2-х и более этажей. Итак, когда вы свяжетесь с нами, мы найдем для вас идеальное место, потому что это то, что мы делаем лучше всего!

ТЕСТ 8.Пищеварительная система

Сопоставьте общий термин слева с медицинским термином справа.

1. рот а) пищевод

2. нёбо б) двенадцатиперстная кишка, тощая кишка, подвздошная кишка,

толстая и прямая кишка

3. слюна в) ротовая полость

4. горло г) толстая кишка

5. пищевод д) слюна

6. тонкий кишечник f) твердое и мягкое небо

7. толстая кишка кишечник i) глотка

Обозначьте схему

Двенадцатиперстная кишка ________

толстый кишечник _____

слюнная железа _____

пищевод ___

прямая кишка ____

желудок _______

поджелудочная железа ____

приложение _____

желчный пузырь ______

слепая кишка _____

устье _____

печень ______

тонкий кишечник _____

нёба _____

анус _____

язык _____

желчный проток _____

горло _____

ТЕСТ 9.Дыхательная система

Сопоставьте начало предложений 1–15 с соответствующим окончанием a-o, чтобы сформировать пятнадцать истинных предложений о дыхании.

1. Внешнее дыхание связано с поступлением кислорода в организм и а) ресничками.

2. Из носа и рта выходит воздух b) пища и жидкость, выходящие из нижних дыхательных путей.

3. Трахея разделяет в) обновление альвеолярного воздуха

4. Происходит газообмен г) заставляет их вибрировать и издавать звук,

5.Вентиляция в процессе е) резко увеличивается.

6. Дыхательный тракт выстлан f) плевральной полостью.

7. Слизь из дыхательных путей постоянно перемещается g) в гортань и дыхательное горло.

8. Остаточный воздух остается в легких h) грудная стенка и диафрагма двигаются

для увеличения объема грудной клетки.

9. Во время тяжелых упражнений глубина и скорость вентиляции i) избавление от избытка углекислого газа.

10. Надгортанник предотвращает j) жидкостью

11. Гортань также известна как k) в альвеолах

12. Каждое из двух легких окружается после выдоха.
13. Плевральные полости заполнены m) в правый и левый бронхи.

14. Воздух попадает в легкие, когда n) голосовой ящик или кадык.

15. Напряжение голосовых связок в о) слое липкой слизи.
гортань в потоке воздуха

ТЕСТ 10.Сердце

Заполните пропущенные слова в предложениях ниже. Выбирайте из следующего.

артерии артериол предсердия биения ветви капилляры полости камеры кровообращение близко общаются сокращение костное сердце легкие мышцы оксигенированный пульсовый насос перекачка пирамидная релаксация системные клапаны вены сосуды стенка запястья

1.Многие люди считают, что самая важная мышца в теле — это сердце. Вместе с _____________ системой оно поддерживает жизнь. Сердце по форме примерно _____________ и расположено в перикарде

.

2. Сердце разделено на правую и левую половины, которые не _____________

3. Кровь течет по телу в крови _________. ____________ несут кровь от сердца ко всем частям тела, а кровь возвращается к сердцу в ______________

.

4.Легочная артерия переносит кровь от сердца к _______________, а аорта переносит кровь ко всем частям тела от ____________

5. Кровь переносится в системных артериях, но не в легочной артерии.

6. Сердце — это ___________________ с четырьмя, двумя и двумя желудочками. Левый желудочек имеет большую толщину ______________, чем правый, потому что он отвечает за ______________ кровь вокруг ______________ системы кровообращения.Кровь нагнетается по системе _____________ (систола) и (диастола) сердца.

7.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
