Принцип работы счетчика воды: как устроены и как работают различные виды водомеров?

как устроены и как работают различные виды водомеров?

Как работает в зависимости от разновидности?

Первые водяные счетчики использовались в середине прошлого века в Германии и были основаны на работе шестерёнчатого механизма.

С тех пор было изобретено ещё несколько разновидностей приборов, позволяющих учитывать водопотребление в жилых объектах и в промышленной системе водоснабжения. Принципы их работы различаются.

Механические

Водомеры механического типа сконструированы по типу водяной мельницы. Водный поток заставляет работать крыльчатку.

Она вращается и запускает механизм редуктора. Показатели выводятся на ролики цифрового табло.

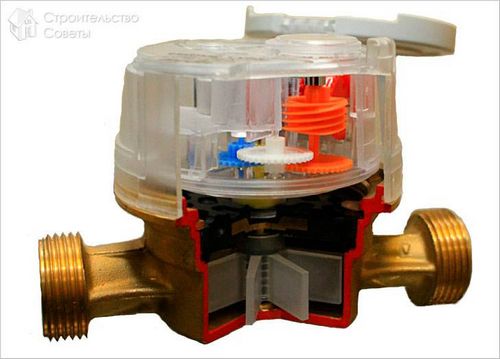

Крыльчатка и устройство для считывания информации о расходовании воды контактируют при помощи магнитов. Основные опорные детали оснащены твёрдыми осями и обеспечивают долговечность прибора.

Есть модели, в которых крыльчатку заменяет турбина. Такие приборы позволяют получать более точные замеры мощного водопотока, но не очень качественно срабатывают при небольшом водопотреблении.

Ультразвуковые

Приборы ультразвукового типа определяют разницу в скорости прохождения ультразвука по направлению движения водного потока и против течения. Для этого на расстоянии размещают акустический передатчик и приёмник. В зависимости от задачи, они меняются функциями.

Есть модели с отражателями, чтобы обеспечить прохождение сигнала в попутном и встречном направлениях. Скорость течения жидкости вычисляется по разнице во времени распространения двух волн.

Когда известно сечение трубы, вычислить объём воды, прошедшей через счетчик в единицу времени, не сложно. Данные отражаются в показаниях водомера.

Для точности измерения используют высокотехнологичную электронную начинку. Для излучения и приема ультразвукового импульса используются пьезоэлементы. Поэтому такие счётчики дорогие и на бытовом уровне не используются, а устанавливаются на промышленных объектах.

Электромагнитные

Счётчики электромагнитного типа основаны на физическом законе Фарадея индуцирования электродвижущей силы (ЭДС) в магнитном поле измеряемой среды.

Значение этой силы пропорционально скорости движения воды. Электроды улавливают эти значения и передают на электронный блок. Здесь выполняется обработка импульса в соответствии с установленным алгоритмом вычислений.

Основным элементом прибора является индукционная катушка, создающая постоянное магнитное поле. Электромагнитные счётчики питаются автономно от встроенного аккумулятора либо от внешнего источника напряжением 10-15 В и током до 100 мА, а встроенная батарея остаётся резервной.

Вихревые

Счётчики вихревого типа работают за счёт внедрения в измеряемую среду обтекаемого тела, которое вызывает эффект турбулентности. Высокочувствительный датчик, помещённый в водную среду, улавливает малейшие изменения давления жидкости.

При развитии скорости движения жидкости возникает момент, когда появляются зоны низкого и высокого давления. Это явление называют «вихревой дорожкой».

Расстояние между соседними вихрями будет соответствовать объёму воды, которая проходит по трубе в соответствующий период. Чем выше скорость движения водного потока, чем чаще появляются вихри.

Вихревые приборы будут нормально работать в воде, где нет механических примесей, которые искажают показания.

Резонансные

Приборы резонансного типа имеют второе значение — суперстатические. Подсчёт объёма жидкости производится с помощью пьезоэлектрического датчика частоты.

Трубопровод разделён на три канала и оборудован специальным устройством, который направляет поток.

Чтобы водомер работал без сбоев, перед ним устанавливают фильтр. В противном случае взвешенные механические частицы выведут из строя механизмы прибора.

Резонансный водомер питается от электросети. Его корпус аккуратный, компактный. В трубопровод устанавливается с помощью фланцевых соединений. Оснащён индикацией мгновенного измерения расхода воды, запоминает данные о расходе воды.

Недостатком резонансного вида счётчика является его высокая цена и необходимость профессионального обслуживания.

Тахометрические

Тахометрическими водомерами называют приборы, которые измеряют объём воды механическим путём. Внутреннее устройство предельно простое и похоже на то, как работает водяная мельница.

Вращающееся колесо приводит в движение механизм редуктора. Далее движущая сила передаётся на ролики механического табло, где нанесены цифры.

Если расход воды большой, крыльчатка-колесо не справится с задачей. При больших потоках целесообразно использовать турбинный водомер. Погрешность турбин наоборот, велика, когда поток воды малый.

В качестве компромисса применяется комбинированный вид прибора, когда вода перенаправляется попеременно на крыльчатку или на турбину, в зависимости от характера течения.

С импульсным выходом

Механика счётчиков импульсного типа аналогична конструкциям обычных бытовых водомеров крыльчатого типа.

Прибор оснащён стрелочным индикатором расходования воды. Полный оборот соответствует определенному объёму водопотребления.

Счётчик работает под воздействием крыльчатки, вращающейся под напором воды. Магнитная муфта принимает и переносит информацию на индикатор. Совершив полный оборот, магнит контактирует с датчиком, показания выводятся на циферблате.

Схема простая и такие водомеры недорогие. Однако механизм не долговечный, герметичный контакт нередко выходит из строя.

Как устроен: конструкция по типу механизма

Чтобы выполнить измерения объёма в системах горячего и холодного водоснабжения, используются разные типы механизмов.

Крыльчатый

Крыльчатый механизм имеет вид колеса с закреплённым на нём лопастями. Вращательная ось стоит перпендикулярно направлению движения воды. Чувствительность такого механизма высокая, но колесо сильно перекрывает поток, и тормозит продвижение воды. В этом заключается его недостаток.

Если крыльчатка выполнена из некачественного материала, она быстро ломается под напором воды. Замена счётчиков связана с дополнительными финансовыми затратами на покупку нового водомера и на монтаж.

Одноструйный

В трубопроводы небольших диаметров, до 50 мм, когда вода полностью заполняет просветы, монтируют механизм одноструйного вида.

Водомер производит измерение числа оборотов крыльчатки, крутящейся под действием водного потока. Если счётчик оснащён импульсным выходом, он умеет считывать показания дистанционно.

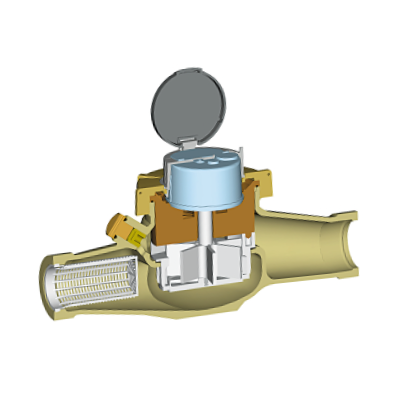

Многоструйный

Многоструйный механизм разбивает поток на несколько каналов, и вода равными частями давит на крыльчатку. Турбулентность понижена и погрешность таких вычислений объёма воды не выше 2%.

Установка водомера и снятие показаний несложные. Чтобы проверить счётчик, требуется снять его крышку.

Турбинный

Турбинные механизмы измеряют большой расход воды. Внешний вид турбин схож с обычной крыльчаткой, но количество лопастей меньше.

Ось вращения располагается параллельно по отношению к водному потоку. Чтобы улучшить измерения, перед турбиной выполняют монтаж обтекателя для уменьшения турбулентности.

Вся самая важная и полезная информация о счетчиках воды представлена в этом разделе.

Заключение

Водомеры, предназначенные замерять расход горячей или холодной воды, устанавливают на трубы при входе в системы водоснабжения частных домовладений, квартир, промышленных объектов, многоквартирных домов, помещений коммерческого назначения.

Достоинства их установки очевидны. Нет необоснованных начислений по оплате за воду, появляется возможность контролировать расход воды. Чтобы учёт был правильным, лишних кубометров счётчик не насчитывал, прибор должен быть хорошего качества.

Затраты на покупку и монтаж хорошего водомера окупятся в процессе его эксплуатации меньше чем за год. Долговечность любого вида счётчика продлит установка перед прибором фильтровальной системы.

Классификация и основные виды счетчиков воды

Счетчики есть как для холодной, так и горячей воды

Водомерные устройства представлены различными видами. Можно подобрать оптимальный вариант как для дома, так и для промышленности. Сравнения разных типов конструкций позволит сделать правильный выбор.

Содержание статьи

Классификация по механизму работы

На рынке можно встретить широкое разнообразие счетчиков. Они представлены бытовыми и промышленными вариантами как отечественного, так и импортного производства. Главное, не только правильно выбрать прибор учета воды, но и правильно его установить.

Покупать счетчики лучше в специализированных магазинах

Классификация счетчиков воды по механизму работы:

1. Тахометрические. Принцип работы устройства состоит в размещении крыльчатки в системе, которая связана с механизмом учета.
2. Электромагнитные. Можно встретить в промышленности. Они работают за счет магнитного поля и подвижной жидкости.
3. Ультразвуковые. Когда поток воды проходит сквозь ультразвуковое поле, происходит замер расхода воды.
4. Вихревые. В поток жидкости помещается специальный элемент. Скорость потока пропорциональная частоте вихрей.

Тахометрические приборы обладают наиболее простым принципом работы. Главное, поместить в поток крыльчатку или турбину. В зависимости от погруженного элемента водомеры бывают крыльчатые и турбинные. Среди крыльчатых можно встретить одноструйные и многоструйные. Турбинные варианты бывают с механическим и индукционным счетом.

Тип действия в крыльчатых и турбинных счетчиках может быть сухим и мокрым. При этом в наличии может быть импульсный выход, но это необязательно.

Тахометрический водомер отличается компактностью, доступностью и точностью показаний. Он может прослужить до 12 лет, что проверено на практике. Именно такие устройства часто встречаются в многоквартирных и частных домах.

Основные виды приборов учета для жилых домов

По количеству подключенных узлов счетчики могут быть одноструйными и многоструйными. Одноструйные водомеры работают по принципу измерения оборотов крыльчатки, на которую действует всего один поток воды. Передача данных происходит с помощью магнитных муфт. При этом механизм счета защищен от попадания воды, благодаря чему может длительное время функционировать без нарушений.

Плюсы одноструйных счетчиков:

1. Конструкция защищена от воздействия внешнего магнитного поля.
2. Для всех счетчиков предусмотрен импульсной выход. Так можно дистанционно считывать показания.

В многоструйных счетчиках на крыльчатку воздействует сразу несколько потоков воды. Это снижает ошибки турбулентности потока воды. К плюсам оборудования относят легкий монтаж и демонтаж конструкции, которые могут потребоваться при поверке прибора учета воды. Счетчики обладают импульсным выходом, а это позволяет дистанционно считывать показания.

После монтажа на счетчик вешается пломба

Благодаря переходным втулкам лицевая часть многоструйного счетчика может быть установлена на любой декоративной поверхности.

Вентильные счетчики работают аналогично любым тахометрическим изделиям. Вентиль можно смонтировать внутри счетчика. Это позволяет отключать воду. Именно поэтому устройство и называется вентильным.

Плюсы вентильного счетчика:

1. Простой и недорогой монтаж.
2. Индикаторную часть можно повернуть, чтобы было удобнее считывать показания.
3. В конструкцию может входить импульсный выход.

Турбинные механизмы используются как для горячей, так и для холодной воды в водопроводе разного типа. С их помощью можно обеспечить автоматический контроль или регулировку любого технологического процесса, где нужно замерить потребление жидкости. Их устанавливают на входе в систему подачи воды.

При выборе счетчика можно встретить комбинированный вариант. Он обладает как турбиной, так и крыльчаткой. Но они устанавливаются на параллельном отводе. Для небольшого напора используется крыльчатка, а при его повышении – турбина.

Популярные марки и модели

Оплата коммунальных услуг — достаточно серьезная часть трат. Особенно много приходится тратить на горячую воду. Именно поэтому многие хозяева прибегают к установке счетчиков на воду.

При выборе водомеров можно столкнуться с большим выбором оборудования. Приобрести оптимальный вариант непросто.

Не стоит покупать слишком дешевые счетчики воды

Популярные модели счетчиков воды:

1. СВ-15Г – тахометрический водомер с крыльчаткой. Может монтироваться как на горизонтальном трубопроводе, так и на вертикальном. Конструкция достаточно прочная, что исключает протечки. При этом устройство обладает мощной двухконтурной защитой от магнитного поля.
2. СВК-15 – крыльчатый счетчик тахометрического типа. Может прослужить 3-4 года. Это вариант для квартиры или офиса.
3. ВСГ-15 – бытовой вариант. В модельный ряд изделий могут входить счетчики с разными габаритами. При выборе опираются на трубопровод, что позволяет установить водомер и в квартире, и в подвальном помещении. В конструкцию входят часовые камни для более точных измерений и повышения срока службы. Механизм может работать вне зависимости от крыльчатки.
4. ВСКМ 90 – многоструйный тахометрический счетчик. Диаметр труб колеблется от 15 до 50 мл. В конструкцию входят часовые камни.
5. ЛВ-4Т – устройство с датчиком. В конструкции есть четырехтарифный термодатчик. Это помогает снизить расходы горячей воды по тарифу. Все зависит от температуры воды.

За тарификацией при температуре жидкости 40-45 градусов используют коэффициент 0,7. Когда показания повышаются до 49 градусов, применяют коэффициент 0,1. Единичный коэффициент актуален для температуры выше 50 градусов. Но если вода ниже 40 градусов, то показания не будут учитывать.

Отличия счетчиков холодной и горячей воды

На рынке представлено несколько разновидностей счетчиков. Наиболее популярными являются водомеры для горячей и холодной воды. Внешний вид оборудования не имеет практически никаких отличий. Счетчики на холодную воду обозначаются буквой «Х». Для горячей воды используют букву «Г».

Время от времени следует сдавать счетчики на проверку

Для счетчиков горячей и холодной воды предусматривают разные сроки поверки. Разница составляет 2 года. Этот значительный промежуток, который нельзя оставить без внимания. Так, водомеры горячей воды обладают более надежной конструкцией, чем приборы для холодной воды.

Если установить счетчик холодной воды на горячую, возрастает риск частых протечек. Но при монтаже приборов для горячей воды на холодную никаких проблем с оборудованием не возникнет.

Счетчики горячей воды изготавливают из материалов, которые могут переносить не только высокие температуры, но и их возможные перепады. Для этого оборудования поверка проводится чаще, ведь механизм может выйти из строя в любое время.

Установка водосчетчика начинается с его выбора. Необходимо изучить не только названия устройств, но и их характеристики, особенности. Классификация водяных приборов учета достаточно широкая. При этом учитывают внутренний механизм, разновидность погружного элемента и количество возможных узлов подключения. Также берут во внимание назначение счетчика.

Принцип работы и разновидности электронных счётчиков

Электронные счетчики могут отличаться по количеству фаз

Импульсные водяные счётчики нового поколения имеют связь с интерфейсом, где всегда видно текущие показания по расходу воды. Принцип работы электронного счётчика заключается в том, что вода, которая поступает в измерительную полость, вращает турбину. Число вращений турбины с помощью импульсов передаётся на вычислитель, а результаты заносятся в соответствующие ячейки. Водомер на холодной воде не учитывает её температуру, а считает только потребление в литрах. Вода преобразуется в электрические сигналы, проходя через счётчик, для этого в нём установлен геркон.

Содержание статьи

Преимущества и особенности прибора

Современный рынок измерительных приборов предлагает большое разнообразие моделей устройств, контролирующих расход воды. По принципу действия эти приборы подразделяются на электронные и механические.

При покупке электронного счетчика следует предварительно проконсультироваться с профессионалом

Электронный водяной счётчик с цифровым выходом обладает высокой степенью точности, поэтому он более технологичный и пользуется популярностью у потребителей. Устанавливается он для измерения потребления горячей воды.

Электрический водосчётчик имеет больше преимуществ, чем механический.

Преимущества электронных счётчиков горячей воды:

1. Установив электронный водяной счётчик на горячую трубу, вы будете платить действительно только за горячую воду. Такие приборы считают только тот объём воды, который полностью соответствует температурным параметрам.
2. Дисплей электронного счётчика можно разместить в любом удобном месте и вовсе не обязательно рядом с трубами подачи воды.
3. У электронного счётчика автономное электропитание, и перепады напряжения в сети на него не влияют.
4. Реальная экономия средств.
5. Гарантия высокой точности показаний.
6. Для поверки весь агрегат снимать не нужно. Верхний модуль отправляется на поверочную процедуру, а механическая часть остаётся на месте.

К его недостаткам относится наличие проводов и периодическая замена элементов питания. Ещё одним существенным недостатком этого прибора является его высокая цена. Но после проведения несложных математических действий видно, что окупится он за короткий период времени.

Электронный четырёхтарифный счётчик

Электронный расходомер является лучшим выходом в случае, если горячее водоснабжение в доме не всегда соответствует норме.

Такой измерительный прибор позволяет платить именно за горячую воду. В случае если из крана начнёт течь холодная вода, цифровой расходомер посчитает её, как холодную, по соответствующему тарифу.

Водосчётчики такого типа подсчитывают потребляемую воду, имеющую разную температуру. Четырёхтарифный электронный водомер заслуживает особого внимания. Состоит он из модуля с крыльчаткой и термодатчика. В зависимости от температуры воды данные фиксируются в ячейках.

После установки на счетчик должна быть поставлена пломба

Таких тарифных ячеек на приборе четыре:

• При температуре воды, выходящей из горячего крана, меньше +40 градусов плата не взимается;
• Если температура воды из крана будет порядка +40…+44,9 градусов, то тогда оплата составляет 70% стандартного тарифа;
• За воду, подогретую на +45…+49,9 градусов будет взиматься плата в размере 90% от тарифа;
• Оплата за действительно горячую воду, температура которой +50 градусов и выше, будет взиматься в полном объёме.

Четырёхтарифный электронный счётчик – это лучшая модель измерительного прибора со встроенным датчиком температуры. Такой прибор обеспечит потребителю хорошую экономию средств.

Классификация по принципу действия датчика

Электронные счётчики отличаются высокой точностью. Их установка актуальна на трубе с горячей водой, так как они могут определить, когда действительно нужно платить за горячую воду.

Электромагнитным счётчикам нужно, чтобы жидкость, которая проходит через расходомер, была электропроводящей, так как принцип их работы заключается во взаимодействии жидкости с магнитным полем.

Классифицируются электронные счётчики по принципу действия датчика.

Виды электронных счётчиков воды:

1. Электромагнитные. Принцип их действия – преобразование электромагнитного поля в электрический импульс. Данные передаются в блок информации, а там отображаются в обычных цифрах (литрах).
2. Вихревые. В этом агрегате регистрируются возникающие перепады давления, когда вода протекает вокруг тела, помещенного в поток воды. Такие водомеры в состоянии измерять объём не только воды, но и пара.
3. Импульсные. Эти счётчики похожи на механические. Помимо крыльчатки, у них имеется геркон. Когда он замыкается, получаются электрические импульсы и передаются на сумматор.
4. Ультразвуковые. Конструкция этих приборов учёта воды очень дорогая, в связи с чем они не используются в квартирах.

Ремонтировать электрический счетчик должен исключительно профессионал

Электронные счётчики воды импульсного типа больше всего подходят для использования в квартирах и домах. Существует ещё одна модель счётчика – мини-электрический расходомер для топлива и химических жидкостей. В быту он не используется.

Установка водомера своими руками

Большую часть семейного бюджета мы расходуем на оплату коммунальных услуги. Приборы учёта расхода газа, воды и света позволяют экономно расходовать ресурсы.

Стоимость двух водомеров и их установка окупится уже через четыре месяца. А счётчики на воду можно установить своими руками, сэкономив ещё часть средств.

Установка водомера проводится в определённой последовательности и с соблюдением правил монтажа.

Водомер стоит относительно недорого

Элементы конструкции счётчика:

• Водомер;
• Фильтр грубой очистки;
• Обратный клапан;
• Накидные гайки;
• Шаровой вентиль.

Электронный счётчик ставится строго горизонтально. Место установки должно обеспечить свободный доступ к фильтру и для снятия показаний. После того как элементы готовы, нужно собрать это всё в единый блок.

Последовательность сборки:

• Прикрутить накидную гайку (американку) с острой стороны стрелки на фильтре, уплотнив её прокладками;
• Вторую американку прикрутить со стороны хвоста стрелки на обратном клапане;
• Соединить счётчик воды с фильтром и обратным клапаном, соблюдая направление стрелок;
• Произвести врезку блока водомера в водопроводную систему;
• Вызвать представителя водоканала для опломбировки счётчика.

Технические условия монтажа прописывают установку обратного клапана после счётчика. Этим исключается возможность отматывания показаний измерительного прибора.

Электронные счётчики на воду позволяют экономить средства семейного бюджета и следить за расходом воды. Целесообразность их установки доказана временем. Необходимо вовремя производить замену счётчиков, чтобы избежать проблем.

Как работает и как устроен счетчик воды

Жители мегаполисов уже давно привыкли к таким благам цивилизации как: электричество, отопление, водоснабжение и водоотведение, они сильно упрощают жизнь и делают ее более комфортной. Но за эти блага, как водиться, нужно платить, а тарифы на коммунальные услуги растут каждый год. И после получения очередной квитанции в голову приходит мысль: как же начать экономить на этих услугах? Обычно первое, что приходит на ум это установка счётчика на воду. Конечно это выгодно, только в том случае, если потребление воды ниже нормативов, по которым считается оплата. Подробнее об этом можно узнать из нашей статьи. А так же, прежде чем купить счетчик воды, необходимо ознакомиться с его устройством.

Определение и назначение счетчика воды

Счетчиком воды называется конструкция, измеряющая количество объема проходящего по водопроводу потока за единицу времени. Измерения считаются в м3. Посредством прибора пользователь может видеть, какое именно количество холодной или горячей воды расходуется в течение часа, суток или месяца и соответственно, оплачивать только потребляемый объем. Как правило, подобная экономия составляет не менее 40%.

Принцип работы счётчиков воды

Первые счетчики для холодной и горячей воды применены в Германии уже в 1958 году. Это был крыльчатый водомер, принцип работы которого основывался на движении счетного шестеренчатого механизма, воспроизводящего количество оборотов крыльчатки на циферблат. Современные водомеры делятся на:

• Тахометрические – принцип работы которых основан на подсчете количества вращений крыльчатого элемента. Крыльчатка заключается внутри и вращается от потока воды, при этом в защищенной от потоков части находится прибор, отвечающий за точность показаний.
• Вихревые – конструкция, функционал которой заключен в том, что система водопровода создает вихри, частота которых пропорциональна скорости течения жидкости. Именно на этом основаны исчисления оборудования.
• Магнитные, где магнитное поле индуцируется со скоростью, пропорциональной силе поступающего потока.
• Ультразвуковые. Прибор измеряет расход воды путем анализа акустического эффекта колебаний ультразвука, возникающего при протекании потока жидкости через водомер.

Таким образом, наблюдается то или иное отличие принципа работы каждого водосчетчика. Кроме функциональных особенностей существуют различия по классификации.

Классификация по принципу действия известна, далее приборы делятся по количеству трубопроводов, которые могут обслужить:

• Одноканальные;
• Двухканальные;
• Многоканальные.

Конструкция для учета расхода горячей и холодной воды может быть раздельной и компактной, питаться от внешней электросети или быть энергонезависимой. В ряде случаев встречаются счетчики, питание к которым доставляется приборами в виде обычных батарей. Есть механические приборы для учета холодной (до +40) и горячей (+40+150) воды. При этом различия заключены в использовании материалов для изготовления крыльчатки и подшипников. Механические водомеры работают только от потока поступающей воды, при этом точность показаний весьма высокая.

По размещению также есть различие:

• Сухие счетчики воды – приборы, где счетный механизм отделен от потока перегородкой, что продляет срок службы и позволяет надеяться на точность показаний. При этом конструкция может иметь принцип работы как крыльчатый, так и вихревой. Срок эксплуатации водомеров достаточно длительный, цена доступная. Оборудование данного типа популярно и в ассортименте есть приборы для горячей и холодной воды.
• Мокрые счетчики воды – устройства, где счетный механизм не имеет отделения от потоков, поэтому часто выходит из строя при поступлении воды с вкраплениями и загрязнениями. Простота установки и доступная цена – плюсы, а вот возможные сбои в показаниях – минусы. Принцип действия такого прибора механический, когда крыльчатка проворачивается от поступающей воды.

Как работает счетчик воды видео

Оставить свой комментарий

Как работают счетчики воды – принцип работы

Выбор расходомера потока для неспециалиста проблема достаточно сложная. Каждый тип приборов рассчитан на определенные параметры Вязкость, температуру и давление среды. От их правильной установки на вертикальном или горизонтальном участке зависит точность измерений. Подбирая прибор, необходимо изучить его принцип действия и специфику измерений.

Функциональные особенности измерителей потока

В быту и хозрасчете коммунальных служб используются водомеры накопительного типа. То есть, прибор только фиксирует проход агента и суммирует показатели на шкале счетчика. С установкой импульсного датчика, показания могут передаваться дистанционно.

В технологических линиях аппараты не только фиксируют проход агенте по трубе, но связаны с заслонкой, регулирующей подачу. Их выбор зависит от условного прохода, давления и вязкости жидкости.

Расходомеры-дозаторы с отсекающей заслонкой также построены на общем принципе изменения показателей электромагнитного, светового потока, скорости вращения внутреннего лопастного датчика. Водосчетчик пропускает точное количество воды и срабатывает заслонка, отсекающая подачу.

Принцип действия тахометрических измерителей потока

Рабочее колесо во всех типах приборов устанавливается, перпендикулярно к потоку, как колесо водяной мельницы. Если прибор с сухим ходом, крыльчатка все равно вращается в потоке, а сигнал передается на магнитную муфту через непроницаемую пленку. Скорость вращения пропеллера зависит от напора.

Поток воды может распределяться на отдельные струи, делая измерение более точным. Одноструйные приборы используют для установки на трубы сечением 15-30 см. Многоструйные системы обтекания дают меньшую погрешность, устанавливаются в трубы до 50 мм.

Турбинки устанавливают на трубах 50-500 мм для измерения больших расходов. При этом рабочий механизм располагается вдоль оси, используя дополнительный обтекатель.

Как пример качественных бытовых водосчетчиков с импульсным сигналом и без оного приведем продукцию компании Valtec. Изделия надежные, их устанавливают на холодной и горячей воде с семилетней гарантией от производителя.

Как работает электромагнитный расходомер

Прибор служит для измерения потока токопроводящих жидкостей. Действие прибора основано на законе Фарадея – чем быстрее движется проводник в магнитном поле, тем больше создает напряжение. Прибор имеет индукционную катушку, создающую постоянное магнитное поле, переменный показатель движения жидкости. Результатом является бесконтактный замер любых токопроводящих жидкостей в движении. Расходомеры используют в напорных и безнапорных канализационных сетях ЖКХ, на предприятиях для учета агрессивных агентов.

Примером электромагнитного расходомера может служить «Эмис» — МАГ 270, предназначенный для установку в трубы сечением 15-450 мм.

Устройство:

• Первичный преобразователь – стальная футерованная труба с фланцами, устанавливается в трубу.
• Электронный преобразователь импульсов.
• Индикатор, выдающий требуемые хозрасчетные характеристики.

Принцип работы современных вихревых водомеров

Внедрение в поток обтекаемого тела, вызывающую турбулентность и количественное измерение газовых пузырьков лежит в основе вихревых счетчиков. Первоначально инородное тело занимало дол 43 % живого сечения, с внедрением ультразвукового измерителя свободное сечение увеличилось.

Вода обрекает помещенное в поток тело, создавая вихревые дорожки Кармана. Рассекает поток ультразвуковой преобразователь. Проходя через поток сигнал искажается в зависимости от частоты рассекаемых вихрей.

Такие приборы учета работают в жидкой и газообразной среде, нагретой до 500 ⁰ С. Есть ограничения по сечению трубы, 50-300 мм и требования к отсутствию вибрации.

Принцип работы электронного расходомера воды

Внешне электронный счетчик мало отличается от механического прибора. Но в устройстве с турбиной установлен геркон, преобразующий количество вращений турбины в электрические сигналы, направляемые на сумматор.

В линию горячей воды разумно установить прибор хозрасчета с измерением отдельно расход жидкости с заданной предельной температурой. Возможно, вам не придется оплачивать чуть теплую воду, подаваемую по линии ГВС.

Ищете счетчик на горячую воду – присмотритесь к прибору «Гамма» с 4-мя расходными шкалами:

• Учет воды с температурой ниже 40 ⁰ С, для оплаты по тарифу холодной воды.
• Объем теплоносителя +40-44,9 градусов оплачивается 70% от стандарта.
• Вода, нагретая до 49,9 градусов стоит 90 % от тарифа.

Информация с электронного счетчика может доставляться на дисплей, установленный в любом удобном месте. Кроме цены к минусам относят обязательную линию электропитания прибора. С учетом постоянно растущих тарифов на тепловую энергию, высокая стоимость прибора окупится быстро.

Что из себя представляют электромагнитные счетчики воды

Среди приборов учета особое место занимает магнитный расходомер. Он служит для измерения текучих составов, обладающих электропроводностью. При этом жидкость может быть гомогенной и гетерогенной, агрессивной, но заполнять сечение трубопровода полностью и протекать. Разберемся, как работает электромагнитный счетчик воды, и чем он хорош.

Устройство и принцип работы прибора

Расходомер рассматриваемого типа используется в разных сферах хозяйствования, где требуется взять под контроль большие потоки:

• химических реагентов;
• сточных вод;
• жидкостей с нестабильными свойствами;
• шламовых сбросов.

Электрическая муфта несет комплект соленоидов. В трубу вмонтированы электроды, соединенные с устройством для замера и преобразования напряжения. Принцип таков:

1. Соленоиды создают магнитное поле.
2. Протекающая по трубе жидкость является проводником, между двумя электродами трубы создается напряжение. Его величина зависит от скорости движения агента.
3. В потоке возникает разность потенциалов, улавливаемая электродами.

Мудрено? Но это закон Фарадея – проводник, перемещаясь перпендикулярно магнитному полю, создает напряжение. В преобразователе разность потенциалов переводится в объем или массу принятого агента.

Особенности комплектации приборов

Конечно, под каждую рабочую среду подбирают материал электродов, футеровку поверхности трубы и вид изоляции. Это позволяет передать слабый сигнал без искажения, с минимальной погрешностью.

Для неагрессивных жидкостей в сфере ЖКХ, в устройствах используют стальные, неспособные намагничиваться электроды с сердечником из полипропилена, футеруют поверхность технической резиной. Если жидкость с абразивом, защиту трубы выполняют из фторопласта или керамики.

Различают штанговые и полнопроходные инструменты контроля. Это значит, замеры с должной точностью обеспечиваются в трубах, заполненных на полное сечение. Штанговые счетчики работают с погружением датчика, определяют расход холодного потока. А полнопроходные учитывают объем теплоносителя.

Способы образования э/м поля в приборе

Счетчики могут работать без подключения к сети электрического тока. Тогда используется конструкция с постоянным магнитом. Прибор становится полностью автономным. Расходомеры с постоянным магнитом используют там, где электропроводность потока обеспечивается катионами. Например, учет расплавленного металла.

Для перекачки воды, молока, нефтепродуктов применяются только приборы с соленоидами, подключенными к фазной сети. Большинство жидкостей имеют ионную проводимость. Расходомер считывает информацию с ламинарного и турбулентного потока, одно или двухкомпонентной жидкости.

Важно! Перед электромагнитными счетчиками всегда должны устанавливаться магнитный фильтр с предфильтром.

Задачи, решаемые с применение электромагнитного расходомера

Расходомер работает в напорных и безнапорных, но заполненных трубах. Основное требование к агенту – наличие электропроводности, не менее чем у питьевой воды, 20,2 мкСм/м (ГОСТ 30813-2002). Прибор обладает низкой погрешностью, так как на результат не оказывают влияния:

• вязкость и плотность агента;
• сечение трубы;
• местные сопротивления.

Счетчик характеризуется безынерционностью, большим динамическим диапазоном. Прибор устанавливают на линиях, где другие типы счетчиков не работают.

Достоинства электромагнитных расходомеров

Прибор можно устанавливать вертикально, горизонтально, наклонно на коротком линейном участке. Устройство надежное, так как не имеет в конструкции движущихся частей, которые ломаются. Катушку с соленоидами можно устанавливать на трубы большого сечения, работающие поддавлением, и наспокойный ламинарный поток. Внутри трубопровода не создается дополнительных сопротивлений, погрешности минимальные. Отсутствие инерции в замерах позволяет работать с быстро меняющими расход жидкостями. Показания можно интегрировать в систему учета, архивировать. Трубопровод чистят и обслуживают, не снимая тяжелый прибор. Межповерочный период соответствует современным требованиям – 4 года.

Недостатки прибора

Идеальных приборов нет. Для пользователей одним из серьезных недостатков считается снабжение точки электроэнергией. Если вы установили электромагнитный счетчик дома, будьте готовы: нет света — автоматика перекроет подачу в трубе.

 Изделие сложно в монтаже, с большими трудностями его снимают на метрологическую поверку.

К недостаткам относят восприимчивость системы к турбулентности. Все сетевые аппараты обладают наведенным полем, «трансформаторным эффектом», приходится создавать компенсирующие цепи. Емкостной эффект системы подавляют экранированием отдельных компонентов.

 Сложность в снятии показаний создает низкий уровень сигнала, необходима защита от внешних помех.

Сферы применения

По востребованности, магнитные счетчики встречаются во всех сферах деятельности, где производится перекачка жидкостей. Чаще всего их используют на линиях в поточном производстве – перекачка нефти и ее производных, воды, пульпы. В бытовых системах отопления и канализационных сетях применяют простые в обслуживании счетчики «Взлет», «Прэм». Прибор незаменим в системе управления быстроменяющимися потоками жидких и газообразных компонентов.

У приборов есть индивидуальные зоны, где они эффективно применяются:

• Счетчик э/м «ПРЭМ», показания считываются с внешнего устройства, входят в автоматизированные системы учета энергоресурсов ЖКХ.
• Аппарат Promag предназначен для работы в высокотемпературном режиме, имеет контроллер, обслуживает сложные технологические процессы.
• Счетчик «Питерфлоу» оборудован антивандальным электронным блоком, предназначен для учета перекачиваемых жидкостей в сфере ЖКХ.

Резюме

Как видите, электромагнитные расходомеры занимают существенную нишу среди приборов контроля и измерения производственных жидких продуктов. Счетчик характеризуется как чрезвычайно точное и надежное устройство.

Что такое массовый тепловой расходомер? Каков его принцип работы?

В этой статье мы объясняем, что такое массовый тепловой расходомер, и разъясняем принцип работы измерения теплового потока.

Что такое массовый расходомер?

Sage Paramount

Тепловой массовый расходомер — это точный прибор, измеряющий массовый расход газа. Устройство находит широкое применение во многих отраслях промышленности.

Чем мы можем вам помочь?

Каков принцип работы теплового массового расходомера?

Газ проходит мимо нагретого датчика потока, и молекулы газа отводят тепло, датчик охлаждается, и энергия теряется.

Тепловой массовый расходомер измеряет расход газа на основе концепции конвективной теплопередачи.

Расходомеры Sage доступны в линейных корпусах или вставных. В любом случае зонд расходомера вставляется в газовый поток трубы, трубы или воздуховода. На конце измерительного щупа расположены два датчика. Эти датчики представляют собой датчики температуры сопротивления (RTD) или термометры сопротивления и измеряют температуру. ТС состоят из прочных платиновых обмоток эталонного качества, покрытых защитной оболочкой из нержавеющей стали 316 или сплава Hastelloy C.

Один из RTD нагревается интегральной схемой и функционирует как расходомер , а второй RTD действует как эталонный датчик и определяет температуру газа. Собственная схема Sage поддерживает постоянный перегрев между датчиком потока и эталонным датчиком. Когда газ проходит мимо нагретого RTD, протекающие молекулы газа отводят тепло от него, и в результате датчик охлаждается, и энергия теряется. Баланс схемы нарушается, и разница температур (ΔT) между нагретым RTD и эталонным RTD изменяется.В течение секунды схема восстанавливает потерянную энергию, нагревая датчик потока, чтобы отрегулировать температуру перегрева.

Электроэнергия, необходимая для поддержания этого перегрева, обозначает сигнал массового расхода.

Каковы преимущества массовых тепловых расходомеров?

• Тепловые расходомеры не имеют движущихся частей, что сокращает объем технического обслуживания и позволяет использовать их в сложных областях применения, включая насыщенный газ.
• Счетчики массы газа рассчитывают массовый расход , а не объемный расход и не требуют корректировки температуры или давления, что означает отсутствие дополнительных расходов на покупку и установку другого оборудования.
• Тепловые расходомеры обеспечивают превосходную точность и воспроизводимость в широком диапазоне значений расхода.
• Тепловые расходомеры могут измерять расход в больших трубах.

См. Также наш пост «9 преимуществ теплового массового расходомера».

Почему важно измерение массового расхода?

FAQ

Каковы преимущества встроенного расходомера по сравнению со вставным?

Существует две основные конфигурации теплового массового расходомера: встроенный и встраиваемый. Оба часто называют интегральными счетчиками.

Какие бывают расходомеры?

Типы газовых счетчиков для измерения расхода подразделяются на массовые расходомеры, расходомеры скорости, дифференциального давления и счетчики прямого вытеснения.

Массовый расход против объемного расхода?

При сравнении массового расхода с объемным расходом выявляются некоторые явные преимущества использования тепловых расходомеров перед объемными.

В каком массовом расходе измеряется?

Посмотрите, как единицы измерения массового расхода газа соотносятся с различными типами счетчиков, и узнайте разницу между объемным и массовым расходами.

Вот видео, описывающее принцип и теорию работы теплового массового расходомера.

Что такое интеллектуальный счетчик и знаете ли вы, как им пользоваться?

Учитывайте стоимость установки при установке счетчиков воды на каждой конечной точке в вашей распределительной сети. Помимо установки, вы должны позаботиться о логистике, чтобы убедиться, что есть кто-то дома, чтобы впустить установщика… и, когда его нет, заниматься перебронированием.

— Поэтому, когда вы столкнетесь с проблемой замены счетчиков воды, убедитесь, что вы выбрали тот, который дает вам дополнительную ценность.

Вот 6 ценных вещей, для которых вы, возможно, не думали использовать свои водомеры.

1) Поставить датчик температуры в каждый дом

Умные водомеры измеряют температуру воды и окружающей среды.Зная температуру в каждой конечной точке, вы можете оценить риск замораживания, предупредить ваших клиентов и избежать дорогостоящих косвенных повреждений и потерь воды. Температура также может сказать вам о тех участках в распределительной сети, где застой воды приводит к повышению температуры воды и повышенному риску роста бактерий.

2) Снизьте стоимость страхования ваших клиентов

Мониторинг структуры потребления посредством непрерывных измерений позволяет интеллектуальному счетчику воды предупреждать об утечках в доме.Невидимые утечки, которые происходят в скрытых установках, обычно приводят к очень дорогостоящим повреждениям и ремонту.

Почти каждая пятая претензия по страхованию здания и его содержимого связана с ущербом, причиненным утечками. Поэтому многие страховые компании предлагают скидки на полисы, если установлен умный счетчик воды, который отслеживает утечки.

3) Улавливание обратных потоков до того, как они загрязняют всю сеть

Загрязнение в распределительной сети может происходить из различных источников.Один из них — это обратные потоки от бытовых и промышленных установок. Несмотря на то, что многие коммунальные предприятия устанавливают устройства предотвращения обратного потока, существует риск неисправности. Умные водомеры предупреждают об обратном течении воды. Многие думают об этой функции как о средстве, гарантирующем, что счетчик установлен в правильном направлении потока, но ценность раннего обнаружения загрязняющих обратных потоков может быть огромной. Не только из-за проблем со здоровьем, которые это создает для клиентов, но также из-за того, что можно уменьшить стоимость устранения причины загрязнения и площади, которую необходимо промыть.

5) Взаимодействуйте со своими потребителями

Связь — основа всех интеллектуальных счетчиков. Это позволяет читать их удаленно и использовать данные для различных целей. Эти данные позволяют коммунальному предприятию проявлять инициативу по отношению к потребителям, а не реагировать.

Это полностью меняет восприятие утилиты:

• От кого-то, кто отправляет большой счет, когда вы использовали слишком много воды, к тому, кто предупреждает вас о чрезмерном потреблении, прежде чем вы получите счет.
• От человека, которому вы звоните, чтобы закрыть воду, когда ваш подвал полон воды из-за протечки, от кого-то, кто звонит, чтобы предупредить вас о потенциальной утечке, прежде чем она разрушит ваш подвал.

6) Обнаружение взлома и кражи

С умным счетчиком воды сложно быть вором воды. В отличие от традиционных механических счетчиков, интеллектуальный счетчик воды обнаружит, если кто-то попытается перевернуть счетчик, изменив направление потока в счетчике.Счетчик даже измеряет количество реверсированной воды, которое будет использовано для последующего расчета.

Электронный принцип измерения также делает невозможным механическое вмешательство в измерения, а функция обнаружения несанкционированного доступа немедленно предупредит коммунальное предприятие в случае любой попытки доступа к электронике внутри счетчика.

Существует множество значений данных и интеллекта интеллектуального водомера.

Если вы хотите узнать больше о наших интеллектуальных счетчиках, нажмите здесь.

Выбор и использование водомеров для измерения поливной воды 1

Измерение расхода орошения

Измерение ирригационного потока Рон Э.Шеффилд, биологическая и сельскохозяйственная инженерия, LSU AgCenter Christopher G. Henry, биологическая и сельскохозяйственная инженерия, Арканзасский университет Дэвид Бэнкстон, Food

Дополнительная информация

ЦЕНТРОБЕЖНЫЕ НАСОСЫ С АВТОМОБИЛЬНЫМ ПРИВОДОМ BSM

ПРИНЦИП ДЕЙСТВИЯ Гидравлически и динамически сбалансированное рабочее колесо с приподнятыми секциями лопастей выбрасывает жидкость в результате центробежной силы, развиваемой при вращении.Голова разработана целиком

Дополнительная информация

Редакция: апрель (май) 2015 г.

Раздел 19.0 Политика контроля перекрестных подключений 19.1 Ответственность 19.1.1 Водоканал Элкхарт несет ответственность за поставку безопасной питьевой воды от источника до точки доставки, обозначенной как

.

Дополнительная информация

АУДИТ ДОБЫЧИ НЕФТИ И ГАЗА

АУДИТ ДОБЫЧИ НЕФТИ И ГАЗА Уэйн К.Dussel Offshore Measurement Supervisor El Paso Production GOM Основные этапы аудита измерений I. Выберите место (а) для проверки. II. Обзор договоров, объединение

Дополнительная информация

РАЗМЕР СИСТЕМЫ ВОДОПРОВОДА

РАЗМЕР СИСТЕМЫ ВОДОПРОВОДА РАЗДЕЛ E101 ОБЩИЕ ПОЛОЖЕНИЯ E101.1 Объем. E101.1.1 В этом приложении описываются две процедуры определения размеров системы водяных трубопроводов (см. Разделы E103.3 и E201.1). Процедуры проектирования

Дополнительная информация

Примечание по полевому применению

Замечания по применению в полевых условиях Выравнивание индикатора обратного циферблата RDIA Неверное выравнивание может быть наиболее частой причиной неприемлемой работы и высоких уровней вибрации.Установка новых объектов или нового оборудования

Дополнительная информация

Варианты мелкомасштабного орошения

Варианты маломасштабного орошения FGV-00646 По всей Аляске может быть очень полезно орошение сельскохозяйственных культур, чтобы пополнить влагу, которую они получают от естественных дождей. Теплая погода Аляски часто сопровождается

Дополнительная информация

РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ

Схема Дроссели для снижения высокого давления на входе до постоянного более низкого давления на выходе Регулирует байпас с низким расходом при низких расходах 4 РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ с ФУНКЦИЕЙ БАЙПАСА НИЗКОГО ПОТОКА Основная линия

Дополнительная информация

Буклет по расчету выхлопных газов

Буклет по расчету выхлопных газов American Dryer Corporation 88 Currant Road Fall River MA 02720-4781 Телефон: (508) 678-9000 / факс: (508) 678-9447 электронная почта: techsupport @ amdry.com ADC Деталь No. 450450 Выхлоп

Дополнительная информация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛИЗАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САНИТАРНО-КАНАЛИЗАЦИИ ОКТЯБРЬ 2003 ГОДА УРОЖАЙ — МОНОРОВИЯ ВОДОСНАБЖЕНИЕ, КАНАЛИЗАЦИЯ И ПОЖАРНАЯ ЗАЩИТА РАЗДЕЛ 1.00 1.10 Цель Цель данного документа — собрать спецификации и правила канализации,

Дополнительная информация

Использование счетчиков для измерения расхода пара

Страница 1 от 6 апреля 1998 г. Plant Engineering ВЫБОР НОВОЙ ТЕХНОЛОГИИ: РЕШЕНИЕ ПРОБЛЕМ Использование счетчиков для измерения расхода пара Джесси Л.Йодер, доктор философии, старший аналитик, Automation Research Corp., Dedham, MA Key Concepts

Дополнительная информация

1 ОПИСАНИЕ ПРИБОРА

1 ОПИСАНИЕ ПРИБОРА 1.1 ВВЕДЕНИЕ Чугунные котлы SF представляют собой надежное решение существующих энергетических проблем, поскольку они могут работать на твердом топливе: древесине и угле. Данная серия котлов

Дополнительная информация

Насосы ВЫБОР НАСОСА

НАСОСЫ ВЫБОР НАСОСА Система водоснабжения должна перемещать воду, произведенную из источника, к потребителям.Почти во всех случаях в Миннесоте источник находится на более низкой высоте, чем пользователь, поэтому вода

Дополнительная информация

Шаровые обратные клапаны Flygt

4/13 Заменяет: 6/96 Основное назначение обратного клапана — обеспечивать поток в одном направлении, предотвращать поток в противоположном направлении и выполнять эту функцию автоматически и с минимальным обслуживанием.

Дополнительная информация

Раскройные рамы для резки труб и снятия фасок

Раскройные трубы для резки труб и снятия фасок Кто мы — одна компания, полная поддержка, комплексные решения Уже более века Hydratight предлагает решения мирового класса для болтовых соединений и продолжает устанавливать международный стандарт

Дополнительная информация

SPP Pumps Inc.Атланта

SPP Pumps Inc. Внесены в список UL, одобренные FM комплекты пожарных насосов в Атланте Горизонтальные насосы с раздельным корпусом Расходы от вертикальных турбинных потоков от 200-5000 галлонов США в минуту до 5000 галлонов США в минуту в линейных насосах Расходы до 750 галлонов США в минуту на стороне всасывания

Дополнительная информация

ВОЗДУШНЫЕ / ВАКУУМНЫЕ КЛАПАНЫ APCO С МЕДЛЕННЫМ ЗАКРЫВАНИЕМ

БЮЛЛЕТЕНЬ 1 ИЮЛЯ 1 ИЮЛЯ ВОЗДУШНЫЕ / ВАКУУМНЫЕ КЛАПАНЫ APCO С МЕДЛЕННЫМ ЗАКРЫТИЕМ Серия 1900 APCO Медленно закрывающиеся воздух / вакуум Максимальная скорость воздушного потока при хорошей конструкции трубопровода Воздух / вакуум работает в обычном режиме, позволяя

Дополнительная информация

RM7000 TC с внутренним генератором импульсов

RM7000 TC с внутренним импульсным датчиком СТАНДАРТНЫЙ СЧЕТЧИК (STD CTR) Счетчики STD CTR регистрируют нескомпенсированный, вытесненный объем газа в фактических кубических футах (cf).Модуль счетчика доступен с боковой стороной или

.

Дополнительная информация

Вода Земли

Сколько влаги участвует в гигантском циклическом процессе океана, атмосферы, суши, океана?

Каков механизм этого конвейера, благодаря которому влага из океана попадает на сушу и обратно?

Подсчитано, что на нашей планете ежегодно испаряется 577000 куб. Км воды, в основном с поверхности океана.

Гидрологи сделали несколько интересных открытий: например, они впервые установили, что есть еще одно важное звено во внешнем вращении влаги — поток влаги с материка в океан через атмосферу. Выясняется, что небо буквально изрезано мощными и полноводными реками. Ежегодно, например, над Поволжьем «течет» 4 тысячи кубических километров воды — это двадцать рек, таких как Волга.

Данные о переносе пара в атмосфере могут использоваться для расчета водного баланса бассейнов крупных рек материка и для анализа того, как водные условия формируются на больших территориях.

Вот некоторые расчеты. Согласно новым расчетам, запасы воды на планете составляют 1 386 млн куб. Км; из которых только 2,5 процента — пресноводные. Наиболее значительная его часть сохраняется в ледяных покровах Антарктики и Арктики. Только 0,25% запасов находятся в озерах и только 0,006% в реках.

Большая часть водных ресурсов пополняет свои запасы чрезвычайно медленными темпами и поэтому не может быть использована без риска нарушения баланса природы.

До недавнего времени запасы воды на планете считались неограниченными. Вода казалась неисчерпаемым даром природы. Вода стала фактором, ограничивающим развитие обширных территорий земного шара, виновата не природа, а человек. Действительно, человечество сейчас использует около 2600 куб. Км — примерно 6 процентов ежегодно возобновляемые запасы пресной воды. Казалось бы, запасы водоснабжения большие. К сожалению, это не так. Становится очевидной угроза водного кризиса.Одна из основных причин — растущее загрязнение поверхностных вод.

Наиболее реальный путь решения водной проблемы — рациональное использование природы. Вода планеты может и должна оставаться чистой.

Гидравлика.

Гидравлика, как ее обычно понимают и применяют, — это наука, изучающая действие и использование воды. Вода — самый распространенный лугид. Вода в химически чистом состоянии не встречается в природе.Внутренние воды, которые содержат различные количества соли и минеральных веществ в растворах, встречаются в основном в виде ручьев, озер, родников и подземных источников.

Гидравлические агрегаты. Во всех англоязычных странах тремя основными единицами измерения являются фут, фунт и секунда.

Есть два важных типа гидравлических агрегатов: единица объема и единица расхода. Самая важная единица измерения — кубический фут, в США галлон / 0,13 куб. Футов /. Кубический фут в минуту — это стандартная единица расхода, в США — галлон в минуту.

Свойства воды. Жидкость — это вещество, которое оказывает очень небольшое сопротивление изменению формы и легко принимает форму твердого тела, с которым оно вступает в контакт.

Сжимаемость. Хотя обычно вода считается несжимаемой, она, как и другие жидкости, слегка сжимаема. Он также идеально эластичен.

Вязкость. Способность воды сопротивляться движению между ее частицами называется вязкостью.

Его можно охарактеризовать как толщину.

Адгезия и когезия заставляют воду подниматься выше внешнего уровня.

Грунтовые воды .

Подземные воды — это вода, содержащаяся под землей в пустотах почвы и горных пород. Когда баран падает на землю, часть его испаряется, часть поглощается планетами, часть утекает потоками, а оставшаяся часть опускается в землю, превращаясь в грунтовые воды.

Количество, которое попадает в почву, зависит от различных факторов: дождь, падающий на рыхлую почву, немедленно оседает; дождь, падающий на глину, либо лежит на поверхности и испаряется, либо стекает; на ступенчатых спусках сток будет превышать поглощение.Грунтовые воды существуют повсюду в земной коре, как правило, не глубже мили.

Верхняя поверхность этой воды известна как уровень грунтовых вод. Высота уровня грунтовых вод варьируется между влажным и сухим сезонами, а также между влажными и засушливыми регионами. В пустынях уровень грунтовых вод может быть на сотни футов ниже поверхности.

Область, известная как зона колебаний. Эта зона, через которую колеблется уровень грунтовых вод, является местом наиболее активного разложения горных пород.

Уровень грунтовых вод поднимается до более высоких уровней под холмами и склонов до более низких уровней в долинах, где он может появляться на поверхности в виде источников, рек, болот и озер.

Эта грунтовая вода действует напрямую, растворяя растворимые минералы (процесс растворения) и добавляя молекулы воды к другим минералам (процесс гидратации), и косвенно, объединяя углекислый газ с некоторыми элементами в растворе, например кальций, чтобы из карбонатов (процесс карбонизации).Кислород легко соединяется с большинством элементов, и эта комбинация образуется в присутствии воды. В результате мы получаем оксиды и гидратированные оксиды (процесс окисления).

Вода в Москве.

Ежедневно Москва потребляет около шести миллионов кубометров воды. Это около 700 литров на душу населения — больше, чем в любом другом городе такого же размера.

Что касается бактериологических стандартов, то стандарты воды в три раза строже, чем где-либо еще.Вода в Москве озонирована и по вкусу напоминает родниковую.

Что потребляют московские фабрики?

На большинстве московских заводов теперь есть технология водоснабжения с использованием использованной воды. Но для пополнения запасов по-прежнему расходуется пресная вода. Вскоре утечка в этом направлении будет прекращена. Первая секция промышленной магистрали сейчас в эксплуатации, вторая строится. В ближайшие годы все промышленные предприятия Москвы будут переведены на оборотную воду.

Чистота московской воды во многом зависит от стандартов перегонки промышленных и бытовых стоков и от того, насколько чистыми являются реки города — главный источник пресной воды. С 1974 года ни один кубометр технически загрязненных стоков не достиг Москвы-реки. Мощность дистилляционного оборудования на миллион кубометров больше, чем требует город на сегодняшний день, аналогов нет нигде.

Московский гидроузел.

Ежедневно Московские гидроузлы очищают и поставляют около четырех миллионов кубометров воды. Система включает в себя пять дроцентров, четыре крупнейших водоочистных сооружения в Европе и более 4 500 км водопроводных сетей 0. Для перекачивания воды и ее доставки потребителям требуется 500 миллионов кВтч в год.

Суммарный сток Москвы-реки — 29 кубометров в секунду. Из них система водоснабжения потребляет 24. Остаток, очевидно, слишком мал для поддержания нормального режима реки.Для исправления ситуации вода из Химкинского водохранилища сбрасывается в Москву-реку со скоростью 30 метров в секунду.

Услуги Московского гидроузла условно можно разделить на три блока: перекачка, очистка и распределение воды; эксплуатация и обслуживание сети; капитальный ремонт и ремонт.

Для доведения воды до соответствия высоким требованиям ГОСТа на питьевую воду ее очищают путем хлорирования, фильтрации и дезинфекции.Качество воды находится под постоянным контролем гидробиологических лабораторий.

Строгая гигиеническая защита источников водоснабжения помогает нам соблюдать ГОСТ. Перед подачей в распределительную сеть вода подвергается еще одному хлорированию. В будущем хлорирование будет заменено озонированием, и сейчас в этой области проводятся эксперименты.

Среднесуточное потребление столичного домохозяйства в Москве составляет 360 литров.С учетом личного потребления воды на рабочем месте общий показатель на душу населения составляет примерно 560 литров в день. Предполагается, что это среднее значение составит 1 000 литров. Это потребует строительства новой гидросистемы на реке Вазуза, притоке верхнего течения Волги. Производительность новой системы составит 1,7 млн ​​кубометров особо чистой воды в сутки, а мощность Московского гидроузла повысится до 6,5 млн кубометров в сутки.

В настоящее время готовится проект по использованию телемеханики и компьютерной техники для автоматизации работы: системы водоснабжения г. Москвы.

Откуда течет Москва

Западный водопровод Москвы обеспечивает водой четверть города с юго-запада до Тушино (на севере). Недалеко от аэропорта Внуково. Станция перекачивает воду из Москвы-реки в районе Барвихи, где расположен водозаборный комплекс. Часть воды проходит по трубопроводу на расстоянии 16 км к юго-востоку и попадает в специальную камеру, где все (или почти все) естественные запахи устраняются с помощью марганца и активированного угля.Несколько операторов следят за процессом устранения запаха, нюхая образцы воды.

Однако самый важный процесс происходит, когда вода попадает в смеситель. Там он хорируется (чтобы убить бактерии) и к нему добавляются реагенты, осаждающие химические вещества. После пребывания в отстойнике вода фильтруется через слои песка и угольной пыли. Затем ее снова хлорируют (чтобы вода не портилась по дороге к москвичам водопроводные ленты) и направляют в закрытые водоемы, откуда окончательно чистая жидкость подается в водопровод Москвы.

Вода в столице считается одной из лучших в Европе. Эта станция больше всего напоминает бассейн. Там вообще никого нет. Большинство операций автоматизировано, и в смену работают всего 25 человек.

Особенно интересна небольшая камера, напоминающая комнату отдыха: резиновые коврики, пластиковые цветы в горшках, тысячи квадратных метров идеально чистых керамических полов, зеленоватая зеркальная поверхность воды и запах хлора.В центре зала находится небольшой фонтан, окруженный пластиковыми растениями; по бокам расположены квадратные иллюминаторы с подсветкой, за которыми видны небольшие водопады. Есть место, где вода проходит заключительный визуальный контроль на прозрачность.

Директор станции Олег Бабуров считает, что москвичи не начнут экономить воду, пока на каждом кране не будет установлен водомер.

Вода: платите больше, используйте меньше.

Одной из самых острых тем на втором международном конгрессе «Вода: экология и технологии», прошедшем в Москве, была экономика водных ресурсов. Москва потребляет больше воды, и ее жители изрядно расточили этот драгоценный ресурс.

Метеорологи прогнозируют холодную и малоснежную зиму, что является плохой новостью для водоемов, снабжающих столицу водой.

Если прогноз сбудется, то к концу зимы в Москве вполне может возникнуть дефицит питьевой воды.Станислав Храменков, директор Мосводоканала, убежден, что водоснабжение заводов и фабрик и населения в целом будет продолжаться бесперебойно, проблема в том, что чем меньше воды в резервуарах, тем она грязнее, сложнее и дороже очищать. Это. Кроме того, в отличие от многих других городов. Москва практически полностью зависит от поверхностных источников воды, поскольку подземные источники практически не освоены. Единственное, что может спасти положение, — это то, что вода продается по реальной цене.В Правительстве Москвы сейчас прорабатывается вопрос о поэтапном повышении тарифов на воду сначала на 20%, а затем и больше. Чиновники тоже решили начать экономить на воде, хотя о том, чтобы поставить водомеры в каждой квартире, пока речь не идет. Вместо этого они имеют в виду оснащение квартир, общественных зданий и офисов устройствами, которые физически ограничивали бы их водоснабжение.

Эти устройства были широко представлены на выставке, приуроченной к конгрессу по водному хозяйству.Наибольший интерес вызвал керамический смеситель, который с помощью этих устройств обеспечит бесплатное обслуживание в течение 20 лет и что их можно прикрепить к любому смесителю. Эти устройства также дешевы.

Еще одна энергосберегающая идея — это регулятор, который устанавливает определенный предел давления воды, так что вы не сможете включить воду на полную мощность.

Роскомвод надеется ввести платное потребление воды уже в этом году.Проблема в том, что самые большие утечки происходят в трубах и канализационных системах; где уровень износа приближается к 50-70% Деньги нужны прямо сейчас, но городской бюджет не может их покрыть, да и инвесторы не спешат помогать, потому что это не очень прибыльный бизнес — они могут никогда не увидеть дивидендов. Так что мы, потребители, — последняя надежда города. Мы те, кому придется раскошелиться.

Как спасти Аральское море?

Постепенное исчезновение Аральского моря — одна из самых серьезных экологических проблем.Его уровень сейчас на 11 метров ниже, чем был раньше, а само море отступило на 15-65 км от прежних берегов. Теперь в нем на 60 процентов меньше воды, и каждый литр этой воды содержит до 25 граммов соли. По таким же прогнозам к 2010 году море полностью исчезнет.

Причина — бессмысленное злоупотребление водой. Площадь орошаемых земель в бассейне моря выросла до более чем 6,8 млн. Га, что привело к сокращению годового стока Амударьи до 1-2 км3 в год, а Сырдарьи — до нуля.Хлопок стал практически единственной культурой, выращиваемой в Узбекистане, и, помимо миллиардов рублей, он поглотил и воды Арала.

Что можно сделать, чтобы исправить ситуацию? Этот вопрос обсуждался на пресс-конференции в Алма-Ате.

Его спонсор — новая общественная организация «Комитет спасения Арала и озера Балхаш» (неблагополучная и в последнем районе). В его состав входят около 80 писателей, ученых, руководителей министерств и ведомств Казахстана.Кто был виноват в пренебрежении морем и озером?

Почему ненужный Большой Алма-Атинский канал был построен вопреки общественному мнению?

Выяснилось, что реконструкция хлопчатника может дать до 40 куб. Км воды. Другой вариант — вообще на год прекратить сажать хлопок и вернуть воду в море. Есть и другие проекты.

Пока не произведены расчеты и не обсужден вопрос, общественность по-своему выражает беспокойство по поводу последнего из водохранилищ.Счет № 1700979 открыт в Госбанке. Деньги с этого счета будут отправлены на их сохранение. Среди тех, кто вносит свой вклад, писатель Чингиз Айтматов, поэт Евгений Евтушенко и другие. К этому движению присоединяются целые организации и предприятия.

:

Тепловые датчики массового расхода. Каков их принцип работы?

Тепловые датчики массового расхода напрямую измеряют массовый расход газов и жидкостей.На объемные измерения влияют все условия окружающей среды и процесса, которые влияют на единицу объема или косвенно влияют на падение давления, в то время как на измерение массового расхода не влияют изменения вязкости, плотности, температуры или давления.

Тепловые массовые расходомеры часто используются для мониторинга или управления массовыми процессами, такими как химические реакции, которые зависят от относительных масс непрореагировавших ингредиентов. При обнаружении массового расхода сжимаемых паров и газов на измерения не влияют изменения давления и / или температуры.

Одной из возможностей тепловых массовых расходомеров является точное измерение малых расходов газа или низких скоростей газа (менее 25 футов в минуту) — намного ниже, чем может быть обнаружено любым другим устройством.

Тепловые расходомеры доступны в исполнении для высокого давления и высокой температуры, а также из специальных материалов, включая стекло, Monel® и PFA. Проточные конструкции используются для измерения небольших потоков чистых веществ (теплоемкость постоянна, если газ чистый), в то время как конструкции с байпасом и зондами позволяют обнаруживать большие потоки в каналах, факельных трубах и сушилках.

Теория работы

Тепловые датчики массового расхода чаще всего используются для регулирования малых потоков газа. Они работают либо путем подачи известного количества тепла в текущий поток и измерения соответствующего изменения температуры, либо путем поддержания датчика при постоянной температуре и измерения энергии, необходимой для этого. В состав базового теплового массового расходомера входят два датчика температуры и электрический нагреватель между ними. Нагреватель может выступать в поток жидкости (Рисунок 5-8A) или может находиться вне трубы (Рисунок 5-8B).

В версии с прямым нагревом фиксированное количество тепла (q) добавляется электронагревателем. Когда технологическая жидкость течет по трубе, резистивные датчики температуры (RTD) измеряют повышение температуры, в то время как количество подводимого электрического тепла остается постоянным.

Массовый расход (м) рассчитывается на основе измеренной разности температур (T2 — T1), коэффициента счетчика (K), расхода электрического тепла (q) и удельной теплоемкости жидкости (Cp), следующим образом:

м = Kq / (Cp (T2 — T1))

РИСУНОК 5-8A: ПОГРУЖНОЙ НАГРЕВАТЕЛЬ

РИСУНОК 5-8B: ТРУБКА ВНЕШНЕГО НАГРЕВА

Конструкция с подогреваемой трубкой

Расходомеры

с подогреваемой трубкой были разработаны для защиты нагревателя и сенсорных элементов от коррозии и любых покрытий в процессе.При установке датчиков снаружи на трубопроводе (рис. 5-8B) чувствительные элементы реагируют медленнее, и зависимость между массовым расходом и разностью температур становится нелинейной. Эта нелинейность возникает из-за того, что введенное тепло распределяется по некоторой части поверхности трубы и передается технологической жидкости с разной скоростью по длине трубы.

Температура стенки трубы самая высокая возле нагревателя (определяется как Tw на рис. 5-8B), в то время как на некотором расстоянии нет разницы между температурой стенки и температуры жидкости.Следовательно, температуру ненагретой жидкости (Tf) можно определить путем измерения температуры стенки в этом месте, дальше от нагревателя. Этот процесс теплопередачи является нелинейным, и соответствующее уравнение отличается от приведенного выше следующим образом:

m0.8 = Kq / (Cp (Tw — Tf))

Этот расходомер имеет два режима работы: один измеряет массовый расход, поддерживая постоянную потребляемую электрическую мощность, и обнаруживая повышение температуры. Другой режим поддерживает постоянную разницу температур и измеряет количество электроэнергии, необходимое для ее поддержания.Этот второй режим работы обеспечивает гораздо больший диапазон измерений.

Конструкция байпасного типа

Байпасная версия теплового массового расходомера была разработана для измерения больших расходов. Он состоит из тонкостенной капиллярной трубки (приблизительно 0,125 в диаметре) и двух самонагревающихся резистивных датчиков температуры (RTD) с внешней обмоткой, которые нагревают трубку и измеряют результирующее повышение температуры (рис. 5-9A). Датчик помещается в байпас вокруг сужения в основной трубе и рассчитан на работу в области ламинарного потока во всем рабочем диапазоне.

При отсутствии потока нагреватели повышают температуру байпасной трубки примерно на 160 ° F выше температуры окружающей среды. При этом условии существует симметричное распределение температуры по длине трубы (Рисунок 5-9B). Когда имеет место поток, молекулы газа переносят тепло вниз по потоку, и профиль температуры смещается в направлении потока. Мост Уитстона, подключенный к клеммам датчика, преобразует электрический сигнал в массовый расход, пропорциональный изменению температуры.

Небольшой размер байпасной трубки позволяет минимизировать потребление электроэнергии и увеличить скорость отклика при измерении. С другой стороны, из-за небольшого размера необходимы фильтры для предотвращения засорения. Одним из серьезных ограничений является падение высокого давления (до 45 фунтов на кв. Дюйм), необходимое для развития ламинарного потока. Обычно это приемлемо только для газов высокого давления, когда давление необходимо в любом случае снизить.

Это низкая точность (2% полной шкалы), низкие эксплуатационные расходы и недорогой расходомер.Электронные блоки внутри блоков позволяют осуществлять сбор данных, запись диаграмм и взаимодействие с компьютером. Эти устройства популярны в индустрии обработки полупроводников. Современные блоки также доступны в виде полных контуров управления, включая контроллер и автоматический регулирующий клапан.

РИСУНОК 5-9A: БАЙПАС ИСПОЛЬЗУЕТ МАЛЫЙ ПРОЦЕНТ ПОТОКА

РИСУНОК 5-9B: ТЕМПЕРАТУРНЫЙ ПРОФИЛЬ

Датчики скорости воздуха

Датчики массового расхода

зондового типа используются для измерения воздушных потоков и нечувствительны к присутствию умеренного количества пыли.Они поддерживают разницу температур между двумя RTD, установленными на сенсорной трубке. Верхний датчик измеряет температуру газа окружающей среды (Рисунок 5-10A) и постоянно поддерживает второй RTD (рядом с кончиком зонда) на 60 ° F выше температуры окружающей среды. Чем выше скорость газа, тем больший ток требуется для поддержания разности температур.

Другой вариант датчика скорости — это массовый расходомер с тепловым насосом типа Вентури, в котором датчик массового расхода с подогревом устанавливается на минимальном диаметре расходомера Вентури, а датчик температурной компенсации ниже по потоку (Рисунок 5-10B).Входной экран смешивает поток, чтобы сделать температуру однородной. Эта конструкция используется для измерения как газа, так и жидкости (включая шламы), причем диапазон расхода зависит от размера трубки Вентури. Падение давления относительно невелико, а точность зависит от выбора правильной глубины введения зонда.

Также доступна версия реле потока, которая содержит два датчика температуры в наконечнике. Один из датчиков нагревается, и разница температур является мерой скорости. Переключатель может использоваться для определения высокого или низкого расхода в пределах 5%.

РИСУНОК 5-10A: КОНФИГУРАЦИЯ ДАТЧИКА

РИСУНОК 5-10B: ВСТАВКА ВЕНТУРИ

Анемометры с горячей проволокой

Термин анемометр произошел от греческих слов anemos, «ветер», и metron, «мера». Механические анемометры были впервые разработаны еще в 15 веке для измерения скорости ветра.

Термоанемометр состоит из электрически нагреваемого тонкопроволочного элемента (диаметром 0,00016 дюйма и длиной 0,05 дюйма), поддерживаемого иглами на концах (Рисунок 5-11).Вольфрам используется в качестве материала проволоки из-за его прочности и высокотемпературного коэффициента сопротивления. При помещении в движущийся поток газа проволока охлаждается; скорость охлаждения соответствует массовому расходу.

Схема нагреваемого чувствительного элемента управляется одним из двух типов твердотельных электронных схем: постоянной температуры или постоянной мощности. Датчик постоянной температуры поддерживает постоянный перепад температур между нагретым датчиком и эталонным датчиком; количество энергии, необходимое для поддержания дифференциала, измеряется как показатель массового расхода.

Анемометры постоянной температуры популярны из-за их высокочастотной характеристики, низкого уровня электронного шума, устойчивости к перегоранию датчика при резком падении потока воздуха, совместимости с термопленочными датчиками и их применимости к потокам жидкости или газа.

Анемометры постоянной мощности не имеют системы обратной связи. Температура просто пропорциональна расходу. Они менее популярны, потому что их показания при нулевом расходе нестабильны, реакция на температуру и скорость медленная, а температурная компенсация ограничена.

РИСУНОК 5-11: АНЕМОМЕТР ГОРЯЧЕЙ ПРОВОЛОКИ

Техническое обучение

заявка

Принцип работы и использование измерителя LCR

Измеритель LCR используется для измерения импеданса цепи или устройства.В этой статье ScienceStruck объясняется использование, типы и некоторые параметры, относящиеся к измерителям LCR.

Измеритель LCR также измеряет D или Q. D означает коэффициент рассеяния. Он определяется путем деления действительной части импеданса на мнимую часть импеданса (которая является реактивным сопротивлением). Q означает фактор качества. Это инверсия D.

.

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим…

Давайте работать вместе!

Измеритель LCR используется для измерения индуктивности, емкости и сопротивления цепи. Отсюда и название измеритель LCR.

Когда происходит изменение тока, протекающего по проводнику, соответствующее изменение индуцируется в напряжении в нем и в проводниках, окружающих его. Это свойство известно как индуктивность. Способность тела или проводника накапливать электрический заряд называется емкостью. Противодействие, которое проводник оказывает прохождению электрического тока через него, называется сопротивлением.

Принцип работы

Мы пропускаем переменное напряжение через тестируемое устройство. Теперь измеритель LCR используется для измерения напряжения и тока на ИУ. Величину импеданса можно рассчитать из отношения этих двух величин.

Использование измерителя LCR

Цифровой измеритель LCR используется для измерения импеданса, протекающего через тестируемое устройство (DUT). Он измеряет напряжение (В) на нем, ток (I), протекающий через него, и фазовый угол между током и напряжением.Впоследствии мы можем определить все параметры импеданса из этих трех факторов.

Таким образом, измеритель LCR измеряет следующие параметры, относящиеся к цепи:

• индуктивность
• емкость
• сопротивление
• коэффициент рассеяния
• добротность
• текущий
• напряжение
• фазовый угол между током и напряжением
• проводимость
• восприимчивость

Что такое импеданс?

Импеданс — это сопротивление, которое цепь предлагает протеканию через нее постоянного или переменного тока.Это векторная величина, состоящая из двух скаляров: сопротивления и реактивного сопротивления. Реактивное сопротивление — это название, данное электронным компонентом противодействию протеканию переменного тока из-за емкости и индуктивности.

Типы счетчиков LCR

1. портативные измерители LCR:

Как следует из названия, эти измерители LCR имеют небольшие размеры и их можно держать в руке; они легкие и портативные. У них есть многократная частота тестирования, и данные, которые они собирают, могут быть переданы на ПК через порт USB.Обычно они используются в полевых операциях. Они предлагают точность в диапазоне от 0,2% до 0,1%. Тестовая частота портативного измерителя LCR варьируется от 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц.

2. настольные измерители LCR:

Они громоздкие. Они могут работать на программируемых частотах. Они предлагают точность 0,01%. Им можно управлять с помощью компьютера. Тестовые частоты выше 100 кГц.

Некоторые термины, которые вы должны знать

Тестовая частота

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию.Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Измерители

LCR работают в диапазоне частот от 10 Гц до 2 МГц. ИУ используется на собственной частоте. Измерители LCR должны согласовывать частоту своих измерений с частотой, на которую настроено тестируемое устройство.

Испытательное напряжение

На ИУ подается определенное напряжение. Выходное напряжение переменного тока измерителя LCR должно соответствовать ему.

Точность

Если точность ваших измерений высока, требуется больше времени для записи этого измерения для измерителя LCR.Точность снижается, если измерение записывается за короткое время. Большинство измерителей LCR обеспечивают 3 скорости измерения: медленную, среднюю и быструю. Вы должны сделать выбор между скоростью и точностью.

Некоторые методы, используемые с измерителями LCR

Мостовой метод

Этот метод используется для измерения частот ниже 100 кГц. ИУ размещается на мосту Уитстона. Z _D — это ИУ. Z _B и Z _C — известные импедансы.Импеданс Z _A изменяется до тех пор, пока не перестанет течь ток через Z _D .

Таким образом, четыре импеданса подчиняются уравнению:

Z D / Z A = Z C / Z B Z D = ( Z C / Z B) Z A

Таким образом, мы можем найти импеданс ИУ.

Измерение LCR методом тока-напряжения

В этом методе измерение LCR компонента выполняется путем измерения тока и напряжения.Затем значения импеданса определяются из этих двух величин.

Существуют различные схемы схем с низким и высоким импедансом, а именно:

Доступны как аналоговые, так и цифровые измерители LCR.
