Предохранительный клапан для бойлера |

Содержание:

  • Как работает предохранительный клапан?
  • Рекомендации по выбору
  • Советы по монтажу
  • Как отрегулировать предохранительный клапан?
  • Заключение

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3—4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

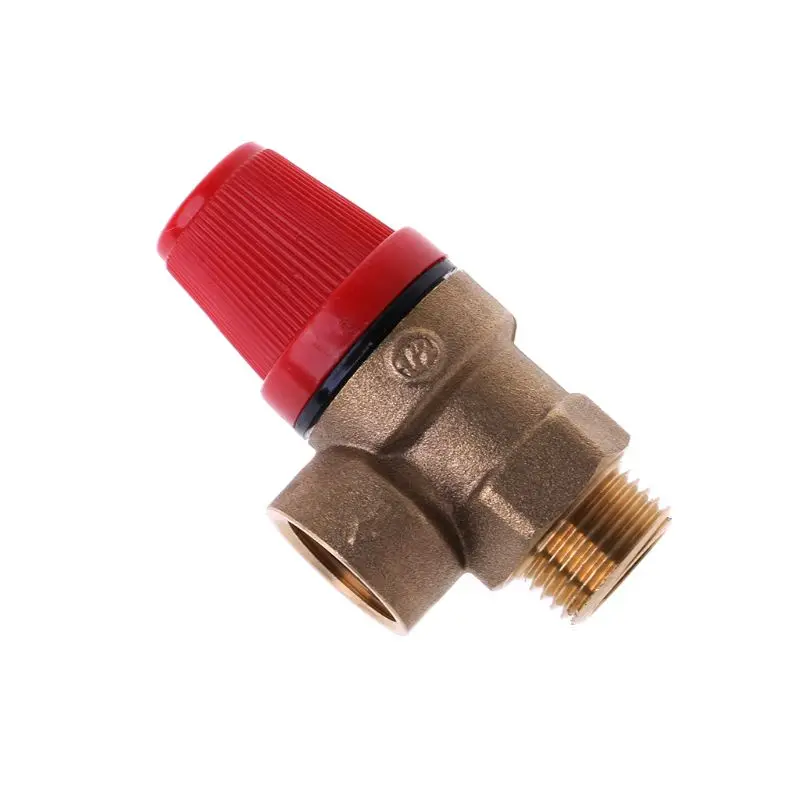

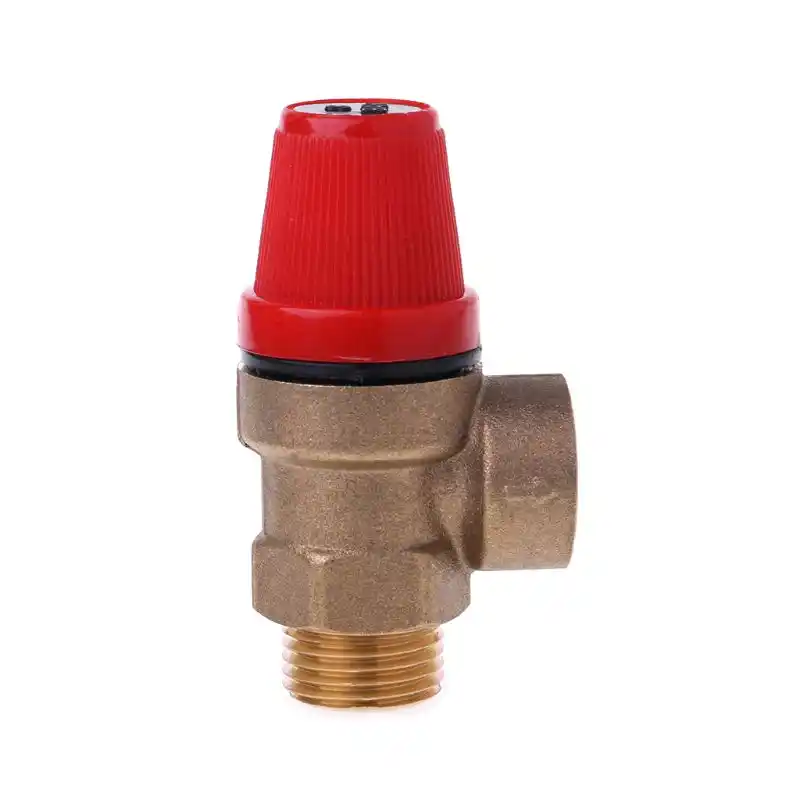

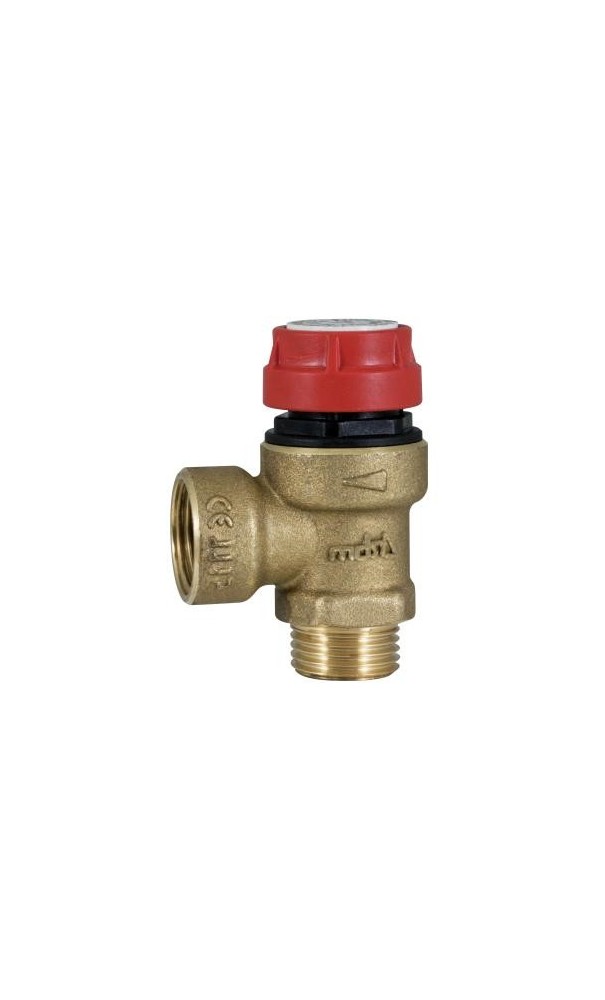

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

  • не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
  • защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
  • предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
  • не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Рекомендации по выбору

Обычно электрические водонагреватели комплектуются предохранительными клапанами. Но нередки ситуации, когда требуется отдельная покупка и установка клапана, в том числе и для бойлера косвенного нагрева.

Главным критерием, по которому осуществляется выбор устройства, является максимально допустимое рабочее давление водонагревателя. Его значение можно отыскать среди технических характеристик, указанных в паспорте изделия.

Важно. При выборе клапана нельзя ориентироваться на давление в водопроводной сети, оно может колебаться в очень широком диапазоне. За основу нужно принимать только паспортные данные бойлера.

На современном рынке различные производители предлагают клапаны с давлением срабатывания от 6 до 10 Бар, при этом шаг настроек составляет 0.5 Бар. Чтобы уж совсем перестраховаться, можно подобрать предохранительный элемент, чье давление срабатывания на 0.5 Бар ниже максимально допустимого, прописанного в документации водонагревателя.

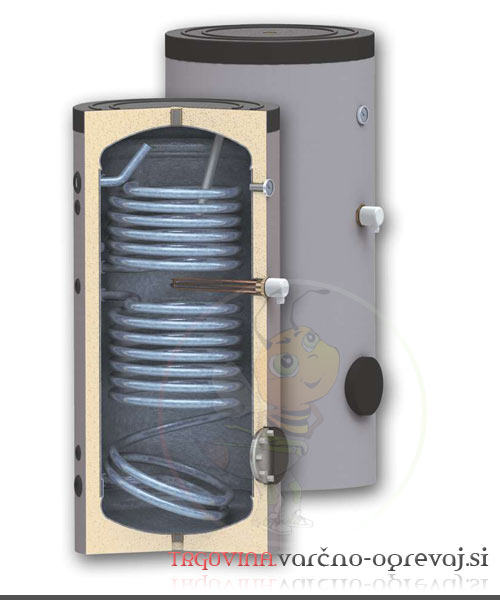

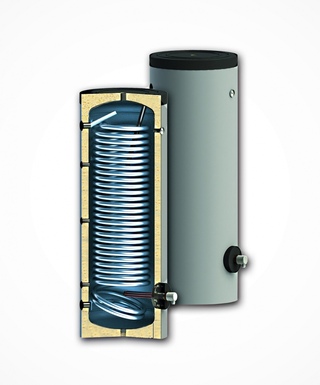

В этом отношении выбор предохранительного клапана для бойлера косвенного нагрева ничем не отличается от подбора устройства для обычного электрического водонагревателя, ведь физические принципы расширения жидкости везде действуют одинаково. Единственное, что можно посоветовать – это приобрести для косвенного нагревателя клапан с возможностью регулирования критического давления. Но такие изделия стоят дорого, а их применение не всегда целесообразно.

Важно. Не перепутайте клапан для ГВС с похожим устройством для отопления. Последние рассчитаны на более низкое давление и не предназначены для постоянного сброса воды.

Советы по монтажу

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все реко

назначение, устройство, выбор, установка и неисправности

От правильной обвязки зависит срок службы накопительного бойлера, а также безопасность пользования прибором. Одним из важных узлов является предохранительный клапан для водонагревателя, устанавливаемый на входящий патрубок холодной воды.

Для чего нужен предохранительный клапан

Чтобы разобраться, для чего устанавливают клапан на водонагревателе, стоит вспомнить школьную программу. По закону физики вода при нагреве расширяется. Жидкость находится внутри герметичной емкости. Если отсутствует разбор воды, давление повышается, и бак может разорвать. Не допустить аварию поможет предохранительный клапан для бойлера, стравливающий лишнюю жидкость из емкости.

На форумах можно встретить информацию, где советуют просто не ставить обратный клапан. Тогда и монтаж клапана сброса избыточного давления воды делать не надо. По их мнению, когда появится избыток давления, часть воды уйдет обратно в трубопровод. Частично совет правильный, но система будет работать, пока стабильно функционирует водопровод. Ошибочность совета заключается в трех причинах:

  • не существует стабильно работающих водопроводов без поломок;
  • без обратного клапана в пустой трубопровод уйдет вся вода с бака;
  • оголенный ТЭН будет нагревать воздух внутри пустой емкости.

Теперь рассмотрим конечный результат возникшей проблемы. При аварии водопровода трубы остаются пустые. Обратного клапана на входящем патрубке нет, и вода с накопительного бака беспрепятственно стекает в систему. Термостат при понижении температуры включит ТЭН. Без воды нагреватель просто перегорит, но это только половина проблемы.

Существует другая опасность. ТЭН раскалился, и в водопроводе появляется вода. Внутри бака резко образуется большое количество пара и избыточное давление, не успевающее стравиться обратно в трубопровод. Бак гарантированно разорвет в нескольких местах. Кипяток польется в квартиру. По этой причине лучше не мудрить, а просто установить сбросной клапан для воды.

Устройство и работа

В устройстве предохранительного клапана для водонагревателя нет ничего сложного. Чаще всего узел безопасности выполнен цельной деталью. Внутри одного корпуса заключается предохранительный и обратный клапан.

Схема стандартного изделия выглядит так:

  • Бронзовый корпус внутри имеет две камеры. Конструкция напоминает букву «Т». На корпусе камеры обратного клапана нарезано две резьбы для крепления к водопроводу. Корпус камеры предохранительного клапана оснащен штуцером для сброса воды.
  • Внутри обратного клапана стоит пружина, удерживающая шток, на котором закреплена круглая пластина. В закрытом состоянии она предотвращает обратный ток воды из бака внутрь пустого водопровода.
  • У предохранительного клапана аналогично есть шток с пружиной и круглой пластиной. Большинство моделей оснащены рычажком принудительного сброса воды. Этот элемент напрямую связан со штоком.

В комплекте с водонагревателем идут обычно самые дешевые предохранительные клапана без рычажка. Их лучше выбросить и купить качественное изделие.

В общих чертах принцип работы предохранительного клапана выглядит так:

  • Во время разбора воды давление внутри бака падает. Предохранительный клапан закрыт. Из-за разницы давления открывается обратный клапан и начинается подпитка бака. Когда давление водопровода и внутри емкости сравняется, обратный клапан закрывается.
  • Термостат бойлера включает ТЭН. Жидкость начинает нагреваться, увеличиваясь в объеме. Если давление дошло до критической отметки, а разбора воды нет, срабатывает предохранительный клапан. Горячая жидкость сливается через штуцер. После нормализации давления пружина возвращает механизм в исходное положение.

Термостат постоянно следит за заданной температурой и периодически включает ТЭН. Если отсутствует разбор, давление постоянно будет увеличиваться при каждом повышении температуры воды. В этот период из штуцера капает жидкость. Это нормальный рабочий момент. Чтобы вода не лилась на пол, к штуцеру фиксируют хомутом прозрачный армированный шланг, отводя его конец в канализацию.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

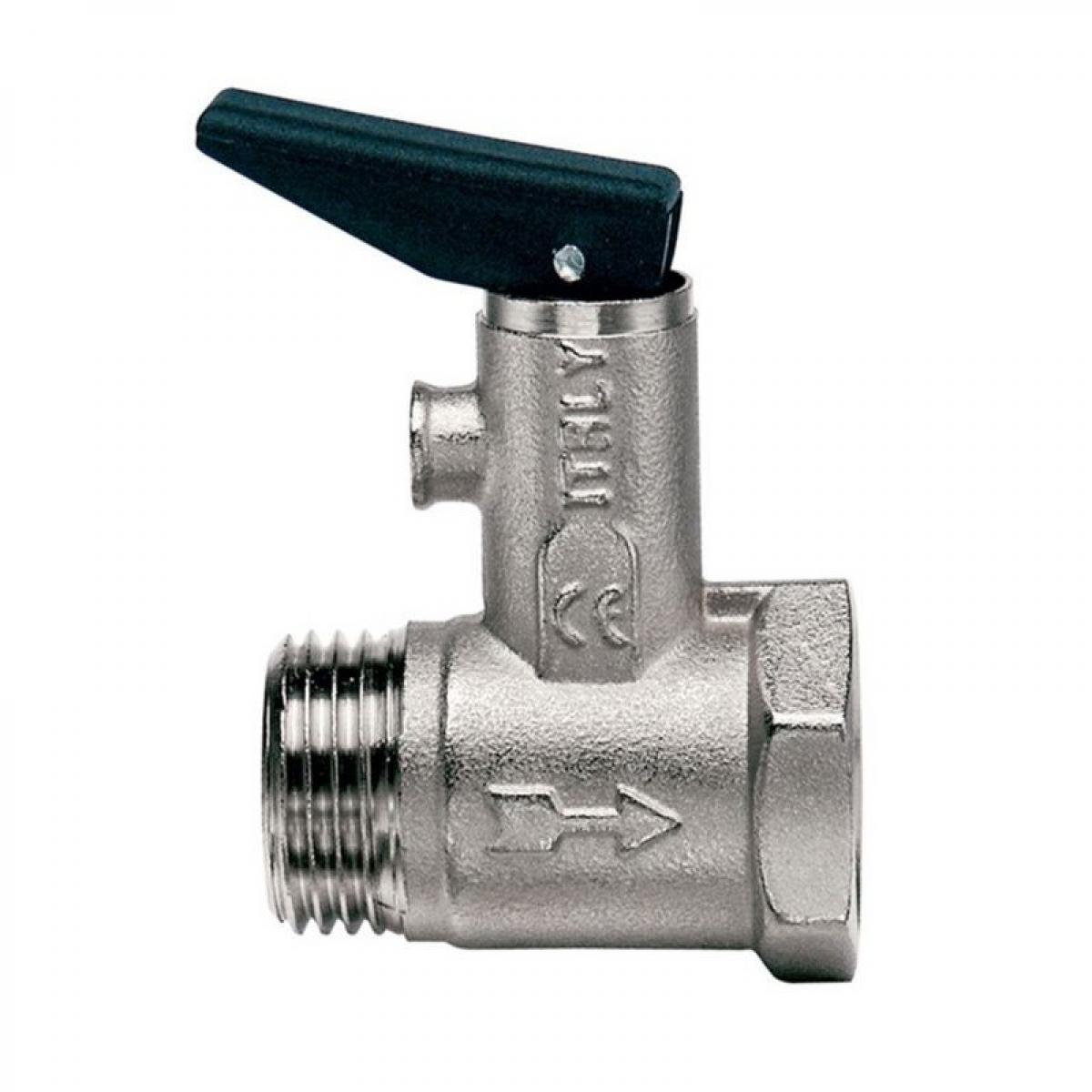

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

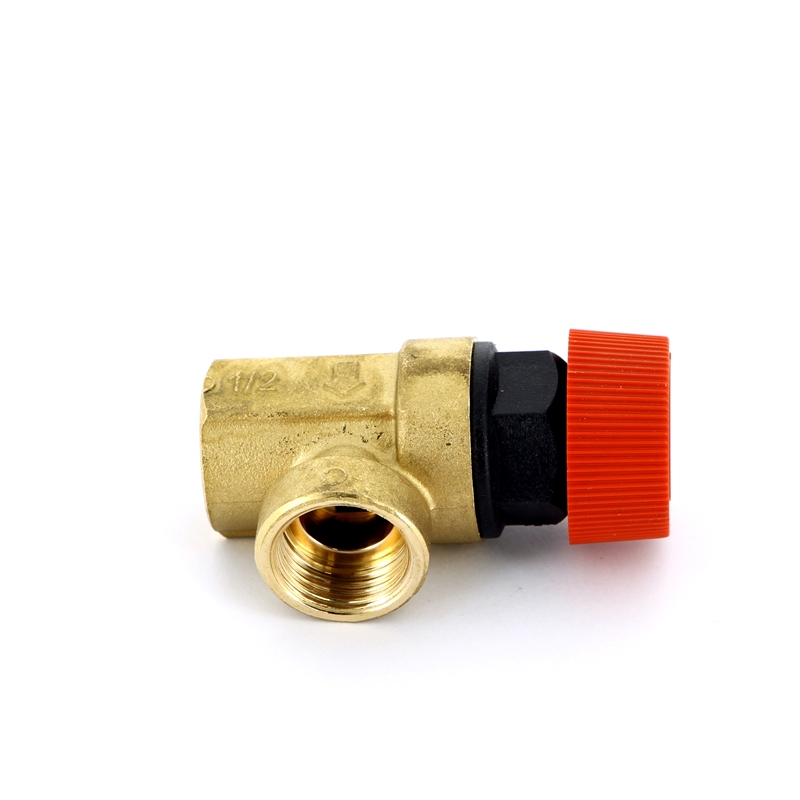

Модели без рычага

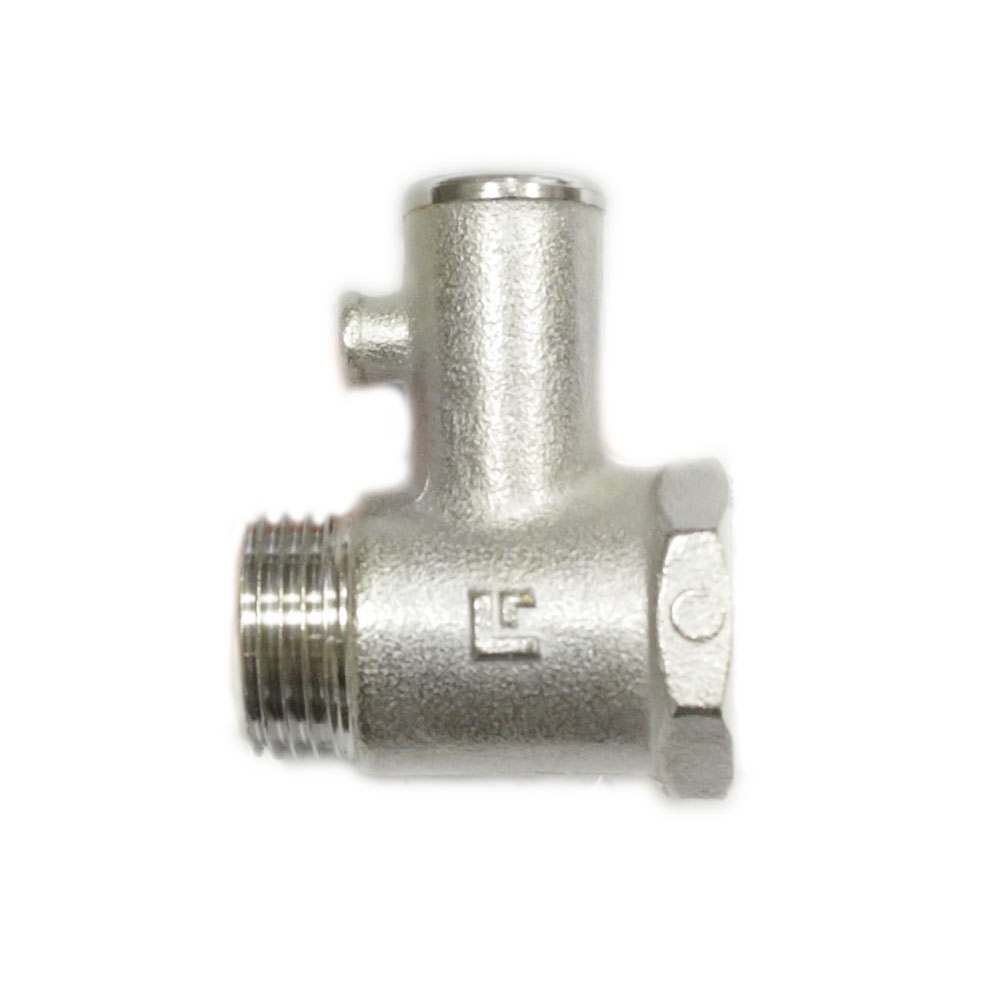

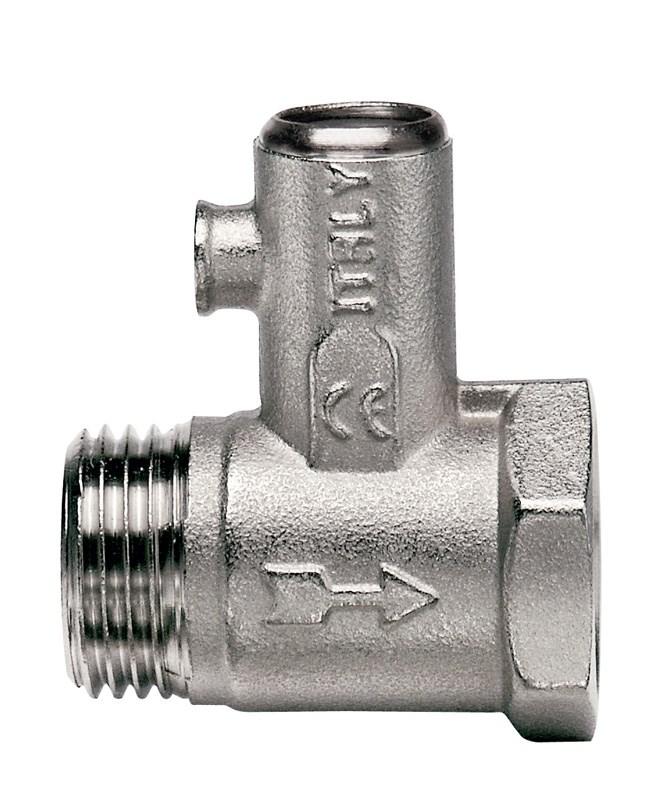

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

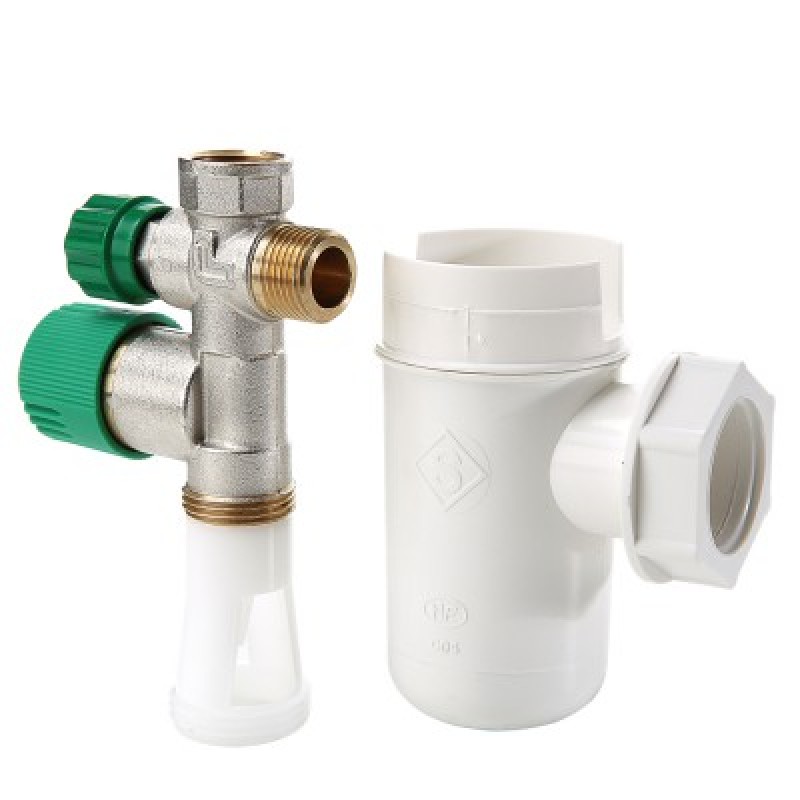

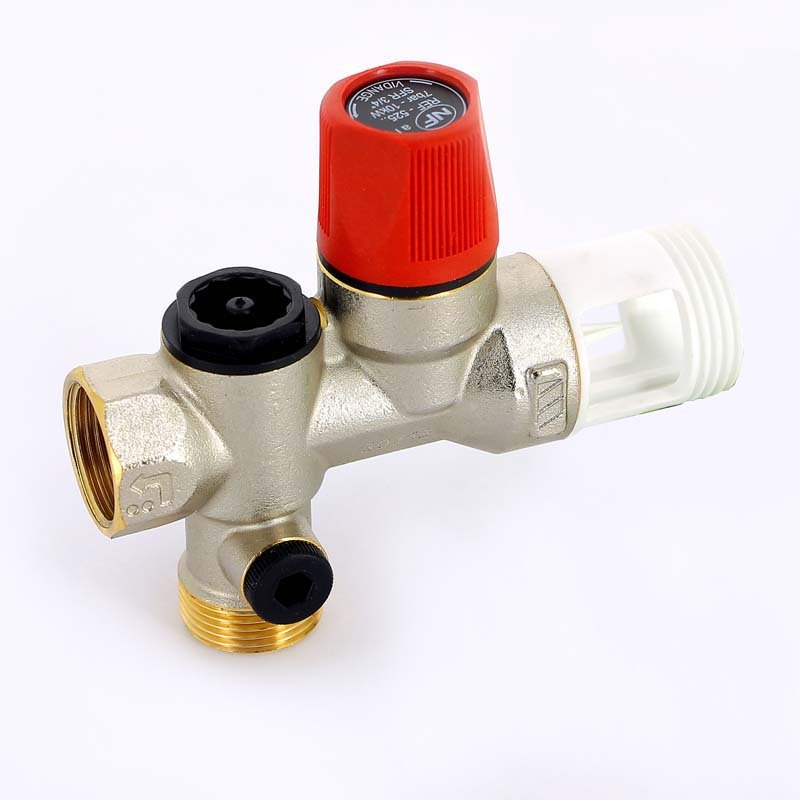

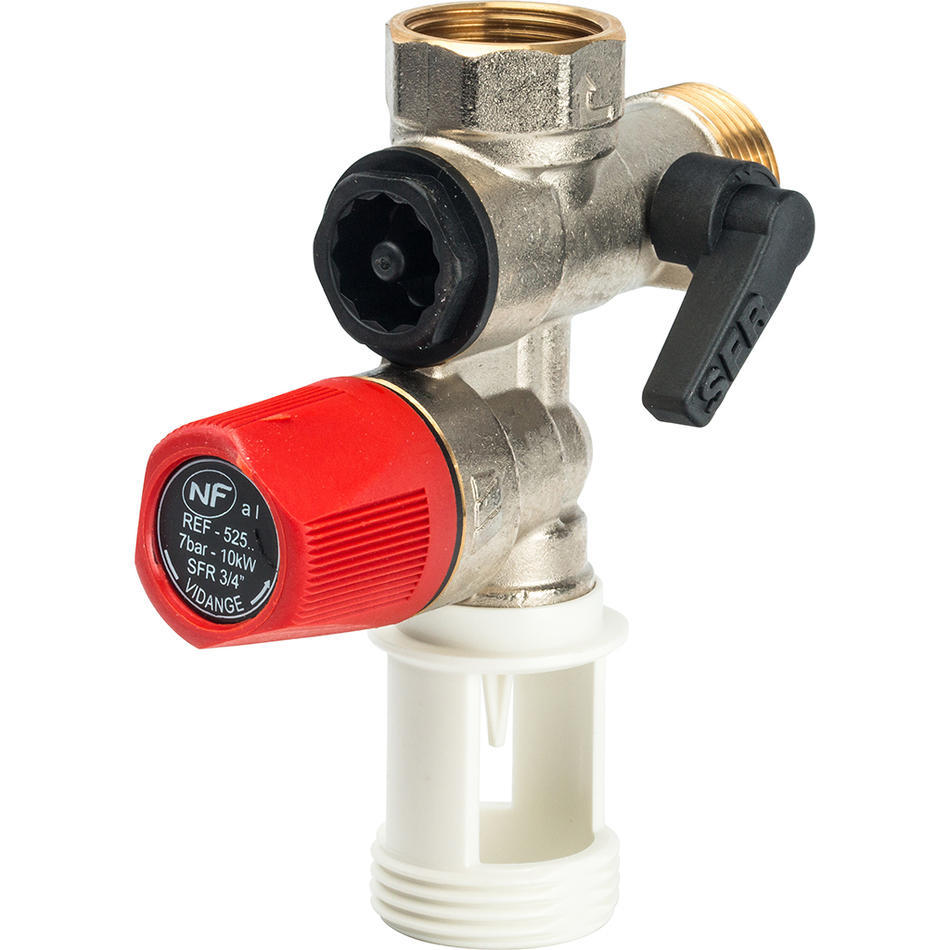

Узлы безопасности для больших водонагревателей

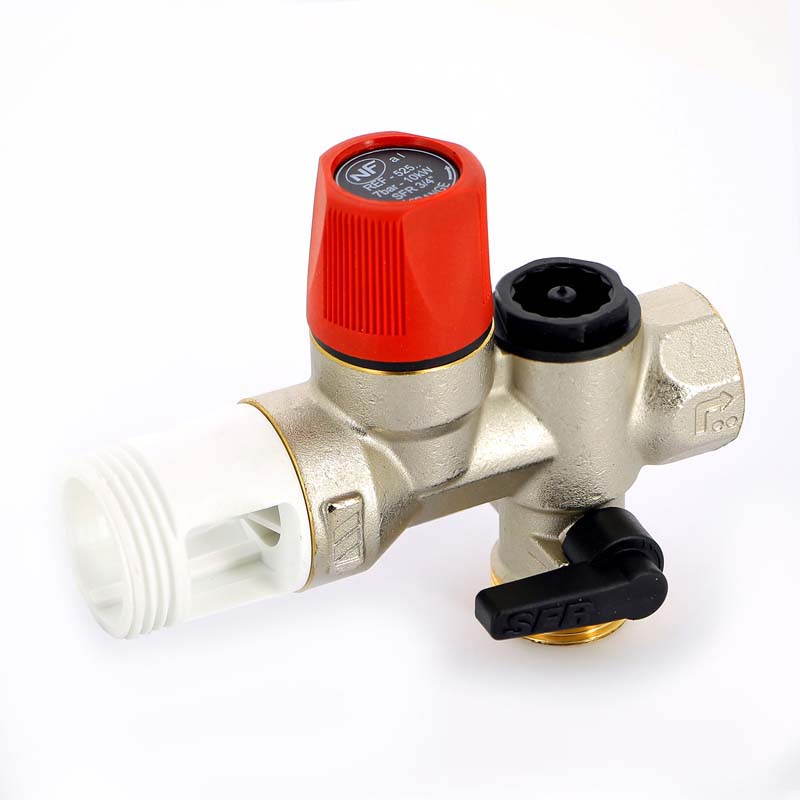

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен любой человек без помощи сантехника. Правильная монтажная схема указывает, что узел безопасности крепят на патрубок входа холодной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в такой последовательности:

  • Установка предохранительного клапана осуществляется непосредственно на патрубок входа холодной воды, идущий внутрь водонагревателя. Часто между ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
  • На резьбу патрубка или переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтобы стрелка на корпусе была направлена в сторону бойлера.
  • При накручивании на водонагреватель предохранительного клапана нужно остановиться, когда почувствуется упор. На дешевых моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть внутрь корпуса со стороны обратного клапана. Внутри отверстия виднеется седло и сама пластина запорного механизма. Для проверки работоспособности пальцем или карандашом надавливают пластину. Она должна податься внутрь, а при отпускании возвратиться на исходное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

  • Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе максимальную температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.
  • Из штуцера должны появиться капли жидкости. Если их нет, прокручивают регулировочный винт до получения положительного результата.
  • После регулировки рычажком стравливают из бака немного воды, после чего возвращают механизм в закрытое состояние. Капель из штуцера прекратится. Внутрь бака поступит новая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
  • Отрегулированный на максимальную температуру механизм всегда сработает при превышении допустимого рубежа. Теперь на регуляторе можно задать меньшую рабочую температуру, например, 50–60оС. При достижении такого порога из штуцера жидкость не будет капать.

На работоспособность рычага принудительного слива и срабатывания при максимальной температуре проверяют группу безопасности 1 раз в месяц. Если отсутствует регулировочный винт и не срабатывает механизм по нужным параметрам, деталь заменяют.

Неисправности и способы устранения

Выявляют неисправный предохранительный клапан бойлера по постоянно текущей из штуцера жидкости или, когда отсутствует капель при максимальной температуре нагрева. Поломкой считается отсутствие принудительного слива во время поднятия рычажка.

Рассмотрим возможные неисправности:

  • Постоянно текущая из штуцера жидкость появляется при высоком давлении в водопроводе. Если группа безопасности рассчитана на 6 Бар, то при 7–8 Бар в магистрали излишки будут постоянно стравливаться. Проверить можно принудительным сливом с помощью рычажка. Если капель после стравливания прекратилась, значит, проблема в высоком давлении водопровода. Нужно на входе в дом поставить редуктор.
  • Когда после стравливания давления вода продолжает течь, причиной выступает засор рабочей пружины. Если группа безопасности поддается разборке, все элементы очищают от грязи и с

для чего нужен, виды, правила установки устройства сброса

Что это такое?

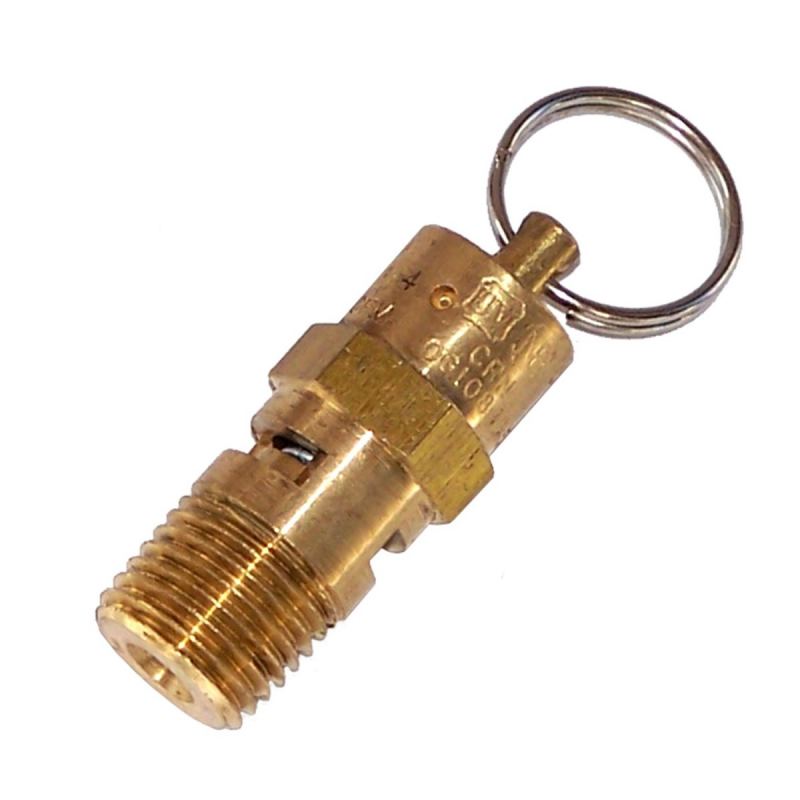

Сухое техническое определение гласит: клапан избыточного давления — это арматура, автоматически сбрасывающая излишки воды при появлении избыточного давления.

Он является устройством прямого действия, поскольку реагирует непосредственно на воздействие нагреваемой среды (воды или другого теплоносителя).

Как правило, клапан избыточного давления входит в базовую комплектацию всех компактных водонагревательных приборов.

Иногда клапан избыточного давления путают с обратным клапаном. Часто оба устройства размещают в едином корпусе, поэтому и возникает путаница. Однако, эти устройства используются для выполнения разных задач и принципиально отличаются друг от друга.

Для чего нужен?

В задачу клапана входит сброс излишков горячей воды в рабочей емкости нагревателя. Расширение воды создает большое давление, угрожающее целостности прибора.

Клапан автоматически сливает некоторое количество воды, приводя общий объем к номинальному значению. Это позволяет сохранить нагреватель, защитить оборудование и людей от контактов с горячей водой.

Избыточные объемы воды выводятся через специальный патрубок, соединенный с системой водоотведения или специальным приемным резервуаром.

Последствия отсутствия

При нагревании жидкость увеличивает свой объем (расширяется) на 3 %. Это означает, что в нагревателе с рабочим объемом 10 л появится дополнительные 0,3 л.

Если размер емкости не рассчитан на принятие дополнительных объемов воды (а так бывает чаще всего), корпус нагревателя будет разрушен. Потом появится трещина, в которую начнет уходить вода.

Большинство нагревателей устроены так, что уменьшение давления в рабочей емкости тут же компенсируется подпиткой из сети. Поэтому течь будет постоянной, пока емкость не заменят или не отремонтируют.

Устройство и принцип работы

Клапан избыточного давления представляет собой пружинный клапан прямого действия. Его выходной патрубок перекрыт шариком, прижатым к отверстию пружиной.

Когда напор h3O в нагревателе превышает усилие пружины, шарик открывает проход и выпускает излишки воды. Как только давление падает, пружина вновь прижимает шарик и закрывает выходное отверстие.

Есть разные конструкции клапанов, где в роли запорного механизма используется не только шарик, но и клин, тарельчатый элемент, другие детали. Однако, общий принцип действия у всех конструкций одинаков.

Внешне клапан напоминает обычный фитинг-тройник, но на перпендикулярном его отводе установлен ручка спуска воды. Выпускной патрубок снабжен ребристыми выступами для присоединения трубки, соединяющейся с системой водоотведения.

Виды

Существует несколько разновидностей таких устройств. В первую очередь, они делятся по величине предельного давления:

  • для емкостей объемом до 50 л;
  • от 50 до 200 л;
  • выше 200 л.

Как правило, устройства первой и второй группы — неразъемные. Более мощные предохранительные клапаны предназначены для работы с высоким давлением (обычно, до 7 Бар).

Есть модели со спускной ручкой и без нее. Первые удобнее, они позволяют проверить работоспособность устройства или вручную уменьшить количество воды в емкости.

Как выбрать модель для бойлера?

Если водонагреватель укомплектован предохранительным клапаном в стандартной комплектации, для замены необходимо приобрести такую же модель. Однако, иногда возникают ситуации, когда надо установить устройство на старую модель бойлера, не снабженную подобной защитой.

В таких случаях принято руководствоваться цветом спускной ручки:

  • красный цвет — модель рассчитана на предельное давление 0,6 мПа;
  • черный цвет — 0,7 мПа;
  • синий цвет — 0,8 мПа.

Параметры бойлера можно узнать в инструкции. Иногда предельное давление указывают на специальной табличке или бумажной наклейке, установленные на корпусе прибора.

Выбирать устройство необходимо в точном соответствии с предстоящей нагрузкой. Если он рассчитан на меньшее давление, вода постоянно будет сливаться. Если же номинал клапана намного выше рабочего значения, устройство при перегрузке не сработает, создавая опасность для нагревателя.

Пошаговая инструкция по монтажу

Клапан избыточного давления устанавливают на подводящей линии холодной воды к водонагревателю. Между бойлером и устройством никаких дополнительных устройств или запорной арматуры быть не должно.

На корпусе устройства стрелкой показано направление воды, чтобы исключить ошибки при установке.

Инструменты и материалы

Для установки потребуются:

  • лента ФУМ или сантехнический лен;
  • прозрачная трубка на выпускной патрубок;
  • газовый ключ (малый).

Подмотка нужна для уплотнения резьбовых соединений. Пользоваться газовым ключом надо аккуратно, чтобы не сорвать резьбу или не оторвать патрубок на бойлере.

Прозрачную трубку натягивают на выпускной патрубок, а второй конец помещают в канализационный отвод. Трубка не обязательно должна быть прозрачной, но контролировать процесс слива удобнее, если можно увидеть режим сброса излишков воды.

Процесс установки

Перед началом установки необходимо отключить электропитание от бойлера, слить воду и перекрыть кран подачи.

Клапанное устройство обычно привинчивают прямо к патрубку подпитки нагревателя. На резьбовые соединения наносится сантехнический лен или лента ФУМ, после чего навинчивается корпус клапана.

Выпускной патрубок должен быть направлен вниз. Затем навинчивается гибкий шланг подачи и натягивается трубка слива воды.

Для проверки работоспособности защиты наливают воду и включают нагрев. Когда прибор выйдет на номинальный режим, ручку слива устанавливают в вертикальное положение. Если из патрубка потекла вода (ее видно сквозь прозрачные стенки трубки), значит, монтаж выполнен правильно.

Неполадки: их причины и устранение

Возможны два вида неполадок:

  1. Постоянное подтекание из выпускного патрубка. Это свидетельствует об избыточном давлении в системе подачи воды. Проблема решается путем установки редуктора.
  2. Отсутствие выпуска излишков воды при высоком давлении в емкости. Это означает, что клапан поврежден или рассчитан на большее давление. В любом случае, устройство надо заменить, подобрав подходящую по номиналу модель.

Необходимо периодически проверять работоспособность устройства. Его замена обойдется гораздо дешевле, чем ремонт или покупка нового бойлера.
