Подключение водяного теплого пола к системе отопления: 5 Схем подключения водяного теплого пола

Содержание

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке. В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

  • В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.

Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

  • Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.

РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

  • Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

  • Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

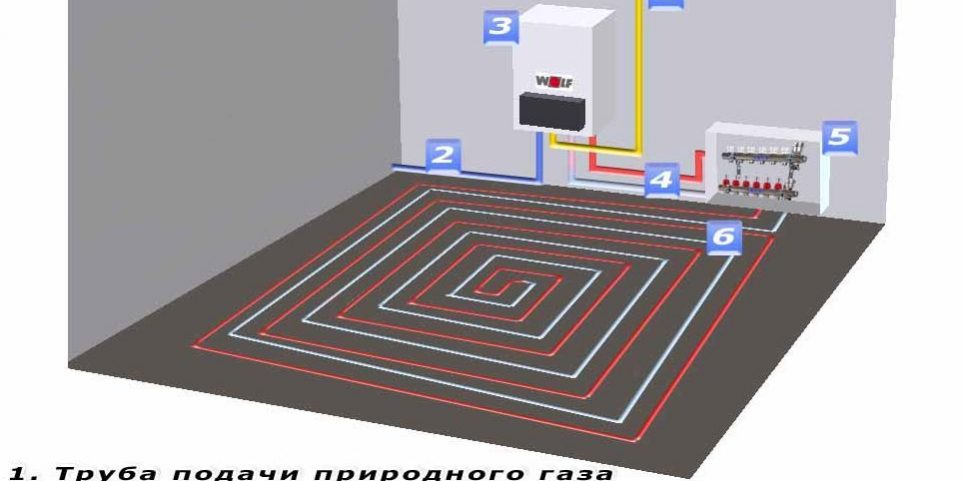

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

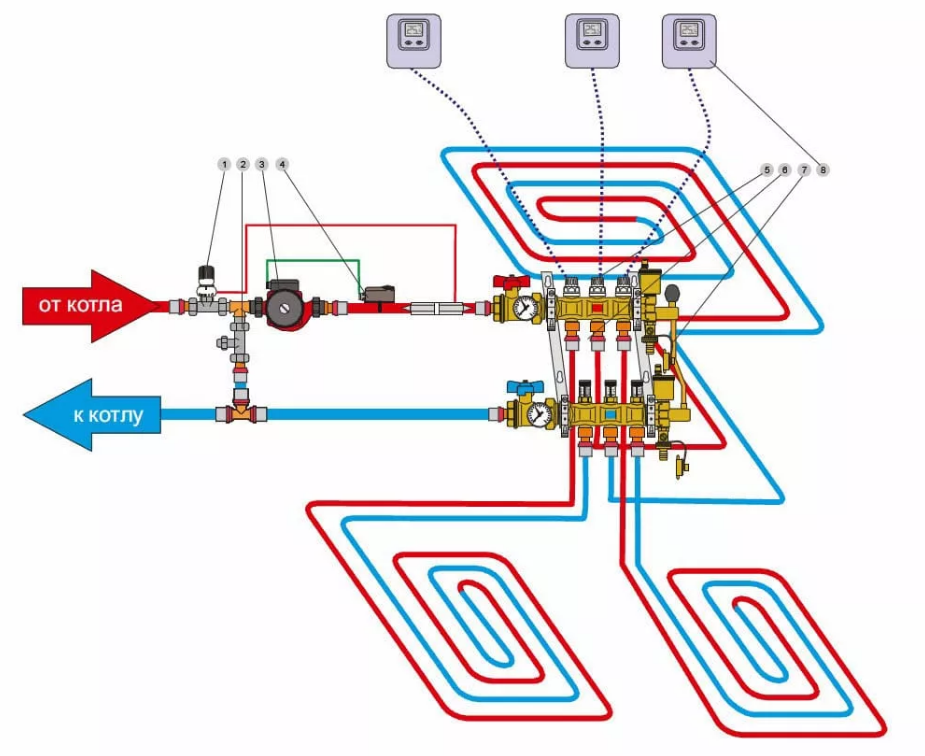

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Водяной тёплый пол — эффективный, а главное экономичный способ отопления. С ним помещения прогреваются равномерно, без «тёплых» и «прохладных» зон.

Об удобстве при его эксплуатации вообще говорить не приходится — пройтись босиком одно удовольствие. Но из-за разрешительной системы, особенностей монтажа, используется больше в частных домах, в квартирах значительно реже.

Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

  1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
  2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

  • использования теплоносителя, уже отдавшего большую часть тепла;
  • установки клапана-термостата, ограничивающего подачу теплоносителя;
  • подмеса в горячий, максимально остывшего теплоносителя.

Поэтому, планируя устройство тёплого пола, важно учитывать принципы подключения к различным видам существующих систем обогрева.

К существующей однотрубной системе отопления, как радиатор

К однотрубной Ленинградке возможно подключить небольшой контур тёплого пола как дополнительный радиатор.

Желательно последовательно с установленной батареей, но если нет технической возможности — то параллельно батарее, важно сделать это через вентили, чтобы иметь возможность «поджать» или полностью отключить его.

Полуавтоматический режим работы контурам задаётся изначально, если выполнить простые условия:

  1. Тёплый пол забирает теплоноситель из обратки отопления, где температура меньше — во время интенсивного отопления полная мощность не нужна. Подключается ПОСЛЕ циркуляционного насоса перед котлом, а возвращает теплоноситель ПЕРЕД этим же насосом — происходит принудительная циркуляция.
  2. Контуры не превышают 30 метров в длину, это обеспечит полный прогрев при пониженной интенсивности отопления.

Как подключить к двухтрубной системе

Подсоединение тёплого пола к двухтрубной системе возможно по любому способу для однотрубной схемы.

Обогреваемые площади значительно увеличатся, если контуры через управляющий модуль подключить непосредственно к подающему и обратному трубопроводам радиаторной системы отопления.

Это оптимальный вариант, когда, подогрев нужен сразу нескольким помещениям, ведь каждое из них предполагает, как минимум один контур.

Как подсоединить к имеющейся гравитационной схеме

Существует устойчивое мнение, что контуры тёплого пола плохо, или совсем не работают в безнасосных системах отопления, где теплоноситель циркулирует самотёком, за счёт конвекции. Но практика показывает успешную работу при соблюдении несложных условий:

  1. Обратить внимание, что трубопроводы — «лежанки» конвекционных систем, всегда монтируются не строго горизонтально, а с небольшим уклоном от подачи к обратке. Желательно воспользоваться этим и сделать врезки в «лежанку» так, чтобы теплоноситель утекал под уклон. Поэтому нередко обратки контуров тёплого пола сводятся в одну гребёнку на удалении от отапливаемых помещений.
  2. Черновой пол — основание на которое укладывается труба тёплого пола, должно быть строго горизонтальным и максимально ровным — чтобы не было «гравитационных» препятствий движению, и жидкости не приходилось течь «в гору».
  3. Контуры — «улитки, змейки» по возможности максимально короткие — греются только нужные участки.

  4. Труба диаметром 20—25 мм — закреплена без скачков, горбов и перепадов, плотно прижата к основанию, исключая образование воздушных пробок.
  5. Все повороты плавные.

Основной недостаток — прогрев происходит медленней, но конвекционные системы сами по себе инертны, это плата за отсутствие циркуляционного насоса и независимость от электроэнергии.

Важно! Чаще всего для конвекционных систем отопления основные трубопроводы-лежанки делают металлические, поэтому «врезками» будут сгоны. Приварить их лучше не под прямым углом, а «по ходу» трубы, и на подаче и обратке.

Вам также будет интересно:

Комбинированная схема для квартиры

Абсолютное большинство благоустроенных квартир спроектированы исключительно с радиаторным отоплением.

Подключив к нему несколько или хотя бы единственный общий контур тёплого пола, уровень комфортабельности повышается во много раз.

Стоит ли говорить о надобности подогрева пола в санузлах или у входной двери в прихожей — это необходимый минимум, найдётся ещё «пара-тройка» мест, где бы тепло не помешало.

Как у любой комбинированной схемы, для понижения температуры теплоносителя контур тёплого пола подключается на обратку, через краны и насосно-смесительный узел. Коллекторы нужны, если контуров несколько.

Внимание! Всё это омрачается запретом ЖКХ на самовольное вмешательство, изменение схемы отопления помещений многоквартирного жилого дома, и грозит санкциями.

Однако, узаконить — получить разрешение на установку дополнительных отопительных приборов можно, но нужны веские причины и будет перерасчёт тарифов на оплату.

К котлу отопления

Случается, в доме «на перспективу» установлен двухконтурный котёл, но горячее водоснабжение реализовали электрическим водонагревателем, а второй контур так и не задействован для подогрева водопроводной воды.

На его основе возможно смонтировать независимую низкотемпературную систему тёплого пола. Конечно, не обойтись без управляющей системы и насоса.

Принцип работы: насос качает теплоноситель, движением жидкости запускается второй контур, по достижении заданной температуры нагревание прекращается, так как системой управления теплоноситель отсекается от котла, и зацикливается по контуру тёплого пола без подогрева. Отдав тепло, система управления вновь переключается на подогрев.

Несмотря на кажущуюся сложность, система отличается высокой стабильностью, надёжностью, так как работает в низкотемпературных режимах.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

  • обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
  • предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
  • автоматически удалять воздух из системы тёплого пола;
  • фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
  • снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как подключить систему теплого пола к котлу.

Своими руками — и без последствий

В подключении тёплого пола к готовой, действующей системе отопления ничего сверхъестественного нет. Подготовку, монтаж, даже самые ответственные и дорогостоящие узлы возможно сделать самостоятельно, при желании пытливый ум и умелые руки сделают своё дело. Но это не значит, что нужно отказаться от консультаций и услуг специалистов, особенно в многоквартирных домах.

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

  1. Однотрубная схема;
  2. Двухтрубная схема;
  3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 650С до 900С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 900С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 500С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 330С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

  1. Ручные;
  2. С термоголовкой;
  3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

  1. Радиатор отопления;
  2. Стояки отопления однотрубной или двухтрубной системы;
  3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

  1. Параллельно;
  2. Последовательно;
  3. С организацией байпаса и без него;
  4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 300С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

  1. Сшитый полиэтилен;
  2. Металлопластик;
  3. Полипропилен;
  4. Медь;
  5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

  1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
  2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
  3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
  4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
  5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
  6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
  7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
  8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

(Просмотров 3 153 , 3 сегодня)

Рекомендуем прочитать:

Подключение теплого пола к системе отопления в квартире или частном доме


Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.7k.

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

[contents]

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.
  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.
  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.



Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.



Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких пыльных воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

This Old House Эксперт по сантехнике и отоплению Ричард Третуэй поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и состоит привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником. «Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт и снижающий затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом.Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают это тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается обратно вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде. «Вы включаете печь, она быстро достигает 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день.Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество. Электрический луч, в котором используются зигзагообразные петли из проволочного сопротивления, обычно модифицируется в отдельной комнате, такой как ванная комната или кухня. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды от бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или в решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или в заливке в бетон. После того, как система установлена, вы можете покрыть ее большинством видов отделочного пола, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард.«Это как надеть свитер на радиатор».

Водяной лучистая установка стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете. (Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: после того, как она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом.Когда дело доходит до комфорта, здесь нет сравнения. В этой категории всегда побеждает Radiant.

Водяной теплый пол

Гарри Кэмпбелл

Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Управление сбросом на открытом воздухе

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубки Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы.В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления. Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению.С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной в 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки.Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делает обогрев всего дома непомерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

Ресурсы

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Коврики излучающие электрические:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft. com

С уважением,
Цюрихское озеро, Иллинойс,
800-875-5258
тепло вам.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Ларри Дрейк
Ассоциация излучающих панелей
Лавленд, Колорадо
800-660-7187
radiantpanelassociation.org

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол.Вот что произойдет, если в вашем доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — довольно новая концепция, но на самом деле это один из старейших способов обогрева дома.Системы лучистого теплого пола появились в Китае и Корее еще в 5000 году до нашей эры.

Кредит изображения: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительного слоя плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и не была возрождена примерно в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал использоваться.

Однако только после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете чувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов. Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества теплого пола

Кредит изображения: Ваттс.com

Системы лучистого теплого пола имеют множество преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях она потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже. Он подходит для различных типов полов, поэтому не умаляет красоты вашего дома.

И поскольку воздух не проходит через воздуховоды, по вашему дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к этаж.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола — мокрый и сухой.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема мокрой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема установки в сухом состоянии
Изображение предоставлено: Государственный колледж земли и минералов Пенсильвании

В сухой системе трубы или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Изображение предоставлено: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, связанных с ней.

Первое — сколько ему лет, и большинство людей полагает, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будут разные температуры по комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает.В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Лучистые полы с подогревом, вероятно, являются наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Изображение предоставлено: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, а поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система водяных полов с подогревом воздуха

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые использовали в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже.Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому система может работать быстрее.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды в вентиляционные отверстия, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей.Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, в целом они занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного пола.

При установке плит земля выровнена, затем покрыта слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным отоплением

Изображение предоставлено Ecohome. net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила полов над воздуховодами и стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных батарей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше при использовании этого типа системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без плиты.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Изображение предоставлено: EcoHome.net

В целом лучистое тепло очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий любого типа.

2. Электронная система водяного теплого пола

Изображение предоставлено: TheSpruce.com

В системе электронного излучающего теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо в мокрой, либо в сухой установке под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется с помощью термостата. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, также заделанные тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Тем не менее, вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Типы и установка систем электрического теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Сюда могут входить сетчатые маты, твердые маты и свободные провода, а также инфракрасный обогреватель.Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Вся система упакована между двумя слоями тонкой пластиковой пленки. Этот тип системы является наиболее эффективным из четырех.

Применение электрических систем водяного отопления в коммерческих и промышленных целях

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях.Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3. Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху. Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Изображение предоставлено: HydronicHeatingDaikobi

По существу, существует два различных метода использования водяных систем водяного отопления полов — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед тем, как ее выбросить.

В замкнутой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов на то, что что-то будет загрязнено или внесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда представляют собой PEX, гибкие трубки, которые не трескаются, не корродируют и не ломаются со временем.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное техническое обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть выполнен как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При мокрой укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; При влажной укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний пол можно сразу же положить в эксплуатацию и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы — одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Работа системы более эффективна, чем другие виды отопления, и она может сэкономить вам до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее распространенные проблемы связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Как и другие формы лучистого отопления в полу, водяные системы отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерный нагрев во всем здании при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения.

Эти типы систем часто могут сделать работу более удобной для сотрудников, а также для клиентов в розничной торговле, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым теплом и лучшую продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки клиентов.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем обогрева полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Как водонагреватель экономит деньги в вашей системе лучистого отопления

Используйте водонагреватель для теплого пола вместо бойлера

Многие люди используют водонагреватель вместо бойлера для лучистого теплого пола, потому что он СТОИТ МЕНЬШЕ .Водонагреватель таким образом экономит деньги. Конечно, стоимость важна, но есть и много других важных факторов.

Высококачественный водонагреватель более энергоэффективен и более безопасен для окружающей среды. Качественные водонагреватели будут изготовлены из нержавеющей стали на долгие годы безаварийной эксплуатации . Важно отметить, что этого нельзя сказать о дешевых водонагревателях низкого уровня.

Лучистое отопление пола работает на теплой воде. Бойлеры спроектированы для приготовления очень горячей воды для радиаторов.Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы они могли обеспечивать воду более низкой температуры без повреждений. Многие котлы подвержены «холодному шоку», когда при запуске возвращается большое количество воды комнатной температуры, если не будут добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОГУТ ИСПОЛЬЗОВАТЬСЯ В КОМБИНАЦИИ ДЛЯ ОБЕСПЕЧЕНИЯ ТЕПЛА ПОМЕЩЕНИЯ И ГОРЯЧЕЙ ВОДЫ В БЫТОВОЙ ВОДЕ

Но водонагреватели с самого начала спроектированы для работы при более низких температурах.Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры. Бойлеры созданы для кипения и не конденсируются так же хорошо, как агрегаты, рассчитанные на работу при низких температурах.

Водонагреватель не должен использоваться как дешевое средство. Radiantec рекомендует водонагреватели только в том случае, если они будут высокоэффективными агрегатами из долговечных материалов и будут достаточно мощными для работы.

Водонагреватель Polaris — один из таких примеров. Он полностью выполнен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать тепло помещения и горячую воду.

В Radiantec мы ищем агрегаты с большим затопленным дымоходом и агрегаты с пластиковой трубой. В этом случае почти все тепло уходит в систему отопления и мало тепла теряется в дымоходе . Выхлоп настолько крут, что не может плавить пластик.

Дополнительным преимуществом является отсутствие необходимости в дымоходе с пластиковыми вентиляционными отверстиями.Прямая вентиляция возможна с помощью высокоэффективных агрегатов, и это экономит деньги.

Мой друг-сантехник верит в бойлер для горячей воды, но мы использовали водонагреватель Polaris, и наша система работает отлично. Ах да, мы сами установили.

Рик, Массачусетс

ОБСУЖДЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И НАСКОЛЬКО ЭТО ВЫГОДНО?

Всякий раз, когда вы сжигаете углеводород, такой как газ или нефть, вы получаете тепло (а это то, что вам нужно) плюс углекислый газ и воду в виде пара.Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы — это загрязнители, которые наносят серьезный вред окружающей среде в виде глобального потепления и кислотных дождей. Загрязнение воздуха также вызывает ежегодно тысячи смертей и инвалидностей от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАРА ИЗ ВЫХЛОПНОЙ ВОДЫ В ВОДУ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ДРУГОЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно спускаются в канализацию, вместо того, чтобы загрязнять воздух.

Но большинство котлов и водонагревателей недостаточно эффективны, чтобы конденсировать дымовые газы до воды. Эта ограниченная эффективность преднамерена. Большинство бойлеров и водонагревателей ржавеют или иным образом разъедают, если внутри них образовался конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для лучистого обогрева полов.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь, чтобы получить дополнительную информацию о необходимости энергосбережения и защиты окружающей среды.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво». Вы должны учитывать источник при оценке комментариев тех, кто наживается на продаже котлов . Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами и просто является лучшим способом выполнения работы.Щелкните здесь, чтобы получить дополнительную информацию о системах Radiantec и соответствии нормам.

Бесплатное руководство по установке водяного теплого пола для DIY и профессионалов — Radiantec

Руководства по установке — Наши руководства по установке поверхностного отопления написаны на легком для понимания языке с изображениями и схемами. Они предназначены для того, чтобы помочь домашним мастерам, специалистам в области отопления или «достаточно компетентным мастерам» установить системы лучистого отопления с уверенностью и отличными результатами. .Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы отправить их вам по почте.

PDF-файлов большие. Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader.Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто нажмите на фотографию рядом с приложением, которое вы хотите просмотреть.

Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и изготовлению! В этом руководстве содержится обширная общая информация о лучистом тепле . Методы теплоизоляции плит, расчет теплопотерь, варианты трубопроводов, варианты систем и многое другое — все это написано на понятном для домовладельца языке с изображениями и схемами.

Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.

Закрытая система .

Закрытая система использует специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла.Пошаговая инструкция с фотографиями всех комплектующих.

Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделены теплообменником.

Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон — один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.

Между балками перекрытия

Инструкция по установке трубы между балками перекрытия . Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. В этом руководстве показано, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода на полу .Если вы компетентный самодельщик и не против работать с электроинструментом, то вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что делать.

Установка труб в потолок

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу.Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка вешалки для полотенец

Инструкция по установке полотенцесушителя.Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это дополнение покажет вам, как этого добиться!

Установка водонагревателя Polaris

Инструкция по установке водонагревателя Polaris. Водонагреватель Polaris — это очень сложное устройство, и крайне важно строго следовать инструкциям производителя. Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать схемам подключения Radiantec.

Инструкции по установке Radiantec Controls.

Электрические схемы для всех органов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.

Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.

Руководство по установке солнечного водонагревателя Radiantec Basic для бытовых нужд.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» — это предварительно спроектированный «комплектный» солнечный водонагреватель для бытовых нужд, который обеспечит обильное количество горячей воды для бытового потребления для типичной жилой семьи. Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с использованием солнечной энергии.Эта система разработана с учетом требований различных налоговых органов.

Radiantec Basic Solar бытовой водонагреватель. Руководство пользователя.

Это руководство проведет вас через стандартные процедуры обслуживания солнечного водонагревателя Radiantec Basic для бытовых нужд.

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Примечание: этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Одно из тех многих нововведений, которые только сейчас открываются заново, лучистые полы с подогревом существуют на протяжении веков (возможно, даже дольше).

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось очень эффективным, хотя технологии того времени были небезопасны.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способа сохранить пальцы ног в тепле и холоде в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще используется в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант — более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими, если их использовать по всему дому, если вы не производите большую часть своей энергии от сети.

Последний метод — водяные полы с подогревом — использует те же основные принципы, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не идеален.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами специальной формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между отрезками трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система довольно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры действительно могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие головные боли возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт затопленных частей очень редок.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачку вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульный принцип работы воздуховодов может также привести к потерям тепла и снижению общей эффективности.Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и запуск системы водяного водяного теплого пола — это совсем другой опыт, чем установка систем принудительной подачи воздуха. Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость.Обратите внимание, что некоторые материалы, местные тарифы и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для черного пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут. Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более жилые, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать на заплатить от 6000 до 14000 долларов за установку системы водяного водяного отопления . Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или приблизительно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата, эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счет за электричество, и пол будет продолжать излучать тепло еще долго после отключения системы.

Излучающие системы обычно могут работать на 6-8 градусов ниже температуры принудительного воздуха, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно решить, хотите ли вы сделать весь дом или только одну или две комнаты. Большие комнаты, в которых ваша семья проводит большую часть времени, являются самыми идеальными.

Наиболее распространенными областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в оживленном доме).Некоторые говорят, что уборку ванных комнат следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения. Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого тепла

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола. К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень.Каменная плитка работает очень похоже на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, так как повреждение водой снизу может легко испортить ламинат. Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать.Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не выдерживает тепла так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойный пол для распределения и хранения тепла. Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, так как при нагревании они будут источать неприятный запах.

Связанные сообщения:

Как установить водяное отопление в полу | Руководства по дому

Водяное отопление в полу, также известное как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом. В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно изготавливаются из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель.Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать в помещении тепло, не перегружая водонагреватель. Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, который вам больше всего подходит.

Пройдите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты.Это может включать удаление гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия соответствующего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло. В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждый отсек. В этом случае вам нужно просверлить все отверстия на одной стороне пола и согнуть трубку на другом конце.

Прикрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут винты или гвозди 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках.Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления. Медные трубы 3/4 дюйма от этих тройников должны доходить до контура рециркуляции, обычно устанавливаемого на стене рядом с обогревателем.Насос прокачивает воду по контуру и обходит нагреватель, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

  • Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
  • Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

  • Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений водопровода и проводки.

Писатель Биография

Крис Дезиел имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх.Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что теплый пол — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали подобную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления.Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений. После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенные в то время бетонные плиты, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Современные технологии производства пластмасс позволили получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления.В процессе сшивания пластика образуются трубы, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без протечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю.Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и т. Д., И это замедляет скорость, с которой ваше тело отдает тепло этим объектам.Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола.Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, например, от компании Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного теплого пола.Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой какой-либо излучающей системы в вашем доме подрядчик или поставщик системы должны выполнить расчет теплопотерь. Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе.Эти потери тепла выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери от дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен в наши дни используется в качестве шлангов для горячей воды. Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников Radiant Floor Company, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер. Если вы живете в районе, где требуется кондиционирование воздуха, то вместе с излучающей системой устанавливается система кондиционирования воздуха без печного компонента.”

Три гидронных метода

В водяном напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла.Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два разных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру.Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзание вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем.Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки такого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая площадь не очень мала, она, вероятно, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Кроме того, многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных областях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита содержит песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка излучающих трубок. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который требует удаления существующего чернового пола или помещения, где высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или ползком.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкая трубка из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, встроенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для теплого пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплый пол. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если в систему входит специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать пол, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой можно ходить, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным образом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только пара компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.


Рекомендуемые статьи

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
