Подключение розетки и двойного выключателя: Как соединить розетки между собой — советы электрика

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

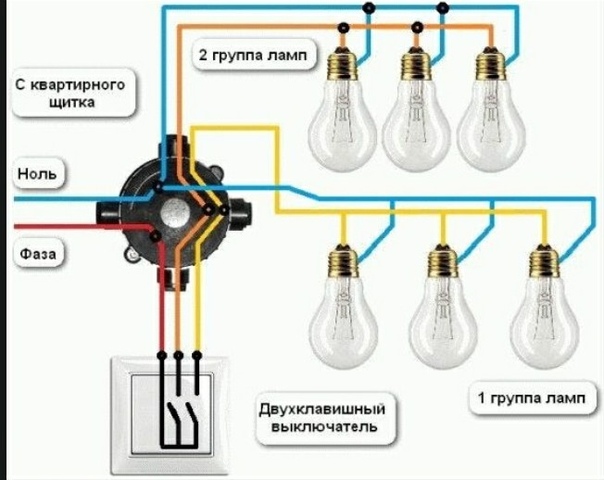

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

• Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

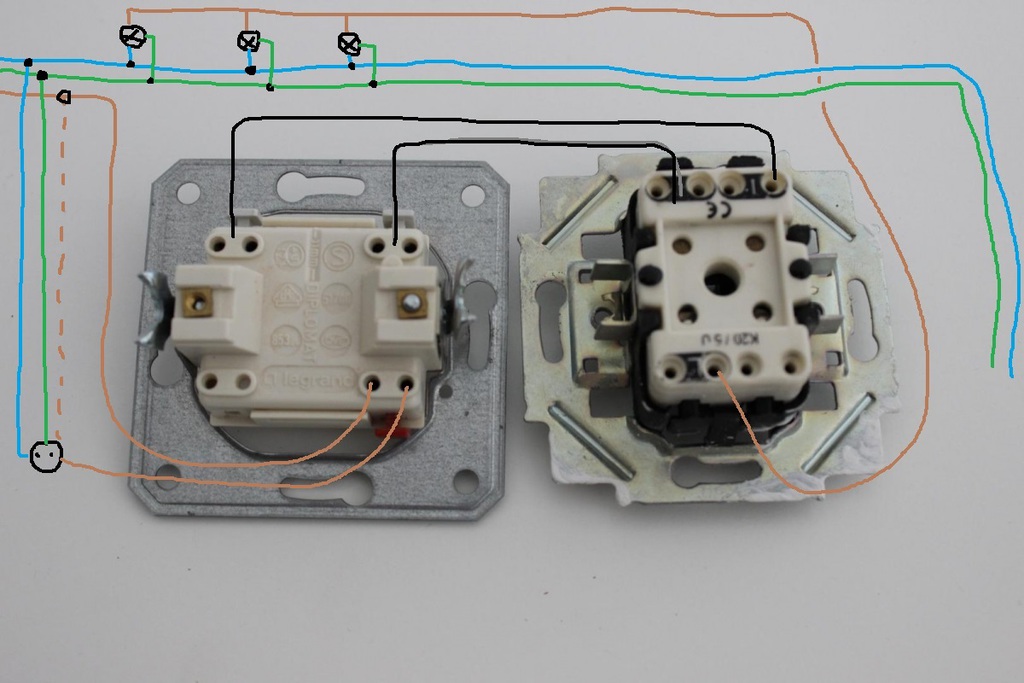

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

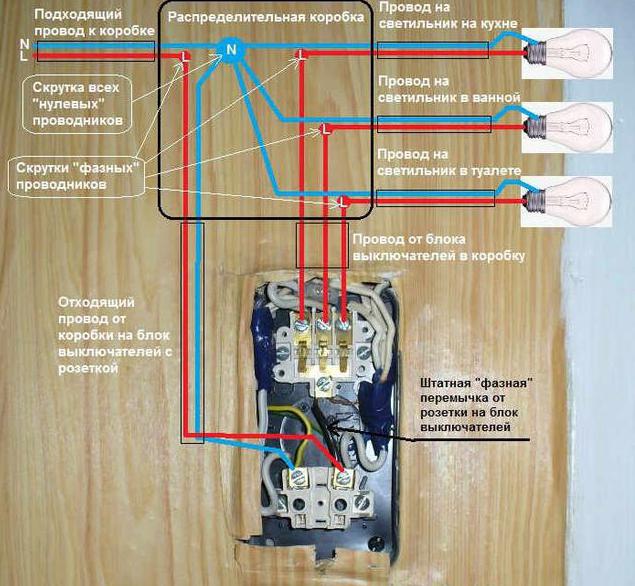

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.

Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Схема установки двойного выключателя, как подключить двухклавишный выключатель

На сегодняшний день каждый человек знаком с электричеством и законами электротехники. О таком простейшем устройстве, как выключатель, знают все. В течение дня человек пользуется выключателем больше, чем вилкой или ложкой — в общественных местах, на работе или дома. Для тех, кто самостоятельно занимается ремонтом, будет занятно познакомиться с этим аппаратом поближе.

Стоит узнать, из чего он состоит и каких разновидностей бывает. А также стоит разобрать принцип работы и схему двойного выключателя, который имеет подсоединение к электрической сети. Выключатель с двумя клавишами — это приспособление, которое находится в границах между элементарным и самым сложным.

Назначение устройства

Сегодня в магазинах можно найти немалое разнообразие электровыключателей: кнопка, цепочка, ползунок, дистанционные выключатели, диммеры, шнур или таймеры. Однако классическим вариантом всё ещё остаётся клавишный выключатель. Все устройства имеют один и тот же принцип действия: рабочий механизм с двумя основными позициями — включено и выключено. Этот механизм выполняет две главные функции — замыкание электрической цепи и подача напряжения на объект освещения, размыкание цепи и снятие напряжения со светильника.

Подключение выключателя света с двумя клавишами чаще производят в бытовых электрических сетях с напряжением до 1 тыс. в. Цель его применения — включение и выключение лампочек светильников и люстр. Две контактные клеммы на выходе, к которым возможно подключение двух независимых групп осветительных приборов — преимущество двухкнопочного переключателя. Установка двухклавишного бытового выключателя применяется в некоторых случаях.

Подключение двойного выключателя света будет очень удобно, если комнаты расположены рядом через стенку, к примеру, при раздельном санузле. В этом случае его нужно установить между дверями обеих комнат на стене перегородки. Каждая клавиша будет отвечать за включение светильника в отдельной комнате.

И также целесообразно будет подключение двухфазного устройства в большом офисном помещении, где могут находиться точечные светильники или люстра на пять и более рожков. А также не всегда нужно, чтобы в люстре засияли сразу все лампочки, иногда будет достаточно небольшого количества света. Если подсоединён одноклавишный выключатель, при его нажатии зажигаются все лампы сразу. Зачем платить лишнее? Можно поменять его на двухфазный переключатель. Ведь каждая сияющая лампочка потребляет 1 киловатт, и без труда можно посчитать, какая сумма получится за месяц.

При двухклавишном выключателе можно подать напряжение, к примеру, только к двум лампочкам. Для этого потребуется включить лишь одну клавишу, при этом вторая останется отключённой. На этом можно хорошо сэкономить, так как все остальные лампочки гореть не будут. Ещё один пример, когда применяют двойной выключатель на две разные лампочки — это дачные домики. Чаще всего его устанавливают в помещениях, которые расположены близко к выходу на улицу. Одна клавиша будет включать свет на уличном светильнике, а вторая — в коридоре.

Принцип действия

Выключатель с двумя клавишами имеет довольно несложное строение. В его основную часть входит рабочий механизм, который устанавливается в подрозетник. Фиксация в монтажной коробке может происходить двумя способами, это будет зависеть от модели выключателя:

• С помощью распорных лапок.
• При помощи металлической рамки. В которой имеются специально предназначенные отверстия для крепежа.

В главную часть рабочего механизма входят три контакта:

• Один входящий контакт имеет соединение проводом с источником питания.
• Два отходящих контакта, от которых распространяются провода на две группы осветительных приборов. Либо это могут быть две разных комнаты.

Эти контакты являются неподвижными. А связь между ними поддерживается при помощи подвижных контактов, которые располагаются также в рабочей части. Ещё у выключателя может иметься защита, которая состоит из двух клавиш и рамки и выполнены они из пластика. В этом случае клавиша подсоединяется на один приводной механизм. При нажатии будут замыкаться входящий и отходящие контакты. Тем самым будет подаваться напряжение на одну группу светильников. Для того чтобы избежать возможности прикосновения рукой к рабочей части выключателя, сверху необходимо поставить рамку из диэлектрического материала. Она может закрепляться двумя винтами либо защёлками.

Обобщая всё это, можно понять принцип работы выключателя. Из распределительной коробки проходит провод на входящий неподвижный контакт переключателя. По нему будет поступать напряжение от источника питания. Нажимая на клавишу, замыкаются неподвижные контакты при помощи подвижного. Из замкнутой цепочки, которая получилась, будет поступать напряжение на одну группу осветительного прибора, и лампочки в ней загорятся. По аналогичной схеме приводится в работу вторая группа светильников, стоит только нажать другую клавишу.

В точности до наоборот случается возвратный процесс. При нажатии клавиши в обратную сторону подвижный контакт сначала разрывает цепь между неподвижными контактами. В этом случае лампы на светильниках гореть не будут, так как по разорванной цепочке напряжение поступать уже не может.

Виды выключателей

Перед тем как приступить непосредственно к подсоединению выключателя, необходимо чётко определиться, какой аппарат нужен. Они бывают двух конструкций — наружная установка и внутренняя. Разницу сразу можно и не понять, так как оба устройства имеют по две клавиши. Для того чтобы понять чем они отличаются, необходимо разобраться в этом подробнее. Различия могут быть по нескольким параметрам:

• По виду электрической проводки.
• По способу установки.
• По области применения.

Необходимые инструменты и материалы

Необходимый набор инструментов и материалов, который нужно собрать, чтобы приступить к монтажу:

• Набор отвёрток с прямой или крестовой рабочей частью.
• Пассатижи.
• Отвёртка с индикатором фазы или мультиметр.
• Любые изолирующие зажимы.
• Специальные кусачки для перекусывания провода.
• Изоляционная лента.
• Колодки с болтами, которые будут зажимать проводники.
• Нож с острым лезвием, чтобы очистить концы проводников перед подключением к клеммам или колодкам.

Как подключить двойной выключатель? Ниже указывается простая схема подключения двойного выключателя:

1. Уместить подключённый механизм в специальную коробку аккуратно и с осторожностью. Все выпирающие провода необходимо подцепить и подогнуть около корпуса.
2. Далее по размеченному уровню нужно закрепить устройство. Чтобы фиксация была крепкой и надёжной стоит воспользоваться крепёжным механизмом, который является частью установочного короба. А также можно воспользоваться специальными зажимами. Они представляют собой два фиксирующихся болта, которые располагаются на корпусе механизма.
3. Если совершается установка модульного устройства, то его нужно размещать только в специальном суппорте. Как только механизм будет вставлен в короб, его необходимо закрепить при помощи закручивания болтов.
4. Следующий шаг, как правило, не вызывает сложностей. К вставленному в поверхность стены механизму нужно закрепить пластиковую рамку. Она всегда имеет специальные защёлки или иные крепежи, которые обеспечивают надёжное закрепление.
5. Затем в рамку вставляются клавиши.
6. После подачи электричества, можно проводить тестирование системы. Если после нажатия клавиш освещение включается и отключается, то все было сделано правильно.

Внутренняя установка

Выключатель с внутренней установкой является наиболее распространённым в современном обществе. Чаще всего его применяют в офисных зданиях и жилых помещениях. Его также могут именовать «утопленным», так как монтируется он непосредственно в стену. По схеме подключения двухклавишного выключателя с внутренней установкой предусматривается использование скрытой электрической проводки. В этом случае провода прокладываются внутри каркасных гипсокартонных стен или в специальных бороздах, которые сделаны в стене (штробы).

Аппарат такого типа требует дополнительного монтирования подрозетника в виде монтажной коробки. В отверстия стен, по которым проведены штробы с проводами, вставляется подрозетник. Рабочая часть устройства будет располагаться именно в нём. Подрозетники можно найти двух видов: для бетонных и гипсокартонных стен. Можно без труда представить, какое количество пыли и грязи окажется в квартире после установки этого выключателя. При помощи болгарки режутся отверстия в стене для проводов и для установки подрозетников. Лучше всего монтаж внутреннего выключателя и скрытой проводки совмещать с общими ремонтными работами в помещениях.

Наружная установка

Чтобы расключить внешнее устройство, понадобится открытая проводка. В этом случае электрические провода будут протягиваться непосредственно по стенам. Чаще всего их укладывают в пластиковые или гибкие гофрированные трубы. Но также могут подойти металлические трубы, коробы или кабельные пластиковые каналы. Одним из устаревших методов является прокладывание проводов прямо по стенам на фарфоровых изоляторах. Несмотря на то, что этот вариант уже давно изжил себя и не обладает особой популярностью, сейчас можно столкнуться с такими ситуациями, когда проводку спрятать внутрь стены не имеется возможности.

Чаще всего выключатель на две лампы применяют на даче, так как такие домики сделаны в основном из дерева. Таким же способом удобно пользоваться в подвалах, гаражах, погребах, сараях или хозяйственных постройках. А также такое наружное исполнение можно встретить в производственных или подсобных помещениях. По красоте наружный выключатель сильно уступает внутреннему устройству. Когда провода не болтаются по стенам, а спрятаны в них, комната приобретает уютный и красивый вид. Однако наружный тип выключателя выигрывает по схеме монтажа — его установка довольно проста и быстра.

В качестве временного варианта лучше всего воспользоваться открытой проводкой и выключателем с наружной установкой. Это подойдёт для нежилых помещений или для нового дома, квартиры. Таким методом можно воспользоваться, если нужно какое-то освещение, чтобы начать ремонтные работы.

Параметры и советы по выбору

Выбор электрических товаров на нынешнем рынке довольно немал и может заставить растеряться. Для правильного выбора лучше всего ознакомиться с главными характеристиками. Все модели создаются под величину рабочего тока, в основном это 4А, 6А и 10А. Для люстры, которая будет с большим количеством ламп, лучше всего подбирать устройства с рабочим током 10А.

Провода сечением от 1,5 до 2,5 мм² обычно используют, чтобы соединить коммутационный аппарат с питающей сетью. В большинстве случаев, чтобы присоединить провода к клеммам выключателя, лучше воспользоваться винтовыми зажимами. На сегодняшний день современные модели практически все снабжены подпружиненными клеммниками. Это способствует более лёгкому и быстрому монтажу. Для этого достаточно только вставить в зажимное устройство защищённый кончик. Лучше всего при покупке останавливать свой выбор именно на этом варианте.

В наше время рынок переполнен огромным количеством разных моделей. Можно подобрать на любой вкус и цвет. Для того чтобы проверить выключатель прямо в магазине, нужно пощёлкать клавишами. Они должны работать исправно и чётко фиксироваться, издавая характерный щелчок. А также можно поинтересоваться у консультанта в магазине, на каком механизме работают клавиши. Он может быть качающимися или кулачковыми. Но также не стоит забывать об основании выключателя. Оно может быть двух видов керамическое и металлическое. Предпочтительнее выбирать керамическое основание, оно безопаснее из-за своей низкой теплопроводности.

Сейчас многие производители стараются делать современные модели с подсветкой. Такой вариант очень хорошо подойдёт для тёмного времени суток, так как по светящимся элементам можно с лёгкостью определить месторасположение аппаратов. Лучше всего покупать материалы для установки выключателя и непосредственно сам выключатель именно в магазинах электротоваров. Там более широкий ассортимент и есть продавцы-консультанты, которые с лёгкостью подскажут характеристики и технические возможности разных моделей.

Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже

---

---

Содержание статьи (кликабельно):

1. Строение двойного выключателя.
2. Преимущества.
3. Где он используется?
4. Схема подключения.
5. Нужные материалы.
6. Нужные инструменты.
7. Прокладка электропроводов.
8. Некоторые подготовительные работы.
9. Подсоединение и монтаж.
10. Видео. Монтаж двойного выключателя своими руками

Ни один дом и ни одна квартира не может использоваться без наличия освещения. Ее наличие является одним из важнейших требований к обустройству дома.

Все мы прекрасно знаем, что она состоит из двух элементов:

1. Светильника.
2. Выключателя.

Первый элемент обеспечивает создание света. По сути дела он является наиболее важным. Конечно, его можно было бы просто подключить к электросети и он бы светился все время. Однако нам это не нужно, поскольку это неразумно, а также надо экономить на электричестве.

Поэтому для управления светильником используется выключатель. Он соединяет или разъединяет провод, который подходит к светильнику и подает ток на лампы.

Собственно, главным героем нашей статьи будет двухклавишный выключатель. Он работает по такому же принципу, как оборудование с одним или тремя клавишами.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

• корпуса;
• входных и выходных клеммников;
• двух клавиш.

Элементы двойного выключателя

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Преимущества

---

---

Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель.
Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель.

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.

Схема подключения

Для того чтобы вы понимали всю логику работ по подключению двойного выключателя света, мы подаем схему его подключения.

Cхема соединения двухклавишного выключателя

Из схемы четко видно, что к двухклавишному выключателю будет прокладываться только фазный провод. Что касается нейтрального и заземляющего электропроводов, то они будут сразу подсоединяться к светильникам.

От самого выключателя уже будет идти два отдельных кабели, и каждый из них подключают к отдельным лампочкам или отдельным светильникам.

Подключение электропроводов, которые будут идти к двухклавишному выключателю или от него, а также к светильнику, осуществляется внутри распределительной коробки. Именно таковой является схема, которая определяет то, как можно подключить в своем доме двойной выключатель.

Нужные материалы

Теперь можно приступать к самому процессу подсоединения. Для этого нам нужно запастись:

1. Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
2. Двойным включателем.
3. Монтажной коробкой, в которой будет размещаться включатель.
4. Клеммниками.
5. Изолентой.

Инструменты

Что касается инструментов, то их список должен состоять из:

• отверток для крестового и плоского шлицов;
• монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
• бокорезов;
• уровня;
• пассатижей;
• молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Видео о подключении такого выключателя

---

---

Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Высота и размещение розеток на кухне в современной квартире

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Монтаж наружной розетки своими руками, подробная инструкция

Как подключить выключатель с двумя клавишами: подробная инструкция

В помещениях любого назначения монтируются осветительные приборы. Для управления освещением необходимо установить выключатели. С этой проблемой сталкиваются и те, кто занимается монтажом электрической проводки в построенном доме, и те, кто решил подключить новый светильник, и те, кому приходится менять неисправное устройство. Подключение электроприборов рекомендуется доверять профессионалам. Однако при необходимости установить выключатель, в том числе и с двумя клавишами, вполне возможно самостоятельно.

Как подключить выключатель с двумя клавишами

Устройство и виды выключателей

Производителями представлено несколько моделей выключателей, выбор вида которых осуществляется в зависимости от преследуемых целей.

Управлять работой осветительных приборов можно, используя механические выключатели с разным количеством клавиш (от 1 до 3), сенсорные устройства или дистанционные приспособления, которые представляют собой приемник сигнала, исходящего от пульта.

Сенсорный выключатель

Основные виды выключателей

При приобретении выключателя необходимо ориентироваться на способ устройства проводки в доме. Выпускается два вида приспособлений, которые могут быть подключены к разным типам электропроводки.

Для открытой системы используются выключатели, монтирующиеся на основание (поверхность стены), скрытая же подразумевает применение моделей, устанавливающихся внутри стены.

Установка встраиваемого в стену выключателя

Монтаж корпуса коммутационного устройства для скрытой проводки производится в заранее установленный в углублении диэлектрический подрозетник, а кабель размещается в специально выполненных каналах-штробах.  При этом на виду остается лишь рамка с клавишами.

Подключение наружного выключателя

Там, где нет возможности спрятать проводку, применяются наружные выключатели, закрепляющиеся саморезами или дюбель-гвоздями. При этом провода также фиксируются на поверхности.

Наружная проводка и наружный выключатель с розеткой

Для большей эстетичности и защиты конструкции используются кабель-каналы или гофрированные трубы. С открытой проводкой проводить разного рода работы существенно легче, так как все точки подключения находятся на виду.

Открытая ретро-проводка в трубах

Устройство выключателя (любого вида) до примитивности просто: он состоит из двух клавиш, рамки и корпуса с самозажимными клеммами (или винтовыми зажимами).

Последние необходимы для подключения входящих и исходящих контактов. При помощи клавиш осуществляется замыкание/размыкание электрической цепи. В отключенном состоянии не происходит подачи фазы на осветительный прибор. При замыкании цепи (нажатии клавиши) лампа загорается.

Видео — Установка двухклавишного выключателя c подсветкой фирмы Legrand

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Важно! Многие замечали, что светодиодные лампы при отключении от сети мерцают. Чаще всего виновник проблемы — как раз выключатель с подсветкой.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Важно! Если установлен одиночный выключатель, также есть возможность управлять степенью освещенности комнаты. Для этого используются диммеры.

Регулируемый выключатель света

Цены на регулируемые выключатели

Диммер

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Технология подключения двойного выключателя

Перед началом работ требуется подготовить все необходимое. Понадобится, собственно, сам выключатель, подрозетник и кабель, имеющий сечение от 1,5 мм2.

Какой кабель выбрать для подключения выключателей и розеток

При проведении мероприятия требуется соблюдать последовательность работ и технику безопасности. От этого зависит и функционирование электроприборов, и здоровье мастера, а также окружающих людей. Чтобы правильно провести монтаж, необходимо понимать принцип действия устройств и иметь инструмент для их установки.

Что понадобится при проведении работ?

1. Дрель (перфоратор).
2. Отвертка с крестообразным шлицем.
3. Тестер напряжения.

   Тестер напряжения



4. Пассатижи.
5. Изолента.
6. Нож для удаления изоляционного покрытия.

   Инструмент для зачистки проводов

При монтаже корпуса выключателя внутри стены (при скрытой проводке) понадобится насадка на перфоратор — коронка для устройства отверстия. Помимо этого нужен состав, при помощи которого корпус можно зафиксировать в стене, например, алебастр.

Важно! Весь инструмент, используемый для электромонтажных работ, должен иметь изоляцию от поражения электротоком.

Предлагается технология по подключению скрытого выключателя. Фиксация устройства для открытой проводки — идентична. Отличие состоит в том, что не потребуется заглублять элементы в основание.

Несмотря на то, что в соответствии с требованиями стандартов (СП 256.1325800.2016) однофазные линии должны быть трехпроводными, на практике для подключения освещения (так как светильники — довольно маломощные) заземляющий провод обычно не используется (50 лет назад его вообще не было). Поэтому будет рассматриваться технология подключения выключателя к осветительным приборам без заземления.

Важно! В любом случае, если используется и заземляющий провод, он подводится из распаечной коробки напрямую к светильнику.

Для наглядности предлагается схема подключения двух источников света.

Схема подключения двух источников света

Для сравнения на фото показано, как подключить к двойному выключателю 2 группы ламп или нескольких светильников с последовательным соединением.

Подключение ламп и выключателя

Видео — Схема подключения двухклавишного выключателя

Видео — Схема подключения двухклавишного проходного выключателя

Для установки выключателя требуется найти распределительную коробку. Часто она бывает замаскирована отделочным покрытием. К коробке от распредщита подводятся «фаза» и «ноль».

Как видно из схем, к самому выключателю из распаечной коробки ведется лишь фазный кабель, который считается приходящим. А уже от коммутационного устройства отходят два провода, подключающиеся к отдельным источникам света или их группам. Они также относятся к фазным. При разрыве этого канала происходит отключение света. Нейтральный же кабель подключается непосредственно к осветительным приборам, минуя выключатель. Получается, что к каждому источнику света подходят по два провода, что необходимо для его работы.

Подготовка

Перед тем, как приступить непосредственно к подключению, необходимо подготовиться.

Важно отключить электроснабжение той осветительной группы, к которой устанавливается выключатель. Для этого следует выключить соответствующий автомат в распредщите. Если он не подписан, определить необходимый элемент можно опытным путем. В случае отсутствия полной уверенности, лучше выключить все.

Отключите рубильник в распредщите

При возникновении необходимости в замене старого устройства, его необходимо демонтировать. Для этого с него снимаются клавиши и защитная рамка, после чего выкручиваются крепежные шурупы и снимается корпус. Производится отсоединение проводов.

Если выключатель монтируется в новом месте и отверстия для установки подрозетника нет, его придется высверлить. Для этого понадобится коронка на дрели или перфораторе (в зависимости от того, из чего сделана стена), с помощью которой формируется необходимый карман.

Разметка

Высверливание отверстий в бетонной стене

Для прокладки проводки устраивается канавка (штроба), куда помещается кабель. В смоченное водой углубление наносится фиксирующий раствор, после чего устанавливается пластиковый подрозетник (встречаются и металлические изделия). Через отверстия в корпусе пропускается кабель. Излишки смеси удаляются, поверхность выравнивается шпателем.

Монтаж электропроводки

Подготовка подрозетников

Вырезание заглушки, в местах, предназначенных для ввода кабеля

Предварительная установка подрозетника без раствора с целью примерки

Нанесение раствора на загрунтованную поверхность

После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор

Отделка стен

Важно! При монтаже нового выключателя в имеющийся подрозетник необходимо удостовериться, что их размеры совпадают, так как раньше выпускались коробки немного других габаритов.

Важно правильно определить тип кабеля. Для этого придется возобновить подачу электричества, включив автомат. Воспользовавшись индикатором напряжения, определяется фаза. Для удобства, рекомендуется пометить этот провод маркером. После проведения проверки следует опять отключить автомат.

Важно! При тестировании следует следить, чтобы концы проводов не сомкнулись.

Выключатель следует слегка разобрать: снять пластмассовые клавиши (они легко извлекаются, достаточно воспользоваться чем-то острым, можно отверткой) и защитную накладку, чтобы обеспечить доступ к клеммам.

Чтобы в дальнейшем не возникло путаницы, необходимо сразу определить, где расположены нужные выводы. Важно найти входную фазу. Для этого следует внимательно рассмотреть выключатель. На самом корпусе фаза должна быть обозначена буквой «L». Хотя обычно проблем с этим не возникает — на большинстве выключателей на входе размещен один клеммник, на выходе — два контакта.

Подключение коммутационного выключателя

После подсыхания фиксирующего подрозетник состава можно переходить к подключению.

Цены на щипцы для зачистки электропроводов

Щипцы для зачистки электропроводов

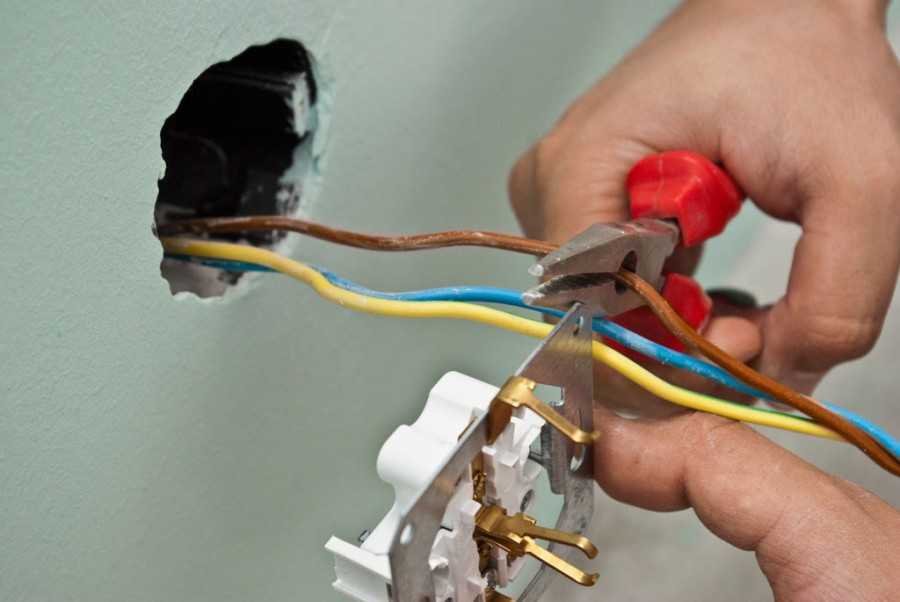

Шаг 1. Концы кабеля (фазного входящего и выводных) зачищаются от изоляции. Необходимо освободить от покрытия примерно полтора сантиметра, не повредив при этом сами медные или алюминиевые жилы.

Провода извлекают из гнезда

Подготовка контактов

Шаг 2. Фазный провод от распаечной коробки подключается к вводной клемме, для чего он помещается в отверстие и зажимается. Выходные провода, подходящие к светильникам, фиксируются на отходящих клеммах.

Подключение проводов. У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода

Если концы кабеля закрепляются посредством винтового соединения, рекомендуется сделать из жилы колечко, внутрь которого вставляется винт, после чего прижимается. Чтобы увеличить силу зажима и площадь взаимодействия, конструкцией должны быть предусмотрены шайбы специально для этих целей.

Проверка прочности соединений

Шаг 3. Корпус выключателя вставляется в подрозетник и крепится винтами к установочной коробке (в некоторых моделях используются распорные лапки). Закручивать крепеж необходимо с усилием, чтобы при эксплуатации выключатель не двигался (однако силу необходимо рассчитывать, чтобы не сорвать резьбу).

После погружения механизма выключателя в гнездо, выравнивают положение по уровню

Фиксация положения механизма

Важно! Оголенные участки провода можно изолировать при помощи изоленты.

Шаг 4. Теперь можно установить декоративную рамку и клавиши. Выключатель готов к работе. Осталось включить автомат, после чего можно проверить освещение.

Установка клавиш

Двухклавишный выключатель

Как видно, установить в новом месте коммутационный выключатель или заменить старый, пришедший в негодность, не так сложно. Самое главное при проведении работ по монтажу электрики обеспечить надлежащие меры безопасности. Так как, даже в случае неправильного соединения проводов ничего страшного не произойдет, достаточно просто поменять их местами. А удар током может привести к страшным последствиям.

Видео — Подключение двухклавишного выключателя

Осветительных приборов для установки в помещениях выпускается огромное количество. Однако совсем необязательно для украшения интерьера использовать предлагаемые производителями модели. Светильники можно изготовить и своими руками. Этой теме посвящен небольшой обзор на сайте.

% PDF-1.4
%
6756 0 объект
>
endobj

xref
6756 144
0000000016 00000 н.
0000006501 00000 п.
0000006750 00000 н.
0000006779 00000 н.
0000006829 00000 н.
0000006889 00000 н.
0000007091 00000 н.
0000007379 00000 н.
0000007964 00000 н.
0000008486 00000 н.
0000008538 00000 н.
0000008617 00000 н.
0000008917 00000 н.
0000013966 00000 п.
0000014418 00000 п.
0000014781 00000 п.
0000016278 00000 п.
0000017743 00000 п.
0000017801 00000 п.
0000017879 00000 п.
0000019360 00000 п.
0000020378 00000 п.
0000021836 00000 п.
0000023208 00000 п.
0000024569 00000 п.
0000025870 00000 п.
0000026724 00000 п.
0000027306 00000 п.
0000027383 00000 п.
0000027502 00000 п.
0000028948 00000 н.
0000029190 00000 п.
0000029549 00000 п.
0000042682 00000 п.
0000042723 00000 п.
0000082470 00000 п.
0000082511 00000 п.
0000886907 00000 н.
0001117195 00000 п.
0002351675 00000 п.
0002543649 00000 п.
0002543709 00000 п.
0002543841 00000 п.
0002543969 00000 п.
0002544050 00000 п.
0002544131 00000 п.
0002544327 00000 п.
0002544485 00000 п.
0002544609 00000 п.
0002544775 00000 п.
0002544903 00000 н.
0002545035 00000 п.
0002545212 00000 п.
0002545356 00000 п.
0002545514 00000 п.
0002545704 00000 п.
0002545880 00000 п.
0002546012 00000 п.
0002546158 00000 п.
0002546264 00000 п.
0002546432 00000 п.
0002546552 00000 п.
0002546736 00000 н.
0002546854 00000 п.
0002546962 00000 п.
0002547104 00000 п.
0002547246 00000 n
0002547372 00000 п.
0002547578 00000 п.
0002547698 00000 п.
0002547880 00000 н.
0002548030 00000 п.
0002548216 00000 н.
0002548358 00000 н.
0002548516 00000 н.
0002548648 00000 н.
0002548848 00000 н.
0002549068 00000 н.
0002549260 00000 п.
0002549452 00000 п.
0002549568 00000 п.
0002549694 00000 п.
0002549866 00000 п.
0002549982 00000 п.
0002550108 00000 п.
0002550256 00000 п.
0002550372 00000 п.
0002550498 00000 п.
0002550662 00000 п.
0002550778 00000 п.
0002550886 00000 п.
0002551042 00000 п.
0002551158 00000 п.
0002551266 00000 п.
0002551420 00000 н.
0002551516 00000 п.
0002551642 00000 п.
0002551794 00000 п.
0002551890 00000 п.
0002552016 00000 n
0002552180 00000 п.
0002552296 00000 п.
0002552404 00000 п.
0002552564 00000 п.
0002552680 00000 п.
0002552788 00000 н.
0002552928 00000 п.
0002553056 00000 п.
0002553196 00000 п.
0002553324 00000 п.
0002553452 00000 п.
0002553582 00000 п.
0002553710 00000 п.
0002553840 00000 п.
0002553980 00000 п.
0002554108 00000 п.
0002554248 00000 п.
0002554376 00000 п.
0002554504 00000 п.
0002554632 00000 п.
0002554760 00000 п.
0002554876 00000 п.
0002554984 00000 п.
0002555124 00000 п.
0002555252 00000 п.
0002555392 00000 п.
0002555548 00000 н.
0002555642 00000 п.
0002555737 00000 п.
0002555832 00000 н.
0002555927 00000 н.
0002556022 00000 п.
0002556117 00000 п.
0002556212 00000 п.
0002556307 00000 п.
0002556402 00000 п.
0002556497 00000 п.
0002556592 00000 п.
0002556687 00000 п.
0002556782 00000 п.
0002556877 00000 п.
0002556972 00000 н.
0000006226 00000 п.
0000003246 00000 н.
трейлер
] / Назад 3575475 / XRefStm 6226 >>
startxref
0
%% EOF

6899 0 объект
> поток
hXiTSg ~ «K!» BvhUvB-TѪ Vgh + v6Vkitj] Z = 3B93?; s {y {o

Двойная розетка и выключатель по выгодной цене — Отличные предложения на двойную розетку и выключатель с глобальной двойной розетки и продавцы выключателей

Отличные новости !!! Вы попали в нужное место для двойной розетки и выключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя двойная розетка и выключатель скоро станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили двойную розетку и включите AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двойной розетке и переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести double socket and switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отзывы о переключателе с двумя розетками

— интернет-магазины и отзывы на переключатель с двумя розетками на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для переключателя с двумя розетками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний выключатель с двумя розетками вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели двойной выключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двойном переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести double socket switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Двойной выключатель с лучшим соотношением цены и качества — Отличные предложения на двойной выключатель для розетки от глобальных продавцов двойных выключателей для розеток

Отличные новости !!! Вы находитесь в нужном месте для двойного выключателя розетки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот двойной выключатель с верхней розеткой в ​​кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили двойную розетку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двойном переключателе розетки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести double switch socket по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Комбинация розеток модульного переключателя

— Розеточные переключатели Последняя цена, производители и поставщики

Популярные комбинации розеток для модульных переключателей

Комбинированная коробка на 16 ампер

100 рупий

Bharat Electrical Industries

6 и 16 ампер.Комбинированная розетка S.S.

52,50 рупий

Дурга Янтра Индия (торговая марка B’Five)

Комбинация гнезда переключателя

155

рупий
Aditya Enterprise

Гнездо переключателя

75 рупий

Шри Матешвари Электрика

6 А С.Комбинированные переключатели с индикатором

127 рупий

Harish Electricals

Комбинированные переключатели 5 в одном S.S.

200 рупий

Винаяк Электрика

Гнездо переключателя 2 в 1

41 рупий

Wintoss Electricals Private Limited

6А в сочетании с коробкой

28 рупий

Сахара Электрика

склибфун.mif

% PDF-1.4
%
1 0 obj
>
endobj
9 0 объект
>
endobj
2 0 obj
>
endobj
3 0 obj
>
endobj
4 0 obj
>
ручей
Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

sklibfun.mif

ccimr_migadm.gen

uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c

конечный поток
endobj
5 0 obj
>
endobj
6 0 obj
>
endobj
7 0 obj
>
endobj
8 0 объект
>
endobj
10 0 obj
>
endobj
11 0 объект
>
endobj
12 0 объект
>
endobj
13 0 объект
>
endobj
14 0 объект
3510
endobj
15 0 объект
>
endobj
16 0 объект
>
endobj
17 0 объект
>
endobj
18 0 объект
>
endobj
19 0 объект
>
endobj
20 0 объект
>
endobj
21 0 объект
>
endobj
22 0 объект
>
endobj
23 0 объект
>
endobj
24 0 объект
>
endobj
25 0 объект
>
ручей
HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

.
