Схема подключения однофазного электросчетчика — RozetkaOnline.COM

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

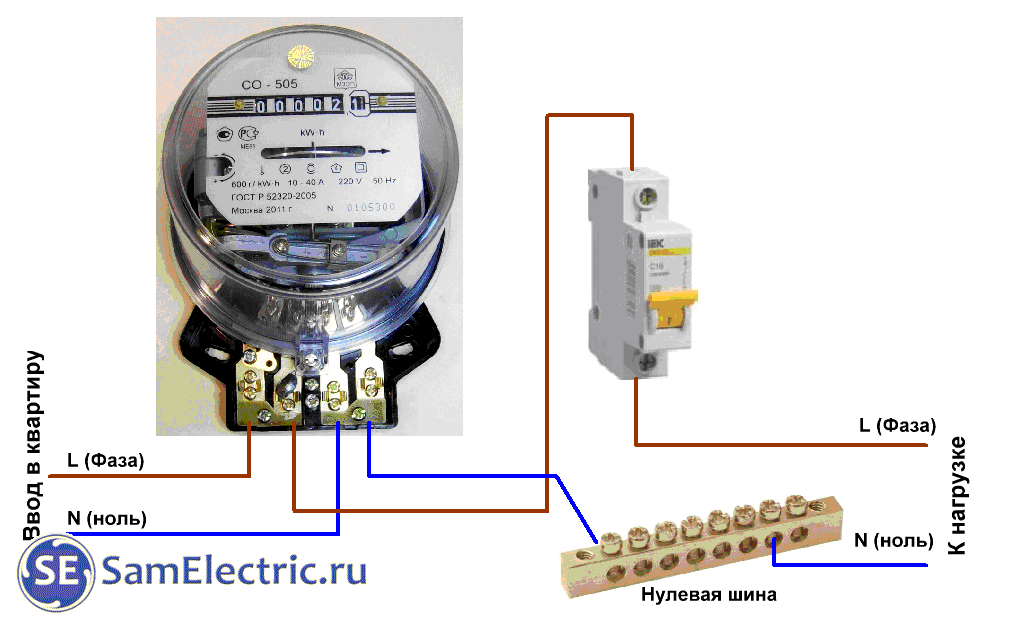

Универсальная схема подключения проводов к однофазному электросчетчику



Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Схема подключения однофазного электросчетчика | ehto.ru

Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

  • Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
  • После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

Обозначение электросчетчика на схемах

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки. Важно, чтобы фаза проходила через эту токовую обмотку.

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Схема подключения однофазного электросчетчика электронного

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

  • Фаза приход;
  • Фаза к нагрузке;
  • Ноль приход;
  • Ноль к нагрузке.



Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

©Ehto.ru

Еще статьи

Схемы Подключения Однофазного Счетчика — tokzamer.ru

Модель механическая, но сам процесс соединения проводов ничем не отличается.

Следует внимательно отнестись к выбору автоматических выключателей.

При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.
Меняем счётчик самостоятельно и не переплачиваем в ЖКУ

Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка.

Но напомнить об этом не помешает. Все остальные идут вправо по очередности.

Для квартир однофазные счетчики являются основными приборами учёта.

Похожие статьи:.

Согласно ПУЭ, период между госповеркой и опломбировкой счетчика на месте установки должен быть не более года для 3-х фазного прибора и двух для однофазного. В данной статье я расскажу вам, как подключить однофазный счетчик.

Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

2 вида установки своими руками

По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Важно запомнить, что после того, как силовой шкаф отработает под нагрузкой одну—две недели, необходимо повторно проверить затяжку фиксирующих винтов электросчетчика и автоматов.

Комплектация входного щитка В частном доме тоже несколько вариантов.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Номинальное электрическое напряжение и частота.

Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.

В некоторых видах этих приборов клеммы расположены снизу. Через токовый трансформатор.

Ведь профессиональный электромонтер при работе также будет обращать на это внимание, и руководствоваться в первую очередь визуально. Совершенно очевидно, что производство электроэнергии — это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет.

Доступ к вводному рубильнику для отключения от сети линию этого этажа. Был ли прибор в работе, значения не имеет.
Как собрать однофазный щит учёта.

Как правильно провести подключение электросчетчика своими руками

Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

После установки всех компонентов на место производится подключение проводов. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с Они менее ходовые и более дорогие, поэтому менеджеры торговых фирм часто пытаются продать такие устройства незнакомым с темой покупателям.

Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Ответ я нашел в рекомендациях МосЭнерго.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассмотрели как выполнить подключение электрического щитка. Клеммы подключения счетчика, закрыты крышкой. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

Сначала монтируется одна фаза, к примеру, желтая см. Обратите внимание, что входной автомат и входное УЗО двухконтактные заходят два провода , чтобы размыкались оба контура — фаза и ноль нейтраль. Мы обязательно Вам ответим. Схема включения однофазного счетчика в частном доме или квартире, не сложна, если, конечно, ее полностью понять.

Основных показателя у любого типа электросчетчика два. Трехфазные счетчики имеют 8 выводов для подключения: Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку. Щиты укомплектованы специальным профилем, который сделан из пластика или оцинкованного металла — DIN-рейкой. Поэтому чем шире температурный диапазон, тем лучше. Счетчик подключенный через трансформаторы тока Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков.

Частота переменного тока в наших электрических сетях принята 50 Гц. Рассмотрим непосредственно схему подключения Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами.

Как правильно произвести монтаж электросчетчика Монтаж и подключение приборов учета электроэнергии выполняется согласно главе 1. Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Ввиду того, что вводной автомат и клеммы устройства учёта будут опломбированы и доступа Вы к ним иметь не будете, следует сразу уделить внимание качественному зажиму проводников подключаемых к данным устройствам. Пишите в комментариях!
Самостоятельная сборка распределительного щита.

Подготовка к монтажу

Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

Как подключить однофазный счетчик Если расшифровать схему, получается следующий порядок подключения: К 1 и 2 клемме подключаются фазные провода.

Они могут быть как металлическими, так и пластиковыми.

Была ли Вам полезна данная статья? Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии.

Схемы подключения однофазного и трехфазного электросчетчика

Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет. Заключительный этап работ: опломбировка Опломбировка — это обязательная процедура, которая производится представителем электроснабжающей организации.

Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО. Приходящая нейтраль. Основные характеристики, на которые нужно обратить внимание перед выбором оборудования Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

Навигация по записям

Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя. Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Они опрессовываются клещами можно зажать пассатижами. Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

Также данные приборы могут быть электронные и аналоговые. Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться. При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года. При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт.
схема подключения однофазного счетчика

Схема подключения однофазного электросчетчика к сети

Подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионалов



Сразу же обращаем Ваше внимание на то, что в отличие от подсоединения трехфазного устройства, с которым могут возникнуть некоторые сложности, тут все просто. Неважно, однотарифный электросчетчик или двухтарифный, электронный или механический, имеет сеть заземление или она старого образца (система TN-C), какой производитель прибора учета электроэнергии. В любом случае конструкция включает в себя 4 клеммы: вводы и выводы фазного проводника, ввод и вывод нуля.

Все что Вам нужно — 2 провода от вводного автомата (фазу и ноль) подсоединить к соответствующим разъемам на приборе учета (как правило, клеммы 1 и 3). Соответственно от 2 и 4 клеммы вывести фазу и ноль к нагрузке. Причем фазный провод идет на автоматические выключатели, расположенные в щитке, а ноль на нулевую шину, откуда уже непосредственно к нагрузке. После электромонтажа можно вызывать представителя Энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.

Что касается производителей, неважно какой у Вас вариант: Нева, Энергомера либо Меркурий. Еще раз повторяем – у каждой модели всего четыре клеммы, которые и нужны для монтажа.

 В сети с заземлением схема подключения однофазного электросчетчика с УЗО и автоматами

Единственное, что нужно отметить — вводной автомат согласно ПУЭ (п. 3.1.18) должен быть двухполюсным, а не два однополюсных. Это нужно, чтобы при срабатывании автоматического выключателя и фаза и ноль были без напряжения.

Однофазный эл счетчик подойдет как для дома, так и для квартиры, не говоря уже о даче. Это связано с тем, что его мощность может достигать 60А, чего с головой хватает при нагрузке на проводку до 10 кВт.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Схемы подключения квартирных электросчетчиков



Схема подключения электрического счетчика

Электросчётчики должны устанавливаться в соответствии с техническими условиями (ТУ), выданными Вашей энергоснабжающей организацией.

Для квартир в Самаре это, как правило ЗАО «Самарагорэнергосбыт».
(Основные правила от Самарагорэнергосбыт)

Во время допуска прибора учёта к работе (опломбировка), контролёр проверяет выполнение техусловий, а так же правильность подключения электросчётчика.

Ниже приведёны различные схемы подключения электрических счётчиков:

Схема подключения однофазного электросчётчика принципиальная, этажный электрощит.





Подключение однофазного электросчётчика в этажном электрощите




Примечание:

Вместо пакетного выключателя в этажном электрощите может быть установлен двухполюсный автомат или выключатель нагрузки.

Схемы подключения индукционного и электронного счетчиков не отличаются..






Подключение однофазного электросчётчика в квартирном электрощите.





Схема подключения однофазного электросчётчика монтажная, квартирный электрощит



Примечание:

В современных квартирах всё чаще используются УЗО, но его может и не быть. (УЗО — устройство защитного отключения, применяется для защиты людей от поражения током, а так же предотвращения пожаров из за утечек токов в электропроводке и электропотребителей.)

На схеме подключен однофазный однотарифный счетчик Меркурий 201





См. наши ЦЕНЫ на замену электросчётчиков в Самаре!











Как устроен электрощит этажный, обучающее видео





Статьи про счётчики электроэнергии





Наши услуги





Краткий перечень наших услуг







Как мы работаем:










Монтаж электропроводки «под ключ»

— Расчёт стоимости работ и материалов — бесплатно.
— Цена не меняется в процессе выполнения работ.
— Предоплат — нет! Расчёт после сдачи работ.
— Закупка и доставка материалов по оптовым ценам.
— мастера с опытом более 10 лет.
— Гарантия на работы до 36 месяцев!







Ремонт и диагностика электрики:

— Возможен срочный вызов
— С собой в наличии необходимые инструменты, приборы, и расходники.

— Предоплат — нет! Оплата — после сдачи работ.

— Решим проблему даже если никто не смог, опыт более 10лет!

— Гарантия на работы до 12 месяцев!





Не откладывайте решение проблем — ЗВОНИТЕ!

Заказать услуги можно по телефону:
8-927-205-92-92

(будни с 8:00 до 21:00)



Есть вопросы? напишите нам:









Как подключить однофазный счетчик электроэнергии

В каждом доме должен быть установлен прибор для контроля использования электроэнергии. Бытовые однофазные счетчики необходимы для контроля потребления электричества по тарифу, который установлен в доме.

Этот прибор является лучшим вариантом для установки в городской квартире, доме, гараже. Мощность подключения к такому оборудованию ограничена тринадцатью киловаттами. Для того, чтобы прибор показывал верные данные, необходимо установить его правильно.

Кроме того, приборы для учета энергии имеют свойство устаревать или ломаться. В таком случае необходима срочная установка нового оборудования.

Внимание! Снимать пломбы и самостоятельно открывать место подключения электрических кабелей или проводов на электросчетчике не разрешается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, реально установить однофазный счетчик своими руками.

Для этого необходимо воспользоваться типовой схемой для подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если прежний счетчик находится в подъезде — новый устанавливайте там же. Не меняйте местоположение оборудование самостоятельно. Такое расположение устройства обусловлено планировкой здания.

Как выбрать однофазный счетчик электроэнергии?

Таким вопросом задается большинство покупателей. В первую очередь необходимо узнать, подходит ли вам однофазный счетчик.

Он работает при напряжении 220В. Узнать такие данные можно в технических условиях электроснабжения. Еще информация есть на табло старого устройства.

При покупке прибора для учета энергии нужно обязательно узнать максимальную мощность потребления энергии.

Благодаря этой информации подбирается не только само устройство, но и сечение подводящих проводов, автоматов защиты. Чаще всего величина равна 3 кВт. Счетчики бывают:

  • индукционные;
  • электронные.

Номинальный и максимальный ток всегда указан на передней панели всех электросчетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Начало установочных работ

Еще до того, как вы приобрели прибор, необходимо узнать о том, как обстоят дела с электроснабжением. Электросчетчик выбирается по параметрам сети.

Более того, прибор должен пройти государственную проверку и опломбировку. Если все условия соблюдены, оборудование можно покупать. Электросчетчики могут подключаться разными способами:

  • с помощью прямого подключения. Счетчик включается в силовую цепь. Так, подключается большинство однофазных приборов для контроля электричества в квартирах;
  • с помощью трансформатора. Подобный вид подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо приготовить следующие инструменты:

  • перфоратор;
  • кусачки;
  • плоскогубцы;
  • нож;
  • линейка;
  • строительный уровень;
  • индикаторная отвертка.

Если все инструменты имеются, можно приступать к работе. Не забывайте, что перед установкой оборудования, нужно обесточить квартиру. Проверить отсутствие напряжения можно с помощью отвертки с индикатором.

Важно! Не забудьте о соблюдении правил безопасности при работе с электричеством. Не работайте сломанными инструментами и не допускайте попадания воды внутрь устройства.

Установка бокса и модульного оборудования

Нужно установить такой бокс, в котором будет находиться все оборудование в дальнейшем. Боксы изготовлены из негорючей пластмассы и могут быть как встраиваемыми, так и навесными.

В зависимости от материала стен выбирают крепления. После установки бокса переходят к модульному оборудованию.

Перед прибором для учета электроэнергии должно находиться защитное отключающее оборудование. Чаще всего это автоматический двухполюсный выключатель. Он нужен для того чтобы:

  • обеспечить защиту прибора для учета показаний от коротких замыканий или от возгорания, а также для дальнейших работ, связанных с обслуживанием оборудования;
  • ограничить предельно допустимую мощность.

Схема подключения однофазного счетчика электроэнергии

Однофазный счетчик делан таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются при помощи определенной схемы.

Главная особенность такого устройства заключается в наличие четырех клемм на корпусе для подключения электрического кабеля. Именно через них происходит подача электричества.

Установите крепежные элементы, для монтажа счетчика. После этого определите рабочую и нулевую фазы общей домовой сети. Сделать это нужно отверткой с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор загорелся, значит, рабочая фаза найдена. Вторая фаза будет являться нулевой.

Определить фазу в щитке очень легко. Чаще всего она окрашена красным цветом. Но для большей уверенности проверьте фазу и там. Далее, перейдем к процессу установки.

Теперь можно отключать электроэнергию и переходить к установке нового прибора. Закрепите счетчик на нужном месте.

Важно! Лучшая высота для установки прибора 1,6 м от поверхности. На такой высоте удобно снимать показания и вести проверочные работы.

Внизу счетчика расположены 4 клеммы. Слева — рабочие, справа — нулевые. Фазный провод является входом. Именно его подключают на первую клемму.

На вторую клемму подключают провод, который идет в квартиру на нагрузку. Он является выходом. Нулевой провод также является входом, его подключают на третью клемму. На четвертую — подключают нулевой провод, который идет на нагрузку (выход). Для верного подключения прибора обратите внимание на рисунок ниже.

Чтобы совершить установку электрического оборудования, посмотрите видео о том, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах при помощи винтов. На этом, процесс установки счетчика завершен. Остается проверить, все ли в порядке. В случае, если прибор не работает, проверьте схему соединения еще раз.

Важный момент! После того, как работы будут завершены, обратитесь к организации, которая занимается предоставлением электроэнергии.

Опломбирование счетчика

Считается заключительным и обязательным этапом в работе. Без нее счетчик не может считаться законным. Если счетчик находится в подъезде, пломбируется только клеммная крышка. В случае если прибор находится на улице, пломбируют всю крышку.

Владелец счетчика может считывать показания. Еще у него должен быть доступ к защитному и модульному оборудованию. Самостоятельный доступ к клеммам запрещен. В таком случае на владельца может быть наложен штраф. Также, возможно, отключение электричества в квартире.

Важно! Если Вы обнаружили неисправность, повреждения коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушения целостности пломб немедленно сообщите об этом в аварийно-диспетчерскую службу.

Современные счетчики оборудованы электронной пломбой. В таком случае все попытки вскрытия будут зафиксированы.

советы, схемы и инструкции, как подключать однофазный к сети

В каждой квартире установлен электросчётчик — прибор для учёта потребляемой электроэнергии. Когда пользователь заключает контракт с компанией — поставщиком электричества, то приобретение и установка счётчика обязательна. Без этого устройства в данной ситуации никак не обойтись.

Установка электросчётчиков может быть проведена квалифицированным специалистом. Но это не всегда возможно, да и сама процедура установки может быть осуществлена самим пользователем. Если учитывать тот факт, что всегда можно найти подробные инструкции с описанием всей установки, то даже менее опытный пользователь сможет установить электросчётчик.

Статья ниже расскажет об установке разных видов электросчётчиков, а также о некоторых нюансах этого процесса.

Установка однофазных электросчётчиков

Электросчётчики могут быть однофазными и трёхфазными, прямого и косвенного включения. Не будем мешать всё в кучу, так что лучше всего начать с однофазных и так далее, рассматривая каждое подключение каждого из видов счётчиков подробнее.

Для того чтобы установить однофазный электросчётчик, нужно учитывать, что подключают такой прибор непосредственно в разрыв линии электропитания. Нельзя забывать, что до подключения счётчика в сеть не должны быть подключены никакие приборы, потребляющие электроэнергию. Также следует помнить, что следует установить вводной автоматический выключатель. Это делается для того, чтобы существовала защита подводящей линии электропитания перед счётчиком. Выключатель будет весьма полезен в случае, когда будет меняться счётчик.Его наличие позволит избежать обесточивания всей подводящей линии.

Для того чтобы защитить и отходящую линию, следует позаботиться об остановке автоматического выключателя и после счётчика. Это также позволит обеспечить защиту счётчика в случае появления неисправностей у других потребителей электроэнергии.

При осуществлении установки электросчётчика следует внимательно рассмотреть схему подключения. Обычно эта схема находится на клеммной крышки, на её задней стороне.

Надо помнить, что у однофазных электросчётчиков есть четыре клеммы для подключения:

  1. Вход фазного провода.
  2. Вход нулевого провода.
  3. Выход фазного провода.
  4. Выход нулевого провода.

Можно заметить, что запомнить все клеммы совсем нетрудно. Провода питания, идущие после вводного автоматического выключателя, нужно подключить к клеммам 1 и 3, предварительно зачистив провода от изоляции примерно на 15 мм. Также следует зачистить и отводящие провода, которые подключаются к клеммам 2 и 4, что полностью соответствует схеме подключения, расположенной на крышке электросчётчика.

Вышеописанная схема подключения электросчётчиков подходит для гаражей, загородных домов и квартир в многоэтажных домах.

Как подключить трёхфазный счётчик

Для того чтобы установить трёхфазный счётчик, можно использовать один из имеющихся вариантов подключения. Таких вариантов всего два: прямое подключение и косвенное. Каждый пользователь волен выбрать именно тот способ подключения, который будет казаться ему более удобным и приоритетным.

При необходимости учёта потребления относительно небольшого количества маломощных трёхфазных потребителей электросчётчик должен быть установлен в разрыв проводов питания.

В другом случае, когда требуется учитывать и осуществлять контроль за достаточно мощными трёхфазными потребителями, чьи токи превышают номинальные значения, необходимо устанавливать дополнительные трансформаторы тока.

Если пользователь рассматривает установку электросчётчика для загородного дома или своего небольшого производства, то в таком случае можно установить только один счётчик, который будет рассчитан на максимальный ток до 50 ампер. Подключение такого электросчётчика очень похож на подключение однофазного счётчика, описанное выше, лишь с тем различием, что в данном случае при подключении трёхфазного счётчика используется трёхфазная сеть питания. Из всего этого следует, что трёхфазный электросчётчик будет оснащён большим количеством клемм.

Прямое подключение трёхфазного электросчётчика

Для начала следует зачистить проводящие провода от изоляции, после чего их нужно подключить к трёхфазному защитному автомату. После подключения к автомату, провода должны быть подключены к клеммам 2, 4 и 6. Выход проводов фазы соответственно осуществляется путём подключения их к 1, 3 и 5 клеммам. К клемме 7 нужно подключить входной нейтральный провод, а выходной уже к клемме 8.

Для обеспечения защиты следует установить автоматические выключатели после электросчётчика. Наличие трёхфазных потребителей предполагает установку трёхполюсных автоматов.

К трёхфазным счётчикам в принципе можно подключать и однофазные, более привычные, электроприборы. Для этого нужно осуществить подключение однополюсного автомата от любой отходящей фазы электросчётчика, в то время как второй провод нужно взять от нейтральной шины зануления.

При установке сразу нескольких групп однофазных потребителей, то необходимо осуществить их равномерное распределение, запитав выключатели после счётчика от разных фаз.

Косвенное подключение трёхфазного электросчётчика

Бывают случаи, когда потребляемая нагрузка всех приборов, потребляющих электроэнергию, превышает номинальное значение силы тока, которое способно пройти через электросчётчик. В таких случаях необходимо устанавливать дополнительно разделительные трансформаторы тока, установка которых осуществляется в разрыв силовых токоведущих проводов.

Такой трансформатор оснащён двумя обмотками. Первичная обмотка представлена в виде шины, довольно мощной. Она продета через середину трансформатора и подключается в разрыв проводов питания потребителей электроэнергии. Вторичная обмотка подключается непосредственно к самому счётчику. Она оснащена большим количеством витков тонкого провода.

Такое подключение, использующее трансформаторы тока, является намного сложнее, чем обычное прямое подключение, которое было описано выше. Для выполнения такого подключения требуется наличие определённых навыков, так как пользователь без опыта столкнётся с трудностями, что может привести к неоправданным рискам. Поэтому рекомендуется в таком случае вызывать квалифицированного специалиста, который сможет правильно и без проблем осуществить подключение трёхфазного электросчётчика с трансформаторами тока. Но в том случае, если пользователь имеет уже определённый навык и уверен, что он сможет справиться и само, то можно сделать всё и самому.

Для такого подключения нужно для начала подключить три трансформатора, каждый из которых будет относиться к своей фазе. Обычно трансформаторы тока крепятся к задней стенке вводного шкафа. Обмотки трансформаторов подключаются после вводного рубильника, а также группы предохранителей защиты, в разрыв силовых проводов фаз. Именно в этом же шкафу и устанавливается трёхфазный электросчётчик.

Представленная выше схема является нужным схематическим изображением подключения с трансформаторами тока.

Для начала надо взять силовой провод фазы А. К нему нужно подключить, до установленного трансформатора, провод с определённым сечением 1,5 мм в квадрате, в то время как второй конец этого провода следует завести на 2 клемму электросчётчика. К оставшимся фазам В и С нужно подключить провода с аналогичным сечением. На счётчике они подключаются к клеммам 5 и 8 соответственно.

От клемм фазы А вторичной обмотки трансформатора идут провода всё с тем же сечением, которые подключаются к клеммам 1 и 3. Обязательно следует помнить о том, что существует крайняя необходимость в отслеживании корректной фазировки подключения, так как неправильная фазировка приведёт к неточным показателям счётчика. Вторичные обмотки трансформаторов В и С подключаются аналогичным образом, к клеммам 4, 6 и 7,9 соответственно.

К общей нейтральной шине зануления подключается клемма 10 электросчётчика.

Советы по установке счётчика в щитке

Каждый пользователь знает, что на его лестничной площадке есть специальный щиток учёта, в котором находятся счётчики подсчёта электроэнергии, которые выполняют учёт электричества, употребляемого всем этажом. Для того чтобы установить счётчик в таком щитке следует знать несколько правил, которые помогут в выполнении этой процедуры.

Для установки электросчётчика для начала нужно:

  1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
  2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.

Схема подключения

Вначале следует сделать ответвления от линии электропитания, для чего следует зачистить от изоляции, используя для этого специальные клещи, магистральные провода, которые должны быть предварительно обесточены. На это место ставится клеммник специально для ответвления провода. После того как пользователь устанавливает этот клеммник на магистральный провод, он должен подключить отводящий провод, который должен будет пойти к вводному автомату.

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку.

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

  • Обязательно помните, что на лестничной клетке вы живёте не одни. Есть и другие пользователи, которые также являются счастливыми обладателями электросчётчика, установленного в щитке. Чтобы избежать возможной путаницы, рекомендуется пронумеровать все автоматические выключатели, которые были установлены вами. В противном случае можно столкнуться с неприятными замечаниями от ваших недовольных соседей.

Установка счётчика в гараже осуществляется совершенно аналогичным образом, только с одним различием, которое состоит в том, что в гаражах имеются уже готовые отдельные провода электропитания, что означает ненадобность в осуществлении ответвления проводов.

Если следовать всем инструкциям и советам, а также имеющимся схемам подключения, установка электросчётчика не составит большого труда даже для пользователя, не имеющего определённых навыков и должного опыта. Слишком больших трудностей такая установка не предполагает.

Подключение распределительного щита от счетчика энергии к потребительскому блоку

Монтаж электропроводки распределительного щита (однофазное домашнее электроснабжение от опоры электросети и счетчика энергии к потребительскому блоку)

Как подключить распределительный щит?

Распределительный щит, также известный как «Панель управления», «Плата переключателей и предохранителей» или «Потребительский блок », представляет собой коробку, установленную в здании, содержащую защитные устройства, такие как автоматический выключатель, предохранители, изолятор, переключатели, УЗО. и автоматические выключатели и т. д.Основное электрическое питание (230 В переменного тока и 120 В переменного тока в США) подключается через вторичную обмотку трансформатора (3-х фазную 4-проводную систему), однофазный счетчик энергии и MCBS (DP и SP) к вспомогательным цепям и конечным вспомогательным цепям для защиты всех подключаемые электрические устройства и приборы посредством электромонтажа.

В следующей однофазной электрической проводке для домашнего электроснабжения мы использовали MCB 63A (DP), 63A RCD (DP) и разные номиналы, если MCB (SP), такие как 20A, 16A, 10A и т. Д., В соответствии с вашими потребностями.

На рисунке ниже для однофазного электроснабжения дома и проводки распределительного щита вы можете увидеть однофазное электрическое питание (230 В переменного тока и 120 В переменного тока для США), то есть линию (красный) и нейтраль (черный). подает однофазное питание от вторичной обмотки трансформатора и полюса электросети (3-фазная, 4-проводная (звезда) система) к однофазному счетчику энергии.

Связанные руководства по электромонтажу:

Оба провода под напряжением и нейтраль идут к главному двухполюсному автоматическому выключателю.Затем ток от DP MCB подключается к сегменту общей шины для MCBS, который напрямую подключается к однополюсному автоматическому выключателю. Выводы SP MCBS подключаются к подсхемам, конечным подсхемам, а затем к электрическим устройствам и приборам.

Нейтраль от главного DP MCB подключена к нейтрали, а выходные провода подключены к вспомогательной, конечной подсхемам и электроприборам. Помните, что все электрические устройства и приборы должны быть подключены к заземляющей перемычке для безопасности, которая напрямую подключается к заземляющему электроду и заземляющей пластине для надлежащего заземления.

Ниже приведена электрическая схема распределительного щита, однофазное электроснабжение от электрического столба и счетчик энергии к главному распределительному щиту (без УЗО = устройств остаточного тока).

Щелкните изображение, чтобы увеличить

Электропроводка распределительного щита (однофазное питание от полюса электросети и счетчика энергии к потребительскому блоку

Хотя мы уже обсуждали распределительный щит, типы распределительных щитов, такие как главный распределительный щит (MDB), вспомогательный Распределительный щит (SDB), конечный распределительный щит (FDB), вспомогательные схемы и конечные вспомогательные схемы в предыдущем посте, поэтому мы будем обсуждать только основные аксессуары для электропроводки, используемые в этой базовой установке однофазного главного распределительного щита для дома.

Цветовой код проводки:

Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В переменного тока:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

Трехфазный 9004

3 фазы Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод

IEC:

Однофазный 230 В переменного тока:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий провод

Трехфазный 208 AC:

Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и Зеленый = Заземляющий провод

Требования к подключению однофазного распределительного щита

  • DP = Двухполюсный автоматический выключатель (главный выключатель или главный выключатель).
  • SP = Однополюсные автоматические выключатели и предохранители.
  • MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.

Соответствующее руководство по электрическому подключению: Как подключить трехфазный счетчик электроэнергии кВтч?

DP = двухполюсный MCB (главный выключатель)

Это позволяет вам выключать и включать электропитание вашего дома, поскольку это главный рабочий выключатель для контроля и управления потоком электроэнергии в проводке система.Используя главный выключатель, вы можете немедленно отключить электропитание в доме в случае возникновения чрезвычайной ситуации, например, удара электрическим током, пожара, короткого замыкания или во время работы с основной платой для устранения неполадок или обслуживания системы. Несколько главных выключателей и предохранителей могут использоваться в случае нескольких блоков питания, например, для разных этажей и т. Д.

(CB) Автоматические выключатели (SP)

Автоматический выключатель — это устройство, которое отключает цепь от источника питания при неисправен, и включите цепь в нормальных условиях, как предохранитель.Это устройства автоматической защиты в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. размер предохранителя и автоматического выключателя аналогичны, но использование автоматического выключателя вместо предохранителя имеет смысл благодаря автоматическому срабатыванию. Кроме того, вы можете снова сбросить его, если он когда-либо сработает.

Схема электрических соединений однофазного распределительного щита 230 В, распределительного щита 63 А (потребительского блока) для блоков переменного тока, освещения и радиальных цепей 13 А.

Вы также можете проверить соответствующие Учебные пособия по установке электропроводки, приведенные ниже.

Что подразумевается под однофазным или трехфазным подключением? — Энергид

Переменный электрический ток, которым питается ваш дом, может подаваться через различные типы подключения:

  • 2-проводное: однофазное подключение
  • 3- или 4-проводное: трехфазное подключение

У каждого типа подключения есть свои преимущества. С однофазной системой легче сбалансировать электрические нагрузки сети.С другой стороны, трехфазное соединение больше подходит для потребления здания, которое включает в себя мощные машины (например, помещения самозанятого подрядчика) или лифт, для которого требуется трехфазная система. . Фактически, он может нести в три раза больше мощности .

Как мне узнать, подключен ли мой дом к однофазному или трехфазному соединению?

Достаточно взглянуть на свою сервисную электрическую панель . Вы увидите либо 2, либо 3 или 4 провода.

2-проводное: однофазное подключение

Если это однофазное соединение, в вашу электрическую сервисную панель входят два провода:

  • черный или красный провод под напряжением
  • синий «нейтральный» провод

Эти два провода разделяет разность напряжений 230 В.

3- или 4-проводное: трехфазное подключение

Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.

  • три провода под напряжением: черный, красный, коричневый или серый
  • синий «нейтральный» провод

Это позволит ему правильно распределить силовые кабели вашего дома в зависимости от типа подключения для поддержания баланса электрической сети.

В большинстве случаев разница напряжений 230 В отделяет каждый провод под напряжением от нейтрали, в то время как разница напряжений 400 В между двумя проводами под напряжением.Это позволяет питать как бытовые кабели напряжением 230 В, так и устройства, требующие 400 В (например, автомобильное зарядное устройство).

Обратите внимание, что в некоторых домах 3 фазы 3 x 230 В . Напряжение 230 В отделяет каждый провод под напряжением, нейтральный провод отсутствует.

Нужны ли мне специальные розетки, если мое здание подключено по трехфазной схеме?

Да, но только для устройств , работающих в трехфазном режиме , таких как двигатель лифта или коммерческая печь. Это круглые 4-контактные разъемы + заземление, подключенные к 5 проводам : 3 провода под напряжением + нейтраль + заземление.

Для остальных розеток подходит стандартная модель 2 пин + земля. Эти розетки имеют 2 провода и заземление : 2 провода под напряжением (трехфазное напряжение 400 В) или 1 провод под напряжением + нейтраль (трехфазное напряжение 230 В).

Нейтральный и заземляющий провода: не путать!

Если ваша электрическая система установлена ​​правильно, нейтральный провод будет синего цвета .Это дает возможность получить необходимое напряжение между двумя выводами.

Его не следует путать с желтым и зеленым заземлением . Это позволяет передавать электрический ток от неисправного устройства или кабеля на землю, защищая вас от поражения электрическим током.

Можно ли увеличить мощность однофазного подключения или поменять на трехфазное?

При необходимости мощность вашего однофазного подключения может быть увеличена максимум до 63 А. В некоторых конкретных случаях вам действительно может потребоваться переключиться на трехфазный режим, например, если вы хотите, чтобы ваш электромобиль заряжался быстрее.

Мониторинг только одной или двух из трех фаз

Вопросы

«Из-за нехватки места мы можем установить только два трансформатора тока (ТТ) для контроля трехфазной цепи. Есть ли поправочный коэффициент, который мы можем использовать для компенсации мониторинга только двух из трех фаз? »

«Что, если мы будем контролировать только одну из трех фаз?»

Ответ

Для симметричных трехфазных четырехпроводных (звездообразных) цепей каждый трансформатор тока измеряет ровно одну треть общего тока.Поэтому, если вы измеряете две из трех фаз, вы должны умножить свои результаты на 1,5, чтобы масштабировать показания до правильного значения. Если вы измеряете только одну фазу, вам нужно умножить на 3, чтобы получить правильное значение.

Ограничения

Существует несколько различных способов разбалансировки трехфазной цепи, которые могут снизить точность при таком подходе:

  • Нагрузка может быть несбалансированной. Трехфазные двигатели, как правило, хорошо сбалансированы, но другие нагрузки могут отсутствовать.Если ваша нагрузка на самом деле состоит из нескольких нагрузок (например, мониторинг трехфазного подключения к полу здания), тогда существует высокая вероятность дисбаланса.
  • Напряжение от нейтрали (или земли) к каждой фазе может быть несимметричным. Всегда есть небольшой дисбаланс, но он может быть больше в зависимости от сервиса и других нагрузок. Например, если напряжение одной фазы на 1,0% выше, чем напряжение других фаз, и вы не контролируете одну фазу с высоким уровнем напряжения, ваши показания мощности будут равны 0.5% низкий.
  • В редких случаях однофазное напряжение может быть заземлено (это называется «заземленный треугольник» или «заземленная ветвь»). В этом случае измеритель WattNode будет измерять нулевую мощность на заземленной фазе, поэтому простое решение — контролировать две другие фазы и исключить поправочный коэффициент 1,5. В этом случае для получения точных результатов необходимо контролировать обе фазы , активные (незаземленные).

Рекомендации

Если возможно, вам следует использовать портативный анализатор мощности или мультиметр (DMM), чтобы убедиться, что нагрузка достаточно хорошо сбалансирована.С помощью анализатора мощности вы можете измерить мощность на каждой фазе и сравнить. С помощью цифрового мультиметра вы можете проверить напряжения фаза-нейтраль или фаза-земля, чтобы убедиться, что они очень похожи. Если у вас есть измеритель с токовыми клещами, вы также можете проверить ток в каждой фазе, чтобы убедиться, что они хорошо сбалансированы.

Разве теорема Блонделя не позволяет использовать два трансформатора тока для контроля трехфазной трехпроводной (треугольник) цепи?

Да, это означает, что можно спроектировать счетчик только с двумя элементами (и только с двумя трансформаторами тока) для контроля трехпроводной схемы треугольника.Но это не значит, что все счетчики могут этим воспользоваться. Чтобы использовать теорему Блонделя, одна из трех фаз должна использоваться в качестве контрольной точки, так что две другие фазы измеряются относительно этой контрольной точки.

Архитектура счетчиков WattNode серий WNB и WNC позволяет использовать только землю или нейтраль в качестве опорных точек, но не одну из фаз напряжения. Следовательно, теорема Блонделя не может быть применена к этой серии измерителей WattNode, позволяющих использовать два трансформатора тока для трехпроводных незаземленных схем треугольника.Как отмечалось выше, если ваша нагрузка сбалансирована, вы можете использовать только один ТТ и умножить показания на 3. Или использовать два ТТ и умножить показания на 1,5.

Однако в приложениях, использующих трансформаторы напряжения (ТП), вторичная обмотка ТП может быть подключена к проводам для обеспечения контрольной точки. Следовательно, в этом приложении измерители серий WNB и WNC могут использоваться только с двумя трансформаторами тока. См. Рисунок 3: Мониторинг схемы треугольника на странице «Использование трансформаторов напряжения».

Измерители серии WND могут измерять 3-фазные, 3-проводные, треугольные, 4-проводные, дельта-схемы и треугольники с заземленным углом, используя только два трансформатора тока.

См. Также

Однофазное и трехфазное питание Объяснение

В электричестве фаза относится к распределению нагрузки. В чем разница между однофазным и трехфазным блоком питания? Однофазное питание — это двухпроводная силовая цепь переменного тока. Обычно это один провод питания — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом. Трехфазное питание — это трехпроводная силовая цепь переменного тока, каждая фаза сигнала переменного тока разнесена на 120 электрических градусов.

Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное электроснабжение. Одно из ключевых различий между однофазным и трехфазным состоит в том, что трехфазный источник питания лучше выдерживает более высокие нагрузки. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или обогрев, а не большие электродвигатели.

Однофазные системы могут быть производными от трехфазных систем. В США это делается через трансформатор для получения нужного напряжения, а в ЕС — напрямую.Уровни напряжения в ЕС таковы, что трехфазная система может также служить в качестве трех однофазных систем.

Однофазное и трехфазное питание

Еще одним важным отличием трехфазного питания от однофазного является постоянство подачи питания. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания. Трехфазный источник питания обеспечивает постоянную подачу питания.

По сравнению с однофазным питанием и трехфазным, трехфазные источники питания более эффективны. Трехфазный источник питания может передавать в три раза больше мощности, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух). Таким образом, трехфазные источники питания, независимо от того, имеют ли они три провода или четыре, используют меньше проводящего материала для передачи заданного количества электроэнергии, чем однофазные источники питания.

Разница между трехфазной и однофазной конфигурациями

В некоторых трехфазных источниках питания действительно используется четвертый провод, который является нейтральным проводом.Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, в то время как конфигурация звезды может иметь четвертый, нейтральный, провод. Однофазные блоки питания также имеют нейтральный провод.

Как однофазные, так и трехфазные системы распределения электроэнергии выполняют функции, для которых они хорошо подходят. Но эти два типа систем сильно отличаются друг от друга.

Статьи по теме

Узнайте больше об анализаторах качества электроэнергии.

Сплит-однофазный счетчик энергии для всего дома в реальном времени v1.4 — CircuitSetup

Описание

Сплит-счетчик однофазной энергии CircuitSetup ATM90E32 может отслеживать потребление энергии во всем доме в режиме реального времени. Его можно легко подключить к ESP8266 или ESP32 для беспроводной передачи данных об энергопотреблении в такую ​​программу, как EmonCMS. Его также можно использовать для мониторинга выработки солнечной энергии, чтобы отслеживать, сколько энергии вы производите.

С помощью однофазного счетчика электроэнергии можно:

  • Экономьте деньги!
    • Посмотрите, сколько денег тратится на энергию в режиме реального времени
    • Найдите бытовые приборы, которые потребляют слишком много электроэнергии
    • Рассчитать потребление энергии для одной комнаты, чтобы справедливо распределить счет за электроэнергию между соседями по комнате
  • Просмотр и сбор данных об энергии
    • Просмотр энергопотребления всего дома
    • Отслеживание выработки солнечной энергии (требуется 2 единицы)
    • Подсчитайте, сколько стоит зарядка вашего электромобиля
    • Дистанционный мониторинг энергопотребления для объектов недвижимости на время отпуска или аренды
    • Просмотр и отображение исторических данных об энергии
  • Будьте в курсе!
    • Независимо от электросчетчика
    • Настройка предупреждений о чрезмерном или недостаточном использовании
    • Предотвратить сюрпризы на счетах за электроэнергию
    • Просмотр данных об использовании в приложениях EmonCMS для Android или iOS
    • Автоматизируйте уведомления с помощью вашей системы домашней автоматизации, такие как «отправить моему телефону сообщение, когда сушилка будет закончена» или даже «если я выйду из дома, а духовка включена, отправьте мне предупреждение» (требуется программирование)
  • Тратьте меньше на оборудование для контроля энергопотребления!
    • Доступный, но очень точный
    • Сэкономьте сотни по сравнению с популярными системами мониторинга

Характеристики:

  • Использует микрочип ATM90E32AS
  • Образцы 2 каналов тока и 1 канал напряжения (с возможностью расширения до 2 каналов напряжения)
  • Вычисляет:
    • Активная мощность
    • Реактивная мощность
    • Полная мощность
    • Коэффициент мощности
    • Частота
    • Температура
  • Использует стандартные клещи трансформатора тока для измерения тока
  • Включает встроенный понижающий преобразователь для питания ESP8266 или ESP32
  • 2 прерывания IRQ и 1 выход предупреждения
  • Выход импульса энергии (импульсы соответствуют 4 светодиодам)
  • Выход перехода через ноль
  • Интерфейс SPI
  • Ошибка измерения IC: 0. 1%
  • Динамический диапазон IC: 6000: 1
  • Выбор усиления: до 4x
  • Типичный дрейф опорного напряжения (ppm / ° C): 6
  • Разрешение АЦП (бит): 16
  • Компактный размер всего 40×50 мм

Что вам понадобится:

  • Трансформаторы тока:
  • Трансформатор переменного тока: Jameco Reliapro 9v
  • ESP32 (ESP8266 или что-нибудь еще, имеющее интерфейс SPI и рекомендуемый Wi-Fi)
  • Перемычки с разъемами Dupont или перфорированной платой для соединения двух плат.Плата адаптера также входит в комплект поставки предварительно запрограммированного ESP32
  • .

Программное обеспечение:

Пожалуйста, посетите наш репозиторий Github для получения подробной информации о настройке программного обеспечения для счетчика энергии.

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы.

Что такое однофазное и трехфазное подключение и как выбрать между ними? : Bijli Bachao

  1. Главная страница ›
  2. Информационные ресурсы›
  3. Счет за электричество ›
  4. Что такое однофазное и трехфазное подключение и как выбрать между ними?

Несколько дней назад друг спросил: «Мое общество переходит на трехфазное соединение, стоит ли мне это делать? Какое влияние это окажет на мои счета, а также каковы преимущества использования трехфазного подключения? » У него есть 2 кондиционера и все остальное, что было бы в его доме в обычной семье из высшего среднего класса.У него было однофазное соединение, и все работало нормально. Таким образом, сомнения в пользу трехфазного подключения были очевидны. Мы предложили ему продолжить однофазное подключение и дали ему следующие объяснения:

Что такое однофазное и трехфазное подключение?

Большинство из нас знает, что в мире электричества ток по проводам переносит электричество, которое зажигает наши лампочки и запускает наши приборы. Тип тока, который подается из электросети, — это переменный ток (или переменный ток).В однофазной системе питания один переменный ток подается по одному проводу, тогда как в трехфазной системе по трем проводам передается переменный ток с определенным временным сдвигом между волнами напряжения.

В Индии однофазное питание — это питание 230 В через два провода (один называется фазой, а другой нейтраль), а трехфазное питание — это питание 415 В через 4 провода, а в доме линия может быть разделена на 230 В ( путем выбора одной фазы и другой нейтральной) в отдельной точке.Основное различие между ними заключается в том, что трехфазное соединение может выдерживать большую нагрузку, а однофазное — нет.

Чтобы помочь вам понять разницу, проведем аналогию, возьмем для примера шоссе. Если шоссе является однополосным, только несколько двухколесных транспортных средств могут ехать по нему параллельно, или, если мы попытаемся выжать, мы можем поставить две машины, идущие параллельно. Но дальше этого ничего не будет, тогда как если у нас есть трехполосное шоссе, множество транспортных средств могут двигаться вместе параллельно.Даже на однофазной магистрали количество транспортных средств, которые могут ехать вместе, также зависит от размера транспортных средств. Автомобиль и двухколесный транспорт легко могут ехать параллельно по однополосной трассе, а вот грузовик, возможно, просто нужно оставить в покое.

Аналогичным образом рассмотрим однофазное соединение как однополосное шоссе и трехфазное как многополосное шоссе. Существует предел нагрузки, с которой может справиться одна фаза, и обычно это число устанавливается на 7,5 кВт (или 7500 Вт, или 10 лошадиных сил) (но варьируется от штата к штату). Поэтому, если суммарная мощность всех устройств, которые вы используете одновременно, превышает 7,5 кВт, вам необходимо трехфазное подключение. И вы можете получить 7,5 кВт, если у вас есть три 1,5-тонных кондиционера и водонагреватель, работающие вместе. Или у вас есть машина с двигателем мощностью более 10 л.с. Если нагрузка меньше 7,5 кВт, то с ней легко справится однофазное подключение.

Примечание: Многие люди ошибочно полагают, что кондиционеры требуют трехфазного подключения.Что на самом деле неверно, потому что все двигатели переменного тока имеют однофазные двигатели. Только в том случае, если у вас более 3-х переменного тока, которые используются вместе, вам может потребоваться трехфазное соединение.

Но у меня трехфазное подключение, и это мне назначила моя распределительная компания?

Прочитав приведенное выше объяснение, некоторые люди могут подумать, что я не использую так много AC вместе, тогда почему моя дистрибьюторская компания назначила мне трехфазное соединение? Что ж, довольно интересно отметить, что в Северной Америке, как правило, трехфазные подключения предназначены только для коммерческих и промышленных подключений, а для жилых подключений всегда назначаются однофазные подключения. Но в Индии мы наблюдали с большинством распределительных компаний, что, если бытовая подключенная нагрузка превышает 5-7 кВт, они назначают трехфазное подключение к этому дому. При оценке обычно подключаемой нагрузки предполагается, что определенный процент всех устройств в вашем доме будет работать вместе. Так что, если у вас 3 кондиционера и несколько водонагревателей, и даже если вы не запускаете их вместе, вам будет назначено трехфазное подключение. Причина этого в том, что, если вы запустите их вместе, это может вывести из строя систему распределения электроэнергии.

Есть ли преимущества трехфазного подключения?

Преимущество трехфазного подключения заключается в том, что оно дает гибкость для разделения нагрузки в установке на три различных фазы. Так, например, если имеется три кондиционера, каждый из них может быть настроен на каждую из фаз, таким образом не создавая чрезмерной нагрузки ни на одну из фаз. Если одна из фаз выходит из строя из-за неисправности в точке распределения, две другие фазы продолжают работать, и это предотвращает полное отключение сети. Итак, в вашем доме, если у вас есть три комнаты, подключенные к каждой фазе, то даже если одна фаза выйдет из строя из-за трансформатора распределения электроэнергии, только в одной комнате не будет электричества, но две другие продолжат работу.

В местах, где источник питания имел много отключений нагрузки, подключите выход инвертора к одной фазе для питания основных нагрузок дома, а другие фазы несут балансировочную нагрузку дома.

Обычно наблюдается, что если подключенная нагрузка в доме превышает 5-7 кВт, компании по распределению электроэнергии устанавливают в доме трехфазное подключение (чтобы узнать больше о подключенной нагрузке, перейдите по этой ссылке: Влияние подключенной нагрузки на Фиксированные платежи в счетах за электроэнергию).И, очевидно, поскольку он предлагает дополнительную нагрузку, за трехфазное подключение взимается дополнительная плата. Прежде всего, по мере увеличения подключенной нагрузки, обеспечиваемой домом, фиксированные расходы на электрическое подключение могут увеличиваться. Также трехфазные счетчики отличаются от однофазных счетчиков, поэтому счетчик необходимо заменить. В некоторых штатах коммунальные предприятия взимают ежемесячную арендную плату за счетчик, в то время как в других существует предоплата за счетчик. Таким образом, замена счетчика повлечет за собой либо предоплату за его замену, либо изменение арендной платы за счетчик в ваших счетах.

Некоторые считают, что для перехода на трехфазное подключение нужно поменять электропроводку в доме. Учтите, что это не обязательно. Ваша существующая проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов.

Примечание: Переход с однофазного на трехфазное подключение не приведет к увеличению затрат на электроэнергию в вашем счете за электроэнергию. Таким образом, количество потребляемых вами единиц электроэнергии останется прежним (потому что они зависят от мощности ваших приборов, а не от подключения к электросети).

Заключение

Обычно для подключения к жилому помещению не требуется трехфазного подключения, поскольку для большинства бытовых приборов такое подключение не требуется. Но если в доме много тяжелой техники, то коммунальные службы могут посоветовать перейти на трехфазное подключение. Трехфазное подключение предоставляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это требуется.

Об авторе :
Абхишек Джайн — выпускник ИИТ в Бомбее с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году.Его страсть к решению проблем подтолкнула его к энергетическому сектору, и он стремится узнать о поведении клиентов в отношении энергетики и найти способы повлиять на это в отношении устойчивого развития. Ещё от автора .

Что такое однофазные и трехфазные электрические системы? SESCOS

Это только этап!

Вы слышали термины однофазный и трехфазный , когда речь идет об электропроводке? Если вам интересно, что это такое и как они влияют на вашу электрическую проводку, больше не удивляйтесь.

Даже если вы никогда не задумывались, всегда полезно понять основные электрические концепции. Вот краткое описание различий между двумя типами электрических систем.

Что это за фазы?

Трехфазное питание и однофазное питание — это разные способы настройки электрических систем. Большинство жилых домов, небольших многоквартирных домов и малых предприятий работают от однофазного источника питания.

Промышленные предприятия, такие как заводы, склады и перерабатывающие предприятия, работают от трехфазного источника питания.Если вы собираетесь подключить дом или офис, вам необходимо настроить его с помощью системы правильного типа.

Что такое однофазная система?

Однофазная установка требует двух проводов. Один должен быть проводником, а другой — нейтральным. По проводнику проходит ток. Нейтральный провод возвращает его.

Однофазная установка:

  • Получает питание от одного источника.
  • Имеет напряжение 230.
  • Требуется два провода для замыкания цепи.
  • Он имеет переменный источник питания, который может падать до нуля.
  • Он менее эффективен, чем трехфазная система.
  • Может питать фонари, мелкую бытовую технику и большую часть электроники.

Трехфазная система

Трехфазная система имеет четыре провода. Три — проводники, а один — нейтраль. Вы можете настроить трехфазную систему как однофазную, но нельзя сделать наоборот.

Трехфазная система:

  • Получает питание от трех проводов.
  • Имеет напряжение 415.
  • Для замыкания цепи требуется четыре провода.
  • Идеально подходит для интенсивного коммерческого использования.
  • Имеет постоянный источник питания.
  • Это более экономично, чем однофазная установка.

Есть ли двухфазная система?

Нет, нет. Вы получите только один или три.

Это сбивает с толку, потому что некоторые более крупные бытовые приборы работают от 240 вольт. Как они работают в однофазной системе?

В случаях, когда вам нужно 240 вольт, в цепь подаются оба горячих провода.Это двойное питание считается «полнофазной цепью» , потому что в небольших приборах, работающих от 120 вольт, используется только один горячий провод. Вот почему однофазные системы иногда называют двухфазными.

Как узнать, какой у вас тип?

Спросите у профессионального электрика — это всегда лучший вариант, и вот два способа, которыми они могут помочь:

Первый — открыть коробку и посмотреть, сколько проводов находится внутри изоляции. Помните, что однофазная система имеет два провода.В трехфазной системе их четыре.

Другой способ — проверить ваше напряжение. Если у вас трехфазная система, вы увидите показания 120 вольт между горячим проводом и заземляющим проводом. Вы увидите 206 вольт между двумя горячими проводами.

Если ваша система однофазная, вы измеряете 120 вольт между горячим проводом и проводом заземления. Вы также увидите 240 вольт между двумя горячими проводами.

В SESCOS наши фазеры установлены

Надеемся, вам понравилось узнавать о фазах и цепях.

В SESCOS мы работаем с электрическими системами всех типов и размеров. Среди наших клиентов местные жители, малый бизнес и крупные коммерческие предприятия. Свяжитесь с нами, если вам необходимо установить потолочный вентилятор, парковочное освещение или резервный генератор для вашего промышленного предприятия. Независимо от того, живете ли вы или работаете в Лисбурге, Рестоне или Винчестере, вы можете рассчитывать на SESCOS для всех ваших электрических нужд.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
