Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

• Система отопления открытая или закрытая.
• Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
• В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
• Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй  — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

• На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
• Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
• Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

• Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
• Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

• Замена котла на действующем отоплении.
• Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

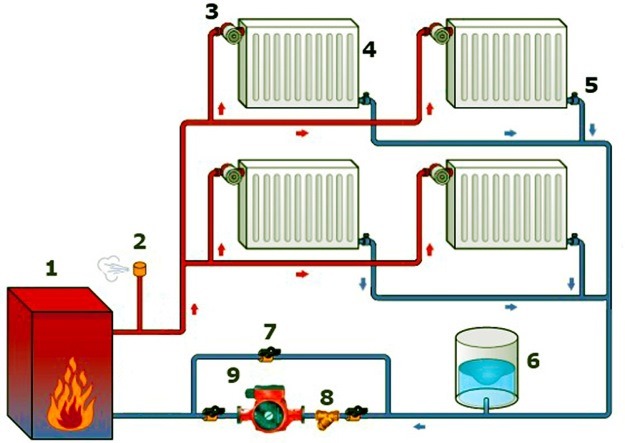

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

схема и особенности подключения к системе отопления

Газовые отопительные установки на сегодняшний день считаются самым популярным видом отопительного оборудования, используемого в частных домах. Они могут применяться не только как единственный источник тепловой энергии, но и в единой связке с отопителями, работающих на разных видах топлива. При этом не только правильный монтаж играет очень важную роль, но и схема подключения двухконтурного газового котла ко всем коммуникациям и взаимодействие его со всем другим оборудованием.

Подключение газового котла к системе отопления

Любой хозяин городской квартиры или частного дома мечтает об автономном газовом отоплении. Только такое приспособление на сегодняшний день способно обеспечить в квартире комфортную температуру при минимальных затратах. Подключение двухконтурного газового котла – дело очень ответственное, для которого следует оформить разрешение. Устанавливать его необходимо только в том случае, если финансы позволяют приобрести газовый двухконтурный котел с бойлером и полным комплектом автоматики. Такое жилье по ТУ должно иметь условия для установки этой конструкции.

Если финансов не очень много, а появление горячей воды в квартире не предвидится, то лучше всего купить простой одноуровневый газовый котел. Такая установка стоит намного дороже водонагревателя, однако, учитывая, в какую сумму обойдется монтаж газового счетчика, при существующих тарифах такая конструкция легко окупится года за 1,5, а то и раньше.

Чтобы подключить котел к системе отопления, потребуются следующие элементы:

• схема;
• фильтр очищения воды;
• водонагреватель;
• котел – одноконтурный или двухконтурный;
• краны холодной и горячей воды.

Отличия газовых котлов системы отопления

Такие конструкции отопления легко устанавливаются самостоятельно, используя схемы. Для подключения других газовых котлов потребуются специальные навыки. Стоить отметить, что многие специализированные фирмы с готовностью берутся за работу, связанную с подготовкой помещения и оформлением всех требуемых документов.

Обычный котел довольно прост: газовая горелка и тепловой обменник. К нему подключается газ, вода и выводится выхлоп в дымоход. Начинают использовать его только после оформления всех документов.

Двухконтурный котел отопления, имеющий водонагреватель и автоматику, является многофункциональным и простым. Устанавливается он также просто, что и обычный. Автоматика используется таким образом: система с микропроцессором и двойным термостатом следит за температурой на улице и в квартире, и по установленной программе до минимума уменьшает подогрев, если людей нет дома. Газ такой установкой расходуется на 50% меньше, чем при ручной или автоматической регулировке. Очень существенно происходит экономия в суровую погоду.

У такой домашней котельной есть один серьезный минус – если электроснабжение нарушено, то автоматика выключается, а двухконтурный агрегат переходит в режим минимального нагрева помещения. Поэтому для двухконтурного котла отопления требуются дополнительные затраты на гарантированное электропитание.

Где можно подключить котел к системе отопления

Существуют следующие требования для подключения газового котла:

• Его обязательно устанавливают в котельную, которая представляет собой отдельное помещение с минимальной площадью в 4 м2 и высотой потолков минимум 2,55 м.
• Котельная обязательно должна быть оборудована одним окном. Минимальная ширина двери должна равняться 0,8 м.
• Котельная должна быть отделана негорючими материалами, при этом категорически запрещен фальшпол и кирпичная печь.
• В это помещение должен поступать воздух через не закрываемую сквозную продушину.

Для настенных водогрейных и других котлов применяются следующие нормы:

• Котловой выхлоп обязательно должен выходить в отдельный дымоход, не используя при этом каналы для вентиляции. Объясняется это тем, что продукты сгорания, опасные для жизни, могут попасть в соседнее помещение.
• Горизонтальная часть газохода должна быть длиной не меньше 3 м, и иметь как минимум три узла поворота.
• У газохода обязательно должен быть вертикальный выход, при этом он должен быть приподнят над самой высокой точкой фронтона на плоской кровле как минимум на 1 м.
• Из-за того, что после остывания продуктов сгорания образуются опасные вещества, то дымоход поэтому должен быть сделан из химически термостойких материалов.

При осуществлении монтажа водогрейного настенного котла на кухне необходимо придерживаться следующих правил:

• Под установкой обязательно должно быть свободное пространство.
• Высота подвески конструкции в соответствии с обрезом наивысшего патрубка не может быть ниже верхушки моечного излива.
• Пол под установкой должен быть покрыт несгораемым прочным металлическим листом.
• В топочной не должно находиться никаких полостей, в которых может скапливаться взрывоопасная газовая смесь.

Газовый котел не рекомендуется устанавливать в следующих случаях:

• Если планируется его установка в многоквартирном доме или старой хрущевке, в которых нет магистрального газохода.
• При наличии на кухне фальшпотолка, демонтировать который не планируется. Капитальная антресоль также не подойдет.

Во всех других случаях можно устанавливать и подключать в собственной квартире газовые котлы. В частном доме устанавливается любая конструкция. Если пристройку под котельную сделать снаружи, соответствующие инстанции будут меньше придираться.

Для небольшого частного дома лучше всего устанавливать настенный котел, потому что под него не нужно будет устанавливать поддон из бетона или кирпича. Автоматика газовых котлов потребляет не слишком много электроэнергии.

Схема подключения котла к системе отопления

Схема подключения котла отопления не допускает плотного прикасания его корпуса к любой из стен. Начинают делать обвязку котла, т. е. подключают три системы: электрическую, газовую и гидравлическую. Газовая обвязка должна осуществляться только специалистом-газовщиком и выполняют ее в последнюю очередь, после того как все системы будут подключены.

Гидравлическая и электрическая обвязки можно сделать самостоятельно. В этом случае необходимо руководствоваться инструкцией, прилагаемой к котлу. Помочь в этом помогает типовая схема обвязки. Для любого котла обязательно соблюдение следующих условий:

• в теплообменнике вода и горячие газы обязательно должны идти противотоком, потому что при любой автоматике он может взорваться;
• очень важно не перепутать трубы холодной и горячей воды.

После выполнения гидравлической обвязки следует еще раз тщательно осмотреть всю систему.

Если для системы отопления был использован антифриз, то его необходимо слить и промыть водой систему несколько раз. Примесь в воде антифриза может вызвать взрыв.

Желательно использовать фильтры для грубой очистки. Располагать их необходимо внизу системы. Опасная ситуация может возникнуть при скоплении грязи между тонкими ребрами теплообменника. В начале и конце сезона отопления через «грязовики» необходимо слить отстой, проверить их состояние и промыть всю систему.

Если у конструкции имеется расширительный встроенный бак и система обезвоздушивания, то лучше убрать прежний бак. При этом наглухо перекрывают прежний кран, перед этим проверив его состояние. Опасная ситуация может возникнуть из-за подсоса воздуха.

Подключение котла к газопроводу и водоснабжению

Такая схема подключения газового котла совершенно ничем не отличается от схемы подключения оборудования к системе отопления, существует только разница в диаметре труб и кранов. У отсекающих кранов обязательно должны быть разъемные соединения. Горячая вода подключается с правой стороны, холодная – с левой.

Большое внимание необходимо уделить схеме подсоединения котла к газопроводу. Это объясняется тем, что если устройство к газу подключить неправильно, то может случиться взрыв.

В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном. Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено.

После окончания установки прибор не рекомендуется сразу включать. Необходимо тщательно проверить все соединения и убедиться в правильности выполнения всех этапов.

Заключение

Схема подключения газового котла очень сложна организационно и технически. Своими руками часто устанавливают самый простой агрегат, используемый для нагрева воды. Котел к системе газоснабжения должны подключать только специалисты-газовщики, которые используют правильную схему.
