Любое капитальное строение возводится на фундаменте. Фундамент выполняет главную функцию обеспечения надежности и прочности всего строения. От того, насколько качественно сделан фундамент вашего дома, будет зависеть длительность эксплуатации самого дома, нормальное открывание и закрывание дверей и окон, соблюдение геометрических размеров крыши и всего строения.

Фундаменты различаются по форме и несущей способности, по применению относительно вида грунта и другим параметрам. Это могут быть сборные и монолитные фундаменты, свайные с ростверком и отдельно стоящие для колонн и прочие. Но для строительства частного дома обычно применяются ленточные фундаменты, которые в полной мере обеспечивают прочность и надежность всего дома.

Что такое подушка под ленточный фундамент?

Важно понимать необходимость устройства песчаной или гравийной подушки под ленточные фундаменты, её роль заключается:

  • в отводе грунтовых вод от основания фундамента, тем самым предохраняя его от вспучивания в зимний период;
  • в равномерной передаче нагрузок от фундамента на нижележащий грунт;
  • в выравнивании основания для последующей заливки фундамента.

Если на участке строительства наблюдаются высокие грунтовые воды, то необходимо перед тем, как устраивать песчаную подушку, проложить на дно траншеи геотекстиль, который предотвратит заиливание песка окружающим грунтом.

При устройстве ленточного фундамента главным параметрами являются:

  • его глубина, которая зависит от уровня промерзания в данном регионе грунта и веса самого здания, т. е. расчетных нагрузок на фундамент,
  • ширина, которая зависит от выбранного материала для стен и их толщины и определяется зимними температурами в данном регионе.

Но при устройстве любого фундамента его ширина должна быть больше толщины стены на  10-15 см или, в крайнем случае,  быть равной ей.

Совокупность всех условий дает возможность выбора вида фундамента – заглубленного или мелкозаглубленного. Но в любом случае первым делом проводится подготовка ленточного фундамента, которая заключается в расчетах, рытье траншеи и устройстве подушки.

Иногда фундамент делают в виде трапеции (когда основание шире верха), что позволяет сократить расход бетона и арматуры при сохранении несущих способностей фундамента.

Материалы для устройства подушки

В качестве материала для подушки ленточного фундамента используются:

  • крупный речной песок,
  • щебень,
  • галька,
  • а также бетон или железобетон.

Устройство подушки для фундамента

Если для устройства подушки используется песок, то он не должен быть пылеватым и мелкой фракции, а также не должен содержать в своем составе глинистых примесей.

Если на участке строительства грунты слабые, то для устройства подушки лучше использовать песчано-щебеночную или песчано-гравийную смесь, где  40% крупного песка и 60% гравия или щебня.

Такие подушки для легких строений (каркасные или деревянные дома) не нуждаются в трамбовании и увлажнении. Для более мощных сооружений послойное увлажнение и трамбование обязательно и для этого вида подушек, несмотря на то, что они дают наименьшую усадку по сравнению с песчаными подушками после их укладки.

Не рекомендуется устраивать подушку для ленточного фундамента из глинистых грунтов под тем предлогом, что глина будет препятствовать проникновению грунтовых вод под основание фундамента. Вода, задерживаясь в слое глины, не доходит до основания фундамента, но тем самым увеличивает пучинистость грунта в зимний период.

Способ устройства подушки под фундамент

Укладка песка на дно траншеи происходит слоями толщиной 10-20см, каждый из которых увлажняется и трамбуется.

Электрическая виброплита для трамбовки

Для трамбования песка:

  • при строительстве фундаментов большой площади используются: катки или площадочные вибраторы,
  • в частном домостроении пользуются самодельными трамбовками в виде обрезка бревна с поперечной ручкой наверху.

Проливать водой песок можно, если грунт под основанием строящегося фундамента позволяет это делать.  Если же грунт слабый, поддающийся размывке водой, лучше укладывать уже влажный песок в траншею для последующего трамбования.

Увлажнять песок до его укладки в траншею полезно еще и тем, что при этом вымываются все глинистые включения в него.

Общая высота песчаной подушки под ленточный фундамент может составлять до 60см, в зависимости от состояния грунтов. По рекомендациям зарубежных строителей, толщина подушки должна быть 20 см, но российские специалисты рекомендуют делать высоту подушки равной трем размерам ширины фундамента. Для сильнопучинистых грунтов толщина подушки может достигать и 80 см.

Ширина подушки ленточного фундамента должна быть больше, чем сам фундамент, как минимум,  на 10-15 см в обе стороны.

Иногда делается бетонная подготовка для монтажа сборного ленточного фундамента.

Такое конструктивное решение обуславливается особенностью грунтов и удобством при сооружении арматурного каркаса:

  • Бетонная поверхность позволяет установить арматурные каркасы или сетки с максимальной жесткостью.
  • По бетонной подготовке легче работать с установкой опалубки и арматурой в зимнее время.

После геодезической разметки осей будущего фундамента устраивается песчаная подушка толщиной 10-15см и шириной на 30-40 см больше чем основание фундамента, после чего  делается бетонная подготовка под ленточный фундамент из бетона низкой  марки, называемым еще «тощим бетоном»  или цементно — песчаного раствора.

Размеры бетонной подготовки выдерживаются для установки двух-трех фундаментных блоков, затем процесс повторяется до окончания монтажа всего сборного фундамента.

При устройстве песчаной подушки или бетонной подготовки необходимо учитывать их высоту, чтобы готовый фундамент не выступал за проектные отметки по горизонтали. Копать траншею или котлован следует, исходя из размеров подушки и высоты самого фундамента.

Устройство бетонного основания под ленточный фундамент позволяет уменьшить величину защитного слоя бетона над арматурным каркасом.

Если при песчаной подушке защитный слой должен составлять не менее 5-7см, то при бетонной подготовке его величина снижается до 3-4 см.

Если в проекте дома запланировано подвальное помещение, то песчаная подушка под ленточный фундамент распространяется на всю площадь подвала, так как особенности грунта будут действовать одинаково и на фундамент, и на пол подвала, который всегда выполняется из бетона.

Нужно помнить, что чем большую толщину имеет подушка под фундамент и пол подвала, тем меньше проблем создастся с пучинистыми грунтами. И фундамент, и пол будут надежно защищены величиной слоя песка или гравия.

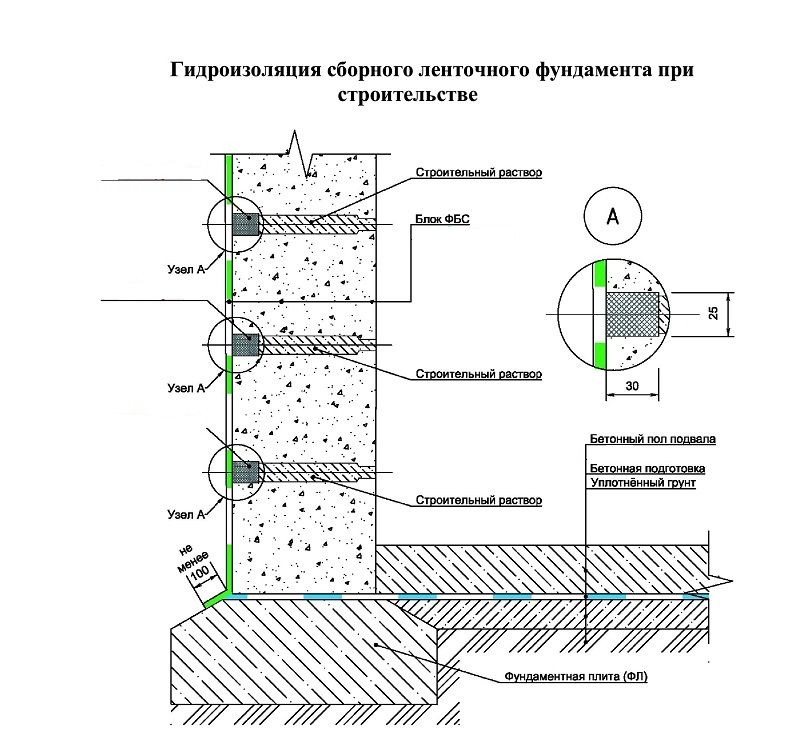

Ленточный фундамент на песчаной подушке требует обязательно гидроизоляции, для защиты от грунтовых вод. Гидроизоляция проводится путем наклейки рулонных материалов на битумной основе или горячим битумом в один-два слоя. Кроме этого, верх ленточного фундамента также подвергается гидроизоляции, чтобы влага, присутствующая в бетоне не передавалась материалу стен.

Если ленточный фундамент делается для дальнейшего строительства каркасного дома, необходимо  при заливке бетона в тело фундамента вставлять закладные детали, к которым крепятся детали каркаса дома.

подбетонка или подушка из щебня


Если надежность и долговечность здания и сооружения зависит от качества фундамента, то добротность самого основания зависит от грамотно проведенных подготовительных работ. Выбор вида подготовки зависит от особенностей территории застройки и материалов подземной части конструкции.


Существует песчаная, гравийная или бетонная подготовка. Как для легких каркасных домов, так и тяжелых монолитных конструкций и домов из камня необходимо подготовить основание под ленточный фундамент.


Бетонная подготовка дороже щебеночной подушки, но практичнее. Толщина подготовки из щебня 20 см, из тощего бетона 10 см.

Преимущества подбетонной подготовки


Слой тощего бетона в 10 см сумеет выровнять все неровности, которые допущены в ходе выполнения земляных работ. Использование данной технологии позволяет легко и удобно монтировать арматурные каркасы, согласно проектным положениям. Также основание из тощего бетона исключат контакт металла с грунтом, а, следовательно, его коррозию.


Подбетонка облегчает разметку осей, привязку стен и других конструкций. По сути, этот слой служит дополнительной гидроизоляцией, которая при сооружении фундамента и застывании бетона не дает «цементному молочку» вытечь в грунт. В результате фактическая марка материала не снижается, и в процессе используется тот объем стройматериала, который запланирован в проекте. Данную технологию можно использовать, практически, на любых участках застройки. Обустройство подбетонки во время затвердевания фундамента обуславливает удержание влаги, что делает процесс максимально корректным.


Подушку из щебня можно выбирать, если грунт на дне котлована тщательно утрамбован, а уровень грунтовых вод находится ниже уровня проведения подготовительных работ. Но в этом случае лучше обустраивать дополнительную гидроизоляцию. Также вам придется постараться с арматурой, чтобы она заняла адекватное проекту положение.


Технология регламентируется тремя нормативами: СНиП2.02.01-83, СНиП13330.2012 и СНиП50-101-2004. Эти документы предписывают осуществлять проектирование и расчеты в соответствии: с типом грунта, с особенностями окружающей застройки, с учетом реальных нагрузок, с учетом класса сейсмичности района и экологическими требованиями местных властей.

Как выполняется бетонная подготовка


Утрамбовываем тщательно грунт в траншее или котловане и выравниваем его



Необходимо сразу сказать, что подбетонка не является обязательным элементом конструкции. Если ваш объект не масштабен, грунт на участке плотный, рельеф – ровный, а черновое основание предусматривает тугую стальную стяжку, выполнять работу не экономично и не практично, поскольку дополнительные усилия никак не повлияют на результат.


Выравниваем дно траншеи щебнем мелкой фракции и утрамбовываем



Если бетонная подготовка целесообразна, то ее обустройство нужно начинать с рытья траншеи и утрамбовки ее дна. Ее глубина складывается их толщины подушки и толщины подбетонки. На дно траншеи высыпается расчетное количество песка и камня, которые также утрамбовываются. Далее необходимо слой гидроизоляции. Это может быть битум, рубероид или пленка. Бетонная подготовка под монолитную ленту должна выступать за пределы подземных конструкций на 10 или 15 см. С учетом этих значений должна формироваться и песчано-щебеночная подушка.


Заливаем бетон марки М100 в опалубку, выравниваем



Важно в первые дни схватывания бетона поливать водой, при помощи распылителя (не струей). По истечению двух, трех дней опалубка снимается и можно наносить гидроизоляцию и выставлять арматурный каркас под ленточный фундамент.


Как залили бетон не забывайте поливать его водой, иначе бетон не созреет, а высохнет


Формирование опалубки и арматурного каркаса


Для того, чтобы фундамент работал в виде «перевернутой буквы Т» необходимо армирование. На этом этапе необходимо выставить опалубку. Для бетонной подготовки достаточно использовать доски 150х40, которые кольями закрепляются в горизонтальном положении. Затем на дно созданной конструкции выкладывается арматура, согласно проекту. По завершению работы начинается замешивание тощего цементного раствора, где содержание самого цемента не велико. В качестве наполнителей используются щебень и песок. Готовый материал заливается в опалубку. Его также нужно утрамбовать, чтобы выгнать воздух с помощью вибратора.


Верхний слой подбетонки нужно выровнять, и накрыть пленкой, которая предотвратит интенсивное высыхание поверхности. В зависимости от плотности грунта, толщина бетонной подготовки может варьироваться от 6 до 10 см. Строительные нормативы рекомендуют не допускать уклона конструкции более 5 мм на 1 метр длины ленточного фундамента. Если вы хотите добиться надежной увязки подбетонки с фундаментом, целесообразно установить вертикальные металлические стержни, чтобы они возвышались над поверхностью от 20 до 30 см.


Практически в каждом строительном проекте предполагается проход по таким конструкциям коммуникаций. Их можно сделать на следующем этапе возведения объекта с помощью болгарки или бурения. Но рациональней «заложить» такие отверстия во время обустройства бетонной подготовки – в сыром растворе. Это сэкономит время и денежные средства.

Основной функционал бетонной подготовки:


  • защита от протечек бетонного раствора, что ускоряет достижение необходимых характеристик основания;
  • силы, возникающие в грунте, перераспределяются через подбетонку, она нивелирует их действие;
  • оптимизация процесса армирования;
  • бетонная подготовка позволяет проводить строительные работы в зимнее время года;
  • выровненная поверхность упрощает работы и делает их более точными.


Для замешивания тощего раствора можно использовать бетон до марки М50. Преимущественно данная технология используется для сооружения ленточных и плитных фундаментов. Точную ширину и толщину подбетонки необходимо рассчитывать в соответствии с предполагаемыми деформациями и по несущей способности.


Далеко не всегда следует выбирать подбетонку в качестве базы для фундамента. Но данная технология позволяет сооружать надежные и долговечные основания даже в проблемных участках застройки. В работах следует руководствоваться строительными нормативами. Так в результате вы получите дом, который будет радовать вас и ваших потомков.

Бетонная подготовка под фундамент и её устройство

Бетонная подготовка под фундамент выполняется заливанием раствора в заранее подготовленный котлован. Траншею можно выполнить или своими руками или с помощью специализированной машины. Последний способ рекомендуем выбирать при больших объёмах работ. В нашей статье мы ознакомимся с основными требованиями СНиП и последовательность работ над созданием устройства.

Функции подготовки из бетона

Бетонная подготовка под фундамент выполняется заливанием раствора в заранее подготовленный котлован

В том случае, когда фундамент планируется заливать на территории работ, а не устанавливать уже готовые конструкции, то подготовка способна помочь при решении таких проблем:

  • Обеспечить защиту от возможных протечек раствора. Данное качество помогает образование необходимого объёма фундаментом и всех его показателей.
  • Снизить уровень силового воздействия, которое возникает при давлении почвы. Бетонная подушка разделяет весь показатель силы равномерно по площади участка.
  • Обеспечивает комфорт для подготовки каркаса арматуры, которую нужно устанавливать на ровной поверхности земли.

Подготовительный этап работ

В большинстве случаев подушка делается из щебня или бетона, и выполнить ее укладку можно самостоятельно

На практике на сегодняшний день выделяют такие типы подготовительных работ:

  • Выполнение расчетов;
  • Очистку и выравнивание площади фундамента;
  • Подготовка для монтажа основания дома.

Из этого перечня мы остановимся боле подробно на последнем пункте. В большинстве случаев подушка делается из щебня или бетона, и выполнить ее укладку можно самостоятельно. Технические нормы, регламентируемые СНиП, показывают, какой должна быть  толщина строительного слоя и технику выполнения работ.

 Внимание! Основные принципы регулирования данных процессов описаны в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

Задача, которая предстает перед нами, подготовки к возведению фундамента. Строительными правилами предусмотрены различные варианты работ, но одна из приоритетных – это подбетонка.

Разновидности подготовительных этапов

На сегодняшний день строительными требованиями предусматривается два вида подготовительных работ:

  • Тип из щебенки;
  • Бетонный вид.

Давайте ознакомимся с каждым из них подробно.

Рекомендуем к прочтению:

Щебневая разновидность подготовки

Если применять подготовку из щебня, то можно значительно снизить стоимость монтажа и сэкономить цемент

Если применять подготовку из щебня, то можно значительно снизить стоимость монтажа и сэкономить цемент. Стоит учесть, что ширина слоя щебня должна быть не меньше 20 см. После его укладки, нужно материал хорошо утрамбовать. Конечным действием есть заливка битумом.

Внимание! Данный способ имеет низкий уровень надежности, так как теряется жесткость подложки.

Бетонный способ подготовки

Устройство такого типа набирает свою популярность для строительства ленты или плиты арматуры конструкции фундамента дома. Дело в том, что техника возведения основания предусматривает монтаж жестких сеток из стали и каркаса, которые необходимы для выполнения заливки раствора. Стоит отметить, что такая поверхность позволяет облегчить и ускорить строительный процесс.

Внимание! Актуальным становиться использование такого метода в зимний сезон, когда почва имеет наихудшие показатели.

Существуют определенные требования к выполнению работы над подготовкой. Давайте сейчас и назовем эти правила:

  • Нормы СНиП позволяют применять для работ марку бетона от М50 и выше;
  • Толщина общего слоя в большинстве случаев бывает 10 см. Стоит отметить, что этого достаточно хватает для выравнивания поверхности площадки и формирования надежности фундамента дома.
  • Бетон выкладывается на подушку, какая состоит из песка и щебня.

Устройство подушки

Подготовка из песка под основание дома позволяет равномерно распределять нагрузочный объём по всему периметру

Подготовка из песка под основание дома позволяет равномерно распределять нагрузочный объём по всему периметру. Стоит отметить, что особо остро такой метод стает осенью и весной, когда почва нестабильна. Песчаная подушка дает возможность приподнять уровень поверхностных вод и сгладить негативное воздействие прямого касания с потусторонними предметами.

Внимание! Такая установка актуальна, если дно траншеи имеет проблемный грунт. В такой ситуации нужна процедура по удалению почвы. Когда работы будут окончены, необходимо засыпать ее песком. Стоит отметить, что толщина слоя должна быть примерно 15 см.

Вместо песчаного покрытия может выполняться подготовка из щебня для фундамента дома. Эта установка имеет прочность намного выше, чем предыдущая. Толщина слоя укладывается в 25 см, а материал для этого выбирается марки 20 или 40 мм. Смесь щебня хорошо утрамбовывает плита со способностью вибрации. После того, как выполнится уплотнение верхней части материала, показатель должен находиться на нулевой отметке.

Важно! Присутствие подушки имеет защитный слой, который показывает величину дистанции от основания до арматуры. Если применяется бетонная методика, то толщина слоя может уменьшаться в два раза.

Последовательность бетонной подготовки

Для обустройства арматуры используются прутья из металла размером 12 мм

Бетонная подготовка для основания дома процесс достаточно емкий. Если изображать его схематически, то можно представить процесс в последовательности таких работ:

Рекомендуем к прочтению:

  • Когда совершилась укладка, нужно приступать к установке опалубки, высотой не выше 30 см – эта норма регламентирована СНиП;
  • Для обустройства арматуры используются прутья из металла размером 12 мм;
  • Выполняем заливку бетона;
  • После этого необходимо утрамбовать подушку, для этого можно использовать вибрационные плиты.

Внимание! Край бетонной плиты должен иметь выступ 15 см над фундаментом. После выполнения заливки в эту подушку следует вставлять устройство арматуры, которые должны виднеться с земли на полметра. Эти элементы обеспечивают связь между подушкой и основанием дома.

Готовим идеальный раствор

Для того чтоб создать оптимальное устройство из бетона рекомендуется использовать марку В 7,5, который имеет название тощий

Для того чтоб создать оптимальное устройство из бетона рекомендуется использовать марку В 7,5, который имеет название тощий. Это объясняется тем, что раствор получается небольшой концентрации связки. Лучше всего его применять для подпольного покрытия основания.

Внимание! Для всех видов других работ нужно использовать бетон высших марок от М 15.  Для его приготовления рекомендуется добавлять керамзит.

Давайте рассмотрим более подробно компоненты для приготовления раствора первого вида. Если рассчитывать расход на 1 куб. м, то для приготовления смеси нам пригодится:

  • 160 кг цемента;
  • 2200 кг речного песка;
  • Примерно 75 литров воды.

На территории строительного объекта равномерно распределяют песок, поверх него цемент. Далее граблями и другим специализированным инструментов нужно создать из них однородную смесь. Обрызгиваем водой этот слой и хорошенько утрамбовываем. Для того чтоб обеспечить равномерное высыхание можно накрыть пленкой.

Последовательная схема монтажных работ

Бетонный тип основания является одним из самых востребованных на сегодняшний день — это объясняется его прочностью, долговечностью, а также легкостью монтажных работ

Устройство возводится путем последовательности строительных процессов, которые выполняются в такой очередности:

  • Производим разметку площадки. Стоит учесть, что согласно СНиП она должна соответствовать проекту здания.
  • Выполняем выравнивание территории;
  • Создаем слой из щебня не больше 10 см;
  • Утрамбовываем подушку с помощью вибрационной плиты;
  • Монтируем опалубку по разметкам;

Внимание! Согласно СНиП ее высота должна быть идентичной с шириной слоя из бетона. Обычно этот показатель равен 0,3 метра.

  • Для повышения прочности подушки можно выполнить установку арматуры с сечением больше 8 мм;
  • Бетон также можно утрамбовать с помощью вибрационной плиты;
  • Габариты территории подготовки из бетона обычно на 15 см больше со всех сторон, чем размеры фундаментной ленты или плиты;
  • После того, как вы выполнили заливку, нужно установить прутья арматуры вертикально, что обеспечит связь с фундаментом;

Бетонный тип основания является одним из самых востребованных на сегодняшний день — это объясняется его прочностью, долговечностью, а также легкостью монтажных работ. Строительными нормативами в обязательном порядке предусмотрена подготовка фундамента. В нашей статье мы выяснили, что бетонная конструкция является самым оптимальным вариантом.

Бетонная подготовка под фундамент

Как производится подготовка к закладке фундамента

Бетонная подготовка под фундамент. Подготовка к закладке  фундамента – это важная работа в строительстве дома. Эксплуатация дома длительное время и его прочность напрямую зависит от качественного выполнения работ по закладке фундамента. Для строительства домов из тяжелого камня, бетона часто применяют так называемый ленточный фундамент.

На этих фундаментах строят как одноэтажные дома, так и многоэтажные, причем на любых видах грунта. Ленточный фундамент один из самых легких в закладке, эти работы можно выполнить самостоятельно без привлечения специальных бригад и техники.

Это позволяет заложить фундамент без крупных затрат, для возведения дома за городом, можно использовать при строительстве бани или гаража и многих других построек. Ленточный фундамент имеет вид контура замкнутого вида из железобетона и распределяет вес всего здания равномерно по всему периметру.

Подготовка к закладке

Выбор и закладка любого фундамента зависят от состава грунта, где планируется возведение постройки, в том числе от такого свойства, как пучинистость. Закладку линейного фундамента лучше всего производить на основе сухих и непучинистых грунтах. Кроме этого, необходимо проанализировать глубину промерзания почвы, а также прохождения грунтовых вод. Как правило, фундамент закладывается примерно на триста миллиметров под уровнем промерзания почвы и обязательно выше прохождения грунтовых вод. Выполнение этих характеристик при закладке фундамента позволит обеспечить высокую его прочность и долгий срок эксплуатации.

Закладка ленточного фундамента

После того, как проанализировано состояние почвы начинается подготовка будущего фундамента и необходимо провести следующие работы.

Выполнение проекта здания со всеми расчетами. Вначале надо выполнить разметку на земельном участке под планируемую постройку здания, разместить колышки на ширину предполагаемого фундамента по всему периметру постройки. Колышки соединяем лентой для очертания внешнего и внутреннего периметров. После выравниваем углы, доводим их до девяноста градусов и проверяем правильность выполненной разметки путем измерения длин диагоналей, они должны быть одинаковыми. По завершении проведения всех размеров приступаем к подготовке котлована, делая его чуть шире для монтажа опалубки.

Подготовка и создание закладки фундамента. Перед подготовкой опалубки, на дно котлована обязательно укладывается подушка для выравнивания дна и обеспечения в дальнейшем снижения нагрузок на фундамент в любой сезон. Подушку изготавливают простым засыпанием песка на толщину примерно 150мм., поверх его закладывается щебень. Все это плотно утрамбовывается до ровной поверхности. Далее готовится опалубка из любых подручных материалов, способных сдержать нагрузку бетона, например, путем сбивания досок. По всему периметру через каждый метр крепятся к конструкции клинья, забитые в землю. Опалубку можно впоследствии оставить в траншее или удалить ее оттуда.

Проведение усиления конструкции фундамента. Немаловажное значение для ленточного фундамента является укрепление его конструкции, в целях недопущения в последующем процесса его растяжения. Армирование выполняется путем размещения арматуры на дне котлована по длине и его ширине в виде ячеек, закрепляемых специальной вязальной проволокой. Допускается выполнить эти ячейки путем сварочных работ.

Монтаж вентиляции, гидроизоляции конструкции. В фундаменте в обязательном порядке должны быть отверстия для обеспечения вентиляции воздуха. Для этого устанавливаются трубы между опалубкой, которые засыпаются песком и после завершения выполнения работ просто удаляются.

Для недопущения возникновения плесени, а также сырости и распада фундамента требуется в обязательном порядке монтаж гидроизоляции. Эту защиту можно сделать с помощью рубероида, путем укладки его в котлован на самое дно. Существуют и современные смеси, которые мешаются с бетоном при заливке фундамента.

Наполнение конструкции фундамента бетоном. Завершающим этапом в подготовке ленточного фундамента является наполнение конструкции бетоном. Раствор его можно приготовить самостоятельно или заказать его в готовом виде. После размещения смеси бетона в конструкции необходимо его разровнять и плотно утрамбовать.

После выполнения всех работ бетон застывает до одного месяца. Причем в жаркую погоду его необходимо периодически поливать водой, а в дождливую укрывать от повышенной влажности.

Поделиться ссылкой:

Загрузка…

Устройство бетонной подготовки (подбетонка): видео

Качественный фундамент – залог долгой жизни задания, которое на нем стоит. В процессе эксплуатации основание подвергается агрессивному воздействию массы внешних факторов, таких как морозное вспучивание и движение грунта, переувлажненность почвы, осадки и т.д. Чтобы снизить уровень нагрузки на фундаментную основу в этом ключе, делается бетонная подготовка под фундамент.

Что такое подбетонка?

Бетонная подготовка – это тощий цементный слой, прокладываемый между фундаментом и гравийной или щебеночной подушкой.  Толщина бетонной подготовки обычно равна не более 10см.

Для чего нужна подбетонка?

Такая подготовка под фундамент дает возможность создать более прочное основание, удобную и качественную опору для базиса. Вот ряд условий, при которых бетонная подготовка под фундамент жизненно важна:

  • Сейсмоопасность местности.
  • Рыхлые почвы.
  • Поблизости есть расположение насыпей, склонов, откосов.
  • Сжимающая нагрузка, которую будет оказывать здание, достаточно велика.

Помимо этого, подготовка под фундамент отличается еще массой плюсов:

  • Удобно монтировать сборные конструкции на ровной твердой поверхности.
  • Экономичный расход бетонов высоких марок.
  • Армирующую сетку устанавливать проще, чем на щебенку.
  • Бетонная подготовка создает дополнительный барьер против проникновения влаги внутрь фундамента.
  • При заливке основания бетоном позволяет сохранить качество марки, предотвращая утечку цементного молока.
  • Такое основание защищает базис от сезонных сдвигов грунта.
  • Почвы, склонные к морозному пучению, благодаря подбетонке не оказывают сильного пагубного воздействия на базис.
  • Бетонная подготовка является отличной профилактикой просадки здания.

Технологические особенности подбетонки

Бетонная подготовка под плитное или блочное основание может быть выполнена двумя способами:

  1. Заливается слой бетона класса М50-100 толщиной в 10см.
  2. Слой щебенки заливают жидким битумом.

Итак, бетонная подготовка под фундамент выполняется с учетом следующих требований:

  • Марка бетона – М50.
  • Высота слоя – 10см.
  • Стороны подбетонки выходят за стенки будущего фундамента на 0,3-0,4м.
  • Подбетонка заливается на подушку из песка и гравия.
  • Чтобы основание набрало необходимую прочность, нужно дать ему отстояться 28дней.
  • Для армирующего каркаса пользуются арматурой диаметром 0,6-1,2см.

Устройство бетонной подготовки

Устройство подбетонки включает в себя следующие шаги:

  1. Дно котлована или траншеи тщательно разравнивают.
  2. На него высыпается крупная или средняя щебенка слоем в 10-15см. Щебень разравнивают и утрамбовывают.
  3. Поверх отсыпается прослойка песка, его также увлажняют и трамбуют.
  4. Далее устанавливается опалубка.
  5. Монтируется арматурный каркас с вертикальными выпусками, которые необходимы, чтобы соединить бетонную подготовку с базисом.
  6. Далее осуществляется непосредственно залив бетонной подготовки под фундамент. Для этого используют тощий раствор бетона с 6%-м содержанием цемента. Чтобы приготовить такой раствор, нужно смешать цемент, песок и воду в пропорциях 280кг, 600кг и 170л соответственно. Данного количества раствора хватит для заливки площади в 1м2.
  7. Чтобы в бетонном слое не образовалось пустот, по залитой подошве проходя глубинным вибратором.
  8. Снимать опалубку можно через неделю.
  9. По верху подбетонки обязательно проводятся гидроизоляционные мероприятия. Влагозащитный контур создается с помощью рулонной изоляции или других способов.

Подготовка под фундамент с геомембраной

Полимерная мембрана появилась в сфере строительства относительно недавно и набирает все большую популярность. Дело в том, что она позволяет не только качественно защитить базис от воздействия влажности, но дополнительно укрепляет грунт.

Мембрана кладется на щебеночно-песчаный слой. Швы материала спаивают при помощи сварки. Мембраны обладают длительным сроком эксплуатации, устойчивы к температурным перепадам.

Подбетонка под фундамент: видео-инструкция

Подготовка фундамента | Как подготовить фундамент к работам?

Подготовка фундамента: Не зависимо от типа будущего фундамента (ленточный или монолитный), перед тем как залить бетонную смесь в опалубку необходимо провести ряд обязательных подготовительных работ. Важно подходить к этому процессу со всей ответственностью, поскольку любой нюанс может оказать негативное влияние на качество и прочность опоры всего строения, а соответственно на его надежность и долговечность.

Подготовка фундамента к монолитным работам

Подготовка фундамента (ленточного и монолитного) к монолитным работам. Сначала производится расчет будущего фундамента, проводятся все замеры, и рассчитывается количество необходимого материала с учетом коэффициента запаса. Выбирается необходимая марка бетона по проекту с учетом ее количества и веса. Купить бетон для фундамента и получить консультацию можно перейдя по ссылке.  Затем разворачиваются тщательные подготовительные работы.

Ленточный фундамент – в земле прорывают траншею по заранее продуманному чертежу, обеспечивают строению надежную дренажную систему, далее насыпают слой песка, который образует своего рода подушку и далее строят максимально ровную деревянную опалубку. После успешно проведенных предварительных этапов устанавливают каркас из арматуры и производят заливу бетонной смеси.

Фундамент монолитный — сначала (с помощью веревок и колышков) очерчивают примерный периметр проведения работ, чистят  и удаляют  от полуметра верхнего слоя земли  и прорывают котлован с обязательным запасом в сто сантиметров. Дно в хорошенько выравнивают и выкладывают на его поверхность пленку в целях гидроизоляции. Затем, так же как и в ленточном фундаменте насыпают подушку из песка, далее укладывают по всему объекту слой щебня. В качестве дренажной системы выступают заложенные по бокам конструкции специальные трубы. После вышеперечисленных манипуляций заливается бетонная смесь.

Есть ряд нюансов, которые необходимо учитывать при грамотной подготовке фундамента к заливке бетоном:

  1. Нужно объективно оценивать свои силы и знания. Зачастую для грамотного расчета будущего фундамента и планирования количества бетона, досок и другого материала, целесообразнее обратится к помощи специалистов;
  2. Необходимо проконтролировать, чтобы весь плодородный слой был удален, чтобы избежать вздутие грунта при низких температурах;
  3. Важно хорошо утрамбовать подушку из песка, чтобы конструкция не дала сильную усадку;
  4. Диаметр арматуры или частота её плетения могут оказать большое влияние на технические характеристики будущего фундамента, поэтому не нужно недооценивать такие «мелочи»;
  5. Арматуру следует укладывать на высоту от 5 сантиметров от грунта, чтобы металл не начал ржаветь. И многое другое.

Заблаговременное изучение всех тонкостей работ по возведению фундамента даёт ряд преимуществ. 50% успеха в получении крепкой конструкции – грамотная и тщательная подготовка к заливке и остальные 50%  — качественно выбранная бетонная смесь, которую вы можете купить у нас перейдя по ссылке Купить бетон

Строительство фундамента — Ленточный фундамент.

Ленточный фундамент состоит из непрерывной полосы, обычно из бетона, сформированной по центру под несущими стенами. Эта непрерывная полоса служит ровным основанием, на котором возводится стена, и имеет такую ​​ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения. Бетон — это материал, который в основном используется сегодня для фундаментов, поскольку его можно легко разместить, распределить и выровнять в траншеях фундамента, чтобы обеспечить основу для стен, и он развивает достаточную прочность на сжатие по мере затвердевания, чтобы выдерживать нагрузку на фундамент. До производства портландцемента ленточные фундаменты из кирпича были обычным явлением, причем кирпичный фундамент возводился непосредственно на твердом грунте или на пласте из натурального камня.

Ширина бетонного ленточного фундамента зависит от несущей способности основания и нагрузки на фундамент. Чем больше несущая способность грунта, тем меньше ширина фундамента при той же нагрузке.

Таблица в Утвержденном документе А к Строительным нормам и правилам устанавливает рекомендуемую минимальную ширину бетонных ленточных фундаментов, относящуюся к шести определенным категориям грунтов, и рассчитанные общие нагрузки на фундаменты в виде готового счетчика.Ширина варьируется от 250 мм для нагрузки не более 20 кН / погонный метр стены на плотный гравий или песок до 450 мм для нагрузок 40 кН / погонный метр на твердую глину, до 850 мм для нагрузок, не превышающих 30 кН / погонный метр на мягком иле, глине или песчаной глине.

Приведенные размеры указывают на то, что может быть приемлемо в указанных условиях, а не на абсолютные значения, которые должны быть приняты, независимо от условий, преобладающих на отдельных участках.

Ленточный фундамент для полой внешней стены и твердой внутренней несущей стены, показанный на рис.6 будет аналогична ширине, рекомендованной в Консультативном документе для твердого глинистого грунта, когда нагрузка на фундамент составляет не более 50 кН / погонный метр. На практике линейная нагрузка на фундамент дома будет заметно меньше 50 кН / погонный метр, и фундамент вполне можно сделать шире, чем минимальные требования для удобства заполнения более широкой траншеи бетоном для удобства укладки кирпича внизу. земля.

Фиг.6 Ленточный фундамент.

Наименьшая толщина бетонного ленточного фундамента частично определяется размером заполнителя, используемого в бетоне, необходимостью минимальной толщины бетона, чтобы он не высыхал слишком быстро и не терял прочность, а также во избежание разрушения бетон сдвигом.

Если бы толщина бетонного ленточного фундамента была значительно меньше его выступа с каждой стороны стены, бетон мог бы разрушиться из-за развития трещин сдвига под весом стены, вызывая трещину под углом 45 °, как показано на рис. 7. Если это произойдет, опорная поверхность фундамента на земле будет меньше, чем это необходимо для устойчивости.

Сдвиг вызывается двумя противодействующими силами стены и земли, действующими на бетон и разрывающими его, когда ножницы или ножницы разрезают или расслаивают материалы.

Рис. 7 Разрушение при сдвиге.

Похожие сообщения по категориям:

Препарат висячей капли для предотвращения подвижности бактерий

Препарат висячей капли — полезный метод, используемый в лаборатории для микроскопического исследования живых микроорганизмов (жизнеспособных микроорганизмов), особенно бактерий, без их окрашивания, и определения их подвижности из-за жгутиков.Жгутики — это орган передвижения у бактерий, и у бактерий обнаружены различные типы расположения жгутиков, которые вызывают изменение подвижности бактерий, так как некоторые из них очень подвижны, а некоторые — слабо подвижны.

УСТАНОВКА ФЛАГЕЛЛА

ПРИНЦИП ПОДГОТОВКИ ВЕСНОЙ КАПЛИ

Препараты в виде висящих капель представляют собой специальный тип влажного держателя, в котором капля бульонной культуры микроорганизмов или бактериальной суспензии, подлежащих анализу, помещается на покровное стекло, окруженное липким веществом, предпочтительно вазелином и Покровное стекло, содержащее образец, быстро переворачивается на специальный тип предметного стекла, известный как предметное стекло с полостью или углубление, содержащее углубление (углубление или полость), чтобы капля свободно висела на покровном стекле в углублении предметного стекла и вазелин образует уплотнение, которое предотвращает испарение образца и временно сохраняет его.

Затем препарат висящей капли исследуют под микроскопом, чтобы проверить подвижность организма, предпочтительно при пониженном освещении, чтобы улучшить видимость и лучший контраст. Этот метод идеально подходит для лабораторных проверок подвижности бактерий.

ТРЕБОВАНИЯ К ПОДГОТОВКЕ ПОДВЕСНОЙ КАПЛИ

  • 12-часовая бульонная культура образца или суспензия бактерий
  • Подвесная направляющая / направляющая для полостей
  • Стеклянные покровные стекла
  • Вазелин / вазелин
  • Спички
  • Карандаш для восковой маркировки

ПОРЯДОК ПРИГОТОВЛЕНИЯ ВЕСНОЙ КАПЛИ

Очистите и обожгите слайд с висящей каплей / полость и поместите его на стол стороной с вогнутостью / выемкой вверх и нанесите тонкий слой вазелина или вазелина вокруг выемки.

ПОДВЕСКА КАПЛИ ШАГ ПРИГОТОВЛЕНИЯ 1

Если вы используете обычное предметное стекло для микроскопа, то примените парафиновое кольцо или кольцо липкой ленты, чтобы сделать на предметном стекле круговую вогнутость. Этот шаг не требуется, если имеется предметное стекло с углублением.

Теперь очистите покровное стекло и нанесите вазелин или вазелин на каждый из четырех углов покровного стекла, используя спичку.

Поместите покрытое желеобразным веществом покровное стекло на чистую бумагу вазелином вверх.

Перенесите одну петлю бульонной культуры или бактериальной суспензии в центр покровного стекла.

ПОДВЕСКА КАПЛИ ШАГ 2

Примечание: Капля не должна быть слишком большой или слишком маленькой, а размер капли следует отрегулировать в соответствии с размерами и углублением покровного стекла и предметного стекла для полостей соответственно.

Control Foundation DLC Руководство по коллекции Папы

Pope’s Collection — это побочная миссия в недавно выпущенном дополнении для Control.Миссия Pope’s Collection из DLC Control Foundation проведет вас через этот раздел карты, чтобы найти и восстановить удостоверения личности в соответствующих местах.

В этом руководстве мы проведем вас через все места для удостоверений личности, а также места их размещения для завершения миссии Поупы.

Control Foundation DLC Коллекция Папы

Эту миссию дает Эмили Поуп после того, как она спустится в базовый лагерь. Она поручает вам найти 5 удостоверений личности, принадлежащих пяти разным сотрудникам, работающим на объекте i.е. Главный инженер раскопок, главный картограф, ведущий физик, начальник службы безопасности и начальник отдела исследований.

Эта миссия — своего рода головоломка, так как нахождение и размещение правильной карты в нужном месте откроет лифт в следующую область.

Карты валяются на карте, и вам просто нужно найти их и положить на соответствующие столы.

После того, как вы поговорите с Эмили и она назначит вам миссию, поговорите с ней еще раз, чтобы получить инструкции и ключ, который вам понадобится, чтобы открыть комнату лифта, в которой есть одна из карточек.

Расположение карт
Первая часть — это поиск карт, поэтому ниже показаны все местоположения карт;

Идите на склад и найдите три смежные комнаты желтого цвета с лампочками на дверях. Первая карта находится в крайней правой комнате и находится на крайней правой полке внутри комнаты.

Вторая карта находится внутри желтого бункера, который находится наверху выступа.

Через этот бункер и свет за ним, а за углом вы найдете приподнятую платформу с ящиками вокруг нее.Третья карта находится прямо под столом наверху платформы.

Четвертая карта немного сложнее. Вам нужно подняться над локацией первой карты, над комнатами и на платформу над ними. Оказавшись на вершине, вам нужно отправиться вправо к огромной бетонной башне.

В башне высоко наверху есть окно, цель — попасть туда. Используйте способность камня, чтобы вызвать выступы из каменной стены, чтобы добраться туда. Оказавшись там, вы найдете карточку у изножья кровати внутри окна.

Пятая карта находится в лифтовой комнате позади бетонной башни. Он открывается с помощью ключа, который вам дала Эмили. Как только вы разблокируете его, вы найдете карту прямо перед ним.

Размещение карт
Собрав все карты, теперь вы должны поместить их в соответствующие слоты, чтобы выполнить задание. Все слоты для карт (столы) находятся внутри этой лифтовой комнаты, вам просто нужно определить, какая карта принадлежит к какому столу. Затем вы взаимодействуете с консолью у стола, чтобы разместить карту.

Ниже приведены идентификаторы всех стоек для размещения карт:

Начальник службы безопасности
Имеет радио и некоторое видеооборудование, в том числе пленку и телевизор. Сверху также размещено несколько необычных пушек.

Главный инженер по земляным работам
Стол с киркой и другими землеройными инструментами принадлежит инженеру по земляным работам.

Ведущий физик
Имеет колыбель Ньютона рядом с зажженной лампой.

Начальник отдела исследований
У него много книг, компьютер, флаг и пишущая машинка.Также на стене висит групповое фото.

Старший картограф
Стол с несколькими книгами в углу и только картой под лампой. У Алоса есть карта на стене над столом.

Как только все карты будут размещены в нужных местах, лифт в центре комнаты активируется, указывая на то, что вы поместили карты в нужные места.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
