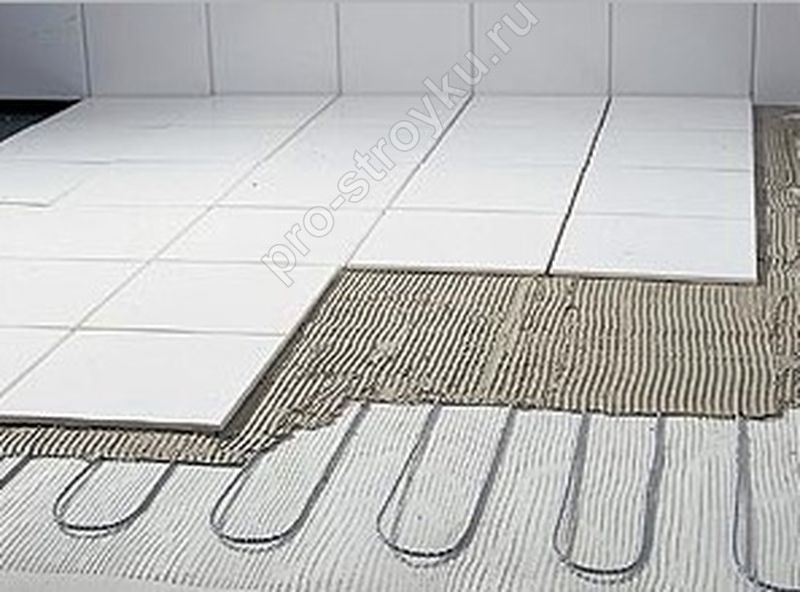

Плитка под теплый пол: какой лучше и как укладывать?

Содержание

какой лучше выбрать и как установить своими руками

Содержание статьи:

Отделка пола кафелем производится в помещениях с большой влажностью и повышенной проходимостью. Обычно этот вариант облицовки выбирается для кухни, санузла, коридора и балкона. Летом по такой поверхности ходить приятно и комфортно. Однако в холодное время года основание становится холодным, а тканевое напольное покрытие является не самым лучшим в плане эстетики решением. Укладка теплого пола под плитку является лучшим выходом из подобной ситуации как для частного дома, так и для квартиры в высотке. Выполнить эту работу сможет даже неопытный мастер. Главное — правильно выбрать материал и соблюсти технологию его монтажа.

Плюсы и минусы теплого пола под плиткой

Теплый пол под плиткой предотвращает развитие грибка и плесени

Установка нагревательных элементов под кафель, как и любое техническое решение, имеет свои плюсы и минусы. Их нужно учитывать перед тем как сделать ответственный выбор в пользу их установки.

Теплый пол под плитку дает следующие преимущества:

  • Равномерный прогрев поверхности. Обеспечение комфортного передвижения по теплому материалу без носков и тапочек.
  • Поддержание комфортной температуры в комнате. Подпольные нагреватели могут использоваться в качестве вспомогательного или самостоятельного отопления.
  • Предотвращение развития грибка и плесени. В здоровой обстановке люди будут только хорошеть, забыв об аллергии и инфекционных заболеваниях.

К минусам теплого пола относится увеличение потребляемой энергии

Решая, какой подобрать половой нагреватель, нужно помнить и о минусах таких устройств:

  • Большое потребление энергии. Это относится как к водяным, так и электрическим изделиям. Даже использование элементов в качестве вспомогательного отопления может нанести серьезный удар по семейному бюджету.
  • Увеличение нагрузки на плиту перекрытия. Кроме этого, использование цементной стяжки приводит к поднятию уровня пола на 5-10 см. Исключение составляют пленочные элементы, которые можно класть под паркет или покрывать плиточным клеем.
  • Риск возникновения аварийной ситуации. Использование электричества во влажных токах таит в себе опасность. Водяной контур или запорная арматура могут разгерметизироваться, а это чревато затоплением нижних уровней.

Тем не менее теплые полы давно перестали быть атрибутом роскоши.

Какой теплый пол выбрать

Современные технологии предоставляют потребителям широкий выбор нагревательных приборов и устройств, которые можно размещать под керамической плиткой. Выбирать продукцию нужно с учетом особенностей недвижимости.

Электрический

Наиболее популярно применение нагревательных теплых матов

В продаже представлены изделия, изготовленные в виде кабелей и матов.

Греющие кабели имеют толщину 8-15 мм и сделаны из 1 или 2 жил. В зависимости от диаметра у провода есть минимальный радиус поворота, который уменьшать нельзя. Установка осуществляется змейкой с отступом от стен на 10-15 см. После фиксации конструкция заливается цементной стяжкой и облицовывается плиткой. Такой электрический теплый пол под плитку используется в основном в новостройках без отделки и при капитальном ремонте, когда необходимо выравнивать несущую плиту.

Маты более популярны, несмотря на высокую стоимость. Это обусловлено их малой толщиной и высокой эффективностью. Готовое изделие представляет собой тонкий греющий провод, вплавленный в полимерную термостойкую сетку. Толщина полотна не превышает 3 мм, что дает возможность укладывать плитку сразу на маты, не проводя заливку стяжки. За счет тесного расположения проводников обеспечивается более эффективное прогревание поверхности.

Потребление электроэнергии у кабельной и матовой продукции составляет 120-300 Вт/м² при сроке службы 10-15 лет.

Водяной

Водяной теплый пол является самым экономичным по энергозатратам

В плане энергозатрат водяной пол является самым экономичным, но имеет ограничения по месту установки. Делать такие системы запрещается в квартирах многоэтажных домов, кроме первых этажей. Связано это с риском протечек и большим весом стяжки, которой заливаются контуры.

Изготавливают водяные системы из непрерывных полимерных труб, секций из металла и полипропилена. Подключение производится к стояку отопления или полотенцесушителя. Недостатком таких устройств является зависимость от графика подачи тепла коммунальными службами. Другим минусом является сложность обустройства системы запорной и регулирующей арматурой. Для настройки оптимальной температуры и поддержания равномерного давления в контурах требуется установка смесителя, коллектора и запорного крана. В совокупности с толщиной стяжки это заставляет многих владельцев недвижимости отказываться от такого варианта подогрева жилья.

Инфракрасный

Инфракрасный пол представляет собой полимерную пленку толщиной 0,3-0,5 мм с расположенными внутри покрытыми карбоном проводами. Изделия выпускаются в виде пластин 50×50 см. Под действием тока элементы испускают инфракрасное излучение, которое оказывает нагревательный эффект. Плюсом таких элементов является то, что их можно положить не только под плитку. После накрытия нагревателей демпферным полотном на него можно уложить ламинат, паркет, массивную и инженерную доску.

Подготовка основания

Схема укладки теплого пола под плитку

Правильный монтаж теплых полов предполагает проведение подготовительных работ, выполняющихся в следующий последовательности:

  1. Составление схемы, расчет потребности материалов и инструментов.
  2. Удаление старой облицовки, обследование поверхности, удаление неустойчивых элементов, заделка щелей.
  3. Обработка плиты пропиткой глубокого проникновения.
  4. Заливка легкой выравнивающей стяжки, если имеет место провисание более 10 мм.
  5. Теплоизоляция основания с помощью фольгированного пенофола. Это хороший утеплитель толщиной до 12 мм.
  6. Установка демпферной ленты по периметру комнаты.
  7. Укладка и закрепление на основании металлической сетки, на которую будет крепиться кабельная линия, матовые листы или водяная магистраль.
  8. Высверливание в стенах углублений для крепления регулирующей аппаратуры. После этого можно установить реле температуры, терморегулятор и прочие устройства.

Если будут установлены электроустройства, необходимо продумать вопрос подведения к ним кабеля от монтажной коробки. Для этого нужно сделать штробу в стене, в которую замуровать гофрированную пластиковую трубку с вытяжным тросом.

Технология укладки

Укладка водяного контура теплого пола

Укладка теплого пола под плитку своими руками производится в соответствии с инструкцией производителя. Методика разнится в зависимости от типа нагревательной системы.

Водяной контур может укладываться между вкрученными в пол саморезами или в пенопластовые блоки с каналами под трубку. После размещения линии ее концы жестко крепятся к патрубкам коллектора, подключенного к смесителю. Проверка работоспособности проводится под рабочим давлением на протяжении 2-3 часов. Только после этого можно заливать стяжку. Пользоваться помещением разрешается после полного затвердения бетона.

Греющий кабель крепится к заранее уложенной металлической сетке, одновременно выполняющей функцию каркаса. Фиксация проводится пластиковыми стяжками, позволяющими выполнить работу быстро и безопасно. При проведении укладки нужно соблюдать расстояние между витками, чтобы обеспечить равномерное распределение тепла. Убедившись, что кабель закреплен прочно, можно заливать стяжку. Ее уровень должен быть минимум на 10 мм выше уровня греющих элементов.

Маты лучше крепить к основанию скобами или саморезами с широкими шляпками. Другим вариантом является приклеивание непосредственно пластиковой сетки. После этого, минуя стадию заливки стяжки, укладывается кафель. Ячеи в сети обеспечивают хороший контакт с основой.

ИК-пленка крепится к основанию строительным скотчем. Механическую фиксацию использовать нельзя, чтобы не нарушить целостность пленки. После ее закрепления проводится укладка финишного покрытия: керамической, полимерной или каменной плитки. Раствор следует выбирать с учетом того, что поверхность пленки имеет очень слабую адгезию.

Сколько греется теплый пол под плиткой

Таблица потребности во времени до полного нагрева систем тёплых полов при первом включении

Качество нагрева поверхности зависит от типа установленной системы и уложенного на нее материала. Водяной контур отличается инертностью, но дольше сохраняет тепло за счет энергии, накопленной в трубках и цементной стяжке. Электрические нагреватели греются быстрее, но и остывают также скоро. Пленка достигает заданной температуры и теряет ее практически мгновенно.

Среднее время нагревания пола составляет:

  • водяными контурами — 10-15 мин;
  • эл. кабелями — 7-8 мин;
  • матами — 4-5 мин;
  • ИК пленкой — менее 1 мин.

При этом расходуется примерно одинаковое количество энергии.

Рейтинг производителей

Теплый пол DEVI Мат нагревательный под плитку DTIF-150 0.5 м2

В рейтинге 10 наиболее известных отечественных и зарубежных изготовителей теплых полов лидируют следующие фирмы:

  1. DEVI.
  2. Nexans.
  3. Ensto.
  4. Hemstedt.
  5. Profi Therm.
  6. Extherm.
  7. Fenix.
  8. Woks.
  9. RATEY.
  10. Теплолюкс.

Изделия отличаются высокой эффективностью, надежностью, безопасностью и длительным сроком эксплуатации. Все оборудование адаптировано под условия российского жилья и параметры поступающего в него тока.

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

  • Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
  • Сам по себе монтаж электрического теплого пола – значительно проще.
  • Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
  • Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
  • Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

электрический теплый пол





Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

  • Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
  • Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
  • Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
  • Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

  • Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
  • В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
  • После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

  • Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

  • Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

  • Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

  • Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

  • Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

  • Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
  • Категорически запрещается планировать укладку с пересечением кабеля.
  • Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

  • несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
  • Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

  • Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .   Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку
Иллюстрация Краткое описание выполняемой операции
Нелишним будет еще раз проверить комплектность приобретенного «теплого пола».
1 – упаковка;
2 – паспорт изделия и инструкция по монтажу;
3 – бухта нагревательного кабеля требуемой длины;
4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой;
5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом;
6 – монтажная лента для фиксации петель кабеля на полу;
7 – пластиковая заглушка для гофротрубки.
Дополнительно приобретается терморегулятор с термодатчиком.
Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм.
Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами.
Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.
От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика.
Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
Пол очищается от мусора и пыли.
Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения.
Фольгированный слой располагается наружу.
Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы.
Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание.
Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов — ни в коем случае нельзя.
Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.
Начинается раскладка кабеля согласно схеме.
Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем.
Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.
Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию.
Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
Заканчивается укладка фиксацией кабеля в районе концевой муфты.
Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке.
Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод.
Расстояние датчика от стены – 500 ÷ 600 мм.
В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания.
Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции.
Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить.
После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания.
Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев.
После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».
Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля.
На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм.
Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту.
Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм.
Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …
… а затем равномерно распределяется и выравнивается с помощью правила.
Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели.
Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности.
Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов.
Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов.
Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

обогревательный мат





Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

Иллюстрация Краткое описание выполняемой операции
Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба.
Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
Вначале нарезаются «болгаркой» щели …
… а затем бетон можно выбрать перфоратором.
В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком.
Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше.
Трубка размещается вначале в горизонтальной штробе и фиксируется там …
… а затем укладывается и в вертикальную – до места установки терморегулятора.
Чтобы избежать залома, радиус поворота – не менее 50 мм.
После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
Начинается раскладка матов в соответствии с заранее составленной схемой.
Требование такое же – кабеля нигде не должны пересекаться.
Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм.
Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине
При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
Мату придается нужное направление – и продолжается его укладка.
Как маты фиксируются на поверхности пола?
Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки.
Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.
Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах.
В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем.
После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.
Такие фиксаторы устанавливают в начале и в конце каждой полосы мата.
В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках.
Например, мат можно растянуть по диагонали или в виде трапеции.
После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет.
Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
Готовится плиточный клей (предназначенный именно для теплых полов).
Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем.
Толщина клеевого слоя должна составить 10 ÷ 12 мм.
Прямо на этот слой клея и укладывается керамическая плитка.
При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня.
Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели.
Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

Иллюстрация Краткое описание выполняемой операции
Традиционно проверяется комплектность набора:
1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола;
2 – инструкция по монтажу и паспорт изделия;
3 – бухта коммутационного кабеля;
4 – гофротрубка с заглушкой для размещения термодатчика.
5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке.
6 – комплект термоусадочных трубок.
Приобретается отдельно терморегулятор с термодатчиком.
Еще одно обязательное приобретение – термоотражающий утеплитель.
Без такой подложки стержневой пол корректно работать не сможет.
Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
Сплошным покрытием настилается рулонный фольгированный утеплитель.
Стыки фиксируются водостойким или фольгированным скотчем.
Укладка стержневого мата начинается с участка, где будет расположен терморегулятор.
Мат раскатывается по прямой между двумя противоположными стенами.
Отступ от стен – порядка 100 мм.
Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.
Теперь требуется изменить направление на противоположное.
Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
Разрез должен проводиться строго по центру между стержнями.
Мат разворачивается, и продолжается его укладка.
Такой порядок действий сохраняется до полного покрытия площади.
Условие -, суммарная длина мата не должна превышать 25 метров.
Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
… а потом и поперек.
Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы.
Для этого в комплекте должна быть бухта кабеля.
Его сечение в полной мере соответствует потребляемой мощности стержневого мата.
В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
Затем готовится отрезок коммутационного провода нужной длины.
Конец его зачищается от изоляции.
Сразу надевается входящая в комплект термоусадочная трубка.
Ее пока сдвигают в сторону – она потребуется позднее.
Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина.
Клемма обжимается и со второй стороны.
Обжатая гильза прогревается строительным феном.
Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном.
В итоге соединение получает очень надежную двойную изоляцию.
Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи.
Если мат уложен в три и более полос – операция повторяется.
В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.
Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин.
Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки.
Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
Так будет выглядеть поверхность пола перед началом укладки плитки.
Одно из окошек обязательно должно прийтись на термодатчик.
Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот.
Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
Главное условие для того чтобы теплый пол работал корректно — суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм.
Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

инфракрасный теплый пол



Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Как выбрать теплый пол под плитку? Какие варианты и особенности?

Электрический теплый пол можно монтировать абсолютно под любое напольное покрытие. Однако, лучше всего делать теплый пол под плитку. Из всех видов напольных покрытий, плитка лучше всех проводит тепло выработанное теплым полом. А все остальные напольные покрытия являются теплоизоляционными материалами и в полной мере не дают теплу пройти в помещение. Как раз самые распространенные комнаты в которых делается теплый пол – ванная комната, сан.узел, кухня, прихожая, балкон. Во всех этих помещениям кладут керамическую плитку или плитку из керамогранита.

Самый простой вариант теплого пола под плитку — нагревательный мат. Для квартир расположенных выше второго этаже это самое лучшее решение. Нагревательный мат — разновидность кабельного теплого пола, который специально создан как теплый пол под плитку. Его основная особенность в том, что он не требует дополнительного поднятия пола, а монтируется сразу в толщину плиточного клея. Такая возможность была достигнута уменьшение диаметра кабеля, который колеблется от 3 до 5 мм в зависимости от производителя. Есть сокращенное название электрического нагревательного мата под плитку – «мат под плитку».

Выбор нагревательного мата под плитку по мощности

Самый важный показатель у нагревательного мата — мощность на 1 м². Это показатель пишет каждый производитель на своей коробке. Если же вы не нашли этот показатель, то вы можете провести легкие математические вычисления и узнать его. На коробке нагревательного мата всегда есть 2 показателя: «мощность всего мата» и «площадь мата». Если «мощность мата» разделить на «площадь мата», то вы как раз и получите наш параметр «мощность на 1 м²». Это показатель должен в пределах 150-180 Вт/м². Хочу вас предостеречь от покупки нагревательных матов мощность меньше 150 Вт/м². Такие маты дольше нагревают пол до заданной температуры, а иногда и вовсе не могут до нее нагреть.

В свою защиту производители и продавцы маломощный нагревательных матов (меньше 150 Вт/м²) говорят, что такие маты более экономичны и что они потребляют меньше электроэнергии, мол экономят электроэнергию. Так вот. Это ОБМАН и провокация!!! В действительности же мат мощностью 130 Вт/м² за месяц израсходует электроэнергии больше чем мат мощность 160 Вт/м². Как такое может быть? Почему? – спросите вы. А я вам отвечу: потому, что нагревательный мат мощностью 160 Вт/м² нагреет пол до заданной температуры быстрее и отключится, а в отключенном состоянии он ничего не потребляет, в то время как его оппонент, нагревательный мат мощностью 130 Вт/м² еще будет работать. Мало того, мат мощностью 130 Вт/м² может никогда не нагреть пол до заданной температуры и будет потреблять свои 130 Вт/час на протяжении всего времени пока включен теплый пол. Надеюсь я вас убедил!

Выбор нагревательного мата под плитку по площади

Второй важный показатель, который вам нужен при выборе нагревательного мата под плитку — площадь теплого пола. Даже опытные строители ошибаются с этим параметром. И не беда если мат выбрали немного меньшего размера (останется кусок не обогретого пола), гораздо хуже когда мат выбирают большей площадью чем надо. Тогда при укладке нагревательного мата строитель начинает его монтировать под мебель, где потом он может перегореть, или вовсе отрезает «лишнее». При такой хладнокровной ампутации нагревательный мат и вовсе работать не будет. Так давайте разберемся как правильно выбрать нагревательный мат по площади.

Итак, давайте рассчитаем теплый пол, например, на кухню общей площадью 9 м² и размером 3 м * 3 м. (Первое правило при монтаже теплого пола — теплый пол монтируется только на открытую поверхность). Вдоль одной из стен будет стоять кухонная стенка размером 3 м * 0,6 м, что составляет 1,8 м². Также необходимо учесть отступ от стен 15-20 см. Он составит: (2,4м + 3м + 2,4м)*0,2м = 1,56 м². Теперь давайте посчитаем площадь теплого пола: 9 м² (общая площадь) – 1,8 м² (площадь мебели) – 1,56 м² (отступ от стен) = 5,64 м². В нашем примере мы сделали отступ от стен 20 см, но если сделать 15 см, то нам необходимо купить нагревательный мат 6 м², а если купить мат на 5 м², то тогда необходимо сделать отступ от стен 25 см. Но будет правильней, все-же, купить нагревательный мат площадью 6 м². Подытожим, Формула расчета площади теплого пола:

«Площадь теплого пола» = «Общая площадь» – «Площадь мебели» – «Отступ от стен».

По такой формуле считается площадь теплого пола абсолютно любого помещения.

Выбор теплого пола для холодных помещений

Все это мы рассматривали для квартир расположенных выше второго этажа. Для квартир на первом этаже, для квартир под которыми находится не жилое помещение (например, магазин) и для более холодных помещений (например, балкон) в качестве теплого пола можно использовать:

  • Нагревательный мат под плитку мощностью 180 Вт/м² или выше;
  • Нагревательный кабель в стяжку мощностью 180 Вт/м² или выше.

Возможно вас заинтересуют следующие статьи:

Какой терморегулятор применить для теплого пола под плитку.

Как обогреть помещение с помощью только электрического теплого пола.

технология укладки и полезные советы

Одним из наиболее популярных вариантов отделки пола выступает керамическая плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур ее применяют не только городских квартирах или домах, но и загородных коттеджах, особенно в помещениях с повышенной влажностью.

Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: зимой он становится слишком холодным. Именно поэтому теплый пол в ванной под плитку и пользуется большой популярностью как средство достижения комфортной температуры.

Произвести укладку можно своими силами, без привлечения строительных бригад, но для этого нужно обладать определенными знаниями и навыками.

Популярные разновидности теплых полов и их особенности

Чаще всего подогрев пола в ванной осуществляется двумя методами – с помощью электричества или водяного теплоносителя. Каждый тип одинаково хорошо справляется с возложенными функциями, поэтому в первую очередь перед монтажом нужно рассчитывать финансовые расходы на их обслуживание, а также собственные силы и умения для проведения работ.

Теплый пол электрический в ванной потребует больше затрат на оплату электроэнергии, но он гораздо проще укладывается, чем водяной, и практически не требует для этого навыков. Обычно такие системы монтируют в квартирах.

В отличие от электрического теплый водяной пол в ванной позволяет значительно экономить деньги даже при круглосуточной эксплуатации на протяжении длительного времени. Он может работать автономно от электросетей, поскольку в качестве теплообменника часто выступает обыкновенный твердотопливный котел либо радиатор.

Как сделать теплый пол в ванной от электричества своими руками

Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.

Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.

Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.

Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см).

Последовательность выполнения работ

Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:

  • Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
  • Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.

Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.

Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.

Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.

Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.

Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.

Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:

Теплый пол водяной под плитку своими руками в ванной

Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.

В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы,  в которые добавлена вода с антифризом.

Монтаж водяных теплых полов в ванной комнате своими руками: последовательность

Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:

  • Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
  • На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
  • Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
  • На гидроизоляцию укладываются маты из пенопласта или полистирола.

Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.

Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.

По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.

Как сделать теплый пол в ванной в квартире с небольшой высотой?

Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.

Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.

Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:

Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.

которыми мы и являемся. Чтобы вызвать замерщика, который оценит объем работ и составит смету, звоните нам по указанным номерам телефонов либо заполняйте специальную форму.

Теплый пол под плитку – какой лучше выбрать?








Russian


Bulgarian


Croatian (Croatia)


Czech (Czech Republic)


Danish


English


English (United Kingdom)


Estonian


Finnish


French (France)


German (Austria)


German (Germany)


Hungarian (Hungary)


Latvian (Latvia)


Lithuanian (Lithuania)


Norwegian


Polish


Romanian (Romania)


Slovak (Slovakia)


Slovenian (Slovenia)


Swedish


Turkish


Ukrainian



Контакты



  • КАТАЛОГ



    • Под плитку


    • В стяжку


    • Под ламинат/паркет/ковролин


    • Для балкона/лоджии


    • Терморегуляторы


    • Аксессуары


    • Обогрев труб


    • Обогрев кровли


    • Обогрев уличных площадок


    • Нагревательные кабели


    • Нагревательные маты


  • ПРИМЕНЕНИЕ



    • Частные дома


    • Квартиры и апартаменты


    • Дома с низким энергопотреблением


    • Обогрев труб


    • Горячая вода для бытовых нужд


    • Спортплощадки


    • Защита холодильных камер


    • Аэропорты и вертолетные площадки


    • Другие виды обогрева


    • Использование в сельском хозяйстве


    • Морской и прочий транспорт


    • Гостиницы и офисные здания


    • Промышленные резервуары


  • ПРОЕКТЫ



    • Гродненская ГЭС, Беларусь


    • Сколтех, Сколковский институт науки и технологий в Москве


    • Стадион «Краснодар Арена» г. Краснодар


    • Токаревская птицефабрика, Тамбовская область


    • Складской комплекс Алиди, Ленинградская область


    • Главный храм Вооруженных сил РФ в парке «Патриот»


  • О DEVI



    • Кто мы


    • Наши ценности


    • Для профессионалов


    • Каталог


    • FAQ


    • Документация по продукции DEVI


    • Отзывы


    • Вебинары


    • Видео


  • Статьи



    • Тёплый пол


    • Наружные площадки


    • Холодильные камеры и катки с искусственным льдом


    • Крыши


    • Трубопроводы


  • Новости



    • Терморегулятор DEVIreg™ Opti: оптимальное решение для системы обогрева


    • В новом году – новая упаковка для нагревательных матов DEVI

Отопление полов и плит | СТРОЙКА

Полы с подогревом могут принести дополнительный комфорт в холодные дни, но не забудьте выбрать наиболее подходящий тип для своего дома.

Как работает теплый пол?

Если вас беспокоит температура вашего пола в холодные зимние месяцы, вы можете рассмотреть преимущества полов с подогревом. Обычно это достигается путем прокладки электрических катушек под полом, но также может быть достигнуто с помощью гидроники.

Змеевики или водопроводные трубы нагревают пол, что не только снижает теплоотдачу, но и излучает тепло обратно вверх по дому. Это может помочь сократить регулярные счета за отопление, особенно для полов с высокой тепловой массой, которые дольше сохраняют и излучают тепло.

Как устанавливается теплый пол?

Внутриплитное отопление

— В этих типах систем нагревательные змеевики или трубы укладываются поверх теплоизолированной пароизоляции, чтобы предотвратить потерю тепла через плиту.Затем система устанавливается на место перед заливкой бетонной стяжки сверху, герметизируя систему отопления внутри плиты. После высыхания бетона можно использовать нагрев для нагрева бетонной плиты изнутри. Если изоляция используется правильно, это может быть достаточно эффективным способом обогреть большую площадь и сохранить ее в тепле, поскольку не будет потерь тепла через пол, а надпольное отопление можно свести к минимуму. Балочные и балочные полы также можно обогревать снизу, но разница в том, что змеевики проходят под теплообменной пластиной, которая помогает равномерно распределять тепло по полу.

Обогрев стяжки — В этой системе слой песка и гравия насыпается на бетонную плиту, образуя плиточный слой, называемый стяжкой, который является более гладкой поверхностью для укладки плитки. Проволока укладывается в этот слой, называемый стяжкой, и фиксируется к бетонной плите мелкой сеткой или специальными зажимами, а поверх укладывается отделка пола. Тепло от проводов передается в стяжку, которая нагревает отделку пола.

Подогрев под плитку / обогреватели для ковровых полов — В этой системе используемые провода, как правило, очень тонкие и укладываются поверх бетонной плиты и стяжки, непосредственно под плиткой.Тепло, выделяемое проводами, передается прямо на плитку и поднимается в комнату, что делает эту систему обогрева одной из самых быстрых. Обогреватели ковровых полов работают аналогичным образом, за исключением того, что сверху вместо плитки используется ковер.

Эффективность и стоимость

Для большинства систем теплого пола требуется электричество, которое способствует загрязнению углеродом, и может привести к значительному увеличению ваших счетов за электроэнергию, если они не будут использоваться разумно. Электрический теплый пол внутри плиты потребляет больше, чем другие типы, просто потому, что для нагрева плиты требуется очень много энергии.Если у вас есть внутриплитная система, рекомендуется настроить ее на включение в часы непиковой нагрузки, когда это будет стоить вам намного дешевле. Небольшие площади пола должны требовать меньшего обогрева реже, поэтому поиск системы, позволяющей выборочно контролировать «зоны» нагрева, также поможет вам сэкономить деньги.

Системы

Hydronic не потребляют столько электроэнергии (особенно если они работают на газе), но требуют бойлеров и тепловых насосов для циркуляции горячей воды и раствора антифриза по трубам, поэтому они будут более требовательными с точки зрения обслуживания.Гидравлические обогреватели под полом являются более сложными системами, и они также могут подвергнуться риску разрыва, что приведет к просачиванию жидкости в плиту (их можно устанавливать только в плиточные полы).

Теплый пол, теплый пол, теплый пол, теплая плитка

Главная
Свяжитесь с нами
Просмотр корзины
Войти
Выход из системы
Гусеничный пакет
Утепление пола
  • Основы выбора
  • Комплекты кабелей
  • Комплекты ковриков
  • Комплекты термостатов
  • Принадлежности
Таяние снега

  • Sno * Коврики расплавителя
  • Sno * Органы управления расплавителем
  • Датчики управления
  • Магнитные контакторы
Полотенцесушители
  • Полотенцесушители
  • Ароматерапия

Коврики для подогрева пола | Полы с подогревом

  1. Премиум 2 мм тонкий ультрабезопасный электрический теплый пол 150 Вт мат

    Подходит для укладки под плитку и ванных комнат.

    Ultra Thin Толщина всего 2 мм, что делает наши кабели одними из самых тонких на рынке сегодня.

    Ultra Safe Наша высококачественная усовершенствованная тефлоновая изоляционная система изготовлена ​​из фторполимеров высочайшего качества и не содержит каких-либо покрытий из ПВХ.

    Мат имеет ширину 0,5 м (например, мат 10 кв.м = 0,5 м x 20 м линейная длина)

    Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши плиты XPS, тепловые маты и термостаты

    Узнать больше

    Так же низко, как
    59 фунтов стерлингов.99

    49,99 фунтов стерлингов

  2. Премиум 2 мм тонкий ультрабезопасный электрический теплый пол 200 Вт мат

    Подходит для укладки под плитку и ванных комнат.

    Ultra Thin Толщина всего 2 мм, что делает наши кабели одними из самых тонких на рынке сегодня.

    Ultra Safe Наша высококачественная усовершенствованная тефлоновая изоляционная система изготовлена ​​из фторполимеров высочайшего качества и не содержит каких-либо покрытий из ПВХ.

    Мат имеет ширину 0,5 м (например, мат 10 кв.м = 0,5 м x 20 м линейная длина)

    Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши плиты XPS, тепловые маты и термостаты

    Узнать больше

    Так же низко, как
    69 фунтов стерлингов.99

    £ 58,32

ДОСТАВКА НА СЛЕДУЮЩИЙ РАБОЧИЙ ДЕНЬ БЕСПЛАТНО

При заказе до 14:00 с понедельника по пятницу

Гидравлические системы теплого пола | 0508 446 892

Добро пожаловать в систему «теплые полы»

Добро пожаловать в компанию «теплые полы».co.nz — источник № 1 в Новой Зеландии для систем водяного теплого пола. Мы поставляем и устанавливаем качественные, эффективные и сертифицированные системы теплого пола в Новой Зеландии. Используя наши знания и опыт, мы можем найти для вас подходящее решение.

Спросите нас об установке водяного теплого пола по цене от $ 999.00!

У вас уже есть система теплого пола?
Система полов и центрального отопления должна обслуживаться один раз в год.

Чтобы вы могли наслаждаться теплой зимой на долгие годы.
Свяжитесь с нашей командой по телефону 0508 446 892 и закажите услугу Инспекции.

Для получения дополнительной информации свяжитесь с нами, и мы с радостью поможем вам. Для получения дополнительной информации о центральном отоплении посетите отдел центрального отопления Окленда по адресу www.central-heating.co.nz

Спросите о наших специальных предложениях по центральному отоплению

Устали рубить дрова? Хотели бы вы теплый дом всю зиму? Эта сделка включает в себя все необходимое для модернизации вашего существующего дома с 3-5 спальнями.1 высокоэффективный газовый котел (природный газ и сжиженный газ) 9 радиаторов и все трудозатраты включены! Все продукты соответствуют европейским и новозеландским стандартам, мы предлагаем 5-летнюю полную гарантию и надежное обслуживание. Это предложение доступно только в Окленде, и некоторые условия могут применяться в зависимости от состояния сайта. Позвоните нам по телефону 0508 446 892, чтобы зарезервировать бесплатное посещение сайта. Или нажмите здесь, чтобы получить онлайн-предложение. Обратите внимание, что для правильного выполнения работы мы нанимаем собственных сертифицированных сантехников и газовых монтажников.

СТОП !!!! НЕ ЗАЛИВАЙТЕ БЕТОННУЮ ПЛИТУ!

200 КВАДРАТНЫХ МЕТРОВ $ 3200 + GST ​​!!

Единое отопление, добавленная стоимость для вашего дома, здоровая и эффективная! Так много за так мало!

По сравнению с водяными системами подогрева полов, электрические системы могут быть более эффективными и обычно используются для полного обогрева здания.

  • Electric Напольное отопление подходит для установки под всеми типами полов, такими как плитка, камень, дерево или ковер, где не используются тепловые насосы.
  • Electric Система «теплый пол» привносит тепло и роскошь в небольшие помещения, такие как ванные комнаты и кухни.
  • Electric Система «теплый пол» также имеет то преимущество, что не требует технического обслуживания и может легко управляться для работы при необходимости.

Привлекательным вариантом для домовладельцев, ищущих возобновляемые источники энергии, является фотоэлектрическая технология.

  • Фотоэлектрические панели преобразуют солнечный свет в электричество, когда солнечный свет проходит через стеклянные панели на полупроводниковый материал, обычно кремниевые пластины. Когда солнечный свет попадает на полупроводник, он вызывает высвобождение электронов. Свободные электроны создают электрический ток, который генерирует электричество.

Перед покупкой

ВАШ КВАЛИФИЦИРОВАННЫЙ МОНТАЖНИК НАПОЛЬНОГО ОТОПЛЕНИЯ ???

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ СИСТЕМУ HYDRONIC ПОД НАПОЛЬНЫМ ОТОПЛЕНИЕМ, УБЕДИТЕСЬ, ЧТО ВАШ МОНТАЖНИК ЯВЛЯЕТСЯ КВАЛИФИЦИРОВАННЫМ САНТЕХНИКОМ ИЗ НОВОЙ ЗЕЛАНДИИ.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ ЭЛЕКТРИЧЕСКУЮ СИСТЕМУ НАПОЛЬНОГО ОТОПЛЕНИЯ, УБЕДИТЕСЬ, ЧТО ВАШ УСТАНОВЩИК ЯВЛЯЕТСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРОНИКОМ.

Перед тем, как нанять установщика для выполнения любых сантехнических или электромонтажных работ, вы должны спросить у него его текущую лицензионную карточку на сантехнику или электричество. Без действующей лицензии программа установки не может быть задействована. Работа лиц, не имеющих лицензии, может привести к тому, что они не будут иметь покрытия для государственной ответственности, а также может сделать недействительным ваше страхование жилья.

Теплый пол — TheGreenAge

Что такое теплый пол?

Напольное отопление (также известное как лучистое отопление) используется уже много тысяч лет. Римские бритты использовали гипокауст, который представлял собой подвесные полы, под которыми разводили костры, которые затем нагревали пол и, в свою очередь, нагревали ванны или комнаты. Сеть маленьких труб использовалась для отвода горячего воздуха от центральной печи и обогрева здания. Это создавало конвекцию теплого воздуха, которая нагревала основное жилое пространство.

С тех пор дела пошли немного дальше, но лучистое отопление — отличный экономичный способ обогрева многих помещений в доме. В настоящее время существует два предпочтительных метода теплого пола для дома: электрические системы теплого пола или горячая вода, протекающая по трубам непосредственно под поверхностью пола, известные как гидравлические системы.

Прочтите, чтобы узнать о различных типах системы теплого пола.

Виды системы теплых полов

В современных системах подогрева полов для обогрева пола используются либо элементы электрического сопротивления («электрические системы»), либо текучая среда, протекающая по трубам («гидронные системы» — см. Тепловые насосы, использующие грунтовые источники).Любой из этих типов может быть установлен как основная система отопления всего здания или как локальный подогрев пола для обеспечения теплового комфорта в отдельном помещении.

Электрические системы теплого пола

Электрические системы теплого пола работают с использованием элементов электрического сопротивления. Когда система включена, она нагревается, нагревая деревянный, кафельный пол или ковровое покрытие над ней. Пол тогда действует как большой радиатор; поэтому полы с подогревом иногда называют лучистым отоплением.

Эта форма теплого пола очень проста в установке, а также она очень тонкая (по сравнению с системами Hydronic), поэтому вы не потеряете высоту своих комнат, если модернизируете эту технологию в своем доме. Кроме того, элементы электрического сопротивления, составляющие систему, работают со 100% -ным КПД, поэтому все электричество, проходящее через них, превращается в тепло. Электрическая система, которую вы устанавливаете, будет зависеть от размера комнаты и типа напольного покрытия, но варианты включают в себя нагревательные маты (развернутые для покрытия больших площадей), системы электрических кабелей или незакрепленную проводку, достаточно гибкую, чтобы заполнить более неудобные места.

Большинство систем электрического теплого пола легко установить, если вы достаточно компетентны в своем деле. Однако все электрические системы отопления, установленные в доме, должны быть одобрены компетентным электриком в соответствии со строительными нормами 2005 года.

Гидравлические системы теплого пола

Гидравлические системы напольного отопления используют горячую воду, нагретую в котельной системе (или с помощью теплового насоса с источником тепла или с помощью теплового насоса с источником воздуха), чтобы обеспечить теплом пол и соответствующее помещение.Горячая вода течет по трубам, расположенным ниже уровня пола, которые нагревают пол. Поскольку тепло излучается большей площадью (всей площадью пола), оно не обязательно должно быть таким горячим, как вода, протекающая через радиаторы, поскольку оно более равномерно распределяется в помещении.

В отличие от электрических систем теплого пола, гидравлические системы приведут к потере высоты помещения, если они будут модернизированы (поскольку есть трубы, по которым проходит жидкость, которые имеют более толстый профиль, чем провода).

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
