Пирог кровли из металлочерепицы с утеплителем: устройство и назначение при утеплённой и холодной крыше

Содержание

устройство и назначение при утеплённой и холодной крыше

Автор Ксения Зубкова На чтение 8 мин. Опубликовано

Кровельный пирог под металлическую черепицу следует создавать грамотно. В противном случае изоляция от шума будет слабой, материалы не смогут удерживать тепло и конструкция крыши получится ненадёжной. Какие слои кровельного пирога устраивать под металлическим покрытием, зависит от назначения чердачного пространства.

Тип кровли с металлочерепицей

Если чердак дома планируется использовать как жилое помещение, то кровлю из металлочерепицы потребуется утеплять. А при желании оставить пространство над потолочным перекрытием совершенно пустым крышу разрешается делать холодной.

Утеплённая крыша

Кровельный пирог с утеплителем обладает следующими положительными характеристиками:

  • понижает слышимость в доме посторонних звуков;
  • способствует созданию в доме идеального микроклимата;
  • позволяет сделать под кровлей жилую комнату.

Под металлочерепицу при устройстве тёплой кровли кладут утеплитель и пароизоляционную плёнку

При устройстве тёплой кровли с металлической черепицей создают 7 слоёв, которые располагают в определённом порядке:

  1. Пароизоляционный барьер, способствующий свободному выходу пара из здания, но не позволяющий ему попадать обратно.
  2. Стропильные ноги и прогоны, составляющие костяк конструкции.
  3. Теплоизоляционный пласт, вкладываемый в ячейки между стропилами и прогонами с созданием вентиляционного зазора.
  4. Гидроизоляционная материя, предохраняющая утеплитель и другие слои кровельного пирога от влаги.
  5. Контробрешётка, которая фиксирует гидроизоляционную плёнку, будучи установленной параллельно стропильным ногам.
  6. Обрешётка из брусьев, расположенных на расстоянии 35–45 см друг от друга в направлении, перпендикулярном стропилам.
  7. Финишный кровельный материал, то есть металлическая черепица.

К сожалению, утеплитель в составе кровельной конструкции из плюса может превратиться в большой минус. Если вдруг по некой причине, например, из-за ошибки в устройстве кровли, теплоизоляционный материал впитает влагу, то ценность тёплой крыши будет потеряна.

Видео: строительство утеплённой кровли из металлочерепицы

https://youtube.com/watch?v=Cp5O0W3ADSo

Холодная кровля

Кровля холодного типа с металлочерепицей в качестве финишного покрытия считается простой конструкцией.

Под металлочерепицу при строительстве крыши холодного типа кладут только гидроизоляционный материал, обрешётку и контробрешётку

Холодный кровельный пирог состоит всего лишь из 4 пластов:

  1. Каркас из стропил.
  2. Плёночная гидроизоляция, закрепляемая либо маленькими гвоздями, либо строительным степлером с провисанием от 1 до 2,5 см.
  3. Контробрешётка, фиксируемая на саморезы и удерживающая на своём месте гидроизоляционный материал.
  4. Обрешётка, служащая основанием для крепления листов финишного покрытия.
  5. Металлическая черепица.

Холодная кровля с металлочерепицей устроит не каждого владельца частного строения. В сильный дождь крышу без утеплителя невольно захочется сравнить с барабаном.

Устройство кровельного пирога

Все слои кровельного пирога с металлической черепицей устраиваются по чёткой инструкции.

Обрешётка

Основание под металлическую черепицу собирают из досок шириной 10 см и толщиной 2,5 или 3 см. Второй размер не играет особой роли, поскольку при любом раскладе он не станет причиной появления чрезмерного давления на кровлю, ведь 1 м² металлической черепицы весит всего 7 кг.

Относительно тонкая обрешётка в комплексе с металлической черепицей точно не сломается под весом снежной массы. Неприятности могут возникнуть лишь в ситуации, когда конструкция собрана из досок разной толщины. Допустимое отклонение — 2–3 мм.

Обрешётку сооружают из досок средней ширины, потому что они смогут хорошо распределить нагрузку

Местом для крепления металлической черепицы может послужить обрешётка трёх видов:

  • шаговая (частая), при устройстве которой доски кладут так, чтобы между их центрами получался интервал, равный длине волны финишного материала;
  • сплошная, монтируемая с крошечными зазорами по 2–3 см только на кровле, наклонённой на 14–20°;
  • комбинированная, сочетающая в себе разреженную и сплошную обрешётку, причём первая выкладывается по всей площади крыши, кроме слабых мест вроде примыкания кровли к дымоходу или ендовы.

Под металлочерепицу делают как обрешётку с относительно большим шагом, так и сплошной деревянный настил с зазорами по 2–3 см

В большинстве случаев для монтажа черепицы из металла используется шаговое деревянное основание, которое беспроблемно сооружается на кровлях разной конфигурации с уклоном более 20°.

Чтобы сделать разреженную обрешётку под металлическую черепицу, надо выполнить несколько задач:

  1. Расположить две первые доски (на карнизе кровли) на 5 см ближе друг к другу, чем все остальные элементы обрешётки.

    Две карнизные доски выкладывают на близком расстоянии друг о друга, а другие элементы обрешётки закрепляют на каркасе через большие промежутки

  2. Закрепить на стропилах оставшиеся доски через одинаковые промежутки.
  3. Вбить в места соприкосновения элементов обрешётки (ближе к их центру) со стропилами по 2 гвоздя диаметром 3 мм и такой длиной, которая бы позволила крепежам углубиться в центр балок каркаса.

Контробрешётка

Строительством контробрешётки занимаются после того, как расстелят на стропилах гидроизоляционный материал. Этот слой кровельного пирога под металлочерепицу создают из деревянных реек сечением 5х5 см.

При толщине 5 см контробрешётка сможет обеспечить полноценное проветривание кровельных материалов. Излишний конденсат будет испаряться, а это хорошо как для холодной, так и для тёплой крыши.

Чтобы на каркасе кровли из металлочерепицы появилась контробрешётка, следует принять следующие меры:

  1. Учесть, что элементы конструкции должны раскладываться с шагом, равным ширине пролёта в системе стропил.
  2. Приложить деревянные рейки необходимой длины к стропилам поверх гидроизоляционной плёнки.

    Контробрешётку фиксируют в местах соприкосновения со стропилами

  3. Закрутить в элементы контробрешётки саморезы (на расстоянии в 30 см друг от друга).
  4. Для устройства конька подпилить края верхних брусьев так, чтобы они могли плотно соединиться с противоположными элементами конструкции.
Видео: зачем нужна контробрешётка под металлочерепицу

Гидроизоляция

Полосы гидроизоляционного материала всегда расстилают с лёгким провисанием (2–3 см) в направлении, параллельном карнизу. Если натянуть полотно, то необходимой вентиляции утеплителя в кровельном пироге под металлической черепицей добиться не получится.

Обычно гидроизоляционную плёнку стелют прямо на стропила, но иногда её отделяют от них специальной тонкой обрешёткой

Когда в качестве гидроизоляционного барьера для кровли из металлочерепицы используют плёнку или мембрану, что бывает чаще всего, действуют следующим образом:

  1. Материал нарезают на полосы, длина которых позволит накрывать скат с небольшим напуском, то есть будет на 10% больше, чем нужно.
  2. Отрезки гидроизоляционного полотна расстилают на каркасе кровли так, чтобы их кромки соприкасались на 10–15 см.
  3. Вдоль стропильных ног материал фиксируют нержавеющими скобами из строительного степлера.

    Полосу гидроизоляционного материала кладут так, чтобы она выходила на 15–20 см за пределы стропильной системы

Рубероид как гидроизоляционный материал закрепляют на крыше иначе:

  1. В расстеленные полосы рулонного материала в местах расположения стропильных ног забивают оцинкованные гвозди.
  2. Швы, образованные после соединения полотен рубероида, запечатывают влагостойким герметиком или специальной клейкой лентой.

    Для крепления рубероида на кровле используют гвозди

Утеплитель

Для защиты подкровельного помещения от потери тепла при строительстве кровли из металлочерепицы применяют плиточный утеплитель.

Монтаж утеплителя проводят поэтапно:

  1. Материал нарезают на куски, ширина которых будет на 1 см больше интервала между стропильными ногами. Такая хитрость позволит плитам удерживаться в своих ячейках.
  2. Выкладывают первый слой из кусков утеплителя. Плиты вставляют в ячейки, аккуратно вдавливая, чтобы не допустить деформации материала.

    Утеплитель кладут слоями, не давая холоду возможности проникнуть через швы

  3. Второй слой из плит утеплителя формируют, перекрывая швы уже уложенных кусков. В итоге должен получиться слой изоляции от холода и шума толщиной 15–20 см (на 3–4 см уже стропильных ног).

Пароизоляция

Пароизоляционный слой устраивают в кровельном пироге под металлическую черепицу, находясь на чердаке, а не на крыше. Обычно он представляет собой полиэтиленовую плёнку с армированием.

Пароизоляционный материал укладывают под стропилами следующим образом:

  1. Первое полотнище материала прикрепляют строительными скобами к нижней части стропильных ног. При этом с каждой стороны полосы оставляют напуски по 10 см.

    Фиксатором пароизоляционного материала на стропилах служит строительный степлер

  2. Второй отрезок пароизоляционного полотна фиксируют так, что он перекрывал 10 см кромки первого.
  3. Место соединения двух полотен заклеивают липкой лентой.
  4. Действуя как в прошлых пунктах, монтируют остальные полосы материала.
  5. Области примыкания плёнки к трубам и другим элементам, выходящим наружу, запечатывают клеящейся лентой.
  6. Поверх материала к костяку кровли прибивают рейки сечением 2х5 см, которые создадут вентиляционный зазор и послужат основанием для фиксации отделочных материалов.

    Чтобы пароизоляционная плёнка не отошла от основания, её прижимают деревянными рейками

Качественное создание кровельного пирога развеет все сомнения относительного того, сможет ли крыша из металлочерепицы застраховать дом от порчи неблагоприятными атмосферными явлениями. С умело организованной гидро-, тепло- и пароизоляцией кровли дом прослужит долгие годы.

Кровельный пирог под металлочерепицу для разных типов крыши

Комфорт и благоприятная обстановка внутри жилого дома зависит не только от толщины утеплителя стен, но и от соблюдения технологии монтажа защитных слоёв. Кровельный пирог представляет собой гидроизоляционные, пароизоляционные и теплоизоляционные слои соответствующих материалов, установленные на каркасе стропильной системы в определённом порядке. Изготовление кровельного пирога должно соответствовать существующим требованиям СНиП, а их несоблюдение значительно снизит качественные характеристики крыши.

Различие устройства кровельного пирога

В зависимости от способа утепления крыши количество материалов для кровельного пирога существенно различается. В связи с этим выделяют разные способы его устройства для холодной и утеплённой крыши.

Нарушение очерёдности установки слоёв кровельного пирога приведёт к снижению изоляционных свойств любой кровли независимо от её предназначения

Кровельный пирог имеет вполне определённое количество защитных слоёв, каждый из которых выполняет определённую функцию:

  1. Наружное покрытие из профилированных листов или металлочерепицы. Ззащищает постройку от атмосферных явлений и создаёт внешний облик кровли здания.
  2. Виброизоляционные элементы. Предотвращают вибрацию и устраняют шум металлического покрытия при воздействии на него атмосферных осадков.
  3. Деревянный каркас обрешётки. Предназначен для установки наружного покрытия крыши.

    Деревянные конструкции обрешётки и контробрешётки нобходимы для крепления финишного покрытия и создания вентиляционного зазора в подкровельном пространстве

  4. Контробрешётка из деревянных реек. Создаёт необходимую вентиляцию между наружным покрытием, обрешёткой и изоляционными мембранами. Благодаря вентиляционным зазорам влага не задерживается в слоях утеплителя.
  5. Гидроизоляционный слой. Защищает деревянный каркас стропильной системы и материал утеплителя от проникновения влаги.
  6. Теплоизоляционный слой. Совмещает в себе функцию сохранения тепла внутри помещения и шумоизоляции.
  7. Конструкция стропильной системы крыши. Служит основой для размещения кровельного пирога, а также создаёт необходимое пространство для размещения слоёв утеплителя и организовывает пространство чердака или жилого помещения.

    Стропильная система является основанием для крепления всех элементов кровельного пирога

  8. Пароизоляционная прослойка. Служит для выведения наружу влажных паров, находящихся в жилом помещении.
  9. Слой внутренней обшивки кровли. Предназначен для крепления отделочного материала.

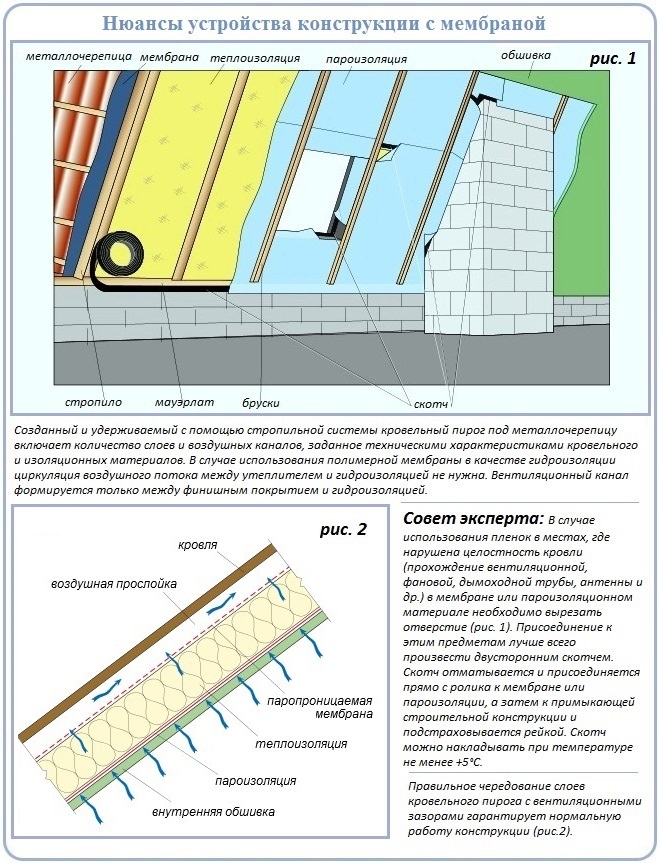

Устройство кровельного пирога под металлочерепицу при утеплённой крыше

Пирог утеплённой кровли состоит из следующих элементов, устанавливаемых на каркас стропильной системы:

  1. Пароизоляционная мембрана.
  2. Теплоизоляционный материал.
  3. Виброизоляция.
  4. Ветрозащитный слой.
  5. Деревянные бруски для изготовления обрешётки и контробрешётки.
  6. Металлочерепица.

Толщина материала утеплителя, а также количество защитных слоёв может подбираться индивидуально.

Стропильная система

Стропильная система под кровлю из металлочерепицы практически ничем не отличается от других стропильных каркасов, предназначенных для листовых или тяжёлых покрытий. Отличие заключается в том, что выбранный кровельный материал не окажет большой нагрузки, поэтому для такой конструкции не потребуется использовать брус большого сечения.

Расстояние между стропильными ногами под металлочерепицу обычно составляет от 60 до 90 см. При выборе ширины шага стропильных брусков акцент делается на толщину и ширину утеплительного материала, который должен быть плотно и без зазоров уложен между элементами каркаса.

Под металлочерепицу стропильные фермы устанавливают через 60–90 см друг от друга

Стропила изготавливают из брусков сечением 50 х 150 мм. При такой ширине досок можно разместить слой утеплителя толщиной 15 см. Если строительные работы производятся в северных регионах нашей страны, то ширину бруска стропил необходимо делать не менее 200 мм. Соответственно толщина утеплителя, который нужно установить между ними, тоже будет равна 200 мм.

Виброизоляция

Вопрос о защите кровли от вибрации и шума особенно актуален для покрытий из металлопрофильных листов. Металлочерепица является шумным покрытием, поэтому удары капель дождя, падающих веток или горошин града будут слышны очень хорошо.

Для защиты от шума металлической кровли в составе кровельного пирога применяются специальные звукопоглощающие материалы

Для успешной борьбы с шумом и вибрацией можно воспользоваться двумя способами:

  1. Исключить посторонние шумы и вибрацию в месте их возникновения.
  2. Установить звукопоглощающие и виброизоляционные материалы.

Для уменьшения вибрации и шума в месте его возникновения необходимо:

  1. Закрепить все элементы кровли, тем самым увеличив жёсткость всего пирога. Этого легко достичь, если при монтаже вкручивать большее количество саморезов на одном квадратном метре.
  2. Точно рассчитать расстояние для установки стропильных брусков и реек обрешётки относительно длины кровельного материала.
  3. Монтаж обрешётки и контробрешётки осуществить в одной плоскости. Любые неровности крепления реек создадут горбатость поверхности. Металлочерепица, закреплённая в таком месте, будет перекошена на стыках или деформирована, что и станет причиной шума и вибрации.

Посторонние звуки можно исключить, если разделить кровельные слои и стропильную систему. Для этого между контррейкой и брусками стропильной конструкции размещают специальный звукоизолирующий уплотнитель.

Необходимо помнить о том, что эффективные звукопоглощающие материалы должны иметь волокнистую структуру. Хаотично расположенные волокна полностью гасят вибрационные волны, создающие шум. Виброизолирующие материалы сложной структуры имеют разные коэффициенты звукопоглощения по шкале от 0 до 1. Идеальным материалом является тот, у которого этот параметр равен единице. Ярким примером являются плиты минеральной или стекловолоконной ваты.

Для надёжного звукопоглощения крыши необходимо подбирать утеплитель с толщиной плит не менее 200 мм.

Если необходимо сделать шумоизоляцию для холодной кровли, то утеплитель укладывают на перекрытиях.

Обрешётка

Основанием для монтажа металлочерепицы служит обрешётка. Этот элемент конструкции кровли изготавливается из деревянных брусков, которые монтируются перпендикулярно ногам стропильной системы. Рейки, доски или бруски обрешётки закрепляют встык или на небольшом расстоянии. Закреплённый каркас обрешётки создаёт прочное основание для будущего покрытия, а также равномерно распределяет вес кровельного материала. Ширина шага элементов обрешётки напрямую зависит от длины кровельного покрытия. Деревянная обрешётка устанавливает в каркасной системе с помощью скоб, гвоздей или саморезов.

Обрешётка является основанием, к которому крепится металлочерепица

Необходимо помнить, что все деревянные элементы кровли подлежат предварительной обработке противогрибковыми средствами и пропитками. Если этого не сделать, то древесина через несколько лет начнёт прогнивать, что может привести к разрушению основного каркаса и провалу крыши.

Контробрешётка и вентиляционный зазор

Малоопытные кровельщики при монтаже часто не придают значения такому важному элементу конструкции, как контробрешётка. В строительной терминологии она упоминается как контрбрусья. Эти детали конструкции изготавливают из деревянных реек, которые монтируют к стропильным лагам сверху гидроизоляционного слоя.

Установленные бруски контробрешётки образуют зазор между гидроизоляционным материалом и кровельным покрытием. Это расстояние создаёт необходимую вентиляцию крыши.

Контробрешётку обычно делают из брусков сечением 30х50 мм. Если конструкция крыши имеет большую длину или сложный каркас, то размеры брусков увеличивают до 50х50 мм.

За счёт толщины брусков контробрешётки между металлочерепицей и гидроизоляционной плёной образуется зазор, в котором будет циркулировать воздух, высушивающий нижнюю поверхность металлического покрытия от образующегося на ней конденсата

Пароизоляция

Пароизоляционный слой играет важную роль для сохранения утеплителя кровли от влаги и поддержания нормального микроклимата внутри помещения дома. Из законов физики известно, что пар вместе с тёплым воздухом направляется вверх. Этот же процесс происходит внутри жилого помещения — пар от кипящей кастрюли, утюга, ванной комнаты, дыхания человека идёт вверх и скапливается под потолком.

При отсутствии пароизоляционного слоя эти влажные скопления будут выходить в подкровельное пространство, где, встретившись с незащищенным утеплителем, будут впитываться в него.

С наступлением холодов паровые потоки будут останавливаться с внешней стороны теплоизоляционных слоёв, где сначала превратятся в иней, а потом в ледяную корку. Весной, когда температура повысится, заледеневший утеплитель испортится. Оттаявшая вода потечёт обратно, испортив внутреннюю отделку кровли. Чтобы избежать этих неприятностей и необходим пароизоляционный слой, основной задачей которого является недопущение влаги в теплоизоляцию.

В прошлые десятилетия в качестве такого барьера применялся пергамин. На сегодняшний день можно подобрать пароизоляционные мембраны с лучшими характеристиками. Для этого подойдут полиэтиленовые и полипропиленовые плёнки:

  • полиэтиленовый материал недостаточно прочен, поэтому его армируют специальной сеткой;
  • плёнка из полипропилена является тканым полотном, которое с двух сторон ламинируется тонким слоем из такого же материала. Одна сторона покрытия имеет шероховатую поверхность. Полипропиленовая плёнка хорошо впитывает влагу, которая задерживается в ней, а при выветривании испаряется.

    Полипропиленовые плёнки хорошо впитывают пар и не пропускают его дальше, защищая таким образом утеплитель от намокания

Следует учесть, что для пароизоляционного слоя необходимо подбирать плёнку без перфорации.

Теплоизоляция

Металлочерепица по своей форме и размерам имеет существенное отличие от привычных нам профильных листов, шифера или других листовых материалов. Однако при выборе утеплительного слоя этот факт можно не учитывать.

Наиболее популярными и хорошо зарекомендовавшими себя утеплителями являются плиты минеральной ваты или блоки из пенопласта. Эти материалы имеют невысокую цену. Укладку таких плит необходимо делать встык. Образовавшиеся зазоры и щели нужно заполнять монтажной пеной. Если время на установку утеплителя ограничено или нет желания затягивать строительный процесс, крышу можно утеплить с помощью пенополиуретана. Это сократит время монтажных работ, так как материал быстро и качественно заполняет все обрабатываемые пространства.

Минеральная вата и другие плитные материалы закладываются между стропильными балками, образуя плотный утеплительный слой без зазоров

Гидроизоляция

На сегодняшний день в строительных магазинах можно найти большое количество гидроизоляционных материалов. Если планируется изготовить временный барьер для влаги, то можно использовать недорогую полиэтиленовую плёнку. Для капитального и долгосрочного строительства необходимо использовать гидроизоляционные мембраны. Этот материал требует вложения значительных денежных средств, но взамен вы получите надёжный, долговечный и прочный изоляционный слой.

В состав мембранной гидроизоляции входит армирующий и впитывающий влагу слои.

В прошлые десятилетия в качестве гидроизоляционного барьера часто использовали пергамин или рубероид. Эти материалы были доступны и неплохо защищали кровлю от влаги. Их главным недостатком был короткий срок службы и низкое качество. На сегодняшний день их применяют для хозяйственных или временных построек.

Если на полотне плёнки нет разрывов или проколов, она обеспечит надёжный барьер от влаги в течение многих лет

Мембраны для изготовления гидроизоляционного слоя под металлочерепицу бывают трёх типов:

  1. Классический вариант (материал имеет двойную изоляцию).
  2. Супердиффузное покрытие (имеет одностороннюю проницаемость влаги по направлению от утеплителя).
  3. Материал с ворсистым покрытием, препятствующий образованию конденсата (оснащён двухконтурной вентиляцией).
Внешнее покрытие из металлочерепицы

Использование металлочерепицы в качестве внешнего покрытия для кровли совмещает в себе практичность и эстетичность. Металлочерепица, установленная с соблюдением технологии изготовления кровельного пирога, прослужит несколько десятков лет. Надёжность и долговечность внешнего покрытия во многом зависит от плотности укладки во время монтажа. Для этого применяются специальные уплотнительные элементы, которые выпускаются заводом-изготовителем.

Металлочерепица изготавливается из тонких листов стали, алюминия или меди. Это покрытие имеет защитные слои из полимерных материалов, которые профилированы способом холодного давления. По внешнему виду металлочерепицу трудно отличить от керамического аналога. Благодаря полимерным покрытиям кровля из металлочерепицы может использоваться в различных климатических зонах.

Профиль металлочерепицы полностью повторяет форму своего керамического аналога, поэтому эти материалы трудно отличить друг от друга

Защитные полимерные слои металлочерепицы устойчивы к ультрафиолетовому излучению, механическим воздействиям и химическим явлениям. Такие элементы конструкции кровли эластичны и имеют большой срок эксплуатации.

Полимерные слои металлочерепицы выпускаются:

  • с различными оттенками;
  • с разной толщиной.

    Каждый лист металлочерепицы обрабатывается с двух сторон различными защитными и декорирующими покрытиями

В зависимости от фирмы производителя защитные слои металлочерепицы могут содержать полимерное напыление из полиэстера, полиуретана, пластизоля, поливинилхлорида. Указанные вещества вполне оправдывают себя в качестве защитного слоя, но имеют отличия по цене, химической устойчивости к внешним воздействиям, прочности и долговечности:

  • большой популярностью пользуется защитное покрытие из полиэстера. Металлочерепица с таким напылением надёжно защищена от процессов коррозии металла. Цена на такой кровельный материал порадует простого обывателя. Учитывая относительную дешевизну этой продукции, металлочерепицу и профилированные листы с напылением из полиэстера можно легко найти в строительных магазинах. Около 70% реализуемых на строительном рынке листов металлочерепицы и другого профилированного материала покрыты слоем полиэстера. Эстетически это покрытие имеет привлекательный вид, так как металл приобретает ровную глянцевую поверхность. Толщина нанесения полиэстера составляет от 25 до 30 мкм. Недостатком полиэстерного напыления является его слабая устойчивость к механическим воздействиям: пласты снега, льда, ветки деревьев или ледяные шарики града могут легко повредить верхний слой. Срок эксплуатации полиэстерного покрытия в среднем составляет 8–10 лет. Для увеличения защитных свойств полиэстера в него добавляют тефлон, тогда покрытия становится матовым, а толщина напыления увеличивается до 35 мкм. Стоимость металлочерепицы с матовым напылением немного выше, чем с глянцевым;

    Напыление из полиэстера придаёт металлочерепице глянцевый блеск

  • покрытие из полиуретана обладает большей прочностью по сравнению с предыдущим материалом. Полиуретан относится к полимерным соединениям. Рабочее состояние этого вещества в зависимости от его химического состава может быть в пределах от густой жидкости до твёрдой резины. Благодаря этому при изгибе металлочерепицы напыление не повреждается. Другим немаловажным преимуществом полиуретана является то, что покрытый им материал устойчив к воздействию ультрафиолетовых лучей, влажной среды, перепадов температур и химических компонентов атмосферных осадков. Металлочерепица с полиуретановым покрытием считается одним из лучших вариантов для кровли;
  • в продаже часто встречается металлочерепица с покрытием из пластизола. Другое название этого материала — ПВХ-смола. Такое покрытие включает в себя полимерные соединения на основе поливинилхлорида и пластификаторов, что делает его особенно прочным и устойчивым к износу. Толщина напыления составляет до 200 мкм. Столь толстый защитный слой материала даёт возможность заводам-изготовителям выпускать его с рельефным рисунком. В продаже можно встретить металлочерепицу с имитацией под дерево, кожу и другие отделочные материалы. Главным недостатком этого напыления является то, что его нельзя использовать в регионах с жарким климатом, так как пластизол крайне неустойчив к повышенным температурам;

    Покрытие пластизолом позволяет придать кровельном материалу рельефность и получить фактуру, напоминающую кожу или дерево

  • покрытие из поливинилхлорида обладает большей пластичностью в сравнении с предыдущими видами напыления. В его состав входит около 80% поливинилхлорида и около 20% полимерных соединений. Материал имеет хорошую устойчивость к физическим повреждениям и химическим воздействиям, он не выгорает на солнце. Свойства металлочерепицы с ПВХ-покрытием позволяет использовать её в регионах со специфическим климатом, например, для построек на морском побережье или в промышленных сооружениях. Единственным недостатком такого покрытия можно считать его высокую стоимость.
Внутренняя обшивка жилого помещения

Обшивка внутренней стороны кровли создаёт необходимый слой для монтажа отделочного материала. В качестве основания для обшивки послужат деревянные бруски, из которых необходимо изготовить обрешётку, установленную сверху пароизоляционного слоя. Эти деревянные элементы устанавливаются перпендикулярно брускам стропильного каркаса. Расстояние между каждым из них подбирается с учётом параметров выбранного отделочного материала. Этот вариант больше подойдёт для крепления листов OSB, деревянных реек и пластиковых панелей.

Если в качестве обшивки жилого помещения будет использоваться гипсокартон, то основанием для его монтажа послужит специальный алюминиевый профиль. Следует учесть, что для помещений такого типа целесообразнее использовать влагостойкий гипсокартон.

В деревянных домах для внутренней отделки чаще всего используют вагонку, прибиваемую к каркасу из брусков поверх слоя пароизоляции

Видео: устройство мансардной крыши, кровельный пирог

Пирог холодной кровли из металлочерепицы

Монтаж холодной кровли не представляет сложности, так как состоит лишь из гидроизоляционной прослойки и металлочерепицы.

Эти элементы могут защитить дом только от ветра, дождя и снега. Крыша с таким покрытием больше подходит для хозяйственных построек, неутеплённых гаражей и других нежилых сооружений. Холодная кровля имеет два основных недостатка, которые выражены в повышенном шуме во время дождя или града и плохих теплоизоляционных свойствах.

Гидроизоляционная плёнка для пирога холодной кровли закрепляется с помощью степлера или мелких гвоздей к верхнему торцу стропильных ног. Сверху этого слоя набивается обрешётка из реек. В свою очередь, на них устанавливается контробрешётка из аналогичного материала. Рейки контробрешётки закрепляют перпендикулярно на бруски нижнего слоя. Сверху с помощью специальных кровельных саморезов закрепляется металлочерепица.

Холодная кровля в основном монтируется на хозяйственных постройках и нежилых помещениях

Пирог утепления крыши из металлочерепицы без контробрешётки

Обрешётка, закреплённая к каркасу стропильной системы без контробрешётки, плотно прижимает элементы кровельного пирога, не оставляя зазоров для проветривания конструкции. В этом случае остаются только горизонтальные проёмы между брусьями обрешётки. Этого недостаточно, так как тёплый воздух и пар будет подниматься, а плотно прижатые элементы конструкции будут препятствовать этому процессу. В результате вся испаряемая влага будет оседать на деревянных элементах каркаса, а в случае повреждения пароизоляционного слоя — и внутри утеплителя. Это приведёт к тому, что древесина после первой зимы начнёт гнить, а утеплитель придёт в негодность.

Контробрешётка как раз и создаёт требуемое расстояние между стропильной системой и кровельным пирогом, которое позволяет сделать вентиляцию всего каркаса. В этом случае вода не будет задерживаться и оседать на элементах конструкции, а вместе с потоками тёплого воздуха уйдёт наружу.

Даже если на стропильный каркас уже установлены все слои кровельного пирога без контробрешётки, ситуацию можно спасти. Для этого к внутренней стороне стропил параллельно их ребру необходимо закрепить деревянные бруски сечением 20х40 см. Сверху с помощью степлера закрепить пароизоляционную мембрану. В этом случае между пароизоляцией и утеплителем образуется необходимое расстояние для вентиляции.

Если в кровельном пироге отсутствует вентзазор, влага не испаряется, а оседает на деревянных конструкциях и утеплителе

Основные ошибки при монтаже кровельного пирога под металлочерепицу

  1. Проведение измерений и расчёт требуемых материалов необходимо поручать опытным специалистам. В противном случае допущенные ошибки могут привести к дополнительным расходам на закупку недостающих элементов или ненужным затратам на лишние материалы.
  2. При разгрузке металлочерепицу нельзя перемещать волоком по земле. Внутренние слои полимерного покрытия при таком обращении с материалом повреждаются, что в дальнейшем приводит к коррозии металла.
  3. Листы металлочерепицы нельзя экономить, так как наращивание длины создаёт дополнительные стыки. В будущем они станут потенциальным очагом разгерметизации кровельного пирога и попадания влаги внутрь.
  4. Листы металлочерепицы нельзя сильно изгибать. Это негативно сказывается на рельефе кровельного покрытия. В процессе монтажа стыки листов будут неровными. Образовавшиеся зазоры станут причиной проникновения влаги. Визуально эти дефекты очень заметны, что сильно портит внешний вид всей кровли.
  5. Значительно снизится срок эксплуатации внешнего покрытия, если его устанавливать без контробрешётки.
  6. В процессе возведения кровли нужно обязательно выравнивать обрешётку. Неровное основание приводит к деформированию листов металлочерепицы, образованию зазоров на стыках и уменьшению срока службы материала.
  7. Для резки листов металлочерепицы ни в коем случае нельзя использовать болгарку. Абразивный круг прожигает полимерное покрытие, а раскалённые крупицы, попадая на поверхность материала, портят его. Эту же ошибку делают те, кто используют шлифовальную машину с абразивным кругом. Резка металлочерепицы этим инструментом приводит к тому, что портится не только полимерное покрытие, но и прожигаются слои цинка. Впоследствии в этих местах образуются ржавые подтёки.
  8. Если в процессе монтажа деформировать или приминать плиты минеральной ваты, то она, уменьшив свою толщину, потеряет теплоизоляционные свойства.
  9. Стыки листов металлочерепицы, места соединения материала с дымовыми трубами, а также примыкания к окнам нельзя заливать монтажной пеной. Такая ошибка говорит больше о халатности, чем они незнании строителем своего дела. Монтажная пена чувствительна к ультрафиолетовому облучению, при воздействии которого она рассыпается.
  10. Монтаж кровельного пирога крыши из металлочерепицы является ответственным процессом, поэтому для его привлечения необходимо подбирать квалифицированных строителей.

Видео: как нельзя крепить металлочерепицу

Соблюдение технологии возведения, подборка качественных материалов и привлечение опытных специалистов позволит изготовить качественную кровлю под металлочерепицу. Эти условия станут гарантией долговечности и прочности возведённой конструкции.

Оцените статью:

Поделитесь с друзьями!

Кровельный пирог под металлочерепицу — изучаем устройство

Конструкция кровли – это далеко не самый простой элемент здания. Как правило, он состоит из нескольких слоев различных материалов, которые обеспечивают должный уровень шумо-, паро- и теплоизоляции. Ну и, конечно же, защищают дом от осадков в любое время года.

Однако для различных типов кровли требуются соответствующие виды материалов. Опытным строителям зачастую известны все проверенные временем варианты. А в случае с кровельным пирогом крыши под металлочерепицу необходимо строго соблюдать целый ряд дополнительных нюансов.

Тип №1: дёшево и холодно

Рациональный вариант, если кровельный пирог рассчитывается для хозяйственных построек, беседок или для жилья в тёплых краях, где о снеге и холоде знают лишь понаслышке.



Конструкция холодной крыши весьма проста и состоит лишь из пяти элементов:

  1. Стропильная система.
  2. Гидроизоляционная плёнка. Обязательно учитывается и гидро вентиляционный зазор.
  3. Контробрешётка (деревянные рейки, планки или бруски).
  4. Обрешётка (бруски или же обрезные доски).
  5. Металлочерепица.

Удобно в монтаже, более экономно для бюджета. Однако вместе с тем придётся забыть про тепло- и шумоизоляцию извне.

Тип №2: минимум шума, максимум тепла

Вариант для большинства частных домов, владельцы которых не желают слышать гулкий шум во время дождя и мёрзнуть с приходом холодов.

Что входит в конструкцию:

  1. Пароизоляция, которая устанавливается с внутренней стороны крыши.
  2. Стропила с продольными прогонами — основной несущий элемент конструкции.
  3. Между стропилами и прогонами устанавливается теплоизоляционный материал. Также обязательно предусматриваются и зазоры для вентиляции.
  4. Над поверхностью утеплителя устанавливается гидроизоляция – плёнка/мембрана, пропускающая пар с внутренней стороны, но не допускающая проникновения влаги снаружи кровли. Расстояние гидроизоляции от утеплителя должно примерно быть таким же, как и от металлочерепицы – 40-50 см.
  5. Параллельно стропилам устанавливается контробрешётка, прижимающая гидроизоляцию. Также она служит опорой для монтажа обрешётки.
  6. Обрешётка – на неё и будет монтироваться металлочерепица. Рекомендуется использовать брусья с расчётным сечением 50х50, шаг крепежа вдоль скатов – 35-45 сантиметров.
  7. Металлочерепица.

Такой пирог кровли из металлочерепицы уже обойдётся несколько дороже, а монтаж будет сложнее и более длительным. Однако правильная установка этих составляющих надёжно защитит от холода и осадков. Сохранять тепло такая кровля будет гораздо эффективнее своего «холодного» аналога.

Правила подбора металлочерепицы

Черепица черепице рознь. Даже если материал, казалось бы, однотипный. Нынешний рынок предлагает покупателям самые разнообразные варианты с любыми характеристиками, внешним видом и, разумеется, ценой.

Один из основных параметров, влияющих на прочность материала – толщина его металлической основы. Обычно в кровельных пирогах используются листы не толще 0.4-0.5 мм. Усиленные варианты гарантированно скажутся на надёжности кровли, ровно как и на величине её нагрузки на стропила. Обязательно учитывайте это при расчётах каркаса крыши.

Кроме того, любая металлочерепица при изготовлении должна быть покрыта защитным слоем. Он обеспечивает устойчивость от агрессивных внешних воздействий. И насколько эта защита будет эффективной – определяет только качество самого слоя. Что напрямую скажется и на стоимости черепицы.

Дополнительное усиление материалу придаст высота его волн. Однако не стоить забывать, что для любой черепицы применяются оцинкованные листы одинаковой длины. Поэтому чем больше высота этих волн, тем материал становится не только устойчивей, но и даёт меньше полезной ширины.

Наконец, большая длина листов существенно упрощает весь процесс монтажа. Помимо этого, уменьшаются и риски протечек. С другой стороны, такой подход увеличивает шансы на продольную деформацию кровли.

Об этом нужно знать с самого начала

Особое внимание при сборке кровельного пирога уделяется двум моментам: правильному расположению гидроизоляции и вентиляционным зазорам.

Многие хозяева стараются сэкономить на материалах, приобретая вместо водоустойчивого пенопласта более дешёвый минеральный утеплитель, эковату или же стекловату. С таким выбором расходы действительно будут ощутимо меньше. Но тогда именно теплоизоляция станет наиболее уязвимым местом во всей конструкции. Ведь эти материалы сильно подвержены губительному воздействию влаги. Под «губительным» имеются ввиду потери своих теплосберегающих свойств до 80%. Потому настоятельно рекомендуется не экономить хотя бы на гидроизоляции.

Однако ни одна крыша частного дома не может быть полностью застрахована от проникновения влаги в кровельные слои. Для таких случаев между теплоизоляцией и верхним уровнем пирога предусматриваются зазоры, размеры которых обычно составляют 30-40 мм. Воздушный продув должен идти от свеса крыши к коньку.

Чуть меньшие по длине зазоры (10-15 мм) также должны присутствовать между черепицей и гидроизоляцией.

Техника монтажа

После расчётов и подбора всех необходимых материалов настаёт наиболее ответственный этап – установка кровельного пирога. Для обоих типов предусмотрены свои особенности, поэтому при выборе «холодной крыши» можно сразу переходить к третьему этапу. В случае с «тёплой крышей» начинать нужно с самого первого пункта.

  1. Защищать кровлю от губительного воздействия пара из тёплого помещения под крышей будет слой пароизоляции. Различные виды паробарьеров при монтаже требуют определённого зазора (который может разниться от изделия к изделию). Поэтому для таких случаев вдоль лаг сперва проводится контррейка (толщина – 30 мм). К ней строительным степлером или контробрешёткой крепится пароизоляция. Укладывать её нужно вдоль ската от нижней его части к верхней. Каждый ряд паробарьера ложится внахлёст на предыдущий (100-150 мм). Ровно то же самое касается и продольных стыков.
  2. Снаружи каркаса между лагами набивается утеплитель. Обязательно должно быть предусмотрено пространство для воздушных зазоров.
  3. Обязательный этап не только для «тёплой», но уже и для «холодной» крыши. Вдоль лагов с помощью вертикальной контробрешётки (брус 30х50х50 мм) с шагом гвоздей в 30 см крепится гидроизоляционная плёнка. Вентиляционный зазор обязателен и тут – материал должен провисать хотя бы на 1-2 сантиметра.
  4. И уже на контробрешётку производится монтаж обрешётки. Её шаг, как упоминалось ранее, не должен превышать 45 см. В ендовах, коньках и различных местах примыканий она укладывается всплошную.

Обратите внимание, что все древесные материалы пирога ещё до начала монтажа обязаны быть калиброваны и высушены в естественных условиях. Очень желательна обработка антипиренами и антисептиками.

Наконец, обязательно уделяйте внимание крыше Вашего дома, по крайней мере, дважды в год. Регулярная профилактика и, в частности, контроль за доборными элементами, стыками и примыканиями заранее поможет избежать возможных проблем с кровельным пирогом.

холодная и теплая кровля крыши, устройство с и без утеплителя, слои


Содержание:


Конструкция кровли представляет собой сложный элемент дома, состоящий из нескольких слоев самых разных материалов, уложенных в определенном порядке. Кровельный пирог под металлочерепицу нужно обустраивать так, чтобы он обеспечивал нужный уровень паро-, шумо- и теплоизоляции, в результате чего крыша служит долгий срок.


Слои кровельного пирога под металлочерепицу


Приобретая материалы, предназначенные для обустройства пирога кровли под металлочерепицу, следует ориентироваться на требования, прописанные в СНиП. В его составе должны присутствовать изоляционные слои, количество которых зависит от типа обустраиваемой крыши.  Самым сложным строением отличается теплосберегающая конструкция, устраиваемая для жилой мансарды.



При создании покрытия из металлочерепицы слои «пирога» имеют свой определенный функционал:

  1. Наружное покрытие. Оно защищает дом от атмосферных осадков.

  2. Виброизоляция. Состоит из элементов, которые гасят вибрацию и шум, издаваемый листами из металла в случае внешних воздействий.

  3. Обрешетка. Каркас для укладки внешнего покрытия делают из досок или брусков.

  4. Контробрешетка. Обязательная контробрешетка под металлочерепицу из реек или брусков обеспечивает наличие вентиляционного зазора для обрешетки.

  5. Гидроизоляция. Для ее устройства используют мембрану, защищающую от попадания влаги стропильную систему и теплоизоляцию.

  6. Зазор для вентиляции. Он не дает собираться влаге в слое материала для утепления.

  7. Теплоизоляция. Не допускает потери тепла через крышу, а также является звукоизолятором.

  8. Стропильная конструкция.

  9. Пароизоляция. Используемая мембрана защищает слой утеплителя и систему стропил от влажных испарений, идущих от жилых помещений.

  10. Финишная отделка жилой мансарды или чердака.


Укладывают пирог холодной кровли из металлочерепицы при обустройстве крыши на хозпостройках, при возведении навесов разного назначения или беседок.



В данном случае конфигурация у него будет более простой:

  1. Металлочерепица.

  2. Обрешетка.

  3. Контробрешетка.

  4. Мембрана для гидроизоляции.

  5. Стропильная конструкция.


Когда строится крыша для жилого здания, специалисты рекомендуют на ней не экономить. Необходимо, чтобы пирог кровли под металлочерепицу обеспечивал требуемый уровень изоляции от воздействия разных факторов. При этом нужно не забывать, что стропильная конструкция должна выдерживать нагрузки величиной не менее 200 кг/м2, которые создает вес снежных пластов и людей, обслуживающих и ремонтирующих покрытие кровли.

Наружное покрытие теплой и холодной кровли


Применение металлочерепицы в качестве наружного покрытия позволяет сделать крышу эстетичной и практичной, имеющей немало достоинств. Высококачественный материал для кровли, уложенный согласно технологии, способен прослужить на протяжении ни одного десятка лет без ремонта и замены. Известные компании-производители дают на свою продукцию гарантию около 50 лет при соответствующих условиях эксплуатации.


Для создания герметичной кровли установку пристенных и ветровых планок, конька, ендовы, выполняют с использованием особых мягких или жестких прокладок, которые предлагаются производителями металлической черепицы.



Если крыша покрывается листами, при изготовлении которых использовался металл, необходимо задействовать виброизоляционный материал. Он приглушает звуки дождя, стук капель, вибрацию листов покрытия, передающиеся на кровельную конструкцию. Чтобы не слышать неприятного шума при укладке черепицы, виброизоляционный материал раскладывают поверх обрешетки всплошную, либо в местах крепления.

Устройство обрешетки и контробрешетки


При формировании пирога крыши под металлочерепицу, как правило, устанавливают разряженную обрешетку, сделанную из обрезных досок или бруска. Благодаря ее монтажу создается каркас, на котором удерживается покрытие кровли. Он равномерно распределяет внешние нагрузки, оказываемые на стропильную конструкцию.


Большинство производителей рекомендуют шаг укладки обрешетки под конкретный вид металлочерепицы, но он не может превышать 40 сантиметров. В среднем величина шага равна 30-35 сантиметров.



Частоту монтажа реек для пирога под металлочерепицу при небольшом наклоне ската, величиной 14 – 20°, необходимо уменьшить. При укладке стальных профлистов, имеющих уменьшенную (менее 5 миллиметров) толщину, следует уложить сплошную обрешетку с применением обрезных досок толщиной минимум 32 миллиметра с шагом, не превышающим 10 миллиметров.


Рейки для контробрешетки прибивают к ногам стропил оцинкованными гвоздями с промежутком  300 миллиметров. Подготовленные к монтажу деревянные элементы предварительно обрабатывают антисептиком и антипиреном и тем самым продлевают срок их службы.

Гидроизоляция под металлочерепицу


Без гидроизоляционного слоя невозможно эксплуатировать кровлю вне зависимости, какая делается крыша из металлочерепицы – теплой или холодной.


Благодаря наличию гидроизоляционных мембран:

  • система стропил защищена от влаги;

  • исключается проникновение воды в слой утеплителя;

  • предотвращается повреждение влагой элементов кровельной конструкции.



При выборе гидроизоляционного материала для такой крыши профессионалы рекомендуют использовать мембраны с высокими антиконденсатными свойствами. Также обращают внимание на пожаробезопасность продукции и ее устойчивость к ультрафиолету.


Мембрану закрепляют на ногах стропил, пользуясь степлером для строительных работ. Поверх гидроизоляционного слоя прибивают обрешетку и контробрешетку.

Решение проблемы с тепло – и шумоизоляцией крыши


Устройство теплой кровли из металлочерепицы предполагает укладку слоя теплоизолятора, который размещают между стропилами. Для этого вида кровельного покрытия актуально решение проблемы со звукоизоляцией, поскольку оно относится к числу «громких» материалов.


Для обеспечения теплоизоляции скатных крыш в настоящее время часто применяют мягкие и полужесткие минераловатные плиты, а также вспененные полимерные утеплители, эковату. Как свидетельствует практика, лучшим решением будет выбор материалов с минимальными показателями проводимости тепла и высокой степенью шумоизоляции, таких как стекловата и минеральные утеплители, которые бывают мягкими и полужесткими.



При наличии в кровельном пироге волокнистого теплоизолятора, впитывающего влагу, следует сделать между ним и гидроизоляцией воздушный зазор. Для его создания по краю стропил на расстоянии 10 миллиметров от гидроизоляционного слоя набивают гвозди и натягивают сделанную из шнура сетку.

Пароизоляция и внутренняя отделка


Когда обустраивают крышу из металлочерепицы без утеплителя, пароизоляционный слой не монтируют. В жилой мансарде теплоизолятор нужно защитить от попадания влаги. Для этого на стропилах с внутренней стороны по периметру скатов тщательно прикрепляют пароизоляционную мембрану.



После завершения укладки пароизоляционного слоя начинают делать внутреннюю обшивку с использованием гипсокартона или листов древесных материалов. При расчете стропильной конструкции необходимо принимать во внимание вес внутренней отделки.


Гидроизоляция кровли под металлочерепицу: выбор пленок

Повышенная влажность под кровельным покрытием приводит к загниванию деревянных конструкций крыши и намоканию теплоизоляционного материала. Повреждение структуры дерева приводит к его разрушению и без масштабного и затратного ремонта не обойтись.

Гидроизоляция кровли под металлочерепицу призвана защитить деревянные элементы и теплоизоляцию (если она имеется) от влаги, которая различными способами может проникать под кровлю:

  • от конденсата, образующегося на внутренней поверхности металлочерепицы при повышенной влажности воздуха и/или проникновении на чердак влажных испарений из жилых помещений;
  • от влаги, проникшей через отверстия в крепеже.


depositphotos

Виды гидроизоляционных пленок

Все гидроизоляционные рулонные материалы для крыши под металлочерепицу подразделяются на два основных вида:

  • гидроизоляционные пленки;
  • диффузионные мембраны.

Основное отличие гидроизоляционных пленок от диффузионных мембран состоит в том, что первые не пропускают как капельную влагу, так и водяные пары, а вторые задерживают капельную влагу, но легко преодолеваются водяными парами.

Гидроизоляционные пленки в несколько раз дешевле мембран. Поэтому для влагозащиты холодной кровли лучше использовать именно их. Это позволит снизить затраты на материал, без потери защитных свойств.

Если же крыша утепляется минеральной ватой или другим теплоизоляционным материалом, то рекомендуется использовать диффузионную мембрану, которая будет выпускать из утеплителя проникший туда пар, но не позволит проникать в утеплитель влаге.

Кроме паропроницаемости гидроизоляционные пленочные материалы отличаются и другими параметрами: материалом основы (полиэтилен, полипропилен и т. д.), плотностью, прочностью, устойчивостью к УФ, сроком службы. Подробный обзор пленок читайте тут.

Технология устройства гидроизоляции зависит от марки используемого материала и вида кровли – холодная она или утепленная.

Для холодной крыши

Холодная кровля означает отсутствие в ней утеплителя. При ее гидроизоляции может использоваться как диффузионная мембрана, так и гидроизоляционная пленка с низкой паропроницаемостью – полиэтиленовая или полипропиленовая.

Название пленки Прочность*, Н/50мм Масса, г/кв.м Примечание
Ютафол Д 110 Стандарт 250/240 110 Оптимальный выбор, цена-качество
Ондутис D (RV) 650/500 85 По цене как Изоспан, но менее прочная
Изоспан D 1068/890 — 2-х слойная, высокая прочность
ROCKWOOL 120/65 60 Очень тонкая, можно порвать

* Прочность — максимальная сила растяжения в продольном и поперечном направлении.

Пленка укладывается прямо на стропила с небольшим (около 20 мм) провисанием. Укладка производится полосами начиная от карниза вверх с перекрытием нижнего слоя верхним на 50-100 мм. Стык между полотнами герметизируется клейкой лентой.

Если используется «дышащая» пленка, нужно обратить внимание на то, какой стороной она укладывается вверх, от этого зависит ее правильная работа. Эту информацию можно найти в инструкции к материалу, обычно сторона с логотипом должна смотреть вверх.

Выше гидроизоляционной пленки должен располагаться вентиляционный зазор. Для его устройства на стропила поверх пленки прибивают планки контробрешетки толщиной 50 мм, и уже к ним крепится обрешетка.

Для крыши с утеплителем

Гидроизоляция утепленной кровли получается сложнее и дороже. Есть два варианта гидрозащиты в зависимости от вида используемого материала.

Гидроизоляция с двумя зазорами

Если используется пленка с низкой паропропускной способностью, необходимо создать два вентиляционных зазора – между утеплителем и пленкой и между пленкой и обрешеткой.

Обычно утеплитель укладывается между стропилами вровень с их верхней поверхностью. Поэтому для создания первого зазора нужно прибить к стропилам планки контробрешетки и на них без провисания уложить пленку. Затем поверх пленки к контробрешетке набиваются планки, обеспечивающие второй зазор, а к ним обрешетка для металлочерепицы.

Достоинство способа с двумя зазорами заключается в том, что можно использовать более дешевую гидроизоляционную пленку вместо диффузионной мембраны.

Недостаток – в большей трудоемкости. К тому же обеспечить двойной зазор в местах ендов, выходов дымоходов и мансардных окон бывает сложно, а иногда и невозможно.

Читайте также: вентиляция подкровельного пространства металлочерепицы.

Гидроизоляция с одним вентиляционным зазором

В большинстве случаев целесообразнее использовать данный вариант, при котором создается только один вентиляционный зазор – между пленкой и обрешеткой.

Для его реализации потребуется диффузионная мембрана, способная эффективно пропускать водяные пары, даже будучи уложенной без зазора, прямо на утеплитель. Крепится она к стропилам по обычным правилам – с перекрытием верхними полосами нижних и герметизацией клейкой лентой.

Мембраны требуют укладки определенной стороной вверх.

Но даже в случае использования «дышащей» мембраны вентиляционный зазор между ней и обрешеткой должен быть обеспечен – с помощью все той же контробрешетки, прибитой к стропилам.

Название мембраны Прочность*, Н/50мм Проницаемость пара, Sd Масса, г/кв.м Примечание
DELTA®-VENT N 220/165 0,02 130 Лучший выбор, если позволяют средства
Tyvek Soft 165/140 0,02 58 Очень легкая и надежная мембрана от DuPont
ЮТАВЕК 115 260/170 0,02 115 Цена — качество
Изоспан AM 160/100 0,03 — Бюджетная мембрана, средняя прочность
Ондутис SA115 160/90 0,02 100 Лучше пропускает пар чем Изоспан, но обладает меньшей стойкостью к УФ-лучам

Можно ли использовать рубероид?

Привычный для нас рубероид, который несколько десятилетий назад был почти единственным гидроизоляционным материалом, во всех отношениях (за исключением разве что цены) проигрывает новым продуктам для гидрозащиты.

Срок его службы значительно уступает долговечности современных гидроизоляционных пленок, он хорошо горит и издает при нагревании сильный, неприятный запах. Специалисты не рекомендуют использовать его для гидроизоляции под металлочерепицу.

Устройство кровельного пирога под металлочерепицу с утеплителем

Кровельный пирог под металлочерепицу предполагает правильный выбор материалов. Монтаж должен проводиться согласно регламенту и с учетом СНиП. Это позволяет обеспечить качественную тепло- и звукоизоляцию, а также гарантирует длительный срок эксплуатации конструкции.

Разновидности кровельной конструкции

От конфигурации кровли и её прямого назначения зависит вид пирога крыши. Толщина и состав слоев варьируются в зависимости от климата в регионе строительства. Существуют два типа металлического профиля для крыши:

  1. Холодный тип, устанавливаемые на чердаке без отопления. В них также отсутствует слой теплоизоляции. Ввиду этого бюджет такой конструкции сравнительно дешевый. Для изоляции от влаги и воды используются материалы по типу рубероида. Как правило, пирог холодной кровли монтируется для сооружений сезонного характера или дач.
  2. Тёплый тип устанавливается в той ситуации, когда под крышей планируется обустроить жилую комнату, в т.ч. мансарду. В качестве снижения потери тепла, в состав пирога теплой крыши включают утеплитель, изоляцию пара и гидроизоляцию.

Всилу того, что подкровельное помещение должно обладать высоким уровнем звукоизоляции (к примеру, от шума града, ветра, дождя и т.д.), к покрытию предъявляются такие требования, как:

  • Материал, из которого изготовлен утеплитель, должен соответствовать коэффициенту поглощения шума от 0,5. Именно по этой причине для изоляции тепла под металлочерепицу не используют пенопласт. Оптимальными показателями обладает стекло- и минеральная вата, а также базальтовое волокно.
  • Утеплитель должен обладать низким модулем динамической упругости. Такой показатель указывает на связь между плотностью материала и скоростью звука, распространяющихся в нем.
  • Следует подбирать теплоизоляционный материал, который качественно держит форму, не сминается и обладает соответствующей упругостью.
  • Гигроскопичность должна быть низкой, т.е. при попадании на него воды утеплитель не теряет своих качеств.

К сведению: Кровля, выполненная из металлической черепицы, способна прослужить больше 25 лет. Однако для этого нужно соблюсти технологию установки, вовремя проводить профилактические работы и грамотно эксплуатировать.

Главные элементы кровельного пирога

Элементы кровельного пирога — это определенная очередность слоев. Правильно подобранные материалы продлевают срок службы, предупреждают возникновение ржавчины и загнивания стропильного каркаса. Пирог кровли под металлочерепицу насчитывает несколько слоев. Их количество пропорционально выбранному типу кровли. К примеру, утепленная конструкция мансардной кровли обладает сложным строением, поэтому для нее используют максимальное число слоев.

Устройство кровельного пирога под металлочерепицы:

  • В качестве защиты от атмосферных воздействий необходимо установить внешнее покрытие из металлической черепицы.
  • Защита от вибронагрузок. В состав таких материалов входят компоненты, предназначенные для снижения шума от града, дождя, порывов ветра и других внешних воздействий.
  • Обрешетка их дерева (доска или брус) выступает в качестве каркаса под внешнее покрытие.
  • Контрольная обрешетка изготавливается из бруса или реек. Основная цель — обеспечение зазоров для вентиляции между первыми двумя слоями.
  • Гидроизоляционный слой или мембрана предназначена для защиты стропил и утеплителя от воздействия влаги.
  • Вентиляционный зазор обеспечивает защиту накопления влажности в теплоизоляционном материале.
  • Теплоизоляционный слой предназначен для предупреждения потери тепла, в т.ч. служит дополнительной защитой от шума.
  • Непосредственно стропильная система кровли.
  • Мембрана для изоляции пара позволяет защищать конструкцию от влаги в жилой комнате.
  • Внутренняя обшивка.

При возведении кровли жилого дома, эксперты советуют не экономить на материалах. Так, кровельный пирог должен соответствовать необходимому уровню изоляции тепла и звука. Следует также учитывать, что стропы должны соответствовать предполагаемой нагрузки на них, т.е. минимально до 200кг/м². Таким образом, в стропильную систему закладывается вес снега, специалистов по обслуживанию и ремонту.

Покрытие для внешней стороны конструкции

Внешнее покрытие в качестве металлической черепицы — это совокупность эстетики и практичности, сопряженные с преимущественными характеристиками.

При выборе качественных материалов и проведения монтажных работ с учетом действующих строительных регламентов позволяет эксплуатировать конструкцию несколько десятков лет. При этом обновлять и ремонтировать крышу не нужно. Производители металлочерепицы заявляют, что срок службы данного покрытия составляет 50 лет, при нормальной эксплуатации.

Для герметизации кровли необходимо устанавливать конёк, планки и ендовы при помощи специальных прокладок. Такие уплотнители могут мягкими и жесткими. Как правило, входят в комплект с металлочерепицей.

Покрытие из металлического листа подразумевает укладку виброизоляционных материалов. От звуков дождя или града по крыше может помочь пористый утеплитель, однако вибрация будет всё равно передаваться на конструкцию. Специалисты советуют во избежание этого эффекта во время установки уложить на обрешетку плотный слой виброизоляционного материала.

Нюансы создания контробрешетки и обрешетки

Когда кровельный пирог составляется для металлической черепицы, практически всегда устанавливается разреженная обрешетка. Выполняется она из деревянного бруса или обрезной доски. Обрешетка представляется собой каркас, на который монтируется покрытие для кровли. Дополнительно, она распределяет нагрузку на систему стропил.

Большинство производителей металлочерепицы устанавливают свои шаги для обрешетки. Тем не менее, этот показатель не может быть выше 40 см. Среднее значение этого параметра равно 30-35 см. в том случае, если крыша обладает уклоном от 14° до 20°, шаг необходимо снижать.

Если при возведении крыши используются профильные листы из стали с толщиной до 5 мм, то обрешетка выполняет в качестве сплошного типа и доски толщиной до 32 мм. При этом шаг должен составлять не больше 1 см.

Для создания контрольной обрешетки, по стропильным ногам набивают оцинкованные гвозди через каждые 30 см. На коньке с противоположной стороны скатов устанавливаются элементы контробрештеки встык.

Слой гидроизоляции для металлической черепицы

Гидроизоляционный слой является обязательным элементом кровельного пирога, при этом не имеет значения с утеплителем он или нет. Мембрана по защите от воздействия влаги даёт возможность:

  • защищать стропы от влаги;
  • предупреждать попадание воды на слой теплоизоляции;
  • исключать повреждения влагой конструкции.

При выборе материалов для гидроизоляции, специалисты отдают предпочтение мембране для крыши по типу ската, обладающие высокими параметрами антиконденсата. Помимо этого, нужно учитывать характеристики пожаробезопасности и устойчивости к УФ-излучению. В качестве крепления гидроизоляционного слоя используют строительный степлер. Монтаж осуществляется к стропильным ногам. Следующим этапом является установка контробрешетки и обрешетки.

Внимание! При утепленной крыше используются исключительно материалы, не подверженные горению.

Тепло- и звукоизоляция кровли

Теплоизоляционный слой является неотъемлемой частью утепления. Крепиться материал между элементами стропильной системы. Металлочерепица подразумевает и ограждение жильцов от шума, т.к. покрытие из металла относится к группе «громких».

Для скатного типа крыши на сегодняшний день используют:

  • мягкие или полужесткие минераловатные плиты;
  • вспененные материалы на основе полимеров;
  • эковата.

Эксперты в строительной сфере рекомендуют останавливать выбор на материалах с низкими параметрами проводимости тепла и с высоким уровнем изоляции шума. К такой продукции относятся утеплители на минеральной основе и стекловата.

Важно: В том случае, если утеплитель состоит из волокна, впитывающего влагу, необходимо оставить зазор для вентиляции между теплоизоляционным и гидроизоляционным слоями.

Рекомендации экспертов по пароизоляции и внутренней обшивке

Утеплитель, как и другие элементы кровельной конструкции, нуждаются в защите. В первую очередь необходимо провести мероприятия по предупреждению проникновения влаги в комнаты. Во избежание такой ситуации с внутренней стороны стропильной системы устанавливается пароизоляционная мембрана.

Данные работы требуют тщательного подхода, т.к. материал необходимо надежно закрепить по всему периметру. После того как произведена установка, можно приступать к внутренней отделке пространства. Как правило, для обшивки используют листовой материал из дерева или гипсокартона. Соответственно, рассчитывая нагрузку на стропила, учитывают и вес обшивочных материалов.

Гидроизоляция кровли под металлочерепицу: выбор пленок

Повышенная влажность под кровельным покрытием приводит к загниванию деревянных конструкций крыши и намоканию теплоизоляционного материала. Повреждение структуры дерева приводит к его разрушению и без масштабного и затратного ремонта не обойтись.

Гидроизоляция кровли под металлочерепицу призвана защитить деревянные элементы и теплоизоляцию (если она имеется) от влаги, которая различными способами может проникать под кровлю:

  • от конденсата, образующегося на внутренней поверхности металлочерепицы при повышенной влажности воздуха и/или проникновении на чердак влажных испарений из жилых помещений;
  • от влаги, проникшей через отверстия в крепеже.


depositphotos

Виды гидроизоляционных пленок

Все гидроизоляционные рулонные материалы для крыши под металлочерепицу подразделяются на два основных вида:

  • гидроизоляционные пленки;
  • диффузионные мембраны.

Основное отличие гидроизоляционных пленок от диффузионных мембран состоит в том, что первые не пропускают как капельную влагу, так и водяные пары, а вторые задерживают капельную влагу, но легко преодолеваются водяными парами.

Гидроизоляционные пленки в несколько раз дешевле мембран. Поэтому для влагозащиты холодной кровли лучше использовать именно их. Это позволит снизить затраты на материал, без потери защитных свойств.

Если же крыша утепляется минеральной ватой или другим теплоизоляционным материалом, то рекомендуется использовать диффузионную мембрану, которая будет выпускать из утеплителя проникший туда пар, но не позволит проникать в утеплитель влаге.

Кроме паропроницаемости гидроизоляционные пленочные материалы отличаются и другими параметрами: материалом основы (полиэтилен, полипропилен и т. д.), плотностью, прочностью, устойчивостью к УФ, сроком службы. Подробный обзор пленок читайте тут.

Технология устройства гидроизоляции зависит от марки используемого материала и вида кровли – холодная она или утепленная.

Для холодной крыши

Холодная кровля означает отсутствие в ней утеплителя. При ее гидроизоляции может использоваться как диффузионная мембрана, так и гидроизоляционная пленка с низкой паропроницаемостью – полиэтиленовая или полипропиленовая.

Название пленки Прочность*, Н/50мм Масса, г/кв.м Примечание
Ютафол Д 110 Стандарт 250/240 110 Оптимальный выбор, цена-качество
Ондутис D (RV) 650/500 85 По цене как Изоспан, но менее прочная
Изоспан D 1068/890 — 2-х слойная, высокая прочность
ROCKWOOL 120/65 60 Очень тонкая, можно порвать

* Прочность — максимальная сила растяжения в продольном и поперечном направлении.

Пленка укладывается прямо на стропила с небольшим (около 20 мм) провисанием. Укладка производится полосами начиная от карниза вверх с перекрытием нижнего слоя верхним на 50-100 мм. Стык между полотнами герметизируется клейкой лентой.

Если используется «дышащая» пленка, нужно обратить внимание на то, какой стороной она укладывается вверх, от этого зависит ее правильная работа. Эту информацию можно найти в инструкции к материалу, обычно сторона с логотипом должна смотреть вверх.

Выше гидроизоляционной пленки должен располагаться вентиляционный зазор. Для его устройства на стропила поверх пленки прибивают планки контробрешетки толщиной 50 мм, и уже к ним крепится обрешетка.

Для крыши с утеплителем

Гидроизоляция утепленной кровли получается сложнее и дороже. Есть два варианта гидрозащиты в зависимости от вида используемого материала.

Гидроизоляция с двумя зазорами

Если используется пленка с низкой паропропускной способностью, необходимо создать два вентиляционных зазора – между утеплителем и пленкой и между пленкой и обрешеткой.

Обычно утеплитель укладывается между стропилами вровень с их верхней поверхностью. Поэтому для создания первого зазора нужно прибить к стропилам планки контробрешетки и на них без провисания уложить пленку. Затем поверх пленки к контробрешетке набиваются планки, обеспечивающие второй зазор, а к ним обрешетка для металлочерепицы.

Достоинство способа с двумя зазорами заключается в том, что можно использовать более дешевую гидроизоляционную пленку вместо диффузионной мембраны.

Недостаток – в большей трудоемкости. К тому же обеспечить двойной зазор в местах ендов, выходов дымоходов и мансардных окон бывает сложно, а иногда и невозможно.

Читайте также: вентиляция подкровельного пространства металлочерепицы.

Гидроизоляция с одним вентиляционным зазором

В большинстве случаев целесообразнее использовать данный вариант, при котором создается только один вентиляционный зазор – между пленкой и обрешеткой.

Для его реализации потребуется диффузионная мембрана, способная эффективно пропускать водяные пары, даже будучи уложенной без зазора, прямо на утеплитель. Крепится она к стропилам по обычным правилам – с перекрытием верхними полосами нижних и герметизацией клейкой лентой.

Мембраны требуют укладки определенной стороной вверх.

Но даже в случае использования «дышащей» мембраны вентиляционный зазор между ней и обрешеткой должен быть обеспечен – с помощью все той же контробрешетки, прибитой к стропилам.

Название мембраны Прочность*, Н/50мм Проницаемость пара, Sd Масса, г/кв.м Примечание
DELTA®-VENT N 220/165 0,02 130 Лучший выбор, если позволяют средства
Tyvek Soft 165/140 0,02 58 Очень легкая и надежная мембрана от DuPont
ЮТАВЕК 115 260/170 0,02 115 Цена — качество
Изоспан AM 160/100 0,03 — Бюджетная мембрана, средняя прочность
Ондутис SA115 160/90 0,02 100 Лучше пропускает пар чем Изоспан, но обладает меньшей стойкостью к УФ-лучам

Можно ли использовать рубероид?

Привычный для нас рубероид, который несколько десятилетий назад был почти единственным гидроизоляционным материалом, во всех отношениях (за исключением разве что цены) проигрывает новым продуктам для гидрозащиты.

Срок его службы значительно уступает долговечности современных гидроизоляционных пленок, он хорошо горит и издает при нагревании сильный, неприятный запах. Специалисты не рекомендуют использовать его для гидроизоляции под металлочерепицу.

Устройство кровельного пирога под металлочерепицу с утеплителем

Кровельный пирог под металлочерепицу предполагает правильный выбор материалов. Монтаж должен проводиться согласно регламенту и с учетом СНиП. Это позволяет обеспечить качественную тепло- и звукоизоляцию, а также гарантирует длительный срок эксплуатации конструкции.

Разновидности кровельной конструкции

От конфигурации кровли и её прямого назначения зависит вид пирога крыши. Толщина и состав слоев варьируются в зависимости от климата в регионе строительства. Существуют два типа металлического профиля для крыши:

  1. Холодный тип, устанавливаемые на чердаке без отопления. В них также отсутствует слой теплоизоляции. Ввиду этого бюджет такой конструкции сравнительно дешевый. Для изоляции от влаги и воды используются материалы по типу рубероида. Как правило, пирог холодной кровли монтируется для сооружений сезонного характера или дач.
  2. Тёплый тип устанавливается в той ситуации, когда под крышей планируется обустроить жилую комнату, в т.ч. мансарду. В качестве снижения потери тепла, в состав пирога теплой крыши включают утеплитель, изоляцию пара и гидроизоляцию.

Всилу того, что подкровельное помещение должно обладать высоким уровнем звукоизоляции (к примеру, от шума града, ветра, дождя и т.д.), к покрытию предъявляются такие требования, как:

  • Материал, из которого изготовлен утеплитель, должен соответствовать коэффициенту поглощения шума от 0,5. Именно по этой причине для изоляции тепла под металлочерепицу не используют пенопласт. Оптимальными показателями обладает стекло- и минеральная вата, а также базальтовое волокно.
  • Утеплитель должен обладать низким модулем динамической упругости. Такой показатель указывает на связь между плотностью материала и скоростью звука, распространяющихся в нем.
  • Следует подбирать теплоизоляционный материал, который качественно держит форму, не сминается и обладает соответствующей упругостью.
  • Гигроскопичность должна быть низкой, т.е. при попадании на него воды утеплитель не теряет своих качеств.

К сведению: Кровля, выполненная из металлической черепицы, способна прослужить больше 25 лет. Однако для этого нужно соблюсти технологию установки, вовремя проводить профилактические работы и грамотно эксплуатировать.

Главные элементы кровельного пирога

Элементы кровельного пирога — это определенная очередность слоев. Правильно подобранные материалы продлевают срок службы, предупреждают возникновение ржавчины и загнивания стропильного каркаса. Пирог кровли под металлочерепицу насчитывает несколько слоев. Их количество пропорционально выбранному типу кровли. К примеру, утепленная конструкция мансардной кровли обладает сложным строением, поэтому для нее используют максимальное число слоев.

Устройство кровельного пирога под металлочерепицы:

  • В качестве защиты от атмосферных воздействий необходимо установить внешнее покрытие из металлической черепицы.
  • Защита от вибронагрузок. В состав таких материалов входят компоненты, предназначенные для снижения шума от града, дождя, порывов ветра и других внешних воздействий.
  • Обрешетка их дерева (доска или брус) выступает в качестве каркаса под внешнее покрытие.
  • Контрольная обрешетка изготавливается из бруса или реек. Основная цель — обеспечение зазоров для вентиляции между первыми двумя слоями.
  • Гидроизоляционный слой или мембрана предназначена для защиты стропил и утеплителя от воздействия влаги.
  • Вентиляционный зазор обеспечивает защиту накопления влажности в теплоизоляционном материале.
  • Теплоизоляционный слой предназначен для предупреждения потери тепла, в т.ч. служит дополнительной защитой от шума.
  • Непосредственно стропильная система кровли.
  • Мембрана для изоляции пара позволяет защищать конструкцию от влаги в жилой комнате.
  • Внутренняя обшивка.

При возведении кровли жилого дома, эксперты советуют не экономить на материалах. Так, кровельный пирог должен соответствовать необходимому уровню изоляции тепла и звука. Следует также учитывать, что стропы должны соответствовать предполагаемой нагрузки на них, т.е. минимально до 200кг/м². Таким образом, в стропильную систему закладывается вес снега, специалистов по обслуживанию и ремонту.

Покрытие для внешней стороны конструкции

Внешнее покрытие в качестве металлической черепицы — это совокупность эстетики и практичности, сопряженные с преимущественными характеристиками.

При выборе качественных материалов и проведения монтажных работ с учетом действующих строительных регламентов позволяет эксплуатировать конструкцию несколько десятков лет. При этом обновлять и ремонтировать крышу не нужно. Производители металлочерепицы заявляют, что срок службы данного покрытия составляет 50 лет, при нормальной эксплуатации.

Для герметизации кровли необходимо устанавливать конёк, планки и ендовы при помощи специальных прокладок. Такие уплотнители могут мягкими и жесткими. Как правило, входят в комплект с металлочерепицей.

Покрытие из металлического листа подразумевает укладку виброизоляционных материалов. От звуков дождя или града по крыше может помочь пористый утеплитель, однако вибрация будет всё равно передаваться на конструкцию. Специалисты советуют во избежание этого эффекта во время установки уложить на обрешетку плотный слой виброизоляционного материала.

Нюансы создания контробрешетки и обрешетки

Когда кровельный пирог составляется для металлической черепицы, практически всегда устанавливается разреженная обрешетка. Выполняется она из деревянного бруса или обрезной доски. Обрешетка представляется собой каркас, на который монтируется покрытие для кровли. Дополнительно, она распределяет нагрузку на систему стропил.

Большинство производителей металлочерепицы устанавливают свои шаги для обрешетки. Тем не менее, этот показатель не может быть выше 40 см. Среднее значение этого параметра равно 30-35 см. в том случае, если крыша обладает уклоном от 14° до 20°, шаг необходимо снижать.

Если при возведении крыши используются профильные листы из стали с толщиной до 5 мм, то обрешетка выполняет в качестве сплошного типа и доски толщиной до 32 мм. При этом шаг должен составлять не больше 1 см.

Для создания контрольной обрешетки, по стропильным ногам набивают оцинкованные гвозди через каждые 30 см. На коньке с противоположной стороны скатов устанавливаются элементы контробрештеки встык.

Слой гидроизоляции для металлической черепицы

Гидроизоляционный слой является обязательным элементом кровельного пирога, при этом не имеет значения с утеплителем он или нет. Мембрана по защите от воздействия влаги даёт возможность:

  • защищать стропы от влаги;
  • предупреждать попадание воды на слой теплоизоляции;
  • исключать повреждения влагой конструкции.

При выборе материалов для гидроизоляции, специалисты отдают предпочтение мембране для крыши по типу ската, обладающие высокими параметрами антиконденсата. Помимо этого, нужно учитывать характеристики пожаробезопасности и устойчивости к УФ-излучению. В качестве крепления гидроизоляционного слоя используют строительный степлер. Монтаж осуществляется к стропильным ногам. Следующим этапом является установка контробрешетки и обрешетки.

Внимание! При утепленной крыше используются исключительно материалы, не подверженные горению.

Тепло- и звукоизоляция кровли

Теплоизоляционный слой является неотъемлемой частью утепления. Крепиться материал между элементами стропильной системы. Металлочерепица подразумевает и ограждение жильцов от шума, т.к. покрытие из металла относится к группе «громких».

Для скатного типа крыши на сегодняшний день используют:

  • мягкие или полужесткие минераловатные плиты;
  • вспененные материалы на основе полимеров;
  • эковата.

Эксперты в строительной сфере рекомендуют останавливать выбор на материалах с низкими параметрами проводимости тепла и с высоким уровнем изоляции шума. К такой продукции относятся утеплители на минеральной основе и стекловата.

Важно: В том случае, если утеплитель состоит из волокна, впитывающего влагу, необходимо оставить зазор для вентиляции между теплоизоляционным и гидроизоляционным слоями.

Рекомендации экспертов по пароизоляции и внутренней обшивке

Утеплитель, как и другие элементы кровельной конструкции, нуждаются в защите. В первую очередь необходимо провести мероприятия по предупреждению проникновения влаги в комнаты. Во избежание такой ситуации с внутренней стороны стропильной системы устанавливается пароизоляционная мембрана.

Данные работы требуют тщательного подхода, т.к. материал необходимо надежно закрепить по всему периметру. После того как произведена установка, можно приступать к внутренней отделке пространства. Как правило, для обшивки используют листовой материал из дерева или гипсокартона. Соответственно, рассчитывая нагрузку на стропила, учитывают и вес обшивочных материалов.

Устройство кровельного «пирога» — от А до Я | Своими руками

Сегодня загородные дома постоянного проживания чаще всего венчают скатная крыша, под которой находится гостиная — чердак. в то же время скаты крыши становятся стенами чердака, а это значит, что они должны не только защищать здание от дождя, но и обеспечивать тепло в помещениях верхнего этажа зимой и прохладу летом. Таким образом, мансардная крыша представляет собой многослойную конструкцию (также называемую «пирогом»), основным элементом которой является слой эффективной теплоизоляции.утеплитель нуждается в защите от внешней и внутренней влаги, поэтому в «пирог» добавляются и другие «ингредиенты» — гидро-ветрозащита, пароизоляция и вентиляционный зазор. как приготовить такой «пирог»?

Читайте также: Конструкция и материалы для строительства бескровельной кровли.

ТЕПЛОИЗОЛЯЦИЯ

Именно утеплитель отвечает за то, что мансардная крыша превращается в многослойную конструкцию. Дело в том, что для теплоизоляции мансарды, как правило, используются материалы на основе камня или стекловолокна, которые способны эффективно выполнять свою функцию только в сухом состоянии.

При намокании такие материалы резко теряют свои теплозащитные свойства, а также дают усадку, в результате чего конструкция крыши промерзает, на чердаке появляются сквозняки. Это приводит к удорожанию отопления здания и постепенному разрушению отделочных материалов чердачного помещения. К тому же из-за намокания сокращается срок службы самого нагревателя.

Добавим, что влага представляет опасность не только для волокнистых материалов, но и для деревянных частей кровли: под ее воздействием они плесневеют, гниют и преждевременно разрушаются.Очевидно, что утеплитель и деревянные конструкции необходимо защищать от влаги. Для этого предусмотрены остальные слои «пирога» — пароизоляция, гидроветрозащита и вентиляционный зазор. О них мы поговорим позже, а теперь перейдем к самой теплоизоляции.

Для утепления мансардной крыши чаще всего используют плиты (реже — маты) из камня или стекловолокна, устанавливаемые в распорке между стропилами. Материалы из каменного волокна продаются под торговыми марками ROCKWOOL.Изорок, Парок, Изовол, ТехноНИКОЛЬ и др.

Из стекла — марок КНАУФ, Изовер, УРСА и др. Широкое распространение волокнистых материалов обусловлено не только их высокими теплозащитными свойствами, но и пожаробезопасностью: они относятся к группе негорючих материалов (НГ). , по ГОСТ 30244-94. Реже встречаются плиты из экструдированного пенополистирола и пенополиуретана. У них лучшие показатели теплозащиты, но пенополистирол относится к группе сильногорючих материалов (G4), а пенополиуретан к группе умеренно или слабогорючих (G2-GZ), что является причиной меньшей популярности таких материалов. теплоизоляция.

Кроме того, плиты из этих материалов достаточно жесткие, а потому не могут обеспечить плотное прилегание к стропильным ногам (не отличаясь идеальной ровностью), то есть не могут образовывать сплошной слой теплоизоляции. Однако сегодня эта проблема может быть успешно решена благодаря технологии механизированного напыления теплоизоляции из пенополиуретана. Однако в загородном домостроении эта технология пока еще редко применяется.

Какие характеристики должен иметь утеплитель, предназначенный для мансардного окна?

Прежде всего, низкий коэффициент теплопроводности — λ (лямбда).Обратите внимание: в технической документации на нагреватели обычно указывается несколько коэффициентов — λ 10 , λ 25 , λ и, λ b — в зависимости от условий эксплуатации, которые определяются зоной влажности ( согласно СНиП 23-02-2003 «Тепловая защита зданий»).

Так в центральной части России теплотехнический расчет ведется с λ b , и при выборе обогревателя для этой климатической зоны стоит ориентироваться на это значение.Например, для плит из стеклопластика «KNAUF Insulation Ramp roof» λ b составляет 0,039 Вт / (м- * K), для плит из каменного волокна «ROCKWOOL Light Bais» — 0,041 Вт / (мK).

Теплопроводность не следует рассматривать изолированно от механических характеристик изоляции. Основные из них — упругость и восстанавливаемость после снятия нагрузки: плиты должны плотно удерживаться в пространстве между стропилами и плотно прилегать к ним, заполняя все неровности в древесине (во избежание промерзания конструкции крыши).А для этого плиты должны иметь хорошие показатели упругости и восстанавливаемости после разгрузки. Кроме того, предпочтительны волокнистые материалы с водоотталкивающими свойствами, достижимыми за счет водоотталкивающих пропиток. Такие материалы имеют большие шансы сохранить свою структуру, если во время монтажа непродолжительное время идет дождь. В зависимости от предпочтений монтажников и климатических условий, в которых проводятся работы, утеплитель укладывается либо с улицы, либо из помещения.

У каждой технологии есть свои плюсы и минусы. В частности, установка утеплителя со стороны улицы позволяет с меньшими усилиями (и, скорее всего, без ошибок) изолировать некоторые сложные участки кровли (например, зону мауэрлата). Но при этом теплоизоляционный материал не защищен от возможных осадков при установке. Напротив, укладка плит со стороны помещения предполагает, что работы уже выполнены после установки гидрозащиты, а значит, утеплитель будет гарантированно защищен от атмосферных осадков.Однако в этом случае есть риск некачественного утепления некоторых участков кровли.

Читайте также: Обустройство мансарды своими руками — нюансы и тонкости

Для определения необходимой толщины слоя теплоизоляции необходим теплотехнический расчет, где учитывается климатическая зона, в которой ведется строительство. Расчет выполняется на основании СНиП 23-02-2003 «Тепловая защита зданий».Так, в центральной полосе России толщина волокнистой теплоизоляции для мансардного люка должна быть не менее 200 мм. Соответственно, чтобы обеспечить слой теплоизоляции такой толщины, необходимо возвести стропильную систему либо из балок высотой 200 мм, либо из стандартных балок высотой 150 мм, но создать дополнительный контур теплоизоляции над или под ними толщиной 50 мм.

Конструкция такой схемы предпочтительна с точки зрения тепловой защиты, так как позволяет избежать промерзания кровли, практически неизбежного в случае кровли сложной формы.Дело в том, что теплоизоляционные плиты приходится резать (строительным ножом или специальной ручной ножовкой) при укладке в зоне гребней, впадин. места примыкания кровли к стенам и т. д. В этом случае даже опытному кровельцу сложно подрезать плиты так, чтобы они плотно прилегали к стропилам. Что я могу сказать о недостаточно опытных? В результате возникает риск промерзания крыши. Кроме того, через мостики холода в какой-то мере проходят и деревянные элементы кровли. Устройство дополнительной схемы утепления позволяет перекрывать возможные мостики холода.

Проще всего сформировать этот слой под стропилами: прикрепить к ним со стороны помещения поперечины (толщина которых соответствует необходимой толщине утеплителя) и уложить между ними теплоизоляционные плиты.

Добавим, что основной контур утеплителя рекомендуется формировать в несколько слоев, — так. так, чтобы пластины каждого последующего слоя перекрывали стык пластин предыдущего слоя, тем самым сводя к минимуму потери тепла через стыки.Например. Контур 200 мм можно создать из плит толщиной 50 мм, уложенных в четыре слоя.

Паровая стерилизация

Одной из угроз для утеплителя и деревянных конструкций кровли является водяной пар, стремящийся от жилых помещений здания к крыше: в холодное время года пар, находясь в зоне с низкой температурой, достигает точки росы и превращается в конденсат. (вода) или мороз. Причем пар может проникать в конструкцию крыши двумя способами — за счет диффузии и конвекции.В первом случае парообмен происходит через паропроницаемые строительные материалы, а во втором — через неплотные (дышащие) стыки между элементами конструкции кровли. Итак, для защиты от пара необходимо предусмотреть две меры. Во-первых, закройте утеплитель со стороны помещения эффективной пароизоляцией, создав барьер для диффузии пара. А во-вторых, для предотвращения протечек при его установке, предотвращая конвективный парообмен.

Для устройства пароизоляции, как правило, используются пленки из однослойного или многослойного армированного полиэтилена или полипропилена.Они представлены на рынке торговыми марками DELTA, TYVEK, JUTA, «Исоспан» и др. Качественная пленка должна обладать. в первую очередь минимальная паропроницаемость. В России паропроницаемость оценивается с помощью показателя «сопротивление паропроницаемости» (м? -Ч-Па / мг), а в Европе — с помощью «эквивалентной толщины сопротивления диффузии водяного пара» (Sd, измеряется в метрах). . Это несопоставимые количества, поэтому сравнивать степень паропроницаемости пленок западного и отечественного производства симптоматично.Добавим, что у импортных пленок известных брендов Sd составляет 100 м и более: чем выше это значение, тем меньше пара пропускает пленка.

Важными характеристиками пароизоляционной пленки являются эластичность и прочность на разрыв. Чем они выше, тем меньше риск растяжения или разрыва пленки при установке и во время эксплуатации (под весом утеплителя). Обратите внимание: качественные полиэтиленовые пленки изготавливаются, как правило, из первичного сырья и поэтому обладают высокой эластичностью и прочностью на разрыв.

Однако они относительно дороги. Более дешевые пленки изготавливаются из вторичного полиэтилена, который имеет меньшую прочность, эластичность и долговечность, что не исключает их повреждения при установке и эксплуатации.

Особая категория пароизоляционных пленок — с фольгированным покрытием или слоем напыленного алюминия. Такие пленки не только создают барьер для пара, но и отражают часть лучистого тепла в помещение зимой, а летом предотвращают чрезмерный нагрев воздуха в нем, тем самым снижая затраты на его обогрев и кондиционирование.Пароизоляция прокладывается вплотную к утеплителю со стороны помещения. Обычно его укладывают горизонтально (по карнизу), начиная от низа пандуса и двигаясь в сторону конька.

К стропилам пленка крепится скобами (при помощи механического степлера — степлером) или гвоздями при помощи широкой шляпки. Рулоны пленки раскатывают так, чтобы обеспечить перекрытие одного полотна другим не менее чем на 100 мм. Как было сказано выше, недопустимо конвективное проникновение пара в конструкцию крыши.

Для этого необходимо заделать места нахлеста полотен, а также примыкания пленки к внутренним и внешним стенам, дымоходам, вентиляционным шахтам, мансардным окнам, электрическим кабелям и т. Д. В качестве уплотнительного материала используются специальные односторонние и двусторонние ленты, клеи и пасты от ведущих производителей пленок. Выбор материала для герметизации зависит от многих факторов, в том числе от температурного режима при установке пароизоляции, геометрии основания и типа поверхности, к которой прилегает пленка — гладкой или шероховатой.Так, для материалов с шероховатой поверхностью (не строганое дерево, бетон, кирпич) пленку следует приклеивать с помощью клея из синтетического каучука или полиуретана или паст.

Если для этого использовать одно- или двусторонние ленты (из бутилкаучука), стык со временем может стать негерметичным. Между отделочным материалом чердака и пароизоляцией рекомендуется оставлять воздушную прослойку размером 20-50 мм. Это предотвратит повреждение пароизоляции при прокладке тех или иных коммуникаций, а также при установке розеток и выключателей.

Читайте также: Ошибки при утеплении и ремонте кровли

ГИДРАВЛИЧЕСКАЯ ЗАЩИТА

Теплоизоляция и деревянные части кровли должны быть защищены от внешней влаги (дождь, снег), которая может возникнуть из-за механических повреждений кровельного покрытия. Кроме того, в случае крыш из штучных материалов (керамика, цементно-песчаная черепица и др.) Существует вероятность попадания снега или капель дождя в неизбежные зазоры между элементами покрытия.

И в случае с кровлей, например. Также может образоваться конденсат от металлочерепицы или металлопрофиля на обратной стороне покрытия, что тоже опасно. Поэтому в кровельном «пироге» обязательно предусматривают гидро-ветрозащиту — чаще всего в виде диффузионной (паропроницаемой) пленки (мембраны) из полимерного материала (полиэтилена, полипропилена и др.). Такие мембраны предлагают те же производители, которые представляют на рынке гидроизоляционные материалы.

Мембрана выполняет несколько функций.Основная из них — защита от протечек внешней влаги (функция гидроизоляции). Но также пленка препятствует удалению теплого воздуха из утеплителя и тем самым способствует снижению затрат на отопление здания в холодное время года (функция ветрозащиты и герметичного слоя).

Диффузионная мембрана укладывается непосредственно на утеплитель — без воздушного зазора между ним и пленкой. Рулоны мембраны укладываются горизонтально, начиная с нижнего края аппарели. Пленка крепится на стропила сначала скобами степлера или гвоздями с широкой шляпкой, а затем прибиваемыми к стропилам брусками контррешетки (эти бруски образуют вентиляционный канал между мембраной и кровлей).

При укладке пленки один рулон перекрывают другим, его величина зависит от уклона крыши: у стандартной крыши он составляет 100 мм, у небольшой может достигать 200 мм. Для достижения полностью герметичного слоя поверх утеплителя рекомендуется проклеить стыки рулонов пленки специальными односторонними или двусторонними лентами или клеями. Также необходимы герметизирующие материалы для герметизации стыка мембраны с элементами, проходящими через крышу, трубы, антенны и т. Д.Причем выбор уплотнительного материала зависит, как и в случае с пароизоляцией, от типа поверхности — гладкой или шероховатой. Так, к шероховатым поверхностям мембрану можно закрепить клеем из синтетического каучука или полиуретана. А на гладкий резиновый клей либо односторонний или двусторонний скотч.

Endowys — секции кровли, наиболее опасные с точки зрения протечек, поэтому здесь пленка прокатывается либо с нахлестом от одного ската к другому (и еще один слой мембраны сверху), либо по оси долина со сплошным слоем, без поперечных стыков (при условии, что мембраны с очень высокой прочностью на разрыв).На карнизном свесе мембрана закрепляется так, чтобы она не перекрывала зазор, необходимый для притока воздуха в вентиляционный канал. Например, приклеив его край к карнизу (капельницу), установленному ниже желобов.

В этом случае водостоки крепятся к карнизной доске — крайней доске в плоскости обрешетки. На коньке пленка укладывается внахлест от одного откоса до другого. Часто теплоизоляция не доводится до конька, расположенного по горизонтальной перекладине, соединяющей стропила с соседних откосов (при этом над чердаком остается небольшой чердак).Затем мембрана также укладывается внахлест через конек, но при этом в ней прорезаются вентиляционные отверстия шириной около 100 мм. Такие проемы не понадобятся, если чердак вентилируется с помощью вентиляционных решеток, предусмотренных на фронтонах здания.

ВЕНТИЛЯЦИЯ

Несмотря на пароизоляционный слой, некоторое количество водяного пара может проникать в конструкцию крыши. Поэтому еще один обязательный элемент «пирога» — подкровельная вентиляция, которая необходима для отвода пара за пределы кровли.Приток воздуха с улицы обычно осуществляется через отверстия на свесе карниза, а вытяжка — через отверстия на коньке (или коньке).

Вентиляционный зазор, по которому течет воздух, образован прутьями контррешетки, прибитыми к стропилам и диффузионной мембраной (затем обрешетка крепится к контррешетке, а рубероид к ней крепится). В качестве контррешетки обычно используют прутки сечением 50 × 50 мм, поэтому зазор составляет 50 мм.

Однако в случае пологих или очень длинных скатов может потребоваться больший зазор или установка элементов в крыше для увеличения вентиляции (дефлекторы, вентиляционные турбины и т. Д.) Для полного воздухообмена. Обратите внимание, что дополнительные наклонные вентиляторы предусмотрены в тех местах кровли, где приток или вытяжка воздуха затруднен, например, в области долины, широкого дымохода, слухового окна или комбинации таких окон.

Обратите внимание: каждая переплетенная опора должна вентилироваться.Чтобы обеспечить беспрепятственное движение воздуха при конструкции крыши сложной формы, часто вырезают отверстия в контрольной решетке. и тогда воздух может перетекать из одного межзвездного промежутка в другой.

Серьезная ошибка — отсутствие условий для притока воздуха в карниз. Например, в случае свеса, облицованного неперфорированными прожекторами. Или свес, в конструкции которого нанесена гидроветрозащитная пленка.

карнизный брус, нависающий над желобом, закреплен на лобовой доске (так называемая конструкция с низким желобом).Такое решение получается, что зимой при образовании наледи в желобе воздухозаборное отверстие перекрывается. Чтобы избежать такой ситуации, желоба рекомендуется крепить к карнизной доске (крайняя доска в плоскости обрешетки).

Тогда форточка и пленка гидросенсора окажутся ниже желобов, а значит, даже при заполненных льдом желобах не будет препятствий для прохождения воздуха под кровлей. Ошибкой также является отсутствие отверстий для рисования в районе конька (то есть непроветриваемая конструкция конька).

Также мансардные окна (особенно их сочетание) или широкий дымоход становятся препятствием для воздуха. Решением проблемы является установка на крыше дополнительных скатных элементов вентиляции (перед преградой для вытяжки воздуха, а после нее — для притока). Если преграда не очень широкая, то можно ограничиться проделыванием отверстий в контррешетке для притока и отвода воздуха в соседние межстропильные пролеты.

КОММЕНТАРИИ СПЕЦИАЛИСТА

КОНСТАНТИН СИМОНОВ Генеральный директор SKiF:

«Во избежание промерзания конструкции крыши мы рекомендуем при укладке теплоизоляции в районе мауэрлата соблюдать следующую последовательность — балку, на которую опираются стропила.В этом месте необходимо уложить утеплитель перед установкой гидроветрозащиты и рубероида. Если изменить последовательность и сначала установить гидро-ветрозащитную пленку, то кровельщикам придется проталкивать плиты в зазор между мауэрлатом и пленкой. В этом случае качественно залить утеплителем все пространство за мауэрлатом будет очень сложно. А кроме того, возникнет опасность заполнения зазора между балкой и гидро-ветрозащитной пленкой излишне большим слоем утеплителя, который заблокирует вентиляционный зазор, необходимый для удаления излишков водяного пара из конструкции крыши.Такая же последовательность работ актуальна при утеплении в районе фронтонов. Таким образом, сначала необходимо уложить теплоизоляцию в тех местах, которые будут труднодоступны после установки гидро ветрозащиты, и только затем установить пленку. »

Комментарии экспертов

ВАЛЕРИЯ НЕСТЕРОВ Генеральный директор DORKEN:

«Сегодня на рынке представлены качественные материалы для тепло-, гидро- и пароизоляции скатных кровель. Детально разработана технология кровельного пирога.Однако общий уровень кровельных и изоляционных работ пока невысок, многие важные моменты не учитываются. В частности, недостаточное внимание уделяется проблеме проникновения водяного пара в конструкцию кровли в результате его конвекции через негерметичные стыки и примыкания пароизоляции. Между тем, согласно научным исследованиям и многолетнему опыту, конвективное изображение пара передается в гораздо больший объем, чем диффузионный.

Поэтому необходимо качественно заделать стыки стыков пароизоляционной пленки и стыки стыков пленки со стенами, дымоходами или вентиляционными трубами, антеннами, слуховыми окнами, а это зачастую не делается.Мы рекомендуем не только обязательно заделывать стыки и стыки, но и использовать для этого подходящий материал.

Так. для приклеивания пленки к гладкой поверхности (строганное дерево, металл, пластик) можно использовать любые уплотнительные материалы — одно- и двусторонние ленты, клеи, пасты. Но для приклеивания к шероховатой поверхности (необструганное дерево, кирпич, бетон, штукатурка) односторонние ремни недопустимы, двухсторонняя посадка, но требует дополнительной герметизации прижимными планками, а лучшее решение — клеи и пасты.В случае сложных стыков наилучшее качество уплотнения дает паста на основе вискозы: она наносится в два слоя, между которыми утоплена армирующая сетка из нетканого полиэстера.

Ссылка по теме: Почему мерзнет крыша и как с этим бороться

3 ПРЕИМУЩЕСТВА МАНСАРДА

1. Дополнительная жилая площадь. Утепленная крыша, под скатами которой находится гостиная, — безусловно, самое популярное решение для загородного дома для постоянного проживания.Основная причина этого — дополнительные квадратные метры, полученные без увеличения высоты здания.

2. Выразительный внешний вид. Если бы перед домовладельцами стояла утилитарная задача максимально расширить жилую площадь, во многих случаях можно было бы предусмотреть в доме еще один полноценный этаж (часто достаточно для увеличения высоты стен на 80-100 см), покрытие дома мансардой с небольшим уклоном. Однако заказчики хотят сделать красивым «пятый фасад» дома, и скатная крыша с большим уклоном полностью соответствует этому желанию.

3. Особая атмосфера в мансардных помещениях. Это достигается благодаря наклонным стенам, люкарнам («слуховым окнам») или мансардным окнам, через которые можно любоваться небом и звездами.

Устройство кровельного пирога: видео

© Автор: А.Левенко

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Защита деревянных свесов кровли
    От чего и как защитить свесы…
  • Беседка с резным декором своими руками — ФОТО РЕЗНАЯ ГАЗЕБО СВОИМИ РУКАМИ Размечено …
  • Очистка крыши от снега с помощью самодельного устройства Приспособление для очистки кровли от …
  • Шалаш из газеты трубки своими руками
    Как сделать детские домики из …
  • Игрушечный домик своими руками — пошаговое описание и фото Как сделать кукольный домик своей …
  • Декоративный колодец и забор своими руками Как сделать плетеный и декоративный…
  • Приспособление для складывания одежды своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    • Как установить пленочную пузырчатую изоляцию на металлической односкатной крыше | Руководства по дому

    Изоляция из пузырчатой ​​пленки из фольги защищает ваш сарай от ветра, воды и пыли. Это помогает защитить вещи, которые вы храните в сарае, от экстремально высоких и низких температур, а также от чрезмерной влажности.Лучшее время для утепления сарая из фольги — перед установкой крыши. Если у вас есть крыша, снимите панели, чтобы уложить изоляцию под кровельными панелями, и металлические опорные ограждения для достижения наилучших результатов изоляции.

    Поднимитесь по лестнице наверх своего металлического сарая. Подойдите к вершине козырька крыши и открутите крайнюю металлическую панель крыши. Если у сарая плоская крыша, снимите панель, лежащую поверх других, обычно в одном углу. Металлические кровельные панели обычно слегка перекрывают друг друга, чтобы создать водонепроницаемую структуру, поэтому найдите панель, которая перекрывает панели вокруг нее, и сначала снимите эту панель.Вокруг каждого края и в центре панели могут быть винты, поэтому открутите их все, прежде чем поднимать панель.

    Напишите номер панели на обратной стороне каждой панели перманентным маркером, затем поместите панель на землю. Для первой снимаемой панели напишите цифру «1». Продолжайте снимать и нумеровать все панели.

    Разверните пленочную пузырчатую изоляцию поверх металлических балок или ограждений, которые образуют каркас крыши. Прикрепите его к ограждениям двойной липкой лентой, чтобы удерживать на месте, пока вы не переустановите крышу.Пройдите через крышу с изоляцией так, чтобы швы были перпендикулярны ограждениям и швам панелей крыши. Обрежьте его по краям канцелярским ножом.

    Перекрыть швы изоляции на 2 дюйма. Заклейте швы светоотражающей лентой. Продолжайте приклеивать утеплитель и герметизировать швы до тех пор, пока крыша не будет полностью покрыта.

    Возьмите последнюю панель крыши, которую вы сняли, то есть с наибольшим номером. Поместите его в нижний угол крыши, с которого вы его сняли.Нанесите небольшое количество силиконового герметика на нижнюю часть головки винта, затем проденьте винт через имеющееся отверстие в середине панели, через изоляцию и в ограждение. Повторите этот процесс со всеми винтами на панели. Силиконовый герметик обеспечивает герметичность отверстий для винтов.

    Возьмите следующую панель и установите ее таким же образом. Продолжите замену крыши, выбрав панель с наименьшим номером и закрепив ее винтами с силиконовым покрытием.

    Polyiso против XPS против EPS

    Поскольку типичная мембранная кровля не включает коэффициент изоляции, у вас, как у клиента, есть больше вариантов для утепления крыши вашего объекта.Управляющий / владелец объекта может выбрать несколько типов изоляции:

    • Полиизоцианурат (Полиизо)
    • Экструдированный полистирол (XPS)
    • Пенополистирол (EPS)


    Здесь, в West Roofing Systems, мы устанавливаем мембранную кровлю более 40 лет. И за это время нам задают много вопросов не только о кровельных мембранах, но и о типах утеплителей.Потому что важно не только не допускать попадания воды и непогоды, но и сохранять теплый и прохладный воздух внутрь.

    Что такое кровельная мембрана?

    Однослойная мембранная кровля для коммерческих помещений

    Кровельная мембрана — это верхний водонепроницаемый слой кровли. Изоляция под мембраной изолирует здание, в то время как мембрана является слоем, защищающим от воды и других погодных условий.

    Кровельные мембраны могут быть изготовлены из различных материалов:

    • Синтетический каучук
    • Термопластическая мембрана
    • Битум модифицированный

    Установка изоляции из жесткого пенопласта

    Подготовьте настил крыши

    Нижним слоем однослойной мембранной кровельной системы является кровельный настил или основание.Настил крыши может быть фанерным, металлическим, бетонным или деревянным. Первый шаг при установке крыши — подготовить настил крыши, избавившись от всей грязи, пыли и загрязнений. Это можно сделать с помощью давления воздуха, вакуумирования или просто подметания.

    Отрезать по размеру

    После того, как настил крыши подготовлен, панели из жесткого пенопласта необходимо обрезать по размеру, чтобы они плотно прилегали друг к другу на крыше. Жесткий пенопласт изготавливается в виде панелей различных размеров (4 фута x 8 футов, 4 фута x 4 фута и т. Д.). Панели должны плотно прилегать друг к другу, чтобы теплый воздух не выходил из верхней части здания.

    Присоедините к настилу

    Установка из жесткого пенопласта

    После того, как настил крыши готов, устанавливается изоляция из жесткого пенопласта. В зависимости от типа изоляции, которую вы выбираете, и желаемого значения R-Value, которое вы хотите для своего объекта, вам может потребоваться создать несколько слоев изоляции. R-Value — это измерение потерь тепла и притока тепла. Чем выше значение R, тем выше способность удерживать тепло или удерживать тепло вне помещения.

    Программа кодов энергоснабжения зданий

    Национальная ассоциация кровельных подрядчиков (NRCA) предлагает установить как минимум два слоя с шахматными швами . Слои привинчиваются или приклеиваются к основному настилу крыши, а швы на верхнем слое изоляционной плиты заклеиваются для дополнительной защиты от воды.

    Виды кровельной мембранной изоляции

    ПРИМЕЧАНИЕ: прокрутите ниже, если вы хотите просмотреть инфографику, сравнивающую три типа изоляции

    Полиизоцианурат

    Являясь наиболее часто используемым типом изоляции для кровли, Polyiso представляет собой пенопласт с закрытыми порами, который создается путем нагревания химикатов и синтетических материалов в композитный материал, который охлаждается в панели из жесткого пенопласта.Пена с закрытыми ячейками указывает на то, что все ячейки закрыты, не соединяются с другими ячейками и не соединяются с воздухом.

    Средняя стоимость полиизо-изоляции составляет 0,70 доллара за квадратный фут для панели толщиной 1 дюйм. Значение R начинается с R-8 при установке, со временем снижается до R-5,5 (характеристики полиизоцианурата в холодных погодных условиях).

    Установка из жесткого пенопласта

    Экструдированный полистирол (XPS)

    Обычно определяемый синим, зеленым или розовым цветом, XPS занимает промежуточное положение между Polyiso и EPS по цене и производительности.Экструдированный полистирол состоит из смешанного полистирола, нагретого и прошедшего процесс экструзии. (Facility.com)

    XPS является полупроницаемым с рейтингом проницаемости 1. Средняя стоимость изоляции из экструдированного полистирола составляет 0,42 доллара за квадратный фут для панели толщиной 1 дюйм. Среднее значение R составляет R-5.

    Пенополистирол (EPS)

    Пенополистирол с самым высоким значением R на доллар используется для изоляции крыш, стен и полов. EPS может использоваться для контакта с землей и не задерживает воду с течением времени.

    Пенополистирол состоит из полимера полистирола, пропитанного пенообразователем. Материал расширяется под воздействием тепла и превращается в однородный изоляционный материал с закрытыми порами. (Facility.com) EPS, широко известный как картон, также используется для производства таких продуктов, как кофейные чашки.

    Средняя стоимость изоляции из пенополистирола составляет 0,26 доллара за квадратный фут за панель толщиной 1 дюйм. Среднее значение R составляет от 3,6 до 4,2, в зависимости от плотности панели.

    Вот инфографика, упрощающая данные:

    Есть еще вопросы о кровельных покрытиях из пенопласта?

    В нашем полном руководстве по кровельным покрытиям из напыляемой пены (информация не требуется) мы ответим на все ваши вопросы, например:

    Если нет, свяжитесь с нами, и мы ответим на любой ваш вопрос.

    Автор: Rufus West

    Руфус Вест — эксперт по кровельным покрытиям! Вы можете увидеть его на веб-сайте West Roofing, а также на страницах в социальных сетях West Roofing, где он дает забавные факты и советы о компании и кровельной индустрии.

    Как и кровельные решения West Roofing System, его не беспокоит вода — она ​​просто скатывается с его спины!

    Металлических кровельных материалов и материалов в Интернете, Стальная кровля своими руками Сделано в Австралии

    ‘],
    [‘

    ‘ +
    ‘

    CRESTMEAD

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    CAIRNS

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    CANBERRA / QUEANBEYAN

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    CARDIFF

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    COFFS HARBOR

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    DARWIN

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    DUBBO

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    PENRITH

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    WANGARA

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    GEELONG

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    GILLMAN

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    ЗОЛОТОЕ ПОБЕРЕЖЬЕ / СЕВЕРНЫЕ РЕКИ

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    LAUNCESTON

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    KNOXFIELD

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    MACKAY

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    ROCKHAMPTON

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    ЮЖНЫЙ БРИСБАН

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    ПАРК ЕРСКИНЕ

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    ТАМВОРТ

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    TOOWOOMBA

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    ТАУНСВИЛЛ

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    BATEMANS BAY

    ‘ +
    ‘

    ‘],
    [‘

    ‘ +
    ‘

    СОЛНЕЧНЫЙ БЕРЕГ

    ‘ +
    ‘

    ‘],
    ];

    // Отображение нескольких маркеров на карте
    var infoWindow = новый Google.maps.InfoWindow (), marker, i;

    // Перебираем наш массив маркеров и размещаем каждый на карте
    для (i = 0; i

    Изоляция крыш | Кровельная изоляция Batts

    Изоляция крыши помогает снизить потребление энергии за счет предотвращения потерь тепла зимой и притока тепла летом. В новых домах мы рекомендуем использовать комбинацию фольгированного кровельного покрова и кровельного войлока. Если вы живете в существующем доме, подумайте о том, чтобы установить еще один слой утеплителя крыши поверх существующего войлока.

    Зачем устанавливать изоляцию крыши?

    • Сэкономьте до 45% на отоплении и охлаждении
    • Снизьте потребление энергии
    • Снизьте выбросы парниковых газов
    • Меньше полагайтесь на системы отопления и охлаждения
    • Сделайте свой дом более комфортным

    Добейтесь желаемой ценности R

    Установка утеплителя крыши — это идеальный проект «сделай сам», если вы следуете некоторым основным инструкциям. Например, сжатие изоляции или оставление промежутков между войлоками затруднит достижение желаемого значения R.Мы рекомендуем установить в вашем доме потолочную изоляцию минимум R4.0. Если вы живете в Мельбурне или Сиднее, мы рекомендуем перейти на изоляцию R5.0 или R6.0.

    Изоляция кровли по отличным ценам!

    Pricewise Insulation объединяет все основные бренды кровли для жилых помещений, включая Knauf Earthwool, Pink Batts, Autex Greenstuf и Bradford Insulation. Наша репутация основана на надежности и конкурентоспособных ценах — ознакомьтесь с нашими отзывами в Google здесь. Установка кровельного покрытия — одно из самых важных вложений в энергосбережение, которое вы можете сделать для своего дома или бизнеса.Снижая потребление энергии, мы можем внести свой вклад в устойчивое будущее и оказать положительное влияние на окружающую среду. Кроме того, изоляция может поддерживать в домах и зданиях стабильную температуру, она может снизить шум дождя и, наряду с защитным покрытием, может обеспечить эффективный контроль конденсации, предотвращая тем самым невидимый рост плесени, окрашивание потолка или необратимое повреждение водой.

    Когда следует устанавливать изоляцию крыши?

    В новых домах и зданиях кровельные покрытия должны устанавливаться до того, как будет добавлена ​​крыша.Установка теплоизоляции под кровельным материалом может снизить приток лучистого тепла. В старых домах, где утеплителю более 15 лет, возможно, потребуется восполнить утеплитель крыши, поскольку со временем могут образоваться зазоры и сквозняки. Добавление утеплителя гарантирует, что в вашем доме будет поддерживаться стабильная температура круглый год.

    Подробнее

    От 5,23 $ п / м2 вкл. GST

    От 8 долларов.37 p / m2 inc. GST

    От 10,82 p / m2 inc. GST

    От $ 5,52 p / m2 inc. GST

    От $ 4.37 p / m2 inc. GST

    От 6 долларов.48 p / m2 inc. GST

    От 7,80 $ p / m2 inc. GST

    От 6,67 $ p / m2 inc. GST

    9,67 $ 9,18 $ p / m2 inc. GST

    Изоляция крыши

    Существуют различные типы изоляции, и большинство из них довольно похожи, хотя между брендами есть некоторые отличия.Затраты на изоляцию крыши обычно окупаются за счет экономии энергии всего за несколько дней. Средняя длина изоляционного мешка для потолка составляет 1,2 метра, а вес — от 8 до 18 кг. Обычно люки не намного больше самого мешка, поэтому загрузка мешков под потолок почти всегда выполняется двумя людьми. Если люк на самом деле недостаточно велик для того, чтобы в него поместился неоткрытый мешок, вам, возможно, придется разрезать пакеты и продевать биты одну за другой в потолок, что отнимает очень много времени.Или вы можете загружать сумки через крышу, что сработает только в том случае, если крыша выложена плиткой и имеет свои собственные проблемы, не в последнюю очередь то, что вам придется обезопасить себя от риска падений.

    Летняя жара

    На приведенной ниже диаграмме показано увеличение количества тепла летом в доме без теплоизоляции. Установка теплоизоляции на стены, потолок и пол помогает сохранить прохладу в доме в жаркую погоду и снизить потребность в системах кондиционирования воздуха. Изоляция — хороший способ сократить ваши счета за электроэнергию!

    Зимние тепловые потери

    На приведенной ниже диаграмме показаны потери тепла зимой в доме без теплоизоляции в крыше, стенах или полу.Через потолок теряется от 25% до 35% тепла, что выше, чем в любой другой части дома. Еще от 15% до 25% тепла теряется через стены, что приводит к высоким счетам за отопление.

    Как установить изоляцию крыши — перед штукатуркой

    В этом видео своими руками объясняется, как установить утеплитель потолка до того, как наклеить штукатурку. Наши профессиональные установщики используют этот метод, поскольку он экономит время и гарантирует, что изоляция крыши будет правильно установлена ​​в труднодоступных местах.

    Зачем устанавливать изоляцию крыши в потолочном пространстве?

    Однажды мы провели эксперимент с изоляцией крыши — установили изоляционные кровельные покрытия Earthwool Roof Insulation Batts в Сиднее над потолком коммерческого офиса поверх всей потолочной плитки, но оставив одну черепицу неизолированной. Это был офис, в котором летом обычно было очень жарко, без сомнения, благодаря металлической крыше непосредственно над ним и отсутствию каркаса крыши. Эффект теплоизоляции крыши был сразу заметен в том, что настенный кондиционер сплит-системы, который был установлен ранее несколькими месяцами ранее, теперь мог комфортно охлаждать весь офис без каких-либо проблем.

    Однако наиболее поразительным было то, как легко было определить, какая потолочная плитка является неизолированной, просто прикоснувшись к ней руками. В то время как установленная изоляция была только стандартной R3.0, изолированная плитка была прохладной на ощупь в жаркий день, в то время как одинокая неизолированная потолочная плитка была очень теплой на ощупь. Есть огромная разница между изолированной крышей и не утепленной.

    Изоляция крыши имеет огромное значение для регулирования температуры в помещении и является лучшим вложением, которое вы можете сделать, чтобы обеспечить круглогодичную экономию на счетах за электроэнергию.(Возможно, поэтому изоляция кровли была в центре внимания в программе Warm Up New Zealand: Healthy Homes.) Никогда не сжимайте кровельную изоляцию, чтобы она поместилась в полости, толщина которой меньше рекомендованной толщины самой изоляции. Это правило распространяется на все виды утепления потолка. Сжатие изоляционного войлока крыши непродуктивно и фактически снижает эксплуатационные характеристики изоляционных материалов крыши. Скорее установите более тонкий изоляционный кровельный войлок с более низким значением сопротивления теплопередаче или подумайте об установке теплового и акустического войлока высокой плотности в тех областях, где пространство является проблемой.

    Изоляция стропил | Knauf Insulation

    Перейти к основному содержанию

    • Обновления по коронавирусу
    • Карьера
    • Контакты

    Веб-сайты группы

    Knauf Insulation по всему миру

    • Корпоративный
    • Албания
    • Алжир

      • Бельгия

    • Болгария
    • Канада
    • Хорватия
    • Чешская Республика
    • Дания
    • Эстония
    • Финляндия
    • Франция
    • Германия
    • Греция
    • Венгрия
    • Италия
    • Япония
    • Литва
    • Латвия
    • Казахстан Латвия
    • Казахстан Люксембург
    • Македония
    • Малайзия
    • Мексика
    • Черногория
    • Марокко
    • Нидерланды
    • Новая Зеландия
    • Норвегия
    • OEM
    • Польша
    • Португалия
    • Румыния
    • Россия
    • Сербия
    • Сингапур
    • Словакия
    • Словения
    • ЮАР
    • Южная Корея
    • Испания
    • Швеция
    • Швейцария
    • Тунис
    • Турция
    • 9017 Соединенное Королевство 9017 ОАЭ 9017 США
    • ПоискНажмите на это изображение для поиска
    • Продукты
    • Приложения
    • Почему Knauf Insulation
    • Техническая поддержка
    • Медиа
    • Загрузки
    • ПоискНажмите на это изображение для поиска

      • Поиск Закрыть поискНажмите на это изображение, чтобы закрыть поиск

      • Blowing Wool
        • Supafil 34
        • Supafil 40
        • Supafil CarbonPlus
        • Supafil Frame
        • Supafil Loft
        • Supafil1421 Минеральная вата

          • 902

          174 SLABS

        • Earthwool DriTherm Cavity Slabs
        • Earthwool FrameTherm Slabs
        • Earthwool Party Wall Slabs
        • ROLLS
        • Earthwool Acoustic Rolls
        • Earthwool FactoryClad Rolls Earthwool

          • Rolls

          Rafter Rolls Earthwool Rolls Earthwool

          SteelTherm Rolls

        • МНОГОПОЛЬЗОВАТЕЛЬСКАЯ ПРОДУКЦИЯ
        • Earthwool OmniFit
        • Earthwool Universal Rolls
      • Минеральная вата из минеральной ваты
        • SLABS
        • Earthwool Акустические плиты перекрытия

          • Earthwool

          Плиты

        • Earthwool Гибкие плиты

          • Earthwool

          Плиты

        • Earthwool Плиты Earthwool RainScreen
        • Подкладные плиты из земляной ваты
        • Rocksilk EWI Slabs
        • Плоские кровельные плиты Rocksilk Krimpact
        • ЗЕЛЕНЫЕ КРЫШИ
        • Urbanscape Green Roofs

        • cal Solutions

        • Плиты и плиты Fire-teK
        • Проводные маты Fire-teK
        • Промышленные плиты Power-teK
        • Изоляционные ламельные маты Power-teK
        • Промышленные проводные маты Power-teK
        • Секции промышленных трубопроводов Power-teK4

          • 9017 Платы Sea-teK Marine

        • Платы Thermo-teK HVAC
        • Пластинчатые маты Thermo-teK HVAC
        • Секции труб Thermo-teK HVAC
        • Thermo-teK HVAC Rolls

        902ç21 90Ds

      9017 CPD 902 Противопожарная защита CPD

    • Green Roof Systems CPD
  • BIM
    • Объекты BIM пола
    • Объекты BIM крыши
    • Объекты BIM стены
  • Техническая поддержка
    • Наша команда TST
    • -значение Расчеты
    • Свяжитесь с нашей командой TST
  • CAD & NBS
    • Файлы CAD 9017 5
    • Спецификации NBS
    • Примеры использования
    • Новости
      • В СМИ
    • Видео
    • Блог
    • О нас
      • Наша миссия и видение История

        • Наша миссия и видение История

        • Наша история

      • Наши ценности
      • Аккредитация
    • Зачем нужна изоляция?
    • Преимущества нашей продукции
      • Тепловые характеристики
      • Пожарная безопасность
      • Акустические характеристики
      • Комфорт
    • Устойчивое развитие
      • ДЛЯ ЛУЧШЕГО МИРА
      • ECOSE® Technology

        • Veolia Packaging Partnership

      • Крыши
        • Скатная кровля Уровень потолка
        • Скатная крыша Стропильный уровень
        • Плоская крыша
        • Сборная металлическая крыша
        • Зеленая крыша
      • Стены
        • Внешние каменные каркасные системы Стены 9017 Дождевые стены

          • Фасад

        • Частично заполненные полости кладки
        • Изоляция наружных стен
        • Металлические стены застроенные
        • Стены разделительных стен
        • Внутренние стены
      • Полы
        • Изоляция пола
        • Открытые перекрытия

          • 9 Полы 0174 Разделение полов

        • Внутренние полы
      • Технические решения
        • Противопожарная защита
        • Fire-tek Insulation
        • Power-tek Insulation
        • Sea-tek Insulation
        • Thermo-tek Insulation

        Все

      Загрузки

    • Аккредитация
    • BBA Сертификаты
    • Брошюры
    • Файлы САПР
    • EPD
    • Паспорта продукта
    • Паспорта безопасности
    • Техническая документация
    • Продукты Knights
    • Загрузки
    • выдувная шерсть
      • Supafil 34
      • Supafil 40

    .

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
