Пеноплекс толщины таблица: характеристики утеплителя, «Гео» и другие серии, размеры основы и самого листа, преимущества и недостатки материала для кровли

Не забывайте, что часть утеплителя уйдет на раскрой и обрезку, поэтому покупайте материал с запасом в 10-20 процентов. Небольшой запас и обрезки пеноплекса помогут Вам в текущем ремонте.

Пеноплэкс, упакованный в виде стопки листов не повреждается при транспортировке, его легко складировать и можно перемещать без специальных приспособлений. Зная требуемую площадь утепления, можно без труда произвести подсчеты количества утеплителя для любого строительства и ремонта.

Таблицы размеров пеноплэкса разного вида вы найдете на видео ниже:

Технические характеристики всех видов пеноплекса

Различные типы Пеноплекса имеют свои характеристики, их можно разделить на несколько основных групп.

К основным свойствам материала можно отнести достаточно низкий коэффициент теплопроводности. Еще одним важным плюсом этого материала является Звукоизоляция. Пеноплекс позволяет создать шумопоглощение в помещении, это особенно важно в применении частного домостроения. Немаловажным является и срок службы, листы Пеноплекса эффективно прослужат не один десяток лет, а гидроизоляционные свойства пеноплекса проявляются в низком влагопоглощении.

Характеристики безопасности пеноплекса выражаются в экологичности и умеренной пожаростойкости (Категория пожаростойкости: Г3 или Г4).

Стойкость Пеноплекса обусловлена низкими показателями сжатия материала. Пеноплекс также не станет разлагаться под действием некоторых растворителей и почвенных солей.

Все основные характеристики Пеноплекса приведены в таблице:

• для плит ПЕНОПЛЭКС тип С толщиной 20 и 30 мм прочность на сжатие не менее — 0,15 МПа
• для плит «ПЕНОПЛЭКС» толщиной 20 прочность на сжатие не менее — 0,15 МПа
• для плит «ПЕНОПЛЭКС» толщиной 30 прочность на сжатие не менее — 0,18 МПа
• для плит ПЕНОПЛЭКС тип К толщиной 20 мм прочность на сжатие не менее — 0,18 МПа
• для плит ПЕНОПЛЭКС тип К толщиной 30 мм прочность на сжатие не менее — 0,22 МПа
• для плит ПЕНОПЛЭКС тип Ф толщиной 20 мм прочность на сжатие не менее — 0,20 МПа
• для плит ПЕНОПЛЭКС тип Ф толщиной 30 мм прочность на сжатие не менее — 0,24 МПа

Плиты ПЕНОПЛЭКС производятся по ТУ 5767-006-56925804-2007; ТУ 5767-016-56925804-2011; ТУ 5767-015-56925804-201

Утеплитель Пеноплекс — какая толщина для морозов

Самый простой способ утеплить здание или сооружение в условиях высокой влажности, это использовать утеплитель Пеноплекс. Какая толщина для морозов — 30 град С будет оптимальной, если использовать именно этот утеплитель?

Давайте смотреть, каким по СНиП должен быть показать по теплосопротивлению ограждающих конструкций для тех регионов, где такие морозы не редкость.

Смотрим показатели по температуре в регионах

Берем таблицу с нашего сайта и смотрим те самые регионы – фактически весь Урал, Сибирь и, тем более, все северные районы страны.

Показателя сопротивления теплопередаче выше R=3 можно достичь, если использовать любой современный высокоэффективный утеплитель. Это базальтовая вата, пенополиуретан, обычный пенополистирол и экструдированный пенополистирол — утеплитель Пеноплекс. Какая толщина для морозов — 30 град С будет достаточной, чтобы обеспечить планируемое теплосопротивление для стен дома?

Для Пеноплекса, также как и для базальтовой ваты и для пенополиуретана это будет слой толщиной в 150 мм.

Это минимальный показатель, который позволит при морозах в -30 градусов С поддерживать температуру в доме на уровне +19 +24 град С при помощи стандартной расчетной мощности котла – 1 кВт на каждые 10 кв.м. площади дома.

Какое значение имеет толщина стены

При этом собственные стены дома особенного значения в данных расчетах не имеют. Например, какой толщины нужен Пеноплекс для утепления дома в полкирпича? 150 мм. А какой должна быть толщина Пеноплекса для утепления стен дома в 2 кирпича? Правильно, 150 мм.

Почему так? Потому что по сравнению с современными утеплителями теплосопротивление стеновых материалов можно в расчет не принимать, слишком велика разница.

Как известно, 150 мм Пеноплекса заменяют по тепловой эффективности 1500 мм кирпичной кладки, потому что сопротивление теплопередаче у ЭППС в 10 раз выше, чем у кирпича.

Утеплитель Пеноплекс технические характеристики — для любых элементов здания, коэффициент теплопроводности пеноплекса, температура плавления,теплопроводность, паропроницаемость, свойства,

В настоящее время в продаже представлено немало различных теплоизоляционных материалов. Один из них – утеплитель Пеноплекс технические характеристики которого в полной мере соответствуют самым высоким требованиям для термоизоляции практически любых элементов здания.

Утеплитель Пеноплекс технические характеристики

Современные технологии с применением нетоксичных составляющих позволяют изготавливать легкие и удобные в монтаже утеплители. «Пеноплэкс« производится методом экструзии с использованием различных химических добавок, поэтому нельзя безоговорочно назвать материал абсолютно экологически чистым.

Технические и эксплуатационные характеристики «Пеноплэкса» наглядно показывают, что он на сегодняшний день является одним из самых эффективных теплоизолирующих материалов. и параметры этого утеплителя следует рассмотреть пристальнее.

Что такое «Пеноплэкс«?

Содержание статьи

«Пеноплэкс« — это, по сути, экструдированный пенополистирол, который является улучшенной формой давно всем известного пенопласта.

Экструзионная линия по производству утеплителя

Первая установка для изготовления этого материала появилась более полувека назад в США. Производственный процесс проходит следующим образом: гранулы полистирола отправляются в специальную камеру, где в процессе изготовления рабочего состава они расплавляются и вспениваются с применением порофоров под воздействием высоких температур. В результате получается пышная густая пена, похожая на взбитые сливки, которая выдавливается ровным слоем установленной толщины из дюз экструдера, а затем поступает на транспортерную ленту и разрезается на отдельные панели. Весь процесс происходит в закрытом режиме, и увидеть можно только готовую продукцию.

Цены на пеноплэкс

пеноплэкс

Вспенивание полистирола происходит с помощью добавления в него порофоров — химических соединений, при нагреве которых происходит активное выделение газообразных продуктов – углекислого газа, азота и других, которые и вспенивают полистирольную массу. В состав композиции порофоров для изготовления экструдированного пенополистирола могут входить следующие вещества:

Название компонентов	Количество в частях (по массе)
Полистирол, содержащий 3,5 ÷ 7% пентана или изопентана или их смеси	100
Перлит молотый	1
Бикарбонат натрия	1
Лимонная кислота	0. 8
Стеарат цинка или бария	0.2
Тетрабромпараксилол	1.2

Приготовление композиции и ее формовка происходят при температуре в 130—140 °C со скоростью до 60 кг/ч. Таким способом производится не только «Пеноплэкс», но и «Техноплекс», «Экстрол» и другие отечественные и импортируемые утеплители.

В виде добавок к таким материалам используются светостабилизирующие вещества, антиоксиданты, антипирены, модификаторы, антистатики и другие компоненты.

1. Антиоксиданты добавляют в процессе экструзии – они предотвращают термоокисление при переработке и быструю деструкцию при хранении и эксплуатации утеплителя.
2. Антипирены снижают горючесть материала или делают его совсем негорючим.
3. Другие добавки защищают материал от агрессивного воздействия внешней среды.

Пористая структура «Пеноплэкса»

При застывании экструдированного пенополистирола внутри него сохраняется воздушная прослойка, равномерно распределенная по всей структуре материала. Поэтому готовый утеплитель имеет однородное пористое строение с мелкими ячейками размером от 0,1 до 0,3 мм, наполненными воздухом (газом). Каждая из них изолирована от другой, что и обеспечивает высочайшие показатели термического сопротивления и прочности материала.

Возможно, вас заинтересует информация о том, как выполняется утепление стен внутри дома минватой

Технические и эксплуатационные характеристики «Пеноплэкса»

Основные характеристики материала показаны в таблице:

Физико-механические свойства	Технические нормы	Единица измерения	Тип 31	Тип 31С	Тип35	Тип 45С	Тип 45
Плотность	ГОСТ 17177-94	кг/м3	от 28 до 32	от 28 до 32	от 28 до 38	от 35 до 40	от 40,1 до 47
Прочность на сжатие 10% линейной деформации, не менее	ГОСТ 17177-94	МПа (кгс/см2)	0,20 (2)	0,20 (2)	0,25 (2,5)	0,41 (4,1)	0,5 (5)
Модуль упругости	СОЮЗ ДОРНИИ	МПа	—	—	15	18	18
Предел прочности при статистическом изгибе	ГОСТ 17177-94	МПа	0. 25	0.25	0,4-0,7	0,4-0,7	0,4-0,7
Водопоглощение за 24 ч. не более	ГОСТ 17177-94	% по объему	0.4	0.4	0.4	0.4	0.2
Категория стойкости к огню	СНиП 21-01-97	группа	Г1	Г4	Г1	Г4	Г4
Коэффициент теплопроводности при (25±5) °С	ГОСТ 7076-99	Вт/м²×оС	0.03	0.03	0.03	0.03	0.03
Коэффициент паропроницаемости	ГОСТ 25898-83	мг/м×ч×Па	0.008	0.008	0.007	0.007	0.007
Стандартные размеры
Ширина	ТУ 5767 — 006 — 56925804 — 2007	мм	600
Длина			1200	1200	1200	2400	2400
Толщина			30, 40, 50, 60, 80, 100	30, 40, 50, 60, 80,100	20, 30, 40, 50, 60, 80, 100	40, 50, 60, 80,100	40, 50, 60, 80,100
Звукоизоляция перегородки (ГКЛ-Пеноплекс (50мм)-ГКЛ) R w	ГОСТ 27296-87	дБ	41	41	41	—	—
Индекс улучшения изоляции структурного шума при толщине плит 20-30мм в конструкции пола	ГОСТ 16297-80	дБ	23	23	23	—	—
Температурный диапазон эксплуатации	ТУ	оС	От — 50 до + 75
Долговечность	НИИСФ г. Москва протокол испытаний № 132-1 от 29.10.01	лет	Производитель гарантирует 50 лет

Как видно, производится несколько разновидностей «Пеноплэкса«, которые рассчитаны на определенную область применения. Поэтому плиты материала имеют розничную плотность и определённый диапазон стандартных размеров. Утеплитель прост в монтаже, легок , прекрасно режется в необходимый размер. Все это позволяет производить процесс термоизоляции элементов здания самостоятельно.

Плиты «Пеноплэкса» очень удобны в монтаже

В таблице даны «сухие цифры», но стоит каждый из параметров рассмотреть более подробно.

• Коэффициент теплопроводности

«Пеноплэкс« имеет низкую теплопроводность: этот параметр – один из самых низких среди всех современных утеплителей, порядка 0,03. Теплопроводность материала остается практически неизменной при перепадах влажности или температуры окружающей среды (колебания не превышают 0,001 ÷ 0,003 Вт/м²×°С). Поэтому «Пеноплэкс» подходит как для наружной, так и для внутренней термоизоляции — им производят утепление крыши и перекрытий, подвальных помещений и фундаментов, причем он не требует дополнительной внешней защиты влагостойкими материалами.

• Гигроскопичность

Если утеплитель чрезмерно гигроскопичен, то есть активно впитывает влагу, он теряет не только большую часть своих теплоизолирующих свойств, но и становится менее прочным. Поэтому этот параметр особенно важен для материалов, предназначенных для утепления. и на это нужно обратить особое внимание при покупке. Впрочем, при покупке качественного «Пеноплэкса» за этот параметр беспокоиться не надо.

Чтобы убедиться в надежности «Пеноплэкса« в этом отношении, были проведены многочисленные испытания, во время которых плита полностью погружалась в воду на месяц. В результате выяснилось, что плита впитала влагу всего на 0,6% от общего своего объема. Причем процесс впитывания проходил только на протяжении первых 10 дней после погружения, и влага проникла только во внешний слой утеплителя, который был поврежден надрезом. Внутренняя же его часть осталась абсолютно сухой. Этот фактор говорит о надежности утепления с помощью «Пеноплэкса« любой части строения.

• Паропроницаемость

Такой вид пенополистирола, как «Пеноплэкс«, отлично противостоит испарениям. Плита, имеющая толщину в 20 мм, имеет паропроницаемость, сопоставимую со слоем рубероида. Поэтому, используя этот утеплительный материал, не требуется дополнительной пароизоляции, что значительно сокращает затраты на утепление фундамента экструдированным пенополистиролом всего дома или отдельной его части. Впрочем, в ряде случаев низкая паропроницаемость будет, скорее, недостатком – «Пеноплэкс» не позволит обеспечить естественный парообмен, то есть стена не будет «дышать».

• Стойкость на сжатие

Благодаря технологии производства методом экструзии, «Пеноплэкс« имеет однородную структуру, а равномерность распределения мельчайших ячеек увеличивает прочность и надежность материала. Он способен выдерживать большие нагрузки, поэтому отлично подходит для утепления не только стен и потолков, но и полов. При больших нагрузках остаются лишь незначительные поверхностные изменения в виде вмятин, глубина которых может составлять всего 0,5 ÷ 1 мм.

• Экологичность

Согласно технологическим стандартам, «Пеноплэкс» задуман, как экологически чистый материал. Однако, не все производители придерживаются этих требований, включая в состав небезопасные для человеческого организма компоненты. Поэтому некачественные изделия со временем начинают выделять вещества, стимулирующие развитие некоторых заболеваний. Многое зависит и от монтажа материала на стены — отступление от технологии может сделать «Пеноплэкс» источником опасности для здоровья человека.

Некоторые типы экструзированного пенополистирола назвать абсолютно негорючими нельзя

Качественный материал должен быть самозатухающим, то есть распространять пламя даже при воздействии на него открытым огнем. К сожалению, не все материалы ведут себя таким образом — некоторые из них не только горят, но и плавятся, превращаясь в горящую текущую массу, к тому же выделяющую большое количество едкого и крайне токсичного обжигающего дыма.

По внешнему виду сложно определить качество продукции, поэтому перед тем, как приобретать большую партию материала, стоит купить одну плиту и провести над ней различные эксперименты на открытом воздухе. Убедившись, что утеплитель соответствует всем присвоенным ему характеристикам, можно покупать требуемое количество панелей.

Кроме этого, нужно сказать, что на рынке – изобилие низкопробных подделок, изготовленных с нарушением технологического процесса. Этот материал – особенно опасен, так как неизвестно, как он может себя повести при чрезвычайных обстоятельствах.

• Срок эксплуатации

Так как утеплитель используется и для наружного утепления, при испытаниях его подвергают многократному замораживанию и оттаиванию — эти процедуры говорят о количестве циклов использования материала в условиях больших перепадов температур. Опыты проводятся до тех пор, пока на материале не появятся повреждения от внешнего воздействия. Именно количество выдержанных циклов и определяет срок службы утеплителя.

Опыты, проведенные в НИИСФ, показали, что «Пеноплэкс» способен прослужить, не теряя своих первоначальных качеств, около 50-ти лет. Обычно такая гарантия дается с запасом, а это значит, что указанный срок эксплуатации – не предел.

В процессе испытаний материал подвергается не только перепадам температур, но и всевозможным атмосферным воздействиям, таким как повышенная влажность, ультрафиолетовые лучи, сильная ветровая нагрузка.

Опять же, нужно напомнить о добросовестности производителя – материал будет эксплуатироваться без проблем указанный срок, если будут соблюдены все установленные правила его изготовления.

• Стойкость утеплителя к химическому воздействию

Применяя «Пеноплэкс» в строительстве, нужно знать, какие вещества способны разрушить утеплитель, а какие — отлично с ним гармонируют. В основном минеральные химические составы, которые используются в строительной практике, не вредны для данного материала, но некоторые органические вещества вызывают его размягчение или плавление.

Чтобы не столкнуться с подобными неприятностями во время работы, лучше подготовиться заранее и исключить вещества, содержащие такие компоненты, из процесса утепления.

К веществам, несовместимым с «Пеноплэксом» относят:

1. Сложные и простые эфиры: этилацетатные и метилацетатные растворители и диэтиловый эфир.
2. Толуол, бензол, ксилол и подобные им углеводороды.
3. Формальдегид и формалин.
4. Дизтопливо, керосин, бензин.
5. Кетоны — ацетон, метилэтилкетон.
6. Каменноугольный деготь.
7. Масляные краски.
8. Сложные полиэфиры, которые используют, как отвердители эпоксидной смолы.

Стоит перечислить и те составы, которые не навредят «Пеноплэксу»:

1. Различные спирты и вещества на их основе, в том числе и краски.
2. Все виды кислот (неорганические и органические).
3. Хлорная известь.
4. Солевые растворы.
5. Вода и краски на ее основе.
6. Щелочи.
7. Аммиак, пропан, бутан.
8. Фреоны.
9. Двуокись углерода и кислород.
10. Растворы на основе цемента.
11. Растительные и животные масла, а также парафины.

Кроме того, можно отметить, что «Пеноплэкс» имеет высокую биостойкость – он не подвержен гниению и разложению.

Маркировка «Пеноплэкса»

Этот вид утеплителя применяется для теплоизоляции разных элементов жилых и промышленных зданий. Как говорилось выше, «Пеноплэкс» разнится по своим техническим характеристикам в зависимости от его эксплуатационного назначения — по горючести, прочности и толщине. Некоторые марки материала используются даже для утепления взлетных полос на аэродромах, а также с его помощью проводится теплоизоляция для труб.

Ранее в маркировке на первом месте стояла буква, а затем шли цифры, например, М35 и М45. Современное обозначение – как указано в представленной выше таблице, то есть 31,31С, 35, 45 и 45С.

1.  «Пеноплэкс» 31 имеет достаточно невысокие показатели прочности на сжатие, поэтому его не используют на участках, где предполагается высокая нагрузка. Чаще всего его применяют для утепления емкостей и различных трубопроводов.
2. Материал, имеющий маркировку 31С, тоже не отличается высокой прочностью и предназначен для утепления внутренних стен. Его отличие от 31 заключается в более высокой степени горючести материала.
3.  «Пеноплэкс» 35 имеет достаточно высокую прочность и хорошие теплоизолирующие качества, поэтому считается универсальным. Им утепляют стены, фундаменты, полы и трубы.
4.  «Пеноплэкс» 45 используется для утепления взлетных полос, обустройства дорожного покрытия, теплоизоляции глубоких фундаментов, полов в производственных цехах и других помещениях с большой динамической нагрузкой. Плотность этого материала позволяет выдерживать повышенные нагрузки, а его водостойкость не дает покрытиям деформироваться при перепадах температур.
5. 45С имеет приближенные к «Пеноплэкс»—45 характеристики по прочности и теплоизоляции, но утеплитель с этой маркировкой обычно выбирают для закрепления на стенах промышленных помещений с большими объемами.

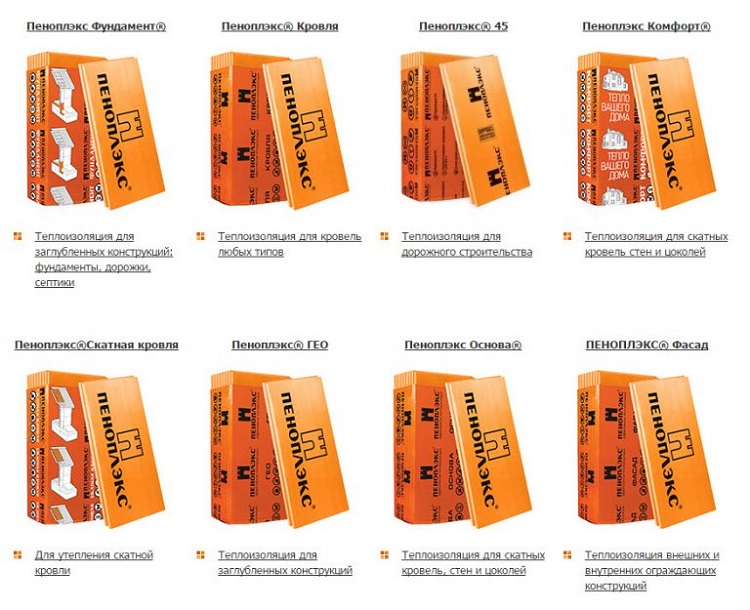

Наряду с цифровой маркировкой, существует еще одна линейка, в которой характеристики «Пеноплэкса» максимально приближены к его эксплуатационному назначению.

Иногда маркировка осуществляется несколько иначе, и в ней гораздо проще разобраться.

•  «Пеноплэкс – Стена» имеет плотность в пределах 25 ÷ 32 кг/м³ и предназначается для закрепления на наружных и внутренних стенах, а также для утепления перегородок и цоколей, что повышает энергосбережение и качество звукоизоляции строения.

«Пеноплэкс» для утепления стен

Если утепление проводится снаружи здания, то после закрепления утеплителя и заделки швов между плитами, поверх «Пеноплэкса» рекомендовано нанести штукатурку или облицевать его одним из фасадных материалов, такими, как вагонка, сайдинг или декоративная плитка.

• «Пеноплэкс – Фундамент» имеет плотность 29 ÷ 33 кг/м³ и применяется для утепления фундаментов и поверхностей в подвальных помещениях. Материал достаточно плотнен и водостоек, так как рассчитан на утепление именно этих элементов зданий. Применяют его также для термоизоляции септиков, которые имеют не слишком большое заглубление, и есть риск их промерзания.

Утепление фундамента

•  «Пеноплэкс – Кровля» производится для утепления стропильных, или плоских крыш. Кроме этого, он подходит и для изоляции чердачного перекрытия. Плотность этой марки материала составляет 28 ÷ 33 кг/м³, поэтому он достаточно легкий и не даст большой нагрузки на стропильную систему.

Утепление скатов кровли

• «Пеноплэкс – Комфорт» имеет плотность в 25 ÷ 35 кг/м³ и применяется для утепления стен квартир, балконов и лоджий, а также поверхностей в частных домах и таких помещений с повышенной влажностью, как бани и сауны. Плотность материала невелика, но ее вполне достаточно для жилых строений, так как он не будет подвергаться большим нагрузкам.

Утепление стен на балконе

•  «Пеноплэкс – 45» имеет плотность в 35 ÷ 47 кг/м3 и его предназначение уже рассматривалось выше. Но кроме этого его применяют для утепления полов гаражей и плоских крыш, на которых организуются спортивные площадки и даже парковки.

Основы технологии утепления «Пеноплэксом»

Чтобы утеплитель в полной мере справлялся с возложенными на него задачами, необходимо соблюдать технологию его монтажа на те или иные элементы строения.

Утепление стен снаружи

От правильного монтажа «Пеноплэкса» на стены снаружи будет зависеть не только сохранение тепла в помещениях дома, но и здоровье его жильцов. К сожалению, в нарушение технологии для экономии средств многие строители закрепляют утеплитель только на специальные крепления — дюбели с широкими шляпками, которые называют «грибками». Такой монтаж не только не утеплит стены, но и будет способствовать возникновению внутри жилья плесени или колоний грибка, которые способны разрастаться и проникать внутрь стенового материала. Это происходит оттого, что из-за неплотного прилегания утеплительного материала к стене сдвигается точка росы. Поэтому, если уже принято решение произвести утепление, то стоит сделать это по всем правилам.

Утепление фасадных стен должно вестись в строгом соответствии с технологией!

• Первое, с чего нужно начать работу — это с подготовки поверхностей под монтаж «Пеноплэкса». Стену нужно очистить от старой штукатурки, грязи и пыли. Затем ее загрунтовывают противогрибковыми растворами.

Если после очистки поверхностей обнаружатся очевидные деформации или неровности, то их необходимо выровнять слоем штукатурки, иначе плиты будут неплотно прилегать к стене. После того как стена будет выровнена и просушена, ее следует еще раз загрунтовать.

• «Пеноплэкс» начинают устанавливать с нижней части стены, и для того, чтобы первый ряд встал идеально ровно, по отбитой линии закрепляется Г-образный стартовый профиль, на который аккуратно встанут плиты утеплительного материала.

Стартовый профиль для облегчения монтажа первого ряда плит

• Далее, идет монтаж первого ряда материала на стену. Плиты закрепляются на поверхность с помощью специальных клеевых растворов, которые наносятся непосредственно на плиту. После этого она хорошо прижимается к стене.

Примерная схема расположения плит на стене

Монтаж «Пеноплэкса» производится по схеме кирпичной кладки, причем между плитами не должно оставаться зазоров. Если все-таки они остались, их обязательно нужно заполнить монтажной пеной после высыхания основного клея.

• Далее, после того как плиты будут приклеены, их необходимо зафиксировать пластиковыми дюбелями—«грибками». Для этого в стене прямо через утеплитель просверливаются отверстия, в которые устанавливается часть дюбеля со шляпкой , затем в нее вбивается пластиковый гвоздь. Таких креплений потребуется 5 ÷ 6 штук на м², при необходимости их количество можно увеличить. Шляпки креплений должны находиться на одном уровне с поверхностью утеплителя, то есть вжаты в нее на толщину шляпки.

Механическое крепление плиты утеплителя к стене

• После этого рекомендовано укрепить углы перфорированными металлическими уголками. Это нужно сделать потому, что материал на угловых частях дома повреждается в первую очередь.
• Далее, идет этап армирования поверхности. Для того чтобы штукатурный раствор имел хорошее сцепление с плитами утеплителя, по ним нужно пройтись наждачной бумагой с крупным зерном.

Затем на поверхность с верхней части стены наносится штукатурно-клеевой состав на цементной основе, на который закрепляется армирующая стекловолоконная сетка. Она хорошо разравнивается и утапливается в первый наносимый на плиты слой.

Армирование стены поверх «Пеноплэкса»

• Первый слой с арматурной сеткой должен хорошо просохнуть и только после этого наносится второй выравнивающий штукатурный слой. Он хорошо выравнивается, и если его планируется покрыть краской, доводится до гладкого состояния шпаклевочными составами.

Если на поверхность будет наноситься рельефная штукатурка или укладываться декоративная плитка, то идеальная гладкость поверхности не нужна – достаточно качественного выравнивания.

Утепление стен балкона или лоджии

Утепление внутренних стен, а также утепление пола на лоджии или балконе производится таким же образом, как и наружных, а вот балконные поверхности при утеплении имеют свои особенности.

Стыки приклеенного и зафиксированного утеплителя необходимо закрыть фольгированным скотчем или пройтись по ним монтажной пеной.

Процесс утепления балкона

Далее, когда не останется мостиков холода, можно сверху закрепить еще один слой фольгированного утеплителя и закрыть стены вагонкой или гипсокартоном. Другой вариант — прямо сверху «Пеноплэкса» нанести отделочную штукатурку.

Возможно, вас заинтересует информация о том, как произвести утепление кирпичного дома снаружи минватой под сайдинг

Видео — Пример утепления балкона «Пеноплэксом»

Теплоизоляция кровли

Процесс утепления кровли происходит на этапе строительства или при проведении реконструкции.

Схема утепления кровельной конструкции крыши

1 – Дощатая обшивка.

2 – Обрешетка.

3 – Пароизоляционная мембрана.

4 – «Пеноплэкс».

5 – Стропильная нога.

6 – Ветрозащитная пленка.

7 – Контробрешетка.

8 – Кровельное покрытие.

В представленном варианте весь «пирог» укладывается на дощатую обшивку, закрепленную со стороны чердачного помещения, на которую уложена пароизоляционная мембрана.

1. Между стропильных ног монтируется «Пеноплэкс». Если между этими элементами остаются зазоры, то их необходимо заполнить монтажной пеной.
2. Затем утеплительный слой закрывается ветрозащитной пленкой.
3. Сверху стропил закрепляется контробрешетка, на которую настилается кровельный материал.

При утеплении чердачного перекрытия «Пеноплэкс» укладывают между балок на дощатую обшивку, подшитую со стороны помещений дома. «Пирог» составляется по тому же принципу, что и кровельное утепление, то есть пароизоляция, «Пеноплэкс», гидроизоляционная пленка, дощатый настил чердачного пола.

Теплоизоляция бетонного пола

В силу высокой плотности, этот утеплитель может быть наклеен на бетонную поверхность пола в квартире, например, под ламинат или паркетную доску.

На очищенный и загрунтованный пол наносится клеевая масса, на которую приклеиваются плиты «Пеноплэкса», имеющие крепежные пазы и шипы. Этот метод поможет не только утеплить, но и звукоизолировать комнату, а также выровнять поверхность пола.

Укладка плит «Пеноплэкса» на пол

Другим вариантом утепления пола «Пеноплэксом» может стать его монтаж между лаг, закрепленных на пол. Так производят теплоизоляцию в том случае, когда планируется сверху него настилать дощатый пол. подобный способ обычно применяют в частном доме, так как в квартире высота потолков ограничена 2700 мм, а слой утепления пола сократит этот параметр еще на 80 ÷ 100 мм.

Возможно, вас заинтересует информация о том, как выбрать утеплитель для стен внутри дома на даче

Отечественные аналоги материала

Если «Пеноплэкс» — это патентованная марка утеплителя, то другие аналоги такого материала разработаны российскими технологами на основе существующих составов.

«Техноплекс»

Этот отечественный утеплитель предназначен для монтажа на любых поверхностях частного дома, а также хорошо подходит под систему «теплый пол». Производится «Техноплекс» по нанотехнологии, с использованием графита, который способен снизить теплопроводность утеплителя и повысить прочность плит.

Упаковка «Техноплекса»

Этот материал, в отличие от «Пеноплэкса», имеет серо-серебристый цвет, но соответствует всем необходимым требованиям, предъявляемым к первому.

«Техноплекс» производится в виде плит, имеющих толщину в 100,50,40,30 и 20 мм. Плиты имеют стыковые пазы и шипы, которые позволяют собрать их в единое покрытие, не имеющее зазоров — это позволяет избежать образования мостиков холода.

После монтажа «Техноплекса» на утепляемой поверхности, его следует обязательно закрыть декоративным материалом, так как ультрафиолетовые лучи для него действуют достаточно губительно.

«Полиспен»

Еще одним аналогом «Пеноплэкса» является утеплитель отечественного производства «Полиспен». Выпускается этот материал в трех вариантах, которые отличаются техническими характеристиками — коэффициентом теплопроводности, прочностью на сжатие и горючестью:

— «Полиспен 45»

— «Полиспен 35»

— «Полиспен Стандарт»

Цифры, входящие в маркировку, определяют плотность утеплителя — это 45 кг/м³ и 35 кг/м³.

Достойным конкурентом «Пеноплэксу» считается и «Полиспен»

В комплекс ингредиентов, входящих в состав материала, включены антипирены, значительно снижающие горючесть утеплителя.

— «Полиспен 35» применяется для утепления и звукоизоляции несущих стен здания, а также для внутренних перегородок.

— «Полиспен 45» подходит для теплоизоляции полов в доме или гараже, а также для дорожных покрытий, на которые выпадает большие нагрузки – его плотность позволяет их беспроблемно выдержать.

— «Полиспен Стандарт» отлично подходит для утепления помещений, где особо необходимо такое качество, как пониженная горючесть — это система «теплый пол», полы гаража, чердачные перекрытия.

Плиты производятся толщиной в 100, 80, 60, 50, 40, 30 и 20 мм, поэтому из них можно подобрать тот вариант, который подойдет для конкретного участка утепления.

Российские аналоги зарекомендовали себя наилучшим образом и прекрасно заменяют «Пеноплэкс».

В заключении, хотелось бы сказать, что лучше приобретать теплоизолирующий материал в специализированных магазинах, способных предъявить на реализуемую продукция сертификат качества. Покупая его на «диких» рынках, можно легко нарваться на подделку. Поэтому не стоит рисковать, так как, сэкономив копейки, можно впоследствии поплатиться собственным здоровьем.  И еще — где бы ни приобретался материал, рекомендовано сначала провести тест на качество, купив одну плиту. При контакте с открытым огнем качественный утеплитель не должен воспламеняться и давать большого количества дыма — он может плавиться и самостоятельно затухать. Байпас что это читайте у нас на сайте.

Видео — Проведение тестирования «Пеноплекса» на прочность и пожаробезопасность

коэффициент теплопроводности, описание, технические характеристики, паропроницаемость материала

Инновационный утеплитель, обладающий высокими техническими характеристиками, позволяющий максимально сохранить тепло в доме, создать комфортную атмосферу – экструдированный пенополистирол. Способствует этому низкий коэффициент теплопроводности, высокая влагостойкость, достаточная плотность теплоизолятора. Известная марка материала – пеноплэкс. С таким материалом фундамент, кровля, стены будут надежно защищены от теплопотерь.

Описание материала – пеноплэкс

Инновационный утеплитель для создания комфортной атмосферы в доме.

Утеплитель представляет собой плиты, состоящие герметичных мелких ячеек, благодаря чему показатель водопоглощения практически равен нулю. Плотность и теплопроводность материал получает благодаря особому методу производства. Для изготовления плит используют пенополистирол. Гранулы помещаются в экструдер, где под воздействием температуры и давления материал вспенивается. Затем он пропускается через фильеры, которые придают теплоизолятору форму плит. В результате получается утеплитель с высокими техническими показателями.

Достоинства и недостатки пеноплекса

Материал имеет плюсы и минусы, которые зависят от свойств утеплителя. Популярность утеплитель получил благодаря следующим качествам:

1. Низкая теплопроводность. Коэффициент теплопроводности самый низкий среди всех утеплителей, благодаря чему теплоизоляционный материал используется в регионах с экстремально низкой температурой.
2. Малая паропроницаемость делает утеплитель эффективным в плане теплоизоляции, в то же время заниженный показатель приводит к образованию конденсата, что негативно влияет на атмосферу внутри помещения и качественные свойства материала.
3. Длительный срок эксплуатации. Пеноплекс прослужит более 40 лет.
4. Высокая прочность, что делает плиты устойчивыми к механическому, химическому, атмосферному воздействию.
5. Простота монтажа. Крепление плит происходит с минимальными трудовыми затратами. Справится с процедурой утепления даже неопытный человек.
6. Отличное соотношение цена-качество.

В одном материале удалось соединить массу достоинств. При этом пеноплекс имеет и недостатки, ограничивающие сферу применения материала. Пользователи выделяют следующие минусы:

1. Высокая степень пожароопасности. Категория зависит от марки утеплителя и варьируется от Г1 до Г4. Утеплитель легко воспламеняется, при этом способен самостоятельно затухать. Токсичность выделяемого при горении дыма опасна для здоровья человека.
2. Плохие адгезивные свойства. Теплоизолятор плохо сцепляется с основанием, поэтому важно применять дополнительные крепления при монтаже.
3. Невысокая степень устойчивость к ультрафиолетовому излучению. Солнечные лучи негативно влияют на показатели утеплителя, поэтому важно быстро защитить поверхность отделочным слоем.
4. Привлекательность для грызунов. Чаще всего вредители грызут материал, если он преграждает им путь к воде и еде. Для решения проблемы используют мелкоячеистую металлическую сетку.
5. По стоимости материал не самый дешевый. Он находится в среднем ценовом сегменте. В целях экономии приобретают более дешевые варианты, к примеру, пенопласт.

Детальное описание пеноплекса позволяет оценить, насколько рационально применение утеплителя для каждой конкретной ситуации, поэтому перед теплоизоляцией следует внимательно изучить паспорт материала.

Виды и размеры теплоизоляционных плит

В зависимости от цели использования пеноплекса для дома и сада, подбирается наиболее подходящий вид материала. Виды утеплителя отличаются по характеристикам и размерам, поэтому важно правильно определить наиболее подходящую марку.

Основа

Пеноплекс Основа подойдет для утепления стен и кровель, в том случае, если на них не воздействуют большие нагрузки. Этому виду присущи важные качества: низкая теплопроводность и водопоглощение, высокая прочность, устойчивость к гниению. Плотность материала зависит от толщины плит. Данный вид представлен в 5 видах:

• 2 см;
• 3 см;
• 4 см;
• 5 см;
• 10 см.

Габариты плиты имеют следующие: длина – 11,85 см.; ширина – 5, 85 см. Срок использования составляет до 50 лет.

Комфорт

С помощью данного вида утепляют цоколь, стены и кровлю. Плиты пеноплэкс Комфорт используют для теплоизоляции лоджий, балконов, теплиц и инженерных коммуникаций. Утеплитель переносит температурные перепады, устойчив к образованию плесени и грибка, прост в монтаже благодаря особой системе крепления. Температурный диапазон эксплуатации ТУ с -70 до +75°С. Другие характеристики выглядят следующим образом: прочность на сжатие – 15 МПа, 25 кг/м³ – плотность материала.

Фасад

Пеноплекс Фасад предназначен для внутренних и наружных теплоизоляционных работ. Поверхность плит фрезерованная, что позволяет улучшить сцепление с поверхностью, облегчить процедуру финишной отделки. Материал представлен плитами различной толщины. Плотность материала 25-33 кг/м³. Фасадный утеплитель может использоваться для утепления внутренних стен и перегородок, благодаря своей экологичности.

Существуют и другие виды экструдированного пенополистирола. Пеноплекс, имеющий плотность 35, 45, чаще используется для изоляции ограждающих конструкций. Допустимо утепление конструкций, на которые воздействуют большие нагрузки. Также распространены Гео penoplex, фундамент penoplex, кровля penoplex. При выборе вида учитываются все особенности, а также обращается внимание на соответствие утеплителя требованиям ГОСТ.

Технические характеристики

Технические показатели материала обусловлены особой технологией изготовления утеплителя. Характеристики отличаются для разных марок. Ключевыми характеристиками считаются плотность, теплопроводность, горючесть, паропроницаемость.

Плотность

При покупке следует обращать внимание на плотность.

Пеноплекс плотность имеет высокую. Показатель варьируется в зависимости от марки и составляет 25-45 кг/м³. Данная характеристика важна, но более существенной считается прочность на сжатие. Именно эта характеристика влияет на сферу применения утеплителя. Для теплоизоляции стен достаточно прочности в 0,12 МПа, для фундамента потребуются плиты с показателем 0,3 МПа.

Теплопроводность

Коэффициент теплопроводности пеноплекса составляет 0,03 Втм•°С. При увлажнении показатель изменяется незначительно, благодаря чему качественные характеристики остаются на высоте. Низкий коэффициент теплопроводности гарантирует надежную защиту от утечек тепла.

Токсичность

Экструдированный пенополистирол способен выделять свободные стиролы, которые негативно влияют на организм человека: ухудшают работу сердца, отрицательно сказывается на состоянии печени. Этот токсин выделяется в небольших количествах, большая часть – сразу после изготовления, поэтому при утеплении таким материалом вред для организма минимизирован. Основную опасность составляет горение или тление утеплителя, поскольку при этом выделяется токсичный дым, способный нанести вред человеку. Для улучшения пожаростойкости в состав материалов добавляют антипрены, которые сами по себе считаются токсичными. Следует обращать внимание на состав теплоизолятора при покупке.

Горючесть

В зависимости от марки отличается класс горючести. Теплоизолятор относится к сильно и нормально горючим материалам. При воздействии огня пеноплекс способен гореть или тлеть, выделяя вредный ля человека дым. Производители, совершенствуя технологию производства, смогли уменьшить горючесть утеплителя путем добавления антипренов. Это позволило создать слабогорючий материал. Он более дорогой, но результат оправдывает затраты.

Область применения

Сфера использования утеплителя обширна. В большинстве случаев область применения понятна из названия марки: пеноплекс комфорт, penoplex фундамент, penoplex стена. Клей следует подбирать в зависимости от цели, поскольку для внутренних, наружных работ, теплоизоляции фундамента потребуется разные виды клеевой основы, а также дополнительная фиксация дюбелями. Каждый клей наносится по-разному, поэтому следует обратить особое внимание на выбор сцепляющего материала.

С помощью пеноплекса утепляют как частные дома и квартиры, так и производственные предприятия. Это стало возможным благодаря отдельным маркам с повышенной плотностью. Утеплитель используют для внутренних (стены, перегородки), наружных (балконы, лоджии, стены, цоколь, кровля) работ.

Сведения об упаковке

Поставляется пеноплекс завернутым в термоусадочную УФ-стабилизированную пленку. Такая упаковка считается удобной и надежной, при этом не портит внешний вид товара. Пленка принимает форму материала, легко распаковывается.

Отечественные аналоги материала

Российские производители также наладили производство экструдированного пенополистирола.

На рынке представлены два аналога: Техноплекс и Полиспен. Каждая марка имеет особенности.

Техноплекс

Показатели прочности и теплопроводности – отличительные особенности плит Техноплекс. Добиться выдающихся технических показателей производителю удалось за счет использования нанотехнологий при изготовлении утеплителя. Метод заключается в добавлении частиц графита, помогающих повысить плотность материала. Теплоизолятор применяется в частном строительстве, а также при обустройстве системы теплый пол. В отличие от пеноплекса, техноплекс имеет не оранжевый, а светло-серебристый цвет. Изготавливаемый утеплитель отличается по толщине. Плиты оснащены специальной кромкой, упрощающей монтаж. После крепления следует максимально быстро произвести отделку, чтобы защитить теплоизолятор от атмосферного воздействия.

Полиспен

Экструдированный пенополистирол от ООО «Полиспен» изготавливается трех видов, которые отличаются техническими характеристиками и сферой применения:

1. Полиспен Стандарт. Используются при утеплении фундамента, а также для теплоизоляции пола.
2. Полиспен 35 незаменим при утеплении ограждающих конструкций.
3. Полиспен 45 с наибольшей прочностью используется в дорожном строительстве, поскольку может выдержать даже вес самолета. Рекомендовано применять его при теплоизоляции конструкций, на которые воздействуют большие нагрузки.

На рынке представлены плиты Полиспена разных размеров и толщины, следовательно, плотность материала также отличается.

Таблица характеристик

Полные характеристики указаны в сопроводительной документации Пеноплекса, где описаны технические характеристики теплоизолятора и указаны рекомендации по монтажу.

Экструдированный пенополистирол отличается высокими теплоизоляционными показателями, благодаря чему часто используется при утеплении. Способствует этому и приемлемая стоимость утеплителя. Простота монтажа, эффективность и долговечность материала сделали его популярным в разных сферах среди всех категорий населения.

Стандартная толщина печатной платы — определите правильные стандарты

При покупке и производстве печатной платы (PCB) играет роль множество факторов, таких как профиль, вес и компоненты. Однако одним из важнейших факторов является толщина печатной платы. Зачем? Толщина влияет на его проводимость и сопротивление, важные факторы, которые должны соответствовать требованиям вашей печатной платы. Обычно толщина печатной платы играет важную роль в ее функциональности.

Обычно заказчик или дизайнер должен предоставить скудную информацию о том, где и как он будет использоваться.Это помогает определить конкретную толщину, подходящую для его применения и области, в которой он используется.

В свою очередь, давайте рассмотрим различные доступные уровни толщины и то, как вы можете определить стандарты, соответствующие вашим требованиям.

1 、 Стандартная толщина печатной платы

В течение 20 века были определены стандарты печатных плат, начиная с листовой рамы и заканчивая тем, что Альберт Хансон разработал плоские грязные проводники с многослойной изоляцией.Доски имели простую конструкцию, состоящую из одной панели с множеством слоев, размещенных вместе. Сегодня печатные платы бывают односторонними (с одним медным слоем), двух- / двусторонними (два медных слоя со слоем подложки между ними) или многослойными (несколько слоев двусторонней печатной платы).

Типичная толщина печатной платы составляет 0,063 дюйма или 1,57 мм; это стандартизированный уровень, определенный в прошлом. Это потому, что во время производства фанеры 0,063 дюйма были толщиной листов фанеры, используемых в качестве подложек для электронных устройств, в том числе печатных плат.

Изображение 1: Толщина печатной платы

Когда начали развиваться многослойные печатные платы, толщина разъемов между платами должна была совпадать. Следовательно, уровень консистенции стал важной переменной, и возникла потребность в стандартном настиле из меди, используемой в качестве слоев на краях пластин. В свою очередь, 0,063 дюйма стали стандартной толщиной печатной платы.

Тем не менее, существует широкий диапазон толщины от 0,008 дюйма до 0,240 дюйма, который вы можете выбирать в зависимости от области применения или области применения.Поэтому важно, чтобы вы сообщали требования к соответствующему размеру печатной платы.

1.1 Толщина печатной платы

Ширина плиты зависит от изоляционного слоя и состава его материала. На начальных этапах разработки печатных плат верхний и нижний слои были сделаны из бакелита, в результате чего толщина составляла 0,0065 дюйма.

Со временем стали использоваться более качественные подложки, кроме фанеры. Например, эпоксидная смола или фенольная смола, армированная бумагой, входят в число подложек, используемых между слоями медной фольги.Следовательно, использование более легких материалов в дополнение к отсутствию использования краевых разъемов приводит к тому, что толщина платы порой оказывается ниже 0,0065 дюйма.

1,2 Толщина меди на печатной плате

Медь, определяющая функциональность печатной платы и область ее применения, ее толщина играет важную роль в достижении стандартной толщины печатной платы. Его размер обычно составляет унцию (унцию). Это достигается путем равномерного распределения унции меди по площади квадратного фута, что дает 1.37 мил (1,37 тысячных дюйма).

Обычно в печатных платах используется 1 унция меди. Кроме того, это предполагаемая толщина изготовителями, когда дизайнер не дает им конкретных размеров.

Однако, если ток, который должен пройти через печатную плату, потребует более 30 грамм меди, производитель может добавить вес меди или ширину дорожки. Однако рост цен не только из-за увеличения количества меди, но и из-за того, что обработка более толстой меди является более сложной задачей и требует больше времени.

1,3 Толщина следа печатной платы

Толщина дорожки печатной платы — это толщина, определяемая разработчиком, и это один из основных параметров при проектировании печатной платы. В дизайнерских файлах Garber указано, что это предотвращает перегрев или повреждение печатной платы. Когда ток течет или увеличивается, медные дорожки начинают нагреваться, и в конечном итоге температура печатной платы повышается. Когда температура превышает предел печатной платы, она начинает повреждаться. Следовательно, путь должен быть достаточно толстым, чтобы пропускать более высокий ток, не влияя на среднюю температуру печатной платы.

Так как же определяется толщина дорожек печатной платы? Величина тока, проходящего через печатную плату, сравнивается с увеличением температуры. Ширина, которая может выдержать повышение температуры от средней рабочей температуры до максимальной рабочей температуры, и есть толщина следа.

Расчет ширины следа был бы утомительным. Поэтому разработчики используют калькулятор ширины печатной платы, который обеспечивает соответствующую ширину для прохождения тока без повреждения печатной платы.Результирующая толщина имеет широкие внутренние слои из-за накопления большего количества тепла, поскольку внешние слои передают им свое тепло посредством конвекции.

Рекомендуется использовать внутреннюю ширину трассы для всех трасс.

2 、 Стандартная печатная плата Fr-4 Толщина

Также известный как FR-4 или FR4, Fr-4 обозначает антипирен, а четверка обозначает класс используемых материалов. Fr-4 — это имя, а также рейтинг. Он используется в качестве названия при производстве печатных плат и стекловолоконных листов, армированных эпоксидной смолой.В качестве рейтинга Fr-4 используется для оценки листов эпоксидного ламината в качестве показателя их качества.

Если вы часто имеете дело с печатными платами, вы наверняка знакомы с материалом Fr-4. Это популярный базовый материал для печатных плат, поскольку он является основным ингредиентом, используемым при производстве жестких печатных плат.

Материал Fr-4 представляет собой структуру, состоящую в основном из стекловолокна, сплетенного в тонкий и похожий на ткань лист. Именно стекловолокно дает Fr-4 популярность как прочную основу для изготовления жестких печатных плат.Он заключен в огнестойкую эпоксидную смолу, и именно от нее исходит жесткость.

Изображение 2: Стандартная печатная плата Fr-4 Толщина

Среди прочих причин, популярность Fr-4 связана с невысокой стоимостью материалов и универсальностью. Листы FR-4 в качестве электрических изоляторов обладают огромной диэлектрической прочностью. Кроме того, они легкие, водо- и термостойкие; Одним словом, это материал, пригодный для различных условий окружающей среды.

Стандартная толщина печатной платы Fr-4 измеряется в миллиметрах или дюймах.Использование любой калибровки зависит от того, что предпочитает разработчик или производитель. В связи с широким использованием подложки Fr-4 диапазон ее последующей толщины платы может достигать некоторых пределов. Обычно это от 3 дюймов до 10 дюймов.

Итак, с таким широким диапазоном толщины Fr-4, какие факторы должен учитывать проектировщик при производстве печатной платы?

Совместимость компонентов

: Несмотря на то, что Fr-4 можно использовать для изготовления практически любой печатной платы, его толщина влияет на совместимость компонентов платы.Например, большие части печатной платы со сквозными отверстиями отличаются от большинства компонентов тем, что они имеют сквозные отверстия, требующие небольшой толщины печатной платы.

Пространство: Пространство является незаменимым фактором при разработке печатных плат, особенно при производстве небольших устройств, таких как разъемы USB и аксессуары Bluetooth. В свою очередь, подходят более тонкие доски, где экономия места жизненно важна.

Требования к дизайну: Большинство производителей предпочитают более толстые доски более тонким. Зачем? При использовании подложки Fr-4 более узкие доски с большей вероятностью сломаются, если они будут слишком большими.Кроме того, в них отсутствуют канавки. С другой стороны, более толстые доски невероятно гибкие и имеют канавки. Следовательно, было бы разумно учитывать дополнительный вес печатной платы.

Гибкость: спорный вопрос, возникает ли гибкость от более тонких или более толстых плат, но правильный ответ будет — это зависит от того, где используется печатная плата и ее область применения. Давайте рассмотрим пример применения электронного блока управления в медицинской сфере; более тонкие доски гарантируют меньшую нагрузку.В этой ситуации более узкие платы приводят к очень гибким печатным платам.

Однако, когда печатная плата изготавливается с использованием более тонких плат, могут возникнуть проблемы, особенно во время пайки. Из-за своей гибкости панели могут изгибаться при пайке, вызывая изгиб других компонентов под нежелательным углом. При этом элементы и их соединения также могут сломаться, что приведет к повреждению платы.

Согласование импеданса: Толщина платы важна при работе с многослойными платами, так как согласование импеданса имеет решающее значение.То есть слои создают диалектику, которая облегчает контроль импеданса.

Изображение 3: 4 Толщина слоя

Производитель обычно знает, что для высокочастотных сигналов жизненно важны компоненты, такие как согласование импеданса микроволнового излучения, и следует учитывать емкость на каждом слое. Без согласования импеданса адекватная функциональность платы практически равна нулю.

Соединения: Еще одним важным фактором, влияющим на желаемую заказчиком ширину конструкции печатной платы, является краевой соединитель.При изготовлении печатной платы производитель должен быть осторожен с толщиной Fr-4. Если соединительная часть разъема не совпадает, это может привести к повреждению печатной платы.

Чтобы избежать таких несчастных случаев, материалы, используемые при изготовлении печатной платы, выбираются после завершения проектирования схемы. Он действует как шаблон или план печатной платы, которая точно соответствует сопрягаемой части разъема или компонента.

Вес: Очевидно, что толщина платы будет влиять на стоимость печатной платы.Производитель может не обращать внимания на важность печатной платы, но она имеет большое значение для покупателя. Более легкая доска означает экономию на покупках, так как конечный продукт легче.

Таким образом, даже при таком широком диапазоне толщин более тонкий слой больше подходит для устройства. Тем не менее, дизайнер никогда не уверен, подойдет ли небольшая плата к вашим стыковочным частям разъемов и сквозным отверстиям устройств. Поэтому разумным выбором обычно является стандартная толщина печатной платы.

3 、 Стандартная толщина сердечника печатной платы

Сердечник печатной платы

— это слой, содержащий подложку из Fr-4, зажатую медной фольгой, произведенную на заводе сердечников. При изготовлении стандартного сердечника печатной платы некоторые элементы необходимо установить на свои места. Медная фольга, используемая для формирования внутреннего слоя Fr-4, должна быть гладкой и очень точной толщины.

Два — это препрег, слой, используемый для ламинирования сердечника, должен быть под контролем. Этот слой состоит из волоконной сетки, пропитанной связующим на основе смолы, предназначенной для скрепления вытравленных сердец.Он также содержит неотвержденный Fr-4, толщина которого отличается от высоты протравленных досок с обеих сторон.

Изображение 4: Популярные ядра

При изготовлении печатных плат с многослойной конструкцией у производителей возникает проблема с выбором стандартной толщины сердцевины печатной платы. Проблема заключается в том, что информация о точных требованиях к материалам обычно указывается частично или не приводится вообще. В результате отсутствия такой важной информации производительность полученной печатной платы снижается.

Тем не менее, есть ситуации, которые производитель может назвать удачными, когда требования к толщине все еще не выполняются, и печатная плата работает нормально. Это означает, что материалы сердечника печатной платы не критичны для производительности, и заказчик этого не замечает.

Однако сегодня качество продукта — это его отличные характеристики, и для этого необходимо, чтобы толщина сердечника была максимально точной. Следовательно, проектировщики должны предоставить производителю как исчерпывающие, так и точные требования к ядру печатной платы.

Диапазон толщины сердечника печатной платы

Вес измерений толщины сердечника составляет от половины унции до 3 унций, между которыми определяется точный размер на основе желаемой функциональности печатной платы. Обратите внимание, что полученный вес включает медную фольгу, которая имеет одинаковое значение с обеих сторон.
Так что же произойдет, если производитель установит разную массу меди с обеих сторон? Обычно это приводит к дополнительным расходам тока и, следовательно, к снижению производительности печатной платы.

Однако, если у вас есть сердцевина с подходящей толщиной меди, вы можете использовать несколько листов pre-preg в диэлектрических позициях для достижения конечной консистенции. Это не обязательно предусмотрено при проектировании, особенно там, где нет необходимости в контроле импеданса.

Однако, если требование импеданса не является важным, вы всегда можете правильно указать его в документации, которую вы предоставите производителю. Затем они могут вносить изменения в пре-прег между ядрами.

4 、 Стандартная двухслойная печатная плата Толщина

Многослойные конструкции плат развивались с течением времени и в настоящее время являются популярным типом плат, используемых в производстве печатных плат. Благодаря развитию технологий различные слои позволяют выдерживать большие нагрузки и при этом имеют толщину 63 мм. Обычно они состоят из стеклоткани на основе эпоксидной смолы, но с медным покрытием.

Из-за требований к разводке сложных схем были добавлены счетчики слоев печатных плат.В свою очередь, печатные платы также были произведены с большим количеством слоев, что привело к увеличению толщины печатной платы с 63 мм до 93 мм.

Из материалов Isola 370HR доступны сердечники внутреннего слоя, в том числе сердечники 5, 8, 9,5, 14, 18, 21, 28, 35, 39, 47, 59 и 93 мил. Однако для высокотемпературных материалов предусмотрены сердечники Isola 370HR с толщиной 8, 10, 14, 22 и 39 мил.
Стандартная толщина печатной платы также зависит от слоев фольги. Если ламинирование фольгой предназначено для четырехслойной печатной платы, стандартная толщина будет равна 0.031 «. Для 6-слойного ламинирования фольгой наиболее подходящим стандартом будет 0,062».

В конечном итоге, для 8-слойной и 10-слойной платы стандартная толщина печатной платы составляет 0,062, 0,093 и 0,125 дюйма. Вы также можете выбрать внутренний слой медной фольги толщиной ½, один или 2 унции в зависимости от ваших требований к плате. Вы также можете использовать любую из наших диэлектрических сборок или свою контролируемую сборку.

4.1 стандартная двухслойная печатная плата толщиной

Изображение 5: Стандартная двухслойная печатная плата толщиной

4.2 Четырехслойная стандартная толщина печатной платы

Изображение 6: Стандарт толщины четырехслойной печатной платы

Допуск толщины печатной платы 5 дюймов

Допуск на толщину печатных плат определяется как допуск вещества, используемого при производстве печатных плат. Это может быть меньше или больше стандартного количества материала.

Изображение 7: Допуск толщины печатной платы

Производитель использует руководство и правила IPC в качестве дополнительной линии, которая предоставляет различные спецификации, созданные с внутренними параметрами допусков.Эти параметры имеют достаточные вариации, чтобы производитель мог создать плату и чтобы она правильно функционировала в своей области применения.

6 、 Вывод

К настоящему времени совершенно ясно, какое огромное значение имеет толщина печатной платы для ее функциональности. Следовательно, это требует от дизайнеров стремления предоставлять точные результаты для самых эффективных печатных плат, и именно здесь мы, наша печатная плата, вступаем в игру.

Мы понимаем, что приобретение печатной платы — это инвестиция, и мы ценим наших клиентов, которые доверяют нам и предлагают лучшее.В свою очередь, мы применяем наш многолетний опыт в работе и используем новейшие технологии при создании каждой печатной платы, тем самым обеспечивая надлежащую стандартную толщину в соответствии с требованиями наших клиентов.

Если у вас есть какие-либо вопросы о процессе производства печатных плат, печатных плат или сборки печатных плат в вашем проекте, не стесняйтесь обращаться к нам, так как мы доступны 24 часа. Что наиболее важно, если вы хотите сделать заказ, мы всегда будем рады доставить важные, высокопроизводительные решения для печатных плат и печатных плат к вашему порогу.

JAPAN PEACOCK измеритель толщины 0,001 мм Циферблат Толщиномер G 6C PEACOCA | Приборы для измерения ширины |

Добро пожаловать в Lixinsheng P ackaging Equipment Store

JAPAN PEACOCK измеритель толщины 0,001 мм Циферблат Толщиномер G-6C Таблица толщины PEACOCA

ЯПОНИЯ Толщиномер PEACOCK

>>> Информация о продукте

Наименование: Измеритель толщины / толщиномера игольной пластины

Происхождение: Япония

Бренд: PEACOCK (Японский павлин)

Модель: G-6C

Тип зонда: металлическая плоскость 5 мм

Минимальное показание: 0.001 мм

Глубина измерения: 20 мм

Применимые отрасли: текстильная ткань, пленка, бумага, золото, металл и другие элементы измерения толщины, удлиненный тип руки с большей глубиной измерения.

Принцип: на определенной площади и определенной нагрузке, измеренная толщина объекта. Стрелочный толщиномер можно использовать как основу для измерения.

Характеристики:

Новые датчики мышления с 0.Градуировка 001 мм. Недавно разработанная специальная рама сводит к минимуму ошибки проверки, связанные с тепловыми изменениями. Нулевая точка отсчета останется точной даже после многих часов использования или резких перепадов температуры.

>>> Технические параметры:

>>> Инструкция по эксплуатации:

1. Калибровка: Перед измерением нажмите на рычаг мягкой тканью или бумагой для линз, чтобы протереть две измерительные поверхности, удерживайте рамку часов вертикально, отпустите рычаг, сделайте две измерительные поверхности естественным контактом, проверьте, находится ли циферблатный индикатор, Выровняйте ноль, если есть сдвиг, поверните внешнее кольцо так, чтобы большой указатель был на нуле.

2. Измерение: нажмите на рычаг, измеряемый объект на двух измерениях между вертикальными удерживающими рамками часов, расслабьте рычаг, чтобы точка набора естественно упала, вы можете измерить толщину материала.

3. Показания толщиномера: индикатор часового типа для каждой маленькой ячейки составляет 0,01 мм, при измерении толщины материала менее 1 мм вы можете непосредственно видеть значение указателя. Если стрелка 40 мм или 0,4 мм; если измеренная толщина материала больше 1 мм, показание зависит от количества больших указателей плюс маленький указатель целого числа (маленький указатель для каждого кадра равен 1 мм).Например, большая стрелка на 45, маленькая стрелка между 1 и 2, фактическая толщина материала составляет 1,45 мм.

>>> Меры предосторожности при использовании толщиномера Peacock:

1. Циферблатный индикатор должен быть измерен перпендикулярно уровню, не может перекручивать измерение из-за силы тяжести, вызванной ошибкой измерения.

2. Инструмент внутри механических частей, обратите внимание, что удар.

Больше продуктов, пожалуйста, нажмите здесь: Xiamen Lixinsheng Packing Equipment Co., ООО Магазин

Ниже приводится таблица других спецификаций. Пожалуйста, выберите идеальный стандарт соответствия, который вам нужен.

Таблица умножения — таблица умножения (×)

Используйте интерактивную таблицу умножения, чтобы быстро умножить два числа.

Нажмите кнопку столбца и кнопку строки ниже, чтобы получить результат умножения:

Тест на умножение

Используйте таблицу умножения, чтобы решить эту викторину, или решите ее самостоятельно:

См. Также

Сайт ПЕНОПЛЭКС.RU — Бесплатная SEO проверка и SEO аудит сайта PENOPLEX.RU

.
