Онлайн калькулятор крыши четырехскатной: Расчет четырехскатной шатровой крыши онлайн калькулятор

Расчет мягкой кровли — онлайн калькулятор гибкой черепицы и обрешетки

Гибкая черепица на битумной основе – современный кровельный материал, широко применяемый в строительстве, преимущественно, частных домов и коттеджей.

Она долговечна, хорошо защищает от атмосферных осадков, обладает хорошим шумоизолирующим свойством.

Мягкой черепицей можно перекрывать крышу сложной конфигурации и формы. При этом можно получить кровлю оригинального чешуйчатого рисунка и различных расцветок. Разновидность черепицы, покрытой композитным материалом, придает зданию фешенебельный вид, поэтому широко используется для покрытия элитных домов.

Чтобы рассчитать количество мягкой черепицы для крыши, воспользуйтесь нашим онлайн калькулятором, расположенным чуть ниже.

Содержание статьи

Достоинства и недостатки мягкой черепицы

Мягкая кровля достаточно недорога. Наиболее популярны «Тегола», «Технониколь» и «Шинглас», второй и третий вид производится в России.

Размеры гонтов позволяют разместить их без издержек на крышах со сложной геометрией, если точно рассчитать расход материалов. При других видах кровли ощутимые остатки материала неизбежны. Сравнительно легкий вес гибкой кровли – от 7,5 до 15 килограммов на квадратный метр существенно снижает расходы на обрешетку.

Недостатки мягкой черепицы:

• хрупкость при минусовой температуре и мягкость при жаре, очень сложный ремонт покрытия зимой;
• сложность укладки требует строгого соблюдения инструкций или услуг специалистов;
• необходимость в сплошной обрешетке, так как без этого мягкая кровля не будет держать форму крыши. Это дополнительный расход на квадратный метр кровли.

Важно! Не рекомендуется производить ремонт и укладку кровельного покрытия в зимнее время. В жару ходить по мягкой кровле также не рекомендуется.

Расчет мягкой кровли — онлайн калькулятор

Расчет гибкой черепицы на крышу вы можете произвести с помощью нашего онлайн помощника.  Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Данный калькулятор производит расчет мягкой черепицы для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначение полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Выберите регион снеговой нагрузки

Описание полей калькулятора

Подготовка к расчетам, какие параметры нужно знать

Расчет мягкой кровли, в отличие шифера или металлочерепицы, сложнее, и требует точности. Попытка рассчитать расход мягкой черепицы самостоятельно вручную отнимет много времени, и может привести к ошибкам в расчете. К тому же учесть все доборные, крепежные и другие элементы. Но все же вкратце остановимся на ручном способе расчета. Алгоритм расчета довольно простой, и сводится к определению суммарной площади кровли.

Для удобства расчета при сложной конфигурации крыши, необходимо обзавестись чертежом кровли. Определяется площадь отдельных частей кровли, составляющих простые геометрические элементы. Полученные значения суммируются, затем умножается на коэффициент, зависящий от уклона крыши, например, при 35 градусах равен 1,221 (для других значений уклона можно рассчитать разделением размера основания на косинус угла).

Технические характеристики кровли можете узнать здесь.

Полученное значение делим на площадь мягкой кровли, указанной на упаковке и получаем необходимое количество упаковок мягкой кровли. Ошибка в расчете может составить 10-15%.

Поэтому изготовители рекомендуют воспользоваться онлайн калькуляторами или специальными программами. Для определения необходимого количества кровельного материала нужно подготовить следующие исходные данные:

• тип крыши, который может быть: односкатным, двухскатным с равными и разными скатами, трехскатным, мансардным, шатровым, вальмовым и многоскатным;
• размеры здания: L – длина, K – ширина; H – высота крыши;
• размеры свесов кровли: у конька, карниза и на торцах;
• угол наклона крыши;
• площадь проемов, например, для дымовых труб или вентиляционных шахт;
• длина коньков, ендов, карниза.

Расчет кровли для двускатной крыши

Методика расчета потребного количества кровельного материала для крыши различной сложности одинакова, и сводится к определению суммарной площади.

При этом для односкатной и двускатной крыши расчет самый простой.

Тем не менее, мы рекомендуем проверить самостоятельные расчет на нашем онлайн калькуляторе.

Для наглядности приведем расчет гибкой черепицы «Руфлекс» для двускатной крыши:

1. Основная площадь крыши покрывается рядовой черепицей, количество упаковок которой определяется по формуле – S/3 + %, где % запаса назначается в зависимости от конфигурации кровли, и составляет от 2 до 5%.
2. Число упаковок конька-карниза рассчитывается по формуле – Lкон/17 + Lкар/21.
3. Количество рулонов для ендовой части и примыканий определяется по формуле – (Lенд + Lприм)/10.
4. Определение подкладочного материала – S x 1,15/15, для усиления коньков, карнизов, ендов, торцов – (Lенд + Lкap + Lкон + Lтop + Lприм)/15.
5. Расчет требуемого количества гвоздей: для уклона до 45° – S x 0,07; для уклона более 45° – S x 0,1.
6. Определение требуемого клея – Lтop х 0,1 + Lенд х 0,2 + Lприм х 0, 7.
7. Требуемое количество металлических планок для карнизов, фронтонов и примыканий определяется по формуле – L / 1,98.
8. Определение количества вентиляционных элементов для пространства под кровлей – S/60, а для коньковой части – L кон / 1,22.

Полезное видео

А теперь расчет и монтаж мягкой кровли в видео-формате:

Заключение

Мы привели расчет для одного вида мягкой черепицы, для других он может отличаться. Ручной подсчет также возможен, но все же легче и удобнее воспользоваться онлайн калькуляторами или специальной программой, например, «Кровля Профи».

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет стропильной системы двухскатной крыши

Как посчитать площадь крыши дома: онлайн калькулятор

Как посчитать квадратуру крыши дома и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор, который считает не только квадратуру дома, но и производит расчет угла наклона, количества кровли, стропил и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли. Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

• Расчет односкатной крыши,
• Расчет двускатной крыши,
• Расчет вальмовой крыши,
• Расчет мансардной крыши.

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

• керамическую черепицу;
• цементно-песчаную черепицу;
• битумную черепицу;
• металлочерепицу;
• шифер;
• профнастил, алюминиевый фальц и другие металлические кровли;
• битумный шифер;
• сланцевое покрытие;
• крыша, созданная на основе природных материалов.

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

• скаты (наклонные плоскости),
• обрешетка,
• стропила,
• брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

• Расчет односкатной крыши,
• Расчет двускатной крыши,
• Расчет вальмовой крыши.

Как рассчитать площадь четырехскатной крыши



Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

• односкатная;
• двухскатная;
• четырехскатная;
• полувальмовая;
• мансардного типа;
• шатровая крыша;
• 4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

• рассчитать эту величину для каждого ската;
• сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

• необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
• длину ската измеряют от нижней части конька до верхней части карниза;
• для парапетов, свесов и брандмауэров следует добавить 5% длины;
• для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
• при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности:

1. Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
2. Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
3. Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Как рассчитать четырехскатную крышу: расчет площади 4-х скатной крыши

Как рассчитать площадь четырехскатной крыши. Расчет количества материала для четырехскатной крыши. Необходимые формулы для расчета площади

Источник: vseokrovle.com



[content-egg module=GdeSlon template=compare]

Как рассчитать площадь крыши? Расчет площади кровли четырехскатной крыши

Перед тем как приступать к возведению крыши, обязательно следует составить соответствующий проект. Это позволит сэкономить средства и избежать ненужных переделок. Для расчета нужного количества материала следует условно разбить кровлю на простейшие геометрические фигуры. Далее находится площадь каждого элемента. Полученные результаты складываются. Давайте рассмотрим, как рассчитать площадь крыши того или иного вида, подробнее.

Правила замера кровли

В первую очередь нужно определиться с углом наклона ската. Именно его величина, а также ширина фронтона и длина ската, в большинстве случаев являются основными значениями, используемыми в формулах расчета нужного количества кровельного материала и элементов стропильной системы. Если последняя уже возведена, следует сделать дополнительные замеры. Это позволит точнее определить количество нужного кровельного материала, паро- и гидроизоляционной пленки, а также утеплителя.

Для начала разберемся с тем, как нужно делать замеры кровли. Правила проведения работ в этом случае следующие:

• Длина ската измеряется от самой высокой точки на коньке до самой низкой на свесе карниза.
• Горизонтальные замеры делаются не по фасаду, а по карнизу самой кровли.
• Правильность замера скатов проверяют, сделав измерение по диагонали.
• Записывают результаты на бумагу с начерченной на ней заранее схемой кровли.

Как узнать площадь односкатной кровли

Теперь давайте посмотрим, как рассчитать площадь крыши с одним скатом. Узнать ее можно, воспользовавшись такими формулами:

• К = √А 2 + В 2 , где А – ширина пролета, В – высота стойки под стропила. К полученному результату К прибавляют длину свеса и получают длину стропила Т.
• С = Т х М, где С – площадь кровли, М – длина карниза ската.

Если высота стойки не известна, длину стропила часто находят немного по-другому: ширину пролета умножают на косинус угла и прибавляют длину свеса.

Площадь двускатной кровли

Вопрос о том, как рассчитать площадь двухскатной крыши, особой сложностью также не отличается. Площадь двускатной кровли находится точно так же, как и односкатной. Формулы используются те же. Единственное отличие – площадь ската нужно умножить на 2. Иногда кровельным материалом обшивают и фронтоны такой крыши. В этом случае расчет ведется по формуле нахождения площади треугольника:

• С = 1 /₂Н х А, где Н – высота кровли, А – ширина пролета.

На вопрос о том, как рассчитать площадь двухскатной крыши, есть еще один ответ. Если высота кровли изначально не известна, вычисления можно сделать по углу наклона ската. В этом случае формула площади треугольника будет выглядеть так:

• С = 1 /₂А х В х синус а, где А – ширина пролета, В – длина стропила, а – угол наклона ската.

Площадь ломаной двускатной кровли

Двускатная ломаная кровля состоит из четырех плоскостей. Предварительно нужно вычислить их площади. Для этого сначала находим длину наслонного или висячего стропила (К = √А 2 + В 2 ). Далее используется формула площади прямоугольника, то есть полученный результат умножается на длину карниза или прогона соответственно. На заключительном этапе складываем все полученные числа.

Как найти площадь четырехскатной кровли

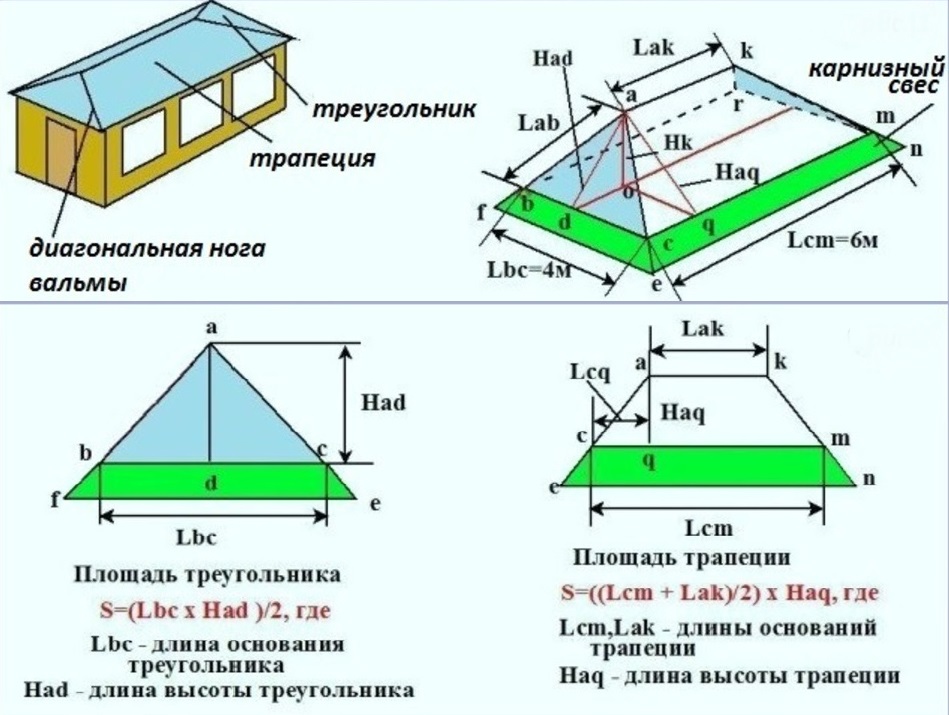

Сложнее всего сделать расчет площади кровли четырехскатной крыши. Способ вычисления прежде всего зависит от особенностей конструкции стропильной системы. Для начала разберемся с расчетами шатровой крыши. Состоит она из четырех треугольников одинаковой площади. Именно такая конструкция используется чаще всего. Следовательно, в этом случае применяем те же формулы, которыми мы пользовались для вычисления площади фронтона двухскатной кровли.

Расчет площади кровли четырехскатной крыши вальмовой ведется с учетом того, что состоит она из двух треугольников и двух трапеций. Площадь треугольников находим по формуле:

• С = 1 /₂Н х А, где Н – высота треугольника, А – длина ригеля. Полученный результат умножаем на 2.

Далее находим площадь трапециевидного ската. Для этого можно применить формулу:

• С = (А + В) х Н : 2, где А – длина верхнего прогона, В – длина нижнего, Н – высота кровли.

Таким образом полученный результат умножаем на 2 и прибавляем к нему площадь двух треугольников.

Нюансы расчета листового кровельного материала

Как рассчитать площадь крыши, мы с вами выяснили. Далее разберемся с тем, как узнать количество нужного кровельного материала. Разумеется, для того чтобы узнать количество необходимых для покрытия кровли листов, нужно знать их длину и ширину. Кроме того, при расчете следует учитывать длину свесов карнизов, а также ширину горизонтальных и вертикальных нахлестов. Обычно они равны 15-25 см. Площадь трубы и вентиляционных выходов в случае использования листовых материалов из общей площади не вычитается. Помимо площади кровли в этом случае обязательно нужно будет узнать необходимое количество коньковых элементов и ендов. Расчет рулонного мягкого материала выполняется по тем же правилам. Единственное, в этом случае следует учитывать ширину нахлеста на коньке и в ендовах.

Как правильно подсчитать необходимое количество штучного кровельного материала

При расчете необходимого для покрытия кровли количества керамической черепицы следует учитывать ее длину и ширину. Полезная ширина указывается производителем. Полезная длина рассчитывается с учетом нахлеста, который при разных углах наклона кровли может быть разным. Предварительно нужно будет подсчитать, сколько черепицы понадобится для покрытия 1 м 2 крыши. Результат умножается на площадь кровли.

Иногда крыши покрываются и таким интересным материалом, как деревянная черепица. Расчет в этом случае выполняется так же, как и для обычной. Однако элементы этого кровельного материала чаще всего укладываются в три слоя. Таким образом полученный результат следует дополнительно умножить на 3.

Расчет гидроизоляционного материала

Гидроизоляционная пленка монтируется на крышу полосами с нахлестом в 10 см. При расчете это нужно учитывать. Напуски на карнизные и фронтонные свесы должны будут составлять 15 см. Следует иметь в виду и то, что пленка практически всегда укладывается с отступом в 30 см от конька. Это место закрывается специальной изоляционной лентой. Помимо всего прочего, напуск гидроизоляционной пленки должен быть выполнен в районе ендов и трубы.

Полезные советы

Напоследок дадим пару полезных советов относительно того, как рассчитать площадь крыши и количество материала. Выполнив все необходимые расчеты, обязательно прибавьте к полученному результату 10%. Дело в том, что потери во время проведения работ по обшивке крыши неизбежны. Практически же все кровельные материалы продаются партиями. А это означает то, что подобрать дополнительные листы точно такого же оттенка, что и уже использованные для покрытия, будет невозможно. Если кровля имеет сложную конфигурацию, запас следует увеличить хотя бы до 13%, так как количество обрезков в данном случае увеличивается. Особенно много отходов остается при обшивке фронтонов и треугольных скатов. В том случае, если в конструкции кровли имеется много таких элементов, следует дополнительно приобрести более 13% материала.

Таким образом, вы теперь знаете, как сделать расчет площади кровли правильно. Работа это довольно-таки сложная и требующая точности. Однако сделать ее самостоятельно вполне возможно. Особенно если крыша имеет не слишком сложную конструкцию. То же самое касается и расчета кровельного материала.

Как рассчитать площадь крыши? Расчет площади кровли четырехскатной крыши

Для того чтобы определиться с количеством необходимого кровельного материала, следует знать, как рассчитать площадь крыши. Процедура эта достаточно сложная и требующая точности. При расчетах используются формулы нахождения площади простых геометрических фигур.

Источник: www.syl.ru



[content-egg module=GdeSlon template=compare]

Как рассчитать площадь четырехскатной крыши — правила и последовательность

Четырехскатная крыша дома

Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.

Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.

Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.

Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.

Четырёхскатные крыши могут отличаться по форме:

• непосредственно четырёхскатная;
• полувальмовая;
• вальмовая;
• четырёхскатная щипцовая.

Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.

Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.

Самостоятельный расчёт площади четырёхскатной крыши

Как уже говорилось ранее, в первую очередь составляется полный план крыши. Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.

Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.

Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.

Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:

1. Необходимо разбить чертёж на отдельные геометрические фигуры. Вынести каждый из них на отдельный рисунок. Перенести все размеры.

Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.

• Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
• Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
• Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
• После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.

Расчет площади вальмовой крыши

Для примера приведём расчёт кровли четырёхскатной крыши.

Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника. Скаты крыши располагаются под углом 30°. Косинус данного угла равен 0,87.

Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.

Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.

Приступаем к расчётам.

Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.

Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного с

как грамотно рассчитать конструкцию для частного дома. Как рассчитать площадь четырехскатной крыши — правила и последовательность

При строительстве частного дома можно использовать самые различные конструкции крыши. Все будет зависеть от размеров постройки, ее предназначения, ваших финансовых возможностей и погодных условий в регионе. Например, для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму. Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой крыше используют сразу четыре ската. При этом различаются следующие разновидности:

1. Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши. Шатровая крыша применяется, в основном, при строительстве квадратных зданий.
2. Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая крыша способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.

Строя дом, «коробка» которого выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлем. Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Но, как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.

Проводим вычисления

Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:

• используемые кровельные материалы;
• уклон ската;
• параметры и проект стропильной системы.

От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.

Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с крыши.

Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.

Высчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши. Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедре

Калькулятор каркаса двускатной крыши — шаблоны стропил, планы кровли, уклон + 3D

Kalk.pro предоставляет только размерные расчеты, никаких конструктивных расчетов (несущих) не выполняет. Вы несете ответственность за то, чтобы ваша крыша соответствовала всем местным строительным нормам и законам (международным) и чтобы ваша конструкция была в порядке (конструкция вашей крыши способна выдерживать все приложенные нагрузки).

Как рассчитать двускатную крышу, размеры и материалы элементов крыши?

Наш онлайн-калькулятор двускатной крыши рассчитает стропильную систему крыши:

• длина стропил двускатной крыши
• количество стропил
• обшивка
• кровельные материалы (черепица, кровельная мембрана, металлочерепица, шифер)

Чтобы получить все данные из калькулятора двускатной крыши, вам необходимо измерить и ввести в соответствующие поля следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависит от угла наклона крыши, ее типа, длины стропильной опоры. , максимально кратковременно выдерживают и большие нагрузки, и тип и вес кровли, и даже в некоторой степени ширину утеплителя.Если вы не знаете, где взять стандартные параметры стропил и обшивки, поможет наша статья «Оптимальное сечение , шаг обшивки и стропил в зависимости от типа кровли ».

Калькулятор производит расчет материалов для крыши, исходя из введенного размера кровельного листа и расчетных значений площади кровли. Количество кровельных материалов для крыши, досок и пиломатериалов для кровельной системы, рекомендуем покупать с небольшой наценкой, всегда лучше отнести остатки в строительный магазин, чем платить кучу денег за доставку не прихватив пару досок.

Будьте осторожны! Чем более точные данные вы введете, тем более надежные результаты вы получите с помощью онлайн-калькулятора.

Упростите свои расчеты и сэкономьте время, программа нарисует план стропил , двускатную крышу и отобразит результаты расчета двускатной крыши по введенным данным в виде чертежа двускатной крыши на под разными углами, и его интерактивная 3d модель.

На вкладке « 3 D — View » вы можете лучше увидеть свою будущую двускатную крышу в объемном представлении.На наш взгляд, визуализация в строительстве — умение действительно нужно.

Вкладка « Сохранить » поможет Вам не потерять спроектированную Вами крышу. Вышлите расчет кровли двускатной крыши на почту, сохраните в одном из выбранных форматов или закладки.

Если у вас есть проект двускатной крыши с разными уклонами, вам необходимо произвести расчет с помощью калькулятора дважды, по одному разу для каждого уклона отдельно.

Калькулятор Gambrel Roof

Gambrel Roof

Крыша двускатная или амбарная — это просто двускатная крыша с частично измененным уклоном.
на крышу.Помимо своего уникального внешнего вида, двускатная крыша также служит для максимального увеличения
полезная площадь мансарды.

Расчет двускатной крыши

Выберите Gambrel Roof из раскрывающегося списка Roof Type или щелкните на соответствующей панели инструментов.
кнопка для расчета двускатной крыши.
Чертеж предварительного просмотра отображает вид фасада несущей крыши с размерами.

Вкладка «Дизайн»

Гамбрель Тип

В раскрывающемся списке Gambrel Type выберите «Обычный» или «Пользовательский».

Обычные азартные игры

Обычный гамбрель помещается в описанный полукруг.
и представляет собой половину правильного восьмиугольника.
Используются стыки прогонов, уклоны фиксируются, длина стропил верхнего и нижнего
(включая свес) всегда будут равны. Нижнее поле высоты отключено,
но обновляется по мере изменения ширины прокладки и / или высоты каблука.

Гамбрели на заказ

Пользовательские игры обеспечивают полную гибкость дизайна со всеми включенными полями ввода
и некоторые ограничения на форму крыши, кроме нижнего ската, должны быть
больше или равно верхнему уклону.

Тип шарнира

Выберите «Purlins» или «Raised» из раскрывающегося списка «Тип соединения».

Purlins

Метод прогона рассчитывает разрезы, которые делят пополам углы стыков крыши.
Прогоны образуют стыки между верхними и нижними стропилами и коньковой доской.
стыкуется с верхними стропилами на пике. Также можно указать
«No Ridge / Purlin» для прогонов и / или коньковой доски.Фанерные вставки могли тогда
при необходимости использовать для усиления стыка.

Raised (только Custom Gambrel)

Рельефный стык поддерживает верхние стропила на стенах с
нижние стропила упирались в стойки стен. Верхние стропила имеют пятку
который поднимает верхнюю крышу, образуя фасцию на стыке между
нижняя и верхняя крыша с зависимостью от высоты пятки
от размера верхней фасции.

Верхний склон

Введите или выберите уклон верхнего стропила.

Примечание: верхний откос заблокирован для обычных азартных игр.

Нижний склон

Введите уклон нижнего стропила ригеля или выберите из выпадающего списка.

Примечание: нижний склон заблокирован для обычных азартных игр.

Ширина здания

Введите ширину здания.

Высота снизу

Нижняя высота — это расстояние от пола до пика нижнего стропила.

Примечание: нижняя высота рассчитывается автоматически для обычных азартных игр.

Свес

Ввести горизонтальный свес нижнего стропила прогона
включая толщину облицовки.

Высота каблука / Высота сиденья

Примите заданные по умолчанию высоту каблука и размеры сиденья, рассчитанные Easy Rafters.
или отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.

Примечание. Каблук по умолчанию для гамбрелей составляет 1/2 высоты отвеса нижнего стропила.

Форматы пиломатериалов

Введите размеры пиломатериалов для стропил, коньков, прогонов и облицовки.Если коньковая доска не используется, введите ноль для толщины конька или выберите «Без гребня / прогона» из раскрывающегося списка.

Верхняя фасция

Поле Upper Fascia появляется на панели инструментов Custom Gambrels, когда
выбран вариант Поднятый. Введите размер верхней облицовки
или выберите размер пиломатериала из раскрывающегося списка. Ввод 0 x 0 в поля
полностью удалит верхнюю облицовку, но оставит верхние стропила
с очень небольшой поддержкой.Потребуются модификации.

Примечание. Верхняя панель всегда будет квадратной формы, независимо от типа нижней панели.

Тип фасции

В раскрывающемся списке «Тип фасции» выберите «Отвес», «Квадрат» или «Уровень».
Эта настройка применяется только к нижней панели стропил.
Верхняя панель кастомного поднятого грифа всегда будет квадратной формы.

Вкладки для чертежей

Стропила нижняя

На вкладке «Нижние стропила» отображается вид сбоку нижних стропил Gambrel Roof с размерами.

Стропило верхнее

На вкладке Top Rafter отображается вид сбоку верхнего стропила Gambrel Roof с размерами.

---

Калькулятор односкатной крыши

Односкатная крыша

Односкатная крыша наклоняется только в одну сторону. Easy Rafters предназначен для расчета односкатных крыш, которые крепятся к гроссельной доске, прибитой к вертикальной стене,
не отдельно стоящие односкатные крыши, поддерживаемые стенами с обоих концов.

Для отдельно стоящей односкатной крыши можно рассчитать птичий пасть в районе вершины стропила.
поставив отметку в окошке «Птичья стенка» и введя отступ для коленной стенки, при котором верхняя часть пасти птицы находится в желаемом месте.

Расчет односкатной кровли

Выберите Сарай из раскрывающегося списка Тип крыши или нажмите соответствующую кнопку на панели инструментов.
рассчитать односкатную крышу. В окне предварительного просмотра отображается вид сбоку односкатной крыши с размерами.

Вкладка «Дизайн»

Наклон

Введите или выберите уклон общего стропила.

Ширина здания

Введите общую ширину здания.

Свес

Введите горизонтальный свес крыши, включая толщину облицовки.

Высота каблука / Высота сиденья

Примите заданные по умолчанию высоту каблука и размеры сиденья, рассчитанные Easy Rafters.
или отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.

Наколенник (по желанию)

Отметьте чекбокс справа от поля колена, чтобы активировать коленные стенки, и введите расстояние от внешнего края стены до лицевой стороны коленной стенки.
Птичий рот с коленом будет иметь те же размеры пятки и сиденья, что и нижний «Птичий рот».

Размер пиломатериалов

Введите или выберите размеры пиломатериалов для обычных стропил, гроссбухов и обшивки.Если регистрационная доска не используется, введите ноль для толщины гребня или выберите «Без гребня / прогона» из раскрывающегося списка.

Тип фасции

В раскрывающемся списке выберите отвес или квадрат.

Вкладка для рисования

Обычный

На вкладке «Общий чертеж» отображается вид сбоку общих стропил односкатной крыши с размерами.

---

Калькулятор фермы двускатной крыши | Использование стропил или ферм

Использование изготовленных стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительными стропилами.

Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного превышает стоимость обычных стропил.

Поскольку они могут быть закреплены непосредственно на месте, требуется гораздо меньше труда по сравнению с надрезом рта, отвеса и хвоста птицы на отдельных стропилах.

Наш калькулятор стропильных ферм может быть использован для помощи вам при покупке ферм путем определения необходимого количества ферм и опор.

Терминология фермы

Как ввести размеры

24 фута	24
24 фута 6 дюймов	24 6
24 фута 6 и 1/2 дюйма	24 6 1/2

---

---

Значение 25-5-0-5

Постоянная нагрузка на верхний пояс (снег) 25 фунтов на кв. Дюйм (снег)
Статическая нагрузка на верхний пояс (материалы) 5 фунтов на кв.

Соединительные пластины обычно имеют размер от 16 до 20 в зависимости от требований к конструкции фермы.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Представленная здесь информация не предназначена для замены чертежей фермы.

Необходимо получить чертежи инженерных ферм для конкретных участков площадки, включая снеговую нагрузку, скорость ветра, высоту стены карниза, длину здания и фактор важности (использование здания).

Калькулятор материалов сайдинга — Дюймовый калькулятор

Найдите необходимое количество квадратов сайдинга, указав ниже размеры здания для стены или фронтона.При желании укажите количество дверей и окон, чтобы уточнить оценку.

---

---

Как оценить площади сайдинга

Если вы планируете проект замены сайдинга или готовитесь к установке нового фасада, первое, что вам следует сделать, это оценить размер проекта. Этот шаг поможет оценить материальные и трудовые затраты.

Сайдинг часто оценивается по площади.

Квадрат — это термин, используемый подрядчиками, установщиками и строительными поставщиками, и представляет собой единицу измерения, равную 100 квадратным футам материала.

Виниловый сайдинг обычно оценивается по квадрату, чтобы определить, сколько труда и материалов потребуется.

Один квадрат сайдинга покрывает 100 квадратных футов, а средняя коробка винилового сайдинга содержит 2 квадрата материала.

Чтобы найти количество квадратов сайдинга, необходимое для установки, измерьте ширину и высоту каждой стены в футах.Умножьте ширину и высоту, чтобы получить площадь стены в квадратных футах.

Разделите квадратные метры на 100, чтобы получить необходимое количество квадратов для стены.

Например, для стены шириной 40 футов и высотой 12 футов потребуется 4,8 квадрата материала.

40 × 12 = 480
480 ÷ 100 = 4,8

Оценка фасадных стен

Определение площади фронтальной стены в квадратных футах аналогично поиску площади стандартной стены.Измерьте ширину фронтона и высоту фронтона от основания треугольника до вершины.

Затем умножьте ширину и высоту, как если бы вы нашли площадь прямоугольника. Наконец, разделите площадь пополам, чтобы получить окончательную площадь в квадратных футах. Разделите на 100, чтобы получить количество квадратов.

Например, для фронтона шириной 20 футов и высотой 10 футов потребуется 1 квадрат материала.

20 × 10 = 200
200 ÷ 2 = 100
100 ÷ 100 = 1

Рекомендуется заказать дополнительный материал для учета угловых срезов по краю двускатной крыши.

Учет дверей и окон

Стена с дверями и окнами может потребовать меньше квадратов материала для покрытия, чем стена без дверей. Чтобы учесть этот избыток материала, найдите квадратные метры пространства, которые не будут покрыты сайдингом для дверей и окон, и вычтите это из общей площади стены в квадратных метрах.

Например, средняя дверь составляет 3 фута в ширину и 7 футов в высоту. Чтобы учесть дверь, вычтите 21 фут ² из общей площади в квадратных футах.Окна различаются по размеру, а площадь в квадратных футах можно определить, умножив длину и ширину.

Рекомендуется учесть отходы во время установки и заказать дополнительные материалы. Обычно рекомендуется заказывать дополнительные 10% материала для учета обрезков, обрезки и других отходов.

Дополнительные ресурсы для установки сайдинга

Для вагонки и сайдинга внахлест используйте наш калькулятор вагонки, чтобы найти количество досок, необходимое для покрытия дома.
