Установка встраиваемой вытяжки в шкаф с фото и видео
Содержание статьи:
Современная встраиваемая техника – идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.
Размеры и связанные с ними проблемы
Вытяжка, предусматривающая крепление к средней полке
Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:
- габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
- размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.
Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.
Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.
Какие инструменты и материалы понадобятся для установки
Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:
- средство разметки – карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм – лучше;
- рулетка и столярный уголок;
- сверло по дереву диаметром 10 мм;
- электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
- в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
- отвертка и работ бит для работы с конфирматами;
- четыре пластиковых одинарных уголка;
- шило;
- шурупы типоразмера 3.5×16, по ДСП, белые;
- любой водостойкий полимерный клей (дракон, примус, контактол).
Будет рассматриваться конструкция шкафа с распашными дверками.
Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.
- Пила типа CleanWood
- Пила для фигурных резов
Этапы проведения работ
Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:
- удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
- демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
- прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
- закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.
Будем рассматривать все операции последовательно.

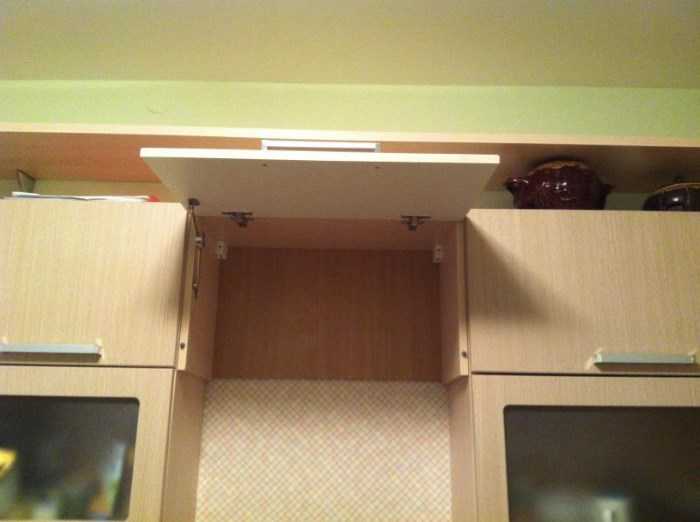

Работа с нижней поверхностью шкафа
Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.
Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:
- следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
- габарит вырезаемой части размечается с помощью маркера и столярного уголка;
- сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.
После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.
Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП – неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это – отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ – углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.
Демонтаж средней полки
В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же – открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства – может быть необходимо расшить заднюю стенку, которую “доморощенные” мастера “для гарантии” прибивают к средней полке скобами или гвоздями.
После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.
Прорезка отверстий для прохода воздуховода
Частично смонтированный шкаф
Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:
- размечается прямоугольник или круг, в зависимости от типа воздуховода;
- если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
- для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.
Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.
Следующий шаг – разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.
Установка всех элементов в шкаф
Шкаф в сборе с навешенной дверью
Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:
- уголки прикручиваются сначала к полке, все четыре;
- полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
- с помощью шила накалывается место для саморезов на боковой стенке;
- уголки фиксируются с нулевым смещением полки.
После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.
Завершение работы
Последний этап – финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой – вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом – навешиваются двери.
Как установить встраиваемую вытяжку в шкаф своими руками
Вопрос как установить встраиваемую вытяжку волнует, наверное, каждого владельца дома. В первую очередь следует знать, что установка происходит не просто на стену, а в специальный навесной шкафчик, который помогает скрыть воздуховод и оставить видимой лишь рабочую панель. А это, конечно же, отлично поможет сохранить красивый интерьер, не нарушая гармонию на кухне.
Установка встроенной вытяжки своими руками вовсе не является таким уж сложным делом, для начала следует взять во внимание размеры помещения и интерьер. Преимуществом такой техники является то, что она малошумная, но первый минус, который можно отметить – это довольно немаленькая цена, которая объясняется особенностями ее конструкции. Но, конечно же, стоимость будет зависеть от размеров. Она включает в себя турбину, которая и позволяет работать ей почти бесшумно, и главное – эффективно.
Выбираем встраиваемую вытяжку
Исходя из размеров своей кухни, вам придется выбирать нужный размер встроенной вытяжки, а благодаря тому, что размеров их существует много, вы обязательно сделаете правильный выбор. Они могут быть от 45 до 90 см и наиболее распространенным типом являются именно горизонтальные модели, установка которых проводится к навесному шкафу. Но самые популярные вытяжки – это те, которые монтируются в навесной шкаф.
Стоит отметить, что все модели таких вытяжек имеют в своей конструкции фильтр, который улавливает жир и находится в выдвижной части устройства. Свою работу она начинает в тот момент, когда подвижная ее часть расположена именно над плитой, а для этого конструкция оснащается подвижными элементами. Также есть модели, которые работают в рециркуляционном (для него нужен фильтр на угольной основе) и отводящем режиме.
Если вы хотите правильно установить встраиваемую кухонную вытяжку, то для начала, конечно же, следует учесть размеры плиты и шкафчика, которые должны соответствовать. Если это не будет соблюдено, то эффективность вытяжки будет вовсе не большой. Но если же вы вдруг приобрели вытяжку, которая не совсем подходит к размерам плиты, то можно дополнительно смастерить короб, который и будет скрывать внутри технику.
Еще одним важным моментом при выборе вытяжки будет расстояние между дном шкафа и поверхностью плиты. А именно для газовой плиты оно составляет не более 80 см, а для электрической – не более 70 см. А если, к примеру, у вас будет вытяжка 60 см, то в этом случае надо чтобы шкаф располагался не слишком низко, чтобы эффективность удаления отработанного воздуха была как можно выше.
Не такими популярными являются компактные вытяжки, но все равно их часто используют, так как установка их возможна в любой навесной шкаф. Но стоит отметить, что чем компактнее устройство, тем меньше производительность.
Установка встроенной вытяжки своими руками
Сперва следует определиться, нужен ли вам новый специальный короб для того чтобы вытяжка смотрелась как можно лучше. Или же если у вас уже есть навесной шкаф, то вам лишь придется переоборудовать его под вытяжку или же подобрать ее под этот шкаф.
Итак, после того как вы решили первый вопрос надо приступать к проделке отверстия в днище, при этом важно учитывать размеры корпуса. Верх шкафчика тоже нужно видоизменять, сделав вырез для воздуховода, который станет соединением выходного отверстия и окна для вентиляции в стене. Также довольно часто используют пластиковый прямоугольный вентиляционный канал, и, соответственно для установки встраиваемой вытяжки в шкаф необходимо сделать прямоугольный вырез в корпусе мебели.
Сразу же при монтаже нужно закрепить между собой все элементы вытяжки внутри шкафа. Как правило, установка делается креплением к стене задней части вытяжки, здесь важно, чтобы там был вырез, посредством которого она и будет закреплена. Также здесь есть один нюанс – это возможность передвижения панели, после того как корпус будет закреплен, подвижная часть должна свободна ездить.
Установка встраиваемой вытяжки в шкаф обязательно должно быть закреплено хомутом. Делать это надо с усилием, чтобы была герметичность. Это нужно для того, чтобы в случае надобности можно было отсоединить элементы. Это бывает нужно, когда требуется очистка системы.
Как выбрать воздуховод
Для начала надо определиться с выбором материла и с вентиляционным каналом. Лучше всего для этого дела подойдут — пластиковый прямоугольный или с круглым сечением воздуховод или же гофрированный.
Обычно, встраиваемую вытяжку на кухне делают для того, чтобы сэкономить пространство, поэтому лучшим вариантом будет приобретение пластикового прямоугольного канала, он же имеет гораздо лучшую пропускную способность благодаря гладким стенкам.
Если же говорить о гофрированной вытяжке, то здесь при установке вовсе не нужно использовать колена, что и даст возможность исключить завихрения в вытяжке. Но есть и свой минус – это довольно шумная работа устройства. Устанавливая гофрированный канал надо знать, что располагать его лучше в растянутом виде, это поможет задерживать загрязнения в различных щелях воздуховода.
Следует отметить и плюс гофры – это ее хорошая деформация, так из круглого сечения вполне реально с определенными усилиями сделать прямоугольную форму. Делая это, вам не придется заморачиваться с покупкой дополнительных переходников.
Полезные рекомендации по монтажу встраиваемой вытяжки
- Великолепным вариантом будет заказ шкафчика без дна. Его монтаж делается посередине при помощи шурупов. На потолке и средней полке проделывается отверстие, через которое и будет проходить гофрированный шланг. С одного конца он подсоединяется к вытяжке, а с другого его надо поместить в отверстия на потолке и средней полке. Когда вытяжка работает в режиме “вывод в вентиляцию”, то шланг нужно подводить к вентиляционному отверстию. Если она работает при “рециркуляции”, то шланг надо обрезать в том месте, где он выходит из отверстия в потолке шкафа;
- В данном варианте крепиться она будет к днищу шкафа, в нем же, как и в потолочной полке проделывается отверстие под шланг из гофры. В этом случае все будет проводиться аналогично первому варианту, только здесь нужно будет постараться спрятать корпус под декоративной панелью, чтобы все выглядело максимально аккуратно;
- В третьем варианте для присоединения используется инструкция, в которой все расписано по эксплуатации. Замечательным вариантом это будет в случае установки под декоративный короб, выполненный в классическом виде, или же который предусматривает встраивание в подвесной шкаф;
- Установка встроенной вытяжки в шкаф в этом случае проводиться с применением плоского ПВХ канала. Здесь на днище шкафа следует сделать пропил соответствующего размера. Вытяжной корпус скрыт в шкафчике, а при помощи отверстий, проделанных в нижней кромке, происходит присоединение ко дну. В потолке шкафа и в средней полке делаем отверстия для вывода гофрированного шланга. После этого крепим шланг к вытяжке, а другой его конец продеваем в отверстия средней и потолочной полки.
Несколько полезных советов
- Вытяжные трубы устанавливать желательно так, чтобы был прямой выход наружу. Если это для вас невозможно, то сделайте так, чтобы пар и загрязненный воздух проходил через специальный фильтр, который оснащается активированным углем;
- Устанавливая воздуховоды, оптимальными будут размеры 120 мм. Чтобы воздух хорошо проходил, ему не должно ничего препятствовать, поэтому старайтесь не делать никаких изгибов;
- Установка встроенной вытяжки на кухне должна проводиться не ниже чем 70 см от кухонной плиты и всегда должна быть вовремя прочищена специальными средствами.
- Обязательно установите противовозвратный клапан, он же вам поможет устранить неприятные запахи и грязный воздух.
советы по монтажу и креплению
Трудно представить современную кухню без вытяжки. Этот кухонный агрегат выполняет важную функцию. Разнообразие моделей для удаления и очистки воздуха позволяет сделать выбор оборудования желаемой формы и конструкции.
Установка встраиваемой техники в навесном шкафу поможет не только в очистке воздуха от запахов и жира, но и сэкономит пространство. Компактность расположения такого оборудования занимает малую часть кухонной мебели, что сохраняет функциональность и эстетику интерьера. Расскажем, как врезать вытяжку своими руками.
Содержание статьи
Требования к встраиваемой вытяжке и ее размещению
На основании правил и норм по установке электробытовых приборов, вытяжка крепится непосредственно над плитой.
Монтаж производят на высоте 60-80 см от печки, что соответствует требованиям пожарной безопасности.
В зависимости от площади помещения подбирают мощность вентиляционного оборудования.
Размеры устройства должны соответствовать требуемым параметрам навесного шкафа.
ВАЖНО! Конструкция вытяжки должна быть встраиваемой внутрь навесного шкафа. Купольные, подстраиваемые, подвесные и подобные, которые можно встроить, потребуют переделки мебели, а впоследствии изменения интерьера кухни.
Технические параметры встраиваемой вытяжки
Чтобы правильно подобрать необходимое вентиляционное оборудование для кухни, нужно разобраться в конструктивных особенностях предлагаемых моделей.
Принцип работы
Агрегаты разделяются на несколько видов.
- Проточные, с помощью воздуховодов соединяют с домовой системой вентиляции.
- Рециркуляционные (автономные), очищают воздух с помощью сменных фильтров.
- Комбинированные, используют два метода очистки воздуха.
Форма и конструкция
Различают следующие виды вытяжек.
- Подвесные. Такие агрегаты устанавливают отдельно или под кухонным шкафом. Могут работать при подключении к центральной вентиляционной системе или автономно.
- Купольные. Мощное, относительно других конструкций вентиляционное оборудование, предназначено для больших кухонь. Работает только при наличии центральной вентсистемы.
- Островные. Т-образные вытяжки, обычно большой мощности, требуют подключения к домовой системе вентиляции.
- Встраиваемые. Популярный вид оборудования, имеет варианты исполнения с различной мощностью. Установка внутрь мебели позволяет вписать агрегат в интерьер кухни.
ВАЖНО! Большинство моделей подключаются к центральной вентиляции.
По мощности обработки воздуха
Вентиляционное оборудование разделяют следующим образом.
- Маломощные установки – до 700 куб.м/час.
- Средней производительности – до 1500 куб.м/час.
- Мощные – свыше 1500 куб.м/час.
Точные цифры разделения мощности не регламентируются нормативными документами, поэтому значение производительности взято условно.
Расположение
Встраиваемые агрегаты бывают горизонтального и вертикального расположения.
Более востребованным для эксплуатации и монтажа на кухне является горизонтальное исполнение.
Размер
Важный критерий, который учитывают при выборе вентиляционного оборудования — это его габарит.
Встраиваемые вытяжки имеют ширину 45, 60 или 90 см. Такие значения соответствуют стандартным размерам подвесных шкафов. При этом фактическая ширина наружной части агрегата выполнена на несколько миллиметров меньше для удобства монтажа с соседними полками.
ВАЖНО! При покупке оборудования, размер встраиваемых плоскостей необходимо проверять. Современные импортные агрегаты часто не соответствуют стандартам.
Некоторые модели встраиваемых вытяжек имеют телескопическую выдвижную плоскость забора воздуха. Такое исполнение позволяет увеличить нижнюю рабочую площадь оборудования в процессе приготовления пищи. Комфортность использования такой конструкции рассматривается потребителем индивидуально.
Правила расположения встраиваемой вытяжки на кухне
Место установки вентиляционной техники удобнее планировать при выполнении проекта по обустройству интерьера кухни.
В этом случае можно откорректировать расположение плиты. Оно должно быть максимально приближено к отверстию домовой вентиляционной системы. Удаление в сторону, даже на несколько десятков сантиметров, повлечет за собой усложнение конструкции воздухоотводящего канала, который будет занимать внутреннее пространство подвесных полок.
Отсутствие центральной вентиляции дома позволяет перемещать печь и встраиваемую вытяжку в удобное место.
Основным требованием вытяжки является необходимость установки прямо над плитой.
Высота монтажа зависит от вида плиты и имеет предельные минимально допустимые значения:
- для газовой плиты 75 см;
- для электрической – 65 см.
Чтобы подключить к электрической сети, рядом с местом установки вытяжки должна устанавливаться розетка на 220 В с заземлением. Всевозможные удлинители, клеммники или скрутки необходимо исключить для безопасного подключения вентиляционного оборудования. Розетку монтируют внутри кухонного шкафа или рядом с ним.
Как установить вытяжку в шкаф
Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.
Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.
А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика.
Материалы и инструменты, необходимые для работы
Для выполнения работ потребуются следующий инструмент:
- рулетка, строительный уголок;
- карандаш;
- отвертка или шуруповерт;
- ножовка по дереву;
- лобзик: простой или электрический;
- струбцины;
- шило.
Подготовка шкафа к встраиванию вытяжки
Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.
Рассмотрим пошагово все этапы выполнения работ для используемой мебели.
- Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
- Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.
ВАЖНО! Если не фиксировать шкаф с помощью приспособлений с соседними модулями, то кто-то должен его поддерживать при демонтаже. В противном случае возможно падение и повреждение мебели.
- Открутить нижнюю корпусную полку и снять ее. Теперь можно убедиться в правильности выбора встраиваемой техники и определить необходимость подрезки боковых стен шкафчика. Если видимая часть вытяжки с кнопками управления небольшой толщины, то лучше ничего не подрезать.
ВНИМАНИЕ. Подрезка боковых стен повлечет за собой необходимость подрезки фасада. А это зачастую не входит в план работ.
- После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
- По намеченным контурам вырезать лишние части.
- Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
- По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
- Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.
ВАЖНО! Для точности совпадения отверстий в полке с точками крепежа оборудования желательно использовать бумажный трафарет.
После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.
Установка вытяжки
В прикрепленный к стене шкафчик требуется завести электричество.
Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.
На этапе строительства стен прокладку проводят безопасным скрытым методом.
ВАЖНО! При проведении электромонтажных работ использовать провод сечением не менее 1,5 кв. мм, а розетку крепить к стенкам мебели через диэлектрическую пластину! Выполнение этих требований сделает подключение безопасным.
Монтаж и крепление устройства
- По окончании подготовительных работ вытяжка встраивается в требуемое место.
- Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
- Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
- Затем устанавливают промежуточные полки.
- Проверяют работу оборудования. При обнаружении недостатков – устраняют.
- Последнее, что остается сделать, это установить фасады.
При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.
Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.
Подпишитесь на наши Социальные сети
Выбор встраиваемой вытяжки – типы встраивания, характеристики, правила монтажа
Приобретая новую мебель для только что отремонтированной кухни, приходится задумываться и о покупке вытяжки. Без этого полезного бытового прибора максимум через год придется делать ремонт снова, а мебель отмывать от неприятного жирного налета. У владельцев больших кухонь проблемы обычно возникают только с выбором дизайна вытяжного устройства. Над конструкцией, как правило, особо не раздумывают – если места достаточно, большинство предпочитает купить традиционную купольную модель.
А что делать тем, на чьей кухне с трудом уместились плита, холодильник, стол и пара подвесных шкафчиков? В этом случае не остается другого варианта, кроме как выбрать встраиваемую вытяжку, которая будет установлена в кухонный шкаф. А возможно, и не в шкаф – есть и более интересные варианты.
Встраиваемую вытяжку важно выбрать правильно. В маленьком помещении, где концентрация испарений и продуктов горения будет особо высокой, она должна работать с максимальной эффективностью. А для этого при покупке нужно учесть множество различных факторов, о которых и пойдет речь в нашей статье.
Типы встраивания
Современные производители предлагают покупателям разные виды встраиваемых вытяжек. И далеко не все из них предназначены исключительно для маленьких помещений. Многие продвинутые модели имеют производительность до 1000м3/час, поэтому могут быть установлены и в кухнях-студиях.
Другое распространенное мнение – встраиваемые вытяжные устройства являются одними из самых дешевых. Однако цена во многом зависит от вида прибора. Модели, устанавливаемые в кухонный шкаф, действительно стоят недорого, а за прибор, который встраивается в столешницу или потолок, придется отдать довольно большую сумму.
Выбор типа встраиваемой вытяжки зависит от планировки помещения, его дизайна и финансовых возможностей владельца. Далеко не в каждой кухне есть возможность сделать специальную нишу в стене или потолке. В некоторых интерьерах, наоборот, неуместно смотрится подвесной шкаф над плитой. Золотое правило, на которое стоит опираться при покупке – выбрать наилучший вариант при минимальных затратах времени и денежных средств.
Встраивание в шкаф
Вытяжка в шкафу – наиболее привычный вариант для маленьких кухонь. Выбор именно этого способа встраивания обусловлен его многочисленными преимуществами. Во-первых, вытяжное устройство практически незаметно в интерьере, поэтому можно не тратить время на выбор дизайна, а сосредоточится на технических характеристиках прибора. Такие модели, как правило, являются самыми бюджетными, ведь производителям нет нужды использовать дорогие отделочные материалы.
Во-вторых, шкаф, в который будет встроено вытяжное устройство, можно использовать и для других целей, например, хранения разных полезных мелочей. Кухонный модуль частично скроет трубу воздуховода.
В-третьих, стенки шкафа обеспечат дополнительную звукоизоляцию, снизив уровень шума прибора. Для небольших квартир, в которых отчетливо слышен каждый звук, это существенный плюс.
И в-четвертых, сэкономить можно не только на покупке прибора, но и на его монтаже. Установка вытяжки, встраиваемой в шкаф, по силам даже начинающему мастеру.
Вытяжка, встроенная в шкаф, может быть стационарной или телескопической. В первом случае она полностью скрывается в кухонном модуле. Открытой остается только ее рабочая панель с фильтрами и подсветкой. Она расположена в нижней части шкафа и практически не видна.
Второй вариант стоит несколько дороже, однако считается более эффективным. Телескопическая встраиваемая вытяжка имеет подвижную панель, которая выдвигается вперед при включении прибора. Таким образом, увеличивается площадь рабочей поверхности и улучшается качество очистки воздуха. После отключения панель снова задвигается в корпус вытяжного устройства.
Вытяжки, которые встраиваются в кухонный шкаф, в большинстве случаев работают в режиме рециркуляции, то есть очищают воздух при помощи фильтров, а не выводят его в вентиляцию. Но модели с отводом тоже популярны, хотя установить их сложнее из-за необходимости прокладывать воздуховод.
Встраивание в стену
Для экономии пространства были изобретены вытяжки, встраиваемые в стену. Однако установка такой модели требует много времени и усилий. Ниша для монтажа должна быть сделана непосредственно в стене. В стандартной городской квартире такое решение в большинстве случаев невозможно, поэтому вытяжные устройства, встраиваемые в стену, зачастую устанавливаются в частных домах. Сложность заключается и в прокладывании воздуховода. Подвести трубу к вентиляционной шахте будет затруднительно – она испортит внешний вид помещения. Поэтому остается либо выбирать модель, работающую в режиме рециркуляции, либо делать отвод прямо на улицу.
Некоторые потери свободного места при монтаже вытяжки в стене все же будут, однако намного меньше, чем при установке стандартной пристенной модели. Чтобы прикрыть края ниши, используется фальшпанель, выступающая от стены примерно на 1 см.
Все детали монтажа вытяжного устройства, прежде всего, прокладывание воздуховода, необходимо продумывать заранее. Прибор втягивает воздух через узкие щели, расположенные на лицевой панели. Некоторые модели не оснащаются встроенной подсветкой – для них отдельно приобретается специальный подвесной светильник.
Встраивание в столешницу
Вытяжка, встраиваемая в столешницу – достаточно новое изобретение производителей воздухоочистительной техники. Корпус прибора расположен в кухонной тумбе, а на виду, когда устройство неактивно, остается только панель управления. Располагается она за варочной поверхностью или сбоку от нее.
После включения вытяжка при помощи лифтового механизма выдвигается из столешницы на высоту 41 см. Принцип ее работы заключается в том, чтобы захватывать испарения, не давая им подняться от посуды. Для этого производители обеспечивают прибор мощными моторами и качественными фильтрами.
Вытяжка, встроенная в столешницу, лучше всего подходит для интерьера в стиле хай-тек, который предъявляет определённые требования к бытовой технике, в первую очередь к ее дизайну и функциональности. Вытяжное устройство оснащается сенсорной панелью управления и мощной светодиодной подсветкой. Большинство моделей работают в режиме рециркуляции, но при желании можно найти в продаже и отводные.
Большая часть конструкции (корпус для телескопической рабочей панели, лифтовый механизм, электромотор) расположена в тумбе под столешницей. Поэтому использовать это пространство для размещения другой бытовой техники не получится.
Вытяжные устройства, встраиваемые в столешницу, пока не получили широкого распространения. Их основным минусом является высокая цена. К тому же, из-за нетрадиционного способа установки у пользователей возникают сомнения в функциональности прибора.
Встраивание в потолок
Вытяжка, встраиваемая в потолок, вполне может заменить громоздкие вытяжные устройства островного типа. Тяжелые нависающие над плитой конструкции зрительно уменьшают высоту помещения. Встраиваемые приборы лишены этого недостатка. Они могут как работать в режиме рециркуляции, так и выводить загрязненный воздух в канализацию – потолочная конструкция скроет воздуховод.
Некоторые продавцы утверждают, что встраиваемые вытяжки такого типа можно устанавливать в кухонный шкаф. Эта информация не соответствует действительности. Приборы, предназначенные для встраивания в потолок или специальные декоративные конструкции, имеют довольно большие габариты, поэтому и шкаф для них потребуется соответствующий. В этом случае ни о какой экономии пространства не может быть и речи.
Встраиваемые вытяжные устройства устанавливаются в потолочные конструкции из гипсокартона на этапе ремонта кухни. После монтажа потолка установка будет затруднительной, так как часть панелей придётся снимать.
Вытяжки, встроенные в потолок, оснащаются дистанционным пультом управления. Как правило, такие модели имеют строгий неброский дизайн и практически не выделяются в интерьере. Их отличительной особенностью является высокая производительность, так как устанавливаются они в основном в больших помещениях. Мощные моторы позволяют вытяжным устройствам эффективно захватывать загрязненный воздух, несмотря на значительную удаленность от варочной поверхности.
Размеры и габариты
Требования к размерам встраиваемой вытяжки точно такие же, как и к другим типам подобных устройств. Самым важным параметром приборов является их ширина, которая должна соответствовать ширине плиты или немного превышать ее. Экономить и покупать вытяжное устройство меньшего размера не стоит – его работа будет неэффективной, даже несмотря на большую мощность.
Габариты встраиваемых вытяжек полностью соответствуют размерному ряду варочных панелей. Если на вашей кухне установлена компактная плита на две конфорки, ищите в продаже вентиляционный прибор шириной 30 см. Для трехконфорочной варочной панели подойдет модель размером 40-45 см.
Вытяжные устройства шириной 50-60 см устанавливаются на кухнях, оборудованных плитами с четырьмя конфорками. А модели на 80-90 см подойдут для полупрофессиональных варочных панелей на 5-6 конфорок.
В отличие от купольных моделей, для встраиваемых вытяжек общая высота конструкции не столь важна. Она имеет значение только при выборе размера шкафа (ниши) для встраивания. Глубина вытяжных устройств идентична этому же параметру для варочных панелей и, соответственно, составляет 30-90 см.
Уровень шума
Хоть встраиваемые устройства работают намного тише, чем стандартные пристенные или потолочные модели, это вовсе не означает, что при покупке можно игнорировать уровень шума вытяжки. Особенно, если выбираете бюджетные модели, на изготовлении которых производители часто экономят. И под экономию попадают именно звукопоглощающие технологии.
Желательно, чтобы уровень шума вытяжки для кухни не превышал 40-50 дБ. Этот показатель является нормой. Если просмотреть краткие описания вытяжных устройств, представленных в магазинах, можно заметить, что практически все они соответствую норме. Однако это совсем не так. Дело в том, что в большинстве случаев указывается шумность при работе на первой скорости. Если же вы включите прибор на более интенсивный режим, то будете неприятно удивлены. Поэтому внимательно изучайте инструкцию.
Шум кухонной вытяжки может создать массу проблем, особенно в небольшой квартире. Находиться по несколько часов в день в компании громко гудящего прибора очень некомфортно. Громкий звук плохо влияет на самочувствие, а о том, чтобы посмотреть телевизор во время готовки, придется вообще забыть.
Советы по установке
Если вы приобрели вытяжное устройство уже после того, как установили кухонный гарнитур, перед тем как встроить вытяжку в шкаф, вам придется решить пару вопросов. Во-первых, определиться, будете ли вы переоборудовать уже имеющийся кухонный модуль или закажете новый с учетом габаритов прибора. Во-вторых, к месту установки устройства необходимо провести электропроводку. И в-третьих, решить, в каком режиме будет эксплуатироваться кухонная вытяжка – отвода или рециркуляции.
Проще всего своими руками установить встраиваемую вытяжку в шкаф. Именно эту технологию мы и опишем. Для монтажа вытяжного устройства в стену или потолок лучше пригласить специалистов.
В нижней части кухонного шкафа должно быть сделано отверстие, соответствующее размеру рабочей панели прибора. Второе отверстие по размеру воздуховода делается в верхней части кухонного модуля. И еще один проем нужен на задней стенке для крепления устройства и установки розетки.
Монтаж встраиваемой вытяжки можно проводить двумя способами: либо сначала закрепить устройство в шкафчике, а затем готовую конструкцию прикрепить на стену, либо в первую очередь повесить шкаф, а затем прикрепить вентиляционный прибор к стене через отверстие в задней стенке.
Если крепите устройство к стене, используйте дюбели, если к полке или стенке шкафа – саморезы. Выбрали телескопическую модель – проследите, чтобы дверцы шкафчика не мешали выдвижению рабочей панели. В противном случае их нужно немного подпилить.
Вытяжное устройство, работающее в режиме отвода, нужно будет соединить при помощи воздуховода с вентиляционным каналом. Для прокладки воздуховода можно использовать гофрированную трубу, а также гладкие металлические и пластиковые элементы. Гофра проще в монтаже, однако специалисты советуют отдать предпочтение металлическим или пластиковым трубам, при прохождении через которые поток воздуха практически не создает шума.
Корпус вытяжки с воздуховодом нужно соединять так, чтобы при необходимости вы могли разобрать и почистить конструкцию. Последний этап – подключение вытяжного устройства к электросети. Так как мощность прибора небольшая, достаточно будет обычной розетки. Если установка была проведена правильно, вытяжка будет эффективно очищать воздух в кухне от посторонних запахов, испарений и гари, а о существовании прибора будет напоминать только тихий шум мотора.
Преимущества встраиваемых вытяжек Maunfeld
Любая встраиваемая вытяжка Maunfeld характеризуется утонченным внешним видом и высоким качеством работы. Предлагая своим покупателям широкий модельный рад встраиваемых вытяжных устройств, английский бренд не забывает об их главной миссии – качественной очистке воздуха и удалении с кухни всех неприятных запахов.
Сочетание в дизайне строгого английского и более свободного итальянского стиля сделало встраиваемые вытяжки Maunfeld очень популярными среди потребителей. Компания уделяет внимание не только внешнему виду приборов, но и их качеству. При производстве используются только надежные и безопасные материалы, а технические характеристики постоянно совершенствуются.
Встраиваемые модели от Maunfeld характеризуются высокими показателями производительности, практичным интерфейсом (используются слайдерные, кнопочные и сенсорные панели управления), наличием дополнительных функций, облегчающих эксплуатацию приборов, энергоэффективностью, компактностью.
Компания стремится найти подход к каждому клиенту, поэтому вытяжные устройства выпускаются в трех ценовых категориях: эконом, комфорт и премиум. Ознакомившись с ассортиментом нашего каталога, вы легко найдете модель, которая будет соответствовать всем вашим требованиям.
монтаж и установка своими руками
Встраиваемая вытяжка является спасительным вариантом для тех кухонных помещений, где ощущается явный дефицит пространства. При этом техника такого рода располагается над плитой, но компактные её размеры позволяют использовать навесной шкаф в качестве многофункционального предмета интерьера. А это очень важно, если кухня являет собой помещение, размеры которого не превышают нескольких метров. Яркий тому пример так называемые квартиры-«хрущевки».
Особенности конструкции и выбора встраиваемого вытяжного устройства
Эффективная циркуляция во всем доме и на кухне в частности невозможна без установки специальной вытяжной техники. При этом следует учитывать размеры помещения, интерьер и определиться с приоритетами: важно ли получить производительную или малошумную технику. Встраиваемая вытяжка объединяет в себе оба требования, в этом и заключается ее основное достоинство. Однако существенным минусом является завышенная цена, которая обусловлена конструктивными особенностями. Так, вытяжное устройство данной разновидности оснащено турбиной, которая практически не производит шум, но при этом позволяет технике эффективно работать.
Встраиваемые вытяжки для кухни могут иметь различные габаритные размеры, что дает возможность подобрать практически любую модель для варочных поверхностей шириной 45, 50, 60, 80, 90 см. Наиболее распространенный тип таких вытяжных устройств – горизонтальные модели, которые крепятся к навесному шкафу или коробу. Но существуют также и встроенные вытяжки кухонные вертикальные, которые монтируются непосредственно в стене. Однако для этого потребуется создать нишу, что являет собой трудоемкий и порой дорогостоящий процесс.
Все модели встраиваемой вытяжной техники содержат в качестве одного из элементов жировой (или жироулавливающий) фильтр. Вытяжка встраиваемая в шкаф над плитой начинает работу в момент, когда выдвижная ее часть располагается непосредственно над плитой. Для этого конструкция оснащена подвижными элементами. Жировой фильтр встроен в выдвижную часть устройства. Существуют модели, которые функционируют в двух режимах работы: рециркуляционный и отводящий. Для первого из названных необходим фильтр на угольной основе.
Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см, при этом следует учесть, что плита не должна иметь большие размеры, нежели ширина корпуса данной модели. Несоблюдение этого правила приведет к тому, что вентиляция будет неэффективной.
Дополнительно ко всему не менее важной особенностью является соответствие настенного шкафчика размерам, которыми обладает встроенная вытяжка для кухни 60 см. Иначе придется мастерить специальный короб, чтобы скрыть встраиваемую технику внутри.
Решая вопрос выбора вытяжного устройства, следует также произвести замеры между дном настенного шкафа и варочной поверхностью плиты. Допустимое расстояние для газовой плиты составляет 80 см, для электрической плитки это значение равно 70 см. Следовательно, если вытяжки для кухни 60 см встраиваемые в шкаф при установке будут располагаться несколько ниже, то это опять же приведет к неэффективному удалению продуктов горения и отработанной воздушной среды. Перечисленные правила монтажа вытяжной техники относятся к любым типам изделий, включая и такие модели, как встраиваемая вытяжка для кухни 50 см, ширина корпуса которой рассчитана на установку в совокупности с плитой, шириной до 50 см и не более.
Как произвести монтаж своими силами
На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».
Менее распространенные, но все же довольно часто встречающиеся компактные вытяжные устройства не составит труда установить в любой начесной шкаф, например, если была куплена встраиваемая вытяжка 45 см. Ее преимуществом является компактность, однако производительность такой техники несколько скромнее, нежели у крупногабаритных собратьев. Итак, после того, как было определено местоположение устройства, следует приступить к подготовке отверстия в днище шкафчика с учетом размеров корпуса.
Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.
Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.
Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.
Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом. Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений.
Особенности выбора воздуховода
Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:
- гофрированный воздуховод;
- пластиковый воздуховод прямоугольного или круглого сечения.
Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.
При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.
Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото
Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.
Вытяжка, встроенная в кухонный шкаф
Принцип работы
Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:
- Рециркуляционный.
- Проточный.
Рециркуляционный
Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.
Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.
Проточный
Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.
Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.
Фильтры
Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.
Одноразовые
Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.
Угольные кассеты для кухни
Многоразовые
Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.
Сетка металлическая фильтрующая
Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.
Мнение эксперта
Башир Рабаданов
Технолог мебельной компании Woodband
Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.
Виды вытяжных модулей
Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.
Купольные
Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.
Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.
Купольный модуль Ikea
Настенные
Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.
Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м3/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.
Настенные вытяжки Maunfeld
Островные
Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.
Островная вытяжка
Встраиваемые
Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.
Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.
Встраиваемая вытяжка Körting с выдвижной частью
Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.
Поэтапная установка купольной вытяжки
Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.
- Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
- Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
- На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
- Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
- Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
- На стене делаем отметку нижнего края воздуховода.
- Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
- В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
- Надо закрепить рамку в канале дюбелями, герметиком или клеем.
- Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
- Все соединения обрабатываем герметиком.
- Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:
- по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
- во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.
В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.
Руководство по установке встроенной вытяжки в шкаф
Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.
Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.
- Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
- При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
- Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
- На днище ставим вытяжку, и карандашом обводим устройство по периметру.
- В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
- Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
- На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
- Сопло обводим на полке карандашом.
- Вырезаем лобзиком монтажное отверстие.
- То же проделываем и с верхней плоскостью шкафа.
- Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
- На сопло одеваем полку и закрепляем её на боковых стенках ящика.
- Шкаф с вытяжкой возвращаем на прежнее место.
- Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
- Все стыки заполняем герметиком.
- Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс
Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.
Особенности монтажа воздуховодов
Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.
Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.
Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.
Как сделать ящик под вытяжку на кухне своими руками
При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.
- Делаем чертёж деталей шкафа и схему его сборки.
- Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м2 материала.
- Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
- В полках вырезают проёмы под воздуховод (см. предыдущую главу).
- С помощью шуруповёрта и метизов собираем корпус ящика
- Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
- Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
- Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс
Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.
Ответы на популярные вопросы
На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.
Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?
Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.
Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.
Как установить встроенную вытяжку с выдвижной частью?
Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.
Как установить встраиваемую вытяжку в шкаф большого размера?
Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.
Что делать если мощности недостаточно?
Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.
Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.
В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.
Как сделать, чтобы вытяжка не мешала естественной вентиляции?
Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.
В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.
Заключение
Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.
Установка вытяжки встроенной
Как установить встраиваемую вытяжку в шкаф: размеры для монтажа
Современная встраиваемая техника — идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.
Размеры и связанные с ними проблемы
Вытяжка, предусматривающая крепление к средней полке
Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:
- габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
- размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.
Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.
Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.
Какие инструменты и материалы понадобятся для установки
Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:
- средство разметки — карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм — лучше;
- рулетка и столярный уголок;
- сверло по дереву диаметром 10 мм;
- электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
- в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
- отвертка и работ бит для работы с конфирматами;
- четыре пластиковых одинарных уголка;
- шило;
- шурупы типоразмера 3.5×16, по ДСП, белые;
- любой водостойкий полимерный клей (дракон, примус, контактол).
Будет рассматриваться конструкция шкафа с распашными дверками.
Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.
Пила типа CleanWood
Пила для фигурных резов
Этапы проведения работ
Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:
- удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
- демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
- прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
- закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.
Будем рассматривать все операции последовательно.
Работа с нижней поверхностью шкафа
Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.
Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:
- следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
- габарит вырезаемой части размечается с помощью маркера и столярного уголка;
- сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.
После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.
Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП — неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это — отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ — углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.
Демонтаж средней полки
В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же — открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства — может быть необходимо расшить заднюю стенку, которую «доморощенные» мастера «для гарантии» прибивают к средней полке скобами или гвоздями.
После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.
Прорезка отверстий для прохода воздуховода
Частично смонтированный шкаф
Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:
- размечается прямоугольник или круг, в зависимости от типа воздуховода;
- если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
- для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.
Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.
Следующий шаг — разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.
Установка всех элементов в шкаф
Шкаф в сборе с навешенной дверью
Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:
- уголки прикручиваются сначала к полке, все четыре;
- полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
- с помощью шила накалывается место для саморезов на боковой стенке;
- уголки фиксируются с нулевым смещением полки.
После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.
Завершение работы
Последний этап — финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой — вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом — навешиваются двери.
Установка и подключение кухонной вытяжки
Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.
Установить на кухне вытяжку — мудрое решение
Как повесить вытяжку над плитой
При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:
- Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
- Над электрической значение чуть меньше — 65 см минимум.
Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.
Минимальная высота для установки вытяжек над газовой и электрической плитой
Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.
Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.
Этапы монтажа
Весь процесс установки и подключения можно разбить на несколько этапов:
- Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
- Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
- Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.
Правильно повесить вытяжку на кухне своими руками несложно
Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.
Крепление к стене навесной или купольной модели
Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.
Крепить вытяжку к стене надо через штатные отверстия в корпусе
Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.
Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.
Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.
Как установить вытяжку на стену, если мешает газовая труба или стена неровная
Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.
Установка встроенной вытяжки в шкаф
Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.
Пример установки встроенной вытяжки
Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.
Процесс подготовки шкафчика к установке вытяжки
Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.
После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.
Как подключить вытяжку к электричеству
Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.
Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.
Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.
Подключить вытяжку через клеммники Ваго
Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.
Воздуховод для кухонной вытяжки
Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:
- Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
- Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).
Виды воздуховодов для кухонных вытяжек
Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.
Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.
Размеры воздуховодов для вытяжек
Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.
Размеры плоских ПВХ воздуховодов для вытяжек
Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.
С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.
Как крепить гофру к вытяжке и вентиляции
Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.
Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.
Крепление гофры к решетке на стене
Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.
По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.
Как крепить воздуховод к стенам
Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.
Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.
Способы крепления гофры
Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.
Куда и как выводить воздуховод
Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.
Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной
Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.
Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.
Как вывести на улицу
Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.
Один из примеров установки вытяжки не кухне с выводом воздуха через стену
Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.
Так выглядит обратный или антивозвратный клапан для воздуховодов
Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.
Чтобы вытяжка не мешала естественной вентиляции в кухне
При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).
Антивозвратный клапан для нормальной естественной вентиляции в кухне
Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.
Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно, стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.
Подбирайте вытяжку под остальной гарнитур
Виды вытяжек для кухни
Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.
- Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
- Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
- Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.
При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.
Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.
Необходимые инструменты для установки вытяжки
Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:
- Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
- Шуруповерт.
- Строительный уровень и рулетка.
- Молоток.
- В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.
Установка вытяжки на кухне по правилам: поэтапная инструкция
В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.
Установка вытяжки в кухонный шкаф
Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.
Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.
Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.
После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)
Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.
Монтажа вытяжки под шкаф
Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.
В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.
Вытяжка pyramida wh 20-60 white
Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.
Монтаж вытяжки на стену
Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.
Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.
Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.
Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.
Вытяжки – схемы встраивания и подключения
Монтаж воздуховода
Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:
Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:
- Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
- Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
- Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.
Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.
Рекомендации по выбору режима работы вытяжки
Несколько советов
При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.
- При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
- Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
- Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
- При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
- Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.
Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.
Рекомендуем другие статьи по теме:
Как установить скрытую вытяжку на кухне
Этот пост спонсируется Lowe’s. Все мысли и мнения — наши собственные.
Помните эту визуализацию дизайна кухни # pearlround2? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).
Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.
Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут). Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.
На нашем рендере вы могли заметить, что вытяжки нет.Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.
1. Выберите правую пластину
Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке существует множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу.Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.
Вставка вытяжки GE
Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Технические характеристики» в списке продуктов, соответствуют тому, что нам нужно. Размер вставки составляет 11,125 дюймов в глубину, 9,625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.
После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.
PS — На сайте Lowe’s есть действительно информативное руководство по покупке вытяжек, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.
2. Монтаж в шкафу
Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не сделали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.
3. Измерьте отверстие вставки
Мы ссылались на инструкцию по эксплуатации, чтобы узнать, насколько большим нужно сделать проем в шкафу.
Мы поместили вставку в нужное место (по центру шкафа) и нарисовали карандашом линию вокруг нее.
После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.
5. разрез
Для вырезания отверстия можно использовать несколько различных инструментов.Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов. Вы также можете использовать лобзик. Ниже мы связали фаворитов Брайана с Dewalt (он любит беспроводные!)
Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.
1 // 2 // 3 // 4
6. БЕЗОПАСНОСТЬ
После того, как проем был вырезан, мы закрепили вытяжку прилагаемыми винтами.
7. Вентиляционное отверстие
Эта вставка представляет собой вентилируемую вставку, поэтому мы будем вентилировать ее вверх над шкафами и к внешней стене справа. Вот рисунок того, как это будет работать.
Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там есть.
Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Тебе нравится внешний вид? Делитесь в комментариях ниже!
Основное руководство по установке новой вытяжки
Выбери свою вытяжку
Вытяжки
доступны в различных размерах и дизайнах, поэтому вам нужно выбрать правильную вытяжку для своей кухни. Вам нужно будет принять решение в зависимости от того, как устроена ваша кухня и сколько вы готовите. Если у вас есть свободное пространство над варочной панелью, вы можете установить настенную вытяжку, остров или дымоход сложной конструкции.В то время как, если ваша плита установлена непосредственно под шкафом, вам понадобится вытяжка под шкафом. Этот тип вытяжки, как правило, проще установить, поскольку для них обычно не требуется прокладка воздуховодов, ведущих за пределы вашего дома. Важно отметить, что многие вытяжки под шкафами рециркулируют, а не выпускают воздух, поэтому это может быть столь же эффективным.
Учитывайте безопасность
Перед началом любых работ необходимо принять соответствующие меры безопасности. Выключите электропитание на кухне и заблокируйте коробку панели, чтобы случайно не включить питание до того, как вы закончите.Во время работы также следует носить перчатки, маску и очки.
Проверьте свои вентиляционные отверстия
Если вы планируете установить вытяжку с вентиляцией, вам необходимо проверить вентиляционные отверстия, чтобы убедиться, что у вас есть надлежащие воздуховоды и соответствует ли выбранная вами вытяжка. Вытяжка под шкафом, вероятно, будет иметь воздуховоды в задней части стены или проходить через шкаф выше. Если вам нужна новая вентиляция для вытяжки, убедитесь, что она выходит из дома и не упирается в стену или на чердак, иначе существует риск перегрева, который может создать опасность пожара.
Снимите старую вытяжку
Если у вас есть текущая вытяжка, ее необходимо снять. Скорее всего, это связано с отключением проводов за панелью. Вам также потребуется ослабить винты, которыми крышка под шкафом крепится к шкафу наверху. Только не снимайте ее полностью, так как перед тем, как полностью открутить винты, вы сможете сдвинуть крышку.
Проверьте свой новый капот
Теперь вам нужно проверить, поместится ли ваша новая вытяжка в этом пространстве.В зависимости от вашей плиты и вытяжки убедитесь, что она находится на высоте от 20 до 30 дюймов над плитой. Для электроплиты вытяжка должна свисать немного ниже. Вытяжка должна закрывать всю зону приготовления пищи с выступом примерно 3 дюйма со всех сторон, где это возможно.
Подключите новую вытяжку
Удерживая вытяжку на месте, проденьте провода от стены через заднюю часть небольшого отверстия в вытяжке. Скорее всего, вы увидите черный и белый провод от стены и два черных и два белых провода от новой вытяжки. С помощью соединителей соедините черные провода от новой вытяжки со стеной, а белые провода вытяжки — с белым проводом от стены. Заправьте лишний провод и установите крышку панели. Используйте рекомендованные производителем винты, чтобы зафиксировать вытяжку на месте. Прежде чем снова включить питание, убедитесь, что он надежно закреплен. Проверьте диапазон, чтобы убедиться, что новая вытяжка работает правильно.
Если вы не уверены, сможете ли вы самостоятельно заняться установкой новой вытяжки, вы можете рассчитывать на помощь профессионального специалиста по установке бытовой техники.Чтобы решить все вопросы, связанные с установкой вашего устройства, обязательно обратитесь к профессиональным специалистам по установке и ремонту.
Установка вытяжки
— Боб Вила
Фото: istockphoto.com
Независимо от того, встроена ли она под шкафами или подвешена в качестве фокусной точки над кухонным островом, вытяжка — незамеченный герой на кухне, которую редко ценят за ее решающую роль действует, удаляя находящийся в воздухе жир, запахи и тепло, возникающие во время приготовления еды. Если вы собираетесь обновить старую бытовую технику, например посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке — она тоже заслуживает внимания. У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, все еще будете ошеломлены широким спектром цен и опций, доступных сегодня. Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.
Фото: istockphoto.com
Вытяжки без воздуховодов и вытяжки с воздуховодом
В вытяжных шкафах используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей. Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.
- Бесконтактные модели не выходят наружу из вашего дома. Вентилятор вытяжки без воздуховодов всасывает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с внешней вентиляцией.Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
- Вытяжные вытяжки более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон. Вытяжки втягивают воздух для приготовления пищи, а затем выводят его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.
Вариант без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек. Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью. Но также важно взвесить возможности вентиляции, чтобы убедиться, что вы выбираете ту, которая достаточно эффективна и эффективна для ваших нужд.
Размещение двигателя вентилятора
Некоторые вытяжки звучат так, как будто самолет готовится к взлету, в то время как другие практически бесшумны — это во многом зависит от расположения двигателя вентилятора.Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.
Когда воздуходувка встроена прямо в вытяжку, вы можете отчетливо слышать его работу. Обычно чем сильнее вентилятор, тем громче шум, хотя некоторые более дорогие модели разработаны таким образом, чтобы минимизировать звук.
Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум. Выносной вентилятор — лишь один из многих наворотов, которые увеличивают стоимость вытяжки. Но если ваша кухня открыта для гостиной или обеденной зоны, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятора, может стоить дополнительных долларов.
Нужна помощь с установкой?
Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.
+
Фото: istockphoto.com
Рекомендации по установке вытяжки
Если вы умеете делать все своими руками, относительно просто заменить существующую вытяжку на новую модель. Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых дополнительных действий.
Размер:
Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.
Размещение:
Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки. К счастью, многие подрядчики устанавливают эту конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.
Источник питания:
Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством для питания двигателя вентилятора и микроволновой печи. Хотя это не требуется по строительным нормам, многие подрядчики по строительству новых домов будут устанавливать эту розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые, и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить.В технических характеристиках вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась специальная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.
Сборка.
Как одинарные вытяжки, так и комбинированные блоки СВЧ-вытяжки поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене.Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на наружной стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, так как вам придется провести воздуховод через потолок.
Фото: istockphoto. com
Уход за вытяжкой
После того, как вы установили вытяжку, поддерживайте ее работоспособность в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.
Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц, иначе его отверстия могут настолько забиться жиром, что он перестанет работать эффективно. Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (ознакомьтесь с инструкциями производителя) можно помещать прямо в посудомоечную машину для еще более легкой очистки.
Нужна помощь с установкой?
Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.
+
Как правильно выбрать вытяжку для кухни
Фото Дэвида Фентона
Если вы когда-либо забывали включить вентилятор, пытаясь получить красивую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция. Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.
Хотя эти побочные продукты могут просто казаться неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак, чтобы улавливать, фильтровать и затем выводить пары наружу через вентиляционное отверстие во внешней стене или на крыше.
По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким значением БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой.Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.
Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступного внешнего вида никогда не было лучше; Независимо от того, предпочитаете ли вы утилитарную нержавеющую сталь по центру, вставку, полностью замаскированную за шкафом, медный дымоход ручной работы или стеклопакет в стиле модерн, есть стиль, который вам подойдет.
Показано: Подвешенная к потолку вытяжка из нержавеющей стали в виде дымохода отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline. com для дилеров.
Vent Hood Vitals: важные вопросы, которые следует задать
Сколько это стоит?
Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство вытяжек высокого стиля средней ценовой категории можно найти примерно за 1000 долларов.
Сделай сам или найми профессионала?
Замена аналогичного блока — это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.
Где купить?
Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.
А как насчет обслуживания?
Специалисты рекомендуют чистить фильтры через каждые 30 часов использования — обычно один или два месяца — для обеспечения бесперебойной работы вытяжки.
Детали вентиляционного капота
Иллюстрация Стивена Раунтри
- Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Глубина должна быть не менее 1 дюйма.
- Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
- Воздуходувка: Также называемая вентилятором, она нагнетает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
- Воздуховоды: Металлический канал, по которому воздух выходит к выпускному отверстию.
- Заслонка: Предотвращает попадание наружного воздуха при выключенном вентиляторе.
Примечание. Для вытяжных колпаков более 400 кубических футов в минуту необходимо, чтобы при включенном агрегате подпиточный воздух подавался снаружи.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.
Под капотом
Фото Пита Блейера
Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.
Подумайте о мощности. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб. Фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)
Фото Джо Шмельцера
Измерьте правильно. Вытяжка должна быть не меньше ширины вашей варочной поверхности, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.
Настенное или островное крепление должно быть примерно на 30 дюймов выше варочной панели, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше плиты. Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)
Учитывайте шум. Во избежание громкого вентилятора проверьте звуки (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но на высоких скоростях можно подскочить до 10 и более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.
Калькулятор
: Сколько CFM вам нужно?
Высота вытяжки, учет площади поверхности и др.
Фото Алекса Хайдена
Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендованную высоту над варочной панелью, добавляйте 100 кубических футов в минуту.
Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительно 100 куб. футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарите с перемешиванием на сильном огне, возможно, вам удастся использовать меньшую скорость, чем рекомендуется.
Дополнительные функции, которые могут (или не могут) стоить ваших денег
Фото любезно предоставлено IKEA
- Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если вы включили все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
- Тепловые датчики: Определяя изменения температуры, некоторые устройства автоматически включают вентилятор или устанавливают соответствующую скорость.
- Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
- Таймеры вытяжки: По истечении определенного периода времени, обычно 10 минут, эта функция автоматически отключает вентилятор — это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от запахов.
- Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с перилами спереди и по бокам для подвешивания небольших кастрюль и посуды.В некоторых моделях на краю капюшона также создается неглубокая полочка.
Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов
Опции вентиляции вытяжки
Нижний шкаф
Фото Натана Киркмана
Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вентилируемые микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.
Показано: Vent-A-Hood 30-дюймовый DAh28, около 1 910 долларов США; ventahood.com
Настенное крепление
Фотография предоставлена Frigidaire
Блок из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие для любого стиля.
Показано: Настенная вытяжка Frigidaire Gallery Premier, 36 дюймов, около 1150 долларов США; frigidaire.com для дилеров
Дымоход потолочный
Фото Томаса Дж. История
Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.
Аналогично показанному: Вытяжка Wolf Pro Island 36 дюймов, стоимость около 2990 долларов США; минус-волк.com для выставочных залов
Нисходящий поток
Фото предоставлено GE
Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким уровнем БТЕ.
Показано: GE Monogram, 36 дюймов, телескопический нисходящий поток, около 1400 долларов США; монограмма.com для выставочных залов
Периметрический
Фото предоставлено Jennair
Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.
Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2000 долларов США; Дженнар.com для выставочных залов
Вставка вентиляционного колпака
Фото Алекса Хайдена
Внутренние части вытяжки — блок питания и подкладка — могут быть спрятаны внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.
Аналогично показанному: Блок питания Best PIK33, 1350 долларов, и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров
Вентиляционные каналы
Фото PhotoAlto / Odilon Dimier / Getty
Когда дело доходит до воздуховодов, это игра в числа.
- • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту — от 10 до 12 дюймов.
- • Для наилучшего воздушного потока используйте гладкие воздуховоды из оцинкованной стали, а не гибкие или гофрированные. Герметизировать стыки канальной мастичной лентой.
- • Следите, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов. Чем меньше поворотов, тем эффективнее будет система.
Решения для снижения шума
Иллюстрация Джейсона Шнайдера
Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным поддержание разговора, пока вы готовите? Хотя большинство вентиляторов находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.
Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.
Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.
Фильтр вытяжного кожуха
Фото Гэри Омблера / Getty
Вот как работают три наиболее распространенных метода улавливания жира
• Металлическая сетка
Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир. Эти съемные фильтры следует регулярно чистить — большинство из них можно мыть в посудомоечной машине — во избежание засоров, которые могут замедлить поток воздуха.
• Перегородки
Эти металлические фильтры решетчатого типа, которые чаще встречаются в установках коммерческого типа с высоким куб. М., Заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.
• Центробежные ловушки
Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки.Без фильтров, замедляющих воздушный поток, эти вытяжки требуют меньше кубических футов в минуту, чем вытяжки с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.
Стили вентиляции капота
Традиционная каминная полка
Фото Яниса Николая
Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть таким простым или богато украшенным, как вы хотите, либо гармонируя с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и создает выставочную полку.
Подобно изображенному на иллюстрации: Необработанный 60-дюймовый кожух для камина из красного дуба Air-Pro со съемной передней панелью, около 1 580 долларов США; kitchensource.com
Люкс Металлоконструкции
Фотография предоставлена Dacor
Полоса меди нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с потрепанными шкафами придает дому еще больше очарования старины.
Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com
Теплый современный вид
Фотография предоставлена Subzero-Wolf
Еще один вариант для создания полностью бесшовного внешнего вида: попросите своего краснодеревщика создать подходящую индивидуальную вытяжку и снабдить ее вставкой. Сочетание текстуры древесины с полосой отделки из каменной мозаики, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.
Показано: Лайнер для капюшона Wolf Pro, от примерно 1080 долларов США; subzero-wolf.com для салонов
Коттеджный персонаж
Фото Натана Киркмана
Такая же вытяжка завершает эту старинную печь. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.
Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от 3200 долларов США; современный.com
Как установить вентиляционную крышку вытяжки из цельной древесины
* Этот изменяющий жизнь пост может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели. *
Дилемма
Вы находитесь на кухне и смотрите на встроенный рециркуляционный вентилятор под микроволновой печью. Сексуально. Но когда вы включаете домашнюю кухню, кажется, что она лучше работает как машина белого шума, чем очиститель выхлопных газов для плиты. Или, возможно, у вас есть апгрейд.Вытяжка с минимальной занимаемой площадью, которая, кажется, удаляет испаренные жиры и пар на улицу, но на самом деле просто рециркулирует. Ничего страшного для случайного пана и сторожа. Другая история для постоянных посетителей с их сковородами-грилем, чугунными сковородками, воками и большими сковородками из нержавеющей стали.
Беды без вытяжки
* Дымовая сигнализация выключается (снова). *
* Дымовая сигнализация не срабатывает, потому что вы отключили ее для приготовления пищи (совершенно безопасно).*
* Дымовая сигнализация все еще подключена, но ваш напольный вентилятор стратегически расположен рядом с дымовой сигнализацией, чтобы рассеивать сгоревшие газы. *
* Запах ваших деликатесов проникает ноздри даже в самую дальнюю спальню и ванную комнату в вашем доме. Это один из способов вентиляции. *
* Шкафы над и рядом с вашей зоной липкие и постоянно влажные (фу). *
* Посмотрите вверх и заметьте, что ваша потолочная краска, традиционно окрашенная в яичную скорлупу, пожелтела и стала блестящей ( жир) блеск, но только прямо над печкой (двойной эв).*
Может быть, мечтаете о новой вытяжке? И я тоже. Когда мы совершили короткую распродажу, нашу микроволновую печь с превышением допустимого диапазона, вероятно, не чистили несколько лет. Ни одно слегка влажное бумажное полотенце или вощеная бумага никогда не покрывали ни единого разогретого пятна красного соуса в этой коробке электромагнитного излучения. Так что мы вырвали его в первый же день. И вырвал шкафчик нарстов прямо над ним. Затем перешел на железную сковороду. Вскоре мы расскажем о нашем личном опыте работы с каждым элементом, отмеченным звездочкой.
Мотивация к обновлению была на пике. Вот что мы сделали дальше, и вы тоже должны:
0. Убедитесь, что розетка находится где-то выше допустимого диапазона.
1. Купить вставку вытяжки.
У вас есть множество вариантов: настенный, островной и под шкафом. Настенный монтаж был для нас наиболее целесообразным, поэтому мы оценили еще больше готовых вариантов: медь, нержавеющая сталь, дерево и металл со стеклом. Односкоростной, двухскоростной или четырехскоростной вентилятор? Какая мощность притяжения воздуха нам нужна? Это измеряется в кубических футах в минуту или в кубических футах в минуту.Металлический вариант за 180 долларов в Depot показал максимальную мощность 400 кубических футов в минуту с уровнем децибел 65. Мы измерили расстояние между нашими шкафами, и 30 дюймов — это ход. Даже при 30-дюймовом корпусе цена «колеблется» от ~ 320 долларов за громкий металлический колпак до кованого медного колпака за 720 долларов и деревянного колпака с короной за ~ 1350 долларов. Но мы надеялись на обычай-облик, как и любой другой под названием «миллениал» без денег (обычай = тысячи, а тысячи = еще одна неизбежная короткая распродажа). В пещеру «сделай сам»!
Можно ли купить вставку для вытяжки, чтобы сэкономить деньги, И изготовить индивидуальную деревянную крышку стоимостью менее 1000 долларов? Посмотрим.
Мы купили 28-дюймовую вставку для вытяжки ZLINE за 529,95 долларов. Когда он находится в настройке №2, он выдает 460 кубических футов в минуту всего на 41 дБ. Настройка # 4 обеспечивает колоссальные 900 кубических футов в минуту при 55 дБ. Это более чем вдвое больше, чем на 10 дБ тише. Продан. 28 ″, чтобы освободить место для деревянной крышки, оставляя мне по 1 ″ с каждой стороны.
2. Прикрепите вставку вытяжки к стене.
Подбор шипов абсолютно необходим для хорошего самочувствия вашего лица. В руководстве по установке указано, что расстояние между кухонной вытяжкой и вытяжкой должно быть не менее 30 дюймов.В бумажных инструкциях говорилось, что передняя часть вставки должна выступать из стены, пока не закроет половину конфорок передней панели или больше. Доверьтесь мне. Не тратьте пару сотен на то, чтобы обнаружить, что ваш капюшон всасывает воздух только с задних конфорок, а не с передних.
Наша линейка LG имела глубину 29,5 дюймов, минус 15-дюймовая вставка составляет 14,5 дюймов, минус расстояние от передней панели до середины передней горелки на 8,5 дюймов, и у вас остается 6 дюймов. Таким образом, мне нужно было построить рамку глубиной 6 дюймов, чтобы прикрепить вставку для правильного всасывания.
Перед тем, как прикрепить рамную коробку к стене, я прикрепил вставку к коробке с помощью 4 гаек с отверстиями для болтов (уже встроенных), 6 болтов с подходящей резьбой и 6 гаек-барашков. 4 отверстия для болтов были сосредоточены вокруг нижней части вставки, поэтому я просверлил 2 новых отверстия на противоположных концах в верхней части вставки. Затем прикрепил вставку к коробке. Пора найти эти вертикальные 2х4 в стене! Используйте прибор для поиска гвоздей и нанесите карандашом метки на стене, начиная с желаемого низа вставки и до самой высокой точки крышки вытяжки. Я бы порекомендовал потолок для создания плотного, чистого, бесшовного вида. Просто учтите любой скос в дизайне крышки капота, чтобы вам не пришлось закрашивать графитовые граффити.
Шлепни этот кусок стены! Рассмотрим 3-дюймовые винты для палубы, 9,37 доллара за 66. Или винты с карманом 2,5 дюйма (PH), 5,47 доллара за 50. Нацельтесь на 4-8 винтов через раму в шпильки, хорошо рассредоточенные для обеспечения структурной целостности.
Подключите этот кусок к розетке, которую вы подтвердили на шаге 0. Включите его, чтобы убедиться, что он действительно работает.
3. Соберите воздуховод перед вырезанием отверстий.
Затем прикрепите переходник воздуховода, входящий в комплект (сверху).
Возможно, вам понадобится приобрести гибкий 6-дюймовый (или соответствующий) воздуховод по цене 13,98 долларов за 8 футов или любой другой длины, которая вам нужна, зажим для 6-дюймового воздуховода по цене 6,88 долларов за 2 и некоторую пленку для HVAC по цене 7,93 доллара за рулон длиной 50 ярдов. Перед покупкой воздуховода измерьте стену до того места, где вы прорежете отверстие. Если это не стена, выходящая наружу, измерьте дополнительный пробег через гараж (в моем случае), чердак или где-то еще.Мой пробег составил около 10 футов и потребовал второй дыры в задней части дома. Плавающий канал может удерживаться перфорированными металлическими подвесными ремнями (12,98 долларов США за 100-футовый рулон). Если ваш воздуховод должен выходить через вертикальную стену (а не через крышу), возьмите вытяжной колпак размером 6 дюймов за 15,88 долларов, банку изоляционного пенопласта за 6,65 долларов и тюбик прозрачного силикона за 6,24 доллара.
Прикрепите гибкий воздуховод к переходному элементу воздуховода с помощью удобного зажима для воздуховода, затем изолируйте весь стык пленкой, чтобы воздух не проходил сквозь него.Отложите другой конец подвесного воздуховода и приготовьтесь. Левая рука хлопает Трусливого Льва, а правая — Храбрость Трусливого Пса, потому что дерьмо вот-вот станет реальностью.
4. Осторожно пробейте стену хотя бы один раз.
Используя воздуховод в качестве ориентира, обведите круг в точном месте (ах), в котором вы собираетесь проделать отверстие (между шпильками и скрытым кожухом капота, который вы собираетесь изготовить вручную). Гипсокартон распилил гипсокартон, а угловой шлифовальной машиной или сабельной пилой — сайдинг.Если у вас есть кирпич, одолжите себе перфоратор и корончатое сверло на 6 дюймов (гагиллион долларов) и поразите этого оранжевого монстра постоянной струйкой воды. Например. друг держит шланг, направленный на точку контакта бита со стеной. Вода охлаждает пылающий материал алмазной коронки для более эффективной резки и значительно продлевает срок службы коронки.
5. Установите воздуховоды и вентиляционные решетки.
Тщательно протолкните 6-дюймовый воздуховод через отверстие наверху, не повредив его.Если есть еще одно отверстие для свободы, проложите воздуховод ко второму отверстию, при необходимости соединив лентой из фольги и прикрепив к стойкам / балкам потолка винтами с полукруглой головкой. Как только воздуховод будет закреплен, протяните его через последнее (или единственное) отверстие и прикрепите лентой к вентиляционному отверстию. Прикрепите вентиляционное отверстие к стене винтами, затем распылите пену в щели. Как только пена высохнет, отрежьте лишнюю часть канцелярским ножом и обильно нанесите силикон, чтобы заполнить зазор между вентиляционным отверстием и стеной.
Включите эту присоску.Оцените воздушный поток рукой на металлических фильтрах и на каждом стыке. Добавьте больше ленты из фольги там, где выходит воздух. Находятся ли внешние жалюзи горизонтально (открыты), когда они включены? Они закрываются при выключении? Если он прошел все тесты, значит, он исправен! Остальное — украшение.
6. Создайте потрясающую крышку вытяжки.
Плохая новость для всех вас, последователей инструкций: отсюда я полностью избавился от нее. Вот причина. Нам нравится атмосфера большого прямоугольника сверху и снизу, а также линейный угол, который соединяет их и сужается по мере продвижения вверх. Также известна как идеальная трапеция с прямоугольником сверху и снизу. Я сконструировал каждую из трех частей отдельно. Мы говорим о двойном обычае. Бу-бу стояла на кухне, где начинались хорошие вещи, и утверждала словесно, когда воображаемые коробки и углы были примитивными. Воздушная посадка сухих костюмов.
Нижняя коробка полностью поддерживается вставкой. Я сконструировал его так, чтобы он встал на место. Верхний ящик прикреплен к балке потолка и к стене. Мускулистая кромка представляла собой фанерную оболочку, которую я заранее измерил, чтобы она могла поместиться между коробками и плотно прижалась к вставке.«Не сходи с ума», — эхом отозвались у меня в голове слова Бон Куи Куи, но я зашла слишком глубоко и пыталась не отставать от вышесказанного. Стремясь сэкономить деньги и сделать это максимально дизайнерским, я вытащил из хранилища паркет из массива дуба с пазами и пазами, чтобы покрыть его.
Не делайте этого. Пожалуйста. Каждый угол обрезается по размеру. Мы взвесили мускулистого бородача на… догадались? Попробуйте 62 фунта. Потребовалось три человека, чтобы повесить его на стену. Я прикрутил концы планок к стене к распорке, которую установил внутри нее.Beefy плотно прилегал к распорке при установке с толчком, то есть винты очень плотно прижимались к распорке, а распорка — к стойкам в стене.
Могу я сделать это снова, мисс Куи Куи? Абсолютно. Это то, что я сказал. И я сделал. Если не считать круглого хэштега 2, он был примерно на 3 фута выше и вдвое легче (слава богу). Так же, как и вунг. В равной степени волнующее здание. Теперь пути назад действительно нет.
Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель. Создатель сообщества, коннектор и сетевик.Перфекционист (медлительный, как грязь). Столяр. Неизвестное, сверхчувствительное, щупальце, эмо. Помощник. Авантюрист. Гостья. Человек.» Ваше слушающее ухо. Нет друзей — только самые близкие братья.
Установка вытяжки
— Extreme How To
Ларри Уолтон
Под вытяжкой — Установите вытяжку духовки, чтобы обновить вытяжную систему на кухне.
Когда Vendettis решили модернизировать свою кухню, они выбрали одно ключевое улучшение — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавит блеска кухне для гурманов, но и откроет комнату для лучшего обзора окон и прилегающих жилых помещений. В качестве дополнительного бонуса новая конструкция вытяжки предложит лучший воздушный поток для удаления пара и запахов из дома.
Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены.Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.
Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать любые потери хранения, связанные с удалением соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавив при этом коммерческое ощущение кухни.
Как к:
Step 1: Подготовьтесь к установке этой вытяжки в промышленном стиле, удалив все навесные шкафы, расположенные над кухонной плитой.Некоторые домовладельцы компенсируют потерянное хранение шкафов, устанавливая открытые полки и стеллажи рядом с вытяжкой.
Шаг 2: Извлеките детали вытяжки из упаковки и поместите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.
Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, которую вы выбираете для установки вытяжки.
Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.
Шаг 5: С помощью уровня отметьте отвесные линии, где будут располагаться труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.
Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.
Шаг 7: Вырежьте отверстие для канала вытяжки с помощью небольшой пилы для стен.
Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.
Шаг 9: Если вы можете ударить по стойке с помощью только одного винта, используйте анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн на стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.
Шаг 10: Прикрепите кронштейн к стене.
Шаг 11: Повесьте вытяжку на кронштейн.
Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена правильно.
Шаг 13: Отметив места для монтажа и добавив все необходимые анкеры, снова повесьте вытяжку и закрепите ее через заднюю стенку в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить одно или два отверстия в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.
Шаг 14: При необходимости соберите монтажные кронштейны направляющей капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.
Шаг 15: Установите монтажные кронштейны направляющей вытяжки между отметками разметки направляющих и на правом возвышении до потолка.
Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.
Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.
Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.
Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.
Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия деталей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.
Шаг 21: Соберите секции заглушки вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.
Шаг 22: Установите желоб вытяжки над воздуховодом.
Шаг 23: Прикрепите заглушку к скобам.
Шаг 24: Снимите защитную пленку с установленной вытяжки.
Шаг 25: Установите фильтры в соответствии с инструкциями.
Step 26: Готовая кухня имеет большие открытые пространства над плитой.
БОКОВОЕ ПРИМЕЧАНИЕ 1
Ремодел капота Range
Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам потребуется отключить питание старой вытяжки, а также варочной панели, прежде чем накрыть варочную панель и прилавок защитным картоном или тканью.
Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любого карниза шкафа поможет минимизировать повреждение стен.
Убедитесь, что вы вывернули все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.
Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.
Отремонтируйте все стены и покрасьте поверхность перед тем, как приступить к установке вытяжки.
БОКОВОЕ ПРИМЕЧАНИЕ 2
Установка патрубка вытяжки
Для установки некоторых приборов требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам потребуется установить переделанную соединительную коробку для розетки.
Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.
Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.
Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.
Установите соединительную коробку в стену и закрепите ее с помощью прилагаемой системы крепления.
Обрежьте и зачистите концы проводов.
Подсоедините провода к розетке: черный провод к золотому винту, белый провод к серебристому винту.
Сложите провод на место, когда будете размещать розетку в коробке. Прикрепите розетку к коробке саморезами, которые еще должны быть прикреплены к розетке.
Установите крышку. Включите выключатель. Выполнено.
Рекомендуемые статьи
Установка и очистка медной вытяжки
В спешке? Ознакомьтесь с нашим инвентарем готовой кухонной вытяжки, который готов к отправке сегодня
Бесплатная доставка в США.С.
Телефон заказов 866-672-3401
Как заказать
◀
0
В спешке? Ознакомьтесь с нашим инвентарем готовой кухонной вытяжки, которая готова к отправке сегодня
Установка и обслуживание медной вытяжки
Установка медного кожуха может показаться сложной задачей, если вы не очень удобны. Обратитесь к специалисту по HVAC или электрику за помощью в установке.Вы также можете позвонить 866-672-3401 для получения дополнительной помощи или информации.
Если вы думаете, что справитесь с установкой самостоятельно, прочтите наше пошаговое техническое руководство.
Пошаговый процесс установки
Простое и легкое обслуживание вытяжки
Каждая бленда имеет защитное покрытие, чтобы сохранить выбранную вами медную отделку. Для обычного ухода за пылью и жиром достаточно влажной губки с горячей водой и двумя или тремя каплями средства для мытья посуды.
Не используйте абразивные щетки или агрессивные химические чистящие средства.
Если вы хотите отполировать бленду, используйте мягкую ткань и покройте бленду тонким слоем полироли для меди. Как только полироль высохнет, протрите колпак небольшими круговыми движениями, пока медь не станет блестящей и не останется следов полировки.
Инструкции по уходу за медью:
- Мы рекомендуем мыть раковину или медную вытяжку теплой водой с мягким мылом.
- Не используйте абразивные щетки или жесткие чистящие средства.
- Ваша вытяжка или мойка имеют защитное покрытие, чтобы сохранить выбранную вами отделку.
- Раковины: тщательно ополаскивайте после каждого использования.
Персональные спецификации по установке:
Цвет и текстура
Фартуки
Ремни и заклепки
Вентиляция
Установка и уход
Выберите свой цвет
Выберите свою текстуру
Выбор фартука
Фартук 1
Фартук 2
Фартук 3
Фартук 4
Фартук 5
Фартук 6
Фартук 7
Фартук 8
Фартук 9
Посмотреть больше дизайнов
Варианты ремня и заклепок:
- 5, 4, 3, 2 ремня на капюшоне или без них
- Заклепки на некоторых или всех ремнях
- Заклепки малые или большие на фартуке капота
- Размещение ремешка или заклепки на заказ
Как выбрать систему вентиляции
Выберите вентиляционную систему, которая лучше всего подойдет для вашей кухни, исходя из:
Доступные системы вентиляции
Мы предлагаем две системы вентиляции от Trade-Wind ™ с производительностью 3 различных кубических фута в минуту (CFM) каждая. Для варочных панелей 48 дюймов требуется более 390 кубических футов в минуту.
Мы также предлагаем вариант только с вкладышем, который включает в себя свет, выключатели и перегородочные фильтры из нержавеющей стали, или вы можете использовать собственную систему вентиляции.
Дополнительная информация о вентиляции
Инструкции по уходу за медью:
- Мы рекомендуем мыть раковину или медную вытяжку теплой водой с мягким мылом.
- Не используйте абразивные щетки или жесткие чистящие средства.
- Ваша вытяжка или мойка имеют защитное покрытие, чтобы сохранить выбранную вами отделку.
- Раковины: тщательно ополаскивайте после каждого использования.
Персональные спецификации по установке:
Посмотреть видео об установке
Магазин стилей медной вытяжки
Вы можете выбрать один из множества вариантов:
