Монтаж крыши из профнастила: установка снегозадержателей, узлов кровли, устройство капельника и карниза

Профнастил для монтажа крыши: особенности материала, инструкция по установке, правила эксплуатации

Профнастил — один из самых доступных и экономичных материалов для перекрытия кровельной конструкции своими руками. Металлическое покрытие успешно используется застройщиками при возведении частных домов, веранд, террас, беседок, бань и построек хозяйственного назначения.

Особенности работы с профлистом

Монтаж крыши из профнастила выполняется с помощью стандартного набора инструментов, имеющегося в наличии даже у начинающих мастеров. В зависимости от выполняемого этапа строительства понадобится:

• комплект для проведения замеров — рулетка, моток верёвки, уровень, карандаш;
• набор для работы с материалами — нож либо ножницы по металлу, молоток, герметик (для удобства нанесения понадобится пистолет), строительный степлер;
• электрооборудование — шуруповёрт, дрель со свёрлами нужного диаметра.

Профлист изготавливается из металла, поэтому для его резки потребуются специальные ножницы или электролобзик

При работе с профлистом следует помнить, что его полимерное покрытие выдерживает только холодную обработку. Для удобства нарезки этого материала рекомендуется использовать в дополнение к ножницам по металлу электролобзик и ножовку. Резать профнастил болгаркой с абразивным кругом нельзя.

Металлические части покрытия прослужат дольше, если на места среза нанести антикоррозийную грунтовку.

Для крепления профнастила к деревянной основе применяются кровельные саморезы, при изготовлении которых добавляется прочная гальваническая оцинкованная сталь.

Для крепления листа профнастила используется кровельный саморез с герметичной резиновой прокладкой

Помимо этого, к каждому крепёжному элементу в наборе идёт резиновая прокладка, которая обеспечивает герметичное соединение материалов. С её помощью металлические срезы надёжно защищаются от влаги, а деревянная обрешётка — от процесса гниения.

Кровельные саморезы подбираются по следующим параметрам:

• в зависимости от высоты волны профлиста и способа его крепления можно использовать изделия размером 4,8×35, 4,8×60 или 4,8×80 мм;
• детали должны быть обработаны слоем цинка толщиной не менее 12 мкм;
• в состав металла должен входить стабилизатор, защищающий материал от старения из-за воздействия ультрафиолетовых лучей;
• шляпка самореза должна быть покрыта порошковой краской слоем не тоньше 50 мкм;
• следует различать предназначение герметичных прокладок из разного материала: эластомерная используется при крепеже профлиста, алюминиевая — для монтажа ендов.

Крепёжные элементы следует выбирать в цвет полимерного покрытия профнастила.

При укладке металлического кровельного покрытия могут использоваться полиэтиленовые или пенополиуретановые уплотнители. Их крепят к обрешётке, создавая прослойку под профнастил. Задача этих материалов состоит в снижении шума от осадков, листьев и веток, попадающих на металлические листы, а также в улучшении теплоизоляции и увеличении эксплуатационного срока кровли.

Под профлисты на крыше нужно укладывать полиэтиленовую или пенополиуретановую прослойку для защиты кровли от птиц и потоков холодного воздуха

Обе стороны уплотняющего полотна покрыты клеем, а для вентиляции оно снабжено специальными отверстиями. Благодаря уплотнителю можно закрыть зазоры, образованные между профлистами и основной конструкцией крыши. Такой монтаж обеспечит защиту кровли от птиц, насекомых и потоков холодного воздуха.

Подбор и установка профнастила

Благодаря наличию рёбер жёсткости в виде волн, создаваемых методом холодного профилирования, листовая металлическая кровля безупречно справляется с внешней нагрузкой. Невысокая рыночная цена, многообразие цветовых вариантов и удобство установки позволяет использовать этот материал как в промышленности, так и в работе частных застройщиков.

Степень прочности и долговечности крыши зависит не только от правильности установки профнастила, но и от соблюдения технологии сборки всей кровельной конструкции.

Расчёт материалов для установки кровельного покрытия

В зависимости от выбранной на этапе проектирования крыши её форма может быть прямоугольной, треугольной или трапециевидной. Для выполнения расчётов достаточно применить простые формулы из школьного курса геометрии. Общая площадь кровельной поверхности определяется сложением площадей всех скатов. Помимо этого, важно знать длину остальных элементов крыши, к которым относятся:

• коньковые элементы;
• ендова;
• рёбра;
• примыкающие конструкции;
• карнизные и торцевые свесы.

Кроме основного покрытия, на крыше из профнастила используется довольно много специальных доборных элементов

Под шириной профилированного листа можно понимать:

• полный поперечный размер, который обычно равняется 1180 мм;
• полезную или рабочую ширину, которая остаётся после вычета запаса на нахлёст листов (чаще всего одна волна). Она обычно равна 1100 мм.

При монтаже следует оперировать только рабочими параметрами листов.

1. Чтобы рассчитать количество профнастила на один горизонтальный ряд, достаточно длину ската разделить на ширину (рабочую) профлиста с округлением к большему значению. Такая формула применяется при установке материала с нахлёстом по горизонтали не менее 80 мм. Важным фактором при выборе величины нахлёста выступает угол наклона крыши. Если скат расположен под углом менее 15 градусов, и используется профнастил с небольшой высотой волны (10–20 мм), то монтировать лучше внахлёст по две гофры. Больший уклон кровли допускает монтаж в одну гофру.
2. На следующем этапе определяется количество рядов по горизонтали с учётом длины ската, включая карнизный свес, и длины листа. Большое внимание при подготовке кровельных материалов уделяется различным доборным элементам, стандартная длина которых составляет 2 метра. Их количество высчитывается сложением длины всех длин скатов крыши и делением полученного значения на 1,9, чтобы учесть нахлёст от 10 до 20 см в зависимости от числа элементов. Количество ендов определяется суммированием их длины и делением результата на 1,7. Величина нахлёста в этом случае — порядка 30 см.

   При расчёте доборных элементов необходимо учитывать нахлёст, который составляет от 10 до 30 см в зависимости от типа элемента

3. Имея представление о количестве кровельного материала, можно подсчитать и примерное количество саморезов. Для этого используются следующие данные:
   • для монтажа 1 м² профлиста затрачивается 7–8 саморезов;
   • один доборный элемент стандартной длины в 2 м устанавливается на 8 саморезов.

Например, для дома размером 3*5 м с двускатной крышей вам понадобятся такие комплектующие:

• листы профнастила — 18 шт.;
• конёк — 3 планки по 2 м;
• уплотнитель для конька — 6 шт. по 2 м;
• торцевая планка — 7 шт. по 2 м;
• карнизная планка — 6 шт. по 2 м;
• саморезы кровельные — 200 шт.

Выполнив простые расчёты, можно не только быстро справиться с установкой кровельного материала, но и минимизировать количество его остатков.

Как самостоятельно установить профнастил на крыше

Чёткое выполнение рекомендаций опытных застройщиков и следование инструкции производителя позволит своими руками выполнить установку кровельного покрытия за короткий срок.

При покупке профнастила не забывайте брать инструкцию по использованию материала.

Рассмотрим последовательность монтажа кровли с использованием профнастила.

Основные моменты, которые следует учесть при укладке покрытия

В зависимости от формы ската крыши определяется место начала работы. На прямоугольном скате допускается укладка с любого из торцов по карнизной линии. При работе с трапециевидной или треугольной крышей следует заранее составить вариант укладки, учитывая, что первый лист лучше крепить в центре карнизной линии с дальнейшим симметричным монтажом листов по обеим сторонам ската.

На прямоугольных скатах листы профнастила укладывают в шахматном порядке, начиная с любого края

Если на крыше будет устанавливаться водосточная система, то профнастил должен свисать на 60 мм, если же конструкция не предполагает элементов водостока, то величина свеса определяется исходя из марки листа:

• профнастил НС-20 допускает свес до 100 мм;
• профлисты марки С-44, НС-35 укладываются со свесом 200–300 мм.

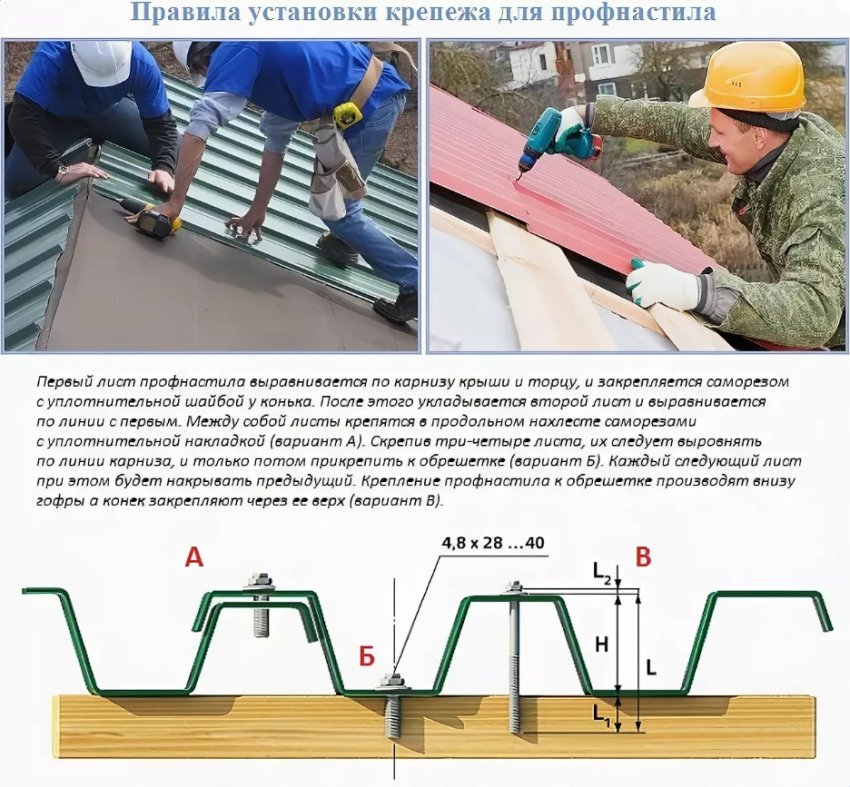

При креплении первого листа выполняется его выравнивание с торца и карниза крыши. Следующие элементы покрытия, предварительно скреплённые по продольной части, выравниваются по карнизной конструкции и прикручиваются к деревянной обрешётке. По такой схеме выполняется укладка всех рядов покрытия.

Крепления профнастила в месте стыка листов производится в верхнюю волну, а во всех остальных местах — в нижнюю

При вкручивании саморезов следует помнить, что листы, расположенные рядом с карнизом, требуют усиленного крепления с шагом в 30–40 см. По поверхности профлиста саморезы располагают на расстоянии не более 1 м в шахматном порядке. Продольные нахлёсты фиксируются саморезами в верхней части профиля с шагом 30–50 см.

Расход на 1 лист покрытия составляет порядка 7–8 саморезов. Размер нахлёста верхнего ряда материала на нижний определяется исходя из уклона ската, и обычно составляет 10–30 см.

Альтернативой шуруповёрта при вкручивании саморезов может стать дрель с функцией обратного хода, скорость которой можно плавно регулировать во время работы.

Описание основных этапов работы с профнастилом

Последовательность работ зависит от типа возводимой крыши. Если устраивается холодная кровля, то выполняется две основные операции:

1. Создание гидроизоляционного слоя. Назначение гидроизоляции состоит в предотвращении негативного воздействия образующегося в подкровельном пространстве конденсата на деревянные детали конструкции. Выбрать из большого количества вариантов нужный материал не составит труда. При монтаже следует помнить, что плёнка крепится к обрешётке до установки кровельного покрытия. Гидроизолирующее полотно должно слегка провисать. Важно убедиться в равномерности шага реек обрешётки, куда в дальнейшем будет крепиться профнастил.

   Плёнка гидроизоляции укладывается с небольшим провисом и фиксируется поперечными рейками контробрешётки

2. Укладка покрытия из профлиста. Выполняется монтаж надёжного деревянного настила на 60 см с обеих сторон разжелобка. Доски при этом заводятся под ендову с нахлёстом и отступом в 20 см от нижних частей ендовых планок. Донную балку можно зафиксировать гвоздями, но добиться её устойчивого крепления можно будет только на этапе завершения строительных работ. Далее устанавливается нижняя ендова с предварительной отбортовкой либо с перегибом верхнего ендового конька на кровельный конёк. При монтаже важно проверить, чтобы планка была заведена под конёк на 25 см и более. Не лишней будет прокладка дополнительного уплотнителя между ендовой и листами покрытия. При работе с прямоугольными скатами рекомендуется сначала выполнить монтаж торцевых досок, что существенно облегчит последующее расположения профнастила.

   Листы профнастила укладываются после оформления всех стыков и примыканий с помощью ендов

Если крыша требует утепления, то последовательность монтажных работ следующая:

1. Укладывается пароизоляционная плёнка, на которую монтируется обрешётка.

   Плёнка пароизоляции укладывается по стропилам и фиксируется скобами

2. Между стропильными лагами монтируется теплоизоляционный материал (рекомендуется выбирать утеплитель в виде матов или плит). При необходимости укладки нескольких слоёв теплоизоляционного материала его нужно располагать в шахматном порядке, чтобы не было сквозных зазоров.

Доборные элементы для кровли из профнастила



Крыша из профнастила: установка обрешетки и доборных элементов

Сейчас уже никого не удивишь желанием иметь свой собственный дом. При этом застройщики зачастую доверяют строительство и возведение крыши будущего здания специалистам, не подозревая о том, что устройство крыши из профнастила может быть им по плечу. Важным фактором здесь является наличие свободного времени, небольших навыков в строительном деле и, конечно же, желание довести начатое дело до конца.

Профнастил: характеристика материала

Отличительной чертой, выделяющей профнастил среди других покрывных материалов, является способ его производства, в основу которого заложена холодная прокатка оцинкованных стальных листов. Для предотвращения коррозии на обе стороны профиля наносится специальное покрытие широкого спектра цветов и оттенков.

Уникальная система поверхностного водоотвода точечного типа позволяет собирать влагу на сложных изломах и участках крыши, в то время как от линейной системы в этом случае большого толка не будет. По своему назначению и сфере использования профнастил может быть:

Каждая группа этого покрытия отличается между собой обозначением, толщиной и высотой материала.

Для выполнения кровельных работ применяется профлист с буквенной маркировкой «Н» или «НС», причем второй обладает универсальными свойствами, благодаря чему может использоваться в качестве стеновой обшивки.

Покрытие крыши выполняется профилированными листами с высотой волны не менее 10-15 мм. Однако если кровля имеет небольшую длину ската, возможно использование профнастила с меньшей высотой волны.

Установка и монтаж обрешетки под профнастил

Применение профилированного листа в качестве кровельного покрытия подразумевает под собой сооружение специальной обрешетки, располагаемой сверху стропильной системы или поверх гидроизоляционного и утеплительного материала (в случае обустройства теплого чердака). Обрешетка крыши под профнастил выполняется из:

• бруса 50×50 мм;
• досок 32×100 мм;
• влагостойкой фанеры толщиной 10 мм либо ориентировано-стружечных листов.

Любая обрешетка подразделяется на следующие основные типы:

1. С обычным шагом, при этом зазор между брусками (досками) составляет 20-40 см. Такая обрешетка наиболее часто используется для кровли из профлистов.
2. Сплошная. Расстояние в 10 мм между брусками позволяет избежать деформации и повреждения покрытия в результате разбухания или усыхания досок. Для сплошной обрешетки обычно применяют листовые материалы: фанеру, ОСБ или ДСП, пропитанные влагозащитным раствором.
3. Разреженная. Шаг обрешетки в этом случае колеблется в пределах 50-75 см, однако в некоторых случаях он может превышать данные параметры.

Выбор типа обрешетки зависит от угла наклона крыши и марки используемого профнастила. В случае если наклон крыши составляет 15°, то для профлиста марки С10 следует сооружать сплошную обрешетку, для профлиста С21 подойдет обычная с шагом в 300 мм, ну а для марки С44 – только разреженная обрешетка с расстоянием между брусками от 500 до 1000 мм.

В районах, подверженных воздействию сильных ветров и обильных снегопадов, устройство крыши из профнастила испытывает дополнительные нагрузки, снизить которые можно при помощи сооружения двухслойной обрешетки. При этом нижний ряд можно выполнить из разреженной обрешетки, а верхний – из обрешетки с обычным шагом или сплошной. Нижний ряд крепится параллельно коньку, верхний – перпендикулярно ему. Такая двухслойная обрешетка возводится также при укладке слоя утеплителя толщиной 100 мм, который закрепляется двумя брусками размером 50×50 мм, последовательно прикрепленными поперек стропил.

Устройство гидроизоляции крыши из профлиста

При строительстве дома обрешетка и стропила чаще всего выполняются из дерева, которое при контакте с влагой подвергается гниению и деформации. Поэтому еще на стадии подготовки важно позаботиться об укладке слоя гидроизоляции, которая в зависимости от кровельного типа может быть:

• для теплого чердака – в этом случае применяется специальная гидроизоляционная мембрана, укладывать которую нужно горизонтально;
• для холодного чердака – здесь может использоваться обычная гидроизоляционная пленка или рубероид с обязательным провисанием в 2 см.

При укладывании пленки нужно следить за тем, чтобы нанесенный на нее логотип производителя оставался снаружи, в противном случае она потеряет свои основные свойства.

Вентиляция крыши из профнастила способствует притоку воздушных масс в зазоры между кровлей и гидроизоляцией. Вентиляционные отверстия могут быть расположены как в торцах крыши дома, так и в местах наличия щелей между коньковой планкой и кровельной плитой.

Наиболее простым способом создания вентиляционных каналов является прокладывание рейки (контробрешетки) на слой гидроизоляции.

Общие рекомендации по монтажу профнастила

Перед укладкой листов следует установить карнизную планку, которая крепится гвоздями и саморезами с выступом 35-40 мм за край свеса. Между планкой и листом прокладывается дополнительный слой утеплителя. Необходимо учесть, что карниз крыши из профнастила должен располагаться ниже слоя гидроизоляции, в противном случае стекающая вода может просто не попасть в водосбор.

Профилированные листы укладывают по одному, начиная с одного из нижних углов крыши, временно закрепляют его одним саморезом по центру, после чего с нахлестом не менее 20 см укладывают следующий лист. Далее оба профиля выравнивают по свесу, после чего окончательно соединяют между собой по верхнему краю волны саморезами 4,8×19 мм через каждые 30-50 см. От того, насколько правильно будет закреплен первый лист, во многом зависит качество всей работы.

У свеса и на коньке профнастил прикручивают через верхнюю часть каждой волны к обрешетке, причем середина листа крепится саморезами 4,8×38 мм в шахматном порядке (примерно 4-5 штук на 1м 2 ).

Также имеет место быть многорядная укладка профнастила, при которой к закрепленному первому листу с нахлестом крепится второй сверху. Далее снова укладывается нижний лист, а на него снова верхний. К получившемуся блоку аналогично присоединяется следующий блок, выравнивается по свесу и фиксируется саморезами.

Возможен еще один вариант укладки – на закрепленную нижнюю пару листов крепится один сверху, при этом верхние блоки из профлистов перекрывают нижние. Такая технология применяется для профнастила без дренажной канавки.

Вывод печной трубы на крышу

На завершающих этапах строительства осуществляется установка котла, после которой необходимо провести работы по выводу дымохода на крышу. Местонахождение котла или печи выбирается заранее с таким учетом, чтобы на пути прокладывания трубы под крышей оказалось как можно меньше непробиваемых элементов.

Чем длиннее и прямее дымоходная труба, тем лучше тяга и меньше КПД печи.

Наиболее сложной задачей является грамотное осуществление прохода трубы через кровельный пирог, так как гидро- и пароизоляционные пленки горючи и нуждаются в дополнительном отделении от дымохода. Иными словами, труба на крыше из профнастила должна размещаться в деревянном коробе. Расстояние от стенок до самой трубы устанавливается согласно требованиями СНиП. Пространство между трубой и стенками чаще всего заполняется базальтовой ватой.

Правильное примыкание слоев гидроизоляции к коробу выполняется стандартным способом:

1. Полотна разрезаются «конвертом».
2. Разрезанные края доводятся до стропил или поперечных балок и фиксируются гвоздями (скобами).
3. Пленка гидроизоляции прижимается брусьями обрешетки и контробрешетки, а пароизоляционная – основанием отделочного материала мансардного или чердачного помещения.

Для защиты утеплителя от влаги в местах примыкания пленок к стенкам короба устраивается герметичное уплотнение при помощи клеевого состава или специальной ленты.

Труба должна монтироваться максимально близко к коньковой планке, так как это место обеспечивает лучшую тягу. К тому же вблизи конька узел примыкания покрытия и трубы осуществляется намного легче, а значит, работа по заделке дымохода упрощается.

Монтаж доборных элементов кровли

После того, как листы профнастила уложены и закреплены на крыше, наступает черед дополнительных составляющих, наличие которых способствует более комфортной эксплуатации кровли. Существуют следующие доборные элементы крыши из профнастила:

• коньки – монтируются к брусьям обрешетки с нахлестом от 100 мм; направление нахлеста аналогично всему кровельному полотну, то есть верхний элемент располагается по направлению к преобладающим ветрам;
• карнизные заполнения – в случае невентилируемой кровли крепятся к обрешетке, закрывая просветы торцов профнастила;
• ендовы (водосточные желоба) – для установки требуют дополнительных сплошных элементов обрешетки; стыки с полотном кровли подлежат герметизации;
• компоненты оформления выходов вентиляционных шахт и дымовых труб – предусматривают сооружение дополнительных продольных и поперечных брусьев обрешетки; монтаж производится таким образом, чтобы верхние листы кровли были уложены с нахлестом на них, а они сами перекрывали нижние;
• ветровые планки – перекрывают листы профнастила и крепятся к специальным планкам стропильной системы; монтаж их осуществляется как со стороны кровли, так и со стороны фронтона;
• примыкания к стенам – монтируются саморезами к стене и обрешетке, стыки герметизируются;
• кровельные ограждения, снегозадержатели – предусматривают усиление обрешетки в местах крепления;
• лестницы, переходные мостики – ввиду повышенной нагрузки, а также для усиления прочности системы требуется применить увеличенные сечения для обрешетки и подобрать надежные крепежные элементы;
• точки выхода кабелей – подлежат обязательной герметизации.

Работая с профилированным металлом, нужно помнить о том, что листы нельзя резать болгаркой, а передвигаться по кровле можно только в мягкой обуви в местах крепления саморезов. По окончании работ участки царапин и сколов следует обработать эмалью во избежание коррозии.

Устройство крыши из профнастила, обрешетка, вентиляция и карниз

Обрешетка крыши под профнастил. Организация вентиляции и карниза для крыши профнастила. Проход печной трубы и ее устройство на крыше из профлистов

Источник: vseokrovle.com



[content-egg module=GdeSlon template=compare]

Основы монтажа кровли из профнастила

Задача самостоятельного монтажа кровли из профнастила выполнима. С помощью этого материала можно сделать на крыше надежное покрытие, причем, весьма бюджетное. Оно будет выглядеть современно и привлекательно долгие годы.

Структура листа профнастила.

Для того чтобы все работы были проведены качественно, нужно изучить технологию укладки материала и его особенности, учитывать СНИП, знать, какие существуют узлы кровли из профнастила.

Какой профлист купить для кровли?

1. Чтобы сделать правильный выбор среди многообразия вариантов листов металлопрофиля, следует обратить внимание на высоту и форму его волны. Тот материал, волна в котором имеет высоту менее 2 см, предназначен для декоративных целей. Если этот показатель выше, значит, профлист предназначен для конструктивных целей. Для кровли подойдет именно он.
2. Следующее, на что рекомендуется обратить внимание при выборе кровельного покрытия из профнастила, это его марка:

• для легкой кровли: лист марки С8, С10, С13, С18, С21, С25, С44; форма волны может быть синусоидальной или трапециевидной.
• для кровли и обустройства стен: НС35 и НС44.

Сколько листов профнастила понадобится для устройства кровли?

Различают два вида профнастила: стеновой и кровельный. У стенового профнастила, как правило, меньшая высота волны.

1. Прежде всего, сделав нужные замеры, высчитываем площадь крыши. Для этого узнаем длину ската и его ширину.
2. К длине ската прибавляем требуемую ширину карниза.
3. Учитываем, что монтаж профлиста производится с нахлестом 10-15 см.
4. Прибавляем необходимый “запас” – 4-5% от общей площади крыши.
5. Выбираем марку профнастила, высчитываем площадь одного листа.
6. Цифру, полученную в результате расчетов п. 1-4 разделим на цифру, полученную в п. 5 и находим нужное количество листов профнастила для покрытия крыши.

Если крыша не двускатная, самостоятельно произвести расчет требуемого материала довольно сложно. Здесь потребуются услуги специалиста. Но можно поступить и следующим образом: произвести замеры всех скатов ломаной крыши и воспользоваться специальной программой расчета кровельных покрытий.

Доборные элементы кровли из профнастила

Доборные элементы кровли из профнастила.

1. Торцевая планка. Предназначена для финишного оформления края листа профнастила. Крепится к нему двумя способами: либо точно по размеру, либо внахлест. Первую волну профлиста закрывают торцевой планкой более, чем на 5 см. Привинчивается сбоку кровельными саморезами, а сверху – коньковыми. Монтаж торцевых планок производят перед укладкой кровельного материала.
2. Карнизная планка. Выполняет защитную функцию: предотвращает попадание воды на фасад здания. Устанавливается с нахлестом не менее 10 см. Крепится к последней доске обрешетки с помощью кровельных саморезов одного цвета с профлистом с шагом 30 см.
3. Разжелобная планка. Предназначена для придания эстетической привлекательности коньковому элементу. Располагается непосредственно под ним. Важно хорошо закрепить (шурупами) с помощью разжелобной планки торцы листов, которые находятся под коньком.
4. Нащельники: угол наружный, угол внутренний, планка примыкания. Крепятся после того, как монтаж кровли будет произведен. Выполняет не только роль декоративного элемента, но и защищает места соединений от попадания влаги и пыли. Планки примыкания устанавливаются в местах стыков крыши и стен, трубы и кровли.
5. Ендова. Предназначена для соединения скатов кровли с разными уклонами. Устанавливается перед монтажом кровельного покрытия. Ендовы выполняют роль гидроизолятора.
6. Планки снегозадержания. Крепятся на расстоянии 30-35 см от карниза. В том случае, если длина ската превышает 8 м, следует установить дополнительные планки снегозадержания.
7. Конек. Соединяет верхние листы примыкания скатов кровли и защищает верхнюю линию перелома крыши. Крепится всегда в верхних точках волн профлиста. Между кровельным материалом и коньком следует проложить уплотнительную ленту. Швы можно заполнить герметиком. Коньковые элементы имеют разную конфигурацию для разных кровель.

Основные этапы монтажа кровли из профлиста

Схема кровельный пирога для крыши из профнастила.

1. Установка обрешетки. Используются доски, толщина которых зависит от высоты волны профилированного металлопрофиля. Если выбран лист с волной средней высоты и толщины более 0,7 мм, то доски укладываются с шагом 150 см. Если волна низкая, то обрешетка должна быть практически сплошной.
2. Устройство гидроизоляции. Мембрану раскатывают таким образом, чтобы получились небольшие провисания в промежутках между стропилами перпендикулярно скату крыши.Обязательное условие: логотип производителя должен оставаться снаружи. Гидроизоляционный материал должен быть уложен с нахлестом, места стыков нужно проклеить лентой СП-1.
3. Установка контробрешетки. Она выполняется с помощью деревянных досок или брусков. Контробрешетка фиксирует гидроизоляционную мембрану и одновременно служит вентиляцией. Этапы монтажа:

1. Прибиваем по карнизному свесу две доски одинаковой толщины одну на другую. Обычно используют доски толщиной 5 см.
2. Гидроизоляционную мембрану следует вывести на эти доски.
3. Устанавливаем перпендикулярно доскам обрешетки деревянные детали контробрешетки. Для ендовы она должна быть сплошной.

1. Устройство ендовы для ломанных крыш. Это элемент кровли, который является внутренним углом, расположенным на стыке скатов. В зависимости от конструктивных особенностей крыши различают верхнюю и нижнюю ендовы. Нижние планки устанавливают поверх контробрешетки. Верхние планки служат для декоративного оформления кровли. Их крепят после того, как уложен профлист. Основное предназначение ендовы – защитить стыки между узлами кровли от проникновения пыли и влаги. Крепится ендова саморезами с уплотнителями, чтобы предотвратить протечки воды в местах соединений.

Устройство кровельного покрытия: крепим профлист

Схема укладки листов профнастила.

1. Правила передвижения по крыше:

• должна быть надета только мягкая обувь, прочно закрепленная на ногах;
• наступаем в углубления между волнами;
• профлист имеет довольно острую кромку, поэтому при работе с ним используем перчатки.

1. Монтаж профлиста:

• монтаж начинается с нижней части: по всей ширине ската настилается первый ряд листов;
• укладка производится внахлест на 1-2 волны. Таким образом происходит предотвращение проникновения влаги в подкровельное пространство;
• в качестве крепежных элементов используются кровельные саморезы с резиновыми прокладками;
• профлист верхнего ряда укладывается внахлест на нижний с расстоянием между их кромками не менее 15 см;
• саморезы крепятся только в углубления между волнами. Важно не перетянуть крепежные элементы, чтобы не деформировать профлист и не повредить его покрытие.

1. Монтаж конькового элемента;

Нахлест при его укладке составляет 20 см. Этот узел особенно важен, так как выполняет основную декоративную функцию. Если уклон крыши небольшой, то целесообразно использовать уплотнитель. Начинают устройство конька с той стороны, которая наименее подвержена ветрам.

1. Монтаж планок примыкания и карнизных планок.

Планки примыкания сначала устанавливается с нижней части трубы: прикладываем и отмечаем по трубе верхнюю кромку планки. Штробим и промываем шов. Край планки примыкания вставляем в штробу, герметизируем и крепим к обрешетке. Сверху карнизной планки выводят гидроизоляционную мембрану, фиксируют соединительной лентой и крепят к профлисту. Места примыкания в кровле из профнастила наиболее подвержены протечкам. Поэтому монтаж планок должен быть качественным.

Элементы кровли из профнастила: доборные детали и основные узлы

Элементы кровли из профнастила выполняют декоративную и конструктивную функцию. Они устанавливаются согласно правилам монтажа кровли из профнастила.

Источник: 1profnastil.ru



[content-egg module=GdeSlon template=compare]

Какие бывают доборные элементы для профнастила – разновидности и правила установки

Использование профилированного настила в качестве покрытия для кровли сопряжено с применением ряда деталей, обладающих важными дополнительными функциями, такими как закрытие линий внешних и внутренних рёберных участков, оформление краевых зон, предохранение слоёв кровли от попадания пыли, осадков и т. д. Такие детали называются доборными элементами, или просто добором, и для правильной укладки профнастила на кровлю следует ознакомиться с их устроенностью и особенностями монтажа.

Разновидности доборных элементов для профнастила

Доборы для кровли из профнастила изготавливаются посредством разрезки и сгибания оцинкованных листов металла, имеющих толщину в 0,4-0,5 миллиметров. Производство их осуществляется как в потоковых, так и в одиночных масштабах. В первом случае изготовление деталей обходится дешевле, но второй способ позволяет добиться наилучшего качества изделий.

С целью обустройства кровельного покрытия применяются следующие доборные элементы для профнастила:

• Коньковые планки, которые по форме могут быть простыми, округлыми либо П-образными. Их функция заключается в оформлении и защите коньковой конструкции.
• Доборные элементы ендов, включающие нижнюю и верхнюю составляющие. Используются для герметизации вогнутых углов крыши, а также для предохранения нижних слоёв кровли от дождя и снега.
• Планки примыкания, также состоящие из нижних и верхних элементов. Используются при соединениях кровли с прилегающими стенами, с дымоходной конструкцией, а также с некоторыми другими участками, в случае обустройства сложных по форме кровель.
• Торцевые планки, функция которых заключается в защите покрытия на торцевых участках от сильных ветровых порывов, а также в предохранении конструкций кровли от воздействий пыли и влаги.
• Карнизные планки, предохраняющие кровельные слои от запыленности и промокания, и также защищающие кровлю от сильных ветровых порывов.
• Уголки внутренние и наружные. Их функция заключается в прикрытии и удержании торцевых участков профнастила во внутренних и внешних углах.
• Капельники. Отводят атмосферную воду от обрешётки и стропил в водосливную систему либо непосредственно в землю.
• Снегозадержатели, предотвращающие лавинный обвал больших снежных масс с кровельной поверхности.

Большая часть перечисленных комплектующих для кровли из профнастила монтируется на заключительных стадиях укладки кровельного покрытия. Однако бывает и наоборот – часть доборов для крыши крепятся ещё до монтажа профилированных листов. Поэтому особенности монтажа тех или иных элементов крыши из профнастила следует изучить до того, как приступать к кровельным работам, чтобы не столкнуться с ошибками и неточностями в процессе их установки. С этой целью с каждой из деталей доборки для кровли стоит ознакомиться отдельно.

Если исходить из времени монтажа, то самым первым доборным элементом, используемым при укладке кровли из профнастила, является капельник. Его применение является очень желательным, а фиксация осуществляется к стропильной системе вдоль нижней кромки карниза. Установка капельника производится до монтажа обрешётки, с укладкой поверх гидроизоляционного слоя.

Использование капельника позволяет многократно увеличить срок службы различных компонентов кровельного сооружения и кровли в целом. Без применения данного элемента в пространстве под кровлей может скапливаться влага, которая, во-первых, образуется при конденсации, а во-вторых, вследствие просачивания из атмосферы через слои покрытия. Капельник способствует отводу влаги и предохранению элементов конструкции от её воздействия.

Если обустраивается кровельное покрытие для малоэтажного строения, и в нём не предусматривается монтаж водосточной системы, тогда установка капельника становится не просто желательной, но и крайне необходимой для нормального функционирования кровельной конструкции.

Капельник крепится к стропильной системе посредством гвоздей или самонарезающих шурупов, установка которых производится с промежутками в 35-40 сантиметров.

Комплектующие ендов

Ендовы представляют собой участки кровельной конструкции, где образуются вогнутые углы за счёт примыкания друг к другу двух ближних скатных поверхностей. Они считаются наиболее уязвимыми местами в конструкции крыш, и в них часто возникают условия для протечек. Если монтаж кровельного покрытия в участках ендов будет осуществлён неправильно, то в них могут образовываться лужи, которые затем просачиваются через кровлю.

При монтаже ендов используются две разновидности доборных деталей:

• Нижняя, или донная планка – в форме тонкостенного уголка из металла с широкими полками. Установка её производится до крепления профлистов к обрешётке.
• Верхняя планка, представляющая собой обычный уголок и в разрезе напоминающая предыдущую деталь. Иногда верхние планки имеют вогнутую либо выпуклую борозду вдоль центральной оси. Такого рода элементы используются с целью обеспечить ускоренное схождение осадков.

Ендовы на плоских кровлях до установки нижней планки подвергаются обработке гидроизоляционным составом. Для кровель с более крутым уклоном под нижнюю планку производится настилка дополнительного полосного гидроизоляционного материала, который должен быть примерно на 20 сантиметров шире ендовы (по 10 сантиметров с каждой стороны).

Установка нижних планок ендов начинается со стороны карнизного свеса. Крепление планок осуществляется посредством гвоздей, прибиваемых к краевым участкам. Далее при необходимости производится укладка уплотнителей, затем самих профилированных листов, и только после этого – верхней планки.

Карнизные планки

Это ещё одна разновидность доборных элементов для кровли из профнастила, применяемая в строительстве и препятствующая попаданию пыли и насекомых в подкровельное пространство. Достигается это путём закрытия карнизного свеса с торцевой части. Монтаж карнизных планок осуществляется к краевой части обрешётки.

По форме сечения карнизные планки могут быть прямыми, напоминающими обыкновенный металлический уголок, и фигурными, имеющими несколько рёбер жёсткости. Фигурные планки придают конструкции некоторую декоративность и улучшают окантовку карниза.

Если в проекте предусмотрена установка длинных держателей для водосливных желобов, тогда они должны быть установлены до монтажа карнизных планок. Если же в качестве креплений предусмотрены короткие держатели (кронштейны), тогда данный фактор не имеет существенного значения.

Желательно перед монтажом карнизных планок закрывать торцовую часть кровельной конструкции посредством москитной сетки. Крепление планок осуществляется посредством самонарезающих шурупов, закр

Кровля из профнастила — монтаж своими руками

Профлист – это прекрасное кровельное покрытие, которое можно использовать для отделки крыш практически любых построек жилого и хозяйственного назначения. Для каждого отдельного случая предусмотрено применение профлиста соответствующего типа, однако порядок его монтажа в большинстве моментов остается неизменным.

Крыша из профлиста своими руками

Основные особенности и нюансы монтажа профлиста

Профлист состоит из листа стали и специального цинкового покрытия, обеспечивающего защиту материала от воздействия коррозии. Крышу лучше всего укрывать дорогим материалом с полимерным покрытием. В качественных листах цинк дополнительно покрывается хромом, после чего грунтуется и подвергается дополнительной обработке полимерным лакокрасочным материалом.

Характеристики профлиста

Для отделки крыш чаще всего применяется универсальный лист и стеновая разновидность материала. При выборе материала обязательно обращайте внимание на тип и высоту гофры. В случае с крышами лучше всего использовать «волну» высотой в 21-35 см. Также прекрасно подходит гофра типа «трапеция» такой же высоты. Оптимальная толщина листа находится на уровне 0,8-1 мм. Дополнительно нужно учитывать величину уклона ската и особенности обрешетки.

Схема устройства профнастила

Чтобы работы по сооружению крыши из профлиста своими руками прошли максимально быстро и с наименьшими трудозатратами, рекомендуется заранее подготовить все необходимое для работы.

Инструменты для самостоятельного монтажа профнастила

Инструменты для самостоятельного монтажа профнастила

1. Шуруповерт.
2. Специальная клепочная машинка. С ее помощью вы будете обрабатывать стыки листов материала.
3. Инструмент для ручной резки листов. О нем будет подробно рассказано далее.
4. Строительный уровень.
5. Измерительная рулетка.
6. Молоток, карандаш, гвозди и прочие мелочи, использующиеся при выполнении любых строительных задач.

Подготовка к монтажу профлиста на крышу

Подготовка к монтажу профлиста на крышу

Важно основательно подготовиться к монтажным работам, чтобы все прошло на высшем уровне и с минимальными издержками. Для начала следует грамотно организовать транспортировку кровельного материала к рабочему месту. Каждый лист поднимайте на крышу по отдельности.

Важно, чтобы на улице не было порывистого и сильного ветра, т.к. из-за него материал может повредиться.

Основной этап подготовки начинается с организации утепления, укладки влаго- и пароизоляции. Последняя крепится на внутреннюю сторону стропил с нахлестом порядка 10 см. Стыки проклеиваются металлизированной лентой.

Проверьте пленку перед использованием. Любые дефекты, щели и прочие повреждения недопустимы. Их нужно в обязательном порядке герметизировать. Помните о том, что правильно уложенные пароизоляция, утеплитель и влагозащита позволяют сэкономить до 20% тепла и даже больше.

При использовании профлиста крышу лучше всего утеплять при помощи матовых материалов. Никаких особых рекомендаций по теплоизоляции не дается: плиты укладываются в обрешетку, предварительно застеленную пароизоляционной пленкой, и укрываются слоем гидроизоляции.

Отдельное внимание уделите гидроизоляции. Этот материал будет защищать утеплитель от пагубного воздействия влаги, при контакте с которой свойства теплоизоляции заметно снижаются. В результате это приводит к тому, что кровля покрывается льдом, в помещениях становится сыро, деревянные конструкции стремительно сгнивают и т.д. С функцией защиты от влаги отлично справляется полиэтиленовая пленка. Укладывайте ее с нахлестом около 15 см и фиксируйте стыки клейкой лентой.

Порядок укладки профилированного листа

Порядок укладки профилированного листа

Профлист укладывается, начиная с нижнего края кровли. Материал монтируется с нахлестом. Крепление листов осуществляется при помощи саморезов с резиновыми уплотнителями. Их необходимо фиксировать в изгибах волн профлиста.

Важно в точности соблюдать все рекомендации на каждом этапе монтажа. Только так можно получить качественное, надежное и долговечное кровельное покрытие.

Прежде всего, необходимо сделать плотный дощатый настил под планкой ендовы. Укладывайте его приблизительно на уровне кровельной обрешетки, отступив порядка 60 см от разжелобка с обеих сторон. Укладка нижних досок ендовы должна выполняться с нахлестом не менее 20 см. Для фиксации донной планки используйте гвозди. Окончательно она закрепляется уже вместе с крышей. В случае, если крыша имеет пологий скат, специалисты советуют дополнительно применять мастики для уплотнения.

Установка и монтаж ендовы

Заведите донную планку под кровельный конек приблизительно на 25 см. Уложите между планкой и профилированным листом уплотнитель. Крепление торцевых досок рекомендуется выполнять выше обрешетки. В дальнейшем это даст возможность для закрепления торцевых планок. Именно в таком порядке создается ветровой уголок.

На следующем этапе монтируется карнизная планка и выполняется подшивка профилированным листом. Эту планку нужно устанавливать ниже по отношению к профлисту. Обязательно позаботьтесь о создании должной вентиляции пространства под кровлей.

На следующем этапе монтируется карнизная планка и выполняется подшивка профилированным листом

Порядок укладки профнастила во многом определяется особенностями конкретного типа кровли. К примеру, если идет речь о пологой конструкции, то листы укладываются с нахлестом в 1 волну и обязательным применением продольной уплотнительной прокладки. В случае же с крутыми скатами уплотнитель укладывать не нужно. При отделке вальмовых крыш укладка профлиста начинается непосредственно с центра вальмы. Непосредственно листы кровельного материала выравниваются по веревке, предварительно натянутой вдоль карниза.

Существует несколько технологий укладки современного профилированного листа на кровлю. К примеру, в соответствии с вертикальным способом монтажа первый лист укладывается внизу с созданием временного крепления. По аналогичному принципу монтируется 1-й лист 2-го ряда. Далее закрепляется 2-й лист обоих рядов кладки, чтобы в результате получился блок из 3 профлистов. Затем к уложенному блоку нужно пристыковать следующий и продолжать так делать далее, пока не будет заполнено все выделенное пространство.

Также укладка может выполняться с созданием блоков из 3 профилированных листов. Для реализации этой задачи сперва нужно уложить 2 листа 1-го ряда, максимально надежно скрепив их друг с другом, а затем пристыковать 3-й профлист 2-го ряда. Уложенный блок закрепляется после точного выравнивания в соответствии с карнизом. После создается следующий такой же блок, и укладка продолжается по этой схеме до конца.

Вне зависимости от выбранного метода монтажа профлиста обязательно проверяйте каждый узел фиксации. Именно от мест соединения в наибольшей степени зависит надежность, срок службы и качество будущего кровельного покрытия в целом.

Правила монтажа планок

Схема устройства крыши под профнастил

Устройство крыши из рассматриваемого материала своими руками предполагает обязательное использование разных планок. Первая из них – торцевая. Как правило, имеет двухметровую длину. При необходимости увеличения длины планки наращиваются внахлест. Монтируются по свесу крыши в направлении конька. Крепление выполняется таким образом, чтобы хотя бы одна волна профилированного листа перекрывалась торцевой планкой. Для фиксации используйте саморезы. Крепить их необходимо с шагом не более 100 см.

Завинчивание самореза в профлист

Следующий шаг – обустройство конька. При выполнении этого этапа работы нужно быть максимально внимательным, т.к.конек является одним из самых ответственных узлов кровельной системы. Монтаж выполняется с применением гладких коньковых составляющих, между которыми профессиональные строители советуют прокладывать слой дополнительной теплоизоляции. В случае применения гофрированных профлистов допускается монтаж специального конькового уплотнителя.

Работы по устройству кровли из профнастила завершаются монтажом планок примыкания. Эти изделия имеют двухметровую длину и укладываются с нахлестом до 20 см. Крепятся саморезами, со стороны профилированных листов. Саморезы нужно устанавливать через каждые 40 см.

Важно выдержать правила примыкания кровельной конструкции к стене дома. Так, торец кровли и стены соединяются с использованием специального конькового уплотнителя. Он размещается между планкой стыка и верхним краем профилированного листа.

Важно уложить продольный уплотнитель в местах бокового примыкания кровли. Подобное мероприятие будет способствовать защите конструкции от попадания в нее снега и прочих нежелательных элементов. В случае если скат кровли имеет крутой уклон, использовать уплотнитель не нужно.

Как резать листы кровельного материала?

В процессе устройства крыши из профлиста своими руками практически всегда возникает необходимость разрезки листов. Это можно делать при помощи разнообразных инструментов. Самое главное, чтобы в процессе такой обработки не повреждался защитный слой листа.

Как резать листы кровельного материала

Для резки очень хорошо подойдет ножовка для металла, обыкновенные ножницы для нарезки жести, дисковая пила, профессиональный электрический резак. От использования же болгарки и прочих абразивных инструментов нужно отказаться. После резки болгаркой материал профлиста станет очень хрупким и неустойчивым к коррозии, что в результате не лучшим образом отразится на главных характеристиках и сроке службы кровельной системы.

После резки любым подходящим инструментом края профлиста нужно покрыть эмалью, предназначенной специально для обработки полимерных поверхностей. Благодаря этому будет восстановлена защита профлиста от коррозии.

Полезные рекомендации по устройству кровли из профлиста

Монтаж профнастила

В основных моментах устройства крыши из профлиста своими руками вы уже ориентируетесь. Теперь нужно разобраться и усвоить ряд нюансов, которые позволят выполнить работу на самом высоком уровне.

Прежде всего, запомните, что профлист укладывается, начиная с торца какого-либо нижнего угла. В отдельных ситуациях можно крепить сразу несколько листов внизу, отступив от планки карниза порядка 40 см. Крепления нужно делать по каждой 2-й волне.

Для защиты торцевых досок предназначены специальные ветровые уголки. Их нужно монтировать уже после укладки всех листов. Профлисты укладываются поперечно и продольно.

В случае горизонтального крепления нахлест делается таковым, чтобы верхний лист находил на нижний ровно на 1 волну. Это актуально для тех ситуаций, когда укладка выполняется с применением специальной прокладки из резины. При отсутствии же такой прокладки нахлест должен составлять 2 волны. Если профлист настилается вертикально, верхний элемент должен заходить на нижележащий не менее чем на 20 см.

От использования неоднократно упоминавшегося уплотнителя можно отказываться только в том случае, если скат кровли имеет уклон превышающий 60 градусов. После укладки всех листов профнастила приступайте к формированию соединений. Продольные стыки делаются по гребню через каждые 50 см, вертикальные соединения – по дну каждой имеющейся волны.

Для монтажа рассматриваемого кровельного материала можно использовать только специально предназначенные для этого саморезы. Также они известны как метизы. На 1 м2 кровельного пространства должно уходить примерно 5-8 таких крепежей. Метизы рекомендуется подбирать под цвет кровельного покрытия. На коньке крепление выполняется с обязательным использованием жестяной прокладки. На основном же поле нужно применять прокладку из резины.

Саморезы для профлиста

Таким образом, самостоятельное устройство крыши из профлиста вполне возможно. Нужно лишь соблюдать все правила и придерживаться основных рекомендаций, благодаря которым даже неопытный домашний мастер может разобраться в порядке крепления профилированных листов и выполнения всех сопутствующих операций. Следуйте полученной инструкции и у вас все получится.

Удачной работы!

Видео – Крыша из профлиста своими руками

этапы устройства — Мастер профнастила

Большинство людей, которые решили возвести на собственном загородном участке дом, приступая к проектированию крыши, чаще всего отдают свое предпочтение двухскатной кровле, покрытой профнастилом. Ведь она — самое лучшее соотношение функциональности и внешнего вида. Такая кровля отличается высокой устойчивостью к различным погодным проявлениям. На ней не скапливается снег и вода, что очень важно при особенностях погоды, присущей российскому климату.

Схема укладки гидроизоляции и обрешетки.

Устройство кровли из профнастила достаточно простое. Оно не вызывает особых сложностей даже при самостоятельном выполнении работы, так как для этого достаточно наличия хотя бы базовых знаний и навыков в строительстве, а также умения правильно делать чертежи.

Плюсы конструкции двускатных крыш

Двухскатная крыша — это конструкция, состоящая из 2-х скатов, которые соединены между собой по линии конька и расходятся от него в обе стороны под определенным углом. Этот угол называют уклоном крыши. Двускатная крыша широко применялась в древней архитектуре. И по сегодняшний день она сохранила простоту, доступность и современность. Конструкция такой двускатной кровли позволяет варьировать вылет карнизных свесов и конфигурацию фронтонов. Также стоит отметить, что для устройства такой крыши используется доступный каждому комплект материалов и инструментов.

Вернуться к оглавлению

Виды профнастила

Профлист в зависимости от толщины листа подразделяется на несколько видов:

• несущий;
• кровельный;
• стеновой.

Чертеж кровельно-несущего профнастила.

Несущий профнастил предназначен для устройства опалубки в сооружениях, собираемых на металлическом каркасе, на который и приваривают его, после чего заливают бетонной стяжкой.

Кровельный профилированный лист может быть оцинкованным и полимерным. Профлист с полимерным покрытием выпускается в различной цветовой гамме, начиная от синей и заканчивая коричневой. Оцинкованный лист имеет всего лишь один цвет — серый. Высота профиля кровельного материала может варьироваться в пределах от 3,5 до 7,5 см.
Стеновой профнастил всегда покрывается полимерным составом. Применяется он для сооружения всевозможных перегородок, заборов и облицовки построек. Высота его профиля небольшая, она составляет 0,8-2,1 см. Такая высота обусловлена тем, что ему не приходиться выдерживать высокие нагрузки.

Вернуться к оглавлению

Монтаж крыши из профнастила

Для устройства двускатной кровли, покрытие которой производится посредством профнастила, понадобятся следующие инструменты и материалы:

• деревянный брус;
• крепежные изделия;
• профнастил;
• ножницы по металлу;
• электрический лобзик;
• дисковая пила.

Использовать болгарку и абразивные круги при монтаже двускатной крыши из профлиста категорически запрещается.

Вернуться к оглавлению

Этапы возведения крыши

Устройство кровли из профнастила осуществляется в несколько этапов:

• сооружение стропильной системы;
• укладка кровельного материала.

Вернуться к оглавлению

Сооружение стропильной системы

Схема стропильной системы.

Устройство крыши начинается с установки нижних балок стропильных рам, для чего используется сосновый брус с сечением 100х100 мм. Под его края подкладываются небольшие куски рубероида или любого другого гидроизоляционного материала. После этого с помощью отвеса определяется центр балок, где железными скобами или врезкой «в шип» крепят вертикальные стойки, для чего используется брус сечением 100х100 мм. Крепить их необходимо по одной линии. Расстояние между соседними стойками должно быть не более 2-х м. Стойки будут выступать в качестве несущей опоры стенам самого верхнего этажа здания. Вертикальность стоек обеспечивается временными раскосами, выполненными из досок.

На верхние торцы стоек кладется брус, обладающий равным сечением. По окончании проверки его горизонтальности он закрепляется. С внешней стороны брусья, имеющие вертикальное положение, обиваются необразной доской, а с внутренней — фанерными листами. Пространство, образованное между досками и фанерой, заполняется утеплителем.

После того как стойки будут закреплены непосредственно к перекрытию, можно приступать к монтажу мауэрлата, выполняющего опорную функцию для подстропильных ног.

Мауэрлат равномерно распределяет нагрузки от снега, ветра и массы самой кровли на стены сооружения, а также осуществляет прочное крепление стропильной системы к стенам. Поэтому устройство этого элемента крыши требует от исполнителя ответственного подхода. Под брус мауэрлата обязательно укладывается рубероид, сложенный пополам. Это позволяет исключить капиллярный подсос.

Схема крепления мауэрлата.

По окончании укладки мауэрлата устанавливаются сами стропила, для чего используются идеально ровные обрезные доски, сечение которых должно быть 200х50. На них не должно быть ни единого сучка. Длина их должна быть более 1,5 м. Монтаж стропил осуществляется с шагом 100 см.

В первую очередь крепятся стропила у торцевых фронтонов, и только потом все остальные.

Заключительным этапом устройства стропильной системы будущей кровли производится притягивание мауэрлата со стропилами к стенам. Для этого используются анкерные болты. Еще осуществляется монтаж кобылок, которые впоследствии обшиваются подолом из досок. Что позволяет защитить пространство чердака от задувания внутрь снега.

Вернуться к оглавлению

Укладка кровельного материала

Подготовка основания под укладку профнастила завершается устройством обрешетки, после чего заделываются фронтоны. На этом этапе нельзя забывать и про устройство карнизов, которые обязательно подшиваются снизу фанерой с влагостойким покрытием, на вылетах балок и монтаж окошек на фронтонах.

Двускатная крыша из профнастила, а именно ее устройство, предполагает обязательное соблюдение некоторых правил и учета специфики самого материала. В противном случае произвести качественный монтаж такой крыши своими руками не получится.

При монтаже профилированных листов очень важно учитывать связанную с углом наклона ската кровли величину нахлеста элементов, принадлежащих соседнему ряду.

Если крыша с профнастила имеет наклон не более 14°, то величина нахлеста должна быть не менее 2 м, от 14° до 30° — в пределах 1,5 м. Уклон, превышающий 30°, подразумевает нахлест, равный 1-1,5 м.

Укладка профнастила возможна и на крышу, уклон которой не превышает 12°, но в этом случае стыки листов, продольные и поперечные, обязательно обрабатываются силиконовым герметиком.

Схема крепления профнастила саморезами.

Профнастил крепится специально предназначенными для кровли саморезами. У них на конце есть сверло, а на головке прокладка, изготовленная из неопрена. При этом для крепления листа в нижней части волны используются саморезы размером 4,8х35 мм, а для закрепления коньки-саморезы, длина которых не менее 500 мм.

На деревянные элементы стропильной конструкции кладется гидроизоляционный материал, а поверх него пароизоляционный и теплоизоляционный. При этом гидроизоляционный слой может быть, как теплым, так и холодным. Теплая гидроизоляция подразумевает применения специальной мембраны, которая отличается высокой устойчивостью к влаге. Укладка всех используемых материалов в этом случае обязательно производится горизонтально во избежание провисания. При устройстве гидроизоляции холодного типа к мембране добавляется пленка.

Перед укладкой профилированного листа особое внимание уделяется утеплению кровли. В качестве теплоизоляционного материала, который укладывается впритык к гидроизоляционному, чтобы не оставалось зазора, можно использовать как матовые, так и плитные виды материала.

Сделать двускатную кровлю с применением современного профлиста с полимерным покрытием любого цвета несложно. А если следовать всем необходимым рекомендациям, полученная крыша будет служить долгое время.

Монтаж крыши из профнастила своими руками пошаговая инструкция

Как закрепить профнастил на крыше

Монтаж крыши из профнастила своими руками пошаговая инструкция. Профнастил в наше время набирает все большую популярность из-за большого списка своих достоинств и умеренной цены. К тому же этот материал очень легко устанавливать, и он представлен в очень большой цветовой гамме и в разных дизайнах.

Так что каждый найдет профнастил по своему вкусу. Вдобавок ко всему этому, данный материал отлично защищает помещение от осадков и совершенно не подвержен коррозии. Как проводится крепление профнастила на крышу, узнайте прямо сейчас.

Укладка профнастила на крышу

Итак, сам лист профнастила состоит из стального листа, антикоррозийного покрытия, грунтовки и верхнего декоративного слоя краски. Толщина одного листа в среднем составляет 0,5 мм. Самым распространенным вариантом профнастила являются трапециевидные листы, поскольку их очень удобно монтировать. Но также вы можете встретить синусоидные листы.

Для правильной кровли крыши, помимо профнастила, необходимо приобрести еще ряд определенных деталей. К ним относятся подкладочная мембрана под гофру, снегоупорные планки, уплотнения для внутренних стыков и сквозные выводы. Без этого ваша кровля не будет характеризоваться целостностью.

При выборе самого профнастила необходимо обращать внимание не только на его цвет, но и на марку. Существуют три разные марки, каждая из которых предназначена для определенного типа крыши. Марка С используется для маленьких крыш, а высота ее волн не превышает 21 мм. Профнастил марки НС подходит для кровли крыши среднего размера. Ну а марку Н используют для больших крыш с высокой нагрузкой, поскольку такой профнастил обладает дополнительными ребрами жесткости, а высота его волн достигает 115 мм.

Перед тем как проводить крепление профнастила рекомендуется установить дополнительный слой гидроизоляции. Для этого можно использовать обычную полиэтиленовую пленку. Укладывать ее нужно только горизонтально, начиная от нижней части крыши. Чтобы ваша работа не оказалась напрасной, стыки нужно хорошо заклеить строительным скотчем.

Затем можно переходить к выбору креплений. Если вы проводите крепление профнастила к дереву, то можете использовать даже обычные саморезы с прокладками. Но, ни в коем случае нельзя использовать для этого гвозди.

Однако идеальным вариантом будет применение специальных стальных саморезов, которые еще должны быть покрыты цинком. Вкручивать их нужно строго перпендикулярно. Делать это можно как вручную, так и с помощью шуруповерта. Чтобы предотвратить попадание влаги под профнастил, в комплект с саморезами входят прокладки из необычной резины.

Также не нужно забывать об обрешетке. Монтировать ее нужно из деревянных брусков, и она должна быть достаточно прочной, чтобы выдержать вес всей крыши. После ее установки, деревянные бруски нужно хорошенько пропитать антигрибковыми смесями.

После этого можно смело переходить к монтажу самого профнастила. Крепление профнастила можно начинать как с верха крыши, так и с нижней ее части. В основном, порядок укладки профнастила выглядит следующим образом. Первый лист нужно укладывать, начиная с любого нижнего угла. Впоследствии торцевые углы нужно будет зашить ветровыми уголками.

Между собой листы должны лежать внахлест. Если они стыкуются с боков, то каждый последующий лист должен заходить на предыдущий на две волны. А нахлест между верхним и нижним листами должен быть не менее 20 мм. Листы нужно крепить саморезами на расстоянии 5 см друг от друга.

После установки всех листов нужно закрепить конек. Конек должен быть такого размера, чтобы его края заходили на профнастил на 10 см.

Поделиться ссылкой:

Загрузка…

Монтаж профнастила на крышу своими руками

Кровельные работы по укладке профнастила заключаются в проведении комплекса довольно сложных мероприятий. Каждый этап характеризуется своей спецификой. Ранее мы рассматривали такие вопросы, как монтаж стропильной системы, обустройство «пирога». Сейчас разберемся подробнее с одним пунктом из всего перечня технологических операций – каким способом производится монтаж профнастила на крышу своими руками и с помощью чего фиксировать листы на обрешетке.

Элементы крепежа

Даже если кровельный материал и оцинкованный, то и в этом случае используются специальные саморезы, предназначенные именно для фиксации профнастила. Кстати, это касается не только их укладки на кровле. Они применяются и при любых других работах с такими листами – установка ограждений, перегородок и так далее.

В чем их особенность? Это не просто крепежная деталь, а комплект, состоящий из самореза и пластиковой втулки (шайба с «юбкой»). Он показан на рисунке.

• Сечение крепежа и внутренний диаметр прокладки подобраны с учетом температурного расширения материалов.
• Наличие «юбки» гарантирует, что под кровлю влага не проникнет, так как после вкручивания самореза она несколько расширится и плотно закупорит отверстие в листе.

На заметку!

Встречаются рекомендации, что при использовании втулок профнастил крепить можно и гвоздями. Верно! Только вот как быть с ремонтопригодностью кровли? Саморез вывернуть не сложно, а с гвоздем придется помучиться. Плюс к этому, не факт, что и соседние листы при этом не будут деформированы.

Нередко встречается вопрос – какой длины приобретать саморезы? На тематических сайтах приводятся даже формулы для расчетов. С точки зрения автора, измерять все параметры с точностью до «мм» вряд ли кто станет. На практике оптимальная длина определяется просто – она должна превышать толщину фиксируемого материала примерно в 3,5 раза (с учетом прокладки).



Правила монтажа

• Листы профнастила укладываются с некоторым «перехлестом». Его величина зависит от крутизны ската. Для углов до 150 – порядка 20 см. При больших уклонах величину перекрытия можно уменьшить до 12 – 15 см.
• Все стыки листов (особенно по горизонтали) заделываются герметиком. По этому вопросу встречаются разные рекомендации (нужно/необязательно), но все-таки лучше такую работу проделать.

Порядок укладки

Работу по укладке кровли из профнастила рекомендуется начинать с одного из нижних углов, чтобы сразу определиться со свесом. Его величина зависит от толщины металла, поэтому данный параметр следует уточнять в сопроводительной документации на продукцию. Производитель обязательно прикладывает инструкцию по креплению (конечно, если листы изготовлены известной фирмой, а не «дядей Васей» в гараже).

Как правило, данные по величине свеса такие – от 20 до 30 см, если, конечно, это именно кровельный профнастил, а не стеновой. А то, что часто крыша покрывается изделиями марки «С», встречается не так уж и редко – в основном, по незнанию особенностей разновидности продукции.

Но это общая рекомендация. Нужно учитывать и крутизну скатов, и высоту строения. Ведь задача свеса – максимально защитить стены от стекающей жидкости. Этот вопрос также нуждается в тщательном изучении.

Первый лист крепится «условно», всего на 1 саморез.

Следующий образец выравнивается относительно свеса 1-го, и также фиксируется в одной точке.

Скрепление листов. Производится снизу, через каждые полметра. На рисунке видно, как это делать правильно.

В данном случае вид профиля волны роли не играет. Это общее правило для любого профнастила.

После укладки нескольких листов по данной методике (порядка 4 – зависит от их габаритов) все образцы на покрытой площади крыши еще раз выравниваются, после чего производится окончательная фиксация каждого фрагмента. Рекомендуемая расстановка саморезов – через «волну».

Крепление всех остальных рядов (по направлению вверх) – точно такое же (не забываем о «нахлесте»).

Полезные советы

Долговечность кровли зависит не только от качества выполненной работы, но и от правильного выбора марки профнастила (параметра волны, толщины металла). Об этом не следует забывать. Любой лист не подойдет, так как учитываются многие факторы. Например, предполагаемая снеговая нагрузка. Прежде чем приобретать кровельный материал, необходимо изучить всю доступную информацию по этому вопросу.

При раскрое листов не следует пользоваться «болгаркой». Искры легко прожгут полимерный защитный слой. Наиболее приемлемые варианты – эл/лобзик или ножовка (по металлу). Если имеется достаточный опыт в работе с ручным инструментом, тонкие листы с небольшой амплитудой волны (и с симметричным профилем) можно резать профнастил ножницами (опять-таки, по металлу).

На рынок поступают специальные диски для УШМ. Производители утверждают, что они предназначены именно для работы с профнастилом. Кого этот вопрос интересует, все особенности данной продукции (как и стоимость) может уточнить в точках продаж в своем населенном пункте. Найти такие диски пока еще довольно сложно, поэтому акцентировать внимание на описании данных изделий смысла нет. Информации «к размышлению» уже достаточно.

Работать на кровле следует в обуви с мягкой подошвой (или вообще босиком), чтобы не повредить защитный полимерный слой.

Наступать на «гребень» волны нельзя – его несложно продавить.

Технология монтажа, особенности, схемы и рекомендации

Если вы собираетесь позаботиться об обустройстве прилегающей территории, то вам следует выбрать тип строительства. Это особенно актуально, если речь идет о навесе. Не всегда есть возможность и желание построить отдельную редакцию. Иногда достаточно установить навес, чтобы обеспечить его практическое использование. С его помощью можно обустроить место для уютного праздника, хранить предметы домашнего обихода. Самый важный этап — это выбор материала.Оптимальным решением станет профнастил, который отличается прочностью и прочностью.

габариты

Изготавливается из оцинкованной стали, толщина от 0,5 до 1 мм. В процессе изготовления на материал наносится защитный слой из полимеров. Стандартные размеры полотна следующие: ширина — от 80 см до 1,1 м; длина — от 2 до 6 м, высота — от 8 до 130 мм. Последний параметр — это расстояние, которое соединяет две гофры. Чем его больше, тем просторнее выглядит изделие.Если вы решили сделать навес из профнастила, лучше выбрать вариант материала оцинкованный, чем поликарбонат. Обладает повышенной жесткостью. Он отличается устойчивостью к нагрузке, возникающей от давления толщины снега. Это обстоятельство служит важным условием создания такой конструкции.

Для справки

При сборке навесной одноярусной конструкции важно обеспечить правильный угол наклона. В противном случае выпавшие осадки будут задерживаться, перегружая световой кадр.

Устройство для зевания

В продаже сегодня можно встретить готовые комплекты навесов. Потребителю останется только собрать конструкцию по предложенным чертежам. В любом случае навес будет состоять из каркаса и покрытия. В качестве первого элемента можно использовать деревянные балки из твердых пород дерева. Их обрабатывают специальными растворами. Альтернативным решением являются стальные профили.

Опора будет подвержена вертикальной нагрузке. Поэтому для его изготовления можно использовать металлические профили 6 х 4 см.Если конструкция кажется более габаритной, то для надежности необходимо применить сечение 8 х 8 или 10 х 10 см. Количество опор легко определить, посчитав зазор между ними равный 1 м. При этом не учитывается конструкция, опирающаяся на стену. Изготовляя навес из профнастила, вам потребуется приобрести материал марки НС44 или НС35, который выдержит большие нагрузки и обеспечит водоотвод.

Расчет навеса

Рассчитаем параметры навеса для машины, соотнося габариты машины и параметры защитной конструкции.Таким образом, если автомобиль имеет габариты 1,6 х 4,3 м, то размер площадки должен быть 2,3 х 5,5 м. Если это внедорожник, площадь парковки увеличивают: 3,5 и 6,6 метра. В качестве оптимальной высоты навеса есть такой, который может вместить автомобиль с приподнятым багажным отсеком. Однако если сделать больше 2,3 м, то под навесом будет выпадать дождь и снег.

Подготовка инструмента

Для изготовления навеса из профнастила необходимо подготовить инструменты: строительный уровень, рулетку, ножовку, отвертку, сварочный аппарат, оцинкованные саморезы, молоток, отвертку. , дрель, набор гаечных ключей, болты и крепежные уголки.

Технология установки прилегающего навеса

Независимо от того, какие конструкции вы выберете, они будут считаться сборными конструкциями. Вы можете выполнить такую ​​работу самостоятельно, не прибегая к помощи извне. Для изготовления навесной конструкции, которая примыкает к дому, потребуется подготовить и рассчитать площадь под строительство. На следующем этапе площадка выравнивается. После этого грунт уплотняется, а по периметру выкапываются ямы для стоек. Необходимо расположить пазы в два ряда, в каждом из которых будет по 3 элемента.Концептуально у вас должен получиться прямоугольник.

Когда навес будет сделан из гофрированного картона, следующим шагом будет установка стоек. Они должны опускаться ниже линии промерзания почвы. В пустое пространство заливается цементный раствор, после чего следует дождаться полного высыхания. С помощью монтажных уголков и саморезов к стойкам усиливают перекладины. Угол наклона следует регулировать из-за разницы в длине противоположных опор.

Каркас покрывается грунтовкой.Следует дождаться высыхания, а затем нанести слой краски. Далее листы материала укладываются друг на друга, и в этом случае следует соблюдать перекрытие в одну волну. Листы крепятся саморезами к поперечным балкам. На квадратный метр понадобится около 7 оцинкованных саморезов и резиновая прокладка, которая предотвратит повреждение защитного покрытия.

Рекомендации по изготовлению альтернативного варианта навеса, примыкающего к стене

Навесы навесы из профнастила, примыкающие к стене, могут быть выполнены по упрощенной схеме.При этом вам нужно будет убедиться в наличии нескольких основных элементов, среди которых:

• поддержка;
• внешние колонны;
• стойки вертикальные;
• ящик;
• скелет;
• дренажная система.

Опора будет из дерева. Крепится к несущей стене анкерами. Опора —

Как установить металлическую крышу со стоячим фальцем

Данное руководство основано на системе стоячих фальцев Fabral с гвоздями и полосами с ребрами жесткости 1 дюйм.Прежде чем вы на самом деле закажете какие-либо панели для работы, мы рекомендуем вам внимательно прочитать это руководство и посмотреть видео ниже, чтобы лучше понять, насколько это может быть связано.

Видео установки:

Перед тем, как приступить к установке, обязательно посмотрите видео выше несколько раз, чтобы иметь очень четкое представление о том, что происходит в процессе установки, и увидеть, действительно ли вы хотите взяться за такой большой проект самостоятельно. .

Общие соображения:

При установке стоячего фальца настоятельно рекомендуется удалить всю битумную черепицу перед установкой, чтобы предотвратить / избежать «телеграфного эффекта», когда горизонтально установленная черепица пробивает вертикальные кровельные панели из листового металла, вызывая неприглядные вмятины, которые нельзя исправить / удалить.

Кроме того, поскольку большинство установленных фальцевых крыш сделаны из стали, зернистая поверхность битумной черепицы будет тереться о нижнюю сторону металлических кровельных панелей и, таким образом, вероятно, поцарапает слой краски и гальваники, что может привести к ржавчине металлических панелей. снизу.

Основы измерения:

При заказе материалов важно правильно измерить длину ваших панелей, чтобы не получить слишком короткие и непригодные для использования панели! 😉

Измерьте вертикальный проход от карниза крыши до линии конька, и закажите ваши панели как минимум на 2 дюйма длиннее, чем на , чем длина вашего фронтона / крыши.

Эти два дополнительных дюйма будут использоваться для формирования кромки кромки. Обратите внимание, что типичный край капельного шва выходит за пределы карниза на 1 дюйм, и вам нужно будет сделать обратный шов, чтобы зафиксировать панель в стартере карниза.- Вот тут и вступают в игру два лишних дюйма.

Сталь или алюминий?

На мой взгляд, алюминий — гораздо лучший выбор материала по сравнению со сталью, когда речь идет о фальцевых металлических крышах.

Алюминий не ржавеет и является самым безопасным вариантом для установки в прибрежных районах. Хотя большинство архитектурных стальных фальцевых крыш изготавливаются из высококачественной стали с покрытием (обычно из оцинкованной стали Galvalume или G-90), все же существует вероятность того, что вы можете нанести несколько глубоких царапин на панели, и в конечном итоге они заржавеют.

Хотя алюминий дороже стали, я думаю, разница в цене того стоит, особенно если вы живете недалеко от побережья или в морской среде.

Примечание для домовладельцев и тех, кто впервые устанавливает:

Для энтузиастов своими руками для первой установки мы рекомендуем установить стоячий фальц на простой двускатной крыше с минимальным проникновением в крышу.

Если у вас есть дымоходы, световые люки, слуховые окна и / или впадины на крыше, мы рекомендуем доверить эту задачу опытному профессиональному установщику, потому что очень легко сделать дорогостоящие ошибки при установке металлических фартуков и других деталей.- Неправильно установленный металлический оклад может вызвать преждевременную протечку крыши и потребовать дорогостоящего ремонта в будущем.

Процесс установки:

Установка обшивки карниза / стартовой планки:

Самая первая планка — это обшивка карниза WEF-1, которая должна быть установлена ​​перед подстилкой кровли.

WEF-1 предназначен для использования на крышах с уклонами от шести до двенадцати. Для скатов крыши более шести двенадцать может использоваться двухкомпонентная отделка карниза из WEF-2 и WEF-3.В этом видео будет использоваться WEF-1.

Поместите верх обшивки WEF-1 на одну линию с основанием и прикрепите к настилу на восемнадцать дюймов по центру кровельными гвоздями. Обшивка карниза будет прикреплена вдоль облицовки четырнадцатью винтами, расположенными на расстоянии шестнадцати дюймов по центру.

В следующем сегменте будет показано, как осветить две планки карниза, которые встречаются на впадине и бедре. Обратите внимание, что нанесение графитовых карандашей на окрашенную сталь со временем вызовет коррозию.

Отрежьте обшивку, как показано или необходимо, и прикрепите, как описано ранее, соответствующими кровельными гвоздями и винтами.

Обратите внимание на обрезанные углы, чтобы обрезки перекрывали друг друга. Между любыми перекрывающимися накладками следует использовать герметик.

Подложка:

Теперь, когда вся обшивка карниза закреплена, можно прикреплять подкладку. Покройте всю крышу тридцатифунтовой войлочной бумагой или титановой подложкой. На всех долинах, дымоходах и мансардных окнах следует использовать ледяной щит.

В холодном климате на карнизах следует использовать защиту от льда и воды, выступающую за внешние стены на двадцать четыре дюйма.

Укладку подкладки начинают с края карниза и фронтона и раскатывают параллельно линии карниза.

Позволяет каждому последующему маршруту перекрывать предыдущий на четыре-шесть дюймов.

При начале нового рулона подложки перекрывайте край не менее шести дюймов. Разорванные или порезанные участки следует заменить или отремонтировать перед установкой панели климатической защиты.

У боковых стенок и торцевых стен продолжите подкладку минимум на шесть дюймов вверх по стене и закрепите.

Для подготовки к установке первой панели нанесите полоску герметика на обшивку карниза.

Подробная информация по раскрою и подшивке панели:

Сделайте отметку на расстоянии одного дюйма от края панели и разрежьте ножницами вдоль основания каждого выступа. С помощью гибочного инструмента сформируйте подшивку под противень.

Полностью отрежьте нижнее ребро нахлеста. Снимите ножку и верх ребра с выступа внахлест с помощью ножниц. Затем выступите вокруг ребра и отрежьте заподлицо.

Проведите линию выравнивания вдоль торца фронтона на расстоянии полдюйма от края и под прямым углом к ​​линии карниза.Здесь будет запущена первая панель.

Установить бутиловую герметизирующую ленту вдоль кромки карниза. Поместите первую панель внахлест по линии выравнивания.

В холодную погоду прижмите панели к потолку карниза, а в теплую погоду оставьте зазор для расширения. Прикрепите сторону панели с помощью винтов с цилиндрической головкой номер десять, а верх панели с тремя точками с номером четырнадцать.

Вторая панель устанавливается аналогично. Нанесите герметик на подкладку, прежде чем надевать кромку на кромку карниза.

Соедините первые два-три дюйма панели вместе и плотно прижмите панель к обшивке карниза или с зазором, в зависимости от температуры.

Соедините панели вместе и закрепите вдоль противоположной стороны и вверху панели.

Подгиб карниза может быть затянут путем обжима с помощью зажимов для утиных накладок или инструмента для отбортовки после завершения установки.

Прикрепление обшивки фронтона к панели:

Чтобы закончить конец, разрежьте по изгибам и загните верхнюю плоскость вниз на девяносто градусов к обшивке карниза, а остальные откидные створки обрежьте заподлицо.Чтобы просмотреть другие варианты отделки фронтона, просмотрите руководство по установке защитного кожуха.

Установить полоску герметизирующей ленты вдоль выступа панели, уложить на место облицовку фронтона. Закрепите вдоль облицовки каждые двадцать четыре дюйма по центру деревянной застежкой номер десять или винтами с четырьмя точками.

Коньки:

На видео по установке выше показан вентилируемый ребристый колпачок с материалом RX10 Versavent, который предварительно прикреплен перед отправкой.

Поместите ребристый колпачок на панель и закрепите двенадцатью винтами с петлями через каждое ребро.Перекрыть следующие выступы гребня на шесть дюймов герметиком между нахлестами.

По желанию вы можете установить сплошную или вентилируемую Z-образную планку между ребрами жесткости и закрепить их кровельными винтами. Используйте полиуретановый герметик между планкой Z-образной планки и металлической кровельной панелью. Кроме того, закройте отверстие между планкой Z-образной планки и ребрами на каждом конце Z-образной планки. Нанесите герметик на заднюю часть затвора рядом с ребрами и поверх фланцев, чтобы закрыть зазоры.

Долина:

Ориентируясь на область долины, первым делом нужно разместить центр льда и воды внизу долины.Обрежьте фартук долины под углом и длиной, необходимыми для надежной защиты от льда и воды. Поверх гидроизоляции ендовы уложить подстилку.

На видео по установке вы можете увидеть следующую планку, которая будет установлена, — это клин WVC-1. По желанию вы можете использовать желоб со встроенной блокировкой обратного хода, что избавляет от необходимости использовать клин.

Сначала нанесите полоску ленты-герметика на нижнюю часть шипа ендовы. Расположите шип долины в шести дюймах от центра впадины.Затяните десятью винтами с круглой головкой с шагом двенадцать дюймов. Теперь, когда планка ендовы установлена, мы готовы приступить к резке и подшивке панелей для ендовы.

Перед установкой панелей поместите полоску бутиловой герметизирующей ленты вдоль карниза и поверх планки ендовы, как показано. Это снимок того, как будет выглядеть панель и как она будет размещена на крыше после завершения.

Обрежьте панель климатической защиты под соответствующим углом по длине, чтобы у кромки свеса и ендовы оставался один дюйм.- Это делается путем обрезки вдоль ребра, поэтому гибочный инструмент можно использовать для завершения кромки.

Чтобы закончить ребро нахлеста, обрежьте металл так, чтобы внутренний клапан загибался над отверстием, где его можно было разрезать заподлицо с краями.

Установить панель можно, нанеся герметик на подкладку и выровняв панель перед защелкиванием.

После совмещения соедините панели вместе, работая от карниза вверх по ходу панели. Закрепите верх панели четырнадцатью винтами с фрезерованием.Чтобы закончить панель на торце фронтона или боковой стене, сначала определите необходимую ширину панели.

Многие панели не заканчиваются как сплошной лист, и их необходимо разрезать и согнуть, чтобы получился фланец высотой в один дюйм, как показано на этом рисунке.

С помощью гибочного инструмента согните фланец на один дюйм по длине панели. Может потребоваться выполнение частичных изгибов по длине панели для более длинных участков, пока не будет достигнут желаемый изгиб.

Если панель используется для двускатного конца, нанесите герметик вдоль фланца высотой один дюйм и закрепите его обшивкой фронтона WGF-4, как описано ранее.

В демонстрационных целях в видео по установке панель используется в качестве состояния боковой стены с двойной планкой WSW-4. Нанесите полоску герметика на однодюймовый фланец, установите планку на место и закрепите десятью винтами с круглой головкой через каждые двенадцать дюймов по центру.

Установка набедренной крышки с помощью кожухов набедренной крышки:

Изолируйте черепичную или металлическую крышу с помощью продукции CSR Bradford

• Домашняя изоляция
  • Задний
  • Утепление дома
  • Стены
    • Задний
    • Изоляция стен
    • Золотые настенные биты
    • Брэдфорд Блэк Утеплитель Бэттс
    • Звукоизоляция SoundScreen
    • Настенные батончики Polymax
    • Изоляция стен
    • Fireseal
    • Полиэфирная изоляция
  • Настенные покрытия
    • Задний
    • Настенные покрытия
    • Обертка для стен Enviroseal RW
    • Обертка Thermoseal Wall Wrap
  • Потолок
    • Задний
    • Потолки
    • Золотые потолочные накладки
    • Брэдфорд Блэк Утеплитель Бэттс
  • Пол
    • Задний
    • Этаж
    • Optimo Изоляция пола
  • Утепление крыши
    • Задний
    • Изоляция крыши
    • Anticon
    • Fireseal
    • Мультител БАЛ 12.5-40 Одеяло
  • Обшивка кровли
    • Задний
    • Саркинг крыши
    • Enviroseal HTS Roof Sarking
    • Термоупаковка крыши
  • Изоляция сарая
    • Задний
    • Изоляция сарая
    • Полиэфирная изоляция
  • Втулка для домашнего комфорта
• Центр домашнего комфорта
  • Задний
  • Втулка для домашнего комфорта
  • Летом в моде, а зимой — в термосе — доведите домашний комфорт до максимума без удара током
  • Не жертвуйте комфортом и безопасностью в сарае или уличном здании
  • Темные стены, темные крыши — позаботьтесь о горячем индустриальном стиле
  • Работа на выходных, которая сэкономит деньги круглый год: изоляция потолка своими руками
  • Узнайте больше о том, как изоляция работает в вашем доме
    • Задний
    • Втулка для домашнего комфорта
    • Комфорт имеет значение…
    • Часто задаваемые вопросы
    • Решения для домовладельцев
      • Задний
      • Решения для домовладельцев
      • Утеплитель для новостройки
      • Звукоизоляция для новых домов
      • Контроль конденсации в новых домах
      • Противопожарная защита домов в зонах лесных пожаров
      • Саркинг под черепичной крышей
      • Теплоизоляция существующих домов
      • Звукоизоляция для существующих домов
      • Контроль конденсации в существующих домах
    • Утеплитель, разрушающий мифы
    • Как работает изоляция
    • Ролики
      • Задний
      • Видео
      • Dan & Dani Видео
      • Видео о продукции
      • Брэдфорд телевизионная реклама
    • Новости
    • Логотипы и маркетинговые ресурсы Bradford
    • Оформление гарантии
• Коммерческая изоляция
  • Задний
  • Коммерческая изоляция
  • Кровля
    • Задний
    • Кровля
    • Anticon
    • Система распорок для крыши Ashgrid
    • Enviroseal ProctorWrap Sarking
    • Строительное одеяло
    • Система распорок на крышу SpacerX
    • Термоупаковка
  • Стены
    • Задний
    • Стены
    • Acoustigard — Акустическая стекловата
    • Настенная пленка Enviroseal ProctorWrap
    • Fireseal
    • Martini — Акустический полиэстер
    • Полиэфирная изоляция
    • Термоупаковка Firespec и облицовочная пленка
  • Потолок
    • Задний
    • потолок
    • Acoustigard — Акустическая стекловата
    • Fireseal
    • Martini — Акустический полиэстер
  • Нижняя плита
    • Задний
    • Подкладка
    • Промышленные плиты и одеяла
    • Martini — Акустический полиэстер
    • Xtroliner — Тепловой PIR
  • HVAC
    • Задний
    • HVAC
    • Промышленные плиты и одеяла
    • Термоупаковка Firespec и облицовочная пленка
  • Промышленное
    • Задний
    • Промышленное
    • Волоконная сетка
    • Доска и одеяло Fibertex
    • Промышленные плиты и одеяла
  • Технические услуги
• Технический сервис
  • Задний
  • Технические услуги
  • Изоляция полов
  • Изоляция для негорючих стен
  • Акустическая и теплоизоляция для воздуховодов ОВК
  • Звукопоглощающие стены для крыши HVAC
  • Доступ к инструментам и справке службы технической поддержки Bradford
    • Задний
    • Технические услуги
    • Техническое сопровождение проекта
    • Селектор обертки стен
    • Тепловой счетчик кровли
    • Программа повышения квалификации
    • Примеры использования и обновления проектов
    • Строительная наука
    • Технические загрузки
    • Ссылки
• Загрузки
• Зачем утеплять Брэдфордом?
  • Задний
  • Зачем утеплять Брэдфорд?
  • Австралийское производство
  • Комфорт
  • Специалисты по установке
  • Энергоэффективность
  • Для окружающей среды
  • Здоровье
  • Инновации
  • Безопасность
  • Устойчивость
• Около
  • Задний
  • Около
  • Контакт
  • Офисы в Брэдфорде
  • Где купить
  • Специалисты по установке
  • Обязательства по безопасности
  • Обратная связь
  • Наша история
  • Часть семейства CSR
  • Карьера
    • Задний
    • Карьера
    • Наши люди
    • Наш процесс найма
    • Присоединяйтесь к команде CSR Bradford

• Калькулятор пакетов

• Установить цитату

• Где купить

• Свяжитесь с нами

• Зачем утеплять Брэдфордом?

  • Австралийское производство
  • Комфорт
  • Энергоэффективность
  • Специалисты по установке
  • Для окружающей среды
  • Здоровье
  • Инновации
  • Безопасность
  • Устойчивость

• Домашняя изоляция

  • Изоляция стен

  • Золотые настенные биты
  • Брэдфорд Блэк Утеплитель Бэттс
  • Звукоизоляция SoundScreen
  • Настенные батончики Polymax
  • Fireseal
  • Полиэфирная изоляция
  • Термопленочная плита

  • Утеплитель пола

  • Optimo Изоляция пола

  • Настенные покрытия

  • Обертка для стен Enviroseal RW
  • Обертка Thermoseal Wall Wrap

  • Изоляция потолка

  • Золотые потолочные накладки
  • Брэдфорд Блэк Утеплитель Бэттс
  • Полимакс Потолочные Баттс

% PDF-1.4
%
785 0 объект
>
endobj
xref
785 144
0000000016 00000 н.
0000003232 00000 н.
0000003352 00000 п.
0000003493 00000 н.
0000004747 00000 н.
0000006194 00000 н.
0000006246 00000 н.
0000006298 00000 н.
0000006350 00000 н.
0000006402 00000 п.
0000006454 00000 н.
0000006506 00000 н.
0000006558 00000 н.
0000006610 00000 н.
0000006662 00000 н.
0000006714 00000 н.
0000006766 00000 н.
0000006818 00000 н.
0000006870 00000 н.
0000006922 00000 н.
0000007167 00000 н.
0000007740 00000 н.
0000008401 00000 п.
0000008631 00000 н.
0000009320 00000 н.
0000009550 00000 н.
0000009591 00000 н.
0000009643 00000 п.
0000009695 00000 н.
0000009747 00000 н.
0000009799 00000 н.
0000009829 00000 п.
0000009879 00000 п.
0000009931 00000 н.
0000009982 00000 н.
0000010034 00000 п.
0000010086 00000 п.
0000010138 00000 п.
0000010190 00000 п.
0000010242 00000 п.
0000010294 00000 п.
0000010345 00000 п.
0000010397 00000 п.
0000010448 00000 п.
0000010499 00000 п.
0000010551 00000 п.
0000010601 00000 п.
0000010653 00000 п.
0000010675 00000 п.
0000011232 00000 п.
0000011254 00000 п.
0000011761 00000 п.
0000011783 00000 п.
0000012354 00000 п.
0000012590 00000 н.
0000013092 00000 п.
0000013114 00000 п.
0000013517 00000 п.
0000013539 00000 п.
0000014060 00000 п.
0000014082 00000 п.
0000014555 00000 п.
0000014577 00000 п.
0000015024 00000 п.
0000015046 00000 п.
0000015781 00000 п.
0000016504 00000 п.
0000017341 00000 п.
0000017585 00000 п.
0000017966 00000 п.
0000018644 00000 п.
0000021322 00000 п.
0000045873 00000 п.
0000045952 00000 п.
0000082244 00000 п.
0000082451 00000 п.
0000082507 00000 п.
0000082566 00000 п.
0000083046 00000 п.
0000112079 00000 н.
0000139199 00000 н.
0000139610 00000 н.
0000140447 00000 н.
0000141251 00000 н.
0000142091 00000 н.
0000142829 00000 н.
0000143588 00000 н.
0000144278 00000 н.
0000145118 00000 п.
0000145667 00000 н.
0000146258 00000 н.
0000147110 00000 н.
0000147950 00000 н.
0000148799 00000 н.
0000149006 00000 н.
0000149468 00000 н.
0000150326 00000 н.
0000151142 00000 н.
0000151453 00000 н.
0000152293 00000 н.
0000153151 00000 н.
0000153727 00000 н.
0000154576 00000 н.
0000155329 00000 н.
0000155908 00000 н.
0000156733 00000 н.
0000157271 00000 н.
0000175532 00000 н.
0000175822 00000 н.
0000177202 00000 н.
0000178375 00000 н.
0000179500 00000 н.
0000181625 00000 н.
0000184309 00000 н.
0000187041 00000 н.
0000189130 00000 н.
0000193885 00000 н.
0000197494 00000 н.
0000199273 00000 н.
0000200872 00000 н.
0000203586 00000 н.
0000203894 00000 н.
0000204152 00000 н.
0000205006 00000 н.
0000205951 00000 н.
0000207758 00000 н.
0000209400 00000 н.
0000212763 00000 н.
0000214936 00000 н.
0000215726 00000 н.
0000216515 00000 н.
0000218885 00000 н.
0000220483 00000 н.
0000221670 00000 н.
0000222457 00000 н.
0000223243 00000 н.
0000223855 00000 н.
0000224318 00000 н.
0000224741 00000 н.
0000225242 00000 н.
