Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели. Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

Как смонтировать саморегулирующийся нагревательный кабель на трубопровод?

В данной статье изложены основные правила и рекомендации по монтажу саморегулирующегося нагревательного кабеля на трубопроводах.

Подготовка к монтажу

Перед монтажом необходимо измерять сопротивление изоляции нагревательного кабеля – измеренная величина должна составлять не менее 20 МОм. Рекомендуемое напряжения для испытания – 1500 В DC, минимальное испытательное напряжение 500 В DC.

Следующим шагом является подготовка трубопроводов к укладке кабеля. Предварительно окрашенные или лакированные трубы должны полностью высохнуть. Для полного высыхания необходимо 3 недели. Все острые края и неровности должны быть устранены, поскольку могут повредить нагревательный кабель. Обогреваемая поверхность должна быть чистой и сухой.

Работа с саморегулирующимся кабелем

При укладке кабеля нельзя превышать минимальный радиус изгиба 25 мм.

Запрещено механическое воздействие и чрезмерное натяжение на кабель при сматывании и разматывании во время транспортировки и монтажа.

Концы греющего кабеля должны быть надежно защищены от воздействия влаги.

При разматывании с катушки нагревательный кабель необходимо тянуть по прямой.

Монтаж нагревательного кабеля

Наиболее удобным и корректным способом монтажа нагревательного кабеля является продольная укладка вдоль трубопровода в одну или несколько “ниток”.

Путем хорошего прилегания достигается хорошая теплопередача от нагревательного кабеля к трубопроводу. Если необходимо – сократить шаг крепления.

Отрезать нагревательную секцию необходимо после того, как он будет уложен на трубопровод и закреплен. Концы секции защитить от влаги – заклеить самоклеющейся лентой или присоединить концевую заделку.

Для установки соединительных муфт и концевых заделок на каждой нагревательной секции необходимо предусмотреть по 500 мм.

Крепление

Для крепления нагревательного кабеля используется клейкая лента:

Шаг крепления клейкой лентой составляет 200 – 250 мм.

Запрещено использовать теплоизоляцию из ПВХ или ленту клейкую, которая содержить поливинилхлорид или винилхлорид.

После монтажа нагревательный кабель по всей длине должен быть проклеен самоклеющейся алюминиевой лентой для улучшения теплообмена.

РИСУНОК

Пластмассовые трубопроводы перед монтажом кабеля следует покрыть по всей площади алюминиевой фольгой для эффективного распределения тепла, поверх кабеля также наклеить ленту алюминиевую. Нагревательный кабель будет находиться в средине алюминиевой ленты.

Способы прокладки кабеля

Кабель, монтирующийся вдоль трубопровода, должен быть уложен в соответствующих точках на циферблате “4 часа 30 минут” и “7 часов 30 минут”.

Кабель нельзя монтировать в самой низшей точке на горизонтальных трубопроводах. Также на таких трубах не допускается прокладка нагревательной ленты в верхней точке окружности, поскольку кабель может быть поврежден механически, а процесс распределения тепла наименее эффективный.

Монтаж на задвижках, фланцах, опорах, насосах

На арматуре, фланцах опорах, насосах, имеющихся на трубопроводе, возникают дополнительные теплопотери, которые, для поддержания требуемой температуры продукта, необходимо компенсировать. Также вся арматура должна быть доступна для обслуживания и проведения ремонтных работ.

Решить эти задачи можно путем укладки на оборудование дополнительного количества кабеля в виде петли.

Основные способы прокладки нагревательного кабеля представлены на рисунках ниже:

Аксессуары системы электрического кабельного обогрева

Для монтажа системы электрообогрева в целом необходимы следующие элементы:

• Соединительные и концевые муфты;
• Распределительные клеммные коробки;
• Силовой кабель для подвода электрического питания;
• Крепежные аксессуары;
• Устройства для прохода через теплоизоляцию;
• Приборы для контроля температуры;
• Таблички “Внимание электрообогрев”.

Дополнительные предписания

Соединительная муфта и концевая заделка должны быть смонтированы перед подключением к источнику питания.

Распределительные коробки следует установить в легкодоступном месте для удобства обслуживания.

После проведения монтажа кабеля, перед началом укладки тепловой изоляции, должно быть измеряно сопротивления изоляции каждого нагревательного контура.

Монтаж греющего кабеля на трубах

ВЫБОР ГРЕЮЩЕГО  КАБЕЛЯ И ПРОЕКТИРОВАНИЕ

Перед каждым монтажом системы кабельного электрообогрева необходимо проверить, правильно ли она была спроектирована. В особенности необходимо проверить следующее:
* Существует ли точная проектная документация?
* Соответствует ли выбор предъявляемым требованиям?
Это касается прежде всего следующих параметров:
* расчетные потери тепла
* температурный класс, определенный в сертификате испытаний
* максимально допустимая рабочая температура
* максимально допустимая температура окружающей среды
* Учтена ли максимально допустимая длина обогревательного контура?
* Выбрана ли соответствующая требованиям подсоединительная техника?
* Соответствуют ли остальные материалы системы сопутствующего обогрева и примыкающего оборудования электрическим, механическим, тепловым и химическим требованиям?
* Имеется ли для электрооборудования, которое выбрано для установки во взрывоопасных зонах, сертификат взрывобезопасности для взрывоопасных условий или сертификат соответствия?
Если при проверке проектной документации возникнут неясности, необходимо обратиться к нашим специалисты, обладающим обширным ноу-хау и компьютерными проектными разработками.

КОНТРОЛЬ ПЕРЕД  МОНТАЖОМ

* Непосредственно перед началом монтажа греющего кабеля проведите измерения сопротивления изоляции.
* На основе измерения сопротивления проверьте, соответствует ли длина поставленного греющего кабеля проектным данным.
* Проверьте, весь ли материал, необходимый для монтажа системы сопутствующего электрообогрева, находится на строительном участке и не поврежден ли он.
* Особенно следует проверить, соответствует ли обозначение греющего кабеля и его компонентов проектным документам (список материалов) и сертификату испытаний.
* Проверьте с помощью инструкции по монтажу, приложенной к изделию, имеются ли в Вашем распоряжении все необходимые инструменты.
* Подготовьте прокладку греющего кабеля, тщательно проверив состояние предназначенной для обогрева системы трубопровода.
* Устраните острые края и неровности, которые могут повредить греющий кабель.
* Лакированные и окрашенные трубы и поверхности к началу монтажа должны полностью высохнуть.
* Проверьте, соответствует ли фактическая длина труб расчетной длине.
* Перед началом прокладки греющего кабеля проверьте, соответствует ли внутренний диаметр труб расчетному диаметру. Обрезать кабель можно только после того, как он будет проложен на трубе и закреплен.

ОБРАЩЕНИЕ С ГРЕЮЩИМ  КАБЕЛЕМ

* Используйте для разматывания кабеля устойчивую подставку для катушки, на которую он намотан.
* При размотке тяните греющий кабель по прямой от катушки. Не допускайте при этом чрезмерно большой силы тяги, а также сгибов и вмятин на греющем кабеле.
* При размотке греющего кабеля с катушки следите за тем, чтобы он не протягивался через углы или острые края. Не наступайте на греющий кабель! Не используйте его в качестве петли для лазания. Не переезжайте на машине через греющий кабель!

ПРОКЛАДКА  ГРЕЮЩЕГО КАБЕЛЯ

* Греющий кабель должен прокладываться вдоль трубы. Таким образом Вы сэкономите время, сможете избежать монтажных ошибок при сложной спиральной прокладке и предотвратить повреждения кабеля при теплоизоляционных работах.
* Греющий кабель следует прокладывать спиралью только в том случае, если это однозначно указано в проекте.
* При прокладке первой нитки греющего кабеля нужно иметь в виду, чтобы при обратной прокладке на опорах и других элементах не должно происходить перекрещивания греющего кабеля.
* При прокладке учитывайте наличие байпасных и тупиковых линий.

КРЕПЛЕНИЕ  кабеля на трубах

* Закрепите греющий кабель минимум через каждые 200 мм с помощью термостойкой клейкой ленты или синтетического кабельного бандажа. Греющие кабели с минеральной изоляцией следует крепить с помощью стяжных стальных лент или стального кабельного бандажа.
* При выборе средств закрепления необходимо учесть следующее:
* при креплении греющего кабеля используйте преимущественно клейкую ленту.* при использовании кабельного бандажа обратите внимание на его достаточную термостойкость и стойкость к воздействию химических веществ
* не используйте металлических крепежных деталей для крепления одножильного греющего кабеля в полимерной оболочке
* алюминиевую клейкую ленту можно использовать только в том случае, если это предусмотрено проектом. При наклеивании алюминиевой клейкой ленты на греющий кабель повышается его тепловая мощность
* при обогреве синтетических труб для лучшей теплоотдачи и распределения тепла следует использовать алюминиевую клейкую ленту или фольгу под греющим кабелем или же под ним и поверх него.

ПРОКЛАДКА  КАБЕЛЯ ПО ПРЯМОЙ

* При прокладке вдоль трубы в две нитки расположение греющего кабеля должно соответствовать точкам на часовом циферблате прибл. «4 час. 30 мин» и «7 час. 30 мин.».
* При горизонтальном расположении труб не прокладывайте кабель на самой низкой точке.
* При горизонтальном расположении труб не прокладывайте греющий кабель также на верхней половине трубы, если это не указано в проекте. Этим Вы предотвратите механические повреждения кабеля, если, например, персоналу придется ходить по трубе. Кроме того прокладка греющего кабеля на верхней половине трубы невыгодна из соображений распределения тепла.

ПРОКЛАДКА  ВДОЛЬ АРМАТУР, ФЛАНЦЕВ И НАСОСОВ

* Соблюдайте при прокладке греющего кабеля минимально допустимый радиус изгиба!(5 внешних диаметров).
Пример для резервуара:Внешний диаметр греющего кабеля = 3 мм. Расстояние между кабелем = Диаметр изгиба x внешний диаметр греющего кабеля. Расстояние между кабелем = 5 x 2 x 3мм = 30 мм.
* Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.
* Вследствие повышенной потери тепла на арматуре, вентилях, фланцах и т.д. увеличивается соответственно и длина кабеля. Эти данные по дополнительному расходу можно взять из проекта.
* Типичные способы прокладки Вы найдете на следующих рисунках.

МОНТАЖ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ВНУТРИ ТРУБ

В крайних случая возможен монтаж греющего кабеля внутри защищаемой трубы. В данном варианте кабель вводится вовнутрь через специальную муфту (ниппель). В данном варианте есть свои минусы:
1. Снижается надежность водопроводной сети из за появления лишнего ввода — тройника.
2. Занижается сечение трубы, увеличивается вероятность засора.
3. Трудности с вводом кабеля внутрь трубы при значительных длинах и поворотах.

КОМПЛЕКТУЮЩИЕ ГРЕЮЩИХ СИСТЕМ

* Для комплектного монтажа обогревательного контура обычно кроме греющего кабеля необходимы следующие комплектующие:
* Подсоединительный элемент греющего кабеля
* Холодные провода
* Крепежные принадлежности для греющего кабеля
* Проходы для теплоизоляции
* Предупредительные таблички «Электрообогрев»
* Дополнительно также могут понадобиться:
* Соединительный элемент греющего кабеля
* Подсоединительная / соединительная коробка
* Монтажные уголки и монтажные пластины для подсоединительной/соединительной коробки
* Регулирующие приборы

ЕЩЕ НЕКОТОРЫЕ УКАЗАНИЯ ПО МОНТАЖУ

* Смонтируйте подсоединения греющегo кабеля еще до подключения к источнику тока.
* Установите подсоединительные коробки, так чтобы они были легко доступны.
* При расположении подсоединительных коробок вводы с резьбовыми соединениями для питающего кабеля и греющего кабеля не должны быть направлены вверх.
* При монтаже подсоединений следите за тем, чтобы по возможности использовать уже существующие кабельные пути.
* Подсоединительная коробка во время монтажа должна оставаться как можно дольше закрытой, чтобы предотвратить попадание грязи и влаги.
* Путем измерения сопротивления изоляции и петель проверьте правильность монтажа подсоединительной техники и функционирование обогревательного контура.
* После монтажа коробок нужно проверить:
* использованы ли подходящие и допущенные для этого резьбовые соединения и заглушки и правильно ли они смонтированы
* хорошо ли сидят резьбовые соединения и заглушки
* хорошо ли скреплен корпус с монтажным кронштейном

ВЫБОР  ТЕРМОРЕГУЛЯТОРА

* Обычно для одножильных греющих кабелей необходим терморегулятор. При выборе необходимого терморегулятора следует учесть соблюдение в особенности следующих технических параметров:
* рабочее напряжение
* номинальный ток
* диапазон терморегуляции
* макс. допустимая температура / макс. допустимая температура датчика
* IP-защита
* взрывозащита, если необходима
* сертификат испытаний
* Для экономии энергии рекомендуется применение регулятора с контактным датчиком.
* Удостоверьтесь перед монтажом, что используемый терморегулятор соответствует техническим требованиям и проектным данным.

ТЕРМОРЕГУЛЯТОРЫ С ТЕРМОДАТЧИКАМИ

* При сопутствующем обогревe трубопроводов термодатчик не должен устанавливаться в непосредственной близости от греющего кабеля ).
* При закреплении термодатчика необходимо следить за хорошим теплообменом между термодатчиком и трубой (напр., используя алюминиевую клейкую ленту или теплопроводящую пасту).
* Обычно во избежание ошибок при замере термодатчик закрепляется на расстоянии не менее 2 метров от арматуры, фланцев, насосов и опор.
* Следуйте инструкциям по установке соответствующего терморегулятора.
* Если месторасположение терморегулятора в проекте не указано, обратитесь к нашим специалистам.

МОНТАЖ  ТЕПЛОИЗОЛЯЦИИ

Надежное функционирование и принцип действия системы сопутствующего электрообогрева существенно зависит от того, насколько технически правильно проведен монтаж теплоизоляции. Особенное внимание обратите на следующие моменты:
* Проверьте, соответствует ли тип, толщина теплоизоляции проектным данным. Теплоизоляция, не соответствующая проекту, ни к коем случае не должна монтироваться, т.к. в этом случае не гарантируется точное функционирование сопутствующего обогрева.
* Теплоизоляция должна быть проложена по возможности сразу после монтажа системы сопутствующего обогрева, чтобы свести до минимума повреждения греющего кабеля.
* Используйте исключительно сухой изоляционный материал, поскольку от влаги он теряет свое действие, что отрицательно сказывается на функционировании сопутствующего обогрева.
* При прокладке теплоизоляции следите за тем, чтобы не повредить греющий кабель.
* Используйте для прокладки греющего кабеля и питающего кабеля исключительно специализированные проходы для теплоизоляции.
* Уплотните теплоизоляцию по всем швам жестяной обшивки и во всех вводах(вентили, подвески). Вся теплоизоляция должна быть абсолютно водонепроницаемой.
* Проведите после монтажа теплоизоляции еще одно измерение сопротивления изоляции в каждом обогревательном контуре, чтобы удостовериться, что греющий кабель во время монтажа не поврежден.
* С торцевой части необходима механическая защита, чтобы избежать повреждения

ПОДКЛЮЧЕНИЕ  К ЭЛЕКТРОСЕТИ

МЕРЫ ЗАЩИТЫ ОТ ТОКА ПЕРЕГРУЗКИ

* Для защиты от тока перегрузки используйте только предохранительные автоматические выключатели в соответствии с проектом и техническими данными. Отклонения могут привести к ошибочному срабатыванию предохранительного автоматического выключателя или же повлиять на эффективность защиты от тока перегрузки.
• При намерении применить защитные устройства, отличные от тех, что указаны в проекте или технических справочниках , обратитесь, пожалуйста, к нам.

МЕРЫ ЗАЩИТЫ ОТ УТЕЧКИ ТОКА

* Рекомендуем использовать автоматический защитный выключатель на 30 мА.
* Для эффективности этой меры безопасности обычно необходимо использовать греющий кабель с защитной оплеткой. Эта защитная оплетка должна быть включена в меры безопасности. Особенно это касается всех систем сопутствующего обогрева на неэлектропроводных трубах (синтетические трубы, трубы с покрытием) и поверхностях.
ВНИМАНИЕ:Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!
Купить, спроектировать и заказать монтаж можно в Нижнем Новгороде в Центре Теплых Полов…
Калькулятор обогрева трубопроводов…

Монтаж греющего кабеля внутри трубы

Монтаж такого кабеля заключается в заделке и последующим монтажом внутрь трубы

На фото саморегулирующийся греющий кабель для монтажа в трубу со специальной проходкой.

На фото схема монтажа внутри трубы Ensto

Монтаж кабеля внутри трубы имеет ряд преимуществ, по сравнению с монтажом на поверхности трубы.

1. Большая эффективность нагрева. Тепло съем в воде фактически выше в 2 раза.
2. Нет необходимости демонтировать трубу из земли, если монтаж греющего кабеля выполняется не сразу
3. Легко заменить кабель

Единственно нужно более тщательно подходить к выбору материалов. С учетом требований по гигиенической совместимости греющего кабеля с питьевой водой.

Обязательно соблюдать требования всех ГОСТ и СНИП в части электро и пожаро безопасности.

монтаж кабеля для обогрева труб

Коттеджи в Подмосковье используются для постоянного проживания, или как место, где не только можно расслабиться летом, но и приехать зимой, подальше от городской суеты.

На первое место выходит комфортный быт. Сегодня не обязательно отказываться от элементарных удобств, так как технологии позволяют обеспечить адекватный уровень жизни за городом. Нельзя представить домашний уют без водоснабжения, что бы зимой водопровод не замерз.

С учетом климата среднего региона России, водопроводные трубы от источника водоснабжения до дома прокладываются ниже глубины промерзания (не менее 1.5 метров). На проблемных участках водопровода монтируется греющий кабель. Проблемными могут стать участки, которые не позволяют завести трубу в дом, одновременно обезопасив ее от замерзания. Существует несколько вариантов монтажа.

При комплексном монтаже системы водоснабжения с «нуля» на проблемных участках используют саморегулирующийся подогревающий кабель с наружной установкой. Это можно увидеть на фотографиях 1 — 4.

Но есть загородные домовладения, где водоснабжение усовершенствуется поэтапно из старого.

Если по каким-то причинам трубопровод заведен в строение выше уровня промерзания, то необходимо все раскопать и довести до совершенства в соответствии с современными технологиями. Если на это нет средств, или невозможно пожертвовать ландшафтом.

Тогда возможно использование саморегулирующегося подогревающего кабеля с установкой внутри трубы (фото 7, 8, 9).

Но по внутреннему кабелю есть ограничения:

• Монтаж возможен при диаметре водопроводной трубы не менее 25 мм (диаметр концевой муфты 12мм и может ограничивать приток воды).
• Находится в воде, для безопасности его подключают через УЗО.

К недостаткам относятся два фактора:

1. Нарушение целостности гермоввода.
2. Нарушение герметичности наружной оболочки или концевой муфты.

Лучшее и наиболее безопасное решение по выбору монтажа подогревающего кабеля водопровода узнайте у инженеров компании «Системы для дома».

Задайте вопросы инженеру: (495) 649-8593

Какие данные содержит паспорт скважины, и почему его наличие необходимо при подборе водоподъемного оборудования.

Обогрев водопроводных труб греющим кабелем

Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

Как работает система кабельного обогрева?

Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

Способ монтажа греющего проводника
Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.
Внешний монтаж по трубе
Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
Вдоль трубы
С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

Спиральный монтаж греющего кабеля

Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

Обогрев отдельных узлов

При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

• Занижается диаметр трубы
• Греющий кабель со временем обрастает налётом, что ведёт к засорам
• На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
• Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

1. На кабель надевается сальниковый узел для размещения в трубе

2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

4. Сальниковый узел с кабелем закручивается и герметизируется.

Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

Утепление труб
Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

Подключение к электрической сети
Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

Материалы, близкие по теме:

Нагревательный саморегулирующийся кабель для монтажа внутри трубы и его технические характеристики | ЭлектроАС

Дата: 8 апреля, 2018 | Рубрика: Прочая Информация
Метки: Греющий саморегулирующийся кабель

Этот материал подготовлен специалистами компании «ЭлектроАС».

Нужен электромонтаж или электроизмерения? Звоните нам!

Сомнения о том, нужен ли греющий саморегулирующийся кабель для обогрева труб, имеются у многих. Что это за приспособление, и для чего его применяют будет детально рассмотрено далее. Если трубные коммуникации проходят на небольшой глубине, или в холодном помещении, то они нуждаются в обогреве. Без него трубопровод может просто замерзнуть. Таким образом, в холодное время можно остаться без водопровода или канализации, в итоге возникает необходимость дорогостоящего ремонта пришедшей в негодность магистрали.

Избежать этих неприятностей возможно установив обогревающий электрокабель, что исключит замерзание системы трубопровода. Его можно проложить внутри, или обмотать магистраль по ее внешней части. Кабель может достигать в длину более 20 метров, и это дает возможность прогревать только восходящую наверх часть трубопровода, или обогреть сеть целиком, если она находится в области промерзания земли.

Особенности конструкции

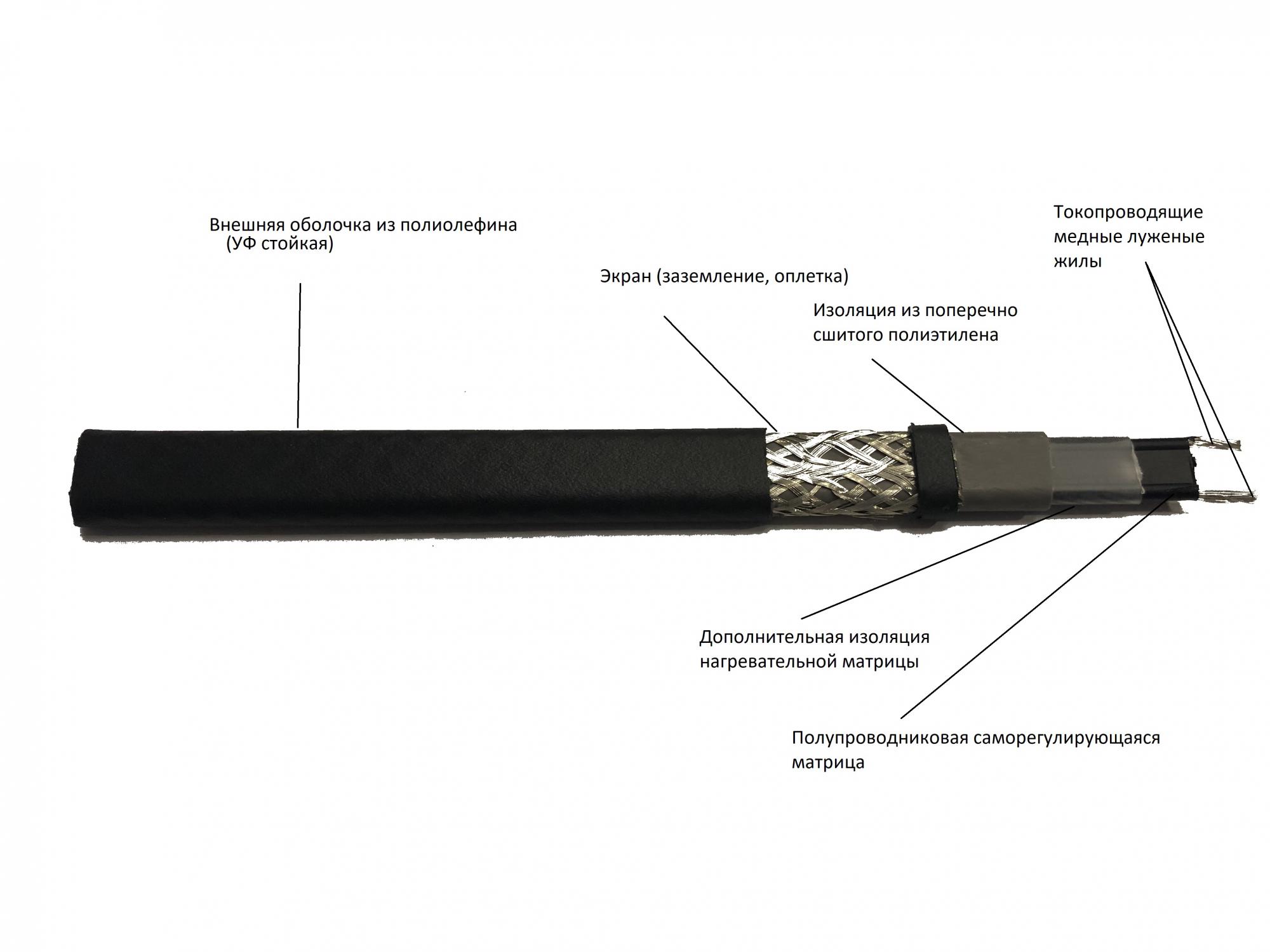

Греющий кабель, предназначенный для обогрева труб, производят в форме ленточного электронагревателя. Принцип работы такого приспособления простой. В нем расположенные параллельно проводники разделяет тепловыводящая полупроводниковая матрица из полимера. Особенность этой детали греющего электрокабеля заключается в возможности постоянного прогревания. Это дает возможность:

• обрезать греющий кабель в любом необходимом районе без боязни, что возникнут холодные участки;
• регулировать поток тепла, производимого саморегулирующимся устройством, зависимо к внешним показателям температуры окружающей среды.

Любая зона саморегулирующегося провода может подстраиваться под внешнюю температуру. К слову необходимо добавить, что это никак не влияет на функционирование остальных участков греющего кабеля. Основным моментом протяжки греющего кабеля — это выполнение всех защитных мер от перегрева.

Как выбрать прогревающий провод
Выбор саморегулирующего кабеля, используемого для обогрева труб, сделать непросто, потому, что производители предлагают обширный спектр разной продукции этой линейки. Часто по ряду причин зарыть трубопровод глубоко не получается, тогда на выручку приходит прогрев системы. Делая выбор подогревающего устройства необходимо помнить, что такой провод нуждается в дополнительной теплоизоляции. Это делают для снижения теплопотерь и экономного расхода мощности согревающего устройства. Выбор толщины изоляции должен быть основан на объеме магистрали и на климатических особенностях окружающей среды.

Выбор нагревающего устройства и расчет его мощности базируется на таких показателях:

• диаметр трубного сортамента;
• материал изготовления трубопровода;
• габариты теплоизоляционного слоя;
• потери тепла на магистрали, которые нужно полностью перекрыть.

Если выбор приспособления для прогревания системы оказывается сложным, то в любой момент можно обратиться за помощью к профессионалам. Они не только окажут помощь грамотным советом, но и могут провести монтажные работы.

Установка
Нагревающий саморегулирующийся провод, применяемый для обогрева труб, должен быть правильно установлен, грамотный монтаж в данной ситуации станет залогом длительной и бесперебойной работы водостока или подачи воды.

До того, как выполнять монтаж, необходимо провести подготовительные работы.

1. Трубные изделия нужно очистить от загрязнений и ржавых образований.
2. На следующем этапе монтажа подогревающее устройство протягивается одним из выбранных способов.
3. Число нитей при монтаже подбирают в зависимости от уровня мощности.
4. Далее выполняется крепеж устройства для прогрева трубопровода специальной лентой или алюминиевым скотчем.
5. Следующий этап монтажа – это прокладка теплоизоляции.
6. Последний шаг – это подключение питания.

Греющий саморегулирующийся кабель, предназначенный для обогрева водосточных труб будет установлен правильно, если соблюдать некоторые правила.

• Водосточные трубы из пластика, нужно оборачивать алюминиевым скотчем. Только при таком условии вся поверхностная часть водосточной конструкции будет греться равномерно.
• В отличие от резистивного, саморегулирующийся механизм является негорючим. Поэтому допускают пересечения при укладке.
• При монтаже необходимо максимально защитить водосточные и другие трубы от попадания влаги. Для этого применяют тепло и гидроизоляцию.

Значимым преимуществом монтажных работ при установке саморегулирующегося прогрева для водосточных магистралей становится большой радиус изгиба согревающего провода. Это позволяет его установить на сети любой сложности.

Прогревание трубопроводов изнутри
Греющий саморегулирующийся кабель для обогрева внутри труб рекомендуют протягивать в уже функционирующих магистралях, которые нужно греть. Если такое устройство планируется протягивать внутри системы с питьевой водой, то обязательно необходимо удостовериться, что выбранный вариант подходит под это требование.

Более подробно о установке грееющего кабеля внутри водопровода смотрите на https://trubanet.ru/vodoprovodnye-truby/greyushhijj-kabel-dlya-vodoprovoda-vnutri-truby-i-ego-ustrojjstvo.html, с с видео инструкциями по монтажу.

Приспособления, разрешенные для установки внутри магистрали с питьевой водой должны иметь специальный допуск пищевой годности. Покрытие на таком кабеле выполняют из полимера, который содержит фтор.

Если греющий провод подводят в систему сверху, то фиксировать его положение не обязательно. А при подводке провода внутри сети, выполняемой снизу, его необходимо закрепить. Перед установкой прогревающего приспособления внутри трубопровода, нужно точно измерить протяженность конструкции, а именно тех участков, которые готовятся к обогреву. Через запорные краны при этом методе протяжки кабель протягивать не разрешают. Площадь, где протянут провод для согревания внутри, следует отметить предупреждающей надписью.

Всю работу во время укладки саморегулирующего приспособления внутри конструкции рекомендуют выполнять аккуратно и внимательно, дабы не принести вред наружному покрытию провода. Резьбу на фитинговых деталях при работе лучше замотать заводской лентой, точно так же следует поступить с остальными острыми предметами. Эту защиту нужна применять обязательно.

Варианты крепления
Греющий саморегулирующийся кабель для обогрева по инструкции монтируется следующим методом.

1. Вдоль участка трубопровода по прямой.
2. Та же укладка по прямой линии, но выполненная несколькими кабелями, расположенные параллельно относительно друг друга.
3. Протяжка волнистой линией.
4. Крепление обогревающего кабеля спиралью вокруг трубопровода.

Нагревательный саморегулирующийся кабель для монтажа снаружи трубы
Во время протяжки снаружи конструкции электрокабель надежно фиксируют к поверхностной части посредством липкой ленты из алюминия. Пластиковую ленту для наружного электропровода применять не рекомендуют.

Вначале электрокабель крепится небольшими отдельными отрезками скотча из алюминия. Такие крепления снаружи нагревательного приспособления располагают на расстоянии 30 см друг от друга. После этого кабель фиксируют скотчем по всей протяженности. Таким путем при наружном обогреве создают:

• наружные препятствия для прямого контакта с теплоизоляционным материалом;
• нужный уровень прочности при креплении электрокабеля снаружи трубопровода;
• увеличение теплоотдачи на наружной части магистрали.

Так же при наружном креплении прогревательного приспособления на пластиковые системы нужно клеить липкую ленту. Так тепло будет распределяться по поверхности равномерно.

После таким же скотчем крепят к трубе муфтовую деталь, которая соединяет секцию прогрева с подведенным снаружи проводом. Датчики регулирующие температуру крепим так же скотчем.

Особенности продукции «Devi»
Саморегулирующиеся устройства «Devi», ставят для обогрева и защиты сети от замерзания. При этом создавая нужный уровень температуры, даже в неравномерно прогреваемых участках трубопровода. Компания зарекомендовала себя с наилучшей стороны, и используется во всех системах: водопроводных, канализационных и т.п. Также внутренний электрокабель для прогрева «Devi» эффективно работает в системах защиты от снега и льда на кровле. Особенно это заметно в тех участках, где водосток может засориться листьями и т. п. Обычный внутренний электрокабель в таких условиях может быстро испортится. Обратим внимание на то, что внутренний кабель данного производителя абсолютно устойчив к ультрафиолету.

Подогрев сливной конструкции
Многие интересуются, как работает такое устройство в канализационной магистрали, и нужно ли обогревать такую систему? Работает такое приспособление точно так же, как и в предыдущих случаях, и прокладывается аналогично. Прогрев сливной магистрали необходим, особенно в тех регионах, где характерны холодные климатические условия. Только такая защита может создать бесперебойную работу коммуникаций в холодный зимний период.

Приобретая электрокабель для нагрева канализации, нужно внимательно изучить рекомендации производителей относительно мощности устройства. Все эти советы прилагаются в инструкции. Данным образом, получиться приобрести максимально подходящий вид для конкретной ситуации.

Проверка саморегулирующегося электропровода
Греющий электрокабель для наружного прогрева труб проверяется очень просто. Хотя многие и не знают, как проверить, или как прозвонить такой провод. Для первоначальной проверки наружного нагревательного приспособления в системе достаточно подключить электропитание на 220В.
Возможными причинами неисправности наружного электрокабеля могут быть:

• поломка автоматического выключателя.
• Поломка УЗО.
• Нарушение контакта в вилке.
• Некачественный монтаж наружного провода.
• Перебой подачи напряжения на наружный провод.
• Недостаточный уровень напряжения в сети.
• Механическое повреждение наружного провода.

Греющий саморегулирующийся кабель для обогрева труб является недорогим и эффективным решением проблемы промерзания системы в зимнее время. Небольшие затраты на совершенно простое устройство полностью обезопасят коммуникации от аварий, а значит позволят поддерживать созданный в доме уют и комфорт.

Прочая и полезная информация

Прочая и полезная информация

Руководство по установке кабеля обогрева

Меры предосторожности при установке электрического нагревательного кабеля

Не допускается перекос, спутывание, многократный перегиб при хранении, обращении, прокладке или использовании электрогреющего кабеля. Повреждение внешней оболочки или изоляции строго запрещено

Перед прокладкой электрического нагревательного кабеля проверьте внешний вид и изоляцию. Значения сопротивления изоляции должны соответствовать значениям, указанным в руководстве по эксплуатации.

При прокладке электронагревательного кабеля не делать резких перегибов и не волочить его по полу на большое расстояние

При креплении электрического нагревательного кабеля оставьте место для реакции, чтобы он не сломался из-за расширения, вызванного теплом, или сжатия, вызванного холодом, во избежание короткого замыкания

Источник питания, подключенный к электрическому нагревательному кабелю, должен соответствовать требуемому рабочему напряжению

Убедитесь, что напряжение стабильно, чтобы избежать частого включения и выключения электрического нагревательного кабеля

 Если клеммная коробка установлена ​​на открытом воздухе, ее следует перевернуть на случай, если дождевая вода попадет в коробку, что приведет к проблемам с безопасностью

Следуйте свойству продукта электрического нагревательного кабеля.Например, соблюдайте максимальную длину кабеля: 100 м для промышленного применения и 30 м для гражданского применения, тогда как длина низковольтного электрического нагревательного кабеля составляет 30 м.

После установки электрического нагревательного кабеля проверьте безопасность цепи перед установкой изоляционного слоя. Необходимо использовать трубопроводный резервуар с огнестойкостью и высокой теплопроводностью, а также тщательно выбирать изоляционный материал

Ключевые точки для общего монтажа электрического нагревательного кабеля:

1.Электрический нагревательный кабель должен располагаться непосредственно под трубой или наматываться на трубу. Используйте алюминиевую клейкую ленту; через каждые 0,5~0,8 м используйте термостойкую клейкую ленту для фиксации электрического нагревательного кабеля в радиальном направлении. Кабель электрообогрева, проложенный параллельно трубе, обычно устанавливается под трубой под углом 45° к горизонтальной оси участка трубы. При использовании 2 электрокабелей их необходимо проложить симметрично.

2. Минимальный радиус изгиба при прокладке электронагревательного кабеля должен быть не менее 5-6-кратной толщины.

3. При подключении провода электрический нагревательный кабель должен быть правильно закреплен, чтобы избежать короткого замыкания. В то же время подключите сетчатую сетку, чтобы обеспечить заземление.

4. С поверхности трубы или контейнера следует удалить заусенцы или острые углы, чтобы защитить от повреждений трассирующий термокабель в процессе монтажа. Антикоррозийное и антисептическое покрытие должно быть сухим; модель трассирующего кабеля должна соответствовать требованиям к конструкции

5.Примерно через каждые 50 см закрепите электрический нагревательный кабель на сухой трубе с помощью самоклеящейся ленты из стекловолокна или алюминиевой клейкой ленты. При прокладке электрического нагревательного кабеля старайтесь закрепить его под углом 45° под трубой

.

6. Зарезервировать 1 м электрического нагревательного кабеля на первом выводе питания и концевом выводе цепи; оставьте определенную длину электрического нагревательного кабеля на всех радиаторах, таких как стойка, клапан, фланец и т. д., чтобы его было удобно снимать, обслуживать или заменять в любое время, когда это необходимо.

7. Везде, где используется 2-ходовой или 3-ходовой аксессуар, каждый порт должен быть зарезервирован с 40-сантиметровым электрическим нагревательным кабелем. Точка питания должна быть разумно выбрана для нескольких электрических нагревательных кабелей, чтобы сделать обслуживание удобным.

8. К монтажу ленточного кабеля следует приступать только после полного монтажа трубопроводной системы и ее гидростатического контроля. Строительство изоляционного слоя может быть начато только после того, как электрические нагревательные кабели будут полностью установлены, отрегулированы, испытаны и проверены при нормальной подаче тока

.

9.После завершения вышеуказанной установки необходимо провести испытание изоляции, чтобы убедиться, что сопротивление между жилой провода электрического нагревательного кабеля и сетчатой ​​сеткой соответствует руководству по эксплуатации

.

10. Материал изоляционного слоя должен быть сухим, качество и толщина должны быть обеспечены. Должна быть добавлена ​​водонепроницаемая крышка, и должен быть указан предупредительный знак с надписью «электрический нагревательный кабель внутри» снаружи изоляционного слоя

11. При установке на контейнер электрокабель должен быть намотан на среднюю и нижнюю часть контейнера, обычно не более 2/3 высоты контейнера, обычно 1/3

12.При установке кабеля электрообогрева следует тщательно продумать возможность демонтажа принадлежностей и оборудования трубы, чтобы убедиться, что кабель электрообогрева не будет поврежден

13. Резиновая прокладка, шайба и застежка должны быть в наличии и в целости при установке аксессуара. Установка должна быть правильной, закрепленной во избежание ослабления или попадания воды в коробку

14. Во влажной и коррозионной среде необходимо использовать усовершенствованный или электрический кабель для морского использования.

Меры предосторожности должны соблюдаться для специальных промышленных труб и различных материалов:

При продувке паром трубопровода аппарата она должна проводиться через 2 часа после отключения питания, а температура продувки не должна превышать 200 ℃ в течение длительного времени. Если температура слишком высока, то перед прокладкой электронагревательного кабеля снаружи трубопровода можно заранее разместить слой теплозащитного покрытия, чтобы предотвратить его возгорание из-за высокой температуры

При электрообогреве неметаллической трубы необходимо добавить металлический лист (алюминиевую фольгу) между внешней стенкой трубы и кабелем электрообогрева для улучшения эффекта обогрева

Для аппаратной трубы: не подсоединяйте электрический нагревательный кабель непосредственно к аппаратной трубе, иначе это приведет к частому включению и выключению электрического нагревательного кабеля, а затем приведет к избыточному электрическому току, который, возможно, может способствовать перенапряжению жилы кабеля. выпуск

Процедура установки электрического нагревательного кабеля

Процедура установки одиночного кабеля электрообогрева

Используйте самоклеющуюся ленту из стекловолокна или алюминиевую клейкую ленту, чтобы прикрепить кабель электрообогрева к трубе через каждые 50 см

При прокладке кабеля электрообогрева постарайтесь закрепить его в положении 45° под трубой

Запас 1 м кабеля электрообогрева соответственно на первой клемме источника питания и концевой клемме цепи

Расположите провод в соответствии с проектным чертежом [коэффициент намотки] (если коэффициент представляет собой целое число, используйте параллельную прокладку для уменьшения количества точек соединения)

Для всех радиаторов (таких как подставка, клапан, фланец и т. д.) оставьте длину кабеля электрообогрева в соответствии с проектным чертежом.Намотайте и закрепите этот отрезок кабеля электрообогрева на основном корпусе радиатора

.

Следует обратить внимание на следующие предупреждения:

* Радиатор должен быть с проектной необходимой длиной кабеля электрообогрева

* Кабели электрообогрева можно складывать и складывать друг на друга или размещать по-другому

* При креплении постарайтесь сделать радиатор легким и доступным для снятия для ремонта или замены в любое время, когда это необходимо, чтобы избежать повреждения кабеля электрообогрева или воздействия на любую другую цепь

* Везде, где используется 2-х или 3-х сторонний аксессуар, каждый порт должен быть зарезервирован с 40-сантиметровым кабелем электрообогрева.

1) Процедура установки электрического нагревательного кабеля

Процедура установки одиночного кабеля электрообогрева

Используйте самоклеющуюся ленту из стекловолокна или алюминиевую клейкую ленту, чтобы прикрепить кабель электрообогрева к трубе через каждые 50 см

При прокладке кабеля электрообогрева постарайтесь закрепить его в положении 45° под трубой

Запас 1 м кабеля электрообогрева соответственно на первой клемме источника питания и концевой клемме цепи

Расположите провод в соответствии с проектным чертежом [коэффициент намотки] (если коэффициент представляет собой целое число, используйте параллельную прокладку для уменьшения количества точек соединения)

Для всех радиаторов (таких как подставка, клапан, фланец и т. д.) оставьте длину кабеля электрообогрева в соответствии с проектным чертежом.Намотайте и закрепите этот отрезок кабеля электрообогрева на основном корпусе радиатора

.

Следует обратить внимание на следующие предупреждения:

* Радиатор должен быть с проектной необходимой длиной кабеля электрообогрева

* Кабели электрообогрева можно складывать и складывать друг на друга или размещать по-другому

* При креплении постарайтесь сделать радиатор легким и доступным для снятия для ремонта или замены в любое время, когда это необходимо, чтобы избежать повреждения кабеля электрообогрева или воздействия на любую другую цепь

* Везде, где используется 2-х или 3-х сторонний аксессуар, каждый порт должен быть зарезервирован с 40-сантиметровым кабелем электрообогрева.

2)Спиральная обмотка

Если коэффициент намотки равен 1,4, другими словами, для 5-метровой трубы требуется 7-метровый электрический кабель для обогрева, закрепите оба конца 7-метрового электрического кабеля для трассировки на 5-метровой трубе, намотайте свободный электрический кабель для трассировки на трубу и затем закрепите его.

3)Метод установки нескольких кабелей электрообогрева

Чертеж конструкции указывает, что коэффициент намотки (n=1，2…) обычно используется для трубопровода большого диаметра

 Метод приведен ниже:

* Кабель электрообогрева прокладывается от одного конца трубопровода к другому концу, а затем возвращается к начальной точке с маршрутом, равным коэффициенту (обратите внимание на максимальную длину применения).

* Кабель электрообогрева поочередно прокладывается от одного конца трубопровода к другому концу.

* Резервная система, ключевой трубопровод используется в качестве резервного подхода для аварийной ситуации, поэтому каждую цепь следует рассматривать как независимое устройство цепи с отдельной клеммой питания.

Иллюстрация типовой установки электрического нагревательного кабеля

Что на самом деле означает «саморегулирование»

(часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)

Одним из наших продуктов, который вызывает больше вопросов, чем большинство других, является саморегулирующийся нагревательный кабель . Слово «саморегулирующийся», по-видимому, означает, что кабель достигает определенной заданной температуры и остается при ней до тех пор, пока на него подается питание, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры. К сожалению, реальность с саморегулирующимся кабелем сложнее. В некоторых случаях контроллер температуры не нужен, но в большинстве случаев важно включить в систему контроль, чтобы избежать траты электроэнергии и денег, а также избежать неизбежных сбоев.

Не совсем «саморегулирующийся»

Первое, что нужно знать, это то, что термин «саморегулирование» на самом деле несколько вводящий в заблуждение, придуманный много лет назад первоначальным создателем продукта. Более точно его можно описать как «самоограничение». Его основное преимущество перед стандартным греющим кабелем не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреться до такой степени, чтобы перегреться и повредить себя. Другими словами, кабель устроен таким образом, что по мере того, как он нагревается, по нему проходит все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может привести к повреждению кабеля — электричество полностью перестанет течь и кабель перестал греться.

Что именно он делает?

Нагревательный кабель имеет четыре-пять слоев из разных материалов:

Большинство из этих слоев говорят сами за себя. Внешняя оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка электрически заземляет кабель. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем, работающим под напряжением, и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который является электропроводным при низких температурах и изолирующим при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что по мере повышения температуры увеличивается и сопротивление. («Коэффициент» в этом случае представляет собой k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное отношение, связывающее два .Это уравнение является чрезмерным упрощением реальной операции, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество течет через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени точно так же электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрый инженерный трюк и материал, из которого изготовлен сердечник.Во-первых, обратите внимание, что положительный и отрицательный провода шины на самом деле нигде не соприкасаются. Это означает, что все электричество для замыкания цепи проходит через сам проводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических дорожек протекают от одного провода шины к другому через матрицу сердечника, и каждый из этих контуров имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Сердцевина становится горячее и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, она физически расширяется при нагревании.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая щели в матрице, и эти щели разрывают некоторые крошечные электрические пути. Чем горячее становится ядро, тем больше оно расширяется, тем больше щелей открывается в матрице и тем меньше цепей замыкается. Наконец, при некоторой температуре в матрице слишком много зазоров, чтобы пропустить какой-либо ток, и кабель перестает выделять тепло.

Так зачем мне контроль?

Энергосбережение

Самая главная причина – энергия. Допустим, вы используете саморегулирующийся кабель, чтобы предотвратить замерзание водопроводной трубы. При правильной установке кабель, безусловно, предотвратит замерзание воды, но этим дело не ограничится. Он будет продолжать качать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы из-за резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также воды, протекающей по трубе. И поэтому кабель не достигает своей температуры отключения.На самом деле, он, скорее всего, будет оставаться при довольно низкой температуре — именно там, где он потребляет больше всего энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше без изоляции. Если вы работаете от сети, вы увидите шокирующе высокие счета за электроэнергию; если вы работаете от батареи (скажем, от солнечной батареи), утром вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли.

Забывчивость

Другая причина — человеческая забывчивость. Когда становится тепло, нагревательные кабели чаще всего отключают или отключают от сети (на сезон или только на день), чтобы сэкономить энергию. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда снова станет холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения. И достаточно один раз забыть, чтобы в конечном итоге получить замерзшие трубы или ледяные дамбы, и в этот момент вы обычно проходите точку, где вам может помочь нагревательный кабель.

Модели регуляторов температуры

Хотите узнать о поразительном разнообразии доступных контроллеров температуры? В этой статье объясняется, чем они отличаются.

Точность

И последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может отрегулировать систему точно до температуры, указанной в его спецификации, даже в пределах широкой зоны нечувствительности.Точная достигаемая температура зависит от многих сложных переменных, и неточная регулировка на входе только за счет выбора кабеля никогда не позволит достичь точности, которую может обеспечить даже простой термостат, измеряя фактическое произведенное тепло.

В целом единовременная стоимость терморегулятора почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену труб или водосточных желобов и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе правильного типа терморегулятора или вы хотите узнать больше, вы всегда можете связаться с нами: пообщаться с инженером по телефону (866) 685-4443, , написать нам по адресу info @oemheaters.com или заполните одну из наших контактных форм. Мы здесь, чтобы помочь со всеми вашими вопросами.

Установка нагревательного кабеля — Инспекции дома Structure Tech

Это гостевая запись в блоге Стива Кула из Radiant Solutions Company. Часть 3 из 3.

Добро пожаловать в последнюю статью из моей серии статей о предотвращении образования наледи и нагревательных кабелях. В первой части «Нужно ли устанавливать нагревательные кабели для предотвращения образования наледи?» я обсуждал наиболее распространенные решения, используемые для предотвращения образования наледи. Во второй части «Не все нагревательные кабели одинаковы», я подробно изучил тему типов нагревательных кабелей. Сегодня я расскажу, как лучше всего использовать нагревательные кабели в вашем доме, чтобы предотвратить повреждение от ледяных дамб.

Место установки нагревательных кабелей

Ледяные запруды чаще всего располагаются на самом нижнем краю крыши, обычно называемом «карнизом».Их также можно найти в других, более скрытых местах, таких как световые люки и слуховые окна с низким уклоном. По большей части, большинство работ по монтажу тепловых кабелей связаны с обработкой карнизов и желобов. Прокладка кабеля по характерной «зигзагообразной» схеме вдоль карнизов участков, склонных к образованию наледи, устранит протечки из наледи за счет таяния дорожек через снег и лед, давая воде возможность покинуть крышу.

Водосточные желоба и ледяные плотины

Говоря о водосточных желобах, мне нужно срочно кое-что прояснить.Желоба не имеют НИЧЕГО общего с образованием или тяжестью ледяных заторов. Обратите внимание на приведенную выше иллюстрацию, что происхождение утечек, вызванных типичной ледяной запрудой, не меняется независимо от того, есть желоба или нет. Проще говоря, если в вашем доме есть плохие ледяные запруды и у вас есть желоба, удаление этих желобов окажет ноль влияние на серьезность этих ледяных запруд.

Я знаю, потому что я несколько раз видел, как это предпринимали отчаявшиеся домовладельцы. Более того, домовладельцы часто заблуждаются, думая, что установка нагревательного кабеля в желоба поможет только . Я не буду. Да, разумно положить нагревательную ленту в желоба, чтобы помочь воде уйти с крыши и от фундамента. Нет, установка кабеля в желоба сама по себе не предотвратит повреждение вашего дома в случае появления ледяных дамб.

Как определить, что вам нужно для системы обогрева крыши и водосточных желобов

Самый простой способ определить детали, необходимые для вашей системы нагревательного кабеля, — ввести несколько базовых данных в онлайн-калькулятор нагревательного кабеля.Измерьте длину и глубину карниза. Если у вас есть водосточные желоба и долины, укажите и эту информацию. Никаких специальных навыков или знаний не требуется; просто ответьте на несколько основных вопросов. Калькулятор нагревательной ленты сразу же сообщит вам необходимую длину кабеля, а также необходимое количество зажимов для нагревательного кабеля на крыше. Это так просто. Вы можете использовать эту информацию для покупки любой понравившейся саморегулирующейся системы нагревательного кабеля.

Какой нагревательный кабель использовать для предотвращения наледи

Как я подробно описал во второй части своей серии статей по предотвращению образования наледи, существует только два класса нагревательных кабелей, которые можно использовать для предотвращения образования наледи: Постоянная мощность (продается под торговыми марками EasyHeat, Frost King, King и Prime) или саморегулирующийся (продается под торговыми марками Heat Tape Pro, Raychem и Thermon).Мы устанавливаем только Heat Tape Pro, но Raychem Winterguard — еще один превосходный саморегулирующийся нагревательный кабель, который наши установщики использовали в прошлом. В значительной степени не имеет значения, какую кабельную систему вы используете, если она саморегулирующаяся и сделана уважаемой компанией. Ограничения систем с постоянной мощностью намного перевешивают их единственное преимущество — низкие цены.

Кровельные зажимы для нагревательного кабеля

Тип зажима, который вы будете использовать для системы защиты от обледенения крыши и водосточных желобов, зависит от материала крыши вашего дома. Подавляющее большинство тепловых кабелей укладывается на стандартную битумную черепицу, что упрощает выбор зажима для крыши. Grip Clip — это зажим, который мы используем для всех наших установок, потому что он устраняет необходимость забивать гвозди или винты через вашу кровельную систему. Он также устанавливается примерно за три секунды без использования инструментов. Мы по-прежнему используем традиционные гвоздевые зажимы для монтажа термокабеля на резиновых и металлических кровлях. Установщики наносят каплю клея на заднюю часть каждого зажима, прежде чем закрепить его гвоздем или шурупом.Мы позволяем клеям полностью высохнуть перед установкой нагревательного кабеля, процесс, который может занять несколько дней или недель в зависимости от таких переменных, как материал крыши и температура наружного воздуха.

Установка нагревательного кабеля: некоторые советы и рекомендации

Термокабель

можно монтировать при любой температуре, но обычно проще при 30 градусах и выше. Когда у вас есть кабель и зажимы, пора засучить рукава и приступить к работе. Инструменты, необходимые для обычной установки, довольно просты: шпатель и лестница.Пояс для инструментов удобен, чтобы ваши зажимы на крыше всегда были под рукой. Производители предоставляют руководства по установке, в которых процесс описывается более подробно, но вот краткое описание:

1. Визуализируйте расположение нагревательного кабеля: кабель должен быть проложен зигзагом вдоль всех карнизов, которые вы хотите защитить. Если у вас есть водосточные желоба, они должны проходить по желобам, чтобы вода могла стекать.

2. Источник питания. Если ваш источник питания расположен близко к земле, запланируйте прокладку нагревательного кабеля либо вверх по водосточной трубе, либо вверх по боковой стене вашего дома.В последнем случае вы можете использовать стандартные скобы для проводов из любого хозяйственного магазина, чтобы аккуратно прикрепить кабель к стене. В противном случае ваш кабель будет проходить вверх по водосточной трубе, чтобы обеспечить путь для воды, которая стекает с вашей крыши.

3. С помощью тротуарного мела слегка отметьте места крепления зажимов на крыше перед установкой. Этот дополнительный шаг поможет решить такие проблемы, как расстояние между клипсами, прежде чем вы решите установить клипсы и нагревательный кабель. Расстояние между клипами часто сжимается вблизи впадин, и это совершенно нормально.

4. Установите зажимы на расстоянии примерно 24 дюйма друг от друга в нижней и верхней части зигзагообразного узора. Вы можете установить зажимы Grip Clips на боковой стороне гонта по мере необходимости, чтобы разместить кабель, который должен проходить вертикально вверх по крыше. Высота вашего рисунка — насколько высоко по крыше будет проходить нагревательный кабель — определяется глубиной ваших карнизов. Эмпирическое правило заключается в том, что нагревательный кабель должен выходить примерно на 6 дюймов за пределы наружной стены ниже. Например, если ваши карнизы имеют глубину 12 дюймов, вам понадобится рисунок нагревательного кабеля на 18 дюймов вверх по крыше.

5. Если у вас есть впадина, проложите кабель не менее чем на 6 футов вверх и вниз в впадину. Используйте зажимы Grip Clips, установленные сбоку на черепице в ендове, чтобы зафиксировать нагревательный кабель в ендове.

6. Протяните кабель во дворе, чтобы избежать перекручивания. Это сделает установку более плавной. Протягивайте нагревательный кабель от зажима к зажиму, натягивая кабель достаточно туго, чтобы поддерживать чистый и аккуратный рисунок на крыше. Зажмите кабель в «колыбели» зажима нагревательного кабеля.Не натягивайте кабель между зажимами, так как это создаст ненужную нагрузку на систему.

7. Жестких правил по прокладке саморегулирующегося нагревательного кабеля в желобах немного. Нет необходимости крепить кабель к самому желобу, потому что он выполнит свою работу, даже если просто проложить его по дну желоба. Одно важное замечание: вы должны использовать вешалку для водосточной трубы всякий раз, когда кабель опускается в водосточную трубу. Это обеспечит защиту кабеля от повреждений острыми кромками и винтами.

Греющий кабель на металлических крышах

Каждую неделю мы получаем множество запросов на прокладку нагревательного кабеля на металлических кровлях. Тепловой кабель на металлических кровлях со стоячим фальцем, гофрированных металлических кровлях и металлических кровлях с резьбой требует несколько разных подходов. К прокладке нагревательного кабеля на металлических крышах применяются те же основные правила, что и к стандартным крышам из битумной черепицы (т. е. расположение кабеля, расположение зажимов и т. д.). Основное различие заключается в типе кровельного зажима и способе его установки.

Монтажники по всей стране уже много лет используют один и тот же метод прокладки нагревательного кабеля на металлических крышах. В частности, они используют традиционные кровельные зажимы с гвоздями с комбинацией клея и винтов, чтобы обеспечить точки крепления для системы нагревательного кабеля. Разрешается использовать винты с прокладкой для крепления этих зажимов непосредственно к металлу, как показано в приведенном выше PDF-файле, связанном с выше, когда система крыши уже имеет открытые винты. Все эти методы немного сыроваты, поэтому в настоящее время мы разрабатываем несколько интересных новых решений для крепления теплового кабеля к металлическим крышам (ожидается в начале 2020 года!).

Сводка

Тепловые кабели имеют сомнительную репутацию в сфере предотвращения наледей, главным образом потому, что люди покупают самые дешевые кабели, и когда они неизбежно выходят из строя, вся концепция нагревательных кабелей дискредитируется. Проведите исследование, чтобы определить, подходят ли другие подходы к предотвращению образования наледи, которые я обсуждал в первой части, для вашего дома. Если нет, подумайте о высококачественном нагревательном кабеле. Если бы читатели захотели вынести из этого состоящего из трех частей обсуждения нагревательных кабелей два важных момента, то они должны были бы: 1) Тепловой кабель не должен служить заменой домашних улучшений, направленных на устранение основной причины образования ледяных дамб и, 2) Если вы собираетесь тратить время и деньги на нагревательные кабели для предотвращения образования наледи, вам следует купить саморегулирующийся кабель от производителя, которому вы доверяете.

Если вы хотите узнать еще еще о нагревательных кабелях, несколько недель назад я встретился с Рубеном Зальцманом и его командой, чтобы поговорить о его подкасте Structure Tech.

Примечание от Рубена: я не «принимаю» гостевые посты в блогах. Все сообщения гостевого блога, найденные здесь, инициированы с моей стороны. Я попросил Стива написать на эту тему после того, как сделал с ним подкаст.

Автор:  Рубен Зальцман ,  Инспекция строительных технологий дома

Саморегулирующиеся нагревательные кабели – Кабель с минеральной изоляцией – Группа MICC

Саморегулирующиеся нагревательные кабели

полезны для поддержания температуры при низких температурах, поскольку их выходная мощность будет автоматически изменяться в зависимости от температуры в рабочих условиях.Саморегулирующиеся нагревательные кабели подходят для таких применений, как защита от замерзания. Кроме того, он очень прост в установке и может быть отрезан по длине и закреплен на месте. С подходящими кожухами он также может использоваться в агрессивных средах.

Поскольку кабели автоматически уменьшают свою мощность, когда температура трубы приближается к желаемой температуре, кабель очень энергоэффективен и, следовательно, экономичен. В то же время кабель может компенсировать влияние скачков напряжения, потерь, изменения температуры окружающей среды и т. д.

Самая высокая рабочая температура составляет 150°C, а максимальная рабочая температура составляет 225°C.

Как это работает

Саморегулирующийся нагревательный кабель

MICC состоит из полупроводящей матрицы, экструдированной между двумя параллельными шинными проводами, и внешней оболочки. Полупроводящая матрица изготовлена ​​из проводящего углерода и полиэтилена. Проводящий углерод образует токопроводящие пути между двумя проводами шины при включении питания.

Количество токопроводящих дорожек между проводами шины зависит от температуры окружающей среды.Саморегулирующийся нагревательный кабель MICC регулирует мощность, чтобы независимо реагировать на температуру по всей длине. Когда труба холодная, сердечник сжимается, увеличивая количество электрических путей через проводящий углерод и тем самым уменьшая электрическое сопротивление. Увеличенный ток, протекающий через сердечник, генерирует тепло. По мере повышения температуры ядро ​​расширяется и уменьшает количество электрических путей.

При увеличении сопротивления сердечника тепловая мощность снижается. Когда температура окружающей среды снижается, структура ядра снова сжимается, увеличивая количество электрических путей через проводящий углерод и уменьшая электрическое сопротивление, что, в свою очередь, приводит к дополнительному выделению тепла.Саморегулирующиеся нагревательные кабели MICC обеспечивают равномерную температуру, поскольку могут автоматически регулировать мощность.

кабель выделяет больше тепла. По сравнению с другими нагревательными кабелями, саморегулирующийся нагревательный кабель MICC обеспечивает равномерную температуру, поскольку он может автоматически регулировать свою мощность.

Узнайте больше о каждом типе продукта в этом разделе;

Саморегулирующийся кабель EasyHeat SR Trace

EasyHeat SRTrace   предлагает идеальное решение проблем, связанных с холодной погодой.SRTrace — это саморегулирующийся нагревательный кабель, предохраняющий трубы от замерзания или устраняющий ледяные заторы на крышах, спроектированный таким образом, чтобы изменять свою тепловую мощность при изменении температуры окружающей среды. Плюс SRTrace.
Система включает в себя соответствующий кабель и оборудование, необходимое для любой ситуации.

Доступны модели с удельной мощностью три, пять и восемь ватт на фут. Доступны кабели на 120, 240, 208 или 277 В переменного тока.
Приложения.Этот саморегулирующийся кабель обеспечивает необходимое количество тепла при
и где это необходимо. Из-за саморегулирующейся функции этого кабеля, он
можно завернуть на себя (внахлест), при необходимости, при установке на трубы,
клапаны или фланцы.

Вспомните систему EASYHEAT SRTrace, когда придет время решить ваши проблемы с холодной погодой.

Чтобы рассчитать необходимое количество кабеля, умножьте длину края крыши,
вам нужен кабель со следующим шагом:

Безопасность Онлайн-заказ *Время доставки: Товары, для которых указан уровень запасов в корзине, обычно доставляются в течение 1 рабочего дня или меньше, плюс предоставляется дополнительное время для выбранного вами способа доставки UPS или FedEx.  Стоимость доставки будет отображаться в корзине. Примечание. Кабель также доступен для продажи по футу ниже и является индивидуальным заказом. После размещения заказа его нельзя отменить или вернуть после получения кабеля. Это связано с тем, что здесь или в EasyHeat кабель нарезается по вашему заказу до требуемой длины.
Товар ID	№ по каталогу	Описание	Нажмите «Выбрать» ниже, чтобы увидеть цену и фактическое количество на складе в режиме реального времени
Крыши и желоба:
EASY10177	СР51ДЖ	Нарезка на заказ, 5 Вт/фут, 120 В перем. тока
EASY10076	СР51ДЖ250	250-футовая самораспределяющаяся катушка, 5 Вт/фут, 120 вольт
EASY10598	СР51ДЖ750	750-футовая самораспределяющаяся катушка, 5 Вт/фут, 120 вольт
EASY10149	СР52ДЖ	Под заказ, 5 Вт/фут, 208/240/277 В переменного тока
EASY10274	СР52ДЖ250	250-футовая самораспределяющаяся катушка, 5 Вт/фут, 208/240/277 вольт
EASY10585	СР52ДЖ750	750-футовая самораспределяющаяся катушка, 5 Вт/фут, 208/240/277 вольт
Крыша и желоб Аксессуары:
EASY10056	Рекомендуемая розничная цена	Комплект термоусаживаемых силовых/торцевых соединений
EASY10081	СРЭС	Комплект термоусадочных торцевых уплотнений (5)
EASY10150	СРСРГ	Кабельный соединитель комплект
EASY10055	ДШ	Водосточная труба Комплект подвески (2)
EASY10058	Ж-С	Крышные зажимы и распорки (25)
ХРОМ383355	АТ-1	Рулон алюминиевой ленты шириной 2 дюйма и длиной 150 футов
EASY10678	ГФСТ-1	Комплект для подключения питания 120 В
Влажное место Трубные кабели:
EASY10205	СР31ДЖ	3 ш/фута. 120 В переменного тока. резка на заказ
EASY10227	СР31ДЖ250	250-футовая самораспределяющаяся катушка, 3 Вт/фут. 120 В переменного тока.
EASY10228	СР32ДЖ	3 ш/фута, 240 В перем. тока, под заказ
EASY10318	СР32ДЖ250	250-футовая самораспределяющаяся катушка, 3 Вт/фут, 208/240/277 В переменного тока
EASY10177	СР51ДЖ	5 ш/футов, 120 В перем. тока, под заказ
EASY10076	СР51ДЖ250	250-футовая самораспределяющаяся катушка, 5 Вт/фут, 120 вольт
EASY10598	СР51ДЖ750	750-футовая самораспределяющаяся катушка, 5 Вт/фут, 120 вольт
EASY10149	СР52ДЖ	5 ш/фут, 208/240/277 В перем. тока, под заказ
EASY10274	СР52ДЖ250	250 Самораздаточная катушка, 5 Вт/фут, 208/240/277 вольт
EASY10585	СР52ДЖ750	750-футовая самораспределяющаяся катушка, 5 Вт/фут, 208/240/277 вольт
EASY10219	СР81ДЖ	8 ш/футов, 120 В перем. тока, по заказу
EASY10628	СР81ДЖ250	250 самораздаточная катушка, 8 Вт/фут, 120 В перем. тока
EASY10644	СР81ДЖ750	750-футовая самораспределяющаяся катушка, 8 Вт/фут, 120 В переменного тока
EASY10229	СР82ДЖ	8 ш/футов, 240 В перем. тока, по заказу
EASY10639	СР82ДЖ250	250-футовая самораспределяющаяся катушка, 8 Вт/фут, 208/240/277 В переменного тока
EASY10645	СР82ДЖ750	750-футовая самораспределяющаяся катушка, 8 Вт/фут, 208/240/277 В переменного тока
Аксессуары для труб:
EASY10056	СРЦ	Комплект силовых/торцевых соединений с термоусадкой
EASY10082	СРСТ	Соединение с термоусадкой и Т-образное соединение комплект (2)
EASY10081	СРЭС	Комплект термоусадочных торцевых уплотнений (5)
EASY10092	СРТКС	Аппликационная лента из стекловолокна и предупреждающие знаки
EASY10150	СРСРГ	Кабельный соединитель комплект
EASY10678	ГФСТ-1	Комплект для подключения питания 120 В
ХРОМ383355	АТ-1	Рулон алюминиевой ленты шириной 2 дюйма и длиной 150 футов
ЛЕНТА10004	СМ431	Лента из стекловолокна 3/4 дюйма, 3/4 дюйма x 36 ярдов
*Это срок поставки указан для нормальных условий и зависит от завода EasyHeat доступность.

Саморегулирующийся по отношению к предварительно изолированной трубе

Саморегулирующийся нагревательный кабель по отношению к предварительно изолированной трубе

Следует соблюдать осторожность при выборе саморегулирующегося нагревательного кабеля для использования в канале предварительно изолированной трубы. Из-за воздуха, окружающего нагревательный кабель в канале, рабочая температура кабеля выше из-за снижения теплопередачи; это снизит эффективную выходную мощность саморегулирующегося нагревательного кабеля.Положение канала по окружности трубы также влияет на рабочую температуру. Коэффициенты снижения номинальных характеристик для таких применений можно получить у производителей кабелей.

Хотя саморегулирующиеся нагревательные кабели идеально подходят для электрообогрева металлических труб, необходимо соблюдать осторожность при использовании саморегулирующихся нагревательных кабелей для защиты от замерзания пластиковых труб. Температура плавления некоторых саморегулирующихся нагревательных кабелей может превышать температуру плавления пластиковых труб по Вика.Что еще более важно, саморегулирующиеся нагревательные кабели никогда не «выключаются» независимо от рабочей или окружающей температуры. Если для управления этими кабелями не используется термостат, они будут потреблять огромное количество энергии, пытаясь поднять температуру трубы до предела системы, когда требуется только защита от замерзания.

Так как пластиковые трубы рассчитаны на давление 23C (73,4F) , электронные термостаты с двойным датчиком должны использоваться не только для контроля температуры нагревательного кабеля, но и для защиты пластиковых труб от перегрева в месте расположения нагревательного кабеля из-за верхнего температурный предел таких кабелей.Если термостаты с двойным датчиком не используются, пластиковые трубы могут нагреться выше номинальной температуры (размягчение пластика) и разорваться из-за внутреннего давления и снижения прочности стенки трубы.

Максимальные длины цепи

THERMOCABLE больше, чем у большинства стандартных саморегулирующихся кабелей, поскольку используются провода шины № 12 AWG (за исключением C8-120-COJ), а не № 16 AWG, используемые в большинстве саморегулирующихся кабелей. Более толстое сечение шинных проводов в THERMOCABLE приводит к меньшему падению напряжения и, следовательно, большей длине цепи.Эта функция позволяет использовать меньше точек подачи питания и регуляторов температуры, что снижает затраты.

С THERMOCABLE защита автоматического выключателя может быть оценена нормально. Когда для предотвращения замерзания используются трассировочные кабели, термостаты настраиваются чуть выше точки замерзания, обычно 3C (37,4F) . Саморегулирующиеся кабели имеют пусковой ток при таких низких температурах, и автоматические выключатели должны быть увеличены в соответствии с опубликованными рекомендациями производителей саморегулирующихся кабелей.Это требует, чтобы вся проводка в таких цепях электрообогрева была рассчитана на пусковую нагрузку, даже если она длится всего несколько минут.

Термон 21390, Саморегулирующийся кабель FLX, 8 Вт/фут, 120 В, Winn Marion Companies

Артикул №:
21390

Информация о продукте

Часть поставщика №:

Марка:
Термон

Саморегулирующийся нагревательный кабель FLX для защиты труб от замерзания, 8 Вт/фут при температуре напора 50°F, 120 В перем. тока, внешняя оболочка из фторполимера, требуется защита от замыкания на землю 30 мА

Функции:
• Защита от замерзания — саморегулирующиеся нагревательные кабели FLX предназначены для защиты от замерзания и поддержания температуры металлических и неметаллических труб, резервуаров и оборудования.FLX — это проверенное, простое и практичное решение как для металлических, так и для пластиковых труб.
• Прочность и надежность — саморегулирующиеся кабели FLX защищены оплеткой из луженой меди и внешней полиолефиновой оболочкой, обеспечивающей заземление и дополнительную механическую защиту кабеля. Дополнительная внешняя оболочка из фторполимера доступна, если требуется дополнительная защита от окружающей среды.
Пользователи электрообогрева ожидают качественных продуктов и услуг от известного производителя. Thermon превосходит эти ожидания, работая в соответствии со стандартом качества ISO 9001.• Простота проектирования. Будь то небольшой проект или сложная сеть трубопроводов и оборудования, с помощью саморегулирующихся кабелей FLX легко спроектировать систему защиты от замерзания с электрообогревом. Пошаговое руководство по проектированию поможет читателю определить требования к отоплению и количество контуров, необходимых для составления списка материалов.
Кабели FLX с параллельной схемой не требуют размеров трубопровода и могут быть обрезаны до нужной длины в полевых условиях. Схемы электрообогрева для проложенных на месте трубопроводов можно быстро и легко спроектировать на месте.• Простота установки — FLX устанавливается непосредственно на металлические или неметаллические трубы под обычной теплоизоляцией с помощью обычных ручных инструментов. Комплекты для подключения питания, концевой заделки и сращивания, а также другие аксессуары предназначены для быстрой и простой установки.
Просто снимите FLX с катушки подачи, установите непосредственно на трубу и завершите изготовление схемы. Тройники могут быть установлены в любом месте контура в соответствии с расположением трубопровода.

Сертификаты/разрешения:
• КСА
• Внесен в список UL

Примечание:
1.Национальный электротехнический кодекс и Электротехнический кодекс Канады требуют защиты от замыканий на землю оборудования для каждой ответвленной цепи, питающей электронагревательное оборудование.
