Минимальная толщина стяжки: Минимальная и минимальная толщина полусухой стяжки пола

Содержание

Сухая стяжка

Если предстоит ремонт, связанный с демонтажем напольного покрытия, большинство из нас понимает, что это подразумевает грязь, пыль и влажность. Однако всех этих неприятностей можно избежать, если использовать технологию сухой стяжки. И если мокрая стяжка является трудоемким и грязным процессом, растягивающимся надолго, то сухая стяжка обладает более простым принципом выполнения: гранулированную засыпку укладывают на специальные перекрытия, а сверху закрепляют листовой материал. При такой разновидности стяжки используют минимальное количество воды, поэтому гидроизоляция не нужна.

Преимущества сухой стяжки

  • Не нужен для ремонта раствор бетона или цемента. Стяжка с применением этих растворов довольно трудоемкая и долгая, а сухая стяжка пола выполняется самостоятельно, осуществляя засыпку на отдельных участках.
  • Высокие показатели теплоизоляции, поскольку при создании сухой стяжки пола используют керамзит, а для дополнительной звукоизоляции применяют ленту из вспененного полиэтилена.
  • На укладку затрачивается мало времени, поэтому процесс выполнения ремонта пола происходит быстрее.
  • Работ по погрузке, разгрузке и подъему материалов меньше и они не такие трудоемкие.
  • Не нужно использовать специальную технику в квартире, например, миксеры, бетономешалки и проч.
  • В сухой стяжке можно прокладывать внутриквартирные коммуникации.

Сухая стяжка настолько легкая, что ее можно укладывать на прежнее деревянное основание. Перекрытия между этажами испытывают меньшую нагрузку. Данная технология дает возможность выбирать любое финишное покрытие пола, без продолжительного периода высыхания.

Где применяют этот вид стяжки?

  1. В квартире, где недопустима увеличенная нагрузка на перекрытия.
  2. Не применяют в квартирах с уклоном, динамическими или вибрационными нагрузками.
  3. Не рекомендуют использовать для ремонта в небольших по площади комнатах, поскольку могут возникнуть сложности с выравниванием и уплотнением засыпки.
  4. Сухая стяжка не применима в комнатах с повышенным уровнем влажности, например, санузлы, кухни и проч.

Как устроена стяжка?

Сухая стяжка представляет собой несколько слоев материалов, которые укладывают на ровное основание.

  • На бетонную основу полов укладывается полиэтиленовая пленка, которую используют как гидроизоляционную защиту.
  • Затем по периметру помещения крепится специальная демпферная лента, предупреждающая возникновение трещин при перепадах влажности и температур.
  • Основным наполнителем служит мелкофракционный керамзит, шлак и шлаковая пемза, а также перлитовый песок, который начинают рассыпать по поверхности, начиная с наиболее высокой точки. Этот слой обеспечивает звуко- и теплоизоляцию.
  • Максимальная толщина слоя не должна превышать 12 см. В засыпку можно укладывать коммуникации, покрывая их сверху засыпкой минимум на 2 см. После этого слой керамзита выравнивают, ориентируясь по маякам, и утрамбовывают особыми резиновыми молотками.
  • Сверху на засыпку укладывают листовой материал, который принимает на себя основную нагрузку, распределяя ее на нижний слой. Финишным покрытием при ремонте пола могут служить гипсоволоконные листы, влагостойкая фанера, ДСП или асбестоцементные плиты. Их фиксируют с помощью шурупов и клея. Сверху на «черновой» пол выполняется укладка основного покрытия. Согласно технологии толщина пола должна быть не меньше 40 мм.

Готовим материалы

Перед тем, как сделать сухую стяжку, необходимо приготовить следующие материалы для ремонта:

  1. Металлические профили для установки маячков;
  2. Полиэтиленовая пленка, которую используют в качестве влагоизоляции полов;
  3. Кромочная лента для звукоизоляции;
  4. Керамзит в качестве засыпки для создания ровной поверхности пола;
  5. Листовой материал;
  6. Саморезы и клей.

Этапы выполнения сухой стяжки

Установка маяков

Ремонт полов начинается с установки направляющих ─ маяков. Их применяют, чтобы выровнять засыпку по высоте. Вам не обойтись без лазерного уровня, правила и карандаша. Далее нужно установить уровень в центр помещения и включить его. От угла комнаты отступить полметра и вкрутить саморез в пол, установить правило. По световой линии сделать карандашную разметку. Еще один саморез вкручивается в противоположном углу также на расстоянии полметра. Установить правило, карандашная разметка должна совпадать со световой линией. Промежуточные саморезы необходимо закрепить между крайними точками через каждые 20 см. Маяк закрепляют с помощью раствора цемента или гипса.

Засыпаем керамзит

Керамзит насыпают небольшими порциями, чтобы под ногами не было гранул. Толщина засыпки должна быть не менее 3 см. Насыпав керамзит по разметке маячков, сверху устанавливается плиточный материал. Затем переходят к следующему участку, и так по всей поверхности пола. У некоторых специалистов иная технология, они вначале полностью засыпают пол керамзитом, а затем выравнивают его. При необходимости в слое засыпки прокладывают коммуникации.

Процесс укладки листов

  1. Гипсоволокнистые листы рекомендуют устанавливать в 2 слоя, скрепляя клеем или саморезами. Современные производители предлагают так называемый суперпол Кнауф, который представляет собой конструкцию из сдвоенных листов с фальцевым соединением.
  2. Фанеру и ДСП толщиной более 12 мм можно укладывать в один слой, сверху такой пол покрывают олифой или битумной мастикой для придания защитных свойств.
  3. При укладке листы должны плотно прилегать друг к другу, появляющиеся зазоры зашпаклевывают.
  4. Если керамзит засыпают по участкам, то укладку плит начинают от дальнего угла. Если поверхность полностью покрывают слоем засыпки, то плиты монтируют от двери.
  5. При использовании в ремонте суперпола Кнауф фальцы плит промазывают клеем и скрепляют специальными саморезами, головки которых утапливают в материале.
  6. На завершающей стадии ремонта излишки пленки и демпинговой ленты срезают, а промежуток между стенами и стяжкой замазывают герметиком.
  7. Выполненная сухая стяжка позволяет сразу же покрывать пол финишным покрытием.

Технология выравнивания полов в квартире по методу сухой стяжки не очень сложная, но предполагает точность и терпение.

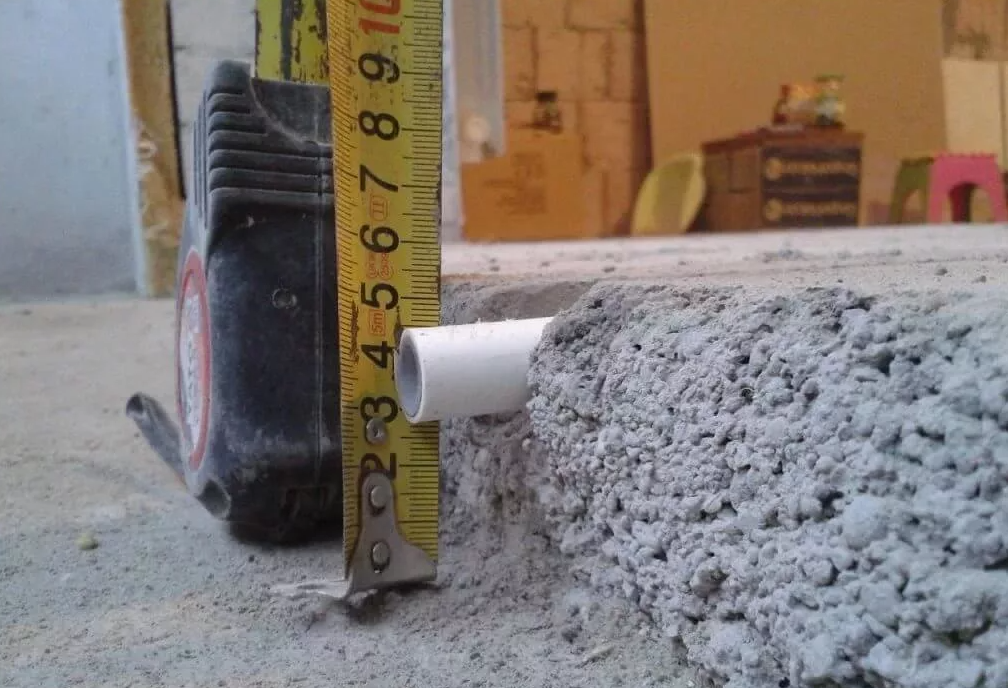

Минимальная толщина стяжки пола: оптимальные размеры

Стяжка выполняет функцию равномерного распределения вибраций и нагрузок, возникающих в процессе эксплуатации. Ровная поверхность имеет большое эстетическое и функциональное значение при укладке финишного покрытия.

При выполнении ремонтных работ нужно правильно рассчитать габариты основания, в частности, минимальная толщина стяжки пола должна быть более 2 см, а максимальная – не должна превышать 7 см. Рассмотрим, по какому принципу рассчитывается толщина цементно-песчаной стяжки, ее функции и монтаж своими руками.

Что нужно учитывать при расчете толщины слоя

Важно найти золотую середину и сделать стяжку не тонкой и не толстой

Высота стяжки влияет на эксплуатационные характеристики пола. Слишком маленькая толщина слоя не обеспечит достаточной шумоизоляции, теплосбережения и прочности.

Излишняя толщина создаст дополнительную нагрузку на плиту, что может привести к аварийному состоянию. Для долговечности покрытия и рационального расхода материалов должна быть правильно рассчитана оптимальная толщина бетонной стяжки.

На что нужно обратить внимание при расчете:

  1. Функциональное назначение помещения.
  2. Материалы, применяемые для монтажа основания пола. Если бетонное основание заливается на теплоизоляционный слой, его толщина должна быть не менее 4 см.
  3. Состояние плиты. Если располагается под уклоном или имеет перепады по высоте, то придется делать более толстый слой. В случае, если перепады высоты небольшие, стяжка должна быть не менее 2 см, причем заливается с использованием армированной сетки для предотвращения растрескивания основания.
  4. Финишное покрытие, которое будет укладываться после устройства стяжки.
  5. Если будет монтироваться теплый пол, в этом случае толщина зависит от вида применяемых обогревательных элементов.

При заливке цементной стяжки не нужно руководствоваться принципом «чем толще, тем лучше». Если стяжка монтируется на деревянном основании или грунте, ее толщина должна быть 4—5 см.

Если заливается теплый пол с водяным отоплением, то стяжка заливается выше труб на 3 см.

Недостатки основания большой толщины

В ходе выполнения работ следует учитывать, что слишком толстый слой имеет недостатки:

  • большой расход материалов;
  • увеличение толщины пола приводит к уменьшению высоты помещения и росту дополнительной нагрузки на плиту;
  • длительное высыхание стяжки для пола.

Чем толще слой бетона, тем больший у него коэффициент расширения при воздействии высоких температур. Если не предусмотреть правильную толщину компенсационного шва, бетонное основание при расширении будет давить на стены, что со временем приведет к их деформации. При устройстве стяжки без использования армированных элементов толщина бетона должна быть от 4 до 7 см.

Функциональное назначение стяжки

Бетон не только станет покрытием, но и заполнит изъяны плиты основания

Стяжка монтируется для компенсации перепадов по высоте, усиливает бетонное основание и скрывает его дефекты.

Назначение чернового пола:

  • когда заливаем бетон, он заполняет поры и микротрещины в плите, тем самым повышает ее крепость и срок эксплуатации;
  • более толстый слой в пределах допустимых значений способствует сохранению тепла и является преградой проникновению шума;
  • ровная поверхность способствует легкому монтажу финишного настила, предохраняет его от повреждения при эксплуатации на неровном основании;
  • при заливке пола можно предусмотреть технологический уклон на кухне и в ванной.

Финишное покрытие, уложенное на ровное основание, прослужит дольше и будет смотреться гораздо красивее. Если уложить линолеум на неровное основание, настил со временем растрескается, замки соединения на ламинате будут расходиться, доски будут скрипеть и трескаться.

Виды стяжки

Вид стяжки выбирается в зависимости от факторов, описанных выше. Чтобы определиться с выбором, рассмотрим характеристики всех видов чернового пола.

Виды и характеристики стяжки в таблице:

№ Вид стяжки Характеристики
1 Бетонная Применяется для выравнивания плиты, заливается раствором из цемента 1 часть и песка 3 части. Сухие компоненты добавляем в воду, хорошо перемешивается. Высыхает 28—30 дней.
2 С применением самовыравнивающейся смеси Применяются при перепадах по высоте до 3 см, преимуществом является легкость монтажа и высыхания основания в течение 3—5 суток.
3 Плавающее основание Называется так, потому что бетонный слой укладывается на теплоизоляционный материал через прослойку из полиэтиленовой пленки, не имеет сцепления с плитой. Теплоизоляция укладывается на ровное основание, во избежание растрескивания теплоизолятора.
4 Сухая стяжка Применяется при перепадах по высоте на 3-5 см, если плиту нельзя нагружать, выполняет функцию теплоизоляции, монтируется с применением керамзита, на который укладываем выравнивающие материалы.
5 Бетонная стяжка, залитая на слой керамзита Значительно увеличивает сохранение тепла, снижает нагрузку на плиту.

При монтаже любого вида основания по всему периметру комнаты по стене нужно наклеить демпферную лету, которая выполняет функцию компенсационного шва при расширении/сужении стяжки.

Толщина ленты должна быть равна толщине основания от плиты до финишного покрытия.

Монтаж бетонной стяжки своими руками

При устройстве любого вида основания первым этапом производится подготовка основания и рассчитывается его толщина.

Подготавливаем плиту

Крупные трещины расширяют, зачищают края и заливают их бетоном

Подготовка основания является обязательной при монтаже стяжки. Данная процедура включает в себя несколько этапов:

  1. Снимаем с перекрытия все отслаивающиеся строительные материалы, проводим осмотр на наличие дефектов.
  2. Трещины шириной более 1 мм расширяем с помощью болгарки, зачищаем их края от отслоившегося бетона, убираем пыль, обильно смачиваем, заливаем цементно-песчаным раствором.
  3. После высыхания цемента убираем с покрытия строительную пыль при помощи мощного пылесоса (наличие пыли значительно снижает адгезию материалов).
  4. Покрываем поверхность двумя слоями грунтовки с промежутком нанесения 4 часа.
  5. По периметру комнаты на стены приклеиваем демпферную ленту, которая служит температурным швом при расширении цементного раствора во время высыхания и защитит соседей снизу от протечки воды во время монтажных работ.

В частных домах и на первых этажах многоэтажек для защиты от влаги покрываем плиту двумя слоями мастики на основе битума или укладываем полиэтиленовую пленку.

Устанавливаем маяки для определения уровня стяжки

Маяки расставляются параллельно стене

Для обозначения границы пола расставляем маяки параллельно стене на расстоянии от 150—200 мм. Шаг укладки направляющих профилей должен быть немного меньше, чем длина правила, которым распределяем бетонный раствор.

В качестве направляющих применяем профили с ровной поверхностью и выставляем их в горизонтальный уровень. Для установки на нужную высоту применяем бруски из устойчивых к воздействию влаги материалов или фиксируем маяки на гипсовый (цементный) раствор.

По окончании разметки проверяем с помощью лазерного или пузырькового уровня правильность установки маяков.

Подготавливаем раствор

Добивайтесь однородности раствора

Готовим цементно-песчаный раствор, для этого хорошо перемешиваем между собой сухие компоненты. Затем доливаем воду примерно 400-500 мл воды на 1 кг цемента.

Раствор должен получиться однородной консистенции и выглядеть, как густая сметана. Для пластичности поверхности и устойчивости к перепадам температур в раствор добавляем специальные присадочные составы.

Выбираем марку цемента согласно классификации в таблице

Марка бетона Применение Расход цемента в кг на 1 куб бетона
М 100 Имеет небольшую прочность, подходит для бетонирования бордюров, ограждений, не имеющих несущей способности 165
М 200 Наиболее часто используется при устройстве основания пола, подходит для монтажа фундаментов 240
М 300 Обладает достаточной прочностью для устройства фундаментов, перекрытий и др. 320
М 400 Обладает наибольшими прочностными характеристиками, применяется при строительстве несущих сооружений. 417

Заливаем стяжку

Чтобы стяжка не растрескивалась ее укрепляют арматурой

Начинаем монтаж от дальнего угла помещения. В ходе выполнения работ нужно рассчитать работы так, чтобы выполнять заливку пола без перерывов.

Для предохранения от растрескивания и увеличения прочности основания усиливаем конструкцию тонкой металлической сеткой. Допустимая толщина стяжки на полу от 2 см на ровной поверхности и 4 см на утеплителе. Толщина более 7 см может привести к нарушению конструкции плиты.

Последовательность выполнения работ:

  1. Приготовленный цементный раствор выливаем между маяками и растягиваем правилом. Разравниванием состав так, чтобы раствор утрамбовывался, и из него вышли воздушные пузырьки. Следим, чтобы не образовалось пустот, которые снижают плотность основания.
  2. Когда раствор хорошо схватился, но еще не высох, вынимаем направляющие, заливаем пустоты бетоном, после чего разравниваем. Подробнее о заливке стяжки по маякам:

Стяжка высыхает около месяца в зависимости от ее толщины, температуры и влажности в помещении. Аккуратно ходить по основанию можно через 4-5 дней после окончания монтажа.

Чтобы в стяжке не образовались трещины, нужно ее раз в день увлажнять, опрыскивая из пульверизатора и накрывая полиэтиленом до полного высыхания.

Устройство пола самовыравнивающейся смесью

Самовыравнивающие смеси применяют при перепадах высот не более 3 см

Самовыравнивающиеся смеси продаются в мешках, легко разводятся водой и перемешиваются без образования комков. При перепадах по высоте менее 3 см можно выполнить быстрый и легкий монтаж своими руками. Такой пол высохнет в течение недели.

Согласно инструкции на упаковке разводим смесь, хорошо перемешивая все составляющие. Заливаем на подготовленную поверхность от дальнего угла, разравниваем игольчатым валиком по направлению к входу. Следим, чтобы не оставалось пузырьков воздуха.

Монтаж плавающего основания

Придерживаясь рекомендаций, можно выполнить монтаж плавающей стяжки самостоятельно. Подробную инструкцию по заливке плавающего основания смотрите в этом видео:

Последовательность монтажа плавающего основания пола:

  1. По периметру клеим демпферную ленту на толщину стяжки.
  2. Укладываем теплоизоляционный материал только на ровную поверхность, оптимальным сырьем являются плиты из пенополистирола.
  3. В качестве защиты теплоизоляции от проникновения в нее бетона застилаем толстую полиэтиленовую пленку, полосы укладываем внахлест, стыки изолируем скотчем.
  4. Устанавливаем маяки.
  5. Монтируем стяжку, при этом минимальный слой бетона должен быть не менее 2 см.

После высыхания основания укладываем финишный настил.

Устройство сухой стяжки

Керамзит плотно утрамбовывают

Монтаж любого вида стяжки требует подготовки поверхности плиты и выполнения разметки уровня пола.

Последовательность работ:

  1. Монтируем маяки на расстоянии 150 см, в качестве опор для указателя высоты используем подкладки из плотного материала.
  2. До верхушки маяков насыпаем слой керамзита, хорошо его утрамбовываем, чтобы не было пустот.
  3. Следующим этапом укладываем листовой выравнивающий материал, в качестве которого могут выступать: пенополистирол, ДСП, ДВП, фанера, гипсоволокнистые или гипсовые листы. Для лучшего соприкосновения со стеной и предотвращения перепадов высоты на листах, которые стыкуются со стеной, отрезаем фальцевые соединения. Остальные листы стыкуем между собой, промазывая фальцевую сторону клеем, и в завершении дополнительно фиксируем шурупами.
  4. Направляющие вынимаем постепенно по мере укладки плит.

До окончания работ ходить по плитам нельзя, для передвижения используем обрезки материала.

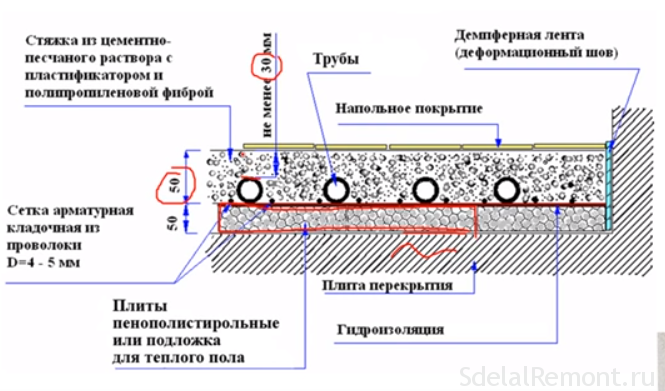

Стяжка под теплый пол

Водяной контур должен быть покрыт на 30 см

Какой толщины потребуется половой слой стяжки зависит от вида обогревательных элементов.

Для монтажа основания под теплый пол продаются специальные составы, которые способны хорошо удерживать и сохранять тепло, поскольку обычный цементный раствор может трескаться от нагревания.

При монтаже водяного пола раствор должен покрыть трубы на 30 мм, а при устройстве кабельной нагревательной системы – на 20 мм. Подробные инструкции по стяжке теплого пола смотрите в этом видео:

Теплый пол включается после полного высыхания стяжки. Если на полиэтиленовой пленке, которой накрывается покрытие, перестал образовываться конденсат, значит, пол готов к эксплуатации.

Мы рассмотрели, какая должна быть стяжка по толщине и характеристикам в зависимости от используемых материалов. При правильном расчете оптимальной толщины стяжки основание будет служить несколько десятков лет без потери качества.

Пользуясь описанными правилами, можно легко выполнить монтаж любого вида основания своими руками. Срок эксплуатации финишного напольного покрытия в значительной мере зависит от того, насколько под ним ровная поверхность.

Минимальная толщина цементно песчаной стяжки СНиП

Дата: 21 октября 2018

Просмотров: 5596

Коментариев: 0

Слой цементно-песчаной стяжки – основа для окончательного покрытия, представляющая собой верхнюю часть основания пола. Стяжка должна обеспечивать идеальную ровную поверхность для чистового покрытия. Качество стяжки определяет срок эксплуатации пола помещения, прочность, а толщина имеет принципиальное значение. Уменьшенный слой не будет обладать необходимой прочностью, а утолщенный вызовет перерасход смеси. Именно поэтому СНИП регламентирует требования к проектированию, эксплуатации, восстановлению полов, описывает структуру, требования к элементам, в том числе и к стяжке.

Структура документа

Строительные нормы и правила содержат требования к проектированию полов, предназначенных для общественных помещений, административных объектов, производственных предприятий, частных домов. Структура документа содержит:

  • общие требования к особенностям конструкции пола и ее разработке;
  • классификацию покрытий в зависимости от прочности, толщины материала;

Сегодня существует множество способов выполнения работ, связанных с выравниванием основания пола под дальнейшую укладку напольных покрытий

  • требования к прослойке;
  • перечень мероприятий по защите от проникновения воды;
  • рекомендации по области применения и толщине стяжки;
  • характеристики подстилки;
  • требования к основаниям, на которых устанавливаются полы.

Основные термины

В правилах применяется терминология, согласно которой пол делится на ярусы, составные части, имеющие конкретные названия:

  • Внешнее покрытие – наружный слой поверхности пола, воспринимающий нагрузку при эксплуатации.
  • Промежуточная прослойка – элемент пола, обеспечивающий упругость и расположенный под верхним слоем.
  • Контур гидроизоляции – слой, который затрудняет доступ грунтовых или сточных вод, жидкостей через поверхность пола.
  • Стяжка – выравнивающий слой, служащий основанием для установки пола, который обеспечивает плоскостность основанию, распределяет нагрузки, укрывает различные коммуникации.
  • Подстилка – нижний слой, который равномерно распределяет усилия от пола и вес стяжки на поверхность основания.

Все работы, связанные с выравниванием пола цементными растворами, даже если они выполняются своими руками, должны соответствовать определенным требованиям

Выбор решения

Определяясь с устройством покрытия, принимайте экономически обоснованное, технически грамотное решение, учитывая указанные в нормах моменты:

  • срок эксплуатации и прочность конструкции;
  • рациональное использование материалов с учетом характеристик;
  • возможность механизации работ, уменьшение трудозатрат;
  • влияние отрицательных моментов, способность нарушать целостность настила;
  • гигиеничность и устойчивость к возгоранию.

При проектировании полов нормы обязывают учитывать степень механического воздействия, указанную в таблице, а также уровень влияния жидкости на поверхность. При обильном увлажнении правила требуют выполнять пол с уклоном от 0,5 до 2%, что обеспечивается заливкой слоя меняющегося сечения.

Основной, прослоечный и изолирующий слои покрытия: виды и требования

Выбор покрытия для определенных видов помещений производится согласно рекомендациям таблиц, прилагаемых к нормам. Они регламентируют степень воздействия механических, тепловых и жидкостных факторов. В частности, цементно-песчаная поверхность производственного помещения должна выдерживать удельный вес 50 кгс/см², температуру нагрева не более 100 градусов Цельсия и воздействие щелочных сред концентрацией до 8%.

Толщина цементно песчаного состава, согласно СНиП, в жилых помещениях не должна быть меньше 30 мм

Согласно рекомендациям СНИП, распространенными видами покрытий, предназначенными для бытовых помещений, административных зданий, общественных объектов являются:

  • Линолеум.
  • Древесина.
  • Плитка из поливинилхлорида.
  • ДВП.
  • Паркет.
  • Цементно-бетонное основание.

Минимальная толщина, прочностные характеристики применяемого для покрытия материала приведены в таблице документа. При использовании в качестве покрытия распространенного цементно-песчаного раствора, его минимальная толщина при слабой интенсивности воздействия составляет 20 мм, а при умеренной – 30 мм. При этом прочность используемого материала должна составлять 200-300 кг/см².

В качестве прослойки используется битумная мастика, бетон с мелкой зернистостью, а также цементно-песчаные растворы, минимальная толщина которых – 10 мм.

При высоком уровне нагрузок на покрытие, нормы обязывают выполнять гидроизоляцию, защищающую пол от воздействия жидкостей: обычной воды, масел, кислот, эмульсий, щелочей. В качестве материала, используемого для изоляции от влаги, применяются бетон или полимерные составы. Согласно требованиям норм, должно наноситься 1-2 защитных слоя в зависимости от возможности проникновения жидкости в материал.

Минимальный слой напрямую зависит от применяемой смеси

Рекомендации по выполнению стяжки

Все мероприятия, связанные с обеспечением плоскостности пола с помощью цементно-песчаных составов, должны выполняться в соответствии с требованиями, регламентированным строительными нормами и правилами.

В СНИП указаны основные параметры, которыми должны обладать цементные стяжки покрытия:

  • минимально допустимая толщина;
  • прочностные характеристики;
  • потребность выполнения гидроизоляции;
  • размер слоя, закрывающего коммуникации;
  • необходимость укрепления арматурой;
  • требования к расположению деформационных швов.

В зависимости от применяемого для ее выполнения состава, толщина изменяется. Минимальная толщина состава на основе песка и цемента, согласно требованиям СНИП, для жилых помещений составляет не менее 20 мм. Для цементных смесей с добавлением полимерных волокон допуск уменьшен до 15 мм. Правила регламентируют, что при обеспечении наклона поверхности, наименьшая толщина стяжки на участках, расположенных рядом с лотками, трапами, должна быть не меньше 20 миллиметров. Отклонение от плоскостности не должно превышать 4 мм.

При заливке цементной стяжки своими руками, домашние мастера редко обращают внимание на требования, изложенные в СНиП

Прочность поверхности стяжки обеспечивается путем соблюдения рецептуры используемых для приготовления раствора компонентов, технологической очередности выполнения строительных мероприятий.

Барьер для гидроизоляции необходим в ситуациях, указанных СНИП, когда существует возможность переувлажнения слоя.

Если коммуникации, трубы находятся под стяжкой, то независимо от применяемого состава значение минимального слоя должно на 4,5 см превышать диаметр магистрали.

При толщине стяжки более 5 сантиметров, она подлежит армированию. Это требование прописано строительными нормами и правилами для жилых помещений, в которых на поверхность пола действуют небольшие и средние усилия. Благодаря армированию основание пола приобретает дополнительную прочность, не растрескивается. При меньшей толщине не требуется обязательное армирование. При необходимости устанавливаются стальные прутки, например, если полы эксплуатируются в условиях перепадов температуры. Черновые цементные покрытия не усиливают арматурой, так как основные усилия воспринимает находящийся сверху слой.

Деформационные швы указываются на технологической карте покрытия, учитывающей все параметры. Документ необходим при обустройстве больших площадей. Он является проектом, содержащим сведения об очередности выполнения операций, свойствах применяемых материалов, расположении швов и расстоянии между ними, которое не должно превышать 6 метров.

Нормы предусматривают выполнение стяжки, если требуется:

  • Спланировать поверхность основания.
  • Зацементировать магистрали.
  • Равномерно распределить усилия по слоям.
  • Выполнить расположение пола под уклоном.
  • Обеспечить теплоизоляцию пола в соответствии с нормами.

Создаваемая строителями поверхность обязательно должна соответствовать требованиям СНИП как по конструктивным особенностям, так и по эксплуатационным характеристикам и воспринимаемым усилиям. Технические требования к подстилающим прослойкам и грунтам, воспринимающим нагрузки, регламентированы разделами строительных правил.

В таблицах, прилагаемых к строительным нормам, указаны данные для выбора покрытия, необходимого для конкретного помещения, и обеспечения его прочности.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Минимальная толщина стяжки > %



Вопрос минимально возможной толщины выравнивающей цементной стяжки пола волнует многих. Ведь если начать делать стяжку  с самой высокой точки помещения  толщиной  слоя 2-3 мм (это не опечатка  2-3  мм) можно сэкономить значительные средства на этом виде работ.

Вся сложность – как это выполнить технически, и будет ли такая конструкция надежной для устройства последующих покрытий.

Первый вопрос – из чего делать маяки в этом случае?  Применение металлических маяков не оправдано. Минимально возможная высота стяжки по таким маякам больше сантиметра. И второе негативное  следствие использования таких маяков – это невозможность сделать по ним ровную плоскость.



Маяки для стяжки толщиной один сантиметр



Единственной альтернативой этому могут быть маяки, изготовляемые по забивным дюбелям с помощью специальных  смесей.  Высота  таких маяков может начинаться практически от одного миллиметра. При перепаде высотных отметок в помещении более 3 сантиметра, такие маяки могут по мере надобности заменяться металлическими профилями CD или UD  для гипсокартона.

Второй вопрос, как сделать стяжку толщиной 2-3 мм. Вернее, из каких материалов  можно это делать.

Общепринято делать цементную стяжку  от 4- 5 см. Это связано с тем, что такая  толщина слоя позволит выдерживать большие нагрузки даже в случае последующего  отслоения от нижележащей основы. Такое случается часто.

Хотя строительные нормы Германии это проблемой не считают и называют этот случай “стяжка на разделительном слое” .



Стяжка на разделительном слое



Аналогичное мнение и у специалистов фирмы “CERESITE”:



Какой должна быть толщина стяжки по слою гидроизоляции?





Выровнять поверхность пола слоем 2-5 мм можно только клеем для плитки или специальной ремонтной смесью для пола, предварительно обильно  пропитав поверхность акриловым грунтом. Клей для такого случая можно  взять  самый дешевый, и толщина такого покрытия возможна в пределах одного сантиметра. Эту величину рекомендуют  производители клеевых смесей, как предельную для однократного нанесения. Но, кроме того, из соображения экономии, большую толщину выравнивающего  слоя  из клея  делать не стоит.

Как сделать тогда, стяжку  толщиной 2-3 сантиметра? Если такой слой отслоится, то он  не сможет быть надежной основой для плитки.

Здесь может выручить только принцип “слоеного пирога” – в основании клей,   а выше цементно – песчаный раствор, соответствующей марки.

Более наглядно процесс укладки такой стяжки можно увидеть бесплатно  в видеоролике на странице.

Если вас интересуют все нюансы устройства такой стяжки – от изготовления маяков до нанесения смеси – ПИШИТЕ.



Выравнивающая стяжка толщиной один сантиметр





Вопросы из писем и консультаций в скайпе:



1. Какая минимальная уклонообразующая стяжка под плитку?

Обычно  гарантированный уклон для стока воды считается 3%/

Но не  всегда есть возможность сделать уклон таким.  Поэтому, превышение в один сантиметр  на каждый  метр стяжки можно считать достаточным. чтобы вода не стояла на месте. Но при этом важно, чтобы такая плоскость (стяжка) была без ям. Иначе в таких углублениях будут стоять  лужи.


с теплым полом и без

Современные декоративные напольные покрытия нужно укладывать на ровную поверхность. Допускается наличие на полу незначительных дефектов, глубина и ширина которых составляют несколько миллиметров. При этом важно, чтобы пол был без уклона. Очень редко черновой пол имеет такие параметры.

Для выравнивания чернового пола используют специальный раствор, который после застывания образует ровную поверхность. В зависимости от типа декоративного пола и изъянов чернового пола выбирается та или иная выравнивающаяся смесь. Для большинства квартир, которые имеют стандартную высоту в 2.5 метра каждый сантиметр на счету. Поэтому многих интересует, на какую высоту поднимется пол после выравнивания.

Помимо выравнивания чернового основания, стяжка должна выдерживать нагрузки, оказываемые на пол. Это не только вес человеческого тела, но и вес мебели, падение тяжелых предметов, проходимость помещения.

Толщина выравнивающих составов

Сегодня на рынке представлено достаточно много видов смесей, которые используются для выравнивания полов. Есть сухие составы, которые нужно разводить водой, есть уже разведенные и готовые к использованию готовые смеси.

Многие мастера работают исключительно с проверенными временем цементно-песчаными растворами. Толщина раствора зависит непосредственно от характера чернового пола и декоративного покрытия, необходимости в гидро-, звуко- и теплоизоляции. Если предварительно укладывают изоляционные материалы, то пол поднимется как минимум на 4 см.

Определяется толщина в основном характером чернового пола. Если имеются дефекты значительных размеров или же черновой пол находится под уклоном, то стяжка будет достаточно высокой. Ведь современные напольные покрытия достаточно требовательны к поверхности пола.

На глаз определить насколько ровный пол нельзя. Для этого нужно использовать строительный уровень либо самый обычный брусок, длина которого варьируется от 1 до 1.5 метров.

Приложив этот брусок к поверхности пола нужно посмотреть, не образовываются ли щели между бруском и полом, нет ли вмятин или бугров. Если таких дефектов обнаружено не было, то слой стяжки будет не особо толстым. Достаточно будет положить раствор толщиной 3 см. Если же имеются вмятины и бугры, то он должен перекрыть самую верхнюю точку.

Даже если помещение достаточно высокое, накладывать слишком толстый слой не следует. От этого качество чернового пола не улучшится. К тому же выровнять раствор будет гораздо сложнее, да и сохнуть он будет долго. Стоит учесть и перерасход строительных материалов. Поэтому важно выбрать такую толщину стяжки, которая не только перекроет все изъяны, но и не будет усложнять монтажные работы. О полном высыхании раствора можно судить по светло-серому цвету.

Минимальная толщина стяжки, приготовленной на основе цемента, составляет 3 см. При этом такая высота должна быть в каждой точке пола. Ввиду того что черновое основание неровное, после заливки пол поднимется не на 3, а примерно на 4-5 см. Нужно также учесть, что цементно-песчаный раствор дает усадку. Это происходит вследствие испарения воды. Поэтому желательно, чтобы толщина стяжки составляла 5 см.

Если уложить более тонкий слой, то в процессе эксплуатации не избежать появления трещин. Это, в свою очередь, уменьшит срок службы дорогостоящего декоративного напольного покрытия. Использовать такой вид стяжки специалисты рекомендуют в том случае, если неровности поверхности не превышают 2 см.

Если при строительстве дома были использованы плиты, перепад между которыми достигает 6 см, то целесообразно для выравнивания использовать раствор из пескобетона. Для приготовления раствора используют крупнозернистый песок. Толщина выравнивающего раствора в таком случае составляет 8-10 см.

Встречаются случаи, когда неровности между плитами составляют до 20 см. В таких случаях укладывается керамзитобетон. Выравнивать только одной стяжкой будет очень дорого.

Самовыравнивающиеся смеси

Если черновое основание бетонное, и перепады высоты не превышают 2 см, то целесообразно использовать самовыравнивающиеся смеси. По большому счету специалисты в таком случае используют термин «прослойка». Толщина стяжки определяется используемой смесью. Производитель на упаковке указывает, какая допускается минимальная толщина слоя стяжки.

Если самовыравнивающаяся смесь укладывается поверх гидроизоляционного материала, то минимальная толщина стяжки пола должна составлять 4 см. При этом если есть необходимость спрятать коммуникации, то необходимо уложить 10-тисантиметровый слой самовыравнивающегося раствора.

Если под стяжку укладывается изоляционный материал, то раствор не должен касаться стен. Образовавшуюся пустоту, ширина которой должна варьироваться в пределах 2-4 см, после застывания самовыравнивающейся смеси необходимо заклеить демпферной лентой или заполнить изоляционным наполнителем.

Толщина стяжки зависит от нескольких факторов, основным из которых является качество чернового пола. Стяжка делается с целью выровнять поверхность. Соответственно, чем больше дефектов на черновом основании, тем больше будет толщина стяжки. Также толщина раствора зависит от того, будут ли дополнительно использоваться изоляционные материалы и есть ли необходимость спрятать коммуникации.

Теплый пол

Отдельно нужно сказать про теплые полы, которые в последнее время пользуются особой популярностью. Это инженерные системы, которые служат для подогрева напольного покрытия. На рынке представлены водяные и электрические модели.

Водяные теплые полы представляют собой определенным способом выложенную трубу, которая подключена к котлу. Сама труба прячется в слой стяжки, которая выступает в качестве теплораспределительного материала. Лучше всего в этом случае воспользоваться самовыравнивающимися смесями.

Можно приготовить раствор на основе цемента, песка и воды. Но приготовленный раствор должен иметь определенную консистенцию. В противном случае могут появиться трещины, которые приведут к появлению дефектов на декоративном напольном покрытии. Поверх трубы укладывается стяжка толщиной 3 см. Поэтому пол поднимется как минимум на 8-10 см.

Если говорить про электрическую инженерную систему, то поверх нее укладывается слой стяжки, толщина которого варьируется от 3 до 5 см. Если выполняется монтаж инфракрасных теплых полов, то стяжку делать не нужно.

Еще один момент, на который стоит обратить внимание – время высыхания. Нельзя укладывать декоративное покрытие, пока стяжка не наберет необходимой прочности. Если, к примеру, речь идет про укладку паркетной доски на цементно-песчаный раствор, то она возможна, в среднем, через 28 дней. Средняя толщина выравнивающего раствора составляет 4 см.

Согласно действующим нормам каждый сантиметр раствора сохнет в течение 7 суток. Если толщина раствора превышает 4 см, т нужно прибавить еще 11-14 дней на каждый последующий сантиметр. Что же касается керамической плитки, то к укладке напольного покрытия можно приступить, в среднем, через 8 суток.

Самовыравнивающиеся смеси сохнут гораздо быстрее. Если речь идет о небольшой прослойке, то она высыхает за 3-4 дня. На скорость высыхания влияют полимерные добавки, которые присутствуют в самовыравнивающихся смесях.

Укладывая стяжку нужно правильно выбрать не только тип раствора и способ заливки, но и ее толщину. Как правило, раствор укладывают поверх бетонной поверхности, которая не имеет существенных дефектов. Поэтому можно говорить о том, что оптимальная толщина раствора составляет, в среднем, 4 см. При монтаже теплых полов толщина слоя стяжки увеличивается.

советы и рекомендации / Блог / myremontnow.ru

Из этой статьи вы узнаете:

  • Какие функции выполняет стяжка на полу

  • Как определить минимальную толщину напольной стяжки

  • Какие максимальные значения толщины стяжки для пола уместны

  • Как правильно выбрать толщину стяжки для теплых полов под плитку


Не всем известно, что такое стяжка. Тем не менее она играет важную роль в выравнивании пола и в подготовке его к финишной отделке декоративным напольным покрытием. Это обязательный этап современного ремонта любой квартиры, как в новостройках, так и в старых домах. Правильная толщина стяжки пола под плитку не только сэкономит вам деньги, но и гарантирует безупречный внешний вид чистового пола и продолжительный срок его службы.

Стяжка для пола: основные функции и виды



При ремонте квартиры прежде всего приступают к укладке черновой поверхности. Стяжка – это основа надежности и всего внешнего вида помещения. Поэтому необходимо как можно качественнее проводить работы, чтобы добиться крепкого и ровного основания. Ведь именно от этого зависит долговечность и функциональность финишного покрытия, а также облегчается процесс укладки плитки.


Заливка выполняет следующие полезные функции:

  1. Это черновая отделка перед проведением декоративных работ по укладке напольного покрытия, например ламината, плитки, паркета, линолеума.

  2. Сглаживание всех неровностей, перепадов и дефектов бетонного, деревянного и другого базового основания дома, тем самым обеспечивается большой срок эксплуатации пола.

  3. Защита перекрытий от износа, поскольку большая часть нагрузок приходится на стяжку, кроме того, происходит перераспределение нагрузки, ее выравнивание.

  4. Облегчает работу по созданию технологических уклонов, предусмотренных в некоторых помещениях, таких как в ванной, чтобы вода быстрее уходила в слив и не выходила за пределы комнаты.

  5. При установке определенных видов чернового покрытия образуется дополнительная звуко- и теплоизоляция.

  6. Под стяжкой устанавливают систему напольного отопления и скрывают коммуникации.


На выбор того или иного вида покрытия влияют несколько факторов, такие как тип назначения и вид строения помещения (гараж, квартира, частный дом, из кирпича, дерева и т. д.) и количество слоев в покрытии пола.


Состав для стяжки продается в мешках и представляет собой сухую смесь. Покрытия бывают черновые и чистовые, для них используют свои составы. Первым слоем укладывается черновое покрытие, порошок разводится водой и наносится согласно инструкции. После его высыхания тонким слоем заливается чистовое покрытие. В порошке для стяжки пола используются разные добавки в виде пластификатора и присадок, которые улучшают прочность стяжки и ускоряют процесс высыхания.



Покупные смеси бывают двух видов: гипсовые и цементные. Покрытия на основе гипса безвредны для окружающей среды и являются воздухопроницаемыми, но подходят только для комнат с пониженной влажностью. В то время как цементные покрытия могут применяться как в сухих, так и во влажных помещениях.


Какую бы технологию стяжки вы ни использовали, надо под одно- или многослойной заливкой сделать слой гидроизоляции. Для этого наносят битумные мастики или специальные составы, укладывают рубероид.



В случае если гидроизоляция не будет использоваться, а покрытие укладывается непосредственно на основание, то получается стяжка, называемая связанной. Она износостойкая и прочная, но существует вероятность, что ее усадка при застывании окажется неравномерной. Кроме того, при повышенной влажности (если под помещением находится подвал) пары будут постепенно разрушать прочность конструкции.


Часто все же между заливкой и базовым основанием дома имеется гидроизоляционная прокладка, это обычно полиэтиленовая пленка или битумная бумага. А также может использоваться древесноволокнистая плита, стеклянная вата или полистирол. Такие подложки препятствуют образованию влаги и обладают звуко- и теплоизоляционными свойствами.


По своим физическим параметрам черновые покрытия под плитку разделяются на несколько видов:

  • Жидкая стяжка


Она получается путем смешивания воды с бетонной или цементно-песчаной смесью. Дополнительно в смесь добавляют разные фракции керамзита. Поверхность заливают и выравнивают с помощью правила. Для того чтобы усилить гладкость покрытия, после высыхания стяжки укладывают самовыравнивающийся пол. Такая стяжка используется в случае, если существуют большие неровности и перепады в базовом основании. Она сглаживает все изъяны и образует ровную поверхность под плитку.


  • Полусухая стяжка


Это та же смесь, что используется при жидкой стяжке, только замешивают ее очень густо и смеси используют намного меньше. Это довольно трудоемкий вариант выкладывания и разравнивания, но полусухая стяжка не требует дополнительной гидроизоляции, и можно сэкономить на этом.


В последнее время это довольно распространенный вариант выравнивания полов. Заполнителем является керамзит или вермикулит. Сверху укладывают гипсоволокнистые листы, соединяют и проклеивают специальным клеем. Такой вариант достаточно экономичный, покрытие получается теплоизолирующим и прочным благодаря керамзиту, который берет на себя всю нагрузку на пол. Однако толщина сухой стяжки довольно большая.


Нужно иметь в виду, что от толщины стяжки под плитку на полу зависит многое. В случае, если толщина недостаточна, то стяжка будет непрочной, а слишком большая толщина требует необоснованных затрат на материалы.



Стандартную толщину заливки установить невозможно, в разных ситуациях требуются разные параметры. Толщина слоя может зависеть от следующего:

  • в каком состоянии находится базовое основание, на которое требуется укладка, и из какого оно материала;

  • какие материалы используются для заливки;

  • для чего предназначено помещение;

  • какой материал (плитка, ламинат, линолеум) будет укладываться поверх чернового пола.


Если вы ошибетесь в толщине чернового слоя, то впоследствии могут возникнуть серьезные проблемы, например образование изъянов в верхнем покрытии (деформация плитки), образование трещин на черновом покрытии, холодные полы, требующие длительного времени для нагрева.

Читайте также: Сухая стяжка пола в квартире

Минимальная толщина стяжки пола под плитку



Важно добиться оптимальной толщины заливки пола под плитку. Чем меньше толщина, тем больше денег вы экономите на устройстве покрытия и на ремонте в целом. Ниже приведены еще некоторые доводы за уменьшение размеров чернового пола:

  1. Чем более толстый слой, тем меньше высота комнаты.

  2. Выйдя за пределы нормы по толщине, вы рискуете попасть в аварийную ситуацию из-за больших нагрузок на перекрытия.

  3. От толщины покрытия зависит скорость его высыхания.

  4. При толстом слое заливки происходит давление на стены, что может привести к их деформации.


Важно: вдоль стен установите демпферную ленту, которая служит барьером при температурном расширении стяжки.


Нет стандартов, по которым возможно определить оптимальную высоту слоя чернового покрытия. Но от того, насколько правильно вы выберете толщину, будет зависеть срок эксплуатации всех слоев пола в помещении, в том числе и для плитки. Толщину выбирают в зависимости от предназначения помещения, вида грунта, степени нагрузок.


Важно знать, что высота стяжки при применении самовыравнивающихся смесей делается от 2 см. Но чем больше толщина, тем больше нагрузок на пол. Поэтому при заливке стяжки более 4 см толщиной необходимо использовать армирование, если предполагается, что пол будет испытывать высокие нагрузки. Если же таковых не планируется, то можно делать толщину слоя до 7 см и без армирования.


Рекомендуемые статьи по данной теме:


Однако становится совершенно бессмысленным укладывать слой высотой менее 2 см, поскольку такое покрытие будет ломаться и деформироваться при малейших нагрузках. Заливка толщиной в 2 см предусматривается, например, в жилых комнатах, в то время как на кухне, в ванной и в прихожей требуется более толстый слой.


В зависимости от использования дополнительных прокладок для подавления звука и влагонепроницаемости определяется требуемая толщина чернового пола.


Также слой заливки зависит от того, делается она непосредственно по плитам перекрытия или используются влагонепроницаемые и шумоподавляющие прослойки. По правилам СНиП, при укладке раствора непосредственно на бетонное основание нужно выдерживать минимальный слой заливки в 20 мм. При использовании изолирующих материалов толщина слоя будет не менее 40 мм.

Читайте также: Расчет пескобетона для стяжки: покупная и самостоятельная смесь

Максимальное значение толщины стяжки пола под плитку



Максимальная толщина стяжки под плитку определяется размером выделенного для этого бюджета. Чем больше денег вы готовы потратить на черновое покрытие, тем толще его можно сделать. Единственное условие, при высоте заливки более 10 см необходимо армированное укрепление сеткой или фиброй.


Однако не следует делать чересчур толстый слой чернового пола. Это лишь будет для вас бесполезной тратой денег. Необходимости в излишней толщине укладки нет. Тем более под воздействием слишком большого веса заливки возникает риск деформации перекрытия между этажами. Это приведет к аварийной ситуации.


Стяжки называют тонкими, если их толщина от 2 до 7 см, а от 7 и до 15 см – это уже толстые.


Если слой заливки меньше 20 мм, то это называется наливной пол. В случае если слой более 150 мм, то это уже армированные перекрытия из бетона.


В помещениях, где существует большая нагрузка на поверхность пола, чаще всего используются толстые стяжки, армированные стальными прутьями. Основной функцией такого пола будет прочность и способность выдерживать вес тяжелого оборудования, а не ровная поверхность. Естественно, для такой черновой поверхности используется бетонная смесь, а не гипсовые растворы, которые не выдерживают большого давления.


Обычно бетонные полы заливаются в подсобках, котельных внутри домов, гаражах, банях и т. д.


Однако работы и процесс высыхания и затвердения толстой стяжки занимают немало времени. Тем более для большей выносливости такая заливка требует дополнительного армирования, в отсутствии которого поверхность деформируется и потрескается при застывании, и придется переделывать работу.

Читайте также: Армирование стяжки пола сеткой: особенности исполнения

Оптимальная толщина стяжки для теплого пола под плитку



Стяжка под теплый пол предназначена не только для выравнивания поверхности, но и для лучшего распределения тепла по всей площади. Под качественной заливкой полностью скрываются все нагревательные элементы, трубы, кабели, пленочный обогрев.


В случае выбора водяного теплого пола, при использовании труб стандартного размера в 25 мм, толщина стяжки должна быть от 50 мм.


Минимальная толщина стяжки теплого пола под плитку – около 30 мм. Однако не следует брать минимальные показатели, потому что при чрезмерно маленьком слое заливки существует риск неравномерного распределения тепла на полу.


Также не стоит делать слой и слишком толстым, больше 50 мм, так как тепло будет уходить преимущественно в бетон, не доходя до поверхности.



Стандартная толщина стяжки теплого водяного пола под плитку – примерно 40 мм. В то время как 30-миллиметровая стяжка характерна для электрического теплого пола.



Заливка с монтажом теплого пола происходит в несколько этапов:

  • Сначала прокладывают слой гидроизоляции.

  • Затем – слой теплоизоляции.

  • Потом устанавливают стальные прутья или другие виды арматуры.

  • Следом – непосредственно систему теплого пола.

  • В конце проводят заливку.


Иногда поверх базового основания проводят выравнивание пола, залив тонкий слой раствора, не толще 20 мм. Также возможно первый слой стяжки уложить поверх утеплителя. Для полного застывания чернового покрытия отводится не менее 1 месяца. И лишь по прошествии данного времени можно начинать работы по установке теплого пола и последующего, более толстого, слоя стяжки, в который прячутся трубы.


Толщина стяжки для электрического теплого пола под плитку небольшая, тем более если используется обогрев пленочного типа. В случае если намечается покрытие пола плиткой, то стоит выбрать кабель обогрева, тогда слой заливки будет значительно меньше, чем при установке теплого водяного пола.

Читайте также: Какой теплый пол выбрать под плитку: от классики до новинок рынка

Технология заливки стяжки пола под плитку



Перед тем как приступить к работам по подготовке пола для последующей укладки плитки, требуется произвести несколько подготовительных действий по следующим рекомендациям:

  1. При наличии старого покрытия оно убирается.

  2. Зачищается весь мусор и остатки старого покрытия.

  3. Пылесосом проводится очистка всего периметра помещения.

  4. Замазываются все щели, неровности и пустоты на поверхности, чтобы избежать перерасхода заливочного материала.

  5. Производится легкая влажная уборка помещения. После этого требуется полная просушка поверхности.

  6. Проводятся грунтовочные работы для того, чтобы улучшить сцепление заливочной смеси с базовым основанием и повысить степень влагонепрорницаемости.

  7. При помощи маяков (лазерных уровней) определяется, в каких местах существуют перепады поверхности.

  8. Перед началом работ по укладке чернового слоя помещение хорошо проветривается, а после закрываются все двери и окна, предотвращая появление сквозняков и охлаждение комнаты ниже 5 градусов по Цельсию.


1. Сухая стяжка


Сухая заливка является самым бюджетным вариантом по сравнению с другими видами заливки. А также с ней легче и быстрее работать. Ниже приведена инструкция по выполнению работ:

  • Сначала идет покрытие базового основания полиэтиленом толщиной около 50 мкм методом внахлест (от 20 см). Все стыки фиксируются клейкой лентой.

  • Устанавливается демпферная лента вдоль стен вокруг помещения.

  • Далее маячками определяют высоту заливки. В качестве маячковых профилей могут служить перевернутые кромками вверх алюминиевые п-образные профили, выставленные по уровню. Они более устойчивые.

  • Далее проводится засыпание материала для сухого способа. Это может быть керамзит, песок или пенополистирол. Затем наполнитель утрамбовывается и выравнивается по маякам. Более подробно об этом читайте в статье о заливке стяжки с керамзитом.

  • Сверху укладывается чистовой слой в виде фанерных листов, древесно-стружечных, древесноволокнистых или гипсоволоконных плит.

  • В конце производят фиксацию стыков шурупами на расстоянии примерно в 20 см и проклейку их специальным клеем. В итоге получается прочное основание для укладки плитки.


2. Цементно-песчаная стяжка



Это самый стандартный способ заливки под плитку. Толщина стяжки должна быть от 30 мм. Недопустимо делать слой толще этого показателя во избежание продавливания стяжки и деформации уложенной плитки. Процесс укладки происходит в несколько этапов:

  • Подготавливается базовое основание к отделке.

  • Выставляются и закрепляются к профилям маячки.

  • Заливается цементно-песчаная смесь (3 части цемента, 1 часть песка), начиная с противоположного по диагонали угла помещения. Пропорции воды и цемента примерно литр на кг, но это приблизительно, стоит больше полагаться на консистенцию раствора, похожую на густую сметану.

  • Используя правило, раствор выравнивается по уровню, отмеченному маяками. Работать правилом следует зигзагообразно, убирая лишний раствор. Таким образом, убираются лишние пустоты в заливке.

  • Во избежание растрескиваний, уложенную стяжку накрывают полиэтиленом, который сохраняет влагу внутри заливки.

  • Увлажнение покрытия проводится через 24 часа.

  • В течение недели покрытие периодически проверяют и при необходимости увлажняют.

  • После полного высыхания убираются маячки, и образовавшиеся пустоты заливаются тем же цементным раствором.

  • Приступают к покрытию поверхности плиткой.


3. Самовыравнивающиеся смеси



Этот метод является самым затратным, но в то же время самым легким из всех известных способов заливки. По-другому, этот вид покрытия называется «наливной пол», так как, из-за своего жидкого состояния, он точно по горизонтали самостоятельно растекается по поверхности ровным слоем. Самовыравнивающиеся смеси имеют вид сухого порошка, который необходимо разбавить водой. Здесь не требуются направляющие, а используется шпатель для выравнивания и игольчатый валик для удаления воздуха.

A Руководство по стяжке полов BSBG

Ведущий архитектор-технолог BSBG Ричард Гриффитс (CIAT) представляет это удобное руководство по стяжкам полов для архитекторов и технологов.

Стяжка пола, как правило, представляет собой вяжущий материал, состоящий из цемента с острым песком в соотношении 1: 3 или 1: 4,5. Его часто наносят на монолитную плиту первого этажа из монолитного бетона или на сборный железобетонный пол. На рынке представлено множество запатентованных стяжек, информацию о которых можно получить у производителя.

Определения стяжки

Есть определенные определения, касающиеся определения стяжек. В этой статье мы использовали определения из BS 8204 и BS EN 13318:

.

  • Выравнивающая стяжка — стяжка, обработанная соответствующим образом для достижения определенного уровня и укладки окончательного пола. Это не влияет на структурные характеристики пола.
  • Износостойкая стяжка — стяжка, служащая настилом.Этот термин ранее назывался бетонным покрытием высокой прочности. Он также используется для обозначения структурных покрытий, а также поверхностей износа.
  • Bonded — стяжка, уложенная на механически подготовленную основу с целью максимального увеличения сцепления.
  • Без сцепления — стяжка намеренно отделена от основания с помощью мембраны.
  • Плавающая — стяжка, уложенная на звуко- или теплоизоляцию. Это разновидность несвязанной стяжки.
  • Цементно-песчаная стяжка — стяжка, состоящая из материала стяжки, содержащего песок с максимальным размером заполнителя до 4 мм.
  • Мелкая бетонная стяжка — стяжка, состоящая из бетона с максимальным размером заполнителя 10 мм.
  • Самовыравнивающаяся стяжка с насосом — стяжка, смешанная до жидкой консистенции, которую можно перекачивать насосом к месту укладки и которая будет течь в достаточной степени (с перемешиванием влажного материала или без него) обеспечивают требуемую точность уровня и ровность поверхности.
  • Скручивание — деформация краев стяжки вверх из-за дифференциальной усадки

Следует отметить, что накачиваемые самовыравнивающиеся стяжки более известны как самовыравнивающиеся стяжки.

Устройство стяжки

Стяжку можно приклеивать непосредственно к основанию или укладывать несвязанной на подходящую влагонепроницаемую мембрану, которую кладут поверх плиты. В качестве альтернативы он может быть нанесен как плавающий финиш поверх слоя жесткого изоляционного материала.Это приложение подходит для использования с водопроводными трубами для теплого пола. Если требуется армирование, оно может быть либо в виде мелкой металлической сетки, волокон, которые обычно представляют собой полипропилен, либо в виде мелкой стеклянной сетки.

Стяжку можно оставить как законченную, либо выровнять, чтобы получить гладкую поверхность для укладки указанного напольного покрытия или отделки. Готовые смеси из песка и цемента, которые смешиваются на заводе и затем доставляются на строительную площадку, обеспечивают дополнительную гарантию качества по сравнению со стяжками, смешанными на месте, и обеспечивают более однородную смесь стяжки.Некоторые производители предлагают перекачиваемые стяжки, позволяющие добиться очень ровной отделки.

Какой тип стяжки?

Традиционные цементно-песчаные стяжки

Это традиционные стяжки, подходящие для всех областей применения, если они указаны правильно. Самый большой недостаток — время высыхания; BS 8203 оценивает время высыхания песчано-цементной стяжки как один день на каждый миллиметр стяжки толщиной до 50 мм.

Самовыравнивающиеся стяжки с перекачиваемой системой из сульфата кальция

Эти стяжки можно укладывать приклеенными или несвязанными.Их можно укладывать на гораздо больших площадях, чем цементно-песчаные стяжки, около 2 000 м 2 в день. Однако их нельзя использовать с арматурой, поскольку сульфат кальция вызывает коррозию стали во влажных условиях. Эти стяжки также обычно не подходят для использования во влажных условиях или там, где может произойти намокание. Все эти стяжки являются запатентованной продукцией и поэтому варьируются от одного поставщика к другому.

Толщина выравнивающей стяжки

Выравнивающая стяжка может быть выбрана по разным причинам.Это может быть для обеспечения более гладкой и плоской поверхности, чем можно получить с помощью конструкционной плиты. Выравнивающие стяжки также используются для обеспечения водопадов или для создания зоны отделки, в которой могут быть размещены различные типы полов. В наши дни обычное применение — выравнивающая стяжка для подогрева / охлаждения полов.

Стяжка цементно-песчаная

Рекомендации по выравниванию стяжки приведены в BS 8204, часть 1, в которой рекомендуется, чтобы минимальная толщина приклеиваемой выравнивающей стяжки составляла 25 мм.Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, указанная толщина обычно должна составлять 40 мм (с допуском ± 15 мм), что обеспечивает минимальную толщину стяжки 25 мм.

Тем не менее, в отчете 184 CIRIA рекомендуется принять допуск ± 10 мм при номинальной глубине 35 мм. Это сводит к минимуму риск отслаивания, но следует отметить, что допуски, указанные для верхней поверхности основного бетона, должны быть совместимыми.Если стяжка должна быть больше 40 мм, доступны следующие варианты для снижения риска отслаивания:

  • Используйте модифицированную стяжку или добавки для уменьшения возможности усадки.
  • Используйте тонкую бетонную стяжку, которая снижает возможность усадки, она успешно использовалась до 75 мм.

Самовыравнивающаяся стяжка с добавлением сульфата кальция, накачиваемая насосом

Рекомендации по накачиваемым самовыравнивающимся стяжкам приведены в BS 8204, часть 7, в которой рекомендуется, чтобы минимальная толщина стяжки со стяжкой составляла 25 мм.Производители указывают максимальную толщину до 80 мм, поэтому ограничения на общую толщину меньше. Можно удобно указать номинальную глубину 40 мм с допуском ± 15 мм. Рекомендации по износостойкой стяжке приведены в BS 8204, часть 2, в которой рекомендуется, чтобы минимальная толщина склеиваемой изнашиваемой стяжки составляла 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1).

Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, рекомендуемая толщина составляет 40 мм.Однако руководство в отчете CIRIA 1843 рекомендует принять допуск ± 10 мм при номинальной глубине 30 мм. Спецификация базовой бетонной поверхности должна быть совместимой. В некоторых случаях расчетную толщину необходимо увеличить до более 40 мм, но следует отметить, что существует повышенный риск отслоения. Для блоков с полым сердечником, которые часто имеют изгиб вверх, особенно для более длинных пролетов, следует указать номинальную толщину 75 мм, а не 40 мм.

Риск отслоения снижается, поскольку обычно используют бетон класса C25 / 30 или выше и арматуру сетки.Использование бетона, а не песчано-цементной стяжки снижает возможность усадки, а арматура, в частности, контролирует усадку при высыхании. Это должно обеспечить достаточную глубину в середине пролета (т. Е. Точку максимального развала), чтобы обеспечить притирку арматуры, сохраняя при этом покрытие обеих поверхностей. Даже в этом случае могут потребоваться свободные стержни или сетчатая арматура с «летающими концами», чтобы обеспечить притирку арматуры около точки максимального прогиба.

Стяжка цементно-песчаная несвязанная

Толщина стяжки должна быть не менее 50 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 75 мм.Однако в стандарте BS 8204-1 подчеркивается, что существует высокий риск скручивания стяжки при использовании несвязанных и плавающих выравнивающих стяжек. Чтобы свести это к минимуму, стяжку следует либо укрепить по швам, либо сделать толщиной 100 мм или более.

Самовыравнивающаяся стяжка без связующего с сульфатом кальция, перекачиваемая насосом

Стяжка толстая

Стяжка теплого пола | Технический совет по теплому полу

Вы получите максимальную отдачу от любой системы теплого пола, использующей твердый пол, когда трубы проложены в стяжке поверх изоляции пола.Вы можете достичь максимальной тепловой мощности 100 Вт / м2 в бетонных полах по сравнению с 70 Вт / м2 в деревянных подвесных полах.

Хотя бетонные полы обычно нагреваются немного дольше (из-за холодного старта), они также лучше и дольше сохраняют тепло. Температура воды, подаваемой на полы с подогревом в стяжных полах, не должна быть такой же высокой, как в деревянных подвесных полах. В идеале вы должны стремиться к тому, чтобы на стяжанные полы попадало около 45 ° C воды.Следовательно, источники тепла с более низкой температурой, такие как тепловые насосы, могут использоваться в качестве основного источника тепла для полов с подогревом.

На рисунке выше показана цементно-песчаная стяжка, укладываемая поверх недавно проложенных труб. Монтажник Андерс Берг закрепил трубу на изоляции Recticel, прежде чем компания Hawkins, занимающаяся стяжкой, взяла на себя и уложила стяжку.

Основание пола может быть балочно-блочным или бетонным с гидроизоляционной мембраной.Поверх плиты укладывается изоляция пола, такая как полиуретан Xtratherm, Recticel, Kingspan или Quinn и т. Д. Пароизоляция, при необходимости, также устанавливается поверх изоляции перед установкой трубопровода теплого пола. В большинстве случаев монтажники закрепляют трубу на изоляции вручную или с помощью степлера. Существуют также другие методы, такие как использование зажимной рейки или фиксация трубы на сетке с помощью кабельных стяжек.

Хотя мы можем посоветовать толщину изоляции, она должна соответствовать строительным нормам.Изоляция предотвращает чрезмерную потерю тепла вниз, а также помогает отражать тепло вверх к ногам. По внешнему периметру стен всегда рекомендуется устанавливать краевую изоляцию. Изоляция из полиуретана толщиной 20 мм, которую часто рекомендуют архитекторы. Обычно его разрезают и устанавливают вдоль стен, чтобы стяжка расширялась при необходимости, а также во избежание потери тепла вбок. У нас в наличии рулоны тонкой кромочной изоляции, которую мы предлагаем в качестве опции для всех клиентов. В наши дни многие строители жидких стяжек предпочитают этот более мягкий тип изоляции.

Какой толщины стяжки использовать для влажных полов с подогревом?

При использовании традиционных песчано-цементных стяжек минимальная толщина составляет 65 мм. Идеальная толщина составляет приблизительно от 65 мм до 75 мм, однако стяжки толщиной 100 мм успешно используются. Если вы добавляете волокно в стяжку или используете более прочные типы стяжки, вы можете уменьшить толщину до 50 мм. При использовании, например, Ангидритные стяжки минимальной толщиной 50 мм также применимы, однако всегда уточняйте их у поставщика стяжки.

Для перекрытий из балок и блоков на верхних уровнях по-прежнему рекомендуется использовать утеплитель. Даже если бы изоляционные плиты были всего 30 мм, мы все равно можем поставить более короткие зажимы для зажима трубы на месте. Рекомендации по толщине стяжки такие же, как и для первого этажа.

Система теплых полов в бетоне зависит от теплопроводности стяжки для передачи тепла в комнаты. Это может быть система с медленным срабатыванием, поэтому в отопительный сезон полы с подогревом должны быть включены круглосуточно и без выходных с возможностью понижения температуры.Для дополнительного комфорта рекомендуется использовать программируемые комнатные термостаты.

Для получения дополнительной информации посетите нашу страницу технической информации или свяжитесь с нами для получения совета или бесплатного предложения.

Авторские права (c) 2013 ООО «Системы теплого пола»

Опубликовано

Контрольный список для наблюдения за стяжкой на объекте — 10 основных участков

Право от проверки соответствия технических характеристик стяжки до начала стяжки до мер по отверждению и защите стяжки после укладки — есть ряд областей, где наблюдение и контроль необходимы на месте, чтобы гарантировать, что стяжка соответствует ожидаемым стандартам качества и дизайна. .Ниже приведен полезный контрольный список, который охватывает все важные этапы стяжки, которые необходимо проверять от начала до конца.

1. Технические характеристики стяжки

  • Проверьте соответствие спецификаций стяжки требованиям Кодекса норм BS и обратитесь за консультацией к специалисту в случае расхождений. Что касается специальных стяжек, убедитесь, что технические характеристики продукта читаются вместе с BS8204 и BS8000.
  • Убедитесь, что указанная категория прочности подходит для указанного напольного покрытия, а также для ожидаемого трафика и нагрузки.

2. Осмотр несущей конструкции

  • Проверить, подходят ли уровни основания основания для достижения указанной минимальной / максимальной толщины стяжки.
  • Убедитесь, что все сервисы, которые необходимо включить в стяжку, достаточно детализированы и расположены, чтобы избежать разрушения стяжки на более позднем этапе.

Обследование фундаментных сборных железобетонных перекрытий

3. Подготовка основания

  • Убедитесь, что выполняется соответствующая подготовка поверхности в зависимости от типа конструкции стяжки.

Подготовка пола Стружка пола

4. Смесь для стяжки

  • Убедитесь, что сырье и смесь стяжки правильные. Идеальная пропорция смеси для обычных цементно-песчаных стяжек составляет от 1: 3 до 1: 5, то есть 1 часть портландцемента (который соответствует BS12), смешанный с 3-5 частями песка, который соответствует пределу градации C или M стандарта BS882. (где не более 10% должно проходить через сито 150 мм), и его следует смешать с водой питьевого качества. Убедитесь, что пропорции смеси для стяжки сопоставлены с техническими данными для специальных специальных стяжек.

5. Дозирование и смешивание

  • Если используются насосы для стяжки, проверьте пригодность смеси для стяжки для перекачивания. Содержание цемента, воды и зернистость заполнителя могут повлиять на прокачиваемость стяжек.
  • При использовании готовых стяжек убедитесь, что поставляемая стяжка соответствует стандарту BS4721: 1981. В идеале дозирование должно производиться в соответствии с BS EN 13139. Это новый стандарт, применяемый исключительно к готовым готовым стяжкам, доставляемым на площадку.Для получения дополнительной информации по теме посетите веб-сайт Штутгартского университета.
  • Проверьте удобоукладываемость стяжки с помощью теста «снежным комом», выжав горсть стяжки рукой в ​​перчатке. Правильная удобоукладываемость — это когда стяжка образует влажный шар при отпускании зацепления и не крошится (слишком сухая) и не капает вода (слишком влажная).

Гидравлический насос Victoria

6. Укладка и уплотнение

  • При использовании связующего раствора убедитесь, что смесь для стяжки уложена на основание, пока раствор еще влажный, и проследите за тем, чтобы смесь для стяжки была тщательно закреплена для достижения ожидаемого уровня и максимального уплотнения.
  • Обратите особое внимание на края и углы отсека. Убедитесь, что толщина более 50-60 мм уплотнена двумя отдельными слоями с минимальной задержкой времени между укладкой слоев. Для толщины более 75 мм убедитесь, что слои толщиной 50 мм скручены и уложены граблями, нанося свежую стяжку на свежую стяжку, чтобы добиться тщательного уплотнения по всей глубине.
  • При использовании арматуры убедитесь, что она уложена примерно на середину глубины стяжки.

7.Точн. Удара

  • Убедитесь, что техника отделки подходит для финальной отделки пола, которая будет использоваться. Затирка древесины с последующей затиркой сталью может привести к получению гладкой поверхности, которая считается удовлетворительной для большинства видов отделки полов.

8. Отверждение стяжки

  • При использовании специальных стяжек убедитесь, что отверждение необходимо для предотвращения преждевременного высыхания. Многие фирменные стяжки не требуют отверждения.
  • Для традиционных стяжек, требующих отверждения полиэтилена, убедитесь, что стяжки плотно закрыты полиэтиленовыми листами сразу после укладки.
  • Проследите, чтобы полиэтиленовые листы оставались на месте не менее 7 дней. Следуйте рекомендациям производителя для специальных стяжек.
  • В условиях крайне низких температур убедитесь, что стяжка защищена изолирующими лоскутными одеялами в течение 2–3 дней.

Отверждение стяжки пола

9. Защита стяжки

  • Убедитесь, что движение на стройплощадке регулируется, а легкие пешие прогулки разрешены только после 48 часов традиционных стяжек.Следуйте рекомендациям производителя для специальных стяжек.
  • Даже если разрешено движение с небольшим движением, убедитесь, что стяжка защищена от прямых ударов, защитив стяжку с помощью материалов для защиты стяжки, таких как гофрированный пластик, картон или армированная бумага. Это нужно делать до тех пор, пока стяжка полностью не высохнет и не будет готова для окончательной отделки пола.
  • Сделайте оценку ожидаемого трафика, нагрузки и т. Д. Заранее во время строительных работ.

Зачем применять меры защиты стяжки

10.Испытание стяжки

  • Проверьте готовую поверхность стяжки с помощью линейки, чтобы убедиться, что она соответствует указанным уровням допуска.
  • Убедитесь, что стяжка достаточно прочная, чтобы выдерживать ожидаемое движение, используя BRE ISCR (испытание на сопротивление раздавливанию на месте).

График регулярности стяжки пола

Нарушение регулярности стяжки пола

Sopro Вяжущее для стяжки быстрого высыхания для ранней укладки полов

Главная страница »Продукция» Стяжка пола »Полусухое вяжущее для стяжки пола» Вяжущее для быстросохнущей стяжки Sopro Rapidur® B5

Вяжущее для быстросохнущих стяжек Sopro Rapidur® B5

Специальное модифицированное полимером связующее для особо экономичного производства высокопрочных, быстро схватывающихся цементных стяжек согласно DIN 18 560, позволяющее на ранней стадии укладки полов.Достигает степени CT-C45-F7 через 28 дней 1) . Низкохроматный согласно Регламенту (ЕС) № 1907/2 06, Приложение XVII.

Для производства стяжек с быстрым схватыванием, бесшовных стяжек (на разделительном или изоляционном слое) или стяжек с подогревом, позволяющих укладывать пол на ранней стадии. Для цементных стяжек согласно DIN 18 560, допускающих раннюю загрузку и укладку полов, особенно подходит для ремонтных работ. Также можно производить стяжки более высокого качества. Для получения дополнительных сведений обратитесь к нашей технической информации о продукте.

Sopro Rapidur® B5 Быстро сохнущее связующее для стяжек подходит для использования на стяжках с подогревом, склеенных стяжках, несвязанных стяжках и плавающих стяжках. Особенно подходит для быстрой или плотной укладки стяжки. Для стяжек засыпается гравийным песком 0–8 мм. Для использования в стяжках с быстрым схватыванием, несвязанных стяжках, стяжках, уложенных на изоляционный слой, или стяжках с подогревом для ранней укладки полов. Для ремонта и восстановления цементных стяжек, позволяющих раннюю загрузку и раннюю укладку полов в соответствии с DIN EN 18 560.

Связанные загрузки

Связующее для стяжки полов Sopro Rapidur® B5 для быстрой сушки

Выбор продуктов для стяжек и смесей SMET

EPD_Sopro Rapidur® B5 Вяжущее для быстрого высыхания стяжки

Вяжущее для быстросохнущей стяжки Sopro Rapidur® B5 — Лист данных по экологическому развитию

Пункт технических условий NBS

Преимущества связующего для быстросохнущей стяжки Sopro Rapidur® B5

Уложенные стяжки с добавлением Sopro Rapidur® B5 готовы к укладке плитки прибл.3 дня и готовность к отделке натуральным камнем прибл. 5 дней. Макс. влажность ≤ CM 2,0% должна быть подтверждена требуемым измерением влажности CM до укладки пола. Особо непроницаемые напольные покрытия, например линолеум, ПВХ и т. д. следует укладывать не ранее чем через 5 дней или после достижения влажности ≤ 2,0% CM (для стяжек без подогрева) / ≤ 1,8% CM (для стяжек с подогревом).

• Новое, улучшенное качество
• Готово к укладке плитки уже прибл. 3 дня
• Для быстрой или плотной укладки стяжки
• Подходит для систем напольного отопления
• Длительный срок службы: ок.2–3 часа
• Может применяться в соотношениях смешивания 1: 4 и 1: 5
• Высокая устойчивость к миграции влаги из основания
• Подходит для ремонтных и восстановительных работ
• Подкачивается
• Система EMICODE компании GEV (Немецкая ассоциация контроля выбросов в изделиях для укладки напольных покрытий): рейтинг EC1PLUS R («очень низкий уровень выбросов плюс»)

Соотношение смешивания Пропорция смешивания 1: 4 = 25 кг Sopro Rapidur® B5: 100 кг песка для стяжки 0–8 мм согласно DIN EN 12 620 (15 полных лопат): 7.5–8,5 л воды (в зависимости от влажности песка и консистенции раствора). соотношение воды и воды 0,30–0,34.

Пропорция смешивания 1: 5 = 25 кг Sopro Rapidur® B5: 125 кг песка для стяжки 0–8 мм согласно DIN EN 12 620 (20 полных лопат): 9,0–10,0 л воды (в зависимости от влажности песка и консистенции раствора). соотношение воды и воды 0,36–0,40.

Распределение частиц (градуированная кривая) заполнителя (песка для стяжки) должно соответствовать диапазону A8 / B8 согласно DIN 1045, часть 2, приложение L, диаграмма L.1, и должно демонстрировать адекватную, но не слишком высокую долю мелкого песка; процент, проходящий через 0.Сито 25 мм: прибл. 7–10%

Смешивание Выглаживающий насос или смеситель принудительного действия.
Толщина покрытия Максимальная и минимальная толщина стяжки зависит от заполнителя. Стяжка должна быть минимум в три и максимум в десять раз толще максимального диаметра частиц заполнителя. Рекомендуемая градация стяжки 0–8 мм; толщина покрытия ок. 25–80 мм.
Жизнеспособность Прибл.2 — 3 часа 1) . Затвердевший раствор нельзя повторно темперировать путем добавления воды или свежего раствора для восстановления удобоукладываемости.
Покрытие MR 1: 4 Прибл. 4,0 кг / м² на см толщины

MR 1: 5 Прибл. 3,5 кг / м² на см толщины

Класс прочности Пропорция смешивания 1: 4

CT-C20-F4 через 1 день

CT-C35-F5 через 3 дня

CT-C45-F5 через 5 дней

CT-C60-F7 через 28 дней

Пропорция смешивания 1: 5

CT-C16-F3 через 1 день

CT-C25-F4 через 3 дня

CT-C30-F4 через 5 дней

CT-C45-F7 через 28 дней

Ходьба Через 7-8 часов 1)
Готовое напольное покрытие Для облицовки плиткой: прибл.3 дня; для непроницаемых покрытий: через 3–5 дней и после достижения остаточной влажности ≤ 1,8% CM
Температура нанесения Между +5 ° C и макс. +25 ° C (основа, воздух, материал)
Системы теплого пола Подходит, макс. температура подачи +55 ° C
Минимальная толщина Системы теплого пола Крышка для трубы 25 мм
Сопротивление кресла на роликах Подходит (для роликов по DIN 68131)
Упаковка мешки по 25 кг

1) Пропорции смешивания: 1: 5 (25 кг Rapidur® B5: 125 кг песок для стяжки 0–8 мм согласно DIN EN 12 620)

Поставляется в мешках по 25 кг, 40 мешков на поддоне.

Sopro Rapidur® B5_ доступен в SMET

BRE испытание ударным молотком | Стяжка CSC | Подрядчики по стяжке полов | Лондон | Стяжка пола

Обычный тест стяжки BRE может не подходить для плавающих стяжек, уложенных на изоляцию или стеганое одеяло, так как удар может привести к пробиванию участка стяжки в изоляцию. Модифицированный метод описан в Приложении E к BS8204-1: 2003 и A1: 2009.
Метод испытаний такой же, как и для стяжек со связующим и без склеивания, для стяжек категорий A и B (стяжки, подверженные интенсивному движению и в общественных местах) для стяжек с минимальной глубиной 75 мм.
Для стяжки категории C (стяжки, подверженные легкому движению пола) с минимальной толщиной 65 мм, кольцевой груз весом 2 кг используется вместо стандартного веса 4 кг, а предлагаемый отступ ограничен 2,5 мм вместо 5 мм. .

Интерпретация результатов

Если во время испытания происходит трещина, это должно быть записано как результат испытания. Согласно нормам Британских стандартов, трещина приводит к образованию усеченного конуса материала, который можно выбить с нижней стороны стяжки.

  • Трещину стяжки можно определить по изменению ноты, производимой при ударе груза по опоре. Когда при обычном ударе возникает звонкий звук, на трещину обычно указывает глухой удар, сопровождающийся внезапным увеличением глубины вмятины.
  • Если трещина усеченного конуса зафиксирована во время первых трех падений, стяжка считается неудовлетворительной. Однако стяжку можно считать удовлетворительной, если трещина возникает только на четвертом падении, а вмятина находится в соответствующих пределах.
  • Любая часть стяжки, в которой глубина вдавливания превышает соответствующий предел, не обязательно должна быть отклонена. Такие стяжки следует оценивать другими способами, чтобы убедиться в их пригодности для использования. Для этого может потребоваться отбор образцов для определения содержания цемента, прочности, толщины и т. Д.

Измерение толщины краски — гипсокартон | Ресурсы

DeFelsko производит портативные неразрушающие ультразвуковые измерители толщины покрытия, которые идеально подходят для неразрушающего измерения толщины сухой пленки краски, нанесенной на гипсокартон (гипсокартон / листовой камень / стеновая плита).

Рис. 1 PosiTector 200 B1, измеряющий общую толщину одного слоя краски и нижнего слоя грунтовки.

Гипсокартон обычно окрашивают в 3 слоя (один грунт и два слоя краски). Традиционно для определения толщины краски используется метод разрушающих испытаний. Сегодня основной целью ультразвукового контроля является неразрушающее измерение ОБЩЕЙ толщины лакокрасочной системы, обычно в диапазоне от 3 до 5 мил (75–125 мкм). Другие проблемы включают в себя тенденцию к впитыванию грунтовки бумажной мембраной гипсокартона, эффекты шероховатости или текстурирования поверхности краски, влияние измерения на шовный состав и потенциальную необходимость измерения отдельных слоев краски или грунтовки.

Две модели идеально подходят для гипсокартона.

  1. PosiTector 200 B1 (Стандартная модель) — экономичное и наиболее распространенное решение для измерения ОБЩЕЙ толщины системы покрытия.
  2. PosiTector 200 B3 (усовершенствованная модель) может измерять как ОБЩУЮ толщину покрытия, так и до 3 толщин отдельных слоев в многослойной системе. Он также имеет графический режим для детального анализа системы покрытия.

Приложения для измерения:

  1. Использование базового PosiTector 200 B1 для измерения общей толщины лакокрасочной системы
  2. Измерение на текстурированной поверхности
  3. Графика PosiTector 200 B3 способность
  4. Работа с текстурой поверхности
  5. Измерение по шовному составу
  6. Возможность многослойного ультразвукового исследования

Дополнительные примечания:

  • Как проводить измерения
  • Графический режим
  • Другие методы измерения
  • Предпосылки к нанесению покрытий из гипсокартона
  • Почему измерить с помощью ультразвука?

Приложение №1: Измерение общей толщины

Для тех, кто знаком с магнитометрами толщины покрытия, использование ультразвуковых толщиномеров покрытия является простым и интуитивно понятным.Метод измерения простой и неразрушающий. Отображаемый результат представляет собой общую толщину системы покрытия (слои грунтовки + краски).

PosiTector 200 B1 готов к измерению большинства покрытий для гипсокартона прямо из коробки. Он имеет диапазон измерения от 13 до 1000 микрон (от 0,5 до 40 мил) и идеально подходит для измерения общей толщины лакокрасочной системы. Эта базовая версия прибора не требует настройки калибровки для большинства приложений, имеет возможность переключения мил / микрон и имеет большой, толстый, ударопрочный дисплей Lexan.

Гипсокартон представляет собой две совершенно разные поверхности подложки, на которые наносится покрытие: лицевая бумага стеновой плиты поверх необработанной области стеновой плиты и клеящий состав по швам, углам и крепежным элементам (шурупам или гвоздям). PosiTector 200 B1 измеряет и то, и другое без каких-либо специальных настроек.

Рис. 2 Обе модели PosiTector 200 имеют большие ЖК-дисплеи из толстого, ударопрочного лексана.

Некоторые стены имеют системы покрытий, которые наносились в течение многих лет в несколько слоев.Наш PosiTector 200 B1 — идеальное решение, когда аппликаторам нужно знать только конечную общую толщину системы покрытия. Поскольку грунтовочный слой тонкий и в основном впитывается в материал основы, он оказывает минимальное влияние на измеренную общую толщину.

Приложение №2: Измерение на текстурированной поверхности

Некоторые окрашенные поверхности стен имеют небольшую текстуру поверхности, возникающую из-за нанесения валиком (см. Рис. 3).

Рис.3 Измерение на текстурированной поверхности.

На текстурированных или шероховатых поверхностях PosiTector 200 обычно определяет толщину от вершины пиков покрытия до основы. Это представлено расстоянием №1 на рисунке 4. Связующее вещество заполняет пустоты между зондом и покрытием, помогая ультразвуковому импульсу проникать в покрытие.

Рис. 4 Связующее вещество заполняет пустоты между зондом и покрытием.

Иногда из-за шероховатости поверхности прибор показывает низкие значения толщины (расстояние №2).Это происходит потому, что эхо-сигналы от поверхности раздела контактное вещество / покрытие сильнее, чем от поверхности раздела покрытие / подложка. PosiTector 200 имеет уникальную настраиваемую пользователем функцию SET RANGE (см. Рис. 5), позволяющую игнорировать эхо-сигналы от шероховатости.

Рис.5 SET RANGE используются для сужения диапазона толщины, который исследует прибор.
Lo устанавливает минимальный предел толщины, а Hi устанавливает максимальный. В этом диапазоне измеренная толщина составляет 3,3 мил.

Более продвинутая модель PosiTector 200 B3 предоставляет дополнительную информацию о текстурировании поверхности, как описано ниже.

Приложение №3: Использование графических возможностей PosiTector 200 B3

Усовершенствованная модель, называемая PosiTector 200 B3, может измерять как общую толщину системы покрытия, так и до 3 толщин отдельных слоев в многослойной системе. Он также имеет графическое отображение для подробного анализа системы покрытия.

Большой ЖК-дисплей измерителя может отображать как числовые, так и графические представления результатов измерения. Графический дисплей можно настроить так, чтобы он отображался в правой части экрана.Он показывает графическое представление ультразвукового импульса, проходящего через систему покрытия.

Текстура поверхности:

Некоторые окрашенные поверхности стен имеют легкую текстуру поверхности в результате нанесения валика (см. Рис. 3).

Рис.6 Модель B3 с включенным графическим дисплеем.

В Screen Capture (Рис.6) графический дисплей четко определяет общую толщину краски, показывая самое сильное отраженное эхо от ультразвукового импульса.Графический дисплей прибора может предоставить дополнительную информацию. В этом примере он указывает степень текстурирования поверхности.

Шовный герметик:

При измерении общей толщины будут отображаться периодические высокие показания, когда датчик обнаруживает шовный герметик, покрывающий швы гипсокартона. Результирующее измерение будет включать толщину стыковочного герметика в расчет его общей толщины. Это происходит из-за большей разницы в плотности между гипсокартоном и шовной массой по сравнению с шовной массой и грунтовкой.При переходе к двухслойному нанесению с использованием меню датчика, датчик будет индивидуально определять общую толщину краски и толщину шовного герметика, как показано на рисунке 7.

Рис.7
Возможность многослойного измерения:

Возможность многослойного измерения PosiTector 200 B3 также может определять толщину отдельного слоя краски, однако это будет зависеть от конкретного приложения, поскольку калибр ограничен различия в скорости звука между слоями грунтовки и краски.Как минимум, слои можно измерять индивидуально при нанесении каждого слоя краски, что позволяет пользователю рассчитать толщину последнего нанесенного слоя.

Дополнительные примечания

Как проводить измерения

Ультразвуковое измерение толщины покрытия работает путем передачи ультразвуковой вибрации в покрытие с помощью датчика с помощью контактной жидкости, нанесенной на поверхность. Бутылка емкостью 4 унции обычного гелевого геля на водной основе прилагается к каждому инструменту. Кроме того, капля воды может служить связующим веществом на гладких горизонтальных поверхностях.

Рис.8 Проведение измерения.

После того, как капля контактной жидкости была нанесена на поверхность детали с покрытием, зонд помещается на поверхность плашмя. Нажатие вниз инициирует измерение (см. Рис.8). Поднимая датчик, когда слышен двойной звуковой сигнал, на ЖК-дисплее отображается последнее измерение. Второе измерение может быть снято в том же месте, продолжая удерживать зонд на поверхности. По окончании протрите зонд и поверхность тканью или мягкой тканью.

Точность измерения

Точность любого ультразвукового измерения напрямую соответствует скорости звука измеряемого покрытия. Поскольку ультразвуковые инструменты измеряют время прохождения ультразвукового импульса, они должны быть откалиброваны для «скорости звука» в этом конкретном материале.

С практической точки зрения значения скорости звука не сильно различаются между материалами покрытия, используемыми в деревообрабатывающей промышленности. Следовательно, ультразвуковые толщиномеры покрытия обычно не требуют настройки заводских настроек калибровки.

Графический режим (только модель PosiTector 200 B3)

Правая сторона экрана PosiTector 200 может использоваться для отображения графического представления ультразвукового импульса, проходящего через систему покрытия. Этот мощный инструмент позволяет пользователю лучше понять, что датчик «видит» под поверхностью покрытия.

Рис.9
Слева: PosiTector 200 B3 с включенным графическим режимом
Справа: PosiTector 200 B3 с выключенным графическим режимом

По мере того, как зонд нажимается и ультразвуковой импульс проходит через систему покрытия, импульс обнаруживает изменения плотности на границах раздела между слоями покрытия и между покрытием и подложкой.

Эти интерфейсы изображены «пиком». Чем больше изменение плотности, тем выше пик. Чем более постепенное изменение плотности, тем больше ширина пика. Например, два слоя покрытия, состоящие по существу из одного и того же материала и «смешанные», приведут к низкому и широкому пику. Два материала очень разной плотности и четко определенной границы раздела приведут к высокому узкому пику.

PosiTector 200 B3 выбирает самый высокий из пиков при попытке определить толщину слоя покрытия.Например, если количество уровней установлено на 3, 3 самых высоких пика между Lo, и Hi, SET RANGE выбираются в качестве интерфейсов между этими уровнями. Пики, выбранные датчиком, обозначены красными треугольными стрелками (см. Рис.10).

Рис.10

На Рис.10 верхнее ( Lo, = 1,0 мил) и нижнее ( Hi, = 15,8 мил) значения диапазона отображаются в виде двух горизонтальных линий вверху и внизу рисунка. площадь. Lo (минимальный предел) вверху. Hi (максимальный предел), внизу. Эхо-сигналы или пики (значения толщины) вне этих диапазонов игнорируются. Значения диапазона устанавливаются и изменяются с помощью опции меню SET RANGE.

Этим графическим дисплеем можно управлять с помощью опции меню SET RANGE. Помимо возможности регулировки значений диапазона, курсор можно расположить в любом месте между двумя значениями диапазона, чтобы исследовать другие пики.

Фиг.11
Курсор используется, когда имеется более 3 слоев.
В этом примере прибор объединяет два верхних слоя в результат 2,2 мил.
Курсор определяет, что верхний слой составляет 1,1 мил. Таким образом, второй слой составляет 1,1 мил (2,2 — 1,1).
Другие методы измерения

Обычные магнитные и вихретоковые датчики работают только с металлами. Для измерения на гипсокартоне потребовались другие методы измерения, включая:

  1. Оптическое поперечное сечение (разрезание детали с покрытием и осмотр разреза под микроскопом)
  2. Измерение высоты (измерение до и после микрометром)
  3. Гравиметрическое (измерение массы и площади покрытие для расчета толщины)
  4. Погружение толщиномеров мокрой пленки во влажную краску и расчет толщины сухой пленки с использованием процентного содержания твердых веществ по объему
  5. Замена (размещение стального купона на стене и одновременное нанесение покрытия)

Эти методы требуют много времени, трудны в исполнении, могут быть интерпретированы оператором и подвержены другим ошибкам измерений.Аппликаторы считают деструктивные методы непрактичными.

Типичный метод разрушения требует разрезания покрытой детали в поперечном сечении и измерения толщины пленки путем наблюдения за разрезом под микроскопом. В другом методе поперечного сечения используется масштабированный микроскоп для просмотра геометрического разреза через покрытие из сухой пленки. Для этого специальный режущий инструмент проделывает небольшую точную V-образную канавку через покрытие в подложке (см. Рис. 12). Доступны измерительные приборы, укомплектованные режущими наконечниками и лупами со шкалой с подсветкой.Подробное описание этого метода испытаний приводится в ASTM D4138-07a, «Стандартная практика измерения толщины сухой пленки систем защитных покрытий с помощью разрушающих средств поперечного сечения».

Рис. 12

Хотя принципы этого метода просты для понимания, возможности для внесения ошибок имеются. Подготовка образца и интерпретация результатов требуют умения. Кроме того, настройка измерительной сетки на неровный или нечеткий интерфейс может привести к неточности, особенно между разными операторами.Этот метод используется, когда недорогие неразрушающие методы невозможны, или как средство подтверждения результатов неразрушающего контроля.

Рис.13

С появлением ультразвуковых инструментов многие производители оборудования для нанесения покрытий перешли на неразрушающий контроль.

‍

Фон на покрытиях из гипсокартона

Гипсокартонные «доски» формируются путем прослоения основы из влажной штукатурки между двумя листами плотной бумаги. Когда сердцевина застывает и высыхает, сэндвич становится прочным, жестким, огнестойким строительным материалом.Огнестойкость, потому что в своем естественном состоянии гипс содержит воду, и при воздействии тепла или пламени эта вода выделяется в виде пара, замедляя передачу тепла. Изготавливаемые в больших количествах на машинах непрерывного действия, гипсокартон и обрешетка, предварительно обработанные стеновые панели и гипсовая обшивка для использования под внешней отделкой являются одними из наиболее важных материалов, используемых в жилищном строительстве. Стандарты ASTM C1597M-04 и C1396C / 1396M-13 описывают спецификации для гипсокартона.

Большинство грунтовок для гипсокартона представляют собой составы на водной основе из поливинилацетата (ПВА).Они относительно недороги и не поднимут бумагу гипсокартона. Их цель — заделка поверхности гипсокартона и стыковочного состава. Это гарантирует, что финишное покрытие будет иметь однородный вид.

Зачем проводить измерения с помощью ультразвука?

Производители и специалисты по нанесению покрытий давно считают, что не существует простых и надежных средств неразрушающего контроля покрытий на пластиковых подложках. Их обычным решением было разместить металлические (стальные или алюминиевые) купоны рядом с деталью, а затем измерить толщину, нанесенную на купон, с помощью механического или электронного (магнитного или вихретокового) манометра.Это трудоемкое решение основано на предположении, что плоский купон, помещенный в общую зону покрытия, получает тот же профиль окраски, что и рассматриваемая пластиковая деталь. Ультразвуковое решение позволяет пользователю измерить общую толщину покрытия реальной детали. В зависимости от используемого ультразвукового датчика и процесса нанесения покрытия дополнительным преимуществом является возможность идентифицировать несколько отдельных слоев.

Ультразвуковое измерение толщины покрытия в настоящее время является общепринятой и надежной программой контроля, используемой в деревообрабатывающей промышленности.Стандартный метод испытаний описан в ASTM D6132-08. «Стандартный метод испытаний для неразрушающего измерения толщины сухой пленки нанесенных органических покрытий с помощью ультразвукового датчика» (2008, ASTM). Для проверки калибровки манометра доступны стандарты толщины с эпоксидным покрытием, сертифицированные национальными организациями по стандартизации.

Теперь можно проводить быстрые неразрушающие измерения толщины материалов, которые ранее требовали разрушающего контроля или лабораторного анализа. Эта новая технология улучшает стабильность и производительность в отделочном цехе.Потенциальное снижение затрат включает:

  1. Минимизация отходов от чрезмерного покрытия за счет контроля толщины наносимого покрытия
  2. Минимизация переделок и ремонта за счет прямой обратной связи с оператором и улучшенного управления процессом
  3. Устранение необходимости уничтожать или ремонтировать объекты путем снятия измерения толщины разрушающего покрытия.

Сегодня эти инструменты просты в эксплуатации, доступны по цене и надежны.

Термины

Couplant

Couplant требуется для распространения ультразвука на покрытие.Вода — хорошее связующее для гладких покрытий. Для более грубых покрытий используйте прилагаемый гликоль-гель. Хотя вероятность того, что связующее вещество не повредит отделку или оставит пятно на поверхности, маловероятна, мы рекомендуем протестировать поверхность, используя контактную жидкость на образце. Если тестирование показывает, что произошло окрашивание, вместо контактной жидкости можно использовать небольшое количество воды.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены.
