Марка и класс бетона в чем разница: Марки и классы бетона по ГОСТ

Содержание

Марки и классы бетона по ГОСТ

Марка бетона — ключевой критерий определения качества продукта при покупке. Все остальные параметры качества — морозостойкость, подвижность и водонепроницаемость — находятся в прямой зависимости от марки. В большинстве случаев, чем выше марка, тем больший процент цемента в составе бетонной смеси.

Специалисты выделяют марку бетона по прочности на сжатие — предел нагрузки (кгс/см²), которую может выдержать образец бетона (15*15*15см) на 28 день после изготовления. Также существует понятие марки бетона по прочности на растяжение, она указывается в том случае, если именно этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указываются гораздо реже. Водонепроницаемость определяется односторонним гидростатическим давлением (кгссм²), при котором образец не пропускает жидкость. Марка по морозостойкости определяется в ходе испытания образцов многократным замораживанием и оттаиванием.

Марка обозначается латинской буквой «M». Сегодня на рынке представлены бетоны в интервале от М50 до М1000.

Наравне с понятием марка бетона в современном строительстве широко применяется термин класс бетона. Разница между этими понятиями в том, что если марка — усреднённый показатель, то класс предполагает гарантированное соблюдение указанного уровня прочности. Класс бетона обозначается латинской буквой «В», на рынке можно встретить бетоны от B1 до B60. Сегодня понятия марки и класса бетона используются параллельно.

Соотношение между классом и марками бетона по прочности
(нормативный коэффициент вариации v = 13,5%)


















Класс бетонаСредняя прочность данного класса, (кгс/см²)Ближайшая марка бетона
В3,546М50
В565М75
В7,598М100
В10131М150
В12,5164М150
В15196М200
В20262М250
В22,5295М300
В25327М350
В30393М400
В35458М450
В40524М550
В45589М600
В50655М600
В55720М700
В60786М800



Марка и класс бетона определяется не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона, для изготовления бетона М 100 В 7,5 можно использовать цемент марки 400, а можно — марки 500, в последнем случае расход цемента будет ниже. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяется цемент марок 400 или 500.



Пропорции компонентов бетона при использовании цемента М 400
(цемент, песок, щебень)









Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)
М1001 : 4,6 : 7,041 : 6178
М1501 : 3,5 : 5,732 : 5064
М2001 : 2,8 : 4,825 : 4254
М2501 : 2,1 : 3,919 : 3443
М3001 : 1,9 : 3,717 : 3241
М4001 : 1,2 : 2,711 : 2431
М4501 : 1,1 : 2,510 : 2229



Пропорции компонентов бетона при использовании цемента М 500
(цемент, песок, щебень)









Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)
М1001 : 5,8 : 8,153 : 7190
М1501 : 4,5 : 6,640 : 5873
М2001 : 3,5 : 5,632 : 4962
М2501 : 2,6 : 4,524 : 3950
М3001 : 2,4 : 4,322 : 3747
М4001 : 1,6 : 3,214 : 2836
М4501 : 1,4 : 2,912 : 2532

Класс и марка бетона в чем разница

Марки и классы бетона

Главная » Продажа бетона с доставкой » Марки и классы бетона

Марка бетона — ключевой критерий определения качества продукта при покупке. Все остальные параметры качества — морозостойкость, подвижность и водонепроницаемость — находятся в прямой зависимости от марки. В большинстве случаев, чем выше марка, тем больший процент цемента в составе бетонной смеси.

Специалисты выделяют марку бетона по прочности на сжатие — предел нагрузки (кгс/см²), которую может выдержать образец бетона (15*15*15см) на 28 день после изготовления. Также существует понятие марки бетона по прочности на растяжение, она указывается в том случае, если именно этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указываются гораздо реже. Водонепроницаемость определяется односторонним гидростатическим давлением (кгссм²), при котором образец не пропускает жидкость. Марка по морозостойкости определяется в ходе испытания образцов многократным замораживанием и оттаиванием.

Марка обозначается латинской буквой «M». Сегодня на рынке представлены бетоны в интервале от М50 до М1000.

Наравне с понятием марка бетона в современном строительстве широко применяется термин класс бетона. Разница между этими понятиями в том, что если марка — усреднённый показатель, то класс предполагает гарантированное соблюдение указанного уровня прочности. Класс бетона обозначается латинской буквой «В», на рынке можно встретить бетоны от B1 до B60. Сегодня понятия марки и класса бетона используются параллельно.

Соотношение между классом и марками бетона по прочности (нормативный коэффициент вариации v = 13,5%)

Класс бетонаСредняя прочность данного класса, (кгс/см²)Ближайшая марка бетона
В3,546М50
В565М75
В7,598М100
В10131М150
В12,5164М150
В15196М200
В20262М250
В22,5295М300
В25327М350
В30393М400
В35458М450
В40524М550
В45589М600
В50655М600
В55720М700
В60786М800

Марка и класс бетона определяется не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона, для изготовления бетона М 100 В 7,5 можно использовать цемент марки 400, а можно — марки 500, в последнем случае расход цемента будет ниже. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяется цемент марок 400 или 500.

Пропорции компонентов бетона при использовании цемента М 400 (цемент, песок, щебень)

Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)
М1001 : 4,6 : 7,041 : 6178
М1501 : 3,5 : 5,732 : 5064
М2001 : 2,8 : 4,825 : 4254
М2501 : 2,1 : 3,919 : 3443
М3001 : 1,9 : 3,717 : 3241
М4001 : 1,2 : 2,711 : 2431
М4501 : 1,1 : 2,510 : 2229

Пропорции компонентов бетона при использовании цемента М 500 (цемент, песок, щебень)

Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)
М1001 : 5,8 : 8,153 : 7190
М1501 : 4,5 : 6,640 : 5873
М2001 : 3,5 : 5,632 : 4962
М2501 : 2,6 : 4,524 : 3950
М3001 : 2,4 : 4,322 : 3747
М4001 : 1,6 : 3,214 : 2836
М4501 : 1,4 : 2,912 : 2532

www. 01beton.ru

Марка бетона или класс? Как классифицировать бетон при строительстве собственного дома?

Большинство застройщиков индивидуальных домов классифицирует бетоны, пользуясь таким понятием, как марка бетона. Тем не менее, этот строительный материал имеет еще одну характеристику — класс. С чем же связана такая избирательность, и в чем различие между маркой и классом?

Бетоны являются самым распространенным, не имеющим аналогов, строительным материалом, и вторым по употреблению, после воды, ресурсом на Земле. Представляют собой искусственно полученный камень, образующийся в результате отвердевания однородной массы смешанных в определенных пропорциях компонентов, таких как цемент, вода, наполнители и/или модифицирующие добавки.

Существует достаточно большое количество самых разных бетонов, различающихся и по назначению, и по виду и типу основного вяжущего, а также наполнителей — и по условиям созревания, и по своей структуре. Тем не менее, несмотря на все это многообразие бетонов, существует всего три основные качественные характеристики, которые используются в расчетах при проектировании будущих объектов — прочность, водонепроницаемость и морозостойкость. Для определения числовых показателей этих важных свойств бетона и были введены понятия марки и класса.

Например, широко используемый в индивидуальном строительстве для возведения различных фундаментов бетон марки 200 относится к классу B 15 и имеет морозостойкость — F75-F100 и водонепроницаемость — W2-W4.

Разумеется, первым делом напрашивается вопрос о том, что же представляют собой марка бетона и в чем её отличие от класса.

Начать следует с того, что классы и марки бетона являются исключительно прочностными характеристиками, однако, имеющими некоторый нюанс в практическом применении.

Марка прочности является стандартизированным числовым показателем, полученным в результате лабораторных испытаний на сжатие и растяжение. Иными словами, это величина, которая определяет, какую максимальную механическую нагрузку может выдержать квадратный сантиметр поверхности. Поскольку бетонам свойственно нарастание прочности со временем, то испытаниям подвергаются эталонные образцы (отлитые кубики со стороной 10 сантиметров) в возрасте созревания не менее 28 суток. Существующие марки бетонов – в диапазоне от М50 до М800 (с увеличением плотности по нарастанию числового показателя). Для индивидуального строительства применяются бетоны не выше марки 400.

Однако заявленная маркой прочность является именно лабораторной величиной, поскольку на практике на неё влияет ряд дестабилизирующих факторов, таких как нарушения в технологии изготовления, несоответствие качества песка и воды, изменения условий укладки и схватывания. Все это приводит к снижению прочностных характеристик. И эта погрешность, или коэффициент вариации, и есть основное отличие класс бетона от его марки. По существу же это просто фактическая прочность с небольшим (5%) отклонением. В практическом применении класс бетона – важная расчетная величина, используемая (в отличие от марки) при проектировании будущих сооружений. Измеряется в МПа, и регулируется ГОСТ 26633-85. Всего существует шестнадцать прочностных классов в диапазоне от В 3,5 до В 60.

Следующие качественные характеристики — водонепроницаемость и морозостойкость — классифицируются только по маркам.

Марка бетона, характеризующая морозостойкость, также является лабораторной величиной. Представляет собой максимальный числовой показатель количеств испытаний, в ходе которых образец подвергался попеременному замораживанию и оттаиванию. Морозостойкость определяется восемью марками в диапазоне от F 50 до F 500.

Еще одна качественная характеристика – марка бетона на водонепроницаемость. Для классификации по водонепроницаемости применяется шесть марок в диапазоне от W2 до W 12, которые представляют собой максимальное значение давления воды, при котором эталонные образцы способны не пропускать воду (при соблюдении стандартных условий испытаний).

fb.ru

Отличие марок бетона, области применения

Бетон играет главную роль при формировании не только фундаментов, но так же свай и стен дома. При выборе марки бетона нужно учитывать не только его стоимость, но и характеристики, сферы использования. От марки бетона напрямую зависит срок эксплуатации постройки, в том числе, марка дает определенные возможности и экономические допущения.

Согласно СНиП бетон для изготовления фундаментов должен быть марки не ниже М250.

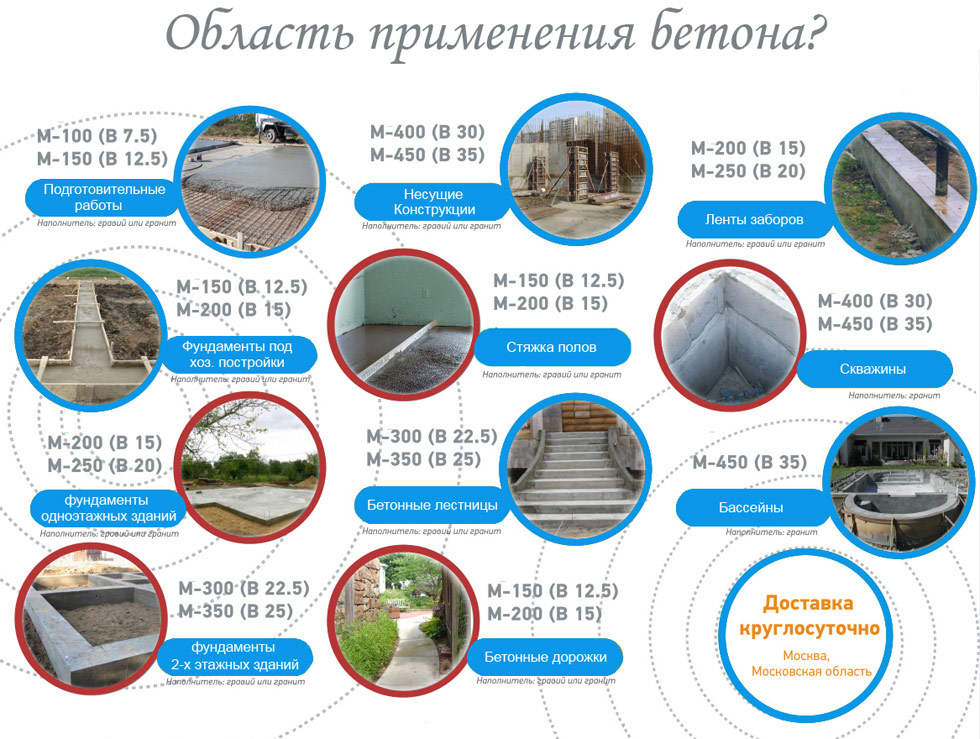

Марки бетона и области их применения

М-100 используется при возведении не несущих строительных элементов. Например при дорожных работах. Тротуары, дорожки для пешеходов, автомобильные площадки, и, в том числе, изготовление отмостки.

М-150 по запасу прочности не сильно отличен от М100, область применения такая же. Разве что, получится чуть более крепкий бетон, который будет стоить дороже и прослужит дольше.

М-200 применяется для изготовления на заводах плит для перекрытий. В том числе, железобетонные пояса, дорожные покрытия для малых нагрузок.

М-250 отличия имеет не сильные от М200, потому и сфера применений у него аналогичная. Имеет более длительный срок эксплуатации вследствие того, что разрушается чуть медленнее при морозах. Начиная отсюда, подходит для фундаментов гаражей, бань, небольших зданий.

М-300 используется для отливки лестничных площадок жилых многоквартирных домов, тротуаров, дорог, которые предназначены для сильных нагрузок (фургонов, самосвалов и других тягачей). В том числе, для производства более прочных перекрытий из железобетона, труб, инженерных коммуникаций и других аналогичных конструкций. Обычно используется в большинстве ленточных фундаментов.

М-350 более прочный, чем его предыдущий собрат, сфера применения аналогична, но вследствие большей прочности активно используется для автомагистралей, скоростных дорог и всех дорожных элементов, в том числе и заборов, стен, фундаментов. Обладает высокой морозоустойчивостью, благодаря чему для монолитных фундаментов подходит как нельзя лучше. Но дорогостоящий.

М-400 используется для фундаментов всех типов, в том числе и многоэтажных. Для несущих стен, высокопрочных полов, подвалов, для изготовления свай, строительства заводов и цехов. Так же для складских помещений, где требуется очень прочный пол.

М-450 считается одним из крепчайших и самых надежных бетонов для строительства зданий. Выдерживает колоссальные нагрузки. С его помощью изготавливают высокопрочные несущие перекрытия, высокопрочные фундаменты и множество ответственных других конструкций.

М-500 является самым крепким и самым надежным из всех марок. Особо долговечен, благодаря чему активно применяется при строительстве небоскребов. Такой бетон прекрасно изолирован от различных воздействий природного и механического характера. Держится там, где другим не под силу. В том числе, и в экстремальных условиях.

Монолитный блок бетона м350

От марки бетона зависит его качество. Характеристики же делятся по морозоустойчивости, подвижности и водоустойчивости. Как правило, чем больше число марки, тем больше цемента находится в составе, что в свою очередь влияет на его пористость и долговечность.

Пример использования М500

Ученые – специалисты уделяют больше внимание сжатию затвердевшего бетона, а именно, его предельному уровню нагрузки. Определяется она формулой кгс/см2. Ориентируются и сравнивают бетон, отливая его в цилиндры 15х15х15, который уже окончательно затвердел, на что требуется месяц при нормальных условиях.

Вдобавок, есть понятие растяжимости бетона. А именно, насколько он сохраняет свою прочность при растяжении. Эти данные указываются только тогда, когда бетон, например, предназначен для фундамента или свай, дорог с большими нагрузками. Параметры устойчивости к морозам и влаге а этикетках указываются еще реже. Потому что в строительстве данные характеристики ключевыми не являются. Это так, потому что сегодня существует огромное количество гидроизоляционных материалов, добавок, распылителей и прочих укрепляющих составов, а так же составов, которые придают бетону определенные свойства дополнительно. Устойчивость к влаге указывается в виде кгс/см2 на одностороннем гидростатическим давлением, при котором поверхность бетона не впитывает жидкость.

Бетонные образцы для испытаний

Морозоустойчивость находится исследователями при помощи испытаний, которые заключаются в множественном замораживании и оттаивании выбранного образца бетона. Слово «марка» сразу указывается в цементе одной буквой «М». На данный момент, рынок представляет бетон от М50 до М1000. Так же, как и марка, в строительстве имеется термин «класс бетона». Отличаются термины в том, что марка это усредненный показатель. Класс же, в свою очередь, сразу предлагает гарантированный уровень прочности, который отображается так же в названии цифрами.

При проектировании в документации сразу указывают исключительно класс бетона, который необходим для соответствующего строительства. Строго по СТ СЭВ 1406. Класс указывается буквой «В». Таким образом, на строительном рынке вы найдете бетон классами от В1 до В60. Во всех торговых местах, прайсах и прочих документах бетон обозначается как цифровым, так и буквенным индексом.

При проектировке ЖБИ товаров уже появляются и другие характеристики: М, В – знакомы, так же есть П – подвижность, морозоустойчивость F, водоустойчивость W. На сегодняшний день марки и классы 0 обозначения, которые применяются параллельно. Т.е. могут написать, как только класс, так и только марку. Перевести марку в класс и наоборот позволяет специальная таблица сравнений.

Таблица марок и классов бетона

Классы и марки бетонных изделий указываются не только в зависимости от компонентов, но и их соотношением. Приведем пример: согласно рекомендациям составов и пропорций бетонных изделий, для создания бетона М100 В7,5 можно применять цементную основу как 450 марки, так и 500. В случае с 500 расход цемента будет меньше.

В каждом строительстве делается индивидуальный состав бетона. Обычно, для бетона фабричного производства заводы используют от 400 до 500 марки цемент.

Как писалось выше, предел прочности на сжатие кгс/см2. А так же, делятся по отношению пропорций песка, цемента, воды, щебенки в растворе бетона. В последнее время, в какой бы сфере бетон не применялся, его марка – слово употребляется всё реже и реже. Гораздо чаще строители используют понятие «класс» бетона. Потому что оно вмещает в себя сразу несколько характеристик.

Самый не крепкий бетон – М50, прочный – М1000. Цены отличаются так же, в разы. Но дальше М600 дело, как правило, не заходит. В строительстве вообще используют обычно М400-500.

М-100, или М150 применяют для не несущих конструкций. Например, бетонные тротуары, дорожки для пешеходов. Им заделывают внутренние стены. Для каких-либо нагрузок эти марки вообще не предназначены, так как быстро разрушаются.

М-200 Для малых нагрузок используют именно этот бетон. Например, для индивидуально строительства лестниц, очень простых фундаментов под гаражи, погреба, для лестниц, дорожных плит малой нагрузки.

М-250. Более прочный, не недостаточно надежный для серьезных нагрузок. Отмостки, лестницы, ростверки, упоров, заборов, лестниц всех видов.

М-300. Отсюда идут монолитные фундаменты, стены, перекрытия, лестницы, плиты.

М-350. Стоит отметить, самая популярная марка. Его выбирают благодаря не только качеству, но и морозоустойчивости. Это не значит, что гидроизоляция отсюда и для марок выше уже не нужна. Дело в том, что даже песок имеет процент влаги, бетон уж и подавно, но этот процент он при расширении в морозы выдерживает. Но не сильно более этого процента, который в нем уже есть, потому нужна гидроизоляция. М350, как правило, особо не прихотлив, и гидроизоляция самая дешевая его окупит с лихвой.

М-400. Используется для особых конструкций, таких как банки и их хранилища, плотины, другие гидротехнические постройки, мосты, опоры для малых мостов и несущие стены для крупных построек.

М-450. Качественный, надежный бетон. Высокопрочный бетон. Он подходит для особо крупных мостов и его опор, подземные постройки, такие как метро, станции, платформы и т.д.

 М-500. Применяется вместе с гранитным щебнем. Вода недоступна для него, потому нет смысла в гидроизоляции. Морозы не берут его, утеплители не нужны. Особо крупные плотины, дамбы, подводные сооружения и т.д. Не для частного строительства загородных домов. Ибо не окупается.

М-550. Не часто используется в строительстве, только в небоскребах особо больших. А так же крупные и длинные туннели подземного типа, колонны, ригели, особо крупные монументы.

М-600. Полный аллес. Особо прочный бетон. Для сооружений особой сложности в экстремальных условиях.

Пример применения бетона М450

www.xn—-7sbbnce2cdcen9bgn.xn--p1ai

Различие между маркой и классом бетона | Статьи про строительство

Все чаще стало встречаться в строительной терминологии понятие «класс бетона». Оно почти ничем не выделяется от «марки бетона», но различия у них все-таки есть. В марках бетона используют средний показатель прочности, в то время как в классах этот показатель имеет гарантированную обеспеченность. Различия также можно заметить в самом начале строительства, когда проектируются железобетонные и бетонные конструкции.

При их строительстве определяется, какая будет использована марка бетона и класс его прочности, влагонепроницаемости и морозостойкости. В современных нормативных документах указывается класс бетона, хотя строительные компании обычно закупают бетон в марках.

По прочности сжатия марка бетона выглядит как сопротивление сжатию испытываемых экземпляров. А сопротивление растяжения образцов представляет собой прочность растяжения марки бетона. По холодоустойчивости она определяется наибольшим количеством поочередного оттаивания и замораживания. Этими циклами испытываются образцы во время проверки. Такой бетон необходим там, где присутствует воздействие отрицательных температур. Положение бетона, когда он не пропускает воду, называется гидростатическим давлением. Благодаря этому определяются марки бетона по водоупорности. Применяется такой бетон там, где предъявляют высокие требования к водонепроницаемости и плотности. Для строительства путепроводов, эстакад, гидросооружений, а также мостов используют мостовой бетон.

Одним из самых главных критериев считают равномерность бетона. Определить такой бетон возможно только по результатам испытания бетонных образцов. При этом прочность колеблется и отвергается в большую или меньшую сторону. На прочность бетона оказывают воздействие много факторов, к которым можно отнести качество бетона и заполнителей, точность дозировки составляющих бетона, способ его изготовления и множество других факторов. Для повышения прочности бетона рекомендуют использовать бетон высокого качества, а также повысить уровень техники и автоматизации производства.

Характеристика, гарантирующая приготовление бетона требуемой прочности с небольшими колебаниями называется классом бетона. Гарантированная обеспеченность класса бетона составляет 0,95. То есть, класс является числовым термином определенной характеристики бетона.

Вследствие взаимозависимости цемента с водой нарастает прочность бетона. Это взаимодействие прекращается, когда бетон окончательно высыхает или замерзает. При быстром засыхании или замерзании бетона сильно ухудшаются его свойства и строение. Следует отметить, что бетон требует ухода для создания хороших условий затвердения. Особенно это требуется сразу же после укладки.

Приобретение требуемого класса или марки бетона в значительной степени обусловлено от проекта. Если таковой отсутствует, опытные строители порекомендуют нужную марку или класс бетона для долговечного строительства.

vert31.ru

Марка и класс бетона: в чем разница?

Можно просто сказать, что марка – это средняя прочность бетона, а класс – это обеспеченная прочность бетона. Разберем подробно, что же это такое, какие между ними отличия и какие есть тонкости и нюансы.

Марка бетона (М300) – это прочностная характеристика бетона, которая измеряется в кг/см2. Класс бетона (В30) – это также прочностная характеристика, которая измеряется в МПа.

Для того, чтобы разобраться, что же такое марка и класс бетона, в чем их отличие, мы должны понимать, что же такое прочность бетона, и как она определяется.

Прочность бетона – это величина, которая показывает, какую нагрузку может выдержать образец бетона не разрушаясь. Для того, чтобы посчитать прочность бетона, его заливают в специальную форму, оставляют в покое на 28 суток, в течении которых он набирает 100% прочность. Затем бетон достают из формы и подвергают испытаниям.

На выходе получается кубик бетона со сторонами 10х10х10см. Его помещают под пресс, сжимают его и при некоторой нагрузке кубик бетона разрушается.

Испытание кубика бетона на сжатие под прессом

Для данного образца бетона его прочность на сжатие будет составлять, например, 210 кг/см2. Но испытать один образец недостаточно. Для того, чтобы более точно посчитать прочностные характеристики бетона, нужно взять несколько десятков образцов.

Для простоты эксперимента возьмем 5 образцов. Мы имеем 5 одинаковых кубиков с размерами 10х10х10см. Каждый из них мы помещаем под пресс и разрушаем. Получается 5 различных величин – для каждого кубика своя определенная прочность.

Допустим, мы имеем следующие прочности кубиков бетона:

183;  190;  210;  225;  231

Для того, чтобы определить марку бетона, нам нужно найти среднее значение этих величин. Для этого их нужно все сложить и разделить на 5:

(183+190+210+225+231) / 5 = 215 кг/см2

То есть, средняя прочность этих 5 образцов – 215 кг/см2.

Чтобы отнести эту величину к какой-то определенной марке, нам нужно посмотреть, какие стандартные табличные значения марки бетона имеются. Ближайшее значение – 200 и 250. В данном случае нам нужно взять наиболее приближенное к среднему значению 215, и оно будет равно 200 кг/см2.

Если бы у нас получилась величина не 215, а допустим, 232 кг/см2, то нам нужно было бы взять марку 250 кг/см2.

Таким образом марка бетона – это скорее лабораторное понятие. При лабораторных испытаниях, когда различным организациям нужно сравнивать результаты по разным составам друг с другом, применяется марка, то есть, средняя прочность.

Однако, при расчете любых строительных конструкций из бетона, обязательно используется его класс прочности. Использовать терминологию «марка бетона» на строительной площадке является признаком плохого тона.

Что такое марка и класс бетона, в чем разница между маркой и классом, что же такое обеспеченность можно объяснить на следующем примере.

Допустим, вы продаете какие-то бетонные изделия, например, столбы, которые имеют среднюю прочность 100 кг. То есть, 100 кг – это марка вашего столба. Однако, на 1 тысячу столбов имеется один столб с прочностью 50 кг (самый слабый) и один столб с прочностью 150 кг (суперпрочный).

И распределение прочности остальных столбов от минимального до максимального носит характер нормального распределения. Этот характер распределения можно описать с помощью графика функции f(x):

График функции f(x) описывает характер нормального распределения прочности изделий от минимального до максимального

Функция – это связь между величинами.

Перед вами стоит задача, какую прочность заявить для вашей продукции? Существует несколько вариантов.

Первый вариант: вы заявляете среднюю прочность, то есть 100 кг. Получается, поскольку данная функция носит абсолютно симметричный характер, то половина столбов у вас будет прочнее среднего значения, а половина наоборот, менее прочная.   То есть, половина всей вашей продукции будет отбракована, и это ведет к разорению бизнеса.

Второй вариант: вы назначаете для своей продукции минимальную прочность – 50 кг. И в принципе все хорошо, прочность всех ваших столбов удовлетворяет заявленной, то есть, больше минимального значения. Но плохо то, что вы намеренно занизили характеристики, а значит и стоимость вашей продукции.

Существует третий, компромиссный вариант: использовать обеспеченную прочность. Что же это такое?

Для начала вспомним, в чем состоит геометрический смысл определенного интеграла. Определенный интеграл равен площади S между графиком подинтегральной функции f (x) и осью ОХ от точки а до точки в:

Геометрический смысл определенного интеграла

Если вернуться к нашему примеру и представить, что площадь всей фигуры (то есть интеграл этой функции от минус бесконечности до плюс бесконечности) равна 1:

то класс прочности, ее обеспеченная прочность – это та отсечка, от которой площадь этой фигуры в правую сторону (интеграл от x до +∞) равен нашей обеспеченности:

Если у нас обеспеченность равняется 95% или t = 0,95, то площадь фигуры от отсечки в точке х должна равняться как раз 0,95.

На нашем примере пусть  x = 80 кг. 95% столбов имеют прочность выше, чем класс данного столба, то есть, выше, чем 80кг. И лишь 5% (маленький участок слева на графике) имеет прочность ниже, чем 80 кг.

То же самое и для бетона.  Класс бетона – это обеспеченность прочностью всех показателей. То есть, если у нас класс бетона, допустим В30, то при испытании этого бетона 95% результатов должны быть больше либо равны 30МПа.

Существует еще один момент: если мы возьмем один какой-то состав бетона и отдадим его на несколько различных предприятий, то марка бетона по этому составу будет одна и та же, но класс бетона для каждого производства будет свой. То есть, класс бетона – это статистическое понятие.

Первый вариант: допустим, вы изготавливаете бетон при помощи бетономешалки. Естественно, у вас функция нормального распределения будет широкая. То есть, у вас разброс свойств будет очень большой.

Функция нормального распределения свойств бетона при изготовлении в бетономешалке



Второй вариант: возьмем какой-нибудь среднестатистический завод. У него марка бетона будет та-же самая, но разброс свойств, а значит и функция будет более сжатая.

Функция нормального распределения свойств бетона при изготовлении на среднестатистическом заводе



Третий вариант: возьмем высокотехнологичный завод, где мытый заполнитель, где все очень точно взвешено. И здесь разброс свойств будет минимальным, функция будет иметь очень сжатый вид, хотя марка опять же М300.

Функция нормального распределения свойств бетона при изготовлении на высокотехнологичном заводе

Средняя прочность для каждого вида производств – одна и та же. Соответственно, одна и та же марка бетона.

Теперь определим класс прочности для каждого из производств.

Для ручной бетономешалки разброс достаточно широкий, поэтому отсечка, которая определяет 95% будет стоять далеко от середины, и при этом класс будет В22,5:

Марка и класс бетона при производстве бетона ручной бетономешалкой

Для среднестатистического завода отсечка уже будет стоять ближе к середине, и здесь класс бетона уже будет, к примеру, В25:

Марка и класс бетона при изготовлении бетона на среднестатистическом заводе

Для высокотехнологичного завода отсечка будет практически приближаться к марке, и она будет, к примеру, В27,5:

Марка и класс бетона при изготовлении бетона на высокотехнологичном заводе

То есть, три разных производства, одна марка и разные классы. Класс – это статистическое понятие, и для расчета конструкций используется именно класс.

В странах СНГ класс бетона определяется по формуле:

В = М (1 – v t)

где: М – марка бетона;

v – коэффициент вариации, по техническим условиям = 13,5%;

t – обеспеченность = 95%;

В = М (1 – 0,135 ∙ 0,95) =0,87 М

Соответственно, переходный коэффициент от марки к классу будет около 0,87.

Получается, что для того, чтобы определить класс прочности не надо заморачиваться ни с какой статистикой, нужно просто открыть таблицу и сопоставить с нашей маркой класс бетона.

Марка и класс бетона по прочности на сжатие

То есть, мы упускаем сам смысл класса бетона. Естественно, такой коэффициент не будет устраивать те предприятия, которые выпускают стабильно качественную продукцию. Если у них коэффициент вариации не 13,5, а 5%, то фактически класс прочности бетона может соответствовать марке. Например, М300 и класс В30.

Но на наших предприятиях обычно не ведется серьезная статистическая работа, и класс бетона не назначается исходя из конкретных статистических данных. Поэтому пользуются «древними» таблицами, которым уже более пятидесяти лет.

Следует сказать, что класс и марка цемента и класс и марка бетона – это разные понятия. У цемента разница между классом и маркой состоит лишь в единицах измерения: марка М – кгс/см2; класс В – МПа.

1 кг / см2 = 0,1 МПа

или 1 МПа = 10 кг/см2

При испытании цемента его прочность должна быть не ниже, чем марка или класс в соответствующих единицах измерения.

У бетона принципиальная разница в понятиях марки и класса.

Обеспеченность для класса нашего бетона составляет 95%, но это не значит, что 5% конструкций будет отбраковано.

Если бетон М350, то его класс по таблице В30. По своду правил для железобетонных конструкций нормативное сопротивление Rb,n для класса В30 составляет 22 МПа. А расчетное сопротивление Rbt, исходя из которого уже рассчитываются конструкции составляет 17 МПа.

Получается, что фактически расчетное сопротивление почти в два раза меньше чем средняя прочность бетона. По большому счету – огромный запас при расчете железобетонных конструкций. Если еще добавить коэффициенты ответственности здания, коэффициент условия работы, коэффициент надежности по нагрузке, то по факту железобетонные конструкции имеют запас прочности от 20 до 50%.

Для каменных и армокаменных конструкций: при определении расчетного сопротивления кладки используется марка раствора и марка кирпича. Почему марка раствора, а не класс, ведь раствор по большому счету — это тот же бетон, только мелкозернистый.

Дело в том, что кирпич – это мелкоштучная продукция, и в огромном массиве стены этих кирпичей тысячи. А значит, не имеет значение, какой разброс свойств у них. В огромном массиве их прочность усреднится. Поэтому как раз при определении сопротивления кладки используется марка.

Тогда возникает вопрос: почему у газобетона есть и класс, и марка? Это же штучный материал, у которого должна быть только марка, без класса. Но, например, у стенового блока газобетона марка М35, а класс – В2,5.

У той же самой теплой керамики, у нее только марка, классов нет. Почему так? Этому есть логичное объяснение. В современном домостроении из газобетона уже могут изготавливаться какие-то конструкции, например, панели перекрытий.

Для расчета конструкции должен использоваться класс. Но если мы говорим про штучные изделия, про сопротивление кладки из каких-то единичных элементов, то тут используется марка.

Если у нас кирпичи будут из бетона, и мы из этих кирпичей будем возводить стену, то для определения сопротивления этой стены мы будем использовать марку бетона.

На строительной площадке не используется понятие марка бетона. Единственное свойство, которое однозначно определяет прочность бетона – это его класс.

Вам также может быть интересно:

Марка и класс бетона различия, таблица

Перед началом строительства необходимо подобрать подходящий материал, в нашем случае это бетон. Он должен оптимально соответствовать эксплуатационным и конструкционным требованиям. Прочность на сжатие является основной характеристикой для этого материала. В этой стать мы рассмотрим, что такое марка и класс бетона, узнаем, для чего они нужны, чем отличаются и т.д. Только разобравшись в этих вопросах, вы сможете возвести надежную и долговечную конструкцию. Марка бетона вместе с классом бетона – это важные параметры, в которых нужно разбираться даже начинающему строителю.

Основные понятия

Мы уже упомянули, что прочность на сжатие – это основной показатель. Марка бетона применяется для того, чтобы нормировать прочность материала, другими словами, это средний показатель прочности. Класс бетона показывает гарантированную прочность материала. Измеряется марка бетон в кг/см², она демонстрирует, какую нагрузку способен выдержать бетон 15х15х15 см на 28 день после заливки. Марка бетон гарантирует изготовление материала заданной прочности. Показатель обозначается латинской буквой «М», рядом с которой стоит цифра прочности на сжатие.

Теперь переходим ко второму понятию – класс бетона. Этот показатель обозначается латинской буквой «В», рядом с ней также присутствует цифра, которая показывается нагрузку в МПа. В 95% случаев бетон должен выдерживать указанную нагрузку. Для примера возьмем класс бетона В10: увидев показатель, мы узнаем, что бетон с прочностью 131 кг/см² выдержит давление в 10 МПа.

Чтобы не путаться при покупке материала, марки бетона вместе с классом бетона указываются совместно. В таблице ниже вы можете увидеть, что класс бетона по прочности В15 соответствует М200:

Если вы откроете нормативные документы, в которых указаны требования к бетону, то там вы увидите только классы материала. Марки обычно указываются в строительных предприятиях, занимающихся изготовлением и продажей строительных материалов. Эти показатели должны соответствовать проекту, в зависимости от выбранной марки и класса можно получить конструкцию с разной прочностью.

Морозостойкость и водонепроницаемость

Зная марку и класс, вы сразу определите приблизительную водонепроницаемость и морозостойкость. Здесь действует простое правило: чем выше марка материала, тем выше показатели водонепроницаемости (определяется латинской буквой «W»), и морозостойкости (определяется латинской буквой «F»). В любом случае, разобраться с вопросом будет проще при помощи таблицы, в которой приведены соответствия между этими параметрами строительного материала:

При необходимости вы можете увеличить показатели водонепроницаемости и морозостойкости, для этого используются специальные добавки. Такой вопрос решает строитель, составляющий проект будущего здания.

Назначение бетона по маркам



Таблица морозостойкости

При выборе удобнее пользоваться марками, так как именно этот показатель используется строительными компаниями. Вы всегда сможете перевести класс в марку и наоборот при помощи таблицы в нашей статье. Ниже перечислены основные марки бетона и области их применения:

  • M 100. Обычно эту марку используют в строительных работах, имеющих предварительный характер. Марка М 100 соответствует классу В7,5. М 100 используют для создания стяжки в помещении, перед арматурными работами, при заливке бордюров. М 100 не рассчитана на большие нагрузки, так как она относится к легким бетонам. После М 100 идет М 150.
  • М200. Еще одна универсальная марка бетона, которые применяется при строительстве стен, заливке площадки. Также М200 используют для изготовления лестницы и бетонной подушкой. Эта марка соответствует классу В15.
  • М300. Марка пользуется огромным спросом на рынке строительных материалов, так как с ее помощью ведутся работы по возведению монолитного фундамента. Помимо основания, маркой М300 возводятся лестницы и заливаются площадки. Соответствует классу В22,5.
  • М400. Несмотря на высокую прочность, марка М400 не пользуется особой популярностью. Объяснить это можно высокой ценой. Также M400 практически моментально схватывается. Ее используют на масштабной стройке – различные развлекательные комплекса, специальные здания, а также постройки гидротехнического типа. В таблице соответствует классу В30.
  • М500. В этой марке присутствует большая концентрация цемента, соответственно, бетон на выходе получается максимально прочным. Стоит такая марка дорого, поэтому для частного строительства ее не применяют. М500 используется для железобетонных конструкций, крупных сооружений, банковских хранилищ, различных станций и заводов.

Итак, мы разобрали основные марки и классы. Между ними присутствуют промежуточные марки, к примеру, М150 и М250. Чтобы выбрать нужную марку бетона, необходимо учитывать и дополнительные характеристики: укладываемость, морозоустойчивость и водонепроницаемость.

Что такое класс и марка бетона — соотношение и таблица

Бетон – искусственный строительный материал, камень созданный из воды, цемента, крупных и мелких заполнителей. Бетон производится путем формования и твердения, и важную роль играет рациональный подбор компонентов для композиции бетонной смеси. От соотношения основных компонентов и используемых пластификаторов зависит прочность бетона, его морозостойкость и др. важные параметры. Наиболее важными показателями являются класс и марка бетона – характеристики, которые первыми учитываются при проектировании. Остановимся на том, чем отличается класс бетона от марки и каково их соотношение.

Что такое класс и марка бетона

Оба параметра отражают одну и ту же характеристики – предел прочности на сжатие. Разница в том, что марка использует среднее значение, а ориентируясь на класс, вы узнаете гарантированную обеспеченность с коэффициентом вариации, принятой ГОСТом погрешностью равной 13,5%.

Итак, что представляют собой классы и марки бетона по прочности? Марка бетона задается в усредненном пределе прочности на сжатие и измеряется в кгс/см2. Обозначается литерой М и цифровым обозначением из определенных ГОСТом значений показателя прочности на сжатие которому данный материал соответствует. В современном строительстве наиболее часто используются марки М100 – М500.

Класс прочности бетона более приближен к реальным показателям, так как учитывает допустимую погрешность. Здесь также присутствует буквенное и числовое обозначение – литера В и значение предела прочности на сжатие в МПа. Полный диапазон значений составляет от В3,5 до В80, но к основному диапазону, классам получившим наибольшее применение в современном строительстве, относятся от В7,5 до В40.

Соотношение класса и марки

Одним из наиболее частых вопросов, интересующим непрофессионалов занимающихся выбором материала для строительства, является — как соотносятся марка и класс бетона? Соответствие класса и марки определяется коэффициентом вариации, который может изменяться в широком диапазоне и зависит от многих факторов. Одна и та же марка бетона при различных коэффициентах вариации может быть и выше, и ниже определенного значение (например, В10 или В15). Поэтому для получения унифицированных значений применяется средний коэффициент равный 13,5%.

Для определения соотношения класса и марки не нужно производить расчеты, существует таблица марок и классов бетона:

Как видите, здесь приведены наиболее востребованные марки используемые в современном строительстве. На их основе можно узнать нормативные значения плотности, однородности, прочности на разрыв и других показателей. Если же необходимо получить точные характеристики материала, то производятся полевые и лабораторные испытания взятых образцов позволяющие получить точный ответ о пригодности бетона к решению конкретных задач.

Особо стоит отметить, что при всей важности показателей марки и класса, важным является качество исходных компонентов и технология производства, соответственно и выбор производителя.

Оборудование и инструменты для строительства, ремонтных и отделочных работ на сайте компании Немецкие технологии.

Классы и марки бетона | Евробетон

Каждый, кто задумывается о строительстве дома, беседки или других сооружений, задается вопросами: «Какой выбрать бетон?», «Чем отличаются различные характеристики бетона между собой?», «Какой из них больше подойдет для моего дома?». В этой статье мы расскажем обо всех важных характеристиках бетона, что поможет вам сделать правильный выбор.



Покупая бетон, наряду с его составом, необходимо обратить особое внимание на класс и марку.

Марка бетона (М) – основополагающая характеристика, которая определяет его прочность на сжатие через 28 дней, то есть после процесса застывания. Это показатель качества бетона, его морозостойкости и водонепроницаемости. Однако марка дает приблизительную характеристику, так как является усредненным показателем.

Класс бетона (В) — основной параметр бетона, определяющий прочность на сжатие, так же как и марка, но в отличие от нее, четко определяет прочность бетона. Различие в классе бетона B и марке бетона M заключается в методе определения прочности.

В проектной документации бетон обозначается только классом B, но в строительной практике марка бетона всё еще применяется. Соответствие марок и классов бетонов устанавливается согласно с ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия».



Рассмотрим подробнее классификацию марок:



М-100 (В7,5) – бетон с низким содержанием цемента, его относят к легким бетонам. Применяется в основном при подготовке строительных работ. Что касается цены данной марки бетона, то она достаточно низкая, однако, характеристики прочности ограничивают его использование некапитальными постройками.



М-150 (В12,5)  — эта марка мало чем отличается от М-100 по своим характеристикам. М-150 (В 12,5) используется для покрытия полов, стяжек и фундаментов при строительстве небольших проектов. Так же он используется для бетонирования дорожек и установки бордюрного камня. Бетон изготавливается на основе гранитного щебня. Продукция доставляется на объект автобетоносмесителем.



М-200 (В15)  является наиболее популярным видом бетона. Используется в строительстве сооружений с деревянными или металлическими перекрытиями, при возведении зданий не выше двух этажей. Цена бетона марки  М-200 с доставкой является выгодной для наших клиентов по многим показателям.



М-250 (В20)  — этот бетон применяется для строительства элементов с низкой нагрузкой, таких как лестницы или для изготовления  ленточных плит фундамента, бетонных площадок, ненагруженных перекрытий и т.д. В нашей организации вы сможете приобрести недорого бетон М-250 высокого качества.



М-300 (В22,5) является популярным продуктом, одним из самых часто заказываемых. Материал не боится влаги, перепада температур, он обладает высокой морозоустойчивостью. Завидные характеристики, не так ли? Как правило, М-300 используется для заливки различных видов фундаментов, дорожек, лестничных площадок, лестниц, подпорных стен, монолитных стен. Заказав бетон М-300, вы можете убедиться в прекрасном соотношении качества и цены.



М-350 (В25) часто используется при изготовлении Ж\Б изделий для забивки железобетонных конструкций, заливки фундамента, поперечных балок, монолитных стен, а так же для заливки бассейна и других искусственных водоемов. М-350 применяется для изготовления аэродромных и дорожных плит, предназначенных для эксплуатации в экстремальных условиях. Цена на бетон марки М-350 с доставкой является отличным поводом для оформления заказа.



М-400 (В30) используется для возведения мостовых конструкций, гидротехнических сооружений, специальных ЖБИ с конкретными требованиями прочности и надежности. Применяется при строительстве цокольных этажей, сооружений, испытывающих большие нагрузки при эксплуатации, банковских хранилищ и прочее. Особенности М-400: отличная морозостойкость и высокий коэффициент герметичности.



М-450 (В35) главным образом используется в производстве гидротехнических сооружений, мостов, специальных железобетонных конструкций, дамб и иных конструкций со специфическими требованиями.



М-500 (В40) данную марку бетона применяют для изготовления специальных ж\б конструкций, мостов, гидротехнических сооружений, хранилищ, метро, плотин и прочих конструкций с особыми требованиями. Во всех рецептах, сопроводительной документации и сертификатах данная марка указана как М-550. Особенности марки М-550 заключаются в быстром застывании, высокой прочности на сжатие и растяжение.

Прочность: марка и класс бетона |

Подбирать вид и класс бетонной смеси стоит исходя из цели вашего проекта. Для того, чтобы сделать правильный выбор нужно понять принципиальные различия свойств бетона.

Марка и класс отвечают за прочность материала.

Марка бетона напрямую зависит от количества цемента в составе бетонной смеси. Диапазон марок по прочности бывает от 50 до 1000. Например: м-100, м-200 и т.д. Цифры марки бетона означают предел прочности на сжатие в кгс/кв.см.
Класс бетона – это показатель, учитывающий допустимую погрешность качества бетонной смеси. То есть класс бетонного состава подразумевает фактическую прочность бетона. Перевод марки в класс бетона особенно необходим при проведении расчетов конструкций.

В марках используется среднее значение прочности. В классах — прочность с гарантированной обеспеченностью и коэффициентом вариации 13%.

Это наиболее востребованные марки бетонной смеси в строительстве.
Прочность бетона выражает следующее соотношение марки и класса бетона:



В соответствии со СТ СЭВ 1406, все современные проектные требования к бетону указываются именно в классах. Проверяя проектную документацию, обратите внимание бетон какого класса должен использоваться.

Также важно рассмотреть такие параметры материала, как:

П-подвижность, F-морозоустойчивость
и W-водонепроницаемость.

«П» Подвижность означает удобоукладываемость бетона или осадку конуса. В документации пишется «осадка конуса 10-15 см» либо указывается буква «П» с коэффициентом (от 1 до 5).

«F» Коэффициент морозостойкости бетона указывает на количество циклов замораживания-размораживания, по прохождению которых бетон должен сохранить прочность.

«W» Водонепроницаемость – это свойство бетона не пропускать под давлением через себя воду.

Всегда проверяйте, соответствует ли купленная смесь той марке, которую Вы заказывали. От этого зависит успех вашего проекта. Только самые качественные материалы могут гарантировать хороший результат.

Навигация по записям

Какая марка бетона | Марка бетона согласно IS

Что такое марка бетона?

Марки бетона определяются пропорцией бетонной смеси и минимальной прочностью бетона в конце 28-дневного периода выдержки. Марка бетона может быть определена путем расчета прочности бетона на сжатие в МПа, где М обозначает смесь, а МПа обозначает общую прочность

Бетон Марка — это классификация бетона по его прочности на сжатие.

Для изготовления бетона мы используем цемент, песок, заполнитель и воду, которые смешиваются в определенном соотношении, бетон заливается и складывается в куб размером 150 мм и помещается в водяную баню на 28 дней, после чего тестируется. в машине для испытаний на сжатие. Результат напряжения сжатия известен как «марка бетона ». Выражается в Н / мм²

Марка бетона обозначается буквами M10, M20, M30 и т. Д. В соответствии с их прочностью на сжатие.

Подробнее: Проектирование бетонной смеси Пошаговый расчет Полный расчет


Бетон марки в соответствии с индийскими стандартами

«M» означает Смесь , а число после M (M10, M20) Указывает на прочность бетона на сжатие после 28 дней выдержки и испытаний.2.

Подробнее: Как проверить прочность бетона на сжатие


Марка бетона В соответствии с британскими / европейскими стандартами:

Согласно британским / европейским стандартам BS 8500-2 Марка бетона обозначается как C10, C15, C20, C25 и т. Д., «C» , что означает « Бетон Класс прочности» и число за . C относится к характеристической прочности бетона на сжатие в Н / мм2 в течение 28 дней при испытании с диаметром 15 см.& Высота 30 см Цилиндр в испытании на прямое сжатие .

марка бетона также обозначается как C16 / 20, C20 / 25, C25 / 30 и т. д., что
означает класс прочности бетона
(C)
число за C относится к к прочности на сжатие
Бетон в Н / мм 2 при испытании с цилиндром / кубом .

Различная смесь
пропорции материалов, из которых изготовлен бетон, а именно

  • Цемент
  • Крупный заполнитель
  • Мелкий заполнитель
  • Вода

Результат
бетоны с разными свойствами.


Ниже приведены стандартные марки бетона с указанием пропорций и прочности смеси:

4104 1 15 МПа

901 03

87104

87

Марки бетона Соотношение смеси (цемент: песок: заполнители) Прочность на сжатие
МПа (Н / мм2)
фунтов на кв.
M5 1: 5: 10 5 МПа 725 psi
M7.5 1: 4: 8 7,5 МПа 1087 фунт / кв. Дюйм
M10 1: 3: 6 10 МПа 1450 фунт / кв. Дюйм
M15 2175 фунтов на кв. Дюйм
M20 1: 1.5: 3 20 МПа 2900 фунтов на кв. Дюйм
Стандартная марка бетона
9010 M25 1

9010 M25 25 МПа 3625 фунтов на кв. Дюйм
M30 Design Mix 30 МПа 4350 фунтов на кв.

40 МПа 5800 psi
M45 Design Mix 45 МПа 6525 psi
Марка бетона высокой прочности
M50 Design Mix 50 МПа 7250 psi
M55 Design Mix 55 МПа 7975 psi
M60 M60 Design Mix
M65 Design Mix 65 МПа 9425 psi
M70 Design Mix 70 МПа 10150 psi

Выбор марки бетона зависит от ситуации и области применения:

9012 9012 15
Марка бетона (Н / мм2) Соотношение Цемент, песок и заполнители Использование
1 10
1: 2: 4 PCC
20 1: 1. 5: 3 Обычный строительный бетон
25 1: 1: 2 Железобетон / сборный железобетон
30 Конструкция бетонной смеси Тяжелый железобетон / сборный
Конструкция бетонной смеси Предварительно напряженный / сборный бетон
40 Расчет бетонной смеси Очень тяжелый железобетон / сборный бетон / предварительно напряженный
45 Конструкция бетонной смеси Очень тяжелый железобетон / сборный / предварительно напряженный

Смотреть видео: Что такое марка бетона и различные типы, используемые в строительстве


Вам также может понравиться:

Связанные

Знакомство с различными типами бетона

Общие сведения о различных типах бетона

Общие сведения о различных типах бетона

Вы пытаетесь понять, какой бетон вам нужен? Прочтите это руководство, чтобы узнать больше о различных типах бетона.

Ключевое (ые) слово (а): марка бетона

Ежегодно мы используем 22 миллиарда тонн бетона.

При таком большом количестве применений неудивительно, что бетон является одним из самых популярных строительных материалов в мире. Существуют типы бетона практически для любой работы, но при таком большом количестве важно использовать правильный.

Не волнуйтесь! Мы составили руководство по различным маркам бетона, чтобы помочь вам найти наиболее подходящий для вашего проекта.

Различные марки бетона

Состав и прочность бетона измеряются для определения качества смеси.

Это основано на величине давления, которое может выдержать затвердевший бетон через 28 дней, измеренное в мегапаскалях.

C5 — C9

Бетон с классом вязкости ниже C10 известен как бетон с мокрой тощей смесью. Несмотря на то, что бетон является более слабой стороной, он по-прежнему используется в большом количестве домашних и коммерческих проектов. Его часто используют для укладки бордюров и некоторых бытовых фундаментов.

C10

Очень универсальный бетон, используемый как для жилищного, так и для общего применения.C10 также широко используется в сельском хозяйстве и при заполнении траншей.

Хотя он не подходит для агрессивных условий, его можно использовать для подкладки фундамента.

C15

C15 чаще всего используется для полов. Благодаря своей прочности он подходит как для покрытых полов, так и для полов из открытого бетона. Его также используют в качестве фундамента для небольших стен, зимних садов и сараев.

C20

Используется для легких домашних нужд, C20 также часто используется для внутренних плит перекрытия.Он также идеально подходит для фундаментов больших стен, гаражей, домов и пристроек.

C25

Этот бетон обладает прочностью, позволяющей использовать его для ряда общих оснований. Используется для настила полов, массового заполнения и фундаментов террас. Он также достаточно прочен для использования в некоторых сельскохозяйственных целях при засыпке фундамента.

C30

C30 — наиболее распространенный тип, используемый для строительства бетонных покрытий. Он идеально подходит для вечных нужд, где будет небольшой износ, например, для облицовки плит.Вы также можете использовать его для открытых площадок с твердым покрытием, таких как конюшни, пешеходные дорожки, подъездные пути и гаражи.

C35

C35 — бетон повышенной прочности. Он идеально подходит для наружного применения, где он будет подвергаться постоянной нагрузке и соскабливанию.

Это делает его эффективным для коммерческого использования с интенсивным использованием промышленных транспортных средств и оборудования. Он также хорошо подходит для использования в сельскохозяйственных складских помещениях.

C40

Бетонная смесь товарного сорта C40 используется для выполнения самых сложных работ.Он обладает прочностью, позволяющей использовать его для конструктивных опор, фундаментов и фундаментов. Он также используется для дорожных работ и в сельском хозяйстве, где прочность и долговечность являются ключевыми.

Правильное использование бетона

Как видите, существует большое количество марок бетона. Независимо от того, что вам нужно сделать с бетоном, для этого найдется подходящая марка.

Помните, что качество бетона зависит от его применения. Если вы хотите использовать бетон в предстоящем проекте, свяжитесь с Perrin Construction сегодня.Мы можем справиться с самыми маленькими задачами вплоть до самых крупных проектов.

различных марок бетона | Согласно IS, американскому стандарту и европейскому стандарту

Бетон представляет собой однородную смесь цемента или извести, песка, заполнителя и воды в фиксированной пропорции .

Его качество играет важную роль в прочности и долговечности конструкции. Следовательно, качество бетона выражается по марке.

Высшая марка бетона; выше будет качество и наоборот.

Марки бетона

У разных народов есть свои марки бетона. Обсудим некоторые из них.

1.1. Марки бетона в соответствии с IS

Марка бетона — это минимальная прочность, которой обладает бетон с контролируемым качеством после 28 дней строительства.

Существуют различные марки бетона, такие как M15, M20, M25, M60 и др.

Для небольших конструкций; Используются обычные бетоны, такие как M15, M20 и M25.

Для крупногабаритного строительства; Используются стандартные и высококачественные бетоны, такие как M40, M45, M50 и т. д.

В высококачественных бетонах есть потребность в конструкционной смеси.

{ Примечание:

В бетоне M20

«M » означает соотношение смеси цемент: песок: заполнитель, а «20» — прочность на сжатие.

}

Таблица — Марки бетона в соответствии с IS

{Примечание:

~ Бетон менее M20 не должен использоваться в RCC в соответствии с кодом IS 456: 2000.

~ PQC означает бетон для дорожного покрытия.

}

1.1.1. Бетон нормальных марок

а. M5 Grade

  • Соотношение смешивания 1: 5: 10 (1 часть цемента, 5 частей песка и 10 частей заполнителя).
  • Прочность на сжатие 5 МПа.
  • Используется в фундаменте для предотвращения прямого контакта грунта с бетоном фундамента.

б. M7.5 Grade

  • Соотношение смешивания 1: 4: 8 (1 часть цемента: 4 часть песка: 8 часть заполнителя).
  • Прочность на сжатие 7,5 МПа.
  • Используется в фундаменте для предотвращения прямого контакта грунта с бетоном фундамента. (то же, что и M5)

c. M10 Grade

  • Соотношение смешивания составляет 1: 3: 6 (1 часть цемента: 3 части и часть заполнителя: 6 частей).
  • Прочность на сжатие 10 МПа.
  • Используется при строительстве фундаментов, при строительстве планировочных работ, строительстве дорог и т. Д.

г. M15 Grade

  • Соотношение смешивания 1: 2: 4 (1 часть цемента: 2 части песка: 4 части агрегата).
  • Прочность на сжатие 15 МПа.
  • Используется как простой цементный бетон (PCC).
  • Используется в основании фундаментов, при строительстве планировочных работ, строительстве дорог и т. Д.

e. M20 Grade

  • Соотношение смешивания 1: 1,5: 3 (1 цементная часть: 1,5 песчаная часть: 3 агрегатная часть).
  • Прочность на сжатие 20 МПа.
  • Используется как железобетонный цемент (RCC).
  • Используется для строительства плит, балок, колонн и т. Д.

1.1.2. Стандартные марки бетона

а. M25 Grade

  • Соотношение смешивания 1: 1: 2 (1 часть цемента: 1 часть песка: 2 части агрегата).
  • Прочность на сжатие 25 МПа.
  • Используется как железобетонный цемент (RCC).
  • Используется для строительства плит, балок, колонн и т. Д.

б. M30 Grade

  • Состав смеси M-30 согласно IS-10262-2009
  • Используется в качестве армированного цементного бетона (RCC).
  • Используется для строительства плит, балок, колонн и т. Д.

с. M35 Grade

  • Состав смеси M-35 согласно IS-10262-2009
  • Используется в качестве армированного цементного бетона (RCC).
  • Используется для строительства плит, балок, колонн и т. Д.

г.M40 Grade

  • Состав смеси M-40 согласно IS-10262-2009
  • Используется в качестве предварительно напряженного бетона.
  • Используется для строительства плит, балок, колонн и т. Д.

e. M45 Grade

  • Смеси M-45 в соответствии с IS-10262-2009
  • Используется в качестве армированного цементного бетона (RCC)

Используется в следующих случаях:

i. Взлетно-посадочные полосы

ii. Бетонные дороги (PQC)

iii. Бетонные балки под давлением

iv.Балки под давлением

v. Колонны RCC

f. M50 Grade

  • Смеси M-50 в соответствии с IS-10262-2009
  • Используется в качестве армированного цементного бетона (RCC)

Используется в следующих случаях:

i. Взлетно-посадочные полосы

ii. Бетонные дороги (PQC)

iii. Бетонные балки под давлением

iv. Балка под давлением

v. Колонны ПКК

г. M55 Grade

  • Смеси M-55 в соответствии с IS-10262-2009
  • Используется в бетонных фермах под давлением.
  • Используется в бетонных опорах под давлением.

1.1.3. Марки высокопрочного бетона

Для марок бетона от M60 до M80

Эти марки бетона используются в следующих секторах:

a. Строительство многоэтажных домов, водосбросов плотин, длиннопролетных мостов и др.

б. Его можно использовать в работе, где окружающая среда достаточно агрессивна.

1.1.4. Уловки для запоминания различных марок бетона

M5 имеет 1: 5: 10

M7.5 имеет 1: 4: 8

M10 имеет 1: 3: 6

M15 имеет 1: 2: 4

M20 имеет 1: 1.5: 3

M25 имеет 1: 1: 2

Из этого списка мы можем отметить;

а. Соотношение цемента постоянно равно 1 для M5 и M25.

г. Соотношение песка в порядке убывания от 5 до 1. (кроме M20 1,5)

c. Пропорция заполнителя равна 2-кратной пропорции песка марок.

Примеры:

Для M5,

Песок из 5 частей: (5 × 2) заполнитель

Для M7. 5,

4 части песка: (4 × 2) части заполнителя

И так далее.

1.2. Марки бетона в соответствии с Британским стандартом (BS)

Согласно BS 8500-2; марки бетона представлены как C10, C20, C40 и т. д.

{ Примечание:

В C 10 марка бетона

‘C’ представляет классы прочности бетона и 10 представляет 10 Н / мм² Прочность на сжатие бетона @ 28 дней при испытании с цилиндром диаметром 15 см и высотой в испытании на прямое сжатие .}

1.2.1. Стандартная прочность c Марки бетона

a. Бетон C10 Grade

  • Также известен как бетон Gen1.
  • Повышает прочность на сжатие 10 Н / мм² за 28 дней.
  • Может использоваться для засыпки траншей, связывания полов, сельскохозяйственных формирований и дренажа.
  • Не подходит для структурных массовых образований.

б.Бетон C15 Grade

  • Также известен как бетон Gen2.
  • Повышает прочность на сжатие 15 Н / мм² за 28 дней.
  • Может использоваться при строительстве коротких стен, перекрытий жилых домов, временных конструкций и т. Д.
  • Не подходит для крупномасштабных проектов.

с. Марка бетона C20

  • Также известна как бетон Gen3.
  • Повышает прочность на сжатие 20 Н / мм² за 28 дней.
  • Применяется при строительстве легких фундаментов, плит перекрытия внутренних помещений, проездов, гаражей и навесов.

г. Марка бетона C25

  • Также известна как ST2.
  • Применяется в проектах жилых и коммерческих зданий для устройства фундаментов, усиленных оснований и т. Д.

1.2.2. Высокопроизводительный c Марки бетона

e.Марка бетона C30

  • Также известна как ST3 или PAV1.
  • Повышает прочность на сжатие 30 Н / мм² за 28 дней.
  • Применяется в усиленных основаниях, возведении тротуаров и т. Д.

f. Марка бетона C35

  • Также известна как PAV2.
  • Повышает прочность на сжатие 35 Н / мм² за 28 дней.
  • Применяется в крупных проектах и ​​сооружениях.

г.Бетон C40 марки

  • Повышает прочность на сжатие 40 Н / мм² за 28 дней.
  • Используется при строительстве крупных промышленных опорных балок и фундаментов.

1.3. Марки бетона по европейскому стандарту

Марки бетона представлены как C16 / 20, C20 / 25, C25 / 30, C30 / 45 и т. Д.; это означает, что C представляет класс прочности бетона , а число после C относится к Прочность на сжатие бетона в Н / мм² при испытании с цилиндром / кубом .

{Примечание:

1 МПа = Н / мм 2 }

C60 / 75
Марка бетона fck (МПа) 10ack, куб. Ecm (ГПа)
C12 / 15 12 15 27
C16 / 20 16 20
20 25 30
C25 / 30 25 30 31
C30 / 37 30104 30 C35 / 45 35 45 34
C40 / 50 40 50 35
C45 / 55 107

45 55 36
C50 / 60 50 60 37
C55 / 67 55
60 75 39
C70 / 85 70 85 41
C80 / 95107

C90 / 105 90 105 44

Ecm = Модуль упругости бетона

1. 4. Марки бетона по американскому стандарту

92904

0 Марки бетона на основе канадского стандарта

Марки бетона с прочностью от 20 МПа до 40 МПа указаны в канадском стандарте для общего использования.

Бетон с прочностью выше 70 МПа относится к высокопрочным.

Бетон высочайшей прочности 220 МПа также используется в строительстве.

1.6. Марки бетона на основе Австралийского стандарта

Префикс N используется для обозначения марок бетона, а значение прочности бетона колеблется от N20 до N100 в австралийском стандарте.

Бетонная смесь Прочность цилиндра (фунт / кв. Дюйм) Прочность цилиндра (МПа или Н / мм²) 2000 13,8
3000 3000 20,7
4000 4000 27,6
5000 5000 34.5
6000 6000 41,3
8000 8000 55,2
10000 10000 68.9

902 902

0 между бетоном | Что такое M25 Grade

Самый важный момент в этой статье

Вопреки распространенному мнению, бетон и цемент — это не одно и то же; цемент на самом деле является лишь одним из компонентов бетона .

Бетон состоит из трех основных компонентов: воды, заполнителя (камень, песок или гравий) и портландцемента. Цемент, обычно в виде порошка, действует как связующее при смешивании с водой и заполнителями.

Эта комбинация или бетонная смесь будет залита и затвердевает в прочный материал, с которым мы все знакомы.

Бетон — это композитная смесь , состоящая из цемента, песка и заполнителя. Конструкция бетонной смеси — это процедура определения правильного количества этих материалов для достижения желаемой прочности.

Точная конструкция бетонной смеси делает бетонное строительство экономичным.

Большие здания, , такие как мосты и плотины, требуют огромного количества бетона , и правильное количество составляющих делает конструкцию экономичной.

Чтобы рассчитать или найти нужное количество цемента, песка и заполнителя, необходимого в 1 м3 бетона, вам необходимо знать различные степени бетона.

Бетон различных марок делится на марки М5, М7.5, M10, M15, и т. Д., В то время как M обозначает смесь, а число после M обозначает характеристическую прочность на сжатие (fck) бетона в Н / мм 2 через 28 дней при проверке с 15 см x 15 см x Куб 15 см в испытании на прямое сжатие.

Также прочтите: Что такое DLC (сухой обедненный бетон) | Преимущество DLC (сухой обедненный бетон)

Понимание марок бетона

Марки бетона определяются прочностью и составом бетона и минимальной прочностью , которую бетон должен иметь через 28 дней после первоначального строительства.

Степень бетона понимается в измерениях МПа , где М означает смесь, а МПа означает общую прочность.

Бетонные смеси определяются в порядке возрастания 5, начиная с 10, и показывают прочность бетона на сжатие через 28 дней.

Например,

C10 имеет силу o f 10 ньютонов , C15 имеет силу 15 ньютонов , C20 имеет силу 20 ньютонов и так далее.

Различные смеси (M) встречаются в различных пропорциях смешивания различных ингредиентов цемента, песка и крупных заполнителей.

Например,

M20 имеет соотношение 1: 1: 5: 3. Вы можете увидеть другие примеры ниже в таблице.

Также прочтите: Как рассчитать лестницу | Бетон & # 038; График гибки прутка (BBS)

В чем разница между M25 и M30?

Чтобы различить эти два, мы должны сначала их разработать;

Что такое марка M25?

Это марка бетона, обеспечивающая прочность на сжатие 25 Н / мм 2 через 28 дней отверждения.

Он производится путем смешивания цемента, мелких и крупных заполнителей в соотношении 1: 1: 2, при поддержании водоцементного отношения от 0,4 до 0,6.

M25 Бетонные средства

В этом обозначении буква M относится к смеси, а число — к указанной 28-дневной кубической прочности смеси в Н / мм2. Смеси марок M25 примерно соответствуют пропорциям смеси (1: 1: 2) соответственно.

Что такое марка M30?

M30 представляет собой бетонную смесь, которая после 28 дней выдержки даст сопротивление 30 Н / мм. 2 .

На моем участке для строительства зданий используется М30. Для бетонной смеси М30 (в литрах) соотношение ингредиентов следующее: — ЦЕМЕНТ — 35 л.

Мелкие и крупные заполнители с соотношением 1: 0,75: 1,5. , соотношение воды и цемента составляет от 0,4 до 0,6.

Также прочтите: Что такое насыпь песка (мелкого заполнителя)

Методы дифференциации M25 и M30

Есть несколько способов найти разницу между M25 и M30 .

Метод 1: Выполните испытание на сопротивление раздавливанию в лаборатории. Тест занимает 28 дней, но дает многообещающие результаты (используйте по 3 образца для обеспечения 100% безопасности).

Метод 2: Соотношение C: S: A у обоих разное. Это должно помочь.

Метод 3: Возьмите пробу каждого из них в контейнере / цистерне (равного объема) и заполните их. Соотношение CSA для M25 составляет 1: 1: 2, а для M30 — для смешанной конструкции (но обычно больше M25).

Поскольку вес заполнителя преобладает в смеси, вес образца M30 будет больше. Таким образом, мы можем различать образцы.

Другие способы:

Вы можете провести испытание на прочность при сжатии (выполняется раздавливанием кубиков), которое является высоконадежным, , но для получения результатов требуется 28 дней или выбрать ускоренное испытание на отверждение, которое обеспечивает приблизительное значение прочности на сжатие кубики за один день.

При испытании на прочность на сжатие куб расплавленного бетона погружают в воду на 28 дней при нормальных атмосферных условиях.

Через 28 дней кубики вынимают, сушат час или два, чтобы они не промокли, а затем проводят испытание на сопротивление раздавливанию.

Испытаны три одинаковых куба, и результат для M25 будет близок к 25 Н / мм 2 ; аналогично для M30 сопротивление будет близко к 30 Н / мм 2 .

Когда дело доходит до испытаний на ускоренное отверждение, наиболее часто используемыми методами отверждения являются отверждение паром при атмосферном давлении, отверждение в горячей воде, отверждение в кипящей воде и автоклавирование.

Теоретически вы можете узнать, является ли это M25 или M30 , если вы знаете состав цемента: Песок: Добавьте в смесь.

Если вы хотите узнать об этом после заливки бетона в конструктивные элементы, можно использовать тест Rebound Hammer.

Это неразрушающий тест.Используя график преобразования, мы можем рассчитать прочность элемента конструкции на сжатие.

Также прочтите: Шлакоблок против бетонного блока | Что такое шлакоблоки | Что такое бетонные блоки

Как правильно выбрать марку бетона для строительства?

Степень конструкции бетона выбирается исходя из требований проектирования конструкции. Есть двух типов бетонных смесей, номинальной смеси и проектной смеси.

Бетонная смесь номинального размера — это бетонная смесь, которая обычно используется для мелкомасштабного строительства и небольших жилых домов, где потребление бетона невелико.

Номинальная смесь обеспечивает запас прочности против нескольких проблем контроля качества, которые обычно возникают во время строительства бетона.

Конструкционный бетон для смешивания — это бетон, для которого скорость смешивания определяется в ходе различных лабораторных испытаний. Использование торкретбетона требует хорошего контроля качества при выборе, смешивании, транспортировке и укладке бетона.

Этот бетон предлагает смешанные пропорции в зависимости от материала, доступного на месте, и обеспечивает экономию при строительстве при крупномасштабном бетонном строительстве.Таким образом, в крупных бетонных строительных проектах используется конструкция бетонной смеси.

Таким образом, можно выбрать подходящую марку бетона, исходя из требований конструкции. Номинальные смеси для типов бетона, такие как M15, M20, M25, обычно используются для мелкосерийного строительства.

Крупные конструкции имеют высокие требования к прочности и поэтому используются для более высоких марок бетона, таких как M30 и выше. Пропорции смешивания этих бетонов основаны на конструкции смеси.

Различное соотношение смеси ниже

Бетон Mix Прочность цилиндра (МПа)
N20 20
N25 40
N50 50
N65 65
N80 80
N100 100
Марка бетона Соотношение смеси (цемент: песок: заполнители) Прочность на сжатие
МПа (Н / мм 2 ) фунтов на квадратный дюйм
Марки бетона
M5 1: 5: 10 5 МПа 725 фунтов на кв. Дюйм
M7.5 1: 4: 8 7,5 МПа 1087 фунтов на кв. Дюйм
M10 1: 3: 6 10 МПа 1450 фунтов на кв. Дюйм
M15 1: 2: 4 15 МПа 2175 фунтов на кв. Дюйм
M20 1: 1.5: 3 20 МПа 2900 фунтов на кв. Дюйм
Бетон стандартной марки
M25 1: 1: 2 25 МПа 3625 фунтов на кв. Дюйм
M30 Дизайн Микс 30 МПа 4350 фунтов на кв. Дюйм
M35 Дизайн Микс 35 МПа 5075 фунтов на кв. Дюйм
M40 Дизайн Микс 40 МПа 5800 фунтов на кв. Дюйм
M45 Дизайн Микс 45 МПа 6525 фунтов на кв. Дюйм
Марки высокопрочного бетона
M50 Дизайн Микс 50 МПа 7250 фунтов на кв. Дюйм
M55 Дизайн Микс 55 МПа 7975 фунтов на кв. Дюйм
M60 Дизайн Микс 60 МПа 8700 фунтов на кв. Дюйм
M65 Дизайн Микс 65 МПа 9425 фунтов на кв. Дюйм
M70 Дизайн Микс 70 МПа 10150 фунтов на кв. Дюйм

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

(PDF) ВЛИЯНИЕ МАРКИ ЦЕМЕНТА НА ПРОЧНОСТЬ БЕТОНА

Страница || 2

обыкновенный.Безопасность, прочность и структурная целостность бетонных конструкций

во многом зависят от качества бетона, используемого для их строительства. Что касается прочности железобетонных конструкций по стандарту

, одним из наиболее важных параметров качества

является прочность бетона на сжатие, а другим — прочность на растяжение арматурных стержней

. Прочность на сжатие бетона

в значительной степени зависит от качества и количества цемента, поскольку цемент придает прочность в бетоне

, который связывает мелкий заполнитель (обычно песок) и крупный (гравий, дробленый гранит

и т. Д.) Вместе с образованием жесткая / твердая масса, способная выдержать

нагрузок.Самым важным качеством цемента, которое влияет на прочность бетона

, является прочность цемента на сжатие. Таким образом, можно констатировать, что прочность бетонных конструкций

во многом зависит от прочности на сжатие цемента, используемого для строительства бетонных конструкций

. Марки цемента и классы прочности цемента

, которые являются синонимами и часто используются взаимозаменяемо

, дают представление о прочности цемента на сжатие. Таким образом,

также может указывать, что прочность бетонных конструкций во многом зависит от марки или класса прочности цемента

, поскольку прочность бетона, которая в значительной степени определяет

, безопасность, прочность и структурная целостность бетонных конструкций зависит от марка

или класс прочности цемента. Цемент — самый дорогой компонент

в кубическом метре бетона, и его свойства больше всего влияют на свойства бетона

.

Марка цемента или класс прочности цемента соответствует минимальной 28-й

дневной прочности цемента на сжатие. Как правило, существует три марки цемента:

сорт 33, сорт 43 и сорт 53, которые также называют прочностью цемента

классов 32,5 МПа, 42,5 МПа и 52,5 МПа соответственно. Марки 33, 43 и

марки 53 представляют собой цементы с минимальной прочностью на сжатие 32,5 МПа, 42,5 МПа и 52,5 МПа

соответственно. Что касается обеспечения качества цемента,

любой цемент с прочностью на сжатие 32. 5 МПа будет оценено как

, отвечающее требованиям прочности цемента марки 32,5. Следовательно, любой производитель цемента

, чьей целью является производство цемента марки 42,5, может

Часто задаваемые вопросы — Американская ассоциация бетонных труб

Дизайн

Бетонная труба

Вопрос:

Как мне рассчитать требуемый класс трубы, необходимый для моего проекта?
А: Вы можете использовать таблицы высоты заполнения ACPA, чтобы найти требуемый класс трубы, или загрузить главу 4 Руководства по проектированию бетонных труб для подробного объяснения того, как рассчитать требуемый класс трубы.
Вопрос: Что представляют собой классы труб?

А:

Сделать бетонные трубы более доступными; Вместо того, чтобы производить трубу с определенной D-нагрузкой, необходимой для каждой работы, сборные бетонные трубы часто задаются в терминах обобщенной системы классов. Классы труб представляют собой минимальную D-нагрузочную способность, которую должна иметь труба, произведенная для этого класса. Классы обозначены в ASTM C 76 или AASHTO M 170.Требуемая допустимая нагрузка D на трубу следующая.

Класс 0,01 дюйма Трещина D-нагрузка (фунт / фут / фут) Максимальная D-нагрузка (фунт / фут / фут)
I
II
III
IV
V
800
1000
1350
2000
3000
1200
1500
2000
3000
3750

Вопрос:

Что такое D-Load?

А:

Прочность опоры трубы, нагруженной в условиях испытания на опору с тремя краями, выраженная в фунтах на погонный фут внутреннего диаметра или горизонтального пролета.
Вопрос: Что такое стандартные установки и какой тип я бы использовал для своего проекта?

А:

Четыре стандартные установки обеспечивают оптимальный диапазон характеристик взаимодействия грунта и трубы. Как проектировщик, вы можете выбрать установку типа 1, которая требует высокого качества засыпочного материала и уровней уплотнения в сочетании с трубой с более низкой прочностью, или установку типа 4, использующую трубу более низкой прочности, поскольку она была разработана для условий с небольшим контролем засыпки или без него. материалы или уплотнение.Установка типа 1 требует большей жесткости грунта от окружающих грунтов, чем установки типа 2, 3 и 4, и поэтому ее труднее достичь. Поэтому следует проводить полевую проверку свойств почвы и уровней уплотнения.

Грунт и минимальное уплотнение показаны ниже:

Тип установки, который вы выбираете, будет зависеть от комбинации факторов, таких как доступные материалы для засыпки, глубина засыпки и требуемый класс трубы. У Американской ассоциации бетонных труб есть программное обеспечение PipePac, которое можно бесплатно загрузить, заполнив регистрационную форму внизу страницы.Это программное обеспечение поможет вам проанализировать различные типы установки, чтобы выбрать наиболее экономичный вариант.

Вопрос: В чем разница между прямым и косвенным дизайном для RCP?

А:

Непрямое проектирование — это сравнение структурной прочности трубы, определенной в испытании на трехгранную опору, с полевой опорной силой заглубленной трубы. Дополнительную информацию о косвенном проектировании можно найти в брошюре «Стандартная установка».

Direct Design — это конструкция трубы в установленном состоянии. Определяются величина и распределение нагрузок, а также рассчитываются физические свойства, необходимые для поддержки этих нагрузок.

Вопрос: Когда следует использовать прямое проектирование или косвенное проектирование для бетонных труб?

А:

Непрямое проектирование — это стандартный метод проектирования железобетонных труб.Это упрощенный метод, который соответствует трубам, произведенным в соответствии со спецификациями рабочих характеристик, при котором они испытываются на заводе для проверки ее прочности. Если бетонная труба не может быть испытана для проверки ее прочности на заводе, то конструкция трубы должна быть спроектирована так же, как и любая другая бетонная конструкция, с использованием метода прямого проектирования, который включает в проект факторы нагрузки и технологические факторы. Если инженер сталкивается с D-нагрузкой трубы, которая не может быть проверена в испытании на трехкромочную опору, либо потому, что производитель не может приложить достаточную нагрузку, либо труба слишком велика для того, чтобы поместиться в аппарате для испытания трехгранной опоры, тогда инженер может захотеть использовать метод прямого проектирования для проектирования трубы.Трубы малого диаметра не следует проектировать с использованием метода прямого проектирования из-за того, что уравнения для прямого проектирования изначально были сформулированы для больших диаметров и, следовательно, являются чрезмерно консервативными для проектирования бетонных труб малого диаметра.

Вопрос:

Какая минимальная высота насыпи я могу засыпать бетонную трубу?

А:

Минимальная высота заполнения зависит как от нагрузки, прилагаемой к поверхности над трубой, так и от прочности предусмотренного класса трубы. Поскольку бетонная труба представляет собой композит из бетона и стали, вы можете уменьшить высоту засыпки на сколько угодно, при условии, что вы спроектировали трубу, чтобы выдерживать приложенные нагрузки. В некоторых случаях, когда по трубе будет перемещаться чрезвычайно тяжелая техника, вам, возможно, придется использовать бетонную трубу с прочностью выше трубы класса V, самого высокого класса трубы, обозначенного в ASTM C 76.AASHTO M 170. Это может быть достигнуто с помощью работа с вашим местным производителем. Однако в большинстве случаев, когда применяется дорожная нагрузка AASHTO HL-93, а высота заполнения равна или превышает 1 фут покрытия, будет достаточно стандартной трубы класса III или выше.Для стандартных нагрузок на шоссе HL-93 требуемую D-нагрузку при приращении высоты заполнения в 1 фут можно найти в таблицах высоты заполнения ACPA. В отношении других расчетных нагрузок можно обратиться за помощью в проектировании к Данным № 1 по проекту ACPA «Живые нагрузки на бетонную трубу» или к «Руководству по проектированию бетонных труб» ACPA.
Вопрос: Чем отличается устройство траншеи от насыпи?

А:

может быть установлена ​​как в траншее, так и в насыпи.Тип установки существенно влияет на нагрузку на жесткую трубу.

  • Траншея: Когда бетонная труба устанавливается в относительно узкой траншее, осадка между материалом обратной засыпки и ненарушенной почвой, в которой вырывается траншея, создает восходящие силы трения, которые влияют на передачу нагрузки. Эта передача нагрузки помогает поддерживать материал обратной засыпки внутри траншеи и приводит к меньшей нагрузке на трубу, чем вес призмы материала обратной засыпки над трубой.
  • Насыпь: в этом состоянии грунт вдоль стенки трубы оседает больше, чем грунт непосредственно над трубой. Эта дополнительная нагрузка учитывается с помощью коэффициента вертикального изгиба для метода косвенного проектирования.
Вопрос: Какую максимальную скорость потока я могу спроектировать без кавитации?
А: Скорость сама по себе не создает проблем для бетонных труб в пределах обычно встречающихся диапазонов.При скоростях до 40 футов в секунду серьезность эффектов абразивного истирания зависит от характеристик нагрузки на слой.

Вопрос:

Предоставляет ли Американская ассоциация бетонных труб какие-либо рекомендации по проектированию сборных коробчатых водопропускных труб?

А:

Да. Американская ассоциация бетонных труб разработала рекомендации по проектированию коробчатых сборных железобетонных труб в соответствии с AASHTO.Эти примечания по конструкции можно найти на нашем веб-сайте: www.concretepipe.com или запросить у сотрудников по электронной почте.

Вопрос:

Как определить размер водопропускной трубы, необходимой для моего проекта?

А:

Выбор правильного значения коэффициента шероховатости трубы ( «n» Мэннинга) имеет важное значение при оценке потока через водопропускные трубы и коллекторы. Выбор завышенного значения n приводит к неэкономичной конструкции из-за слишком большого размера трубы, в то время как недостаточное значение приводит к гидравлически неадекватной канализационной системе.Более подробную информацию о расчете гидравлики в трубопроводе можно найти в проектных данных №11.

Вопрос:

Соответствует ли бетонная труба критериям LEED?

А:

Бетонная труба подходит для проектов LEED и соответствует устойчивому развитию. В отличие от труб из термопласта, бетон изготавливается из экологически чистых природных материалов. Производство бетона требует меньше энергии, чем производство пластика.Он также пригоден для вторичной переработки и практически не оказывает никакого воздействия на окружающую среду. А при использовании местных ресурсов бетон также может обеспечить более низкую стоимость топлива для доставки.

Вопрос:

Почему важно проектировать бетонную трубу с трещиной 0,01 дюйма?

А:

Труба железобетонная, как и другие железобетонные конструкции, предназначена для растрескивания. Хорошо известно, что, хотя бетон очень прочен на сжатие, его предел прочности на растяжение настолько низок, что он считается незначительным при проектировании.Таким образом, конструкция RCP учитывает высокую прочность бетона на сжатие и высокую прочность на растяжение стали. По мере увеличения нагрузки на трубу и превышения прочности бетона на растяжение будут образовываться трещины, поскольку растягивающая нагрузка передается на сталь. Обычно трещины образуют V-образную форму с большей частью трещины на поверхности. Наличие трещины в 0,01 дюйма не означает разрушение, а скорее указывает на то, что бетон и арматура работают вместе, как и предполагалось.

Вопрос:

В чем разница между сроком службы и расчетным сроком службы?

А:

Национальная совместная программа исследований автомобильных дорог Обобщение практики автомобильных дорог под названием «Долговечность дренажных труб» определяет срок службы по количеству лет, в течение которых они не требуют технического обслуживания. Интернет-словарь Вебстера определяет срок службы конструкции как ожидаемый срок службы элемента, который будет работать с заданными параметрами.

Вопрос:

Каков срок службы бетонной трубы?

А:

Инженерный корпус армии рекомендует для сборных железобетонных труб расчетный срок службы 70–100 лет, и существует бесчисленное множество примеров установок, которые превосходят эти цифры. Это означает, что ожидаемый срок службы сборного железобетона как минимум в два раза больше, чем у альтернативных материалов. Причины этого выходят далеко за рамки врожденной прочности бетона.Бетон также не горит, не ржавеет, не рвется, не деформируется, не деформируется, и он невосприимчив к атакам большинства элементов, вне зависимости от того, находится ли труба в земле или нет. Плотность качественных бетонных труб обычно колеблется от 145 до 155 фунтов на кубический фут. Обычно чем выше плотность, тем больше долговечность бетонной трубы.
Вернуться к началу


Производство

Вопрос: Как я могу быть уверен, что покупаю качественную бетонную трубу?
А: В нашей программе QCast изложены рекомендации по качественному производству и испытаниям бетонных труб.
Вернуться к началу


Установка

Вопрос: Какой зазор между стыками разрешен?
А: Стыки изготавливаются с различной геометрией и допусками, поэтому лучший способ определить допустимый зазор стыка — это связаться с производителем.
Вопрос:

Какой наименьший радиус я могу сделать с помощью RCP?

А:

Соединения изготавливаются с различной геометрией и допусками, поэтому лучший способ определить радиус поворота — это связаться с производителем.

Вопрос: Почему нельзя монтировать бетонную трубу, трубу из термопласта и гофрированную стальную трубу одинаково?
А: Бетонная труба — это жесткая конструкция, а гибкая труба (термопластичные и гофрированные стальные трубы) — не более чем трубопровод, который требует, чтобы конструкция была построена в полевых условиях из импортного материала, чтобы удерживать трубопровод на месте и выдерживать нагрузки. Для жестких труб и гибких трубопроводов, рассчитанных на срок службы проекта, основание и засыпка проектируются по-разному для обоих типов инфраструктуры.
Вопрос: Что нужно учитывать при транспортировке и разгрузке бетонной трубы?
А: Каждая партия труб загружается, блокируется и перевязывается на заводе, чтобы избежать повреждений во время транспортировки. Однако получатель должен убедиться, что при доставке с завода на строительную площадку не произошло никаких повреждений. ACPA опубликовала руководство по установке бетонных труб и коробов, чтобы помочь подрядчикам в обращении и установке бетонных труб на месте.
Вернуться к началу


Технические характеристики

Вопрос: Где я могу найти стандарты, относящиеся к производству, установке и испытаниям бетонных труб и коробчатых водопропускных труб?
А: В большинстве случаев производство бетонных труб и коробчатых водопропускных труб, а также требования к их установке и испытаниям регулируются либо стандартами ASTM, либо относительно эквивалентными стандартами AASHTO.Чтобы упростить определение бетонных труб, Американская ассоциация бетонных труб объединила все соответствующие стандарты ASTM в одно руководство, «Ежегодную книгу избранных стандартов ASTM ACPA», которую можно найти на нашей веб-странице ресурсов.
Вопрос: Что такое стандарт ASTM и AASHTO для железобетонных труб?
А:
  • Стандарт ASTM для косвенного проектирования: ASTM C76 — 11 Стандартные технические условия для железобетонных водопропускных труб, ливневых водостоков и канализационных труб.
  • Стандарт ASTM для прямого проектирования: ASTM C1417 — 08 Стандартные технические условия для производства железобетонных канализационных, ливневых и дренажных труб для прямого проектирования.
  • Стандарт AASHTO для косвенного проектирования: AASHTO M 170-09 Стандартные технические условия для железобетонных водопропускных труб, ливневых водостоков и канализационных труб.
  • Стандарт AASHTO для прямого проектирования: Раздел 12 AASHTO Кодекса LRFD предоставляет положения для выполнения прямого проектирования бетонных труб.
Вопрос: Что такое стандарт ASTM и AASHTO для секций сборных железобетонных коробов?
А:
  • Стандарт ASTM для стандартных кодов проектирования: ASTM C 1433 Сборные железобетонные монолитные коробчатые секции для водопропускных труб, ливневых водостоков и канализаций
  • Стандарт ASTM для кодов проектирования LRFD: ASTM C 1577 Сборные железобетонные монолитные коробчатые секции для водопропускных труб, ливневых стоков и канализационных коллекторов в соответствии с AASHTO LRFD
  • Стандарты AASHTO: Сборные железобетонные коробчатые секции AASHTO M 259 для водопропускных труб, ливневых водостоков и канализаций и сборные железобетонные коробчатые секции AASHTO M 273 для водовыпусков, ливневых водостоков и канализаций с покрытием менее 2 футов, подверженным нагрузкам со стороны шоссе.Кодекса проектирования AASHTO LRFD не существует. В упомянутых двух стандартах вы найдете примечание, в котором говорится: «Если требуется расчет с коэффициентом нагрузки и сопротивления, используйте ASTM C 1577».
Вернуться к началу


Инспекция

Вопрос: Какова допустимая ширина трещины в бетонной трубе?
А: Полное описание осмотра см. В документе ACPA «Оценка и ремонт смонтированных железобетонных труб после монтажа».Продольные трещины — бетон прочен на сжатие, но слаб при растяжении. Армированная сталь предназначена для выдерживания растягивающих напряжений. Волосная продольная трещина в коронке или перевернутом крае указывает на то, что сталь приняла на себя часть нагрузки. Трещины шириной менее 0,01 дюйма незначительны и должны быть отмечены только в акте проверки. Трещины крупнее микротрещин или более 0,01 дюйма в ширину, но менее 0,1 дюйма должны быть описаны в отчете о проверке и отмечены как возможные кандидаты на техническое обслуживание.Продольные трещины шириной более 0,1 дюйма могут указывать на перегрузку или плохую подстилку. Более подробную информацию о ширине трещин можно найти в этой CP Info.
Вопрос: Что такое Autogenous Healing и его связь с конструкцией труб?
А: Явление, известное как аутогенное заживление, часто происходит между двумя поверхностями трещин в заглубленной трубе. Аутогенное заживление — это способность бетона самовосстанавливаться в присутствии влаги и воздуха.Это объясняет, почему заживление происходит в бетонной трубе, где влажность выше, чем в других бетонных конструкциях. Во время этого процесса карбонат кальция (твердое белое вещество) образуется, когда влага вступает в реакцию с негидратированным цементным порошком и восстанавливает процесс отверждения. Этот процесс самовосстановления создает монолитную структуру. В Огайо Департамент транспорта разработал стандарт инспекции после строительства для установленной трубы, который не требует никаких действий с трубой с шириной трещины до 0.06 дюймов из-за ожидаемого аутогенного заживления.

Вернуться к началу


Бетонные трубы и альтернативные материалы

Вопрос: В чем разница между бетонной трубой и гибкой трубой?
А:
  • Бетонная труба — это жесткая труба, которая обеспечивает как конструкцию, так и канал, когда она прибывает на площадку.Бетонная труба — это жесткая система труб, которая более чем на 85% зависит от прочности трубы и только на 15% зависит от прочности, полученной из грунтовой оболочки. Собственная прочность бетонной трубы компенсирует недостатки конструкции и большую высоту засыпки и глубину траншеи.
  • Гибкая труба как минимум на 95% зависит от грунтовой опоры и опыта монтажа подрядчика. Засыпка должна быть правильно спроектирована и применена для обеспечения структуры. Импортный наполнитель обычно требуется для гибких трубопроводных систем.
Вопрос: Чем отличается гидравлика бетонной трубы от гидравлики гибкой трубы?
А: , рекомендованные Американской ассоциацией бетонных труб значения « n » Мэннинга:

  • 0,012 для бетонной трубы
  • от 0,012 до 0,024 для гофрированного полиэтилена высокой плотности. Рекомендуется использовать более высокое значение диапазона для учета роста гофр. Более подробную информацию о росте гофр можно найти в исследовании технических характеристик HDPE, проведенном Техасским университетом в Арлингтоне: http: // www.uta.edu/ce/aareports2.php
  • от 0,011 до 0,013 для сплошной стены из ПВХ
  • от 0,029 до 0,034 гофрированная стальная труба
  • от 0,016 до 0,018 для стальных труб со спиральными ребрами
Вопрос: Эквивалентны ли соединения из альтернативных материалов по своим характеристикам соединениям бетонных труб?
А: Использование резиновой прокладки само по себе не гарантирует, что разные типы соединений будут одинаковыми.Разработчики могут использовать стандарты ASTM для определения желаемых характеристик, но в случае использования альтернативных материалов могут потребоваться дополнительные указания. В соответствии с национальными стандартами соединения бетонных труб регулируются более совершенными и детализированными конструкциями с более жесткими допусками и более высокими испытательными давлениями. Кроме того, владелец проекта извлекает выгоду из внутренней прочности соединений бетонных труб и жесткой конструкции трубы для улучшения линии и уклона, а также защиты от прогиба и продольного изгиба.

Вернуться к началу


Связь с производителем бетонных труб

Вопрос: Как найти производителя бетонных труб?
А: Перейти на www.cretepipe.com — вкладка «Ассоциация» — обратитесь к производителю, чтобы узнать местонахождение завода по производству бетонных труб. Списки участников-производителей сопровождаются географическими указателями.
Вопрос: Как я могу узнать больше о бетонных трубах, коробах и альтернативных продуктах?
А: Американская ассоциация бетонных труб имеет сеть региональных инженеров, которые связаны с представителями государственных ассоциаций по бетонным трубам и инженерами по техническим ресурсам.Эти представители доступны для представления группам информации по широкому кругу вопросов дизайна и контроля качества.

В течение года также проводятся образовательные мероприятия для обмена знаниями с людьми, работающими в сфере подземной инфраструктуры. Вы найдете их на нашем веб-сайте и на вкладке «Образование».

Вопрос: Как организовать экскурсию по заводу?
А: Экскурсии по заводу доступны круглый год для небольших групп или больших делегаций.Свяжитесь с Американской ассоциацией бетонных труб
или местным производителем бетонных труб, чтобы организовать экскурсию и информационные сессии.

Вернуться к началу


Бетон различных марок и их применение

Для разных проектов часто требуются разные марки бетона. В этом случае марка определяется как прочность и состав бетона на основе минимальной прочности, которая должна быть у бетона через 28 дней после первоначального строительства.

Бетоны марки

C измеряются с использованием кубических испытаний бетона. Здесь образцы бетона берутся из партии бетона и испытываются, чтобы убедиться, что бетон имеет подходящую прочность. Из каждого образца берут не менее 3 кубиков, которые затем хранят во влажном воздухе в течение 24 часов.

Затем образцы вынимают из форм и погружают в воду перед тем, как вынуть их и испытать. Бетон с классом C показывает прочность бетона на сжатие в ньютонах. Например, бетон C20 имеет прочность 20 ньютонов.

Выбор правильной марки бетона для работы очень важен, так как он может существенно повлиять на характеристики и пригодность бетона.

Например, для более крупных конструкций предъявляются высокие требования к прочности, поэтому для них требуются более высокие марки бетона, такие как C35 и выше.

Бетон с более низкой прочностью, такой как C15 или C20, как правило, в основном используется для внутренних проектов, таких как плиты патио, дорожки, проезды и внутренние плиты перекрытия, в то время как бетон более высокого класса, включая бетон C30 и выше, в основном используется для коммерческих проектов, таких как дороги, мосты и т. Д. внешние плиты.

Другие методы классификации бетона…

Иногда бетонные смеси измеряют с немного другим соотношением.

Например, часто можно встретить упоминания о бетоне марки М. В этом случае M обозначает смесь и представляет собой соотношение между цементом, мелким заполнителем и крупным заполнителем.

Бетон марки

M20, например, состоит из 1 части цемента, 1,5 частей песка (мелкого заполнителя) и 3 частей заполнителя. (гравий / щебень) Бетон марки M измеряется с использованием коэффициента прочности на сжатие МПа Н / мм2 psi (фунтов на квадратный дюйм)

Бетон марки

M обычно делится на две основные категории: номинальный и проектный.«Номинальный» или обычный бетон в основном используется для мелкомасштабного строительства и включает марки бетона от M15 до M25. Конструкционная смесь — это более прочный бетон, который больше подходит для более крупного коммерческого строительства.

В случае бетонной смеси с проектной смесью пропорции смеси определяются инженером, и заранее фиксированной пропорции нет. Дизайнерские смеси обычно используются для крупномасштабного и коммерческого строительства.

Мы производим широкий спектр различных марок бетона для любых проектов, как больших, так и малых, на нашем современном бетонном заводе Liebherr в Уэтстоне, Лестер.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
