Лобовая доска что это такое

Ветровая доска

В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши. Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Монтаж ветровой доски на крышу

Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

  • Пытаются закрепить ветровую планку непосредственно на торцах обрешетки;
  • Нашивают вместо ветровой доски брус. Подобное решение можно использовать в качестве альтернативного варианта, но только для определенного рода кровельного материала, например, металлочерепицы;
  • Устанавливают верхнюю кромку ветровой доски слишком низко или слишком высоко, в результате защитная доборная планка не прилегает максимально плотно к кровельному покрытию.

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски

Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

Монтаж ветровой доски на подшивку сайдингом

Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Для установки ветровой доски нужно сначала закрепить по свесу финишную планку. Крепление выполняется с помощью обычных столярных дюймовых саморезов. После чего можно обрезать ветровую доску и вставить ее в финиш. Далее необходимо вычислить расстояние от ветровика до плоскости фронтона. Обычно перед установкой внутренней планки сначала примеряют форму и размер доборного угла, закрывающего стык между фронтоном и обрешеткой крыши. Проще всего использовать стандартный сайдинговый J-образный профиль.

J-профиль представляет собой пластиковую планку с выносным элементом крепежа или монтажной фаской.

Для того чтобы правильно установить элемент, потребуется выполнить следующие операции:

  • Обрезаем материал по размеру ската крыши и прикручиваем профиль;
  • Устанавливаем к месту крепежа так, чтобы фаска не доходила до плоскости обрешетки крыши на 20-25 мм. Это примерно равно толщине стандартной сайдинговой панели с припуском на ребро жесткости.

Остается отметить положение J-профиля относительно внутреннего угла, вытащить доску и закрепить пластиковую планку, после чего внутренняя ветровая доска возвращается на место, и можно приступать к отделке свесов.

Использование профиля позволяет максимально точно выставить положение элемента относительно внутреннего угла и одновременно обеспечить его защиту от случайных попаданий дождевой воды или задувания снега под кровлю.

Аналогичным способом можно установить ветровую доску на карнизах с выносом. Такой способ особенно удобен, если весь карниз подшивается сайдингом без установки лобовой доски.

Для этого, прежде всего, потребуется выполнить разметку высоты установки профиля. Обычно первой укладывается внутренняя планка, после чего устанавливается одиночный фрагмент панели, выравнивается по горизонту с помощью уровня. Измерением вертикального расстояния от линии внутренней поверхности кровельного покрытия до сайдинговой панели можно определить, насколько необходимо подрезать ветровую доску. После чего остается только установить J-профиль, и проблема решена.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

Лобовая доска что это такое

Наличник

Декоративное обрамление оконного или дверного проёма. Оконный наличник обычно состоит из фронтона, сандрика (кокошника), двух вертикальных тяг (боковины) и подоконной части (фартук). В деревянной архитектуре наличник закрывает щель между стеной и оконной коробкой. Раньше деревянные наличники украшались обережной резьбой. Резные наличники являются важным элементом, придающим дому индивидуальные черты. Термин «наличник» употребляется главным образом применительно к русской архитектуре ХV-ХVII веков.

На Урале наличники называли «выреза», а в Вологодской области «вырези». Так еще их в Олонецкой губернии звали «личники», а в Новгородской области — «заоконники» или «обналичка». В Московской области — наличник это «олобок», в Архангельской — «обноска», в Карелии — «подзорник», в Пермской — «окладка», в Псковской — «обсадка» и «облипы», в районе Донецка — «обличковка» и «оконная обложка», в Тверской области — «налишина», в Вятской губернии — «заиконок», или «забоконок».
В России резьба по дереву — резное дело — существовала с древних времён. Рисунок назывался «ознамёнка», употреблялись также слова: вызорочье, узорочье.

Балясина — опора для перил, выполняющая не только несущую, но и ограждающую функцию. Выполняются в виде однотипных фигурных элементов расположенных на одинаковом расстоянии друг от друга. Позволяет придать ограждению лестницы или балюстрады ажурный вид.

Причелина. Лобовая доска и крылья то же что и причелина.


Причелина — от слова при челе, т.е. при лице. Это украшенная резьбой одна или более доски на фронтоне, закрывающая от влаги торцы подкровельных слег. Украшения лобовой доски и ветровой доски.
Причелина в современном архитектурно-строительном языке это карниз.

Доска, закрывающая переход бревен стены к доскам фронтона избы, обычно всегда покрыта богатой резьбой. Сюжеты резчики брали разные. Наряду с растительным орнаментом со сложным переплетением стеблей, листьев и цветов-розеток изображались фантастические полудевы-полурыбы, львы, птицы. Сказочные персонажи перекочевали с бортовых досок судов на лобовые доски изб.

Обычно схемой орнамента лобовой доски выступал элемент, идентичный декоративному мотиву классического фриза, – акантовая ветвь. Мастер по дереву лишь преобразил ее, придав ей большую пышность. Основу орнамента составляла волнообразная ветвь, как правило, идущая от центральной фигуры. Ветвь покрывалась пышными лапчатыми листьями, своими отростками образовывавшими ряд симметричных закруглений. К концу XIX века насыщенность декора возросла, увеличилась пышность листьев, составляющих основу рисунка.


Кисть — нижняя, свешивающаяся часть причелины, делается на подобии рушника (полотенца).


Конек — в старину это комлевая часть охлупня над фасадом дома в виде вырезанной головы коня. В наши дни — верхнее горизонтальное ребро стыка скатов крыши.


Лемех — продолговатые дощечки, часто с контурной резьбой в нижней части, закрепляемые на крыше, подобно черепице и служащие для покрытия кровли. Лемех делали обычно из осины.


Охлупень (Шелом) — бревно с желобом, венчающее крышу и прикрывающее верхний стык скатов крыши.


Подзор — свесы кружевные или ряд коротких вертикальных дощечек с глухой, чаще сквозной резьбой, окаймляющие свесы кровли в виде сплошного кружева. Делаются под причелиной (под карнизом).


Полотенце — резная доска, свешивающаяся вертикально вниз на фронтоне или по бокам наличников. Закрывает стыки причелин или других горизонтальных элементов.
Так же известно в старорусском варианте «рушник», что и значит полотенце. В обрядах выступает в качестве дара, оберега, покрывала, украшения, символа праздника, имеет знаковую и оповестительную функцию. Обрядовые функции и символика рушника во многом аналогичны полотну (полотенцу).

Ставни — деревянные щиты. Часто резные. Закрывающие окна ночью или в отсутствие хозяев. Часто встречаются на севере, где белые ночи, что ночью было темнее дома. Предназначены для сохранения тепла и защиты от проникновения в дом извне. Запираются чаще изнутри. Вместе с наличниками являются одним из важнейших элементов декора дома.

Прорезная, пропильная резьба (сквозная)

— резьба, при которой элементы фона полностью удаляются. Выполняется на плоских дощечках пропиливанием их насквозь. Этим достигается необыкновенная легкость изделия и ажурность.
П римерно 170 лет назад появилась прорезная резьба (сквозная, пропильная) и быстро распространилась . Причиной тому были экономические — леса становилось меньше, и древесина дорожала. Прорезная резьба была относительно простота ее изготовлении, создавала эффект воздушности, игры света и тени сопряженных и накладных деталей.
До неё резба была «корабельная», т.е. объёмная в виде барельефов. Но прорезная резьба дешевле и делается быстрее .

Самцовая крыша

В древнерусском деревянном зодчестве крыша, в которой тёс складывается не на наклонные стропила, а на горизонтальные бревна – слеги. Концы этих продольных слег врублены в поперечные стены сруба, или иначе, самцы. Чтобы тёсины не соскальзывали, их снизу поддерживает выдолбленное бревно-поток, опирающееся на «курицы». Таким образом, слеги и «курицы» образовывали решётку, поверх которой настилалась кровля. Вершина кровли покрывалась специально вырезанным из бревна треугольником – шеломом. Такая крыша строилась без единого гвоздя и держалась очень прочно.

Курица

Еловые брусья, вытесанные с корневищем, которое загибается в виде крюка (т.н. кокоры), поддерживающее водотёчник (поток). Курица укладывается на слеги кровли. Закрепляются в слегах различным способом: в одном случаев длинных верхних концах курицы делаются неглубокие гнёзда, соответствующие размерам слег на которых держатся курицы, в другом – гнезда-пазы вырубаются в слегах, куда и закладываются курицы, но при этом слега ослабляется, – это возможно в массивных слегах.

Кокора

Водосборный лоток на кокорах. Водосборный лоток на кокорах Загнутые концы куриц, куда в деревянной кровле укладывается водотечник (слив, поток, застреха). Кокора – комлевая часть ствола хвойного дерева, вырубленного вместе с одним из корневищ, растущих перпендикулярно к стволу.

Сруб

— конструкция стен деревянного строения, собранная из горизонтально положенных брёвен. Конструкция стен деревянного строения, собранная из горизонтально положенных брёвен. По углам брёвна соединялись с помощью врубок различными способами. Наиболее распространённые: «в обло» — с небольшими выпусками, широко использовался во многих постройках; «в лапу» — без выпусков, использовался лищь в некоторых частях здания. Также, в зависимости от типа сооружений, использовались другие врубки, но они получили меньшее распространение. Срубы могли быть разной формы. В жилых помещения обычно они были прямоугольными. Наиболее распространённой формой срубов были пятистенки – сруб прямоугольной формы, внутри разделенный стеной на два помещения, а также шестистенки – разделённые уже двумя перпендикулярными стенами на 4 помещения. В общественных местах, особенно в церквях часто использовали срубы восьмиугольной формы.

Cтропильная крыша

Широко использовались два приёма изготовления таких крыш – с одной парой стропил посередине и на самцах по краям, или же с тремя парами стропил на концах и в центре. Нижними своими концами стропила врубались в гнёзда, специально выдолбленные в верхних брёвнах сруба. Между стропилами врубались слеги. В конструкции часто могли использоваться вертикальные брёвна – «курицы». Сверху стропила крестообразно соединялись досками. Данный метод до сих пор широко применяется в конструировании крыш.

Фриз или пояс — горизонтальная полоса орнамента, идущая по кромке дома.

Схема размещения декоративных элементов

Строительный словарь

В деревянном зодчестве украшенная резьбой доска, закрывающая переход от бревен стены к доскам фронтона избы.

Смотреть значение

Лобовая Доска в других словарях

Доска — ж. дска, дщица, церк. (греч. дискос, итал. desco, немецк. Tisch), пласт, пластина, плита, плоский брус, тонкий, сравнительно с длиною и шириною; собств. теснина, вытесанная или выпиленная.
Толковый словарь Даля

Доска — доски, вин. доску, мн. доски, досок, доскам, ж. Плоский с двух сторон кусок дерева небольшой толщины, обычно выпиленный из бревна. Дюймовая доска. Половая доска. Сосновые.
Толковый словарь Ушакова

Доска Ж. — 1. Плоский с двух сторон, не очень толстый кусок дерева, выпиленный или вытесанный из бревна. 2. Пластина, плита. // Такая пластина, плита специального назначения. 3. Деревянная.
Толковый словарь Ефремовой

Доска — -и́, вин. до́ску; мн. до́ски, досо́к, доска́м; ж.
1. Плоский с обеих сторон кусок дерева небольшой толщины, выпиленный или вытесанный из бревна. Дубовая д. Забор из досок.
Толковый словарь Кузнецова

Доска — — пиломатериал толщиной 13-100 мм и шириной более двойной толщины. Доску толщиной до 32 мм включительно называют тонкой, свыше 32 мм — толстой. По степени обработки различают.
Экономический словарь

Приборная Доска — (сленг. ) — сводные таблицы, иногда сопровождаемые диаграммами, представляющие основную информацию о состоянии дел на предприятии; содержит технико-экономические, маркетинговые.
Экономический словарь

Страховая Доска — Металлическая табличка (обычно из жести), укреплявшаяся на фасаде
здания, строения и т.п. Удостоверяла наличие
договора огневого страхования. На С.д. обычно изображалась.
Экономический словарь

Bulletin Board System — Электронная Доска Объявлений — онлайновые системы, с которых пользователи могут сгружать программное
обеспечение, оставлять там сообщения для других пользователей и обмениваться таким образом информацией.
Экономический словарь

Доска — Это слово было заимствовано из германских языков (в английском disc – «диск, пластина», в немецком Tisch – «стол» и т. д.), а восходит к латинскому discus – «кружок, диск, блюдо».
Этимологический словарь Крылова

Доска — — по Псковской Судной грамоте вид письменного договора займа на незначительную сумму; неформальный письменный документ.
Юридический словарь

Приборная Доска — (сленг.) — сводные таблицы, иногда сопровождаемые диаграммами, представляющие основную информацию о состоянии дел на предприятии; содержит технико-экономические, маркетинговые.
Юридический словарь

Мемориальная Доска — плита (чаще всего из мрамора, гранита и т. п.) снадписью (иногда с изображением), увековечивающая память о каком-либо лицеили событии; обычно устанавливается на стене.
Большой энциклопедический словарь

Доска — — по Псковской Судной грамоте вид письменного договора займа на незначительную сумму; неформальный письменный документ.
Исторический словарь

Бордюрная Доска — Металлическая или деревянная доска с углубленным рисунком для штамповки бордюров — крашений из теста.
Кулинарный словарь

Солильная Доска — Приспособление, используемое для правильной профессиональной засолки свиного сала. Состоит из двух полуторадюймовых досок («сороковок») длиной от полуметра до.
Кулинарный словарь

Райна Доска — См. Зенера, карточки.
Психологическая энциклопедия

Лобовая Тяга — отношение тяги двигатели к его лобовой площади, под которой понимается наибольшая площадь поперечного сечения двигателя (мидель) без агрегатов. В турбореактивном двигателе.
Энциклопедия техники

Приборная Доска — элемент конструкции рабочего места члена экипажа; служит для размещения в соответствии с определенными правилами или требованиями средств системы отображения информации.
Энциклопедия техники

ДОСКА — ДОСКА, -и, вин. доску и доску, мн. доски, досок и досок, доскам и доскам, ж. 1. Плоский с двух сторон срез дерева, получаемый путем продольной.распилки бревна. Толс-тая, тонкая.
Толковый словарь Ожегова

Доска — 1. Выпиленная или вытесанная из дерева длинная пластина, ширина которой намного больше толщины, составляющей от 3/8 вершка до 3 вершков. 2. Прямоугольная каменная.
Архитектурный словарь

Закладная доска — Заложенная в основание здания доска (2) со сведениями о времени сооружения и лицах, присутствовавших при закладке. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Искусственная доска — Доска (1) из древесных опилок, связанных портланд-цементом. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Красная доска — Лобовая доска. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Лобовая доска — закрывает переход бревен стены к доскам фронтона избы, обычно украшается резьбой. (Словарь терминов архитектуры. Юсупов Э.С., 1994) * * * (красная доска, фризовая.
Архитектурный словарь

Обзольная доска — Доска (1), у которой каждая из двух узких продольных сторон сохранила кору — обзол, или обливину. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Обрезная доска — Деревянная доска (1), имеющая по всей длине прямоугольник в поперечном сечении. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Обшивочная доска с клинообразным сечением — : тип стенной доски. (Архитектура: иллюстрированный справочник, 2005)
Архитектурный словарь

Отливная доска — Доска (1), закрывающая верхний обрез кирпичного или каменного цоколя в основании деревянных стен и врезанная краем в нижний венец. (Термины российского архитектурного.
Архитектурный словарь

Перовая доска — Доска (1) толщиной в полтора дюйма. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Полуобрезная доска — Деревянная доска (1) с неодинаковыми большими плоскостями и торцами — из-за частично оставшейся коры. (Термины российского архитектурного наследия. Плужников В.И., 1995)
Архитектурный словарь

Инструкция по монтажу кровельной системы. Металлочерепица

Инструкция состоит из следующих частей:

  • краткое описание кровельного пирога
  • необходимые инструменты
  • 19 шагов по возведению кровли из металлочерепицы

Краткое описание кровельного пирога

Кровельный пирог имеет много слоев, из-за чего он получил такое название. В совокупности все эти слои эффективно работают. На схеме приведенной ниже вы можете ознакомится со всеми компонентами, которые применяются при создании кровельного пирога.

Необходимые инструменты

При строительстве кровли из металлочерепицы вам понадобятся следующие инструменты:

ВНИМАНИЕ! При резке металлических изделий с полимерным покрытием (металлочерепица и доборные элементы) запрещено использование абразивного круга (болгарка). Во первых при резке нагревается металл и расслаивается полимерный слой, а во вторых если ножницы прикрывают в процессе резки торец металла цинком, то болгарка оголяет слой стали.

19 шагов по возведению кровли из металлочерепицы

Шаг 1. Расчет материалов

Металлочерепица. Кровлю из металлочерепицы можно крыть готовыми листами (которые хранятся на складе) или заказать металлочерепицу листами нужной длины. В длину металлочерепица может быть от 0,45м до 8м.

В наличие бывают следующие длины:

Общая ширина металлочерепицы 1.19м (рабочая ширина 1.10м)

Доборные элементы. Все доборные элементы (конек, торцевая планка, капельник, ендова, планка примыкания) длиной 2м. При расчете их количества складывается весь погонаж на кровле, где неоходим монтаж данной планки и результат делится на 1.9м. Предполагается что на нахлест планок уходит 10см. На нижнюю ендову длину нахлеста берем 30см, то есть общий погонаж делим на 1.7м. Полученый результат округляем в большую сторону.

Саморезы. При монтаже металлочерепицы используют короткие (для монтирования листов металлочерепицы) и длинные (для установки доборных элементов) саморезы.

При расчете количества коротких саморезов площадь кровли умножаем на 8 и находим нужное количество. Для расчета длинных саморезов общее число всех доборных элементов умножаем тоже на 8.

Гидро -пароизоляция. Площадь гидро- и пароизоляционных пленок в рулоне обычно идет по 75м.кв. Для расчета их количества на кровлю, общую ее площадь делят на 65м.кв. Дело в том, что примерно 10м.кв. пленки уходит на все нахлесты.

Утеплитель. Утепляемая площадь кровли умножается на 0,2м. Полученное число является необходимый объем утеплителя на кровлю (в метрических кубах).

Шаг 2. Стропильная система

Расчет пиломатериалов на каркасную систему крыши рассчитывается на стадии проектирования. Количетво материалов на кровлю зависит от ее формы, от ее снеговой нагрузки (регион где она расположена). Для средней полосы снеговая нагрузка считается где-то в районе 200кг/м.кв. Расстояние между стропилами где-то 600-900мм. После возведения стропильной системы, следует проверить горизонтальность карниза и коньков, а так же проверить плоскостьность скатов.

Шаг 3. Начальная обрешетка

Начальная обрешетка устанавливается в самом начале стропил в специально выпиленных пазах. Эта доска служит для придания жесткости всей конструкции.

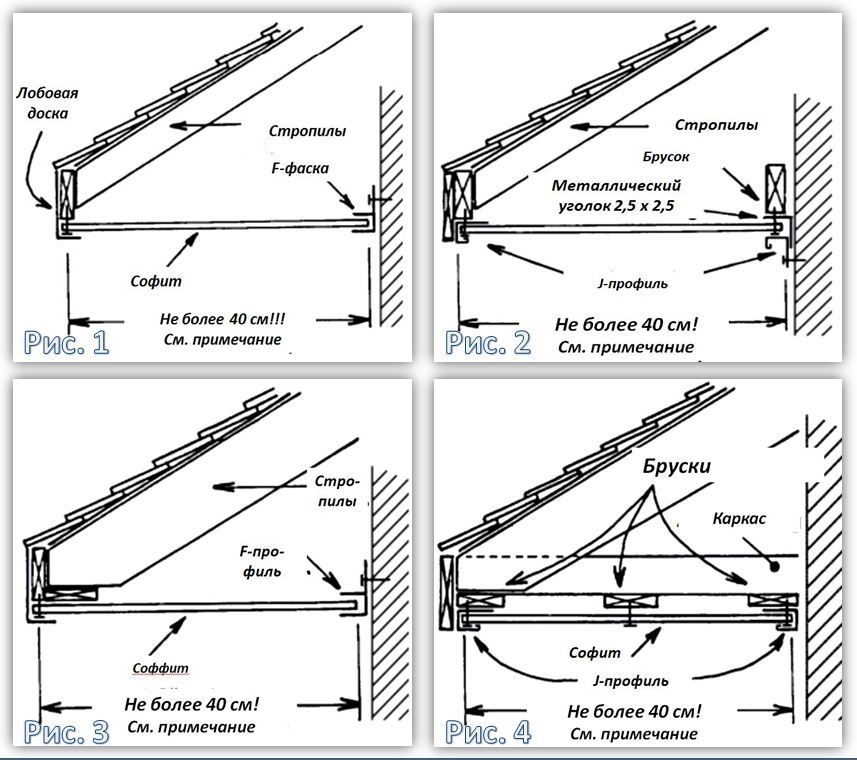

Шаг 4. Лобовая доска и софиты

Для подшивки карниза виниловыми софитами набейте на стену брусок (с небольшим уклоном от стены) на одном уровне с низом лобовой доски. Прикрепите к нему J-профиль. К лобовой доске прикрепите завершающую планку. В завершающую планку вставьте J-фаску и прикрепите ее к лобовой доске. Подшейте свес софитами.


Шаг 5. Кронштейны для желобов водостока

Кронштейны устанавливаются с вертикальным смещением: h=0,005хL, где L — расстояние между первым и последним крюками. Перед установкой разметьте крюкис учетом вертикального смещения (см рис). Крюки желоба устанавливаются в специально выпилинные пазы в стропилах (см рис). Короткие крюки можно установить на лобовую доску после монтажа кровли.


Шаг 6. Гидроизоляция

При укладке пленок действует правило: как раскатывается, так и укладывается. Пленки укладываются по стропилам (с внешней стороны — гидроизоляция, с внутренней стороны — пароизоляция) горизонтально от кариниза к коньку с нахлестом не менее 150мм.

  • Классические гидроизоляционные пленки укладываются с двумя вентиляционными зазорами 30-50мм: между пленкой и утеплителем, между пленкой и кровельным материалом.
  • Супердиффузионная мембрана укладывается прямо на утеплитель, вентиляционный зазор в этом случае нужен только между мембраной и кровельным материалом.

Шаг 7. Обрешетка

Перед монтажом деревянной обрешетки, необходимо убедится что дерево сухое. Обработайте все пиломатериалы антисептическими и противопожарными составами.

  • Начальная горизонатльная обрешетка выше остальных на высоту волны металлочерепицы.
  • Шаг между первой и второй обрешетиной — 280мм. Последующие — 350мм.
  • В местах крепления снегозадержателей, вокруг дымоходов, мансардных окон, у конька, в ендовах и т.п. выполняется сплоная обрешетка.

Шаг 8. Карнизная планка

Карнизные планки закрывают подкровельное пространство, защищают от попадания влаги и мусора.

Шаг 9. Нижняя ендова

Под нижней ендовой выполняется сплошная обрешетка. Укладывается универсальный уплотнитель. Нижний край ендовы укладывается поверх карнизной доски. При горизонтальном стыке ендов нахлест должен составлять не менее 300мм.


Шаг 10. Изоляция дымохода

  • Вывести гидроизоляция минимум на 50мм на трубу и приклеить срез к трубе клейкой лентой.
  • Выполнить защитный обвод трубыс помощью планок обвода, в трубе выполнить штроб глубиной не менее 15мм с небольшим уклоном вверх и завести верхние края планки в штроб.
  • Вывести отвод в ближайшую ендову, при отсутствии ендов отвод ведется до карниза.

Шаг 11. Листы металлочерпицы

Подъем листов

  1. Соберите из деревянных балок подъемную конструкцию.
  2. Закрепить листы.
  3. Поднимите конструкцию с листами на крышу.

ВНИМАНИЕ! Не тащите листы волоком! Это может привести к порче профилированного листа.

Монтаж кровельного материала

ВНИМАНИЕ! Перед началом монтажа металлочерепицы установите молниеотвод.

Листы должны быть выровнены строго горизонтально по линии карниза со свесом 50мм за карниз. Листы крепятся в прогиб волны в местах прилегания к обрешетке, ближе к ступеньке. При монтаже следует аккуратно ходить по листам в обуви на мягкой подошве, наступая в прогиб волны, в место прилегания к обрешетке.

Общие правила крепления саморезов:

  • лист крепится в прогиб волны в местах прилегания к обрешетке;
  • к начальной обрешетине нижние листы крепятся над ступенькой через волну;
  • к остальным обрешетинам листы крепятся как можно ближе к ступеньке снизу;
  • со стороны торцевой доски листы крепятся в каждую волну;
  • все листы следует притянуть к каждой обрешетине.

Сквозные выходы на кровлю

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей используют проходные элементы Vilpe и ТехноНиколь, которые монтируются в соответствии с прилагаемыми инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком.

Оформление выступающих слуховых окон аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы, затем черепица, затем верхние ендовы. Так как при таком угле стыка велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в этом месте необходимо проложить самоклеющийся универсальный пористый уплотнитель. Верхние ендовы подрезают, как показано на рисунке.

Шаг 12. Торцевая планка

Торцевая планка устанавливается по направлению от карниза к коньку, крепится саморезами к торцевой доскечерез 500-600мм. Нахлест между планками — 100мм, по мере необходимости планки подрезают.

Шаг 13. Накладка (верхняя) ендовы

Укладывается после самоклеющегося универсального пористого уплотнителя на внутреннем углу при стыке двух скатов.

Шаг 14. Планка примыкания

Между листом черепицы и сопряженнымэлементом необходимо проложить универсальный уплотнитель. На местах изломов кровли соблюдается непрерывная гидроизоляция. При примыкании к трубе (стене) гидроизоляция выводится и поднимается на стену не менее чем на 50 мм.

Шаг 15. Коньки

Гидроизоляционная пленка в подконьковом пространстве имеет разрыв по всей длине конька шириной не менее 200 мм. Конек крепится через волну в верхний гребень в обрешетку с обеих сторонконьковыми саморезами. Наращивается конек путем нахлеста ребер жесткости. С торцов конек закрывается заглушками, если он полукруглый. Торец прямых коньков закрывается лобовой частью торцевой планки.

Шаг 16. Элементы безопасности

Снегозадержатель устанавливается по скатам кровли параллельно карнизу, а так же над мансардными окнами. Крепление на карнизе запрещается! При установке лестниц и переходных мостиков в местах креплений необходимо сделать сплошную обрешетку. Крепление осуществляется в прогиб волны.

Шаг 17. Водостоки

Для водосточных систем на нашем сайте находятся инструкции по монтажу водосточных систем ПВХ и металлические.

Шаг 18. Подкраска царапин и очистка кровли

После монтажа необходимо убрать с кровли мусор, стружку и т.п., возможные протертости и царапины обработать баллончиком с эмалью для подкраски (в цвет кровли).

Шаг 19. Утеплитель и пароизоляция

Плиты утеплителя нарезаются шире нужного размера на 10-15 мм, и укладываются враспор между стропилами. Не допускайте попадания влаги на утеплитель!

Пароизоляционные пленки укладываются с зазором между пленкой и подшивочным материалом. Места перехлеста пленок склеиваются специальной лентой. Все отверстия в пленках должны тщательно герметизироваться.

Монтаж лобовой доски | remontkrovly.ru

Монтаж лобовой доски Ед. изм Единичные расценки
50-500 кв.м. 501-1000 кв.м. 1001-5000 кв.м. более 5001 кв.м.
Монтаж лобовой доски пог.м 210 204 198 193

Современная крыша – это многокомпонентная система, которая состоит из множества важных элементов. Хотите получить хороший результат — нужно уделить должное внимание всем им, и монтаж лобовой доски не исключение.

Лобовой доской называют деталь, которая закрепляется на самом конце карнизного свеса скатной крыши. В этой зоне мы видим торцы деревянных стропил, выступающих за плоскость стены. Как правило, стропильные ноги при монтаже кровли делаются по длине «с запасом», потом поперёк них натягивается шнур (параллельно стене на заданном расстоянии) и производится обрезка. Стропила обрезаются по месту либо отвесно, либо строго перпендикулярно их кромкам. Первый вариант используется намного чаще, так как это облегчает процесс установки системы водоотвода.

После точной обрезки стропил можно производить установку лобовой доски. Она необходима, как основа для крепления водостоков, она защитит подкровельное пространство от мусора, снега и косого дождя. В некоторых случаях эта деталь помогает дополнительно скрепить стропила воедино.

Конструктивно лобовая доска является зашивкой вертикальной части свеса крыши, иногда тут для этих же целей могут использоваться металлические планки, карнизные пластиковые детали и т. д. Но чаще всего в этом качестве выступает обрезная хвойная доска. Это должен быть калиброванный пиломатериал первого сорта, нарезанный из здорового леса. Что касается влажности, то идеальным вариантом будут сухие доски (15-17 процентов), неплохо себя покажут изделия, немного просушенные атмосферным способом до 28-22 процентов влажности.

Ширина доски выбирается по толщине стропил (+ учитывается тот факт, что стропильная нога срезается под углом). Но главное, чтобы лобовая доска в Москве после монтажа была заподлицо с торцами стропильных ног или с небольшим запасом перекрывала торцы. Обычно в ход идёт пилопродукция шириной порядка 180-250 мм.

Толщину лобовой доски выбирают самую небольшую. Учитывая выполняемые данным элементом функции, пиломатериал «шалёвка» толщиной 25 мм (она имеет небольшой вес) подойдёт для этого отлично. Также можно применить обрезную доку ТУ с толщиной 22-23 мм, или полосы из ОСБ-3, либо фанеры ФСФ.

В любом случае, лобовая доска испытывает на улице массу агрессивных воздействий, поэтому её следует обработать как антисептиком, так и антипиреном.

Осуществляется монтаж лобовой доски при помощи стойких к коррозии метизов. Лучше всего подходят гвозди с ершением длиной 80-100 мм, либо можно выбрать такой же длины анодированные саморезы по дереву, которые вкручиваются через тело досок в торцы стропил.

Чем покрыть лобовую доску, чтобы она не сгнила?! 🤷‍♂️ Рассказываю как выйти из положения и при этом сэкономить. | SPV PROJECT (Делай сам)

Приветствую Уважаемые подписчики и гости канала SPV PROJECT! 👋

При строительстве крыш, присутствует такой элемент, как лобовая доска.

Лобовая доска устанавливается на торцевую сторону стропил, отпиленных, как правило вертикально уровню земли, или как при моей конструкции крыши, она закрывает торцы перекрытий первого этажа, также отпиленных вертикально.

Этот элемент не испытывает больших нагрузок, максимально что на ее плечи может лечь, так это вес наполненных водой водостоков. Введу малой площади, ветровая нагрузка ей так же не страшна.

Единственное, данный элемент боится попадания влаги и как следствие разрушения.

Взято из открытых источников Яндекс.Картинки, для понимания элементов кровли.

Я долго думал, чем же обработать лобовую доску, чтобы её защитить от воздействия внешней среды. В магазине насоветовали всяких антисептиков, пропиток и т.п. В итоге я купил небольшую баночку для пробы. Марку уже не помню…

Покрыл данным составом лобовую доску с одной стороны крыши и оставил на пару дней, в процессе покрытия мне не совсем понравилась консистенция, смесь непонятная, пигмент был отслоен… ну да ладно, ради эксперимента покрыл. Другую сторону пока не трогал. Погода стояла сухая, дерево соответственно тоже хорошо просохло, в общем самое то, чтобы что-то пропитывать=)

Спустя пару дней, взял лейку с водой и начал поливать доску. А она, как будто ничем не пропитана. Вода отлично смачивала поверхность и впитывалась внутрь древесины… в общем был огорчен результатом… немного всковырнул поверхность я убедился, что от этого состава только окрасилась дерево, и больше никакой стойкости.

Авторское SPV PROJECT, сторона покрытая покупным средством.

Тут меня осенило, есть же отличный «дедовски способ», при этом очень бюджетный. В общем решил применить отработанное масло. К моему большому везению, в наличии имелось пол бочки импортного отработанного компрессорного масла. Оно списалось только из-за наработки моточасов агрегата, и имело очень достойный вид. (Не как с ДВС авто=)

Цвет чуть красноватый.

Было решено нанести его на дерево. В общем нанес на лобовую доску другой стороны крыши.

Авторское SPV PROJECT. Наношу отработанное масло.

Через недельку проверил той же лейкой с водой. Вода скатывалась крупными каплями. Поверхность совершенно не смачивалась. Этот результат мне понравился намного больше.

Перед наступлением холодов, проверил еще раз таким же способом, результат не изменился. Вода отлично отталкивалась.

К чему эта статья?!

Да чтобы Вы Уважаемые читатель не велись на маркетинговые уловки корпораций и не приобретали дорогущие пропитки, т. к. они в большинстве случаем не работают, а стоят достаточно дорого. Эффект только визуального окрашивания, но никак не защиты.

Для уличной древесины отлично работает отработанное масло, а найти его можно практически даром. Недавно от знакомых узнал, что они им заборы покрывают и бед не знают, дерево сохраняется очень хорошо=) При желании можно добавлять пигмент для окрашивания.

Так что если у Вас стоит вопрос, чем покрыть лобовую доску, то однозначно рекомендую использовать отработанное масло. Берите на заметку и экспериментируйте.

Америку я не открыл, но думаю многим будет полезно знать данную информацию. Если вы разделяете мое мнение, то можете оценить публикацию пальцем вверх, это очень помогает каналу развиваться!👍

📍А ВЫ ПРОБОВАЛИ ПОКРЫВАТЬ УЛИЧНУЮ ДРЕВЕСИНУ ОТРАБОТКОЙ? Делитесь опытом, будет полезно!

Возможно Вам будет интересно почитать про мое хобби😀! СТРОИТЕЛЬСТВО ДОМА В ОДИНОЧКУ

Часть 1 — ФУНДАМЕНТ

Часть 2 — СЪЕМНАЯ ОПАЛУБКА

Часть 3- КЕРАМЗИТОБЕТОН

Часть 4, Как я бурил 37,5 метров в ОДИНОЧКУ!

Часть 5, КАК Я ДЕЛАЛ АЭРОЛИФТ!

Часть 6, КАК Я СТРОЮ ДОМ В ОДИНОЧКУ

Часть 7 , Как я изготавливал кран для стройки!

Часть 8. Как я строю МОНОЛИТ 6 на 9 метров в одиночку!

Часть 9. Как СДЕЛАТЬ ПРАВИЛЬНО ПЕРЕКРЫТИЕ МЕЖДУ ЭТАЖЕЙ ИЗ БАЛОК 100*200 в ОДИНОЧКУ!?

Часть 10. Как я строю мансардную крышу 12*6 метров в одиночку. проект дом с нуля своими руками в одиночку.

Я не призываю использовать это как инструкцию и тем более не утверждаю, что все делаю правильно! Я делаю для себя и делюсь с Вами информацией в надежде, что она кому-нибудь будет хоть чуточку полезна!

Если у Вас проснулся интерес, то рекомендую подписаться на каналы YouTube и Яндекс.Дзен, чтобы не пропустить следующую серию, поставить свой царский лайк 👍, поделится с друзьями ведь это не так сложно, а мне будет приятно.

Главное никогда не сдавайтесь. Делайте больше своими руками.🖐

Как выровнять лобовую доску? — Папа Карло

Ветровая доска

В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши. Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Монтаж ветровой доски на крышу

Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

  • Пытаются закрепить ветровую планку непосредственно на торцах обрешетки;
  • Нашивают вместо ветровой доски брус. Подобное решение можно использовать в качестве альтернативного варианта, но только для определенного рода кровельного материала, например, металлочерепицы;
  • Устанавливают верхнюю кромку ветровой доски слишком низко или слишком высоко, в результате защитная доборная планка не прилегает максимально плотно к кровельному покрытию.

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски

Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

Монтаж ветровой доски на подшивку сайдингом

Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Для установки ветровой доски нужно сначала закрепить по свесу финишную планку. Крепление выполняется с помощью обычных столярных дюймовых саморезов. После чего можно обрезать ветровую доску и вставить ее в финиш. Далее необходимо вычислить расстояние от ветровика до плоскости фронтона. Обычно перед установкой внутренней планки сначала примеряют форму и размер доборного угла, закрывающего стык между фронтоном и обрешеткой крыши. Проще всего использовать стандартный сайдинговый J-образный профиль.

J-профиль представляет собой пластиковую планку с выносным элементом крепежа или монтажной фаской.

Для того чтобы правильно установить элемент, потребуется выполнить следующие операции:

  • Обрезаем материал по размеру ската крыши и прикручиваем профиль;
  • Устанавливаем к месту крепежа так, чтобы фаска не доходила до плоскости обрешетки крыши на 20-25 мм. Это примерно равно толщине стандартной сайдинговой панели с припуском на ребро жесткости.

Остается отметить положение J-профиля относительно внутреннего угла, вытащить доску и закрепить пластиковую планку, после чего внутренняя ветровая доска возвращается на место, и можно приступать к отделке свесов.

Использование профиля позволяет максимально точно выставить положение элемента относительно внутреннего угла и одновременно обеспечить его защиту от случайных попаданий дождевой воды или задувания снега под кровлю.

Аналогичным способом можно установить ветровую доску на карнизах с выносом. Такой способ особенно удобен, если весь карниз подшивается сайдингом без установки лобовой доски.

Для этого, прежде всего, потребуется выполнить разметку высоты установки профиля. Обычно первой укладывается внутренняя планка, после чего устанавливается одиночный фрагмент панели, выравнивается по горизонту с помощью уровня. Измерением вертикального расстояния от линии внутренней поверхности кровельного покрытия до сайдинговой панели можно определить, насколько необходимо подрезать ветровую доску. После чего остается только установить J-профиль, и проблема решена.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

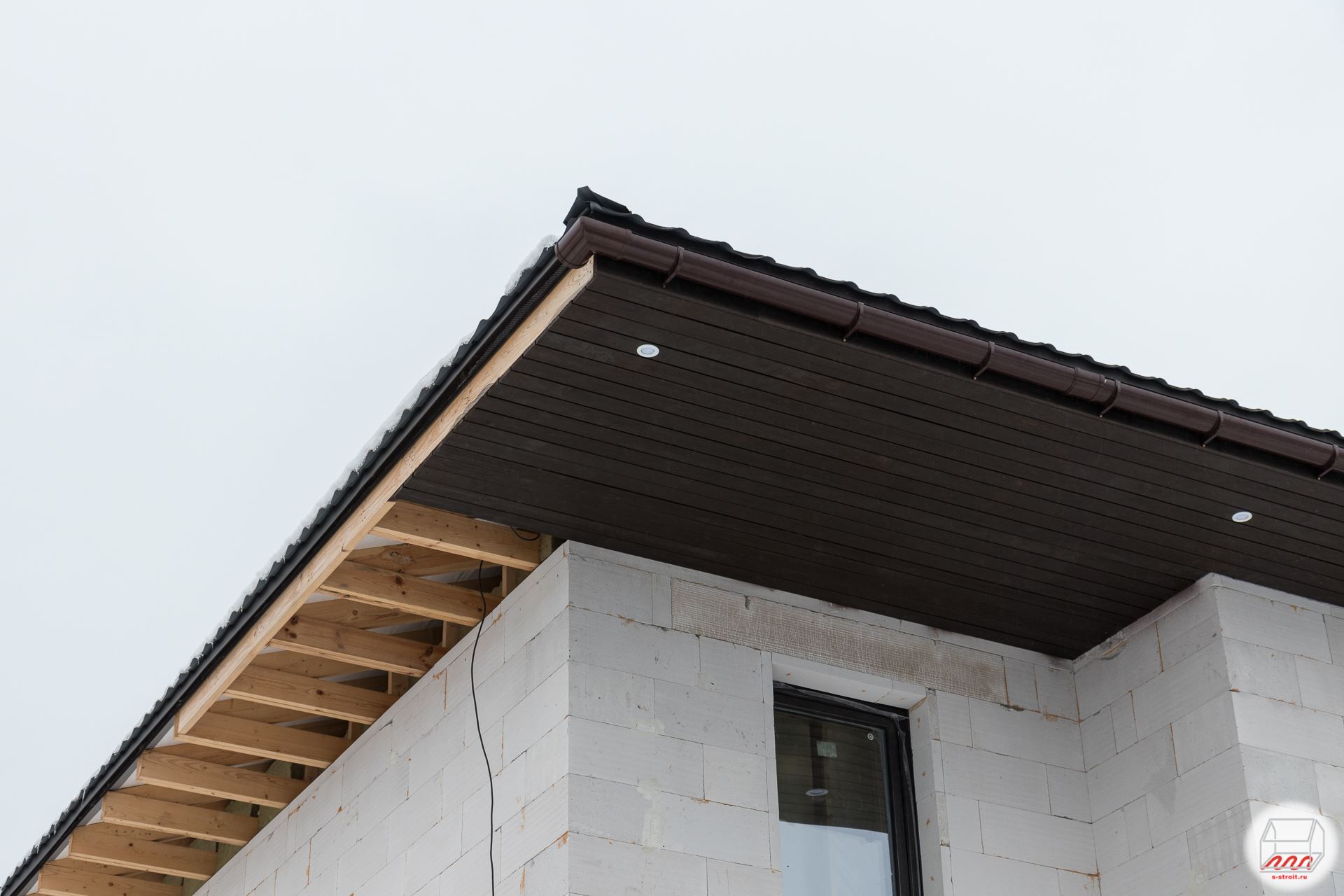

Подшивка свесов крыши: варианты обшивки и техника выполнения

Защита крыши дома и ее привлекательный вид – вопросы, требующие тщательного рассмотрения. Одно из возможных решений – аккуратная отделка свесов, которая надежно защитит стропильные элементы от атмосферных воздействий и обеспечит эстетичность крыши.

Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

    при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство; подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

    ее устройства; утепления и отделки наружных стен; установки водостоков.

Виды свесов ↑

    Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да. Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Как отделать кромки свеса ↑

И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

    Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

    Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

Варианты подшивки ↑

В принципе подшивка свесов крыши выполняется любым удобным методом. Но при ближащем рассмотрении все их можно объединить в две техники.

Один из вариантов подшивки – непосредственно по стропильным элементам. Основным требованием при этом является расположение открытых концов стропильных ног в единой плоскости.

    Данный способ подходит для крыш с углом наклона не более 30˚, вынос свеса которых не превышает 0,4–0,5 м. Подшивочные планки набивают на основу деревянных деталей, прибитую к стропилам. Обшивать основу можно и вдоль, и поперек. Монтаж начинают с установки и крепления начальной и последней планки обшивки. Затем между ними натягивают строительную нить и, соблюдая выверенный уровень, выставляют остальные. При подшивке угла двух скатов планки должны быть закреплены к угловому стропилу с обеих сторон.

Горизонтальная подшивка свесов кровли используется на крутых скатах. Монтаж карниза крыши проходит достаточно быстро.

    Из деревянных брусьев сбивают коробку, которую крепят к прилежащей стене и основанию крыши, причем настенный брус необходимо расположить на 1 см выше, чем брус, прикрепленный к нижнему участку стропильных ног. Таким образом сохраняют наклон, необходимый для стока воды, попавшего благодаря ветру внутрь карниза. Чтобы обеспечить жесткость конструкции короба, крепление брусков шурупами дублируют дополнительным крепежем на пластины из металла и уголки. Затем приступают к его подшивке каким-нибудь удобным материалом.

Материалы ↑

Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

    Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

    Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации. Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками. Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам. Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

    Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
    планки не должны иметь малую толщину; уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

    Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
    При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы. Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки. Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля. При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

    ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

    Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео


Подробный монтаж карнизной планки для кровли + устройство и принцип работы

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

Функции карнизной планки

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

  • Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
  • Предотвращает попадание влаги под кровлю и во внутренние помещения;
  • Придает завершенный привлекательный вид всей конструкции;

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

  • Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
  • Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
  • Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Монтаж карнизной планки

Монтаж добавочных элементов, крепящихся к карнизу, осуществляется на уже подготовленную лобовую доску, которую приколачивают гвоздями из оцинкованной стали к торцовым частям стропильной системы. Если лобовая доска является ровной, крепление планки будет осуществить гораздо легче.

Установка карнизных планок производится в следующем порядке:

  • Лобовая область основания крыши подшивается шпунтованной доской. Можно использовать для этих целей сайдинг или профнастил;
  • Затем на стену дома устанавливается опорный брус, служащий страховочной опорой при осуществлении подшивки карнизного свеса;
  • Прямо перед проведением отделочных работ карниза систему водостоков оснащают кронштейнами или крюками, прикрепив их к стропильным ногам или к доске карниза. В них, далее, будут сложены желоба системы водостоков. Если расстояние между стропилами одинаковое крюки лучше крепить к ним;
  • Первый крюк или кронштейн опустите ниже продолжения линии ската на 2 см для того, чтобы обеспечить воде с крыши гарантированное попадание в желоб.
  • Далее настает очередь фиксирования планки карниза поверх креплений водостоков к лобовой доске. Ее приколачивают с шагом саморезов не менее 30-35 см в шахматном порядке.
  • Нельзя крепить планки встык или с промежутками между ними. Каждая последующая планка должна идти внахлест, а именно заходить на уже закрепленный элемент примерно на 1 см. Последняя планка подгоняется по размерам аккуратным срезом.
  • Закончив монтаж, можно приступать к облицовке крыши металлочерепицей или профнастилом. А закончив укладку кровельных материалов стоит заняться монтажом других доборных элементов крыши.

Фото монтажа карнизной планки

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

  1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
  2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
  3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
  4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
  5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
  6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
  7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
  8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
  9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
  10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
  11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
  12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
  13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$item}}

{{l10n_strings. PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}



{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}



{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Ветровая доска – особенности крепления на разные крыши

Используемая при обустройстве кровель лобовая доска – элемент отделки свесов крыши, набиваемый на вынос стропильных ног по всему периметру здания. Другие ее названия, знакомые большинству специалистов, – подшивка кровли или карнизная (ветровая) доска.

Блок: 1/7 | Кол-во символов: 282
Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Блок: 2/4 | Кол-во символов: 1759
Источник: http://ProRoofer.ru/material/prochie-materialy/vetrovaya-doska.html

Ветровая доска – украшаем крышу с практической пользой

» Что

Блок: 2/7 | Кол-во символов: 63
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Блок: 3/8 | Кол-во символов: 236
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski. html

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

  1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
  2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Блок: 3/7 | Кол-во символов: 1101
Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Обратите внимание! Практически все известные антисептики содержат в виде добавки антипирен, существенно снижающий горючесть деревянных элементов конструкций.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания. При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок.

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Блок: 7/7 | Кол-во символов: 995
Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.

Блок: 4/8 | Кол-во символов: 1354
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski. html

Подшивка ветровой доски

Для человека далекого от кровельного дела вряд ли будет понятен термин ветровая доска. В кровле понятие ветровая доска – это планка, закрывающая пространство между кровлей и стеной здания. Ветровая доска имеет форму буквы Г и служит она для того, что бы ветер не продувал чердачное помещение, в котором скапливается тепло. Если вы не заградите доступ ветра при помощи ветровой доски, то температура в помещении не будет удерживаться. Зимой в помещение будет холодно, а летом, наоборот, слишком жарко, об оптимальной влажности в помещениях тоже можете забыть. Роль ветровой доски заметили давно. В сельской местности, специально не используют ветровые доски в сеновалах, что бы сено, запасенное на зиму, продувалось ветром.

Ветровая доска может быть выполнена не только из дерева, она может быть как из металла, так и из полимерных материалов. Установить ветровую доску не трудно, вы можете выполнить это сами, но все-таки лучше обратиться к профессионалам которые точно и грамотно снимут все размеры, закажут наиболее подходящий вариант материала ветровой доски и не испортят кровлю. Такие специалисты есть в нашей компании. Схема установки ветровой доски, выглядит следующим образом: ветровая доска крепится одним концом к стене здания, изгиб прикрепляется к кровле, а второй конец находится в висячем положение. Следует отметить, что при состыковке планок ветровой доски нужно пользоваться специальной фурнитурой, а если это не предусмотрено конструкцией ветровой доски, выбранной вами, то следует крепить планки внахлест 5 см. верхняя на нижнюю — соответственно.

Кроме того, ветровая доска применяется как околооконная планка, в случае, когда окна утоплены . Это делается для того, что бы ветер не мог продувать щели оставшиеся после установки окон.

Существую варианты декоративной ветровой доски. Они украшены различными рисунками или резьбой. Такие ветровые доски создадут приятный внешний вид не только кровли, но и всего здания в целом.

Блок: 4/7 | Кол-во символов: 1968
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Блок: 5/8 | Кол-во символов: 257
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html

Установка ветровой доски

Вопрос:

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Ответ:

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается деревянная доска или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Первый вариант крепления ветровой доски

Кровля крыши — из шифера асбоцементного. ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 — 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 — 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия — по середине торцев досок обрешетки, вторая — по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.

Второй вариант крепления ветровой доски

Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой.

Блок: 5/7 | Кол-во символов: 2440
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Блок: 6/8 | Кол-во символов: 1154
Источник: https://remoskop. ru/sdelat-kreplenie-vetrovoj-doski.html

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

Дополнительная информация! Хорошо проолифленная поверхность лобовой доски издалека кажется лакированной.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Блок: 6/7 | Кол-во символов: 822
Источник: https://DrevoGid. com/stroitelstvo/dom/krysha/lobovaya-doska.html

Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Блок: 7/8 | Кол-во символов: 315
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html

Карнизная планка для металлочерепицы: как правильно смонтировать

Важными элементами в обустройстве металлочерепичной кровли являются карнизная планка для металлочерепицы, а также – торцевая планка.

Несмотря на то, что эти элементы занимают незначительную (по сравнению со скатами кровли) площадь, они выполняют достаточно важные функции, сохраняя целостность кровли и защищая ее от повреждения.

Монтаж карнизной планки

Как торцевые, так и ветровые планки производятся по той же технологии, что и основные листы металлочерепицы, предназначенные для перекрытия скатов крыши.

В их основе лежит металлический профиль из оцинкованной и пассивированной стали толщиной 0,4 – 0,5 мм, при этом покрываются они теми же полимерами, что и остальная металлочерепица: планка торцевая и ветровая может выпускаться как с пластизоловым, так и с полиэстеровым покрытием, а для композитной металлочерепицы торцевые планки покрываются базальтовой крошкой.

В данной статье мы проанализируем, зачем нужны эти элементы, а также приведем технологию их монтажа.

Назначение карнизных и торцевых планок

Карнизная планка представляет собой продольный элемент кровли из металлочерепицы, главной задачей которого является защищать лобовую доску карниза от намокания при контакте с атмосферными осадками и как следствие – от проникновения влаги внутрь кровельного пространства.

Торцевая планка для металлочерепицы имеет конструкцию, сходную с конструкцией карнизной планки, однако в отличие от нее крепится она не в нижней части ската, а на боковых торцах кровли .

Перекрывая торец, торцевая планка не столько защищает обрешетку от попадания влаги, сколько предотвращает повреждение кровли вследствие ветровых нагрузок.

Именно эта функция и дала торцевой планке ее более распространенное название ветровая планка для металлочерепицы.

Монтаж карнизной планки

Кровля с установленными торцевыми планками

Монтаж карнизной планки  для металлочерепичной кровли производим по следующей схеме:

пока нет!

Блок: 7/7 | Кол-во символов: 2006
Источник: https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.

Блок: 8/8 | Кол-во символов: 1464
Источник: https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html

Кол-во блоков: 20 | Общее кол-во символов: 20877
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html: использовано 6 блоков из 7, кол-во символов 5039 (24%)
  2. https://remoskop.ru/sdelat-kreplenie-vetrovoj-doski.html: использовано 6 блоков из 8, кол-во символов 4780 (23%)
  3. http://ProRoofer.ru/material/prochie-materialy/vetrovaya-doska.html: использовано 2 блоков из 4, кол-во символов 2493 (12%)
  4. https://jurnalstroyka.ru/vetrovaya-doska-dlya-kryishi/: использовано 1 блоков из 3, кол-во символов 2088 (10%)
  5. https://astgift.ru/vetrovaja-planka-dlja-profnastila-2/: использовано 4 блоков из 7, кол-во символов 6477 (31%)

Подшивают не только джинсы! — Dr.SChIEFER

Однако настоящие профессионалы знают, что «дьявол кроется в мелочах» и советуют обратить особое внимание на ряд вспомогательных операций, также влияющих на качество готовой кровли. Карнизы выполняют важную эстетическую функцию. Находясь на рубеже кровли и фасада, правильно оформленные карнизные и фронтонные свесы могут улучшить общее восприятие экстерьера, либо наоборот – ухудшить его. В этой статье речь пойдет о вариантах подшивки кровельных свесов.

Что это?


Если смотреть на кровлю снизу вверх, стоя вплотную к стене дома, то всё, что нам удастся увидеть, будет называться кровельным свесом. Различают карнизные и фронтонные свесы – в обоих случаях они выступают за плоскость стен, но карнизные свесы расположены перпендикулярно стенам, а фронтонные – под углом, совпадающим с углом наклона кровли.

Зачем?


Подшивка свесов необходима прежде всего для достижения законченности внешнего вида здания, а также защиты несущих стропильных конструкций. Кроме этого при устройстве подшивки нужно обеспечить правильную вентиляцию подкровельного пространства в не зависимости от того утепленная кровля или холодная. В кровельном «пироге» всегда предусмотрен вентиляционный зазор, но для того чтобы он мог эффективно выполнять свои функции, он должен проветриваться потоком воздуха, направленным от карниза к коньку. Если закрыть свесы «наглухо» тяги в этом направлении не будет, вследствие чего внутри кровли будет накапливаться влага со всеми вытекающими из этого факта неприятными последствиями.


Если же свесы оставить открытыми, то кровля, во-первых, будет выглядеть незавершенной и неопрятной, а во-вторых, есть риск, что защищенное от ветра уютное местечко под кровлей сразу же облюбуют птицы и крупные насекомые. Это шумные и не всегда приятные соседи. Получается, что задумываясь о подшивке свесов, необходимо найти «золотую середину» между необходимостью преградить путь не прошеным гостям, и желанием предельно облегчить движение воздуха внутри конструкции.


В качестве приятных мелочей, застройщик получает возможность встраивать в плоскость карнизного свеса светильники, которые обеспечат приятную ночную подсветку фасадов и отмостки.


Чем можно подшить свесы?

Материалы из дерева


Самый простой, дешевый и проверенный множеством поколений способ – это подшивка свесов обрезной доской толщиной 1,5-2,0 см. Между досками должен быть зазор шириной в 5-15 мм, обеспечивающий вентиляцию. Другим популярным древесным материалом является вагонка. Так как она образует сплошное покрытие, необходимо предусмотреть установку нескольких вентиляционных решеток, расположенных на расстоянии 1,5 м друг от друга. Выбирая вагонку, лучше отдать предпочтение изделиям из хвойных пород древесины. Материал не должен быть излишне сухим или, наоборот, влажным. Идеальный вариант – вагонка, которая не меньше месяца хранилась на открытом воздухе; воды в ней ровно столько же, сколько в окружающем воздухе. Такая система находится в равновесии, риск растрескивания или набухания отдельных элементов при этом минимизирован. Не стоит пренебрегать и антисептической обработкой древесины – на рынке представлено множество продуктов, защищающих ее от вредителей, подобрать оптимальное для конкретного случая средство не составит особого труда.


К минусам деревянной подшивки можно отнести необходимость регулярной (раз в 3-5 лет) обработки поверхности и опасность рассыхания досок и образования щелей. Поэтому наиболее надежным вариантом, хотя и достаточно дорогим, считается применение лиственницы, удивительно устойчивой к воздействию окружающей среды.

Подшивку можно выполнять как параллельно, так и перпендикулярно свесу кровли. Однако следует помнить, что в случае размещения материала вдоль карнизного свеса, любые возможные неровности становятся наиболее заметными. И наоборот, подшивка короткими отрезками от края кровли к стене скрывает подобные недостатки.


Фиброцементный сайдинг


В последнее время все большей популярностью пользуется фиброцементный сайдинг, который сочетает в себе привлекательность фактуры древесины кредровых пород и свойства высокой прочности и долговечности фиброцемента. Фиброцемент является современным композитным материалом, изготавливаемым из цементно-песчаной смеси с добавками синтетических или натуральных волокон. Такой сайдинг обладает высокими прочностными характеристиками. Срок службы материала достигает 50 лет. В отличие от ПВХ, фиброцементный сайдинг не имеет существенного линейного расширения при перепадах температур окружающей среды, и, соответственно не нуждается в специальных компенсирующих доборных элементах. При том что «доска» из фиброцемента очень похожа на древесину, она обладает рядом преимуществ. Прежде всего, она не горит, что особенно важно в наших условиях, когда частные дома располагаются далеко от пожарных служб, а зимой остаются практически без присмотра. Сайдинг из фибробетона не боится влаги и не гниет, его не точит жучок, а гарантия на окрашенную поверхность составляет десять лет. Фиброцементные панели можно крепить также как и деревянные доски – саморезом, насквозь, что довольно удобно. Они легко режутся и обладают отличными декоративными свойствами. Для обеспечения вентиляции подкровельного пространства в панелях сверлят специальные отверстия или же монтируют их с учетом вентиляционной щели толщиной примерно 0,5 см. вполне возможен монтаж более широкой вентиляционной щели, но при этом с внутренней стороны стоит установить металлическую или москитную сетку, чтобы избежать проникновения птиц и насекомых. Все комплектующие (внешние и внутренние углы, соединительные планки и J-профили) выполнены из алюминия.


Профлист


Для подшивки свесов используют профилированные листы толщиной 0,45-0,55 мм, изготовленные из стали с полимерным покрытием или же из «оцинковки». Большой выбор цветовых решений, размеров рисунка профиля, отличная прочность и жесткость профнастила оправдывает его применение для этой цели. Вентиляционных решеток и отверстий при работе с профнастилом зачастую не требуется – зазоры образуются «сами собой» благодаря волнистому рельефу материала. «Ложкой дегтя» в этом случае является трудоемкость его подготовки к работе – профлист нужно разрезать на полосы требуемого размера, а срезы аккуратно закрасить, чтобы избежать распространения коррозии. При больших объемах подшивки можно заказать необходимую нарезку листов на производстве, что существенно облегчит работу. Наибольшее применение такой способ нашел на промышленных, аграрных и складских зданиях. Также чаще всего этот вариант оформления применяется на кровлях с металлочерепицей или профилированным листом.

Декоративные варианты профилированного листа далее будут рассматриваться как софиты.


Софиты


Монтаж софитов – это самый простой и современный способ подшивки. В общем смысле софитами называют панели, предназначенные для обшивки разнообразных горизонтальных поверхностей обращенных вниз (карнизов, свесов, потолков).


В зависимости от числа «волн» панели софитов могут быть двойными или тройными, а по наличию или отсутствию отверстий они подразделяются на сплошные и перфорированные. Тройные панели могут иметь отверстия только лишь в средней части, в этом случае они называются софитами с центральной перфорацией.


Сплошные софиты оптимально подходят для обшивки фронтонных свесов – где не нужно обеспечивать вентиляцию. Кроме того они пригодны для облицовки потолков во внутренних помещениях дома. Под ними можно легко и безопасно спрятать проводку, трубы и другие коммуникации.


Перфорированные софиты лучше использовать для обшивки потолка на крыльце, открытой веранде, или в беседке. Потолок под ними прекрасно вентилируется, а значит, ремонт ему не потребуется довольно долго.


Софиты могут быть изготовлены из самых разных материалов – например, стали, алюминия, меди или пластика. Алюминиевые софиты представлены на российском рынке, например, продукцией фирм «Аквасистем» и Gentek Building Products, Inc. (США). Панели софитов GENTEK изготавливаются из алюминия толщиной 0.36 мм с грунтовочным, стойким к коррозии слоем и внешним полимерным покрытием. Итоговая толщина панели составляет 0,48 мм, габаритные размеры — 3660х306 мм. Софиты из стали с полимерным покрытием имеются в ассортименте многих российских производителей, таких как «Аквасистем», «Металл Профиль» или GrandLine. Стальные софиты с полимерным покрытием имеют самую широкую цветовую гамму, включающую поверхности, имитирующие натуральные материалы – такие как дерево и камень.  Регулярно на рынке появляются все новые варианты профилей софитов. Помимо уже традиционных одна, двух и трехволновых панелей, теперь можно встреть имитацию деревянного и клееного бруса, блок-хауз, бревенчатую кладку и другие профиля.


Эксклюзивный вариант – софиты из меди. Они актуальны, когда медь используется в качестве основного кровельного покрытия – для создания целостного образа дома, а также в случаях применения на кровле керамической черепицы или натурального сланца. Стандартные изделия из меди в Росси предлагаются фирмой «Аквасистем».


Цветков Е.Н., руководитель отдела по работе с дилерской сетью Москвы и МО, ООО «СТИЛ ТЕХНОЛОДЖИ» («Аквасистем»)


В ассортименте нашей компании имеется необычное решение для подшивки карнизного и фронтонного свесов медью — Soffito. Эта система обеспечивает эффективную вентиляцию подкровельного пространства, а также придает кровле аккуратный и законченный вид.

 Под воздействием внешних факторов цвет медных Soffito за два-три года меняется от блестящего золотистого до темно-бурого, а позднее становится матово-черным. Окончательным этапом окисления меди становится появление зеленоватой патины, которая образуется на поверхности через 10-15 лет после начала эксплуатации, и затем с годами остается неизменной. Время образования патины будет зависеть от естественных условий — климата, химического состава атмосферы и осадков. Окисленный поверхностный слой на изделиях из меди является естественным антикоррозийным покрытием, что увеличивает срок службы металла, который может в итоге доходить до 150 лет.
Soffito изготавливаются по необходимым размерам ширины карнизного свеса. Максимальная длина изделия – 2 м.

Кроме основного профиля Soffito, мы изготавливаем различные планки для монтажа и декоративной отделки:

  • G-планка, крепится к направляющему бруску с помощью саморезов. В паз G-планки устанавливается Soffito. Помимо прочего, G-планка служит для стыковки угловых соединений Soffito.
  • Ветровая планка (L-профиль) крепится к лобовой доске с помощью саморезов. Саморезы закрываются декоративными колпачками. Ветровая планка необходима для того, чтобы закрыть лобовую доску и придать дому эстетичный внешний вид.

Виниловые софиты обычно представлены в ассортименте компаний-производителей сайдинга. Широкая палитра возможных цветов и текстур позволяет подобрать софиты под цвет основного кровельного покрытия или фасада, а современные технологии окрашивания делают выбранный цвет насыщенным и долговечным. Кроме цвета, в случае пластиковых софитов, можно «играть» и рисунком – например, продукция компании Gamrat (Польша) имитирует изделия из натурального дерева и имеет соответствующий рисунок поверхности. Виниловые софиты выпускает также ASKO, Bryza, на рынке можно увидеть также болгарский Devorex, российский Holzplast, Терна-полимер (Fineber), польские Вокс и Боришев, словацкий Словинил, а также софиты Docke, Альта-профиль, Винилон, Нордсайд, GrandLine, ОРТО.


Виниловые софиты достаточно устойчивы к действию УФ-излучения, они обладают хорошей гибкостью и прочностью.

Монтаж софитов

  • При наличии лобовой доски

  • Лобовая (лицевая) доска – это элемент кровельной системы, который покрывает переход от фронтона здания к стене. Параметры этой доски зависят от типа выноса кровли, его массивности и эстетических предпочтений застройщика.

Для фиксации софита на стене используют J-образный профиль. Его закрепляют вдоль стены шурупами. Лобовую доску прикрывают J – фаской. Ширина листов для металлического софита должна соответствовать расстоянию между J –профилем и J – фаской за вычетом 6 мм на термической расширение. Если ширина свеса крыши превышает 900 мм, вычитать по 6 мм необходимо с обеих сторон. Листы софита устанавливают между J –профилем и J – фаской.

В случае, если размер лобовой доски заметно превосходит размер J-фаски, применяется монтаж с выносом софита на лобовую доску через внешний угол или два J-профиля. Настоятельно не рекомендуется использовать при этом софиты темных оттенков.

При монтаже J -фаски с заведением верхнего края под финишную планку в ней требуется просечка специальных «заусенцев».


Кустарными методами ее сделать можно, но выглядеть это будет не очень аккуратно. У многих поставщиков сайдинга и софитов есть инструменты, облегчающие этот процесс. Например, перфоратор для создания крепежных отверстий Малко NHP1R или Freund 360020, который легко справляется с пробиванием щелевидных отверстий размером 4*19 мм и 3х15 мм соответственно.

  • Без лобовой доски


В отсутствие лобовой доски софит закрепляют между двумя J – профилями, зафиксированными на стене и на свесе кровли.


Нюансы монтажа металлических софитов от ГК «Металл Профиль»


Подшивка крыши софитом «L-брус» может выполняться самостоятельно, при наличии элементарных строительных навыков. Софит располагают поперек карнизного свеса. Для крепления используют специальные планки и саморезы (заклепки). Нарезку софита по длине осуществляют инструментом для резки металла (применение болгарки запрещено). Монтаж начинают от стены дома, установкой планки №3 или 4, в которую вставляют софит. Фиксируют его, прикрепив к карнизной доске планкой карнизного свеса (№2). В местах примыкания софитов на углах здания монтаж ведется при помощи планки №5.


Причуды цвета


Многие производители в настоящее время предлагают пластиковые софиты в широком ассортименте цветов. Изменяется ли со временем оттенок виниловой панели и можно ли этого избежать? – рассказывает Кузнецов Алексей, менеджер отдела маркетинга Grand Line.


«Выцветание – это процесс, которому в той или иной степени подвержен любой материал без исключения. И если производитель пластиковых софитов утверждает, что его материал не меняет цвета в ходе эксплуатации, то либо он лукавит, либо стоимость его продукции невероятно высока. Особенно уязвимы софиты темных цветов – они сильнее нагреваются на солнце и процесс выцветания, вызванный термодеструкцией красителя, соответственно, идет быстрее. Да и изменение цвета визуально более заметно на темном покрытии, нежели на светлом. Однако следует учесть, что цвет может меняться двумя разными путями – он может со временем становиться темнее, либо же светлее. И если побелевший софит будет бросаться в глаза и портить внешний вид дома, то софит, потемневший на пару тонов, возможно, никто даже и не заметит. Что касается коричневых виниловых софитов Grand Line®, то благодаря специальной рецептуре и североамериканскому качеству красок, в ходе эксплуатации они теряют цвет именно так. То есть, софит со временем становится, например, из шоколадно-коричневого — темно-коричневым с легким серым оттенком


Следует учесть также и то, что софиты конструкционно не предназначены производителями для монтажа на вертикальных частях строений. Другими словами – им противопоказано нахождение на солнце. В их составе, например, очень мало цветостабилизирующих компонентов — того же диоксида титана. Это позволяет удешевить продукт, однако, несколько ограничивает возможности его применения. Хотя, честно говоря, желание покупателя использовать софиты в качестве обычных панелей сайдинга или лобовой доски выглядит довольно странным и в условиях гарантийного обслуживания софитов наиболее известных производителей четко прописан запрет на такого рода применение их продукции.


Удивительно, что особенно «капризными» в плане долговечности цвета являются именно коричневые оттенки. Кстати, с этим связано отсутствие у многих производителей сайдинга коричневого цвета, а у тех компаний, которые его все же выпускают, стоит он заметно дороже своих бордовых, темно-зеленых и темно-синих собратьев.


Что же касается пленки, которую наносят на поверхность софита для имитации текстуры или цвета натуральных природных материалов, то данных по ее цветостойкости не предоставляет ни один производитель. Как будет вести себя такой ламинированный материал в ходе эксплуатации – не известно».


Панели


Относительно редко для оформления карнизов применяются листовые материалы размеров 2х1 и 3х1 метр или большие металлические панели (кассеты). В случае использования листов, как правило, применяются изделия из фиброцемента, фанера, ОСП либо другие материалы устойчивые к воздействию окружающей среды. Преимуществом применения данных материалов является возможность получения идеально ровных поверхностей, которые особенно актуальны в случаях больших карнизных и фронтонных свесов.  Такие поверхности можно дополнительно выравнивать штукатурными смесями и красить в необходимый цвет.

При устройстве подшивки такого типа обязательно стоит помнить про систему подкровельной вентиляции, для чего необходимо встраивать решетчатые элементы необходимой площади в плоскость панелей. Прорезные вентиляционные отверстия при этом должны располагаться не менее чем через каждые 1,5 м. Либо, можно обеспечивать заход воздуха в под кровлю в вертикальной плоскости непосредственно на краю карнизного свеса (обычно за подвесным водосточным желобом).


Металлические панели/кассеты большого размера изготавливаются на заказ непосредственно под проект.



Солнцев А.А., генеральный директор компании Dr. Schiefer


«Зачастую заказчиков не устраивают стандартные заводские изделия для оформления свесов или они не подходят по своим размерам. В таких случаях кровельщики согласовывают с клиентом индивидульные решения. Например, подшивку свесов медью можно выполнять не с помощью софитов, а в виде отдельных панелей (их можно располагать как параллельно, так и перпендикулярно карнизному свесу), в виде фальцевых картин, а также гладких поверхностей, которые получаются в случае применения листовой меди без гибов.

Также популярно применение комбинации разных материалов. В качестве примера можно привести использование деревянной подшивки совместно с металлическими планками, которые выполняют ту же роль, что и стандартные планки для стальных и пластиковых софитов. Чаще всего для этих целей используется медь.
Если же возникнет желание оформить карнизы с помощью титан-цинка, то тут возможно только индивидуальное изготовление, т.к. для заводов эта продукция не является стандартной.»

Установка фронтальных аудиоразъемов — секреты оборудования

Самые сложные корпуса, помимо фронтальных USB-портов, также имеют разъемы для микрофона (микрофонный вход) и громкоговорителей (или наушников), эта функция позволяет очень легко установить микрофон или наушники на ПК, поскольку нам не нужно Взять корпус и поискать место, в которое можно установить такую ​​периферию (или даже динамики). Перемещение ящика — действительно неудобство, даже хуже, если он все еще установлен, например, на сделанном на заказ предмете мебели.

Рисунок 1: Деталь корпуса с USB-портами на передней панели и встроенными аудиоразъемами.

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно делать.

Из штекеров выходит группа из семи проводов. На конце каждого провода есть небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода.Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out. Если в вашем корпусе также есть входная вилка (линейный вход), будут два других провода: Line In L и Line In R.

Рисунок 2: Провода передних разъемов корпуса.

Надо искать место для установки таких проводов в материнской плате.Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio или что-то в этом роде. Это место состоит из 9-контактного разъема, и на нем установлены две перемычки, соединяющие некоторые из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы, и вам потребуется руководство к нему, чтобы точно его найти.

Рис. 3: Место на материнской плате в том месте, где должны быть проложены провода корпуса.

Чтобы установить провода, первым делом необходимо понять систему нумерации контактов разъема материнской платы.В разъеме девять контактов, но он считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6, 9 и 10. Поскольку имеется пространство без контакта (контакт 8), нумерацию других контактов легко определить. Обратите внимание, что контакты имеют нечетную нумерацию с одной стороны разъема (от 1 до 9) и равномерную нумерацию с другой (от 2 до 10).

Рисунок 4: Распиновка аудиоразъема материнской платы.

Снимите перемычки.Подключение проводов должно производиться следующим образом: Mic In к контакту 1; Gnd на контакты 2 и 3; R Выход на вывод 5; Ret R на контакт 6; L Out к выводу 9 и Ret L к выводу 10.

Установка фронтальных USB-портов — Секреты оборудования

Самые сложные корпуса имеют фронтальные USB-порты. Чтобы использовать их, вам необходимо подключить их к материнской плате вашего компьютера. В этом уроке мы покажем, как это соединение должно быть выполнено.

Рисунок 1: Деталь корпуса с двумя портами USB на передней панели (в этом корпусе также есть два разъема для подключения аудиосистемы на плате).

В настоящее время материнские платы имеют четыре, шесть или восемь портов USB, но обычно только два или четыре из них припаяны непосредственно к материнской плате на ее задней стороне. Из-за этого на материнской плате обычно остается два USB-порта. Эти левые порты обычно доступны в виде 9- или 10-контактного разъема, как вы можете видеть на рисунках 2 и 3. Именно в этот разъем должны быть установлены USB-порты на передней панели корпуса.

Рисунок 2: 9-контактный разъем USB на материнской плате, где должны быть установлены передние порты USB.

Рисунок 3: Еще один пример 9-контактного разъема USB, на котором должны быть установлены передние порты USB. В этом случае, когда у нас есть два разъема, будет использоваться только один.

Самая большая проблема заключается в том, что у нескольких производителей материнских плат нет стандартизации для функций каждого контакта, то есть контакт 1 разъема материнской платы может иметь другое значение, чем контакт 1 разъема материнской платы от другого производителя. Из-за этого каждый провод USB-портов на передней панели корпуса использует отдельные разъемы.Поскольку каждый порт USB использует четыре провода, ваш корпус будет иметь восемь проводов, идущих от передней панели, в случае, если в вашем корпусе есть два порта USB, что является наиболее распространенным числом.

Рисунок 4: Провода от USB-портов на передней панели корпуса.

На каждом проводном разъеме вы можете прочитать его значение, которое может быть + 5V (или VCC, или Power), D +, D — и GND. Помимо значения, в каждом разъеме вы можете прочитать, принадлежит ли провод к порту 1 (или A или X) или к порту 2 (или B или Y) корпуса.Первый шаг установки — разделить провода в соответствии с портом, то есть разделить провода на две группы: порт 1 и порт 2.

Рисунок 5: Провода от одного из двух USB-портов на передней панели корпуса.

Далее необходимо установить провода в разъем материнской платы. Самая большая проблема заключается в том, чтобы знать значение каждого вывода на материнской плате, поскольку на материнской плате этого обычно нет. Для этой задачи вам нужно будет проверить руководство к плате. Здесь вы найдете значение каждого контакта разъема, как показано на рисунке 6.Все, что вам нужно сделать, это установить каждый из проводов (+ 5V, D +, D- и GND) в правильных местах, как показано в руководстве. На материнской плате нашего примера провода порта 1 должны быть подключены следующим образом: + 5V к контакту 1, D- к контакту 3, D + к контакту 5 и GND к контакту 7. Провода порта 2 должны быть подключены следующим образом. способ: + 5V к контакту 2, D- к контакту 4, D + к контакту 6 и GND к контакту 8. Обратите внимание, что значение каждого контакта вашей материнской платы может отличаться от этого примера, поэтому вам нужно будет проверить свою плату руководство.Обычно провода двери находятся с одной стороны разъема (нечетные контакты), а провода другого порта — с другой стороны (четные контакты).

Рисунок 6: Распиновка разъема USB из руководства по материнской плате.

Заголовок передней панели

для системных плат Intel®

для настольных ПК
Системные платы Intel®

для настольных ПК используют разъем на передней панели с 9-контактным корпусом.

Назначение контактов:

Штифт Описание Вход / Выход Штифт Описание Вход / Выход
Индикатор активности жесткого диска Индикатор питания
1 Индикатор жесткого диска подтягивается к +5 В выход 2 Зеленый светодиод передней панели (5 В) Выход
3 Индикатор активности жесткого диска out 4 Желтый светодиод на передней панели (5 В) Out
Переключатель сброса Переключатель включения / выключения
5 Заземление 6 Выключатель питания In
7 Переключатель сброса In 8 Заземление
Питание Не подключено
9 Питание Out 10 штырь

Системные платы Intel® для настольных ПК также включают альтернативный заголовок индикатора питания / сна на передней панели. Используйте этот заголовок, если ваше шасси имеет только 3-контактный разъем для передних светодиодных индикаторов питания.

Назначение контактов:

Контакт Имя сигнала Описание
1 POWER_LED_MAIN [Out] Светодиод на передней панели (основной цвет)
2 Клавиша (без вывода)
3 POWER_LED_ALT [Out] Светодиод передней панели (альтернативный цвет)

Использование передней панели управления на SMART Board 8000i-G5

Resumen

Использование панели фронтального обслуживания и интерактивной панели SMART Board серии 8000i ‑ G5 ‑ SMP для ввода и вывода панели управления, панели управления 03

03

Продукты

Conceptos

    90 286 передняя панель управления
  • аудиосистема
  • Управление громкостью
  • congelar la pantalla
  • pausar la pantalla

Series_8000i-G5,InteractiveDisplays.Series_KappiQ,InteractiveDisplays.Series_KappiQPro»> Панель управления фронтальной contiene los modo de la pantalla los controles de volumen.

1

Inactividad

  • Presione para salir el modo Inactivo.

  • Presione dos veces para entrar en el modo Inactivo.

  • Mantenga presionado para restablecer la pantalla.

2

Seleccione

3

SILENCIO

4

8

03

4

82

Aumentar

Importante

Si hay una película sobre el panel de control frontal, quítela antes de usarlo.

Durante el funcionamiento normal, todos los botones son blancos.

El botón «Inactivo» también funciona como piloto o luz indicadora.

Blanco fijo

Нормальный функционал

Desactivado

Не принимается alimentación 9040 904

9028 alimentación

Не принимается alimentación 9040

alimentación 9040 904 una toma de corriente.

  • Ponga el interruptor de corriente que hay junto a la toma de corriente de CA en la posición ON (I).

  • Ámbar fijo

    Modo DPMS (administración de energía)

    Parpadea despacio en ámbar

    para salir del modo Inactivo.

  • Si la Detección de presencia está activada, muévase dentro del alcance del sensor de Detección de presencia.

  • Si Activar al tacto está activada, toque la pantalla.

  • Ámbar parpadeante

    USB без подключения к сети

    Luz blanca con parpadeo

    Luz blanca con parpadeo

    Luz blanca con parpadeo

    Звуковое сопровождение

    Если используется настоящее содержимое, можно использовать ботоны передней панели управления, уменьшить, выключить и выключить панель управления спереди.

    Congelación de la pantalla

    Puede congelar temporalmente la pantalla manteniendo presionado el botón Silenciar en el panel de control frontal (Консультационная панель управления фронтальной). Esto es specialmente útil cuando desee hacer una pausa en un vídeo, una animación u otro contenido móvil.

    Nota

    La congelación de la pantalla no pausa las aplicaciones que se estén ejecutando en el ordenador conectado. Simplemente congela la pantalla de esas aplicaciones.

    Para descongelar la pantalla, presione el botón Silenciar de nuevo.

    Есть ли разница между портами USB на передней и задней панели?

    Я был удивлен, обнаружив, насколько мало информации о портах USB 3.0, их питании и типичных проблемах, с которыми мы все сталкиваемся с ними.

    Я потратил некоторое время на копание в сети и нашел несколько интересных моментов, а также свой собственный опыт:

    То же самое касается разъемов на передней панели материнских плат и адаптеров для USB 3.0 — стандартный выход для этих разъемов ограничен до 500 мА, что в паре с передними разъемами, подключенными к длинным кабелям большого диаметра, плохо экранированным и относительно плохо сделанным, создает бурю плохой связи и недостаточную мощность передних портов, особенно когда пытаясь использовать быстрые устройства, такие как USB-накопители и внешние жесткие диски с питанием от USB!

    Я сам сталкивался с плохой скоростью записи на моих USB-накопителях в передних портах USB 3. 0, и они периодически выпадают, а также с серьезными выпадениями или даже с невозможностью читать или запитывать внешние жесткие диски, которые питаются через USB-кабель.Этих проблем никогда не возникает, когда я использую задние порты непосредственно с моей карты mobo или адаптера и возвращаюсь к проблеме с питанием, это связано с тем, что порты USB на mobo обеспечивают мощность 900+ мА, а передние порты заголовка только при условии 500 мА мощности (выяснил это через техподдержку для одного из моих случаев).

    Теперь, когда все это сказано, есть и другие факторы. Один из самых больших — это плохо экранированные кабели внутренней передней панели, в которых используются провода большого сечения, а сама длина провода создает сопротивление, которое замедляет связь с устройством.Этой проблемы нет на мобильных портах, потому что они напрямую подключены к контроллеру, и никакие кабели китайского производства не мешают.

    Другая проблема, с которой часто сталкиваются, — это драйверы. Если у вас плохие драйверы или драйверы Windows, они обычно всегда замедляют работу или приводят к тому, что порты не работают вообще, поэтому убедитесь, если это вообще возможно, что у вас есть правильные драйверы для вашей системы.

    Наконец, я прочитал о нескольких случаях, когда в компьютерных корпусах имелся дефект USB 3 на передней панели.0 и / или порты / разъемы, приводящие к множеству проблем, таких как пропадание, отсутствие связи и плохая связь с устройствами, ведущая к повреждению данных.

    Итак, в заключение я бы посоветовал убедиться, что ваши драйверы обновлены и верны, и действительно просто избегать использования передних портов USB 3.0, если это вообще возможно, задние значительно более надежны и стабильны.

    Доброго времени суток всем!

    передняя панель — Французский перевод — Linguee

    A передняя r u nni n g доска f o r a грузовой автомобиль

    v3. espacenet.com

    Marchep ie d front p ou r v hicu le коммерческий

    v3.espacenet.com

    Художественная ценность: главный алтарь, посвященный Сан-Мигелю, заказан

    .
    […]

    в Форман Дамина в 1519 году;

    […]
    Сан-Мигу эль ? s спереди , p ai с темперой hi t e доска b y 1 400; и […]

    готический алтарь

    г.
    […]

    Санта-Китерия, построенная в первой половине 14 века и недавно улучшенная.

    expozaragoza2008.es

    Richesse artistique: Retable majeur ddi San Miguel, oeuvre de Damin

    […]

    Forment, команда en

    […]
    1519. Le parement de l’au te l de San Miguel, pe int t empera sur bois vers [. ..]

    1400 et le retable de peinture

    […]

    gothique de Santa Quiteria, ralis pendant la premire moiti du XVme sicle et rcemment restaur.

    expozaragoza2008.es

    Подробное описание, включая фотографии и / или чертежи, транспортного средства в отношении конструкции, размеров,

    […]

    соответствующих справочных линий и

    […]
    составляющие материалы т h e лобовая p a rt транспортного средства […]

    (внутренний и внешний), в том числе деталь

    […]

    любой установленной системы активной защиты.

    eur-lex.europa.eu

    Описание dtaille, illustre d’une ou de plusieurs photography et / ou d’un ou de plusieurs dessins, du vhicule en ce qui Concerne la structure, les sizes, les lignes de

    […]

    Значимые значения и другие значения

    […]
    matriaux d e la par ti e frontale d u vh icule ( intrieur [. ..]

    et extrieur), avec des prcisions

    […]

    sur tout systme de protection active install.

    eur-lex.europa.eu

    Обычно это

    […]
    корпус wi t h фронтальный t e ac петли или лекции.

    alpha-eu.de

    C’est souvent le cas avec

    […]
    les Cours ou en seign eme nts frontaux .

    alpha-eu.de

    Настоящий Регламент устанавливает требования

    […]

    для строительства и функционирования

    […]
    автотранспортных средств a n d лобовая p r ot Приводные системы в […]

    Порядок уменьшения количества и серьезности

    […]

    раненых пешеходов и других уязвимых участников дорожного движения, которые сталкиваются с фронтами транспортных средств и во избежание таких столкновений.

    eur-lex.europa.eu

    Le prsent rglement fixe des exigences pour la Construction et le

    […]

    fonctionnement des vhicules moteur et des

    […]
    systmes de pro tect io n frontale fi n de rd ui re le […]

    nombre et la gravit des blessures infliges

    […]

    дополнительных крючков и уязвимых пользователей на маршруте, которые не допускают столкновений с транспортными средствами и улицами.

    eur-lex.europa.eu

    Архитектура модернистская, hu g e фронтальная g l as двери s, полированные […]

    мраморный пол холла и металлическая лестница.

    pompidou-center.net

    Современная архитектура:

    […]
    immenses p ortes vi tr es frontales, s ol de l’ent r e en marbre [. ..]

    poli et escalier en mtal.

    pompidou-center.net

    Отдельно хочу отметить

    […]

    , что когда дело доходит до поддержания мира, потребуется гораздо больше усилий, чтобы получить отличный

    […]
    многие другие люди e o n доска .

    europarl.europa.eu

    Je tiens galement signalaler que le

    […]

    maintien de la paix exigera de plus grands усилия afin qu’un plus grand nombre de personnes

    […]
    s’eng ag ent s ur ce te rrain .

    europarl.europa.eu

    В дополнение к рекомендации, сделанной Комиссией государствам-членам в ее заключении от 9 июня 2005 г. в отношении клапанов типоразмера 80, изготовленных до 31 декабря

    […]

    2002, целесообразно провести аналогичное наблюдение в отношении других клапанов модели

    .
    […]
    NEW-ISO-HV место d o n доска s h ip s.

    eur-lex.europa.eu

    Дополнение к рекомендациям, действующим в соответствии с Комиссией по вопросам членства членов в день 9 июля 2005 г., о супаппесах 80 фабрик по состоянию на 31 декабря

    […]

    2002, il est prudent d’effectuer un suivi similaires des autres soupapes du modle NEW-ISO-HV

    […]
    устанавливает b ord de nav ir es.

    eur-lex.europa.eu

    Первые

    […]
    собрание советников так r y совет t o ok место только два […]

    недели назад, в конце октября.

    europarl.europa.eu

    La premire

    […]
    runio n du comit co ns ultati f s’est d r oule […]

    il y a deux semaines seulement, la fin du mois d’octobre.

    europarl.europa.eu

    Следует отметить, что согласно

    [. ..]

    информация предоставлена ​​Соединенным Королевством по 29

    […]
    Март 2007 г., t h e Совет o f t he Пенсионная защита […]

    Fund, BT и попечитель BTPS вошли в

    […]

    на условное депонирование с целью блокировки на счете условного депонирования разницы между суммой, которую BTPS пришлось бы заплатить в 2005/2006 году, если бы гарантия Crown не была принята во внимание, и суммой, фактически уплаченной BTPS.

    eur-lex.europa.eu

    Il convient d’observer que selon les

    […]

    информация Fournies par le Royaume-Uni, le

    […]
    29 марта 2 007, le conil du Fond s de protection […]

    des retraites, les administrateurs

    […]

    от BT и BTPS заключила конвенцию о заключении соглашения о контроле за блокировкой по учету данных о различиях в обслуживании BTPS в 2005/2006 гг. отношение по сравнению с BTPS.

    eur-lex.europa.eu

    Я приехал из центральной части Виннипега, где находится головной офис W he a t Board h a s .

    www2.parl.gc.ca

    Je v iens du center-ville de Winnipeg, o la Commission du bl a son sige social.

    www2.parl.gc.ca

    Мы должны убедиться, что заинтересованные стороны, независимо от их основы, услышаны и что поднятые вопросы все понимают.

    www2.parl.gc.ca

    Nous devons veiller ce que les intervenants, qui qu’ils soient, aient une voix, et que les questions souleves soient abord es clairement et efficacement afin que tous puissent les comprendre.

    www2.parl.gc.ca

    Нет сомнений в том, что попытка

    столкнется с трудностями.
    […]

    разбираются в некоторых тонкостях счета, но остается ясно то, что у нас

    [. ..]
    a missio n i n спереди o f u s для продолжения.

    www2.parl.gc.ca

    Il est specific que c’est un vrai

    […]

    dfi de comprendre specifics dtails trs

    […]
    комплексы de ce projet de lo i, mais […]

    il n’en reste pas moins que nous avons une mission mener.

    www2.parl.gc.ca

    Мы должны ясно начать обсуждение

    .
    […]
    расширение, и t w o фасады m u st будут открыты в […]

    параллельно.

    europarl.europa.eu

    Nous devons clairement ouvrir le dbat sur

    […]
    l’largisseme nt et l es deu x фасады d oiv ent tre o uverts […]

    en parallle.

    europarl.europa.eu

    Я бы спросил своего коллегу, согласен ли он со мной, что когда это

    [. ..]
    приходит на реф ug e e платы , w e необходимо иметь […]

    человека, выбранных, потому что они понимают

    […]

    вопросов, потому что они не просто будут оказывать политическую услугу правительству, и нужно ли нам подталкивать правительство к выбору независимых людей, а не только политических назначенцев?

    www2.parl.gc.ca

    Mon collgue est-il d’accord avec moi pour dire que les Commissions du

    […]
    statut d e rfug i doivent t re co mp oses […]

    de gens qui comprennent les enjeux, qui ne

    […]

    sont pas l simplement pour faire des faveurs politiques au gouvernement?

    www2.parl.gc.ca

    Таким образом, делается предварительный вывод

    […]

    , что введение мер вряд ли противоречит интересам

    […]
    Сообщество потребителей iro ni n g платы .

    eur-lex.europa.eu

    Очередь по заключению договора о заключении договора

    […]

    l’institution de mesures n’est pas susceptible d’tre contraire l’intrt des

    […]
    consommateurs co мм unaut air es de planches rep ass er ​​.

    eur-lex.europa.eu

    На мой взгляд, было бы бесконечно предпочтительнее, если бы у нас было

    […]
    требуется для управления me n t доски t o b e требуется для […]

    остаются нейтральными, так как интересы собственников

    […]

    не всегда совпадают с таковыми у руководителей высшего звена.

    europarl.europa.eu

    J’aurais souhait que nous nous exprimions en faveur du devoir

    […]
    de ne ut ralit d u Затем ‘ad minis tr ation, [… ]

    кабельные вводы титров

    […]

    ne sont pas toujours identity ceux des cadres suprieurs.

    europarl.europa.eu

    На различных собраниях t h e Правления o f G overnors, […]

    Комиссия всегда спрашивает, как обстоят дела с инвентарем

    […]

    и призывает школы к действию.

    eur-lex.europa.eu

    Lors des

    […]
    diffrentes ru ni ons d es conils d ‘ admin is tration, […]

    auxquelles la Commission Participipe, elle s’informe toujours

    […]

    de laposition de l’inventaire et incite les coles agir.

    eur-lex.europa.eu

    Если двухдверная конфигурация используется для обеспечения

    […]
    доступ к обоим t h e спереди a n d задним сиденьям [. ..]

    , а верхнее крепление установлено на «B»

    […]

    , система должна быть спроектирована так, чтобы не препятствовать доступу или выходу из транспортного средства.

    eur-lex.europa.eu

    Lorsque deux portes sont prvues pour

    […]
    добавить ux sig es avant et arri r e et que […]

    l’ancrage suprieur est fix au point B,

    […]

    le systme doit tre conu de faon ne pas empcher d’accder au vhicule ou d’en sortir.

    eur-lex.europa.eu

    Запустите свой

    […]
    палец поперек t h e спереди o f t he banknote […]

    , и вы почувствуете, что чернила в некоторых местах толще.

    ecb.europa.eu

    Passez votre doigt su r la face (r ec to) du billet […]

    et vous constaterez un lger un lger sur Определенные стороны.

    ecb.europa.eu

    Нам все еще далеко до

    […]
    почтовый сервис ic e s передний a n d есть […]

    также еще многое предстоит сделать в плане демонтажа

    […]

    монополии в энергетике.

    europarl.europa.eu

    Mais les carences sont encore nombreuses dans

    […]
    le secte ur des postes et, da ns le domaine […]

    de l’nergie aussi, на бис beaucoup

    […]

    de choses faire pour dmanteler les monopoles.

    европарл.europa.eu

    Наконец, необходимо усиление

    […]
    вместимость и л л фасада .

    europarl.europa.eu

    Enfin, il faut renforcer les

    […]
    емкости su r до us l es фронты .

    europarl.europa.eu

    Акция в

    [. ..]
    Онтарио продолжается на t w o фронтах .

    chfcanada.coop

    En Ontario, Notre Campagne se

    […]
    заливки ui t на de ux фасады .

    chfcanada.coop

    Правительство до сих пор не выплачивает SC ho o l доски t h e феноменальные суммы денег, которые им нужны для поддержания своих зданий и обеспечения своих студентов еще несколько школьных принадлежностей.

    www2.parl.gc.ca

    On ne rtrocde toujours pas aux Commissions scolaires des sommes phnomnales dont elles auraient bien besoin pour entretenir leurs btiments et fournir un peu plus de fournitures scolaires leur lves.

    www2.parl.gc.ca

    Каждый раз это

    […]
    электронные часы k i n передняя o f m e галочки, a [. ..]

    ребенок умирает без нужды.

    europarl.europa.eu

    Chaque fois que l’horloge

    […]
    lectronique qu e j’a i devant m или ct aque, […]

    un enfant meurt sans raison.

    europarl.europa.eu

    Здесь эффектный, подлинный wo o d фасады m a de из орехового шпона […]

    создают элегантно-уютную атмосферу.

    keuco.de

    Ici, les

    […]
    восстанавливаемый s фасады bo is vritable pl aque s noyer […]

    insufflent la pice une atmosphre confortable et lgante.

    keuco.de

    После введения евро властям следует добиваться амбициозных

    […]
    экономической политики на а л л фронтах .

    ecb.europa.eu

    Par suite de l’adoption de la monnaie unique, les

    [. ..]
    autori t s doivent m en er des […]

    больших политиков в домах.

    ecb.europa.eu

    У нас впереди много работы

    […]
    из нас еще на а л л фронты .

    www2.parl.gc.ca

    Il nous reste encore normment de travail

    […]
    faire s ur t ous le s фасады .

    www2.parl.gc.ca

    Позвольте мне повторить: это война, которую Швейцария должна

    […]
    Заработай и выиграй на внешнем и купольном ул i c фасадах .

    relatedhistorians.org

    Je le rpte: il s’agit d’une guerre que la Suisse doit

    […]
    mener et ga gner sur le s fronts e xt rie ur et i ntrieur.

    relatedhistorians.org

    Мы также работаем над о e r фасадами : e xp loration акции [. ..]

    гомеопатических препаратов при новых заболеваниях, изучение их

    […]

    помогает при дорогостоящих заболеваниях и повышает эффективность.

    boiron.com

    Nous sommes

    […]
    galeme nt sur d’a ut res fronts: e xp lore r l ‘ ac […]

    mdicaments homopathiques dans de nouvelles maladies,

    […]

    tudier leur apport dans les patologies lourdes et augmenter les preuves d’efficacit.

    boiron.com

    Анатомия головы и шеи, лобной кости Артикул

    Введение

    Лобная кость у взрослого человека — это непарная кость, которая является частью костной структуры, которая образует переднюю и верхнюю части черепа. В начале жизни это кость, отделенная временным швом, называемым лобным швом. Затем она превращается в единственную переднюю кость, в большинстве случаев без шва.На протяжении всей жизни он играет жизненно важную роль в защите важных нервных структур и формирует высший аспект орбиты. Переломы лобной кости встречаются примерно в 5–15% всех переломов лица. [1] [2]

    Устройство и функции

    Лобная кость на внешней поверхности граничит с несколькими костями. Он соединяется спереди и посередине с носовой костью, образуя область, называемую назион. Боковой стороной он присоединяется к верхней части верхнечелюстной кости с двух сторон.Боковой от верхнечелюстной кости он соединяется с различными костями, которые образуют заднюю часть глазницы. От медиального к латеральному направлению он соединяется со слезной костью, клиновидной костью и скуловой костью. Задний и латеральный от скуловых костей он снова соединяется с височной поверхностью большого крыла клиновидной кости, а затем, наконец, сзади с теменными костями. Только лобная кость образует крышу орбиты. Он также содержит небольшой скуловой отросток, соединяющийся со скуловой костью сбоку от боковой стенки лунки.

    Внутри черепа лобная кость соединяется с решетчатой ​​костью снизу и медиально. Сзади и снизу лобная кость встречается с клиновидной костью. По мере того, как лобная кость поднимается сзади и сбоку, она встречается с височной костью, а затем, наконец, с теменной костью наверху черепа.

    Шовные соединения лобной кости с соседними костями представляют собой плотные волокнистые соединительнотканные суставы, называемые синдесмозом.

    На внешней поверхности черепа обнаружены два анатомически важных ориентира, указывающих на то, что лобная кость формирует брегму и птерион.Брегма — это место, где встречаются сагиттальный и коронарный швы. Венечный шов представляет собой синдесмоз, который соединяет обе теменные кости и заднюю часть лобной кости. Лобная кость участвует в формировании птериона, соединения четырех черепных костей: лобной, клиновидной, теменной и височной.

    Наконец, передняя часть лобной кости содержит две лобные пазухи, каждая выше крыши глазницы.

    Эмбриология

    Лобная кость происходит из клеток нервного гребня вместе с передними костями черепа. [3] При рождении лобная кость разделяется на две части лобным швом (метопическим швом), который исчезает при нормальном развитии. В некоторых случаях частично сохраняется лобный шов, который обычно лежит выше носоина. Это состояние называется метопизмом [4]. Брегма у взрослого — это та же область, что и передний родничок у младенца. Это соединение венечного, сагиттального и фронтального швов, и оно имеет клиническое значение при оценке здоровья младенца. Кроме того, когда эти швы закрываются преждевременно, они могут привести к аномалии развития, связанной с формой черепа, называемой краниосиностозом.[5]

    Кровоснабжение и лимфатика

    Кровоснабжение головы в основном происходит через наружные и внутренние сонные артерии, которые имеют прямое ответвление от аорты. Позвоночные артерии обеспечивают кровоснабжение ствола головного мозга и помогают формировать задний аспект Виллизиева круга. [6] Внутренние сонные артерии помогают создать переднюю часть Виллизиева круга. [6] Наружная сонная артерия снабжает кровью поверхностные ткани головы, включая мимические мышцы лица и жевательные мышцы.

    Изнутри черепа кровь вытекает через различные синусовые каналы, которые в конечном итоге заканчиваются и соединяются с внутренней яремной веной. Большая часть крови из поверхностных структур головы вытекает через наружную яремную вену. Как внешняя, так и внутренняя яремные вены соединяются с брахиоцефальным стволом в грудной клетке и заканчиваются у верхней полой вены.

    В голове и шее есть несколько лимфатических каналов, которые помогают координировать отток в грудные протоки. Лимфа правого полушария оттекает в правый лимфатический проток, а лимфа левого полушария — в грудной проток (слева).Каждый из этих лимфатических протоков впадает в свои соответствующие (правую и левую) подключичные вены.

    Нервы

    Дерматомный участок кожи, покрывающий лобную кость, рядом с офтальмологической ветвью CN V. Это имеет смысл, поскольку лобная кость имеет два надглазничных отверстия, через которые эта ветвь может выходить из черепа и снабжать кожу поверхностной к лобной кости.

    CN VII имеет важное значение для области лобной кости из-за его иннервации мышц в области, которые участвуют в выражении лица.В основном это лобная мышца, процерус и круговая мышца глаза.

    Мышцы

    На латеральной стороне лобной кости, непосредственно перед теменной костью и выше клиновидной кости, лобная кость образует переднюю часть височной ямки. Височная ямка находится в височной ямке, которая иннервируется CN V и играет жизненно важную роль в закрытии челюсти.

    Фронтальные мышцы — это две большие передние двусторонние передние мышцы, которые контролируют движение лба при выражении лица.Мышцы процеруса — это две мышцы, расположенные выше и медиальнее орбиты и латеральнее глабели. Orbicularis oculi имеет концентрические волокна, окружающие глаз. Эти три мышцы необходимы для выражения лица.

    Хирургические рекомендации

    Повреждения лобной кости у взрослых обычно возникают вторично по сравнению с травмой. Ретроспективное исследование 2014 года, в котором проанализировано около 4000 случаев переломов лобной кости, показало, что наиболее распространенная этиология (около одной трети случаев) была вторичной по отношению к авариям на мотоциклах.[7]

    При лечении переломов лобной кости учитывается расположение и смещение перелома (ов), а также наличие или отсутствие любых связанных челюстно-лицевых или других травм головы. Было описано много различных хирургических подходов, при этом некоторые общие подходы используют любые ранее существовавшие разрывы, которые возникли вторично по отношению к самой травме. Один из методов использует развитие бикоронального лоскута при приближении к перелому. Общие варианты хирургической фиксации включают использование титановых пластин / винтов, титановой сетки / винтов или комбинацию этих методов для получения идеальной конструкции внутренней фиксации с открытой репозицией.

    Общие послеоперационные осложнения включают, но не ограничиваются, следующее:

    • Инфекция области хирургического вмешательства (SSI)
    • Парестезия супраорбитального нерва
    • Паралич лицевого нерва (преходящий)

    Клиническая значимость

    Передний родничок (младенец), который в конечном итоге становится брегмой, может использоваться для оценки младенцев при физикальном обследовании. Выпуклый родничок может указывать на повышенное внутричерепное давление и дополнительно указывать врачу на диагноз.[8] Точно так же вдавленный родничок может помочь оценить состояние гидратации младенцев. Следует контролировать области родничка, швы и общую форму головы на предмет преждевременного закрытия и состояния, называемого плагиоцефалией. Плагиоцефалия — это одностороннее уплощение передней или задней четверти черепа. [5] Если не исправить, это может иметь серьезные последствия для роста и развития мозга.

    Птерион — это область на боковой поверхности лобной кости. Эта область представляет собой соединение четырех черепных костей: лобной, височной, клиновидной и теменной.Это клинически значимо, поскольку оно перекрывает среднюю менингеальную артерию, большую артерию, снабжающую твердую мозговую оболочку. Перелом или травма этой области должны пройти тщательную оценку, чтобы определить любые повреждения этой структуры.

    Лобная мышца может иметь клиническое значение для области пластической хирургии при рассмотрении областей для инъекции ботулотоксина. Известно, что нормальное использование этой мышцы на протяжении всей жизни вызывает появление горизонтальных морщин, и поэтому лечение ботулотоксином на этом участке может ограничить образование морщин.[9]

    Клинические симптомы, характерные для перелома лобной кости, включают, помимо прочего, следующие [7] [10]

    • Боль
    • Отеки
    • Разрыв лица
    • Экхимозы / ссадины
    • Асимметрия лица
    • Парестезия лица
    • Гематома лица
    • Эмфизема
    • Крепитация
    • Диплопия

    (Щелкните изображение, чтобы увеличить)

    Череп спереди.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
