Куда ставить обратный клапан на бойлере

Добрый день. Устанавливаю электрический бойлер Klima Hitzу и немного запутался в том, как сделать внешнюю обвязку. Подскажите, пожалуйста, где устанавливается обратный клапан – на впуске холодной воды или на выходе горячей? Если можно, приложите правильную схему с указанием всех элементов обвязки.

Александр.

Ответ

Здравствуйте, Александр.

Если речь идёт про обратный клапан как отдельный узел, то его можно поставить в любое место на магистрали ввода. При нагревании вода в бойлере будет расширяться, а её давление начнёт расти. Разумеется, жидкость будет стремиться в области с меньшим давлением. По магистрали подачи горячей воды пройти она не сможет, пока будут закрыты расходные вентили и смесители. А вот обратно в подающий водопровод – запросто. При этом может возникнуть такая ситуация, что у Ваших соседей из крана с холодной водой потечет тёплая. Для того чтобы исключить подобную возможность и устанавливают обратный клапан – устройство, которое пропускает воду только в одну сторону.

Другое дело, если обратный клапан входит в состав предохранительного клапана – такие совмещенные устройства чаще всего входят в заводской монтажный комплект водонагревателя. В этом случае запорно-предохранительный механизм должен присоединяться непосредственно к входному патрубку бойлера. Наличие между ним и водонагревателем крана не допускается, поскольку при закрытом вентиле сброс давления в критических ситуациях будет невозможным.

Кроме, собственно, обратного и предохранительного клапана, рекомендуем включить в состав обвязки отсекающие и сливные краны на обе ветки – это позволит снять бойлер без необходимости перекрывать воду на вводе в дом. Схему подключений размещаем ниже.

Подробную информацию о подключении накопительных водонагревателей Вы сможете найти здесь: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html

О том, как отремонтировать бойлер и провести профилактические работы, можно узнать из этой статьи: https://aqua-rmnt. com/otoplenie/boilery/remont-vodonagrevatelya.html

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

Поделитесь с друзьями!

Обратный клапан для водонагревателя — обязательное условие установки!

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа) Температура вскипания воды, °Ċ
1.0 (0.1) 99.09
1.033 (0.1) 100.0
1.5 (0.15) 110.79
2.0 (0.2) 119.62
2.5 (0.25) 126.79
3.0 (3.0) 132.88
4.0 (0.4) 142.92
5.0 (0.5) 151.11
6.0 (0.6) 158.08
7.0 (0.7) 164.17
8.0 (0.8) 169.61
9. 0 (0.9) 174.53
10.0 (1.0) 179.04
20.0 (2.0) 211.38
25.0 (2.5) 222.90
50.0 (5.0) 262.70
100.0 (10.0) 309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Цены на популярные модели бойлеров косвенного нагрева

Бойлер косвенного нагрева

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

Иллюстрация Краткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.

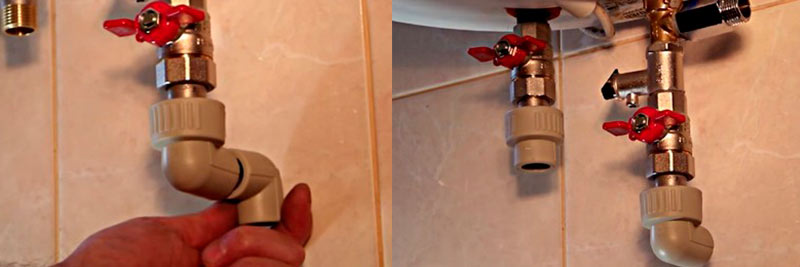

Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.

Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F. A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Предохранительный клапан для водонагревателя: установка и подключение

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

Содержание статьи:

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

  • недопущение возврата нагретой воды из бойлера обратно в водопровод;
  • сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
  • сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
  • предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

  • При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
  • В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
  • Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
  • Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать  без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан  не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

  • неправильная настройка клапана;
  • чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Содержание статьи

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.



Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

  • длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
  • идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
  • для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

  • кран 1 — вводной кран горячей воды
  • кран 2 — вводной кран холодной воды
  • кран 3 — кран подачи горячей воды из бойлера
  • кран 4 — кран подачи холодной воды в бойлер.
  • кран 5 — кран подсоса воздуха для слива бойлера
  • кран 6 — сливной кран
  • предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

  • Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
  • Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

  • — закрыть сливные краны 5 и 6
  • — закрыть кран 1 (вводной кран горячей воды)
  • — открыть кран 3
  • — открыть кран 2 (вводной кран холодной воды)
  • — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 1
  • — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 6, при этом часть воды сольется в канализацию
  • — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
    • — закрыть кран 1
    • — открыть кран 3
    • — открыть кран горячей воды на смесителе
    • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

  • — закрыть кран 5
  • — закрыть кран 6
  • — закрыть кран 3
  • — закрыть кран 4
  • — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Предохранительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3—4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

  • не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
  • защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
  • предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
  • не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Рекомендации по выбору

Обычно электрические водонагреватели комплектуются предохранительными клапанами. Но нередки ситуации, когда требуется отдельная покупка и установка клапана, в том числе и для бойлера косвенного нагрева.

Главным критерием, по которому осуществляется выбор устройства, является максимально допустимое рабочее давление водонагревателя. Его значение можно отыскать среди технических характеристик, указанных в паспорте изделия.

Важно. При выборе клапана нельзя ориентироваться на давление в водопроводной сети, оно может колебаться в очень широком диапазоне. За основу нужно принимать только паспортные данные бойлера.

На современном рынке различные производители предлагают клапаны с давлением срабатывания от 6 до 10 Бар, при этом шаг настроек составляет 0.5 Бар. Чтобы уж совсем перестраховаться, можно подобрать предохранительный элемент, чье давление срабатывания на 0.5 Бар ниже максимально допустимого, прописанного в документации водонагревателя.

В этом отношении выбор предохранительного клапана для бойлера косвенного нагрева ничем не отличается от подбора устройства для обычного электрического водонагревателя, ведь физические принципы расширения жидкости везде действуют одинаково. Единственное, что можно посоветовать – это приобрести для косвенного нагревателя клапан с возможностью регулирования критического давления. Но такие изделия стоят дорого, а их применение не всегда целесообразно.

Важно. Не перепутайте клапан для ГВС с похожим устройством для отопления. Последние рассчитаны на более низкое давление и не предназначены для постоянного сброса воды.

Советы по монтажу

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все рекомендации по монтажу. Проверку работоспособности клапана и его обслуживание стоит производить вместе с промывкой бака, а при необходимости вовремя его менять.

Где находится предохранительный клапан водонагревателя?

Клапаны температуры и сброса давления водонагревателя, или клапаны T&P, являются предохранительным элементом всех водонагревателей резервуаров. Клапан всегда должен быть в хорошем рабочем состоянии, чтобы водонагреватель был безопасен в случае чрезмерного повышения давления. Он предназначен для временного открытия и сброса коротких струй воды, когда температура превышает примерно 210 градусов по Фаренгейту, и сбрасывает давление, если в резервуаре поднимается давление выше 150 фунтов на квадратный дюйм.Важно найти предохранительный клапан вашего водонагревателя, чтобы вы могли проверять его не реже одного раза в год и устранять утечки по мере их возникновения.

Где находится предохранительный клапан водонагревателя?

Клапан T&P обычно расположен высоко сбоку или сверху резервуара. Он подсоединен к трубе, которая проходит по длине водонагревателя и останавливается на высоте нескольких дюймов над полом. Сам клапан состоит из плоского рычага длиной полтора дюйма, который поднимается и опускается при выпуске воды для снижения температуры и давления в резервуаре.

Как проверить клапан T&P

Домовладельцам рекомендуется проверять предохранительный клапан водонагревателя не реже одного раза в год, чтобы убедиться, что он функционирует должным образом. Теперь, когда вы знаете, где находится клапан T&P, вы можете легко его проверить.

Убедитесь, что клапан работает

Самый важный тест — убедиться, что клапан T&P работает правильно. В противном случае внутри резервуара может повыситься давление, что создаст угрозу безопасности.

Перед проверкой клапана T&P убедитесь, что к нему подсоединена труба, по которой сливаемая вода направляется в сток в полу или в бассейн ниже. Затем поднимите рычаг и послушайте, выходит ли вода из бака и выходит из трубы возле пола. Это указывает на успешное выполнение теста и говорит о том, что клапан работает правильно.

Если вода не выходит из клапана или рычаг застрял в закрытом положении (не прилагайте чрезмерных усилий, чтобы открыть его), это может означать, что естественные минеральные отложения блокируют водный путь, делая клапан неработоспособным.Выключите водонагреватель и немедленно вызовите сантехника для замены клапана.

Проверка на герметичность клапана

Если вы слышите звук капающей воды, идущей из водонагревателя, возможно, клапан T&P протекает. Это может означать, что клапан неисправен и его необходимо заменить. Это также может указывать на неисправность клапана регулятора давления воды или термостата. Или это может означать, что клапан выполняет свою работу, сбрасывая избыточное давление внутри резервуара.

Все возможные причины негерметичного клапана T&P требуют внимания, но сначала вы должны проверить, не протекает ли ваш клапан.Проверьте, не скапливается ли вода вокруг резервуара. Затем дотроньтесь рукой до сливной линии, чтобы убедиться, что она теплая. Если да, то здесь из бака вытекает горячая вода. Нанять сантехника для определения причины утечки и при необходимости заменить предохранительный клапан водонагревателя.

Свяжитесь с г-ном Рутером Сантехника для ремонта водонагревателя

Многие производители требуют осмотра и замены клапана T&P каждые два-четыре года, в зависимости от местных условий воды.Любые признаки коррозии или образования накипи указывают на необходимость немедленной замены.

Если вы заметили проблемы с водонагревателем или не можете вспомнить, когда в последний раз проверяли или заменяли предохранительный клапан, обратитесь к г-ну Рутеру-сантехнику, чтобы запланировать ремонт водонагревателя сегодня.

Нужна помощь в тестировании или ремонте других основных приборов? Компания Mr. Appliance может помочь.

Что такое предохранительный клапан водонагревателя и для чего он нужен?

Из года в год водонагреватель играет важную роль в вашем доме.Ваш утренний распорядок не был бы таким же — или почти таким же комфортным — без горячей воды. Однако водонагреватели и их компоненты не вечны. Профилактическое обслуживание является ключом к тому, чтобы ваш водонагреватель продолжал безопасно обеспечивать ваш дом горячей водой. В этой статье мы рассмотрим важнейший элемент безопасности вашего водонагревателя — предохранительный клапан водонагревателя.

Мы обсудим, что это такое, для чего он нужен и как обеспечить его работоспособность и защиту как вашего водонагревателя, так и вашего дома.


Посмотрите на свой водонагреватель профессионально.

Если ваш водонагреватель перестал работать, заполните форму, чтобы назначить бесплатную VIP-проверку сантехники здесь, в районе Чикаго. Наши сантехники доступны 24/7, чтобы помочь вам и вашему дому!


Что такое предохранительный клапан водонагревателя?

Название на самом деле буквальное. Это клапан, который сбрасывает избыточное давление в баке водонагревателя. Таким образом можно предотвратить повышение давления, которое может привести к взрыву резервуара и затоплению вашего дома.Это необычный, но необходимый механизм безопасности для вашего водонагревателя.

Что приводит к избыточному давлению в баллоне?

По мере того, как водонагреватель нагревает воду в баке, вода расширяется и образуется пар. Чем больше тепло, тем больше происходит расширение. Это расширение оказывает давление на внешние стенки резервуара, но этого следовало ожидать. Некоторая степень избыточного давления уходит через водопроводные трубы, подключенные к водонагревателю. В противном случае срабатывает предохранительный клапан.Выпуская часть горячей воды и воздуха, клапан снижает давление до безопасного уровня.

Для справки: нормальное давление воды внутри бака водонагревателя составляет 50–100 фунтов на квадратный дюйм.

Что может пойти не так?

Если клапан сброса давления не открывается, давление может продолжать расти внутри резервуара после потолка в 100 фунтов на квадратный дюйм. Бак из тяжелого металла может выдерживать сильное повышение давления, но в конечном итоге у него есть свои ограничения. Результат может быть взрывоопасным, так как резервуар прогибается, и горячая вода выливается наружу.

Если в вашем водонагревателе установлен клапан аварийного отключения, разрыв будет обнаружен, и подача воды автоматически отключится. В противном случае вы потенциально видите затопленный дом со значительным и дорогостоящим ущербом от воды.

Итак, что вызывает отказ предохранительного клапана? Во многих случаях клапан застревает или замерзает из-за накопления ржавчины и коррозии внутри резервуара. Или клапан заклинивает из-за предыдущего случая, когда он выпустил горячую воду.

Сломанный клапан — это то, что следует исправить немедленно, но — если вы не осматриваете свой водонагреватель на регулярной основе — это может быть не тем, что большинство домовладельцев замечает. Вот почему так важны регулярное тестирование и техническое обслуживание.

Проверка клапана

Мы рекомендуем домовладельцам здесь, в Чикаго, проверять свои предохранительные клапаны, когда они дважды в год промывают свой водонагреватель. Объединение задач по техническому обслуживанию водонагревателя имеет смысл, поскольку выполнение каждой из этих задач занимает около 10 минут.

Начните с размещения большого ведра под клапаном. Во время этого процесса вы собираетесь выпустить немного горячей воды, поэтому убедитесь, что вы носите безопасную одежду, чтобы снизить риск ожога. Удалите дренажную трубу, прикрепленную к клапану давления.

Затем осторожно поднимите переключатель клапана, чтобы горячая вода начала выходить из клапана в ведро. В рамках этого теста не нажимайте переключатель полностью вверх.

Вот полезное подробное руководство из журнала Family Handyman о том, как промывать и опорожнять водонагреватель.


Вот как проверить предохранительный клапан водонагревателя.

Посмотрите видео ниже, чтобы получить пошаговое руководство по тестированию предохранительного клапана водонагревателя. Если в какой-либо момент вы почувствуете себя некомфортно, свяжитесь с нами, и мы отправим сантехника, чтобы он помог вам.


Пока вода и воздух выходят из водонагревателя во время этого теста, предохранительный клапан вашего водонагревателя работает должным образом. С другой стороны, если вы переместили переключатель вверх и не видите никакого освобождения, это может указывать на проблему с клапаном.

Вам следует немедленно позвонить в нашу сантехническую бригаду King для обслуживания, чтобы мы могли диагностировать проблему и при необходимости заменить клапан.

Как давление воды влияет на ваш дом?

Знаете ли вы, что большинство людей используют от 80 до 100 галлонов воды каждый день? От использования туалета и душа до приготовления пищи и уборки — потребление воды является важной частью вашего повседневного домашнего распорядка. Вот лишь несколько ежедневных задач, которые большинство домовладельцев выполняют, не задумываясь, и соответствующее количество воды, необходимое для их выполнения:

  • Смыв унитаза: 1-3 галлона на слив
  • Принятие душа: 17 галлонов на душ (Средний душ 8 минут)
  • Посудомоечная машина: 4-6 галлонов за цикл
  • Стиральная машина: 5-30 галлонов за цикл, в зависимости от эффективности вашей машины

Это не учитывает стирку вашей машины. руками, принимая ванну или поливая газон.Ваше потребление воды также может резко возрасти летом, когда вы пьете больше воды или охлаждаетесь в спринклерах.

Принимая все это во внимание, очень важно, чтобы ваши системы водоснабжения работали на полную мощность. Ваш водонагреватель подает горячую воду в ваш дом, и давление воды должно быть достаточным для работы ваших приборов и для комфортного принятия душа.

Для бесперебойной работы всех ваших повседневных задач особенно важен напор воды. Представьте, что напора воды недостаточно, чтобы смыть воду в туалете или принять душ.Есть и другие последствия слишком высокого давления воды.

Чтобы профессионал проверил и отрегулировал давление воды, позвоните в команду King Heating, Cooling & Plumbing в Чикаго, штат Иллинойс. Мы являемся экспертами по всем домашним системам и можем убедиться, что ваш дом загружен на 100%.

Низкое давление воды

На работе был долгий рабочий день, и вы хотите вернуться домой, принять горячий душ и расслабиться с семьей. Вы включаете душ, чтобы увидеть небольшую струйку воды или капель, выходящую из насадки для душа.Даже когда вы поворачиваете ручку душа на полную мощность, выходит лишь небольшое количество воды. В чем проблема?

Скорее всего, давление воды слишком низкое. Это может быть досадной неудачей для многих домовладельцев, которые зависят от высокого давления воды при принятии душа, уборки, готовки и т. Д. Как правильно принять душ или вымыть руки, когда из крана выходит всего несколько капель?

Высокое давление воды

На противоположной стороне диапазона давления воды высокое давление воды может представлять опасность для вас и вашей семьи внутри дома.Когда давление воды слишком велико, трубы могут быть повреждены, и системы могут перегрузить себя, чтобы доставить эту воду к вам. Это похоже на сказку о Златовласке и трех медведях: вам не нужно слишком низкое или слишком высокое давление воды — вы хотите, чтобы оно было правильным.

Низкое давление воды обычно доставляет неудобства домовладельцам и не представляет серьезной проблемы. С другой стороны, высокое давление воды может повредить арматуру, уплотнения, соединения и многое другое. Слишком высокое давление воды также может привести к потере большого количества воды в доме, в результате чего в конце месяца вы получите более высокий счет за коммунальные услуги.

Как добиться комфортного давления воды

Поскольку вода поступает из муниципальной системы водоснабжения в ваш дом, она обычно составляет от 40 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Все, что выше или ниже этого диапазона, может считаться слишком низким или слишком высоким. Некоторые эксперты скажут, что любой уровень давления выше 60 фунтов на квадратный дюйм слишком высок для вашего дома. Лучше всего поговорить с профессиональным водопроводчиком, чтобы проверить давление воды и узнать больше о том, какой уровень подходит для вашего дома.На ваш диапазон PSI могут влиять высота над уровнем моря, размер дома, потребности в воде, возраст вашего дома и другие факторы.

Если вы какое-то время не проверяли уровень давления воды, возможно, пришло время позвонить в King для бесплатной VIP-проверки сантехники. Даже если вы чувствуете, что давление воды и водонагреватель работают отлично, под поверхностью могут скрываться скрытые проблемы с эффективностью, такие как водонагреватель, который слишком горячий и расходует энергию. Только настоящий профессионал-сантехник сможет разобраться в проблеме и помочь вам сэкономить деньги из месяца в месяц.

Мы готовы удовлетворить ваши потребности в водопроводе и водонагревателе.

Это само собой разумеется, но если вам неудобно промывать водонагреватель или проверять клапан, не игнорируйте эту важную потребность в техническом обслуживании. Позвоните нашей команде, и мы приедем к вам домой, чтобы предоставить вам эту услугу. Помните, что это профилактическое обслуживание может помочь предотвратить взрыв резервуара и серьезное повреждение водой.

Функция T&P клапана на водонагревателе

Сбоку или сверху резервуара водонагревателя есть клапан, соединенный с металлической или пластиковой сливной трубкой, направленной вниз.Клапан называется клапаном T&P или клапаном TPR для сброса температуры и давления. Если все идет хорошо, клапан TPR никогда не используется, кроме как во время тестирования. Но в случае аварии или неисправности этот клапан имеет решающее значение. Это может предотвратить взрыв водонагревателя. Понимание того, как работает клапан T&P, поможет вам поддерживать водонагреватель в идеальном состоянии и предотвратить возможное повреждение вашего дома.

Как работает клапан T&P

В соответствии со всеми сантехническими правилами, клапан T&P сбрасывает избыточную температуру и давление в водонагревателе, если любой из них достигает критической точки.Водонагреватель — это замкнутая система, и тепловое расширение — неизбежный факт как нормальной, так и ненормальной работы водонагревателя.

В стандартном водонагревателе вода нагревается газовой горелкой или электрическими элементами. Когда вода достигает температуры от 120 до 140 градусов по Фаренгейту, и вода, и металлический резервуар водонагревателя расширяются. Некоторое расширение — это нормально, но слишком большое расширение небезопасно. Когда температура достигает 210 градусов или давление достигает 150 фунтов на квадратный дюйм, правильно работающий T&P клапан открывается и выпускает горячую воду и пар через выпускную трубку.

Как устанавливается клапан T&P

Когда вы покупаете водонагреватель, клапан T&P обычно предварительно установлен. Входной патрубок с резьбой приварен к боковой стороне резервуара, и клапан T&P навинчивается на это входное отверстие по часовой стрелке. Однако выпускная трубка, идущая вниз вдоль бака, предварительно не установлена.

Чтобы установить выпускную трубку, оберните полоску тефлоновой ленты по часовой стрелке вокруг резьбового конца выпускной трубки из ПВХ.Навинтите напорную трубку на клапан T&P сначала вручную, затем полностью затяните гаечным ключом. Будьте осторожны, чтобы не сорвать и не сломать T&P клапан или выпускную трубку, слишком сильно затягивая их.

Выпускная трубка должна указывать прямо вниз и заканчиваться на несколько дюймов над полом. Рекомендуется разместить под водонагревателем поддон для водонагревателя для сбора медленных капель или для улавливания аварийных утечек воды.

Предупреждение

Поскольку клапан T&P используется редко, отложения минералов со временем могут привести к его затвердеванию.Это серьезная угроза безопасности, потому что в случае скачка температуры или давления клапан T&P может не открыться должным образом, и водонагреватель может взорваться.

Проверьте клапан, чтобы предотвратить проблемы

Производители водонагревателей рекомендуют регулярно проверять T&P вентиль:

  1. Убедитесь, что выпускная трубка надежно прикреплена. Носите обувь с закрытым носком, чтобы не обжечься.
  2. Поместите ведро под сливную трубку.
  3. На короткое время потяните назад металлический рычаг T&P клапана, чтобы небольшое количество воды (около четверти стакана) вылилось в ведро.
  4. Отпустите уровень и дайте ему вернуться в исходное положение. Если рычаг не возвращается на место, клапан неисправен и его необходимо заменить.

Общие проблемы с клапанами T&P

На самом деле есть только две проблемы, которые вам, возможно, придется решить с помощью клапана T&P: клапан, который заедает и не открывается и не закрывается должным образом, или клапан, который протекает из-за постоянного капания.

Работа с негерметичным клапаном T&P

Если клапан T&P протекает, это может быть связано с неправильной посадкой клапана в резьбовом отверстии резервуара.Это особенно вероятно, если утечка происходит сразу после замены старого клапана. Это можно исправить, отключив водонагреватель и дав ему полностью остыть, а затем сняв клапан и снова вставив его в отверстие бака.

Предупреждение

Водонагреватель, который периодически выпускает горячую воду и пар из клапана T&P, может быть настроен на слишком высокую температуру воды. Убедитесь, что настройка температуры воды находится в нормальном рекомендуемом диапазоне — около 120 градусов по Фаренгейту или не выше, чем около 150 градусов по Фаренгейту.

Фиксация залипающего клапана T&P

Клапаны T&P также могут застрять в нижнем (закрытом) или полностью выдвинутом (открытом) положении. Любое из этих состояний представляет собой потенциально серьезную проблему. Когда он застревает вниз, клапан не может обеспечить сброс, если система достигает максимального давления; в результате бак водонагревателя может разорваться. Когда он застрял в полностью выдвинутом положении, клапан T&P будет постоянно пропускать воду через сливную трубку, потенциально затопляя дом.

Иногда липкость клапана можно исправить, просто открыв и закрыв рычаг несколько раз. Покачивайте клапан T&P, осторожно потянув рычаг на себя. Подобно покачиванию ручки унитаза, этого действия может быть достаточно, чтобы открепить клапан. Если это не устранило проблему, замените клапан.

Меры безопасности

В большинстве случаев клапан T&P прослужит столько же, сколько и сам водонагреватель, и исправить это несложно, если вы проведете ежегодное тестирование для раннего выявления проблем.Тем не менее, при работе с водонагревателем необходимо соблюдать осторожность, потому что термостатический клапан может выйти из строя, если водонагреватель превысит максимальное давление или температуру. Если вы подозреваете, что проблема связана с давлением в баке водонагревателя, наймите лицензированного сантехника для проверки водонагревателя.

Как заменить клапан сброса давления водонагревателя

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Все водонагреватели имеют предохранительный клапан, предназначенный для сброса избыточного давления из бака в случае, если вода станет слишком горячей. Этот клапан, часто называемый клапаном TPR, предотвращает создание в резервуаре избыточного давления.

Он действует как перелив для бака и служит очень важной цели в случае неисправности термостата. Если предохранительный клапан протекает без причины, это может помешать достаточному нагреву воды. Вот как проверить и заменить предохранительный клапан.

Проверка клапана сброса давления

Существует простой тест, чтобы определить, правильно ли работает клапан TPR. Сначала возьмитесь за переливную трубу, ведущую от клапана, чтобы определить, горячая ли линия. Рядом с клапаном должно быть тепло, но линия должна быть горячей только в том случае, если клапан неисправен.

Если клапан проходит это первоначальное испытание, поднимите испытательный рычаг наверху. Это открывает TPR и должно позволить воде течь. Линия перелива должна немедленно начать нагреваться, и вы услышите звук протекающей по ней воды.

Если клапан не поднимается вверх с небольшим давлением, или он поднимается, но нет соответствующего тепла или проточной воды, то TPR неисправен. Этот тест следует проводить перед регулярным обслуживанием или не реже одного раза в год.

Подготовка водонагревателя к ремонту

Перед выполнением любых работ с водонагревателем всегда следует выключать автоматический выключатель или устанавливать газовый регулирующий клапан в положение ПИЛОТ. Если оставить электроэнергию или газ включенными, когда бак частично опорожнен, это может привести к серьезным повреждениям или травмам.

Закройте впускной клапан холодной воды. Откройте кран с горячей водой, ближайший к резервуару, и дайте стечь давлению в резервуаре. Модели с TPR, расположенным сбоку, необходимо сливать до тех пор, пока уровень воды в баке не станет ниже клапана.

Хорошее практическое правило — подключить садовый шланг к сливному отверстию и полностью слить воду из водонагревателя, пока он выключен.

Снятие клапана сброса давления

Вам необходимо отсоединить линию перелива, ведущую от клапана TPR.Обычно это означает разрезание трубы, но на некоторых установках будет установлена ​​специальная муфта, позволяющая легко отсоединить. Будьте готовы к временной утечке из трубы, когда она будет разрезана, и протрите воду тряпкой или губкой.

Отвинтите переливную трубку от клапана TPR с помощью большого разводного ключа. Доступны клапаны TPR нескольких типов, включая универсальные клапаны сброса давления.

Важно выбрать заменяющий клапан с таким же номиналом в БТЕ и размером трубы.Отнесите старый клапан в строительный магазин и купите новый клапан, который ему подходит.

Замена клапана TPR

Оберните резьбу нового клапана TPR водопроводной лентой или обильно нанесите герметик для стыков. Вверните клапан в резервуар, пока он не будет плотно затянут вручную, а затем с помощью гаечного ключа затяните его до тех пор, пока выпускное отверстие не будет обращено к сливной сливной трубе.

Подсоедините сливную трубку. Если труба из ХПВХ, вы можете соединить отрезанные части с помощью муфты и соответствующего типа цемента.Дайте цементу высохнуть не менее одного часа.

Для металлических труб доступны компрессионные муфты для соединения с прямыми кромками, или вы можете преобразовать металлические трубы в ХПВХ.

Связано: Различия между CPVC и PVC

Выключите кран горячей воды, который вы открыли ранее. Включите впускной клапан холодной воды и дайте бачку наполниться. Убедитесь в отсутствии протечек. Снова откройте кран горячей воды и дайте ему поработать, пока весь воздух не выйдет из резервуара и линии.

Восстановите питание или установите газовый регулирующий клапан в положение нормальной работы. Установите термостат на желаемую температуру. Дайте воде нагреться в течение одного часа, а затем повторите проверку клапана TPR.

Связанные сообщения:

Ваш клапан сброса давления водонагревателя неисправен?

Ваш водонагреватель делает жизнь удобной. Горячие ванны и душ, теплая вода для посуды и стирка белья — все это для многих стало частью повседневной жизни. Однако неисправная система горячего водоснабжения — это не только разочарование, но и опасность, когда речь идет о резервуарах с высоким давлением.При поиске и устранении неисправностей водонагревателя вы можете обнаружить, что проблема связана с предохранительным клапаном водонагревателя. К счастью, это довольно распространенная проблема, и ее, как правило, довольно легко определить, если вы знаете правильные признаки, на которые нужно следить.

Что делает этот клапан

Как следует из названия, эта деталь помогает снизить давление в резервуаре для воды, когда это необходимо. Когда вода охлаждается и нагревается, она сжимается и расширяется снова и снова, временами оказывая большое давление на внутреннюю часть резервуара для горячей воды.В большинстве водонагревателей лишняя вода будет возвращаться обратно в водоприемник холодной воды и обратно в систему водоснабжения дома. Однако в домах с обратными клапанами или односторонними клапанами и регуляторами давления это невозможно, то есть вода остается в баке, а давление продолжает расти. Клапан сброса давления позволяет при необходимости вытечь небольшую часть этой воды, чтобы поддерживать давление внутри бака на безопасном уровне.

Расположение клапана

Прежде чем вы сможете проверить свой клапан на наличие повреждений, вы должны его найти.Рассматриваемый клапан представляет собой небольшую трубу, идущую от бака вниз.

Признаки неисправности клапана давления

Поскольку это довольно простая и понятная деталь, проблемы с предохранительным клапаном обычно легко обнаружить. Есть пять явных признаков, на которые следует обратить внимание, если у вас возникли проблемы с водонагревателем:

  1. Затопление : Вода никогда не должна бить из клапана. Если это произойдет, немедленно отключите подачу воды и обратитесь к своему сантехнику для надлежащей оценки и устранения неисправности.
  2. Чрезмерный шум : Если ваш водонагреватель дребезжит или издает пронзительный свист, скорее всего, это звук пара, пытающегося выйти из резервуара, что является признаком слишком сильного давления на внутренние стенки. Это означает, что предохранительный клапан не выполняет свою работу и может нуждаться в замене.
  3. Мусор в воде : Если вы обнаружите, что слишком много мусора или дребезжание продолжается после того, как вы выключили воду и попытались очистить клапан, возможно, вы столкнулись со значительной коррозией.Деталь, возможно, потребуется заменить, и следует вызвать сантехника для полной оценки вашего бака.
  4. Утечка : Клапан давления должен протекать при выполнении своей работы, но при этом не должно происходить утечки значительного количества воды и не должно происходить часто. Если кажется, что клапан не перестает протекать, вы, вероятно, имеете дело с проблемой. Это может означать, что ваш водонагреватель очень часто перегревается или что ваш клапан просто не держит давление так, как должно.
  5. Разорванный резервуар : Вода не должна вытекать из самого резервуара. Если вы обнаружили, что вода течет из швов водонагревателя, возможно, вы имеете дело с разрывом бака. Это происходит после того, как повышение давления оставалось без лечения в течение длительного времени, и является прямым признаком того, что клапан не может должным образом выпускать излишки воды.

Если вы столкнулись с какой-либо из этих проблем, то да, вероятно, ваш предохранительный клапан неисправен. К счастью, исправить это несложно, особенно если на вашей стороне группа знающих профессионалов.

Однако на этом работа не заканчивается. Свяжитесь с Whipple Service Champions, чтобы убедиться, что ваш водонагреватель находится в хорошем рабочем состоянии и готов справиться с ежедневными потребностями в горячей воде. Запланируйте встречу, чтобы проверить и заменить ваш клапан, и вы сразу же вернете водонагреватель в нормальное состояние.

Что такое клапан сброса давления на вашем водонагревателе?

Что такое предохранительный клапан давления на вашем водонагревателе?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части водонагревателя? Этот маленький рычаг, известный как предохранительный клапан температуры, защищает водонагреватель от серьезной опасности.Так как же работает предохранительный клапан температуры и как правильно его обслуживать?

Что такое предохранительный клапан температуры?

Клапан сброса температурного давления — это клапан, расположенный где-то в верхней части водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, идущую от клапана прямо вниз к нижней части водонагревателя.

Назначение предохранительного клапана температуры — выпускать воду и, в свою очередь, понижать давление внутри резервуара в случае, если температура или давление в вашем водонагревателе становятся слишком высокими.Без клапана сброса температурного давления ваш водонагреватель может взорваться, если температура или давление станут выше, чем рассчитан резервуар.

Как можно обслуживать предохранительный клапан температуры?

Поскольку предохранительный клапан температуры играет такую ​​важную роль для вашего водонагревателя, важно убедиться, что он работает должным образом. Это можно сделать двумя основными способами:

  • 1. Проверьте отсутствие утечек воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить. Обязательно свяжитесь с таким подрядчиком, как Cabrillo, для проверки и ремонта клапана.
  • 2. Ежегодно проверяйте клапан. Раз в год поднимайте рычаг на предохранительном клапане температуры и убедитесь, что вода выходит из выпускной трубы. Помните, что вода в резервуаре горячая, поэтому вы должны очистить место вокруг нее и дать воде безопасно стечь.Если вода выходит из трубы, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане сброса температурного давления или если вы хотите, чтобы водонагреватель был отремонтирован или установлен в вашем доме, свяжитесь с Cabrillo, вашей сан-францисской компанией по сантехническому оборудованию, отоплению и охлаждению. Мы обслуживаем район Сан-Франциско и близлежащие города, такие как Лос-Альтос, Оринда, Морага и Менло-Парк.

Поделитесь этой историей, выберите платформу!

Комментарии закрыты.

Как заменить предохранительный клапан температуры и давления водонагревателя

Водонагреватели резервуарного типа имеют очень важное предохранительное устройство, называемое предохранительным клапаном температуры и давления (T&P). Этот клапан предназначен для сброса давления в водонагревателе в случае, если давление достигает опасного уровня.

Тестирование и обслуживание этого клапана — важная задача по техническому обслуживанию, которую домовладелец может легко выполнить. В этой статье показано, как проверить клапан T&P и заменить его, если клапан неисправен.Регулярное техническое обслуживание водонагревателя не только продлит срок его службы, но и предотвратит возникновение небезопасных ситуаций.

Роль клапана температуры и давления

Предохранительный клапан температуры и давления (T&P) следует проверять не реже одного раза в год. Этот клапан является предохранительным устройством, предотвращающим взрыв водонагревателя. Большинство из них предназначены для активации, если температура воды в вашем резервуаре превышает 210 ° по Фаренгейту или давление в вашем резервуаре превышает 150 фунтов на квадратный дюйм.

Когда ваш водонагреватель работает нормально, клапан T&P (и окружающая среда) должны быть сухими. Если вы заметили воду вокруг клапана T&P, клапан выполняет свою роль предохранительного устройства. Но имейте в виду, что важно определить причину срабатывания клапана T&P.

Причин слива воды может быть несколько, но независимо от причины это явный признак ненормального состояния, и на него следует немедленно обратиться по адресу : .

Некоторые из причин могут быть вызваны:

  • Тепловое расширение (при нагревании вода расширяется)
  • Высокое давление в системе
  • Высокий сброс температуры
  • Датчик температуры установлен слишком высоко
  • Или что-то еще в воде нагреватель, из-за которого температура превышает безопасный предел

Почините сантехнику в чрезвычайной ситуации сегодня!

Подготовка к испытанию клапана T&P

Перед испытанием клапана T&P мы настоятельно рекомендуем следующее:

  • Узнайте, где находится запорный клапан для входящей воды в водонагреватель.
  • Знайте, где находится отсечка подачи топлива (газовая или электрическая).
  • Проведите тест в обычное рабочее время. Если у вас возникла проблема и вам нужно вызвать сантехника, это обойдется дешевле и будет проще организовать посещение.
  • Если ваш клапан T&P не проверялся годами, будьте готовы. Он может застрять в открытом или закрытом положении. Если это произойдет, отключите подачу воды и замените вентиль T&P. Рекомендуем вызвать сантехника.

Срочная сантехника

Звоните сейчас!

Как проверить клапан сброса температуры и давления

Клапан T&P следует проверять не реже одного раза в год.Однако важно отметить, что срок службы клапана T&P обычно составляет всего 3 года. Даже если визуально клапан выглядит в хорошем рабочем состоянии, большинство производителей рекомендуют снимать и проверять его как минимум каждые несколько лет.

Клапаны T&P имеют тенденцию к образованию коррозии, которая в конечном итоге может помешать им выполнять свои функции безопасности. Хотя вы можете заменить клапан сброса температуры и давления самостоятельно, мы настоятельно рекомендуем нанять квалифицированного сантехника.

Чтобы проверить свой клапан T&P, выполните следующие действия:

Поднимите контрольную ручку — Клапан T&P имеет небольшую контрольную рукоятку на клапане. При подъеме клапан открывается и позволяет воде течь через сливную трубку (также называемую переливной трубой). Перед открытием клапана обязательно очистите область вокруг сливного отверстия в полу.

  • Если контрольная ручка не открывается относительно легко, клапан T&P, скорее всего, неисправен и его необходимо заменить.
  • Если контрольная рукоятка поднимается, но не открывает клапан T&P, чтобы позволить воде течь, клапан неисправен и требует замены.

Промойте клапан T&P — Предполагая, что ваш клапан T&P исправен, дайте воде течь через клапан в течение нескольких секунд, пока она не станет прозрачной.

Закройте клапан T&P — Когда вода, текущая через сливную трубку, станет чистой, вы можете закрыть клапан, отпустив контрольную ручку.

  • Если клапан T&P продолжает работать, быстро поднимите контрольную ручку вверх и вниз. Это часто помогает переустановить клапан.
  • Если клапан T&P продолжает протекать, его следует заменить.

Как заменить клапан T&P

Если вам удобно заниматься подобными проектами, замена клапана T&P — это абсолютно то, что вы можете сделать самостоятельно. Однако мы рекомендуем нанять профессионального сантехника, если вы не любитель дома. Клапан T&P является важным предохранительным устройством, и очень важно, чтобы он был установлен правильно.

Рекомендуется полностью слить воду из резервуара при замене клапана T&P, чтобы можно было промыть резервуар от осадка, хотя в настоящее время этого делать не обязательно.В приведенных ниже инструкциях описано, как заменить клапан без полного слива воды из резервуара .

Вам необходимо приобрести новый клапан T&P. Это сделано Ремом. Узнать больше

Замена клапана T&P: шаг за шагом

Отключите питание — Перед работой с водонагревателем выключите автоматический выключатель (электрическая модель) или поверните газовый регулирующий клапан на установка пилота . НИКОГДА не работайте с водонагревателем, который не был выключен.

Подсоедините садовый шланг — Подсоедините садовый шланг к сливному клапану, расположенному в нижней части водонагревателя. Другой конец шланга протяните к сливу в полу, раковине или снаружи. Пока не открывайте сливной кран.

Отключение подачи воды — Закройте запорный клапан на линии подачи холодной воды, чтобы вода не попадала в водонагреватель. Откройте кран с горячей водой, чтобы сбросить давление в баке (затем закройте кран).

Откройте сливной клапан — Откройте сливной клапан и дайте воде течь через садовый шланг.Если в вашем резервуаре накопилось слишком много осадка, он может не стекать. Прочтите эту статью, чтобы прочистить сливной клапан.

Слейте воду — Если ваш клапан T&P установлен на верхней части водонагревателя, вам потребуется слить около 1 галлона воды. Если клапан установлен сбоку, уровень воды должен быть ниже клапана T&P, примерно 10 галлонов воды. Будьте осторожны, вода будет горячей!

Снимите сливную трубку — Прежде чем вы сможете снять неисправный клапан T&P, вам необходимо снять сливную трубку с клапана.В некоторых случаях вам нужно будет разрезать медную трубу с помощью резака для медных труб, иногда вы можете просто открутить трубку. Это зависит от того, как был установлен ваш водонагреватель.

Удаление неисправного клапана T&P — Используя гаечный ключ, открутите неисправный клапан T&P и снимите его с водонагревателя.

Установите новый клапан T&P — Оберните новый клапан T&P тефлоновой лентой. Сделайте не менее 6 витков вокруг клапана в том направлении, в котором клапан будет ввинчиваться обратно в нагреватель.Вставьте новый клапан в водонагреватель и дважды проверьте, закрыта ли контрольная ручка. Используйте гаечный ключ, чтобы закрепить клапан на месте.

Подсоедините сливную трубку — Подсоедините сливную трубку к клапану T&P. Если у вас есть медная водосточная труба, эта статья покажет вам, что делать.

Откройте кран с горячей водой — Оставьте кран открытым до тех пор, пока не будет течь ровная струя воды.

Откройте запорный клапан — Откройте запорный клапан на входе подачи холодной воды, чтобы дать возможность водонагревателю заполниться.

Откройте клапан T&P — Поднимите контрольную ручку на клапане T&P, чтобы открыть клапан, пока устойчивый поток воды не потечет через сливную трубку. Затем проверьте кран с горячей водой и выключите его, как только вода станет устойчивой.

Включите питание — Теперь вы можете снова включить электрический водонагреватель с помощью автоматического выключателя. Если у вас есть газовый обогреватель, вы можете снова включить газ с помощью газового клапана.

Проверка на утечки — Убедитесь, что ваш клапан T&P герметичен и нет утечек.
