Мансардная полувальмовая крыша – конструкция, чертеж, схема

В данной публикации вы можете видеть, как обустроена мансардная полувальмовая крыша, конструкция, чертеж которой с комментариями и пояснениями прислал нам Вадим Нахапетов из города Санкт-Петербург. С этими материалами он разбирался в процессе постройки своего дачного дома в Ленинградской области.

Вообще, схема крыши дома с мансардой, а точнее говоря, чертежи стропильной системы мансардной крыши совсем не отличаются от конструкции кровли с холодным чердаком. Все отличия заключаются в гидроизоляции, утеплении и вентиляции – пироге, который обеспечивает сохранность утеплителя между стропильных балок.

Вы можете посмотреть чертежи мансардных крыш, которые уже опубликованы на нашем сайте в разделе «Кровля». Вы увидите, что никакого различия по конструктиву нет. Но есть отличия между разными типами кровли.

Например, схема ломаной мансардной крыши и схема стропильной системы мансардной крыши с прямыми скатами здорово отличаются.

Для наглядности здесь еще раз дублируем обе эти схемы.

Схема мансардной крыши с прямыми скатами:

Схема ломаной мансардной крыши:

Как видите, и конструктив разный, и методы крепления стропил, и расход пиломатериала и кровельного материала. По экономичности вперед вырывается схема мансардной крыши с прямыми скатами. Однако по обустраиваемому жилому пространству – ломаная крыша лидирует.

Ниже приводится чертеж дома с мансардой, выстроенного в дачном стиле. Такой небольшой домик с небольшим пятном застройки словно предназначен для того, чтобы обустроить еще одно жилое помещение под кровлей.

Мансардная полувальмовая крыша – конструкция (чертеж от В. Нахапетова):

А теперь немного теории, чтобы схема дома с мансардой стала более понятной.

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Лестница не менее важна

Как при любом другом строительстве, без предварительного проекта здесь не обойтись. Прежде всего, необходимо предусмотреть лестницу, по которой будет удобно добираться до этого помещения.

Даже правильно сооруженная и красиво оформленное мансардное помещение многое потеряет, если выход в него будет выполнен не надлежащим образом. А чтобы воспользоваться такими желанными квадратными метрами придется овладеть навыками альпиниста.

Кроме всего прочего, когда мансарда обустраивается в старом доме, имеющем свою планировку, то это может вызвать некоторые проблемы. Такая потребность, как правило, возникает, когда количество членов семьи возросло и жизненное пространство становится насущной необходимостью. Тогда надо будет учесть множество факторов.

Прежде всего, помещения на этаже под чердачным пространством должны использоваться рационально и, желательно, по своему функциональному предназначению. Возможно, придется даже несколько перепланировать уже имеющиеся комнаты, но оно того стоит. В случае, когда жилая комната под кровлей была изначально предусмотрена в проекте, то и пространство под лестницу не вызовет вопросов.

Мансарда с вертикальными и наклонными стенами

Сама конструкция чердачного пространства может иметь вертикальные или наклонные стены. От выбранного типа будет зависеть эффективная площадь, полученная в результате. Самым распространенными крышами для мансард являются двускатные крыши с изломом посредине. В таком помещении могут возникнуть небольшие проблемы с установкой корпусной мебели, но оно идеально послужит в качестве гостевой, детской или игровой комнаты, например, бильярдной.

Если выбран вариант с вертикальными стенами, то надо сначала обследовать фундамент на предмет его прочности. Хоть это и небольшая дополнительная нагрузка, но все же, и ее следует учесть. Вертикальные стены можно облегчить за размещения в них окон (не менее 12% от их площади), через которые будет проникать достаточно дневного света, и оно легко будет проветриваться.

Но все же, без армирующего пояса тут не обойтись. Он выровняет горизонтальную поверхность несущих стен и послужит основой для крепления мауэрлатных балок. Хорошо бы предусмотреть при обустройстве пояса закладку металлических оцинкованных стержней, на которые будет укреплен мауэрлат.

Если выбраны стены с наклоном, в качестве которых послужит сама конфигурация кровли, то следует помнить, что в данном случае мауэрлатовые балки послужат и для крепления балок для обустройства пола.

Основа основ – стропильная система

Последующим этапом станет изготовление стропильной системы, которая станет не только основой для кровли, но и стен, и потолка будущей мансарды. Она должна быть надежной и возведена с соблюдением правил, предъявляемыми материалами внешнего покрытия. Поскольку для устройства стропильной системы, обрешетки используется дерево, оно предварительно должно быть обработано антисептической смесью.

Необходимо предусмотреть проемы для окон, которые могут быть изготовленные в виде так называемого скворечника, или стандартные окна, которые крепятся непосредственно в крыше. Стропильная система, кроме того, что должна выдержать груз кровельного материала, но должна иметь и определенный запас прочности, чтобы выдержать вес снега зимой и противостоять ветрам.

Двойная влагоизоляция – необходимый фактор

Особенностью устройства кровли для чердачного помещения является двойная влагоизоляция: гидроизоляция непосредственно под кровельным материалом, которая защитит комнату от влаги извне, и пароизоляция, которая обезопасит утеплитель от конденсата изнутри.

Иначе, последний может потерять свои теплоизоляционные свойства. А в итоге, значительно возрастут затраты на обогрев помещения.

В качестве отделочного материала широко практикуется использование деревянной вагонки, гипсокартона или фанерных листов.

Приведенные выше советы помогут представить тот объем работ, с которыми придется столкнуться владельцу загородного дома или коттеджа, если он решил построить мансарду своими руками – схема стропильной системы мансардной крыши будет ему в помощь.

этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство


Содержание:


Наличие мансардной крыши позволяет значительно увеличить полезную площадь частного домовладения. Чтобы сэкономить, многие владельцы задумываются над возможностью устройства мансарды своими руками. По мнению специалистов, это вполне осуществимо, если изучить соответствующую информацию.


Особенности строительства мансард


Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.



При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

  1. Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
  2. В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
  3. Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
  4. Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
  5. Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Пошаговая инструкция — этапы изготовления


Когда возводится мансарда своими руками — этапы изготовления будут следующими:

  1. Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
  2. Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
  3. Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.
  4. Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
  5. На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
  6. Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
  7. На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
  8. Стропильные ноги должны опираться на обязательный элемент конструкции — на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
  9. Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
  10. До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Как построить мансарду своими руками


Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.


Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.



Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

  1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
  2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
  3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
  4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
  5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Завершающий этап возведения мансардной крыши


После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.


Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.



Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.


Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.


Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

  • дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
  • умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
  • вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

  1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.
  2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
  3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
  4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

  1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
  2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
  3. Коньковый прогон. Внешняя часть всей конструкции крыши;
  4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
  5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
  6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать.  При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Мансардная крыша своими руками: пошаговая инструкция + видео



Каждый домовладелец старается максимально эффективно использовать полезное пространство своего дома. Устройство мансарды в подкрышном пространстве – лучшее тому подтверждение. Для тех, кто только планирует создание такого помещения, подскажем, что речь идет об оформлении чердачного помещения таким образом, чтобы оно стало пригодным для проживания. Выгода от такого решения очевидна – жилая площадь дома увеличивается, при этом затрачивается сравнительно небольшой финансовый ресурс. Немаловажно, что может быть устроена мансардная крыша своими руками – чертежи в качестве примера и описания к ним вы найдете в настоящей статье. Ну, а дальше все зависит от вашего старания и желания.

Оглавление:

  1. В чем особенность крыши с мансардой
  2. Проектирование чердачной крыши
  3. Виды стропильных систем крыши с мансардой
  4. Формы чердачных крыш
  5. Вентилируемые/невентилируемые системы

В чем особенность крыши с мансардой

Расскажет о том, что такое мансардная крыша конструкция стропильной фермы. Ключевая функция такой многокомпонентной системы – опора для кровли, при этом полученная нагрузка передается несущим стенам и перегородкам здания.

В идеале крыша этого типа должна иметь скаты с разными углами, что собственно и увеличивает объем полезного пространства. А, еще для чердачной комнаты являются обязательными такие строительные мероприятия, как звукоизоляция стен, их теплоизоляция и защита от влаги.

Важно! Многие технические параметры, касательно устройства крыши, в том числе и мансардного типа отражены с СНиПах №2.09.04-87 «Административные и бытовые здания».

Проектирование чердачной крыши

  • Даже непрофессиональному строителю при создании крыши не обойтись без разработки проекта будущего объекта. В нем отражается геометрическая форма конструкции, габаритные размеры, величина углов наклона скатов.
  • Кроме чертежей, проект содержит перечень материалов, их количество, а в идеале и их стоимость.
  • Кровельная система не может быть реализована без устройства теплоизоляции. При правильном подходе к решению задачи, необходимо выполнить теплотехнический расчет, а на его основе уже подбирается утеплитель для мансардной крыши. Законодатель регламентирует устройство кровельной теплоизоляции в СНиПах №II-3-79: «Строительная теплотехника».
  • Расчетная часть – определение прочностного ресурса будущей конструкции, также является неотъемлемой частью проекта мансардной крыши. Расчетным путем определяются сечения стропильных элементов, балок перекрытий и иных компонентов.



Внимание! Для расчетов можно пользоваться специальными программами, однако к ним можно прибегать, если есть уверенность в том, что все исходные данные верны. Не допускается какое-либо упрощение представленных расчетных схем, поскольку это отрицательно скажется на прочностных качествах будущей крыши. Если не уверены на данном этапе в собственных силах, рекомендуем привлечь профильного специалиста.

Отдельное внимание нужно уделить подбору внешнего кровельного покрытия. Оно не должно излишне перегружать систему, вместе с тем должно обладать долговечностью, безопасностью и презентабельностью.

Виды стропильных систем крыши с мансардой

Вариант # 1 Висячие стропила
  • Основную нагрузку такой стропильной конструкции принимают на себя две опоры – внешние стены строения. При этом ключевой расчет делается на то, что деревянным балкам свойственно сжиматься/сгибаться, а значит необходимости в промежуточной опоре нет. Создаваемая горизонтальная нагрузка перераспределяется на стены.
  • Стропильные балки соединяются между собой с помощью затяжек – металлических или деревянных. Эти элементы располагаются чуть выше основания стропильной ферми или в самом ее низу. От уровня расположения затяжек зависит надежность и прочность конструкции.
  • Величина пролета стропильной системы не должна превышать 8 метров. Чтобы уменьшить прогиб стропильных ног в пролетах такой длины, параллельно затяжкам врезаются ригели.
  • Если пролеты больше, то целесообразным является монтаж, так называемых «бабок» – вертикальных опор с двумя подкосами.
Вариант # 2 Наклонные стропила

Важно! Монтаж наклонных стропил допускается только в том случае, когда расстояние между несущими стенами не превышает 6 метров. Ели выполняется дополнительная опора, то это расстояние может достигать 12 метров, если опор две, то 15 метров.

  • Стропильные конструкции наклонного типа актуальны для строений, имеющих внутренние несущие стены. Опорами для стропил в этом случае будут служить и наружные стены здания, и внутренние. Если решено применить наклонные стропила для здания без внутренних перегородок, то потребуется специально создавать опоры, которые потом можно задекорировать, к примеру, под колонны. Такой конструкции чаще всего отдают предпочтение по причине ее доступности с точки зрения финансов – она самая дешевая.
  • Стропила или специально собранная ферма могут быть установлены непосредственно на стену. Для этого используется мауэрлат – опорный брус. Вверху фермы и стропила собираются воедино прогоном, на который устанавливается конек. Прогон изготавливается из бруса – для деревянной стропильной системы или из металла – для металлической.
  • Повышенная прочность крышной системы обеспечивается за счет монтажа деревянных стропил к стене с использованием проволоки. Здесь стоит учесть, что формировать жесткие соединения нельзя, поскольку изменения температурного и влажностного режима на древесину в любом случае окажут определенное влияние и она с течением времени изменит свои геометрические размеры. Прокладка стропильных ног наружу выполняется сквозь специально обустроенные в стене пазы.

Внимание! Все деревянные конструктивные элементы, прежде чем будут задействованы при устройстве стропильной системы, независимо от ее типа, должны быть обработаны специальными защитными составами, придающими им огнестойкость и влагостойкость.

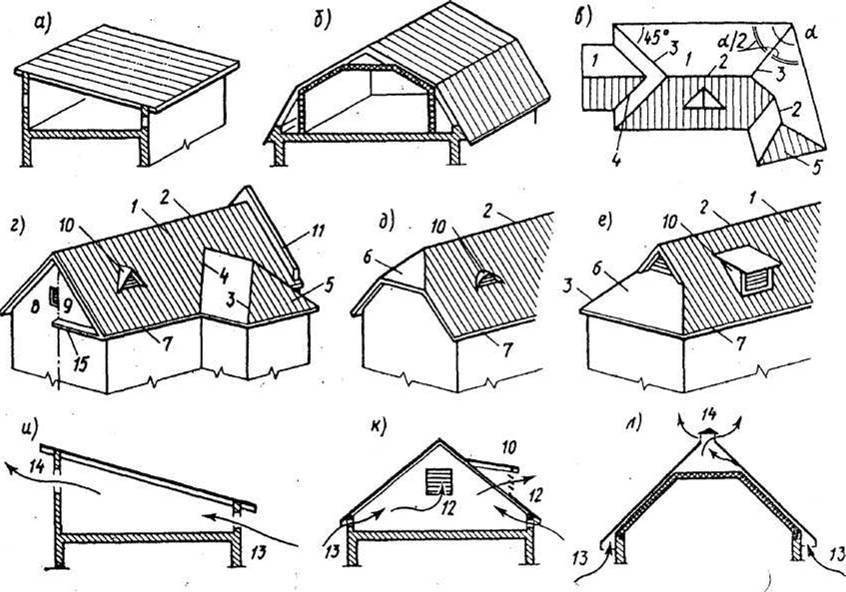

Формы чердачных крыш

Наклонные крышные конструкции разнятся по числу скатов и конфигурации. С учетом этого выделяют системы:

Односкатные

Несущая конструкция, сформированная стропилами, опирается на внешние стены строения, причем имеющие разную высоту. Как правило, такие кровельные модификации применяют при постройке веранд, террас, складских помещений и построек хозяйственного предназначения. Справедливости рад надо отметить, что современная фасадная «мода» все чаще предлагает односкатные крыши и для жилых домов, дополняя их оригинальным декоративные оформлением.

Двускатные

Двухскатная мансардная крыша, которую еще по причине специфического инженерного решения называют щипцовой, и в профессиональной среде, и среди рядовых домовладельцев считается «классикой жанра». Ее конструкционные вариации мы описали выше – висячую и наклонную. При формировании такой кровли может быть реализован равномерный/неравномерный наклон ската То же самое относится и к возможным вариациям размера карнизных свесов.

Важно! Ломаная мансардная крыша – это разновидность стандартной двускатной кровли. Ее отличительные черты – разделение ската на две части различного уклона. Такой подход позволяет максимально рационально использовать подкровельное чердачное пространство. Оптимальные углы для такой конструкции – 30 градусов и 60 градусов. Ломаная система позволяет уменьшить общую нагрузку на несущие конструкции здания, а также исключить скопление снега и воды на поверхности кровли.

Вальмовые

Принадлежат к четырехскатному типу крыши. Два ската имеют трапециевидную форму, а две торцевые поверхности – треугольники (вальмы). В качестве модификаций представлены:

  • полувальмовая крыша;
  • датская крыша – двускатная + вальмовая.
Шатровые

Характеризуются 4-мя скатами, выполненными в виде равнобедренных треугольников, сходящихся вверху в одной точке. Ключевая необходимость – соблюдение симметричности. Являются отличным решением при возведении квадратных или формы многоугольника построек.

Многощипцовые

Такие системы подходят для зданий со сложной разноугольной конфигурацией. Они отличаются большим числом:

  • внутренних углов-ендов:
  • образующихся на пересечении скатов ребер.
Купольные

Купольная или коническая мансардная кровля характерна для круглых зданий.

Вентилируемые/невентилируемые системы

Ее один важный нюанс, который мы не могли не осветить – необходимость устройства вентилируемой кровли. Этот вариант крайне актуален для зданий, находящихся в местности с повышенным уровнем влажности. При возведении кровли между утеплителем и финишным кровельным покрытием целесообразно создать воздушную подушку. Технологий ее устройства несколько, и они все рассмотрены на страницах нашего сайта. В регионах с сухим климатом обустраивается обычная невентилируемая крыша, о принципах создания которой мы также многократно рассказывали.

Также обращаем ваше внимание, что при любой кровельной конфигурации необходимо руководствоваться еще одним нормативным актом – СНиПом №21-01-97: «Пожарная безопасность зданий и сооружений»

В завершение рекомендуем вам посмотреть тематическое видео. Это зарисовка, в которой проведен анализ ошибок, которые неопытные строители допустили при создании мансардной крыши.

чертеж и монтаж кровли фото, видео

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша своими руками чертежи

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

Мансардная крыша своими руками чертежи

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
  • в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

  • Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
  • Деревянные брусья, образующие скат кровли, носят название стропил.
  • Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
  • Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

  • использовать крепежный пояс;
  • тщательно закреплять леса при установке;
  • не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
  • следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы — мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.

Строительство каркаса мансандры

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 — 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Внутренний каркас крыши

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Внутренний каркас крыши

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Ломаная мансардная крыша своими руками

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине — его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

115 фото устройства крыши особого типа

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Фото мансардной крыши

Также рекомендуем посетить:

Мансардная крыша своими руками: чертежи, пошаговая инструкция, видео

Стоимость возведения крыши составляет 25-35% стоимости строительства всего дома, а стоимость работ составляет 50-80% цены материалов, поэтому если строится мансардная крыша своими руками, то экономия может составить 15% всей сметы.

Мансардной называют любую крышу, под которой есть помещения, по высоте пригодные для жилья (мансарда, или мансардный этаж).

Устройство мансардной крыши — сложная и кропотливая работа.

В промышленном строительстве монтаж крыши производится, когда чертежи отображают каждый узел, крепления деталей и сами детали с вынесенными размерами.

Строители не думают про устройство крыши, о том, правильно ли рассчитана нагрузка, их задача – построить каркас, выпиливая шаблоны деталей и скрепляя их между собой, при этом система фиксации элементов крыши тоже указана.

Чтобы разобраться, как сделать мансардную крышу, придется изучить видео, фото и освоить теоретическую часть.

Видео:

Структура мансардной крыши

Комфортная высота потолков для жилого помещения от 2,5 м и выше. Стенами мансардного этажа чаще всего являются скаты крыши, поэтому необходимо обеспечить их теплоизоляцию.

Вершина мансардной крыши – это конек, балка, лежащая параллельно плоскости пола дома, и являющаяся самой высокой точкой крыши. Ребра крыши называют стропилами.

От конька спускаются коньковые (верхние) стропила. Балки чердачного перекрытия соединяют основания левого и правого конькового стропил одной и той же секции крыши.

Стойки (брусья сечением 100х100) зафиксированы на межэтажном перекрытие под прямым углом на расстоянии 0,8-1,5 метра от внешней стены.

Чем выше стойки и чем ближе они поставлены к стенам дома, тем больше будет жилое пространство мансарды.

Боковые (нижние) стропила идут от узла крепления чердачной балки до мауэрлата. Каждая секция мансардной крыши состоит из двух коньковых стропил и двух боковых с каждой стороны.

Система одноименных стропил образует скат – коньковый или боковой.

Наиболее используемый вариант мансардной крыши – ломаная двускатная крыша. В этом случае коньковое и боковое стропило в точки соединения образуют тупой угол.

Если они лежат на одной прямой, то внешне это выглядит как классическая двускатная крыша.

При расчете наклона ската принимаются во внимание материалы будущей кровли и климатические условия, он может составлять от 15 до 45 градусов. Чем больше уклон, тем меньше будет задерживаться снег.

В малоснежных регионах ломаная крыша дома может быть достаточно пологой.

Фото:

В районах с сильными ветрами скат рекомендуется делать достаточно пологим и предусмотреть дополнительное укрепление стропил от высокой ветровой нагрузки.

Стандартный уклон скатов – 30-35 градусов.

Подготовительные работы

Крыша мансардного типа планируется еще до укладки перекрытия между первым и мансардным этажом.

Если в качестве перекрытия у вас будут использованы деревянные балки, то нужно предусмотреть сечение балки и расстояние между балками так, чтобы они выдержали допустимую нагрузку для жилого второго этажа.

Обычно это балки сечением от 150 см и выше при длине 6 м. Такие балки располагаются с расстоянием 80-90 см друг от друга.

Видео:

Система такова, что чем длиннее балка, тем большую нагрузку она будет испытывать в середине. Давление создаст сам пол мансардного этажа, мебель и, собственно, жильцы.

Даже если мансарда планируется под комнаты для отдыха без мебели, балки перекрытия сечением менее 120 см, уложенные с расстоянием 100 см друг от друга, нежелательны.

Надежное устройство обеспечат правильно выбранные для мансардной крыши материалы.

Чем тяжелее будут кровельные материалы, и чем длиннее каркас ломаной крыши, тем большее сечение нужно для бруса, из которого можно будет построить каркас.

Обычно применяются сечения 60х120, 60х100 см.

На многих фото отсутствует устройство армирующего пояса по внешним несущим стенам, когда планируется ломаная крыша.

Система распределения веса такова, что вся тяжесть крыши ложится на балки перекрытия, а они, в свою очередь, переносят этот и свой вес на стены.

Двухскатная крыша одноэтажного строения значительно легче ломаной мансардной, поэтому вполне достаточно мауэрлата (деревянной обшивки по периметру стен ниже балок перекрытия).

Если стены из бруса или кирпича, то мауэрлат справится с тем, чтобы устройство мансардной крыши было надежным. Важно на этапе строительства стен предусмотреть устройство фиксации мауэрлата.

Система должна быть надежной. В случае, когда в качестве материала для стен использован полый шлакоблок или пористый пенобетон, обеспечить крепление мауэрлата к стене сложно.

Удачным решением будет армирующий бетонный пояс, в который на этапе заливки по уровню ставятся стержни для установки мауэрлата.

Его кладут на подложку из рубероида или другого изолирующего материала и выравнивают по внутреннему краю стены.

До фиксации убедитесь, что брусья, образующие мауэрлат, лежат строго параллельно. Даже отклонение в 2-3 см приведет к прогибу ската.

Если дом шириной до 6 метров (максимально допустимый размер безопорной межэтажной балки), то балка перекрытия обоими краями опирается на мауэрлат.

Если ширина дома больше 6 метров и в доме имеются несущие стены, перпендикулярные брусьям перекрытий, то перекрытия устанавливаются по следующей системе: один край бруса крепится к мауэрлату, а второй – к внутренней несущей стене, на которую уже установлен мауэрлат.

В продолжение этой линии укладывается следующая балка от внутренней стены до противоположного внешнего мауэрлата. Зазор между балками должен быть не менее чем 3-4 см.

Если предварительные работы произведены правильно, то вы получили полностью законченное перекрытие между первым и мансардным этажами. Теперь время нарисовать будущий каркас.

Изучение теории начните с фото ломаной крыши и с видео, на котором заснят монтаж мансардной крыши.

Начертите дом с фронтальной стороны, стойки слева и справа, выведите стропила и посчитайте углы наклона. Для изменения укоса ската увеличьте или уменьшите высоту стоек.

Посчитайте длину стропил (косинус угла наклона, умноженный на расстояние от стойки до проекции конька – для конькового ската, и косинус угла наклона бокового ската, умноженный на расстояние от мауэрлата до стойки – для боковых стропил).

Посмотрите видео различных вариантов крепления брусьев между собой. Качественное крепление обеспечит надежный каркас.

Если климатические условия будут чрезмерно перегружать высокую ломаную крышу ветрами, а ширина дома не позволяет выделить много места под неиспользуемое пространство за стойками, то можно уменьшить высоту стоек и после окончания строительства провести монтаж встроенных шкафов по всему периметру боковых стен мансарды.

Порядок сбора каркаса

Каркас крыши делайте только из качественной древесины. Основной признак «лежалого» дерева – темный цвет.

Если не удается купить высушенную в сушильной камере древесину, то приобретайте сырую, но еще на этапе строительства стен.

Свежее дерево использовать для каркаса нельзя – под воздействием нагрузок оно потеряет форму и прогнется.

Сырой брус можно высушить естественным путем за полтора-два месяца.

Для этого выкладываем его четко по уровню с расстоянием между брусьями до 5 см. Никакие два бруса не должны соприкасаться. Через каждые 75-100 см брус должен опираться на ровную поверхность.

Видео:

В качестве точек опоры можно использовать шлакоблок, выложенный на ровной площадке, но ни в коем случае нельзя применять другой брус, предназначенный для каркаса.

В солнечную и теплую погоду брусья сохнут естественным образом, а в дождливую погоду их нужно накрывать. Изготовление каркаса допускается только из полностью просохшей древесины.

Начинайте монтаж, убедившись, что для стоек и стропил выбраны ровные деревянные брусья и в них отсутствуют трещины и сучки.

Распиленные по шаблону деревянные заготовки одного типа должны быть обработаны противопожарным средством и смесью, предотвращающей образование грибка.

Обработку следует производить дважды с интервалом в 1-2 суток. Монтаж можно начинать, когда дерево высохло после обработок.

Видео:

Порядок сбора каркаса пошагово:

  • Установка стоек. Сверху брусьев перекрытия кладем без фиксации 5-6 досок, толщиной 5 см. Они образуют пол, по которому можно безопасно перемещаться. Одинакового размера брусья устанавливаются на перекрытия по уровню. Сначала ставятся крайние. Обязательно нужно убедиться, что противоположные расстояния между стойками равны. Затем между крайними брусьями протягивается шнур. Он выполняет функцию уровня, по которому выставляются все остальные. Сверху на стойки кладется и фиксируется обвязка. Теперь у нас получился прямоугольник, в который монтируются все остальные опоры. Для уменьшения шаткости конструкции стойки нужно раскрепить укосинами к брусьям перекрытия. Именно стойки – самое слабое место в системе каркаса, поэтому уделим особое внимание их фиксации. Стойку с балкой перекрытия нужно зафиксировать с помощью строительной скобы размера 12-14. Когда установлены все стойки, расклиньте их с перекрытием с помощью бруса сечением 50-60 см. Стоит дополнительно скрепить их по внешней стороне между собой с помощью необрезной доски;
  • Монтаж верхних скатов (двухскатная крыша). В верхней точке стропила скрепляются между собой скобами. Коньковое стропило опирается на обвязку стоек и фиксируется к балке чердачного перекрытия. Монтаж верхнего треугольника мансарды нужно производить только на земле и поднимать полностью готовую конструкцию. Треугольник укладывается на стойки и прикрепляется к ним скобами. Сразу как закончен монтаж второго треугольника, необходимо соединить их в нескольких местах между собой. Когда выставлены все конструкции, можно зафиксировать их обрешеткой;
  • Вверху каждого бокового стропила выпиливается паз глубиной 3-4 см, в него заводится обвязка стоек. Угол паза равен углу наклона ската. Внизу бокового стропила также делается паз для установки его на мауэрлат. За счет этих двух пазов стропило ненагруженное может стоять без фиксации. До приложения нагрузки, которую будет нести обрешетка, нужно зафиксировать боковое стропило скобой к обвязке и к мауэрлату. Дополнительную фиксацию стоит провести саморезами, закрученными в местах крепления стропила, под углом;
  • Обрешетка – обрезная или необрезная доска или плита ОСБ – фиксируется к стропилам при помощи саморезов. Края скатов должны быть ровными. Расстояние между составляющими обрешетки зависит от кровли. Для шифера допускается расстояние в 3-4 см, а для битумной черепицы требуется сплошная обрешетка;
  • Осталось построить фронтоны и утеплить скаты и ломаная мансардная крыша готова.

В процессе реализации каждого шага делайте фото и видео. Это поможет понять ошибки в случае, если полученный результат вас не удовлетворит.

Видео:

Для работы вам потребуются инструменты:

  • молотки разного размера;
  • шуруповерт;
  • циркулярная пила;
  • плоскогубцы и мелкий столярный инструмент.

Видео:

Также потребуются расходники:

  • скобы размера 12 или 14;
  • саморезы по дереву длиной 45-50 см для обрешетки и длиной 150 для дополнительной фиксации стропил;
  • гидробарьер;
  • строительный степлер;
  • в качестве страховки – пояс монтажника.

Лучше позвать на помощь 2-3 помощников (распил реально сделать самостоятельно на земле, а вот монтаж конструкций на высоте невозможно произвести в одиночку).

Изложенная система позволяет рассчитать каркас и произвести монтаж мансарды даже без опыта и специальных знаний. Мансардная крыша своими руками монтируется легко за 2-3 недели.
Видео:

Руководство по переоборудованию чердаков

— подробная информация о том, как успешно осуществить переоборудование чердаков — Harvey Norman Architects — Кембридж — Сент-Олбанс — Бишопс Стортфорд — жилые помещения — Кембриджшир

Ванные комнаты переоборудованных чердаков

Вы можете добавить ванную душевая в вашем мансардном переоборудовании. Лучшее место для этого — прямо над существующей ванной комнатой. Это должно гарантировать, что вы сможете подключиться к существующим канализационным и водопроводным сетям без необходимости использования чрезмерных трубопроводов.Любая ванная или душевая комната также должна быть оборудована вытяжным вентилятором для улучшения вентиляции. Мы рекомендуем вам определиться с расположением любых ванных комнат на ранней стадии планирования пространства.

Если вы собираетесь оборудовать ванную комнату в своем лофте, убедитесь, что вы следуете этим советам:

  • Разместите душ там, где есть полная высота над головой

  • В идеале для туалета и умывальника требуется полная высота над головой

  • Ванну можно заправить под карниз

  • Влажная комната может быть экономичным вариантом, но требует полного заполнения резервуара

  • Используйте пустоты в стенках с стойками для скрытых смесителей для душа и смесителя

  • Скрытые цистерны в металлические рамы для встраивания в интерьер идеально подходят

  • Хорошее освещение и большие зеркала от стены до стены создают иллюзию пространства

  • Настенная сантехника помогает сделать маленькую ванную комнату более просторной

Использование система мацератора

Если вы хотите добавить туалет на своем новом чердаке, но в существующем грунтовом ящике нет подходящего расположения, вам нужно будет объявить d новый или, если это непрактично или дорого, можно установить мацераторную систему с насосом.

Мацератор — это небольшая коробка, которая находится за унитазом. Его можно спрятать за стеной, хотя доступ к нему понадобится. Основная концепция мацератора заключается в том, что в нем используются вращающиеся лезвия, которые пережевывают отходы и уменьшают их количество, чтобы они могли комфортно проходить через ваши обычные трубопроводы. Мацератор также можно использовать для откачки воды из душа или раковины.

Хотя мацератор — отличный способ решить сложные проблемы с водопроводом, он имеет некоторые недостатки:

  • Вы должны придерживаться «основ» и избегать промывки чего-либо сложного, например предметов гигиены

  • Это может быть шумно. и продолжит выполнять свою работу в течение примерно 30 секунд после промывки

  • Поступали сообщения о закупорках и запахах, исходящих от устройства

Однако есть рекомендуемые способы использования мацератора, которые минимизируют риск из этих недостатков.

Как рисовать наклонные потолки / крыши (приложение) — Справочный центр RoomSketcher

Узнайте, как создавать простые наклонные потолки / наклонные крыши. В этой статье описаны действия при использовании приложения RoomSketcher на компьютере или планшете.

Эта статья содержит следующие темы:

О наклонных потолках

Наклонные потолки

создаются с использованием высоты потолка . Установив некоторые высоты потолка выше, а некоторые ниже, RoomSketcher создаст наклонный потолок между двумя точками.

Установка высоты потолка

  1. Открыть проект.
  2. Нажмите красную кнопку Mode и откройте режим Walls .
  3. Щелкните инструмент «Выбор», а затем щелкните конец стены или разделительной линии (при выборе конца появляются 4 серые стрелки, как показано на изображении ниже).
  4. Справа щелкните Дополнительные свойства .
  5. В поле Высота потолка введите высоту потолка в этом месте.

    Примечание : Соединительные стены должны иметь одинаковую высоту в месте соединения.

  6. Справа от значения высоты потолка вы увидите одну из трех букв:
    • F (фиксированный) = Вы указали новую высоту потолка.
    • C (Рассчитано) = Высота потолка рассчитывается на основе других значений высоты потолка, которые вы указали.
    • L (Уровень) = используется значение по умолчанию, заданное в свойствах уровня.
  7. Щелкните, чтобы выбрать другую стену или конец перегородки и установить ее высоту, как описано выше.

    В приведенном выше примере мы разместили разделительную линию в центре с высотой потолка 3300 мм и параллельными стенами с обеих сторон высотой 2500 мм. Смотрите снимки этого проекта ниже.

Для просмотра наклонных потолков

Один из способов увидеть наклонные потолки — использовать камеру, чтобы делать снимки внутри или снаружи здания.

Снимок с камеры, расположенной снаружи здания

Снимок с камеры, установленной внутри здания

Совет. Пользователи VIP и Pro могут просматривать свои наклонные потолки в режиме реального времени, нажав кнопку 3D на верхней панели инструментов.

Пример живого 3D плана этажа

Лучшие советы по наклонным потолкам

  • Все стены и перегородки, которые используются для указания высоты потолка, должны быть нарисованы точно под углом 90 градусов.
  • Лучше всего установить высоту потолка для внешних стен (после того, как вы нарисовали все внешние стены), прежде чем вы начнете рисовать внутренние стены.
  • Если вы изменяете несколько высот потолка вдоль соседней стены, игнорируйте любые сообщения об ошибках, пока вы не измените все соответствующие высоты потолка (вы можете увидеть временное сообщение об ошибке, что высоты не совпадают, поскольку вы меняете высоты).
  • Разделительные линии можно использовать для обеспечения мест для установки высоты потолка, как показано в примере в этой статье. Разделительные линии не видны на ваших планах этажей. Чтобы узнать, как рисовать стены (включая разделительные линии), см. Рисование стен и комнат (приложение).
  • Приложение RoomSketcher не предназначено для создания сложных наклонных потолков.
  • ОТКЛЮЧИТЕ потолок на балконе и в других местах за пределами помещения. В режиме Walls щелкните область или комнату, чтобы выбрать ее, щелкните Advanced Properties и установите для параметра Show Ceiling значение OFF.
  • Если вы получаете сообщение об ошибке, но не уверены, что вызывает ошибку, полезно отключить потолок в некоторых комнатах по очереди. Если сообщение об ошибке исчезает после того, как вы сняли потолок в комнате, значит, проблема связана с этой конкретной комнатой. Тогда проверьте стены и перегородки в этой комнате.
  • Если наклонный потолок соединен с изогнутой стеной, установите для параметра Show Ceiling значение OFF, чтобы получить хороший результат для планов этажей Live 3D.

Еще нет приложения?

Убедитесь, что вы скачали приложение RoomSketcher на свой компьютер или планшет.

Загрузить сейчас ->

Идеи преобразования чердака — как создать дополнительные комнаты на чердаке

  • Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

  • Большинство чердаков не получают особой любви. Часто забитый хламом на всякий случай и вещами, которые не видели свет уже 20 с лишним лет, это место, которое созрело для ремонта.Очистите свое пространство от беспорядка, и вы сможете превратить его в красивое многоцелевое пространство.

    Правильно начните свой следующий проект с нашим разделом планирования проекта

    Переоборудование чердака или пристройка чердака — отличный способ добавить дополнительное пространство, если вам нужна еще одна спальня, ванная комната, кабинет или игровая комната. Но вы должны быть уверены, что вложения окупятся, не говоря уже о перебоях в работе.

    Подходит ли мой чердак для переоборудования?

    Изображение предоставлено: Малкольм Мензис

    В идеале ваш чердак должен быть 2 кв.2 м или выше в средней точке. Если ваш показатель ниже, возможно, вам стоит пересмотреть свою оценку. Строительные нормы и правила не устанавливают минимальную высоту помещения, но есть лестницы и доступ. Обходной путь — это понизить потолок в комнате ниже — вам нужно будет установить новый пол на чердаке как часть переоборудования, так что это не такой радикальный проект, как кажется.

    Затем посмотрите на любые препятствия — есть ли резервуар для воды или дымоход, которые, возможно, нужно переместить? Наконец, проверьте свою крышу — есть ли у нее крутой уклон, который ограничивает высоту вокруг комнаты и может потребовать перепроектирования слухового окна или крыши? Крыша также должна быть защищена от атмосферных воздействий и утеплена.Прокрутите вниз, чтобы получить больше практических советов и идей по переоборудованию лофтов для вдохновения.

    Идеи переоборудования лофта

    1. Побег в тихую гостиную

    Изображение предоставлено: Polly Eltes

    Создайте идеальное место для уединения в своем доме с дополнительным жилым пространством на чердаке. Хотя все мы любим проводить время, общаясь с членами семьи или друзьями, время, чтобы восстановить силы самостоятельно, очень ценно. Сделайте вещи повседневными с классическим диваном и несоответствующим креслом в нейтральных тонах и купите пару супер-крутых аксессуаров, таких как пуф и коврик, чтобы сделать его своим.

    2. Добавьте тихую гостевую комнату

    Изображение предоставлено: Дэвид Джайлс

    Не всегда удобно размещать главную спальню на чердаке, особенно если у вас очень маленькие дети. Так почему бы вместо этого не превратить его в модное гостевое пространство, которое вы можете вернуть, когда дети подрастут. Бабушку, дедушку или друзей можно держать подальше от тех, кто рано встает, и наслаждаться спокойным ночным сном — даже если вы этого не сделаете!

    Высокий чердак этого владельца позволил им создать просторную гостевую комнату и при этом оставить немного места на крыше для хранения вещей.

    Увидеть больше этого пространства… До и после: от мягкой и скучной до яркой и красивой спальни

    3. Поднять кухню

    Изображение предоставлено: Тайсон Садло

    Переоборудование чердака открывает возможность полностью изменить планировку дома. Создайте автономную квартиру в комнатах вашего существующего дома — отличная идея для детей-подростков или для того, чтобы частые гости чувствовали себя как дома. Кухня на чердаке также может быть идеальной для тех, кто создает настоящий домашний офис со всеми удобствами.

    4. Выход на балкон

    Изображение предоставлено: Polly Eltes

    Главная спальня этого переоборудованного амбара выглядит еще более роскошной из-за балкона Джульетты с двойными дверями, тщательно спроектированного вокруг деревянной конструкции здания. Это особенно эффективно в кровельном пространстве, где может быть сложно установить окна Velux или слуховое окно на скате крыши.

    Связано: идеи спальни на чердаке, чтобы добавить вау-фактор любому пространству лофта

    5.Пусть сияет конструкция

    Изображение предоставлено: Алистер Николлс

    Владельцам переоборудованного каретного сарая удалось втиснуть эту ванную комнату в карниз. Они хотели, чтобы стиль ванной комнаты отражал наследие здания, поэтому они сохранили открытую древесину и выкрасили ее в белый цвет, чтобы придать ей легкость и воздушность.

    6. Зонирование открытого пространства

    Изображение предоставлено Ником Смитом

    Прелесть выхода на чердак — это то, что пространство для создания просторных комнат.Из-за наклонных крыш часто бывает полезно сохранять открытую планировку, но с умным зонированием вы можете создать многофункциональные цели в пространстве. Позвольте архитектуре определять разные зоны для спальни, домашнего офиса, игровой комнаты и т. Д.

    7. Побалуйте себя атмосферой бутик-отеля

    Изображение предоставлено: BC Designs

    Когда вы собираетесь изо всех сил создавать пространство мечты, зачем отказываться от снисходительных возможностей. Эта спальня на чердаке выглядит достойной отеля в стиле бутик благодаря размещению потрясающей отдельно стоящей ванны в пространстве спальни.Не упускайте из виду внимание к деталям, которые сделают вашу спальню на чердаке прекрасной.

    8. Будьте внимательны к индивидуальным решениям

    Изображение предоставлено: Spaceslide

    «Максимально используйте неиспользуемое пространство чердака с чердачными шкафами», — советует Энди Бриггс, постоянный дизайнер интерьеров Spaceslide. «Вы можете подумать, что места под наклонными карнизами неудобны и бесполезны, но при тщательном планировании и некоторой изобретательности пространство может открыть массу возможностей.Главное здесь — сделать заказ. Ваш лофт — уникальное пространство, поэтому обычная мебель не поможет. Гардеробы-чердаки должны быть спроектированы таким образом, чтобы легко вписываться в контуры комнаты, заполняя все доступное пространство ».
    Шкафы-чердаки

    ‘работают лучше всего, когда они сделаны по индивидуальному заказу и оснащены наборами для хранения, которые отвечают всем вашим требованиям, будь то место для хранения дополнительной одежды или стеллажи для хранения менее часто используемых вещей из дома. Кроме того, раздвижные двери шкафа можно удобно установить так, чтобы они проходили вдоль наклонного потолка, чтобы использовать пространство от пола до потолка.’

    9. Превратите узкую мансарду в детские спальни

    Изображение предоставлено: Polly Eltes

    Обычно чердак превращают в главную спальню. Но когда вы имеете дело с узким пространством, может оказаться более практичным превратить чердак в одну или две детские спальни меньшего размера. Затем вы можете перенастроить нижний этаж, чтобы получить это пространство мечты для мамы и папы.

    Эта койка достаточно широка, чтобы комфортно спать маленькому человеку, а внизу есть место для игрушек.В то время как для взрослых это могло быть жесткое сжатие.

    10. Осуществите ванную комнату своей мечты

    Изображение предоставлено: Уильям Годдард

    Обычно мы не имеем возможности мечтать о наших ванных комнатах, но, возможно, ваш чердак может это изменить. Выделив все пространство для спа-отдыха, вы действительно сможете насладиться такими функциями, как душевая кабина и раковина для двоих.

    Связано: Идеи душевой, которые помогут вам спланировать лучшее пространство для вашей ванной комнаты

    Не позволяйте деревянным балкам создать идеальную душевую кабину на чердаке.Использование одного листа стекла без рамы, удерживаемого на месте двумя гладкими стержнями из нержавеющей стали, делает этот корпус в стиле влажной комнаты минималистичным и ненавязчивым. Слив на уровне пола — также отличный способ не потерять драгоценную высоту в душе.

    11. Оставьте свой лофт открытой планировки

    Изображение предоставлено: Дэвид Джайлс

    Тщательно продумайте имеющееся у вас пространство. Иногда лучше оставить чердак открытым, чтобы компенсировать отсутствие больших окон. Также может быть, что у вас есть комната двойной высоты, которая частично выиграет от впечатляющего ощущения антресольного уровня.Это желанный и привлекательный образ.

    Здесь в этой спальне есть ванная на несколько ступенек, но вы можете создать спальную зону над гостиной или наоборот.

    12. Построить низкоуровневое хранилище

    Изображение предоставлено: Рэйчел Смит

    Иногда сложно понять, что делать с неудобно низким пространством между скатом крыши и полом. Однако в этом элегантном домашнем офисе он привык к совершенству. Индивидуальное решение включает ящики для документов и корзины для периодически используемых предметов, таких как принтеры.

    13. Превратите его в логово подростка

    Изображение предоставлено: Лиззи Орм

    Мы знаем, что не каждый подросток — «Кевин» (из знаменитых зарисовок Гарри Энфилда). Но даже в этом случае им нравится свое собственное пространство, которое они могут использовать с друзьями вне пределов слышимости родителей. Вот почему чердак может стать идеальной спальней для подростка.

    В этом большом помещении есть отдельная зона отдыха, «гардеробная» и крутое подвесное кресло, которое максимально использует высоту потолка.

    14. Максимально используйте естественное освещение

    Изображение предоставлено: Уильям Годдард

    Пусть вас не пугает кажущееся неудобным место. Здесь стены имеют симпатичную форму, чтобы через слуховое окно проникало как можно больше света. Слуховые окна выходят из крыши и создают дополнительное пространство. Однако требуется больше работы, и они могут быть дороже, чем Velux.

    Вам понадобится надлежащий доступ к лестнице с мансардным окном, для чего может потребоваться разрешение.Но дополнительные расходы и работа могут окупиться с добавленной стоимостью, которую принесет пространство.

    Хорошая идея — поставить красивую ванну рядом с естественным источником света и наслаждаться видом, пока вы принимаете ванну. Плитка под дерево, имитирующая деревянную облицовку, придает этой ванной комнате загородный вид.

    15. Обойтись без лестницы

    Изображение предоставлено: Дэвид Джайлс

    Если все, что вам нужно, это немного дополнительного места для хранения вещей в компактной комнате, почему бы не добавить прочную лестницу для доступа на чердак выше.Это отличный способ максимально эффективно использовать неиспользуемое пространство без необходимости строить дорогостоящие лестницы. В нем также есть удивительная особенность — кому не понравится маленькая закутка, в которой можно спрятаться?

    16. Превратите угловую стену в конструктивный элемент

    кредит изображения: Лиззи Орм

    Пусть вас не смущают потолки неуклюжей формы и крошечные пространства. Нарисуете ли вы маленькое панно или целую комнату, рисуете ли вы бумагу или рисуете на бумаге, используйте цвет или узор, чтобы создать уникальный вид. Цвет фона имеет большое влияние на общее ощущение комнаты — выберите более глубокие и приглушенные цвета в спальне, чтобы почувствовать спокойствие, или выберите яркий и смелый, чтобы получить идеальное пространство для пробуждения.

    17. Раскройте кирпичную кладку

    Изображение предоставлено: Дэвид Джайлс

    Оставьте одну стену неокрашенной и обнажите кирпичную кладку, чтобы получился стильный элемент, который будет особенно круто смотреться на чердаке с наклонными потолками. Если ваши кирпичи не в хорошем состоянии, вокруг много обоев, которые помогут вам создать такой же вид, поэтому не думайте, что вам нужно сразу же удалять штукатурку!

    Все, что вам нужно знать о переоборудовании чердаков

    С чего начать преобразование чердака?

    Изображение предоставлено: Алистер Ничоллс

    Во-первых, определитесь со своими требованиями и подумайте, как вы будете использовать пространство.Вам нужна еще одна спальня, ванная или домашний офис? Как только вы это узнаете, посмотрите на план этажа, чтобы определить, как лучше всего использовать комнату. Кроме того, помните, что в большинстве лофтов потолки под углом, что может ограничить тип мебели, которую вы можете поставить.

    Сколько стоит переоборудование чердака?

    Изображение предоставлено: Дуглас Гибб

    «Переоборудование чердаков может стоить всего 12 000 фунтов стерлингов для небольших проектов и от 40 000 фунтов стерлингов для более крупных проектов», — говорит Джуд Тугман, управляющий директор Architect Your Home.Эти цифры будут варьироваться в зависимости от вашего местоположения, используемых материалов и размера вашего чердака.

    Простое переоборудование чердака Velux часто является самым дешевым решением, поскольку наклон крыши не изменяется, он сохраняет внешний вид собственности, но может также привести к ограниченной высоте. В качестве альтернативы, мансардное переоборудование мансардного типа имеет вертикальные окна и двери, которые обеспечивают полное пространство над головой и большие возможности, когда дело доходит до лестниц.

    Мансардные переоборудованные чердаки выглядят менее квадратными, чем слуховые окна, из-за наклона задней стены в 70 градусов и поднятой кирпичной кладки стен, но для этого требуется разрешение на строительство.Другой вариант — переоборудование сборных чердаков на замену, но они дорогие и стоят в среднем около 55 000 фунтов стерлингов. Однако есть способы сэкономить, например, поменять слуховое окно на фонари.

    Между прочим, средний чердак в Великобритании содержит товары на сумму в среднем 2000 фунтов стерлингов, так почему бы не провести генеральную уборку и посмотреть, сможете ли вы увеличить свой бюджет? Хорошая переоборудование чердака может добавить от 10 до 20 процентов стоимости дома без необходимости жертвовать садовым пространством, необходимым для пристройки первого этажа.

    Вам нужно разрешение на строительство для переоборудования чердака?

    Переоборудование чердака редко требует разрешения на строительство *, если только вы не поднимаете линию крыши или не меняете ее структуру, но для этого потребуется разрешение строительных норм. Это гарантирует, что конструкционная прочность нового пола будет достаточной, а помещение и крыша будут устойчивыми с помощью надежно спроектированных лестниц и т. Д.

    Инспектор строительного контроля посетит, чтобы убедиться, что работа соответствует нормам, и выдаст акт о завершении.Если ваш дом является двухквартирным или имеет террасу, к вам также будут применяться требования к стене для вечеринок.

    Требуется разрешение на строительство, если крышу планируется расширить или изменить и она превышает указанные пределы и условия, или если вы живете в обозначенной зоне (например, в национальном парке, Бродс, Районе выдающейся природной красоты, заповедник или объект всемирного наследия), и работы включают пристройку крыши. Ознакомьтесь с ограничениями и условиями на сайте правительственного портала планирования.

    Есть ли еще какие-то правила, о которых мне следует знать?

    кредит изображения: Мел Йейтс

    Правила не слишком сложные — вам понадобится сертификат законной застройки от местных властей, а строительство должно быть одобрено их Службой контроля зданий (или утвержденным инспектором). Они проверит его соответствие основным стандартам по конструкции, вентиляции, изоляции, пожарной безопасности и так далее.

    Они не несут ответственности за проверку общего качества столярных изделий и отделки.Выбирая компанию, ищите расценки и, еще лучше, спросите рекомендаций у друзей, родственников и соседей.

    Для переоборудования лофта вам может потребоваться соглашение о неприкосновенности частной жизни. Стена для вечеринок — это общая стена, обычно между террасой или смежная. Соглашение Party Wall — это письменный договор всех владельцев о том, что они соглашаются на работу. Уведомление будет отправлено всем заинтересованным сторонам в письменной форме.

    Сосед может попросить назначить инспектора стены для вечеринок для проверки планов и подготовки награды Party Wall Award (согласованный документ, определяющий, как должна продвигаться работа), или он может подписать отказ, если работа будет согласована.

    Что при этом задействовано?

    Необходимо установить слуховые окна, люки и окна, укрепить стропила и утеплить крышу, а также оборудовать лестницу для доступа. Любые перегородки должны быть построены вместе с первым ремонтом сантехники и электрики, а также вытяжкой, если переоборудование включает в себя ванную комнату. Наконец, нужно будет установить радиаторы.

    А что с изоляцией?

    Хорошая изоляция снижает счета и помогает окружающей среде, и теперь она также подпадает под нормативные требования.Доступно несколько вариантов, в том числе шерсть, которая более экологична. Часто инспектор строительного надзора уточняет, что вам нужно, поскольку крышу можно утеплить двумя способами — либо заполнить пространство между стропилами, либо установить изоляцию поверх них, что не так практично.

    Кого мне следует нанять для переоборудования лофта?

    Для сложных проектов может потребоваться опыт архитектора, но лучше подойдут дипломированный геодезист или инженер-строитель. Большинство инженеров-строителей могут разработать планы переоборудования, а также структурные расчеты, необходимые для деревянных и стальных компонентов кровельного пространства.

    Спросите совета у друзей или поищите в Интернете специализированную компанию по конверсии, которая сможет справиться со всем проектом.

    Вентиляция чердака — все, что вам нужно знать

    Фото: istockphoto.com

    На первый взгляд это может показаться нелогичным: вы изолируете свой дом, чтобы уменьшить колебания температуры и сэкономить на счетах за коммунальные услуги, но затем вы позволяете свежему воздуху протекать через чердак независимо от времени года. Однако наука, лежащая в основе вентиляции чердаков, хороша.Герметичные чердаки задерживают излишки тепла и влаги, что может привести к сокращению срока службы черепицы. И дополнительное тепло — это не только проблема лета — зимой горячий воздух чердака может растапливать снег на крыше в течение дня и снова замерзать, когда температура падает в течение ночи, создавая ледяные дамбы, которые приводят к внутренней утечке и повреждению крыши. Однако обеспечение надлежащей вентиляции чердака в соответствии с этими рекомендациями может избавить вас от стресса и хлопот, связанных с аварийным ремонтом крыши.

    Как работает вентиляция чердака

    Вентиляция чердака работает по принципу естественного подъема нагретого воздуха, в основном с использованием двух типов вентиляционных отверстий:

    • Воздухозаборники , расположенные в самой нижней части крыши под карнизом, позволяют прохладный воздух для входа на чердак.
    • Отверстия для выпуска горячего воздуха , расположенные на вершине крыши, позволяют выходить горячему воздуху.

    Использование этого естественного процесса, называемого пассивной вентиляцией, является наиболее распространенным способом вентиляции чердака. Чтобы облегчить обмен теплым и холодным воздухом, общее практическое правило предполагает установку не менее 1 кв. Футов вентиляционных отверстий на каждые 300 кв. Футов мансардного этажа. Строительные нормы и правила различаются, поэтому уточняйте у местных строительных властей особенности вашего района.

    Не хочешь делать самому?

    Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

    +

    Фото: istockphoto.com

    Воздухозаборники

    Воздухозаборники чердака обычно устанавливаются непосредственно в потолке, либо в виде отдельных вентиляционных отверстий, расположенных через каждые несколько футов, либо в виде одного непрерывного перфорированного перекрытия, проходящего по всей длине карниза . Несмотря на то, что они эффективны для втягивания более холодного воздуха, самая большая проблема, создаваемая этим типом вентиляционных отверстий на потолке , заключается в их расположении: домовладельцы могут слишком легко случайно заблокировать их при утеплении чердака.К сожалению, заблокированные вентиляционные отверстия на потолке так же плохо, как и без них, потому что они препятствуют свободному проникновению свежего воздуха на чердак.

    Дома с двускатной крышей могут также иметь вентиляционные отверстия, расположенные сбоку от дома как можно выше в пределах пика фронтона. Будь то круглые, треугольные или прямоугольные, эти вентиляционные отверстия на фронтонах могут быть окрашены в цвет сайдинга или отделки, чтобы они дополняли, а не отвлекали от внешнего вида дома. Более того, они особенно ценны тем, что могут выполнять функции как приточных, так и вытяжных вентиляционных отверстий, в зависимости от направления ветра.В большинстве случаев их расположение возле пика крыши позволяет теплу рассеиваться через ее покрытие. Когда ветер дует перпендикулярно крыше и имеет достаточную скорость, он может проникнуть через отверстие; однако ветер, который слишком слабый или не дует прямо у входа в вентиляционное отверстие, мало поможет охладить помещение.

    Выхлопные отверстия

    Отвод всего тепла, которое поднимается и задерживается на чердаке, может быть достигнуто с помощью одной или комбинации из трех следующих моделей вентиляционных отверстий в дополнение к многоцелевым фронтальным вентиляционным отверстиям, упомянутым выше.

    • Вентиляционные отверстия конька — отверстия, которые проходят по всей длине вашей крыши вдоль конька, — часто видны только обученному глазу. Скрытые на виду и часто замаскированные специальной кровельной черепицей, они являются особенно популярным средством вентиляции, поскольку не нарушают линию крыши (см. Пример на The Home Depot). Монтаж такого типа вентиляции чердака предполагает оставление щели в обшивке по коньку и ее прикрытие перфорированной форточкой.
    • Статические вентиляционные отверстия часто выступают из линии крыши благодаря специальным крышкам, предназначенным для предотвращения попадания любых осадков — дождя, мокрого снега, града и снега — на чердак. Домовладельцы могут выбирать из множества форм и цветов, которые максимально соответствуют их черепице, чтобы вентиляционные отверстия не казались слишком неуместными на крыше. Один из статических вентиляционных отверстий — это вентиляция турбины, которая использует ветер для питания своего закрытого вентилятора — все, что требуется, — это легкий ветерок, чтобы вращать лопасти и высасывать тепло из чердака (см. Пример на The Home Depot).Опять же, независимо от типа статического вентиляционного отверстия, оно должно располагаться как можно ближе к гребню; домовладельцы, обеспокоенные тем, как добавление может повлиять на привлекательность бордюров, могут размещать их только вдоль задней стороны крыши, чтобы минимизировать видимость с улицы.
    • Наконец, в отличие от остальных моделей, использующих пассивную вентиляцию, вытяжные вентиляционные отверстия с приводом от двигателя оснащены вентилятором, работающим от электричества или солнечной энергии, для создания эффекта, аналогичного эффекту турбины (см. Пример на Amazon).Стандартная вытяжная вентиляция с электроприводом включается, когда температура внутри чердака достигает заданного предела, и работает, пока температура не упадет. Хотя эти электрические вентиляционные отверстия действительно эффективно отводят тепло, они будут забирать больше прохладного воздуха из любых утечек воздуха в потолке дома (читай: центральное кондиционирование воздуха в вашем доме), чем вентиляционные отверстия на потолке, просто потому, что это проще. Учитывая, что им уже требуется некоторое количество электроэнергии для питания, дополнительная энергия, потраченная на кондиционер, охлаждающий весь дом , может сделать этот тип вентиляции менее желательным вариантом, особенно если чердак плохо герметичен.

    Фото: istockphoto.com

    Вентиляция готовых чердаков

    Учитывая, что квадратные футы имеют большую жилую площадь, многие домовладельцы обращаются на свои чердаки в поисках небольшой дополнительной комнаты. Когда чердак становится частью дома, подлежащего обогреву и охлаждению, вентиляционные отверстия на фронтоне и на крыше становятся невозможными, но нижняя сторона крыши (обшивка и стропила) все еще может сильно нагреваться без воздушного потока.

    Ответ — стропильная вентиляция. Стропильные вентиляционные отверстия или изоляционные перегородки устанавливаются в любом пространстве стропил, чтобы создать узкие зазоры, которые направляют свежий воздух из вентиляционных отверстий на потолке к вершине крыши.Эти специальные вентиляционные отверстия , а не не влияют на законченный вид внутри реконструированного чердака. Вместо этого свежий воздух по-прежнему поступает через вентиляционные отверстия в потолке и проходит по нижней стороне обшивки, пока не достигнет конькового вентиляционного отверстия или не может быть выпущен с помощью другого типа вытяжной вентиляции, что позволяет домовладельцам сохранять прохладу, не нарушая их эстетики (см. Пример на Хоз. Депо).

    Не хочешь делать самому?

    Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

    +

    Причина №1, по которой электрические вентиляторы на чердаке не помогают

    Три года назад я написал статью под названием Не позволяйте чердаку сосать — электрические вентиляторы на чердаке — плохая идея . Спустя почти сто тысяч просмотров страниц и 93 комментария он все еще вызывает много шума. Я не знаю, почему так много людей так настороженно относятся к вентиляторам на чердаках, но вот несколько вещей, которые они сказали мне в комментариях:

    Три года назад я написал статью под названием Не позволяйте своему чердаку сосать — электрические вентиляторы на чердаке — плохая идея .Спустя почти сто тысяч просмотров страниц и 93 комментария он все еще вызывает много шума. Я не знаю, почему так много людей так настороженно относятся к вентиляторам на чердаках, но вот несколько вещей, которые они сказали мне в комментариях:

    Вам действительно стоит провести больше исследований, прежде чем публиковать подобные блоги.

    Здравый смысл !!!! находится в строительном мире, вам действительно стоит иногда его проверить.

    Я бросаю вызов вам в любой день битве за прикладные знания в этой области. Именно такие люди, как вы, заставляют людей, которым нужен вентилятор на чердаке, усомниться в разговоре с настоящим профессионалом.

    Да, и давайте не будем забывать: «Вы просто не понимаете, леди, что нам нужен не только охлаждающий эффект». Вчера у меня появился еще один такой умный и остроумный, что я не знала, как ответить: «Хорошо… я скажу это, потому что никто другой не будет… Эллисон Бейлс, ты жопа !! 🙂 »

    Мне настолько легче, что он использовал этот смайлик в конце. ; ~)

    Одна из причин, по которой электрические вентиляторы на чердаке не помогают

    В своей оригинальной статье я сосредоточился на макияже.То есть я сказал, что когда в типичном доме включается вентилятор на чердаке, да, он охлаждает чердак. Значительная часть этого охлаждения, вероятно, будет исходить от кондиционированного воздуха, всасываемого из нижнего дома. Большинство потолков плохо герметичны, поэтому отрицательное давление на чердак сделает это. Я цитировал Питера Йоста в предыдущей статье, а в комментариях Дэвид Батлер сделал аналогичное замечание:

    «В конкретном доме, если PAV действительно снижает затраты на охлаждение настолько, чтобы окупить себя (не забывайте учитывать энергию, потребляемую вентилятором), то это говорит мне о проблемах с изоляцией потолка и / или вентиляцией чердака.”

    Сегодня это так же верно, как и три года назад, когда я писал первую статью. И это отчасти причина того, что мой штат, Джорджия, запретил электрические вентиляторы на чердаках (если только они не работают от солнечной энергии, что было уступкой, необходимой для запрета вентиляторов с питанием от сети). Но на самом деле есть более фундаментальная причина, по которой электрические вентиляторы на чердаке не очень помогают, и по какой-то причине я не упомянул об этом в исходной статье.

    Причина №1

    Как тепло попадает на чердак? Ну, он начинается от Солнца и излучается до крыши.Мы заботимся о том, чтобы большинство крыш могли впитать как можно больше тепла, используя битумную черепицу. Они темного цвета. Они гранулярны. А многие поверхности крыши наклонены к солнцу для лучшего поглощения.

    Это тепло затем проходит через кровельные материалы. Нижняя часть крыши может сильно нагреваться, так что вы не можете удерживать на ней руку. При температуре 150 ° F или выше, в этой фанере или OSB остается много тепла. Часть его будет попадать прямо в воздух чердака за счет теплопроводности, но это небольшое количество, потому что воздух не является хорошим проводником.

    Тепло на чердак попадает в основном через излучение. Эта раскаленная крыша излучает тепло на чердак. Но это лучистое тепло проходит через воздух чердака и попадает на твердые материалы. Он поглощается каркасом, изоляцией, вещами, которые вы там храните, и, к сожалению, любыми воздуховодами и системами отопления, вентиляции и кондиционирования воздуха, которые находятся там.

    Эти материалы нагреваются. Они отдают большую часть своего тепла, направляя его вниз в дом или в систему воздуховодов и HVAC, а затем в дом оттуда.Часть этого тепла попадает в воздух над горячими материалами на чердаке, но нагрев чердака является вторичным эффектом. Теперь видите? Вот он:

    Использование вентилятора для выдувания горячего воздуха из чердака не устраняет лучистый поток тепла от крыши к чердачному этажу. Затем большая часть этого тепла уходит вниз и попадает в дом.

    Пытаться решить проблему тепловыделения на чердаке с помощью вентилятора — все равно что лежать на пляже с вентилятором, который дует на вас, и думать, что вы не получите солнечный ожог. Лучистый барьер был бы лучшим способом решения этой проблемы, но их рентабельность незначительна.

    Относительно этого момента Дэнни Паркер написал в обзоре литературы по вентиляции чердаков: «Детальное моделирование предполагает, что теплопередача на чердаке в интерьер жилого дома в середине лета определяется радиационным усилением от горячего настила крыши непосредственно к теплоизоляции. поверхность. Этот режим теплопередачи более эффективно ограничивается 1) повышенной изоляцией чердака, 2) излучающим барьером, установленным на ферме, или 3) белой отражающей поверхностью крыши, которая ограничивает солнечное излучение конструкции чердака.”

    Электропитание чердачных вентиляторов вызывает проблемы

    Я был на многих чердаках. Я видел много чердачных вентиляторов с электроприводом, в том числе тот, что изображен на верхнем фото. Тот был подключен к одному из вентиляционных отверстий фронтона. Остальные 7 были разбросаны по крыше и, естественно, дрались друг с другом. На чердаке не было достаточно открытого вентиляционного пространства для всех восьми вентиляторов.

    В другом доме я нашел в крыше три чердаковых вентилятора. Нас вызвали решить проблему плесени в двух ванных комнатах, и эти три вентилятора оказались основной проблемой.Мы выключили их, и отрицательное давление, втягивающее влажный наружный воздух в ванные комнаты, исчезло.

    Приложение: что делать вместо использования PAV

    Если у вас есть вентилируемый чердак, который становится жарким летом, ваш первый вариант — оставить чердак вентилируемым и убедиться, что потолок герметичен и изолирован как можно лучше. Если у вас более старый дом и ему нужна дополнительная изоляция, у вас есть прекрасная возможность. Удалив старую изоляцию, вы обнажите потолок.Это ваш воздушный барьер, и он, вероятно, не очень хорошо с этим справляется. Вот несколько статей, которые могут помочь:

    3 правила утечки воздуха (плюс бонус!)

    Обратите внимание на зазор — утечка воздуха через верхние пластины

    Скрытые места утечки воздуха на чердаке

    После того, как вы заделаете потолок, тогда и только тогда вы будете готовы к дополнительной изоляции. Вы можете пройти испытание дверцы воздуходувки, чтобы убедиться, что она герметична. Когда вы действительно готовы к установке изоляции, у вас есть три варианта: ватин, продувка или распыление.Другой вариант — распылить пену на линию крыши. Это будет дороже, и вам нужно будет продумать план вентиляции дома, а также очистить чердак, чтобы предотвратить скапливание влаги в пене.

    Если ограждение вашего здания находится в хорошем состоянии, вентилятор на чердаке не нужен. Если он не в хорошем состоянии, воздухонепроницаемая изоляция и изоляция сэкономят вам больше денег и сделают ваш дом более комфортным, чем электрические чердачные вентиляторы.

    Статьи по теме

    Не позволяйте чердаку сосать — электрические вентиляторы на чердаке — плохая идея

    Электрооборудование чердаков запрещено Энергетическим кодексом Новой Джорджии

    Ооо, блестящие штуки! — Основы радиантного барьера

    Сноска

    † Моему другу Майку Барчику принадлежит заслуга в этой аналогии, за исключением того, что, когда он это рассказывает, вы лежите обнаженным на солнце.Естественно, что это семейный блог и все такое, я не говорю здесь о голых людях. (Не пугайтесь; вы можете перейти по ссылке, не покидая веб-сайта Energy Vanguard и не увидев ничего неприличного. И нет — это не я на фото.)

    ПРИМЕЧАНИЕ: Комментарии модерируются. Ваш комментарий не появится ниже, пока не будет одобрен.

    зачем они вам?

    Преимущества наличия архитектора на борту

    Неважно, собираетесь ли вы сделать мансардное мансардное мансардное окно большим или оставите его маленьким, просто обновив существующее пространство, — большинство домашних проектов могут выиграть от внимания архитектора.

    Вот основные преимущества сдачи архитектурных чертежей в эксплуатацию…

    • Помогает определить общий график и бюджет вашего проекта
    • Максимально занимает место
    • Максимизирует стоимость дома
    • Дает вам лучший шанс получить одобрение планирования, если требуется
    • Обеспечивает соблюдение разрешенных прав на разработку
    • Позволяет лучше визуализировать свое будущее пространство
    • Предоставляет экспертные консультации как по современным тенденциям, так и по материалам
    • Хороший архитектор свяжет вас с проверенными профессионалами, которые понадобятся вам для остальной части вашего проекта.

    Риски, связанные с неиспользованием архитектурных чертежей

    В зависимости от типа, масштаба и сложности вашего проекта отказ от архитектурных чертежей может поставить вас под угрозу…

    • Отказ от планирования
    • Штрафы за несоблюдение разрешенных прав на разработку
    • Плохой дизайн, который может нанести ущерб вашему дому цена
    • Дополнительные расходы инженеров-строителей и подрядчиков, которым, вероятно, придется создавать чертежи, аналогичные тем, которые делает архитектор, чтобы начать свою работу

    Пример архитектурного чертежа переоборудованного чердака

    Этот проект является прекрасным примером того, как хорошо спроектированная переоборудование чердака может добавить полезного пространства и ценность вашему дому.Это свойство закончено с современным и просторным верхним этажом, с большим количеством естественного света. Проект был реализован на основании Свидетельства о законном застройке (что означает, что домовладелец действовал в рамках разрешенных им прав на застройку), выданного 12 июня 2018 года.

    Узнать больше.

    Как Resi может помочь в переоборудовании лофта

    Как и в случае с традиционными архитектурными методами, у нас есть невероятная команда дизайнеров, готовых подготовить чертежи, а также целый ряд других услуг, которые помогут превратить ваш чердак в реальность.

    Наши пакеты включают…

    Концепт

    Новый пакет, разработанный, чтобы помочь домовладельцам раскрыть неиспользованный потенциал своего дома. Если вы подумываете о переоборудовании лофта, но не знаете, что можно сделать с вашим пространством, это идеальная отправная точка!

    В комплект входит базовый набор поэтажных планов. Это не полные архитектурные чертежи, поэтому они более рентабельны и позволяют взвесить все варианты, прежде чем вкладывать средства в следующие шаги.

    Цены начинаются от 250 фунтов стерлингов.

    Планирование

    Готовы начать свой проект? Если у вас уже есть чертежи вашего дома, то этот пакет для вас.

    Используя предоставленные вами макеты, наша команда дизайнеров будет тесно сотрудничать с вами, чтобы составить архитектурные чертежи вашего будущего переоборудования. Сюда входит бесплатный набор исправлений, так что вы можете убедиться, что все в порядке, прежде чем приступить к планированию.

    Независимо от того, требуется ли вам полное приложение для планирования или вы собираетесь получить законный сертификат разработки, наша команда будет выступать в качестве вашего агента по планированию.Это включает в себя составление вашего приложения и взаимодействие с контролем планирования от вашего имени.

    Цены начинаются от 720 фунтов стерлингов.

    Планировка и изыскания

    Отсутствуют ваши существующие чертежи?

    Это основные планы этажей вашего дома в его нынешнем виде, которые часто предоставляются агентами по недвижимости при покупке. Если у вас их нет, не паникуйте, этот пакет позаботится обо всем.

    Он не только охватывает все вышеперечисленные услуги, но также включает в себя измеренное обследование.Здесь наша команда посещает вашу собственность, чтобы оценить пространство и собрать набор существующих чертежей, которые наша команда дизайнеров будет использовать для реализации пространства вашей мечты.

    Цены начинаются от 900 фунтов стерлингов.

    Строительные нормы и правила

    После получения разрешения на планирование вашим следующим шагом будет приведение вашего проекта в соответствие со строительными нормами Великобритании. Это набор законодательных требований, которым должны соответствовать все здания, чтобы создать безопасную и здоровую среду для проживания.

    Чтобы соответствовать этим правилам, вам необходимо обновить свои архитектурные чертежи, включив в них технические детали, такие как: структурные расчеты, тепловые характеристики, уровни шума, электричество и многое другое!

    Чтобы создать эти новые чертежи, вашему архитектору придется поработать с инженером-строителем, инспектором системы видеонаблюдения и инспектором стен для вечеринок — если у вас есть соседи. В Resi наш пакет строительных норм и правил включает в себя не только подготовку необходимых чертежей, мы также подберем для вас проверенных специалистов и порекомендуем пути утверждения.

    Цены начинаются от 775 фунтов стерлингов.

    Как создать высоту для переоборудования чердака

    Большинство домовладельцев хотят переоборудовать чердак, потому что они хотят создать больше места — и, конечно же, чтобы создать комнату, которая обеспечивает комфортное, даже роскошное и элегантное жилье, должно быть достаточно места для перемещения и максимально эффективного использования нового пространства. . Итак, что вам нужно знать?

    Оцените свое пространство. Существуют минимальные практические требования к высоте потолка, которым должны соответствовать конструкции для переоборудования лофта: высота потолка 1.9 — 2,0 м после завершения переоборудования.

    Чтобы оценить, есть ли у вас место для этого, измерьте чистую высоту существующего пространства от верха балок до низа стропил. Вам понадобится не менее 2,2 м в качестве существующего размера, чтобы учесть изоляцию и конструкцию внутренних потолков, не затрагивая эту практическую высоту 1,9 м.

    Но что, если на вашей крыше меньше 2,2 м, необходимых для максимального практического использования помещения? Это, конечно, не означает, что вы не можете создать комнату на чердаке, это может просто означать, что вам нужно создать вместе с ней некоторый запас пространства.К счастью, есть несколько вариантов дизайна, которые могут решить эту проблему:

    # 1: Поднять крышу

    Измерение максимальной высоты обычно ведется до конька крыши. Если это максимальное пространство не соответствует минимальным требованиям, его можно увеличить, буквально подняв конек крыши или создав пространство с другими изменениями со стороны крыши.

    Конструкции, которые поднимают крышу, всегда требуют разрешения на строительство, потому что конструкция изменит форму и высоту существующего здания.Поскольку подача заявки на разрешение на строительство включает сборы, есть несколько способов сделать предварительные запросы, чтобы узнать, возможно ли это, прежде чем подавать заявку:

    • Некоторые советы не разрешают поднимать гребни в определенных районах местности, поэтому быстрый звонок в местный офис планирования с вашим почтовым индексом должен показать, есть ли прямой запрет на использование этого типа приложений там, где вы находитесь.
    • Может оказаться невозможным поднять крышу для некоторых типов террасных или двухквартирных домов из-за воздействия, которое это окажет на соседние дома.Если у вас есть этот тип собственности, перед составлением каких-либо планов стоит обратиться в местный отдел планирования.
    • Опытная компания по переоборудованию чердаков, которая хорошо знает местность, сможет сразу сказать вам, если поднять крышу, вероятно, будет проблемой или возможностью для вашего адреса.

    Если кажется, что создание приложения для планирования может оказаться полезным, то пора рассмотреть возможные варианты дизайна. Как правило, варианты подъема крыши включают:

    • Удаление части существующей крыши и ее восстановление с использованием конструкции, которая создает дополнительную высоту, например, переоборудование чердака в мансарде.Помимо создания дополнительной высоты надстройки, переоборудование слуховых окон также дает дополнительное преимущество в виде полезной площади пола. Поскольку это технически не влияет на линию конька крыши, можно получить проект преобразования слухового окна в чердак, который может быть выполнен в рамках Разрешенной застройки, вместо того, чтобы требовать разрешения на строительство. Тем не менее, строительные нормы и правила по-прежнему будут применяться, и вы всегда должны проконсультироваться со специалистами по переоборудованию чердаков, архитектором или местным отделом планирования, так как здесь много переменных, которые делают невозможным обобщение — каждый дом, дизайн и местная власть разные!

    Удаление всей существующей крыши и вставка в пространство готового помещения, например, переоборудование мансардного чердака.По сути, мансардное переоборудование — это расширение по всей плоскости крыши, эффективно добавляющее к собственности новый этаж. Из-за сложных строительных работ и влияния этого типа перестройки на линию крыши требуется разрешение на строительство и будут применяться строительные нормы.

    # 2: Опускание потолков

    Если крышу невозможно поднять, например, если собственность внесена в список памятников архитектуры, находится в заповедной зоне или возникла проблема с соседним имуществом, то решением может быть снижение потолков в комнатах ниже чердака.По сути, высота потолка комнат на уровне ниже крыши снижается, чтобы создать пространство, необходимое наверху.

    Многие объекты недвижимости в заповедных зонах являются более старыми объектами, которые часто имеют более высокие помещения (около 3 м в некоторых исторических объектах), поэтому этот процесс может быть жизнеспособной альтернативой подъему крыши. Это высокотехнологичный процесс, но он знаком большинству профессионалов в области переоборудования чердаков:

    • Потолки нижнего этажа удалены и добавлена ​​плита на соответствующем уровне для нового этажа, который будет добавлен выше.Отсюда надстраивается новый этаж, а снизу обновляются потолки.
    • Этот метод также можно использовать для создания лестницы, соответствующей требованиям строительных норм по высоте.

    Очень важно отметить, что у этого процесса есть сложные структурные аспекты, и это не то, чем энтузиасту-мастеру по дому следует заниматься .

    # 3: Использование более тонкой изоляции

    Если высота помещения на чердаке и так достаточно высока, другое решение для максимального увеличения высоты — использование более тонких слоев изоляции во время строительства переоборудованного чердака.

    Традиционные методы теплоизоляции переоборудованного чердака могут иметь толщину около 25 см, что-то вроде краденого пространства при жестких измерениях. Однако современные методы предоставляют более тонкие, но очень эффективные альтернативы для максимального увеличения площади и одновременного теплового КПД.

    Установка более тонкой изоляции как на потолке, так и на полу переоборудованного чердака может быть простым способом получить дополнительные сантиметры, необходимые без необходимости возвращаться к чертежной доске, если у вас есть предпочтительный дизайн.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
