Кровельные работы – процесс нелегкий и довольно затратный. Поэтому каждый из тех, перед кем лежит задача утепления крыши собственного дома, должен постараться выполнить работу качественно, чтобы длительное время не возвращаться к этому вопросу.

И здесь все зависит не только от умения, но и от используемых материалов, среди которых важное место занимает кровельное покрытие. Многие предпочитают традиционный шифер, металлочерепицу или профнастил, однако для желающих непременно видеть у себя на крыше волнообразные листы,

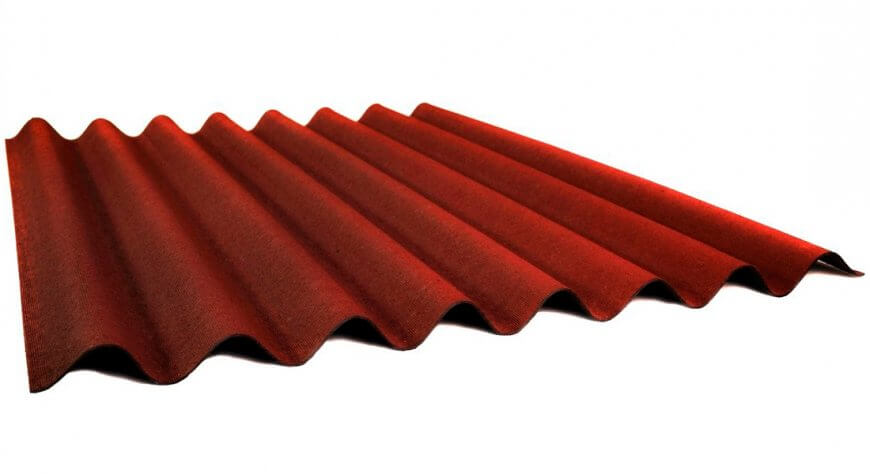

есть достойная более современная альтернатива – ондулин, или, как его еще называют, еврошифер.

Этот материал похож на шифер своей формой, но в корне отличается от него структурой. Ондулин изготавливается из очищенного битума, целлюлозных волокон, стекловолокна, с добавлением смолы и минеральных наполнителей.

Кроме того, в состав изделия добавляют краситель, что придает ему более эстетичный вид и защищает покрытие от выцветания на солнце. По фактуре материал напоминает бархат. О том, как правильно рассчитать количество ондулина (калькулятор кровли из ондулина), расскажет эта статья. Но сначала немного предварительной информации.

Содержание статьи

Расчет ондулина на крышу: онлайн калькулятор

Как рассчитать ондулин на крышу? Прежде чем подсчитать количество материала, нужно вычислить полезную площадь листа, размер которой обусловлен величиной нахлестов при укладке. Боковой напуск может быть одно- или двухволновый. Параметры вертикального нахлеста могут составлять 15-30 см.

• При уклоне крыши до 10 градусов ондулин укладывается с напуском в две волны, а вертикальный нахлест должен быть не менее 30 см.
• Если уклон составляет от 10 до 15 градусов, укладка выполняется с применением одноволнового бокового нахлеста, вертикальный напуск при этом должен быть равен 20 см.
• В большинстве случаев угол уклона скатной крыши превышает 15 градусов. При обустройстве таких конструкций также используется одноволновый нахлест, а вертикальный напуск можно сократить до 15 см.

При размерах листа 0,95х2 м его площадь равна 1,9 м2. Для вычисления полезной площади нужно отнять от этого значения величину нахлеста. Таким образом, полезная площадь в зависимости от угла уклона крыши составит примерно 1,3 м2, 1,5 м2, 1,6 м2.

Уважаемые читатели, предлагаем вам воспользоваться онлайн калькулятором ондулина на крышу. Если вы не знаете, как рассчитать ондулин на крышу, то этот инструмент будет вам незаменимым помощником в этом деле.

Данный калькулятор не только рассчитает вам количество листов для кровли, но и рассчитает вам шаг обрешетки и стропил, учитывая не только наклон крыши, но и снеговые нагрузки вашего региона.

ВАЖНО!

Как пользоваться калькулятором:

• Калькулятор ондулина на крышу предназначен для расчета кровли двускатной крыши, калькулятор односкатной крыши по ссылке.
• Перед тем, как приступить к расчетам, в верхнем правом углу нужно выбрать материал — ондулин.
• Для того что найти ваш регион ветровой и снеговой нагрузки, посмотрите пожалуйста картинку под формой калькулятора.

Ниже представлены калькуляторы для других видов крыш:

Поля калькулятора

Итак, как рассчитать количество листов ондулина на крышу? Воспользуемся специальным калькулятором:

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Чтобы подсчитать количество ондулина для монтажа кровельного покрытия, нужно площадь кровли разделить на полезную площадь листа материала.

О том, как правильно резать ондулин, читайте по ссылке.

Кровельный скат обычно имеет прямоугольную, трапециевидную или треугольную форму. Площадь ската высчитывается с помощью математических формул. Для вычисления площади кровли со сложной конструкцией нужно суммировать размеры площадей всех ее скатов. Площадь кровли рассчитывается по краям карнизных свесов, а не по размерам строения.

Регионы снеговых нагрузок (выбрать цифру региона строительства)

Описание полей калькулятора

Чтобы уменьшить объем отходов при укладке ондулина, стоит определиться с оптимальными параметрами вертикальных напусков, которые могут быть больше рекомендуемых размеров для скатов с определенным углом наклона.

Не следует в верхнем ряду укладывать узкие элементы, так как часть листов закроет коньковый элемент (примерно на 20 см), что отрицательно скажется на эстетичном виде крыши.

Рассчитывая количество листов, к полученным в результате вычисления показателям следует прибавить 10% при обустройстве простой крыши, и 15-20% при отделке крыши со сложной конструкцией.

Также нужно учитывать необходимость обустройства коньков, ендовов и других подобных участков, для которых используются специальные покрытия, выпускаемые производителями ондулина.

ОБРАТИТЕ ВНИМАНИЕ!

При обустройстве крыши со сложной формой полезную площадь необходимо рассчитывать отдельно для скатов, имеющих разный уклон.

В случае оборудования крыши оригинальным покрытием из разноцветных листов ондулина сделать расчет будет немного сложнее. Лучше всего нарисовать схему расположения листов каждого цвета и подсчитать их количество.

Устройство кровельного пирога

Кровельный пирог – это неотъемлемая часть конструкции кровли, включающая в свой состав слой теплоизоляции, а также гидроизоляционную защиту и пароизоляцию. Гидроизоляция защищает утеплитель от скопления в нем конденсата, а также от влаги, которая может проникнуть в него снаружи (дождевые, талые воды). Пароизоляционный слой предохраняет утеплитель от воздействия испарений, поступающих изнутри строения.

Важно: между утеплителем и покрытием кровли необходимо оставлять небольшой промежуток (примерно 5 см). Это обеспечит вентиляцию, которая предотвратит скопление конденсата в подкровельном пространстве.

Схема кровельного пирога

Кровельный пирог обычно обустраивается по следующей схеме:

Обрешетка под кровлю

Выбор схемы обрешетки зависит от угла наклона крыши:

1. При уклоне крыши 5-10 градусов понадобится сплошная обрешетка, изготовить которую можно из фанеры или досок.
2. Если уклон ската составляет 10-15 градусов, обрешетка сооружается из обрезной доски или бруса сечением 50х50 или 45х50 мм с шагом 0,45 м.
3. При наклоне, превышающем 15 градусов, расстояние между деталями обрешетки должно быть 0,6 м.

Чтобы расположение деталей обрешетки соответствовало технологии, величину шага рассчитывают исходя из расстояния между центральными осями брусков. О том, как крепить ондулин к обрешетке, читайте здесь.

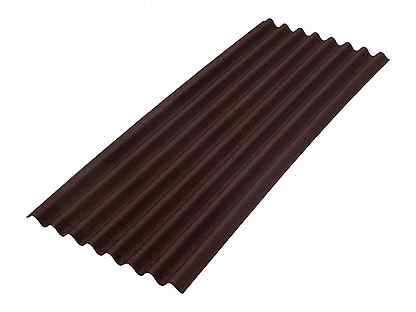

Размеры листа ондулина

При производстве ондулина размеры листа у всех производителей практически одинаковые. Возможны лишь небольшие погрешности 2-5 мм. Таким образом, все изделия имеют стандартные параметры, а именно:

• ширина – 0,95 м;
• длина – 2 м;
• толщина 3 мм;
• высота волны листа – 3,6 см.

Характеристики ондулина

Заключение

Правильно выполненный расчет позволит запастись достаточным количеством листов еврошифера, и в то же время избежать приобретения лишнего материала. Поэтому грамотные вычисления – это экономия как денежных средств, так и времени и сил, которые могут быть затрачены на покупку недостающих элементов кровельного покрытия. Как посчитать ондулин на крышу? В этом вам поможет наш калькулятор.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет ондулина на крышу

Ондулин — это кровельный материал, в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.

Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор, который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.

В расчете участвуют следующие типы крыш:

• Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.

• Тип 2 — двухскатная крыша с равными скатами.

• Тип 3 — двухскатная крыша с разными скатами.

• Тип 4 — мансардная крыша.

• Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).

• Тип 6 — вальмовая крыша.

• Тип 7 — трехскатная крыша.

• Тип 8 — многоскатная крыша.

Калькулятор

Инструкция к калькулятору

В данной инструкции будут рассмотрены только те параметры, которые относятся к материалу ондулин. Что касается параметров кровли, то о них Вы можете узнать открыв калькулятор «Расчет профнастила на крышу».

Исходные данные

Длина листа (A) — размер листа ондулина вдоль волн. Стандартная длина равна 2000 мм.

Ширина листа (В) — размер листа ондулина поперек волн. Стандартная ширина равна 950 мм.

Нахлесты вдоль (I) и поперек (J) волн — данные величины зависят от угла наклона крыши:

• угол до 10° — I = 400 мм (две волны), J = 300 мм;
• угол 10-15° — I = 200 мм (одна волна), J = 200 мм;
• угол более 15° — I = 200 мм (одна волна), J = 170 мм;

Цена за 1 м2 — указывается в том случае, если приобретаемый ондулин продается за 1 м2.

Цена за 1 шт — то же самое, только за 1 шт.

Примечание: кровельные гвозди считаются из условия, что на один лист приходится их 20 шт.

Калькулятор расчета кровли ☛ СТэП

Онлайн калькулятор на сайте — быстрый и бесплатный способ рассчитать площадь материалов для новой кровли и сэкономить семейный бюджет.

Итак, приступим к расчету!



• Тип крыши
• Размер крыши
• Материал

Назад
Далее

Выберите тип крыши

Введите размеры вашей крыши

Если у вас нет замеров, то мы бесплатно отправим нашего замерщика на ваш объект и самостоятельно произведем все необходимые замеры

Если у вас есть чертеж, то вы можете увеличить точность расчета.

Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!

Выберите материалы для вашей крыши

Итог

Наименование	Количество	Ед. измерения

Если у вас есть чертеж, то вы можете увеличить точность расчета.

Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!



В первую очередь, необходимо узнать размеры вашей будущей крыши и ее элементов. Если вы на этапе проектирования нового дома или коттеджа, то из папки документов вам пригодится архитектурный чертеж крыши с указанием размеров и типов скатов, видов материалов.

Если вы решили обновить устаревшую кровлю, то наилучший вариант — вызов специалиста замерщика.

Услуга замера крыши сэкономит ваше время и сохранит здоровье — работы на высоте опасны без специальной подготовки и оборудования! И главное, профессионал сразу получит правильные размеры кровли, что исключит впоследствии затраты и время на переделку. Экономия материалов и времени в результате будут максимальными.



Как рассчитать кровлю онлайн?



Рассмотрим последовательность наших действий пошагово.

Шаг №1. Выберите тип вашей крыши.

Типы крыши определяются количеством и формой скатов. Если число плоскостей более двух, и они сложнее прямоугольника, то эти крыши называют “сложными”. Расчет кровли нестандартной конфигурации лучше осуществлять совместно с инженером-строителем.

В строительстве домов различают следующие виды крыш:

1) односкатная

2) двускатная или щипцовая

3) четырехскатная

4) шатровая

5) вальмовая

6) мансарда

7) другие типы кровли.

Двухскатная конструкция получила максимальное распространение благодаря надежности и практичности. Расчет этой конструкции в онлайн калькуляторе из числа самых простых, вам не составит труда сделать его самостоятельно.

Второе название четырехскатной вальмовой крыши — шатровая. Она состоит из четырех скатов одинаковой формы, сходящихся в одной точке. Эти условия соблюдаются, если форма дома квадратная.

Шаг №2. Выберите тип кровельного покрытия.

Напомним, что кровлей называется «оболочка» крыши, подвергающаяся атмосферным воздействиям — следовательно, максимальному износу. Но первое правило при выборе кровли — учет максимальных нагрузок. Это и давление сильного ветра, вес льда и снега, воздействие ливневых дождей. Вес самой кровли не должен создавать чрезмерных нагрузок на конструкцию стропил, фундамент. Следовательно, главное требование к кровле — высокие механические показатели: долговечность, износостойкость, прочность, пожаробезопасность. На нашем сайте вы можете узнать необходимые параметры и гарантийные сроки для всех типов кровельных покрытий.

Шаг №3. Выберите покрытие и толщину материалов

Толщина покрытия влияет как на механические характеристики, так и на внешний вид покрытия. Для жилого дома отдают предпочтение надежным, прочным и красивым материалам. Для хозяйственных построек главной становится экономия.

Вот что необходимо знать о толщине металлической черепицы:

• 0,35–0,4 мм — недостаточная толщина, потому что она боится транспортировки, монтажа и эксплуатации материала, а также легко окисляется и покрывается коррозией;
• 0,45–0,6 мм — хорошая толщина, говорящая о прочности и качестве изделия, способного прослужить до 25 лет,  лучшее соотношение «цена — качество»;
• 0,7–0,8 мм — параметр для особо надежного и дорогого кровельного покрытия, которое, к сожалению, сложно монтируется и сильно давит на стропила.



Важно! Снижение толщины металла всего на несколько микрон может повлечь разрушение крепежных отверстий и стыковочных элементов кровли! Обязательно проконсультируйтесь с нашими специалистами.

Покрытие формирует эстетическое восприятие крыши как элемента архитектурного ансамбля дома. Здесь важна роль цвета покрытия, а также его текстурный рисунок, уровень глянца, влияющий на отражения солнечного света.

Шаг №4. Укажите наличие дополнительных элементов

Обширный каталог дополнительных элементов крыши представлен на нашем сайте. Они могут добавить вашему дому как практичности и безопасности (снегозадержатели, ливневые системы и др.), так и придать эстетической выразительности (флюгеры, коньки, решетки и т. п.).

Шаг №5. Введите размеры скатов.

Если размеры готовы, то вы на финишной прямой!

Шаг №6. Нажмите кнопку «рассчитать»!



Кровля в Тюмени онлайн калькулятор

Калькулятор кровельных материалов

ШАГ 2. Укажите материал и данные кровли

Выберите материал МЧ Супермонтеррей 0,45-0,5ммМЧ Супермонтеррей 0,4ммМЧ Европа 0,45-0,5ммМЧ Каскад 0,45-0,5ммПрофнастил С20 0,45-0,5мм полиэстерПрофнастил С20 0,45-0,5мм оцинк. Профнастил С20 0,4мм полиэстерПрофнастил С20 0,4мм оцинк.Профнастил С8 0,45-0,5мм полиэстерПрофнастил С8 0,45-0,5мм оцинк.Профнастил С8 0,4мм полиэстерПрофнастил С8 0,4мм оцинк.Профнастил С10 0,45-0,5мм полиэстерПрофнастил С10 0,45-0,5мм оцинк.Профнастил С15 0,45-0,5мм полиэстерПрофнастил С15 0,45-0,5мм оцинк.Профнастил С18 0,45-0,5мм полиэстерПрофнастил С18 0,45-0,5мм оцинк.

Раскладка листов ската кровли

Упаковка
Ветровая планка 2м
Карнизная планка 2м
Саморез 4,8*35
	ИТОГО:

Упаковка
Конек 2м
Ветровая планка 2м
Карнизная планка 2м
Саморез 4,8*35
	ИТОГО:

Упаковка
Конек 2м
Ветровая планка 2м
Карнизная планка 2м
Саморез 4,8*35
	ИТОГО:

Упаковка
Конек 2м
Карнизная планка 2м
Саморез 4,8*35
	ИТОГО:

Упаковка
Конек 2м
Карнизная планка 2м
Саморез 4,8*35
	ИТОГО:

    Компания Парад предлагает различные материалы для кровли в Тюмени. Производство и продажа кровельных материалов для Крыши. Для заказа можно воспользоваться калькуляторами расчета цены и количества товара. Цены в интернет-магазине актуальные, расчеты количества максимально приближены к точным.

    Калькулятор кровли поможет вам рассчитать по размерам с максимальной точностью количество профнастила, металлочерепицы, а так же необходимых элементов кровли: конька, ветровых планок, саморезов.

    Что бы рассчитать стоимость и заказать материалы для крыши необходимо:

1. Выбрать форму кровли из 5 вариантов.

2. Внести данные кровли по каждому скату.

3. Полученный расчет вы можете сразу добавить в корзину покупок и оформить заказ. При оформлении заказа кровли через калькулятор в дополнительной информации указать данные по крыши (размеры, форму, цвет).

    Калькулятор кровли рассчитывает длину листов исходя из геометрической формы крыши, не учитывая дополнительных параметров карнизного свеса.

    Кровельные материалы изготавливаются под заказ по вашим размерам в течении 3-4 рабочих дней в зависимости от загруженности линии проката.

С помощью калькулятора можно делать расчеты:

• Материалы для односкатной крыши

• Материалы для мансардной крыши

• Материалы для двухскатной крыши

• Материалы для вальмовой крыши

• Материалы для шатровой крыши

    Расчет кровли онлайн с чертежами поможет вам визуально оценить раскладку листов по скатам кровли и заказать листы нужных размеров для экономии средств и времени.

    Получить дополнительный расчет крыши сложной формы вы можете отправив заявку на электронную почту.

Для самостоятельного расчета кровли необходимо:

1. Выбрать тип крыши из представленных вариантов и нажать кнопку далее

2. Вторым этапом выбрать материал для расчета на крышу и указать параметры скатов кровли.

3. Следующий шаг является самим результатом расчета крыши. Чтобы посмотреть раскладку листов другого ската переключайтесь кнопками «скат». Так же все рассчитанные материалы для крыши можно добавить в корзину нажав кнопку «добавить в корзину».

Калькулятор кровли рассчитает металлочерепицу либо профнастил.

Расчет несущей способности крыши и кровли в Москве



От качества крыши зависит защита внутренних помещений здания от холода, жары, осадков и других климатических факторов. Несущие возможности зависят от конкретного проекта, определяются архитектурными особенностями, назначением здания. Вариантов силовых конструкций много, но их подбор – задача для профессионалов. Для владельца дома в Москве и Подмосковье большее значение имеет расчет кровли онлайн по используемым материалам и цене.



Популярные кровельные материалы

На рынке сейчас широко востребован ондулин, он представляет собой прессованный картон со специальными добавками и множеством видов окраски. Готовые листы – очень легкие, с волнистой поверхностью и шероховатой текстурой. Защитные свойства обеспечиваются битумной пропиткой. Основные преимущества ондулина:

1. • Эффективная звукоизоляция. Даже во время сильного дождя или града в помещении не будет шумно.
2. • Возможность быстро завершить строительство крыши благодаря простой технологии монтажа. С укладкой и креплением листов справится даже один работник, без сторонней помощи.
3. • За счет небольшой массы кровельного материала транспортировка и хранение не вызывают сложностей.
4. • Привлекательная стоимость, в сравнении с большинством других видов покрытий.

К минусам ондулина относят недостаточную пожарную безопасность, а также сложность ремонта – особенно в летние и зимние месяцы. Связано это с битумной пропиткой, из-за которой стройматериал при нагреве становится пластичным, а при охлаждении — хрупким. Эстетическая проблема – хорошо заметны стыковочные швы на готовой поверхности. С помощью калькулятора расчета кровли крыши можно определить структуру обрешетки, которая будет предотвращать деформацию листов.

Металлочерепица

Находится на втором месте по востребованности на рынке. Материал изготавливается из стали и оцинковывается. Для дополнительной защиты используется полимерное покрытие, полностью исключающее воздействие внешних факторов. Все металлические элементы такой черепицы производят из стали, толщина которой обычно не превышает 0,5 миллиметра (расчет несущей способности крыши показывает, что такое значение — оптимальное).

По форме стройматериал похож на свой классический аналог, все преимущества реализованы максимально точно. Технология производства предусматривает, что листы покрываются цинком, со средним расходом около 200 граммов на квадратный метр. Альтернативный вариант – алюцинк (сплав, главными компонентами которого являются алюминий и цинк).

Материал в ходе обработки проходит стадии грунтовки и пассивировки, после его покрывают полимерным защитным слоем определенного цвета. Обязательное технологическое требование – гибкость полимера и его устойчивость к деформированию, ведь основное назначение пластикового слоя – предотвращение коррозионного разрушения стали, обеспечение устойчивости цвета.

Особенности кровельного материала:

1. • Плюсы. Высокая противопожарная стойкость, простота установки (технология не предполагает видимых стыков между листами).
2. • Минусы. Экономически неэффективно использовать при возведении небольших зданий, высокие расценки на транспортировку.

Гибкая черепица

Отличается ярким внешним видом, продолжительным сроком эксплуатации, ценовой доступностью. Технология позволяет покрывать крыши любой площади – от небольших дачных домиков до просторных загородных коттеджей. У стройматериала есть сходство с рулонными покрытиями, но срок использования значительно дольше.

Если при расчете шифера по несущей способности часто выявляется угроза растрескивания, то в случае с гибкой черепицей деформирование затрагивает только одну небольшую пластину. При этом целостность кровли не нарушается. Основные преимущества и недостатки покрытия:

1. • Плюсы. Высокие параметры звукоизоляции, эстетики, долговечности, пригодности к ремонту. Не нужно монтировать снегодержатели.
2. • Минусы. Опасность возгорания, сложная технология монтажных работ, стоимость выше среднего.

Керамическая черепица

Изготавливается из обожженной глины, отличается большим сроком службы, огнеупорными характеристиками, устойчивостью к влаге и низким температурам. Кроме того, продукция экологически чистая, с естественным цветом – нет нужды в периодической покраске. Статическое напряжение не накапливается, крыши всегда будет цельной. Звукоизоляционные параметры тоже на высоте.

К минусам можно отнести хрупкость, а также значительную массу некоторых типов продукции. В результате повышаются нагрузки, ведь масса каждого квадратного метра может достигать 60 килограммов. Величина ската должна быть больше 30 градусов – в этом случае водосток будет наиболее эффективным.

Онлайн калькулятор расчета, расчет рядового кирпича, газосиликатного блока

Онлайн калькулятор газобетонных и газоcиликатных блоков поможет точно и эффективно рассчитать материалы и стоимость работ для постройки гаражей, хозяйственных построек и других объектов, где используются газобетонные и газосиликатные блоки. Для уточнения параметров расчетов рекомендуется указать размеры и плотность блоков, периметр стен, угловые соединения здания, а также толщину стен, раствора в кладке, сетку кладочную. При расчете можно учитывать наличие фронтонов и различных видов проемов.

Онлайн калькулятор расчета строительных блоков поможет узнать, сколько нужно материала для кладки строительных типов блочных конструкций. В расчетной методике вы можете учитывать различные параметры – длину, высоту и толщину стен. Толщина раствора кладки и кладочная сетка помогут уточнить параметры расчета строительных блоков. При необходимости вы можете указать фронтоны дома, а также дверные и оконные проемы. Указав дополнительный параметр веса и цены блока, вы получите точные расчеты строительных блоков для ваших хозяйственных и жилых построек.

Онлайн калькулятор расчета облицовочного и рядового кирпича поможет правильно и точно рассчитать используемый облицовочный (декоративный), а также рабочий или строительный кирпич для строящегося здания, для цокольной части здания. В рекомендуемом расчете необходимо указать параметры кладочного варианта использования сетки, а также использования кладочного раствора и гибких связей. При необходимости, вы можете указать используемые оконные, промежуточные, арочные, дверные и иные проемы для здания, что позволит точнее узнать стоимость кирпичной кладки.

Онлaйн калькулятор раcчета монолитного плитного фундамента рекомендован для помощи расчетных операций опалубочной части, а также использования арматуры, (то есть количество и диаметр арматуры, которые используются для расчета монолитного варианта плитной основы фундамента). Кроме этого, вы можете узнать, какой объем бетона требуется использовать для обустройства фундаментной части дома, хозяйственной постройки и т.д. Перед расчетом рекомендуется получить консультацию у специалистов о целесообразности использовании методики варианта подсчета для вашего типа постройки.

Онлайн кaлькулятор расчета буронабивных свайно-ростверковых и cтолбчатых фундаментов полезен для профессионального и точного учета используемого бетона, раствора, арматуры для обустройства сложного варианта и категории фундамента. При расчете необходимо использовать данные, которые помогут правильно рассчитать материал и стоимость работ для свайно-ростверковых, а также для столбчатых фундаментов – длина ростверка, площадь подошвы ростверка, боковые площади ростверков, нагрузки на столбчатые фундаменты, масса бетона и др.

 Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома покажет как точно, эффективно и надежно рассчитать материалы, стоимость и другие факторы, которые задействованы для обустройства стропильной системы кровли дома. Для основания необходимы параметры ширины и длины, для заложения достаточно параметра ширины. При расчете учитываются также данные высоты подъема крыши и его длина свеса. Расчетные данные учитывают также наличие стропильных элементов, материалов обрешетки и допустимой снеговой нагрузки.

Онлайн калькулятoр расчета стропильной системы, обрешетки и угла наклона ската мансардной крыши поможет точно и правильно узнать стоимость обустройства мансардной крыши, где необходимо использовать параметры ширины, длины основания, ширины заложения, а также параметры высоты подъема и длины свеса. При расчете можно указать параметры наличия стропил, обрешетки и снеговой нагрузки на конструкцию мансардной конструкции кровли.

Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки поможет достоверно рассчитать материалы и стоимость проведения работ, которые используются для данного вида кровли. Сегодня в качестве материала кровли используют цементно-песчанную керамику, ондулин, шифер, черепицу битумного типа и др. указывая различные параметры материалов, вы можете узнать стоимость работ и рекомендации по установке односкатной крыши. Параметры учитывают также наличие стропильной части, обрешетки и снеговой нагрузки на конструкцию.

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома поможет точно и правильно рассчитать материалы, которые требуется использовать для обустройства сложного типа кровельной части здания. При расчетных операциях нужно учесть данные угла наклона для встроенной стропильной части, а также количественные данные используемой обрешетки и возможной нагрузки в будущем на кровлю (параметр учета — снеговая нагрузка). Для расчета рекомендуется уточнить, какой тип кровли вы будете использовать для крыши – черепица битумная, а также черепица цементно-песчаная, традиционный шифер или усовершенствованный ондулин и др.

Онлайн калькулятор расчета количеcтва пеноблока поможет точно узнать, какое количество материала нужно использовать для строительства жилого дома, хозяйственной постройки. Вы можете указать дополнительные параметры наличия оконных проемов, дверных проемов для точного расчета стоимости работ. В калькулятор вы можете внести дополнительные параметры расчета для уточнения проведения фронта предстоящих работ.

 Онлайн калькулятор расчета размеров, арматуры и количеcтва бетона монолитного ленточного фундамента поможет точно рассчитать материалы для обустройства фундамента. При расчете учитываются материалы, параметры опалубки, используемого раствора, бетона, арматуры и другие технические нюансы. Вы можете использовать данные своего чертежа, чтобы уточнить стоимость работ и количество используемого материала для проведения кладочных работ.

Калькулятор расчета материалов мансардной крыши (кровли)

Инструкция для онлайн калькулятора расчета материалов мансардной крыши(кровли)

B – Протяжность кровли.

C — Расстояние свеса.

X – Крыша в ширину.

Все остальные вводные данные смотрите по чертежу.

Данная программа позволяет выполнить точный расчет мансардной крыши: объем, площадь, размер, количество и площадь подкровельных и кровельных материалов, стропил и доски для обрешетки.

Полезная информация

Кроме этого, данная программа предоставляет возможность выполнить расчет других параметров будущей кровли.

По итогам подсчета, Вы получаете объем и размер стройматериалов для половины крыши, а рядом будет указаны те же данные только для всей кровли в скобках.

Важно! Если Вы планируете подсчитать количество листового материала (металлочерепицы, шифера или ондулина), то стоит учесть, что онлайн калькулятор выполняет расчет по площади поверхности.

К примеру, 7,7 листов согласно расчетам получилось на один ряд и всего у нас 2,8 ряда при умножении мы получим 3 ряда для нашего реального проекта (так как листы продаются цельными).

В том случае, если Вы хотите получить точное количество листов для будущей кровли необходимо уменьшить высоту листов до тех пор, пока Вы не получите целое число рядов.

Важно! Нужно точно определить длину нахлеста (так как для разных материалов, она будет отличаться). Эти данные можно узнать непосредственно у производителей кровельного материала.

Рекомендация! Все строительные материалы для мансарды необходимо покупать с запасом, так как в процессе постройки у Вас в любом случае будут неиспользуемые отходы.

Все требуемые замеры, Вы можете выполнить строительной рулеткой, а полученные результаты перевести в миллиметры, которые введете в соответствующие ячейки калькулятора.

Что следует знать

Ломаная или мансардная кровля, как правило, состоит из 2-х скатов с разным углом наклона с каждой боковой стороны. Таким образом, получается чердачное пространство объемного типа, которое и получило название – мансардный этаж. Такую конструкцию начинают возводить на уже готовом здании, расширяя тем самым жилую площадь без дополнительных надстроек новых ярусов здания. Сегодня можно встретить огромное количество разных по типу, оформлению, конструкции и предназначению мансардных этажей, где могут располагаться как нежилые, так и жилые помещения.

В первую очередь, Вам необходимо основательно подойди к подбору материала для кровли, все боковые скаты будут с крутым склоном, что повлечет за собой дополнительные расходы на укрепление кровли. Если Вы планируете на мансарде обустроить жилое помещение, то в этом случае необходимо правильно подобрать теплоизоляционный материал, размер окон и вентиляцию. В некоторых случаях, возможно, понадобиться определить углы наклона висячих стропил, конькового верхнего и полового ската. Изменяя углы наклона стропил боковых наслонного типа и бокового ската. Вы сможете определить, какой оптимальный угол идеально подойдет для выбранного типа кровли. Расчет этих параметров зачастую не требуется, но его можно найти на других ресурсах Интернет.

Калькулятор поможет Вам рассчитать

Общий размер всей поверхности крыши, учитывая длины каждого свеса. Общую площадь мансарды, за вычетом пространства под боковыми скатами.

Объем стройматериала для стропильной системы.

Нужно количество стропил на всю конструкцию с учетом заданного шага.

Общее число рядов обрешетки согласно заданным параметрам на всю крышу.

Требуемое количество доски для постройки обрешетки всей постройки.

Общую площадь подкровельных материалов с учетом нахлеста.

Количество и площадь кровельного материала (на примере рубероида) с учетом нахлеста.

Эта информация поможет вам соорудить мансардную крышу своими руками.

Выбор кровельного материала

В зависимости от Ваших предпочтений и финансовых возможностей, облицевать мансардную крышу можно множеством материалов, начиная от простого шифера и заканчивая натуральной черепицей или мягкой кровлей (битумная черепица, ондулин и т. д.).

При выборе кровельного материала следует учесть, металлочерепица, оцинкованная крыша или профнастил, как и шифер с глиняной черепицей имеют тяжелый вес, который потребует усиленную конструкцию, дабы избежать провисаний кровли.

Любая мягкая кровля, битумная черепица, ондулин, рубероид и т.д. – достаточно легкий кровельный материал, который не будет давать высокую нагрузку на конструкцию крыши.

Калькулятор дома из керамзитового блока. Онлайн калькулятор расчета дома изокерамитоблоков из кирпича, ленточного блочного фундамента, сборно-монолитного перекрытия, кровли из ондулина

Перед тем, как приступить к возведению любого сооружения, каждый начинает задумываться, на что сделать уклон — на комфорт или на ценность. Это вызывает множество вопросов о затратах, о том, как строить, какой материал будет практичнее использовать.

Большинство застройщиков сегодня предпочитают использовать блоки в качестве материала для стен. Чтобы избежать лишних затрат при закупке материала, важно знать, как рассчитать количество блоков.

Основные характеристики

Современные производители на сегодняшний день выпускают широкий ассортимент не только стеновых элементов для кладки стен, но и перегородок, которые предназначены для установки межкомнатных перегородок. Но чтобы рассчитать блоки, нужно изучить все формулы и нюансы.

Практически все фирмы продают продукцию как поштучно, так и в кубометрах, в связи с этим важно иметь точное представление о том, сколько штук нужно закупить для строительства дома.

Первый шаг — вычислить количество блоков в кубе.

Нет разницы, будут газовые или пеноблоки. Также такие данные можно выбрать из таблиц или рассчитать самостоятельно.

Например, для строительства было решено взять газосиликат, размер которого составляет 200х300х600 мм. Можно перевести в метры, и получатся такие параметры: 0,2х0,3х0,6 м. Исходя из этих параметров, можно рассчитать объем одного продукта, он будет равен:

0.2 * 0,3 * 0,6 = 0,036 м3, это будет объем одной единицы газа.

Следовательно, 1 м3 / 0,036 м3 = 27,8 шт. Это 28 блочных элементов аналогичного размера в 1 кубический метр.

Первый метод основательный, основанный на плане строительства. Чтобы выполнить расчет по этому методу, необходимо следовать такой последовательности:

1. Рассчитайте все параметры как внешних, так и внутренних перегородок на основе проекта, рассчитав длины всех сторон, которые нужно добавить.
2. Рассчитайте размеры всех стеновых конструкций, которые равны ширине, умноженной на высоту.
3. Рассчитайте площадь всех запланированных окон и дверей.
4. Следующим действием будет вычитание площади проемов из площади стены, что приведет к необходимому объему стен.
5. Для расчета объема нужно площадь кладки умножить на толщину самого блока.
6. Для расчета количества штук сумма блоков на кубический метр. делится на сумму элементов блока в кубе.

Вернуться к содержанию

Дополнительные баллы

Во втором методе количество блоков можно рассчитать, взяв за основу бетонную конструкцию по проекту:

Схема расчета количества блоков для дома.

1. Взяв готовый проект, для расчета используются длина и ширина здания. Например, ширина дома составляет 10,8 м, умножив ее на две стороны и прибавив длину стен дома, которая составляет 24 м, а также умножим на две стороны, в результате чего длина конструкций внешних стен будет равна 69,6 мес.
2. Надо найти высоту в плане. В данном случае он равен 2,7 м, важно учесть подвал равным 0.4 м, так как не учитывается в высоте постройки.
3. При кладке наружных стен блочные элементы необходимо монтировать так, чтобы ширина стены составляла 0,3 м, то есть высота блоков будет 0,2 м.
4. Монтаж стен из блочных элементов, в этом случае используется цементно-песчаная смесь толщиной около 1,5 см в каждом ряду.
5. Иными словами, высота блока вместе с раствором будет 215 мм.
6. Далее необходимо посчитать, сколько строк будет в 2.7 м высоты, которые нужно разделить на 0,215 м. Это означает, что необходимо 12,56 строк. Так как половина блока не удерживается муфтой, необходимо конкретно определить, сколько рядов будет по высоте. Конечно, практичнее выбрать 13 рядов.
7. Отсюда следует, что без учета раствора стена будет равна 13 * 0,2м и в итоге получится 2,6м.
8. Общая площадь: 69,6 * 2,6 м. Общая — 180.96 кв.м.
9. Важно рассчитать площадь стен без оконных и дверных проемов, в связи с чем, опираясь на план дома, рассчитывается площадь проемов.

Итак, перед началом строительства важно иметь представление о том, что это за блоки, каковы их размеры, удельная плотность, что они собой представляют и их состав. Только в этом случае можно будет легко определить необходимые объемы.

© 2014-2016 сайт

При строительстве дома часто приходится сталкиваться с ситуацией, когда строительного материала либо не хватает, либо его остается слишком много. Керамзитобетонные блоки не исключение. И несмотря на относительную дешевизну, лишние затраты всегда не очень приятны.

Бывают даже ситуации, когда человек, экономя свое драгоценное время, пытается произвести быстрый расчет с помощью строительных калькуляторов, обещающих достаточно точно рассчитать необходимое ему количество керамзитобетонных блоков. Но в итоге — еще много излишков, или, что иногда гораздо хуже, их недостаточно.

Почему расчет блоков «строительными калькуляторами» не всегда точен

Из-за своей примитивности большинство строительных калькуляторов в первую очередь предназначены для приблизительного или предварительного подсчета строительного материала и в большинстве случаев не подходят для точного окончательного расчета.

Как правило, калькуляторы работают по очень простому принципу — вычисляют площадь всех стен, вычитают площадь всех окон и дверей (некоторые даже не учитывают), а затем вычисляют число необходимых блоков, не обращая внимания на многие факторы, такие как наличие фронтонов, необходимость армопояса, внутренние несущие стены, кратность высоты стен, высоту блоков и т. д.

Что нужно учитывать при точном расчете керамзитовых блоков

1. Самая частая ошибка при расчете керамзитобетонных блоков (КББ) в домашних условиях заключается в том, что многие забывают о фронтонах, и не принимают их во внимание.Кстати, большинство онлайн-калькуляторов совершают ту же ошибку.
2. Очень часто в доме помимо внешних несущих стен есть внутренние несущие стены, которые также будут выложены из обычных блоков.
3. Если ваш дом внешне облицован кирпичом, то это необходимо учитывать, ведь в этом случае длина стены из керамзитобетонных блоков будет немного меньше наружной стены дома.
4. Если сверху стен устраивается армопауза, то при расчете блоков ее высоту нужно вычесть из общей высоты стены.
5. Высота стены из керамзитоблоков, как правило, должна быть кратна высоте самих блоков вместе со швом. Поскольку высота блока со швом около 0,2 м, то высота стены без армопояса должна быть кратной этой величине (например, 2,4, 2,6, 2,8, 3,0 и т. Д.).
6. Длина стены не всегда кратна целому количеству блоков; в большинстве случаев в стене будут не только целые блоки, но и разные вставки, например, полублок, четверть и т. д.Блок из глиняных блоков из-за его хрупкости не всегда удается без отходов разрезать или расколоть.
7. Часто бывает, что при распаковке поддона с блоками уже обнаруживаются битые блоки, которые будут непригодны для укладки.
8. Если перемычки устанавливаются над окнами и дверями, то их также необходимо вычесть из общей площади стен, хотя, если площадь всех окон не очень большая, этим обычно пренебрегают.

На первый взгляд расчет очень сложный и без высшей математики не обойтись, но это только на первый взгляд.На самом деле здесь нет ничего сложного, и я сейчас докажу это на небольшом примере.

Пример расчета блоков для частного дома

Для примера возьмем небольшой одноэтажный дом с двумя фронтонами и одной внутренней несущей стеной. Толщина наружных стен 19 см (0,5 блока), толщина внутренней несущей стены 39 см (1 блок). Снаружи дом будет облицован кирпичом. Схему этого дома можно увидеть ниже.

На габаритах керамзитоблоков останавливаться не буду, подробно об этом я уже писал ранее.

Следует отметить, что на схеме указаны размеры наружных стен с учетом облицовочного кирпича в метрах. Часть стены будет занята кирпичом и утеплителем, поэтому каждая из внешних стен блоков будет примерно на 15 сантиметров меньше с каждой стороны.

Расчет керамзитобетонных блоков для стен без фронтонов

Расчет начинается, как правило, с определения периметра стен из керамзитобетонных блоков.При расчете нужно учитывать все — все выступы, коридоры (если есть), балконы и т. Д.

В нашем случае каждая стена будет на 0,3 метра меньше, чем на схеме (как уже было сказано выше, из-за того, что часть стены будет занимать облицовочный кирпич и стена Утеплитель).

Периметр всех стен: 9,7 х 4 = 38,8 м.

1. Необходимо определить, сколько блоков будет в одном ряду по всему периметру:

38. 8 / 0,4 = 97 шт. (0,4 — длина одного блока вместе со швом).

2. Полученное значение умножается на количество рядов, которое зависит от высоты стен (2,4 м = 12 рядов, 2,6 м = 13 рядов, 2,8 м = 14 рядов и т. Д.). В нашем случае высота стен будет равна 2,8 м, что соответствует 14 рядам глиняных блоков:

97 x 14 = 1358 шт.

3. Теперь нужно вычесть окна. У нас 2 окна размером 1,6х1,4 м. Посчитаем, сколько блоков будут использовать наши окна.Длина: 1,6 / 0,4 = 4 шт., Высота: 1,4 / 0,2 = 7 шт., Итого:

7 x 4 = 28 шт. В каждом окне.

Два окна — 28 х 2 = 56 шт.

4. Входные двери у нас размером 2 х 1 м. По аналогичной схеме:

(1 / 0,4) x (2 / 0,2) = 25 шт.

5. Вычтите окна и двери из общего количества блоков:

1358 — 56 — 25 = 1277 шт.

Таким образом, мы посчитали керамзитобетонные блоки только для наружных стен, теперь необходимо рассчитать внутреннюю несущую стену с учетом того, что ее толщина вдвое больше, т. е.е. в длину одного блока (39 см).

Расчет внутренней несущей стены из керамзитовых блоков

Необходимое количество керамзитовых блоков для внутренней стены рассчитывается по той же схеме, только теперь берем не один 0,4 м, как в предыдущем расчете, а 0,2 м вместе со швом, разница хорошо видна на фотография.

Если у вас внутренняя стена (стены) толщиной 19 см, а не 39 см, как в примере, то ее расчет должен быть аналогичен внешнему.

1. Длина стены 9,2 м. Рассчитываем количество блоков в одном ряду:

9,2 / 0,2 = 46 шт.

2. Умножить на количество строк:

46 х 14 = 644 шт.

3. Дверь (2м х 1м):

(1 / 0,2) x (2 / 0,2) = 50 шт.

4. Вычтите дверь:

644-50 = 594 шт.

5. Теперь простым добавлением определяем количество керамзитобетонных блоков, которое нам понадобится для постройки дома:

594 + 1277 = 1871 шт.

Хочу добавить, что если при расчете дверей или окон не получается целое число, то лучше округлить до целого.

Расчет фронтонов

Кто помнит школьный курс геометрии, расчет блоков для фронтонов будет очень простой задачей. Для этого достаточно знать высоту будущего фронтона, в нашем случае она будет равна 2 метрам. Ширина фронтона будет равна ширине стены, в нашем случае — 9.7 мес.

Площадь двух фронтонов равна площади одной прямоугольной стены, у которой длина стен равна ширине фронтона и его высоте.

Другими словами, нам нужно найти количество блоков для стены, высотой 2 м и длиной 9,7 м:

(9,7 / 0,4) x (2 / 0,2) = 242,5 шт.

Следует учесть, что кладка фронтона, как правило, начинается с ряда рядов, а уже со второго ряда блоки начинают подпиливаться.Следовательно, к полученному числу необходимо добавить две целые серии

242,5 + 48,5 = 291 шт.

Учитывая большое количество распиленных блоков при укладке фронтона, можно легко добавить небольшое количество «на распил». А значит, на фронтонах лучше приготовить 300 штук.

Итак, посчитали необходимое количество керамзитобетонных блоков на дом с двумя одинаковыми фронтонами:

1871 + 300 = 2171 шт.

Стоит отметить, что для более точного расчета необходимо рассматривать каждую стену отдельно, потому что даже в нашем случае оказалось, что на каждую стену нужно 24 целых блока + 1/4 блока.А при разрезании или раскалывании редко из одного блока выйдет 4 четверти, из-за хрупкости самих блоков. И учитывая вышесказанное, нужно брать небольшую наценку в 5-7%.

Как правило, запас берется «до поддона целиком», узнать об этом можно у производителя. А потом посчитайте, сколько поддонов вам нужно.

Если вдруг толщина наружных стен будет не 19 см (в перекрытии блока), а 39 см (в блоке), то их расчет нужно проводить аналогично внутренней несущей стене нашего примера, либо в так же, как в примере, затем умножая их количество на 2.

Сколько керамзитоблоков в поддоне

Если честно, то однозначный ответ на этот вопрос «Сколько блоков хранит производитель в поддоне?» «Нигде не найдешь». Разные производители, разные поддоны, можно даже сказать, разных размеров, хотя керамзитобетонные блоки этим разнообразием не отличаются.

В основном количество керамзитоблоков в поддоне полностью зависит от нескольких факторов:

1. От производителя, ведь строгих норм нет, и каждый комплектует свою продукцию, как им удобнее.
2. Судя по размеру поддонов, чем больше поддон, тем больше блоков поместится на нем.
3. От веса керамзитового блока, так как это влияет на общий вес поддона, и слишком большой вес, во-первых, сам поддон не выдерживает, во-вторых, погрузку-разгрузку, а сама доставка блоков может быть затруднена.

Несмотря на это, все же есть некоторые цифры, характерные для керамзитовых блоков, неофициальный стандарт, которого многие придерживаются и комплектуют свои изделия на 72, 84, 90, 105 штук.

Помимо блоков толщиной 19 см производятся блоки толщиной 12 см и 9 см. Такие блоки называют перегородками или полублоками.

Блоки толщиной 12 см укладываются примерно по 120 шт. На поддон, в свою очередь блоки толщиной 9 см, как правило, размещаются на одном поддоне в два раза больше обычных, т.е. 144, 168 и т. Д.

С помощью онлайн-калькулятора строительных блоков вы можете определить количество и объем стройматериалов, необходимых для возведения стен домов, гаражей, боксов, бань, коттеджей и других помещений.В расчетах могут быть учтены размеры фронтонов здания, дверных и оконных проемов, дополнительных проемов (например, ворот), а также сопутствующие материалы, такие как раствор и кладка.

При работе обращайте особое внимание на единицы измерения вводимых данных!

Печать Отправить на электронную почту

Если калькулятор оказался для вас полезным, нажмите одну или несколько социальных кнопок. Это очень поможет дальнейшему развитию нашего сайта. Огромное спасибо!!!

×

Введите адрес электронной почты

Закрыть Отправить

Исходные данные

Шаг 1: Калькулятор предназначен для расчета любых типов строительных блоков. Для начала укажите точные размеры строительного блока без учета шва кладки. Будьте осторожны: укажите длину, ширину и высоту блока относительно того, как блок будет лежать в кладке. Затем введите параметры здания, такие как высота стены и общая длина стены по внешнему периметру здания.

Шаг 2: Затем укажите способ укладки блоков. От этих данных напрямую зависит толщина будущих стен.Это может быть конструкция на половину блока (толщина стенок будет равна ширине блока) или целым блоком (толщина стенки будет равна длине блока). Выбирайте способ укладки в зависимости от планируемой этажности здания, типа перекрытий и других особенностей конструкции.

Шаг 3: Чтобы расчет был более точным, необходимо всегда учитывать толщину шва кладки, состоящего из раствора, клея и других материалов.Иногда толщина горизонтальных и вертикальных швов бывает разной.

Шаг 4: Для расчета кладочной сетки необходимо определить количество рядов, которые вы в нее поместите. Данных об этом сделать нельзя, оставив в графе «Не в счет». Или посчитайте его, указав, что он лежит через N-е число строк.

Шаг 5: Вес блока — необязательный параметр. Но если вы хотите рассчитать примерный вес готовых стен и нагрузку от стен на фундамент, желательно это указать.Цена также является необязательным параметром. Укажите его, если хотите рассчитать общую стоимость блоков.

Шаг 6: Чтобы учесть в расчетах фронтоны здания, а также окна, двери и дополнительные проемы — установите соответствующие флажки и в появившемся списке укажите необходимые параметры.

Шаг 7: После заполнения всех полей нажмите кнопку «Рассчитать». Результаты вы можете распечатать или отправить по электронной почте.

Для удобства различные элементы конструкции лучше рассматривать отдельно. Например, внешние стены и межкомнатные перегородки могут отличаться как по высоте, так и по способу укладки блоков. В этом случае произведите два независимых вычисления.

Расшифровка результатов расчета

Периметр застройки	Сумма длин всех стен, учтенная в расчетах
Общая площадь кладки	Площадь внешней стороны стен.Равная площадь необходимого утеплителя, если он закладывается в проекте
Толщина стенки	Толщина фальцованной стенки с учетом растворного шва (швов). Допускаются незначительные отклонения от конечного результата в зависимости от способа укладки
Количество блоков	Общее количество всех блоков, необходимых для возведения стен по заданным параметрам
Общий вес и объем блоков	Масса нетто и объем блоков (без учета строительного раствора и кладочной сетки).Эти данные могут быть полезны при выборе способа доставки
Количество штукатурок на кладку	Объем раствора, который потребуется для укладки всех блоков. Допускаются отклонения в показателе. Зависит от соотношения компонентов и добавок
Количество рядов блоков, включая швы	Определяется высотой стен, размерами используемых материалов и толщиной кладочного раствора. Фронты не учитываются
Оптимальная высота стены	Рекомендуемая высота стены из блоков, которая, как правило, должна быть кратна высоте самого блока вместе с швом.Вы можете согласиться с этой рекомендацией — тогда пересчитайте, указав новую высоту стены в калькуляторе
Количество кладочных сеток	Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличения монолитности и общей прочности конструкции
Примерный вес готовых стен	Вес готовых стен с учетом всех строительных блоков и кладочного раствора, но без учета веса утеплителя и облицовки
Нагрузка без учета веса крыши и потолка.Это значение нужно для выбора характеристики прочности фундамента

Еще не так давно кирпичный дом считался признаком большого достатка его хозяев. Сейчас на первом месте при выборе стройматериалов — практичность и прагматизм. Эти требования, как никакой другой материал, являются строительными блоками. Их можно использовать не только для возведения внешних стен, но и для перегородок, внутренних стен.

Каковы преимущества строительных блоков?

• Сначала всех привлекают короткие сроки строительства и отсутствие необходимости в спецтехнике.
• Во-вторых, , строительные блоки известны своей теплоизоляцией и прочностью. Те. По сравнению с кирпичной кладкой удешевление утеплителя позволит существенно сэкономить на строительных расходах. А прочность строительных блоков дает зданиям из блоков по сравнению с деревянными постройками более высокую прочность.

Справочно: Стоимость готовых стен составляет примерно 1/3 стоимости всего здания!

Строительные блоки бывают натуральные и искусственные.Первые используются в основном для отделки фасадов. Искусственные строительные блоки делятся на керамзитобетонные блоки, блоки PSP (на основе песчано-гравийной смеси), также называемые шлакоблоками, в пенобетоне, пенобетоне, полистиролбетоне, керамическом, арболитовом и многих других.

Каждый из них используется в зависимости от их достоинств и недостатков. Например, у газобетона по сравнению с керамзитобетоном хорошая теплоизоляция, но он уступает ему по прочности.

Как бы мы не хотели, но, к сожалению, еще не придумали идеальный материал, который при этом имел бы низкую теплопроводность, высокую прочность, малый вес и стоимость.Поэтому в каждом конкретном случае нужно выбирать тот материал, который подходит именно вашей постройке. Но есть и хорошие новости. У всех блоков есть одно большое преимущество: их можно отделывать сразу после строительства, не дожидаясь высыхания и оседания.

— уникальный строительный материал, по своим характеристикам во многом превосходящий аналогичные. Основные достоинства: прочность, легкость, экологичность. Один блок по размеру почти вдвое больше кирпичного, поэтому вы построите дом быстрее, ведь в строительстве их нужно меньше, чем, например, обычного кирпича.По весу керамзитовые блоки имеют меньшие размеры, это позволит существенно сэкономить на фундаменте, ведь он не обязательно должен быть внушительных размеров, достаточно ленточной структуры. Кроме того, стены из блоков керамзита обеспечат хорошую тепло- и звукоизоляцию.

Ответ прост: это значительно снизит затраты. По незнанию можно покупать больше керамзитблоков и сожалеть о потраченных деньгах, либо не покупать и переживать из-за отсутствия материала.

Схема расчета

Расчет производится тремя способами:

1. Просто посчитайте количество штук.
2. Определить.
3. Посчитайте, сколько керамзитблоков уместится в 1 м2.

Прежде всего, вам нужен проект дома для расчета количества блоков.

В первую очередь необходимо знать размеры будущего строения, а именно: высоту, длину и толщину каждой стены. Допустим, мы хотим построить двухэтажный дом, в котором стены будут иметь размеры 15 на 30 м, толщину 600 мм (0,6 м), высоту потолков 3 м. Зная точные размеры, можно смело приступить к расчету.

Общая площадь стен

Длина 1 стены (15 м) умножается на 2 (пара стен) и на 6 (на каждом из двух этажей высота потолка составляет 3 м). (15м * 2) * (3м * 2) = 180 м2 — это площадь пары 15-метровых стен. Тогда площадь 30-метровых стен составит 360 кв.м. Если сложить эти числа, получится общая площадь двухэтажного дома: 180 360 = 540 м2.

Количество керамзитоблоков в кубометрах

Умножьте общую площадь дома на толщину стен (в метрах): 540 * 0.6 = 324 м3 — необходимое количество материала.

Количество блоков

Допустим, у нас есть блоки размером 390 на 190 на 188 мм. В метрах это: от 0,39 до 0,19 на 0,188 м. Чтобы посчитать, сколько кубометров в одном блоке, умножьте все эти показатели:

• 0,39 * 0,19 * 0,188 = 0,014 м3.

Делим необходимую кубатуру материала на объем одного блока:

• 324 / 0,014 кб. m = 23142,8. Округляя, получаем 23 143 блока.

Облицовка внутренних перегородок отличается от обычной, здесь используются блоки из легкого керамзитобетона. Их количество можно рассчитать аналогично: общий объем кладки в кубометрах делится на кубатуру одного полублока.

В своих расчетах мы специально не учитывали размеры проемов для окон и дверей. В этом нет необходимости, так как в этом случае запас материала лишним не будет.Но если вы экономите деньги и не хотите лишних затрат, то можете посчитать необходимое количество керамзитовых блоков с учетом дверных и оконных проемов.

Итак, допустим, что в нашем двухэтажном доме будет 7 окон размером 1,5 на 1,7 м и 3 двери размером 1,4 на 2,5 м. Для расчета объема всех оконных проемов умножаем длину, ширину окон и толщину кладки:

• 7 * (1,5 * 1,7 * 0,6) = 10,71 м3.

То же самое проделываем с расчетом объема дверных проемов:

• 3 * (1.4 * 2,5 * 0,6) = 6,3 м3.

Из общей кубатуры постройки вычитаем полученные числа:

Считаем, сколько блоков нужно: 307 / 0,014 = 21 928 штук. Согласитесь, разница в 1815 штук впечатляет, но не забывайте, что часть материала может быть потеряна или повреждена при транспортировке, сборке или неправильном обращении.

Что касается кладки, то тут несколько особенностей:

• при кладке понадобятся как блоки, так и полублоки;
• инструменты понадобятся те же, что и для обычной кирпичной кладки;
• Цена на кладку блоков из керамзитобетона ниже кирпичной или пенобетона.

Заключение

Керамзитовый блок имеет множество преимуществ: небольшая плотность, большие габариты, небольшая усадка после высыхания, устойчивость к резким перепадам температур. Кроме того, забить гвоздь в стену из керамзита сможет даже ребенок, в отличие от кирпичного.

Без правильного расчета строительных материалов ни одно успешное строительство не могло бы начаться. Поэтому не стоит покупать все сразу, расчеты по предложенным нами схемам не отнимут у вас много времени и сэкономят ваши деньги.Дом из керамзита получится крепким, теплым, тихим и прослужит долгие годы.

Онлайн калькулятор строительных блоков предназначен для выполнения расчетов строительных материалов, необходимых для возведения стен домов, гаражей, хозяйственных и других помещений. При расчетах могут учитываться размеры фронтонов здания, дверных и оконных проемов, а также сопутствующие материалы, такие как раствор и кладочная сетка. Будьте внимательны при заполнении данных, обратите особое внимание на единицы измерения.

При заполнении данных обратите внимание на дополнительную информацию со знаком Дополнительная информация

Технологии не стоят на месте и строительство, между прочим. Для возведения стен кирпич заменил дерево, и сегодня его все чаще занимают строительные блоки, полученные искусственным путем, и в зависимости от используемого сырья они могут иметь разные характеристики.

Конструкционные блоки популярны при возведении малоэтажных домов, стен монолитно-каркасных конструкций.Из них можно не только возводить внешние стены, но и использовать для внутренних перегородок и внутренних стен. Бетонные блоки подходят для изготовления быстровозводимого цоколя легких построек.

Преимущества строительных блоков очевидны. С их помощью можно в короткие сроки построить здание без использования специальной техники. У них хорошая теплоизоляция и необходимая прочность. Поэтому средств, затраченных на утепление, будет значительно меньше, чем при строительстве из кирпича.А если сравнивать строительные блоки с деревянными срубами, то это не только меньше дополнительных средств и работ, но и более высокая долговечность постройки.

Локаму не нужна такая прочная пароизоляция, как дерево. Учитывая их габаритные размеры и легкость, даже фундамент под такой дом будет стоить намного дешевле, чем кирпичный и железобетонный. Использование специального кладочного клея увеличивает теплоизоляцию стен и делает их более привлекательными по внешнему виду.

Строительные блоки можно разделить на два типа:

• Искусственные

— получают путем смешивания различного по составу бетона на заводах, на специальных виброформовочных машинах. Полученный материал в зависимости от сырья отличается необходимой прочностью, плотностью и теплоизоляционными свойствами.

• Natural

— относительно дороже тех, что предлагает завод. Их получают путем тщательной обработки, измельчения горных пород.Чаще всего их используют в качестве декоративных фасадов.

К искусственным строительным блокам относятся: газобетон, пенобетон, керамзит, полистиролбетон, опилки и многие другие. Каждый вид применяется в зависимости от требуемых качеств и имеет как ряд преимуществ, так и ряд недостатков. Один вид имеет хорошие теплоизоляционные характеристики, но по прочности они несколько уступают (если сравнивать, например, газобетон и керамзитобетон). В любом случае здания, построенные из строительных блоков, требуют меньше времени на строительство домов под ключ, по сравнению с такими же деревянными бревенчатыми домами, которые долго просыхают и оседают. И только после этого можно приступать к окончательной отделке комнаты.

При строительстве из блоков внутренняя отделка помещений может производиться сразу после завершения строительства.

По конструктивным особенностям строительные блоки различают:

1. Конструкционные

Применяются для возведения несущих стен. Они обладают высокой прочностью, а также высокой теплопроводностью и большим весом. В связи с этим при строительстве жилых помещений необходимо обязательное дополнительное утепление.

2. Конструкционная и теплоизоляция

Применяются для возведения несущих стен малоэтажных домов. У них средние характеристики, как по прочности, так и по теплоизоляционным качествам. Идеально подходит для жилых зон с сезонным проживанием.

3. Теплоизоляция

Применяются для возведения только самонесущих стен, таких как внутренние перегородки и стены каркасных конструкций, а также для утепления несущих стен. Они обладают низкой теплопроводностью, малым весом, но также невысокой прочностью.

К сожалению, на данный момент не существует идеального материала, обладающего высокими показателями сразу всех необходимых характеристик, таких как низкая теплопроводность, высокая прочность, малый вес и стоимость. И в каждом конкретном случае необходимо выбирать именно тот материал, который больше всего подходит для планируемого строительства, с учетом необходимых требований.

Стоимость отделанных стен составляет примерно 1/3 стоимости всего здания.

Ниже приводится полный список выполненных расчетов с кратким описанием каждого элемента.Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по отзывам, указанным в правом блоке.

Общие сведения о результатах расчетов

• Параметр конструкции

— общая длина всех стен, учитываемая при расчетах.

• Об общей площади кладки

— Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если это предусмотрено проектом.

• Толщина стены

— Толщина готовой стены с учетом толщины шва. Может незначительно отличаться от конечного результата в зависимости от типа кладки.

• Количество блоков

— Общее количество блоков, необходимых для возведения стен по заданным параметрам.

• Общий вес блоков

— Вес без раствора и кладочной сетки. Так же, как и общий объем, необходимо выбрать вариант доставки.

• Залить всю кладку.

— Объем раствора, необходимый для кладки всех блоков. Насыпная плотность раствора может отличаться в зависимости от соотношения компонентов и вводимых добавок.

• Количество рядов блоков с учетом швов

— Зависит от высоты стен, размера используемого материала и толщины кладочного раствора. Без учета фронтонов.

• К кладочной сетке

— Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, повышения монолитности и общей прочности конструкции. Обратите внимание на количество армированных рядов, по умолчанию указывается армирование каждого ряда.

• Примерный вес готовых стен

— Вес готовых стен с учетом всех строительных блоков, раствора и кладочной сетки, но без учета веса изоляции и облицовки. — Нагрузка без учета веса крыши и перекрытий. Этот параметр необходим для выбора прочностных характеристик фундамента.

Для того, чтобы рассчитать материал для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в перекрытии блока и другие необходимые параметры.

Расчет строительства из блоков. Онлайн калькулятор расчета дома изокерамитоблоков из кирпича, ленточного блочного фундамента, сборно-монолитного перекрытия, кровли из ондулина

Чтобы оценить стоимость возведения частного дома или нежилого дома, необходимо точно определить необходимое количество материала, используемого при строительстве. Одним из самых распространенных и популярных материалов для возведения несущих внутренних и внешних стен, а также перегородок является пеноблок.Рассчитать необходимое количество пеноблоков можно двумя способами — с помощью онлайн-калькулятора или с помощью собственных расчетов.

Расчет с помощью онлайн-калькулятора

С помощью этого калькулятора можно рассчитать необходимое количество, а также параметры пеноблоков, используемых при возведении стен в частных домах и других конструкциях. При этом учитываются проемы для окон и дверей, а также возможное наличие фасадов. Кроме того, этот калькулятор позволяет определить вес, объем и цену используемых блоков, количество цемента, необходимое для швов, площадь армирующей сетки и других строительных материалов.

Калькулятор

Для получения точной информации об объемах стройматериала необходимо максимально полно заполнить все данные. В первую очередь нужно указать параметры используемого пеноблока — его размеры и плотность. Затем заполните поля информацией о размерах самой конструкции — длине, высоте и толщине стен, а также параметрах сопутствующих материалов (толщина раствора, частота кладочной сетки).Зная цену одного куба пеноблока, можно рассчитать общую стоимость всего строительного материала.

Результаты расчетов

После заполнения всех данных и нажатия кнопки «Расчет» онлайн-калькулятор отобразит следующие данные:

• Периметр здания — это точная длина всех стен здания с учетом толщины пеноблока;
• Общая площадь кладки — с учетом проемов оконных и дверных проемов;
• Толщина стены — параметр, который зависит от типа кладки, а также от толщины цементного шва;
• Количество блоков — общее количество пеноблоков в штуках;
• Общий вес блоков — масса дополнительных материалов (арматурная сетка, раствор) не учитывается, позволяет выбрать оптимальный вариант доставки;
• Количество раствора на кладку — это общий объем раствора;
• Количество рядов с учетом швов при расчете фронтона не учитывается;
• Кол-во кладочной сетки.Сетка обеспечивает усиление конструкции стены, повышая ее прочностные характеристики. По умолчанию сетка используется в каждой строке;
• Примерный вес готовых стен — учитывается вес блоков, сетки и цемента;
• Нагрузка на фундамент от стен — параметр, позволяющий определить параметры фундамента. В расчете не учитывается вес кровли, изоляционных и отделочных материалов.

С помощью этого калькулятора также можно определить необходимое количество строительного материала для межкомнатных перегородок.Для этого нужно сбросить все данные по несущим стенам, а также ввести параметры перегородок. Результаты двух расчетов складываются.

Самостоятельный расчет количества блоков

К сожалению, онлайн-калькулятор не всегда позволяет учесть все параметры конструкции, и расчет требуется производить самостоятельно. Для этого нужно знать габариты дома и внутренних перегородок, толщину всех стен, размеры проемов под двери и окна.Учитывая то, что пеноблоки прекрасно обрабатываются, практически все вырезанные детали можно эффективно использовать в строительстве. Однако резерв на борьбу все же должен быть сделан.

Пеноблоки сейчас представлены в огромном ассортименте, и различаются как габаритными размерами, так и прочностными характеристиками. От того, что толщина стен в здании обязательная, зависит выбор того или иного вида блока, а также вид кладки. Осуществить укладку можно несколькими способами — на грядку или блочную ложку, в 1, 1,5 и 2 блока. При возведении наружных стен, внутренних несущих стен, а также перегородок, не испытывающих нагрузок, следует использовать разные типы блоков или способы кладки.

Для возведения наружных стен чаще всего используются пеноблоки размером 600x300x200 мм или 600x400x200 мм. Кладка может быть любой, но общая толщина стены не должна быть меньше 300 мм. Для внутренних стен, испытывающих нагрузку от кровли, используются те же блоки.В качестве материала для межкомнатных перегородок чаще всего используют пеноблоки, размером 600х300х100 мм, уложенные на ложку. Толщина стены 100 мм.

Учитывая эти размеры, легко подсчитать, что один блок, используемый для возведения несущих стен, занимает объем 0,036 кубометра, а для перегородок — 0,018 кубометра. Зная размеры стен (толщину, ширину и высоту), можно рассчитать их объем. Далее, разделив это число на объем одного блока, получим общее количество блоков для каждой стены. Если в стене есть оконные или дверные проемы, мы знаем их общий объем и вычитаем из результата.

Также при расчете объема блоков, необходимых для строительства, необходимо учитывать толщину цементного шва. Для этого нужно знать количество блоков по высоте и длине стены. Чтобы получить объем раствора между рядами, необходимо количество этих рядов умножить на толщину, общую длину и ширину шва. Чтобы определить объем цемента по длине стены, одинаковые размеры шва умножьте на количество блоков, которые умещаются в одном ряду.Полученные данные необходимо дополнить. После этого общий объем стыков вычитается из объема стен.

Такие же манипуляции проводят с внутренними несущими стенами и перегородками. К общему количеству полученных пеноблоков добавляем 5-7% к битве при строительстве и примерно 3% к урону при транспортировке (может вообще отсутствовать).

Пример расчета количества пеноблоков

Допустим, перед нами стоит задача построить дом из пеноблока, который имеет следующие габаритные размеры: 10х7х3 м. В доме одна комната (нет внутренних перегородок), есть одна дверь (2х0.9м) и три окна (1.3х1.5м каждое). Толщина стен должна быть 30 см, а толщина швов по вертикали и горизонтали — 5 мм. Необходимо определиться с необходимым количеством пеноблоков для строительства такого дома.

В качестве материала выбираем пеноблоки размером 600Х300Х200мм, так как толщина стен должна быть 30 см. Далее рассчитываем общую площадь стен.Для этого находим периметр наружных стен 7 + 7 + 10 + 10 = 34 кв.м и умножаем это число на высоту стены (3м) — 34×3 = 102 кв.м. Однако мы не учли, что в доме есть еще три окна и дверь. Следовательно, находим площадь этих проемов — 3x (1,3×1,5) + (2×9) = 7,65кв.м. Из общей площади стен вычитаем площадь проемов — 102-7,65 = 94,35кв.м.

Учитывая, что в расчете используются только стены одинаковой толщины, нет необходимости находить их объем.Достаточно знать только площадь одного пеноблока с учетом толщины цементного шва и разделив на это число общую площадь дома. Итак, внешняя площадь пеноблока с учетом шва — (0,6 + 0,005) х (0,2 + 0,005) = 0,125кв.м. Общее количество требуемых блоков 94,35 кв.м / 0,125 кв.м = 755 штук.

Полученное количество блоков умножаем на 8% (битва и брак при транспортировке), получаем 816 блоков.Этот пример элементарный, т.к. в нем задействованы только внешние несущие стены, а также используется кладка в одном блоке. Если бы в доме были внутренние стены и перегородки, их можно было бы рассчитать отдельно.

Зная необходимое количество пеноблоков и их параметры, несложно рассчитать их объем, массу, а также количество поддонов. В соответствии с этими данными можно будет выбрать наиболее оптимальный вид транспорта.

Расчет материалов

СТЕН:
керамзитобетон (390х190х188мм) :
38.98 м³ х 3300 руб. / М³	128634 руб.
с мостами 2ПБ 17-2-п (1680x120x140) :
12 шт. х 462 руб. / кусок.	5544 руб.
с мостами 2ПБ 13-1-п (1290x120x140) :
11 шт. х 383 руб. / кусок.	4213 руб.
с мостами 2ПБ 10-1-п (1030x120x140) :
6 шт. х 357 руб./ кусок.	2142 руб.
сетка кладочная арматурная (50х50х3 мм) :
32 м² x 102 руб. / М²	3264 руб.
экструзионный пенополистирол Пеноплекс 35 :
0,1 м³ х 5100 руб. / М³	510 руб.
фитинги гибкие БПА 4-2П 300мм с креплением нагревателей :
420 шт. х 3,3 руб. / шт.	1386 руб.
кирпич одинарный :
4394 шт. х 13 руб. / кусок.	57122 руб.
песчано-цементный раствор :
5,8 м³ х 2700 руб. / М³	15660 руб.
:
8,45 м³ х 3700 руб. / М³	31265 руб.

ИТОГО: по стенам

249740 руб.

ОСНОВАНИЕ:
песок :
3,6 м³ x 850 руб / м³	3060 руб.
блоки фундаментные ФБС 24-6-6 :
32 шт. х 4665 руб. / шт.	149280 руб.
песчано-цементный раствор :
1,7 м³ х 2700 руб. / М³	4590 руб.
бетон M200 :
16. 2 м³ х 4200 руб. / М³	68040 руб.
арматура D10-12 AIII :
1 т х 37500 руб / т	37500 руб.
доска сосновая для опалубки :
0,5 м³ х 6500 руб. / М³	3250 руб.
рубероид РКК-350 :
5 красных. х 315 руб. / такси (10м²)	1575 руб.

ИТОГО: на фундамент

267295 руб.

ПЕРЕКРЫТИЕ:
балки перекрытия Ytong 200 :
92 вечера x 959 руб. / Час.	88228 руб.
закладных блоков Ytong D500 :
12,2 м³ х 5570 руб. / М³	67954 руб.
сетка арматурная 100х100х5,0 :
69,9 м² x 110 руб. / М²	7689 руб.
арматура Ø12 AIII :
0.3 т х 37500 руб / т	11250 руб.
бетон M200 :
7,2 м³ х 4200 руб. / М³	30240 руб.
минеральная изоляция (Rockwool) :
0,3 м³ х 3700 руб. / М³	1110 руб.

ИТОГО: по перекрытию

206471 руб.

КРЫША:
балки деревянные (150х50мм) :
1.6 м³ х 7000 руб. / М³	11200 руб.
раствор антисептика :
24 литра x 75 руб. За литр	1800 руб.
гидроизоляционная пленка (Tyvek Soft) :
94 м² х 68 руб. / М²	6392 руб.
битумный Euroshield 2000х950х2.7 :
54 листа х 399 руб. / Лист	21546 руб.
гвоздь кровельный 73х3мм :
12 уп. х 190 руб. / упаковка (250 шт.)	2280 руб.
угловая лошадь (1000 мм) :
10 шт. х 290 руб. / шт.	2900 руб.
доска березовая 100х25мм :
0,7 м³ х 7000 руб. / М³	4900 руб.

10: 0,0,0,220; 0,290,220,220; 290,290,220,0; 290,0,0,0 | 5: 163,163,0,220; 0,163,103,103; 163,290,152,152 | 1134: 212,152 | 1334: 138,35; 138,114 | 2255: 0,125 | 2155: 64,0; 64,220; 201,220 | 2422: 290,55; 290,98 | 1934: 203, -20

836,074. 0 руб.

Только для Подмосковья!

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать художников?

Разместите экспресс заявку и получайте предложения от профессиональных строителей!

Пример плана 8×6 м для расчета	Структурная схема
		1. Керамзитоблок d = 400мм; 2. Кирпич лицевой d = 120мм; 3. Плита из минеральной ваты d = 100мм; 4. Воздушный зазор d = 20-50мм; 5. Бетонная стяжка армированная h = 200мм; 6. Утеплитель пенопласт d = 30-50мм; 7. Перекрытие сборно-монолитное; 8. Кровля из ондулина; 9. Фундамент — ленточный блок h = 1,8 м;

Стена из керамзитоблоков с кирпичным фасадом и внутренним утеплением

Клей из керамзитовых блоков

По внешнему виду удобные, по объему: 390/190/90 и 390/190/188, стеновые камни изготовлен по рецепту объемной набивки из керамзитового заполнителя.

Основное отличие керамзитобетона — замечательные гидрофобные свойства: в среде со 100% -ной влажностью цементно-керамзитовый материал поглощает влагу на 200% меньше, чем пенобетон. Это имеет большое значение, поскольку коэффициент гигроскопичности серьезно влияет на теплоизоляционные свойства стены в условиях реальной эксплуатации.

Теплопроводность керамзитобетонной кладки в полтора раза ниже, чем у фасада из перфорированного кирпича того же сечения, при сопоставимой отпускной цене.

Блоки из керамзита получили довольно широкое признание для частной застройки, благодаря огнестойкости, технологичности и гигиеничности. В государствах Европы: Финляндии, Чехии, Нидерландах, Норвегии, Германии, Швеции не менее 40 процентов построек построено из керамзита.

• В связи с тем, что диффузия пара через кирпич сильнее, чем у керамзитобетона, вентилируемый зазор между керамзитобетонными блоками и кладкой (при отсутствии теплоизоляционного слоя из минеральной ваты) не выполняется. вне.
• Опытный рабочий укладывает около 3 кубов блоков керамзита за смену, что в 3 раза превышает интенсивность кирпичной кладки, а экономия цементной смеси увеличивается до 50-60%.
• В связи с тем, что 40 см керамзитобетона недостаточно для комфортного проживания, оптимальной изоляцией будет теплоизоляция блочной стены жестким базальтоволокнистым тепловым экраном (например, Изовер, ППЖ-200, П -125, Урса, Изомин, Изорок, Кнауф, Rockwool, П-175), слой 0.1 м, с дальнейшей установкой (через вентиляционный зазор) защитно-декоративной оболочки. Таким способом получается газопроницаемая структура, которая позволяет конструкции избавляться от лишней влаги.
• Если изоляционный слой в многослойной стене представляет собой не дышащий экструзионный пеноматериал, такой как Ursa XPS, Teplex, Polyspen, Styrodur, Technoplex, Styrofoam, Primaplex, Penoplex, размытый зазор между кирпичной кладкой и керамзитобетонными блоками не имеет смысла. , но необходимо будет смонтировать слой пароизоляции со стороны комнат, а также спланировать систему принудительной вентиляции (а, лучше воздушного отопления).
• По верхнему ряду из керамзитобетонных блоков в виде деревянной опалубки выполняется отливка железобетона толщиной 200 мм. На поверхности фасада бетонная лента защищена от тепла 5-сантиметровым слоем экструдированного пенополистирола.

Кирпичная кладка

Самым известным строительным материалом для возведения стен, несомненно, является облицовочный кирпич, который помимо богатого внешнего вида имеет большую (до 100 циклов замораживания-оттаивания) морозостойкость и незначительную (около шести процентов) водопоглощение, что обуславливает длительный срок эксплуатации кирпичных построек.Из лицевого глиняного кирпича, кроме стандартных, выпускается клинкер, фигурный и глазурованный кирпич.

В настоящее время реализуется лицевой кирпич различного профиля (скошенный, закругленный, клиновидный, прямоугольный) и рельефных (колотый, рифленый, гладкий, шероховатый), а также цветов (от бежевого до шоколадного), что позволяет переводить любые нестандартные художественные идеи.

В случае, когда планируется вариант стены с минеральным утеплителем, технологическими точками возведения сложной стены являются:

• Кладочная кладка из керамзитоблоков 0.Сечение 4 м выполнено на песчано-цементном растворе.
• Через три ряда керамзитобетонных блоков и разломы по 1-1,5 м укладываются специальные фиксирующие стержни из базальтового волокна с дискодержателем (типа «Гален» БПА-300-6-2П) для перевязки с фасадной стеной. , кроме того, стальные уголки армируются стальными прутьями стены, опорные площадки, следующие пять / шесть рядов кладки.
• На выступающие штоки разъемов без зазоров надеваются отрезки базальтофибровой термозащиты и прижимаются зажимами.
• Поверх термозащиты имеет смысл также установить гидро- и ветрозащитную пленку (Тайвек, Изоспан, Ютавек).
• В 1/2 кирпича выполнена облицовочная стена, которая с помощью изготовленных арматурных бочек соединена с керамзитоблочной кладкой.

Сборный фундамент

Фундаментные блоки — традиционный строительный материал, позволяющий возвести дом в короткие сроки.

Строительные блоки различаются по следующим категориям: FBS — монолитные фундаментные блоки, FWB — с пазом для коммуникации, FBP — пустотелые.Обычно бетонные блоки изготавливают высотой 550-650 мм, горизонтальный размер варьируется в пределах 0,9-2,4 м (ФБС-9 … ФБС-24), поперечный размер фиксируется 0,3-0,4-0,5-0,6 м. .

При строительстве блочного фундамента на прочном и сухом геофизическом основании строительные блоки можно укладывать непосредственно на заземленное основание почвы.

На участках со средней ямкой допускается установка блоков ФБС без послойного армирования, но над и под ними строят железобетонный пояс толщиной 0,10-0,20 м с арматурой d10-d14.

Использование конкретного размера фундаментного блока следует из толщины капитальных стен здания. Для малоэтажных домов толщина блока 30-40 см. Сечение фундаментов из сборных блоков может быть меньше наружной кладки стен дома, поскольку они намного прочнее.

Для того, чтобы расширить зону поддержки, тем самым уменьшая возможные движения базового слоя, блоки фундамента должны быть установлены на предварительно уложенный бетон подушке.

Выбор фундаментных блоков в качестве основы для возведения фундамента зачастую обусловлен всесезонностью работ или сжатыми сроками.

В наше время при фундаменте из отдельных ФБС-блоков по спектру важных характеристик, среди которых: устойчивость к боковым нагрузкам и стоимость, приоритет отдается другому варианту — цельнозармированному железобетонному фундаменту.

Когда свойства нижележащих пластов не изучены, для надежности лучше подготовить железобетонную арматуру взамен готовых подушек.

• Монтаж фундаментных опор начинается с угла здания, при этом блоки ПЛ устанавливаются сначала под наружные стены, а только потом под внутренние.
• На подсыпку (до 15 см) крупнозернистого песка или разложившихся бетонных подушек в шахматном порядке укладывают блоки ФБС, закрепленные на песчано-цементном растворе.
• Монтаж бетонных блоков производится по углам, по расходящимся под прямым углом стенам, руководствуясь лазерным теодолитом.Обычные блоки устанавливаются автокраном на выровненный слой цементной смеси.
• Монтаж начинается с укладки маяков на пересечениях осевых линий и в углах здания. Чтобы расположить стеновые блоки, нужно действовать только после контроля ориентации сигнальных блоков по высоте и высоте.
• Геометрия в плане выверена путем снятия линейных размеров фрагментов фундамента и размера между противоположными углами, а в вертикальном положении — по уровню или спиртовому уровню.
• Окна для выхода водопроводных и канализационных труб на нулевом уровне изготавливаются путем создания зазора между блоками с последующей заделкой кирпичом или раствором.

Сборно-монолитное перекрытие

Сборно-монолитное перекрытие — пока достаточно новый продукт на российском строительном рынке, который включает в себя два основных компонента: блоки-заполнители из ячеистого бетона и бетонные балочные конструкции со свободным армирующим каркасом.

Применение блочно-сборного принципа рационально для устройства межуровневых панелей в домах с кладкой из легкого ячеистого бетона и столбчато-распределенным фундаментным фундаментом, а также для переделки существующих балочных перекрытий при использовании обычных железобетонные элементы нереально.

Монтаж межуровневой панели, ввиду незначительного веса компонентов технологии монолитного монтажа (масса прогона фермы — 13 ÷ 18 кг / м, масса блока-распорки — 6 ÷ 15 кг), выполняется вручную и без использования подъемного оборудования.

Футеровочные блоки-распорки по составу материала делятся на: пенобетон полнотелый (Ytong, габариты: 600х200х250 мм, вес 15 кг), пустотелый керамзитобетон (Albert, вес: 12- 14 кг, размеры: 530х200х200 мм), керамический пористый (Porotherm, вес: 22 кг, габариты: 510х250х219 мм) и пустотелый полистиролбетон (Marko, вес: 6 кг, размеры: 530х200х200 мм).

Стоит добавить, что описанный выше метод дает возможность за один этап бетонирования межэтажной плиты одновременно получить бетонный гравийный блок вдоль несущих стен. Для этого балки навешивают на стойки, с возвышением от верхней плоскости стены на 5-10 см, на которые кладут дополнительные арматурные стержни и крепят борта. По окончании раскладки агрегатных блоков вся конструкция заливается бетоном.

Эта техника очень интересна для теплоэффективных, но, в то же время, не очень прочных стен из ячеистых блоков: газобетона, пенобетона, газосиликата, полистиролбетона, требующих монолитной железобетонной решетки под установку балочные фермы для перекрытия.

Обычная последовательность работ при устройстве сборно-монолитных перекрытий:

• На горизонтально выровненных участках стены укладываются балки, для песчано-цементной подготовки слоем 1,0 ÷ 1,5 см, с интервалом 62 см. . Длина опорной секции структуры пучка предполагается, по меньшей мере 12 см.
• На время монтажа между блокировочными агрегатами и укладкой бетона балочные конструкции размещаются на распределенных с интервалом 300 см, а затем удаляются реперные точки из металлических труб d Ø40-50 мм или досок. с основанием не менее 50х100 мм.
• Строительные блоки из газобетона, керамзита или полистиролбетона, выполняющие функцию структурной опалубки, укладываются со специальным тиснением поверх балок. Из-за хрупкости изгиба вставок блока для ходьбы по ним необходимо сооружать настил из досок 3 ÷ 5 см или толстой фанеры.
• Сверху агрегатных блоков наматывают арматуру в виде сетки с ячейками 10х10 см из проволоки F 5 ÷ 6 мм, которая крепится к незамкнутой арматуре балок с помощью отожженного прутка марки d2 Vr. -1.Стыковка соседних сеток производится внахлест, размером не менее 10 ÷ 15 см.
• Далее заливаем бетонной смесью слой 5 … 10 см марки В15 (М200) … В20 (М250), ровный и утрамбованный вибратором.
• В процессе застывания литого сборно-монолитного перекрытия его необходимо периодически замачивать. Демонтировать технологические опоры можно только за полмесяца.

Сланцевая крыша

Ондулин (он же мягкий сланец, ондулиновый сланец, битумный сланец, битумный сланец, еврошифер) представляет собой формованное картонное полотно, пропитанное битумным компонентом, модифицированным SBS, и окрашенное полимерным атмосферостойким пигментом.битумный сланец выпускается под разными названиями: Ондура, Ондулин, Гуттанит, Коррубит, Аквалин, Битувель, Нувелин. Типовые параметры полотна: длина / ширина — 2 / 0,95 м, количество волн — 10.

Главный козырь кровли Euroshift — это низкая стоимость и удобство монтажа. Из существенных минусов справедливо выделить определенное возгорание битумно-картонной основы, а также довольно быструю потерю сочности красок по сравнению с металлической кровлей.

Кровля устанавливается на несущий каркас, сложенный из стропил и сборно-брусчатого настила.

При возведении индивидуальных построек обычно выполняется двух-трехпролетная система с наклонными стропильными балками и промежуточными опорными стенами.

Промежуток между стропилами выполняется в пределах 60 ÷ 90 см при ширине / толщине стропильных ног 50х150 ÷ ​​100х150 мм; нижние концы стропил крепят к брусу мауэрлата размером 100х100 ÷ 150х150 мм.

Типовая методика установки битумной кровли:

• Переплетение гофроллов шифера ондулина и шаг укладки вязальной заготовки определяются углом наклона кровли: при уклоне круче 15 градусов шаг перекрытия перекрытия — 0,30 . .. 0,35 метра, а перекрытие — 170 мм.
• Чтобы не допустить подъема гофрированных листов еврошлара порывами ветра, рекомендуется начинать их настил с нижней зоны торца пандуса, противоположной преобладающему направлению ветра.
• Указанная серия выполняется со сдвигом в ½ полотна из листов нижнего уровня, чтобы исключить ненужное перекрытие участков стыков четырех соседних гофрокоробов, приводящее к появлению трещин.
• Листы битумного шифера прибивают по нижней линии к каждой волне, по 2 промежуточным перекрестным перекладинам — на нечетные верхние полуволны, а верх перекрывают перекрытием верхнего ряда или края гребня. Для крепления каждого полотна понадобится около 20 кровельных саморезов (размер 65.0×5,5 мм) или гвозди: размер -73,5, Ø3,0 мм с неопреновыми шайбами.
• Для одного ряда перекрытие полотен следует оформлять в одну гофру, а при угле кровли менее 10 ÷ 11 градусов — в 2 гофры.
• Усиление коньковых элементов производится в направлении укладки кровельных листов с нахлестом на 200 мм, с забиванием гвоздей в каждый гребень волны, покрытой профнастилом.
• Для герметизации боковых краев наклонной поверхности используются сколотые уголки, установка которых производится с нижнего угла, с нахлестом 0.2 мес.

Просто определите стоимость выбранного варианта новостройки легко с помощью встроенного бюджетного калькулятора .

Онлайн калькулятор строительных блоков предназначен для выполнения расчетов строительных материалов, необходимых для возведения стен домов, гаражей, хозяйственных и других помещений. При расчетах могут учитываться размеры фронтонов здания, дверных и оконных проемов, а также сопутствующие материалы, такие как раствор и кладочная сетка.Будьте внимательны при заполнении данных, обратите особое внимание на единицы измерения.

При заполнении данных обратите внимание на дополнительную информацию со знаком Дополнительная информация

Технологии не стоят на месте и строительство, между прочим. Для возведения стен кирпич заменил дерево, и сегодня его все чаще занимают строительные блоки, полученные искусственным путем, и в зависимости от используемого сырья они могут иметь разные характеристики.

Конструкционные блоки популярны при возведении малоэтажных домов, стен монолитно-каркасных конструкций. Из них можно не только возводить внешние стены, но и использовать для внутренних перегородок и внутренних стен. Бетонные блоки подходят для изготовления быстровозводимого цоколя легких построек.

Преимущества строительных блоков очевидны. С их помощью можно в короткие сроки построить здание без использования специальной техники. У них хорошая теплоизоляция и необходимая прочность.Поэтому средств, затраченных на утепление, будет значительно меньше, чем при строительстве из кирпича. А если сравнивать строительные блоки с деревянными срубами, то это не только меньше дополнительных средств и работ, но и более высокая долговечность постройки.

Локаму не нужна такая прочная пароизоляция, как дерево. Учитывая их габаритные размеры и легкость, даже фундамент под такой дом будет стоить намного дешевле, чем кирпичный и железобетонный. Использование специального кладочного клея увеличивает теплоизоляцию стен и делает их более привлекательными по внешнему виду.

Строительные блоки можно разделить на два типа:

• Искусственные

— получают путем смешивания различного по составу бетона на заводах, на специальных виброформовочных машинах. Полученный материал в зависимости от сырья отличается необходимой прочностью, плотностью и теплоизоляционными свойствами.

• Natural

— относительно дороже тех, что предлагает завод. Их получают путем тщательной обработки, измельчения горных пород.Чаще всего их используют в качестве декоративной отделки фасадов.

К искусственным строительным блокам относятся: газобетон, пенобетон, керамзит, полистиролбетон, опилки и многие другие. Каждый вид применяется в зависимости от требуемых качеств и имеет как ряд преимуществ, так и ряд недостатков. Один вид имеет хорошие теплоизоляционные характеристики, но по прочности они несколько уступают (если сравнивать, например, газобетон и керамзитобетон).В любом случае здания, построенные из строительных блоков, требуют меньше времени на строительство домов под ключ, по сравнению с такими же деревянными бревенчатыми домами, которые долго просыхают и оседают. И только после этого можно приступать к окончательной отделке комнаты.

При строительстве из блоков, внутренняя отделка. Возможно изготовление помещения сразу после завершения строительства.

По конструктивным особенностям строительные блоки различают:

1. Конструкционные

Применяются для возведения несущих стен.Они обладают высокой прочностью, а также высокой теплопроводностью и большим весом. В связи с этим при строительстве жилых помещений необходимо обязательное дополнительное утепление.

2. Конструкционная и теплоизоляция

Применяются для возведения несущих стен малоэтажных домов. У них средние характеристики, как по прочности, так и по теплоизоляционным качествам. Идеально подходит для жилых зон с сезонным проживанием.

3. Теплоизоляция

Применяются для возведения только самонесущих стен, таких как внутренние перегородки и стены каркасных конструкций, а также для утепления несущих стен.Они обладают низкой теплопроводностью, малым весом, но также невысокой прочностью.

К сожалению, на данный момент не существует идеального материала, обладающего высокими показателями сразу всех необходимых характеристик, таких как низкая теплопроводность, высокая прочность, малый вес и стоимость. И в каждом конкретном случае необходимо выбирать именно тот материал, который больше всего подходит для планируемого строительства, с учетом необходимых требований.

Стоимость отделанных стен составляет примерно 1/3 стоимости всего здания.

Ниже приводится полный список выполненных расчетов с кратким описанием каждого элемента. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по отзывам, указанным в правом блоке.

Общие сведения о результатах расчетов

• Параметр конструкции

— общая длина всех стен, учитываемая при расчетах.

• Об общей площади кладки

— Площадь внешней стороны стен.Соответствует площади необходимого утеплителя, если это предусмотрено проектом.

• Толщина стены

— Толщина готовой стены с учетом толщины шва. Может незначительно отличаться от конечного результата в зависимости от типа кладки.

• Количество блоков

— Общее количество блоков, необходимое для возведения стен по заданным параметрам.

• Общий вес блоков

— Вес без раствора и кладочной сетки. Так же, как и общий объем, необходимо выбрать вариант доставки.

• Залить всю кладку.

— Объем раствора, необходимый для кладки всех блоков. Насыпная плотность раствора может отличаться в зависимости от соотношения компонентов и вводимых добавок.

• Количество рядов блоков с учетом швов

— Зависит от высоты стен, размера используемого материала и толщины кладочного раствора. Без учета фронтонов.

• К кладочной сетке

— Необходимое количество кладочной сетки в метрах.Применяется для армирования кладки, повышения монолитности и общей прочности конструкции. Обратите внимание на количество армированных рядов, по умолчанию указывается армирование каждого ряда.

• Примерный вес готовых стен

— Вес готовых стен с учетом всех строительных блоков, раствора и кладочной сетки, но без учета веса изоляции и облицовки. — Нагрузка без учета веса крыши и перекрытий.Этот параметр необходим для выбора прочностных характеристик фундамента.

Для того, чтобы рассчитать материал для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в перекрытии блока и другие необходимые параметры.

С помощью онлайн-калькулятора строительных блоков вы можете определить количество и объем стройматериалов, необходимых для возведения стен домов, гаражей, боксов, бань, коттеджей и других помещений.В расчетах могут быть учтены размеры фронтонов здания, дверных и оконных проемов, дополнительных проемов (например, ворот), а также сопутствующие материалы, такие как раствор и кладка.

При работе обращайте особое внимание на единицы измерения вводимых данных!

Печать Отправить на электронную почту

Если калькулятор оказался для вас полезным, нажмите одну или несколько социальных кнопок. Это очень поможет дальнейшему развитию нашего сайта. Огромное спасибо!!!

×

Введите адрес электронной почты

Закрыть Отправить

Исходные данные

Шаг 1: Калькулятор предназначен для расчета любых типов строительных блоков. Для начала укажите точные размеры строительного блока без учета шва кладки. Будьте осторожны: укажите длину, ширину и высоту блока относительно того, как блок будет лежать в кладке. Затем введите параметры здания, такие как высота стены и общая длина стены по внешнему периметру здания.

Шаг 2: Затем укажите способ укладки блоков. От этих данных напрямую зависит толщина будущих стен.Это может быть конструкция на половину блока (толщина стенок будет равна ширине блока) или целым блоком (толщина стенки будет равна длине блока). Выбирайте способ укладки в зависимости от планируемой этажности здания, типа перекрытий и других особенностей конструкции.

Шаг 3: Чтобы расчет был более точным, необходимо всегда учитывать толщину шва кладки, состоящего из раствора, клея и других материалов.Иногда толщина горизонтальных и вертикальных швов бывает разной.

Шаг 4: Для расчета кладочной сетки необходимо определить количество рядов, которые вы в нее поместите. Данных об этом сделать нельзя, оставив в графе «Не в счет». Или посчитайте его, указав, что он лежит через N-е число строк.

Шаг 5: Вес блока — необязательный параметр. Но если вы хотите рассчитать примерный вес готовых стен и нагрузку от стен на фундамент, желательно это указать.Цена также является необязательным параметром. Укажите его, если хотите рассчитать общую стоимость блоков.

Шаг 6: Чтобы учесть в расчетах фронтоны здания, а также окна, двери и дополнительные проемы — установите соответствующие флажки, а в появившемся списке укажите необходимые параметры.

Шаг 7: После заполнения всех полей нажмите кнопку «Рассчитать». Результаты вы можете распечатать или отправить по электронной почте.

Для удобства различные элементы конструкции лучше рассматривать отдельно. Например, внешние стены и межкомнатные перегородки могут отличаться как по высоте, так и по способу укладки блоков. В этом случае произведите два независимых вычисления.

Расшифровка результатов расчета

Периметр застройки	Сумма длин всех стен, учтенная в расчетах
Общая площадь кладки	Площадь внешней стороны стен.Равная площадь необходимого утеплителя, если он закладывается в проекте
Толщина стенки	Толщина фальцованной стенки с учетом растворного шва (швов). Допускаются незначительные отклонения от конечного результата в зависимости от способа укладки
Количество блоков	Общее количество всех блоков, необходимых для возведения стен по заданным параметрам
Общий вес и объем блоков	Масса нетто и объем блоков (без учета строительного раствора и кладочной сетки).Эти данные могут быть полезны при выборе способа доставки
Количество штукатурок на кладку	Объем раствора, который потребуется для укладки всех блоков. Допускаются отклонения в показателе. Зависит от соотношения компонентов и добавок
Количество рядов блоков, включая швы	Определяется высотой стен, размерами используемых материалов и толщиной кладочного раствора. Фронты не учитываются
Оптимальная высота стены	Рекомендуемая высота стены из блоков, которая, как правило, должна быть кратна высоте самого блока вместе с швом.Вы можете согласиться с этой рекомендацией — тогда пересчитайте, указав новую высоту стены в калькуляторе
Количество кладочных сеток	Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличения монолитности и общей прочности конструкции
Примерный вес готовых стен	Вес готовых стен с учетом всех строительных блоков и кладочного раствора, но без учета веса утеплителя и облицовки
Нагрузка без учета веса крыши и потолка.Это значение нужно для выбора характеристики прочности фундамента

Еще не так давно кирпичный дом считался признаком большого достатка его хозяев. Сейчас на первом месте при выборе стройматериалов — практичность и прагматизм. Эти требования, как никакой другой материал, являются строительными блоками. Их можно использовать не только для возведения внешних стен, но и для перегородок, внутренних стен.

Каковы преимущества строительных блоков?

• Сначала всех привлекают короткие сроки строительства и отсутствие необходимости в спецтехнике.
• Во-вторых, , строительные блоки известны своей теплоизоляцией и прочностью. Те. По сравнению с кирпичной кладкой удешевление утеплителя позволит существенно сэкономить на строительных расходах. А прочность строительных блоков дает зданиям из блоков по сравнению с деревянными постройками более высокую прочность.

Справочно: Стоимость готовых стен составляет примерно 1/3 стоимости всего здания!

Строительные блоки бывают натуральные и искусственные.Первые используются в основном для отделки фасадов. Искусственные строительные блоки делятся на керамзитобетонные блоки, блоки PSP (на основе песчано-гравийной смеси), также называемые шлакоблоками, в пенобетоне, пенобетоне, полистиролбетоне, керамическом, арболитовом и многих других.

Каждый из них используется в зависимости от их достоинств и недостатков. Например, у газобетона по сравнению с керамзитобетоном хорошая теплоизоляция, но он уступает ему по прочности.

Как бы мы не хотели, но, к сожалению, еще не придумали идеальный материал, который при этом имел бы низкую теплопроводность, высокую прочность, малый вес и стоимость.Поэтому в каждом конкретном случае нужно выбирать тот материал, который подходит именно вашей постройке. Но есть и хорошие новости. У всех блоков есть одно большое преимущество: их можно отделывать сразу после строительства, не дожидаясь высыхания и оседания.

© 2014-2016 сайт

При строительстве дома часто приходится сталкиваться с ситуацией, когда стройматериала либо не хватает, либо его остается слишком много. Керамзитобетонные блоки не исключение. И несмотря на относительную дешевизну, лишние затраты всегда не очень приятны.

Бывают даже ситуации, когда человек, экономя свое драгоценное время, пытается произвести быстрый расчет с помощью строительных калькуляторов, обещающих достаточно точно рассчитать необходимое ему количество керамзитобетонных блоков. Но в итоге — еще много излишков, или, что иногда гораздо хуже, их недостаточно.

Почему расчет блоков «строительными калькуляторами» не всегда точен

Из-за своей примитивности большинство строительных калькуляторов в первую очередь предназначены для приблизительного или предварительного подсчета строительного материала и в большинстве случаев не подходят для точного окончательного расчета.

Как правило, калькуляторы работают по очень простому принципу — вычисляют площадь всех стен, вычитают площадь всех окон и дверей (некоторые даже не учитывают), а затем вычисляют число необходимых блоков, не обращая внимания на многие факторы, такие как наличие фронтонов, необходимость армопояса, внутренние несущие стены, кратность высоты стен, высоту блоков и т. д.

Что нужно учитывать при точном расчете керамзитовых блоков

1. Самая частая ошибка при расчете керамзитобетонных блоков (КББ) в домашних условиях заключается в том, что многие забывают о фронтонах, и не принимают их во внимание.Кстати, большинство онлайн-калькуляторов совершают ту же ошибку.
2. Очень часто в доме помимо внешних несущих стен есть внутренние несущие стены, которые также будут выложены из обычных блоков.
3. Если ваш дом внешне облицован кирпичом, то это необходимо учитывать, ведь в этом случае длина стены из керамзитобетонных блоков будет немного меньше наружной стены дома.
4. Если сверху стен устраивается армопауза, то при расчете блоков ее высоту нужно вычесть из общей высоты стены.
5. Высота стены из керамзитоблоков, как правило, должна быть кратна высоте самих блоков вместе со швом. Поскольку высота блока со швом около 0,2 м, то высота стены без армопояса должна быть кратной этой величине (например, 2,4, 2,6, 2,8, 3,0 и т. Д.).
6. Длина стены не всегда кратна целому количеству блоков; в большинстве случаев в стене будут не только целые блоки, но и разные вставки, например, полублок, четверть и т. д.Блок из глиняных блоков из-за его хрупкости не всегда удается без отходов разрезать или расколоть.
7. Часто бывает, что при распаковке поддона с блоками уже обнаруживаются битые блоки, которые будут непригодны для укладки.
8. Если перемычки устанавливаются над окнами и дверями, то их также необходимо вычесть из общей площади стен, хотя, если площадь всех окон не очень большая, этим обычно пренебрегают.

На первый взгляд расчет очень сложный и без высшей математики не обойтись, но это только на первый взгляд.На самом деле здесь нет ничего сложного, и я сейчас докажу это на небольшом примере.

Пример расчета блоков для частного дома

Для примера возьмем небольшой одноэтажный дом с двумя фронтонами и одной внутренней несущей стеной. Толщина наружных стен 19 см (0,5 блока), толщина внутренней несущей стены 39 см (1 блок). Снаружи дом будет облицован кирпичом. Схему этого дома можно увидеть ниже.

На габаритах керамзитоблоков останавливаться не буду, подробно об этом я уже писал ранее.

Следует отметить, что на схеме указаны размеры наружных стен с учетом облицовочного кирпича в метрах. Часть стены будет занята кирпичом и утеплителем, поэтому каждая из внешних стен блоков будет примерно на 15 сантиметров меньше с каждой стороны.

Расчет керамзитобетонных блоков для стен без фронтонов

Расчет начинается, как правило, с определения периметра стен из керамзитобетонных блоков.При расчете нужно учитывать все — все выступы, коридоры (если есть), балконы и т. Д.

В нашем случае каждая стена будет на 0,3 метра меньше, чем на схеме (как уже было сказано выше, из-за того, что часть стены будет занимать облицовочный кирпич и стена Утеплитель).

Периметр всех стен: 9,7 х 4 = 38,8 м.

1. Необходимо определить, сколько блоков будет в одном ряду по всему периметру:

38. 8 / 0,4 = 97 шт. (0,4 — длина одного блока вместе со швом).

2. Полученное значение умножается на количество рядов, которое зависит от высоты стен (2,4 м = 12 рядов, 2,6 м = 13 рядов, 2,8 м = 14 рядов и т. Д.). В нашем случае высота стен будет равна 2,8 м, что соответствует 14 рядам глиняных блоков:

97 x 14 = 1358 шт.

3. Теперь нужно вычесть окна. У нас 2 окна размером 1,6х1,4 м. Посчитаем, сколько блоков будут использовать наши окна.Длина: 1,6 / 0,4 = 4 шт., Высота: 1,4 / 0,2 = 7 шт., Итого:

7 x 4 = 28 шт. В каждом окне.

Два окна — 28 х 2 = 56 шт.

4. Входные двери у нас размером 2 х 1 м. По аналогичной схеме:

(1 / 0,4) x (2 / 0,2) = 25 шт.

5. Вычтите окна и двери из общего количества блоков:

1358 — 56 — 25 = 1277 шт.

Таким образом, мы посчитали керамзитобетонные блоки только для наружных стен, теперь необходимо рассчитать внутреннюю несущую стену с учетом того, что ее толщина вдвое больше, т. е.е. в длину одного блока (39 см).

Расчет внутренней несущей стены из керамзитовых блоков

Необходимое количество керамзитовых блоков для внутренней стены рассчитывается по той же схеме, только теперь берем не один 0,4 м, как в предыдущем расчете, а 0,2 м вместе со швом, разница хорошо видна на фотография.

Если у вас внутренняя стена (стены) толщиной 19 см, а не 39 см, как в примере, то ее расчет должен быть аналогичен внешнему.

1. Длина стены 9,2 м. Рассчитываем количество блоков в одном ряду:

9,2 / 0,2 = 46 шт.

2. Умножить на количество строк:

46 х 14 = 644 шт.

3. Дверь (2м х 1м):

(1 / 0,2) x (2 / 0,2) = 50 шт.

4. Вычтите дверь:

644-50 = 594 шт.

5. Теперь простым добавлением определяем количество керамзитобетонных блоков, которое нам понадобится для постройки дома:

594 + 1277 = 1871 шт.

Хочу добавить, что если при расчете дверей или окон не получается целое число, то лучше округлить до целого.

Расчет фронтонов

Кто помнит школьный курс геометрии, расчет блоков для фронтонов будет очень простой задачей. Для этого достаточно знать высоту будущего фронтона, в нашем случае она будет равна 2 метрам. Ширина фронтона будет равна ширине стены, в нашем случае — 9.7 мес.

Площадь двух фронтонов равна площади одной прямоугольной стены, у которой длина стен равна ширине фронтона и его высоте.

Другими словами, нам нужно найти количество блоков для стены, высотой 2 м и длиной 9,7 м:

(9,7 / 0,4) x (2 / 0,2) = 242,5 шт.

Следует учесть, что кладка фронтона, как правило, начинается с ряда рядов, а уже со второго ряда блоки начинают подпиливаться.Следовательно, к полученному числу необходимо добавить две целые серии

242,5 + 48,5 = 291 шт.

Учитывая большое количество распиленных блоков при укладке фронтона, можно легко добавить небольшое количество «на распил». А значит, на фронтонах лучше приготовить 300 штук.

Итак, посчитали необходимое количество керамзитобетонных блоков на дом с двумя одинаковыми фронтонами:

1871 + 300 = 2171 шт.

Стоит отметить, что для более точного расчета необходимо рассматривать каждую стену отдельно, потому что даже в нашем случае оказалось, что на каждую стену нужно 24 целых блока + 1/4 блока.А при разрезании или раскалывании редко из одного блока выйдет 4 четверти, из-за хрупкости самих блоков. И учитывая вышесказанное, нужно брать небольшую наценку в 5-7%.

Как правило, запас берется «до поддона целиком», узнать об этом можно у производителя. А потом посчитайте, сколько поддонов вам нужно.

Если вдруг толщина наружных стен будет не 19 см (в перекрытии блока), а 39 см (в блоке), то их расчет нужно проводить аналогично внутренней несущей стене нашего примера, либо в так же, как в примере, затем умножая их количество на 2.

Сколько керамзитоблоков в поддоне

Если честно, то однозначный ответ на этот вопрос «Сколько блоков хранит производитель в поддоне?» «Нигде не найдешь». Разные производители, разные поддоны, можно даже сказать, разных размеров, хотя керамзитобетонные блоки этим разнообразием не отличаются.

В основном количество керамзитоблоков в поддоне полностью зависит от нескольких факторов:

1. От производителя, ведь строгих норм нет, и каждый комплектует свою продукцию, как им удобнее.
2. Судя по размеру поддонов, чем больше поддон, тем больше блоков поместится на нем.
3. От веса керамзитового блока, так как это влияет на общий вес поддона, и слишком большой вес, во-первых, сам поддон не выдерживает, во-вторых, погрузку-разгрузку, а сама доставка блоков может быть затруднена.

Несмотря на это, все же есть некоторые цифры, характерные для керамзитовых блоков, неофициальный стандарт, которого многие придерживаются и комплектуют свои изделия на 72, 84, 90, 105 штук.

Помимо блоков толщиной 19 см производятся блоки толщиной 12 см и 9 см. Такие блоки называют перегородками или полублоками.

Блоки толщиной 12 см укладываются примерно по 120 шт. На поддон, в свою очередь блоки толщиной 9 см, как правило, размещаются на одном поддоне в два раза больше обычных, т.е. 144, 168 и т. Д.

Калькуляторы требуемых материалов

Добро пожаловать на нашу страницу, посвященную нашим калькуляторам требований к материалам, призванным облегчить вашу работу.

В этих специализированных калькуляторах используются базовые принципы при определении ваших необходимых материальных потребностей в рамках установленных ограничений. Это означает, что для них есть некоторые ограничения, но они гарантируют, что вы получите основные материалы, необходимые для вашей работы. Затем формы позволяют вам очень быстро добавить их в корзину, чтобы получить самую актуальную цену и сэкономить вам много времени. На этапе корзины вы можете добавлять или убирать материалы, чтобы получить точную комбинацию, которая вам нужна для вашей работы.Помните, что вы знаете точные требования проекта / участка, и они здесь, чтобы помочь, однако они способны работать только с информацией, которую вы вводите, на основе предварительно установленных ограничений (например, калькуляторы крыши принимают прямоугольную форму).

Посмотрите видео ниже, чтобы увидеть, насколько легко можно получить необходимые материалы и не обнаружить, что вы забыли что-то важное, например, заполнение концевой балки, которое помешает вашей работе.

Калькулятор материалов стержня Glen

Калькулятор материалов стержня Hawk

Калькулятор материалов для стержней Avon

Калькулятор материалов для кровельной системы святилища

Калькулятор плитки Ондувилла

Калькулятор листовых материалов Onduline

Калькулятор подвесного потолка

Ондулин: цена за лист, размеры

Популярность еврошифера как кровельного материала в частном строительстве объясняется рядом преимуществ. Среди них — водонепроницаемость, экологичность и бесшумность. Также важны легкий вес, простая резка и простой монтаж. Ознакомившись с основными параметрами материала ондулин: цена за лист, размеры, а также с примерами расчета ондулина на кровлю, вполне реально провести укладку кровли с минимальными затратами и без отходов.

Ондулин: характеристики материала

В основе производства ондулина лежит сильный нагрев (120 ° С) и прессование целлюлозных волокон с последующим гофрированием.Полученные листы окрашены и пропитаны битумом, модифицированным полимерами.

В результате получают экологически чистые листы битумного волнистого ондулина с такими свойствами:

• водостойкость — защита от влаги обеспечивается специальной пропиткой, кроме того, при укладке ондулина на целлюлозно-волокнистую кровлю на солнце их употребляют между собой, что делает материал еще более стойким к воздействию воды;
• неуязвимость к агрессивной среде — ондулину не страшны щелочи, кислоты и нефтепродукты;
• небольшой вес — при ширине почти в 1 м и длине 2 м лист ондулина весит 6. 5 кг, т.е. в 4 раза легче шифера аналогичной площади;
• быстрый и простой монтаж — благодаря легкости листа ондулина материал удобно транспортировать и без труда можно поднять к месту укладки, не прибегая к помощи; удобный и легкий раскрой — из листов материала можно с легкостью вырезать с помощью ножовки элементы необходимого размера, предварительно смазав полотно ножовки маслом;
• пластик — материал может придать нужную форму: он отлично гнется и подойдет для покрытия крыш любой конфигурации;
• различная цветовая гамма;
• доступная цена — лист ондулин дешевле металлочерепицы, но дороже шифера, однако последний не отличается экологичностью.

Еще одним несомненным плюсом этого покрытия считается бесшумность. Сравнивая его с металлочерепицей или шифером, можно отметить, что ондулин полностью поглощает шум дождя и града. Благодаря этому свойству нет необходимости оборудовать дополнительную звукоизоляцию: в строительстве с такой кровлей всегда тихо и комфортно.

Полезный совет! При покупке ондулина выбирайте оригинальный материал, так как похожие ему в использовании аналоги быстро теряют цвет.

Ондулин: цены на лист, размеры

С линейкой продукции и техническими характеристиками еврошифера можно ознакомиться на официальном сайте Ондулина, а также на веб-страницах компаний, занимающихся его реализацией.Зная цену и размеры ондулина, а также другие параметры, можно наиболее точно рассчитать количество требуемого материала и сориентироваться в стоимости ондулина на покрытие всей кровли.

Технические показатели и размеры листа ондулина для крыш

Нормальный лист ондулина для кровли размером 2 x 0,96 м весит чуть более 6 кг. Благодаря такому легкому весу листы удобно поднимать на крышу и монтировать без помощников. При правильном монтаже кровельное покрытие выдержит сильные порывы ветра (170 км / ч).Не боится материала и колебаний температур, выдерживая от -50 ° С до +110 ° С.

То, что ондулин при морозе становится хрупким, полностью компенсирует способность восстановления свойств при нагревании. Структура материала неизменна даже после 25 раз замораживания и размораживания. Заявленная гарантия производителя ондулина — 15 лет (при установке специальных гвоздей). Однако практика показывает, что срок эксплуатации материала достигает 45-50 лет.

Прочностных показателей ондулина вполне достаточно, чтобы не деформироваться под весом возможных снеговых нагрузок.Сохранят еврошифер и вес одного-двух человек. Расчетная нагрузка на 1 м² покрытия составляет 960 кг / см, прочность 1800 кПа.

В зависимости от страны-производителя некоторые показатели ондулина могут отличаться, что подтверждают данные в таблице:

Вес листа

Параметры материала	Франция	Польша	20 Бельгия 77
Длина, м	2	2	2	2
Ширина, м	0.95	0,95	0,92	1,22
Общая площадь листа ондулина, м²	1,9	1,9	1,84	2,44
						Полезная площадь	м², площадь листа	1,6	1,54	2,11
Толщина листа, мм	3	3	2,4	3,5
Количество волн, шт. 10	10
Ширина волны, мм	95	95	92	100
Высота волны, мм	36	36	32	35	93 ондулин, кг	6	6	5.6	8,6
Гарантийный срок	15	15	10	15
Цвета, количество	5	5	6	9

цены на 9 12 Лист ондулин Смарт

Ондулин Смарт пришел на замену традиционному ондулину. В этих изделиях реализована возможность удобного и быстрого монтажа за счет специальных направляющих, с помощью которых наиболее точно фиксируются листы.На каждом листе такого материала нанесена монтажная маркировка, на которую вбиваются гвозди. Схема крепления предусматривает столько отверстий, сколько гвоздей нужно забить в лист ондулина, а именно 20 штук.

Полезный совет! Срок эксплуатации ондулина во многом зависит от соблюдения технологии монтажа. Внимательно изучите прилагаемую к материалу инструкцию, не экономьте на гвоздях и соблюдайте шаг обшивки.

Общая площадь листа ондулин Смарт имеет меньшее значение по сравнению с традиционными листами.Параметры 1,95 х 0,95 м — новые размеры листа ондулина. Полезная площадь при этом не уменьшается благодаря технологии укладки этих листов, которая предполагает монтировать их внахлест на 5 см меньше, чем при монтаже классического ондулина. Уменьшение этого размера влияет и на массу кровли. Зная сколько весит простыня Ондулин Смарт, можно подсчитать, насколько потеряется общий вес покрытия.

Кроме материала, компании реализуют аксессуары, необходимые при покрытии кровель еврошифером: фирменные гвозди для ондулина, конек, желоба и другие элементы.Их описание и цены доступны в каталогах товаров. Посетив интернет-магазины, вы сможете узнать, по какой цене можно купить ондулин для крыш.

Помимо цены, размеров и других характеристик изделий, в каталогах можно изучить возможные цвета ондулина: фото вам в этом помогут.

Ондулин: цена на лист, размеры. Сколько стоит ондулин Плитка

Еще один товар, представленный в каталогах, — это листы ондулина Плитки.Фотографии образцов материала демонстрируют наличие при окраске темных поперечных полос, благодаря которым лист имитирует плитку. Покрытие делает такому ондулину кровли (фото это подтверждает) ее внешний вид практически неотличим от типа кровли из металлочерепицы.

Качественный состав и все характеристики ондулина плитки аналогичны изделиям Smart. В листе расположено 7 волн, для крепления используют 18 гвоздей. Идентичен версии Смарта и цене ондулина Плитки для листа.Размер листа — 1,95 х 0,96 м при толщине 3 мм. Производитель дает 100% гарантию протечек в течение 15 лет.

Все дополнительные элементы и сопутствующие кровельные аксессуары из этого материала предлагаются в соответствующем цветовом исполнении.

При доступной цене ондулина Черепицы внешний вид кровли из этого материала производит впечатление дорогой. И причина тому — интересное цветовое решение.

Как рассчитать ондулин на крыше

Чтобы иметь представление о том, сколько стоит ондулин на крыше (цены за лист и кв.м. указаны в ценах), необходимо правильно рассчитать требуемую площадь покрытия. Для двускатной формы кровли используйте формулу, которая позволяет определить необходимое количество листов.

Для этого найти отношение площади кровли к полезной площади листового ондулина:

Коэффициент (C) = Sk / Sl

• Sk — площадь кровли, м²;
• Sl — полезная площадь листа ондулина, м².

Следует отметить, что такая формула работает, если конфигурация кровли не имеет сложных переходов или примыканий скатов.Кроме того, коэффициент зависит от уклона кровли: до 10 ° он равен 1,3, а от 10 до 15 ° C = 1,54.

Полезный совет! При расчете необходимого количества материала для кровли учитывайте, что листы монтируются внахлест. Поэтому используйте не общую площадь листа, а полезно для расчета.

Если крыша имеет сложную конструкцию с несколькими примыканиями или другой неправильной формы, чистая площадь покрытия определяется другим методом. Теоретически необходимо разбивать всю поверхность крыши на элементы с ровной поверхностью.Затем вычислить площадь каждого отдельного элемента, после чего сложить все полученные размеры. И уже применяйте соответствующие коэффициенты к полученной сумме.

Исходя из того, сколько стоит лист ондулина, а также дополнительных компонентов для монтажа, можно определить размер затрат на покрытие еврошифером всей площади кровли.

Нюансы монтажа еврошифера

При укладке облицовочные листы монтируются внахлест: по длине этот участок равен 30 см, а по ширине соответствует двум волнам.Технология крепления листов может меняться в зависимости от уклона кровли. Если уклон менее 10 °, под ондулин выполняют цельную основу из фанерных плит. Если уклон до 15 °, то для обрешетки используйте планку с шагом 45-50 см. Для уклона более 15 ° можно сделать зазор между элементами обрешетки 55-60 см.

Последовательность скрепления листов следующая:

1. Монтируется форма вытяжки.
2. Начальный ряд закрепляют строго по карнизному свесу.
3. Монтаж первой створки производится снаружи, напротив той, откуда чаще всего дует ветер.Лист закрепить заподлицо с выступом фронтона и оставить за карнизами 5-6 см листа.
4. Для фиксации одной створки используйте гвозди, забивая их сначала по углам, далее закрепите нижнюю часть створки, а затем возьмите створку по центру и сверху.
5. Второй и последующие листы укладываются на предыдущие внахлест и так до конца ряда. Следующий ряд начинают с листа, отрезают половину, чтобы стык листов второго ряда приходился на середину листа первого ряда. При этом выполняйте все четные чины.

Кровельный ондулин, следует обратить внимание на такие моменты:

• если при монтаже возникла ситуация, при которой необходимо наступить на уложенный материал, попробуйте поставить ногу на самую высокую точку волны, но не в паз. При этом желательно, чтобы обувь была на мягкой подошве;
• Операции по укладке рекомендуется проводить при температуре от -5 ° С до +25 ° С;
• Укладка первого листа производится снаружи противоположно тому, откуда чаще всего дует ветер;
• Необходимо закрепить листы материала на корпоративных гвоздях.Инструкция предусматривает использование 20 гвоздей на 1 лист. Широкие шляпки таких гвоздей способствуют прочной фиксации, придавая покрытию непродуваемость. При такой технологии крепления производитель дает гарантию на прочность и отличные функциональные характеристики покрытия;
• При монтаже материала не нужно сильно тянуть, т.к. ондулин пластиковый. Листы нужно располагать максимально ровно как по вертикали, так и по горизонтали.

Листы ондулина применяются как для покрытия новых крыш коттеджей, загородных домов, хозяйственных построек, так и для реконструкции обслуживаемой кровли.А при ремонтных работах ондулина можно прямо сверху отремонтировать старое покрытие. Пластичность еврошифера позволяет заливать любые (даже с большим радиусом кривизны) поверхности. Легкость в обработке, возможность рациональной резки, практически безотходный процесс и доступная цена делают ондулин одним из самых востребованных кровельных материалов.

МЕТОД РАЗРАБОТКИ ГИФКИРОВАННОГО ЛИСТА И ПОЛУЧЕННОГО ИСПРАВЛЕННОГО ЛИСТА

Настоящее изобретение относится к способу конструирования гофрированного листа, а также гофрированного листа.В частности, это относится к элементам кровельного покрытия, которые представляют собой гофрированные листы из натуральных волокон, в частности целлюлозы, и пропитанные битумом.

Гофрированные листы из целлюлозы, пропитанные горячим битумом, известны, и их размеры стандартизированы де-факто или путем нормализации.

Учитывая стоимость материала, используемого для изготовления этих листов, в частности целлюлозного волокна и битума, желательно уменьшить необходимое количество материала, имея при этом интересные механические характеристики, в частности, в отношении инерции листа. Количество материала напрямую связано с объемом материала.

Итак, заявитель заметил, что инерция зависит, в порядке убывания важности, от высоты гофра, шага гофра, радиуса гофра и толщины материала, и что другими потенциальными параметрами можно пренебречь. Объем материала зависит в порядке убывания важности от толщины материала, шага гофры, высоты гофра и радиуса гофра, а другими потенциально возможными параметрами можно пренебречь.

В связи с тем, что одни и те же параметры влияют на эти две характеристики инерции и объема материала, заявитель разработал формулу, позволяющую определять значения высоты гофры, шага гофры и толщины материала, которые позволяют получить особенно интересные характеристики. по отношению инерции к объему гофрированного листа. Радиус гофры мало влияет на объем материала, в формуле он не учитывается.

Полученная формула является неравенством. Более того, чтобы обобщить применение формулы, заявитель более конкретно принял во внимание инерцию на единицу ширины, а также объем на единицу ширины. Для информации и как показано на фиг. 1, длина L гофрированного листа проходит параллельно гребням (или впадинам) гофров, а ширина I проходит перпендикулярно гофрам. Таким образом, ширина поперечна по отношению к гофрам.

Гофрированный лист известен из документа «Onduline Easyline» от 1 июня 2003 г., стр. 1-1, XP055176511, но его размерные характеристики не соответствуют предложенной формуле. Также известны документы о гофрированных листах «AQUALINE», соответственно XP055176518 и XP055176519, или заявка на патент WO94 / 18379. Ни один из этих документов не раскрывает такую ​​формулу и не раскрывает такую ​​проблему оптимизации. Кроме того, инерция зависит от многих параметров, как размера, так и типа состава, и в этих документах не говорится о более конкретном выборе определенных параметров для указанной цели и для получения формулы или даже для изменения, тем не менее для этой цели, в частности, определенных параметров известного листа, а не других, и для получения гофрированного листа, имеющего размеры, удовлетворяющие формуле.

Следовательно, изобретение относится к способу конструирования гофрированного кровельного листа, причем указанный пропитанный битумом лист из натурального волокна имеет однородный рисунок из взаимно параллельных чередующихся гофр, поддерживаемых средней плоскостью, причем указанные чередующиеся гофры определяют в вертикальном и вертикальном направлении. поперечное сечение листа, закругленные гребни, каждый из которых отделен от следующего закругленным желобом, гребни и желоба соединены попеременно наклонными участками, при этом гребни находятся над средней плоскостью, а впадины ниже средней плоскости, наклонные участки разрезая среднюю плоскость в ее середине, имея часть выше средней плоскости и часть ниже средней плоскости, при этом поперечный интервал между двумя последовательными гребнями равен поперечному расстоянию между двумя последовательными впадинами и определяет шаг P гофры, лист, имеющий толщину материала E, по существу, постоянную на всем протяжении, лист, имеющий высоту H, определяемую как удвоенное расстояние между m id-plane и внешняя поверхность гребня или двойное расстояние между средней плоскостью и внешней поверхностью желоба, эти два расстояния идентичны.

Согласно изобретению значения высоты H, толщины E и шага P определяются путем решения неравенства:

Fi ³ / (8 × E × ( H + P ) ) < Fs

, где Fi = 25 мм и Fs = 35 мм.

В различных вариантах осуществления изобретения используются следующие средства, которые могут использоваться по отдельности или в любой технически возможной комбинации:

• • натуральные волокна представляют собой целлюлозные волокна,
  • гофры имеют радиус R 1 соответствуют радиусу верхнего гофра, гребня, и имеют радиус R 2 , соответствующий радиусу нижнего гофра, желоба,
  • пределы, используемые для неравенства, следующие: Fi = 29 мм и Fs = 31 мм,
  • , дополнительно вычисляется параметр инерции на единицу ширины листа, причем указанный расчет параметра инерции на единицу ширины листа является функцией высоты H, толщины E, шага P и радиусов R 1 и R 2 гребней и впадин гофров, а значения высоты H, толщины E и шага P определяются путем решения неравенства для определенного значения параметра инерции на единицу ширины, sai d определенное значение, являющееся либо константой инерции на единицу ширины, определенной априори, либо по крайней мере на одно значение выше порогового значения инерции на единицу ширины, определенного априори,
  • дополнительно вычисляется параметр объема на единицу ширины листа, упомянутый расчет параметра объема на единицу ширины листа, являющегося функцией высоты H, толщины E, шага P и радиусов R 1 и R 2 гребней и впадин гофров, а также высоты H, Значения толщины E и шага P определяются путем решения неравенства для определенного значения параметра объема на единицу ширины, указанное определенное значение является либо константой объема на единицу ширины, определенной априори, либо, по крайней мере, на одно значение ниже порогового значения. объема на единицу ширины, определенного априори,
  • метод применяется к неоптимизированному гофрированному листу, имеющему размеры толщины, высоты и шага, определенные для оптимизации по крайней мере одного параметра t Он состоит из инерции на единицу ширины и объема на единицу ширины путем изменения одного или нескольких из указанных измерений толщины, высоты и шага, и способ состоит, для указанных измерений и в соответствии с параметром (ами), который должен быть оптимизирован, в:

расчет инерции на единицу ширины и / или объема на единицу ширины неоптимизированного гофрированного листа, затем

с использованием результата (ов) инерции на единицу ширины и / или объема на ширину единица неоптимизированного гофрированного листа как константа, определенная априори, или порог, определенный априори как определенное значение параметра (ов), затем

определение значений высоты H, толщины E и шага P путем решения неравенства для определенного значения (ей) параметра (ов) инерции на единицу ширины и / или объема на единицу ширины,

• • скругления вершин и впадин представляют собой дуги окружности с одинаковыми значениями радиуса, и тот же ради us значение 1 рандов и 2 рандов сохраняется между неоптимизированным гофрированным листом и оптимизированным гофрированным листом.

Изобретение также относится к гофрированному кровельному листу, причем указанный пропитанный битумом лист из натурального волокна имеет однородный рисунок из взаимно параллельных чередующихся гофров, несущихся на средней плоскости, причем указанные чередующиеся гофры определяют в вертикальном сечении лист, закругленные гребни, каждый из которых отделен от следующего закругленным желобом, гребни и впадины соединены попеременно наклонными частями, гребни находятся выше средней плоскости, а впадины ниже средней плоскости, а наклонные части пересекают среднюю плоскость. плоскости в ее середине, имея часть выше средней плоскости и часть ниже средней плоскости, причем поперечный интервал между двумя последовательными гребнями равен поперечному расстоянию между двумя последовательными впадинами и определяет шаг P гофров, лист, имеющий толщину E материала, по существу, постоянную на всем протяжении, лист, имеющий высоту H, определяемую как вдвое большее расстояние между средней плоскостью и внешняя поверхность гребня или удвоенное расстояние между средней плоскостью и внешней поверхностью желоба, причем эти два расстояния идентичны.

Размеры листа таковы, что его высота H, толщина E и шаг P имеют значения, удовлетворяющие неравенству:

Fi ³ / (8 × E × ( H + P )) < Fs

, где Fi = 25 мм и Fs = 35 мм.

В одном варианте пределы неравенства: Fi = 29 мм и Fs = 31 мм.

Лист выбирается таким образом, чтобы для высоты H, толщины E и шага P значения одной из строк значений следующей таблицы:

903 2,819 мм 903

H	E	P
46 мм	2.3 мм	127 мм
52 мм	3 мм	143 мм
47 мм	2,3 мм	143 мм
49 мм

В отдельных случаях наклонные участки по существу прямые.

Настоящее изобретение теперь будет проиллюстрировано, не ограничиваясь им, следующим описанием со ссылкой на следующие фигуры:

Фиг.1, который представляет собой вид в перспективе гофрированного листа целлюлозы, пропитанного битумом,

Фиг. 2, который представляет собой вид в разрезе (или вид с торца) части гофрированного листа целлюлозы, пропитанного битумом,

Фиг. 3, который представляет собой вид в разрезе (или вид с торца) первого примера оптимизации гофрированного листа с уровнем инерции, аналогичным уровню инерции контрольного листа, имеющего для размеров H = 38 мм, P = 95 мм, E = 3. мм, R 1 = R 2 = 16 мм, но с уменьшенным весом, и

РИС.4, который представляет собой вид в разрезе (или вид с торца) второго примера оптимизации гофрированного листа с более высоким уровнем инерции, но с аналогичным весом по сравнению с эталонным листом, имеющим для размеров H = 38 мм, P = 95 мм, E = 3 мм, R 1 = R 2 = 16 мм.

Как правило, полученная формула позволяет определить ex nihilo размеры гофрированного листа, который показывает интересную инерцию / объем (или, что эквивалентно, инерцию / вес), компромисс или оптимизацию размеров уже известного листа путем изменения как минимум один из параметров среди высоты, шага гофры и / или толщины листа в зависимости от инерции и объема (или веса, что эквивалентно).Следовательно, он также применим к существующим промышленным объектам, которые позволяют некоторые регулировки, например, шаг гофрирования или толщину материала, без необходимости строительства нового оборудования.

Применение формулы также может быть выполнено в зависимости от наложенных ограничений, касающихся значения желаемой инерции, в частности, равной константе или превышающей пороговое значение, и / или относящихся к значению желаемого объема материал, в частности равный константе или ниже порогового значения, при этом значения могут соответствовать значениям, выбранным априори, ex nihilo, или зависеть от значений, полученных на других листах, подлежащих оптимизации.Кроме того, ограничения могут также относиться к одному или двум из трех параметров высоты, шага и толщины, которым приписываются одно / два значения (значений) априори или равные значению (значениям) листа, подлежащего оптимизации. Однако применение ограничений ограничено тем фактом, что должна быть возможность получить результат, удовлетворяющий неравенству, поскольку увеличение количества ограниченных параметров может привести к невозможности получения результата по высоте, шагу и толщине, удовлетворяющему неравенству.Также возможно получить несколько результатов значений высоты, шага и толщины, удовлетворяющих неравенству, и будет выбран наиболее предпочтительный в соответствии с определенными критериями, например простотой реализации.

Пропитанные битумом гофрированные целлюлозные листы, схематически изображенные на фиг. 2–3 видны в поперечном сечении или, что эквивалентно, от края или от продольного конца, если учесть, что длина параллельна гребням или впадинам и, следовательно, гофрам листа.

На ФИГ. На фиг.2 часть гофрированного листа 1 показана во взаимосвязи с более конкретными размерными параметрами. Лист 1 включает в себя однородный узор из взаимно параллельных чередующихся гофр, несущих среднюю плоскость 4 , которая фактически разрезает лист на две части, верхнюю и нижнюю. Чередующиеся гофры определяют в вертикальном и поперечном сечении листа закругленные гребни 2 , каждый из которых отделен от следующего закругленным желобом 3 .Гребни и желоба соединены попеременно наклонными участками 5 , 5 ′. Вершины 2 находятся над средней плоскостью 4 , а впадины 3 находятся под средней плоскостью 4 . Наклонные части 5 , 5 ‘разрезают среднюю плоскость 4 в ее середине, имея часть выше средней плоскости 4 и часть ниже средней плоскости 4 . Гофры этих двух частей зеркально-симметричны относительно средней плоскости 4 , если учесть виртуальное смещение на половину шага между двумя частями.В других альтернативных вариантах осуществления это не так, в частности, в случае, когда радиусы R 1 и R 2 отличаются друг от друга.

Поперечно расстояние между двумя последовательными выступами 2 равно расстоянию между двумя последовательными впадинами 3 , и это расстояние определяет шаг P гофров. Лист имеет толщину E материала, по существу, постоянную по всей длине. Лист имеет высоту H, определяемую как удвоенное расстояние между средней плоскостью 4 и внешней поверхностью гребня 2 или удвоенное расстояние между средней плоскостью 4 и внешней поверхностью желоба . 3 , причем эти два расстояния идентичны.Другими словами, высота H листа 1 — это его общая высота.

Вершины и впадины скруглены как дуги окружности и предпочтительно имеют одинаковое значение радиуса R 1 (для гребня 2 ) и 2 R (для желоба 3 ), чтобы гарантировать верх — нижняя симметрия на полшага Р чередующихся гофр. Предпочтительно наклонные части 5 , 5 ‘включают линейную часть, по меньшей мере, на уровне средней плоскости 4 , которая более или менее простирается вверх и вниз в зависимости от высоты H листа. .Следовательно, в случае наклонной части с линейной частью может существовать переходная часть наклонной части 5 , 5 ‘, которая не является ни линейной, ни дугой окружности в области, которая соответствует гребень или впадина соответственно (переход осуществляется между прямой областью и областью дуги круга). В других случаях это весь наклонный участок 5 , 5 ′, который не является ни линейным, ни дугой окружности, а образует переходную часть (переход осуществляется между двумя областями дуги окружности ).

Эти размерные параметры теперь уточняются, можно объяснить применение неравенства, позволяющего определять размеры листа, имеющего интересную характеристику инерции к объему (или инерции к весу, что эквивалентно). Это неравенство следующее:

Fi ³ / (8 × E × ( H + P )) < Fs

, где Fi = 25 мм и Fs = 35 мм. .

В простейшем применении значения высоты H, шага P и толщины E выбираются априори, и вычислением проверяется, подтверждают ли они неравенство.Однако этот метод может быть утомительным.

В более сложных приложениях реализовано программное обеспечение, которое позволяет сканировать значения высоты H, шага P и толщины E, и программное обеспечение вычисляет для каждого значения сканирования, подтверждают ли они неравенство. Сканирование значений может быть непрерывным или, предпочтительно, пошаговым, например, с шагом 0,5 мм или 1 мм между каждым значением. Предпочтительно минимальные и максимальные пределы устанавливаются для сканирования значений, например, для сканирования толщины между 1.5 мм и 5 мм с шагом сканирования 0,2 мм. В некоторых случаях возможно установить / ограничить один или два из трех параметров H, P, E, два других или один сканированный. Эти методы сканирования (с ограничениями или без ограничений на только параметры H, P, E) могут давать множество комбинаций значений H, P, E, которые удовлетворяют неравенству.

Можно еще больше ограничить результаты H, P, E, удовлетворяющие неравенству, наложив другие ограничения в дополнение к прямым ограничениям на H, P, E, указанные выше.Этими другими ограничениями, в частности, являются инерция и / или объем или вес. Инерция и объем или вес также зависят от параметров H, P, E, R 1 и R 2 . Также можно учитывать другие ограничения, такие как, например, ширина листа и количество гофров по ширине, тот факт, что лист оканчивается сбоку желобом или другой частью гофра.

Далее будут учитываться инерция на единицу ширины и объем на единицу ширины.В простом режиме это / эти другие ограничения состоят (я) в наложении определенного значения инерции и / или объема или веса. В других режимах может быть определен диапазон значений инерции и / или объема или веса, и определение параметров производится, предпочтительно, также путем сканирования диапазона (ов) значений. Эти значения определены априори.

Эти два ограничения могут использоваться вместе с неравенством или только с одним из двух ограничений, после чего получается система с тремя (входными) уравнениями или двумя (входными) уравнениями соответственно.

Приложение к оптимизации размеров листа выводится из предыдущих приложений с ограничениями. Действительно, ограничение (ограничения) на этот раз не определены априори, а напрямую связаны с размерами и / или характеристиками листа, который необходимо оптимизировать. Например, вычисляется или измеряется инерция листа, который должен быть оптимизирован, и определяются результаты H, P, E, удовлетворяющие неравенству и получающие оптимизированный лист с такой же или лучшей инерцией.То же самое для объема или веса, который рассчитывается или измеряется на листе, который нужно оптимизировать, и результаты H, P, E, удовлетворяющие неравенству и производящие оптимизированный лист с тем же объемом или массой, или меньшим объемом или массой. , определены. Их можно комбинировать, например, для поиска оптимизированного листа с лучшей инерцией при аналогичном или меньшем весе. Также можно найти оптимизированный лист с меньшим весом для аналогичной или лучшей инерции.Термин «аналогичный» следует понимать здесь в значении «идентичный или близкий». Понятно, что возможны любые поиски, в частности, лучшая инерция при меньшем весе. Эта оптимизация может налагать ограничения на H, P, E, которые исходят из значений H, P, E листа, которые должны быть оптимизированы таким образом: например, она может быть наложена как ограничение для сохранения той же толщины E материи. И наоборот, ограничение, состоящее в том, что один и тот же шаг P и, возможно, тот же H, может быть наложено, поскольку это / эти последние ограничения могут потребоваться по причинам совместимости между элементами кровельного покрытия.

В любых случаях, в частности, оптимизация или нет, ограничение или нет, по крайней мере указанное неравенство должно применяться для определения значений H, P, E листа, которые желательно получить. Полученные листы имеют особенно интересную характеристику отношения инерции к объему (или весу): они обладают интересной механической прочностью для относительно уменьшенного количества материала, что позволяет экономить материал.

Как видно, простые или сложные инструменты решения могут использоваться для определения размеров H, P, E листов, удовлетворяющих неравенству изобретения.Например, с помощью необработанного метода путем сканирования значений, непрерывного или дискретного значения, для высоты и / или шага, и / или толщины, и / или инерции, и / или объема для поиска высоты, шага и значения толщины, удовлетворяющие неравенству. Более продвинутый метод может включать в себя этап создания функции на основе неравенства и учета возможных ограничений по высоте и / или шагу, и / или толщине, и / или инерции, и / или объему, с последующим изучением функция.Предпочтительно для этой цели используются компьютерные средства расчета и принятия решений.

РИС. 3 и 4 относятся к оптимизации известного гофрированного листа целлюлозы, пропитанного битумом (не показан), имеющего следующие размеры: ширина 950 мм, толщина E 3 мм, высота H 38 мм, шаг P 95 мм и радиус R 1 и R 2 витков гребней и желобов 16 мм. Этот неоптимизированный лист имеет десять гребней. Инерция на единицу ширины этого известного листа составляет 54.4 см ⁴ / м. Объем на единицу ширины этого известного листа составляет 0,007719 м ³ / м. Если применить к этому известному листу формулу неравенства, то получится 17,19 мм, что выходит за пределы неравенства Fi = 25 мм и Fs = 35 мм. На фиг. 3 и 4 CDG обозначает центр тяжести листа.

На ФИГ. 3, ограничение было наложено на то, чтобы иметь ту же инерцию на единицу ширины, что и у известного листа, для меньшего веса на единицу ширины, следовательно, для меньшего объема на единицу ширины.Один из результатов применения неравенства с этим ограничением дает лист, размеры которого следующие: шаг P = 143 мм, высота H = 47 мм, толщина E = 2,3 мм. Для полученного оптимизированного листа желательно иметь ширину, близкую к ширине неоптимизированного листа, и которая заканчивается в нижней части желоба на двух его концах (или в верхней точке гребня, если лист поворачивается вверх ногами). В результате получается, что полученный оптимизированный лист, как показано на фиг. 2, имеет семь гребней и ширину 1001 мм, радиусы дуг окружности гребней и впадин сохраняются на уровне R 1 = R 2 = 16 мм.Если применить к этим значениям H, P, E формулу неравенства, то получится 29,70 мм.

На ФИГ. 4, ограничение было наложено, чтобы иметь увеличенную инерцию на единицу ширины по сравнению с инерцией известного листа для того же веса на единицу ширины, следовательно, для того же объема на единицу ширины. Один из результатов применения неравенства с этим ограничением дает лист, размеры которого следующие: шаг P = 127 мм, высота H = 49 мм, толщина E = 2,8 мм. Для полученного оптимизированного листа желательно иметь ширину, близкую к ширине неоптимизированного листа, и которая заканчивается в нижней части желоба на двух его концах (или в верхней точке гребня, если лист поворачивается вверх ногами).В результате получается, что полученный оптимизированный лист, как показано на фиг. 4, имеет восемь гребней и ширину 1016 мм, радиусы дугообразных обводов гребней и впадин сохраняются на уровне R 1 = R 2 = 16 мм. Если к этим значениям H, P, E применить формулу неравенства, то получится 29,84 мм.

Также возможно оптимизировать известный лист в соответствии со следующими режимами. Если поискать оптимизированный лист с уменьшением объема на единицу ширины и лучшей инерцией на единицу ширины, применение формулы неравенства может дать оптимизированный лист с P = 143 мм, H = 48 мм, E = 2. .4 мм. Этот оптимизированный лист имеет инерцию на единицу ширины 61,7 см ⁴ / м и объем на единицу ширины 0,00578 м ³ / м. Если к этому оптимизированному листу применяется формула неравенства, получается 30,16 мм, что находится в пределах Fi = 25 мм и Fs = 35 мм неравенства, следовательно, значения H, P, E эффективно удовлетворяют неравенству. Следует отметить, что радиусы скруглений по дуге окружности гребней и впадин были сохранены на уровне 1 R 2 = 16 мм.

Если все еще выполняется поиск оптимизированного листа с уменьшением объема на единицу ширины и лучшей инерцией на единицу ширины, применение формулы неравенства может дать оптимизированный лист с P = 127 мм, H = 47 мм, E = 2,5 мм. Этот оптимизированный лист имеет инерцию на единицу ширины 65,5 см ⁴ / м и объем на единицу ширины 0,00633 м ³ / м, что ниже, чем у неоптимизированного листа. Если к этому оптимизированному листу применить формулу неравенства, то получится 29.83 мм, что находится в пределах Fi = 25 мм и Fs = 35 мм неравенства, следовательно, значения H, P, E эффективно удовлетворяют неравенству. Следует отметить, что радиусы скруглений по дуге окружности гребней и впадин были сохранены на уровне 1 R 2 = 16 мм.

Понятно, что применение неравенства может обеспечить несколько наборов значений H, P, E, которые удовлетворяют неравенству. Следовательно, можно, чтобы ограничить количество возможных результатов, выбрать увеличение ограничений при применении неравенства путем ограничения инерции и / или веса или даже других размерных характеристик и, например, H, P, E и / или I (ширина профнастила).В приложениях, более продвинутых, чем простое сканирование значений H, P, E для поиска, возможно, с ограничениями (ограничениями), результатов, удовлетворяющих неравенству, можно изучить потенциальные кривые прогрессии формулы неравенства H ³ / (8 × E × (H + P)) и инерции на единицу ширины и объема на единицу ширины, а также для определения линейной комбинации формулы или кривой, особая точка которой будет найдена как функция из H, P, E, в частности, максимум или минимум в соответствии с выбором, который был сделан для линейной комбинации.В любом случае неравенство необходимо соблюдать.

(PDF) TOE: Эксперимент с ондулином

При глобальном наклоне WF эффект представляет собой движение изображения звезды в фокальной плоскости, которое на

пропорционально первой производной от самого WF. Итак, если синусоидальный узор зафиксирован, результат будет таким же, как у нас есть

, только что описанный для движущегося изображения в отсутствие атмосферы. Для заданного наклона, если изображение звезды формируется там, где производная

передачи шаблона максимальна (то есть, когда фаза синусоиды равна π / 4, а передача

составляет 50%), тогда обнаруженный сигнал для наклона также будет максимальным.Чтобы получить наклон по обеим осям, один

может разделить свет от звезды на две части (например, с помощью светоделителя) и проанализировать их путем введения двух ортогональных синусоидальных паттернов

.

Поскольку детектор размещен в плоскости зрачка (или, в слоисто-ориентированном виде, сопряжен в любом конкретном диапазоне), можно сфокусировать

на свет, собранный из одной субапертуры, где для целей измерения WF , нас интересует исключительно тип

наклона

.Сигнал, который можно получить от каждого субзрачка, будет пропорционален первой производной WF, которая является локальным наклоном

на этой субапертуре. Другими словами, WFS дает карту локального наклона наконечника в каждой субапертуре. Выборка зрачка

определяется, как и в любой WFS плоскости зрачка, на уровне детектора, с учетом некоторого массового или умеренного ребининга

для корректировки выборки до желаемого. Числовое ребинирование также возможно, как обычно,

за счет большего общего RON.Такой локальный, характерный для одной субапертуры, наклон наконечника приведет к модуляции света

на детектор, расположенный в плоскости зрачка. Такая модуляция покажет половину света звезды

в рассматриваемой субапертуре плюс проекцию вдоль одной фиксированной оси вектора, длина которого снова равна

половине света звезды, повернутой на величина, соответствующая фазе синусоидального рисунка, на которой падает свет звезды

.Если в одном положении звезда находится как раз в точке максимального изменения прозрачности с движением tip-tilt

или близко к нему, усиления наверняка будет достаточно для обнаружения локального наклона tip. Так, в случае одиночной опорные

звезды, один будет пытаться поместить синусоидальный шаблон для того, чтобы найти звезду в центральном положении между минимальным и

максимумом передачи, чтобы максимизировать выходной сигнал. Шаг синусоидального шаблона должен быть достаточно большим

, чтобы избежать обертывания этой информации, и не настолько большим, чтобы сигнал стал слишком слабым.На практике, как правило, для большого пальца

среднеквадратичное значение отклонения наконечника-наклона должно быть того же порядка одной радианной фазы. Другими словами, шаг шаблона

будет примерно в 2π раз больше, чем размер изображения в условиях измерения.

Если теперь рассматривать большое количество звезд на месте, каждая из этих звезд будет вносить вклад в формирование изображения зрачка

, и каждая из них будет модулироваться локальным наклоном наконечника таким же образом. Из-за синусоидальной прозрачности паттерна

можно считать, что количество света от звезды, которое достигает детектора, является суммой двух векторов, первый

фиксированный, а другой не вращающийся, с той же фазой узор в том месте, где лежит изображение звезды.

В то время как половина света всего набора звезд будет постоянно достигать детектора, другая половина накапливается,

, вообще говоря, суммированием случайных блужданий. Таким образом, чувствительность WFS эквивалентна чувствительности

, смотрящей на среднюю звезду в поле зрения. Несмотря на то, что он хорошо работает с любым типом звездного поля, существует

способов улучшить его чувствительность, просто искажая рисунок, чтобы он соответствовал выбранному звездному полю.Это может быть сделано с

различной степенью точности, приводя к образцу, который может слабо соответствовать звездному полю, и другим, требующим тщательного сопоставления

. Однако в нашей реализации мы решили пропустить такую ​​опцию, сделав весь датчик как-то менее чувствительным

, но с большей гибкостью. На практике пониженная чувствительность позволит нам эффективно использовать ее только на

выбранных областях неба, особенно богатых яркими звездами. Как будет ясно из дальнейшего, наземный слой

может быть измерен непосредственно в режиме онлайн во время наблюдений.Тем не менее, способ репликации такой информации для каждой из

используемых звезд для компенсации результатов измерений верхнего уровня связан с вышеупомянутыми проблемами.

3.1 Лабораторный эксперимент

Настройка лабораторного эксперимента (см. Рис. 1) выполнена таким образом, чтобы имитировать систему небесного телескопа-датчик волнового фронта. Все оптические элементы

имеются в наличии с целью минимизировать затраты и время доставки. Первая часть оптической установки

предусматривает систему с пластиной, удерживающей несколько оптических волокон, для моделирования звезд с полем зрения 2 ’.Затем расходящийся луч

, исходящий от волокон, делается параллельным с помощью линзы для имитации света, исходящего из бесконечности. После линзы остановка

, имитирующая входной зрачок телескопа, и непосредственно перед ней могут быть размещены турбулентные экраны (с использованием изготовленного на заказ держателя

), имитирующие атмосферные слои в диапазоне от нескольких сотен метров до примерно 15 км. Линза, расположенная после упора

, заставляет луч сходиться в фокальную плоскость, где пластина с синусоидальным рисунком может быть вставлена ​​на линейный столик

.Коммерческий объектив (фокусное расстояние 75 мм, F / 1,4), наконец, воспроизводит входной зрачок телескопа на камеру CCD

. Пластина с синусоидальной диаграммой направленности является коммерческой.

Proc. SPIE Vol. 7012 701247-3

Строительство коттеджей из пеноблоков. Расчет материалов для строительства дома из пеноблоков с сайдингом, ленточно-блочного фундамента, железобетонного монолитного перекрытия, ондулиновой кровли

Твердо решив, что нужно построить свой дом своими руками, нужно примерно понимать, сколько он будет стоить и из чего будет построен.

Что ж, если с выбором материала особых проблем нет, то — факторов, влияющих на стоимость, очень много (их действительно очень много).

Планирование строительства

Начать строительство дома без проектной документации очень сложно, поэтому наличие рабочего проекта — обязательное условие. Этот процесс выглядит примерно так:

1. Сначала вы заказываете разработку эскизного проекта, а потом рабочего проекта, либо можете найти его сами.В Интернете так много вариантов. Если у вас есть особые навыки, то вы все сможете сделать сами.
2. Сходите в специальные регистрирующие органы и зарегистрируйте свой проект.
3. Получить разрешение на начало строительных работ.

Примечание. Даже если будет решено построить небольшой объект, то без разрешительной документации к нему не будут подключены электричество, газ и другие коммуникации. А также в случае претензий соседей придется заплатить штраф, а саму конструкцию даже могут снести.

Стоимость проекта может составлять от 500 до 5000 долларов, если вы собираетесь доверить это занятие профессионалам, что будет предпочтительным вариантом. Они проведут полный анализ местности, типа почвы и строительных требований в определенных регионах. Только в этом случае будут гарантии максимального качества дома и его энергоэффективности. Также расчет специалиста поможет оптимально рассчитать характеристики необходимого фундамента и толщины стен, что позволит без запаса построить «на глаз» и в некоторых случаях существенно сэкономить.

Фонд

В этом случае дать конкретные цифры довольно сложно. Поскольку тип и конструктивные особенности фундамента определяются в зависимости от размеров дома, особенностей грунта (глубина промерзания, уровень грунтовых вод и т. Д.).

Следует понимать, что даже дом с одинаковыми размерами и материалами, на грунтах с разной несущей способностью существенно повлияет на постройку: в одном случае достаточно неглубокой закладки ленточного фундамента, а в другом без строительного литья не обойтись. пластина, которая стоит почти в 2 раза дороже.

Чтобы вы почувствовали разницу, мы приводим примерную стоимость строительства различных типов фундаментов коммерческими фирмами:

• Лента мелкая: от 4 тыс. Руб. За стр. м
• Лента глубокого заглубления: от 5 тыс. Руб. За пг. м
• Монолитный (плита): от 6 тыс. Руб. За кв.м
• Свайно-винтовой: от 3 тыс. Руб. за шт
• Колонна: от 1 тыс. Руб. За кв.м

Но такие цены на услуги уже включают выполнение работы и другие факторы.Затраты, если выполнять самостоятельное строительство, например, из ленты, будут в пределах 1,8–2,8 тыс. Руб. Таким образом, выполняя работу наемными людьми, вы заплатите около 80 тысяч при постройке дома 6х4. Если делать все самостоятельно, то в аналогичном случае это будет стоить 50–55 тысяч, что намного экономичнее.

Обращаем ваше внимание, что все необходимые расчеты может произвести только профессиональный строитель, дизайнер.

Строим стены

Стоимость стен также может зависеть от многих факторов.Например, дом будет построен с чердаком или обычным чердаком — нагрузка на фундамент в первом случае намного больше, чем во втором, что потребует его усиления, а также использования стеновых элементов большей прочности. . Повышение прочности материала увеличивает его теплопроводность, что требует дополнительных затрат на утеплитель — совершенно замкнутый круг.

При расчете основания учитывают стоимость гидроизоляции, которая в некоторых случаях необходима для самого фундамента, а также прокладывают под пеноблок.

Расчет затрат на сам ящик

Давайте, для лучшего понимания расчетов и возможности их самостоятельного проведения, рассмотрим подробный пример расчета стоимости строительства коробки дома 10х10 из пеноблока 600х300х200 (длина, ширина, высота). Будем учитывать только внешние и капитальные стены (1 шт.), Высота которых составляет 3 м.

Приступаем к расчету:

• Строительство ведется из блоков шириной 30 см, поэтому длина двух стен будет не 10 м, а 9.4 (10 — 0,3 х 2). В этом случае получаем периметр конструкции: 10 х 2 + 9,4 х 2 = 38,8, но будем считать, что 39 метров.
• Чтобы понять площадь всех стен, просто умножьте их длину на высоту: 39 х 3 = 117 м 2.
• Аналогично рассчитываем площадь блока 0,6 х 0,2 = 0,12 м 2.
• Теперь нужно узнать, сколько пеноблоков нужно, чтобы построить весь дом. Если нужно 8,3 шт (1 / 0,12) на 1 м³, то на весь дом 117 х 8.3 = 971,1 шт.
• Также учитываем капитальную стену. Он будет иметь размеры 9,4 х 3 = 28,3 м 2. Отнимем дверной проем от 6 м 2. Получается, что его площадь будет 22,3 м 2, а значит, на его возведение потребуется 185,09 штук (22,3 х 8,3).
• Теперь вы можете узнать общее количество штук для постройки ящика дома: 185,09 + 971,1 = 1156,19 шт.
• На сайтах производителей материала стоимость указана за куб, поэтому нужно переводить штуки в это значение.Пеноблоки размерами 600x300x200 входят в один куб из 27,7 блоков. Получается, что нужно купить 42 кубика (1156,19 / 27,7).
• Стоимость одного куба в пределах 3 тысяч рублей. В итоге только коробка будет стоить 126 тысяч рублей.

Примечание. При расчете мы не учитывали дверные и оконные проемы наружной стены (только капитальные двери), площадь которых тоже нужно рассчитывать исходя из данных конкретного проекта.

Прочие материалы

Дополнительно нужно учесть:

• Конструкции и материалы для устройства кровли.
• Способы и особенности утепления.
• Материалы для внутренней и внешней отделки.
• Тип систем отопления и канализации (их коммуникации лучше продумать и связать при строительстве дома).

Наличие подвала, террасы, стоимость окон, дверей, подоконников и т.д. также немаловажно скажется на бюджете.

По этой причине вы не найдете точного ответа на вопрос о стоимости строительства дома из пеноблока.Можно только предположить, что фундамент, короб и крыша при условии строительства своими руками обойдутся в 250-300 тысяч рублей (для дома от 10 до 10 метров). Это только половина необходимого бюджета, а точнее даже 1/3. Поэтому в итоге нужно быть готовым потратить на строительство жилья своей мечты порядка 600-800 тысяч рублей. Но, учитывая стоимость уже построенных домов на вторичном рынке, самостоятельное строительство приобретает все большую привлекательность.

выводов

Самый простой способ узнать стоимость планируемого строительства:

1. Заказать эскизный проект, найти в Интернете или другим способом, но он должен быть у вас!
2. Купить геологические изыскания точечного строительства.
3. Обратитесь в строительное агентство для выбора оптимального фундамента на основе технико-экономического сравнения, основанного на проектном эскизе и геологии.
4. Мы связываемся со строительными организациями, желательно несколькими, и просим их рассчитать смету на наш проект и предоставить коммерческое предложение.Обращаемся к нескольким компаниям, чтобы узнать порядок цен от и до.

Порядок цен, сметы и все условия будут предоставлены вам бесплатно и без заключения договора. Поэтому мы рекомендуем это использовать!

Можно ли построить добротный коттедж своими силами? Скептики ответят, что это важное событие требует особых знаний в области строительства и значительных финансовых вложений. На самом деле все зависит от желания и терпения.Один из важнейших этапов планирования строительства — выбор материала. В качестве альтернативы традиционному кирпичу и шлакоблоку предлагается рассмотреть новый эффективный материал — пеноблок .

Пеноблок — это разновидность ячеистого бетона. Полые образования внутри материала достигаются за счет добавления пенообразователя в бетон и песок в процессе производства.

Расчет строительства дома из пеноблоков

На первом этапе проектирования коттеджа необходимо произвести необходимые расчеты количества строительного материала.Чтобы профессионально рассчитать строительство дома из пеноблоков, необходимо знать его теплоизоляционные характеристики. Для определения оптимальной толщины используется понятие коэффициента сопротивления теплопередаче (R). Он определяет количество тепловой энергии, проходящей через материал определенной толщины. Для регионов России нормы этого показателя приведены в таблице:

В качестве примера возьмем Московский регион со значением R = 3.28 (м ° C / Вт). Для внешнего утепления будет использоваться минеральная вата толщиной 50 мм и с R = 0,91. Расчет необходимой толщины стенки проводится по формуле:
R = dk
Где:
d — толщина материала, м .;
k — коэффициент теплопроводности, Вт / (м * ° С).
Для пеноблока среднее значение теплопроводности составляет 0,18 Вт / (м * ° С), т.е. требуемая толщина стен для строящегося коттеджа в Подмосковье составит:
d = R * k = ( 3.28-0,91) * 0,18 = 0,43 м
Это определит размер пеноблока. В этом случае оптимальный размер 200 * 400 * 600 (0,05 м) — для однорядной кладки. Плотность материала должна быть не менее 600 кг / м.
Рассчитываем необходимое количество пеноблока для одноэтажного дома (рис. 1)

Размеры коттеджа:
Ширина — 9 м.
Длинна — 10 м.
Высота стен 3 м.
При расчете строительства коттеджей из пеноблоков мы не учитываем крышу, подразумевая, что она будет из другого материала — дерева.

Этапы расчета:

Рассчитываем объем наружных стен — (9 * 3 * 0,4) * 2 + (10 * 3 * 0,4) * 2 = 46 м.
Внутренние несущие стены займут 19 м от общего объема коттедж.
Отнимите объем оконных и дверных проемов — 6 м.
Общий объем стен — 46 + 19-6 = 59 м.
Для данного объема постройки потребуется 59 / 0,05 = 1180 шт. размер пеноблока 0,2 * 0,4 * 0,6 м.
Ориентировочная смета на возведение стен одноэтажного дома представлена ​​в таблице 2.
Материал
Кол-во
Цена за 1 шт., Руб.
Сумма, тыс. Руб.
Пеноблок обрезной 0,2 * 0,4 * 0,6 м.
1180 шт.
110
129,8
Клей с толщиной стыка 3 мм.
1420 кг
10
14,2
Кладочная сетка, 4 мм
220 м
40
8,8
Итого
152,8

Технология строительства коттеджа из пеноблоков

При планировании строительства дома из пеноблоков следует учитывать его специфические свойства.Это важно, так как технология строительства дома из такого материала немного отличается от стандартной.

Помимо хороших тепловых характеристик пеноблок имеет ряд характерных только для него качеств :

• Малый удельный вес — до 30 кг.
• Повышенная звукоизоляция. Полые микрокамеры внутри пеноблока играют роль своеобразных резонаторов для внешнего шума. Поэтому стена из этого материала имеет лучшую звукоизоляцию, чем аналоги (кирпич, бетон, дерево).
• Простота в обращении. Пеноблоку можно придать необходимые размеры с помощью простой пилы по дереву.

При проектировании коттеджа параметры фундамента определяют из расчета нагрузки на него стен. Благодаря небольшому удельному весу пеноблоков можно использовать технологию ленточного фундамента.

В качестве связующего материала используйте специальный строительный клей. Стандартное нанесение раствора не рекомендуется, так как пеноблок гигроскопичен по структуре.Особенно это актуально для срезанного сорта.

Ячеистая структура материала отрицательно сказывается на прочностных параметрах. Поэтому перед началом строительства необходимо произвести расчет жесткости постройки. Особенно это актуально при возведении 2-х и более этажных домов.

В качестве дополнительных элементов жесткости используется арматура или кладочная сетка. Он необходим для лучшего приклеивания уровней кладки и способствует лучшему сохранению прочности здания при эксплуатации.

По окончании настенного монтажа их необходимо защитить от влаги. Делается это с помощью специальных смесей и пароизоляционных пленок.

Этапы строительства коттеджа из пеноблока

Этапы строительства дома из пеноблоков во многом аналогичны стандартному строительству тыла из шлакоблока, но есть некоторые отличия.

Перед установкой ряд подготовительных работ :

• Выровняйте стяжку до необходимого уровня.
• После усадки (через неделю) поверх фундамента положить гидроизоляционный слой. Часто для этого используют рубероид. Его ширина должна быть на 5-10 см больше ширины фундамента.
• Проверить все пеноблоки на целостность, при необходимости удалить стружку и произвести предварительную браковку.

По завершении можно переходить непосредственно к кладке первого ряда пеноблоков. Работа начинается с угла здания и продолжается по периметру.Толщина слоя раствора в швах не должна превышать:

.

По горизонтали: 10-15 мм.

Для вертикального: 8-15 мм.

Для клеевой кладки толщина не более 3 мм. На пеноблок и место кладки наносится слой клея и без каких-либо сдвигов (не более 5 мм) укладывается в кладку.

Поверка первого слоя пеноблока обязательна. Соответствие геометрии кладки плану дома измеряется с помощью уровня и рулетки.

Смещение второго ряда относительно горизонтальных стыков должно быть не менее половины высоты пеноблока. Дальнейшая процедура установки полностью повторяет предыдущую.

Армирование выполняется в местах установки плит или балок на стене, в оконных проемах и поверх последнего слоя кладки.

Каждый из этапов строительства дома из пеноблоков требует строгого соблюдения всех технологических правил.Придерживаясь их, вы сможете самостоятельно построить качественный, а главное — уютный дом.

Расчет материалов

СТЕН:
пеноблоки (200x300x600мм) :
62,75 м³ x 2900 руб / м³	181 975 руб.
перемычки железобетонные 2ПБ 17-2-п (1680х120х140) :
12 шт. X 462 шт. / Лот	5544 руб.
перемычки железобетонные 2ПБ 13-1-п (1290х120х140) :
10 шт. х 383 шт. / лот	3830 руб.
перемычки железобетонные 2ПБ 10-1-п (1030х120х140) :
4 шт. х 6.50 $ / штука	1428 руб.
сетка стальная кладочная (50x50x3 мм) :
35 м² x 102 руб. / М²	3570 руб.
экструдированный пенополистирол Пеноплекс 35 :
0,2 м³ x 5100 руб. / М³	1020 руб.
сайдинговый профиль (3660×230мм) :
176 шт. x US $ 6.50 / кусок	76912 руб.
замков (40×25мм) :
0,4 м³ x 6500 руб. / М³	2600 руб.
пропитка для защиты древесины :
15 л x 75 руб / литр	1125 руб.
кладочная смесь :
4,1 м³ x 2700 руб / м³	11070 руб.
базальтовый утеплитель (Rockwool) :
7,38 м³ x 3700 руб. / М³	27 306 руб.

ИТОГО: по стенам

316380 руб.

ОСНОВАНИЕ:
песчаный слой :
5.8 м³ x 850 руб / м³	4930 руб.
бетонные блоки фБС 24-4-6 :
48 шт. х 3135 руб. / штука	150480 руб.
кладочная смесь :
1,7 м³ x 2700 руб. / М³	4590 руб.
бетонная смесь В15-20 :
22,5 м³ x 4200 руб / м³	94500 руб.
арматурные стержни Ø10-Ø12 AIII :
1 т x 37500 руб./ тн	37500 руб.
Доска обрезная для опалубки :
0,7 м³ x 6500 руб. / М³	4550 руб.
рулонная гидроизоляция РКК-350 :
5 рулонов по 315 руб. / Рулон (10 м²)	1575 руб.

ИТОГО: по фундаменту

298125 руб.

ИТОГО: по этажам

340480 руб.

КРЫША:
стойки сосновые (150×50мм) :
4 м³ x 7000 руб / м³	28000 руб.
пропитка для защиты древесины :
59 л x 75 руб / литр	4425 руб.
гидроизоляция (Tyvek Soft) :
184 м² x 68 руб. / М²	12512 руб.
шифер ондулин 2000х950х2.7 :
106 листов х 399 руб / лист	42294 руб.
гвоздь кровельный 73×3мм :
23 пачка x 190 руб / уп (250 шт.)	4370 руб.
фигурные коньки (1000 мм) :
13 шт. X 290 руб. / Шт.	3770 руб.
Доска обрезная 100х25мм :
1,5 м³ x 7000 руб / м³	10 500 руб.

10: 0,0,0,290; 0,290,290,290; 290,290,290,0; 290,0,0,0 | 5: 192,192,0,290; 192,290,57,57; 0,192,102,102; 192,290,141,141 | 1127: 231,141; 231,57 | 1327 : 167,60; 167,111 | 2244: 0,35; 0,169; 290,199 | 2144: 79,0; 79,290; 224,290 | 2417: 290,20 | 1927: 224, -20

1,140,366,0

руб. Только для Московской области !

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать подрядчиков?

Разместите экспресс заявку и получите предложения от профессиональных строителей!

Пример схемы 10х10 м для расчета	Конструктивная схема
		1. Пеноблок d = 300мм; 2. Сайдинг облицовочный; 3. Утеплитель базальтовый d = 50мм; 4. Канал вентиляционный d = 20-50мм; 5. Стяжка железобетонная h = 200мм; 6. Экструзионная пена d = 30-50мм; 7. Панель перекрытия монолитная; 8. Листов ондулина; 9. Основа сборно-блочной ленты h = 1.8м;

Пенобетон с навесным фасадом из сайдингового профиля и межслойной теплоизоляцией

Пенобетон

В настоящее время пенобетон является достаточно популярным, недорогим и экологически чистым кладочным материалом, который по сравнению с другими бетонными блоками , имеет повышенную паропроницаемость и пористость.

Сегодня из-за несовершенства технологии пеноблоки, в отличие от силикатного , обычно не имеют точных размеров, поэтому выкладываются на обычную цементно-известковую смесь.В свою очередь наличие значительных слоев раствора между пенобетонными блоками, наряду с удорожанием монтажа, способствует созданию «мостиков холода» и ухудшению теплозащитных параметров фасада.

В соответствии со строительными нормами, для Среднерусского региона страны достаточно однорядной наружной стены из пеноблоков толщиной 40 см с наружным теплоизоляционным экраном из минерального волокна, слоем в пятьдесят миллиметров.

По пожаробезопасности, звукоизоляции, теплоизоляции пеноблок многократно превосходит глиняный кирпич.

Приступать к отделке кладки из пенобетона имеет смысл только через несколько месяцев (а иногда и через год) из-за значительной усадки пеноблоков — до 3 мм на метр стены и неизбежного осыпания штукатурный слой, из-за этого для срочной облицовки жилых домов пеноблочных домов оптимально использовать гипсокартонные или гипсоволокнистые панели.

Наружные стены из пенобетона не должны блокировать перенос влаги из дома в атмосферу, поэтому облицовывать стены из пеноблоков пеной, облицовку песчано-цементной смесью, красить пленкообразующими красками недопустимо.

При возведении кладки из пенобетона необходимо учитывать множество норм и особенностей конструкции, иначе вместо экономии на материалах можно встретить влажные, довольно прохладные, а порой и совершенно небезопасные конструкции.

• Пеноблоки можно строгать, долбить, фрезеровать, сверлить, распиливать обычной пилой на строительной площадке.
• По рекомендации технологов армировать сеткой из стекловолокна каждые четыре-пять рядов пеноблоков, а также опорные места перемычек и места под подоконником.
• Для установки стержней арматуры на поверхности фальцеванных пеноблоков вырезают штробы плоской шлифовальной машиной на толщину и глубину 3 * 3 см, которые при монтаже арматуры заливают клеевой состав для пенобетона.
• К установке нижнего ряда пеноблоков нужно подходить с особой тщательностью, задавая уровень и горизонтальность стены при выравнивании при установке.
• Слегка выступающий или неровный блок нужно подогнать под необходимый уровень в месте его установки.
• По последнему ряду пеноблоков, в деревянной опалубке выполняется железобетонная стяжка, толщиной 20 см. Снаружи бетонная заливка термически защищена панелью из экструдированного пенопласта толщиной 50 мм.

Отделка сайдинга ПВХ

Поскольку сайдинг из ПВХ очень сильно изменяет линейные размеры при колебаниях температуры, важно предусмотреть нежесткое крепление виниловых панелей.

Важно отметить, что профиль сайдинга из поливинилхлорида прослужит долгое время и сохранит красивый внешний вид только при своевременном выполнении инструкций по установке.

Производители пластикового сайдинга (такие компании, как Gentek, Georgia Pacific, Mitten, AltaProfil, Varitek, Vytec, Orto, Tecos, Snowbird, Docke, Nordside, FineBer, Holzplast) предлагают богатую цветовую гамму и оттенки, позволяющую каждому зданию чтобы оставаться по-настоящему оригинальным.

ПВХ сайдинг при пожаре плавится только при возгорании нагревом не ниже 390 ° C (для древесины: 230-260 ° C), вскоре самозатухает при уменьшении источника тепла, при этом количество вредных выбросов не больше чем когда сгорает здание из дерева.

Сайдинг из поливинилхлорида устойчив к механическим, химическим, атмосферным воздействиям, пожаробезопасен, не гниет.

Типовые строительные операции по возведению сложной стеновой конструкции из пеноблоков с навесным фасадом из винилового сайдинга и промежуточной теплоизоляции:

• Несущая кладка из пеноблоков выполняется на силикатно-известковой смеси с поперечным сечением. 390 мм, дополнительно через каждые 5-6 рядов блоков, зоны опор мостов, зоны пересечения стен армированы арматурой.
• На наружную поверхность кладки для крепления сайдинговых панелей крепят деревянные балки, предварительно обработанные антисептиком, выступающие на 50 … 70 мм, каждые 1/2 метра.
• Ниши между балками заполняются плиточным базальтовым тепловым экраном, например, Изовер, Изорок, П-125, ППЖ-200, Изомин, Урса, Роквул, Кнауф, П-175, затем ветер и вода- на стойки навешивается стойкая мембрана, например: Изоспан, Ютавек, Тайвек.
• Поверх диффузионной водонепроницаемой ткани на стойках для образования вентилируемого канала, через который удаляется влага из утеплителя, устанавливаются стойки оцинкованные или деревянные рейки, выступающие на 3-4 см.
• На подготовленную конструкцию обрешетки монтируется обшивка сайдинговых панелей.

Некоторые технологические моменты крепления ПВХ сайдинга:

• Панели сайдинга устанавливаются таким образом, чтобы они могли свободно перемещаться из стороны в сторону, для этого не нужно полностью закручивать винты в крепежных отверстиях.
• Монтаж пластиковых профилей осуществляется снизу вверх, согласно инструкции, первым делом крепится скрытая пусковая рейка.
• При креплении следующей панели сайдинга защелкните ее на фиксирующий выступ с нижним рядом и, не натягивая, зафиксируйте саморезами.
• Забивание зубчиков или вкручивание саморезов в профиль сайдинга желательно в центральной точке имеющихся технологических пазов, чтобы не мешать тепловым расширениям и сужениям и, соответственно, не спровоцировать точечное коробление ПВХ пластика.
• Для обеспечения термического сжатия или растяжения профиля сайдинга в местах расположения сайдинга и фурнитуры (H-образный профиль, наличник, внутренний угол, внешний угол и т.) стыковки, а также в местах выхода уличных сетей (кабели, кронштейны, трубы, провода).
• Для того, чтобы стыки были незаметны, виниловые панели целесообразно устанавливать, начиная с задней стены здания, переходя к лицевой стороне, причем каждая следующая панель сайдинга будет перекрывать уже установленную в этом ряду примерно на 20-30 мм. по той же причине выполняемые стыки для соединения рядов должны быть смещены относительно друг друга.

Сборный фундамент

Выбор того или иного типа блока ФБС следует из сечения капитальных стен здания.Для частного строительства допустима толщина железобетонного блока 30 или 40 см. Сечение сборных фундаментов может быть меньше кладки стен здания, так как они намного прочнее.

При строительстве блочного фундамента на твердых и сухих геологических основаниях строительные блоки можно устанавливать прямо на основание строительной площадки, выровненное с песком или шебой.

С целью увеличения площади опоры, с целью уменьшения возможной просадки нижележащего слоя, фундаментные блоки следует монтировать на предварительно уложенные подушки PL.

Для земель с низким уровнем грунтовых вод допускается соединение блоков ФБС без их армирования, при условии выполнения снизу и сверху железобетонной стяжки высотой 10-20 см с арматурой Ø10.

Железобетонные блоки — известный строительный материал, позволяющий в короткие сроки завершить фундамент здания.

Блоки железобетонные классифицируются по типу: ФБС — блоки монолитные, ФБВ — с пазом, ФБП — пустотелые.Производители ФБС — блоки поставляются высотой до 650 мм, длина варьируется в пределах 0,9-2,4 м, поперечный размер 30-40-50-60 см.

И все же фундамент из отдельных элементов, по набору важных свойств, а это еще и устойчивость к переменным воздействиям и экономичность, отдает приоритет другому классу — прочному бетонному железобетонному основанию.

Выбор блоков ФБС в качестве материала для фундамента обычно мотивируется нехваткой времени или круглогодичным строительством.

В случаях, когда неизвестна структура нижележащих пластов, для надежности целесообразно заменить подушки PL, устроить железобетонную опору.

• Монтаж опорных блоков начинается с угла дома, при этом сначала их устанавливают под фасадными стенами, а уже потом во внутренних помещениях.
• Бетонные сборные блоки, закрепленные на цементном растворе, собираются в шахматном порядке на песчаной или гравийной подстилке или на установленных бетонных подушках.
• Монтаж бетонных блоков выполняется относительно углов, расходящихся на 90 °, сочетающих осевые риски для геодезического оборудования. Сборные блоки отправляются автокраном на выровненный слой кладочного раствора.
• Монтаж следует начинать с фиксации опорных блоков на перекрестиях осей и дома. Монтаж стеновых блоков следует начинать только после совмещения блоков ориентации по уровню и горизонту.
• Ориентация в плоскости контролируется удалением линейных размеров фрагментов нулевого цикла и расстояний по диагонали, а высотный уровень — спиртовым уровнем или теодолитом.
• Отверстия для прохода в дом трубопроводов выполняются путем сдвигания блоков вместе с последующим заделыванием бетона.

Монолитный железобетонный пол

Поскольку монолитные бетонные перекрытия имеют очень приличный вес, устраивать их можно только в кирпичных домах с мощным ленточным, плитным и блочным фундаментом.

Технологический цикл производства монолитных железобетонных перекрытий состоит из следующих основных этапов: устройство литейной формы, подготовка арматурного каркаса и заливка бетонной смеси.При этом от рабочих потребуется строгое соблюдение проектных расчетов по размерам арматуры и маркам бетонной смеси, а также предполагается наличие соответствующего опыта и эксплуатации технологического оборудования.

В случае индивидуального жилищного строительства применение монолитного железобетонного перекрытия полов целесообразно, в основном, в тех случаях, когда невозможно установить готовые железобетонные изделия, например: в труднодоступных для грузовики или непрямые строительные ансамбли.

Геометрические размеры бетонного перекрытия задаются расчетом, при этом, как правило, вертикальный размер плиты считается не менее 0,033 от расстояния между опорами.

Перечислим основные аспекты устройства железобетонных перекрытий (высота панели — 20 см, длина пролета не более 600 см):

• Так как опалубочная конструкция требуется, чтобы выдерживать вес свежеуложенного бетона (500 кг на 1 м & sup2) рекомендуется использовать крашеные фанерные листы толщиной около 1.8 ÷ 2,2 см с опорой на металлические трубы диаметром 45 … 50 мм для заполнения плиты. или опоры из бруса размером не менее 10х10 см.
• С отступом по бокам отливки не менее 30 ÷ 50 мм термообработанной проволокой марки Вр-1,2 Ф2 из арматуры перидиевого профиля марки А400, А500 Ø12 ÷ 14мм, вязка 2 решетки верхние и нижние. С помощью привинченных стоячих ребер из арматурных стержней с загнутыми концевыми частями ярусы арматурной решетки отделены друг от друга в пределах участка перекрытия.
• Для создания замыкающих бетонных оболочек с обеих сторон, армирующая костная структура должна быть толщиной 5,0-6,0 см ниже литейной формы, т.е. как для погружения в объем плиты. по этой причине нижний сетчатый пояс укладывается на полимерные вставки толщиной 25 ÷ 30 мм, а вышележащая сетка при заливке заливается бетонным раствором такой же толщины.
• Следует отметить, что бетон для заливки обязательно должен быть выполнен на качественных мелкозернистых щебеночных материалах и иметь класс прочности В20-В30 (М250-М400), поэтому лучше всего приобретать бетон заводского происхождения. .
• Укладывать бетон необходимо за один прием, пока бетон не начнет твердеть.
• Для полного затвердевания забетонированного монолитного перекрытия необходимо поддерживать благоприятный температурно-влажностный режим. Демонтаж опалубки разрешается только через 30 календарных дней.

Ондулин кровля

Битумный сланец (иначе называемый: мягкий сланец, ондулин-сланец, битумный сланец, ондулин, еврошифер) представляет собой формованный картонный лист, пропитанный битумом, модифицированным SBS, и окрашенный погодостойким полимерным пигментом.битумный сланец выпускается под различными брендами (Guttanit, Onduline, Aqualine, Corrubit, Nuline, Bituwell, Ondura). Стандартные размеры гофролистов: 2000х950, вес 6 кг / лист.

Главные козыри кровли из ондулина — доступная стоимость и простота монтажа. Из существенных недостатков следует отметить довольно мимолетное потускнение окраски, а также некоторую горючесть целлюлозно-битумного материала по сравнению с металлочерепицей.

Кровля уложена на жесткое основание из битого слоя и стропильных элементов.

При возведении индивидуальных построек часто выполняется двух- или трехпролетная конструкция с наклонными фермами и промежуточными несущими стенами.

Расстояние между стропильными ногами примерно 0,60 … 0,90 м выполняется при сечении стропил 50х150 … 100х150 мм; пятки стропил закрепляют на балке мауэрлата размерами 10х10 … 15х15 см.

• Шаг укладки конструкции обрешетки и поперечное перекрытие полотна из мягкого шифера определяется уклоном ската кровли: при угле более 15 ° перекрытие составит 17 см, а шаг размещение обрешетки составляет 300-350 мм.
• Укладку гофрированных листов битумного шифера лучше производить от нижнего края боковой стенки кровли, противоположного основному направлению ветрового потока, во избежание их подъема порывами ветра.
• Верхний ряд выкладывается от центральной оси первого гофрированного листа нижнего уровня, чтобы предотвратить избыточное наслоение в областях перекрытия 4-х соседних полотен, ведущее к протечкам.
