Мауэрлат без армопояса — варианты установки и крепления для газобетонных стен

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • неплохие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • неплохая несущая способность;
  • низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

  • можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
  • если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
  • если зимой снеговая нагрузка незначительная;
  • если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
  • если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

  • проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
  • шаг укладки проволочных скруток равен шагу монтажа стропильных ног.

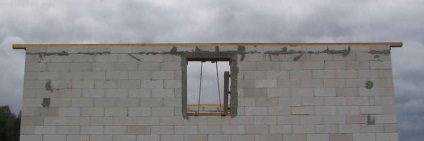

Пример крепления мауэрлатного бруса при помощи проволоки

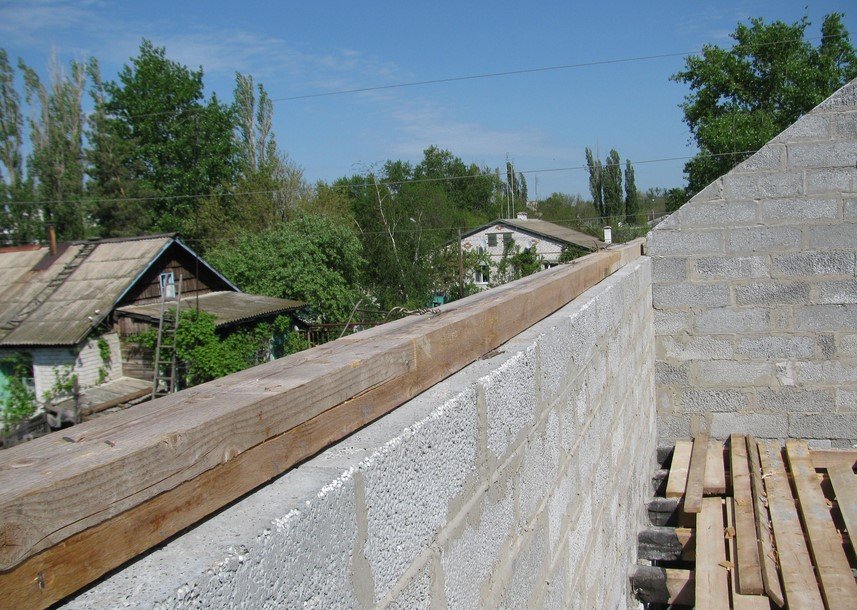

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

  1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
  2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
  3. Забиваются дюбели.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление.  С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

  • сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
  • она затягивается гайкой М12 с уложенной под неё широкой шайбой;
  • скрученная проволока перекидывается через стену, соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • производится затяжка гайкой и шайбой;
  • потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене


Содержание:


При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.


Для чего нужен мауэрлат


Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.


Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.



Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.


Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.


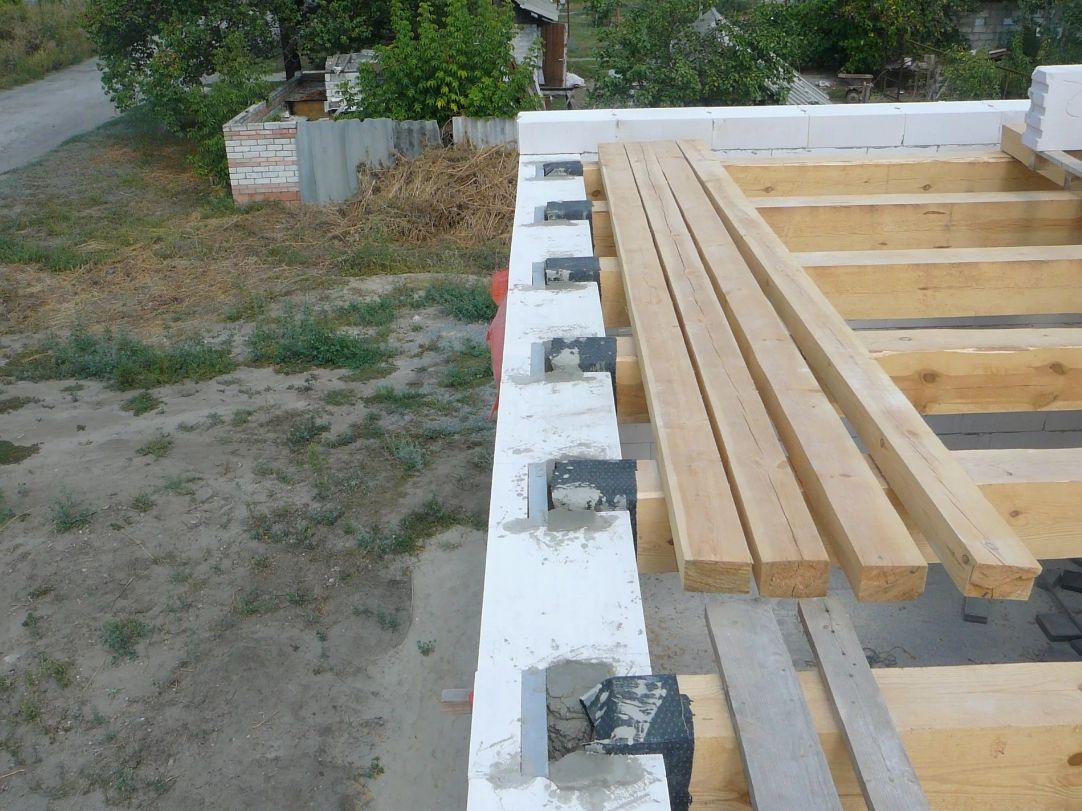

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону


Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.


Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.


Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.



После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.


Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.


Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки


Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.


Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками


Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.


К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.



Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

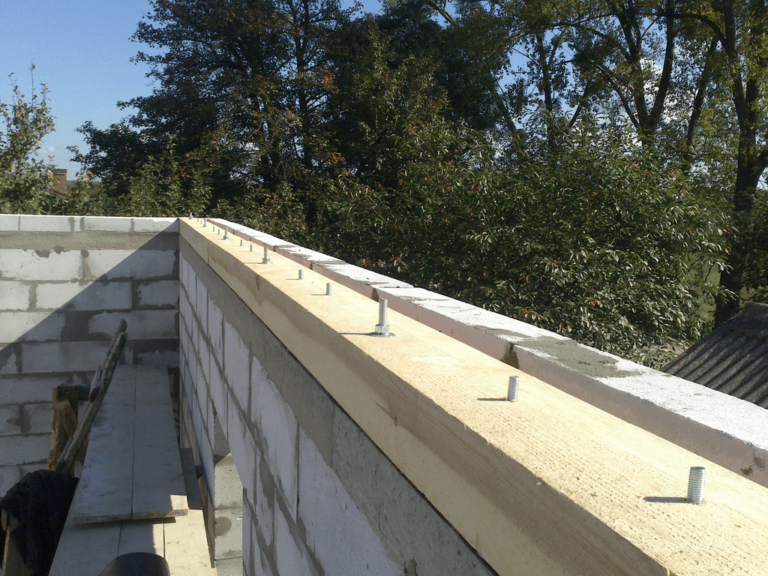

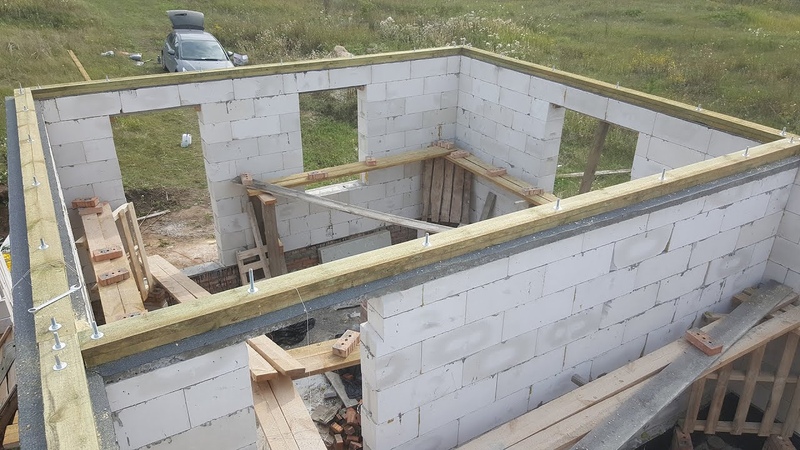

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.

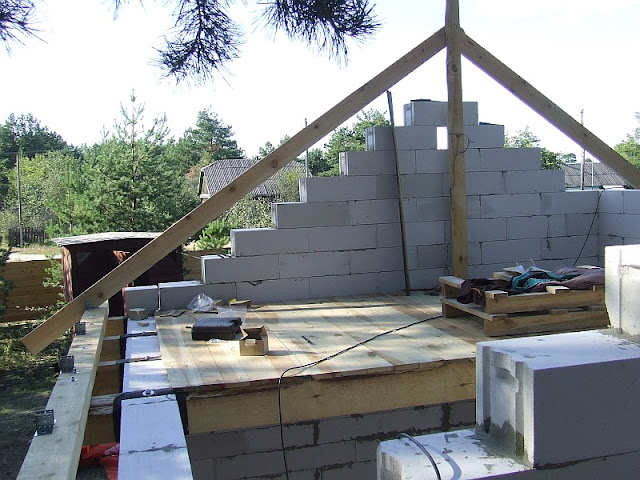

  7. Далее выполняется монтаж непосредственно стропильных ног.


Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.


Последовательность действий такова:

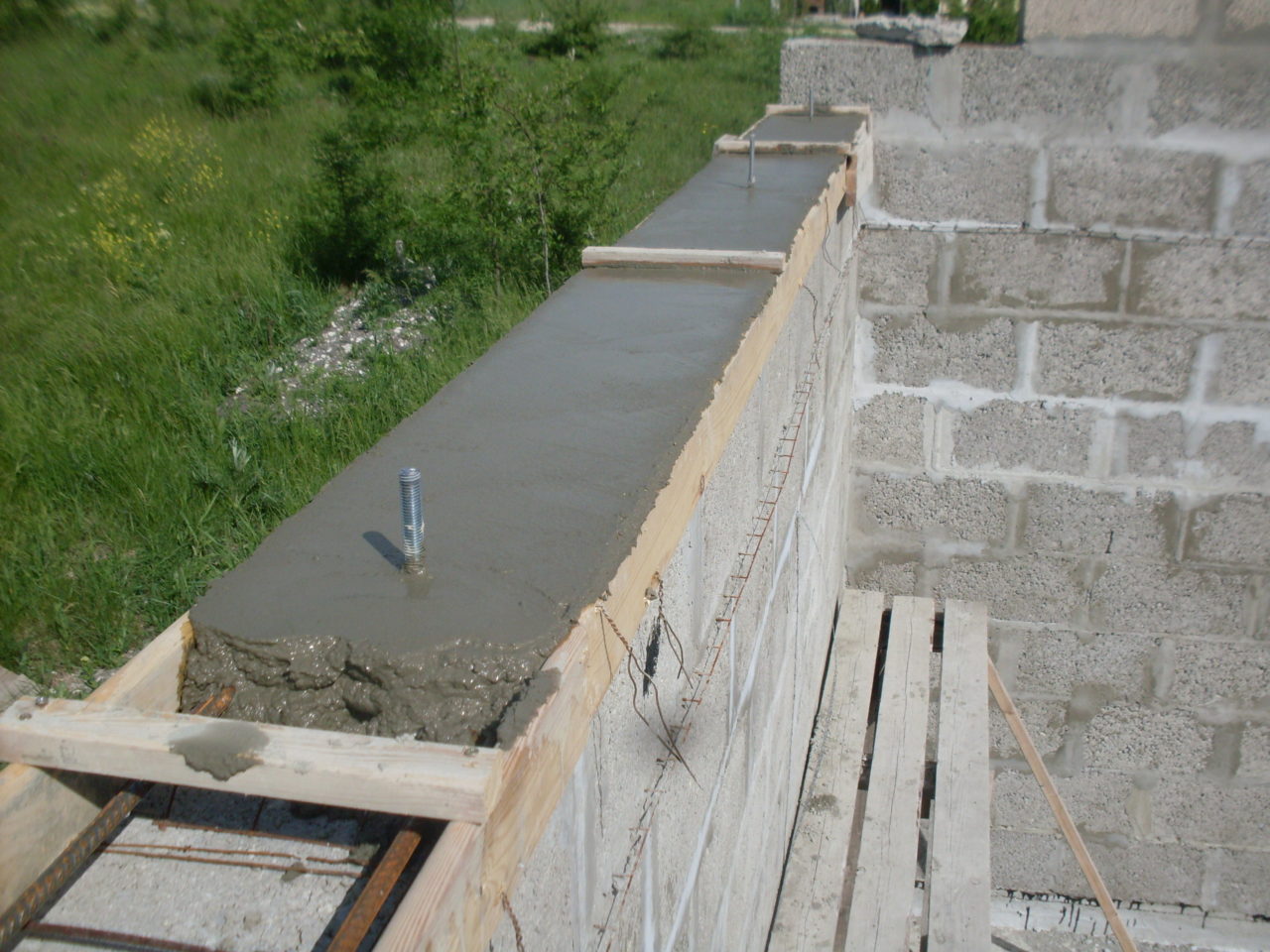

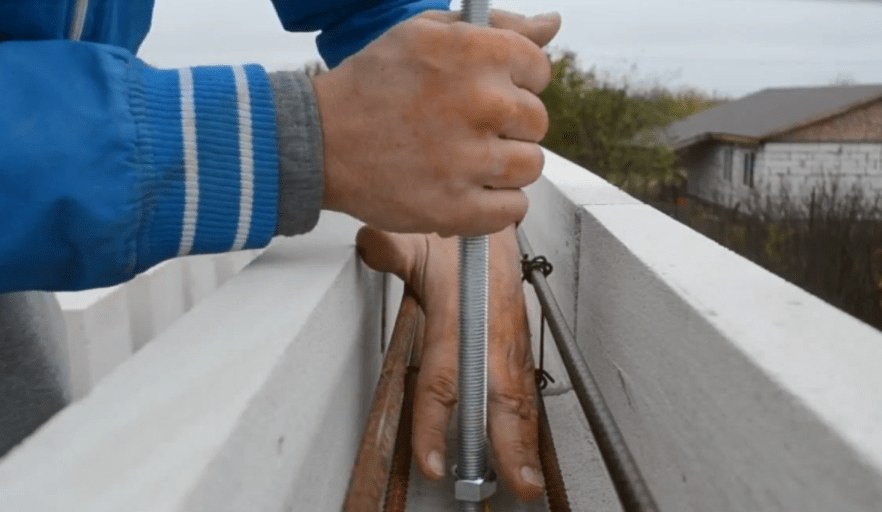

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров


Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.


Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.



Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.


Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.


Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса


Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.


Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.



Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.


Установка анкерных креплений происходит так:

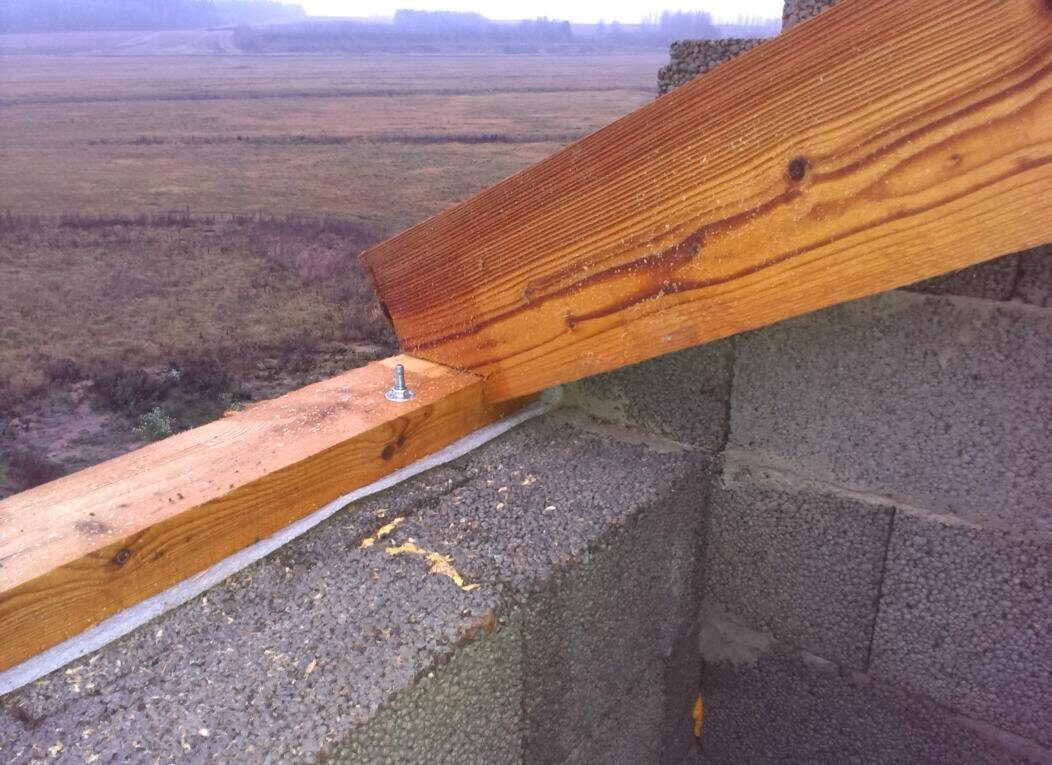

  1. По последнему ряду блоков вдоль стен раскладывают брусья.
  2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.

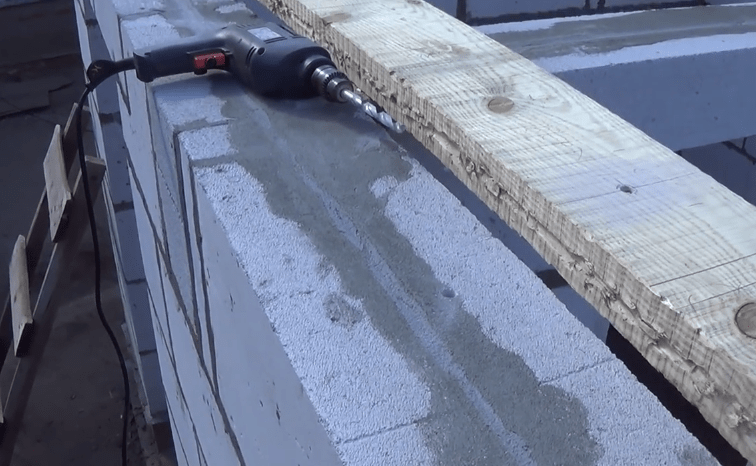

  3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
  4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.


Крепим мауэрлат к газоблокам с армопоясом и без него

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом.

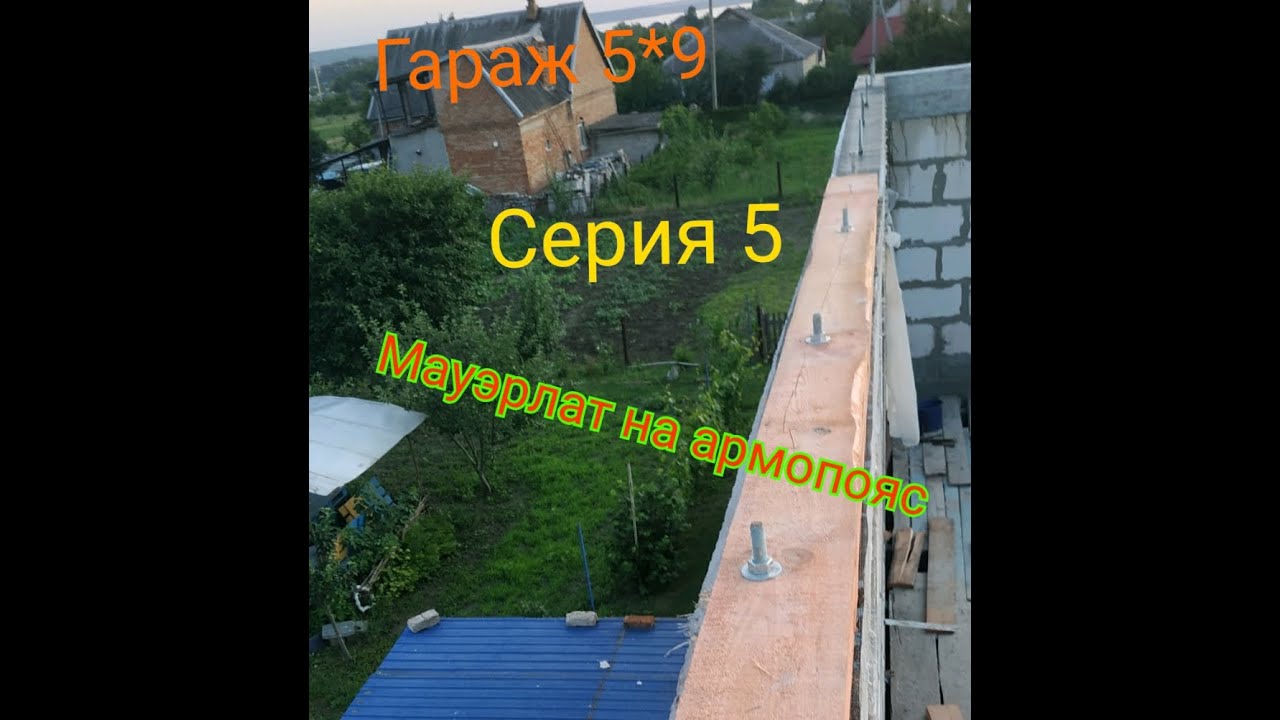

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

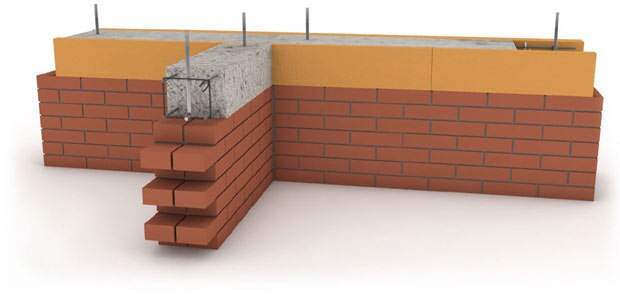

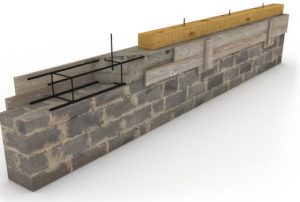

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придание дополнительной жёсткости строению из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

  1. Сооружение опалубки по периметру строения.
  2. Создание армопояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетонным раствором.
  6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

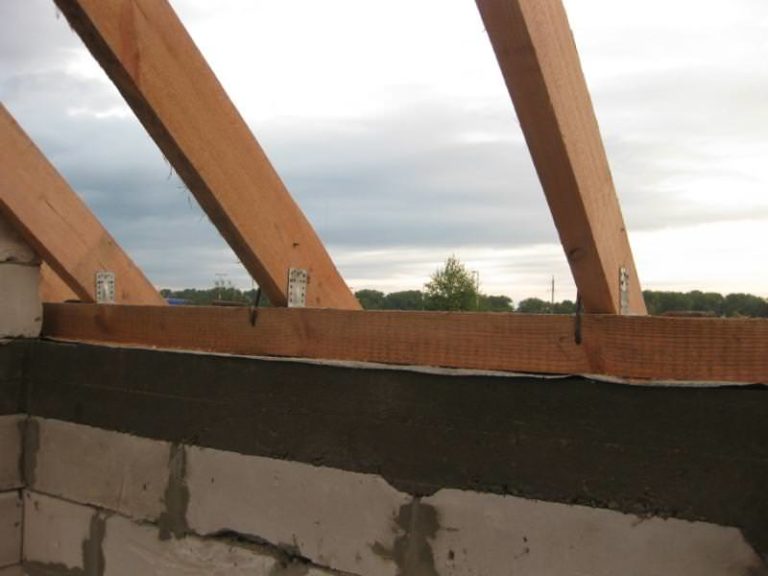

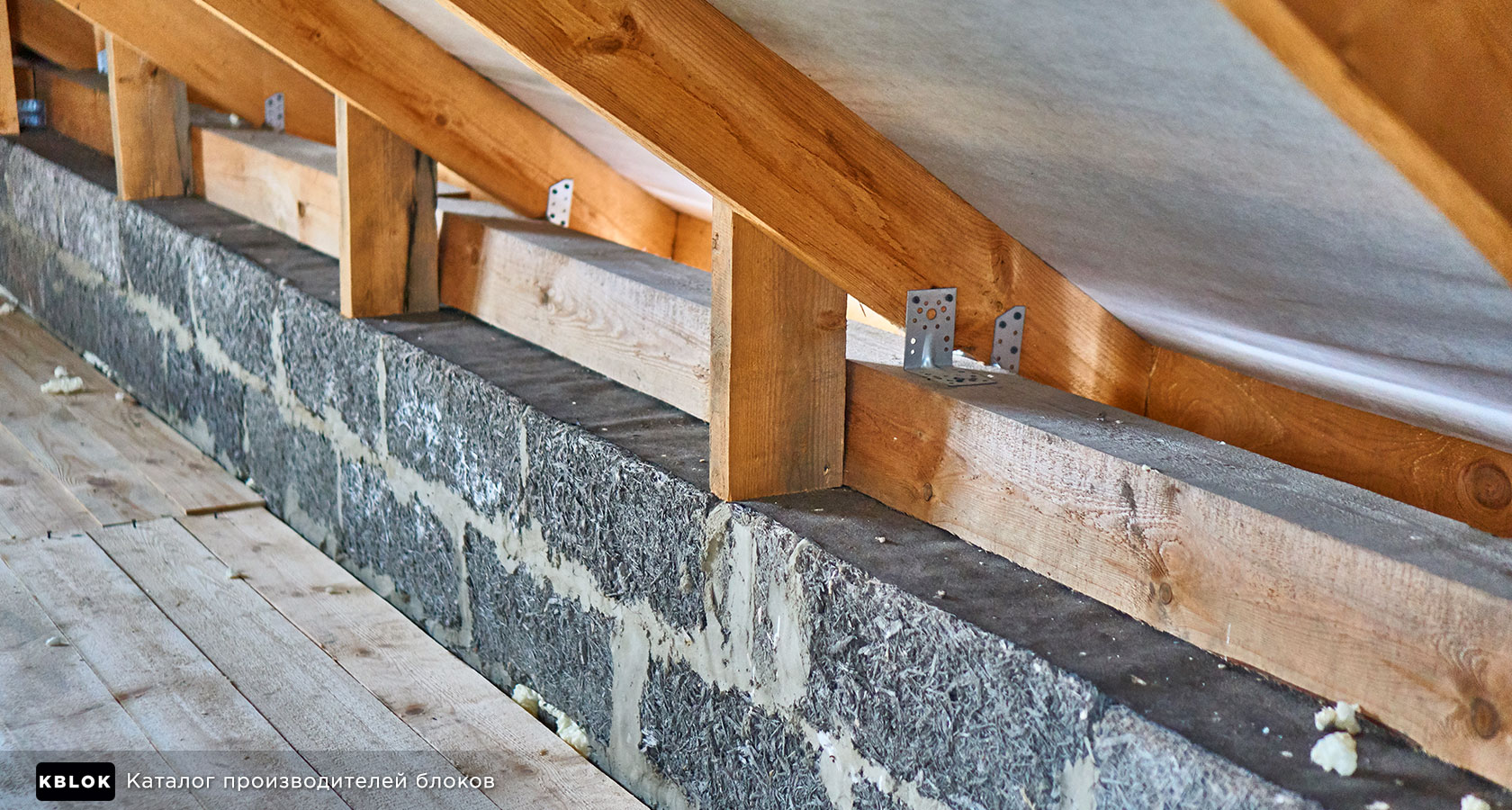

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
  • Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
  • Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

http://www.youtube.com/watch?v=x0BuKSN3LiE

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

установка и крепление, методы и свойства материала

Содержание статьи:

Метод строительства жилых домов и подсобных объектов недвижимости из пористых материалов находится сегодня на пике популярности. При этом, большая часть мастеров выбирают для своих сооружений скатные виды кровли. Такая конструкция отличается презентабельным внешним видом, наилучшей эффективностью в плане ветровой и снеговой устойчивости. Возведение крыши предполагает обустройства стропильной системы, которой требуется прочная и надежная опора. Таковой является мауэрлат, сделанный из деревянного бруса. Деталь принимает на себя вертикальные нагрузки и равномерно распределяет их по стенам. В процессе строительства можно хорошо сэкономить и сократить время, если крепить крышу к газоблоку без предварительного монтажа армопояса. Для этого необходимо ознакомиться с технологией и правилами такого решения.

Для чего нужен мауэрлат и его устройство

Укладка мауэрлата на газобетонные блоки без заливки армопояса

Мауэрлат является неотъемлемой частью конструкции крыши, когда используется стропильная система. Наклонным балкам нужна опора, а для этого стены не подходят, так как не обладают должной прочностью, чтобы удержать в себе находящиеся под большим давлением крепежные приспособления. Кроме этого, установленный по периметру строения брус обеспечивает равномерное давление по всей его протяженности. Это предотвращает выламывание или разрушение отдельных камней кладки. Грамотно спроектированная и правильно выполненная укладка мауэрлата на газобетонные блоки обеспечивает стабильное положение стен, не давая им раздвигаться под давлением стропил.

В случае возведения каркаса из древесины мауэрлат изготавливается из бруса сечением от 100х100 мм до 200х300 мм, в зависимости от толщины стен и устройства каркаса кровли. Стыковка осуществляется замковым соединением с закреплением узлов гвоздями, шпильками или саморезами. Древесина укладывается на рубероид после обработки антисептиком и гидрофобным средством.

Если стропила делаются из металла, под них устанавливается швеллер, рельс или двутавр. Стыки соединяются сваркой с последующий накладкой фасонных деталей со сквозной фиксацией болтами.

Свойства газобетона

Привязка мауэрлата к газобетонным блокам тросами

Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

  • крупные размеры, благодаря чему кладка проводится точно и быстро;
  • идеально ровные грани и плоскости, что дает возможность экономить на клее;
  • низкая теплопроводность, близкая к хвойным породам древесины;
  • легкость материала, который не оказывает существенной нагрузки на фундамент;
  • гигроскопичность — необходима качественная гидроизоляция;
  • хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

Особенности конструкции армопояса

Посадка мауэрлата на шпильки без армопояса

Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

  • Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
  • Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
  • Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
  • Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Ширина армопояса соответствует параметрам стены или берется на 5 см уже. Минимальная высота составляет 15 см.

Методы крепления мауэрлата на газобетон

Принцип использования химического анкера для газобетона

Мауэрлат на газобетон без армопояса можно закрепить несколькими способами. Каждый из них имеет свои особенности и порядок выполнения.

Наиболее распространены следующие:

  • С применением проволоки. Используется крученая проволока толщиной не менее 6 мм. Опа крепится на возводимую стену перед укладкой последних двух рядов. Шаг — половина расстояния между стропилами. После размещения опорного бруса проволока обкручивается вокруг него, а в последствии и вокруг стропил.
  • Закрепление шпильками. Используются изделия длиной не менее 80 см. В блоках просверливаются отверстия в соответствии с шагом стропильных ног. Затем они заполняются клеем и проводится погружение шпилек. Следующим этапом является проведение замеров, изготовление сквозных отверстий в мауэрлате и установка его на стены. В заключение опорный брус притягивается к основанию гайками.
  • Химические анкеры. Здесь для фиксации шпилек используется жидкая инжекционная масса, способная пропитывать газобетон на большую глубину. Благодаря этому отверстия в стенах делаются всего на один блок с небольшим захватом предыдущего. Углубления заполняются клеем, вставляются шпильки. Кристаллизация происходит за 20 минут после чего можно проводить гидроизоляцию и монтаж опорного бруса.
  • Анкерные болты. Используются изделия стандартной распорной конструкции длиной не менее 60 см. Сначала укладывается мауэрлат, затем через него делаются отверстия с погружением в стену минимум на 50 см. Затем в них вставляются анкерные болты и проводится их затягивание. Плюс этого метода в быстроте и доступной стоимости.

При выборе способа крепления следует учитывать такие факторы, как толщина стен, вес и тип стропильной системы, ожидаемые ветровые и снеговые нагрузки.

Крепление мауэрлата на газобетон без армопояса возможно при обустройстве односкатной крыши, где отсутствует распирающая нагрузка на стены. Отказаться от армопояса можно и случае использования висячих стропил в кровельной системе. Конструкции такого типа создают только вертикальные нагрузки, которые мауэрлат равномерно распределяет по периметру здания.

Технология выполнения работ своими руками

Между газоблоками и мауэрлатом прокладывается защитная пленка от влаги

Монтаж опорного бруса на пеноблоки проводится в следующей последовательности:

  1. Проведение замеров, составление проекта, сметы, закупка материалов.
  2. Изготовление крепежной системы между стеной и мауэрлатом.
  3. Обустройство гидроизоляции.
  4. Установка опорного бруса и проведение его обработки от сырости.

При укладке мауэрлата нужно обращать внимание на стыки, они должны совпадать с крепежами в стене.

всё, что об этом нужно знать

Для правильной установки и монтажа стропильной системы кровли, грамотного распределения сильных нагрузок на здание, строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. При этом его следует надежно закрепить.

Если строители применяют стропила из металла, то возникает необходимость в мауэрлате из двутавра. Он крепится к стене из газобетона без армопояса и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены строения;
  • к металлическому мауэрлату прикрепляют стропильные элементы кровли.

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию. Важно, чтобы ее размер быть меньше ширины газобетонных стен.
Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Разновидности крепления

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

Гидроизоляция при установке

Между мауэрлатом и стенкой строения нужна гидроизоляция. С этой целью можно применять полиэтилен, стройматериалы в рулонах либо современные гидроизоляционные средства. Такие работы крайне важны при строительстве здания, в противном случае в области соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершительным этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь.
Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

Как только мы закончили возведение коробки дома, пора приступать к кровельным работам, а они всегда начинаются именно с мауэрлата. С этой конструкцией мы постоянно встречаемся, но не всегда знаем, что она называется именно этим термином.

Кровля и пеноблок

Итак, определим, что это такое. Именно с этого устройства начинается кровля, как мы уже сказали, и представляет собой мауэрлат простой брус или даже бревно, отесанное с нижней стороны.

Располагается брус по периметру внешней стены. И если устройство стен из пеноблоков предполагает определенные условия, то также и кровля, конструируется с учетом всех технических моментов и рекомендаций. Это сказано к тому, что мы считаем наличие мауэрлата условием обязательным.

Назначение

С назначением бруса, или как его еще называют в строительных кругах – «мурлатом», все достаточно однозначно, он служит опорой для стропил из дерева. То есть понятно, что кровля у нас деревянная, и минимум односкатная.

Кроме того, «мурлат» распределяет нагрузку, которая создается за счет давления крыши. Здесь надо понимать, что мы можем, как укрепить стену из пеноблоков, так и не делать этого, но на распределение нагрузок это никак не повлияет. И это важный момент, не будем путать качество стен с тем, что они выдерживают нагрузки.

Дело в том, что это и не имеет особого значения, брус, который идет по периметру стены, распределяет, рассеивает давление. Причем кровля-то у нас может быть и вполне тяжелой, особенно, если мы выбираем в качестве кровельного материала глиняную черепицу.

Взаимодействие с пеноблоками

И здесь есть интересный момент, ведь пеноблок — это материал, который по физическим свойствам несколько отличается от кирпича. Он:

  • Менее плотный.
  • Более гигроскопичный.
  • Менее прочный при установке на него кровельного бруса.

То есть, как построить стену из пеноблоков мы, конечно, понимаем, но не факт, что она будет готова принимать на себя кровлю. Поясним.

Пенобетон не сможет выдержать без деформации ни крепление, ни сам брус, поэтому мы используем бетонный пояс.

Пояс

Сразу скажем, что нет ничего сложного в том, чтобы сделать бетонный пояс. Принцип работы и всех действий идентичен тому, что мы уже делали с фундаментов. Повторим, если фундаментные работы прошли мимо.

Первым делом готовим все компоненты пояса:

  • Арматура. Выбираем 12 или 10 мм сечение, этого вполне достаточно, даже с запасом! Арматура у нас пойдет не только в бетон, но и в качестве закладных в стену.
  • Песок, гравий, цемент. Нам нужно будет замесить бетон, и если перед тем, как возвести стену из пеноблоков, нам нужен клей, то здесь все будет построено из бетона.
  • Части опалубки. Спокойно можем использовать остатки от фундаментных работ, благо нам нужно будет не так много материала.

Монтаж

Самое сложное в поясе, это монтаж опалубки, а трудоемкое – заливка бетоном. Давайте пошагово смонтируем ростверк.

Важно! Мы должны выдержать проектную высоту стен, а для этого, просто не докладываем последний ряд пеноблочного камня. То есть у нас пояс будет примерно в 30 см высотой и в 20 шириной. Эти параметры, плюс длина стен, нам нужны, чтобы знать, какой объем бетона уйдет на всю работу.

Итак, пошагово наша работа будет выглядеть следующим образом:

  • Связываем прямоугольные конструкции из арматуры. Можно использовать вязанку или пластиковые части. Главное, не связать конструкции шире стены, пусть будет 15х15 см, этого вполне достаточно.
  • Дальше устанавливаем закладные. Возведение стен из пеноблоков предполагает закладные по горизонтальной направляющей, нам же под мауэрлат и кровлю, нужно связать пояс и стену, поэтому вбиваем арматуру прямо в стеновой камень вертикально.
  • Собираем части опалубки на земле. Прочно скрепляем их. Дальше просверливаем с шагом в 50-80 см отверстия, и продеваем в них проволоку, которая и стянет части опалубки на стене.
  • Поднимаем опалубку, и закрепляем ее на пеноблок, плюс стягиваем проволокой, плюс делаем распорки внутри опалубки. Естественно все это после арматуру. Армирующий элемент должен быть на стене.
  • Заливаем все бетоном.

В любом случае, строительство стен из пеноблоков предполагает отделку, так что не страшно, если мы нанесем несколько косметических дефектов стене во время установки опалубки. Бетон мы делаем не слишком жидким, чтобы он не стал вытекать из небольших щелей между стеной и опалубкой.

Через 5-7 дней можно снимать опалубку и приступать к установке мауэрлата.

Укладка

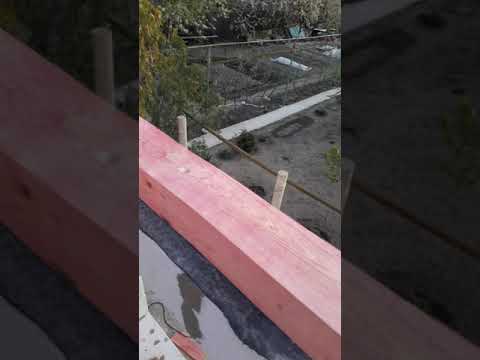

Сначала гидроизолируем поверхность бетонного пояса. Это можно сделать мастикой, или простым рубероидом.

Данное мероприятие сохранит брус и не даст ему гнить. Сам брус мы уложим практически посредине армопояса.

Важно! Достаточно сложно обозначить сечение бруса, которое подойдет для «мурлата», мы можем предложить 150х150 мм, но это не является обязательным габаритом для каждого случая.

Предварительно брус обязательно обрабатывается антисептиком и укладывается по периметру для предварительной сверки.

Крепление

Способов крепления бруса есть несколько, однако мы выберет тот, который подходит нам по соотношению цена/качество.

Первым рассмотрим крепление на анкерные болты. Чтобы оно прошло идеально верно, нам придется анкера закладывать в пояс еще при заливке.

Это снова намекает, что все решения должны приниматься до начала работ, давайте пошагово рассмотрим этот вариант:

  • Устанавливаем анкерные болты, в нашем случае, это минимум 350 мм длины.
  • Когда бетон застыл, прикладываем доску к ним и отображаем расположение всех анкеров.
  • Переносим все в точности на брус.

Важно! Как правило, как бы мы не устанавливали анкера, все равно в ходе бетонирования они будут отклоняться. Это не страшно, если не будет выдержано линии одной, хуже, если угол наклона будет большим. Поэтому следим в первую очередь за этим.

  • Насаживаем мауэрлат на анкера. Здесь работает принцип «пазла». Это так же, как разобрать стену из пеноблоков, снимая по одному изделию, только наоборот. Насаживаем брус на анкера и постепенно его продавливаем.

Совет! Высверливаем под анкера отверстия с нижней стороны балки, при этом стараемся, чтобы сверло было практически в ноль с сечением болта. Если брус будет идти туго, не страшно, всегда можно его добить, а вот если у нас отверстия окажутся слишком просторными, мауэрлат не сможет дать нужную жесткость.

  • Далее прикручиваем болты с гайкой. Затягиваем их равномерно по всей длине бруса.

А вот вторая инструкция даст нам возможность полностью сэкономить на креплении, ведь, положа руку на сердце – анкера, это довольно дорогое удовольствие. Поэтому можно вместо анкерного варианта обратиться к нашей старой знакомой, простой арматуре сечением в 12 мм.

Мы использовали ее на всем протяжении строительства, и перед тем как выложить стену из пеноблоков, готовили, для пояса употребляли, вот и здесь она пригодилась.

Пошагово ведем крепление следующим образом:

  • Просверливаем сверлом на 12 мм насквозь и брус мауэрлата, и бетонный пояс.
  • Вставляет обрезок арматуры, он у нас минимум 35 см должен быть.
  • Кувалдой «намертво» вгоняем его в брус и бетонный пояс.
  • Конец загибаем и вбиваем в древесину.
  • Повторяем процесс с последующим креплением.

Вывод

И в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Мауэрлат представляет собой особый деревянный, реже металлический, конструктивный элемент крыши. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона. От того, насколько точным и прочным будет присоединение опоры, зависит надежность и долговечность всей конструкции.


Мауэрлат правильно выполнять из бревна или бруса размером не менее 10х10 см, обработанного асептическими растворами, просушенного, без трещин и сучков. В случае если используется сырая древесина, то обязательное условие – наличие регулировочной гайки анкера, которую впоследствии раз в год 5 лет подряд необходимо подтягивать.

Редко для построения допускается применять швеллер или балку, но в этом случае и стропила должны быть металлические, и нагрузка на газобетон увеличивается в разы, и крепления главным образом необходимы усиленные, да и стоимость такого проекта впишется не в каждые бюджетные рамки.

Руководство по креплению

Первоначально, для равномерного распределения давления на каркас здания, во избежание продавливания газобетона сооружается железобетонный обвязочный пояс. Он представляет собой бетонную ленту габаритами 20х15 см, идущую по всему периметру газобетонной стены.

Армирующий пояс сооружают по следующей схеме:

  • Сборка опалубки вдоль верха стены.
  • Размещение U-образных блоков внутрь деревянного каркаса.
  • Армирование прутами 10 мм.
  • Установка с привязкой в арматурный каркас шпилек с резьбой диаметром 14 мм для надежного монтажа мауэрлата на расстоянии 1 м друг от друга.
  • Заливка форм бетонным раствором марки М-200.

Важный момент технологии подготовки креплений – расчет количества шпилек и их месторасположение. Число стропильных ног и крепежных элементов должно быть одинаковым. Устанавливают их таким образом, чтобы не пересекались с местами соединения мауэрлата со стропильной системой. Высоту подбирают с учетом величины бруса плюс 4 см.

Через неделю снимается опалубка и пояс готов к дальнейшей работе. Крепления вмуровываются в бетон, связываясь с арматурным каркасом, обеспечивая самое надежное соединение из возможных. На шпильки накладывается брус, и ударами кувалды на последнем отпечатываются места крепления. Просверливаются отверстия нужного диаметра. Мауэрлат плотно надевается на крепежи и фиксируется шайбами и гайками.

Есть варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Длина ее, как правило, не больше 40 см, и также содержит в составе арматурный каркас с привязанным анкером, залитый бетонной смесью. Характерна такая особенность в основном для кирпичных стен.

Как правильно крепить мауэрлат без армопояса?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежей, которые вполне возможно выполнить своими руками с помощью:

  • стальной проволоки;
  • анкеров;
  • шпилек;
  • нагелей.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

1. Механический – с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После ввинчивания элементов в основание детали дюбеля расширяются в ячеистых блоках газобетона, надежно схватываясь внутри. Отрицательная сторона такого способа – высокая стоимость метизов.

2. Химический – применяются специальные капсулы с клеящим составом из полимерной смолы. Этот вариант более доступный по цене. Сущность метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стеной. При этом подготовленное отверстие должно быть глубиной в 2-3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим. Такие пригодны к использованию в тонкостенных конструкциях, так как не дают распирания. Таким образом, обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток – невозможность проведения при необходимости сварочных работ, в силу разрушения полимерной смолы под действием высоких температур.

Наилучший вариант крепления без армопояса и самый простой – стальная проволока. В данном случае схема действий следующая: за 3-4 ряда блоков до края стены она складывается пополам и продевается под кирпичами так, чтобы концы свободно выходили наружу. Длина струны рассчитывается с запасом, чтобы ее хватило продеть через просверленные отверстия в брусе на расстоянии 25-30 см и скрутить как можно плотнее между собой. Количество обвязок должно соответствовать числу стропил.

Анкерное крепление применяется при отсутствии армирующего пояса, но чаще всего используют в комплекте с его возведением. Тогда технология монтажа будет отличаться заменой бетонируемых шпилек на установку анкеров с гарпунными дюбелями после схватывания раствора либо с подвязкой в арматурный каркас.

Крепление шпильками выполняется, когда строение и крыша небольших размеров и давление на опору не предполагает больших нагрузок. Самостоятельно этот процесс выполняется с помощью болтов или специальных металлических Г-образных или Т-образных прутов длинной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы вмуровываются в стену за 2-3 ряда кладки до верхнего края.

Важно: заглубление стержня проводится на величину, равную двум высотам мауэрлата. После застывания кладки надевается брус и притягивается гайками к газобетону.

Инструкция по креплению опоры нагелями подразумевает использование деревянных пробок, предварительно обработанных влагозащитными средствами. Такие приспособления монтируют в стену из газобетона либо закрепляют под самым брусом. Мауэрлат фиксируют металлическими скобами. Количество крепежей должно быть равно числу стропил.

Советы и общие инструкции

1. создание дополнительной оси жесткости;

2. препятствие деформации и нарушения геометрии строения во время сезонной усадки;

3. выравнивание поверхности стен по горизонтали, к примеру, при неровностях кладки;

4. равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров немаловажно правильно подготовить отверстия. Выверять строгую вертикаль для надежной фиксации. В особенности для химического способа закрепки, где после сверления необходима тщательная очистка и промывка дыр для лучшего схватывания реагента. В некоторых случаях дрелью создается конусообразное расширение для вхождения большего количества клеящей массы и соответственно более прочного соединения.

Одно из важных условий: перед креплением деревянной опоры прокладывается гидроизоляция из битумно-полимерного материала. Рубероид в данном случае применяется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. В силу этого рекомендуется прокладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по сооружению кровельной системы, надежному креплению конструкции к стене из газобетона проводить самому достаточно проблематично, особенно при отсутствии должного опыта в строительстве. Поэтому подобного рода мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.


Мауэрлат, по своей сути – крепление из дерева или металла, размещенное наверху капитальных стен. Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то изготавливают из швеллера или двутавра.

Мауэрлат в конструкции здания выполняет 2 функции:

  1. Распределяет равномерно нагрузку, передаваемую от стропильных ног на все стены здания.
  2. К мауэрлату, закрепленному на стенах, крыши.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из лиственных пород, обработанный антисептическими составами. Брус необходимо брать 100х100, 100х150, 150х150 мм сечением. По периметру здания крепят сплошной мауэрлат. Чтобы его изготовить брусья соединяют последовательно с помощью прямого замка.

Дополнительно укрепляют замок на брусьях крупными гвоздями, что дает возможность создать цельную конструкцию, способную выдержать нагрузку передаваемую стропилами. Брусья необходимо крепить по внутреннему краю стены так, чтобы до наружного края оставалось расстояние 50 мм минимально.

Надежность установки мауэрлата на стены из газобетона непосредственно зависит от правильно выполненной установки и точности расчетов.

Расчет размеров

Создание кровли дома начинают с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно рассчитать правильно и точно размеры мауэрлата.

Они зависят от:

  1. Площади и протяженности периметра здания.
  2. Вида кровли.
  3. Материала, используемого в качестве кровельного покрытия, и из чего создана стропильная система.
  4. Климатические условия региона.
  5. Есть или нет мансарда в доме.

Основным для правильного расчета является разновидность конструкции крыши.

Она может быть любого вида:

  1. Классическая – кровля с 1,2,3 или 4 скатами.
  2. Крестообразная.
  3. Шпилеобразная.
  4. Вальмовая, полуовальная или шатровая.
  5. Сферическая.
  6. Плоская.
  7. Складчатая.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какая разновидность кровли будет на нем расположена. Для примера лучше просчитать размеры для простой двускатной кровли.

Формула для расчета

В первую очередь необходимо промерять периметр дома и необходимую длину мауэрлата. Промер производится по верху бруса.

Объем мауэрлата просчитывается по такой формуле:

V = LS

  • L – периметр дома или длина бруса;
  • S – сечение бруса.
  • V – объем;
  • r – плотность материала;
  • m – масса бруса.

Какая бы не была ширина мауэрлата, важно – поместить его на расстоянии не менее 5 см от наружной грани стены. При просчете мауэрлата необходимо принимать в расчет и вес стропильной системы, и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата
    применяют деревянный брус, 10х10 — 15х15 см сечением, желательно использовать материал, изготовленный из древесины лиственных пород, обработанный антисептиками.
    Брусья необходимо уложить равномерно по всему периметру стен, для их соединения между собой делают на стыках бруса прямой замок.
    Его желательно дополнительно усилить, зафиксировав замки крупными гвоздями.
  • В результате получится
    жесткая и цельная конструкция, из соединенных вместе брусьев. Их размер всегда должен быть чуть меньше чем ширина стены, укладывают брус по внутреннему краю так, чтобы между наружным срезом стены из газобетона и мауэрлатом оставалось пустота 5 см шириной минимально.
    Изредка из кирпича по внешнему краю делают ограничительный пояс (ряд кирпичей), в которые упрется мауэрлат.
  • Не забывайте
    , что до начала монтажа мауэрлата на стене из газобетона, в обязательном порядке нужно устроить между стеной и деревянным брусом надежную гидроизоляцию.

Способы крепления

Есть несколько способов, позволяющих надежно прикрепить к газобетону мауэрлат. Так как крепление должно быть надежным, способным предотвратить малейшее смещение кровельной конструкции.

В современном строительстве применяют такие виды фиксации этого элемента:

  1. Прочной стальной проволоки
  2. Анкеров вмурованных в стену.
  3. Металлических шпилек.
  4. Химическая установка.

Крепление прочной проволокой

Во время возведения стен на последних 2 — 3 верхних рядах между укладываемыми блоками закладывают стальную проволоку так, чтобы она была прочно зафиксирована газобетонными блоками. Выступать она должна на две стороны на такую длину, которой достаточно, чтобы надежно прикрутить мауэрлат к стене.

Длины проволоки должно хватить, чтобы пройти сквозь просверленный мауэрлат, и сделать прочную скрутку. Таких креплений можно делать сколько угодно, только желательно, чтобы их не было меньше чем количества стропил.

Анкерное крепление

Прочное и жесткое
крепления мауэрлата можно сделать, если создать армированный пояс.

Бетонный пояс не только сделает крепление бруса простым в работе и надежным, он дополнительно усилит всю коробку и придаст ей жесткость.

Армопояс дает возможность выровнять горизонталь верхушки стен, что имеет большое значение для надежности и жесткость основы кровельной системы.

Стены здания
, возведенные из газобетона, имеют низкую прочность – это очень мягкий материал, не способный прочно удерживать шпильки из металла или анкерные болты.

Создавать по верхней части стен армированный пояс удобнее, используя специальные U-образные ЖБ изделия, их размещают по верху газобетонных стен так, чтобы создать непрерывный желоб.

Для устройства пояса
по углам применяют блоки со срезанной боковой частью. В этом желобе крепят арматурный каркас по всей дине стены, состоит он из прутьев 6 и12 мм.

До заполнения желоба бетоном в него закладывают анкерные крепления с резьбой. Их просто вяжут вязальной проволокой, размещать анкера необходимо очень ровно, для выравнивания линии натягивают леску или прочный шнур.

Анкеры необходимо бетонировать максимально близко к поверхности бетона, при этом они должны быть установлены перпендикулярно к мауэрлату.

После создания арматурного
каркаса его заливают бетоном, заливку в обязательном порядке нужно производить без перерыва, за один раз. Количество используемых анкеров не ограничено, но их необходимо установить не меньше, чем стропильных ног, и установить их так, чтобы стропила не закрыли их сверху, по этой причине размечайте места установки анкерных болтов максимально точно.

После того, как бетон
застынет и наберет прочность, анкерное крепление будет в нем надежно закреплено. Крепление мауэрлата, таким образом, наиболее прочно и надежно, брус держится на стене жестко, создавая надежное основание для кровельной конструкции.

После схватывания бетона на нем укладывают мауэрлат так, чтобы анкеры зашли в предварительно подготовленные отверстия. Крепят его анкерами с помощью гаек, подложив под них металлические шайбы.

Точно рассчитать точки
сверления в брусе отверстий для установки анкеров можно, если уложить его на бетонный пояс, поверх болтов и постучать по нему киянкой. В материале после этого будут заметны небольшие вмятины, в этих точках и необходимо сверлить отверстия.

В отдельных случаях
для экономии не создают сплошной пояс из бетона на всем протяжении стены, а делают в нужных местах бетонные подушки. В этом случае также потребуется к арматурным прутьям вязать проволокой анкера.

Монтаж мауэрлата шпильками

Если домик небольшой
и масса кровельной конструкции невелика, то для установки мауэрлата можно успешно использовать простое крепление – закрепить в стене специальные шпильки. Они представляют собой крепежные элементы в виде стальных болтов с приваренной поперек закладной или квадратным металлическим основанием не менее 5 см шириной.

Еще во время
кладки стен в них заделываются эти шпильки, их размера должно хватать пройти сквозь толщину бруса, закрутить гайки и контргайки. Эта технология похожа на крепление мауэрлата с помощью анкеров.

Аналогично, как и с анкерными болтами размечаются точки для сверления отверстий, так же крепиться деревянный брус и закручиваются гайки. Можно закрепить к газобетону мауэрлат с помощью шпилек СРТ 12 мм.

Технология работ:

  • в газобетоне сверлят
    отверстия с шагом 1 — 1,5 м;
  • в них вставляют шпильку
    и заливают отверстие цементным молоком;
  • после этого делают гидроизоляцию
    , чтобы не было контакта газобетона и дерева;
  • сверху размещают мауэрлат
    и закрепляют его гайками;
  • после того как брус будет закреплен на стенах
    , его стягивают в местах соединений коваными скобами.

Химическая установка

Используют еще одну технологию монтажа мауэрлата, которая дает возможность надежно его закрепить в стенах из газобетона. Для работы будет необходимо приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается благодаря проникновению химических веществ во все поры газобетона.

Такой монтаж не создает распирания в газобетоне, что очень важно для участков по краю конструкции. Химический анкер – клеящий состав на синтетической основе, проникает на большую глубину и соединяет очень надежно материал стен и свой стержень.

Значение гидроизоляции при монтаже

Между древесиной мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подходит полиэтилен, рулонные материалы, или можно использовать новейшие гидроизоляционные изделия.

Необходимость этой работы важна, иначе в точках соприкосновения разных материалов будет конденсироваться влага, способная быстро разрушить структуру мауэрлата. Только защитив его от влаги можно выполнять окончательный монтаж.

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен раскладывают брусья.
  2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
  3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
  4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Похожие статьи

как надо и как не надо делать

Крепление мауэрлата к стенам считается чисто техническим вопросом, неинтересным и скучным для большинства частных застройщиков. Не многие из них знают назначение мауэрлата и требования к его устройству. Поэтому владельцы будущего дома всецело полагаются на мнение наёмных строителей. А большинство «опытных строителей», даже если они только вчера приехали из своих кишлаков и аулов, настаивают на возведении армопояса, чтобы прикрепить к нему мауэрлат.

Чтобы понять цель строителей, а также выяснить, как крепление мауэрлата отражается на качестве дома и кошельке застройщика, следует начать с описания основных понятий: мауэрлат, армопояс, характеристики газоблоков и других пористых стеновых блочных материалов, расчёт нагрузок на блочные стены.

Содержание статьи

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

  • Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
  • Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
  • Обеспечивает фиксацию кровельной конструкции к элементам здания.
  • Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

  • Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
  • Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
  • Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
  • Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
  • Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
  • Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Важно! Древесина для мауэрлата должна быть сухая, ориентировочный показатель влажности 8 -12%.

Газобетонные и другие стеновые блоки

Последние годы в возведении частных малоэтажных домов наблюдается странная тенденция или мода – для всех строений из облегчённых, пористых, ячеистых блоков в проектные решения закладывается устройство армопояса. Если частный одноэтажный дом строится без чердачного армопояса, то застройщик считается невеждой, а прогнозы на дом от всех профессиональных строителей звучат одинаково: «дом обязательно и очень скоро развалится». На чём базируется такое мнение, — не совсем понятно.

Попробуем рассмотреть общие этапы строительства с практической точки зрения.

Проектирование и расчёт нагрузок

Заказчик, абсолютно далёкий от строительства человек, решил, что дом лучше всего построить из газобетонных блоков. В своих мыслях он предполагает, что дом будет достаточно прочным, недорогим, а строительство будет быстрым и несложным. Он абсолютно прав с точки зрения наивного честного человека.

Проектировщики обязаны рассчитать предполагаемые нагрузки на несущие стены дома и выдать готовое решение. Это означает, что дом должен отвечать всем параметрам прочности, устойчивости, надёжности. Поэтому они закладывают в проект дома блоки из газобетона марки не менее D 500 с классом прочности на сжатие В2,5. Марка означает, что блок может работать как конструктивный (способный выдерживать расчётные нагрузки) материал с теплоизоляционными свойствами. То есть, в проекте «убивается два зайца»: дом должен быть тёплым и прочным.

Класс прочности с показателем 2,5 означает, что 1 квадратный сантиметр несущей поверхности блока должен выдерживать 25 кг нагрузки.

Тогда путем нехитрых расчётов определяем, что погонный метр стены из блока шириной 30 см должен выдержать вес 75 000 кг или 75 тонн.

Но проектировщики обязаны знать, что существует понятие «расчётное сопротивление кладки», а оно для газобетона В2,5 составляет 10 килограмм на сантиметр площади. Получается, что показатель прочности газобетона выше в 2,5 раза прочности кладки, а метр стены выдержит «всего лишь» 30 тонн.

Далее представим, что перекрытие чердака выполнено из монолитной плиты с опиранием на стену лишь на 12 – 14 см. Такой характер нагрузки называется эксцентриситет, — отклонение от центра опоры. В итоге нагрузка распределяется неравномерно, появляется сгибающий момент, несущая способность снижается ещё примерно вдвое.

В остатке: метр кладки обязан стойко перенести нагрузку в 15 тонн. Отличный показатель.

Нагрузка на блоки – это суммарный вес перекрытия, стропильной системы, кровельного материала, дополнительной обрешётки, утеплителя. Можно добавить слой снега и даже пласт льда при постоянном сильном ветре. Добавим вес и динамику пляшущей на чердаке (под три рояля) толпы гостей. Но, даже сложив все перечисленные мнимые и реальные нагрузки, получится, что они очень и очень далеки от критических.

И всё же в большинстве проектов армопояс присутствует. Если исходить из того, что проектировщики профессионалы и не имеют выгоды от добавления бесполезных элементов в конструкцию дома, то стоит разобраться в их целях.

Перестраховка и другие факторы

Именно выражение «перестраховка» определяет суть проблемы.

Газоблок по сути отличный строительный материал. Также как и пеноблок, керамзитоблок, арболит и прочие, названия которых то и дело всплывают в рекламе, и список их очень длинный. Газобетонные изделия занимают лидирующую позицию в этом перечне, потому что технология их изготовления не может использоваться вне непрерывного заводского производства. Но контрафакт настолько разросся в нашей стране, что в гаражах и на дачах научились лепить даже некое подобие газоблоков.

Про другие аналогичные изделия, с более простым технологическим процессом, речь вообще не идёт. Ибо всё лучшее, придуманное и разработанное для прочности, надёжности подобных изделий, — осталось в прошлом. Нет никакого утрирования: более половины блочных изделий не соответствуют декларированным свойствам и характеристикам.

Даже у известных брендов изделия, полученные на современных технологических линиях, не в полной мере соответствуют нормативам и обозначенным параметрам. Здесь причина не в контрафакте, а в простом завышении качественных характеристик плохих материалов, которые невозможно (или никому не нужно) опровергнуть.

О состоянии рынка знают грамотные проектировщики и строители. Именно они стали применять армопояс всюду, где он нужен и не нужен. На всякий случай, а то виноватыми окажутся.

Несовременная альтернатива

В 90 % случаев строительство одноэтажного жилого дома вполне может обойтись без устройства армопояса. Это личный опыт из очень многих лет, отданных строительному ремеслу. Традиционный мауэрлат из хорошо просушенной древесины – лучшее решение в любом аспекте, от качества и надёжности до стоимости.

Но есть один важный момент, который необходимо выполнить добротно при устройстве мауэрлата, — это его крепление к стене из лёгких блоков.

Способы крепления

Тема этой небольшой статьи – крепление мауэрлата к стене из газобетона и других блочных материалов. Но, как ни странно, про крепления слов будет меньше всего.

Важно! При возведении стен из газобетонных и других ячеистых блоков мауэрлат монтируется по всему периметру дома, независимо от вида крыши и размещения стропил.

Возможные варианты

На различных строительных форумах и сайтах рассказывается о многочисленных «современных, эффективных» способах крепления мауэрлата к стене из газобетонных и иных блоках. В основном, с использованием заглублённых в бетонный армопояс анкеров. Более того, крепление мауэрлатов с блочными стенами без армопояса считается нонсенсом, причудой неграмотных строителей.

Лишь немногие авторы публикаций обсуждают тему крепления деревянного мауэрлата непосредственно к стене из блочных пористых материалов.

Таблица 1. Примерные варианты и предложения по креплению мауэрлата к стене из пористых блоков.

Вариант крепленияКомментарий
С помощью проволоки. Скрученная в 3-4 слоя стальная проволока с минимальным диаметром 4 мм заводится в кладку на 3-4 ряда ниже мауэрлата. Затем проволока перехлёстывается через мауэрлат и стягивается, создавая прочное надёжное крепление.

Вариант хорош всем, придуман лет 200 назад для крепления кровли бревенчатых домов. Но для газоблоков применять следует крайне осторожно по простой причине: сильно стягивать газоблок – значит разрушать мягкий камень. Слабо стягивать или немного недокручивать в стяжке, — не даст нужного результата.
Притягивание мауэрлата к стене длинными (около 0,5 м) анкерами и дюбелями.

Ненадёжно. Металл и газоблок вообще не совместимы. А если мауэрлат будет недостаточно сухой и деформируется во время эксплуатации, то крепление обязательно будет сорвано. То же самое произойдёт при излишней парусности кровли, например, — при сильном ветре и открытом чердаке.
Поперечные шпильки в комбинации с вязальной проволокой.Трудоёмко, затратно, неэффективно, неудобно и нетехнологично.
Химический анкер. Просверливается отверстие, в него запускается анкер для мауэрлата, отверстие заливается химическим составом, идентичным с составом газобетона.

Слишком мудро. Отзывов на такой метод нет, но предположительно крепление будет слабым из-за низкой плотности газобетона и возможности деформации древесины.

Есть и ещё варианты использования анкеров, проволоки, шпилек, металлических прутов и полосы, но все они из одной категории малой эффективности и ненадёжности в экстремальных ситуациях.

Важно! Сказанное вовсе не означает, что перечисленные технологические методы крепления неприемлемы. Их применение вполне допустимо, но вид крепления – не догма.

Крепление обжимной лентой

Каждый профессиональный строитель имеет определённые навыки и опыт, он выбирает оптимальный и достаточный вариант крепления исходя из совокупности всех негативных факторов, которые могут повлиять на качество строительства.

Например, использование способа скрутки мауэрлата со стеной можно немного модифицировать. Вместо проволоки используется стальная лента (бандажная лента), по типу тарной для деревянных ящиков. Она аналогично заводится в кладку, можно сложить ленту в два-три слоя.

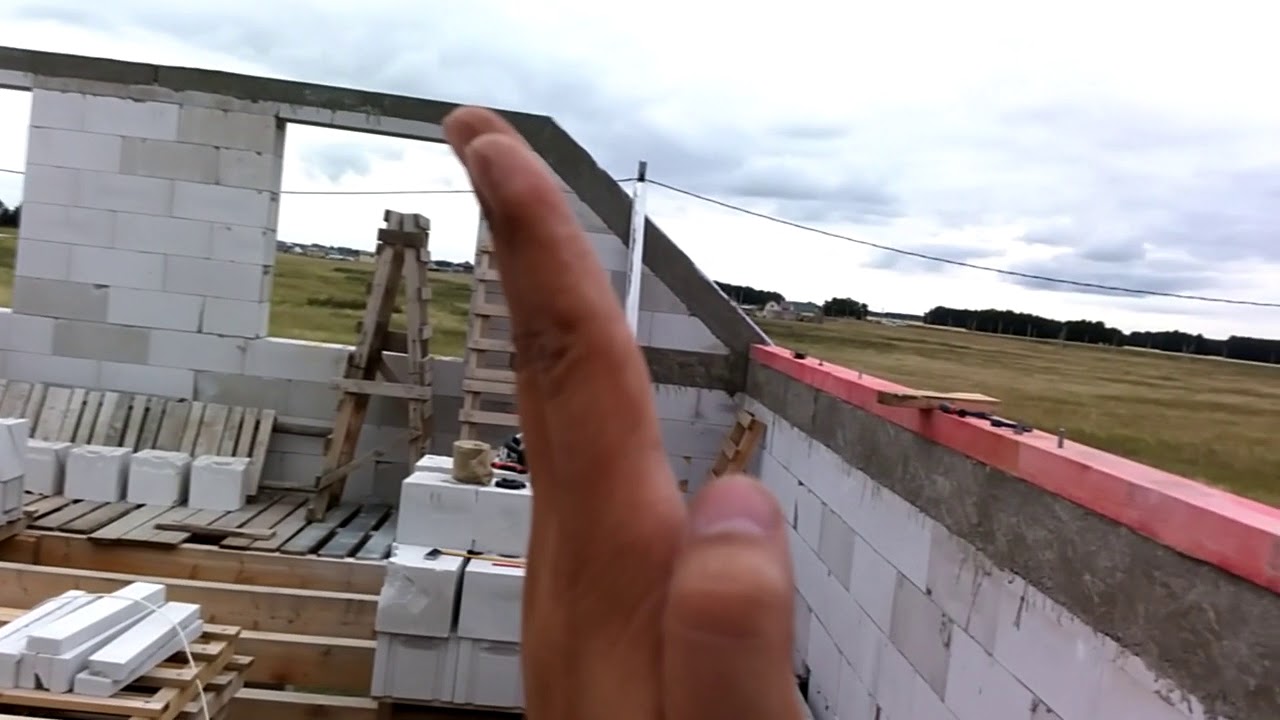

Видео поясняющее принцип крепления бандажной ленты:

Между лентой и газоблоком в кладку заводится деревянная пробка, она не позволит обжимной ленте разрезать блок при натяжении. Сверху концы полосы натягиваются с применением простого устройства для натяжения, скрепляются между собой и на мауэрлате любым способом.

Практические рекомендации застройщику

Не стоит рассматривать данную статью, как призыв к отказу от возведения армопояса. Но к строительству дома надо подходить с точки зрения целесообразности применения тех или иных технологических и конструктивных решений.

Армопояс для мауэрлата действительно необходим в случаях:

  • Строительство дома ведётся в местности с повышенным воздействием ветров. Как правило, это возвышенности либо наличие неподалёку значительных по площади водоёмов. Иногда сильным ветровым нагрузкам подвергаются отдельно стоящие на открытой местности здания.
  • Дом строится на низинных, неустойчивых, сыпучих грунтах, с близким расположением грунтовых вод.
  • Строительство ведётся в сейсмически опасных районах.
  • У застройщика имеются сомнения в качестве фундамента или стенового материала.

Разумеется, рекомендации действительны при строительстве дома без разработанного индивидуального проекта, геологических изысканий, привязки проектного решения к климатическим особенностям местности. В противном случае, дом должен возводиться строго по проекту.

Если строительство выполняется собственными силами, перечисленных причин для устройства армопояса нет, бюджет ограничен, дополнительные расходы крайне нежелательны, — то мауэрлат крепится непосредственно к стене из пористых блоков по одному из перечисленных способов.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Крепление мауэрлата к газобетону: без армопояса, размер, кровля

Деревянный брус прямоугольного сечения, который укладывают по верхнему срезу наружных стен строения, называется мауэрлатом. Благодаря этому элементу нагрузки от конструкции крыши равномерно передаются стенам и фундаменту дома. От того, насколько качественно выполнено крепление мауэрлата к газобетону, зависит правильная и долговечная эксплуатация строения.

Даже далекие от строительства люди, знают, что фундамент – важный элемент дома, от качества которого зависит надежность и долговечность конструкции. Мауэрлат не менее важен, и по способу действия его можно сравнить с фундаментом, но с оговоркой. На фундамент воздействуют все нагрузки, а на мауэрлат только конструкция крыши, которая включает стропильную систему, материал кровли, «пирог» утеплителя, внутреннюю обшивку скатов.

Воздействие сильного ливня, порывов ветра, снеговая нагрузка воздействуют на каркас сооружения. Установка мауэрлата при монтаже крыши упрощает процесс укладки кровли и позволяет защитить стены от дополнительной нагрузки. Особая опасность исходит от точечных распирающих нагрузок, которые исходят от стропил на стены из блоков. Нагрузка подобного рода должна равномерно распределяться по длине всей конструкции стены. Поэтому важно знать, как правильно положить мауэрлат из бруса на газобетонные блоки.

Справится с подобной задачей под силу мощному деревянному брусу прямоугольного сечения. Он плотно прилегает к верхнему торцу наружных стен. Благодаря тому, что брусья установлены по периметру строения и закреплены со стропильной системой, получается прочная, устойчивая конструкция. Это надежная основа для кровли из любого материала. Если правильно сделать крепление мауэрлата, то стропильной системе в процессе эксплуатации под воздействием внешних воздействий не будет грозить смещение.

Для изготовления мауэрлата подходят хвойные породы древесины. Если же основа крыши металлическая, то и обвязку стен выполняют с помощью стального уголка или швеллера.

Обвязка может использоваться как монолитный пояс. Если строится одноэтажный дом из газобетона, то брус можно крепить на внутренний край ограждающей конструкции непосредственно к газоблоку. Это позволит отказаться от монтажа армопояса. Мауэрлат в этом случае – связующий элемент наружных стен.

Мауэрлатом при строительстве дома с газоблоковыми стенами служит брус из дерева сечением 10 х 10, 10 х 15, 15 х 15, 15 х 20 см, в зависимости от размера крыши и ее веса. Часто мастера руководствуются негласным правилом, которое гласит, что мауэрлат по толщине должен быть не меньше двойной толщины стропильной ноги.

Толщина стены определяет ширину бруса, который на нее опирается. При этом расположить брус необходимо таким образом, чтобы он не создавал единую плоскость с внутренней и наружной стороной стены, а был несколько меньше. Это позволит защитить дерево от негативных воздействий, выполнить утепление и гидроизоляцию конструкции.

Для закрепления мауэрлата на газобетонных стенах используют «замкнутую схему», когда крепеж образует раму, опоясывающую строение по периметру. Это позволяет обеспечить максимальную надежность конструкции. Если проектом предусмотрены фронтоны из газоблоков, то брус крепят по торцу стен.

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Этот метод крепления подходит при наличии монолитного пояса и при его отсутствии. В первом случае отверстия высверливают в армопоясе, во втором случае – в кладке. При этом размер отверстия должен быть несколько больше распорного элемента – так, чтобы в нео вошла резьбовая муфта. Такие же отверстия высверливают в брусе. Его укладывают сверху, чтобы отверстия совпадали и сквозь брус пропускают анкерные болты. Соединение затягивают с помощью гаечного ключа.

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

  1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
  2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
  3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки. Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Крепление стропильной ноги к газобетону. Крепим мауэрлат к стене из газобетона, все методы

Вопрос, как закрепить мауэрлат к газобетону без армированного ремня, достаточно редкий, ведь такое соединение в строительстве — довольно нонсенс. Чтобы понять это, нужно разобраться, для чего нужен армопояс, а также что такое мауэрлат и его назначение.


Есть пенобетон?

Но прежде всего отметим, что строительство домов из газобетона находится на пике популярности, и спрос на этот стройматериал растет. Это означает, что многие сталкиваются с этим при строительстве собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет ему сильно нагружаться, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которая укладывается по верхним поверхностям стен. Фактически он выполняет функции ленточного фундамента, равномерно распределяя нагрузки с кровли на стены дома. Их делают в основном из деревянных балок с минимальным сечением 100х100 мм. Следует добавить, что этот элемент крыши упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь про армопояс. Его основная задача — смонтировать мауэрлат.И если дело не в конструкции возводимого дома, то возникают определенные проблемы, связанные именно с креплением бруса мауэрлата. Есть несколько способов крепления. Их отлично используют строители, если дома строятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, мы ознакомились с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону. Осталось разобраться в путях и понять одну важную мысль.И мысль в том, что предлагаемые варианты застежек следует принимать с большим количеством оговорок. Потому что установка мауэрлата на газобетонные блоки без заливки арматурного пояса — мероприятие довольно сомнительное.

И сколько бы вы ни искали технологии, все они оказываются, по крайней мере, малопригодными. И при каждом варианте существует огромное количество противопоказаний. И хотя на некоторых порталах очень много информации о том, что можно уложить мауэрлат на газобетон и закрепить, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

Например:

  • вы можете использовать этот метод (без бронепояса), если возводимое здание небольшого размера; №
  • , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами;
  • , если в конструкции стропильной системы используются подвесные стропила, которые между собой стягиваются надежными затяжками;
  • при установке многослойных стропильных ног, подпертых по оси коньковой балки.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации.Поскольку часть нагрузки от крыши будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед тем, как крепить мауэрлат к газобетону, нужно хорошенько подумать, стоит ли этот процесс проводить без заливки бронепояса.

№ варианта 1

Крепление мауэрлата к газобетону без армированного ремня лучше всего производить стальной проволокой диаметром 4–5 мм, скрученной в 2–4 слоя. Этот метод часто применяется при кладке бруса мауэрлата на кирпичную кладку. Как осуществляется этот процесс. Существует несколько жестких требований:

  • при кладке из газобетонных камней в третьем или четвертом ряду до окончания кладки необходимо уложить проволоку, то есть над проволокой необходимо уложить 3-4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон доходила до уложенного мауэрлата, перекрывала его и закручивала, создавая крепление;
  • Шаг укладки проволоки скрутки равен шагу установки стропильных ног.

Пример крепления бруса мауэрлата проволокой

Перед укладкой мауэрлата без армированного пояса на стены из газобетона необходимо провести гидроизоляцию торцов стен. Самый простой способ — расстелить рубероид в два слоя. Затем укладывается сам брус. Его необходимо выровнять либо по внешней поверхности стены, либо по внутренней. Горизонтальное выравнивание обязательно. После этого проволочные косы затягиваются монтировкой. Главное, чтобы стяжка была прочной и плотной.

Пример правильно затянутой проволочной оплетки с помощью монтировки

Похоже, что это решение проблемы. Но давайте подумаем здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом подрезают блоки, когда необходимо подогнать их под требуемые размеры.

То есть этот вариант при кажущемся правильном использовании вызывает большие сомнения.И чем крепче стянут мауэрлат проволокой, тем быстрее он будет разрезать блоки.

№ варианта 2

Установка бруса мауэрлата без армированного ремня с помощью анкеров и дюбелей. Для крепления предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как проходит этот процесс:

  1. После гидроизоляции их верхних концов укладывают мауэрлат на стенах.
  2. Через каждые 1-1.В нем 2 м, как и одновременно в газобетонных блоках, проделываются отверстия дрелью и дрелью, диаметр которых подобран диаметру дюбеля для анкера.
  3. Дюбели забиты.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армированного ремня лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, действительно ли этот метод надежен? Если речь шла об армирующем поясе из бетонного раствора, то сомнений не было.Это стопроцентно надежное крепление. В случае газобетона даже при использовании длинных анкеров нет уверенности в том, что этот тип крепления сможет выдержать большие нагрузки, исходящие от конструкции крыши. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки с крыши — это не одна тонна разных материалов.

Номер варианта 3

Крепление мауэрлата к стене из газобетона с помощью шпилек. Здесь используется штифт диаметром не менее 12 мм.Укладывается поперек стены в кладку из блоков на 2-3 блока ниже последнего ряда. Получается, что концы шпильки с резьбой будут торчать из стены с двух сторон. Поэтому его длина выбирается по ширине газобетонной стены.

В этом случае мауэрлат укладывают на газобетон так же, как и в предыдущих случаях. Но крепление производится скручиванием проволоки. На концах стальной «косички» делают петли, которые надевают на концы шпильки.Т.е.:

  • сначала надевается одна петля, например, на внешний конец застежки;
  • затягивается гайкой М12 с проложенной под ней широкой шайбой; №
  • витая проволока накинута на стену соответственно и мауэрлат;
  • свободная петля на противоположном конце вставлена ​​в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • Требуется монтировка, которая закручивает скрутку по бруску мауэрлата, то есть последнюю притягивают к стене.

Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многом он надежнее. Во-первых, проволока не контактирует с газобетонным материалом. Это означает, что нет нагрузки от скручивания, которая могла бы порезаться. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

№ варианта 4

Сегодня мы должны поговорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический крепеж, который вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение.В него вставляют стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают химические дюбели двух видов:

  1. Готовый двухкомпонентный состав в банке, на которую для удобства подачи смеси надета пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам разрывает капсулу, тем самым смешивая два компонента друг с другом и создавая условия для их контакта с воздухом.

Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, рассмотренную в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав наливается из жестяной банки. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что производители химических анкеров сегодня предлагают разновидности именно для газобетонных материалов.Именно их необходимо использовать для крепления.

Теперь что касается надежности крепежа. Это один из самых надежных вариантов. Но нет информации, что кто-то им уже пользовался. Поэтому можно только догадываться. Хотя по идее все должно работать.

Номер опции 5

Здесь используются все те же шпильки, только они устанавливаются вертикально и служат анкерами. К ним приваривают стальные полосы толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе возведения стены ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентиром при установке является полоса поперек стены. Лучше использовать вариант, если стены поднимаются из двух блоков, поэтому штыри будут между блоками, не нарушая их целостности.

Неплохой вариант крепления, один из лучших, но с одним условием — масса кровли не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире полоска в конструкции крепления, тем лучше.

Обобщение по теме

Было предложено несколько вариантов крепления мауэрлата без заполнения армопояса. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать расходов. Заполните армопояс и все ваши проблемы сразу решатся.


При строительстве небольшого дома из газоблоков с простой скатной крышей особой необходимости заливать армирующую ленту нет, гораздо дешевле и быстрее закрепить мауэрлат к пенобетону без армированного пояса. Технология сокращает затрачиваемое время, строительство идет быстрее, но не облегчает работу, поскольку такой способ крепления бруса мауэрлата непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армированного ремня

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с армированием и ленточным бетонированием.С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратности починить деревянную балку без бронепояса не составит труда.

В первую очередь нужно знать условия, при которых можно крепить мауэрлат к газобетону без армированного пояса:

  • При строительстве каркаса крыши стропила не должны создавать дополнительную расширяющую нагрузку на верх край стен;
  • Здание и крыша в первую очередь ориентированы на местность, поэтому потоки ветра создают минимальное давление на скаты крыши;
  • Уклон кровли был выбран достаточно большим, чтобы зимой сильный снежный покров выдавливал стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без бронепояса нужно выбирать до того, как будут кладены стены. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху рядов укладывается предпоследний слой стеновой арматуры, которым удобно пользоваться для того, чтобы закрепить балку непосредственно на стене из газобетона.

Ситуация со стропилами станет яснее, если взглянуть на схему ниже.

Навесные балки кровли после установки и выравнивания на коньке и мауэрлате необходимо соединить и стянуть при помощи турников.

Если многослойный брус укладывается на коньковый прогон с помощью петли, то пятка стропила, которой она опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес кровли оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством построек из газобетона, уверены, что устройство бронепояса может решить все проблемы с устройством мауэрлата и кровли. На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне слабого газобетона. Поэтому перенести на стены из газобетона приемы и технологии армопоясов, успешно работающих на кирпичных, блочных и бетонных зданиях, невозможно.

Принципиальных возражений против армопояса всего два:

  • Во-первых, при любой схеме изготовления армопояс может крепиться только к верхнему ряду газобетона, поэтому кровлю надо делать с ограничениями, как в тот случай, когда этого пояса нет.Бетонный каркас хорошо перераспределяет распределяющую нагрузку, но все усилия от армированного пояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
  • Закрепление мауэрлата на армированном поясе означает создание огромных проблем с мостиком холода в той части кровли, где газобетон наименее вентилируется. Даже укладка слоя утеплителя из ВПСП не сильно помогает, придется искать способы устроить форточки для отвода конденсата из армопояса.

Третий аргумент против бетонирования связан с затратами. На устройство армирующей ленты уйдет сумма, примерно равная третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что крепить мауэрлат и каркас кровли гораздо проще на мауэрлате, жестко связанном с бетонным армированным поясом. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без армированного пояса, но технологически это вполне возможно.

Как прикрепить мауэрлат к газобетону без армопояса

Есть несколько надежных и проверенных способов надежно закрепить балку мауэрлата на газобетонных стенах. Рекомендуемые варианты:

  • Использование шпилек с закладными элементами;
  • Укладка бруса проволокой стальной отожженной;
  • Схемы, позволяющие закрепить брус с помощью химии;
  • Использование дюбелей.

Примечание! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армированного ремня анкерами

Это единственный способ, которым нужно сразу и однозначно отказаться от его использования, без бронепояса лучше не рисковать.

Якорные большие на бронированный пояс из бетона, кирпича, шлакоблока, но из-за малую площадь \ u200b \ u200bthe контактной поверхности опорной втулки работает, крепление может вытащить газобетон из организма первого сильного ветра.

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, каждую из которых придется приклеить дорогостоящим клеем. Стоимость такого крепежа будет не меньше стоимости традиционного бронепояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

При строительстве здания из газобетона без армирующего пояса проще всего закрепить деревянную балку с закладным элементом и шпильками с резьбой не менее М16.Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В таком способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить намеченные линии установки будущего резьбового крепления мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приварной гайкой М16.Остальные ряды газобетона выкладываются на стенах обычным способом.

Для того, чтобы закрепить стойки в стене, вам потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плиты, заделанной в пенобетон, обычно требуется просверлить дрелью на метровую глубину;
  • Вкрутите резьбовой стержень в гайку с пластиной;
  • Чтобы правильно закрепить штифт, его необходимо выровнять и вклинить в отверстие;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через сутки можно класть мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант установки мауэрлата на газобетон без армированного пояса показан на видео

Монтаж мауэрлата на шпильки

Понятно, что не всегда предусмотрительно закладывать плиты в стены из пенобетона, а пробить горизонтальные ямы под крепеж просто нет возможности.Если ящик из газобетона небольшой, то закрепить мауэрлат без бронепояса можно столярным способом, при помощи шпилек.

Технология практически не отличается от предыдущего способа. Изначально в уложенном на газобетон мауэрлате просверливаются центрирующие отверстия, брус прихватывается к поверхности стены обычными саморезами. Это позволяет правильно выровнять и стыковать мауэрлат до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается рубероид, после чего можно просверлить отверстия под дубовые шпильки 25-30 мм на глубину 70-80 см.Осталось залить клей и закрепить стержни. У стержней отпиливаются верхушки, внутрь вкручивается столярный шуруп, позволяющий заклинивать дюбель, и тем самым жестко фиксировать мауэрлат. На первый взгляд этот способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство бревенчатых домов собирают с помощью дюбелей.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте на стене из газобетона.Для удержания мауэрлата используются анкеры с резьбой, но они заворачиваются не в корпус из газобетона, а в специальную полость, заполненную быстротвердеющей смолой.

На стенах делается предварительная разметка точек, в которых планируется крепить брус. Далее демонтируются доски мауэрлата, и в газобетоне просверливаются отверстия для устройства химических заглушек. Для того, чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости под заглушку был не менее 35 мм.

Полость для заливки самоотвердевающей смолы вырезается с помощью специального инструмента. Наклонная фреза — это сверло, режущая кромка которого загнута под углом 15 °. Насадка устанавливается на дрель и последовательно за несколько проходов высверливается полость в газобетоне под коническую пробку.

Перед установкой анкера отверстие продувается воздухом. Можно использовать ручной насос для накачивания шин или подобное устройство. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцем выдавливается смешанная с отвердителем смола.

Через 10 минут необходимо ввернуть анкерный болт, выровнять по вертикали и временно закрепить, пока пластик полностью не затвердеет. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простоте технологии и высокой надежности креплений, без использования армированного ремня. Обратной стороной является дороговизна самоотвердевающей смолы и невозможность закрепить мауэрлат при температуре ниже 15 ° С.

Крепление мауэрлата к газобетону с помощью проволоки

Для крепления мауэрлата к газобетонным стенам не требуются дорогостоящие материалы или специальные инструменты. Достаточно иметь под рукой электродрель с длинной дрелью с насадкой, кусачки и строительный стержень диаметром 5 мм. Иногда для обвязки арматуры дополнительно используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона укладывали другие мастера, а расположение арматуры неизвестно, то для поиска скрытой проводки также будет нелишним воспользоваться портативным устройством.

Достоинством этого метода является исключительная простота процесса. Для того, чтобы закрепить балку мауэрлата на стене, достаточно привязать проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к монтажу, необходимо будет решить две проблемы. Во-первых, вам нужно будет сразу установить на стены толстый и очень тяжелый брус и за один прогон срастить отдельные части мауэрлата.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий.Оптимальный вариант — просверлить отверстия ниже уровня последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед установкой мауэрлата проволоку разрезают и отжигают, чтобы сделать ее более мягкой и гибкой. Материал пропускают через отверстие и с помощью монтировки наматывают на угловой край мауэрлата, оставшиеся усы срезают ножницами.

Некоторые мастера перед закреплением балки надевают на проволоку спиральную пружину, намотанную из кусков катанки толщиной 2 мм.В просверленное отверстие в газобетоне вставляется самодельная трубка, чтобы не порезать материал стены, когда крепеж находится под сильным натяжением. Метод не гарантирует абсолютную безопасность газобетона при неправильной балансировке стропил, но не позволяет проволочной косичке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлат бетонный армопояс не долговечен, то правильной и равномерной затяжке гаек на шпильках или анкерах нужно уделять особое внимание.Обычно застежки заворачиваются на ключ по диагональному правилу. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор того, как именно крепить мауэрлат к газобетону без армированного пояса, необходимо делать с учетом толщины стен, размеров здания и конструкции кровли. Для бани лучшим вариантом будут застежки на проволоку; для небольшого дачи на даче можно использовать химанкер или шпильки.Двухэтажные дома лучше строить с армирующим бронепоясом из проката.

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальная планка, которая укладывается по периметру стен. Так как с кровли он принимает на себя серьезную нагрузку, очень важно надежно закрепить мауэрлат к стене.В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армированного пояса, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса.Однако если стропильная система сделана из металла, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливают из следующих материалов:

  • Балки деревянные сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготовлен из твердых пород дерева и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего применяется деревянная кровельная конструкция.
  • Реже для этих целей используются катаные профили — швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится брус или стальная балка. В этом случае разные способы крепления. Далее стропильные ноги упираются в мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, равномерно распределяет его, передает на стены здания.Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, постепенно разрушается, перед укладкой мауэрлата рекомендуется возвести монолитный армированный пояс по верху стен.

Однако есть способы укладки этого элемента конструкции на стены из газобетона без армированного пояса. Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене. Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи в кладке;
  • специальные химические анкеры;
  • Стальные шпильки

  • .

Важно: для крепления панели поддержки до армированных пояса или кирпичных стен используются анкеры.

После установки бруса стропильная нога притягивается к стене с помощью скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки на 6 см ниже планки монтируется стальная коротышка. Вместо этого к плитам перекрытия можно прикрепить проволоку. При устройстве сложной кровли рекомендуется выполнять пояс из железобетона, который придаст зданию дополнительную жесткость и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в кадке стен при выполнении нескольких последних рядов.При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на укладываемую балку.
  3. Количество используемых проводов должно быть равно количеству устанавливаемых стропил.

Крепление шпильками

Крепление мауэрлата к газобетонной стене шпильками допускается при устройстве легких кровель на небольшие дома … Материалы, используемые для формирования кровельного пирога, должны быть максимально легкими и не передавать значительных нагрузок на остальные конструктивные части здание.

Эта техника как нельзя лучше подходит в случае, когда невозможно экипировать армопояс.В такой ситуации сама балка послужит армирующим поясом. Этот метод вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • Шпильки маркировочные sRT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Просверливаем отверстия в стенах из газоблока с шагом 100-150 см.
  2. Вставляем штифты в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывают два слоя рубероида. В месте расположения штырей в материале необходимо проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит брус от влагонасыщения и последующего гниения стен.
  4. Так же, как были установлены шпильки, в мауэрлате просверливаются отверстия подходящего диаметра для шпилек.
  5. Затем на шпильки над гидроизоляцией надевается планка, устанавливаются шайбы и затягиваются гайками.
  6. После установки бруса концы, в которых соединяются отдельные фрагменты бруса, стягивают скобами из кованой стали.
  7. Теперь можно приступить к установке стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него укладывают шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к арматурной клетке ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяется правильность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После застывания подготовленная планка надевается с отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: жидкий дюбель в отличие от других крепежных элементов не создает в материале напряжения расширения, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении полимерного дюбеля, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень — стержень с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы таких креплений — более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь раскола.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Монтаж разрешается производить на влажный материал, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и устройство кровли можно производить без использования армированного ремня, так как химический анкер намного прочнее фиксируется в хрупком материале, чем механический анкер.
  • Этот метод идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, которым необходимо заглубить 2-3 ряда кладки.

Единственный недостаток этого способа фиксации — невозможность сварки стержнем, прикрепленным к жидкой шпонке, так как полимерный материал разрушается при нагревании, и прочность фиксации снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам. Анкерный болт состоит из следующих частей:

  • дистанционная деталь внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов.Шаг лунок — 1 м. Важно постараться, чтобы места установки анкеров приходились на углы здания и стык двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в стенах через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. При этом не допускается делать глубину ввода анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт.Для этих целей лучше брать изделия длиной не менее 50 см с нитками М 12 или 14.
  5. После этого надевается шайба и плотно накручивается гайка. В результате стальной или пластиковый дюбель расширяется, поэтому он плотно вдавливается в материал и фиксирует болт в стене.

Прикрепить мауэрлат к газобетону достаточно просто. Первостепенное значение имеет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции.Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Армирующий пояс — необходимое условие при устройстве кровли, если стены из газобетона или другого подобного материала.

Железобетонная обвязочная лента предотвращает пробивание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Устройство армирующего ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Устройство опалубки по периметру дома. Фронтоны необходимо обработать;
  • П-образные блоки образуют железобетонный пояс;
  • рама собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата к газобетону, шпильки с резьбой устанавливаются с интервалом 1 м.Их диаметр 14 мм;
  • блоки заполнены бетоном М-200;
  • через неделю можно снимать части опалубки и закреплять мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах.Убедитесь, что количество стропильных ног и шпилек одинаковое.

Подготовка деревянной конструкции

Прутки перед укладкой обрабатываются антисептиком предотвращающим гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата к стенам из газобетона.

Как правильно прикрепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образные. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Механический тип застежки

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винт в крепеж;
  • зубцы гарпуна плотно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант установки мауэрлата на газобетон имеет только один недостаток — высокую стоимость. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой метод используется для надежной фиксации мауэрлата в пенобетонных стенах. Понадобится химическая капсула … Стоимость ее намного ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции … Есть два пути.

Первый вариант

  • в досках, они выполняют промывку до 1/3 глубины доски;
  • Гвозди

  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2 шт. ) забиваются крест-накрест с боков;
  • сверху забивается дополнительный гвоздь;
  • крепежные уголки окончательно фиксируют соединение.

Второй вариант

  • в стропило, пила не выполняется;
  • снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
  • Вбито

  • гвоздей, как в первом варианте.

Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление анкеров возможно только после точных расчетов и закупки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к снижению прочности конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют им выдерживать высокие точечные нагрузки; без принятия конструктивных мер стены просто рухнут. Правильно выполненное крепление подразумевает прокладку бронепояса, этот этап пропускать не рекомендуется. Если организовать это невозможно, мауэрлат находится в непосредственном контакте со стеной и фиксируется проволокой, анкерами, шпильками или дюбелями.Методика определяется заранее, при отсутствии опыта работы по строительству такого типа лучше доверить специалистам.


Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного железобетонного пояса по всему периметру здания или укладка крепежных элементов непосредственно в кладку или блоки. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки. Наличие бронепояса обязательно при ведении строительства в районах с сейсмической активностью, строительстве домов из газобетона в один этаж, использовании тяжелых кровельных материалов, крыш сложной формы.

Стандартные инструкции по настройке включают следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Главный ориентир — разводка стропил: при равном количестве точки крепления к мауэрлату не должны совпадать с точками закручивания шпилек.
  • Кладка П-образных блоков поверх последнего ряда по всему периметру газобетонной стены. Они выступают в роли опалубки, рекомендуемая ширина от 25 см.
  • Сборка арматурного каркаса из прутков толщиной 10 мм. На этом этапе шпильки для крепления мауэрлата планируется прокладывать с интервалом не более 1 м строго вертикально, привязав проволоку к основным рядам. Особое внимание уделяется углам; на этих участках металлические стержни изгибаются на длину не меньше ширины ремня.Аналогичные действия повторите по всему периметру. несущие стены, в том числе фронтоны и перегородки.
  • Устройство изоляционного слоя из уплотненного пенополистирола. Его ставят ближе к внешнему краю стены из газобетона.
  • Заполнение внутренней полости бетоном марки прочности не менее М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Покрытие полиэтиленом и стандартным увлажняющим средством в первые дни.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно уже через неделю.Снимаются все опалубочные конструкции (используются при заливке монолитной железобетонной подушки по всему периметру и ширине, такая конструкция характерна для кирпичной кладки, но иногда применяется и для газосиликатных домов). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, укладывается или покрывается 2 слоя гидроизоляции, этот этап пропускать нельзя. Точки крепления обозначены на хорошо просушенной деревянной балке, обработанной антисептиками и антипиренами. Проще всего это сделать, прикрепив его к бронепоясу через шпильки и ударив кувалдой, просверливают отверстия по диаметру штанг (не менее 14 мм).После этого остается только прикрепить мауэрлат к газобетонной стене и затянуть гайками или шайбами.

Заключительные этапы работы сложно выполнить самостоятельно; потребуется минимум 2 человека. Помимо капитальных стен, армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые столбы или грядки). При отсутствии опыта стоит посмотреть видеоинструкцию на тему «как правильно монтировать мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом.Монтаж стропил возможен только после выполнения всех работ по креплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии бронепояса?

Прокладывать монолитный скотч своими руками не всегда возможно; в некоторых случаях прибегают к другим способам завязывания планки. Самый простой способ — перед верхом стальной проволоки между блоками проложить 3-4 ряда. Его длина подбирается с учетом сечения мауэрлата: в сложенном пополам его должно хватить на обхват и скручивание.Шаг зависит от расстояния между стропильными конструкциями. Такой вариант часто используют при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий подойдет также насадка мауэрлат для резьбовых шпилек из оцинкованной или нержавеющей стали. Монтируются в кладку 1-2 рядами до верхнего края, минимально допустимая глубина проникновения таких изделий в газобетонную стену в 2 раза превышает высоту блока.Стандартная длина шпилек в пределах 1 м, диаметр от 8 до 24 мм. При необходимости выступающие участки затем обрезаются.

Крепление бруса мауэрлата деревянными дюбелями возможно как при укладке бронепояса, так и без него. Они обработаны антисептиком и хорошо просушены длинными пробками. Монтируются в стене из газобетона ближе к верхнему краю и соединяются с мауэрлатом с помощью скоб. Альтернативный вариант — их укладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается с помощью анкеров: механических или химических. В первом случае способ заключается во ввинчивании в газобетон раскладных дюбелей сечением 12-14 мм. Второй — использование химических анкеров (капсульных или в виде трубки с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия — 2 ряда кладки.

Основным преимуществом анкеровки является возможность без сложных организационных мероприятий закрепить мауэрлат в процессе укладки газоблоков, выполнить это довольно просто самостоятельно.Тем не менее, наилучшие результаты наблюдаются при наиболее неподвижной метизе, то есть либо уложенной одновременно с армированным поясом, либо закрепленной химическими составами (в последнем случае запрещается проводить сварочные работы вблизи стыков). К недостаткам метода можно отнести высокую стоимость: из всех технологий крепление без армированного ремня, анкеровка будет стоить дороже, и чем она надежнее, тем выше будут конечные затраты.

К нарушениям технологии крепления мауэрлата при выполнении домашних работ относятся:

  • Отсутствие гидроизоляционного слоя между брусом и верхней частью стены.Предпочтение отдается современным битумно-полимерным мастикам, бюджетный вариант — рубероид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактирующая сторона остается незащищенной) или влажной древесиной.
  • Установка анкеров или шпилек под углом, соединение ненадежное.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости удлинения стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые опоры для обеспечения необходимых 5 см. ).

При использовании необработанной древесины мауэрлат фиксируется гайкой, периодически проверяется надежность крепежа, при необходимости подтягиваются. Эта операция выполняется не реже одного раза в год в течение 4-5 лет, до окончания процессов усадки. Совершенно сухой и крепкий брус практически не нужно подтягивать, его осматривают в профилактических целях.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединять их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», вклеенным анкером и т. Д. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона проделывается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях. Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • за основу взят легкий деревянный брус сечением не более 20 см;
  • брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?



На сайтах производителей встречаются противоречивые утверждения относительно необходимости возведения дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливается из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепятся стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие сооружения встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для лучшего качества склейки желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Их скрепляют гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат кладут на внутреннюю часть стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетен в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также, залив бетон, можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватать не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отклониться.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

  • Гофрокартон
  • Медный лист
  • Металлочерепица
  • Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона важную роль играет ферма и угол наклона ее откосов. Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Вскоре это приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

  • Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
  • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
  • Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
  • Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
  • Лучше отдавать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

Этап 2 — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления находится между стропильными ногами на равном расстоянии.

Если у дома с мансардной крышей из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, потому что это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше сделать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек

Стойки

Ridge могут быть установлены сразу.Между ними будет крепиться сам конек, но можно и без них.

Установка нижних стропил

Теперь необходимо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делают вырезы, которыми они опираются на мауэрлат и дополнительно закрепляются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в прочную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного перекрытия под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединены шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае жестко закреплен устройство мауэрлат необходимо, непосредственно соединены в единый контур по периметру здания, или жестко привязаны к одному контуру опорной монолитной железобетонной обвязки контур. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом влажная древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропила с углом и плоским металлом, в сочетании с опорной планкой зажатой от нижней части стропила. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома


Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус твердой древесины, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок укреплен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность монтажа мауэрлата на газобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размера

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

  1. Площадь и длина периметра здания.
  2. Тип крыши.
  3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

  1. Classic — крыша с 1, 2, 3 или 4 скатами.
  2. Крестообразная.
  3. Шпилообразный.
  4. Бедро, полуовальное или бедренное.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

В первую очередь необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L — периметр дома или длина бруса;
  • S — сечение стержня.
  • В — объем;
  • r — плотность материала;
  • м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата использовать брус сечением 10х10 — 15х15 см, желательно использовать материал из древесины лиственных пород, обработанный антисептиком.
    Бруски необходимо уложить равномерно по всему периметру стен; для их соединения на стыках планки делается прямой замок.
    Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
  • В результате будет жесткая и цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
  • Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Так как крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

  1. Трос стальной прочный
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2–3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата можно сделать путем создания усиленного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выровнять горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, обладают низкой прочностью — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства по углам используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует как можно точнее разметить. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае также потребуется связать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже во время кладки стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Мауэрлат можно крепить к газобетону при помощи шпилек CPT 12 мм.

Технология работы:

  • в пенобетоне просверлено отверстий с шагом 1 — 1,5 м;
  • в них вставляют шпильку и заливают отверстие цементным молоком;
  • далее делается гидроизоляция , чтобы не было контакта газобетона с деревом;
  • сверху кладут мауэрлат и закрепляют его гайками;
  • После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в стенах из газобетона. Для работы вам понадобится приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, который проникает на большую глубину и скрепляет очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания должен быть сделан гидроизоляционный слой. Для этого подойдут полиэтилен, рулонные материалы, а можно использовать новейшие гидроизоляционные средства.

Необходимость в этой работе важна, иначе в местах соприкосновения различных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Привязка кровли к стенам из газоблока. Мауэрлат на газобетоне без бронепояса

Как крепить мауэрлат к газобетону без армированного пояса?



На сайтах производителей встречаются противоречивые утверждения относительно необходимости возведения дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, его необходимо использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливается из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, его делают из деревянных балок. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для лучшего качества склейки желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, трансформируясь и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Их скрепляют гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат кладут на внутреннюю часть стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы крепления бруса к стене:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

результаты
Голосовать

Где бы вы предпочли жить: в частном доме или в квартире?

Вернуться на

Где бы вы предпочли жить: в частном доме или в квартире?

Вернуться на

Стальная проволока способна достаточно надежно закрепить мауэрлат.Он вплетен в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат. Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкеровка

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно.Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также, залив бетон, можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены.Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил. Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и повышают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов.Деревянный материал стучат молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата.Если используется брус 10 * 10 см, шпилька должна заходить на 20 см в стену или армопояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпильки должно хватать не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и крыши, поэтому создание армированного пояса обязательно.

Назначение и размер армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

Устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность зависят от правильного крепления к несущим стенам и стропильной системе здания.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стеклоомаст. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединять их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться при строительстве как простых одноэтажных построек, так и вспомогательных построек: бань, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и т. Д. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Такой способ можно использовать, если на этапе кладки стен между газобетонными блоками была вставлена ​​металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки дистанционной конструкции, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при следующих условиях:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Мауэрлат

— это конструкция, разработанная для принятия и равномерного распределения нагрузки , создаваемой кровлей и воспринимаемой стенами. С его помощью обеспечивается устойчивость кровли при условии, что крепление мауэрлата было произведено с соблюдением всех правил. Для этого нужно знать, что такое мауэрлат, как его крепят к газобетонной стене, а также в какой последовательности следует выполнять работы.

Нужен мауэрлат?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки из бруса и бревен. Они имеют функцию этого конструктивного элемента , могут выполнять верхний венец из бревна или верхнюю планку … Для построек из газобетона это недопустимо, и поэтому монтаж мауэрлата должен производиться в обязательном порядке .

С его помощью вы можете:

  • существенно укрепить строительную коробку ;
  • увеличить жесткость навесной крыши;
  • выровняйте верхний бортик стены в горизонтальной плоскости;
  • закрепить конструкцию крыши и стены здания.

Толщина мауэрлата зависит от конструктивных особенностей устанавливаемой кровли. Чаще всего для его изготовления используют брус размером 150 х 150, 150 х 100 или 80 х 180 мм. Также допустимо использовать поленья, очищенные от коры и обрезанные с одной стороны. Обрезка производится для того, чтобы обеспечить максимальное прилегание конструкции к поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера раз в пять лет… После высыхания древесины усадка влажной древесины будет происходить менее интенсивно, поэтому затягивание гайки придется производить реже.

Подготовленная древесина проходит специальную обработку антисептическим составом , чтобы максимально защитить конструкцию от гниения и повреждения насекомыми. Перед укладкой бревно следует обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования рубероида лучше отказаться.

Если монтируется металлический каркас, для изготовления мауэрлата используют прокат: швеллер или двутавр.Можно обработать антикоррозионными составами.

Особенности установки мауэрлата

Мауэрлат необходимо укладывать таким образом, чтобы до внешнего края стены оставалось определенное расстояние. Как правило, около 5 см. Иногда предусматривается выступ , в который устанавливаемая конструкция должна упираться … Впоследствии к этой конструкции придется прикрепить кровельную систему.

Для увеличения срока службы конструкции из дерева требуется гидроизоляция.Для этого используется рубероид или любой другой гидроизоляционный материал.

Способы крепления к газобетонной стене

Предпочтительный вариант — установка элемента по всему периметру стены. Для соединения отдельных элементов в единое целое целесообразно использовать прямой замок , размеры которого напрямую зависят от геометрических параметров используемой балки. Для надежности в замок дополнительно забиваются гвозди, образуя жесткую неразъемную систему, к которой впоследствии крепятся стропила.

Чтобы закрепить мауэрлат, можно использовать несколько способов:

В первом случае используются специальные фиксирующие капсулы … Химическое вещество, проникнув в материал, обеспечивает надежную фиксацию мауэрлата. Это улучшает состояние верхнего слоя и увеличивает степень тепло- и гидроизоляции. Капсулы, используемые для приставки, отличаются доступной стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы.На дереве не должно быть сучков. Гидроизоляционный слой не должен быть поврежден, что достигается с помощью специального инструмента.

Для механического крепления необходимо соблюдать определенную процедуру:

  1. дюбеля вставляются в заранее подготовленные отверстия;
  2. застежка вкручена;
  3. зубцы гарпуна плотно вдавлены в газобетон;
  4. расширенная поверхность;
  5. крепление сделано.

Мауэрлат необходимо монтировать таким образом, чтобы соседних звеньев не соединялись друг с другом … Это улучшает устойчивость конструкции. Однако механическое крепление предполагает создание силы разрыва, которая может спровоцировать некоторые проблемы по краю конструкции.

Крепление анкерными болтами и бронепоясом

Для построек, построенных из газоблоков, требуется наличие армированного пояса , так как этот строительный материал недостаточно прочен, что может вызвать определенные трудности при установке крепежа, особенно анкерных болтов.Поэтому вопрос, нужен ли мауэрлат, в данной ситуации не актуален: без него просто не обойтись.

Крепеж для мауэрлата необходимо уложить заранее. Для устройства армированного ремня целесообразно использовать П-образные блоки , с помощью которых можно сформировать характерный паз по всему периметру внешней стены. Угловые блоки распиливают, чтобы не было зазоров.

Арматурный каркас собирается из 12-миллиметровой арматуры, которая стягивается перемычками 6 мм.Анкеры с резьбой крепятся к уложенному внутри водостока каркасу. Они должны занять определенное пространственное положение, которое контролируется натянутой линией или шнуром. Анкеры ставятся под прямым углом к ​​мауэрлату как можно ближе к верхней перекладине.

Точки крепления должны располагаться по всему периметру стены. Их количество напрямую зависит от количества стропил: их должно быть как минимум столько же или больше. Расположить крепеж необходимо таким образом, чтобы в будущем не допустить контакта со стропилами.В целях снижения финансовых затрат можно залить не один армированный пояс по всему периметру стены, а только отдельные бетонные подушки .

После укладки арматурного каркаса вместе с анкерными болтами в заранее сформированный желоб заливается бетон. Для образования монолитной конструкции нельзя прерывать процесс заливки. Работы следует вести непрерывно вдоль внешней стены. Желоб нужно заливать бетоном за один проход.

После полного высыхания бетона анкеры надежно фиксируются в заданном пространственном положении.В то же время для самого важно обеспечить их точное позиционирование при отверждении раствора .

Как только бетон наберет необходимую прочность, балки укладываются на бетонную ленту и анкеры, которые должны находиться внутри отверстий, предварительно просверленных в дереве. Затем затягиваются гайки, чтобы закрепить планки.

Чтобы определить расположение отверстий в брусе, его предварительно укладывают сверху на болты, а затем силового воздействия достаточно, чтобы вмятины на дереве.В этих местах просверлено отверстий, предназначенных для анкеров.

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или даже расколется.Для предотвращения таких изменений оборудован бронепояс, а также он позволяет избежать скольжения и деформации блоков, что вызвано неравномерным давлением всего веса.

Что нужно знать

Мауэрлат предназначен для соединения строительной коробки, а также для распределения нагрузки на все стены. Для изготовления крепежа в основном используется дерево. Оптимальный вариант — древесина твердых пород, поверхность которой покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было непрерывным по всему периметру стеновых конструкций.Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Бруски должны находиться с внутренней стороны кладки, а снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делают кирпичный парапет, некоторые части которого крепятся прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько методов:

  • фиксация шпильками, установленными в кладке;
  • анкеровка на базе бронепояса;

В последнем варианте проволока прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны — снаружи.Длина должна быть достаточной для свободного протягивания стержня и последующей затяжки. Количество ремней должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Ремень армированный

Крепление мауэрлата к газобетону с помощью армированного ремня является наиболее предпочтительным, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома; во время его обустройства заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерывов. Далее на угловых деталях формируется пропил. Для сборки каркаса используется арматура с поперечными перемычками, затем ее укладывают в желоб с последующим заливкой бетонной смеси.Для обеспечения солидности масса заливается за один прием. Перед этим на армированный пояс закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также крепятся к раме по линии натянутого троса в вертикальном положении. Как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Сначала необходимо определиться с оптимальным расположением элементов во избежание их нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону шпильками

Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух типов: это болты, образующие единую конструкцию со стальным квадратом, или Г-образные элементы. Их крепят в несколько рядов к верху, при этом длины должно хватить на контргайку и толщину планок. Процесс аналогичен анкерному методу: брус надевается на шпильки, когда кладка застывает, и фиксируется гайками.Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления достигается за счет привязки болтов к каркасу и их дополнительной кирпичной кладки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости крепления мауэрлата к газобетону без армированного ремня используются монолитные заглушки и подушки в стенах.Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутьев, именно на ней крепятся анкеры.

Характеристики:

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если вы используете шнур и уровень, работать с жидким бетоном сложнее всего. В первую очередь задается точное расположение креплений, на доске с ровной поверхностью размечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия.Далее к стене крепится брус. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения хомутов. В первую очередь между бетоном и деревом образуется надежная изоляция. Это необходимо в связи с развитием интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя.Это могут быть как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы скручены таким образом, чтобы получить максимальное соединение между стеной и Мауэрлат.

Следует отметить, что их нельзя использовать с шлифовальной машиной, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропил производится после того, как мауэрлат плотно закреплен. Стропильная конструкция может быть навесной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (навесная или слоистая).

Навесная версия может иметь разные стыковки. Самым распространенным является жесткое сопряженное крепление без возможности смещения и поворота.Он также использует скользящую сопряженную деталь для перемещения луча и поворота относительно луча. Последний вариант снижает расширение бруса от температурного воздействия и усадку здания, все это предотвращает передачу разрывных нагрузок на конструкции стен.

Для создания скользящей сопряжения используются три метода:

  • использование специального металлического крепежа для соединения стропил;
  • снятие бруса снаружи стен и закрепление пластиной;
  • Изготовление пилы в стропильной доске и установка ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Бетонные и деревянные постройки, а также деревянные конструкции редко обходятся без него. В связи с тем, что как каркасные, так и бревенчатые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения строительной коробки и кровли существует вероятность появления значительных напряжений, вызывающих повреждение конструкции дома. стены и стропила. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.с баром должен примыкать к структуре мауэрлат в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Углы и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в планке. В балку вбивают третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при устройстве, таким образом можно избежать проблем с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работ экономить не стоит, так как это может вызвать дополнительные финансовые вложения и временные затраты.

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стенах здания.Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальная планка, которая укладывается по периметру стен. Так как с кровли он принимает на себя серьезную нагрузку, очень важно надежно закрепить мауэрлат к стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армированного пояса, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система металлическая, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливают из следующих материалов:

  • Балки деревянные сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготовлен из твердых пород дерева и проходит обязательную антисептическую обработку.Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего применяется деревянная кровельная конструкция.
  • Реже для этих целей используются катаные профили — швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится брус или стальная балка.В этом случае можно использовать разные способы крепления. Далее стропильные ноги упираются в мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, равномерно распределяет его, передает на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, постепенно разрушается, перед укладкой мауэрлата рекомендуется возвести монолитный армированный пояс по верху стен.

Однако есть способы укладки этого элемента конструкции на стены из газобетона без армированного пояса. Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи в кладке;
  • специальные химические анкеры;
  • Стальные шпильки

  • .

Важны: Якоря используются для прикрепления опорного стержня к армированным ленточным или кирпичным стенам.

После установки бруса стропильная нога притягивается к стене с помощью скрученной металлической проволоки диаметром 3 мм.Для фиксации проволоки на 6 см ниже планки монтируется стальная коротышка. Вместо этого к плитам перекрытия можно прикрепить проволоку. При устройстве сложной кровли рекомендуется выполнять пояс из железобетона, который придаст зданию дополнительную жесткость и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в стенной ванне при выполнении нескольких последних рядов. При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на укладываемую древесину.
  3. Количество используемых проводов должно быть равно количеству устанавливаемых стропил.

Крепление шпильками

Крепление мауэрлата к газобетонной стене шпильками допускается при устройстве легких кровель на небольшие дома.Материалы, из которых формируется кровельный пирог, должны быть как можно более легкими и не передавать значительных нагрузок на остальные конструктивные части здания.

Эта техника как нельзя лучше подходит в случае, когда невозможно экипировать армопояс. В такой ситуации сама балка послужит армирующим поясом. Этот метод вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • Шпильки маркировочные sRT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Просверливаем отверстия в стенах из газоблока с шагом 100-150 см.
  2. Вставляем штифты в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывают два слоя рубероида. В месте расположения штырей в материале необходимо проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит брус от влагонасыщения и последующего гниения стен.
  4. Так же, как были установлены шпильки, в мауэрлате просверливаются отверстия подходящего диаметра для шпилек.
  5. Затем на шпильки над гидроизоляцией надевается планка, устанавливаются шайбы и затягиваются гайками.
  6. После установки бруса концы, в которых соединяются отдельные фрагменты бруса, стягивают скобами из кованой стали.
  7. Теперь можно приступить к установке стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него укладывают шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к арматурной клетке ремня.Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяется правильность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После застывания подготовленная планка надевается с отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: в отличие от других крепежных элементов, жидкий дюбель не создает в материале напряжения расширения, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении полимерного дюбеля, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень — стержень с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы таких креплений — более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь раскола.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Монтаж разрешается производить на влажный материал, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и устройство кровли можно производить без использования армированного ремня, так как химический анкер гораздо прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Этот метод идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, которым необходимо заглубить 2-3 ряда кладки.

Единственный недостаток этого способа фиксации — невозможность сварки стержнем, прикрепленным к жидкой шпонке, так как полимерный материал разрушается при нагревании, и прочность фиксации снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • дистанционная деталь внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок — 1 м. Важно постараться, чтобы анкеры были установлены в углах здания и на стыке двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в стенах через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. При этом не допускается делать глубину ввода анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого надевается шайба и плотно накручивается гайка. В результате стальной или пластиковый дюбель расширяется, поэтому он плотно вдавливается в материал и фиксирует болт в стене.

Сломан ремень безопасности под крышей. Армопояс под мауэрлат

Возведение конструкций из газобетона или пеноблоков предусматривает наличие под мауэрлат бронепояса, залитого по верхнему контуру каждой из стен.Разгрузочный пояс придает конструкции более жесткую структуру, является прочной опорой для закрепленного мауэрлата.

Для чего нужен армопояс на мауэрлат?

При строительстве здания из газобетона очень важно помнить, что этот материал чрезвычайно чувствителен к точечной нагрузке. Блок с большей вероятностью расколется или расколется, если сверлом будет оказано слишком большое давление, чтобы проделать отверстие в подшипнике. Армопояс может снизить вероятность растрескивания.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса.Неравномерное давление может вызвать расхождение стены, газобетон или пенобетонные блоки могут наклониться и тем самым свести на нет всю конструкцию.

Назначение и функции

Есть пять основных функций армопояса:

  • Установка и тщательная регулировка устойчивости здания, предотвращение трещин и трещин.
  • Страхование от возможных ошибок и недостатков строительных работ, защита от дополнительного давления на газоблоки.
  • Усиление основания верхних стен, равномерное распределение нагрузки.
  • Обеспечение дополнительной прочности стен, защиты от осыпания.
  • Надежное крепление мауэрлата и, при необходимости, различных подвесных конструкций.

Размеры и характеристики

При расчете армированного пояса следует учитывать, что он должен составлять не менее одной трети несущей стены … В идеале ширина должна быть равна несущей стене, а габариты не должны быть меньше предела 250х250 мм. Для кладки последнего ряда используются специальные П-образные блоки, так как они являются разновидностью опалубки.

Армопояс должна быть непрерывной и проходить по периметру всех наружных стен дома … Помимо стропил, в кровельной системе дома могут присутствовать различные элементы: коньковые кровати или стойки, опирающиеся на внутренние капитальные стены. .В этом случае именно на них и должен строиться армированный пояс.

Установка армированного ремня

Необходимость установки бронепояса становится понятной при проектировании кровли. Технология монтажа включает в себя последовательность работ:

  • установка опалубки;
  • установка закладных штифтов;
  • начинка армопояс.

Установка опалубки

После завершения кладочных работ можно переходить к возведению монолитного пояса под мауэрлат.

Укладка последнего ряда П-образных блоков, образующих опалубку, значительно упрощает задачу. Или же внешний ряд можно завершить при помощи пиленых блоков шириной 10 см, а внутреннюю составляющую опалубки сделать из плит OSB или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко регулируется уровнем воды.

Когда он окончательно готов, внутрь помещается прочный арматурный каркас с продольной частью из не менее четырех металлических стержней и диаметром не менее 12 мм.Продольную арматуру с шагом не более 23-24 см скрепляют поперечными деталями из прутков или проволоки диаметром 8 мм. Такая рамка в поперечном сечении напоминает квадрат, иногда прямоугольник.

Если вы не хотите тратить лишние силы на столь кропотливую работу, можете смело обращаться на специальные предприятия, которые качественно и своевременно производят любые рамы методом точечной контактной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров … Боковая толщина отлично регулируется хорошо уложенным каркасом, а снизу устанавливаются стойки из деревянных брусков или битого кирпича. Существуют специальные пластиковые подставки подходящей высоты, которые можно легко найти в местном магазине строительных материалов.

Все элементы рамы должны входить друг в друга с «запасом» не менее 200 мм. Внахлест удобно связать вязальной проволокой. Ценность такого каркаса в том, что благодаря прочной конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетона.

Тяжелый бетон может разрушить опалубку, поэтому его необходимо укрепить должным образом. … Есть несколько подходящих способов:

  • Нижнюю часть опалубки можно скрепить блоками, те же деревянные бруски или доски можно прибить сверху … Когда бетон застынет, верхние доски удачно оторваны, а нижние остаются плотно и прочно в бетоне, при этом выпиливаются выступающие края.
  • Можно использовать диагональные упоры для усиления опалубки. … Одним концом они соприкасаются с горизонтальной поверхностью, а другим поддерживают саму опалубку.
  • Если опалубка многоразовая (сделана из упомянутых плит OSB), популярно использовать крепление шпильками с резьбой … Отверстия диаметром 1,25 см делают напротив друг друга на листах опалубки. Через них продевается пластиковая трубка, длина которой равна ширине будущего монолитного пояса. Шпилька диаметром 1.В отверстия вбивается 2 см, затем затягивается гайками с большими шайбами. Когда бетон надежно застыл, штифты вытаскиваются, а пенни-трубки остаются внутри конструкции.

Установка закладных шпилек

После того, как были произведены работы по установке опалубки, необходимо установить крепеж, на который будет крепиться мауэрлат.

Лучше всего использовать стержни с резьбой, прикрепленные к раме .

Итак, вам необходимо приобрести шпильки с резьбой диаметром 1.2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4-5 см над уже установленным мауэрлатом. В местах, где стропила не упираются в мауэрлат, необходимо устанавливать шпильки с резьбой. Между каждой стропильной ногой должно быть не менее одной шпильки.

Максимальное расстояние между креплениями должно быть не более одного метра. … По средней линии можно тянуть шнур для совмещения, а на самом каркасе арматуры удобно разметить мелом разметку.Каждая шпилька индивидуально прикрепляется к арматурному каркасу с помощью вязальной проволоки.

Обязательно проверяйте вертикальное положение каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояса бетоном

Для повышения прочности армированного пояса все работы по заливке бетона необходимо проводить непрерывно и за один прием.

Марка бетона должна быть не ниже М200, желательно М600. Лучше использовать товарный бетон, который подается бетононасосом прямо в опалубку.Бетон можно приготовить самостоятельно, если промышленным способом это сделать невозможно.

Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в соотношении 1: 3: 3 соответственно. Когда бетон успешно уложен, наша основная задача — избежать образования пузырьков (воздушных карманов), которые снижают однородность и прочность конструкции. Для предотвращения такой напасти отлично подойдет строительная виброплатформа.Или, чтобы упростить задачу, просто проткните бетон по всей площади арматурным стержнем.

Для увеличения подвижности смеси используются пластификаторы. Они уменьшают количество воды в бетонной смеси, тем самым увеличивая прочность готового монолитного пояса и сроки его застывания.

Крепление мауэрлата к армированному ремню

Когда бетон достигнет необходимой прочности, опалубку можно снимать. Через 7-12 дней самое время приступить к ремонту мауэра.Бар, который служит мауэром, обрабатывается антипиренами и дезинфицирующими средствами. Он застегивается на косой вырез или прямой замок. Эти соединения позволяют придать конструкции солидность. На будущее место крепления прикладывается планка, а в местах, где есть шпильки, размечаются и просверливаются отверстия под них.

Мауэрлат крепится на армопояс только через слой рулонной гидроизоляции. Крепится гайкой и большой шайбой. Когда все гайки плотно затянуты, соединения лучше застраховать контргайками.Все выступающие штифты можно отрезать болгаркой.

Крепление к газобетону без армопояса

Газобетон — чрезвычайно хрупкий материал. Для успешного монтажа мауэрлата необходимо сделать на нем конструкцию из более прочного материала. Можно использовать бетонные или кирпичные столбы.

Такие опоры следует крепить к самой стене; Также очень желательно, чтобы анкер проходил через опору и пару рядов газобетонных блоков. Химический анкер … Особенность его в том, что шпильки или арматура наклеиваются на всю глубину отверстия, тогда как длина обычного механического анкера составляет 0,5 — 0,7 мм.

Важно знать, что при использовании химического анкера нельзя ничего приваривать к арматуре, так как в процессе химический состав может выгореть и перестать работать.

Толщина стен должна быть достаточной, чтобы противостоять боковому удару стропил.Поэтому, если стена будет слишком узкой, вышеуказанная конструкция может не подойти. В этом случае придется установить дополнительные горизонтальные балки, которые будут выполнять роль своеобразных «стяжек» и предохранять стропила от расхождения.

Если совместить такое решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, на столь важный элемент при строительстве здания любого назначения лучше не экономить.

Как сделать самому, смотрите на видео.

Подведение итогов

Итак, можно сделать вывод, что возведение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и газобетона, а каменные стены служат надежным помощником в укреплении здания.

Наиболее подходящее крепление мауэрлата к бронепоясу — это специальные шпильки, прикрепляемые к металлическому каркасу.Работы с бетоном следует проводить без перерыва, однократно. Мауэрлат следует закрепить через слой рубероида.

Комментарии: 0

При строительстве домов часто возникает вопрос, как прикрепить каркас крыши к стенам, чтобы обеспечить не только обвязку стен и повышение их прочности, но и распределить нагрузку по всему периметру стен.

Для этих целей специально создаются бронепоясы и к ним крепится мауэрлат.Если соединения выполнены из одного материала, то с выполнением армированного пояса и прикреплением к нему балки для установки стропил не возникает проблем. Однако для домов из камня и пенобетона эту задачу решить не так-то просто. Для этого на основе железобетонного каркаса создают специальные стенные стяжки, к которым крепится мауэрлат, сделанный из деревянных балок или металлических швеллеров. При этом учитываются неоднородность и особые механические свойства материалов для достижения максимальной жесткости конструкции.Поэтому используются надежные способы крепления в зависимости от толщины стен, площади кровли и ветровых нагрузок. должен быть выполнен в виде монолитной конструкции, внутри которой можно закрепить прочные шпильки.

Какой должен быть армопояс на мауэрлат?

Для того, чтобы бронепояс был прочным, необходимо сделать его максимально приближенным к толщине стен, а по длине — соответствующим стенам. Минимально допустимый размер сечения должен быть не менее 25х25 см.Следует отметить, что конструкция должна быть сплошной и по возможности иметь одинаковую прочность. Если он деревянный, то нужно выбирать древесину лиственных пород, высушенную естественным путем и не имеющую различных дефектов и повреждений. Кроме того, их обрабатывают антисептиками и водоотталкивающими смесями. Крепление по углам построек осуществляется с помощью замков, которые крепятся болтами или саморезами. Если пояс бетонный, то его нужно сделать монолитным и выполнить за одну заливку, а внутрь вставить армирующий слой из металлического бруса.Для этого удобно использовать не только опалубку, но и П-образные блоки. Арматура должна быть не тоньше 10 мм в диаметре и прочно скреплена или связана между собой.

Мауэрлат обычно изготавливают из деревянных балок сечением 10х10 см. В некоторых случаях при возведении каркасных конструкций могут применяться металлические бронепоясы из тавра или двутавра. Выбор сделан для того, чтобы добиться единообразия в конструкции и обеспечить надежное крепление. Крепится к армопоясу с внутренней стороны стены с отступом с внешней стороны более 5 см.Если стены кирпичные, то снаружи кладут кирпич, а изнутри крепят мауэрлат, чтобы удерживать связующий слой от воздействия внешней среды. Деревянные балки выбирают ровные, без дефектов, просушивают до влажности не более 20% и обрабатывают защитными составами. Металлоконструкции подбираются по необходимым размерам сечения и длине стен, при толщине сплошного металла 3 мм.

Создание армированного пояса начинается сразу после выкладки стен из газобетона.Для этого выложите верхний ряд П-образных блоков. Если установить их нет возможности, то снаружи кладут разрезанный пополам пеноблок, толщина которого должна быть не менее 10 см. Внутренняя часть формируется с помощью несъемной опалубки из досок. Его можно закрепить деревянными брусками, диагональными опорами, стержнями с резьбой. Внутри образовавшегося пространства укладывается арматурный каркас, состоящий из 4-х стальных продольных стержней, связанных поперек аналогичной арматурой или арматурой меньшего диаметра на несколько миллиметров.Расстояние между стержнями должно быть примерно 25 см. Для крепления можно использовать проволочную обвязку или сварку. В нижней и боковой частях нужно выдерживать расстояние 5 см, чтобы получить прочную конструкцию. Для удобства снизу арматуры укладываются пластиковые опоры.

После того, как установлена ​​опалубка и фурнитура, приступают к установке будущих креплений на мауэрлат. Обычно используются стержни с резьбой, закрепленные на металлическом каркасе … Их диаметр должен быть не менее 12 мм, а длина должна быть достаточной для обеспечения прочного крепления к каркасу и выступать на 4-5 см над поверхностью устанавливаемого мауэрлата.Шпильки следует устанавливать в местах, где нет креплений стропильных балок. Допустимое расстояние между ними должно быть меньше метра. Каждая булавка прикрепляется к арматурному каркасу в строго вертикальном положении с помощью вязальной веревки.

После установки каркаса армопояса заливается бетон. Все работы по бетонированию необходимо проводить за одну заливку, чтобы обеспечить равномерность застывания раствора, а конструкция приобрела необходимую прочность. При этом нужно следить за тем, чтобы в армопоясе не осталось пузырьков воздуха.Поскольку необходимо будет залить большой объем раствора, его следует приготовить одновременно, а затем с помощью бетононасоса залить в опалубку. Кроме того, бетон можно заказать в готовом виде на основе цемента марки М400 и выше. Армопояс полностью замерзнет за 29 дней. А перед этим, после начала схватывания бетона, аккуратно снимите опалубку и при необходимости поливайте поверхность водой во избежание растрескивания.

На завершающем этапе деревянные балки подходящих размеров просверливают в них отверстия по диаметру шпилек в их местах на бронепоясе, а затем устанавливают на свои места и прикручивают.

Армопояс под мауэрлат позволяет получить не только усиление стен, но и создать надежную основу для крепления стропил. Сделать это не так уж и сложно, но технология монтажа обязательна.

Для того, чтобы мауэрлат прочно держался на месте установки, лучше всего оборудовать его бронепоясом. В этом случае конструкция становится более жесткой и прочной, и ее можно использовать в качестве усиленной опоры.

Зачем нужен армопояс, нужен ли он под крышей

Роль этого усиления в достижении общей прочности здания невозможно переоценить.Для начала нужно разобраться, для чего именно используется армопояс под мауэрлат.

Любое здание подвержено разным нагрузкам:

  1. Вертикальные … Они создаются крышей под собственным весом, а также атмосферными явлениями, такими как снег, ветер и дождь.
  2. Распорки … Их провоцируют стропила, упирающиеся в стену. Эта нагрузка действует на расширение здания, увеличиваясь по мере увеличения нагрузки на крышу.

Некоторые современные материалы очень плохо воспринимаются точечным эффектом, который их разрушает.К ним относятся стены из керамзита, для которых устройство бронепояса под кровлей является необходимой мерой. Поэтому при возведении построек из подобных материалов наличие такой конструкции — естественная деталь. Однако бывают ситуации, когда с его установкой возникают сложности. В таких случаях мауэрлат крепят к пеноблокам или керамзитоблокам с помощью химических анкеров.

Причины такого подхода могут быть следующие:

  • Просверливание отверстий под шпильки в ячеистых блоках может привести к их поломке или растрескиванию.
  • Подвесные стропила создают различные нагрузки в нескольких направлениях: это может привести к перемещению блоков, а также к деформации стен и крыш.
  • При непосредственной укладке стропил на пеноблоки необходимо идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут подвергнуться разного рода разрушениям. Во избежание подобных явлений мауэрлат принято оснащать бронепоясом.

Кирпичные стены обладают высокой механической прочностью.К ним крепится мауэрлат обычными анкерами и закладными элементами. Исключение составляют только регионы, где наблюдается сейсмическая активность: вопрос о том, нужен ли под крышей армопояс, обычно не возникает. Наличие бронепояса под мауэрлат в этом случае также обязательно для кирпичных построек.

Назначение армирующего ремня на практике сводится к следующим функциям:

  1. Стены не деформируются при движении грунта или при неравномерной усадке.Параметры здания сохранены в исходных пределах.
  2. Способствует выравниванию стен по горизонтали, исправляя погрешность их укладки.
  3. Конструкция становится более жесткой.
  4. Все нагрузки, действующие на несущие стены, распределяются равномерно.
  5. Хорошая механическая прочность армирующего ремня позволяет использовать его для надежной фиксации важнейших элементов, в том числе мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса для мауэрлата:

  1. Высота армирующего ремня обычно составляет 20 см (минимум 15 см).Он точно не должен превышать ширину стены.
  2. По возможности ширина стены и ремня должна совпадать.
  3. При расчете длины измеряется расстояние до желаемых стен.
  4. Сечение конструкции должно быть не менее 25х25 см.

Очень важно, чтобы ремень был прочным, с одинаковыми прочностными показателями отдельных составляющих участков. Монолитный пояс мауэрлат удобнее всего делать из бетона.Его заполнение должно производиться за один проход, с вводом внутри арматуры. Его диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и связываются. Армопояс из кирпича под мауэрлат применяется довольно редко.

Параметры армированного пояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета этих конструкций. Согласно СНиП толщина армирующего слоя на 1/3 уже несущей стены… Следовательно, если за толщину стены принять показатель 40 см, то 1/3 его будет равна 133 мм: минимальное значение толщины армопояса в этом случае будет 300 мм (если округлите число 267).

В результате стена толщиной 400 мм будет иметь внутренний размер U-образного блока в пределах 300 мм, который также будет действовать как опалубка. На кирпичных стенах внешняя опалубка выполняется в половину кирпича, а для внутренней используются доски.

Установка опалубки

Для этого можно использовать несколько методов:

  1. Из деревянных досок или плит.Крепление их к стенам осуществляется с помощью планок, с креплением сверху. При разборке опалубки демонтируются верхние части: нижние элементы остаются внутри заливки.
  2. С боковыми упорами.
  3. П-образные блоки. Для того, чтобы пояс был прочным, блоки вырезают по углам домика.
  4. С внешней стороны стены блоки шириной 100 мм можно укладывать в один ряд. С внутренней стороны укладывается несколько рядов ребристого кирпича или досок.
  5. С помощью рабочих продольных стержней диаметром 10-12 мм.Их должно быть как минимум 4.
  6. Перемычки промежуточные с зажимами арматуры. Диаметр изделий 6-8 мм, с шагом укладки 20-40 см. Не рекомендуется использовать большой шаг, так как рабочие стержни могут перемещаться во время заливки бетона. В результате нарушается целостность армирующего ремня.
  7. Связан вязальной проволокой. Сварка запрещена, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
  8. Стержни с резьбой. Они оснащены отверстиями, которые предварительно просверливаются в опалубке. Диаметр шпильки должен быть немного меньше внутреннего сечения трубки. Помещая шпильку внутрь трубки, необходимо следить за тем, чтобы ее концы входили в заранее сделанные отверстия. Все изделие стягивается гайками с использованием больших шайб в качестве прокладок. Внутри бетонного монолита должны оставаться только трубы. Для этого после заливки и предварительного затвердевания бронепояса проводится откручивание гаек, демонтаж опалубки, выбивание шкворней.

Важно учесть необходимость утепления стены напротив армопояса, особенно если опалубка сделана из досок. Это исключает риск замерзания бетона зимой. Для ориентации верхнего края опалубки выбирают строго горизонтальную плоскость и уровень воды.

Что касается укладки сетки, то по углам и в местах сопряжения она подвергается дополнительному армированию с помощью изогнутой арматуры.Рекомендуемый размер нахлеста 300-400 мм. Такое армирование лучше всего делать композитной арматурой, которая и дешевле, и легче. К тому же такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и с ними легко работать.

Наполнение армопояса

Чтобы конструкция была максимально прочной, заливку нужно проводить в один прием. Для этого используется бетон марки не ниже М200. Обычно необходимо заливать значительную массу раствора, поэтому бетононасос лучше всего подготовить заранее.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебня. Опалубку можно разобрать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

При заливке бетона следует придерживаться следующих рекомендаций:

  1. Без образования внутренних пустот не обойтись. Чтобы удалить их, воспользуйтесь прокалыванием раствора при помощи фурнитуры или путем вибрации.
  2. Важно увлажнить бетон. Таким образом, он становится сильнее. Эта процедура проводится каждый день, пока бетон застывает.

Крепление мауэрлата к армопоясу

Перед установкой мауэрлат к бронированного пояса, для того, чтобы избежать распада или воспламенения бара поддержки, его обрабатывают специальными пропитками. Для достижения прочности мауэрлата используют прямые замки или косые насечки для его стыковки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

  • Опорный стержень снабжен отверстиями.
  • Крепление мауэрлата осуществляется при помощи штифтов или анкеров.
  • В процессе монтажа необходимо пройти слой рубероида.
  • Для крепления используются большие шайбы и гайки.
  • Рекомендуется закрепить затяжку контргайками.
  • Чтобы отрезать выступающие части, используйте болгарку.

Шпильки встроенные

Иногда для крепления мауэрлата на армопоясе предварительно устанавливают шпильки диаметром 12 мм и более, выступающие на 3-4 см над мауэрлатом.Шаг установки таких шпилек — 100 см: к зажимам они крепятся вязальной проволокой.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то теоретически стропила можно крепить к поясу. Однако на практике это потребует значительного количества дополнительных действий. Так что гораздо проще пойти традиционным способом использования армированного ремня под мауэрлат.

изготовление и установка Как залить армопояс под крышу

Арматура в армопоясе состоит из рабочей арматуры (10-12мм) и конструкционной арматуры меньшего диаметра (рама — 6мм).Часто арматуру делают из 4 или 6 стержней. В этой статье мы подробно опишем и покажем схемы армирования, способы изгиба арматуры и другие нюансы армопояса.

Арматурный каркас нужен для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть два или три стержня арматуры внизу бронепояса и два стержня вверху.

Арматура диаметром 6 мм вполне подходит для каркаса, можно использовать даже толстую проволоку.

Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Часто размер рамы составляет примерно 120-200 мм.

Такие квадратные рамки легко изготовить следующим образом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), Рисуем квадрат например 150 на 150 мм, просверливаем отверстия в углах квадрата.

Отверстия должны быть около 9 мм, чтобы фитинги 10 мм плотно в них вошли. Сами арматурные стержни должны быть длиной около полуметра.

Положите доску на землю, забейте четыре арматурных стержня через отверстия доски в землю с помощью молотка. Шаблон для складывания рамок готов. Саму арматуру удобнее гнуть по каркасу с помощью трубы. Для такого каркаса армирующие заготовки должны быть длиной около 600 мм.

Якорь рабочий якорь

Рабочая арматура представляет собой толстую оребренную проволоку диаметром 10 мм, предпочтительно 12 мм.Рабочая арматура в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть сплошным (кольцевым) и проходить по всем несущим стенам. Если в здании очень длинные проемы, то места бронепояса над проемами нужно усилить дополнительной нижней арматурой.

Рабочая фурнитура должна находиться внутри каркаса, и привязана к каркасу обычной вязальной проволокой, сварка здесь не нужна.

  1. Высота плечевого ремня от 200 до 300 мм.
  2. Расстояние между рамами должно быть от 200 до 400 мм.
  3. Нахлест арматурных стержней должен составлять 500 мм.
  4. Для снижения расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество перекрытий.
  5. Не стоит забывать и о защитном слое бетона, который со всех сторон должен составлять 40 мм.

Обязательно загните рабочую арматуру по углам и используйте дополнительные арматурные зажимы, см. Схему ниже.С длинной трубой удобно гнуть арматуру.

Схемы армирования бронепояс

Также стоит отметить, что арматурный каркас лучше монтировать на месте его заливки, так как в собранном виде он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Обратите особое внимание на выравнивание опалубки во всех плоскостях.

Если у вас нет профессионального инструмента для вибрации бетона, вы можете использовать следующий метод: возьмите пробойник и в режиме рубки постучите по арматуре, бетон уплотняется и выходят пузырьки воздуха.

04.06.2018

Вопрос: Что такое армированный армирующий пояс и его структура?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости строящихся зданий и увеличение срока их службы.Ведь строительные объекты подвергаются огромному воздействию природных факторов. Поэтому постройку зданий необходимо укреплять как следует. Одним из таких укреплений является бронепояс.

Армопояс — что это

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса — распределять равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).

Каковы функции армопояса

Есть несколько причин, определяющих необходимость бронепояса при строительстве дома:

  • Повышенная пространственная жесткость — усиленный пояс соединяет конструкцию здания в целом и действует как жесткий каркас, за счет чего здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, подвижкам грунта, землетрясениям;
  • Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и межэтажных перекрытий продавить хрупкий газобетон и пенобетон;
  • Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон в стенах;
  • Соединение стропильной системы кровли со стенами — монолитный армопояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, это особенно актуально, когда стены здания выложены из легких блоков.

Всегда ли нужен бронепояс?

Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:

  • фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
  • стены дома будут выложены из кирпича;
  • стены дома будут построены из арболитовых блоков толщиной не менее 30 см и прочностью не менее B2.5;
  • строится одноэтажный дом, перекрытия в котором будут из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то необходимо строительство бронепояса.

То же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не предназначены для перемещения грунта и точечных нагрузок, исходящих от плит перекрытия.

Армопояс Строительная техника

Методика установки монолитного армопояса аналогична технологии заливки обычного монолитного фундамента:

  1. Связанный и установленный каркас арматуры;
  2. Установлена ​​опалубка;
  3. Заливается бетон.

Некоторые дополнительные нюансы, тонкости и небольшие изменения в технологии зависят от зоны расположения железобетонного пояса.

Типы бронепояса или зоны расположения

Базовый разгрузочный пояс рычага
или Базовый
(1-й уровень — под фундамент) — на эту конструкцию возложены большие усилия от всей массы здания и реакции грунта.Фундамент армируют арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Базовый бронепояс
(2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на основание.

Армопояс между перекрытиями под плиты перекрытия
— Этот неразъемный железобетонный пояс расположен между верхним уровнем стен дома и бетонными плитами, расположенными между этажами.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от плит перекрытия по контуру здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат
— Этот армированный пояс заливается после возведения последнего этажа и служит основанием для мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от дождя, снега и ветра.

Армопояс первого уровня (под фундамент)

Для того, чтобы значительно снизить давление дома на грунт, армо-пояс для фундамента следует делать на 30-40 см шире основной бетонной фундаментной ленты. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня делается под всеми несущими стенами конструкции, а не только по периметру внешних стен. Армирующий каркас для него делается исключительно вязанием, а не сваркой.Сварку можно применять только при предварительном соединении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не касался основания. Фурнитура должна быть утоплена посередине. Этого можно добиться, подложив под каркас гальку или половинки кирпича.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированного пояса бетоном нужно производить за один прием. Это необходимо, чтобы избежать стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Перед тем, как приступить к возведению стен на фундаменте, необходимо залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным усилением здания.

Если бы для вязания каркаса первого уровня плечевого пояса потребовалось 8 стержней основной арматуры, то для вязания каркаса армированного ремня второго уровня достаточно было бы использовать 4 стержня арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания по внешним стенам. Средняя высота от 20 до 40 см. Бетон для заливки базового бронепояса — М200 и выше.

Армированный пояс первого уровня — это фундамент дома, а подвальный пояс — добавление и усиление несущих способностей армопояса для фундамента. Следовательно, если бронепояс первого уровня был затоплен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных бронепоясов первого и второго уровня — гарантия надежности и долговечности фундамента на любых грунтах.

Армопояс для плит перекрытия

Если строится многоэтажное здание, то плиты перекрытия несут большие нагрузки на стены. Для уменьшения этой нагрузки на стыке между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса вяжется в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен дома из газобетонных блоков, то в качестве опалубки по краям можно установить два тонких блока и уже установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в нем армированного пояса. Или заранее купите специальный пеноблок из пенобетона с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и верхним этажом.

Бронепояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, поскольку вертикальная нагрузка, приходящаяся на этот ремень, наименьшая.

Мауэрлат крепится к армопоясу с помощью анкерных шпилек с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет изгиба.

Чтобы потом не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в дальнейшем они оказались посередине между стропильными конструкциями.Главное, чтобы стропильные ноги тогда не совпадали со шпильками. После заливки бетона длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Пояс армированный кирпич

При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.

Конструкция пояса армированного кирпича — от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпича на раствор кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять армопояс?

С точки зрения теплоизоляции, армирующий пояс не очень хорошо себя показывает и через него в зимнее время теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого не произошло, при строительстве бронепояса его необходимо изолировать снаружи с помощью теплоизоляционных материалов.

«А как утеплить бронепояс?» — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и газобетон.

Главное, перед тем, как обвязать арматурный каркас и заливку бетона, нужно учесть и не забыть оставить место (с внешнего края стены) для укладки утеплителя.

Какая марка бетона нужна для армопояс

Минимальным требованием для изготовления армированных лент для полов и стропильных систем является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замешать самостоятельно из цемента М400.

Для того, чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, повышающая подвижность и текучесть бетона.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 10 до 7 частей воды.

Избыток воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Стоимость заливки Армопояса

Стоимость Армопояса всегда рассчитывается индивидуально под все конкретные проекты. Учитываются основные параметры постройки и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, чем выложены стены здания, определяется технология изготовления бронепоясов для фундамента, для малуриата (кровли), а если в здании несколько этажей, то для этажей.

Как правило, арматурные пояса необходимы при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и бетон. Это связано с тем, что блоки из этих материалов не отличаются высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точек давления со стороны кровли.

Расчет стоимости заливки армопоясана — задача несложная, так как дома почти всегда разные и в конструкции каждого есть множество факторов, которые повлияют на конечную цену.

Если обратиться к услугам частного прораба Михаила Долгих, то он поможет определить и просчитать все работы по установке бронепояса для вашего дома.

Стоимость заполнения армированного ремня составит 250 руб. погонный метр.

Доверие профессионалам

Только профессиональные строители должны доверять монтажному ремню.

Выбирая подрядчиков, обращайте внимание только на узкоспециализированных специалистов, которые много лет работают в своей области и хорошо знакомы с особенностями монтажа данного типа конструкции.

В стоимость работ должна входить оплата бригады, всей необходимой техники и оборудования для строительства.

С квалифицированной строительной бригадой вы сможете произвести надежное возведение дома, а опытный прораб поможет минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам указанным на сайте.

Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой особую конструкцию, предназначенную для решения двух задач. Во-первых, распределить нагрузку с того, что будет сверху, на то, что будет снизу. А, во-вторых, соединить всю плоскость, на которой он расположен, в единое целое. И монолитный, бетонный армированный пояс, и армированный кирпич справляются с распределением нагрузки.Оба они отлично справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если стоит задача еще и соединить стены в единое целое, например, от разрывной нагрузки стропил на стены дома, то нужен бетонный армированный пояс.

Как сделать бронепояс своими руками

С, что такое армопояс, разобрались, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его делают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой.Также возможно усиление кладки арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.

Для начала нужно установить опалубку. Это может быть как деревянная опалубка, так и «швеллер» или несъемная опалубка, если речь идет о армированном поясе на газобетоне или пеноблоках. Можно использовать П-образные блоки заводского изготовления или поддоны, сделанные своими руками. Для этого совсем необязательно вырезать П-образный блок из обычного газового блока.Достаточно сделать кладку из тонкого газоблока снаружи и внутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.

После того, как вы сделали опалубку, каркас арматуры помещается внутрь лотка.

Достаточным армированием для армопояса размером от 200 до 200 мм является каркас из 4 арматурных нитей диаметром 12 мм (по две сверху и снизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.

Стандартное перекрытие арматуры должно быть 30-40 диаметров. То есть, если ставить арматуру 12 мм, то увеличивая ее, нужно делать внахлест примерно 40 см.

В углах арматура необходимо гнуть так, чтобы угол был соединен неразъемной арматурой.

Каркас из арматуры желательно ставить на пластиковые фиксаторы толщины защитного слоя бетона. И наденьте зажимы на вертикальные фиксаторы.Если заводских замков для защитного слоя нет, можно использовать куски камня, кирпича и т. Д.

К арматурному каркасу крепятся шпильки для мауэрлата или куски арматуры для последующего крепления плит перекрытия.

Теперь можно переходить непосредственно к заливке бетонной арматуры.

Если будете заливать покупным бетоном, выбирайте марку М200-М250. Этой марки прочности достаточно для частного строительства.

Если вы планируете готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Вы также можете использовать один из наших для расчета состава бетона. Не забудьте добавить в смесь пластификатор. Это сделает набивку более удобной для вас, а получившийся армопояс более прочным.

После заливки накройте армопояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.

Армопояса будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.

Самые частые вопросы об армированном ремне.

В каких случаях нужен бронепояс?

Требуется монолитный железобетонный пояс:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и др. Под пустотными плитами и деревянными балками (для предотвращения разрыва). Здесь армопояс может быть кирпичный
  • под мауэрлат на крыше, конструкция которого предполагает наличие дистанционной нагрузки на этот мауэрлат

Можно ли заправлять армопояс зимой, на морозе?

Лить армопояса зимой — занятие сомнительное.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные противоморозные добавки. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс, чтобы уберечь его от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.

Какая минимальная толщина, высота, ширина, размер бронепояса?

Минимальный размер армопояса 150 на 150 мм.Но не меньше ширины несущих плит или балок перекрытия.

Замораживает армопояз что делать?

Если вы или ваши сотрудники забыли заизолировать бронепояс перед заливкой, то его нужно будет утеплить сейчас. Заизолируйте бронепояс снаружи.

Конденсат на бронепоясе. Потеет армопояс. Что делать?

Утеплить. Другие варианты: повысить температуру в помещении, снизить влажность в помещении.

Можно ли залить армопояс деталями?

Банка.Для этого сделайте скос в месте контакта. И бетон не должен быть гладким.

Ремень усиленный видео

Армопояс (железобетонный пояс) он же сейсмический пояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.

Задачи бронепояса
— значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.

Армопояс надежно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость.

В идеале, геометрия, арматура и состав бетона армированного пояса определяются расчетами.

Обычно ширина (толщина) армопояса равна ширине стены 200-400 мм, а рекомендуемая высота — 200-300 мм.

Но разумнее было бы сделать ширину армопояса немного тоньше стены, чтобы был запас места для утеплителя, чтобы уменьшить мостики холода.Лучше всего для этого подходит экструдированный пенополистирол (EPS), так как он отлично изолирует тепло. Также существует возможность заливки армопояса в готовые П-образные блоки из пенобетона, но об этом позже по тексту.

  1. При неравномерной усадке дома, при сезонных колебаниях грунта, при землетрясениях, армопояс сохраняет геометрию здания.
  2. Армопояс позволяет выровнять стены по горизонтали.
  3. Придает жесткость всему зданию из газобетона.
  4. Местные нагрузки равномерно распределяются на несущие стены.
  5. Высокая прочность армпуа позволяет крепить к нему все ответственные конструкции, например, мауэрлат.

Мауэрлат необходимо прочно закрепить к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную разрывную силу, которая может разрушать неармированные стены. Армопояс под мауэрлат решает эту проблему, и он будет выполнен так же, как и под перекрытие.

  1. Арматурный каркас ремня должен быть сплошным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры не менее 800 мм.
  4. Каркас выполнен из двух рядов арматуры, двух стержней.
  5. Минимальная толщина продольной арматуры 10 мм.
  6. Рекомендуется использовать длинные (6-8 метров) арматурные стержни.
  7. Диаметр поперечной арматуры 6-8 мм.
  8. Шаг поперечной арматуры 200-400 мм.
  9. Армирование со всех сторон должно иметь защитный слой бетона не менее 5 см.
  10. Продольная и поперечная арматура соединяются между собой вязальной проволокой.
  11. По углам продольную арматуру нужно загнуть, а перекрытие стараться делать дальше от угла.
  12. Рама должна быть строго горизонтальной.

Рассчитайте расстояние между арматурными стержнями по толщине и высоте армированного пояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.

Армопояс по газобетону своими руками (видео)

Схема армирования углов и прилегающих армопояс

Армопояс согревающий

Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором внутри армопояса образуется конденсат. А чтобы этого не произошло, необходимо утеплить снаружи армопояс газобетоном, либо пенополистиролом, либо пенополистиролом.Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть место для утеплителя, заделав бронепояс с отступом от внешнего края стены.

Утепленный пояс для газобетона

Какой марки бетона заливать бронепояс

Для заливки армированной ленты по газобетону используется бетон марки М200-М250. Его можно привезти в готовом виде миксером с завода, либо изготовить самостоятельно.

Пропорции для марки бетона М200 : Цемент М400, песок, щебень (1: 3: 5). Пропорции для марки бетона М250 : цемент М400, песок, щебень (1: 2: 4).

В бетоне должно быть минимальное количество воды, а также использовать пластификатор для придания пластичности.

Водоцементное соотношение должно быть в пределах от 0,5 до 0,7, то есть на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление чрезмерного количества воды в бетон делает его менее прочным.

Для удаления пузырьков воздуха из бетона следует его встряхнуть специальным строительным вибратором или же жидкий бетон интенсивно и долго протыкать с надрезом арматуры.

Бетон следует заливать в опалубку за один раз так, чтобы она была монолитной (неразрывной).

Армопояс под мауэрлат минимальной высоты. Армопояс для газобетона под мауэрлат


При строительстве любого дома первостепенное значение уделяется созданию армирующего пояса под мауэрлат, который придает тонкому
ю дополнительную жесткость, а также служит усиленной опорой, позволяющей удерживать боры на месте.

Назначение армирующего пояса

Как известно, кровля передает на здание два вида нагрузок, а именно:

  • вертикальные, которые входят в вес самой кровли с учетом внешних воздействий : сейсмическая активность, ветер и снег;
  • распорка от стропил, упирающаяся в стену, которая стремится раздвинуть стены здания. Наряду с увеличением нагрузки на крышу увеличивается и горизонтальная составляющая — нагрузка на распорку.

Армопояс функции

Армопояс — это одна из важнейших составляющих в строительстве, поэтому давайте рассмотрим , зачем он нужен:

  • если здание построено из газобетона, следует понимать, что блоки сделанные из него не выдерживают точечной нагрузки на свою поверхность и при сверлении отверстий под шпильки, а просто растрескиваются;
  • использование бронепояса позволяет сделать конструкции более жесткими;
  • все местные и точечные нагрузки равномерно распределяются по поверхности несущих стен;
    при сезонном движении грунта, неравномерной усадке дома или землетрясениях армопояс защищает стены от деформации, сохраняя всю геометрию конструкции;
  • с помощью бронепояса вся конструкция стены выравнивается по горизонтали, при этом исправляются ошибки, допущенные при кладке стен; №
  • с учетом механической прочности к бронепоясу могут крепиться все важнейшие конструкции, в том числе мауэрлат.

Назначение мауэрлата

Мауэрлат — это часть кровли здания, которая используется для поддержки стропил. Часто профессиональные строители рекомендуют закрепить его на специальном бронепоясе, что позволяет удерживать его на месте.

Таким образом, он действует как усиленная опора, придавая жесткость всей конструкции. Ножки стропильной системы крепятся к мауэрлату, а сам он крепится непосредственно к стенам постройки. Исходя из этого, следует, что мауэрлат помимо поддержки стропил соединяет еще и крышу и каркас дома в единое целое.

Обоснование строительства армирующего пояса

Армопояс под мауэрлат необходимо для увеличения прочности конструкции дома. Устраивая бронепояс под этой балкой своими руками, следует учитывать, что он обязательно должен быть сплошным, проходящим по всему периметру стен.

А поскольку в кровельную систему дома входит не только стропильная система, но и множество других элементов (коньковые столбы или грядки), на которые могут опираться как несущие стены, так и другие опоры, рекомендуется устраивать армированный пояс. и под ними.

Крайне важно, чтобы армопояс был установлен точно и надежно в соответствии со всеми стандартами. Если это не учитывать, то конструкция крыши вряд ли будет долговечной.

Размеры армопояса для мауэрлата

При армировании следует учитывать, что его ширина должна быть равна ширине несущих стен, но не менее 25х25 см. Если стены возводятся из газобетона, то последний ряд выкладывают из специальных блоков в форме буквы «П», которые выполняют роль опалубки для заливки бетона.

Если стены построены из кирпича, то внешняя опалубка составляет половину кирпича, а внутренняя — из досок.

Строительство армирующего пояса

Монтаж опалубки, укладка металлического каркаса

Формирование армирующего пояса следует начинать после завершения возведения стен.

Для этого формируется опалубка, которой следует заполнить арматурный пояс, к которому в дальнейшем будет крепиться балка.

При сборке опалубки необходимо следить за тем, чтобы ее верхний край был строго горизонтальным. Это легко проверить с помощью строительного или спиртового уровня.

Затем внутрь опалубки укладывается арматурный каркас, в продольной части которого должно быть не менее 4 стержней арматуры диаметром 1,2 см.

Пересекающиеся части стержней арматуры или проволоки диаметром 8 мм должны соединять продольную арматуру через каждые 25 см.

Обычно в поперечном сечении такая рамка представляет собой квадрат, а иногда и прямоугольник.Можно прибегнуть к услугам предприятий, сваривающих любые каркасы точечной контактной сваркой, если на это нет времени.

При укладке арматурного каркаса учитывайте, что минимальная толщина бетона от арматуры должна быть не менее 5 см. По бокам это легко регулируется правильной укладкой каркаса, а внизу обязательно сделать опоры из битого кирпича или поставить деревянные доски.

Но в идеале использовать специальные пластиковые опоры необходимой высоты, которые можно найти в любом строительном магазине.

После завершения укладки каркаса опалубку следует закрепить так, чтобы ее не раздирал тяжелый бетон, а это можно сделать следующим образом:

  • при сборке опалубки, ее нижней и верхней частей крепятся деревянными брусками. После застывания бетона верхние доски демонтируются, а нижние остаются;
  • опалубку можно закрепить с помощью специальных диагональных упоров, которые одним концом упираются в опалубку, а другим упираются в горизонтальную поверхность; №
  • при изготовлении многоразовой опалубки из OSB (ориентированно-стружечная плита) для их крепления используются стержни с резьбой.

На противоположных сторонах листов опалубки, вплотную друг к другу, отверстий , диаметром 12,5 мм. Также туда проложена пластиковая трубка , которая по длине должна быть равна ширине будущего армопояса.

После этого через отверстия пропускаем стержень с резьбой диаметром 12 мм, который нужно будет затянуть гайками и большими шайбами. После застывания бетона их вытаскивают, а листы разбирают.Что касается труб, то их можно оставить в бетоне, так как они стоят копейки.

Установка вкладышей с резьбой

После проверки правильности установки опалубки следует установить крепеж, на котором будет держаться мауэрлат. Делать это рекомендуется при помощи стержней с резьбой, прикрепленных к металлическому каркасу.

Они должны быть с большими шайбами ​​и гайками, диаметром чуть больше сантиметра, а длина должна быть такой, чтобы один конец хорошо фиксировался на раме к раме, а другой выступал на несколько сантиметров над уже установленным. Мауэрлат.

Если стропила не упираются в мауэрлат, необходима установка шпилек. Между ног стропил должна быть хотя бы одна шпилька, а расстояние между креплениями не должно превышать одного метра. На арматурном каркасе отметьте мелом и выровняйте по линии, проведенной шнуром, натянутым по средней линии.

С помощью вязальной проволоки шпильки крепятся к арматурному каркасу строго вертикально.

Заливка армирующего пояса бетоном

Чтобы армированный пояс имел максимальную прочность, все нужно делать за один прием.Для этих целей рекомендуется использовать бетон марки не ниже М200. Учитывая предстоящий объем работ, лучше всего остановиться на готовом бетоне, который можно заливать бетононасосом прямо в опалубку.

Если это невозможно, бетон можно изготовить самостоятельно. Без бетономешалки и помощников, конечно, не обойтись.

Для приготовления бетона необходимой марки необходимо использовать:

  • цемент марки М400 1 часть;
  • щебень 4.8 частей;
  • песок мытый 3 части.

При заливке бетона в нем могут появиться пузырьки (воздушные карманы), влияющие на прочность конструкции. Для их удаления следует использовать специальный вибратор, но если его нет под рукой, то нужно протыкать им по всему объему кусок арматуры.

Кстати, для большей эффективности стоит использовать пластификаторы, которые увеличивают подвижность смеси и снижают содержание воды. В результате армопояс быстрее затвердевает и укрепляется.

Крепление мауэрлата к армопоясу

Когда бетон достаточно прочен , опалубка демонтируется и через полторы недели можно начинать прикреплять мауэрлат к армопоясу … Брус предварительно обрабатывается специальными добавки для исключения возможности загнивания и повреждения насекомыми.

Все стыки бруса между собой производятся прямым замком или косым пропилом, что позволяет сделать всю конструкцию монолитной.Место будущего крепления бруса следует предварительно разметить, просверлить и вставить в них шпильки.

Сама крепление осуществляется большими шайбами ​​ и гайками … Все соединения застраховать контргайками и срезать оставшиеся выступающие шпильки болгаркой. Крепление мауэрлата на армопояс производится только через слой рубероида.

Обоснование устройства армирующего пояса под мауэрлат из кирпича

Некоторые специалисты считают возможным строительство кирпичного бронепояса для зданий из пористых блоков.

Но эту конструкцию можно назвать только армирующей с растяжкой, так как состоящая из нескольких рядов, она не будет равномерно распределять нагрузку, исходящую от стропильной стены, в результате создаваемая точечная нагрузка окажет деструктивное воздействие на пористые блоки .

Итак, подведем итоги:

  • конструкция из бронепояса под мауэрлат необходима, если вы планируете сооружение из газо- и керамзитобетона, а также с кирпичными стенами; №
  • для надежного крепления мауэрлата к бронепоясу используйте стержни с резьбой, прикрепленные к металлическому каркасу;
  • весь объем бетонных работ должен выполняться единовременно без перерыва;
  • мауэрлат крепится через слой рулонной гидроизоляции.

Любая постройка — это мауэрлат. Он действует как связующее звено между крышей и стенами здания. При проектировании ему уделяется львиная доля внимания из-за полезных функций, которые он выполняет.

Для чего нужен мауэрлат? Он несет на себе весь вес, который находится в месте упора стропил. Основная роль мауэрлата — равномерное распределение силы тяжести от стропил и передача ее на стены конструкции.

Стропильная система крепится к мауэрлату и крепится к капитальным стенам здания.Следовательно, еще одна первостепенная роль — прикрепить крышу к зданию. Мауэрлат в основном делают из дерева, но бывает и так, что стропильная система металлическая, тогда мауэрлат делают из тавра или швеллера.

Нужно ли строить усиленный пояс? Определенно да. Крыша оказывает на конструкцию несколько видов нагрузок: вертикальных, которые зависят от веса всей кровли, а также от погодных условий (ветер, сильные снегопады и землетрясения). И распорная нагрузка. Возникает в тот момент, когда стропила начинают давить на стены дома, как бы пытаясь их раздавить.

Современные материалы для строительства, например, газобетон или керамзитобетонные блоки, имеют свои преимущества, но никто не застрахован от их недостатков. Это недостаточный уровень жесткости для крепления мауэрлата. Строгость таких стройматериалов разрушительна. Поэтому использование усиленного ремня — не просто прихоть, а необходимость.

Стены из кирпича имеют достаточный запас прочности и могут выдерживать большие нагрузки. К таким кирпичным стенам смело крепится мауэрлат при помощи саморезов с металлической насадкой или других крепежных элементов.Но мастера со стажем советуют даже на кирпичных стенах соорудить армированный пояс. Это касается территорий, где наблюдаются землетрясения.

Армопояс под мауэрлат

Ремень из арматуры выполняет свои функции. Помогает защитить стены от деформации при усадке дома (неровной), при движении грунта. Армопояс может не только защитить от деформации, но и выровнять конструкцию здания с некачественной кладкой стен.

Использование бронепояса поможет придать жесткости конструкции всей конструкции.Вся нагрузка равномерно распределяется по поверхности капитальных стен. Прочность армированного ремня позволит прикрепить к нему все необходимые конструкции. Одна из необходимых конструкций — мауэрлат.

Какими должны быть размеры армированного ремня, которым будет крепиться мауэрлат. Ширина наполнения бронепояса должна быть такой же, как и ширина стены. Или подойдет как можно больше. Если стена возведена из газобетонных блоков, то последний ряд делают из блоков Y-образной формы.Это так называемая усиленная ленточная опалубка. Если при строительстве использовался кирпич, то внешняя сторона возводится в половину кирпича, а внутренняя — из досок. Армированный пояс должен быть прочным и проходить по всему периметру несущих стен.

Конструкция усиленного ремня

После завершения кладочных работ можно заняться возведением такой важной детали, как бронепояс. Сначала сооружается конструкция для заливки из плит или плит OSB.Этот материал отлично подходит для повторного использования. После этого в опалубку устанавливаются металлические стержни. Якорь, идущий продольно и обязательно состоящий из четырех стержней, закреплен поперечной проволокой. Если представить себе поперечное сечение такой рамы, то она выглядит как квадрат. Самостоятельно делать такую ​​металлическую конструкцию не обязательно. Есть компании, которые предоставляют услуги точечной сварки и сваривают такие конструкции. При заливке бетона такой армированный каркас становится монолитной конструкцией.Закрепить опалубку обязательно, иначе от веса бетона она лопнет.

Это делается разными способами:

  • Нижняя часть отливки крепится кусками доски или деревянными брусками. Их тоже делают поверх опалубки. После затвердевания бетона при разборке верхние бруски отрываются, а нижние остаются в бетонной массе, нужно просто отпилить выступающие концы.
  • Другой метод усиления заключается в использовании диагональных упоров, которые одной стороной опираются на горизонтальную плоскость, а другой — на опалубку.

Чтобы закрепить мауэрлат на армопоясе, следует дождаться высыхания бетона, снять опалубку и приступить к креплению. Брус нужно обработать антисептическим средством. Брус соединяется двумя способами: прямым замком (так делают дома из сруба) и косым срезом. Это делает дизайн еще более мощным.

Мауэрлат — элемент кровельной системы здания, который обычно делается для поддержки стропил на крыше. Стоит отметить, что профессиональные строители советуют прикреплять мауэрлат к специальному бронепоясу, который будет удерживать мауэрлат на месте.Армопояс под маевлат добавит конструкции жесткости и придаст ей роль усиленной опоры.
Армопояс — очень важная составляющая в строительстве. Итак, давайте разберемся, для чего он на самом деле предназначен.
Если наша постройка состоит из газобетона, то вам необходимо знать, что газобетонные блоки передают точечную нагрузку на свою поверхность крайне отрицательно, поэтому при сверлении отверстий под шпильки внутри блока они могут треснуть или просто лопнуть.
Следующий момент, для которого предназначен армопояс, — это подвешивание стропил к стенам, установленных непосредственно на газобетонных блоках, которые будут создавать разный вес с разных сторон, что в свою очередь приведет к возможному перемещению блоков и деформации всей кровли и стен.
И наконец, если стропила поставить на газобетонные блоки, то при малейшем отклонении уровня кровли от проектной нормы появится точечная нагрузка и блоки потрескаются.
Решение всех этих проблем — защитный армопояс под мауэрлат!
Установить бронепояс на мауэрлат очень просто. Для этого устанавливаем специальные стойки по всей площади нашей стены, стойки нужно устанавливать равномерно через каждые 60 см друг от друга.Кстати, шпильки можно купить размером около 2 метров и разрезать их на равные части, поэтому на этих элементах мы сэкономим. После установки шпилек прямо на шпильки надеваем нашу балку, заранее замерив и просверлив в ней отверстия для шпилек, затем подтягиваем балку к бронепоясу болтами.
Шпильки лучше всего обернуть полиэтиленом, чтобы не испортить их при заливке бетона.

Необходимость создания бронепояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей.У них часто ошибочное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и ненужном. Однако армопояс — важный посредник, распределяющий нагрузку кровли на стены здания. Рассмотрим, зачем нужен армопояс под крышей, какие функции он выполняет и как сделать самому.

В этой статье


Потребность в бронепоясе

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой находится в тех местах, где стропила опираются на стены дома. Задача мауэрлата и армопояса — трансформировать эту нагрузку, сделав ее однородной. На мауэрлат действуют два вида нагрузок. Это вес самой крыши, скопившийся на ней снег, влияние порывов ветра на крышу и другие природные явления.

Еще одна нагрузка связана с расширением стропил стен здания.С увеличением веса кровли он значительно увеличивается. Современные материалы для возведения зданий, такие как керамзитобетон, газобетон, обладающие рядом положительных характеристик, не способны выдержать такую ​​разрывную нагрузку. Перед установкой на них мауэрлата обязательно нужно создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для крепления на них мауэрлата достаточно использовать анкеры или закладные детали.Однако специалисты рекомендуют использовать армированный пояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Самая главная и основная задача мауэрлата — надежно прикрепить крышу к дому. Таким образом, сам мауэрлат необходимо надежно закрепить на постройке.

Основные задачи армированного основания под крышей можно резюмировать следующим образом:

  • Сохранение строгой геометрии здания во всех ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т. Д.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и недоработок в строительстве стен;
  • Обеспечение жесткости и устойчивости всей конструкции здания;
  • Равномерное и распределенное распределение нагрузки кровли на стены здания;
  • Возможность надежно прикрепить к армированному основанию важные элементы кровли, в первую очередь мауэрлат.

Расчет армированного основания для крыши

Процесс армирования основания под мауэрлат начинается с планирования и расчетов.Необходимо рассчитать размер армопояса. По строительным нормам она должна быть равна ширине стены и не менее 25 см. Рекомендуемая высота усиленного основания около 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если стены возводятся из газобетона, то верхний ряд из камня в форме буквы U, образующей опалубку. В него необходимо уложить армирующие элементы и залить цементным раствором всю конструкцию.

Перед тем, как начать собственно строительные работы, также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под кровлю потребуются:

  • Бетономешалка для качественного перемешивания цементного раствора;
  • Специализированный вибратор, ускоряющий цементный раствор в опалубке, предотвращая образование воздушных пустот в конструкции;
  • Материалы для устройства опалубки;
  • Арматура.

Монтажная техника

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и установка арматуры

Первым этапом является возведение опалубки. В зданиях из газобетонных блоков самый внешний ряд кладки выполняется из блоков в форме буквы U. Если таковых нет, внешняя часть опалубки выполняется из пиленых блоков толщиной 100 мм, а внутренний часть сделана из досок.Монтаж ведется в строгом соответствии с горизонтальным уровнем.

В опалубку укладывается каркас из арматуры. Его продольная часть образована 4 стержнями арматуры диаметром 12 мм. Поперечные крепления производятся из прутьев диаметром 8 мм с шагом не более 25 см. В проекции рамка выглядит как квадрат или прямоугольник. Детали каркаса монтируются внахлест до 20 см. Стыки соединяются вязальной проволокой. В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предполагает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не менее 5 см;
  • Чтобы соблюсти это правило, под каркас ставят подставки из брусков нужной высоты.

Важной частью работ является усиление опалубки. Если этого не сделать, то он будет разогреваться под весом бетона. Это можно сделать разными способами:

Установка крепежа для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке крепежа для мауэрлата.Рекомендуем использовать стержни с резьбой. Удобно приобретать шпильки диаметром 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами имеется хотя бы одна шпилька;
  • Максимальный шаг установки — не более 1 метра.

Заливка цементным раствором

Главной особенностью армированного основания мауэрлата является его прочность.Достичь этого можно только при одновременной заливке бетонного раствора.

Для создания бетонной смеси используется бетон не менее М200. Лучшая смесь для заполнения ленты готовится в следующих пропорциях:

  • 1 часть цемента М400;
  • 3 части мытого песка и столько же щебня.

Использование пластификаторов поможет увеличить прочность и скорость застывания смеси.

Поскольку для создания армированной ленты требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос.При отсутствии оборудования потребуется несколько человек для приготовления и непрерывной подачи готовой смеси.

После того, как бетон был залит в опалубку, важно удалить весь воздух из возможных воздушных карманов. Для этого можно использовать специальное вибрационное устройство и простую арматуру, с помощью которой прокалывают смесь по всему периметру.

Установка мауэрлата

Снятие опалубки с армированного пояса возможно по мере затвердевания бетона, а монтаж на конструкции мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армированного пояса.

Перед укладкой детали мауэрлата должны быть специально подготовлены:

  • Пиломатериал мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов производятся методом прямого замка или косой выемки;
  • На броневой пояс наклеивается мауэрлат и размечаются места для шпилек. Просверливаются отверстия под крепеж.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой; контргайки используются для безопасности. После затяжки всех креплений оставшиеся вершины шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат — больше необходимость, чем роскошь. Кровельная конструкция довольно сильно влияет на стены дома, которые хоть и равномерно распределены благодаря мауэрлату, но могут негативно сказаться на прочности всего здания.

Создание бронепояса необходимо в зданиях из газо- и керамзитобетона из-за хрупкости этих материалов в районах с высокой сейсмической активностью.Также желательно укрепить стены под мауэрлат при создании тяжелых кровельных конструкций.

Армирование верхней части стен — дело несложное, требующее привлечения специалистов. При соблюдении ряда правил и привлечении помощников это можно сделать самостоятельно.

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен.Каждый, кто собирается построить добротный дом, найдет полезную информацию о назначении, типах и устройстве бронепоясов.

Что это за структура и какие функции она выполняет? Армопояс — это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатами (опорными балками стропил).

Этот метод усиления выполняет четыре важные функции:

  • Повышает пространственную жесткость здания.
  • Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
  • Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
  • Надежно соединяет стропильную систему крыши с легкими блочными стенами.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на ее устройство в следующих случаях:

  • твердый грунт (каменистый, крупнозернистый или крупнозернистый песок, не насыщенный водой) лежит под основанием фундамента;
  • стены построены из кирпича;
  • Строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для арболитов (толщина стен не менее 30 см, класс прочности не менее B2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без бронепояса допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

Если мы имеем дело со световыми блоками, то армопояс придется заливать. В газобетоне, пенобетоне и керамзитобетонных блоках надежно закрепить анкеры не удается. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования. Но монолитной «ленте» бронепояс не нужен, так как его основа — стальной объемный каркас.

Нет необходимости в этой конструкции и в цельной фундаментной плите, которую заливают под постройки на мягких грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, которые опираются на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Заливать его под монолитный железобетонный пол не нужно, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае под балки будет достаточно залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск выталкивания блоков.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

В целом он состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Монтаж опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от зоны расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, что его ширина должна быть на 30-40 см больше, чем ширина несущей части основного бетона » лента». Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

Армии второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный).Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, соединив их струбцинами диаметром 6-8 мм.

Если основной фундамент бутобетонный, то проблем с установкой опалубки под армированный пояс не возникает. Для этого в нем нужно оставить свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками FBS ситуация сложнее, так как для них не ставится опалубка.В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвигаться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.

Вариант крепления опалубки армопояс к фундаментным блокам

Систему крепления можно упростить за счет использования шпилек с резьбой.Их ставят попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы получаем достаточно прочную и устойчивую конструкцию для заливки бетона без деревянных опор и ригелей.

Эта система также подходит для опалубки, для которой требуется армированный пояс для перекрытий перекрытий.

Шпильки, которые будут заполняться бетоном, необходимо обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после того, как он затвердеет.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.

Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кладочном блоке или купить готовый пенобетонный ПБ.

Армированный пояс под мауэрлат

Главной особенностью, которая отличает армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и внешней поверхностью ленты оставалось не менее 3-4 см защитного слоя бетона. .

Как правильно сделать армопояс под крышу. Прейскурант на строительные работы

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям. В частности, оседает здание, вокруг него набухает грунт и т. Д. Ну а сильный ветер и продолжительные ливни негативно сказываются на целостности конструкции. Для защиты от подобных воздействий поверх стен из бетона создают пояс своими руками. В нашей статье я хотел бы рассказать о технологии изготовления армирующего ремня, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при движении земли или под воздействием атмосферных осадков. Такой элемент помогает равномерно распределять нагрузки от расположенных над ним тяжелых конструкций.

Например, бетонные полы укладываются поверх армирующей ленты. Многие заблуждаются, считая, что деревянных полов и быть не должно.Это далеко не так — этот элемент нужен для закрытия стен любого дома. В этом случае тип перекрытия значения не имеет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.

Аппарат Армопояс: этапы работы и их особенности

Армированный пояс — это монолитная конструкция из железобетона, повторяющая контур стен здания.

Арматурный пояс применяется для зданий из газобетона, пенобетона и других подобных материалов.Предотвращает деформацию стен здания. Эта конструкция изготавливается из бетона и арматуры или армированной сетки. Эта статья расскажет, как сделать армопояс под мауэрлат своими руками.

Армопояс под мауэрлат выполняет следующие функции:

  • Обеспечивает жесткость всей конструкции;
  • Равномерно распределяет нагрузку, создаваемую кровлей, на поверхность несущих стен дома;
  • Выравнивает конструкцию стены по горизонтали и компенсирует ошибки, допущенные при возведении стен;
  • Армопояс отличается высокой прочностью.Благодаря этому к нему можно прикрепить практически любую отвесную конструкцию. Но обычно его используют для фиксации мауэрлата;
  • Предотвращает разрушение здания при неравномерной усадке, сезонном движении грунта и землетрясениях.

Размеры ремня для мауэрлата и характеристики

При изготовлении бронепояса необходимо учитывать, что он должен иметь такую ​​же ширину, что и несущие стены. Но при этом он не должен быть меньше 250х250 миллиметров.

Изготавливаемая конструкция должна быть непрерывной и, по возможности, иметь такую ​​же прочность. В этом случае бетонный пояс должен быть монолитным.

Армирующий пояс под мауэрлат заливается бетоном за один раз. Металлическая фурнитура должна иметь диаметр 12 миллиметров. Его необходимо надежно и прочно скрепить, а также перевязать между собой.

Если стены дома построены из керамзитобетонных блоков, то размер армопояса зависит от толщины блоков.

Если необходимо закрепить мауэрлат к стене из газобетона, то последний его ряд необходимо выложить из специальных блоков в форме буквы «U». Этот ряд будет служить опалубкой при заливке бетона. Для кирпичных стен внутренняя опалубка — из досок, а внешняя — из полукирпича.

Изготовление опалубки и установка металлического каркаса

Приступать к изготовлению бронепояса нужно по окончании возведения стен дома.Чтобы набить армирующий пояс, необходимо сделать опалубку.

При проектировании опалубки важно следить за тем, чтобы ее верхняя сторона была строго горизонтальной. Вы можете проверить это с помощью спиртового или строительного уровня. Далее внутри изготовленной опалубки укладывается арматурный каркас … В его продольной части должно располагаться не менее 4 стержней арматуры диаметром двенадцать миллиметров.

Продольная арматура соединяется через каждые 25 сантиметров с помощью пересекающихся частей арматурных стержней или проволоки диаметром восемь миллиметров.

Каркас также можно изготовить точечной контактной сваркой. Укладывая арматуру, следует учитывать, что толщина бетона из каркаса арматуры должна быть не менее пяти сантиметров.

Для этого нужно подложить под арматуру битые кирпичи или доски. Однако лучше использовать пластиковые опоры необходимой высоты. Они продаются практически в любом строительном магазине.

Чтобы опалубка не отрывалась от бетона, ее необходимо закрепить следующим образом:

  • Закрепите верх и низ опалубки деревянными брусками.Когда бетон застынет, верхние доски нужно демонтировать, а нижние оставить.
  • Также возможно закрепление опалубки с помощью специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим — в опалубку.
  • Многоразовая опалубка OSB крепится шпильками с резьбой.

Диаметр шпилек должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться на несколько сантиметров над установленным мауэрлатом.

Расстояние между креплениями должно быть менее одного метра. При этом между стропильными ногами должна быть хотя бы одна шпилька. С помощью вязальной проволоки шпильки под мауэрлат фиксируются строго в вертикальном положении к арматурному каркасу.

Заливка бетоном

Чтобы армопояс был максимально прочным, бетон нужно заливать за один раз. Желательно использовать бетон марки не ниже М200.

Лучше всего использовать товарный бетон, так как объем работ довольно большой.Его следует подавать непосредственно в опалубку с помощью бетононасоса. Вы, конечно, можете сделать бетон самостоятельно, если есть возможность. Однако в этом случае вам понадобится бетономешалка и помощники.

Для изготовления бетона вам понадобится:

  • щебень — 4,8 части;
  • цемент — 1 часть;
  • песок мытый — 3 части.

Заливка бетона может содержать воздушные карманы (пузыри). Чтобы их убрать, нужно взять обычный кусок арматуры и проткнуть им бетон по всему объему.

Также пластификаторы используются для повышения эффективности. Они увеличивают подвижность подметания, а также снижают содержание воды. В результате армопояс быстрее застывает и становится более прочным.

Крепление мауэрлата

Опалубка демонтируется, когда бетон твердый. Прикрепить мауэрлат к армопоясу можно за 7-10 дней. Древесину необходимо предварительно обработать специальными добавками.

Эта мера исключит возможность гниения и повреждения древесины насекомыми.Между собой бруски соединяются косым вырезом или прямым замком. Благодаря этому конструкция становится монолитной.

Все соединения застрахованы контргайками. Оставшиеся выступающие штифты срезаем болгаркой. Между мауэрлатом и армопоясом должен располагаться слой.


Что такое армопояс и для чего он нужен? Сама конструкция бронепояса представляет собой железобетонную ленту, покрывающую все здание. На эту ленту опираются плиты как вдоль внутренних, так и внешних стен.Армопояс выполняет важную функцию по укреплению стен здания, которые выполнены с помощью газобетона.

Стены лучше выдерживают существующие и возможные нагрузки, кроме того, в конструкции не возникают деформации и перепады температур.

С помощью бронепояса здание фактически объединено в единую конструкцию. Имеет ребра жесткости, что, естественно, делает конструкцию более прочной и устойчивой к горизонтальным воздействиям.В тот момент, когда в здании появляются ребра жесткости, и оно становится прочнее, появляется возможность проделывать в нем проемы, которые впоследствии станут дверями и окнами.

Важно! При строительстве из газобетона в обязательном порядке следует делать армопояс.

Основные причины установки армопояса:

  • Армопояс защищает газобетон от точечных ударов, которые на него негативно влияют. Такой удар возникает в месте крепления кровли к стене (крепление осуществляется с помощью шпилек и анкеров).
  • С помощью бронепояса компенсируются разрывные нагрузки , возникающие при использовании подвесной стропильной системы. Нагрузка распределяется пропорционально всему дому.
  • Деформация стен также выровнена , с помощью бронепояса они выравниваются.

Если в здании несколько этажей и этажей, то армопояс устанавливается на каждом. Его также устанавливают на уровне стропильной системы … Бывают случаи, когда возникает необходимость установить армированный пояс вдоль фундамента сооружения.

Монтаж деревянной опалубки для армопояса

Установка деревянной опалубки не вызовет затруднений при строительстве:

  1. Сначала необходимо установить деревянную опалубку. Следует учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см друг от друга. Вся эта процедура проводится для того, чтобы бетон не сломал деревянную опалубку под действием своей массы.
  2. После заливки бетона необходимо уложить арматуру диаметром 12.
  3. После того, как арматура была уложена , ее нужно связать и уложить на специально разработанные звездочки. При такой укладке получается активный нижний слой.
  4. Когда все действия выполнены. остается выровнять бетон и утрамбовать его. Армопояс полностью готов.

К готовому бронепоясу крепятся шпильки, необходимые для фиксации пола.Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек закрепят пол и крышу.

Арматурный каркас для армопояса

Армопояс представляет собой конструкцию из четырех арматурных стержней, соединенных перемычками, которые представляют собой кольцевой арматурный каркас. Поперечное сечение перемычек бывает прямоугольным и квадратным. Для изготовления арматурного каркаса потребуется арматура, которая должна быть продольной оребрением.

Армопояс для газобетона с П-образными блоками

U-образные блоки укладываются следующим образом:

  • Укладка производится на верхний ряд кладки, который обрабатывается клеевой смесью.
  • Теплоизоляция размещается в самом П-образном блоке, это делается ближе к внешней стене;
  • Укладка арматуры и заливка бетона;

Армопояс из перегородок

  • Изначально на саму кладку укладываются перегородочные блоки, которые покрываются клеевой смесью;
  • Теплоизоляция размещена в наружных блоках
  • Укладка арматуры и заливка бетона.

Преимущество этого метода в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки

Известен способ изготовления съемной панельной деревянной опалубки, которая будет выполнять роль бронепояса. Такой способ применим при строительстве дома из газобетонных блоков, толщина которых составляет от 200 до 300 мм.

Опалубка изготавливается из досок или фанеры, которые крепятся с внешней стороны перемычками. Ширина такого бронепояса не должна превышать толщину стены.

Крепление происходит следующим образом: нижняя часть каркаса крепится к стене, это можно сделать при помощи саморезов, затем остальная часть соединяется поперечными стяжками.

Для предотвращения разрыва конструкции внутрь укладывается арматура, а уже потом заливается бетонный раствор.

Армопояс из перегородок и деревянной опалубки

Монтаж данной конструкции осуществляется по стандартной схеме монтажа армированного ремня, на верхний ряд кладки на клеевой основе.

Заливка армопояса бетоном

Армопояс можно заливать бетоном, когда он полностью установлен на место и в нем уложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундаментных работ.

Важно! Выполнять работы по заливке бетонного раствора необходимо единовременно. Если за один раз что-то мешает заливать, то устанавливаются деревянные перегородки и производится заливка в отсеках. При снятии перемычек остаются швы, которые необходимо обработать обильным количеством воды, а затем обработать бетоном.

При заливке бетона его уплотняют и удаляют пустоты, если таковые имеются. Их удаляют проколом и заливают строительным раствором.

Если бетонный раствор заливать в жаркую погоду, то его необходимо накрыть пленкой, которая предотвратит быстрое высыхание влаги и, как следствие, образование трещин. При хороших погодных условиях время полной готовности армопояса составляет 4 дня, после чего можно продолжать строительные работы.

Крепление армопояса к газобетону

Для начала заливки необходимо произвести геометрические расчеты всех характеристик.Определитесь с шириной и высотой, ширина, в свою очередь, соответствует ширине стены, а высота должна быть около 300 мм. Для того, чтобы приступить к заливке бетона, необходимо сделать опалубку из досок. Щит крепится саморезами к внутренней и внешней части стены.

В опалубку укладывается арматурный каркас, и только после этого заливается бетон. В растворе необходимо оставить желоб, который будет облицован утеплителем и улучшит теплопроводность, не допуская выхода теплого воздуха из помещения.

Во время строительства вам понадобится следующий инструмент:

  • Саморезы;
  • Бетономешалка;
  • Сортировочная машина;
  • Шпильки и болты;
  • Дистанционные танцоры;
  • Мастерок зубчатый;
  • Mallet;
  • Рулетка.

Со всеми инструментами работа выполняется быстро и качественно. Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс заливки бетона в опалубку

Этот процесс в глобальном строительстве происходит с использованием строительного шланга и бетономешалки.Но применять этот способ нельзя везде, так как бетон подается из рукава с большой высоты и может разрушить опалубку. В этом случае необходимо либо сделать прочную опалубку, либо загрузить ее вручную.

Важно! Сделать цемент можно самостоятельно, для этого нужно смешать следующие предметы: цемент, щебень и песок (пропорции 1-3-5) + вода.

Ну и самое главное заливать цемент надо за один раз. Если такой возможности нет, то необходимо установить перегородки, которые будут препятствовать прохождению бетона.Стыки заливаются водой и укладывается следующий отсек.

Свойства материала и особенности работы с ним

Этот материал обладает рядом положительных качеств, к которым можно отнести как стоимость, так и характеристики конструкции, а главное простоту работы с ним. По многим характеристикам газобетон превосходит кирпич. Единственное, что уступает газобетону, — это его прочность.

Именно по этой причине необходимо учитывать нюансы при строительстве из газобетона:

  1. У такого дома должен быть хороший фундамент.
  2. Гладкая поверхность для строительства.
  3. Для построек из газобетона требуется устройство армопояса, которое является обязательным.

Армопояс предназначен для пенобетона для предотвращения обрушения стен, которое может произойти под давлением кровли. Также такая конструкция упрощает монтаж мауэрлата. Сам материал — газобетон, крепежные детали он держит недостаточно прочно. При возведении зданий из газобетона необходимо придерживаться существующей технологии.

Для установки армопояса можно использовать два метода. В первом способе используется деревянная опалубка, во втором — дополнительные блоки. Если рассматривать оба случая, то однозначно можно сказать, что первый выполнить сложнее, второй проще, но дороже.

Технология и причины создания бронепояса над проемами

Часто при строительстве дома, где происходит переход первого этажа на второй, получается перекрытие, и оно нависает над открытым пространством (нет единой стены).Стены здания утеплены пенопластом и кирпичом, кирпич выполняет дизайнерскую функцию.

В такой конструкции необходимо возвести опоры перекрытия:

  1. Для этого в здании возводятся вертикальные столбы из кирпича. Каждый столб сложен из полутора кирпичей. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
  2. Каждая труба уходит в землю почти на метр и приваривается к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит им выдерживать большую нагрузку. Расстояние между столбами должно быть около двух метров.
  3. В дальнейшем на эти стойки опирается усиленный пояс. Они помогают конструкции быть прочнее и надежнее. Проседания не будет, и газобетон не будет деформироваться под воздействием внешнего давления, создаваемого как давлением со стороны крыши, так и окружающей среды.

    Устройство армированного пояса под мауэрлат обязательно для зданий, возводимых из пенобетона, газобетона и других подобных материалов.

    Армопояс — относительно недорогая конструкция, позволяющая предотвратить деформацию стен здания. Для его изготовления используют арматуру или арматурную сетку и бетон.

    Для чего нужен армопояс?

    Армопояс применяется в строительстве в различных конструкциях для усиления несущих стен.

    Как правило, армопояс используется для следующих целей:

    • Для предотвращения деформации стен конструкции при неравномерном проседании грунта, перепадах атмосферной температуры, смещениях грунта и т. Д.
    • Для конструкций , изготовленных из материалов, не устойчивых к деформациям изгиба (газобетон, пенобетон). При возведении из таких материалов бронепояс принимает на себя всю нагрузку деформации стен.
    • При строительстве дома из газобетона или пенобетона для устройства кровли также нужен бронепояс. В таких случаях армированный пояс служит для крепления балок, так как газобетон или пенобетон не выдерживают точечных нагрузок, анкеровка не рекомендуется.
    • Также применение бронепояса необходимо при строительстве двухэтажных домов для равномерного распределения нагрузки стен второго этажа на стены первого.

    Армопояс при изготовлении должен быть замкнут по кругу и не иметь разрывов по стенкам.

    Армопояс функции

    Использование бронепояса обязательно при возведении конструкций разного типа.

    В строительстве армопояс выполняет следующие функции:

    • Укрепление несущих стен , предотвращение их расхождения при различных деформациях.
    • Равномерно распределяет нагрузку крыш на стены здания.
    • Позволяет выровнять кладку , так как распределение жидкого бетона осуществляется в горизонтальной плоскости, образуя ровное покрытие.
    • Предотвращает точечные нагрузки на стены.
    • Предотвращает неравномерную усадку здания , которая приводит к образованию трещин.

    Армопояс можно использовать в различных количествах, как правило, используется не более четырех, в зависимости от конструкции здания.

    Для чего нужен мауэрлат?

    мауэрлат это опорное основание для структуры крыши фермы. Проще говоря, это фундамент крыши здания.

    Мауэрлат выполняет следующие основные функции при устройстве кровли здания:

    1. Снимает разрывную нагрузку на стены со стропил. … Разрывная нагрузка создается за счет веса конструкции крыши и количества снега. на нем зимой.
    2. Крепит крышу к стенам здания. , поскольку крыша является отдельной конструкцией здания от основного здания.Следовательно, крыша должна быть хорошо прикреплена к стенам, чтобы предотвратить ее смещение во время сильных порывов ветра.

    Мауэрлат изготавливается из того же материала, что и вся кровля (металл или дерево). При установке кровли не допускается разрыв мауэрлата, он должен быть сплошным вдоль стен по кругу.

    Размеры армопояса для мауэрлата

    При строительстве его ширина должна максимально соответствовать ширине стены. При этом размеры армопояса должны быть не менее 250 мм на 250 мм.

    Для устройства армопояса под мауэрлат существует несколько способов изготовления опалубки:

    • При строительстве стен из газобетона последний ряд кладут П-образными блоками марки Д 500, которые являются опалубкой для армопояса.
    • Если стены кладут кирпичом , то внешняя опалубка выполняется из полукирпичной кладки, а внутренняя — из досок.

    Конструируя бронепояс для мауэрлата, стоит помнить, что он должен быть сплошным по всему периметру наружных стен.Если конструкция крыши содержит сложную конструкцию, на навесных стенах следует также установить бронепояс.

    Армопояс строительство

    Армопояс имеет четыре основных типа конструкций различного назначения в строительстве:

    1. Подушка армопояс … Служит начальным фундаментом фундамента здания. Это подземный пояс, на котором крепятся фундаментные стены. Как правило, высота такого пояса составляет 30-50 см при ширине от 70 до 120 см.
      Прокладка бронепояса фундамента произведена под всеми несущими стенами. Для изготовления этого ремня рекомендуется использовать арматуру 14-16 мм, а для поперечной перевязки 10 мм. При одевании следует соблюдать шаг не более 200 мм.
    2. Подвал. Устанавливается между фундаментом и стенами для безопасного дома. Также рекомендуется монтировать цокольный бронепояс под всеми стенами возводимого здания, а не только под несущими.
      Арматура для такого ремня используется диаметром 12 мм с поперечным шагом 10 см. Как правило, высота такого пояса составляет 20–30 см, но для большей надежности рекомендуется делать 30–40 см.
    3. Межэтажный пояс. Он равномерно распределяет нагрузку, плиты и вес второго этажа на каркас первого этажа. Он выполнен с помощью каркаса из продольных прутьев диаметром 12 мм. Высота такого пояса должна быть не менее 40 см, что касается ширины, то она должна соответствовать ширине стены.
      Кровельный армопояс. Его делают для крепления мауэрлата, который служит основанием для крепления кровли.

    Все виды армопайи строятся следующим образом:

    Установка опалубки, укладка металлического каркаса. Для изготовления бронепояса первым делом необходимо установить опалубку.

    Опалубка выполняется из кирпича, досок или П-образных блоков, в зависимости от типа пояса:

    1. При строительстве здания из кирпича опалубка межэтажного и кровельного пояса выполняется кладкой кирпича, с одной стороны, и доски с другой.
    2. Если здание строится из газобетонных блоков, то опалубка для пояса кровли выполняется из блоков П-образной формы.
    3. Для изготовления опалубки для других типов лент используются деревянные доски. Для изготовления деревянной опалубки армопояса рекомендуется использовать доски толщиной не менее 3 см и закрепить их поперечно брусками сверху и снизу. Это предотвратит расширение опалубки в разные стороны от силы тяжести бетона, что приведет к деформации боковой стороны пояса.
    4. После демонтажа опалубки нижние поперечные балки остаются в бетоне; их необходимо обрезать заподлицо со стеной.
    5. После изготовления опалубки следует уложить металлический каркас, для которого используется арматура диаметром от 10 до 16 мм. При изготовлении каркаса рекомендуется приварить его перемычки. Каркас следует укладывать посередине между стенками опалубки, соблюдая зазор для беспрепятственной заливки бетоном.
    6. Установка закладных шпильки с резьбой. Для крепления мауэрлата к бронепоясу необходимо использовать стержни с резьбой диаметром 12 мм с большими шайбами ​​и гайками. Шпильки устанавливаются после установки опалубки и изготовления каркаса.
      Шпильки крепятся к каркасу армопояса на расстоянии одного метра друг от друга. Шпильки необходимо приобретать такой длины, чтобы они выступали на 30-40 мм над поверхностью монтируемого мауэрлата.
    7. Заливка армопояса бетоном. После проведения всех манипуляций с опалубкой и изготовления каркаса, следующим этапом будет заливка этой конструкции бетоном.Для изготовления бронепояса следует использовать бетон марки не ниже М 200. Бетон можно купить в готовом виде или сделать своими руками.

    Для изготовления бетона своими руками понадобятся следующие материалы:

    1. Марка цемента М400.
    2. Песок.
    3. Щебень.

    Бетонный раствор получают путем смешивания одной части цемента и трех частей песка и гравия в бетономешалке.

    После заливки армированного пояса бетоном следует пройти по его поверхности вибрирующей передней частью рубашки для удаления пузырьков воздуха в бетоне.При отсутствии вибрационной машины пузырьки воздуха удаляются обливанием бетона по всему периметру металлической планкой.

    Все работы по заливке армированного пояса бетоном следует выполнять единовременно. Заливку армопояса бетоном следует производить в теплую и не дождливую погоду.

    в армопояс. После заливки бетоном через 2 дня он приобретет необходимую прочность и опалубку можно будет снимать. Через 5-7 дней после снятия опалубки, когда бетон полностью высохнет, можно приступать к установке мауэрлата.

    Поверхность бруса, на которую будет строиться мауэрлат, необходимо покрыть антисептиком и антипиреном, чтобы предотвратить образование грибка и плесени.

    Мауэрлат устанавливается следующим образом:

    Стоит ли делать армопояс под мауэрлат из кирпича

    Армопояс под мауэрлат может быть кирпичным, но такая конструкция имеет ряд недостатков, таких как:

    • Неравномерное распределение нагрузки на стены.
    • на стеновые блоки.

  4. Сравнительно трудоемкий процесс изготовления армопояса.
  5. Низкая прочность по сравнению с неразъемной железобетонной лентой.
  6. Следовательно, кирпичный бронепояс под мауэрлат — неуместная трата финансов и времени на его строительство, так как он не несет в себе полезных качеств бронепояса.

    Использование усиленного пояса должно быть обязательным для регионов с повышенным снегопадом и сильным ветром.

  • Опалубка для армопояса
  • Создание арматурного каркаса
  • Заливка опалубки
  • Несколько советов

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмический пояс представляет собой неразъемную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.

Армопояс — это тот же фундамент, но он находится между этажами здания. Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

  • с неглубоким фундаментом;
  • при строительстве здания на склоне горы или холма;
  • , если поблизости есть реки или овраги;
  • при проседании грунта под зданием;
  • в зоне сейсмической активности.

Чаще всего армопояс заливают, когда на стену кладут последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает устойчивость конструкции к силе ветра, процессу усадки дома и сезонным колебаниям температуры.

Если нет необходимости строить армированный пояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков обязательно должна иметь армированный пояс.К стене из газосиликатного камня, на которую будут устанавливаться стропильные ноги, нельзя крепить балку. Поможет только усиленный пояс.

Для двухэтажного дома нужно будет залить 2 таких пояса. Первый армопояс заливается после того, как будут отделаны стены 1 этажа. Позже на него будут уложены плиты. плита перекрытия … После завершения кладки 2 этажа выполняется следующий армированный пояс. К нему будут прикреплены опоры для стропильной конструкции.

Опалубка для армопояса

Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для возведения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится к внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стены опалубки можно скрепить вязальной проволокой. Возможно изготовление перемычек для крепления через каждые м.Они не позволят доскам прогнуться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутков арматуры диаметром 8-12 мм. Они должны быть ребристыми. Бетонная масса крепче цепляется за такие стержни. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или связывается вязальной проволокой.В углах здания арматуру можно дополнительно усилить приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому для поднятия арматуры снизу кладут фрагменты кирпича. Если предполагается, что нагрузка достаточно велика, для армирования используется не лестница, а трехмерная конструкция из 4-х продольных арматурных стержней, соединенных в виде параллелепипеда. На концах и в середине они соединяются сваркой.Остальные точки подключения подключите правильно, так как сварка ослабляет металлическую конструкцию.

Вернуться к содержанию

Заливка опалубки

Перед заливкой верхнего бронепояса рекомендуется через каждые 80-100 см уложить в опалубку отрезки проволоки. С ее помощью она будет крепиться к поясу в будущей деревянной балке, на которую устанавливаются стропильные ноги. Для заливки используйте обычный строительный бетон из смеси песка, цемента и щебня.Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время суток нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон в процессе интенсивного высыхания не трескался, а влага не испарялась слишком быстро.Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели. Из забитых в блоки гвоздей или кусков проволоки рекомендуется делать своеобразного ёжика для лучшего сцепления бетона со стеной.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
