Точка росы и ее расчет – онлайн калькулятор

Точка росы – значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.

Конденсат – это продукт образованный в результате перехода жидкости из газообразного состояния в жидкое.

Конденсат на стекле

Точка росы зависит от:

  • Температуры;
  • Относительной влажности воздуха.

Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

Точка росы не может превышать температуру воздуха.

При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

Расчет точки росы

Рассчитать температуру выпадения конденсата можно по следующей формуле:

Тр = (b*f(T, Rh))/(a-ƒ(T, Rh))

ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

где:

  • Тр – температура точки росы, °С;
  • а (постоянная) = 17,27;
  • в (постоянная) = 237,7;
  • Т – температура воздуха, °С;
  • Rh – относительная влажность воздуха, %;
  • ln – натуральный логарифм.

Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

  • 0 °С < Т < 60 °С;
  • 0,01 < Rh < 1,00
  • 0 °С < Тр < 50 °С;

Приборы для расчета точки росы

Для определения температуры выпадения конденсата используются различные приборы:

  1. Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.
  2. Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
  3. Тепловизоры. Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

Таблица вычисления точки росы

Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

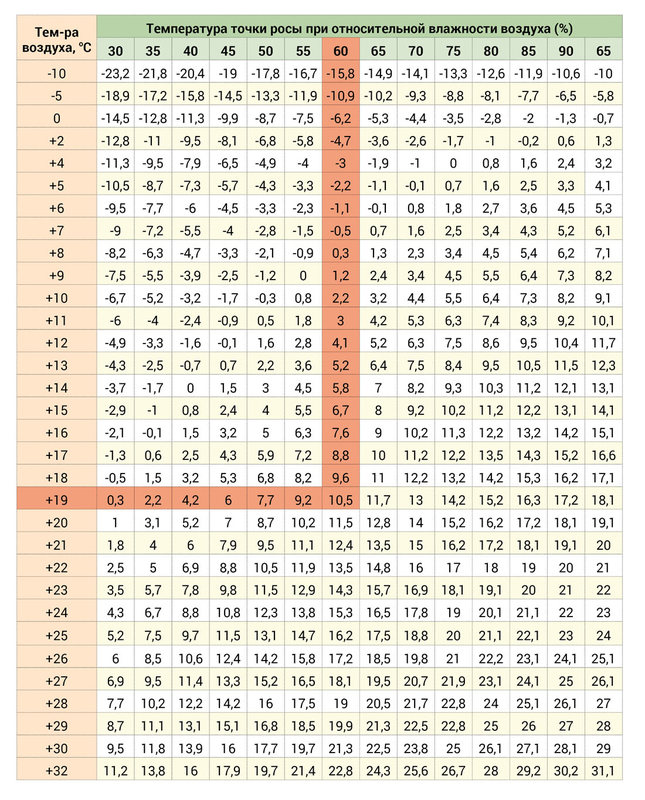

Точка росы – таблица вычисления

Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

Полная таблица

Калькулятор точки росы

Результат вычислений

Комфортные значения точки росы для человека










Точка росы, °CВосприятие человекомОтносительная влажность (при 32°С), %
более 26крайне высокое восприятие, смертельно опасно для больных астмой65 и выше
24-26крайне некомфортное состояние62
21-23очень влажно и некомфортно52-60
18-20неприятно воспринимается большинством людей44-52
16-17комфортно для большинства, но ощущается верхний предел влажности37-46
13-15комфортно38-41
10-12очень комфортно31-37
менее 10немного сухо для некоторых30

Точка росы в строительстве

Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

  • Толщина и материал стен;
  • Толщина, материал и место утепления;
  • Система вентиляции и отопления в помещении.

Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на окнах. Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

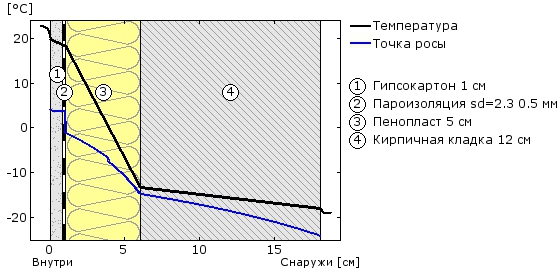

Как рассчитать точку росы при утеплении стен, смещение точки росы. Строительство каркасных домов с расчетом точки росы в Москве

Процесс строительства – сложный и многоэтапный процесс, где нужно учитывать каждую деталь. Одна из таких – это точка росы, которая играет большую роль при установке системы утепления построек. Зная ее значение, можно определить нормальную температуру конденсации пара.

Чтобы в доме было сухо и тепло, важно правильно рассчитать точку росы при утеплении стен, иначе они будут намокать, появится конденсат.



Проблема в том, что проявляется это не сразу, а через некоторое время, когда переделать все проблематично. В большинстве случаев приходится теплоизоляцию и облицовку дома выполнять заново. В данной статье я расскажу, как рассчитать точку росы при утеплении стен правильно.

Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.



Определение термина «точка росы» и ее роль в строительном процессе

Точка соприкосновения температуры и влажности внутри помещения и снаружи постройки – это точка росы. Важно, чтобы в помещении это показатель превышал наружный, иначе скопление влаги и конденсата не избежать.

Любые перегородки, выходящие наружу здания – это граница с внешней природной средой, где другая температура и влажность. В точке росы всегда будет скапливаться влага.



На ее месторасположение влияет:

  • Характерные особенности используемых материалов для строительства.
  • Качество и количество слоев утеплителя.

Точка росы в утеплителе может перемещаться, и это нужно учитывать. Чаще всего это происходит, когда снаружи резко холодает, а внутри температура остается неизменной.



Важно!

Чтобы защитить стены изнутри, точка росы должна всегда располагаться снаружи дома. Это препятствует образованию плесени, грибка и т.п.







Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Расчеты

При расчетах точки росы в стене с утеплителем я учитываю:

  • климат региона;
  • направление и мощность ветра;
  • толщину стен;
  • используемые стройматериалы для ее возведения.

Обычно я сам не высчитываю это значение, для этого есть специальная таблица готовых примерных значений. В своей работе я не использую интернет программы, они могут не все учесть, и выдадут ложное значение.

Для определения показателя по таблице, необходимо знать температуру и влажность в помещении. В поле их соединения и будет точка росы. Для определения данных показателей использую термометр, бесконтактный градусник и гигрометр. Далее проделываю следующие действия:

  • Отмеряю от пола 60 см, на этой высоте определяю температуру.
  • Так же измеряю влажность.
  • Соотношу числа в таблице, и определяю точку росы.
  • Затем беру бесконтактный градусник, и на высоте 60 см на любой поверхности помещения измеряю температуру.
  • Полученные значения сравниваю. Если есть отклонение более 4 градусов, значит, термоизоляция должна проводиться опытным специалистом.



Важно!

Если в таблице нет нужного промежутка чисел, берется средний показатель.



Как практически определить место конденсации

Место конденсации зависит от расположения утеплителя (внутри или снаружи).



В неутепленном доме

В таких постройках большая вероятность образования конденсата на стенах внутри помещения. Причиной тому отсутствие утепления, которое задерживает теплый воздух внутри, и не дает ему выветриться. Расположение точки росы в них зависит от погоды снаружи.

При незначительных колебаниях температуры, конденсат образуется на наружной стене, внутри помещения будет комфортно. При значительном похолодании, возможно смещение точки росы при утеплении стен внутрь. Это приводит к образованию конденсата и намоканию стен внутри помещения.



При наружном утеплении

Стены снаружи должны утепляться качественным, прочным материалом, чтобы избежать их намокания. Если все сделать правильно, то точка росы расположится внутри утеплителя.

В ином случае, либо при недостаточной толщине тепломатериала, будут увеличиваться теплопотери, восполнить которые сложно.





Важно!

При сильном морозе внутри стен начнет скапливаться конденсат, что приведет к намоканию.





При внутреннем утеплении

В процессе строительства я редко использую внутреннее утепление, т.к. точка росы располагается посредине между утеплителем и стеной. Это плохой вариант, если температура резко снизиться, а влажность – повысится, в месте стыка появится влага и конденсат.

В результате начнет разрушаться теплоизоляция и утепленная поверхность. Такой вариант возможен, если система отопления способна поддерживать нужный уровень температуры во всем доме.

Бывали случаи, когда теплоизоляция проводилась без учета погодных условий конкретного региона. Тут и точку росы определить сложно, и температура и влажность внутри стены постоянно колеблется. Устранить такие проблемы очень сложно, обычно для этого приходится повторно утеплять стены.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Где должна находиться точка росы

Расположение точки росы высчитано верно, если при похолодании она продолжает располагаться в утеплителе и не переходит на стену. Под похолоданием здесь понимается максимальное снижение температуры на несколько дней, недель, которое наступает периодически. В таком случае точка росы может сместиться в стену.

Если утеплитель выполнен из прочных материалов, то такие показатели нестрашны. Но, если он произведен из пористых материалов, типа минеральной ваты, появление точки росы в стене должно быть коротким. Иначе неизбежно намокание стены и скопление конденсата.

Чтобы этого избежать, я кладу в два раза больше утеплителя, и обязательно пароизоляцию, она выведет лишнюю влагу.



Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Что будет, если неверно выбрать точку?

Если воздух из теплого помещения попадает в более низкую температуру, то образуется конденсат. Именно он приводит к появлению влаги на стене, из-за чего образуется плесень, грибок и пр. Все это негативно сказывается на здоровье человека, он дышит выделениями от вредных микроорганизмов, что может стать причиной астмы и других заболеваний.

Это не единственное негативное последствие образования конденсата, намокшие стены со временем разрушаются. Поэтому очень важно правильно определить точку росы, а также:

  • Выбрать подходящий материал для строительства и термоизоляции.
  • Тип отопительной и вентиляционной системы.
  • Правильно подобрать технологию утепления.

Я предпочитаю монтировать теплоизоляцию снаружи постройки. Лучше выбрать пеноплекс, пенопласт или керамзит. Если выбор пал на минеральную вату, необходимо обеспечить надежную и прочную пароизоляцию и гидроизоляцию, которые не дадут влаге задерживаться в утеплителе.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Что делать, чтобы вывести точку росы из дома наружу?

Часто встречаются случаи, когда неправильно подсчитана точка росы, и со временем стены начинают сыреть, покрываться плесенью. В таком случае есть два решения проблемы:

  • Улучшить теплоизоляцию помещения, которая уменьшит влажность.
  • Уменьшить разницу показателей температуры покрытий, т.е. провести внешнюю теплоизоляцию.

В любом случае, необходимо поработать с теплоизоляцией. Существует два способа утепления стен:

Внутреннее:

  • точка росы между стеной и утеплителем приводит к образованию конденсата, в результате чего несущая стена промерзает и покрывается плесенью и грибком.

Внешнее:

  • в данном случае точка росы находится в утеплителе, в результате тепло лучше сохраняется, стена постоянно сухая и теплая. Обеспечивается надежная звукоизоляция.

Почему дополнительное утепление лучше проводить снаружи? Во-первых, это удобно, во-вторых – температура окружающей среды и утеплителя выровняется. Кривая снижения температуры станет медленно снижаться, и точка росы сдвинется к краю теплоизоляции.

Чем толще покрытие, тем больше вероятность смещения точки за пределы стенки дома. Таким образом, утепление снаружи делает дома долговечными и снижает расходы по теплоснабжению.

Правильное определение точки росы способно продлить срок эксплуатации постройки.

Правильное определение точки росы способно продлить срок эксплуатации постройки. Даже при незначительных ухудшениях погодных условий можно избежать увлажнения стены. Если со временем в доме появился конденсат, стены стали намокать, появилась плесень, значит, необходимо установить дополнительный слой теплоизоляции, который выведет точку росы наружу.

Если улучшить теплоизоляцию невозможно, следует воспользоваться дополнительным обогревом помещения изнутри. Это поможет сместить точку конденсации наружу.



Планируете строительство каркасного дома? Звоните +7(495)241-00-59



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Как определить точку росы и что это такое: определение, расчет и устранение

Большинство из нас наверняка слышали про такое понятие, как точка росы. В этой статье мы рассмотрим что это такое и почему данный физический фактор обязательно следует учитывать при проведении работ по теплоизоляции дома. Точка росы — это расстояние от земли, где воздух, охлажденный до определенной температуры, образует росу. Этот показатель зависит от нескольких факторов. Ключевым является давление воздуха внутри строения и на улице.

Далеко не всегда удаётся просто определить этот показатель. Но заметим, что каждый владелец строения должен обязательно определить, какая в помещениях его дома точка росы, поскольку она оказывает влияние на комфорт при проживании.

Если в помещении точка росы завышена, в этом случае основные строительные материалы – бетон, металл и дерево – не обеспечат нужного эффекта при возведении дома, и срок их службы будет непродолжительным. Здесь понадобится либо высокий цоколь, либо дополнительная защита от влаги.

Если во внутренних помещениях строения выполняется настил полов из полимерных материалов, то попадание в структуру материала конденсата во время эксплуатации напольного покрытия может привести к возникновению таких дефектов:

  • вздутие;
  • отслоение;
  • шагрень.

Чисто визуальным способом невозможно определить этот показатель в помещении. Для этого необходимо использовать специальный прибор под названием бесконтактный термометр. Кроме него следует пользоваться таблицей, в которой в специальной главе описано, как определить этот параметр в стенах сооружения и произвести его правильный расчет.

Что такое точка росы в строительстве?

Под этим термином следует понимать показатель, который определяет уровень влажности в воздухе. То есть, можно говорить о том, что чем выше уровень влажности в помещении, тем выше точка росы. Однако при определении этого показателя необходимо принимать во внимание еще два важных критерия:

  • изменяемые показатели давления;
  • температура наружного воздуха.

О том, что измеряется показатель точки росы в градусах, знают далеко не все. В итоге получается, что точка росы — температура воздуха определенной величины, при которой он сам насыщается влажными парами. Однако необходимо принимать во внимание тот факт, что сама точка не может быть выше температуры воздуха.

Необходимо вспомнить, как возникает конденсат: он образуется при соприкосновении теплого воздуха с холодной поверхностью. Чтобы всем было понятно, как этот показатель работает в реальных условиях, будет правильным рассмотреть возникновение такого явления, как туман. Для его появления необходимо, чтобы температура наружного воздуха и температура точки росы совпадали между собой. Говоря другими словами, принимая во внимание эти показатели, можно точно определить уровень влажности на улице и в помещении.

Какие факторы оказывают влияние на точку росы?

На такой показатель, как точка росы влияние оказывают несколько факторов:

  • Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге.
  • Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:

  • Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.
  • Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое. Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.
  • Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены. Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы. Однако это приведёт к большим затратам для владельцев строения.

Определение точки росы и выполнение расчета

Человек, проживающий в доме, в котором во внутренних помещениях преобладает повышенная влажность, сталкивается с большими проблемами. Наличие конденсата приводит к появлению сложностей со здоровьем. Высок риск заболеть таким заболеванием, как астма. К тому же конденсат негативно сказывается на конструкциях здания, сокращая срок их службы.

Если уровень влажности внутри помещений дома высок, то на стенах и потолке образуется плесень, от которой трудно избавиться. В таких случаях приходится принимать кардинальные меры — проводить замену стены и потолочной поверхности. Только так можно избавиться от вредных микроорганизмов.

Чтобы избежать этих неприятных моментов, необходимо заранее рассчитать точку росы. Таким образом, можно узнать, имеет ли смысл выполнять в отдельно взятом здании ремонтные работы, утеплять стены.

Стоит сказать, что каждое здание имеет свою индивидуальную точку росы. А это означает, что работа по её расчету будет проводиться с определенными отличиями.

Перед тем как приступать к выполнению расчета этого параметра, во внимание необходимо принимать следующие факторы:

  • климатические условия в конкретном регионе;
  • толщина стен здания;
  • материал, из которого они изготовлены;
  • наличие сильных ветров.

Во время строительства застройщик должен проследить, чтобы в используемых при возведении материалах не повысилась влажность и не образовалась точка росы. Правильно произвести измерение точки росы может только специалист. Если в помещениях дома точка росы будет высокая, то специалист сделает вывод, что утепление строения было выполнено неверно.

Такой ответ можно считать отчасти правильным, поскольку при правильном утеплении происходит перемещение точки росы, в результате этот показатель изменяется. Кроме того, выполненные по технологии ремонтные работы влияют на появление конденсата на стенах.

Инструкция по определению точки росы по таблице

Для того чтобы правильно рассчитать точку росы необходимо иметь кроме таблицы еще и специальный инвентарь.

Инструменты для определения

Чтобы правильно определить точку росы, во время работ потребуются следующие инструменты:

  • термометр;
  • гигрометр;
  • бесконтактный термометр.

Этапы выполнения расчета

В помещении, в котором проводится измерение точки росы, необходимо от напольной поверхности отмерить 60 см и расположить на этой высоте градусник. Его можно положить на поверхность стола. С помощью термометра далее необходимо измерить температуру воздуха. Потом следует воспользоваться гигрометром и измерить влажность в помещении. Ориентируясь на значения в таблице, можно определить точку росы.

После этого остается узнать, возможно ли проведение работ в таком помещении. Например, владелец планирует утеплить помещение или устроить в нем полимерные полы. Чтобы узнать, есть ли смысл в проведении таких работ, прибегают к использованию специального бесконтактного термометра. Для этого снова от пола отмеряют расстояние 60 см, после чего измеряют температуру поверхности. Если у вас нет бесконтактного термометра, то в этом случае необходимо взять обычный градусник и обернуть тканью. По прошествии 15 минут необходимо снять показания.

На завершающем этапе необходимо сравнить два результата. Если температура поверхности от определенной точки росы отличается на 4 градуса, это говорит о том, что в помещении преобладает повышенная влажность и имеет место высокая точка росы. В этом случае работы по утеплению сооружений должны проводиться под контролем специалиста. Перед их началом должны быть произведены расчеты толщины материала, которая будет оптимальной для качественного утепления.

Как решить проблему с появившейся точкой росы?

На стенах здания есть несколько возможных мест, где может появиться точка росы:

  • У наружной поверхности стены. Здесь вероятность появления этого параметра минимальная. Сухой, как правило, остается внутренняя стена.
  • Ближе к внутренней поверхности стены. Здесь высок риск появления конденсата в ситуации, когда на улице наступает резкое похолодание.
  • На внутренней стене здания. Точка росы появляется здесь в редких случаях. Если она возникнет, то никакие предпринятые вами меры не помогут избавиться от неё. Остается только смириться, что стены будут немного увлажненными в течение зимы.

В таких случаях для решения проблемы, можно добавить пароизоляцию на поверхность стены. Это обеспечит удержание водяного пара, и он не будет проходить сквозь стены внутрь помещения. А это исключит возникновение точки росы на поверхности стены и потолочной поверхности.

Заключение

Точка росы — важный показатель, на который многие застройщики не обращают внимания во время строительства. А именно от него зависит срок службы конструкций строения. Если этот параметр не учитывается, то стены в процессе эксплуатации будет влажными, что может привести к развитию процессов гниения конструкции. На стенах образуется плесень, а это может негативно отразиться на здоровье человека.

Когда проводится утепление стен, то этот параметр должен приниматься во внимание. Только в этом случае можно провести качественную теплоизоляцию конструкций. Для определения этого параметра, если владелец строения не имеет опыта в этом деле, лучше привлекать квалифицированного специалиста. Он сможет не только правильно рассчитать этот параметр в здании, но и дать рекомендации, которые помогут вам качественно выполнить ремонтные работы и избежать повышенной влажности в помещениях дома.

Оцените статью: Поделитесь с друзьями!

Точка росы: калькулятор для расчета утепления

Одно из важнейших понятий в строительстве – точка росы. На этапе утепления стен это позволяет правильно подобрать вид и толщину теплоизоляционного материала, сформировать оптимальный микроклимат внутри строения. Определить точку росы можно несколькими способами. Однако нужно также знать, что делать с полученным результатом.

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

  • Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
  • Ее значение не может быть выше температуры воздуха.
  • Конденсат всегда появляется на холодных поверхностях. Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов.

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

  • материал стены;
  • количество ее слоев и их толщина;
  • температура снаружи и внутри дома;
  • влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев. Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома.

Расчет точки росы в стене, определение точки росы в строительстве

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности – стирки, уборки, приготовления пищи и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно. Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в себя максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана – мелких капелек воды, находящихся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, чья температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при различной температуре может вместить разное количество пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

В этот момент и начинается выпадение конденсата на поверхности, возникает так называемая точка росы. Именно это явление можно наблюдать летом на траве. Утром земля и трава еще холодные, а солнце быстро прогревает воздух, влажность его около земли быстро достигает 100% и выпадает роса. Примечательно, что процесс конденсации сопровождается выделением тепловой энергии, что была затрачена ранее на парообразование. Оттого роса быстро сходит.

Получается, что температура точки росы – величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике эти величины определяются с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и влажности воздуха, можно предположить, при какой температуре поверхности возникнет точка росы по таблицам, о чем речь пойдет далее.

Для справки. Чтобы определить влажность наружного воздуха, сейчас вовсе не обязательно проводить какие-то измерения, достаточно взглянуть на метеопрогноз в интернете. Там указывается и относительная влажность.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до +20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до + 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

  • температура воздуха;
  • относительная влажность воздуха;
  • температура в толще стены;
  • паропроницаемость материала ограждения.

Примечание. Для измерения этих показателей в толще эксплуатируемых стен не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему так важно устроить хорошую вентиляцию в жилых помещениях, она удаляет не только вредные вещества, но и лишнюю влагу. Стена мокнет лишь в одном случае: когда конденсация происходит постоянно и в течение длительного времени, а влаге деться некуда. В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Пример такой конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на внутренней поверхности образуется вода.

Внутреннее утепление осуществимо при таких условиях:

  • стена достаточно сухая и относительно теплая;
  • утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
  • в доме должна хорошо действовать вентиляция.

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно, можно лишь определить зону конденсации. А это дает возможность принять меры по удалению влаги, а иногда и вовсе предотвратить ее появление с помощью паронепроницаемых утеплителей.

Расчет точки росы: факторы влияния, порядок определения

Точкой росы называют охлаждённый воздух до определённой температуры, в состоянии которого пар начинает конденсировать и переходить в росу. В целом этот параметр зависит от давления воздуха в помещении и на улице. Определить значение не всегда легко, но сделать это необходимо обязательно, так как это один из самых важных факторов при строительстве и для комфортной жизни, и существования человека в помещении.

При завышенной точке росы бетон, металл, дерево и многие другие строительные материалы не дадут нужного эффекта при строительстве или ремонте дома и не прослужат долго. Во время настилания полимерных полов при попадании конденсата на поверхность материала в будущем возможно возникновение таких дефектов как: вздутие пола, шагрень, отслоение покрытия и многое другое. Визуально определить параметр в помещении невозможно, для этого необходимо использовать бесконтактный термометр и таблицу.

Какие факторы влияют

  • толщина стены в помещении и то, какие материалы использовались для утепления;
  • температура, в разных частях мира она разная и температурный коэффициент севера от юга сильно отличается;
  • влажность, если воздушное пространство содержит влагу, точка росы будет больше.

Чтобы яснее понимать, что это такое, и как на значение могут повлиять те или иные факторы рассмотрим наглядный пример:

  1. Неутеплённая стена в помещении. Точка росы будет сдвигаться в зависимости от того, какие погодные условия вне помещения. В случае стабильной погоды без резких колебаний точка росы расположится ближе к наружной стене, в сторону улицы. Вредных показателей в этом случае для самого помещения нет. Если же наступит резкое похолодание, точка росы медленно переместится ближе к внутренней части стены — это может привести к насыщению комнаты конденсатом и медленному намоканию поверхности стен.
  2. Утеплённая снаружи стена. Точка росы имеет положение внутри стен (утеплителя). Во время выбора материала для утепления следует рассчитывать на этот фактор и правильно рассчитать толщину выбираемого материала.
  3. Утеплённая изнутри стена. Точка росы находится между центром стены и утеплителем. Это не лучший вариант, если погодные условия слишком влажные, так как при резком похолодании в этом случае точка росы резко сдвинется на стык между утеплителем и стеной, а это в свою очередь может привести к губительным последствиям для самой стены дома. Утеплять стену изнутри при влажном климате возможно, если в доме присутствует хорошая система отопления, которая способна поддерживать равномерную температуру в каждой комнате.

В случае если ремонт дома сделан без учёта погодных условий, устранить возникшие проблемы будет практически невозможно, единственный выход заново начинать работы и убирать всё сделанное, что влечёт за собой большие траты денег.

О комфортной температуре в квартире можно прочитать здесь: https://teplo.guru/normy/temperatura-v-kvartire.html

Как правильно определить и вычислить (таблица и формула)

На точку росы могут влиять температура и влажность

Жить человеку в комфорте с повышенной влажностью довольно трудно. Конденсат вызывает проблемы как для здоровья (есть вероятность заболеть астмой), так и для самого дома, особенно для его стен. Потолок и стены от повышенной влажности могут покрыться вредной для человека и трудно выводимой плесенью, в редких случаях приходится полностью менять стены и потолок, чтобы убить все присутствующие вредные микроорганизмы.

Для того чтобы этого не случилось, следует произвести расчёт и узнать, стоит ли в том или ином здании затевать ремонт, утеплять стены или вообще строить жильё на этом месте. Важно знать, что для каждого строения точка росы индивидуально, а значит, и её расчёт будет проводиться с небольшими отличиями.

Во внимание, перед тем как приступить к расчету, следует взять такие факторы как: климатические условия в том, или ином регионе, толщина стен и материал из которого они сделаны, и даже наличие сильных ветров. Малую, допустимую влажность содержат абсолютно все материалы, человеку следует проследить, чтобы эта влажность не повысилась и не образовалась точка росы. При вызове специалиста для измерения значения в случае повышенной влажности, вам, скорее всего, будет дан ответ, что теплоизоляция дома сделана неправильно, не подходит толщина материала или допустили ошибку при монтаже. В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме в большей степени влияет на изменение точки росы и появление конденсата на стенах.

Статья, посвящённая рекуператорам воздуха, находится здесь: https://teplo.guru/eko/rekuperator-vozduha.html

Таблица: показатели для определения точки росы

Точка росы VS в CO при относительной влажности воздуха в %
30%35%40%45%50%55%60%65%70%75%80%85%90%95%
3010,512,914,916,818,42021,422,723,925,126,227,228,229,1
299,7121415,917,51920,421,72324,125,226,227,228,1
288,811,113,11516,618,119,520,82223,224,225,226,227,1
27810,212,214,115,717,218,619,921,122,223,324,325,226,1
267,19,411,413,214,816,317,618,920,121,222,323,324,225,1
256,28,510,512,213,915,316,71819,120,321,322,323,224,1
245,47,69,611,312,914,415,81718,219,320,321,322,323,1
234,56,78,710,41213,514,816,117,218,319,420,321,322,2
223,65,97,89,511,112,513,915,116,317,418,419,420,321,1
212,856,98,610,211,612,914,215,316,417,418,419,320,2
201,94,167,79,310,71213,214,415,416,417,418,319,2
1913,25,16,88,39,811,112,313,414,515,316,417,318,2
180,22,34,25,97,48,810,111,312,513,514,515,416,317,2
170,61,43,356,57,99,210,411,512,513,514,515,316,2
161,40,52,44,15,678,29,410,511,612,613,514,415,2
152,20,31,53,24,76,17,38,59,610,611,612,513,414,2
142,910,62,33,75,16,47,58,69,610,611,512,413,2
133,71,90,11,32,84,25,56,67,78,79,610,511,412,2
124,52,810,41,93,24,55,76,77,78,79,610,411,2
115,23,41,80,412,33,54,75,86,77,78,69,410,2
1064,22,61,20,11,42,63,74,85,86,77,68,49,2
Для промежуточных показателей не указанных в таблице определяется средняя величина

График

Благодаря графику можно определить оптимальные показатели

Как рассчитать: необходимые инструменты и последовательность действий

  • термометр;
  • гигрометр;
  • бесконтактный термометр (можно заменить обычным).
  1. В помещении, котором необходимо измерить точку росы отмерьте примерно 60 см от пола, но не более. Измерьте на этой высоте, положив градусник, к примеру, на стол температуру воздуха при помощи термометра.
  2. Затем в этом же месте при помощи гигрометра измерьте влажность в помещении.
  3. В таблице выше найдите своё значение и тем самым определите параметры.

    С помощью термометра и гигрометра нужно измерить температуру воздуха и влажность

  4. Теперь следует узнать, можно ли в помещении с такой относительной влажностью проводить строительные работы, к примеру: утеплять стены или стелить полимерные полы. Для этого при помощи специального бесконтактного термометра измерьте в этом же месте на расстоянии 60 см от пола температуру поверхности. Если же такого прибора нет, обверните обычный градусник тонкой тряпкой и через 15 минут снимите с него показания.
  5. На последнем этапе сравните 2 температуры. Если температура поверхности отличается от параметра более чем на 4 градуса, в доме повышенная влажность и присутствует точка росы, в этом случае утепление стен должно проводиться под контролем специалиста с расчётами правильной толщины материала которым будет проводиться утепление.

Формула для расчёта в каркасной, кирпичной, многослойной стенах с утеплителем

Для расчёта точки росы с утеплителем используются формулы:

где:

  • h2, h3 — толщина стены и теплоизолятора;
  • λ1, λ2 — теплопроводность стены и теплоизолятора;
  • N — отношение тепловых сопротивлений.

где:

t1, t2 — температура внутренней и внешней сторон стены;
T1 — перепад температур в стене.

Расчёт:

Используя полученные показатели, составить график с диапазоном температур T1, размещённым в стене и оставшимися °C на утеплитель. В нужном месте отметить точку росы.

Узнать, какая температура горячей воды является оптимальной в квартире, можно узнать здесь: https://teplo.guru/normy/normativ-temperatury-goryachei-vody. html

Что делать, если значение определено неправильно?

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

  • Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
  • Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
  • В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Видео: почему на стенах появляется конденсат и плесень

Важно правильно определить точку росу на этапе строительства. Это поможет грамотно утеплить стену и в дальнейшем избежать появления конденсата и плесени в доме.

Оцените статью: Поделитесь с друзьями!

Как рассчитать точку росы и что это такое: tvin270584 — LiveJournal

Большинство из нас наверняка слышали про такое понятие, как точка росы. В этой статье мастер сантехник расскажет что это такое и почему данный физический фактор обязательно следует учитывать при проведении работ по теплоизоляции дома.

Что такое точка росы в строительстве

Точка росы — это расстояние от земли, где воздух, охлажденный до определенной температуры, образует росу. Этот показатель зависит от нескольких факторов.

Ключевым является давление воздуха внутри строения и на улице. Далеко не всегда удаётся просто определить этот показатель. Но заметим, что каждый владелец строения должен обязательно определить, какая в помещениях его дома точка росы, поскольку она оказывает влияние на комфорт при проживании.

Если в помещении точка росы завышена, в этом случае основные строительные материалы – бетон, металл и дерево – не обеспечат нужного эффекта при возведении дома, и срок их службы будет непродолжительным. Здесь понадобится либо высокий цоколь, либо дополнительная защита от влаги.

Если во внутренних помещениях строения выполняется настил полов из полимерных материалов, то попадание в структуру материала конденсата во время эксплуатации напольного покрытия может привести к возникновению таких дефектов:

  • Вздутие;
  • Отслоение;
  • Шагрень.

Чисто визуальным способом невозможно определить этот показатель в помещении. Для этого необходимо использовать специальный прибор под названием бесконтактный термометр. Кроме него следует пользоваться таблицей, в которой в специальной главе описано, как определить этот параметр в стенах сооружения и произвести его правильный расчет.

Под этим термином следует понимать показатель, который определяет уровень влажности в воздухе. То есть, можно говорить о том, что чем выше уровень влажности в помещении, тем выше точка росы. Однако при определении этого показателя необходимо принимать во внимание еще два важных критерия:

  • Изменяемые показатели давления;
  • Температура наружного воздуха.

О том, что измеряется показатель точки росы в градусах, знают далеко не все. В итоге получается, что точка росы — температура воздуха определенной величины, при которой он сам насыщается влажными парами. Однако необходимо принимать во внимание тот факт, что сама точка не может быть выше температуры воздуха.

Необходимо вспомнить, как возникает конденсат: он образуется при соприкосновении теплого воздуха с холодной поверхностью. Чтобы всем было понятно, как этот показатель работает в реальных условиях, будет правильным рассмотреть возникновение такого явления, как туман. Для его появления необходимо, чтобы температура наружного воздуха и температура точки росы совпадали между собой. Говоря другими словами, принимая во внимание эти показатели, можно точно определить уровень влажности на улице и в помещении.

Какие факторы оказывают влияние на точку росы

На такой показатель, как точка росы влияние оказывают несколько факторов:

  • Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге;
  • Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:

  • Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.
  • Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое. Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.
  • Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены. Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы. Однако это приведёт к большим затратам для владельцев строения.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

  • По формуле;
  • По таблице;
  • С помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t — комнатная температура oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.

Таблица 1. Определения точки росы

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

Видео

В сюжете — Как работать с онлайн-калькулятором для расчета точки росы в стене

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Обратите внимание! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона

Таблица 2. Зависимость толщины материала стены от теплопроводности

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Источник
https://santekhnik-moskva.blogspot.com/2019/10/Kak-opredelit-tochku-rosy.html

Калькулятор точки росы

Калькулятор рассчитывает температуру, до которой воздух должен быть охлажден, чтобы он стал насыщенным водяным паром и образовал росу.

Укажите любых двух из трех нижеприведенных переменных для расчета третьей.

Калькулятор охлаждения связанного ветра | Калькулятор теплового индекса

Что такое влажность?

Влажность определяется как количество водяного пара (газообразная фаза воды) в воздухе. Это индикатор наличия росы, мороза, тумана и осадков.Максимальное количество водяного пара, которое может удерживать воздух, зависит от температуры; чем выше температура, тем большее количество водяного пара он может удержать, прежде чем достигнет насыщения.

Влажность часто называют абсолютной влажностью и относительной влажностью, как в этом калькуляторе. Значение абсолютной влажности возвращается как часть результатов расчета, но именно относительная влажность широко используется в повседневной жизни и используется как часть расчета температуры точки росы.

Абсолютная влажность — это измерение содержания воды в воздухе, обычно в граммах на кубический метр. Он рассчитывается путем деления общей массы водяного пара на объем воздуха. Учитывая такое же количество водяного пара в воздухе, абсолютная влажность не меняется с температурой при фиксированном объеме. Если объем не является фиксированным, как в атмосфере, абсолютная влажность изменяется в ответ на изменения объема, вызванные колебаниями температуры и давления.

Относительная влажность сравнивает текущее отношение абсолютной влажности к максимальной влажности для данной температуры и выражает это значение в процентах. Чем выше процент, тем выше влажность. На него влияют как температура, так и давление. При таком же количестве водяного пара в прохладном воздухе будет более высокая относительная влажность, чем в более теплом.

Относительная влажность — широко используемый показатель в сводках погоды и прогнозах погоды и является хорошим индикатором осадков, росы, мороза, тумана и видимой температуры.Кажущаяся температура — это температура, воспринимаемая людьми. Летом, чем выше относительная влажность, тем выше кажущаяся температура. Это результат более высокой влажности, что снижает скорость испарения пота, что увеличивает воспринимаемую температуру.

Относительная влажность 100% указывает на то, что воздух насыщен, а это означает, что при текущих условиях водяной пар в воздухе не может увеличиваться дальше в нормальных условиях. Относительная влажность 100% также является точкой, при которой может образовываться роса.

Что такое точка росы?

Точка росы определяется как температура, при которой данный объем воздуха при определенном атмосферном давлении насыщается водяным паром, вызывая конденсацию и образование росы. Роса — это конденсированная вода, которую человек часто видит рано утром на цветах и ​​траве. Точка росы варьируется в зависимости от количества водяного пара, присутствующего в воздухе, при этом более влажный воздух приводит к более высокой точке росы, чем сухой воздух. Кроме того, чем выше относительная влажность, тем ближе точка росы к текущей температуре воздуха, а относительная влажность 100% означает, что точка росы эквивалентна текущей температуре.В случаях, когда точка росы ниже точки замерзания (0 ° C или 32 ° F), водяной пар превращается непосредственно в иней, а не в росу.

В то время как восприятие различается у разных людей, и люди на определенном уровне могут адаптироваться к более высоким точкам росы, более высокие точки росы обычно вызывают дискомфорт, потому что влажность препятствует правильному испарению пота, затрудняя охлаждение тела человека. И наоборот, более низкие точки росы также могут быть неудобными, вызывая раздражение и растрескивание кожи, а также высушивая дыхательные пути человека.Управление по охране труда и здоровья США рекомендует поддерживать температуру воздуха в помещении в пределах 68–76 ° F при относительной влажности 20–60%.

Точка росы также учитывается в авиации общего назначения для расчета вероятности таких потенциальных проблем, как обледенение карбюратора или туман. В некоторых случаях устройства, известные как измерители точки росы, используются для измерения точки росы в широком диапазоне температур. Эти устройства состоят из полированного металлического зеркала, которое охлаждается при прохождении через него воздуха.Температура, при которой на зеркале образуется роса, и есть точка росы.

Калькулятор точки росы

| Хорошие калькуляторы

Вы можете использовать этот калькулятор точки росы для определения температуры точки росы (T dew ) в соответствии с температурой воздуха (T) и относительной влажностью (RH).

Вы можете рассчитать точку росы за три простых шага:

  1. Выберите единицы измерения температуры: Фаренгейт (° F), Цельсий (° C) или Кельвин (K).
  2. Введите данные об относительной влажности и температуре воздуха.
  3. Щелкните ссылку «Рассчитать», чтобы определить точку росы.

Что такое точка росы?

Температура, до которой необходимо охладить воздух, прежде чем он достигнет насыщения, называется температурой точки росы. Когда воздух достигает точки росы, окружающий водяной пар конденсируется, образуя туман или росу.

Существует тесная взаимосвязь между точкой росы и относительной влажностью (RH), последняя из которых является отношением давления водяного пара в воздушном пакете к давлению насыщения водяного пара в том же самом участке при определенной температуре.Относительная влажность выражается в процентах.

Когда температура воздуха (T) и точка росы совпадают, относительная влажность составляет 100 процентов. Дальнейшее понижение температуры приведет к образованию конденсата и жидкой воды.

Определение точки росы часто считается более точным методом измерения комфорта и влажности воздуха, чем относительная влажность, поскольку это абсолютное измерение, а относительная влажность — нет.

Уравнение, которое часто используется для определения точки росы в соответствии с T и RH, выглядит следующим образом:

T роса = (237.3 × [ln (RH / 100) + ((17,27 × T) / (237,3 + T))]) / (17,27 — [ln (RH / 100) + ((17,27 × T) / (237,3 + T)) ])

Где:

T роса = температура точки росы в градусах Цельсия (° C), T = температура воздуха в градусах Цельсия (° C), RH = относительная влажность (%), ln = натуральный логарифм.

Пример расчета точки росы

Допустим, у нас температура воздуха 20 ° C (68 ° F) и относительная влажность 70%.Мы можем рассчитать температуру точки росы следующим образом:

T роса = (237,3 × [ln (70/100) + ((17,27 × 20) / (237,3 + 20))]) / (17,27 — [ln (70/100) + ((17,27 × 20) / (237,3 + 20))])

T роса ≈ 14,36 ° C или 57,2 ° F.

Вы также можете попробовать наш калькулятор охлаждения ветром и / или калькулятор теплового индекса

Что такое точка росы? Это измеряется или рассчитывается? Ответы на вопросы читателей (видео)

КЛИВЛЕНД, Огайо — Вы когда-нибудь слышали слово «точка росы» и не понимали, что это такое и откуда оно взялось? Метеоролог Келли Рирдон отвечает на вопрос сегодняшнего читателя: что такое точка росы и измеряется ли она или рассчитывается, и если измеряется, какое устройство это делает?

Определение

Согласно данным Национальной метеорологической службы, точка росы — это температура, до которой воздух должен быть охлажден для достижения насыщения.Чем выше точка росы, тем больше влаги в воздухе.

Температура точки росы — отличный показатель того, насколько комфортно вы будете себя чувствовать на улице. Чем выше точка росы, тем труднее испаряться поту на коже, и тем горячее и неприятнее он будет на ощупь.

Температура точки росы ниже 50 градусов считается сухой, 50-68 градусов — комфортной, 69-76 градусов — неудобной, а температура выше 77 градусов — крайне неудобной.

Измерено или рассчитано?

Теперь это измеряется или рассчитывается? Это может быть и то, и другое! Точку росы можно как измерить с помощью гигрометра, так и рассчитать по значению относительной влажности.

Как это измерить?

Точку росы можно непосредственно измерить с помощью гигрометра точки росы. Это немного сложно, поэтому давайте разберемся с этим. В гигрометре точки росы есть несколько различных компонентов: камера с зеркалом, световой луч и световой датчик. Когда воздух в камере охлаждается до точки росы, на зеркале образуется роса.

Роса, представляющая собой совокупность очень крошечных капелек воды, блокирует часть падающего света.Детектор света может определить это блокирование света, указывая на то, что воздух достиг точки росы. Итак, как только на зеркале образуется роса и свет блокируется, это температура точки росы воздуха.

Гигрометры точки росы размером с небольшой ноутбук, и вы можете купить их в Интернете. Многие энтузиасты погоды, офисы Национальной метеорологической службы и аэропорты используют их для прогнозирования точки росы.

Однако в большинстве случаев проще рассчитать его по значению относительной влажности.

Базовое визуальное представление гигрометра точки росы.

Как рассчитать?

Психрометр строп.

Точку росы можно рассчитать, используя температуру воздуха и значение относительной влажности, которые измеряются с помощью так называемого психрометра.

Психрометр — это металлический стержень длиной около 6 дюймов, к которому сверху прикреплен термометр. Чтобы получить измерение, вы держите основание и поворачиваете кусок термометра — черную часть изображения выше.

Стропный психрометр измеряет относительную влажность путем измерения двух температур: фактической температуры воздуха (по сухому термометру) и так называемой температуры по влажному термометру.

Температура по влажному термометру — это температура воздуха, если бы он был охлажден до насыщения путем испарения — аналогично точке росы.

Если бы у вас был контейнер с воздухом, температура по смоченному термометру была бы температурой воздуха, если бы из него испарился весь водяной пар. Испарение — это процесс охлаждения, поэтому вы всегда чувствуете холод, выходя из душа или бассейна; вода испаряется с вашей кожи!

Смоченный термометр психрометра окружен влажной губкой, и когда вы поворачиваете ее вокруг механизма, вода испаряется, охлаждая термометр до температуры, показанной по влажному термометру.

Чем быстрее испаряется вода в полотенце или губке, тем ниже температура по влажному термометру и тем суше воздух.

Вы можете использовать температуру по сухому и влажному термометру, чтобы определить влажность, и на основании этого можно рассчитать точку росы. В таблице ниже приведен список значений, показывающих соотношение между влажностью и температурой по сухому и влажному термометру.

Взаимосвязь между температурой по сухому и влажному термометру и относительной влажностью.

После того, как вы найдете значение относительной влажности из этой таблицы, вы сможете найти соответствующую температуру точки росы, если у вас есть фактическая температура воздуха.

Взаимосвязь между точкой росы, температурой воздуха и относительной влажностью.

Этот график составлен с использованием следующего приближения для определения точки росы по фактической температуре воздуха и относительной влажности.

Приближение температуры точки росы по температуре воздуха и относительной влажности.

Продолжайте проверять cleveland.com/weather, чтобы дважды в день получать обновления погоды для северо-востока Огайо, и не забывайте задавать любые вопросы о погоде, которые могут у вас возникнуть!

Келли Рирдон из Кливленда.ком метеоролог. Пожалуйста, подпишитесь на меня в Facebook и Twitter @ kreardon0818.

Как перевести точку росы в относительную влажность?

Агрегаты насыщения и конденсации

Точка росы, или , температура точки росы — это температура, при которой при охлаждении газа образуется роса или конденсация. Если конденсат представляет собой лед, это называется точкой замерзания.

Относительная влажность — это отношение количества водяного пара, e , в воздухе к количеству водяного пара, e s , который был бы в воздухе, если бы он был насыщен при той же температуре и давление.Можно выразить

Относительная влажность

(в%) = e / e s × 100 (Уравнение 1)

К сожалению, не существует простой формулы для преобразования точки росы в относительную влажность. Преобразование между этими двумя параметрами должно выполняться на промежуточном этапе оценки как фактического давления водяного пара, так и давления насыщенного пара при преобладающей температуре.

Для преобразования точки росы или точки замерзания в относительную влажность

  • Преобразуйте температуру точки росы и температуру окружающей среды в давление водяного пара, используя уравнение 2 или 3 ниже (или уравнение 4 или 5 для большей точности)
  • Используйте эти значения давления пара в уравнении 1, чтобы найти относительную влажность

Для преобразования относительной влажности и температуры окружающей среды в точку росы

  • Используйте уравнение 2 или 3 ниже (или уравнение 4 или 5 для большей точности), чтобы найти давление насыщенного пара в зависимости от температуры окружающей среды
  • Используйте уравнение 1 для расчета давления водяного пара на основе давления насыщенного пара и известной относительной влажности
  • Используйте уравнение 2 или 3 ниже (или уравнение 4 или 5) для расчета температуры точки росы или инея по давлению пара (требуется итерация при использовании уравнений 4 или 5).

Давление пара можно рассчитать по формуле Магнуса. В нем указано, что при температуре t (в ° C) давление насыщенного пара e w (t) в паскалях (Па) над жидкой водой составляет

ln e w (t) = ln 611,2 + (17,62 t ) / (243,12+ t ) (Уравнение 2)

Для информации, 100 Па = 1 миллибар (мбар)

Для диапазона от -45 ° C до +60 ° C значения, указанные в этом уравнении, имеют погрешность <± 0.6% от значения при уровне достоверности 95%.

По льду, e i (t) is

ln e i (t) = ln 611,2 + (22,46 t ) / (272,62+ t ) (Уравнение 3)

Для диапазона от -65 ° C до +0,01 ° C значения, указанные в этом уравнении, имеют погрешность <± 1,0% от значения при уровне достоверности 95%.

А подробнее…

Это более точная, но сложная альтернативная формула для давления пара (в паскалях) от точки росы (в кельвинах) для воды:

ln e w (T) = -6096.9385 T -1 + 21.2409642 — 2,711193 × 10 -2 T + 1,673952 × 10 -5 T 2 + 2,433502 ln T (уравнение 4)

и для льда:

ln e i (T) = -6024.5282 T -1 + 29.32707 + 1.0613868 × 10 -2 T — 1.3198825 × 10 -5 T 2 7 ln T (Уравнение 5)

(Формулы из Sonntag, 1990, обновлены на основе формул, данных Wexler, 1976 и 1977.)

Неопределенности, связанные с этими уравнениями:

  • <0,01% от значения, для воды от 0 ° C до +100 ° C
  • <0,6%, для переохлажденной воды от 0 ° C до -50 ° C
  • <1,0% для льда до -100 ° C

с доверительной вероятностью 95%.

Точность этих расчетов немного зависит от давления и температуры рассматриваемого газа. Для воздуха близкой к комнатной температуре и атмосферному давлению коэффициент усиления водяного пара влияет на результат примерно на 0.5% от стоимости.

Вам также может понравиться

Наши исследования по измерению влажности и влажности

Точка росы | AcuRite

Точка росы

Точка росы — это мера влажности воздуха, или, более конкретно, температура, при которой воздух становится полностью насыщенным водой. Формула точки росы основана на данных об окружающей среде, включая относительную влажность и температуру окружающего воздуха.

Температура точки росы всегда будет ниже или равна температуре воздуха.Например, предположим, что ваша метеостанция записывает наружную температуру 50 градусов по Фаренгейту (10 градусов Цельсия) и показание влажности 80%. Температура, при которой эти два значения пересекаются, является точкой росы. В этом примере роса начнет образовываться при температуре 44 градуса по Фаренгейту (7 градусов по Цельсию).

Когда температура воздуха становится равной температуре точки росы (относительная влажность 100%), начинают формироваться облака и туман. Если температура воздуха продолжает снижаться, водяной пар конденсируется и выпадает из атмосферы в виде осадков или росы.В теплое время года температура точки росы может быть хорошим индикатором влажности внешнего воздуха, а также вероятности дождя или шторма. В более холодную погоду замеряют точку замерзания.

Некоторые продукты AcuRite рассчитывают точку росы только в сезон, когда температура составляет от 40 до 79 градусов по Фаренгейту (от 4 до 26 градусов по Цельсию), и показывают Wind Chill в более холодную погоду и индекс тепла в более теплую погоду.

ресурсов
  • Калькулятор точки росы Национальной метеорологической службы — Этот онлайн-калькулятор точки росы позволяет вводить температуру, относительную влажность и давление для расчета точки росы.
  • Калькулятор точки росы для коллекционных предметов от Технологического института Рочестера — Этот онлайн-калькулятор точки росы помогает определить качество сохранения условий окружающей среды в отношении коллекционных предметов. Калькулятор указывает среду, которая способствует естественному старению, механическим повреждениям, риску образования плесени или коррозии металла.

Измерение точки росы в системах сжатого воздуха

По Мартин Рааб, E + E Elektronik Ges.m.b.H.

Везде, где используется сжатый воздух, рекомендуется точный и непрерывный контроль температуры точки росы. Точка росы предоставляет информацию об абсолютной влажности сжатого воздуха. Слишком высокое содержание влаги может отрицательно сказаться на качестве конечного продукта, привести к проблемам в процессе производства или даже к полному отключению системы. Поэтому операторы систем сжатого воздуха должны решить эту проблему, прежде чем она вызовет серьезные и дорогостоящие проблемы.Ниже объясняются основы измерения точки росы и то, что важно на практике.

Надежное измерение и постоянный мониторинг точки росы в системах сжатого воздуха с использованием датчиков точки росы, таких как E + E Elektronik EE371, может помочь обеспечить бесперебойные производственные процессы и качество продукции.

Точка росы и закон Далтона

Точка росы или температура точки росы (Td) — это температура, до которой необходимо охладить воздух, чтобы содержащаяся в воздухе вода начала конденсироваться.Измерение точки росы относится к абсолютному количеству водяного пара, содержащегося в воздухе. Напротив, измерение относительной влажности (RH) показывает, насколько близок воздух к точке насыщения.

Закон Дальтона гласит, что полное давление (идеальной) газовой смеси является суммой парциальных давлений отдельных газов. Основными составляющими воздуха являются азот (N 2) , кислород (O 2) , аргон (Ar) и диоксид углерода (CO 2) . Остальные компоненты воздуха можно не учитывать, так как их доля незначительна.Следовательно, для полностью сухого воздуха на уровне моря (1013,25 гПа) применяется следующее:

PTotal = pN 2 + pO 2 + pAr + pCO 2

Другой распространенный компонент воздуха — водяной пар (= вода в газовой фазе). Для общего давления влажного воздуха применяется следующее:

PTotal = pN 2 + pO 2 + pAr + pCO 2 + e ‘или pTotal = pa + e‘

  • e ‘= парциальное давление водяного пара
  • Па = парциальное давление сухого воздуха
  • p = полное давление воздуха

Максимально возможное парциальное давление водяного пара в воздухе называется давлением насыщенного пара и определяется температурой.С этого момента воздух не может больше удерживать водяной пар, что приводит к конденсации.

Влияние температуры на точку росы

Поскольку температура точки росы связана с абсолютным количеством водяного пара в воздухе, на нее не влияют изменения температуры воздуха. Когда температура воздуха приближается к температуре точки росы, относительная влажность увеличивается, а вместе с ней и риск конденсации. Эти зависимости, включая расчет погрешностей измерения, можно очень легко рассчитать с помощью онлайн-калькулятора, такого как калькулятор влажности E + E Elektronik.

Вот практический пример этой взаимосвязи в сети сжатого воздуха:

Воздух на выходе из компрессора имеет температуру 50 ° C (122 ° F) и полностью насыщен. Таким образом, воздух имеет температуру точки росы Td = 50 ° C (122 ° F) и относительную влажность RH = 100%. Затем воздух сушат до точки росы Td = 10 ° C (50 ° F) и, таким образом, охлаждают до 30 ° C (86 ° F) . Теперь относительная влажность = 28,9%, и, следовательно, нет риска конденсации.

Во вторичном трубопроводе тот же воздух охлаждается до T = 5 ° C (41 ° F) в холодную погоду.При этом температура воздуха T падает ниже температуры точки росы Td = 10 ° C (50 ° F) , что вызывает конденсацию в трубе.

Чтобы предотвратить конденсацию во вторичной трубе, воздух необходимо заранее высушить, чтобы его точка росы была ниже минимально возможной температуры воздуха, поэтому Td <5 ° C (<41 ° F) .

Влияние давления на точку росы

Если измеряется температура точки росы сжатого воздуха, это называется точкой росы под давлением.Изменение давления, например за счет сжатия в трубопроводе сжатого воздуха оказывает большое влияние на точку росы. Если воздух сжимается, температура точки росы повышается. Вот пример:

В случае воздуха с температурой точки росы Td = 10 ° C (50 ° F) и давлением p = 1 бар (14,5 psi) парциальное давление водяного пара составляет 12,33 мбар (1233 Па) . Если теперь этот воздух сжимается в семь раз до 7 бар (101,5 фунт / кв. Дюйм) , то парциальное давление водяного пара (см. Закон Дальтона) также увеличивается в семь раз до 86.31 мбар (8631 Па) . Это парциальное давление водяного пара соответствует Td = 42,9 ° C (109,22 ° F) . В данном случае это означает, что при T <42,9 ° C (<109,22 ° F) вода из воздуха будет конденсироваться. На практике этот эффект можно наблюдать с помощью воздушного компрессора. Если сжатый воздух полностью насыщен и температура окружающей среды опускается ниже точки росы, в трубопроводе сжатого воздуха будет присутствовать конденсат.

Измерение с помощью гигрометра точки росы

Точку росы можно очень точно и напрямую измерить с помощью гигрометра точки росы (зеркало точки росы).Это включает охлаждение зеркала с регулируемой температурой до образования конденсата на поверхности. Конденсация изменяет коэффициент отражения поверхности зеркала, что определяется встроенной измерительной оптикой. Соответствующая температура зеркала — это температура точки росы воздуха или газа. Современные зеркала точки росы могут измерять в диапазоне от -100 ° C Td (-14 ° F Td) от до 100 ° C Td (212 ° F Td) с точностью ± 0,1 ° C Td (± 0,18 ° F Td) .

Зеркала точки росы — это высокоточные и дорогие измерительные приборы, которые в основном используются в качестве эталонных приборов в калибровочных лабораториях.Зеркала точки росы из-за своей конструкции не подходят для установки в магистрали сжатого воздуха.

Измерение с помощью гигрометрического датчика точки росы

На практике компактные преобразователи точки росы с гигрометрическим принципом измерения используются для измерения точки росы в линиях сжатого воздуха. Такой измеритель точки росы оснащен емкостным датчиком влажности и датчиком температуры. По измеренным значениям относительной влажности и температуры прибор рассчитывает температуру точки росы с точностью ± 2 ° C Td (± 3.6 ° F Td) в диапазоне измерения, соответствующем применению сжатого воздуха, от -60 ° C Td (-76 ° F Td) от до 60 ° C Td (140 ° F Td) .

Необходимым условием для этого является высококачественный емкостной датчик вместе с процедурой автокалибровки, такой как монолитный датчик точки росы HMC E + E ’Elktronik. Датчик влажности и температуры преобразователя точки росы построены на одной и той же подложке. Воспроизводимая процедура автокалибровки возможна только благодаря тепловой связи между двумя датчиками.

Во время периодической автокалибровки датчик нагревается, что снижает относительную влажность на датчике практически до 0%. Эта автоматическая настройка нулевой точки обеспечивает точность измерения очень низкой относительной влажности и расчетной низкой температуры точки росы.

Датчик точки росы E + E Elektronik EE355 измеряет точку росы в линиях сжатого воздуха и в промышленных процессах сушки.

Зачем нужно сушить сжатый воздух?

Поскольку температура повышается при сжатии воздуха, конденсация возникает не непосредственно в воздушном компрессоре, а в трубопроводе после воздушного компрессора при понижении температуры воздуха.Хотя вода удаляется из сжатого воздуха с помощью дренажа конденсата и фильтра, воздух на выходе из воздушного компрессора все еще очень близок к давлению насыщенного пара, его относительная влажность близка к 100%.

Важно отметить, что проблемы, вызванные влажным воздухом в линиях сжатого воздуха, игнорировались в течение многих лет. В то же время развитие все более требовательных производственных процессов и продуктов значительно увеличило потребность в чистом, сухом сжатом воздухе. Осушители сжатого воздуха и надежная измерительная техника незаменимы для подачи сжатого воздуха высокого качества.

Современные осушители сжатого воздуха становятся стандартом и используются по следующим причинам:

  • На производстве и в обрабатывающей промышленности, где многие процессы зависят от бесперебойной работы систем, влага в сжатом воздухе вызывает проблемы и сбои в работе пневматики, электромагнитных клапанов и форсунок. Двигатели воздушного компрессора повреждаются из-за ржавчины и повышенного износа движущихся частей, так как смазка смывается.
  • Влага отрицательно влияет на цвет, адгезию и отделку краски, нанесенной сжатым воздухом.
  • В холодную погоду замерзшая влага может привести к неисправности пневматических линий управления.
  • Коррозия, вызванная влагой на пневматических компонентах, может привести к неисправности, прерыванию или поломке процесса и оборудования.
  • В пищевой и фармацевтической промышленности влага может оказывать сильное негативное влияние на необходимые стерильные производственные условия.

Точный мониторинг точки росы Бесценный

Те, кто экономит на сушке сжатым воздухом, рискуют получить низкое качество продукции, сбои в процессе и даже простои системы и производственные потери.Точный контроль точки росы приводит к стабильному высокому качеству подаваемого сжатого воздуха и соответствующей экономии. Стоит инвестировать в индивидуальные решения для измерения точки росы.

Об авторе

Мартин Рааб — менеджер по продукту компании E + E Elektronik Ges.m.b.H.

О компании E + E Elektronik

E + E Elektronik разрабатывает и производит датчики и преобразователи влажности, точки росы, влажности масла, CO 2 , скорости воздуха, массового расхода, температуры и давления.Переносные измерители, системы калибровки влажности и услуги калибровки дополняют обширный портфель продукции австрийского специалиста по датчикам со штаб-квартирой в Энгервицдорфе, Австрия. Для получения дополнительной информации посетите https://www.epluse.com/en/.

Все фотографии любезно предоставлены E + E Elektronik.

Чтобы прочитать аналогичные статьи Compressed Air Instrumentation Technology , посетите https://airbestpractices.com/technology/instrumentation.

Калькулятор точки росы

— Преобразование относительной влажности в температуру точки росы — IOThrifty

Относительная влажность и температура точки росы являются мерой влажности воздуха или других газов.В некоторых случаях требуется, чтобы содержание влаги выражалось как относительная влажность, а в других — как температура точки росы. Часто эти приложения зависят от отрасли. Например, рынок сжатого воздуха обычно предпочитает содержание влаги в терминах температуры точки росы, в то время как отрасль HVAC чаще определяет влажность в терминах относительной влажности. Хотя IOThrifty, а также другие производители легко могут приобрести инструменты для измерения как относительной влажности, так и температуры точки росы, инструменты, которые измеряют только относительную влажность, как правило, менее дороги и более общедоступны.Преобразование относительной влажности в температуру точки росы можно выполнить с помощью математических расчетов, но формулы могут быть довольно сложными.
