Как выбрать мотопомпу для полива огорода?

Содержание

Разновидности

Показатели, на которые стоит обратить внимание при выборе

Проверенные производители

Востребованные модели

Мотопомпа — мобильная насосная станция, работающая на бензиновом или дизельном топливе. Реже встречаются агрегаты, работающие на газе или электричестве. Благодаря простой конструкции приборы обладают небольшим весом и легко перевозятся в автомобиле.

Мотопомпы используют для полива огородов водой, откачанной из ближайшего колодца или пруда. Помимо этого, они осушают бассейны и затопленные подвалы, а специализированные агрегаты очищают сточные ямы.

Разновидности

• Мотопомпы для чистой воды перекачивают воду из бассейна или колодца для полива и других хозяйственных нужд. Они оборудованы фильтрами, которые задерживают частицы диаметром более 6 мм. Производительность таких агрегатов составляет 6–7 м3/ч.
• Мотопомпы для грязной воды пропускают воду с частицами размером до 30 мм — илом, камнями, глиной, известью, щебнем и другими включениями. Высокое содержание песка не влияет на качество работы, поэтому их используют для осушения затопленных участков и очистки загрязненных колодцев и септиков. Такие модели имеют высокую пропускную способность и рассчитаны на интенсивную работу.

Показатели, на которые стоит обратить внимание при выборе

Производительность

Количество жидкости, которую перекачивает насос за минуту. Для бытовых нужд или полива небольшого огорода достаточно 130–500 л/мин. Для автономного снабжения дома и большого участка понадобится 500–1000 л/мин. Для осушения затопленных участков, пожаротушения, строительства приобретают агрегаты на 1000–1200 л/мин.

Напор воды

Высота, на которую насос может закачать воду. Если на участке нет перепадов высоты и вода подается строго горизонтально, то 1 м высоты напора соответствует расстоянию в 10 м. Например, если напор мотопомпы составляет 25 м, то она сможет подать воду на расстояние 250 м (при отсутствии подъемов). Для бытовых целей подойдет напор 25–30 м. Высоконапорные агрегаты приобретают для интенсивного водоразбора либо для снабжения верхних этажей.

Тип двигателя

Двигатели на бензине наиболее популярны из-за низкой стоимости и высокой производительности (до 1600 л/мин). Ими комплектуют модели как для чистой, так и для загрязненной воды. Бензиновый двигатель имеет простую конструкцию и работает при низких температурах. Недостатком таких двигателей является высокий расход топлива.

Дизельная техника стоит дороже, но расходует меньше топлива. Эти двигатели рассчитаны на непрерывную работу и служат дольше бензиновых. Дизельные мотопомпы могут перекачивать вязкие жидкости, но чаще их используют для непрерывной подачи воды из колодцев. К недостаткам относятся большая шумность и необходимость установки техники в теплом помещении.

Газовые агрегаты обладают наибольшей производительностью и сроком службы. Некоторые модели работают только на баллонном газе, другие универсальны и подключаются также к магистрали.

Электрические мотопомпы работают от розетки, поэтому применяются редко из-за небольшого радиуса действия. Зато они не шумят и не выделяют выхлопные газы.

Популярные производители

Технику немецкой марки Huter отличает надежность и долговечность. Производитель выпускает большой ассортимент садовой техники. Продукция Huter популярна в Германии и других странах благодаря сочетанию низкой цены и достойного качества. На всю технику бренда действует гарантия.

Fubag — немецкий производитель профессиональной строительной техники и обладатель множества патентов. История компании насчитывает более 40 лет. Техника Fubag проходит многоуровневый контроль качества и соответствует международному стандарту ISO. Продукция бренда надежна, эргономична и обладает высокой производительностью.

Российский бренд Carver принадлежит пермской компании Уралоптинструмент. С 2009 г. под этой маркой выпускается большой ассортимент техники для дома и дачи по выгодным ценам. Бензиновые двигатели Carver обладают повышенной износоустойчивостью благодаря хромированию цилиндра.

Востребованные модели

Fubag PG 1000

Бензиновая мотопомпа Fubag PG 1000 для чистой воды обладает производительностью 1000 л/мин. Подойдет для полива огорода, заполнения и осушения бассейна, тушения огня до приезда пожарных. Высота напора составляет 28 м, максимальное расстояние от насоса до точек разбора — 280 м на горизонтальной местности.

Четырехтактный двигатель мощностью 5,4 л.с. охлаждается воздухом. Мотопомпа оборудована защитной системой, отключающей мотор при низком уровне масла. Металлические патрубки и износостойкие уплотнения увеличивают надежность и срок службы прибора. Помимо патрубков, в комплект входят хомуты и фильтры, шланги продаются отдельно.

Заявленный моторесурс — 2000 ч. Производитель дает 2 года гарантии на технику.

Huter MP-25

Мотопомпа для чистой воды Huter MP-25 производительностью 130 л/мин подойдет для перекачивания воды из колодца, полива небольшого дачного участка. Мощность двухтактного двигателя 1,5 л.с. обеспечивает высоту подъема 25 м. Максимальная глубина откачивания воды — 7 м.

Агрегат помещен в стальную раму с прорезиненными ножками, снижающими вибрацию во время работы. Каркас покрыт влагостойкой краской и не подвержен коррозии. Насос самовсасывающий — не требует предварительного заполнения водой. Топливный бак изготовлен из полупрозрачного полимера для облегчения контроля за расходом бензина.

Прибор весит всего 7,5 кг и его удобно переносить при помощи ручки на корпусе. Расчетная продолжительность эксплуатации — 5 лет.

CARVER CGP 3050 H

Бензиновая моторная помпа CARVER CGP 3050 H перекачивает чистую воду с производительностью 500 л/мин. Четырехтактный двигатель обладает мощностью 7 л.с. Высота подъема воды составляет 65 м, максимальная глубина откачки — 7 м. Мотопомпа может одновременно подавать воду в три шланга.

Модель подойдет для перекачки воды из колодцев и открытых водоемов и дальнейшего полива растений, а также для осушения затопленных подвалов. В поступающей воде не должно быть частиц размером более 5 мм, соли, абразивных веществ. Максимально допустимое время непрерывной работы насоса — 2 ч, после чего необходим перерыв 15–20 мин.

Как выбрать мотопомпу?

Мотопомпы становятся все более востребованной техникой в быту и на строительной площадке. С их помощью можно перекачивать большое количество воды, эффективно использовать при орошении полей, справляться с сезонными проблемами. Современные мотопомпы настолько разноплановы, надежны и неприхотливы в эксплуатации, что с легкостью разрешат даже самую сложную проблему, связанную с подачей воды.

Выбор мотопомпы очень часто бывает затруднительным, но когда живешь в собственном доме, то периодически решаешь такие задачи как осушка участка после весеннего таяния снега или половодья, борьба с подтоплением подвала, откачивание септика, перекачка воды для бассейна или полива, и даже для тушения пожаров. В таком случае покупка мотопомпы значительно облегчит Вам жизнь.

Из чего состоит и как работает мотопомпа?

Конструкция мотопомпы проста. По сути это насос с двигателем внутреннего сгорания смонтированные на сварной раме.

По типу двигателя различают:

Самые популярные мотопомпы с 4-х тактными бензиновыми двигателями, которые способны работать с большими объемами воды, но стоят значительно дешевле аналогов с дизельным двигателем и не требует дополнительного оборудования газовым баллоном.

Принцип работы мотопомпы прост: при запуске двигатель запускает насос, который перекачивает жидкость из одного рукава (всасывающего) в другой — выходной.

Мотопомпы различаются по производительности, высоте напора, глубине всасывания, способности перекачивать воду различной степени загрязнения – все это влияет на ее стоимость. На примере самых популярных бензиновых мотопомп Fubag мы разберёмся с основными параметрами, чтобы не ошибиться в выборе оптимального варианта.

Мотопомпы можно разделить на 4 основные группы:

• Для чистой воды

• Для слабозагрязнённой воды

• Для сильнозагрязненной воды

• Высоконапорные (или пожарные) мотопомпы



Для перекачки чистой воды	Чистая вода с частицами до 4 мм	Полив. Наполнение/осушение водоемов, бассейнов и др. емкостей с чистой водой
Для перекачки слабозагрязнённой воды	Включение твердых и волокнистых частиц не более 5 – 8 мм	Полив. Наполнение/осушение водоемов, бассейнов и др. емкостей с чистой водой + Осушение подтопленных подвалов, погребов и водоемов
Для сильнозагрязненной воды	Включение абразивных частиц до 25 мм	Осушение котлованов, траншей. Устранение последствий паводков.
Высоконапорные мотопомпы	Чистая вода без включений	Борьба с пожарами. Аварийное осушение погребов и бассейнов.



Одним из основных технических параметров при выборе мотопомпы является производительность.

Рис.1 — Мотопомпы Fubag



Это значение показывает, сколько литров в минуту может перекачать Ваша мотопомпа. С бытовыми нуждами – поливом и водоснабжением на даче справится помпа на 200-250 л/мин.

Рис.2 — Мотопомпа для полива и водоснабжения на даче



Для откачки затопленного подвала, осушки подтопленного участка или обслуживания бассейна подойдет агрегат на 500-1000 л/мин.

Рис.3 — Мотопомпа ля откачки затопленного подвала, осушки подтопленного участка



А вот в строительстве или для откачивания водоемов будет уже необходима мотопомпа от 1300 л/мин.

Лайфак: чтобы снять максимальную производительность, мотопомпу желательно разместить как можно ближе к воде, а длину шлангов сделать минимальной.

Второй определяющий выбор параметр – это характеристики насоса — это напор или высота подъема и высота всасывания.

Высота всасывания показывает, с какой глубины насос поднимает воду. Обычно, этот показатель 7-8 метров, чего вполне достаточно для выполнения различных задач.

Напор или высота подъема определят, на какую высоту агрегат может подать воду. Для бытовых нужд обычно достаточно 25 м. Для пожарных мотопомп этот показатель может быть до 70 метров и выше. Кстати этот показатель также определяет, на какое расстояние по горизонтали ваша мотопомпа может подать струю. Это актуально при поливе. Расчет здесь простой: 1 метр подъема равен 10 метрам по горизонтали. Т. е. при напоре мотопомпы 25 метров, она подаст на 250 метров горизонтально без подъема.



Среди характеристик Вам встретятся также диаметры всасывающего и нагнетательного отверстий. От их размера зависит производительность: чем выше производительность агрегата, тем больше диаметры отверстий.

• У мотопомп для дачного/бытового использования это обычно 25-50 мм.
• У строительных профессиональных агрегатов – от 80 до 100 мм.

Рис. 4 — Диаметры всасывающего и нагнетательного отверстий у мотопомпыПару слов о мощности двигателя. Бензиновые помпы оснащаются 2-х или 4-х тактными двигателями.



2-тактные мотопомпы – компактные устройства с небольшой производительностью, для локального полива или обслуживания бассейна. Такие движки заправляются топливной смесью.

4-х тактными двигателями оснащаются более мощные устройства, которые способны работать уже с большими объемами воды.

Зная эти основные характеристики, можно рассчитать, какая мотопомпа нужна именно Вам.

Дело в том, что фактические выходные значения напора и производительности зачастую отличаются от указанных производителем: влияют рельеф местности, наличие стыковочных элементов на пути следования потока и т.д.



Как выбрать мотопомпу имея вводные данные?

Например, нам нужно подобрать мотопомпу на дачу.

Задачи: полив, наполнение / откачка емкости на 9 кубов. По весне, возможно, осушка подтопленного подвала.

Рис.5 — Задачи для мотопомпы PG 600 и PG 1600



Размер участка нам понятен. Точка забора / выброса воды тоже известна. Очевидно, что нужна мотопомпа для чистой либо слабозагрязненной воды. Это может быть как помпа на 600 л/мин (FUBAG PG 600), так и агрегат на 1600 л/мин. (PG 1600). Какая из них нам подойдёт? Поможет простая арифметика.

А. Определяем расстояние L, на которую нужно перенести воду: нужно сложить длину L 1 шланга от точки забора до агрегата и L 2 от агрегата до точки выброса воды.

Зачастую путь воды не прямой – на ее пути могут встретиться соединения шлангов. Они влияют на скорость потока. Эти факторы учитываем как гидравлические потери K.

Средние значения приведены в таблице:

Тип соединения	Гидравлические потери, м
Кран полностью открыт	1 м
Т-образный переходник	3 м
Разворот на 1800	2,5 м
Разворот на 900	2 м
Разворот на 450	1,5 м



В нашем случае от точки забора воды 2 м, до точки выброса 10 м, есть переходник на 900.

L= 2 + 10 + 2 = 14 м



Б. Определяем высоту H , на которую нужно перенести воду: складываем

1. H 1 — глубину забора – от поверхности воды до помпы

2. H 2 — высоту подъема – от помпы до точки выброса воды

3. Pr — значение желаемого напора в точке выброса. Например, на выходе нужно давление 1,5 атм. Одна атмосфера равняется 10 метрам. 1,5 атм = 15 м.

В нашем случае помпа стоит на высоте 2 м от поверхности воды, а воду мы хотим выбросить на длину 30 м. Мы помним, что 30 м по горизонтали равняются 3 м по вертикали.

Получаем: H= h2 +h3+ Pr = 3+3+15 = 21 м.



В.  А теперь определяем эквивалентную высоту подъема – ту характеристику, которой должна обладать мотопомпа.

Складываем значения H и L, умноженное на коэффициент 0,25:

Hэ = H + L*0.25= 21+14*0,25=24.5 м.

Из графика производительности видим, что для наших задач подходят обе мотопомпы. При этом, тот же бассейн на 9 кубов (а это 9000 литров) PG 600 наполнит/откачает за 20 мин, а PG 1600 за 9 минут. В-общем то, не такое принципиальное различие и производительность PG 1600 в данном случае избыточна.

На что еще стоит обратить внимание при выборе мотопомпы?

• Надежность и ремонтопригодность узлов мотопомпы.

Самая «рабочая» часть данного агрегата – насосная, рабочее колесо и улита насоса, ведь именно через них идет прокачка воды, зачастую не самой чистой. Желательно, чтоб рабочее колесо и улита были из антикоррозионных композитных материалов. Например, у помпы Fubag PG600 они из чугуна с добавлением сфероидального графита.

• Доступ к насосной части.

Если в мотопомпе для чистой воды достаточно залить воды перед началом работы и слить воду по ее окончанию, то грязевые агрегаты перед и после использования нуждаются в очистке. Поэтому особенно ценно, когда эту манипуляцию можно сделать быстро и просто. Обратите внимание на доступ к обслуживанию насосной части. Процедура должна быть максимально понятной и не затратной по времени.

• Надежная рама. Помпа – агрегат не стационарный. Ее придется перемещать и часто. А усиленная рама защитит узлы и механизмы, даже в условиях стройки.
• Комплектность. В комплект должны входить металлические патрубки, хомуты и фильтр для очистки.

Этих знаний вполне достаточно, чтоб не ошибиться в выбора подходящей мотопомпы.



А вот как подобрать нужные шланги, сделать правильно первый запуск и ухаживать за ней Вы сможете прочитать в следующей статье «Мотопомпа — первый запуск».

Как выбрать мотопомпу для частного дома

В частном доме невозможно обойтись без оборудования для откачки воды. Техника справляется не только с аварийными режимами, если паводок затопил участок или прорыв водоснабжения превратил подвальное помещение в небольшой пруд. Мотопомпа оказывается отличным подспорьем при организации регулярного полива, откачивания накопительных ёмкостей, в качестве резервного оборудования для тушения огня и других целей.

В этой статье расскажем, как выбрать мотопомпу для конкретных нужд с необходимым запасом мощности, но без переплаты.

Содержание

Как устроена техника

Для того чтобы понять, на какие критерии ориентироваться, выбирая мотопомпу, нужно понимать принцип её работы. Главная часть мобильного оборудования — насос, приводимый в действие двигателем. Находится он, как и другие важные детали, внутри жесткого каркаса из облегченных сплавов.

После запуска насос начинает перекачивать жидкость через всасывающий рукав в выпускной патрубок.

Мотопомпы комплектуют 3 типами двигателей:

• На дизельном топливе.
• На Бензине (Аи–92).
• На Газе.

Наиболее популярными считаются первые два варианта: мощность и характеристики устройств полностью закрывают потребности частных домостроений.

Несмотря на отменную производительность и надёжность газовых мотопомп, они не пользуются большим спросом в быту, поскольку требуют соединения с громоздким баллоном или подключения к магистрали, а это не всегда удобно.

Стоит отметить, что дизельные аппараты мощнее бензиновых аналогов. Их двигатели рассчитаны на интенсивную продолжительную работу в сложных условиях. Такая техника более шумная и не любит частых остановок и перезапусков, зато двигатели отличаются экономичным расходом топлива.

Бензиновые варианты предназначены для периодической работы на частных участках с возможными частыми включениями и выключениями. Больший расход бензина делает обслуживание бензиновых мотопомп дороже дизельных аналогов, но само оборудование стоит дешевле.

Остановимся на параметрах техники подробнее.

Характеристики мотопомпы — на что обратить внимание

Выбирая мотопомпу, необходимо ориентироваться на следующие параметры:

• Качество перекачиваемой воды.
• Производительность.
• Напор.
• Глубина всасывания.

Помимо перечисленных факторов, есть и дополнительные (о них расскажем в конце статьи).

Какой может быть вода

По состоянию жидкости, подходящей для всасывания, устройства делятся на 3 типа:

• Чистая вода: допускаются мелкие твёрдые включения с диаметром до 4 мм.
• Слабозагрязнённая среда: размер зёрен не должен превышать 8 мм.
• Сильнозагрязнённая среда: допускаются абразивные частицы до 25 мм в диаметре.

Первый вариант охватывает мотопомпы для полива, откачки бассейнов и накопительных ёмкостей. Для аварийной работы, связанной с подтоплениями, такой аппарат не подойдёт. Если вы не исключаете риска затопления подвала или участка, лучше выбрать мотопомпу в расчёте на слабозагрязнённые среды. Крыльчатка насоса такой техники не пострадает в результате попадания среднеразмерных частиц вроде песка и мелких камешков.

Если предполагается задействовать оборудование для подачи воды из природных водоёмов, осушения траншей и т.п., лучше взять аппарат с защитой от сильнозагрязнённых сред.

Обратите внимание! Примеси, превышающие допустимый размер, могут быстро вывести насос из строя, поскольку даже небольшие песчинки на высокой скорости всасывания превращаются в полноценные снаряды с мощным абразивным действием.

Что показывает производительность

Параметр привязан к объёму воды, который можно перекачать в единицу времени. Значение считают (и указывают в паспорте изделия) в л/мин. Как понять, сколько нужно для полива участка или организации временного водоснабжения на даче?

Для обычных бытовых нужд выбирайте агрегат производительностью 200–300 л/мин. Компактная модель Fubag 300 серии PG полностью удовлетворяет этим требованиям.

Техника, работающая от четырёхтактного бензинового двигателя, рассчитана на перекачку чистой воды (взвеси до 4 мм). Компактный размер устройства в корпусе из лёгкого алюминиевого сплава повышенной прочности позволяет без усилий переносить оборудование.

Для осушения подвалов и бассейнов берите мотопомпу на 500–1000 л/мин в расчёте на слабозагрязнённые жидкости. Для этих целей рекомендуем FUBAG PG 1000. В расчёте на интенсивную работу колесо и улита насоса изготовлены из прочного коррозионно–стойкого чугуна. Оборудование выполняет широкий круг задач, включая возможность сдерживающего пожаротушения до подъёзда бригады пожарных.

Если предполагается задействовать аппарат в процессе строительства, производительность должна быть от 1300 л/мин, как, например, Fubag PG 1300 T. Аппарат занимает первую строчку среди высокопроизводительных бензиновых моделей бренда. Устройство рассчитано на сильнозагрязнённые среды (размер зёрен до 25 мм), поэтому все рабочие элементы механизма произведены из устойчивого к коррозии чугуна с торцевыми уплотняющими прокладками из износостойких материалов.

Обратите внимание! Для того чтобы производительность соответствовала указанным в паспорте параметрам, мотопомпу следует расположить как можно ближе к источнику водозабора, прокладывая всасывающие и подающие шланги максимально ровно (без загибов), поскольку каждое отклонение от линейной траектории увеличивает нагрузку на насос.

Пожарные мотопомпы. Часто этот вариант оборудования выделяют в отдельную категорию высоконапорных устройств. Техника работает с чистой водой с допустимым размером посторонних включений до 4 мм. Производительность позволяет организовать на собственном участке автономную станцию пожаротушения, мощности которой будет достаточно для борьбы с возгоранием разного класса опасности при условии неограниченного доступа к водным ресурсам.

Разумеется, оборудование подходит не только для пожаротушения, но и для подачи воды на большие расстояния.

В качестве примера в линейке Fubag для организации пожаросдерживающих мероприятий предусмотрена модель PG 80 H. Высоконапорная техника обеспечивает высоту подъёма до 76 м. Об этой характеристике поговорим в следующем разделе.

Напор (высота подъема)

Параметр показывает, на какую высоту может подняться вода. Для полива и перекачки из ёмкостей достаточно аппаратов на 25 м. Пожарные мотопомпы должны качать воду минимум на 70 м по высоте.

Это же значение (также его называют напором) ориентирует, на какое расстояние поток перемещается в горизонтальном направлении.

Обратите внимание! 1 метр подъёма по вертикали соответствует 10 м по горизонтали.

Данные приведены для идеальных условий. На практике величину снижает количество стыковок на шлангах (каждая — это потеря герметичности, а значит, дополнительная нагрузка на насос), расстояние до водозабора, число изгибов и другие параметры. Обязательно берите мотопомпу с запасом в 15–25%, чтобы скомпенсировать потери от реальных эксплуатационных условий.

Глубина всасывания

Значение показывает, с какого уровня аппарат может поднимать воду. Здесь нужно ориентироваться на собственные условия. Обычно для бытовых целей (полив, осушение подвала, откачка бассейна) достаточно, если оборудование будет качать с 7–8 м.

Дополнительные характеристики, влияющие на выбор

Мотопомпы предлагаются с разными диаметрами входных и выходных патрубков, размер которых прямо связан с производительностью.

• 25–50 мм: Ø предусмотрен для аппаратов для индивидуального назначения.
• 80–100 мм: Ø используют для техники, применяемой в строительстве и пожаротушении.

Помимо впускных и выпускных отверстий бензиновые модели делятся по конструкции двигателя на двух– и четырёхтактные.

• Двухтактные: устанавливают на компактные варианты небольшой производительности. Такая мотопомпа служит исключительно для полива и перекачивания воды из накопительных ёмкостей. Для заправки используют масляно–бензиновую смесь в определённой пропорции.
• Четырёхтактные: ставят на оборудование помощнее, способное справляться с большими объёмами. Бензин и масло заливают в отдельные баки.

Учитываем неровности участка

В паспорте любой мотопомпы приводятся расчётные данные для идеальных условий. На практике такого не встречается, поэтому производительность всегда окажется ниже номинальной.

Рельеф местности далёк от абсолютной горизонтали, поэтому шланги укладываются с поворотами, подъёмами и спусками — это создаёт гидравлические потери. Можно ориентироваться на следующие значения:

• Поворот шланга на 45 градусов: потери составят 1,5 м.
• На 90 градусов: 2 м.
• На 180 градусов: 2,5 м.

Один T– образный переходник уменьшит номинальный параметр ещё на 3 м.

Для того чтобы понять, какая мотопомпа окажется в самый раз, нужно определить эквивалентную высоту напора H экв , которая складывается из высоты подъёма и длины переноса воды с учётом гидравлических потерь, умноженной на 0,25.

Рассмотрим пример:

Длина всасывающего и подающего шлангов в сумме равна 14 м, к которым прибавляем ещё 4 м потерь на два поворота под 90 градусов. Общая L=18 м.

Высота подъёма воды составляет 2 м до насоса. Есть ещё 30 м, но уже в горизонтальном направлении, до точки выброса. Учитываем, что 30 м по горизонтали равны 3 м по вертикали, то есть у нас получились промежуточные 5 м. К ним нужно добавить желаемый напор на выходе, пусть это будут 2 атм. Одна атмосфера равна 10 м, то есть 2 атм составят 20 м.

Добавим промежуточные 5 м и получим общую H=25 м.

Считаем H экв: H + L x 0.25 или 18м + 25 м x 0.25=24.25 м

Для указанных целей подойдёт помпа, способная обеспечить высоту подъёма выше расчётного значения 24.25 м. Прибавьте к нему запас в 15–20%, чтобы оборудование не работало на пределе.

Приведённых данных и расчётов вполне достаточно, чтобы выбрать подходящую для ваших условий мотопомпу. Указанный нами запас по мощности нужен только для того, чтобы техника не перегружалась. Сверх этого переплачивать не нужно.

Как выбрать мотопомпу? – Блог Sigma

Мотопомпа – это производительный насос, который используется при работе с большими объемами жидкости в бытовой и профессиональной сферах. С ее помощью организуют полив, откачивание и перекачивание воды, тушат пожары и пр. Принцип действия устройства простой: при включении двигателя запускается насос, и жидкость из всасывающего рукава (шланга) перекачивается в выходной. В статье расскажем, как выбирают мотопомпу в зависимости от ее технических характеристик и конкретного типа.

Виды и назначение

Прежде всего обозначим, где и как используется этот агрегат.

• В быту – для полива растений, наполнения и откачивания воды из бассейнов, прудов, доставки воды из природных источников, создания на территории искусственных водоемов при оформлении ландшафта.
• В сельском хозяйстве – для ирригации полей, осушения болот, перекачивания удобрений, пестицидов и других жидкостей, используемых при полевых работах.
• В жилищно-коммунальном хозяйстве – для откачивания жидкости в аварийных ситуациях (при затоплении подвалов, цокольных этажей и других помещений).
• В строительстве – для осушения котлованов и траншей.
• При аварийно-спасательных мероприятиях – для тушения пожаров, борьбы с наводнениями.

Это далеко не полный список работ, в которых применяется мотопомпа, и от предполагаемого использования зависит то, как ее выбрать. Сначала необходимо решить, какие жидкости вы собираетесь перекачивать. Насосы объединяются в несколько групп, которые различаются установленными фильтрами и производительностью.

Для чистой воды

Это компактные и не очень производительные агрегаты, способные перекачивать жидкость с примесями в диаметре до 5 мм. Как правило, их выбирают владельцы загородных домов и дач для полива растений и обслуживания бассейнов.

Для слабозагрязненной

В этих моделях допустимо содержание в жидкости фракций до 8 мм в диаметре. Их можно использовать для забора воды из открытых природных водоемов с относительно чистой водой.

Для сильнозагрязненной

Достаточно мощные и дорогие модели, способные фильтровать фракции диаметром 18-20 и даже до 30 мм. Допустимо присутствие в воде ила, песка, различного мусора. В быту их применяют редко, в основном это строительство, спасательные операции, коммунальное хозяйство, то есть профессиональные отрасли, где покупка такой помпы будет рациональной.

Высоконапорные или пожарные

Относятся к специализированным установкам, но иногда используются и в быту, если нужен полив участка большой площади. Отличие от других моделей – очень высокая производительность и значительная высота подъема струи воды (до 70 м), что и объясняет эксплуатацию при тушении пожаров. В большинстве помп есть два напорных выхода с разными диаметрами.

Для химических жидкостей

Характерная черта – материалы, контактирующие с жидкостью, не вступают в химические реакции с агрессивной средой, а потому мотопомпа не выходит из строя. Ее используют в сельском хозяйстве при перекачивании удобрений, пестицидов и других химикатов для обработки полей, а также для работы с морской водой.

В зависимости от типа насоса бывают центробежные и мембранные мотопомпы, как выбрать конкретную? Если собираетесь перекачивать чистую и слабозагрязненную воду, подойдет устройство, работающее по принципу центробежной силы. Это большинство бытовых моделей. Мембранные рассчитаны на грязную жидкость, они способны перекачивать даже густые смеси, например, фекальные массы. Такие помпы мощнее и производительнее, но и дороже, а потому не всегда есть смысл покупать их для обычного использования.

Основные характеристики мотопомп – на что обращать внимание

Если уже определили, какой тип жидкости будете перекачивать, проанализируйте технические характеристики устройства.

Производительность

Как выбрать мотопомпу для полива и других нужд? Здесь важна производительность, которая означает, какое количество воды или другой жидкости может перекачать помпа за отведенное время. Измеряется за минуту или час, л/мин либо м3/час. Показатель бывает разным и зависит от модели – от сотен до тысяч литров в минуту.

Но даже если у вас не самый производительный агрегат, этот параметр можно улучшить, расположив мотопомпу на минимальном расстоянии от источника воды. Шланг при этом должен быть как можно короче.

Кроме того, на производительность влияет диаметр патрубков (всасывающего и нагнетательного): чем он больше, тем выше значение. У бытовых мотопомп это 2,5-5 см, у профессиональных – 8-10 см.

Напор, высота подъема и всасывания

Напор и высота подъема – это одна и та же характеристика, обозначающая «длину» струи воды. Бытовые модели «бьют» в среднем на 25 м, пожарные – от 70 м. Этот же параметр определяет и дальность струи при горизонтальном положении шланга (актуально в быту или сельском хозяйстве, когда нужно поливать участок). При этом количество метров разнится в пропорции 1:10, то есть обычная мотопомпа с высотой подъема 25 м сможет оросить землю на расстоянии в 250 м, если шланг расположен по горизонтали.

Высота всасывания означает, с какой глубины устройство способно поднять жидкость. В среднем это 7-8 м.

Мощность двигателя

Измеряется в лошадиных силах, как и в автомобилях. Чтобы было понятнее: 1 л. с. – это 735,5 Вт. Чем выше мощность двигателя, тем больше производительность и другие характеристики. Как правильно выбрать мотопомпу по этому показателю, зависит от предполагаемого использования. Например, для полива небольшого участка хватит техники с мощностью 1,5 л. с.

Кроме мощности, важен и тип двигателя – двухтактный или четырехтактный. Первые обычно компактные и не очень производительные, в качестве топлива выступает смесь бензина и специального масла. Вторые – это более мощные устройства, в основном они применяются для перекачивания загрязненных жидких масс.

Процент потерь

Перед тем как выбрать мотопомпу, необходимо определить, с какой целью собираетесь ее использовать, чтобы рассчитать процент потерь. Они образуются при гидравлическом сопротивлении в шлангах, трубах, соединениях и в целом системе перекачивания жидкости. Ниже – примерная таблица с условиями гидравлических потерь и их значением.

Условие	Величина потерь, м
Кран открыт полностью	1
Есть поворот на 45°	1,5
Есть поворот на 90°	2
Есть поворот на 180°	2,5
Установлен переходник в форме буквы Т	3

Важно: при расчете все условия суммируются, то есть если есть изгиб на 90° и Т-образный переходник, коэффициент потерь будет 2 + 3 = 5 м.

Тип привода

Как и какую выбрать мотопомпу в зависимости от потребляемых ресурсов? Даем краткую характеристику основных видов моторов.

Бензиновый

Как правило, модели, работающие на бензине, относятся к бытовым. Они относительно маломощные, их средняя производительность – до 2 тыс. л/мин. В сравнении с дизельными дешевле, но зато расход на топливо выше, а моторесурс – ниже.

Дизельный

На дизельном топливе работают профессиональные устройства, где важна высокая производительность и мощность. Они более шумные, чем бензиновые, с повышенным крутящим моментом, но экономичнее.

Электрический

Не самый распространенный тип мотопомп. Техника не мобильна, как дизельные и бензиновые аналоги, она менее мощная, но работает тихо, а еще может использоваться на улице и в помещениях. Мотопомпы на жидком топливе эксплуатируются только на открытом воздухе из-за выхлопных газов!

Кроме этих трех видов, есть газовые мотопомпы, которые подключаются к магистрали либо баллону, но они встречаются очень редко.

Преимущества и советы при выборе

Среди основных достоинств мотопомп:

• Мобильность (кроме электрических). Компактные модели не вызывают трудностей с перемещением и хранением, они легкие и занимают мало места. Более мощные аналоги обычно оснащены колесиками, упрощающими транспортировку.
• Возможность работать почти где угодно (снова кроме электрических). Для дизельных и бензиновых устройств необходимо только взять с собой топливо, и можно работать в любой местности.
• Многофункциональность. Хоть выбор мотопомпы и зависит от конкретных задач, большинство моделей можно использовать по-разному, например, для полива растений и обустройства бассейна.
• Простота эксплуатации. Пользоваться мотопомпой сможет любой человек, достаточно только не забывать о топливе и предварительно изучить инструкцию.

Важно: непреложное правило – учитывайте тип жидкости. Технику для чистой воды нельзя применять для загрязненных жидкостей, иначе она выйдет из строя.

Немного о выборе мотопомпы в зависимости от места применения и производительности:

• Для небольшого садового или дачного участка площадью до 6 соток – 200-250 л/мин или 30 кубометров в час.
• Для автономного водяного снабжения частного дома – 30-60 кубометров в час.
• Для коммунального хозяйства (откачивание воды из подвалов), а также для организации бассейна во дворе – 500-1000 л/мин.
• Для строительства и забора воды из водоемов, котлованов – 1300 л/мин и выше или от 60 м3/час.

Точный расчет для выбора мотопомпы

Как правильно выбирать мотопомпу? Найти конкретную модель можно по мощности, и мы расскажем о способе ее расчета, чтобы техника решала конкретно ваши задачи.

Для расчета необходимо определить высоту всасывания и производительность, на основе чего узнаем мощность.

Какие параметры нужны для расчета:

• Нэ – высота эквивалентная;
• Н – высота зоны выброса в сравнении с уровнем забора жидкости;
• Нd – на какой высоте находится помпа от уровня выброса;
• Нs – высота помпы в сравнении с уровнем забора жидкости;
• Pr – давление на выходе, где 1 бар равен 10 м;
• L – общая длина шланга;
• Ls – длина шланга от места забора до помпы;
• Ld – длина шланга от помпы до места выброса;
• K – значение гидравлических потерь (указывалось в таблице выше).

Какие формулы понадобятся:

Нэ = Н +0,25L

Н = Нs + Нd + Pr

L = Ls + Ld + К

Высчитав все значения, вы легко выберете мотопомпу по ее техническим характеристикам, указанным производителем в инструкции. Помните, что производительность надо определять в зависимости от вида и времени работ. Например, для перекачивания воды ее значение должно быть высоким, если интересует полив, но необходимо учитывать давление в дождевателях и длину шланга, при организации водоснабжения важно давление.

Что касается непосредственно мощности, ее можно узнать из графика зависимости от высоты подъема и расхода, который есть в каждой инструкции производителя.

Если же с расчетом возникли трудности, звоните либо пишите менеджерам нашего магазина – проконсультируем и посоветуем конкретную модель.

Как выбрать мотопомпу (водяной насос)? «POWER-GARDEN.

RU»

Этот вопрос задают себе многие дачники и садоводы. Данная информационная статья преследует цель помочь ответить на часто задаваемые вопросы: «как и какую (какой) выбрать мотопомпу (водяной насос)?».

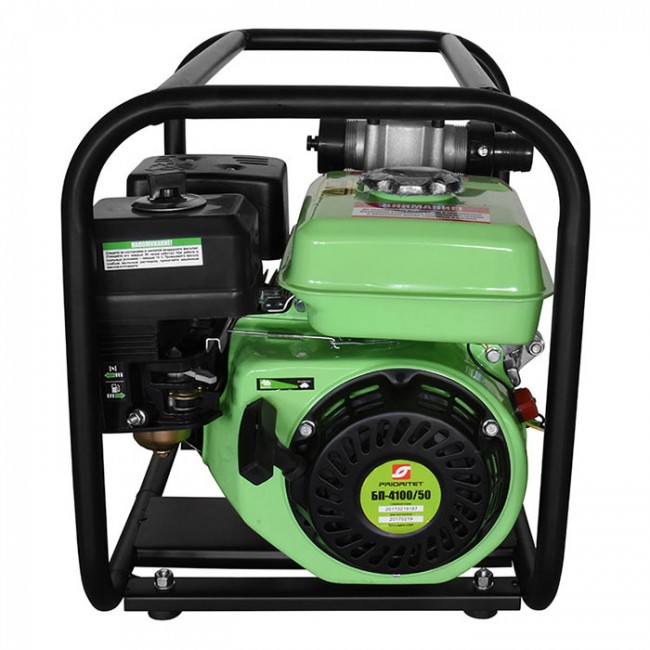

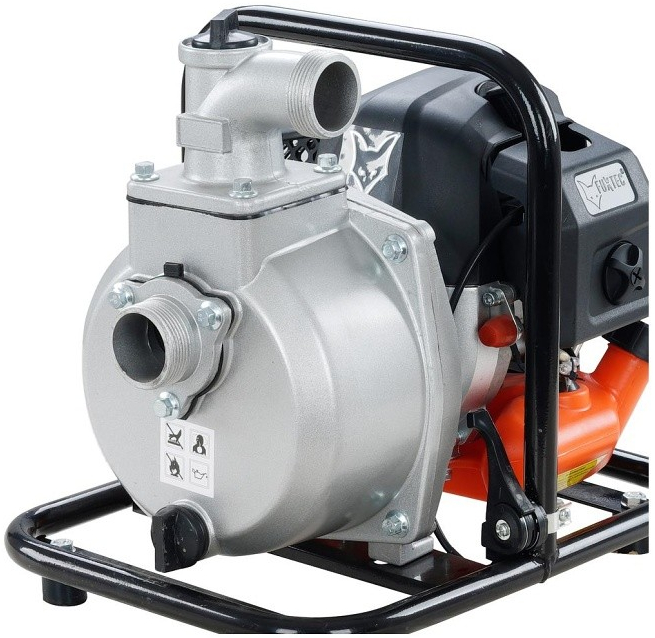

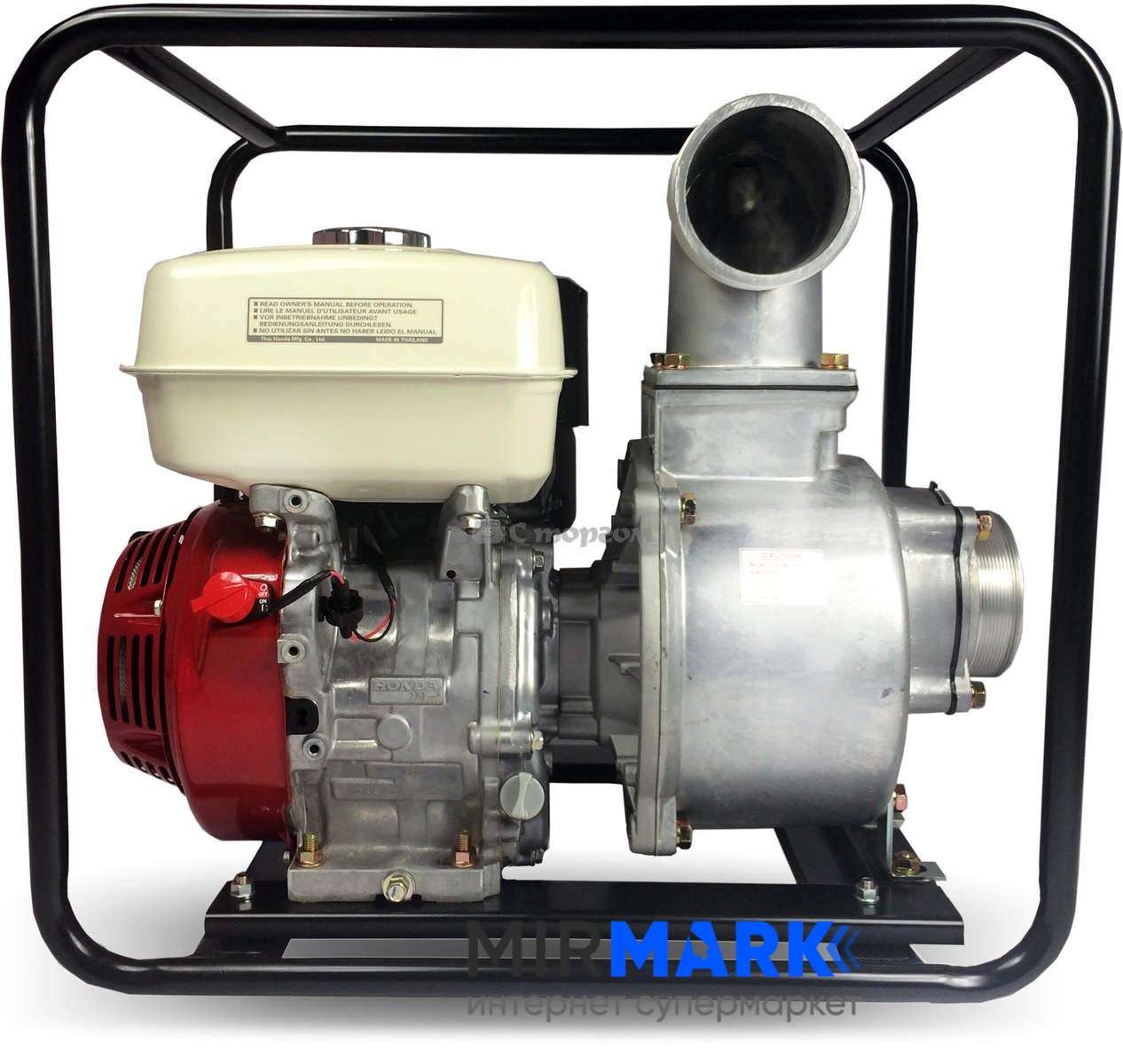

Мотопомпа – водяной насос с приводом от двигателя внутреннего сгорания (ДВС), который может быть бензиновым или дизельным. Мотопомпу (водяной насос) принято относить в категорию бензоинструмента. Отличительными особенностями мотопомп (водяных насосов) в сравнении с электрическими насосами являются мобильность и высокая производительность. Как правило, водяные насосы используют для водоснабжения загородного дома (дачи), для полива и орошения земли, для проведения дренажных работ, для перекачки жидкостей, для осушения искуственных и натуральных водоемов, для тушения пожаров. На сегодняшний день на российском рынке представлено большое количество мотопомп (водяных насосов) различных производителей. Широкий диапазон моделей не позволяет быстро и однозначно сделать выбор в пользу той или иной помпы. Покупая мотопомпу (водяной насос), Вы, прежде всего, приобретаете помощника, который значительно облегчит работу по уходу за участком, а также поможет в случае затопления, пожара или какой-нибудь иной экстремальной ситуации, поэтому его надежность и долговечность имеют большое значение. К тому же, мотопомпа (водяной насос), как и любой хороший инструмент, удовольствие не из дешевых, и чрезвычайно важно вложить деньги с умом, выбрав ту модель, которая наилучшим образом удовлетворит Ваши потребности. Выбирая водяной насос, который соответствовал бы предъявляемым требованиям, следует руководствоваться характеристиками и размерами территории; задачами, которые Вы перед собой ставите; Вашими возможностями и привычками.

Конструкция мотопомпы

Конструктивно водяной насос состоит из 3-х основных узлов: рамы, двигателя и насосной части.

Рама водяного насоса – это металлическая конструкция, на которой монтируются двигатель и насосная часть агрегата.

В качестве мотора используются бензиновые или дизельные двигатели внутреннего сгорания.

Насосная часть, состоящая из крыльчатки и улитки, служит непосредственно для перекачивания воды – основной функции любой мотопомпы (водяного насоса).

Типы мотопомп

В зависимости от типа двигателя принято выделять 2 разновидности водяных насосов:

• бензиновые мотопомпы (помпы);
• дизельные мотопомпы.

В зависимости от строения насосной части принято выделять следующие мотопомпы:

• центробежные (с открытым рабочим колесом);
• диафрагменные (мембранные).

Применение тех или иных помп зависит от качества и состава перекачиваемого (откачиваемого) сырья.

Диафрагменные помпы обычно применяются при перекачке жидкостей большой плотности:

• содержимого фекальных колодцев,
• содержимого дренажей,
• гомогенных отходов с низким содержанием воды,
• маслянистых жидкостей большой плотности
• и др.

В остальных случаях обычно используются помпы с центробежным устройством насосной части, всасывающий коллектор которых оснащен фильтром грубой очистки, ячейка которого, в свою очередь, совпадает с максимально допустимым размером твердых, нерастворимых частиц, содержащихся в перекачиваемой жидкости.

Помимо качественного состава перекачиваемой жидкости следует учитывать глубину или высоту всасывания. Данный параметр для большинства водяных насосов лежит в пределах 6-8 м.

Практически все мотопомпы рассчитаны на работу с жидкостями до +90?С. При повышении температуры жидкости ухудшаются (уменьшаются) все эксплуатационные характеристики водяных насосов – подача, высота всасывания, напор, что связано с изменением состояния веществ при повышении их температуры.

Одной из важнейших характеристик водяных насосов (мотопомп) является их производительность.

Самые мощные мотопомпы могут перекачивать до 100 м3/ч (кубометров в час).

Однако существуют насосы, для которых производительность не самая важная характеристика: это пожарные мотопомпы или высоконапорные мотопомпы, которые используются для подачи жидкостей под давлением. Напор таких мотопомп – 25-30 метров.

Следовательно, выбор модели водяного насоса зависит от условий и области ее применения, среди которых выделяют мотопомпы:

• чистой воды;
• для воды средней загрязненности;
• для грязной воды;
• высокого давления (высоконапорные или пожарные помпы).

При выборе мотопомпы, прежде всего, необходимо:

• Сформулировать для себя планируемую область применения водяных насосов, т.к. от этого напрямую зависит выбор в пользу того или иного типа агрегата, что, при правильном подходе, позволит не переплатить лишних денег.
• Определиться с потенциальным качественным составом перекачиваемого сырья и как следствием – конструкцией водяного насоса. Таким образом, Ваш выбор падет либо на мембранную, либо на диафрагменную мотопомпу.
• Понять для себя потребность в мощности водяного насоса, а также потребность в его производительности, высоте всасывания и напоре. Случается, что объем работ невелик или осуществляется не слишком планомерно, однако несмотря на это требуется максимальная производительность при выполнении поставленных задач.
• Не забывать о массе и габаритах агрегата.

Руководствуясь вышеперечисленными принципами, можно сделать осмысленную и правильную покупку, рационально потратив средства и время.

Мы очень надеемся, что наши советы помогут определиться с продукцией, подходящей именно под Ваши задачи и полностью удовлетворяющей Ваши потребности, и, как следствие, купить мотопомпу (водяной насос).

С уважением, администрация интернет-магазина «POWER-GARDEN.RU»

Как выбрать мотопомпу? | MATARI.UA™

Мотопомпа – незаменимое оборудование там, где нужны большие объемы воды. Казалось бы, все эти агрегаты выполняют свои функции одинаково, и разницы между ними нет. Но это мнение разбивается о реальность, когда приходит время выбирать мотопомпу. Они отличаются по многим характеристикам, и незнающий человек может с легкостью запутаться в этом разнообразии.

Выбирая подходящую модель, необходимо отталкиваться не только от ее технических характеристик, но и от будущих условий эксплуатации – это один из важнейших критериев. Ниже мы кратко расскажем, на что конкретно нужно обращать внимание при выборе мотопомпы, а также предоставим другую полезную информацию об этих агрегатах.

Где используют мотопомпы – область применения

Сфера применения существует множество, поэтому и область применения мотопомп широка. Они используются на даче и в сельском хозяйстве. С помощью такого оборудования проводится полив участков и орошение полей, перекачка химических веществ и откачка воды из колодца. На дачах применяется также при наполнении и осушении бассейнов.

Мотопомпы активно используются коммунальными службами и строительными компаниями. Они откачивают воду из траншей и котлованов, очищают затопленные помещения и помогают при ликвидации аварий.

Кроме того, оборудование используется при тушении пожаров, наполнении цистерн и бочек, создании фонтанов и искусственных водоемов, а также при работе с агрессивными жидкостями (кислотами, гербицидами, щелочами).

Технические параметры мотопомп – на что обращать внимание

• Производительность (мощность). Это объем жидкости, который оборудование может пропустить через себя за определенное время. Производительность измеряется либо в литрах в минуту, либо в метрах кубических в час. Этот показатель может варьироваться от сотни литров в минуту до нескольких тысяч.
• Размер пропускаемых частиц. Этот параметр определяет фильтрационные возможности мотопомпы. Если оборудование работает с чистой водой, достаточно будет пропускной способности до 8 мм, если же речь идет о сильно загрязненной жидкости, нормальным считается показатель до 30 мм.
• Глубина всасывания. Подразумевается расстояние от помпы до места забора воды. Классическим показателем, подходящим для большинства случаев, считается 6 – 8 метров. Глубже воду могут забирать модели повышенной мощности, которые не подходят для бытового использования.
• Высота напора воды. Это расстояние от агрегата до конца шланга. Среднестатистический показатель – 20-30 метров. Большей высотой напора отличаются модели повышенного давления.

Мотопомпы по назначению

В зависимости от условий эксплуатации агрегаты делятся на несколько категорий.

• Мотопомпы для грязной воды. Используются при перекачке жидкости с наличием песка, ила, гравия и различного мусора. Диаметр частиц должен быть не более 30 мм. Мусор не вредит установке, потому что она оснащена фильтрационной системой.
• Мотопомпы для чистой воды. Эти модели имеют небольшую пропускную способность и не должны встречаться с частицами больше 8 мм в диаметре. То есть песок не причинит ей никакого вреда, а вот более крупный мусор способен вывести мотопомпу из строя.
• Пожарные мотопомпы (высокого давления). Обладают повышенной высотой подачи воды. Такие модели способны доводить жидкость на расстояние до 70 метров. Как правило, оснащаются двумя напорными выходами, имеющими разный диаметр.
• Мотопомпа для агрессивных жидкостей, в том числе для химических веществ и морской (соленой) воды. Элементы таких установок имеют защиту от негативного воздействия агрессивных компонентов. Там, где классические агрегаты быстро приходят в негодность, помпы для агрессивных жидкостей могут исправно работать годами.

Советы по выбору мотопомп

Первое, с чем стоит определиться, – сфера применения. В зависимости от условий использования выбирайте подходящий вариант из перечня, описанного в предыдущем разделе. Дальше необходимо определиться с видом топлива. Бензиновые мотопомпы отлично подходят для бытового использования. С их помощью можно поливать цветы, откачивать воду из затопленных помещений и колодца, наполнять канистры и цистерны. Бензиновые модели в меру мощные и отличаются надежностью.

Что касается мощности: для орошения небольшого огорода и проведения работ в частном доме будет достаточно агрегата с мощностью 10-20 кубометров в час. Не стоит брать помпу «с запасом». Так вы не только потратитесь на само оборудование, но и будете платить больше за топливо и обслуживание мощной модели.

Когда речь идет о крупном участке и о решении более специфических задач, уместными будут модели с производительностью 30-40 кубометров в час. Если необходимо оросить крупную площадь, обратите внимание на мотопомпы с большой высотой подъема воды. В таком случае струю можно будет разделить на несколько рукавов, что позволит покрыть крупный участок.

Разумеется, ни в коем случае нельзя использовать мотопомпу для чистой воды с целью перекачки загрязненной жидкости. Это в краткие сроки приведет к выходу техники из строя. Покупайте мотопомпы, предназначенные для решения определенных задач, – лишь в таком случае оборудование прослужит вам долгие годы.

Интересные публикации

Какую мотопомпу выбрать для грязной воды?

Мотопомпа – мощный насос центробежного типа, работающий от бензинового или дизельного двигателя. Предназначена для перекачки больших объемов жидкостей различного характера. Незаменима в пожаротушении, коммунальном и сельском хозяйстве. Также часто используется в строительной, природоохранной и горнодобывающей отраслях для осушения каналов, тушения очагов возгорания, откачки жидкости при подтоплении, промывки скважин, расчистки грунта и т.д.

Конструкция и принцип работы

Мотопомпа состоит из водяного насоса и двигателя внутреннего сгорания, который работает на дизельном топливе или от электроэнергии. Оба узла устанавливают на общем валу соосно. Благодаря этому достигается высокая эффективность оборудования и его компактность. Для устойчивости и надежности мотопомпа комплектуется жесткой рамой, имеющей элементы для зацепления грузоподъемной техникой.

Непосредственно к насосу присоединяются приемные и выкидные патрубки. К первому присоединяется всасывающий рукав с обратным клапаном и фильтром. Его конец опускается в откачиваемую жидкость. Выкидной патрубок соединяется с напорным шлангом.

После подключения всех элементов мотопомпа устанавливается выше уровня перекачиваемой жидкости. После этого запускается в работу двигатель. Он в свою очередь способствует вращению рабочего колеса и выталкиванию воздуха из корпуса насоса. В результате жидкость всасывается и выбрасывается под давлением.

Критерии выбора

При выборе мотопомпы для определенных целей, необходимо учитывать следующие моменты:

•
  объем перекачиваемой жидкости;
• напор, под которым выбрасывается жидкость;
• глубина всасывания;
• мощность;
• расход топлива;
• диаметр входного и выходного отверстия.

Например, для полива огорода достаточно небольшой мотопомпы, способной откачивать до 20 м³/час. Если же требуется очистка колодца, то лучше брать модели для грязной воды, которые могут осуществлять подъем воды на высоту 20 м и более.

Что касается типа двигателя, то лучше выбрать дизельный. Он потребляет минимум топлива и отличается высокой эффективностью в работе на участках, где отсутствует центральное энергообеспечение.

Обзор моделей

Линейка дизельных насосов Yanmar для загрязненной жидкости включает в себя 6 моделей двух типов: для слабозагрязненной и сильнозагрязненной воды, каждая из которых доступна в исполнении с шнуровым или электростартером. Модели с электростартером имеют в названии букву “-E”. Например, YDP20TN-E.

Для того, чтобы вам было легче сделать выбор, рассмотрим несколько основных продуктов.

Для перекачки слабозагрязненной воды подходит модель YDP30STN, работающая от двигателя L100N6-PEYT. Ее производительность достигает 850 л/мин, высота всасывания – 7 м, высота напора – 23 м, а диаметр пропускаемых частиц через фильтр до 20 мм.

Для сильнозагрязненной воды предназначена мотопомпа YDP40TN-E. Эта модель оснащена электростартером и способна перекачивать воду со скоростью до 1750 л/мин. Причем жидкость может включать ил, камни и другие твердые включения до 31 мм диаметром. Высота всасывания у данной модели 7 м, а высота напора – 25 м. Диаметр всасывающего и выпускного отверстия – 100 мм.

Надежность этих агрегатов нераздельно следует с глубоко продуманными деталями для удобства клиента.

Все модификации мотопомп Yanmar оснащены увеличенным топливным баком в 13 литров, за счет которого достигается длительная работа оборудования. А для того, чтобы очистить рабочую камеру насоса, нужно открутить несколько болтов.

Качество японских мотопомп достойно уважения. Вне зависимости от технических характеристик, они работают исправно на протяжении многих лет.

2 простых шага к выбору правильного двигателя

Каждый профессионал в области насосной промышленности сталкивается с проблемой выбора наиболее эффективной системы для конкретного применения. Этот процесс осложняется неопределенностью правил, требований и параметров эффективности, особенно когда эффективность сама по себе не говорит всей картины. Иногда самый эффективный двигатель — не лучший выбор.

Используя два простых вычисления, профессионалы в области насосов могут определить лучший двигатель 97, а также лучший насос и привод для каждого применения.

Чтобы помочь как потребителям, так и установщикам, почти каждый проданный сегодня продукт имеет рейтинг энергоэффективности или Energy Star. Отраслевые стандарты и правила, разработанные коалицией отраслевых экспертов, помогают контролировать эти рейтинги, в том числе многонациональные организации, такие как Национальная ассоциация производителей электрооборудования (NEMA) и Международная электротехническая комиссия (IEC).

Изображение 1. Проанализируйте как капитальные затраты, так и общую стоимость энергии насосной системы, чтобы определить двигатель, который действительно является наиболее эффективным для применения.(Изображения и графика любезно предоставлены Franklin Electric)

Цель этих организаций — помочь частным лицам и энергетическим компаниям сэкономить деньги на расходах на электроэнергию и инфраструктуру за счет уменьшения путаницы в методах измерения и обеспечения единообразия в терминологии и маркировке продукции. Эта стандартизация сводит к минимуму неправильные измерения, вводящую в заблуждение номенклатуру и ложные конкурентные преимущества. Все уважаемые производители поддерживают и сотрудничают с такими агентствами, как NEMA и IEC, для поддержания профессиональных стандартов организации.По этой причине пользователи должны гарантировать, что все их продукты соответствуют этим стандартам.

Пользователи насосов

Pump часто выбирают двигатели с наивысшим КПД, потому что считают, что это решение приведет к экономии затрат в будущем. Однако это не всегда так, и это еще одна причина, по которой конечные пользователи должны сначала проверить стандарты. Компании, не соблюдающие стандарты, могут, например, маркировать свою продукцию как «сверхэффективную» или делать аналогичные ложные заявления.

Во многих случаях термины, используемые на этикетках продуктов, запутаны.Например, компания может инвестировать в оригинальную конструкцию системы мощностью 100 лошадиных сил (HP), повысить ее эффективность на 16 процентов и присвоить ей ярлык «суперэффективный». Однако согласно стандартам это усовершенствование конструкции не соответствует критериям премиальной эффективности. В то время как новый продукт эффективен на 54 процента по сравнению с предыдущим продуктом, эффективность которого составляла всего 38 процентов, минимальная эффективность, необходимая для премиальной этикетки, составляет 68 процентов. Несмотря на то, что этот продукт был усовершенствован, он все еще не отвечает требованиям премиальной эффективности.Таким образом, агентства и сертифицирующие органы не позволяют производителям делать заявления, не соответствующие стандартам.

Хотя понимание стандартной эффективности является жизненно важной частью выбора оборудования, конечные пользователи должны выходить за рамки эффективности, чтобы выбрать идеальный двигатель для приложения. Например, погружные двигатели обычно имеют КПД 80 процентов, в то время как аналогичные наземные двигатели имеют КПД 90 процентов. Основываясь только на этих цифрах, можно было бы предположить, что погружной двигатель менее эффективен.Однако это не всегда так. Включение конечного КПД насоса в оценку и оценку требований к мощности в зависимости от скорости двигателя имеет жизненно важное значение.

Два простых вычисления могут помочь конечным пользователям выйти за рамки базового КПД и выбрать идеальный двигатель для конкретной насосной области.

Шаг 1. Измерьте WWE

Первым шагом является измерение истинной эффективности путем анализа полной эффективности водопровода (WWE) насосной системы (см. Уравнение 1).

WWE = [(КПД двигателя) x (КПД насоса) x (КПД управления / привода)] x 100
Уравнение 1

Стопроцентный КПД невозможен, если КПД любого компонента в системе ниже 100%. Рассмотрим следующие примеры.

Пример 1. Насосная система мощностью 50 л.с., 2 полюса (3600 об / мин):
Система имеет двигатель с КПД 84%, насос с КПД 45% и управление / привод с КПД 99%.Его WWE составляет 37,42 процента (см. Уравнение 2).

(0,84 двигатель x 0,45 насос x 0,99 регулятор / привод) x 100 = 37,42% WWE
Уравнение 2

Пример 2. Насосная система мощностью 60 л.с., 4 полюса (1800 об / мин):
Эта система имеет двигатель с КПД 90%, насос с КПД 76% и такое же управление / привод с КПД 99%. Его WWE составляет 67,72 процента (см. Уравнение 3).

(двигатель 0,90 x 0,76 насос x 0,99 регулятор / привод) x 100 = 67,72% WWE
Уравнение 3

Каждый производитель двигателей и насосов должен публиковать данные об эффективности при полной нагрузке для продуктов со стандартными номинальными характеристиками.Помните о точности данных и обратите внимание, что источники рейтингов эффективности на основе веб-сайтов или приложений обычно обновляются чаще, чем печатные документы.

По мере развития отрасли изменения неизбежны. Незначительное изменение имеет мультипликативный эффект на общую эффективность системы. По этой причине конечные пользователи должны исследовать одни и те же данные об эффективности для насосов и органов управления / приводов.

При выборе правильного КПД двигателя пользователи должны знать, что большинство двигателей будут иметь номинальный КПД при полной нагрузке (FL) и коэффициент обслуживания (SF), который будет зависеть от точки нагрузки насоса.При выборе точки нагрузки учитывайте общие необходимые требования к HP. Если HP находится в номинальной точке полной нагрузки, используйте КПД FL. Если точка нагрузки соответствует номиналу SF, используйте КПД SF. Правильный рейтинг эффективности так же важен, как и общая эффективность системы.

Большинство насосов указывают точку наилучшего КПД (BEP). Чтобы определить КПД насоса, посмотрите на точку напора на кривой КПД (см. Рисунок 1). Соберите сведения об элементе управления / приводе и просто вставьте данные в формулу.

Рис. 1. При анализе эффективности насоса смотрите на точку напора кривой эффективности, а не используйте только BEP, который перечисляет большинство насосов.

Тщательный анализ этих значений важен, потому что они представляют позицию затрат. При рассмотрении только общей эффективности продукта системы, как отмечалось выше, игнорируется энергия, потребляемая системой. Разница в скорости и HP может привести к более высоким затратам на электроэнергию, даже если показатели эффективности указывают на высокую эффективность.

Рис. 2. Руководство по применению, установке и техническому обслуживанию (AIM) — одно из многих мест, где можно получить точную информацию об эффективности двигателя.Информация об эффективности продукта из онлайн-ресурсов обычно более точна, поскольку ее можно обновлять чаще.

Пользователи также должны учитывать потребности своих приложений. Некоторые системы могут работать только пару месяцев в году, в то время как другие могут работать каждый день для подачи воды в городскую / муниципальную систему. Для систем, которые будут работать годами, стоимость эксплуатации имеет первостепенное значение. Хотя стоимость энергии для непрерывной системы будет намного выше, чем для краткосрочной, расчет экономии аналогичен.Сумма экономии будет уменьшена на время выполнения.

Шаг 2. Измерьте затраты на электроэнергию

Второй расчет эффективности определяет стоимость энергии. Все энергокомпании взимают плату за киловатт-часы (кВт / час). Ставка варьируется в зависимости от местоположения и поставщика, поэтому в следующих примерах будет использоваться 0,20 доллара за кВт / час. Независимо от того, является ли приложение погружным или устанавливаемым на поверхность, необходимо проанализировать скорость и мощность двигателя, чтобы определить использованные кВт / час. Независимо от того, устанавливает ли пользователь погружную насосную систему, турбину с линейным валом или центробежную систему, расчеты одинаковы.Обратите внимание, что элемент управления / привод должен включать точку эффективности. Это даст полную стоимость системы. В примерах 1 и 2 анализируется стоимость энергии с использованием тех же двух примеров насосных систем из шага 1.

Пример 1. Насосная система мощностью 50 л.с., 2 полюса (3600 об / мин):
В предыдущем примере эффективность системы составила 37,42%. Двигатель потребляет 49 кВт / час (двигатель мощностью 50 л.с. на Рисунке 1), работая круглосуточно без выходных в течение 30 дней, что в общей сложности потребляет 35 280 кВт. При цене 0,20 доллара США за кВт / час стоимость электроэнергии в месяц составляет 7 056 долларов США (см. Уравнение 4).

49 x 24 x 30 = 35 280 кВт / ч x 0,20 доллара = 7 056 долларов
Уравнение 4

Пример 2. Насосная система мощностью 60 л.с., 4 полюса (1800 об / мин):
Эта система оказалась явным лидером по эффективности с КПД 67,72%. Более эффективный двигатель в турбинной системе с линейным валом является четырехполюсным (с меньшей скоростью), но для создания такого же напора и расхода требуется двигатель мощностью 60 л.с. Опять же, работая в режиме 24/7 в течение 30 дней, этот двигатель потребляет 62 кВт / час и 44 640 кВт в месяц при стоимости 8 928 долларов (см. Уравнение 5).

62 x 24 x 30 = 44 640 кВт / час x 0,20 доллара США = 8928 долларов США
Уравнение 5

Изображение 2. Показанный здесь погружной двигатель может быть более эффективным вариантом, чем наземный двигатель, в зависимости от насоса и привода / системы управления, с которыми он работает.

Более эффективная перекачивающая система потребляет больше ватт и дороже в эксплуатации, поэтому она не обязательно может быть лучшим выбором для непрерывной работы. При выборе насосной системы определение КПД двигателя и насоса является важным предварительным шагом.Но при расчете окончательной стоимости системы пользователи должны учитывать как капитальные затраты, так и стоимость энергии системы. Во многих случаях наиболее эффективная система может оказаться не самой рентабельной.

Измерение эффективности и стоимости энергии позволяет лучше понять общую стоимость владения.

Чтобы узнать больше об отраслевых стандартах, посетите nema.org или iec.ch

Как определить размер электродвигателя для использования с центробежным насосом

Очень важно правильно выбрать размер электродвигателя.В результате будет получен более эффективный насосный агрегат с более длительным сроком службы. Неверный размер двигателя приведет к тому, что насосный агрегат потребует больше мощности, чем должен, или тот, который будет вызывать повторяющиеся электрические неисправности и может страдать от преждевременного отказа двигателя.

Эта статья является частью серии из одиннадцати статей Pumps 101 , разработанной как введение в основы проектирования, выбора и применения центробежных насосов. Чтобы получить максимальную отдачу от Знакомство с насосами ознакомьтесь с полной серией:

Основные сведения о электродвигателях насосов

Электродвигатели обычно имеют размеры с заданными интервалами.Это означает, что в большинстве случаев вам нужно будет округлить до следующего доступного размера двигателя при определении размера двигателя, который нужно подключить к насосу. Поэтому, если в требованиях к мощности насоса указано, что мощность двигателя должна быть не менее 4,5 л.с., вам придется округлить до следующей нормальной мощности двигателя: 5 л.с.

Хотя вы не хотите занижать размер электродвигателя, подавляющее большинство электродвигателей спроектировано с коэффициентом обслуживания 1,15, который обеспечивает своего рода страховой полис. Это означает, что двигатель мощностью 100 л.с. фактически способен непрерывно работать с мощностью до 115 л.с. (100 x 1.15). Однако, если двигатель работает от частотно-регулируемого привода, будет выделяться дополнительное тепло, и эксплуатационный коэффициент больше не будет иметь значения.

Факторы, определяющие размер двигателя

При выборе двигателя для привода центробежного насоса необходимо учитывать по крайней мере три основных момента:

1. Какова потребляемая мощность насоса?
2. Как будет выглядеть типичная работа этого насоса?
3. Будет ли насос работать с частотно-регулируемым приводом (VFD)?

Какова потребляемая мощность насоса?

Этот первый вопрос состоит из двух частей:

• Какова потребляемая мощность при номинальных расчетных условиях?
• Какая максимальная мощность требуется для работы насоса в любой точке кривой производительности насоса?

Мощность, необходимая для привода насоса в номинальных расчетных условиях, всегда должна быть меньше номинальной мощности двигателя, указанной на паспортной табличке.Таким образом, если при расчетных условиях насосу требуется как минимум 4,5 л.с., двигатель должен быть рассчитан на 5 л.с. — следующий номинальный размер выше 4,5 л.с.

Во многих случаях имеет смысл выбрать двигатель достаточно большого размера, чтобы выдерживать максимальную мощность, требуемую насосом в любой точке кривой. Это максимальное значение мощности называется мощностью тормоза насоса без перегрузки, или NOL BHP. Выбор двигателя для удовлетворения этой потребности в мощности гарантирует, что двигатель сможет работать с насосом, даже если условия эксплуатации резко изменятся.

Как будет выглядеть типичная работа этого насоса?

Некоторые насосы устанавливаются в системы, где известно, что насос будет работать в номинальных расчетных условиях 100% времени. Однако для большинства систем требуется, чтобы насос работал в широком диапазоне условий. В тех случаях, когда насос будет работать непрерывно в одном режиме, приемлемо определение мощности двигателя в соответствии с потребляемой мощностью в этих условиях. В других случаях, когда будет встречаться ряд рабочих головок, лучше всего подобрать двигатель для работы с NOL BHP насоса.

Будет ли насос работать от частотно-регулируемого привода?

Если насос будет работать с частотно-регулируемым приводом, то двигатель должен быть рассчитан на насос NOL BHP, а на паспортной табличке двигателя HP должно быть больше, чем у насоса NOL BHP, без учета эксплуатационного фактора двигателя. Помните, что коэффициент обслуживания двигателя исчезает, когда двигатель управляется частотно-регулируемым приводом. Единственным исключением из этого правила является случай, когда насос будет работать в одном режиме 100% времени.

Если насос не будет работать с частотно-регулируемым приводом, размер двигателя становится вопросом выбора.Наилучшая практика гласит, что во всех случаях номинальная мощность двигателя, указанная на паспортной табличке, должна превышать мощность, требуемую насосом в расчетных условиях, и многие клиенты также хотят, чтобы номинальная мощность двигателя была меньше, чем л.с.

В других случаях номинальная мощность двигателя, указанная на паспортной табличке, будет выбрана так, чтобы она превышала мощность, требуемую насосом при расчетных условиях, но будет меньше, чем NOL BHP. Это нормально, если заказчик понимает, как был выбран двигатель, и пока NOL BHP меньше номинальной мощности двигателя, указанной на паспортной табличке, плюс коэффициент обслуживания.

Заключение

Выбор правильной мощности двигателя — важный шаг в обеспечении надежной и эффективной работы всего насосного агрегата на долгие годы. Понимание и соблюдение основных рекомендаций, перечисленных выше, поможет каждый раз выбирать правильную мощность двигателя.

Обновлено 18.12.15

Определение правильного размера для двигателя гидравлического насоса

В этом посте, состоящем из двух частей, объясняется, как определить лучший размер для двигателя гидравлического насоса и как масштабировать размер и стоимость с помощью среднеквадратичной нагрузки и ограничения л.с.

Знание того, как правильно выбрать размер электродвигателя для вашего гидравлического насоса, может помочь снизить потребление энергии и повысить эффективность работы. Ключевым моментом является обеспечение того, чтобы двигатель насоса работал при пиковой продолжительной нагрузке. Но как узнать, сколько энергии нужно?

Как правильно подобрать размер: общий расчет

Прежде чем вы сможете выбрать правильный электродвигатель, вы должны знать, сколько лошадиных сил (л.с.) требуется для привода вала насоса.Обычно это вычисляется путем умножения пропускной способности в галлонах в минуту (GPM) на давление в фунтах на квадратный дюйм (PSI). Затем вы разделите полученное число на КПД насоса в 1714 раз и получите формулу, которая выглядит так:

Если вы не уверены, насколько эффективен ваш гидравлический насос, рекомендуется использовать общий КПД около 85% (умножив 1714 x 0,85 = 1460 или 1500, если округлить в большую сторону). Этот обходной путь упрощает формулу до:

Примечание. Если давление составляет 1500 фунтов на квадратный дюйм, вы также можете оценить 1 л.с. / галлон в минуту.

Насосы низкого давления

Приведенная выше формула работает в большинстве приложений с одним заметным исключением: если рабочее давление насоса очень низкое, общий КПД будет намного ниже 85%. Это потому, что общий КПД равен механическому КПД (внутреннее механическое трение) плюс объемный КПД.

Общий КПД = внутреннее механическое трение + объемный КПД

Внутреннее трение обычно является фиксированной величиной, но объемный КПД изменяется в зависимости от используемого давления.Насосы низкого давления имеют высокий объемный КПД, поскольку они менее подвержены внутренним утечкам. Однако по мере того, как давление повышается и внутренние жидкости проходят через рабочие поверхности, такие как поршни, распределительные пластины и точки смазки, объемный КПД снижается, а величина крутящего момента, необходимого для поворота насоса для создания давления, увеличивается.

Крутящий момент (для создания давления) = Давление (PSI) x рабочий объем (куб. Дюйм) / 2 PI

Эта разница делает очень важным знать эффективность вашего насоса, если вы используете его при низком давлении! Расчеты без учета низкого давления приведут к неудачной конструкции.

Рассмотрим этот пример:

Если вы рассчитываете 20 галлонов в минуту при 300 фунтах на квадратный дюйм с предполагаемой общей эффективностью 89%, вы, вероятно, выберете электродвигатель мощностью 5 л.с. Однако, если вы вычислите те же 20 галлонов в минуту при 300 фунтах на квадратный дюйм с фактическим общим КПД 50%, вы поймете, что вам следует использовать двигатель мощностью 7,5 л.с. В этом примере предположение об эффективности вашего насоса может привести к установке слишком большого двигателя, что приведет к увеличению общих эксплуатационных расходов.

Точная оценка эффективности гидравлического насоса

Есть много факторов, влияющих на общую эффективность гидравлического насоса, и при выборе двигателя важно быть максимально точным. Для правильного определения размеров рекомендуется использовать опубликованные данные поставщика насоса, которые показывают фактический входной крутящий момент в зависимости от давления или общую эффективность в зависимости от давления. Обратите внимание, что на эффективность также влияет число оборотов в минуту.

Выбор двигателя подходящего размера для вашего гидравлического насоса не всегда гарантирует, что вы используете наиболее эффективный двигатель.Обязательно прочитайте часть 2 этого поста, чтобы узнать, как RMS-нагрузка и ограничение Hp могут помочь вам уменьшить размер вашего электродвигателя, чтобы сэкономить деньги и повысить эффективность.

Для получения дополнительной информации о выборе эффективного электродвигателя для гидравлического насоса обратитесь в подразделение гидравлических насосов и силовых систем Parker.

Эта статья предоставлена ​​Тимом Беком, менеджером по проектированию и применению системы, Parker Hannifin Corporation, подразделение гидравлических насосов и силовых систем.

Статьи по теме:

Выбор эффективного электродвигателя для гидравлического насоса: часть 2

Рекомендации по выбору гидравлического насоса / двигателя для высокопроизводительного измельчения

Десять правил применения частотно-регулируемых приводов в гидравлических насосах

Основные критерии выбора правильного двигателя для вашего гидравлического приложения

Выбор подходящего погружного насоса для колодца.- Oakville Pump Service

«Хм, какой из этих насосов мне купить? Этот скважинный насос мощностью 1 л.с. / сек или этот скважинный насос Гулдса на 1 л.с.? » Многие люди ломают голову над покупкой колодезного насоса во время поиска в строительном магазине или в Интернете. При выборе подходящего погружного насоса для вашего дома необходимо учитывать множество факторов. Некоторые колодцы имеют глубину более 800 футов (250 м), а другие — 80 футов (25 м). Потребность в воде варьируется от нескольких галлонов в минуту до сотен галлонов в минуту в зависимости от того, подаете ли вы воду для небольшого коттеджа или большого поместья.В этом обзоре мы собираемся изучить факторы, влияющие на выбор правильного погружного насоса для вашей водяной скважины. Если вас интересует, где купить качественное насосное оборудование для погружных скважин, ознакомьтесь с этой статьей, прежде чем покупать оборудование в Интернете или в строительном магазине!

Насосы не рассчитаны на мощность в лошадиных силах?

Не попадайтесь в ловушку мысли, что вам нужна помпа определенной мощности. В отрасли насосов мы обычно обозначаем насосы как по расходу, так и по требуемой мощности.Другой, более точный способ обозначения насоса — это так называемая «расчетная точка» насоса. Расчетная точка включает необходимый расход и величину давления (напора), которое насос должен создать. При выборе правильного насоса более важно указать необходимое давление и расход, чем мощность, требуемую для двигателя. Некоторые насосы могут быть чрезвычайно эффективными и обеспечивать поток и давление с меньшей мощностью и, следовательно, требовать двигателя меньшей мощности, чем их более дешевые конкуренты.Хотя более эффективный насос может стоить дороже, помните, что он работает по несколько часов каждый день. Совокупная экономия энергии в течение следующих 7-10 лет с лихвой окупит более дорогой эффективный насос, если учесть снижение энергопотребления!

Вот, наверное, вы спрашиваете. Хорошо, я понял, выбор насоса, просто глядя на мощность, может быть очень проблематичным, так что мне делать? Как мне узнать, какое давление или расход требуется? Мы рады, что вы спросили! Подождите, потому что сейчас мы собираемся помочь вам понять, как рассчитать расчетную точку, а затем выбрать насос на основе расчетной точки, а затем мы закончим, приведя несколько примеров насосов, доступных в Интернете, которые кажутся сбивающими с толку и помогут вам некоторые инструменты, которые вам понадобятся, чтобы разобраться в этом.

Расчет базовой проектной точки.

Как мы только что упомянули, расчетная точка для погружного скважинного насоса — это комбинация того, какое давление насос должен обеспечивать, и количество воды, которое насос, как ожидается, будет подавать при этом давлении. Важно понимать разницу между потоком и давлением, потому что это совершенно разные аспекты гидродинамики.

Расход должен соответствовать количеству или количеству воды, которая течет за определенный период времени.В США это обычно измеряется в галлонах в минуту (GPM). Если вы хорошо можете производить 20 галлонов воды в минуту, это просто означает, что 20 галлонов воды доступны для извлечения из вашего колодца каждые 60 секунд.

Давление связано с силой, которую оказывает вода под действием силы тяжести, и измеряется в единицах давления. Давление воды, как и давление в шинах, в США измеряется в фунтах на квадратный дюйм (PSI). При работе с водой в нашей отрасли мы часто переводим давление в единицу, называемую «напор».Давление водяного напора просто означает, что мы говорим об единице давления, которая измеряется в футах вертикального водяного столба. Чем выше столб воды, тем больше будет давление! 1 фунт / кв. Дюйм = 2,31 фута напора. Это означает, что труба, резервуар или любой другой контейнер с водой, в котором находится 2,31 фута воды, будет оказывать давление в 1 фунт / кв.дюйм на дно этой трубы, резервуара и т. Д. Вы не поверите, но это не делает ничего разница в размерах трубы, резервуара или контейнера; единственный фактор, влияющий на величину давления, — это высота воды в трубе, резервуаре или контейнере!

Вот несколько примеров, иллюстрирующих особенности проектирования:

-Джо Уотерману нужен насос для его колодца, который будет обеспечивать 15 галлонов в минуту для его дома / нужд ландшафтного дизайна.Его колодец глубиной 400 футов. Он также хочет, чтобы в доме было давление воды 60 фунтов на квадратный дюйм. Джо понадобится насос, который может перекачивать 15 галлонов в минуту при давлении 540 футов (400 +140 футов).

— Бетти Тинкер хочет перекачивать воду из своего колодца со скоростью 5 галлонов в минуту, глубиной 300 футов (130 фунтов на квадратный дюйм), вверх по холму в резервуар для хранения, который находится на высоте 200 футов над колодцем (87 фунтов на квадратный дюйм). Ей понадобится насос, который будет перекачивать 5 галлонов в минуту при давлении 500 футов (216 фунтов на кв. Дюйм).

Чтобы получить расчетную точку для вашего скважинного насоса, вы или ваш подрядчик по насосному оборудованию должны просмотреть данные из журнала бурильщика, чтобы определить глубину скважины и глубину воды в дополнение к ожидаемому расходу воды из скважины.Если есть какие-либо испытания потока скважины, их тоже следует пересмотреть. Затем следует рассчитать количество воды, необходимое для снабжения жилья, орошения и других нужд. Наконец, ваш подрядчик должен посмотреть на размеры трубы в земле и размер трубы, идущей к скважинному насосу, чтобы рассчитать коэффициент, называемый «потерями на трение». Трубопровод оказывает трение по жидкости, которая течет через него, чем быстрее жидкость течет, тем больше потери от трения! Хотя это кажется минимальным, оно складывается из-за увеличения длины трубы и действительно может ограничивать скорость потока, если это не учтено при выборе размера насоса или трубы.

Выбор насоса

После того, как вы или ваш подрядчик по насосам для скважин изучили соответствующую информацию и установили адекватную проектную точку, пора просмотреть технические бюллетени, называемые «кривые насоса», от производителей скважинных насосов . Кривая насоса от Franklin Water изображена ниже, вы также можете просмотреть весь их каталог погружных насосов. При перемещении слева направо по диаграмме вы видите, что по мере увеличения потока от любого данного насоса величина давления, которое может создать насос, уменьшается.Это нормально для любого центробежного насоса, включая насосы для погружных скважин. Это соотношение для любого насоса называется его «кривой». Тщательный анализ этих характеристик насосов может помочь вам / вашему подрядчику по насосному оборудованию определить, какой насос лучше всего подходит для вашего применения.

Давайте рассмотрим пример, чтобы проиллюстрировать правильный выбор насоса. Допустим, у вас есть колодец глубиной 400 футов со статическим уровнем воды (уровень воды в колодце при выключенном насосе), который находится на 200 футов ниже уровня земли. Уровень воды в колодце опускается до 300 футов ниже поверхности земли, когда скважина перекачивается со скоростью 15 галлонов в минуту.Из этого колодца вода поступает в дом, расположенный на холме на высоте 50 футов над колодцем, и в доме должно быть давление 50 фунтов на квадратный дюйм (115 футов). В доме минимальный ландшафтный дизайн, 15 галлонов в минуту более чем достаточно для удовлетворения домашних нужд. Трубы, питающие дом, имеют потери на трение 35 футов в час при расходе 15 галлонов в минуту.

Общий динамический напор (TDH) рассчитывается дважды: один раз для наилучшего сценария с высоким уровнем воды в скважине и еще раз для наихудшего сценария с низким уровнем грунтовых вод в скважине:

Расчетная точка для наилучшего случая = 200 ‘+ 50’ + 115 ‘+ 35’ = 400 ‘TDH @ ~ 15 GPM со скважиной, которая не использовалась недавно

Расчетная точка наихудшего случая = 400′ + 50 ‘+ 115’ + 35 ‘= 600’ TDH @ ~ 15 галлонов в минуту при хорошей эксплуатации в течение определенного периода времени

Как выбрать правильный сменный двигатель насоса бассейна

Как выбрать правильный сменный двигатель насоса бассейна — INYOPools.ком

1. Дом
2. Как руководить
3. Как выбрать правильный сменный двигатель насоса для бассейна

Похоже, что в вашем браузере отключен JavaScript:
Чтобы обеспечить максимальное удобство использования нашего веб-сайта, мы требуем, чтобы в вашем браузере был включен JavaScript.
Вот инструкции, как включить JavaScript в вашем веб-браузере.
После включения Javascript обновите эту страницу.

Или позвоните нам по телефону 407-834-2200, и мы будем рады принять ваш заказ по телефону.

В какой-то момент вам нужно будет заменить двигатель насоса для бассейна.Важно заменить его на точно совпадающий, иначе двигатель может преждевременно перегореть. При заказе двигателя на замену необходимо обратить внимание на несколько вещей. Это руководство поможет вам немного лучше понять мир насосов для бассейнов.

Видео

Copyright © 2021 INYOpools Все права защищены

Выбор конфигурации помпы: одиночный vs.Трехфазное питание

Общие сведения о фазе питания

Понимание фазы питания является неотъемлемой частью процесса выбора конфигурации насоса, которая подходит именно вам.

В отличие от мощности постоянного тока (dc), которая обеспечивает постоянные уровни напряжения, мощность переменного тока следует по форме волны, чередующейся между положительным и отрицательным напряжением. Поскольку мощность переменного тока легко производить и передавать, ее лучше всего передавать в дома, коммерческие здания и промышленные объекты.

Когда говорят об переменном токе, фаза используется для описания мгновенной точки в цикле формы волны. Когда все мгновенные точки взяты вместе за завершенный цикл, результат упоминается как 360 ° фазы или, в более общем смысле, фазы. Стандартно, чтобы эталоном была фаза, которая проходит через начало координат. Эта стандартизация придает фазе форму синусоиды и создает узлы или точки нулевого тока при 0 °, 180 ° (π) и 360 ° (2π).По мере того, как волна проходит от гребня к минимуму, количество подаваемого тока пропорционально совпадает.

Наиболее распространенными фазами питания являются одно- и трехфазные. При работе с несколькими фазами смещение во времени или в градусах между одними и теми же опорными точками на двух волнах, распространяющихся с одинаковой частотой, называется разностью фаз . Разность фаз может сказать, сколько времени или расстояние между максимальным потребляемым током. Следовательно, волны за опорной фазой называются запаздывающей фазой , а волна перед опорной фазой называется опережающей фазой .См. Рисунок 1 для представления каждого из этих терминов на стандартной трехфазной форме волны.

Рисунок 1. Общая схема трехфазного сигнала.

Однофазное питание

Однофазное питание обычно используется в жилых и коммерческих зданиях и в основном используется для питания небольших приборов мощностью менее 1000 Вт. Эта конфигурация может быть простой на 120 В или конфигурацией с расщепленной фазой на 120/240 В. Однофазный — это двух- или трехпроводная цепь переменного тока. В старых схемах электропроводки есть одна линия питания и одна нейтральная линия.В новых конструкциях добавлено заземление для повышения безопасности.

Хотя однофазное питание доступно почти везде, его не рекомендуется использовать на двигателях мощностью более 5 л.с. При сравнении двух двигателей с одинаковой мощностью в лошадиных силах однофазный двигатель потребляет значительно больше тока, чем трехфазный. Из-за большего потребления тока требуются более крупные и, следовательно, более дорогие обмотки. Помимо того, что однофазные двигатели физически больше, они обычно менее эффективны и требуют пускового конденсатора, который увеличивает стоимость.По этим причинам мы рекомендуем использовать трехфазные двигатели, если они есть. См. Рисунок 2 ниже для получения более подробной информации о конфигурации формы сигнала и фазе питания.

Рис. 2. Простая синусоида с периодом 360 ° и амплитудой 1. В однофазном питании точки пересечения по оси x расположены на 180 ° друг от друга. Полный период — 360 °. Однофазный двигатель имеет пик примерно каждые 16,5 миллисекунд, что приводит к увеличению вибрации двигателей, что может способствовать сокращению срока службы подшипников.

Однофазный двигатель на 120 В не может быть легко изменен после изготовления двигателя. Совершенно необходимо убедиться, что вращение двигателя соответствует желаемому вращению рабочего колеса насоса.

Трехфазное питание

Трехфазное питание обычно используется на коммерческих и промышленных объектах, где работает крупное оборудование. Трехфазные обычно распределяются по схеме звезды с пятью проводами. По трем проводам проходит ток; четвертый провод — нейтраль, а пятый провод — провод заземления.В менее распространенной конфигурации Delta нейтральный провод отсутствует. Хотя существуют и другие конфигурации, мы не будем их обсуждать в этом введении.

Трехфазное питание, если оно доступно, обеспечит плавную, более сбалансированную и часто менее дорогую работу двигателей и двигателей. Это связано с тем, что трехфазное питание имеет три идентичных перекрывающихся волны. Волновые циклы равномерно разнесены на 120 °, поэтому подаваемая мощность остается относительно постоянной по сравнению с однофазной мощностью.Когда первая фаза находится в узле, следующая фаза составляет всего 30 ° и примерно 5,5 секунд от достижения вершины, и так далее для каждой фазы прохождения.

По сравнению с однофазным источником питания, который использует наиболее распространенную конфигурацию (фаза и нейтраль), трехфазный источник питания без нейтрали и с одинаковым межфазным напряжением и током на фазу может передавать в три раза больше, чем большая мощность при использовании всего в 1,5 раза большего количества проводов. Из-за этого отношение емкости к материалу проводника удваивается, что позволяет использовать меньшую и менее дорогую проводку.См. Рисунок 3 ниже для получения более подробной информации о конфигурации формы сигнала и фазе питания.

Рисунок 3. Трехфазная мощность имеет три идентичных синусоидальных волны, перекрывающихся со смещением 2π / 3 радиан или 120 °. Когда одна фаза достигает точки пересечения по оси x или узла, следующей фазе остается всего 30 ° и приблизительно 5,6 миллисекунды от достижения своего пика.

Понимание альтернативных конфигураций фаз и проводки является ключом к поиску наилучшей конфигурации для вашего приложения. Доступная фаза питания может существенно повлиять на ваш выбор двигателя и конструкции насоса.Понимание этих основных принципов поможет вам понять эффективность двигателя, операции запуска и затраты на эксплуатацию / техническое обслуживание. Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы об идеальной конфигурации для вас.

Чтобы узнать больше, ознакомьтесь с нашим сообщением о частоте питания насоса и переменном токе (AC).

Как выбрать насос

КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ НАСОС ДЛЯ ВАШЕГО ПРИМЕНЕНИЯ

Tsurumi производит погружные насосы лучшего качества в мире.Однако это не означает, что все наши насосы подходят для любой ситуации. Важно знать, как выбрать не только насос правильного типа, но и насос правильного размера для вашего конкретного применения.

Существуют буквально десятки дизайнов и приложений, из которых можно выбирать. Как покупатели могут быть уверены в том, что при таком большом количестве вариантов они купят именно тот промышленный насос для работы? Первый шаг — узнать все критические аспекты вашего приложения, связанного с насосом.

Если вы считаете, что электрический погружной насос — это правильный тип насоса для вашего применения, мы можем перейти к списку некоторых критериев для выбора правильного размера и модели погружного электрического насоса:

Что качают? Стандартный насос ОБЕСПЕЧЕНИЯ ВОДЫ предназначен для перекачивания чистой воды. Эти насосы обычно имеют верхний напорный патрубок с проточной конструкцией, которая позволяет воде охлаждать двигатель и обеспечивает непрерывную работу при низком уровне воды. Насос TRASH, однако, будет иметь боковой выпуск и предназначен для перекачивания песка, твердых частиц и мусора с минимальным износом и засорением.ДРЕНАЖНЫЕ насосы предназначены для откачки чистой воды до уровня земли для полного дренажа плоских поверхностей. Итак, важно знать …

Вода чистая или в ней будут твердые частицы?

Каков максимальный размер твердых частиц, которые необходимо перекачивать?

Сжимаются ли твердые тела? Тягучий?

Насколько низко мне нужно откачать?

Какая скорость потока требуется для приложения (в галлонах в минуту)?

Погружные водяные насосы предназначены для работы в определенном рабочем диапазоне, который зависит от того, какую мощность они будут перекачивать, преодолевая при этом общее динамическое напорное давление (TDH) нагнетательной системы.Этот диапазон показан на графике и называется кривой производительности насоса. Если насос вставлен в систему, для которой он неподходящего размера (работа слишком далеко слева или справа от кривой), вы можете остаться без потока, или насос будет работать неуравновешенно и вызвать преждевременный выход из строя.
