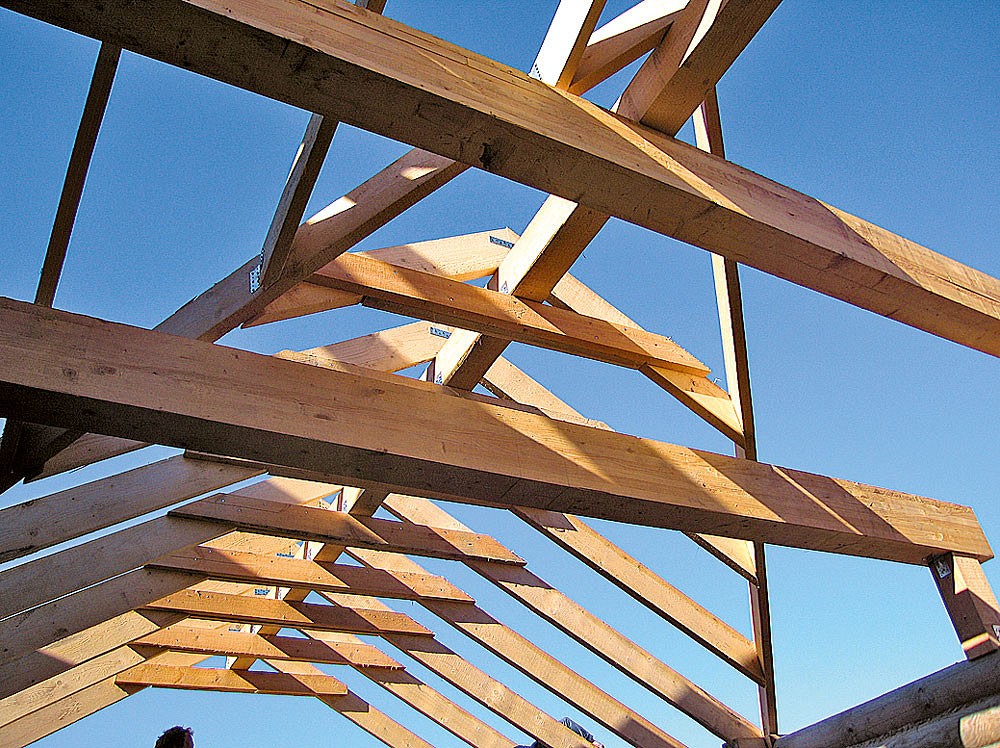

Усиление стропильных конструкций: как сделать укрепление

Усиление стропильной системы обычно требуется, если в процессе эксплуатации крыша не выдерживает нагрузки и деформируется. Как правило, это является результатом ошибок в расчетах или при монтаже.

Увеличение несущей способности стропильных ног

Стропильную систему дома, гаража, бани и других построек следует регулярно проверять на предмет повреждений и деформаций. Вовремя выполненное усиление стропил позволит избежать разрушения крыши и дорогостоящего ремонта. В случае гаража, поврежденным может оказаться и автомобиль, что связано с серьезным финансовым ущербом. Усиление несущих способностей стропил может потребоваться в стропильной системе любого типа. С этой целью чаще всего практикуется установка разгружающих балок («подмог»), монтаж подкосов либо двухсторонних накладок.

Если стропила подобраны по прочностным характеристикам, они не всегда имеют необходимые показатели на прогиб, соответствующие СНиПу «Нагрузки и воздействия». Таким образом, требуется увеличить площадь поперечного сечения стропила. Усиление тонких деревянных стропил кровли гаража или другой постройки выполняется при помощи дополнительных деревянных балок – подмог. Балка крепится к нижнему поясу стропила в пролете между подстропильной ногой и мауэрлатом. В качестве крепежного элемента может использоваться металлическая зубчатая пластина либо болтовые хомуты.

Особое внимание следует уделить усилению узла опирания неразрезной стропильной ноги на подкос.

В месте опирания неразрезного стропила крыши дома или гаража на подкос возникает максимальный изгибающий момент. Необходимо избежать прогиба в данном узле, для чего требуется увеличить сечение стропильной ноги накладками, установленными с обеих сторон. Размеры дощатых накладок подбираются исходя из расчетных параметров сечения при максимальном изгибающем моменте. Усиление стропильной ноги дощатыми накладками выполняется с использованием болтовых хомутов либо гвоздей. Если увеличить длину подмоги и вывести ее за край опирания на подкос, то эта балка заодно будет выполнять функцию накладки, усиливая опорный узел, помимо увеличения жесткости пролета.

При реконструкции крыши нередко требуется выполнить более крутой кровельный скат. Чтобы не заменять полностью стропильную систему гаража, бани или жилого дома, монтируют новые стропила, скрепляя их со старыми. Сращивание деревянных элементов выполняется при помощи перекрестной дощато-гвоздевой стенки. Полученная ферма имеет заданный уклон и обеспечивает повышенную жесткость конструкций. Следует учитывать, что такой подход не позволяет увеличить пространство мансарды или чердачного помещения при переделке крыши.

Усиление нижней части стропильных конструкций

К наиболее уязвимым частям стропильных конструкций гаража, дома или других построек, относятся нижние части стропильных ног, опирающиеся на мауэрлат, и сами балки мауэрлата. Если при возведении конструкций использовался сырой пиломатериал, либо происходит увлажнение древесины вследствие протечек кровли или недостаточной гидроизоляции между мауэрлатом и кирпичной кладкой гаража или дома, происходит загнивание деревянных элементов и снижение прочности конструкций. Причиной попадания или конденсации влаги также могут служить повреждения пароизоляции, закупорка или повреждение вентиляционных продухов.

Чтобы усилить каркас крыши, устанавливаются дополнительные подкосы. Такой подкос крепится к нижней части стропила и упирается в мауэрлатную балку или дополнительный лежень. Чтобы повысить устойчивость конструкций фермы, нижние концы подкосов, установленных дополнительно, желательно немного раздвинуть. Уперев подкосы в дополнительный лежень можно снять изгибающий момент с пролета между подстропильной ногой и мауэрлатом.

Укрепление поврежденной стропильной системы

Если требуется замена сгнившей части мауэрлата или участков стропил крыши гаража или другой постройки, применяются дополнительные накладки. Усиление с помощью деревянных накладок выполняется при единичном повреждении одиночных стропил. Накладки крепятся при помощи болтов или гвоздей, при этом накладка должна нижним торцом опираться на балку мауэрлата и дополнительно фиксироваться на нем при помощи скрутки из катаной проволоки.

Усиление конструкций при помощи прутковых протезов применяется при массовых повреждениях деревянных стропил. В этом случае усиление подразумевает демонтаж поврежденных частей конструкций. Поврежденная стропильная нога закрепляется на временных опорах, затем часть кровельного покрытия разбирается, и прогнивший участок стропила выпиливается. Из нового бруса изготавливается «протез» — элемент, размеры которого соответствуют выпиленному куску стропила. Протез устанавливается на место удаленного фрагмента с опорой на мауэрлат.

Если усиление конструкций требует частичной замены мауэрлата, укрепление каркаса крыши выполняется по следующей технологии. Стропильные ноги закрепляются на временных опорах, сгнивший фрагмент мауэрлата демонтируется. На костыли, забитые в кладку, необходимо уложить балку подходящего сечения, длина которой должна составлять около 1 метра. На перекрытие либо стену укладывается кусок лежня той же длины. Затем стропильную ногу требуется укрепить двумя подкосами, упирающимися в новую балку.

Укрепление стропил: практические советы

Усиление конструкций скатной крыши подразумевает комплекс работ, направленных на исправление повреждений деревянных элементов, подвергшихся биологическому разрушению, либо на устранение деформаций стропил и узлов крепления. Чаще всего можно столкнуться с такой проблемой, как прогиб стропильных ног в процессе эксплуатации кровли, но внимательно следует отнестись и к качеству крепления стропил еще на этапе возведения кровли гаража или других построек.

Одним из принципиально важных узлов является место крепления стропил к коньку крыши. При наличии расхождений, необходимо оперативно исправить это дефект. Технология работ может потребовать применения домкрата, чтобы обеспечить плотное прилегание стропильной ноги в коньковой части. Место, где стыкуются стропила, необходимо качественно укрепить. Усиление выполняется при помощи металлической перфорированной полосы, либо деревянной накладки из доски толщиной не менее 2 см. Накладка монтируется непосредственно под коньком.

Далее следует устранить прогиб стропил. С этой целью задействуется гидроцилиндр. При помощи саморезов рекомендуется с внутренней стороны стропила выполнить крепление деревянных треугольных упоров. После чего стропило выпрямляется при помощи гидроцилиндра и устанавливается жесткая распирающая перемычка, которая предотвращает деформацию фермы крыши под внешними нагрузками.

Чтобы выполнить усиление деревянных стропильных ног методом наращивания бруса, необходимо подготовить брус необходимой ширины – она должна соответствовать размерам стропила, либо немного превосходить их. Прежде чем выполнять надежную фиксацию усиливающего бруса, данный элемент лучше всего закрепить на стропиле при помощи саморезов. Далее следует выполнить несколько сквозных отверстий через стропильную ногу и укрепляющий брус для крепления элементов шпильками.

Отверстия должны располагаться в шахматном порядке, с шагом около 30-50 см. Такой принцип крепежа дает возможность увеличить сопротивление конструкции при нагрузках на изгиб. Диаметр отверстий должен точно соответствовать диаметру крепежных элементов. В подготовленные отверстия вставляются резьбовые шпильки, на их концы надеваются широкие шайбы и навинчиваются самоконтрящиеся гайки – это позволяет создать надежный крепеж, который не разболтается в процессе эксплуатации стропильной системы. Затягивание гаек выполняется до появления звука потрескивания древесины.

укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции


Содержание:


Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.


Усиливаем стропильные ноги


Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.



Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши


Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.


Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.



В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы


Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.



Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил


Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.


Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.



В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

  • перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
  • затем демонтируют поврежденный кусок балки мауэрлата;
  • подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
  • затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
  • в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри


Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.


Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.



На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.


Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.


Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.


Усиление деревянных стропильных конструкций

С течением времени деревянные стропильные конструкции могут повреждаться из-за большой снеговой нагрузки, подвергаться гниению из-за попадания влаги, деформироваться из-за ошибок при расчете крыши или монтаже стропильной системы. Причиной повреждения стропил может быть и использование некачественного материала — сырых, подгнивших, с большим количеством сучков досок. В этих случаях необходим ремонт или усиление стропил.

Также в процессе создания стропильной системы производится конструкционное усиление. Под этим подразумевается использование различных стоек, подкосов, перемычек, которые распределяют нагрузку. Без них стропильные ноги пришлось бы делать очень толстыми и тяжелыми, что повысило бы нагрузку на стены здания. Без таких дополнительных элементов можно обойтись только в маленьких строениях — гаражах, банях.

В чем заключается усиление стропил

Может потребоваться

  • увеличение несущей способности стропил,
  • усиление стропильных ног в нижней части, в месте соединения с мауэрлатом,
  • укрепление поврежденных стропил,
  • увеличение угла ската крыши и постройка новой стропильной системы,
  • укрепление узлов стропильной системы при некачественном соединении элементов.

Для усиления стропил используются брусья и доски, они должны быть первого сорта и хорошо просушены. Лучше брать хвойные породы дерева. Также для скрепления элементов стропильной системы друг с другом понадобятся металлические уголки, перфорированные пластины и проволока.

Как увеличить несущую способность стропил

Необходимость в усилении деревянных стропил может возникнуть, если они недостаточно прочны на прогиб, даже если их сечение подходит для нагрузки, которая на них приходится. Для этого используют

  • разгружающие балки (подмоги),
  • подкосы,
  • двухсторонние накладки.

Подмоги ставятся между мауэрлатом и подстропильной ногой (подкосом). Прикрепляют их с помощью болтов или специальных пластин с зубцами.

Двухсторонние накладки применяются, чтобы избежать прогиба стропильной ноги в месте ее опирания на подкос. Именно в этом месте возникает максимальный изгибающий момент. С помощью накладок увеличивается сечение бруса на проблемном участке. Накладки крепятся гвоздями или специальными болтами.

Если стропила прогнулись, их выпрямляют с помощью домкрата (гидроцилиндра), а затем вставляют прочные горизонтальные распорки для удержания соединяемых стропил в прямом состоянии. Таким образом получается конструкция в виде буквы «А».

Важно! Прежде чем выпрямлять стропила, необходимо укрепить место их стыка с мауэрлатом, чтобы во время работы домкрата стропильные ноги не соскочили с балки.

Создание новой стропильной системы

Также иногда при реконструкции крыши требуется сделать новую стропильную систему, с ее помощью можно, например, сделать скат более крутым. Необходимость в увеличении угла ската возникает, если снег скапливается на крыше и создает на нее большую нагрузку. Новые стропила устанавливают над старыми или под ними. В таких случаях, чтобы не разбирать старых стропильных конструкций, новые связывают с ними.

Для соединения используют перекрестную дощато-гвоздевую стенку (ферму): новые стропильные ноги связывают перекрестно расположенными досками с уже имеющимися. Чаще всего такой способ применяется в наслонных стропильных системах, которые опираются на расположенную в центре здания стенку. С помощью такого приема нельзя увеличить высоту мансардного помещения.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Если сгнили нижние части нескольких стропильных ног, то их временно устанавливают на подпорки, разбирают кровлю, спиливают сгнившие участки, а затем изготавливают прутковый (металлический) протез, который надевают на стропила и упирают в мауэрлат. Стропильная нога, таким образом, опирается на протез. Жесткость протеза обеспечивается подкосами.

Замена поврежденных деталей

Чтобы заменить прогнившие стропила, сначала снимают кровельный материал с обеих сторон дома. При этом выпиливают поврежденную часть и необходимо наращивание стропил по длине.

При замене горизонтальной балки устанавливают временные стойки, на которые будут опираться горизонтальные балки, затем удаляют и сохраняют стойки, на которые опиралась поврежденная балка, заменяют балку и помещают стойки обратно. Временные стойки убирают.

Если нужно заменить стойку, то сначала рядом устанавливают временную стойку, опирающуюся на доску толщиной не меньше 2,5 см. Далее поврежденную стойку удаляют, на ее место ставят новую, затем убирают временную подпорку.

Укрепление конькового узла

Соединение стропил в коньке — одни из важнейших узлов в стропильной системе. Здесь важно, чтобы доски стыковались плотно. Если вы обнаружили, что стропила разошлись в коньковом узле, необходимо состыковать их с помощью домкрата и закрепить с помощью накладки из дерева (доски толщиной не менее 20 мм) или перфорированной металлической полосы, которые прикрепляют под коньком. Также можно использовать специальные болты.

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Как продлить срок службы стропил

Стропильная система начинает гнить из-за попадания влаги, которое может произойти в результате плохого воздухообмена в подкровельном пространстве или протечек. Важно сделать хорошую гидро- и пароизоляцию кровли.

Если воздухообмен недостаточный — это можно проверить, измерив температуру на верхней границе слоя утеплителя, она не должна быть больше 2С при любой температуре нижу нуля на улице — делают дополнительные продухи. Площадь продухов и слуховых окон в сумме должна быть 1/500-1/300 площади кровли. Если используется рыхлый утеплитель, который имеет свойство слеживаться, то раз в 5 лет его разрыхляют. При необходимости толщину слоя утеплителя на перекрытии увеличивают, у наружных стен ее можно увеличить в два раза по сравнению с расчетной.

Заключение

Усилив стропильные конструкции, можно устранить недостатки или повреждения, которые возникли во время эксплуатации здания или при его постройке. Чаще всего усиление требуется в месте соединения стропильных ног с мауэрлатом. А чтобы стропила не гнили и служили долго, важно обеспечить хороший воздухообмен под кровлей и использовать качественные материалы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Усиление стропил

Подавляющее большинство каркасов под обустройство крыш и укладку кровельных покрытий используют рядовую древесину, купленную на ближайшем складе или даже просто на лесопилке. Такой подход упрощает жизнь строителям и создает головную боль хозяевам и жильцам, через несколько лет приходится стропильную систему подвергать ревизии, выбраковывать отдельные элементы и выполнять усиление стропил.

Почему необходима ревизия и периодический контроль состояния стропильных конструкций

Дерево, как никакой другой материал, подходит для сборки каркаса крыши, но при этом деревянные стропила оказываются самой уязвимой частью конструкции. В теории древесина может легко простоять без потери основных прочностных качеств более 50 лет, но на практике обеспечить сохранность материала стропильных балок оказывается не так просто. Процессы гниения древесины, деформации и растрескивание из-за усыхания и неправильного распределения нагрузки зачастую могут привести к потере несущей способности конструкций стропильных ног.

Наиболее критичные зоны системы стропил можно перечесть по пальцам:

  • Опорная часть мауэрлата и стропильных ног;
  • Места соединений и креплений подкосов или распорок, любых силовых элементов каркаса;
  • Места опор стропил на коньковый брус;
  • Срединные части висячих стропильных балок.

Важно! Нельзя использовать для изготовления стропил или других элементов каркаса пиломатериал, взятый непосредственно с лесопилки или на торговом складе. До использования доска и брус должны высохнуть под нагрузкой в сложенном состоянии пакете.

Чтобы правильно выполнить усиление, необходимо ясно представлять причины, по которым каркас начинает проседать или терять прочность:

  1. Если собрать систему стропил из недосушенного или «больного» материала, распределение нагрузки на балки будет неравномерным, в результате часть балок будет перегруженной, а часть работать «вхолостую». Поэтому, прежде чем стараться провести усиление прогибающихся или подламывающихся стропил, необходимо снять и перераспределить нагрузку;
  2. Нижняя половина стропильных ног всегда находится в более тяжелом состоянии, особенно, если усиление при сборке было выполнено неправильно. Любые точки опоры на стойках или подкосах, в местах соединения стропил с мауэрлатом заставляют балку стропило работать в самом тяжелом режиме – при знакопеременной циклической нагрузке. Именно в этой точке рвутся волокна древесины, и требуется правильное усиление;
  3. Нарушение условий вентиляции и удаления избытка влаги из подкровельного пространства. В этом случае поверхность стропил покрывается трещинами, что приводит к интенсивному поглощению влаги, развитию процессов гниения и деформации.

В этом случае усиление возможно лишь за счет замены пораженных участков, установки подкладных балок и элементов.

Ремонт и усиление соединений

На сегодня в строительстве каркасных крыш используется две основные технологии усиления – конструкционное и ремонтное. Конструкционный тип усиления подразумевает использование способов крепежа накладок, переходных и вспомогательных элементов, позволяющих концентрированную нагрузку превратить в распределенную. Например, соединение стропил в коньке можно выполнить креплением оголовков балок внахлест, но для наслонных стропильных балок рекомендуется выполнить усиление установкой стальных пластин или досок, скрепленных минимум 5-7 гвоздями или болтами.

Конструкционное усиление стропил

Очень редко когда удается построить каркас крыши простой установкой стропил, без использования элементов усиления — подкосов и распорок. Во-первых, такой способ устройства подойдет для очень небольших построек – дачных домиков или бани, а во-вторых, отказ от усиления потребует использования очень массивных и тяжелых балок и брусов, что увеличивает стоимость постройки крыши в разы. Даже для простого односкатного варианта кровли архитектор обязательно использует усиление в виде вертикальных опор и боковых подкосов.

Важно! Самым уязвимым и проблемным местом являются узлы соединения стропильных балок и элементов усиления. Если соединяемый участок выполнен неправильно, деформация и разрушение неизбежны.

Например, рассмотрим вариант усиления вертикальной стойкой длинномерного стропило. Если вместо подвижной опоры, как на схеме, использовать жесткое закрепление накладной пластиной, неизбежно создается изгибающий момент в месте крепления в коньке и увеличивается поперечная нагрузка на стропильной балке. Вместо разгрузки получается перенос и концентрация напряжений в самом уязвимом месте — центральной части балки.

Наиболее сложными в расчете и правильном выборе установки силовых элементов являются круглые и многоугольные каркасы, например, крыша — эркер или конусный вынос. На приведенном фото хорошо видно, насколько сложной и дорогой получается установка стропил на мауэрлате.

Внутренний ряд усиления балок опорными стойками имеет свой ряд затяжки и соединение с мауэрлатом. Система несущих балок во многом напоминает вальмовое строение, особенно в части соединения нарожников с угловым каркасом ендова. Из-за большой длины наслонных стропил строители применили удлинение и одновременно усиление части балки, находящейся за точкой опоры на стойке. Стальные пластины гарантируют увеличенную прочность нижней части ската.

Ремонтное усиление стропильных балок

Самым простым примером усиления является увеличение стропил по длине. Проще всего получить стропило большой длины – выполнить соединение двух коротких балок накладным отрезком доски или бруса. При этом в стропилах не используют усиление или соединение с помощью косого среза, широко применяемого для досок мауэрлата. Соединенные таким способом стропила не способны обеспечить необходимую поперечную жесткость балки.

Очень хорошо зарекомендовал способ усиления стропил в виде составной балки. В этом случае нижнюю половину стропило изготавливают в виде двух досок, набитых на щеки третьей стропильной доски, как на рисунке.

В качестве примера восстановительного или ремонтного усиления стропил можно указать установку подкладочной доски под балку, имеющую расслоение, трещину или остаточную деформацию. В самых проблемных случаях, когда заменить стропильную балку невозможно, выполняется усиление и восстановление несущей способности сборной фермой по схеме, приведенной на рисунке. Чаще всего такой вид усиления используется для наслонных стропил.

Усилению подвергается и опорная поверхность, например, если из-за недостаточно эффективной или неправильно организованной вентиляции подкровельного пространства конденсат, образующийся на пароизоляционной мембране, стекает к опорной поверхности деревянных стропил на мауэрлате. Если опорная часть балки сгнила или имеет поражение вредителями, ее вырезают и устанавливают стальной каркас, часто именуемый протезом.

Если деструктивные процессы коснулись и мауэрлата, возможно изменение одноопорной версии на двухопорную. В этом случае параллельно основной доске мауэрлата укладывается дополнительный брус, на который опирается усиливающий установленный элемент подкоса, забирающий на себя львиную долю нагрузки.

Нередко проседание и деформация каркаса происходит из-за неправильной установки и крепления гвоздями в тех местах, где необходимо использовать резьбовое соединение со стальными пластинами – накладками. Не следует удалять старый крепеж и пытаться восстановить соединение новыми гвоздями, это даст в лучшем случае временный эффект. Более надежным получается усиление с помощью накладных планок или металлических пластин с отогнутыми краями отверстий.

Заключение

Основное правило усиления заключается в том, что старое крепление не удаляется, в дополнение монтируются «помощники» — стальные или деревянные накладки, воспринимающие часть усилий. Если их использование не дает нужного эффекта, в таком случае приходится прибегать к установке полноценных силовых рам и ферм, но опять же без демонтажа стропил.

Самостоятельное усиление стропил — Блог о строительстве

Подавляющее большинство каркасов под обустройство крыш и укладку кровельных покрытий используют рядовую древесину, купленную на ближайшем складе или даже просто на лесопилке. Такой подход упрощает жизнь строителям и создает головную боль хозяевам и жильцам, через несколько лет приходится стропильную систему подвергать ревизии, выбраковывать отдельные элементы и выполнять усиление стропил.

Почему необходима ревизия и периодический контроль состояния стропильных конструкций

Дерево, как никакой другой материал, подходит для сборки каркаса крыши, но при этом деревянные стропила оказываются самой уязвимой частью конструкции. В теории древесина может легко простоять без потери основных прочностных качеств более 50 лет, но на практике обеспечить сохранность материала стропильных балок оказывается не так просто. Процессы гниения древесины, деформации и растрескивание из-за усыхания и неправильного распределения нагрузки зачастую могут привести к потере несущей способности конструкций стропильных ног.

Наиболее критичные зоны системы стропил можно перечесть по пальцам:

    Опорная часть мауэрлата и стропильных ног;Места соединений и креплений подкосов или распорок, любых силовых элементов каркаса;Места опор стропил на коньковый брус;Срединные части висячих стропильных балок.

Важно!Нельзя использовать для изготовления стропил или других элементов каркаса пиломатериал, взятый непосредственно с лесопилки или на торговом складе. До использования доска и брус должны высохнуть под нагрузкой в сложенном состоянии пакете.

Чтобы правильно выполнить усиление, необходимо ясно представлять причины, по которым каркас начинает проседать или терять прочность:

Если собрать систему стропил из недосушенного или «больного» материала, распределение нагрузки на балки будет неравномерным, в результате часть балок будет перегруженной, а часть работать «вхолостую». Поэтому, прежде чем стараться провести усиление прогибающихся или подламывающихся стропил, необходимо снять и перераспределить нагрузку;Нижняя половина стропильных ног всегда находится в более тяжелом состоянии, особенно, если усиление при сборке было выполнено неправильно.

Любые точки опоры на стойках или подкосах, в местах соединения стропил с мауэрлатом заставляют балку стропило работать в самом тяжелом режиме – при знакопеременной циклической нагрузке. Именно в этой точке рвутся волокна древесины, и требуется правильное усиление;Нарушение условий вентиляции и удаления избытка влаги из подкровельного пространства. В этом случае поверхность стропил покрывается трещинами, что приводит к интенсивному поглощению влаги, развитию процессов гниения и деформации.

В этом случае усиление возможно лишь за счет замены пораженных участков, установки подкладных балок и элементов.

Ремонт и усиление соединений

На сегодня в строительстве каркасных крыш используется две основные технологии усиления – конструкционное и ремонтное. Конструкционный тип усиления подразумевает использование способов крепежа накладок, переходных и вспомогательных элементов, позволяющих концентрированную нагрузку превратить в распределенную. Например, соединение стропил в коньке можно выполнить креплением оголовков балок внахлест, но для наслонных стропильных балок рекомендуется выполнить усиление установкой стальных пластин или досок, скрепленных минимум 5-7 гвоздями или болтами.

Конструкционное усиление стропил

Очень редко когда удается построить каркас крыши простой установкой стропил, без использования элементов усиления — подкосов и распорок. Во-первых, такой способ устройства подойдет для очень небольших построек – дачных домиков или бани, а во-вторых, отказ от усиления потребует использования очень массивных и тяжелых балок и брусов, что увеличивает стоимость постройки крыши в разы. Даже для простого односкатного варианта кровли архитектор обязательно использует усиление в виде вертикальных опор и боковых подкосов.

Важно!Самым уязвимым и проблемным местом являются узлы соединения стропильных балок и элементов усиления. Если соединяемый участок выполнен неправильно, деформация и разрушение неизбежны.

Например, рассмотрим вариант усиления вертикальной стойкой длинномерного стропило. Если вместо подвижной опоры, как на схеме, использовать жесткое закрепление накладной пластиной, неизбежно создается изгибающий момент в месте крепления в коньке и увеличивается поперечная нагрузка на стропильной балке. Вместо разгрузки получается перенос и концентрация напряжений в самом уязвимом месте — центральной части балки.

Наиболее сложными в расчете и правильном выборе установки силовых элементов являются круглые и многоугольные каркасы, например, крыша — эркер или конусный вынос. На приведенном фото хорошо видно, насколько сложной и дорогой получается установка стропил на мауэрлате.

Внутренний ряд усиления балок опорными стойками имеет свой ряд затяжки и соединение с мауэрлатом.

Система несущих балок во многом напоминает вальмовое строение, особенно в части соединения нарожников с угловым каркасом ендова. Из-за большой длины наслонных стропил строители применили удлинение и одновременно усиление части балки, находящейся за точкой опоры на стойке. Стальные пластины гарантируют увеличенную прочность нижней части ската.

Ремонтное усиление стропильных балок

Самым простым примером усиления является увеличение стропил по длине.

Проще всего получить стропило большой длины – выполнить соединение двух коротких балок накладным отрезком доски или бруса. При этом в стропилах не используют усиление или соединение с помощью косого среза, широко применяемого для досок мауэрлата. Соединенные таким способом стропила не способны обеспечить необходимую поперечную жесткость балки.

Очень хорошо зарекомендовал способ усиления стропил в виде составной балки. В этом случае нижнюю половину стропило изготавливают в виде двух досок, набитых на щеки третьей стропильной доски, как на рисунке.

В качестве примера восстановительного или ремонтного усиления стропил можно указать установку подкладочной доски под балку, имеющую расслоение, трещину или остаточную деформацию. В самых проблемных случаях, когда заменить стропильную балку невозможно, выполняется усиление и восстановление несущей способности сборной фермой по схеме, приведенной на рисунке. Чаще всего такой вид усиления используется для наслонных стропил.

Усилению подвергается и опорная поверхность, например, если из-за недостаточно эффективной или неправильно организованной вентиляции подкровельного пространства конденсат, образующийся на пароизоляционной мембране, стекает к опорной поверхности деревянных стропил на мауэрлате. Если опорная часть балки сгнила или имеет поражение вредителями, ее вырезают и устанавливают стальной каркас, часто именуемый протезом.

Если деструктивные процессы коснулись и мауэрлата, возможно изменение одноопорной версии на двухопорную. В этом случае параллельно основной доске мауэрлата укладывается дополнительный брус, на который опирается усиливающий установленный элемент подкоса, забирающий на себя львиную долю нагрузки.

Нередко проседание и деформация каркаса происходит из-за неправильной установки и крепления гвоздями в тех местах, где необходимо использовать резьбовое соединение со стальными пластинами – накладками. Не следует удалять старый крепеж и пытаться восстановить соединение новыми гвоздями, это даст в лучшем случае временный эффект. Более надежным получается усиление с помощью накладных планок или металлических пластин с отогнутыми краями отверстий.

Заключение

Основное правило усиления заключается в том, что старое крепление не удаляется, в дополнение монтируются «помощники» — стальные или деревянные накладки, воспринимающие часть усилий. Если их использование не дает нужного эффекта, в таком случае приходится прибегать к установке полноценных силовых рам и ферм, но опять же без демонтажа стропил.

Содержание:

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт.

Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног.

Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно – правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос.

Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты.

При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов.

Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять.

Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

    перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;затем демонтируют поврежденный кусок балки мауэрлата;подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;затем на стену или балки перекрытия монтируют кусок лежня такого же размера;в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее.

Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил.

Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать.

Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Усиление стропильных конструкций может потребоваться в тех случаях, когда еще на стадии проектирования или строительства сооружения были допущены ошибки. Неправильно рассчитанные нагрузки или свойства материала могут привести к частичной деформации крыши, а то и к ее полному разрушению. В этом случае усиление стропил становится остро необходимой процедурой, которая может спасти ваш дом.

Способы усиления стропильной системы.

Стропила, являющиеся основой любой крыши, необходимо периодически проверять на наличие каких-либо дефектов или повреждений, образовавшихся при эксплуатации крыши. В случае обнаружения таковых, необходимо усилить и укрепить стропильную систему дома, гаража, сарая, бани или иных построек. Ошибки при монтаже и расчетах могут возникнуть при любом типе стропильных систем, поэтому домашним мастерам необходимо умение по усилению стропил для каждой из них.

Усиление стропильных ног

Устройство стропильной системы.

Усиление стропил может проводиться несколькими способами, подробно основные из них будут рассмотрены ниже.

Эти способы могут применяться как по отдельности, так и в своей совокупности. В каждом конкретном случае домовладельцы сами должны решить данный вопрос. Но лучше всего не экономить и учесть, что разрушение крыши над тем же гаражом может повредить автомобиль и причинить существенный материальный ущерб, не говоря уже об опасности деформации конструкции крыши дома.

Итак, усиление несущих функций осуществляется с помощью:

    «подмог», балок, которые принимают на себя часть нагрузок, приходящихся на конструкцию стропил;установки подкосов;двусторонних накладок.

Подмоги устанавливаются в тех случаях, когда были проведены неверные расчеты нагрузок на стропила, и в итоге требуется увеличение поперечного сечения балок, удерживающих конструкцию всей крыши. Провести такое усиление довольно легко, для этого нужно эту дополнительную балку установить и закрепить между мауэрлатом и подстропильной ногой. Крепится она либо болтовыми хомутами, либо специальными стальными пластинам с зубцами.

Основные виды стропильных систем.

Место наложения стропильной ноги на подкос также требует особого внимания домовладельца, так как именно в этом месте возникает максимальное давление на изгиб. В качестве наглядности вспомните, как вы в детстве ломали через колено палку, именно роль колена и выполняет подкос. Чтобы уменьшить нагрузку и риск деформации неразрезных стропил в том месте, где они опираются на подкос, советуем увеличить сечение бруса за счет обшивки его накладками из досок.

Толщина накладок зависит от расчета необходимого сечения для конструкции при планируемых нагрузках на изгиб. Соединяются стропила с усиливающими накладками с помощью различных крепежных элементов, но чаще гвоздями или специальными болтами. Если при этом длину подмоги продлить за точку опоры, то можно увеличить не только прочность балки, но и весь соединительный узел.

Иногда в проекте может быть ошибка в определении угла ската крыши, и эксплуатация выявляет этот просчет.

Например, при недостаточно крутом скате скапливается снег, который может повредить крышу. В этом случае появляется необходимость привнести некоторые изменения в конструкции стропил. Для этого к старым элементам с помощью дощатых стенок и гвоздей прикрепляют новые части стропил, благодаря чему новообразованные фермы становятся более жесткими и меняют уклон крыши в нужную сторону.

Данный способ позволит вам внести изменения в стропильные конструкциии при этом не разбирать всю крышу заново, правда, и особых изменений в подкрышное пространство внести не удастся, так как ни увеличить, ни как-то конфигурировать его не получится.

Укрепление нижних частей стропил

Схема усиления стропил накладками.

Стропильная конструкция крыши у любого строения наиболее уязвима в своей нижней части, именно там она чаще всего и требует усиления — это низ стропильных ног и брус мауэрлата. Причиной этой уязвимости является то, что именно в зоне контакта дерева и кирпичной кладки чаще всего образуется конденсат и происходит попадание влаги в случае нарушения целостности кровли. Еще одной причиной является использование некачественной древесины, которая была либо сырой, либо просушена с нарушением технологий.

Все это приводит к образованию гнилостных процессов в древесине и ее разрушению. Поэтому при строительстве важно уделить внимание выбору качественного материала и обеспечить надежную гидро- и пароизоляцию. Отсутствие или неправильное функционирование вентиляционных продухов также может стать причиной скопления влаги и разрушения древесины.

Для усиления каркаса крыши в этом случае используют подкосы. Они крепятся к нижней оконечности стропильной ноги и упираются мауэрлат или лежень.

Число таких дополнительных подкосов зависит от вашей ситуации. Для придания дополнительной устойчивости подкосы крепятся немного под наклоном, то есть нижняя их часть чуть раздается в стороны. Именно упор в лежень позволит снять воздействие изгибающей деформации на пролет стропил в этой части.

Укрепление подгнивших частей системы стропил

Схема усиления стропил дополнительными подкосами.

Если все же не удалось уберечься от разрушительного воздействия гнили на древесину, можно попробовать укрепить поврежденные участки стропил или мауэрлата вашего дома или гаража. Если речь идет об одном случае повреждения стропил, то можно обойтись деревянными дощатыми накладками. Крепятся они гвоздями или болтами, при этом своей нижней частью доски накладки должны упираться в мауэрлат, для обеспечения дополнительной надежности фиксации, при этом накладки в этом месте лучше прикрепить к мауэрлату с помощью стальной проволоки.

Но если речь уже идет о массовом повреждении стропил, когда деформация или гниль обнаруживается на многих стропилах, то необходимо применить специальную систему протезов. Данные протезы делаются из стальных прутьев и крепятся на неповрежденный участок конструкции, в то время как деформированная часть попросту удаляется.

Для данной операции необходимо зафиксировать стропило специальными временными подставками и удалить поврежденную часть (для этого придется разобрать часть кровли). Затем следует вырезать аналогичного размера протез из такого же дерева и установить его на место удаленного участка, нижней своей частью он должен упираться в мауэрлат. Стальные прутья протеза обеспечивают дополнительную фиксацию всей конструкции.

Если укрепления с частичной заменой требует не нога стропила, а мауэрлат, то необходимо провести следующие манипуляции:

    фиксируются временными подпорками стропила каркаса крыши;прогнивший участок мауэрлата вырезается и удаляется;в кладку вбиваются стальные костыли, на которые укладывается брус нужного сечения, длиной не менее одного метра;на перекрытие устанавливают кусок лежня длиной равной брусу;затем нога стропила фиксируется с двух сторон подкосами, которые опираются на только что установленную балку.

Некоторые советы по укреплению

Работы по усилению стропил любой крыши — это целый комплекс работ, в который входят различные операции по исправлению деформации и разрушения самих деревянных элементов либо места их скрепления.

Узлы крепления стропильной системы.

Деформации чаще всего выражаются через искривление и образование трещин в брусьях и досках стропил и других деревянных элементов крыши, но иногда вмешательство требуется и когда необходимо исправить некачественное скрепление между собой частей системы.

В последнем случае стоит обратить внимание на ключевые места соединения. Прежде всего, убедитесь в надлежащей фиксации стропил и конка вашей крыши, в этом узле очень часто возникают проблемы при недостаточной внимательности при монтаже.

При исправлении дефектов необходимо добиться максимально плотной стыковки стропил и конькового бруса, в этом может помочь использование специального домкрата.

Для качественного укрепления данного узла используют различные методики. Крепится данный узел с помощью либо специальной стальной полосы с перфорированными отверстиями, либо различных деревянных дощатых накладок, либо насаживая стропила на стальной крепежный болт. В каждом из этих способов можно выделить несколько вариантов, например, деревянные накладки могут крепиться как выше, так и ниже конькового бруса, существует и несколько разновидностей металлических пластин для надежной фиксации стропил и накладок.

Есть некоторые секреты и при исправлении прогиба стропил. Для этого на внутренней стороне балок надежно крепятся специальные деревянные упоры, после чего с помощью домкрата стропила выпрямляются, и между ними поочередно вставляются прочные перемычки-распорки. Такая система поможет противостоять внешнему давлению на крышу и стропила и остановить деформацию последних.

При укреплении ног стропил через наращивание брусом необходимо правильно подобрать его параметры. По ширине он должен быть либо равным стропилу, либо чуть шире. Для удобства монтажа брус крепят саморезами к стропильной балке, а затем проделывают насквозь отверстия через оба элемента, после чего насаживают всю конструкцию на специальные стальные болты или шпильки.

Эти отверстия лучше сверлить в шахматном порядке, что увеличивает сопротивляемость конструкции нагрузкам при деформации на изгиб. Диаметр сверла и крепежных шпилек должен быть равным.

Крепеж выполняется стальными шпильками самоконтрящимися гайками и шайбами. Такая конструкция не только проста в монтаже, но и надежна в эксплуатации. Она не разболтается и продержится столько, сколько выдержит древесина.

Источники:

  • bouw.ru
  • kryshadoma.com
  • 1poderevu.ru

Как укрепить стропила крыши —

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

  • перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
  • затем демонтируют поврежденный кусок балки мауэрлата;
  • подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
  • затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
  • в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Усиление стропильных конструкций: как сделать укрепление

Усиление стропильной системы обычно требуется, если в процессе эксплуатации крыша не выдерживает нагрузки и деформируется. Как правило, это является результатом ошибок в расчетах или при монтаже.

Увеличение несущей способности стропильных ног

Стропильную систему дома, гаража, бани и других построек следует регулярно проверять на предмет повреждений и деформаций. Вовремя выполненное усиление стропил позволит избежать разрушения крыши и дорогостоящего ремонта. В случае гаража, поврежденным может оказаться и автомобиль, что связано с серьезным финансовым ущербом. Усиление несущих способностей стропил может потребоваться в стропильной системе любого типа. С этой целью чаще всего практикуется установка разгружающих балок («подмог»), монтаж подкосов либо двухсторонних накладок.

Если стропила подобраны по прочностным характеристикам, они не всегда имеют необходимые показатели на прогиб, соответствующие СНиПу «Нагрузки и воздействия». Таким образом, требуется увеличить площадь поперечного сечения стропила. Усиление тонких деревянных стропил кровли гаража или другой постройки выполняется при помощи дополнительных деревянных балок – подмог. Балка крепится к нижнему поясу стропила в пролете между подстропильной ногой и мауэрлатом. В качестве крепежного элемента может использоваться металлическая зубчатая пластина либо болтовые хомуты.

Особое внимание следует уделить усилению узла опирания неразрезной стропильной ноги на подкос.

В месте опирания неразрезного стропила крыши дома или гаража на подкос возникает максимальный изгибающий момент. Необходимо избежать прогиба в данном узле, для чего требуется увеличить сечение стропильной ноги накладками, установленными с обеих сторон. Размеры дощатых накладок подбираются исходя из расчетных параметров сечения при максимальном изгибающем моменте. Усиление стропильной ноги дощатыми накладками выполняется с использованием болтовых хомутов либо гвоздей. Если увеличить длину подмоги и вывести ее за край опирания на подкос, то эта балка заодно будет выполнять функцию накладки, усиливая опорный узел, помимо увеличения жесткости пролета.

При реконструкции крыши нередко требуется выполнить более крутой кровельный скат. Чтобы не заменять полностью стропильную систему гаража, бани или жилого дома, монтируют новые стропила, скрепляя их со старыми. Сращивание деревянных элементов выполняется при помощи перекрестной дощато-гвоздевой стенки. Полученная ферма имеет заданный уклон и обеспечивает повышенную жесткость конструкций. Следует учитывать, что такой подход не позволяет увеличить пространство мансарды или чердачного помещения при переделке крыши.

Усиление нижней части стропильных конструкций

К наиболее уязвимым частям стропильных конструкций гаража, дома или других построек, относятся нижние части стропильных ног, опирающиеся на мауэрлат, и сами балки мауэрлата. Если при возведении конструкций использовался сырой пиломатериал, либо происходит увлажнение древесины вследствие протечек кровли или недостаточной гидроизоляции между мауэрлатом и кирпичной кладкой гаража или дома, происходит загнивание деревянных элементов и снижение прочности конструкций. Причиной попадания или конденсации влаги также могут служить повреждения пароизоляции, закупорка или повреждение вентиляционных продухов.

Чтобы усилить каркас крыши, устанавливаются дополнительные подкосы. Такой подкос крепится к нижней части стропила и упирается в мауэрлатную балку или дополнительный лежень. Чтобы повысить устойчивость конструкций фермы, нижние концы подкосов, установленных дополнительно, желательно немного раздвинуть. Уперев подкосы в дополнительный лежень можно снять изгибающий момент с пролета между подстропильной ногой и мауэрлатом.

Укрепление поврежденной стропильной системы

Если требуется замена сгнившей части мауэрлата или участков стропил крыши гаража или другой постройки, применяются дополнительные накладки. Усиление с помощью деревянных накладок выполняется при единичном повреждении одиночных стропил. Накладки крепятся при помощи болтов или гвоздей, при этом накладка должна нижним торцом опираться на балку мауэрлата и дополнительно фиксироваться на нем при помощи скрутки из катаной проволоки.

Усиление конструкций при помощи прутковых протезов применяется при массовых повреждениях деревянных стропил. В этом случае усиление подразумевает демонтаж поврежденных частей конструкций. Поврежденная стропильная нога закрепляется на временных опорах, затем часть кровельного покрытия разбирается, и прогнивший участок стропила выпиливается. Из нового бруса изготавливается «протез» — элемент, размеры которого соответствуют выпиленному куску стропила. Протез устанавливается на место удаленного фрагмента с опорой на мауэрлат.

Если усиление конструкций требует частичной замены мауэрлата, укрепление каркаса крыши выполняется по следующей технологии. Стропильные ноги закрепляются на временных опорах, сгнивший фрагмент мауэрлата демонтируется. На костыли, забитые в кладку, необходимо уложить балку подходящего сечения, длина которой должна составлять около 1 метра. На перекрытие либо стену укладывается кусок лежня той же длины. Затем стропильную ногу требуется укрепить двумя подкосами, упирающимися в новую балку.

Укрепление стропил: практические советы

Усиление конструкций скатной крыши подразумевает комплекс работ, направленных на исправление повреждений деревянных элементов, подвергшихся биологическому разрушению, либо на устранение деформаций стропил и узлов крепления. Чаще всего можно столкнуться с такой проблемой, как прогиб стропильных ног в процессе эксплуатации кровли, но внимательно следует отнестись и к качеству крепления стропил еще на этапе возведения кровли гаража или других построек.

Одним из принципиально важных узлов является место крепления стропил к коньку крыши. При наличии расхождений, необходимо оперативно исправить это дефект. Технология работ может потребовать применения домкрата, чтобы обеспечить плотное прилегание стропильной ноги в коньковой части. Место, где стыкуются стропила, необходимо качественно укрепить. Усиление выполняется при помощи металлической перфорированной полосы, либо деревянной накладки из доски толщиной не менее 2 см. Накладка монтируется непосредственно под коньком.

Далее следует устранить прогиб стропил. С этой целью задействуется гидроцилиндр. При помощи саморезов рекомендуется с внутренней стороны стропила выполнить крепление деревянных треугольных упоров. После чего стропило выпрямляется при помощи гидроцилиндра и устанавливается жесткая распирающая перемычка, которая предотвращает деформацию фермы крыши под внешними нагрузками.

Чтобы выполнить усиление деревянных стропильных ног методом наращивания бруса, необходимо подготовить брус необходимой ширины – она должна соответствовать размерам стропила, либо немного превосходить их. Прежде чем выполнять надежную фиксацию усиливающего бруса, данный элемент лучше всего закрепить на стропиле при помощи саморезов. Далее следует выполнить несколько сквозных отверстий через стропильную ногу и укрепляющий брус для крепления элементов шпильками.

Отверстия должны располагаться в шахматном порядке, с шагом около 30-50 см. Такой принцип крепежа дает возможность увеличить сопротивление конструкции при нагрузках на изгиб. Диаметр отверстий должен точно соответствовать диаметру крепежных элементов. В подготовленные отверстия вставляются резьбовые шпильки, на их концы надеваются широкие шайбы и навинчиваются самоконтрящиеся гайки – это позволяет создать надежный крепеж, который не разболтается в процессе эксплуатации стропильной системы. Затягивание гаек выполняется до появления звука потрескивания древесины.

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

  • перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
  • затем демонтируют поврежденный кусок балки мауэрлата;
  • подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
  • затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
  • в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

  • перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
  • затем демонтируют поврежденный кусок балки мауэрлата;
  • подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
  • затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
  • в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Как правильно закрепить стропила: крепление к мауэрлату, перекрытию, к стене

Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Содержание

Как вы видите, все выполнимо своими руками:

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Виды опорных узлов по уровню жесткости

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача – сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам – болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта – сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 – жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 – крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

Способ #3 – скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 – крепление с большой степенью свободы

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 – сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Как укрепить крышу: ремонт стропильных ног

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

  • перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
  • затем демонтируют поврежденный кусок балки мауэрлата;
  • подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
  • затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
  • в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Усиление стропильных конструкций

С течением времени деревянные стропильные конструкции могут повреждаться из-за большой снеговой нагрузки, подвергаться гниению из-за попадания влаги, деформироваться из-за ошибок при расчете крыши или монтаже стропильной системы. Причиной повреждения стропил может быть и использование некачественного материала — сырых, подгнивших, с большим количеством сучков досок. В этих случаях необходим ремонт или усиление стропил.

Также в процессе создания стропильной системы производится конструкционное усиление. Под этим подразумевается использование различных стоек, подкосов, перемычек, которые распределяют нагрузку. Без них стропильные ноги пришлось бы делать очень толстыми и тяжелыми, что повысило бы нагрузку на стены здания. Без таких дополнительных элементов можно обойтись только в маленьких строениях — гаражах, банях.

В чем заключается усиление стропил

Может потребоваться

  • увеличение несущей способности стропил,
  • усиление стропильных ног в нижней части, в месте соединения с мауэрлатом,
  • укрепление поврежденных стропил,
  • увеличение угла ската крыши и постройка новой стропильной системы,
  • укрепление узлов стропильной системы при некачественном соединении элементов.

Для усиления стропил используются брусья и доски, они должны быть первого сорта и хорошо просушены. Лучше брать хвойные породы дерева. Также для скрепления элементов стропильной системы друг с другом понадобятся металлические уголки, перфорированные пластины и проволока.

Как увеличить несущую способность стропил

Необходимость в усилении деревянных стропил может возникнуть, если они недостаточно прочны на прогиб, даже если их сечение подходит для нагрузки, которая на них приходится. Для этого используют

  • разгружающие балки (подмоги),
  • подкосы,
  • двухсторонние накладки.

Подмоги ставятся между мауэрлатом и подстропильной ногой (подкосом). Прикрепляют их с помощью болтов или специальных пластин с зубцами.

Двухсторонние накладки применяются, чтобы избежать прогиба стропильной ноги в месте ее опирания на подкос. Именно в этом месте возникает максимальный изгибающий момент. С помощью накладок увеличивается сечение бруса на проблемном участке. Накладки крепятся гвоздями или специальными болтами.

Если стропила прогнулись, их выпрямляют с помощью домкрата (гидроцилиндра), а затем вставляют прочные горизонтальные распорки для удержания соединяемых стропил в прямом состоянии. Таким образом получается конструкция в виде буквы «А».

Важно! Прежде чем выпрямлять стропила, необходимо укрепить место их стыка с мауэрлатом, чтобы во время работы домкрата стропильные ноги не соскочили с балки.

Создание новой стропильной системы

Также иногда при реконструкции крыши требуется сделать новую стропильную систему, с ее помощью можно, например, сделать скат более крутым. Необходимость в увеличении угла ската возникает, если снег скапливается на крыше и создает на нее большую нагрузку. Новые стропила устанавливают над старыми или под ними. В таких случаях, чтобы не разбирать старых стропильных конструкций, новые связывают с ними.

Для соединения используют перекрестную дощато-гвоздевую стенку (ферму): новые стропильные ноги связывают перекрестно расположенными досками с уже имеющимися. Чаще всего такой способ применяется в наслонных стропильных системах, которые опираются на расположенную в центре здания стенку. С помощью такого приема нельзя увеличить высоту мансардного помещения.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Если сгнили нижние части нескольких стропильных ног, то их временно устанавливают на подпорки, разбирают кровлю, спиливают сгнившие участки, а затем изготавливают прутковый (металлический) протез, который надевают на стропила и упирают в мауэрлат. Стропильная нога, таким образом, опирается на протез. Жесткость протеза обеспечивается подкосами.

Замена поврежденных деталей

Чтобы заменить прогнившие стропила, сначала снимают кровельный материал с обеих сторон дома. При этом выпиливают поврежденную часть и необходимо наращивание стропил по длине.

При замене горизонтальной балки устанавливают временные стойки, на которые будут опираться горизонтальные балки, затем удаляют и сохраняют стойки, на которые опиралась поврежденная балка, заменяют балку и помещают стойки обратно. Временные стойки убирают.

Если нужно заменить стойку, то сначала рядом устанавливают временную стойку, опирающуюся на доску толщиной не меньше 2,5 см. Далее поврежденную стойку удаляют, на ее место ставят новую, затем убирают временную подпорку.

Укрепление конькового узла

Соединение стропил в коньке — одни из важнейших узлов в стропильной системе. Здесь важно, чтобы доски стыковались плотно. Если вы обнаружили, что стропила разошлись в коньковом узле, необходимо состыковать их с помощью домкрата и закрепить с помощью накладки из дерева (доски толщиной не менее 20 мм) или перфорированной металлической полосы, которые прикрепляют под коньком. Также можно использовать специальные болты.

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Как продлить срок службы стропил

Стропильная система начинает гнить из-за попадания влаги, которое может произойти в результате плохого воздухообмена в подкровельном пространстве или протечек. Важно сделать хорошую гидро- и пароизоляцию кровли.

Если воздухообмен недостаточный — это можно проверить, измерив температуру на верхней границе слоя утеплителя, она не должна быть больше 2С при любой температуре нижу нуля на улице — делают дополнительные продухи. Площадь продухов и слуховых окон в сумме должна быть 1/500-1/300 площади кровли. Если используется рыхлый утеплитель, который имеет свойство слеживаться, то раз в 5 лет его разрыхляют. При необходимости толщину слоя утеплителя на перекрытии увеличивают, у наружных стен ее можно увеличить в два раза по сравнению с расчетной.

Заключение

Усилив стропильные конструкции, можно устранить недостатки или повреждения, которые возникли во время эксплуатации здания или при его постройке. Чаще всего усиление требуется в месте соединения стропильных ног с мауэрлатом. А чтобы стропила не гнили и служили долго, важно обеспечить хороший воздухообмен под кровлей и использовать качественные материалы.

Что еще почитать по теме?

Для увеличения несущей способности стропильных ног (рис. 68) как в наслонных, так и висячих стропильных системах применяют установку разгружающих балок (подмог), двухсторонних накладок и подкосов.

рис. 68. Усиление стропильных ног подмогой

Как показывали расчеты по старому СНиПу «Нагрузки и воздействия», стропила в пролете между мауэрлатной балкой и подстропильной ногой с размерами сечения, подобранными по прочностным характеристикам, часто не проходили расчет на прогиб и приходилось увеличивать их высоту. Изготовить стропильную ногу переменного сечения можно включением в нее дополнительной деревянной балки — подмоги. Подмогу крепят в пролете между мауэрлатом и подстропильной ногой, ее высотой добирают высоту сечения стропила, чтобы оно проходило по расчету на прогиб. Крепят подмогу болтовыми хомутами или металлическими зубчатыми пластинами.

Другой опасный узел в неразрезной стропильной ноге — опирание на подкос. Когда-нибудь ломали палку через колено? Так вот, в этой расчетной схеме подкос и есть то самое колено, здесь возникает самый большой изгибающий момент, из-за которого приходится увеличивать сечение всей стропильной ноги. Прогиба в этом узле нет, поэтому можно увеличить не высоту стропила, а его ширину, путем закрепления двусторонних дощатых накладок (рис. 69). Ширина накладок подбирается при расчете сечения стропила на максимальный изгибающий момент. Накладки крепятся гвоздевым боем, болтами или, как и в предыдущем случае, болтовыми хомутами. Если стропило уже усиливается подмогой, то ее нужно сделать длиннее и вывести край за узел опирания на покос. В этом случае решается сразу две задачи: усиление опорного узла и прогиба в пролете.

рис. 69. Усиление опорного узла путем увеличения ширины стропила

При реконструкции кровли под более крутой скат устанавливают новые стропила, сращивая их со старыми (если они не сгнили) дощато-гвоздевой перекрестной стенкой. Новые стропила могут быть введены, как поверх старых стропил, так и ниже их. Образующаяся при этом ферма обеспечивает не только новый уклон, но и повышенную жесткость стропильной конструкции (рис. 70). Этот метод позволяет не разбирать старую крышу и ускоряет работы, но и подкрышное пространство не увеличивает. Если целью изменения уклона скатов было устройство мансарды, то объем чердака останется прежним.

рис. 70. Усиление стропил устройством дощато-гвоздевой фермы

Иногда случается так, что конец стропильной ноги подгнивает, опирание на мауэрлат получается ненадежным, в этом случае к нижнему концу стропильной ноги можно прикрепить дополнительные подкосы, которые упирают в ту же мауэрлатную балку или в дополнительный лежень (рис. 71). Рекомендуется раздвигать нижние концы дополнительных подкосов — они обеспечивают лучшую устойчивость стропила. А подкосы, опертые на дополнительный лежень, частично могут уменьшить прогиб стропила в пролете между подстропильной ногой и мауэрлатом. Дополнительные подкосы крепят гвоздевым боем с опиранием в прибоины на стропиле.

рис. 71. Усиление низа стропильной ноги установкой дополнительных подкосов

При использовании в строительстве крыши сырой древесины (влажностью более 25%) и недостаточной вентиляции холодного чердака, при высоко расположенных слуховых окнах, малой их площади, либо при отсутствии чердачных продухов, возможно загнивание нижнего конца стропильных ног или мауэрлата.

Также загнивание может наступить при отсутствии или повреждении пароизоляции и воздушных продухов в конструкции утепленной мансардной крыши или закупоривание их концов. Либо при увлажнении древесины стропильных ног и мауэрлата в крышах любого типа при протечке кровли, либо при отсутствие гидроизоляционного слоя между древесиной и кладкой стены и увлажнение древесины от кладки.

Существует несколько способов восстановления и усиления поврежденных конструкций.

1. Применение деревянных накладок. Их используют при одиночном повреждении стропильных ног. Усиление проводят путем установки усиливающих деревянных накладок с закреплением болтами или гвоздевым боем. Опирание накладок на мауэрлат должно быть всем торцом с последующей установкой проволочной скрутки (рис. 72).

рис. 72. Ремонт узла опирания стропил на мауэрлат накладками и протезами

2. Использование прутковых протезов. Их применяют при массовом повреждении стропильных ног. До начала работ поврежденную стропильную ногу укрепляют на временных опорах, разбирают покрытие и выпиливают сгнившую часть стропильной ноги. Протез надевают на стропильную ногу и укладывают на мауэрлат. Спиленный торец стропильной ноги упирают в опорную площадку протеза, которая предотвращает ее сползание. Жесткость верхнего сжатого пояса протеза обеспечивает подкосная решетка.

3. Использование накладок, опирающихся на балку. Этот вариант применяют при необходимости замены сгнившего участка мауэрлата и конца стропильной ноги (рис. 73). До начала работ стропильную ногу укрепляют временными опорами, вырезают сгнившие участки ноги и мауэрлата, забивают в кладку костыли и укладывают на них балку длиной 1 м. Если конструкция стен и перекрытия позволяет, а чаще всего это именно так, то на стену или перекрытие укладывают метровый кусок лежня. В эту балку упирают два подкоса, закрепленные на гвоздях по обе стороны стропильной ноги. Обрешетку поддерживают новой удлиненной кобылкой.

рис. 73. Ремонт узла опирания стропил при повреждении мауэрлата

При недостаточном воздухообмене чердачного помещения, а вследствие этого развитии грибковых спор и загнивания древесины деревянных конструкций крыши проводят ряд мероприятий для восстановления вентиляции (рис. 74). В чердачном помещении следует изучить характер движения воздуха, определить температуру воздуха на верхней границе утеплителя (она не должна превышать 2°С при любой отрицательной температуре наружного воздуха) и устроить дополнительные продухи и слуховые окна. Площадь сечения слуховых окон и продухов должна составлять 1/300–1/500 площади чердачного перекрытия. Ширина продухов должна быть в пределах 2–2,5 см. Нужно измерить и при необходимости увеличить до расчетной толщину утеплителя. Слежавшийся утеплитель необходимо разрыхлять примерно один раз в пять лет. У наружных стен при ширине до 1 м толщина его может быть увеличена до 50% выше расчетной. Следует проверить и, если необходимо, то восстановить пароизоляцию под слоем утеплителя.

рис. 74. Устройство нормального процесса воздухообмена в чердачной крыше

Усиления других деревянных конструкций, стен, перекрытий и фундаментов можно посмотреть в специальном разделе сайта.

Как укрепить потолочные балки 2×6 для выдерживания тяжелых нагрузок

Launch Gallery Может ли 2x6s выдержать тяжелые пиломатериалы?
Балочные перекрытия 2×6 могут отлично удерживать стены от расползания, но что, если Лео захочет хранить там груды и груды тяжелых пиломатериалов?
Нажмите, чтобы увеличить

Это делимма Льва, как он объясняет в посте Breaktime. Недавно построенное здание размером 16 на 24 фута имеет стены 2 × 4 и крышу с коньком 2 × 10 и стропилами 2 × 6 .

Только после того, как здание было возведено, Леом понял, что он не учел добавленный вес бревен на балках потолка.

«16 футов. 2x6s нужны, чтобы стропила 2×6 не растекались », — пишет он. «Это довольно простой проект, разработанный инженером и одобренный городскими властями. Мне только жаль, что я раньше не упоминал, что чердак можно использовать для хранения вещей. Если бы я упомянул об этом раньше, что бы я сделал по-другому? По очевидным причинам я не хочу, чтобы посередине проходила балка или столбы «.

Если он сложит вдвое все остальные балки, этого будет достаточно, чтобы выдержать вес «большого количества древесины твердых пород».«Его инженеру это нравится, но что думают все остальные?

Немного прогибается, но не рухнет

Балки 2 × 6, несомненно, прогнутся, говорит DanH. «Они, вероятно, не обрушатся, и нагрузка, вероятно, не повлияет на конструкцию. Многие гаражи были загружены в течение десятилетий так, как вы предполагаете, и серьезные сбои случаются редко, несмотря на довольно низкую технику строительства гаражей, использовавшуюся 60-80 лет назад ».

Но, добавляет DanH, предполагается, что Леом руководствуется здравым смыслом и не перегружает складские помещения дровами.

Провисание можно уменьшить или устранить, установив боковых стоек , или Леом может соединить 2×8 балок с балками 2×6, чтобы «примерно утроить» несущую способность потолка.

«Поскольку это не пол, таблицы допустимых отклонений не применяются», — добавляет Jigs-n-fixtures. «Они в основном предназначены для того, чтобы людям было комфортно ходить по полу, или чтобы предотвратить повреждение негибких полов, таких как керамическая плитка. Конструкция была бы прочной, со значительно большим прогибом.”

Даже штабель дерева в фут глубиной будет означать нагрузку в 50 фунтов на квадратный фут (фунт-фут).

Инженер 10 настроен скептически.

«Скажите своему инженеру, что другой инженер сказал, что удвоение 2×6 не работает для больших нагрузок», — пишет он. «Если он / она по-прежнему настаивает на том, что удвоение разрешено, попросите подписанное и запечатанное письмо на этот счет».

Инженер 10 добавляет, что № 2 2 × 6 длиной более 16 футов. Пролет может выдерживать 10 фунтов на квадратный дюйм, а 2 × 8 — 20 фунтов на квадратный дюйм. Их объединение означает грузоподъемность 30 фунтов на квадратный фут.

«Это основано только на прочности на изгиб, а не на прогиб, поэтому нагрузка, превышающая эту, вызовет обрушение», — пишет он. «Нагрузку можно рассматривать как постоянную статическую нагрузку, поскольку она будет присутствовать в течение нескольких месяцев, что усугубляет все из-за усталости материала.

«Вдобавок к этому отклонение будет настолько заметно снизу, что стороннему наблюдателю это покажется пугающим».

Двутавровые балки были бы хорошей ставкой

Кальвин предполагает, что двутавровых балок были бы альтернативой для рассмотрения в начале проекта.В своем собственном гараже он использовал двутавровые балки с фланцами 2 × 4 на 30 футов. чистый промежуток.

«Никакого сопряжения или модификации двутавровых балок с существующей ситуацией», — говорит он.

«Проблема с двутавровыми балками», — отмечает Сэндкаслз. Леом уже обеспокоен тем, что между его двойной верхней панелью и крышей недостаточно места, чтобы вклинить дополнительные 2×8, а минимальная двутавровая балка, известная Sandcastles, составляет 9 1/4 дюйма.

«Вероятно, вам придется еще более серьезно подрезать балку 9 1/4 I, сократив ее больше, чем позволяют производители», — говорит Сандкаслс.

Кроме того, по словам Леома, номинальная грузоподъемность двутавровой балки составляет 100 фунтов на квадратный фут при действующей нагрузке, 20 фунтов на квадратный фут для статической нагрузки, и это не очень помогает его ситуации, потому что пиломатериалы, хранящиеся наверху в течение длительного времени, являются статической нагрузкой.

У Piffin была эта вариация двутавровой балки:

«Я бы добавил 2 × 4 сверху и снизу каждой балки, используя клей и конструкционные винты, чтобы преобразовать каждую балку в двутавровую балку на месте», — пишет Пиффин.

«Вы даже можете поставить хорошую корону на каждую, удерживая нижний пояс на месте с помощью немного длинной стойки 2 × 4 под центром во время ее установки.Сначала сделайте нижние аккорды, затем верхние. Оставьте столбики на месте, пока все крепления не будут вставлены и клей хорошо не схватится ».

Или используйте LVL на ограниченной территории

JAlden задается вопросом, действительно ли Леому требуется хранилище размером более 24 футов. длина магазина. Будет ли, скажем, 8 футов хранилища достаточно для того количества древесины, которое у него есть?

«Если так, купите 4 куска клееного бруса 9 1/4 дюйма [ ]», — пишет Джалден. «В прошлый раз, когда я их покупал, они стоили около 3 долларов за фут, так что мы говорим здесь о 200 долларах.

«Отрежьте концы под углом к ​​крышке и посмотрите, как долго вы сможете их сделать, при этом сохраняя некоторую опору на ваших верхних плитах. Вы можете получить полную опору, если у вас есть свес крыши, в который можно скользить с одной стороны. Получите как можно больше подшипников. Достаточно даже половины тарелки.

«Сопоставьте это с каждым другим 2 × 6, и у вас будет 8 футов увеличенной площади».

Подробнее о этажах

6 способов сделать упругий пол более жестким — Упругие полы — одна из самых неприятных проблем, с которыми сталкиваются дома, как новые, так и старые.Редактор Майк Гертин объединился с инженером-конструктором Дэвидом Грандпре, чтобы подробно описать шесть распространенных и не очень распространенных способов придания жесткости балкам и предотвращения раскачивания фарфорового шкафа.

Как Ремонт a Балка перекрытия с разделкой — Критика часто незаслуженная, но, тем не менее, сантехники имеют репутацию того, что они берут пилу на шпильки, балки и стропила, когда они мешают снабжению и дренажные линии.Узнайте, как отремонтировать балку перекрытия, если вы когда-нибудь столкнетесь с этой проблемой.

Replace a Rotten Lally — Надлежащая опора для пола и опоры, которая никогда не сломается.

Придание жесткости a пол — В этих вопросах и ответах бывший помощник редактора Роу А. Осборн дает советы по паркетным полам и советы о том, как придать им жесткость.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Может ли 2×6 выдерживать тяжелые пиломатериалы?
Балочные перекрытия 2×6 могут отлично удерживать стены от расползания, но что, если Лео захочет хранить там груды и груды тяжелых пиломатериалов?
Нажмите для увеличения

Другой вид на магазин

Нажмите для увеличения

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как укрепить перекрытия перекрытия перед отделкой чердака

Многие люди хотят больше места в своих домах.Заброшенные помещения, такие как подвалы и чердаки, по-видимому, предлагают свободное пространство для гостевых спален, детских спален или домашних офисов. Однако часто вам нужно привести основы в форму, прежде чем вы сможете приступить к настоящей работе по ремонту. На чердаках обычно нет пола, пригодного для использования, поэтому это необходимо исправить, прежде чем можно будет начать реконструкцию. То, как вы это делаете, зависит от характера существующей системы перекрытий / перекрытий.

Чердаки без полов

Если это специально не построено, балки чердака предназначены для того, чтобы выдерживать нагрузку нижнего потолка и связанных с ним элементов, которые в совокупности называются статической нагрузкой.Нагрузка на потолок может включать такие элементы, как гипсокартон, воздуховоды, встроенные светильники, вентиляторы для ванных комнат и изоляция чердака. Чердаки большинства домов построены без полов и не рассчитаны на то, чтобы выдерживать большую нагрузку на готовое пространство. Однако в некоторых случаях балки перекрытия намеренно возводятся достаточно прочными, чтобы домовладелец мог впоследствии построить чердак.

Чердаки с существующим настилом

В качестве альтернативы на чердаке уже может быть какой-то пол, но это не обязательно означает, что вы можете строить комнаты.Предыдущий домовладелец мог просто покрыть балки фанерой, чтобы использовать место для хранения. Хотя это не оптимальная установка, допустимо иметь потолочные балки, покрытые фанерой или OSB, чтобы использовать их для хранения статических нагрузок на светлом чердаке. На чердаках, построенных исключительно для хранения вещей, можно найти потолочные балки 2х6, а в некоторых случаях даже балки 2х4. Пола для статических нагрузок может быть недостаточно для действующих нагрузок — нагрузок, создаваемых людьми и особенностями жилого пространства.

Балки чердака для живых нагрузок

Чердачные балки, сделанные из 2×8, могут быть приемлемыми для строительства вашего мансардного этажа, но, поскольку каждая комната изменчива, нет никаких абсолютов.Размеры балок — это только часть уравнения. Вам также необходимо убедиться, что расстояние между балками достаточно велико. Во многих случаях потолочные балки для статических нагрузок рассчитаны на 10 фунтов на квадратный фут (psf), в отличие от 40 psf, которые должны выдерживать балки с динамической нагрузкой.

Длина пролета в каждом помещении разная. Итак, длину пролета и ширину между пролетами можно определить только расчетным путем. Однако можно с уверенностью сказать, что потолочные балки 2×6, расположенные через каждые 24 дюйма по центру (типичное расположение на чердаках), не выдержат живых нагрузок для спальни, офиса или ванной комнаты.

Расчет пролетов мансардных этажей

Лучший способ правильно рассчитать пролет — нанять инженера-строителя или подрядчика, который выполнит подсчеты за вас. Во многих случаях инженеры будут работать на почасовой основе, что делает этот вариант доступным.

Тем не менее, вы можете получить относительное представление о вариантах пролета чердачных балок, проконсультировавшись с любым количеством онлайн-калькуляторов. Хорошим справочным материалом является Калькулятор максимального пролета для балок и стропил при Университете штата Вашингтон, который позволяет вам вводить такие факторы, как порода древесины, размер, сорт и предел прогиба, чтобы рассчитать пролеты как для динамических, так и для статических нагрузок.

Например, с помощью такого калькулятора вы обнаружите, что для 15-футового пролета вам потребуется 2х10 балок в форме сердца из ели Дугласа, расположенных через каждые 16 дюймов. Хотя эти калькуляторы не являются окончательным голосом в измерениях, они все же обеспечивают проверку реальности. Балки, которые вы, возможно, считали подходящими для своего чердачного этажа, могут быть недостаточно прочными.

Усиление балок чердака для работы под живыми нагрузками от Sistering

Если балки чердака не соответствуют требованиям, один из способов укрепить пол для выдерживания временных нагрузок — это сестрой старые балки.Систеринг — это процесс добавления новой балки рядом с каждой существующей балкой. В случае балок 2×6 вы можете соединить их с дополнительными балками 2×6, прибив их вместе, бок о бок. В лучшем случае нужно провести сестры по всей длине существующих балок, чтобы у вас было две дополнительные точки отдыха.

Как укрепить существующие стропила?

Укрепите фермы

  1. Нанесите строительный клей по краю фермы от до укрепите соединение с фанерой крыши настил.
  2. Сделайте фермы жесткости , соединив их с помощью 2×4, идущих от одного конца дома к другому.
  3. Закрепите концы фронтона диагональю 2х4.
  4. Соедините фермы со стенами, привязанными ураганом.

Нажмите, чтобы увидеть полный ответ

Соответственно, как вы поддерживаете провисающие стропила?

Крепление настила крыши

  1. Измерьте поврежденную площадь между стропилами или фермами крыши.
  2. Отрежьте кусок фанеры толщиной 1/2 дюйма, который будет покрывать эту область.
  3. Поскольку забивание гвоздей в материал обшивки только усугубит ситуацию, приклейте кусок жесткого пенополистирола толщиной 1 дюйм к фанере.

Аналогичным образом, как исправить проваленную крышу? Крепление настила крыши

  1. Измерьте поврежденную площадь между стропилами или фермами крыши.
  2. Отрежьте кусок фанеры толщиной 1/2 дюйма, который будет покрывать эту область.
  3. Поскольку забивание гвоздей в материал обшивки только усугубит ситуацию, приклейте кусок жесткого пенополистирола толщиной 1 дюйм к фанере.

Аналогично, как исправить провисшее стропило потолка?

  1. Определите место провисания.
  2. Поднимите потолок с помощью домкрата для бутылок.
  3. Измерьте расстояние между балками.
  4. Положите ровно два на четыре на землю и положите ребро жесткости два на восемь на бок рядом с ним.
  5. Подготовьте платформу, на которой будет сидеть защитник.

Что такое балка прогона?

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила.Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными раскосами . Нижняя часть распорок прогона должна опираться на несущую стену.

Как укрепить фермы чердака

Фермы чердака могут нуждаться в усилении после многих лет износа или повреждения гнилью и прочим. Фермы мансарды также могут быть ослаблены нарастанием на них сильного снега. Это особенно актуально, если крыша недостаточно наклонная.К счастью, есть несколько несложных способов усиления ферм мансарды надежными методами, которые часто используются в строительстве.

Если вы хорошо знакомы с техникой «сделай сам», вы сможете без особых проблем выполнить эту работу самостоятельно. Дайте себе пару дней, чтобы закончить работу. Следующие шаги относятся к типичной крыше современного дома или большой хозяйственной постройки. Для больших крыш и некоторых типов конструкций фанерный лист будет недостаточно прочным, и следует использовать более прочную древесину.В некоторых случаях следует использовать металлические браслеты. Однако принцип их установки остается почти таким же.

Шаг 1 — Измерьте зону ремонта

Осмотрите фермы на чердаке и определите, какие из них необходимо отремонтировать или усилить. Измерьте длину и ширину фермы. Фермы обычно бывают стандартных размеров, но это не всегда так, особенно в старых зданиях. Фермы стандартного размера имеют ширину 5,5 дюйма или 3,5 дюйма.

Шаг 2 — Вырежьте фанеру

Нанесите размеры на фанерный лист.На одном конце фанерного листа должно быть две отметки, которые должны обозначать ширину измеренной вами фермы. Отметьте нужную другую сторону длины фермы. Не забудьте вырезать кусок древесины вдоль линии волокон фанеры.

Отметьте и вырежьте по две секции из фанеры для каждой фермы. Эти фанерные ремни будут использоваться в качестве распорок после установки их на боковые стороны фермы чердака. При необходимости вы можете использовать более прочную древесину, но в большинстве случаев вполне подойдет фанера, к тому же она очень дешевая.

Шаг 3 — Прикрепите фанерные скобы

Прикрепите фанерные скобы к сторонам ферм чердака. Возьмите по одному с каждой стороны и прикрепите их для начала с помощью столярного клея. Убедитесь, что полосы фанеры правильно выровнены с трещинами на ферме. Также убедитесь, что полосы фанеры совпадают с краем фермы, чтобы они не выглядели неопрятно.

Когда вы будете довольны их положением, закрепите их на месте с помощью C-образных зажимов. Наконец, прикрутите шурупы для дерева.трехдюймовые шурупы для дерева идеально подходят для этой работы. Они должны быть прикреплены каждые 12 дюймов или около того. Убедитесь, что винты не затянуты на поврежденных участках фермы. Винты должны проходить сквозь фанеру и надежно фиксировать полоски.

Как изменить деревянные конструкции и фермы на чердаке

Вот я нахожусь рядом с фермой, которая используется над гигантским гаражом. Эта ферма имеет специальный приподнятый нижний пояс. Фотография: Тодд Фратцель

Тим, приятно читать ваши советы.У меня вопрос, я бы хотел переоборудовать чердак над моим гаражом в жилое помещение. Доступ не проблема, потому что я могу поставить дверь в стене напротив другой комнаты наверху.

Там достаточно места, чтобы создать комнату 12 x 12 с 10-футовым потолком на пике.

Общие фермы

К сожалению, мой домашний строитель построил чердак с использованием общей стропильной системы с использованием 2х4 (см. Прилагаемое изображение точного типа, хотя моя крыша намного круче и ниже средней ненесущей стены) .

Это рисунок, который мне предоставил Майк. Не знаю, нарисовал ли он это, но я в этом немного сомневаюсь. Изображение предоставлено: Неизвестный квалифицированный специалист

Там достаточно места для переключения балок пола, которые имеют размер 2×4, на 2×10 или 8, и / или соединять их. Главный вопрос, который у меня есть, — что делать с самой фермой (перемычки 2х4, пояса 2х4 и т. Д.). Насколько я понимаю, вместо этих верхних поясов 2×4 должны быть стропилы большего размера.

Возможно ли это, и насколько дорогостоящим будет такой проект? (только структурная инженерия и аспект каркаса, чтобы учесть временные нагрузки и поддержать крышу).Я пытаюсь решить, стоит ли оно того ».

Замена фермы

Вы можете изменить фермы, но это огромный объем работы. Кроме того, если вы решите это сделать, вы ДОЛЖНЫ работать рука об руку — вручается с лицензированным инженером-строителем, знакомым с деревянными фермами.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые могут помочь вам изменить ваши фермы.

Огромные проблемы

Вот одна проблема. Вы мечтаете о том, чтобы сдвинуть новые большие общие стропила на чердак вместе с существующими фермами.

На вашем пути будут гвозди, которые проходят через кровельную обшивку. Вы также будете иметь дело с низкой высотой каблука на существующих фермах.

Высота каблука

У большинства обычных ферм высота каблука невысока — чуть более четырех дюймов.

Высота каблука — это вертикальное расстояние до поверхности фермы, где она проходит над ВНЕШНИМ КРАЕМ линии застройки или опорной стены. Обычно это поверхность внешней обшивки стены.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые помогут вам изменить ваши фермы.

Видео о деревянных фермах

Посмотрите эти два видеоролика, чтобы увидеть уникальные приемы, которые инженеры по фермам могут сделать для создания более высоких потолков и больших свесов.

Фермы чердака

Печальный факт заключается в том, что ваш строитель мог установить фермы чердака над этим гаражом всего за немного больше, чем стоили существующие фермы. Фермы мансарды имеют внутри каждой фермы прямоугольную форму.

Если уклон крыши круче 9 дюймов при 12 дюймах пробега, не нужно много ширины, чтобы получить красивую комнату шириной 12 футов с потолком 8 футов.Это у меня над собственным гаражом.

Посмотрите на эту фотографию пространства, созданного фермами чердака в моем доме. Пола не видно, но подоконник находится на высоте примерно 32 дюйма от пола. Плоский потолок, соединяющий две наклонные части фермы, просто выходит за рамки фоторамки.

Это торцевая стена чердака над моим гаражом. Ширина помещения составляет 12 футов, а высота потолка — 8 футов. Я не строил этот дом, но архитектор оказал всем услугу, сделав огромное пространство над 40-футовым гаражом из ферм чердака.Я взял часть этой гигантской комнаты и сделал уютную мужскую хижину для радиолюбителей. © 2017 Тим Картер

Demo Roof

Возможно, вам будет проще, как бы безумно это ни звучало, сорвать существующую крышу и начать все сначала. Я гарантирую, что это будет БЫСТРЕЕ.

Вы могли бы использовать обычные стропила 2х10 или 2х12 и создать гигантскую комнату там, где теперь есть бесполезное пространство.

Если у вас ограниченные кадры, вы должны делать это по разделам. Я просто отрывал около шести футов существующей крыши за один раз, устанавливал новые стропила, обшивал их и покрывал битумной бумагой.

У вас будет небольшой промежуток между новой и старой крышей, который понадобится для защиты от атмосферных воздействий на случай, если ожидается дождь.

ОЧЕНЬ ОЧЕНЬ поможет, если вы увеличите уклон новой крыши так, чтобы новая доска конька опиралась на существующую стропильную крышу.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые помогут вам изменить ваши фермы.

Как не укреплять традиционную деревянную крышу

В настоящее время я участвую в строительном споре, в котором стоимость строительства пристройки каким-то образом выросла примерно до 60 тысяч фунтов стерлингов сверх первоначального предложения строителя в 70 тысяч фунтов стерлингов.Изначально меня вызвали для осмотра и оценки строительных дефектов, связанных с работами, и заказчик был весьма ошеломлен диапазоном и количеством обнаруженных дефектов, и я просто не мог видеть, на что были потрачены дополнительные 60 тысяч фунтов стерлингов.

Строитель потребовал дополнительную сумму денег на «работы по укреплению кровли», и, по некоторым данным, мне сообщили, что заказчик получил звонок от строителя, когда обнаружил, что стропила крыши были конструктивно ненадежными, и это действительно так. В какой-то момент в истории зданий были внесены изменения в уклон и / или высоту крыши, и действительно должны были быть установлены новые стропила правильной длины и поперечного сечения, чтобы простираться от коньковой доски к стеновой плите.Однако строитель в то время просто решил прибить к стропилам дополнительные отрезки бруса, и крыша была завершена так, как вы видите на этом изображении.

Исторические изменения крыши здания оставили конструкцию крыши в таком состоянии.

Итак, наш строитель, благослови его хлопковые носки, был абсолютно прав; конструкция крыши была ненадежной и требовала усиления, с чем он мог справиться за дополнительную «разумную» цену.

К сожалению, строитель снова совершил ту же ошибку и просто прибил еще больше кусков дерева, так что в итоге мы получили бутерброд с тремя стропилами.Стропила не были должным образом скреплены между собой болтами, а длина ремонтных секций была недостаточной, чтобы добраться до стеновой плиты. Фактически, даже секции были заниженными, и строитель решил эту проблему, набив между прогонами и ремонтными секциями кусочки обрезанной фанеры.

Трехслойный стропильный бутерброд, но мало мяса.

Это были довольно серьезные кровельные работы в части здания, и что еще хуже, строитель счел нужным сообщить только о тех участках крыши, на которые он повлиял, в новую пристройку.

Основная крыша здания также была структурно ненадежной, и хотя это не имело ничего общего с текущим строителем, ответственный строитель обязательно сообщил бы об этом заказчику и дал бы ему возможность разобраться со всей конструкцией крыши, пока работы были непрерывный.

Новые «укрепляющие» стропила, обрезанные и набитые фанерой

Я знаю, что заказчик воспользовался бы возможностью, чтобы устранить эти структурные дефекты всей крыши, но, как оказалось, им также приходится иметь дело с частью крыша, которая якобы была усилена.Излишне говорить, что стоимость работ по «укреплению кровли» является частью довольно большого дефекта и графика затрат, который в настоящее время находится в руках строительного юриста моих клиентов.

Конструкция фермы крыши — Боб Вила

Фото: istockphoto.com

После ураганов, опустошивших Флориду в последние годы, строительные нормы и правила были усилены, чтобы свести к минимуму будущий ущерб. Чиновники и строители узнали, что держать дом крышкой означает создавать прочную связь между парусной крышей и стенами под ней.Эта работа ложится на спроектированную стропильную систему крыши, которая скрепляет все это вместе.

Фермы превосходят традиционный каркас
Плотники раньше использовали двухслойные пиломатериалы для создания косоуров и стропил. Инженеры и архитекторы теперь проектируют фермы крыши, построенные из 2×4 в треугольной конфигурации, которые соединяются вместе с помощью металлических соединительных пластин. В результате получается связная стропильная ферма, соответствующая государственным, местным и национальным строительным нормам. Фермы работают настолько хорошо, потому что пиломатериалы имеют одинаковый размер, плотность и качество, а металлические соединительные пластины обеспечивают жесткость в местах стыков.

Инженерные фермы используются в строительстве уже 35 лет, и этот послужной список впечатляет многих строителей и домовладельцев. Кирк Грундаль, исполнительный директор Совета Америки по деревянным фермам (WTCA), в Мэдисоне, штат Висконсин, говорит, что домовладельцы могут быть уверены, что их кровельные фермы спроектированы в соответствии со строгими стандартами проектирования по всей стране, поскольку производители должны соответствовать стандартам, установленным WTCA и Институтом решетчатых пластин. (TPI).

Шон О’Коннор из Robbins Engineering, Тампа, Флорида — проектировщики, изготовители плит и инженеры по стропильным системам — объясняет, что стропильные фермы создают более прочную конструкцию крыши, потому что они спроектированы с использованием методов проектирования САПР (автоматизированного проектирования) и компьютера. анализ наихудших сценариев.

«Поскольку каждая ферма крыши спроектирована, она буквально учитывает все силы, действующие на ферму, от гравитационных до ветровых, сейсмических и подъемных», — говорит О’Коннор.

Фермы крыши позволяют открывать планы перекрытий
Фермы имеют много плюсов, в том числе их общая прочность, возможность быстрого размещения и возможность перекрытия. Поскольку они построены из более коротких бревен, стропильные системы крыши обычно дешевле в строительстве, чем крыши с традиционным каркасом.

Фермы спроектированы так, чтобы перекрывать большие расстояния, чем крыши с традиционным каркасом. Поскольку они передают вес с крыши на внешние стены, ни одна из внутренних стен не должна быть несущей. Это открывает внутреннее пространство и открывает множество вариантов дизайна интерьера.

Дерево, сталь и инженерные породы
Фермы крыши, которые исторически состояли из дерева с металлическими соединительными пластинами, теперь имеют конкуренцию. Как дома со стальным каркасом, так и стальные фермы крыши.О’Коннор говорит, что на сегодняшний день стальные стропильные фермы обычно предназначены для легких коммерческих и промышленных рынков, при этом деревянные фермы по-прежнему преобладают в жилищном строительстве.

Инженерные изделия из дерева, такие как двутавровые балки, также вызвали большой скачок на рынке. «Их можно использовать почти как пиломатериалы, но в отличие от обычных пиломатериалов, они будут иметь длину до 60 футов», — говорит О’Коннор.

Деревянные кровельные фермы с металлическими соединителями также могут быть обработаны антипиреном и имеют «отличную огнестойкость», по словам О’Коннора, «а с точки зрения бюджета и качества они являются победителями в ценовой категории.«Когда они правильно спроектированы и собраны, деревянная ферма крыши с недорогими соединительными пластинами будет соответствовать параметрам спроектированной древесины. «Таким образом, они представляют собой прекрасное и недорогое решение проблем, связанных с созданием рамок», — говорит О’Коннор.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
