Как уложить пленочный теплый пол под линолеум: Теплый пол под линолеумом, на деревянный пол

Содержание

Теплый пол под линолеум на деревянный пол: технология монтажа

Традиционные отопительные системы понемногу выходят из моды и уступают место более современным конструкциям, таким, как теплый пол. Этот процесс давно уже идет в Европе и постепенно охватывает нашу страну. Многие хотят попробовать новую систему в действии, но боятся трудностей при ее установке.

Особенно часто опасаются владельцы квартир с дощатым напольным покрытием. Им кажется, что хлопот при монтаже будет слишком много. На самом деле это не совсем так. Существует несколько разновидностей системы, некоторые из них могут быть уложены прямо на доски. Так можно ли обустроить теплый пол под линолеум на деревянный пол? Будем разбираться.

Содержание статьи:

Почему выбирают теплый пол?

Традиционные отопительные системы требуют наличия радиаторов, которые отдают тепло и тем самым нагревают воздух в помещении. Однако такой способ теплообмена очень нерационален. Батареи чаще всего закрепляются на некоторой высоте под окнами или на стенах. В результате они прогревают воздух, находящийся на расстоянии от пола.

Теплый воздух по законам физики начинает подниматься вверх, где достаточно быстро остывает. Таким образом, получается, что больше всего прогревается верхняя часть помещения, а пол остается холодным. В результате для получения комфортной температуры приходится тратить большое количество энергии и, по сути, часть ее уходит впустую.

Линолеум – практичный вариант напольного покрытия, который вполне можно уложить поверх системы “теплый пол”

Система «теплый пол» работает иначе. Прогревается напольная поверхность, которая, в свою очередь, отдает тепло воздуху. Разогреваются самые нижние воздушные слои, и распределение температур получается совершенно другим.

Наиболее теплый воздух находится у пола, а прохладный – сверху. Разница составляет около 2С. Именно такое распределение температур, по мнению медиков, считается самым комфортным для человека.

Определяемся с системой обогрева

Очень важно правильно выбрать тип системы, иначе она просто не сможет нормально функционировать. Существует несколько разновидностей теплого пола. Все их можно поделить на две большие группы: водяные полы и электрические.

Первые представляют собой конструкцию из труб, по которым циркулирует теплоноситель. Такие полы отличаются надежностью, хорошей теплоотдачей и более дешевы, по сравнению с электрическими. Но есть и недостатки.

Карбоновые инфракрасные пленочные нагреватели укладываются “по-сухому”, поэтому они считаются одним из лучших вариантов для обустройства теплого пола поверх деревянного основания

Прежде всего, подключение теплых водяных полов в квартирах с централизованным отоплением возможно только при наличии специального разрешения, поскольку их использование приводит к снижению давления в отопительной системе всего дома.

Кроме того, пройдя через контуры теплого пола, вода остывает, и последующие помещения получают недостаточно разогретый теплоноситель. Еще один важный момент: укладка водяного теплого пола осуществляется в цементную стяжку, высотой около 5 см.

Однако есть разновидность, которая может быть уложена «по-сухому», с использованием специальных теплообменных пластин. Именно этот вариант лучше всего использовать для укладки теплого пола на деревянный под линолеум.

Можно, конечно, положить на черновой пол стяжку, но в этом случае нагрузка на основание увеличится в разы. Далеко не каждый деревянный пол выдержит ее. Кроме этого потребуется проведение качественной гидроизоляции. В результате всех мероприятий пол поднимется минимум на 8 см.

Электрические системы почти все монтируются «по-мокрому» в стяжку. Правда, ее требуемая высота и, соответственно, вес меньше. Однако, все сложности, связанные с укладкой стяжки на деревянный пол, остаются.

Поэтому специалисты рекомендуют выбирать для монтажа пленочный инфракрасный пол. Он представляет собой гибкие карбоновые нагреватели, ламинированные специальной защитной пленкой. В результате получается тонкая пластина, разделенная на нагревательные секции.

Пленочный пол отдает тепло равномерно, служит очень долго и не требует специального обслуживания.

Существует множество разновидностей линолеума. Для укладки на теплый пол нужно выбирать модели с высокой теплоотдачей

Какой выбрать линолеум

Вопрос выбора напольного покрытия тоже очень важен. Прежде всего, линолеум относится к категории синтетических материалов. Это опасно тем, что при нагреве он может выделять в воздух токсичные вещества. Следует определиться с составом и безопасностью понравившегося покрытия.

Это может быть:

  • Мармолеум. Натуральный материал высокого качества, отличающийся огнеупорными и антистатическими свойствами.
  • Алкидный или глифталевый линолеум. Синтетическое покрытие на тканевой основе. Неустойчив к воздействию высоких температур, может деформироваться.
  • Виниловый линолеум. Изготавливается на основе ПВХ, имеет привлекательный внешний вид, при нагреве неприятно пахнет.
  • Нитроцеллюлозный или коллоксиклиновый. Отличается высокой влагостойкостью, однако хорошо горит.
  • Релин. Для его изготовления используется битум, синтетический каучук и резина. Плохо переносит нагрев, в жилых помещениях его используют очень редко.

Специалисты рекомендуют укладывать на водяной теплый пол мармолеум и виниловый линолеум, а на пленочный – мармолеум, виниловый и коммерческие модификации алкидного покрытия.

Еще один важный момент – степень теплопроводности линолеума. Если она низкая, то накрывать таким материалом теплый пол нет смысла, ведь покрытие будет отдавать очень мало тепла. Степень теплопроводности линолеума напрямую зависит от того, из какого материала изготовлена его основа.

Она может быть искусственной: с использованием вспененного ПВХ, полиэфира, стекловолокна или натуральной: войлочной, тканевой или джутовой. Для укладки на теплый пол однозначно не стоит выбирать линолеум на джутовой или войлочной основе, а также на вспененном ПВХ.

Основание для укладки линолеума должно быть тщательно выровнено, иначе через тонкое покрытие проступят все его неровности

Вне зависимости от того, какой тип линолеума будет выбран, существуют некоторые ограничения по его использованию. Покрытие может быть уложено только на систему, мощность которой не будет превышать 180 Вт/м2.

В этом случае температура пола не сможет подняться выше 28-30С, что гарантирует отсутствие деформации покрытия и выделения токсичных веществ. Кроме того, основание под укладку линолеума должно быть выровнено, иначе все его изъяны будут четко проступать через тонкий материал.

Подготовка деревянного основания

Как показывает практика, можно укладывать теплый пол любого типа не только на новое, но и на старое деревянное основание. Понятно, что оно должно быть тщательнейшим образом подготовлено.

Прежде всего, нужно избавиться от всех щелей и зазоров. Иначе система не сможет эффективно работать. Новое основание, не покрытие краской или не пропитанное олифой, следует обязательно обработать антисептическим раствором и дождаться полного высыхания.

Следующий этап – выравнивание основы. Система водяного теплого пола допускает наличие небольших перепадов по высоте, поскольку трубы будут укладываться на подставки с выемками. В этом случае тщательное выравнивание не требуется. Тогда как инфракрасные пленочные нагреватели требуют идеально ровного основания.

При обнаружении существенных перепадов высот придется использовать циклевку или же уложить выравнивающее покрытие, например, листы фанеры. В последнем случае нужно проследить, чтобы края полотен были уложены в одной плоскости и были очень плотно подогнаны друг к другу.

Особенности монтажа электрического теплого пола

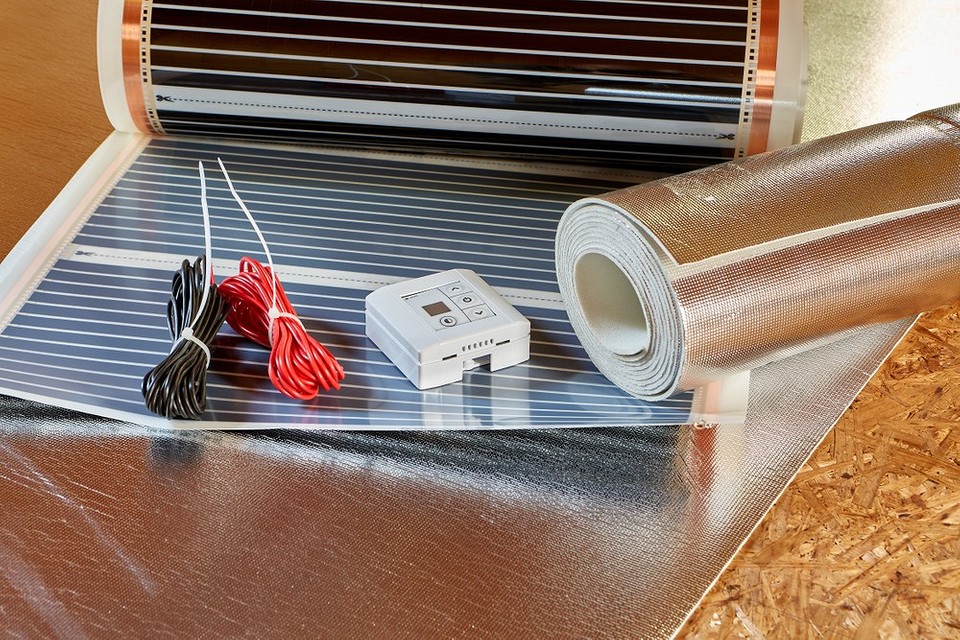

Перед началом работ нам нужно подготовить все необходимое. Прежде всего, приобретаем пленочный нагреватель. При этом учитываем, что он укладывается на расстоянии порядка 50 см от стен. Еще один нюанс: пленка не монтируется под крупной мебелью и бытовой техникой.

Инфракрасные нагреватели не способны самостоятельно регулировать температуру. Если стоящие поверх них большие предметы не пропускают тепло, оно возвращается назад. Вследствие чего проводник перегревается и выходит из строя. Количество пленки рассчитываем исходя из этих особенностей укладки.

Помимо нагревателей нам понадобятся клипсы-зажимы для крепления контактов. По две штуки на каждую полосу. Готовим также теплоизоляционный материал с высоким отражающим коэффициентом, терморегуляторы, полиэтиленовую пленку, двусторонний скотч и медный провод.

Монтаж теплоизоляции

Начинаем с укладки теплоизолирующего слоя. Это обязательное мероприятие, поскольку без качественной изоляции тепло от нагревателей будет уходить не только вверх, но и вниз, следовательно, будет расходоваться впустую.

Для проведения работ берем рулонный изолятор и раскатываем его на подготовленном деревянном основании отражающей поверхностью вверх. Каждую полосу закрепляем к основе. Сделать это можно с помощью степлера или двустороннего скотча. Стыкуем полосы плотно, без зазоров.

Места соединений еще раз проклеиваем скотчем.

При нарезании инфракрасной пленки на полосы нужного размера следует выполнять разрезы строго по линиям между секциями, иначе нагреватели будут повреждены

Укладка пленочного пола

Пленку раскатываем поверх изолятора, отступая от стен 0,5 м. При этом медная полоска должна быть снизу. При необходимости разрезаем материал на полосы, но делаем это только между обозначенными на пленке секциями, чтобы не повредить карбоновые нагреватели.

Если в ходе работ случайно повреждается изоляционная пленка, заклеиваем ее битумной мастикой. Ею же изолируем и медные электроды. Для стыковки полос используем зажимы. Параллельное соединение выполняем в такой последовательности:

  • На поверхность электрода внутрь пленки помещаем первый контакт зажима. Сверху размещаем второй контакт.
  • Плоскогубцами продавливаем электрод с зажимом, обеспечивая тем самым прочное и надежное соединение.

После того, как все полосы инфракрасной пленки уложены, берем скотч и аккуратно скрепляем их в общее полотно. На оставшиеся оголенными концы электрических проводов надеваем зажимы, сжимаем пассатижами и изолируем участок контакта термопленки и зажима вместе с зачищенным фрагментом провода.

Проходящие по краю нагревательной пленки контакты из серебра полностью изолируем. Приклеиваем инфракрасное полотно по периметру скотчем, чтобы предотвратить скольжение.

При установке терморегулятора нужно точно соблюдать рекомендации производителя прибора

Установка терморегулятора

В каждую комнату ставим один терморегулятор, так система будет работать максимально эффективно. Для этого берем мастику и приклеиваем ею термодатчик к любой из полос инфракрасной пленки. При этом следим, чтобы прибор был закреплен непосредственно на карбоновом термоэлементе.

К ближайшей стене выводим провод от датчика. Чтобы не получилось неровностей, вырезаем в теплоизоляторе канавку под кабель. Терморегулятор закрепляем на стену, строго следуя при этом инструкции производителя, и подключаем электрические провода.

Для эффективной электрозащиты системы мощностью свыше 2 КВт подключаем только через отдельный автомат. Выставляем значение терморегулятора на 30С и включаем инфракрасный пол в сеть. После того, как пленочные нагреватели активировались, проверяем их работоспособность, ощупывая каждую полосу.

При обнаружении недочетов, сразу же их исправляем. Последний этап – укладка полиэтиленовой пленки, которой закрывается система теплого пола. Она раскатывается поверх пленочных нагревателей и закрепляется саморезами к деревянному основанию. Делать это нужно очень аккуратно, чтобы не повредить электроды.

Тонкости обустройства теплого пола водяного типа

Для монтажа такой системы нужно поверх деревянного основания уложить новый пол со специальными пазами, в которые впоследствии будут установлены трубы. Есть еще один вариант, предполагающий монтаж труб в специальные пенополистирольные маты, накрытые теплообменниками.

Мы более подробно рассмотрим первый случай.

Водяной теплый пол может быть установлен без использования цементной стяжки. На рисунке представлены две из возможных схем обустройства такой системы

Предварительные работы

Поверх деревянного основания монтируем лаги, на которые впоследствии будет укладываться пол. Их следует располагать на расстоянии порядка 60 см друг от друга. При этом обязательно следим за тем, чтобы высота лаг была одинаковой. Иначе основание под линолеум будет перекошено.

Между лагами укладываем слой гидро и парозащиты под утеплитель. Специалисты рекомендуют для этих целей использовать только специальные материалы. Применение обычной пленки неизбежно приведет к появлению конденсата, который будет накапливаться в утеплителе и разрушать его.

Поверх гидроизоляции укладываем слой утеплителя. Это может быть минеральная вата плотностью 40 кг/м3 или другой материал с похожими свойствами. Утеплитель кладем ровно, расправляя его между лагами. После того, как все будет уложено, накрываем его паро и гидроизолирующей пленкой.

Настилаем половую доску так, чтобы между планками образовывался паз для монтажа трубы. Его величина должна соответствовать диаметру детали. К примеру, для трубы диаметром 16 мм будет достаточно паза 20х20мм. На торцах основания нужно выполнить круглые пазы, так называемые петли.

Они предназначены для поворота тепловой магистрали.

Для укладки труб можно выполнить специальные прорези в досках настила. Пазы должны иметь достаточные размеры для того, чтобы в них можно было уложить трубы

Монтаж трубы

Поверх каждого продольного паза укладываем полоску фольги. Прямо на нее помещаем трубу и оборачиваем элемент фольгой. Ее края закрепляем степлером к доске. После чего крепим трубу к полу небольшими металлическими пластинками поперек паза. Это необходимо, чтобы деталь не выскользнула со своего места.

Таким образом укладывается вся труба. Важно, чтобы в пределах одного контура не было стыков. Нужно подготовить такое количество трубы, чтобы ее хватило на весь контур.

При этом нельзя забывать, что существует максимальное ограничение длины такого контура. При ее превышении гидравлическое сопротивление внутри трубы может привести к нежелательному эффекту статического равновесия.

В этом случае давления системы не хватит для обеспечения движения теплоносителя и контур «запрется». Для 16 мм трубы не желательно превышать длину в 70-80 м, а для 20 мм – 110 м. В случае, если расчетная длина больше максимального ограничения, придется разбить систему на два или более контуров.

Подключение к системе отопления

На последнем этапе подключаем теплый пол к отопительной системе. Эту операцию можно выполнить разными способами: с использованием коллекторной системы, при помощи смесительного узла или с ручным регулированием. Наиболее подходящий вариант выбирает владелец системы.

После того, как подключение выполнено, проводится опрессовка трубопровода. Это обязательная процедура, гарантирующая от неприятных сюрпризов в виде протечек и вспученного напольного покрытия. Водяной теплый пол накрываем листами фанеры, подготовив таким образом основание под монтаж финишного покрытия.

Трубы, уложенные в пазы, оборачиваются фольгой и закрепляются небольшими полосками металла. Так они не смогут выскользнуть из паза

Укладка линолеума

После того, как система теплого пола любого типа уложена и проверена ее работоспособность, можно приступать к настиланию линолеума. Выполняем укладку в такой последовательности:

  • Выдерживаем материал в отапливаемом помещении не меньше двух суток.
  • При необходимости нарезаем линолеум на полосы и расстилаем его, но не закрепляем.
  • Включаем теплый пол и даем материалу отлежаться в таком состоянии еще двое суток.
  • Закрепляем покрытие любым подходящим способом.

При выборе способа крепления линолеума к полу нужно учесть, что клеящая мастика способствует более равномерному распределению тепла.

Поэтому при прочих равных условиях лучше выбрать именно этот способ укладки.

Отлежавшийся линолеум раскраивается точно по размеру комнаты , обрезается острым ножом и надежно закрепляется

Как показывает практика, монтаж теплого пола под линолеум на деревянный пол вполне возможен. При этом можно выбирать между электрической и водяной системой обогрева. Надо признать, что инфракрасный пленочный пол намного проще в монтаже, однако водяные системы более практичны и долговечны.

Владелец, исходя из существующих условий, сам определит, какой обогрев ему предпочесть. Смонтировать обе системы вполне можно самостоятельно, но если есть сомнения в своих силах, стоит пригласить профессионалов. Они качественно и быстро установят теплый пол и уложат напольное покрытие.

Инфракрасный пленочный теплый пол под линолеум

Пленочные инфракрасные полы зарекомендовали себя как надежные и эффективные системы обогрева. Они способны создавать благоприятную температуру и просты в монтаже. Плёночные полы можно помещать под различные покрытия. Перед тем как укладывать пленочный теплый пол под линолеум, следует познакомиться с некоторыми особенностями процесса. Помогут при выборе определенной модели линолеума и отзывы реальных покупателей.

Линолеум и пленочный пол

Несмотря на доступность и низкую цену линолеум предъявляет определенные требования к укладке теплого пола. Бюджетные варианты быстро коробятся при нагреве. Такой линолеум дает усадку и растягивается. Также некоторые разновидности дешевого линолеума могут при нагреве могут выделять вредные газы. Дорогие модели имеют изоляционную подложку. Однако при этом тепло от системы электрического пола не доходит до ног потребителей.

До того как на строительном рынке появились инфракрасные теплые полы, строителями приходилось идти на множество хитростей, чтобы уложить систему дополнительного обогрева под линолеум. В большинстве случаев такой вариант исключался. Укладывать на системы водяного и кабельного теплого пола можно лишь мармолеум. Однако даже при выборе такого материала к покрытию предъявлялись определенные требования.

С появлением пола инфракрасного типа линолеум стали укладывать на системы дополнительного обогрева практически повсеместно. Разные производители изменили формулу изготовления напольных покрытий, чтобы обеспечить их устойчивость к воздействию тепла.

При решении купить линолеум с инфракрасным теплым полом следует разобраться с его маркировкой. В ней указывается совместимость с электронагревательными системами. Если производитель указывает неверную информацию, покрытие быстро испортится под воздействием повышенной температуры от теплого пола.

Однако если, технология укладки пола была нарушена, компенсация за испорченный материал не предусмотрена. Именно поэтому с особенностями монтажа пленок под линолеум необходимо ознакомиться подробнее.

На строительном рынке имеется множество предложений полов на основе инфракрасной пленки. Различают несколько систем обогрева. Одни могут иметь сегменты прямоугольной формы, другие – карбоновые части. Такие полы укладывают в крупных оздоровительных учреждениях. Обычно чтобы их уложить, понадобится выполнить стяжку. Выбрать инфракрасный теплый пол можно, исходя из отзывов пользователей.

В остальном процедура монтаж инфракрасного пленочного теплого пола под линолеум выполняется по единой схеме. Работы проводятся в соответствии с определенными этапами. Важно выполнить точные расчеты. Заранее подготавливается поверхность. Все виды пленочных систем перед укладкой финишного покрытия защищаются жесткой основой из оргалита, ДВП или фанеры.

Особенности расчетов и проектирования теплого пола

Сначала следует разобрать процедуру монтажа пола марки «Caleo». Этот материал выпускают специально для линолеума. Такие покрытия укладывают преимущественно в санузлах, кухнях, коридорах.

Пирог тёплого пола имеет такие слои:

  • Подложка для инфракрасного пола, которая отражает тепло. Она выполняется из Анралекса или Изолона. Может быть уложен слой изоляции с лавсаном или пропиленом. Внешняя оболочка обычно металлизируется. Под пленочный пол запрещается укладывать изоляторы, имеющие защитную плёнку из алюминия.
  • Непосредственно полотна пленочного пола. В системе имеются полотнища, на которые напыляется углерод. Также в систему включен температурный датчик и контроллер. Полотна подводятся к сети параллельно. Для этого в комплекте имеются специальные кабели и клеммы.
  • Полиэтилен. Пленка выполнят роль гидроизоляции.
  • Защитная прослойка. Ее изготавливают из фанеры или огралита.
  • Линолеум. Необходимо выбирать только те марки, которые годятся для совместного использования с электрическими полами.

Совет! Не стоит монтировать элементы пленочного пола в местах, где будет расположена мебель.

Защитная подложка укладывается по всей площади комнаты. Это необходимо для выдерживания единого уровня пола во всей квартире. Гидроизоляция выстилается аналогично. Такое решение позволяет исключить попадание воды на систему пленочного пола.

Схема укладки

Для правильного составления проекта следует подготовить план укладки пола. Понадобится простая схема с размерами элементов и масштабированием. Проект, созданный своими руками, позволит рассчитать количество материалов и самой инфракрасной пленки.

Полотнища системы теплого пола и подложки крепят между собой при помощи скотча. Следует учесть и такие особенности проектирования:

  • Разрезать пленку следует только по обозначенным для этого местам. Запрещается раскраивать материал под углом.
  • Теплый инфракрасный пол необходимо монтировать параллельно. Одно полотнище не может перекрывать другое.
  • Между предметами мебели и системой теплого пола должно быть расстояние больше 3 см. Такой отступ оставляется между стенами и краями полотнищ. Это позволит избежать перегрева.
  • Разрезанные полосы необходимо выстилать с нахлестом. Медные шины должны располагаться на расстоянии 1-2 см друг от друга. При таком расположении пленок пол будет прогреваться равномерно.
  • Необходимо уложить систему таким образом, чтобы сделать минимум точек подключения. Для этого используются полотнища максимального размера.
  • Точки подключения располагаются со стороны установки терморегулятора. Так можно значительно уменьшить метраж проводов.

Важно! Стоит помнить, что во время разрезания пленки на отрезки до 1 м понадобится сделать дополнительную изоляцию клемм. Для этого необходимо купить еще одни монтажный комплект.

Заранее определяются с типом терморегулятора. Существуют встраиваемые и накладные модели. Для монтажа встраиваемого прибора понадобится гофра. Ее укладывают в штрабу в стене. Если проводка будет открытой, используют кабель-каналы. При укладке пленочного теплого пола под линолеум на большой площади потребуется установить дополнительные датчики, измеряющие температуру. Согласно отзывам, это позволяет намного точнее регулировать температуру нагрева.

Изоляция и электрика

В случае когда к одному контроллеру подключают несколько комплектов теплого пола, мощность определяют сложением мощностей каждого комплекта. Провод, которым будет соединяться разные элементы системы, выбирают исходя из рассчитанных показателей.

Кабель для соединения терморегулятора с источником электричества следует покупать отдельно, поскольку в комплекте с пленочным полом имеется только провод для соединения системы обогрева к самому регулятору. Выбирать его следует в соответствии с самыми высокими показателями мощности, которая нужна для нормальной работы системы.

Не следует забывать, что теплые полы необходимо устраивать с подключением к сети УЗО. Кроме того, понадобится подсоединить прибор автоматического выключения.

Если к приборам автоматической защиты подключаются другие приборы, при расчетах мощность последних необходимо учесть. Для инфракрасного пола, который потребляет 2 кВт, следует создать отдельную ветку, имеющую собственный автомат.

Укладка пленочного пола

После покупки нужных для укладки теплого пола элементов следует подумать, как правильно уложить систему под линолеум. Такие работы проводятся в определенном порядке. Сначала укладывают подложку и нагревательные элементы.

Сначала монтируется теплоотражающий слой. Его полосы склеивают друг с другом скотчем. При работе в больших помещениях подложка укладывается на двустороннюю клейкую ленту. Это исключит смещение подложки относительно чернового покрытия. Также ее можно фиксировать при помощи степлера. Затем выполняются такие действия:

  • после закрепления подложки необходимо приступать к раскройке термопленки по заранее созданному проекту;
  • выкройка примеряется к месту монтажа;
  • после определения положения отдельных частей системы необходимо начать монтаж теплого пола;
  • медная шина полотен пола должна смотреть вниз;
  • оголенные контакты пленки изолируются.

Для изоляции участков обрезки используется битумный скотч. Следует полностью исключить контакты металлических полос с внешней средой. Теперь необходимо проверить правильность установки. Для этого нужно с определенным усилием зафиксировать зажим плоскогубцами.

После этого все полосы необходимо соединить проводами таким образом, чтобы фазы подключались к фазам, а ноли – к нолям. Места соединений, которые укреплены плоскогубцами, необходимо заизолировать. Для этого обычно применяются кусочки битумного скотча.

Кроме того, необходимо позаботиться и об установке датчика температуры в удобном месте. Его монтируют выпуклой стороной вниз. Его тоже следует оклеить битумным скотчем. Его необходимо положить таким образом, чтобы при передвижении по полу на прибор приходилось меньше всего нагрузки.

После того как система будет уложена, следует провести работы по монтажу контура и укладке напольного покрытия.

Завершающий этап

Чтобы отдельные элементы системы не выделялись, их утапливают в слое подложки. Для этого в ней необходимо вырезать специальные траншеи и окна. Они понадобятся для проводов и датчика температуры.

После этого работу системы нужно протестировать. Для этого пол подключают к питанию. На терморегуляторе необходимо выставить +30 градусов. Работа каждого контакта, а также безопасность изолированных точек проверяется при помощи отвертки-индикатора. Только после того, как система будет подключена, ее накрывают полиэтиленовой пленкой и укладывают защитный слой.

Если требуется, жесткий слой из фанеры крепят на черновое основание при помощи саморезов. Не следует забывать, что инфракрасная система должна «дышать». По этой причине по периметру настила необходимо оставить зазор 2 см. Его после укладки финишного покрытия закрывают плинтусом.

Как видно, под линолеум можно укладывать пленочный инфракрасный пол. Однако материал напольного покрытия должен иметь специальную маркировку. Кроме того, важно правильно уложить систему дополнительного обогрева. Такие полы будут создавать комфортную температуру для жильцов квартиры.

Важно уделить внимание каждому этапу монтажа пленочного пола. Это позволит сделать его максимально эффективным.

Монтаж инфракрасного теплого пола под линолеум

Создавая комфортные условия для жизни в собственной квартире или доме рано, или поздно встает вопрос об утеплении пола. Одним из приемлемых вариантов является пленочный теплый пол под линолеум, пришедший на смену популярным ранее водяным и кабельным системам обогрева.

Пример системы

Блок: 1/9 | Кол-во символов: 306
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Можно ли под линолеум положить теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Блок: 2/7 | Кол-во символов: 926
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum. html

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Блок: 2/5 | Кол-во символов: 3108
Источник: https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

  • моментальная теплоотдача после включения;
  • монтаж по сухой технологи без заливки бетонной стяжки;
  • срок службы в 50 лет;
  • бесшумная работа;
  • простота монтажных работ;
  • безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

  • высокая цена ИК пленки;
  • большие счета за электрическую энергию;
  • зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Блок: 3/6 | Кол-во символов: 2317
Источник: https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/

Инфракрасная пленка – идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является  инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т. п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. Инфракрасная пленка обеспечивает именно такие параметры.

Галерея изображений

Фото из

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Блок: 3/7 | Кол-во символов: 2401
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html

Преимущества и недостатки

Основными достоинствами установки пленки теплого пола являются:

  • нет необходимости устраивать цементную стяжку – напольное покрытие укладывается сразу;
  • за счет небольшой толщины пленка не меняет значение высоты помещения;
  • пленочные полы меньше других обогревательных систем потребляю электрическую энергию;
  • стоимость пленочного пола приемлема для многих покупателей;
  • готовая поверхность приятна на ощупь.

Кроме положительных качеств есть и негативные моменты:

  • поверхность под укладку пленочного пола должна отличаться идеальной ровностью;
  • многие при подключении контактов ошибаются, после чего пленку приходится обрезать, чтобы открыть следующий рабочий элемент;
  • такой тип поверхности не гарантирует пожаробезопасность;
  • пленочный пол способен сильно нагревать предметы, на поверхности которых со временем появляются темные пятна.

Как выглядит пленочный теплый пол

Блок: 3/6 | Кол-во символов: 876
Источник: https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установки

Установка терморегулятора для пленочного теплого пола

Механический терморегулятор

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Блок: 2/5 | Кол-во символов: 7336
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

  • Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Блок: 4/7 | Кол-во символов: 3006
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Блок: 4/5 | Кол-во символов: 1303
Источник: https://pol-spec. ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

  • Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

  • Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

  • Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

  • Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

  • Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

  • Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

  • Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

  • Под линолеум укладка теплого пола возможна и не является сложной задачей.
  • С ней можно справиться самому без посторонней помощи.
  • Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
  • Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Блок: 6/7 | Кол-во символов: 8888
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

  1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
  2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
  3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
  4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
  5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Блок: 5/5 | Кол-во символов: 2146
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Особенности утепления полов под линолеум

Можно ли смонтировать такую систему своими руками интересует многих. Одним из весомых плюсов установки его конструкции считается простота монтажа и экономия времени. Комплект пленочного пола сопровождается инструкцией, в которой подробно объясняется как сделать его самостоятельно.

Прежде чем выбрать способ утепления многие потребители обращаются к отзывам в интернете, и сталкиваются с массой негативных впечатлений. Стоит заметить, что такие отзывы появляются благодаря неправильному подходу к выбору материалов.

Многочисленные утверждения о токсичности самого линолеума и выделяемых им веществ при нагреве правдиво лишь отчасти, и вызвано скорее ошибочным сочетанием тех или иных материалов. Кроме того, неверно подобранное покрытие склонно к деформации в результате длительного воздействия тепла.

Современная индустрия строительных материалов предлагает широкий ассортимент покрытий. Линолеум обрел популярность благодаря удобству укладки, долговечности покрытия и относительно невысокой стоимости (в отличии , например, от паркета или ламината). Но не стоит останавливать выбор на самом дешевом варианте. При выборе линолеума, под которых будет укладываться система подогрева, нужно учитывать некоторые особенности.

Фото уложенного пленочного пола под линолеумом

Необдуманный выбор скажется впоследствии на качество, а выделение вредных для здоровья веществ может сказаться и на здоровье. Поэтому важно внимательно изучить все нюансы, с которыми придется столкнуться. Важно правильно выбрать не только линолеум, но и теплый пленочный пол.

Блок: 2/9 | Кол-во символов: 1582
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Заключение

Для монтажа своими руками инфракрасного теплого пола под линолеум достаточно внимательно прочитать инструкцию производителя этой системы отопления. Сложного там ничего нет. Это обычное электрооборудование, подключаемое по нормам ПУЭ. Если комната большая и термопленка будет потреблять более 2–2,5 кВт, то для нее придется прокладывать отдельную линию электропроводки. А для локального обогрева небольшой площади хватит и существующей электросети.

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Блок: 6/6 | Кол-во символов: 667
Источник: https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/

Техника безопасности

Это немаловажная часть. Нам уже известно, как правильно уложить теплый пол, остается рассмотреть главный вопрос – безопасность. Если пренебрежительно отнестись к ее требованиям, то в дальнейшем можно сильно сожалеть об этом не только вам, но и родственникам.

Как следует из статистических данных, большинство проблем можно было предотвратить элементарными действиями. Итак, требования безопасности, которые необходимо соблюдать:

  • терморегулятор устанавливается только тогда, как вы убеждены, что электричество отключено;
  • категорически запрещается включение отопительной системы без предварительной проверки надежности изолирования;
  • на терморегуляторе не рекомендуется устанавливать режим, превышающий тридцать градусов тепла;
  • нагревательные полоски внахлест не укладываются. Так можно создать предпосылку к перегреву, от которого вся система может выйти из строя.

Если вы решили самостоятельно уложить инфракрасную пленку под линолеум, воспользуйтесь полезными рекомендациями по выбору напольного покрытия и правилам монтажа отопительной системы. Действуя в соответствии с инструкциями, можно своими руками создать дополнительную систему обогрева, чтобы в зимний период чувствовать себя комфортно.

Блок: 6/6 | Кол-во символов: 1212
Источник: https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Блок: 7/7 | Кол-во символов: 750
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Блок: 7/9 | Кол-во символов: 904
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Кол-во блоков: 22 | Общее кол-во символов: 41486
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html: использовано 2 блоков из 5, кол-во символов 3709 (9%)
  2. https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html: использовано 3 блоков из 5, кол-во символов 10785 (26%)
  3. https://trubanet. ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html: использовано 4 блоков из 7, кол-во символов 14070 (34%)
  4. https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html: использовано 2 блоков из 7, кол-во символов 3151 (8%)
  5. https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy: использовано 3 блоков из 9, кол-во символов 2792 (7%)
  6. https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/: использовано 2 блоков из 6, кол-во символов 2984 (7%)
  7. https://SantehnikPortal.ru/otoplenie/linoleum-na-teplyj-pol.html: использовано 1 блоков из 5, кол-во символов 1907 (5%)
  8. https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/: использовано 2 блоков из 6, кол-во символов 2088 (5%)

Как провести монтаж пленочного теплого пола самостоятельно

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция

— Расчеты и подготовка

— Подготовка основания

— Раскладка полотен

— Подключение оборудования

— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

  1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
  2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
  3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
  4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
  5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
  6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

  1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
  2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
  3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
  4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

  1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
  2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
  3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
  4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки 150 Вт/м2 220 Вт/м2
Вид ремонта Капитальный, косметический Капитальный, косметический
вариант
отопления
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70% площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, не балкон Все помещения, включая первый этаж и балкон

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.

10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

  • При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Теплый пленочный пол под линолеум – инструкция, как уложить правильно

На чтение 14 мин. Просмотров 3k. Обновлено

Инфракрасный теплый пол, уложенный под линолеум или другое половое покрытие – является распространенным способом обогрева помещений различного назначения, для тех, кто следит за трендом в системе отопления.

Этот синтетический пленочный материал давно применяется как половое покрытие. Чаще всего им закрывают пол на кухнях, в прихожих. Главные достоинства – дешевизна и простота работ. Чтобы настелить его на пол, не требуется большого опыта. Дополнительное преимущество – такой пол легко мыть, он не пропускает воду.

Раньше в качестве финишного покрытия для теплого пола использовали ламинат или кафельную плитку. Но развитие технологий позволило изготовить линолеум, который превосходно справляется с поставленной задачей. Важно знать что, не каждый линолеум подойдет для этих целей, а какой нужно выбрать вы узнаете из данной статьи – существуют специальные виды линолеума подходящие именно для теплого пола.

Надо так же учитывать, какая именно система теплых полов взаимодействует с линолеумом. Тут есть свои особенности, при тщательном соблюдении которых и теплый пол, и линолеум, прослужит долго и без нареканий.

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Watch this video on YouTube

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

  • Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Подготовка напольного покрытия, расчет материалов и комплектующих

Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.

Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.

Сначала требуется рассчитать количество необходимого материала.

Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.

Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.

Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.

Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.

Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.

Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.

Расчет нужного количества фанеры проводится с учетом величины листов. Также составьте схему укладки ее в комнате. В результате от конфигурации комнаты и величины листов фанеры в отходы уйдет от 10 до 20%.

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

  • Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

  • Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

  • Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

  • Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

  • Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

  • Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

  • Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

  • Под линолеум укладка теплого пола возможна и не является сложной задачей.
  • С ней можно справиться самому без посторонней помощи.
  • Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
  • Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Видео инструкции

Монтаж пленочного теплого пола под линолеум в коммерческом помещении

Watch this video on YouTube

Инфракрасный пленочный теплый пол. Монтаж под линолеум или ковролин!

Watch this video on YouTube

Теплый пол под ламинат и линолеум: выбор и монтаж

В качестве системы подогрева пола с легкими декоративными покрытиями (паркет, ламинат, линолеум) рекомендуется выбирать электрические теплые полы по экономическим причинам и в виду более простого и быстрого монтажа. Водяной теплый пол под ламинат и линолеум устанавливаются в том случае, если во всем доме уже предусмотрено водяное отопление и вся система спроектирована с учетом водяного обогрева пола.

Виды электрических полов под легкие покрытия

  • Инфракрасный пленочный теплый пол
  • Электрический кабельный теплый пол

Основная особенность ламината и линолеума как декоративного покрытия – его чувствительность к влиянию высокой температуры, а также перепадам температур. Это касается не только физического воздействия на само покрытие (изменение цвета, формы и т.д.), но и безопасности для здоровья человека.

При любом варианте обогрева пола с легкими напольными покрытиями важно соблюдать температурный режим 25-28°С. Для этого используется терморегулятор, осуществляющий управление по датчику температуры пола.

Характеристики напольного покрытия

Кроме того, необходимо учитывать характеристики самого напольного покрытия.

Для ламината
  • Фактическое предназначение материала для укладки на теплый пол. В данном случае производитель указывает информацию о том, что данное напольное покрытие разрешено для использования совместно с теплым полом. Самое простое решение – выбрать именно такое напольное покрытие, чтобы в дальнейшем избежать многих проблем.
  • Качество (класс) покрытия. Ламинат ниже 32 класса со временем потеряет стойкость к воздействию температуры и может деформироваться (появляются зазоры, или прогибы).
  • Толщина ламината – 6-8мм.
Для линолеума
  • Механическая прочность. В качестве финишного покрытия рекомендуется использовать линолеум полукоммерческого или коммерческого назначения.
  • Категорически запрещается использовать материалы с пробковой подложкой.
  • Запрещается использование однослойного линолеума, а также линолеума с теплоизоляционным слоем, так как при этом нарушается теплообмен между нагревательным элементом и поверхностью пола. Это может привести к локальному перегреву электрического пола и выходу из его строя системы. Кроме того, температура поверхности линолеума будет существенно ниже ожидаемой, т.к. тепло от нагревательных элементов будет частично поглощаться теплоизоляционным слоем.

Монтаж инфракрасного пленочного теплого пола под ламинат и линолеум

Инфракрасная пленка чаще всего используется в качестве нагревательного элемента под легкие напольные покрытия, так как монтируется «сухим» способом – без стяжки, клея и иных приспособлений. Преимущества пленочного теплого пола подробно указаны в соответствующем разделе. Одним из важных свойств пленочного пола является равномерное распределение тепла на поверхности, где он уложен. Таким образом, создается комфортный подогрев пола без зон повышенной и пониженной температуры (эффекта «зебры»).

Оптимальным по стоимости и характеристикам решением является инфракрасный пленочный теплый пол с карбоновыми полосами. Данный вид теплого пола непосредственно рекомендован для использования под легкие напольные покрытия и обладает всеми необходимыми свойствами для безопасной эксплуатации.

Характеристики нагревательной пленки

  • Укладка: Под линолеум, ламинат, паркет
  • Тип обогрева: Основной, комфортный
  • Удельная мощность, Вт/м: 220
  • Напряжение, Вольт: 220
  • Рабочая температура, °C: 45
  • Максимальная температура нагрева, °C: 60
  • Шаг отреза, см: 25
  • Толщина, мм: 0,34
  • Ширина, м: 0,5/0,8/1,0

Монтаж пленочного пола на плоское основание под ламинат и линолеум производится согласно инструкции к выбранной модели теплого пола. Основные правила монтажа:

Укладка под ламинат и паркетную доску

При укладке под ламинат на выровненное основание пола укладывается теплоизоляционный слой, затем нагревательная пленка. Сверху укладывается слой полиэтилена, а затем декоративное напольное покрытие.

Укладка под линолеум

При укладке под линолеум на нагревательную пленку кладут лист фанеры, ГВЛ или OSB, чтобы защитить пленку от механических повреждений, так как линолеум достаточно мягкий материал. Затем кладут полиэтилен и финишное покрытие.

Данный способ укладки пленочного теплого пола – самый простой вариант сухого монтажа системы электрообогрева. Подробное описание процесса монтажа, необходимых инструментов и комплектующих можно найти в инструкции, которая относится к выбранной модели теплого пола. Для примера предлагаем инструкцию нагревательной пленки типа Teplotex, Leel, Nanothermal.

Пленочный теплый пол от производителя

Пленочный теплый пол Teplotex-0.5


  • Мощность:

    220 Вт

  • Назначение:

    обогрев пола

  • Тип обогрева:

    основной
    /
    комфортный

  • Maкс. температура (рабочая):

    45 °C

  • Макс. температура (воздействия):

    60 °C

  • Шаг отреза:

    25 см


Цена производителя

Комплект пленочного теплого пола Teplotex 1м²


  • Мощность:

    220 Вт

  • Назначение:

    обогрев пола

  • Тип обогрева:

    основной
    /
    комфортный

  • Maкс. температура (рабочая):

    45 °C

  • Макс. температура (воздействия):

    60 °C

  • Шаг отреза:

    25 см


Цена производителя

Терморегулятор Intermo M-101 механический


  • Максимальная мощность:

    8 Вт

  • Возможность программирования:

    Нет

  • Датчик температуры:

    Встроенный (повоздуху)

  • Тип:

    механический

  • Управление обогревом:

    кнопочное

  • Рабочее напряжение:

    220 В


Цена производителя

Монтаж кабельного теплого пола под ламинат и линолеум

Система электрического обогрева пола на основе нагревательного кабеля в своей основе монтируется в стяжке пола, на которую далее укладывается финишное напольное покрытие. Иногда применяют специальные монтажные пластины с алюминиевой поверхностью. В любом случае используется материал, аккумулирующий и распределяющий тепло под поверхностью пола.

Так как нагревательный кабель для теплых полов не имеет функции саморегуляции – неравномерное распределение температуры может привести к перегреву кабеля и нарушению работы системы обогрева, вплоть до выхода ее из строя.

Не рекомендуется укладывать нагревательный кабель непосредственно под декоративное покрытие без стяжки (плиточного клея, металлических платин), так как во-первых, температура нагрева кабеля может достигать 70С, что является недопустимой для многих видов напольного покрытия, во-вторых, при таком способе монтажа возникает повышенные механические нагрузки на сам кабель, что может привести к повреждению как самого нагревательного кабеля, так и напольного покрытия.

В качестве нагревательного элемента используется резистивный нагревательный кабель в секциях, либо матах. Для матов необходимо выполнить условие, что слой плиточного клея (стяжка) не превышает 1-2 см, в противном случае мощности кабеля на мате будет недостаточно для прогрева поверхности.

Сухой монтаж нагревательного кабеля под ламинат

В случае сухого монтажа используются секции нагревательного кабеля, при этом кабель раскладывается в канавки на специальных монтажных пластинах, которые представляют собой пенополистирол с алюминиевым покрытием. Шаг укладки – 100мм, толщина – 13мм, размер каждой пластины 1000х500мм.

Пластины укладываются на бетонное основание, опционально между пластинами и бетоном может быть проложен слой гидроизоляции. Поверх пластин укладывается нагревательный кабель линейной мощностью 10-14 Вт/м. Сверху прокладывается подложка (полиэтиленовая пленка), и затем финишное покрытие.

При монтаже нагревательного кабеля необходимо следовать правилам укладки выбранной модели, указанным в руководстве по монтажу и эксплуатации на данный вид кабеля.

Монтаж нагревательного кабеля под ламинат и линолеум в стяжку пола

В качестве аккумулирующего слоя при монтаже кабельного теплого пола под легкое напольное покрытие можно использовать цементно-песчаную бетонную стяжку, либо плиточный клей. При укладке возможно использовать как нагревательные секции, так и нагревательные маты.

Монтаж теплого пола производится согласно правилам, приведенным в инструкции к выбранной модели. Нагревательные секции монтируются в стяжку пола, нагревательные маты в клеевую смесь. Универсальный теплый пол применяется и в стяжку и в слой плиточного клея.

Укладка нагревательной секции в стяжку

Нагревательная секция укладывается на фольгированную теплоизоляцию. В качестве крепления используется монтажная лента, которая позволяет соблюдать одинаковый шаг укладки. Поверх греющего кабеля заливается бетонная стяжка.

Укладка нагревательного мата в плиточный клей

Нагревательный мат имеет клейкую основу и раскладывается непосредственно на теплоизоляции. Далее укладывается клеевая смесь, толщина которой зависит от типа раствора, не менее 8мм.

Электрическое подключение нагревательной секции или мата производится после высыхания раствора, согласно инструкции по его применению. После проверки системы обогрева производится укладка декоративного напольного покрытия.

Кабельный теплый пол от производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)


  • Мощность:

    14 Вт

  • Назначение:

    обогрев пола
    /
    обогрев теплиц

  • Экран:

    алюминиевая фольга + дренажная жила из медных проволок

  • Тип обогрева:

    основной
    /
    комфортный

  • Тип изоляции:

    фторопласт

  • Тип:

    резистивный


Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)


  • Мощность:

    14 Вт

  • Назначение:

    обогрев пола

  • Экран:

    алюминиевая фольга

  • Тип обогрева:

    комфортный

  • Площадь обогрева min:

    3.5 м²

  • Площадь обогрева max:

    3.5 м²


Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)


  • Мощность:

    20 Вт

  • Назначение:

    обогрев пола

  • Экран:

    оплетка из луженых медных проволок

  • Тип обогрева:

    основной
    /
    комфортный

  • Тип изоляции:

    ПВХ

  • Тип:

    резистивный


Цена производителя

Вам также помогут статьи

Обратиться к производителю

  • Рассчитаем площадь укладки
  • Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Все о QuietWarmth — Центр знаний

Что такое QuietWarmth?

Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области лучистого теплого пола с запатентованной технологией теплого пола.

Сверхэффективный QuietWarmth Пленочные изделия для лучистого теплого пола надежно и недорого согреют практически любое внутреннее покрытие пола в вашем доме: кухню, семейную комнату, подвал и т. Д.

Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:

Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.

В чем преимущества QuietWarmth?

Теплые полы по любой поверхности

Пленки для лучистого обогрева

QuietWarmth входят в число самых простых в установке продуктов в отрасли , особенно для складных / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. QuietWarmth не требует для установки под соединяемые / плавающие полы без раствора или клея.
Просто разверните маты, проложите провода и уложите пол.

В случае традиционной укладки плитки или приклеивания прикрепите коврики для снятия изоляции и приклеивания непосредственно к черному полу и выложите плитку обычным способом.

Экономическая эффективность с запрограммированным бесшумным термостатом

QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!

Площадь в 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).

Чтобы рассчитать энергопотребление вашего проекта, используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных футах x 12 ÷ 1000 x Местные затраты на киловатт-час. Стоимость электроэнергии

Чтобы сделать пол QuietWarmth еще более энергоэффективным, добавьте термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для контроля тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию проводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.

Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют точечно нагреть пол, просто разместив маты там, где вы хотите. Пленку с защелкиванием также можно обрезать до нужной длины. *

* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для плиточных и клееных полов.

Коврик любого стиля можно установить на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке.Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для пилинга и наклеивания можно непосредственно приклеить к ровному и чистому основанию пола.

Видео по установке

…………

Могу ли я использовать пол из виниловых планок поверх лучистого отопления?

При современном развитии технологий одним из лучших изобретений последнего времени является лучистое отопление! Для тех, кто не знает, что это такое, лучистое отопление — это особый вид обогрева, который размещается под полом.Тепло излучается через пол, согревая ноги. Многие любят такие полы в ванных комнатах и ​​не зря! Никто не любит выходить из душа на холодный пол. А поскольку вы следите за нашим блогом, вы знаете, что пол из виниловых досок — один из лучших вариантов для ванных комнат. Но можно ли использовать пол из виниловых досок поверх лучистого отопления?

Да, вы можете!

Виниловые планки — отличный вариант для лучистого отопления, особенно если вам нужен водостойкий пол! Обязательно поддерживайте тепло лучистого пола ниже 80 градусов по Фаренгейту.Не следует нагревать слишком сильно, поскольку это может нарушить целостность пола. Обязательно уточняйте у производителя конкретные ограничения по температуре, поскольку не все полы одинаковы.


Предупреждение: Обязательно всегда проверяйте свою гарантию, чтобы убедиться, что установка винилового паркета не приведет к аннулированию гарантии! Большинство виниловых напольных покрытий должно хорошо переносить лучистое тепло, но обязательно следуйте всем рекомендациям производителя для вашего пола!

Обязательно используйте плавающий виниловый пол

Использование плавающих (или защелкивающихся) виниловых полов — лучший выбор по сравнению с лучистым отоплением.Этот пол не приклеивается к основному полу и не прикрепляется скобами к основному полу, оставляя пространство, необходимое для ваших лучистых напольных проводов. Возможно, вам придется постелить под полом пароизоляцию или тонкую подкладку, чтобы она могла равномерно плавать по полу с излучаемым теплом. Обязательно проконсультируйтесь с производителем вашего напольного покрытия и производителем лучистого тепла, чтобы выбрать подложку, подходящую для обоих!

Есть какие-нибудь советы, которыми вы хотели бы поделиться? Вопросов? Пожалуйста, не стесняйтесь обращаться к нам, используя раздел комментариев ниже!

Еще 101 Вопросы по винилу:

Можно ли положить ламинат на теплый пол с подогревом?

Если вы установили в доме лучистое отопление, у вас может возникнуть вопрос, какой тип пола можно над ним укладывать.Полы из ламината поверх теплого пола — идеальное решение. Если приняты надлежащие меры предосторожности, можно укладывать ламинат на теплый пол с подогревом.

Правильная установка

Для успешной установки вам необходимо:

  • Запустить систему подогрева пола не менее 4 дней при температуре 64-72 градуса
  • Напольное покрытие Acclimate в помещении, в котором он будет установлен не менее 48 часов
  • После завершения установки не меняйте лучистое тепло в течение как минимум 48 часов
  • Никогда не повышайте температуру поверхности пола выше 82 градусов

Имейте в виду, что небольшие зазоры между досками во время отопительного сезона — нормальное явление, когда ламинат покрывает черный пол с подогревом.Правильный контроль влажности поможет свести к минимуму эту естественную реакцию на сезонные изменения климата.

Используйте подходящую подложку

При установке лучистого отопления узнайте, какую подложку использовать. Некоторые виды лучистого отопления имеют форму мягкого покрытия, в то время как другие типы лучистого отопления требуют специальной подкладки перед укладкой напольного покрытия. Также ознакомьтесь с гарантией производителя на ламинат поверх теплого пола.У некоторых производителей есть особые руководства по процессу установки. Некоторые могут даже рекомендовать против этого.

В следующий раз, когда кто-нибудь спросит, какой тип пола можно укладывать поверх теплого пола, покажите ему эту статью и расскажите, как пол из ламината! Надеюсь, это поможет с правильной установкой и успешным проектом ремонта дома.

Есть еще вопросы о полах с подогревом и ламинате? Напишите их в комментариях ниже!

Узнать больше:

Система водяного отопления для плавающих полов

Система лучистого теплого пола

QuietWarmth — идеальный способ добавить даже нежного тепла к полу на кухнях, ванных комнатах, семейных комнатах, соляриях и в новых постройках.QuietWarmth тоньше кредитной карты и не поднимает высоту пола, поэтому нет необходимости в самовыравнивающих машинах или других грязных растворах. Это единственная система подогрева пола, которую можно отрезать по длине с помощью простых бытовых ножниц.

Установите плавающие напольные покрытия в тот же день. Просто разверните подходящую подкладку, например QuietWalk, и установите поверх нее коврики QuietWarmth. Это так просто!

Доступны следующие размеры для 120 В и 240 В:

1.5 футов x 5 футов (7,5 квадратных футов)
1,5 ‘x 10’ (15 квадратных футов)
3 ‘x 5’ (15 квадратных футов)
3 ‘x 10’ (30 квадратных футов)

Нагревательные панели 120 В
НОМЕР ПРОДУКТА МАТОВЫЙ РАЗМЕР Вт AMPS
QWARM1.5X5F120 1,5 дюйма x 5 футов 78 0,65
QWARM1.5X10F120 1,5 дюйма x 10 футов 156 1,3
QWARM3X5F120 3 фута x 5 футов 166,9 1,39
QWARM3X10F120 3 фута x 10 футов 333,8 2,78
Нагревательные панели 240 В
НОМЕР ПРОДУКТА МАТОВЫЙ РАЗМЕР Вт AMPS
QWARM1.5X5F240 1,5 дюйма x 5 футов 78 0,33
QWARM1.5X10F240 1,5 дюйма x 10 футов 156 0,65
QWARM3X5F240 3 фута x 5 футов 166,9 0,7
QWARM3X10F240 3 фута x 10 футов 333.8 1,39

Могу ли я использовать теплый пол под винилом | Разминка

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛА ПОД ВИНИЛ

Виниловые полы легко чистятся, водонепроницаемы и устойчивы к скольжению, что делает их идеальной отделкой для полов в зонах с интенсивным движением, таких как ванные комнаты и кухни. Роскошную виниловую плитку и виниловые полы можно безопасно использовать с теплыми полами Warmup, включая линии Amtico и Karndean.

В рамках наших текущих исследований и разработок мы провели испытания на экстремальные температуры в наших испытательных центрах EN442-2, чтобы понять, какое влияние теплый пол может оказать на физические и эстетические свойства виниловых полов.Результаты этих испытаний показали, что не было обесцвечивания, усадки или влияния на внешний вид, а это означает, что можно безопасно использовать теплый пол под винилом.

Расчет теплопотерь должен быть получен при поиске системы отопления, обеспечивающей правильную тепловую мощность. Затем комнатная температура регулируется с помощью термостата, который дает вам полный контроль над настройками отопления и позволяет вам при желании наслаждаться теплой комнатой без потерь энергии, обогревая комнату, когда это не требуется.

>> Подробнее о виниловых покрытиях

ОГРАНИЧЕНИЕ ВЕРХНЕЙ ТЕМПЕРАТУРЫ

Температура винилового пола не должна превышать 27 ° C. Это обеспечивается за счет использования термостата и указания в установке, что система используется с виниловыми полами. Если вы думаете приобрести систему и установить ее под виниловым полом, обратите внимание на наши комнатные термостаты, предназначенные для использования с виниловыми полами.

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛА ПОД ВИНИЛОВЫМ ПОЛОМ

Поскольку системы влажных полов с подогревом встроены в структурный черновой пол, все продукты из ассортимента влажных систем можно использовать с виниловыми и ламинатными напольными покрытиями.

В зависимости от ваших предпочтений вы также можете выбрать электрический теплый пол. Электрические теплые полы из фольги и изоляционного кабеля можно использовать с винилом. Мы рекомендуем использовать изоляционную подложку и двойную накладку для максимальной энергоэффективности систем электрического отопления.

ВЫБОР ПРАВИЛЬНОЙ СИСТЕМЫ

Важно убедиться, что система выдает достаточно тепла, чтобы вы могли в полной мере насладиться комфортом теплого пола. Здесь наша команда экспертов будет рада помочь вам и почему вам следует произвести расчет тепловых потерь перед покупкой системы.

Чтобы найти лучшее решение для вашего проекта, воспользуйтесь нашим инструментом выбора продукции для теплых полов. Также следует учесть, что любой используемый клей подходит для полов с подогревом.

ОБЕСПЕЧЕНИЕ ЭФФЕКТИВНОГО ТЕПЛООБМЕНА

Чтобы обеспечить эффективную работу системы, все, что находится выше утеплителя, включая подложку, покрытие и окончательную отделку пола, должно находиться в пределах, установленных ниже.

Не рекомендуется устанавливать систему, если не соблюдаются указанные ниже ограничения.Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

Перенос лимитов тепла
Переключатель Не более 2,5
R SI Не более 0,25
R-значение (США) Не более 1,42
Значение U Не менее 4,0

>> Подробнее о виниловых покрытиях

лучших типов полов для установки поверх лучистого отопления

Лучистое тепло имеет много преимуществ.Зимой ходить по полам с подогревом очень уютно. Собаке понравится лежать на нем. И лучистое тепло может быть очень экономичным.

Если вы подумываете об установке системы лучистого отопления, некоторые варианты напольного покрытия подходят лучше, чем другие. Вот 4 лучших варианта напольных покрытий, которые можно использовать над лучистым теплом.

1. Напольное покрытие

Фарфор и керамическая плитка являются отличными проводниками тепла, поэтому ваш дом получит все преимущества системы лучистого отопления. Кроме того, кафельный пол не расширяется при нагревании и не сжимается при охлаждении.Такое расширение и сжатие может вызвать растрескивание. С плиткой это не проблема.

2. Ламинат

Ламинированный пол без лишних затрат воспроизводит внешний вид массивного паркетного пола или кафельного пола. Он также отлично справляется с лучистым теплом. Ламинат состоит из слоев древесины, идущих в противоположных направлениях. Это создает более устойчивый материал, чем твердая древесина твердых пород. Другими словами, ламинат не будет расширяться и сжиматься, как массивный паркетный пол.

3. Паркетные полы

Как и ламинат, он производится слоями, поэтому имеет более стабильную основу, которая не реагирует на процесс нагрева и охлаждения. Верхний слой, или слой износа, выполнен из массива дерева и бывает тех же разновидностей, что и другие полы из твердых пород древесины. Инженерные полы даже из бамбука. Он отлично выглядит, отлично носит и отлично согревает.

4. Полы из натурального камня

Полы из гранита, травертина, песчаника и других видов натурального камня прекрасно проводят тепло.Вы можете думать о камне как о холодном, но не тогда, когда под ним течет теплая вода. Если вы никогда не думали, что в январе вам захочется пройти босиком по каменному полу, вы никогда не задумывались о лучистом тепле!
5. Виниловый настил

Роскошные виниловые полы, в частности пол из виниловых досок под дерево, невероятно популярны, и с внедрением более качественной технологии жестких оснований большинство виниловых досок и плиток теперь можно использовать с подогревом.

Обязательно проверьте требования к установке для каждого отдельного продукта, поскольку в гарантии часто указывается максимальная температура, для работы с которой сертифицирована виниловая доска.

Какие полы нельзя использовать при тепловом излучении?

А как насчет противоположного вопроса? Какой тип напольного покрытия нельзя укладывать на лучистое тепло? Ковер имеет изоляционную ценность, поэтому он не позволит теплу проникнуть в ваш дом. Вы можете использовать несколько ковриков на полу, но избегайте больших ковров или ковровых покрытий от стены до стены.

Виниловые полы тоже не лучший выбор. Тепло может обесцветить винил или вызвать выделение химикатов.Наконец, пол из твердых пород дерева будет набухать и сжиматься в процессе нагрева / охлаждения, особенно в домах, где зимой используется увлажнитель. Вы не хотите вкладывать средства в дорогой паркетный пол только для того, чтобы получить чашу, пряжку, коронку и трещину.

Если вы планируете установить удобное и эффективное лучистое тепло, лучшим выбором для использования с лучистым отоплением будут плиточный пол, ламинат, инженерный пол и пол из натурального камня.

Узнайте больше о лучшем тепле и вариантах полов

  • Энергия.gov — Информационный веб-сайт Министерства энергетики, посвященный проблемам энергетики и окружающей среды.
  • Nuheat — ведущий производитель систем лучистого теплого пола, которые помогут вам сэкономить энергию и вести более экологичный образ жизни.
  • DIY Network — Узнайте больше о теплых напольных ковриках и о том, как выполнить установку своими руками.

Установили ли вы в доме теплый пол или планируете это сделать? Поделитесь своими мыслями ниже.

Heat Plus Premium | Тепло Плюс

Пленка Heat Plus Premium — это инфракрасная пленка со сплошным углеродным слоем.Применяется как нагревательный элемент в системах отопления, обогрева и теплых полов.

В сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и на стяжку под тяжелые керамические покрытия.
Пленка премиум-класса — это пленка третьего поколения, созданная по технологии твердого углерода. Благодаря многослойной структуре он не только обладает высокой устойчивостью к высоким температурам, но также высокой прочностью и надежностью.Также в покрытии пленки присутствует ионизирующий слой, который создает положительный ионизирующий эффект и улучшает микроклимат в помещении.

Этот класс пленок технологически разработан для использования в качестве легких покрытий (ламинат, линолеум, паркет, ковролин и т. Д.) В местах с блокировкой тепла, а также для укладки на стяжку для керамических покрытий. Во втором случае для крепления пленки и плитки используются специальные клеевые составы.
Максимальная толщина пленки от 75 до 220 Вт на метр. Такая пленка хороша для обогрева помещений с большими тепловыми потерями, теплого пола в ванной или где-либо еще — где требуется более высокая температура пола, но также может успешно использоваться в помещениях, где не требуется высокая теплопередача.Принцип действия нагревательной пленки Heat Plus Premium основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло.

КПД пленочной системы отопления более 90% — это означает, что при одинаковом энергопотреблении вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла.Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем.

Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель …), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении.Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus, всегда чувствуют себя тепло и комфортно не только благодаря теплу, но и процессу ионизации воздуха пленкой.
Премиум-класс пленок от ТМ Heat Plus — это особо прочные и высокоэффективные инфракрасные пленки третьего поколения, которые по всем параметрам значительно превосходят класс Стандарт (полосатые инфракрасные пленки первого поколения).

Нагревательный углеродный слой в пленках Premium более толстый и пластичный.А за счет непрерывного нанесения углеродный слой в 2 раза эффективнее, чем у стандартной пленки.

Пленка по своей структуре более многослойная, технологически более прочная и надежная. Благодаря многослойности и новой технологии производства удалось значительно улучшить параметры безопасности использования. Так температура плавления пленки увеличилась на 100-120 градусов. Если сравнить пленку Heat Plus Standart — этот показатель составляет 160 градусов, а у пленки Premium — 260-280 градусов.Инфракрасная нагревательная пленка Heat Plus Premium состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,5 мм, состоящую из 9 слоев (в отличие от аналогов, которые состоят из 2-3 слоев).

Благодаря особой структуре минимизируются как перегрев пленок с высокой удельной мощностью, так и эффект локального блокирования тепла на самой пленке. Проще говоря, размещение на пленке мебели или других предметов не причинит ей никакого вреда.
Ширина пленки Премиум — один метр.Конструкция пленки позволяет разделить ее на две полосы, каждая по 0,5 м. Благодаря этому существует гибкий подход к использованию полуметровой пленки в узких местах или в отопительных приборах, или для заполнения пространства. с метровой пленкой по возможности.

Линии разреза пленки делаются по ширине через каждые 20 см, но технологически возможно разрезать их на любые полосы и даже наискось.

Важнейшей частью конструкции инфракрасной пленки является место контакта токопроводящей медной шины и углеродного нагревательного слоя.Надежный контакт обеспечивает серебряная шина, которая полностью покрывает площадь медного проводника и обеспечивает отсутствие воздушного зазора. Благодаря высокому качеству медного проводника достигается минимальное контактное сопротивление (0,1 Ом), что сводит к минимуму электрические потери на контактах.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
