Пол первого этажа при ленточном фундаменте: как сделать в доме

Как правило, при выполнении ленточного фундамента в доме полы устраиваются по грунту. При этом есть несколько технологий их выполнения. Выбор того или иного варианта зависит от предпочтений владельца и условий эксплуатации. Так, лицевое напольное покрытие можно укладывать на деревянную основу, бетонную стяжку или монолитную плиту. При выборе варианта с плитой её либо связывают с ленточным фундаментом, либо выполняют плавающую стяжку, которая в свою очередь может быть сухой или наливной.

Особенности полов первого этажа

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту. Она и будет основой для создания будущего пола в доме. Эта плита лежит на небольшом расстоянии от грунта, который даже в самые сильные морозы под домом не будет замерзать. Такой грунт насыщен влагой и радоном, поэтому может передавать сырость плите и излучать радон.

В связи с этим в цоколе дома на ленточном фундаменте обязательно делаются вентиляционные отверстия для естественной вентиляции бетонной плиты и защиты её от разрушения сыростью. Эти отверстия не стоит закрывать даже в зимний период. По такой бетонной плите можно выполнять традиционный пол с утеплением и применять любые теплоизоляционные и отделочные материалы.

Однако если в доме используется низкий цоколь, то для устройства полноценной вентиляции недостаточно места. Зимой эти отверстия может вовсе засыпать снегом. В этом случае пол обустраивается по грунту.

Рекомендуем к прочтению:

Совет: поскольку под домом необходимо проложить инженерные коммуникации, то для облегчения их ремонтопригодности лучше на этапе строительства заложить под полом дублирующие гильзы всех сетей. Это позволит вам при засорении и выходе из строя основного трубопровода подключиться к дублирующим сетям и не срывать стяжку или другую основу пола для ремонта сетей.

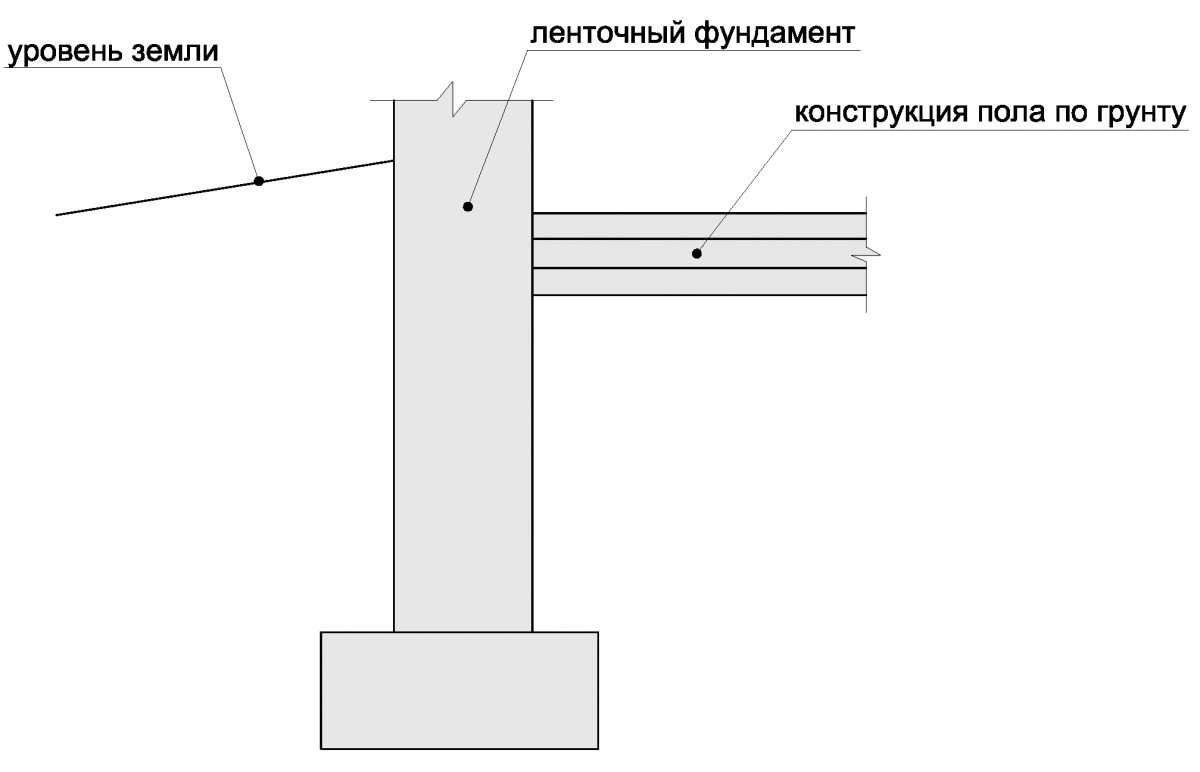

Особенности полов по грунту

Для обратной засыпки лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см

Прежде чем сделать пол по грунту в доме на ленточном фундаменте, необходимо понять, какие требования предъявляются к нему:

Обычно пол по грунту не подвержен силам пучения земли, поскольку под домом сохраняется постоянная температура за счёт геотермального тепла недр.
Чтобы защитить грунтовое основание от насыщения влагой, которая будет передаваться полу, необходимо обязательно выполнять дренажную и ливневую канализацию вокруг несущих конструкций дома.
В большинстве случаев почва под домом на ленточном фундаменте обязательно просядет, поэтому для обратной засыпки не стоит использовать грунт, полученный в процессе копания котлована под дом. Для этих целей лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см.
Не стоит использовать прослойку геотекстиля, что сведёт к нулю эффективность уплотнения грунта.

«Пирог» пола по грунту

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога:

Самым нижним слоем будет песчано-щебёночная подушка, которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
После этого выполняется бетонная подготовка. Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20 см засыпки трамбуются отдельно.

Технология плавающей стяжки по грунту

Финишная стяжка выполняется с армированием

Обустройство пола по грунту в любом случае предусматривает заливку стяжки из бетона низкой прочности. На эту стяжку будет опираться конструкция наливного пола или регулируемые лаги, которые обычно используются при облицовке пола паркетом или половой доской.

Технология выполнения плавающей наливной стяжки в доме на ленточном фундаменте выглядит так:

Рекомендуем к прочтению:

Сначала нужно сделать засыпку котлована песком с трамбовкой каждого слоя высотой 100-200 мм.
После этого приступают к черновой стяжке. Армирование этого слоя выполнять не обязательно. Иногда под черновой стяжкой укладывают прослойку плёночной гидроизоляции, но это тоже не является обязательным. Для обустройства этой стяжки достаточно слоя высотой 50-70 мм, выполненного из бетона М 100 с заполнителем фракцией не более 5-10 мм.
Теперь укладывается гидроизоляционная мембрана. Для этих целей можно взять рубероид или плёнку и уложить их в два слоя. При этом необходимо заворачивать изоляционный материал на ленточный фундамент на высоту 150-200 мм.
В качестве теплоизоляционного материала для следующего слоя пола лучше использовать экструдированный пенополистирол. Его эффективность намного выше, чем у других утеплителей, поэтому высота слоя будет минимальной. Кроме этого, этот материал устойчив к воздействию влаги, прочный и долговечный.
Финишная стяжка выполняется с армированием. Для этого можно использовать сетку из проволоки диаметром 4 мм с размером ячеек 50х50 мм. Для заливки используется бетон марки 150 с заполнителем из щебня фракцией 5-10 мм, речным или мытым карьерным песком, но без добавления глины.

Совет: для снижения теплопотерь пол первого этажа можно обустроить с подогревом. Для этого при обустройстве финишной стяжки в ней прокладываются трубы для транспортировки теплоносителя, электрический кабель или нагревательные инфракрасные маты.

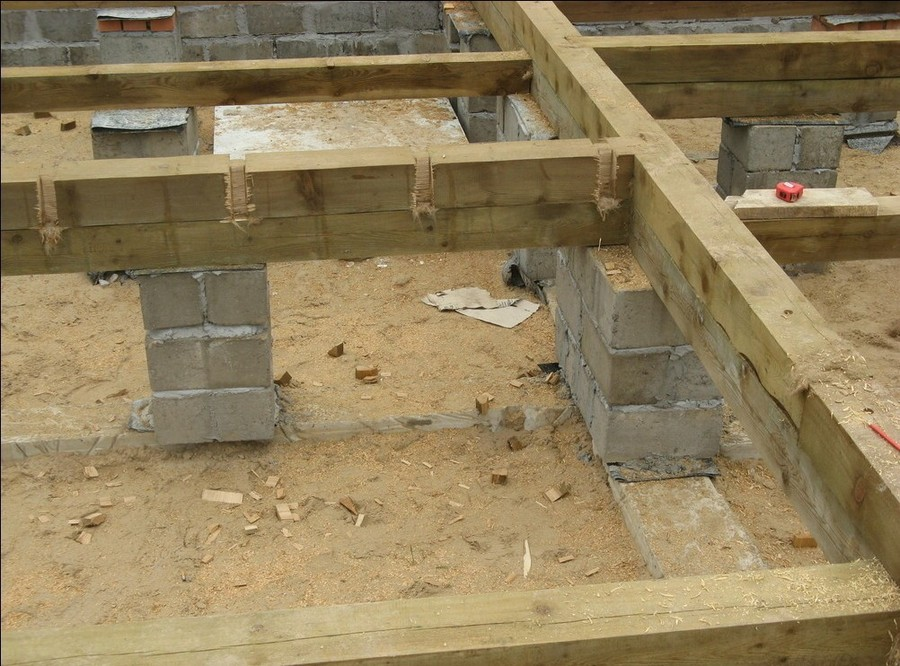

Деревянные лаги – бюджетная технология

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте. Она выполняется так:

Сначала делается подушка из нерудного материала с послойной трамбовкой.
Затем укладывается два слоя гидроизоляционной плёнки, рубероида или другого мембранного изоляционного материала. Края материала заводятся на стены фундамента на высоту 150-200 мм.
После этого заливается бетонная стяжка высотой 50-70 см из бетона низкой прочности.
Выполняется установка лаг на регулируемых опорах. При этом верхняя часть опор подрезается после монтажа до нужной высоты.
В пространство между лагами закладывается теплоизоляционный материал. Для этих целей можно использовать экструдированный пенополистирол или базальтовую вату.
После этого делается черновой пол из половой доски или фанеры. Затем можно укладывать выбранное напольное покрытие.

Технология выполнения сухой стяжки по грунту

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки. В этом случае последовательность работ несколько иная:

Подушка и черновая стяжка из бетона марки 100 выполняются так же, как и в предыдущем случае. Дальнейшие работы будут вестись по другой технологии.
Укладывается слой гидроизоляции. Для этого можно использовать плотную полиэтиленовую плёнку.
Теперь по черновой стяжке необходимо установить маяки. Для этого можно взять специальные штукатурные профили или направляющие для ГКЛ. Маяки фиксируются к основанию при помощи саморезов.
Затем между маяками засыпается керамзитовая крошка. Она выравнивается правилом по маякам и трамбуется.
После этого укладываются шпунтованные гипсоволокнистые плиты. Стык листов проклеивается клеем и скрепляется саморезами. При необходимости можно выполнить два слоя из этих плит. При этом стыки плит в двух слоях не должны совпадать.

Нюансы выполнения конструкции пола

Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм

При выполнении любой технологии устройства пола по грунту в доме на ленточном фундаменте стоит учитывать следующие тонкости:

Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.
Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Важно: при выполнении той или иной конструкции пола по грунту толщина утеплителя рассчитывается индивидуально с учётом климата в регионе строительства и характеристик используемого материала. Расчёт отметки низа подушки выполняется после определения толщины всех слоёв.

Полы по грунту на ленточном фундаменте: технология устройства

Пол по грунту на ленточном фундаменте – один из распространенных и практичных способов устройства основания под чистовую отделку. Этот вариант обладает массой преимуществ, но отсутствие продухов в конструкции приводит к разрушению не только деревянных, но и бетонных полов. Чтобы этого избежать пол выполняют по грунту, при этом существует несколько технологий, предусматривающих устройство деревянного основания, укладку бетонной плиты или стяжки, изготовленной сухим или традиционным способом. Об особенностях ленточных фундаментов и способах устройства пола – сегодняшний материал.

Полы по грунту на ленточном фундаменте

Содержание статьи

Особенности устройства пола по грунту

Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

Продухи в ленточном фундаменте

Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.

Подготовительные мероприятия

Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как установить теплый пол читайте в специальной статье.

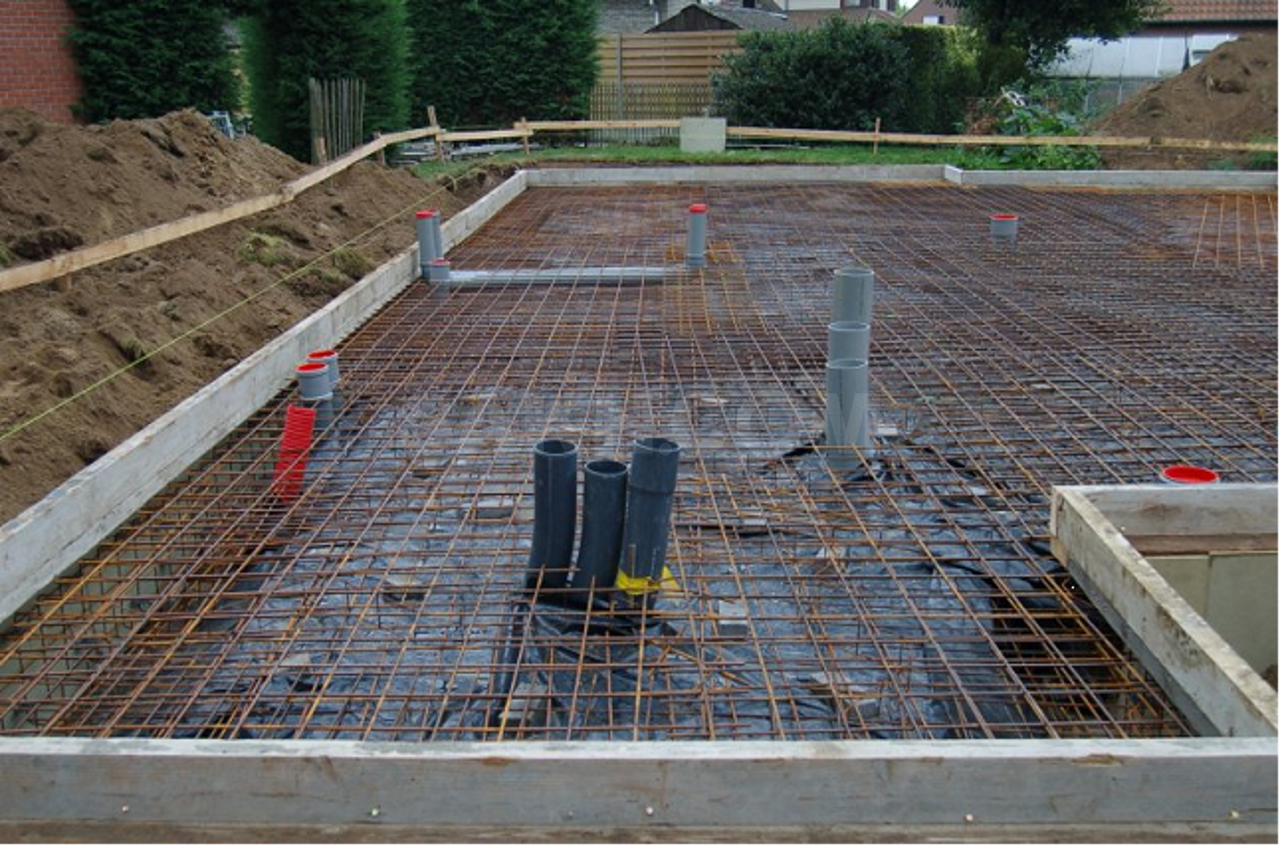

Прокладка основных коммуникаций

Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.

Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.

Устройство деревянного пола по грунту

Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.

Дренажная система

Особенности несущей ленты

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

Иллюстрация	Описание
	В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.
	Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
	Внутри опалубки прокладывают арматуру.
	Заливают бетонный раствор.

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
Отсутствие подпола не требует проведение работ по организации продухов.
Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
Бетонная стяжка позволяет монтировать систему «теплый пол».
Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Обратите внимание! Засыпку, гидроизоляцию и утепление внутреннего пространства производят до заливки бетонного раствора.

Технология устройства плавающей стяжки

Заливка традиционной стяжки выполняется в строгом соблюдении последовательности укладки каждого слоя – это станет залогом надежной и долговечной конструкции.

Основные слои

1 Этап: подготовка

На подготовительном этапе производят удаление плодородного слоя, который непригоден для трамбовки. Также удаляют корни растений, расположенных внутри периметра ленточного фундамента.

Грунт извлекают на глубину в соответствии с расчетами. Затем выполняют уплотнение основания, на котором будет сформирована подушка из песка и щебня. Качественная их трамбовка гарантирует стабильную геометрию основания и отсутствие усадки будущего строения.

Толщина плодородного слоя почвы

Сначала укладывают слой песка толщиной от 10 до 15 см и трамбуют при помощи виброплиты. Затем грунт проливают из шланга с распылителем и снова трамбуют, изменяя направления движения виброплиты.

Засыпка и трамбовка песчаного слоя

Для трамбовки основания, песчаного и щебеночного слоев можно использовать самодельное приспособление: брус сечением 20 х 20 см высотой 1,5 метра или металлическая труба с куском швеллера 20 х 30 см снизу, приваренного Т образным способом. Внутрь трубы засыпают песок, чтобы устройство стало тяжелее.

Самодельное устройство для трамбовки песка и щебня

После того, как утрамбованная основа просохнет – на следующие сутки, выполняют засыпку и трамбовку песчаного слоя. Желательно как можно меньше наступать на подготовленную основу. Песок тщательно трамбуют.

2 Этап: подбетонка

Перед тем, как заливать основной объем раствора, целесообразно выполнить подбетонку. Вариантов ее изготовления несколько – это может быть утрамбованный щебень, пролитый битумом или черновая стяжка. На щебень можно уложить гидроизоляционный материал, сформировав некое подобие корыта. В любом случае, в не зависимости от выбранного материала, суть подбетонки не меняется.

Изготовление подбетонки

Назначение этого слоя заключается в следующем:

Экономный расход раствора получается за счет равномерного его распределения по выровненному основанию.
Работать на ровном основании – наносить разметку, устанавливать маяки, собирать различные конструкции, удобнее.
Подбетонка создает гидроизоляционный слой, препятствующий потере влаги из раствора. Это гарантирует равномерное просыхание стяжки и исключает образование на ее поверхности трещин.
При близком расположении грунтовых вод, подбетонка не пропускает влагу наверх, в основные слои конструкции пола.

Обратите внимание! Для изготовления подбетонки применяется недорогой бетон.

Рулонный материал

Наиболее бюджетным вариантом, не лишенным эффективности является настил плотной пленки в 2 слоя или рубероида.

Применение пленки

Учесть потребуется следующие рекомендации:

Так как технологический слой, защищающий щебень от цементного молочка, укладывается непосредственно на щебень, ходить по нему следует крайне осторожно, чтобы не повредить пленку.
Укладывают плотный полиэтилен в 2 слоя внахлест 10 см, проклеивая стыки каждого при помощи скотча.
Материал должен обладать не только гидроизоляционными, но и пароизоляционными свойствами.
Процесс укладки предполагает заведение краев полотен по периметру помещения на стены фундамента на 10-15 см. Впоследствии излишки обрезают.

Битум

Наиболее простой вариант устройства подбетонки заключается в проливке щебеночного слоя битумом. Для этого равномерно распределенный по всей площади основания и тщательно утрамбованный щебеночный слой покрывается битумом.

Проливка щебня битумом

Капитальная подбетонка

При наличии рыхлого грунта, где особенно повышен риск появления грунтовых вод, рекомендуется изготовить основательную подбетонку из «тощего» бетона. В этом случае на слой из утрамбованного песка настилают рубероид или пленку и укладывают армирующий слой в виде тонкой металлической сетки с ячейками 60 х 60 см.

Геотекстиль под черновую бетонную стяжку рекомендуется заменить пленкой или рубероидом

Стальная сетка

Для получения ровного слоя можно установить маяки для растягивания раствора правилом. Стяжка изготавливается традиционным способом — заливкой и растягиванием раствора, изготовленного из песка, щебня, цемента и воды. После высыхания стяжки, ее обмазывают битумом.

Распределение раствора

Обратите внимание! Заранее в стяжке необходимо предусмотреть и заложить технические отверстия, чтобы потом их не пришлось вырезать.

3 Этап: гидроизоляция

После того как подбетонка готова, приступают к укладке гидроизоляционного материала – рубероида или плотной пленки. Рубероид укладывается внахлест, ширина припуска составляет от 3 до 5 см. Для герметизации стыков применяют строительный фен. Внимания требует прилегание рубероида к стенам в углах помещения.

Укладку рубероида выполняют в два слоя, причем второй настилают со смещением равным половине ширины рулона.

Укладка рубероида

4 Этап: теплоизоляция

В качестве материала для утепления стяжки пола по грунту рекомендовано использование экструдированного пенополистирола, который при слое укладки в 5 см способен заменить керамзит слоем в 70 см. Помимо этого материал обладает нулевым коэффициентом водопоглощения и высоко прочностью перед сжимающей нагрузкой.

Экструдированный пенополистирол

Для утепления стяжки рекомендована укладка пенополистирола толщиной 3см в 2 слоя – это позволит избежать образования мостиков холода, и улучшит качество теплоизоляции. Стыки между плитами проклеивают скотчем.

Укладка в 2 слоя

Обратите внимание! От правильно выбранной теплоизоляции будет зависеть комфорт проживания в доме и его общая энергоэффективность, ведь через плоскость пола происходить 35% теплопотерь.

5 Этап: формирование демпферного и армирующего слоя

Важный этап, которым не следует пренебрегать, заключается в устройстве компенсационного слоя. Для этого по периметру помещения на стены фиксируют специальную демпферную ленту шириной от 15 до 20 см. Нижняя часть ленты скотчем фиксируется к утеплителю. Как вариант можно использовать специальную ленту с «юбкой».

В любых строительных магазинах есть то, что позволит избежать повреждения цементной стяжки при воздействии на нее различных факторов – это демпферная лента для стяжки пола. Что она из себя представляет и как используется? Подробно в специальной статье.

Последствия отказа от устройства демпферного слоя вдоль стен

В процессе высыхания стяжка будет расширяться, а наличие демпферного слоя исключит образование трещин и смещение теплоизолятора.

Демпферная лента

Армирующий слой создают при помощи металлической сетки с параметрами ячеек 10 х 10, уложенной на специальные опоры, чтобы она располагалась на высоте от утеплителя примерно на 1 – 2 см.

Пластиковая арматура для сетки

6 Этап: чистовая стяжка

Временные маяки изготавливают из металлических профилей, посаженных на цементный раствор с добавлением гипса. Располагаться направляющие должны в одной плоскости. Заливка и разравнивание цементного раствора производится в соответствии с разметкой на стенах – линией, обозначающей верхнюю точку стяжки.

Основные этапы изготовления чистовой стяжки

Обратите внимание! Изготавливать раствор необходимо в строгом соблюдении рекомендаций производителя.

Растягивание раствора

Высыхание стяжки происходит в течение 28 – 30 дней. На это время стяжку накрывают полиэтиленовой пленкой и периодически проливают стяжку водой из лейки. Искусственно ускорять процесс высыхания стяжки нельзя.

Окончательное выравнивание стяжки

После того как стяжка будет готова ее окончательно выравнивают при помощи специальных наливных составов.

Более подробно о финишном выравнивании пола читайте в специальной статье.

Сухая стяжка

В отличие от традиционной и полусухой стяжки – этот метод не требует времени на высыхание и набор прочности покрытием. Декоративное покрытие можно укладывать уже на следующий день.

Подготовка выполняется, как описано выше и состоит из подушки, черновой стяжки и слоя гидроизоляции. Затем технология меняется.

Таблица 2. Технология монтажа сухой стяжки

Иллюстрация	Описание
	На поверхности пола фиксируют маяки-направляющие из металлического профиля.
	Между маяками засыпают керамзит или специальную теплоизоляционную засыпку и равномерно распределяют ее при помощи правила.
	Сверху в два слоя укладывают гипсоволокнистые листы, используя клеевой раствор.
	Листы укладывают с разбежкой швов и дополнительно фиксируют при помощи саморезов.

Деревянный пол на регулируемых лагах

Подготовительные работы при устройстве такого пола описаны выше – уплотнение грунта и заливка черновой стяжки выполняется по ранее описанному алгоритму.

Регулируемые лаги

При укладке такого пола не требуется тщательное выравнивание черновой стяжки – любые неровности и перепады высоты нивелируется за счет применения технологии регулировки лаг.

Верхнюю часть регулируемых опор после того как лаги выставлены в одну горизонтальную плоскость, обрезают.

Основные этапы устройства деревянного пола

Под конструкцию из лаг укладывают теплоизоляционный материал – базальтовую вату или плиты экструдированного пенополистирола.

Укладка утеплителя

Далее фанерный настил выполняют в зависимости от требований укладки декоративного материала. Половую доску можно укладывать непосредственно на лаги.

Под фанерный настил, при использовании минеральной ваты, укладывают слой пароизоляции

Цены на доски для пола

~~доски для пола~~

Видео — Технология устройства полов по грунту

Пол первого этажа при ленточном фундаменте

Ленточный фундамент достаточно распространен, так как он может быть создан без использования тяжелой строительной техники. Но при создании такого основания нужно быть готовым к определенным неприятностям. Если в нем не будут созданы продухи, это приведет к появлению в подпольном пространстве конденсата. Чтобы избежать подобных проблем, стоит сделать закрытый подпол с вентиляцией. Но более простым вариантом является создание пола по грунту на ленточном фундаменте.

Стоит помнить, что грунт под полом не промерзает и насыщен влагой. Именно поэтому в цоколе дома делаются вентиляционные отверстия, которые остаются открытыми даже в зимний период. При создании вентилируемого подпольного пространства можно использовать любые теплоизоляционные материалы.

Если же цоколь строения является низким, для создания вентиляции места недостаточно. Именно в таких случаях и происходит создание пола по грунту. Во время создания такого пола стоит помнить, что ремонт коммуникаций потребует полного снятия стяжки в том месте, где они установлены. Чтобы избежать таких проблем, достаточно сделать под полом дублирующие гильзы всех сетей. В таком случае при засорении можно подключиться к дублирующим сетям, не разрушая стяжку под полом.

Перед тем, как приступить к созданию полов по грунту, стоит узнать о том, какие требования предъявляются к таким конструкциям:

Во время заливки финишной стяжки по краю стен необходимо уложить демпферную ленту. Она необходима для компенсации расширений стяжки. Также она предотвращает растрескивание.

Во время создания пола на ленточном фундаменте толщину грунта необходимо выбирать с учетом особенностей климата в регионе.

Плюсы и минусы полов по грунту в ленточном фундаменте + подробное устройство конструкции

Ленточный фундамент является базовым типом основания, одним из самых проверенных и глубоко изученных типов опорных конструкций.

История строительства ленты насчитывает много веков, поэтому статистика и особенности конструкции отработаны максимально плотно и подробно.

Ленточный фундамент гармонично сочетается с узлами других типов основания или с элементами конструкции самой постройки, позволяя реализовать их различными способами.

Одним из таких вариантов является устройство полов по грунту, простое решение, не требующее длительных работ и не нагружающее стены.

Методика достаточно широко распространена и заслуживает подробного описания.

Полы по грунту – что это?

Полы по грунту — это технология создания чернового пола, опирающегося непосредственно на подстилающие слои почвы. Такая методика доступна при отсутствии цокольного этажа или подвального помещения. Она проста и экономична, используется преимущественно на вспомогательных и хозяйственных постройках — гаражах, хранилищах, банях и т.д.

Для жилых домов такая технология применяется реже, так как требует качественного утепления, гидроизоляции, а в идеале — установки системы «теплый пол».

Следует учитывать, что техника устройства полов по грунту подходит только для традиционных типов ленточного основания и не годится для комбинированных типов опорных конструкций, таких как свайно-ленточная и т.п.

Существуют разные типы черновых полов по грунту:

Бетонная стяжка с опорой на несущие стены.
Бетонная стяжка с опорой на слой грунтовой засыпки и являющаяся опорной площадкой для стен.
Дощатый настил на лагах.
Сухая стяжка с плавающим полом и т.д.

Различные варианты конструкции требуют собственных методов строительства и состава пирога пола по грунту. Заливать массив бетона прямо на слой засыпки нельзя, необходимо создать соответствующие подготовительные слои, обеспечивающие жесткость, устойчивость к нагрузкам и теплоизоляцию.

Деревянный настил проще в укладке, но также требует выполнения серьезных подготовительных работ.

Плюсы и минусы

К достоинствам полов по грунту следует отнести:

Простота и экономичность создания.
Способность выдерживать высокие нагрузки.
Отсутствие или низкие значения нагрузок на стены.
Долговечность, высокая ремонтопригодность.
Способность сочетаться с любым типом чистового покрытия.
Возможность установки системы теплого пола.

Существуют и недостатки:

Необходимость качественного утепления.
Невозможность устройства при слишком большой толщине слоя засыпки (более 0,6-1 м).
Зависимость от гидрогеологических условий в регионе, невозможность обустройства в подтапливаемых районах или в регионах с неустойчивым уровнем грунтовых вод.
Необходимость грамотного подхода при строительстве.

Все качества полов по грунту достаточно хорошо исследованы, что позволяет полагаться на технологию и производить работы в строгом соответствии с ее требованиями.

Каково устройство (по слоям)

Для деревянных черновых полов создание сложного пирога необязательно. Достаточно обязательного слоя песчаной засыпки, поверх которого настилается геотекстиль, укладывается или насыпается утеплитель. Состав пирога для бетонного пола по грунту сложнее.

Обычно создаются следующие слои:

Песчаная засыпка.
Слой гравийной подушки.
Укладывается армирующая сетка из металла или стеклопластика.
Черновой слой бетонной стяжки толщиной 10 см.
Слой гидроизоляции.
Утеплитель (керамзит, пенопласт или, лучше, специализированный пеноплекс).
Дополнительный слой гидроизоляции.
Чистовая бетонная стяжка.

Последний слой также рекомендуется армировать, чтобы исключить возможность образования трещин при высыхании. При необходимости, в него можно залить трубопроводы водяного теплого пола, чтобы получить эффективную и экономичную систему обогрева жилища.

Что нужно знать перед возведением

Перед тем, как приступить к сооружению пола по грунту, необходимо получить достаточно полную информацию о составе почвенных слоев на участке, глубине залегания грунтовых вод и размерах сезонных колебаний их уровня.

Эти данные позволят решить, имеется ли возможность для создания полов по грунту с достаточной степенью безопасности для постройки и ее жителей. Рекомендуется создать качественную дренажную систему, способную обеспечить отвод почвенной влаги в случае повышения ее уровня.

Затем следует определиться с толщиной подготовительных слоев засыпки. Этот вопрос имеет особую важность, поскольку их необходимо тщательно утрамбовать. Чем толще слой, тем сложнее добиться достаточного уплотнения.

При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно. Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине.

Слой подбетонки (черновой стяжки) рекомендуется заливать на полотно геотекстиля. Это позволит сохранить воду в массиве бетона и обеспечит нормальную кристаллизацию материала. Если производить заливку непосредственно на подготовительный слой, влага из бетона будет впитываться в него и нарушит процесс затвердения, что в результате ослабит стяжку.

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола. После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса.

Технологии возведения на ленточном фундаменте

Создание полов по грунту имеет несколько способов, предполагающих применение разных методик и материалов. Все они обладают собственными достоинствами и недостатками, имеют достаточную эффективность и несущую способность.

Выбор методики производится на основании сопоставления особенностей технологии и условий, существующих в реальности. Кроме того, важным фактором являются возможности и предпочтения владельца дома.

Рассмотрим порядок действий при создании разных технологических вариантов:

Бетонная стяжка

Создание бетонной стяжки — наиболее трудоемкий и длительный процесс, требующий использования «мокрых» растворов.

Эта особенность должна быть учтена заранее, поскольку специфика материалов потребует наличия определенных условий:

Температура воздуха не ниже +5° (оптимально — комнатная температура).
Отсутствие воздействия палящих лучей солнца. При отсутствии крыши для защиты можно использовать сетку или навес.
Подготовленная под производство работ площадка.

Порядок выполнения работ:

Создание слоя песчаной подушки. Насыпается до 0,6 м песка (оптимально — около 20 см). Слой тщательно трамбуется до состояния максимальной плотности. Как ориентир, надо добиться плотности как на проселочной дороге.
Следующий слой — засыпка щебнем. Толщина слоя такая же, как и у предыдущего песчаного — около 20 см. Трамбовка позволяет не только повысить прочность слоя щебня, но и дает возможность дополнительно уплотнить песчаный слой.
Укладка полотна из геотекстиля. Полосы материала кладут внахлест около 15 см с напуском на стены фундаментной ленты.
По периметру помещения на ленте устанавливается демпфирующая лента, обеспечивающая механическую развязку пола и фундамента.
Укладывается армирующая сетка и заливается черновая бетонная стяжка. Она выдерживается положенное по технологии время до полного застывания материала.
Нанесение гидроизоляционного слоя. Используется либо двойной слой рубероида с промазкой битумной мастикой, либо различные пропитки.
Укладка утеплителя. Оптимальный вариант — пеноплекс для фундаментных работ, отличающийся плотностью и устойчивостью к внешним воздействиям.
Укладка паро-гидроизоляционной пленки. Полосы настилаются с напуском на стены (поверх демпфирующей ленты) на высоту около 20 см. Пленка укладывается внахлест на 10-15 см с проклейкой строительным скотчем.
Укладка армирующей стеклосетки.
Заливка чистовой стяжки. Ее толщина обычно составляет 5-10 см. Если используется система теплого пола, то предварительно производится монтаж и укладка трубопроводов, проверка прочности соединения под давлением и прочие операции, предшествующие заливке бетона.

Общая толщина пирога пола по грунту выбирается таким образом, чтобы уровень пола оказался максимально удобен для установки дверных проемов и прочих элементов постройки. Производить работы лучше всего в теплое время года, когда условия для застывания бетонных слоев позволяют получить наилучший результат.

Сухая стяжка

Технология создания сухой стяжки позволяет намного проще и быстрее получить качественный результат. Первоначальные этапы работ те же, что в предыдущем варианте — создание слоев песчаной засыпки и черновой бетонной стяжки.

После этого выполняются следующие действия:

Укладка гидроизоляционной пленки по обычной технологии — создание герметичного полотна из полос пленки, сложенных рядами внахлест 10 см с проклеенными липкой лентой стыками. Края полотна заводятся на стену на примерную высоту сухой стяжки.
Установка маяков. Рекомендуемый вариант — штукатурные профили. Они будут служить ориентирами для создания горизонтальной и ровной плоскости.
Засыпка слоя керамзита. Материал выравнивается по маякам, образуя горизонтальную плоскость.
Поверх керамзита укладывают плиты чернового пола — гипсокартон, фанера и т.п. Наиболее рекомендуемый вариант — шпунтованный гипсокартон, имеющий по боковым кромкам специальный профиль для соединения.
После этого производится укладка чистового финишного покрытия.

Деревянный настил

Этот вариант считается самым бюджетным. Простейшая и наиболее надежная конструкция опирается на столбики из кирпичей, сложенных колодцем. Столбики размещаются таким образом, чтобы образовалась опорная система под установку лаг.

Между столбиками производится засыпка керамзитом или, как вариант, оставляют воздушную прослойку для обеспечения сухости древесины, для чего необходимо создание вентиляционных отверстий.

Система лаг тщательно выравнивается по горизонтали и образует ровную опорную плоскость. Затем настилается деревянный черновой пол. Поверх устанавливается слой гидроизоляционной пленки, укладывается стандартная подложка и укладывается чистовое покрытие — линолеум, ламинат или иной материал по вкусу владельца.

Какую технологию возведения лучше выбрать?

Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.

Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.

Заключение

Создание пола по грунту — вариант, подходящий для построек, не имеющих цокольного или подвального помещения.

Для жилья этот способ используется реже, поскольку большинство пользователей считает его ненадежным и опасным в отношении грунтовой влаги.

Принимая решение использовать эту методику, необходимо взвесить все плюсы и минусы, продумать порядок действий и выполнить все предварительные работы — ввод коммуникаций, создание дренажа и т.д.

Это позволит получить результат, оптимальный по качеству и эксплуатационным возможностям.

Полы по грунту. Особенности и преимущества

Ленточный фундамент – один из самых распространённых типов основания для дома, но он не лишён ряда недостатков. Если забыть сделать в ленточном фундаменте продухи (или неправильно рассчитать их сечение), то со временем это может привести к проблемам. Из-за недостаточной вентиляции подполья деревянные лаги покрываются грибком, плесенью и сгнивают. Избыток влаги в цоколе также приводит к разрушению бетонных перекрытий пола первого этажа.

Чтобы этого избежать, можно заменить традиционные продухи на закрытое вентилируемое подполье. Об этом подробно рассказывается в статье «Нужны ли в цоколе продухи». Но есть и другой вариант – отказаться от подполья и построить на базе ленточного фундамента пол на земле, как советуют эксперты FORUMHOUSE.

Полы по грунту: что это такое

Эта конструкция представляет собой монолитное бетонное основание (стяжку). Вот устройство пола по грунту: стяжку заливают внутри периметра ленточного фундамента на хорошо утрамбованный грунт, которым засыпают пазухи фундамента и слой утеплителя. Вместе с бетонным основанием может монтироваться система тёплого пола. Эта конструкция аккумулирует тепло, поэтому хорошо подходит в качестве элемента энергоэффективного дома.

Различают следующие варианты полов по грунту:

На подготовленное основание (хорошо уплотнённый грунт) заливается плита перекрытия, жёстко связанная с ленточным фундаментом;
На подготовленное основание заливается плита перекрытия, несвязанная с ленточным фундаментом, так называемая «плавающая» стяжка.

Рассмотрим подробнее плюсы и минусы этих вариантов.

Mihail1974:

– Если залить «плавающую» стяжку, то тем самым «развязывается» конструкция ленты и пола. Если возникнет усадка, то конструкция стяжки пола по грунту «сыграет» независимо от фундамента, в конструкции не появятся трещины, т.к. нет напряжений. Это плюс. Но есть и минус – конструкция «живёт своей жизнью», отдельной от всех остальных конструкций.

При заливке жёсткой конструкции узел «фундамент/стяжка» работает, как единое целое. Стяжка не даст усадки, т.к. лежит на фундаменте. Но если грунт уплотнён недостаточно хорошо, через некоторое время он может просесть, а стяжка «повиснет» в воздухе. При большой нагрузке, если на стяжке стоят стены, перегородки, опорные элементы, это может привести к деформации основания, трещинам и потери несущей способности всей конструкции пола по грунту.

Как сделать пол по грунту

Оба варианта стяжки имеют как плюсы, так и минусы. Какого качества будут бетонные полы по насыпному грунту во многом зависит от качества уплотнения насыпного грунта и от того, насколько правильной получится конструкция.

Mihail1974:

– При заливке «плавающей» стяжки узел «стенки фундамента/стяжка» надо действительно развязать, иначе может возникнуть защемление конструкции в рамке ленты. Т.е. пол внутри рамки ленты должен относительно свободно перемещаться, иначе теряется весь смысл плавающей стяжки.

Распространённая ошибка – связать всё узлы максимально жёстко. В итоге в конструкциях возникают повышенные нагрузки. В случае плавающей стяжки элементы «пол» и «фундамент» работают независимо друг от друга.

Пол по грунту: устройство. Базовые принципы

Важное правило: хорошо подготовленное основание – залог долгого срока службы всей конструкции. Засыпное основание (лучшая засыпка пола по грунту – это песок) необходимо проливать водой и тщательно трамбовать слоями по 10-15 см. Чтобы как следует доуплотнить основание, применяется заполнение щебёночной засыпкой (щебень под полы следует уложить крупной фракции).

Благодаря засыпке щебня, при проходке по нему трамбовки возникает локальный удар, в результате происходит глубинное доуплотнение слоев грунта, лежащих на нижних уровнях. На правильной методике трамбовки песка стоит застроить внимание.

kam711:

– Во всех инструкциях к виброплитам написано, что плита трамбует песок на глубину в 20-30 см, но насколько качественно уплотняется этот слой, сомневаюсь, что достаточно. Поэтому я полагаю, что для перестраховки лучше трамбовать песок слоями примерно по 10 см. Выглядит это так:

Раскидываем песок слоем в 10-15 см;
Проходим по песку виброплитой «насухо»;
Проливаем песок водой из шланга. Нужно делать это не струёй воды, чтобы не разбить слой, а через насадку-распылитель;

Проходим по увлажнённому песку виброплитой 2 раза со сменой ориентации движения;
Проливаем песок водой ещё раз;
Проходим по увлажнённому песку виброплитой ещё 2-3 раза со сменой ориентации движения.

Какую гидроизоляцию положить на пол по грунту

После тщательной подготовки основания приступаем к укладке гидро- пароизоляции, которая защитит конструкцию пола от влаги. Часто спрашивают, надо ли перед укладкой этого слоя делать подбетонку. Ведь наплавляемую или наклеиваемую гидроизоляцию, чтобы избежать её повреждения, необходимо класть на ровное жёсткое основание.

Комментарий участника нашего портала с ником al185:

– Делать подбетонку для укладки гидроизоляционного слоя нужно при напоре грунтовых вод. Это актуально для подвалов. Простой вариант полов по грунту не требует ничего, кроме простой полиэтиленовой пленки.

Плёнка толщиной в 150 мк укладывается на подготовленное основание с нахлёстом в 15-20 см с обязательной проклейкой швов. Для страховки плёнку можно уложить в 2 слоя.

В качестве утеплителя можно использовать пенополистирол ПСБ-25 (пенопласт) или экструдированный пенополистирол. Рекомендуется укладывать слой утеплителя толщиной минимум 100 мм.

Следующий этап: поверх утеплителя, заливается стяжка толщиной в 50 мм. Армирование стяжки выполняется металлической сеткой с ячеёй 100х100 и диаметром прутка 3-4 мм.

Также необходимо как следует утеплить фундамент, отмостку и отвести воду от цоколя.

Плюсы и минусы

К плюсам такой конструкции относятся:

возможность устройства на большинстве типов грунта;
т.к. фундамент хорошо утеплён, он устойчив к силам морозного пучения;
меньший, по сравнению с обычным плитным фундаментом, расход бетона;
устройство по принципу «сделал и забыл»;
не требует дополнительного утепления инженерных коммуникаций;
залитое перекрытие одновременно является черновым полом первого этажа помещения, подготовленным для укладки плитки, паркета и других напольных покрытий;
Простые полы по грунту исключают необходимость вентилировать подпольное пространство.

Среди основных минусов можно выделить:

при возведении высокого цоколя приходится засыпать пазухи ленточного фундамента большим объёмом грунта, что приводит к увеличению стоимости работ и сметы на строительство.

chicken-A:

– Я эксплуатирую полы по грунту уже 7 лет, и не променял бы их ни на какую другую конструкцию. Благодаря им в доме, почти всю зиму поддерживается плюсовая температура. Важно только цоколь и отмостку утеплить.

На FORUMHOUSE вы узнаете, как правильно сделать пол по грунту, сможете почитать отзывы владельцев такой конструкции. Не можете рассчитать, сколько надо песка для пола по грунту и допускают ли высокие грунтовые воды полы по грунту – вам в помощь наш полный FAQ. Ознакомьтесь с фотоотчётом по строительству каркасника по финской технологии. А в нашем видеосюжете раскрываются все нюансы устройства малозаглублённого ленточного фундамента.

Пол в доме на ленточном фундаменте

Особенности пола первого этажа дома на ленточном фундаменте

Особенности полов по грунту

Чтобы защитить бетонную конструкцию от воздействия влаги, необходимо вокруг дома создать дренажную систему. Также важно создать ливневую канализацию, чтобы вся вода сразу же уходила от строения. Если этого не сделать, фундамента и пол первого этажа будет постоянно подвергаться воздействию влаги, что приведет к его разрушению. Стоит помнить. Что дренажная система должна быть рассчитана на максимальное количество воды, которое может скапливаться вокруг строения.
Для обратной засыпки котлована под домом необходимо использовать щебень и песок. Если применять грунт, дом начнет проседать, что приведет к появлению деформаций конструкции. Важно утрамбовывать щебень после засыпки слоя в 20 см. Если этого не сделать, материал может просесть после создания конструкции из бетона.
Перед строительством пола первого этажа не следует создавать прослойку из геотекстиля, так как это сведет к нулю эффективность уплотнения грунта.

Из чего состоит пирог пола по грунту

Чтобы правильно сделать описываемый тип пола, необходимо создать все его слои:

Нижний пласт состоит из песка и щебня. Эти материалы тщательно трамбуются перед укладкой последующих элементов пола. Это необходимо для того, чтобы строение не дало усадку после возведения.
После создания слоя из песка и щебня формируется бетонная плита. Ее толщина должна составлять от 4 до 7 см. Плита создается из бетона низкой прочности.
После этого укладывается гидроизоляционный материал, который необходим для защиты пола от влаги, поступающей из земли. Для гидроизоляции стоит использовать различные рулонные материалы.
Теплоизоляционный слой должен создаваться из прочного материала. Его высота зависит от климатических условий и особенностей материала. Создание теплоизоляционного слоя позволяет предотвратить теплопотери и сэкономить на отоплении дома.
После этого формируется армированная бетонная стяжка. Она является основой для укладки напольных материалов. На стяжку может укладываться линолеум, плитка, доска, пробка и другие материалы. Стоит помнить, что перед укладкой паркета необходимо создать основу из многослойной фанеры.

Создание плавающей наливной стяжки

Создание пола по грунту в любом случае подразумевает обустройство основания из бетона низкой прочности. На ней может создаваться железобетонная плита, но часто владельцы домов устанавливают регулируемые лаги, на которых и закрепляют отделочный материал для пола. Плавающая наливная стяжка создается следующим образом:

Сначала происходит создание песчаной подушки. Во время засыпки необходимо производить трамбовку каждого слоя толщиной 20 см. Если этого не сделать, материал начнет оседать после создания строения.
После этого происходит создание черновой стяжки, которая не армируется металлическими прутьями. В некоторых случаях под стяжкой укладывается пленочная гидроизоляция. Но это тоже не обязательно. Бетонная стяжка может иметь высоту 50-70 мм. Для ее создания обычно используется бетон М100.
На следующем этапе укладывается гидроизоляционная мембрана. Часто применяется рубероид или пленка. Материал стоит уложить в 2 слоя, чтобы надежно защитить пол от проникновения влаги из грунта. Материал необходимо заворачивать на высоту 15-20 см.
Затем происходит закрепление теплоизоляционного материала. Для утепления пола стоит использовать экструдированный пенополистирол. Он намного эффективнее других утеплителей, которые представлены в строительных магазинах. При этом указанный материал устойчив к воздействию влаги и может использоваться длительное время.
На последнем этапе происходит создание финишной стяжки с армированием. Для этого создается сетка из проволоки, размер ячеек которой составляет 50х50 мм. Для заливки применяется бетон марки М150 с заполнителем из щебня. Важно учитывать, что во время создания раствора не нужно использовать глину.

Установка деревянных лаг

Установка регулируемых лаг – наиболее бюджетный вариант, который выбирается владельцами домов на ленточном фундаменте. Перекрытие с лагами создается следующим образом:

На первом этапе происходит создание подушки из песка. Важно производить трамбовку каждые 20 см, так как если не выполнять это действие, конструкция после постройки может осесть.
После этого укладывается гидроизоляционный материал. Чтобы пол был надежно защищен от влаги, необходимо производить укладку в 2 слоя.
На следующем этапе происходит заливка бетонной стяжки, высота которой должна составлять около 60 см.
На следующем этапе происходит установка опор для регулируемых лаг. Верхняя часть всех опор подрезается таким образом, чтобы устанавливаемые лаги находились на одной высоте.
Пространство, которое остается между лагами, необходимо заложить теплоизоляционным материалом. Для утепления можно приобрести экструдированный пенополистирол, так как он является достаточно прочным и долговечным. Также часто применяется базальтовая вата
На следующем этапе происходит создание чернового пола, на который впоследствии будет укладываться напольное покрытие.
После выбора определенного материала происходит его закрепление на фанере или досках.

Описанные работы по созданию пола в доме на бетонной ленте могут производиться собственными руками без привлечения профессиональных строителей.

Сухая стяжка по грунту

Пол в доме на ленточном фундаменте может создаваться методом сухой стяжки. В таком случае работы осуществляются в несколько этапов:

Сначала создается песчано-гравийная подушка и черновая стяжка как и в предыдущем случае. Все остальные работы при выборе указанного варианта ведутся по другой технологии.
После этого происходит укладка гидроизоляционного материала. Для изолирования пола от влаги, исходящей из грунта, стоит использовать полиэтиленовую пленку.
На следующем этапе осуществляется установка маяков. Лучше всего использовать штукатурные профили. Во время установки важно следить за тем, чтобы все элементы были расположены горизонтально.
Затем необходимо засыпать между маяками керамзитовую крошку. Она выравнивается правилом по маякам и утрамбовывается.
После этого происходит укладка шпунтованных гипсоволоконных плит. Стыки всех листов проклеиваются и скрепляются саморезами. Стоит помнить, что стыки разных слоев не должны совпадать.

Особенности проведения работ

Во время выполнения описываемых работ необходимо учитывать несколько тонкостей:

Перед созданием фундамента и пола по грунту необходимо полностью снять плодородный слой, так как он не годится для утрамбовывания. При этом важно удалить все корни растений, которые располагаются под домом.
В качестве гидроизоляции лучше всего использовать различные модификации ПВХ или поликарбоната. Стоит помнить, что материал должен укладываться в 2 слоя. При этом он должен не только останавливать влагу, но еще и защищать от проникновения пара.
Во время укладки гидроизоляционного материала необходимо завести его на стенки ленточного основания дома примерно на 20 см. после создания пола излишки гидроизоляционного материала необходимо обрезать.
Толщина теплоизолятора не должна превышать высоту ленточного фундамента.
Во время заливки финишной стяжки по краю стен необходимо уложить демпферную ленту. Она необходима для компенсации расширений стяжки. Также она предотвращает растрескивание.

Обустройство пола в доме на ленточном фундаменте

Особенности полов первого этажа

Совет: поскольку под домом необходимо проложить инженерные коммуникации, то для облегчения их ремонтопригодности лучше на этапе строительства заложить под полом дублирующие гильзы всех сетей. Это позволит вам при засорении и выходе из строя основного трубопровода подключиться к дублирующим сетям и не срывать стяжку или другую основу пола для ремонта сетей.

Особенности полов по грунту

Обычно пол по грунту не подвержен силам пучения земли, поскольку под домом сохраняется постоянная температура за счёт геотермального тепла недр.
Чтобы защитить грунтовое основание от насыщения влагой, которая будет передаваться полу, необходимо обязательно выполнять дренажную и ливневую канализацию вокруг несущих конструкций дома.
В большинстве случаев почва под домом на ленточном фундаменте обязательно просядет, поэтому для обратной засыпки не стоит использовать грунт, полученный в процессе копания котлована под дом. Для этих целей лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см.
Не стоит использовать прослойку геотекстиля, что сведёт к нулю эффективность уплотнения грунта.

«Пирог» пола по грунту

Самым нижним слоем будет песчано-щебёночная подушка , которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
После этого выполняется бетонная подготовка . Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20 см засыпки трамбуются отдельно.

Технология плавающей стяжки по грунту

Технология выполнения плавающей наливной стяжки в доме на ленточном фундаменте выглядит так:

Сначала нужно сделать засыпку котлована песком с трамбовкой каждого слоя высотой 100-200 мм.
После этого приступают к черновой стяжке. Армирование этого слоя выполнять не обязательно. Иногда под черновой стяжкой укладывают прослойку плёночной гидроизоляции, но это тоже не является обязательным. Для обустройства этой стяжки достаточно слоя высотой 50-70 мм, выполненного из бетона М 100 с заполнителем фракцией не более 5-10 мм.
Теперь укладывается гидроизоляционная мембрана. Для этих целей можно взять рубероид или плёнку и уложить их в два слоя. При этом необходимо заворачивать изоляционный материал на ленточный фундамент на высоту 150-200 мм.
В качестве теплоизоляционного материала для следующего слоя пола лучше использовать экструдированный пенополистирол. Его эффективность намного выше, чем у других утеплителей, поэтому высота слоя будет минимальной. Кроме этого, этот материал устойчив к воздействию влаги, прочный и долговечный.
Финишная стяжка выполняется с армированием. Для этого можно использовать сетку из проволоки диаметром 4 мм с размером ячеек 50х50 мм. Для заливки используется бетон марки 150 с заполнителем из щебня фракцией 5-10 мм, речным или мытым карьерным песком, но без добавления глины.

Совет: для снижения теплопотерь пол первого этажа можно обустроить с подогревом. Для этого при обустройстве финишной стяжки в ней прокладываются трубы для транспортировки теплоносителя, электрический кабель или нагревательные инфракрасные маты.

Деревянные лаги – бюджетная технология

Сначала делается подушка из нерудного материала с послойной трамбовкой.
Затем укладывается два слоя гидроизоляционной плёнки, рубероида или другого мембранного изоляционного материала. Края материала заводятся на стены фундамента на высоту 150-200 мм.
После этого заливается бетонная стяжка высотой 50-70 см из бетона низкой прочности.
Выполняется установка лаг на регулируемых опорах. При этом верхняя часть опор подрезается после монтажа до нужной высоты.
В пространство между лагами закладывается теплоизоляционный материал. Для этих целей можно использовать экструдированный пенополистирол или базальтовую вату.
После этого делается черновой пол из половой доски или фанеры. Затем можно укладывать выбранное напольное покрытие.

Технология выполнения сухой стяжки по грунту

Подушка и черновая стяжка из бетона марки 100 выполняются так же, как и в предыдущем случае. Дальнейшие работы будут вестись по другой технологии.
Укладывается слой гидроизоляции. Для этого можно использовать плотную полиэтиленовую плёнку.
Теперь по черновой стяжке необходимо установить маяки. Для этого можно взять специальные штукатурные профили или направляющие для ГКЛ. Маяки фиксируются к основанию при помощи саморезов.
Затем между маяками засыпается керамзитовая крошка. Она выравнивается правилом по маякам и трамбуется.
После этого укладываются шпунтованные гипсоволокнистые плиты. Стык листов проклеивается клеем и скрепляется саморезами. При необходимости можно выполнить два слоя из этих плит. При этом стыки плит в двух слоях не должны совпадать.

Нюансы выполнения конструкции пола

Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.
Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Важно: при выполнении той или иной конструкции пола по грунту толщина утеплителя рассчитывается индивидуально с учётом климата в регионе строительства и характеристик используемого материала. Расчёт отметки низа подушки выполняется после определения толщины всех слоёв.

Пол по грунту на ленточном фундаменте: советы по устройству

Как правило, для того, чтобы установить пол по грунту на ленточном фундаменте, следует знать множество нюансов, которые будут полезны в устройстве бетонной конструкции. Тип строительного материала будет непосредственно зависеть от пожеланий собственника и способа применения.

Проводить установку напольного материала можно одинаково на бетонное основание стяжки, деревянное или плиту монолитного типа. Если выполнена бетонная плита, то она должна крепиться к фундаменту при помощи армирования, либо она будет плавающей. В случае устройства пола на сам грунт, делается первичная гравийная подушка.

Что потребуется помнить застройщику

Как следует утеплите основание и пол по грунту, иначе большая часть тепла уйдет в почву

Конструкция фундамента пола по грунту имеет усиленную эксплуатационную способность. Но для этого потребуется правильно подобрать нужный материал.

Чтобы было проще понять строение пирога изнутри, потребуется изучить те факторы, которые воздействуют на бетонную плиту:

Возникновение пучинистого влияния грунта под жилым строением происходит крайне редко. Загородные дома можно устанавливать на различные виды оснований, но все они устанавливаются на грунт. В случае если утепление подошвы будет не качественным, либо вообще отсутствует, большая часть тепла стремительно уйдет в слои грунта. За счет этого подпол или подвальное помещение, расположенное под домом, будет теплым, что может привести к затруднению хранения овощей. Чтобы этого не произошло, необходимо в обязательном порядке выполнять утепление качественно.
Каждый проект здания должен включать в себя дренажную защиту от воды, которая зачастую появляется в весеннее время года от таяния снега. При наличии отвода влаги грунтовые воды не образуются под конструкцией фундамента, тем самым почва будет сухой.
Не стоит укладывать геотекстиль под песчаную подушку – ухудшится уплотнение
Во многих случаях структура почвы под жилым строением оседает, даже если не происходит пучения. Иногда лента фундамента прикрепляется к конструкции пола при помощи армирования. Когда проседает почва под полом, образуется пространство, а бетонная плита провисает, потому что закреплена на основании. Чтобы избежать подобной ситуации в момент строительства выполняется обратная засыпка. Роется котлован, после чего засыпается щебнем и песком. После определенной толщины производится уплотнение. Если все условия будут выполнены правильно, то усадки не будет.
Большинство строительных организаций считают, что в момент устройства песчаной подушки под основание жилого строения предварительно укладывается геотекстильный материал. Но, по мнению специалистов, в таком случае ухудшится результат уплотнения песчаной или щебневой подушки. В период трамбования слои подушки прессуются вместе с грунтом, который размещен ниже. Под этот пирог лучше всего устанавливать дренажную систему.

В связи с вышеперечисленными факторами следует заострять особое внимание укладке пирога в случае ленточного основания. Благодаря этому значительно увеличится надежность всей конструкции в целом.

Важно в момент возведения фундамента помнить о том, что инженерные сооружения спустя какое-то время могут выйти из строя, а заменить их не представится возможности. Для решения этой проблемы можно провести дублирующую систему инженерного типа.

Главные варианты монтажа

В наше время можно провести установку напольного покрытия по грунту с помощью двух на выбор вариантов технологий. При этом все эти действия выполняются разными способами исполнения. Первый метод считается самым финансово эффективным и при этом не слишком трудоемким.

Схема устройства пола по грунту

Вариант такого исполнения – это установка пола при помощи деревянных балок. По желанию можно заменить древесный материал стальными балками. Однако такой выбор не сможет не ударить по вашим финансам.

Перейдем к рассмотрению отрицательных сторон такого пола:

Существует необходимость в увеличении размеров основания, ведь балки должны на что-то опираться. Если не затрагивать размеры фундамента, тогда можно создать вместо этого дополнительные опорные столбы по всей площади основы.
Теряется высота комнат, происходит это за счет того, когда балки опираются на фундамент. Высота потеряется в размерах примерно на двести миллиметров. Чтобы изменить ситуацию, потребуется увеличить высоту конструкции, а значит необходимо вложить дополнительные финансовые средства.
Экспертами доказано, что проложенный пол на основе деревянных балок будет не стабилен, даже не смотря на то, как качественно будет сделана вся работа.
В связи с тем, что деревянные балки укладываются вблизи грунта, а там, как правило, влажность повышена, срок их эксплуатации значительно сокращается. Даже специализированные защитные средства не спасут деревянные изделия. Установка системы вентиляции воздуха не всегда спасают такого рода проблемы.

Второй способ считается самым дорогим, но не всегда дорого значит плохо. Данной метод – это заливной пол, при этом его утепляют и прокладывают слой гидроизоляции. Такой способ считается самым надежным и эффективным.

Подготовительный этап

Перед установкой утепленной стяжки проведите разметку

Данный этап работы предусматривает подготовку почвы к предстоящим нагрузкам и установки утепленной стяжки. Для выполнения работы своими силами существует следующий порядок действий:

Выполнение разметки. Отмеряют пол подвального помещения, если оно отсутствует, тогда первого этажа. Данные отметки послужат начальной точкой перекрытия, также данная поверхность будет местом, по которому ходите. Порог комнаты, будь это подвальное помещение или вход в частное строение, будет точкой отсчета. От точки отсчета вычитают толщину бетонной плиты. На следующем этапе работы выполняют несколько отметок на фундаменте. Таким образом, становятся известны точки нижней и верхней части перекрытия. Выполнять все действия можно при помощи нивелира, с его помощью повыситься точность и процесс работы значительно ускориться.
Дальнейшие подготовительные действия. Для бетонной плиты, а точнее пола, основой в подвальном помещении будут плотные слои почвы. Чтобы уплотнить почву, можно воспользоваться вибратором. Однако для использования данного механизма потребуется наличие специального инструмента. Также уплотнение структуры грунта можно выполнить при помощи объемной массы, которая представляет собой бревно с диаметром не менее 30 см. Для выполнения этой важной задачи к стволу дерева прикрепляют широкую площадку. Под ее влиянием и общим весом древесины и выполняется уплотнение почвы.
Предварительные действия по отношению к монолитной плите ленточного основания – это дополнительная подсыпка по всей подвальной территории. Чтобы ее изготовить потребуются такие строительные материалы, как: песок или щебень средней фракции. В момент приобретения материала для присыпки следует помнить о том, что песок необходимо выбирать не менее чем средней величины. Размер слоя подсыпки не должен превышать 50 см. Песчаный вид подушки играет роль дренажной системы, которая равномерно передает массу от здания к грунту. В некоторых ситуациях для того, чтобы слои были плотнее, их поливают небольшим объемом воды, после чего присыпают и снова трамбуют.
Важной составляющей при основании ленточного типа является укладка качественной защиты от влажности. Чаще всего для этого применяется обыкновенная пленка, которая изготовлена из полиэтилена либо мембранные типы материалов с большой плотностью. Заливку бетонной стяжки можно выполнять лишь только после того, как гидроизоляция будет разложена по всему периметру комнаты. Важно помнить о том, что все соединения гидроизоляционного материала должны соединяться исключительно внахлест. Пленку необходимо делать больше чем площадь комнаты, это нужно для того чтобы выполнять загибание краев. Подробности подготовки и укладки по грунту смотрите в этом видео:

Важно помнить в период заливки стяжки о том, что можно структуру пола сделать теплой. Это действие можно выполнить при помощи конструкции теплого пола. Он работает от электричества, при этом потребляет небольшое количество энергии, но обогревает всю площадь хорошо.

Окончательный этап в обустройстве пола по грунту

Для того чтобы изготовить бетонную конструкцию надежного пола, процесс заливки необходимо осуществлять в несколько этапов. В случае если бетонная консистенция будет изготавливаться собственноручно, то для этого пригодится такой материал, как:

марка цемента 300 либо 400;
песок мелкой фракции;
вода;
щебень среднего небольшого размера.

Все вышеперечисленные элементы следует тщательно перемешать в электрической бетономешалке, придерживаясь определенных пропорций. Если в наличии нет такого строительного инструмента, можно изготовить деревянный короб. В нем можно совершать замесы бетонной консистенции. Ответы на основные вопросы по устройству данного типа полов смотрите в этом видео:<noscript><img src='/800/600/https/sun9-4.userapi.com/c622525/v622525683/4220e/8xYylTE1VcI.jpg' /></noscript> youtube.com/embed/UamtnN0R7AI?rel=0&controls=2&iv_load_policy=3&modestbranding=1;showinfo=0″ allowfullscreen=»allowfullscreen»/>

Заливку бетонной смеси выполняйте по маякам

В комнате устанавливаются маяки по уровню. По ним и будет выполняться заливка пола. Хорошо перемешанный раствор заливают с крайних углов комнаты, при этом выполняется трамбовка. Это необходимо для того, чтобы в структуре бетонной консистенции не было пористости, то есть воздушных образований.

Выравнивается бетонная смесь в помещении при помощи специального длинного алюминиевого правила. После окончания заливки бетоном помещение следует оставить на 30 дней. Этого времени будет достаточно для полноценного затвердевания конструкции.

По истечению этого периода поверх конструкции заливается специализированная смесь, которая необходима для качественного выравнивания погрешностей.

Пол на ленточном фундаменте. Пол для первого этажа при ленточном фундаменте

Пол на ленточном фундаменте.

Пол для первого этажа при ленточном фундаменте

Давайте рассмотрим подробней, что такое ленточный фундамент – полосы из железобетона, которые уложены под стенами несущими и распределяют вес постройки по всему периметру. Такое решение позволяет оказать достаточное сопротивление, выдавливание грунта, избегая перекоса и проседания постройки. Как правило, для ленточного фундамента выбирают бетонный пол для первого этажа.

Поэтапный процесс укладки бетонного пола для первого этажа при ленточном фундаменте

Этап 1.

Основа

Когда смонтирован цокольный этаж или выполнен фундамент, переходят к следующему этапу – монтажу пола на готовый ленточный фундамент. Количество бетона нужно для пола можно посчитать воспользовавшись строительным калькулятором наливного пола . В получившийся в процессе возведения фундамента (ленточного) периметр здания тщательно засыпают выкопанный грунт в процессе подготовки котлована. После этого до необходимого уровня насыпается почва и далее тщательно уплотняется. Чтобы уплотнить грунт его на протяжении 2-4 часов проливают водой по всему периметру площади равномерно. Когда грунт полностью оседает, выполняют подсыпку слоем щебня. Выбирать слой щебня необходимо не менее 10 см, а сами фракции щебня могут быть как крупной, так и средней и мелкой фракции.

Этап 2.

Обустраиваем бетонный пол для первого этажа

По периметру площади здания необходимо насыпать 6-10 сантиметровым слоем песка и сверху слой щебня. Для того чтобы защитить от воздействия влаги на песочный слой раскладываем пленку из полиэтилена. Сверху пленки будет накладываться арматурная сетка с толщиной 10-12 мм (зависит от будущей нагрузки). Арматурную сетку необходимо вязать размером ячеек до 20 сантиметров. В тех местах, где будут пересечения арматуры, другими словами углы сетки их сваривают при помощи сварки или связывают при помощи вязальной проволоки. Когда сетку полностью связывают ее необходимо поднять, над уровнем песка. Это делается для создания защитного слоя, в процессе будущей заливки бетонного слоя. Такое решение позволяет защитить армирующий слой от неблагоприятного влияния атмосферных осадков. Связанная арматура, залитая бетоном, будет распределять равномерно всю нагрузку.

Ознакомитесь с техникой заливки бетона зимой.

При уровне бетонного слоя заливки 20 см, арматурную сетку необходимо поднимать на несколько сантиметров над поверхностью. Когда армированную сетку приподнимают над почвой, щебнем, полиэтиленовой пленкой и слоем песка переходят к началу заливки бетонного слоя. Как правило, для этого применяют 200 марку бетона. Для правильных расчетов требуемого объема бетона, следует умножить толщину заливаемого слоя на общую площадь пола (для примера 20 сантиметров), + 5% для запаса, так как чаще всего на заводах не доливают бетон или могут возникнуть ошибки в расчетах. Зачастую при постройке дома существуют большие погрешности, именно по этой причине стоит сделать небольшой запас.

Рекомендация

Для надежной защиты готового фундамента и пола от попадания влаги потребуется выполнить качественную гидроизоляцию.
Смотрите как это сделать в

Этап 3.

Ровный пол

Чтобы правильно заливать бетонный пол по уровню, необходимо натянуть по двум диагоналям или прямым вдоль комнаты нить (маяки), и при достижении установленного уровня начинают поверхность бетона разравнивать. Для этого используется сапка или лопата. Это черновая основа, а чистовой уровень пола из бетона будут выводить стяжкой .

Этап 4.

Заключительный

Когда залили бетонный пол на грунт, теперь бетон необходимо накрыть пленкой, чтобы защитить от влияния внешней среды, исключить быстрое испарение влаги из бетона. Снять пленку можно только по истечению 2 суток.

Заливка фундамента под теплый пол. Технология устройства

Утепленная шведская плита – это фундамент со сложной многослойной структурой. Порядок чередования следующий:

песчаная подушка из песка крупной фракции;
слой геомембраны;
дренажная система для отвода жидкости из-под фундамента;
песчаная подушка из песка мелкой и средней фракции;
утеплитель ЭППС 100 мм по периметру и под отмостку;
слой гравия;
утеплитель ЭППС в основании фундамента толщиной 200 мм за исключением мест под расположение стеновых опорных конструкций;
монолитная армированная бетонная плита с усилением в месте установки стеновых конструкций и по всему периметру здания.

Фото фундамента в разрезе

Толщина песчаной и гравийной подложки под фундамент может достигать от 300 до 600 мм. Зависит толщина от типа грунта, его несущей способности и подбирается индивидуально на основании целого ряда факторов.

Основная задача заключается одновременно в выравнивании и стабилизации основания и отведения влаги от фундамента.

В качестве подготовительных работ выбирается грунт и выравнивается поверхность площадки с минимальными отклонениями от плоскости и горизонтали, что обязательно проверяется нивелиром или уровнем.

Песок и впоследствии гравий укладываются послойно по 10-15 см с обязательной трамбовкой и увлажнением. После каждого этапа проверяется и корректируется плоскость, чтобы избежать перекосов или неровностей.

После первого слоя песка крупной фракцией расстилается геомембрана для гидроизоляции основания и трубы дренажной системы. Обустройство дренажа выполняется по углублениям по периметру фундамента специальными дренажными трубами с частой перфорацией.

Их оборачивают геотекстилем для защиты от заиливания и засорения. Обязательно формируются наклонные отводы и колодцы для контроля работы и откачки жидкости, дальнейшей транспортировки воды к дренажным полям.

Перед засыпкой гравия формируется опалубка из обрезной доски с закладкой утеплителя толщиной 100 мм по всему периметру фундамента.

Чаще утеплитель дополнительно заглубляется на половину или 2/3 уже подготовленной песчаной подушки, создавая преграду оттоку тепла из-под будущего фундамента.

Опалубка формируется и укрепляется согласно требованиям СНиП для обустройства и заливки монолитных бетонных плит. Основная толщина для УШП 100 мм, там, где будут опираться несущие стены и будет нагрузка от стационарного оборудования, например, котельная толщина увеличивается до 200-250 мм, фактически формируя ребра жесткости.

Закладываются трубы для подвода коммуникаций. Используются ПВХ трубы необходимого диаметра с подводкой от внешней части фундамента к точке ввода. Последующие слои и бетонирование выполняются с обходом труб утеплителем с плотным прилеганием и замуровыванием в толще плиты.

По всей площади фундамента укладывается утеплитель в один слой плитами толщиной 100 мм. Согласно проекту застилается второй слой по всей площади за исключением полос под усиление для стен.

Утепление фундамента

Используются специальные плиты экстрадированного пенополистирола повышенной прочности и с L-образным пазом с торцов. Плиты стыкуются без зазоров и щелей. Дополнительно склеивать или фиксировать их не нужно.

Плита обязательно армируется. Для этого используется арматура толщиной от 12 мм, связанная в единый каркас. По ребрам формируются объемные каркасы с двумя и более рядами арматуры, а по основной площади распределяется арматурная сетка с ячейкой 150-200 мм в один слой.

В некоторых случаях лучше предусмотреть двухрядное армирование по всей площади , если предполагается значительная нагрузка от конструкции самого дома. Определить это должен проектировщик на основании строгих расчетов.

Если предполагается установка теплого пола, то по каркасу армирования распределяется труба сшитого полиэтилена с разделением на контуры под каждое отдельное помещение на первом этаже. Все контуры завязываются на коллекторную группу.

Еще до заливки бетона теплый пол проверяется под давлением, а герметичность опрессовывается. Коллекторная группа крепится к деревянной доске в качестве основы и к арматурным прутьям, приштукованным к каркасу армирования в качестве закладных элементов.

Перед заливкой бетона обязательно каркас фиксируется и приподнимается над слоем утеплителя на бобышках, чтобы бетон полностью закрыл металл слоем не менее 20 мм со всех сторон.

Заливка бетона выполняется за один заход, для чего необходимо строго рассчитать требуемый объем материала и заказать точное число бетономешалок, желательно с бетононасосом и манипулятором подачи. При распределении бетона используются погружные вибраторы для равномерного и полного заполнения опалубки.

Верхний слой плиты сравнивается строго по уровню, в том числе заливкой цементным раствором поверх схватившегося бетона и дальнейшего обслуживания плиты до полного высыхания.

На этом подготовка фундамента утепленная шведская плита завершена и основа готова для возведения теплого и уютного дома.

Источник: https://domastroevo.ru/novosti/ustroystvo-pola-na-lentochnom-fundamente-pol-po-pochve-kachestva-i-osobennosti-tehnologii

Ленточный фундамент с плитой по грунту. Как сделать монолитный фундамент

Сегодня в строительстве используется множество видов фундаментов, но монолитный стоит особняком. Все дело в том, что любая цельная конструкция всегда будет по качеству лучше, сборной. Кроме того, стоит отметить и более простой процесс изготовления монолитного фундамента.

Преимущества
Монолитный фундамент может выдерживать довольно высокие нагрузки.

Он не боится неравномерных перемещений грунта, его сильные промерзания и другие воздействия окружающей среды.

Монолитный фундамент, изготовленный в виде плиты, будет поднимать и опускать строение вместе с грунтом. Поэтому, монолитный фундамент можно использовать для строительства на пучинистом и песчаном грунте.

Недостатки
Конечно, есть у монолитного фундамента и недостатки. Я бы назвал один – его стоимость. Не целесообразно использовать такой фундамент для небольших строений, которые не имеют цокольного этажа. Для таких целей лучше использовать обычный ленточный фундамент.

Обратите внимание

По оценкам специалистов, сплошной монолитный фундамент может составить до 30%-50% стоимости всего строения. Конечно, можно сэкономить при изготовлении мелкозаглубленного монолитного фундамента. Но, его не всегда можно использовать.

Конструкции
Монолитный фундамент может иметь различные конструкции. Чаще всего он представляет собой монолитную плиту. Также можно встретить плиту на ленте.

Этот вид монолитного фундамента представляет собой перевернутую чашу. Но, пока в нашей стране “чаша” не так популярна как традиционная для монолита “плита”.

Ее преимущество в том, что такой вид фундамента не нужно ставить ниже уровня промерзания грунта.

Монолитная плита это фундамент, который заглублен в грунт и стены строения возводят прямо на нем. Такая плита способна равномерно распределить нагрузки. Такое распределение нагрузки минимизирует давление на грунт. Монолитная плита может быть использована даже при строительстве в условиях болотистого грунта.

Строительство монолитной плиты
Построить монолитный фундамент в виде плиты достаточно просто. На первом этапе нужно расчистить участок и снять верхний слой грунта.

Целесообразно на этом этапе использовать такую спецтехнику как бульдозер.

Так как оптимальная толщина (в зависимости от характеристик строения) варьируется в пределах 15-40 см, это необходимо учитывать при снятии грунта и изготовлении опалубки.

Для изготовления опалубки используются доски толщиной не менее 25 мм. При ее изготовлении важно проверить прочность опалубки до того, как будет залит бетон.

В качестве армирующий конструкции используется арматура 16 мм. Можно использовать и 14-мм арматуру, но эксплуатационные характеристики такого фундамента будут хуже. Одна сетка из арматуры должна быть на 5 см выше песчаной подушки, а вторая на 5 см ниже верха будущей плиты. Между прутьями сетки должно быть 20 см. Перевязывается арматура стальной проволокой.

Изготовление монолитной плиты в качестве фундамента подразумевает заливку бетона в один прием. При этом выбирается класс прочности не ниже M300, а коэффициент водонепроницаемости не выше W8.

Важно

Через неделю, бетон достигнет 70% своей прочности. Это значит, что можно снять опалубку и начинать возводить стены. Монолитный фундамент это отличная альтернатива ленточному фундаменту. Кроме того, его можно использовать при строительстве в сложных грунтах.

Ленточный фундамент с бетонным полом. Полы по грунту –, что это?

Полы по грунту — это технология создания чернового пола, опирающегося непосредственно на подстилающие слои почвы. Такая методика доступна при отсутствии цокольного этажа или подвального помещения . Она проста и экономична, используется преимущественно на вспомогательных и хозяйственных постройках — гаражах, хранилищах, банях и т.д.

Для жилых домов такая технология применяется реже, так как требует качественного утепления , гидроизоляции , а в идеале — установки системы «теплый пол».

Существуют разные типы черновых полов по грунту :

Бетонная стяжка с опорой на несущие стены.
Бетонная стяжка с опорой на слой грунтовой засыпки и являющаяся опорной площадкой для стен.
Дощатый настил на лагах.
Сухая стяжка с плавающим полом и т.д.

Различные варианты конструкции требуют собственных методов строительства и состава пирога пола по грунту. Заливать массив бетона прямо на слой засыпки нельзя, необходимо создать соответствующие подготовительные слои, обеспечивающие жесткость, устойчивость к нагрузкам и теплоизоляцию.

Деревянный настил проще в укладке, но также требует выполнения серьезных подготовительных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Основным фактором, влияющим на состояние полов по грунту, является наличие и глубина залегания грунтовых вод. Без обследования участка принимать решение о создании такого пола не следует.

Заливка пола после фундамента. Особенности конструкции

Порядок расположения слоев

При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:

песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
рулонной гидроизоляции
слоя утеплителя
бетонного подстилающего слоя толщиной 1 см
чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам

В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.

Плавающая стяжка

Существует два вида полов по грунту. Они могут:

привязываться к ленточному основанию;
изготавливаться в виде плавающей стяжки, не связанной с фундаментом

Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.

При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.

Достоинства и недостатки

Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:

ПЛЮСЫ:

возможность использования на большинстве видов почв
минимальный расход бетона и, как следствие, небольшая стоимость
достаточная устойчивость к силам морозного пучения
благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
такие полы не нуждаются в вентиляции и ежегодной просушке
в отличие от деревянных полов, они не требуют периодической замены прогнивших балок

МИНУСЫ:

К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.

Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.

Пол, устраиваемый на грунте

Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.

Как залить фундамент вместе с полом. Что нужно знать застройщику о конструкции пола по грунту

Данная технология обладает высоким эксплуатационным ресурсом только при соблюдении требований нормативов СП от 2011 года за номером 29.13330 (ранее СНиП 2.03.13-88). Чтобы понять конструкцию «пирога» пола по грунту первого этажа здания, необходимо рассмотреть Факторы, действующие на залитую плиту:

Силы пучения, которыми обычно пугают индивидуальных застройщиков, под большинством зданий не возникают. Коттеджи, базирующиеся на плитах, ленточных основаниях, ростверках, опирающихся на землю либо заглубленных в нее, выделяют некоторое тепло в нижний уровень. При нормальном утеплении фундаментов (оклеивание наружных стен основания экструдированным пенополистиролом) под подошвой дома всегда сохраняется геотермальное тепло недр.
В любом проекте должен присутствовать дренаж и/или ливневка, которыми от силовых конструкций коттеджа отводятся паводковые, грунтовые, талые воды. Поэтому высокая влажность земли под домом – чаще всего агрессивная реклама, призывающая застройщика увеличить бюджет строительства для борьбы с несуществующей опасностью. Справедливости ради, стоит отметить, что в отсутствие ливневки и/или дренажной системы грунт под зданием будет действительно постоянно влажным.
Даже в отсутствие сил пучения земля под домом в 90% случаев в процессе эксплуатации просядет. Плита основания пола, привязанная к ленточному фундаменту, окажется висящей на нем, что не особо страшно при нормальном армировании. Плавающая стяжка в этом случае опустится ниже вместе с полом, что потребует демонтажа и повторного изготовления плиты. Поэтому используется обратная засыпка не извлеченным на этапе котлована грунтом, а нерудными материалами с обязательным послойным уплотнением виброплитой или ручной трамбовкой каждых 20 см песка, щебня.
Рекомендуемый многими компаниями слой геотекстиля под подушкой обратной засыпки в данном случае, не только не нужен, но и вреден. Грунт не будет уплотнен, эффективность стяжки/плиты сведется к нулю. Нетканый материал используется лишь при изготовлении подушек перед укладкой наружных инженерных систем (канализация, водопровод), мощением парковок брусчаткой, дорожек тротуарной плиткой. В этом случае актуальны фильтрующие, дренажные свойства геотекстиля.

Видео ленточный фундамент и полы по грунту. Сумароково, Ступинский район. Септик Росток. Дренаж Uponor. 0+

Пол в деревянном доме с ленточным фундаментом. Как сделать правильный бетонный пол в деревянном или каркасном доме

В деревянном или каркасном доме обычно делают полы первого этажа на деревянных лагах. Деревянные лаги пола опирают на грунт или концы лаг (балок) висят на стенах фундамента или цоколя дома.

Деревянные полы первого этажа менее долговечны, боятся влаги, недостаточно устойчивы к механическим воздействиям, обладают низкой звукоизолирующей способностью. На таких полах сложно сделать полноценный теплый пол. Имеются проблемы при устройстве полов во влажных помещениях деревянного или каркасного дома — ванной комнате, котельной и т.п.

Устройство же цокольного железобетонного перекрытия выгодно только для дома с подвалом.

Для частного дома без подвала самой выгодной конструкцией пола первого этажа является устройство бетонного пола по грунту. При выборе такой конструкции для деревянных и каркасных домов существует предубеждение, что близость грунта к нижним венцам и брусьям деревянных стен, отсутствие в этих узлах достаточной вентиляции будут способствовать накоплению влаги и гниению деревянных деталей.

По указанной выше причине застройщики, которые строят дом для себя, испытывают определенные трудности при выборе конструкции узла сопряжения пола по грунту, с фундаментом (цоколем) и деревянными стенами дома.

Ниже на рисунке предлагается вариант устройства бетонного пола по грунту для деревянного (бревенчатого, брусового) или каркасного дома.

Деревянный или каркасный дом с бетонными полами по грунту. Фундамент дома мелкозаглубленный, с защитой пучинистого грунта от промерзания

Здесь конструкторы постарались сделать максимально открытый и проветриваемый узел. Кроме того, в зоне контакта дерева с цоколем обеспечивается тепловой режим, исключающий выпадение в этом месте конденсата.

Для дома выбран мелкозаглубленный теплоизолированный фундамент. Теплоизоляция защищает грунт под подошвой фундамента от промерзания. В результате на фундамент не действуют силы морозного пучения грунта.

Фундамент ленточный из монолитного бетона. Между лентой фундамента и стеной дома устроен кирпичный цоколь.

Применение кирпича для устройства цоколя обусловлено двумя причинами:

Кирпич имеет более низкую теплопроводность по сравнению с бетоном.
В цоколе имеется термовкладыш из экструдированного пенополистирола. Выполнить кладку с вкладышем проще и удобнее, чем заделывать его в бетон.

Для защиты грунта в основании фундамента от промерзания служит вертикальная и горизонтальная теплоизоляция. Отличительной особенностью узла является то, что слои теплоизоляции расположены изнутри и под лентой фундамента. Размеры теплоизоляции, указанные на рисунке, выбраны для условий климата региона г.Москвы.

На рисунке ниже представлена тепловая карта этого узла, на которой видно распределение температур в толще грунта и в конструкциях дома в расчетном режиме.

На тепловой карте показано распределение температур в толще грунта и в конструкциях дома. Температура грунта под подошвой фундамента близка к нулю градусов.

Как сделать деревянный пол на ленточном фундаменте. Пол по почве – качества и особенности технологии

Что представляет собой пол по почве? Это конструкция, при устройстве которой нет расстояния между землей и полом – она находится прямо поверх грунта, исключая возможность возникновения воздушных прослоек.

Чаще всего пол по почве устраивают именно в домах, возведенных на ленточной основе (заливают его между стенами базиса), поэтому он не является несущим. Вес стен и крыши здания ложится на основание, а пол принимает нагрузку от чистового покрытия, предметов интерьера, ненесущих перегородок и людей.

Структура данного типа пола отличается многослойностью. Каждый из семи уровней играет определенную роль, влияющую на качество готовой конструкции. Пол по грунту состоит из:

Подошвы
Подстилочного пласта
Гидроизоляции
Утеплителя
Главного несущего слоя
Выравнивающей стяжки
Чистового покрытия

Разобравшись в предназначении каждого пласта, подобрать материалы для обустройства пола не представит особого труда. А благодаря их доступности, можно значительно сэкономить.

Достоинства и недостатки

Устройство полов по грунту при ленточном фундаменте имеет как положительные, так и отрицательные моменты.

Среди плюсов такого типа пола можно отметить:

То, что он подходит для заливки на большинстве видов почв;
Устойчивость к зимнему пучению;
Небольшой расход бетонной смеси, если сравнивать с плитным базисом;
Простоту в установке;
Возможность самостоятельной закладки без найма профессионалов;
Отсутствие нужды дополнительного утепления инженерных коммуникаций;
То, что он сразу готов к укладке любых напольных покрытий;
Отсутствие нужды проветривания подпола.

При наличии большого количества явных достоинств, полу по почве присущи и минусы:

Возводя внушительный цоколь углубление ленточного базиса нужно засыпать немалым объемом земли, что чревато лишними затратами;
Если территория под застройку отличается высоким уровнем грунтовых вод, закладка пола по земле не имеет смысла.

Ленточный фундамент с бетонным полом. Что нужно знать застройщику о конструкции пола по грунту

Силы пучения, которыми обычно пугают индивидуальных застройщиков, под большинством зданий не возникают. Коттеджи, базирующиеся на плитах, ленточных основаниях, ростверках, опирающихся на землю либо заглубленных в нее, выделяют некоторое тепло в нижний уровень. При нормальном утеплении фундаментов (оклеивание наружных стен основания экструдированным пенополистиролом) под подошвой дома всегда сохраняется геотермальное тепло недр.
В любом проекте должен присутствовать дренаж и/или ливневка, которыми от силовых конструкций коттеджа отводятся паводковые, грунтовые, талые воды. Поэтому высокая влажность земли под домом – чаще всего агрессивная реклама, призывающая застройщика увеличить бюджет строительства для борьбы с несуществующей опасностью. Справедливости ради, стоит отметить, что в отсутствие ливневки и/или дренажной системы грунт под зданием будет действительно постоянно влажным.
Даже в отсутствие сил пучения земля под домом в 90% случаев в процессе эксплуатации просядет. Плита основания пола, привязанная к ленточному фундаменту, окажется висящей на нем, что не особо страшно при нормальном армировании. Плавающая стяжка в этом случае опустится ниже вместе с полом, что потребует демонтажа и повторного изготовления плиты. Поэтому используется обратная засыпка не извлеченным на этапе котлована грунтом, а нерудными материалами с обязательным послойным уплотнением виброплитой или ручной трамбовкой каждых 20 см песка, щебня.
Рекомендуемый многими компаниями слой геотекстиля под подушкой обратной засыпки в данном случае, не только не нужен, но и вреден. Грунт не будет уплотнен, эффективность стяжки/плиты сведется к нулю. Нетканый материал используется лишь при изготовлении подушек перед укладкой наружных инженерных систем (канализация, водопровод), мощением парковок брусчаткой, дорожек тротуарной плиткой. В этом случае актуальны фильтрующие, дренажные свойства геотекстиля.

Какие полы лучше сделать на ленточном фундаменте. Пол для первого этажа при ленточном фундаменте

Поэтапный процесс укладки бетонного пола для первого этажа при ленточном фундаменте

Этап 1.

Основа

Этап 2.

Обустраиваем бетонный пол для первого этажа

Ознакомитесь с техникой заливки бетона зимой.

Рекомендация

Этап 3.

Ровный пол

Этап 4.

Заключительный

Утепление пола в частном доме своими руками

В хорошо утепленном доме всегда уютнее. Да и затраты на отопление намного ниже. В этой статье мы расскажем вам о том, как можно хорошо утеплить дом, как в процессе строительства, так и тогда, когда он уже возведен. Вы узнаете, какие материалы при этом используются и, главное, как сделать это своими руками, не прибегая к услугам профессионалов.

Что можно сделать, если в доме холодно, несмотря на отопление?

При постройке дома особое внимание следует уделять утеплению, особенно – утеплению пола. Если этого не сделать, дома всегда будет холодно и сыро. Необходимо будет увеличивать мощность отопления, следовательно, вас ожидают дополнительные материальные затраты. Не проще ли сделать качественное утепление? Ниже будет рассказано о том, как это можно сравнительно легко сделать своими руками. Ну а если вы наняли строителей, то опираясь на материал статьи, всегда сможете проконтролировать их работу.

Начинается все с фундамента

Утепление мелкозаглубленного ленточного фундамента

Да, еще на самом начальном этапе строительства следует позаботиться об утеплении и гидроизоляции фундамента. Например, вы строите небольшой дом на мелкозаглубленном ленточном фундаменте – самом простом и малозатратном способе возведения основания под постройку. В этом случае рекомендуется на готовую бетонную ленту с боков наклеить дешевый утеплитель, к примеру, пенопласт, а сверху проложить рубероид. И пенопласт, и рубероид можно наклеить на битумную мастику. Ленты рубероида располагаются внахлест, и швы скрепляются огнем паяльной лампы.

Перед возведением стен, на верхнюю часть фундамента прокладывается гидроизоляция из 2 слоев рубероида.

Только одни эти, достаточно простые меры, не позволят сырости проникать в бетон, он не будет промерзать зимой, а это значит, что станет гораздо комфортнее жить в таком доме, ведь утечки тепла не будет. Да и срок службы фундамента вырастет во много раз.

Утепление плитного фундамента

При частном строительстве на неоднородных грунтах часто используют в качестве фундамента монолитную железобетонную плиту. Утепляется она аналогичным образом, только утеплитель и гидроизоляция прокладываются по всей верхней поверхности основания, кроме тех мест, где будут возводиться стены. В этих местах крепится только гидроизоляция.

Утепление подвала

Если под домом планируется возведение подвала, то строится заглубленный ленточный фундамент. Утепление и гидроизоляция при строительстве такого фундамента производится и с внешней стороны, и с внутренней. Должны быть утеплены и пол, и потолок подвала. Изнутри подвал часто изолируется материалом, который называется «жидкая резина». На него наклеивается утеплитель, а сверху, на обрешетку, монтируется финишная облицовка.

Важно! Утепление всегда следует производить вместе с гидроизоляцией.

Что делать, если дом уже построен?

Тут, конечно, работы будет больше, но сделать утепление все равно реально, просто придется по периметру постройки прокопать траншеи на глубину фундамента и утеплить его с боков. Если в доме уже есть полы то их придется разобрать, если они деревянные, снять линолеум или другое покрытие, если в качестве пола используется цементная стяжка. Чтобы утеплять пол внутри дома можно использовать как дешевые материалы, так и более качественные, например, пеноплэкс. Стоит он, конечно, дороже чем пенопласт или минеральная вата, но имеет множество достоинств:

листы утеплителя имеют разные размеры и толщину, что позволяет подобрать наиболее подходящие для данного помещения;

каждый лист имеет шиповое соединение, что позволяет избежать щелей при монтаже.

Если все-таки в качестве утеплителя выбран пенопласт, то все щели нужно «задуть» монтажной пеной. Если этого не сделать, образуются «мостики» холода.

При утеплении пеноплэксом или другим подобным материалом, стыки проклеиваются скотчем. При утеплении пола внутри дома рекомендуется поверх утеплителя прокладывать пароизоляцию из фольгированного полиэтилена. Он крепится поверх утеплителя на двусторонний скотч. Нужно предусмотреть и зазор по периметру помещения шириной в 1 см. Он не позволит стяжке трескаться от перепада температур. Этот шов можно обработать вспененным винилом.

Монтаж пола

Ну вот, утепление сделано, теперь можно приступать к монтажу пола. Если вы хотите залить цементную стяжку, то рекомендуется проложить по поверхности утеплителя металлическую сетку. Она сделает стяжку более прочной и не даст ей трескаться и рассыпаться со временем. На стяжку рекомендуется настилать качественный утепленный линолеум или ковровое покрытие.

По возможности, лучше всего использовать не стяжку, а настелить деревянный пол. Для этого поверх утеплителя прокладываются лаги, на которые крепятся половые доски. В этом случае воздушное пространство между утеплителем и поверхностью пола создаст дополнительное утепление. Половые доски следует выбирать хорошего качества и монтировать их по всем правилам, то есть плотно подгонять шиповые соединения, используя клинья. Это позволит избежать образования щелей между досками пола.

Преимущества утепления

в доме исчезнет сырость, следовательно, возрастет комфорт;

даже зимой по цементному полу можно будет ходить босиком, что актуально, если в доме есть маленькие дети, ведь они играют на полу;

значительно снизятся затраты на отопление.

Некоторые нюансы

Утепляя уже построенный дом, будьте готовы к тому, что придется перевешивать двери, так как пол поднимется. Конечно, такая работа, как и вся остальная работа по утеплению, требует определенных затрат денег и времени, но это окупается сторицей. К тому же, все можно сделать самостоятельно, что позволит значительно сэкономить.

Видео: Утепление пола в частном доме — советы и рекомендации

Как выровнять стены в частном доме самостоятельно?

Как утеплить фасад деревянного дома? Инструкция

Ленточный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) — это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные или средние жилые дома, где можно использовать ленточный фундамент из массивного бетона .В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ A Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться, если грунт мягкий или с низкой несущей способностью, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, например, колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна оседание, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты.См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунтов на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE’s Простые основы для малоэтажного жилья: «практическое правило» дизайна.

Фундаменты и перекрытия зданий

Это полное руководство по различным типам фундаментов и оснований, когда они должны использоваться и как они изготавливаются.Мы также занимаемся проблемами, с которыми вы столкнетесь с вашими фундаментами, такими как осадки и просадки. В этом разделе также рассказывается все, что вам нужно знать о плите перекрытия, в том числе о том, как ее изолировать. Узнайте все, что вам нужно, о фундаментах, опорах и перекрытиях, и найдите эту информацию в одном месте.

В этом разделе рассматриваются все аспекты фундамента и плиты перекрытия. В нем подробно рассматриваются различные типы фундаментов — ниже приводится дополнительная информация, которая поможет вам понять, какие фонды вам следует выбрать, если вы планируете построить новый или построить самостоятельно.

В этом разделе рассматриваются проблемы, которые могут у вас возникнуть, такие как осадки, и полезная информация, например, изоляция плиты.

Конкретные строительные нормы и правила, касающиеся фундаментов и того, что вы должны соблюдать, содержатся в Утвержденном Строительном регламенте Документе A; Вы можете прочитать их краткое изложение или загрузить полный документ здесь.

При планировании фундамента важно учитывать дренаж. У нас есть все актуальные проекты по всем аспектам водоотведения в отдельном разделе.

Если вы подумываете о поиске информации о фондах, то вполне вероятно, что вы будете рассматривать проект самостоятельной сборки — у нас есть много информации о самостоятельном строительстве в специальном разделе, или вы можете взглянуть на Build Your Own Дом: Руководство, которое даст вам ключи к успеху в самостоятельном строительстве Энди Патмор:

Постройте свой собственный дом: Руководство, которое даст вам ключи к успеху в самостоятельном строительстве Энди Патмор

Различные типы фондов и которые вы Следует использовать, когда

Существует ряд различных типов фундаментов, которые используются в различных обстоятельствах.Тип почвы является самым большим фактором, влияющим на то, как вы должны строить фундамент. Чем слабее почвенные условия, тем больше усилий нужно приложить для фундамента.

Вот наиболее распространенные типы:

Фундаменты из ленточных фундаментов

Эти фундаменты включают заливку как минимум 250 мм бетона в фундамент. На этой базе строятся блоки, пока не будет достигнут уровень земли, где материалы меняются по вашему выбору, например, кирпичи.Ширина этих фундаментов определяется типом грунта и подтверждается строительным инспектором.

В Таблице 10 утвержденного документа А описана необходимая ширина для 7 признанных типов почвы.

Различные типы грунтов и ширины фундаментов, требуемые строительными нормами. Утвержденный документ A

Фундаменты или опоры для засыпки траншей

Они похожи на ленточные фундаменты и часто (ошибочно) также называются ленточными фундаментами. Они включают заполнение траншеи фундамента бетоном, что экономит трудозатраты на укладку блоков, но увеличивает стоимость бетона, поскольку требуется значительно больше.Используйте Таблицу 10 выше для ленточного фундамента.

Фундаменты с засыпкой траншеи (Изображение: Ступица бревенчатой хижины)

Фундаменты из искусственной ленты

Это фундаменты, которые должны быть спроектированы инженером-строителем, чтобы обеспечить необходимую стабильную платформу для строительства дома. Есть несколько вариантов, самый распространенный — копать глубже, однако на глубине около 2,5 м это становится слишком дорогим и небезопасным, поэтому требуются другие решения.

Скользящие мембраны можно использовать в областях, где почвы имеют тенденцию расширяться и сжиматься, например, с глиной.Мембрана, часто сделанная из полистирола, обеспечивает такое движение, обеспечивая при этом прочную основу. Инженер посоветует, что требуется.

Стальная арматура может потребоваться, если необходимо увеличить ширину опор.

Со временем станет дешевле переходить на другие типы инженерных фундаментов.

Сваи или свайные фундаменты

Они подробно описаны в нашем вышеупомянутом проекте, однако в целом сваи забиваются, выкапываются или забиваются винтами через почву, чтобы обеспечить устойчивое анкерное крепление для опор.Чем чаще они используются, тем дешевле они становятся, настолько, что некоторые компании начинают использовать их как нечто само собой разумеющееся из-за предсказуемой стоимости.

Они идеально подходят для участков Браунфилд или участков, где есть деревья, так как они опускаются через каждые 2,5 метра, на каждом углу и перекрестке. Фундамент с кольцевыми балками расположен поверх них, и ваш дом построен на них.

Установка свай для внутренних фундаментов (Изображение: Mini Piling Systems)

Плотные фундаменты

Эти фундаменты «плавают» на поверхности почвы, обеспечивая выступающую и прочную платформу для строительства вашего дома.Поскольку эти фундаменты не закреплены на якорях, они допускают некоторое движение грунта внизу, не затрагивая здание. Обычно они используются там, где есть неустойчивый грунт или просадки.

Проблемы, влияющие на ваш выбор фундамента

Одна из самых больших неопределенностей при строительстве — это фундамент; никто не может точно знать, что находится под землей, пока вы не начнете копать.

Это говорит о том, что вы можете делать все, что в ваших силах, чтобы снизить риск и постараться выяснить как можно больше.Проблемы, на которые вам нужно обратить внимание:

Тип почвы

Как мы уже упоминали, это окажет огромное влияние на ваш фундамент. Убедитесь, что почва на строительной площадке не сильно колеблется, что может вызвать осложнения. Типичные причины «плохого грунта» для фундаментов:

просадки; Это может быть вызвано горнодобывающей деятельностью или другими раскопками человеком просто нестабильной почвы. Это, вероятно, самая серьезная проблема, с которой вам, возможно, придется столкнуться.
In-fill Soil or Brownfield; когда почва была переработана и засыпана, можно найти всевозможные проблемы (мы однажды нашли останки старой машины при рытье опор!).Могут присутствовать ядовитые химические вещества и газы или старые стоки и опоры, и все это будет стоить дороже, чтобы найти решение для
Frost Movement; там, где уровень грунтовых вод высок или почва заболочена, движение может происходить, когда грунт промерзает, а затем снова оттаивает. К счастью, ниже 0,5 м этот эффект будет минимальным, так как вода редко замерзает
Усадочная почва; по мере высыхания почвы она сжимается, а при намокании расширяется. Глинистая почва печально известна этим, поэтому вам нужно проверить глинистую почву

Деревья

Как правило, ваш фундамент должен находиться на расстоянии как минимум высоты от одного дерева, но тип дерева и почва будут иметь влияние тоже; Некоторым деревьям нужно больше воды, и если почва усаживается из глины, это будет иметь большой эффект.

Вырубка деревьев, даже если вам это разрешено, может не решить проблему, поскольку почва может постепенно расширяться, поскольку дерево больше не впитывает влагу.

Корневые преграды можно выкопать на глубину до 4 м, чтобы между деревом и вашими опорами был проложен жесткий пластиковый лист.

Деревья и строительство обычно не сочетаются друг с другом, особенно с фундаментом (Изображение: Anem.com.au)

Склоны

Строительство на склоне всегда сложнее; нужно учитывать доступ и дренаж, и фундамент.Вы можете выкопать грунт до уровня основания и построить подпорные стены или вы можете строить на склоне, но это должно быть поддержано.

Как решить, какой тип фундамента использовать

Почувствуйте, с чем вы имеете дело, самостоятельно пройдя по площадке. Ищите деревья и признаки того, что почва засыпана. Постарайтесь определить, есть ли у вас глинистая почва или какие еще присутствуют. Вы будете иметь представление об ограничениях, налагаемых любым уклоном.

Стоит поговорить с местными строителями, у которых есть опыт строительства в этом районе, или с соседями, которые могли слышать или иметь некоторый опыт строительства в этом районе.

Местный строительный инспектор, вероятно, будет лучшим источником неформального совета, поэтому звонок в строительный контроль имеет решающее значение. Находясь на месте, строительный инспектор будет иметь последнее слово о том, что приемлемо, поэтому вы можете предложить идеи по преодолению проблем, и он сможет направить вас (вы, не имея возможности давать вам официальные советы).

Большинство советов также выпускают информационные бюллетени о типах почв в этом районе, которые будут очень полезны для определения почвы и понимания того, какие фундаменты потребуются.

Сделайте исследование почвы, чтобы выяснить, какие типы почвы у вас могут быть, прежде чем копать фундамент.

Наконец, вы можете получить исследование почвы, которое будет включать в себя рытье пробных ям по всему участку для изучения типов почвы и поиска потенциальных препятствий. Очевидно, что инженер-строитель, который дает рекомендации на основе наземного обследования, будет очень осторожен, что, вероятно, неплохо, но, вероятно, повлияет на ваш бюджет.

Что бы вы ни делали, вы можете никогда не устранять все риски.Пока вы не начнете копать, вы не можете быть уверены, что там есть, поэтому убедитесь, что у вас есть непредвиденные обстоятельства в своем бюджете. Быть гибким; например, если ваши затраты на раскопки растут, подумайте о строительстве подвала, который должен окупить часть затрат за счет увеличения стоимости вашего готового дома.

BuildStore Консультации по созданию основы вашего…

Существует четыре типа фундамента: глубокий ленточный, плотный, насыпной и насыпной. По возможности устанавливайте грунтовые условия с помощью обследования, чтобы заранее определить метод фундамента, наиболее подходящий для вашего участка.

Фундаменты с глубокой ленточкой
Фундаменты с глубокой ленточкой являются наименее дорогими и используются при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может меняться, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм. Бетон должен иметь минимальную глубину 225 мм.

Фундамент для засыпки траншеи
Фундамент для засыпки траншей заполняет котлован почти до самого верха.Хотя этот метод более дорогой, чем фундамент Deep Strip, он быстро вытащит вас из-под земли. Фундамент Trenchfill используется при рыхлом грунте или на участках с высоким уровнем грунтовых вод. На участках с тяжелой глиной и при наличии деревьев фундамент для засыпки траншеи можно уложить глубже, до уровня, при котором содержание влаги в грунте не пострадает. Также может потребоваться армирование сеткой, и стороны траншеи, возможно, потребуется футеровать с одной или обеих сторон сжимаемым материалом и / или скользящей мембраной.

Фундаменты на плотах
Фундаменты на плотах используются там, где грунт изначально устойчив, но где условия глубоко под поверхностью, такие как горные работы, могут привести к смещению грунта. Усиленный плот отлит поверх прочного хардкорного каркаса и имеет форму по краю, обеспечивающую ступеньку, на которой строятся оба листа стены.

Свайные фундаменты
Свайные фундаменты используются там, где хорошая несущая поверхность может быть найдена только на более глубоких уровнях или где физические ограничения делают невозможными другие формы фундамента.Свайный фундамент обычно выполняется специализированными подрядчиками. Сваи можно вырыть, просверлить или забить в землю. Они поддерживают бетонную кольцевую балку или грунтовую балку, простирающуюся от сваи до сваи, на которой построен дом. Эта кольцевая балка может быть изготовлена заранее, но если она будет отлита на месте, может потребоваться наличие арматурных каркасов, готовых в соответствии со спецификациями инженера. В определенных ситуациях может также потребоваться иметь под рукой сжимаемые материалы, чтобы выровнять нижнюю или боковые стороны балки.

Ключевые моменты

Бетон обжигает кожу, поэтому всегда надевайте защитные перчатки и обувь.
Убедитесь, что основание траншеи под фундаментом чистое, ровное, сухое и не содержит рыхлых материалов. Борта траншеи должны быть обрезаны под прямым углом к основанию. Идеальная ситуация — вырыть траншею и залить бетоном в тот же день. Доступны специальные смеси, которые обтекают весь канал, что исключает возникновение бугров.
Заливка фундамента в зимних условиях должна выполняться с соблюдением строгих правил и должна быть покрыта.
Лучше всего проконсультироваться с прогнозом погоды относительно возможных морозов, потому что ночные морозы могут испортить бетон.
Если вы решите использовать бетононасос для укладки бетона, предупредите поставщиков о своем намерении.
Найдите ближайший пункт проката, чтобы получить срочные услуги, например, водяной насос на случай затопления.

Переполненность Зоны
Имейте в виду, что во время строительства в короткие сроки может потребоваться ряд предметов, таких как строительные леса, экскаваторы, самосвалы или краны, поэтому убедитесь, что для них достаточно места.Также неплохо, если у вас есть место, разместить на месте контейнер для сбора и регулярного вывоза мусора по мере выполнения сборки.

Шагов при строительстве ленточного фундамента

Строительство дома требует ряда технических процедур, которые необходимо выполнить, чтобы обеспечить прочную конструкцию и долговечность дома. Один из них и самый важный — фундамент.

Ленточный фундамент
По словам Моисея Бааба, инженера-строителя из компании Baaba, специализирующейся на строительстве, существует ряд фундаментов, и наиболее распространенным из них является ленточный фундамент, который используется там, где грунт имеет хорошую несущую способность.

Он говорит, что фундамент должен быть построен, чтобы выдержать весь вес здания, мебели, приспособлений, оборудования и людей, находящихся в нем.
Он также должен уметь переносить весь этот вес на землю.

Расчистка, зачистка или выравнивание участка
Первый шаг перед строительством дома, который включает в себя расчистку участка путем удаления щебня, травы, кустарников, стволов, а также обеспечение отсутствия застоя воды путем включения надлежащей дренажной системы.

Обустройство и раскопки
По словам Юлиуса Эренью, изучающего архитектуру, «после расчистки территории можно начинать установку здания, строго следуя указаниям местных властей». Он объясняет, что в некоторых местах требуется устанавливать здание на расстоянии не менее 1,5 метра (примерно 5 футов) от границы участка ».

Эрэнью добавляет, что после выезда,
можно начинать рытье котлованов под фундамент, как указано в планах строительства.«Эти раскопки должны находиться под строгим контролем, потому что любые сокращения, сделанные на фундаменте, повлияют на всю конструкцию».

Основание
Бааба говорит, что бетон из указанной смеси готовится и заливается в выкопанные траншеи до указанной толщины и ширины. Обычно основание фундамента не должно быть менее 600 мм (2 футов) в ширину и не менее 200 мм (около 8 дюймов) в толщину.

Фундаментная стена (цокольная стена)
Стена, построенная из бетонного ленточного фундамента до высоты фундаментной плиты, и толщина фундаментной стены может варьироваться от участка к объекту, поэтому стены возводятся в соответствии с планом здания. .

Засыпка и защита от отвалов
Инженер-строитель объясняет, что внутренняя часть построенных фундаментных стен должна быть заполнена до необходимого уровня либо вынутым грунтом, либо переброшенным грунтом, почва должна быть уплотнена слоями для получения желаемых результатов . Важно распылить немного воды на почву, чтобы увлажнить ее (а не полностью замачивать материал).

«Поверх уплотненного грунта вам понадобится слой твердого наполнителя определенной толщины до необходимого уровня, слой песка насыпается поверх твердого грунта (ослепление) для достижения гладкого уровня», — объясняет Эренью. .

Затем поверх песчаной заглушки укладывается гидроизоляционная мембрана (DPM); это предотвращает подъем грунтовых вод и влаги на плиту перекрытия.

Усиливающая сетка, также известная как BRC, укладывается поверх защитной мембраны, а ее концы перекрываются и связываются вязальной проволокой.

Именно в этот момент готовится бетон указанной смеси и заливается на сетку до указанной толщины.

СОВЕТ
• Обеспечение прочного фундамента, включая испытание почвы, обработку термитов, необходимость в грунтовой балке.
• Важно отметить, что каждая строительная работа требует определенных процедур, и некоторые из них носят технический характер, чтобы их мог понять неспециалист. Поэтому обязательно обратитесь за советом к своему архитектору или инженеру-строителю, чтобы он посоветовал вам больше, исходя из условий вашего участка.

[email protected]

Инженер-строитель: Пример проектирования 3: Усиленный ленточный фундамент.

Несущая стена одноэтажного дома должна опираться на широкий армированный ленточный фундамент.

Исследование участка выявило рыхлые и среднезернистые почвы от уровня земли до значительной глубины. Почва изменчива и имеет безопасную несущую способность от 75 до 125 кН / м2. Также были выявлены уязвимые места, где нельзя было рассчитывать на несущую способность.

Здание может поддерживаться на грунтовых балках и сваях, снятых до прочного основания, но в этом случае выбранное решение состоит в том, чтобы спроектировать широкий усиленный ленточный фундамент, способный перекрывать мягкий участок номинальной ширины.

Чтобы свести к минимуму дифференциальные осадки и учесть мягкие участки, допустимое давление в опоре будет ограничено до na = 50 кН / м2 на всем протяжении. Мягкие участки, встречающиеся во время строительства, будут удалены и заменены тощей бетонной смесью; Кроме того, основание будет спроектировано таким образом, чтобы охватить предполагаемые впадины шириной 2,5 м. Это значение было получено из руководящих указаний по местным впадинам, которые были даны позже на фундаментах плотов. Плита пола предназначена для подвешивания, хотя она будет залита с использованием земли в качестве несъемной опалубки.

Загрузки

Если фундамент и надстройка проектируются в соответствии с принципами предельного состояния, нагрузки должны храниться как отдельные необработанные характеристические мертвые и заданные значения (как указано выше) без учета факторов (как указано выше), как для расчета давления на опору фундамента, так и для проверок работоспособности. Затем, как обычно, нагрузки должны быть скорректированы для расчета отдельных элементов в предельном состоянии.

Для фундаментов, подверженных только статическим и прилагаемым нагрузкам, коэффициент нагрузки для расчета арматуры лучше всего выполнять путем выбора среднего коэффициента частичной нагрузки, γP, для покрытия как статических, так и накладываемых нагрузок надстройки из Рис.11.22 (это копия Рис. 11.20 Железобетонные условия расчета полосы.).

Рис. 11.22 Комбинированный частичный коэффициент безопасности для статических + приложенных нагрузок.

Из Рис. 11.22 , комбинированный частичный коэффициент запаса прочности по нагрузкам надстройки равен γP = 1,46.

Вес основы и засыпки, f = средняя плотность × глубина
= 20 × 0.9
= 18,0 кН / м2

Это все статическая нагрузка, таким образом, комбинированный коэффициент частичной нагрузки для нагрузок на фундамент, γF = 1,4.

Определение ширины фундамента
Новые уровни земли аналогичны существующим, поэтому (вес) нового фундамента не требует дополнительной оплаты и может быть проигнорирован.

Минимальная ширина фундамента равна

Принять армированный ленточный фундамент шириной 1,2 м и глубиной 350 мм из бетона марки 35 (, см.рис.11.23 ).

Рис. 11.23 Пример расчета усиленного ленточного фундамента — нагрузки и опорные давления.

Реактивное расчетное давление вверх для расчета боковой арматуры

Боковой изгиб и сдвиг b = 1000 мм.

Таким образом, vu

Нагрузка для перекрытия углублений
В местах локального углубления фундамент действует как подвесная плита.Предельная нагрузка, вызывающая изгиб и сдвиг в фундаменте, — это общая нагрузка, т.е. нагрузка надстройки + нагрузка на фундамент, которая определяется как

Продольный изгиб и сдвиг из-за углублений
Предельный момент из-за перекрытия фундамента — предполагается, что он просто поддерживается — в локальной депрессии 2,5 м составляет

Ширина для расчета арматуры b = B = 1200 мм.

Таким образом, vu

Впадина в углу здания
В предыдущих расчетах предполагалось, что впадина расположена под сплошным ленточным основанием.Углубление
может также возникнуть в углу здания, где две опоры встречаются под прямым углом. Затем следует выполнить аналогичный расчет, чтобы обеспечить верхнее усиление обеих опор до консоли в этих углах.

Рис. 11.24 Пример расчета армированной ленточной опоры — арматура.

Ленточный фундамент

		Во второй половине 19 века это было обычным явлением (кроме более скромные жилища), чтобы найти кирпичную опору.Законодательство ближе к концу XIX века требовал бетонного фундамента под стенами. Современные учебников часто рекомендуются бетонные и кирпичные фундаменты, особенно для больших зданий.
		Однако в некоторых областях законодательство было проигнорировано. Дома на слева вообще нет фундамента, стена лежит на глиняном грунте около 5 или 6 курсов ниже уровня земли.В других местах дома обычно имел бетонный фундамент примерно дважды ширина стены. Где известь была вяжущим веществом в бетоне, кирпичные опоры иногда все еще использовались, чтобы помочь распределить нагрузку.
		К концу 1930-х гг. Строительный контроль, хотя и на местном уровне администрируемый (через постановления) был более последовательным и более обременительным.Типичные основания для «новых» стенок полости показаны на дальнем конце. оставил. Тогда, как и сейчас, глубина фундамента зависела бы от местных условий. условия.
		В настоящее время проектирование фундаментов контролируется национальным Строительные нормы и правила. Ленточный фундамент, наиболее распространенная форма, может либо быть «традиционными», либо заполнять траншею.Фонды должны соответствовать определенных стандартов, явных в Регламенте, или разработанных кто-то компетентный в расчетах конструкций. В любом случае дизайн требует утверждения перед началом работы.
Введение	Ленточный фундамент является наиболее распространенной формой фундамента дома в Соединенное Королевство. Ленточный фундамент, как следует из названия, представляет собой полосу или ленту из бетон под всеми несущими стенами.Ширина полосы зависит от от допустимого несущего давления грунта и нагрузки здания. Для более слабых грунтов и / или более тяжелых нагрузок потребуется более широкий фундамент для распределить нагрузку на необходимую площадь земли. Полоска должна быть достаточно глубоко, чтобы нести твердый слой. Глубина также будет зависеть от характеристики почвы. В глинистых грунтах, например, фундамент должны быть расположены достаточно глубоко, чтобы избежать влияния изменений объема, вызванных сезонным движением или деревьями (обычно около 1 метра и более).В песках, гравии и некоторых илах он должен быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучком (обычно около 450 — 500 мм или около того). Впервые в 2004 г. требуются минимальные глубины для ленточных фундаментов. Это 0,45 м там, где есть опасность заморозков и 0,75 м в глинистых почвах. Это минимум глубины и на практике Регистраторы признают, что фонды могут иметь быть глубже из-за местных условий.
	Фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это. Они распространены там, где участок находится на склоне; они помогают уменьшить объем необходимых земляных работ. На картинке справа показан более поздний сцена (тот же участок, другой дом). Блочная кладка подконструкции (плотная блоки) приближается к завершению.Следующим этапом будет добавление сборный цокольный этаж.
Типы фундаментов	Ленточный фундамент обычно бывает традиционным. засыпка полосы или траншеи. В некоторых сжимаемых грунтах фундамент может иметь быть довольно широким. Их часто называют широкополосными фундаментами — на самом деле это просто еще одна форма традиционной полоски.Ленточные фундаменты (из любой тип) также может быть ступенчатым — иногда это кажется довольно сложным но не влияет на то, как они работают. Пошаговое движение происходит только в пологая местность и является средством снижения затрат. Фундаменты всегда должны быть ровными и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
PowerPoint	Если вам нужно простое введение в ленточный фундамент перейдите по ссылке слева.Это приведет вас к Powerpoint Последовательность с фотографиями, рисунками и т. д. Последовательность занимает пару минут и показана типовая конструкция фундамента для современного дома. В в любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.	Не забудьте видеоклипы (ссылка на левая рамка экрана).
Традиционная насыпка полосой или траншей?	Как упоминалось выше, фундамент может быть традиционная планка или заполнение траншеи.Они отличаются общей глубиной бетонные — но принципиально не отличаются. См. Следующую страницу увидеть их соответствующие преимущества и недостатки. Нажмите здесь увидеть традиционный ленточный фундамент после того, как блочная кладка подконструкции полный. Для большинства домов на большинстве типов грунтов фундамент не требует специального дизайн. См. Страницу, посвященную подбору размеров фундамента.
	На плане дома справа показан типовой фундамент. макет.фундамент проходит под внешними стенами, а также под внутренние несущие стены. В наши дни в большинстве домов внутренние Несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «резной» крышей, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.
Правила и положения	Существует ряд требований Строительных норм. по ленточным фундаментам.Они, в основном, относятся к таким вопросам, как как ширина фундамента, глубина (новинка 2004 г.) изменения уровней, бетонная смесь, проблемы рядом стоки и тд. Для получения более подробной информации перейдите в раздел Bui8lding Regs. (Доступ через домашнюю страницу)
Фундамент широкополосный	Широкий ленточный фундамент — это фундамент шире примерно 750 мм. или так.Может использоваться там, где грунт представляет собой материал с низкой несущей способностью. вместимость. Распределение нагрузки на как можно большую площадь помогает ограничить опорное давление. Строительные нормы и правила требуют, чтобы фундамент толщина как минимум равна выступу. В широком фундаменте это было бы означают очень толстую бетонную полосу. Альтернатива — усилить фундамент со сталью. Нажмите на картинку справа, чтобы увидеть это объяснено с помощью некоторых графиков.Фундаменты с широкими лентами не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса скорее всего будет очень широкой.
Деревья	Деревья могут стать настоящей проблемой при проектировании или строительство фундаментов дома. Если деревья расположены очень близко к фундаменту, корни иногда могут повредить фундамент. Чаще встречается и, следовательно, Большую озабоченность вызывает ущерб, нанесенный деревьями в усадочных глинистых почвах.В В жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.
Некоторые практические вопросы для рассмотрения.	Глубокие траншеи необходимо сделать безопасными. Фундаменты следует забетонировать как можно скорее после копания. Открыть траншеи опасны, собирают воду, могут обрушиться и вызвать вздутие и / или усадка глинистых грунтов. Узкие траншеи требуют точной разметки. Ниже 1,5 метра или около того могут быть более дешевый. Выемка грунта ниже уровня грунтовых вод может вызвать ряд практических проблемы. Заливка траншеи выполняется быстро, но необходимо соблюдать осторожность при вводе служебных каналов. позиционирование. Если требуются ступеньки, держите их на высоте кирпича или блока — резка дорого.
Решение выбрать традиционный ленточный фундамент или засыпка траншеи (при условии, что они оба целесообразно, конечно) зависит от ряда факторов.Это включает, стоимость, скорость, целостность конструкции, практичность и безопасность. Два блоки текста и графики ниже объясняют некоторые из этих факторов более подробно. деталь. Щелкните каждое изображение, чтобы найти еще один или два подробных пункта. Примечание что хотя традиционный ленточный фундамент показан с двумя листами блочная кладка, широкие траншейные блоки (эквивалентные полной ширине пустотелая стенка) становятся все более распространенными.
	Причины выбора…. Проверенный метод, большинство строителей знакомы с традиционной полосой фундаменты Ошибки (например, выезд) не так уж дороги, чтобы исправить один раз бетон заливается Строителю может понадобиться работа, чтобы занять каменщика Услуги в основном будут проходить через стену над бетоном, так что не неотложная проблема Дешевле, чем заполнение траншей, для более широких фундаментов А Требуется рабочее место каменщикам Стены легко повреждаются при засыпке Глубокие траншеи требуют обшивки и подкоса И МОГУТ БЫТЬ ОПАСНЫМ В глинистых почвах земля может набухать или сжиматься, вызывая оседание или вспучивание
	Причины выбора…. Фундамент завершен довольно быстро Глинистые почвы с меньшей вероятностью набухают или усаживаются, поскольку траншеи могут быть завершено быстро Снижение потребности в обшивке и подпорках — значительная экономия средств Людям не нужно работать у основания траншеи — намного безопаснее, особенно в глубоких фундаментах Отсутствие риска обрушения траншей (после укладки бетона) и блокировка повреждающая Застроит небольшие слабые места в основании траншеи А Входные каналы для обслуживания необходимо аккуратно размещать Требуется хороший подъезд для бетонного грузовика; (или бетононасос необходимо) Дорого, если фундамент должен быть широким или становиться широким, потому что борта траншеи обрушиваются.
	Ширина простой полосы основы зависят от характер земли; в частности его допустимая опора давление нагрузка на здание потребность в рабочем пространстве (для каменщиков и т. Д.) Фундамент, показанный справа, имеет ширину около 600 мм
	Глубина опоры будет наибольшее из следующего: глубина до выбранного опорного слоя глубиной обычно не менее 1000 мм в глинах, подверженных сезонному перемещению (см. Б.Regs — Раздел по фондам) глубиной, возможно, более 1000 мм в местах, где есть деревья или срублено в песках, мелах и других морозоустойчивых почвах глубиной ниже зона действия мороза. Это может быть 450 мм или около того, возможно, больше в горные районы или районы, подверженные длительным морозам глубина, достаточная для минимизации нагрузки на смежные службы Фундамент справа примерно 1200 мм в глубину (и 500 в ширину)
	Ленточный фундамент можно разработан инженерами, но есть более простой подход: подходит для многих типов почв.Таблица в Строительных правилах (упрощенная версия таблицы в BS 8103) определяет подходящую ширину фундамента для заданных нагрузок и грунтовые условия. Процедура довольно проста; вы устанавливаете массу здания, преобразуйте это в килоньютон (единица силы), добавьте наложенные грузы мебели, снега и т. д. (из опубликованных таблиц), а затем см. Таблицу. Слева показан простой пример.
	Еще более простой подход: использовать BS 8103.Это похоже в принципе; главное отличие в том что нагрузки не нужно рассчитывать. Серия таблиц в Стандарт определяет различные условия нагрузки, например, высоту стены и характер нагрузки. После того, как нагрузки и количество этажей были определенную ширину фундамента можно определить по двум таблицы. Первая таблица содержит букву (A-J), что означает категорию нагрузки, вторая таблица (на следующая страница и такая же, как и на предыдущей пункт) определяет ширину фундамента. BS 8103 применяется только к жилым зданиям не более трех этажей и в «традиционном» строительстве. Есть еще несколько ограничения по высоте этажа, ветровой нагрузке, пролетам пола и крыши и т.п.	Примечание. Здания, не подпадающие под действие стандарта BS 8103 или «считается удовлетворяющим» положениям Строительных норм и правил, потребуется специальный дизайн.
Камень или грунт		Простое полевое испытание	Минимальная ширина фундамента в мм для нагрузки в кН на метр пробега (буквы относятся к таблицам нагрузок)
Тип	Состояние		20	30	40	50	60	70	80	90	100
Тип	Состояние		А	B	C	D	E	F	грамм	ЧАС	J
Скала	Жесткий	Требуется как минимум пневматический или другой инструмент с механическим приводом для выемки грунта.	Равный до ширины стены
Гравий, песок	Компактный	Требуется выбор для раскопки. Деревянный колышек, квадрат 50 мм, жесткость хода более 150 мм.	250	300	400	500	600	650	800	900	1000
Глина песчаная	Жесткий	Не может быть отлит в пальцы.для земляных работ требуется кирка или лопата с пневматическим приводом.	250	300	400	500	600	650	800	900	1000
Глина песчаная	Фирма	Может быть отформован в пальцами со значительным давлением и может быть извлечен лопатой.	300	350	450	600	750	850	950
Песок, илистый песок, песок глинистый	Свободный	Сухие комочки могут иметь незначительные сплоченность, но легко распадается на пальцы.Легко копается лопатой. Колышек 50 мм можно легко забить.	400	600		Все, что показано темно-синим, выходит за рамки этого Таблица. Эти основы потребуют специальной разработки.
Ил, глина, глина песчанистая, глина илистая	Мягкий	Легко формуется в пальцами и легко раскапывается.	450	650
Ил, глина, глина песчанистая, глина илистая	Очень мягкий	Истекает между пальцами, когда выжал.	600	850
Торф
Заливка / грунт

Как построить ленточный фундамент | Советы, проекты и советы своими руками UK

Краткое описание: Фундамент для стены здания или сада: разметка, выемка грунта и установка ленточных оснований.

Прежде чем вы сможете приступить к кладке кирпича (см. Строительство кирпичной стены), вам нужно будет вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Требуемая глубина фундамента зависит от высоты стены и типа почвы. Чтобы построить стену выше 1,2 м (4 фута), вам следует обратиться за профессиональной консультацией.

Разметка и выемка ленточных опор

Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двустенной стены.
Если грунт глинистый, то следует добавить еще 100 мм (4 дюйма) к глубине основания.
Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, когда требуется защита от морозов.
Ширина основания должна быть на 200 мм (8 дюймов) шире стены — по 100 мм (6 дюймов) с каждой стороны.
Однако на рыхлых песчаных почвах основание должно быть на 400 мм (16 дюймов) шире стены.

№

Для стен высотой только в три или четыре яруса могут быть более подходящими более мелкие ленточные фундаменты или бетонные блоки.
Отметьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
Используйте лопату, чтобы врезаться в почву прямо под тетивой и выкопайте траншею на необходимую глубину.
Если грунт особенно рыхлый, то выкопайте еще немного и заполните пространство утрамбованным хардкором.

Укладка ленточного фундамента

После того, как вы выкопали траншею, вам нужно будет положить бетонный фундамент.

Начните с забивания колышков на каждом конце траншеи на глубину основания. Вставьте несколько кольев с интервалом 1–2 м (3–6 футов) между ними. Убедитесь, что все колья вбиты в землю вертикально.
Поднимаясь по траншее, поместите спиртовой уровень поверх кольев, чтобы убедиться, что они ровные. Внесите необходимые корректировки.
Смешайте бетон в соотношении 1 цемент: 5 балласта, добавляя воды для получения консистенции, которая должна легко заливаться, но не слишком влажная.
Зачерпните бетон в траншею до верха столбов. Выровняйте поверхность металлической теркой.
Дайте бетону затвердеть на 3 дня, прежде чем приступить к возведению стены.

Забейте колья в траншею с интервалом 1–2 м (3–6 футов).

Зачерпните бетон в траншею до верха столбов и разровняйте поверхность.

Как построить ленточный фундамент видео

Вернуться к началу страницы

Арка из искусственного камня: Отделка арки декоративным камнем в квартире + фото

Что это пруд: Пруд — это… Что такое Пруд?

Введение

Типы фундаментов

Не забудьте видеоклипы (ссылка на левая рамка экрана).

Традиционная насыпка полосой или траншей?

Правила и положения

Фундамент широкополосный

Деревья

Некоторые практические вопросы для рассмотрения.

Фундамент, показанный справа, имеет ширину около 600 мм

Фундамент справа примерно 1200 мм в глубину (и 500 в ширину)

Камень или грунт

Простое полевое испытание

Минимальная ширина фундамента в мм для нагрузки в кН на метр пробега (буквы относятся к таблицам нагрузок)

Тип

Состояние

20

30

40

50

60

70

80

90

100

Не забудьте видеоклипы (ссылка на
левая рамка экрана).

Минимальная ширина фундамента в мм для нагрузки в кН на метр пробега (буквы
относятся к таблицам нагрузок)
