Как сделать мауэрлат: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

что это такое, крепление к газобетону и кирпичной стене

Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата.  Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

• перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
• привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Виды и размер мауэрлата

Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.

Брус для мауэрлата различного сечения

Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

Крепление мауэрлата к газобетону

Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

Устройство армопояса

Армопояс  – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

• цемент – 1 ведро;
• песок – 3 ведра;
• щебень – 4 ведра;
• вода – 8–10 литров;
• жидкое мыло – 30 граммов.

Первый способ – установка шпилек

Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

• В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
• Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.

Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

• пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
• загиб конца шпильки под углом 90 градусов;
• накрученная гайка с шайбой;
• приваренный кусок арматуры.

Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

Второй способ – крепление мауэрлата на анкера

При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.

Длина анкера подбирается в соответствии с толщиной мауэрлата

Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

Очень подробно данный способ освещен на видео ниже:

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

• проволоки;
• скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

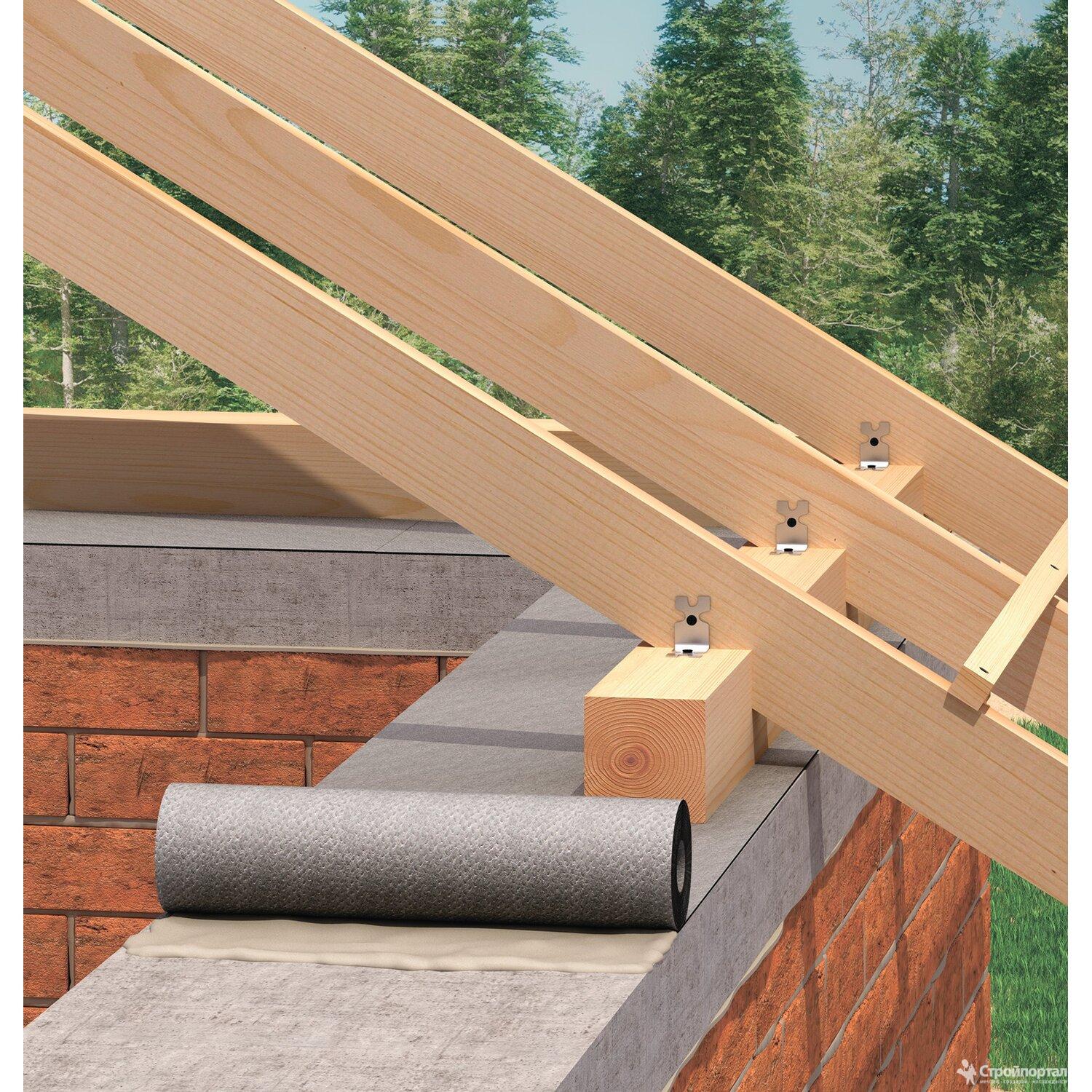

Необходимость применения подложки и гидроизоляции

При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

что собой представляет и способы крепления

Тема статьи – мауэрлат для двускатной крыши, возведенной на доме из газобетона. Расскажем о важности мауэрлата в строительстве кровельной конструкции, о способах крепления его к стене из газосиликатных блоков, о трудностях, с которыми можно столкнуться, о крепежных изделиях и прочем.

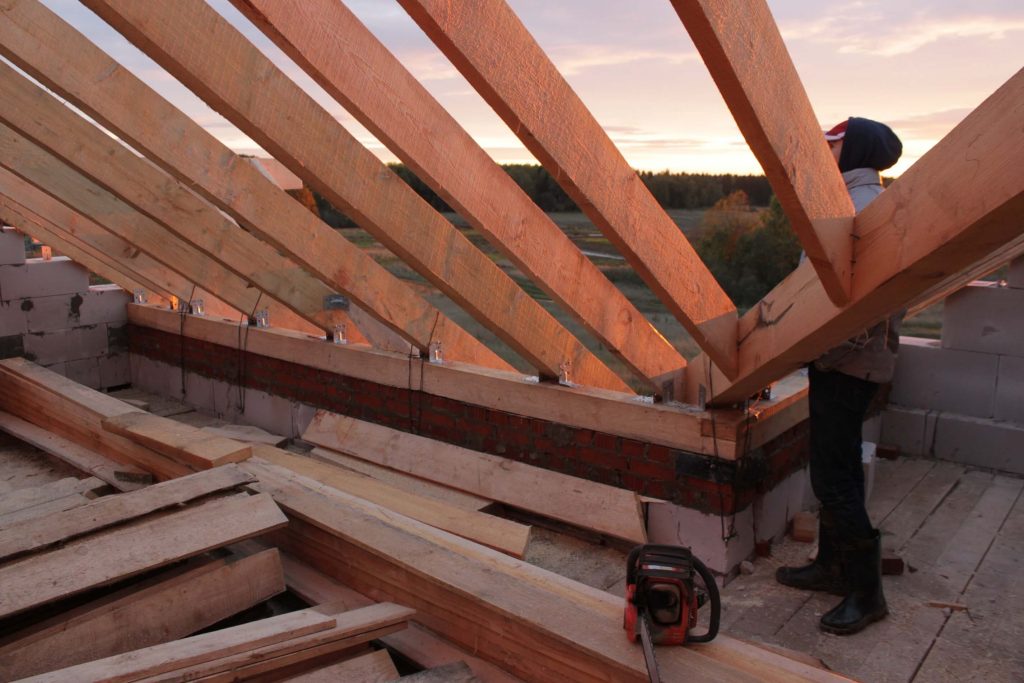

Мауэрлат на стене, возведенной из газосиликатаИсточник kakpostroit.su

Популярность домов из газобетона

Строительство частных домов, возводимых из газобетонных блоков, на пике популярности. И даже прослеживается тенденция, что популярность снижаться в последнее время не будет. А причины в самом строительном материале, который обладает рядом неоспоримых достоинств:

• большие размеры блоков при небольшом удельном весе материала;
• четкая геометрия, что дает возможность сократить подгонку блоков друг к другу;
• использование специального клеевого состава, который наносится тонким слоем, что уменьшает толщину швов до минимума;
• стены из газосиликата имеют небольшую массу, что позволяет сократить расходы на формирование фундамента;
• сами же газобетонные блоки, относящиеся к категории изделий из ячеистого бетона, обладают неплохими теплотехническими характеристиками.

Но есть у этого ячеистого материала один большой минус – это сложности, с которыми строители сталкиваются, когда стоит задача присоединить к пористым стенам другие конструктивные элементы здания. Это напрямую касается и мауэрлата, ведь его место расположения – верхние торцы стен, к которым он должен и крепиться.

Дом из газосиликатных блоковИсточник nauka-i-religia.ru

Как показывает практика, классические технологии крепления здесь использовать нельзя. Конечно, идеальный вариант – залить армирующий пояс, в который установить вертикальные шпильки. Но многие мастера стараются не утяжелять газосиликатные стены железобетонной ленточной конструкцией, поэтому ищут способы обойтись без нее. Поэтому далее будем рассказывать об этих методах крепления и обязательно обозначим, насколько они оправданы.

О важности мауэрлата

Перед тем как переходить к рассмотрению способов крепления крыши к стенам из газобетона, хотелось бы несколько слов сказать о самом мауэрлате. Начнем с того, что это одна из самых важных деталей конструкции дома. Потому что по своей функциональной нагрузке его можно сравнить с ленточным фундаментом. Только на мауэрлат действуют нагрузки кровельной конструкции.

А нагрузки от крыши, надо сказать, немалые. При этом действуют они не вертикально, а горизонтально, то есть перпендикулярно плоскости стен. Последние в этом случае работают на изгиб, что для вертикально расположенных конструкций очень опасно. По сути, крыша дома действует на его же стены разрушающе.

Стропильная система создает перпендикулярную нагрузку на стены домаИсточник domo-stroi.com

Но это еще не все. Стропильная система, состоящая из стропильных ног — это конструкция, которая действует на стены постройки точечными нагрузками. А для конструкций, собранных из штучного стенового материала, к которому относятся и газосиликатные блоки, это действие точечного разрушительного действия. Так вот мауэрлат эти нагрузки равномерно распределяет по всей длине стен, уменьшая их в каждой точке по отдельности.

И третье положительное качество мауэрлата – упрощение процесса соединения стропильных ног со стенами здания. Сложно было бы крепить каждую стропилу к стене. Намного легче это сделать, когда соединяются между собой два деревянных элемента. При этом открывается достаточно большое количество вариантов крепежа от традиционных «глухих» с применением гвоздей и саморезов, до подвижных, в которых применяют современные крепежные изделия.

Обычно в качестве мауэрлата используют брус с минимальным сечением 100х100 мм. Но среди строителей бытуем негласное мнение, что высота используемого бруса не должна быть меньше двух толщин стропильных ног. Что касается ширина, то оптимальный вариант – это толщина стены, на которую мауэрлат монтируется, минус 5 см. То есть главная задача – не допустить, чтобы на мауэрлат действовали природные нагрузки, как с внешней, так и с внутренней стороны.

Брус разных размеров для мауэрлатаИсточник azbykalesa. ru

Так как мауэрлат подвергается достаточно серьезным нагрузкам, то для него выбирают брус первого сорта с пониженным коэффициентом влажности. Опытные мастера рекомендуют для мауэрлата применять брусы из лиственных пород древесины. Но найти такой материал сегодня непросто, поэтому чаще используют сосну.

Если стропильная система изготавливается из металлических ферм, то вместо древесины для мауэрлата можно выбрать стальной профиль, обычно швеллер или двутавр. В частном домостроение металлические профили применяют редко. Это скорее исключение, чем правило. Предпочтение все же отдают древесине.

О креплении мауэрлата к стенам

Если стоит задача прикрепить мауэрлат к стене, возведенной из кирпича, бетонных блоков, камня и прочих прочных материалов, то способов соединения не так много, но несколько все же есть. Они достаточно надежны, проверены временем, поэтому их без проблем применяют на практике.

Крепление мауэрлата к стене проволокойИсточник sevparitet.ru

К примеру, один из самых распространенных, когда в кирпичную или блочную кладку закладывают скрученную в два или три слоя катанку диаметром 4-6 мм. Этот скрученный стальной жгут укладывают поверх уложенного мауэрлата, где закручивают, притягивая брус к торцу стены. Такое крепление на самом деле надежное. Тем более, такие скрутки устанавливают через каждые 1-1,5 м. А лучше, если они будут совпадать с шагом установки стропильных ног.

Необходимо отметить, что именно этот вариант некоторые мастера рекомендуют использовать в процессе крепления мауэрлата к стене из газосиликатных блоков. Для этого проволочную скрутку надо уложить на уровне блоков, которые располагаются ниже верхнего торца стены на три-четыре ряда. Под деревянные брусы обязательно укладывается гидроизоляционный слой, к примеру, рубероид, сложенный в два слоя. Затяжку крепежного элемента проводят с помощью ломика. Здесь важно не перекрутить, чтобы не создать большую точечную нагрузку на газоблок, через который проведена проволочная конструкция.

Трещина на газоблоке от точечной нагрузкиИсточник skb21.ru

Но тут встает другой вопрос – а не разрежет ли на самом деле просунутая проволока газосиликатный блок. Ведь ветровые нагрузки, действующие на кровлю, раскачивают мауэрлат, который действует на крепежное изделие, то есть на скрутку. Скорее всего, так и будет. Поэтому этот вариант можно отнести к категории предполагаемых или возможных. Во всяком случае, нет конкретного подтверждения, что таким способом можно провести соединение крыши и стены из блоков, имеется в виду газосиликатных.

Крепление анкерами

Металлический анкер – надежный крепежный элемент, с помощью которого можно гарантировать очень прочное соединение. Но здесь, как и в предыдущем случае, если разговор идет о стенах из кирпича, блоков или камня. К сожалению, надо отметить, что нагрузка на стены даже от мауэрлата большие. Это не мебельный шкафчик или телевизор, которые весят немного. Анкера с такими нагрузками справиться без проблем.

Кровельная конструкция – это огромная нагрузка, которая разрушающе действует на стеновые материалы с низкой несущей способностью. Но все же мастера этот вариант крепления используют, но с одной оговоркой – длина крепежной детали, в данном случае анкера, должна быть в пределах 300-500 мм. Стоит такой крепеж недешево, но именно с его помощью можно дать хотя бы какие-то гарантии на качество конечного результата.

Крепление мауэрлата к стене из газоблоков металлическими анкерамиИсточник obustroeno.com

Процесс монтажа мауэрлата проводят в следующей последовательности:

• на торец стены укладывают гидроизоляционный материал;
• поверх укладывают брус, как элемент мауэрлата, который выравнивают по вертикальной поверхности стены;
• через определенное расстояние, равное шагу установки стропильных ног, высверливают отверстие;
• загоняют туда анкер, головку которого закручивают до упора.

В видео показана технология крепления мауэрлата к стене постройки с помощью анкеров:

Химические анкеры

Еще совсем недавно об этой крепежной технологии никто не знал. Хотя многие мастера знают, как закрепить любой стальной штырь при помощи эпоксидки. Здесь та же технология, просто вместо эпоксидной смолы с закрепителем используют другие готовые составы.

Один из способов называется капсульная или апмульная технология. Это капсула, в которой запаян клеевой состав. Ее загоняют в подготовленное отверстие, куда сверху загоняют шпильку. Первая лопается, клей растекается внутри между стенками отверстия и резьбой шпильки. После полимеризации, а на это может уйти до 45 минут, получается очень прочное крепление.

Второй вариант – двухкомпонентный состав в баллончиках. На последний надевается пистолетная насадка, с помощью которой состав и подается в просверленное отверстие. Состав – это полимерная масса, достаточно вязкая. Поэтому анкер придется вкручивать в заполненное отверстие, а не забивать.

Ампула химическая забивнаяИсточник homius.ru

Варианты двухскатных крыш и их особенности: расчет и этапы монтажа, фото

Что можно сказать о преимуществах химических анкеров:

• высокая надежность крепления с длительным сроком эксплуатации – до 50 лет;
• полимер на все сто процентов инертен ко всем природным нагрузкам: химическим, атмосферным и биологическим;
• использование химического крепежа – это полное отсутствие распирающих нагрузок, действующих изнутри блока, соответственно практически исключается риск появления дефектов пористого материала;
• полимерный композит, который собой полностью заполнит отверстие внутри газоблока, будет работать и как скрепляющий элемент между анкером (шпилькой) и стенками отверстия.

Теперь о недостатках:

• в первую очередь необходимо отметить, что химические анкеры – удовольствие не из дешевых, к тому же сверлить отверстия в стенах из газосиликатных блоков придется глубокие, а значит, расход материала будет большим;
• композитный материал плохо себя чувствует при высоких температурах, снижая свои технические характеристики;
• к сожалению, нет достоверной информации, насколько надежен этот способ.

В видео рассказывается о том, как правильно выбрать химический анкер:

Обобщение по выданной информации

Итак, все вышеописанные способы не дают стопроцентной гарантии, что мауэрлат будет надежно закреплен к торцу стены, возведенной из газосиликатных блоков. Можно использовать и другие варианты, о которых в этой статье мы не говорили, но суть будет все равно одна – любой крепеж, оказавшись внутри пористого материала, начнет на него действовать негативно.

Причина – работа крепежного изделия на изгиб и невысокая прочность самого газоблока. Поэтому рекомендуем использовать единственно правильный вариант – монтаж мауэрлата на залитый поверх стены армированный пояс из бетонного раствора.

Формирование армопояса

Если рассмотреть инструкции и руководства по креплению мауэрлата к стенам, возведенным из газосиликатных блоков, то в них рассматривается всего лишь один вариант – монтаж брусов на армирующий пояс. Технология заливки армопояса проста, потому что производители газоблоков позаботились о том, чтобы увеличить ассортимент свой продукции за счет специальных элементов. Они предназначены только для кладки последнего ряда.

U-образный газоблок для заливки армопоясаИсточник stroy-diler. ru

У них характерная форма в виде английской буквы «U», поэтому часто их так и называют – U-блоки. По чисто конструктивному назначению эта разновидность газосиликатных блоков выполняет в стене функции несъемной опалубки, куда устанавливают металлический каркас из стальной арматуры и заливают бетонный раствор.

При этом производители сегодня предлагают несколько вариаций блоков для армопояса, в которых выемка располагается не только по центру, но и с небольшим смещением. Плюс, несколько видов в плане размерных параметров. Поэтому очень легко подобрать этот U-образный элемент под толщину стены и основных блоков.

Сам процесс формирования армопояса достаточно прост:

• U -образные элементы укладывают на последний ряд полнотелых блоков с помощью клеевого состава;
• внутрь образованной канавки укладывают армирующий каркас;
• к последнему приваривают или привязывают проволокой шпильки с шагом, равной шагу укладки стропильных ног;
• заливают бетон;
• после его высыхания укладывают гидроизоляционный материал;
• поверх брусы мауэрлата, в которых предварительно сделаны сквозные отверстия;
• то есть мауэрлат должен как бы быть надет на вертикально торчащие шпильки;
• на концы шпилек надевают широкие стальные шайбы и накручивают гайки;
• прижимают гайками мауэрлат к армопоясу.

В видео показана технология заливки армопояса на стену из газосиликатных блоков:

Правильный контроль за ходом строительства – технадзор

Заключение по теме

Итак, мы постарались разобраться с некоторыми способами крепления мауэрлата для двускатной крыши для дома из газобетона. На самом деле идеальный вариант связан только с формированием армирующего пояса, залитого из бетона. Тем более технология заливка проста и недорога. Поэтому отбросьте все другие вариант. Не стоит рисковать, не стоит избегать небольших дополнительных вложений. Ведь качество конечного результата важнее в независимости от того, каким способом вы его добьетесь.

что это такое и как сделать

Кровля начинается с мауэрлата. Стропильная кровля – вариант для защиты индивидуального дома от внешних воздействий. Она красива и надёжна. Основными конструктивными элементами стропильной системы являются мауэрлат, стропила и ригель. Существуют варианты кровель без ригеля.

От качества монтажа и выбора материалов этих конструкций во многом зависит качество всей кровли. Они обеспечивают прочность и жёсткость системы.

Что такое мауэрлат и зачем он нужен?

Мауэрлат – это деревянный брус, который укладывается на внутреннюю поверхность наружной стены. В качестве мауэрлата можно использовать бревно, а при металлическом каркасе кровли – швеллер или двутавр.

Мауэрлат выполняет две функции.
Во-первых, равномерно распределяет нагрузку от стропил по всей горизонтальной поверхности стены. Во-вторых, обеспечивает соединение стропильной системы со стенами здания.
Конструктивный элемент обеспечивает пространственную жёсткость всей стропильной системы, связывая стропила между собой.

Мауэрлат может быть нескольких видов:

1. сплошной деревянный брус с сечением не менее 100 на 100 миллиметров;
2. деревянная доска, усиленная в местах опирания стропил дополнительными накладками;
3. прерывистый мауэрлат, брус укладывается только непосредственно в местах опирания стропил с припусками.

Мауэрлат необходим в домах, построенных из мелкоразмерных материалов, таких как кирпич, керамический камень, бетонные блоки. В домах из брёвен или бруса мауэрлатом может быть последний элемент стены, который необходимо прочно закрепить с предыдущими.

В домах каркасной конструкции нет необходимости в этом элементе.

Кирпичная стена и дерево имеют разную теплопроводность и, как следствие, разную температуру. В месте их соединения может образовываться конденсат, который вызывает гниение древесины. Чтобы этого избежать необходима гидроизоляция, предусматривают промежуточный слой между мауэрлатом и стеной из рубероида – , линокрома или других гидроизоляционных материалов.

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

• геометрических размеров возводимого здания;
• конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
• особенностей климатического пояса, где производится строительство;
• наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:

• Классической формы, имеющей от одного до четырех скатов.
• Пирамидального очертания со шпилеобразным возвышением.
• Складчатого типа.
• Плоского вида.
• Сферической или шатровой формы.
• Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью
https://www. youtube.com/watch?v=p0_55k3VHpI

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

• малых архитектурных форм – 100 х 100;
• двускатных крыш – 100 х 150;
• усиленных конструкций – 150 х 150;
• сложных мансардных построек жилых зданий – 250 х 250.

Предлагаем ознакомиться Как установить стропила на двухскатную крышу

Размеры мауэрлата

Размеры мауэрлата – это его сечение и общая длина. Зная их, можно вычислить необходимую массу и объём древесины. Рассчитать размеры деревянного мауэрлата достаточно просто.

Длина

Для разных конструктивных систем кровли длина мауэрлата высчитывается по-разному. Для односкатной и двускатной крыши длина мауэрлата будет равняться сумме длин продольных стен здания по замеру изнутри. Для вальмовых и шатровых крыш, у которых опирание стропил происходит по всем четырём сторонам, длина бруса будет равна периметру здания по внутреннему обводу.

В общем случае нужно сложить длины всех стен, на которые будут опираться стропильные ноги.

Сечение

Минимальное сечение бруса принимается 10 на 10 сантиметров. Такие размеры подойдут для опирания стропил с небольшим пролётом и сечением. При расстоянии в плане от мауэрлата до конька более 3 – 4 метров размеры стоит увеличить.

Сечение мауэрлата может принимать размеры, указанные в сортаменте древесины. Брус может быть от 10 до 20 сантиметров с шагом размера 2,5.

Объём древесины и масса

Объём древесины на устройство мауэрлата можно найти умножив площадь сечения в метрах на длину бруса.

Чтобы найти массу, полученное число умножается на плотность материала. Для ели плотность составляет 450 килограмм на метр кубический, для сосны – 520, берёза – 650, дуб – 690.

Чаще всего, для закупки необходимого количества древесины, используют объём. По нормативным документам в расчёт следует закладывать дополнительно 3% неучтённых расходов. Для большей уверенности при самостоятельном строительстве лучше прибавить к получившемуся объёму 5%.

Общие рекомендации

Независимо от параметров, геометрических размеров опорной рамы, придерживайтесь следующих рекомендаций:

• Устанавливайте мауэрлат с отступом 5 см от внешнего контура стен.
• Производите предварительно пропитку древесины антисептиком.
• Кладите брусья по всему периметру без зазоров.
• Применяйте древесину лиственных пород.
• Контролируйте расстояние между брусьями, используя точный мерительный инструмент.
• Крепите опоры к стенам, применяя резьбовые шпильки, установленные с интервалом 1,5-2 метра.

Крепление стропил

Существуют два способа закрепления стропил – жёсткое и скользящее.

Древесина под действием влажности и высоких температур может расширяться, чтобы скомпенсировать эти изменения, применяется шарнирное или скользящее соединение. Один из элементов конструкции в этом случае может свободно перемещаться. Оно используется при наслонных и висячих стропилах. Может быть выполнено закрытым и открытым.

1. закрытое соединение

   производится посредством уголков, прикрепляющихся к мауэрлату с двух сторон. Каждый уголок имеет проушину, в которую устанавливается пластина с двух сторон прикрепляющаяся к стропилу.

2. открытое соединение отличается от закрытого только тем, что вместо проушины для крепления пластины у уголка имеется загиб верхней части вертикальной полки.

Шарнирное закрепление отлично подойдёт для домов из дерева, которые могут давать усадку в процессе эксплуатации. Для кирпичных и бетонных строений можно использовать жёсткое закрепление.

Жёсткое крепление мауэрлата осуществляется при комбинированной стропильной системе, включающей в себя элементы и наслонных, и висячих стропил. Все элементы связаны и не имеют возможности сдвигаться относительно друг друга.

Закрепление осуществляется врубкой с последующей фиксацией стропильных ног уголками или специальными LK-креплениями. Детали прокручиваются саморезами.

1. крепление уголками происходит с двух сторон и обеспечивает требуемую жёсткость;
2. крепление уголками без запила.Такие детали имеют более высокие полки и требуют большего количества саморезов. Стропильная нога опирается на мауэрлат сверху без врубки;
3. LK-детали существуют различных размеров, что позволяет подобрать их под нужную толщину бруса или доски. Вне зависимости от размеров толщина крепления составляет 2 миллиметра. Такое закрепление обеспечивает максимальную надёжность и жёсткость конструкции;
4. установка стропил между двумя досками позволяет не использовать дополнительные металлические крепления. Такой способ подходит в тех случаях, когда обеспечить необходимый уклон кровли можно только небольшим поднятием стропильной ноги над мауэрлатом. В этом случае на мауэрлат вертикально по обе стороны от стропила устанавливаются две доски. Крепление элементов между собой можно производить с помощью гвоздей или металлических шпилек.

Прикреплённые к мауэрлату, к балкам перекрытия стропила дополнительно связываются со стеной с помощью скрутки из стальной проволоки, которая крепится ершом в кладке. Такое мероприятие стоит проводить не реже, чем через одну стропильную ногу.

Способы крепления к мауэрлату

Делают крепление стропил к мауэрлату двухскатной крыши по-разному. При выборе оптимального способа учитывают несколько факторов:

• вид стропил системы — висячие, наслонные;
• ее массу, включающую вес будущей кровли;
• конструкцию стен и материал, из которых они изготовлены;
• величину будущих нагрузок на крышу.

Деревянные стены

В этом случае способ сопряжения мауэрлата и стропил существенно отличается от вариантов для зданий, построенных из другого материала, так как необходимо обеспечить подвижность ног. Причина всем известна: это усадка, присущая деревянным постройкам. Она одна в состоянии нарушить конструкцию, если крепление элементов будет жестким. Поэтому здесь оптимальны подвижные типы креплений, они дадут возможность стропилам двигаться в обоих направлениях.

Есть два популярных вида соединений: запил без вспомогательных деталей и использование крепежа. Нередко выбирают комбинацию — делают врубку, а затем, для надежности, добавляют крепежные элементы. Скользящие крепления для стропил деревянного дома — две отдельных детали, одна из которых может достаточно свободно перемещаться относительно другой.

Крепление стропил к мауэрлату двухскатной крыши кирпичного или бетонного здания делают металлическими уголками, скобами, кронштейнами, гвоздями, саморезами и многими другими крепежными элементами.

1. Уголки. Их монтируют на боковых сторонах стропил, фиксируют с помощью саморезов.
2. Перфорированная монтажная лента. Она может быть как главным, так и вспомогательным элементом. Крепится саморезами или гвоздями.
3. Пластины из металла. Их используют для фиксации таких же стропил. Крепят из саморезами либо болтами с гайками.
4. Проволока. Действуют так же, как и при креплении мауэрлата, максимальный диаметр материала — 6 мм.
5. Скоба — отрезок прута, изогнутый в виде буквы «П». Его забивают молотком: один конец элемента в мауэрлат, другой — в стропило.
6. Кронштейны, изготовленные из оцинкованного металла. Их крепят анкерами, гвоздями либо саморезами.
7. Перфорированный крепеж LK. Это изделие изготавливают из металла толщиной 2 мм. Для фиксации стропил пользуются гвоздями или саморезами.

Если для соединения деревянных элементов используются гвозди, диаметр которых менее 6 мм, то никаких дополнительных манипуляций не требуется. Для крепежа больших размеров в древесине необходимо заранее сверлить отверстие, чуть меньшее, чем диаметр гвоздя. Эта операция даст возможность избежать появления трещин в материале.

Опытные кровельщики до сих пор не пришли к единодушному мнению, какой крепежный элемент идеален для соединения конструкций. Речь идет всего о двух претендентах на звание — о саморезе и гвозде. Какое крепление стропил к мауэрлату двухскатной крыши эффективнее, практичнее? Идеала нет, оба имеют недостатки и достоинства.

1. Гвозди любят за то, что для них нужен только самый элементарный инструмент, — молоток, однако некоторые сетуют на то, что их вручную забивать слишком долго. Самый лучший вид гвоздей для фиксации стропил — зазубренные, которые гарантируют надежное соединение с древесиной.
2. Саморезы для изготовления стропильной системы используют особенные — оцинкованные элементы, которым не страшна коррозия. Завинчивать их легко, подойдет даже самый простой аккумуляторный шуруповерт. Минус — долгое, нудное удаление саморезов при демонтаже конструкции, однако крышу обычно строят не для того, чтобы вскоре ее разбирать.

Несмотря на то, что единодушия в «стане» кровельщиков не наблюдается, многие из них уже нашли себе фаворита. Для фиксации стропильных ног они выбрали ершеные оцинкованные гвозди. Их длина — на 3-5 мм больше толщины материала.

Существует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Предлагаем ознакомиться Как правильно закрепить стропила на двускатной крыше

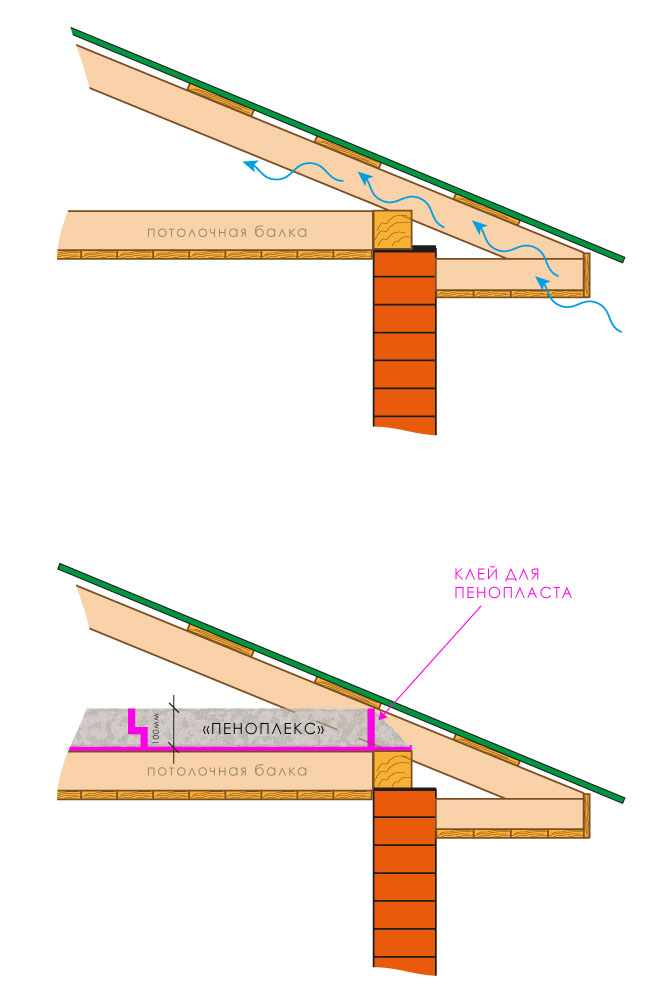

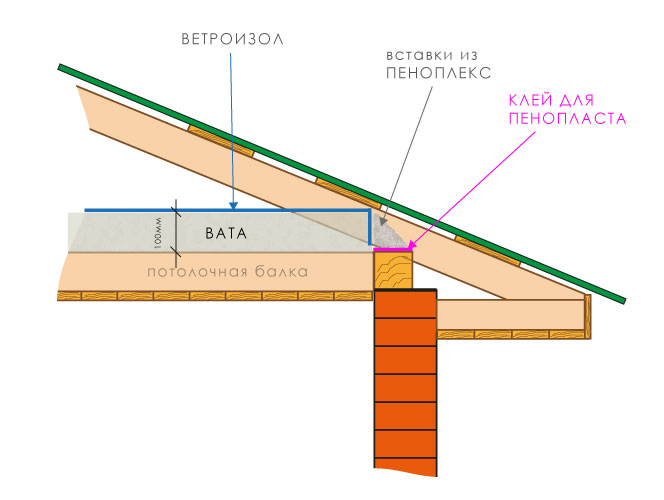

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300?500 мм выше балок чердачного перекрытия.

Сравнительная схема вариантов монтажа мауэрлата на стены

Крепление мауэрлата к стенам может быть произведено различными способами, в зависимости от имеющейся основы:

• Брус мауэрлата по всему периметру строения жестко связывается в единую раму. Так как пиломатериалы обычно имеют стандартную длину в 6 м, мауэрлат собирают из нескольких отрезков бруса. Их сращивают между собой косым прирубом или вполдерева, а место стыка дополнительно скрепляется саморезами, винтами или деревянными нагелями

Пример сращивания бруса с использованием нагелей
Угловые узлы рамы скрепляются металлическими пластинами или скобами. Рама может дополнительно фиксироваться скобами и к стене. Одна сторона этого элемента вбивается в мауэрлат, а вторая в стену. В представленной схеме крепления мауэрлата такой вариант фиксации показан с левой стороны.

Соединение в полдерева можно производить на шпильку, вмурованную в стену заранее, или же анкерными креплениями вбиваемыми в сквозные отверстия совмещенных частей бруса.

Место сращивания бруса предусмотрительно рассчитано так, чтобы приходилось на вмурованную шпильку.

Такой вид фиксации мауэрлата на стены возможен без армирующего пояса.

• С правой стороны представленной выше схемы показан монтаж бруса на армированный бетонный пояс, в который на определенном расстоянии вмуровываются шпильки для закрепления на них мауэрлата.

Для некоторых типов стен верхняя бетонная обвязка является обязательным условием

Этот способ монтажа применяется для легких засыпных стен или для возведенных из пенобетонных и газосиликатных блоков. В подобной конструкции основная нагрузка от стропильной системы выпадает на армирующий пояс, а мауэрлат равномерно ее распределяет по всему периметру.

Рассмотрим оба случая – с армирующим поясом и без него, более подробно

Основные варианты установки и крепления

Мауэрлат может фиксироваться на стене без создания армирующего железобетонного пояса

– На всю толщину поверхности стены, когда стены имеют толщину в один кирпич.

Несколько вариантов крепления мауэрлата на кирпичную стену

– На уровне внутренней поверхности стены, в которую ниже верхнего торца вмурована деревянная пробка глубиной ? кирпича. В этом случае скоба вбивается в мауэрлат и пробку.

– На уровне внутренней поверхности стены, на верхней грани которой перед мауэрлатом с внешней его стороны закрепляется деревянный брус-пробка меньшего размера в сечении, обработанный битумным праймером.

– На уровне внутренней поверхности стены, поверх заранее зафиксированной на ней доски-пробки, имеющую высоту кирпича.

Монтаж деревянного мауэрлата на стену продумывается заранее, с учетом подготовительного этапа, который осуществляется еще при проведении кладки стен:

• Кладка поднимается выше балок перекрытия на три или четыре кирпичных ряда. Поверхность стены должна быть ровной. Затем укладывается еще один ряд кирпича, но по внутренней стороне стены вместо кирпича устанавливается обработанный брус-пробка, имеющий толщину, равную высоте кирпича.

Затем сверху производится кладка еще одного кирпичного ряда, перекрывающего вспомогательный деревянный элемент.

Далее, по внутреннему краю стены настилается гидроизоляционный материал, сверху которого укладывается брус мауэрлата. На остальную поверхность ширины стены, рядом с мауэрлатом, производится кладка еще одного ряда кирпича – это защитит деревянную деталь от внешней влаги. С этой горизонтальной стороны брус также должен быть отделен от кирпича слоем гидроизоляции

После того как раствор в кладке полностью отвердеет, в мауэрлат и вспомогательный брус-пробку вбивается скоба, фиксирующая деревянную основу на стене.

• Во втором случае кладка стены производится полностью из кирпича до необходимой высоты. При кладке следующего ряда, примерно посередине толщины стены, монтируются деревянные пробки, обработанный битумом, а с внутренней стороны оставляется «полка» для мауэрлата. По наружной же стороне, рядом с пробкой, кладется кирпич. Далее, по поверхности расстилается гидроизоляция, и сверху нее закрепляется мауэрлат, который фиксируется скобами к пробкам.
• В третьем варианте все работы проводятся так же, как и втором, но кладка заканчивается за два ряда до нужной высоты. Затем на уровне внутреннего края торца стены вмуровываются пробки, пропитанный битумом, имеющие ширину больше ширины мауэрлата, примерно на 50?60 мм, а высоту – равную высоте кирпича. Рядом с ними на ширину стены или с выступом наружу кладется ряд кирпича. Сверху деревянной пробки, отступив от ее внутреннего края 10?15 мм, укладывается мауэрлат, который с наружной стороны прикрывается одним рядом кирпича.

Кладка производится со сдвигом кирпичей наружу на 30?50 мм, при этом формируется ступенчатый уступ. Благодаря тому, что внешний кирпичный ряд поднимается выше уровня закрепления мауэрлата, обеспечивается дополнительная теплоизоляция конструкции, чего не наблюдается в простейшем варианте закрепления, когда деревянный брус попросту устанавливается на гидроизолированный верхний торец стены.

Стоит заострить внимание на гидроизоляции. Этот материал укладывается так, чтобы он отделял необработанную древесину от кирпича или другого материала кладки. Для гидроизоляции может быть использован не только рубероид, но и линокром, технониколь или гидроизол.

Крепежные элементы

Мауэрлат может быть окончательно зафиксирован на стене различными способами – скобами, проволокой, резьбовыми шпильками или анкерными болтами. Как это делается – будет рассмотрено ниже.

Проволочная скрутка

Закрепление бруса мауэрлата на проволочную скрутку

Способы закрепления на стену

Правильное закрепление мауэрлата на стены обеспечит его надёжную работу.

Узлы крепления в зависимости от типа основания выполняются четырьмя способами.

1. Закрепление проволокой. Способ для кирпичных домов. Скрутку из проволоки диаметром 4 – 6 миллиметров заранее закладывают в кладку на расстоянии 5 – 6 рядов от верха. После затвердевания кладочного раствора, проволоку продевают свозь брус. Концы проволоки скручивают или обвивают вокруг мауэрлата. Шаг такого закрепления не реже 60 – 70 сантиметров;
2. Закрепление с помощью анкерных болтов. Анкера заранее закладываются в железобетонный пояс, выполненный по обрезу стены. Такой способ подходит для сравнительно мягких стен из бетонных блоков. Пояс позволяет ещё более качественно распределить сосредоточенную нагрузку от кровли. Анкера крепить с шагом не менее шага стропил. Важно продумать место заложения так, чтобы оно пришлось на промежутки между стропильными ногами. Мауэрлат устанавливается на анкера и притягивается к стене. Такой способ обеспечивает самое жесткое соединение из возможных, но отличается самой высокой стоимостью;
3. Закрепление с помощью шпилек. Такое закрепление подходит для небольших зданий из кирпича. Шпильки Г-образной формы закладываются в кирпичную кладку загнутым концом вниз. Глубина заложения принимается не менее 45 сантиметров. Длину шпильки следует подбирать так, чтобы она насквозь проходила через мауэрлат и позволяла выполнить крепление гайками. Сечение шпильки составляет 12 – 16 миллиметров. Гидроизоляционный слой между стеной и мауэрлатом тоже накалывается на шпильки. При таком способе верхние слои кладки усиливают дополнительными арматурными сетками;
4. Закрепление с помощью скоб. На 2 – 3 ряда ниже обреза стены в кладку устанавливаются деревянные бруски. Скобы снизу крепятся к этим брускам, а сверху к мауэрлату. Такой способ не нарушает гидроизоляционный слой.

Если мауэрлат установить непосредственно на кирпичную укладку или на блоки из газобетона возникнет точечная нагрузка. В следствии этого может разрушиться стена. Армопояс – решение этой проблемы.

Как крепят мауэрлат?

Есть несколько вариантов, предназначенных для разных строений.

Для монтажа мауэрлата в кирпичную кладку замоноличивают резьбовые шпильки, минимальный диаметр их — 14 мм, глубина закладки — 450 мм. Поверхность обрабатывают битумной мастикой, затем устилают двойным слоем гидроизоляционного рулонного материала, обычно рубероида либо гидроизола. Просверлив отверстие в мауэрлате, его устанавливают, на шпильки одевают шайбы, потом гайки, которые надежно закручивают.

«Воздушные» газо- и пеноблоки не отличаются большой прочностью, чтобы сразу крепить к ним стропильную систему. Поэтому сначала на них создают монолитный армированный пояс, в процессе в него с определенным шагом вмуровывают металлические шпильки.

В мауэрлате заранее просверливают отверстия, затем его насаживают на шпильки, крепят к поясу болтами. Между деревом и бетоном делают гидроизоляцию. Самый простой вариант — несколько слоев того же рубероида. Дальнейшая работа — крепление стропил к мауэрлату не отличается от описанного «кирпичного процесса».

Есть еще 2 варианта крепления мауэрлата:

1. Для кирпичных стен — стальная проволока. Берут материал, диаметр которого составляет 4-6 мм. Его скручивают несколько раз, монтируют в кладку за 3-4 ряда до ее завершения. После застывания раствора и укладки гидроизоляционного слоя на стену укладывают мауэрлатный брус, его фиксируют проволокой, скручивают ее концы и загибают их к стене. Главные плюсы этого способа — низкая стоимость и легкость монтажа.
2. Для бетонных конструкций — анкерные болты. Этот метод отличает большая надежность. К армирующему поясу анкера приваривают с таким расчетом, чтобы над уже уложенным мауэрлатом они возвышались на 30 мм. Брус с просверленными отверстиями укладывают на стены, фиксируют гайками с шайбами. Минус анкерного варианта — его высокая стоимость.

Соединение мауэрлата по длине

Для данного вида конструкции требуется большая длина бруса. Чаще всего, приходится сращивать деревянные бруски между собой.

Существует несколько вариантов соединения:

1. косой прируб. брус в местах соединения пилится наклонно с торцами по 0,15 высоты сечения. Длина соединения не должна быть меньше высоты мауэрлата умноженной на два. Место соединения насквозь скрепляется болтом. Такой способ отлично подойдёт для соединения мауэрлата по длине;
2. «в лапу». Этот способ подходит для угловых соединений. У одного бруса выпиливается нижняя часть места соединения под прямым углом, а у второго – верхняя. Место соединения, как и в предыдущем случае, стягивается болтом. Прямые углы не позволяют мауэрлату смещаться.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

S – сечение бруса;

L – длина или периметр;

V – объем;

M – масса;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

• ширина минимум 10 сантиметров;
• отступ бруса от края стены – минимум 5 сантиметров;
• оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
• расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

Определение массы опорного бруса производите путем умножения плотности древесины на объем мауэрлата. Механизм расчёта довольно простой. Толщина мауэрлата, перемноженная на его ширину, составляет площадь сечения. Умножив ее на длину опорного элемента, получаем объем.

На примере обычной крыши, имеющей два ската, рассмотрим рекомендации по геометрическим размерам.

Кровля треугольного сечения обладает высокой устойчивостью и долговечностью. Она позволяет осадкам, благодаря наклону, естественным образом сходить с поверхности. Монтаж опорной конструкции для такой крыши – трудоемкий процесс, требующий немалых усилий. Результат – длительный срок службы, оправдывает затраты времени и финансов.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

• Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Предлагаем ознакомиться Печи для бани с баком для воды
Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100?100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100?100, 100?150, 150?150, а иногда и более.
Стропильные ноги	Доска или брус 60?150, 80?150, 100?200 – по результатам расчетов
Прогоны	Брус 100?100, 100?150, 100?200.
Затяжки (ригели)	Доска 50?100, 50?150.
Стойки	Брус 100?100, 150?150.
Подкосы, кобылки, доска карнизного короба	Доска 50?100.
Ветровые торцевые и подшивные доски	Доска 20?100, 25?150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

• Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30?50 мм, уложенные в один или два слоя.
• Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

– так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40?50 мм.

– необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100?120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80?100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8?10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Данный кровельный элемент создают из:

• деревянного бруса;
• двутавровой балки;
• металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
2. Скрепленные доски, из которых делают мурлаты – крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

крепление стропил без мауэрлата на односкатной и двухскатной кровле. Можно ли обойтись без мауэрлата?

Многие люди интересуются обустройством крыши без мауэрлата. Для начала надо уточнить, можно ли обойтись без него. В зависимости от этого разбираются уже с креплением стропил без мауэрлата на односкатной и двухскатной кровле.

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Некоторые мастера и архитекторы даже рекомендуют вовсе избегать подобного упрощения. Во всех каменных постройках во всяком случае мауэрлат надо использовать точно.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250. Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью.

Каким должно быть основание для стропильной системы?

Независимо от наличия или отсутствия мауэрлата придется использовать максимально прочную и стабильную опору. При отсутствии подпорки для балок допускается формирование стропильных ферм исключительно по висячей схеме. Проще всего выглядит классическая подпорка, в которую входят:

• затяжка;
• подкосы;
• 1 подбалка.

Затяжной узел должен быть расположен посередине. Эти подвесные комплексы востребованы при большой величине пролета. Спаренная подпорка, кроме тех же элементов, включает еще и ригель, оказывающийся распоркой, вставленной в промежутки досок. Изредка применяется тройная подпорка, в которой есть 3 простые или 1 двойная и 1 одинарная система. Такое решение уже достаточно сложное, и прибегать к нему надо только в крайнем случае, консультируясь с профессионалами.

Как крепить стропила?

Односкатная крыша заслуженно считается самой простой и при этом неординарно выглядящей схемой. Выполнить подобную конструкцию могут даже рядовые застройщики собственными руками. Проблема состоит в выборе подходящего проекта, адаптированного под российские погодные условия.

Если дом выполнен из бревен или построен по каркасной технологии, вместо мауэрлата к балкам перекрытия присоединяется завершающий венец или же расположенная сверху обвязка.

Иногда прочности стройматериала не хватает — в этом случае перенос нагрузки на перекрытие обеспечивают стойки, расставляемые с шагом примерно 1 м, по которым крепятся прогоны, и уже к этим прогонам монтируют ноги стропил.

При отсутствии армопояса в деревянном доме закладка шпилек невозможна. Тогда приходится применять штифты с головкой шестигранной формы. В просверленное отверстие забивают стальной стержень. Через него притягивают брус к стене. Затяжка производится шестигранным ключом оптимальной величины.

В средней полосе РФ пролет длиной до 5,5 м создается из балок 5-15 см. Если он не превышает в длину 4 м, можно ограничиться балкой 5-10 см. Однако далеко не все так просто. В норме требуется тщательно рассчитывать нагрузку, учитывать воздействие снега и ветра. Соответственно этому определяют правильные характеристики балочных конструкций.

Двухскатная крыша тоже может быть оформлена с присоединением стропил непосредственно к перекрывающим балкам. Но тогда к стенам и балкам применяются специальные требования — повышенная надежность очень важна. Нагрузки будут сосредоточены там же, где опираются балки перекрытия. Стоит учесть, что во многих случаях правильнее применять все же мауэрлат.

Его обустройство помогает однородно распределить механические воздействия.

Поставить своими руками каркас вальмовой или иной четырехскатной кровли тоже несложно. Оптимальным решением считается наслонное исполнение. Оно увеличивает общую прочность и облегчается сборку. Очень важны точные грамотные расчеты. Даже небольшая ошибка приводит к деформациям или серьезным разрушениям.

Чем выше здание, тем интенсивнее воздействие ветровой энергии. Однако облегчается ситуация со снежными заносами и наледями. Угол наклона рассчитывают индивидуально. Лучше поручить такую работу квалифицированным инженерам. Распространенной ошибкой является опирание крыши второго этажа на стены из газобетона; мауэрлаты и обвязочные пояса в этом случае одинаково обязательны, и обойтись затяжками нельзя.

Стоит учесть и другие нюансы монтажа висячих стропил. Шарнирная арка треугольной формы образуется парой балок, соединяемых в коньке. Нижние основания упирают в брус горизонтальной формы. Используют обязательно затяжки. Высота коньков в конструкциях не может быть менее 1/6 от фермового пролета; врубку конькового узла ведут с эксцентриситетом, что сокращает изгиб балок.

Шарнирные арки с «бабками» отличаются более сложным строением. В них используется длинная затяжка. Нагрузка на нее достаточно велика, и потому прогиб под собственной массой очень вероятен.

Пресловутая «бабка» крепится для компенсации нагрузок и нивелирования прогибов. Важно: это изделие должно монтироваться максимально четко и правильно.

При расчетах висячих стропил внимательно изучают:

• габариты перекрываемых комнат;
• наличие мансард и чердачных помещений;
• ожидаемую предельную нагрузку;
• углы наклона скатов;
• типы систем стропил;
• материалы стен и крыши.

Как сделать вальмовую крышу без мауэрлата, смотрите далее.

Крепление мауэрлата к газобетону: без армопояса, размер, кровля

Деревянный брус прямоугольного сечения, который укладывают по верхнему срезу наружных стен строения, называется мауэрлатом. Благодаря этому элементу нагрузки от конструкции крыши равномерно передаются стенам и фундаменту дома. От того, насколько качественно выполнено крепление мауэрлата к газобетону, зависит правильная и долговечная эксплуатация строения.

Даже далекие от строительства люди, знают, что фундамент – важный элемент дома, от качества которого зависит надежность и долговечность конструкции. Мауэрлат не менее важен, и по способу действия его можно сравнить с фундаментом, но с оговоркой. На фундамент воздействуют все нагрузки, а на мауэрлат только конструкция крыши, которая включает стропильную систему, материал кровли, «пирог» утеплителя, внутреннюю обшивку скатов.

Воздействие сильного ливня, порывов ветра, снеговая нагрузка воздействуют на каркас сооружения. Установка мауэрлата при монтаже крыши упрощает процесс укладки кровли и позволяет защитить стены от дополнительной нагрузки. Особая опасность исходит от точечных распирающих нагрузок, которые исходят от стропил на стены из блоков. Нагрузка подобного рода должна равномерно распределяться по длине всей конструкции стены. Поэтому важно знать, как правильно положить мауэрлат из бруса на газобетонные блоки.

Справится с подобной задачей под силу мощному деревянному брусу прямоугольного сечения. Он плотно прилегает к верхнему торцу наружных стен. Благодаря тому, что брусья установлены по периметру строения и закреплены со стропильной системой, получается прочная, устойчивая конструкция. Это надежная основа для кровли из любого материала. Если правильно сделать крепление мауэрлата, то стропильной системе в процессе эксплуатации под воздействием внешних воздействий не будет грозить смещение.

Для изготовления мауэрлата подходят хвойные породы древесины. Если же основа крыши металлическая, то и обвязку стен выполняют с помощью стального уголка или швеллера.

Обвязка может использоваться как монолитный пояс. Если строится одноэтажный дом из газобетона, то брус можно крепить на внутренний край ограждающей конструкции непосредственно к газоблоку. Это позволит отказаться от монтажа армопояса. Мауэрлат в этом случае – связующий элемент наружных стен.

Мауэрлатом при строительстве дома с газоблоковыми стенами служит брус из дерева сечением 10 х 10, 10 х 15, 15 х 15, 15 х 20 см, в зависимости от размера крыши и ее веса. Часто мастера руководствуются негласным правилом, которое гласит, что мауэрлат по толщине должен быть не меньше двойной толщины стропильной ноги.

Толщина стены определяет ширину бруса, который на нее опирается. При этом расположить брус необходимо таким образом, чтобы он не создавал единую плоскость с внутренней и наружной стороной стены, а был несколько меньше. Это позволит защитить дерево от негативных воздействий, выполнить утепление и гидроизоляцию конструкции.

Для закрепления мауэрлата на газобетонных стенах используют «замкнутую схему», когда крепеж образует раму, опоясывающую строение по периметру. Это позволяет обеспечить максимальную надежность конструкции. Если проектом предусмотрены фронтоны из газоблоков, то брус крепят по торцу стен.

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Этот метод крепления подходит при наличии монолитного пояса и при его отсутствии. В первом случае отверстия высверливают в армопоясе, во втором случае – в кладке. При этом размер отверстия должен быть несколько больше распорного элемента – так, чтобы в нео вошла резьбовая муфта. Такие же отверстия высверливают в брусе. Его укладывают сверху, чтобы отверстия совпадали и сквозь брус пропускают анкерные болты. Соединение затягивают с помощью гаечного ключа.

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки. Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

крепление, размеры, установка, что это такое?

Мауэрлат представляет собой пояс, который служит для укрепления стропил. Его укладывают по всему периметру строения на верхнем торце несущей стены.

Чаще всего для укладки мауэрлата используют древесину. Если будет установлен каркас из металла, то в качестве основы под крышу выступит швеллер, двутавр или другие изделия из металла.

Мауэрлат — что это?

Прежде чем приступать к формированию крыши, необходимо узнать, для чего нужен мауэрлат.

Он является частью стропильной системы. Назначение данной конструкции состоит в равномерном распределении нагрузки стропил по всей поверхности кровли.

Монтаж мауэрлата обязательно должен проводиться в строениях из пенобетона, блоков или кирпича.

Установка мауэрлата выполняется еще по одной причине — с помощью этой конструкции крыша присоединяется к стенам здания.

Вопросы, как и зачем устанавливать систему, нельзя игнорировать, особенно если в данной местности присутствуют сильные ветра.

Если стены выполнены из блоков или кирпича, то по верху стены следует залить армированный пояс из бетона. В нем следует установить анкеры, к которым будет крепиться система.

После застывания бетона в мауэрлате необходимо сделать отверстия, диаметр которых должен быть меньше диаметра анкеров. Это необходимо для более плотного соединения конструкции со стеной.

У строений, выполненных их дерева, в качестве мауэрлата может выступать венец сруба, но если дом каменный, то верхний слой из дерева необходимо закреплять анкерами.

В домах из дерева конструкцию фиксируют деревянными нагелями. Она должна быть единой для всей длины стены, а не состоять из частей.

Если таким способом элемент установить невозможно, то крепление мауэрлата к стене должно выполняться с помощью большего количества креплений.

Специалисты рекомендуют использовать деревянный брус, у которого сечение составляет 100 х 150 мм или 150 х 150 мм.

Перед тем как закрепить мауэрлат, дерево следует обработать антисептическим средством. Оно защитит материал от гниения и негативного влияния насекомых.

Отдельные элементы собираются в единую конструкцию с помощью прямого замка. Его размеры зависят от сечения брусьев. В замок забиваются гвозди, которые соединяют звенья между собой.

В целом система получается достаточно крепкая. Конструкция впоследствии будет служить основой для крепления стропил.

Функции конструкции

Что такое мауэрлат, представить несложно. Каждый дом имеет фундамент, а конструкцию мауэрлата можно считать фундаментом крыши, который объединяет кровлю и стены строения.

Одна из функций конструкции — служить опорой для стропильных ног. Нагрузка от крыши распределяется по всей верхней части стены.

При выборе конструкции крыши следует учитывать погодные условия.

Если в холодное время года выпадает много осадков в виде снега, то рекомендуется делать остроконечную крышу — она будет снижать тяжесть подтаявшего снега.

Его сила будет направлена не на основание крыши, а в сторону. Мауэрлат в таких крышах необходим, ведь кладка стен может разрушиться под давлением распирающей силы, если стропила будут прикреплены к стене.

Стоит помнить о весе кровли. Он также оказывает давление на стены строения. Если есть мансарда, то для нее также необходимо формировать слой тепло- и гидроизоляционного материала.

Часто на крышах закрепляют водонагревательные приборы, антенны, солнечные батареи, которые утяжеляют кровлю. Установленный мауэрлат принимает вес на себя и распределяет равномерно по краям стен.

Еще одна функция конструкции — удержание кровли. Закрепленный мауэрлат располагается по периметру крыши. Ее наклон снижает парусность, но совсем ее не убирает.

По этой причине важно чтобы мауэрлат был достаточно прочным. К стенам конструкция крепится таким образом, чтобы ее невозможно было оторвать.

Видео:

Иногда фронтоны кровли делают кирпичными, как и стены. В этом случае вес кровли разгружается. Мауэрлат для крыши можно установить на боковых стенах и закрепить внутри фронтов.

Стоит уделить внимание материалу, который используется для формирования основы кровли.

Если выбирается древесина, то следует остановить свой выбор на хвойных породах. Материал нужно обязательно обработать специальным средством, который защитит дерево от насекомых и влаги.

Длина деревянной балки должна быть равна длине стены. Если такого элемента нет, то следует взять две балки, равные по длине, так укладываемый мауэрлат будет лучше выдерживать вес кровли.

Для формирования основания под крышу элементы не обязательно должны быть из дерева. Для стропильной системы можно взять швеллер или стальные балки.

Видео:

Крепление мауэрлата к кирпичным стенам

Класть мауэрлат на кирпичное строение следует по всему периметру. При этом система должна быть уложена близко к внутреннему краю.

Снаружи выполняется небольшой выступ, который будет защищать конструкцию от негативного влияния природных явлений.

Способы крепления мауэрлата могут быть различными. В процессе кладки следует определиться с выбором крепления кровли, так как подготовительные мероприятия для установки крыши будут проходить в определенном порядке.

При обвязке проволокой за 3-4 ряда следует закрепить катанку и поместить ее в стену.

Рекомендуется оставлять такую длину, чтобы вся толщина мауэрлата была надежно зафиксирована. Необходимо сделать столько закладок проволоки, сколько будет установлено стропил.

При креплении крыши с помощью анкеров в кладке кирпича необходимо высверлить отверстия для болтов.

Чаще всего количество элементов крепежа совпадает с числом стропил. Болты вбиваются в отверстия и хорошо затягиваются.

Существует еще один вариант крепления мауэрлата для односкатной крыши с использованием пробок. Предварительно их следует обработать составом против развития гнили, плесени.

Пробки следует заложить в кладку кирпича. Место расположения креплений определяет мастер. Пробки рекомендуется устанавливать за один ряд до края стены.

Любой вариант предполагает их расположение как можно ближе к наружному краю.  Система закрепляется к пробкам скобами.

Перед тем как положить кровлю, можно заложить в кладку части арматуры. Они должны быть закреплены в кладке, которая проходит за несколько рядов до края стены.

Ее следует согнуть в виде буквы «Г», короткий край которой должен составить 25 см или немного больше. Этот край следует укладывать в нижний ряд кладки.

Фото:

Длинная часть арматуры должна выступать вертикально. Часть, которая выступает над кладкой, должна быть такая, как сечение мауэрлата, плюс 25 см.

После этого в брусе нужно сделать отверстия в тех местах, где будет проходить арматура. Когда брус будет установлен на концы арматуры, их следует загнуть и зафиксировать скобами.

Как крепят конструкцию к бетонным блокам?

Перед тем как крепить мауэрлат к ячеистобетонным блокам, следует обязательно залить бетонный армопояс.

В опалубку необходимо заложить металлические шпильки, на которых присутствует резьба. Диаметр одной из них должен составить 10 мм или немного больше. Снизу шпильки следует приварить поперечную балку.

Прежде чем устанавливать элементы, необходимо определить их количество. Все крепления следует равномерно распределить по периметру верха стены.

Из армопояса шпильки должны выступать на высоту, равную толщине бруса и плюс несколько сантиметров. Эти дополнительные сантиметры необходимы для затяжки с помощью шайбы и двух гаек.

При разметке бруса следует учитывать расположение стропил. Крепление шпильками должно проходить в центре между двумя стропилами. Нельзя чтобы шпильки находились прямо в месте крепления опоры.

Резьбу на шпильках специалисты рекомендуют обмотать скотчем. В этом случае во время работ с бетоном они останутся чистыми.

После того как армопояс затвердеет, можно укладывать брус. В нем необходимо сделать отверстия, в которые будут устанавливать концы шпилек.

Брус аккуратно вставляют в крепления и затягивают гайками. Спустя несколько дней гайки надо подтянуть и закрепить контргайкой.

Перед тем как сделать конструкцию, надо обработать брусья специальным составом в несколько этапов. Впоследствии древесина не будет гнить, ее не испортят насекомые и плесень.

Независимо от выбранного способа крепления под брусья надо уложить гидроизоляцию. При установке мауэрлата размеры бревна должны быть четко определены.

Видео:

Длина элементов должна соответствовать длине стены. Сращивать между собой брусья необходимо болтами, винтами или гвоздями. Углы рекомендуется усилить, закрепив скобами.

Как выполняется крепление анкерными болтами?

Если планируется сформировать армированный пояс и закрепить уложенный мауэрлат анкерными болтами, то следует провести предварительные работы.

Специалисты считают, что создание армопояса является правильным решением. Этот элемент способствует укреплению коробки строения.

С его помощью можно сделать венец стен ровным. Вся конструкция становится более жесткой, если армопояс выполнен правильно.

Если мауэрлат необходимо крепить к газобетону, то без формирования армопояса не обойтись. Ведь блоки не отличаются твердостью, в них невозможно вмонтировать анкерные крепления.

Оптимальный вариант формирования армопояса на таком материале — использование блоков, имеющих форму «U».

Их следует установить по периметру строения так, чтобы получился целостный желоб. На блоках, которые установлены по бокам, следует сделать пропил, тем самым устраняя промежутки между элементами конструкции.

После того как блоки уложены, необходимо собрать арматурный каркас. Чаще всего применяют арматуру, сечение которой 12 мм.

Она должна быть перевязана поперечными перемычками. Ее следует уложить в желоб и залить бетоном.

Стоит подготовить такое количество бетонного раствора, чтобы его хватило на весь желоб. Процедуру прерывать не рекомендуется, чтобы конструкция получилась монолитной.

Анкеры закрепляют  с помощью проволоки. Элементы должны устанавливаться ровно, чтобы вся система была более прочной.

Количество анкеров не должно быть меньше количества стропильных ног. Важно предварительно определить, где будут крепиться стропила.

Видео:

Места установки анкеров не должны совпадать с точками соединения стропильных ног.

После того как бетон застынет, анкеры будут надежно закреплены в нем и привязаны к армопоясу.

В мауэрлате необходимо сделать отверстия, которые будут совпадать с расположением анкеров. Конструкция устанавливается на крепления, после чего затягивается двумя гайками и шайбой.

Если есть сомнения в том, как правильно крепить мауэрлат, то следует проконсультироваться с профессиональными мастерами.

расчет сечения и установка; технология крепления стропил

Как известно, стропильная конструкция нужна для того, чтобы удерживать кровлю. Но что удерживает ее саму? Опорой под стропильными ногами служит особый конструктивный элемент — мауэрлат

Мауэрлат представляет собой бревно или брус, который укладывают поверх ограждающей стены. Именно он соединяет крышу со стенами и равномерно распределяет нагрузки на них. Очевидно, что небрежность в проектировании и монтаже мауэрлата может привести к самым серьезным последствиям. Прежде всего, нужно правильно рассчитать сечение мауэрлата, исходя из предполагаемой нагрузки на него. Как правило, для изготовления этого элемента используют брус 100 × 150 или 150 × 150 мм, который соединяют посредством врубок и фиксируют анкером. В бревенчатых домах опорой для стропил являются бревна верхнего венца.

Если кровля имеет большую площадь и уклон, для стропил нужно сделать промежуточные опоры или соединительные «затяжки», лежащие только на коньковом прогоне и мауэрлате. Иначе возможна деформация стен

Важно, чтобы стена под мауэрлатом могла выдерживать нагрузки. Если материалы, из которых она сложена, относительно рыхлые (пенобетонные, газобетонные блоки, поризованный кирпич и др.), их нужно усилить, уложив поверх железобетонный пояс. Как его сделать? Рассмотрим основные варианты.

Закрепление мауэрлата на армирующем бетонном слое

Чаще всего по периметру стен устанавливают опалубку, укладывают внутрь арматурный каркас из прутов толщиной 10–12 мм, а затем заливают бетон марки не ниже М250–М300. Если стены сложены из газобетона, вместо опалубки можно использовать U-образные блоки из того же материала. Еще один вариант — установка двух рядов тонких пено- или газобетонных блоков с внутренней и наружной сторон стены.

Чтобы закрепить мауэрлат, раньше использовали Г-образные арматурные пруты, которые закладывали в железобетонный пояс во время его заливки. Когда смесь застывала, мауэрлат надевали на них, вставляя в заранее просверленные каналы. Эта технология практикуется и сейчас, но куда чаще вместо прутов ставят анкерные болты (шпильки) диаметром 12–16 мм. Их закладывают с шагом около 60–100 см. Как и в описанном выше случае, мауэрат надевают на шпильки, а затем привинчивают его гайками с широкими шайбами.

Так как влага из бетона может просачиваться в древесину, между мауэрлатом и железобетонным поясом прокладывают рулонную гидроизоляцию (битумную или полимерно-битумную). Чтобы полотно не сползало, его края загибают и крепят скобами на боковинах бруса.

Перед установкой мауэрлат необходимо пропитать антисептическим средством, чтобы избежать поражения вредоносными микроорганизмами

Случается так, что геометрия стены не совпадает с геометрией крыши. А значит, и линия укладки мауэрлата не совпадает с линией шпилек. Тогда крепежные элементы приходится срезать, просверливать отверстия в армопоясе, забивать туда новые анкеры и уже к ним крепить мауэрлат.

Крепление стропил к мауэрлату

Существует несколько технологий опирания стропил на мауэрлат. Распространенная практика: в стропильной ноге вырезают «пятку» — угол (не более 1/3 от высоты ноги), за счет которого балку надевают на мауэрлат. При этом балка выступает за пределы стены, образуя карнизный свес. Это популярная, проверенная временем технология, но стоит учитывать, что вырез в балке ослабляет ее (конечно, если нет запаса прочности). Так что многие строители предпочитают делать паз в самом мауэрлате, вставлять туда стропильную ногу и закреплять ее.

Есть и другой вариант: стропильную ногу обрезают, оставляя небольшую «пятку» со стороны помещения. Ее торец опирают на мауэрлат, а карнизный свес формируют за счет «кобылки» — небольшого бруска, прибитого к стропилу. Минимальный нахлест «кобылки» на стропило составляет 60 см.

Крепление стропил к мауэрлату в срубе

Стропила фиксируют металлическими уголками. Ставить их на саморезы не стоит, так как шляпки могут срываться от нагрузок. Лучше прибивать уголки к стропилам ершенными гвоздями, а на мауэрлате фиксировать болтами с резьбой по дереву и шестигранной шляпкой.

Если же стены сложены из бревна или бруса, обычно делают «плавающий» крепеж. В мауэрлате выпиливают паз, укладывают в него стропило и соединяют их специальными металлическими пластинами. Они могут смещаться, благодаря чему стропильная нога скользит по мауэрлату. Это снижает напряжения в стропильной системе, которые неизбежно возникают при осадке сруба.

Чтобы крыша не сместилась от сильного ветра, стропила рекомендуют притягивать через одно проволокой к штырям, забитым в верхней части наружных стен

Если крыша — мансардная, важно теплоизолировать пространство за мауэрлатом со стороны улицы. И это лучше сделать до укладки гидроветрозащитного полотна, ведь тогда не придется проталкивать теплоизоляцию в щель между мауэрлатом и мембраной. Кроме того, желательно заполнить все зазоры монтажной пеной, иначе зимой конструкция будет промерзать.

Как сделать мауэрлат для двускатной крыши своими руками

Стропильная система двускатной крыши почти всегда имеет достаточно большой вес. И поэтому он строится на прочном фундаменте, называемом мауэрлатом. Можно, конечно, собрать такую ​​конструкцию своими руками. Однако в этом случае обязательно соблюдение определенных технологий.

Мауэрлат

При эксплуатации здания мауэрлат не только равномерно распределяет вес кровли по периметру здания, но и противодействует парусным нагрузкам, возникающим от большой площади скатов.И конечно же собирать такую ​​конструкцию следует только из самых прочных и качественных пиломатериалов.

Какой брус выбрать

При покупке бруса для мауэрлата обязательно стоит обратить внимание на такие параметры как:

• степень высыхания материала;
• пород древесины;

раздел

• .

Использовать для сборки основания каркаса крыши, разумеется, допускается только хорошо просушенный материал. Влажность приобретаемого под мауэрлат бруса не должна превышать 12-15%.В этом случае пиломатериал перед началом сборки такой конструкции также следует дополнительно просушить в течение нескольких недель.

Считается, что наиболее подходящей для мауэрлата является балка из очень плотной и прочной древесины. Это может быть, например, дуб или лиственница. Очень часто для сборки таких конструкций также используют березу или пиломатериалы других лиственных пород.

Брус из сосны или, например, ели, для монтажа мауэрлатов используется редко. Такие материалы применяются в основном только при возведении фундаментов крыш домов небольшой площади в спокойных районах.В этом случае сечение бруска для сборки мауэрлата немного увеличивается.

Расчет пиломатериалов

Количество балок, необходимых для устройства основания кровли, рассчитывается с учетом длины стен. То есть просто используют обычную формулу расчета периметра:

Р = 2 (а+б), где

а — длина короткой стены здания, а b — длинной. Длина стандартных материалов, реализуемых лесопильными заводами, составляет 6 м.То есть для изготовления мауэрлата здания площадью, например, 6х4 м вам, скорее всего, потребуется 4 бруса, 8х8 м – 6 брусьев и т. д. При расчете необходимого количества брусьев следует учитывать ширину также учитываются наросты швов.

Помимо количества пиломатериалов, необходимых для сборки двухуровневой крыши мауэрлата своими руками, необходимо, конечно, заранее определиться с их сечением. По нормам для двускатных крыш предполагается использовать брус размером не менее 10х10 см.Однако чаще всего для сборки основы каркаса крыши дома все же берут более толстый и надежный пиломатериал.

Мауэрлат загородных малоэтажных домов обычно собирают из лиственного бруса сечением 100х150 мм. При этом размеры хвойных пиломатериалов увеличены до 150х150 мм.

Для устройства тяжелых крыш под мауэрлат также может использоваться более толстый, а значит, и прочный брус. Однако в любом случае при выборе пиломатериалов для сборки основания крыши следует учитывать, что такую ​​конструкцию следует устанавливать не ближе 6 см от внешнего края стены.

Два способа установки

Мауэрлат укладывается под двускатной крышей в зависимости от типа ее стропильной системы либо только на две противоположные стены, либо по всему периметру коробки. При этом такую ​​конструкцию можно монтировать как на армопояс, так и непосредственно на верх самих стен.

Первый способ монтажа применяется для тех зданий, коробка которых возведена из достаточно хрупких материалов, не способных выдерживать серьезные распорные и вертикальные нагрузки.Например, армопояс необходимо заливать под мауэрлат на пено- и газобетонные стены. При возведении крыш кирпичных и бетонных домов основание стропильной системы в большинстве случаев крепится непосредственно к коробке.

Основные методы крепления

Чтобы собрать самую надежную крышу дома, крепить мауэрлат к стенам, конечно, нужно максимально надежно. Существует несколько способов крепления основания стропильной системы крыши:

• с помощью анкерных болтов;
• с помощью проволоки;
• с помощью арматурных стержней;
• с помощью скоб.

Крепление анкерными болтами

Первая технология крепления мауэрлата под двускатной крышей обычно применяется при возведении крыш домов из бетона или пено- и газобетона. В этом случае анкеры засыпаются в толщу стены или армопояса уже на этапе их возведения.

В самом брусе при использовании данной технологии сверлятся отверстия под крепеж. Через них в процессе монтажа пиломатериал надевается на болты, залитые в бетон.Далее через прокладку на стержни крепежа просто накручиваются гайки.

Крепление стержнями

С помощью анкеров можно очень надежно закрепить мауэрлат на стенах. Однако стоят такие крепления, к сожалению, достаточно дорого. Поэтому владельцы загородных домов при возведении стропильных систем иногда используют другую технологию закрепления их основания.

В данном случае:

• брус уложенный на стену;

В нем сверлят

• сквозных отверстий с углублением в бетон на 20 см;
• брус снят со стены;

В отверстия в бетоне кувалдой забиваются стержни

• на всю глубину.

На заключительном этапе при использовании данной методики штанга укладывается поверх стержней. Далее концы последних просто загибаются таким образом, чтобы мауэрлат был максимально плотно прижат к стене.

Крепление с помощью проволоки

По этой технологии мауэрлат чаще всего закрепляют на кирпичных стенах. В этом случае для крепления основания кровли используется проволока толщиной 4-6 мм, скрученная в несколько раз.

Такой крепёжный материал укладывается в кирпичную кладку на расстоянии 4-х рядов вниз от уровня мауэрлата.После установки планки в последующем, концы проволоки просто накручиваются на нее.

Применение скоб

Этот способ обычно применяют при креплении мауэрлата к стенам только очень небольших сооружений с легкими кровлями. Как и проволоку, скобы сначала заделывают в кладку на уровне 4-5 рядов. Затем в мауэрлат забивается остальная свободная часть.

Иногда скобы можно использовать и при кладке фундаментов крыш больших домов.Но в таких случаях их обычно используют только одновременно с толстой проволокой.

Как правильно построить мауэрлат вдоль

Как уже было сказано, мастерские в большинстве случаев продают брус 6000 мм. Длина стен загородных домов часто превышает этот параметр. Следовательно, при укладке мауэрлата брус в большинстве случаев приходится стыковать по его длине. Конечно, эту процедуру тоже нужно соблюдать правильно.

Чаще всего мауэрлат загородного дома надстраивается по методу «полдерева».При этом сборку самого основания кровли производят таким образом, чтобы стыки соседних балок располагались над залитыми в бетон анкерными болтами или проложенной в кладке проволокой.

Точно по такой же технологии при установке мауэрлатов своими руками пиломатериалы также соединяются в углах. При возведении больших или тяжелых крыш брус в местах стыков дополнительно скрепляют гвоздями или металлическими пластинами.

Пошаговая установка

Итак, существует три основных способа крепления мауэрлата к стене.Но как правильно и в какой последовательности производить монтаж этого важного конструктивного элемента стропильной системы дома?

Мауэрлат устанавливается на стены возводимого здания следующим образом:

• верхняя часть стены очищается от пыли и грязи;
• при необходимости в опалубку заливается армопояс;
• два слоя рубероида приклеиваются к верху стены на битумной мастике;
• брус укладывается на стену и фиксируется выбранным способом.

Последний брус на стене обрезается до необходимой длины перед установкой. Армопояс под мауэрлат заливается по следующей технологии:

• по краям верха стены, с отступом 10-15 см вниз, через доски болтами крепится опалубка;
• стена опалубки со стороны помещения заложена пенопластом;
• внутри пресс-формы установлен армирующий каркас;

В оставшееся пространство заливается бетонный раствор

• .

К укладке мауэрлата и сборке стропильной системы допускается приступать не ранее чем через месяц после окончания заливки армопояса. К этому времени бетон созреет и наберет достаточную прочность, чтобы выдержать вес возводимой на нем кровли.

Крепление стропил к мауэрлату

Стропильные ноги на собранное основание крыши можно крепить по разным технологиям. А вот при строительстве небольших частных домов или дач стропила чаще всего крепят к мауэрлату:

• с помощью гвоздей;
• с использованием стальных уголков.

При использовании первого способа гвозди вбиваются через каждую из стропильных плоскостей в толщу мауэрлата. В этом случае в качестве дополнительных креплений используется проволока. При использовании для крепления стальных уголков посадочное гнездо вырезается не в мауэрлате, а в каждом стропиле.

Мауэрлат на газобетон без армопояса

При соединении газобетонных блоков с другими конструктивными элементами возникают трудности. Обычные застежки не могут держаться на пористом материале.Это особенно важно при установке массивных деталей. Существует несколько вариантов крепления, позволяющих крепить мауэрлат к газобетону без армопояса.

Назначение мауэрлата

Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки от всех элементов кровли: утеплителя, стропильной системы, обшивки внутренней стороны скатов, кровельного покрытия. Его важность соизмерима с важностью фундамента для здания.

Очень тяжелые грузы. Скаты кровли имеют распирающий эффект в направлении, перпендикулярном стенам. Ветер и слой снега увеличивают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется деревянный брус, упирающийся торцом в стену и плотно прилегающий к ней.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы.Соединить между собой деревянные элементы проще, чем прикрепить их к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с применением креплений.

Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается под толщину стены. Между краем бруса и краем стены с обеих сторон лучше оставить до 50 мм.Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

Если этот элемент сделать из бревен, то установка стропильных ног и крепление к основанию могут усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшего сорта, без торчащих сучков, перекосов, признаков гниения и трещин.

Наилучший выбор – материал твердой древесины , но его не всегда можно найти.В качестве альтернативы используйте тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В этом случае мауэрлат делается из стали (двутавр или швеллер).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, его роль будет играть верхний ряд стеновой конструкции. Бетонные конструкции менее восприимчивы к точечной нагрузке, поэтому можно обойтись и без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

Для крепления мауэрлата к керамзитоблокам без армопояса используется замкнутая схема, подразумевающая сооружение каркаса, огибающего здание по периметру. Эта конструкция самая надежная. Если фронтоны тоже из газобетона, то выполнить схему установки каркаса не получится. При этом необходимо обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов крепления мауэрлата имеет свои преимущества и недостатки. Существует несколько ситуаций , при которых можно обойтись без армопояса и использовать альтернативные виды крепления:

Снижение давления обеспечивается применением висячих стропил, надежно фиксируемых стяжками с горизонтальным расположением.Поворотные стропила с точкой опоры на коньке также могут снизить нагрузку.

С помощью проволоки

Самый простой вариант, в основном используемый при возведении кирпичных стен. Пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм, укладывают между 4-5 верхними рядами. Их концы должны смотреть с обеих сторон стены. Освобождения проволоки должно хватить, чтобы охватить брусок мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы следует размещать между парами стропил.

После подготовки стены нужно выложить гидроизоляцию на ее торец. Поверх конструкции укладывается и выравнивается брус. Далее создается проволочная петля и затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Размещение балок для газобетонных блоков осуществляется перед двумя последними рядами. Этот материал объемнее и тяжелее кирпича, поэтому применение проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

Для анкеров и дюбелей

Газобетон – довольно хрупкий материал, поэтому ввинченные анкеры и дюбели могут создать трещину или скол на поверхности. Для качественной фиксации требуются самые длинные анкеры – 300-500 мм. Эти крепления достаточно дорогие. Установка мауэрлата с помощью анкеров включает несколько этапов:

Возможна наращивание коротких участков бруса с помощью замков типа «полдерева» и «в лапу». Их нужно будет закрепить шпилькой или анкером.Таким же образом выравниваются углы; для лучшей фиксации их можно укрепить стальными скобами.

Для стыковки со стеной лучше использовать балки одинаковой длины.

С химическими анкерами

Химические анкеры — новый способ крепления мауэрлата к газобетонной стене. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Чтобы купить надежный материал, лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры различаются по способу их использования. Ампульный тип – в отверстие для анкера помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании шпильки или анкера в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут, в зависимости от температуры воздуха. Такое крепление прочно фиксирует материал и выдерживает большие нагрузки.

Альтернативная форма – полимерная смесь в тубах или картриджах, дозируемая с помощью пистолета-дозатора (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

Материал также имеет некоторые недостатки:

• Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
• Химические анкеры не выдерживают высоких температур. А вот нагрев свыше 100 градусов для мауэрлата редкость, так что минус не существенный.

Применение закладных шпилек

Крепить мауэрлат на газобетон без армопояса можно с помощью штырей, которые выступают из стены и разнесены друг от друга на необходимое расстояние. Расположение закладных креплений следует отметить на брусе. Для этого сверху укладывается мауэрлат и слегка прижимается.Концы креплений оставят следы на материале.

Затем на штыри нанизывают гидроизоляционную полосу, прикладывают планку с подготовленными отверстиями. Концы шпилек уплотнены шайбами ​​и стянуты гайками. Мауэрлат плотно прижимается к стене.

Для заделки шпилек при возведении стены необходимо просверлить в газобетоне отверстие глубиной до 500 мм и диаметром, превышающим размер штифта на 3-4 мм. Клей для кладки используется для заполнения канала.В композитную массу вставляют штифт до упора и оставляют до полного высыхания.

Другой вариант крепления шпилек – приварить их к металлическим пластинам в перпендикулярном положении. Полосы укладываются в шов перед завершающим рядом газосиликатных блоков. Они обеспечивают фиксацию штифта и защиту от вытягивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитоблоков расправляют, чтобы избежать перекосов от толщины металлических пластин.

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого вопроса, мне очень понравилось, вот и решил подать заявку!
Так проблемы такой нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом строится следующим образом.

1. Грунт, на котором стоит фундамент — песок с глиной (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом около 4 метров (со слов человека, который продавал участок), но при забивке свай на глубину около 2,4 м воды не было; за участком вырыт ров для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 м), но впереди гора в 300 м, а за ней в 200 м проходит ж/д ветка (шоссе на Москву через Пермь), местами ощущается легкая вибрация.
4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи делают через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматуру использовали 10″
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начали возводить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь из трех кирпичей М150 (с продувками, по 2 штуки на комнату).
8. Потом перешли к газоблоку (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них были уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: тыльная сторона дома (где нет эркера) балки 150*150 где-то по 4 метра, опираясь на стену и перегородку на 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100*150 на 5 метров, колодец , одна от эркера до перегородки 6 м, все наклонные с каждой стороны по 30 см (обмотаны толем).
9. Далее возвели мансарду, боковые стены по 1,2 метра, высотные фронтоны по 2,3 метра.
10. Блоки посажены на клей.

Вот и сама развязка.
Начал думать, как поставить мансардную крышу, к чему ее крепить, и полез в интернет читать что и как. Вычитал, что нужен армопояс (никогда о таком не слышал, думал, что газоблок вставлен как кирпич и поэтому не стал лезть в инет, а строители сказали, что дом простоит 100 лет) и соседи не успел и прикрутил балку к блоку, а тут вам нужен был армопояс между первым и вторым этажами и на уровне 1. 2 со второго этажа до возведения фронтонов, багажной арматуры между рядами газоблока. Какой чудо-материал, как над ним трясешь ребенка. Но уже поздно, все кончено. «Вот он, а ты не укусишь». Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Это психологический момент. Пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 арматуры из стеклопластика по 8 с бандажом 1 м, поясом шириной 25 см и высотой 20 см, балкой 100* 150 мм на нем с шагом шпилек 1.5 метров, затем возведите мансарду с шагом стропильных ног 600-700 мм (доска 50*150). Вид стропил прилагается и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо отметить более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки.Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

Срок службы кровли напрямую зависит от прочного и качественно закрепленного мауэрлата, который не только принимает на себя кровельную нагрузку, но и способствует ее перераспределению на конструкцию несущих стен.Для крепления к газобетону целесообразно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, в том числе деревянные балки, крепеж, арматурный каркас и качественную гидроизоляцию.

Подготовка газобетонных стен

Подготовка основания – это первый шаг, который необходимо сделать перед креплением мауэрлата. Стены из газобетона требуют установки армирующего пояса, который будет препятствовать продавливанию газобетона и равномерно распределять динамические и статические нагрузки.Параметры минимального размера бетонной ленты 200 х 150 м, а точкой крепления служит внутренняя поверхность стены.

Основные этапы подготовки стен:

• устройство опалубки по периметру здания с обязательной обработкой фронтонов;

• Создание железобетонного пояса из П-образных блоков;

• сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;

• установка резьбовых стержней диаметром 14 мм с выдержкой шага один метр, что позволяет увеличить жесткость крепления;

• заливка блоков бетоном серии М-200.

На затвердевание уходит не менее недели, после чего опалубка снимается и можно монтировать мауэрлат.

Подготовка мауэрлата

В качестве мауэрлата обычно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Древесина требует обработки антисептическими средствами, которые предотвратят процессы гниения и продлят срок службы. После обработки необходимо обмотать брус битумно-полимерной гидроизоляцией.

Используйте только качественную древесину, не имеющую сучков и трещин, с влажностью, соответствующей строительным нормам.Если используется «сырая» древесина, то необходимо установить анкерную регулировочную гайку, с помощью которой раз в год происходит подтяжка конструкции.

Правильный монтаж мауэрлата

Для правильного и надежного крепления используются Т- и Г-образные анкеры с шайбами ​​и гайками. Стандартная резьба может быть М12 или М14. При устройстве конструкции в условиях сейсмоопасности необходимо выдерживать шаг крепления на уровне метра.

Механический тип крепления

• установка дюбелей в заранее подготовленные отверстия;
• вкручивание крепежа;
• прочное вдавливание зубьев гарпуна в газобетон;
• расширение поверхности;
• надежная фиксация конструкции.

Данный способ крепления относится к категории высокозатратных, что обусловлено значительной стоимостью анкеров и специальных дюбелей с гарпуном.

Химический тип крепежа

Менее затратный способ крепления мауэрлата, позволяющий выполнить качественное и надежное крепление к газобетонным стенам. Основан на использовании капсулы с химическим веществом, проникающим в поры материала и прочно фиксирующим структуру.Газобетонная поверхность при таком типе крепления получает дополнительную теплоизоляцию и гидроизоляцию.

Способы монтажа

Заключительный этап работ – установка и крепление стропильной конструкции одним из двух способов.

Первый способ крепления отличается простотой исполнения и заключается в нескольких последовательных действиях:

• исполнение в досках запиленных на глубину одной трети толщины доски;
• пару оцинкованных гвоздей забивают крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздем, который забивается сверху;
• применение крепежных уголков для окончательного скрепления стыков.

Гвозди, используемые для крепления, а также металлические уголки должны быть высокого качества, что позволит надежно закрепить стропильную систему.

Применение для крепления вторым способом несколько усложняет процесс, однако такую ​​работу можно выполнить и самостоятельно, при соблюдении технологии. Основное преимущество в том, что нет необходимости выполнять запил в стропильных ногах, а все действия выполняются в два этапа:

• подшивка снизу специального опорного бруса длиной метр, который должен надежно упираться в мауэрлат;

• пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, который закрепляется сверху конструкции.

Этот тип крепления целесообразно использовать для стропил небольшой высоты. Для правильного крепления стяжки необходимо использовать только качественный пиломатериал, а также выполнять предварительные расчеты.

Узнайте больше о монтаже из видео.

Подведение итогов

Все работы по установке и креплению мауэрлата должны выполняться на основании точных расчетов и с использованием качественных строительных материалов, а также крепежа. Использование балок ненадлежащего качества или с повышенной влажностью может спровоцировать нарушение прочности всей конструкции.

Для крепления мауэрлата к газобетонным стенам требуется использование анкеров со специальными видами дюбелей или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующего пояса с помощью экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет прочно закрепить мауэрлат и создать максимально надежную стропильную конструкцию.

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного вверху стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, высока вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, а также он позволяет избежать проскальзывания и деформации блоков, что вызвано неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания, а также в распределении нагрузки на все стены. Для изготовления крепежа используется в основном древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций.Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

• крепление шпильками, вмонтированными в кладку;
• крепление на основе армопояса;

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи.Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа любого вида хомутов. Стоит отметить преимущества использования армированного ремня.В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется в течение нескольких рядов к верху, при этом длина должна быть достаточной для контргайки и толщины брусков.Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на нее и закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего.В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов.В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурным воздействием и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящей сопряжения используются три технологии:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание запила в стропильной доске и установка ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные строения, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность появления значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткой сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на гвозди и стальные уголки.брусом должен упираться в конструкцию мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в брусе. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая на долгие годы защитит дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Как крепить мауэрлат к пустотелым блокам. Как правильно крепить мауэрлат к газобетонной стене? Крепление на механических анкерах без армопояса

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента – мауэрлата.Мауэрлат представляет собой деревянное или металлическое крепление, которое крепится к верхней части стен. При этом она должна быть надежно закреплена.

Если строители используют металлические стропила, то возникает необходимость в двутавровом мауэрлате. Крепится к стене из газобетона без армопояса и выполняет две функции:

• распределяет нагрузки, которые передаются на стены здания;
• Стропила крыши крепятся к металлическому мауэрлату.

Выбор стройматериалов

Брусья применяются при изготовлении деревянных мауэрлатов.При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Балки следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать гвоздями. Это поможет создать прочную, массивную деревянную конструкцию. Важно, чтобы его размер был меньше ширины газобетонных стен. Балка должна быть закреплена на внутренней поверхности так, чтобы между внешним срезом и креплением оставался зазор в пять сантиметров.Иногда строители используют кирпичи для защитного пояса с внешней стороны стены. Перед началом монтажных работ следует предусмотреть гидроизоляцию между стенами и балками.

Виды крепления

Существуют способы, которыми можно надежно закрепить мауэрлат на газобетон. Необходимо, чтобы крепление было установлено максимально надежно – это поможет избежать смещения кровли. В строительной сфере принято закреплять элемент следующими средствами:

Гидроизоляция при монтаже

Гидроизоляция нужна между мауэрлатом и стеной здания.Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такая работа крайне важна при возведении здания, иначе в зоне соприкосновения материалов может сконденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершающим этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать массивную деревянную конструкцию по периметру поверхности стены.В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик бруса. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что в зоне контакта деревянных балок с бетонной поверхностью происходит гниение древесины.Избежать разрушительного воздействия влаги поможет гидроизоляционный строительный материал, уложенный под мауэрлатную конструкцию. Для хорошей гидроизоляции используют два плотных слоя материала. Можно использовать рубероид или более дорогие изделия.

Кроме того, следует учитывать, что при использовании шпилек или анкеров в поверхности газобетона необходимо заранее делать отверстия. Но решить эту задачу сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что при использовании строительного уровня нельзя производить установку в ровном вертикальном положении, особенно в жидкой бетонной смеси.Поэтому сначала стоит определить, где будут располагаться болты, и насколько они будут отходить от бетона. Для этой цели специалисты используют ровную деревянную доску. На ней отмечено точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть остальные. После этого строители переносят точки непосредственно на блок, сверлят отверстия по отмеченным точкам. Затем поместите отверстия на закрепленные болты и затяните деревянный брусок гайками.С металлической проволокой работать намного проще. Для этого в бруске просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

Рабочие продевают в подготовленные отверстия металлическую проволоку, закручивая концы.

Люди, непосвященные в нюансы капитального строительства кровли, вряд ли знают, для чего нужен мауэрлат, что это за конструкция. И вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле он просто прилагается.Главное подготовить все составляющие: арматурный каркас, крепеж, балки из бруса и грамотно произвести гидроизоляцию и обработку дерева.

Мауэрлат — подробное описание

Эта конструкция сделана из деревянных балок. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если суммировать все вышесказанное, то приходим к выводу, что мауэрлат отвечает за две важные задачи:

• равномерное распределение веса стропил на стены;
• крепление стропил к коробке здания;

Мауэрлат может быть изготовлен не только из деревянного бруса, но и из металлического швеллера или брусьев.

В этом варианте стропильная система также должна быть изготовлена ​​из стали. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в монтаже.

Материалы и расчеты

От того, насколько надежно мауэрлат крепится к газобетону, зависит прочность и надежность кровли. Поэтому все нужно правильно рассчитать. Минимальные размеры сечения деревянных балок должны быть не менее 10×10 см.опытные мастера и дизайнеры рекомендуют использовать более высокие показатели.

При использовании бревен из дерева для мауэрлата необходимо отколоть одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственные. Перед установкой обязательно обработайте ее антисептиком. Расположите балки так, чтобы они равномерно закрывали всю верхнюю часть стен. Скрепите соседние детали прямым замком, укрепите гвоздями.

Ширина деревянных балок меньше, чем у газоблоков, поэтому их необходимо устанавливать, сдвигая к внутреннему краю, не доходя до конца 5 сантиметров.

В конечном итоге должна получиться цельная конструкция с высокой жесткостью и надежной опорой стропильной конструкции.

Подготовка деревянных досок перед укладкой

Как уже было сказано, перед установкой мауэрлата на газобетон необходимо обработать брусья антисептиками.Они предотвратят гниение древесины. Берите бревна сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Кровельный материал для этих целей не используется.

Только высококачественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков. Особого внимания заслуживает влажность древесины – она должна соответствовать нормативным показателям. Если используется влажный материал (имеются в виду балки), то необходимо обеспечить регулировку анкерной гайки.

Гайку следует подтягивать один раз в год в течение 5 лет. Это необходимо, поскольку в первые несколько лет древесина подвержена интенсивной усушке. А по мере высыхания материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой. Они должны иметь Г-образную или Т-образную форму с размером резьбы М12 или М14.

Согласно европейским и международным стандартам расстояние между двумя соседними анкерами должно быть не менее и не более 1-1.2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без и с армопоясом

Для выполнения этой задачи необходимо убедиться, что мауэрлат установлен правильно и не закреплен надежно. Разработчики используют две технологии крепления: с армированным ремнем или без него.

Способ крепления конструкции при наличии армопояса

Выбирая газобетон для возведения стен, нужно понимать, что коробка дома из него не справится с весом наложенной на него кровли.Справиться с этой проблемой ей поможет конструкция усиленного пояса.

Размеры армопояса и его назначение

Армопояс представляет собой железобетонную замкнутую конструкцию, огибающую здание по периметру (то есть вокруг всего здания). Заданий выдвинуто перед ним:

• защита от деформации стены;
• дополнительная жесткость здания из газобетона;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс — вид фундамента, предназначенный для кровли здания.Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они же впоследствии будут выполнять опалубочную задачу при заливке бетона.

Крайне важно, чтобы Армопояс производился со сплошной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Сначала по периметру дома следует соорудить опалубку.
2. Далее из монолитных блоков делается армопояс.
3. Затем из арматурных стержней собирается каркас.

Для крепления установлены шпильки

4. .
5. Теперь все нужно залить бетоном.
6. Когда он затвердеет, опалубку необходимо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к монтажу мауэрлата.

Как правильно установить и закрепить мауэрлат

Этот элемент и стропильная система должны быть из одних и тех же материалов.

Перед установкой мауэрлата на газобетон необходимо не забыть обработать его антисептическими веществами. Затем укутать слоем гидроизоляционного материала типа: гидроизол, стекломастеластоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он деревянный, то закрепить его можно специальными металлическими скобами.

После этого необходимо будет закрепить стропило мауэрлата. Соединение осуществляется подрезкой, подрезкой или пропиливанием не более 25% толщины.Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция железобетонного армопояса позволит предотвратить нежелательные продавливания в газобетонных блоках. Способствует равномерному распределению силы тяжести на каркасе дома и влиянию динамических и статических сил, давящих на стены.

Монтажная техника без армопояса

В требованиях СНиП указано, что установка мауэрлата на газобетонном доме без армированного пояса в принципе недопустима.Делать это разрешается только в редких случаях. Это можно объяснить тем, что газобетонная конструкция не способна справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит необходимой защитой от деформации. В виде исключения допускается крепление мауэрлата к конструкции без армопояса.

Этот вариант строительства ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться следующих требований:

• для основания выбирается легкий, но более крупный брус сечением не менее 20 см;
• должен быть усилен стальными элементами: металлическим профилем, гвоздями или замками;
• климат, в котором ведется строительство, не суровый и снеговые или ветровые нагрузки есть, но незначительные.
• Мауэрлат должен располагаться по отношению к наружной кромке в несущих стенах на расстоянии 0,5 — 1 см. Мауэрлат закрепляют химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон ,

точно рассчитайте количество креплений, а также расстояние между двумя соседними креплениями.

Нужно понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильного монтажа мауэрлата.И по этой причине ошибок, даже на первый взгляд, допускать нельзя. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Эту работу нужно доверить опытным застройщикам и кровельщикам.

Тенденция строить дома из газобетонных блоков сегодня набирает популярность. Этот материал становится все более востребованным как в строительстве жилых, так и хозяйственных сооружений.Спрос на газоблоки увеличивается по многим причинам. Одним из них является большой размер строительных элементов. Кроме того, блоки имеют четкую геометрию. Благодаря использованию оптимизированной клеевой смеси можно в короткие сроки построить дом с максимально ровными стенами.

При этом стены имеют небольшую массу, что снижает нагрузку на фундамент. Теплоизоляционные свойства газобетона также неплохие. Это позволяет снизить затраты на утепление.Монтаж мауэрлата без армопояса имеет множество тонкостей, которые следует учитывать перед монтажом.

Зачем нужен мауэрлат

Мауэрлат – это несущая часть стропильной системы. По функциональности он сравним с лентой основания дома. Она отвечает за нагрузки, которые передаются от всего здания, а на мауэрлат воздействует только стропильная система и кровельный пирог.

Нагрузки на мауэрлат могут быть значительными.Для них характерна расширяющаяся направленность, перпендикулярная стенам. Это значит, что при неправильном проектировании стропильной системы стены могут обрушиться. Точечные нагрузки, которые передаются на стены от стропил, для конструкций из штучных материалов (к которым относится газобетон) отличаются повышенной опасностью.

Мауэрлат принимает на себя нагрузки от стропильных ног, равномерно распределяя вес кровли по периметру стен.Второй отличительной чертой мауэрлата является простота монтажа стропил. Эти возможности мауэрлата являются лишь малой частью его функциональности.

В качестве материала выбран брус сечением 100х100 мм. Часто строители следуют негласному правилу – толщина мауэрлата должна быть равна двум стропилам. Ширина бруса выбирается с учетом толщины каждой стены.

Мауэрлат укладывается таким образом, чтобы он не располагался заподлицо со стеной, как снаружи, так и изнутри.Это позволяет исключить вредное воздействие внешних факторов на древесину. Это правило соблюдать необязательно, однако многие мастера оставляют примерно по 5 см с каждого края.

При выборе бревна для мауэрлата вы можете столкнуться с трудностями при его креплении на стену. Для такой работы стоит пригласить опытного плотника. Поскольку мауэрлат является ответственным элементом конструкции, для него следует выбирать дерево первого сорта.

Лучше обратить внимание на твердую древесину.Однако найти такой материал непросто. Поэтому многие используют качественную обыкновенную сосну. Мауэрлат делают не только из дерева. Например, если планируется создание стропильной системы из металлических ферм, для мауэрлата следует выбрать стальной брус. На практике обычно все же выбирают традиционный вариант – дерево.

Если при возведении кирпичных стен можно создавать деревянные закладки, то в случае с газобетоном такой вариант не подходит. Мауэрлат следует устанавливать на газобетонные стены по «замкнутой схеме».Получается своеобразный каркас, полностью опоясывающий весь периметр здания.

Варианты крепления мауэрлата

Перед возведением дома из газосиликатных блоков стоит решить, действительно ли перед установкой мауэрлата усиление стен армопоясом невозможно. Сам вариант установки мауэрлата без армирования принимается строителями с рядом оговорок.

При таком варианте установки мауэрлата без армопояса необходимо выполнить множество условий:

• Если строение небольшое.
• Крыша имеет простую конструкцию и малый вес.
• Если погодные условия не предполагают значительной ветровой и снеговой нагрузки.
• В случае минимальной распорной силы от стропильной системы.

Стропила на мауэрлате должны быть надежно закреплены затяжками. В случае наслонных стропил выполняется шарнирное или скользящее крепление. Такие условия необходимы при создании мауэрлата без армопояса.

Крепление мауэрлата к проволоке

Одним из популярных вариантов, благодаря своей простоте, является установка мауэрлата, который крепится проволокой.Его часто используют при создании кирпичной кладки. При выборе этого варианта за 4/5 до окончания кладки между рядами следует проложить стальную проволоку. Он должен иметь диаметр 3-4 мм. Для каждой связки выбирают по 4 жилы.

В результате прокладки проводов жгуты выглядывают снаружи и изнутри стены. Их выпускают на такую ​​длину, чтобы был обеспечен охват установленного на брус мауэрлата. Это позволит надежно затянуть проволоку.

Когда стена готова, на нее следует уложить гидроизоляционный материал.После этого сверху монтируется мауэрлат, выравнивается, создается и затягивается проволочный узел. Затяжка осуществляется ломом, чтобы плотнее прижать мауэрлат к стене.

Обычно этот метод применяется для кирпичных стен. Однако он применим и к газосиликатным домам. Только в этом случае закладка монтируется за два блока до конечного ряда. Однако многие строители ставят под сомнение этот вариант установки мауэрлата, ссылаясь на его ненадежность. Возможно, при сильных ветровых нагрузках и вибрации проволока перережет газосиликатные блоки.Ведь с ними легко справиться простой ножовкой.

Крепление бруса к анкеру и дюбелю

Одним из простых способов крепления бруса к стене без армопояса является установка его на дюбеля или дюбеля. Однако для газосиликата он малопригоден. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к трещине или сколу при затягивании крепежа. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежа, который предназначен для газобетона. Однако разница в креплении мебели и мауэрлата к стенам армопояса очевидна. Так как брус является несущим элементом стропильной системы, важно подойти к его монтажу основательно.

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать длинный анкер — от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене.Однако такие анкеры относительно дороги. Это также следует учитывать.

Устанавливайте мауэрлат на стену без армопояса в следующей последовательности:

Это соединение идеально подходит для бетонных стен. В случае газосиликата даже с длинными анкерами такой способ крепления мауэрлата без армопояса остается под вопросом.

Зачастую брус не имеет достаточной длины, чтобы уместить его на всю стену без армопояса одним элементом.В этом случае прибегают к сращиванию нескольких сегментов. Опытные плотники могут создать надежные соединения замкового типа. Однако для профессионала достаточно сделать разъем «в полдерева». Обязательно установите крепления. Обычно выбирают анкеры или шпильки.

Крепление в углах аналогично, при котором балки соседних стен стыкуются без армопояса. Для них выбирают замковое соединение с затяжкой определенного вида застежки. Кроме того, можно будет соединить все элементы мауэрлата в жесткое основание для стропильной системы при помощи скоб.

Анкеры химические

Десять лет назад мало кто знал об этом способе установки несущего бруса на стену без армопояса. Сегодня купить химические анкеры может каждый. Однако их стоимость по-прежнему высока. Часто при строительстве дома из газосиликата вместо химических анкеров используют эпоксидную смолу с отвердителем. После этого в отверстие помещаются крепежные элементы. Через сутки крепление является самым прочным соединением.

Про эпоксидный клей знают все — его тоже можно считать химическим анкером.Однако время, в течение которого состав застывает, достаточно велико. Существует несколько видов химических анкеров. Одним из них является ампульная композиция. В отверстие вставляется ампула с клеем. Он может содержать один или два компонента и довольно быстро затвердевает при контакте с воздухом. После установки ампулы прямо в отверстие вставляется штифт и забивается на необходимую глубину.

В процессе закупорки ампула разрушается, и полученный состав заполняет канал.Он также входит между витками крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре состав полностью застывает за полчаса. В этом случае анкер будет держаться даже при высокой нагрузке.

Другим типом химических анкеров являются полимерные трубки, продаваемые с пистолетом. Это приспособление аналогично тем, которые обычно используются при работе с жидкими гвоздями.

Преимущества химических анкеров при установке мауэрлата:

• Крепление прослужит многие десятилетия – до 50 лет.
• Полимер не подвержен влиянию химических, атмосферных и биологических факторов.
• При установке таких анкеров внутри стеновых элементов отсутствуют разрывные нагрузки.
• Так как композит заполняет поры материала, мауэрлат можно установить максимально прочно и надежно.

Такой крепеж имеет ряд недостатков:

• Химические дюбели достаточно дороги, поэтому установка мауэрлата будет очень затратной.
• Химические анкеры не очень устойчивы к высоким температурам.Однако этот минус можно подвергнуть сомнению – вряд ли брус будет нагрет до 100 градусов.
• Достоверных сведений о сроке службы химических крепежных изделий нет.

Есть еще один способ крепления мауэрлата к стенам дома без армопояса — с помощью закладных штифтов. Их укладывают в отверстия, просверленные в газобетоне, заливают кладочным раствором.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо отметить более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки.Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края.Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

Крепим мауэрлат к газобетонной стене, всеми способами.Как крепить мауэрлат к газобетону без армопояса? Несколько хитроумных наконечников мауэрлата для газобетонной стены

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при монтаже мауэрлата. Поскольку установка мауэрлата обязательна на зданиях, возведенных из пенобетона, газобетона и так далее, ниже приведен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать кровлю на стенах здания, он должен быть надежно к ним закреплен.

Мауэрлат можно крепить к газобетону следующими способами:

• Проволока стальная … При кладке стен в два или три ряда между блоками прокладывается стальная проволока диаметром 0,6 миллиметра. После этого один конец проволоки просовывается в отверстие мауэрлата и скручивается с другим. Следует отметить, что длина укладываемого провода должна быть достаточной для хорошей фиксации мауэрлата. Рекомендуется укладывать количество проволоки, равное количеству стропил.
• Металлические шпильки . Этот способ крепления мауэрлата обычно применяется на небольших постройках. Суть крепежа такова: за один ряд до конца стены между блоками укладываются шпильки с приваренными к ним металлическими пятаками не менее 5х5 сантиметров.
  После этого на шпильки через отверстия устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна быть равна толщине бруса мауэрлата плюс не менее 5 см, чтобы затянуть гайки и шайбы.Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
• Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону является одним из самых надежных из всех предложенных способов. Так как газобетон – хрупкий материал, необходимо соорудить армопояс для крепления мауэрлата анкерными болтами.
  Армопояс позволит не только сделать крепления мауэрлата, но и укрепить и надежно связать стены здания при снятии с кровли распирающей нагрузки от них. Строительство армопояса можно выполнить двумя способами:
  • С U-образными блоками.
  • С деревянной опалубкой.

При первом и повторном способе применяют арматуру диаметром не менее 6 мм, которую укладывают в сооружаемый желоб и заливают бетоном. Заливка бетона для армопояса должна производиться за один раз без перерыва по всему периметру несущих стен здания.

Перед заливкой армопояса бетоном к его каркасу необходимо прикрепить анкерные болты.Болты можно крепить вязальной проволокой или сварочным аппаратом. Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки армопояса, через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае нельзя прерывать армопояс, так как полностью теряется его скрепляющее действие и он не снимет распирающую нагрузку со стен от веса кровли.

Анкерные болты

необходимо устанавливать точно по резьбе, чтобы они находились посередине мауэрлатного бруса.Независимо от способа крепления мауэрлата, под него необходимо укладывать гидроизоляционный материал.

Устройство армирующего пояса

Для сооружения армопояса потребуются следующие материалы:

• Песок, щебень и цемент марки М-400 для изготовления бетона.
• Арматура диаметром от 6 до 12 мм для сооружения каркаса армопояса.
• П-образные блоки или доски для изготовления опалубки.
• Молоток и гвозди (для деревянной опалубки).
• Бетономешалка, так как вручную замешать бетонный раствор не получится.

Устройство армопояса состоит из следующих этапов:

Если для изготовления армопояса используется деревянная опалубка, то нижние балки, которыми он крепился к его стенам, остаются в бетоне. Этот факт никак не влияет на качество ремня, так что вам не о чем беспокоиться.Бетон для армопояса можно сделать самостоятельно или приобрести готовый – это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки для армопояса потребуются следующие материалы:

• Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
• Молоток и гвозди.
• Деревянные блоки.
• Ножовка.
• Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Сооружение деревянной опалубки для армопояса осуществляется следующим образом:

• В ширину стены уложены деревянных бруска на расстоянии 1 метра друг от друга.
• После укладки брусков к ним крепятся доски с обеих сторон стены.
• Верх из досок скрепляют между собой деревянными брусками также на расстоянии 1 метра друг от друга.
• Установленные доски на стыках необходимо надежно связать между собой с помощью деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В случаях, когда сооружение армопояса невозможно, мауэрлат крепится следующими способами:

Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

1. Перфоратор.
2. Клиновые анкеры.
3. Специальный насос для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

1. В ранее отмеченных местах на стене сверлятся отверстия.
2. Готовые отверстия очищаются от бетонной стружки специальным насосом.
3. Клиновые анкеры вставляются в отверстия и затягиваются.
4. После установки анкеров на стены необходимо уложить гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров мауэрлат можно установить надежно и быстро. Единственный минус такого способа крепления мауэрлата цена анкеров ориентировочно от 2500 рублей
часть.

• Химический способ крепления мауэрлата. Жидкие анкеры (химические анкеры) применяются для химического крепления мауэрлата. Химический анкер представляет собой жидкую смесь полимерных синтетических смол, поставляемую во флаконах под пистолет в качестве герметика.
  Клеевая масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент на стене.

  Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их хрупкие материалы, такие как газобетон, ракушечник и т.д.

Для установки мауэрлата с химическими анкерами необходимы следующие инструменты:

1. Перфоратор.
2. Сверла по бетону.
3. Пистолет для капсулы жидких анкеров.
4. Капсула с жидким якорем.
5. Металлические анкерные болты.
6. Компрессор для подачи сжатого воздуха.
7. Гайки с шайбами.
8. Толстые перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки скважины от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
2. Из готового отверстия в стене необходимо удалить пыль и бетонную стружку. Это можно сделать с помощью компрессора, выдувая всю пыль и грязь сжатым воздухом.
3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Необходимо заполнить отверстие клеевой смесью на 60%, чтобы предотвратить ее вытекание при вставке анкерного болта.
4. Через 45 минут после установки химических анкеров можно устанавливать мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить посередине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

• Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
• Опалубка для армопояса может быть изготовлена ​​из досок или U-блоков.
• Армопояс помимо крепления мауэрлата обеспечивает снятие распирающей нагрузки со стен от веса кровли.
• В случаях, когда применение армопояса невозможно, крепление мауэрлата к газобетону может производиться с помощью механических или химических анкеров.
• Вне зависимости от типа крепления мауэрлата при переедании его при установке необходимо укладывать гидроизоляционный материал.

Крепление мауэрлата к газобетону достаточно простое.Первостепенную роль играет тщательная подготовка всех составляющих: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным креплением мауэрлата следует подготовить основание. Армирующий пояс – обязательное условие для обустройства кровли, если стены выполнены из газобетона или любого подобного материала.

Пояс железобетонный обвязочный предотвращает продавливание газобетонных блоков и позволяет равномерно распределить динамические и статические усилия, исходящие от кровли, полностью по площади стены.

Устройство армирующего пояса

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

• строится опалубка по периметру дома. Фронтоны необходимо обработать;
• П-образных блоков создают железобетонный пояс;
• каркас собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
• для жесткого крепления мауэрлата к газобетону устанавливаются резьбовые шпильки с интервалом 1 м.Их диаметр составляет 14 мм;
• блоки залиты бетоном марки М-200;
• через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строители обязаны рассчитать количество шипов и будущее расстояние между ними. Места крепления деревянной конструкции к стропилам и места соединения с армирующим поясом должны располагаться в разных местах.Проверьте, чтобы количество стропильных ног и стоек было одинаковым.

Подготовка деревянной конструкции

Бруски перед установкой обрабатываются антисептиками , предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этой цели подойдет битумно-полимерный гидроизоляционный материал. Кровельный материал не используется.

Качественные материалы создадут прочную конструкцию. Дерево должно быть без сучков и трещин.Влажность должна соответствовать строительным нормам.

Если застройщик использует «сырую» древесину, должна быть предусмотрена возможность регулировки анкерной гайки .

Эта операция выполняется один раз в год в течение 5 лет. В этот период происходит интенсивная усушка влажной древесины. По мере высыхания брусков затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата на стены из газобетона.

Как правильно крепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных районах между соседними анкерами шаг не должен превышать 1 — 1,2м.

Механический тип крепления

Процедура :

в подготовленные отверстия вставляются дюбели

• ;
• вкрутить крепеж;
• зубья гарпуна плотно запрессованы в газобетон;
• поверхность расширяется;
• конструкция надежно фиксируется.

Отличный вариант установка мауэрлата на газобетон имеет только один недостаток — дороговизна. 1 анкер и специальный дюбель с гарпуном стоят более 3 тысяч рублей.

Еще одно видео о том, как крепить мауэрлат к газобетону.

Установка мауэрлата

Еще один способ используется для прочной фиксации мауэрлата в газобетонных стенах. Потребуется химическая капсула … Ее стоимость значительно ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон переходите к монтажу стропильной конструкции … Есть два пути.

Первый вариант

• в досках выполняют промывку на 1/3 глубины доски;

гвозди

• и металлические уголки позволят надежно закрепить стропила;
• гвозди (2 шт.) забиваются крест-накрест с боков;
• сверху вбивается дополнительный гвоздь;
• монтажные уголки окончательно фиксируют соединение.

Второй вариант

• в стропиле пропил не выполняется;
• снизу подшит специальный опорный брус, упирающийся в мауэрлат;

Вбивается

• гвоздей, как и в первом варианте.

Опорный стержень длиной 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление стяжки возможно только после точных расчетов и закупки качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может поставить под угрозу прочность конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкеры со специальными дюбелями или химический способ монтажа. Обязательно соблюдая теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Люди, непосвященные в нюансы капитального строительства кровли, вряд ли знают, для чего нужен мауэрлат, что это за конструкция. И вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле он просто прилагается. Главное подготовить все составляющие: арматурный каркас, крепеж, балки из бруса и грамотно произвести гидроизоляцию и обработку дерева.

Мауэрлат — подробное описание

Эта конструкция сделана из деревянных балок.Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если суммировать все вышесказанное, то приходим к выводу, что мауэрлат отвечает за две важные задачи:

• равномерное распределение веса стропил на стены;
• крепление стропил к коробке здания;

Мауэрлат может быть изготовлен не только из деревянного бруса, но и из металлического швеллера или брусьев.

В этом варианте стропильная система также должна быть изготовлена ​​из стали. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в монтаже.

Материалы и расчеты

От того, насколько надежно мауэрлат крепится к газобетону, зависит прочность и надежность кровли. Поэтому все нужно правильно рассчитать. Минимальные размеры сечения деревянных балок должны быть не менее 10×10 см.опытные мастера и дизайнеры рекомендуют использовать более высокие показатели.

При использовании бревен из дерева для мауэрлата необходимо отколоть одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственные. Перед установкой обязательно обработайте ее антисептиком. Расположите балки так, чтобы они равномерно закрывали всю верхнюю часть стен. Скрепите соседние детали прямым замком, укрепите гвоздями.

Ширина деревянного бруса меньше, чем у газоблоков, поэтому их необходимо устанавливать, сдвигая к внутреннему краю, не доходя до конца сантиметров на 5.

В конечном итоге должна получиться цельная конструкция с высокой жесткостью и надежной опорой стропильной конструкции.

Подготовка деревянных досок перед укладкой

Как уже было сказано, перед установкой мауэрлата на газобетон необходимо обработать брусья антисептиками.Они предотвратят гниение древесины. Берите бревна сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Кровельный материал для этих целей не используется.

Только высококачественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков. Особого внимания заслуживает влажность древесины – она должна соответствовать нормативным показателям. Если используется влажный материал (имеются в виду балки), то необходимо обеспечить регулировку анкерной гайки.

Гайку следует подтягивать один раз в год в течение 5 лет. Это необходимо, поскольку в первые несколько лет древесина подвержена интенсивной усушке. А по мере высыхания материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой. Они должны иметь Г-образную или Т-образную форму с размером резьбы М12 или М14.

Согласно европейским и международным стандартам расстояние между двумя соседними анкерами должно быть не менее и не более 1-1.2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без и с армопоясом

Для выполнения этой задачи необходимо убедиться, что мауэрлат установлен правильно и не закреплен надежно. Разработчики используют две технологии крепления: с армированным ремнем или без него.

Способ крепления конструкции при наличии армопояса

Выбирая газобетон для возведения стен, нужно понимать, что коробка дома из него не справится с весом наложенной на него кровли.Справиться с этой проблемой ей поможет конструкция усиленного пояса.

Размеры армопояса и его назначение

Армопояс представляет собой железобетонную замкнутую конструкцию, огибающую здание по периметру (то есть вокруг всего здания). Заданий выдвинуто перед ним:

• защита от деформации стены;
• дополнительная жесткость здания из газобетона;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс — вид фундамента, предназначенный для кровли здания.Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они же впоследствии будут выполнять опалубочную задачу при заливке бетона.

Крайне важно, чтобы Армопояс производился со сплошной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Сначала по периметру дома следует соорудить опалубку.
2. Далее из монолитных блоков делается армопояс.
3. Затем из арматурных стержней собирается каркас.

Для крепления установлены шпильки

4. .
5. Теперь все нужно залить бетоном.
6. Когда он затвердеет, опалубку необходимо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к монтажу мауэрлата.

Как правильно установить и закрепить мауэрлат

Этот элемент и стропильная система должны быть из одних и тех же материалов.

Перед установкой мауэрлата на газобетон необходимо не забыть обработать его антисептическими веществами. Затем укутать слоем гидроизоляционного материала типа: гидроизол, стекломастеластоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он деревянный, то закрепить его можно специальными металлическими скобами.

После этого необходимо будет закрепить стропило мауэрлата. Соединение осуществляется подрезкой, подрезкой или пропиливанием не более 25% толщины.Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция железобетонного армопояса позволит предотвратить нежелательные продавливания в газобетонных блоках. Способствует равномерному распределению силы тяжести на каркасе дома и влиянию динамических и статических сил, давящих на стены.

Монтажная техника без армопояса

В требованиях СНиП указано, что установка мауэрлата на газобетонном доме без армированного пояса в принципе недопустима.Делать это разрешается только в редких случаях. Это можно объяснить тем, что газобетонная конструкция не способна справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит необходимой защитой от деформации. В виде исключения допускается крепление мауэрлата к конструкции без армопояса.

Этот вариант строительства ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться следующих требований:

• для основания выбирается легкий, но более крупный брус сечением не менее 20 см;
• должен быть усилен стальными элементами: металлическим профилем, гвоздями или замками;
• климат, в котором ведется строительство, не суровый, а снеговые или ветровые нагрузки есть, но незначительные.
• Мауэрлат должен располагаться по отношению к наружной кромке в несущих стенах на расстоянии 0,5 — 1 см. Мауэрлат закрепляют химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон ,

точно подсчитайте количество креплений, а также расстояние между двумя соседними креплениями.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильности установки мауэрлата.И по этой причине ошибок, даже на первый взгляд, допускать нельзя. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Эту работу нужно доверить опытным застройщикам и кровельщикам.

При строительстве небольшого дома из газобетонных блоков с простой односкатной крышей нет особой необходимости отливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к газобетону без армопояса.Технология сокращает требуемые сроки, строительство идет быстрее, но не облегчает работу, так как такой способ крепления мауэрлатного бруса непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояса

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим методом, с укладкой арматуры и бетонированием Лента.С другой стороны, проблема заключается только в соблюдении технологии, никаких секретов в этом нет, и при должном терпении и аккуратности закрепить деревянный брус без армопояса не составит труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без армопояса:

• В конструкции каркаса крыши стропила не должны создавать дополнительную расширяющую нагрузку на верхние край стен;
• Здание и крыша в первую очередь ориентированы на рельеф местности, чтобы ветровые потоки создавали минимальное давление на скаты крыши;
• Уклон крыши выбирают достаточно большим, чтобы зимой сильный снежный покров выдавливал стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без армопояса нужно выбирать до кладки стен. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху ряда укладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус непосредственно на газобетонной стене.

Ситуация со стропилами станет понятнее, если посмотреть на схему ниже.

Висячие стропильные балки после установки и выравнивания по коньку и мауэрлату должны быть соединены и стянуты горизонтальными стяжками.

Если наслонный брус укладывается на коньковый прогон с помощью шарнира, то пята стропила, которой он опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес крыши оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что обустройство армопояса способно решить все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине – будущий дом строится из крайне слабого газобетона. Поэтому невозможно перенести приемы и технологии армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях, на газобетонные стены.

Принципиальных возражений к армопоясу всего два:

• Во-первых, при любой схеме изготовления армопояс можно крепить только к верхнему ряду газобетона, поэтому крышу приходится делать тоже с ограничениями, т.к. в случае когда этого ремня нет.Бетонный каркас хорошо перераспределяет растекающуюся нагрузку, но все усилия от армопояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
• Закрепление мауэрлата на армопоясе означает создание огромных проблем с мостиком холода в той части кровли, где газобетон наименее вентилируется. Даже укладка слоя утеплителя из ЭППС мало помогает, приходится искать способы устраивать форточки для отвода конденсата с армопояса.

Третий аргумент против бетонирования связан с затратами. На обустройство армирующей ленты уйдет сумма примерно в третью часть сметы на обустройство фундамента. Для дома 4х8 м это порядка 60-100 тысяч рублей. Понятно, что гораздо проще крепить мауэрлат и каркас крыши на мауэрлат, жестко связанный с бетонным армопоясом. Иногда мастера-кровельщики даже отказываются класть крышу на газобетон без армопояса, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояса

Существует несколько надежных и проверенных способов надежно закрепить мауэрлатный брус на газобетонных стенах. Рекомендуемые варианты:

• Использование шпилек с закладными элементами;
• Укладка древесины с использованием отожженной стальной проволоки;
• Схемы, позволяющие закреплять брус с помощью химии;
• Использование дюбелей.

К сведению! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояса с анкерами

Это единственный способ, от применения которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Анкеровка прекрасно работает на армопоясе из бетона, кирпича, шлакоблока, но из-за малой площади контактной поверхности опорной втулки крепление может быть вырвано из корпуса из газобетона при первом сильном ветре.

Для того чтобы закрепить мауэрлат анкерами потребуется втрое больше точек крепления, каждую из которых придется проклеивать дорогим клеем. Стоимость таких креплений будет не меньше стоимости традиционного армопояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

Самый простой способ возведения здания из газобетона без армирующего пояса – закрепление деревянного бруса с помощью закладного элемента и резьбового стержня с резьбой не менее М16.Способ очень похож на вариант с анкером, но отличается глубиной и диаметром резьбового стержня, который нужно будет закрепить в газобетонном блоке.

В этом способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить намеченные линии установки будущих резьбовых креплений мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру укладываются закладные элементы, чаще всего это стальные пластины, толщиной 5 мм, с приваренной гайкой М16.Остальные ряды газобетона выкладываются на стены обычным способом.

Для крепления шпилек в стене вам потребуется:

• Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плиты заделанной в газобетон, обычно приходится сверлить буром на метровую глубину;
• Резьбовой стержень ввернуть в гайку с пластиной;
• Чтобы правильно закрепить штифт, его необходимо выровнять и вставить в отверстие;
• После того, как удалось выровнять и зафиксировать все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через сутки можно ставить мауэрлат прямо на газобетон. Только так можно закрепить мауэрлат на стене с минимальными затратами и максимальной надежностью. Еще один вариант установки мауэрлата на газобетон без армопояса показан на видео

Крепление мауэрлата на шпильки

Понятно, что не всегда есть возможность предусмотрительно уложить плиты в стены из газобетона, а пробить горизонтальные ямки под крепления просто нет возможности.Если газобетонный короб небольшой, то можно закрепить мауэрлат без армопояса столярным способом, при помощи штифтов.

Технология практически не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, сверлятся центрирующие отверстия, брусок прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепления.

Под брус последовательно укладывают гидроизоляцию, укладывают рубероид, после чего можно просверлить отверстия 25-30 мм под дубовые штыри на глубину 70-80 см.Осталось залить клей и закрепить стержни. Верхушки стержней отпиливают, внутрь заворачивают столярный шуруп, позволяющий расклинить дюбель, и тем самым жестко зафиксировать мауэрлат. На первый взгляд этот способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если помнить, что большинство бревенчатых домов собирается при помощи дюбелей.

Крепление с помощью химических анкеров

Относительно новый способ позволяет закрепить брус или доску практически в любом месте на стене из газобетона.Для удержания мауэрлата используются резьбовые анкеры, но они завернуты не в тело из газобетона, а в специальную полость, заполненную быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется крепление бруса. Далее демонтируются доски мауэрлата, а в газобетоне сверлятся отверстия для обустройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости дюбеля был не менее 35 мм.

Полость для заливки самозатвердевающей смолы вырезается специальным инструментом. Косая фреза представляет собой сверло с загнутой под углом 15° режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов, сверлят в газобетоне полость под коническую пробку.

Перед фиксацией анкера отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или подобное устройство. Далее на отверстие необходимо закрепить пластиковую насадку, через которую шприцем выдавливается смола, смешанная с отвердителем.

Через 10 минут необходимо вкрутить анкерный болт, выровнять по вертикали и временно закрепить до полного отверждения пластика. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно крепить на газобетон. Преимуществом химических анкеров является простота технологии и высокая надежность креплений, без применения армопояса. Минусом является высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температуре ниже 15°С.

Крепление мауэрлата к газобетону проволокой

Для того чтобы закрепить мауэрлат на газобетонных стенах не потребуются ни дорогие материалы, ни специальный инструмент. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для проволоки и строительный стержень диаметром 5 мм. Иногда дополнительно для связывания арматуры используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона клали другие мастера, а расположение арматуры неизвестно, то также нелишним будет воспользоваться ручным прибором для поиска скрытой проводки.

Преимуществом этого метода является крайняя простота процесса. Для того, чтобы закрепить мауэрлатный брус на стене, достаточно привязать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Прежде чем приступить к монтажу, нужно будет решить две задачи. Во-первых, вам нужно будет сразу установить на стены толстый и очень тяжелый брус и срастить отдельные части мауэрлата за один проход.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий.Оптимальный вариант – просверлить отверстия ниже уровня последнего слоя армирования. Участки стен над оконными и дверными проемами точно не подходят.

Перед креплением мауэрлата проволоку режут и отжигают, чтобы сделать ее более мягкой и гибкой. Материал пропускают через отверстие и заворачивают на угловой край мауэрлата с помощью монтировки, ножницами обрезают оставшиеся усы.

Некоторые умельцы перед креплением бруса надевают на проволоку спиральную пружину, навитую из отрезков катанки толщиной 2 мм.В просверленное отверстие в газобетоне вставляется импровизированная трубка, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не позволяет косичке прорезать стену, как ножовке, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, особое внимание необходимо уделить правильной и равномерной затяжке гаек на шпильках или анкерах.Обычно крепеж заворачивают гаечным ключом по правилу диагонали. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа крепления мауэрлата к газобетону без армопояса необходимо делать с учетом толщины стен, размеров здания и конструкции кровли. Для бани лучшим вариантом будет крепеж из проволоки; для небольшой дачи на даче можно использовать чиманкер или шпильки.Двухэтажные здания лучше строить с армирующим армопоясом из стального проката.

Как правило, под такие несущие элементы конструкции заливается сплошной железобетонный пояс. Однако некоторые строители-любители, видимо, из соображений экономии времени и материалов пытаются найти способы крепления мауэрлата на газобетон без армопояса. Давайте разберемся, как это возможно, и стоит ли вообще прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он нужен? Человеку, неискушенному в вопросах строительства, это каверзное слово зачастую вообще ни о чем не говорит.Между тем, речь идет об одной из важнейших несущих частей строительной конструкции.

Наверное, все знают, что такое фундамент. Итак, по своим функциональным возможностям мауэрлат можно сравнить с фундаментной лентой. Правда, она отвечает за нагрузки, передаваемые от всего здания в целом, а мауэрлат только за те, которые образуются при эксплуатации всей конструкции крыши — стропильной системы, кровельного покрытия, утеплительного «пирога», внутренней обшивки откосов (если есть) и т.д.

Причем нагрузки здесь могут быть немалые, и что наиболее опасно, так это иметь направление расширения перпендикулярно поверхностям стен, то есть работать на их разрушение. Все дело в углах скатов крыши – вот что дает такое разложение векторов приложения сил, как от силы тяжести самой конструкции крыши, так и при внешних нагрузках – снеговой и ветровой.

Такие распирающие нагрузки, передаваемые от стропильных ног, особенно опасны для стен, облицованных штучным материалом — кирпичом или кладочными блоками (в состав которых входит газобетон).Это означает, что необходимо максимально равномерно распределить падающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим справится мощный деревянный брус, плотно упирающийся по всей длине в торец стены.

Вторым замечательным качеством мауэрлата является значительное удобство монтажных работ при монтаже стропильной системы. Согласитесь, что крепить каждую стропильную ногу к капитальной стене намного сложнее, чем, как говорится, «дерево к дереву».При наличии мауэрлата открываются очень широкие возможности использования различных схем соединения, от «глухих» до подвижных, с применением разнообразных креплений.

В качестве мауэрлата обычно используется деревянный брус сечением 100×100 мм и выше (как правило, в зависимости от массивности конструкции крыши, используется еще 100×150, 150×150, 150×200 мм выбран). Очень часто опираются на негласное, в принципе, но действенное правило – толщина мауэрлата должна быть не менее двух толщин стропильных ног.

Ширина — в зависимости от толщины стены, на которую устанавливается. При этом балку стараются расположить так, чтобы она не попадала заподлицо с поверхностью стены ни снаружи, ни внутри. Так будет проще защитить древесину от негативного воздействия внешней среды, утеплить этот достаточно сложный в плане обеспечения нормальной теплоизоляции агрегат. Это правило не является обязательным, но если почитать советы мастеров, то все они почти в один голос советуют оставлять от края не менее 50 мм с каждой стороны.

Сделать мауэрлат из бревна можно, но такое решение не кажется оптимальным — операции крепления к стене, а затем врезка стропильных ног станут намного сложнее и, соответственно, потребуют повышенных навыков столярного дела .

Понятно, что в связи с высокой ответственностью этого элемента конструкции кровли, для таких целей стараются выбирать просушенную древесину первого сорта, не имеющую искривлений, выраженной сучковатости, трещин, признаков биологического разложения и др. дефекты.

Для мауэрлата обычно рекомендуются отборные лиственные породы. Но найти такой материал непросто, поэтому чаще всего используют качественную сосну, но только подвергая ее очень придирчивому выбору: экономия на качестве в данном случае совершенно недопустима.

Кстати, мауэрлат может быть и не деревянным. Например, если вы планируете создавать стропильную систему из сборных или сварных металлических ферм, то в роли мауэрлата также будет использоваться стальная балка – обычно это швеллер или двутавр.Однако в практике частного строительства к таким решениям прибегают редко – «классикой» остается дерево.

Мауэрлат

нельзя применять на стенах из бруса или бревна (его роль будет играть последний ряд — верхняя обвязка), а также на каркасных домах по той же причине. Иногда отказываются от мауэрлата, когда стены строят из прочного материала, стойкого к точечным и расширяющим нагрузкам (например, из бетона), и в то же время конструкция крыши подразумевает крепление стропил к внешнему выступу балок перекрытия. .Для стен из штучных материалов без мауэрлата не обойтись ни в коем случае.

Понятно, что для того, чтобы мауэрлат в полной мере выполнял свои функции, надежность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами – проще, так как существует множество способов надежно закрепить брус на торце стены. Например, при кладке керамического или силикатного кирпича закладки делаются из деревянных брусков. Это дает возможность затем использовать обычные стальные скобы для крепления мауэрлата.Но выполнять такие закладки газобетоном – абсолютно бесперспективное занятие, можно даже не пытаться, так как никакой надежности не будет обеспечено. Приходится искать другие пути, о которых пойдет речь далее в статье.

На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде каркаса, полностью опоясывающего весь периметр здания – так достигается максимальная надежность конструкции Достигнут.Однако это не всегда возможно — например, в случае, когда фронтоны выкладываются из тех же пеноблоков. Это значит, что более надежным должно быть крепление бруса к торцу стены.

Как рассчитывается двухскатная стропильная система?

По ходу изложения мы уже однажды отсылали читателя к размеру стропильной ноги – от этого в определенной степени зависит сечение мауэрлата. А вот с учетом углов крутизны и всех падающих грузов — читайте в специальной публикации нашего портала.

Как крепить мауэрлат к газосиликатной стене без армопояса?

В первую очередь строитель, столкнувшийся с подобной проблемой, должен четко ответить себе на вопрос — «Неужели у меня нет возможности залить железобетонный пояс, чтобы не иметь проблем в принципе?» Почему? — да, потому что любой из предложенных ниже вариантов не лишен определенных недостатков. Да и к тому же сама возможность установки мауэрлата без армопояса довольно сомнительна, и принимается со многими оговорками.

Сколько ни смотри, вряд ли найдешь вразумительные критерии, когда специалисты говорят однозначно — да, на этой газосиликатной стене можно обойтись без бетонного армопояса. Есть только куча всяких «если», в которых вроде бы можно надеяться на успех такой установки.

Газобетон цены

газобетон

• Если дом или хозпостройка небольшие (увы, критериев оценки нет).
• Если крыша имеет не слишком сложную и тяжелую конструкцию (допустим, речь идет о простых, например, профнастиле или металлочерепице – все остальные кровельные материалы в совокупности с их обрешеткой будут тяжелее).
• Если климатические условия района строительства не предполагают большой снеговой нагрузки и ветрового давления (и где гарантия, что не случится погодная аномалия?).
• Если конструкция стропильной системы позволит минимизировать распирающие нагрузки.Это может быть достигнуто:

— Применение висячих штабелей, жестко стянутых горизонтальными связями.

— При наслонных стропилах, с обязательной опорой в месте соединения конька, если предусмотрено шарнирное соединение в месте соединения стропильных ног друг с другом на коньке, а узел крепления к мауэрлату предполагает применение подвижные, скользящие соединения.

Одним словом, список условий для того, чтобы попробовать обойтись без бронепояса (да и то без полной уверенности в успехе) достаточно велик.И вам, наверное, нужно десять раз подумать, прежде чем выбрать именно этот путь.

Тем не менее, в Интернете предлагается несколько способов монтажа мауэрлатного бруса непосредственно на газосиликатную стену без заливки армопояса. Попробуем в них разобраться.

Крепление мауэрлата проволокой

Один из самых простых способов, который часто используется при строительстве кирпичных стен. При этом примерно за 4 ÷ 5 рядов до окончания кладки между рядами укладывают балки из стальной проволоки диаметром около 3 мм (3 ÷ 4 жилы в пучке) так, чтобы они выглядывали как из снаружи и изнутри стены.Длина выпуска этих «плетенок» сделана такой, чтобы обеспечить охват мауэрлатного бруса, установленного в торце кладки, и позволяет без проблем надежно скрутить и затянуть проволочную петлю. Шаг таких привязных накладок обычно выбирают равным шагу стропил, чтобы места крепления мауэрлата находились между соседними стропильными парами.

Когда стена готова, ее укладывают на торец. Затем сверху устанавливается брусок, выравнивается, а затем создается и затягивается проволочная петля.Затяжку обычно проводят с помощью ломика (монтировки), добиваясь максимально плотного прижатия штанги к стене.

Казалось бы, это самое простое решение. Однако присмотритесь: все показанные примеры только на кирпичной стене. Пишут, что этот способ неплохо работает с газосиликатными блоками, только укладка проволочных «кос» осуществляется примерно за два ряда до окончания кладки.

Что-то пишут, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенками в интернете найти не удалось.

По личным ощущениям — не будет ли провод работать при больших нагрузках и тем более при возможной вибрации, например, при сильном ветре, как «ножовка», постепенно вгрызаясь в газосиликатный блок (который можно резать с ручная ножовка)? Ведь это и нарушение целостности кладки, и ослабление фиксации мауэрлата на стене, со всеми вытекающими последствиями.

Одним словом, не все так просто…

Крепление бруса анкерами или дюбелями

Казалось бы — самый простой и надежный способ, проверенный практикой и временем.Все верно, но только если речь не идет о газосиликате. Повышенная хрупкость этого материала вполне может стать сюрпризом, когда при затягивании анкера или ввинчивании дюбеля образуется трещина или даже скол.

Безусловно, в наше время в продаже можно найти немалый ассортимент крепежа, разработанного специально для газобетонных стен. Но, согласитесь, одно дело закрепить мебель, предметы интерьера или даже каркас для утепления стен – и совсем другое мощное, которое становится основой для всей конструкции крыши.

Учитывая, что удерживающие свойства газосиликата не высоки, анкеры придется приобретать максимальной длиной — около 300÷500 мм, чтобы с учетом толщины мауэрлатного бруса можно было более или менее надежно «зацепить» за стену. Но стоимость таких длинных мощных якорей немалая, так что это тоже нужно иметь в виду.

Работы по установке мауэрлата на анкеры выполняются примерно в такой последовательности:

Иллюстрация
	В первую очередь необходимо обеспечить надежную гидроизоляцию между газосиликатом и укладываемым брусом.В противном случае в месте соприкосновения древесины с другим строительным материалом неизбежно возникнет очаг сырости и, как следствие, биологического разложения.
	Для гидроизоляционного барьера вполне подойдет полоса качественного рубероида – ее укладывают так, чтобы она полностью закрывала весь торец стены. Если ввести несколько по бокам, то не страшно, так как этот потом легко обрезать. Полосу можно укладывать всухую, то есть без использования битумной мастики.
	После этого на торец стены укладывается мауэрлат. В данном примере для него используется качественная доска 50×150 мм, которая, кстати, по толщине выглядит немного маловатой. Но принцип крепления от этого не меняется.
	Брус укладывается точно на место, предусмотренное проектом, и выравнивается.
	Выполнена необходимая разметка. В принципе, в данном случае все сводится к выявлению участков для установки стропильных ног — тогда между ними можно поставить мауэрлатные анкеры — и не будет взаимных помех.
	Намечается место крепления стропильной ноги. Анкеры можно располагать произвольно, повторяя шаг стропил.
	Вот он, анкерный болт. Сразу оговоримся – в данном примере поверх газосиликатной стены все же заливается армопояс, поэтому мастер использует относительно небольшие анкеры, диаметром 12 мм и длиной 150 мм. В зрелом бетоне такая анкеровка обеспечит требуемую надежность. Но если нет армопояса, то придется устанавливать максимально длинные крепления — до полуметра.
	Далее в дрель устанавливается перовидное сверло по дереву (в данном случае диаметром 12 мм), и в брусе мауэрлата сверлятся сквозные отверстия, вплоть до торца стены. Опилки рекомендуется сразу выметать, чтобы они не попали обратно в канал.
	После этого используется перфоратор с 12-дюймовым сверлом.Канал для анкера просверливается прямо через отверстие в древесине в материале стены.
	После того, как отверстие готово, в него вставляется анкер. Далее анкер забивается молотком на всю длину, до упора шайбы под гайку в древесину.
	И последнее действие – затянуть все анкеры с помощью соответствующего ключа, тем самым плотно прижав мауэрлатную балку к торцу стены.

Будет ли такое соединение надежным? С бетоном — однозначно да. Непосредственно с газосиликатным — сложный вопрос, даже при большой длине анкера. Во всяком случае, никаких исследований или изучения опыта по этому вопросу в Интернете найти не удалось — ни положительного, ни отрицательного.

Акцентируем внимание еще на одном моменте. Зачастую длины бруска для того, чтобы уложить мауэрлат на стену цельным куском, недостаточно, и приходится прибегать к сращиванию. Опытные плотники умеют делать очень интересные и надежные замки, а непрофессионалу будет достаточно сделать соединитель в полдерева.Обязательное условие: на этом месте потом нужно будет предусмотреть крепление – анкер или шпильку для затягивания соединения.

Цены на профнастил

гофрокартон

Аналогичный подход и в углах, где стыкуются балки смежных стен — замковое соединение с последующей затяжкой выбранным крепежом.

Кроме того, чтобы связать все стороны мауэрлата в максимально жесткий каркас, на углах практикуется усиление соединения стальными скобами.На одной из диаграмм выше это хорошо видно.

Еще один совет – если вам предстоит стыковать два отрезка бруса на стене, то следует стремиться к тому, чтобы они были примерно одной длины. Например на стену длинной 8,5
метр, лучше использовать брусья 6+2,5
и, например, 4,2 + 4,3
м.

Технологические инновации — химические анкеры

Десяток лет назад мало кто слышал об этих новаторских способах крепления деталей из различных материалов.Сегодня химические анкеры широко представлены в продаже, однако назвать их общедоступными по цене пока нельзя.

Кстати, многие из домашних умельцев выполняли подобные технологии крепления без специальных химических анкеров — речь идет о тех случаях, когда в проделанное отверстие заливалась смесь эпоксидной смолы с отвердителем, а затем вставлялась деталь — после день была получена надежная связь.

Реклама, сопровождающая такие химические анкеры, приписывает им самые высокие прочностные характеристики.Правда, уже можно встретить жалобы потребителей, хотя, возможно, они связаны с тем, что на рынке много некачественных подделок такой химии. А если говорить об авторитетных производителях таких материалов, то следует ориентироваться на бренды Sormat, Hilti, Nobex, Fischer, Tox, Tecseal, Tecfix, Technox, KEW и некоторые другие.

Сами по себе химические анкеры могут различаться по принципу своего применения.

• Итак, один вид имеет капсульную (ампульную) компоновку.

В отверстие, просверленное под анкер, вставляется ампула, содержащая одно- или двухкомпонентный состав, который начинает быстро отверждаться после смешивания и контакта с воздухом.

После укладки ампулы сам анкер (шпилька) вставляется в отверстие, и забивается на необходимую глубину. При вбивании якорь разрушает ампулу, засасывая заполняет все пространство канала. В том числе между стенками и резьбой шпильки. При нормальной температуре воздуха через 25÷45 минут состав полностью полимеризуется, затвердевает, обеспечивает надежное удержание и неподвижность анкера даже при значительных нагрузках.

• Другой вид химических анкеров предполагает использование картриджей (тюбиков) с полимерным составом (обычно двухкомпонентным) и специального пистолета-дозатора. Пистолет по конструкции похож на тот, который мы обычно используем с силиконовыми герметиками или жидкими гвоздями. А некоторые виды химических анкеров прямо предназначены именно для таких простых пистолетов.

Кроме того, в зависимости от материала стены можно использовать и дополнительные приспособления. Например, давайте посмотрим, как устанавливается химический анкер, специально разработанный для пористого бетона.

Иллюстрация	Краткое описание выполняемой операции
	На иллюстрации показаны возможные составляющие комплекта химических анкеров Fisher — это сами патроны с составами разной скорости твердения, пистолеты-дозаторы. Канал для любого химического анкера всегда нужно тщательно очищать от пыли — для этого есть специально предназначенный насос для продувки и откачки, щетки разного диаметра. Дрель со специальной насадкой позволяет делать конические отверстия (как раз то, что нужно для пористого бетона). И, наконец, различные переходники, направляющие переходники, втулки-сетки для пустотелых стен, а также сами анкеры-шпильки различной длины.
	В данном случае нас интересует тема статьи, а именно газосиликатная стена — поризованный бетон.
	Начало бурения анкерного канала. Для этого используется специальная дрель с круглым упором-упором и сферической насадкой.
	Сначала сверлится прямое отверстие — до упора.
	Упор упирается в стену, а благодаря сферической форме патрубка отверстие становится коническим — как показано на иллюстрации.
	Когда канал готов, сверло ставится прямо и осторожно, чтобы не сломать случайно суженную вершину конуса, вынимается из отверстия.
	После этого берут ручной насос — надо тщательно прочистить канал от пыли.Продувка начинается с полного погружения зонда насоса в скважину.
	Затем зонд насоса постепенно удаляют из канала, не прерывая продувку. При необходимости заведите круглую щетку соответствующего диаметра. Эту операцию продувки следует повторить не менее четырех раз – наличие пыли резко снижает надежность химического анкера. В идеале вы должны стремиться содержать канал в полной чистоте.
	После очистки в отверстие вставляется пластиковая втулка. Он «облагородит» край отверстия и, самое главное, обеспечит положение вставленного анкера (шпильки) перпендикулярно поверхности стены.
	Химия готовится к работе. В пистолет вставлен картридж, навинчен носик смесителя. Производится небольшой выпуск состава на любую поверхность – нужно следить за тем, чтобы все компоненты полностью перемешались – это покажет ровный цвет выходящей смеси.
	После этого носик вставляется во втулку, ограничивающую отверстие, и начинается заполнение полости композитным компаундом.
	Обычно полость заполняется примерно на ¾ ее объема.
	Далее берется анкер-шпилька необходимой длины, и аккуратно ввинчивается (в прямом смысле слова) в пластическую массу, заполняющую коническую полость — для этого на данном этапе усилия пальцев достаточно. Важно следить за тем, чтобы шпилька занимала положение перпендикулярно стене – в этом поможет направляющая втулка, но при этом она не мешает управлению. Шпилька полностью ввинчена в стену.
	Осталось подождать всего 45 минут — и при нормальной температуре (около +20°С) анкер будет готов к нагрузочным испытаниям.

Что еще говорят о преимуществах химических анкеров:

• Крепление считается высокопрочным, долговечным — срок службы оценивается в 50 лет.
• Используемый полимерный композит полностью инертен к атмосферным, биологическим и химическим воздействиям.
• При установке такого анкера внутри пористого бетона отсутствуют разрывные нагрузки, то есть практически исключен риск образования трещин или сколов.
• При этом проникновение композита в поры газобетона, прилегающие к просверленному каналу, обеспечивает максимальную степень сцепления химического дюбеля с материалом стены.

Ну а теперь — о недостатках. Их немного, но судите сами:

• Стоимость химических дюбелей высока, а крепление мауэрлата обойдется в очень внушительную сумму.Тем более, что наша задача требует очень глубоких каналов с полным их заполнением композитом — поэтому картриджей потребуется изрядное количество.
• Химические анкеры не устойчивы к высоким температурам. Понятно, что на мауэрлате температуре выше 100 градусов в принципе неоткуда взяться, но тем не менее…
• Достоверных данных о сроках и результатах работы химических анкеров для крепления мауэрлата к газобетону без армопояса не выявлено.То есть есть предположения, что должно получиться хорошо, но результаты испытаний еще не завершены. Может, ты хочешь быть первым?

Видео: Демонстрация работы с химическим анкером Hilti

Крепление мауэрлата на закладных шпильках

Если еще до крепления мауэрлата из торца стены на необходимом расстоянии друг от друга торчат шпильки, процесс монтажа упрощается до предела.

• Метки расположения штифтов переносятся на брус — для этого достаточно сверху уложить мауэрлат и немного постучать — штифты оставят следы, которые станут центрами сверления отверстий.
• Далее на эти штыри «накалывается» гидроизоляционная полоса.
• Затем нанизывается брусок с просверленными отверстиями.
• На шпильки надеваются широкие шайбы, крепятся гайки – и происходит вполне понятная процедура прижатия мауэрлата к торцу стены.

Все очень просто, кроме одного — как врезать шпильки в газобетонную стену. Здесь начинаются трудности.

Есть такие насадки — в газобетонной кладке сверлится отверстие глубокое, около 500 мм, отверстие диаметром примерно на 3-4 мм больше диаметра шпильки. Затем канал заполняется кладочным клеем или цементным молоком. После этого в нее до упора вставляется шпилька – и в таком виде ее оставляют до полного схватывания раствора.

Казалось бы, не сложно, но некоторые мастера, испробовавшие этот способ, явно не в восторге от него — растворы дают усадку, трудно избежать пустот, да и качество такого агрегата все же не самое высокое. Некоторые крепления могут расшататься от динамической нагрузки или вибрации, а это чревато общим ослаблением конструкции, появлением трещин на газосиликатных блоках – со всеми вытекающими печальными последствиями.

Еще один вариант установки шпилек заранее.В этом случае их приваривают перпендикулярно к металлическим пластинам, которые будут располагаться в кладочном шве перед установкой последнего ряда газосиликатных блоков. Форма пластин большой роли не играет — например, они могут быть такими, как показано на иллюстрации.

Главное, чтобы пластины создавали опору для шпильки и в то же время противодействовали тянущей нагрузке. При таком подходе в блоках верхнего ряда заранее, до установки их в кладку, сверлятся отверстия, затем туда вставляются штифты, при необходимости края блока «расправляются», чтобы он не стал перекошенным из-за к толщине плиты.После этого производится кладка – и когда стена готова, сразу идет ряд закладных штырей для монтажа мауэрлата.

Пластины прячутся в швы кладки, а шпильки становятся удобным подспорьем для надежной фиксации мауэрлата.

И все же, наиболее надежная установка закладных шпилек обеспечивается только при заливке армированного пояса.

Разумно ли отказаться от заполнения армопояса?

А теперь, наоборот, прямой вопрос к читателю – насколько серьезны у Вас причины отказа от этой простой, но очень надежной, проверенной операции по заливке армопояса, гарантирующей прочность создаваемой конструкции крыши? Давайте еще раз посмотрим, насколько это просто и понятно, прежде чем принять окончательное решение.

В процессе заливки армированного ремня нет ничего сложного!

Иллюстрация	Краткое описание выполняемой операции
	Если просмотреть всевозможные инструкции и руководства по строительству домов из газобетонных блоков, то вопрос крепления мауэрлатного бруса к торцу стен без железобетонного пояса даже не рассматривается. И только где-то в тексте может быть скромное упоминание: в виде исключения, например, о небольших хозяйственных постройках, с крышами небольшой площади, если климатические условия региона не предполагают выраженной снеговой и ветровой нагрузки и т.п. . Короче, практически на свой страх и риск. Неужели так сложно набить армопояс, чтобы сразу уйти от этой зависимости — «если»?
	Кстати, ничего особо сложного в этом нет, то есть то, что не под силу даже начинающему строителю. Производители газобетонных строительных материалов предусмотрели в своем ассортименте особый вид блоков, предназначенный именно для последнего ряда кладки.Они имеют характерную форму, за что и получили название U-блоки (за схожесть с этой буквой латинского алфавита). По сути, это несъемная опалубка заводского изготовления из газобетона для заливки армированного пояса.
	Взгляните на рисунок — на нем показаны U-образные блоки AAC разных размеров. Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщенная стена должна смотреть в сторону улицы – ее делают шире из соображений максимального сохранения теплоизоляционных качеств.
	Размеры самого «швеллера» для армированного пояса не такие уж и большие, то есть много бетона не требуется, и сделать его своими руками для загородного дома средних размеров будет несложно прямо на месте. место работы. Причем заливать его все равно придется вручную, так как бетононасос в этом случае помощником не будет – слишком узкая и неглубокая «лента». Количество бетона для этой операции будет рассмотрено ниже. Казалось бы, зачем думать о том, как обойтись без бронепояса — не лучше ли сразу начать его наполнять? Однако многих останавливает тот факт, что U-блоки, на производство которых уходит меньше материала, при этом стоят значительно дороже, так как обычно продаются поштучно.Но оказывается, такие блоки можно изготовить самостоятельно, используя стандартные стеновые блоки, а можно и вовсе обойтись без них, применив другие технические решения.
	Таким образом, U-блоки можно вырезать из стандартных стеновых блоков.
	Для начала, конечно же, проводится маркировка — ширина вырезаемого фрагмента…
	… и его глубина.
	Нарисованы линии, по которым будут выполняться разрезы. В данном случае мастер принял решение прорезать «швеллер» шириной 120 мм и глубиной 160 мм. Этого будет достаточно для усиленного пояса.
	Если стены возводились из газосиликатных блоков, то наверняка у мастера есть инструмент для их резки. Обычно это мощная ручная пила с большим зубом. По намеченным линиям начинают делать надрезы — на глубину созданного «канала».
	Для достижения ровности пропила по глубине блок распиливают один за другим, добиваясь нужного погружения пилы сначала с одного …
	… а потом с другой стороны. Кстати, картинки у нас нет, но, судя по заверениям мастеров, такие ровные и одинаковые по глубине пропилы можно сделать и циркулярной пилой. Правда, высвобождения пилы может быть недостаточно (ну нужна хотя бы 100 мм глубины пропила) — наконец-то можно работать и ручной ножовкой. Разве это не вариант?
	Блок со сделанными прорезями помещается на дно.
	Далее используется перфоратор. В его патрон вставляется сверло – диаметр не столь важен (обычно достаточно 8÷12 мм), но длину лучше брать побольше, около 400 мм, чтобы просверленное отверстие доходило примерно до середины блока . По линии, определяющей дно создаваемого «канала», просверливается ряд отверстий с расстоянием между их центрами около 15 мм.
	Затем блок переворачивают, и аналогичную операцию проводят с противоположной стороны.
	После этого обычно достаточно легкого удара молотком — и надрезанный с трех сторон фрагмент выпадает из блока. Кстати, эти осколки не стоит выбрасывать, если они не раскололись — они могут еще пригодиться при строительстве.
	А для заполнения армированного пояса остался такой самодельный П-блок.
	При необходимости оставшиеся неровности можно подровнять стамеской…
	… сметать крошки и пыль …
	… и отправить готовый блок к месту их хранения перед укладкой.
	После того, как будет подготовлено достаточное количество самодельных U-блоков, приступайте к кладке последнего ряда стены. Работа обычно начинается с угла.
	Клей для газобетона готовят из сухой смеси. Блоки расположены последовательно. Все так же, как и при обычной кладке — сначала наносится клей слоем необходимой толщины…
	… затем этот слой выравнивается и распределяется зубчатым шпателем …
	… и далее устанавливается еще один газосиликатный U-блок. Работа продолжается таким же образом до тех пор, пока не будет выложен весь ряд – пока не образуется «канал» для заполнения армопояса.
	Особое внимание уделяется углам и в местах стыка стен — здесь придется подумать, как состыковать U-блоки, чтобы не прерывался «канал» для армопояса. Один из вариантов показан на иллюстрации, но вполне допустимы и другие решения.
	Кому-то такой подход может показаться чрезмерно трудоемким, к тому же сопровождающимся большим количеством растрат. Что ж, это в какой-то мере верно, и вполне возможно применить и другие способы создания опалубки для армопояса. Вот один из них. Для создания стен такого рода несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины – их часто называют доборными. Например, для создания наружной стены можно использовать блоки толщиной 100 мм.
	Некоторые из этих блоков приклеиваются по внешнему контуру стены (на рисунке показан только пример монтажа).
	Любой армопояс, благодаря специфическим теплотехническим свойствам бетона, всегда превращается в мощный «мост холода». Для уменьшения этого недостатка целесообразно сразу предусмотреть слой утеплителя — уложить по наружной стене несъемной опалубки (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной около 50 мм.
	С противоположной стороны стенка нашей «опалубки» образована тонким блоком толщиной 50 или 75 мм. Этот ряд также монтируется на газосиликатный клей.
	В итоге получается примерно так — канал для дальнейшей заливки армированного пояса (показан на иллюстрации с уже уложенным армокаркасом). Кстати, можно немного уменьшить глубину «канала», если он окажется слишком большим.На дно также на клей можно уложить фрагменты, вырезанные из дополнительных блоков, так, чтобы глубина была в районе 150÷180 мм – этого вполне достаточно.
	Есть и другие варианты. Например, с одной стороны — тот же газосиликатный блок 100 мм и слой утеплителя, а с другой — просто деревянная (или ОСП) опалубка, прижатая к поверхности или выставленная точно по торцу стены.
	А вот вариант вообще без использования газосиликатных блоков.С двух сторон устанавливается деревянная опалубка. А вот снаружи вдоль щитов опалубки уложена полоса пенополистирола толщиной 100 мм и шириной, соответствующей высоте создаваемого «швеллера» для армопояса.
	Вот этот вариант, так сказать, живой — с уложенным по внешнему периметру опалубки утеплителем. Хоть изоляция в данном случае и не требуется, но пренебрегать ею не стоит – об этом уже говорилось выше. А вот на внутренних стенах он не нужен — если там еще и армированный пояс планируется заливать, то достаточно будет только деревянной опалубки с двух сторон.
	После выставления опалубки (в любом ее варианте) приступают к вязке арматурного каркаса. Как правило, слишком сильное армирование армопояса для мауэрлата не требуется – достаточно четырех стержней периодического профиля (класс А-III) диаметром 10 мм.
	Пространственное положение арматурных стержней может быть обеспечено различными способами. «Классика», конечно, это хомуты из гладкой или рифленой арматуры, сечением 6 или 8 мм. — примерно так же, как на ленточном фундаменте.
	Но довольно часто эту схему упрощают — она ​​выглядит «тяжеловесной» для армопояса по верху стены. Если посмотреть на представленные примеры, то многие мастера используют весьма нестандартные решения. Этот, например, вырезал из готовой сварной армирующей сетки квадраты для стяжки — и использует их как своеобразные шаблоны струбцин.
	Обвязка производится обычным способом — стальной вязальной проволокой.
	А вот такая картина после соединения — аккуратная пространственная конструкция из четырех стержней продольной арматуры.
	А вот еще одно оригинальное решение. Судя по всему, у собственника есть возможность недорого (или даже даром) получить отходы производства изделий из металла. Такому творчеству можно только позавидовать!
	Как бы то ни было, но правила вязки арматуры, особенно в местах армирования (продольное соединение стержней, изгибы, участки примыкания), никто не отменял.Поэтому делаются соответствующие загибы, нахлесты, хомуты и т.д. — все по правилам ленточного фундамента. Кстати, обратите внимание на крайне важный нюанс. Наличие армированного пояса практически не оставляет сложностей для последующего крепления мауэрлата – созревший бетон отлично удержит даже обычные распорные анкеры. И все же перед заливкой бетона можно сделать еще одну операцию – предварительно установить шпильки, связав их с армированным каркасом. После застывания ремня у мастера сразу будут готовые надежные крепления для бруса.
	Также есть несколько вариантов установки шпилек. Так, например, под них в дне швеллера сверлится направляющее отверстие, а сам штырь привязывается к перемычке армирующей конструкции рамы (как показано на рисунке).
	Шпилька также может располагаться со смещением от центральной линии армопояса – все зависит от ее ширины и планируемого размещения мауэрлата. На рисунке показано, как закладная шпилька крепится к продольным арматурным стержням.
	Здесь показано, как в целях экономии отрезки резьбовых стержней просто привариваются к зажимам поперечной арматуры. Правда, для этого уже необходимо иметь очень хорошие навыки электросварки.
	Если в нижнюю часть шпильки навернуть гайку и надеть широкую шайбу, то надежность полученного крепления значительно повысится. После полного созревания залитого бетонного пояса вытащить такой штифт будет практически невозможно.
	Шаг установки шпилек обычно принимают таким же, как шаг будущей установки стропильных ног. При этом желательно, чтобы эти места крепления мауэрлата попадали между стропилами – чтобы они не мешали дальнейшим монтажным работам.
	После установки и обвязки шпилек верхнюю резьбовую часть вместе с наживкой рекомендуется закрыть стрейч-пленкой — чтобы резьба не забивалась при заливке бетоном.
	Необходимо следить за тем, чтобы стержни арматуры располагались на определенном расстоянии от стенок импровизированной «опалубки» — чтобы создавался защитный слой бетона. Для этих целей можно использовать специальные вкладыши – они обеспечат необходимые зазоры как снизу, так и с боков.
	Готовится бетонный раствор. Как правило, для такого армопояса достаточно марки бетона М200 (но никак не ниже). В доме средних размеров для этих целей не требуется большое количество бетона – вполне можно обойтись самостоятельным изготовлением в бетономешалке.
	Затем готовый раствор подается наверх (ведрами) и постепенно заполняет «канал» армопояса.
	Очень важно следить за тем, чтобы во время заливки не оставалось пустых пустот. Для этого залитый бетон тщательно «в штык», то есть протыкают по всей длине залитого участка куском арматуры или заточенной деревянной рейкой – это позволит выйти пузырькам воздуха.
	После «байонета» раствор максимально уплотняют кельмой или шпателем, одновременно выравнивая поверхность создаваемого пояса.
	Так они последовательно продвигаются дальше, по всей длине созданного пояса.
	Ремень залит и выровнен. На этой иллюстрации показан вариант без шпилек — владелец предполагает использование обычных распорных анкеров для крепления мауэрлата.
	А вот вариант — со сцепленными закладными шпильками. После заливки пояса и его окончательной выдержки мастерам, которые будут заниматься стропильной системой — готовые крепления. В любом случае армопоясу необходимо дать время для качественного созревания – дальнейшую роботу желательно начинать не ранее, чем через месяц после заливки.

Как и было обещано выше, есть несколько вспомогательных материалов:

Армирование ленточного фундамента – как правильно сделать?

В таблице уже упоминалось, что принципы пространственного армирования осеннего пояса аналогичны фундаментной ленте – особенно в вопросах армирования в местах пересечения, примыкания и на углах.Подробности в специальной публикации нашего портала. И в другой статье они приведены. Плюс в обеих статьях есть удобные калькуляторы для расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки армопояса, и количество комплектующих для его изготовления.

Как поставить стропила на дом, когда нужно сделать срочно? Как установить на грузовик систему двухскатной крыши

Монтаж крыши — это сложный многоэтапный процесс.Чтобы самостоятельно собрать и установить систему соло, необходимо тщательно изучить способы соединения элементов, рассчитать длину стропила и угол ската, подобрать соответствующие материалы. Если нет нужного опыта, то для сложных конструкций не стоит. Оптимальный вариант для жилого дома небольших размеров – двухвинтовая крыша своими руками.

Стандартная крыша этого типа состоит из следующих элементов:

Мауэрлатом называют брус, укладываемый на стены по периметру сооружения.Крепится с помощью стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из древесины хвойных пород и иметь квадратное сечение 100х100 мм или 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее на наружные стены.

Стропильные ножки – это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся друг к другу под углом и придают крыше треугольную форму. Их конструкция из двух стропильных ног называется фермой. Количество ферм зависит от длины дома и типа кровли.Минимальное расстояние между ними 60 см, максимальное 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в самой высокой точке крыши и чаще всего представляет собой продольную планку, соединяющую оба конька вместе. Снизу на брус опираются вертикальные стойки, а по бокам крепятся стропила. Иногда нарожник состоит из двух досок, которые оголяются к верхней части стропила с обеих сторон и соединяются под определенным углом.

Стойки — вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Насосы изготавливаются из бруса и устанавливаются под углом между стойками и рафилями. Боковые грани фермы усиливаются мойкой, увеличивается грузоподъемность конструкции.

Затяжка — это балка, соединяющая нижние части стропила, основание треугольника фермы.Вместе с розовым такой брус служит для упрочнения фермы, повышает ее устойчивость к устойчивости.

Им называют длинные ГРМ сечением 100х100 мм, укладываемые по центральной несущей стене, в основе которой лежат вертикальные стойки. Лиежане применяют при монтаже втулочных стропил, когда прогон между наружными стенами более 10 м.

Галька — это доски или брус, набитые на стропила. Светильник бывает сплошным и с зазорами, в зависимости от типа кровли. Крепится всегда перпендикулярно направлению стропил, чаще всего горизонтально.

При расстоянии между наружными стенами не более 10 м и несущей стене устраивают в средней висячей стропильной системе. При такой системе верхние концы соседних стропил затапливают под углом и совмещают гвоздями, исключая установку стоек и конькового бруса. Нижние концы стропильных ног опираются на наружные стены. Благодаря отсутствию стоек чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию дымоходов выполняют балки перекрытия.Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство нынешней стропильной системы
. На стену уложили подстилку, на ней закрепляют опорные стойки, кормят коньковые стойки. Такой способ монтажа достаточно экономичен и более прост в исполнении. Если потолки в интерьере запроектированы разноуровневыми, стойки заменяют кирпичные стены, разделяющие мансарду на две половины.

Процесс монтажа кровли включает в себя несколько этапов: Крепление Мауролалата к стенам, сборка стропильных ферм, установка стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатываются любым антисептическим составом и просушиваются на воздухе.

Для работы вам понадобится:

• брусок 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• Доски толщиной 30 мм для обрешетки;
• рубероид;

металлические шпильки

• ;
• электроловка и ножовка;
• молоток;
• гвоздей и самоотверженность;
• королон и строительный уровень.

В деревянных домах
Функции мауэрлата выполняют бревна последнего ряда, что значительно упрощает рабочий процесс. Для установки стропила достаточно выпилить на внутренней стороне лаг паз соответствующего размера.

В дома кирпичные
Или постройки из блоков Монтаж мауэрлата происходит следующим образом:

Brussia Maurolalat должен образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж кровли и обеспечит конструкции необходимую устойчивость.В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собирать фермы на земле, а затем устанавливать над перекрытиями. Для начала нужно составить чертеж и рассчитать длину стропильных ног и угол их соединения. Обычно угол наклона кровли составляет 35-40 градусов, но на открытых, сильно продуваемых участках он уменьшается до 15-20 градусов.Чтобы узнать, где и под каким углом соединять стропила, угол наклона крыши умножают на 2.

Зная длину прогона между наружными стенами и угол соединения стропила, можно рассчитать длину стропильной ноги. Чаще всего она равна 4-6 м с учетом рогового вздутия шириной 50-60 см.

Верхние концы стропил можно прикопать несколькими способами: вангестом, домкратом и «в лапу», то есть с вырубленными пазами.Для фиксации используются металлические накладки или болты. Далее монтируются нижняя и верхняя затяжки, а затем готовые фермы поднимаются вверх и устанавливаются над перекрытиями.

Монтируются первые фермы: с сантехническим водопроводом, его устанавливают вертикально, регулируют длину свеса и крепят к мауэрлату с помощью болтов или стальных подкладок. Для того, чтобы в процессе установки ферма не смещалась, ее укрепляют временными костяными ушибами. После установки крайних стропил остальные, соблюдая одинаковое расстояние между ними.Когда все фермы фиксируются, возьмите доску с поперечным сечением 50×150 мм, длина которого составляет 20-30 см больше, чем длина карниз, и питает его вдоль верхнего края конька. То же самое делается с другой стороны крыши.

Первый вариант: на стропильной ноге в месте примыканий к мауэрлату вырезается прямоугольный паз на 1/3 ширины бруса. Ставки от верха ящика 15 см, стальной костыль вбивается в стену.Стропила выставляют по уровню, пазы совмещают, затем сверху прикрепляют хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно фиксируются на костыле. Дисковой пилой аккуратно обрезаем нижние края стропил, оставляя СКЛ 50 см.

Второй вариант: верхние ряды стен выложены ступенчатым карнизом из кирпича, а мауэрлат имеет выступ с внутренней поверхностью стены и врезан в нее под строп. Край стропильной руки подрезают по уровню верхнего угла карниза.Этот способ проще остальных, но подошвы получаются слишком узкими.

Третий вариант: потолочные балки изготавливаются за край наружной стены на 40-50 см, а на балки устанавливаются стропильные фермы. Концы стропильных ног подрезают под углом и упирают в балки, фиксируя металлические накладки и болты. Этот способ позволяет немного увеличить ширину мансардного помещения.

Устройство линии прокатки

1 показывает слово подпозиции стропила в легенде, уложенного на промежуточные опоры, а на фиг.2 — Оппорт стропильной ноги на мауэрлат

Порядок работ при установке системы револьверной линии:

Когда основные элементы закреплены, поверхность стропила обрабатывается антипиреном. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подойдет брус 50х50 мм, а также доски толщиной 3-4 см и шириной 12 см. Под обрешетку обычно укладывают гидроизоляционный материал для защиты соло-системы от намокания.Гидроизоляция, пленка обжигается горизонтальными полосами от карниза до конька крыши. Материал присыпается на 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропила.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала пленку набивают деревянными рейками толщиной 3-4 см, располагая их вдоль стропила.

Следующий этап – обшивка стропильной системы досками; Их набивают перпендикулярно набегам, начиная от свеса крыши.На шаг вала влияет не только тип кровельного покрытия, но и угол уклона: чем больше угол, тем больше расстояние между досками.

После завершения монтажа ящики обшивают обшивкой и подошвой. Закрыть Frontton можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Прикрепляется обрез сбоку стропила, в качестве крепежа используются гвозди или саморезы.Суи также подаются из различных материалов — от дерева до сайдинга.

Видео — Двухскатная крыша своими руками

При строительстве любого здания окончанием основных работ считается возведение такого элемента, как крыша. Его значение исключительно для всей конструкции, так как в основе лежит специальная система стропил. Именно стропила для крыши в дальнейшем должны будут выдерживать любые нагрузки со стороны внешних неблагоприятных факторов.

В этой статье

Начало работы

Строительство кровли любого здания осуществляется с использованием деревянных или металлических стропил.Это специально разработанная система последовательно соединенных элементов, обеспечивающих несущую способность всей кровли в целом.

При подготовке к сборке должны быть составлены чертежи стропил для крыши с указанием всех размеров. Он понадобится при расчете необходимого количества стройматериалов.

Для деревянных стропил стоит использовать тощую древесину, не имеющую поражений грибком и гнилью. А также нельзя использовать дерево, если на нем имеются большие трещины и сколы.

Металлические стропила для крыши не должны иметь видимых и скрытых деформаций. Наличие очагов коррозии не допускается. И самое главное, ни в коем случае нельзя устанавливать стропила на крышу без обработки антикоррозийными составами.

Деревянные стропила

Деревянные стропила для крыши своими руками не представляют особых проблем даже для людей, не имеющих специального архитектурного образования.

Но нужно помнить, что есть определенные основы, которые нельзя оставлять. В первую очередь — это существующие виды сплавных систем.

Размеры стропильных элементов

Для деревянных стропил наиболее распространенным является использование бруса и досок.

За опорные элементы принимается сечение бруска 100*100 мм. Если используется доска, то минимум 100*50 мм. Допускается также размер доски 200*50, но не более. Если в целях экономии решено использовать бревна, их минимальный диаметр должен быть от 100 мм.И при этом их необходимо обрабатывать и очищать.

Перед тем, как ставить стропила крыши, вы можете воспользоваться специальным интернет-сервисом, чтобы точно определить нужные размеры всех элементов, где нужно сделать основные параметры крыши. Либо можно произвести все расчеты вручную, взяв данные с учетом снеговой и ветровой нагрузки в нужном регионе страны.

Необходимо помнить, что минимальное расстояние между стропилами должно быть от 60 до 100 см. В противном случае кровля может оказаться ненадежной и не выдержать последующей эксплуатационной нагрузки.

Порядок монтажа элементов деревянной стропильной системы

Чтобы построить надежную крышу своими руками, необходимо соблюдать определенную последовательность действий.

Огнезащитный состав повышает степень огнестойкости деревянных материалов При возникновении очага возгорания в случае возникновения чрезвычайной ситуации.

Крепление стропильных элементов

Для крепления всех элементов деревянных стропил следует использовать саморезы длиной более 70 мм.Они должны быть изготовлены из нержавеющего металла или с антикоррозийной обработкой. Это способствует предотвращению возникновения точечной гнили, которая впоследствии может распространиться на все элементы.

Специальные монтажные пластины, балочные держатели и стыковые соединители с монтажными уголками также должны быть из антикоррозионных материалов.

Для стыковки каждого элемента необходимо изготовить геометрические барабаны. С их помощью будет обеспечено дополнительное сцепление между элементами конструкции.

Для установки металлических стропил может понадобиться специальное сварочное оборудование, так как, кроме болтового ключа, для некоторых элементов требуется та самая сварка.

Каков результат?

Соблюдая такие незамысловатые правила и условия, можно будет самостоятельно построить стропильную систему практически любой сложности и необходимого типа в зависимости от потребностей владельца дома.

Стоит помнить, что ни в коем случае нельзя экономить на качестве стройматериалов. А при сомнениях в правильности действий и ненадежности собственных сил необходимо обращаться за помощью к профессионалам.

Кровля – сложный и ответственный архитектурный элемент любого здания.К его возведению нужно отнестись с особым вниманием, необходимо помнить, что для монтажа стропильной системы необходим немалый опыт выполнения таких работ и специальный инструмент. Не стоит браться за создание крыши к тем, кто впервые держит в руках столяра и измерительный инструмент – результаты деятельности могут быть весьма негативными.

Существует два типа крыш в зависимости от количества и размещения точек стропила, но каждый застройщик может по своему усмотрению изменить конкретную конструкцию стропильной системы.При этом условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические характеристики пиломатериалов и кровельных покрытий. Безусловно, тип стропильной системы влияет на личный опыт и предпочтения застройщиков.

Перед поступлением на производство стропил необходимо определить их вид, способ крепления и линейные размеры. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как различные факторы влияют на параметры Стропилина?

Физический фактор	Краткое описание влияния на параметры Стропилина
	Стропила должны выдерживать снеговую и ветровую нагрузку. При расчетах нужно брать из таблиц строительных норм и правил фактические максимальные значения снежного покрова, учитывать силу и розу ветров.Данные позволяют узнать общую нагрузку на стропы крыши в зависимости от ее площади и угла наклона. Далее уже можно определить размеры струн, их количество и шаг. При этом закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много неожиданных факторов влияет на эти показатели. В большинстве случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм или 50×200 мм.
	Дускальские крыши могут быть городскими и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом учитывается способ крепления элементов к мауэрлату. Если делается запястье, то ширина досок должна увеличиваться на величину живости. Дело в том, что пропил в этом месте автоматически уменьшает ширину воспринимающего нагрузку материала. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то учитывается только оставшаяся ширина 140 мм.Соответственно, если при расчете нагрузок выбраны доски 200 мм, но при креплении возникают непредвиденные пропилы 60 мм, ширину заготовок для Стропилина увеличивают до 260 мм. Этот комментарий сделан для тех, кто любит ругать различные скубоны и нарезки за неподатливые участки концов Стропилина. В настоящее время существует множество специальных приспособлений, позволяющих прочно зафиксировать рафилик в нужном положении без протыкания.
	Для жилых зданий стропильщики должны иметь запас по прочности в количестве не менее 1.4 расчетных значений. Для нежилых конструкций коэффициент снижается до 1,2. Вывод — размеры стропильных досок на домах больше, чем на гаражах и других пристройках.
	Жилые чердачные помещения (чердаки) должны иметь утепленную кровлю. Ширина стропилины должна соответствовать толщине теплоизоляционного слоя. При этом нужно регулировать шаг между стремянками в зависимости от стандартной ширины утеплителя.Если в данной климатической зоне оптимальная толщина утеплителя кровли 200мм, то такую ​​же ширину рекомендуется выбирать и для рафалина. Различные сооружения узких стропильных ног при утеплении кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как при производстве стропил, так и при их фиксации непосредственно на месте. Ошибки при возведении стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор Размеры I. Способы Крепление Стропил

Очень важный момент. Задачей любой фиксации является обеспечение устойчивости составного узла, причем он может быть закреплен или иметь одну или несколько степеней свободы. Этого невозможно добиться без знания нагрузок, действующих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

1. Постоянные вертикальные усилия .Возникают из-за воздействия кровельных и теплоизоляционных кровельных материалов. Из-за того, что стропильные ноги располагаются под углом к ​​вертикальной силе, на них действуют изгибающие и сбивные нагрузки. Величину усилий определяют после возведения шлейфа, толщину и ширину досок для Стропилина выбирают исходя из конкретных усилий на изгиб и распил. Крепления должны предупреждать растекание стропильной системы.
2. Переменное вертикальное усилие. Появляются зимой, значение зависит от высоты снежного покрова.
3. Восходящие усилия ветра. В результате обрушивающихся ветров на крышу воздействуют подъемные силы. Размеры стропильных ног не имеют значения, усилия учитываются только при выборе типа фиксации, он должен обеспечивать и удерживать такие нагрузки.
4. Боковое усилие. Значение зависит от парусности крыши. В результате действия ветра на стропильную систему действуют боковые усилия. Они увеличивают нагрузки на изгиб и отрыв.Эту особенность также следует учитывать при изготовлении и монтаже стропильных ног.

Есть варианты жестких креплений сплавных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда необходимо применить плавающие соединения строк, чтобы компенсировать изменение размера. Деревянные дома. Для плавающих соединений используются специальные крепления и болты. Второй позволяет стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободной связи Стропилина – скользящая. Используется деревянный срубач И дает возможность компенсировать естественную усадку дома.

Какие элементы используются для повышения устойчивости и несущей способности Стропилина

В результате правильного выбора Стропильная система и способы крепления ее элементов должны быть устойчивыми, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие во времени.Для выполнения условий при фиксации рафалина могут применяться дополнительные фиксирующие элементы.

Пробеги

Чаще всего монтируется в скатную часть системы, верхние концы стропильных ног сбегают. Для повышения устойчивости может быть обеспечено давление. Верхнее соединение жесткое или плавающее на болтах. На больших крышах прогоны можно устанавливать посередине стропильных ног или в других местах с критическими нагрузками.

Vita бут льняные стеллажи

Монтируется для усиления тетив, за счет использования стоек возможно изготовление элементов из более тонкого пиломатериала.Вертикальные стойки верхним концом опираются на стропила, а снизу на подстилку или балки перекрытия внахлест.

Угол около поры

Удержание усилия на изгиб и разгибание, универсальное применение. Угловые упоры можно ставить в любых местах стропила, вызывая опасения по поводу прочности. За счет таких персидий значительно повышается сопротивление рафинилису изгибающим и разрушающим усилиям.

Затяжка (Ригель)

Назначение — предохранение стропильных ног от растекания, применяются на висячих стропильных системах.Чаще всего размещают в верхней части фермы, можно использовать доски толщиной примерно 20-25мм. Дело в том, что они работают на растяжение, пиломатериал хорошо держит такие усилия. Доски плохо работают на сжатие, быстро просятся и теряют первоначальные показатели прочности.

Накл адси

Используется в верхней скунсовой части рафалина, за счет применения натяжек повышается прочность узлового соединения. Затяжка может быть изготовлена ​​из дерева, фанеры, ОСП или металлических пластин.

Бариес (упоры)

Есть много специфических предметов. В нижней части рафалина закреплены обычные отрезки досок длиной 30-40 см и толщиной 40-50 мм. Уберите около мауэрлата и не допускайте скользящей конструкции. Использование бобышек позволяет выполнять жесткое соединение элементов без защемления струны. Нам рассказали о проблемах, возникающих в связи с хранением.

Варианты соединения конька в сборе стропила

Конк – один из основных и наиболее нагруженных элементов стропильной системы. Узел имеет несколько вариантов подключения, конкретные следует выбирать в зависимости от общих параметров кровли.

При большой длине конька коньковую планку лучше не использовать, а вместо нее поставить два параллельных прогона и ригельную затяжку. Такую конструкцию проще сделать, она более устойчива и безопасна.

Для висячих крыш следует выбирать наиболее надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Стефал Ин. из т. связь но новки Лропил

Для стропильных ног применяют доски хвойных пород 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных дефектов выработки и глубоких трещин.Применять для изготовления стропильной системы низкокачественный пиломатериал категорически запрещается.

Для повышения защиты элементов кровли от гниения рекомендуется использовать абстракцию пламени.

Заготовки

Стропилин необходимо замачивать не менее двух раз, при этом материал должен быть сухим и чистым. Обработку производят на ровной местности при сухой и ясной погоде.

Можно замачивать валиком, кисточкой или пневматическим распылителем.Применять бытовые ручные распылители не рекомендуется — слишком долго и жестко. Верхние доски можно поднимать после полного высыхания пропитки.

Наша бартальная крыша имеет лыжню, вертикальные опоры опираются о литр, расположенные на несущей стене посередине конструкции.

Практические советы. Если дом достаточно высокий, а доски тяжелые, рекомендуется для защиты оконных проемов от повреждений изготовить элементарное приспособление. Для этого выбираются две доски, длина и ширина с учетом параметров проема.Устройство устанавливается на подоконник, а стропильные доски не повреждают пеноблоки во время подъема.

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Этап 1. Поднимите на чердаке классную доску для Стропилина. Для удобства расположите их равномерно по длине здания, один конец наденьте на мауэрлат, а второй на еж прогона. Изначально нужно установить крайние стропила с обеих сторон крыши дома, протянуть между ними резьбу и установить и выровнять все остальные.

Шаг 2. Проверьте положение конькового хода. Он должен располагаться ровно посередине крыши. Его смещение в 1-2 сантиметра не скажется на прочности кровли в целом, но несколько усложнит изготовление рафалина и укладку кровельных материалов. Кроме того, опытный строитель может заметить несоответствие размеров стержней и, соответственно, асимметрию кровли. Рекомендуется добиваться положения, чтобы бег конька располагался по линии симметрии, если это не связано с большими трудностями.Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работы по исправлению ошибок.

Как выровнять пробег?

1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее легче поднять и закрепить. Второй конец должен лежать на ходу. Доска к мауэрлату прибивается обычным гладким гвоздем или крепится саморезом.
2. Поднимитесь на верхнюю часть прогона и рулеткой проверьте расстояние от края прогона до мауэрлатов, установленных на противоположных стенках.Работайте очень осторожно, желательно использовать страховку. К сожалению, на практике мало кто соблюдает правила техники безопасности, и зря. Падения с высоты становятся очень серьезными травмами.
3. Выровняйте спуск по центру и закрепите плату. Для увеличения жесткости зафиксируйте такую ​​же доску и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и установке Стропилина.

Установка Стропильные ножки

Если вы работаете в одиночку, то для выполнения на месте фиксации первого рафирена необходимо привинтить режущий сегмент.Он будет временно прикреплен к доске для рафтинга, чтобы предотвратить его уменьшение.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части рафалина.

Этап 1. Поднимите и установите на место планку для стропила, прижмите ее зажимом к закрепленной ранее рейке.

Шаг 2. Нарисуйте линию, чтобы отрезать труднодоступный участок. Делается в два этапа. Первый — Проведите горизонтальную линию.Для этого рейку, угольник или другой гладкий предмет плотно прижимают к горизонтальной поверхности прогона.

Второй — провести вертикальную линию. Теперь к боковой поверхности прогона следует прижать линейку или угольник.

Важно. Ширина линии должна быть не более 2-3 см, делать глубокую зачистку и сильно уменьшать ширину стропильной ноги не нужно, она теряет максимальную расчетную прочность.

Сделайте такую ​​же разметку внизу рафилика.Только теперь леску нужно прижать к поверхностям мауролата.

Шаг 3. Снимите плату и аккуратно вырежьте сиденья. Работать можно ручным хак-пилом или электрической дисковой пилой.

Практические советы. Если стержни изготавливаются дисковой электропилой, то пилить лучше в два приема. Первый раз резать вперед до метки, затем перевернуть доску обратной стороной и снова резать до метки. Молотком сбить отрезанный кусок, а оставшийся выступ удалить долотом или долотом.Не нужно вводить пилу за линию и пытаться срезать выступ с одной правой стороны. Этот способ увеличивает пропил на 3-5 см в зависимости от диаметра диска, что значительно снижает параметры сплава носителя.

Шаг 4. Установите подготовленный строп на место и проверьте правильность его изготовления. Те же операции и со второй ногой фермы.

Шаг 5. Ставим рафироидов с упором на Маурилалат и бегом, катим их зажим вверху.Найдите середину прогона и перенесите белье на рафироиды, используйте уровень или конструктор (только когда плоскость прогона строго горизонтальна).

Шаг 6. Спение одновременно двух рафылед вертикальных линий. Доски должны быть плотно зажаты струбцинами. Приложите максимум внимания, полотно пилы должно быть перпендикулярно плоскости стропилина. Если вымыть завалы, лыжный узел соединения будет легко ложиться, а это снижает устойчивость стропильной системы и считается явным строительным браком.

Док Стропил

При отсутствии практического опыта выполнения таких работ первая ножка может иметь зазор в скунсовой части, если он в пределах 1-2мм, то ничего страшного. Если она больше 4 миллиметров, то нужно подправить элемент. Посмотрите, какие плоскости упорных участков не позволяют плотно прилегать верхнему срезу. Примерно обозначают количество дополнительного пропила. Снимите порог и уберите мешающие выступы. Еще раз проверьте соединение, если разрывы остались — повторите операцию.Как показывает практика, опыт и никаких дополнительных исправлений делать не нужно, опыт во втором-третьем рафыранче.

Шаг 8. Прочно закрепите стропильные ноги на своих местах. Для этого рекомендуется использовать металлические пластины и уголки, работать с ними просто и легко, прочность полностью соответствует требованиям, предъявляемым к стропильной системе.

На каждую пару стропил потребуется одна большая переформованная пластина для соединения конькового узла, два уголка 50×50мм для крепления к прогону и два 60×80мм для прикручивания к мауэрлату.Толщина металла не менее двух миллиметров.

Таким же образом установите крайние стропила с другой стороны дома, натяните между ними нити. Один сверху и снизу и один посередине. Чтобы они не мешали при изготовлении струн, сделайте зазор между нитью и плоскостью около одного сантиметра.

Эти профессионалы никогда не делают ни одной строчки на чердаке дома. Такой алгоритм работы значительно увеличивает время строительства, усложняет сам процесс и делает его небезопасным.Работа с электроинструментом на неприспособленных площадках очень опасна, травмы от них тяжелые, часто приводят к инвалидности.

Если дом рассчитан качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону, а не по земле. Готовые элементы собираются на крыше. Такая технология повышает производительность труда в 3-5 раз, при этом передается качество стропильной системы, она более надежна и долговечна. Конечно, зарплата строителей увеличивается пропорционально.Они работают с разработкой и получают деньги не за время, проведенное на чердаке, а за собранную крышу.

Видео — Изготовление и монтаж стропильной на бартовой кровле

Самый ответственный и сложный этап – монтаж стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывистых ветров.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определить ее составляющую.Стропильная рама применяется для любых типов крыш, отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Валковые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и ​​монтаже стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропильного и несущего основания должно выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (при их наличии).

Основные элементы

Для сердцевины двускатной крыши необходимы следующие элементы:

1. Мауэрлат — крупногабаритный брус размером 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает систему тележки и конструкцию здания в общую конструкцию, распределяет нагрузку, оказываемую на стены.
2. Конк — самая высокая точка кровли, в которой соединяются стропильные ноги. Продольный брус помогает удерживать конструкцию, обеспечивает устойчивость при ветровых нагрузках.
3. Стропила – изготавливаются из доски сечением 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не менее 60 см.
4. Лена — баран, расположенный параллельно коньку. Его размеры равны мауэрлату. Лиежалан – это опора для стоек и других элементов.
5. Затяжка — ригели из досок, соединяющие стропильную ногу.
6. Стойки — брусья, устанавливаемые вертикально, они устанавливаются для поддержки конькового хода.
7. Швы — части стропил, выступающие за пределы стен. Они позволяют удалять отложения из дома.
8. Откосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
9. Doom — Доски, необходимые для крепления стропил и укладки кровельного материала.
10. Подделки — когда длинны стропила не хватает на мойку, набиваются доборные доски «Пленки».

Разновидности стропильных систем

Для устройства каркаса рядной крыши применяют несколько видов стропильных систем.

Wissing – выбор такой конструкции предполагает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильных ног опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить затраты и выполнить конструкцию с меньшим весом.

Висячие — стропильные ноги опираются на стены, поэтому испытывают большую нагрузку. Для придания силы затяжке.Такие стропила обычно собираются внизу и служат непосредственно для установки.

Сложные формы крыш требуют нестандартных решений Для них применяют комбинации висячих и накатных стропил.

При устройстве четырехскатной крыши каркасом каркаса служат диагональные стропила, соединяющие лыжню и углы здания. Их основу составляют нароны — короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу кровельной крыши.

Подготовка материала

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо выбирать сухую древесину, влажностью не ниже 22%. Оно должно быть ровным и без сучка. Перед установкой все детали обрабатываются двумя слоями антисептика и средства, препятствующего горению. При обработке необходимо использовать кисть, а не распылитель, тогда состав лучше впитается.При выборе пиломатериала предпочтение отдается древесине хвойных пород.

Крепление

Прочность конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил применяют различные виды крепления: скобы, гвозди, фасонные стальные детали — уголки и платины, которые прикручиваются саморезом.

Сечение тимидата

На размеры бруса, используемого для стропил, влияет:

• величина пролета;
• влияние климатических особенностей;
• угол конька и ступенька крепления.

Постоянная нагрузка рассчитывается исходя из общего веса кровельного материала, утеплителя и гидроизоляции. При увеличении расстояния между рафилями требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Получившийся размер стропила 50×150 мм и 60×200 мм.

Длина стропила

Основа симметричная сумеречная крыша Представляет собой цепной треугольник.Зная высоту конька, можно рассчитать длину стропила по теореме Пифагора. В данном случае это гипотенуза, а половина ширины дамы и высоты крыши — картец.

Установка ГРМ

Первым этапом при монтаже стропильной системы для любой кровли является укладка и крепеж мауролата. Под него обязательно укладывается гидроизоляция в виде резиноида. Этот брус требует сверления отверстий по длине, в которые вставляются шпильки-стилеты и затягиваются гайкой.

Создавая каркас для каркаса, изготавливается шаблон, по которому все стропильные ноги собираются на основании для висячей системы. Для создания образца берут две тонкие доски, равные длине стропила, и крепят на концах гвозди. Эта заготовка устанавливается по ширине прогона, а полученный угол фиксируется срезами доски.

Для разметки установок используется второй шаблон в верхней и нижней части стропила. Это основа из фанеры.Собирая ножки, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропила соединяется с деревянной или металлической пластиной.

Если собранные сплавные фермы имеют значительный вес, то придется использовать технику или приспособления для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Фиксируется временным розовым и устанавливается. Между ногами натягивается шнур как ориентир для установки остальных стропильных ферм.Конструкция соединена ригелями, штифтами и опорами.

При малом пролете стропила не скрепляют коньковым прогоном. Крыша шириной более пяти метров требует усиления конструкции конькового бруса. Эта планка крепится как под рафилями, так и над ними. Соединение происходит штампами и пластинами. При большой длине стропила устанавливаются опорные стойки, которые защищены от провисания.

Завершением монтажа стропильной системы будет крепление обрешетки.

Чтобы знать, как правильно выполнить конструкцию стропила, можно посмотреть видео, рассказывающее об этапах работы.

Видео

Для хорошей кровли очень важно, чтобы каждый шаг при ее выполнении прошел идеально. Основой всей конструкции крыши является стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо выбрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Типы стропильной системы

Устройство кровли при строительстве здания имеет важное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

• комбинированный;
• подвесной;

крышка

• .

Крыша представляет собой достаточно сложную конструкцию, состоящую из множества деталей. Основное требование к кровле —
Это способность защищать конструкцию от всевозможных погодных условий и выдерживать разные нагрузки.

Основные нагрузки кровли приходятся на стропильную систему, поэтому очень важно подобрать необходимые материалы, очень правильно рассчитать и произвести монтаж в соответствии с технологией.

Установка подвесного рафала

Висячие стропила

предназначены для зданий, внутри которых отсутствуют капитальные перегородки, а расстояние между общими несущими и боковыми стенами составляет не более 10 метров. Конструкция крыши в этом варианте ложится на капитальные стены здания, но из-за этого подвергается высоким нагрузкам.Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), скрепляющие ферму в горизонтальном положении.

В зависимости от длины марша в конструкции висячих стропил применяются различные упрочняющие элементы

Нижняя затяжка соединяется в основании стропила и может применяться в качестве балок для чердачного перекрытия, при этом их необходимо ставить на мауэрлат. Для изготовления висячих стропил обычно берут доску сечением 50х200 мм, но для каждого отдельного здания нужны свои специфические расчеты.

Последовательность действий по установке висячих стропил:

Установка прокатного рафаля

Шлицевые стропила

в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтируют намного проще, чем висячую систему, так как прочные несущие стены, расположенные внутри дома, являются надежной опорой для стропилины. Кроме того, эта система требует минимального количества строительных материалов.

Скейтборд в данном случае служит ориентиром.Такая кровельная система устанавливается в одном из трех вариантов:

Для фиксации стропил в нижней части крыши необходимо использовать скользящие крепления, избавляющие несущие перегородки от дополнительного напряжения. В этом случае стропила фиксируются не очень плотно, чтобы при усадке здания они могли перемещаться, не перегружая конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, плотно крепящуюся к мауэрлату снизу. В конструкции монтируются откосы и затяжки для снижения нагрузки на стены.Этот метод называется комплексным, так как объединяет элементы двух систем.

Такая кровельная система используется в основном для строительства частных домов, поэтому стоит упомянуть монтажные работы, которые производятся в следующей последовательности:

Монтажные работы по устройству инженерных систем следует начинать с настила досок на балки перекрытия. Такое устройство поможет работать комфортно и безопасно.

Комбинированная кровельная система

Стропила комбинированные имеют в своей конструкции элементы из сорной и висячей систем.Их используют при изготовлении мансардной крыши. Стены комнат второго этажа получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой сюжета.

Турники, которые устанавливались поверх стоек, выполняют две функции: для верхних тяг они являются мауэрлатом, и для бруса бокового конька. Часть стропильной системы, которая соединяется выше конца стоек, одновременно становится затяжкой для верхних элементов и ригелем для коньков, расположенных по бокам.

В комбинированной кровле применяются фрагменты изменений и висячих стропильных систем

Для увеличения прочности конструкции необходимо установить воздуховод, фиксирующий стропила и вертикальные стойки крыши. Переместить комбинированные стропила немного сложнее, чем другие системы, но трудоемкость работ компенсируется увеличением несущих характеристик крыши и наличием полноценного помещения под крышей.

Фотогалерея: Варианты строповых систем

В конструкции наслонной кровли используются нарезные стропила кровли, аналогичные мансардным в конструкциях ломаных крыш в местах стыков имеются специальные стропила, на которые опираются фонды многоскатных крыш состоят из нескольких разных стропильных систем, объединенных в одну и один и тот же элемент может быть одновременно мауэрлатом и коньком

Монтаж стропильной системы

Стропильная система изготовлена ​​из древесины хвойных пород.Можно использовать доски или брус, которые перед установкой обрабатывают антисептическими веществами. Крепеж может быть следующим:

• шарфы из дерева;

металлические пластины

• ;
• разнообразных слов;
• гвоздей.

Приступая к работе со стропилами, снимают уровень перекрытий и несущих стен, после чего заливают гидроизоляцию. Подстроповая конструкция необходима для того, чтобы предотвратить деформацию стропила. В качестве несущих элементов, придающих стропильной системе устойчивость, могут быть:

• шезлонги;

шаг

• ;
• запусков;
• стойки.

Утепление кровли необходимо, но для этого следует подобрать материал для гидро-, тепло- и пароизоляции. Монтаж осуществляется послойно и только в той последовательности, в которой это необходимо: вначале утепление, затем утепление и завершение влагоизоляционным материалом.

Перед укладкой кровли монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров.

Для обеспечения длительной работы соло-системы необходимая циркуляция воздуха производится с помощью установки вентиляционных отверстий.Чтобы не текла, «воротники» делают возле отверстий, не позволяющих воде проникать в крышу.

Видео: монтаж стропильной системы своими руками

Как крепится Мауэлалат

Мауэрлат

является основой крыши, поэтому к его креплению стоит отнестись ответственно. В противном случае ремонт кровли в будущем будет неизбежен. Последовательность работ:

Способы крепления кровельного мауэрлата и наращивания стропил

Мауэрлат крепится к стенам здания по периметру, при этом крепления должны находиться в непосредственной близости от внутренней стороны стены.Снаружи дом деревянная деталь защищена небольшим выступом стены. Также изначально определяется место для крепления.

Как крепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

Как крепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно разделить на такие виды:

Способ крепления стропил на уровне конька

Самый распространенный вариант крепления стропила к коньку – стыковое соединение:

Варианты сращивания синхронизации

В строительной сфере повсеместно используются различные варианты сращивания стропил, при выборе конкретной технологии необходимо обращать внимание на особенности конструкции стропильной системы, которые влияют на:

• приобретенные материалы;
• технические данные строительной площадки;
• шаг крепления стропил.

Стропила можно разделить следующим образом:

Каждый тип стропильной системы имеет свои особенности и подходит только для определенного типа конструкции крыши. Именно от правильного монтажа зависит не только надежность, но и прочность кровли, поэтому к этому этапу работ необходимо подойти с максимальной ответственностью.

Размеры мауэрлата

на газобетонных стенах. Как самостоятельно прикрепить мауэрлат к газобетонной стене

Крепление мауэрлата к газобетону достаточно простое.Первостепенную роль играет тщательная подготовка всех составляющих: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным креплением мауэрлата следует подготовить основание. Армирующий пояс – обязательное условие для обустройства кровли, если стены выполнены из газобетона или любого подобного материала.

Лента железобетонная обвязочная предотвращает продавливание газобетонных блоков и позволяет равномерно распределить динамические и статические нагрузки, исходящие от кровли, полностью по площади стены.

Устройство армирующего пояса

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

• строительная опалубка по периметру дома. Фронтоны необходимо обработать;
• П-образных блоков создают железобетонный пояс;
• каркас собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
• для жесткого крепления мауэрлата к газобетону устанавливаются резьбовые шпильки с интервалом 1 м.Их диаметр составляет 14 мм;
• блоки залиты бетоном марки М-200;
• через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строители обязаны рассчитать количество шипов и будущее расстояние между ними. Места крепления деревянной конструкции к стропилам и места соединения с армирующим поясом должны располагаться в разных местах… Проверьте, чтобы количество стропильных ног и шпилек совпадало.

Подготовка деревянной конструкции

Бруски перед установкой обрабатываются антисептиками , предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого используется битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы создадут прочную конструкцию. Дерево должно быть без сучков и трещин.Влажность должна соответствовать строительным нормам.

Если застройщик использует «сырую» древесину, должна быть предусмотрена возможность регулировки анкерной гайки .

Эта операция выполняется один раз в год в течение 5 лет. В этот период происходит интенсивная усушка влажной древесины. По мере высыхания брусков затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата на стены из газобетона.

Как правильно крепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой.Форма анкера: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных районах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Механический тип крепления

Процедура :

в подготовленные отверстия вставляются дюбели

• ;
• вкрутить крепеж;
• зубья гарпуна плотно запрессованы в газобетон;
• поверхность расширяется;
• конструкция надежно фиксируется.

Отличный вариант установка мауэрлата на газобетон имеет только один недостаток — дороговизна. 1 анкер и специальный дюбель с гарпуном стоят более 3 тысяч рублей.

Еще одно видео о том, как крепить мауэрлат к газобетону.

Установка мауэрлата

Еще один способ используется для прочной фиксации мауэрлата в газобетонных стенах. Потребуется химическая капсула … Ее стоимость значительно ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон переходите к монтажу стропильной конструкции . Есть два пути.

Первый вариант

• в досках выполняют промывку на 1/3 глубины доски;

гвозди

• и металлические уголки позволят надежно закрепить стропила;

гвозди

• (2 шт.) забиваются крест-накрест с боков;
• сверху вбивается дополнительный гвоздь;
• монтажные уголки окончательно фиксируют соединение.

Второй вариант

• в стропиле пропил не выполняется;
• снизу подшит специальный опорный брус, упирающийся в мауэрлат;

Вбивается

• гвоздей, как и в первом варианте.

Опорный стержень длиной 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление стяжки можно производить только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к выходу из строя конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкеры со специальными дюбелями или химический способ монтажа. Обязательно соблюдая теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при монтаже мауэрлата.Поскольку установка мауэрлата обязательна на зданиях, возведенных из пенобетона, газобетона и так далее, ниже приведен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать кровлю на стенах здания, он должен быть надежно к ним закреплен.

Мауэрлат можно крепить к газобетону следующими способами:

• Проволока стальная … При кладке стен в два или три ряда проволока стальная диаметром 0.Между блоками прокладывается 6 миллиметров. Затем один конец проволоки просовывается в отверстие мауэрлата и скручивается с другим. Следует отметить, что длина укладываемого провода должна быть достаточной для хорошей фиксации мауэрлата. Рекомендуется укладывать количество проволоки, равное количеству стропил.
• Металлические шпильки . Этот способ крепления мауэрлата обычно используется на небольших постройках. Суть крепления заключается в следующем: за один ряд до конца стены между блоками укладываются шпильки с приваренными к ним металлическими пятаками не менее 5х5 сантиметров.
  После этого на шпильки через отверстия устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна быть равна толщине бруса мауэрлата плюс не менее 5 см, чтобы затянуть гайки и шайбы. Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
• Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону является одним из самых надежных из всех предложенных способов.Так как газобетон – хрупкий материал, необходимо соорудить армопояс для крепления мауэрлата анкерными болтами.
  Армопояс позволит не только сделать крепления мауэрлата, но и укрепить и надежно связать стены здания при снятии распирающей нагрузки с кровли. Строительство армопояса можно выполнить двумя способами:
  • С U-образными блоками.
  • С деревянной опалубкой.

При первом и повторном способе применяют арматуру диаметром не менее 6 мм, которую укладывают в сооружаемый желоб и заливают бетоном.Заливка бетона для армопояса должна производиться за один раз без перерыва по всему периметру несущих стен здания.

Перед заливкой армопояса бетоном к его каркасу необходимо прикрепить анкерные болты. Болты можно крепить вязальной проволокой или сварочным аппаратом. Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки армопояса через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае не допускается прерывание армопояса, так как полностью теряется его скрепляющее действие и он не снимет распирающую нагрузку со стен от веса кровли.

Анкерные болты

необходимо устанавливать точно по резьбе, чтобы они находились посередине балки мауэрлата. Независимо от способа крепления мауэрлата, под него необходимо укладывать гидроизоляционный материал.

Устройство армирующего пояса

Для сооружения армопояса потребуются следующие материалы:

• Песок, щебень и цемент марки М-400 для изготовления бетона.
• Арматура диаметром от 6 до 12 мм для сооружения каркаса армопояса.
• П-образные блоки или доски для изготовления опалубки.
• Молоток и гвозди (для деревянной опалубки).
• Бетономешалка, так как вручную замешать бетонный раствор не получится.

Устройство армопояса состоит из следующих этапов:

Если для изготовления армопояса используется деревянная опалубка, то нижние балки, которыми он крепился к его стенам, остаются в бетоне.Этот факт никак не влияет на качество ремня, так что вам не стоит переживать по этому поводу. Бетон для армопояса можно сделать самостоятельно или приобрести готовый – это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки под армопояс потребуются следующие материалы:

• Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
• Молоток и гвозди.
• Деревянные блоки.
• Ножовка.
• Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Конструкция деревянной опалубки для армопояса следующая:

• В ширину стены умещаются деревянных бруска на расстоянии 1 метра друг от друга.
• После укладки брусков к ним крепятся доски с обеих сторон стены.
• Сверху из досок скрепляются между собой деревянные бруски также на расстоянии 1 метра друг от друга.
• Установленные доски на стыках необходимо надежно связать между собой с помощью деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В случаях, когда сооружение армопояса невозможно, мауэрлат крепится следующими способами:

Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

1. Перфоратор.
2. Клиновые анкеры.
3. Специальный насос для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

1. В ранее отмеченных местах на стене сверлятся отверстия.
2. Готовые отверстия очищаются от бетонной крошки специальным насосом.
3. Клиновые анкеры вставляются в отверстия и затягиваются.
4. После установки анкеров на стены необходимо уложить гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно безопасно и быстро установить мауэрлат. Единственный минус такого способа крепления мауэрлата цена анкеров ориентировочно от 2500 рублей
часть.

• Химический способ крепления мауэрлата. Для крепления мауэрлата химическим способом, жидкие анкеры (химический анкер). Химический анкер представляет собой жидкую смесь полимерных синтетических смол, поставляемую во флаконах под пистолет в качестве герметика.
  Клеевая масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент на стене.

  Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их хрупкие материалы, такие как газобетон, ракушечник и др.

Для установки мауэрлата с химическими анкерами необходимы следующие инструменты:

1. Перфоратор.
2. Сверла по бетону.
3. Пистолет для капсулы жидких анкеров.
4. Капсула с жидким якорем.
5. Металлические анкерные болты.
6. Компрессор для подачи сжатого воздуха.
7. Гайки с шайбами.
8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки скважины от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
2. Из готового отверстия в стене необходимо удалить пыль и бетонную стружку. Это можно сделать, продув всю пыль и грязь сжатым воздухом с помощью компрессора.
3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Необходимо заполнить отверстие клеевой смесью на 60%, чтобы избежать ее вытекания при вставке анкерного болта.
4. Через 45 минут после установки химических анкеров можно устанавливать мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить посередине блока глубиной 70% от его высоты.

Также не рекомендуется производить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

• Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
• Опалубка для армопояса может быть изготовлена ​​из досок или U-блоков.
• Армопояс помимо крепления мауэрлата обеспечивает снятие распирающей нагрузки со стен от веса кровли.
• В случаях, когда применение армопояса невозможно, крепление мауэрлата к газобетону может производиться с помощью механических или химических анкеров.
• Независимо от типа крепления мауэрлата промасленный, при его установке необходимо укладывать гидроизоляционный материал.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют им выдерживать высокие точечные нагрузки; без принятия конструктивных мер стены просто рухнут. Правильно выполненное крепление подразумевает укладку армопояса, этот этап пропускать не рекомендуется. При невозможности ее организации мауэрлат непосредственно соприкасается со стеной и фиксируется проволокой, анкерами, штырями или дюбелями.Способ определяется заранее, при отсутствии опыта строительные работы такого типа лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного железобетонного пояса по всему периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ, помимо обеспечения максимальной надежности, способствует перераспределению нагрузок, выравниванию стен и защите их от деформаций, в том числе усадочных.Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона выше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартные инструкции по созданию закладок включают следующие шаги:

• Подготовительные: расчет креплений и выбор интервала между ними. Главный ориентир – раскладка стропил: при равном количестве места крепления к мауэрлату не должны совпадать с точками скручивания шпилек.
• Укладка П-образных блоков поверх последнего ряда по всему периметру газобетонной стены. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
• Сборка арматурного каркаса из стержней толщиной 10 мм. На этом этапе планируется укладка штырей для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволоки к основным рядам. Особое внимание уделяется углам; на этих участках изгибают металлические стержни на длину не менее ширины ремня.Аналогичные действия повторяются по всему периметру несущих стен, включая фронтоны и перегородки.
• Организация теплоизоляционного слоя из уплотненного пенополистирола. Ее размещают ближе к внешнему краю газобетонной стены.
• Заливка внутренней полости бетоном марки по прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Укрытие полиэтиленом и стандартная влагозащита в первые дни.

К следующему этапу привязки мауэрлата к стенам из газобетона можно приступать через неделю. Снимаются все опалубочные конструкции (используются при заливке монолитной железобетонной подушки по всему периметру и ширине, такая конструкция характерна для кирпичной кладки, но иногда применяется и для газосиликатных домов). Далее поверх верхней стороны, соприкасающейся с будущим мауэрлатом, укладываются или обмазываются 2 слоя гидроизоляции, этот этап пропускать нельзя.Места крепления отмечаются на хорошо просушенном деревянном брусе, обработанном антисептиками и антипиренами. Проще всего это сделать, прикрепив его к армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к газобетонной стене и стянуть его гайками или шайбами.

Финальные этапы работы сложно выполнить самостоятельно; потребуется минимум 2 человека.Помимо основных стен, армопояс монтируется на любые площадки, на которые опираются элементы кровли (например, коньковые стойки или кровати). При отсутствии опыта стоит посмотреть видео-инструкцию на тему «как правильно монтировать мауэрлат». Если необходимо устранить ошибки, возникшие в процессе укладки, лучше обратиться к специалистам, хотя бы за консультацией. Установка стропил возможна только после проведения всех работ по закреплению мауэрлата и проверке качества соединений.

Как крепится мауэрлат к стене при отсутствии армопояса?

Укладка монолитной ленты своими руками не всегда возможна; в некоторых случаях прибегают к другим способам связывания бруса. Проще всего проложить за 3-4 ряда до верха стальную проволоку между блоками. Его длина подбирается с учетом сечения мауэрлата: в сложенном пополам ее должно хватить на обхват и скручивание. Шаг зависит от расстояния между стропильными конструкциями.На этот вариант часто ссылаются при креплении бруса к стене. одноэтажный дом из газобетона.

Для легких и малогабаритных построек также подойдет крепление мауэрлата для резьбовых стержней из оцинкованной или нержавеющей стали. Их монтируют в кладку за 1-2 ряда до верхнего края, минимально допустимая глубина заглубления таких изделий в газобетонную стену в 2 раза больше высоты блока. Стандартная длина шпилек в пределах 1 м, диаметр от 8 до 24 мм.При необходимости выступающие участки затем обрезаются.

Крепление мауэрлатного бруса деревянными дюбелями возможно как при укладке армопояса, так и без него. Это обработанные антисептиком и хорошо просушенные длинные пробки. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом посредством скоб. Альтернативный вариант – укладка их между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается с помощью анкеров: механических или химических.В первом случае способ заключается во ввинчивании в газобетон распорных дюбелей сечением 12-14 мм. Второй – в использовании химических анкеров (капсульных или в виде тюбиков с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия – 2 ряда кладки.

Основным преимуществом анкеровки является возможность крепления мауэрлата без сложных организационных мероприятий в процессе кладки газоблоков, ее достаточно легко осуществить своими руками.Тем не менее наилучшие результаты наблюдаются при максимально неподвижных метизах, то есть либо уложенных одновременно с армопоясом, либо закрепленных с помощью химических составов (в последнем случае сварка вблизи стыков запрещена). К недостаткам метода можно отнести высокую стоимость: из всех технологий крепление без армопояса, анкерное обойдется дороже всего, и чем оно надежнее, тем выше будут конечные затраты.

К нарушениям технологии крепления мауэрлата при проведении работ своими руками относятся:

• Отсутствие гидроизоляционного слоя между брусом и верхней частью стены.Предпочтение отдается современным битумно-полимерным мастикам, рубероид является бюджетным вариантом, полиэтиленовая пленка для этих целей не подходит из-за низкой прочности. Минимальное количество слоев гидроизоляции 2.
• Посадочный мауэрлат, необработанный антисептиками (контактирующая сторона остается незащищенной) или применение мокрой древесины.
• Установка анкеров или шпилек под углом, соединение ненадежное.
• Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости удлинения стержней 20 см), плотное прилегание металла к стенам из газобетона (пластиковые опоры хорошо подходят для обеспечения необходимых 5 см ).

При использовании необработанной древесины мауэрлат фиксируют гайкой, надежность креплений периодически проверяют, при необходимости подтягивают. Эту операцию проводят не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью сухой и хорошо зарекомендовавший себя брус практически не нуждается в выдергивании, его осматривают в профилактических целях.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо отметить более экономичный вариант реализации указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки.Такой крепеж для пеноблоков также достаточно надежен.

2.3 Металлические шпильки

Если у вас небольшой дом, а также незначительное давление кровли, можно использовать облегченный метод крепления стен из шлакоблока к мауэрлатному брусу – металлическим шпилькам, заделанным в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если штифты заделываются в стену при выполнении кладки из шлакоблоков, их необходимо устанавливать на один-два ряда до верхнего края.Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

При устройстве скатной крыши монтаж стропильной системы нельзя производить непосредственно на стены здания.Дополнительным элементом, принимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальная планка, которая укладывается по периметру стен. Так как он принимает на себя серьезную нагрузку от крыши, очень важно надежно закрепить мауэрлат к стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армопояса, ведь сам газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система выполнена из металла, то эту конструктивную часть можно выполнить из швеллера или двутавра.

Обычно этот элемент изготавливается из следующих материалов:

• Брус деревянный сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготовлен из твердых пород дерева и проходит обязательную антисептическую обработку.Изделие укладывается по периметру на стены конструкции. Стыки фиксируют гвоздями или прямым замком. В частном строительстве чаще всего используются деревянные конструкции крыш.
• Реже для этих целей применяют катаные профили — швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетным путем и может быть в пределах 70-120 мм.

К стенам крепится деревянная или стальная балка.При этом разные способы крепления. Далее стропильные ноги опираются на мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, равномерно распределяет ее, передает на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушается, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого элемента конструкции на газобетонные стены без армопояса.Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы монтажа

Крепление мауэрлата к газобетону значительно сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежные элементы:

• проволока стальная;
• анкерный крепеж заделываемый в кладку;

специальные химические анкеры

• ;

Стальные шпильки

• .

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм.Для фиксации проволоки на 6 см ниже планки монтируется стальной коротыш. Вместо этого проволоку можно закрепить на плитах перекрытия. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, что придаст зданию дополнительную жесткость и более равномерно распределит нагрузку с кровли на стены дома.

Для связки отдельных частей мауэрлата в единую конструкцию применяют косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом необходимо позаботиться еще на этапе кладки стен. Проволоку необходимо укладывать в кадку стен при выполнении последних нескольких рядов. При этом придерживаются следующей последовательности действий:

1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами укладывается стальная проволока сечением 6 мм, состоящая из нескольких более тонких проволок, скрученных между собой.
2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обмотать вокруг укладываемого бруса.
3. Количество используемых проволок должно быть равно количеству устанавливаемых стропил.

Фиксация шпильками

Крепление мауэрлата к газобетонной стене штырями допускается при устройстве легких крыш на небольших домах… Материалы, используемые для формирования кровельного пирога, должны быть максимально легкими и не передавать значительных нагрузок на остальные конструктивные части здания.

Эта техника как нельзя лучше подходит в том случае, когда нет возможности экипировать армопояс. В такой ситуации армирующим поясом будет служить сама балка. Этот метод вызывает довольно противоречивые отзывы специалистов, но на практике он отлично себя зарекомендовал, обеспечив высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

• Маркировочные шпильки SRT-12, называемые «ласточкин хвост»;
• деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

1. Сверлим отверстия в стенах из газоблока с шагом 100-150 см.
2. В отверстия вставляем штифты и фиксируем цементным молочком или безусадочным раствором.
3. Далее необходимо выполнить гидроизоляцию. Для этого на стены укладываются два слоя рубероида. В местах расположения штифтов в материале необходимо просверлить отверстия, обеспечивающие его плотное прилегание к стенам. Гидроизоляция защитит брус от насыщения влагой и последующего гниения, которое может исходить от стен.
4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего диаметра под шпильки.
5. Затем на шпильки над гидроизоляцией надевается брус, устанавливаются шайбы и затягиваются гайками.
6. После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются скобами из кованой стали.
7. Теперь можно приступать к установке стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

1. Перед началом заливки армопояса в него укладывают шпильки с шагом не более 100 см.
2. Крепятся вязальной проволокой к арматурному каркасу пояса.Вместо проволоки можно использовать пластиковые стяжки для крепления шпилек.
3. Проверяется точность установки шпилек по горизонтали и вертикали.
4. Бетон заливают в опалубку армопояса.
5. После застывания подготовленный брус надевается на выступающие концы шпилек с отверстиями и притягивается гайками к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготовлен на основе синтетической полимерной смолы. Благодаря химическому анкеру можно прочно скрепить металлический стержень и основание.

Важно: в отличие от других крепежей, жидкий дюбель не создает в материале растягивающих напряжений, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширения полимерного дюбеля, химический анкер крепится за счет того, что клей проникает в поры газобетона на значительную глубину и прочно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
2. С помощью специальной щетки или сжатого воздуха из канала удаляют пыль, мусор и металлическую крошку.
3. В подготовленное отверстие в стене заливается специальный химический клей.
4. После этого туда вставляется стальной стержень — шпилька с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающей среды составляет примерно 20°С.
6. После затвердевания химического состава стержень надежно фиксируется в стене. При этом прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

• Срок службы таких креплений более 50 лет.
• Этот метод крепления можно использовать на краю стены, не опасаясь раскола.
• Крепеж обладает достаточно высокой химической стойкостью.
• Монтаж допускается производить на влажный материал, то есть монтаж можно проводить даже в дождливую погоду.
• Монтаж мауэрлата и обустройство кровли можно выполнить без использования армированного пояса, так как химический анкер гораздо прочнее фиксируется в хрупком материале, чем механический дюбель.
• Этот метод идеально подходит для работы с газобетоном.
• Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглубить на 2-3 ряда кладки.

Единственным недостатком данного способа фиксации является то, что сварку нельзя производить стержнем, прикрепленным к жидкому дюбелю, так как при нагреве полимерный материал разрушается, и прочность фиксации снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стене.Анкерный болт состоит из следующих частей:

• внешняя прокладка;
• стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на стержень распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Установка механического анкера выполняется в следующем порядке:

1. По периметру стен укладывается подготовленный брус.
2. Далее по всей длине этого изделия сверлятся отверстия для установки анкерных болтов. Шаг отверстий 1м. Важно постараться, чтобы места установки анкеров приходились на углы здания и место стыка двух концов бруса.
3. После этого с помощью дрели в стенах просверливаются отверстия через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. При этом не допускается делать глубину заделки анкера менее 2 и даже 3 рядов кладки.
4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
5. После этого надевается шайба и туго закручивается гайка. В результате стальной или пластиковый дюбель расширяется настолько, что плотно вдавливается в материал и фиксирует болт в стене.

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Перекрытие вытяжки естественной вентиляции.Как сделать естественную вентиляцию в частном доме

Стропила служат основой всей кровельной конструкции, а их установка – одна из самых ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности крыш разной конфигурации. Приводим основные правила разработки, расчета и выбора стропильной системы, а также описываем этапы монтажа «каркаса» крыши.

Строповая система: правила расчета и разработки

Стропильная система представляет собой несущую конструкцию, способную противостоять ударам ветра, принимать на себя все внешние нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете конструкции стропила учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская крыша;
   • более 10% — сфера кровля.
2. Нагрузка на крышу:
   • постоянная — суммарный вес всех элементов «Кровельного пирога»;
   • временные — ветровое давление, нагрузка снега, вес людей, проводящих ремонтные работы на кровле;
   • форс-мажор, например, сейсмический.

Величина снеговых нагрузок рассчитывается исходя из особенностей климата региона по формуле: S = SG * M , где SG. — масса снега на 1 м2, м. -Креативный коэффициент (зависит от наклона крыши). Определение ветровой нагрузки основывается на таких показателях: тип местности, нормы ветровой нагрузки региона, высота здания.

Необходимые нормативы коэффициентов и расчетные формулы содержатся в инженерно-строительных справочниках.

При разработке стропильной системы необходимо произвести расчет параметров всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество компонентов, выполняющих определенную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ели, лиственницы или сосны). Для улучшения кровли используется хорошо проницаемая древесина с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны, металл добавляет жесткости при быстрой структуре, а с другой — снижает срок службы деревянных деталей. На металлических площадках и опорах оседает конденсат, что приводит к закручиванию и порче древесины.

Совет. При монтаже стропильной системы из металла и дерева необходимо позаботиться о том, чтобы материалы не соприкасались друг с другом.Можно использовать влагозащиту или применить пленочный утеплитель

В промышленном строительстве применяют стропила металлические, изготовленные из стального проката (гедавибра, тавр, уголки, швеллор и др.). Такая конструкция компактнее деревянной, но хуже держит тепло, поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и крепления

Сплавные конструкции бывают двух видов: висячие (распорные) и городские. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячий рафаль Опираться исключительно на наружные стены дома, промежуточные опоры не активируются. Стропильные ноги висячего типа выполняют работу на сжатие и сгибание. Конструкция создает горизонтальное распиливающее усилие, передаваемое на стены. С помощью деревянных и металлических дымов можно уменьшить эту нагрузку. Затяжка монтируется в основании стропила.

Висячая стропильная система

часто используется для создания мансарды или в тех ситуациях, когда пролеты крыши составляют 8-12 м, а дополнительные опоры не предусмотрены.

Слопилс Устанавливается в домах с промежуточной колонной опорой или дополнительной несущей стеной. Нижние кромки стропил закрепляются на наружных стенах, а их средние части — на внутреннем уплотнителе или несущем столбе.

Устройство единой кровельной системы на несколько пролетов должно предусматривать распорные и слуховые стропильные фермы. В местах с промежуточными опорами монтируются втулочные стропила, а там, где их нет — висячие.

Особенности устройства стропил на разных крышах

Двускатная крыша

Duscate крыша по строительным нормам имеет угол наклона до 90°.Выбор наклона во многом определяется погодными условиями. В районах, где преобладают обильные наносы, лучше устанавливать крутые горки, а там, где преобладают сильные ветры – пологие кровли, чтобы уменьшить нагрузку на конструкцию.

Распространенный вариант двухскатной крыши — Исполнение с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в этом случае мансардное помещение будет холодным и здесь не получится обустроить гостиную.

Для двускатной кровли применяется система полотен и висячих стропил.

Тентовая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Тентовую крышу целесообразно устанавливать при выполнении двух условий:

• основание конструкции квадратной формы;
• в центре конструкции имеется опорная опора или стена, которая может быть закреплена стойкой, поддерживающей ходовые ноги.

Можно создать тентовую крышу без стойки, но конструкцию необходимо усилить дополнительными модулями — стойками.

Крыша Walm

Традиционная конструкция скатной кровли предполагает наличие аварийного стропила (диагонального), направленного на углы здания. Угол наклона такой крыши не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится значительная часть нагрузки. Делал такие элементы из сдвоенной доски и цельного бруса.

Места расположения элементов обязательно поддерживаются стойкой, что повышает надежность конструкции. Опору располагают на расстоянии длины больших стропил от конька. На месте фронтонов вальмовой крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной крыши может включать в себя очень длинные диагональные элементы (более 7 м). В этом случае под стропилом необходимо смонтировать вертикальную стойку, которая будет опираться на перекрытие балки.В качестве опоры можно использовать шпренгель – брус располагается в углу крыши и закрепляется на соседних стенах. Ферма шпрегеля усилена розовым.

Буханная крыша

Ломаные крыши обычно создаются для устройства больших мансард. Установку стропила при таком варианте крыши можно разделить на три этапа:

1. Монтаж П-образной конструкции — опоры для прогонов, удерживающие стропильные ноги. Основание сцены — балки перекрытия.
2. Комплект не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного этажа.
3. Установка декоративных ножек.

Двускатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Плата двойная кровля Конечно можно изготовить самому, но все же лучше доверить профессионалам, чтобы исключить ошибки и быть уверенным в надежности конструкции.

При выборе угла наклона необходимо учитывать, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выберите тип покрытия, а затем произведите расчет стропильной системы;
• при угле наклона выше 45° — увеличиваются материальные затраты на приобретение комплектующих «Кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона менее 25° равен 1, для кровли с уклоном от 25° до 60° — 0.7. Это означает, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу при рядке под углом 40° составит: 140 * 0,7 = 98 кг/м2.

Для расчета ветровой нагрузки берется коэффициент аэродинамического воздействия и колебаний ветрового давления. Величина постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем 40-50 кг/м2).

По полученным результатам узнаем общую нагрузку на крышу и определяем количество стропильных ног, их размер и сечение.

Монтаж Maurolat и стропил

Монтаж стропил своими руками начинают с крепления маурелата, который крепится анкерными болтами к продольным стенам.

Дальнейшее построение выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

Хороший фундамент — не значит, что дом будет «верой и правдой» во всем долгие годы.Еще одна крайне важная составляющая – надежная и качественная стропильная система для кровли. Разберемся, как она устроена в случае с односкатной крышей, каких видов она бывает и из каких элементов состоит.

Терминальные кровельные системы

Каким должен быть рафалинг

Вот некоторые виды стропил, которые чаще всего используются в современном строительстве:

• металл сложно менять, но этот материал прочен;
• деревянные просты в использовании и замене, но требуют дополнительной обработки;

деревянные двускатные балки

• (из бруса и ОСП) отличаются даже максимальной длиной до 12 метров, но стоимость выше обычной системы из дерева;

ЖБИ

• не поддаются изменениям вообще, но выделяют их длительным сроком службы;
• смешанные или комбинированные системы.

Каждый из них имеет свои преимущества и недостатки, к которым относятся прочность, цена, простота монтажа, возможность небольших изменений, связанных, например, с неподходящими размерами, взаимодействие с окружающей средой. В этом материале пойдет речь о самом популярном материале для изготовления стропил – дереве. Выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое и самое главное — сила Каждый элемент.Крыша не должна деформироваться или сдвигаться. Основа конструкции стропила – треугольник. Именно в виде треугольника делают фермы (рамы), скрепленные параллельно. Еще и жесткие, они «возглавляют» всю конструкцию.

Маленькая масса. Тяжелая крыша — это очень плохо. Поэтому большинство элементов производят из дерева. Если вес кровельной системы большой, то его усиливает металлический каркас. Основа – хвойные породы дерева небольшой влажности.

Что Требования Из-за дерева:

• 1-3 разновидности.Без сколов, сук и трещин.
• Элементы из дерева не должны быть меньше 5 см. Толщиной, а площадью до 45 кв. см.
• Максимальная длина бруса из хвойного дерева не должна превышать 5-6 м.
• Маурилалат и прогоны изготавливаются исключительно из массива дерева.

Основные элементы конструкции стропильные

Любой владелец, планирующий строительство системы рапид, должен знать, из чего она состоит.

1. Мауэрлат. . Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
2. Стропильная ножка . Улучшит уклон ската, придаст кровле привлекательный вид, надежно зафиксирует конструктивные части системы.
3. Затяжка . Не дает «разъехаться» ногам. Крепко держите их внизу.
4. Выполнить . Крепятся стропильные ноги по системе вверху (трелевка) и по бокам (боковой ход).
5. Окехет . Устанавливается строго перпендикулярно балкам. Изготавливается из обрезного бруса или досок.
6. Стойки/пространство . «Добавить» вызывает еще большее сопротивление.
7. Свес . Защищает основные конструкции здания от различных природных осадков.
8. Конк . Место, в котором фиксируются коньки.
9. Пленка . Создать Свет. Необходим в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двухскатной крыши, которые можно использовать для разных конструкций крыш.

Разберемся с такими составными элементами стропильной системы, как ферма. Она сделана плоской, и, помимо натяжки, включает сами раскрытия и балки. Все эти детали крепятся таким образом, чтобы нагрузка на основные конструкции была вертикальной.

В случае, когда пролет достаточно большой, ферму делают из нескольких составляющих. Нижняя часть Фермы — Потолок чердака.Точное количество ферм определяется после серьезных расчетов по каждому конкретному объекту.

Типы стропильных систем различных типов крыш

Все варианты оформления определяются двумя основными типами одиночных систем: подвесной и голосовой.

Подвесной

Идеально подходит для бартовых типов крыш, с малыми пролетами – до 5 м, без внутренних перегородок. Нижняя опора — мауэрлат. В такой системе применяется затяжка, сводящая конструкцию конструкции к основным опорам здания.

Конструкция крыши висячего типа

Висячие стропила расположены внизу – они же играют роль балок перекрытия. В случае, когда перекрытие было выполнено из железобетонных конструкций, их также можно стягивать системой.

Важные дополнения:

• Не следует использовать ножки в качестве основного опорного элемента свеса крыши. Более оптимальный вариант – кобыла (при условии, что Свет имеет ширину не более 1 м.). Стойка при таком решении передает нагрузку по всей своей плоскости за счет мауэрлата.
• При влажности древесины более 20% необходимо заранее подготовиться к тому, что после высыхания система начнет «гулять». Решение состоит в том, чтобы использовать болты в качестве креплений, которые всегда можно затянуть. Но, еще более «продвинутый» вариант — «мощное» крепление саморезами.
• В верхней части крыши необходимо закрепить ветровую доску (должна идти от самого мауэрлата до вершины конька). Угол организован с чердака. Необходимо создать максимально прочную крышу, выдерживающую ветровые нагрузки.

Текущий

Применяется для крыш с пролетами 9-15 м. Вверху такие стропила крепятся к лыжне, внизу к мауэрлату.

Откосная система

Если пролет более 15 м, то вместо конькового прогона монтируются два боковых привода, которые дополнительно крепятся к стойкам. В случае, когда будет создаваться мансарда, в качестве опоры рукавов используется стена.

Особенности:

• Любая конструктивная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно необходимо обратиться к расчету нагрузок на каждый элемент конструкции.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Необходимо соблюдать симметрию и при монтаже подкатеров со стеллажами.
• Качественная вентиляция – залог того, что стропила вашей системы не прогниют в дальнейшем.
• В местах соединения элементов с камнем или кирпичом нужна хорошая гидроизоляция.

В зависимости от формы крыши, выбранной застройщиком, будет отличаться и ее каркас. Предлагаем изучить различные варианты самых популярных конструкций верхней палаты.

Односкатные крыши

Делаются под углом 13-25 градусов, такие крыши имеют самые простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м.Используется служебная система. В случае, когда пролеты более 5 м, дополнительно используются фермы.

Двойной

Тоже достаточно простой вариант. Особенно, когда под такой крышей обустраивается мансарда или мансардный этаж. Углы наклона — 15-63 градуса. Если капитальные перегородки расположены на расстоянии 6 м. (относительно друг друга) — монтируют висячие стропила. Для погонных размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа системы висячего типа на крышу Duscate

При увеличении размеров дома необходимо видоизменить (усилить) конструкцию.В таких случаях необходимо использовать технологию утилизации.

Варианты канальной кровли для пролетов более 10 метров: Применение спринклерной системы

Вальмовая или четырехскатная

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов и пролетами не более 13 м. Обязательным условием являются внутренние усиливающие элементы. Для крыш такого типа применяют фермы, либо монтируют стропила для крыш предельного типа.

Сломанная крыша

Монтаж рафкен ломаной кровли

В нижней части ее часть может иметь уклон до 60 градусов, в верхней — цвет.Ввиду этой особенности площадь мансарды становится несколько больше. Используются те же типы стропил, что и в варианте с четырехскатной крышей. Но рекомендуется использовать фермы.

Дополнительные элементы

Для создания максимально прочной кровли каждый компонент конструкции должен быть очень прочно соединен с каркасом и остальными элементами. Крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Причем стоит обратить внимание на древесину.Она может треснуть из-за высыхания. Поэтому важно создать такой дизайн, в котором каждый элемент будет максимально «работать».

Раньше все элементы конструкции стропила фиксировались заломами. Но это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Методы формовки стропил к мауэрлату и коньковому прогону

Итак, на сегодняшний день нет лайвлистов на крепеж, а специальные болты и оплетка:

Металлические накладки с антикоррозионным покрытием — еще один вариант крепежа.Их монтируют на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких светильников следующие:

1. Небольшой расход на единицу древесины.
2. Простая установка.
3. Высокая скорость консолидации.

Элементы крепления перфорированные: уголки, пластины, бруски опорные

Особенности монтажа стропильной системы и мауэрлатов

Схема монтажа стропильной системы в случае костяной крыши

I — мауэрлат, II — стропильная нога, III — перекрытие.

Использовать узкие ноги рафаля — «прямой путь» к системе сохранения в будущем. Чтобы этого не допустить, нужно применить специальную решетку — укрепление, включающее в себя насос, стойки и ригель. Для его создания необходимо взять древесину толщиной 2,2 и шириной 15 см., либо использовать доски из дерева диаметром не менее 13 см.

Стропила кровельные — несущие гребные рамы. Он состоит из элементов, которые могут быть соединены между собой бригелями, подкосами, стойками и т. д. Материал для несущих балок, кроме самого распространенного — дерева, может быть любым — металлическим, железобетонным или смешанным.

Таблица для расчета системы соло в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 до 150 до 100 на 250 мм. Эта цифра зависит от перемещения опор одной от другой и количества осадочных нагрузок на конкретный участок (расчет ведется отдельно).

Доска не должна иметь в сечении более 5 см. Ширина прямо пропорциональна длине. Например, если ваша доска имеет длину 5 м, то ее ширина не должна быть меньше 13 см.Немаловажен и основной материал шали крыши. При его избрании стоит обратить внимание на наличие сучков, сколов и трещин. Если найти самые ровные бруски из дерева не получается, то максимальная длина сучка не должна быть больше 1/3 толщины дерева.

Последний этап монтажа стропил на крышу – это надежная фиксация каждого элемента. Наиболее оптимальными элементами для этих целей являются скобы и металлические уголки. Но, в современном строительстве болтов стало все больше.

В предыдущих статьях, в которых описывалось устройство кровли, мы уже говорили, что висячие стропила нижним концом опирались на мауэрлат, а верхние концы смежных стропил упираются (либо непосредственно, либо через накат) друг в друга. В упрощенном варианте это показано на рис. 1:

Фото 1

Думаю, всем очевидно, что при такой планировке появляются пилящие нагрузки на стены. Для их сведения к стропильной ферме добавляют затяжки.Но обо всем по порядку.

В качестве примера возьмем дом с полубандой в Волгоградской области. Величина снеговой и ветровой нагрузки 155 кг/м 2 . Размеры коробки дома 8х10 метров. Толщина стен 50см. Угол наклона ряда — 40° (см. рис. 2):

Рис. 2.

ШАГ 1: Установить. В такой конструкции, помимо обычных нагрузок, на него будут действовать движущие силы, стремящиеся сдвинуть его со стены.Для более надежной фиксации можно добавить к анкерным болтам (или шпилькам) еще металлические монтажные пластины (см. рис.3). Его можно крепить к стене плиты, например, рамными анкерами, а можно к мауэрлату и гвоздями, и самокольями, и «накаткой».

Рис. 3.

Шаг 2: Определяем желаемое сечение стропила. Производим расчеты во вкладке «Вкладка» (см. рис.4):

Рис. 4.

Сечение стропила принимается 50х200 мм с шагом 60 см.

Тут может сразу возникнуть вопрос. Где берем расстояние от конька до затяжки (Ригеля). Это у нас 2 метра. Ранее на сайте мы уже говорили, что перед тем, как начать строить крышу, нам нужно сделать ее нарисованной на бумаге, обязательно в масштабе (с соблюдением всех пропорций). Если умеешь, можешь рисовать на компьютере. Далее на этом чертеже определяем все интересующие нас размеры и углы.

Затяжки устанавливаются между навесными рафилями, чтобы уменьшить нагрузки от распила на стены. Чем меньше стоит затяжка, тем больше от нее пользы. Те. Чем меньшая эксплуатационная нагрузка приходится на стены. Но так как в нашем примере затягиваются потолочные балки мансардного этажа, то высоту их расположения мы определяем исходя из нужных нам высот потолков. Я взял эту высоту 2,5 метра (см. рис. 5):

Рис. 5.

Шаг 3: Делаем выкройку нижней вгона стропила.Для этого берем разделочную доску нужного нам сечения длиной около метра, прикладываем ее к мауэрлату под нашим наклоном 40° (ориентируемся на фронтон) и делаем разметку, как показано на рисунке 6:

Рис. 6.

Нужны вертикальные и горизонтальные линии (показаны синим цветом) Выполняем уровнем. Глубина промывки 5 см.

Итак, сделайте выкройку.

Шаг 4: Устанавливаем скейтборд, посредством которого все стропила будут соединяться между собой.Для начала нужно установить место его установки.

Берем временный шаблон и применяем его к мауэрлату. Нас интересует размер, показанный на рисунке 7 (здесь это 18 см):

Рис. 7.

Нижняя точка на мауэрлате будет называться точкой «А».

Полученный размер переносим на верх переда, делаем разметку в соответствии с рисунком 8:

Рис. 8.

Правый нижний угол обозначается как точка «В».Теперь мы можем измерить расстояние от пола мансардного этажа до точки в (длина временных стоек).

Установка строго вертикально временных стоек из доски 50х200 и установка на них скейтборда такого же сечения. Под стойки для их крепления можно подложить доску, закрепленную простым дюбелем с гвоздями к потолочным плитам (см. рис. 9). Мне не нужно много исправлять, тогда он удалит это. Расстояние между стойками не более 3 метров.

Рис. 9.

К передней части скейтборда прикрепите металлические скобы. Стоячие стеллажи предоставляются компанией dosy.

Возможно, вы где-то видели, как висячие стропила устанавливаются без скатной доски (см. рис. слева). Я здорово для меня прекрасно знаком, раньше мы тоже это делали.

Но когда попробовали вариант со скейтом, остановились на нем. Несмотря на то, что некоторое время уходит на установку стоек и скатной доски, последующую установку стропил выполнять гораздо удобнее и быстрее.В результате вы выигрываете. Кроме того, конструкция получается более устойчивой и геометрически более гладкой.

Шаг 5: Изготавливаем и устанавливаем стропила.

Делаем стропило так: берем доску нужной длины, к одному концу прикладываем шаблон, размечаем и делаем нижний пропил. Затем рулеткой измеряют расстояние между точками «А» и «В» (см. рис.7-8). Переносим этот размер на нашу заготовку и делаем верхний напиток. Угол, который нам нужен для верхней мойки, есть на нашем шаблоне (см.10). У нас это 90°+40°=130°

Рис. 10.

Так ставим все стропила (см. рис.11)

Рис. 11.

Соединение стропила с мауэрлатом здесь не похоже, например, я думаю, вы уже поняли, что это связано с наличием приводных нагрузок, что в том конкретном и было. Однако в следующих статьях вы увидите, что этот вариант — лишь один из возможных, и не единственно правильный.Воспользуемся и более привычными нам. Главное, надежно закрепить стропила на мауэрлате.

В верхней точке стропила будет играться за скейтборд. Можно вбить между ними небольшие бруски, а можно оставить как есть. Это в принципе роли не играет (см. рис.12):

Рис. 12.

К коньку крепятся крепим гвозди или саморезы. Какие дополнительные крепления здесь не нужны. В целом в такой конструкции благодаря нижнему барабану стропила получаются как бы зажатыми между мауэрлатом и подкатной доской.

Шаг 6: Установка затяжки.

Делаем их из досок того же сечения, что и стропила. Одни языки и вины тут не надо. Затяжки делаем накладными на стропила. Подтверждаем их несколькими гвоздями и стягиваем шпилькой с резьбой диаметром 12-14 мм (см. рис. 13):

Рис. 13.

Итак, устанавливаем все затяжки и снимаем наши временные стойки, которые ставили на скейтборд:

Рис. 14.

Теперь можно догадаться о назначении окошек в верхней части фасада. Через них будет проходить утеплитель, который будет лежать на потолке полугардеробного пола (между натягами).

Шаг 7: К нижним концам стропила прикрепляем похоронки роговой зыби (см. рис. 15). Делаем их из доски сечением 50х100 мм. Делаем длину пленки, чтобы получился костяк нужной нам ширины (40-50 см), и чтобы он накладывался на стропило не менее 50 см.Освежите панариций несколькими гвоздями и затяните 2 резьбовые шпильки. В средней части для дополнительного упора на стене можно закрепить гвоздями или самочертежкой к маленькому бруску кобылки.

Рис. 15.

Обратите внимание, в месте соединения моб мойки с мауэрлатом мы его не делаем, т.к. это уменьшит его без большого сечения. Здесь предварительно делаем небольшой пропил в мауэрлате (см. рис. 16):

Рис. 16.

Чтобы карниз получился ровным, используйте шнурок. Сначала поставить крайние топливки, потом затянуть между ними шнурок и поставить все остальное. На рисунке 17 кружево показано синим цветом.

Рис. 17.

Шаг 8: Следующие действия уже известны нам по прошлым статьям. Обнажить ветровые панели ФРОНТОН ФРОНТОН и КРЕПИМ (см. рис. 18):

Рис. 18.

Шаг 9: Теперь мы можем оставить карнизы в том виде, в котором они расположены.

Посмотрим еще один вариант раковины cornese (см. рис. 19):

Рис. 19.

Такие «рс» изготавливаются из дюймовых досок шириной 10-15. Раскалывание их с помощью саморезов.

Итак, теперь нам нужно залезть на карниз снизу пояса для сайдинга; закрепив защитную пленку на стропилах, сделать контрольную и обрешётку; Покройте кровлю рубероидом. Эти шаги мы рассматривали в прошлых статьях.Думаю, повторяться здесь и при рассмотрении других конструкций крыш в будущем нет смысла.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов его организации накопилось немало, и каждый имеет свои особенности в построении узлов и запястий. Подробнее о том, что такое двухскатная крыша – это стропильная система и как должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы костяной кровли

В контексте двойная крыша представляет собой треугольник. Он состоит из двух прямоугольных наклонных плоскостей. Две из этих плоскостей соединены в высшей точке в единую систему скейтборда (бег).

Теперь о компонентах системы и их назначении:

• Мауэрлат — брус, соединяющий крышу и стены здания, служащий опорой для стропильных ног и других элементов системы.
• Стропильные опоры — образуют наклонные плоскости кровли и являются опорой для обрешетки под кровельный материал.
• Лыжная трасса (бусинка или конек) — объединяет две плоскости крыши.
• Затяжка — поперечный элемент, соединяющий противоположные стропильные ноги. Он служит для повышения жесткости конструкции и компенсации нагрузок подвески.
• Леки — Бары, расположенные по мауэрлату. Перераспределить нагрузку от крыши.
• Боковые брейки — опоры для рафтинга.
• Стойки — передают нагрузку от пробега до литра.

В системе по-прежнему может присутствовать Фалинка. Это доски, которые удлиняют стропильные ноги, образуя раковину. Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы кровельное покрытие заканчивалось как можно дальше от стен. Для этого можно взять длинные сплавные ноги. Но стандартной длины пиломатериала в 6 метров для этого недостаточно. Заказывать нестандартно очень дорого.Поэтому стропила просто сплавляются, а вот доски, которые из них делают, называются «Пленки».

Строительных систем

Стропиле довольно много. В первую очередь они делятся на две группы – с городскими и висячими стропилами.

С подвесными рафилями

Это системы, в которых стропильные ноги опираются на наружные стены без промежуточных опор (несущих стен). Для бантовых крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и подкорпусных систем ее можно увеличить до 14 метров.

Висячий тип стропильной системы двухскатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это упрощает монтаж стропильных ног: ничего делать не надо, достаточно накинуть доски. Для соединения стен и стропил используется вагонка – широкая доска, которую закрепляют на шпильки, гвозди, болты, ригель. При такой конструкции компенсируется большая часть движущих нагрузок, воздействия на стены направлены вертикально вниз.

Типы стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Строповая система двухскатной крыши для небольших домов

Есть дешевый вариант соло-системы, когда он треугольник (фото ниже).Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно не производить расчет по углу наклона: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при такой конструкции стропила испытывают значительные нагрузки на изгиб. Чтобы компенсировать или взять стропы большего сечения или слово вонючие части сделать так, чтобы они были частично нейтрализованы.Для придания большей жесткости вверху с обеих сторон пропитаны деревянные или металлические накладки, надежно скрепляющие вершину треугольника (см. также не картинки).

На фото также показано, как отрастить стропильные ноги для создания святой крыши. Хвост, который должен выходить за линию, проведенную от внутренней стены вверх. Необходимо сместить место очага и снизить вероятность тупиковой ситуации.

Лыжный узел и крепление стропильных ног к подкладочной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — б/у.В данном случае это основа для обшивки потолка, расположенного ниже помещения. Для надежной работы системы такого типа матка ригеля должна быть устрашающей (жесткой). Наилучший способ — полуфертильность (см. рисунок ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание, что в данной схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стенок стен. Для закрепления и стыковки с мауэрлатом делается шпангоут в виде треугольника.В этом случае при неравномерной нагрузке на стержни крыша будет более устойчивой.

При такой схеме практически вся нагрузка ложится на стропила, поэтому их нужно брать большего сечения. Иногда поднятые затяжки усиливают подвеску. Это необходимо для предотвращения его прогиба, если он служит опорой для материалов обшивки потолка. Если затяжка небольшая, ее можно использовать по центру с двух сторон досками, гвоздями. При значительной нагрузке и длительности таких страховок может быть несколько.В этом случае тоже достаточно досок и гвоздей.

Для больших домов

На значительном расстоянии между двумя наружными стенами установлена ​​бабка и лесопилка. Эта конструкция имеет высокую жесткость, так как компенсируются нагрузки.

При таком большом пролете (до 14 метров) делать оттяжку цельной сложно и дорого, поэтому делают ее из двух балок. Соединяется с прямым или косым каналом (рисунок ниже).

Для надежной стыковки место соединения усилено стальной накладкой, посаженной на болты.Его размеры должны быть больше размеров Колеса — крайние болты вкручиваются в твердую древесину на расстоянии не менее 5 см от края запястья.

Для того, чтобы схема работала нормально, необходимо правильно сделать разбрасыватель. Они передают и распределяют часть нагрузки от стропильных стягивающих ног и обеспечивают жесткость конструкции. Металлические накладки используются для усиления составов

При монтаже двухлистовой крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с нарезными стропилами: точек передачи нагрузки меньше, поэтому на каждый элемент приходится большая нагрузка.

С городскими рафилями

В шахтных кровлях с наслонными стропилами они опираются на стены, а средняя часть опирается на несущие стены или колонны. Какие-то схемы вырезают стены, какие-то нет. В любом случае наличие мауэрлата обязательно.

Фургентные схемы и узлы

Дома, сложенные из бревна или бруса, плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов верной должна быть соло-система двухскатной крыши.Об этих системах мы и поговорим подробнее.

Простейшая блочная схема стропильной системы представлена ​​на фото ниже. В нем стропильная нога возобновляется в мауэрлате. В этом варианте работает на изгиб, не разрезая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом обычно монтируется площадка из опоры, длина ее не больше отрезков балки. Глубина меча не более 0,25 его высоты.

Верх стропильной ноги укладывают на лыжный брус, не скрепляя его с противоположным стропилом. Функционируют в конструкции две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна к другой.

Гораздо проще собрать вариант с быстродействующей лапкой, закрепленной в скунсовой части. Они почти никогда не дают стен на стенах.

Для работы по этой схеме стропильные ноги крепятся внизу с помощью подвижного соединения.Для крепления стропильной ноги к мауэрлату забивается один гвоздь или забивается низ гибкой стальной пластины. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Это достигается увеличением сечения элементов стропила и усилением конькового узла. Он показан на фото ниже.

Усиление узла конька под тяжелым кровельным материалом или при значительных снеговых нагрузках

Все приведенные схемы односкатных крыш устойчивы при наличии равномерных нагрузок.Но на практике этого практически не происходит. Предотвратить расположение крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров стяжек или штырей.

Варианты стропильных систем с врезками

Монтажный комплект

повышает надежность конструкции. Чтобы он нормально работал, в местах его пересечения со стоками необходимо закрепить гвоздями. Сечение бруса для схватки используется так же, как и для стропила.

Рогатки крепятся к ботам или гвоздям. Возможна установка с одной или двух сторон. Узел крепления к стропилам и коньковый прогон смотрите на рисунке ниже.

Чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, достаточно обеспечить жесткое крепление скейт-бара. При отсутствии возможности ее смещения по горизонтали крыша будет решать даже значительные нагрузки.

Системы вертельных стропил

В этих вариантах для большей жесткости добавляются подкордовые ножки, которые также называют кантом.Их устанавливают под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропильные).

Насос просто подставляется под нужный угол к балкам и прибивается гвоздями с боков и снизу. Важное требование: бульон должен быть обрезан аккуратно и плотно прилегать к стойкам и ножке стеллажа, исключая возможность его прогиба.

Системы с субтропическими ответвлениями.Сверху распорная система, снизу — разлом. Узлы соответствующих разрезов для каждого расположены рядом. Нижний этаж — возможные схемы крепления

Но не во всех домах средняя несущая стена расположена посередине. При этом можно установить тангаж с углом nnnone относительно горизонта 45-53°.

Системы со шпильками нужны, если возможны значительные неравномерные усадки фундамента или стен. На деревянных домах стены могут сидеть по-разному, а фундаменты — на слоистых или светлых грунтах.Во всех этих случаях рассмотрим устройство стропильных систем данного типа.

Система для домов с двумя внутренними несущими стенами

При наличии в доме двух несущих стен предусмотрены два подкупольных бруса, которые располагаются над каждой из стен. Промежуточные несущие стены уложены штабелем, нагрузка от подстропильных балок передается на подстилки через стойки.

В этих системах лыжни не ставят: это дает распорные силы. Стропила в верхней части соединяются друг с другом (закрепляются и подгоняются без зазоров), место соединения усиливается стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней фракционной системе затягивание нейтрализуется движущей силой. Обратите внимание, что затяжка размещена под прогоном. Тогда он работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, либо удлинителями — балками, установленными дефектными. В распорной системе (на фото ниже) поперечина является нагнетателем. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без нижних балок. Затем стойки прибиваются к каждой стропильной ноге, которые опираются на промежуточную несущую стену.

Крепление стойки и затяжка в строповой системе Без обрезки прогона

Для крепления стоек используются гвозди на 150 мм и болты на 12 мм. Размеры и расстояние на рисунке указаны в миллиметрах.

.
