на полу работать, отбить выравнивание стен, правильная стяжка и принцип

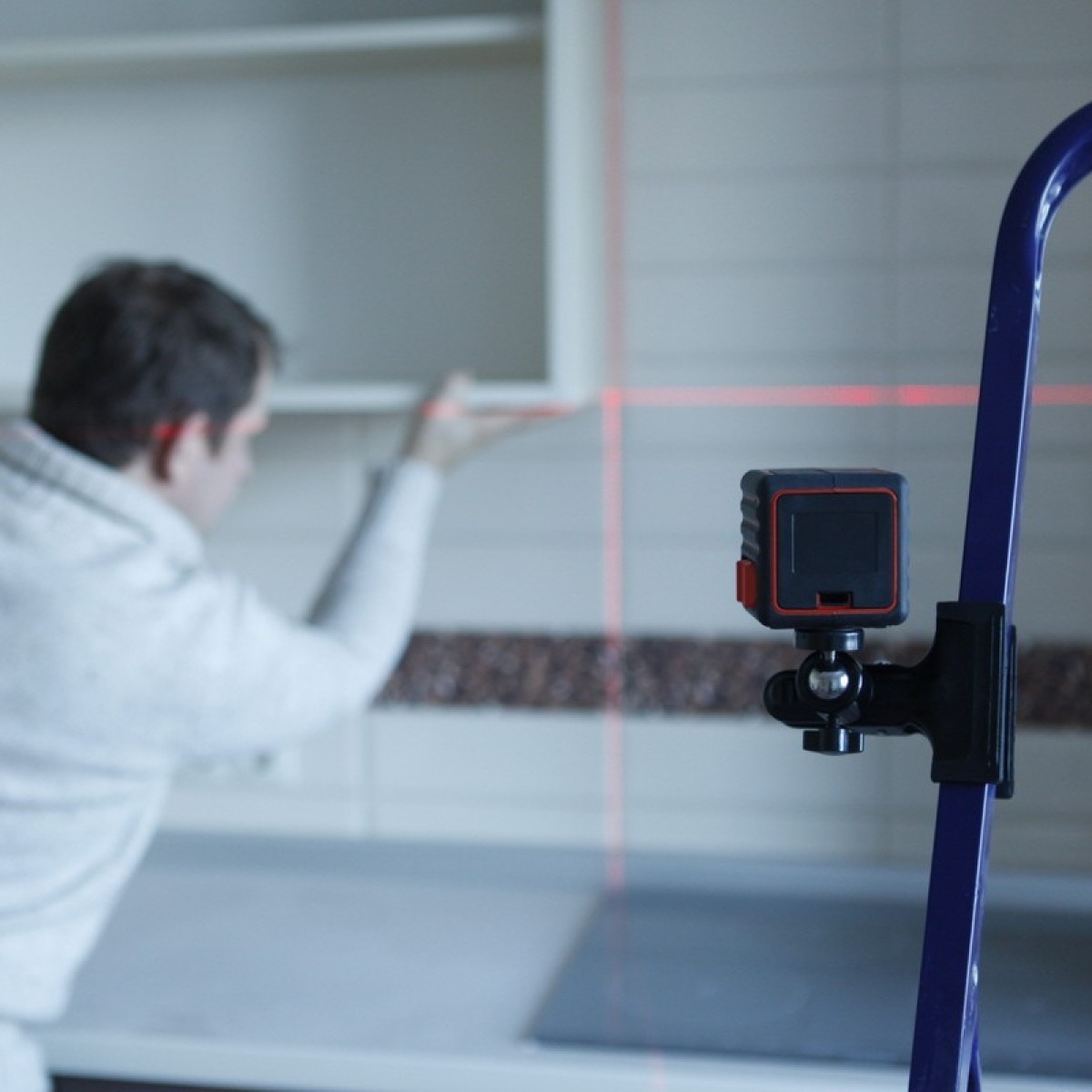

Лазерный уровень позволяет сделать ровными стены и пол

Лазерный уровень является отличным помощником в ремонтных работах любой сложности, но чтобы правильно определить необходимую точку, нужно знать, как им пользоваться. Покупка подобного инструмента поможет как начинающему специалисту, так и профессионалу, а простота в использовании делает его достаточно популярным среди строителей.

Содержание материала:

Лазерный уровень для пола: правила работы с прибором

Перед началом заливки необходимо сделать такие установки. Прибор устанавливается посредине помещения и включается уровень построения горизонтальных плоскостей. Сразу на стене будет отображаться линия, указывая будущую разметку.

Перед использованием лазерного уровня следует тщательно изучить инструкцию

Луч лазера также будет отражаться на любом предмете, поставленном на его пути.

С помощью линейки можно легко найти наиболее выступающую или утопающую часть помещения. Эти данные используются для определения уровня стяжки на полу. Зная требуемую высоту, производится установка маяков. Далее после окончания работы, можно с помощью прибора посмотреть правильно ли сделана стяжка и нет ли на ней неровностей, а если есть, то выровнять.

Как работать с лазерным уровнем: видео и типы

Существует несколько видов уровней, и работа с каждым немного отличается. Статические строительные уровни – кросслайнеры или мультипризменные построители – наиболее распространенный вид прибора, он используется для работ небольшого или среднего объема, и способен спроецировать как пересекающиеся линии, так и выделить определенные точки – отвес или зенит.

К плюсам относят высокую точность и широкий угол захвата, а к минусам – невысокую дальность и плохую видимость линии на солнечном свете.

Ротационные построители линий – нивелир или многопризменные приборы. Принцип работы – они показывают, как горизонтальную, так и вертикальную плоскость, поэтому может обозначать линии согласно всего периметра помещения. Это наиболее дорогостоящий прибор, и он используется для строительства крупных масштабов, а также создания ландшафтного дизайна. Плюсы – возможность проецирования на 360 градусов, продолжительная дальность луча, функция самовыравнивания, низкая погрешность. Минусов в современных моделях практически не существует, единственное – с ним нужно работать осторожно, в специальных защитных очках и смотреть, чтобы луч не попал в глаза животных или людей.

Лазерные уровни могут отличаться по функционалу, форме и цене

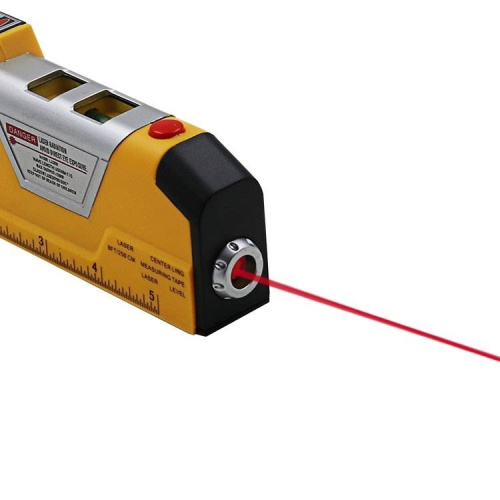

Статические построители осей – точечные лазеры или указатели – это наиболее простой вариант прибора, он способен спроецировать только одну точку на любой плоскости, используют его чаще всего в бытовых целях – для оклейки обоев, размещения полок или картин. Плюсом этого инструмента является его высокая дальность луча – до 30 метров. Среди минусов – если необходимо сделать большое количество работы и измерять много поверхностей, то его нужно будет постоянно поворачивать в требуемую сторону, также возможен высокий процент погрешности – даже незначительное отклонение способно сделать неправильные параметры и вся разметка будет проведена с ошибкой.

К каждому прибору должна прилагаться подробная инструкция, в которой указаны этапы сборки инструмента, что входит в его комплектацию и как приводить его в рабочее положение. Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая.

Если прибор имеет аккумулятор, его нужно правильно и полностью зарядить, если батарейки – установить. Затем нужно проверить исправность уровня, включив его – появление луча свидетельствует о его нормальной работе.

Специалисты дают ряд советов, помогающих не допускать ошибки в работе с лазерным уровнем:

  1. На преграде луча после установки не должно быть никаких посторонних предметов, иначе будет искривление линии.
  2. Расстояние нужно применять наиболее оптимальное, для каждого вида приборов оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить расстояние, то показатель будет более точный, а для работы на дальнем расстоянии необходимо использовать специальный приемник лучей, идущий в комплекте или покупая его отдельно.
  3. При работе с уровнем, его обязательно устанавливают на ровную поверхность или штатив. Нельзя чтобы лазер колебался, ведь тогда получатся неточные данные, и их нужно будет заново выставить.
  4. Для точного выравнивания прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с помощью которого он устанавливается, а в более дорогих лазерных уровнях – подается сигнал, если он прекращается, тогда произошла точная проверка и установка, он готов к использованию.
  5. Во время работы с прибором необходимо предупредить людей и убрать животных с места проведения ремонта, ведь луч лазера, попадая в глаза способен нанести травму сетчатке.

При соблюдении всех рекомендаций, можно пользоваться прибором, данные будут точные и позволят значительно облегчить все строительные работы.

Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

Прибор позволит проверить такие параметры для выравнивания стен. Уровень кривизны стенки – нужно параллельно к стене установить прибор, затем с помощью измерительного инструмента проверить расстояние от пола до линии на протяжении всей длины луча. Подобным образом проверяется вертикальность углов. Можно определить линию для крепления настенных декоративных предметов – картин, мебели, потолка из гипсокартона. Посмотреть и получить вертикальную линию, указывающую место для наклеивания обоев. Увидеть нужную линию для прокладывания электропроводки.

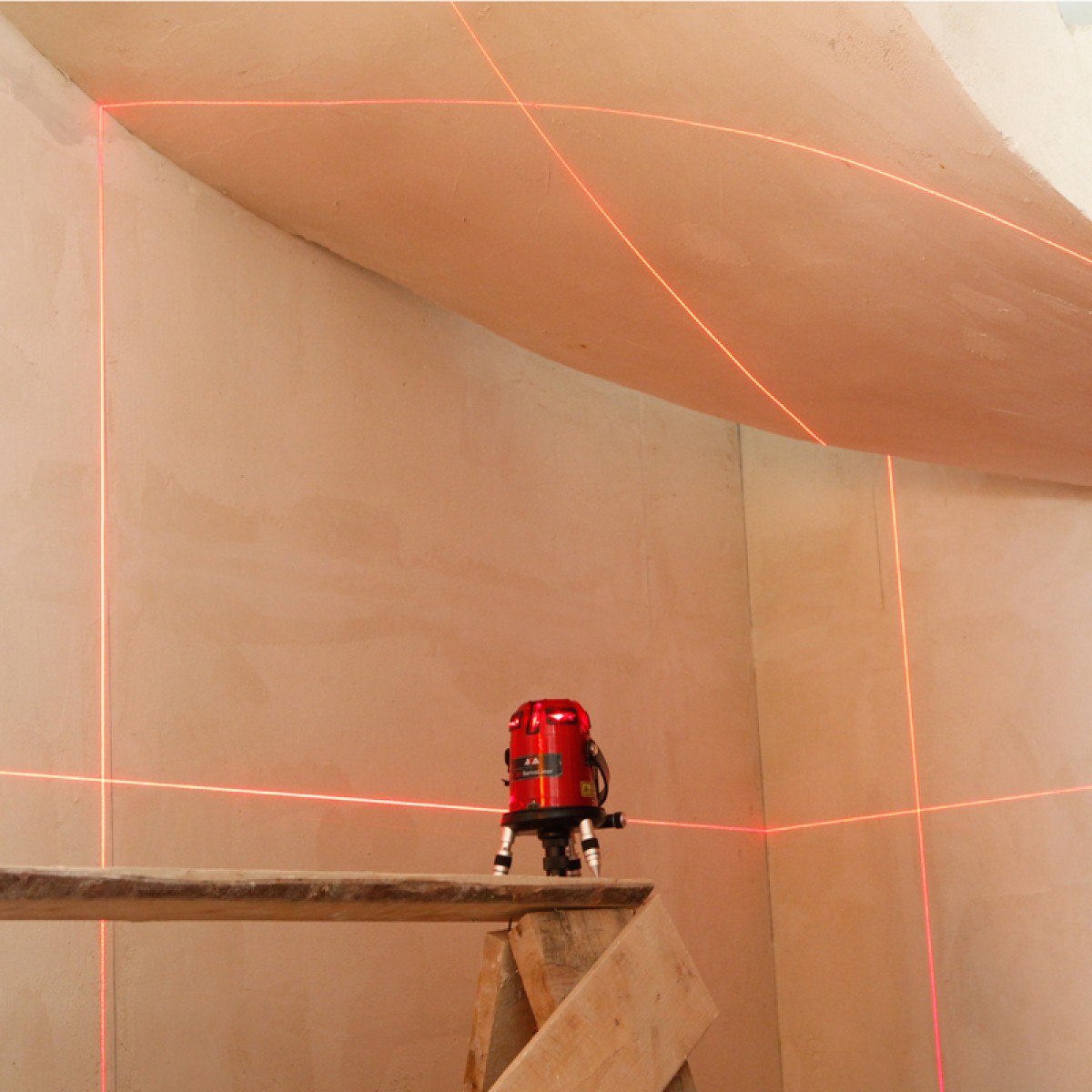

Лазерный уровень используют как профессионалы, так и любители

Если прибор имеет самовыравнивающую функцию, то его легко установить на поверхности, без приложения усилий, также с подобным уровнем легко работать.

При отклонении от нормы, зачастую подается сигнал, что свидетельствует о необходимости в повторной установке. Устройство с ручной функцией выравнивания имеет два пузырьковых уровня на своей поверхности, позволяющих точно установить его для получения правильных данных.

Ошибки и советы в работе: как отбить уровень пола

Иногда могут случаться и ошибочные показатели в приборе случающихся при использовании его для пола.

Происходит это по нескольким причинам:

  • Если во время замера на пути прибора стало какое-то препятствие – окно или любой другой предмет;
  • На окошко излучения попала пыль или капля воды, тогда отбить луч может в любую сторону;
  • Смена резкая температуры – уровень вынесли с теплого помещения в холодное и наоборот;
  • Прибор был поломан в результате падения или удара.

Лазерный уровень следует устанавливать на ровную поверхность

При подобных проблемах необходимо обращаться в сервисный центр, который обязательно указан в прилагающихся документах за получением ремонта. Можно приобрести курс или уроки, где найти обучение, правильное использование прибора, проверить, как проводится разметка и горизонт. Работая с нивелиром при укладке плитки на полу, можно получить перекрестные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая процесс работы.

Чтобы правильно подобрать себе уровень, нужно ориентироваться на такие нюансы:

  • Если уровень требуется для обычного бытового использования, небольших ремонтных работ, включающих оклейку обоев или установку шкафчика, то можно обойтись и призменным лазером, его применение подойдет;
  • Для наиболее простых работ, нуждающихся только в получении точечных отметок пригодится дешевый лазерный уровень.
  • Если предстоит большой объем работы, и нужно будет проецировать лучи как в помещении, так и на улице – не обойтись без ротационного нивелира.

Лазерный уровень: как пользоваться (видео)

Много фирм известных брендов представляют свою продукцию, каждый из них все равно имеет плюсы и минусы, но выбор предстоит только за покупателем. Можно приобрести и наиболее простые варианты – гидравлический шланговый или пузырьковый, имеющие наиболее низкую стоимость. Напольный шнуровой обойдется значительно дороже.

Как пользоваться лазерным уровнем

Давно собирался написать обширную статью о лазерном уровне, как об инструменте в целом, с подробным описанием принципов работы с ним, плюсах и минусах, функциях и т.д. Вроде как информации по данному вопросу хватает в Интернете, однако при ближайшем рассмотрении оказывается, что пишется она копирайтерами, и судя по опубликованным текстам, имеющих весьма смутное представление про этот прибор. Бесспорно, в них есть определенная доля полезных знаний, но не раскрыто множество моментов использования этого устройства.



Если нет желания читать статью, то можете посмотреть видео.


1.СФЕРА ПРИМЕНЕНИЯ ЛАЗЕРНОГО УРОВНЯ



Лазерный уровень представляет собой измерительный инструмент, при помощи которого пользователь определяет строго горизонтальные и вертикальные линии. Если в конструкции устройства 2 и более излучателей вертикали, то помимо вышеперечисленных умений этой моделью аппарата можно также построить прямой угол. Он образуется в месте пересечения лучей.


Появился лазерный построитель плоскостей сравнительно недавно и был призван заменить собой такие традиционные инструменты измерения, как: строительный отвес, гидроуровень, пузырьковый уровень, угольник. В принципе, исходя из опыта многих мастеров, в большинстве случаев функции этого девайса полностью перекрывают нужды мастеров.

Справедливости ради стоит отметить, не всегда возможно его использование. Об этом поговорим чуть позже.



Таким образом, легко догадаться в какой сфере находит себе основное применение это устройство — в строительстве. Именно в этой отрасли материального производства, как в никакой другой требуется постоянное нахождение точной горизонтали с вертикалью. С одной стороны, физические законы еще никто не отменял — любое возводимое сооружение должно быть надежным, а значит устойчивым, то есть иметь такую конструкцию, которая противодействует разрушению. С другой стороны, оно должно красиво и эстетично выглядеть. Как Вы понимаете, ни один из перечисленных моментов невозможен без идеальных горизонтальных и вертикальных плоскостей.


При этом устройство может использоваться как в частной стройке, так и на крупных объектах. Само собой такой плюрализм применения обусловлен наличием разных конфигураций прибора. Их принято делить на бытовые и профессиональные.

Деление это весьма условно. Тот же самый 2-х лучевой лазерный уровень будет также исправно нести свою службу у профстроителя, как и 3D-уровень. Другое дело, что в плане удобства он будет хуже трехдэшного, а, следовательно, и значительно увеличится время, затрачиваемое на разметку.

2.ДОСТОИНСТВА И НЕДОСТАТКИ ЛАЗЕРНОГО УРОВНЯ



Всего лишь 20 лет назад не было никакой альтернативы традиционным приспособлениям измерения. Но тут пришла перестройка, гласность и по земле русской уверенно поступью шагнул капитализм. Для рынка строительных услуг это означало, что времена, когда ремонт можно было сделать за магарыч навсегда канули в Лету. Заказчик платит — мастер работает. Вместе с тем и требования к качеству работы стали существенно жестче. Возникло понятие «евроремонт». И если поначалу сроки исполнения были на втором плане, то по мере роста темпов строительства они стали также важны, как и высокое качество.



Эти факторы предполагали использование более функциональных механизмов отделки. И, прежде всего, встал вопрос о приборах разметки, поскольку у старых, привычных приспособлений, несмотря на их хорошую точность, с удобством и скоростью пользования наблюдаются большие проблемы. Следовательно, ни о каком повышении производительности труда речи быть не может. Поэтому появление лазерного уровня оставалось лишь делом времени.


Рассмотрим основные плюсы и минусы этого прибора.










Лазерный уровень Традиционные измерительные инструменты
Удобство + —
Простота + —
Скорость + —
Точность +* +
Цена — +
Надежность -** +


Разберем каждый из представленных в таблице показателей.



1. Удобство. Для сравнения возьмем два основополагающих инструмента разметки отделочника: отвес и гидроуровень. Перед тем, как выявить вертикаль, строитель озадачен вопросом — куда бы его повесить? Да так, чтобы нитка проходила как можно ближе к стене. Руками держать, стоя на стремянке, как-то не комильфо. Или гидроуровень. Работать с ним одному допустимо, но ОЧЕНЬ неудобно. Поэтому во многих случаях без напарника не обойтись. А вот пользоваться лазерным уровнем крайне удобно: поставил на горизонтальную поверхность, включил и ходи по комнате, делай отметки.

2. Простота. В качестве примера снова возьмем парочку товарищей из п.1. Если с первым все более просто, то для применения второго его надо сначала наполнить водой. И чтобы не было пузырьков воздуха, иначе забудьте о верности показаний. Хотя конструкция — да, предельно проста: веревка с грузом на конце и два соединенных между собой трубкой сосуда.

3. Скорость. Прежде чем определить вертикаль, мастеру приходится ждать, пока затухнут колебания строительного отвеса. Наиболее продвинутые помещают металлический груз в воду. Кстати, подобный принцип использован и в конструкции лазерного уровня. Только в нем для успокоения маятника прибора применяется поле, генерируемое магнитами. Они в строго определенном порядке приклеены на дне паза устройства. Только в отличии от отвеса, маятник лазера устаканивается за 2-4 секунды.

4. Точность. Как легко заметить, этот показатель отмечен звездочкой. Дело в том, что величина погрешности напрямую зависит от качества проведенной на заводе юстировки — она делается вручную. И, кроме того, важны условия транспортировки. Хорошо откалиброванный, бережно доставленный лазерный построитель плоскостей ничуть не уступает по точности традиционным измерительным инструментам. Поэтому перед покупкой или важными работами его крайне желательно подвергнуть процедуре проверки. О том, как это сделать речь пойдет ниже.

5. Цена. Полагаю, объяснять этот пункт не надо. Разница на порядок. Причем традиционники можно сотворить самому из подручных материалов, поэтому у них копеечная стоимость.

6. Надежность. Опять с оговоркой — если пользователь бережно обращается с уровнем (не роняет, блокирует маятник при переносе на другое место или транспортировке), то ничего плохого с устройством не произойдет. В противном случае, при неаккуратном обращении, как минимум, механизм будет не точным, как максимум, быстро выйдет из строя.

3.ПРОВЕРКА ТОЧНОСТИ ПОКАЗАНИЙ

Маркетологи «от бога» и ушлые продаваны могут сколько угодно заливаться, что «лазерный уровень — супер-пупер современный инструмент с обалденной точностью», но по факту выходит, что не все так безоблачно. В большинстве приборов очень часто бывает, что реальная погрешность не соответствует объявленной в руководстве пользователя.

Причин этого разногласия две: некачественная настройка, отвратительная доставка. В общем, хотите пользоваться точным лазерником — сразу проверяйте перед покупкой и периодически перед особо ответственными работами (например, облицовка ванной комнаты керамической плиткой). Как это делается показано в видео и рассказывается дальше в тексте.



Ниже приведены самые простые и быстрые способы определения правдивости показаний.

3.1.Горизонталь




Ранее было отмечено, что в зависимости от конструкции лазерные уровни делятся на «ведерки» и «кирпичи». Названия условные, отражающие суть каждого из видов. Так вот, из-за используемых в приборах колб с диодами имеются различия в проверке горизонтальной линии. В моделях 1V/1H, 2V/1H и 4V/1H она проверяется следующим образом:


  • необходима комната, длина которой позволяет установить прибор на расстояние не менее 5 метров от стены;
  • корпус устройства поворачивается в крайнее правое (или левое, не важно) положение.

    На окончании линии луча ставится отметка;



  • поворачиваем аппарат на 180 градусов так, чтобы другой хвост линии был около только что сделанной черты. Смотрим насколько он выше/ниже. Это и будет величина погрешности исследуемого лазерного уровня. Если же линия четко проходит по метке, то погрешность горизонтали крайне мала;


  • также нелишним будет проверить устройство на отсутствие «смайлика», т.е. таком случай, когда линия идет дугой. Для этого после завершения п. б) и в) повернуть корпус механизма на 90 градусов и посмотрим на положение линии. Выше/ниже на 0,5-1мм — все нормально, эта разница является следствием большей толщины в центре линии, чем по краям. А вот если эта величина начинается от 1,5мм, то у прибора имеется «смайл». Как правило, такая неисправность встречается только у тех инструментов, которые пытались настроить методом научного тыка, по принципу «а крутану-ка я этот винт сюда и посмотрю что будет». Для лазерных уровней с заводскими настройками данный вид брака не характерен.



Горизонтальная линия в 2D и 3D проверяется гораздо проще. Обращаю внимание, что такая модель лазерного построителя плоскостей проверяется

БЕЗ МЕТАЛЛИЧЕСКОГО ПОВОРОТНОГО ОСНОВАНИЯ:

  • также понадобится помещение, в котором можно поставить уровень таким образом, чтобы расстояние до стены, на которую проецируется луч, было не менее 5 метров;
  • выбираем сторону отсчета, включаем устройством, делаем на стене отметку;
  • прокручиваем корпус вокруг своей оси с шагом в 90 градусов, отмечая каждый раз местоположение линии.

3.2.Вертикаль




Для проверки вертикали есть несколько способов:


1) в качестве эталона используется другой прибор. Чтобы исключить ошибку, нужна 100% уверенность в показаниях его излучателя вертикали.

Включаем его, внизу у пола и вверху под потолком ставим черточки. Теперь берем нашего испытуемого и смотрим: есть ли расхождения по вертикали с ранее сделанными рисками;



2) проверяем по строительному отвесу. Высота помещения, на потолок которой он подвешивается, определяется в зависимости от потребности в точности измерений. Например, есть строительная бригада и ей приходится заниматься отделкой 10-метровых стен. При этом точность нужна максимальная. В этом случае и отвес нужно вешать на соответствующей высоте. Или есть обычные мастера-отделочники, работающие в помещениях со стандартной высотой потолка, не превышающей 3 метра. Полагаю, логика ясна.


Вешаем отвес, включаем уровень. В идеале линия луча должна равномерно подсвечивать нитку снизу доверху. Проводить испытания лучше в комнате со слабыми источниками света. Обращаю внимание читателей, что в лазерных уровнях с маломощными излучателями 2 класса яркости верхняя часть веревки будет тусклее нижней.

Сказывается слабосильность и расстояние.



Также имейте ввиду, что в «ведерках» на точность проверяется

КАЖДАЯ из вертикалей, т.к. на излучателях находятся независимые друг от друга винты крепления. В случае с 3D лазерным уровнем сначала проверяется одна сторона, потом корпус разворачивается на 180 градусов и смотрится другая сторона.

3.3.Прямой угол




По большому счету, проверка прямого угла является необязательной, поскольку воспользоваться им приходится довольно редко: разметка мест пролегания фундамента, определение 90-градусных углов в ванной комнате — вот, пожалуй, и все работы.


Выясняется истинность его значений при помощи т.н. египетского треугольника — прямоугольного треугольника с соотношением сторон 3:4:5. Есть 2 варианта проверки:


1) чертим фигуру на полу; включаем лазерный уровень; устанавливаем прибор таким образом, чтобы один луч четко проходил через нарисованную линию; смотрим, как ведет себя второй луч по отношению к другому катету;


2) ставим устройство на РОВНУЮ поверхность, включаем.

Берем рулетку, по одной линии откладываем 3 метра (перекрестие будет точкой отвеса), делаем отметку. По другой отмеряем 4 метра, рисуем метку. И измеряем расстояние между проставленными отметками, оно должно 5м (+/-3мм). Если значение соответствует, то угол между вертикалями составляет 90 градусов.

3.4.Точка отвеса




Некоторые производителя встраивают дополнительный излучатель для отвеса уже в модели 1V/1H (например, LaiSai), но большинство же устанавливают этот элемент только в моделях 2V/1H и 4V/1H. В 3*360 приборах он образуется в месте пересечения вертикалей и его погрешность напрямую зависит от погрешности вертикалей. А вот в ведерках это не так, поскольку диод отвеса также как и прочие лазеры имеет отдельные винты крепления. Чтобы проверить правильность его показаний необходимо поставить точку строго в середине отвеса и очень плавно прокрутить корпус на 360 градусов вокруг своей оси.

Отмеченная точка должна все время находиться в центре проецируемого пучка света.

3.5.Итоговые показания проверки точности лазерного уровня




Полученные результаты могут трактоваться по-разному. Многие производителя в инструкции пользователя пишут, что погрешность для вертикали/горизонтали не должна быть более 1мм на 5 метров, а допустимый угол между лучами +/-0,3 градуса от прямого угла. По большому счету, каждый мастер сам для себя определяет допустимый порог погрешности — кому-то и 5мм/5м нормально, а для кого-то и 0,5мм/5м чересчур много. Поэтому если Вы недовольны точностью своего аппарата, то нужно его юстировать, о чем и пойдет речь в следующем параграфе.

4.НАСТРОЙКА ЛАЗЕРНОГО УРОВНЯ



Кто бы, что не говорил или писал, а откалибровать можно любой лазерный уровень маятниковой конструкции.

И собираются, и настраиваются они вручную. Причем провести эту процедуру можно самостоятельно, без обращения в специализированный сервисный центр. Понадобится минимум инструментов: отвертка и шестигранник. Самым лучшим вариантом будет отвертка с шестигранной насадкой, она позволяет полностью контролировать движения при юстировке.



Невзирая на разные виды уровней, регулировка точности осуществляется при помощи противовесов или винтов крепления.



Если по-хорошему, то предпочтительней использовать второй механизм. Задействовать противовесы можно лишь в случае, когда излучатель и горизонтали, и вертикали смещены в одну сторону. Либо пользователь может пожертвовать точность одного лазера в пользу другого. Так получается, потому что на маятнике винт-противовес один, а все связанные с ним манипуляции изменяют положение сразу нескольких светодиодов. Поэтому для корректной настройки использовать надо винты крепления.



Если говорить про «ведерко», то провести юстировку относительно несложно: крутим или выкручиваем один винт, фиксирующий лазер (для каждого свой), добиваясь нужного результата. Принцип простой — проверили аппарат, посмотрели разбег между линиями, подумали какие действия мы будем совершать, проделали их, посмотрели, что получилось и т.д. На сайте есть статья, посвященная этой процедуре. На марку лазерного построителя плоскостей можете не обращать никакого внимания, приборы подобной конструкции юстируются одинаково. Также было подготовлено видео по данной тематике.




С «кирпичами» дело обстоит намного сложнее. Во-первых, противовесами настроить не удастся по причине их банального отсутствия. Практически все производители отказались от размещения этого элемента в конструкции, а первоначальная балансировка (именно в этом и состояло их назначение, а не в точной подстройке) осуществляется посредством шайб, закрепляемых на маятнике.

Во-вторых, винты крепления излучателя в различных устройствах размещаются по-разному и каждая из конфигураций имеет свои нюансы при настройке.



В-третьих, еще больше внимания уделяется аккуратности движений, которые должны быть поистине ювелирными, иначе положение линии может измениться на сантиметры. То есть привести их к общему знаменателю не получиться, нужен индивидуальный подход. Ниже представлены ссылки на статьи о юстировке различных 3D-уровней и видео о настройке лазерного уровня XEAST:

Лазерный уровень Fukuda 3D: как разобрать и настроить?
Настройка лазерного уровня HC Kira 3D-12
Как разобрать и настроить лазерный уровень MaoVon 3D red light?



В целом же, самостоятельно калибровать прибор такого типа сложно, но можно.

5.РЕЖИМЫ РАБОТЫ



Прежде чем работать с лазерным уровнем, необходимо определиться в каком режиме будет эксплуатироваться прибор. Зависит это от задач, стоящих перед пользователем. Практически все лазерные построители плоскостей предоставляют в распоряжение мастера 3 режима работы:

1) самонивелирование. В этом режиме прибор находится >95% всего рабочего времени, он проецирует строго горизонтальные и вертикальные линии. При наклоне корпуса более 4-х градусов срабатывает защита от некорректной установки — лазерник начинает издавать звуковые сигналы, а лучи прерывисто мигать. Чтобы включить данный режим достаточно переместить тумблер активации в положение «On». В результате чего отщелкивается блокиратор и начинает подаваться питание на излучатели;

2) импульсный режим. По соображениям техники безопасности мощность излучателей любого лазерного уровня не должна превышать <1mBt, иначе высок риск временной или постоянной утраты зрения — может произойти повреждение сетчатки глаза. Из-за этого линия луча днем на открытых строительных площадках не видна. Можно пользоваться различными ухищрениями вроде фронтальной камеры мобильного телефона или теневой ловушки, но полноценной работы не получится. Единственным приспособлением, позволяющим в этих условиях работать, будет лазерный приемник или детектор обнаружения луча. Чтобы его использовать среди функций лазерного уровня должна присутствовать возможность работы лазеров в импульсном режиме, т.е. при его активации излучатели начинают быстро-быстро включаться/выключаться. Этот цикл происходит с определенной частотой, визуально линия становится менее яркой;

3) режим построения наклонных линий. Как было ранее написано, если в состоянии, когда лазерный уровень работает в режиме самонивелирования, прибор наклонить, то срабатывает защита от некорректной установки и построить под углом плоскость крайне затруднительно — прибор пищит и мигает. Поэтому в некоторых аппаратах предусмотрено отключение защиты при включенном устройстве. В зависимости от производителя это можно проделать или нажатием на клавишу OutDoor (агрегат либо включен, либо выключен), или повернув тумблер активации в указанное на корпусе положение.

7.ИСПОЛЬЗОВАНИЕ ЛАЗЕРНОГО УРОВНЯ ДЛЯ РАЗЛИЧНЫХ РАБОТ



Теперь коротко охарактеризуем работы, в которых как нельзя кстати пригодится лазерный уровень:

а) фундаментные работы: разметка мест пролегания будущего фундамента, выставление опалубки под фундамент по уровню;

б) электромонтаж: определение место под электрощит, прокладка электропроводки, установка подрозетников и выключателей;

в) сантехнические работы: монтаж канализационных труб, прокладка водокоммуникаций, установка батарей отопления и монтаж отопительной системы в целом;

г) штукатурные работы: расчет минимально требуемого штукатурного слоя, выставление штукатурных маяков, проверка выполненной штукатурки;

д) стяжка пола: определение толщины слоя, выставление маяков под стяжку пола;

е) гипсокартоновые работы: монтаж подвесных потолков, установка гипсокартоновых перегородок и коробов;

ж) облицовка поверхностей плиткой: укладка керамической плитки в ванных комнатах, укладка тротуарной плитки;

з) установка дверей и окон.




Перечень строительных работ, в которых лазерный уровень может принимать активное участие, довольно широк. Мы рассказали о наиболее распространенных. Более подробно можете почитать по ссылкам, приведенным ниже:


Лазерный уровень для штукатурки

Использование лазерного уровня для стяжки пола

8.ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ



В основании лазерного уровня имеется резьбовое отверстие, которое необходимо для крепления корпуса на различные фиксирующие приспособления. Оно бывает 2-х размеров: 1/4 дюйма и 5/8 дюйма. Дополнительными аксессуарами, расширяющими функциональность уровня, являются:

а) металлическое поворотное основание. При помощи него можно смещать корпус устройства на доли миллиметров в продольном и поперечном направлениях, а также выставить точную позицию вертикалей по заданной отметке;

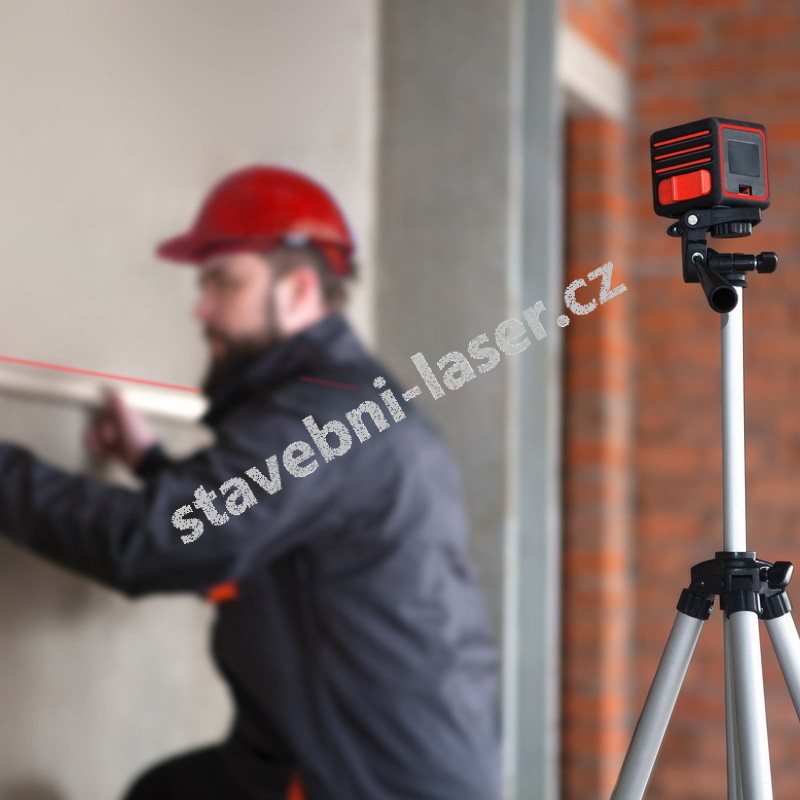

б) штатив. В зависимости от модели расширяет диапазон высот, на которых можно проводить разметку, от 20см до 3 метров. Имеет складные ножки и элевационный подъемный механизм. Диаметр штифта с резьбой составляет 5/8 дюйма;

в) распорная штанга. Представляет собой выдвигающуюся палку, окончания которой упираются в пол и потолок. На ней фиксируется мобильная площадка, на которую, в свою очередь, крепится уровень. Для придания конструкции большей устойчивости и облегчения установки в комплекте может быть штатив;

г) магнитное крепление. Бывает в виде простого пластикового уголка без возможности регулирования высоты и такого же приспособления, но имеющего подъемный механизм. Сзади расположены неодимовые магниты для крепления приспособления на металлической поверхности и отверстие для крепления на саморезе.

9.ТРЕБОВАНИЯ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ



Лазерный уровень относится к измерительным инструментам и является технически сложным устройством, поэтому требует особо бережного обращения.

Несмотря на наличие прочного корпуса, который нередко бывает еще и прорезиненный, нельзя допускать падения аппарата или наносить по нему сильные удары. Такие негативные воздействия приведут к значительному падению точности, вплоть до ситуации, когда без юстировки уже не обойтись.



Транспортировка и хранение прибора должна проводиться в специально предназначенном под эти нужды кейсе или сумке с ложементом из вспененного полиуретана. В процессе работы при перемещении уровня с одного места на другое необходимо сначала заблокировать маятник и только потом перенести аппарат.


Допускается рабочая температура от -10 до +40 градусов. Если прибор будет длительное время эксплуатироваться при отрицательных температурах, то в подшипниках замерзнет смазка и маятник перестает нормально выравниваться. Для восстановления работоспособности достаточно на несколько часов оставить устройство в теплом помещении.



Не следует продолжительное время работать или оставлять уровень в пыльном помещении или с высокой влажностью.

Несмотря на то, что большинство моделей имеют практически полностью герметичный корпус, со временем пыль и влага постепенно берут защитные барьеры, проникая во внутренности уровня. Последствия такого соседства плачевные: от отказа работы кнопок до полного выхода инструмента из строя.

14.05.2019

Комментарии

4

А почему про ротационные уровни ничего не сказано?

Юрий, а смысл о них говорить? Для подавляющего большинство строителей/частных мастеров — это неоправданная трата денежных средств. Стоимость его очень высокая. К тому же, обычно такие приборы проецируют лишь горизонт. То, что линия луча видна днем на улице — миф, видимость такая же, как и у самого яркого 3Д аппарата. Класс безопасности лазера никто не отменял и, как правило, у строительных лазеров 2 или 3а. А он говорит о мощности излучателей. Просто в базовом комплекте обычно идет и приемник. Потому то в статье и не затронут этот вид инструмента. Если Вас все-таки интересует этот измерительный механизм, то посмотрите на муське (mysku). Там я недавно видел обзор на подобную модель.

Подскажите, в конце видео Вы луч улавливаете с лазерным приемником, он ко всем маркам подходит?

Сергей, по идеи, ко всем китайским приборам. По крайней мере, ко всем моделям, которые продаются в ИМ MyLaserLevel, он подходит. Имеется ввиду, что уровень должен проецировать красные лучи. Соответственно, для зеленых — свой, для LD — свой. А если по-хорошему, то кроме длины волны (ей определяется цвет лучей) есть еще и частота излучения. Плюс еще уровень должен иметь импульсный режим работы излучателей. Поэтому оптимальным вариантом является определение совместимости на месте.

Как выбрать лазерный самовыравнивающийся уровень

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Даже самый простой ремонт не обойдется без использования строительного уровня. Раньше, по старинке, использовались всевозможные, вручную выполненные отвесы, натянутые нити, бутыли с водой. Сейчас необходимость в таком прикладном творчестве отпала совсем, ведь на строительном рынке появились лазерные уровни. Это уникальные приборы, позволяющие проводить любые строительные работы с высокой точностью. Как выбрать лазерный самовыравнивающийся уровень? На какие характеристики необходимо обратить внимание в первую очередь? Нужно разбираться.

Использование лазерного самовыравнивающегося уровня

Лазерный уровень. Особенности конструкции и работы

Для того чтобы понять как выбрать лазерный самовыравнивающийся уровень, нужно разобраться в его устройстве и принципе работы. Стандартный лазерный прибор состоит из нескольких, работающих в совокупности, систем. Сюда входят:

  • излучатели;
  • система настройки фокуса;
  • блок питания;
  • механизм выравнивания и сохранения уровня;
  • блок управления.

Устройство лазерного уровня

Излучатели

Источники света лазерного уровня – довольно мощные светодиоды. Они генерируют монохроматический свет. Обычно в профессиональных и любительских приборах лучи бывают красного или зеленого оттенка, которые видны довольно четко на расстоянии более 40 метров. Установленные светодиоды не нагреваются, используют минимум электрической энергии и не светят хуже с течением времени.

Полезный совет! Луч зеленого цвета более яркий, его лучше видно при работе днем, особенно на больших расстояниях без использования специального приемника.

Красные лучи светодиодов

Оптика

Каждый лазерный уровень снабжен специальной системой линз, способной фокусировать получаемый луч в одной точке. Высококачественная оптика гарантирует высокую точность при работе прибора и четкую видимость. Некоторые приборы оборудованы специальными призмами, которые способны рассеивать луч и превращать его в линии. Такое оборудование более удобно в работе.

Использование лазерного уровня при укладке плитки

Сохранение равновесия

В таких механизмах используется правило маятника. Если оборудование выставлено строго по горизонтали, встроенный отвес неподвижен. При небольшом отклонении головка маятника отклоняется и при взаимодействии с магнитным полем вырабатывает ток, под воздействием которого система корректирует положение уровня. Самые точные системы способны реагировать на отклонение в десятые или сотые доли градуса на 1 м. На 10 м отклонение не может превышать 1 мм. Профессиональные приборы с гироскопами и сервоприводом намного быстрее реагируют на отклонение и обеспечивают максимальную точность.

Возможные направления лучей лазера

Управление и блок питания

Лазерный уровень работает от аккумуляторов. Для этих целей производители используют в основном никель-кадмиевые варианты, которые без проблем можно подзарядить от сети. Качественный аккумулятор обеспечивает бесперебойную работу устройства в течение 7-10 часов при постоянной работе. Управление на всех моделях очень простое и осуществляется с помощью нескольких кнопок.

Использование лазерного уровня в строительстве

Разновидности лазерных уровней

Чтобы определиться, как выбрать лазерный самовыравнивающийся уровень нужно знать обо всех существующих разновидностях. Подобные измерительные приборы бывают нескольких видов. В зависимости от точности измерения, дополнительных функций можно выделить:

  • лазерные дальномеры;
  • статические построители простых линий;
  • ротационные построители плоскостей.

Использование лазерного уровня для обустройства пола

Лазерный дальномер позволяет с высокой точностью измерять расстояние до предмета, просчитывая время, за которое луч пройдет до нужной точки. Таким прибором часто снабжают профессиональное оборудование.

Статические построители – приборы более высокого уровня. Они позволяют получить пересекающиеся горизонталь и вертикаль под углом 90º. Могут проецировать 2-8 линий в одно время. В таких моделях уже используется призменная оптическая система.

Установка дверных наличников с помощью уровня

Ротационные нивелиры. Лазерный уровень самовыравнивающийся 360 градусов

Ротационные построители – самые мощные, качественные и многофункциональные приборы. Они оборудуются головкой, способной вращаться и создавать изображение светящейся плоскости по горизонтали и вертикали. Такие модели часто комплектуют пультами дистанционного управления.

За счет вращения светового пучка прибор образует плоскость. Таким лазерным уровнем легко проверить любые поверхности и выявить недочеты. Дополнительной функцией в нем является возможность создания луча, направленного строго в зенит. Дальность луча производители заявляют около 50-70 м, но при использовании особого приемника, эту цифру можно увеличить до 300-400 м. Головка нивелира может вращаться со скоростью 10-600 об/мин. Чем выше скорость, тем качественнее и четче изображение.

Ротационный лазерный нивелир

Лазерный самовыравнивающийся уровень 360 градусов – довольно мощный и удобный в использовании прибор. Его головка может вращаться практически в любую сторону, создавая как горизонтальные плоскости, так и вертикальные. Показатель самовыравнивания в нем небольшой до 4 градусов. Существуют образцы с показателем самовыравнивания до 60º, но они очень дорогостоящи и их приобретение может быть просто невыгодным.

Устройство ротационного лазерного уровня Spit LR 150

Как выбрать лазерный самовыравнивающийся уровень. Основные характеристики приборов

Существует множество показателей, от которых зависит точная и бесперебойная работа лазерного уровня. Перечислим основные из них:

  • погрешность;
  • дальность работы;
  • вид лазера;
  • класс по мощности;
  • емкость аккумуляторов;
  • функция самовыравнивания;
  • защита;
  • комплектация.

Использование самовыравнивающегося уровня для обустройства потолка

Погрешность – одна из важных характеристик любого уровня. От этого показателя напрямую зависит результат работы. Его значения не должны превышать 1-3 мм на 10 м. Профессиональные приборы имеют погрешность 0,5-1 мм. При работах внутри помещения погрешность в 3 мм практически незаметна, такое оборудование прекрасно подойдет для использования в домашних условиях.

Комплектация лазерного самовыравнивающегося уровня LEICA Lino L2

Средние строительные уровни оснащены лазерами 1 или 2 класса. Это мало- и среднемощные источники света, но даже они могут пагубно сказываться на зрении. 3 класс лазера используется в профессиональных приборах.

Емкость аккумулятора – тоже важный показатель. Профессиональные устройства работают без перерыва порядка 30 часов. Для менее мощного оборудования эта цифра составляет 10-12 часов. Для домашнего использования подойдут аккумуляторы со средней емкостью, но с большой скоростью зарядки.

Диагональная укладка плитки с помощью лазерного нивелира

Полезный совет! Функция самовыравнивания в приборе должна иметь возможность отключения. Это удобно, если устройство нужно поставить под определенным углом.

Так как лазерные самовыравнивающиеся уровни 360 градусов часто используются в довольно неблагоприятных условиях, то внутренние их части должны быть надежно защищены. Для качественных моделей используются специальные герметичные и противоударные корпуса. Многие образцы для большего удобства комплектуются защитными очками, кейсом для оборудования, штативом. В комплект должно входить и зарядное устройство, если прибор работает от аккумулятора.

Лазерный дальномер способен просчитывать расстояние до предмета

Зная все тонкости устройства и работы лазерных строительных уровней, можно подобрать хороший вариант для использования дома. Мощные и высокоточные модели можно оставить профессионалам.

Как выбрать лазерный самовыравнивающийся уровень (видео в двух частях)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как правильно пользоваться лазерным уровнем

Благодаря достижениям технического прогресса лазерный уровень и более точные нивелиры перестали быть предметами роскоши. Сегодня такие приборы используют не только профессионалы, но и домашние мастера для выравнивания пола, для укладки плитки и решения других ремонтных задач. Лазерный уровень работает на принципе формирования круглого, мало увеличивающего диаметр с расстоянием светового луча. Некоторые приборы используют вторичное преобразование излучения для создания тех или иных эффектов.

Устройство или какие бывают лазерные уровни

Принцип работы лазерного уровня наиболее понятен в таких приборах, как построители осей. Они излучают луч света в одном направлении, а яркое пятнышко видно в ожидаемой точке на плоскости проецирования. Стоит разобрать, как работают и другие устройства, представленные на рынке.

Построители линий

Построители линий представляют собой лазерный излучатель, луч которого падает на призму. В результате преломления образуется плоский световой фронт. Попадая на стену или пол, он имеет вид яркой линии, по которой делается разметка.

В данном классе сегодня распространены следующие приборы.

  1. Однодиодный построитель линий, формирующий вертикальный или горизонтальный фронт.
  2. Двухпризменные излучатели, отображающие классический крест из пересекающихся под прямым углом линий. Использование лазерного уровня такого класса — самое многовариантное, например, для укладки плитки или поклейки обоев.

Важно! У всех призменных приборов есть один недостаток. Угол, на который проецируется лазерный луч, ограничен. Обычно он составляет 120 градусов. Использование прибора с такими параметрами при малом расстоянии до стены отличается некоторыми неудобствами. Линия света имеет ограниченную длину.

Для действий в небольших помещениях подойдут многопризменные модели. Работа с лазерным уровнем данного класса очень удобна. Он формирует непрерывную линию, у отдельных приборов охватывающую сегмент 180 градусов.

Для удобства мастеров построители линий оснащаются самыми разными дополнительными приспособлениями. К наиболее востребованному относится лазерный отвес. Это два луча, светящих по вертикали, горизонтали. Применение такой опции позволяет прокладывать коммуникации с высокой точностью, выводить стояки, формировать ходы для сквозных элементов строительных конструкций.

Построители осей

Построитель осей наиболее прост по конструкции. У него несколько пар лазеров, которые светят соосными лучами. Прибор может работать как отвес или указатель горизонтального фронта. Построитель осей можно использовать для выравнивания стен.

Принцип работы прост:

  • прибор устанавливается в контрольной точке;
  • при помощи линейки определяется перепад высот относительно луча;
  • прибор может переставляться в новое место.

На заметку! Правильно отстрелять пол при помощи такого приспособления очень трудоемко. Но если учесть, что прибор отличается самой низкой стоимостью в классе лазерных установок, его использование для дома весьма оправдано.

Ротационные построители плоскостей

Устройство лазерного уровня ротационного класса понять несложно. У него один излучатель, которые установлен во вращающейся головке. Последнюю крутит привод с большой скоростью. В результате на всем сегменте 360 градусов строится плоский световой фронт.

Построитель плоскостей позволяет быстро проверить ровность стены, пола, он используется для выравнивания фундамента, для строительства или разметки перегородок внутри помещений. Устройства данного класса весьма популярны у профессионалов.

Как устанавливается лазерный уровень

Чтобы правильно пользоваться лазерным уровнем, его необходимо разместить по горизонту. В наиболее дешевых моделях для позиционирования используются регулируемые ножки. Для контроля положения корпуса применяются привычные всем строителям колбы с пузырьком воздуха внутри.

Проблема такого способа правильной установки одна: процесс очень медленный и должен повторятся при перемещении прибора. Кроме этого, если хочется выровнять потолок, придумать схему стабильного крепления приспособления очень сложно. Поэтому способ позиционирования винтами по пузырьковому уровню считается крайне устаревшим. Современные лазерные приборы используют другие опции.

Самовыравнивание

Функция самовыравнивания по горизонтали очень удобна. Прибор достаточно установить на штативе и нажать клавишу автонастройки. Если отклонение позиции не превышает 5 градусов, уровень будет готов к работе через считанные секунды.

В случае, если автоматически компенсировать угол наклона не удается, прибор подает звуковой сигнал. Чтобы этого не произошло, рекомендуется выполнить черновую настройку положения при помощи регулировки ножек штатива, проверяя правильность установки строительным пузырьковым прибором.

Компенсация отклонений

Во время эксплуатации штатив с лазерным уровнем легко случайно задеть, качнуть подвешенный для выравнивания потолка прибор. Чтобы луч не смещался, не начал плясать, в современных приборах предусмотрена система стабилизации. В ней используется один из вариантов исполнения:

  • электронный, работающий на датчиках положения и электромагнитных отклонителях блока излучателя;
  • демпферный, действующий на принципе магнитной индукции, использующий схему выравнивания-успокоения.

Важно! Последний тип стабилизаторов отличается высокой отказоустойчивостью и скоростью срабатывания.

Демпферы обоих типов в хороших лазерных уровнях в некоторых моделях разрешается отключать. Это может понадобиться для построения наклонной плоскости. Например, для отделки лестничных пролетов или формирования сложных дизайнерских решений в оформлении. Для таких работ пригодится регулируемый штатив с индикатором или шкалой поворота установленного на нем лазерного устройства.

Как применять лазерный уровень

Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.

Штукатурка

Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.

Проверка уровня стены производится следующим образом:

  • построитель линий или плоскости располагается на стене;
  • при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
  • размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.

Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.

Плитка

Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.

Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.

Обои и отделочные панели

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:

  • уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
  • расположить элемент отделки или полосы обоев строго вертикально.

Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.

Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.

Мебель

Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.

Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.

Перепланировка

С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.

Полы

При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.

  1. Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
  2. Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.

Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.

В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.

Работы на улице

Для уличных работ, при использовании лазерных приборов, всегда рассматривается одна проблема: на солнце луч не виден. Но производители лазеров давно обошли такое ограничение. Для улицы предлагаются такие варианты.

  1. Приемники излучения, издающие звуковой сигнал или имеющие световую индикацию при попадании в них лазера. Такие приспособления работают на расстоянии до 150-300 м.
  2. Специальные поляризационные очки, позволяющие увидеть лазерный уровень днем. Они рассчитываются на длину волны излучения. Поэтому для красного и зеленого лазера нужны разные оптические приборы.

Самая рутинная операция на улице, где крайне удобно использовать лазерный уровень — разметка фундамента. К этой части конструкции предъявляются строгие требования. Ее верхняя поверхность должна быть точно горизонтальной, а стенки в грунт обязаны уходить вертикально. Использование лазерного уровня позволяет выполнить разметку опалубки в течение считанных минут.

  1. Проводятся земельные работы для начального выравнивания площадки.
  2. Делается черновая разметка фундамента.
  3. Лазерным прибором по грунту находится самая высокая точка.
  4. Вбивается колышек.
  5. По лучу лазера рулеткой (или используя дальномер в приборе), размечаются две стороны и диагональ фундамента.
  6. Вбиваются остальные колышки.

Работа заканчивается тем, что по установленным колышкам отрывается котлован или ров для заливки фундамента. После этого сооружается опалубка. Ее верхняя граница для заливки снова определяется при помощи лазерного уровня.

Часто возникающие неисправности

Стоит помнить, что лазерный уровень — это сложный электронный прибор. При возникновении серьезных проблем в плате управления, магнитодинамическом демпфере, излучателях, призмах, стоит обязательно обратиться в специализированный сервис. Дома или в кустарной мастерской можно нейтрализовать только несложные проблемы.

Прибор не включается

Если лазерный уровень не включается, первым делом нужно проверить состояние контактов питания. В приборах, где используются солевые пальчиковые батарейки, часто случаются протеки. В результате на контактах образуется мощный налет окислов. Его легко счистить спиртом.

Аналогичная проблема потери контакта случается из-за коррозии. Если процесс не дошел до крайней стадии разрушения, можно воспользоваться составами-ингибиторами ржавчины для ее удаления.

Еще одна причина, почему уровень не включается, может заключаться в кнопках или переключателях. Если это механические устройства, их заменяют на совместимые или такие же по маркировке. В случае, если прибор управляется сенсорной панелью — починить лазерный уровень можно только путем ее замены.

Механические повреждения

К механическим повреждениям относятся:

  • трещины на корпусе;
  • затуманивание защитного стекла лазера из-за мелких царапин;
  • повреждение отсека батарей.

Единственно возможные действия в таких случаях — ремонт или замена деталей. Корпус можно проклеить, стекло купить новое или сделать самостоятельно. Чинить отсек батарей путем простого закрепления источника питания не стоит. Крышку или трещины в ложе обязательно стоит отремонтировать. Это позволит закрывать отсек практически штатно, что не допустить попаданий внутрь прибора пыли, в том числе токопроводящей.

Самые надежные лазерные уровни

Строительный лазерный уровень с рулеткой Xingxin Laser Levelpro 4 на Яндекс Маркете


Лазерный уровень INSTRUMAX ELEMENT 2D на Яндекс Маркете


Лазерный уровень BOSCH GLL 2-10 Professional (0601063L00) на Яндекс Маркете


Лазерный уровень ELITECH ЛН 360/1 на Яндекс Маркете


Лазерный уровень INSTRUMAX ELEMENT 2D SET на Яндекс Маркете


Как использовать лазерный уровень на открытом воздухе | Лазерный уровень | Как использовать лазерный уровень

Лазерный уровень How To’s

Посмотреть все лазерные уровни от Johnson Level.

Лазерные уровни

от Johnson Level бывают самых разных видов. Мы предлагаем несколько различных вариантов для самых разных проектов строительства и благоустройства дома.

Работаете снаружи? Увидеть лазер снаружи может быть сложно, если вообще возможно, только невооруженным глазом. К счастью, большинство современных лазерных уровней от Johnson Level поставляются с красными или зелеными тонированными очками или очками, которые позволяют легко увидеть лазерный луч снаружи.Ротационные лазерные нивелиры — лучший выбор для наружного лазерного уровня.

Работаете в помещении? Вам могут потребоваться точечные лазерные уровни для работы с гипсокартоном или перекрестные лазерные уровни для отображения горизонтальных и вертикальных линий на каждой стене в закрытом помещении.

Хотите знать, как реализовать свой проект и использовать различные виды лазерных уровней Johnson Level? Ниже вы найдете несколько полезных руководств.

Как выбрать лазерный уровень

  1. Внутренний проект? Несколько линейных лазеров хорошо подходят для выравнивания кухонных шкафов или кадрирования фотографий в небольшой закрытой комнате. Используйте лазерный угольник для плитки и кирпичной кладки.
  2. Открытый проект? Ротационные и линейные лазеры с функцией импульса/детектора хорошо подходят для неровных поверхностей и больших расстояний.
  3. Учитывайте размер комнаты или расстояние, на которое может перемещаться лазер. Лазерные нивелиры с низким числом оборотов в минуту (об/мин) яркие и видимые, но не уходят далеко. Высокие уровни оборотов распространяются дальше, но лазер слабее.
  4. Подумайте о типе стены. Лазерные уровни крепятся с помощью штифтов или присосок.Избегайте лазерных уровней с нажимными штифтами на панелях или обоях.
  5. Определить стабильность задания. Вы можете использовать ручной лазерный уровень для внутренних проектов. Вам понадобится самонивелирующийся лазерный уровень для наружных работ с неровными поверхностями.



Как пользоваться лазерным уровнем

  1. Установите лазерный уровень на штатив или плоскую поверхность.
  2. Если это ручной уровень, вы должны убедиться, что пузырьковые пузырьки показывают уровень. Найдите маленькие винты возле флакона.Отрегулируйте их, пока пузырьки пузырьков не покажут уровень.
  3. Включите лазерный уровень.
  4. Если это самовыравнивающаяся модель, дайте ей немного времени, чтобы самовыравниваться.
  5. Прибор излучает лазерный уровень, показывающий уровень либо на стене, либо на открытом рабочем пространстве (в зависимости от типа лазерного уровня это может быть точечный, многолинейный или вращающийся лазер, показывающий уровень на 360 градусов по горизонтали или вертикали).
  6. Вы можете использовать лазерный детектор для перехвата лазера, если нет стены, чтобы «поймать» его (обычно на открытом воздухе).
  7. Подсоедините детектор к измерительному стержню.
  8. Перемещайте детектор вверх и вниз по стержню, пока не услышите звуковой сигнал. Это означает, что детектор обнаружил лазер.
  9. Вы нашли уровень. Закрепите детектор на стержне и при необходимости выполните измерения.



Как пользоваться лазерным уровнем на открытом воздухе

  1. Наденьте затемненные очки, входящие в комплект поставки лазерного нивелира. Они понадобятся вам, чтобы увидеть лазерный луч на открытом воздухе.
  2. Установите лазерный уровень на штатив и включите его.
  3. Направьте лазерный уровень туда, куда хотите снять показания. Когда вы найдете его, зафиксируйте лазерный уровень в нужном положении.
  4. Отнесите лазерный приемник туда, где вы хотите снять показания. Либо используйте магнит, поставляемый с лазерным приемником, либо поместите его на плоскую поверхность на той же высоте, что и лазерный уровень. Второй штатив — отличный вариант.
  5. Медленно перемещайте лазерный приемник, пока он не поймает лазерный луч с уровня.Обнаружив луч, зафиксируйте приемник в нужном положении (если он стоит на штативе или рейке) или закрепите его (если он стоит на плоской поверхности или прикреплен магнитом).
  6. Используйте уровень и приемник, чтобы найти нужное выравнивание или состояние уровня.



Как использовать лазерный уровень для подвески картин

  1. Определите желаемую высоту верхней части фоторамки.
  2. Сделайте отметку в любом месте на этой высоте.
  3. Включите лазерный уровень и выровняйте лазер по метке горизонтально вдоль стены.
  4. Отрегулируйте уровень так, чтобы пузырек располагался между черными линиями на флаконе, поворачивая его вокруг точки, где встречаются метка и лазер.
  5. Когда лазер выровняется и пройдет через метку, аккуратно прикрепите его к стене. На уровне можно использовать шпаклевку или присоски.
  6. Измерьте расстояние между верхом рамы картины и ее уникальным(и) подвесным(и) механизмом(ами).
  7. Измерьте это расстояние на стене от лазера до места, где механизм соприкасается со стеной.
  8. Сделать отметку.
  9. Вбить гвоздь в стену на отметке.
  10. Поместите рамку на гвоздь и выровняйте верхнюю часть рамы с помощью лазера.



Как использовать лазерный уровень для выравнивания земли

  1. Установите лазерный уровень на штатив на устойчивой поверхности.
  2. Включите лазерный уровень.
  3. Дайте ему время на самовыравнивание.
  4. Определите точку на земле на желаемой высоте.
  5. Прикрепите лазерный детектор к измерительному стержню и поместите стержень в этой точке.
  6. Отрегулируйте лазерный детектор вверх и вниз. Когда вы услышите звуковой сигнал, вы нашли уровень.
  7. Закрепите детектор на стойке.
  8. Нижняя часть штанги соответствует желаемой высоте над землей.
  9. Найдите другое место на земле и найдите высоту, на которой детектор перехватывает лазер.
  10. Отметьте высоту, сделав отметку на палочке или насыпав кучу земли до нужной высоты.
  11. Повторяйте этот процесс, пока у вас не будет достаточно контрольных точек, чтобы полностью заполнить область.



Как выставить уклон с помощью лазерного уровня

  1. Установите лазерный нивелир на штатив на твердой и сухой поверхности. Убедитесь, что штатив устойчив.
  2. Включите лазерный уровень и дайте ему время для самонивелирования.
  3. Определите начальную высоту вашего класса. Шаг оценки наклоняется вниз отсюда.
  4. Установите нижнюю часть выравнивающего стержня на нужной высоте.
  5. Отрегулируйте лазерный детектор вверх или вниз, пока не услышите звуковой сигнал.
  6. Закрепите детектор.
  7. Определите желаемую величину падения от верхней части уклона до нижней. Предположим, что для этого примера падение составляет 10 дюймов.
  8. Переместите лазерный детектор вверх по стержню на 10 дюймов и закрепите его.
  9. Идите туда, где будет нижний уровень.
  10. Найдите уровень с помощью лазерного детектора. Вам придется либо поднять штангу (скорее всего), либо закопаться в землю в зависимости от рабочего пространства.
  11. Нижняя часть выравнивающей рейки соответствует нижней части уклона.
  12. Отметьте место, воткнув в землю палку на нужной высоте.

Наверх

Ознакомьтесь с другими руководствами Johnson Level с практическими рекомендациями и использованием инструментов.

Посмотреть все лазерные уровни от Johnson Level.

Как пользоваться торпедным лазерным уровнем

Одной из новых линеек инструментов, которые помогают домовладельцам делать все своими руками, является торпедный лазерный уровень .Торпедный лазерный уровень — отличный инструмент, который должен быть в вашем наборе инструментов для улучшения дома, благодаря простоте использования и точным показаниям уровня. Благодаря небольшому размеру, множеству различных углов считывания и лазерному лучу, показывающему точное место для точных показаний уровня, торпедный лазерный нивелир может быть полезен в самых разных проектах. Если вы не знакомы с этим типом уровня или инструмента, вот несколько шагов, чтобы правильно использовать торпедный лазерный уровень.

Шаг 1: ознакомьтесь с уровнем

Перед тем, как вы начнете использовать новый уровень, вы захотите ознакомиться с ним, чтобы знать, на что он способен.Лазер уровня торпеды очень похож на обычный уровень торпеды. У него небольшая конструкция корпуса, длина большинства из которых составляет от 8 до 12 дюймов, с несколькими пузырьками воздуха для разных показаний. Вы можете снимать вертикальные, горизонтальные и различные угловые показания (на некоторых моделях) с помощью торпедного уровня. Лазерный луч включается нажатием кнопки, расположенной на уровне.

Шаг 2: Использование для подвешивания одной картины

С помощью лазерного торпедного уровня вы можете легко повесить картину идеально ровно.Вместо того, чтобы делать отметки на стене, где картина должна быть выровнена, теперь вы можете просто разместить лазерный уровень на стене и повесить картину в соответствии с лазерным лучом. В зависимости от типа уровня-торпеды, который у вас есть, он может иметь присоски для размещения на стене, лазер широкого спектра для широкого прямого охвата или должен размещать уровень на лестнице на нужной высоте. Установите уровень на той высоте, где будет висеть картина. Включите лазерный свет. Теперь вам нужно выровнять воздушный пузырь на горизонтальной плоскости, где он находится в среднем, ровном положении.Оттуда у вас будет прямая линия через стену, где можно повесить картину.

Шаг 3. Использование для поддержания уровня плитки

Торпедный лазерный уровень можно также использовать при укладке плитки на фартук или столешницу. Это особенно важно для стартового ряда. Если этот ряд не идеально ровный, все последующие ряды будут неровными. Положите торпедный лазерный уровень вдоль стойки у верхнего края первого ряда. Положите уровень на бок, чтобы вы могли получить показания уровня в этой горизонтальной плоскости.Внесите необходимые корректировки, необходимые для того, чтобы лазерный луч был ровным. Укладывая начальный ряд плиток, вы сможете следовать за светом, а не пытаться найти отметку карандашом.

Шаг 4: Использование для многостенных приложений

Некоторые торпедные лазерные нивелиры могут обходить стены, когда уровень расположен в области, где его лазер направлен на поверхность стены. Это отличный способ установить обшивку стен, поручни для стульев или в качестве контрольной линии для рисования горизонтальной линии.Просто поместите лазер на плоскую поверхность на желаемой высоте и направьте лазер на стену. Лазерный луч будет отображаться по всей поверхности вокруг внутренних углов.

Серия видеороликов SPIE «Развитие лазера» посвящена годовщине создания лазера

БЕЛЛИНГЕМ, Вашингтон, США — Компания SPIE запустила новую серию видеоинтервью с лидерами в области лазерных технологий в рамках празднования Международным обществом оптики и фотоники годовщины в этом году исполняется 50 лет со дня изобретения лазера.Первый лазер был продемонстрирован его изобретателем Теодором Мейманом 16 мая 1960 года в Hughes Research Labs в Малибу, Калифорния. во многих других областях, позволила осуществить множество научных достижений, а также значительно улучшить повседневную жизнь.

В серии видеороликов SPIE Advancing the Laser лидеры современных исследований и разработок в области лазеров рассказывают о новых достижениях и истории технологии.Подборку 5–7-минутных видеоинтервью можно посмотреть в Интернете на странице SPIE Newsroom Advancing the Laser. Среди них:

  • «Rox Anderson , Wellman Center for Photomedicine, Massachusetts General Hospital и Harvard School of Medicine, а также председатель симпозиума SPIE Biomedical Optics в Photonics West, рассказывает о важной роли лазеров в медицине, от рака до болезнь сердца и свою специальность, дерматологию.
  • «Джошуа Бьенфанг , физик из Национального института стандартов и технологий в отделе электронной и оптической физики, демонстрирует систему квантовой криптографии в свободном пространстве в кампусе NIST в Гейтерсберге, штат Мэриленд. .

Как минимум одно новое видео из этой серии будет публиковаться каждую неделю на августовском симпозиуме SPIE Optics + Photonics.

Празднование в Photonics West

Компания SPIE организовала выставку, посвященную лазерным легендам и светилам, выставку более 80 лазерных устройств и другие мероприятия, посвященные годовщине, во время симпозиума Society’s Photonics West в Сан-Франциско, который пройдет 23–28 января. в Центре Москоне. Выставка дани и выставка оборудования доступны бесплатно для зарегистрированных участников бесплатной выставки Photonics West, как и отраслевая панель, посвященная истории и будущим перспективам лазерных технологий, а также турнир World Khet.

Приветственный прием «Cirque du Lasaire», специальные докладчики, приз за лучшую студенческую работу и обучение по программе распространения лазерной науки доступны для платных зарегистрированных участников конференции. Подробности смотрите в программе конференции Photonics West.

Усилия компании Photonics West по развитию лазеров поддерживаются Biophotonic Solutions, DILAS, Edmund Optics, HellmaOptik, CVI Melles Griot, Newport, New Focus, NUFERN, OptoSigma, Spectra-Physics, Toptica Photonics, TRUMPF и Laser Focus World журнал.

Новые технические статьи о лазерных достижениях регулярно размещаются на веб-сайте Advancing the Laser. Среди недавних дополнений:

  • «CO2-лазер: рабочая лошадка в отрасли лазерной обработки материалов», авторы Anthony DeMaria и Thomas Hennessey . С момента создания Майманом первого работающего лазера почти 50 лет назад рынок лазерной обработки материалов вырос, и лазер CO 2 , которому в этом году исполнится 46 лет, захватил наибольшую часть этого рынка.
  • «Лазерные инновации», Джефф Хект . Несмотря на серьезные проблемы, инновации в лазерной промышленности развиваются быстрее, чем когда-либо.
  • «Лазерная локация Луны: 40 лет науки высокого уровня». Отдел новостей SPIE рассматривает процесс измерения расстояния до Луны, начавшийся с отражателя, размещенного там астронавтами Аполлона-11 в 1969 году. и другие. Оптимизированные конструкции значительно улучшают скорость передачи стандартных коротковолновых источников света.

Помимо трибьюта Advancing the Laser, SPIE является партнером-основателем и спонсором LaserFest, общенационального празднования юбилея лазера.

SPIE, Международное общество оптики и фотоники, основанное в 1955 году для продвижения технологий на основе света. Обслуживая более 188 000 участников из 138 стран, Общество продвигает новые технологии посредством междисциплинарного обмена информацией, непрерывного образования, публикаций, патентных прецедентов, а также карьерного и профессионального роста.SPIE ежегодно организует и спонсирует около 25 крупных технических форумов, выставок и образовательных программ в Северной Америке, Европе, Азии и южной части Тихого океана, а также поддерживает стипендии, гранты и другие образовательные программы по всему миру. Для получения дополнительной информации посетите SPIE.org.

# # # #

Контакт для СМИ:
Эми Нельсон
Менеджер по связям с общественностью SPIE
Тел: +1 360 685 5478
publicrelations@spie. org

Ryobi AirGrip Laser Stick?

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.

Мне нужно было перевесить целую комнату картин, и я хотел, чтобы это выглядело так, будто это не сделала обезьяна с молотком. Это означало, что мне нужен был способ отметить нижнюю часть рамок, чтобы они хорошо совпадали друг с другом. Конечно, я мог бы сделать это на глаз или с помощью уровня и скотча, но я хотел попробовать один из многих домашних лазерных уровней, представленных на рынке. Я выбираю один из самых дешевых вариантов: лазерный уровень Ryobi AirGrip.

Ryobi AirGrip предназначен для прилипания к стене за счет непрерывно работающего вакуумного насоса, но бывают случаи, когда нецарапающаяся резиновая основа не обеспечивает надежного прилегания к стене.Ryobi включает в себя монтажное приспособление для таких случаев, кольцо из пенорезины, которое вы кладете под вакуумную базу, чтобы обеспечить лучшее уплотнение.

В корпусе AirGrip есть два пузырьковых пузырька, один для вертикального уровня, другой для горизонтального. Эти пузырьки помогут вам выровнять лазерный луч так, чтобы он располагался горизонтально или вертикально на стене. Сам лазер имеет заявленную точность 1/2″ на расстоянии 20 футов, и луч должен проходить не менее 30 футов, прежде чем он рассеется слишком сильно, чтобы его можно было использовать.

И лазер, и вакуумный насос питаются от одних и тех же 2 батареек AAA, которые можно заменить, сняв передний кожух.Если вы присмотритесь, Риоби предусмотрительно вылепил полярность батарей в пластике.

Я знаю, что лазерный уровень AirGrip прошел как минимум одну итерацию, более старая и более громоздкая версия показана выше. Существует также старая синяя версия Ryobi текущей модели, которую вы все еще можете найти в нескольких местах, но, насколько я могу судить, характеристики такие же, как у текущей модели.

Старый AirGrip был построен на овальной вакуумной опоре, и для его позиционирования требовалась вращающаяся лазерная турель. Круглое вакуумное крепление нового AirGrip позволяет вращать весь блок на стене, устраняя необходимость в револьверной головке. Но это может затруднить регулировку угла лазера на поверхности, где он имеет незначительное сцепление.

Лазерный уровень AirGrip неоново-зеленого цвета можно приобрести за 20 долларов в местном магазине товаров для дома.

Купить сейчас (через Home Depot)

Прилипнет ли?

Это был мой самый большой вопрос перед покупкой лазерного уровня Ryobi AirGrip: к каким поверхностям он будет прилипать, если вообще будет? Я читал несколько отзывов о том, что он не прилипает к стенам клиентов, что он слишком громкий и другие страшилки.Поэтому я решил создать простую диаграмму поверхностей, к которым будет прилипать AirGrip:

УИЛЛ Палка Палочка с кольцом НЕ ПРИСТАЕТСЯ
  • Клен (необработанный)
  • Сталь (эмалевая ванна)
  • Полуглянцевая латексная стена
  • Стекло (зеркало)
  • Плитка (керамическая)
  • Обои (без текстуры)
  • Полуматовый латексный потолок
  • Текстурированная дверь холодильника
  • Вишня (незавершенная)
  • Латексная стенка из яичной скорлупы
  • Окантовка душа из стекловолокна,
  • Гипсокартон (незавершенный)
  • Гипсокартон (задняя сторона)
  • ДВП
  • Прямоугольный стальной воздуховод
  • Шпонированная ДСП
  • Плоская стенка из латекса
  • Деревянная пустотелая дверь (полиуретан)
  • Плоский потолок из латекса
  • Красный дуб глянцевый поли
  • Фарфор
  • Обои (текстурированные с брызгами)
  • Металлическая дверь (текстурированная под дерево)
  • Облицовка стен и потолка шкафа из кедра
  • Фанера из балтийской березы
  • SPF 2×10 балка перекрытия
  • Бетонный блок (незавершенный)
  • Фанера (необработанная)
  • Деревянная пустотелая дверь (необработанная)
  • Обои (текстурированные и окрашенные)
  • Пробковая доска
  • Бетонный блок (окрашенный, негерметизированный)
  • Стальная двутавровая балка черновая

Это неполный список, но он должен дать вам приблизительное представление о том, где AirGrip будет работать, а где нет. Как правило, он должен прилипать к непористым поверхностям, и вы можете добиться некоторого успеха с некоторыми пористыми. Ему будет нелегко прилипать к очень пористым или текстурированным поверхностям.

Как долго он будет держаться?

Еще один вопрос, на который я хотел ответить: «Как долго работают батареи?» В руководстве утверждается, что вакуума хватает на 2,5 часа непрерывного использования, а лазера — на 1 час.

Используя для теста щелочные батареи AAA марки Kirkland, я прикрепил AirGrip к стене и запустил таймер.Каждые 15 минут я снимал его со стены и ставил на новое место. Через 15 минут заработало нормально. Через 30 минут лазер заметно потускнел, и у меня возникли проблемы с тем, чтобы снова приклеить AirGrip к стене. Через 45 минут я вообще не смог заставить AirGrip прилипнуть к стене.

Я не совсем уверен, как Ryobi провела 2,5 часа непрерывного использования, но, возможно, они использовали идеальную наименее пористую поверхность и никогда не двигали AirGrip, но это не похоже на испытание в реальных условиях. Тем не менее, 30 минут с парой движений и постоянным использованием лазера должно быть достаточно для многих домашних проектов.

Насколько это громко?

Как уже упоминалось, я читал несколько обзоров, в которых говорилось, что AirGrip слишком громкий. Пока мы развешивали фотографии, моя жена сказала, что Airgip раздражающе шумит, но, поскольку я привык работать с работающим пылесборником, шум меня не беспокоил.

Я использовал на своем телефоне то же приложение Sound Meter, что и в обзоре Ryobi Vacuum, чтобы понять, насколько громким на самом деле был AirGrip.Имейте в виду, что это не откалиброванный измеритель звукового давления, он достаточно точен, чтобы дать вам приблизительное измерение.

AirGrip начинает громче, но быстро успокаивается примерно до 60 дБ. С другой стороны, мой 8-летний сын зарегистрировал около 75 дБ, когда пытался заговорить со мной, когда я снимал показания.

Выводы

Хотя лазерный уровень AirGrip помог мне повесить все картины на одной высоте, жену раздражал жужжащий звук. Хотя у меня не закончился заряд для этой конкретной задачи, потому что я использовал его экономно, тестирование долговечности показало, что у него просто нет времени автономной работы для более длительного проекта.

Моя собака съела монтажное приспособление/кольцо, так что мне не повезет, если мне придется использовать AirGrip на любой из поверхностей, которые нуждаются в его помощи. Мне очень не нравится идея, что вам нужен легко теряемый аксессуар, чтобы продукт правильно работал на некоторых обычных бытовых поверхностях.

Таким образом, для небольших проектов, где вы работаете в одиночку и у вас нет другой пары рук, чтобы держать уровень для вас, может подойти Ryobi AirGrip. Если вам нужна направляющая линия для облицовки ванной комнаты, я бы купил более дорогой лазерный уровень на штативе.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
