Правильное подключение котла отопления к системе отопления

Проблемы с подключением котла к системе отопления обычно возникают в том случае, если котел нужно присоединить к уже действующему контуру. При монтаже новой отопительной системы все установочные размеры отражены в проекте. Расположение трубопроводов и агрегатов согласно разработанному проекту обычно не вызывает затруднений. Сложности возникают если необходимо подключение отопления к котлу отопления другого типа, мощности и размеров.

Следует отметить, что не существует общей схемы, поэтому подключение котла отопления к системе отопления осуществляется в каждом случае по разному, исходя из конкретных условий. Но есть определенные правила, обязательные к выполнению. Например, схемы подключения газового, электрического или твердотопливных котлов отличаются и зависят не только от конструктивных размеров. Руководство к действию — инструкция на определенный отопительный агрегат и действующие нормативные документы.

Подключение газового котла

Умение и знание того, как подключить газовый котел к системе отопления, не исключает обязательного разрешения от службы газоснабжения. Для этого нужно подать заявления и получить технические условия монтажа. Если предполагается установить газовый котел взамен уже установленного, то нужно подать заявление для изменения проекта и получения новых технических условий установки и монтажа. При наличии на руках всех документов можно начинать монтаж.

Схема подключения котла взамен существующего в каждом конкретном случае индивидуальна.

Устанавливаемый котел может быть напольным, настенным, энергозависимым или не требующим наличия электрической сети для своей работы. Кроме того, установочные размеры и места подключения трубопроводов и дымохода также могут отличаться. Поэтому схема на подключение котла отопления к системе составляется исходя из реальных условий. Нужно выполнять существующие требования и соблюдать определенную последовательность установки котла.

Основные требования при монтаже газового котла:

  • помещение для установки должно иметь хорошую вентиляцию и отрывающуюся форточку;
  • стены, потолки должны быть негорючими;
  • если котел напольный, то подготавливается ровное и прочное основание или фундамент;
  • для настенного котла определяется место установки с соблюдением всех расстояний согласно нормативных требований;
  • схемы с применением газового котла нуждаются в дымоходах, они могут быть коаксиальными и выводиться через стену или классическими и выводиться через крышу.

Если определена схема подключения, то сам процесс установки, включая подключение газового напольного котла к системе отопления, требует нескольких этапов.

Те же самые этапы установки актуальны и для настенных газовых котлов:

  1. тщательный подбор отопительного агрегата по мощности;
  2. выделение места установки котла с последующим монтажом;
  3. присоединение трубопроводов контура к котлу;
  4. присоединение ГВС;
  5. для закрытых систем подключение к котлу отопления электроэнергии для автоматики и циркуляционного насоса;
  6. подключение газопровода.

Следует заметить, что подключение настенного газового котла к системе отопления также требует индивидуальной схемы для каждого конкретного случая. Но основные требования для установки, монтажа и последовательность этапов проведения работ аналогичны для любых типов газовых котлов.

Резервирование системы отопления

Практическое подключение двух котлов в одну систему отопления возможно двумя способами – последовательным и параллельным. При последовательном подключении два котла подключаются, как понятно из названия, последовательно в один контур отопления. Такое подключение при одновременной работе котлов позволяет увеличить суммарную мощность, а при раздельной работе обогревать помещение, если, например, прекратилась подача газа. При параллельном подключении одни из котлов не работает, т. к. он отключен от контура запорной арматурой. Так, например, в случае прекращения подачи газа газовый котел отключают и подключают котел на твердом топливе.

Многие владельцы для увеличения надежности контура обогрева применяют резервирование — параллельное подключение котлов отопления работающих на разном топливе.

Возможны следующие варианты параллельного подключения:

  • газовый котел + твердотопливный котел;
  • газовый котел + электрический котел;
  • котел на твердом топливе + электрический котел;
  • универсальный котел, использующий твердое топливо и ТЭНы.

Особенности подключения электрических котлов

При создании системы резервирования с применением электрических котлов нужно знать, как подключить котел отопления к электрической сети.

Схемы подключения электроотопления наиболее простые, ведь они не требуют наличия дымохода и специально оборудованного места установки.

Если мощность электрического котла не превышает 12 кВт, то его подключают к обычной однофазной бытовой сети. Если же мощность электрокотлов больше или применено каскадное включение нескольких котлов, то используется трехфазная сеть.

Требования техники безопасности при установке электрокотлов

При установке электрооборудования нужно знать не только, как правильно подключить котел отопления, но и как обезопасить себя и окружающих от высоких напряжений. Для оборудования такого типа установка приборов безопасности обязательна. Но при этом нужно учитывать тип котла. Для защиты ТЭНовых и индукционных котлов используется УЗО (устройство защитного отключения), но для электродных котлов его нельзя применять. Для электродных котлов установка защитного заземления обязательна.

Как подключить отопительный котел? Раскрываем все секреты монтажа



Для качественного обогрева жилища недостаточно выбрать хороший котел и поставить высококлассные радиаторы. Нужно еще правильно собрать всю систему воедино, чтобы она хорошо функционировала с максимальной производительностью и минимальными потерями. Оптимальная схема подключения котла отопления для разных моделей будет отличаться.



Здесь нужно учитывать много сопутствующих факторов, поэтому при отсутствии знаний в подобных делах лучше обратиться за помощью к профессионалам. Все свои идеи лучше наносить на чертеж, чтобы в ходе непосредственного монтажа не упустить важных деталей. Лучше будет сразу разработать несколько вариантов, среди которых затем выбрать наилучший и реализовать его на практике.




Существует несколько видов котлов, которые отличаются используемым типом топлива. В целом для всех процедура будет носить примерно одинаковый характер, но есть несколько существенных моментов различия. Их необходимо учитывать при проектировании чертежа. Также на итоговый вариант рисунка будет влиять количество и размер комнат, этажность дома, номинальное давление в системе водоснабжения, принцип устройства дымохода для вывода продуктов горения за пределы жилых помещений.


Важно учитывать и мощность самого котла, а также производительность насоса принудительной циркуляции теплообменника. Как видно, факторов очень много и уделить внимание нужно каждому. Любая ошибка в расчетах может привести к низкоэффективному эксплуатационному потенциалу системы. А на исправление недочетов придется потратить много времени и денег. Возможен даже вариант с полной переделкой всей отопительной системы.



Подключение газового котла


Схемы подключения газовых котлов отопления являются одними из наиболее простых. Здесь все элементы снабжения подаются при помощи централизованных коммуникаций, так что пользователь четко знает все необходимые для расчета параметры. Необходимо будет провести следующие коммуникации для обеспечения рабочего процесса:



  • —    трубопровод для подачи теплообменника в систему отопления;

  • —    трубопровод-обрат, обеспечивающий возврат жидкости к котлу для подогрева;

  • —    газопровод для бесперебойного обеспечения отопителя топливным ресурсом;

  • —    дымоход для отвода отработанных газов и их выброса в атмосферу;

  • —    при использовании двухконтурной модели также потребуется еще два трубопровода для подачи и обрата горячей воды.




При соединении газовых труб с котлом особое внимание нужно уделить герметизации стыков. Любая утечка газа несет серьезную угрозу для жизни людей, поэтому шутки в таких вопросах неуместны. Заодно стоит обработать герметиком и все соединения водопроводных труб, чтобы избежать утечек. Также запрещается вещать настенный котел прямо под потолок или оставлять у пола. Расстояние до верхней точки должно быть не менее одного метра. В остальном схема подключения настенного котла не имеет отличительных особенностей.



Подключение твердотопливного котла


Схема подключения твердотопливного котла отопления будет отличаться лишь одним нюансом: здесь не потребуется газопровод. В остальном последовательность технологических операций будет идентична предыдущему случаю. Данный тип котлов является более безопасным, так как твердое топливо не подвержено утечкам. Но это вовсе не означает, что не нужно соблюдать никаких правил.




Хранить запасы горючего стоит в нескольких метрах от открытого огня, чтобы от искры не произошло самопроизвольного возгорания. А лучше вообще подготовить в котельной специальный металлический ящик, который будет служить для складирования угля или дров.



Подключение электрического котла


Схема подключения электрического котла отопления вообще является наиболее простой из всех существующих аналогов. Здесь нужно подвести только водопровод, так как система снабжения топливом и дымоход в ходе эксплуатации не потребуются.





Что касается электропитания, то лучше протянуть отдельно выделенную линию, которая будет начинаться на входе в квартиру или дом сразу после стабилизатора напряжения. Это позволит котлу работать самостоятельно, не оказывая никакого влияния на другие бытовые приборы. Но если такой возможности нет, подойдет и стандартная проводка.





Производители оборудования настоятельно рекомендуют устанавливать источники бесперебойного питания. Они позволят котлу продолжать функционировать некоторое время при отключении света, так что человек не будет мерзнуть во время аварийно-ремонтных работ.



Подключение двухконтурного котла отопления


Схема подключения двухконтурного котла отопления потребует проведения большего количества расчетов. Здесь все дело в том, что будет тянуться еще две дополнительных трубы. И нужно сделать это таким образом, чтобы рабочее давление в внутри системы не падало ниже нормального уровня.




Оба работающих контура котла функционируют независимо друг от друга, так что мешать работе соседа они не станут. А вот падение давления может привести к неполноценному отоплению или недостаточному напору при открытии крана с горячей водой. На сегодня существует много способов расчета эксплуатационных параметров трубопровода, так что определить оптимальное соотношение не составит труда. Главное правильно реализовать теорию в жизни.

Иногда бывают ситуации, требующие одновременной установки нескольких отопителей. Схемы подключения двух котлов отопления можно найти в интернете или узнать у профессионалов. Такой подход обычно применяют, когда нужно прогреть помещение огромных размеров, и один агрегат не справится с задачей. Реже устанавливают два котла, чтобы один служил в качестве резервного на случай выхода из строя основного.

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

  • группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
  • циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

Радиаторы к трубам необходимо подключать по диагональной схеме:
– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

  • Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
  • Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
  • Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

Как правильно подключить котел Пантера и Гепард к электричеству?

Котел предназначен для подключения к однофазной трехпроводной электросети 220 В 50 Гц с защитным проводником согласно действующим ПУЭ. Не допускается менять местами провода «фаза» (L – коричневый провод) и «ноль» (N – синий провод). Не разрешается использовать различные переходники, удлинители и т.п.

Предупреждение:

Подключение котла к электрической сети и подключение комнатного регулятора являются вмешательством во внутреннее устройство котла. Данные работы, а также сервис электротехнической части, может проводить только аттестованный фирмой Protherm специалист специализированной организации. Перед началом проведения работ в электрической части котла необходимо отключить его от электрической сети!

Котел оснащен трубчатым предохранителем (T 2 A / 250 В), расположенным на панели управления котлом.

Для управления котлом при помощи комнатного регулятора можно использовать только регулятор, не имеющий напряжения на выходе, т.е. не подающий постороннего напряжения в котел.

Допустимая нагрузка регулятора с релейным переключателем составляет 24 В / 0,1 A. Комнатный регулятор соединяется с котлом двухжильным кабелем.

Комнатный регулятор соединяется с котлом посредством двужильного провода. Для подключения комнатного регулятора рекомендуется использовать медный провод сечением 1,5 мм2.

Провода для подключения комнатного регулятора нельзя прокладывать параллельно проводам сетевого напряжения.

С завода, на месте подключения комнатного регулятора, установлена перемычка. Перед подключением комнатного регулятора перемычку необходимо убрать. Во всех остальных случаях перемычка остается на месте.

К котлам типа PANTHER можно подключать комнатные регуляторы, поддерживающие так называемый eBUS протокол. Для данного режима управления рекомендуем устанавливать только регуляторы типа Protherm Thermolink B или Thermolink P. Только так изготовитель может гарантировать оптимальную работу котла.

Провода от комнатного регулятора подключаются к клеммной плате котла.

С помощью указанных выше регуляторов можно активизировать функцию эквитермического регулирования. Настройка эквитермических кривых осуществляется с помощью комнатного регулятора.

Примечание: для активации функции эквитермического регулирования необходимо установить датчик наружной температуры. Провода от датчика наружной температуры точно также подключаются к клеммной плате котла.

Датчик наружной температуры необходимо устанавливать на фасад с северной или северо-западной стороны здания.

Электрическая схема котла



Обозначения на плате:

1 — коннектор для подключения регуляторов

2 — коннектор Exalink

3 — коннектор NTC датчика солнечного коллектора

4 — подключение 24 В

5 — пользовательский интерфейс

6 — коннектор для подключения внутренник гидравлических узлов

7 — газовый клапан

8 — вентилятор

9 — предохранитель

10 — подключение 230 В

11 — насос

12 — электроды

13 — NTC-датчик температуры в подающей линии

14 — NTC-датчик температуры в обратной линии

15 — аварийный термостат

16 — NTC датчик расхода ГВС

17 — преоритетный переключающий клапан

18 — датчик давления в системе отопления

Электрический разъём X16 используется только в котлах Panther КТО и КОО с подключенным бойлером.

Схема обвязки и подключения чугунных котлов — газовых и твердотопливных

Приветствую Вас, друзья! В статье я расскажу Вам, как правильно обвязать и подключить к системе отопления чугунный котел так, чтобы он пережил первый пуск.

А также о том, почему текут секции нового чугунного котла хорошего производителя при первом же пуске, причины поломки газовых и твердотопливных чугунных котлов. Вы узнаете схему обвязки буферной емкости, теплоаккумулятора и бойлера косвенного нагрева.

Давайте разберемся с нюансами и посмотрим на схему правильной обвязки чугунного котла.

По всем спорным техническим моментам — смотрите примечания в конце статьи!

В стандартную обвязку любой котельной котлом входит:

  • Насос
  • расширительный бак с группой подпитки водой
  • группа безопасности, которая может быть установлена на котле
  • контрольно-измерительные приборы
  • Распределительный коллектор

Установка смесительного клапана котлового контура для чугунных котлов

К сожалению, сталь и сплавы имеют свойство расширяться при нагревании, что может привести к поломке теплообменника. А чугун — один из самых хрупких сплавов.

При пуске котла сталь сильно расширяется при нагревании, и до момента полного прогрева системы отопления в котел идет холодная вода из обратки, и уходит горячая из подачи котла, создается огромное механическое напряжение на теплообменнике, ведущее к протечкам и трещинам секций котла.

В твердотопливных котлах усиленно откладывается и сажа, и деготь, и конденсат на холодном теплообменнике и в дымовой трубе, когда обратная вода в котел идет с температурой ниже 50 град С, а в газовых – конденсат из влаги от сгоревшего газа внутри котла. Также присутствует низкотемпературная коррозия стали.

Поэтому дополнительно устанавливается механический смесительный клапан, иначе эту тепломеханическую схему называют «узел защиты от низкотемпературной коррозии», так как рекомендовано её применять и для стальных котлов.

Схема установки смесительного клапана котлового контура и особенности циркуляции в нем теплоносителя, для защиты котла.

Пока обратная линия котла не нагреется выше 40-58 град С, циркуляционный насос «крутит» теплоноситель только через котел (котловой контур), а в систему отопления он идет после прогрева котла. Нормальный перепад температур в котлах — от 15 до 25 град С. Если он отличается от паспортных данных изделия, необходимо провести анализ котельного контура и устранить проблемы в обвязке котла.

Для газовых чугунных котлов это тоже актуально при большом объеме воды в системе отопления. Это обеспечит длительный срок службы котла, безаварийную работу и его простое обслуживание, и чистку!

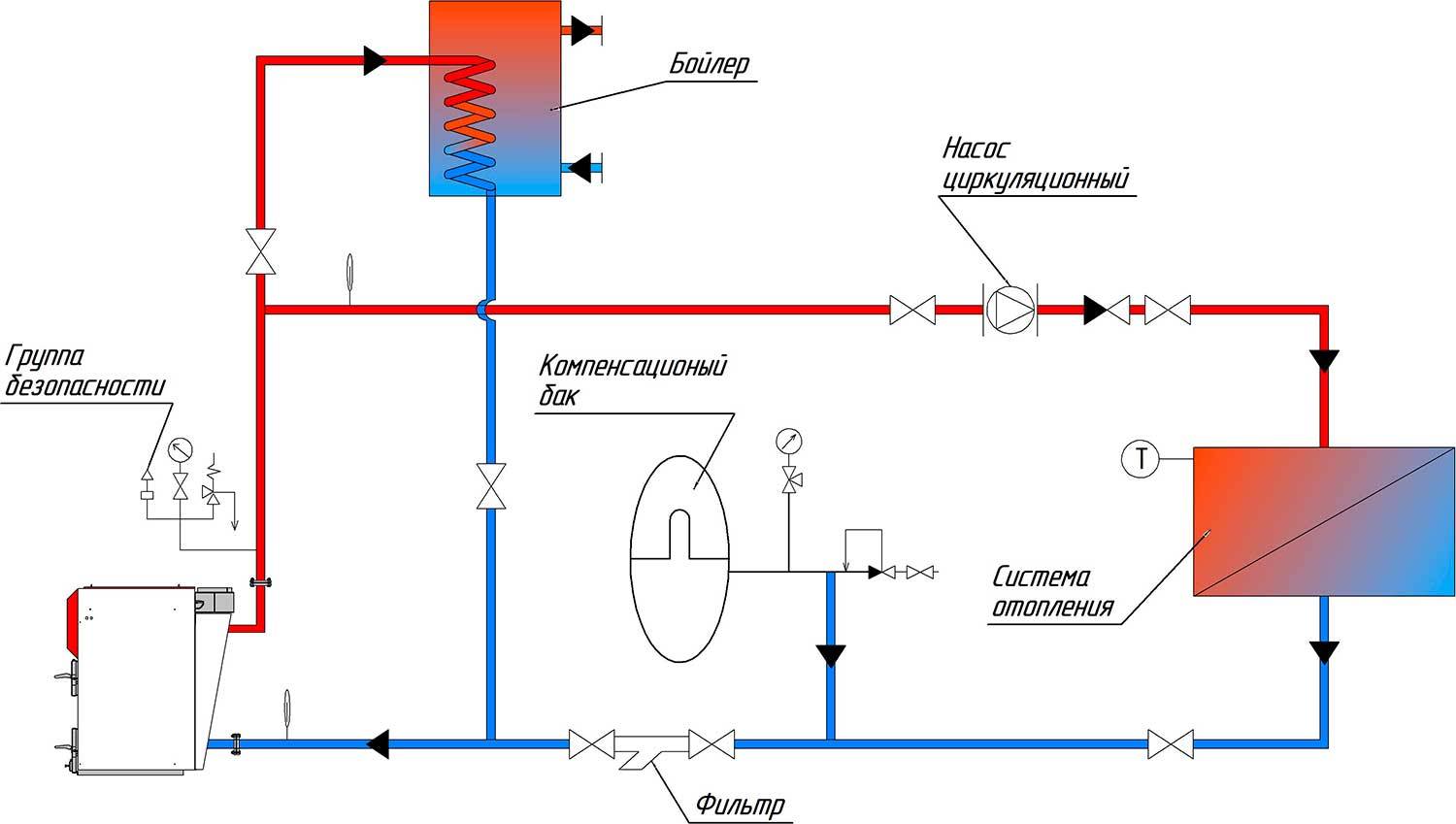

Ниже представлена схема обвязки и подключения, актуальная для чугунных газовых и некоторых твердотопливных котлов. Пояснения к ней будут далее в статье.

Особенности обвязки чугунных твердотопливных котлов

Дополнительно поговорим о твердотопливных чугунных котлах, у них есть свои важные особенности!

Если горение в газовом котле регулируется мгновенно, с помощью изменения подачи газа на горелку, то в твердотопливном котле процесс горения более цикличен, дрова или уголь то затухают при недостатке топлива, то разгораются слишком сильно, когда увеличивается подача воздуха или топливо просыхает.

И ни в коем случае нельзя устанавливать твердотопливный котел с большим запасом тепловой мощности – 50-100%, даже из соображения увеличения потребностей в тепле в будущем.

Большая мощность и особенности процесса горения твердотопливных котлов приводят к тому, что температура воды в котле постоянно меняется, и легко может выйти за пределы 100 град С и вскипеть, при остановке насоса происходит то же самое.

Ниже представлены графики нормального процесса горения в твердотопливном котле, и неправильного (при неверной обвязке и завышенной мощности котла), ведущего к аварийной работе котла.

Поэтому с твердотопливными чугунными котлами устанавливают бак-аккумулятор, или другими словами – накопитель.

Бак принимает все избыточное тепло и позволяет котлу работать на максимальной производительности, с максимальным использованием тепла сжигаемого топлива, а также защищая систему от вскипания и высокого давления.

Помимо этого, накопитель несет в себе большой запас тепла, что позволит ему, после того как топливо в котле закончится и котел погаснет, долго поддерживать температуру в доме — иногда несколько суток!

При установке бака-аккумулятора исключены перетопы в помещениях дома, когда становится слишком жарко, поэтому его называют еще — буферная емкость.

Ниже представлена схема подключения твердотопливного чугунного котла с баком-аккумулятором — буферной емкостью.

Защита от перегрева и вскипания чугунного котла и системы отопления

Важно, что, при отключении циркуляционного насоса, произойдет вскипание воды в твердотопливном котле, поэтому на случай перебоев с электроснабжением необходимо продумать отвод тепла от котла – ведь полностью остановить горение в твердотопливном котле просто невозможно.

Существует два основных варианта решения этой проблемы.

Вариант №1.

Установить источник бесперебойного питания на насос котла, с длительностью работы большей, чем срок горения одной закладки топлива, или из соображений времени работы энергонезависимого газового котла при отсутствии людей в доме.

Вариант №2.

Установить на подающей линии котла специальный защитный теплообменник, через который холодная вода будет охлаждать котел. Охлаждение контролирует термозапорный клапан механического действия, который будет пускать воду на охлаждение при температуре воды на выходе котла более 950С.

Ниже представлена схема правильной установки защитного теплообменника на чугунный котел (смотрите примечания в конце статьи).

Также существует множество других решений, такие как слив воды с работающего котла с одновременным заполнением через подпитку холодной водой, установка охлаждающих радиаторов, насосов подмеса, и другие решения. Но с ними необходимо быть осторожными, и всегда доверяться только специалистам.

Заключение

Вот ключевые моменты обвязки твердотопливных котлов, теперь вы не совершите ошибок при проектировании котельной для Вашего дома или производства!

Как подобрать бак-аккумулятор, механический смесительный клапан, расширительный бак, циркуляционный насос, и остальную обвязку для Вашего котла, Вы найдете в наших статьях.

Ниже я приведу примеры типовых обвязок для котельных на чугунных котлах различной мощности: 10, 20, 30, 50 кВт.

Примечания:

Подпитка котла и расширительный бак.

В учебниках по теплотехнике учат, что расширительный бак должен стоять на всасе насоса котельного контура.

Но ведущие немецкие производители предлагают именно такую схему для частных домов, в частности Meibes. Думаю, связано это с тем, что создаваемый перепад давления бытовыми циркуляционными насосами незначителен, поэтому расширительный бак можно установить после насоса.

В промышленной котельной и подпитку, и установку расширительного бака после насоса котлового контура устанавливать недопустимо, их подключают к гидравлическому разделителю или буферной емкости. Причина этого — давление в системе после насоса максимальное, и мембрана расширительного бака окажется изначально в растянутом состоянии, соответственно не сможет выполнить свою задачу уменьшения давления в системе.

Подпитка тоже не будет осуществляться, так как статическое давление в системе подпитки будет ниже, чем после насоса.

Недопустимо закрывать кран системы подпитки водой при эксплуатации котельной, ведь при утечке, когда откроют кран подпитки холодная вода пойдет на горячий теплообменник — что приведет к его разрыву. Необходимо всегда оставлять систему подпитки открытой, с установкой обратного клапана.

Защитный теплообменник.

Часто я получаю комментарии о том, что защитный теплообменник необходимо ставить на обратке в котел — это в корне неверно! Он призван так же защищать и систему отопления, которая может состоять из полипропиленовых или металлопластиковых труб, не предназначенных для работы при температуре выше 100 град С. Котел выдерживает большие температуры, и на нем стоит группа безопасности, которая снимет избыточное давление при вскипании.

Бак-аккумулятор.

Сегодня нет точной методики расчета бака-аккумулятора, его объем зависит от характеристик отапливаемого здания, котла, системы отопления. Но важно помнить, что систему отопления и котельную необходимо рассматривать всегда совместно!

Глупо ставить буферную емкость на одну тонну воды, когда отопление здания производится регистрами из гладких труб, с суммарным объемом воды в системе отопления больше трех тонн.

В последующей статье я расскажу Вам, как подобрать бак-аккумулятор.



Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

  • термостат для водяного отопления
  • для электрического теплого пола
  • для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

  • во-первых, котел меньше тактуя, быстрее прогревает систему
  • во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
  • да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Статьи по теме

Как правильно и безопасно подключить твердотопливный котел в систему отопления.

Схемы подключения твердотопливного котла.

Как правильно подключить твердотопливный котел

В этой статье постараемся немного объяснить, что такое твердотопливный котел и какие есть варианты его подключения.

Газ постоянно дорожает и вероятность того, что эта тенденция продлится, очень высока. Стоимость электричества кстати, тоже красиво подтягивается под газ в процентном соотношении…

Хочешь, не хочешь, но чтобы экономить на отоплении большого дома,  придется устанавливать твердотопливный котел. Какой будет котел? Выбор за Вами! На сегодняшний день в Украине представлена очень богатая линейка твердотопливных котлов как импортного, так и отечественного производства!

Это моут быть как обычные угольные или дровяные с ручной загрузкой, так и автоматические пеллетные или с пиролизным горением. Компания Технолог представляет Вашему вниманию твердотопливные котлы, зарекомендовавшие себя как надежные и долговечные источники обогрева жилищ и производственных помещений!

Наша компания устанавливает твердотопливные котлы и выполняет сервисные работы по их обслуживанию.

Давайте разберемся, как  правильно установить твердотопливный котел.

Многие обыватели заблуждаются по поводу установки твердотопливного котла думая, что установить твердотопливный котел может кто угодно. Увы — хочу немного разочаровать. Котел может и заработает после такой установки, но не так как нужно, да и срок его эксплуатации закончиться за один-два сезона. Не каждый “сантехник дядя Вася” знает как правильно подключить  твердотопливный котел в систему отопления. Чтобы он проработал не один-два сезона и вышел из строя, а работал 20 сезонов и поистине был выгодным приобретением позволяющим в наше нелегкое время экономить  не обманывая себя!

Кстати — любой котел, как и авто требует сервиса и ухода! За это, он отблагодарит Вас длительным сроком службы! При установке твердотопливных котлов присутствует своя специфика подключений гидравлических соединений. Монтаж нужно доверять только опытным людям, которые имеют опыт и понимание того, что нужно делать. Если не выполнить некоторые требования по подключению, котел может:

  • плакать (покрываться конденсатом), что вызывает коррозию

  • не выходить в нужный температурный режим горения, из-за чего будет залипать продуктами горения

  • не работать на полную отдачу и как следствие – преждевременный выход из строя.

Да, еще хотелось бы сказать о том, что твердотопливные котлы не дешевое удовольствие. В некоторых случаях правильная гидравлическая обвязка котла стоит дороже чем сам котел. К этому нужно быть готовым, если вы все же надумали купить твердотопливный котел.

Также, немаловажно и правильное подключение котла к дымоходу. Он в свою очередь должен быть изголовлен из жаростойкой, кислотостойкой нержавеющей стали или из керамики! Дымоход нужно правильно подобрать по диаметру (обычно указывается в паспорте котла) и выдержать определенную высоту исходя из требования производителей котлов, технических условий и места расположения. Я думаю о дымоходах будет отдельная статья, в двух словах не обрисуешь всех мелочей и нюансов связаных с установкой дымохода для твердотопливного котла.

Ниже Вы можете посмотреть несколько популярных схем подключений твердотопливных котлов с использованием термосмесительного узла “LADDOMAT-21”, терморегулирующих вентилей, теплоаккумуляторов, трехходовых вентилей, управляемых электронным регулированием до требуемой температуры обратной линии системы отопления, электронного регулирования систем отопления и нагрева теплой воды для котлов мощностью до 100кВт.:

Схемы подключения твердотопливных котлов


  • Схема подключения твердотопливного котла с “LADDOMAT-21”, одним контуром отопления и нагревом ГВС в косвенном бойлере, закрытый расширительный бак. Простое регулирование системы с тремя дополнительными термостатами.

 Схема подключения котла №1




  •  Схема подключения твердотопливного котла с терморегулирующим вентилем, одним контуром отопления с нагревом ГВС в косвенном бойлере, закрытый расширительный бак. Простое регулирование системы с двумя термостатами.

 Схема подключения котла №2




  • Схема подключения твердотопливного котла с терморегулирующим вентилем, одним контуром отопления с нагревом ГВС в косвенном бойлере, открытый расширительный бак. Электронное регулирование системы отопления.

 Схема подключения котла №3




  •  Схема подключения твердотопливного котла с “LADDOMAT-21”, одним контуром отопления и нагревом ГВС в косвенном бойлере, открытый расширительный бак. Электронное регулирование системы отопления.

Схема подключения котла №4




  • Схема подключения твердотопливного котла с двумя управляемыми трехходовыми клапанами, одним контуром отопления с нагревом ГВС в косвенном бойлере, открытый расширительный бак. Электронное регулирование системы отопления и температуры обратной линии котла.

Схема подключения котла №5




  •  Схема подключения твердотопливного котла с “LADDOMAT-21”, одним контуром отопления и нагревом ГВС в косвенном бойлере, открытый расширительный бак. Простое регулирование системы отопления с одним дополнительным термостатом.

Схема подключения котла №6




  • Схема подключения твердотопливного котла с “LADDOMAT-21”, двумя контурами отопления, буферной емкостью с косвенным нагревом ГВС, солнечный нагрев, закрытый расширительный бак. Электронное регулирование системы отопления.

Схема подключения котла №7




  •  Схема подключения твердотопливного котла с терморегулирующим вентилем, двумя контурами отопления, буферной емкостью с косвенным нагревом ГВС, солнечный нагрев, закрытый расширительный бак. Электронное регулирование системы отопления.

Схема подключения котла №8




  • Схема подключения твердотопливного котла с терморегулирующим вентилем, одним контуром отопления, буферной емкостью с косвенным нагревом ГВС, закрытый расширительный бак . Простое регулирование двумя термостатами.

Схема подключения котла №9




  •  Схема подключения твердотопливного котла с управляемым трехходовым вентилем, одним контуром отопления, нагревом ГВС в косвенном бойлере, буферной емкостью, закрытый расширительный бак. Электронное регулирование системы отопления и температуры обратной линии котла.

Схема подключения котла №10




  • Схема подключения твердотопливного котла с “LADDOMAT-21”, двумя контурами отопления, буферной емкостью, бойлером с косвенным нагревом ГВС, закрытый расширительный бак. Электронное регулирование системы отопления.

Схема подключения котла №11




  •  Схема подключения твердотопливного и альтернативного котлов, “LADDOMAT-21”, с одним контуром отопления, нагревом ГВС в косвенном бойлере, закрытый расширительный бак. Электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля.

Схема подключения котла №12




  • Схема подключения двух котлов с “LADDOMAT-21” для защиты обратной линии системы отопления у обоих котлов, с одним контуром отопления, с нагревом ГВС в косвенном бойлере, закрытый расширительный бак. Электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля.

Схема подключения котла №13




  •  Схема подключения двух твердотопливных котлов с терморегулирующим вентилем для защиты обратной линии , с одним контуром отопления, нагревом ГВС в косвенном бойлере, закрытый расширительный бак, буферная емкость. Простое регулирование системы отопления и ручное переключение работы котлов.

Схема подключения котла №14




  • Схема подключения двух твердотопливных котлов с терморегулирующим вентилем для защиты обратной линии, с одним контуром отопления, нагревом ГВС в косвенном бойлере, закрытый расширительный бак, буферная емкость минимум на 1000л. Простое регулирование системы отопления, возможна работа обеих котлов одновременно.

Схема подключения котла №15



Имеется еще множество схем подключения с использованием зональных вентилей и термостатов, возможностью подключать в систему несколько котлов с буферными емкостями и без них. В любом случае, необходимо знание и понимание схем, ну и опыт проведения монтажных работ никто не отменял!

Хотите получить качественную установку твердотопливного котла —  звоните по телефонам указанным в контактах сайта, мы к Вашим услугам!

Самые распространенные схемы, которые мы удачно используем и в своей практике по установке твердотопливных котлов мы постарались Вам предоставить. Ну, а дальше все зависит от монтажной организации и качества необходимых элементов обвязки котлов.

Частично информация взята с официального сайта чешских изготовителей твердотопливных котлов Атмос.

Проектирование котельной системы к установке

Этап I — Проектирование котельной системы

Большинство проблем возникает при попытке сделать что-то необычное при игнорировании основных практических правил. Хороший проект — это необходимая отправная и конечная точка полной реализации котельной.

Каждая котельная уникальна. Для достижения правильного проектирования необходимо иметь полное представление о (i) целях приложения, (ii) ограничениях котельной и (iii) всех применимых нормах строительства и котельной.Перед внедрением какой-либо котельной системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.

Инженер-проектировщик отвечает за то, чтобы все это работало.

Новые системы включают определение, а существующие системы включают пересмотр любого или всех из следующего:

  • Потребление тепла
  • Подача топлива
  • Требования к подпиточным и расширительным бакам
  • Системные трубопроводы
  • Требуется воздух для горения
  • Вентиляция
  • Органы управления

Правильная конструкция обеспечит достаточное количество воздуха для горения, правильное расстояние между котлами и первичный контур, отдельный от вторичного контура / контура нагрузки, который имеет собственный циркуляционный насос правильного размера.

Практические правила для температуры воды

  • Обогрев помещения: обычно повышается на 20–30 ° F,
  • Горячее водоснабжение: типичное повышение на 100 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.
  • Низкая температура: типичное промежуточное повышение до 50 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.

Этап II — Расчет котельной системы

После того, как инженер-конструктор проанализировал нагрузку, определяется необходимое требование в британских тепловых единицах.Модульные котлы, такие как котлы Superior Boiler, могут соответствовать практически любой нагрузке, обеспечивая при этом поддержку на случай непредвиденных обстоятельств.

При использовании наших комбинированных котлов увеличьте нагрузку на отопление помещения на 20-30 процентов.

Единственное, что необходимо для правильного заказа котла Superior с завода, это (i) тип применения, (ii) направление потока, (iii) тип топлива и (iv) интенсивность горения (включая любые специальные газовая рампа / требования к управлению).

Общие системные проблемы

  • Избыточный размер, который может привести к короткому циклу работы.
  • Системные шлейфы неправильной конструкции или размера.
  • Неадекватная система подачи воздуха для горения и вентиляции.
  • Грохот горелок из-за недостатка воздуха, плохой вентиляции или неисправной газовой рампы.

Этап III — Трубопровод котельной

Отдельный сетевой коллектор должен быть подключен к контуру здания и коллекторам возврата / подачи вторичного трубопровода.

Вторичные коллекторы являются направленными. При необходимости их можно поменять местами, но гораздо проще заказать правильный поток в начале.

Если в приложении требуется подача слева направо (возвратная вода идет слева, а подающая вода идет направо), то каждый насос на каждом котле будет установлен спереди, немного левее центра, с подающей (подающей водой) водой. к основному жатке), идущему сзади, немного правее центра.

Расход коллектора для системы отопления помещения обычно соответствует максимальному комбинированному расходу вторичных коллекторов.

Помните, насос котла Superior, который установлен спереди, проталкивает воду через резервуар.

Этап IV — Установка котельной

Поскольку котлы Superior представляют собой сосуды в корпусе, установка включает только следующие шесть простых шагов:

1) Установите бойлер: Каждый бойлер поставляется с регулируемыми ножками для обеспечения ровной установки. Как только желаемое место будет определено, отрегулируйте выравнивающие ножки, чтобы опустить котел.

2) Установите горелку: после того, как горелка установлена ​​на место и стопорные винты затянуты, следующим шагом будет установка газового трубопровода и проводки.Компоненты газовой рампы входят в комплект горелки и требуют установки на строительной площадке. Подробные инструкции по установке находятся в Руководстве по горелке.

3) Подключение горелки: горелка включает в себя подключение только нескольких проводов для питания горелки и средств управления безопасностью. После подключения проводов обеспечьте необходимое давление газа в газовой рампе.

4) Подсоедините водяной трубопровод: Циркуляционный насос котла, расположенный спереди, является входом в котел, потому что он проталкивает воду через резервуар.Розетка, расположенная на задней панели, подключается к основной магистрали. Если сеть была куплена в Superior Boiler, просто отрежьте второстепенные части по длине и соедините фитинги вместе.

5) Подключите вентиляцию:

  • Series 300 ATM (атмосферная горелка) использует верхнее вентиляционное отверстие 9 ″.
  • Series 300 HEP (электрическая горелка) использует отверстие 3 ″ в верхней задней части.

    • В моделях

  • серий 900 и 1600 используется верхнее отверстие диаметром 8 дюймов.

    • В

  • Series 2000 используется верхнее вентиляционное отверстие 10 дюймов.

6) Подключите службу: В котле пять проводов, два для питания (120 В), два для управления и один для заземления.Провода управления обычно подключаются к панели управления (опция при покупке котла). Типичные требования к мощности котла / горелки следующие:

  • Series 300 ATM — предохранитель 15 А
  • Серия 300 HEP — предохранители на 10 и 15 А
  • Series 900; 1600; и 2000 — предохранители на 15 и 15 А

Советы по успешной установке чугунного водогрейного котла

Я всегда буду убеждать, что успешная установка чугунного водогрейного котла начинается с правильного планирования.Я проработал в нефтяной компании долгих 20 лет, из которых 9 лет был менеджером по обслуживанию. За это время я наткнулся на множество проблемных сайтов. Я бы оценил проблемы с установкой и попытался выяснить, где они начались. Эти знания очень помогли мне как менеджеру по обучению в US Boiler Company. Теперь, проработав 40 лет в отопительном бизнесе, я знаю, насколько действительно важно правильное планирование установки котла для сокращения количества проблемных работ и дорогостоящих обратных звонков.На самом деле планирование намного проще, чем вы думаете…

  1. Правильный выбор котла. Выполните тщательный расчет потерь тепла. Не попадайтесь в ловушку увеличения размера котла из-за того, что вы рассчитали его исходя из размера старого котла или измерили подключенную радиационную нагрузку, и никогда не позволит клиенту уговорить вас выбрать более крупный котел, чем необходимо. Сегодня, с физически меньшими котлами и меньшим объемом воды, негабаритные котлы будут сокращать цикл больше, чем когда-либо.Увеличение коротких циклов означает более высокое обслуживание, более высокие затраты на топливо и более высокие затраты на установку.
  1. Следуйте руководству по установке и эксплуатации котла. Обязательно следуйте одному из предложенных вариантов трубопровода рядом с котлом, перечисленных в руководстве. Отвод котла может не быть такого же размера, как и трубопровод коллектора. Используйте блок-схемы для определения размера трубы. Вы можете использовать трубопровод того же размера, что и отвод, или, в некоторых случаях, использовать трубопровод меньшего размера, в зависимости от требований к потерям тепла.Когда тепловые потери известны и выбран правильный размер котла, вы можете использовать меньшие воздухоотделители, расширительные баки и трубопроводы. Вы можете использовать следующие данные в качестве руководства для определения размеров котла и трубопроводов системы;

• Труба 3/4 дюйма = 40 000 БТЕ при 4–5 галлонов в минуту

• Труба 1 дюйм = 70 000 БТЕ при 7-8 галлонах в минуту

• Труба 1-1 / 4 дюйма = 160 000 БТЕ при 16–18 галлонов в минуту

  1. Обводной трубопровод. Байпасный трубопровод кратко обсуждается в руководстве по вводу и выводу.Мы не можем и дальше устанавливать современные чугунные котлы так, как раньше устанавливали котлы с большим объемом воды. При необходимости следует установить байпасную систему для защиты котла. Существуют варианты первичного / вторичного трубопровода и циркуляционного байпаса, которые мы обсудим позже в этой статье.

Обсуждаемая в руководстве система байпаса называется «байпасом котла» и всегда устанавливается того же размера, что и коллекторы подачи и возврата. При настройке поток воды через бойлер замедляется, поэтому вода проводит в бойлере больше времени.Это позволяет температуре котла повышаться быстрее и снижает вероятность конденсации в котле. Это означает, что часть возвратной воды системы обходится вокруг котла и попадает в систему подачи за котел. Я знаю, что вы собираетесь сказать. «Ну, это охладит подаваемую воду, идущую в систему отопления дома!» Это правильно, но это не проблема. Это то, что я называю «перезагрузкой на улице для бедняков». Система будет работать тише, а температура воды в системе будет медленно повышаться до тех пор, пока излучение не будет выделять достаточно тепла, чтобы удовлетворить температуру термостата.Чем холоднее становится на улице, тем выше будет температура подаваемой в систему воды. Когда расположение клапана установлено, как показано в руководстве, мы можем легко отрегулировать ΔT через котел. Проще говоря, оставьте байпасный клапан открытым и отрегулируйте поток через котел с помощью клапана, расположенного на подающей или обратной трубе ниже байпасной трубы, чтобы замедлить поток и пропустить больше воды через байпас. Частично закройте один из этих клапанов и проверьте ΔT через котел. Вам понадобится подъем как минимум на 20 ° F.Если это система с большим объемом воды, например, чугунное излучение, увеличьте ΔT через котел до ΔT 35-40 ° F.

Совет: Если байпас горячее, чем обратный трубопровод, поток идет в обратном направлении, и вы подключили байпас системы, а не байпас котла. Следуйте указаниям трубопровода в руководстве, чтобы проверить правильность установки.

  1. Вариант первичного / вторичного трубопровода. В первичном / вторичном трубопроводе используется гидравлическое разделение, поэтому поток воды от системных насосов не влияет на поток насоса котла.Это позволяет нам уменьшить поток через бойлер, чтобы быстрее нагреть воду и нагреть воду до более высокой температуры, не влияя на поток в системе. Другими словами, мы можем иметь более высокий расход в системе и более низкий расход в котле. Мы по-прежнему хотим, чтобы через котел поднимался минимум на 20 ° F, а для систем с большим объемом воды мы хотим, чтобы ΔT была выше около 35 ° F — 40 ° F.
  1. Опция байпасного насоса с регулируемой скоростью. Чтобы обеспечить наилучшую защиту котла, установите байпасный насос переменной скорости с датчиком температуры.Это изменит скорость насоса, чтобы получить нужную температуру возвратной воды. Мы предлагаем байпасный комплект с регулируемой скоростью с инструкциями для газовых водогрейных котлов. Это защитит котел в системе с большим объемом воды или в системе излучающего излучения в полу.

Quick Note: Мое беспокойство и причина вышеупомянутого обсуждения защиты котла от конденсации — чрезмерный поток воды через котел и более медленное повышение температуры. Мне доводилось сталкиваться с установками с несколькими котлами, где ΔT через котел меньше 20 ° F.Фактически, я был свидетелем некоторых температур при температуре 8 ° F. Более низкие значения ΔT являются результатом чрезмерного расхода, возможно, вызванного количеством или размерами циркуляционных насосов, установленных в системе. Итак, какой минимальный расход у чугунных водогрейных котлов? Посмотрите в инструкции по монтажу и подключению под спецификациями и найдите тепловую мощность (MBH) котла DOE. Например, модель 304B Series 3 имеет потребляемую мощность 105 тыс. МБ / ч и тепловую мощность DOE 88 тыс. МБ · ч. Разделите мощность DOE на 10 000, чтобы определить максимальный расход, необходимый для котла.Если ваш расход превышает это число, ΔT будет меньше 20 ° F. Вы можете использовать эту гидравлическую формулу для определения расхода через котел.

  1. Избегайте коротких циклов. Короткие циклы вызваны меньшим расходом воды или более высоким ΔT. Более высокое значение ΔT может означать, что циркуляционный насос слишком мал, котел слишком большой или клапаны не отрегулированы должным образом. Как правило, минимальный расход котла должен составлять половину (но не ограничиваться) максимального расхода котла.

Формула расхода котла:

Q / (500 * ΔT) = Расход

Q = Тепловая мощность DOE

Давайте добавим в эту формулу числа.Предположим, что ΔT бойлера составляет 15 ° F. Модель 304 Серии 3 (упомянутая выше) имеет тепловую мощность 88000 DOE.

88 000/10 000 = 8 галлонов в минуту. Это максимальный расход, необходимый котлу. Разделите это пополам, чтобы получить минимальный расход котла. В этом случае это будет 4 галлона в минуту.

Теперь вернемся к формуле.

Q = 88 000

ΔT = 15 ° F

88000 / (500 * 15) = Расход

88000/7500 = 11,7 галлонов в минуту

Расход почти на 4 галлона в минуту выше максимального расхода, который должен иметь котел.Это говорит нам о том, что нам нужно достичь ΔT 20 ° F, что означает меньший поток через котел. Почему у нас много потока? Есть насосы увеличенного размера или ко многим насосам. Используя описанную выше стратегию байпаса или первичного / вторичного контура, мы можем легко скорректировать поток через котел.

  1. Удалите воздух из котла. Если котел имеет вытяжную вентиляцию, применяются местные и федеральные нормы. Может потребоваться облицовка дымохода. Если устройство является прямым или вентилируемым, производитель определяет вентиляцию в соответствии с сертификатами, полученными во время испытаний.Поскольку эта статья относится к чугунным водогрейным котлам, для котла с боковой вентиляцией требуется вентиляционная труба AL29-4C. Никакого пластика!

  1. Наружный воздух. Мне нравится как можно больше использовать наружный воздух, чтобы проверить, достаточно ли воздуха для горения. Кроме того, меньше вероятность заражения воздуха.
  1. Давление газа. Проверьте давление газа на входе и давление в коллекторе (на выходе) при работе других газовых приборов.Проверьте все меры безопасности. Наконец, всегда выполняйте проверку сгорания.

A Пошаговое руководство по установке котла

Ваш котел — один из самых дорогих и
необходимое оборудование, которое вы можете иметь в доме — в конце концов, оно сохраняет
нас согревает, питает центральное отопление и обеспечивает горячую воду для ванн, душевых
или мытье посуды. Поэтому, когда ваш котел выходит из строя или нуждается в замене, это может быть
трудное время, и это задача, которая всегда потребует помощи со стороны
профессиональный сантехник или теплотехник.Здесь мы обсудим необходимые шаги
снять, выбрать и установить новый котел, а также причины, по которым он такой
Важно регулярно обслуживать котел и заменять его при необходимости.

Почему
так важно обслуживание котла?

Это может показаться ненужным расходом, но это так
Если вы хотите, чтобы котел прослужил как можно дольше, важно ежегодно обслуживать его.
насколько возможно. Ежегодное обслуживание не только сохраняет гарантию на котел, но и
но также обеспечивает безопасность и эффективность.Неисправные котлы могут выделять углерод
монооксид, и воздействие газа может быть смертельным даже в небольших количествах. Его
к счастью, редко, и котлы имеют свои собственные меры безопасности в
место, но по-прежнему рекомендуется проверять каждый год.

Регулярное обслуживание тоже имеет льготы и может снизить
ваши расходы на топливо до 10% в год. Это также помогает обнаружить любые неисправности или проблемы.
на ранней стадии, что может сэкономить вам деньги на дорогостоящий ремонт в дальнейшем.

Как
знаете ли вы, когда пора заменить существующий котел?

Срок службы обычного газового котла должен составлять от 10 до 15 часов.
лет, а ближе к концу — еще больше, если вы будете регулярно его обслуживать.Это
хорошая идея начать копить на новый котел, если срок его эксплуатации приближается к 15 годам,
но сантехник или теплотехник, который будет обслуживать ваш следующий котел, будет
могут дать вам представление о том, в каком он состоянии. Они также могут посоветовать вам
затраты на замену котла, которые могут быть не такими большими, как вы думаете.

Если ваш котел продолжает выходить из строя, значит, больше, чем
вероятно, потребуется замена, и вы сэкономите деньги на регулярном ремонте в
длинный пробег. Другие признаки, на которые следует обратить внимание, — это рост счетов за отопление (
неэффективный бойлер потребляет больше энергии для нагрева), странное шипение или треск
шум, если радиаторы немного нагреваются, но не так сильно, как
должен, или если от устройства исходят какие-либо странные запахи.Последний
особенно важно проверить, так как это может быть признаком окиси углерода
газ, как было сказано выше.

Снятие
старый агрегат

Итак, теперь вы решили заменить свой котел,
Первое, что вам нужно сделать, это удалить старый блок. Опять же, для безопасности
и удобство, вы всегда должны привлекать для этого профессионала. Вам понадобится
Зарегистрированный инженер Gas Safe отключит подачу газа на счетчике, а затем отключит
подайте газ перед его закрытием, чтобы прибор больше не работал.Им также следует заняться водяными клапанами, чтобы изолировать котел от
водоснабжение и может удалить газовую трубу, если она больше не нужна; все зависит от
тип устанавливаемого нового котла и будет ли он установлен в
в том же месте или в другом месте вашего дома.

Выбор
правильный размер

Выбор подходящего котла для вашего дома будет зависеть
от того, сколько у вас места, степени использования и типа используемого топлива. Газ
бойлер, как правило, самый дешевый вариант, если в вашем доме есть газ из сети или если
у вас нет газа, тогда подумайте о низкоуглеродном обогревателе, таком как обогреватель
насос или биомасса.Если это звучит непрактично, возможно, вы захотите
рассмотрите возможность установки газового подключения, ваша местная газовая компания будет
возможность проконсультировать по стоимости, и она может быть даже частично или полностью профинансирована.

Следующее, что нужно подумать, — выбрать ли
обычный котел или комбинированный котел; обычные котлы имеют отдельную горячую воду
цилиндр, тогда как комбинированные котлы все в одном, и поэтому намного меньше.
Обычные котлы, как правило, быстрее и эффективнее, поэтому, если у вас большой
дом или семья, то это, вероятно, будет лучший выбор.Если вы живете в
квартира или семья из одного-двух человек, тогда достаточно пароконвектомата,
и займет меньше места.

Размер котла измеряется в кВт (киловаттах).
Комбинированные котлы бывают трех типоразмеров: 24–27 кВт, 28–34 кВт и 35–42 кВт. В виде
Как правило, небольшой дом с 10 батареями и одной ванной можно
комфортно отапливается котлом мощностью 24кВт. Большинство установщиков учтут количество
радиаторов, ванных комнат и людей в вашем доме, и, конечно же, чем больше
дом, тем мощнее потребуется котел.

Вы также можете рассчитать количество British Thermal
Единицы (BTU), необходимые для отопления вашего дома. Его
предположил, что ваш обогреватель должен производить около 50 британских тепловых единиц на квадратный фут для
эффективно обогревает территорию, и есть много доступных калькуляторов BTU
онлайн, чтобы помочь вам определиться, какой размер котла вам нужен.

Установка

После того, как вы выбрали котел, вам понадобится зарегистрированный
Инженер Gas Safe установит новый блок для управления временем и удобства
Обычно это делается в тот же день, когда вы снимаете старый бойлер.Стоимость и
время, затрачиваемое на установку, будет зависеть от типа и размера
Выбранный вами бойлер, но большинство из них можно установить в течение дня. Теплотехник
установит котел в нужном месте и подключит агрегат с помощью насосов
и трубы к радиаторам, водовыпускам и водопроводу. Если
вы выбрали обычный, а не комбинированный котел, возможно, придется подключить
резервуары для хранения горячей и холодной воды. Авторитетные сантехники, такие как Prestige
Сантехники в Саутгемптоне должны иметь возможность установить все типы бойлеров, по адресу Prestige мы обеспечиваем установку водонагревателя, центральный
отопление, тепловые насосы, термостаты и многое другое.

Большинство обычных котлов будет устанавливаться на чердаке или
чердак вне поля зрения, а кухня обычно является лучшим местом для комби
котла, так как они очень компактны и не занимают много места. В
установка также будет включать в себя подключение котла к электрическому управлению,
так что вы можете изменить центральное отопление, не заходя в котельную
напрямую.

Тестирование

Поздравляю, теперь у вас есть
блестящий новый котел и готов заселиться и устроиться уютно этой зимой.После
расходы и время, потраченное на установку, конечно, вы хотите убедиться, что
все работает как надо. Стоит проверить ваше центральное отопление
система раньше, чем позже; до похолодания и газовых компаний
стать очень занятым. Подождите, пока ваш котел остынет, и включите термостат.
(отдельный или часть бойлера) до 0. Выключите горячую воду, затем включите ее.
термостат и проверьте, что котел загорелся. Через 10 минут почувствуйте
радиаторы (лучше проверить их все, если можете) и убедитесь, что
равномерно нагреть верх и низ.Если все работает правильно, то все! — повернуть
выключите термостат и наслаждайтесь новым жареным теплом. Для комбинированных котлов
процесс еще проще, просто включите горячие водопроводные краны и убедитесь, что они нагреваются
вверх с устойчивым, равномерным потоком.

Мы понимаем, что в Prestige Plumbers вы хотите
надежные руки, когда дело доходит до установки нового котла. У нас есть команда
специалисты по центральному отоплению с более чем 40-летним опытом работы
в Саутгемптоне и его окрестностях. Можем поставить водонагреватель
установка, погружные электронагреватели, ремонт центрального отопления и многое другое.если ты
требуется обслуживание котла, новый агрегат или любые другие проблемы с водопроводом или отоплением
отсортировано, не стесняйтесь посещать
наш сайт или свяжитесь с нами сегодня.

Поиск и устранение неисправностей газового водогрейного котла

Современные котельные системы для отопления дома — это гидронные системы , то есть бойлер нагревает воду для циркуляции по дому. Хотя они тесно связаны со старыми системами паровых котлов, гидравлические системы состоят из труб, по которым течет горячая вода, которая излучает тепло через стальные радиаторы или соединители плинтуса, иногда называемые «ребристыми трубами».«В этих системах, как только радиатор или конвектор плинтуса поглощает тепло от горячей воды, охлажденная вода возвращается обратно в котел для повторного нагрева, и контур циркуляции воды продолжает работать. Системы паровых котлов работают аналогичным образом, но не нагреваются. вода течет по трубам, циркулирует пар перегретого пара.

Компоненты водогрейного котла

Понимание компонентов водогрейного котла может помочь в устранении основных неисправностей.Котел немного сложнее печи с принудительной подачей воздуха в том смысле, что в нем больше деталей, клапанов и элементов управления. Однако газовые котлы довольно надежны, и когда возникают проблемы, они обычно связаны с расширительным баком или насосом (-ами) циркуляции воды. К основным компонентам котла для системы горячего водоснабжения (гидроники) относятся:

Сторона горячего водоснабжения

  • Aquastat : Термостат, регулирующий температуру воды в бойлере
  • Газовый клапан и горелки : Узел сгорания, который нагревает водяную камеру
  • Комбинированный манометр / датчик температуры (тридикатор) : Контролирует температуру и давление воды
  • Клапан подачи воды : Регулирует поток воды в бойлер
  • Редукционный клапан : автоматически поддерживает необходимый уровень и давление воды на уровне от 12 до 15 фунтов на квадратный дюйм (psi)
  • Вентиляционное отверстие : автоматически удаляет нежелательный воздух из гидравлической системы
  • Клапан сброса давления : Предохранительный клапан, который автоматически открывается, если давление внутри котла становится слишком высоким
  • Расширительный бак : Допускает расширение воды при нагревании; существует два типа расширительных баков: горизонтального типа (старый, больший) и мембранного типа (новый, меньший)
  • Клапан регулирования потока : Регулирует поток горячей воды в систему

Сторона возврата горячей воды

  • Циркуляционный насос : Электронасос, обеспечивающий циркуляцию воды в системе
  • Сливной клапан : Клапан, который открывается для слива воды из бойлера

Стоимость дома.ком

Котел не производит тепла

Если ваш котел вообще не производит тепла, проверьте следующие общие причины:

  • В котле отсутствует питание : Возможно, сработал автоматический выключатель или предохранитель, управляющий топкой. Восстановите сработавший автоматический выключатель или замените перегоревший предохранитель.
  • Низкий уровень воды : Поддерживайте уровень воды в бойлере наполовину полным. Автоматическая система наполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды при давлении от 12 до 15 фунтов на квадратный дюйм.Если нет редукционного клапана, запитывайте бойлер вручную, открывая кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
  • Регулирующий клапан природного газа или пропана для горелки закрыт. : Убедитесь, что клапан открыт.
  • Пилот не загорелся или неисправен. : Заново зажгите стоящего пилота.
  • Неисправность электронного розжига горелки : На котлах без постоянного запальника устраните неисправность электронной системы розжига.
  • Термостат неисправен : Убедитесь, что термостат находится в режиме нагрева и установлен на соответствующую температуру. Попробуйте переместить настройку термостата на несколько градусов выше или ниже. Если это не сработает, устраните неисправность термостата.

Котел плохо греется

Общие проблемы, из-за которых котел может не нагреваться должным образом, включают:

  • Неправильный уровень воды : Это наиболее вероятная причина, если изменение теплопроизводительности было внезапным.Проверьте показания тридикатора (комбинированный манометр / датчик температуры). Если давление воды ниже 12 фунтов на квадратный дюйм, необходимо добавить воду в систему. Автоматическая система заполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды от 12 до 15 фунтов на квадратный дюйм. Если нет редукционного клапана, запитывайте бойлер вручную, открывая кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
  • Минеральные отложения накапливаются в бойлере и теплообменнике. : Это вероятная причина, если изменение было постепенным.Промойте котел или вызовите специалиста по ремонту.
  • В расширительном бачке слишком много или слишком мало воды . Бак должен быть должным образом наполнен воздухом, чтобы предотвратить закипание (см. Ниже).

pixonaut / Getty Images

В расширительном баке избыток воды и недостаток воздуха

Обычно это происходит из-за неправильно заправленного расширительного бачка. В старых котельных системах стальной расширительный бак может быть расположен на чердаке или подвешен между балками в подвале.В более новых системах мембранный расширительный бак может быть присоединен к трубопроводу котла рядом с котлом. Расширительный бак должен быть должным образом заполнен воздухом, чтобы вода в системе не закипела и не превысило желаемое давление в 12 фунтов на квадратный дюйм. Расширительный бак обеспечивает воздушную подушку для компенсации расширения и сжатия воды в системе. Без подушки вода может перестать циркулировать и закипеть.

Утечки воды вокруг котла

Если вы обнаружите утечку вокруг своего котла, возможно, у вас одно из следующего:

  • Неисправный циркуляционный насос (насос) : Для большинства ремонтов циркуляционного насоса требуется помощь специалиста по обслуживанию.
  • Утечка из циркуляционного насоса : Возможно заменить уплотнение насоса.
  • Утечка из предохранительного клапана : Это может быть вызвано заполнением расширительного бачка водой. В противном случае на клапане может образоваться осадок, препятствующий его закрытию. Чтобы проверить это, выключите котел и дайте ему остыть. Поднимите ручной рычаг сброса давления, слейте воду в течение трех секунд, а затем дайте ему вернуться в закрытое положение. Вода должна сильно стекать и быть относительно чистой.Если после этого клапан немного протекает, это может быть связано с отложением осадка в седле. Снова откройте клапан и слейте воду во второй раз.
  • Неисправен предохранительный клапан : Если вода не выходит из клапана или если клапан не закрывается, перекройте клапан подачи воды в котел и замените предохранительный клапан.
  • Негерметичное соединение водопровода : Если вода протекает или капает из трубы, проследите за утечкой до ее источника и отремонтируйте соединение, в котором она возникла.Для этого необходимо отключить подачу воды в дом и опорожнить котельную систему.

youngvet / Getty Images

Некоторые радиаторы не нагреваются

Распространенные причины, по которым ваш радиатор не нагревается, включают:

  • Воздух застрял в трубопроводах или в радиаторе : Выпустите воздух из холодного радиатора, открыв спускной клапан радиатора в верхней части радиатора. Когда из радиатора потечет вода, закройте вентиль.
  • Зональный клапан неисправен : Проверьте правильность работы зонного клапана.Водопроводная труба должна быть горячей до зонального клапана и за ним. Если клапан неисправен или заедает, трубопроводы будут горячими до клапана, но немного остынут за пределами клапана. Обратитесь к специалисту по ремонту для замены неисправного клапана.
  • Циркуляционный насос неисправен : Проверьте правильность работы циркуляционного насоса, убедившись, что двигатель работает. В доме могут быть специальные термостаты для разных зон нагрева. Замените циркуляционный насос, если он неисправен.

Трубы шумят

Проблемы, которые могут вызвать шум в трубах, включают:

  • Неисправный циркуляционный насос : Проверьте циркуляционный насос.Есть подпружиненная муфта, которая соединяет насос с двигателем, и когда она ломается после заклинивания насоса, муфта издает громкий шум во время работы двигателя. Неисправный циркуляционный насос должен быть заменен техником.
  • Вода застряла в обратных линиях : Убедитесь, что уклон возвратных линий снова наклонен в сторону котла. При необходимости отрегулируйте шаг с помощью новых трубодержателей. Вам также может потребоваться отрегулировать наклон радиатора с помощью прокладки так, чтобы он наклонялся назад к возвратной трубе.

Монтаж сантехники — EZ Boilers LLC

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту жилья. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали. SupplyHouse

При первом топке печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение.Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Печь водопроводная

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь.Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для сантехнических соединений.

Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм. Вот схема основных фитингов, необходимых для крепления трубопроводов PEX к плите, взятая из нашего Руководства по эксплуатации.

Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями.Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен так, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи. Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.

Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Если вам трудно найти Y-образный фитинг, подойдет обычный тройник, латунный или PEX, в зависимости от того, с какими трубами вы работаете. Просто обязательно сориентируйте фитинг таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация, показанная выше, когда заказчик устанавливает двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.

Вот изображение соединений водопровода с теплообменником в камере статического давления в установке на чердаке.Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть подачу нагретой воды в топку в теплые периоды весной и осенью. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны. Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно пропускать воду.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса.Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной. Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения.Просто удалите и выбросьте его перед установкой.

Есть корректировка соединения «Слив котла», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния , чтобы защитить водяную рубашку от коррозии. Магниевые стержни хорошо сочетаются с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи.Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда штанга разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара. Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы обеспечить герметичность установки.В конце отопительного сезона после того, как вы осушите печь, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное. Коррозия, которую вы видите на анодном стержне, произошла бы на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки на трубку

Когда вы все проверили, чтобы убедиться, что нет утечек и правильно ли циркулирует вода, обязательно оберните все изоляцией.Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.

Внутренняя сантехника

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.

Необходимая арматура будет отличаться в зависимости от существующей сантехники. Вам также следует установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое подходящее время, чтобы ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также нагревать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме перед тем, как направить ее в внутренний водонагреватель.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.

Печь с принудительным воздухом

Ваш наружный котел Ezboilers отапливает ваш дом через водовоздушный теплообменник, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник должен быть установлен очень близко к змеевику кондиционера, вам необходимо слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе — обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто сдадим вашу новую плиту и уйдем, когда доставим ее. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.

Система внутреннего котла

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.

EZ Котлы-печи также работают с системами водяного теплого пола.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Если вам нужна помощь с установкой лучистого отопления, мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи можно установить даже в тех случаях, когда печь расположена на чердаке.

Домашняя страница

Объяснение и устранение 14 проблем с отоплением и бойлером

HeatingForce поддерживается считывателем. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Проблемы с отоплением или котлом?

Каждый пятый котел выходит из строя каждый год. И многих из этих поломок котла можно было бы избежать, если бы на раннем этапе выявить неисправности, провести ежегодное обслуживание котла и принять некоторые профилактические меры.

В нашем 3-х минутном руководстве описаны 14 наиболее распространенных проблем с котлом, а также то, что вам нужно делать дальше.

Это проблемы, которые возникают со всеми основными брендами, включая Ariston, Baxi, Glow-Worm, Halstead, Ideal, Vaillant и Worcester.

Указание по безопасности при неисправностях и ремонте котла

Если у вас есть проблемы с отоплением или котлом, вам следует получить предложение от специалиста по ремонту котлов, который является инженером по газовой безопасности, чтобы начать процесс устранения неполадок.

Больше всего, работа с котлом без регистрации Gas Safe подвергает опасности людей, находящихся в вашей собственности.

И, чтобы помочь вам определить, является ли замена котла наиболее экономически эффективным вариантом, вы можете получить фиксированную цену на новый котел онлайн на веб-сайте WarmZilla. Они получают невероятные скидки на бойлеры Worcester.

Проблемы отопления и котла, которые мы рассмотрим

Если ваши проблемы с отоплением и котлом не описаны в этой статье, , пожалуйста, оставьте комментарий и мы ответим как можно скорее.

Проблема 1: Котлы, которые выключаются

Одна из частых проблем котлов, с которыми мы сталкиваемся (почти еженедельно), — это вызов котлов, которые сами отключаются.

Это происходит либо каждые несколько секунд, либо каждые несколько минут.

Почему?

Потому что котлы оснащены различными устройствами защиты от сбоев, которые срабатывают в определенных сценариях. И это называется блокировкой котла.

Если ваш котел отключается «случайным образом», это, вероятно, связано с одной из следующих причин:

  1. Котел теряет давление.
  2. В котле низкое давление.
  3. Термостат не работает.
  4. Насос негерметичен или сломан.
  5. Клапаны закрыты, не допуская попадания воды в систему.

Предпочитаете замену ремонту? Перейдите на WarmZilla и получите фиксированную цену на экране менее чем за две минуты.

Проблема 2: Котел теряет давление

Проблемы с котлом во многих случаях связаны с потерей давления. Здесь вы можете ознакомиться с подробным руководством по причинам, по которым котлы теряют давление.

У нас есть несколько людей, которые спрашивают, может ли котел потерять давление без утечек.

Ответ — нет. Утечка, даже небольшая, вызывает потерю давления. Возможно, вы просто не сможете увидеть, откуда он исходит.

Если манометр постоянно падает в течение ночи, вероятно, одна из причин:

  1. Клапан сброса давления (PRV) работает неправильно.
  2. Автоматический воздухоотводчик сломан, происходит утечка давления.
  3. В вашей системе есть утечки.Это может быть полотенцесушитель, радиаторы, радиаторные клапаны или трубопроводы.
  4. Ваши радиаторы заполнены воздухом.
  5. Неисправен расширительный бак.
  6. Старые стыки изношены и протекают.
  7. Манометр на котле работает неправильно.

Если вы обнаружите, что потеря давления в котле происходит только при включенном отоплении, это признак небольшой утечки. Избыточное давление, вызванное повышенным нагревом, создает дополнительную нагрузку на негерметичный компонент.

Если ваш котел теряет давление даже при выключенном отоплении и котле, это немного большая утечка.

Проблема 3: Котел постоянно протекает!

В большинстве случаев утечки в котле являются поверхностными. В большинстве случаев они вряд ли нанесут огромный ущерб.

Однако нас вызвали на объекты, где небольшие утечки привели к коррозии деталей (что привело к дорогостоящему ремонту).

Хуже того, если вода попадет в печатную плату котла (400-500 фунтов стерлингов на ремонт), иногда лучшим вариантом является полная замена котла.

Подробную статью о протечках котла можно посмотреть здесь.Большинство проблем котла, которые приводят к утечкам, перечислены ниже:

  1. Мембрана расширительного бака разрушена.
  2. Треснувший теплообменник.
  3. Насос системы отопления ненадежен.
  4. Насос системы отопления имеет раздутые уплотнения или прокладки.
  5. Бойлер негерметичен во время дождя, потому что вода поступает через дымоход.
  6. Наполняющий контур протекает.
  7. Трубопровод, подключенный к котлу, неправильно припаян / установлен.
  8. Неисправен клапан сброса давления.
  9. Внутренние части корродировали и теперь протекают.

Проблема 4: Шумные котлы

По мере разрушения деталей в некоторых котлах возникают неисправности, которые приводят к стуку или бульканью.

Насосы центрального отопления — одна из основных причин возникновения этих шумов. Со временем они могут накапливаться с воздухом, что приводит к образованию воздушной пробки.

К счастью, эту неисправность котла легко устранить. Чтобы удалить воздушную пробку с насоса центрального отопления, просто поместите насос за кожухом котла.

Есть небольшой спускной винт, предназначенный для выпуска воздуха. Как только воздух перестанет шипеть и из спускного винта потечет струйка воды, воздушный шлюз следует удалить.

Проблема с шумом котла? Мы создали здесь справочник по шумным котлам.

Проблема 5: Мой котел издает громкий хлопок, когда он загорается

Ваш котел издает громкий хлопок при запуске? Может быть, как небольшой взрыв? Что ж, велика вероятность, что это взрыв.

Слушайте прямо перед запуском котла.При включении отопления котел попытается загореться. Если после 3 попыток он не загорится, возможно, произойдет блокировка.

Однако, если ему удастся выстрелить при 2 попытках или 3 , в патроннике будет избыток газа. Зажигание теперь зажигает гораздо больше газа, чем нужно.

Исправление обычно заключается в замене запальной горелки. Со временем они изнашиваются и ломаются.

Проблема 6: Горячая вода не работает, а отопление работает (или наоборот)

Это обычная проблема котла со старыми агрегатами.И обычно виноват один; переключающий клапан.

Переключающий клапан фильтрует горячую воду в ваши краны / душевые, а также в систему отопления. Он всегда направляет большую часть воды на краны и душевые кабины. Как только вы их выключите, вся горячая вода направляется на отопление.

Известно, что клапан со временем заклинивает, в основном из-за накопления мусора и шлама. Когда это произойдет, он прилипнет либо к нагревателю, либо к горячей воде.

Если он прилипнет к нагревательной стороне, в лучшем случае вы получите только теплую воду Люка.А если он прилипнет к горячей воде, в лучшем случае вы получите только теплый обогрев Люка.

Мы рассмотрели несколько полезных моментов, которые могут помочь вам устранить неисправность переключающего клапана.

Доступны комплекты запчастей для переключающих клапанов для устранения этой неисправности нагрева, но, поскольку устройство уже изношено, стоит подумать о полной замене. Здесь вы можете увидеть цену на экране менее чем за 90 секунд.

Если вы все еще испытываете затруднения, ознакомьтесь с нашим руководством по отказу от горячей воды.

Проблема 7: Нет отопления или горячей воды

В большинстве систем центрального отопления используется котел с регулирующим клапаном с электроприводом, который иногда называют клапаном среднего положения или Y-образным клапаном.Клапаны склонны к выходу из строя, а когда это происходит, они застревают. Если у вас нет горячей воды или отопления, это может быть проблемой.

Обратитесь к инженеру-теплотехнику для проверки правильности работы клапанов.

Вот полное руководство, что делать, если здесь нет горячей воды.

Задача 8: Котел работает, но радиаторы не нагреваются

Если котел загорелся — это хороший знак. Если радиаторы совсем не нагреваются, есть несколько распространенных виновников.

Первая часть процесса поиска и устранения неисправностей будет сосредоточена на насосе. Старые насосы подвержены заклиниванию. При возникновении этой проблемы с бойлером горячая вода не будет направлена ​​ни в радиаторы отопления, ни в краны, ни в душевые.

Легкое постукивание по насосу иногда может освободить достаточно, чтобы он снова заработал. Однако вполне вероятно, что его срок службы подходит к концу, и его, вероятно, вскоре потребуется заменить.

Перед заменой теплового насоса. Попробуйте удалить воздух из радиаторов и полотенцесушителей.Большие воздушные карманы в системе обогрева могут вообще остановить ее работу.

Если радиаторы горячие внизу и холодные внизу, велика вероятность того, что проблема в отопительном шламе.

Проблема 9: Вода слишком горячая

Если вода выходит слишком горячей, вероятно, проблема в термостате. Термостат, очевидно, считает, что вода намного холоднее, чем есть на самом деле. Если в вашей системе центрального отопления используется бак или водонагреватель с горячей водой, скорее всего, виноват термостат водонагревателя.

Новый термостат решит эту проблему с нагревом.

Однако, если вода выходит из душа слишком горячей, вероятно, не в этом виноват термостат.

Картриджи в душевых склонны к выходу из строя. Если они потерпели неудачу при установке на горячую температуру, скорее всего, они там застряли.

Итак, душевой картридж необходимо заменить.

Проблема 10: Блокировка котла и проблемы с конденсатом

Надеюсь, у вас под рукой есть руководство по эксплуатации котла.

Если вы обнаружите, что проблема вашего котла связана с блокировкой, на дисплее печатной платы должен быть код неисправности.

Перекрестно сверьте код неисправности с руководством пользователя.

Многие блокировки котла связаны с блокировкой конденсата.

Теперь все котлы должны работать на конденсации. Это означает, что они улавливают всю кислую воду и отходящие газы, производимые котлом.

После того, как он собран, он передается во внешнюю дренажную систему, поэтому в вашей собственности не останется вредных газов.

Проблема в том, что конденсатная труба, выводящая воду и газы из дома, невероятно мала.

Зимой это означает, что он склонен к замерзанию. В остальное время года возможны небольшие засоры.

Замерзшую трубу разблокировать очень легко. Возьмите немного теплой воды и полейте ею трубу, пока она не растает.

Если это небольшой засор. Попробуйте снять трубу, промыть ее горячей водой и снова установить.

Если это не работает, все продавцы сантехники имеют в наличии трубы для конденсата. Замена будет в порядке.

И, если у вас все еще есть проблемы, ознакомьтесь с нашим руководством по блокировкам котлов здесь.

Проблема 11: Радиаторы холодные внизу, в середине или вверху

Если ваши радиаторы не нагреваются должным образом, важно проверить, какая часть радиатора не работает.

Распространенная проблема, с которой мы сталкиваемся, — это неправильная балансировка новых радиаторов.

Балансировка радиаторов гарантирует, что необходимое количество горячей воды достигает каждого радиатора, обеспечивая равномерное распределение тепла.

Верхняя часть радиаторов не нагревается

Если радиаторы не нагреваются должным образом или тепло на радиаторах неоднородно, это обычно означает, что в системе есть воздух.

С помощью ключа для удаления воздуха из радиатора откройте вентиляционное отверстие (очень медленно и, вероятно, менее чем на четверть оборота). Когда воздух перестает шипеть и начинает капать вода, из радиатора удаляется воздух.Сделайте это на каждом радиаторе и полотенцесушителе в доме.

Средняя и верхняя часть радиаторов не нагреваются

Эта проблема котла связана с накоплением мусора (в основном отстоя) в вашей системе центрального отопления. Этот осадок повредит все части системы отопления, включая насосы, теплообменники и даже радиаторы.

Если вы обнаружите, что радиатор холодный, а трубы горячие, даже после удаления воздуха, вероятно, проблема заключается в отстоях.

У вас есть несколько вариантов:

  1. Горячая промывка (пропустите химикаты через систему при нормальном расходе и давлении).
  2. Power flush (горячая промывка под давлением).
  3. Заменить радиаторы, на которых образовался осадок.

После того, как радиаторы отремонтированы, важно установить фильтр шлама котла.

Magnaclean и Fernox — две хорошие марки фильтров для шлама котлов, которые следует учитывать.

Проблема 12: Органы управления котлом не работают должным образом

Типичная проблема котлов, с которой мы сталкиваемся, — это некорректная работа органов управления. Это может создать впечатление, что есть и другие неисправности, но они чисто электрические.

Это может быть термостат, механический таймер или термостат защиты от замерзания.

Управление котлом может быть проблемой, если:

  1. Ваш котел включается и выключается, когда это не нужно.
  2. Температура кажется намного выше или ниже, чем показывает термостат.
  3. Термостат не щелкает.
  4. Гудит термостат или механический таймер.
  5. Радиаторные клапаны не повышают или не понижают температуру в соответствии с их настройками.
  6. Вода выходит слишком горячая.

Во многих случаях (если у вас нет беспроводного или интернет-термостата / программатора) гораздо дешевле заменить элементы управления котлом, чем их ремонтировать.

Ознакомьтесь с этим руководством, если таймер вашего бойлера не работает.

Задача 13: Шумы Кеттлинга

Если ваш шумный котел звучит так, как будто к котлу приближается чайник, ваша проблема, скорее всего, связана с отстоем и частицами в системе центрального отопления. Но что на самом деле представляет собой котлование?

Шлам — это обычное скопление мусора в системе.Как правило, звуки чайника вызывают частицы из воды. Чаще всего встречается в местах с жесткой водой. Здесь вы можете увидеть различные районы Великобритании с жесткой водой.

Этот нарост будет ограничивать площадь поверхности таких компонентов, как теплообменник.

Это означает, что вода в ограниченном количестве буквально кипит, действуя точно так же, как чайник. Это шум, который вы слышите.

После накопления накипи с жесткой воды может быть очень трудно удалить накипь.И, к сожалению, его привлекают дорогие детали, такие как теплообменник. Если детали можно восстановить, убедитесь, что вы установили редуктор накипи, чтобы предотвратить повторное образование волдырей.

Проблема 14: Пилотный огонь не гаснет

Если проблема с котлом, то сигнальная лампа постоянно гаснет. Немедленно позвоните инженеру-газовику.

Поскольку это относится к газу, это может быть чрезвычайно опасно.

Проблема может быть в газе. Например, если в доме был отключен газовый кран, потому что он был пуст, в котел не будет газа.

Мы обнаружили, что со временем накапливается углерод, и он может блокировать пилотный свет.

Если на улице очень ветрено, ветер может попадать в дымоход, и из-за сквозняка гаснет запальная лампа.

Наконец, может быть неисправна термопара.

Заключение

Хотите узнать цену на новый котел? Вы можете получить его на экране менее чем за две минуты здесь.

Проблемы с отоплением и котлами бывают самых разных форм и размеров.Многие неисправности можно устранить, не заменяя котел, поэтому важно провести надлежащий процесс устранения неисправностей.

И, если вашей проблемы с отоплением нет в списке, , пожалуйста, оставьте сообщение в комментариях, и мы свяжемся с вами.

Далее

5 способов проверить котел перед звонком на

Неисправен бойлер? Вашим первым инстинктом может быть паника и вызов газового инженера, но позвольте нам тут же вас остановить.Понимаете, не все проблемы с котлами требуют экспертизы инженера.

Вам будет приятно узнать, что незначительные проблемы с котлом — обычное явление, и многие из них можно исправить или, по крайней мере, идентифицировать самостоятельно, что избавит вас от дорогостоящей платы за вызов.

Чтобы помочь вам сэкономить, мы поделились 5 способами проверить ваш котел без вызова инженера.

1. Котел не запускается для центрального отопления? Проверить термостат котла и таймер

Вы недавно отключались от электричества или испытывали отключение электричества? Если это так, возможно, это сбило с толку термостат вашего бойлера и таймер, что привело к их сбросу.В этом случае, хотя может показаться, что ваш котел не работает должным образом, он, вероятно, просто включает и выключает отопление в неподходящее время.

Проверьте время на любых таймерах и термостатах, которые вы используете, чтобы убедиться, что они правильные. Возможно, вам придется перепрограммировать их, если они потеряли ваши предыдущие настройки.

Вам также необходимо проверить, правильно ли настроен комнатный термостат, чтобы котел отапливал ваш дом до нужной температуры.Ваш комнатный термостат должен быть установлен на более чем 21 градус, иначе вы не почувствуете преимущества.

Проблема по-прежнему не устранена? Возможно, пришло время заменить батарейки в термостате. Для большинства термостатов требуются 2 батарейки AA или 2 батарейки AAA.

2. Давление в котле правильное?

Еще одна причина, по которой у вас могут возникнуть проблемы с котлом, — слишком низкое давление. В частности, это обычная проблема для пароконвектоматов.К счастью, это довольно легко исправить без специальных знаний.

  • Войдите в панель управления котла и проверьте манометр или циферблат
  • Давление должно быть установлено на один бар (если оно ниже, ваш котел не будет работать должным образом)
  • Увеличьте давление в котле с помощью заправочного контура, расположенного в нижней части котла
  • Убедитесь, что котел выключен
  • Убедитесь, что концы шлангов прикреплены к клапанам на предмет утечек
  • Откройте клапаны, и вы должны услышать, как вода заполняет систему
  • Следите за манометром и когда он достигает 1.5 закрыть вентили
  • Включить котел обратно

Если проблема котла возникла из-за отсутствия давления, это должно решить ее.

3. Удалите воздух из радиаторов

Если кажется, что ваши радиаторы не нагреваются должным образом или вы чувствуете холодные точки, скорее всего, ваша первая мысль, что ваш котел сломался. Хорошая новость в том, что это, вероятно, не так! Чтобы исправить это, достаточно просто удалить воздух из радиаторов.

Не паникуйте, это не так ужасно, как кажется, и мы шаг за шагом проведем вас через это. Все, что вам нужно, это ключ от радиатора и ведро или полотенце, чтобы собрать капли воды.

  • Выключите центральное отопление и дайте радиаторам остыть
  • Вставить радиаторный ключ в радиаторный клапан
  • Осторожно поверните его против часовой стрелки, подложив под него тряпку или ведро, чтобы собрать воду
  • Вы должны услышать шипение, это будет выходящий воздух
  • Как только вода начнет выходить, быстро закройте вентиль

Удаление скопившегося воздуха из радиаторов должно позволить им полностью нагреться, когда в следующий раз будет включено центральное отопление.

4. Комбинированный котел нет горячей воды? Проверить переключающий клапан

Есть отопление, но нет горячей воды? Если центральное отопление работает нормально, но горячей воды нет, скорее всего, проблема с переключающим клапаном. Это компонент комбинированных котлов, который позволяет им переключаться между отоплением и горячей водой.

Если вы не получаете горячую воду из комбинированного бойлера, вероятно, клапан застрял в положении центрального отопления или неисправен.Признаком этого будет то, что вам нужно включить центральное отопление на максимум, прежде чем вы сможете получить горячую воду.

К сожалению, котел не разжигается на горячую воду из-за неисправного переключающего клапана — это не то, что вы сможете исправить самостоятельно. Тем не менее, по крайней мере, вы сможете точно сказать своему поставщику покрытия котла или инженеру-газовому, в чем проблема, для более быстрого решения. Если у вас есть крышка котла, вы сможете потребовать возмещения затрат на замену клапана и трудозатрат по своей страховке.

5. Нет питания котлу? Проверьте свою электрика

Если ваш котел обесточен, вероятно, произошла какая-то электрическая неисправность. Хорошая новость заключается в том, что обычно это легко исправить, поэтому у вас не надолго будет сломанный котел.

Одна из причин, по которой ваш котел может отключиться, — это перегорел предохранитель. Все котлы оснащены предохранителями, предотвращающими повреждение внутренних компонентов от скачков напряжения.После замены предохранителя вы должны снова включить питание вашего котла.

Если дело не в предохранителе, возможно, сработал выключатель УЗО, особенно если у вас отключилось электричество. Подойдите к блоку предохранителей и посмотрите, не выключился ли какой-либо из переключателей. Включите их снова, и это должно восстановить питание вашего бойлера.

Проблема по-прежнему не устранена? Если вы используете электросчетчик с оплатой по факту использования, стоит проверить, не закончился ли он на счете.Если нет, долейте и вуаля! Задача решена. Если у вашего счетчика есть кредит, а ваш котел по-прежнему не работает, есть вероятность, что проблема в счетчике. Вместо того, чтобы звонить инженеру-газовику, лучше всего позвонить в коммунальное предприятие. Большинство электросчетчиков являются цифровыми, поэтому с ними можно будет решить проблему по телефону.

Не можете починить сломанный котел?

Мы вышлем квалифицированного инженера-газовика, чтобы решить проблему за вас.Мы являемся экспертами по всем вопросам, касающимся котлов, и имеем опыт работы с котлами различных производителей, включая Vaillant и Worcester Bosch. Для получения дополнительной информации позвоните группе по телефону 0800 368 9881.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены.
