Как правильно подключить коллектор отопления: принцип работы, правила установки и подключения

Содержание

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

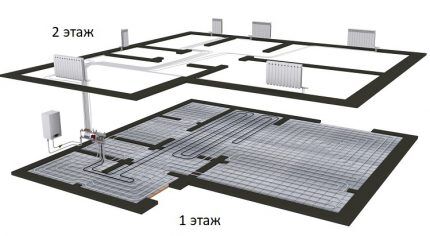

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Запорная арматура на выводеЗапорная арматура на выводе

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Как найти площадь сечения коллектора для отопленияКак найти площадь сечения коллектора для отопления

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Вспомогательные элементы системы отопления коллекторного типаВспомогательные элементы системы отопления коллекторного типа

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Конструкция узла распределенияКонструкция узла распределения

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • установка сбоку;
  • ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторы для системы отопления теплый полКоллекторы для системы отопления теплый пол

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Узел на «теплый пол»Узел на «теплый пол»

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Схема функционирования гидравлической стрелкиСхема функционирования гидравлической стрелки

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

  • избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
  • за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
  • в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Связующее звено своими рукамиСвязующее звено своими руками

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Гребенки на солнечной энергииГребенки на солнечной энергии

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Конструкция солнечных гребенокКонструкция солнечных гребенок

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Блок с полным комплектом арматурыБлок с полным комплектом арматуры

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Распределительный блок из нержавейкиРаспределительный блок из нержавейки

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Полимерный распределительный блокПолимерный распределительный блок

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы для однотрубного отопленияКоллекторы для однотрубного отопления

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Вариант поэтажного расположения узловВариант поэтажного расположения узлов

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

Дополнительные устройства основного узлаДополнительные устройства основного узла

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Металлический шкаф для обустройства узлаМеталлический шкаф для обустройства узла

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Коллектор отопления: виды, устройство, монтаж своими руками

Коллекторная система отопления двухэтажного дома

Пожалуй, коллекторная система отопления — это наиболее эффективный способ обогрева любого дома, независимо от количества этажей и комнат. Такую схему еще нередко называют лучевой, так как она, в отличие от других систем отопления, имеет довольно сложную (на первый взгляд) разводку, состоящую из нескольких отдельных ниток (лучей), хотя ее можно смонтировать и самостоятельно, если знать принцип функционирования контура.

Что она собой представляет, какие дает преимущества – с этими и другими вопросами мы детально и разберемся в данной статье.

Но сначала уточнимся с определениями. Для отопления жилых строений используются различные схемы, поэтому неспециалисту в этой области довольно сложно понять суть вопроса, если оперировать лишь спец/терминами.

Что такое коллектор? Данным словом обозначаются различные технические изделия. Применительно к системе обогрева – это устройство, с помощью которого обеспечивается регулирование объема теплоносителя, поступающего в ту или иную нитку контура.

Недостатком других схем отопления является неравномерность прогрева радиаторов по всей длине трассы, неоправданные теплопотери и ряд других. Но главный минус – отсутствие возможности изменения степени нагрева батарей (а в ряде случаев, и их полного отключения) без вмешательства в работу котельного оборудования, то есть изменения режима его работы.

Следует сразу отметить, что система отопления двухэтажного дома с использованием коллекторов – это не что-то особенное. Применение таких теплотехнических устройств может быть комплексным, независимо от того, по какой схеме смонтирован присоединенный контур.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Принцип работы коллектора

В него подается теплоноситель, который по системе труб поступает от котла. На устройстве есть несколько патрубков, которые являются входами и выходами для подключаемых контуров. Этим обеспечивается их независимое снабжение (развязка) тепловой энергией, что и позволяет производить ее дозирование (регулирование) по отдельно взятой нитке.

Схемы отопления (варианты)

Какие обогревательные приборы подключать, их тип и количество, места расстановки коллекторов – это определяется еще на этапе проектирования всей отопительной системы. Здесь единой рекомендации не существует. Применительно к строению в 2 этажа можно поставить или 1 «многоканальный» коллектор, или 2 – 3 менее функциональных.  Конкретная схема выбирается исходя из количества комнат и потребителей тепловой энергии.

В упрощенном виде, для большей наглядности, ее можно представить так:

Порядок расстановки и схема подключения радиаторов отопления – это уже отдельные вопросы. Коллекторная схема позволяет обустроить систему различного типа и любой конфигурации. Например, с отоплением подсобного строения (теплицы), с подогревом полов.

Достоинством коллекторных систем является возможность регулировать степень обогрева каждой комнаты индивидуально. Это позволяет не только снизить общие расходы на отопление, но и сделать проживание в доме более комфортным. Например, поддерживать температуру в жилых помещениях на уровне 24 ºС, а в подсобных – несколько меньшем. Что касается комнат на цокольном этаже, которые используются в качестве кладовок, то можно снизить и до +5 ºС, чтобы только избежать промерзания стен.

 Недостаток коллекторной системы отопления – высокая стоимость монтажа. Ведь если прокладывать несколько отдельных ниток, то возрастает расход труб и материалов (утеплителя, герметика и так далее).

Распределительный коллектор отопления своими руками, система и разводка

Сегодня многие владельцы загородных домов все чаще отдают свое предпочтение именно коллекторной системе отопления и ее разнообразным вариациям. И это недаром, ведь здесь подающие и обратные трубопроводы спрятаны в пол, сам коллектор находится в подвале или в центре дома. Да и сделать распределительный коллектор отопления своими руками – это не так-то и сложно.

Коллекторная система отопления

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Перед тем, как сделать гребенку для отопления, вы должны изучить всю необходимую информацию о составляющих системы.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Рекомендуем к прочтению:

Виды коллекторного отопления

Коллекторная система отопления двухэтажного дома может быть выполнена применительно к разным системам:

  • Отопление батареями. Подключение может быть произведено – боковое, с внутренней циркуляцией, диагональное, верхнее и нижнее. Обычно применяется нижнее подключение, при нем можно хорошо использовать металлопластиковые и полипропиленовые трубы. Исполнение подобной системы подключения делается под плинтусом или под полом.

Коллекторная радиаторная система отопления

  • Теплый пол. Если грамотно рассчитать систему теплоснабжения, то можно, в принципе, обойтись и без батарей отопления. Так, тепловые кольца замыкаются и прячутся в пол. Как правило, данная система не носит характер основной, но в настоящее время она довольно популярна.

Теплый водяной пол

  • Солнечная энергия. Достаточно необычный способ. Излучение, которое происходит от солнца в ясную погоду, составляет 1.2 кВт на 1 квадратный метр. Так, если будет ясная погода, то за сутки можно из одного метра квадратного получить 10 кВт-часов энергии. Именно благодаря таким расчетам и появились солнечные коллекторы. Они бывают воздушными (парниковый эффект), подвижными (слежение за солнцем), плоского типа, трубчатыми, трубчатыми вакуумными, солнечные концентраторы.

Отопление с помощью солнца

Распределительный коллектор

Коллекторная разводка отопления характеризуется следующими свойствами: от коллектора к каждому отопительному прибору ведется две трубочки – прямая и обратная. В сущности, коллектор – это прибор, который собирает воду при водяном отоплении.

Он имеет встроенную вентильную вставку, которая гидравлически настраивает для пробного запуска системы. В такие коллекторы входят: термометр, шаровые краны, переходники, концевые секции для сливания воды и спускания воздуха, заглушки и кронштейны.

Распределительный коллектор отопления

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Рекомендуем к прочтению:

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

Когда вы планируете, как сделать коллектор для отопления, обязательно учитывайте, что она будет работать только с насосом циркуляции и вам нужно будет много труб, так как к каждому радиатору должна быть своя подводка.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

Недостатки коллекторной системы

Заметим, что у коллекторной разводки есть один существенный недостаток – это высокая цена. Этот вариант является одним из самых дорогих. Среди других недостатков – то, что гребенка для отопления своими руками не будет функционировать без циркуляционного насоса. Также вам будет нужно большое количество труб, так как от коллектора идут отдельные трубы к каждому прибору отопления.

Сборка коллекторной системы и монтаж коллектора отопления – это достаточно трудоемкий процесс, если сравнивать ее с установкой других типов систем, поэтому здесь вас ждут и дополнительные расходы.

В целом, коллекторная система является одной из самых надежных и эффективных систем отопления. Несмотря на высокую стоимость и некоторые недостатки, такая система является достаточно распространенным вариантом. Поэтому, если бюджет строительства в некоторой степени ограничен, то лучше отдать предпочтение надежной системе отопления, чем дорогостоящей отделке.

Коллекторная система отопления — устройство и подбор труб

Коллекторная система отопления представляет собой узел с отводами для подключения других отопительных приборов. Количество таких отводов может отличаться в зависимости от имеющихся потребностей. Это и есть основное отличие коллекторной системы от последовательной (где используются тройники), так как каждый прибор может иметь независимую подводку. Такая схема дает возможность управлять температурным режимом каждого радиатора по отдельности.

Гребенка – основной элемент коллекторной схемы. Представляет собой толстую трубу с одним входом и несколькими выходами. При необходимости коллектор (гребенку) можно снабдить дополнительными отводами.

Обратите внимание! Помимо коллекторной и последовательной разводок, может использоваться и смешанная схема. Организация отопления по смешанному принципу подразумевает подключение к гребенке небольших контуров с независимым управлением. При этом внутренние элементы контура подключены последовательно.

Достоинства и недостатки

Преимущества коллекторной схемы основаны, в первую очередь, на удобстве ее повседневного применения:

  1. Все элементы контура являются независимыми и управляемыми с одного командного пункта. Иными словами, имея доступ к панели управления, можно задавать параметры работы отопительного оборудования даже в самых отдаленных помещениях дома.
  2. Если отключить радиаторы в одной из комнат здания, это никак не скажется на работе отопительной системы в других помещениях.
  3. Схема позволяет использовать трубы меньшего диаметра, чем в случае с последовательной системой. Дело в том, что труба между коллектором и батареей питает лишь этот отопительный прибор или, в крайнем случае, небольшую группу радиаторов. Обычно используются абсолютно прямые трубы, без изгибов. Чаще всего подводку кладут в стяжку.
  4. При наличии потребности коллекторная схема может предусматривать несколько контуров, отличающихся друг от друга рабочими характеристиками (уровнями давления и температуры). С этой целью применяется гидрострелка, которая представляет собой подвид коллектора – трубу со значительным внутренним диаметром. Гидрострелка устанавливается так, чтобы возникло своеобразное короткое замыкание между трубами подачи и обратного хода. В ходе эксплуатации теплоноситель разогревается в первичном контуре и с небольшой скоростью циркулирует в гидрострелке. Если отбирать жидкость на разных расстояниях от входов в подачу и обратку, получаются отличающиеся друг от друга уровни давления и температуры. Наиболее распространенный вариант использования схемы с гидрострелкой – обогрев частного дома, где применяются как батареи, так и теплые полы.

Не лишена коллекторная схема и недостатков:

  1. Значительно возрастает расход материалов.
  2. Монтажные работы занимают больше времени в силу более сложной конфигурации системы.
  3. Повышаются финансовые затраты на реализацию схемы.
  4. Стандартную отопительную систему можно расположить на стенах, а вот коллекторная схема, размещенная там же, будет выглядеть некрасиво. К тому же в данном случае возрастет расход материалов.
  5. Все трубы, расположенные в стяжке, должны быть только цельными. Не допускаются любые соединения – сварные или резьбовые. Дело в том, что любые стыки несут потенциальный риск протечек. Если же это случится, придется вскрывать пол, что технически непросто и влечет за собой большие затраты.
  6. Коллекторная схема отличается высоким уровнем общего гидравлического сопротивления. Этот показатель особенно велик, если применяются трубы небольшого диаметра. О естественной циркуляции теплоносителя не может быть и речи, так как небольших перепадов гравитационной системы будет недостаточно.
  7. Повышенные расходы связаны еще и с необходимостью установки нескольких циркуляционных насосов: по одному на каждый контур.

пять достоинств и один недостаток

Содержание статьи:

Существует немало схем и систем отопления зданий, отличающихся уровнем эффективности, характеристиками и стоимостью оборудования. «Топовым» решением среди них считается коллекторная система отопления.

Устройство и принцип работы коллектора

Коллекторы могут применяться в схемах разводки радиаторов, тёплых полов, обвязке котельной и в гелиосистемах. Служат для подачи теплоносителя из общей магистрали по отдельным контурам либо приборам, обратного отведения его к отопительному котлу.

Конструкция коллекторов при общем сходстве различается в деталях в зависимости от назначения. Эта модель предназначена для тёплых полов

Устройство коллектора и гребёнки

В общем случае коллектор для системы отопления состоит из двух гребёнок: подающей и обратной. Гребёнка — труба с торцевым подключением для центрального ввода и необходимым количеством боковых отводов для присоединения отопительных контуров. На отводах могут быть установлены регулирующие устройства: ручные вентили либо автоматические термостаты различного исполнения. Верхняя, подающая гребёнка снабжается воздухоотводчиком. Гребёнки могут быть выполнены из латуни, нержавеющей стали либо пластика. В продаже чаще имеются модели с числом отводов от 2 до 12, но есть и с большим числом подключений. Гребёнки можно соединять между собой, набирая нужную конфигурацию.

Коллектор собран из двух гребёнок на 5 отводов каждая, изготовленных из нержавеющей стали, отводы снабжены ручными и термостатическими вентилями, кранами Маевского, кранами с функцией залива и опорожнения

Как работает коллекторная система

Теплоноситель поступает в гребёнку и распределяется по отдельным контурам. Такая схема называется лучевой. На входе в каждый контур теплоноситель имеет одинаковую температуру, чего не бывает в традиционных одно- и двухтрубных системах. Чтобы система работала корректно, гидравлическое сопротивление отдельных контуров не может сильно различаться: длина труб должна быть примерно одинаковой, количество приборов схожим. Как правило, каждый контур оснащают регулирующим устройством, с их помощью коллекторная система отопления частного дома или здания гораздо больших размеров может быть очень точно сбалансирована и настроена.

Контуры (лучи), подсоединяемые к одной гребёнке, должны иметь схожее гидравлическое сопротивление

Коллекторы для радиаторов и тёплого пола

Для обслуживания радиаторов и тёплых полов используются разные коллекторные группы для отопления. Разводка поэтажная, на каждом уровне должен быть свой коллектор, если площадь здания велика, их может быть несколько на этаж. К гребёнкам радиаторов могут быть подключены как отдельные отопительные приборы, так и их группы, по 2-3 шт. Соединяют группы тройниками, объём теплоносителя в контурах должен быть сопоставим.

Радиаторное коллекторное отопление двухэтажного дома предполагает установку гребёнок на обеих этажах

Коллекторный узел для отопления, используемый для греющего пола, отличается наличием смесительного узла. Он необходим для того, чтобы понизить стандартную температуру теплоносителя и поддерживать её на оптимальном уровне не выше 40 ºС. Также распределительный коллектор тёплого пола комплектуется насосом, общего напора не хватит, чтобы продавить все контуры тёплых полов. Максимальная длина одной петли (контура) — 80 м, а разницу между самой короткой и длинной петлёй рекомендуется выдерживать в пределах 30%.

Коллекторы тёплого пола удобнее размещать ближе к центру этажа, так легче обеспечить схожесть длин отдельных контуров

Гидрострелка и солнечный коллектор

Есть ещё два типа распределителей в системе отопления, стоящих особняком: гидрострелка и солнечный коллектор.

Гидрострелка (гидроразделитель, гидроколлектор системы отопления, термогидрораспределитель) — коллектор особой конструкции, к которому с одной стороны подключается контур отопительного котла, с другой — все остальные контуры, по которым циркулирует теплоноситель. Помимо радиаторов и тёплого пола это может быть горячее водоснабжение, подогрев бассейна, нагрев воздуха в системе принудительной вентиляции и т.д. Гидрострелка минимизирует взаимовлияние различных контуров системы, способствует установлению гидравлического и, соответственно, температурного баланса.

Ступенчатая коллекторная схема. Разделитель первого уровня — гидроколлектор (гидрострелка) распределяет потоки теплоносителя коллекторам второго уровня, радиаторов и тёплого пола. Уже оттуда жидкость поступает в отдельные лучи-контуры

Солнечный коллектор системы отопления — весьма хитроумное устройство, имеющее принципиально иное строение и принцип действия, схожий с теплообменником. Тема для отдельной статьи.

Плюсы и минусы коллекторных систем

Как всякое техническое решение, коллекторная схема отопления обладает как достоинствами, так и вытекающими из них недостатками:

Достоинств много разных
  • Высокий уровень теплового комфорта: коллекторное отопление частного дома, городской квартиры, крупного здания позволяет точнее других систем отрегулировать температуру и поддерживать её на необходимом уровне.
  • При коллекторной разводке минимизируется количество скрытых соединений труб либо они вообще отсутствуют. Это повышает надёжность системы. А возможность отключить любую ветку облегчает ремонт.
  • Лучевая разводка положительно влияет на эстетику интерьера: трубы малого диаметра легко прячутся в стяжку. Коллектор несложно встроить в стену в специальном шкафу.
  • Только коллекторная схема позволяет обустроить в доме обогреваемые полы.
  • Лучевая схема позволяет экономить топливо за счёт более точного распределения тепла по зонам и помещениям.
Один существенный недостаток

Да, недостаток один, но существенно препятствующий повсеместному распространению коллекторных систем. Это — довольно высокая стоимость. Она складывается из цены гребёнок, регулирующих и дополнительных устройств, смесительного узла для тёплых полов и повышенного расхода труб для радиаторной разводки.

Коллекторное отопление предполагает существенно большее количество оборудования, чем в традиционных одно- и двухтрубных схемах. Зато позволяет создавать сложные системы отопления с высокими характеристиками

Система отопления просторного и недешёвого дома, где в основном и применяются лучевые схемы, имеет сложное устройство и требует профессионального подхода. Монтаж и в особенности проектирование советуем доверить проверенным специалистам.

Видео: коллекторное отопление

Понравилась статья? Поделитесь с друзьями:

  • Теплицы отопление электричеством – самые лучшие проекты своими руками для обогрева зимой и весной, подогрев теплицы с помощью тёплого пола и водяного котла
  • Стабилизатор напряжения для котлов отопления – ТОП-6 лучших моделей стабилизирующих устройств, какой из них лучше, как подобрать необходимую мощность, актуальные отзывы и цены
  • Котел для отопления дома своими руками – чертежи, виды, фото и видео
  • Промывка биметаллических радиаторов отопления – Чем промыть радиатор. Очистка чугунных, биметаллических и алюминиевых изделий. Подготовка теплоносителя в автономных системах. Краска для батарей отопления какую лучше выбирать Батареи с биметалла уход в летнее время
  • Система отопления уаз хантер схема – Не работает печка уаз (буханка, хантер, патриот): ремонт радиатора и замена отопителя (схема)
  • Декор радиаторов отопления фото – Декор батареи отопления своими руками: декоративные панели, накладки, короба, как декорировать и закрыть и украсить батарею, фото и видео примеры

Пошаговая инструкция монтажа коллектора теплого пола

Процесс установки

Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:

  • Снять при помощи отвертки один из кронштейнов для крепления устройства.
  • Установить отсечные клапаны.
  • На них закрутить автоматические воздухоотводчики.
  • Далее располагаются дренажные клапаны.
  • После ставятся заглушки и возвращается на место крепежный кронштейн.

Инструкция по монтажу коллектора своими руками не представляет особой сложности:

  • Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
  • Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
  • После закрепления подключаются все патрубки и собирается шкаф.

Советы и рекомендации

Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.

https://youtube.com/watch?v=JuPDaHfrBL0

 Производитель Стоимость в зависимости от количества расходомеров, рубли
2 3 4 5 6
Oventrop 4 100 5 150 6 100 7 000 8 100
Watts 3 550 4 650 5 700 6 750 7 800
Kermi 3 500 4 400 5 500 6 450 7 500
Rehau 8 200 9 350 10 700 12 150 13 550
Valtec 6 600 7 950 9 300 10 700
Производитель Цена
7 8 9 10 11 12
Oventrop 9 250 10 200 11 300 12 250 13 400 14 400
Watts 9 000 9 950 11 000 12 050 13 100 14 250
Kermi 8 550 9 600 10 700 11 750 12 700 13 850
Rehau 15 250 16 900 18 350 19 800 21 450 22 550
Valtec 12 400 13 850 15 250 17 200 18 050 19 450

Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.

Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.

Принцип работы коллектора

Коллектор отопления представляет собой металлическую гребенку, на которой устанавливаются выводы. Они обеспечивают соединение распределителя и приборов отопления. Коллектор может устанавливаться разных размеров, также при необходимости его можно нарастить.

Металлические гребенки оснащаются запорной арматурой. Она распределяет и регулирует подачу тепла ко всем контурам отопительной системы. На выходе коллектора отопления могут монтироваться два вида кранов:

  • регулировочные; они дозируют подачу теплоносителя;
  • отсекающие; они позволяют полностью отключить подачу горячей воды от контура.

Устройство коллектора отопления. Нажмите на фото для увеличения.

Кроме кранов коллектор комплектуется воздуховыпускными и сливными клапанами. Здесь же принято размещать тепловые счетчики.

Несколько коллекторов системы отопления лучше объединять в один блок. Одна из гребенок используется для подачи горячей воды, другая устанавливается на обратку. Для каждого коллектора требуется свой набор арматуры.

Частные многоэтажные дома требуют иного подхода. Для отопительного контура каждого этажа монтируется отдельный распределительный коллектор отопления. Благодаря автономной работе контура можно устанавливать на каждом этаже оптимальный температурный режим. Таким образом, удается значительно снизить расходы. Отключить отопление на одном из этажей не будет проблемой, при этом поддерживать тепло можно только в определенных комнатах. Подключать через коллекторную систему распределения можно не только радиаторы, но и систему теплый пол.

Основным моментом в организации этой отопительной системы будет подвод отдельных труб с теплоносителем к каждой батарее. Монтаж в доме коллектора сопровождается серьезными финансовыми затратами. Однако впоследствии они окупятся при эксплуатации системы отопления. К тому же можно будет сделать быстрый ремонт любого радиатора или контура. Достаточно перекрыть краны соответствующей ветки и можно заниматься обслуживанием целой группы приборов.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Технические характеристики коллекторного шкафа водяного теплого пола

Характеристики насосно-смесительного узла
  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;
Характеристики коллекторного блока
  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

принцип работы, типы, модификации гребёнок, схема монтажа

Содержание статьи:

Эффективная система теплоснабжения – это производительная и надежная магистраль. Для ее модернизации применяется коллектор отопления в виде специального блока. Гребенка обеспечивает распределение тепла по контуру, что способствует комфортной температуре в доме.

Специфика работы распределителя

Конструкция коллектора

Коллектор – устройство распределительного типа для системы отопления, который способствует равномерной раздаче тепла. Остывшая вода под воздействием циркуляционного оборота поступает обратно в котел. Ветки магистрали, подкинутые на распределитель, функционируют независимо.

Конструкция прибора

Промежуточный узел состоит из двух частей. Подающая гребенка подводит теплоноситель к коммуникациям, а обратная – выводит его на генератор тепла при остывании. Две гребенки являются коллекторной группой, причем на каждую из них можно подключить один контур или несколько разводок на отопительные устройства. Давление внутри каждого из контуров регулируется.

Особенности работы

Принцип действия коллекторного отопления заключается в разогревании воды тепловым генератором и поступлении ее на гребенку подачи. За счет большого внутреннего диаметра узла жидкость, находящаяся в нем, замедляет скорость и распределяется по всем отводам.

Теплоноситель двигается к индивидуальному контуру через соединительные патрубки с меньшим диаметром, чем распределитель. Нагретую воду можно направить в радиаторы, систему теплый пол, обеспечивая равномерный прогрев каждого элемента.

После попадания в контур и отдачи тепла вода двигается по другому трубопроводу к распределителю. Направление при этом будет противоположным. Достигнув обратной гребенки, теплоноситель отправляется на тепловой генератор.

Коллекторный тип отопления подойдет, если у вас загородный дом или двухэтажный коттедж.

Разновидности коллекторов

Коллектор для радиаторного отопления

Коллектор предназначен для закрытой системы циркуляционного отопления. Устройство бывает нескольких модификаций.

Радиаторные коллекторы

Водяной прибор ставится на батарею и способствует равномерному распределению воды в каждой секции. Его можно подключать вверху, сбоку, внизу или ввести по диагонали. Если у вас квартира, оптимальным будет нижняя установка – контуры скрываются под плинтусом или напольным покрытием.

Частный дом оснащается радиаторными распределителями на каждом этаже. Они ставятся по центру разводки, скрываются в нишах или специальных шкафах. Если на коллекторные устройства не выводится одинаковое количество колец, для каждого отвода используется индивидуальный циркуляционный насос.

Радиаторный тип механизмов имеет несколько особенностей подсоединения:

  • ветки распредузла формируют отдельные контуры с запорной арматурой;
  • для теплых полов используется медный или полипропиленовый вид труб;
  • соединение осуществляется при помощи неразъемных фитингов;
  • для регулировки количества теплоносителя ставятся вентили;
  • циркуляционный нанос находится в промежуточном узле на входе в патрубок обратки;
  • количество труб зависит от числа комнат, подсоединенных к одной гребенке.

На одну коллекторную группу должно приходиться 120 м трубы.

Термогидравлический распределитель

Гидрострелка

Гидрострелка применяется в производительной или разветвленной системе теплоснабжения, к которой подключается многоэтажный тип зданий. На одну сторону звена-связки выводится контур под отопительный котел, на вторую – батареи отопления или теплые полы.

Распределительный гидроколлектор обеспечивает:

  • устранение резких скачков температуры воды;
  • повышение эксплуатационных ресурсов в системе;
  • экономию топлива и электричества;
  • сохранение постоянного объема воды в резервуаре посредством подмеса и вторичной циркуляции;
  • компенсацию затрат теплоносителя второстепенного контура;
  • отделение гидравлического контура котла от вторичной разводки;
  • поддержку температурного баланса отопительных коммуникаций.

Нормальную работу магистрали с гидрострелой в зимний сезон обеспечивает циркуляционный насос каждого контура.

Солнечные коллекторные устройства

Схема солнечного коллектора

В регионах без автономной водоподачи или негазифицированных местностях можно реализовать отопление при помощи солнечных коллекторов. Конструкционно приборы выполняются как теплицы, способные накапливать солнечную энергию. Теплоноситель циркулирует естественным образом – циркуляционные потоки создают вентиляторы поглощающей пластины.

Солнечные лучи принимает распределитель в виде плоского ящика. Черная тепловоспринимающая пластина аккумулирует тепловые потоки и передает их на носитель тепла, в качестве которого задействуется воздушный поток или вода. Инновационные системы работают по направлению движения солнца.

Солнечные установки отличаются дорогой ценой, и даже в южных областях задействуются как вспомогательный отопительный прибор.

Коллектор распределительный для отопления выпускается с 2-12 контурами. При установке дополнительных устройств количество контуров можно увеличивать.

Классификация по сложности конструкции, материалам, оснащению

Элементы модернизированного коллектора

При подборе гребенок необходимо учитывать несколько параметров. В зависимости от сложности конструкции приборы бывают простыми и модернизированными. Первая группа исполняется без регулировочных деталей и является железным патрубком с несколькими ответвлениями и боковыми отверстиями для подключения к системе.

Модернизированные варианты оснащаются:

  • контроллерами параметров давления и температуры;
  • датчиками, регулирующими подачу теплового носителя;
  • термостатами автоматического типа – отслеживают и автоматически понижают давление системы;
  • электронными смесителями и клапанами для поддержки выставленного температурного режима;
  • расходомерами для регулировки количества теплоносителя в петлях;
  • воздухоотводчиками автоматического типа и сливными автоматизированными клапанами.

Для изготовления промежуточных узлов используются следующие материалы:

  • латунь, рассчитанная на долгую эксплуатацию;
  • нержавейка, способная выдерживать большое давление и отличающаяся долговечностью;
  • полипропилен, являющийся бюджетным материалом.

Модернизированные коллекторы изготавливаются с шаровыми кранами, в которые вставляется регулировочная арматура. Металлические модели имеют антикоррозионное и теплоизоляционное покрытие.

Рекомендации по выбору устройств

Циркуляционный насос для отопления

При покупке гребенок на отопление необходимо учитывать несколько нюансов:

  • Модели с цанговыми зажимами подвержены протечкам на участках подключения к вентилю. Их уплотнитель быстрее выходит из строя и не подвергается замене.
  • Система нормально функционирует только при наличии циркуляционного насоса.
  • Чтобы спрятать коллектор, понадобится специальный шкаф или ниша.
  • От материала блока зависит максимальный показатель давления.
  • Пропускная способность распределителя определяет количество теплоносителя, движущегося по трубам за определенное время.
  • Вспомогательные элементы улучшают функционал устройства.
  • Количество выходных патрубков должно равняться количеству охладительных контуров.

Технические параметры прописываются в паспорте изделия.

Вспомогательные элементы

Коллекторная система отопления организуется с использованием дополнительных элементов:

  • воздухоотводчик – ставится при расположении радиаторов и блока на одном этаже;
  • переходник – нужен при установке спускника воздуха с диаметром ½ дюйма на коллектор с резьбой ¾ дюйма;
  • уголки – обеспечивают подключение трубопровода и направление воздухоотводчика наверх;
  • краник – нужен для подсоединения трубы от котла на распределитель;
  • сгон с накидной гайкой – используется для перекрытия подачи воды или газа и отсоединения неисправного прибора;
  • хомуты с пластиковыми дюбелями или кронштейны – понадобятся для фиксации узла.

Коллектор, подключенный к теплым полам, оснащается краном подпитки.

Требования к подключению и установке

Схема коллектора для теплого пола

Монтаж и подсоединение коллекторов производятся во время установки системы отопления. Промежуточные приборы ставятся в коридорах, гардеробных или кладовых. Для этого подходят накладные или встроенные шкафы. Если их нет, обустраивается специальная ниша на высоте 20-30 см от пола.

Унифицированная схема подсоединения коллекторной системы не разработана, но специалисты приводят несколько рекомендаций:

  • Расширительный бак должен быть объемом от 10 % общего количества теплоносителя.
  • Установка индивидуального насоса на каждый контур.
  • Расширительный резервуар ставится перед насосом на линии обратной подачи.
  • При наличии гидрострелы бак ставят перед основным насосом, обеспечивающим циркуляцию малого контура.
  • Ресурс насоса повышается при расположении выше обратки.

Коллекторный вал ставится горизонтально, что предотвращает завоздушивание системы и проблемы с его охлаждением.

Выбор места монтажа

Для коллекторной системы характерен поэтажный монтаж труб с организацией независимого автономного контура. Распределитель допускается ставить в любом месте, скрыв в шкафу с отверстиями под трубы на торцевых стенках.

В помещении должна поддерживаться оптимальная влажность, поэтому идеально подойдет кладовая, гардеробная или коридор. Если коллектор устанавливается на даче, его крепят в открытом виде на хомуты или кронштейны.

Самостоятельная сборка коллекторной установки

Полипропиленовый коллекторный узел

Своими руками можно изготовить распределительный коллектор из нескольких материалов. Понадобится подобрать нужные инструменты, сделать расчеты, создать чертеж. Для расчета учитывается число контуров, наличие теплых полов, помещения с максимальной и минимальной температурой, типа отопления на каждом этаже.

Отвязка коллектора должна иметь расстояние 10-15 см, гребенки подачи и обратки удаляются друг от друга на 25-30 см. Диаметр устройства зависит от типа котла, но 25,4-38,1 мм будет достаточно.

Прибор из полипропилена

Изготовить полипропиленовый коллекторный механизм можно из трубы 32 мм в диаметре и тройников на 32/32/16 мм. На одну сторону прибора ставится тройник, которому вверху подключается спускник воздуха, а внизу – сливной кран. На другой стороне находится труба отвода/подачи и вентиль. Подачу направляют на котел.

Отвод 16 мм в диаметре оснащается вентилем. Вся конструкция крепится на стене кронтштейнами.

Узел из латуни

Самодельный распределитель можно сделать на основе латунных фитингов и тройников. Подкладочным материалом будет льняная пакля или греметик. После сборки устройство тестируют. При неправильном соединении он будет протекать.

Коллектор из профтрубы

При наличии сварочных навыков можно сделать модель для большого дома, где есть многотрубная разводка. Система с гидрострелой изготавливается из профтрубы 8х8 или 10х10 см и круглой трубы. Их сечение рассчитывается на основании тепловой мощности системы, скорости воды, разницы показателей температуры в момент подачи и возврата.

Разводки отдаляются на 15 см, коллекторы – на 20 см. Труба ставится согласно эскизу, а отверстия для разводки делаются газовым резаком. Небольшие части трубок заранее привариваются к блоку. После сборки к прибору сваркой крепятся установочные кронштейны.

Коллекторный тип отопления обеспечивает эффективный и равномерный прогрев жилища. Система затратна и сложна в монтаже, но окупается за первый сезон эксплуатации. При желании сэкономить мастера могут изготовить распределитель самостоятельно.

Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопленияРаспределительный коллектор отопления

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлератрубы, отходящие от бойлера

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоковраспределение теплопотоков

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлекторраспределительный гидроколлектор

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелкагидрострелка

гидрострелка



Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обраткиколлектор подачи и коллектор обратки

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагреваподсоединение котла и бойлера косвенного нагрева

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котловподключение контуров отопления и дополнительных нагревательных котлов

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудованияподключение дополнительного оборудования

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертежчистовой чертеж

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструментыготовим инструменты

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметкуПроизводим необходимую разметку

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

 делаем отверстия под патрубки делаем отверстия под патрубки

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубкиВставляем патрубки

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркойФиксируем патрубки сваркой

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейныпривариваем к корпусу кронштейны

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сваркиЗачищаем места сварки

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лакомобрабатываем обезжиривающим составом, покрываем краской и лаком

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллекторготовый самодельный распределительный коллектор

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора



Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла — бойлер, тепловой насос или другой — с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный узел и распределяет эту теплую воду по контурам пола для экономии энергии. Отопительная система. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.

Подключение контуров к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (ее можно установить в пределах 20–60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с проектными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Установка скорости потока

Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы расход для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.

Распределение нагретой воды

Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через рычаг потока коллектора, и после прохождения циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Обратный рычаг оснащен клапанами контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), что позволяет воде течь в контуры пола и нагревает или охлаждает систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.

Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление и долгосрочную экономию ваших счетов за отопление.

.

🔥 Как правильно нагреть и остановить плесень (издание для Германии)

Как новичок в Берлине, возможно, вы не знакомы с немецкими радиаторами и обогревателями, поэтому здесь я познакомлю вас с немецким способом отопления и вентиляции. Побочным эффектом неправильного использования является плесень, поэтому вы также можете найти здесь, как предотвратить и удалить плесень.

Ventilation: wrong and correct Вентиляция: неправильно и правильно

Во-первых, важно выяснить , какая система отопления есть в вашей квартире. На сегодняшний день распространены два: центральное отопление и газовое отопление.

Система 1: Центральное отопление

Если у вас есть центральное отопление, с ним довольно легко справиться. При центральном отоплении вода для радиаторов нагревается централизованно для всего дома , часто в подвале. Затем горячая вода по трубам подается в вашу квартиру. Насколько тепло в ваших комнатах, зависит только от того, как вы установили термостат прямо на радиатор.

Как работает термостат

Скорее всего, в вашем радиаторе будет такой термостат. Чтобы правильно нагреть, важно понимать, как это работает.

A thermostat

Термостат

Наиболее распространенное заблуждение: числа от 0 до 5 не означают напрямую мощность нагрева . Вместо этого они отражают желаемую температуру . Таким образом, термостаты работают как система кондиционирования воздуха: вы устанавливаете желаемую температуру (= ​​уровень от 1 до 5), а затем просто ждете, пока комната не достигнет этой температуры. Внутри термостата есть своего рода термометр , позволяющий ему нагреться, пока он не станет достаточно теплым.Затем он автоматически останавливается и возобновляет нагрев только тогда, когда температура в помещении снова упадет.

Как использовать термостат

В отличие от кондиционера, вы обычно не можете установить температуру напрямую, так как спектр состоит из чисел от 0 до 5, поэтому вам нужно найти правильный уровень для вас просто методом проб и ошибок .

Нагрев

Нагрев не происходит быстрее при установке на более высокий уровень. Например, если вы приходите домой после отпуска и в вашей комнате очень холодно, не поможет установка термостата на 5 только для ускорения нагрева.Быстрее просто не будет. Если ваш идеал — уровень 3, то просто установите его на уровень 3.

При выходе из

Когда вы не дома в течение нескольких часов или дня, сделайте , чтобы не выключить его полностью — а на уровень 1 или 2. Как правило, температура в вашей комнате не должна опускаться ниже 17 градусов, так как мебель и поверхности остынут, а затем потребуется больше времени (и, следовательно, дороже), чтобы нагреть все это снова.

Plus: более холодный воздух может удерживать меньше воды, поэтому вода скапливается на стенках, что приводит к образованию плесени.(Подробнее о защите от плесени ниже.)

Настройка защиты от замерзания

На некоторых термостатах самая низкая настройка отмечена звездочкой (*). Он называется Frostschutz (защита от замерзания / антифриз) и защищает радиатор, если температура не настолько низкая, что вода в трубах может замерзнуть. В этом случае он снова нагревает радиатор. Так что остерегайтесь широко открывать окно на часы в холодные зимние дни — на антифризе радиатор через некоторое время начнет нагреваться.

Система 2: Газовое отопление

Если в вашей квартире газовое отопление, все сложнее. При газовом отоплении вода для радиаторов нагревается в вашей квартире — большим газовым обогревателем (тот, который также зажигает и нагревает вашу горячую воду во время принятия душа).

Central controller of a gas heating system

Центральный контроллер системы газового отопления.

Для управления отоплением радиаторов в системах газового отопления имеется центральный контроллер , обычно только в одной комнате квартиры.Здесь вы можете установить идеальную температуру для дня и ночи (а также с помощью часов, когда ваши дни и ночи начинаются и заканчиваются).

Если фактическая температура в помещении ниже желаемой температуры, это приведет к запуску и нагреву большого газового обогревателя с белым газом. Горячая вода поступит в радиаторы и нагреет вашу комнату (и все остальные комнаты тоже). Как только центральный контроллер измеряет желаемую температуру, он приказывает газовой колонке прекратить нагрев (во всей квартире).

По этой причине для термостата в комнате, содержащей центральный контроллер, обычно должно быть установлено значение на максимум .Легко понять почему: если бы он был установлен на 0 или на низкое значение, газовый обогреватель будет нагреваться и нагреваться, но радиатор все равно останется холодным — бесконечный круг.

Проблема в общих квартирах

И здесь часто проблема начинается в общих квартирах: представьте, что ваш сосед живет в комнате с центральным контроллером и любит температуру 19 ° C, а вам в другой комнате требуется 22 ° C. Их установка приведет к остановке газового обогревателя при 19 ° C — независимо от того, установили ли вы свой термостат даже на уровень 5.

Решение может быть следующим: на центральном контроллере ваш сосед по квартире должен установить немного более высокую температуру, чем на самом деле, а их термостат на более низкий уровень, например, 4 или даже 3. Затем необходимо больше тепла, чтобы нагреть их комнату, давая у вашей комнаты больше времени, чтобы немного нагреться.

Вентиляция

Надежное подключение для правильного обогрева — это правильная вентиляция. Потому что неправильная вентиляция может свести на нет все ваши усилия по правильному обогреву.

И в основном, правило простое:

  • Постоянная вентиляция с наклонным окном — это неправильный путь
  • Несколько интенсивных и быстрых проветриваний с полностью открытым окном — правильный путь

Для интенсивная вентиляция, вы полностью открываете окно на короткий промежуток времени , в зависимости от наружной температуры:

  • 0 градусов и ниже: 2-3 минуты
  • 5 градусов: 5 минут
  • 10 градусов и выше: 8 минут

для того, чтобы полностью поменял воздух в вашей комнате сразу .Время меняется, потому что, когда разница между наружной и внутренней температурой выше, воздух обменивается быстрее .

Делайте это как минимум два раза в день , в идеале утром и вечером — даже чаще, когда в комнате живет больше людей. (Удобно делать это во время чистки зубов в ванной: это простой способ делать это дважды в день, и вы избегаете пребывания в холодной комнате, когда окно открыто.)

Не забудьте установить термостат до минимума при проветривании , чтобы не перепутать термостат и выбросить все драгоценное тепло в окно.

Плесень / Плесень

Правильное отопление и вентиляция важны не только для вашего благополучия, но и для благополучия вашей комнаты и квартиры. Следование этим советам выше должно предотвратить появление плесени . Если он уже появился, читайте дальше.

Как создается плесень

Во-первых, давайте разберемся, как развивается плесень. Он вырабатывается спорами, находящимися в воздухе, и как только эти споры приземляются на влажных подходящих поверхностях, таких как обои, они начинают расти.Итак, цель: не использовать влажные стены или обои.

Влага на обои может поступать

  • из снаружи , когда в стене сломана труба или дыра,
  • из внутри , когда в комнате слишком много влажности.

Если ваш дом не совсем сгнивший, попадание влаги извне в квартиру в Берлине маловероятно. Если ваша стена покрыта плесенью, и если это внешняя стена, то , скорее всего, , влажность исходила из внутри .Итак, как это могло случиться?

Предотвратить плесень

Влажность внутри в основном создается… вами — поскольку вы дышите и потеете. Таким образом, воздух в вашей комнате становится влажным, когда вы находитесь внутри. Чтобы влага не попадала на ваши стены, вы можете как

  • нагреть , чтобы иметь более высокую температуру, так как более теплый воздух может удерживать больше воды, поэтому он не приземляется на стены, и
  • вентилируйте, чтобы удалить влажный воздух из комнаты.

Обе вещи особенно важны, если ваш дом плохо изолирован.Вы можете проверить, кажутся ли вам прохладными внешние стены , когда на улице холодно.

И именно на этих внешних стенах и углах обычно появляется плесень. Таким образом, также окупается, чтобы пространство у этих внешних стен было как можно более чистым , что означает:

  • избегайте , имея большой мебели на внешних стенах , как шкаф,
  • , если у вас там есть мебель , затем на расстоянии не менее 10 см от стены .

Удаление плесени

Очиститель плесени на Amazon *
(около 7 евро)

Если плесень все же появилась, вы можете очистить ее с помощью специального очистителя , доступного в хозяйственных магазинах (например, OBI или Hellweg ) — ищите Schimmelspray * . Более дешевый вариант — очиститель хлора , например Danklorix , который можно купить в обычных супермаркетах. Ищите версию с распылителем для более легкого нанесения. Будьте осторожны при нанесении, так как он сильно пахнет (очевидно, хлором).

Для более устойчивого результата после очистки вы можете перекрасить пятно обычной краской для стен , смешанной с фунгицидом ( Fungizid ). Вы можете купить краску, уже смешанную с ней ( Antischimmelfarbe * ), или купить только концентрированный фунгицид и смешать его самостоятельно *. Подробности уточняйте в хозяйственном магазине.

Юридические вопросы

Если плесень уже стала проблемой для вашего арендодателя, и он угрожает взимать с вас расходы, вот общая юридическая ситуация:

  • Арендодатель должен предоставить квартиру без дефектов, чтобы плесень не могла легко появляются.
  • Вы как арендатор должны правильно вентилировать.
  • А теперь: если плесень действительно появилась, то это бремя доказательства домовладельца , что в квартире нет дефектов, и они должны доказать, что вы неправильно проветривали. Только тогда они могут заставить вас заплатить за любой причиненный ущерб.

Так что будет разумным не платить напрямую, а сначала пойти на консультацию (бесплатную) арендатора.

Общие советы

На старые и протекающие окна
вы можете нанести эту уплотнительную ленту
(на Amazon примерно за 7 евро) *
вокруг внутренней оконной рамы
, чтобы минимизировать попадание холодного воздуха.

И напоследок несколько общих советов. Некоторые из них могут быть тривиальными, но мы всегда упускаем из виду самые очевидные вещи, верно?

  • Оставьте свободное пространство перед радиатором . Не ставьте там большой диван или висящие перед ним занавески, так как это снизит нагревательный эффект радиатора.
  • Позвольте солнцу работать на вас : Если ваше окно выходит на солнце, днем ​​откройте шторы и позвольте солнечному свету согреть вашу комнату.
  • И в ночи: закройте шторы , так как они действительно обладают изоляционным эффектом и помогают сохранить тепло внутри.
  • Будьте осторожны с электрическими радиаторами *: при той же мощности нагрева они потребляют гораздо больше энергии, чем (встроенные) водяные радиаторы. Так что используйте их только в крайнем случае, если не хотите, чтобы счет за электричество был неожиданностью.
  • Закройте двери в своей квартире: Да, это может противоречить политике открытых дверей, но это снижает потребление энергии, если в комнатах и ​​коридоре разные температуры.
  • Изолируйте окна и двери: хозяйственные магазины предлагают дешевую герметизирующую ленту * для установки протекающих окон и дверей.Спросите Dichtungsband или Fensterdichtung .

На этом пока все. Следуя всем этим советам, вы, вероятно, получите теплую и здоровую квартиру. Если вы знаете больше, буду рад, если вы оставите их в комментариях .

И не волнуйтесь: весна скоро вернется! 😉

Ссылки, отмеченные звездочкой (*), являются партнерскими ссылками. Если вы нажмете на такую ​​ссылку, а затем сделаете покупку или закажете что-то, мы получим комиссию за вашу покупку, с помощью которой мы сможем покрыть наши расходы и сохранить сайт без рекламы.Это не меняет цену для вас.

.

Как работает система кондиционирования воздуха?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) — это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

СВЯЗАННЫЙ: КАК ЛЮДИ СОХРАНЯЮТ ОХЛАЖДЕНИЕ ДО КОНДИЦИОНЕРА ВОЗДУХА

Как работает кондиционер?

Короче говоря, они работают как обычный кухонный холодильник. И в системах кондиционирования, и в холодильниках используется одна и та же технология — цикл охлаждения.

В системах, использующих преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором агрегата AC, хладагент меняет состояние с газового на жидкое и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и возвращается обратно в газ с помощью расширительного клапана системы .

Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере расширения хладагент «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве в испарителе системы кондиционирования воздуха .

Этот теперь расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается снова.

Чтобы визуализировать это, представьте губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

В первую очередь факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». — Система кондиционирования и отопления Goodman.

В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

Источник: Pixabay

Этот цикл является обратимым и может использоваться также для обогрева вашей комнаты или всего вашего дома в более холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

Вы можете проверить это, прикоснувшись (будьте осторожны, он может очень сильно нагреться) задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

Какие существуют типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие внешние холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение или, в более старых системах, градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых установками кондиционирования воздуха (AHU).

Эти системы могут быть очень сложными с нагревательными элементами, увлажнителями и фильтрами для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

Эти большие системы отопления, вентиляции и кондиционирования воздуха «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые зоны.Эти системы также могут иметь терминалы повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или агрегатам кондиционирования воздуха для отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в домашних условиях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP также могут подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

Как работает кондиционер в автомобилях?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.С той лишь разницей, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля — сюда во время движения вдувается свежий воздух).

Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением, а также высокой и низкой температурой по мере необходимости.

Дешевле оставить кондиционер на весь день?

Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы получите:

1. Не используйте энергию без необходимости, если вас нет дома или комнаты / зоны не используются.

2. Работа системы приводит к ее износу. Это сокращает срок его службы.

Также убедитесь, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

Вам также следует убедиться, что вы используете внешние устройства затенения (например, навес или стратегически посаженные деревья), чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома солнечным светом.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя бытовую BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит затраты на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

Но это возможно только в том случае, если качество воздуха за пределами вашего дома позволяет это. Например, проживание в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом, или тепловые насосы, как они более широко известны, работают так же, как и любые другие блоки переменного тока. Исключением является то, что они специально разработаны, чтобы иметь возможность по желанию полностью изменить цикл.

Как и другие системы переменного тока, они также могут фильтровать и осушать воздух по мере необходимости.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
()
x
