Обвязка твердотопливных котлов и подключение к системе отопления. Твердотопливные котельные

Обвязка твердотопливного котла

Твердотопливные котлы не содержат в своем корпусе таких элементов, как циркуляционный насос, расширительный бак, группу безопасности. Поэтому, при их обвязке необходимо смонтировать все эти элементы со стороны системы отопления. Простейшая схема обвязки котла на твердом топливе при использовании в закрытой системе отопления с принудительной циркуляцией показана на рисунке 1.

В любой инструкции к современному котлу на твердом топливе написано, что обвязка должна обеспечивать минимальную температуру теплоносителя на входе в котел 60-65oC. Это требуется для того, чтобы теплообменник не был подвержен большим тепловым перепадам, что позволит увеличить его срок службы и избежать чрезмерного образования сажи и дегтя в котле. Для этого необходимо смонтировать смесительный узел. В случае, если в обратку котла из системы идет холодная вода, он подмешивает горячую воду из подающего трубопровода. Схематически это показано на рисунке 2.

При такой схеме подключения необходимо обеспечить соответствие текущей мощности котла потребности системы отопления в данный момент. Сделать это можно с помощью регулирования количества подкидываемых дров и частоты подкидывания. Понятно, что такое отопление не будет комфортным.

Для того, чтобы была возможность загружать топливо в большем объеме и меньшим количеством раз, принято устанавливать в твердотопливную котельную буферную емкость. Она разделяет контур котла и контур радиаторов. В моменты пиковой мощности котла она способна поглотить лишнее тепло и, наоборот, когда котел остывает, она отдает накопленное тепло в систему отопления. На рис. 3 приведена схема твердотопливной котельной с буферной емкостью.

Как уже неоднократно отмечалось, твердотопливные котлы плохо управляемы. Если мощность котла в данный момент времени оказывается больше, чем требуется системе отопления, либо нарушена циркуляция, то может иметь место быстрый рост температуры теплоносителя до 100oC. Циркуляционный насос подаст его в радиаторы. Прикосновение к очень горячему радиатору может привести к ожогам. Кроме того, очень горячая вода может «покрутить» пластиковые трубы отопления. В любом случае, потребителя и контур радиаторов желательно оградить от таких явлений. Для этого в твердотопливной котельной применяется смесительный узел для понижения температуры. См. рисунок 4.

При обвязке твердотопливного котла необходимо предусмотреть конур аварийного охлаждения. Его функция заключается в пропускании холодной водопроводной воды через теплообменник котла в случае приближения температуры к 100oC. Каждый производитель предлагает свои решения этого момента: некоторые котлы уже имеют встроенный охлаждающий змеевик, который остается подключить к водопроводу и канализации; в других котлах предлагается использовать специальную арматуру, как маленькие встраиваемые теплообменники. Есть также универсальное решение: четырехходовой клапан с выносным погружным датчиком, который промывает теплообменник котла холодной водопроводной водой напрямую, т.е. вливает ее в теплоноситель, а на выходе из котла горячую воду сливает в канализацию. Технологичность и безопасность такого способа для котла и системы представляются сомнительными, но он широко используется и сервисные службы принимают котлы на гарантию. В любом случае, при устройстве контура охлаждения необходимо проконсультироваться с сервисной службой.

Повышенная опасность котлов на твердом топливе также заключается в следующем. При отключении электричества циркуляционный насос останавливается и движение воды в трубах тоже. Это приводит к резкому возрастанию температуры теплоносителя в котле и его закипанию. Кроме того, что это вредно для самого котла, это еще может привести к разрыву системы в случае несрабатывания аварийной арматуры. К последней относятся:

— предохранительный подрывной клапан в группе безопасности;

— контур аварийного охлаждения или «водяная рубашка», описанные выше.



В редких случаях монтируют отдельный контур с естественной циркуляцией, который может оказаться эффективным при остановке насоса. Схема такого контура рассмотрена в статье аварийный гравитационный контур.

Что касается контура аварийного охлаждения, то он тоже может не решить проблемы в случае отключения света. Это относится к тем частным домам, у которых собственная скважина, и, соответственно, собственный нагнетательный насос. Понятно, что он не будет работать при отсутствии света. В этом случае единственным устройством, которое может предотвратить разрыв труб – это подрывной клапан.

Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

  • Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
  • Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

  • Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
  • Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
  • В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

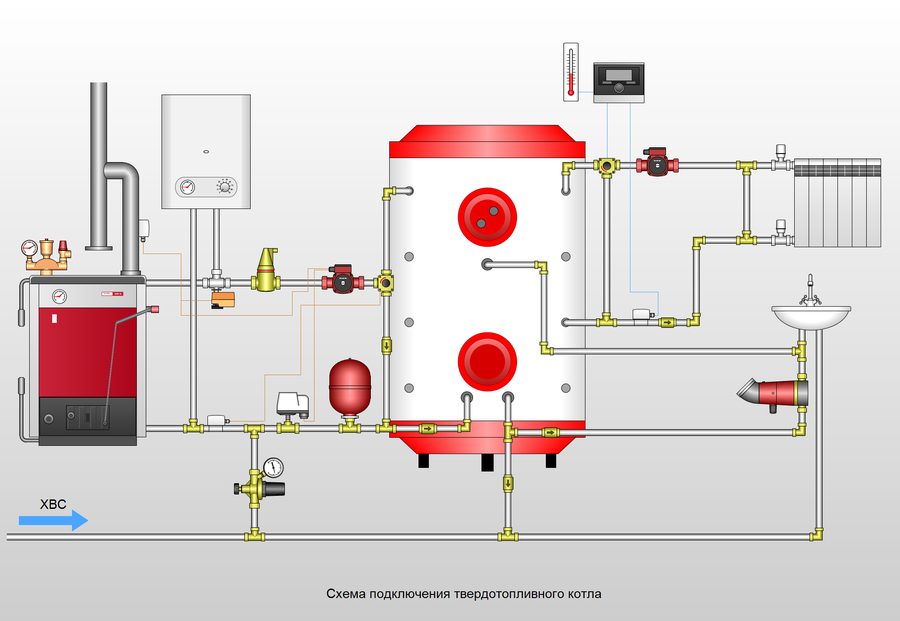

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

  • В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
  • Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
  • Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Cхема подключения отопления. Отопление дома своими руками.


Европейский опыт показывает: твердотопливный котел можно встроить в закрытую систему отопления. Главное, чтобы вода не нагревалась выше 110С°. Как этого достичь?

На фото:


Открытая или закрытая система?



Выбор. Схема подключения отопления не представляет собой ничего сложного, если речь идет об открытой системе. Часто домовладельцы выбирают именно ее из соображений безопасности. Однако отопление дома своими руками можно сделать и с системой закрытого типа. Европейские нормативы допускают использование твердотопливного котла в закрытой системе центрального отопления (что исключает потери воды вследствие испарения). Правда, для этого подходят не все типы котлов.

Что нужно для подключения к закрытой системе. Специальное дополнительное устройство (аварийный теплообменник или буферная емкость). Коме того, обязательна установка предохранительных клапанов и расширительных диафрагменных баков.

а) Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оснащенный защитой в виде аварийного теплообменника, встроенного в котел: 1- диафрагменный расширительный бак, 2- термостатический клапан, 3- аварийный теплообменник встроенный в котел, 4- предохранительный клапан, 5- твердотопливный котел, 6- циркуляционный насос; б) Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оборудованный защитой в виде буферной емкости. Эта емкость аккумулирует избыток тепла, вырабатываемого котлом: 1- диафрагменный расширительный бак, 2- термостатический клапан, 3- твердотопливный котел, 4- предохранительный клапан, 5- циркуляционный насос, 6- буферная емкость



Аварийный теплообменник

Принцип работы. Встроенный аварийный теплообменник не работает до тех пор, пока температура воды в котле не превышает нормальных значений. Если жидкость начинает перегреваться, термостат открывает клапан теплообменника, и холодная вода из водопроводной системы быстро забирает избыток тепла.

Особенности. Теплообменник нельзя использовать как проточный водонагреватель: вода, охладившая котел, выводится в канализацию. Кроме того, аварийный теплообменник требует дополнительных энергетических затрат и подходит не для всех типов твердотопливных котлов.

Буферная емкость

Принцип работы. Такой же, как у аварийного теплообменника: отсекающий клапан открывается только тогда, когда вода становится слишком горячей. В этом случае горячая вода уходит в подающую трубу и смешивается там с холодной, а по обратной трубе поступает холодная вода. Жидкость из буферной емкости используется в отопительном контуре, а сам котел при этом требует меньше топлива.

Особенности. Быстро выводит избыток тепла. Но иногда буферная емкость превышает по размеру сам котел, что может создавать сложности при установке. Наполненная емкость весит больше тонны, и количество холодной воды всегда должно быть достаточным для бесперебойной работы системы.


В статье использованы изображения: viessmann. com

Cхема подключения твердотопливного котла с фото. Инструкция подключений котлов отопления

Предлагаем ознакомиться с наиболее популярными схемами подключения твердотопливных котлов:

Самая простая схема подключения газогенераторного котла

1. Группа безопасности3. Насос циркуляционный
2. Бак расширительный

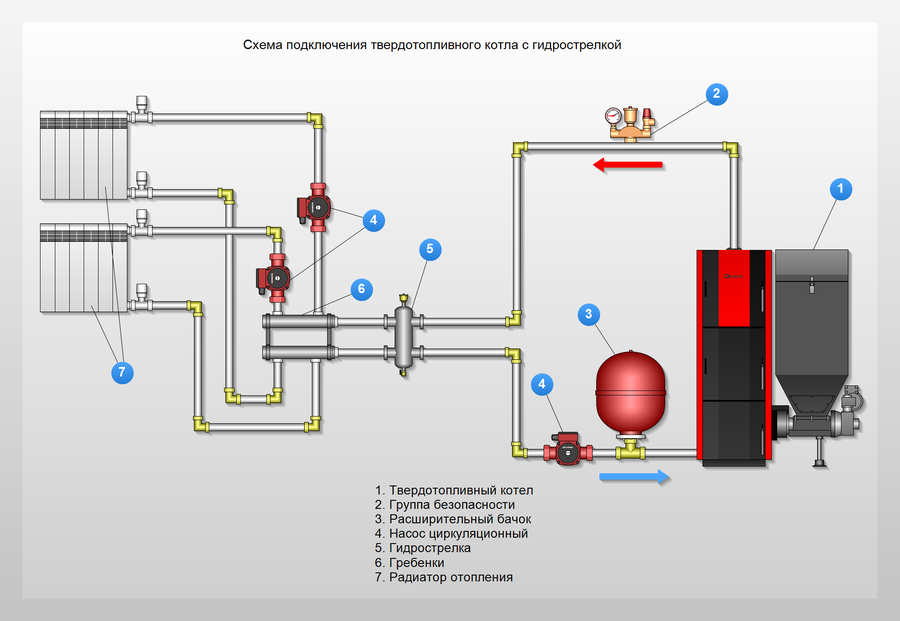

Схема подключения пиролизного котла с гидрострелкой

1. Группа безопасности4. Гидравлическая стрелка
2. Бак расширительный5. Гребенки
3. Насос циркуляционный6. Радиатор

Схема подключения котла на дровах с контуром подмеса

1. Группа безопасности3. Насос циркуляционный
2. Бак раширительный4. Шаровый кран

Схема подключения котла на твердом топливе и теплоаккумулятора с управлением Laddomat 21

1. Группа безопасности6. Насос циркуляционный
2. Теплоаккумулятор7. Радиатор
3. Laddomat 218. Смесительный клапан трехходовой
4. Бак расширительный9. Клапан обратный
5. Клапан подпитывающий10. Насос циркуляционный



Самыми важными вопросами, которые нужно решить в процессе перехода на использование качественного твердотопливного котла, являются:

  • Выбор подходящей модели.
  • Подключение твердотопливного котла.
  • Ввод устройства в работу.
  • Обслуживание и эксплуатация агрегата.

На нашем сайте вы найдете всю интересующую вас информацию по каждому из перечисленных вопросов. При необходимости вы можете воспользоваться полезными рекомендациями специалистов компании “Атом”, чтобы принять наиболее рациональное решение по тому или иному вопросу.

Если вы уже подобрали устройство, которое устраивает вас по своим техническим характеристикам и стоимости, то вам необходимо ознакомиться с информацией о способах надежного подключения котла.

Простая схема подключения твердотопливного котла может включать три основных элемента — расширительный бак, циркуляционный насос и группу безопасности. Чем сложнее схема, тем больше элементов принимают в ней участие.

Базовым документом, в котором зафиксированы все детали процесса подключения и запуска устройства, является инструкция подключения ТТ-котла. Следуя схеме подключения, важно опираться на данные инструкции.

Рассмотрим самые популярные схемы подключения отопительного агрегата, работающего на твердом топливе.

Как подключить твердотопливный котел отопления?

Подключение твердотопливного котла к системе отопления по схеме может осуществляются разными способами в зависимости от наличия элементов, которые будут задействованы в общей системе. Перечислим четыре типа схем подключения ТТ-котлов, получивших самое широкое распространения в условиях отечественного рынка:

  • Простая схема подключения пиролизного котла.
  • Подключение пиролизного котла с гидрострелкой. Данная схема используется в системах, состоящих из нескольких контуров, она налаживает взаимодействие между группой безопасности, циркуляционными насосами, накопительным баком, встроенной гидрострелкой, гребенками и радиатором.
  • Подключение котла на дровах с контуром подмеса. Такая схема подразумевает дополнение простой конструкции несколькими кранами и контуром подмеса, что позволяет регулировать количество теплоносителя, поступающего в подмешивающий контур.
  • Подключение агрегата на твердом топливе и теплоаккумулятора с управлением Laddomat 21. Схема подключения теплоаккумулятора к твердотопливному котлу подразумевает под собой взаимодействие аккумулирующей емкости и контура горячего водоснабжения.

Компания “Атом” является официальным представителем Лебединского моторостроительного завода “Мотор Сич”, чья продукция пользуется авторитетом на украинском и российском рынках. Поэтому специалисты компании могут предоставить вам всю необходимую информацию о том, какая схема подключения подойдет для создания вашей системы отопления и как произвести подключение всех ее компонентов.

Котлы “Мотор Сич” — это экономичные и надежные устройства, показатели эффективности которых на порядок превышают аналогичные значения основных конкурентов.

Система отопления в частном доме

Далеко не всегда существует возможность быстрой газификации частного дома. Причина банальна – большие затраты на врезку в трубопровод, а порой и вовсе его отсутствие рядом с домом. Это вынуждает искать другие источники энергии для тепла.

Альтернативой может стать твердотопливный котел. Отбросив давние стереотипы легко убедиться, что современные модели являются экономичными, стоят недорого и способны обогревать дома больших площадей. Впрочем, здесь есть свои нюансы, которые больше касаются установки и эксплуатации оборудования. А также того, какая выбрана схема подключения твердотопливного котла к системе отопления в частном доме для конкретного случая.


Краткое содержание статьи:


Виды твердотопливных котлов

Самым простым вариантом является классический твердотопливный котёл. Он представляет собой полностью автономную систему, которая не зависит от газа или электричества. В качестве топлива для него используют уголь, дрова, торф либо гранулы. Существенный недостаток – большие габариты, необходимость постоянно подкладывать топливо вручную. Постоянный контроль приводит к потере времени, а в зависимости от площади отопления, дозаправка происходит от 4 до 8 раз за сутки. Однако прогресс не стоит на месте:

  • Постоянное развитие классических отопительных котлов привело к появлению на рынке модифицированных, улучшенных моделей. Их оснастили системой «умной заслонки», вентилятором наддува, датчиками температуры. Все это повышает КПД устройства, снижает количество циклов подачи топлива, помогает добиться максимальной эффективности.
  • Другой вариант – ещё более современный. Это пиролизные котлы, работающие по принципу двойного сгорания. Они значительно эффективней обычной топки, однако технически намного сложнее. Это несколько занижает преимущества, делает их дорогими в ремонте и обслуживании.
  • Наконец, пеллетные котлы, которые сегодня пользуются максимальной популярностью. Они подходят для дачи, лесного домика, коттеджа, туристических баз и других мест, где нет возможности подключить газ или поставить электрокотел. В отличие от других моделей, эти котлы полностью автономны, поскольку оснащены автоматической подачей топлива.
  • Завершающий, при этом не менее актуальный вариант – котлы длительного горения. Они максимально автономны, поскольку одной заправки хватает от 12 часов до нескольких суток. Котлы тоже претерпели модификации – различаются по типу используемого топлива.

Это лишь общее представление о том, какой котел Вы можете использовать для собственных нужд. Чтобы детально определиться с выбором, предлагаем подробнее узнать о каждом варианте, поговорить об их преимуществах и недостатках.

Традиционный котел – классическая топка

Итак, самый простой твердотопливный котел современного типа – это интеллектуальное устройство, оснащенное датчиками контроля, системой управления. (Именно такими являются котлы zota или магнум). Их встроенный датчик температуры позволяет анализировать и изменять положение заслонки. Что в свою очередь поддерживает стабильную температуру теплоносителя в заданных пределах. Котлы зачастую оснащаются пультом управления, что делает их настройку еще более плавной.

Основные виды топлива таких устройств – дрова и уголь. Но именно углю отдают наибольшее предпочтение, поскольку его КПД выше. Он дольше горит, даёт больше тепла, поэтому его не приходится часто подбрасывать. В среднем, уголь прогорает за 3-7 часов. Отметим значимые преимущества классических котлов:

  • Доступная цена делает их актуальными по сей день. Плюс низкие затраты на установку и отсутствие требований к подключению.
  • Возможность полной автономии от газа и электричества, неприхотливость в эксплуатации.

Существенный недостаток – необходимость постоянно контролировать процесс горения, поскольку добавлять топливо приходится вручную. Причём его нужно готовить заранее, значит потребуется складское помещение.

Такой котел рационально использовать по необходимости – время от времени, лучше совместно с электрическим прибором. Но для устройства отопления в современных домах загородного типа, потребуются более удобные, автономные, интеллектуальные системы.

Котлы длительного горения

Особенностью конструкции является способность работать на разных видах топлива. Чаще это дрова и уголь, реже – брикеты, опилки, торф, кокс и другие источники энергии. Модификации представленных моделей отличаются структурой и объемом камеры сгорания, системой подачи воздуха.

В среднем, время горения дров в таких котлах может быть фиксировано несколькими сутками, если полная загрузка составила 50 кг. Используя уголь можно добиться перерыва между загрузкой топлива, от 4 дней до 1 недели. При этом необходимую мощность котла определяет интенсивность горения топлива.

Огромный плюс такой системы – отсутствие потребности часто подбрасывать топливо. Она герметична, горение происходит снизу-вверх, причём послойно. А топливо, находящееся в камере сгорания, опускается под собственным весом, постепенно сгорая по 10-15 см. Работе системы способствует предустановленный рекуператор, который нагнетает воздух, подогревая его горячим дымом. Преимущества системы очевидны:

  • Отсутствие необходимости постоянного контроля за котлом. Это касается не только загрузки топлива, но и обслуживания. Поскольку убирать отработанную золу рекомендуется один раз в два месяца.
  • Хотя ценовой сегмент такой системы выше классического оборудования, её автономность гораздо больше.

К недостаткам можно отнести чуть меньший КПД и отсутствие возможности дозаправки котла в любое удобное время – придётся дождаться, пока топливо полностью прогорит.

Важно: специалисты рекомендуют устанавливать такие котлы только в системы отопления с принудительной циркуляцией теплоносителя по трубам. Для этого должен быть установлен насос. Кроме того, котел ориентирован на конкретный вид топлива. Поэтому, купив «дровяной» вариант, без адаптации не получится использовать его под уголь.

Пиролизные котлы

Конструктивная особенность пиролизных систем – наличие двух камер сгорания. В первой создается искусственный дефицит кислорода, при котором топливо продолжает гореть. Именно тогда образуются продукты распада, которые попадают во вторую камеру и тоже догорают, превращаясь в «дополнительное» тепло. Второе название пиролизных котлов – газогенераторные.

Бурый уголь, дрова, паллеты, брикеты и кокс – всё это виды топлива, подходящие для пиролизных котлов. Главным условием загрузки топлива является его минимальная влажность. Иначе будет выделяться пар, который может привести к непроизвольному затуханию. Для безопасности современные системы оснащены аварийными узлами сброса воды, что важно при закипании котла во время работы.

Специалистами отмечен довольно высокий КПД, не менее 90%. Загружаемое топливо сгорает по максимуму так, что почти не образует пепла и золы. Загрузка его требуется не так часто, как в классических вариантах. В целом, пиролизные системы надежны и долговечны. К недостаткам можно отнести следующие моменты:

  • Сравнительно непростая конструкция.
  • Достаточно высокая стоимость.
  • Контроль влажности топлива – не более 15 %;
  • Заниженная автономность – требуется подключение к сети 220В.
  • Контроль за работой системы, ручная загрузка топливом.

Но несмотря на минусы пиролизный котёл – это современное, технически и конструктивно удачное отопление дачи, дома или коттеджа. Он неприхотлив, может устанавливаться в любое помещение, где организована естественная или принудительная вентиляция.

Пеллетные котлы

Это «новинка», зачастую не совсем понятная пользователю. Однако и здесь все более чем просто. Котел получил название благодаря топливу, на котором работает. По сути, пеллеты – это спрессованные гранулы, изготовленные на основе дерева, его продуктов, отходов. Стоимость таких гранул сравнительно невысока, что позволяет неплохо экономить на отоплении, полностью автоматизируя процесс. Основные преимущества оборудования:

  • Самый высокий КПД среди твердотопливных котлов, примерно 97%.
  • Экологическая безопасность, бесшумность, неприхотливость в эксплуатации.
  • Внедрение автоматизированных систем, что позволяет управлять по телефону, с пульта или используя дисплей с гибкими настройками.

Важно: для нормальной работы котлу потребуется постоянное электропитание от сети 220 В. Однако потребление тока небольшое, поэтому не исключено временное использование в автономном режиме. Достаточно ограничиться самым бюджетным генератором, до 1 кВт мощности.

Котлы с автоматической подачей топлива могут быть представлены разной организацией горения. Используют ретортные и факельные горелки, но первый вариант из-за универсальности получил большее распространение. Важным звеном такой системы является подающий шнек, который «объединяет» место забора пеллетов и камеру сгорания. Для удаления золы, на горелке предусмотрен отводящий шнек, который при подаче нового топлива сбрасывает золу. Подобная система делает котлы универсальными к топливу, так как позволяет использовать как пеллеты, так и уголь. Систему отличает низкая стоимость и высокая ремонтопригодность.

Работа факельных горелок сложнее. Основным узлом здесь является топка, которая выполнена из прочной нержавеющей стали. Конструкцией предусмотрены колосники, чтоб снизу подавать воздух для повышения КПД. За счет полного сгорания самих пеллетов и газа, выделяемого при определённых условиях горения, получается максимально «выжать» энергию из топлива. В то же время, система несколько усложнена, поскольку дополнительно предусмотрена возможность механического сброса золы.

Отличительной чертой факельной горелки от ретортной, является наличие автоматического розжига, выход из строя которого остановит всю систему.

Дополнительные опции, критерии выбора

От простого обзора твердотопливных котлов различных конструкций, можно перейти к выбору общего типа, а после и конкретной модели. Для этого необходимо сориентироваться в собственных условиях эксплуатации: возможностях обслуживания, ежедневного использования. Поэтому, выбирая котел для дома и дачи, обратите внимание на следующие критерии:

  • Мощность. На этот параметр влияет многое – это площадь отопления, высота потолков, толщина стен, климатическая зона. В среднем рассчитывают, что на 10 квадратных метров дома при высоте потолка до 3 метров, нужен один киловатт мощности твердотопливного оборудования. При выборе котла, не забываем про запас, равный 10-15 % от номинального значения на один этаж.
  • Наличие автоматики является важной опцией для работы системы. Например, автоматическая или ручная подача. Это не только экономит Ваше время, но и деньги, поскольку снижается расход топлива. Ручная погрузка топлива отнимает больше времени, но такие котлы более просты и универсальны.
  • Материалы, применяемые для изготовления. Здесь выделяют стальные и чугунные модели. Первые смотрятся эстетично, менее объёмны. Однако, им свойственно образование конденсата, при температуре +65 С. Чугунные модели – напротив, стоят дешевле, более массивны. Они также быстро нагреваются и хорошо отдают тепло.
  • Наличие дополнительных опций. Сюда относят не только функции, связанные с удобством, но и отвечающие за безопасность. Это световая, звуковая и аварийная индикация, плюс отключение котла в момент аварии. Будет нелишним наличие датчиков контроля уличной температуры, что автоматически экономит топливо в моменты потепления.

Причём для твердотопливных котлов любого типа важен объем камеры сгорания. Он изначально определяет мощность системы, а также время очередной дозаправки топливом.

Правила монтажа и обустройства котельной

Ещё на этапе проектирования системы отопления нужно окончательно определить число отапливаемых помещений, их общий объём. От этого зависит не только мощность котла, но и условия для его монтажа, обустройства котельной, предъявляемые требования к его содержанию:

  • Объем котельной должен составлять не менее 15 кубических метров.
  • Обязательное наличие окна. При условии, что 0,03 метра площади остекления приходится на 1 кубический метр помещения.
  • Желателен отдельный вход, поскольку топка дровами и углем повлечет за собой постоянный мусор и пыль.
  • Топочная должна регулярно убираться, ведь мусор и пыль благоприятствуют образованию сажи на теплообменнике, что ведет к снижению производительности.
  • Котел следует очищать от золы и сажи согласно инструкции.
  • Расстояние от котла – того места, где закладываются дрова до стены, должно быть не менее 2 метров.
  • Высота потолков в помещении не мене 2.5 метров, а фундамент котельной должен быть не связан с фундаментом основного дома. То есть топочная обязательно должна быть пристроена.
  • Входной двери полагается открываться во внутрь помещения. Ширина проема не менее 80 см, а само полотно должно быть по-настоящему буферным, иначе говоря – огнестойким.
  • Необходимо оборудовать приточно-вытяжную вентиляцию, убедиться в наличии тяги и только потом делать пробный запуск. Место для установки котла должно быть ровным. Для оборудования мощностью до 30 кВт не требуется выделенный дымоход, поскольку допускается организовать выход дыма через специальный канал в стене.

Это лишь основные моменты, во избежание переделок советуем ещё до начала устройства котельной изучить полный список требований и норм СНИП. Кроме того, основы проектирования котельной под различные виды топлива более подробно описаны в статье «Какой должна быть котельная в частном доме?»

Теплоаккумуляторы в системе

Для повышения эффективности отопления частного домовладения зачастую используют теплоаккумуляторы. Это связано с тем, что твердотопливный котел с наибольшей отдачей работает только на максимальной мощности, поскольку именно в таком случае он может на все 100% сжечь топливо и продукты распада – тяжелые соединения, образующиеся при горении. В то же время работа на пике мощности приводит к нестерпимой жаре. Приходится проветривать, то есть «обогревать» улицу.

Поэтому будет правильно установить теплоаккумулятор, который «накопит» нерастраченное тепло. В момент, когда топливо закончится, включится циркуляционный насос, который направит горячую воду из ёмкости в систему. Включение насоса контролирует датчик температуры, анализирующий температуру воды в контуре отопления. При ее падении до нижних заданных пределов, в систему отопления добавляется более горячий теплоноситель. В конечном счете экономия составляет до 20 %, она быстро окупает затраты на дополнительное оборудование.

Выбирая теплоаккумулятор, важно правильно рассчитать его объём. Чем он больше, тем габаритнее изделие. Для расчёта следует помнить, что на 1 кВт мощности котла требуется запас жидкости, равный 25-40 литров. Отсюда следует, что типовой котёл мощностью 15 кВт, обычно сопровождает емкость 370 л. В идеале нужно прибавить запас 20%. В итоге получаем, что для котла 15 кВт потребуется теплоаккумулятор ёмкостью 450-500 л.

Очевидно, что оборудование может не пройти в проём с установленной стандартной дверью. Поэтому ширину проёма выбирают заранее, с учётом габаритов изделий.

Реализация ГВС

Рынок предлагает множество современных вариантов твердотопливных котлов, в том числе и с дополнительной функцией устройства ГВС. Речь идет о двухконтурных котлах, которые одновременно могут обогревать дом и подогревать воду. Основное отличие таких котлов заключается в разделении рабочих емкостей. В одной половине циркулирует теплоноситель, в другой – вода для бытовых нужд.

В некоторых моделях ГВС реализовано отдельно от основного отопления, что позволяет получать горячую воду круглогодично. Наиболее удобны модели, которые для отопления используют твердое топливо, а для ГВС – электрический ТЭН. Поэтому при выборе двухконтурного котла обращайте внимание на наличие «резервного» ТЭНа. Он используется в тёплое время года, а когда работает основная система, не задействован.   Для ещё большей экономии топлива, специалисты рекомендуют устанавливать бойлер косвенного нагрева.

Включение твердотопливных котлов в систему отопления

Отопительный прибор на твёрдом топливе реально включить как в гравитационную систему, так и в контур с принудительной циркуляцией теплоносителя. Схема «наклонного» отопления частного дома с твердотопливным котлом без насоса, требует минимум затрат на материалы, поскольку включает в себя меньше узлов. Однако изначально предполагает наличие опыта в строительстве подобных систем. Уклон системы должен соответствовать 0,05 градуса по всей длине контура. Необходимо использовать заужение трубы при подключении каждого последующего радиатора. Например, если центральная главная труба имеет диаметр 1 дюйм, то первый радиатор подключается без заужения. Второй «поджимается» – ¾ дюйма, а третий ¼ дюйма. В таком случае создается избыточное давление, и вода циркулирует самотеком, без насоса. Верхняя точка контура – расширительный бак, а в качестве способа подключения радиаторов в систему выбирается диагональный вариант.

Важно: рекомендуется использовать эту схему только в тех случаях, когда возможны частые перепады с электричеством. В целом, гравитационная система считается устаревшей, но зато она полностью независима от электроэнергии.

Более современная схема, активно используемая для всех видов котлов отопления, включает в себя циркуляционный насос. Он устанавливается на обратке и «гоняет» теплоноситель по контуру. В таком случае рекомендуется выбирать двухтрубную систему отопления для ещё более быстрой и эффективной рециркуляции. А от аварийной ситуации подстрахует группа безопасности. Отопительный контур рекомендуется делить на одну или две зоны, что напрямую зависит от количества радиаторов.

Современные твердотопливные котлы отлично работают в системах тёплых полов, что позволяет им полноценно заменить газовое и электрическое оборудование. Но даже «безопасное» топливо не исключает меры предосторожности, а подсоединение к отоплению требует определённых знаний. Поэтому без опыта не стоит делать это своими руками.

В заключение

Твердотопливный котел – это основа современной, мощной, экономной системы отопления частного дома, коттеджа или дачи. Его стоит использовать не только от безысходности, когда отсутствует газ и трёхфазный ввод электричества в дом, но и по собственному желанию. Всё равно это в целом положительно скажется на Вашем бюджете. Что касается работы по установке и подключению – на своё усмотрение, однако лучше довериться профессионалам, чтобы зимой наслаждаться комфортом и теплом.

Как подключить твердотопливный котел к закрытой системе отопления

В cтранах Европейского союза нормативные документы при определенных условиях допускают
использование систем, в которых твердотопливные котлы работают в закрытой системе центрального отопления (ЦО). В европейской норме EN 303,5:1999 IDT описаны технические решения, позволяющие подключать твердотопливные котлы к закрытой системе.

В этом случае на подающей трубе (идущей от котла) должно быть установлено устройство, которое защищает систему от роста температуры воды свыше 100°С. В европейских нормативах с этой целью предлагается использовать встроенный в котел или подсоединенный к нему аварийный теплообменник, который в случае аварии забирал бы избыток тепла из котла без использования энергии от постороннего источника и без каких-либо вспомогательных устройств. Теплообменник должен быть подобран таким образом, чтобы температура воды в котле ни при каких обстоятельствах не превышала 110°С. Такое решение можно использовать только в котлах с автоматической регулировкой процесса сжигания; в случае роста температуры воды в них происходит автоматическое ограничение притока воздуха к топке.

1 Вариант. Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оснащенный защитой в виде аварийного теплообменника, встроенного в котел

2 Вариант. Твердотопливный котел, подключенный кза крытой системе с диафрагменным расширительным баком, оборудованный защитой 8 виде буферной емкости. Эта емкость аккумулирует избыток тепла, вырабатываемого котлом

Аварийный теплообменник

На практике подобной защитой может быть, например, встроенный в котел аварийный теплообменник-такой, как в проточном водонагревателе. Во время обычной работы котла проток воды через теплообменник перекрыт термостатическим клапаном. Если температура воды в котле превышает критическое значение, термостат открывает клапан и через аварийный теплообменник протекает холодная вода из водопроводной системы или из колодца, отбирая избыток тепла из котла. Благодаря этому температура воды в котле очень быстро снижается. Нагретая таким образом вода отводится в канализацию. Этот теплообменник нельзя использовать в качестве проточного водонагревателя, подогревающего воду для горячего водоснабжения. К сожалению, исходя из конструкционных соображений, не в каждом твердотопливном котле можно применять защиту такого вида. Кроме того, подобная защита ведет к энергетическим потерям. Почти все котлы, которые производятся в Украине, такой защитой не оснащены и подходят только для монтажа в открытых системах,

Буферная емкость

Твердотопливные котлы реально также подключить к закрытой системе, оснащенной’защитой иного типа. Для этого можно использовать специальную буферную емкость для аккумуляции избытка тепла, вырабатываемого котлом. Однако в системе с котлом небольшой мощности такая емкость должна иметь объем около 1000 л (его нужно рассчитать в соответствии с формулой, приведе-ной в европейских нормативах), то есть быть достаточно большой. Она будет значительно крупнее самого котла и могут возникнуть затруднения, когда ее надо будет занести и установить в котельной.

После наполнения водой вес емкости превысит тонну.

Буферная емкость соединена с системой ЦО, подающей и обратной трубами. Во время обычной работы котла через буферную емкость вода не течет — на подающей трубе установлен отсекающий клапан, управляемый термостатом. Так же, как в варианте с теплообменником, он открывается, если температура воды в котле превысит критическое значение. Тогда горячая вода из системы попадает в емкость, наполненную холодной водой, н смешивается с ней. По обратной трубе из емкости в систему возвращается холодная вода, очень быстро охлаждая воду в котле. Объем холодной воды в буферной емкости должен быть достаточно большим, чтобы существовала возможность охлаждения системы при любых условиях. Использование буферной емкости повышает стоимость системы и, учитывая ее размеры, является трудоемким процессом. Однако оно приносит дополнительные выгоды. Избыток тепла, выработанного котлом аккумулируется, а не растрачивается впустую вместе с водой, которая отводится в канализацию. Вода из буферной емкости используется в отопительном контуре. Благодаря этому котел сжигает меньше топлива, так как температура воды в системе дольше удерживается на заданном уровне. Система такого типа позволяет сэкономить до 10% тепловой энергии (по сравнению с вариантом без буферной емкости).

Внимание! Использование вышеупомянутых устройств для защиты твердотопливных котлов в системах ЦО закрытого типа не освобождает от обязатель ного использования в них предохранительных клапанов и расширительных диафрагменных баков — так же, как в любой закрытой системе.

Установка и монтаж твердотопливных котлов отопления













































































Наименование работ

Единица измерения

Цена, рубли

Выезд специалиста по Московской области до 50 км от МКАДВходит в стоимость работ при заключении договора3 000
Выезд специалиста по Московской области от 51 до 100 км от МКАД5 000
Выезд специалиста по Московской области более 100 км от МКАДДоговорная

Монтаж системы отопления, цены:

Радиатор отопленияза 1 точку2 300
Водяной «теплый пол»за 1 м2600
Коллекторный шкафза единицу4 000
Коллектор отопленияза единицу4 000
Прокладка труб системы отопления (металлопластик, сшитый полиэтилен) до O32 ммза 1 п. метр100
Прокладка труб системы отопления (полипропилен, медь) до O32 ммза 1 п. метр150
Демонтаж/сборка отопительного прибораза 1 точку1 500

Котельное оборудование. Монтаж котельных:

Напольный газовый, дизельный котел: 20% от стоимости котла с горелкой, но не менееза единицу14 000
Твердотопливный котел: 20% от стоимости, не менееза единицу12 000
Напольный пеллетный котел: 15% от стоимости, не менееза единицу18 000
Буферная емкостьза единицу13 500
Группа безопасности (котла, бойлера)за единицу1 450
Воздухоотводчик, манометр, термометр, термоманометрза единицу500
Расширительная емкостьза единицу2 500
Трехходовой смесительза единицу1 700
Привод смесителяза единицу2 300
Циркуляционный насосза единицу2 500
Крана шаровой, косой фильтр, обратный клапанза единицу400
Электрокотел до 9 кВтза единицу9 500
Настенный одноконтурный котел до 30 кВтза единицу11 000
Настенный двухконтурный котел до 30 кВтза единицу13 000
Напольный двухконтурный котел: 20% от стоимости котла, не менееза единицу17 000
Накопительный водонагреватель до 200 лза единицу9 500
Накопительный водонагреватель до 500 лза единицу11 000
Накопительный водонагреватель до 1000 лза единицу14 000
Монтаж и обвязка топливного баказа единицу5 000
Установка топливного фильтраза единицу1 600
Демонтажные работы Уточняется после выезда специалиста
Установка трубы отвода отходящих газов от котла до дымоходаЗа 1 п. метр2 000
Опрессовка котельного оборудования 4 500
Монтаж дымохода Уточняется после выезда на объект

Монтаж системы отопления:

Подключение дополнительного контура без регулирования температуры теплоносителяза единицу2 500
Подключение дополнительного контура с регулированием температуры теплоносителя (пассивная регулировка)за единицу3 000
Подключение дополнительного контура с электронным регулированием и смесителем температуры теплоносителяза единицу6 000
Подключение электрического нагрева воды в бойлере до 5 кВтза единицу3 000
Подключение электрического нагрева воды в бойлере от 6 кВтза единицу6 000
Подключение панели управления и ТЭНа электрического нагрева теплоносителя котла ZOTAза единицу12 000

Монтаж системы водоснабжения и канализации:

Системы водоснабженияза 1 точку2 400
Распределительного коллектора водоснабженияЗа единицу4 000
Точки канализацииза 1 точку1 900
Канализационного стоякадо 15 метров5 200

Пуско-наладочные работы (газовые, дизельные, электрические котлы)

Настенный котелЗа единицу8 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon),1 контур только отоплениеЗа единицу12 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon),1 контур только отоплениеЗа единицу16 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлераЗа единицу16 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлераЗа единицу18 000.
Напольный котел до 60 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)За единицу20 000.
Установка комнатного регулятораЗа единицу2 000.
Установка и пуско-наладка погодозависимого регулятора (1 смесительный узел)За единицу8 000.
Установка и пуско-наладка погодозависимого регулятора (до 3 смесительных узлов)За единицу14000.
Напольный котел от 60 до 170 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)За единицу25 000.
Каскадная автоматика (2 котла+бойлер)За единицуОт 35 000.
Электрокотел до 6 кВтЗа единицу8 000.
Электрокотел от 8 до 30 кВтЗа единицу10 000.

Пуско-наладочные работы (пеллетные котлы)

Простая автоматика до 50 кВт (с контуром подмеса)За единицу14 000
Простая автоматикаот 60 кВт до 100 кВт (с контуром подмеса)За единицу16 000
Простая автоматика от 100 кВт до 200 кВт (с контуром подмеса)За единицу22 000
Погодозависимая автоматика до 50 кВт (1 контур отопления, 1 контур подмеса)За единицу18 000
Погодозависимая автоматика от 60 кВт до 100 кВт (1 контур отопления, 1 контур подмеса)За единицу22 000
Погодозависимая автоматика от 100 кВт до 200 кВт (1 контур отопления, 1 контур подмеса)За единицу26 000
Простая автоматикадо 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)За единицу18 000
Простая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)За единицу22 000
Простая автоматика от 100 кВт до 200 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)За единицу26 000
Погодозависимая автоматика до 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)За единицу20 000
Погодозависимая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)За единицу25 000
Погодозависимая автоматика от 100 кВт до 200 кВт (котел + бойлер)За единицу30 000

Как подключить дровяную горелку к центральному отоплению

Отопление дома дровами может предложить домовладельцам в Великобритании низкоуглеродную альтернативу газовым или нефтяным котлам, но это не всегда так. Здесь мы исследуем дровяные печи, которые нагревают радиаторы, как подключить дровяную горелку к центральному отоплению, котлам, работающим на биомассе, а также основные плюсы и минусы, о которых вам нужно помнить.

Что такое дровяная горелка?

Дровяные печи (также известные как дровяные горелки или дровяные горелки) — это разновидность отопительного прибора, который сжигает деревянные материалы для обогрева комнаты.Эти материалы могут включать бревна, гранулы и другие биологические вещества.

Сжигание древесины может быть низкоуглеродным способом нагрева горячей воды, поскольку в процессе сжигания выделяется столько углерода, сколько деревья поглощают во время роста, что делает процесс «углеродно нейтральным».

Однако, поскольку они могут отапливать только одну комнату, многие домовладельцы стремятся найти способы лучше использовать тепло, выделяемое дровяной печью, например, подключить свою дровяную горелку к центральному отоплению.

Каковы преимущества дровяных печей?

Как мы уже упоминали, сжигание древесины является углеродно-нейтральным процессом, поэтому они не вносят дополнительный углерод в атмосферу.

Дровяные печи имеют довольно идиллический внешний вид и становятся все более популярными, поскольку они не только являются привлекательным дополнением комнаты, но также могут быть эффективной и действенной системой отопления. Проще говоря, нет ощущения теплее, чем от огня. По сравнению с радиаторами, дровяная горелка более эффективно обогреет комнату.

Древесина также является гораздо более дешевым источником топлива на киловатт-час, чем электричество, нефть и даже природный газ:

  • Газ: 4,8 л / кВтч
  • Масло: 6 л / кВтч
  • Электроэнергия: 13,4 л / кВтч
  • Древесная щепа: 2,9 ц. КВтч
  • Древесные пеллеты: 4,2 ц / кВтч

Подключение дровяной горелки к центральному отоплению

Дровяные горелки нагревают пространство вокруг себя и создают уютную среду в комнате, но их также можно использовать для подачи горячей воды для бытовых нужд и / или центрального отопления.

Хотя они, вероятно, не могут производить достаточно горячей воды для удовлетворения общего спроса домохозяйства, они могут помочь снять часть нагрузки с системы отопления и повысить эффективность.

Подключение дровяной горелки к центральному отоплению может быть сложной задачей и будет сильно различаться в зависимости от объекта. В подавляющем большинстве случаев важно, чтобы система имела вентиляционное отверстие. Без вентиляционного отверстия внутри системы может повыситься давление (так как ему некуда будет выбраться), и в самых тяжелых случаях произойдет взрыв печи.Это исключает возможность подключения к системе отопления, в которой есть комбинированный котел.

Никогда не пытайтесь самостоятельно подключить дровяную горелку к центральному отоплению — это должен делать только профессиональный инженер-теплотехник.

Может ли дровяная горелка обеспечить горячее водоснабжение?

Задний котел-печь может обеспечивать горячее водоснабжение, а также центральное отопление. Если у вас нет задней котельной печи, а вместо нее есть дровяная или дровяная горелка, дровяная горелка все еще может быть подключена к водонагревателю для горячего водоснабжения.

Исторически сложилось так, что дома с дополнительным котлом напрямую подключали его к своей дровяной горелке для пополнения горячего водоснабжения, но обратные котлы представляют собой устаревшие системы отопления, которые больше не производятся. Если у вас задний котел, то теплотехник, скорее всего, порекомендует вам заменить его на современный котел.

В настоящее время для подключения дровяной горелки к накопителю горячей воды инженеры-теплотехники используют косвенное соединение. Вместо того, чтобы нагревать воду напрямую, дровяная горелка нагревает змеевик внутри цилиндра.Этот змеевик, в свою очередь, затем нагревает горячую воду.

Чтобы узнать, сколько будет стоить подключение дровяной горелки к вашему центральному отоплению и / или накопителю горячей воды, обратитесь к местному инженеру-теплотехнику сегодня.

Отопление котлом на биомассе

Котлы на биомассе — это, по сути, дровяные печи, которые созданы для обеспечения центрального отопления и горячего водоснабжения всего участка — отличное решение для объектов, находящихся вне сети. В процессе сжигания органических материалов вода нагревается через теплообменник, которая затем направляется в систему центрального отопления или накопитель горячей воды.

В более старых котлах, работающих на биомассе, подача топлива в зону сжигания потребовала бы ручного труда. Однако современные котлы на биомассе имеют отсек для хранения топлива, который автоматически подает топливо в котел.

Итак, вместо того, чтобы соединять дровяную печь с системой центрального отопления, вы можете использовать котел на биомассе.



Как работает котел на биомассе?

Котлы, работающие на биомассе, сжигают дрова, щепу или гранулы.Тепло передается в накопитель с горячей водой, где его можно использовать в системе центрального отопления, душах и кранах.

Котлы на биомассе — это большие отопительные приборы, которые включают камеру сгорания, буферный бак, дымовую трубу, расширительный бак, накопитель горячей воды, отсек для хранения топлива и дополнительный бункер, который автоматически подает котельное топливо.

Современные котлы, работающие на биомассе, имеют отсеки для хранения топлива, которые автоматически загружают древесную щепу / пеллеты в зону сгорания, которые поджигаются датчиком.Когда топливо горит, оно нагревает воду через теплообменник. В то время как газовые и масляные котлы автоматически питаются газом, поскольку они либо подключены к национальной газовой сети, либо к большому резервуару с маслом в саду, котел, работающий на биомассе, необходимо заправлять топливом. Это можно сделать вручную или с помощью автоматического механизма, называемого бункером.

Котел, работающий на биомассе, необходимо вручную очищать от золы и регулярно чистить.

Сколько стоит котел на биомассе?

Котлы на биомассе обычно стоят от 4 000 до 10 000 фунтов стерлингов за дровяной котел с ручной подачей, в то время как котлы на гранулах с автоматической подачей могут стоить от 9 000 до 21 000 фунтов стерлингов.

До марта 2022 года вы можете снизить стоимость установки котла на биомассе на две трети (до 5000 фунтов стерлингов или 10000 фунтов стерлингов в зависимости от дохода вашей семьи), подав заявку на получение гранта на строительство зеленого дома.

Лучшие производители котлов на биомассе включают Froling, Grant, Viessmann, Warmflow и Windhager. Котлы на биомассе от этих производителей имеют мощность до 72 кВт и могут работать на древесной щепе, бревнах и пеллетах.

Лучшие производители котлов на биомассе Viessmann Фролинг Виндхагер Грант Warmflow
Модель Vitoligno 300-C T4e LogWIN Premium Touch Спира Зенон
Тип топлива Пеллеты Чипсы Бревна Пеллеты Пеллеты
Выход 2. 4 — 48 кВт 5,9 — 250 кВт 13,4 — 50 кВт 5 — 72 кВт 4-18 кВт
Максимальный КПД 95% 95% 92% 97%
Возможная стоимость 9 000–10 000 фунтов стерлингов 8 000–14 000 фунтов стерлингов 7 000–10 000 фунтов стерлингов 11 000–12 500 фунтов стерлингов 7 000–14 000 фунтов стерлингов

Если сравнить эти цены со средней стоимостью газового котла в размере 1500–2000 фунтов стерлингов, это может показаться устрашающим.Однако, если учесть, что котлы, работающие на биомассе, намного дешевле в эксплуатации и вы могли бы получить выгоду от государственных выплат по стимулированию возобновляемого тепла, ситуация меняется.

Примечание. Программа поощрения за использование возобновляемых источников тепла для дома будет открыта для новых заявок только до 2022 года, когда эта схема будет заменена Грантом на чистое тепло. Вы можете узнать больше в разделе «Гранты на чистое тепло для замены поощрения за возобновляемое тепло».

Экологично ли сжигание дров для отопления?

Вам разрешено сжигать дрова в своем доме, но вы должны убедиться, что вы сжигаете правильный вид топлива в одобренном котле или дровяной горелке.

Отопление дома дровами может быть экологически безопасным выбором, если вы используете одобренные приборы и правильные виды древесного топлива.

В процессе роста деревья поглощают из атмосферы углекислый газ, парниковый газ. Когда мы сжигаем деревья для обогрева, такое же количество углерода выбрасывается обратно в атмосферу, поэтому сжигание древесины не добавляет углерода в атмосферу, что делает процесс углеродно нейтральным.

Однако при сжигании некоторых видов древесины может выделяться токсичный дым, твердые частицы и искусственные токсины как в дом, так и в наружный воздух.

  • Древесный дым содержит потенциально смертельный оксид углерода, оксиды азота и летучие органические соединения, которые фотохимически реагируют с оксидами азота при воздействии солнечного света. В результате этой реакции образуется озон, своего рода химический смог, вредный для легких.
  • Обработанная древесина, такая как дрова для камина и топливо для дровяной печи, часто содержит высокие уровни формальдегида и полихлорированных дифенилов, известных как ПХД.
  • Когда пары древесной смолы и другие газы в древесном дыме конденсируются, они образуют крошечные частицы, невидимые человеческому глазу, но вдыхаемые глубоко в легкие и попадающие в кровоток.Этот конкретный вопрос был связан со смертельным исходом среди людей, уже страдающих от болезней легких или сердца, а также проводятся исследования связи между твердыми частицами и раком.
  • Поскольку сжигание дров может быть опасным, правительство определило в Великобритании «зоны контроля дыма». В зонах контроля дыма вы не можете выпускать дым из трубы, если вы не сжигаете разрешенное топливо или не пользуетесь «приборами, не подпадающими под действие требований». Вы можете связаться с местным советом, чтобы узнать, находитесь ли вы в зоне контроля дыма.

    Правительство также объявило, что продажа традиционного домашнего угля в мешках, рассыпного домашнего угля и влажной древесины (небольшими единицами) будет постепенно прекращена к 2023 году. Производители твердого топлива также должны будут продемонстрировать, что их продукция имеет очень низкую содержание серы и выделяют небольшое количество дыма.

    Получить расценки на установку котла на биомассе

    Установка котла, работающего на биомассе, — это большие инвестиции, особенно если ваш дом в настоящее время не отапливается им. Итак, мы можем помочь максимально упростить этот процесс.

    Наш сервис дает вам возможность связаться с 3 установщиками котлов на биомассе в вашем районе. Спасая вас от необходимости искать их самостоятельно.

    Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, чтобы сообщить нам некоторые подробности о проделанной работе. Затем мы будем использовать эту информацию, чтобы связать вас с квалифицированными установщиками для выполнения работы.

    Каждый установщик свяжется с вами, чтобы предоставить вам бесплатное без обязательств ценовое предложение, которое вы затем сможете рассмотреть и сравнить.Сравнивая несколько предложений, вы получите наибольшие шансы заключить самую выгодную сделку по установке вашего нового котла, работающего на биомассе.



    Установка котельной печи — Установка одно- и многотопливной котельной печи

    Котельные печные установки по своей природе намного сложнее обычных печных установок, обеспечивающих одну тепловую услугу, такую ​​как отопление помещений .

    Как и любой другой тип котла, будь то газовый или масляный, система радиаторов и сеть трубопроводов должны быть установлены со всеми необходимыми предохранительными устройствами отключения.Это особенно важно для дровяных котлов, поскольку эти печи продолжат гореть даже в случае отключения электроэнергии. Кроме того, необходимо обеспечить хорошую гравитационную циркуляцию в случае отказа насоса, поэтому важно, чтобы трубопроводы имели подходящий размер для гравитационного контура и чтобы трубы непрерывно поднимались. По этой причине следует избегать горизонтальных участков и опускания труб через пол в подвал, потому что в случае отказа насоса кипящая вода не сможет естественным образом уйти вверх, что может привести к серьезным последствиям!

    Печи дровяные

    Не всегда легко обеспечить равномерное распределение тепла по очень большим площадям или помещениям (более 100 м3).Размер и форма комнаты, а также расположение дровяной печи следует тщательно продумать, прежде чем принимать решение об использовании одного прибора, даже если он выглядит достаточно большим.

    У большинства из нас, во Франции, есть хороший (обычно большой) открытый камин, взывающий о дровяной печи. Если вы хотите равномерно обогреть большую площадь или несколько комнат, а также обеспечить горячее водоснабжение, то это можно сделать с помощью подходящей дровяной печи или плиты.Они называются моделями печей и плит с «бойлером» и в основном бывают двух видов;

    со встроенным котлом, который является частью самого корпуса печи,
    и
    с котлами с защелкой, которые могут быть добавлены к большинству марок печей (даже если у вас уже есть плита, вполне вероятно, что производитель будет иметь котел с защелкой, который может быть установлен на ваша плита).

    Стоит отметить, что печи со встроенным котлом имеют гораздо большую выходную мощность, чем печи с «зажимом», хотя плита с бойлером с зажимом обычно дает больше прямого тепла в комнату.Кухонные плиты, такие как Rayburns, могут иметь любой вариант в зависимости от того, хотите ли вы нагревать только бак ГВС или контур центрального отопления (или и то, и другое). Модель Rayburn, представленная здесь, демонстрирует хорошую работу трубопроводов с гравитационной циркуляцией с использованием 32-миллиметровых подающих и возвратных труб, подключенных к французскому баллону с горячей водой с гравитационным нагревом под давлением. Таким образом, «Рейберн» был подключен к системе центрального отопления, расположенной под полом.

    Тепловая мощность печи

    Все производители печей указывают мощность своих печей в киловаттах или BTU (британских тепловых единицах).Всегда помните, что эта мощность обычно отражает МАКСИМАЛЬНУЮ способность печи при использовании хорошо выдержанной древесины. Эта максимальная мощность может означать максимально достижимую мощность устройства, включая тепловую мощность, потерянную в дымоходе, или может означать максимально допустимую мощность устройства в зависимости от того, с кем вы разговариваете. При этом весь наш ассортимент британских печей будет независимо протестирован в утвержденной лаборатории с использованием стандартного тестового топлива, такого как буковые бревна.Фактический режим тестирования будет варьироваться в зависимости от типа устройства, но во всех случаях соблюдается соответствующая Британская стандартная процедура тестирования. Производители обычно указывают требуемую мощность своих печных изделий, и, в зависимости от количества топлива, испытательная лаборатория будет пытаться достичь результатов, запрошенных производителем. Затем результаты публикуются в отчете об испытаниях, который передается производителю, и указанные в нем цифры служат основой для маркетинга их продукции.

    Выбор подходящего размера

    Когда вы покупаете печь с моделью бойлера, вы должны учитывать количество тепла, которое вам понадобится для питания радиаторов, а также учитывать потребность в домашнем горячем водоснабжении, если вы планируете использовать свою печь для нагрева водонагревателя. Имея это в виду, если вы выбираете комнатный обогреватель с бойлером высокой мощности, необходимо внимательно рассмотреть влияние на прямую тепловую мощность помещения, когда общая подключенная «тепловая нагрузка» ниже номинальной мощности прибора. Другими словами, соотношение между прямым отоплением помещения и мощностью котла пропорционально. Дополнительно необходимо указать печь для обогрева необходимого количества радиаторов. Меньше котла и радиаторы не достаточно нагреются. Если увеличить котел для такого количества радиаторов, то он будет работать слишком горячим и непрерывно «чайник», поскольку он выкипает излишнее тепло в расширительном баке.

    Дровяная горелка с номинальной мощностью, скажем, 2 кВт для прямого отопления помещения и мощностью котла 11 кВт не будет производить 2 кВт непосредственно в комнату, если «общая подключенная тепловая нагрузка» составляет всего 8 кВт. В этом случае мощность прямого обогрева помещения снизится примерно на 1/4 (25%) до 1,5 кВт.

    Если вам нужно больше тепла, чтобы генерировать больше тепла в большом помещении, где установлена ​​печь, вам, возможно, придется подумать об установке радиаторов (или дополнительных средств обогрева, таких как конвекторные обогреватели), чтобы поддерживать температуру в помещении на комфортном уровне. Такие расчеты обычно выполняет инженер для определения ваших требований, которые включают в себя учет тепловых потерь на участках труб и т. Д., Но важно внимательно рассмотреть эти вопросы с самого начала, прежде чем покупать печь и устанавливать ее. . Если у вас хорошая изоляция, то потери тепла из здания можно свести к минимуму, и вам не потребуется так много киловатт для его обогрева. Многие домовладельцы упускают этот момент из виду и тратят целое состояние, пытаясь обогреть свой дом постоянным запасом дров, которые в морозную зиму сгорают быстрее, чем это возможно, и при достаточном обогреве помещения!


    Подключение вашей котельной печи к существующему центральному отоплению.

    Печь с бойлером может быть подключена к существующей или новой системе центрального отопления, отдельно или в сочетании с существующей системой центрального отопления на жидком топливе или газе. Этого можно достичь несколькими способами, используя базовую установку обратного клапана или более сложный резервуар для хранения тепла, который действует как нейтральная точка для горячей воды, вырабатываемой двумя устройствами, которая затем циркулирует по радиаторному контуру системой центрального отопления насос. Однако помните, что вам по-прежнему нужен хороший гравитационный контур, чтобы рассеивать избыточное тепло, вырабатываемое котлом в случае сбоя питания, и некоторые существующие контуры центрального отопления, которые были разработаны для нефти и газа, могут не подходить без значительных модификаций.Некоторые печи и кухонные плиты имеют внутренний охлаждающий контур, питаемый холодной водопроводной водой, так что в случае перегрева в бойлере кипящая вода может быть безопасно удалена, в то время как соответствующее количество возможной воды поступает в бойлер, а затем охлаждает его. Этот процесс продолжается до тех пор, пока насос не будет восстановлен. Если это произойдет, рекомендуется установить звуковое или визуальное предупреждение, чтобы вы могли знать об этой ошибке в случае ее возникновения.

    Использование котельной печи для отопления и / или горячего водоснабжения

    Как мы уже обсуждали, когда вам требуется установка новой системы центрального отопления, которая будет питаться от вашей дровяной печи, рекомендуется рассмотреть возможность установки полностью откачиваемой системы в контур, способствующий самотечению. Несмотря на то, что система полностью прокачана, все же необходимо обеспечить некоторую гравитационную циркуляцию, предпочтительно в цилиндр или, что более важно во Франции, значительную часть радиаторного контура, которая НЕ оснащена головками термостатических клапанов. В этих условиях во время такого отказа может быть получено некоторое количество тепла и горячей воды, и система может продолжать безопасно работать до восстановления подачи электроэнергии.

    Иметь хорошо спроектированную систему

    Чтобы спроектировать и установить хорошую систему, требуется полное понимание твердотопливных систем отопления и принципов их работы.Важно обратиться к специалисту по твердому топливу, например, к продавцам печей, а не к сантехнику, выдающему себя за инженера по твердотопливному отоплению. Даже многие инженеры-газовики и нефтяники просто не понимают всех принципов, связанных с этой системой, хотя это может показаться довольно убедительным. Нас в Stovesellers много раз просили разобрать беспорядок, связанный с работой других ремесленников, которая просто не была хорошей или недостаточно безопасной, поэтому тщательно проверьте, подходит ли ваш инженер к работе.

    Новые правила для Франции с 2015 года

    С 2015 года все установщики дровяных печей должны иметь профессиональную квалификацию (RGE) для выполнения такого рода работ, и мы предполагаем, что многие сантехники, которые в настоящее время выполняют установку дровяных печей, не будут иметь надлежащей квалификации или застрахованы.Более того, клиент не сможет воспользоваться щедрыми французскими финансовыми преимуществами, такими как налоговый кредит или Eco prét, если установщик не будет квалифицирован. Уточните это у своего потенциального установщика, прежде чем подписывать его проект, чтобы начать работу, иначе вы можете пожалеть об этом!

    Емкостный водонагреватель

    Накопители горячей воды, используемые в установках на твердом топливе, всегда должны быть непрямого типа с двойной подачей.Не пытайтесь подключить это к своей водяной машине с электрическим шофером!
    Чтобы предотвратить риск «локализованного» кипения, необходимо расположить водонагреватель или радиатор так, чтобы могла происходить гравитационная циркуляция, когда циркуляционный насос выключен или подача электроэнергии прервана.
    Некоторые блоки управления требуют установки клапана / клапанов с электроприводом внутри гравитационного контура, и в этом случае клапан должен вернуться в полностью открытое положение при отключении или прерывании подачи электроэнергии.
    Даже несмотря на то, что система будет безопасной, если будет обеспечено открытое вентиляционное отверстие, установка гравитационного контура позволит избежать неудобств, связанных с кипением системы, и позволит использовать ее в некоторых случаях в случае сбоя питания.

    Системы отопления на твердом топливе — Renfrewshire Website

    В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

    В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

    Дерево дешево, но имеет очень низкую производительность — поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева. Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

    Уголь дороже и имеет более высокую производительность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

    Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

    Никогда не думайте, что дешевое — лучшее, что касается твердотопливных систем. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

    Дешевое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому в бойлере создается более низкая температура воды и, как следствие, более низкая температура воды в кранах и радиаторах.

    Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

    Типы твердотопливной системы

    Существуют два типа систем отопления на твердом топливе:

    Открытый огонь
    Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности.Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

    Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

    Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять регулярно и может быть трудно держать зажженным в течение длительного времени i. е. с ночевкой.

    Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

    Закрытый огонь (Комнатные обогреватели)
    Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

    Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

    Помимо того, что пользователь может вручную поворачивать термостат для регулировки его настройки, он также имеет степень автоматического управления.

    В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола накапливаются и могут заблокировать дымоходы.

    Элементы управления

    Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же элементы управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только температура в помещении совпадет с температурой, установленной в TRV, клапан отключит радиатор.Если температура упадет ниже значения TRV, клапан откроется, и радиатор снова начнет нагреваться.

    Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

    Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

    Горячая вода

    В твердотопливной системе вода постоянно нагревается, когда горит огонь.

    Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

    Получите максимум от своей системы

    Всегда покупайте лучшее топливо
    Покупать дешево — ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

    Заполните топку до максимальной вместимости
    Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

    Очищайте прибор от золы каждое утро и ночь (по крайней мере)
    Скопление золы может повлиять на детали и, в свою очередь, уменьшить передачу тепла через котел.

    Чистите дымоход регулярно
    Открытый огонь и многотопливные приборы, работающие на угле или древесине, следует чистить не менее трех раз в год.

    Проверьте свои настройки
    Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

    Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.

    Избегайте низкой температуры или частично заполненной топки
    Никогда не включайте центральный насос при низком уровне огня или с частично заполненной топкой — это приведет к циркуляции теплой воды в системе с плохой температурой воды и радиатора.

    Это также вызывает конденсацию в котле, которая, в свою очередь, вызывает коррозию.

    Heat Hero Gravity Двойная система обогрева

    Установка Heat Hero в системе двойного отопления с открытой вентиляцией

    Heat Hero Gravity можно легко зонировать, и это единственная безопасная, открытая вентилируемая, гравитационная, полностью откачиваемая, герметичная система отопления на твердом топливе на рынке.
    Heat Hero Gravity также повышает эффективность газового / газового котла в двойной системе отопления.
    При подключении твердотопливного котла к масляной или газовой системе очень важно иметь давление. Heat Hero — единственная система отопления, которая может создавать давление около 0,7 бар во всей системе отопления без использования теплообменника.
    Теплообменники неэффективны при установке в системе отопления на твердом топливе, поскольку твердотопливный котел является неконтролируемым источником тепла и не регулируется термостатом.Теплообменники работают эффективно, если они установлены на контролируемом источнике тепла, таком как масляные или газовые котлы с термостатическим управлением.
    Heat Hero создает давление и сильную циркуляцию, которая чаще нагревает воду в вашем твердотопливном котле и обеспечивает лучшую передачу тепла радиаторам, горячей воде, теплу помещения, и вы не сжигаете столько топлива. Heat Hero может повысить эффективность всей вашей системы отопления до 30%.
    Heat Hero — это удостоенная наград система отопления на твердом топливе, получившая награду «Лучший инновационный продукт» от SEAI на выставке Energy Show 2016.
    Крупные производители печей рекомендуют Heat Hero сейчас, потому что он делает твердотопливные системы отопления более эффективными, что означает, что ваша плита, плита или котлы могут работать с максимальной эффективностью.

    Проблемы, которые компания Heat Hero решила в системах центрального отопления на твердом топливе;

    Сгорает слишком много топлива и недостаточно тепла к радиаторам
    Все радиаторы не нагреваются
    Недостаточно горячей воды
    Недостаточно тепла от печи
    Стук из печки котла
    Вода течет в расширительный бак в Система чердака
    , не позволяющая маслу и твердому топливу работать вместе

    Твердотопливные котлы — RD Energy Services Limited

    Твердотопливные котлы — это альтернатива газовым или масляным котлам для отопления дома.

    Твердотопливный котел просто означает, что котел работает на твердом топливе, таком как уголь, сыпучая древесина или древесные гранулы.

    Из-за природы твердого топлива существует более ограниченный набор систем, с которыми может работать твердотопливный котел. Эти системы часто очень эстетичны, с деревенской атмосферой старого мира и часто редким видом огня, возникающего в современном доме. Типы систем включают:

    Печи

    Печи с отдельно стоящими бойлерами или котлами центрального отопления, установленными в стене дома, которые часто могут сжигать большое количество различных видов твердого топлива.Они часто поставляются с термостатом, но редко могут подаваться автоматически через бункер и систему топливных гранул.

    Плиты

    Плиты

    доступны с мощностью до 20 кВт и часто доступны с термостатической системой управления. Их часто выбирают из-за их деревенской эстетики, а также из-за их тепловыделения.

    Автономные котлы

    Котлы, работающие на твердом топливе, бывают большого размера, некоторые с ручным обогревом, некоторые работают на топливе, таком как древесные гранулы, которые автоматически подаются на огонь котла — часто с возможностью горения в течение многих дней при одной заправке. .

    Как мы можем помочь

    RD Energy Services сертифицировано Oftec для выполнения любых работ с твердотопливной системой. Если это новая установка, вам может помочь общее обслуживание / обслуживание или даже ремонт.

    Мы можем предоставить полный спектр услуг, от поставки и установки простой замены печки до проектирования полной системы центрального отопления, работающей от плиты, плиты или автономного котла. Все наши установки спроектированы и оборудованы в соответствии со строительными нормами, и мы предоставим вам безопасный и стильный центральный элемент вашей комнаты, которым вы сможете наслаждаться долгие годы.

    Ищете полный пакет?

    RD Energy Services может предоставить вам полный комплекс услуг: от проектирования, установки и текущего обслуживания

    Отопление на дровах и пеллетах | Министерство энергетики

    Топливные пеллеты сжигают уплотненные гранулы, обычно сделанные из дерева, но они также могут быть получены из других органических материалов. Некоторые модели могут сжигать скорлупу орехов, кукурузные зерна и мелкую древесную стружку.

    Установки, работающие на топливе на пеллетах, более удобны в эксплуатации, чем обычные дровяные печи или камины, а некоторые имеют гораздо более высокую эффективность сгорания и нагрева.Как следствие, они очень мало загрязняют воздух. По сути, пеллетные печи — это самый чистый твердотопливный бытовой отопительный прибор. Пеллетные печи, сертифицированные Агентством по охране окружающей среды, вероятно, будут иметь КПД от 70% до 83%. Пеллетные печи имеют мощность нагрева от 8 000 до 90 000 БТЕ в час. Они подходят как для дома, так и для квартиры или кондоминиума.

    Большинство печей на пеллетах стоят от 1700 до 3000 долларов. Однако печь на гранулах зачастую дешевле в установке, чем обычная дровяная печь.Многие из них имеют прямой выход в комнату и не нуждаются в дорогостоящем дымоходе или дымоходе. В результате стоимость установки всей системы может быть меньше, чем у обычной дровяной печи.

    Пеллетные топливные устройства доступны в виде отдельно стоящих печей или каминных топок. Отдельно стоящие блоки напоминают обычные дровяные обогреватели в том смысле, что они обычно хорошо обогревают одну комнату, но не соседние комнаты, если у них нет вентилятора, который нагнетает теплый воздух в другие помещения. Пеллетно-каминные топки вписываются в существующие камины.Некоторые компании в настоящее время производят печи и котлы на пеллетах для замены или дополнения газовых или масляных печей и котлов в системах отопления жилых помещений.

    Все топливные пеллетные установки имеют топливный бункер для хранения пеллет до тех пор, пока они не понадобятся для сжигания. Большинство бункеров вмещают от 35 до 130 фунтов (от 16 до 60 килограммов [кг]) топлива, которого хватит на день или более при нормальных условиях эксплуатации. Устройство подачи, такое как большой шнек, сбрасывает несколько гранул в камеру сгорания для сжигания.От того, как быстро пеллеты подаются в горелку, зависит тепловая мощность. Выхлопные газы отводятся через небольшую дымовую трубу, которая может выходить через боковую стенку или вверх через крышу. Более продвинутые модели имеют небольшой компьютер и термостат для управления скоростью подачи гранул.

    Пеллетные устройства обычно требуют дозаправки только один раз в день. Однако из-за того, что топливо сжато, пеллеты в мешках могут быть трудно подняты. Некоторые модели используют системы хранения наливом и полностью автоматические.

    Большинство внешних поверхностей грануляторов (кроме стеклянных дверок) остаются относительно прохладными во время работы, что снижает риск случайных ожогов. Пеллетные печи сжигают топливо настолько полно, что в дымоходе накапливается очень мало креозота, что снижает опасность возгорания.

    К сожалению, пеллетные устройства также более сложны и имеют дорогие компоненты, которые могут выйти из строя. Кроме того, домовладелец должен чистить их еженедельно, а профессионал — ежегодно. Им также требуется электричество для работы вентиляторов, элементов управления и питателей гранул.При нормальном использовании они потребляют около 100 киловатт-часов (кВтч) или около 9 долларов электроэнергии в месяц. Если печь не имеет резервного источника питания, потеря электроэнергии приводит к отсутствию тепла и, возможно, дыму в доме.

    Системы отопления на биомассе | Hurst Boiler, Inc.

    Существуют различные подходы к системам котлов на биомассе, которые мы рассмотрели в программе, которые включают четыре основные категории: полностью автоматизированные системы, «уравнительные бункеры» или полуавтоматические системы, системы сжигания пеллет и комбинированное производство тепла и электроэнергии.

    Полностью автоматизированные системы

    Полностью автоматизированные системы — это именно то, что нужно: грузовик для доставки сбрасывает измельченные или измельченные древесные отходы с живым днищем, а серия шнеков и конвейеров перемещает древесное топливо оттуда в котел. С компьютерным управлением и лазерным датчиком, который измеряет количество топлива в дозирующем бункере, система автоматически включает и выключает шнеки и конвейеры по мере необходимости для поддержания количества древесного топлива для поддержания давления в котле и, следовательно, требуемой температуры термостат.Другими словами, оператор котла не требует обращения с древесным топливом.

    Система Darby представляет собой полностью автоматизированную небольшую систему отопления «централизованного» типа, в которой три отдельных здания были подключены к одной котельной через подземные трубопроводы для подключения к их системам распределения горячей воды и пара. Обладая знаниями, которые мы приобрели с тех пор, как первая система была построена в Дарби, мы не стали бы повторять этот тип установки, потому что соединение нескольких зданий через подземные трубопроводы было очень дорогостоящим (более 200 000 долларов США).Размер котла в Дарби также был рассчитан на удовлетворение пикового потребления тепла на предприятии, и, оглядываясь назад, мы, вероятно, установили бы гораздо меньшую систему для удовлетворения базовой нагрузки, полагаясь на резервные системы для пиковой нагрузки. Котел Darby производит чуть более 3 миллионов БТЕ в час и обслуживает три объекта общей площадью более 82 000 квадратных футов. Он заменил три котла, работающие на мазуте, которые используются в качестве резервных систем во время технического обслуживания системы, работающей на дровах. Бункер Дарби вмещает два фургона для стружки размером с полуприцеп, или около 50-60 тонн топлива, что также больше, чем нам, вероятно, потребуется сегодня.Однако в целом мы считаем, что проект размером с Дарби или более крупный требует, по крайней мере, рассмотрения полностью автоматизированной системы подачи топлива.

    Полуавтоматические системы или системы «переливающего бункера»

    Полуавтоматические системы или системы «бункера-бункера» требуют несколько больше рабочей силы, чем полностью автоматизированная система. Школы Thompson Falls установили полуавтоматическую систему для обработки базовой тепловой нагрузки для четырех зданий общей площадью около 100 000 квадратных футов с производительностью 1,2 миллиона БТЕ в час. Эта система имеет меньший складской бункер, более короткую и простую систему транспортировки топлива и рассчитана на меньшую, чем полную тепловую нагрузку объекта.Обоснованием этого является то, что дровяные котлы работают наиболее эффективно, когда они много работают, и что пиковая тепловая нагрузка в нашем регионе значительно выше, чем нагрузка, необходимая в большинство дней в году. Пиковая нагрузка может потребоваться только в один или два дня в году, и подбор котла для соответствия пиковой нагрузке обязательно поставит под угрозу его эффективность в течение большей части времени, в течение которого он используется.

    По сравнению с Дарби, у водопада Томпсон есть небольшой бункер, вмещающий около 5-6 тонн топлива, который был спроектирован таким образом, чтобы его было достаточно, чтобы котел работал в режиме слабого пламени в течение долгих праздничных выходных, охватывающих три самых холодных дня год, чтобы не требовать внимания при техническом обслуживании.Рядом с небольшим «уравнительным бункером» находится большая складская площадка, вмещающая примерно один фургон для щепы или 25-30 тонн топлива. Управляющий производством должен использовать небольшой фронтальный погрузчик для транспортировки топлива из гаражного хранилища в расширительный бункер в среднем примерно раз в неделю. Меньшая и более простая система уравнительных бункеров стоила около 2/3 полностью автоматизированной версии (455 000 долларов против 650 000 +, что является стоимостью проекта размером с Дарби без затрат на интеграцию подземных трубопроводов, понесенных в Дарби), даже если стоимость фронтальный погрузчик входит в стоимость системы уравнительных бункеров.Мы отслеживаем время работы и технического обслуживания, необходимое для этой системы, чтобы лучше определять экономические компромиссы в экономии топлива, первоначальной экономии затрат и эксплуатационных расходов на персонал. Мы подозреваем, что системы уравнительных баков наиболее подходят для помещений площадью от 25 000 до 100 000 квадратных футов. Оглядываясь назад, можно сказать, что если бы мы использовали меньшие по размеру бункерные системы в Филипсбурге и Викторе, то экономические показатели этих проектов были бы намного более благоприятными, поскольку они смогли бы окупить системы за счет экономии в очень короткие сроки.Таким образом, меньшие по размеру и менее дорогостоящие системы помогают сделать возможным больше установок, работающих на биомассе, за счет повышения окупаемости и снижения первоначальной стоимости, а также помогают нам увеличить объем наших грантовых долларов на то короткое время, когда они доступны.

    Система с пеллетами

    Третий тип системы, над которой мы работаем сейчас, — это система с пеллетами. Пеллеты — это более переработанное топливо и, следовательно, более дорогое, но компромисс заключается в том, что они более уплотнены и однородны, что делает их более эффективными для транспортировки и хранения.В настоящее время пеллеты продаются по цене около 110 долларов за тонну или 6,50 долларов за декаатерм для топлива товарного качества, не включая расходы на транспортировку. Недавний рост цен на ископаемое топливо довольно резко повысил спрос на гранулы, так что это исторический максимум. Около 6 месяцев назад Eureka Pellet Mills предлагала гранулы товарного сорта навалом по цене около 80 долларов за тонну, или 5 долларов за декатерм, не считая транспортировки. Из-за их однородной природы система транспортировки пеллет еще проще и дешевле, чем система уравнительных бункеров.Эти системы, по сути, используют бункер для хранения зерна и перемещают топливо в котел под действием силы тяжести. Конденсированная природа этого топлива также значительно снижает потребности в хранении, снижая начальные затраты на строительство. Системы сжигания пеллет доступны и подходят для довольно широкого диапазона размеров предприятий. Обычно они наиболее рентабельны, когда пространство для хранения и транспортировки топлива ограничено, а гранулы производятся относительно близко к конечному пользователю.

    Комбинированное производство тепла и электроэнергии (ТЭЦ)

    Четвертый тип системы — это теплоэлектроцентраль, или ТЭЦ, в которой древесные отходы используются для выработки электроэнергии, а тепло создается как побочный продукт системы выработки электроэнергии.Капитальные вложения, необходимые для производства пара высокого давления, связанного с системами ТЭЦ, значительно выше, и из-за рисков, связанных с их высоким давлением (от минимум 100 фунтов на квадратный дюйм до сотен фунтов на квадратный дюйм), системы требуют высококвалифицированного персонала. и сертифицированный оператор, что увеличивает эксплуатационные расходы. По сравнению с системами ТЭЦ, школьные системы отопления, которые мы установили на сегодняшний день, производят в среднем от пяти до десяти фунтов на квадратный дюйм давления.Для выработки энергии также требуется гораздо больше топлива, чем для производства тепла, и, как будет обсуждаться в разделе «Подача топлива» ниже, древесное топливо громоздко и его трудно транспортировать. Требование намного большего количества топлива может увеличить радиус движения до такой степени, что выгода от системы уменьшится. Наконец, системы ТЭЦ вырабатывают тепло круглый год, поэтому, если это тепло нежелательно в определенные сезоны года, требуются дополнительные расходы на установку градирни.

    Однако бывают ситуации, в которых ТЭЦ — отличный вариант.Производители изделий из дерева часто используют небольшие ТЭЦ. У них есть большие запасы древесных отходов и постоянная потребность как в энергии, так и в тепле (для сухих печей для сушки пиломатериалов или других продуктов). Другими примерами применения когенерации могут быть больницы или тюрьмы, которые постоянно нуждаются в энергии и горячей воде для бытового потребления. В этих случаях, как правило, имеет смысл определять объем производства энергии таким образом, чтобы выделяемое остаточное тепло точно соответствовало постоянной тепловой нагрузке, чтобы не было задействовано избыточное тепло или градирня.

    Снижение выбросов углерода, сокращение выбросов, снижение эксплуатационных расходов и затрат на топливо, а также обеспечение энергией для экономического развития.

    Hurst Boiler теперь может предлагать энергетические решения на основе биомассы и биотоплива для обеспечения чистой и возобновляемой энергии от электростанций от одного мегаватта (МВт) до более 20 мегаватт (20 МВт). Добейтесь энергетической независимости и вырвитесь из цепей нефтяных рынков.

    .

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
