Как подключить совмещенный выключатель с розеткой: Розетка с выключателем в одном корпусе и специфичность этой конструкции

Как подключить блок розетка-выключатель в одном корпусе: схема и последовательность действий

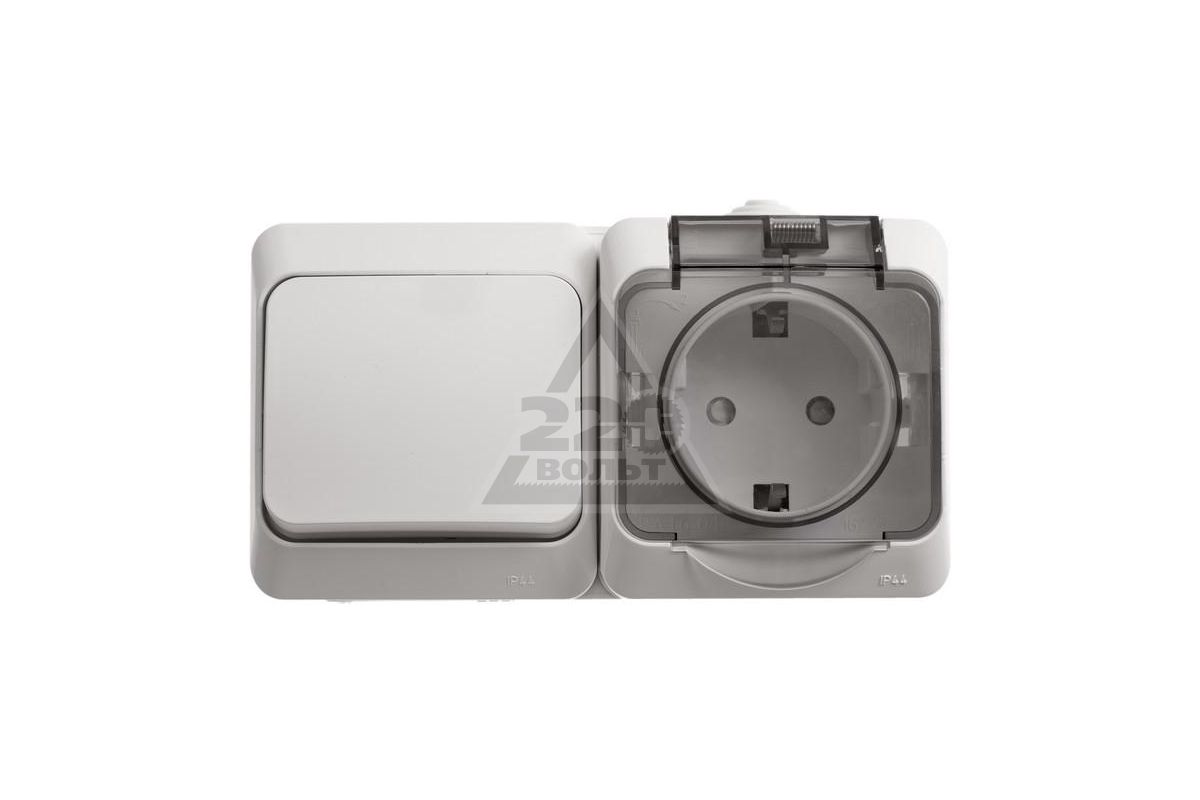

Розетка и выключатель в одном корпусе – как подключить?

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

• при необходимости можно легко перенести блок в другое место. при этом не нужно прокладывать две отдельных проводки;
• нет необходимости по отдельности вымерять высоту установки розетки и выключателя. так как оба устройства совмещены в одном корпусе;
• благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
• совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента. вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
5. В распределительном коробе делают скрутки проводов. подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Сидорков Евгений Сергеевич

http://elektro.guru

как установить розетку или выключатель — INMYROOM

Монтаж
в стене электрической точки, розетки или выключателя на первый взгляд может
показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными,
более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь
сомневаться в его простоте.

Специалисты Schneider Electric
поделились с нами секретами правильного и безопасного монтажа электроустановочных
изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

• электрическая дрель или мощный шуруповерт;
• коронка для сверления отверстия
  диаметром 68 см;
• крестовая или плоская отвертка;
• электротехнический и монтажный
  ножи;
• монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за
соединение коробок между собой. Сначала заглушки следует надрезать монтажным
ножом, а затем выдавить пальцем (8, 9). Теперь две установочные
объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля
(гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в
гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и
закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider
Electric серии Glossa,
устанавливают в монтажные коробки двумя вариантами:

1.  крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление.

Перед установкой розеток и выключателей необходимо провести
подготовительные работы, а именно, сделать разводку кабеля внутри монтажных
коробок, развести жилы кабеля (16),
зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель
розетки, фиксируя ее винтом
(38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом
монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это «времянка» которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители. ..
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.

Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.

В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

Вот и все!
Наш выключатель готов!

собрать самому

читать далее… Кому интереснее увидеть подключение 2-х клавишного выключателя с монтажной стороны, могут взглянуть и при необходимости увеличить нажатием фотографию слева. Как мы и договаривались в начале разговора, желтый провод на входе выключателя предназначен для подключения фазного провода. При включении выключателя фаза с его выходных зажимов поступает на подключенные к нему лампы. Фаза появится именно с того зажима, которому соответствует нажатая клавиша выключателя. Белые нулевые провода от каждой из ламп (патронов) объединены и на них должна будет обеспечиваться подача нулевого проводника. Подача фазы на выключатель осуществляется, как правило, с распределительной коробки либо щитка освещения. Нуль берется оттуда же, но это тот нуль, который, как вы уже догадались, протянут с распредкоробки через потолок и выходит оттуда для подключения ко всем имеющимся лампам. Подключение ламп через 3-х клавишный выключатель Как вы уже должны были заметить, подключение 2-х клавишного выключателя к лампам, в принципе, ничем не отличается от подключения лампы к одноклавишному. Просто вторая лампа или вторая группа ламп подключается ко второму выходу выключателя одним концом, а вторым подключается к нулю. А в 3-х клавишном, по сравнению с 2-х клавишным, еще одна дополнительная группа подключается одним концом все на тот же ноль, а вторым на выходной зажим выключателя. На фото вы видите монтажную сторону простенького 3-х клавишного выключателя. Здесь хорошо виден входной зажим для подключения фазного провода и три выходных зажима для подключения трех групп ламп (или просто трех групп потребителей). Как и во всех выключателях, здесь мы должны подать фазу на его вход — это будет на фото верхний желтый провод, а к трем выходам мы подключаем по одному концу от каждой лампы — желтые выходные фазные концы. Белые же провода каждой из ламп (в данном случае — от каждого из патронов) мы должны объединить для подачи на них нулевого проводника. Технически это выполняется обычно в распределительной коробке. На фото монтажа мы намеренно нулевой провод третьей лампы показали отдельно от двух скрученных нулей (два белых провода) двух других ламп, чтобы подчеркнуть процесс добавления третьей лампы при переходе от 2-х клавишного выключателя к 3-х клавишному. Ну, а в реальности, как было сказано выше, все белые провода должны быть объединены в распредкоробке или щитке освещения для обеспечения подачи на них нуля. Подключение одноклавишного проходного выключателя По внешнему виду (см. фото слева) одноклавишный проходной выключатель как бы и не отличается от привычного нам простого. Хотя, если присмотреться, то на его клавише есть обозначение из 2-х треугольников, показывающих нам, что он как бы включает и выключает в обоих положениях. Но это обозначение имеется не на всех моделях. Если мы посмотрим на обратную сторону такого проходного выключателя, то увидим, что из шести обозначенных на его корпусе контактов под номерами №1,2,3,4,5,6 мы можем использовать только три под номерами №2,3,6. Остальные имеют пустые места под отвертку. Имеются эти контакты только в корпусе 2-х клавишного проходного выключателя и предназначаются для подключения второй группы ламп. Каждый из одноклавишных проходных выключателей имеет по одному центральному переключающемуся контакту. Его функционирование продемонстрировано на рис.4 в разделе «Выключатели». В данном случае это контакт под №2. На обратной стороне выключателя нанесено функциональное обозначение каждого из имеющихся контактов и, как вы видите на фото справа, контакт №2 именно в центре и обозначен между двумя остальными. Контакты №3 и №6 служат для согласования коммутаций между самими выключателями. Это хорошо показано на рис.5 в разделе «Выключатели». Назначение оставшихся контактов №2 аналогично простому выключателю — один из них (можно использовать любой) предназначен для подключения фазы, второй будет служить выходом на лампу. На данном слева фото в качестве примера показано подключение одной лампы с двумя проходными выключателями. При увеличении хорошо видно, что один из центральных контактов №2 выведен для подключения к фазе. Выход со второго выведен на лампу. А контакты №№3,6 просто соединяют два выключателя. При монтаже проводки их можно даже и не заводить в распределительную коробку. Единственное с чем не следует запутаться, так это то, что нумерация контактов вверху и внизу выключателя идет справа налево. Хотя в разных моделях выключателей она может и различаться. Мы взяли фирмы Lezard. Поэтому надо ориентироваться не только по нанесенному функционалу контактов на оборотной стороне, но и по их фактической нумерации. А на фото справа мы продемонстрировали внешний вид проходных выключателей с параллельно соединенными двумя лампами. На этом фото слева мы развернули предыдущую верхнюю правую фотографию монтажной стороной подключений к себе. А вот на фотографии справа показан тот факт, что нет разницы, какой именно центральный контакт из двух проходных выключателей использовать для подключения к фазе, а какой для выхода на лампу. Этот способ использования может пригодиться для удобства монтажа при подключении вашей осветительной точки. Например, при удаленном разнесении выключателей и светильника фазу можно взять с одной нужной вам распредкоробки, а ноль для ламп взять с другой. Но желательно, конечно же, чтобы подключение для них было в пределах одной питающей осветительной линии. Т.е. та же аналогия с простым выключателем, когда один контакт идет на фазу, а второй на лампу. А вот остальные два контакта за номерами №№3,6 остаются в любом случае на своих местах, связывая коммутационные переключения между двумя выключателями. Подключение 2-х клавишного проходного выключателя Управление освещением с помощью 2-х клавишного проходного выключателя ничем особенным от управления одноклавишным не отличается, за тем исключением, что управлять можно не одной группой потребителей (в нашем случае не одной группой ламп), а двумя группами. Конструктивно каждый 2-х клавишный проходной выключатель представляет из себя два одноклавишных, собранных в одном корпусе. Ознакомительный теоритический материал по одноклавишному проходному выключателю есть в разделе «Выключатели». И если в одноклавишном для коммутации между самими выключателями использовалась линия из двух проводов, то здесь коммутация между выключателями будет состоять из 4-х проводов, т.е. из 2-х линий по два провода. Мы для демонстрации подключения данного проходного выключателя взяли выключатели фирмы Lezard. Внешний вид такого выключателя на фото слева. А на фото справа можно увидеть обратную сторону 2-х клавишного проходного выключателя со стороны монтажных подключений. Всего выводов для внешних подключений — шесть. Четыре — для коммутации между самими выключателями и два — для подключения к сети. Из последних двух один вывод подключается к нулю, второй является выходом на лампу (или несколько параллельно включенных ламп) — прям, как в обычном одноклавишном выключателе. Нижний ряд контактов пронумерован слева направо как №№1, 2, 3. Верхний ряд также пронумерован слева направо как №№4, 5, 6. А черным цветом нанесено обозначение функционального назначения самих контактов. И заметьте — справа налево. И при подключении надо в этом не запутаться. Центральными контактами в таком выключателе у нас будут контакты №2 и №5. Они «уйдут» на подключение к нулю и на выход на лампу (или лампы). Контакты №№1, 3, 4, 6 будут служить для коммутационного соединения между самими выключателями. Сделаем управление тремя лампами (разделив их на две группы) с помощью наших двух 2-х клавишных проходных выключателей. Разделение 3-х ламп на две группы вы видите на фото. Для начала соединим две лампы параллельно. Параллельное соединение мы рассматривали в самом начале. Это у нас будет группа №2. Частично, если можно так сказать, включим в эту группу третью лампу, но одним проводом, а именно белым. Желтый фазный конец оставим отдельным. Одиночная лампа будет у нас группой №1. Таким образом, при управлении у нас получится, что все три лампы соединены между собою своими нулевыми выводами (а ноль нужен всем) и на них должен быть подан ноль. В случае с люстрой — это ноль подается из потолка, и идет он напрямую с распределительной коробки или с нулевой шины квартирного электрощитка, если у вас таковой установлен. На два желтых фазных провода, либо на один либо на другой либа на оба вместе, будет подаваться фаза для включения выбранной группы ламп с помощью клавиш выключателя. Теперь о самих соединениях. Для начала соберем управление одной лампой (группа №1). Таким способом, как мы собрали, управление лампой будет осуществляться правыми клавишами любого из выключателей. Мы таким образом соединили между собою выводы выключателя: вывод №1 первого выключателя с выводом №1 второго. А также выводы №4 обоих из них между собою. Эта линия из двух проводов будет обеспечивать коммутацию правых клавиш выключателей между собою. Кто еще не понял, могут посмотреть рис.4 и рис.5 в разделе «Выключатели». Оба контакта №5 с двух выключателей будут выходными. Один из них (любой) должен быть подключен к фазе, как и положено любому выключателю, а второй — это выход на лампу. Таким образом, на данный момент наша сборка будет в роли пока что одиночного проходного выключателя. Далее необходимо опять-таки скоммутировать между собою две незадействованные клавиши с обоих устройств, подать на них фазу и сделать выход на группу №2. Для этого необходимо соединить оставшиеся выводы. Выводы №3 каждого из них соединяем между собою. Выводы №6 от каждого также соединяем между собою. Выводы №2 каждого из них являются переключающими, т.е. центральными. На один из них (любой) должна быть подана фаза, другой служит выходом на группу №2. На этот другой мы и «посадим» две параллельно соединенные между собою лампы, образующие группу №2. Белые провода от патронов ламп служат для подключения к нулевому проводнику. Если это будет управление люстрой, то они объединяются в самом светильнике. Если вы обратили внимание на левое фото, то центральные выводы (желтые провода) №2 и №5 правого выключателя скручены вместе и предназначены для подключения фазы. И, если суммарная мощность ваших ламп соответствует мощности (току) контактов выключателя, то между этими выводами можно установить перемычку, а выход сделать не двумя, а одним проводом с любого вывода. Как собрать и подключить совмещенный блок выключателей с розеткой Внешний вид такого блока на фото слева. Есть с одноклавишным, 2-х клавишным или трехклавишным выключателем. Мы взяли вариант посложнее — с 3-х клавишным. Собственно, особенных различий от подключения просто 3-х клавишного выключателя и нет, за исключением розетки, но мы все равно этот вариант рассмотрим. В первую очередь необходимо этот блок разобрать. Помимо самореза или болта в центре розетки его верхняя часть еще прижата тремя клавишами. Поэтому необходимо сначала (в большинстве моделей) снять среднюю. Если увеличить правое фото видно, что две остальные не снимутся, пока не освободить их центральную выступающую часть от прижатия средней клавишей. Разобрав таким образом блок, мы увидим его коробку с монтированными в ней внутренними элементами розетки и выключателей. То, что мы увидим, показано на фото ниже. При сборке на заводе-производителе уже предусмотрена перемычка от одного из контактов розетки к центральному контакту трехклавишного блока выключателей. От центрального контакта блока выключателей эту перемычку можно «посадить» и на другой контакт розетки. Главное то, что при дальнейшем правильном подключении на перемычку должна будет быть подана фаза. На другой контакт розетки, соответствено, должен будет быть подан ноль. Это хорошо продемонстрировано на правом фото. как мы и договаривались в начале темы, цветной желтый — это фаза, а за ноль у нас принят белый провод. Хотя согласно «Правил устройства электроустановок» ноль обозначают голубым цветом. Это к сведению. А для понимания нашей конструкции это роли не играет. Далее видно, что к выходу каждой из клавиш подключается своя желаемая лампа, а вторые выводы от каждой из ламп объединяются и на них должен быть подан ноль. Все просто. Стоит отметить еще тот факт, когда бывает, что на розетку протянута своя фаза, а на выключатель своя. Тогда, соответственно, будет на один фазный провод больше. Этот момент может понадобиться либо при новой проводке, например, при разделении на отдельную осветительную и розеточную группу, либо при замене блока при ремонте — иногда и так ранее делали. Перемычка в этом случается не устанавливается. Также мы для простоты не указали в блоке использование заземляющего провода для заземляющего контакта, но с этим можно разобраться самостоятельно. Как правило, заземляющий проводник является следствием предварительного деления общего проводника PEN на проводник PE и проводник N. С этим можно ознакомиться в разделе «Системы заземления» и посмотреть на схемах в разделе «Примеры схем электроснабжения квартир». Как соединить розетки шлейфом Здесь мы посмотрим, что такое соединение розеток шлейфом. Как видно из представленного фото, ничего такого сложного соединение розеток шлейфом не представляет. Просто-напросто каждая следующая розетка берет свое питание с предыдущей. Т.е. в рассматриваемом случае третья розетка запитана от второй, а вторая розетка от первой. Конечно, надо отметить, что по современным требованиям каждая розетка должна быть отдельно подключена в распределетельной коробке либо электрощитке. Дело в том, что современные электроприборы (утюг, стиральная и посудомоечная машина, СВЧ-печь и т.д.) имеют большое потребление тока. А при данном подключении токи от всех задействованных розеток суммируются (складываются) и идут по единственному питающему проводу. К тому же, нетрудно догадаться, что при нарушении контакта, например, второй розетки — третья тоже будет «барахлить». А если контакт нарушится в первой — самой «главной» розетке, то вообще — ненадежно работать будут все три. Это может привести и к отключению какого-либо включенного прибора и к искрению контактов в розетке или розетках. А могут быть последствия и похуже. Однако, если ремонт уже сделан, а нужно аккуратно добавить две-три розетки для маломощных потребителей (телевизор, ноутбук, лампа и т.д.), то допустимо и так поступить с добавлением розеток. Только необходимо обеспечить на всех соединениях надежный крепкий контакт. Но все же лучше все планировать заранее и монтировать отдельное подключение для каждой из устанавливаемых розеток.

Как расположить розетки в квартире: схема, видео, фото

Современная квартира проектируется так, что каждая комната отличается своей функциональностью. Исходя из этого, в каждом помещении используется различное количество электроприборов. Поэтому, когда составляется план или схема расположения электрических точек, необходимо учитывать множество нюансов. В этой статье мы расскажем читателям сайта сам электрик, как расположить розетки в квартире правильно и что не менее важно — безопасно.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел
5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Правила размещения

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

1. Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.
2. Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов.
3. В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера.
4. У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре.

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Это все, что мы хотели рассказать вам о том, как расположить розетки в квартире. Надеемся, наши советы помогли вам определиться с наиболее удобным и правильном местом размещения электрических точек в комнатах!

Наверняка вы не знаете:

Схема подключения блока выключателей с розеткой — Мои статьи — Каталог статей

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.



Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя ,  размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.



В квартироном щитке  установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять ( ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

ПУЭ 6.2.4

Рабочее освещение рекомендуется питать по самостоятельным линиям от распределительных устройств подстанций, щитов, шкафов, распределительных пунктов, магистральных и распределительных шинопроводов.

6.2.5

Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов (исключение п. 6.1.28). При этом должны соблюдаться требования к допустимым отклонениям и колебаниям напряжения в осветительной сети в соответствии с ГОСТ 13109-87.

6.2.6

Линии питающей сети рабочего освещения, освещения безопасности и эвакуационного освещения, а также линии, питающие иллюминационные установки и световую рекламу, должны иметь в распределительных устройствах, от которых эти линии отходят, самостоятельные аппараты защиты и управления для каждой линии.

Допускается устанавливать общий аппарат управления для нескольких линий одного вида освещения или установок, отходящих от распределительного устройства.

6.2.7

При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемые к шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

6.2.8

В местах присоединения линий питающей осветительной сети к линии питания электросиловых установок или к силовым распределительным пунктам (п. 6.2.5) должны устанавливаться аппараты защиты и управления.

При питании осветительной сети от силовых распределительных пунктов, к которым присоединены непосредственно силовые электроприемники, осветительная сеть должна подключаться к вводным зажимам этих пунктов.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

И последнее. Если у вас установлен в стене советский блок выключатели+розетка и в розетку не лезит евровилка, то можно просто рассверлить входные отверстия розетки.

Как подключить комбинированный выключатель/розетку : Electrical Online

В последнее время многие посетители сайта просят меня написать статью о том, как подключить дуплексный выключатель и комбинированное устройство розетки. Хотя комбинированное устройство выключатель/розетка не распространено в доме, у них есть несколько уникальных приложений, в которых они могут быть очень полезными!

Как и в любом электрическом проекте, убедитесь, что вы приняли все необходимые меры предосторожности, самое главное, убедитесь, что вы отключили питание.Всегда проверяйте страницу безопасности на нашем веб-сайте.

Другим ценным ресурсом, доступным на нашем сайте, является «Основы бытовой электропроводки DVD», который также доступен в виде мгновенно загружаемой электронной книги. Перейдите по этой ссылке, чтобы получить копию.

Комбинированное устройство выключатель/розетка устроено как дуплексная розетка, но имеет однополюсный выключатель на 15 А в одной половине и одну розетку на 15 А, 125 В в другой половине. Они могут работать совместно друг с другом или могут быть связаны и использоваться независимо друг от друга.

Вот схема, показывающая внутреннюю функцию комбинированного устройства выключатель/розетка.

Вот реальное изображение комбинированного устройства выключателя/розетки Leviton.

Я рассмотрю три различных возможных сценария, в которых может пригодиться комбинированное устройство выключатель/розетка, подобное этому.

Сценарий #1

В вашем гараже или магазине вы хотели бы установить рабочее освещение, например люминесцентную лампу, над верстаком.Однако все стены уже готовы, так что проложить новый провод к выключателю, а затем к свету не так просто. Однако прямо над скамьей у вас есть емкость, из которой вы можете получить источник питания.

Вы можете заменить эту дуплексную розетку комбинацией выключатель/розетка, чтобы у вас по-прежнему было питание в розетке, но вы могли использовать выключатель для управления новым потолочным настольным светильником. Протянуть провод от розетки к светильнику довольно просто, поэтому в этой ситуации вы должны подключить комбинированное устройство выключатель / розетка.

Сценарий № 2

Типичным примером такой ситуации является ситуация, аналогичная описанной выше, но с 3-проводной схемой, например, в кухонной разделенной например, встречное освещение.

Так же, как у розетки, которую вы заменили, будет удален выступ на горячей стороне, здесь мы также должны удалить выступ на устройстве. Это поместит свет в другую цепь, а не в розетку, но опять же даст вам желаемый результат в виде пригодной для использования розетки и переключаемого светильника без сложной замены проводки.

Имейте в виду, что это не лучшая ситуация, так как теперь вы теряете необходимое количество цепей на кухне. Однако это пример того, как мы можем заставить выключатель и розетку работать независимо друг от друга в разных цепях.

Сценарий #3

Вот ситуация, когда желаемый результат — розетка, управляемая переключателем в комбинированном устройстве.

Предположим, у вас есть настольный светильник для вашего магазина, и он подключен к шнуру и предназначен для установки над рабочим местом, а затем просто подключен к розетке.Вместо того, чтобы включать и выключать свет каждый раз, когда вы хотите управлять светом, это позволит вам держать его включенным и использовать переключатель для управления.

Итак, у вас есть три примера того, где такое комбинированное устройство с выключателем/розеткой может пригодиться.

Помните, что если у вас есть предложения по теме, которую вы хотели бы видеть на нашем веб-сайте, отправьте мне электронное письмо по адресу [email protected]

Розетка Z-Wave и переключатель; Нанопереключатель • Aeotec

Мощный контроль.
Предназначен для управления розетками, выключателями и нерегулируемыми светильниками.
мощно. Nano Switch может управлять силой до 15 ампер, а Dual Nano Switch может управлять силой до 10 ампер.
Полные характеристики см. в листинге.

Безопасно маленький.
Разработан для установки за настенным выключателем без ущерба для безопасности.
Nano Switch имеет тонкие размеры 4,2 см x 4 см x 2,5 см (1,65 дюйма x 1,6 дюйма x 0,98 дюйма), в то время как Dual Nano Switch предлагает
в два раза больше, чем контрольная, всего 4,4 см х 4 см х 2,5 см.

Смотрите свои расходы.
Обеспечивает автоматизацию и планирование, а также контролирует энергопотребление.
монитор. Nano Switch поставляется в версии, оснащенной технологией сверхточного измерения энергии Aeotec.
который регистрирует использование электроэнергии с точностью 99%.

Gen5.
Nano Switch является частью линейки Aeotec Gen5 и разработан на основе последней версии Z-Wave — Z-Wave Plus. От меньшего энергопотребления до
На 250 % быстрее время отклика, Nano Switch обладает преимуществами, которые вы никогда не увидите, только почувствуете.

Более сильный сигнал.
Не потребляя больше энергии, Nano Switch предлагает улучшенную беспроводную связь.
надежность, чем все до него. Его беспроводной сигнал теперь на +2,5 дБ мощнее, так что Nano Switch может
предлагают на 67 % большую дальность беспроводной связи до 150 метров в ширину.

Беспроводные обновления.
Технологии меняются, и Nano Switch меняется вместе с ними. В отличие от предыдущих
моделей, Nano Switch позволяет устанавливать обновления прошивки по беспроводной сети через Z-Wave Plus, чтобы
остается на передовой.

Безопасная проводка.
Из-за высоких токов, которые он несет, и во избежание таких проблем, как паразитные
Напряжение Nano Switch работает только с выключателями и розетками, в которых используется нейтральный провод. Nano Dimmer – это альтернатива
работает с нейтральным проводом или без него.

Простая проводка.
Его быстрее установить и проще подключить. Теперь на 60% меньше
по сравнению с предыдущими встраиваемыми в стену коммутаторами, Nano Switch помещается в еще более ограниченном пространстве. Он также подключается к проводам 25%
толще предыдущих моделей.

Безопасный контроль.
Благодаря мощности Gen5, Nano Switch предлагает банковский уровень,
Шифрование AES-128 для защиты беспроводной связи, от которой зависит и работает ваш подключенный дом.
на.

Полное планирование.
Сила Z-Wave означает, что Nano Switch можно интеллектуально
автоматизированный. Но его также можно запланировать на независимое включение и выключение по таймеру, даже когда Z-Wave ваш
шлюз имеет проблемы с подключением.

Совместимость с DIN-рейкой.
Хотите использовать его с DIN-рейкой? Соедините Nano Switch с универсальным
Корпус DIN или модульная коробка для совместимости с DIN-рейкой, и вы сможете использовать его с системами DIN-рейки.

Слишком низкое напряжение.
Nano Switch отлично подходит как для высокого, так и для низкого напряжения. Это может быть
используется для управления электроникой 24 В постоянного тока, такой как световые полосы, сигнализация, дверные звонки и другие устройства с низким энергопотреблением.

Подключение комбинированной цепи с выключателем

Марк Дж. Донован

Вопрос: У меня есть комбинированная цепь выключателя, которую я пытаюсь подключить.В частности, я пытаюсь подключить комбинированную цепь розетки выключателя так, чтобы выключатель управлял верхним светом, а розетка всегда была включена. К розетке переключателя прикреплены два черных винта, один серебряный винт, один латунный винт и один зеленый винт. Инструкции в комбинированном пакете розеток выключателя неадекватны, и я несколько дней пытался понять, как подключить эту цепь. Можете ли вы предложить какую-либо помощь? Ответ: Я согласен с вами, информация, поставляемая с большинством комбинированных цепей выключателя/розетки, в лучшем случае кратка.

Ниже описаны шаги по подключению комбинированной цепи розетки с выключателем, чтобы верхний свет управлялся выключателем, а розетка всегда была под напряжением. См. , как подключить комбинированную цепь розетки выключателя в этом видео .

Предупреждение. Перед подключением комбинированной цепи с выключателем розетки убедитесь, что вы сначала отключили питание электрической коробки на панели главного автоматического выключателя. Кроме того, обязательно проверьте и убедитесь, что электрическая коробка выключателя/розетки действительно отключена, прежде чем подключать комбинированную цепь розетки выключателя.Для этого можно использовать простой тестер цепи.



Во-первых, чтобы розетка всегда была под напряжением, нужно сломать язычок, соединяющий два черных винта.

Затем подайте питание (черный провод от кабеля Line Romex) на латунный винт, который находится рядом с переключателем.

Кроме того, подайте питание на черный винт, расположенный рядом с розеткой.Возможно, вы захотите создать косичку из оригинального источника питания для подключения к этому черному винту.

Затем черный винт, который находится напротив латунного винта и рядом с выключателем, является клеммой подачи линии на свет. Подсоедините черный провод от кабеля Romex , связанного с цепью освещения, к этому черному винту. Теперь свяжите/скрутите все белые провода вместе, добавив свиной хвост примерно 5 дюймов в длину.Используйте проволочную гайку, чтобы связать их все вместе. Для этого вам, вероятно, понадобится большая проволочная гайка. Затем прикрепите косичку из белого провода к серебряному винту. Это в основном связывание всех возвратов вместе и подключение их к серебряному винту, который является возвратным винтом.

Наконец, скрутите все заземления (оголенные медные провода) вместе с помощью зеленой проволочной гайки. Обратите внимание, что один из проводов должен торчать из конца зелени.Возьмите этот провод и прикрепите его к зеленому винту на комбинации выключателя/розетки.

Подсоедините проводную комбинированную цепь розетки выключателя к электрической коробке, наденьте крышку лицевой панели и снова включите питание на панели главного автоматического выключателя.

Так и должно быть. Комбинированная цепь выключателя розетки должна иметь возможность управлять верхним светом, а в розетке всегда должно быть питание.

Вы также можете посмотреть это видео о том, как подключить комбо-цепь к розетке выключателя с постоянной мощностью на выходе .

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома предоставляет вам информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома.Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Соединения распределительного щита, не требующие участия электрика

Всегда пригодится отличный электрик. Но могут возникнуть внезапные чрезвычайные ситуации, когда вам нужно починить сломанный переключатель или перемонтировать регулятор. В этих случаях всегда полезно иметь базовые знания о простых электрических ремонтах, чтобы вы могли сделать несколько ремонтных работ самостоятельно.Компоненты распределительного щита — один из самых простых способов самостоятельного ремонта в вашем доме. С хорошим пониманием цели каждого компонента даже полный новичок может начать работу без каких-либо трудностей.

Вот как вы можете установить три основных компонента распределительного щита, розетку, регулятор и выключатель, не прибегая к помощи электрика!

Розетка:

Розетки

обычно состоят из 2 или 3 контактов вместе с выключателем. 3-контактная вилка обычно используется для приборов, требующих более высокой выходной мощности.2-контактные вилки потребляют меньше энергии по сравнению с 3-контактными. Не каждая розетка может выдерживать одинаковую электрическую нагрузку, поэтому важно понимать признаки того, что розетку необходимо заменить.

Что такое 3-контактная вилка?

В 3-контактной вилке верхний контакт является заземлением или соединением с землей. Это заземление или заземление предотвращает прохождение любого опасного остаточного электричества или избыточного электричества. Избыток электроэнергии может быть опасен для подключенных приборов.Это может не только повредить прибор, но и вызвать короткое замыкание в качестве меры безопасности.

Провода в 3-контактной вилке

Для 3-контактной вилки обычно имеется 3 разных провода, которые необходимо подключить к задней части вилки. Три провода — это провод заземления, провод под напряжением и нейтральный провод. Эти 3 провода входят в кабель разного цвета, что сделано для того, чтобы различать три провода. Цветовой код проводки следующий:

Красный цвет: провод под напряжением
Черный цвет: нейтральный провод
Зеленый цвет: заземляющий провод

В стандартной трехконтактной вилке треугольной формы заземляющий провод находится сверху и обычно больше, чем два других контакта внизу. Два контакта внизу, расположенные параллельно друг другу, — это провод под напряжением и нейтральный провод соответственно. Провод под напряжением находится с левой стороны, а нейтральный провод — с правой стороны.

Подключить провода к штепсельной розетке довольно просто, потому что сегодня все вилки поставляются с разъемами.

Как подключить розетку

Подключение штепсельной розетки чрезвычайно просто и может быть легко выполнено новичками.

Шаг 1: Ослабьте винты разъемов на задней стороне вилки.Шаг 2: Зачистите три провода кабеля (красный — провод под напряжением, черный — нейтральный провод и зеленый — провод заземления).
Шаг 3: После зачистки проводов вы найдете медные наконечники трех проводов.
Шаг 4: Возьмите заземляющий провод (зеленый) и вставьте медный наконечник между ослабленным винтом разъема.
Шаг 5: Возьмите провод под напряжением (красный) и вставьте медный наконечник между ослабленным винтом разъема. Он расположен в нижней левой части штекера.
Шаг 6: Возьмите нейтральный провод (черный) и вставьте медный наконечник между ослабленным винтом разъема.Он расположен в правом нижнем углу штекера.
Шаг 7: После того, как три провода будут вставлены, затяните винты, чтобы медный наконечник совпадал с винтом.
Шаг 8: Закрепите вилку на распределительном щите.

Что такое регулятор?

Регулятор — это переключатель или компонент, который преимущественно используется для регулирования скорости вращения вентилятора. Существует два разных типа регуляторов. Хотя они механически идентичны, разница между ними заключается в том, как работает переключатель регулятора.В первом типе регулятор свободно вращается от малой скорости к высокой, тогда как регуляторы второго типа имеют ступенчатое увеличение и уменьшение скорости. Это может быть увеличение скорости на 3, 4 или 5 ступеней в зависимости от марки регулятора.

Как подключить регулятор

Подключение регулятора является довольно простой задачей, так как в нем используются только два провода: провод под напряжением, по которому течет ток, и нейтральный провод.

Регуляторы поставляются с предварительно установленным проводом под напряжением и нейтральным проводом.В зависимости от марки проводной кабель может быть красным или черным, символизирующим активный и нейтральный провод. У некоторых брендов есть как серые кабели, подключенные к красному концу, так и черный конец, символизирующий активный и нейтральный провод.

Вот шаги для подключения регулятора:

Шаг 1: Убедитесь, что подключенный кабель от регулятора зачищен.
Шаг 2 (необязательно): Если кабель не зачищен, возьмите плоскогубцы и зачистите кабель, чтобы увидеть медную часть провода.
Шаг 3: Возьмите медные наконечники провода под напряжением (красный) и нейтрального провода (черный) регулятора и подключите его к медным наконечникам провода под напряжением и нейтрального провода.Шаг 4: Скрутите соединенные медные концы проводки, чтобы убедиться, что они соприкасаются и протекает ток.
Шаг 5: Закрепите открытые медные концы проводки изоляционной лентой (для обеспечения безопасности).
Шаг 6: Закрепите регулятор на распределительном щите.

Переключатель:

Переключатель — это компонент распределительного щита, который управляет подачей питания определенного прибора. Он делает это, замыкая и разрывая цепь. Когда переключатель находится в положении «включено», питание подается и цепь замыкается.Когда он находится в положении «выключено», питание отключается и цепь размыкается. Важно выбрать правильный электрический выключатель, будь то для рабочего места или дома.

Как подключить выключатель:

Компонент переключателя поставляется с гнездом, закрепленным винтом, в котором размещаются провод под напряжением и нейтральный провод. Вот шаги для подключения коммутатора:

Шаг 1: С помощью плоскогубцев или инструмента для зачистки проводов зачистите провод кабеля, чтобы найти оголенные медные провода под напряжением и нейтральным проводом.Шаг 2: Отвинтите концы компонента переключателя, где должны быть размещены провод под напряжением и нейтраль.
Шаг 3: Поместите медный наконечник провода под напряжением в гнездо для провода под напряжением.
Шаг 4: Вставьте медный наконечник нейтрального провода в гнездо для нейтрального провода.
Шаг 5: Закрепите винты розеток, где находятся провод под напряжением и нейтральный провод, убедитесь, что металлическая часть винта соприкасается с медным наконечником провода.
Шаг 6: Защелкните переключатель на место в распределительном щите.С помощью этих простых шагов вы можете легко решить любую проблему, связанную с проводкой компонентов распределительного щита. В следующий раз, когда потребуется подключить выключатель, вилку или регулятор, вам не придется вызывать электрика! При покупке выключателей, проводов или любых электрических компонентов убедитесь, что стандарты качества и безопасности всегда соблюдены. В Finolex мы всегда следим за тем, чтобы наша продукция соответствовала самым высоким стандартам качества. Ознакомьтесь с нашим ассортиментом переключателей, проводов и кабелей, чтобы приступить к работе!

Выключатели и розетки

Цифровой черный, подключенный настраиваемый экран управления, 230 В

Digital black — это полностью настраиваемый сенсорный экран с очень удобным интерфейсом и четкими символами. Экран автоматически активируется, когда ваша рука приближается. Если нет доступной установки Niko Home Control, встроенным переключающим контактом можно управлять с помощью сенсорного экрана или нормально разомкнутого контакта. удлинитель кнопки (170-00005). После подключения к системе Niko Home Control становится возможным переключать или приглушать свет, устанавливать сценарии, устанавливать режимы вентиляции, устанавливать жалюзи и солнцезащитные шторы в нужное положение за одну операцию. Короче говоря, все возможные типы управления доступны в вашей установке Niko Home Control.У вас есть термостат Niko Home Control (550-1305x) или активное соединение с одним из наших партнеров по отоплению? Затем вы можете легко установить температуру с помощью цифрового черного. С помощью соответствующего приложения Niko Home вы можете не только выбрать, какие элементы управления будут отображаться или где они будут отображаться на экране, но и способ навигации по экранам управления. Вы можете скачать это приложение бесплатно в соответствующем магазине приложений для своего мобильного устройства.

Digital black может быть легко установлен в любую стандартную коробку для скрытого монтажа с помощью привычных зажимов или винтов и питается от сети 230 В переменного тока (требуется провод L- + N).Этот вариант на 230 В переменного тока оснащен переключающим контактом 10 А (резистивный), что означает, что его можно легко заменить обычным однополюсным выключателем. В сочетании с беспроводным интеллектуальным концентратором для Niko Home Control (552-00001) и дополнительными элементами управления из линейки Niko Home Control для традиционной проводки вы можете легко автоматизировать свою обычную установку.

Экран связывается через вашу беспроводную домашнюю сеть с остальной частью вашей системы управления домом Niko. Вам необходимо активное подключение к Интернету, чтобы активировать Digital Black.Это подключение к Интернету гарантирует, что ваша установка Digital black и Niko Home Control всегда актуальна и имеет самые последние функции.

Как установить центральный выключатель света или розетку на 2-местную коробку

Узнайте, как установить центральный выключатель света или розетку посередине 2-клавишной электрической коробки, чтобы освободить место для громоздкой проводки.

Обратите особое внимание на стиль вашей электрической коробки; есть разные решения для покрытия каждого.

Воспользуйтесь ссылками, чтобы найти правильное решение:

1-местная стандартная коробка

2-местная стандартная коробка

Распределительная коробка 4×4 дюйма

Распределительная коробка 4-11/16″

Закрытие 2-местной коробки с 1 переключателем

Если вам нужна более глубокая коробка для размещения громоздкого выключателя света или розетки GFCI, или если вы не можете безопасно втиснуть электрические провода в одиночную коробку, вам может потребоваться установить устройство в двухместную электрическую коробку.

Если у вас есть электрическая коробка для 2 устройств, но вам нужен только 1 выключатель или розетка, у вас есть 2 варианта:

1. установите устройство на одну сторону
2. центрировать устройство

---

Слева вы увидите, что первое устройство смещено в сторону.

Второй вариант заключается в размещении переключателя по центру в двухсекционной коробке путем установки его на центральную крышку устройства, которая затем ввинчивается в 4 отверстия в распределительной коробке.

---

---

Добавление устройства в распределительную коробку 4×4 дюйма

Квадратные распределительные коробки не имеют выступов для крепления устройств.

Добавление грязевого кольца в коробку позволит вам установить одно устройство.

---

Грязевое кольцо удерживается на месте с помощью винтов распределительной коробки в противоположных углах.

Выключатель или розетка могут быть установлены непосредственно на грязевом кольце.

2-местная центральная крышка устройства может быть установлена ​​на устройстве так же, как и стандартная крышка. Примечание: возможно, вам придется подрезать винты крышки.

---

Установка одного устройства в большую квадратную соединительную коробку

Большие квадратные соединительные коробки размером 4-11/16″ также могут вмещать одно устройство с добавлением грязезащитного кольца.

---

---

Дополнительное покрытие вокруг одной электрической коробки

Двойные крышки с вырезом для устройства в центре можно также использовать с одинарными коробками.

Вот пример одиночного выключателя с зазором между поверхностью стены и распределительной коробкой.

Стандартная распределительная панель не закроет поврежденную стену рядом с выключателем.

---

Используйте 2-местную центрированную накладку с вырезом для закрытия одного устройства в 1-местной распределительной коробке, когда вам нужно закрыть дополнительное пространство на стене по обеим сторонам коробки.

---

Эта пластина крепится к электрической коробке так же, как и стандартная крышка.

Разница в том, что стандартная крышка имеет ширину 2-3/4 дюйма, а эта более широкая пластина имеет ширину 4-9/16 дюйма, что обеспечивает большее покрытие слева и справа от коробки.

Если у вас есть щель вокруг одноблочной электрической коробки, эта пластина устранит неприглядную проблему.

Вы также можете добавить это более широкое покрытие в местах с интенсивным движением, где коммутатор часто используется. Более широкое покрытие стены благодаря этой пластине с двойным бандажом придаст вашей стене дополнительную защиту.

Переподключить выключатель, управляющий розеткой, для управления верхним освещением или вентилятором

9 февраля 2009 г. | Фред (электронная почта) |

На прошлой неделе я описал, как должна быть подключена розетка для управления выключателем, когда напряжение входит в цепь на розетке.Вот как была подключена наша главная спальня до того, как я установил потолочный вентилятор. Как и было обещано, ниже я подробно описываю, как с минимальными усилиями изменить эту схему подключения, чтобы вместо этого переключатель мог управлять потолочным светильником. Позже на этой неделе я опубликую несколько фотографий до и после установки потолочного вентилятора. Прежде чем мы начнем, давайте кратко рассмотрим диаграмму прошлой недели:

.

Обзор проводки коммутируемых розеток (питание поступает на розетку)

На этой схеме напряжение входит в цепь в месте (A) стандартного 2-проводного (+земля) Romex.Белый нейтральный провод от этого Romex подключается непосредственно к серебряным клеммам на розетке (E), а черный горячий провод подключается к белому проводу, идущему к выключателю (B). Белый и черный провода этого Romex подключены к выключателю (C). Черный провод на выключателе теперь переключается на горячее , который возвращается к розетке и подключается к золотой клемме (D). Результат: розетка горячая только при включении выключателя.

Обратите внимание, что на этой схеме нейтральный провод никогда не покидает розетку.Напряжение выходит из розетки по белому проводу к выключателю, а затем возвращается, когда переключает питание на черный провод, оба по одному и тому же кабелю Romex.

Чтобы перемонтировать эту цепь для управления потолочным светильником, нам нужно подключить и горячую, и нейтральную к распределительной коробке, и, в конечном счете, вывести второй Romex на потолочный светильник. Мы делаем это, изменяя назначение Romex между розеткой и выключателем и добавляя дополнительный Romex к потолочному светильнику. Вот как меняется схема подключения:

Замена переключателя для управления потолочным светильником

Диаграмма Пояснение

• Шаг 1: Нам нужно изменить проводку в розетке, чтобы переместить горячую, нейтральную и заземляющую части к выключателю.Для этого используем розетку как перемычку для горячего и общего проводов. Для обоих Romex в розетке черные провода подсоединяются к латунным клеммам, белые провода к серебряным клеммам, а заземляющие (медные) провода скручиваются вместе и прикрепляются косичкой к самой розетке.
• Шаг 2: Добавьте дополнительный кусок Romex от распределительной коробки к потолочному креплению. Калибр этого Romex должен быть достаточным для тока (калибр 12 для цепей на 20 ампер, калибр 14 для цепей на 15 ампер).На нашей схеме мы добавили 2-проводной Romex с намерением, чтобы все напряжение, подаваемое на потолочную арматуру, было коммутировано. Мы также можем добавить 3-жильный провод Romex и иметь один переключаемый горячий провод и один постоянный горячий провод, идущий к потолочному светильнику. (Это было бы полезно, например, если бы мы устанавливали вентилятор с отдельным управлением вентилятором и освещением).
• Шаг 3: Скрутите вместе нейтральные провода от обоих Romex в распределительной коробке. (Это посылает нейтраль вверх по проводу к приспособлению).Подсоедините черные провода от каждого Romex в распределительной коробке к выключателю. (Черный провод, идущий к потолочному светильнику, теперь называется , горячее переключение . Соедините вместе провода заземления и добавьте косичку для подключения переключателя.

.

Дополнительные примечания

• Обратите внимание, что когда на переключателе есть и горячая, и нейтральная, у нас есть много возможностей для расширения этой цепи. Мы могли бы разделить горячий провод на два переключателя, которые идут к потолочному светильнику.
