Как подключить двойную розетку. Двойная розетка в один подрозетник

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.


Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Понравилась статья — поделись с друзьями!

Как подсоединить розетку двойную. Как подключить двойную розетку в один подрозетник?

Как подсоединить розетку двойную. Как подключить двойную розетку в один подрозетник?

Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

  • Перфоратор.
  • Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
  • Фигурная и плоская отвёртка.
  • Монтёрский нож с новым острым лезвием.
  • Бокорезы.
  • Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после — затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

9. Приложить пластиковую накладку и закрепить её двумя болтами.

Готовая двойная розетка

После того как розетка будет готова, следует править её на исправность, а после – на отсутствие зазора между декоративной накладкой и стеной. Если зазор слишком большой и конструкция выглядит не эстетично, то необходимо снять накладку, послабить фиксирующие винты и немного «утопить» механизм в подрозетник. А после – вернуть в своё первоначальное состояние.

Двойная розетка или две одинарные. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

  • Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
  • Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

  • Двойная розетка сильнее выпирает из стены в силу конструктивных особенностей. При этом чем меньше устройство выпирает из стены, тем меньше шансов его задеть, тем дольше оно прослужит и тем удобнее им пользоваться.
  • Cуппорт двойной розетки устроен более примитивно , чем суппорт одинарных розеток, у большинства производителей. Так как при разработке механизма двойной розетки его нужно максимально «сжать», чтобы поместить в стандартный подрозетник, то это отражается на всем конструктиве изделия. Суппорт двойной розетки также претерпевает определенные изменения.
    Суппорт одинарной розетки представляет собой прямоугольную металлическую пластину с разнообразными вариантами креплений к стене или подрозетнику. Суппорт двойной розетки сильно упрощен и имеет только два симметричных отверстия для крепления к подрозетнику.
  • Двойную розетку нельзя установить в многопостовую рамку с другими изделиями. При этом ровно смонтировать несколько двойных розеток достаточно тяжело. Если есть необходимость установить в ряд четыре розетки, предпочтительно выбирать не две двойных, а четыре одинарных под четырехпостовую рамку.
  • При монтаже двойной или двух одинарных розеток необходимо продумать, не будут ли мешать друг другу соседние вилки и куда будет направлены их провода. При монтаже нескольких одинарных розеток в ряд под единую многопостовую рамку их механизмы могут быть развернуты под 90°. Двойная розетка имеет определенное положение розеток друг относительно друга. Для того, чтобы лучше представить себе, о чем идет речь, сравним расположение гнезд розеток при разных вариантах монтажа:

    Два варианта расположения двойной розетки – вертикальный и горизонтальный монтаж

    Четыре варианта расположения двух одинарных розеток в двухпостовой рамке – два варианта горизонтального монтажа и два варианта вертикального монтажа.

Необходимо также отметить еще одну особенность двойной и одинарных розеток.

  • Механизм двойной розетки рассчитан на протекание тока до 16А. Механизм каждой одинарной розетки также рассчитан на протекание тока до 16А.
  • Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

    Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

    Установка двойной розетки schneider electric. Двойная розетка – это вынужденная мера?

    Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

    Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

    Различные виды монтажных коробок

    Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

    Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

    А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

    Те же розетки, но уже под одной рамкой

    Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

    Устройство двойной розетки без заземляющего контакта

    Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

    Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

    Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

    Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko — монтаж кабеля

    Viko или Vi-ko — бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т. д.). Производитель, если не ошибаюсь — турецкая компания Viko Elektrik .
    Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
    В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это — зажимы.
    Раскурочиваем двойной блок Viko «розетка + выключатель»:

    Переворачиваем и смотрим, куда же крепятся провода (кабели):

    Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь — для удобства параллельных соединений.
    Вверху у каждого контакта есть пластмассовая защёлка (на фото — зелёного цвета). Если на неё сильно нажать, то кабель освободится:

    Это не «система нипель», как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А — 1-1.5мм кабель).

    Видео как подключить двойную розетку MAKEL к 220В

    Идеи бизнеса. Доставка и сбыт. Заболевания. Катаклизмы. Кредитование. Налогообложение

    Пошаговая инструкция установки двойной розетки. Пошаговая инструкция установки двойной розетки Розетка компьютерная rj 45 двойная внутренняя

    Розетку rj-45 называют компьютерной, потому что с ее помощью обычно осуществляется подключение к интернету. Двойная розетка rj-45 используется, если нужно подключить один компьютер к интернету и телефон к городской сети в одной комнате. Эту же двойную rj-45 устанавливают, если компьютер необходимо подключить к интернету и локальной сети, в офисах такое происходит даже чаще, чем в жилых квартирах. Как бы то ни было, подключение двойной розетки можно произвести самостоятельно, для этого не нужна специальная подготовка, достаточно ознакомиться с подробной инструкцией.

    Прежде всего, нужно определиться внутренний или наружный (накладной) коннектор понадобится. Внутренний устанавливается с помощью дополнительного распределителя и позволяет спрятать проводку за специальной перегородкой или декоративным элементом. Это позволяет убрать провода с глаз и дополнительно защитить подрозетник от возможных воздействий. Но потребуется дополнительная работа со стеной, а при переносе компьютера или телефона в другое место, придется все начинать сначала.

    Проще использовать и производить установку именно наружной или накладной розетки rj-45. Она обычно применяется везде, исключая места с повышенной влажностью или запыленностью (в таком случае контакты могут окислиться или загрязниться, что приведет к непроходимости сигнала). Подрозетники тоже могут быть разные. Двойные подрозетники могут быть односторонними или проходными. Односторонний используется, если предполагается одно прямое подключение. Проходной подрозетник понадобится там, где к сети будут присоединяться из нескольких помещений.

    Если не прибегать к помощи специалиста, а самому заняться установкой rj-45 с заземлением, нужно заранее подготовить некоторые материалы и инструменты. Потребуется приобрести:

    • перфоратор;
    • отвертки;
    • плоскогубцы;
    • острый нож, чтобы зачищать провода;
    • двойную розетку rj-45;
    • инструмент, которым можно обжать провод в коннекторе.

    Хорошо бы иметь кабельный тестер, чтобы в процессе работы иметь возможность убедиться в том, что все идет правильно. Но без него можно обойтись, просто проверив подключение по завершении всей работы: если сеть не будет работать, тогда придется вернуться и пересмотреть подключение проводов согласно схеме.

    Видео “Подключение розетки – процесс в деталях”

    Подготовка

    Если принято решение прятать розетку в стену, то нужно установить в нее подрозетник. Для этого понадобится перфоратор и специальная коронка. С их помощью в стене выдалбливается соответствующее отверстие, потом оно очищается от мусора и пыли. После этого устанавливают сам подрозетник и закрепляют его с помощью алебастра.
    Если монтируется накладная система, то коробку нужно разобрать, вынуть из нее модуль, а подрозетник шурупами прикрепить к стене (или полу).

    В некоторых случаях необходимы компьютерные розетки с заземлением. Если шнур заземления не проводится отдельно, нужно приобрести модель розетки rj-45 уже с заземлением (они несколько дороже, но это – безопасность компьютера).

    Монтаж

    Отличие компьютерной розетки от всех остальных состоит в использовании 8 медных проводов, перевитых попарно. Эти 4 пары называются витыми парами, и монтаж состоит в правильном их соединении. Для начала клемник нужно отсоединить от основного механизма. Это делается осторожным поворачиванием белого фиксатора по часовой стрелке. Теперь через заднюю часть нужно завести кабель.

    Установка проходных, как и обычных, розеток производится по одной из двух схем: Т568В или Т568А. Сегодня сетевые устройства сами могут распознать схему и даже подстроиться при необходимости, но чаще используют именно схему В, в ней работа порта обеспечивается зеленой и оранжевой парой контактов. Схема кроссировки обычно присутствует на корпусе клемника, вот согласно этой схеме нужно произвести подключение витых пар. Чтобы ничего не перепутать, надо очень внимательно рассмотреть цветовую маркировку. Пазы крышки соответствуют жилам витой пары по цвету: бело-коричневый соответствует коричневому, бело-синий – синему и так далее.

    Нужно очень осторожно снять с кабеля изоляцию (не более 3 см), проводки расплести (не более 1,5 см) и зачистить. Теперь пора завести жилы витой пары в пазы крышки в соответствии с их цветовой маркировкой. Если пользоваться розеткой legrand rj-45 (лучше с заземлением), то концы проводов зачищать не придется. У нее такая удобная конструкция, что провода достаточно плотно углубить в соответствующие пазы, а контактные площадки сами их закрепят при опускании крышки. Дело в том, что каждая площадка – это заостренная пластина, когда крышка опускается, пластина прорезает изоляцию жил именно настолько, что они касаются проводящих сигнал сердцевин жил.

    Подключение одной розетки состоялось, теперь клемник нужно вернуть на его место в задней части розетки и закрыть фиксатор. Для этого фиксатор поворачивается против часовой стрелки. Хорошо бы проверить, все ли работает.
    Если кабельного тестера нет, придется что-нибудь, например, модем, подключить и убедиться, чт

    Как подключить двойную розетку с заземлением

    • Что ремонтируем?
      нажмите, чтобы раскрыть
    • Ремонт комнат
      гостиная, кухня, ванная.
      • Ванная
      • Кухня
      • Детская
      • Балкон
      • Спальня
      • Гостиная
      • Коридор
      • Прихожая

    Как подключить двойную розетку самому

    Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

    Почему именно двойная розетка?

    Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

    Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

    Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

    Инструменты для установки двойной розетки

    Для установки двойной розетки понадобиться такой набор инструментов:

    Отвертка соответствующая шурупам, прикручивающим розетку

    Отвертка, покрытая диэлектриком

    Кабель (если предстоит установка розетки, а не ее замена)

    Перфоратор (также — если требуется установка розетки на новое место)

    Схема подключения двойной розетки

    16.12.2014 нет комментариев 11 087 просмотров

    Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

    Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

    Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

    В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

    Схема подключения сдвоенных розеток с заземлением выглядит так:

    Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

    Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

    Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

    Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

    Как подключить розетку с заземлением: последовательность и правила монтажа

    Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

    Содержание

    Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

    Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

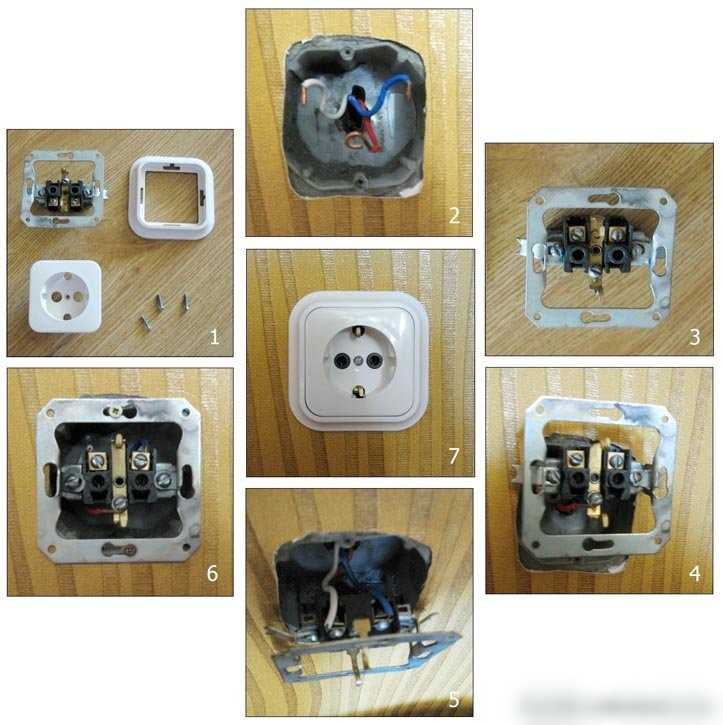

    Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

    [include id=»1″ title=»Реклама в тексте»]

    В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

    Отличие простой розетки от розетки с заземлением

    У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

    • Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
    • Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

    Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

    Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

    Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

    Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

    Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

    Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

    • отличное крепление;
    • наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

    Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

    Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

    Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

    Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

    Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

    Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

    • В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
    • Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
    • Перед установкой подрозетника его положение определяется уровнем.

    Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

    • Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
    • Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

    [include id=»2″ title=»Реклама в тексте»]

    Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

    Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

    Концы кабеля нужно подготовить перед выполнением подключения

    • Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
    • Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

    Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

    Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

    Фаза и ноль должны подключаться к разным токоведущим пластинам

    • Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

    Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

    • Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

    Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

    У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

    Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

    Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

    Схема правильного подключения приборов с заземлением

    Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

    Инструменты электрика для проверки и монтажа электрических приборов

    Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

    С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

    Понравилась статья? поделитесь ей в соц. сетях

    Как подключить двойную розетку с заземлением

    Как подключить двойную розетку: установка двойной розетки в один подрозетник

    Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

    С установкой без проблем можно справиться самостоятельно, если учесть приведенные нами рекомендации. Мы готовы поделиться тонкостями выполнения электромонтажных работ. В подробностях расскажем и покажем вам, как подключить двойную розетку, как обустроить гнездо для электрической точке и обеспечить безопасность эксплуатации.

    Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

    Типы двойных розеток

    Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

    Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

    Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

    Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

    Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

    На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

    А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

    По модификации двойные розетки классифицируют на такие основные типы:

    1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
    2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
    3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

    Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

    Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

    Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

    Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

    Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

    Особенности монтажа устройства

    Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

    При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

    Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

    Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

    В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

    Как установить двойную внутреннюю розетку с заземлением

    Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.

    Когда появляется необходимость ставить двойную розетку

    В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

    Преимущества такого решения следующие:

    • Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
    • Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
    • Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
    • Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.

    Если в кабеле имеется провод заземления, рекомендуется приобретать розетки электрические внутренние двойные, у которых имеется соответствующий контакт. Заземлять электроприборы рекомендуется не только в целях безопасности. Подключение этого провода позволит избавиться от фона и треска, издаваемого динамиками бытовой техники.

    Как выбрать хорошую двойную розетку

    При выборе товара следует обращать внимание на следующие критерии:

    • Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
    • Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
    • Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

    Имеет значение цвет изделия. Необязательно брать стандартные белые розетки. Чтобы оригинально обыграть интерьер, можно купить товар синего, красного, желтого или любого другого цвета.

    Краткий обзор характеристик и цен

    На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

    Наиболее популярные изделия:

    • Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
    • Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
    • Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
    • Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;
    • Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;

    Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

    Монтаж двойной розетки

    Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

    Условно ее можно разделить на 3 части:

    • Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
    • Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
    • Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

    Чтобы правильно собрать розетку, необходимо иметь индикатор, прямую и крестовую отвертку.

    В один подрозетник

    Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

    После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

    В два подрозетника

    Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

    1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
    2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

    Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

    С заземлением

    Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

    Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

    Монтаж двойной розетки взамен одинарной

    Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

    Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

    Последовательность установки двойной розетки

    Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

    Далее приведен пошаговый алгоритм установки двойной розетки.

    Демонтаж старого устройства

    Снятие бывшей в употреблении розетки проводится в такой последовательности:

    1. Снимается крышка.
    2. Аккуратно удаляются наплывы штукатурки и края обоев.
    3. Ослабляются лапки, корпус извлекается из стакана.
    4. Остается ослабить контактные болты и извлечь из них жилы.

    Старое изделие выбрасывается или пускается на запчасти.

    Новый подрозетник

    Если подрозетник проржавел или деформирован, его следует заменить.

    1. Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
    2. Заизолировать концы провода и очистить проем от мусора.
    3. Провести замеры, при необходимости довести размер отверстия до нужных параметров.
    4. Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
    5. Утопить стакан на нужную глубину, выровнять его по горизонтали.

    Продолжать работу можно, когда раствор полностью затвердеет.

    Подготовка к подключению

    Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

    Как подключить провода

    Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

    Схема соединения следующая:

    • фаза — слева;
    • земля — посередине;
    • ноль — справа.

    Крепление стоит начинать с центра, крепко затягивая болты на каждой клемме. После этого кабелю нужно придать форму спирали, чтобы он компактно сложился при установке корпуса.

    Установка изделия

    Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.

    Как правильно подключить двойную розетку

    При капитальном ремонте, люди часто начинают с проводки. При большом количестве электроприборов, часто возникает вопрос — как подключить двойную розетку, чтобы создать более комфортные условия. Их установка помогает избежать лишних коммуникаций, а также дополнительных источников, подключения: тройников, удлинителей и переносок.

    Часто бывает, что подключение двойной розетки может вызвать некоторые трудности. Это случается при отсутствии минимальных навыков или допущенных в спешке ошибок. Чтобы этого не происходило, необходимо заранее всё подготовить и убедится, что все детали есть в наличии, а сама розетка исправна. Кроме этого бывают множество нюансов, способных повлиять на неисправность или короткий срок эксплуатации.

    Основные виды двойных розеток

    Обычно любая розетка состоит из защитного корпуса, а также керамического основание с контактами. Они соединяются винтовыми зажимами, к которым должен подключаться электрический кабель.

    Классификация розеток очень разнообразна. Чтобы правильно её подобрать, необходимо учитывать разновидность вилок подключаемого электрооборудования. Они подразделяются по нескольким факторам:

    • По виду — наружные и внутренние;
    • По разновидности — встраиваемая, навесная и накладная;
    • В зависимости от модификации — с заземлением, закрытыми гнёздами, заземлением и защитной рамкой, с рамкой без заземления.

    Также двойные источники питания подразделяются на классы в зависимости от страны, производителя и изготавливаемого материала. В каждой стране принято использовать свои разъёмы. Они бывают самой различной формы, но в странах СНГ, обычно используют приборы с обычными круглыми разъёмами, разного диаметра.

    Основные виды используемых розеток:

    • Обыкновенные, без заземления;
    • Пружинные, штекерные розетки;
    • С защитными шторами, используемые в комнатах у детей;
    • С резиновыми прокладками для сырых помещений;
    • Розетки с защитным отключением;
    • Для разных типов вилок с множественными отверстиями;
    • С таймером;
    • Функциональные, с выбросом вилки при нажатии на боковую кнопку встроенную в устройство;
    • С винтовым зажимом;
    • С крышкой.

    Необходимые инструменты и дополнительные материалы

    Установка двойной розетки требует наличие инструментов, и материалов, подготовленных заранее:

    • Отвёртка, подходящая к шурупам;
    • Индикаторная отвертка;
    • Кусачки или пассатижи;
    • Острый нож, для зачистки кабеля;
    • Если монтаж происходит на новом месте, пригодится перфоратор;
    • Вольтметр;
    • Розетка;
    • Подрозетник;
    • Кабель;
    • Саморезы и дюбеля.

    Монтаж двойной розетки

    Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

    Установка розетки в один подрозетник

    Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом. Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

    Извлечение старой розетки

    После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.

    Установка нового подрозетника

    Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.

    Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.

    Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.

    Установка розетки

    Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

    Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

    После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

    Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

    Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

    Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

    Монтаж двойной розетки с двумя одиночными

    В этом случае понадобятся две одинарные розетки, входящие в состав двойной, а также два отдельных подрозетника, монтаж которых осуществляется в том порядке, что в предыдущем случае. Здесь главное правильно сделать разметку. Для этого берут общий корпус, намечают две точки по центру обоих розеточных проёмов.

    Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Фаза и ноль должны быть соединены между розетками при помощи шлейфа. Заземляющая жила, подключается отдельно. Её стык фиксируется при помощи специального зажима, затем изолируется. На одной из сердцевин подключается две плюсовых жилы. Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Аналогично подключается ноль. Все провода должны иметь одно сечение. Заземляющие жилы подсоединяют по отдельности.

    После подключения обеих розеток к сети, поочерёдно устанавливается их внутренность в подрозетник, потом крепится накладная рамка. Это осуществляется аналогично скрытой установке с одним подрозетником.

    Как подключить двойную розетку? Основные методы подключения

    Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.

    Правила подключения двойной розетки

    Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

    Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

    Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
    • электронные или газовые варочные панели;
    • посудомоечные машины;
    • вытяжные системы;
    • холодильники, рефрижераторные комплексы и камеры.

    Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

    Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

    Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

    Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

    Схема подключения двойной розетки с заземлением

    При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

    Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

    Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

    После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

    Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

    Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

    Подключение двойного выключателя и розетки

    Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
    Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

    Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

    Как подключить двойную внешнюю розетку?

    Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
    1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
    2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
    3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
    4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

    5. Отмечается место крепежных отверстий.
    6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
    7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
    8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
    9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
    10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
    11. Затем восстанавливается корпус наружной розетки в обратном порядке.

    Как последовательно подключить двойные компьютерные розетки?

    Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

    Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

    RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
    • одинарные;
    • двойные;
    • терминальные;
    • комбинированные.

    По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

    Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

    Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

    Схема подключения двойной розетки

    Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

    Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

    Схема подключения двойной розетки

    Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.

    Как видите, все достаточно просто. Во время подключения вам необходимо правильно подключать провода. Заземление должно подключаться в центральной клемме, ноль подключают справа, а фазу нужно подсоединить слева. Во время подключения вам также необходимо знать, что заземление подключается в центре, а остальные два провода можно поменять местами. Схема подключения двойной розетки без заземления выглядит точно также, только провода PE здесь не будет. Если вам будет интересно, тогда можете прочесть про схему электропроводки в гараже.

    Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.

    Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.

    Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.

    Электрические перемычки можно будет использовать только в том случае, если вы будете подключать не слишком мощные приборы. В противном случае вам необходимо будет сделать ответвление проводов. Ответвление необходимо будет делать для каждого изделия.

    Вот видео, которое поможет установить двойную розетку.

    Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.

    Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.

    Как подключить двойную розетку с заземлением

    • Что ремонтируем?
      нажмите, чтобы раскрыть
    • Ремонт комнат
      гостиная, кухня, ванная.
      • Ванная
      • Кухня
      • Детская
      • Балкон
      • Спальня
      • Гостиная
      • Коридор
      • Прихожая

    Как подключить двойную розетку самому

    Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

    Почему именно двойная розетка?

    Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

    Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

    Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

    Инструменты для установки двойной розетки

    Для установки двойной розетки понадобиться такой набор инструментов:

    Отвертка соответствующая шурупам, прикручивающим розетку

    Отвертка, покрытая диэлектриком

    Кабель (если предстоит установка розетки, а не ее замена)

    Перфоратор (также — если требуется установка розетки на новое место)

    Схема подключения двойной розетки

    16.12.2014 нет комментариев 11 087 просмотров

    Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

    Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

    Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

    В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

    Схема подключения сдвоенных розеток с заземлением выглядит так:

    Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

    Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

    Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

    Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

    Как подключить розетку с заземлением: последовательность и правила монтажа

    Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

    Содержание

    Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

    Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

    Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

    [include id=»1″ title=»Реклама в тексте»]

    В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

    Отличие простой розетки от розетки с заземлением

    У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

    • Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
    • Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

    Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

    Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

    Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

    Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

    Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

    Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

    • отличное крепление;
    • наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

    Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

    Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

    Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

    Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

    Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

    Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

    • В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
    • Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
    • Перед установкой подрозетника его положение определяется уровнем.

    Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

    • Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
    • Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

    [include id=»2″ title=»Реклама в тексте»]

    Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

    Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

    Концы кабеля нужно подготовить перед выполнением подключения

    • Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
    • Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

    Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

    Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

    Фаза и ноль должны подключаться к разным токоведущим пластинам

    • Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

    Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

    • Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

    Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

    У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

    Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

    Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

    Схема правильного подключения приборов с заземлением

    Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

    Инструменты электрика для проверки и монтажа электрических приборов

    Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

    С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

    Понравилась статья? поделитесь ей в соц. сетях

    Источники: http://samoremont.com/elektrika/rozetki/223-kak-podklyuchit-dvojnuyu-rozetku-samomu, http://samelectrik.ru/sxema-podklyucheniya-dvojnoj-rozetki.html, http://strmnt.com/dom/comm/electric/kak-podklyuchit-rozetku-s-zazemleniem.html

    Параметры строки подключения | Документация Npgsql

    Для подключения к базе данных приложение предоставляет строку подключения, которая определяет такие параметры, как хост, имя пользователя, пароль и т. Д. Строки подключения имеют вид ключевое слово1 = значение; keyword2 = значение; и нечувствительны к регистру. Значения, содержащие специальные символы (например, точки с запятой), можно заключать в двойные кавычки. Дополнительные сведения см. На официальной странице документации по строкам подключения.

    Ниже приведены параметры строки подключения, понятные Npgsql.

    Базовое подключение

    Параметр Описание По умолчанию
    Хост Задает имя хоста машины, на которой работает сервер. Если значение начинается с косой черты, оно используется в качестве каталога для сокета домена Unix (по-прежнему необходимо указать Порт ). Обязательно
    Порт TCP-порт сервера PostgreSQL. 5432
    База данных База данных PostgreSQL для подключения. То же, что и имя пользователя
    Имя пользователя Имя пользователя для подключения. Не требуется при использовании IntegratedSecurity.
    Пароль Пароль для подключения. Не требуется при использовании IntegratedSecurity.
    Пароль Путь к файлу паролей PostgreSQL (PGPASSFILE), из которого берется пароль.

    Безопасность и шифрование

    Параметр Описание По умолчанию
    Режим SSL Управляет использованием SSL в зависимости от поддержки сервера. Может быть Требовать , Отключить или Предпочитать . См. Документы для получения дополнительной информации. Отключить
    Сертификат доверенного сервера Следует ли доверять сертификату сервера без его проверки.См. Документы для получения дополнительной информации. ложь
    Сертификат клиента Расположение сертификата клиента, который будет отправлен на сервер. См. Документы
    Проверить отзыв сертификата Следует ли проверять список отзыва сертификатов во время аутентификации. По умолчанию — false. ложь
    Комплексная безопасность Следует ли использовать встроенную безопасность для входа в систему (GSS / SSPI), в настоящее время поддерживается только в Windows.См. Документы для получения дополнительной информации. ложь
    Сохранение информации о безопасности Возвращает или задает логическое значение, которое указывает, не возвращается ли конфиденциальная информация, такая как пароль, как часть соединения, если соединение открыто или когда-либо находилось в открытом состоянии. Представлено в версии 3.1. ложь
    Имя службы Kerberos Имя службы Kerberos, которая будет использоваться для аутентификации. См. Документы для получения дополнительной информации. постгрес
    Включить область Область Kerberos, которая будет использоваться для аутентификации.См. Документы для получения дополнительной информации.
    Включить подробные сведения об ошибке При включении, сведения об ошибках и уведомлениях PostgreSQL включаются в

    PgBouncer config

    Описание

    Файл конфигурации находится в формате «ini». Имена разделов находятся между «[» и «]». Линии
    начиная с «;» или «#» воспринимаются как комментарии и игнорируются. Персонажи «;»
    и «#» не распознаются как особые, если они появляются позже в строке.

    Общие настройки

    файл журнала

    Задает файл журнала. Файл журнала остается открытым, поэтому после ротации kill -HUP
    или на консоли RELOAD; надо делать.
    В Windows службу необходимо остановить и запустить.

    По умолчанию: не установлено

    pidfile

    Задает файл PID. Без набора pidfile демонизация не разрешена.

    По умолчанию: не установлено

    listen_addr

    Задает список адресов для прослушивания TCP-соединений.Вы также можете использовать * , что означает «прослушивать все адреса». Когда не установлен,
    принимаются только соединения через сокеты Unix.

    Адреса могут быть указаны численно (IPv4 / IPv6) или по имени.

    По умолчанию: не установлено

    listen_port

    Какой порт слушать. Применимо к сокетам TCP и Unix.

    По умолчанию: 6432

    unix_socket_dir

    Задает расположение сокетов Unix. Применимо как к прослушивающему сокету, так и к
    серверные соединения.Если задана пустая строка, сокеты Unix отключены.
    Требуется для работы онлайн-перезагрузки (-R).

    По умолчанию: / tmp (пусто в Windows)

    unix_socket_mode

    Режим файловой системы для сокета Unix.
    Не поддерживается в Windows.

    По умолчанию: 0777

    unix_socket_group

    Имя группы для использования для сокета Unix.
    Не поддерживается в Windows.

    По умолчанию: не установлено

    пользователь

    Если установлено, указывает пользователя Unix, на которого нужно перейти после запуска.Работает только если
    PgBouncer запускается от имени пользователя root или уже запущен от имени данного пользователя.
    Не поддерживается в Windows.

    По умолчанию: не установлено

    auth_file

    Имя файла, из которого загружаются имена пользователей и пароли. Увидеть
    раздел Формат файла аутентификации ниже о деталях.

    По умолчанию: не установлено

    auth_hba_file

    Файл конфигурации

    HBA для использования, когда auth_type равен hba .

    По умолчанию: не установлено

    auth_type

    Как аутентифицировать пользователей.

    пам
    PAM используется для аутентификации пользователей, auth_file игнорируется. Этот метод не
    совместим с базами данных, использующими опцию auth_user . Имя службы сообщается
    PAM — это «pgbouncer». pam не поддерживается в файле конфигурации HBA.
    гба
    Фактический тип аутентификации загружается из auth_hba_file . Это позволяет разным
    методы аутентификации для разных путей доступа, например: соединения
    через сокет Unix используйте метод аутентификации peer , соединения через TCP
    должен использовать TLS.
    сертификат
    Клиент должен подключиться через соединение TLS с действующим сертификатом клиента.
    Затем имя пользователя берется из поля CommonName сертификата.
    мкр5
    Используйте проверку пароля на основе MD5. Это аутентификация по умолчанию
    метод. auth_file может содержать как зашифрованный MD5, так и простой текст
    пароли. Если md5 настроен и у пользователя есть секрет SCRAM,
    тогда вместо этого автоматически используется аутентификация SCRAM.
    scram-sha-256
    Используйте проверку пароля с помощью SCRAM-SHA-256. auth_file должен содержать
    Секреты SCRAM или пароли в виде простого текста.
    обычная
    Пароль в открытом виде отправляется по сети. Не рекомендуется.
    доверие
    Аутентификация не выполняется. Имя пользователя все еще должно существовать в auth_file .
    любой
    Аналогично методу trust , но указанное имя пользователя игнорируется. Требует, чтобы все
    базы данных настроены для входа в систему как определенный пользователь.Кроме того, консоль
    база данных позволяет любому пользователю войти в систему как администратор.

    auth_query

    Запрос на загрузку пароля пользователя из базы данных.

    Для прямого доступа к pg_shadow требуются права администратора. Желательно
    используйте не суперпользователя, который вместо этого вызывает функцию SECURITY DEFINER.

    Обратите внимание, что запрос выполняется внутри целевой базы данных. Итак, если функция
    используется, его необходимо установить в каждую базу данных.

    По умолчанию: SELECT usename, passwd FROM pg_shadow WHERE usename = $ 1

    auth_user

    Если установлено auth_user , то любой пользователь, не указанный в auth_file , будет
    запрошено через запрос auth_query из pg_shadow в базе данных,
    используя auth_user .Пароль auth_user будет взят из auth_file .

    Для прямого доступа к pg_shadow требуются права администратора. Желательно
    используйте не суперпользователя, который вместо этого вызывает функцию SECURITY DEFINER.

    По умолчанию: не установлено

    pool_mode

    Указывает, когда соединение с сервером может быть повторно использовано другими клиентами.

    сессия
    Сервер возвращается в пул после отключения клиента. По умолчанию.
    транзакция
    Сервер возвращается в пул после завершения транзакции.
    выписка
    Сервер возвращается в пул после завершения запроса. Сделки
    В этом режиме запрещено объединение нескольких операторов.

    max_client_conn

    Максимально разрешенное количество клиентских подключений. При увеличении то напильник
    пределы дескрипторов также должны быть увеличены. Обратите внимание, что фактический номер файла
    количество используемых дескрипторов превышает max_client_conn . Используемый теоретический максимум:

      max_client_conn + (max pool_size * общее количество баз данных * общее количество пользователей)


    , если каждый пользователь подключается к серверу под своим именем пользователя.Если пользователь базы данных
    указывается в строке подключения (все пользователи подключаются под одним именем пользователя),
    теоретический максимум:

      max_client_conn + (max pool_size * общее количество баз данных)


    Теоретический максимум никогда не должен быть достигнут, за исключением случаев, когда кто-либо намеренно
    создает для него специальный груз. Тем не менее, это означает, что вы должны установить количество
    файловые дескрипторы на безопасное большое число.

    Найдите ulimit на странице руководства вашей любимой оболочки.Примечание. ulimit не применяется в среде Windows.

    По умолчанию: 100

    default_pool_size

    Сколько подключений к серверу разрешить для каждой пары пользователь / база данных. Может быть отменено в
    конфигурация для каждой базы данных.

    По умолчанию: 20

    min_pool_size

    Добавьте дополнительные серверные соединения в пул, если ниже этого числа.
    Улучшает поведение, когда обычная нагрузка внезапно возвращается после периода
    полного бездействия. Значение фактически ограничено размером пула.

    По умолчанию: 0 (отключено)

    Reserve_pool_size

    Сколько дополнительных подключений разрешить к пулу (см. reserve_pool_timeout ). 0 отключает.

    По умолчанию: 0 (отключено)

    Reserve_pool_timeout

    Если клиент не обслуживается в течение этого количества секунд,
    использовать дополнительные подключения из резервного пула. 0 отключает.

    По умолчанию: 5,0

    max_db_connections

    Не разрешайте больше этого количества подключений к серверу для каждой базы данных
    (независимо от пользователя).Это считает базу данных PgBouncer, что
    клиент подключился, а не база данных PostgreSQL исходящего
    подключение.

    Это также можно установить для каждой базы данных в разделе [базы данных] .

    Обратите внимание, что при достижении лимита закрытие клиентского подключения к одному
    пул не позволит сразу установить соединение с сервером
    для другого пула, потому что соединение с сервером для первого пула
    Все еще открыт. Как только соединение с сервером закрывается (из-за тайм-аута простоя),
    новое соединение с сервером будет немедленно открыто для ожидания
    бассейн.

    По умолчанию: 0 (неограниченно)

    max_user_connections

    Не разрешайте больше этого количества подключений к серверу на пользователя
    (независимо от базы данных). Это считает пользователя PgBouncer, который
    связан с пулом, который является либо пользователем, указанным для
    подключение к серверу или в отсутствие такового пользователя у клиента
    подключен как.

    Это также можно установить для каждого пользователя в разделе [пользователи] .

    Обратите внимание, что при достижении лимита закрытие клиентского подключения к одному
    пул не позволит сразу установить соединение с сервером
    для другого пула, потому что соединение с сервером для первого пула
    Все еще открыт.Как только соединение с сервером закрывается (из-за тайм-аута простоя),
    новое соединение с сервером будет немедленно открыто для ожидания
    бассейн.

    По умолчанию: 0 (неограниченно)

    server_round_robin

    По умолчанию PgBouncer повторно использует подключения к серверу в режиме LIFO (последний вошел, первый вышел),
    так что несколько соединений получают наибольшую нагрузку. Это дает лучшую производительность, если у вас есть
    единый сервер, обслуживающий базу данных. Но если за базой данных есть TCP round-robin
    IP-адрес, тогда лучше, если PgBouncer также использует соединения таким образом, таким образом
    достижение равномерной нагрузки.

    По умолчанию: 0

    ignore_startup_parameters

    По умолчанию PgBoun

    Замена одинарной розетки 13 А на двойную

    валюта
    Британский фунт стерлингов

    евро

    Место доставки
    United KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaK iribatiKorea (Южная) KuwaitKyrgyzstanLaosLatviaLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaS.Джорджия и Южные Сандвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалиюЮжная АфрикаЮжный СуданСтанция HelenaSt. Пьер и MiquelonSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited StatesUruguayUS Экваторияльная IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия

    Обновить

    Как заменить сокет

    Вы можете удвоить мощность розетки за выходные, просто заменив одиночные розетки на двойные. Электрик взимает 30 фунтов стерлингов за выполнение той же работы. Умножьте это на количество одиночных розеток в вашем доме, и вы увидите, сколько вы можете сэкономить, сделав это самостоятельно. Если у вас уже есть двойные розетки, это руководство покажет вам, как заменить неизбежно потрескавшиеся, обгоревшие или забрызганные краской детали на новые.В этой статье также рассказывается о том, как добавить новую розетку в кольцевую сеть — еще одна работа, за которую электрик будет счастлив взимать до 80 фунтов стерлингов.

    Если вам интересно, можно ли поменять одно гнездо на сдвоенное, то ответ — да, при условии, что существующее гнездо является единственным на этом ответвлении (подаче проволоки) от кольцевой сети. Чтобы проверить это, выполните тест на шаге 6. Сколько новых сокетов вы можете добавить? Теоретически вы можете удвоить количество розеток, сняв ответвления с каждой из существующих розеток или соединительных коробок, которые питают их.Вы должны убедиться, что розетка, от которой вы собираетесь использовать ответвление, является частью кольцевой магистрали (см. Тест на шаге 6).

    • Отвертка с изоляцией
    • Тестер сетевого напряжения / непрерывности
    • Сверло
    • Молоток
    • Усилительное долото
    • Пила или ножовочная пила
    • Инструмент для зачистки проводов

    Двойной кабель для зачистки провода

      • Двойная розетка
      • Стальная коробка с двумя головками для установки заподлицо или пластиковая коробка для поверхностного монтажа
      • Готовая штукатурка

      Пошаговая инструкция

      1.Если какая-либо из ваших розеток сгорела, их необходимо заменить. Шаги 3, 4, 11 и 12 покажут вам, как это сделать.

      2. Избыточная нагрузка на одну розетку часто приводит к возгоранию розеток. Если это вам слишком знакомо, читайте дальше и узнайте, как поменять свои одиночные игры на парные.

      3. Перед тем как начать работу, изолируйте кольцевую сеть на блоке потребителей или плате предохранителей. Некоторые устройства оснащены автоматическим выключателем, который нужно просто отключить. Если у вас старая плата предохранителей, выключите основное питание, извлеките соответствующий предохранитель (желательно с маркировкой «кольцо» или «главное кольцо») перед повторным включением устройства.Простое отключение кольцевой магистрали означает, что свет по-прежнему получает питание — это удобно, если вы работаете в темном углу дома.

      4. Во многих старых домах имеется более одной платы предохранителей или потребительского блока, поэтому не всегда можно быть уверенным, что вы изолировали нужную часть цепи. Для проверки включите прибор в розетку, с которой собираетесь работать. Если вы используете радио для этого теста, сначала убедитесь, что все батареи были извлечены, иначе вы можете провести бесплодный день в поисках несуществующего источника питания.

      5. С изолированной схемой можно безопасно открутить винты на передней панели розетки. Если на разъем только один провод (заземление, фаза и нейтраль), это означает, что розетка уже отключена от другого; вы можете превратить ее в двойную розетку, но вы не можете использовать ее для питания новой розетки. Два провода, идущие в каждый разъем, указывают на то, что разъем является либо частью кольцевой магистрали, либо одним из двух разъемов, питаемых от одной ответвления. Если вы планируете заменить одинарную розетку на двойную или добавить новую ответвление, вы должны убедиться, что розетка является частью кольцевой магистрали.Для проверки на следующем шаге необходимо запустить тест непрерывности.

      6. Обойдите дом, выключите и отсоедините (если возможно) все электрическое оборудование, питаемое от кольцевой сети. На розетке открутите винт, удерживающий токоведущие (красные или коричневые) провода, и коснитесь одного из них щупом из тестера сетевого напряжения, установленного на режим непрерывности. Коснитесь другим щупом тестера нейтральной клеммы (обозначенной N с черными или синими проводами). Повторите то же самое с другим красным или коричневым проводом. Зуммер или свет устройства не должны загораться, когда вы проверяете провода таким образом.Коснитесь по одному щупу на каждом из красных или коричневых проводов. Если тестер гудит или светится, это означает, что розетка является частью кольцевой сети. Если вы меняете одинарную розетку на двойную, удалите всю проводку из старой розетки. Если вы планируете отодвинуть новую розетку от этой, протяните провод обратно от новой розетки под половицей или через кабелепровод вдоль стены.

      7. Если вы меняете одинарную розетку на двойную, вы можете использовать пластиковую коробку для открытого монтажа или стальную коробку, которая встраивается в стену, обеспечивая гладкую отделку.В этом случае мы устанавливали стальную коробку вместо старой одинарной розеточной коробки. Коробки для скрытого монтажа могут быть вмонтированы в традиционную штукатурку поверх кирпичных стен, как эта, и в более современный гипсокартон, поверх стен с карнизами. В обоих случаях имеет смысл использовать существующее отверстие как часть нового отверстия. Установите коробку на место и обведите ее.

      8. Используйте буровое долото и молоток, чтобы выломать штукатурку и кирпич (будьте очень осторожны, чтобы не прорезать кабель). Старая штукатурка имеет неприятную привычку отделяться большими кусками, так что будьте готовы впоследствии провести некоторые ремонтные работы.Стены из гипсокартона намного легче разрезать по размеру с помощью ножовки или ножовки.

      9. Внимательно посмотрите на кабели, проходящие через стену. Если есть какие-либо признаки повреждения, в том числе ожоги, порезы или рассыпчатая изоляция, их необходимо заменить на место, где они присоединяются к кольцевой магистрали — трудоемкая, но важная работа.

      10. Металлические коробки, используемые для скрытого монтажа, имеют ряд предварительно пробитых отверстий для пропуска кабеля. Выберите подходящий и надавите на него большим пальцем или концом отвертки.Вставьте коробку в стену, протяните провода через отверстие (в идеале через втулку), просверлите монтажные отверстия и зафиксируйте на месте.

      11. Вставьте провода в заднюю часть розетки. Текущие и нейтральные обозначены буквами L и N соответственно, в то время как точка заземления обычно представляет собой металлическую бирку, обозначенную буквой E или тремя короткими горизонтальными линиями, увенчанными вертикальной линией. Мы использовали провода с новой цветовой кодировкой: под напряжением, коричневый; нейтральный, синий; и земля, желтая с зеленым индикатором. Есть большая вероятность, что у вас будут старые провода с цветовой кодировкой: живые, красные; нейтральный, черный; и земля, зеленая с желтым индикатором.Совершенно приемлемо использовать оба типа вместе, если все провода в хорошем состоянии. Если вы устанавливаете дополнительную розетку, у вас будет только один набор проводов для подключения к задней части устройства.

      12. Вставьте гнездо обратно на место, стараясь не защемить провода. Затяните винты, снова включите питание и подключите что-нибудь, чтобы убедиться, что все работает нормально.

      Инструкции по установке CheckPoint SNX для основных дистрибутивов Linux

      Я решил сделать обзор того, как установить программное обеспечение, необходимое в GNU / Linux для обеспечения доступа через брандмауэр CheckPoint.Я сосредоточился на дистрибутивах, чьи загрузки ISO поддерживали загрузку UEFI и шифрование жесткого диска из коробки. Это объясняет, почему Debian нет в этом списке. Эти требования могут не относиться к вам, поэтому не стесняйтесь добавлять инструкции для выбранного вами дистрибутива в комментарии ниже.

      Начиная с сборки 800007075 Checkpoint больше не поддерживает использование собственного клиента в командной строке. Это предотвращает выполнение сценариев входа в систему, а также требует тяжелого рабочего стола, когда мы могли выжить с автономным сервером.Доступ по-прежнему возможен, но только через « SSL Network Extender ». Это большая проблема, поскольку для работы требуется (по моему опыту) X-сервер, Oracle Java и браузер FireFox. Chrome дает это полезное сообщение на веб-сайте Java:

      Браузер Chrome не поддерживает подключаемые модули NPAPI и поэтому не будет запускать все содержимое Java. Переключитесь на другой браузер (Firefox, Internet Explorer или Safari на Mac), чтобы запустить подключаемый модуль Java.

      Несмотря на все это, он по-прежнему использует собственный клиент, но с «неподдерживаемой» опцией -Z .Ах хорошо.

      Со всеми дистрибутивами проделал следующее:

      • загрузил наиболее известные ISO, предлагаемые на главной странице проекта
      • использовал dd для переноса образа на USB-накопитель
      • установлено с использованием полного шифрования диска
      • применил все исправления патча
      • установлен openssh-server.

      Позвольте мне сказать вам, что ваше будущее полно предупреждений, таких как: Это соединение недоверено, я понимаю риски, добавить исключение, подтвердить исключение безопасности, разрешить, разрешить запомнить, продолжить, запустить, разрешить, доверять серверу и т.д. .Я счел полезным перейти на сайт проверки версии Java в Firefox, чтобы убедиться, что Java работает.

      Вам также необходимо знать URL-адрес, имя пользователя и пароль для вашего собственного сайта входа в контрольную точку. Должно получиться что-то вроде:
      https://checkpoint.example.com/sslvpn/Login/Login

      Эти инструкции будут краткими, но предоставленные ссылки должны дать вам дополнительную информацию, если это необходимо.

      Ubuntu 15.04 Яркая Vervet

      Мы собираемся установить ppa для получения java, изменить пароль root и установить некоторые дополнительные библиотеки, необходимые для запуска контрольной точки.

       судо су -
      пароль
      добавить-apt-репозиторий -y ppa: webupd8team / java
      apt-get update
      apt-get установить oracle-java9-installer libstdc ++ 5: i386 libpam0g: i386 libx11-6: i386
      java -version


      При нажатии кнопки подключения откроется окно xterm, в котором загружается и запускается собственный сценарий клиента install.sh . Вам нужно будет ввести пароль root , который вы установили ранее, sudo не будет работать.

      Теперь, наконец, попробуйте Подключиться> Продолжить> Принять ключ, и вы должны подключиться.

      Linux Mint 17.2 «Рафаэла»

      Очень похоже на Ubuntu, мы собираемся установить ppa для получения java, изменить пароль root и установить некоторые дополнительные библиотеки, необходимые для запуска контрольной точки.

       судо су -
      пароль
      добавить-apt-репозиторий -y ppa: webupd8team / java
      apt-get update
      apt-get установить oracle-java9-installer libstdc ++ 5: i386 libpam0g: i386 libx11-6: i386
      java -version


      В отличие от Ubuntu, установка через браузер у меня не сработала.Вам нужно будет перейти на свой собственный сайт входа:
      https://checkpoint.example.com/sslvpn/Login/Login

      Затем выберите Настройки > Изменить настройки собственных приложений> Загрузить установку для Linux

      Откройте терминал, а затем запустите команду snx_install.sh из того места, где вы ее загрузили.

       # sh + x ~ / Загрузки / snx_install.sh
      Установка прошла успешно


      Теперь, когда вы вернетесь на веб-сайт, ваша кнопка Connect должна работать.

      openSUSE 13.2

      Раньше я не особо много использовал этот дистрибутив, но решил попробовать. Снова потребовались дополнительные библиотеки для запуска snx. Я также выполнил эти инструкции по установке java.

       zypper установить libX11-6-32bit libXau6-32bit libxcb1-32bit glibc-devel libstdc ++ - devel libstdc ++ 48-devel linux-glibc-devel
      wget ftp://ftp5.gwdg.de/pub/opensuse/repositories/devel:/gcc/SLE-11/i586/libstdc++33-3.3.3-29.2.i586.rpm
      об / мин -ivh./libstdc++33-3.3.3-29.2.i586.rpm


      Тогда это был просто случай подключения к сайту и нажатия кнопки Connect

      Fedora 22

      Раньше мы рассматривали установку в Fedora 21, и самой большой проблемой была установка Oracle Java. Получите последнюю версию с http://www.java.com/en/download/linux_manual.jsp, и я скопировал ее на / usr / local / src . Вам нужно будет внести соответствующие изменения.

       обновление dnf
      dnf установить libcanberra-gtk2.i686 pkgconfig.i686 /usr/local/src/jre-8u60-linux-x64.rpm
      альтернативы --install / usr / bin / java java / usr / java / latest / bin / java 200000
      альтернативы --install /usr/lib64/mozilla/plugins/libjavaplugin.so libjavaplugin.so.x86_64 /usr/java/latest/lib/amd64/libnpjp2.so 200000
      альтернативы --config java


      Сводка

      Прошу прощения, если я не рассказал о вашем распространении в этом обзоре. Как я сказал в начале, мои требования были довольно конкретными, но мое время было ограничено. Если вы просмотрите здесь серию snx, вы сможете узнать, как достаточно легко запустить ее в своем собственном дистрибутиве.Это то, что мне пришлось делать с openSUSE, в которой я был начинающим пользователем. Если нет, ты всегда можешь написать мне пару строк.

      Очень разочаровывает необходимость запускать такую ​​раздутую и запутанную цепочку инструментов только для того, чтобы запустить одно и то же приложение.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован.
