Подключение двух котлов в одну систему отопления дома

Подключение двух котлов в одну систему отопления

Содержание статьи:

Подключение двух котлов в одну систему отопления необходимо не только с целью экономии, но и в случае, когда какой-то один из энергоресурсов будет не доступен для использования. Чаще всего, в одну систему отопления подключается связка котлов, работающих на электричестве и твёрдом топливе.

Задача по подключению двух котлов не сложная. При этом важно правильно увязать котлы, чтобы они не конфликтовали друг с другом. Именно об этом и будет рассказано ниже, в данной статье строительного журнала samastroyka.ru.

Схема подключения двух котлов в одну систему отопления

Подключить несколько отопительных котлов можно всего лишь двумя способами: параллельно и последовательно. При параллельном подключении котлов отопления, используется так называемая «тройниковая» система. Таким образом, можно подключить твердотопливный и электрический котел отопления для совместной работы.

Второй способ — это последовательное подключение котлов. При этом подача одного котла отопления подключается к обратке второго котла. Данный способ является менее эффективным, поскольку теплообменник второго котла (например, электрического) в любом раскладе будет греть теплообменник твердотопливного котла.

Не нужно, наверное, говорить, чем это может грозить. В первую очередь повышенным расходом электроэнергии, которая будет потребляться на теплообменник второго котла. Поэтому мы рекомендуем использовать параллельную систему подключения котлов с обязательной установкой обратного клапана на подающей магистрали каждого котла.

Почему именно параллельное подключение котлов

На самом деле тут все очень просто. Во-первых, таким образом можно организовать самостоятельную работу каждого из котлов отопления. Например, когда твердотопливный котел прогорает, автоматически включается электрический, термостат которого видит, что температура теплоносителя стала ниже заданной отметки.

Во-вторых, использование обратных клапанов даёт возможность скорректировать работу двух котлов отопления. Когда насос первого котла (обычно твердотопливного) выключился, то нагретый теплоноситель электрическим котлом не проходит через его теплообменник (для выключения насоса нужен термостат). Это очень важно для экономии финансовых средств на электроотоплении.

Ну и, в-третьих, при параллельном подключении двух котлов, работа системы отопления будет намного эффективнее.

Что нужно для подключения твердотопливного и электрического котла

Рассмотрим не только схемы подключения двух котлов в одну систему отопления, но и что понадобится для этих целей:

Два циркуляционных насоса. Причём один из них нужен несколько большей мощности. Этот насос должен быть установлен на твердотопливный котел, если он установлен в системе отопления в качестве основного.

Два обратных клапана. Каждый из них устанавливается на подачу перед котлами. Обратные клапаны позволяют разграничить течение теплоносителя и правильно организовать работу системы отопления.

Краны и разъёмные соединения. Сборку системы отопления нужно организовать таким образом, чтобы можно было в аварийном режиме заменить циркуляционный насос или «залипший» обратный клапан. Поэтому важно устанавливать не только краны, но и разъёмные соединения с накидными гайками (американки), перед самыми важными элементами отопительной системы.

Группа безопасности котлов. Мы рекомендуем устанавливать несколько групп безопасности котлов, на каждый по отдельности. Во-первых, поскольку работа каждого котла в системе отопления будет автономной, это очень важно. Во-вторых, учитывая то, что электрический котел всегда устанавливается выше твердотопливного, очень важно организовать отвод воздуха на подаче.

Расширительный бак. Он может быть и один, главное это его объем, который выбирается согласно литражу системы отопления. Подключение расширительного бака рекомендуется осуществлять на обратной магистрали системы.

Итак, выше были перечислены основные элементы при подключении двух котлов в отопительную систему. Таким образом, её работа будет организована правильно, а расход электроэнергии будет ниже, чем при последовательном подключении двух котлов.

Оценить статью и поделиться ссылкой:

Как грамотно установить два котла в системе отопления?

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрокотла

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т.к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе. После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают универсальный двухтопливный котел. Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

Как объединить в одну систему газовый и твердотопливный котлы

Два котла в одном доме – это залог надёжности Вашей системы отопления. Очень хорошо, если второй котёл выступает альтернативой, например газу. Газовый котел обеспечивает комфорт (он не требует частого обслуживания), а твердотопливный – устанавливается для снижения расходов на отопление и в качестве резервного на случай аварийной ситуации. При соблюдении определенных условий их можно объединить в одной системе. Вы можете посмотреть по ссылке интересный видеоролик, в котором показаны два основных способа реализации такого решения, либо ниже краткое резюме  и описание двух способов соединения котлов в одну систему:



Первым из способов реализации такого решения является применение в схеме обвязки котлов гидравлического разделителя или гидрострелки.  Это простое устройство служит для выравнивая температур и давления в системе отопления и позволяет объединить два или более котла в одну систему и использовать их как раздельно, так и каскадно – сообща.

Одно из решений для согласования работы двух отопительных агрегатов и контуров отопительной системы






Гидравлический разделитель

Гидрстрелка (гидравлический разделитель) для подключения 2-х котлов































Второй вариант согласования работы двух котлов можно применить в системах небольшой мощности и, например, с двухконтурным газовым котлом отопления. Здесь все просто: два котла подключаются параллельно друг другу, отделяются контуры один от другого обратными клапанами, при этом два котла смогут работать в одной комбинации либо по отдельности либо одновременно.



Если к примеру на твердотопливном котле задать температуру в системе 75 градусов Цельсия, а на газовом котле задать температуру, поддерживаемую в системе в районе 60 градусов Цельсия, то приоритет будет отдаваться твердотопливному котлу. Когда же дрова в нем прогорят и температура в контуре твердотопливного котла упадет, то в работу автоматически включится газовый котел и «возьмет инициативу на себя», и станет поддерживать заданные 60 градусов. Очень удобный вариант, который позволит поддерживать температуру в системе отопления, и можно будет не переживать о необходимости постоянно подбрасывать топливо в твердотопливный котел.



Параллельное подключение котлов по упрощенной схеме


Выполняем полноценный спектр работ по отоплению и вентиляции, кондиционированию по приемлемым ценам. Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29 и убедитесь в качестве выполняемой нами работы!





Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм. , обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Схема подключения двух котлов



Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. Как правильно подключить и реализовать своими руками схему подключения твёрдотопливного и электрического котла отопления?И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении. Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом. Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль. который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

работающий ТТК поддерживает комфортную температуру воздуха в помещении;

топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;

температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.



Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля. которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов -дополнительное удобство контроля системы отопления.

Добавить комментарий Отменить ответ

Подключение электрокотла к системе отопления: инструкция

Из всех современных способов обустройства отопительной системы в жилом доме, наиболее эффективным, экологичным и безопасным специалисты считают обогрев с использованием электрического оборудования. Правильное подключение электрокотла к системе отопления является важным этапом монтажных работ.

Электрические нагревательные приборы имеют высокий КПД, что позволяет обеспечивать в любом помещении оптимальный температурный режим. Большинство моделей котлов, представленных на отечественном рынке, производители оснащают контрольными и регулировочными приборами. Благодаря этим устройствам, отопительное оборудование функционирует в оптимальном рабочем режиме, что позволяет значительно снизить потребление энергоносителей.

Электрокотлы для систем обогрева зданий не имеют деталей, механически воздействующих друг на друга. По этой причине риск поломки приборов значительно снижается. Схема подключения электрического котла отопления отличается от способов установки нагревательных устройств, работающих на других видах топлива.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.

Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.

Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.

Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.

Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности подключения электрокотла к сети



Выполняя подключение электрокотла к электросети, следует делать медную проводку. В заводской инструкции по установке прибора, которая прилагается к нему, содержится информация о рекомендуемом сечении провода (прочитайте также: Подключение котла к системе отопления — делаем правильно ).

Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу. Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.

При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают.

Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения. Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.

Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;

трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;

на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;

перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;

после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

После завершения монтажа электрокотла и радиаторов отопления, требуется проверить работоспособность датчиков, контролирующих и регулирующих состояние элементов отопительной конструкции.

Особенности системы отопления, детальное видео:

Подключение электрокотла к ТТ котлу





При необходимости обеспечить теплоснабжение загородного дома, специалисты считают, что наиболее надежным и выгодным способом является подключение электрокотла к твердотопливному котлу. Прибор, работающий, например, на дровах будет резервным энергонезависимым источником тепла.

Чаще всего конструкцию электрический + твердотопливный котел монтируют в домах, площадь которых составляет от 100 до 200 «квадратов», когда в населенном пункте отсутствует магистральный газопровод. Главное, чтобы к зданию была подведена необходимая электрическая мощность.
Такая комбинация нагревательного оборудования выгодна тем, что цена на электрический и ТТ неавтоматизированный котел класса эконом в несколько раз ниже, чем стоимость устройства, работающего на жидком топливе. В случае поломки электрического генератора тепла до приезда ремонтной бригады дом можно отапливать, к примеру, дровами. Читайте также: Подключение твердотопливного котла к закрытой системе отопления .

Как подключить электрический котёл одновременно с твёрдотопливным

Это наиболее часто встречающиеся сочетания в комбинированных системах. Твёрдотопливный котёл даёт не дорогой способ отопить дом, дрова, брикеты, пеллеты и т д. служат основным видом топлива. На нем котёл работает постоянно. Электрический агрегат даёт нам удобство в отоплении дома. Обычно это используется так. Днём топиться твёрдотопливный котёл. Вечером, когда мы ложимся спать, чтобы не подниматься и не подбрасывать дрова вступает в дело электрический котёл.

Когда древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и подхватывает отопление, когда температура падает.

Как сделать так чтобы электрический котёл работал согласованно с твёрдотопливным

Включаем котлы параллельно. И это основной вид включения. В электрическом котле насос встроен внутри котла. У твёрдотопливного котла насос обычно устанавливается снаружи. Для того чтобы они не мешали друг другу работать нам нужно обеспечить движение теплоносителя без паразитных потоков. Для этого нам нужно установить в систему обратный клапан, перед твёрдотопливным и электрическим котлом.

Обратный клапан позволяет теплоносителю двигаться только в одну сторону. Когда работает твёрдотопливный котёл теплоноситель двигается по системе отопления. Он возвращается в котел, не образуя противотока, из-за обратного клапана. Так происходит и при работе электрического котла.

Как добиться правильной работы насосов

Надо добиться согласованной работы насосов 1 и 2. Производительность первого насоса должны быть всегда больше Q1. чем производительность насоса Q2. Почему? Если у нас производительность насоса в электрическом котле Q2 будет больше, то насос твёрдотопливного котла не сможет передавить насос электрического. (Смотри схему)Теплоноситель в твёрдотопливном котле будет застаиваться, а это приведёт к перегреву и закипанию, вплоть до взрыва. Для того чтобы этого не произошло должно быть всегда обеспечено движение теплоносителя. В электрическом котле ничего страшного нет, он выключится.

· Параллельное подключение котлов в систему отопления;

· Устанавливаем обратные клапана на подаче на обоих котлах;

· Установка насоса на обратке, желательно после расширительного бачка, он будет тянуть из бачка и тем самым повышает свою производительность;

· Обязательно иметь ИБП (источник бесперебойного питания), для насоса №1;

· Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла.

Здесь нам потребуются датчики температуры. Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла. Когда не топится твёрдотопливный котёл не выгодно гонять теплоноситель. В дымоходе обязательно есть движение воздуха. Часть тепла через теплообменник будет улетать в трубу.

Чтобы этого не было насос твёрдотопливного котла нужно выключить. На подаче твёрдотопливного котла ставится термостат, который при достижении определённой температуры отключит работу насоса. Как это выглядит в нормальных условиях? Вы приезжаете домой начинаете топить котёл. Как только вы его растопили датчик, увидел повышение температуры, он включает насос и твёрдотопливный котёл начинает работать на подогрев системы отопления.

Температура в доме постепенно растёт. Электрический котёл продолжает работать. Как только термостат комнатный увидел, что температура в комнате достигла заданных параметров, термостат отключает работу электрического котла. Дальше тепло будет поддерживаться работой твёрдотопливного котла.

Последняя топка. Температура начинает падать. Термостат включает электрический котёл. Он поддерживает установленную температуру в ночном режиме. Когда в твёрдотопливном насосе все угли прогорят. Реле выключит насос и исключит весь твёрдотопливный котёл из системы отопления. Закроет возможность терять тепло через теплообменник котла в дымоход.

Электрический котёл одновременно с твёрдотопливным позволяет экономить на отоплении дома. По этой схеме, возможно, добавить и подключить любое сочетание видов отопительных агрегатов. Если уже есть какой-нибудь работающий котёл, то достаточно будет добавить ещё один, который позволит снизить затраты.

Как подключить твердотопливный и газовый котлы в одну систему



  • Ещё статьи из этой рубрики:



Published on  November 17th, 2017

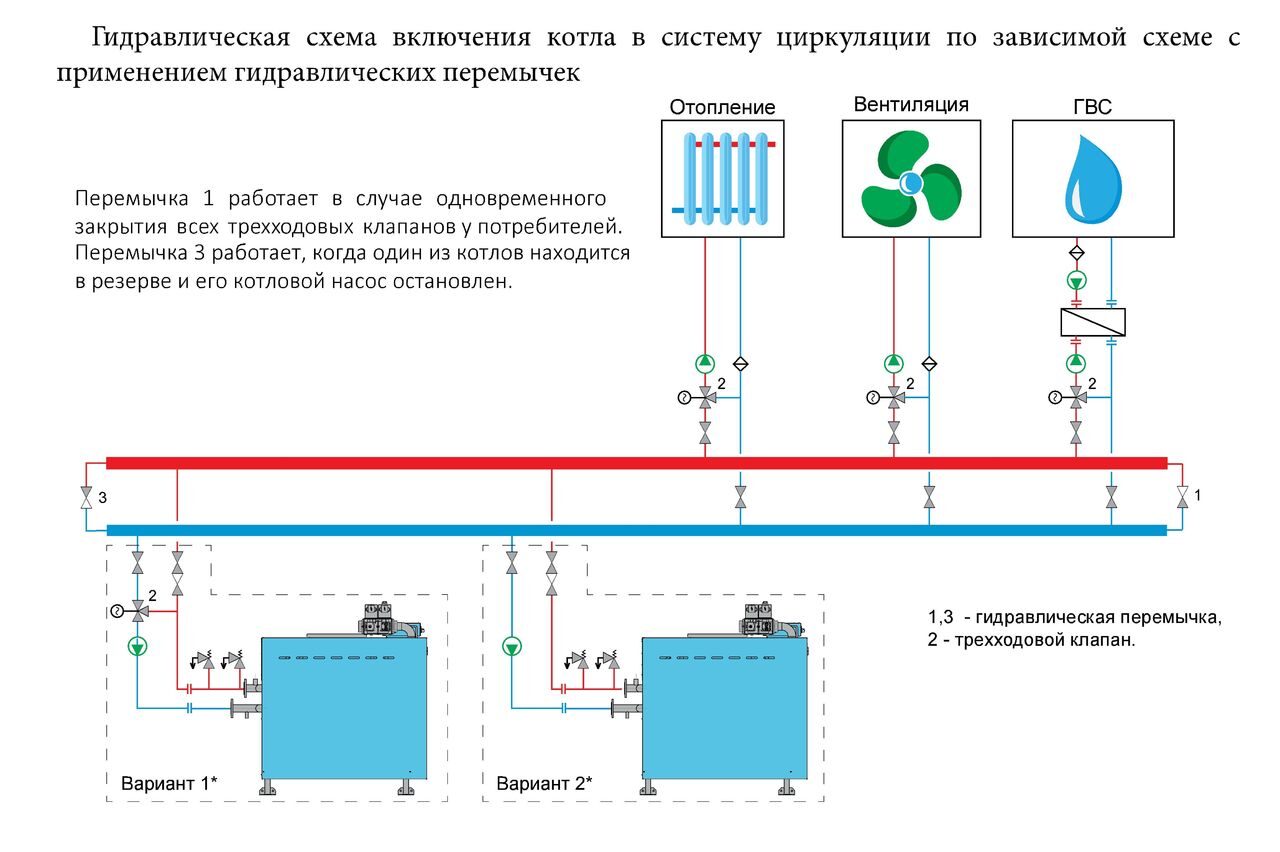

Схема подключения 2 х котлов отопления параллельно. Обвязка котельной с двумя котлами. Как соединить два котла

Включением в схему отопления двух и более котлов можно преследовать цель не только наращивания отопительной мощи, но и снижения энергопотребления. Как уже говорилось, система отопления изначально рассчитывается на работу в самую холодную пятидневку года, все остальное время котел работает вполсилы. Предположим, что энергоемкость вашей отопительной системы 55 кВт и вы подбираете котел такой мощности. Вся мощность котла будет задействована всего несколько дней в году, в остальное время для отопления нужна меньшая мощность. Современные котлы обычно снабжаются двухступенчатыми дутьевыми горелками, значит, обе ступени горелки будут работать лишь несколько дней в году, в остальное время будет работать только одна ступень, но и ее мощности может быть слишком много для межсезонья. Поэтому вместо одного котла мощностью в 55 кВт можно установить два котла, например, по 25 и 30 кВт или три котла: два по 20 кВт и один — 15 кВт. Тогда в любой день в году в системе могут работать менее мощные котлы, а при пиковой нагрузке включаться все. Если каждый из котлов имеет двухступенчатую горелку, то настройка работы котлов может быть значительно гибче: в системе могут одновременно функционировать котлы на разных режимах работы горелок. А это напрямую отражается на экономичности системы.

Кроме того, установка нескольких котлов вместо одного решает еще несколько задач. Котлы больших мощностей, это тяжелые агрегаты, которые сначала нужно привезти и занести в помещение. Использование нескольких маленьких котлов существенно упрощает эту задачу: маленький котел легко проходит в дверные проемы и значительно легче большого. Если вдруг при эксплуатации системы один из котлов выйдет из строя (котлы чрезвычайно надежны, но вдруг такое случится), то его можно выключить из системы и спокойно заняться ремонтом, при этом система отопления останется в рабочем режиме. Оставшийся рабочий котел может и не согреет в полной мере, но и замерзнуть не даст, во всяком случае, «сливать» систему не потребуется.

Включение в систему отопления нескольких котлов можно производить по параллельной схеме и по схеме первично-вторичных колец.

При работе в параллельной схеме (рис. 63) с выключенной автоматикой одного из котлов вода обратки прогоняется по неработающему котлу, что означает преодоление ею гидравлического сопротивления в контуре котла и расход электроэнергии циркуляционным насосом. Кроме этого, обратка (охлажденный теплоноситель), прошедшая через неработающий котел, смешивается с подачей (нагретым теплоносителем) от работающего котла. Этому котлу приходится наращивать нагревание воды для того, чтобы компенсировать подмешивание обратки от неработающего котла. Чтобы не допускать смешивание холодной воды от неработающего котла с горячей водой котла работающего, нужно вручную закрывать трубопроводы вентилями или снабжать их автоматикой и сервоприводами.

Рис. 63. Схема отопления из двух полуколец с наращиванием мощности установкой второго котла

Подключение котлов по схеме первично-вторичных колец (рис. 64) не предусматривает таких видов автоматики. При выключении одного из котлов теплоноситель проходящий по первичному кольцу, попросту не замечает «потери бойца». Гидросопротивление на участке подключения котла А–Б чрезвычайно мало, поэтому теплоносителю незачем затекать в контур котла и он преспокойненько следует по первичному кольцу так, словно в отключенном котле перекрыли задвижки, которых на самом деле нет. В общем, в этой схеме происходит все точно так же, как в схеме подключения вторичных отопительных колец с единственной разницей, что в данном случае на вторичных кольцах «сидят» не потребители тепла, а генераторы. Практика показывает, что включение в систему отопления более чем четырех котлов экономически не целесообразно.

рис. 64. Принципиальная схема подключения котлов к системе отопления на первично-вторичных кольцах

Фирмой «Гидромонтаж» разработаны несколько типовых схем с использованием гидроколлекторов «ГидроЛого» для систем отопления с двумя и более котлами (рис. 65–67).

рис. 65. Схема отопления с двумя первичными кольцами с общим участком. Подходит для котельных любой мощности с резервными котлами, либо для котельных большой (свыше 80 кВт) мощности и малым числом потребителей.

рис. 66. Двухкотловая отопительная схема с двумя первичными полукольцами. Удобна для большого числа потребителей с высокими требованиями к температуре подачи. Суммарные мощности потребителей «левого» и «правого» крыла не должны сильно отличаться. Мощности насосов котлов должны быть примерно одинаковыми.

рис. 67. Универсальная комбинированная схема отопления с любым количеством котлов и любым числом потребителей (в распределительной группе используются обычные коллекторы или гидроколлекторы «ГидроЛого», во вторичных кольцах используются горизонтальные или вертикальные гидроколлекторы («ГидроЛого»)

На рисунке 67 представлена универсальная схема для любого количества котлов (но не более четырех) и практически неограниченного числа потребителей. В ней каждый из котлов подключается к распределительной группе, состоящей из двух обычных коллекторов или коллекторов «ГидроЛого», установленных параллельно и замкнутых на бойлер горячего водоснабжения. На коллекторах каждое кольцо от котла до бойлера имеет общий участок. К распределительной группе подсоединяются маленькие гидроколлекторы типа «элемент–Микро» с миниатюрными смесительными узлами и циркуляционными насосами. Вся схема отопления от котлов до гидроколлекторов «элемент–Микро» это обычная классическая схема отопления, образующая несколько (по числу гидроколлекторов) первичных колец. К первичным кольцам подключаются вторичные кольца с потребителями тепла. Каждое из колец, находящееся на более высокой ступени, использует нижнее кольцо как собственный котел и расширительный бак, то есть забирает из него тепло и сбрасывает отработанную воду. Эта схема монтажа становится распространенным способом устройства «продвинутых» котельных и в небольших домах, и на крупных объектах с большим числом отопительных контуров, позволяющим производить тонкую качественную настройку каждого контура.

Чтобы было попонятней, в чем состоит универсальность данной схемы, давайте рассмотрим ее поподробней. Что такое обычный коллектор? По большому счету, это группа тройников, собранная в одну линию. Например, в отопительной схеме один котел, а сама схема направлена на приоритетное приготовление горячей воды. Значит, горячая вода, выйдя из котла, прямиком направляется в бойлер, отдав часть тепла на приготовление горячей воды, она возвращается в котел. Добавим в схему еще один котел, значит, на магистрали подачи и обратки нужно установить по одному тройнику и подключить к ним второй котел. А что, если этих котлов четыре? А все просто, нужно установить по три дополнительных тройника на подачу и обратку первого котла и подключить к этим тройникам три дополнительных котла либо не устанавливать в схему тройники, а заменить их коллекторами с четырьмя отводами. Вот и получилось, что все четыре котла мы подсоединяем подачей к одному коллектору, а обраткой — к другому. Сами коллекторы подключаем к бойлеру приготовления горячей воды. Получилось кольцо отопления с общим участком на коллекторах и трубах подключения бойлера. Теперь мы можем смело отключать или включать часть котлов, а система будет продолжать функционировать, в ней будет меняться только расход теплоносителя.

Однако в нашей системе отопления нужно предусмотреть не только нагревание хозяйственной воды, но еще и радиаторные системы отопления и «теплые полы». Поэтому для каждого нового контура отопления на подачу и обратку нужно установить по тройнику и тройников этих нужно столько, сколько мы задумали отопительных контуров. Зачем нам столько тройников, не лучше ли и их заменить коллекторами? Но у нас уже есть в системе два коллектора, поэтому просто нарастим их или сразу поставим коллекторы с таким количеством отводов, чтобы их хватило и на подключение котлов и на отопительные контуры. Находим коллекторы с нужным количеством отводов или собираем их из готовых частей либо применяем готовые гидроколлекторы. Для дальнейшего расширения системы, если потребуется, можем установить коллекторы с большим количеством отводов и временно заглушить их шаровыми кранами или пробками. Получилась классическая коллекторная система отопления, в которой подача заканчивается своим коллектором, обратка — своим, а от каждого коллектора пошли трубы на отдельные системы отопления. Сами коллекторы замыкаем бойлером, который в зависимости от скорости включения циркуляционного насоса может иметь жесткий или мягкий приоритет либо не иметь такового, так как он получается включенным в цепь параллельно с другими отопительными контурами.

Теперь пора вспомнить о системе отопления с первично-вторичными кольцами. Замкнем каждую пару труб, выходящих из коллекторов подачи и обратки, гидроколлектором типа «элемент–Мини» (или другими гидроколлекторами) и получим отопительные первичные кольца. Через насосно-смесительные узлы подсоединим к этим гидроколлекторам уже по первично-вторичной схеме отопительные кольца, те, что считаем нужным (радиаторные, теплых полов, конвекторные) и в необходимом нам количестве. Заметьте, что в случае отказов в запросах на тепло даже всех вторичных отопительных контуров, система продолжает работать потому, что в ней оказалось не одно первичное кольцо, а несколько — по числу гидроколлекторов. В каждом первичном кольце теплоноситель от котла (котлов) проходит через коллектор подачи, из него попадает в гидроколлектор и возвращается в коллектор обратки и в котел.

Как оказывается, сделать систему отопления хоть с одним котлом, хоть с несколькими и с любым количеством потребителей не так уж и сложно, главное подобрать необходимую мощность котла (котлов) и выбрать правильное сечение гидроколлекторов, но об этом мы уже достаточно подробно рассказали.



Модернизация системы отопления в частном доме может потребовать установить сразу два котла, соединив их в общую сеть. Какой последовательности необходимо придерживаться при этом? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как подключить два котла вместе?

Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.

Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.

  1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
  2. Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.
    Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла

Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:

  • Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Для параллельного подключения обязательным является установка контроллера и также разработки каскадной схемы управления. Ответить на вопрос как соединить два газовых котла может только грамотный специалист в каждом конкретном случае.

Как соединить два котла — газовый и твердотопливный?

Объединение в одну систему газового и твердотопливного котлов является более простой задачей, для выполнения которой необходимо учитывать основные особенности отличающие работу этих двух видов оборудования.

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как объединить газовый и жидкотопливный котлы

Из соображений безопасности для такого подключения необходимо создать условия, при которых возможно безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:

  • Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

Преимущества установки нескольких котлов в одну сеть

Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:

  1. Возможность одновременного контроля над работой всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одну сеть. С каждым дополнительным элементом общая производительность и КПД существенно падает. Поэтому целесообразность одновременного монтажа четырех и более, единиц водонагревательной техники полностью отсутствует.

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т.к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или .

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа . Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.


Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств.
Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе.
После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают . Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении.

Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом.

Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует , который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

  1. работающий ТТК поддерживает комфортную температуру воздуха в помещении;
  2. топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;
  3. температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.

Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются , которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов — дополнительное удобство контроля системы отопления.

В современной Украине и Харькове газовое отопление по-прежнему остается самым популярным видом обогрева домов и квартир, но, в силу постоянного повышения цен на газ, много людей задумывается о переводе отопления на твердое топливо (дрова, уголь и пр.). Если Вы хотите отопить дом дешевле, сохранив при этом удобство и комфорт? Тогда следует задуматься о комбинированной системе отопления дома – ГАЗ + Твердое Топливо. Задача — объединить в одной системе твердотопливный котел с газовым.

Поскольку обслуживание оборудования, работающего на твердом топливе, дело достаточно хлопотное и трудоемкое, многие, помимо него, устанавливают также оборудование, использующее иные виды топлива, например, газ или электричество. Очень важно подсоединить оба источника тепла к системе таким образом, чтобы они работали, не мешая друг другу, а система в целом функционировала безопасно и эффективно.

Два котла — одна система центрального отопления

Такая ситуация возникает в случае, если к системе с газовым, жидкотопливным или электрическим котлом хотят подсоединить более дешевый в эксплуатации твердотопливный котел.
При объединении разных котлов возникает нестыковка, связанная с тем, что твердотопливный котел должен работать в открытой системе. В то же время для газового котла, а также труб, вентилей и радиаторов контакт с воздухом через открытый расширительный бак означает более высокую угрозу коррозии, а, следовательно, более низкую эффективность и надежность всей системы.
Монтаж твердотопливных котлов в системах закрытого типа запрещен из соображений безопасной эксплуатации. Ведь если по какой-либо причине температура воды в системе с твердотопливным котлом повысится до 110°С, сложно немедленно прекратить нагрев воды. Даже после перекрытия притока воздуха, необходимого для горения, котел по-прежнему будет нагревать ее — ведь на колосниковой решетке остался жар, который содержит значительное количество тепловой энергии. Рост цен на газ вызвал увеличение интереса к современным котлам, работающих на угле или древесине. В связи с этим были разработаны решения, которые делают возможной их работу в системах закрытого типа.
Внимание! Современные газовые котлы — это сложные устройства, оснащенные электронными платами и другими элементами, чувствительными к загрязнениям. Нежелательно данный котел устанавливать в одном помещении с твердотопливным котлом.

Способ подсоединения котлов с кранами на подаче и обратке.

Наибольшую опасность, в данном варианте, создает монтаж на участке отсекающего крана. Если пользователь после эксплуатации газового котла решит включить твердотопливный котел, но забудет открыть отсекающий кран, произойдет авария. Вода, которая интенсивно нагревается в твердотопливном котле, увеличится в объеме, а поскольку закрытые краны сделают невозможным ее выход наружу в расширительный бак, произойдет разрушение (разрыв) теплообменника или трубы.

Способ подсоединения котлов с краном только на обратной трубе.

Чтобы не создавать угрозы, описанной выше, можно соединить газовый и твердотопливный котлы иначе — отказаться от отсекающего крана на трубе, соединяющей котел с расширительным баком. Закрытие отсекающего крана на обратной трубе предотвратит циркуляцию воды через котел, который не используется, а отсутствие крана на подающей трубе сделает возможным вытекание избытка воды из котла, когда он будет введен в действие. Однако такое решение делает невозможным демонтаж одного из котлов, например, для проведения ремонтных работ или его замены, без прерывания работы всей системы.

Лучше всего соединить котлы так, как показано на схеме. Лучший вариант — это дополнительно установленный закрытый диафрагменный расширительный бак, который нужно приобрести отдельно (современные навесные газовые котлы уже оснащены подобным баком).

Способ подсоединения котлов с промежуточным теплообменником.

Действующие в Украине правила допускают использование промежуточного теплообменника для объединения двух котлов в одну систему. В этом случае вода, циркулирующая в обогревающем контуре системы отопления, отделена от воды, нагреваемой твердотопливным котлом, работающем в открытом контуре (оснащенным открытым расширительным баком). Вода, нагретая в твердотопливном котле, протекая через пластинчатый теплообменник, отдает свое тепло воде, циркулирующей в закрытом обогревающем контуре системы отопления, и возвращается обратно в котел.

Защита контура котла

В отопительном контуре твердотопливного котла обязательно должен быть установлен открытый расширительный бак. Его объем зависит, прежде всего, от количества теплоносителя в системе, а также мощности котла и, как правило, составляет не менее нескольких десятков литров. Открытый расширительный бак должен находиться выше самой высокой точки системы отопления. Использование дополнительного теплообменника, описанное выше, позволит установить открытый расширительный бак в систему твердотопливного котла непосредственно над котлом или перекрытием котельной. Нет необходимости устанавливать его на верхнем этаже дома.
Обратите внимание, что если расширительный бак установлен в неотапливаемом помещении, его обязательно нужно защитить слоем теплоизоляции, чтобы находящаяся в нем вода не замерзала.

Защита радиаторной системы

Система, питающая радиаторы, оснащена закрытым расширительным баком. Он в состоянии принять только относительно небольшое увеличение объема теплоносителя. Если же в результате неконтролируемого роста температуры это приращение будет очень большим, бак наполнится полностью, а последующее увеличение объема приведет к возрастанию давления в системе. Поэтому, помимо расширительного бака, в системе необходимо установить также предохранительный клапан или группу безопасности, которые сработают в момент, когда давление в системе превысит безопасное значение.

Совместная работа котлов

Со стороны системы центрального отопления к контуру может быть подключен газовый или электрический котел. Если в твердотопливный котел не будет вовремя загружено топливо, температура воды в системе понизится. В этом случае датчик температуры выдаст сигнал, который запустит второй котел — газовый или электрический. То есть пользователю не нужно все время помнить о необходимости переключения систем и подкладывать топливо в котел, что очень комфортно. Он может надолго уехать из дома и не переживать, что за это время вода в системе может остыть и замерзнуть, если некому подбросить топливо в котел.

Если Вы хотите установить комбинированную систему отопления своего дома (газ + электричество, газ + твердое топливо, электричество + твердое топливо или другой вариант) обратитесь в компанию ТЕПЛОТА КОМ УА . Специалисты интернет-магазина смогут дать расширенную консультацию по этому вопросу, сделать монтажный проект, скомплектовать набор оборудования, провести и осуществить монтаж, если это необходимо. Услуга монтажа доступна пока только для жителей Харькова.

Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

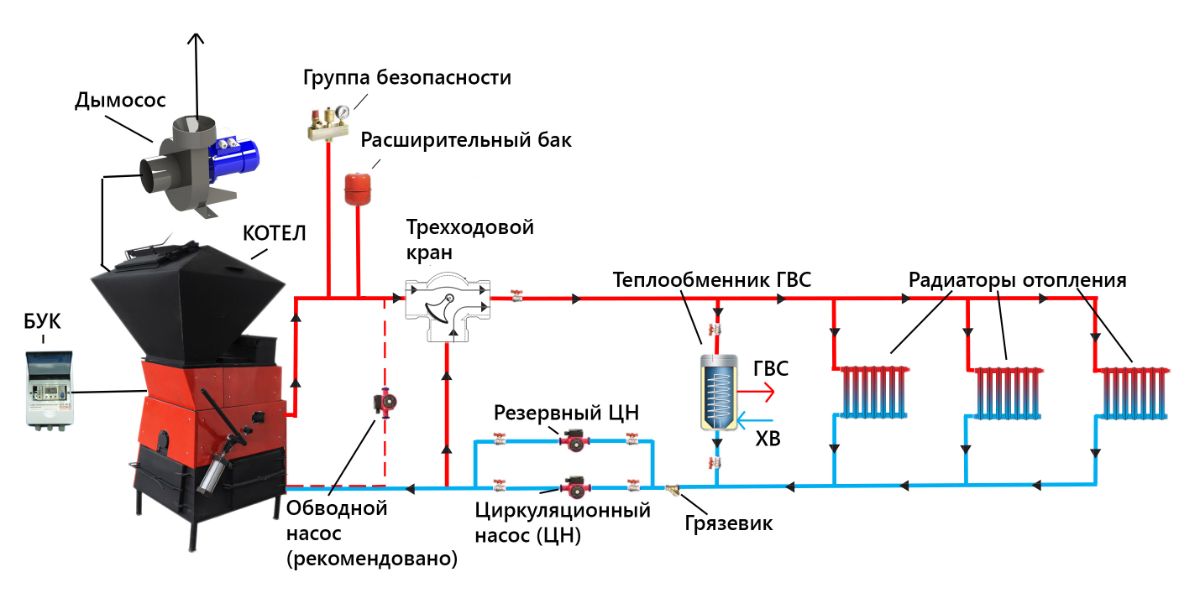

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

  • Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
  • Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

  • Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
  • Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
  • В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

  • В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
  • Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
  • Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Объединение 2-х котлов в один контур

R2 — спасибо за ответ

Вариант 1. Термонакопитель. Недостатки (Нет)

Я предполагаю, что это было бы настроено для сброса тепла от дровяной горелки в контур ЦО/ГВ, который обычно питается от газового котла. Как это будет точно настроено?

Вариант 2. Цилиндр с двойной катушкой. (без утечки тепла)
Используйте обычный котел для нагрева цилиндра
по утрам и дровяная горелка может превысить
напиши по вечерам.Недостатки ( Все
имеющаяся энергия дровяной печи не используется
p и разрядка может происходить через
вентиляция)

Это то, что было до недавнего времени. Кроме того, ряд рад на всех этажах также отапливался дровяной печью. Сантехника была на самом деле неправильной по инструкции котла, плюс мы хотели упростить системы и решили, что будет выгодно, чтобы дровяная горелка отапливала только первые два этажа дома (GF и LGF).Я мог бы заменить бак ГВ с двумя змеевиками и подключить дровяную печь к радиаторам на этих этажах, чтобы они работали вместе с радами от контура газового котла.

Вариант 3. То же, что и 2, но с утечкой тепла
радиатор.
Недостатки (Главный котел не сможет
нагрейте этот радиатор)

Я думаю, что наличие отдельных радов, как указано выше, как вы описываете здесь — я прав?

Вариант 4. Двойной змеевик и Т-образный цилиндр
печка в контур радиатора. Недостатки —
— (Перетоки в каждый котел произойдут
что приводит к тепловым потерям и возможным проблемам
s с существующими трубопроводными системами.)

Это было одной из моих проблем. Я беспокоился о воздействии на любой из котлов, если обратка будет на самом деле горячее, чем подача.

Вариант 5. Отдельные петли для каждого котла
ввод, соединенный с отдельным контуром радиатора
p через близко расположенные T,s. Необходимо 3 насоса
и 2 реле для питания цепи радиатора
т насос . Недостатки (Существующий трубопровод имеет
переставить )

Должно быть уже поздно, потому что я не совсем понимаю, что вы здесь предлагаете

Вариант 6. Создайте свой собственный тепловой склад.
Недостатки (Не многие знают, как это сделать)

Я думаю, вы знаете

Еще раз спасибо, что не поленились. Вы явно очень хорошо разбираетесь в своем предмете. Дальнейший ответ на мои вопросы был бы очень полезен — пожалуйста

Cheers

CC



Система отопления с двумя котлами – лучший вариант для непрерывного отопления здания. Подключение двух котлов к одной системе отопления – лучший вариант для непрерывного отопления дома Последовательное подключение двух котлов отопления

В целях экономии часто используется подключение двух котлов к одной системе отопления.Приобретая несколько тепловых приборов, следует заранее узнать, какие существуют способы их соединения друг с другом.

Так как дровяной котел работает в открытой системе, то совместить его с газовой колонкой, имеющей закрытую систему, непросто. При открытом трубопроводе вода нагревается до температуры ста градусов и выше при самом высоком высоком давлении. Для защиты от перегрева жидкости устанавливается расширительный бачок.

Часть горячей воды сбрасывается через открытые баки, что способствует снижению давления в системе.Но использование таких выпускных бачков иногда становится причиной попадания частиц кислорода в теплоноситель.

Соединение двух котлов в одну систему возможно двумя способами:

  • параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
  • Последовательное подключение двух котлов разных типов с использованием теплоаккумулятора.

При параллельной системе отопления в больших домах каждый котел обогревает свою половину дома. Последовательное совмещение газового и дровяного агрегата образует два отдельных контура, которые объединены тепловым аккумулятором.

Применение аккумулирования тепла

Система отопления с двумя котлами имеет следующую структуру:

  • тепловой аккумулятор и газовый котел объединены с отопительными приборами в замкнутый контур;
  • потоки энергии от дровяного обогревателя к аккумулятору тепла передаются в замкнутую систему.

С помощью теплоаккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного отопительного агрегата.

Параллельный замкнутый контур

Для объединения систем дровяного и газового котла применяются следующие устройства:

  • предохранительный клапан;
  • мембранный бак;
  • манометр;
  • клапан сброса воздуха.

В первую очередь на патрубки двух котлов монтируется запорная арматура. Возле дровяного агрегата установлены предохранительный клапан, устройство для выпуска воздуха, манометр.

На ответвление от твердотопливного котла ставится выключатель для работы оборота малого круга.Закрепите его на расстоянии одного метра от дровяной каменки. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура откачиваемого твердотопливного агрегата.

Обратка подключена к радиаторам. Обратный поток теплоносителя делится двумя трубами. Один подключается через трехходовой клапан к перемычке. Перед разветвлением этих труб монтируют бак и насос.

В системе параллельного отопления можно использовать аккумулятор тепла.Схема установки прибора при таком подключении заключается в подключении к нему обратки и подачи, подающего и обратного трубопровода в систему отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются краны, перекрывающие подачу теплоносителя.

Можно комбинировать два нагревателя с ручным и автоматическим управлением.

Ручное подключение

Включение и выключение котлов осуществляется вручную при помощи двух кранов на теплоносителе.Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать бойлеры от системы полностью, а просто одновременно подключить их к расширительному баку, перекрыв движение воды.

Автоматическое подключение

Установлен обратный клапан для автоматического регулирования двух котлов. Защищает места отключения теплового узла от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе нельзя блокировать все основные линии. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода течет по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла, устанавливаются обратные клапаны. Их работа должна быть направлена ​​навстречу друг другу, чтобы вода от двух отопительных приборов направлялась в систему отопления.Клапаны могут поставляться с обратным потоком. Также при автоматическом управлении требуется термостат для регулирования насоса.

Автоматическое и ручное управление применяют при комбинировании различных видов отопительных приборов:

  • газовых и твердотопливных;
  • электрические и дровяные;
  • газовые и электрические.

Также возможно подключение двух газовых или электрических котлов к одной системе отопления. Установка более двух связанных нагревательных элементов снизит эффективность системы.Поэтому подключается не более трех котлов.

Преимущества двухкотловой системы

Основным положительным моментом установки двух котлов в одну систему отопления является непрерывное поддержание тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления с двумя котлами позволяет значительно повысить уровень комфорта.К преимуществам двойного теплового устройства относятся:

  • выбор основного вида топлива;
  • возможность управления всей системой отопления;
  • Увеличение времени работы оборудования.

Подключение двух котлов к одной системе отопления – оптимальное решение для отопления зданий любых размеров. Такое решение позволит вам непрерывно сохранять тепло в доме на протяжении многих лет.

На вкладке открытых ресурсов попробуем найти и определить необходимые узлы системы для нужной квартиры.Отопительная установка включает в себя котел, коллекторы, расширительный бак, подачу воздуха, батареи, термостаты, крепеж, насосы повышения давления, систему подключения, трубы. Система отопления дачи имеет определенные устройства. Все элементы установки очень важны. Поэтому важно технически грамотно сделать выбор каждого элемента установки.

Обвязка котельной с двумя котлами

Ответ

В качестве отопительного прибора можно использовать настенный или напольный двухконтурный или одноконтурный газовый котел или электрический котел.

В качестве теплоносителя используется вода.

В спецификации к схемам учитываются только основное оборудование и материалы. Длина подводящих трубопроводов, количество, типы и марки соединителей, размещение подвижных и неподвижных опор определяются на этапе привязки схемы к конкретным условиям строительства.

Системы малого объема не делают открытыми для атмосферы и силы тяжести, поэтому могут работать только с принудительной циркуляцией, т.е.е. с установкой циркуляционного насоса. Для безотказной работы насоса перед ним устанавливается сетчатый фильтр, по схеме циркуляции. Для компенсации расширения теплоносителя в системе установлен мембранный расширительный бачок, объем которого равен 10% от общего объема всей жидкости в системе.

Если не требует подготовки горячей воды, схема собирается без установки котла (см. схему №2).

Систему теплого пола монтируют с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).

На выходе из котла должна быть установлена ​​группа безопасности, обеспечивающая защиту котла от гидроударов, избыточного давления, имеющая автоматический воздушный клапан, термометр и манометр. Заголовок с малыми потерями дублируется группой безопасности. Подводка системы отопления к самотечной открытой системе отопления (см. схему № 5) является обязательным условием соблюдения диаметров труб, установленных производителями котлов. Трубы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

Наиболее рациональной системой отопления является та, в которой теплоноситель нагревается за счет работы двух-трёх котлов. Причем они могут быть одинаковыми по мощности и типу. Эта рациональность объясняется тем, что один теплогенератор работает на полную мощность всего несколько недель в году. В других случаях вам нужно уменьшить его производительность. А это приводит к падению его КПД и увеличению затрат на отопление.

Несколько котлов, объединенных в одну систему отопления, позволяют более гибко управлять работой трубопроводов без потери эффективности, так как достаточно отключить один или два устройства.Кроме того, при выходе из строя одного из них система продолжает повышать температуру в доме.

Типы подключения двух и более котлов

Использование большего количества одинаковых котлов требует специальной схемы подключения. Вы можете объединить их в одну систему:

  1. Параллельная.
  2. Каскадно или последовательно.
  3. По схеме первично-вторичные кольца.
Параллельные элементы

Имеются следующие элементы:

  1. Контуры горячего водоснабжения обоих котлов подключены к одной линии.Эти контуры должны иметь группы безопасности и клапаны. Последние могут перекрываться вручную или автоматически. Второй случай возможен только при использовании автоматики и сервоприводов.
  2. Обратные контуры двух отопительных котлов подключены к другой линии. Эти контуры также имеют клапаны, которыми можно управлять с помощью вышеупомянутой автоматики.
  3. Циркуляционный насос находится на обратке перед местом соединения обратки двух котлов.
  4. Обе линии всегда подключены к гидравлическим коллекторам. На одном из коллекторов есть расширительный бачок. В этом случае к концу трубы, к которой подсоединяется бак, подсоединяется подпиточная труба. Разумеется, на стыке есть обратный клапан и запорный вентиль. Первый не допускает попадания горячего теплоносителя в трубу подпитки.
  5. От коллекторов идут ответвления к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена собственным циркуляционным насосом и краном слива охлаждающей жидкости.

Применение такой схемы обвязки без автоматики весьма проблематично, так как приходится вручную закрывать вентили, расположенные на подающей и обратной трубах одного котла.Если этого не сделать, то теплоноситель будет двигаться через теплообменник выключенного котла. И получается:

  1. добавочное гидравлическое сопротивление в водогрейном контуре аппарата;
  2. повышение «аппетита» циркуляционных насосов (им тоже приходится преодолевать это сопротивление). Соответственно растут затраты на электроэнергию;
  3. Потери тепла на обогрев теплообменника выключенного котла.

Поэтому необходимо правильно установить автоматику, которая будет отключать выключенный прибор от системы отопления.

Каскадное подключение котлов

Концепция каскадного подключения котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель столько, сколько требует ситуация.

Можно каскадировать как котлы со ступенчатыми газовыми горелками, так и модулирующие. Последние, в отличие от первых, позволяют плавно изменять мощность нагрева. Следует добавить, что если котлы имеют более двух ступеней регулирования газоснабжения, то третья и другие ступени снижают их производительность.Поэтому лучше использовать агрегаты с модулирующей горелкой.

При каскадном подключении основная нагрузка приходится на один из двух или трех котлов. Дополнительные два-три устройства включаются только при необходимости.

Особенности этого соединения следующие:

  1. Трубопроводы и регуляторы сконструированы таким образом, чтобы можно было контролировать циркуляцию теплоносителя в каждом блоке. Это позволяет перекрыть подачу воды в выключенные котлы и избежать потерь тепла через их теплообменники или кожухи.
  2. Подсоединение линий подачи воды всех котлов к одной трубе, а обратки теплоносителя ко второй. Фактически котлы подключаются к сети параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Это также позволяет избежать движения нагретой жидкости между отключенными контурами.

Преимуществом параллельного подключения является предварительный нагрев теплообменника перед запуском горелки. Однако это преимущество возникает при использовании горелок, воспламеняющих газ с задержкой после включения насоса.Такой подогрев минимизирует падение температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла давно выключены и успели остыть. Если они недавно отключились, то движение теплоносителя перед включением горелки позволяет ему поглотить остаточное тепло, оставшееся в топке.

Обвязка котла с каскадным подключением

Схема его следующая:

  1. 2-3 пары труб от 2-3 котлов.
  2. Циркуляционные насосы, обратные и запорные клапаны. Они расположены на тех патрубках, которые предназначены для возврата теплоносителя в котел. Насосы нельзя использовать, если они предусмотрены конструкцией агрегата.
  3. Запорная арматура на трубопроводах горячей воды.
  4. 2 толстые трубы. Один предназначен для подачи теплоносителя в сеть, другой – для возврата. Они подключаются к соответствующим трубам, отходящим от котловых устройств.
  5. Группа безопасности на линии подачи охлаждающей жидкости.Он состоит из термометра, контрольной гильзы термометра, термостата с ручной разблокировкой, манометра, реле давления с ручной разблокировкой и резервной заглушки.
  6. Коллектор низкого давления с малыми потерями. Благодаря ему насосы могут создать правильную циркуляцию теплоносителя через теплообменники своих котлов вне зависимости от того, какой расход системы отопления.
  7. Контуры тепловых сетей с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер.В его задачу входит измерение показателей теплоносителя на выходе из каскада (датчики температуры часто располагаются в зоне предохранительной группы). На основании полученной информации контроллер определяет, нужно ли включать/выключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, т.к. они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются отопительные котлы и отопительные контуры. Каждый контур и каждый котел представляет собой вторичное кольцо.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в кольце, в котором он установлен.Также узел оказывает определенное влияние на давление в первичном кольце. Так, при его включении из водопроводной трубы выходит вода, попадая в первичный круг и изменяя в нем гидравлическое сопротивление. В результате на пути движения теплоносителя возникает своеобразная преграда.

Так как сначала к кругу подключается обратка, а после нее подающая, то теплоноситель, получив значительное сопротивление от подающей трубы, начинает поступать в обратку.Если насос отключается, гидравлическое сопротивление в первичном кольце становится очень маленьким и теплоноситель не может поступать в теплообменник котла. Трубопровод продолжает работать, как будто блок вообще не выключался.

По этой причине нет необходимости использовать одну сложную автоматику для отключения котла. Единственное, что необходимо, это установить обратный клапан между насосом и трубой возврата воды. Аналогичная ситуация с контурами отопления. Только подающая и обратная линии подключаются к первичному контуру в обратном порядке: сначала первая, затем вторая.

В такую ​​схему целесообразно включать не более 4-х котлов. Использование дополнительных устройств нецелесообразно.

Универсальный комбинированный контур

Данная система имеет следующую обвязку:

  1. Два общих коллектора или гидроколлектора. Первый подключается к питательным линиям котла. Вторая линия – обратная линия. Все линии имеют запорную арматуру. Циркуляционные насосы расположены на обратных трубах теплоносителя.
  2. Мембранный бак соединен с большим возвратным коллектором.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, соединяющей котел с подающим коллектором, находится циркуляционный насос и запорная арматура. Также имеется вентиль на трубе, соединяющей котел с коллектором обратки.
  4. Группа безопасности устанавливается на коллектор подачи охлаждающей жидкости.
  5. Подпиточная труба подсоединяется к коллектору на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу на ней ставится обратный клапан.
  6. Некоторое количество малых гидроколлекторов (их может быть два, три и более). Каждый из них подключен к вышеупомянутым общим коллекторам. Эти резервуары и крупные резервуары образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Отопительные контуры отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

(6 голосов, рейтинг: 4.33 из 5) Идет загрузка…

получи-тепло.ru

Как правильно подключить два котла в одну систему параллельно

Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, подключив их в общую сеть. Какой последовательности следует придерживаться в этом случае? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового котла с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как соединить два котла вместе?

Сразу хотелось бы уточнить, что простое подключение двух котлов, работающих на разных видах топлива в одну систему, является одним из возможных решений проблемы нехватки мощности установленного оборудования.Также возможно подключение более двух моделей в одну сеть. Для каких целей может понадобиться подключение двух котлов в одну систему? Для этого есть несколько веских причин.

  1. Отсутствие питания. Неверный расчет оборудования или дополнительно встроенная жилая площадь могут привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенная функциональность. Возможно, потребуется подключить два котла в одну систему, чтобы, например, увеличить время автономной работы оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно подкладывать дрова, что не всегда удобно, а тем более практично. Установив электрический котел или газовую колонку после него, решить эту ситуацию можно следующим образом. Как только дрова или уголь прогорели и теплоноситель начал остывать, в процессе включается дополнительное отопительное оборудование, которое продолжает обогревать помещение, пока утром хозяин не подкинет новую партию дров.

Как видите, подключение двух котлов отопления на разных видах топлива целесообразно, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной производительностью оборудования.

Как подключить два газовых котла параллельно

Существует две схемы подключения газового и любого другого водогрейного оборудования. К одной системе отопления можно подключить два котла:

  • Последовательно – в этом случае один агрегат будет устанавливаться за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух газовых котлов обычно используется в коттеджах и зданиях с большой отапливаемой площадью.

При параллельном подключении обязательна установка контроллера, а также разработка схемы каскадного управления.Только грамотный специалист может ответить на вопрос, как подключить два газовых котла в каждом конкретном случае.

Как подключить два котла — газовый и твердотопливный?

Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для решения которой необходимо учитывать основные особенности, отличающие работу этих двух видов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.Принцип их действия будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного блока по каким-то причинам станет невозможной. Также обычно на газовый котел возлагают задачу нагрева воды, конечно, если такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности. Также необходимо будет согласовать выбранную схему в газовой сфере и получить там все необходимые разрешительные документы, включая технические условия и проект подключения.

Как совместить газовые и жидкотопливные котлы

В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух видов оборудования. Для этого необходимо сделать следующее:

  • Выполнить монтаж общей системы контроля за работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие клапаны. Также может использоваться запорная арматура, работающая в автоматическом режиме.

Соединение производится последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском отделе, после чего согласовываются с газовой службой.

Преимущества установки нескольких котлов в одну сеть

Одновременное подключение двух котлов: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ.Даже если оборудование изначально приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площади. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимуществом данного решения является:

  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одной сети. С каждым дополнительным элементом общая производительность и эффективность значительно падает. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание схемы отопления, при которой два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрического котлов

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, может быть реализовано достаточно просто. Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, так как можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя использовать этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Наиболее сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком. Для помещения, в котором установлены оба котла, необходимо выполнение требований как к газовому, так и к твердотопливному котлу

Совместная работа твердотопливного и электрического котла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно легко подключить к существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и во избежание перебоев в работе системы отопления применяются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ+жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в этом сочетании.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только воспламеняется твердое топливо, теплоноситель быстро нагревается и достигает температуры термостата, который отключает ТЭНы.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога для термостата, он снова включит ТЭНы для нагрева воды. Этот циклический процесс поможет поддерживать равномерную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1,5 до 2.0 м3. При работе котла от труб контура, проходящих через накопительный бак, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру в течение длительного времени.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности многие владельцы предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать универсальный двухтопливный котел. Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

spetsotoplenie.ru

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает вопрос топлива для хозяина. Однотопливный котел неудобен тем, что если своевременно не пополнять запасы, можно остаться без отопления. Комбинированные котлы стоят дорого, и если такой агрегат серьезно сломается, все предусмотренные в нем варианты отопления станут невыполнимыми.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в эксплуатации. Или существующему котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудности при их объединении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные — в открытой. Открытая обвязка котла ТД позволяет нагревать воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка твердотопливного котла).

Для сброса давления такой котел оснащается расширительным баком открытого типа, а с повышенными температурами справляются за счет спуска части горячего теплоносителя из этого бака в канализацию. При использовании открытого бака неизбежно завоздушивание системы; свободный кислород в охлаждающей жидкости приводит к коррозии металлических деталей.

Два котла в одной системе — как их правильно подключить?

Возможны два варианта:

  • последовательная схема подключения двух котлов к одной системе отопления: сочетание открытого (котел ТД) и закрытого (газового) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым котлом, с предохранительными устройствами.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа большой площади: каждый блок отвечает за свою половину дома.

В этом случае требуется контроллер и возможность каскадного управления. При последовательной схеме подключения газовых и твердотопливных котлов в одну систему получается как бы два независимых контура, связанных тепловым аккумулятором (что такое тепловой аккумулятор для котлов отопления).

Отопление и вентиляция

От автора: здравствуйте дорогие друзья! Система отопления дома с двумя котлами – одна из самых распространенных ситуаций.Газовые и электрические котлы обеспечивают домочадцам комфорт и не требуют частого обслуживания, а котлы на твердом топливе помогают сократить расходы и уберечь семейный бюджет от лишних расходов.

Как правильно подключить два котла к одной системе отопления, последовательно или параллельно, есть ли аналоги для подключения других типов котлов и по какому принципу будет происходить работа? На все эти вопросы мы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание схемы на два котла отопления связано с очевидным решением максимально использовать функциональные возможности различных типов систем отопления частного дома. На сегодняшний день предлагается несколько вариантов подключения:

  • и электрическое;
  • твердотопливный и электрический котел;
  • котел твердотопливный и газовый.

Перед тем, как приступить к выбору и монтажу новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.

Подключение электрического и газового котлов

Одна из самых простых в эксплуатации систем отопления связана с совмещением газового котла с электрическим.Возможны два варианта подключения: параллельное и последовательное, но параллельное считается предпочтительным, так как один из котлов можно отремонтировать, заменить и отключить, а оставить работать в минимальном режиме можно только один.

Такое подключение можно полностью закрыть, а в качестве теплоносителя использовать обычную воду или этиленгликоль для систем отопления.

Подключение газовых и твердотопливных котлов

Наиболее технически сложный вариант, так как требует тщательной подготовки вентиляционной системы и помещения под масштабные и пожароопасные установки. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме того, в твердотопливном котле сложно контролировать нагрев теплоносителя, и для компенсации перегрева требуется открытая система, при которой снижается избыточное давление в расширительном баке.

Важно: закрытая система при подключении газовых и твердотопливных котлов запрещена и считается серьезным нарушением пожарной безопасности.

Оптимальная производительность двух котлов может быть достигнута при использовании многоконтурной системы отопления, представляющей собой два независимых контура.

Подключение твердотопливного и электрического котлов

Перед подключением оцените технические характеристики выбранного и ознакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае оптимальным вариантом будет ориентироваться на работу двух котлов на общий теплообменник; во втором его можно легко подключить к уже работающей разомкнутой цепи.

Двухтопливные котлы отопления

Стремясь получить высокую производительность системы отопления, избежать отключения электроэнергии и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает с открытой системой отопления.Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур для системы отопления в баке универсального котла.

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

  • газовые с жидким топливом;
  • газ твердый топливный;
  • твердое топливо с электричеством.

Котел на твердом топливе и электричество

Одним из финансово оправданных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды.Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы схем производители предлагают использовать тепло в аккумуляторах. Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления.Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для удешевления отопления частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Параллельное и последовательное подключение котлов

При планировании системы отопления из двух и трех котлов важно учитывать положение основных и соединительных элементов.И дело не только в простоте эксплуатации и экономии места, но и в возможности ремонта придомовых территорий, профилактических работ и получения технически безопасной работы системы отопления. Выбор параллельного или последовательного соединения, создание технических схем позволяют тщательно продумать все нюансы монтажа оборудования и доборных элементов, длину и количество труб, их укладку и места штробления.

Параллельное соединение

Параллельное соединение применяется для соединения газовых и твердотопливных котлов объемом более 50 литров.Такой выбор оправдан, в первую очередь, экономией теплоносителя и снижением нагрузки на систему.

Совет: перед подсчетом сэкономленных финансов необходимо учитывать дороговизну таких систем и установку в комплексе с электрокотлом дополнительного оборудования для контура: запорной арматуры, расширительный бачок — группа безопасности.

Обратите внимание, что система параллельного типа может работать в двух режимах: ручном и автоматическом, в отличие от последовательного.Чтобы система работала только в ручном режиме, необходимо установить запорную арматуру/шаровые краны или перепускную врезную систему.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется вставить сервопривод и дополнительный термостат, трехходовой зонный вентиль для возможности переключения контура отопления с одного котла на Другая. Такой вариант подключения уместен при соотношении общего рабочего объема теплоносителя системы на 1 кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправдана, если используются встроенный в газовый котел расширительный бак и группа безопасности. В этой ситуации подключить систему отопления можно с наименьшими трудностями.

В целях экономии на комплектующих и повышения функциональности при подключении электронного котла в паре с твердотопливным или газовым котлом необходимо учитывать объем литража бака. Подключение рекомендуется для размеров до 50 литров.

Электрический котел может быть подключен до и после газового котла, в зависимости от удобства и физической возможности подключения системы. Врезку рекомендуется делать с учетом того, что циркуляционный насос будет располагаться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет вставить сначала электрический котел, а потом уже газовый.

Важно: использование группы безопасности и расширительного бака при подключении системы отопления газового и электрического котла является ключевым моментом при подключении к существующей схеме.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановиться и как правильно организовать соединение котлов в пару: последовательно или параллельно? Ответ будет варьироваться в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор вида топлива;
  • возможность контроля и предотвращения перегрева системы отопления;
  • финансовая составляющая при покупке котлов и доборных элементов.

Требования к помещениям с твердотопливным котлом

К помещениям с установленными котлами предъявляется ряд требований, указанных в нормативных документах.

Требования котельной:

  • объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется площадь помещения 7,5 м 2 , при мощности 60 кВт — 13,5 м 2 , мощностью до 200 кВт — 15 м 2 ;
  • котел мощностью более 30 кВт должен располагаться в центре подготовленного помещения для лучшей циркуляции воздуха и максимальной эффективности работы;
  • пол, стены, перегородки и перекрытия в котельной должны быть выполнены из негорючих и огнестойких материалов, с применением гидроизоляционных покрытий;
  • корпус котла устанавливается на фундамент или специальный постамент из негорючих материалов;
  • для котлов мощностью менее 30 кВт возможно применение тумбы из горючих материалов, но с применением на ней стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • суточный запас топлива можно хранить на расстоянии 1 метра и более от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к газовым котельным сосредоточены на продуманной вентиляции и мощности котла. При мощности менее 30 кВт можно установить систему отопления в любом нежилом помещении, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел можно разместить в подвале или подвальном помещении.

Сложнее всего с котлами мощностью более 30 кВт, для них требуется отдельное помещение с высотой потолков не менее 2.5 м и площадью 7,5 м 2 . Для кухни с работающей газовой плитой требуется площадь 15 м 2 .

Решив объединить два котла в единую систему отопления, вы однозначно выиграете. В результате затраченных усилий и финансовых составляющих можно сократить расходы, уберечь семейный бюджет от лишних расходов и обеспечить бесперебойную работу системы отопления. Надеемся, что внесли ясность в вопрос подключения двух котлов и помогли принять правильное решение.До новых встреч на страницах нашего сайта!

Два котла в одном доме – залог надежности вашей системы отопления. Очень хорошо, если второй котел выступает альтернативой, например, газовому. Комфорт обеспечивает газовый котел (не требует частого обслуживания), а твердотопливный котел устанавливается для снижения расходов на отопление и в качестве резервного на случай непредвиденной ситуации. При соблюдении определенных условий их можно объединить в одну систему. Вы можете посмотреть по ссылке интересное видео, показывающее два основных способа реализации такого решения, или ниже краткое содержание и описание двух способов подключения котлов в одну систему:

Первый из способов реализации такого решения Решение – использование гидроразделителя или гидрострелки в схеме обвязки котла.Это простое устройство служит для выравнивания температур и давлений в системе отопления и позволяет объединить два и более котла в одну систему и использовать их как по отдельности, так и в каскаде – вместе.

Одно из решений согласования работы двух тепловых пунктов и контуров отопительной системы

Гидравлическая стрела (малопотерь) для подключения 2-х котлов

Второй вариант согласование работы двух котлов возможно применяется в системах малой мощности и, например, с двухконтурным газовым котлом отопления. Здесь все просто: два котла подключены параллельно друг другу, контуры отделены друг от друга обратными клапанами, при этом два котла могут работать в одной комбинации как по отдельности, так и одновременно.

Объяснение котельной системы (LTHW) — инженерное мышление

Описание системы котла (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Существует много вариантов того, как это можно настроить, но этот вариант довольно типичен для новых коммерческих зданий.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно. Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это самый распространенный тип конфигурации современных систем отопления. В другом варианте было бы подключение последовательно, но это устаревшая схема, которая не так практична, по крайней мере, для коммерческих офисов.

Пример разных котлов

Котлы бывают разных конструкций, несколько примеров я привел выше. Это может быть пара больших котлов или несколько небольших агрегатов. Лучшие проекты будут использовать смесь размеров, чтобы эффективно удовлетворить спрос. Возможно большой на зиму и поменьше на лето.

Эти котлы являются источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

В подобных системах вы встретите два термина: первичные и вторичные контуры.

В первичном контуре будет циркулировать горячая вода от котлов и вокруг нее в разделитель с малыми потерями. Коллектор с низкими потерями будет подавать горячую воду во вторичные контуры, а затем возвращать использованную более холодную горячую воду обратно в другой конец коллектора с низкими потерями.

Вода первичного контура может течь прямо через коллектор с низкими потерями и обратно в котел для получения большего количества тепла, или она может подниматься по вторичным контурам. Путь воды будет зависеть от потребности в горячей воде во вторичных контурах.Вода может течь прямо, потому что для работы котлов требуется минимальный расход, иначе они могут повредить или разрушить свои внутренние части.

Каждый первичный и вторичный контуры будут иметь свои собственные насосные агрегаты.

Первичные насосы, как правило, представляют собой более крупные насосы, как правило, центробежного типа с приводом от асинхронного двигателя. Однако это зависит от размера системы, они также могут быть встроенными, особенно в небольших офисных зданиях.

Подробное описание первичной и вторичной сторон описано здесь

Первичные насосы будут прокачивать воду только по первичному контуру.Эта горячая вода выходит из котла, поступает в этот трубопровод, всасывается первичным насосом и затем выталкивается в коллектор с низкими потерями.

Затем эта вода может либо выходить через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо часть ее будет продолжаться на другой стороне коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно к котлу, но при более низкой температуре, чтобы набрать больше тепла и повторить этот цикл.

От коллектора с горячей стороны отходит несколько насосов меньшего размера, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас есть четыре вторичных цепи. Вторичные контуры 1-3 имеют двойной насос, а 4-й имеет только один насос, так как тепловая нагрузка у него небольшая и находится поблизости, возможно, в зоне ресепшн.

Вторичные насосы

Выше вы можете увидеть пример нескольких вторичных насосов меньшего размера.Это также могут быть большие центробежные насосы, это зависит от размера системы отопления. Эти насосы будут нагнетать горячую воду туда, где это необходимо, но только в выбранной части здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в рабочем и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой работает в качестве резервного на случай отказа рабочего насоса.

Вторичные контуры будут обеспечивать водой определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой только вентиляционные установки и фанкойлы с восточной стороны здания и т. д. и т. д.

После того, как горячая вода пройдет через теплообменник и отдаст часть своей тепловой энергии, она вернется через возвратный стояк, где она будет течь обратно в коллектор с низкими потерями и обратно в котел, чтобы забрать больше тепла.

ГВС

В этом примере у нас также есть вторичный контур, который отключается и подается на водонагреватель. Водонагреватель — это место, где производится горячая вода для бытовых нужд, это горячая вода, которая течет из кранов.

Почему мы отделяем воду для бытовых нужд от горячей воды, подаваемой по зданию? Есть много химикатов, которые входят в первичную систему отопления системы LTHW, систему горячего водоснабжения с низкой температурой, и вы действительно не хотите пить это.

Горячая вода подается из котла во вторичный контур, где затем насосом нагнетается в теплообменник внутри водонагревателя.Затем он передаст свое тепло пресной воде, которая хранится внутри резервуара. Эта пресная вода неизбежно повысится в температуре в результате теплообменника. Эта нагретая пресная вода затем подается на кухню, в чайные зоны и раковины в ванных комнатах, где она будет использоваться и стекать в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из котла во вторичном контуре будет вытекать из теплообменника внутри водонагревателя с более низкой температурой, поскольку часть своего тепла она отдает пресной воде, и возвращается обратно в коллектор с малыми потерями и обратно в котел.

Устройство повышения давления

Выше вы можете увидеть пример расширительного бака и блока наддува. Давление в системе будет меняться, например, если включится вторичный насосный агрегат, то в первичном насосном агрегате упадет давление, потому что больше воды теперь вытекает из коллектора во вторичный контур.

То же самое, если вода повысится или понизится в температуре, изменится ее плотность, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

Расширительный бак и блок повышения давления подключаются к основному трубопроводу, обычно где-то рядом с коллектором с низкими потерями. Если давление становится слишком высоким, то очевидно, что расширительный бак поглотит часть этого давления, а когда оно станет слишком низким, блок наддува вытеснит его обратно в систему, чтобы выровнять его.

Система дозирования

Выше вы можете увидеть пример дозатора. Обычно он устанавливается с тонкими трубопроводами, подключенными к коллектору с низкими потерями. Затем он будет использовать разницу давлений, чтобы пропустить через него горячую воду. Дозирующий бак просто позволяет заливать химические ингибиторы в систему, что просто поддерживает ее чистоту и отсутствие бактерий.


Модернизация котельной | Инженерная архитектура RAND, DPC

Я вхожу в правление кооператива из 51 квартиры на Манхэттене. Наш котел на последнем издыхании (ему 32 года) и нуждается в замене. Наша текущая система использует тепло пара с масляной горелкой, которой около 25 лет.Какие факторы необходимо учитывать при выборе сменного котла? Можем ли мы просто заменить котел или одновременно заменить и горелку? А как насчет остальной системы отопления?

В системе с прерывистым отоплением двухтопливная горелка большую часть времени использует газ, а при низких температурах – жидкое топливо.

Немногие вопросы вызывают столько беспокойства, как способность здания производить достаточное количество тепла и горячей воды. Примерно каждые 30 лет перед владельцами недвижимости стоит серьезная задача комплексной модернизации существующей теплоцентрали.Однако слишком часто владельцы зданий пренебрегают своей отопительной установкой до тех пор, пока система не отключится, что вынуждает их спешить с крупномасштабной программой замены, не взвесив тщательно факторы, связанные с таким важным проектом, например, какой тип котла установить. и тип топлива для сжигания.

Типы котлов

Первое, что следует учитывать при любом эффективном проекте модернизации теплоцентрали, — это тип устанавливаемого котла. Поскольку вы будете заменять агрегат, которому более 30 лет, вы не можете просто предположить, что новый котел будет того же типа, что и старый.Для подавляющего большинства средних и больших многоквартирных домов предпочтительным выбором будет стальной котел Scotch-marine. Стальные котлы Scotch-marine, которые обычно служат от 25 до 30 лет, представляют собой жаротрубные котлы: в паротепловой системе горячие дымовые газы, которые являются побочными продуктами сжигания топлива, проходят через секции труб, прежде чем они выбрасываются наружу. из дымохода. Вода в котле нагревается трубами, образуя пар, который подается по всему зданию к нагревательным элементам, таким как радиаторы или плинтусы в отдельных квартирах.

Для большинства зданий среднего и крупного размера предпочтительным является стальной котел Scotch-marine
.

Горячая вода для бытовых нужд (питьевая) в здании проходит по отдельному трубопроводу от воды, используемой для отопления, но также может использовать тепло, вырабатываемое бойлером, через встроенный змеевик горячей воды для нагрева воды, подаваемой в смесители на кухне и в ванной комнате. , унитазы, посудомоечные машины, стиральные машины, водонагреватели и тому подобное.

Два других типа котлов, секционные чугунные и модульные чугунные, гораздо реже используются в качестве замены котлов в старых больших многоквартирных домах; они чаще встречаются в новостройках и малоэтажных застройках.Железные котлы намного тяжелее стальных (они могут весить до 800 фунтов на секцию), их сложнее и дороже заменить. Кроме того, железные котлы обычно имеют срок службы менее 25 лет и обычно ограничиваются небольшими зданиями из-за их ограниченной выработки электроэнергии (175 лошадиных сил по сравнению с 700 л.с. у стальных Scotch-marine). С другой стороны, чугунные котлы не требуют столько места, как стальные котлы, и поэтому их часто можно найти в зданиях с небольшими подвальными площадями.

Хотя установка одного большого котла, оснащенного встроенным змеевиком для производства горячей воды для бытовых нужд, обходится дешевле, такая установка делает здание уязвимым к полной потере тепла и горячей воды в случае поломки котла. В идеале, в качестве резервной меры, если позволяет бюджет, владельцы зданий заменяют один большой котел (даже если он оборудован отдельным водонагревателем для использования в теплые месяцы) двумя котлами немного меньшего размера (скажем, мощностью 75 процентов каждый). При такой конфигурации здание может переключаться между двумя котлами, что повышает эффективность отопления и продлевает срок службы котлов, а также обеспечивает защиту от резервирования.

Топливо для сжигания

Следующим фактором, на который следует обратить внимание, является тип топлива, который следует сжигать в котельной. Для систем, сжигающих только масло, есть три варианта: масло №2, №4 и №6. Масло номер 2, которое по сути представляет собой дизельное топливо с присадками, является самым чистым маслом для сжигания, но оно также и самое дорогое.Масло номер 6 является наименее дорогим для сжигания, но из-за его высокой вязкости его необходимо предварительно нагревать перед сжиганием, и оно имеет тенденцию засорять системы, что приводит к более высоким затратам на техническое обслуживание и оборудование. Масло № 4, полученное путем смешивания № 2 и № 6, имеет промежуточные качества между двумя другими типами.

Для отопительных установок, работающих на масле #2 или #4, необходимо установить дополнительное оборудование, такое как подогреватель бокового рычага и воздушный компрессор для работы на масле #6. Поскольку относительная стоимость различных видов топлива может меняться со временем, проектные спецификации по замене горелки должны быть написаны таким образом, чтобы установки могли работать на любом из различных типов топлива или газа.

Газ является самым чистым топливом для сжигания, но он также, как правило, дороже, чем работа исключительно на нефти. Один из вариантов для советов директоров, планирующих заменить свои горелки, срок службы которых обычно составляет от 15 до 20 лет, — перейти на так называемую прерываемую систему, в которой сжигается как газ, так и нефть. В прерываемой системе двухтопливная горелка большую часть времени сжигает газ и переключается на жидкое топливо только тогда, когда температура падает ниже 18°F. Коммунальные предприятия иногда предлагают более привлекательные тарифы на бесперебойное обслуживание, потому что это позволяет им снизить требуемую газовую нагрузку в холодную погоду.(Размер скидки зависит от размера и предполагаемого использования конкретного здания. )

Если на вашей доске используется прерываемая газовая система, вам потребуется установить дополнительное оборудование. Потребуется новая двухтопливная (газомазутная) горелка, а также новая газовая рампа, которая представляет собой трубу, идущую от газовой магистрали коммунального предприятия (линия, ведущая в здание) к горелке. Если для новой горелки требуется газ под высоким давлением, вам также может понадобиться установить газовый подкачивающий насос. Для больших зданий с интенсивным энергопотреблением коммунальное предприятие может предложить скидку на покупку этого нового оборудования.

Распределение тепла

Важным компонентом, который слишком часто упускают из виду при модернизации котельной, является распределительная система. Замена котла автоматически не улучшает распределение тепла по отдельным помещениям по всему зданию. При любой модернизации отопительной установки следует оценить и при необходимости заменить стояки, ответвления, нагревательные элементы (радиаторы, нагреватели плинтуса и т. д.) и клапаны выпуска воздуха. Коррозия, протечки или другие дефекты повлияют на способность нового котла отдавать тепло в отдельные квартиры и помещения.Кроме того, котельная вода должна быть обработана антикоррозионными химикатами, чтобы предотвратить повреждение котла и распределительной системы.

Лучшее время для замены котла – теплые месяцы.

Поскольку сегодняшние котлы гораздо более эффективны, чем устройства, установленные 20 или 30 лет назад, новый блок может производить больше пара и горячей воды, чем может эффективно обрабатывать существующая система отопления. Таким образом, для нового котла может также потребоваться установка бака питательной воды котла для обработки избыточного конденсата, возникающего в результате использования более эффективного агрегата.Резервуар питательной воды регулирует возврат конденсата обратно в котел, чтобы предотвратить скачки напряжения в системе и переливы.

Наконец, при планировании модернизации котельной нельзя упускать из виду еще два важных фактора. Во-первых, масляные баки обычно служат от 35 до 40 лет, но такие проблемы, как утечки, вызванные коррозией, могут развиваться со временем, и их необходимо рассматривать как часть общего проекта модернизации. Во-вторых, асбестосодержащие материалы часто встречаются в изоляции вокруг водопроводных труб и других элементов отопления, поэтому их удаление повлечет за собой сокращение выбросов асбеста в рамках модернизации котельной, что может значительно увеличить стоимость и время, затрачиваемое на модернизацию котельной.Неучет таких «случайных» пунктов может привести к бюджетным «сюрпризам».

Лучшее время для замены котла – в теплые месяцы, когда потребность здания в отоплении не будет такой острой, как зимой. В среднем в течение восьми-десяти недель, которые требуются для замены существующего блока, зданию потребуется временный котел. (Даже летом потребуется временный бойлер для горячей воды.) Временные бойлеры обычно размещаются в трейлере рядом со зданием, а пар или горячая вода подаются через шланговое соединение. Разрешения от Департамента транспорта Нью-Йорка и Департамента строительства потребуются, если трейлер будет припаркован на улице. (Это отдельно от разрешения Департамента строительства, необходимого для окончательной замены котла.)

Учитывая значительные затраты, связанные с модернизацией теплоцентрали, лучше всего начать с подробного технико-экономического обоснования, учитывающего все соответствующие факторы, такие как размер котла, тип топлива, распределительные компоненты, дополнительное оборудование и т.п. можно разработать эффективный план действий.При правильном планировании и рассмотрении различных вариантов обновления доски могут сэкономить много денег и хлопот в долгосрочной перспективе и никогда не останутся в дураках.

Стивен Вароне , AIA — президент и Питер Варсалона , PE — директор RAND Engineering & Architecture, DPC

5 9. Эта колонка была первоначально опубликована в мартовском выпуске журнала Habitat Magazine за 2004 год.

БОЛЬШЕ СПРОСИТЕ ИНЖЕНЕРА СТАТЬИ

Установка сантехники — котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по благоустройству дома. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на детали сантехники. SupplyHouse


При первой топке печи очень важно, чтобы вода нагрелась до рабочей температуры (от 160° до 180°), прежде чем вы действительно начнете обогревать свой дом или другое строение.Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход. Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.


Печь Наружная сантехника



Завершенная сборка

Изолированная линия PEX имеет две водопроводные трубы, красную, по которой нагретая вода от печи подается в ваш дом, и одну, по синей, которая отводит нагретую воду из печи в ваш дом, и другую. от дома до печки.Вот изображение задней части печи без прикрепленного внешнего корпуса, показывающее порты для сантехнических соединений.





Фитинги на задней стороне печи имеют внутреннюю резьбу 1 дюйм. Вот схема основных фитингов, необходимых для крепления линий PEX к печи, взятая из нашего руководства по эксплуатации.


Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя обратными линиями, соединенными тройником.Мы рекомендуем вам использовать Y-образный фитинг вместо показанного здесь тройника. Y-образный фитинг позволит двум потокам воды в обратных линиях более плавно сливаться в один поток. Показанный здесь тройник должен быть установлен таким образом, чтобы один из более длинных прямых концов подводил возвратную воду непосредственно к резервуару для воды печи. Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и соединяется с печью толстым проводом.

Вот и завершена установка. Насосы и клапаны также должны быть покрыты изоляционным ватином, чтобы свести к минимуму потери тепла. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам, когда это необходимо.








Если в вашей системе есть 2 обратные линии, добавьте Y-образный фитинг, чтобы соединить 2 обратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Если вам трудно найти Y-образный фитинг, подойдет обычный тройник, либо латунный, либо PEX, в зависимости от того, с какими трубами вы работаете. Только не забудьте сориентировать фитинг таким образом, чтобы поток воды был максимально плавным. Приведенная выше иллюстрация установки двойной обратной линии заказчика будет работать, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.






На рисунке показано соединение водопровода с теплообменником в топочной камере на чердаке.Установив байпасную линию между подачей и обраткой, можно перекрыть подачу нагретой воды в топку в теплое время года весной и осенью. В жаркий день дом может перегреться даже без работающего вентилятора. Затем ночью или в более холодный день легко снова открыть клапаны. Просто убедитесь, что вода течет либо через змеевик печи, либо через перепускной клапан, чтобы насос мог свободно циркулировать через нее.

На схеме «Подводка насоса» показано, что для крепления водяного насоса необходимы 2 фланца насоса.Обратите особое внимание на направление потока воды здесь. На водяном насосе есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, в сторону от печи и к красной линии PEX в землю. Мы рекомендуем снимать насосы для тщательной очистки крыльчаток весной при опорожнении печи. Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и в конечном итоге приводят к перегреву и выходу насоса из строя.

Водяной насос имеет пластиковый обратный клапан, который не требуется для этого применения.Просто удалите и выбросьте его перед установкой.

Регулировка соединения «Слив котла», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем вам установить анодный стержень из магниевого сплава , чтобы защитить водяную рубашку от коррозии. Магниевые стержни хорошо работают вместе с нашей нитритной обработкой воды. Это та же простая технология, которая используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить 42-дюймовый расходуемый анодный стержень прямо через тройник в водяную рубашку печи.Вам нужно будет использовать переходник, чтобы приспособить меньшую резьбу анодного стержня. Когда стержень разрушается, материал падает на дно резервуара в виде ила, поэтому позаботьтесь о том, чтобы тщательно смыть его весной, когда будете сливать воду из резервуара. Немного приподняв переднюю часть печи домкратом, вы поможете всему полностью слиться.





Убедитесь, что резьба на всех фитингах чистая, и всегда используйте сантехнический герметик для резьбы, чтобы обеспечить герметичность установки.В конце отопительного сезона, после того, как вы слили воду из печи, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда его нужно будет заменить, потому что качество воды у всех разное. Коррозия, которую вы видите на анодном стержне, возникла бы на водяной рубашке, если бы анодный стержень не жертвовал собой.

Адаптер анодного стержня Тройник дренажного отверстияНанесение смазочного материала для труб



Когда вы все проверили, чтобы убедиться в отсутствии утечек и правильной циркуляции воды, обязательно оберните все изоляцией.Снятие черных стальных панелей с задней части печи облегчает использование трубного ключа для соединений. Это также упрощает установку трубной обмотки вокруг возвратной линии, идущей к верхней части печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.



Крытый сантехника

На протяжении всего каждого шага имейте в виду, что то, что вы делаете суммы на простой, один цикл, от наружного котла к внутренней печи, затем в крытый горячий водонагреватель, а затем обратно к наружному котлу.

Необходимые фитинги зависят от существующей сантехники. Вы также должны установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которая годами собиралась вместе, возможно, сейчас самое подходящее время, чтобы привести ее в порядок. Линии PEX облегчают задачу.



Водонагреватель



Если вы планируете также нагревать свое горячее водоснабжение с помощью наружного котла, вам необходимо направить горячую воду от уличной печи в печь с принудительной подачей воздуха в вашем доме до запуска к внутреннему водонагревателю.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытовых нужд оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, что пластинчатый теплообменник подключается к линии подачи воды COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда к водонагревателю и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего установить его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.






Печь с принудительной подачей воздуха

Ваш наружный котел Ezboilers обогревает ваш дом с помощью теплообменника вода-воздух, установленного в камере домашней печи.Единственное особое внимание следует уделить ситуациям, когда система кондиционирования воздуха уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, так как это может привести к замерзанию воды во время работы кондиционера. Если теплообменник необходимо установить очень близко к змеевику кондиционера, перед использованием кондиционера необходимо слить воду из теплообменника. Мы хотим избежать этого варианта.Наилучшей практикой является установка теплообменника как можно ближе к печи, но не менее чем на 4″ над печью, между печью и змеевиком кондиционера. Вот пара видео, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, вырезав только одну сторону камеры и прикрепив угловые кронштейны к внутренним сторонам камеры, чтобы теплообменник мог опираться на них.Ключом к его хорошей работе является обязательное уплотнение металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто оставляем вашу новую плиту и уезжаем, когда доставим ее. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.


Внутренний котел

Если вы отапливаете дом с помощью внутреннего котла, а не системы с принудительной подачей воздуха, вы используете водо-водяной пластинчатый теплообменник для подачи тепла от печи Ezboiler к внутренней котельной системе. Это та же процедура, что и при подключении к водонагревателю. Опять же, вы врубаетесь только в «холодную» обратку от внутреннего котла. Вот пара хороших видео, описывающих простую процедуру.


EZ Печи-бойлеры также работают с установками лучистого теплого пола.Вот изображение примера коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Для помощи в установке лучистого отопления мы рекомендуем наших друзей в Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в проектировании, руководства по эксплуатации и брошюры, даже если вы делаете это самостоятельно. Они помогут вам сделать работу правильно.



Radiantec



Теплообменник для вашей печи можно установить даже в тех случаях, когда печь находится на чердаке.



Домашняя страница

Что такое комбинированный котел?

Комбинированные котлы, широко известные в Великобритании как комбинированные котлы, представляют собой системы конденсационных котлов, которые сочетают в себе высокоэффективное водяное отопление и центральное отопление. Меньше, чем обычные системы, они идеально подходят для небольших жилых домов.

Как работает комбинированный котел?

Комбинированные котлы

не используют водяные баки. Вместо этого они нагревают воду, которая течет из уличной сети в дома. При открытии крана горячей воды зажигается котел и нагревается вода, поступающая из уличной сети в хозяйственно-бытовые трубы.Давление воды в кранах и душевых лейках высокое, потому что вода поступает прямо из водопровода.

Что такое комбинированный котел: преимущества

Давление воды

Системы комбинированных котлов забирают воду непосредственно из магистрали, поэтому давление выше, чем у обычных или тепловых котлов, в которых используются баки для горячей и холодной воды, встроенные в чердаки. Вода стекает по трубам в краны и душевые лейки. Давление воды в обычных котлах слабее, потому что оно ограничено силой тяжести.

Экономия энергии

Обычные водогрейные котлы автоматически нагревают воду два раза в день, один раз утром и один раз ночью, что приводит к трате энергии.

Двойная работа

Комбинированные котлы

выполняют сразу две функции: обеспечивают центральное отопление и подачу воды по требованию. Как только бак горячей воды в обычных агрегатах заканчивается, бойлеру нужно время, чтобы нагреть больше горячей воды.

Экономьте деньги

Обычные котельные системы требуют большего обслуживания, чем комбинированные котлы, потому что они имеют два блока и водяные баки.Комбинированные котлы имеют только один блок, что вдвое снижает затраты на техническое обслуживание и ускоряет монтаж.

Экономия места

Обычные котельные установки занимают пространство на полу и стенах с большими резервуарами для воды и длинными, сложными сетями трубопроводов. Комбинированные котлы легко монтируются на стены или пол и могут устанавливаться в ограниченном пространстве. Они идеально подходят для небольших домов и квартир.

Упрощенная установка

Установка комбинированных котлов

дешевле, чем установка обычных котлов, поскольку они требуют меньшего количества трубопроводов и не требуют подключения к внешним резервуарам для воды.

Недостатки комбинированных котлов

Комбинированные котлы

не производят достаточно горячей воды для одновременного запуска нескольких душевых. В больших домах с несколькими ванными комнатами требуются обычные котельные системы с резервуарами для воды, которые могут одновременно поддерживать несколько душей.

В отличие от обычных систем, комбинированные котлы чувствительны к жесткой воде или воде, содержащей большое количество минералов магния и кальция. Жесткая вода создает множество бытовых проблем, в том числе:

  • засорение трубы отложениями накипи
  • Более быстрый износ приборов

Наконец, поскольку вода нагревается прямо из водопровода, для перемещения воды по дому требуется давление водопроводной воды.Если в вашем районе плохое давление воды, то комбинированный котел может с трудом поддерживать достаточное давление в вашей системе, чтобы перемещать воду вокруг него.

Типы комбинированных котлов

Комбинированные котлы могут работать на нескольких видах топлива, а также на электричестве.

Газовые комбинированные котлы

Комбинированные газовые котлы

являются наиболее популярным вариантом установки в Великобритании. Для домов, подключенных к газовой сети, комбинированный котел на природном газе, вероятно, является самым дешевым вариантом.

Комбинированные котлы на жидком топливе

Комбинированные котлы

, работающие на жидком топливе, являются популярным выбором для примерно 4 миллионов домов в Великобритании, которые не подключены к газовой сети.Они могут быть очень энергоэффективными, с рейтингом до 95%. Они требуют установки наружного масляного бака, который необходимо периодически доливать.

Комбинированные котлы для сжиженного нефтяного газа

Комбинированные котлы

на сжиженном нефтяном газе или сжиженном нефтяном газе — еще один популярный выбор для домов в Великобритании, расположенных вне газовой сети. Сжиженный нефтяной газ — это экологически чистое ископаемое топливо, которое производит мало вредных выбросов и имеет равную эффективность с газовыми системами центрального отопления. Для комбинированных котлов на сжиженном газе требуется масляный бак, который можно доливать или заменять.

Электрические комбинированные котлы

Комбинированные котлы, работающие на электричестве, намного меньше, чем комбинированные котлы, работающие на топливе; они могут быть установлены в большем количестве мест, потому что они не должны быть рядом с розеткой. Имея рейтинг эффективности около 99%, они безопасны для окружающей среды.

Электрические комбинированные котлы, как правило, не могут нагревать столько воды, сколько комбинированные котлы, работающие на топливе. Тем не менее, они являются хорошим энергосберегающим вариантом для домохозяйств, не подключенных к центральному газоснабжению.

Соображения перед покупкой комбинированного котла:

Тепловая мощность​

Комбинированные котлы

производят тепловую мощность, измеряемую в БТЕ (британских тепловых единицах). Требуемая тепловая мощность зависит от размера объекта, типа объекта и от количества воды, которое будет использовать система.

Расход воды

Расход воды — это скорость, с которой вода проходит через теплообменник в котле. Чем медленнее скорость потока воды, тем выше температура воды.

Комбинированный котел какого размера мне нужен?

Понимание того, какой размер бойлера вам нужен для вашего дома, жизненно важно для создания эффективной системы, которая будет поддерживать вашу воду горячей, а ваш дом теплым. Особенно это касается комбинированного котла, так как он нагревает воду по требованию, если он слишком мал, он не сможет удовлетворить потребности вашего хозяйства. Точно так же, если он слишком велик, вы будете тратить энергию и переплачивать по счетам.

Важно знать, что пароконвектоматы не рекомендуются, если у вас большой дом, в котором более 2 санузлов.Это связано с тем, что есть только один выход воды, который уменьшается, если его разделить на слишком много кранов.

Количество спален Количество ванных комнат Количество радиаторов Рекомендуемый выход
1-2 1 До 10 24-27квт
2-3 2-3 До 15 28-34квт
4+ 3+ До 20 35-42квт



Стоимость установки комбинированного котла

Общая стоимость комбинированного котла равна сумме стоимости поставки и стоимости установки.Общая сумма зависит от марки, модели и установленных комплектующих системы отопления.

Стоимость замены старого комбинированного котла на новый ниже, чем стоимость замены обычного котла, поскольку не нужно устанавливать трубопроводы и снимать накопительные баки.

Когда устанавливать комбинированный котел

Лучшее время для установки комбинированного котла – весна или лето. Сантехники и электрики требуют более высокие ставки в холодные месяцы, потому что их услуги более востребованы.Установка во время общего ремонта также является хорошей идеей, так как для прокладки труб может потребоваться разрыв полов и ковров.

Последовательное подключение котлов отопления. Система отопления с двумя котлами – лучший вариант для непрерывного отопления здания. Возможность использования автоматического и ручного переключения между двумя котлами



Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, соединив их в общую сеть.Какой последовательности следует придерживаться в этом случае? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового котла с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как соединить два котла вместе?

Сразу хотелось бы уточнить, что простое подключение двух котлов с разными видами топлива в одну систему – это один из возможных вариантов решения проблемы нехватки мощности установленного оборудования.Также возможно подключение более двух моделей в одну сеть.

Для каких целей может понадобиться подключение двух котлов в одну систему? Для этого есть несколько веских причин.

  1. Отсутствие питания. Неверный расчет оборудования или дополнительно встроенная жилая площадь могут привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенная функциональность. Возможно, потребуется подключить два котла в одну систему, чтобы, например, увеличить время автономной работы оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно подкладывать дрова, что не всегда удобно, а тем более практично.
    После установки электрокотла или газового обогревателя после него решить эту ситуацию можно следующим образом. Как только дрова или уголь прогорели и теплоноситель начал остывать, в процессе включается дополнительное отопительное оборудование, которое продолжает обогревать помещение, пока утром хозяин не подкинет новую партию дров.

Как видите, подключение двух котлов отопления на разных видах топлива целесообразно, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной производительностью оборудования.

Как подключить два газовых котла параллельно

Существует две схемы подключения газового и любого другого водогрейного оборудования. К одной системе отопления можно подключить два котла:

  • Последовательно – в этом случае один агрегат будет устанавливаться за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух газовых котлов обычно используется в коттеджах и зданиях с большой отапливаемой площадью.

При параллельном подключении обязательна установка контроллера, а также разработка схемы каскадного управления.Только грамотный специалист в каждом конкретном случае может ответить на вопрос, как подключить два газовых котла.

Как подключить два котла — газовый и твердотопливный?

Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для решения которой необходимо учитывать основные особенности, отличающие работу этих двух видов оборудования.

Модели газового и твердотопливного оборудования могут устанавливаться в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.

Принцип их действия будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного блока по каким-либо причинам станет невозможной. Также на газовый котел обычно возлагается задача нагрева воды, конечно, если такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности.

Также необходимо будет согласовать выбранную схему в газовой сфере и получить там все необходимые разрешительные документы, включая технические условия и проект подключения.

Как совместить газовые и жидкотопливные котлы

В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух видов оборудования. Для этого необходимо сделать следующее:

  • Выполнить монтаж общей системы управления работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие клапаны. Также может использоваться запорная арматура, работающая в автоматическом режиме.

Соединение производится последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском отделе, после чего согласовываются с газовой службой.

Преимущества установки нескольких котлов в одну сеть

Одновременное подключение двух котлов: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ.Даже если оборудование изначально приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площади. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимуществом данного решения является:

  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одной сети.С каждым дополнительным элементом общая производительность и эффективность значительно падает. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

Два котла в одном доме – залог надежности вашей системы отопления. Очень хорошо, если второй котел выступает альтернативой, например, газовому. Комфорт обеспечивает газовый котел (не требует частого обслуживания), а твердотопливный котел устанавливается для снижения расходов на отопление и в качестве резервного на случай непредвиденной ситуации.При соблюдении определенных условий их можно объединить в одну систему. Вы можете посмотреть по ссылке интересное видео, показывающее два основных способа реализации такого решения, или ниже краткое содержание и описание двух способов подключения котлов в одну систему:

Первый из способов реализации такого решения Решение – использование гидроразделителя или гидрострелки в контуре обвязки котла. Это простое устройство служит для выравнивания температур и давлений в системе отопления и позволяет объединить два и более котла в одну систему и использовать их как по отдельности, так и в каскаде – вместе.

Одно из решений согласования работы двух тепловых пунктов и контуров системы отопления

Гидравлическая стрела (малопоточный разделитель) для подключения 2-х котлов

Второй вариант согласование работы двух котлов возможно применяется в маломощных системах и, например, с двухконтурным газовым котлом отопления. Здесь все просто: два котла подключены параллельно друг другу, контуры отделены друг от друга обратными клапанами, при этом два котла могут работать в одной комбинации как по отдельности, так и одновременно.

Два котла для гидропистолета можно соединить через полипропиленовый тройник. Простой, логичный и относительно надежный. Все зависит от вашего мастерства, терпения и изобретательности. О том, оправдано ли это с точки зрения безопасности, где что размещать, читайте и смотрите в нашей статье.

Возможно или нет?

Как подключить два котла к гидравлической стрелке, разбираются как специалисты, так и рядовые покупатели. Этот вопрос наши менеджеры слышат довольно часто.В последнее время активность клиентов возросла, и так появилась тема для статьи.

Для начала выясним, можно ли вывести гидравлическую стрелку сразу на два котла. Опрошенные эксперты говорят, что да. Примеры из практики приведены в подтверждение.

Котельная на базе 2-х газовых котлов с гидравлической стрелкой

Есть несколько причин купить и поставить еще один котел

Недостаточно мощности сети

При оснащении системы мастер или вы, если проектировали котельную своими руками, допустили ошибку

Вы решили расширить жилую площадь и построить еще один этаж

Дополнительно к гидравлической стрелке поставлен дополнительный бойлер в целях экономии.Мощность котла берется максимальная, с расчетом на самое холодное время года.

Отопительное оборудование работает на полную мощность пять дней в году, столько в среднем длятся морозы в средней полосе России

Весной, летом и осенью системе требуется гораздо меньше энергии. Поэтому один котел на 55 кВт часто заменяют двумя по 25 или 30 кВт. Это не только экономично, но и практично. Можно включить один котел.Когда вам понадобится вся мощь, запустите оба.

Резервный котел отличный страховщик

Например, твердое топливо часто дополняется электрическим. Как только теплоноситель остывает, в систему быстро вклинивается электрокотел. Выручает, особенно ночью. Вам не придется вставать, спускаться в котельную и загружать в топку новую «порцию» топлива.

Этапы установки

Наш клиент из Сочи подключил гидропереключатель в балансировочном коллекторе сразу с двумя котлами.Основной газовый, резервный электрический.

Выход из котла в исполнении БМ-100-4Д соответствует стандарту DN 32, то есть 1 1/4 дюйма. Резьба стандартная, подходит для основных типов труб.

Тройники полипропиленовые ставятся на обратку и подачу. Дизайн из трех частей был выбран не случайно. В монтаже труб устанавливаются тройники для ввода дополнительных коммуникаций. В случае водяного пистолета также работает принцип отвода.

Преимущества

Безопасно … Оба котла работают исправно с оптимальным КПД

Функционально … Теплоноситель подается в полном объеме и необходимой температуры (не потеряет ни одного градуса).

Практичный … Два котла в системе отопления значительно снижают затраты на обслуживание. Сумма в счете за электроэнергию приятно радует.

Кстати, в обвязке используются трехходовые краны Esby, тоже с полипропиленовыми тройниками.Необычное дизайнерское решение делает работу котельной еще более эффективной. Смешение горячих и холодных потоков происходит строго в соответствии с нормами пропускной способности потребителей.

Также в обвязке бойлер косвенного нагрева на 200 литров, циркуляционные насосы Grundfos 25/6, автоматика теплого пола. Все вышеперечисленное соединяется в балансировочном коллекторе Гидрусс БМ-100-4Д

.

Три контура направлены вниз, один в сторону.Межосевое расстояние между патрубками 125 мм позволяет устанавливать насосные модульные группы как отечественных, так и зарубежных марок

Балансировочный коллектор из конструкционной низколегированной стали. Эта марка является второй после нержавеющей стали, уступая лишь «другу» по стойкости к ржавчине. Признаки окисления проявятся через три-четыре года. Чтобы отсрочить этот неприятный момент, все коллекторы серии ВМ окрашены полимерной краской. Состав имеет легкую консистенцию, наносится распылителем.Всего 4 слоя. Покрытие полностью высыхает в течение 24 часов. Затем товар проверяется и готовится к отправке.

Узнайте больше о преимуществах коллекторов из углеродистой стали.

Выводы кратко

Водяной пистолет с двумя котлами — реальность.

В качестве разводки можно использовать полипропиленовые тройники

.

Несколько нагревательных приборов равномерно распределяют нагрузку по всей системе, что значительно снижает затраты на диагностику и обслуживание.

Монтаж системы отопления в частном доме начинается с установки котла. Во многих пригородных поселках отсутствуют газопроводы. Инструкция, как правильно подключить твердотопливный котел, облегчит эту проблему.


Необходимые условия для правильного подключения твердотопливного котла к системе отопления

  1. Выделено отдельное помещение под котельную. Площадью около 7м 2 . Идеально подойдет котельная в отдельно стоящем здании.Загрузка топлива в котельную может быть облегчена. Достаточно смонтировать так называемый желоб в районе приемного бункера снаружи, куда будет выгружаться, например, уголь. После выгрузки топлива в приемный бункер уголь самостоятельно ссыпается по склону в котельную.
  2. Котел желательно размещать ниже нулевой отметки этажа. Такой тип установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
  3. Основание котла должно быть выполнено из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должна быть на 20 см больше размеров подключенного котла. Со стороны печи 40-50 см.
  4. Согласно СНиП и противопожарным требованиям, расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположной стены расстояние не менее 1,3 м.
  5. Установленный котел не должен иметь зазоров между основанием и корпусом.
  6. Котел необходимо подключить к системе отопления стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и пластиковыми трубами неправильно.

Ниже представлена ​​схема правильного подключения твердотопливного котла.

Существует множество способов подключения. Рассмотрим один из простых и надежных способов подключения.

Группа безопасности устанавливается от котла в прямой трубопровод.Тройник для байпаса устанавливается после предохранительной группы. Далее подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратному трубопроводу возвращается в котел. Во избежание основной болезни при эксплуатации твердотопливных котлов, конденсата, отрицательно влияющего на целостность котла, устанавливается термостатический трехходовой клапан, подключаемый к обратке на байпасе, настроенный на температуру 50-60 °С. При нагреве теплоноситель циркулирует по малому контуру через трехходовой клапан.Температура 55°С предотвращает образование конденсата на внутренних стенках котла. Циркуляционный насос установлен после трехходового термостатического клапана. Как только температура обратки достигает 55°С, открывается трехходовой клапан, и нагретый теплоноситель устремляется в контур отопления к радиаторам.

Подключение твердотопливного котла в паре с газовым котлом, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных.Различаются и требования к котельной, где основным условием является воздухообмен:

  • Площадь котельной с газовым котлом, согласно рекомендации органов пожарной охраны и газовой службы, рассчитывается следующим образом : 1 кВт мощности — 0,2 м 3 при высоте потолков 2,5 м, но не менее 15 м 3 .
  • Котельная с газовым котлом должна быть оборудована окном с форточкой, размер которого 0,03 м 2 на 1 м 3 объема помещения.
  • Входная дверь котельной должна выходить только наружу. Ширина двери не менее 80см.

Газовые котлы доступны в двух версиях. Напольные и настенные. Требования к установке напольного газового котла такие же, как и для твердотопливного котла. Длина трубы, соединяющей дымоход и котел, не более 25 см. Если котел коаксиальный, патрубок отвода продуктов сгорания устанавливается под углом -3°. Как вариант, для газового котла требуется отдельная труба из керамики или облицованная нержавеющей сталью с люком для отвода продуктов сгорания, а в нижней части трубы устанавливается тройник с вентилем для отвода конденсата.

Газовые и твердотопливные котлы подключаются параллельно к системе отопления несколькими способами. Схемы разные, знать их все необязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

  1. Эффективно используйте теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру.Твердотопливный котел, способный поднять температуру теплоносителя до 115°С, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настроен на температуру около 50-60°С. Основную нагрузку возьмет на себя твердотопливный котел. По мере выгорания топлива автоматически включается газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур снабжен диафрагменным расширителем. Закрытый расширительный бак защищает радиаторы от избыточного давления.При такой схеме подключаемого твердотопливного котла возможна установка открытого расширительного бака прямо в котельной под потолком.
  2. Применение гидропереключателя для параллельного подключения котлов в основном используется в домах с большой площадью. Принцип работы этой системы следующий. Твердотопливный отопительный котел устанавливается сначала с циркуляционным насосом, например 25/60, устанавливаемым на обратку. На трубе между котлом и насосом установлен электромагнитный клапан МД, который регулирует циркуляцию котла.Обязательна установка настроенного предохранительного клапана в подающей линии. Запорная арматура на потоке не установлена. Газовый котел установлен второй. Через тройник котел соединяется с трубой от твердотопливного котла через подводящий трубопровод и затем подключается к гидравлической стрелке. Запорная арматура на стрелке не установлена. На втором котле на подаче установлен предварительно настроенный предохранительный клапан. От гидропереключателя на обратке до тройника установлен закрытый расширительный бачок.Затем через тройник на трубе подключается сначала к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. Клапан без сервопривода устанавливается после насоса. Далее от тройника на обратке подключается твердотопливный котел. Использование коллектора после гидрострелки позволяет собрать несколько контуров отопления с насосными группами на каждом из них. Коллекторы позволяют индивидуально настроить каждый контур в соответствии с нагрузками на отопительные приборы.
  3. Другой способ параллельного подключения котлов, когда сначала устанавливается твердотопливный отопительный агрегат, вторым – газовый, а между ними на подающем трубопроводе устанавливается обратный клапан, работающий в направлении от первого отопительного агрегата. Перед обратным клапаном установлен байпас, соединенный с трехходовым термостатическим клапаном, настроенным на температуру 55°С. Между термостатическим клапаном и котлом на обратном трубопроводе установлен циркуляционный насос большей мощности чем в газовом.Газовый котел соединяется через тройник на подающей трубе с твердотопливным котлом и далее подающая труба идет к радиаторам. Труба обратки от радиаторов через тройник сначала подключается к газовому котлу. После тройника на котле необходимо установить подпружиненный обратный клапан. При одновременной работе обоих котлов необходимо установить температурный режим на котлах. Газовый котел настроен на температуру 45°С. Твердотопливный котел настроен на температуру 75-80°С.Приоритет работы будет с твердым топливом. В процессе сжигания топлива и снижения температуры в первом котле газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
  4. Использование буферной емкости. Аккумулятор тепла представляет собой большую стальную теплоизолированную емкость, задача которой удерживать нагретый теплоноситель от котла. Максимальная нагрузка возникает при сгорании топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач.Но у этой схемы есть большие недостатки. Нагрев радиаторов до нужной температуры занимает от 2 до 4 часов. Здесь газовый котел играет свою главную роль. Разберем схему установки. Твердотопливный котел завязывается традиционным способом. В подающем трубопроводе перед байпасом устанавливается группа безопасности. Затем через тройник устанавливается байпас. Далее подводящая линия подключается к накопительному баку. Байпас соединяется с обраткой через термостатический трехходовой клапан, настроенный на температуру 55°С.Затем устанавливается циркуляционный насос, работающий в сторону котла, после чего к котлу подсоединяется трубопровод. Создается рабочий контур, и теплоноситель в тепловом аккумуляторе начинает постепенно нагреваться. От накопительного бака подводящая магистраль идет к отопительным приборам. Он оснащен трехходовым клапаном, идущим на байпас. На другом выходе трехходового клапана, установленного на подающем трубопроводе, установлен циркуляционный насос.

После насоса установлен лепестковый обратный клапан, работающий в сторону радиаторов.Далее через тройник подача от газового котла соединяется с подачей от гидроаккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. Обратный трубопровод от системы отопления подключается через тройник к газовому котлу с обязательной установкой подпружиненного обратного клапана, работающего в сторону газового котла. Перед тройником врезан закрытый расширительный бачок, защищающий систему отопления. После тройника, через который по обратке подключается газовый котел, обратка идет к теплоаккумулятору и соединяется с байпасом от подающего трубопровода также через тройник.После подключения к байпасной линии обратная линия подключается к накопительному баку. Такая схема позволяет быстро разогреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Наиболее рациональной системой отопления является та, в которой теплоноситель нагревается за счет работы двух-трёх котлов. Причем они могут быть одинаковыми по мощности и типу. Эта рациональность объясняется тем, что один теплогенератор работает на полную мощность всего несколько недель в году.В других случаях вам нужно уменьшить его производительность. А это приводит к падению его КПД и увеличению затрат на отопление.

Несколько котлов, объединенных в одну систему отопления, позволяют более гибко управлять работой трубопроводов без потери эффективности, так как достаточно отключить один или два устройства. Кроме того, в случае поломки одного из них система продолжает повышать температуру в доме.

Типы подключения двух и более котлов

Использование более одинаковых котлов требует специальной схемы подключения.Вы можете объединить их в одну систему:

  1. Параллельная.
  2. Каскадно или последовательно.
  3. По схеме первично-вторичные кольца.
Параллельные элементы

Имеются следующие элементы:

  1. Контуры горячего водоснабжения обоих котлов подключены к одной линии. Эти контуры должны иметь группы безопасности и клапаны. Последние могут перекрываться вручную или автоматически. Второй случай возможен только при использовании автоматики и сервоприводов.
  2. Обратные контуры двух отопительных котлов подключены к другой линии. Эти контуры также имеют клапаны, которыми можно управлять с помощью вышеупомянутой автоматики.
  3. Циркуляционный насос находится на обратке перед местом соединения обратки двух котлов.
  4. Обе линии всегда подключены к гидравлическим коллекторам. На одном из коллекторов есть расширительный бачок. В этом случае к концу трубы, к которой подсоединяется бак, подсоединяется подпиточная труба.Разумеется, на стыке есть обратный клапан и запорный вентиль. Первый не допускает попадания горячего теплоносителя в трубу подпитки.
  5. От коллекторов идут ответвления к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена собственным циркуляционным насосом и краном слива охлаждающей жидкости.

Применение такой схемы обвязки без автоматики весьма проблематично, так как приходится вручную закрывать вентили, расположенные на подающей и обратной трубах одного котла.Если этого не сделать, то теплоноситель будет двигаться через теплообменник выключенного котла. И получается:

  1. добавочное гидравлическое сопротивление в водогрейном контуре аппарата;
  2. повышение «аппетита» циркуляционных насосов (им тоже приходится преодолевать это сопротивление). Соответственно растут затраты на энергию;
  3. Потери тепла на обогрев теплообменника выключенного котла.

Поэтому необходимо правильно установить автоматику, которая будет отключать выключенный прибор от системы отопления.

Каскадное подключение котлов

Концепция каскадного подключения котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель столько, сколько требует ситуация.

Можно каскадировать как котлы со ступенчатыми газовыми горелками, так и модулирующие. Последние, в отличие от первых, позволяют плавно изменять мощность нагрева. Следует добавить, что если котлы имеют более двух ступеней регулирования газоснабжения, то третья и другие ступени снижают их производительность.Поэтому лучше использовать агрегаты с модулирующей горелкой.

При каскадном подключении основная нагрузка приходится на один из двух или трех котлов. Дополнительные два-три устройства включаются только при необходимости.

Особенности этого соединения следующие:

  1. Трубопроводы и регуляторы сконструированы таким образом, чтобы можно было контролировать циркуляцию теплоносителя в каждом блоке. Это позволяет перекрыть подачу воды в выключенные котлы и избежать потерь тепла через их теплообменники или кожухи.
  2. Подсоединение линий подачи воды всех котлов к одной трубе, а обратки теплоносителя ко второй. Фактически подключение котлов к электросети происходит параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Это также позволяет избежать движения нагретой жидкости между отключенными контурами.

Преимуществом параллельного подключения является предварительный нагрев теплообменника перед запуском горелки. Однако это преимущество возникает при использовании горелок, воспламеняющих газ с задержкой после включения насоса.Такой подогрев минимизирует падение температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла давно выключены и успели остыть. Если они недавно отключились, то движение теплоносителя перед включением горелки позволяет ему поглотить остаточное тепло, оставшееся в топке.

Обвязка котла с каскадным подключением

Схема его следующая:

  1. 2-3 пары труб от 2-3 котлов.
  2. Циркуляционные насосы, обратные и запорные клапаны. Они расположены на тех патрубках, которые предназначены для возврата теплоносителя в котел. Насосы нельзя использовать, если они предусмотрены конструкцией агрегата.
  3. Запорная арматура на трубопроводах горячей воды.
  4. 2 толстые трубы. Один предназначен для подачи теплоносителя в сеть, другой – для возврата. Они подключаются к соответствующим трубам, отходящим от котловых устройств.
  5. Группа безопасности на линии подачи охлаждающей жидкости.Он состоит из термометра, контрольной гильзы термометра, термостата с ручной разблокировкой, манометра, реле давления с ручной разблокировкой и резервной заглушки.
  6. Коллектор низкого давления с малыми потерями. Благодаря ему насосы могут создать правильную циркуляцию теплоносителя через теплообменники своих котлов вне зависимости от того, какой расход системы отопления.
  7. Контуры тепловых сетей с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер.В его задачу входит измерение показателей теплоносителя на выходе из каскада (датчики температуры часто располагаются в зоне предохранительной группы). На основании полученной информации контроллер определяет, нужно ли включать/выключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, т.к. они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются отопительные котлы и отопительные контуры. Каждый контур и каждый котел представляет собой вторичное кольцо.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в кольце, в котором он установлен.Также узел оказывает определенное влияние на давление в первичном кольце. Так, при его включении из водопроводной трубы выходит вода, попадая в первичный круг и изменяя в нем гидравлическое сопротивление. В результате на пути движения теплоносителя возникает своеобразная преграда.

Так как сначала к кругу подключается обратка, а после нее подающая, то теплоноситель, получив значительное сопротивление от подающей трубы, начинает поступать в обратку.Если насос отключается, гидравлическое сопротивление в первичном кольце становится очень маленьким и теплоноситель не может поступать в теплообменник котла. Трубопровод продолжает работать, как будто блок вообще не выключался.

По этой причине нет необходимости использовать одну сложную автоматику для отключения котла. Единственное, что необходимо, это установить обратный клапан между насосом и трубой возврата воды. Аналогичная ситуация с контурами отопления. Только подающая и обратная линии подключаются к первичному контуру в обратном порядке: сначала первая, затем вторая.

В такую ​​схему целесообразно включать не более 4-х котлов. Использование дополнительных устройств нецелесообразно.

Универсальный комбинированный контур

Данная система имеет следующую обвязку:

  1. Два общих коллектора или гидроколлектора. Первый подключается к линиям подачи котлов. Вторая линия – обратная линия. Все линии оборудованы запорной арматурой. Циркуляционные насосы расположены на обратных трубах теплоносителя.
  2. Мембранный бак соединен с большим возвратным коллектором.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, соединяющей котел с подающим коллектором, находится циркуляционный насос и запорная арматура. Также имеется вентиль на трубе, соединяющей котел с коллектором обратки.
  4. Группа безопасности устанавливается на коллектор подачи теплоносителя.
  5. Подпиточная труба подсоединяется к коллектору, расположенному на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу на ней ставится обратный клапан.
  6. Некоторое количество малых гидроколлекторов (их может быть два, три и более). Каждый из них подключен к вышеупомянутым общим коллекторам. Эти резервуары и крупные резервуары образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Отопительные контуры отходят от малых гидроколлекторов. В каждом контуре есть миниатюрный смеситель и циркуляционный насос.

(6 голосов, рейтинг: 4.33 из 5) Идет загрузка…

получи-тепло.ru

Как правильно подключить два котла в одну систему параллельно

Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, подключив их в общую сеть. Какой последовательности следует придерживаться в этом случае? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового котла с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как соединить два котла вместе?

Сразу хотелось бы уточнить, что простое подключение двух котлов с разными видами топлива в одну систему является одним из возможных решений проблемы нехватки мощности установленного оборудования.Также возможно подключение более двух моделей в одну сеть. Для каких целей может понадобиться подключение двух котлов в одну систему? Для этого есть несколько веских причин.

  1. Отсутствие питания. Неверный расчет оборудования или дополнительно встроенная жилая площадь могут привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенная функциональность. Возможно, потребуется подключить два котла в одну систему, чтобы, например, увеличить время автономной работы оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно подкладывать дрова, что не всегда удобно, а тем более практично. Установив электрический котел или газовую колонку после него, решить эту ситуацию можно следующим образом. Как только дрова или уголь прогорели и теплоноситель начал остывать, в процессе включается дополнительное отопительное оборудование, которое продолжает обогревать помещение, пока утром хозяин не подкинет новую партию дров.

Как видите, подключение двух котлов отопления на разных видах топлива целесообразно, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной производительностью оборудования.

Как подключить два газовых котла параллельно

Существует две схемы подключения газового и любого другого водогрейного оборудования. К одной системе отопления можно подключить два котла:

  • Последовательно – в этом случае один агрегат будет устанавливаться за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух газовых котлов обычно используется в коттеджах и зданиях с большой отапливаемой площадью.

При параллельном подключении обязательна установка контроллера, а также разработка схемы каскадного управления.Только грамотный специалист в каждом конкретном случае может ответить на вопрос, как подключить два газовых котла.

Как подключить два котла — газовый и твердотопливный?

Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для решения которой необходимо учитывать основные особенности, отличающие работу этих двух видов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.Принцип их действия будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного блока по каким-то причинам станет невозможной. Также на газовый котел обычно возлагается задача нагрева воды, конечно, если такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности. Также необходимо будет согласовать выбранную схему в газовой сфере и получить там все необходимые разрешительные документы, включая технические условия и проект подключения.

Как совместить газовые и жидкотопливные котлы

В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух видов оборудования. Для этого необходимо сделать следующее:

  • Выполнить монтаж общей системы управления работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие клапаны. Также может использоваться запорная арматура, работающая в автоматическом режиме.

Соединение производится последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском отделе, после чего согласовываются с газовой службой.

Преимущества установки нескольких котлов в одну сеть

Одновременное подключение двух котлов: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ.Даже если оборудование изначально приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площади. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимуществом данного решения является:

  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одной сети.С каждым дополнительным элементом общая производительность и эффективность значительно падает. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание схемы отопления, при которой два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрического котлов

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, может быть реализовано достаточно просто.Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, поскольку можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя использовать этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Наиболее сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнение требований как к газовому, так и к твердотопливному котлу

Совместная работа твердотопливного и электрического котла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно легко подключить к существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные котлы отопления

Для повышения надежности отопления и исключения перебоев в работе системы отопления применяются двухтопливные котлы отопления, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя.Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ+жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в этом сочетании.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только воспламеняется твердое топливо, теплоноситель быстро нагревается и достигает температуры термостата, который отключает ТЭНы.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога для термостата, он снова включит ТЭНы для нагрева воды. Этот циклический процесс поможет поддерживать равномерную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1,5 до 2.0 м3. При работе котла из контурных труб, проходящих через накопительный бак, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру в течение длительного времени.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности многие владельцы предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать универсальный двухтопливный котел.Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

spetsotoplenie.ru

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает вопрос топлива для хозяина. Однотопливный котел неудобен тем, что если своевременно не пополнять запасы, можно остаться без отопления. Комбинированные котлы стоят дорого, и если такой агрегат серьезно сломается, все предусмотренные в нем варианты отопления станут невыполнимыми.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в эксплуатации. Или существующему котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудности при их объединении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные — в открытой.Открытая обвязка котла ТД позволяет нагревать воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка твердотопливного котла).

Для сброса давления такой котел оснащается расширительным баком открытого типа, а с повышенными температурами справляются за счет спуска части горячего теплоносителя из этого бака в канализацию. При использовании открытого бака неизбежно завоздушивание системы; свободный кислород в охлаждающей жидкости приводит к коррозии металлических деталей.

Два котла в одной системе — как их правильно подключить?

Возможны два варианта:

  • последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (котел ТД) и закрытого (газового) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым котлом, с предохранительными устройствами.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
