Как подключить блок розеток: Подключение блока розеток

Подключение блока розеток

Правильная организация проводки и точек подключения является своего рода гарантией безаварийной работы электроприборов. Поэтому при малейшей возможности, например, при проведении капитального ремонта, большинство владельцев квартир избавляются от старой алюминиевой сгнившей проводки со старыми розетками, заменяя их более современными блоками с несколькими точками подключения. Но, прежде чем пытаться выполнить замену своими руками, стоит разобраться, как подключить блок розеток так, чтобы нагрузка сразу нескольких потребителей не привела к аварийной ситуации.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

• Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
• Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
• Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Важно! Если блок розеток устанавливается на кухне и нужен для того, чтобы подключить технику с большим потребляемым током, провода фазы и нуля нужно будет, как и заземления, также подключать по схеме звезды.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три–четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

После того как провод заземления был протянут через пластиковые подрозетники, пришло время закрепить фазу и ноль на каждой розетке. Процесс сборки начинается с первой контактной группы. На розетке имеется два пластинчатых контакта, к которым нужно подключить отдельно фазовый, отдельно нулевой провод от входного кабеля. На лицевой поверхности корпуса находятся два винта. Заворачивая каждый винт, мы заставляем пластины контакта сближаться и плотно обжимать гильзу. Заворачивать винт нужно с хорошим усилием.

Чтобы передать напряжение на следующую розетку, одновременно с вводными контактами нужно установить по одному транзитному проводнику или по одной перемычке, соединяющей первую группу с последующей. Такими перемычками нужно подключить все контакты блока.

Завершающие операции

После того как удалось правильно подключить все контакты и транзитные перемычки в блоке, нужно аккуратно уложить провода в подрозетники так, чтобы уместился еще и корпус с контактами. Каждую группу вставляем в корпус подрозетника и крепим без затяжки с помощью винтов в гнезда.

Каждую розетку выравнивают по уровню и притягивают винтами. Остается подключить землю, установить накладки и одеть на защелках лицевую панель блока. Если к установленному набору потребуется дополнительно добавить выключатель, то первой розеткой придется пожертвовать, вместо нее установим клавишный прибор. Проводники заземления и нуля не трогаем, а входной контакт и перемычку необходимо перенести на клеммы выключателя.

После сборки остается подключить провода в распределительной коробке. Чаще всего это делается скруткой, но лучше соединить с помощью монтажной колодки. Остается проверить наличие фазы в контакте с помощью индикатора, и можно включать потребителей.

Заключение

Стоит обратить внимание на качество соединения всех проводов, все контакты на транзитных перемычках и вводных жилах электропроводки должны гильзоваться. Только тогда можно надежно закрепить провод на клемме. В противном случае при установке группы в подстаканник контакт выскочит из зажима, и вся работа пойдет насмарку, если вообще не приведет к возникновению короткого замыкания.

Отправить комментарий

как подключить, специфика и схемы установки

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

• Кусачки
• Уровень
• Плоскогубцы
• Отвертку
• Карандаш
• Нож.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как

Варианты подключения блока розеток: советы специалистов

Это еще одна статья из раздела схемы, в которой мы расскажем, как подключить блок розеток. Многие электрики постоянно задумываются, как подключить блок розеток. Подключить несколько розеток можно с помощью одного кабеля. Здесь нет ничего сложного, и вам необходимо будет выполнить подключение шлейфом. Здесь мы предоставим вашему вниманию варианты подключения блока розеток.

Подключать блок розеток необходимо только в том случае если вы не планируете подключать электроплиту или электрический котел. Теперь мы рассмотрим несколько типовых схем подключения блока розеток с заземлением к сети 220 Вольт.

Варианты подключения блока розеток

Сначала мы решили предоставить вашему вниманию простую схему подключения блока розеток. На фото ниже вы сможете увидеть, как она выглядит.

Как видите, эта схема подключения считается наиболее популярной. Вводный кабель вам необходимо будет подключить в первый подрозетник. Затем вам следует просто выполнить подключение с другими элементами с помощью перемычек. Если вы планируете подключить к своему блоку варочную панель, тогда лучше будет просто воспользоваться схемой подключения розеток в блоке.

Важно знать! Для мощного электроприбора лучше всего вывести отдельную точку подключения, которая будет установлена рядом с блоком. Этот вариант подключения практически ничем не отличается от обычного. Благодаря этому ваша розетка не расплавиться от мощной нагрузки.

Если ваша розетка соединяется с выключателем света, тогда разводка будет немного другой. Вам самостоятельно необходимо будет сделать перемычку для фазы и подключить ее к необходимым клеммам. Схема подключения блока розетки и двойного выключателя будет выглядеть следующим образом:

Если в вашем доме установлен одноклавишный выключатель, тогда вам необходимо будет на выходе к выключателю подключить один провод, а не два. Если вы желаете увидеть процесс монтажа, тогда вам необходимо изучить его наглядно. Если вам будет интересно, тогда можете прочесть про схему подключения одноклавишного проходного выключателя.

Монтаж блока розеток

Когда раствор застынет, тогда вам необходимо будет перейти к подключению блока розеток к сети 220 Вольт. Подключить розетки можно шлейфом только в том случае, если вы не будете подключать мощную технику. Для подключения провода вам необходимо будет отключить электричество на электрическом щитке. Теперь вам необходимо установить специальные перемычки. Если вам необходимо подключить три или четыре розетки, тогда можете воспользоваться схемой, которая расположена ниже:

После того, как вы подключите провода к клеммам, можно будет выполнить установку блоков. Затем вам необходимо просто установить декоративную крышку и зафиксировать розетки.

Мы надеемся, что эти варианты подключения блока розеток пригодятся вам в электромонтажных работах.

Читайте также: схема электропроводки в двухкомнатной квартире.

Как установить блок розеток в стене: инструкция + фото

На сегодняшний день розеточный блок на 2, 3 или 4 электрические точки устанавливают на кухне или в зале за телевизором. Ваша панель может быть горизонтальной или вертикальной. Если вы решите установить подобный блок розеток в стене, тогда в дальнейшем сможете подключать разнообразные бытовые приборы не через переходник, а отдельно.

В этой статье вы узнаете, как правильно выполнить установку и подключение блока розеток в доме своими руками.

Основные нюансы

На сегодняшний день стены каждого дома могут быть выполнены из разнообразных материалов. Именно из-за этого технология установки розеточного блока может быть достаточно разнообразной в зависимости от материалов стены. В статье мы постарались объяснить каждый этап по отдельности.

Сейчас мы занимаемся рассмотрением только технологии установки и подключения розеточного блока. При необходимости вы также можете воспользоваться комбинированным вариантом подключения. О выполнения монтажа комбинации розетки+выключателя мы поговорим отдельно.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Читайте также: что делать, если розетка вываливается из стены?

конструкция, пошаговая инструкция по установке и разновидности

Содержание статьи:

Для удобного размещения бытовой техники и осветительных приборов часто используют блок розеток. Он имеет от 2 до 5 точек электропитания. Установка комплекта не вызывает сложности при наличии у мастера навыков. Справиться с работой сможет даже новичок.

Конструкция розеточного блока

Блок розеток с 5 точками

Полный комплект под монтаж точек электропитания имеет такую конструкцию:

• набор подрозетников;
• сама полимерная панель с расположенными на ней 2-4 розетками.

Размеры одной равны 72х72 мм. Соответственно:

• две точки в ряду — 142 мм;
• три — 212 мм;
• четыре — 284 мм.

Знать эти параметры необходимо, чтобы правильно определить точку установки блока розеток (расстояние от стены или окна). Чаще его размещают в таких местах:

• Кухня. Как правило, точки электропитания устанавливают над рабочей поверхностью в 40 см (минимум) от мойки.
• Гостиная. Чтобы розеток не было видно, их можно убрать за тумбу с телевизором или под барную стойку.
• Ванная комната. Тут всю конструкцию можно расположить за встроенным шкафом. Таким образом точки питания будут скрыты от глаз и влаги дверцами мебели.

Желательно поднимать розетки от пола на уровень 60 см и выше.

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Шумные работы желательно выполнять в будний день с 10:00 до 17:00, когда основная масса соседей находится вне дома.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля. Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

При проведении грязных работ желательно пользоваться респиратором, чтобы защитить дыхательные пути от строительной пыли. Немаловажным является и использование защитных очков.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену. Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Если между стеной и плитой гипсокартона недостаточно промежутка, придется аккуратно углублять бетон или кирпичную кладку в месте размещения блока.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

На момент шлейфового подключения важно отслеживать полярность контактов. От нулевой клеммы отводят такой же кабель. От фазного проводника — фазный.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Как подобрать и установить комбинированный блок розеток? – Справочник электрика

Накладной блок розетка/выключатель — удобное и простое в монтаже коммутационное устройство низковольтных линий. Обычно используется в сетях с напряжением 220 В силой тока до 30А, то есть в бытовых и офисных линиях внутренней и внешней проводки. Если требуются стационарные точки для постоянно включенных насосов, холодильников, телевизоров и компьютеров, то желательно использовать отдельные розетки. Но при необходимости иметь под рукой резервный разъем для включения вилки переносного оборудования, или удлинителя, например, для газонокосилки, то удобно установить комбинированные блоки выключателя и розетки.

В такой системе выключатель работает на освещение, или другую стационарную цепь, а розетка служит для периодического включения инструментов или бытовой техники, например, пылесосов и вентиляторов. Как и другое коммутационное оборудование, накладной комбинированный блок розеток, производится в пластиковом корпусе, вмещающем одновременно и колодку выключателя (одно, или двухклавишного), и базу розетки. Обычно в блоке только одна розетка, с заземлением, или без.

Выбор блока по степени защиты

Корпуса комбинированных коммутационных устройств накладного типа производят из прочного негорючего, или самозатухающего пластика высокой механической прочности. Если блок упадет, или его случайно заденут чем то твердым, то корпус гарантированно не расколется. Конечно, преднамеренным ударом его можно разрушить, но на такой вандализм большинство коммутационного низковольтного оборудования, даже промышленного назначения, не рассчитано.

По степени защиты от воды и пыли блоки выключателей комбинированные с розеткой производятся в классах IP44, IP54, IP55 и IP67. В розничной продаже и интернет магазинах можно найти и устройства более низкого класса, например, IP20, но покупать их не следует. Как правило, в некачественном корпусе находятся и не совсем работоспособные механизмы.

По классу защиты блоки выбираются:

Выбрав комбинированный блок по степени  защиты корпуса, необходимо проверить другую характеристику — силу рабочего тока. Здесь тоже есть свои нюансы.

Выбор розеток и выключателей по номиналу силы тока

Учитывая то, что розетка блока используется периодически, и сложно предвидеть, что туда будет включаться, запас прочности не помешает. Диапазон такого запаса не слишком большой — он зависит от мощности автомата ввода и автоматического выключателя на участке цепи. Если там установлены АВ на 25 А, то покупать розетку на 30А нет смысла.

Для бытовой проводки достаточно купить блок с номинальной силой тока на 10 А. Если вы устанавливаете его на улице, или в гараже — 16 А. Этого вполне достаточно для включения не только газонокосилки, пылесоса и насосной станции полива или мойки высокого давления, но и инверторной сварки бытового уровня и компрессора для покраски. Установка комбинированного блока выключатель розетка производится в стандартную проводку с проводами определенного сечения, предусмотренными проектом.

Как подключить блок из розетки и выключателя

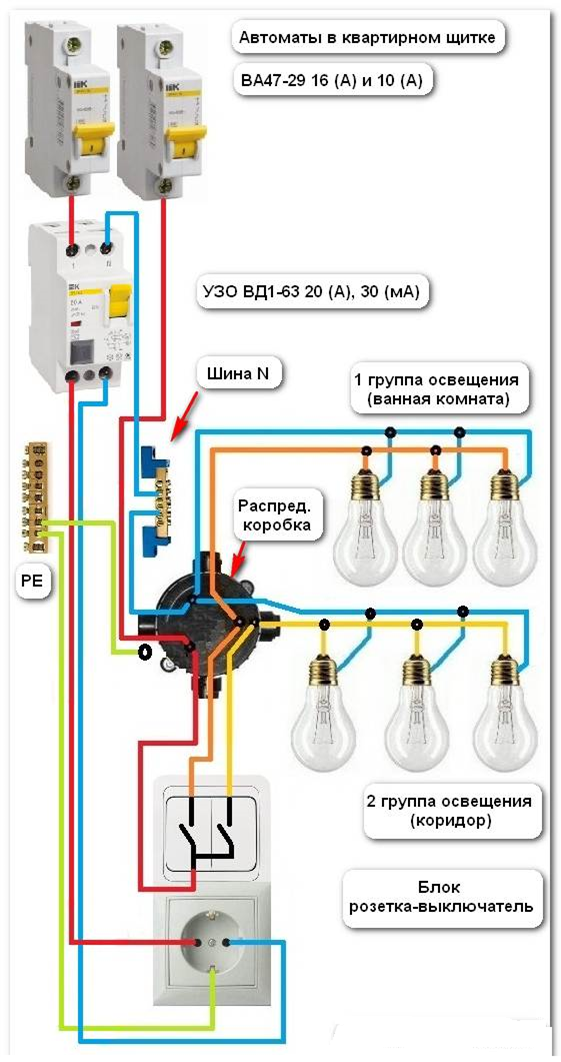

Схема подключения блока очень простая, не сложнее, чем обычных устройств. Важно только не перепутать нулевой и фазный провод. Для повышения безопасности монтажа, все провода покрыты изоляцией стандартной расцветки. Перепутать их сложно.

При монтаже блока необходимо подключать провода таким образом, чтобы сначала ввод осуществлялся к клеммам розетки, и только затем подавался на выключатель. Схема для двухклавишного выключателя выглядит так:

На фото это выглядит так:

Алгоритм действия при подключении блока не сложный. Порядок работы такой:

• Отключить автомат ввода;
• Проверить наличие напряжения в проводах при помощи индикатора;
• Закрепить корпус блока на высоте 100- 160 см от пола;
• Снять изоляцию с проводов питания и нагрузки (для выключателя) на 1,5 см. Для этой операции используются специальные клещи;
•  Подключить фазовый и нулевой провод к клеммам розетки;
• Подключить фазовый провод к клемме выключателя;
• Подключить провода нагрузки к клеммам выключателя.
• Установить крышку и переднюю панель блока;
• Включить АВ;
• Проверить индикатором наличие напряжения  в розетке;
• Проверить работоспособность выключателя.

Перед тем, как подключить комбинированный блок розетка выключатель проверьте, есть ли под руками клещи для снятия изоляции (можно использовать скальпель или острый нож, но клещи лучше), отвертки с изолированной рукояткой (крестообразные и прямые), работает ли индикатор. Монтаж накладной розетки не требует специальных навыков электромонтера, но необходимо помнить о правилах техники безопасности при работе с электрическим током.

Как не делать: соединение планок розеток одну за другой — герой повседневности

13. марта 2018 -2 Комментарии

Один телевизор, два компьютера и множество бытовой и кухонной техники — но под рукой нет розетки. В этом случае многие прибегают к использованию розеток. Мы покажем вам, как НЕ следует использовать блок розеток ни при каких обстоятельствах.

Блок розеток имеет много преимуществ; с одной стороны, он предлагает множество вариантов подключения для ваших устройств, будь то с двумя, шестью или даже десятью розетками.С другой стороны, он служит своего рода удлинительным кабелем и поэтому может использоваться в гибкой форме.

Пока все хорошо, но что делать, если кабель слишком короткий? Или если в блоке розеток все еще слишком мало розеток? Было бы неплохо подключить вторую полосу, не так ли? Таким образом, вы можете добавить дополнительные розетки или удлинитель, и проблема будет решена.

Однако, прежде чем вы подумаете о простом добавлении второй планки розеток, вы должны знать, что, как правило, не следует соединять блоки розеток одну за другой. Это должно (согласно VDE 0620) даже быть отмечено на колодке розеток с помощью предупреждения «не подключайте одно за другим» .

В следующих шагах мы объясним, к каким фатальным последствиям может привести подключение планок розеток и что вам следует учесть заранее.

Проверьте максимальную мощность блока розеток

Мощность планки обычно указывается на каждой розетке; обычно это около 3500 Вт.Эта мощность никогда не должна превышаться в домашней электросети.

Посчитайте, сколько устройств вы можете подключить

На ваших устройствах вы также найдете соответствующую мощность на так называемой «паспортной табличке». Например, вы одновременно используете следующие устройства с помощью блока розеток:

• Чайник прибл. 2.000 Вт
• Кофеварка ок. 900 Вт
• Микроволновая печь прибл. 1.000 Вт

Сумма всех значений мощности составляет 3900 Вт.Однако максимальная мощность, которую может обеспечить блок розеток, составляет прибл. 3500 Вт, он будет перегружен на 3900 Вт.

Если подключен второй блок розеток, потребление энергии не будет распределяться между двумя блоками розеток, а будет накапливаться только на одном блоке розеток. Таким образом, нагрузка быстро увеличится, и полоса будет перегружена.

Чем опасна перегрузка?

Многие думают, что при перегрузке сгорит предохранитель.Это правильно, но только в том случае, если указанный ток значительно превышен. Это означает, что предохранитель может сгореть только после того, как блок розеток уже был перегружен в течение длительного периода.
В случае перегрузки блока розеток через несколько минут она может уже нагреться до 200 градусов, что может вызвать так называемый «тлеющий огонь». Тлеющий огонь отличается от обычного тем, что в нем нет видимого пламени. Подобный пожар настолько опасен, что его нелегко идентифицировать.Пыль или другие легковоспламеняющиеся материалы могут затем вызвать пламя и — в худшем случае — привести к дальнейшему распространению этого огня и возгоранию всего окружающего.

Теперь вы знаете, каковы возможные последствия неправильного использования блока розеток и почему не рекомендуется соединять две планки друг с другом. Теперь, когда вы полностью проинформированы о правильном использовании розеток, ваш дом должен быть безопасным!

Обзоры на блок розеток для дистанционного управления

— интернет-магазины и отзывы на блок гнезд для дистанционного управления на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для блока розеток дистанционного управления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя панель разъемов для дистанционного управления в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетку для пульта дистанционного управления на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в блоке розеток для дистанционного управления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести разъем для пульта дистанционного управления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

HOWTO по программированию сокетов

— документация Python 3.8.6

Аннотация

Розетки используются почти везде, но являются одними из самых
неправильно понятые технологии вокруг. Это обзор розеток на 10 000 футов.
На самом деле это не учебник — вам еще нужно поработать, чтобы что-то получить
оперативный.Он не затрагивает тонкости (а их очень много), но
Я надеюсь, что это даст вам достаточно знаний, чтобы начать их прилично использовать.

Розетки

Я буду говорить только о сокетах INET (то есть IPv4), но они составляют не менее 99%
используемые розетки. И я буду говорить только о сокетах STREAM (т. Е. TCP) — если только вы
знать, что вы делаете (в этом случае этот HOWTO не для вас!), вы получите
лучшее поведение и производительность от сокета STREAM, чем что-либо еще.я буду
попытаться раскрыть тайну того, что такое сокет, а также дать несколько советов о том, как
работа с блокирующими и неблокирующими розетками. Но я начну с разговора о
блокировка розеток. Вам нужно знать, как они работают, прежде чем начинать
неблокирующие розетки.

Отчасти проблема с пониманием этих вещей состоит в том, что «сокет» может означать
количество неуловимо разных вещей, в зависимости от контекста. Итак, сначала давайте сделаем
различие между «клиентским» сокетом — конечной точкой разговора и
«Серверная» розетка, которая больше похожа на коммутатор оператора.Клиент
приложение (например, ваш браузер) использует исключительно «клиентские» сокеты; в
веб-сервер, с которым он разговаривает, использует как «серверные», так и «клиентские» сокеты.

История

Из различных форм МПК ,
розетки на сегодняшний день являются самыми популярными. На любой платформе есть
вероятно, будут другие формы IPC, которые быстрее, но для
кроссплатформенное общение, сокеты — это почти единственная игра в городе.

Они были изобретены в Беркли как часть разновидности BSD Unix.Они распространяются
как лесной пожар с Интернетом. Не зря — комбинация розеток.
с INET делает разговор с произвольными машинами по всему миру невероятно простым
(по крайней мере, по сравнению с другими схемами).

Создание сокета

Грубо говоря, когда вы нажимали на ссылку, которая привела вас на эту страницу,
ваш браузер сделал что-то вроде следующего:

 # создать INET, STREAMing сокет
s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
# теперь подключаемся к веб-серверу через порт 80 - обычный http порт
с.connect (("www.python.org", 80))


После завершения подключения сокет s может использоваться для отправки
в запросе текста страницы. Тот же сокет будет читать
ответить, а затем быть уничтоженным. Правильно, уничтожено. Клиентские сокеты
обычно используются только для одного обмена (или небольшого набора последовательных
обмены).

То, что происходит на веб-сервере, немного сложнее. Во-первых, веб-сервер
создает «серверный сокет»:

 # создать INET, STREAMing сокет
serversocket = сокет.сокет (socket.AF_INET, socket.SOCK_STREAM)
# привязываем сокет к общедоступному хосту и известному порту
serversocket.bind ((socket.gethostname (), 80))
# стать серверным сокетом
serversocket.listen (5)


Следует отметить пару моментов: мы использовали socket.gethostname () , чтобы сокет
будет видно внешнему миру. Если бы мы использовали s.bind (('localhost',
80)) или s.bind (('127.0.0.1', 80)) у нас все равно будет «серверный» сокет,
но тот, который был виден только внутри той же машины. s.bind (('', 80))
указывает, что сокет доступен по любому адресу, с которым происходит машина
иметь.

Второе, на что следует обратить внимание: порты с низким номером обычно зарезервированы для «хорошо известных»
сервисы (HTTP, SNMP и т. д.). Если вы играете, используйте хорошее большое число (4
цифры).

Наконец, аргумент listen сообщает библиотеке сокетов, что мы хотим, чтобы
поставьте в очередь до 5 запросов на соединение (нормальный максимум), прежде чем отказывать извне
соединения. Если остальная часть кода написана правильно, этого должно быть достаточно.

Теперь, когда у нас есть «серверный» сокет, прослушивающий порт 80, мы можем ввести
основной цикл веб-сервера:

, пока True:
    # принимать подключения извне
    (клиентский сокет, адрес) = serversocket.accept ()
    # теперь что-нибудь сделаем с клиентским сокетом
    # в данном случае мы представим, что это многопоточный сервер
    ct = client_thread (клиентский сокет)
    ct.run ()


На самом деле существует 3 основных способа работы этого цикла — отправка
поток для обработки clientocket , создайте новый процесс для обработки
clientocket , или реструктурируйте это приложение, чтобы использовать неблокирующие сокеты, и
мультиплексирование между нашим «серверным» сокетом и любым активным клиентским сокетом с использованием
выберите .Подробнее об этом позже. Сейчас важно понять,
это: это все «серверный» сокет. Он не отправляет никаких данных. Это не
получать любые данные. Он просто производит «клиентские» сокеты. Каждому клиентскому сокету соответствует
создается в ответ на другой «клиентский» сокет, выполняющий connect () с
хост и порт, к которым мы привязаны. Как только мы создали этот клиентский сокет , мы
вернитесь к прослушиванию для получения дополнительных подключений. Два «клиента» могут свободно общаться в чате.
вверх — они используют какой-то динамически выделенный порт, который будет переработан, когда
разговор заканчивается.

МПК

Если вам нужен быстрый IPC между двумя процессами на одной машине, вам следует изучить
каналы или разделяемая память. Если вы решили использовать сокеты AF_INET, привяжите
Сокет «server» на «localhost» . На большинстве платформ это займет
сократить несколько слоев сетевого кода и работать немного быстрее.

См. Также

Многопроцессорная модель интегрирует межплатформенный IPC на более высокий уровень
API.

Использование розетки

Первое, что следует отметить, это то, что «клиентский» сокет веб-браузера и Интернет
серверные «клиентские» сокеты такие же звери.То есть это «одноранговый»
разговор. Или, другими словами, в качестве дизайнера вам придется
решить, каковы правила этикета для разговора . Обычно
connect ing socket начинает диалог, отправляя запрос, или
возможно знак. Но это дизайнерское решение, а не розетки.

Теперь есть два набора глаголов, которые можно использовать для общения. Вы можете использовать отправить
и recv , или вы можете превратить свой клиентский сокет в файлового зверя и
используйте для чтения и для записи .Именно так Java представляет свои сокеты.
Я не собираюсь здесь говорить об этом, но хочу предупредить, что вам нужно использовать

Использование сокета в качестве сокета сервера (прослушивание)


импортный сокет


def server_program ():
    # получить имя хоста
    host = socket.gethostname ()
    port = 5000 # инициировать порт не выше 1024

    server_socket = socket.socket () # получить экземпляр
    # посмотрите внимательно. Функция bind () принимает кортеж в качестве аргумента
    server_socket.bind ((host, port)) # связываем адрес хоста и порт вместе

    # настроить, сколько клиентов сервер может слушать одновременно
    server_socket.слушать (2)
    conn, address = server_socket.accept () # принять новое соединение
    print ("Подключение от:" + str (адрес))
    в то время как True:
        # получить поток данных. он не принимает пакеты данных размером более 1024 байтов
        data = conn.recv (1024) .decode ()
        если не данные:
            # если данные не получены, перерыв
            перемена
        print ("от подключенного пользователя:" + str (data))
        данные = вход ('->')
        conn.send (data.encode ()) # отправляем данные клиенту

    conn.close () # закрываем соединение


если __name__ == '__main__':
    server_program ()



импортный сокет


def client_program ():
    host = socket.gethostname () # поскольку оба кода работают на одном компьютере
    port = 5000 # номер порта сервера сокета

    client_socket = socket.socket () # создать экземпляр
    client_socket.connect ((host, port)) # подключиться к серверу

    message = input ("->") # принять ввод

    а message.lower (). strip ()! = 'пока':
        client_socket.send (message.encode ()) # отправить сообщение
        data = client_socket.recv (1024) .decode () # получить ответ

        print ('Получено с сервера:' + данные) # показать в терминале

        message = input ("->") # снова принимаем ввод

    client_socket.close () # закрываем соединение


если __name__ == '__main__':
    client_program ()



pankaj $ python3.6 socket_server.py
Подключение от: ('127.0.0.1', 57822)
от подключенного пользователя: Привет
 -> Привет
от подключенного пользователя: Как дела?
 -> Хорошо
от подключенного пользователя: Отлично!
 -> Хорошо, тогда пока!
панкадж $



pankaj $ python3.6 socket_client.py
 -> Привет
Получено с сервера: Привет
 -> Как дела?
Получено с сервера: Хорошо
 -> Отлично!
Получено с сервера: Хорошо, тогда пока!
 -> Пока
панкадж $


 #! / Usr / bin / env python

# Пример сервера WS

импортировать asyncio
импортировать веб-сокеты

async def привет (веб-сокет, путь):
    name = ждать websocket.recv ()
    print (f "<{имя}")

    приветствие = f "Здравствуйте, {имя}!"

    ждать websocket.send (приветствие)
    print (f "> {приветствие}")

start_server = websockets.serve (привет, "localhost", 8765)

asyncio.get_event_loop (). run_until_complete (начальный_сервер)
asyncio.get_event_loop (). run_forever ()


 #! / Usr / bin / env python

# Пример клиента WS

импортировать asyncio
импортировать веб-сокеты

async def hello ():
    uri = "ws: // localhost: 8765"
    async с websockets.connect (uri) как websocket:
        name = input ("Как вас зовут?")

        жду веб-сокета.отправить (имя)
        print (f "> {имя}")

        приветствие = ждать websocket.recv ()
        print (f "<{приветствие}")

asyncio.get_event_loop (). run_until_complete (привет ())


 #! / Usr / bin / env python

# Пример сервера WSS (WS over TLS) с самоподписанным сертификатом
импортировать asyncio

импортировать pathlib

импортировать ssl

импортировать веб-сокеты
async def привет (веб-сокет, путь):

    name = ждать веб-сокета.
