У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели оснащены козырьком, способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.

Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната Вернуться к оглавлению

Содержание материала

Виды качелей из профилированной трубы — в чем достоинство

Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

Подробный чертеж с размерами конструкции качалки для сада

Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для садовых качелей не страшен даже сильный ветер. Существует 2 вида моделей для сада:

  • переносные, их можно ставить в любом месте и убирать на зиму;
  • стационарные — устанавливаются на весь период своей службы.

Выбирайте вид в зависимости от того, как часто вы находитесь на загородном участке.

Вернуться к оглавлению

Садовые качели своими руками — пошаговая инструкция

Цена хорошей модели не всегда доступна финансово, поэтому выход один — сделать самому. Сейчас мы будем учиться делать классический вариант.
Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.

Чертеж с размерами садовой качели из трубы для самостоятельной сборки

Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.

Требуется подсчитать количество необходимых элементов:

  1. Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.
  2. Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
  3. Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.

Названия элементов и устройство качелей из труб с навесом

Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:

  1. Основа. Нужно сварить конструкцию по типу двух галочек. Они должны быть полностью идентичны, иметь правильную форму. Для этого сваривают две длинные части под углом 45 градусов. Перпендикулярно крепится перекладина.
  2. Установка основания. Подготавливаются ямки с помощью бура или лопаты (глубиной около 1 метра).Выкапывание шурфа под установку опор

    На дно укладывается песочная подушка, которую нужно хорошо утрамбовать. Ставим «скелет» ножками в заготовленные углубления, заливаем бетонным раствором. Эту конструкцию нужно оставить на неделю–две, чтобы раствор хорошо схватился.

  3. Крепеж. После высыхания к перекладине нужно приварить крючки, на которые вешается сидение. Они должны быть достаточно прочными, чтобы выдерживать вес сидения и сидящих на нем людей.

    Пример подвешивания качающейся сидушки к сварному каркасу из труб

  4. Покраска. Заключительный этап. Придает конструкции привлекательность и защищает металл от коррозии и ржавчины. Тут уже можно включать фантазию: можно ограничиться однотонной покраской или декорировать росписью.

После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.

Использование для подвески сидения металлических цепей упрощает всю конструкцию

Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон. Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.

Есть много разных качелей для отдыха: с навесом или без. Козырек элемент не обязательный, но он имеет ряд удобств:

Металлическое кресло-качель с козырьком из профнастила

  • защищает от солнечных лучей;
  • создает покров во время небольшого дождя;
  • накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.

Для изготовления можно брать метал или дерево. Выбор верхнего покрытия крыши достаточно разнообразный:

  1. Поликарбонат, он пропускает свет, защищает от осадков, легкий и выносливый.
  2. Профильный лист, более дешевый вариант, но не менее практичный.

    Необычная крыша качели изготовленная из оцинкованного профлиста

  3. Мягкая черепица, рубероид, достаточно выносливый вид покрытия, легко монтируется.
  4. Шифер тоже можно использовать, но он менее эстетично смотрится.
  5. Брезент, он легче остальных вариантов, но менее прочный.

Кроме основных деталей, можно использовать добавочные элементы, например, москитные сетки, занавески, подушки. Они добавят изысканности и повысят комфортность.

Вернуться к оглавлению

Советы мастеров

Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.

Готовый проект и чертеж с размерами дачных качелей из металла

Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.

Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.

Использование веревок в устройстве качающегося кресла

Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:

  • более прочные, чем деревянные;
  • длительный срок службы;
  • он придает устойчивость при правильной установке и рациональном пользовании.

Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.

Рисунок с размерами каркаса из труб для установки в саду

Он должен содержать вид спереди, сбоку, прописанные размеры. Проще скорректировать недоработки в схеме, чем сделать это в реальности. Для изготовления качелей существует масса идей, есть различные схемы самых простых в изготовлении и наиболее распространенных моделей. Размеры можно использовать свои, но за основу взять готовую схему.

Схема взаимодействия различных элементов качающейся конструкции

Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от садовых качелей исключительно позитива, нужно соблюдать несложные правила.

Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.

Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду

Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.

При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра.
Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.

Вернуться к оглавлению

Заключение

Оказывается, создать райский уголок просто, когда стремишься к этому, ничто не остановит вас на пути к мечте. Украшением любого участка станут садовые качели. Вы сможете разместить пришедших гостей в уютные «голубели».

Вариант дизайна металлической конструкции кресла из труб

А если вы сделали их собственными руками, восторгу не будет предела. Прочитав эту статью, вы получили багаж знаний о строительстве, не забывайте делиться новыми познаниями со старыми друзьями.

Деревянные качели, виды конструкции, особенности, материалы

На чтение 8 мин. Просмотров 704

Отдых на даче невозможно представить без пения птиц, благоухающей зелени, посиделок за чаем на веранде. Можно удобно расположиться в кресле или на скамейке в тени деревьев. Но самое любимое место в саду — это деревянные качели, которые одинаково нравятся детям и взрослым. Подвесной диван, раскачивающаяся сфера, оригинальная модель из поддонов — есть множество вариантов. Конструкцию можно установить в готовом виде или сделать своими руками.

Разновидности конструкций

С помощью садовых качелей из дерева можно создать уютный уголок на лоне природы. Это отличное развлечение для детей и способ релаксации для старшего поколения. Оригинальное изделие идеально впишется в ландшафт и станет украшением загородной усадьбы. Конструкции классифицируют по нескольким критериям.

По назначению

Среди обилия существующих моделей можно выделить качели для разных возрастных категорий, а также варианты для всей семьи.

  1. Детские качели. Сооружение легкое, отличается небольшим размером, рассчитано на маленькие нагрузки. Это, как правило, одноместная конструкция. Дачные качели для ребенка устанавливаются с развлекательной целью, для того, чтобы организовать досуг детей. Лучше выбирать металлические или деревянные каркасы, они безопаснее в эксплуатации.
  2. Модель для взрослых. Ее предназначение — дарить отдых. Такие качели для сада сильно не раскачиваются, но оснащены навесами, помогающими укрыться от жары или непогоды. Дополнительно предусмотрена защита от насекомых в виде москитной сетки. Конструкция очень уютная и может легко заменить маленькую беседку.
  3. Семейный вариант. Большие вместительные качели, где смогут отдыхать сразу все члены семейства. Стандартные размеры рассчитаны на четырех человек. Выглядит изделие как длинная и широкая скамейка. На ней с удобством размещаются двое детей и родители. Общий вес, который выдерживает конструкция, может достигать 300 кг. В целях безопасности важно обеспечить надежность креплений, опорные элементы лучше сделать из твердых пород древесины.

Садовые качели — универсальное приспособление. Сидя в них, можно дремать на воздухе, читать в уединении книгу, беседовать, даже пить чай, а также весело резвиться, как делают это дети.

Детские качелиМодель для взрослыхСемейный вариант

По способу установки

Выбирая качели для дачи, надо продумать, какой вариант установки подойдет лучше всего.

  1. Стационарные качели. Изделие прочно закрепляется в выбранном месте и будет находиться там постоянно. Перемещение конструкции не предусмотрено, это минус, но с другой стороны такие качели очень устойчивы, прочны, надежно зафиксированы, а потому максимально безопасны.
  2. Переносные качели. У такого варианта больше плюсов. Изделие легко можно перевозить на другую дачу. Сооружение в пределах одного участка перемещается по усмотрению владельца. В жару качели устанавливают в тени деревьев, а когда хочется погреться, можно поставить их поближе к открытому солнцу.
  3. Модель подвесного типа. Упрощенный вариант без труда можно закрепить на дереве. Для этого нужна прочная канатная веревка и деревянная доска для сидения. Качели мало весят, органично вписываются в ландшафт, на сооружение конструкции уйдет минимум времени. Однако изделие не отличается прочностью и не выдержит больших нагрузок. Более сложные модели фиксируют к потолку. Эффектно смотрятся плетеные кресла наподобие гнезда. Подвесными бывают выполненные своими руками качели из дерева в виде скамейки или дивана.

Удобны в использовании качели разборного типа. Они устроены так, что могут выдержать многоразовую сборку. В собранном виде изделие занимает мало места, его можно уложить в багажник легковой машины и без труда вывезти за город для пикника на природе.

СтационарныеПереносныеПодвесные

По форме

Как изделия фабричного производства, так и самодельные качели отличаются внешним видом и разнообразны по форме. Оригинальные симпатичные сооружения станут ярким дополнением дачного участка.

  1. Качели-скамья. Популярный, востребованный вариант — конструкция подвесного типа. Качающуюся на цепях или прочных веревках лавку часто можно встретить на загородных дачах. Основание А-образной конфигурации надежно укрепляется в земле, сидение фиксируется на деревянных брусках.
  2. Модель сфера или капля. Изделие крепится к одной из толстых веток дерева в саду или подвешивается к потолку в комнате. В нем уютно отдыхать в уединении, окружающие стенки создают что-то, похожее на кокон, где можно спрятаться от всех. Для сада выбирают легкие конструкции плетеного типа (например, из ротанга), качели из дерева или пластиковые изделия. Металлический корпус тяжелее и больше подойдет для размещения внутри дома.
  3. Кровать или диван. Основательная массивная конструкция с жестким основанием устанавливается в летней беседке, на веранде. Каркас дивана или кровати крепится прочными цепями или толстыми канатами к потолку. Отдыхать на таких качелях получается с максимальным комфортом. Здесь можно встречать гостей или просто уютно дремать на открытом воздухе.
  4. Кресло-качели. Вариантов этой модели много. Как правило, изделие состоит из мягкого сидения со спинкой и подлокотниками. Другая разновидность — твердый деревянный каркас, обтянутый тканевым чехлом. Садовые качели из дерева своими руками легко смастерить, взяв за основу старое кресло без ножек. Главное, продумать систему креплений, сооружение должно быть устойчивым, надежным, безопасным.

Креативный подход поможет создать интересные, уникальные изделия буквально из подручных материалов. Для изготовления дачных качелей можно взять шины от велосипеда или автомобиля, плетеную корзину, таз из пластика или металла, даже садовую бочку.

СкамьяКреслоДиванСфераКровать

Материалы изготовления

Качели для сада могут быть сделаны из разных материалов. Дешевый вариант — изделия из пластмассы. Они легкие, устойчивы к воздействию влаги, но могут не выдержать сильных морозов и не отличаются особой прочностью.

Металлические изделия долговечные и надежные, выдержат сильные нагрузки. Покрытые специальным составом, они не будут ржаветь. Качели можно выкрасить в любой цвет. Если хочется украсить сад, подойдут модели, отделанные изящной ковкой.

Деревянные каркасы для дачных качелей — самый популярный вариант. Они естественно вписываются в ландшафт, представляют собой основательную и прочную конструкцию, эстетически привлекательны. Сделать деревянные качели можно своими руками. Для этого надо правильно выбрать древесину.

Лучше всего подходят хвойные породы — лиственница, сосна, а также дуб или липа. Первый и третий варианты дорого обойдутся. А вот липовые качели достаточно прочные, с красивым узором на срезе. Сосна тоже крепкая, плюс она менее подвержена атакам насекомых.

Обычно своими руками делаются качели из бруса, бревен, досок. Используются даже деревянные поддоны. В этом случае не потребуется особых затрат, а сама конструкция очень просто собирается. Поддон надо обработать, укрыть пледом или положить мягкий матрас, подушку. Затем его подвешивают с помощью толстых веревок или цепей к потолочным балкам веранды или беседки. Паллетам можно придать любую удобную форму, превратив их в кресло или диван.

БревнаПоддоныДоски

Подходящее место размещения

Оптимальный вариант размещения качелей — задний двор дома. Он удален от улицы, дороги и соседских глаз, поэтому самый уютный. Именно здесь обычно организуют зону для отдыха. Лучше выбрать ровный участок в густой тени деревьев. Структура грунта должна быть рыхлой, мягкой, чтобы удобнее было устанавливать конструкцию.

Хорошая идея — закрепить качели на крыльце дома под специальным навесом. Так можно укрыть изделие от дождя, солнца, ветра. Агрессивные факторы не только создают дискомфорт отдыхающему, но и вызывают порчу самой конструкции.

Учитывать надо угол падения солнечных лучей в течение дня. Идеальным будет место, где образуется затенение в полдень, потому что именно в это время летом жарче всего.

Чтобы обезопасить катающихся при возможном падении, надо разбить рядом газон. Альтернативный вариант — насыпать вокруг толстый песочный слой. При установке надо соблюдать дистанцию между качелями и хозяйственными постройками, различными столбами, колючими кустами, ограждениями.

Требования безопасности

Выбрать безопасные готовые качели помогут следующие советы:

  1. Вес конструкции должен быть не меньше 40 кг, легкие модели неустойчивы и могут перевернуться даже от сильного ветра. Тяжелые, наоборот, более надежные и прочные. Иногда в комплекте к изделию идут карабины для дополнительной фиксации в вертикальном положении.
  2. Все поверхности должны быть гладкими, ровными, без шероховатостей, сучков, зазубрин. Надо исключить режущие и колющие элементы, выступающие металлические детали (точащие болты следует прятать под пластиковыми накладками).
  3. Все крепления подвижных элементов должны быть надежными, надо проверять это сразу, выбирая подходящее изделие. Можно попробовать сесть на качели, покачаться на них. Самыми надежными считаются цепные подвесы.
  4. Устанавливать качели надо вдали от травмоопасных предметов. Площадка под каркасом должна быть из песка или травы, бетонное покрытие не подойдет.
  5. Детские качели из дерева надо выбирать со спинкой, желательно чтобы были также боковины. Впереди устанавливают защитную перекладину, предотвращающую падение. Высота сидения должна находиться максимум в 80 см от земли.

Если качели делаются своими руками, важно сначала тщательно подготовить все чертежи и схемы, проверить точность измерений. Ошибок в расчетах быть не должно, они могут дорого обойтись при эксплуатации изделия. Безопасность конструкции является первоочередной задачей.

Вес конструкции должен быть не меньше 40 кгУстанавливают качели вдали от травмоопасных объектовДля подвесных моделей подбирают надежные крепленияДетские качели обязательно оборудуют спинкой

Видео

Фото

Цепь_для_качелей_какой_диаметр

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Делаем качели своими руками из дерева

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

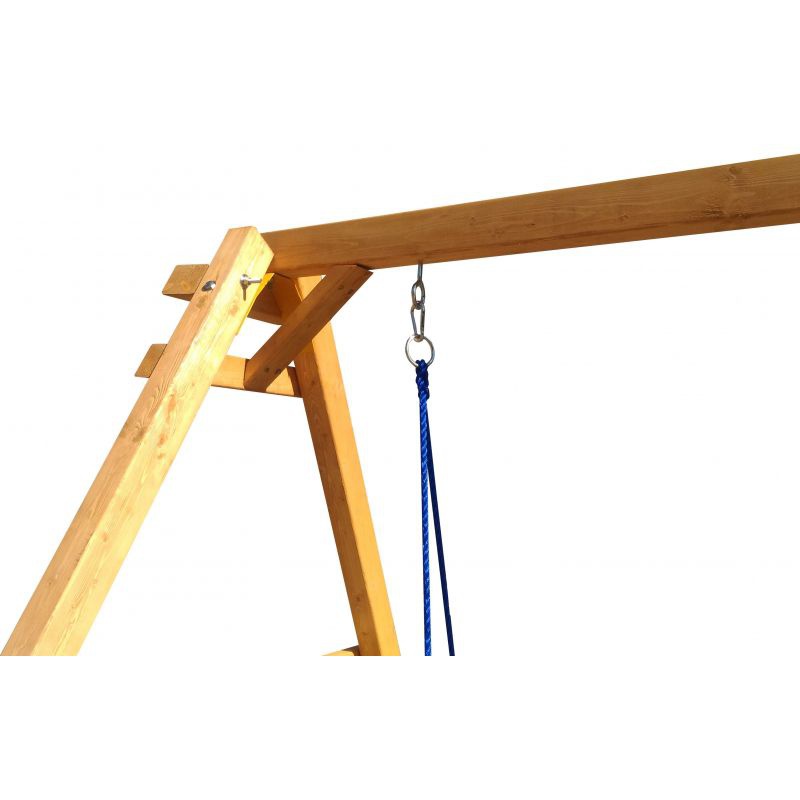

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм, доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут. Вот первые — качели-весы или балансир.

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Каталог
Информация

ЦЕПЬ ОЦИНКОВАННАЯ ДЛЯ ПОДВЕСА КАЧЕЛЕЙ.

Садовые качели для дачи своими руками

На даче или частном участке качели такая же необходимая вещ как гараж или сарай, необходимость в них возникает не только при наличии детей на участке, но и любому взрослому иногда хочется спокойно посидеть или полежать, порой вздремнуть на свежем воздухе, слегка покачиваясь на ветру. Сейчас рассмотрим процесс изготовления качелей для дачи или сада своими руками, по прилагаемым чертежам и схемам.

Описание изготовления разобьем на две части: в первой рассмотрим изготовление сиденья, а во второй части устройство опорного и подвесного механизма. Если у вас есть место, куда прицепить качели: большой сук дерева, не зашитая балка или бревно под навесом, то вам вторая часть о поддерживающем механизме не нужна. В статье я подробно опишу процесс изготовления дачных, садовых качелей, с количеством материала, размерами и эскизами деталей, схемами сборки. После тщательного прочтения данной статьи, разобравшись в принципе сборки, можете сами регулировать размеры, и произвести изделие с размерами, наиболее подходящими вам. В итоге сегодняшней статьи у нас получится вот такое сиденье для дачных качелей.

Начинаем с изготовления деталей: выпилите лобзиком или другим инструментом три детали для горизонтальной части, и три детали для вертикальной части основания сиденья. Материал: доска шириной 130 мм, толщиной 40 мм. Заготовки выпиливайте согласно шаблону, тогда после сборки сиденье будет повторять контур тела, что очень удобно. После выпиливания, зачистите детали наждачной бумагой, сгладьте углы и ребра.



Изготавливаем подлокотник из доски шириной 130 мм, толщиной 40 мм, согласно эскизу, большое отверстие в подлокотнике располагайте 20 мм от края. Оно будет служить в качестве подставки для фужеров, стаканов и бутылочек, которые при качке не упадут,  очень удобная и полезная штука. После изготовления тщательно зачистите и закруглите углы и ребра.

Теперь выпиливаем стойку для подлокотника. Материал доска шириной 90 мм, толщиной 40 мм. Так же после выпиливания зачищаем поверхности и углы.

Изготавливаем подставку, она будет крепиться под отверстие в подлокотнике. Выпиливаем и зачищаем.

Далее необходимо изготовить бруски для облицовки сиденья. Толщина их не должна быть менее 30 мм, иначе будет сильно прогибаться и может со временем сломаться. Ширину можете выбирать сами, но узкие – это долгая сборка, а широкие – не позволят передать контур изгиба сиденья, поэтому самый оптимальный вариант ширины 50 мм. Не забудьте скруглить углы, дабы избежать заноз и скабок.

Еще нам понадобятся три доски шириной не менее 100 мм, толщиной 30-40 мм. Они будут скреплять наше сиденье снизу и с задней стороны, служат для того чтобы препятствовать выворачиванию сиденья при нагрузке.  Две доски одной длинны, а третья короче на 80 мм. При другом способе крепления можно обойтись и без них, это рассмотрим позже.

Итак, все детали заготовлены. Для сборки применяем мебельные болты с круглой шляпкой, нам понадобится 10 болтов длинной 100 мм, и 4 болта 120 мм. Так же саморезы для древесины, белые или желтые. Начинаем сборку, соберите 3 основания с помощью болтов. На крайних, детали крепите наоборот, как на рисунке, горизонтальная часть наружу. Угол наклона можете изменить, если хотите.

Затем прикрепляем подлокотник и стойку для него. Все скрепляем болтами, но смотрите, все болты 100 мм крепятся шляпкой на лицевую сторону, а четыре длинных, наоборот, к ним мы будем прикручивать цепи. Саморезами скрутите подлокотник к стойке, а к ней подставку. Вот и все стойки готовы.

Начинаем крепить облицовочный брус. Прикручиваем на саморезы, по два в стойку, шесть на брус. Размер нашего сиденья 1600 с внутренней стороны, при увеличении размера добавьте еще один каркас посредине.

Теперь прикручиваем три доски согласно рисунку, по два, а то и три самореза в стойку. Теперь можно производить малярные работы. После высыхания, на шляпки саморезов оденьте пластмассовые заглушки, если подберете в цвет изделия, то на поверхности ни чего не будет видно.



Можете прикручивать цепи и если есть куда, то подвешивать. Если нет, то рассмотрим в следующей статье
. Надеюсь, вам понравилось.

чертежи, размеры, фото лучших вариантов из дерева и металла

Отдых на даче станет веселее и разнообразнее, когда есть качели на участке. Сделать садовые качели своими руками не так сложно, как может показаться на первый взгляд.

Производственная классификация

Обычно уличные качели для дачи строят из металла и древесины. Эти материалы можно совместить, а также декорировать конструкцию ковкой.

Существует несколько видов качелей

Условно качели для дома можно разбить на следующие виды:

  1. Раскладные. Представляют собой легкую конструкцию, благодаря которой качели можно перенести в любое место: на террасу, веранду, в сад.
  2. Семейные. Массивные и прочные изделия. По внешнему виду напоминают скамейки. Для безопасности эксплуатации такие качели закрепляют на раме П-образной формы и фиксируют специальными тросами или толстой цепью. Можно соорудить крышу или тентовый навес, чтобы кататься даже во время дождя.
  3. Детские. Изделия в форме лодочки или в виде подвесного кресла. При их конструкции должны быть строго соблюдены нормы безопасности.
  4. Одиночные. Такие качели не требуют установки дополнительных перекладин. Их легко монтировать и можно установить в любом месте.
  5. Гамачные. Подвешиваются на металлическую перекладину. В качестве перекладины можно использовать дерево с прочной нижней веткой.
  6. Подвесные. Сиденье, подвешиваемое на веревки или цепи. Такие изделия отличаются комфортом и легкостью.
  7. Шезлонги. Могут вместить несколько человек. Конструкции такого типа отличаются большой прочностью.

Смотреть так же: как смастерить шезлонг своими руками.

Видео «Садовые качели своими руками»

Из этого видео вы узнаете, как сделать удобные и качественные садовые качели своими руками:

Особенности металлических моделей

Металлическая конструкция является самой прочной.

Можно выделить следующие конструкции по типу каркаса:

  • сварной или стационарный, где элементы закреплены сваркой;
  • сборно-разборный – такую конструкцию легко разобрать и переместить в любое место.

По опорным конфигурациям выделяют:

  1. А-образную опору. Состоит из двух бревен, соединенных вверху. Перекладины соединяются перемычкой для придания каркасу жесткости.
  2. П-образный каркас. Опорные трубы с перекладиной соединяются в виде буквы «П». Он является самым простым в сооружении. Чтобы конструкция была более устойчивой, необходимо закопать трубы и залить раствором из бетона.

Стационарные качели устанавливают на фундаменте, для конструкции используют прочные деревянные балки.

Подвесные качели – простая конструкция,

Подвесные качели на цепях

Среди наиболее любимых игр на дворовой площадке детские подвесные качели всегда будут на первом месте. Нехитрое устройство и возможность пользоваться любимым развлечением в любое время года делают игру и аттракцион уличных подвесных качелей самым простым и безопасным способом развлечь ребенка и добавить ему хорошего настроения.

Устройство качелей простейшей конструкции

Широкое распространение уличные детские подвесные качели получили с появлением во дворах многоэтажек специализированных детских площадок, на которых обязательно устанавливался стандартный набор аттракционов. Качели уличные подвесные на цепях, подвешенные к мощной стальной перекладине в форме буквы «П», были оборудованы деревянной скамейкой или креслом и имели простейшую регулировку по высоте цепи.

Использование в конструкции уличных качелей подвесного кресла на цепях обеспечивало одновременное решение нескольких важных проблем:

  • Высокую надежность подвеса. Цепь, с размером звена в 15-20 мм, могла выдержать огромную нагрузку с запасом прочности в 10 и более раз;
  • Цепи не растягиваются, поэтому подвешенное кресло оставалось на одном уровне в течение многих лет.
  • Большой ресурс работы конструкции. Даже при отсутствии обслуживания и смазки подвеса такие детские качели на цепях служили по нескольку десятков лет, пока не разрушались опоры или не разваливалось кресло.

К недостаткам таких аттракционов можно отнести тот факт, что большинство из уличных забав изготавливалось полностью из металла, и только скамейка или кресло обшивались деревянными планками.

Важно! Использование гибкой стальной цепи в качестве подвеса допускало возникновение колебаний кресла в поперечной плоскости, закручивание и даже опрокидывание.

Поэтому официально от идеи уличных качелей на цепях отказались, и в дальнейшем для подвеса использовали деревянные подвесные рейки с вбитыми стальными кольцами крепления.

Разновидности современных уличных подвесных качелей

Сегодня подвесные уличные качели относительно просто можно купить или изготовить своими руками. Тем более, в отличие от полноценных уличных аттракционов на цепях, для дома можно подобрать уменьшенный вариант качелей из дерева на капроновом канате или цепочках.

Самодельные уличные качели

Лучшим местом для установки домашнего аттракциона будет загородный дома или дачный участок. Чтобы построить для дачи подвесные качели, достаточно выполнить следующее:

  • Сделать максимально комфортное и безопасное кресло, в котором ребенок или взрослый будет размещаться с относительным комфортом и не испытывать при этом неудобств от вертикальных цепей или канатов подвеса;
  • Оборудовать опорную конструкцию из деревянного бруса или стальной трубы, на которой на цепях или канатах будет подвешиваться кресло;
  • Подобрать тонкую стальную цепь, нерастягивающийся канат или трос из текстильного волокна, не раскисающий и не набухающий от дождевой воды.
  • Остается отмерять и соединить две нитки подвеса, закрепить их на брусе и на кресле, подогнать по высоте, и качели для дачи готовы.

    К сведению! Если времени на сборку капитальной конструкции нет, в качестве опоры можно использовать толстую ветку дуба или ореха. Фруктовые деревья, тополь, береза, осина для этих целей не подходят из-за слабой и колкой древесины.

    На ветку достаточно намотать, как на фото, слой пенькового каната и закрепить кресло. Если ветка сильно прогибается, импровизированные уличные качели можно укрепить подпоркой из бруса.

    Изготовление уличных качелей под заказ

    Зачастую уличные качели из дерева становятся элементом ландшафтного дизайна на загородном или дачном участке. В этом случае конструкцию кресла заменяют более широкой лавочкой или скамейкой со спинкой и мягким сидением. Вместо цепей в деревянных качелях иногда устанавливают жесткие подвесы из бруса или тонкой металлической полудюймовой трубы, но подавляющее большинство все же предпочитают подвес на цепях.

    Опорная рама уличных качелей, как правило, строится без фундамента, но обязательно с поперечными распорками и навесом. Такое устройство позволяет легко переносить конструкцию, как садовую лавочку, и устанавливать на твердой мощеной или утрамбованной грунтовой площадке.

    Стационарный вариант не обязательно изготавливать самому или заказывать в столярной мастерской. На рынке садовой мебели и аксессуаров продается большое количество готовых уличных качелей самого разного размера и оформления.

    Поворотное звено цепи Gates FAQ

    ПРЕИМУЩЕСТВА: Простая сборка Комплекты ворот регулируются, вы можете уменьшить их размер, чтобы они соответствовали существующим отверстиям, и стоимость доставки ниже! Этот комплект рамы ворот включает в себя все детали рамы, сетку, петли и защелку. * СТОЛБЫ ВОРОТ приобретаются отдельно. * * Комплекты ворот регулируются, вы можете уменьшить их размер и подогнать под существующие проемы.

    Все размеры указаны ВЫСОТА X ШИРИНА (раскрытие).

    ** Для ворот с двойным приводом купите 2 комплекта одностворчатых ворот. **
    ОПИСАНИЕ КОМПЛЕКТА ПОВОРОТНЫХ ВОРОТ

    Комплекты ворот с цепным звеном представляют собой рамы 1-3 / 8 «и 1-5 / 8».Посты не включены и приобретаются отдельно. Высота 5 футов, 6 футов, 7 футов, 8 футов и 10 футов имеет средние перила.

    Горизонтальные части имеют полную длину. Таким образом, ворота шириной 4 фута будут иметь части шириной 4 фута. После добавления угловых зажимов конечная ширина станет примерно 4 фута-2-1 / 2 дюйма. Это позволяет правильно заполнить любое существующее проем ворот. Эти комплекты ворот чрезвычайно популярны благодаря тому, что их можно отрегулировать для точного проема с помощью резка горизонтальных частей до нужного размера В отличие от жестких сварных ворот!

    Для расчета общего пространства между стойками одинарных ворот, используя полную длину горизонтальных ворот.Пример: у ворот с рамой шириной 4 фута будет 50,5 дюйма плюс 2 дюйма для шага петель и 2 дюйма для шага защелки. Общее пространство между стойками = 54,5 дюйма

    Двойное расстояние между стойками ворот, например, ширина 8 футов: 50,5 дюйма + 50,5 «+ 2» петля + 2 «петля + 2» защелка = Всего 107 «

    Точно такой же принцип используется для ворот всех размеров в моделях с рамой 1-3 / 8″ и 1-5 / 8 «, оцинкованные и ворота с цветным покрытием.

    Комплект одинарных ворот Список деталей:

    Алюминиевые L-образные уголки: 4, Защелка: 1, Наборы петель: 2, Зажимы рамы: 6, Натяжные стержни: 2, Сечения трубы: 4, (средняя направляющая на высоте 5 и 6 футов) сетка звена цепи: 1, требуемые болты и гайки: 1 комплект.

    Вам нужно выбрать размер Post Шарнир, чтобы соответствовать размеру ворот земли после вы будете покупать повесить ворота на.

    Комплекты двойных ворот включают 2 комплекта ворот, как описано выше, и работают аналогично двойной двери и защелке в центре. Таким образом, комплект двойных ворот шириной 8 футов будет иметь два комплекта ворот шириной 4 фута, двойные ворота шириной 20 футов будут иметь два комплекта ворот 10 футов… ..и так далее. Вы можете заменить оцинкованную сетку только в комплектах оцинкованных ворот на зеленый или черный Сетка.Для этого разместите заказ в разделе комментариев клиента.

    Комплекты ворот для ограждения звеньев цепи представляют собой раму 1-3 / 8 «. Столбы не включены в комплект и приобретаются отдельно. Высота 5 футов, 6 футов, 7 футов, 8 футов и 10 футов имеет горизонтальную среднюю направляющую.

    Щелкните по изображению — Список деталей комплекта: алюминиевые уголки «L»: 4, защелка: 1, комплекты петель: 2, зажимы рамы: 6, натяжные стержни: 2, секции трубы: 4, (средний рельс на высоте 5 и 6 футов) сетка звена цепи: 1, требуемые болты и гайки: 1 комплект.

    Планы поворота крыльца — Скачать бесплатно PDF

    Фотографии из этих планов

    План качелей

    Porch — включает в себя бесплатную загрузку PDF-файла, список покупок, список вырезок и чертежи с пошаговыми инструкциями.

    Планы качелей крыльца — обзор

    Вид сбоку

    Передний план

    Вид сзади

    Схема поворота крыльца — Перечень материалов

    Список вырезов

    Список вырезов

    8 — 2 × 4 — 1 ′ 8 ″
    1 — 1 × 4 — 5 ′
    6 — 1 × 3 — 5 ′
    6 — 1 × 3 — 4 ′ 9 ″
    2 — 2 × 4 — 1 ′ 7 / 8 ″
    2 — 2 × 6 — 1 ′ 10 1/2 ″

    Отрежьте четыре штанги 2 × 4 до 1 фута 8 дюймов для опоры сиденья.Вырежьте, как показано на рисунке выше, используйте первый в качестве шаблона, чтобы вырезать оставшиеся три (спинка опоры сиденья будет иметь срез под углом 12,5 градусов).

    Отрежьте четыре ножки 2 × 4 до 1 фута 8 дюймов для опоры спинки скамейки. Вырежьте, как показано на рисунке выше, используйте первый в качестве шаблона, чтобы вырезать оставшиеся три (нижняя часть опоры спинки будет иметь срез под углом 12,5 градусов).

    Просверлите отверстия и используйте болты с квадратным подголовком 3 1/2 ″ для сборки, как показано на рисунке выше.

    Вырежьте передний рельс длиной от 1 × 4 до 5 футов и установите его на каркас сиденья с помощью 3-х дюймовых винтов для настила. Соберите, как показано на рисунке выше.

    Отрежьте шесть планок размером 1×3 до 5 футов для реек скамейки. Установите, как показано на рисунке выше. Предварительно просверлите отверстия и используйте 2-дюймовые винты для настила, чтобы установить планки с зазором около 1/2 дюйма.

    Вырежьте шесть планок размером 1×3 до 4 футов 9 дюймов для реек скамейки. Установите, как показано на рисунке выше. Предварительно просверлите отверстия и используйте 2-дюймовые винты для настила, чтобы установить планки с зазором около 1/2 дюйма.

    Отрежьте два 2×4 до 1 фута 7/8 дюйма длиной для опоры подлокотника, сделайте надрезы под углом 12,5 градусов на обоих концах в одном направлении.

    Установите опору подлокотника на каркас многоместного сиденья, как показано на рисунке выше. Просверлите отверстия и установите их с помощью болтов с квадратным подголовком 3 1/2 ″.

    Отрежьте два 2 × 6 до 1 фута 10 1/2 дюйма длиной для подлокотника. Отрежьте подлокотник, как показано на рисунке выше.

    Предварительно просверлите отверстия и вкрутите 3-дюймовые винты для деки через подлокотник и в опору подлокотника и через раму спинки в подлокотник.

    Просверлите отверстия и установите рым-болты, как показано на рисунке выше.

    Комплект подвесных качелей для крыльца.


    Как эти планы качелей крыльца? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.


    Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы. Нажмите сюда для того, чтобы скачать.

    Деревянные качели Chesapeake переносят цирк на задний двор

    Деревянные качели лучше, чем Big Top.Деревянные качели Chesapeake созданы для развития моторных навыков и высокого уровня физической игры. В них есть все необходимое, чтобы ваши дети продолжали двигаться и расти. Две большие игровые площадки, стенка для скалолазания, качели и поручни для обезьян — вот некоторые из ключевых особенностей, которые захватывают воображение тех, кто выбирает эту популярную модель. Волновые горки и кольца-трапеции также являются основными достопримечательностями, заставляя каждого маленького искателя приключений чувствовать, что он находится в центре внимания своего личного цирка.

    Технические характеристики
    • Возраст : 2-10 лет
    • Количество мероприятий : 9
    • Используйте зону безопасности : 26.6 футов x 28,6 дюйма
    • Высота деки : 4 фута и 5 футов
    • Размеры игровой площадки : 4 фута x 4 фута и 2 фута x 4 фута
    • Пиломатериалы в комплекте : все
    • Материал набора пиломатериалов : Импортированный кедр — естественно устойчивый к гниению и гниению
    • Отделка : Предварительно окрашенный для длительного богатства и долговечности
    • Размеры в упаковке : 96 дюймов Д x 42 дюйма Ш x 19 дюймов
    • Размеры в собранном виде : 15 футов 11 дюймов Ш x 16 футов 4 дюйма x 10 футов 3 дюйма В
    • Вес продукта без упаковки : 450 фунтов.
    • Вес продукта в сборе : 395 фунтов.
    • Положения поворота : 3
    • Высота поворотной балки : 8 футов
    • Толщина пиломатериалов поворотной балки : 2,68 дюйма x 5,375 дюйма x 93 дюйма
    • Максимальный вес поворотной балки : 315 901 фунтов
    • кг. Длина поворотной цепи : 58 дюймов

    • Материал поворотной цепи : Цепь с покрытием из пластизола предотвращает защемление пальцев и не ржавеет
    • Длина направляющей : 7 футов 5 дюймов
    • Материал направляющих : Полиэтилен высокой плотности | Цвет: Желтый
    • Материал купола : 13 унций.Сверхмощный навес
    • Размеры песочницы : 4 ‘x 6’
    • Ширина Rockwall : 24 дюйма | Высота: 60 ​​дюймов
    • Пределы веса : 1260 фунтов.
    • Скалы для лазания : 6
    • Максимальное количество людей : 12
    • Сертификаты безопасности : Соответствие ASTM и CPSIA
    • Мин. Время сборки (2 человека) : 6 часов.
    • Варианты установки : Сделай сам (DIY)
    • Товар № : WS 8243
    Ресурсы

    методов проектирования хранилищ данных — медленно меняющиеся размеры —

    В моем последнем сообщении в блоге я продемонстрировал важность согласованных размеров для гибкости и масштабируемости склада.На этой неделе мы обсудим важность регистрации изменения размеров в медленно меняющихся измерениях. Медленно меняющиеся размеры

    Медленно изменяющиеся размеры (SCD) — это наиболее часто используемый продвинутый размерный метод, используемый в хранилищах размерных данных. Медленно меняющиеся измерения используются, когда вы хотите фиксировать изменяющиеся данные в пределах измерения с течением времени. Есть три метода медленно меняющихся измерений.

    Тип 1 — Для этого типа медленно меняющегося измерения вы просто перезаписываете существующие значения данных новыми значениями данных.Это упрощает обновление измерения и ограничивает рост таблицы измерений только новыми записями. Недостатком этого является потеря исторической ценности данных, поскольку измерение всегда будет содержать текущие значения для каждого атрибута. Например, у вас есть измерение магазина, которое имеет атрибут для географического региона. Если произойдет редизайн в границах региона, некоторые магазины могут переехать из одного региона в другой. Поскольку запись просто обновляется, магазин, который, возможно, сообщал о результатах в Северо-восточном округе, теперь будет сообщать о своих результатах в Среднеатлантический регион.Но в результате обновления теперь вся история этого магазина до переезда по существу удалена с северо-востока и перемещена в центрально-атлантический район. Это изменение приведет к искажению исторических отчетов, и отчеты, запускаемые до обновления, больше не будут соответствовать отчетам, созданным после обновления для того же периода времени.

    Исходная запись

    Обновленная запись

    Тип 2 — это наиболее часто используемый тип медленно меняющегося размера.Для этого типа медленно меняющегося измерения добавьте новую запись, содержащую изменение, и отметьте старую запись как неактивную. Это позволяет таблице фактов продолжать использовать старую версию данных для целей исторической отчетности, оставляя измененные данные в новой записи, чтобы влиять на данные фактов только с этого момента. В таблицу измерений следует добавить несколько столбцов (даты начала и окончания активной записи и флаг текущей активной записи), чтобы обеспечить управление историческими изменениями и оптимальное использование активной записи.Используя тот же пример из измерения Типа 1 выше, изменение района приведет к обновлению данных конца активной записи текущего активного измерения и флага активной записи, означающего, что эта запись больше не используется активно. Это также приведет к созданию новой активной записи с новым ключом измерения. Этот новый ключ измерения будет использоваться при дальнейшем создании таблицы фактов. Это позволяет таблице фактов по-прежнему использовать данные, хранящиеся под старым ключом измерения, для исторической отчетности.Это гарантирует, что данные останутся прежними, и исторический отчет за тот же период времени, запущенный до того, как было выполнено обновление, продолжит отображать те же самые данные, что и до внесения изменений.

    Исходная запись

    Добавленные / обновленные записи

    Тип 3 — это редко используемый тип медленно меняющегося размера. В этом типе медленно меняющегося измерения вы добавляете второй столбец для хранения самого последнего прошедшего значения столбца (столбцов), по которому вы хотите создать отчет.Когда данные обновляются, существующее значение «перемещается» в столбец, определенный для хранения предыдущего прошлого значения, а новое значение помещается в отчетный столбец. Это дает вам возможность оглянуться назад на то, каким было значение данных ранее. Это может быть проблемой при загрузке / обновлении данных. Объем работы по разработке и поддержке этого решения намного превышает преимущества, которые дает «резервный снимок».

    Исходная запись

    Обновленная запись

    Тип 6 — SCD типа 6 — это очень редко используемый SCD.В этом случае вы комбинируете SCD типа 1, SCD типа 2 и SCD типа 3 (1 + 2 + 3 = 6). Чтобы создать SCD Типа 6, вы должны начать с Типа 2, добавив столбцы для записей, которые вы хотите зафиксировать, как текущее значение, так и историческое значение. Это позволяет фильтровать или группировать по значению Типа 2, действующему при возникновении меры или текущему значению атрибута.

    Исходная запись

    1 st Обновление

    2 nd Обновление

    Заключение

    Как видите, существует множество способов зафиксировать изменения в измерениях для целей текущей и исторической отчетности.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
