чем обернуть дымоход от возгорания, как сделать в сауне, как изолировать от потолка, чем обложить от печки

При обустройстве дымоотводящих каналов нужно учесть множество деталей. В том числе, и решить вопрос с качественной изоляцией. Ее отсутствие может привести к преждевременному разрушению дымохода.

В этой статье вы узнаете чем и как изолировать железную трубу для дымохода в гараже, бане, частном доме или любом другом помещении. Мы рассмотрим все важные аспекты решения этой задачи.

Разнообразие изоляционных материалов для бань

Излюбленным материалом для бани в России является дерево. Однако оно имеет свойство очень легко воспламеняться. Чтобы этого избежать, люди уже давно научились производить изоляцию дымохода в бане, а также печи и всех поверхностей – стен, потолка. В этих целях использовали любые доступные средства – глину, асбест или любые другие негорючие материалы, отличающиеся низкой степенью теплопроводности.

Еще один аргумент в пользу проведения теплоизоляции дымохода состоит в том, что в таком случае труба будет остывать намного медленнее, в ней не будет скапливаться конденсат.

Ошибочно считать, что хорошим решением касаемо того, как изолировать трубу в бане, будет крепление на потолке листового железа. Металл способен очень быстро нагреваться, что никоим образом не препятствует возгоранию, так что для теплоизоляции он не подходит.

Как вариант, чем обложить трубу в бане, можно использовать красный огнеупорный кирпич. Однако для такой конструкции требуется предусмотреть заранее размер помещения, укрепить фундамент и подобрать дизайн.

Среди современных материалов, решающих вопрос о том, чем обмотать металлическую трубу дымохода в бане, на рынке предлагают такие:

  • фольгоизол;
  • теплоизол.

Рассмотрим каждый из них более подробно.

Выбор утеплителя

Сразу важно разделить утеплитель на 2 группы:

  1. Самостоятельный – которые не нуждается в дополнительной защите и паро-, гидроизоляции. К ним относятся цилиндры для утепления (скорлупы).
  2. Нуждающийся в защите – обязательно требуется защита от воздействия внешней среды. К ним относятся базальтовая вата для дымохода, ЭППС и подобные им.

Прежде чем сделать выбор, важно учесть несколько факторов:

  1. Какая температура выходных газов . Чем выше, тем в меньшей мере труба нуждается в утеплении, но и материал должен быть жаростойкий и огнезащитный. Соответственно, можно использовать более тонкий слой теплоизоляции.
  2. Дымоход находится внутри или снаружи . Если вся труба идет по наружной стене дома, она нуждается в особо качественном утеплении. Она дольше прогревается, а значит, больше влаги конденсируется за это время.
  3. Из чего сделан дымоход . Если труба металлическая – ее можно утеплить с помощью теплоизоляционных цилиндров. Кирпичная – базальтовой ватой или даже ЭППС.

Итак, это были общие правила, помогающие выбрать, чем утеплить дымоходную трубу. Теперь перейдем к непосредственному рассмотрению каждого из основных материалов для утепления.

Совет. Перед проведением работ убедитесь в надежном соединении всех отрезков дымохода, особенно если он сделан из металла. Теплоизоляционный материал не способен предотвратить возгорание деревянных элементов кровли

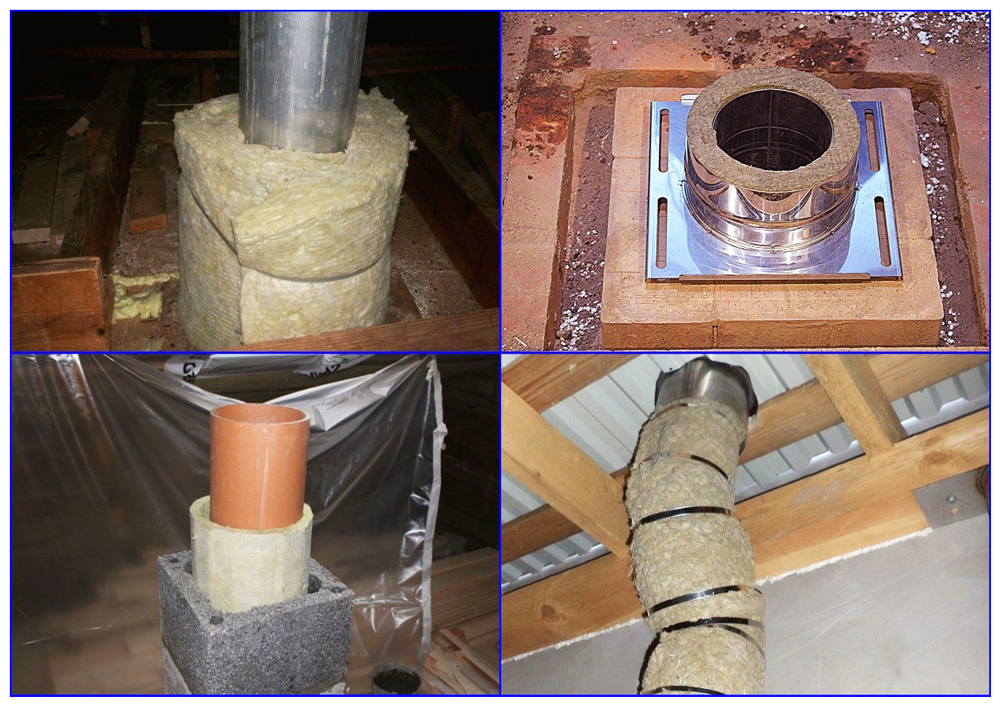

Теплоизоляционный цилиндр

Начнем с этого материала, который закрывает вопрос, чем утеплить металлический дымоход. Он представляет из себя 2 трубы, одна из которых – меньшего диаметра, играет роль непосредственно дымохода. Обычно ее лучше брать из качественной нержавейки со специальными добавками, которые делают ее стойкой к воздействию агрессивных кислот, которые образуются в дымоходе. Внешняя труба большего диаметра, минимум на 6 см. Она играет роль защитного кожуха. В расстояние между этими трубами укладывается базальтовый утеплитель. Получается такой «сэндвич», который имеет небольшой вес и размер.

Такие «сэндвичи» можно сделать самому, а можно приобрести уже готовые скорлупы для утепления дымоходов.

Изготавливая такой теплоизолятор своими руками, следует учесть несколько требований, прежде чем утеплять трубу дымохода металлическую или асбестовую:

  1. Толщина слоя утепления для трубы из нержавейки не должна превышать 10 см.
  2. Если в трубопроводе высокая температура выходных газов, следует использовать рассыпную базальтовую вату. Это негорючий материал. Она не имеет связующих веществ в составе, и температура возгорания повышается до 900 градусов.

ВНИМАНИЕ Категорически запрещено использовать асбестовые трубы для высокотемпературных обогревателей. В такой трубе хорошо скапливается сажа, по причине шершавых внутренних стенок. При большой температуре сажа способна возгораться и создавать избыточное давление в трубе. В редких случаях может произойти взрыв внутри трубы.

Если говорить об утеплении асбестовой трубы, то он практически ничем не отличается от металлической. Она нуждается в большей теплоизоляции по причине того, что лучше впитывает влагу, чем металлическая.

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Обитую изнутри фольгоизолом сауну по принципу действия можно сравнить с термосом. Она быстро набирает температуру, а остывает очень медленно.

Подводим итоги

Итак, выбирая утеплитель для дымохода, следует обратиться внимание на несколько факторов, которые помогут определиться с материалом.

  1. Тип дымохода – кирпичный или металлическая (асбестовая труба).
  2. Температура выходных газов.
  3. Внутренний или наружный дымоход.

Не спешите с выбором материала и способом его монтажа. Посмотрите видео, уверены, оно поможет закрепить знания, чем утеплить печную трубу, полученные после прочтения этого материала.

Источник: uteplix.com

Теплоизол

Одним из вариантов, чем обернуть трубу в бане, является теплоизол. Для производства теплоизола применяют вспененный полиэтилен, спрятанный между двумя слоями фольги, причем верхний слой фольги в материале призван защитить дымоход от перегревания.

На рынке стройматериалов теплоизол появился сравнительно недавно. Толщина такого материала колеблется в пределах 2-10 мм.

С теплоизолом легко манипулировать – его нужно просто обмотать вокруг дымохода и закрепить металлизированным скотчем.

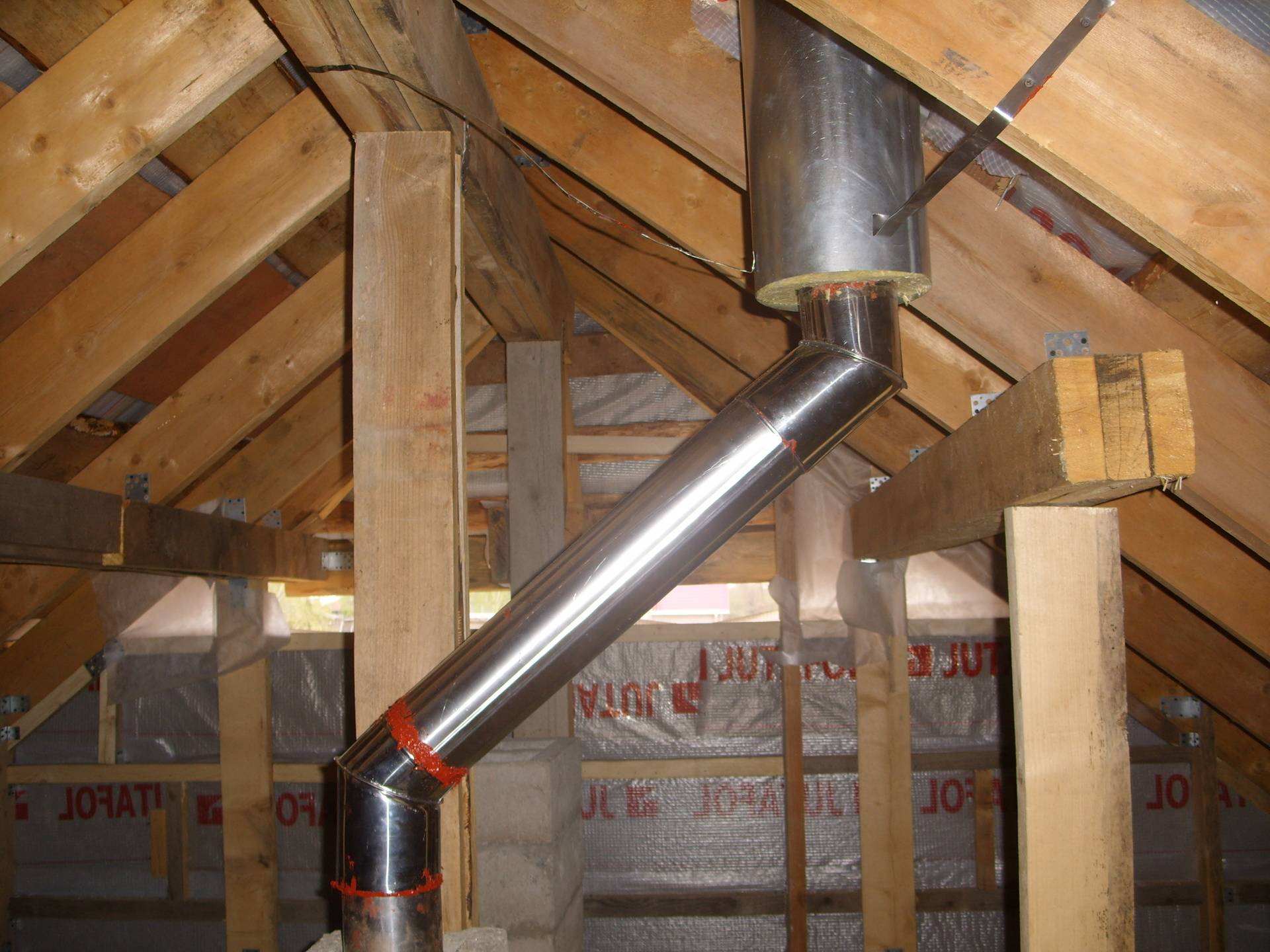

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Очень важно правильно собрать защитный короб. Для сборки переходника нужно использовать 4 металлических листа размером 50*50 сантиметров. В середине одного из листов нужно вырезать отверстие под трубу. Соединяются металлические листы между собой при помощи сварки.

Последующий монтаж выполняется в следующем порядке:

  1. Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
  2. Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
  3. Затем установите второе звено.
  4. Засыпьте короб керамзитом.
  5. Зафиксируйте последующие сегменты.
  6. После того, как вы соберете трубу, установите металлический зонтик.

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Тем не менее, заметим, что сэндвич трубы целесообразно монтировать в сухих саунах. А вот для традиционных русских бань с большой влажностью следует подобрать несколько иные варианты теплоизоляции.

Преимущества утепления

Конденсат при подборе качественного утеплительного материала практически не возникает. Не происходит скопления вредных кислот, влаги. Преимущества:

  1. На стенках дымоотводного канала оседает меньше вредных веществ, поскольку теплоизоляционный слой уменьшает разницу в температурах между несгоревшими раскаленными частицами и трубой.
  2. Утепленная система требует меньших энергетических затрат. Расход топлива снижается. Для поддержания постоянной температуры требуется меньше энергии.
  3. Теплоизоляционный слой, помимо основной функции, выполняет роль защитного каркаса. Прочность, устойчивость дымохода увеличивается. Особенно это преимущество заметно при установке труб с тонкими стенками.
  4. Повышается морозостойкость системы.
  5. Снижается воздействие высокой температуры в местах выхода трубы сквозь крышу.
  6. Посторонние элементы банного сооружения не нагреваются от трубы, что предотвращает возгорание внутри помещения.

Способ изоляции дымохода в русской бане

Если в бане устанавливается каменка, то для возведения дымохода применяется огнеупорный кирпич. Он способен долго оставаться теплым.

При строительстве кирпичного дымохода не стоит экономить, а желательно подойти к этому вопросу очень ответственно, ведь от качества проведенных работ зависит его долговечность.

В данном случае лучшим способом, как изолировать трубу в бане от потолка, кровли и прочих элементов крыши, будет крепление на этих поверхностях листового металла.

В местах соприкосновения дымохода с крышей и потолком следует защитить поверхности асбестовыми листами. На стенах же возле трубы нужно закрепить листы оцинкованной стали. Железо в данном случае применять нецелесообразно, поскольку оно подвержено коррозии.

Нормативные требования по монтажу термоизоляции

Перед тем, как утеплить трубу дымохода, необходимо удостовериться в правильности ее установки.

Газоход выполняется в соответствии с технологическими нормами, указанными в ГОСТ 52953- 2008

  1. Труба вывода продуктов горения должна быть высотой в 5 м. Этот показатель обеспечивает оптимальную тягу в отопительной системе.
  2. Между перекрытием крыши и наружным элементом котельной необходимо расстояние не меньше 250 мм.
  3. Если построение покрыто горючими материалами, в частности, шифер, рубероид, ондулин, то утепленная дымовыводящая конструкция должна быть оснащена искроуловителем.

Удостоверившись в правильности установки системы, можно приступать к последующим работам по обмотке теплоизоляцией.

Изоляция печки в бане

В настоящее время в банях часто используют простые металлические печки, которые обшиты листовым металлом с боков и в задней части, и установлены непосредственно на фундамент. Чтобы обеспечить сохранение тепла в бане на длительное время и придать ей презентабельность, печку можно обложить красным огнеупорным кирпичом.

В настоящее время для изоляции печки уже не применяют листы асбеста, поскольку при нагреве он выделяет токсичные вещества.

Целесообразно для изоляции печи использовать натуральный войлок. Хотя этот материал и отличается достаточно высокой стоимостью, он является отличным изолятором. Кроме того, при попадании искры войлок не вспыхивает, а начинает тлеть, так что вы сразу заметите проблему по характерному резкому запаху.

Устанавливая печку на деревянный пол, следует сначала простелить войлок в два слоя, а затем уложить кирпич в три ряда. На стенах и полу вокруг печи монтируют листовой металл кусками по 50-70 см высотой.

Надеемся, что данная статья смогла ответить на наиболее часто возникающие у начинающих строителей вопросы. Напомним, что качественная теплоизоляция дымохода, печи, а также всех поверхностей бани позволит не только дольше сохранять тепло, но и обезопасить себя и своих близких.

Термостойкие и жаропрочные средства для герметизации: в чем отличия?

По температурным характеристикам средства для изоляции делят на термостойкие и жаропрочные. Они используются, чтобы герметизировать стыки разных участков конструкции, так как могут выдерживать разные температуры. Если термостойкие подходят только для внешних поверхностей, то жаростойкими можно герметизировать щели высокотемпературного дымохода, где особенно высокие температуры.

Данный вид изоляции подходит для работы с внешними стенами камина, печи, а также обработки стыка кирпичной кладки и кровли.

Термоустойчивый герметик изготавливают на базе силикона. На диапазон температур, при которых можно использовать продукт, влияют дополнительные компоненты, присутствующие в продукте и их процентное соотношение. Самый распространенный дополнительный компонент – оксид железа, придающий изоляции коричневый оттенок.

Основные характеристики этого вида следующие:

  • высокая эластичность термогерметика: благодаря устойчивости к деформациям силикон можно применять для изоляции на участках трубы довольно сложной формы. Он легко справится с задачей и не покроется трещинами под воздействие температуры;
  • средний диапазон температурных режимов жаростойкого силикона колеблется в диапазоне от 250°С до 320°С;
  • устойчивость к ультрафиолетовому излучению: изоляцию можно применять для герметизации внешних элементов конструкции;
  • силикон не пропускает влагу, что так же делает его удобным для использования на улице. Дождь и снег ему не страшны;
  • высокая адгезия позволяет силиконовому составу отлично сцепляться с самыми разными типами поверхностей: кирпичом, металлом или керамикой.

Недостатков у силикона немного, но все же они есть:

  • из-за своей невысокой жаропрочности он не подходит для того, чтобы герметизировать внутренние поверхности, непосредственно взаимодействующие с огнем;
  • поскольку материал эластичен, покрасить его не получится. Краска надолго не сохранится на его поверхности.

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

  1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
  2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
  3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
  4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
  5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

  • устраивают защиту для крае из металлических полос или минерита;
  • обшивают вход со стороны жилого помещения металлическим листом;
  • заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
  • маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание


Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.


Для чего применяется


ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.


Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.


Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие


Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.



Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций


Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.



Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб


Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.


Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла


Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.


Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.


Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.


Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.


При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы


Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.


Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.


Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка




Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

  • она должна быть не меньше 50 см в ширину;
  • при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
  • ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки


Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.


Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.

Наиболее правильными с точки зрения пожаробезопасности материалами являются:

  • кирпич;
  • лист нержавейки с базальтовым картоном;
  • плиты фламма или минерит.


Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ


На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

  • квадратный,
  • круглый.


Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция


Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

  • Проходной узел пройден не сэндвичем, а одностенной трубой.
  • Сам короб набивают песком или землей,а не керамзитом или минватой.
  • Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.


Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам


Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.



Прежде чем начать установку, необходимо выполнить следующие работы:

  • Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
  • Обшить изнутри проход плитами минерита.
  • Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.


Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу


Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

  • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
  • Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
  • Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
  • Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
  • Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
  • Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.



После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.

Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.


Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.


Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.


Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.


Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.


При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы


На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.



Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками


Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.


Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.


При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие


Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.



Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.


При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.


Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.


Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков


Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.


Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.



При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие


Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях


Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

  • На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
  • Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани


Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.



Здесь разделка проводится в три этапа:

  • Подготовка места.
  • Установка защитного короба.
  • Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы


Для выбора и правильной организации места выполняем следующие пункты:

  • для подбора нужно воспользоваться строительным отвесом;
  • чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода


Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

  • прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
  • монтаж сэндвич-трубы в месте проводки;
  • установка короба;
  • крепление металлической пластины;
  • теплоизоляция;
  • фиксация.

Порядок установки узла прохода через перекрытие


Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

  • торцы покрываются термоизоляционным материалом;
  • в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
  • аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
  • закрепляем сборку при помощи саморезов или других крепежей;
  • выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
  • при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции


Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.


  • Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
  • Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
  • Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.


Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.


В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.


Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Как утеплить стены вокруг водопроводных труб | Главная Руководства

Современные сантехники по возможности избегают прокладки водопроводных и водосточных труб в наружных стенах, чтобы снизить риск замерзания труб. К сожалению, в старых домах, скорее всего, есть сантехника в наружных стенах, и если ее перемещение невозможно, лучший способ защитить ее — это утеплить вокруг труб. В некоторых случаях домовладельцы хотят звукопоглощающую изоляцию вокруг сантехники во внутренних стенах, особенно если дом имеет более одного этажа, а смыв унитаза наверху приводит к журчанию и лязгу на нижних этажах.

Изоляция для труб

Гибкая пенопластовая изоляция для труб выпускается в размерах, соответствующих большинству диаметров труб, и имеет прорезь на одной стороне, которая позволяет сантехнику надеть пенопластовую трубку на трубу. Изготовленные из вспененного каучука, трубки не только изолируют трубы, но и предотвращают попадание влаги, вызванной конденсатом, на другие изоляционные материалы. Влажная изоляция из стекловолокна теряет свою эффективность. Даже если вы планируете добавить дополнительную изоляцию, хорошей идеей будет сначала установить трубы с гибкими пенопластовыми трубками

Изоляция из стекловолокна

Когда стены открыты, до установки гипсокартона в пространство для стоек обычно вставляют стекловолоконные плиты.Чтобы избежать уплотнения и сжатия войлока, что снижает их R-значение, разрежьте и отделите стекловолокно, чтобы оно свободно облегало трубу. Имейте в виду, что пространство между трубой и наружной стеной является наиболее важной областью для изоляции, чтобы предотвратить замерзание. Необлицованные стекловолоконные плиты легче резать и устанавливать вокруг труб, но, поскольку они не имеют бумажной облицовки, накройте стойки на внутренней стороне стены пластиковой или полиэтиленовой пленкой, чтобы обеспечить пароизоляцию.

Изоляция из напыляемой пены

Изоляция из напыляемой пены должна устанавливаться только профессионалом, сертифицированным для установки продукта.Этот продукт выходит из контейнера под высоким давлением в виде жидкости и сразу же расширяется, заполняя открытые пространства шипов. Несмотря на то, что это один из самых дорогих видов изоляции, плотная пена соответствует форме пространства для стоек и обволакивает трубы, обеспечивая высокую степень теплового сопротивления. Для утепления между одинарной трубой и наружной стеной можно использовать пенопласт своими руками, который идет в баллончике, направляя струю только между трубой и наружной стеной, а затем изолируя оставшееся пространство стойки стеклотканью. биты.

Вдуваемое волокно

В существующих стенах домовладельцы могут установить вдуваемое изоляционное волокно, если удаление стеновой панели невозможно. В то время как вдуваемые волокна лучше, чем ничего, но где они оседают и насколько эффективно они заполняют пространство для шипа, всегда остается вопросом угадывания. Если трубы или блокировка горизонтальными стойками препятствуют фильтрации волокон вокруг труб, это не решит проблему. Этот тип изоляции требует сверления отверстий изнутри или снаружи в верхней части каждого пространства для стоек, задувания волокон и последующего заделывания отверстий.

Ссылки

Ресурсы

Писатель Биография

Гленда Тейлор работает подрядчиком и штатным писателем, специализирующимся на написании строительных работ. Ей также нравится писать статьи о бизнесе и финансах, еде и напитках и о домашних животных. Ее образование включает в себя маркетинг и степень бакалавра журналистики Канзасского университета.

Запотевшие водопроводные трубы — что это значит? И это плохо?

Запотевание водопроводных труб – обычное явление, которое может привести к чрезмерной сырости, особенно в жилых подвалах.

По мере того, как холодная наружная вода течет по трубопроводам, ведущим в ваш дом, она попадает в теплый и влажный воздух внутри. Трубы холодной воды притягивают влагу теплого воздуха, вызывая образование конденсата на внешней стороне водопроводных труб. На трубах может образоваться достаточное количество конденсата, и они могут капать и образовывать лужи на полу.

Процесс подобен потению стакана холодной воды в жаркий и влажный летний день.

Хотя процесс совершенно нормальный, он может привести к повышению влажности в вашем доме.В зависимости от расположения труб и степени потоотделения они также могут повредить гипсокартон, плинтусы и пол. К счастью, можно предпринять определенные шаги, чтобы уменьшить или устранить запотевание водопроводных труб.

Идентификация потливых водопроводных труб

Первым шагом к решению этой проблемы является обнаружение рассматриваемых труб. Также необходим прямой доступ к трубам.

Наиболее распространенными трубами, вызывающими потоотделение, являются трубы, подвергающиеся воздействию более высоких температур в подвале или других помещениях вашего дома. К сожалению, этот ремонт требует прямого доступа к рассматриваемым трубам, необходимо будет обнажить любые запотевшие водопроводные трубы, расположенные в потолках или стенах. Это может потребовать разрезания гипсокартона или другого готового настенного покрытия, чтобы получить к ним доступ.

Устранение дополнительной влаги

Следующим шагом является устранение проблем, которые могут привести к проникновению дополнительной влаги внутрь вашей трубы. Это может включать протекающие или капающие трубы, чрезмерное количество воды вокруг фундамента или наружных стен, а также любые трещины в наружных стенах или фундаменте.Этот ремонт может быть таким же простым, как затяжка крана или ремонт желоба, или таким обширным, как покрытие пола и стен подвала водонепроницаемым герметиком.

Изоляция труб

Лучший способ избежать запотевания водопроводных труб — не допустить их попадания теплого влажного воздуха. Это влечет за собой обертывание открытых труб или любых потливых труб пенопластовой изоляцией. Доступный через вашего подрядчика по сантехнике или в центре благоустройства, вспененный материал, продаваемый различной длины, предназначен для плотного прилегания к водопроводным трубам разных размеров.Он легко обрезается по длине канцелярским ножом или ножницами и удерживается на месте обычной клейкой лентой. Преимущество изоляции ваших труб пенопластовой изоляцией заключается в том, что она также помогает предотвратить замерзание труб в суровые зимние месяцы.

Чтобы получить ответы на свои вопросы, свяжитесь с Pink Plumber сегодня.

Источник изображения: Flickr.В прошлом месяце я начал ремонт ванной комнаты с полного сноса. Если бы я этого не сделал, ряд проблем был бы недоступен для ремонта… или даже не обнаружен. Вот что я обнаружил, вскрыв стены и потолок своей квартиры 1970 года в Атланте, штат Джорджия.

1. Ремонт повреждений от термитов

Когда я вскрыл наружную стену, я обнаружил повреждения от термитов в двух местах: шпилька, шпилька домкрата и калека на стороне окна, обращенной к ванне (показано ниже), и шпилька домкрата с другой стороны окна. Хорошая новость в том, что ущерб был нанесен давно. Пока я живу здесь, ассоциация владельцев не отстает от термитов и следит за ними, но я понимаю, что был период, когда они этого не делали. Отсюда и обнаруженные мною повреждения.

2. Замена прогнившего чернового пола

Помимо стены, поврежденной термитами, я также обнаружил гнилой черный пол возле ванны. В основном это было из-за того, что мы слишком промокли, и я подозревал это, потому что в этой области начала появляться плитка.

3.Компенсация отсутствия изоляции или недостаточной изоляции

Я знал, что наши стены утеплены. Я подумал, что это стекловолоконные плиты R-11, потому что несколько лет назад в льдогенераторе нашего соседа сверху произошла серьезная утечка, в результате чего половина потолка нашей прачечной и часть стены разрушились. На общей стене имелись латы Р-11. Я подумал, что остальные стены тоже. Я знал, что у них есть изоляция, потому что я проверил пластины выключателей и розеток.

Я немного удивился, когда снял гипсокартон с наружной стены ванной и увидел это:

Изоляция в моей стене ванной была только 2.Толщина 5 дюймов и R-7.4

Это на самом деле хорошо, потому что это означает, что я получу больше улучшений, чем я ожидал.

4. Уплотнить утечки воздуха

Да, наша квартира 1970 года дырявая. Я знал о больших дырах в ванной и других сантехнических проходах, потому что видел их из подвала. Я не знал, что стены были обшиты пропитанным асфальтом древесноволокнистым картоном (Celotex), который обеспечивал множество путей утечки воздуха. Опять же, если смотреть с другой стороны, это означает, что я смогу добиться большего улучшения, чем я думал.

Мне не терпится проверить дверцу вентилятора, когда все будет готово. К сожалению, я не смогу выделить улучшение из-за того, что работаю только в ванной. Ассоциация владельцев только что загерметизировала весь пол изоляцией из напыляемой пены. Я предполагаю, что наша общая утечка воздуха будет примерно вдвое меньше, чем была.

5. Установите вытяжной вентилятор (или закрепите воздуховод)

Я упоминал, что наша квартира была построена в 1970 году? В главной ванной есть окно, так что, естественно, вытяжной вентилятор не понадобился, верно? Неправильный.У меня есть данные о температуре и относительной влажности в этой ванной комнате без вытяжного вентилятора за год. Теперь я вставляю один и буду собирать больше данных. Следите за результатами.

Но даже если в вашей ванной комнате уже есть вентилятор, держу пари, он не гонит достаточно воздуха. Типичный вентилятор для ванны перемещает примерно половину своего номинального воздушного потока. Если ваш вентилятор для ванны недоступен с чердака, открытие потолка — единственный способ добраться до воздуховода и починить его. То, что вы видите на этой фотографии ниже, характерно для воздуховодов вентилятора ванны: провисающий гибкий воздуховод, который делает слишком много поворотов.(Кстати, это не мой новый фанат.)

6. Ремонт сантехнических сюрпризов

Вот еще что нашел. Я не специалист по сантехнике, но вижу здесь проблему. Представьте, если бы эта секция общей сливной линии для наших раковин, установленных спиной к спине, засорилась. А теперь представьте, что из одной раковины туда запустили змею. Как вы думаете, это сделает поворот? Возможно нет. Мы изменили его и компенсировали два.

Сливы для унитаза вплотную друг к другу

7. Раскройте неизвестные тайны

Несколько лет назад нам нужно было отремонтировать ванну в холле.Когда сантехники открыли стену, я попросил их поставить краны на линии горячей и холодной воды, чтобы, если кому-то в будущем придется работать с этой сантехникой, им не пришлось отключать воду во всем доме. строительство.

Вот и поставили вентили. Когда я открыл стену, я увидел их и сделал это фото:

Клапаны для водопровода ванны

Я использовал этот душ несколько раз за эти годы и всегда задавался вопросом, почему давление такое низкое. Теперь я понимаю. Сантехники установили вентили, но не открыли их полностью. Эти красные ручки должны быть прямо на одной линии с трубами. Хороший!

Я также обнаружил, что на нашем потолке было два слоя гипсокартона. У нас гладкий потолок во всей квартире, но оригинальный потолок был точечным. К счастью, это был не потолок из попкорна, который мог содержать асбест.

И я обнаружил оригинальные отвратительные обои.

Оригинальные обои в этой ванной комнате 1970 года

Если вы делаете ремонт в ванной комнате, есть много веских причин пойти до конца и полностью ее выпотрошить.Это то, что я делаю. Мы почти готовы начать закрывать его обратно, так что следите за новостями из ванной.

И позвольте мне закончить с оговоркой. Если ваш дом был построен до 1978 года, в нем наверняка есть свинцовая краска. Если вы выполняете работу как домовладелец, на вас не распространяются правила программы ремонта, ремонта и покраски (RRP), которые применяются к подрядчикам, но вы все равно должны работать безопасно. Вот их руководство для самодельщиков.



Статьи из этой серии

Воздушные потоки в прохудившейся стене ванной комнаты

Как починить прохудившуюся недостаточно изолированную наружную стену

Установка вытяжного вентилятора при реконструкции ванной комнаты



Прочие сопутствующие товары

5 причин, по которым вентиляторы для ванн имеют такой плохой поток воздуха

Это отверстие может быть самым большим местом утечки воздуха в вашем доме



ВНИМАНИЕ: Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

Все, что вам нужно знать о R-значении изоляции

R-значение показывает, насколько хорошо изоляция выполняет свою работу.

То, насколько хорошо работает изоляция, выражается ее значением R, которое измеряет сопротивление потоку тепла. Чем выше значение R, тем лучше изоляция на дюйм толщины.

Насколько хватит?

Рекомендуемое количество изоляции для вашего дома зависит от того, где вы живете, но вот некоторые общие рекомендации:

  • Изоляция чердака: В домах с холодным климатом на чердаке должно быть минимум R-49, что эквивалентен примерно 16″ изоляции из стекловолокна.В более теплом климате требуется только R-38 или выше, или около 12 дюймов или больше.
  • Изоляция стен: Несмотря на то, что изоляция стен ограничена шириной стоек, различные материалы обеспечивают более высокие или более низкие значения R. Стекловолоконные плиты для стандартных стен 2×4 теперь доступны в продуктах с низкой, средней и высокой плотностью, которые варьируются от R-11 до R-15. Изоляция из напыляемой пены в одной и той же полости стены может варьироваться от R-14 до R-28 в зависимости от используемого продукта.
  • Изоляция пола: Несмотря на то, что существуют дополнительные соображения, такие как вентиляция и проблемы с влажностью, которые необходимо учитывать при утеплении пола, Министерство энергетики США рекомендует рейтинг R-25 в холодном климате и класс R -11 в более теплых частях страны.

Сравнительные значения R изоляции

Значение R на дюйм для различных типов изоляции варьируется в зависимости от марки и способа ее установки, но вот некоторые общие сравнения от Министерства энергетики:

902900
Тип изоляции: R-Значение на дюйм:
стекловолокна (свободные) 2.2 — 2.9
70199 2,9 — 3.8
Целлюлоза (свободный) 3. 1 — 3.8
Каменная шерсть (свободная) 2.2 — 3.3
Каменная шерсть (Бюттс) 3,3 — 4.2
хлопок (Бюттс) 3,0 — 3.7
Пена) 2.0 — 3.9 — 3.9
3,6 — 4.3
4,4 — 8.2
Polyisocyanurate (пена) 5.6 — 8,0
Полиуретан (пена) 5.6 – 8.0

Установка изоляции

Вы можете нанять профессионала для установки изоляции или можете установить изоляцию самостоятельно в рулонах и прокладках. Если на чердаке нет утепления, используйте лицевую изоляцию с пароизоляцией, обращенной к жилому пространству, и обрежьте войлочные доски, чтобы они поместились в пространстве между потолочными балками. Если на чердаке уже есть слой изоляции до верха балок, используйте изоляцию без облицовки, а новые латы устанавливайте перпендикулярно балкам.

Изоляция из вспененного стекловолокна или целлюлозы обычно устанавливается подрядчиком по теплоизоляции, но также доступна изоляция из вспененной целлюлозы, сделанная своими руками. Сыпучий целлюлозный утеплитель для выдувания можно приобрести в домашних центрах, а воздуходувки можно взять напрокат.

При установке изоляции наденьте:

  • Перчатки
  • Защитные очки
  • Одежда с длинными рукавами
  • Маска или респиратор

Кроме того, не работайте на чердаке в летнюю жару и будьте осторожны, чтобы не наступать на них. через потолок! Утепление вспениваемой пенопластом — это работа, которую следует доверить профессионалам.

Related Posts

Нарушение изоляции трубопровода охлажденной воды

Многие из моих профессиональных коллег-инженеров имеют ограниченные знания о тонкостях изоляции трубопроводов охлажденной воды. Я, однако, был свидетелем-экспертом в отношении некоторых серьезных отказов изоляции труб на трубопроводах охлажденной воды.
Некоторые из проблем, с которыми я сталкивался:

• Клапаны и штуцеры не были изолированы — гарантировано образование конденсата и капание.

• Отсутствие герметика на стыках изоляции труб.

• Выбор неправильной изоляции — использование стекловолокна, фенола или гибкой изоляции из строительного магазина. Они прекрасно работают, пока не заполнятся конденсатом.

• Отсутствие пуско-наладочных работ — необходим контроль качества всей изоляции труб.

• Мастерство трубомонтажника, плотника или любого другого человека — я всегда рекомендую подрядчика по изоляции труб, который является членом Национальной ассоциации изоляторов, для выполнения всех работ по изоляции труб.

• Использование неподходящих подвесок или неподходящая изоляция подвесок.

• Отсутствие достаточного пространства для изоляции вокруг каждой трубы — установка подающей и обратной труб слишком близко друг к другу вызовет проблемы с конденсацией и капанием
.

• Инженер-конструктор использовал спецификацию консервированной изоляции, которая устарела 30 лет назад.

• Инженер-конструктор находится в Нью-Йорке или Чикаго и не разбирается в проблемах влажности на юге США. Изоляция, которая может работать в Огайо, может не работать в Майами.

• Указанная изоляция трубы слишком тонкая.

Эти 10 ситуаций привели к нарушению изоляции; семь были вызваны инженером-проектировщиком и три — подрядчиком по установке. Теперь давайте рассмотрим некоторые неисправности изоляции труб с охлажденной водой, где я был нанят в качестве консультанта.

Офисное здание, Северная Новая Англия

Владелец здания не хотел платить за подрядчика по механической изоляции. Владелец сказал подрядчику по ОВиК поручить его монтажникам установить эластомерную изоляцию труб на трубы подачи и возврата охлажденной воды.

Трубопроводчики установили изоляцию трубы, но не герметизировали ни продольные, ни стыковые швы изоляции. Фигово. Повсюду образовался конденсат и капало, в результате чего на штукатурке, потолке и ковре остались пятна от воды.

Это был дорогостоящий ремонт и дорогой урок для подрядчика по HVAC.

Студенческое общежитие, Северная Новая Англия

Большая часть трубопроводов охлажденной воды находилась в потолке коридора. Инженер-проектировщик указал изоляцию трубы из стекловолокна.Фигово. Трубный изолятор не изолировал клапаны или соединения. Фигово.

Потолки коридора были покрыты пятнами конденсата. В помещении с механическим оборудованием царил сырой беспорядок. Кто-то закричал плесень, что вызвало панику. Школа эвакуировала здание и наняла ServePro. В 11 часов школа наняла консультанта по изоляции труб. (Интересно, кто это был!)

Консультант порекомендовал переизолировать трубу с помощью Aeroflex Aerocel ULP. К сожалению, школа уже наняла профессионального изолятора труб, который купил изоляцию из стекловолокна на замену.Я снова увижу этот проект после следующего влажного периода!

Многофункциональное высотное здание, Южная Флорида

Трубопровод машинного зала состоял из 16-дюймовых стальных труб для подачи и возврата охлажденной воды. Хозяин здания был лысым. Когда он вошел в ресторан довольно дорогого здания, ему на голову закапала вода. Он не был счастливым туристом. Капание было конденсатом от насыщенной фенольной изоляции на трубе охлажденной воды на потолке вестибюля ресторана.

Инженер-конструктор находился в Нью-Йорке и, похоже, не понимал, что Южная Флорида — жаркий и влажный район. Фенольная изоляция имеет очень небольшое сопротивление потоку влаги, плюс инженер указал только изоляцию трубы толщиной 1 дюйм. (О чем он думал? Нет.)

Из-за отсутствия достаточной толщины изоляции температура наружной изоляции трубы была ниже точки росы. Образовавшийся конденсат ASJ вызвал коррозию очень тонкой пароизоляции из алюминиевой фольги.Всего через пару месяцев конденсат в изоляции труб закапал на президента транснациональной компании.

Проверка показала, что подающий и обратный трубопроводы расположены слишком близко друг к другу, чтобы их можно было должным образом изолировать. Удаление изоляции трубы (и раздвижка трубы), замена залитых водой стен и потолков и повторная изоляция трубы изоляцией из пеностекла толщиной 3 дюйма обошлись в 20 000 000 долларов.

Инженер-конструктор, похоже, мало что знал об изоляции труб и переписал спецификацию.К счастью, местный подрядчик по механической изоляции отказался использовать спецификации инженера.

Система проработала более 10 лет без образования конденсата в изоляции из пеностекла или на ней.

High Rise Hotel, Midwest

В отеле было несколько сотен номеров. Он был открыт меньше года, когда меня наняли, чтобы посмотреть на конденсат и плесень на изоляции трубы охлажденной воды. Система охлажденной воды была проектом проектирования/строительства.

Первоначальный инженер указал толщину изоляции 1 дюйм.Подрядчик проигнорировал спецификацию и изолировал трубы охлажденной воды эластомерной пеной толщиной 1/2 дюйма.

Я заметил, что узор конденсата был только на стыках изоляции, где она была заклеена клеем. Теплотворная способность 1/2-дюймовой изоляции была едва ли адекватной, а теплотворная способность клея в стыках изоляции — нет.

Я рекомендовал выполнить повторную изоляцию с помощью изоляции труб Aeroflex Aerocel ULP толщиной 1 дюйм.

Большой многоквартирный офисный комплекс, Мид-Тексас

Система охлажденной воды состояла из миль труб диаметром до 24 дюймов, часть которых находилась под землей.

Надземная труба была изолирована стеклотканью (плохая идея). Прошло несколько лет, но изоляция из стекловолокна заполнилась конденсатом и начала повсюду капать. Подземная труба была частью недорогой системы трубопроводов, которая вышла из строя из-за высокого уровня грунтовых вод.

Новый владелец комплекса переизолирует надземную трубу пеностеклом толщиной 3 дюйма. Подземная труба переделывается с более качественной системой трубопроводов, состоящей из множества отверстий для обслуживания клапанов и компенсаторов.

Это многомиллионный проект.

Еще одна классическая проблема – отсутствие изоляции клапанов. Инженеры-конструкторы должны указать штоки клапанов с термическим блоком или аналогичным, которые продает Jomar.

Уильям А. Лотц, инженер-консультант из Сент-Олбанс, штат Вирджиния, имеет степень в области машиностроения и лицензированный частный предприниматель. в восьми штатах. Его карьера включает в себя несколько лет работы с производителями изоляции, много лет работы с подрядчиками по изоляции и еще много лет работы инженером-консультантом по проектированию и устранению проблем с изоляцией труб.У Лотца более 300 статей в специализированной прессе, а недавно он опубликовал свою первую книгу «Контроль влажности и системы изоляции в зданиях, трубопроводах охлажденной воды и подземных трубопроводах».

Проверка труб в наружных стенах и изоляции труб

Ник Громико, CMI® и Бен Громицко осмотры:



  • Все трубы, расположенные в наружных стенах, должны быть изолированы.
  • Все трубы горячего и холодного водоснабжения должны быть изолированы.


Следует избегать размещения водопроводных труб в наружных стенах. Если трубы расположены в наружных стенах, помимо изоляции трубы, домовладелец должен позаботиться о том, чтобы между трубой и наружной поверхностью стены была установлена ​​как можно большая изоляция полости. В холодном климате следует избегать прокладки труб на некондиционируемых чердаках. На изображении выше показаны неизолированные трубы водоснабжения в некондиционируемом подвале.

Изоляция водопроводных труб позволяет экономить энергию за счет минимизации потерь тепла через трубопровод. Изоляция труб снизит риск образования конденсата на трубах, что может привести к плесени и повреждению влагой. Изоляция труб может защитить трубы от замерзания и растрескивания зимой, что может нанести значительный ущерб стенам дома и привести к значительным расходам на ремонт дома для домовладельца. Исследования программы Building America Министерства энергетики (DOE) показали, что потери тепла при распределении в неизолированных трубах горячего водоснабжения могут составлять от 16% до 23%, в зависимости от климата.Добавление 3/4-дюймовой изоляции трубы может снизить общее потребление энергии для нагрева воды на 4-5% в год.



Рекомендуется избегать прокладки водопроводных труб в наружных стенах или через неотапливаемые чердаки. Желательно, чтобы сантехника располагалась вровень с внутренними стенами. Если трубы расположены в наружных стенах, трубы должны быть изолированы. Для дополнительной защиты труб от теплопотерь полость стены, в которой находятся трубы, должна быть герметизирована путем герметизации или запенивания всех швов между задней стенкой полости и каркасом, а также герметизации любых отверстий в каркасе для трубопровода.Кроме того, за трубами, между трубами и наружной стеной должна быть установлена ​​изоляция полости.



Если в доме имеется водяная (паровая или
потери могут быть уменьшены на целых 90% путем изоляции пара
распределительные и обратные трубы, что обеспечивает быструю окупаемость инвестиций.



Вверху: Неизолированные трубы водяного отопления центрального котла в доме в Чикаго.



Вверху: трубы водяного отопления с изоляцией из стекловолокна толщиной 1 дюйм.

Изоляция для труб доступна в нескольких формах: рукава для труб; спиральная изоляционная пленка; и биты из стекловолокна, которые можно обклеить скотчем
трубы. При правильной установке все три могут быть эффективными.



Муфты трубчатые из гибкого полиэтилена с закрытыми порами
или вспененного неопрена и предварительно разрезаны с продольным швом для удобства.
установка. Некоторые покрытия для труб поставляются уже с клейкой лентой.
прилегают к обеим сторонам щели.Домовладельцы могут просто снять пластиковые покрытия
и сожмите их вместе. В наличии есть втулки разного диаметра
для размещения различных размеров труб, поэтому важно измерить трубы перед
приобретите втулки и подберите наружный диаметр трубы к диаметру втулки трубы.
внутренний диаметр для обеспечения плотного прилегания.



Спиральная изоляционная обертка может быть изготовлена ​​из стекловолокна, фольги или вспененного полиэтилена. Домовладелец может просто развернуть материал и обернуть им трубы горячей и холодной воды.Трубы также можно обернуть изоляцией из стекловолокна. Стекловолокно может поставляться с пароизоляцией с одной стороны, или пластик можно приобрести и обернуть вокруг труб после установки изоляции из стекловолокна. При установке изоляции из стекловолокна следует надевать перчатки, защитные очки и пылезащитную маску.



Как изолировать трубы с помощью рукавов из пеноматериала

  1. Отрежьте трубный рукав по длине и оберните его вокруг трубы прорезью вниз, убедившись, что между рукавами нет зазоров.Чтобы скрыть изгибы трубы, сделайте стык в локте и согните концы пенопласта так, чтобы получился скошенный угол, соответствующий углу трубы.
  2. Удалите бумажные полоски, закрывающие самоуплотняющийся предварительно проклеенный шов, и прижмите края друг к другу.
  3. Обклейте швы и стыки акриловой лентой или лентой из алюминиевой фольги для увеличения срока службы.
  4. Используйте проволоку, ленту, пластиковую стяжку или металлический хомут, чтобы прикрепить изоляцию (и пластиковое покрытие) к трубе через каждые 1–2 фута.
  5. Используйте герметик или пену для герметизации любых отверстий, в которых трубы проходят через стены, полы, потолки или каркас.
  6. Если трубы проходят через наружные полости стен, изолируйте стену
    полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу,
    стекловолокно или пенопласт, который легко заполнит пространство позади
    трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите войлок
    вдоль. Сдвиньте половину войлока за трубы и вставьте его в
    полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить
    полость. В качестве альтернативы, отрежьте кусок жесткого пенопласта, чтобы он соответствовал полости стены.
    Габаритные размеры.Нанесите полоску пенопластового клея вокруг обратной стороны пенопласта,
    сдвиньте его за трубу и нажмите на место, чтобы закрепить его сзади
    стенка полости. Используйте герметик или консервированную пену для герметизации краев.
    обрамление полости. Положите расщепленный войлок на переднюю часть труб.

Вверху: Трубчатые изоляционные рукава для труб поставляются с предварительно разрезанным швом, что позволяет легко наматывать их на трубы и герметизировать.



Как изолировать трубы с помощью спиральной обмотки или стекловолокна

  1. Закрепите конец спиральной обмотки или стекловолокна на трубе с помощью ленты.
  2. Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой на ½ дюйма для ленты, или на половину ширины ватной изоляции. Оберните войлочные изделия как можно свободнее, потому что их сжатие снизит их R-значение.
  3. Если вы устанавливаете изоляцию из стекловолокна без гидроизоляции, оберните
    пластик вокруг изолированной трубы и заклейте ее лентой, чтобы предотвратить
    изоляция от промокания.
  4. Используйте проволоку, ленту, пластиковую стяжку или металлический зажим, чтобы закрепить
    изоляция (и пластиковое покрытие) к трубе через каждые 1-2 фута, чтобы сохранить
    изоляция от соскальзывания.
  5. Используйте герметик или пену для герметизации любых отверстий, в которых трубы проходят через стены, полы, потолки или каркас.
  6. Если трубы проходят через наружные полости стен, изолируйте стену
    полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу,
    стекловолокно или пенопласт, который легко заполнит пространство позади
    трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите войлок
    вдоль. Сдвиньте половину войлока за трубы и вставьте его в
    полость.Установите оставшуюся часть войлока перед трубами, чтобы заполнить
    полость. В качестве альтернативы, отрежьте кусок жесткого пенопласта, чтобы он соответствовал полости стены.
    Габаритные размеры. Нанесите полоску пенопластового клея вокруг обратной стороны пенопласта,
    сдвиньте его за трубу и нажмите на место, чтобы закрепить его сзади
    стенка полости. Используйте герметик или консервированную пену для герметизации краев.
    обрамление полости. Положите расщепленный войлок на переднюю часть труб.

Вверху:  Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой.

Вверху:  Оберните изоляцию вокруг трубы достаточно свободно, чтобы не сжимать изоляцию, и закрепите ее проволокой или лентой.



Как изолировать паровые трубы

Любая поверхность, температура которой превышает 120°F, должна быть изолирована, включая поверхности котла, трубы возврата пара и конденсата, а также арматуру.

  1. Измерьте длину изолируемой трубы и отрежьте
    втулка из стекловолокна в тон.Используйте стекловолокно толщиной 1 дюйм и высокой плотностью, связанное смолой.
    рукава, одобренные для систем парового или водяного отопления, так как другие
    формы изоляции могут расплавиться.
  2. Откройте предварительно вырезанную втулку из стекловолокна, потянув за защелку.
  3. Наденьте муфту на трубу и выровняйте самоуплотняющийся стык по муфте.
  4. Закрепите его, плотно прижав клейкую ленту, чтобы приклеить нахлест к рукаву.
  5. Оберните высокотемпературную ленту вокруг трубы в месте соединения двух муфт.
  6. Установите съемные изоляционные кожухи на отводы, тройники и другую трубную арматуру.
  7. Используйте герметик или пену для герметизации любых отверстий, в которых трубы проходят через стены, полы, потолки или каркас.
  8. Если трубы проходят через наружные полости стен, изолируйте стену
    полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу,
    стекловолокно или пенопласт, который легко заполнит пространство позади
    трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите войлок
    вдоль.Сдвиньте половину войлока за трубы и вставьте его в
    полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить
    полость. В качестве альтернативы, отрежьте кусок жесткого пенопласта, чтобы он соответствовал полости стены.
    Габаритные размеры. Нанесите полоску пенопластового клея вокруг обратной стороны пенопласта,
    сдвиньте его за трубу и нажмите на место, чтобы закрепить его сзади
    стенка полости. Используйте герметик или консервированную пену для герметизации краев.
    обрамление полости. Положите расщепленный войлок на переднюю часть труб.



Вверху: изоляция труб из стекловолокна высокой плотности поставляется с пароизоляционным покрытием и самоклеящимся швом.



Резюме


Следует избегать прокладки труб в наружных стенах. Если они должны быть расположены снаружи
стены, домовладелец должен убедиться, что трубы изолированы и что
изоляция устанавливается за трубами. Герметизация полости стены поможет предотвратить обтекание труб холодным воздухом, что может привести к проблемам с замерзанием.Все трубы горячего и холодного водоснабжения должны быть изолированы, что позволяет экономить энергию за счет минимизации потерь тепла через трубопровод.



Ресурсы IECC (Международный кодекс энергосбережения) 2012 г.



  • для установки вокруг электропроводки и сантехники в наружных стенах; изоляция, которая
    соответствует пространству, должен заполнять пространство за трубопроводом и
    проводка.
  • R403.3 Трубопроводы механической системы, способные переносить жидкости с температурой выше 105° F или ниже 55° F, должны иметь изоляцию не ниже R-3.
  • R403.4.2 Труба горячей воды должна иметь изоляцию не ниже R-3, если она
    соответствует любому из следующих условий: находится в некондиционируемом пространстве; это
    диаметр больше ¾ дюйма; он обслуживает более одного жилища; он работает от
    водонагреватель на кухню; идет от водонагревателя к
    распределительный коллектор; находится под плитой перекрытия; он похоронен; это
    используется в системе рециркуляции, отличной от системы рециркуляции по требованию; или он превышает следующую максимальную длину тиража из дистрибутива
    коллектор до точки использования: 30 футов для трубы 3/8 дюйма, 20 футов для трубы ½ дюйма, 10 футов для трубы ¾ дюйма или 5 футов для трубы диаметром более 3/4 дюйма.







Как профессионально изолировать трубы водоснабжения… и почему это нужно делать!

Изоляция обычно рассматривается как средство предотвращения притока или потери тепла. Энергоэффективный проект здания должен учитывать внутренние системы трубопроводов и указывать правильные изоляционные материалы нужной толщины. Эти механические системы особенно выигрывают от способности изоляции предотвращать конденсацию, проникновение влаги и отказы системы. Слишком часто предполагается, что вся изоляция одинаково подходит для любого применения.Однако системы холодных и горячих трубопроводов требуют разного внимания, и неправильная спецификация может привести к сбоям в работе системы, потерям энергии и даже закрытию здания.

Холодное и горячее

Изоляция водопроводных труб на открытых площадках, особенно в холодном климате, крайне важна для обеспечения эффективности проектирования. Любые водопроводные трубы, выходящие за наружные стены или неотапливаемые помещения, могут замерзнуть, лопнуть и затопить здание. Изоляция труб холодной воды также может предотвратить запотевание труб из-за конденсации влаги.Контроль влажности имеет решающее значение для теплового КПД и систем с охлажденной водой. Избыток конденсата может привести к потерям энергии, повышению эксплуатационных расходов и даже ухудшению качества воздуха в помещении из-за плесени и грибка.

Изоляция труб горячей воды может сэкономить деньги на затратах на электроэнергию за счет предотвращения потери тепла трубами в окружающий воздух. Изоляция труб с горячей водой также может повысить температуру воды на 2–4 °F выше, чем неизолированные трубы, что позволяет установить более низкую температуру воды. Жильцы или жильцы здания имеют дополнительное преимущество, заключающееся в том, что им не нужно долго ждать горячей воды из крана, что помогает экономить воду.

Где и когда изолировать

Если цель состоит в том, чтобы предотвратить замерзание водопроводных труб и образование конденсата, то критически важными трубами для защиты являются те, которые проходят через неотапливаемые помещения в таких местах, как технические помещения, наружные стены, неотапливаемые складские помещения, полые полости над неотапливаемыми подвальными помещениями или даже чердаки или подвальные помещения. В некоторых случаях для дополнительной защиты от замерзания в дополнение к изоляции необходим электрообогрев.

Если цель состоит в том, чтобы снизить затраты на нагрев воды, то очень важно изолировать трубы горячей воды везде, где к ним есть доступ в здании.Если целью изоляции труб является устранение запотевания труб и проблем с плесенью, то трубы холодной воды больше всего нуждаются в изоляции.

Рекомендации по установке изоляции от The Spruce

Распространенным продуктом, который следует учитывать, является изоляция труб из пеноматериала. Этот продукт удобен, когда необходимо покрыть более длинные прямые трубы. Большинство пенопластовых трубных утеплителей доступны длиной 6 футов, так что вы можете быстро покрыть большую площадь. Трубки могут быть изготовлены из вспененного полиэтилена или изоляции на основе каучука, и обе они доступны в различных диаметрах для различных размеров труб.При использовании обычных труб, требующих разрезания и склеивания, или вариантов самоуплотнения установка пенопластовой изоляции для труб является одним из самых простых вариантов изоляции.

Другой способ изоляции трубопровода, особенно коротких участков или крутых изгибов, заключается в использовании трубной обертки или ленточного материала. Изготовленная из гибкого пеноматериала с самоклеящейся основой, вы просто оборачиваете трубу, фитинг или клапан лентой, щедро перекрывая слои, наращивая до необходимой толщины, чтобы обеспечить необходимые тепловые характеристики.

Подходящий продукт для работы

Для многих сантехнических применений в жилых домах идеальным вариантом является изоляция труб из полиэтилена, такая как Tubolit® и Tundra® . Экономичная и простая в установке изоляция из вспененного полиэтилена предотвратит замерзание труб и сохранит горячие трубы горячими, а холодные – холодными. Tundra можно найти во многих розничных хозяйственных магазинах для домашних мастеров, а Tubolit — это коммерческий бренд для профессионалов в области сантехники и холодильного оборудования.

Трубки

ArmaFlex® и ArmaFlex® Black LapSeal представляют собой изоляцию для труб с закрытыми порами на основе каучука для профессионального использования. Гибкий и простой в установке, ArmaFlex является оригинальной пенной изоляцией и по-прежнему является лучшим решением для всех видов трубопроводов при температуре до +220°F (104°C). Трубки ArmaFlex экономят энергию и предотвращают образование конденсата. ArmaFlex® Shield гибкая пенная изоляция — это влагостойкий и устойчивый к ультрафиолетовому излучению продукт с прочной защитной оболочкой, специально разработанный для трубопроводных систем, систем отопления, вентиляции и кондиционирования воздуха и холодильных установок. Это прочное покрытие способно выдержать сложные условия установки и выдерживает воздействие погодных условий и экстремальных элементов, таких как УФ-излучение, жара и холод, что делает его отличным выбором для наружного применения.ArmaFlex Shield® соответствует нормам IECC и требованиям стандарта ASHRAE 90.1, поэтому является отличным коммерческим выбором при выборе наружной изоляции. Эта не требующая особого ухода альтернатива незащищенной изоляции выпускается в бухтах для простоты установки, а также устраняет необходимость добавления отдельной оболочки во время работы.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
