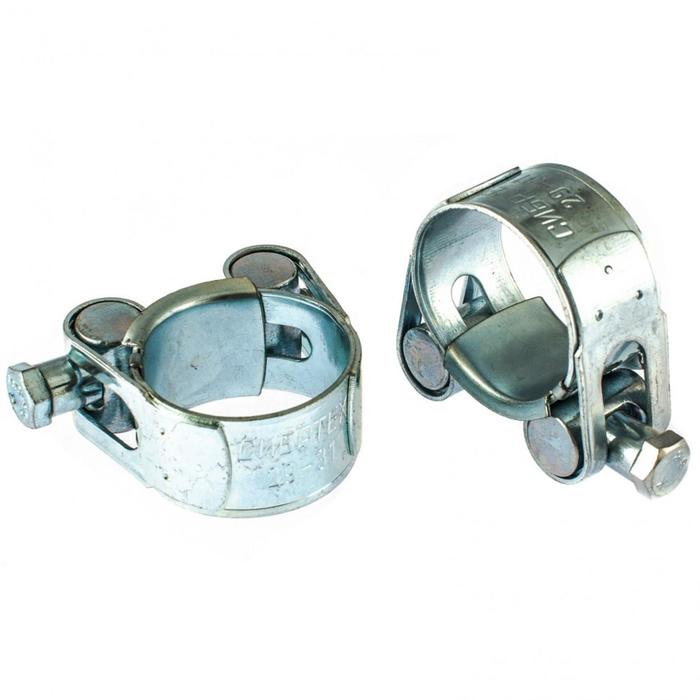

Хомуты силовые размеры: Хомут силовой одноболтовый | «Комкон»

Отверстия 9/16 и 11/16 «, длина 6»

Характеристики:

• Используется с зажимами для подвешивания кабеля.
• Усиливающие ремни поддерживают опорный болт в местах более высоких, чем обычно, нагрузочных нагрузок, таких как длинные пролеты. Нижнее отверстие надевается мессенджера болта и верхним концом крепится к столбу с запаздыванием винтом.

ОТВЕРСТИЕ 11/16 и 13/16

Характеристики:

• Используется с зажимами для подвешивания кабеля.
• Усиливающие ремни поддерживают опорный болт в местах более высоких, чем обычно, нагрузочных нагрузок, таких как длинные пролеты. Нижнее отверстие надевается мессенджера болта и верхним концом крепится к столбу с запаздыванием винтом.

1000 мВ / А, 100 мВ / А,
10 мВ / А, 1 мВ / А

1000 мВ / А, 100 мВ / А,
10 мВ / А, 1 мВ / А

1000 мВ / А, 100 мВ / А,
10 мВ / А, 1 мВ / А

100 мВ / А, 10 мВ / А,
1 мВ / А, 0.1 мВ / А

3 A: от 10 Гц до 10 кГц

Другое: от 10 Гц до 20 кГц

3 A: от 10 Гц до 10 кГц

Другое: от 10 Гц до 20 кГц

3 A: от 10 Гц до 10 кГц

Другое: от 10 Гц до 20 кГц

30 A: от 10 Гц до 5 кГц
Прочие: от 10 Гц до 20 кГц

Температурный коэффициент

Корпус
Размеры
[мм]

Рабочая
Температура

EN60529
EN61010-2
EN61010-2-032: 2012

EN60529
EN61010-2
EN61010-2-032: 2012

EN60529
EN61010-2
EN61010-2-032: 2012

EN60529
EN61010-2
EN61010-2-032: 2012

EN60529
EN61010-2
EN61010-2-032: 2012

Совместимые усилители

SIRIUS LV / HS-LV / XHS-LV
SIRIUS STG / HS-STG

СИРИУС СТГМ

DEWE 43

SIRIUS LV / HS-LV / XHS-LV
SIRIUS STG / HS-STG

СИРИУС СТГМ

DEWE 43

SIRIUS LV / HS-LV / XHS-LV
SIRIUS STG / HS-STG

СИРИУС СТГМ

DEWE 43

SIRIUS LV / HS-LV / XHS-LV
SIRIUS STG / HS-STG

СИРИУС СТГМ

DEWE 43

SIRIUS LV / HS-LV / XHS-LV
SIRIUS STG / HS-STG

СИРИУС СТГМ

DEWE 43

2.5 м (с возможностью расширения до 10 м по запросу)

2,5 м (с возможностью расширения до 10 м по запросу)

2,5 м (с возможностью расширения до 10 м по запросу)

2,5 м (с возможностью расширения до 10 м по запросу)

2,5 м (с возможностью увеличения до 10 м по запросу)

2

9 3/8

3 3/16

2 3/8

3 1/2

15/16

1 3/16

1/4

3

10 1/2

3 3/4

3 1/2

3 1/2

1 1/2

1 3/4

3/8

4

11 1/2

4 1/4

4 1/2

3 1/2

2

2 1/4

3/8

6

13 5/8

5 5/16

6 5/8

3 1/2

3 1/16

3 5/16

3/8

8

16

6 1/2

8 5/8

3 11/16

4 1/16

4 5/16

3/8

10

19

8

10 3/4

4 1/8

5 1/8

5 3/8

3/8

12

21

9

12 3/4

4 1/8

6 1/8

6 3/8

1/2

14

23

10

14

4 1/2

6 3/4

7

1/2

16

25

11

16

4 1/2

7 3/4

8

1/2

18

27

12

18

4 1/2

8 3/4

9

1/2

20

29

13

20

4 1/2

9 3/4

10

1/2

24

33

15

24

4 1/2

11 3/4

12

1/2

30

39

18

30

4 1/2

14 3/4

15

1/2

36

45

21

36

4 1/2

17 3/4

18

1/2

2

9 5/8

3/16

2 1/2

3/16

3/4

2 1/2

1 1/4

1 1/4

1/4

3

10 3/4

4 1/8

3 5/8

3/16

1 5/16

2 1/2

1 1/4

1 13/16

1/4

4

11 3/4

4 5/8

4 5/8

3/16

1 13/16

2 1/2

1 1/4

2 5/16

1/4

6

14 1/2

6

6 3/4

3 7/8

2 7/8

4

1 1/4

3 3/8

3/8

8

16 1/2

6 5/8

8 3/4

3 7/8

3 7/8

4

1 1/4

4 3/8

3/8

10

18 5/8

8 1/16

10 7/8

3 7/8

4 15/16

4

1 1/4

5 7/16

3/8

12

21 3/4

9 5/8

12 7/8

4 7/16

5 15/16

4

1 1/4

6 7/16

1/2

14

23

10 1/4

14 1/8

4 7/16

6/16

6

1 3/8

7 1/16

1/2

16

25

11 1/4

16 1/8

4 7/16

7/16

6

1 3/8

8 1/16

1/2

18

27

12 1/4

18 1/8

4 7/16

8/16

6

1 3/8

9 1/16

1/2

20

29

13 1/4

20 1/8

4 7/16

9/16

6

1 3/8

10 1/16

1/2

24

33

15 1/4

24 1/8

4 7/16

11/16

6

1 3/8

12 1/16

1/2

30

39

18 1/4

30 1/8

4 7/16

14/16

6

1 3/8

15 1/16

1/2

36

45

21 1/4

36 1/8

4 7/16

17/16

6

1 3/8

18 1/16

1/2

2

9 7/8

3 7/16

2 7/8

3 1/2

1 3/16

1 7/16

1/4

3

11

4

4

3 1/2

1 3/4

2

3/8

4

12

4 1/2

5

3 1/2

2 1/4

2 1/2

3/8

6

14 1/8

5/16

7 1/8

3 1/2

3 5/16

3/16

3/8

8

16 1/2

6 3/4

9 1/8

3 11/16

4 5/16

4/16

3/8

10

19 1/2

8 1/4

11 1/4

4 1/8

5 3/8

5 5/8

3/8

12

21 1/2

9 1/4

13 1/4

4 1/8

6 3/8

6 5/8

1/2

14

23 1/2

10 1/4

14 1/2

4 1/2

7

7 1/4

1/2

16

25 1/2

11 1/4

16 1/2

4 1/2

8

8 1/4

1/2

18

27 1/2

12 1/4

18 1/2

4 1/2

9

9 1/4

1/2

20

29 1/2

13 1/4

20 1/2

4 1/2

10

10 1/4

1/2

24

33 1/2

15 1/4

24 1/2

4 1/2

12

12 1/4

1/2

30

39 1/2

18 1/4

30 1/2

4 1/2

15

15 1/4

1/2

36

45 1/2

21 1/4

36 1/2

4 1/2

18

18 1/4

1/2

Системы зажима для полупроводников с большой площадью

Для монтажа мощных полупроводников требуется зажим, способный оказывать минимальное усилие, указанное производителем полупроводника. Усилие, прикладываемое зажимом, сводит к минимуму электрическое и тепловое сопротивление, обеспечивая плотный контакт полупроводника с радиатором и шинами, что позволяет вашей схеме работать в соответствии с конструкцией.Зажимы, которые предлагает Applied Power Systems, Inc. (APS), были специально разработаны для удовлетворения требований всех производителей полупроводников и обеспечения максимальной производительности устройств. APS также предлагает готовую линейку радиаторов с воздушным и жидкостным охлаждением. Кроме того, APS предлагает полную линейку стандартных узлов во многих конфигурациях схем для быстрой доставки.

Наиболее эффективный способ отвода тепла от полупроводника большой площади (диаметр кремния> 23 мм) — это упаковать его в плоский круглый корпус, который позволяет отводить или пропускать тепло и ток как от анода, так и от катода устройства с минимальным тепловым воздействием. и электрическое сопротивление, насколько это возможно. Этот тип упаковки имеет множество названий: хоккейная шайба, пресс-пакет, плоский пакет и диск. С точки зрения пользователя, это наиболее сложный в использовании корпус, поскольку он не только требует двух радиаторов (анод и катод), но также требует зажима, который удерживает узел вместе и прилагает достаточное усилие для минимизации теплового и электрического сопротивления.Сила зажима обеспечивает электрические и тепловые соединения с устройством. Кроме того, метод, используемый для затяжки и точного измерения приложенной силы, не сразу очевиден или тривиален. Чрезмерная затяжка, недостаточная затяжка и / или несоблюдение параллельной силы на полюсной поверхности зажимаемого устройства обычно приводит к преждевременному выходу из строя. Эта новая серия зажимов, поставляемая Applied Power Systems, Inc., может минимизировать или устранить многие из этих проблем.

Сила зажима, прилагаемая к поверхностям полюсов полупроводника, имеет решающее значение и должна соответствовать силе, указанной производителем полупроводника.Также необходимо, чтобы сила прилагалась равномерно по всей поверхности обеих полюсных поверхностей и перпендикулярно плоскости полюсных поверхностей собираемых устройств. Зажим должен прилагать усилие равномерно к поверхностям полюсов и не вызывать передачу механического напряжения на полупроводниковый элемент во всем температурном диапазоне, которому будет подвергаться сборка. Напряжение, вызванное неперпендикулярным наложением зажима, может вызвать ряд проблем, включая растрескивание полупроводникового элемента, скопление тока, вызывающее чрезмерное нагревание полупроводника, плохую теплопроводность, вызывающую перегрев полупроводникового элемента и т. Д.При правильной установке дисковые зажимы обеспечат хороший электрический контакт и низкое тепловое сопротивление, что обеспечит надлежащий отвод тепла.

Зажимы серии APS состоят из четырех основных компонентов (см. , рис. 2): пружинный стержень, распределитель нагрузки, болты с гайками и шайбами, а также изоляционная система.Пружинный стержень изготовлен из высокопрочного холоднотянутого стального прутка. В центре штанги установлен невыпадающий узел шайбы Бельвилля. Головка крепежного винта, которая находится заподлицо с верхней частью пружинного стержня, выполняет двойную функцию. Он используется как индикатор измерения силы, а также как механизм захвата пружинной шайбы Бельвилля.

Пружинный стержень покрыт порошковой эпоксидной смолой для обеспечения электрической изоляции от болтов и балки распределения нагрузки. Пружинный стержень выборочно покрывается порошковой краской только на концах стержня, центральная часть не имеет покрытия.Температура всех систем порошкового эпоксидного покрытия ограничена примерно 130 ° C. При использовании системы APS пружинный стержень никогда не находится в прямом контакте с радиатором. Таким образом, температура радиатора не повлияет на целостность эпоксидного покрытия. Не покрывая центральную часть пружинного стержня, мы снижаем вероятность разрушения эпоксидного покрытия во время приложения сил нагрузки и отклонения пружинного стержня.

Распределительная штанга изготовлена ​​из той же высокопрочной стали, что и пружинная штанга.Нет необходимости в сборке шайбы Бельвилля на этой стороне зажима для стандартных конструкций. Штанга распределения нагрузки используется для усиления и обеспечения прочности на стороне, противоположной узлу пружинной штанги, как для узлов с воздушным, так и с водяным охлаждением.

Болты, используемые в зажиме, изготовлены из оцинкованной высокоуглеродистой стали класса 5. Эти болты устойчивы как к растяжению, так и к коррозии. В особых случаях, когда узел находится в сильном магнитном поле, предусмотрены болты из нержавеющей стали, которые разрушают магнитную силу и предотвращают нагрев болтов и зажима вихревыми токами.

Эти зажимы были разработаны для уменьшения вероятности коронных разрядов из-за разрушения изоляции сборки с течением времени. Зажимы были проверены на наличие начального и аварийного напряжений, чтобы гарантировать, что напряжения короны выше, чем обычно встречаются при линейных напряжениях до 600 В переменного тока. Если приложение будет видеть более высокое напряжение, обратитесь в APS.

Зажимы APS имеют стандартное усилие в 1000 фунтов (4,5 кН), 2000 фунтов (8.9 кН), 3000 фунтов (13,4 кН), 5000 фунтов (22,2 кН), 10000 фунтов (44,5 кН) и 20000 фунтов (89 кН). Специальные зажимы могут быть разработаны для специальных или уникальных применений, включая высокое напряжение, низкий или нулевой коронный разряд, низкий профиль и т. Д.

ПРОЦЕДУРА ЗАТЯЖКИ ЗАЖИМА

1. Нанесите тонкий слой состава для электрических соединений Alcoa № 2 EJC на поверхность полюса устройства.
2. Установите устройство (а) на радиатор основания.Совместите центрирующие углубления устройства с установочными штифтами на радиаторе.
3. Поверните устройство (а), чтобы распределить смесь и установить устройство (а).
4. Проверьте полярность устройства (а), чтобы обеспечить правильную ориентацию.
5. Установите верхние радиаторы на устройство (а), совместив установочные штифты радиатора с центрирующими выемками устройства.
6. Установите зажим для стержня в сборе, убедившись, что стопка шайб пружинного стержня соприкасается с поверхностью радиатора.
7. Перед установкой гаек нанесите на резьбу болтов противозадирный состав.
8. Перед тем, как затянуть гаечным ключом, передвиньте оба болта вниз, чтобы получить плотную посадку вручную (от 2 до 4 дюймов на фунт).
9. Перед затяжкой болтов убедитесь, что пружинный стержень параллелен радиатору.
10. Затягивайте каждый болт, попеременно с шагом 1/4 оборота на каждом болте, пока не будет получено надлежащее смещение датчика, измеренное между основанием головки винта набора шайб и поверхностью радиатора.См. Диаграмму и диаграмму ниже.

Схема на Рисунке 4 ниже показывает настройку зазора для зажима 10 000 фунтов. Щуп используется для измерения минимального зазора, необходимого для обеспечения надлежащего установочного усилия (размер 0,945 REF). Обратитесь к таблице ниже, чтобы определить зазор, необходимый для всей серии зажимов.

Зажим APS Post Clamp — это экономичный метод зажима устройств и радиаторов, требующий усилия до 2000 фунтов.Зажим состоит из двух наборов гаек и болтов из стали класса 5, изолирующих колпачков, армированных стекловолокном, и изолирующих муфт. Узлы, в которых используется этот тип зажима, следует собирать на заводе с использованием калиброванного пресса. Это единственный способ точно затянуть хомут.

Однако с практической точки зрения может потребоваться ремонт в полевых условиях. С этой целью мы представляем следующую процедуру затяжки только в экстренных случаях. Не рекомендуется для рутинной сборки.

ПРОЦЕДУРА ЗАТЯЖКИ ЗАЖИМА

1. Нанесите тонкий слой герметика Alcoa # 2 EJC на поверхность полюса устройства.
2. Установите устройство (а) на радиатор основания. Совместите центрирующие углубления устройства с установочными штифтами на радиаторе.
3. Поверните устройство (а), чтобы распределить смесь и установить устройство (а).
4. Проверьте полярность устройства (а), чтобы обеспечить правильную ориентацию.
5. Установите верхние радиаторы на устройство (а), совместив установочные штифты радиатора с центрирующими выемками устройства.
6. Установите струбцины в сборку и нанесите на резьбу противозадирный состав перед установкой гаек.
7. Перед тем, как затянуть гаечным ключом, передвиньте оба болта вниз, чтобы получить плотную посадку вручную (от 2 до 4 дюймов на фунт).
8. Затяните каждый болт на 1–1 / 4 оборота, попеременно с шагом 1/4 оборота на каждом болте.

Общие советы по монтажу зажима

Советы по установке устройств со шпильками

Закрепите шпильки на радиаторе через отверстие с зазором одним из следующих способов:

1. Шестигранная гайка и стопорная шайба или гайка пальца или
2. Комбинация шестигранной гайки и шайбы Бельвиль или
3. Шестигранная гайка и гайка Тенз.

Диаметр отверстия с монтажным зазором не должен превышать диаметр шпильки более чем на 1/64 дюйма (0,0156 дюйма), и его следует точно просверлить перпендикулярно монтажной поверхности. Удалите выступы из отверстия с монтажным зазором. Перфорированные и просверленные отверстия следует осторожно удалить. заусенец с фаской, не превышающей радиус 0,01 дюйма. Избегайте сверления и нарезания резьбовых отверстий для устройств со шпильками. Может возникнуть термический храповик, который может вывинтить шпильку из отверстия. Кроме того, 0.Необходимо соблюдать допуск перпендикулярности 10º между отверстием и монтажной поверхностью, и этого трудно добиться.

Нанесите соответствующий термоинтерфейсный состав в виде очень тонкой пленки только на монтажную область интерфейса устройства и монтажную область радиатора. Поверните шпильку на радиаторе, чтобы распределить состав и установить устройство. Резьбу шпильки и гайки нельзя смазывать, так как это резко изменит рекомендуемый момент монтажа и вызовет чрезмерную нагрузку на шпильку.

При установке устройств со шпильками всегда используйте динамометрический ключ. Обратитесь к листу технических данных отдельного устройства, чтобы узнать, какой крутящий момент будет использоваться. Всегда следует использовать динамометрический ключ хорошего качества с точностью до указанного диапазона. Крутящий момент всегда следует прикладывать к шестигранной гайке, удерживая полупроводник в неподвижном состоянии. Не превышайте максимально рекомендуемые пределы крутящего момента. Приложение чрезмерного крутящего момента является основной причиной проблем с установкой шпилек. Полупроводники могут быть механически повреждены из-за слишком большого крутящего момента или термически повреждены из-за слишком малого крутящего момента.

Советы по установке дисковых устройств

Станок или пятно обращены к участкам монтажной поверхности радиатора до диаметра, немного превышающего диаметр устанавливаемой поверхности полюса диска. Держите поверхность пятна неглубокой, чтобы не мешать другим частям упаковки диска.
Используйте установочные штифты (или альтернативный метод) для центрирования диска для оптимального распределения нагрузки. Предварительно вставьте установочные штифты с помощью легкого молотка в центральное отверстие под дюбель в каждом радиаторе.Калибровочный блок полезен для предотвращения чрезмерной длины штифта. Неправильная установка диска со смещением от центра или использование установочного штифта слишком длинной и / или неправильного диаметра, что приводит к неправильной установке устройства и возможному разрушению кремниевого элемента, являются основными причинами проблем с установкой устройства.

Нанесите соответствующий термоинтерфейс очень тонким слоем на монтажные поверхности устройства, а также на монтажные поверхности радиаторов. Поверните диск, чтобы распределить смесь и установить устройства.

Перед сборкой проверьте полярность устройства, чтобы убедиться, что устройство установлено в нужном направлении. Кроме того, перед сборкой расположите выводы затвора SCR и т. Д.

Следуйте советам по зажиму:

1. Используйте монтажный зажим самовыравнивающегося типа, чтобы обеспечить параллельность и равномерное распределение усилия на полупроводнике. Все зажимы APS, за исключением Post Clamp, используют это зажимное действие.
2. Выберите зажим подходящего размера; помните об изоляции зажимов, ограничение температуры для большинства зажимов составляет менее 130 ° C.Если требуются более высокие пределы температуры, обратитесь в APS.
3. Смажьте резьбу зажима для дисков большой площади составом Never-Seez® или аналогичного типа, чтобы предотвратить заедание резьбы гайки и зажима при приложении высоких зажимных усилий.
4. Примите необходимые меры безопасности, чтобы предотвратить телесные повреждения, поскольку высокие нагрузки могут привести к поломке зажима, в результате чего сломанный болт превратится в летящий снаряд.
5. Предварительное напряжение зажима до его номинального усилия перед его фактическим использованием в приложении может помочь в установке пружин зажима.
6. Убедитесь в наличии подходящего щупа для обеспечения правильного усилия. Все зажимы APS имеют невыпадающую пружинную арматуру и откалиброваны для номинальной нагрузки.
7. Приложите зажимное усилие плавно, равномерно и перпендикулярно диску.
8. Насадите гайки на зажимные болты на одинаковую длину и затяните вручную перед затяжкой гаечным ключом.
9. Приложите правильную силу, как описано в паспорте устройства.Если к зажиму приложено слишком большое усилие, не пытайтесь вернуться к правильному усилию — начните процедуру зажима заново.
   1. Ручной метод — с помощью подходящего гаечного ключа поочередно продвигайте гайки на 1/4 оборота каждую до тех пор, пока щуп нужной толщины не будет вставлен между нагрузочной планкой и нижней частью головки болта в центре зажима. См. Диаграмму на странице 5 этой брошюры.
   2. Метод гидравлического пресса — приложите калиброванное усилие к сборке с помощью пресса.Используя качественный динамометрический ключ, попеременно затягивайте каждую гайку на 1/4 оборота с усилием 10 фунт-футов. крутящий момент. Отпустите пресс.
10. Устанавливайте диски в сборе таким образом, чтобы усилие зажима всегда было сосредоточено на полупроводнике, чтобы на него не влияли электрические соединения или опоры. Только один из двух радиаторов может быть жестко прикреплен к шине или монтажному кронштейну; соединения кабелей и шин, которые связаны с другими радиаторами, должны быть гибкими или иметь встроенное устройство для снятия напряжения.
11. Разработайте процедуру монтажа сквозного диска. Внимание к каждой детали при установке диска гораздо важнее, чем установка шпильки. От этого зависит успешная и надежная работа устройства!

Радиаторы с принудительной и естественной конвекцией для управления температурным режимом

Компания APS предлагает широкий выбор профилей радиаторов.Они делятся на три категории: профили для хоккейных шайб (или пресс-пакетов), профили для модулей и профили для устройств с шипами. Ниже представлена ​​подборка наших самых популярных профилей и узлов. Первые варианты предназначены для устройств с хоккейной шайбой.

Приведенные выше профили радиаторов и многие другие используются для изготовления полной серии сборок с использованием диодов и тиристоров. Эти сборки могут быть преобразованы в полные мосты, трехфазные мосты, контроллеры переменного тока, преобразователи и множество других стандартных и нестандартных схем. Мы также предлагаем широкий выбор плат драйверов для этих устройств. Ниже приведены лишь несколько примеров сборок, которые APS изготовила для таких компаний, как ваша.

Узлы для естественной конвекции и принудительного воздушного охлаждения

Благодаря радиаторам, указанным выше, мы можем обеспечить множество приложений со стандартной скоростью. Ниже приведены примеры наших стандартных сборок.
