Как выбрать греющий кабель для обогрева труб: 9 советов
Содержание статьи
Если вам надоело каждую зиму бороться с замерзшими трубами водопровода и канализации, пора задуматься об их качественной термоизоляции. После появления на рынке греющих кабелей, которые моментально получили огромный спрос, подобная проблема больше не является неразрешимой. В этой статье мы расскажем, как выбрать греющий кабель для труб, рассмотрим его виды, отличия и недостатки. Определимся, когда целесообразно монтировать кабель поверх трубы, а когда вовнутрь и безопасен ли такой монтаж. Дадим советы касательно выбора мощности нагревательного элемента и рассмотрим проверенных производителей.
1. Для чего нужен греющий кабель?
Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину.
Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:
- Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
- Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
- Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
- В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
- Место ввода труб в дом все равно останется незащищенным;
- И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.
Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.
В целом область применения включает в себя несколько основных направлений:
- Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
- Для коммерческих – обогрев труб или систем пожаротушения;
- Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.
2. Какие параметры влияют на выбор?
Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд.
Все разнообразие этого продукта различается по пяти основным признакам:
- По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
- По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
- Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
- По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
- По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.
Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.3. Резистивный греющий кабель
Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:
- Они нуждаются в подведении питания к обоим концам кабеля;
- Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;
Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам.
Это значительно облегчает процесс монтажа.
К общим преимуществам резистивного кабеля можно отнести:
- Высокую мощность;
- Достаточную гибкость;
- Доступную стоимость;
- Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.
Недостатки довольно значительные:
- Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
- При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
- Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
- Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
- Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.
Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.
4. Саморегулируемый кабель
Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным.

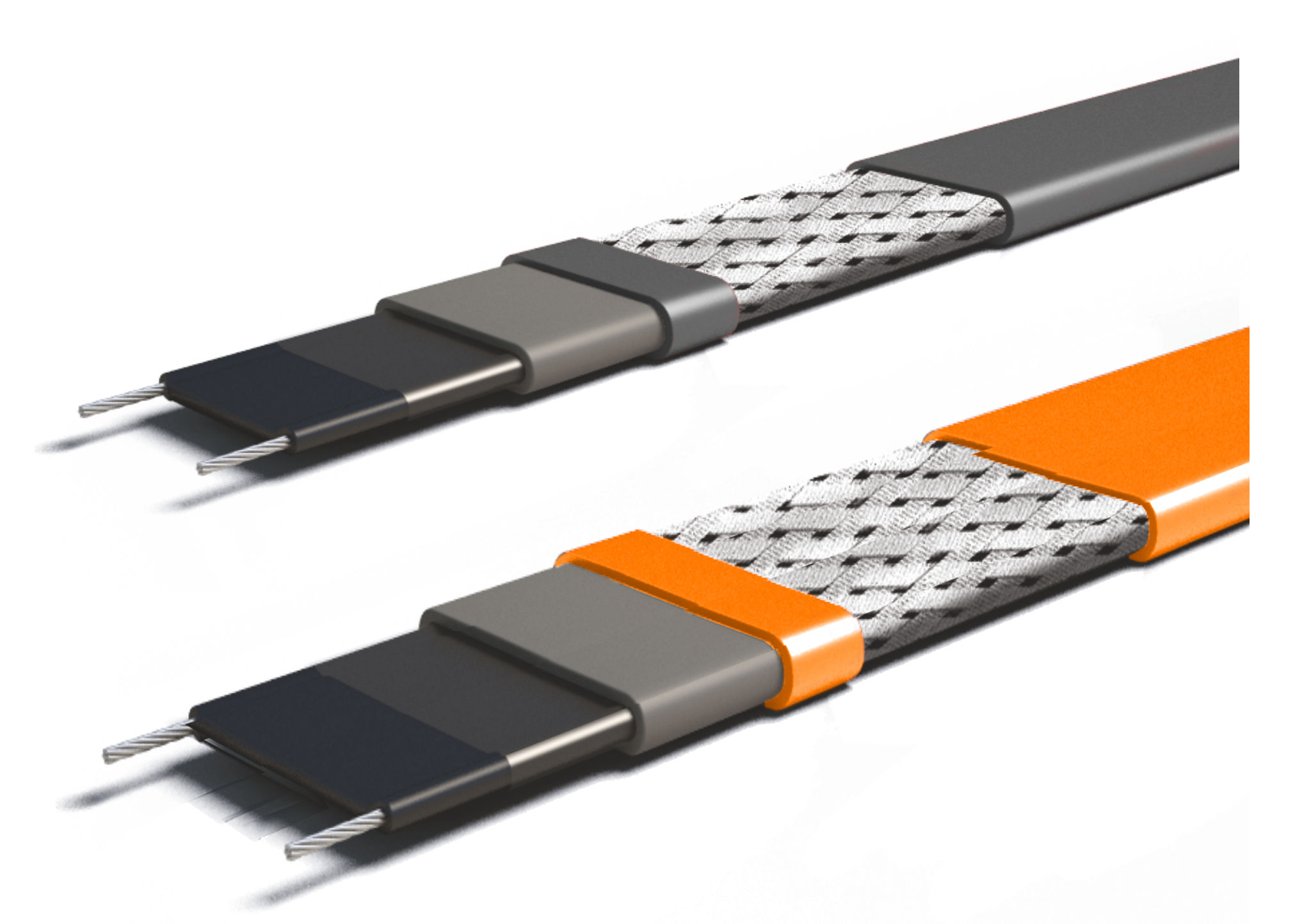

Саморегулируемый проводник включает в себя:
- Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
- Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи. Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека. При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла. Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%. В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
- Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
- Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
- Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%. В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции.
В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля.
Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:
- В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
- Устойчивость к перепадам напряжения;
- Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
- Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
- При перехлестном монтаже нет риска перегрева и выхода из строя;
- Саморегулируемый проводник практически не нуждается в обслуживании;
- Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
- Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
- При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
- Нет нужды использовать терморегулятор;
- Длительный срок эксплуатации – 30-40 лет.
К недостаткам можно отнести:
- Высокую стоимость;
- Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.
Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.
5. Способы монтажа
Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.
Наружный монтаж
Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:
- Его простоте и возможности выполнить укладку самостоятельно;
- При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.
В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:
- Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
- Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
- Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
- При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
- Средний шаг между витками рекомендован примерно 5 см;
- Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.
Такой монтаж подходит для регионов с умеренным климатом;Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.
Внутренний монтаж
Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа. При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68.
Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.
Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:
- Трубы не должны иметь механических соединений;
- Кранов;
- Поворотных элементов.
6. Полезные советы касательно монтажных работ
Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:
- Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель. Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках. Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
- Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание. Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
- Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба. В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
- В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
- Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
- Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
- При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.7. Необходимо ли последующее утепление обогреваемого трубопровода?
Еще один актуальный вопрос при организации системы обогрева труб – нужна ли последующая теплоизоляция обогреваемого трубопровода? Если вы не хотите греть воздух и эксплуатировать кабель на предельной мощности, то изоляция однозначно необходима. Толщина изоляционного слоя выбирается в зависимости от того, где расположены трубы и какие минимальные температуры свойственны вашему региону. В среднем, для изоляции труб, которые расположены в грунте, используют утеплитель толщиной 20-30 мм. Если трубопровод надземный – минимум 50 мм. Очень важно подобрать «правильный» утеплитель, который не потеряет своих свойств даже по истечении нескольких лет.
- Не рекомендовано использовать минеральные ваты в качестве изоляционного материала. Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
- Также не всегда подходят материалы, которые способны сжиматься под действием тяжести. Это касается поролона или вспененного полиэтилена, которые при сжатии теряют свои свойства. Допустимо использовать подобные материалы, если трубопровод проходит в специально обустроенной канализации, где на него просто не может ничего давить;
- Если трубы проложены в грунте, нужно применять жесткую теплоизоляцию «труба в трубе». Когда поверх отапливаемых труб и греющего кабеля одевается еще одна жесткая труба большего диаметра. Для дополнительного эффекта или в случае эксплуатации в суровых условиях, можно обмотать трубы тем же вспененным полиэтиленом, а затем одеть наружную трубу;
- Допустимо использовать пенополистирол, который представляет собой фрагменты труб разной длины и диаметра. Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».
.jpg)
Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».8. Подбор кабеля в зависимости от теплопотери трубы и ее длинны
Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:
- Назначение обогреваемой трубы – водопроводная или канализационная;
- Материал изготовления трубы;
- Ее диаметр и длину;
- Способ укладки кабеля – наружный или внутренний;
- Материал и толщину теплоизоляции;
- Минимальную температуру в вашем регионе.
Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля. Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции.
К основным факторам, которые необходимо учитывать при расчете теплопотери относят:
- Место установки трубы;
- Минимальную температуру окружающей среды;
- Диаметр трубы;
- Длину трубы, которую необходимо обогреть;
- Толщина теплоизоляции и коэффициент ее теплопроводности;
Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.
Чем больше диаметр трубы и тоньше теплоизоляционный слой, тем большее количество тепла нам потребуется. Если вы затрудняетесь с определением минимальной температуры, просто задайте соответствующий запрос в интернете. Также можно поступить и для определения коэффициента теплопроводности того или иного теплоизоляционного материала. Обязательно берите во внимание наличие на трубе дополнительной арматуры, подвесов, опор и других элементов, которые повлияют на длину нагревателя. Ведь различные вентиля, краны и т.д. так же следует оплетать кабелем.
Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:
Где:
Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:
Lк = 1,3*Lтр*Qтр/Руд.каб.
Где:
- Lтр – длина трубопровода, м;
- Руд.каб. – удельная мощность кабеля;
- 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.
Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.
9. Выбор производителя
Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок.
Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:
- Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
- Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
- Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
- Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.
К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;Статья написана для сайта remstroiblog.ru.
Какой греющий кабель выбрать? Саморегулирующийся или резистивный?
Сегодняшний рынок предлагает большой выбор нагревательного кабеля для систем обогрева разного назначения. При этом у потребителей часто возникает вопрос: какой греющий кабель выбрать в конкретном случае.
Когда следует отдать предпочтение более дорогому саморегулирующемуся, а когда лучше выбрать более дешевый кабель постоянной мощности — резистивный.
Эти два вида нагревательного кабеля, служащие одной и той же цели — обогрев определенного объекта, имеют ряд существенных различий.
Основные различия резистивного и саморегулирующегося кабеля
Резистивный кабель состоит из токопроводящей нагревательной жилы в изоляции, медной оплетки и прочной оболочки. Его электрическое сопротивление постоянно, поэтому в процессе работы количество тепла, выделяемое этим кабелем, остается неизменным по всей длине вне зависимости от окружающей температуры.
Саморегулирующийся кабель имеет строение, внешне схожее с резистивным, но с рядом принципиальных отличий. Две токопроводящие жилы из меди, соединенные полупроводниковой матрицей также заключены в луженую медную оплетку и надежную внешнюю оболочку. Однако наличие полупроводниковой саморегулируемой матрицы позволяет автоматически изменять выделяемую мощность на отдельных участках кабеля при изменении температуры соответствующего участка.
Достоинства и недостатки
Резистивные кабели отличаются более высокой мощностью на погонный метр. Они могут укладываться в несколько ниток. Все резистивные нагревательные кабели характеризуются повышенной эластичностью, позволяющей делать малый радиус загиба и проводить укладку на поверхностях любой конфигурации. Цена резистивных греющих кабелей существенно ниже, чем у саморегулируемых той же мощности.
Главный недостаток резистивных кабелей — отсутствие возможности регулировать уровень теплоотдачи. Это требует порой при их эксплуатации излишнего расхода электроэнергии, а также постоянного ухода и контроля во избежание перегрева. Резистивный кабель нельзя резать, он продается готовыми секциями с фиксированной длиной. При выходе из строя одного его участка приходится заменять всю секцию. Такой кабель при взаимном соприкосновении или перехлесте может выйти из строя. Резистивный кабель используют для постоянного обогрева больших площадей, трубопроводов и резервуаров для транспортировки и хранения жидкостей, требующих поддержания стабильной температуры.
Для поддержания температурного режима система обогрева на основе резистивного кабеля содержит терморегулятор.
Основные достоинства саморегулируемого кабеля — экономическая и энергетическая эффективность. При достаточно большой мощности расход электроэнергии снижается за счет его главной особенности — способности автоматически изменять выделяемую мощность. Другое ценное свойство такого кабеля — возможность нарезать его на куски нужной длины. Это его свойство позволяет дополнительно сэкономить на его количестве и упрощает монтажные работы по его прокладке. Нагревательный саморегулируемый кабель не нуждается в обслуживании, он безопасен. Все указанные свойства саморегулируемого кабеля компенсируют его более высокую стоимость.
Саморегулирующиеся нагревательные кабели применяются в системах антиобледенения, обогрева кровельных и водосточных систем и во многих других случаях.
Итак, сделать выбор в пользу резистивного кабеля стоит если:
- речь идет об обогреве большой поверхности с одинаковым температурным режимом;
- прокладка кабеля будет сделана грамотно, что исключит возможность повреждения его отдельных участков;
- терморегулятор предусмотрен при проектировании системы;
- длина стандартных секций позволяет проложить кабель без его обрезания и наращивания. ..
..
Во всех других случаях лучше отдать предпочтение саморегулируемому кабелю.
Но и в том, и в другом случае следует учесть необходимую мощность нагревательного кабеля и условия его эксплуатации.
Как выбрать греющий кабель — как самостоятельно выбрать саморегулирующийся нагревательный кабель
Спектр применения греющего кабеля очень широк – подогрев полов и стен в доме или квартире, нагрев кровли крыши от обледенения, обогрев канализационных и водосточных труб и батарей и т.д. Нагревательные кабели сейчас активно используются не только в жилых помещениях, но и на промышленных и инфраструктурных объектах. Простота укладки греющего кабеля, его надежность, практичность использования, эффективность и сравнительно невысокая цена делают его одной из самых популярных технологий терморегуляции.
Однако для того чтобы выбрать нагревательный элемент, который максимально подходит для конкретного помещения и определенных задач, необходимо учитывать некоторые особенности самого кабеля.
Греющий кабель бывает следующих типов:
- Резисторный греющий кабель (одножильный или двужильный)
- Саморегулирующийся греющий кабель
Свойства и применение резисторных греющих кабелей
Самый распространенный вид кабеля – резисторный. Он состоит из жилы (нихром, медь или латунь) по которой проходит электроэнергия, преобразующаяся в тепло. Поверх жилы идет изоляция из специального полимерного материала, потом идет так называемая экранирующая оплетка (элемент заземления и защиты от электромагнитных волн). Завершает конструкцию верхний полимерный слой. Ключевое значение в резисторных проводах имеет количество жил. Одножильный греющий кабель отличает:
- Постоянная теплоотдача по всей длине. При такой конструкции возможно перегревание отдельных участков. Вместе с тем, элемент может быстро нагреваться
- При укладке кабеля необходимо, чтобы разные концы провода соединялись в одной точке
- Сильное электромагнитное излучение
Технологическая особенность и низкая цена (по сравнению с саморегулирующим аналогом) такого вида кабеля делает его использование наиболее целесообразным в производственных помещениях.
Двужильный кабель считается более «старшим» поколением нагревательного элемента и имеет следующие характеристики:
- Две жилы – одна токопроводящая, а вторая нагревательная
- Отсутствие необходимости сводить оба конца в одной точке при укладке элемента
- Более высокая степень электромагнитной защиты
- Дополнительная изоляция
Благодаря высокой степени поглощения электромагнитных излучений этот тип кабеля можно выбрать для использования в жилых помещениях.
Однако не стоит считать, что один вид греющего кабеля лучше другого, скорее каждый имеет свою специфику и рекомендуется для использования в разных помещениях. К примеру, одножильный резисторный кабель можно выбрать для установки в нежилых помещениях (коридор, туалет, ванная комната или гараж), а вот в жилых комнатах лучше проложить двужильный кабель.
Свойства саморегулирующегося кабеля
Третий тип кабеля, имеющий принципиальные отличия от резисторных, – это саморегулирующийся нагревательный кабель.
Данный вид проводника принято считать наиболее универсальным, т.к. благодаря своей особенной конструкции он не допускает перегревания элементов и поддерживает постоянную комфортную температуру. Возможность использования данной системы и область ее применения определяется особенностями самонагревающегося кабеля:
- Помимо токопроводящих жил в основе нагревательного элемента лежит полимерная матрица, которая и позволяет регулировать температуру. С ростом температуры проводимость полупроводника уменьшается и снижается тепловая мощность. На практике такая система позволяет реагировать на изменения температуры окружающей среды
- Обеспечивается надежная механическая защита
Еще одна особенность саморегулирующегося нагревательного кабеля – это его плоская форма. Она позволяет создать максимально плотный контакт с поверхностью. Этот момент особенно важен, ведь нагревательные кабели используются не только в жилых помещениях, но и для обогрева кровли, защиты трубопроводов от промерзания и даже полов на открытом воздухе.
Единственный недостаток саморегулирующихся нагревательных элементов – это их высокая стоимость.
Хорошим решением для изготовления теплых полов в различных помещениях могут быть готовые «нагревательные маты», которые представляют собой ровные куски полимерной пленки с уже уложенной змейкой саморегулирующегося нагревательного кабеля. Такие маты позволят сделать «теплый пол» значительно быстрее.
Как Выбрать Греющий Кабель (Для Обогрева)
Давайте начнем с вопроса какой кабель более эффективный и в чем разница между ними?
Электрический нагревательный кабель представляет собой провод (кабель), который производит тепло, также называемый греющей лентой. Нагревательный кабель может быть использован в широком диапазоне применений как в коммерческом сегменте ( обогрев кровли, обогрев водостоков, обогрев полов в квартире и т.
д) так и в промышленном (обогрев трубопроводов, обогрев резервуаров, поддержание технологических температур). Есть два вида греющих кабелей: саморегулирующийся греющий кабель и кабель постоянной мощности .Оба вида данных кабелей могут служить одной и той же цели, но подбирается наиболее эффективный. Прежде чем мы углубляться в различия между саморегулируемыми кабелями и кабелями постоянной мощности, есть важное уточнение, что должно быть сделано в отношении нагревательный кабелей- будь то саморегулируемый кабель либо кабель постоянной мощности.Нагревательный кабель который применяется для обогрева трубопроводов либо обогрева кровли обычно называют нагревательной лентой с предположением, что они представляют собой два различных типа систем. Тем не менее «нагревательная лента» это термин который получил широкое применение в промышленном обогреве, но на самом деле все проще это еще одно название греющего кабеля.
Саморегулирующийся нагревательный кабель— представляет собой полупроводниковую матрицу между двумя токопроводящими жилами.
Полупроводниковая матрица увеличивает свою токопроводность в холодных условиях окружающей среды; поэтому нагревательный кабель увеличивает свою мощность.Данный тип кабеля будет уменьшать свою выходную мощность (Вт на погонный метр), В более теплых условиях , когда высокая температура окружающей среды сделает полупроводниковую матрицу менее токопроводящей. Хотя данный вид кабеля называют «Саморегулируемым» этот кабель сам не отключиться при высокой температуре при поданном питании. Таким рекомендуется использовать метеостанцию либо термостат при больших длинах греющего кабеля для экономии электроэнергии.
Кабель постоянной мощности— представляет собой нагревательный кабель, который имеет постоянную мощность(выходную мощность), по всей длине. Так как эта мощность постоянна она не зависит от температуры окружающей среды или температуры стенки трубы, данный вид кабеля обеспечивает постоянную тепловую мощность.Данный тип кабеля поставляется готовыми секциями определенной длины с завода изготовителя.
Так же как и в случаи с саморегулируемыми кабелями мы рекомендуем использовать контроллер либо термостат.
Так какой же кабель выбрать?
Будь то Саморегулируемый либо резистивный кабель, оба типа кабеля служат для достижения одной и той же цели.Поэтому при выборе системы электрообогрева лучше всего обращаться к специалистам в данной отрасли, они помогут Вам определится с выбором наиболее оптимального решения для выполнения поставленных задач.
Как правильно выбрать греющий кабель?
Термокабель — одно из актуальных современных изобретений, помогающих создавать системы обогрева различных сооружений. При помощи подобных греющих коммуникаций удается решать проблемы с обогревом полов, трубопроводов, кровель. Применение такого ноу-хау расширяет диапазон доступных архитектурных решений, позволяет повысить комфортность жилых построек.
Принципы функционирования и достоинства
Одно из ключевых преимуществ греющего кабеля — гибкость, за счет чего размещается на какой угодно поверхности для организации ее равномерного прогрева.
Прочие достоинства термокоммуникаций таковы:
- Надежность готовой системы — при условии правильного произведения расчетов и соблюдения монтажных технологий.
- Универсальность. Годится для прогревания располагающихся под открытым небом или в грунте трубопроводов, крыш разнообразных конструкций, обустройства теплых полов.
- Экологичность. Не причиняет вреда природе.
- Легкость монтажа, простота эксплуатации.
Принцип работы у всех подобных коммуникаций аналогичен: нагрев происходит под влиянием силы проводимого электротока. Различаются же разные типы кабеля по определенным характеристикам, главная из которых — удельное тепловыделение. Этот показатель вычисляется путем разделения выраженной Ваттами мощности на погонный метр такого проводника.
Состоит изделие из следующих основных элементов:
- внутренняя жила, изготавливаемая из сплавов, имеющих высокое сопротивление. Причем существует прямая зависимость между этим параметром и удельным тепловыделением.
- защитная оболочка, которой покрывается внутренняя жила. Создается из изолирующих полимеров, снабжается медной проволочной экранирующей сеткой из проволоки либо цельным алюминиевым экраном.
- общая наружная оболочка, выполненная бесшовным методом из ПВХ. Защищает все конструктивные элементы от негативного внешнего воздействия.
Отличия между отдельными разновидностями термокабеля заключаются в количестве внутренних греющих жил, для каждой из которых предусмотрена собственная оболочка. Наиболее бюджетный и простой вариант — одножильные изделия, недостаток которых состоит в подверженности влиянию электромагнитного излучения, происходящего извне. Большей надежностью отличаются двух- либо трехжильные варианты. Дополнительно подобные коммуникации часто оснащаются фольгированными защитными экранами. По этому параметру кабели разделяются на неэкранированные и экранированные. Технология производства последних сложнее, потому расценки на них повыше.
Разновидности термокабелей
По одной из ключевых характеристик они разделяются на резистивные и саморегулирующиеся.
Первые попроще по своему устройству, находят применение при организации систем теплых полов в жилищах либо при необходимости прогрева труб, чей диаметр не превышает 4 см. Если этот параметр больше, требуется обогрев кровли или работы выполняются для промышленных нужд, используется саморегулирующийся вариант термокабеля. Он характеризуется тем, что самостоятельно, без задействования специализированных датчиков, реагирует на изменения температурных показателей, давая старт обогреву при их снижении относительно заданного значения.
Резистивные нагревательные кабели
Отличаются простотой конструкции, невысокими расценками, повышенным удельным тепловыделением. Стабильно сохраняют заложенные изготовителем характеристики на весь эксплуатационный период. Существенный недостаток — необходимость поддержания исправности проложенных термокоммуникаций по всей длине: при поломке любого участка потребуется полная замена целой обогревательной секции, поскольку при ремонте разрезать ее недопустимо.
Реализуются уже готовыми секциями — потенциальному покупателю останется только подобрать изделия по длине. Различия по этому показателю между кабелями под единым артикулом подразумевают применение производителем внутренних жил, отличающихся по составу. Укорачивать секцию недопустимо: при сокращении длины вдвое настолько же возрастет удельное тепловыделение, а подобная ситуация чревата перегоранием изоляции, серьезными поломками.
Саморегулирующиеся нагревательные кабели
Здесь применяются полупроводниковые внутренние жилы. Показатели сопротивления последних подстраиваются под температуру окружающей среды. Ключевое преимущество подобного изделия — высокая надежность, отсутствие склонности к перегоранию либо перегреванию при самопересечении отдельных фрагментов. Нарезание таких коммуникаций на фрагменты допустимо, что существенно упрощает монтаж или проведение ремонтных работ. Использование термокабеля саморегулирующегося типа приводит к повышению КПД системы обогрева, помогает добиться экономии электричества.
Недостатком этих изделий становится ограничение времени эксплуатации полупроводниковой матрицы 10-15 годами. Потому не стоит замуровывать подобные коммуникации. Для систем теплых полов они не годятся — тут предпочтительнее резистивные аналоги.
Дополнительные преимущества саморегулирующихся термокабелей таковы:
- плоская форма, что улучшает контакт с обогреваемой поверхностью;
- устойчивость к воздействию коррозионных веществ или паров — при использовании фтормолимерной оболочки;
- допустима эксплуатация в зонах повышенной взрывоопасности.
Сфера применения греющих кабелей
К выбору кабелей для различных целей стоит подключать специалистов. Они помогут определиться с необходимой моделью, типом, прочими параметрами.
Водопровод
Нагревательные коммуникации монтируются снаружи либо изнутри водопроводных систем. При большом диаметре труб используется саморегулирующийся вариант изделия, который прокладывается снаружи. В остальных ситуациях допустимы применение коммуникаций резистивной разновидности, внутреннее прокладывание.
Теплый пол
Здесь подходит резистивный тип греющихся коммуникаций, которые при монтаже необходимо равномерно распределять под напольным покрытием, внутри будущей цементной стяжки. После подключения термокабельной системы к сети пол будто трансформируется в сплошную отопительную панель.
Кровля
Кабельные обогревательные коммуникации используются для предотвращения ее обледенения. Прокладываются в местах формирования сосулек, наледи, повышенного скопления снежных наносов. Тогда отпадет необходимость работ по чистке кровли, отличающихся повышенной травмоопасностью и трудоемкостью. Нет ограничения по совместимости термокабеля с современными кровельными материалами.
Резервуары и прочие емкости
Потребность обогревать их существует на промышленных предприятиях — ради предотвращения заледенения воды, жидких нефтепродуктов либо иных подобных химических соединений. Здесь допускается применение термокабелей любого типа.
Критерии выбора нагревательных коммуникаций
Один из главных параметров — конструктивные особенности.
Саморегулирующиеся изделия часто изготавливаются с использованием пары медных электропроводных жил, матрицы, изоляционного слоя, оплетки и внешнего кожуха. Отсутствие оплетки говорит о принадлежности кабеля к бюджетной категории, его меньшей крепости и сниженной устойчивости к механическим повреждениям. Оплетка служит средством заземления таких коммуникаций, потому стоит предпочесть модели, где она используется.
Еще один требующий внимания момент — применяемый производителем тип внешней изоляции. Для бытовых нужд: создания систем обогрева кровель, канализации либо водостоков, — сгодятся термокоммуникации с полиолефиновым изолирующим слоем. Для производственных потребностей, где важна стойкость к ультрафиолету, агрессивной среде, стоит приобретать термокабели со фторполимерной изоляцией. Для водопроводных систем при условии внутренней прокладки лучше оболочка из фторопласта.
Следующий параметр, который непременно необходимо учитывать, — температурный класс. Особенно важен он при обустройстве систем обогрева водопровода либо водостока.
Низкотемпературные нагревательные коммуникации прогреваются обычно до +65 по Цельсию, причем удельная их мощность не превышает 15 Вт/м. Подобный вариант сгодится для предотвращения замерзания труб, не отличающихся большим диаметром. Максимум среднетемпературных проводников — +120 градусов, а мощность на погонный метр составляет 10-33 Вт. Такие изделия стоит приобретать для водопроводных или водосточных коммуникаций среднего диаметра либо при обустройстве обогрева кровли. Высокотемпературные термокабели часто прогреваются до +190 по Цельсию, а мощностные показатели их находятся в пределах 15-95 Вт/м. Такое решение не подойдет для домашнего использования, но в промышленных масштабах либо при необходимости обогревать трубы с большим диаметром вполне уместно.
Специалистами рекомендовано следующее соотношение диаметра труб и мощности электрокабеля:
- при 15-25 мм — порядка 10 Вт/м;
- для 25-40-миллиметровых — 16 Вт/м;
- 40-60-миллиметровые требуют 24 Вт/м;
- 60-80-миллиметровые — 30 Вт/м;
- для изделий диаметром свыше 8 см — 40 Вт/м.
Мощностные характеристики учитываются обязательно. Их несоответствие эксплуатационным условиям приводит к не достижению необходимых для конкретной обогревательной системы температурных показателей или к перерасходу электричества.
Немалое значение имеет бренд: известный производитель предпочтительнее ноунейма. Лучшие предприятия-изготовители — Raychem, Devi, Ensto, Lavit, Nelson. Среди отечественных торговых марок особенно зарекомендовал себя Теплолюкс (ССТ).
Как выбрать кабель для обогрева трубы?
Как защитить водопроводную трубу от промерзания? Рассматриваем варианты решения проблемы.
1. Водопроводная труба уже проложена в грунт или доступ к ней затруднен.
В таком случае, нагревательный кабель вводится в трубу через специальный сальник. Для обогрева трубы используется специальный саморегулируемый кабель «пищевой» серии. Как правило, для обогрева внутри трубопровода требуется небольшая мощность кабеля: 10-15 Вт/м.
Недостатком этого варианта является снижение пропускной способности водопровода, возможная течь при некачественном монтаже сальников в местах ввода кабеля в трубу. Сложность прокладки кабеля при наличии изгибов трубы или большой протяженности. К достоинствам такого кабеля относится небольшая мощность и то, что, благодаря специальной оболочке, кабель может контактировать с питьевой водой.
2. Вы только прокладываете трубу или есть доступ к поверхности трубопровода в местах подмерзания.
Рекомендуем для этих целей укладывать саморегулирующийся экранированный кабель вдоль трубопровода в местах потенциальной опасности замораживания участка. Трубопровод вместе с греющим кабелем необходимо обязательно теплоизолировать. Кабель к трубе можно закрепить алюминиевой лентой или металлизированным скотчем. К достоинствам данного способа обогрева водопровода можно отнести надежность системы, отсутствие протечек из-за нагревательного кабеля, нет сужения трубопровода.
Мощность кабеля выбирается исходя из диаметра трубопровода и толщины теплоизоляционного слоя, накладываемого на трубу.
3. Некоторые покупатели, желая сэкономить деньги на греющем кабеле, приобретают неэкранированный саморегулирующийся кабель или резистивный кабель.
Оба этих варианта могут какое-то время решить проблему замерзания трубы, но они имеют существенные недостатки. Саморегулирующийся кабель без экрана небезопасен при использовании с бытовым водопроводом — малейшее повреждение кабеля может привести к поражению электрическим током. Основное достоинство неэкранированного самрега — это его низкая цена. Использовать неэкранированный кабель можно только в случаях когда доступ к кабелю и всей водопроводной трубе ограничен.
В случае резистивного нагревательного кабеля есть другой подводный камень. Резистивный кабель может перегреться, перегореть или даже расплавить трубу. Такой кабель необходимо подключать через терморегулятор и правильно устанавливать датчик температуры.
Выводы:
Для обогрева водопроводной трубы необходимо выбирать экранированный саморегулирующийся кабель мощностью соответствующей диаметру трубы. Трубопровод с греющим кабелем должен быть хорошо теплоизолирован для снижения теплопотерь на трубопроводе и снижения затрат на электропитание кабеля. Подключение греющего кабеля обязательно производить через устройства защиты (УЗО или диффавтомат).
Перед приобретением нагревательного кабеля проконсультируйтесь с нашими специалистами:
В Самаре: (846) 300-41-46,
В Тольятти: (8482) 71-66-00.
Вызов инженера на замер: (846) 205-57-70.
Греющий кабель для низких температур от производителя. Как подобрать лучший вариант. Какие характеристики важны
Низкая температура, свойственная зимнему периоду, может стать причиной разрушения трубопроводов. Обычная теплоизоляция в сильные морозы может не справится с защитой от холода и в таком случае неизбежна замена поврежденных участков.
Современное и эффективное решение — подобрать греющий кабель, чтобы избежать разрушения в сильные морозы.
Кабель для низких температур — наиболее простой и эффективный выбор, который позволит и кровле и трубопроводам сохранять свои эксплуатационные характеристики в холодный период. Существуют разные виды греющего кабеля для низких температур. Все они имеют свои особенности, достоинства и недостатки, которые необходимо учитывать при выборе.
Название и маркировка кабелей для низких температур
Наиболее эффективным решением будет использовать для электрообогрева при низких температурах саморегулирующийся кабель с маркировкой TSA, TSL, TSS и TSU. Температура монтажа таких кабелей может быть до -50 градусов Цельсия. А минимальная температура включения -20 градусов. Такие кабели надежны и могут длительное время поддерживать температуру рабочей среды до + 250 градусов Цельсия.
Характеристики секций при использовании автомата
|
Тип |
Tемпература включения, °C |
230 В |
|||
|
16А |
20А |
25A |
32A |
||
|
TSU-15F |
10 -25 |
120 100 |
145 130 |
160 140 |
160 160 |
|
TSU-30F |
10 -25 |
75 70 |
90 85 |
110 100 |
110 110 |
|
TSU-45F |
10 -25 |
50 45 |
64 58 |
82 71 |
82 82 |
|
TSU-60F |
10 -25 |
42 36 |
46 42 |
64 56 |
64 64 |
|
TSU-75F |
10 -25 |
22 20 |
26 22 |
34 28 |
42 36 |
|
TSU-90F |
10 -25 |
28 18 |
24 20 |
28 26 |
36 35 |
Саморегулирующиеся греющие кабели для низких температур.
Обзор преимуществ и особенностей применения
Греющий кабель TSA. Его главный элемент — греющая проводящая матрица. В ее основе используется метод экструзии и последовательного равномерного охлаждения. Благодаря этой технологии сохраняется одинаковое сопротивление и одинаковую мощность по всей длине кабеля. Кабель устойчив к циклическим нагрузкам, и сохраняет свои характеристики и греющую мощность в течение всего срока службы.
Кабель TSA надежно защищает от замерзания трубы многокилометровых газо- и нефтепроводов, промышленные емкости, запорную арматуру, а также успешно предотвращает все элементы кровли и водосточных систем от обледенения в зимний период. Может использоваться при температуре от -20 градусов Цельсия. Успешно поддерживает температуру рабочей среды до +85 градусов.
Низкотемпературный кабель TSL. Автоматически регулирует выделение тепла при изменении температуры окружающей среды. Способен увеличивать тепловую мощность в 2 раза при эксплуатации во льду и талой воде.
Кабель устойчив к неблагоприятным воздействиям окружающей среды, перепадам температур, воздействию агрессивных сред, благодаря применению оболочки из фторполимера. Может использоваться для поддержания температуры химически активных сред, эффективно работает при температуре от -20 градусов Цельсия. Успешно поддерживает температуру рабочей среды до +85 градусов.
Кабель TSS. Температура его включения — от -25 градусов Цельсия, а максимально возможная поддерживаемая температура — до +200 градусов. Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079. В конструкции кабеля используются медные токоведущие жилы, а наружная оболочка выполнена из фторполимера.
Кабель TSU. Его отличительной особенностью является способность высокого сопротивления оплетки к воздействию высоких температур. Кабель с такой оболочкой защищен практически от любых внешних воздействий и может эксплуатироваться в условиях высокой влажности, сохраняя гибкость и прочность.
Минимальная температура его включения -25 по Цельсию, а максимальная до +250 градусов.
Тепло саморегулирующийся кабель выделяет только там, где это необходимо: если какой-то участок лежит во льду, а второй — в тепле, то сильнее нагреваться будет именно первый. Но такие кабели, разумеется, дороже, чем резистивные.
Как подобрать греющий кабель и на что обратить внимание при выборе
При подборе греющего кабеля мы рекомендуем в первую очередь определить цель его применения и способ установки. Это поможет решить главный вопрос — какой вид кабеля выбрать и на какие характеристики ориентироваться. Как правило, наиболее частыми вариантами являются:
- Обогрев кровли и водопроводов в частном доме
- Обогрев промышленных трубопроводов
- Обогрев промышленных резервуаров и емкостей. В том числе, емкостей с агрессивными средами
По способу монтажа. Возможны два варианта:
- Внутри водопровода (в случае если это частный дом)
- Снаружи
Многое зависит от того, какой способ установки будет оптимальным для вашего случая.
Например, если планируется монтаж провода внутрь трубы, при подборе следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.
Среди других важных особенностей при выборе всегда обращайте внимание на такие параметры:
- уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
- наличие экранирующего покрытия. Это особенно важно, если речь идет об укладке проводки на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах. Наличие экранирующего покрытия повышает стойкость к механическим повреждениям в процессе монтажа, транспортировки и хранения;
- при укладке в грунт обязательно обращайте внимание на возможность применения теплоизоляционных материалов, это позволит предотвратить температурные деформации
- бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Хотя цена импортных кабелей намного выше, однако ее надежность, особенно в климатических условиях северных районов Росии, намного ниже, чем у греющих кабелей группы компаний Тепловые Системы. Существует многолетняя (более 14 лет) статистика по замене сгоревших западных аналогов на промышленных объектах на наши кабели собственного производства, которые не имеют ни одной рекламации.
На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Хотя цена импортных кабелей намного выше, однако ее надежность, особенно в климатических условиях северных районов Росии, намного ниже, чем у греющих кабелей группы компаний Тепловые Системы. Существует многолетняя (более 14 лет) статистика по замене сгоревших западных аналогов на промышленных объектах на наши кабели собственного производства, которые не имеют ни одной рекламации.
Не менее важно также при подборе кабеля учитывать простоту в монтаже и эксплуатации. Универсальность кабельной системы обогрева обуславливает широкую область ее применения: с помощью проводов обогревают трубопроводы разных диаметров, находящиеся как под, так и над землей, кровли, различные конструкции.
Важно!
Есть определенные ограничения для саморегулирующихся моделей: их не используют при обогреве бетона, так как экономически это невыгодно, при создании обогреваемых полов насосных станций, так как в этом случае исчезает возможность быстро повысить температуру до нужного значения.
Для этой задачи эффективным решением будет применение кабеля 50TS(FA) – специально разработанного для полов насосных станций.
Также рекомендуем при подборе греющего кабеля учитывать такую характеристику как дина. Это расчетная величина. Определяется она по специальному алгоритму и без консультации опытного специалиста будет довольно сложно определиться с выбором. На начало 2021 года, по сравнению с бесчисленным множеством иностранных брендов, таких как Reksant, Termon, IOvatt, raihem, есть наш, отечественный продукт от Тепловых Систем с более чем 10-летним опытом работы в этой отрасли, не имеющий ни одной рекламации на продукцию. Мы рекомендуем всегда учитывать длину кабеля в комплекте. Обратите внимание, что большинство кабелей в интернет-магазинах обладает малой длиной и, как правило, подходят только для применения, что называется, «в домашних условиях».
Импортные аналоги всегда более дорогостоящие. Тогда как продукция группы компаний Тепловых Систем лучше соответствует уровню промышленного применения, но более дружественна по стоимости, поскольку лучше адаптирована под условия применения в различных климатических зонах.
Наша компания располагает собственным производством и складами с готовой продукцией. В 2020 году с производственных линий сошел 10 000 КИЛОМЕТР греющего кабеля для обогрева объектов нефтегазовой и химической промышленности. Выбирайте продукцию лидера!
Как выбрать кабель для электрообогрева?
Опубликовано 17 января 2020 г.
Выбор правильного семейства кабелей в соответствии с условиями процесса необходим для обеспечения желаемого контроля температуры внутри труб.
В современных тепловых трассах используются кабели на полимерной основе. Эти кабели могут регулировать ток в зависимости от температуры окружающей среды. Например, если температура окружающей среды низкая, через кабели будет проходить больше тока, что приведет к большему нагреву.
Кабель
Heat Trace может быть дешевле, если он не сертифицирован для использования во взрывоопасных зонах. При выборе правильного кабеля помните, что ваш выбор зависит от его номинала.
Ниже перечислены факторы, которые необходимо учитывать при выборе кабеля обогрева для вашего приложения.
- Максимальная поддерживаемая температура
- Поддерживаемая температура
- Максимальная температура воздействия
- Номинальная тепловая мощность
Вам также следует подумать о выборе кабеля с надлежащим материалом оболочки, который обеспечит желаемый уровень защиты от коррозии и механического износа.Большинство производителей кабелей с обогревом предоставляют подробную литературу со сравнительными таблицами, чтобы вы могли сопоставить кабель с требованиями вашей системы.
После того, как вы выбрали идеальный кабель для вашей системы обогрева, вам также нужно будет рассчитать общую необходимую длину кабеля. Убедитесь, что вы также учитываете встроенное оборудование, такое как клапаны, фланцы и опоры для труб при измерении общей длины трубы, поскольку для этого потребуется дополнительный обогрев.
Наконец, выберите правильный термостат и другие аксессуары для кабельных соединений в соответствии с вашим приложением.
Свяжитесь с производителем вашей системы обогрева, чтобы получить подробные руководства по проектированию с точными спецификациями и другими проектными данными.
На что следует обратить внимание при установке теплового кабеля
Установка теплового луча требует навыков и планирования. Вот несколько важных советов, которые следует учитывать при прокладке тепловых проводов.
- Изучите расположение труб или резервуара, чтобы получить максимальную эффективность и охват. Без карты маршрута шансы образования горячих или холодных точек будут значительными.
- Тепловые следы переносят электрический ток через них. Следовательно, все проводящие части теплового следа должны быть изолированы. Будьте особенно осторожны, чтобы загерметизировать концы оголенных кабелей.
- Датчики играют важную роль в контроле температуры. Размещайте датчики температуры окружающей среды в местах с наиболее низкими температурами. Убедитесь, что вы устанавливаете датчики в правильном месте.
- Проложите кабели таким образом, чтобы при необходимости можно было легко снять клапаны.
Техническое обучение
Техническое обучение
Саморегулирующиеся нагревательные кабели
и нагревательные кабели постоянной мощности
Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?
Электрический нагревательный кабель — это проволочный кабель, излучающий тепло, , также называемый кабелем обогрева .Нагревательный кабель может быть использован в широком спектре применений в доме, например, для подогрева пола , , замены теплопотерь, защиты труб от замерзания, защиты от обледенения крыш и водосточных желобов , а также для таяния снега. Существует двух разных типов кабелей: саморегулирующиеся и кабели постоянной мощности , и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.
Отличаются ли нагревательная лента, нагревательный кабель и тепловой провод?
Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .
Что такое саморегулирующийся нагревательный кабель?
Саморегулирующийся нагревательный кабель имеет специальный токопроводящий сердечник между двумя проводами шины.
Эта жила становится более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.
Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это и называется «саморегулирующимся», кабель не может полностью включиться или выключиться .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.
Примеры саморегулирующегося кабеля с обогревом:
Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыш и водосточных желобов
Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут.
Он используется не только для предотвращения образования ледяных плотин (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В и продается отдельно, и предполагается, что монтажник на стройплощадке может отрезать его до нужной длины.
Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не чрезмерно расходовать энергию.
Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.
PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания
Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева.
Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения крыши и водосточного желоба (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.
Этот продукт часто устанавливается на плохо изолированных участках или на стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.
Что такое тепловой кабель постоянной мощности?
Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот силовой кабель обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность .
Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.
Примеры нагревательного кабеля постоянной мощности:
TempZone, Environ и Slab Heating Элементы нагрева пола
Все элементы теплого пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов теплого пола по всей отрасли.Причина этого в том, что гораздо проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого полученные результаты.
Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.
Коврики и кабели для плавления снега
Наши системы для плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.
Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени.
Этот элемент управления также позволяет пользователю управлять системой удаленно.
Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?
Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты труб от замерзания, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и устранение обледенения уличного снега / льда или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности, поскольку они способны непрерывно растапливать снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.
Точно так же напольное отопление использует кабели постоянной мощности, так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.
Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.
Кабели с тепловой лентой для предотвращения образования ледяной плотины — Магазин теплового кабеля
Что такое термокабель и термолента?
Нагревательная лента и термокабель для предотвращения обледенения относятся к одному и тому же продукту.Тепловая лента — неформальное описание термокабеля. Это все равно, что называть гамбургер White Castle слайдером. Всем известно, что слайдер — это гамбургер (ладно, в самом широком смысле этого слова). Вернемся к делу. Кабели с тепловой лентой — это специальные провода, которые используются для предотвращения скоплений льда, обычно называемых ледяными плотинами.
Мы используем термины «тепловой кабель» и «тепловая лента» как синонимы на нашем веб-сайте, как и профессиональные дизайнеры и установщики в США.
Тепло генерируется при прохождении электрического тока через проводящую полимерную жилу между проводниками кабеля.Когда температура окружающей среды падает, количество электрических путей через сердечник увеличивается, и выделяется больше тепла. И наоборот, при повышении температуры сердечник имеет меньше электрических путей и вырабатывается меньше тепла.
Некоторые тепловые ленты для ледяных дамб называют «постоянной мощностью», а другие тепловые ленты — «саморегулирующимися». Вот существенная разница. Саморегулирующиеся кабели с нагревательной лентой потребляют только ту энергию, которая необходима им для выполнения своей работы. Если действительно холодно и снежно, им требуется больше электроэнергии.Кабели постоянной мощности работают как лампочка. Они полностью включены и выключены. Мы часто называем эти кабели «умными» и «глупыми».
Какой кабель вам подходит?
Не все нагревательные кабели одинаковы. Отнюдь не. Некоторые нагревательные кабели в основном предназначены для одноразового использования (см. Frost King, Easyheat и Wrap On). Другие кабели рассчитаны на срок службы не менее десяти лет. Некоторые из наших клиентов ищут дешевое краткосрочное решение.Этим людям может сойти с рук покупка более дешевого кабеля, который часто представляет собой кабель «постоянной мощности» (подробнее об этом ниже). Людей, заинтересованных в продуктах с более низкими эксплуатационными расходами и более длительным сроком службы, поощряют к покупке «саморегулирующегося» теплового кабеля.
Для профессионалов и домовладельцев, которым нужна самая быстрая и простая установка теплового кабеля, мы рекомендуем следующие подключаемые или готовые тепловые кабели. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Для более крупных и сложных установок обычно требуется нагревательный кабель на ноге, комплекты электрических подключений и соответствующие датчики и элементы управления, где это необходимо.
Итак, в чем разница?
Нагревательный кабель постоянной мощности продается в крупных магазинах, таких как Home Depot и Lowes, и в интернет-магазинах, таких как Amazon. Они удивительно «доступны», по крайней мере, на первый взгляд. Например, комплект термокабеля длиной 100 футов от Frost King и EasyHeat будет стоить около 59-72 долларов, если он будет приобретен у одного из наших многомиллиардных конкурентов. На фото выше вы видите 100-футовый нагревательный кабель Frost King (слева). Весит около 3.1 фунт и прослужит в среднем от одного до двух лет. С другой стороны, катушка качественного саморегулирующегося теплового кабеля с весами более 10 фунтов (правая сторона, фото выше). Если держать их рядом, разница становится очевидной. Помимо очевидной разницы в качестве, другой недостаток теплового кабеля постоянной мощности заключается в том, что он потребляет тонну электроэнергии во время работы. Термин «постоянная мощность» используется потому, что это семейство тепловых кабелей во многом похоже на электрическую лампочку.
Он либо полностью включен, либо выключен. Саморегулирующийся термокабель с ледяной плотиной — это совершенно другое животное, поскольку он «просит» только энергию, необходимую для выполнения своей работы. Мы углубимся в забавные технические подробности того, как этот процесс работает в другой области нашего веб-сайта, но достаточно сказать, что саморегулирующиеся тепловые кабели умны в отношении того, как они используют электричество.
Таким образом, можно рассматривать кабели с тепловой лентой в целом как разделяющие на две категории; «умный» или «тупой». Не судить, кабель постоянной мощности, но вы довольно тупой.Вы дешевы и глупы. Да, у нас есть уклон в сторону саморегулирующегося термокабеля. Он безопаснее, долговечнее, надежнее, проще в установке и намного дешевле в долгосрочной перспективе. Помимо этих факторов, эти два фактора очень похожи. Они оба черные и выглядят одинаково с расстояния 200 ярдов.
Хотя саморегулирующиеся ленточные кабели для предотвращения обледенения являются гораздо более выгодным вложением, в некоторых ситуациях требуются дешевые материалы.
Например, если вам нужно решить проблемы с ледяной плотиной всего год или два, купите дешевый товар (т.е., постоянная мощность). Посмотрим правде в глаза, иногда у нас действительно ограниченные бюджеты. Мы не можем позволить себе бросить сотни на тепловой кабель ледяной плотины. Нам нужно дешевое решение на короткий срок. Это идеальное время для покупки кабеля постоянной мощности. Если ваши цели включают потребность в энергоэффективном решении на срок более пары лет, которое может быть установлено с низким риском сбоя, которое не будет легко повреждено и т. Д., Вам следует купить наш саморегулирующийся кабель.
Наши производители
Как эксперты в области тепловой ленты для защиты от ледяных плотин, мы имели возможность изучить продукцию всех крупных мировых производителей.По правде говоря, на планете всего несколько производителей, которые на самом деле производят высококачественные тепловые кабели . После проведения исследования мы остановились на трех марках тепловых кабелей, которые мы хотели бы представить.
У нас есть выбор купить более дешевый кабель, но это не наше дело. Мы выбрали партнерство с лучшими поставщиками тепловых кабелей в мире, потому что нагревательные кабели — это все, что мы делаем. Вот наши поставщики:
Radiant Solutions
Записка от Стива Куля, основателя и генерального директора Radiant Solutions Company.
Позвольте мне начать с небольшого рассказа о , кем мы не являемся как компания.
- Мы не большие, не слишком «корпоративные» и думаем о долгосрочной перспективе.
- Наша философия проста. Нам весело на работе, и мы вполне человечны в своем подходе к ведению бизнеса.
- Мы понимаем, что покупать вещи случайной компании в Интернете у людей, которых вы, возможно, никогда не встретите, — это немного страшно.
Моя компания состоит из таких же людей, как вы.Мы хотим честно зарабатывать на жизнь тем, что любим. Мы хотим построить будущее для наших детей. Мы хотим, чтобы вы были настолько довольны своими покупками Radiant Solutions, что рассказываете об этом всем своим друзьям.
Хотя мы думаем о себе как о веселых людях, мы очень серьезно относимся к тому, чтобы сделать вас счастливыми, с того момента, как вы дойдете до завершения своего проекта и далее. О, и я упоминал, что мы продаем самые лучшие продукты лучистого отопления, которые вы можете найти? Это правда. Наши продукты производят люди, которых я знаю и которым доверяю, потому что у меня не было бы другого выхода.Я занимаюсь защитой от ледяных дамб и жилищным строительством последние четверть века, поэтому беспокоюсь о своих поставщиках. Я работаю только с лучшими.
Компания Ice Dam
Сказать, что компания Ice Dam Company продает только саморегулирующийся антиобледенительный кабель высочайшего качества, — это правда. В этом суть того, что мы делаем, но вряд ли это все.
Компания Ice Dam Company устраняет ледяные дамбы и оказывает помощь в предотвращении ледяных плотин более 25 лет.За это время мы наблюдали за множеством различных продуктов для предотвращения повреждений ледяными плотинами.
Мы устанавливаем антиобледенительную тепловую ленту более десяти лет. Поэтому, когда мы решили продавать тепловой кабель, мы выбрали самый качественный и современный кабель на рынке. Мы предлагаем установку термоленты нестандартной длины или предварительно смонтированную, «вставную» длину от 6 футов до 150 футов — готовую к любой стандартной розетке. Тепловую ленту нестандартной длины можно заказать любой длины и подключить прямо к вашей домашней электросети.
BriskHeat
Нагревательный кабель в промышленности также называют кабелем для обогрева.Он используется для широкого спектра применений, включая отслеживание трубопроводов, защиту от замерзания, контроль вязкости, поддержание температурного процесса, кровлю и водосточные желоба и многое другое. BriskHeat также предлагает нагревательные ленты XtremeFLEX, которые являются более гибкими и обеспечивают гораздо более быструю тепловую реакцию. Обширный опыт BriskHeat в решении ваших задач по контролю вязкости, предотвращению конденсации, технологическому нагреву и защите от замерзания позволил BriskHeat стать мировым лидером в области гибких приложений для нагрева поверхности и обогрева для трубопроводов, сосудов, насосов, клапанов и другие объекты.
Raychem (Компания Pentair)
Pentair Thermal Management предлагает саморегулирующуюся нагревательную ленту, которая автоматически регулирует выходную мощность для компенсации изменений температуры. Саморегулирующаяся нагревательная лента марки Raychem состоит из двух параллельных проводников, встроенных в нагревательный сердечник из проводящего полимера. Сердечник радиационно-сшитый для обеспечения долговременной надежности.
Саморегулирующиеся нагревательные кабели Raychem доступны в широком ассортименте продукции, подходящей для использования в домашних условиях, в строительстве больших зданий и для промышленного применения.Технология саморегулирующихся нагревательных кабелей Raychem доступна в широком ассортименте продукции, подходящей для использования в домашних условиях, в строительстве больших зданий и для промышленного применения.
Почему выбирают саморегулирующиеся нагревательные кабели для предотвращения замерзания труб? — HEATIT
Как домовладелец, вы хотите, чтобы ваш дом был готов к зиме.
Во время этого процесса подготовки к зиме необходимо проверить множество проблем, однако предотвращение замерзания труб определенно входит в пятерку лучших.Тем не менее, предотвратить замерзание труб можно несколькими способами. Один из наиболее популярных способов — следить за тем, чтобы температура воздуха в комнате никогда не опускалась ниже определенной температуры.
К сожалению, этот распространенный метод не всегда работает. Например, в указанном помещении может быть неизвестная утечка. Если это воздействие не будет тщательно отслеживаться или исправляться, отверстие может позволить замерзшему воздуху разрушить ваши трубы, что приведет к неприятному сюрпризу, когда вы вернетесь домой с праздников. Чтобы избежать такого нежелательного события, подумайте о том, чтобы оборудовать трубы саморегулирующимся нагревательным кабелем.
Обзор саморегулирующихся нагревательных кабелей
Также известный как тепловой кабель, саморегулирующийся нагревательный кабель автоматически регулирует количество тепла, получаемого вашими трубами.
Таким образом, эти кабели без особых усилий предотвращают падение ваших труб до опасно низких температур. Они также бывают всех форм и размеров, что означает, что вы можете использовать их на прямых, спиральных и перекрывающихся трубах.
Излишне говорить, что универсальность саморегулирующихся нагревательных кабелей позволяет использовать их практически на всех трубах, пандусах или лестницах, а также на водосточных желобах, если вы ищете способ лучше защитить свою крышу зимой.
При этом важно отметить, что, хотя саморегулирующиеся нагревательные кабели известны под разными названиями, производители кабелей используют три различных метода для разработки этого энергосберегающего оборудования.
- Постоянное электричество — дешево, недолговечно, не требует настройки, небольшое повреждение приводит к выходу из строя всего кабеля
- Постоянная мощность — не может перекрываться, должна выходить за пределы труб из-за датчика температуры
- Кабели, спроектированные для саморегулирования, могут перекрываться , обрезать по размеру, повреждение не равно полному отказу
Саморегулирующийся нагревательный кабель Конструкция
Электронагревательные кабели могут быть непосредственно намотаны на трубы, обычно по спирали, или вставлены непосредственно в трубу.
Первый метод требует меньше настроек, тогда как второй в большинстве случаев требует дополнительной изоляции снаружи трубы. Тем не менее, любой метод безопасен из-за конструкции кабеля.
Внутри саморегулирующегося нагревательного кабеля находятся два провода, заключенные в несколько слоев изоляции и разделенные плотным участком полимера. Реакционный полимер должен нагреваться, поэтому работают саморегулирующиеся нагревательные кабели. Эту необычную реакцию можно регулировать и при различных температурах, что позволяет использовать саморегулирующиеся нагревательные кабели на более теплых устройствах, таких как водонагреватели.
Благодаря этой уникальной внутренней настройке, электричество можно безопасно пропускать через греющий кабель, не беспокоясь о поражении электрическим током, коротком замыкании или поджоге дома.
Саморегулирующийся нагревательный кабель Характеристики
Благодаря защитным слоям изоляции и полимера, кабели электронагревателя незаменимы для домовладельцев, ищущих новые методы энергосбережения.
Хотя саморегулирующиеся нагревательные кабели действительно используют электричество, они делают это только по мере необходимости.Кроме того, напрямую подавая тепло на домашние трубы, домовладельцам не нужно беспокоиться об обогреве всей комнаты. Это означает, что на предотвращение замерзания труб тратится меньше денег.
Еще один бонус можно найти при использовании саморегулирующихся нагревательных кабелей с вашим водонагревателем. Поскольку электрические нагревательные кабели обеспечивают минимальные потери тепла, водонагреватель дольше сохраняет свою горячую температуру, что приводит к заметной экономии энергии.
Как работают саморегулирующиеся нагревательные кабели
Как мы упоминали выше, во время строительства пара электрических нагревательных проводов оборачивается несколькими слоями изоляции с большим пространством между каждым из них.Когда подается электричество, эта внутренняя область генерирует ток, и, поскольку провода заключены непосредственно в полимер, разворачивается уникальное событие.
По мере нагрева полимера электрический ток ограничивается. Обратное происходит при охлаждении полимера.
Эта саморегулирующаяся способность позволяет обрезать эти кабели до нужного размера без выхода из строя всего устройства, а также других преимуществ. Например, саморегулирующиеся нагревательные кабели можно безопасно перекрывать, не беспокоясь о повреждении кабеля, поскольку он автоматически настраивается на безопасную температуру.Еще один бонус — отсутствие необходимости считывать температуру.
Саморегулирующиеся в сравнении с постоянной мощностью для предотвращения замерзания труб
Как мы упоминали выше, во время строительства полимер, используемый внутри саморегулирующихся нагревательных кабелей, регулируется для использования по назначению. Благодаря этому при использовании саморегулирующихся нагревательных кабелей бытового назначения они полностью безопасны, даже без температурного считывателя. Помните, что тепловая мощность саморегулирующихся кабелей автоматически регулируется в зависимости от температуры окружающей среды.
Эта надежная функция остается неизменной на всем протяжении кабеля.
Этого нельзя сказать о кабелях постоянной мощности. Внутри этого типа электронагревательного кабеля находится сложная сеть нагревательных элементов и проводов, соединенных припоем. Конструкция позволяет отбрасывать электрические токи между двумя полярными проводами, нагревая элементы между ними. Этот поток генерирует тепло в каждой мини-цепи вдоль кабеля.
Оттуда вся решетка окружена слоями изоляции, например, тефлоном, и контролируется по показаниям температуры.Поскольку нагревательные элементы не регулируют автоматически выходную температуру, все может стать рискованным. Например, показания в конце не скажут вам, перекрывается ли где-то кабель, что может привести к тому, что кабель постоянной мощности местами перегорит.
Кроме того, как следует из названия, при использовании этого типа греющего кабеля фактически используется «постоянная мощность». Из-за этого домовладельцы могут платить больше денег за энергию, чем если бы использовались саморегулирующиеся нагревательные кабели.
Тем не менее, температура, считываемая при постоянной мощности, действительно позволяет вручную установить, насколько теплыми должны быть ваши трубы. Однако, если вы не хотите заниматься подготовкой к зиме, используйте саморегулирующиеся нагревательные кабели.
Когда использовать нагревательный кабель для водостоков и водостоков
Избавьтесь от опасностей зимней погоды и защитите свою крышу с помощью водосточных водостоков с подогревом и водосточных желобов
Когда температура опускается ниже нуля, зимняя погода может повредить вашу крышу в виде ледяных плотин.(Подробнее о ледяных дамбах читайте здесь.) Но даже если ваша крыша хорошо вентилируется и должным образом изолирована, талая вода должна иметь непрерывный путь, чтобы безопасно стекать с крыши. Вот как кровельные нагревательные кабели могут защитить вашу крышу.
Тепловой кабель для крыши пригодится не только вашему дому или офису. Он также может защитить вашу семью и клиентов.
При низких температурах, особенно ночью, вода в водосточных желобах и водосточных трубах может снова замерзнуть, прежде чем она сможет стечь. Без четкого пути для стока талая вода может вытечь из желобов и водостоков на проходы внизу, создавая опасность обледенения для вас, вашей семьи или клиентов.Для полной системы предотвращения установите нагревательный провод внутри водостоков и водосточных труб, чтобы талая вода имела чистый, непрерывный путь отвода воды с крыши на землю, прежде чем она сможет повторно замерзнуть и вызвать повреждение и опасные условия.
Что мне нужно будет установить, чтобы водосточные желоба и водостоки были чистыми?
Если ваша крыша уже имеет надлежащую вентиляцию и изоляцию, вам необходимо установить саморегулирующийся кабель обогрева только внутри желобов и водосточных желобов, чтобы безопасно направлять слив талой воды с проходов внизу.Саморегулирующийся кабель подает тепло, когда вам это нужно, и отключается, когда вы этого не делаете, адаптируясь к температуре окружающей среды для максимальной энергоэффективности.
Кабель обогрева безопасен для металлических, пластиковых или деревянных водосточных труб и водостоков, и он не будет перегреваться даже при наложении. Кабель доступен как на 120, так и на 240 вольт. Выберите предварительно смонтированный кабель длиной от 6 до 100 футов, который подключается к стандартной заземленной розетке. Для более крупных проектов рулоны кабеля доступны в количестве от 50 до 1000 футов.Вам также понадобятся компоненты для закрепления кабеля внутри водосточных желобов и водосточных труб. Для кабеля, отрезанного по длине, вам понадобятся колпачки для герметизации концов.
Для максимальной эффективности и действенности полная система защиты от обледенения водосточных желобов и водосточных труб включает датчик и контроллер. Доступны ручные системы, но они не рекомендуются. Для оптимальной энергоэффективности добавьте модель комбинированного датчика и контроллера внутри водостока, чтобы система могла автоматически реагировать на условия окружающей среды, активируясь, пока вас нет, чтобы предотвратить накопление льда и снега и причинение ущерба при понижении температуры.
Инвестиции в защиту вашего дома сегодня могут предотвратить дорогостоящее повреждение вашего дома зимними погодными условиями завтра и в ближайшие годы. Перед наступлением зимы свяжитесь с Warm Your Floor для получения совета эксперта по выбору правильного антиобледенительного решения для вашего коммерческого или жилого проекта!
Лучшие обогревательные кабели для крыш, водосточных желобов и водосточных труб: Обзоры 2020 г.
Перед наступлением зимы одна из самых важных структур в вашем доме для подготовки к зиме — это крыша и водосточные желоба. Поскольку снег падает на поверхность крыши, лед может начать образовываться, если он накапливается.В результате могут произойти две вещи.
Во-первых, ледяная плотина может начать развиваться через край крыши. Во-вторых, по мере того, как лед на вашей крыше становится все толще и толще, ваша крыша будет иметь дополнительную нагрузку, давящую на него. Это может создать более серьезные проблемы и опасности для дома, поэтому многие домовладельцы устанавливают нагревательные кабели для их устранения.
Что такое нагревательный кабель и для чего он нужен?
Нагревательные кабели, также известные как тепловые кабели, тепловые кабели или кровельные антиобледенители, представляют собой довольно простую концепцию.Это электрические кабели, которые проложены по всей крыше, желобам, мансардным окнам и даже вместе с водопроводом, где может образовываться лед.
Эти кабели выделяют тепло для предотвращения образования льда. Не все нагревательные кабели сделаны одинаково, некоторые из них лучше других. Поэтому мы рассмотрели 6 лучших тепловых кабелей, которые вы можете купить в Интернете для крыш и водостоков.
6 лучших нагревательных кабелей для крыш и водостоков
H&G Lifestyles — лучший саморегулирующийся нагревательный кабель для крыш и водостоков
Как следует из названия, это саморегулирующийся нагревательный кабель от H&G Lifestyles.
Он разработан, чтобы предотвратить образование ледяных завалов и защитить вашу крышу ото льда. Он специально разработан для металлических водостоков, пластиковых водосточных желобов, водосточных водостоков и наклонных крыш с негорючей черепицей.
Вы можете безопасно перекрыть этот нагревательный кабель на крыше, не беспокоясь о коротких замыканиях или выгорании. Кроме того, он полностью не требует обслуживания. Простая установка означает, что все, что вам нужно сделать, это проложить кабель, подключить его и щелкнуть выключателем, чтобы он работал на крышах любого типа.
В самом кабеле используется прочная изоляция из сшитого полиэтилена, обеспечивающая безопасность, а устойчивый к погодным условиям ПВХ защитит его от матери-природы.Внутри у него медный сердечник, который отлично проводит как электричество, так и тепло. Кроме того, поскольку это саморегулирующийся нагревательный кабель, он поможет вам сэкономить на электроэнергии.
Easy Heat ADKS-1000 De-Icing Kit — лучший нагревательный кабель для водостоков
Тепловой кабель Easy Heat ADKS-1000 Roof Snow De-Icing Kit поставляется различной длины, поэтому вы можете выбрать тот, который соответствует вашим потребностям отлично.
Как и предыдущий нагревательный кабель, этот будет хорошо работать с большинством конфигураций крыши, и его просто установить.Он даже поставляется с шестью пакетами зажимов, чтобы вы могли запускать его именно там, где вам нужно, на крыше. После установки нет необходимости в обслуживании.
Внутренняя часть антиобледенителя обеспечивает фиксированное сопротивление, и оно сделано предварительно зарезервированным, что делает его безопасным и эффективным для использования в жилых помещениях. В целом, это, безусловно, отличный выбор для защиты крыши и водосточных желобов от льда. Пока вы занимаетесь этим, не забывайте о ограждениях водосточных желобов, которые также уберегут от мусора водосточные желоба.
Нагревательный кабель Frost King RC60
Компания Frost King произвела нагревательный кабель RC60, который идеально подходит практически для любой конфигурации крыши.Продукт даже поставляется в комплекте с проставками для кабеля и скобами для черепицы, которые сделают установку еще проще.
Вы можете протянуть всю крышу нагревательным кабелем, а затем закрепить их на месте, чтобы они никогда не двигались или сдвигались сами по себе. При этом вы можете быть уверены, что ваша крыша будет хорошо нагрета, что предотвратит образование ледяных плотин.
Тепловой кабель для защиты труб от замерзания
Radiant Solutions пошла дальше и дальше, когда они разработали этот саморегулирующийся тепловой кабель.Со встроенным термостатом кабель включится только при 37 градусах. Как только он достигнет 50 градусов, линия автоматически отключится. Проще говоря, он экономит много энергии, давая вам необходимое количество тепла.
С помощью этого нагревательного кабеля вы также можете установить его внутри или снаружи труб с проточной водой. Неважно, из ПВХ это трубы, из АБС, PEX или из любого другого материала. Он может отлично работать при прямом контакте с водой или даже с почвой, и он рассчитан на долговечность.
Наружная оболочка изготовлена из материалов коммерческого качества, которые продлевают срок ее службы, и она не закорочится и не перегорит, если кабель сам себя перекрывает.
Саморегулирующийся нагревательный кабель HEATIT
Это идеальный нагревательный кабель для труб, созданный компанией HEATIT, которая занимается этим более 30 лет.
Этот предварительно собранный нагревательный кабель отлично работает с трубами из любых материалов, будь то пластик или металл. Он включится автоматически, когда температура упадет слишком низко.Вы можете настроить его и забыть о нем, поскольку он сделает всю работу самостоятельно.
Кабель поставляется с заземленной вилкой со встроенной подсветкой и термостатом. Внутренняя изоляция сделана из прочного сшитого полиэтилена, а внешний слой — из атмосферостойкого полиэтилена. Проще говоря, это один прочный нагревательный кабель, о котором вам не придется беспокоиться после того, как вы его подключите. Он выдержит даже самые суровые погодные условия, и вы можете быть уверены, что он сделает свою работу по предотвращению замерзания ваших труб.
Prime Wire: Кабельный комплект для защиты от обледенения крыши и водостока — Нагревательный кабель для водосточной трубы Best
Комплект для защиты от обледенения кровли и водостока от Prime Wire & Cable специально разработан для работы на наклонных крышах с черепицей, водостоках и водостоках. водостоки. После того, как он будет установлен, он будет препятствовать образованию ледяных плотин, позволяя воде естественным образом течь по желобам и водосточным водостокам.
Сам комплект вырабатывает около 500 Вт тепла. Вилка имеет световой индикатор, который сообщит вам, когда по кабелю проходит энергия, выделяющая тепло.Это означает, что вам не нужно прикасаться к нему, чтобы понять, работает ли он.
Внутри упаковки есть зажимы для черепицы и распорки для упрощения установки. Все, что вам нужно сделать, это равномерно проложить кабель над крышей и желобами, а затем закрепить его на месте. Таким образом, он никогда не будет двигаться со временем, а тепло всегда будет равномерно распределяться по поверхности вашей крыши.
Как выбрать лучший нагревательный кабель для вашего дома
Итак, теперь, когда вы увидели шесть лучших нагревательных кабелей для крыш и водостоков, как выбрать лучший для своего дома? Вот несколько моментов, на которые следует обратить внимание:
Длина: Прежде всего, вам необходимо выбрать нагревательный кабель подходящей длины.Для этого вам нужно выяснить две вещи. Во-первых, вам нужно выяснить, какую часть поверхности вашей крыши, желобов, водосточных желобов и труб вы хотите покрыть тепловым кабелем.
Затем вам также нужно будет определить схему, по которой вы хотите установить их на крыше. Например, некоторые люди предпочитают прямые линии, в то время как другие могут устанавливать нагревательные кабели по спирали. Все это влияет на длину кабеля, который вы собираетесь покупать.
Мощность: Примите во внимание количество энергии, которое вы хотите использовать для нагревательного кабеля.
Некоторые кабели нагреваются больше, чем другие, хотя в зависимости от вашего региона такое количество тепла может не потребоваться.
Имейте в виду, что это повлияет на ваше общее потребление энергии и может привести к увеличению счета за электроэнергию в зимние месяцы. Чтобы узнать, сколько энергии вам понадобится от теплового кабеля, примите во внимание снегопад в вашем районе. Не бойтесь проконсультироваться в местном хозяйственном магазине или даже у своих соседей.
Саморегулирующийся: Выберите саморегулирующийся нагревательный кабель. Это означает, что он будет включаться и выключаться в зависимости от температуры поверхности.Таким образом, вам не придется делать это каждый раз вручную и, возможно, забыть включить или выключить в нужный момент.
Предварительно смонтировано: С предварительно смонтированным нагревательным кабелем у вас будет гораздо меньше хлопот при настройке линии. Кроме того, если у вас нет навыков и опыта, вероятно, будет намного безопаснее купить предварительно собранный продукт, чем пытаться собрать комплект для защиты от обледенения крыши самостоятельно.
Безопасность: Не забудьте учесть все меры безопасности, которые могут быть включены в комплект теплового кабеля.Некоторые могут иметь встроенные термостаты или автоматическое отключение и защиту. Если вы хотите больше спокойствия, возможно, стоит потратить дополнительные деньги на нагревательный кабель с дополнительными функциями безопасности.
Перед наступлением зимы обязательно нанесите герметик на крышу, чтобы справиться с суровой погодой зимой.
Как выбрать резистивную нагревательную проволоку
Как профессиональный поставщик резистивной нагревательной проволоки, TOPE INT’L обнаружила в процессе продаж, что у каждого покупателя разные требования к продукту.Некоторые из них могут иметь более высокие требования к качеству, требуя более высокого качества резистивной нагревательной проволоки, в то время как некоторые из них указали более высокие предпочтения в отношении относительно более высокого соотношения цены и качества, требуя значений по разумным ценам, которые они заплатили.
Однако многие из них не имеют ни малейшего представления о том, как выбрать лучший материал и диаметр для резистивной нагревательной проволоки в своих приложениях, или как выбрать лучший продукт, который имеет относительно более высокое соотношение цены и качества в соответствующей рабочей среде и требования к использованию.В следующем разделе мы обсудим со всеми методы, которые следует использовать для выбора нагревательной проволоки с лучшим сопротивлением.
1. В настоящее время мы в основном используем два типа материала — отечественный и импортный. Бытовые нагревательные провода сопротивления делятся на две серии — FeCrAl и NiCr. Серия FeCrAl далее делится на 0cr25AL5, 0cr21Al6Nb, 0Cr27Al7Mo2, а серия NiCr также делится на Cr20Ni80, Cr15Ni60, Cr20Ni35, Cr25Ni20.
2.Как выбрать нагревательный провод сопротивления
- (1) Для закупочных компаний, например, тех, которые занимаются машинным оборудованием, машинами для запечатывания, упаковочными машинами и т. Д., Мы рекомендуем использовать никель-хромовую проволоку серии 0cr20Ni80, так как их температурные требования невысоки. Использование NiCr проволоки дает определенные преимущества. Он не только обладает отличной свариваемостью, но и сравнительно более мягкий и не хрупкий. Лучше всего использовать форм-фактор полосы, поскольку поверхностная нагрузка на квадратный метр полосы больше, чем у круглого провода.Помимо большей ширины, его износ меньше, чем у круглой проволоки.
- (2) Для закупающих компаний, например, занимающихся электрическими печами, хлебопекарными печами и т. Д., Мы рекомендуем наиболее распространенный 0cr25al5 FeCrAl, так как их температурные требования колеблются от умеренных 100 до 900 ° C. Несмотря на необходимость учитывать вопросы температуры и повышения температуры, это не требует использования нагревательной проволоки сопротивления с наилучшими характеристиками и качеством. Он не только дешев, но и имеет максимальную рабочую температуру 900 ° C.Если поверхность резистивной нагревательной проволоки подверглась термообработке, кислотной обработке или отжигу, ее окислительные свойства немного улучшились бы, что привело бы к относительно более высокому соотношению цены и качества.
- Если печь работает при температуре от 900 до 1000 ° C, мы бы посоветовали использовать 0cr21al6nb, поскольку эта серия резистивной нагревательной проволоки имеет более высокую термостойкость, а ее качество также исключительно выдающееся благодаря добавлению элементов Nb.
- Если печь работает при температуре от 1100 до 1200 ° C, мы рекомендуем использовать круглую проволоку из Ocr27al7mo2, поскольку она содержит МО, что обеспечивает более высокую устойчивость к температуре.Чем выше чистота Ocr27al7mo2, тем выше его прочность на разрыв и лучше его окислительные свойства. Тем не менее, он будет становиться все более хрупким. Таким образом, при подъеме и размещении с ним необходимо обращаться с особой осторожностью. Было бы лучше позволить фабрике наматывать его до подходящих размеров, чтобы покупающая компания могла просто использовать его для применения на своем заводе.
- Для печи, работающей при более высокой температуре 1400 ° C, мы настоятельно рекомендуем HRE от TOPE INT’L или U.
Д., Мы рекомендуем использовать никель-хромовую проволоку серии 0cr20Ni80, так как их температурные требования невысоки. Использование NiCr проволоки дает определенные преимущества. Он не только обладает отличной свариваемостью, но и сравнительно более мягкий и не хрупкий. Лучше всего использовать форм-фактор полосы, поскольку поверхностная нагрузка на квадратный метр полосы больше, чем у круглого провода.Помимо большей ширины, его износ меньше, чем у круглой проволоки.
Want to say something? Post a comment
Want to say something? Post a comment
