Содержание

Что такое гелиосистема? Преимущества и недостатки её применения.

Гелиосистема… В наше время этим словом уже похоже никого не удивить. Но не многие до конца понимают что же это такое. Некоторые «специалисты» задают вопрос: «А где же гелий?», другие утверждают, что при проектировании системы мы забыли включить в смету гель, но на самом деле ГЕЛИОСИСТЕМА – это всего лишь установленный комплект оборудования, способный превращать солнечное излучение в полезную для нас энергию.

Со времен появления на рынке Украины преобразователей солнечной энергии за ними крепко закрепились соответствующие названия:

Хотя в корне оба типа систем являются гелиосистемами.

Что такое гелиосистема?

Итак, гелиосистемой в классическом понимании этого слова является комплект оборудования, предназначенный для преобразования солнечной энергии в тепловую.

Как известно солнце дарит нам огромное количество энергии. Задача человечества – правильно собрать эту энергию. Если быть точным, то среднее количество энергии, излучаемое солнцем на земную поверхность на широте Киева в летний период времени ровняется 6кВт∙час/м2 в сутки.

Первый закон термодинамики гласит, что энергия ниоткуда не берется и никуда не девается бесследно, а всего лишь переходит с одного состояния во другой.

Перезвоните мне

Назначение гелиосистемы

Прямой задачей гелиосистем является максимально эффективное преобразование энергии солнечного излучения в тепловую.

На сегодня максимальный КПД гелиосистем достигает 95%, что является высочайшим результатом по сравнению с другими технологиями.

Гелиосистемы используются в быту для:

  • нагрева воды (горячего волоснабжения (ГВС)),
  • поддержки системы отопления,
  • подогрева воды в бассейне.

Существует интересная технология, когда с помощью геотермальных тепловых насосов энергия загоняется в землю, а потом зимой оттуда изымается.

Если использовать гелиосистему для горячего водоснабжения, отопления и подогрева бассейна, срок окупаемости становится более короткий, потому что потребляется абсолютно вся энергия.
Если применять только для нагрева воды, то нужен очень точный расчет, чтобы не было избытка энергии.
Если использовать для отопления и для ГВС, то это на самом деле это не очень эффективно, так как летом будет много избыточной энергии и возникнет проблема её распределения.

Использование гелиосистем для предприятий

Для нагрева воды в больших бассейнах (от 200 м³) гелиосистемы зарекомендовали себя очень хорошо. К примеру, для нагрева воды в бассейне объемом 980 м³ используется 37 коллекторов (1080 трубок).

Также эффективно применять гелиоколлекторы для горячего водоснабжения отелей, ресторанов, где есть постоянный разбор горячей воды и большая тепловая нагрузка. Это хорошо, так как солнечный коллектр всегда рассчитывается на 80% тепловой нагрузки.

То есть, если хотим применить гелиосистему для дома, где проживает семья из двух человек, то очень сложно рассчитать какая будет тепловая нагрузка: сегодня человек будет применять душ 2 раза, а завтра только раз. Это будет проблемой, так как целая четверть энергии не будет использована.

Поэтому применение гелиосистем для масштабных предприятий более сбалансированно, потому что разбор воды стабильный.

Состав гелиосистемы

В стандартный комплект гелиосистемы входят следующие элементы:

  • генератор теплоты (гелиоколлектор любого типа),
  • устройство, переносящее теплоноситель (насос или давление внешней системы водоснабжения),
  • нагреваемый объект (вода системы ГВС, система отопления, бассейн).

Преимущества и недостатки использования гелиосистемы

Недостатки:

  • Недостатком же является сезонность. Отопление солнцем зимой, точнее ее эффективность снижается из-за небольшой инсоляции.
  • Высокая стоимость капиталовложений – это первоначальный минус, который быстро переростает в плюс. Потому что гелиосистема окупается очень быстро – на протяжении 7-8 лет.
  • На гелиосистему негативно влияют перепады напряжения. Бывает, что отключают электричество, то гелиосистема закипает. Со временем, если произойдет несколько десятков подобных кипений система может выйти из строя. В таком случае нужно будет проводить сервисное обслуживание, в последствии которого будет перезаправлятьтя (меняться жидкость), для того, чтобы система снова могла работать в нормальном режиме.

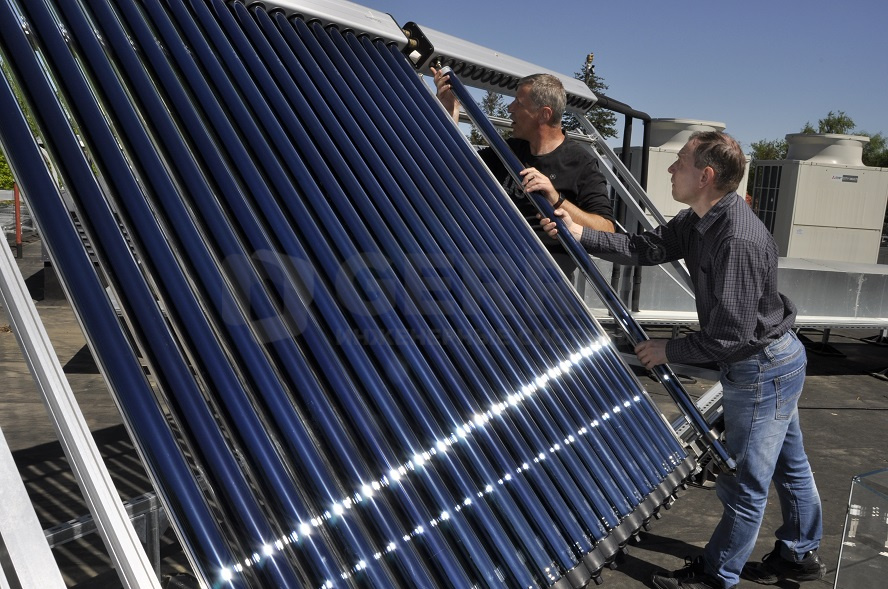

Замена трубки солнечного коллектора. Конструкция солнечного коллектора и принцип работы

Преимущества:

  • Неоспоримым преимуществом такой системы является возможность экономии существенной части энергии необходимой для нагрева необходимого тела.
  • При правильном расчете система должна компенсировать до 80% затрат энергии в летний период времени.
  • Длительный срок эксплуатации – 30 лет и больше.
  • Короткий срок окупаемости – 7-8 и меньше лет.
  • В состав гелиосистемы входят элементы изготовлены со стекла и алюминия, а занчит для изготовления комплектующих не используются материалы, которые подвергаются быстрому износу.

Эффективность использования солнечных систем на територии Украины

Вся территория Украины без исключения подходит для применения гелиосистем. То есть, даже северные регионы (например, Черниговская или Сумская области) прекласно подходят для использования на их территории солнечных коллекторов. Там достаточно солнечной инсоляции.
К примеру, максимальный показатель инсоляции в Черниговской области — 950 кВт∙час/м², а Херсонской и Одесской областях может достигать 1400 кВт∙час/м².
С этого следует, что наиболее эффективно применять гелиосистемы в южных регионах страны.

Гелиосистема или солнечная электростанция: что лучше для нагрева воды?

Прежде всего стоит отметить, что солнечные коллекторы и солнечные панели это две совершенно разные технологии хоть и использующие солнечную энергию. Первая преобразует солнечную энергию в тепловую, вторая предназначена для получения электричества. Сравнение этих технологий само по себе может показаться не совсем корректной задачей. Однако, развитие и удешевление солнечной фотоэлектрической индустрии привело к появлению на рынке предложений по нагреву воды от солнца с помощью солнечных панелей. Смогут ли фотоэлектрические системы составить конкуренцию тепловым гелиосистемам для нагрева воды? В этой статье мы попробуем в этом разобраться.

Сравнивать эти технологии исключительно по эффективности будет не совсем правильно, поэтому я проанализирую две солнечные установки сразу нескольким ключевым факторам:

  • КПД преобразования.
  • Стоимость системы;
  • Занимаемая площадь на кровле;
  • Простота монтажа;

Для сравнения систем солнечного нагрева воды воспользуемся программным обеспечение для моделирования от Valentin softvare. У данной компании есть программный модуль T*SOL, позволяющей смоделировать работу тепловой гелиосистемы, и программа PV*SOL для моделирования работы солнечных фотоэлектрических установок. Так же проведем небольшой технический анализ, для выявления преимуществ и недостатков той или иной технологии.

Гелиосистема для нагрева воды

Чтобы максимально корректно сравнивать системы, для расчетов выберем оборудования среднего уровня с хорошим сочетанием цена-качество. В более премиальном либо бюджетном сегменте пропорции должны сохраниться. Таким образом комплект гелиосистемы для нагрева воды следующий:

Спецификация гелиосистемы для нагрева воды

Условие симуляции: потребление горячей воды – 250 литров в день со средней температурой около 50 °С, наклон кровли – 35 ° с ориентацией на юг. Месторасположение объекта – г. Киев.

Таким образом гелиосистема на базе двух солнечных коллекторов способно покрыть в среднем почти 44 % от необходимой энергии на нагрев воды за год.

Результаты симуляции работы гелисистемы в программе T*SOL

Среднегодовой график выработки тепловой энергии для нагрева воды от солнечных коллекторов

Солнечная фотоэлектростанция для нагрева воды

Комплектация солнечной системы для нагрева воды на основе солнечных фотоэлектрических панелей:

Спецификация солнечной электростанции для нагрева воды



Схема солнечной электростанции для обеспечения ГВС

Для тех же условий по потреблению энергии и монтажу панелей на кровле, получаем результат симуляции, при котором доля покрытия от общего потребления составляет 32,5 %.

Результаты симуляции работы солнечной электростанции

Таким образом 2 солнечных коллектора благодаря общему КПД гелиосистемы около 39 % могут обеспечить большее покрытие за счет солнечной энергии чем 6 солнечных панелей с КПД преобразования солнечной энергии всего около 17 %.

Среднегодовой график выработки тепловой энергии для нагрева воды от солнечных панелей

Выбранная фотоэлектрическая система дешевле, однако за счет меньшего вклада энергии для обеспечения ГВС дополнительный нагрев придётся включать чаще что в перспективе уменьшает рентабельность в сравнении с гелиосистемой. При этом добавление солнечных панелей не имеет особого смысла, т. к. это почти не даст прибавки за весь год, а лишь увеличит избытки электроэнергии в летний период. Целесообразным было бы использование избытков на другие нужды электрических приборов, имеющихся в доме, однако в таком случае возникает необходимость применять более сложный и дорогой инвертор или аккумуляторные батареи. При этом расширяется функционал солнечной фотоэлектрической системы и, по сути, это уже не является системой солнечного нагрева воды, которые мы сравниваем.

Солнечные коллекторы занимаю всего немного более 4 м². При этом для монтажа солнечных панелей потребуется не менее 12 м². С учетом частого дефицита пригодных площадей на крыше для установки солнечной станции это может быть ключевым фактором.

Солнечная фотоэлектрическая система немного проще в монтаже чем установка гелиосистемы. Как в первом, так и во втором случае следует воспользоваться услугами специалистов, т. к. каждая система имеет свои особенности, требующие определенных навыков. Общая стоимость монтажных работ будет сопоставима, поскольку сложность монтажа гелиосистемы нивелируется большим количеством солнечных панелей, которые необходимо установить на крыше для фотоэлектрической станции.

Таким образом, при использовании солнечной энергии для нагрева воды явный перевес все еще на стороне солнечных коллекторов. Однако следует, так же отдать должное солнечным панелям, т. к. постоянное удешевление технологии и повышении эффективности кремниевых фотоэлементов с каждым годом расширяют сферу их применения. И при определенных обстоятельствах использование солнечных модулей для нагрева воды может быть более эффективным, например в горной местности, где из-за низких температур КПД гелиосистемы снижается, но при этом благоприятно сказывается на эффективности солнечных панелей. Так же нагрев воды от солнечных панелей, может быть хорошим вариантом дополнительного накопления энергии в виде тепла в баке аккумуляторе для больших автономных или гибридных солнечных электростанций.

Гелиосистемы под ключ. Консультация специалиста.

Всё больше и больше людей поддерживают вложения в использование самовозобновляемых источников энергии. Одним из подобных приобретений может быть солнечные коллекторы, который вы можете купить на нашем сайте.
Однако, действительно ли подобное вложение выгодно для потребителя?
Несомненно, данная конструкция является одним из лучших способов экономии, в отношении потребления электричества, которое затрачивается на нагрев воды. Единственное условие работы – солнечное излучение. По причине отсутствия его в ночное время, процесс нагрева воды в гелиосистеме солнечным коллектором не происходит. Однако, лишь отсутствие солнечного излучения как такового является единственной причиной неработоспособности системы. В пасмурную погоду, период рассеянного света, гелиосистема функционирует, хоть и с меньшей производительностью. Всё благодаря селективному покрытию, которое поглощает чуть ли не весь спектр солнечного излучения: от ультрафиолетового, и до инфракрасного.
Один из часто задаваемых вопросов: как солнечный коллектор функционирует в зимнее время года? Даже низкие температуры не являются помехой – система работает при температуре, стремящейся к -30, с условием использования пропиленгликоля в основе теплоносителя, и при -50 градусах, если за основу взят глицерин. Несомненно, коэффициент продуктивности снижается, но такие условия ни в коем случае не приводят солнечный коллектор в состояние полной неработоспособности. Еще один фактор – обледенение, может снизить производительность почти на 25%, однако всё равно не останавливает функционирование.
Одним из весомых преимуществ гелиосистемы является факт того, что она, практически, не нуждается в особом обслуживании. Система самоочищается за счет природных явлений, из рода дождя, снега и прочего. Несомненно, сильное загрязнение может повлиять на продуктивность его работы на 3-7%, но такое происходит не часто.
Что касается работающих механизмов, основным из которых является солнечный коллектор, желателен ежегодный сервисный осмотр, который включает в себя проверку общей системы и замену, при необходимости, элементов с коротким сроком эксплуатации. Вы можете заказать данную услугу в нашей компании, а так же солнечный коллектор купить.

Принцип работы гелиосистемы

Что такое гелиосистема, как она работает и почему это выгодно.

При постоянном росте цен на энергоресурсы, потребитель постоянно задумывается о том, как сэкономить. В европейских странах уже давно используют энергию солнца для нагрева воды, но и у нас она постепенно завоевывает доверие. Оно и понятно, так как энергия солнца неисчерпаема и главное бесплатна, поэтому вложив средства в оборудование один раз, вы долгие годы будете получать бесплатную горячую воду.

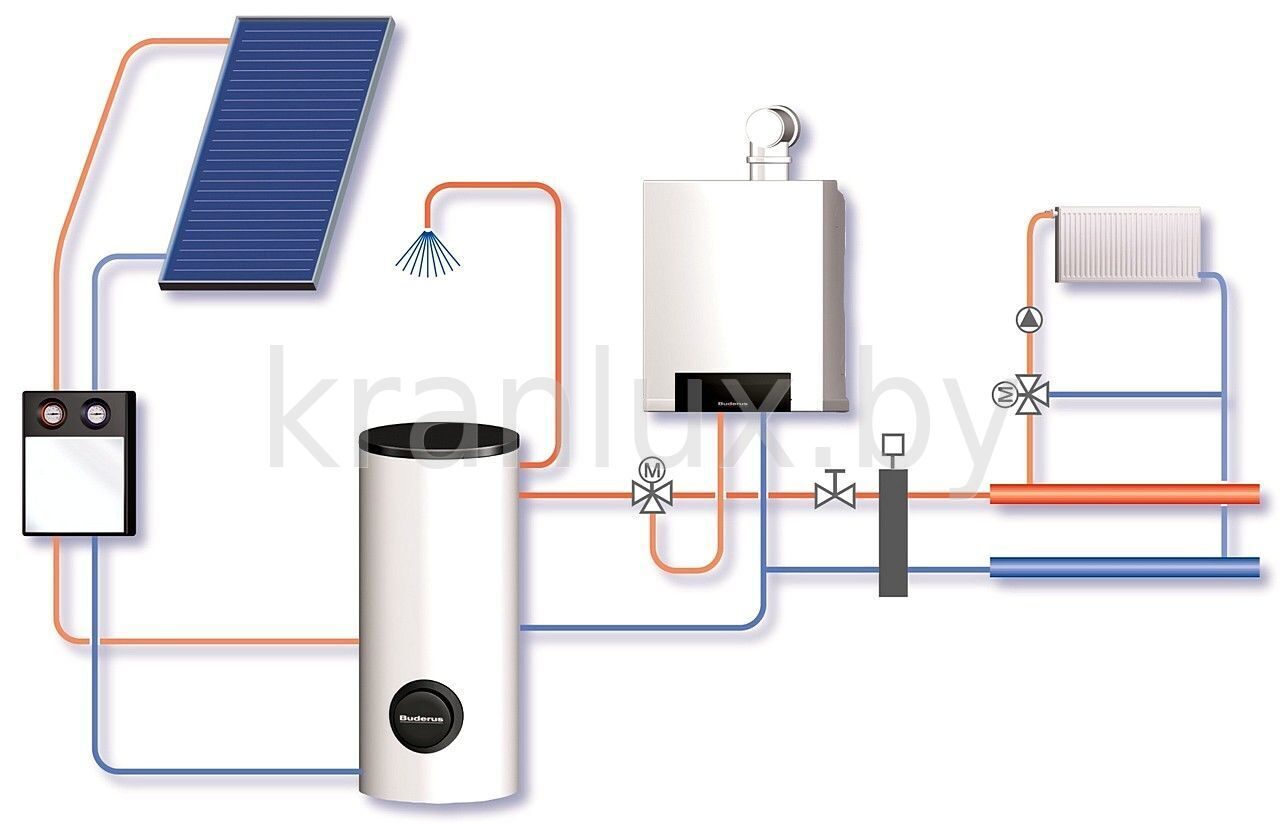

Все мы понимаем, что гелиосистема греет воду, но как происходит весь процесс нагрева я вам сейчас и расскажу. Рассмотрим одну из самых простых гелиосистем, это схема для нагрева воды горячего водоснабжения, с одним коллектором и одним баком накопителем (бойлером).

Такая система состоит из:

  1. солнечного коллектора, он в этой системе выступает в роли нагревателя, виды и принцип работы коллектора я расскажу в другой статье.
  2. теплового аккумулятора (бойлера), в нем накапливается вся горячая вода нагретая солнечным коллектором.
  3. циркуляционного насоса, который отвечает за перекачку горячей воды из коллектора в ТА.
  4. контроллера гелиосистемы с датчиками температуры, он осуществляет контроль работы циркуляционного насоса, а так же предотвращает перегрев системы.

Работает гелиосистема таким образом: под воздействием солнечного излучения коллектор нагревает теплоноситель, когда температура в коллекторе поднимается выше чем в тепловом аккумуляторе, контроллер включает циркуляционный насос и горячая вода из коллектора перекачивается в ТА (бойлер). При этом сам коллектор заполняется остывшим теплоносителем который отдал тепло бойлеру, соответственно температура в коллекторе понижается и когда она становится такой же (или ниже) чем в ТА, контроллер отключает насос. Таким образом, вся горячая вода аккумулируется в баке накопителе и готова радовать потребителя. Забор горячей воды для бытовых нужд из бойлера осуществляется с верхней части ТА, так как горячая вода поднимается вверх.

Эффективность нагрева воды гелиосистемами напрямую зависит от типа коллектора. При правильном расчете объема коллектора и ТА гелиосистема способна обеспечить потребителя горячей водой на протяжении 7-8 месяцев в году.

Подробней про плоский солнечный коллектор можно прочитать в этой статье.

Please enable JavaScript to view the comments powered by Disqus.

Акция: Гелиосистема и солнечный коллектор в Крыму

Бесспорно, желание сэкономить присуще каждому здравомыслящему и сознательному человеку, живущему в современном обществе. Не обошло оно стороной и альтернативную энергетику. Можно ли сэкономить на том, что призвано экономить?

Ответ будет лаконичным: — Да, можно.

Сейчас вы узнаете всю правду о Гелиосистемах и не дадите себя обмануть нерадивым компаниям и умельцам. Это знание однажды может прогодиться вам или вашим знакомым, поскольку подобные системы уже много лет востребованы на территории полуострова. Поэтому без капли стеснения делитесь со всеми этой информацией. (В данном примере мы будем рассматривать только всесезонные системы, которые предназначены для круглогодичной эксплуатации и не требуют обслуживания и слива системы перед наступлением заморозков). Гелиосистемы, в основном, применяются для горячего водоснабжения (гелиосистемы для нагрева воды), гелиосистемы для нагрева воды в бассейне для увеличения срока их использования (увеличение сезона составляет около 2 месяцев) и поддержки отопления в доме. Хочу особо обратить ваше внимание на то, что речь идет именно о поддержке, а не о полноценном отоплении. Солнечные коллекторы не являются полноценной заменой газового, твердотопливного или пеллетного котла и не смогут обеспечить отопление ночью в холодный зимний день. Но вполне могут справиться с заменой стандартного электрического водонагревателя, таким образом вы получаете настоящую солнечную горячую воду и солнечный нагрев.

Итак, любая Гелиосистема состоит всего из нескольких основных компонентов:

  1. Собственно сами солнечные коллекторы. Эти, неброские с виду устройства, являются вашими надежными друзьями на долгое время. Их задача состоит в том, чтобы собирать (оттого и используется слово коллектор) солнечную энергию, падающую на нашу планету, которая обращается вокруг звезды спектрального класса G2, которую все уже привыкли называть Солнцем. На этом делается акцент, поскольку Гелиосистема не производит энергию — а лишь переводит из одного вида в другой. А именно — световую (в видимой и невидимой частях спектра). Солнечные коллекторы бывают двух основных видов:

  2. Плоские солнечные коллекторы. Эти коллекторы выполнены в прямоугольном исполнении, состоят из тонкой пластины алюминия либо меди. Пластина с одной стороны покрыта высокоселективным абсорбирующим покрытием, которое предназначено для увеличения коэффициента абсорбции солнечного излучения. С другой стороны к пластине приварены тонкие трубки для съема тепла. По этим самым трубкам циркулирует теплоноситель и отводит полученное тепло потребителю, например, баку косвенного нагрева. Трубки могут быть выполнены в виде арфы или меандра. Важный момент, на который стоит обратить свое внимание — стекло, которым закрыта лицевая сторона, изготовлена из специального «солнечного» стекла, поскольку бюджетный вариант с использованием поликарбоната значительно снижает эффективность коллектора за счет поглощения значительной части спектра солнечного излучения.

  3. Вакуумные солнечные коллекторы Данные коллекторы солнечной энергии изготовлены по принципу прозрачного «Термоса». Энергия солнечного излучения собирается при помощи вакуумных трубок, которые представляют собой запаянные стекляные колбы, внутри которых между слоями стекла находится вакуум или воздух с высокой степенью разрежения, а на внутренний слой стекла также нанесено абсорбирующее покрытие. К данному покрытию на протяжении всей длины трубки прилегает алюминиевая фольга, задачей которой является отвод тепла от нагреваемого слоя абсорбера. Далее эта фольга нагревает тепловую трубку или Heat Pipe, которая передает тепло в манифолд коллектора по которому циркулирует теплоноситель. Тепловая трубка (Heat Pipe) сделана из меди и устроена таким образом, что имея внутри разреженый газ и легкокипящий состав, передает тепло наверх при помощи нагретого пара, который затем конденсируясь снова опускается вниз. Это также важно, поскольку для работы системы требуется определенный угол наклона. Таким образом цикл постоянно повторяется. Медная трубка входит в гильзу медной трубки, расположенной в манифолде и передает теплоносителю собранную тепловую энергию.
  4. Бойлер косвенного нагрева. Поскольку гелиосистема является низкопотенциальным источником энергии, рекомендуется использовать, так называемые, солнечные бойлеры косвенного нагрева. Отличие их состоит в том, что они несколько сужены в диаметре и имеют удлиненный корпус. Это обеспечивате стратификацию горячей воды. То есть горячая вода накапливается вверху, значительно снижен уровень перемешивания горячих и холодных слоев воды. Можно использовать бойлеры с двумя теплообменниками. Верхний теплообменник подключается к гарантированному источнику тепла, например, к котлу. Важно: Солнце не является гарантированным источником тепла.



  5. Трубопровод. Принципиальной разницы между ними не будет, необходимо ориентироваться на цены и удобство монтажа. (Пластиковые трубы использовать нельзя!) Существуют три доступные опции:
    1. Гофрированная труба

    2. Предизолированный трубопровод

    3. Медная труба



  6. Теплоноситель. Используется только теплоноситель (воду заливать нельзя!) на базе пропиленгликоля с добавлением необходимых антикоррозионных присадок, пеногасителя и т.п.



  7. Воздухоотвеодчик. Для удаления пузырьков воздуха в верхем сегменте трубопровода устанавливается воздухоотводчик. Используется исключительно во время заправки системы. На работающей системе положение должно быть закрытым.



  8. Расширительный бак. При аварийной ситуации гелиосистема может войти в так называемый режим «стагнации», когда теплоноситель закипает и создает пробку, мешающую протоку теплоносителя и съему тепловой энергии с коллекторного поля. Ничего страшного в этом нет, так как это один из режимов работы гелиосистемы. После остывания системы (как правило, ночью), система вернется самостоятельно в рабочий режим. Рабочая емкость расширительного бака рассчитывается таким образом, чтобы обеспечить безпрепятственное размещение излишков теплоносителя.



  9. Насосная группа с расходомером. Обеспечивает удобство монтажа и привлекательный вид системы. Как правило, она уже содержит расходомер, который позволяет отрегулировать проток теплоносителя таким образом, чтобы обеспечить максимальный съем тепловой энергии.



  10. Контроллер. Это нехитрое устройство позволяет осуществлять автоматическое управление всей гелиосистемой, обеспечивая необходимое количество горячей воды именно тогда, когда это действительно необходимо.



  11. Можно использовать дополнительное оборудование. Например, термосмесительный клапан, которых не допустит попадания в разбор воды с температурой свыше 55 градусов, таким образом, предохраняя от возможных ожогов.



  12. Комплектующие и запчасти. Также у нас есть в наличии ассортимент необходимых запчастей и комплектующих для монтажа гелиосистем и их обслуживания.



Таким образом, правильно рассчитанная и смонтированная система будет полностью автономной и не потребует вмешательства монтажников, обеспечивая владение системой с минимальными затратами на эксплуатацию. Мы готовы подобрать вам необходимый комплект оборудования, исходя из ваших задач по подготовке ГВС и поддержке отопления. Также можете рассчитывать на нашу полную консультационную поддержку при монтаже оборудования.

Если Вы недовольны имеющейся Гелиосистемой — так как она не выдает достаточное количество горячей воды, текут соединения, происходят аварийные сбросы теплоносителя — мы готовы решить ваши проблемы и повысить репутацию альтернативных источников энергии на территории Крыма.

В любом случае, перед принятием окончательного решения, стоит пообщаться с профессионалами. Это позволит в значительной степени снизить последующие расходы на эксплуатацию и обслуживание гелиосистемы.

Если у вас остались вопросы или хотите получить более подробную консультацию по гелиосистемам, звоните на наш номер:

+7 978 702 2323

Мы находимся в центре Симферополя, в демострационном зале имеется все основное оборудование. Делаем проектирование систем и подбор оборудования под ваши задачи. Консультация специалистов позволит избежать серьезных ошибок в дальнейшем и сократить ненужные затраты. Также Вы, гарантированно, повысите свой уровень понимания работы гелиотехники и сможете выбрать грамотную команду. Звонок ни к чему не обязывает 🙂

Гелиосистемы: ГВС, отопление, подогрев бассейна, теплый пол

Солнечная гелиотермальная установка (гелиосистема) — это надежная и экономичная установка, целью которой стоит решение задачи бесплатного горячего водоснабжения: дачи, дома, офиса, гостиницы, коммерческого, производственного объекта либо подогрева бассейна.

Гелиосистемы устанавливаются в любых климатических зонах. Работают в сезонном и круглогодичном режимах, полностью автоматизированы, не требуют регулярного обслуживания ПРИ ПРАВИЛЬНЫХ РАСЧЕТАХ, МОНТАЖЕ И НАСТРОЙКЕ.

ТОЛЬКО У НАС ВЫ СМОЖЕТЕ ПРИОБРЕСТИ СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ С НИКЕЛИРОВАННЫМИ медными стержнями с повышенной теплоотдачей 24мм. вместо 14мм., что делает наши Солнечные коллекторы вне конкуренции по генерации тепла!

 Медные стержни покрыты слоем никеля, что препятствует выкипанию через микропоры легкокипящей жидкости! Обычные вакуумные тубки, со временем, теряют свои свойства нагрева полностью!

Основной задачей гелиоситемы является нагрев воды для бытовых нужд, а также нагрев теплоносителя в системах отопления. Применение гелиотермальных установок позволяет значительно снизить затраты на нагрев горячей воды до 100%, позволяют экономить в системах с поддержкой отопления, также увеличивают срок службы основного котельного оборудования.

В нашей компании Вы можете ВЫГОДНО купить ПОЛНЫЙ КОМПЛЕКТ оборудования «ПОД КЛЮЧ» для круглогодичной и сезонной эксплуатации для: ГВС, поддержки отопления, подогрева воды в бассейне, обеспечение производственных процессов и хозяйственных нужд.
 Профессионалы нашей компании выполнят проектирование, монтаж и пуско-наладку гелиосистемы в кротчайшие сроки в любом регионе России!

Все компоненты гелиосистемы тщательно подобраны и полностью совместимы, нам лишь остается скорректировать длину теплотрассы(гофротрубы) под необходимый объект!

Используем только качественные фитинги и запорную арматуру!

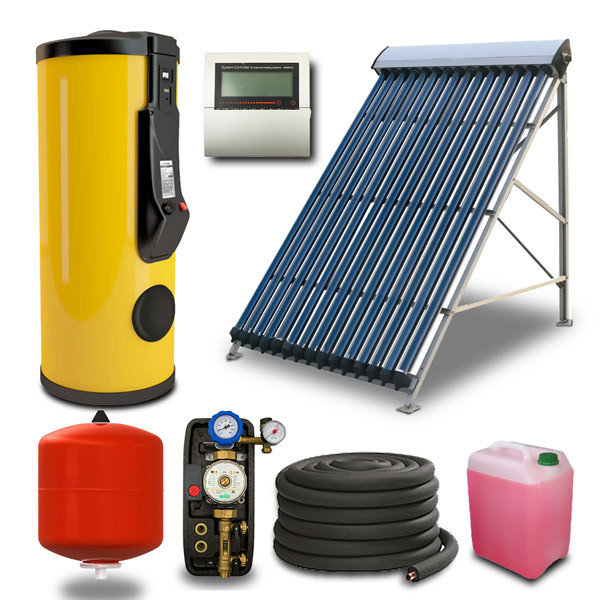

В ПОЛНЫЙ КОМПЛЕКТ «ПОД КЛЮЧ» ВХОДИТ:

  • вакуумный солнечный коллектор с комплектом креплений на плоской кровле
  • бак теплоаккумулятор из нержавеющей пищевой стали, бойлер с одним или двумя внутренним теплообменниками, теплоизоляцией и магниевым анодом
  • контроллер управления солнечной системой с датчиками температуры
  • гибкая гофрированная нержавеющая труба Lavita гофротруба в изоляции из вспен каучука SOLAR HT K-FLEX
  • высокотемпературный автоматический воздухоотводчик с шаровым краном
  • одноконтурная солнечная насосная станция с расходомером и манометром
  • узел слива-наполнения гелиосистемы
  • группа безопастности гелиосистемы
  • группа безопастности ГВС
  • расширительный бак гелиосистемы
  • расширительный бак ГВС
  • теплоноситель для гелиосистемы
  • комплект крепления расширительного бака к насосной группе
  • комплект фитингов для обвязки котельного оборудования
  • комплект электрофитингов и мелких расходников
  • комплект крепления коллекторов к кровле, электро и тепло трасс

 Если у Вас есть вопросы, Вы всегда можете позвонить нам по телефону:

 +7 918 167 92 36 или воспользуйтесь онлайн-расчетом на НА ГЛАВНОЙ СТРАНИЦЕ.

Солнечные термосифонные системы.
Товары и услуги компании «Эком-Крым»

     Данные гелиосистемы работают по принципу термосифона, это означает, что передача тепла осуществляется без насоса и системы управления благодаря естественной конвекции. Нагретая в вакуумных трубках жидкость поднимается вверх в бак накопитель и непосредственно из него подается потребителю или через высокоэффективную систему встроенного теплообменника  для обеспечения оптимального послойного нагрева питьевой воды в нержавеющем баке.
     Термосифонные гелиосистемы  по типу нагрева воды делятся на: напорные и безнапорные. В безнапорных системах  горячая вода нагревается в баке накопителе, из которого непосредственно подается потребителю за счет гравитационных сил, и в первую очередь зависит от перепада высот между коллектором и точкой разбора ГВС. В напорных гелиосистемах  горячая вода нагревается проточно в теплообменнике, который размещен, внутри бака накопителя, «техническая» вода, от которой отводиться тепло, находиться непосредственно в баке накопителе. Давление горячей воды на выходе зависит только от давления подачи и не зависит от перепада высот между термосифонной гелиосистемой и точкой разбора. При необходимости, «техническая» вода так же может отводиться потребителю, в таком случае параметры водоснабжения ГВС будут комбинированными: «техническая» вода поставляется «пассивно» за счет гравитационных сил, а другая часть нагревается прямоточно.

     Термосифонные гелиосистемы , по типу наполнения, делятся на механические и автоматические. В схемах с механическим наполнением и поддержкой уровня воды, в баке накопителе, используется заливной бачек поплавкового типа. В схемах с автоматическим наполнением и поддержкой уровня воды, в баке накопителе, используется котроллер с датчиком уровня и выносной двухходовой электромагнитный клапан, устанавливающийся на контуре заполнения.



Все, что вы хотели знать о солнечных водонагревательных системах

Октябрь — месяц #EnergySaverSolar, и мы получили отличные отзывы. Среди них было несколько вопросов о солнечных водонагревателях. Солнечные водонагревательные системы отличаются от солнечных электрических систем. В то время как солнечные электрические системы используют солнечную энергию для выработки электроэнергии для вашего дома (например, вашего холодильника или светильников), солнечные системы водяного отопления перекачивают горячую воду, нагретую солнцем, в ваш дом.

Выбор солнечной системы водяного отопления

Есть два типа солнечных водонагревательных систем: активные и пассивные.

Активный
Пассивный
Системы прямой циркуляции: Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом.

Плюсы: Автоматические контроллеры, установленные в системе, определяют, когда собирается солнечный свет.
Минусы: Лучше всего подходит для мест, где температура редко опускается ниже нуля. Работает только для одноразового домашнего использования.

Интегральные пассивные коллекторно-накопительные системы: Эти системы, состоящие из накопительного бака, солнечного коллектора и труб, проходящих между ними, требуют, чтобы холодная вода закачивалась в солнечный коллектор партиями.

Плюсы: Они хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
Минусы: Лучше всего подходит для мест, где температура редко опускается ниже нуля, но в целом может быть менее эффективной.

Системы с косвенной циркуляцией: Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник.Это нагревает воду, которая затем течет в дом.

Плюсы: По-прежнему работает при отрицательных температурах. Подходит для нескольких применений солнечного отопления, таких как бассейн на солнечной энергии, а также для домашнего использования.
Минусы: Может быть дороже систем с прямой циркуляцией.

Системы Thermosyphon: Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода.

Плюсы: Надежная система.
Минусы: Подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Может быть дороже интегральных коллекторно-накопительных систем.

Расчет солнечной системы водонагревателя

Определение размера вашей солнечной системы водяного отопления включает определение общей площади коллектора, а также объема хранилища, необходимого для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде летом.

КОЛЛЕКЦИОННАЯ ПЛОЩАДЬ

Подрядчики обычно следуют норме около 20 квадратных футов площади коллектора для каждого из первых двух членов семьи. На каждого дополнительного человека добавляйте 8 квадратных футов, если вы живете в районе Солнечного пояса США, или 12–14 квадратных футов, если вы живете в северной части США

.

ОБЪЕМ ХРАНЕНИЯ

Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для 1-3 человек. Средний резервуар (80 галлонов) подходит для 3-4 человек. Большой резервуар подходит для 4-6 человек.
Чтобы предотвратить перегрев активных систем, размер солнечного резервуара для хранения увеличивается с размером коллектора — обычно 1,5 галлона на квадратный фут коллектора.

Обслуживание солнечной системы водяного отопления
МАСШТАБ

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызывать накопление или образование отложений минералов (кальция) в солнечных системах отопления. Вы можете избежать образования накипи, используя смягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур горячего водоснабжения каждые 3–5 лет или по мере необходимости в зависимости от состояния воды.

КОРРОЗИЯ

Кислород, попадающий в водяную солнечную систему с разомкнутым контуром, вызывает ржавчину в любом железе или стали. Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в водопроводном контуре, а также резервуары с пластиковым или стеклянным покрытием.

Финансирование солнечной системы водяного отопления

Солнечные водонагревательные системы обычно стоят дороже, чем обычные водонагревательные системы. Однако солнечный водонагреватель обычно может сэкономить вам деньги в долгосрочной перспективе.В среднем, если вы устанавливаете солнечный водонагреватель, ваши счета за нагрев воды должны упасть на 50–80%. Кроме того, поскольку солнце свободно, вы защищены от нехватки топлива и роста цен в будущем. Позже на этой неделе в блоге Energy Saver будут подробно рассмотрены финансовые стимулы, которые могут помочь сделать солнечную энергию более доступной.

Чтобы узнать больше о солнечной энергии дома, зайдите в Energy Saver и Energy Saver Facebook в течение октября. У нас будет несколько блогов и постов, посвященных солнечной энергии дома.Эти темы включают в себя основы солнечной энергии, установку солнечной энергии дома и финансовые преимущества солнечной энергии, и это лишь некоторые из них!

Если есть какие-то темы, о которых вы хотели бы услышать, нажмите поле «Расскажите нам» вверху страницы или используйте #EnergySaverSolar в социальных сетях, и мы постараемся включить ваши вопросы в будущие блоги!

Солнечная горячая вода: полное руководство

Последнее обновление: 20.12.2019

Вы используете горячую воду дома каждый день, когда принимаете душ, стираете белье или моете посуду. Солнечные водонагревательные системы используют энергию солнца для нагрева воды в вашем доме.

Солнечные водонагреватели (также известные как солнечные водонагреватели ) являются альтернативой обычным водонагревателям, включая водонагреватели без резервуаров, газовые водонагреватели, электрические водонагреватели или водонагреватели с тепловым насосом (все из которых используют либо газ, нефть или электричество для их питания.) Мы использовали солнечную энергию для нагрева воды на протяжении веков, но только в 1980-х годах компании по производству солнечной воды начали активно развиваться в США.S., делая солнечную горячую воду жизнеспособным вариантом для владельцев недвижимости

Обзор солнечной горячей воды

  • Солнечная система горячего водоснабжения использует солнце для производства теплой воды для вашего дома
  • Солнечное тепло улавливается коллекторами на вашей крыше
  • Вы можете почти полностью отказаться от счетов за отопление воды с помощью солнечных батарей
  • Вы можете установить горячую воду от солнечной энергии в дополнение к обычному водонагревателю

Используя солнечную систему горячего водоснабжения, вы можете использовать энергию солнца для экономии денег, уменьшив свою зависимость от традиционных источников энергии, таких как нефть, электричество и газ. Солнечная система горячего водоснабжения сокращает выбросы парниковых газов в атмосферу, а также помогает вам в долгосрочной перспективе экономить деньги за счет сокращения счетов за газ и электричество.

Как работает солнечная система водяного отопления: основы

Солнечные системы горячего водоснабжения улавливают тепловую энергию солнца и используют ее для нагрева воды в вашем доме. Эти системы состоят из нескольких основных компонентов: коллекторов, накопительного бака, теплообменника, системы управления и резервного нагревателя.

Коллекторы

Панели солнечной тепловой системы известны как «коллекторы» и обычно устанавливаются на крыше.

Эти коллекторы отличаются от фотоэлектрических солнечных панелей, с которыми вы, вероятно, знакомы, потому что вместо выработки электроэнергии они вырабатывают тепло. Солнечный свет (или «солнечное излучение») проходит через стеклянное покрытие коллектора и попадает на компонент, называемый пластиной поглотителя, которая имеет покрытие, предназначенное для улавливания солнечной энергии и преобразования ее в тепло. Вырабатываемое тепло передается «теплоносителю» (антифризу или питьевой воде), содержащемуся в небольших трубках в пластине.

Коллекторы бывают разных размеров. Размер и количество коллекторов, которые вы установите, зависят от того, сколько солнечного света получает ваша крыша и сколько горячей воды вы используете в своем доме. Также они выполнены в двух стилях: плоская пластина и вакуумная трубка. Плоские коллекторы обычно дешевле, но могут улавливать меньше солнечного света и менее эффективны в более холодных условиях. Вакуумные трубчатые коллекторы занимают меньше места на крыше, но они тяжелее и хрупче.

Теплообменник и накопительный бак

Когда теплоноситель в ваших коллекторах нагревается, он перемещается в серию труб, известных как «теплообменник», который расположен внутри резервуара для хранения вашей горячей воды.Когда эти трубы заполнены нагретой жидкостью для переноса тепла, тепло передается от труб к вашей воде, делая горячую воду готовой для использования в вашем доме.

Система управления

Большинство солнечных систем горячего водоснабжения имеют систему управления, которая гарантирует, что вода в накопительном баке не станет слишком горячей. Системы контроллеров также могут предотвратить циркуляцию холодной воды через систему, когда на улице очень холодно и перекачивающая жидкость недостаточно нагревается.

Резервный отопитель

Наконец, каждая солнечная система горячего водоснабжения оснащена резервной системой. В дни, когда слишком облачно для выработки достаточного количества нагретой воды за счет солнечной энергии, срабатывает резервный нагреватель и вырабатывает горячую воду для вашего дома с помощью газа или электричества. На резервные нагреватели будет приходиться примерно 20 процентов вашего потребления горячей воды в течение года.

Типы солнечных систем горячего водоснабжения: прямые и непрямые, активные и пассивные

Каждая солнечная система горячего водоснабжения состоит из одинаковых основных частей, но есть некоторые различия в конструкции системы. Вы должны выбрать между прямой или косвенной системой, которая влияет на то, как жидкость нагревается в коллекторах. Вы также должны решить, хотите ли вы активную или пассивную солнечную систему горячего водоснабжения, которая влияет на то, как жидкость движется через вашу систему.

Прямое и косвенное горячее водоснабжение от солнечной энергии

Основное различие между прямым и непрямым солнечным нагревом воды заключается в типе жидкости, используемой для сбора тепла в системе. В непрямой системе солнечная энергия собирается и удерживается в специальной антифризной жидкости.Антифриз циркулирует в резервуаре для горячей воды, который нагревает воду для использования в вашем доме. Для сравнения: при прямой установке ваша вода получает тепло непосредственно от солнца, а не сначала собирается в переносящей жидкости.

Большинство солнечных систем горячего водоснабжения в США используют косвенные солнечные системы горячего водоснабжения. Непрямые системы более устойчивы к холоду и лучше сохраняют тепловую энергию в холодные зимние месяцы. Однако косвенные системы также более дороги, чем прямые системы.

Прямые солнечные системы горячего водоснабжения могут работать для некоторых домовладельцев в самых южных частях страны, но большинство жителей США захотят установить косвенную систему, чтобы избежать потерь эффективности в более холодные периоды года.

Активное и пассивное солнечное горячее водоснабжение

В вашей солнечной установке для горячего водоснабжения антифриз или вода перемещаются по системе с помощью регулирующего насоса или под действием силы тяжести. Контроллерные насосы используются только в активных солнечных установках для горячего водоснабжения.Пассивные системы полагаются на гравитацию для перемещения жидкости и воды.

Хотя пассивные системы менее сложны в установке, они также намного менее эффективны, чем активные системы. Кроме того, для работы некоторых пассивных систем резервуар для хранения должен быть установлен выше, чем коллекторы, что может создать большую нагрузку на вашу крышу. Большинство солнечных систем горячего водоснабжения в США активны, что означает, что у них есть контроллер, который прокачивает воду или антифриз через систему.

FAQ: Солнечные системы горячего водоснабжения работают в облачную погоду?

Ваши солнечные тепловые коллекторы по-прежнему будут поглощать немного тепла в пасмурные дни, но не будут работать так хорошо, как в солнечную погоду. Солнечные системы горячего водоснабжения обычно включают резервный водонагреватель, который можно использовать, если вы переживаете несколько пасмурных или дождливых дней подряд.

Подробнее

Установка солнечного водонагревателя

Если вы пытаетесь решить, подходит ли вам солнечное горячее водоснабжение, понимание требований к установке и процесса может быть полезным, чтобы лучше понять масштаб проекта солнечного горячего водоснабжения для вашего дома.Как и в случае любого сложного механического устройства, важно работать с авторитетной профессиональной установочной компанией, чтобы убедиться, что ваша солнечная горячая вода правильно настроена.

Шесть ступеней к солнечной установке горячего водоснабжения

  1. Установите солнечные коллекторы на крыше
  2. Установить резервуары для хранения и теплообменник
  3. Установить системы трубопроводов для перекачиваемой жидкости
  4. Установить водопроводные трубы
  5. Установить системы управления
  6. Изолируйте систему

Хотя нет двух абсолютно одинаковых установок, это общие шаги, которым, вероятно, будет следовать любой подрядчик, устанавливающий солнечную систему горячего водоснабжения.Шесть шагов, подробно описанные ниже, предназначены для обзора процесса установки солнечной горячей воды и не отражают точный план действий, который может предпринять каждый установщик.

Важно отметить, что эти шаги предназначены для объяснения типичного процесса установки для активной и непрямой установки солнечного нагрева воды. Большинство, но не все системы, установленные в США, являются активными косвенными системами. (Подробнее о типах систем, доступных здесь.)

Шаг 1: Установите солнечные коллекторы

В большинстве солнечных систем горячего водоснабжения первым шагом является установка солнечных коллекторов на крыше.Большинство солнечных коллекторов для горячей воды похожи по форме на фотоэлектрические солнечные панели, и они также будут лежать на вашей крыше.

Чтобы правильно установить коллекторы, вашему установщику может потребоваться удалить части вашей черепицы и обнажить плоскую битумную бумагу, которая действует как защита между вашей черепицей и настилом крыши. Как только подходящая поверхность найдена или создана, коллекторы устанавливаются на место и привинчиваются непосредственно к настилу крыши и лежащим под ней стропилам.

Шаг 2: Установите накопительные баки и теплообменник

Затем вашим коллекторам потребуется резервуар для хранения, куда они могут отправлять нагретую антифризную жидкость для перекачки.Резервуар для хранения и содержащийся в нем теплообменник являются самой большой частью солнечной системы горячего водоснабжения и обычно расположены в подвале или хозяйственном туалете, где к ним можно получить доступ по водопроводным линиям и трубкам антифриза.

Если вы заменяете резервуар для воды, работающий на газе, этот шаг по сути является проектом замены. Вы можете установить любое количество резервуаров для хранения в зависимости от размера вашего дома и использования воды. Кроме того, это когда вы захотите освободить место и установить резервный резервуар, который будет работать от электричества или газа на время, когда у вас закончится солнечная горячая вода.

Шаг 3. Установите системы трубопроводов для антифриза

Чтобы подключить ваши коллекторы к теплообменнику и резервуарам для хранения, ваш установщик проложит гибкий трубопровод от вашей крыши к вашему новому резервуару или резервуарам. Антифриз уходит из одной трубы на стороне коллектора и стекает в теплообменник. Будет установлена ​​дополнительная линия для подсоединения конца теплообменника к крыше, чтобы можно было циркулировать жидкость. Если у вас несколько коллекторов, для их соединения будут установлены дополнительные трубы.

Для установки этих трубопроводов антифриза требуется доступ к вашей крыше, что почти всегда будет означать вырезание пары отверстий в настиле крыши — одно для трубопровода, по которому антифриз спускается вниз, и одно для трубопровода, который отправляет его обратно в коллекторы. Эти отверстия не обязательно должны быть больше диаметра трубы, и их можно легко закрыть изоляционным материалом и запасной черепицей, когда установка будет завершена.

Шаг 4: Установите водопроводные трубы

Как и в случае с антифризом, вода должна проходить через вашу новую установку для горячего водоснабжения солнечными батареями.Линии водного транспорта, обычно в виде медных труб, необходимо проложить от резервуара для хранения до остальной части дома.

Скорее всего, в вашем доме уже проложены соответствующие водопроводные сети. Единственная работа, которую сделает ваш установщик, — это отключить подключение к водопроводу от вашей старой системы горячего водоснабжения и подключить его к новому резервуару для хранения и резервной системе.

В качестве важного примечания, вам также необходимо будет учесть резервную инфраструктуру горячего водоснабжения. Если ваша резервная копия — электрический водонагреватель, необходимо установить правильную проводку. Если вы планируете использовать газ для резервного копирования горячей воды от солнечной энергии, необходимо провести газопровод к резервному накопительному резервуару.

Шаг 5: Установите системы управления

Два температурных датчика должны быть соединены проводкой и установлены вдоль вашей системы горячего водоснабжения. Один датчик следует подключить к коллекторам, а другой — к основанию резервуара для хранения. Эти устройства будут подключаться к центральной системе управления и сообщать, когда следует циркулировать антифриз. Например, если температура в коллекторах ниже, чем температура в резервуаре, нет причин для циркуляции жидкости — фактически, это охладит вашу воду.

Также необходимо установить центральную систему управления и подключить ее к электросети дома. Это устройство будет действовать как «мозг» вашей новой солнечной системы горячего водоснабжения, облегчая перекачку антифриза на основе данных, которые оно получает от датчиков температуры.

Шаг 6: Изолируйте систему

После того, как все части будут на своих местах, последний шаг в любой работе по солнечному нагреву воды — изоляция каждой части. Ваш установщик заткнет дыры в вашей крыше, изолирует трубопроводы и дважды проверит герметичность соединений между компонентами.Любая энергия, теряемая по трубопроводным системам или внутри самого резервуара-хранилища, означает потерю сбережений, поэтому крайне важно правильно изолировать вашу систему.

Производители солнечных систем горячего водоснабжения

Есть много производителей, которые производят полные системы или отдельные компоненты для солнечных систем горячего водоснабжения. Нет единого доминирующего производителя солнечной горячей воды — вместо этого есть несколько компаний, производящих солнечную горячую воду, производящих качественную продукцию и внедряющих инновационные технологии.

Важное замечание, которое следует помнить о производителях солнечной горячей воды, заключается в том, что они обычно продают сеть местных установщиков, которые часто получают обучение и поддержку непосредственно от этого производителя.Эти установщики могут варьироваться от компаний, которые также устанавливают солнечные фотоэлектрические системы, до специализированных компаний по производству солнечной горячей воды. В некоторых случаях это могут быть даже местные электрики или сантехники.

Типы солнечных систем горячего водоснабжения

Солнечные системы горячего водоснабжения состоят из множества частей и могут быть установлены несколькими способами в зависимости от типа системы, которую вы хотите. Например, у вас может быть активная или пассивная установка, а также прямая или косвенная система. Большинство солнечных водонагревателей установлено в США.С. бывает активным и непрямым. (Ознакомьтесь с нашей страницей о компонентах солнечной установки для горячего водоснабжения здесь.)

Список ведущих компаний по производству солнечной горячей воды

Многие американские и международные компании предлагают высококачественные и уважаемые продукты для горячего водоснабжения от солнечных батарей. Следующие производители предоставляют коллекторы, резервуары, контроллеры или даже полные системы.

Априкус

Компания Apricus, имеющая установки в более чем 30 странах, является крупным игроком в области производства солнечной горячей воды во всем мире. Apricus продает все детали для солнечной системы горячего водоснабжения и предлагает как вакуумные, так и плоские коллекторы.

Рим

Rheem — крупная американская компания, производящая ряд продуктов для нагрева воды, и у нее есть небольшая линейка солнечных систем и компонентов для горячего водоснабжения. Они предлагают два полных пакета — один с резервным электрическим приводом и один вариант с одним резервуаром с резервным газом. Включенные солнечные коллекторы представляют собой модели с плоскими пластинами. Помимо двух полных пакетов, Rheem предлагает три резервуара для хранения горячей воды на солнечной энергии, которые можно приобрести по отдельности.

AET

AET (сокращение от Alternate Energy Technologies) существует с 1975 года и продает солнечные тепловые продукты. Их основным продуктом является сделка с EagleSun Systems, комплексная солнечная установка для горячего водоснабжения. AET утверждает, что их системы EagleSun рассчитаны на срок службы от 30 до 50 лет, что является впечатляющим сроком службы для солнечной горячей воды. Они производят только плоские солнечные коллекторы, но предлагают как прямые, так и непрямые системы.

Солнечная Земля

Еще одна компания, работающая с 1970-х годов, SunEarth производит и продает полные солнечные системы горячего водоснабжения с плоскими солнечными коллекторами.Кроме того, SunEarth предлагает как прямые, так и косвенные солнечные системы горячего водоснабжения. В дополнение к солнечному нагреву воды SunEarth производит и продает полные солнечные нагревательные установки для бассейнов.

Кингспан

Kingspan была основана в Ирландии в 1960-х годах и расширилась до Соединенных Штатов в 2008 году как Kingspan USA. Одна из крупнейших компаний в этом списке, Kingspan производит экологичные строительные решения и технологии, от воздуховодов до систем контроля влажности. В рамках своего бизнеса в области солнечного горячего водоснабжения они производят вакуумные трубчатые и плоские пластинчатые коллекторы, но не производят другие компоненты солнечной системы горячего водоснабжения.

Stiebel Eltron

Как и компания Kingspan, описанная выше, Stiebel Eltron производит множество продуктов для строительных технологий, но уделяет особое внимание решениям для отопления и охлаждения с использованием возобновляемых источников энергии, таким как водонагреватели без резервуаров. Они продают полные комплекты солнечных батарей для горячего водоснабжения с плоскими и эвакуированными трубчатыми солнечными коллекторами, а также предлагают отдельные компоненты для солнечной установки для горячего водоснабжения. Stiebel Eltron была основана в Германии, но продает продукцию в Соединенных Штатах.

Гелиодин

A U.S. основала и основала компанию Heliodyne, специализирующуюся на производстве горячей воды на солнечных батареях с дилерами в большинстве штатов. Они предлагают плоские коллекторы, резервуары для хранения и блоки управления для солнечных систем горячего водоснабжения. Основанная в 1976 году, она является одной из старейших компаний в этом списке и одной из немногих, которые специализируются только на солнечных батареях для горячего водоснабжения.

SunMaxx Solar

SunMaxx Solar (основанная как часть Silicon Solar в 2006 году) — одна из ведущих компаний, производящих системные компоненты.Они предлагают комплекты солнечной горячей воды с плоскими пластинами или солнечными коллекторами с вакуумированными трубками и поощряют домовладельцев устанавливать свои системы самостоятельно или нанимать рекомендованных специалистов. Вы также можете купить отдельные компоненты для солнечной системы горячего водоснабжения в SunMaxx.

Резол

Самая специализированная компания в этом списке, Resol производит только солнечные контроллеры для горячего водоснабжения, но является доминирующим игроком на рынке контроллеров. Компания Resol, основанная в Германии в 1977 году, расширила ассортимент своей продукции более чем в 60 странах и насчитывает более 3 миллионов систем по всему миру, включая контроллер Resol.

Стоят ли они затрат?

Установка солнечного водонагревателя — один из популярных способов для домовладельцев снизить свои счета за электроэнергию. Эти системы используют возобновляемые источники энергии, чтобы снизить потребность в электроэнергии из сети, обеспечивая при этом большие объемы горячей воды.

В этом блоге мы объясним, как работают солнечные водонагреватели, рассмотрим популярные бренды, предложим советы по выбору подходящего для вас и, самое главное, покажем вам, сколько денег вы можете сэкономить.

Что такое солнечный водонагреватель?

В отличие от традиционных водонагревателей, солнечные водонагреватели не используют энергию из сети для нагрева воды.Вместо этого в этих высокоэффективных приборах используются специальные солнечные коллекторы на вашей крыше для получения энергии от солнца. Собранная солнечная энергия затем используется для нагрева воды в вашем доме.

Солнечные водонагреватели были чрезвычайно популярны в прошлом, потому что они сокращают ваши счета за электроэнергию и позволяют нагревать воду с помощью чистой энергии. Солнечные коллекторы напрямую нагревают вашу воду и не поставляют в ваш дом никакой другой солнечной энергии.

В последнее время люди выбирают водонагреватели с электрическим тепловым насосом, которые сочетаются с домашними системами солнечных батарей.Электрические тепловые насосы используют энергию сети для нагрева воды, однако в сочетании с домашней солнечной системой они по-прежнему могут работать на солнечной электроэнергии.

Если вы не можете установить полноценную домашнюю солнечную систему или если у вас есть дом, не подключенный к электросети, автономный солнечный водонагреватель может быть отличным вариантом.

Как работают солнечные водонагреватели?

Солнечные водонагревательные системы могут производить достаточно горячей воды, чтобы удовлетворить большую часть ваших ежедневных потребностей в горячей воде.

Существуют два основных типа солнечных водонагревателей для бытового и коммерческого использования:

  1. Активные солнечные водонагреватели
  2. Пассивные солнечные водонагреватели

Каждый из них работает по-своему и состоит из разного оборудования.

Активные солнечные водонагреватели

Активные солнечные водонагреватели используют насос для циркуляции горячей воды от солнечных коллекторов или абсорберов в ваш дом. Обычно их устанавливают в районах с более холодным климатом, поскольку вода хранится в резервуаре, который можно хранить в помещении, чтобы предотвратить замерзание.

Существуют два различных типа активных солнечных водонагревателей:

  • Активные прямые системы , в которых вода нагревается непосредственно в коллекторах, а затем направляется в смеситель и душ.Солнечные коллекторы обычно представляют собой металлические или стеклянные трубки.
  • Активные непрямые системы , в которых жидкий теплоноситель, такой как пропиленгликоль, нагревается в солнечных коллекторах, а затем передает тепло водопроводу с помощью теплообменника в замкнутой системе. При циркуляции теплоносителя в системе происходит некоторая потеря тепла.

Пассивные солнечные водонагреватели

Пассивные солнечные водонагреватели не используют циркуляционные насосы для подачи горячей воды. Вместо этого они полагаются на конвекцию как на систему циркуляции, где более горячая вода поднимается на поверхность, а холодная опускается, чтобы обеспечить циркуляцию воды.

Пассивные солнечные системы водоснабжения обычно дешевле активных, так как не требуют специального оборудования для перекачивания воды.

Есть два основных типа пассивных солнечных водонагревателей:

  • Солнечные водонагреватели со встроенным коллектором — это большие резервуары для хранения черной воды, встроенные в изолированную коробку с крышкой, пропускающей солнечный свет.Солнечный свет нагревает воду прямо в черных резервуарах, которая затем попадает в вашу водопроводную систему, когда вам нужна горячая вода.
  • Пассивные термосифонные системы используют металлические плоские пластинчатые коллекторы для нагрева небольших объемов воды на крыше. Когда вы открываете краны горячей воды, горячая вода в верхней части коллектора партии стекает вниз с вашей крыши к вашим кранам. Обычно они рассчитаны на 40 галлонов воды.

Многие пассивные системы включают в себя безбаковый нагреватель в качестве резервного источника энергии, который может быть газовым или электрическим.

Узнайте, сколько вы можете сэкономить с солнечной батареей

Какие марки солнечных водонагревателей самые популярные?

Поскольку солнечные технологии продолжают находить новые применения в нашей повседневной жизни, все больше компаний производят солнечные обогреватели. Это одни из самых популярных моделей на рынке сегодня.

  • Duda Diesel производит оборудование, в котором используется биодизель и другие альтернативные виды топлива. Они предлагают ряд солнечных водонагревателей для жилого и коммерческого использования.
  • Sunbank Solar производит коллекторы, насосы, плиты и другие компоненты для солнечных водонагревательных систем.
  • SunEarth предлагает ряд решений для солнечной энергии для домов и предприятий, включая солнечные системы и элементы нагрева воды.
  • Apricus и Rheem — два наиболее популярных солнечных водонагревателя.

Сколько вы потратите на солнечный водонагреватель, зависит от того, какую систему и какой размер вы выберете.

Пассивные солнечные водонагреватели меньшего размера могут стоить около 3000 долларов, в то время как активная система большего размера может стоить более 10000 долларов.

Как правильно выбрать солнечный водонагреватель

Каждый тип солнечной системы нагрева воды лучше всего работает в разных условиях.

  • Прямые системы лучше всего работают в местах, где не часто бывает температура ниже нуля. В холодном климате непрямые активные системы более устойчивы к замораживанию.
  • Хотите, чтобы ваша солнечная система отопления выполняла двойную функцию? Инвестируйте в систему косвенного обращения. Нагревающую жидкость можно перенаправить на обогрев вашего бассейна или спа в перерывах между работой, чтобы обеспечить ваш дом подогретой водой.
  • Семьи, которые используют больше теплой воды в светлое время суток, получают выгоду от встроенных пассивных систем. Производя несколько небольших партий теплой воды, членам семьи не нужно беспокоиться о том, что у них достаточно горячей воды для утреннего душа.
  • Крыша больше, чем земля? На крыше помещается термосифонный солнечный водонагреватель, который оставляет больше места в жилом помещении.
  • Интегральные коллекторные системы хранения могут весить более 400 фунтов, поэтому вы должны быть уверены, что ваша крыша выдержит вес тяжелого резервуара для воды.

Вы также должны учитывать, сколько солнечного света получает ваша собственность, сколько горячей воды вы используете ежедневно и ваш бюджет.

При покупке вариантов солнечного водонагревателя обращайте внимание на рейтинги Корпорации по оценке и сертификации солнечной энергии (SRCC). Рейтинги SRCC позволяют легко сравнивать различные марки и модели, используя экспертные данные третьих сторон.

Каждая недвижимость уникальна, поэтому вам также следует обратиться за советом к специалисту, чтобы выбрать идеальную систему для своего дома.Поговорите с установщиком в вашем районе, чтобы узнать больше о предлагаемом оборудовании для вашего проекта.

Найдите лучшего установщика солнечных батарей в вашем районе

Сколько денег можно сэкономить с солнечным водонагревателем?

Солнечные водонагреватели требуют значительных первоначальных вложений — в некоторых случаях около 5000 долларов.

Однако после установки солнечная система горячего водоснабжения постепенно начнет окупать свою стоимость в виде более низких счетов за коммунальные услуги.Фактически, солнечные водонагреватели обычно могут сократить ваши расходы на нагрев воды от 50% до 80%!

Когда вы достигнете конца периода окупаемости солнечной энергии, ваш солнечный водонагреватель будет производить почти бесплатную горячую воду в течение оставшегося срока службы системы! Кроме того, поскольку солнечные водонагреватели не имеют движущихся частей, они имеют относительно низкие затраты на обслуживание.

Имейте в виду, что в зависимости от того, сколько горячей воды вы используете, вам, возможно, придется полагаться на резервную систему горячего водоснабжения, привязанную к сети.

Чтобы рассчитать потенциальную экономию, вам нужно знать:

  • Сколько горячей воды необходимо вашей семье ежедневно.
  • Стоимость заправки резервного отопителя. Обратитесь в местное коммунальное предприятие для получения дополнительной информации о расходах на электроэнергию для резервных нагревателей.
  • Рейтинг SRRC или коэффициента солнечной энергии для предполагаемого оборудования. Эти цифры дают вам представление о том, насколько эффективно ваш прибор будет использовать собранную солнечную энергию.
  • Сколько вы используете горячую воду в светлое время суток.Использование большего количества горячей воды при меньшем количестве солнечного света означает большую зависимость от дорогостоящей электросети.
  • Ожидаемый срок службы вашей солнечной системы водяного отопления. Чем дольше служат компоненты вашей системы отопления, тем больше вы сэкономите.

С помощью этой информации вы можете определить годовые эксплуатационные расходы вашего солнечного водонагревателя. Сравните это с вашими регулярными ежемесячными расходами на коммунальные услуги, чтобы увидеть, какую экономию энергии вы можете получить, переключившись на солнечную энергию.

Какие скидки и льготы доступны для солнечных водонагревателей?

Инвестиционный налоговый кредит, также известный как федеральный налоговый кредит на солнечную энергию, предлагает кредит в размере 26% от стоимости установки солнечного водонагревателя.Итак, допустим, ваш солнечный водонагреватель стоит 5000 долларов. Вы получите налоговый кредит в размере 1300 долларов США, в результате чего общая стоимость вашей системы снизится до 3700 долларов США.

Ваша местная коммунальная компания может также предлагать специальные скидки или скидки на установку квалифицированного оборудования. Например, Hawaii Energy предлагает скидки в размере 750 долларов клиентам, устанавливающим солнечный водонагреватель.

Найдите в своем районе установщика солнечного водонагревателя, чтобы снизить затраты на коммунальные услуги без ущерба для комфорта.

Что мне нужно: солнечный водонагреватель или домашняя солнечная панель?

Солнечные водонагреватели были популярным вариантом еще несколько лет назад. Текущая тенденция заключается в том, что домовладельцы просто устанавливают вместо них систему солнечных батарей.

Почему? Потому что стоимость солнечных панелей сильно упала за последние годы. Самый экономичный вариант — соединить жилую систему солнечных батарей с электрическим водонагревателем. Система солнечных батарей покроет не только ваши расходы на горячую воду, но и затраты на электроэнергию всего вашего дома. Plus, электрические водонагреватели более эффективны, чем даже самые качественные солнечные водонагреватели.

Конечно, в некоторых случаях могут быть полезны солнечные водонагреватели. Они более эффективны, чем солнечные панели, в их специфической функции — нагревании воды. Солнечный свет должен только нагревать воду, а не превращаться в электричество, которое затем приводит в действие систему для нагрева воды.

Солнечные водонагреватели также требуют гораздо меньше места на крыше, чем полная солнечная система. Если у вас очень мало места, солнечные водонагреватели могут быть лучшим способом использовать солнечную энергию.

Местные компании, производящие солнечную энергию, смогут установить как солнечные панели, так и солнечные водонагреватели. Они также смогут определить, что для вас будет лучше — получить только одно или оба. Для получения дополнительной информации, в том числе о том, сколько будет стоить солнечная энергетическая установка для вашего дома, обратитесь к проверенному местному установщику солнечной энергии в вашем районе.

Какие лучшие предложения по солнечной энергии сейчас доступны в вашем городе?

Основные выводы


  • Солнечные водонагреватели используют солнечную энергию для нагрева воды с помощью солнечных коллекторов на вашей крыше.
  • В активных солнечных водонагревателях используется насос, который перекачивает горячую воду из солнечных коллекторов в ваш дом.
  • В пассивных солнечных водонагревателях для циркуляции воды используется конвекция, а не насосы.
  • Солнечные водонагреватели могут стоить до 5000 долларов, но могут вдвое сократить расходы на нагрев горячей воды.
  • Солнечные водонагреватели имеют право на получение федеральной налоговой льготы. Местные органы власти и коммунальные предприятия могут предлагать дополнительные стимулы.

Солнечный водонагреватель | Американское общество солнечной энергии

В большинстве регионов Северной Америки лучшая экономия на солнечной энергии — это домашнее солнечное нагревание воды (DSWH).

Под редакцией Барри Батлера, Лиз Мерри и Дайаны Янг

© Курт Струве

Полная система DSWH может быть установлена ​​за 4000–7000 долларов, в зависимости от ее размера, сложности и климата. Эти системы теперь имеют право на получение 30-процентной федеральной налоговой скидки. При нынешних ценах на энергию в течение всего срока службы системы стоимость эксплуатации примерно на 20 процентов ниже, чем у обычного газового водонагревателя, и на 40 процентов ниже, чем у электрического. По мере роста цен на газ и электроэнергию DSWH будет выглядеть все лучше и лучше.Выгоды намного больше, поскольку солнечная энергия позволяет избежать выброса 2400 фунтов CO2 в год и обеспечивает безопасный источник горячей воды для дома.

Солнечные системы горячего водоснабжения бывают двух видов: пассивный и активный . В теплом климате простая пассивная система может обеспечить много горячей воды.

Пассивные солнечные водонагревательные системы

Пассивные системы устанавливаются там, где защита от замерзания не является проблемой. Наиболее распространенными типами являются интегральные коллекторные накопители (ICS) и термосифонные системы.

В системе ICS (или хлебной коробке) холодная городская вода поступает в коллектор на крыше. Коллектор вмещает от 30 до 50 галлонов воды в змеевидной трубе с теплоотводящим покрытием. Горячая вода из коллектора поступает прямо в обычный водонагреватель; по сути, солнце делает большую часть работы, обычно выполняемой горелкой водонагревателя. По мере забора горячей воды из водонагревателя, холодная вода всасывается в коллектор за счет давления в городских водопроводах.

Эта система, установленная Star Max Solar, использует коллектор с плоской пластиной и насос с фотоэлектрическим приводом.

Термосифон основан на том факте, что вода поднимается по мере нагревания. Вода, нагретая солнечными батареями в плоском коллекторе, поднимается по трубам и течет в верхнюю часть изолированного резервуара. Более холодная вода из нижней части этого резервуара втягивается в нижний вход солнечного коллектора. Таким образом, вода течет непрерывно, постоянно нагреваясь в светлое время суток. Когда в доме открывается кран горячей воды, горячая вода течет из верхней части накопительного бака и заменяется холодной городской водой, текущей в нижнюю часть накопительного бака.Фото любезно предоставлено Star Max Solar.

Несмотря на то, что система проста, термосифоны помещают резервуар для хранения на 800 фунтов высоко на крышу, который должен быть усилен, чтобы поддерживать его. В других солнечных водонагревательных системах резервуар для хранения воды размещается на уровне земли или в подвале, где это не является структурной проблемой.

Активные солнечные водонагревательные системы

© Барри Батлер

В активных системах используется электрический насос для циркуляции воды через коллектор. В теплом климате практична прямая (или разомкнутая) система : городская вода поступает в изолированный резервуар для хранения.Насос откачивает воду из резервуара для хранения, чтобы пройти через солнечный коллектор и вернуться в резервуар. Горячая вода для бытовых нужд забирается из верхней части накопительного бака, иногда проходя через вспомогательный нагреватель. Система автоматического управления запускает насос всякий раз, когда коллектор теплее, чем резервуар для хранения.

В условиях замерзшего климата часть системы на крыше должна быть защищена либо путем слива воды при понижении температуры, либо путем подачи раствора антифриза. Для этих систем для холодной погоды требуются датчики температуры, электрические насосы и системы автоматического управления, что увеличивает сложность и стоимость установки.

Наиболее распространенной системой для холодных погодных условий сегодня является система теплообменника антифриза с замкнутым контуром или активная непрямая система . Когда коллектор теплый, безопасный для пищевых продуктов раствор антифриза на основе пропиленгликоля прокачивается через коллектор и далее через теплообменник, а затем обратно в коллектор. Теплообменник нагревает городскую воду для бытовых нужд. Теплообменник обычно расположен на дне изолированного резервуара-хранилища (иногда резервуар-хранилище также является домашним водонагревателем с электрическим или газовым нагревательным механизмом для использования, когда коллектор холодный).При повреждении теплообменника антифриз попадет в питьевую воду, поэтому в этих системах необходимо использовать только безопасный для пищевых продуктов пропиленгликоль. Многие должностные лица местного сантехнического кодекса требуют, чтобы теплообменники с двойными стенками допускали установку систем в их юрисдикции.

Бассейны и гидромассажные ванны

Снежные застекленные модули обогревают бассейны Eagle-Vail всю зиму.

Одним из наиболее распространенных применений солнечного нагрева воды является нагрев воды в бассейне. Солнечные коллекторы для бассейнов легче по весу — обычно они сделаны из стойких к ультрафиолету полимеров — и дешевле, чем системы DSWH.Размер должен составлять от 50 до 100 процентов площади поверхности бассейна. Чем больше площадь солнечного коллектора, тем теплее будет бассейн в прохладную погоду. Бассейн служит резервуаром для хранения, а фильтрующий насос циркулирует воду в бассейне через коллекторы. Солнечный коллектор может обеспечить все необходимое для обогрева плавательного бассейна, но для гидромассажных ванн и спа требуется резервный или дополнительный нагреватель.

Ознакомьтесь с этой статьей о бассейне с солнечным подогревом в Игл-Вейл, работающем зимой, в горах Колорадо.

Отопление помещений

DSWH также можно использовать для отопления помещений. Самый эффективный метод — это система лучистого отопления в полу, которая направляет горячую воду по трубам, встроенным в пол. Резервный водонагреватель Agas обычно используется, потому что ночью и зимой в доме наиболее холодно. Необходимая площадь солнечного коллектора обычно составляет от 10 до 30 процентов площади дома в зависимости от климата.

Техническое обслуживание

Все водонагреватели и накопительные баки солнечной системы необходимо промывать ежегодно. Насосы и клапаны в активной системе — это электромеханические устройства, которые требуют периодического внимания. Ежегодные испытания под давлением могут выявить потенциальные проблемы до того, как они станут серьезными утечками. Долговременная коррозия является проблемой любой водопроводной системы, но хорошо обслуживаемая система может прослужить 35 или более лет до замены основных деталей.

Эта статья адаптирована из Справочника ресурсов солнечной энергии 2008 , опубликованного NorCal Solar Energy Association , главой Американского общества солнечной энергии.

Как это работает — Солнечные водонагреватели | Продукция

Солнечные водонагреватели бывают самых разных конструкций, все они включают коллектор и накопительный бак, и все они используют тепловую энергию солнца для нагрева воды.

Солнечные водонагреватели обычно описываются по типу коллектора и циркуляционной системы.

Типы коллекторов
Коллекторы периодического действия , также называемые системами интегрированного коллектора-хранилища (ICS), нагревают воду в темных резервуарах или трубках в изолированном ящике, накапливая воду до тех пор, пока она не наберется. Вода может оставаться в коллекторе в течение длительного времени, если потребность домохозяйства невысока, что делает ее очень горячей. Клапан темперирования — ваша защита от ожогов на кране. Клапан темперирования подмешивает холодную воду, чтобы снизить температуру воды перед подачей в кран. Коллекторы периодического действия несовместимы с системами циркуляции замкнутого цикла. Таким образом, они обычно не рекомендуются для холодного климата.
Плоские коллекторы обычно состоят из медных трубок, установленных на плоских пластинах поглотителя.Наиболее распространенная конфигурация представляет собой ряд параллельных трубок, соединенных на каждом конце двумя трубами, входным и выходным коллекторами. Узел плоских пластин находится в изолированной коробке и покрыт закаленным стеклом.

Плоские коллекторы обычно рассчитаны на 40 галлонов воды. Два коллектора обеспечивают примерно половину горячей воды, необходимой для обслуживания семьи из четырех человек.

Вакуумные трубчатые коллекторы — самые эффективные из имеющихся коллекторов.Каждая откачиваемая трубка в принципе похожа на термос. Стеклянная или металлическая трубка, содержащая воду или теплоноситель, окружена стеклянной трубкой большего размера. Пространство между ними представляет собой вакуум, поэтому жидкость теряет очень мало тепла.

Эти коллекторы могут работать даже в пасмурную погоду и при температурах до -40 ° F. При необходимости заменяются отдельные трубки. Вакуумные трубчатые коллекторы могут стоить вдвое дороже за квадратный фут, чем плоские коллекторы.

Замкнутые или непрямые системы используют незамерзающую жидкость для передачи тепла от солнца воде в резервуаре для хранения.Тепловая энергия солнца нагревает жидкость в солнечных коллекторах. Затем эта жидкость проходит через теплообменник в резервуаре для хранения, передавая тепло воде. Затем незамерзающая жидкость возвращается в коллекторы. Эти системы имеют смысл в условиях холодного климата.

Циркуляционные системы
В системах Direct вода циркулирует через солнечные коллекторы, где она нагревается солнцем. Затем нагретая вода хранится в резервуаре, отправляется в безбаковый водонагреватель или используется напрямую.Эти системы предпочтительнее в климате, где редко замерзает. Защита от замерзания необходима в холодном климате.
Замкнутый контур или непрямой , в системах используется незамерзающая жидкость для передачи тепла от солнца воде в резервуаре для хранения. Тепловая энергия солнца нагревает жидкость в солнечных коллекторах. Затем эта жидкость проходит через теплообменник в резервуаре для хранения, передавая тепло воде. Затем незамерзающая жидкость возвращается в коллекторы.Эти системы имеют смысл в условиях холодного климата.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
