конструкции из металлопрофиля с крышей из профнастила, как сделать дешево из оцинкованного профиля

Если вам надоело платить за стоянку и хранить сменную резину дома, целесообразно в такой ситуации построить гараж. Сконструировать его можно довольно быстро и относительно недорого, используя профилированный лист.

Особенности

Профлист гораздо легче и тоньше, чем профилированный настил, это важно, если у вас нет помощника в строительстве. Для стен лучше подойдет лист марки С18, С 21, буква означает крепление на стене, а цифра – высоту волны в сантиметрах. Можно для этих целей использовать и НС – несущий стеновой оцинкованный лист или вариант с полимерным или алюминиевым покрытием. Высота волны говорит о надежности противостояния несущей нагрузке, при большей высоте волны больше и расстояние между деталями каркаса.

Гибкому тонкому листу нужна крепкая каркасная основа.

Когда вы определились с материалом, необходимо выбрать нужную конструкцию, учитывая финансовые возможности, размеры участка, габариты и количество автомобилей. Гараж можно построить на один или несколько автомобилей с односкатной или двухскатной крышей, с распашными, раздвижными или подъемными воротами, с дверями в воротах или без них. Менее затратным и более простым для возведения является гараж на один автомобиль с односкатной крышей и двумя распашными воротами без двери.

Существуют различные готовые чертежи с проектами будущего сооружения.

Плюсы и минусы

Покупка профилированного листа обойдется относительно дешево, он не требует дополнительной обработки (грунтовки, покраски, шлифовки). Строительство такого гаража даст возможность уменьшить расходы на фундамент за счет экономии на бетоне или его составляющих, если вы будете готовить бетон самостоятельно.

Профилированный лист не горюч, гибок, прост в изготовлении, имеет длительный срок службы до 40 лет и красивый вид. Недостаток листа в том, что его легко повредить механически, а это может вызвать коррозионные процессы, также гараж из подобного материала ненадежно защищен от проникновения злоумышленников внутрь. Металл имеет хорошую теплопроводность, профилированный лист быстро нагревается и остывает, что вызывает дискомфорт при нахождении в помещении, но этот недостаток можно исключить с помощью утепления гаража.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

Выбрав участок, нужно определиться с размерами и конструкцией гаража, сделать его чертеж.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Если позволяет место, добавьте ещё по метру, ведь со временем вы можете поменять машину, приобрести габаритные инструменты и приспособления. Для двух автомобилей длину гаража надо рассчитывать по самому большому авто, а между ними запланируйте расстояние хотя бы 80 сантиметров. Если ширина участка не позволяет ставить машины рядом, придется делать гараж длиннее с расчетом на 2 автомобиля, хотя это не совсем удобно.

Фундамент

Предусмотрев все нюансы, можно произвести разметку участка под фундамент, начиная процесс с земельных работ. Металлопрофильный гараж является нетяжелым даже с утеплением.

На предварительно выровненной площадке делаются углубления на 20-30 см в зависимости от фундамента:

  • ленточный фундамент шириной 25-30 см располагают по периметру гаража;
  • монолитная плита, которая будет полом в гараже, соответствует его размеру;
  • для вертикальных стоек каркаса создается глубина до 60 см и ширина 30х30 см;
  • для смотровой ямы, погреба или обеих этих секций (если вы планируете их делать) не забудьте учесть глубину залегания грунтовых вод.

Произведя земляные работы, можно сделать расчет требуемых для изготовления фундамента материалов:

  • песок;
  • щебень;
  • материал для опалубки;
  • арматура;
  • проволока;
  • бетон или его составляющие (цемент М 400 или М 500, песок, щебень).

Стойки с приваренными к ним распорками, обработанными в нижней части от коррозии, устанавливаются в подготовленные для них места строго вертикально, засыпаются камнем или крупным щебнем. В остальные углубления фундамента засыпается песок, а затем – щебень, все утрамбовывается, можно добавить воды для уплотнения песка. Опалубку высотой 20 см изготавливают из досок или другого имеющегося материала и закрепляют брусками. Чтобы предотвратить коррозионные процессы металла, в опалубку на кирпичи укладывается 10-12 мм арматуры, связанной между собой стальной проволокой или сваренной на расстоянии 15-20 см.

Фундамент заливается бетоном М 400, его можно купить в готовом виде (это ускорит и облегчит работу).

Производить работы на фундаменте можно после полного затвердевания бетона, которое занимает от 5 до 30 дней в зависимости от погоды.

Обустройство погреба или смотровой ямы начинается с того, что дно засыпается песком, устанавливается гидроизоляция, делаются стены из обожженного красного кирпича или бетона в зависимости от ваших предпочтений. Если вы будете хранить в погребе картофель, полы лучше не бетонировать, поскольку это ухудшает его сохранность. Края ямы оформите уголком, изготовьте не только герметичный, но и утепленный люк для погреба.

Как сделать каркас?

Можно купить готовый каркас и собрать его, а можно сделать его своими руками.

Для изготовления каркаса потребуются:

  • профилированные трубы для стоек 80х40 толщиной 3 мм;
  • для обвязки 60х40 можно использовать стальной уголок не меньше 50 мм той же толщины;
  • саморезы;
  • болгарка;
  • сварочный аппарат по металлу;
  • шуруповерт.

Если у вас нет сварочного аппарата, или вы не умеете им пользоваться, лучше использовать П – образный оцинкованный профиль шириной не менее 50х50. Его нарезают до нужного размера и собирают с помощью болтов.

Каркас можно сделать из деревянного бруса размером как минимум 80х80, если для вас этот материал доступнее или дешевле. Не забудьте его обработать средством от воздействия огня, гнили, древесных вредителей, плесени. Для стоек и прогонов крыши в целях экономии можно использовать материал сечением 40х40 толщиной 2 мм, если сваркой будет заниматься специалист. Новичкам такой тонкий материал варить сложнее.

Используя размеры чертежа, нужно нарезать трубы, уголки, оцинкованный профиль. Брус крепится горизонтально фундаменту, лучше конечно сделать приварку к забетонированным ранее в фундамент стойкам по всему периметру. Затем строго вертикально на одинаковом расстоянии друг от друга крепятся промежуточные стойки, при этом необходимо оставить место под ворота. Расстояние между горизонтальными перемычками должно быть от 50 до 60 см, чтобы последняя перемычка была основанием под крышу. Теперь каркас имеет достаточную прочность и жесткость, и можно приступить к изготовлению основы для крыши.

Монтаж гаража

Неопытным строителям рекомендуется сделать для гаража односкатную крышу, она проще в изготовлении, но надо учесть некоторые нюансы. Односкатная крыша может быть сделана и в ширину, но более высокая сторона при этом должна быть развернута по ветру, и в длину по направлению к задней стенке гаража. Уклон ската чаще всего составляет 15 градусов, что обеспечивает сход снега и сток воды. В регионах, где часто бывают сильные ветра, уклон не должен быть больше 35 градусов, в противном случае сильно уменьшается сопротивляемость ветрам.

Для односкатной крыши под нужным углом располагаются перекладины от одной стены к другой, между ними закрепляется обрешетка, которая и будет каркасом.

Двухскатная крыша также имеет свои достоинства и недостатки. Крыша выглядит интереснее, надежнее, прочнее, она лучше вентилируется, её можно использовать как чердак, но конструкция будет сложнее в изготовлении и обойдется дороже. В климатических зонах, где выпадает много снега, лучше при строительстве использовать двухскатную крышу с углом ската 20 градусов. Каркас для неё проще варить на земле, важно разметить первую стропильную форму в виде равнобедренного треугольника и укрепить её перемычками.

В качестве перекладин для каркаса крыши можно использовать также железный уголок, профилированные трубы, П – образный оцинкованный профиль, деревянный брус, обработанный средством от огня, гнили, древесных вредителей, плесени. Обшитая металлопрофилем крыша является легкой, и если правильно сделан уклон ската, она не будет иметь дополнительную нагрузку от климатических осадков.

Далее сооружается каркас для ворот, режется уголок на детали нужного нам размера под углом в 45 градусов, сваривается рама и затем усиливается уголками, для затворов и замков в нужных местах привариваются пластины из металла. К опорным столбам каркаса следует приварить одну часть петли, приложить к ним раму, отметить места для крепления второй части петли и также приварить ее. Для сдвижных ворот монтируется роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше монтировать автоматику.

Если бетон застыл, возможна обшивка гаража профилированным листом, в противном случае покорежится и каркас, и лист. Если размеры вашего гаража не соответствуют стандартным параметрам листа, лучше заказать у производителя изделия нужного вам размера, цвета и качества. Это существенно облегчит и ускорит вашу работу, да и места разрезов будут обработаны заводским способом. В противном случае вам понадобятся дополнительные инструменты: ножницы для работы по металлу и электрический лобзик.

Профилированный лист правильно крепить вертикально с накладкой листов друг на друга в одну волну. Это обеспечит лучший сток воды. Закреплять листы нужно начинать с верхнего угла, тогда не будут торчать их острые края.

Для крепежа используются кровельные шурупы, они предохранят листы от коррозии и попадания воды благодаря резиновой шайбе, являющейся уплотнителем. Ими закрепляется каждая волна снизу и сверху на расстоянии не меньше полуметра и обязательно на стыке двух листов.

На углы гаража крепятся специальные уголки через 25 сантиметров.

Если вы хотите сделать утепленный гараж, уменьшится площадь постройки. Для утепления внутри гаража можно использовать минеральную вату, пенополистирол (пенопласт), пенополиуретан напыляемый. С пенопластом работать легче – 40 мм толщины спасут и от летнего зноя и зимней стужи. Материал войдет между имеющимися стойками, если их размер будет 1 метр, и позволит сэкономить на сырье для изоляции от пара (пароизоляционной мембране).

Для утепления минеральной ватой потребуется сделать обрешетку из досок или оцинкованного профиля по ширине меньшей размера ваты на 2 см, тогда не потребуется её фиксация. Перед установкой слоя из ваты надо закрепить пароизоляционную мембрану, установить вату в обрешетку и опять закрыть пленкой, это предохранит вату от конденсата. Сделаете ещё поперек обрешетку толщиной 3см, она закрепит утеплитель, будет служить для вентиляции, на неё же вы будете крепить выбранную обшивку из влагостойкой фанеры, OSB, ГВЛ, ГСП.

Напыляемым пенополиуретаном утеплить гараж гораздо проще, для его нанесения не надо никаких обрешеток, пленок, крепежей, он отлично прилипает ко всем поверхностям. Для применения этого вещества требуется специальное оборудование, определенные навыки, что увеличит стоимость утепления.

Крыша

Для кровли рекомендуется выбрать профилированный настил или лист марки «К», для двухскатной крыши понадобится конек, уплотнительная лента, битумная мастика, элементы для водостока. Первоначально устанавливается водосток, его можно сделать самостоятельно, согнув листы металла под углом. Для его установки к нижнему краю крыши крепятся крюки, и в них укладывается водосток.

При укладке кровли оставьте карниз в 25-30 сантиметров, листы должны перекрывать друг друга на 2 волны или 20 см и обеспечивать максимальный сток осадков. Если у вас крыша не очень длинная, то лучше заказать листы по ее размерам. Если же вам придется укладывать несколько рядов, то начинайте с нижнего ряда и на него укладывайте материал, перекрывая на 20 см следующий. Не забудьте закрепить по всему периметру ветровые планки для защиты, а на двухскатной крыше – коньковые элементы.

Саморезы на крыше крепите через каждые 3-4 волны в канавку.

В утепленном гараже и крышу следует утеплять, закрепляя лаги из досок, а на них размещая мембранную пленку. Затем накладывается выбранный вами утеплитель, сверху наносится рулонный герметик и в последнюю очередь – профнастил.

Советы и рекомендации

Чтобы процесс самостоятельного создания гаража из профлиста прошел на высшем уровне, стоит прислушиваться к советам профессионалов в строительной сфере.

К наиболее важным рекомендациям относятся следующие:

  • Соблюдайте технику безопасности во время работ, особенно на высоте.
  • При залегании грунтовых вод выше 2,5 метров делать смотровую яму или погреб не стоит, можно попробовать установить кессон.
  • Подготовкой площадки под гараж и бетонированием лучше заниматься в теплое время года, а сборкой каркаса и особенно укладкой профилированного настила – в безветренную погоду.
  • При расположении гаража в низине сделайте дренажную канаву вдоль гаража, спасут гараж от влаги отливы в полметра с уклонов в сторону от гаража. Также по ним будет удобно ходить.
  • Для обработки той части металла, которая будет углублена в грунт и цемент, лучше использовать битумную мастику.
  • При заливке монолитного фундамента рекомендуется использовать проволочную кладочную сетку, углубив её на 2-3 см в только что залитый бетон, она исключит образование в нем трещин.
  • Сваривать рамы каркаса проще на ровной, твердой поверхности, для этого материал режут до нужного размера, разложив, крепят части между собой сварочными магнитами и сваривают стыки.
  • Стойки у каркаса располагайте так, чтобы не пришлось добавлять промежуточные опоры для крепления профилированных листов и для утеплителя, если конечно вы будете утеплять гараж.
  • Если в фундамент не установили стойки для каркаса, шпильки или металлические пластины, нижние планки каркаса можно закрепить к фундаменту анкерными болтами.
  • Закрепляя кровельный болт, будьте внимательны, очень важно его не передавить, иначе можно повредить защиту профильного листа. А если вы его не докрутите, будет затекать вода.
  • Конек для двухскатной крыши изготавливают 2-х метровым, устанавливайте его так же, как и кровлю – с 20 сантиметровым наложением друг на друга. Крепление осуществляется кровельными болтами через 20 сантиметров, стыки замазываются битумной мастикой или кровельными герметиками.
  • Закрепляя мембранную пленку, накладывайте ее друг на друга и скрепляйте двухсторонним скотчем, крепить её удобней степлером на скобы.
  • Стыки кровельного и стенового профилированного листа заделайте монтажной пеной и свесами (их можете сделать самим из профиля или другого металла), можно купить уплотнительные ленты по форме волны листа или универсальные.
  • При внутренней отделки гаража не используйте гипсокартон, так как постоянно гараж отапливать не рекомендуют, это плохо сказывается на состоянии автомобиля, а подобный материал имеет большую гигроскопичность.
  • Не забудьте про вентиляцию в гараже. Проще установить решетки наверху и внизу боковых стен.

Подробнее об этом смотрите в следующем видео.

Как построить гараж из профнастила своими руками — чертежи и монтаж (фото, видео)

Каждого автолюбителя тревожит вопрос хранения и содержания верного «железного коня». Жителям городских многоэтажек повезло чуть меньше, так как им каждый вечер приходится искать свободное место для парковки, а вот владельцы частных домов вполне могут построить компактный, удобный гараж на придомовой территории. Эта незамысловатая хозяйственная постройка обычно выполняет 2 функции: оберегает автомобиль от посягательств грабителей, а также защищает от неблагоприятных погодных условий (холода, жары, дождя, снега). Она при небольших затратах значительно упрощает содержание и обслуживание автомобиля. В этой статье мы расскажем, как сделать чертеж и построить гараж из профнастила своими руками.

Содержание статьи

Выбор материала

Профнастилом называют профилированные листы из оцинкованной стали с полимерным покрытием из пурала или полиэстера. Это универсальный строительный материал, из которого может возводится крыша и каркас гаража. Он обладает высокой устойчивостью к влаге, коррозии, перепадам температуры и биологическим факторам. Механическая прочность профнастила обеспечивает большим количеством вертикальных ребер жесткости, которые не дают покрытию деформироваться. Чтобы построить гараж или другие хозяйственные постройки, используют:

  • Несущий профнастил. Этот материал маркируется буквой «Н», что указывает на высокую механическую прочность и устойчивость к внешним воздействиям покрытия. Оно имеет дополнительные бороздки, придающие жесткость, максимальную высоту гофры и толщину основания. Несущий профнастил используют, чтобы сделать гаражи, ангары, контейнеры, массивные перекрытия. Из него изготовляется крыша и стены сооружения, благодаря чему пропадает необходимость приобретать другие материалы.
  • Несуще-стеновой профнастил. Этот кровельного профилированного листа отличается от несущего меньшей толщиной основания, высотой гребней и жесткостью. Однако, крыша и стены из этого материала считаются не менее надежными, долговечными. Чаще всего гараж из профнастила небольшого размера делают из этой универсальной марки ввиду доступной стоимости.
  • Стеновой профнастил. Профилированный лист, относящийся к стеновому типу, имеет наименьшую высоту волны, толщину основания и цену. Он используется для обшивки стен. Крыша из этого материала не прослужит долго, так как она не способна эффективно отводить атмосферную влагу, особенно если скаты имеет малый угол наклона.

Виды профнастила

Важно! Гараж из профнастила должен обладать высокой устойчивость к коррозии, проникновению воды и большой несущей способностью. Поэтому для строительства применяют марки Н114 или Н60, для простых проектов маленького размера берут С44. При проектировании гаража, нужно учитывать, что профилированный лист обладает высокой теплопроводностью, из-за чего поверхность материала и содержимое постройки будет сильно нагреваться на солнце. Устраняют эту проблему с помощью монтажа термоизоляции.

Подготовительный работы

Сделать гараж из профнастила своими руками под силу каждому мастеру с минимальными строительными навыками и базовым набором инструментов. Процесс сооружения этой хозяйственной постройки состоит из следующих этапов: создание проекта, разметки, заливки фундамента, сборки каркаса, обшивки и возведение кровли. Лучше всего выполнять эти работы силами 2-3 работников. Процесс подготовки к строительству гаража выглядит следующим образом:

  1. Создание проекта. Чтобы сделать чертеж будущего гаража, определяют габариты постройки. Этот параметр зависит от того, сколько машин будет в нем содержаться. Для 1 автомобиля средних размеров достаточно ширины 2,8-3,0 м, длины 4,7 м. В таком гараже даже останется свободное пространство для организации сезонного хранения. На этом этапе важно определить, какая должна быть крыша. Наибольшей популярностью пользуются односкатные и двухскатные варианты. Выбор зависит от снеговой нагрузки и среднегодового количества осадков в зоне строительства.
  2. Выбор места. Гараж располагают так, чтобы к нему вела удобная подъездная дорога, а также недалеко от основного дома Участок для строительства выбирают преимущественно ровный, чистый от деревьев и кустов.
  3. Разметка. На расчищенном участке, согласно проекту, устанавливают 4 колышка по углам будущей постройки, а затем между ними натягивают шнур. Отмечают места, в которых располагаются опоры каркаса.
  4. Заливка фундамента. По периметру гаража выкапывают траншею шириной 20-30 см на глубину 0,4-1,0 м. Засыпают в нее песчано-гравийную подушку, армируют, а затем заливают цементом.

Проект гаража из профнастила

Чертеж гаража на одну машину из профнастила

Обратите внимание! Ленточный фундамент набирает прочность 4-7 дней. У опытных мастеров существует профессиональная хитрость, предотвращающая растрескивание при застывании. Чтобы цементный раствор не деформировался в процессе высыхания, песчано-гравийную подушку перед засыпкой смачивают.

Сборка каркаса

Делая гараж из профнастила своими руками, нужно особое внимание уделить сборке каркаса сооружения, который можно построить из металла или древесины. Большинство опытных мастеров сходятся во мнении, что оптимальный вариант – металлические трубы диаметром 4 мм2. Выбор материала для каркаса зависит от веса, толщины и типа профнастила. Работы выполняют в следующем порядке:

  • При заливке фундамента каждые 1-1,5 м устанавливают опорные стойки каркаса, укрепив элементы в вертикальном положении временными распорками. Высота стоек обычно составляет не менее 2-2,2 м.
  • Опорные стойки каркаса связывают верхней и нижней обвязкой. При работе с металлическими конструкциями крепеж осуществляется с помощью дуговой сварки.
  • В местах, расположенных поблизости от дверных проемов, каркас укрепляют подкосами, чтобы придать конструкции дополнительную жесткость.
  • Изготовляют стропильную систему кровли. Наиболее простой и экономичный вариант для гаража из профнастила – односкатная крыша с уклоном 10-15 градусов. Для нее опорный каркас с одной стороны наращивают стойками, а затем устанавливают стропильные ноги.

Схема каркаса

Опытные мастера при проектировании гаража советуют учитывать длину строительный материалов, чтобы оставалось меньше обрезков. Чтобы строительство места хранения для автомобиля вышло экономичным, его длина не должна превышать 4,5 м, а высота 2 м.

Обшивка и отделка

Если не брать в расчет процесс заливки и затвердевания фундамента, гараж из профнастила можно построить за 1-2 дня. Некоторые производители выпускают готовые типовые комплекты, в которых элементы каркаса и обшивки нарезаны в размер, а мастеру остается только собрать конструкцию с помощью шуруповерта по прилагающейся схеме. Работы выполняют в следующем порядке:

  1. В первую очередь профнастилом обшивают стены гаража. Крепление выполняют внахлест на 1-2 волны с помощью шуруповерта. Используют специальные саморезы для профилированного листа из оцинкованной стали с резиновой шайбой.

    Правила крепления профлиста

  2. Сооружают кровельный пирог. Крыша из профнастила состоит из 2 слоев: гидроизоляции и кровельного покрытия. Между этими слоями располагается обрешетка из металла или древесины. В качестве гидроизоляции используют подкладочный рубероид. Срезы профнастила для защиты от коррозии обрабатывают шпаклевкой для металла или краской.

    Кровельный пирог крыш из профилированного листа

  3. На нижнюю обвязку каркаса настилают балки перекрытия, а затем настилают дощатый пол. Пиломатериалы выбирают с учетом веса автомобиля.
  4. Устанавливают ворота. Наиболее дешевый, простой вариант – двустворчатые, распашные ворота на петлях, которые легко делаются своими руками. Более сложную конструкцию имеет подъемный механизм.
  5. Отделывают гараж изнутри. Проводят освещение, монтируют полки и ящики для хранения инструмента, садового инвентаря или других хозяйственных мелочей.

По опыту строителей такой гараж прослужит 50-70 лет при правильном обслуживании. Чтобы продлить срок эксплуатации сооружения, края профнастила покрывают защитными составами, а раз в 5 лет выполняют полное окрашивание постройки с обеих сторон.

Видео-инструкция

как построить своими руками, схемы и чертежи

Строительство гаража – трудоемкий процесс, требующий от хозяина серьезных затрат времени и денег. Однако это не означает, что гараж невозможно построить в короткие сроки и по бюджетной цене. Для этих целей отлично подойдет профилированный лист, используемый в качестве основного строительного материала. Что такое профилированный лис, и как построить гараж из профнастила своими руками, разберемся ниже.

Преимущества и недостатки профнастила для строительства гаража

Профнастил – строительный материал, выполненный из листа металла, которому придают специальную форму для увеличения жесткости. Строения, возведенные при помощи профлиста, обладают следующими преимуществами:

  1. Скорость постройки. Гараж реально построить за 2-3 дня.
  2. Стоимость возведения. Выбор данного материала в качестве основы для гаража значительно снижает его стоимость.
  3. С материалом легко работать, и для этого не требуется обладать определенными навыками или инструментом.
  4. Материал не подвержен горению и стойко переносит морозы.
  5. Долговечность постройки. При использовании качественного профнастила конструкция простоит не один десяток лет.
  6. В случае возникновения необходимости гараж из профнастила можно перенести с одного места на другое.
  7. Приятный внешний вид.

К сожалению, как и любой другой продукт, профилированный лист обладает некоторыми недостатками:

  1. Гараж, сооруженный из профнастила, нуждается в утеплении. Без него температура внутри помещения будет мало отличаться от температуры на улице.
  2. В случае сильного удара лист деформируется, и вернуть ему первоначальную форму крайне проблематично. Скорее всего, придется менять поврежденный лист на новый.
  3. Гараж из данного материала является слабой преградой для воров и хулиганов.

Как правильно выбрать профилированные листы

При выборе профлиста для строительства гаража обращайте внимание на материалы, имеющие следующую маркировку:

  1. С – профнастил, используемый для обшивки стен.
  2. НС – несущий стеновой профнастил, обладающий большей толщиной листа и способный выдерживать большие нагрузки.
  3. Н – самый крепкий профнастил, толщина металла и глубина бороздок которого обеспечивают постройке максимальную прочность. Используется для возведения стен с нуля.

Обратите внимание! Цифра, идущая после маркировки, показывает глубину волны профнастила. Чем больше значение, тем прочнее материал.

Схемы и чертежи

Перед началом строительства, для определения необходимого количества строительных материалов, создается схематичный план конструкции, выполненный в виде подробного чертежа. На нем указываются основные размеры постройки, способы соединения различных элементов друг с другом и прочие детали.

Чертеж составляется собственными силами или используется готовый вариант, который можно легко найти на нашем портале. Грамотно составленный чертеж позволит возвести постройку быстро, надежно и с использованием строго необходимого количества строительного материала.

Выбор места и разметка

Следующим шагом, после подготовки и согласования чертежа, является выбор места под постройку и его разметка. Выбирая место, обращайте внимание на следующие нюансы:

  1. Место расположения гаража должно быть легкодоступным. Подъезд не должны загораживать другие здания или иные препятствия.
  2. Выбирайте ровную площадку, без существенных перепадов высот.
  3. Грунтовые воды не должны залегать близко к поверхности основания гаража. Иначе конструкция «поплывет», и срок ее эксплуатации значительно уменьшится.
  4. Не желательно пристраивать гараж впритык к стене жилого дома. Выбудете слышать гул мотора, да и неприятные запахи со временем начнут проникать в жилое помещение.

Разметка:

  • на участке под постройку размещаются 4 колышка, которые обозначают углы здания;
  • между ними натягивается веревка, обозначающая стены;
  • после отмечаются ключевые элементы конструкции, например, расположение несущих опор.

Порядок строительства гаража из профнастила своими руками

При постройке конструкций из профнастила руководствуйтесь следующим алгоритмом действий:

  • сначала возводится фундамент будущей постройки;
  • следующим шагом становится возведение стен;
  • кроем крышу;
  • устанавливаем ворота.

При правильной подготовке процесс не вызовет особых сложностей – строительные работы реально закончить за пару дней.

Фундамент

Фундамент под гараж закладывается так:

  1. Размечаем периметр строения, вбивая по углам колышки и натягивая между ними прочную нить.
  2. Роем траншею шириной в 400 миллиметров и глубиной в 500 миллиметров. Больше не нужно, так как вес конструкции маленький, и возведение основательного фундамента не требуется.
  3. По углам вкапываем несущие опоры и закладываем металлический уголок для будущих ворот гаража.
  4. Каждые 1,5 метра устанавливаем дополнительные стойки, укрепляющие каркас постройки.
  5. Аккуратно заливаем траншею бетоном.

Обратите внимание! В качестве основания под фундамент может послужить монолитная бетонная плита.

Дайте фундаменту пару дней, чтобы просохнуть, после чего приступайте к монтажу стен.

Стены

Для обшивки стен гаража профлистом не требуется прилагать значительных усилий и, при наличии хорошего инструмента, процедура завершается в течение 1-2 дней. Обшиваются стены так:

  1. Крепим профлист к опорной угловой стойке таким образом, чтобы он не выступал за ее пределы. Крепление начинается с верхнего угла листа.
  2. Следующие листы кладем внахлест, так, чтобы одна волна накрывала другую.
  3. Места стыка обрабатываются герметиком, что исключает проникновение в помещение сырости и образование ледяной корки внутри помещения зимой.

Стойки делают усиленными, если профлист выступает только в качестве обшивки.

Крыша

Для односкатной крыши листы из профнастила крепятся таким образом, чтобы их волны совпадали с волнами листов, выступающих в роли обшивки стены. Козырек не стоит делать больше 3 сантиметров. Стыки обрабатываются герметиком и хорошенько связываются друг с другом посредством специальных креплений.

Отнеситесь к этой процедуре с особой внимательностью, иначе в непогоду крыша начнет протекать, и в помещении будет сыро, что плохо скажется на сохранности автомобиля и комплектующих.

Ворота

Ворота в гараж бывают двух видов:

  • на основе подъемного механизма. Наиболее сложный и дорогой вариант;
  • двустворчатые ворота, стандартной конструкции. Наиболее распространенный и дешевый вариант, с установкой которого у вас не возникнет никаких проблем.

Утепление

Утепление гаража – важный этап. В неутепленном гараже будет очень холодно, отчего зимой с заведением транспортного средства могут возникнуть проблемы. Оптимальной температурой в помещении считается интервал от 1 о до 5 о. Для этого помещение утепляют специальными материалами, среди которых выделяют:

  • минеральную вату;
  • пенопласт.

Как утеплить минеральной ватой

Традиционный материал для утепления, использующийся в большинстве построек подобного типа. Лучше всего применять твердые базальтовые плиты, так как они обеспечивают максимальную теплоизоляцию и легки в обращении.

Для ее применения не требуется обладать специальными навыками, и весь процесс легко осуществить собственными руками. Между стенкой и минеральной ватой желательно проложить слой гидроизоляции, так как при намокании ее термоизоляционные свойства ухудшаются.

Использование пенопласта

Использование пенопласта в качестве утеплителя позволяет:

  • сэкономить бюджет, так как пенопласт – дешевый строительный материал;
  • не подвержен гниению;
  • легко обрабатывается подручными инструментами;
  • долговечен;

К минусам относят:

  • разрушение под воздействием солнечных лучей;
  • легко уничтожается мелкими грызунами;
  • не пропускает воздух. Требуется дополнительная вентиляция помещения.

Важно! Обрабатывайте стыки между листами пенопласта герметиком. Это предотвратит образование конденсата на стенах.

Крыша гаража из профнастила своими руками: как перекрыть пошагово

Прочная, надежная, эстетично выглядящая крыша – мечта каждого хозяина гаража. Не нужно переживать, что автомобиль подвергнется воздействию осадков, придет в негодность, а внутри помещения «поселятся» плесень или грибок. Выбор материала немаловажен, от него зависят периодичность ремонта и затраты на строительство. Крыша для гаража из оцинкованного профнастильного листа своими руками – оптимальное решение вопроса.

Преимущества и недостатки

Устройство покрытия на любом сооружении, в том числе и гараже, – это постоянный поиск разумных компромиссов между стоимостью и надежностью, трудоемкостью и вероятностью производства работ без привлечения сторонних специалистов.

Какой из возможных вариантов надежно защитит стены и пол, гарантирует сохранность техники или инвентаря, расположенных в сооружении? Такая задача стоит перед владельцами гаражей, требует взвешенного, разумного выбора.

Крыша из профлиста с требуемыми элементами жесткости, большей частью, соответствует указанным требованиям:

  • легкая;
  • прочная;
  • доступная по стоимости.

При таких явных достоинствах есть и недостатки: металл, несмотря на антикоррозионное покрытие, со временем начнет разрушаться под действием окружающей среды. Некоторые трудности возникнут при создании уклона – это основное условие для кровли такого типа.

И, с целью обеспечения плоскостной жесткости относительно тонкого листа, потребуется предусмотреть надежное крепление к каркасу из металлопроката или деревянного бруса.

Как выбрать качественный профнастил

От выбора материала зависит качество конструкции крыши, ее долговечность. Чаще всего используется профилированный лист с оцинкованным покрытием – это гарантирует его высокую антикоррозионную стойкость. Профнастил с дефектами в виде криволинейности, нарушения целостности слоя цинка долго не прослужит, не оправдает возложенных на него надежд и затрат.

Поэтому материал выбирают тщательно, приобретая у надежных поставщиков. Лучше, если у листа будет средняя высота волны, так его проще крепить к обрешетке. Конструкция крыши может быть как совмещенная с перекрытием (безчердачная), так и с техническим этажом поверх стандартной железобетонной плиты – это зависит от проекта и пожеланий заказчика.

Определяем размеры и форму крыши

Работы по устройству кровли начинают с расчета расхода материала, а для этого потребуется знать размеры здания, определить конфигурацию.

Чаще всего, в качестве основополагающих критериев, в данном случае выступают:

  • длина и ширина здания;
  • высота покрытия;
  • толщина материала;
  • количество скатов.

Для покрытия крыши из профлиста оптимальным углом наклона считается показатель не менее 10 градусов. Кровлю большей крутизны делать не имеет смысла. К тому же это создаст трудности при ее сооружении.

Одно- или двухскатная – этот вопрос необходимо решить на начальном этапе. В первом случае стропила будут опираться на вертикально размещенные стойки. Во втором – от центра, где расположена ось симметрии кровли и средний ряд опор, расходятся наклонные стропильные ноги. Последний вариант потребует повышенного расхода материала.

При креплении на бетонную поверхность будущую кровлю будет проще выровнять, а заодно и утеплить. И не стоит забывать о гидроизоляции.

Двухскатная

Кровли данной конструкции, условно говоря, «в 2 раза больше» односкатных. Они симметричны – каркас условно разделен на две части, на стыке которых находится центральный прогон (снизу от листа) и конек (сверху). При расчете, в зависимости от угла наклона стропильных ног по отношению к горизонту, определяется расход материала для остова.

Профнастил на крыше укладывается не встык, а внахлест, чтобы избежать затекания осадков под лист.

Односкатная

Сооружение односкатной кровли привлекает относительной простотой: сначала монтируются стойки, стропила и обрешетка, потом на них укладывается профлист. При небольшом угле наклона отдельные элементы покрытия поднимаются (затягиваются) с помощью веревки и привязанного к ней крюка. Самое главное – в односкатной кровле меньше стыков, для которых необходимо обеспечить герметичность.

Рассчитываем количество расходного материала

Неписанное правило гласит, что перед тем, как отрезать, нужно несколько раз правильно отмерить. За основу расчета берутся размеры – ширина и длина корпуса гаража: они определят количество профлиста без учета угла наклона и нахлеста. Пользуясь тригонометрией, вычисляют гипотенузу – это будет длина листа, она же совпадает с чистовой длиной прогонов.

Количество элементов зависит от протяженности строения и шага (расстояния между соседними). Обычно чаще, чем через 60-90 сантиметров их не размещают. Кроме того, учитывают расход материала на обрешетку: это деревянный брус, уложенный крест-накрест, чтобы создать опорную поверхность для листа. Обязательно учитывают расход на раскрой и напуск материала, в среднем, это 20 %.

Все полученные цифры округляют в большую сторону. Не помешает заранее уточнить размеры профлиста и мерные длины проката (бруса) для каркаса: они повлияют на расход. Лучше «ошибиться» в большую сторону, чем в меньшую.

Техника безопасности при работе с профнастилом

Общие требования безопасности при покрытии кровли, работе на высоте никто не отменял. Обязательно используются спецодежда, нескользкая обувь, применяются переходные трапики и устойчивые лестницы. Эквилибристика, показная ловкость не нужны: они могут стать причиной возникновения опасных ситуаций.

Должно выполняться простое правило: безопасность работающих – превыше всего. То, что можно подготовить и разметить, отрезать на земле, внизу, делается там. При использовании электроинструмента недопустимо применение поврежденной или неисправной техники, работа без защитных очков. Контакт с острыми краями профнастила может привести к травмам, поэтому необходимы перчатки или рукавицы.

Подготовка инструмента

Оснастка, инструмент зависят от выбранной схемы монтажа (на саморезах или кровельных гвоздях), объемов работ. При грамотно проведенном расчете, если размеры гаража позволяют минимизировать использование приспособлений для резки, можно обойтись без болгарки. С другой стороны, на обрешетку брус, в любом случае, придется подгонять/наращивать с использованием ножовки и накладок.

Минимальный комплект должен включать:

  1. Молоток.
  2. Уровень.
  3. Отвес.
  4. Рулетку.
  5. Ножовку по дереву
  6. Отвертки (лучше со сменными насадками).
  7. Электродрель, шуруповерт.
  8. Угловую шлифмашину с набором дисков.

Необходимые компоненты перечня добавляют/исключают применительно к конкретной ситуации. Например, шуруповерт со сменными аккумуляторами способен заменить дрель и наоборот.

Пошаговая инструкция перекрытия крыши своими руками

Чтобы быстро и четко покрыть гараж профлистом самому, сделать одно- или двухскатную кровлю не хуже профессиональных строителей, понадобится следовать изложенным пошаговым пунктам инструкции.

В данный перечень входят:

  1. Подготовительные работы. Грамотное начало – залог успеха. А это выбор материала, расчеты, разметка, комплектация инструментом и оснасткой, составление схем и чертежей. Сюда же входят подрезка деталей по размерам, а также сверление отверстий. Важной может оказаться любая мелочь, особенно если она была упущена на первоначальной стадии. К монтажу переходят только после полной отработки подготовительного этапа.
  2. Установка стоек, укладка стропильных ног, обрешетки. Подразумевается, что на 2 шаге никаких осложнений возникнуть не должно: все размеры выдержаны, остается чистый монтаж. Деревянные детали обязательно обрабатывают антипиренами, пропитками для предотвращения гниения. Металл красят. По методу сборки ограничений нет: сварка, болтовые соединения, гвозди и саморезы (для дерева).
  3. Когда закончен монтаж каркаса, переходят к настилке покрытия. Листы укладывают последовательно, слева-направо или наоборот, с обязательным перехлестом в 1-2 волны. Под саморезы или гвозди подкладывают специальные шайбы, препятствующие проникновению влаги. На завершающем этапе устраиваются примыкания, коньки, ливнестоки. Затем по нижней плоскости готовой кровли натягивают полиэтиленовую пленку, она понадобится для гидроизоляции внутреннего пространства «чердака» и гаража.

Подготовительные работы

Значение данного этапа невозможно переоценить: он, в отличие от последующих, допускает корректировки, доукомплектацию и другие кардинальные изменения без ущерба делу. Проблемы могут возникнуть только при фатальных ошибках – например, неправильной разметке и порезке деталей.

Девиз начальной стадии «все, что можно сделать внизу, там и выполняется». Это: разметка, разделка и сверление отверстий, а также покраска или пропитка деревянных деталей, комплектация метизами.

Установка стропил

Деревянные или из мелкосортного уголка стропила монтируют в соответствии с выбранной схемой, последовательно закрепляя к стойкам и центральному прогону. Для удобства рекомендуется нанести разметку на продольные элементы – так работа пойдет быстрее.

На соединительных элементах не экономят, чтобы конструкция получилась прочная и надежная. Обрешетка из бруса небольшого сечения укладывается поверх стропил с заранее выбранным шагом. После проверки правильности монтажа, размеров переходят к настилу профлиста.

Монтаж покрытия

Покрытие крыши металлопрофилем является завершающим этапом работ. Листы поднимают наверх с помощью веревки и крюков, соблюдая необходимые меры предосторожности. Монтаж начинают всегда с крайнего листа, закрепляя его, а потом укладывают последующие, обязательно выполняя нахлест.

Под саморезы или кровельные гвозди подкладываются специальные шайбы, для предотвращения просачивания жидкости под кровлю. Крепление выполняется на впадине волны, а не на подъеме. В конце монтажа устанавливают конек, примыкания, обеспечивающие герметичность покрытия.

Утепление и гидроизоляция

Гидроизоляция крыши является таким же ответственным этапом, как и остальные. Она помогает избежать образования конденсата, увеличивает долговечность конструкций каркаса кровли. Вариантов крепления гидроизоляционного материала несколько.

Самая распространенная технология монтажа к деревянным элементам заключается в натяжке плотной полиэтиленовой пленки с последующей пристрелкой мебельным степлером. При необходимости выполняется укладка утеплителя: это может быть базальтовая вата, рулонный материал, вспененный пенополистирол.

Данная мера не поднимет температуру под крышей в значительных пределах, но позволит выиграть несколько градусов, сделает атмосферу внутри гаража комфортнее.

Как установить гараж из профнастила своими руками

Сделать гараж из профнастила – оптимальное решение для хранения автомобиля. Появление современных стройматериалов и технологий значительно упростило автовладельцам решение проблемы с гаражами. Построить такое сооружение своими руками возможно на протяжении всего нескольких дней, сделать работы самостоятельно и с высоким качеством. Для этого не надо быть профессиональным строителем, достаточно иметь начальные навыки выполнения простейших строительных и сварочных работ.

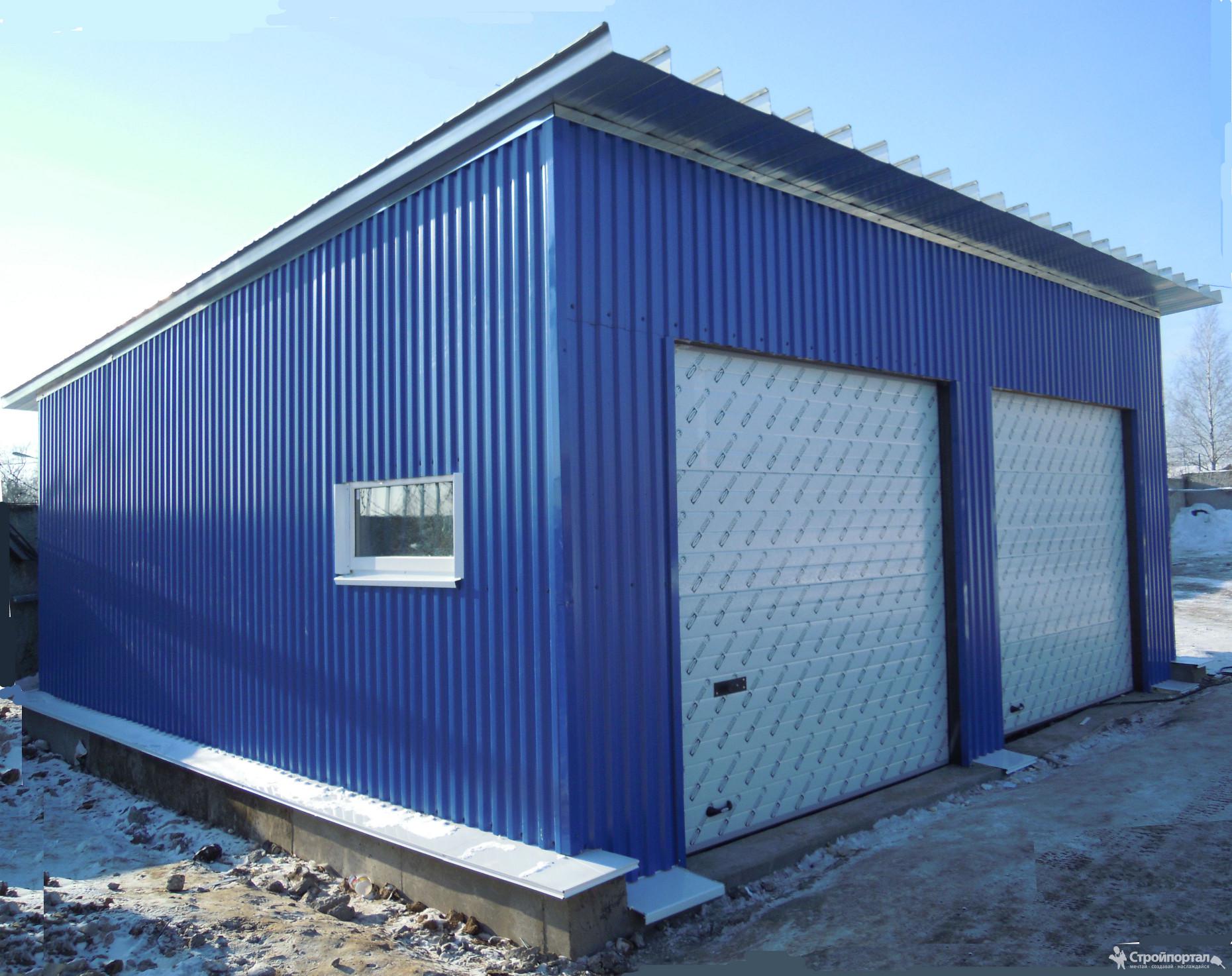

Внешний вид гаража

Преимущества и недостатки

Многие владельцы не доверяют профлистам, считают, что гараж из оцинкованного профнастила по эксплуатационным характеристикам значительно уступает традиционным кладочным материалам. Для того чтобы иметь объективное представление, следует сравнить эксплуатационные показатели гаража из профлиста и кирпича или блоков.

  1. Сметная стоимость. Если принимать во внимание цену кирпичей, цементно-песчаного раствора для кладки, стоимость внешней отделки и трудозатраты, то сметная стоимость гаража их профнастила минимум в два раза ниже. И еще. Гараж из профнастила можно сделать самостоятельно, кирпичная кладка требует помощников.
  2. Сроки строительства. Гараж из профнастила можно сделать своими руками за несколько дней, для кирпичного или блочного понадобится минимум две недели. Еще один фактор. Металлические конструкции можно строить без заливных фундаментов, а это еще больше сокращает время строительства.
  3. Время эксплуатации. При выполнении всех рекомендаций металлический гараж эксплуатируется не менее тридцати лет. В дальнейшем, при необходимости, проводится мелкий косметический ремонт, и строение может использоваться еще такое же время. Кирпичные здания стоят дольше, но гараж не то строение, которым надо пользоваться сотни лет.
  4. Мобильность. Гараж из профилированных листов разбирается и переносится на новое место, при этом абсолютное большинство материалов можно повторно использовать без предварительной подготовки. Строительство гаража из кладочных материалов такую возможность не допускает.
  5. Показатели теплосбережения. По этому параметру кирпичные гаражи существенно проигрывают металлическим. Достаточно утеплить строение пенопластом или минеральной ватой толщиной всего пять сантиметров, чтобы иметь такие же показатели теплосбережения, как и кирпичная стена толщиной 60 см, а это толщина кладки в два кирпича. Такие стены возводят на многоэтажных зданиях.

Что касается недостатков гаражей из металлоконструкций, то к ним можно отнести только невысокие показатели антивандальной защиты. Но и это все относительно. Те, кто желает угнать автомобиль, не ломают кирпичные стены, а открывают ворота. А они имеют точно такую же защиту, как и у металлических.

Какие бывают размеры, где расположить на участке

Размеры гаража рекомендуется подбирать с учетом нескольких факторов.

  1. Ширина. С каждой стороны автомобиля нужно оставлять примерно 0,7–0,8 м свободного пространства. Это обеспечит открывание дверей, можно будет без проблем обойти машину.
  2. Длина. Строя гараж из профнастила расстояние от капота и багажника до стен надо оставлять не менее метра.
  3. Высота. Не рекомендуется делать потолок гаража выше 2,5 метра.

Это примерные размеры самого простого варианта гаража. Если планируется строительство гаража из профнастила с местом для отдыха или небольшой мастерской, то гараж из профнастила нужно увеличивать.

Чертеж и размеры гаража из профнастила

Располагать гараж лучше всего на возвышенности, это исключит подтопления в осенне-весенний период сильных дождей и таяния снега. Обращайте внимание на удобство подъезда, близость инженерных коммуникаций, электрических линий. Но для всех случаев действуют общие противопожарные требования – гараж не может быть ближе трех метров к жилым зданиям.

Какие фундаменты рекомендуются для гаража из профнастила

Одно из преимуществ гаражей из профнастила – небольшой удельный вес. Фундамент гаража из профнастила самый дешевый и простой. Какие можно выбрать типы конструкций?

Тип фундамента под гараж Описание и технические характеристики
Столбчатый Один из наиболее простых вариантов. По периметру гаража заливаются бетонные столбики глубиной примерно 50 см, для ликвидации вспучивания земли столбики заливаются на песчаную подушку. Вдоль стен сооружения также делаются столбики на расстоянии примерно 1,5–2,0 м.
Буронабивной Разновидность столбчатых фундаментов. Разница в том, что под заливку копаются не ямы, а бурятся отверстия.
Свайный винтовой Современный, но дорогой тип фундаментов. Свайные фундаменты не заливаются бетоном, это позволяет продолжать строительство сразу после их установки, а не терять минимум две недели на дозревание бетона. Еще одно преимущество – такие фундаменты можно делать даже на сильно переувлажненных или заболоченных приусадебных участках.
Мелкозаглубленный ленточный Довольно дорогой и сложный вариант, требует специальных строительных знаний.
Монолитный Преимущество – фундамент одновременно служит и полом для гаража. Во время заливки бетона обязательно делается армирующий пояс.
Сборный На песчаную подушку укладываются готовые железобетонные балки. Оптимальный вариант для металлического гаража, полное отсутствие бетонных работ позволяет значительно сократить сроки строительства.

Виды фундаментов

Во время выбора фундамента учитывайте индивидуальные факторы. Для первых трех видов фундаментов (столбчатый, буронабивной и винтовой) придется в дальнейшем делать обвязку для закрытия просвета между уровнем земли и каркасом гаража. Если использовать третий вид (сборный), то пол в гараже обустраивается после монтажа конструкции. Пол в гараже может быть как бетонным, так и металлическим или деревянным.

Из чего изготовить каркас

Каркас можно делать из деревянных брусьев размером не менее 100×100 мм для вертикальных опор и 50×100 мм для горизонтальных элементов и стропильной системы. Второй вариант каркаса – из металлического проката. Используются трубы квадратного или круглого сечения, швеллеры, двутавры, угольники и т. д. Размеры проката должны учитывать размеры гаража и максимальные ветровые и снежные нагрузки.

Виды крыши гаража

Для гаража используют два типа крыши: наклонную плоскую или двускатную. Первая дешевле, проще монтаж профлиста, делается несколько быстрее. Недостаток – плоская односкатная крыша для гаража имеет ограничения по нагрузкам. Они не рекомендуются к использованию в климатических зонах с высокими значениями высоты снежного покрова. Двускатные держат значительные нагрузки и считаются универсальными конструкциями, намного чаще гараж из профнастила делают с двускатной крышей.

Важно. Если предполагается ставить теплый гараж, то нужно предусматривать утепление крыши. В качестве утеплителей лучше применять пенопласт – он не боится влаги, с ним легко работать. Кроме того, по стоимости пенопласт намного дешевле минеральной ваты. В настоящее время есть виды пенопласта, не поддерживающие открытого горения – не нужно бояться возгорания.

Минеральная вата крайне негативно реагирует на увеличение влажности. Для того чтобы утепление было эффективным, минвату нужно с двух сторон защищать специальными мембранами, что усложняет монтаж профнастила. Их задача позволять влаге испаряться из минваты и защищать ее от ветра. Вместе с ветром уходит большое количество тепла, эффективность утепления резко ухудшается.

Выбор профлиста для гаража

Профнастил – новый стройматериал для возведения легких недорогих конструкций. В зависимости от технических параметров имеет несколько видов, ширина листа профнастила стандартная.

Вид профлиста Маркировка и технические характеристики
Кровельный Наиболее прочный по показателям на изгиб профнастил. Имеет увеличенную толщину листов и высоту профиля. Обозначается Н (несущий).
Универсальный По техническим параметрам листы металлопрофиля занимают среднее положение, толщина и высота профиля меньше, чем у кровельного. Может использоваться как для покрытия крыш, так и для обшивки стен. Обозначается буквами НС.
Стеновой Самый легкий профлист, имеет невысокие показатели сопротивления на изгиб. Производителями рекомендуется такой профнастил применять только для внутренней или внешней обшивки вертикальных поверхностей. Обозначается буквой С.

Виды профлистов

Во время выбора конкретного листа нужно обращать внимание на производителя, толщину, стоимость и размер профнастила. Длительность эксплуатации любого вида профнастила во многом зависит от добросовестности производителя. Если во время изготовления выдерживалась все технологические нормы, толщина цинкового слоя и верхнего защитного покрытия отвечает нормируемым параметрам, краски качественные и износостойкие, не боятся ультрафиолетового излучения, то срок службы будет составлять не менее тридцати лет.

Практический совет. Стоимость листов на 50% зависит от их толщины. Но нет необходимости для крыши покупать самый дорогой кровельный профлист. Можно приобрести более тонкий и дешевый, а для повышения устойчивости уменьшить шаг обрешетки. За счет этого значительно понизится сметная стоимость строения при тех же показателях несущей способности кровли.

Еще одно замечание. Учитывайте параметры листов по длине и шине во время подбора размеров, возведение стен гаража из профнастила будет почти безотходным. При проектировании важно помнить о нахлесте листов, в большинстве случаев достаточно, чтобы перекрывалась одна волна. Высота и ширина волн указываются на маркировке, если их нет, то рекомендуется их замерить рулеткой.

Пошаговая инструкция строительства гаража

Для примера будет взят самый простой проект строительства гаража из металлопрофиля. Размер 8×4,3×2,5 м. Для изготовления каркаса нужна профилированная труба 60×60 мм (150 м пог.), 170 м пог. трубы 50×25 мм, 36 м пог. трубы 60×30 мм. Для обшивки стен надо иметь 25 листов металлического профиля стандартной длины 2,5 м, для покрытия крыши надо 16 листов металлопрофиля длиной 2 м. Конек закрывается двумя коньковыми элементами длиной по 2 м каждый, дождевые воды отводятся двумя горизонтальными отливами Ø100 мм и двумя вертикальными Ø 50 мм.

Для повышения устойчивости нагруженных углов и усиления каркаса нужны уголки 100×100 мм и строительная арматура периодического профиля Ø 8–10 мм. Профлисты фиксируются специальными саморезами с резиновыми уплотнителями, на весь гараж необходимы саморезы для металлопрофиля не менее шести коробок по 250 шт. в каждой. Саморезы для профлиста должны иметь длину не менее трех сантиметров. Металлический каркас защищается от коррозии краской (нужно примерно 2 кг), для сварочных работ понадобится две пачки электродов Ø 2 мм. Фундамент ставится из готовых железобетонных балок 100×100 мм, их требуется 42 м.

Строительство фундамента и обвязка нижнего пояса каркаса

Шаг 1. Выровняйте площадку под гараж, сделайте на ней песчаную подсыпку толщиной ≥ десять сантиметров. Песчаная подсыпка будет выполнять две задачи: компенсировать усилия вспучивания во время замерзания/размерзания грунта и служить естественным возвышением для отвода талых и дождевых вод.

Шаг 2. Выровняйте и утрамбуйте песок. Выравнивать нужно по уровню, можно пользоваться современным лазерным прибором или традиционным водяным. В противном случае каркас для гаража из профнастила может перекоситься.

Шаг 3. Сделайте разметку гаража. Для того чтобы углы были прямыми, пользуйтесь простой формулой: квадрат гипотенузы равняется сумме квадратов катетов. Соответственно, если у вас один катет три метра, второй четыре метра, то длина гипотенузы должна быть пять метров. На одной стороне гаража отметьте три метра, заготовьте веревку длиной пять метров, приставьте ее к концу метки и, используя в качестве гипотенузы, найдите точное расположение второй стороны гаража длиной четыре метра. Все просто и очень точно.

Шаг 3. Выставьте бетонные балки по разметке. Выровняйте их положение, на них будет стоять каркас под гараж из профнастила. Если надо, то подсыпьте или уберите песок. Для повышения прочности конструкции железобетонные балки нужно в углах скрепить между собой металлическими угольниками и дюбелями. Проверьте положение фундамента, представьте, как располагаются листы профнастила в каркасе. Все в норме – можно приступать к изготовлению каркаса.

Уложенные железобетонные балки

Изготовление каркаса

Очень ответственный этап работ, нужно внимательно к нему относиться.

Шаг 1. Строго по размерам уложите на бетонные балки нижний пояс каркаса из квадратных труб 60×60 мм. Углы сварите, по обеим сторонам вбейте анкеры из арматуры. Для этого предварительно надо высверлить отверстия в бетоне, анкера приварите к трубам. Проверьте правильность пространственного положения конструкции. На этом этапе еще можно исправить ошибки, потом уже будет поздно.

Нижний пояс каркаса

Шаг 2. Отрежьте заготовки вертикальных стоек и горизонтальных перемычек, уберите заусеницы. Если разметка сделана правильно, то детали будут иметь одинаковую длину, что намного облегчает и упрощает процесс сборки каркаса.

Практический совет. Сваривать каркас гаража проще секциями. Не приваривать каждую вертикальную стойку отдельно к нижнему поясу, а устанавливать уже готовые секции с горизонтальными перемычками.

Заготовки

Шаг 3. Установите переднюю и заднюю секции гаража с проемами для ворот. Укрепите конструкции раскосами, даже если есть небольшие размеры гаража, их можно делать из любого проката. Не обязательно покупать новый, можно использовать б/у, так будет намного дешевле.

Установленные секции

Шаг 4. Сделайте верхнюю обвязку. Работы следует выполнять по уровню, не допускайте перекосов.

Верхняя обвязка

На этом первый этап сварки каркаса закончен, можно изготавливать и устанавливать элементы крыши.

Монтаж стропильной системы

Ферма для двускатной крыши гаража сваривается на земле на ровной площадке. Сделайте дин шаблон, проверьте правильность конструкции. Если все верно, то по этому шаблону можно сваривать остальные элементы крыши. На такой гараж понадобится 6 ферм. Угол наклона двускатной крыши гаража не менее 20°, но конкретное решение принимается с учетом климатической зоны расположения гаража.

Шаг 1. Приварите две крайние фермы, проверьте их положение. На них монтируется двускатная кровля гаража из профнастила.

Шаг 2. По коньку натяните веревку и по ней приваривайте все оставшиеся фермы, при необходимости можно элементы немного поправлять. Нужно добиться, чтобы конек располагался строго по веревке, а все нижние концы ферм лежали на одной линии.

Шаг 3. Приварите к фермам уголки для крепления кровли. Расстояние между обрешеткой выбирается в зависимости от толщины листов. Если для кровли используются стеновые тонкие листы, то расстояние между обрешеткой не более 50 см, в противном случае соединение двух листов профнастила под снегом может прогибаться. Обрешетка из оцинкованного профиля – вариант отличный, но не всем доступный.

Установленные фермы

Не следует спешить, сварные швы трудно исправить. После того как каркас полностью сварен, нужно круглошлифовальной машиной удалить все потеки металла и ржавчину, затем каркас красится для защиты поверхностей от коррозии. Если краска на основе растворителей, то продолжать работы можно уже на следующий день. Можно делать каркас из оцинкованного профиля, но это очень дорого.

Порядок крепления листов обшивки и кровли

Установка профлиста начинается с покрытия крыши. Прикручивать листы следует ровными рядами, первым укладывается нижний ряд. Перекрытие листов примерно 10 см. Очень внимательно укладывайте первый ряд, потом исправить ошибки невозможно. Если возникли проблемы, то металлопрофиль придется полностью демонтировать и все начинать сначала. На завершающем этапе делается крепление конька к профнастилу. Для того чтобы исключить задувание снега, между коньком и кровлей можно установить специальные резиновые уплотнители, они продаются вместе с доборными элементами кровли.

Установка конька
Обшивка кровли

После того как сделана крыша, можно начинать обшивать стены гаража. Обшивка также делается рядами, работы начинаются с нижнего ряда. На последнем этапе зашиваются фронтоны. Внизу по периметру гаража на бетонные блоки устанавливаются металлические отливы.

Обшивка стен

Крепление гаражных ворот

Ворота довольно тяжелые, навешивать их нужно на прочных петлях. Все работы выполняются по уровню, обе половинки ворот должны плотно примыкать друг к другу. Это поможет избавиться от щелей в гараже из металлопрофиля. Внимательно приваривайте петли. Перед приваркой установите ворота на место, при помощи различных подпорок зафиксируйте их в нужном положении и только потом намечайте места приваривания петель. Закрепите к воротам листы профнастила.

Важно. Не забывайте к раме ворот приварить площадку для установки замка, если он будет внутренним. Для внешних замков такая площадка не требуется.

Перед установкой ворот профнастил с передней стороны нужно демонтировать. Обратно листы устанавливаются по окончании работ с воротами. В конце над воротами следует установить отлив, в противном случае вода с обшивки фронтона будет попадать внутрь гаража.

Крепление ворот

Утепление гаража

Для утепления металлоконструкций используются утеплители из пенопласта или минеральной ваты. Что выбрать?

  1. Минеральная вата. Уже упоминалось, что этот материал очень боится влаги, мокрая вата отлично проводит тепло, эффективность утепления почти нулевая, кровельный профлист холодный. Есть еще одна проблема с ватой. Это тяжелый материал, крепить его нужно специальными металлическими дюбелями к прочной поверхности. В гараже для внутренней обшивки применяются плиты ОСП, а они не могут держать таких нагрузок – не позволяет малая толщина. Если прессованную вату не зафиксировать прочно, то со временем она обязательно даст усадку, а это также негативно влияет на показатели теплосбережения. Вывод – минеральную вату для утепления гаражей из металлопрофиля использовать категорически не рекомендуется.
  2. Пенопласт. По всем показателям для гаражей намного лучше, чем минеральная вата, ним можно утеплить гараж из профнастила. Но и у него есть недостаток – пенопласт по неизвестным причинам нравится грызунам. Через несколько лет они могут твердые листы превратить в труху, все затраты будут напрасными. Как закрепить пенопласт на профнастиле? Никак.

Еще одно замечание. Утепленный гараж будет только тогда теплым, если его постоянно отапливать. При сегодняшних ценах на энергоносители это очень дорогое удовольствие. Кроме того, теплые гаражи нужны были для старых автомобилей. Они очень плохо заводились при минусовых температурах. Современные двигатели отлично запускаются при любых температурах. Вывод – опытные строители и водители категорически не рекомендуют утеплять гаражи. Вот и все практические советы, как сделать гараж из профнастила своими руками.

У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.

Изготовление гаража из профнастила своими руками

Как сделать гараж из профнастила своими руками + чертежи и фото

Если вы устали платить за стоянку, а также хранить сезонную резину дома, то целесообразнее в этом случае будет сделать гараж из профнастила своими руками. сконструировать его можно достаточно быстро и относительно недорого, применяя профилированные листы.

Особенности. Профилированный лист куда тоньше и легче, чем профилированный настил, и это крайне важно, если нет помощников при строительстве. Для стен прекрасно подойдет лист марки С21 или С18, а буква будет обозначать крепление на стенах, а цифра высоту волн в см. Можно для этого применят и НС – несущий стеновой лист оцинкованного типа или вариант с покрытием из полимера/алюминия.

Волновая высота будет говорить про надежность противостояния несущим нагрузкам, при большой волновой высоте больше и дистанция между каркасными деталями.

Общие сведения

Тонкому гибкому листу требуется крепкая основа из каркаса. Когда вы выберете материал, требуется выбирать требуемую конструкцию, с учетом финансовых возможностей, размеров участка, габаритов и числа автомобилей. Гаражи можно выстраивать на один или пару автомобилей с односкатной/двускатной крышей, с раздвижными, распашными или даже воротами подъемного типа, с дверьми в воротах или без них. Более простым и менее затратным для постройки будет гараж на одно авто с односкатной кровлей и двумя воротами распашного типа без дверей. Есть разные готовые чертежи с проектами будущей постройки.

Достоинства и недостатки

Приобретение профилированного листа будет относительно недорогим, он не будет требовать дополнительной обработки (грунтования, окрашивания и шлифования). Возведение этого гаража дает возможность уменьшать расходы на основание за счет экономии на бетоне или его компонентов, если вы планируете делать бетон собственноручно. Профилированные листы не горючие, гибкие, простые в изготовлении, а также обладают длительным сроком эксплуатации до 40 лет и красивый внешний вид. Минус листа в том, что его достаточно просто повредить механическим путем, а это способно вызывать процессы коррозии, а еще гараж из этого материала ненадежно защищен от попадания злоумышленников внутрь. Металл обладает прекрасной тепловой проводимостью, профилированные листы быстро нагреваются и остывают, что может вызвать дискомфорт при нахождении в помещении, но такой минус можно исключать посредством утепления гаража.

Подготовительный этап

Выстраивание гаража в загородном доме или на даче требуется начать с определения его местоположения. Оно должно быть удобным для того, чтобы въехать, находиться неподалеку от дома, не ближе, чем на 1 метр, от участка соседей, за 6 метров от остальных построек, за 5 метров от красной линии (подземных и земных инженерных сетей) и за 3 метра от водоема искусственного происхождения (если есть). Возведение начинается с подготовки участка под основание, и он должен быть как можно ровнее. Когда участок выбран, требуется определиться с габаритами и гаражной конструкции, сделав его чертеж. Конкретно от этого и может зависеть тип фундамента. Для начала требуется измерить участок, а после решить, для какого числа машин вы желаете применять гараж, и что именно в нем будет помимо авто. Не забывайте предусматривать площадь для стеллажей, на которых можно хранить инструменты, сменный комплект резины и запчасти с дисками. Оптимальная гаражная высота – 2.5 метра, а ширина равна размеру авто с прибавлением 1 метра, а еще рассчитать и длину гаража.

Если места хватает, что добавляйте еще по 1 метру, потому что спустя время вы сможете поменять машину, купить большие инструменты и оборудование. Для 2 автомобилей длину гаража важно рассчитать по самой большой машине, а между ними планируйте расстояние хотя бы в 0.8 метров. Если ширина участка не дает возможность поставить машины рядом, потребуется сделать гараж длиннее с расчетом на пару авто, правда, это не очень удобно.

Основание

Покрыть гараж профнастилом своими руками несложно, а еще можно предусмотреть все нюансы, можно провести разметку участка под основание, начиная процесс с работ земельного характера. Такой тип гаража является нетяжелым даже с утеплением. На заранее выровненной площадке делают углубления на 0.2-0.3 метра в зависимости от основания:

  • Ленточное основание с шириной 0.3 метра располагают по всему гаражному периметру.
  • Плита монолитного типа, которая будет играть роль пола в гараже, и соответствует его размеру.
  • Для стоек вертикального типа каркаса делают глубину до 0.6 метров и ширина 0.3*0.3 метра.
  • Для смотровой ямы, погреба или двух секций одновременно (если вы планируете их сделать) не забывайте учитывать глубину пролегания вод грунтового типа.

После проведения земляных работ можно произвести расчеты требуемых материалов для создания основания – щебенка, песок, материал для опалубки, проволока, арматура, бетон или его составляющие (цемент марки М400 или М500, щебенка и песок). Стойки с распорками, которые к ним приварены, которые обработаны в нижней части от коррозии, монтируются в подготовленные для них места вертикально, засыпают камнями или крупнофракционным щебнем. В остальные углубления основания засыпьте песок, после щебенку, утрамбуйте, и можно добавить воды для того, чтобы уплотнять песок. Опалубку высотой 0.2 метра делают из досок или остального материала и закрепляют брусками. Чтобы предотвращать процессы коррозии металла, в опалубку на кирпичи укладывают 1-1.2 см арматуры, которая связана между собой проволокой из стали или сваренной на расстоянии в 0.2 метра. Фундамент заливают бетоном М400, его можно приобрести в готовом виде (это ускоряет и облегчает работу).

Выполнить работы на основании можно после полного отвердевания бетона, которое займет от 5 до 30 дней (все зависит от погодных условий). Создание погреба или смотровой ямы нужно начать с того, что дно засыпают песком, прокладывают гидроизоляцию, делают стены из красного обожжённого кирпича (бетона) в по предпочтениям. Если вы будете хранить картофель в погребе, полы лучше не бетонировать, так как это ухудшить сохранность. Края ямы оформляем уголком, делаем не просто герметичными, но и утепленными для погреба.

Подробности

Изготовление каркаса

Можно приобрести каркас в готовом виде и собрать его, а можно изготовить собственноручно. Для изготовления каркаса нужен:

  • Шуруповерт.
  • Сварочный аппарат по металлу.
  • Угловая шлифовальная машинка.
  • Саморезы.
  • Для обвязки 6*4 см можно применять стальной уголок не меньше 5 см с той же толщиной.
  • Профилированные стоечные трубы 8*4 см с толщиной 0.3 см.

Если у вас нет аппарата для сварки, или вы не умеете им пользоваться, лучше применять П-образный профиль оцинкованного типа размером не менее 5*5 см. Его нужно нарезать до требуемого размера и собирают посредством болтов. Каркас можно изготовить из деревянного бруса размером 8*8 см, и если для вас такой материал доступнее или дешевле. Не забывайте его обрабатывать средством от воздействия гнили, огня, вредителей древесины и плесени. Для прогонов и стоек кровли для экономии можно применять материал с сечением 4*4 см с толщиной 0.2 см, если сварку будет проводить специалист. Новичкам будет сложно варить такой тонкий материал.

Установка гаража

Малоопытным строителям рекомендовано делать крышу гаража из профнастила своими руками именно односкатного типа, и она проще в изготовлении, но требуется учесть определенные нюансы. Односкатная кровля может быть изготовлена и в ширину, но более высокая сторона должна быть развернута по ветру, а в длину по направлению к задней гаражной стенке. Уклон ската чаще всего бывает 15 градусов, а это обеспечивает сток воды и сход снега. В регионах, где постоянно бывают сильные ветра, уклон не должен быть более 35 градусов, в обратном случае сильно уменьшается сопротивляемость ветру.

Обратите внимание, что для односкатной кровли под определенным углом расположены перекладины от одной стены до другой, а между ними закрепляют обрешетку, которая и будет каркасом.

Двухскатная кровля имеет определенные минусы и плюсы. Крыша выглядит интереснее, прочнее, надежнее, еще она лучше вентилируется, ее можно применять в качестве чердака, но конструкция получится сложнее в изготовлении и будет дороже. В зонах климата, где выпадает много снега, лучше при строительстве применять двухскатную крышу со скатным углом 20 градусов. Каркас для нее проще сварить на земле, важно разметить стропильную первую форму в виде треугольника равнобедренного типа и укрепляют перемычками. В роли перекладин для каркаса кровли можно применять и железный уголок, профилированные трубы, деревянный брус, П-образный оцинкованный профиль, причем древесины обработана средством от огня, гнили, вредителей древесины, плесени. Обшитая металлическим профилем кровля будет легкой, и, если правильно сделать уклон ската, она не будет иметь дополнительную нагрузку от осадков.

Далее выстраивают каркас для ворот, режут уголок на детали требуемого размера под углом в 45 градусов, сварить раму и после усиливать уголками, для затворов и замков в требуемых местах приваривают металлические пластины. К опорным каркасным столбам требуется приварить одну часть петель, приложить к ним раму, отметить места для крепления второй петельной части и тоже приваривают. Для ворот сдвижного типа монтируют роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше устанавливать автоматику. Если бетон застыл, можно обшивать гараж профилированным листом, в обратном случае будет корежиться и каркас, и лист. Если габариты гаража не соответствуют стандартам листовых параметров, лучше заказать у производителей изделия требуемого размера, качества и цвета. Это сильно облегчить и ускорить работу, даже и места разрезов будут обработаны заводским методом. В обратном случае потребуются дополнительные инструменты – ножницы для металла и электролобзик.

Профилированный лист важно правильно прикрепить вертикально с накладыванием листов друг на друга в одну волну. Это обеспечивает лучший водный сток. Закреплять листы требуется с верхнего угла, и тогда их острые края не будут торчать. Для крепления применяют кровельные шурупы, и они помогут сохранить листы от коррозии и попадания воды за счет резиновой шайбы, которая является уплотнителем. Ими требуется закрепить каждую волну снизу и сверху на расстоянии не менее 0.5 метра и обязательно на стыке двух листов. На гаражные углы прикрепляют особые уголки через 0.25 метров. Если вы желаете изготовить утепленный гараж, площадь постройки уменьшается. Для утепления внутри гаража можно применять минеральную вату, пенополистирол (пенопласт) и напыляемый пенополиуретан. С пенопластом куда проще работать – 4 см толщины спасут и от зимней стужи, и летнего зноя. Материал будет входить между стойками, если их размер будет 1 метр, и это даст возможность сэкономить на сырье для изоляции от пара (мембрана пароизоляционного типа).

Рекомендации

Чтобы процесс прошел на высшем уровне, следует прислушиваться к рекомендациям профессионалов в сфере строительства. К самым важным рекомендациям относят следующие:

  • Соблюдайте меры предосторожности при работах, и особенно на высоте.
  • При залегании вод грунтового типа выше 2.5 метров делать погреб или смотровую яму не нужно, можно попробовать устанавливать кессон.
  • Подготовительный этап для площадки гаража, а также бетонирование лучше проводить в теплое время года, а также каркасной сборкой и особенно укладкой профилированного настила – в погоду без ветра.
  • Если гараж будет размещен в низине, сделайте дренажную канаву вдоль гаража, а еще спасут уклоны в сторону от гаража. Еще по ним будет удобно ходить.
  • Для обработки той части металла, которая углублена в цемент и грунт, лучше применять битумную мастику.
  • При заливке основания монолитного типа рекомендовано применять кладочную проволочную сетку, углубляя ее на 3 см в только что залитый бетон, и это исключит появления в нем трещин.

Остальные подробности вы найдете в видеоролике.

Home — Southwest Corrugated, Inc.

Southwest Corrugated, Inc. — Поставки для массовых упаковок в Хьюстоне

Позвоните нам

713-688-1131

  • Формы
  • Карьера
  • Контакты

Меню

×

  • Дом

  • Обзор

  • Заявление о миссии

  • Продукция

    • Все стандартные позиции

    • Перемещение ящиков и принадлежностей

      • Упаковочные коробки

      • Картонные коробки

      • Картонные коробки для матрасов

      • Картонные коробки для зеркал / ламп

      • Картонные коробки для хранения

      • Упаковочная бумага, колодки и ролики

        • Газетная / папиросная бумага

        • Бумажные подушечки / ролики движителя

        • Односторонняя / крафт-бумага

      • Пластмассы

        • Пузырчатая пленка

        • Арахис

        • Стретч-пленка

        • Ленты

      • Специальные предметы

    • Пользовательские ящики и дисплеи

      • Печатные коробки

      • Дисплеи

    • Ящики для продуктов, для массовых грузов и поддонов

    • Коробки для акций

      • Маленький

      • Средняя

      • Большой

      • X-Большой

      • Листы

      • Двустенные коробки

      • Ящики Oyster White

    • Пена и пластмассы

  • Распределение

  • Складирование

  • Флот

  • Доставка

  • Дом

  • Обзор

  • Заявление о миссии

  • Продукция

    • Все стандартные позиции

    • Перемещение ящиков и принадлежностей

      • Упаковочные коробки

      • Картонные коробки

      • Картонные коробки для матрасов

      • Картонные коробки для зеркал / ламп

      • Картонные коробки для хранения

      • Упаковочная бумага, колодки и ролики

        • Газетная / папиросная бумага

        • Бумажные подушечки / ролики движителя

EOS Гофрированный

Уважаемые посетители:

EOS CORRUGATED Group SASu — французско-испанская промышленная группа, основанная в 2013 году после слияния компаний RODICUT INDUSTRY S.A.U. с офисом в Испании и BRICQ SAS с базой во Франции. Сегодня наша группа имеет четыре производственных предприятия во Франции, Испании и Китае, с консолидированным оборотом более 22 000 000 евро без китайского завода и эффективной и глобальной команды прямых партнеров из более чем 130 женщин и мужчин, которые стараются изо всех сил. Ежедневно Мы разрабатываем, производим и продаем нашу продукцию более чем в 70 странах через эксклюзивную сеть, состоящую из более чем 30 агентов по качеству и точек распространения. Наши компании, RODICUT INDUSTRY S.A.U., BRICQ SAS, BRICQ USA Inc (торговая компания), TOOLS CORRUGATED S.L. и RODICUT INDUSTRY CHINA Co. Ltd, вмешиваются в производство технических расходных материалов и товаров первой необходимости, включая компактный полиуретан, тяжелый технический текстиль и ротационные высекальные инструменты, которые составляют основу военных и промышленных процессов.

В состав наших акционеров входят инвестиционные фонды, обладающие глубокими знаниями в области промышленности, а также наша команда менеджеров.Мы четко ориентированы на будущее, проводя постоянную политику инвестиций, разработок и улучшений нашей производительности, а также стремимся к внешнему росту, чтобы еще больше расширить ассортимент нашей продукции и наш опыт. В самом сердце мира, где новые герои часто виртуальны, где теоретики всегда верят, что они преобладают над практиками, и где профессии и ориентация на отрасль с каждым днем ​​ошибочно сокращаются, мы остаемся индустриальными. Мы промышленные предприятия, гордимся своим состоянием и неоднократно будем сеять нашу идею о мире, который не может жить только за счет сектора услуг, и о людях, «использующих взаимные услуги»; мы творим, трансформируем, добавляем ценность, мы СГЛУБИЛИ EOS!

Филипп КОСТ РАМИРЕС

Председатель

Гофрированные металлические прокладки (CMG) | Гарлок

Перейти к основному содержанию

Форма поиска

Поиск

  • Английский
  • Deutsch
  • Español
  • Французский
  • 简体 中文

Форма поиска

Поиск

  • Продукты
    • Easy Product Finder
    • Дроссельные заслонки
      • GAR-SEAL ®
      • МОБИЛЬНОЕ УПЛОТНЕНИЕ ®
      • УПЛОТНЕНИЕ БЕЗОПАСНОСТИ ®
      • СТЕРИЛЬНОЕ УПЛОТНЕНИЕ ®
      • Принадлежности для клапана
    • Компрессионное уплотнение
      • Карбоновое уплотнение
      • Набивка графитовая
      • Мягкий пакет обновления
      • Уплотнения из ПТФЭ
      • Насос / роторное оборудование Упаковка
      • Установки для нагнетания сажи
      • Уплотнение клапана
    • Прокладка
      • GYLON EPIX ® Новые прокладки из PTFE с профилированной поверхностью
      • СИНИЙ ГАРД ®
      • ГРАФИЧЕСКИЙ ЗАМОК ®
      • GYLON ® BIO-LINE ®
      • TUFF-RAIL ® Прокладки люка
      • ГИЛОН ®
      • High Temp — THERMa-PUR ® , графит и углерод
      • Неорганическое волокно
      • MULTI-SWELL
      • Резиновые прокладки
      • СНАРЯЖЕНИЕ ®
      • Прокладки общего назначения
      • Растительное волокно
    • Металлические прокладки
      • Гофрированные металлические прокладки (CMG)
      • FLEXSEAL ® Спиральная намотка
      • Прокладки FLEXSEAL ® TANDEM SEAL ™
      • Прокладки с рубашкой
      • Прокладки Kammprofile
      • Металлические прокладки с THERMa-PUR ®
      • Твердые прокладки
    • Гидравлические компоненты
      • CHEVRON ® V-образное кольцо Уплотнение
      • GARTHANE ® Уретановые уплотнения
      • Наборы Polytop
      • SLUDGE-PAK ® Упаковка
      • Набивка рабочего колеса лопаток турбины
    • KLOZURE ® Изоляторы подшипников
      • FLOOD-GARD ®
      • ISO-GARD ®
      • PUR-GARD ™
      • MICRO-TEC ® II
      • GUARDIAN ™
      • SGi ®
    • KLOZURE ® Механические уплотнения
      • Компонентные уплотнения
      • Картриджные уплотнения
    • KLOZURE ® Сальники
      • Сальники для тяжелых условий эксплуатации
      • Уплотнения общего назначения
      • Уплотнения вала из ПТФЭ
      • Специальные уплотнения
      • Уплотнения исключения
      • Склеенные уплотнения
    • LubriKup ® Уплотнительные кольца
      • LubriKup ® Уплотнительные кольца
      • Сальниковая набивка полированного штока
    • Резиновые изделия
      • Резина высшего качества
      • Армированная резина
      • Изделия, формованные на заказ
    • Мембраны
      • GYLON ® ONE-UP ®
      • GYLON ® Тип 3522
      • Гарлок ONE UP ®
      • Стиль 7992 Неопрен
      • Style 8798 Неопрен
    • Расширительные муфты
      • Расширительные муфты трубопроводов
      • Воздуховоды и компенсаторы низкого давления
      • Стандартные аксессуары
  • Услуги

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
()
x
