Содержание

Проекты одноэтажных и двухэтажных домов с эркером с мансардой гаражом и без них

Эркер в сочетании с другими внешними элементами декора

Эркер сам по себе является доминирующим элементом внешнего декора здания. Любой, самый простой и невзрачный домик превращается в загадочный средневековый дворец со своей историей и атмосферой. А проектирование большого коттеджа в несколько сот квадратных метров с использованием эркера во главе наружного оформления превращает его в настоящий фамильный замок.

Между тем эркер вполне можно сочетать с другими элементами внешней отделки.

Дом с эркером и балконом

Отличное решение для двух- и трёхэтажных зданий. В этом случае эркер располагается только на первом этаже, а второй этаж имеет классическую конструкцию. Снаружи выступ начинается от самого фундамента, поднимается на высоту этажа и завершается изящным балконом, точно повторяющим контуры эркера. При этом балкон может быть как крытым и застеклённым, так и просто ограждённым пространством.

3d план дома с эркером и балконом

Дома с эркером и мансардой

Это решение подойдёт для небольших участков, когда нужен компактный, но функциональный дом. При этом эркер может размещаться как на первом этаже, так и на обоих сразу. А можно вообще отказаться от эркера на первом этаже, украсив этим элементом только мансарду. Как правило, в мансарде располагаются спальни и детские комнаты. И для того и для другого варианта эркер будет отличным решением.

Дом с двумя эркерами

Что может быть лучше одного эркера? Правильно, два эркера. Украшать дом этим элементом можно не один раз, а дважды. Внешний вид здания будет однозначно уникальным. А в интерьере появляется простор для творчества и самореализации. Как правило, если эркеров два, их размещают в гостиной и кухне-столовой, зонируя пространство.

Гармоничнее такое сочетание смотрится в достаточно просторных домах. И нередко эркеры делают разными по высоте, например, на один этаж и во всю высоту здания. Однако проект дома с двумя эркерами — требует тщательной проработки и точных расчётов. Задача не просто красиво вписать и сочетать эти два элемента, но и сделать конструкцию безопасной и надёжной.

Проект двухэтажного дома с двумя эркерами разной высоты

Вальмовые крыши фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

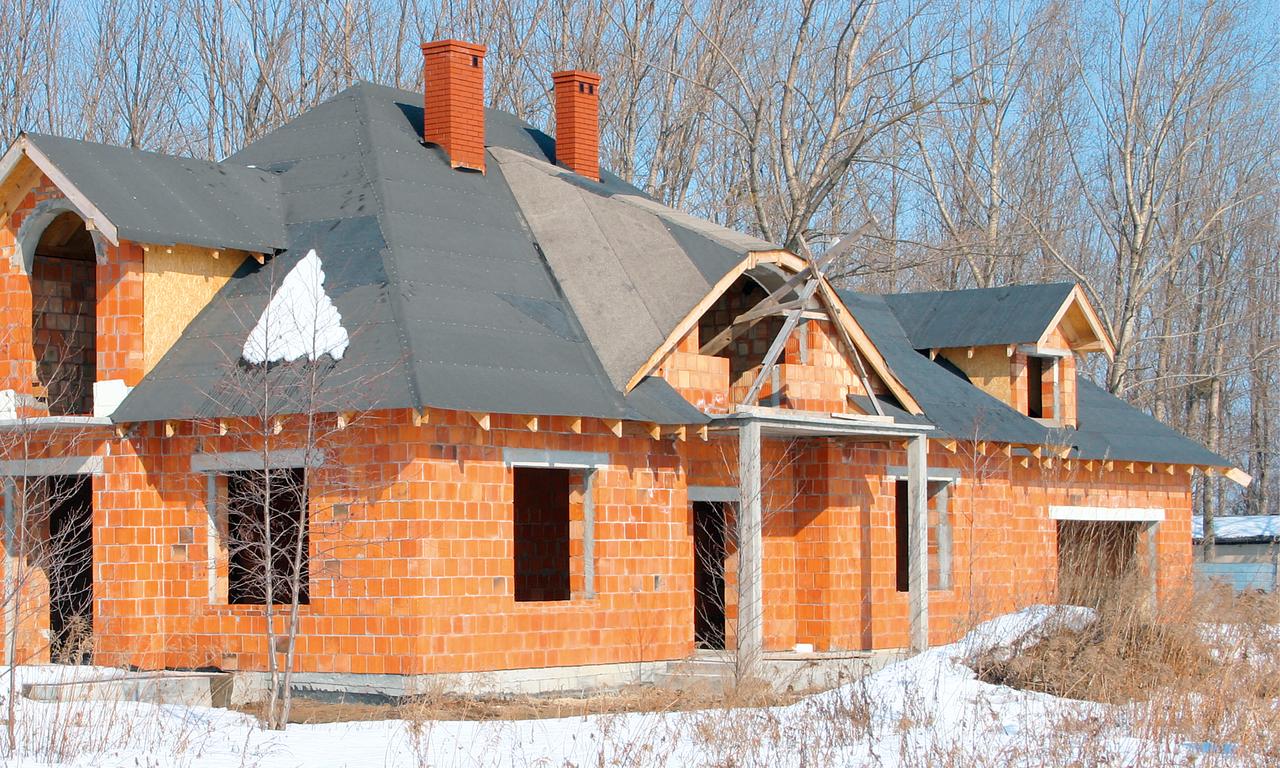

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

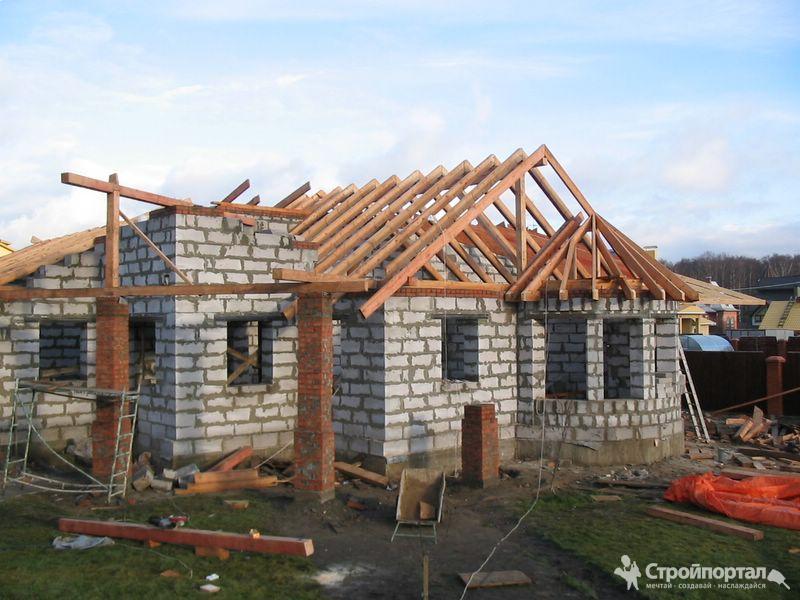

Стропильная система вальмовой крыши с эркером

Довольно популярным в частном строительстве является возведение стен домов с эркерами (выступами). Это очень интересное архитектурное решение, однако проекты таких домов отличаются сложностью проектирования и строительства конструкции. Эркер можно возвести не только во время строительства, но пристроить к уже существующему зданию. Выступ может быть одноэтажным и многоэтажным.

Стоит отметить, что самым сложным в возведении домов такой архитектурной формы является проектирование и монтаж вальмовой крыши с эркером. Основное правило — крыша эркера должна гармонично поддерживать основную кровлю строения, образуя общий стиль. Возвести эркерную крышу очень сложно, поэтому не каждый решится на строительство такого дома. Малейшая неточность в расчетах может привести к тому, что конструкция будет ненадежной.

Строение вальмовой крыши с эркером различных форм

От того какую форму имеет выступ (закругленную, многогранную, прямоугольную) зависит и форма крыши для него. Это может быть вальмовая, многощипцовая, двускатная конструкция или крыша в форме полусферы. Иногда над эркером возводят шпилеобразную крышу.

Практикуется два варианта крыши над эркером: самостоятельная крыша выступа или объединенная с кровлей основного строения. Для стропильной системы эркера используют материал с меньшим сечением, чем для стропильных ног основной конструкции крыши. Это обуславливается тем, что эти элементы будут воспринимать меньшую нагрузку.

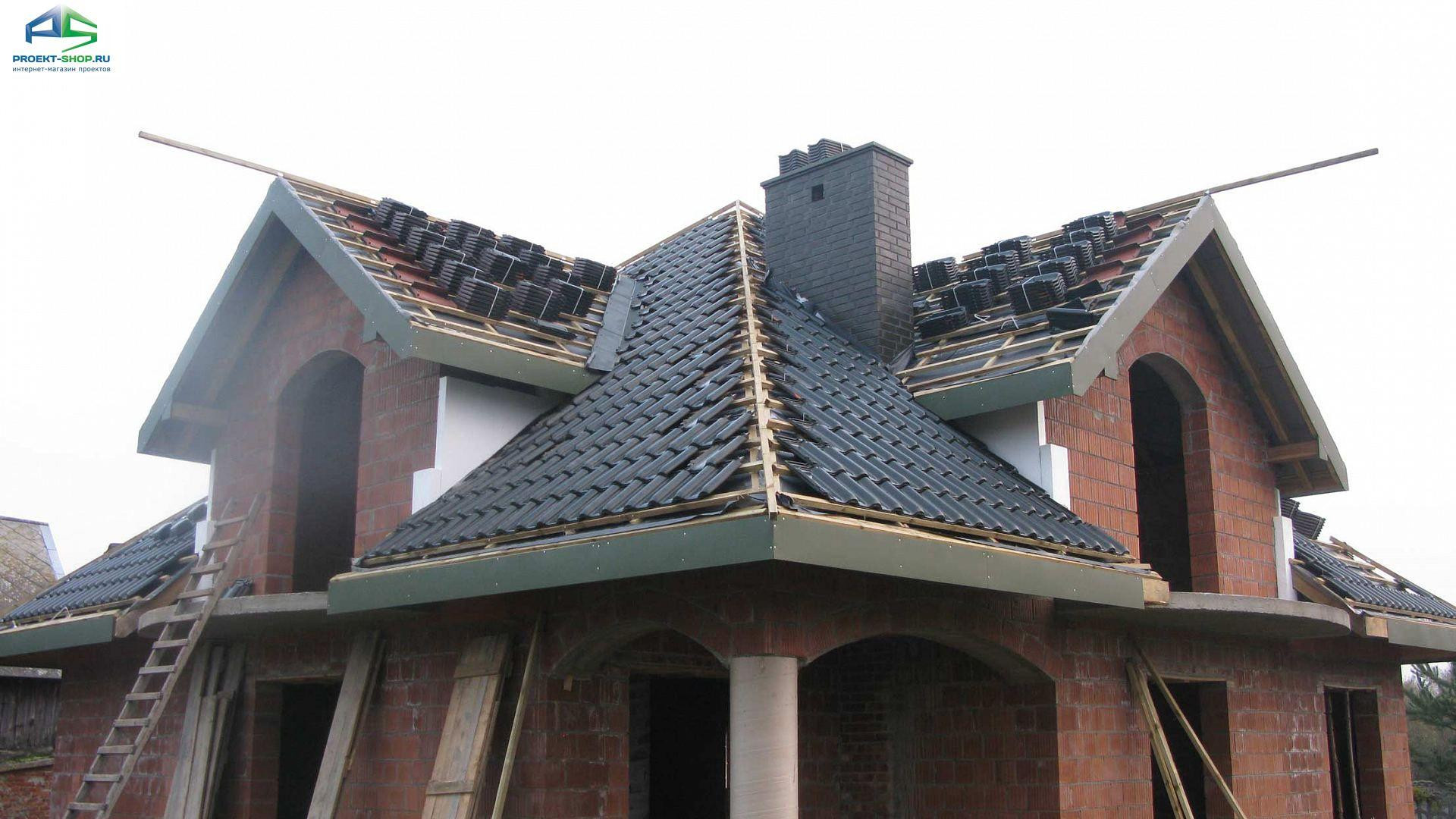

Технология укладки кровельного покрытия над эркером идентична способу покрытия основной крыши. Рекомендовано использовать черепицу, так как для небольшого участка с несколькими скатами необходим материал, при использовании которого оставалось бы минимальное количество отходов. Этим требованием и отвечает черепица битумная или керамическая. Для расчета металлочерепицы на вальмовую крышу можно воспользоваться специальным калькулятором.

Монтаж металлочерепицы

Особое внимание при возведении крыш с эркером следует уделить ендовам. Их применяют в конструкции двух видов — верхняя ендовая планка и нижняя

Одна закрывает неэстетичные срезы, по другой будут стекать осадки. Кроме того, профессионалы не советуют экономить на крепежных деталях (саморезы, гвозди, шпильки, пластины). Их необходимо приобретать в нужном количестве и хорошего качества.

Узнать об особенностях возведения конструкции можно из видео монтажа вальмовой крыши с эркером.

Металлочерепица для вальмовой крыши с эркером

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Виды мансардных крыш частных домов

Мансардный этаж смотрится по-разному, в зависимости от типа конструкции крыши. Выбор основан на размерах дома, дизайнерском проекте и дальнейшем использовании дополнительного пространства.

  1. Проще всего постройка дома с мансардой под односкатной крышей. При всей своей простоте исполнения такая конструкция в большей степени соответствует модным веяниям и смотрится оригинально.
  2. Классическим решением приятно считать двускатные мансардные крыши. Для простой двускатной конструкции может быть два типа помещения: симметричное и асимметричное, все зависит от расположения конька. Второй вариант — дизайн мансарды в полтора этажа.
  3. Ломаная крыша сложнее, зато вы получаете помещение, лишь на 15% меньше по размерам от остальных полноценных комнат.
  4. Четырехскатная или вальмовая крыша в вопросе дизайна на шаг впереди. Однако придется пожертвовать полезной площадью, ведь объем комнаты отсекается с каждой стороны.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Строительство системы стропил

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли

Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

От массовой типовой застройки к индивидуальным проектам

При строительстве частного дома будущие хозяева стараются уйти от типовых шаблонов, использующихся в массовом строительстве. Но в то же время сохранить и привнести в свой коттедж то лучшее, что имеют обыкновенные высотки.

Проект одноэтажного дома с эркером

Индивидуальный дизайн одноэтажного дома с эркером позволит не только внешне сделать дом неповторимым, притягивающим взгляды прохожих. Но и очень грамотно использовать появляющиеся достоинства от  пристроенного крыльца.

В различных типах домов используются разные формы и типы эркеров. Это обусловлено возможностью основных строительных материалов принимать нужную форму, а также особенностью конструкций:

Квадратный или прямоугольный эркер.
Самый распространённый вид эркера, так как не требует возведения сложных конструкций и при проектировании является самым простым из всех остальных видов. Возможно возведение в кирпичном, блоковом доме, при определённой степени мастерства можно построить каркасный дом с эркером и панельный. Такой тип эркера намного проще вписывать в интерьер, особенно тем, кто плохо знаком с дизайнерскими законами. Но, несмотря на простоту, он не менее эффектен и практичен.

Эркер круглой формы.
Его ещё называются эркером, выдержанным в венецианском стиле. Может размещаться как в середине стены, так и отлично вписывается вместо одного из углов здания. Чаще всего встречаются кирпичные дома с эркером такого типа, но может быть построен в блоковых домах, недопустим в домах из бруса, бревна, оцилиндровки, сложно вписывается в каркасные и панельные конструкции. Безусловно, дом с полукруглым эркером будет выгодно выделяться среди соседских коттеджей. Эркер станет доминирующим элементом в интерьере и экстерьере дома, требует грамотного дизайнерского подхода, иначе превращается в аляповатое безвкусное пятно

При должном подходе эркер превращается в излюбленное место отдыха, неважно в каком из помещений дома он находится.
Многогранный эркер.
Промежуточный вариант между круглым и прямоугольным решениями. Смотрится интересно за счёт необычной сложной конструкции

Многогранный эркер в домах из бруса используется чаще всего, хотя подходит и для строений из других материалов. Вариантов использования в интерьере — масса.

В типовой массовой застройке чаще всего можно встретить именно последние варианты эркеров. Просто, доступно, изысканно.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытияОптимальный уклон в градусахНюансы при укладке материала
Шиферот 13 до 60При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическаяОт 30 до 60При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
МеталлочерепицаМинимальный уклон — 15, максимальное значение не определено
Битумный шиферМинимальный уклон — 5 градусов, максимальный — не определенОт наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крышаМинимальное значение — 20 градусов. Максимального нет
Черепица битумнаяМинимальный уклон — 12 градусов, максимальный — не определенДанное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Обзор диванов для эркера со спальным местом в этой статье.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы

Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

  • Шатровая. Эта кровля имеет вид многогранной пирамиды и выполняется для небольших эркеров. Такой элемент будет выглядеть, как башенка, пристроенная к основному зданию.
  • Вальмовая , применяется в случае, если эркер отличается большей протяженностью в ширину. Эта крыша имеет свой конек и 4 ската, 2 из которых треугольной формы, 2 трапециевидной.
  • Ендовая кровля, которая выглядит так, будто выходит из основной стены или кровли самого здания. Данный вариант помогает наиболее органично вписать эркер в конструкцию здания.

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Крыша с эркером стропильная система



Яндовая крыша: подготовка к строительству, устройство армопояса над эркером, материалы, установка подстропильных балок и системы стропил, монтаж обрешетки, укладка кровельного материала и финишные работы

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

  • Создает опору для балок, удерживающих стропила;
  • Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

  • Пиломатериал для стропил, подстропильных балок и обрешеток;
  • Гидроизоляционный материал;
  • Гвозди, саморезы, шпильки, шурупы;
  • Проволока вязальная;
  • Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

Строительство системы стропил

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

Обрешетка кровли перед укладкой кровельного материала

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

  • ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
  • ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

Яндовая крыша: как правильно поставить эркер, пропорции

190) Как делается яндовая крыша? И как правильно поставить эркер, какие лучше подобрать пропорции? Читайте об этом у нас!

Источник: krovlyakryshi.ru



[content-egg module=GdeSlon template=compare]

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Но нужно учитывать, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Крыша с эркером – ее разновидности, особенности монтажа

Вы узнаете как сделать крышу над эркером, о их разновидностях и подготовительном процессе, устройстве стропильной системы и монтаже обрешетки. Фото и видео.

Источник: vseobalkonah.ru



[content-egg module=GdeSlon template=compare]

Крыша с эркером: стропильная система, фото схема

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.
  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.



Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Вальмовая крыша с эркером: схема, фото

Узнайте об особенностях постройки вальмовой крыши с эркером. Схемы и фото, помощь в составлении проекта, расчета площади крыши и ее возведении.

Источник: zonabalkona.ru



[content-egg module=GdeSlon template=compare]

Как устроена стропильная система вальмовой крыши + пошаговая инструкция по монтажу

Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Увеличивается устойчивость к нагрузкам.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т. е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Вальмовая крыша: стропильная система и устройство стропил четыхерскатной крыши с эркером фото чертежей и схем

В данной статье вы узнаете как устроена стропильная система вальмовой крыши, как происходит монтаж стропил и из каких элементов состоит четырехскатная крыша с эркером, а так же фото мауэрлата, планы, схемы и чертежи для таких конструкций.

Источник: expert-dacha.pro



[content-egg module=GdeSlon template=compare]

Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

  • Многощипцовая
  • Вальмовая
  • Декоративная
  • Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Крыша с эркером

Что такое эркер. Разновидности кровельных конструкций для эркера. Правила монтажа яндовой (эркерной) кровельной конструкции.

Источник: stroicod.ru



[content-egg module=GdeSlon template=compare]

Крыша с эркером – ее разновидности, особенности монтажа

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

  • вальмовая;
  • многощипцовая;
  • декоративная;
  • в виде полусферы.

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Стропильная система эркера для вальмовой крыши

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Зачастую строительными компаниями предлагаются для постройки варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада сооружения. С точки зрения технологии устройство подобной конструкции не вызывает проблем, но тут особое внимание стоит уделить крыше.

Стандартная крыша над эркером

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

  • Многощипцовая;
  • Вальмовая;
  • Декоративная;
  • В виде полусферы.

Важно! Предпочтение чаще отдают вальмовой крыше с эркером, потому что она самая простая в исполнении по мнению профессионалов.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Процесс подготовки

Рекомендуем к прочтению:

Определиться с выбором крыши над эркером нужно еще на проектном этапе планирования дома. Крыша в основном бывает многоскатной, так что обязательно придется делать различные коньки, разжелобки и прочие сопутствующие конструктивные элементы, предназначенные для отвода осадков и мусора.

Изначально стоит отметить, что возведение ендовой крыши – процесс достаточно сложный, он требует больших затрат труда, поэтому реализовывать данную задачу лучше всего доверить высококвалифицированным специалистам. Своими силами заниматься данными работами не рекомендуется. Как и с любой современной крышей, здесь обязательно потребуется надежная стропильная система, а ее своими руками выполнить без должного опыта и навыков достаточно трудно.

На начальном этапе подготовки устройства крыши над эркером нужно сделать армированный пояс. Он изготовляется из цементного раствора и прутьев арматуры либо металлической сетки. Данный пояс выполняет следующие функции:

  • Он выступает в роли опоры для балок, которые поддерживают стропильную систему. Без таких балок она попросту функционировать не может.
  • Еще он усиливает кирпичную кладку и разгружает перемычки конструкций окон.
  • Кроме этого, пояс требуется для усиления стен эркера, что достигается путем связывания их со стенами дома.

Важно! При выборе материала для кровли стоит отталкиваться от экономических возможностей и личных предпочтений, не забывая при этом об его функциональных качествах.

По словам специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Данный вид кровли способен отлично гармонировать с конструкцией эркера.

Устройство стропильной системы

Рекомендуем к прочтению:

Стропильный каркас обязательно необходим для большинства видов крыш, и крыши с эркером не являются исключением. Построена стропильная система эркера может быть из деревянных досок и балок. Они соединяются друг с другом и со всеми остальными элементами конструкции посредством саморезов, шурупов и другого крепежа. Состоять стропильная система должна из балок нужных размеров, выбирать размеры стоит с запасом, чтобы обрезать лишнее непосредственно во время процесса монтажа. Принципы выполнения работ по созданию каркаса стропил в случае с эркером мало чем отличаются от обычных работ при устройстве стропильной системы вальмовой крыши. По армированному поясу укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног должен выполняться на начальном этапе. Их нужно вывести за плоскость стен. Так дальше можно будет легко сформировать карнизные свесы, что не даст стекающей по кровле влаге оказывать негативное влияние на материал стен. Для закрепления различных деревянных элементов крыши обычно применяют традиционные саморезы либо специальные крепежи, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собирать непосредственно на самой крыше вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта – является ли крыша с эркером достаточно самостоятельной конструкцией, или же она выступает продолжением крыши дома. В тех ситуациях, когда стропильный каркас для ендовой крыши собирают отдельными фермами, то после их поднятия на крышу, крепить их нужно не только к мауэрлату, но и к коньку. К последнему они обычно крепятся при помощи стальных пластин.

Сейчас можно в интернете найти множество фото различных вальмовых крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работ все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат средств, времени и нервов.

Стропильная система вальмовой крыши: особенности конструкции

Проектирование крыши вальмовой конструкции

После обработки онлайн-калькулятором введенных данных, вы получите сведения о соответствии указанного вами уклона нормам используемого кровельного покрытия. Если будет обнаружено несоответствие, программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, веса кровельного покрытия, количества рулонного материала с учетом длины и ширины рулона, а также требуемого нахлеста при укладке.

Выводы калькулятора включают также площадь поверхности крыши (сюда войдет сумма площадей всех скатов, включая свесы требуемой длины), количество кровельного и подкровельного материала, который потребуется для возведения крыши. Рассчитанная величина максимальной нагрузки на систему стропил учитывает конструкцию кровли, вес кровельного пирога и введенные данные о снеговых и ветровых нагрузках.

Помимо этого, программа сделает расчет стропильной системы вальмовой крыши: выдаст сведения о количестве и размерах боковых и диагональных стропил, а также предложит для стропильной системы рекомендуемый размер минимального сечения, выбор которого обеспечит конструкции должную прочность.
С помощью данных калькулятора об оптимальном количестве рядов и досок обрешетки можно избежать возможного перерасхода материала, а также временных затрат на излишнюю подрезку пиломатериалов. Кроме того, вы получите сведения о количестве доски в кубических метрах и килограммах.

Воспользовавшись программой для расчета вальмовой крыши вы не только сэкономите время и финансы, но и получите практические рекомендации, основанные на нормативах СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 (Деревянные конструкции. Строительные нормы проектирования).

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
  • пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
  • промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
  • высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
  • чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

виды и особенности конструкций, фото

Автор Ольга Новикова На чтение 6 мин. Опубликовано

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

  1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.

    Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

  2. Монтаж стоек для установки стропильной системы.

    Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

  3. Фиксация верхней обвязки мансардной стены.

    Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

  4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.

    Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

  5. Монтаж кровельного покрытия, установка окон.

    Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

https://youtube.com/watch?v=NZ8MmnfT94g

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

стропильная система, перемычки, подсчет площади, фото

При строительстве жилого дома многие застройщики озабочены увеличением полезной площади, поэтому применяют различные архитектурным проекты, где предполагается возведение теплой мансарды или такого дополнения как эркер.

Что такое эркер? Слово не часто встречается в частном домостроительстве, однако, современные владельцы загородных домов все чаще используют проекты, где эркер выполняет функцию выделенной за плоскость фасадной стены лестничной клетки (если дом многоэтажный), и зимнего сада, соединяющего элементы между несколькими строениями и прочего.

Эркер — это часть внутреннего пространства помещения, вынесенная за границы стен. В большей степени, напоминает закрытый балкон, но имеющий стены, как и у основного здания.

Эркеры могут иметь различную геометрическую форму:

  • полукруглую,
  • многогранную.

Крыша над эркером,

в зависимости от его формы, может быть:

  • многощипцовой,
  • в форме полусферы,
  • с башенками и другими архитектурными украшениями.

Как правило, в эркере устраивается много окон, или он может быть застеклен до самого пола. Это дает возможность дополнительной инсоляции и улучшает общую освещенность внутреннего помещения. Кроме всего прочего, эркеры являются дополнительным украшением фасадов зданий, придавая им необычный вид.

Особого внимания требует устройство крыши над эркером. Обычно крышу над этим строительным элементом устраивают многоскатной, в результате чего образуется много разжелобков (ендов) и коньков. Поэтому еще на стадии проектирования дома необходимо предусмотреть все нюансы возведения крыши эркера.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности вальмовой крыши

Она имеет различные виды и может быть:

  • односкатной;
  • двускатной;
  • четырехскатной.

Примечание. У некоторых может сложиться впечатление, что практически каждая крыша может быть вальмовой. Это не так. Проекты таких конструкций различные, только вот ни один из них не предусматривает ломаных углов и поверхностей.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

По высоте в виде эркера может быть оформлен:

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

ВАЖНО!

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Подготовка к установке

Учитывая тот факт, что данный вид крыши очень не простой, то предварительно делаются проекты домов с вальмовой крышей со всеми требующимися расчетами и чертежами. Прежде всего определяются с конфигурацией крыши. Чем более сложный вариант будет выбран, тем больше потребуется материалов и времени для сооружения конструкции.

В зависимости наличия чердака определяется высота крыши. При расчетах размеров и количества всех деталей необходимо учесть временные и постоянные нагрузки, которым будет подвергаться стропильная система, интенсивность воздействия ветра и атмосферных осадков. Оценивается несущая способность фундамента здания и стен, определяются углы наклона основных балок, площадь вальмовой крыши, рассчитываются дополнительные элементы: наличие окон, проемов для труб вентиляции и дымоходов.

Основными материалами, необходимыми для устройства крыши, являются хорошо просушенные пиломатериалы: брус и доски. Кроме того нужно запастись в достаточном количестве кровельными гвоздями, саморезами, анкерными болтами. Согласно произведенным расчетам подбираются различные металлические крепления, используемые для надежного соединения деталей стропильной системы. В первую очередь, это уголки, опоры и держатели для балок, соединительные пластины, монтажные профили и другие конфигурации крепежа. Если строение новое, то обязательно наличие плавающих креплений, которые гасят возможные деформации всей системы в процессе усадки стен дома. При устоявшихся стенах в качестве соединительных элементов брусков и балок между собой можно применить простые металлические скобы.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Основные типы вальмовой крыши

Сказать о том, что виды такой конструкции разнообразны, нельзя. В основном отличия крыши заключаются в количестве вальм. Есть два типа кровли:

Первый вариант характеризуется определенным расположением наклонных частей. Если вальмы на склонах не доходят до конца карниза и обрываются, то такой тип является полувальмовой крышей.

Для большинства коттеджей, которые имеют деревянный кровельный каркас, этот вид крыши является самым оптимальным вариантом. Крепится конструкция на специальные растяжки. Если же дом большого размера, то монтаж кровли немного усложниться усилениями в виде деревянных досок на каркасе. Предварительно проводится точный расчет размеров и материала.

Самый популярный второй вид вальмовой крыши – «датский». Эта конструкция характеризуется наличием:

  • вальмовых стропил;
  • специальных досок для опоры;
  • усиливающих ригелей с вкладышем;
  • простых стропил;
  • проставки.

Также выполняется верхняя обвязка стен перед обустройством кровли.

Эти все параметры нужны для того, чтобы сделать правильный расчет двускатной вальмовой крыши. Для трехскатной понадобится учесть:

  • стойки;
  • стропила для фронтов;
  • балки перекрытий;
  • специальные коньковые прогоны;
  • разнообразные затяжки.

Последний вид кровельной конструкции представляет особый интерес для создания домов в неповторимом архитектурном стиле. Можно сооружать на крыше разнообразные башенки и купола прямолинейной формы. Все это выглядит очень необычно, и такая вальмовая крыша, сделанная своими руками всегда привлекает внимание и отличается от соседских домов.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.

  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Дальнейшее изготовление крыши

Дом может иметь различные типы такой конструкции:

  • висячие;
  • наклонные.

Изначально нужно сделать разметку будущей крыши. С торца строения определяются оси конструкции. Также просчитывается половина ширины конька.

Таким образом, уточняется расположение самой первой детали стропильной системы.

Она при правильном расчете располагается на линии боковой стены. Это место также будет для монтажа промежуточного стропила.

Такие же действия выполняются на каждом углу строения. Все элементы конструкции между собой скрепляются специальными монтажными дюбелями и саморезами. В некоторых случаях используют болты и гайки.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

Таинственный инспектор встречается со стражами высот: Плохая крыша эркера

Во время посещения места работы в Мэриленде мое внимание привлекли некоторые внешние детали. И не совсем в хорошем смысле. Много лет назад, когда я был рамщиком, я столкнулся с задачей оформить комнату над эркером. Поначалу это кажется простой небольшой задачей, на выполнение которой не должно уходить больше получаса. Потом начинается чесание головы. Под каким углом вальмовые стропила должны пересекать стены пролета? Если они идут прямо к внешней стене, как на этом фото, то уклон кровли разный с каждой стороны вальмового стропила.Обрезка стропил, чтобы разделить стены пополам под углом 45 градусов, как в случае с типичной вальмовой крышей, тоже не работает — вальмовые стропила могут рассечь друг друга пополам еще до того, как дойдут до внешней стены.

Я видел, как ребята прожигали большие груды досок, пытаясь построить одну из этих «простых» крыш. В конце концов, они часто делают то, что мы видим здесь: проложили стропила под углом 90 градусов от внешней стены пролета прямо к дому, в результате получилась многоскатная крыша, имеющая вид блоков.Крыша не так проста, как кажется, потому что она основана не на прямоугольнике. Это действительно должен быть небольшой участок конической крыши, вроде восьмиугольника.

Вместо того, чтобы прожигать виртуальную груду пиломатериалов, я попросил авторитетных специалистов по этой теме. В этом выпуске Mystery Inspector я замещаю некоторых профессионалов в области дизайна и называю их Elevation Enforcers. Оба архитектора подтвердили мои подозрения и дали дополнительную информацию об элементах внешнего фасада по этому «традиционному» проекту.

Первый архитектор дал мне список из 5 пунктов:

1. Купите книгу Марианны Кузато « Get Your House Right» — лучших $ 15, которые вы потратите в этом месяце.

2. Инспектор прав. Вальмовые стропила монолитной кровли следует устанавливать на половину угла угла. В стандартном углу 90 градусов бедро установлено под углом 45 градусов. В этом отсеке угол составляет 135 градусов, поэтому бедра должны быть установлены на 67,5 градусов.

3. Фасады в виде человеческих лиц — это всегда странная, грандиозная идея. Овальные оконные глаза с эркером носа слишком очевидны.

4. Отсеки, занимающие внутреннее пространство на полу, сложно отделать снаружи. Это проблема масштаба. В этом случае для карниза требуется меньше облицовки и выступа и больше отделки, как в случае хорошо спроектированного слухового окна. Горизонтальную обшивку порога и пола следует усилить.

5. Наконец, если бы залив был окрашен в бежевый цвет окантовки вместо белого цвета окна, это смягчило бы отсутствие деталей в заливе.

Такие вещи так неприятны, особенно после того, как они делались веками!

Второй архитектор дал Mystery Inspector урок словарного запаса, порку и дополнительную информацию о том, как определять размеры стен:

Дэвид Лоренц, старший дизайнер Visbeen Architects в Гранд-Рапидс, штат Мичиган, отвечает:

Технически это не эркер, а эркер, так что Mystery Inspector получает удар по носу свернутой газетой. Фундамент у залива находится на земле, а эркер — это консольный выступ из стены, обычно на верхнем этаже. Эркер всегда должен иметь видимую структурную опору, такую ​​как кронштейны или кирпичная кладка, а у этого эркера их нет.

Окно эркера на фотографии должно иметь шатровую крышу (как правильно указывает Mystery Inspector), но это приведет к получению только полусреза шестиугольной пирамиды, если стены эркера будут равной длины; на фото их нет. Показанное обрамление неверно в том смысле, что на передней части эркера имеется односкатная крыша, а по бокам пролета просто заполняются образовавшиеся щели.

Эркер должен иметь одинаково скатные крыши, соединяющиеся в бедре, что приведет к линейному соединению со стеной дома (в отличие от точки), но это линейное соединение будет короче, чем длина передней части эркера. .

В идеале, когда все стороны не равны, длина передней части эркера будет определяться удвоением или утроением окна угловых сторон без увеличения размера оконного блока. Эркер на этой картинке имеет большое окно в центре.Хотя это обычная практика (и приемлемая по сегодняшним стандартам), это не то, как традиционно пропорции или фенестрирование бухты или эркера.

Затем Дэвид также порекомендовал загадочному инспектору книгу « Традиционные строительные образцы » архитектора Стивена А. Музона. Он говорит, что это «очень полезный иллюстрированный полевой справочник, который объясняет, что можно и чего нельзя делать с традиционными архитектурными деталями».

———————— Есть что-нибудь правильное с этой картинкой? Видите то, что мы пропустили? Отметьте это в комментариях.

У вас есть фотографии, которые подойдут для нашей игры Mystery Inspector? Опубликуйте их на нашей странице в Facebook. с заголовком «Кандидат в таинственные инспекторы» и кратким описанием того, что на фотографиях хорошего и неправильного, мы возьмем его оттуда.
————————

Другие сайты таинственных инспекторов:
Арлингтон, Вирджиния

& nbsp;

& nbsp;

31 Стильная идея эркера

Сколько видов окон вы знаете? К наиболее распространенным относятся плоские окна, панорамные окна, эркеры и эркеры. Последние два выступают наружу под углом, хотя эркеры имеют больший угол от 25 ° до 45 °, в то время как эркерные окна обычно меньше на 10 °.

Окна изображений предназначены только для просмотра. Они не открываются. Эркеры и эркеры имеют секции, которые открываются, и секции, которые остаются закрытыми. В эркере неоткрывающаяся панель иллюминатора обычно находится посередине. Итак, давайте рассмотрим несколько идей для эркеров.

1. Кирпичи и пролеты

Как постоянный житель, вы, вероятно, путаете эркеры и эркеры.Носовые части имеют четыре или более мелких панелей, а бухты — три более глубокие. Так что это настоящий эркер. Его белая рама приятно контрастирует с кирпичной стеной, а цветник внизу добавляет его неземной красоты. А его пирамидальная шатровая крыша подчеркивает стиль этого дома. Красиво и внутри, и снаружи.

2. Сиденья эркеров

Идеи эркеров определяются углом и выступом. Но механизм окна гибкий.В этом примере центральное окно изображения обрамлено окнами фрамуги с вертикальным расположением, которые откидываются наружу. Вверху окон для манчинов. Красивые арки добавляют визуальный интерес, а под окнами мягкие скамейки и подушки создают комфорт.

3. Простота — это Bae

Эти эркеры простые и непринужденные. Стекла большие, на них нет закусок. Они открывают прекрасный вид и образуют своеобразный укромный уголок.У окна нет специально отведенной зоны для отдыха, но плотные занавески и занавески обеспечивают уединение. Так что вы также можете перетащить свой любимый стул за занавеску и потеряться на виду с хорошей книгой и музыкой.

4. Modern Bows

Когда вы покупаете, строите или исследуете аренду, вы можете не знать технических терминов. Поэтому, когда вы говорите о «эркере», полезно указать количество панелей, которые вы имеете в виду. У этого «эркера» пять панелей, так что это эркер на пять частей. Деревянная отделка на подоконнике гармонирует с плинтусами и красиво сочетается с бежевым фоном.

5. Кухонный отсек

Вы можете сделать часть своей кухни уютной обеденной зоной. Это только для семьи или для вас и вашего партнера, поскольку гости едят за основным обеденным столом. В этом доме обеденный уголок находится рядом с большим эркером. Его увеличенные размеры пропускают максимум дневного света и предлагают успокаивающий вид на задний двор.Эффект простой, чистый и минималистичный.

6. Фронтальные заявления

Входная дверь много говорит о вас. И этот грандиозный кирпичный дом делает яркое заявление. У сложной двери есть эркеры с обеих сторон, что обеспечивает впечатляющее зрелище любому, кто проходит мимо. И хотя окна выходят наружу, дверь вонзается под тем же углом, создавая миниатюрную крытую веранду, которую иногда называют портиком. Ступени из красного камня связывают все вместе.

7. Наклон к заливу

Дома старой школы были величественными и устрашающими. Но они также были холодными и мрачными, без еды и плохого освещения. Современная архитектура позволяет нам сохранять викторианский стиль снаружи, устанавливая современные удобства внутри помещений. Этот кирпичный дом сочетает в себе многие из этих традиционных элементов, включая эркеры, арочный портик и сложную односкатную крышу.

8. Цветные колонны

Когда у вас есть ряд одинаковых домов, всплеск цвета может помочь жителям сохранить свою идентичность.На этой улице в каждом доме есть эркер, и каждый окрашен в разные оттенки — желтый, зеленый, красный, синий и даже серый. Окна имеют двойные навесные панели, которые открываются или закрываются путем скольжения вверх или вниз. У некоторых есть манчины или маленькие окошки наверху.

9. Диван с эркером

Эти идеи с эркером могут быть ошибочно приняты за лук, потому что если несколько манчинов. Но у окна всего три панели, а выступ достаточно глубокий, чтобы уместить диван.В данном случае готовый диванчик не поставили. Вместо этого они построили низкую скамейку у окна, обитую пышными декоративными подушками и декоративными подушками. Полупрозрачный балдахин предлагает некоторую конфиденциальность.

10. Кирпич и камень

Большие окна хороши. Там тоже довольно дорого. Используя манчины, вы можете сократить расходы, потому что вы используете несколько меньших кусочков вместо одной большой. В этом эркере используется свинец для разделения оконных стекол.Стены дома выполнены из кирпича и базальта. Красновато-коричневая входная дверь рядом с замысловатыми эркерами представляет собой мощный образ для гостей.

11. Завтрак в номере в заливе

Иногда различие между эркерами и эркерами нечеткое. Этот уголок для завтрака почти круглый и состоит из пяти панелей, поэтому его можно назвать эркером. Но он также глубокий, с двойными окнами на каждом конце и тремя картинными окнами посередине.Как бы вы ни называли это место, богатое использование дерева и великолепные виды делают его идеальным местом для завтрака.

12. Положение имеет значение

Идеи эркеров предназначены для освещения вашего пространства. Но это зависит от того, где вы их устанавливаете. В этом примере массивный эркер для манчинов имеет двойные панели, которые почти касаются пола и потолка. Но поскольку он находится не на той стороне здания, пространство остается тусклым и мрачным. Проверяйте свой участок в разное время дня, чтобы убедиться в правильных углах освещения.

13. Двухцветная отделка

Отделка эркеров влияет на настроение, создаваемое этими окнами. Эркер вставлен в стену из разноцветного кварцита. Окна имеют белые рамы и облицованы серым бетоном с зубчатой ​​серой эркерной крышей. Результат привлекает внимание, но также выглядит немного дезориентирующим. Вы можете подумать о том, чтобы покрасить отделку в желтые и коричневые цвета для лучшего соответствия.

14.Мультитекстурированный монохромный

Для игры с цветами не всегда нужна палитра радуги. Иногда можно варьировать визуальную стимуляцию, даже если вы используете один базовый цвет. В этом случае давайте работать с коричневым. Тона деревянного пола прекрасно сочетаются со стеной цвета сиены и балдахином с оборками. Эркеры закрывают большую часть стены, а белые горизонтальные ставни гармонируют с белыми плинтусами.

15. Обед на кухне

Самым распространенным местом установки эркеров является гостиная.Но если вам нужна кухня-столовая, идеальным местом для нее станет эркерный уголок. Украсьте пространство подвесным светильником. Квадратные или круглые столы подойдут лучше всего, потому что они меньше по размеру и могут поместиться в выступ эркера. В этом примере используется окрашенная стена, белые оконные рамы и деревянный пол.

16. Уютная амортизация

С другой стороны, если вы выберете более традиционные идеи эркера в гостиной, вы можете превратить пространство в место у окна.Чуть ниже уровня окна соорудите трапециевидную скамью с мягкой подкладкой. Балдахины придают окну мягкость, поэтому используйте ту же ткань для балдахина, что и для обивки скамейки. Установите съемные выдвижные ящики для хранения под скамейкой.

17. Цветные двери и большие окна

Если вы описываете свой дом как «дом с фиолетовой дверью», вам сразу становится прохладнее. Но эта фиолетовая страсть служит прохожим больше, чем вам. Они получают от этого больше удовольствия, чем вы! С другой стороны, ваш эркер — все ваше.Вы можете сидеть в своем красивом уголке и смотреть, как незнакомцы восхищаются вашей фиолетовой дверью. Только убедитесь, что у вас удобное место!

18. Лучшее из Японии

Если вы интересуетесь отаку, бонсай или чайными церемониями, Япония по-прежнему очаровывает нас. И вы можете привнести этот особый аромат в свой дом, где бы вы ни любили. В этих идеях эркера используются японские раздвижные экраны, которые закрывают выступ эркера. За ширмой накрывается стол для чая, и вы можете попить, наблюдая за клубящимся снегом.

19. Береговая консоль

Теоретически все эркеры являются мини-консолями. Но если у вас есть домик на пляже или у озера, вы можете расширить свой дом над пирсом, используя грамотно расположенные эркеры. Таким образом, вы можете сидеть в укромном уголке и чувствовать, что вы прямо в океане. В этом примере структура эркерного окна с пятью тонами, но глубина его равна высоте эркера поверх деревянных полов. Наслаждайся видом!

20.Grand and Fancy

Во многих случаях декор вашего эркера оказывает такое же влияние, как его форма, стиль и расположение. В этом эркере между тремя панелями есть кусочки стены. Окна обрамлены красновато-коричневым деревом и прикрыты опускающимися плиссированными жалюзи. Изысканная мебель сохраняет изысканность пространства — абажур из греческой вазы, люстра и стулья из искусственной змеиной кожи.

21. Беседка у эркера

Беседки обычно находятся на открытом воздухе и не имеют стен.Но если сделать угол выступа эркера достаточно большим, можно построить своего рода крытый грот. Окна должны быть большими, чтобы внутрь проникало много солнечного света, имитируя уличное освещение беседки. Используйте арочные окна и разделяйте их плитами кирпичной стены. И сделайте крышу пирамидальной ниши высокой вершиной, чтобы добавить глубины.

22. Чердак с эркером

Ваши идеи с эркером могут включать два этажа. Если вы используете высокий потолок и устанавливаете напротив лестницы или коридора, стекло может растягиваться на два этажа и более.Другой вариант — оформить чердачное пространство над окнами. В этом примере пятиконечное эркерное окно касается потолка. Над ним используются горизонтальные решетки для вентиляции кабинки крыши.

23. Нечетное выравнивание

Да, вы хотите, чтобы ваши идеи эркеров максимально отражали направление, положение и объем дневного света. Но также стоит подумать об окружающей архитектуре. У этого эркера есть несколько фасадов. Это затемненная часть дома, поэтому дневного света почти нет.А окно рядом с ней выглядит неуклюже и неуклюже. Хотя это красивый эркер.

24. Red Bay Doors

Этот ряд британских таунхаусов кажется довольно спартанским. Красная дверь зажигает искру, но кварцит с кирпичным рисунком немного тусклый. Чтобы все перемешать. Эркеры отделаны светло-коричневыми плитами Cabro. Их горизонтальная планировка контрастирует с кирпичной. А белые оконные рамы выделяют вертикальные двойные окна, несмотря на ретро-викторианский стиль.

25. Curvy Lumber Bow

Вот еще одно гибридное окно. Он достаточно глубокий, чтобы его можно было назвать заливом. Но у него шесть панелей и округлый силуэт, который больше ассоциируется с бантом. В любом случае, это красиво. Красная деревянная отделка удерживает окна под навесом и открывает прекрасный вид на густую растительность.

26. Швейцарская деталь

Красота относительна, но этот эркер обязательно привлечет ваше внимание.Детали в окружающей его отделке заставят вас смотреть в окно дольше, чем вы думаете. Внешняя стена представляет собой фактурный фолиант из жженой сиены. Выступ в виде беседки выполнен из бетона с декоративными мотивами спереди. Окна имеют зеленую окантовку на сером фоне. Внутри окно имеет плиссированные жалюзи.

27. Заброшенный альков

Невозможно отрицать внутреннюю красоту эркеров. Даже в старом ветхом доме. Этот набор нужно украсить некоторыми современными идеями эркера.Как есть, кафельный пол и цветочные обои нуждаются в освежении. Окна можно оставить как есть, хотя для их отделки можно использовать чистый слой краски. Расположение окон уже идеально для освещения.

28. Выше и ниже

Если у вас есть бюджет и место для экстравагантных идей эркеров, это один из возможных вариантов. Эркеры установлены на нескольких этажах, прямо друг над другом. Все окна от пола до потолка на фоне красного кирпича.А поскольку в передней части этого дома уже есть шесть эркеров, их эркерные крыши встроены в основную крышу.

29. Colonial Couture

Силуэт этого дома напоминает прошлые века. Но размер и количество окон чисто современные. На верхнем этаже над крыльцом находится эркер с изогнутой крышей в тон. На первом этаже эркер большего размера предназначен для «сбора» большего количества света за счет более широких оконных панелей.Но поскольку эркер заправлен в линию деревьев, это не совсем подходит.

30. Пятно для окрашивания

Обычно наличие стеклянной двери рядом с эркером не требуется. Но в этом случае верхняя центральная панель эркера выложена витражом. Все три панели проходят от потолка до пола, имитируя расположение двери. Это умное использование заброшенных хозяйственных уголков.

31. Коттедж на берегу моря

Отслаивающаяся краска и запущенная отделка подразумевают, что этот дом для отдыха заброшен.Но чехлы на сиденья с цветами и чашка на табурете говорят об обратном. И восстановить славу этой бухте не составит большого труда. Дымчатое стекло и деревянная отделка великолепны, а арка над окнами добавляет характер. Просто перекрасьте стены, наслаждаясь захватывающим видом.

Обрамление эркерной крыши — добротное домостроение

Сводка: Обрамление шатровой крыши для эркера сложнее, чем кажется. В этой статье объясняется, как разложить элементы каркаса с помощью полноразмерных графических шаблонов.


С тех пор как архитекторы рисовали эркеров , плотники ломали голову над тем, как обрамить крыши. Викторианские строители иногда обходили проблему, позволяя двухэтажным отсекам умирать в выступе главной крыши наверху. Строители трактатов в 1950-х поступили так же, заправив эркеры под нависающие вторые этажи или широкие карнизы. Хорошо спроектированный эркер должен соответствовать пропорциям фасада, на котором он находится.

Когда залив выступает сам по себе, ему нужна миниатюрная вальмовая крыша, чтобы не допустить попадания элементов внутрь. Поскольку углы эркеров не квадратные, как и крыша над ними, не так-то просто определить размеры стропил. Я построил много таких крыш и разработал систему, которая работает без догадок.

Крыши изготовленных или построенных на стройплощадке ниши практически одинаковы

Каркас эркерной кровли состоит из двух частей. Первая часть — карниз, набор горизонтальных смотровых площадок, связанных между собой подфасциями.(Подфасция получит готовый материал, в данном случае алюминиевый рулонный шток. Если вы планируете установить облицовку из окрашенного дерева, вы можете заменить готовую облицовку материалом подфасции. ) Горизонтальный ригель несет смотровые площадки, где они крепятся. к зданию.

Общие стропила средней крыши, шатровые стропила и домкраты составляют вторую часть каркаса. Боковые крыши также требуют наклонных ригелей для поддержки обшивки там, где она встречается со зданием.

Ячейки могут быть построены на месте или изготовлены отдельно. Когда стены залива обрамляют на месте, горизонтальные смотровые площадки служат балками потолка. В этом случае смотровые площадки ориентированы прямо на верхние плиты стены.

Когда я устанавливаю промышленный отсек, как я сделал для этой статьи, фанерное изголовье отсека обеспечивает потолок. Установив отсек, я ввинчиваю в изголовье, чтобы прикрепить 2х4 пластины сверху параллельно внешним краям отсека. Я прибиваю вторую пластину поверх первой.Этот шаг освобождает место для 3-дюймового. фриз над окнами, который, на мой взгляд, выглядит лучше, чем наличие панели прямо над стеклом. Поднятие свеса пропускает больше света и дает место для изоляции, которая обычно должна устанавливаться перед обшивкой крыши. В качестве последнего плюса добавление пластин к изголовью обеспечивает более мясистую поверхность для крепления смотровых площадок.

В скатной крыше прямоугольников нет

Частая ошибка — обрамление средней крыши в виде прямоугольника с использованием обычных стропил в качестве вальм.Эта ошибка делает боковые крыши более крутыми, чем средняя. Результат выглядит неуклюже, а неравномерность шага усложняет детали карниза.

Разделение угла пролета пополам с помощью вальма формирует среднюю крышу в виде трапеции, а также гарантирует, что средняя крыша и боковые крыши будут иметь одинаковый уклон.

Перед тем, как прикрепить пластины, я провожу центральную линию каждого бедра на изголовье, продлевая линию до дома. Чтобы найти центральные линии, помните, что угол, охватываемый эркером, не является его номинальным углом, в данном случае 45 °, а скорее его дополнением.(Угол плюс его добавка равняется 180 °.) Таким образом, каждый внешний угол пролета 45 ° составляет угол 135 °. Бедра делят эти углы пополам, поэтому угол средней линии бедра для пролета 45 ° составляет половину 135 °, или 67,5 °. Другой распространенный угол пролета составляет 30 °. Методы, описанные в этой статье, работают с отсеками 30 ° или с отсеками под любым углом, если на то пошло, но вам придется соответствующим образом отрегулировать углы.

Чтобы точно провести центральную линию бедра, я использую обрамляющий квадрат. Удобно, что угол 5:12 на кадрирующем квадрате равен 67.5 °, угол наклона борта 45 °. Я размещаю 5 на вершине угла ниши, 12 на переднем или боковом крае ниши и отмечаю на стороне 5. Удвоение 5:12 до 10:24 обеспечивает еще большую точность.

Я прокладываю карандашом отвесы на стене дома там, где центральные линии бедер пересекают ее. Эти отвесы служат ориентирами для определения местоположения смотровых площадок и стропил.

Чтобы получить полноразмерный графический шаблон для всех пропилов стропил, нажмите кнопку «Просмотр PDF» ниже.

Подробнее о эркерах:

Видео: как построить эркерную крышу — Ветеран-строитель Рик Арнольд демонстрирует свой упрощенный метод выкладки и строительства эркерной крыши.

Как установить эркер: часть 1 — Сначала постройте крышу, чтобы облегчить установку.

Как установить эркер: часть 2 — Когда крыша построена, самое время установить окно.

Поддержка консольного пролета — Прежде чем строить привлекательный отсек сбоку дома, вам нужно сначала правильно обработать каркас пола.

Обрамление двускатной крыши над заливом — Консольные балки потолка за пределами стен делают эту сложную деталь крыши более прочной и легкой в ​​строительстве.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Посмотреть PDF

Обрамление эркера неправильными бедрами

Синопсис: Опытный строитель объясняет, как он строит крышу над эркером с двумя неровными бедрами. Автор описывает преимущества добавления второго вальца, чтобы пересекающиеся плоскости крыши четко пересекались, без неудобных перекосов, характерных для одинарной конструкции.

Моя команда и я каркасные дома в центральной Калифорнии, недалеко от Сакраменто, где дизайнеры соревнуются друг с другом, чтобы узнать, кто может создать самые сложные крыши. Чтобы оставаться в бизнесе, местные плотники должны уметь создавать все типы крыш — шатровые, двускатные, восьмиугольные, конусные — иногда все в одном здании.

Одна скромная и прочная особенность, которая встречается во многих из этих домов, — это выдвижные эркеры.Тип, который мы строим чаще всего, и является предметом этой статьи, состоит из двух углов 45 ° и выступа, или смещения, на 2 фута. Он имеет ширину 10 футов у линии стены и 6 футов в передней части. смещение. Высота плиты пролета и прилегающего помещения составляет 8 футов 1 дюйм, а уклон крыши — 8 дюймов 12.

Вальмовая крыша обычно возвышается над заливом такого типа. Но в отличие от многих отсеков с шатровой крышей, которые строятся на местном уровне, мы обрамляем наши двумя неровными бедрами. Чаще всего я натыкаюсь на планы крыши, в которых не видно второго неправильного бедра.Без него плоскость кровли должна быть искривлена, чтобы пересечь долину. Как только вы узнаете об этом усовершенствовании, скорее всего, вы заметите множество примеров неправильно оформленных бухт на случайном проезде по жилой улице. Добавление второго нерегулярного бедра позволяет плоскостям крыши встречаться под четкими углами.

Построить крышу с одной парой шатров неправильной формы — непростая задача — добавить еще одну пару — задача для плотника-подмастерье. Когда я только начинал каркасным плотником, я потратил много времени на разметку стропил на черновом полу, а затем перенес их с помощью отвеса и веревок на временную постановку, где последует еще один сеанс с веревочными веревками и рулетками. Я ломал голову над порезами на сиденьях и щеках.Больше не надо. Я включил два инструмента в свои процедуры по резке кровли, которые избавляют от всех трудностей.

Первый — это калькулятор размеров Construction Master. Этот калькулятор работает с десятичными числами, а также в футах и ​​дюймах. Он также имеет функции наклона, подъема, хода, диагонали и бедра / впадины, которые устраняют некоторые нажатия клавиш, необходимые для применения стандартных калькуляторов в столярных работах. Например, вместо использования формулы квадратного корня для нахождения диагонали я ввожу 11 футов как высоту, 14 футов.во время бега нажмите диагональную кнопку, и калькулятор покажет 17,8044. Когда я нажимаю кнопку преобразования в футы и дюймы, появляется сообщение 17 футов дюйма

Второй инструмент — книга Маршалла Гросса « Roof Framing ». Гросс использует метод разметки крыш, который он называет методом «высоты над пластиной» (HAP). Проще говоря, система HAP позволяет мне сначала установить гребни на их фактическую высоту. Потом приношу им навстречу стропила. Я обнаружил, что эта система не имеет себе равных при сборке сложных крыш.Но прежде чем мы углубимся в HAP, теорию эркеров / крыш и расчеты, давайте посмотрим на планировку и стены.

Чтобы увидеть больше фотографий и продолжить чтение о том, как кадрировать эркер, нажмите кнопку «Просмотр PDF» ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Посмотреть PDF

Создание скатной крыши там, где ее нет

Вчера утром мы провели в Two Flat встречу с нашим архитектором, который также играет роль нашего генерального подрядчика.Проект продвигается успешно, и мы в основном соблюдаем график! Однако мы столкнулись с довольно серьезной проблемой проектирования фасада дома… , и нам нужна была ваша помощь! Чтобы вернуть вас к началу, вот как выглядел фасад дома в тот день, когда мы закрылись:

Несколько недель назад мы удалили кустарник-кустарник, и сегодня он выглядит . .. лучше? Хуже? Позвольте мне показать вам, что мы видели вчера, когда подъезжали к Two Flat:

По крайней мере, мы надеемся, что эта фотография является убедительным напоминанием о том, что яйца необходимо разбивать, чтобы приготовить вкусный омлет.В этот момент из-за большого синего брезента и отсутствующей обшивки создается впечатление, что вся дюжина яиц была небрежно брошена на пол и растоптана Джеком и Си Си, но я отвлекся!

Выбор дизайна крыльца

Положительным моментом является то, что старое крыльцо разрушено, и теперь пора решить, как мы хотим, чтобы оно выглядело после ремонта. Это действительно интересно, но и сложно! Самая большая дизайнерская дилемма, с которой мы сталкиваемся, — это линия крыши переднего крыльца и «выступ».Мы не хотим, чтобы он в конечном итоге выглядел квадратным и квадратным, как это было при покупке дома, но есть несколько факторов, работающих против нас. Во-первых, высокие потолки и большие окна, что отлично подходит для естественного света, но это также означает, что между окнами на каждом уровне не так много места. Позвольте мне вернуться к фотографии после того, как дерево упало и до того, как укрылся брезент:

Для исторической справки: наш дом находится где-то между Коттеджем Рабочего и Двухэтажным каркасом (и насколько милы эти иллюстрации?).Мы хотели бы оставаться верными происхождению дома, но мы не уделяем слишком много внимания историческому стилю, поскольку с момента постройки дом несколько раз ремонтировался. В некоторой степени да, но, опять же, иногда приходится разбивать несколько яиц.

Итак! Вопрос становится…

Есть ли способ сделать скатную крышу?

Перед тем, как у дома отвалилась старая крыша, наш архитектор сделал проезжающий рисунок и отправил нам этот быстрый набросок, который он нарисовал на своем телефоне:

Мы думали, да! Вот и все! Просто, интересно и больше соответствует стилю нашего дома.Но были продемонстрированы модели , а затем — переднее крыльцо и плоская крыша, и мы узнали некоторые печальные новости: пространство между тройным окном гостиной и окнами спальни с двумя односпальными кроватями слишком узкое, чтобы учесть простой дизайн выше. Мы хотим, чтобы крыша имела видимый уклон, но у нас возникли проблемы с продвижением крыши с правильным уклоном между верхней частью окон первого этажа и нижней частью окон второго этажа. Вы даже можете увидеть на его рисунке, как его набросок расползается на окнах второго этажа.

Это все имеет смысл?

Новое направление

Но тогда! У нашего архитектора появилась идея, которая, казалось бы, более распространена в Новой Англии, но может сработать для нашего 130-летнего дома в Чикаго. Он предложил создать гибридную конструкцию, в которой общая линия крыши крыльца будет похожа на фото ниже — стандартный фронтон с пологим скатом, но без шатра на левой стороне крыльца. В основном, он будет проходить прямо через крыльцо и эркер с очень небольшим уклоном вверх, где он будет встречаться с сайдингом:

Но! Чтобы достичь необходимого наклона, крыша будет продолжаться за подоконником окон спальни.Очень похоже на нижнюю часть слухового окна в доме внизу (это окно вверху слева). Мы думаем, что «зубчатая» линия крыши добавит интересную архитектурную деталь в фасад дома и решит нашу пространственную проблему:

Подожди, приближаемся! Как и окно над гаражом на фотографии ниже, линия крыши срезает около дна каждого окна. Видите, как обрезается черепичная линия крыши вокруг окна? Теперь представьте, что x 2 окна, и окно немного выше:

Новый план начнет формироваться в течение следующих нескольких недель, и мы очень рады! И тоже очень напуган.И взволнован! И испугался. Это кажется большим дизайнерским риском, но, возможно, это только потому, что мы не можем, хоть убей, найти подходящий пример!

Все это, чтобы сказать, может быть, вы могли бы помочь нам указать правильное направление с помощью вдохновляющих изображений? Вы так помогли нам в этом обновлении. У нас есть один шанс сделать это правильно, и мы хотим убедиться, что мы полностью выбили бордюр в передней части дома из парка.

Примечание. Хотя наши вдохновляющие изображения — это дома белого или светлого цвета, мы думаем покрасить дом во что-нибудь более темное с помощью черной черепицы, ну!

Крыша

Янда — установка.Вальмовая крыша с эркером: стропильная система, чертежи, фото Устройство вальмовой крыши с эркером

конструкция разного типа (с эркером, с окнами, с балконом, с кукушкой), фото

Скатная крыша — практичная и эффективная конструкция, придающая зданию стильный вид. Существуют различные варианты ломаной кровли, каждый из которых имеет свои особенности и типичные способы строительства. Все это необходимо учитывать при возведении скатной крыши своими руками.

Особенности конструкции скатной крыши

Скатная крыша получила свое название от конструкции, которая имеет необычную форму и большое количество ломаных линий. При этом в мансардной зоне образуется довольно просторное помещение, идеально подходящее для обустройства чердака. Таким образом, скатная крыша является оригинальным украшением, практичным элементом жилого дома и не требует особо сложного ухода в процессе эксплуатации.

Четырехскатный вариант скатной крыши позволяет оборудовать просторную мансарду на втором этаже дома.

Конструкция скатной крыши необычна внешне и имеет определенные внутренние особенности… Одно из главных правил устройства такой крыши — ширина дома должна быть не менее 6 м. Это позволяет создать комфортное чердачное пространство и обеспечить надежность кровли. Для этого наиболее востребованы четырехскатные варианты с одним верхним и двумя боковыми дополнительными ребрами жесткости. В любом случае конструкция ломаного типа включает следующие основные элементы:

Особенностью скатной кровли является наличие излома двух боковых откосов. Кровля такого типа может иметь большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные нервюры в зоне пересечения смежных скатов. При пролете более 6 м балки арматуры и стропильные элементы опираются на внутреннюю несущую перегородку. Нижние откосы часто оборудуют оконными проемами для размещения мансарды.

Мансардные окна обычно располагаются в конце крыши

Скатная крыша позволяет без значительных затрат оборудовать верхний жилой этаж, необходимый для строительства полноценного двухэтажного дома. Помимо четырехскатных вариантов есть более сложные виды, например, шатровая крыша.В любом случае, чем больше количество ребер в области плоских изломов, тем сложнее спроектировать и рассчитать параметры конструкции.

Типы скатных крыш

Общая форма скатных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые значительно усложняют процесс ее возведения. Один из эффектных вариантов — покатая крыша с эркером. Подобная конструкция часто имеет 4 ската, а на концах имеется выступ для окна.

Эркер хорошо вписывается в конструкцию вальмовой или двускатной скатной крыши

Эркер представляет собой небольшой выступ на крыше. В нем можно установить мансардное окно. В стропильной системе могут быть предусмотрены определенные особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ устраивают как часть верха стены, а крыше эркера придают ломаную форму. В этом случае каркас выступа может быть выполнен из того же материала, что и стены основной конструкции.

В месте расположения эркера крыша имеет ломаную форму

Покатая крыша мансарды может иметь окна. Их обустраивают с торца крыши или на поверхности откосов. В первом случае конструкция предполагает подготовку обрешетки фронтонов с проемами под окна. Во втором варианте в стропильной системе готовятся отверстия под окна, а крыша устраивается с учетом этих площадей. Размер окон определяется в зависимости от площади откосов.

Окна на чердаке под скатной крышей могут быть на фронтонах или на поверхностях откосов

Обустройство скатной крыши с балконом — популярный вариант, поскольку такая конструкция практична и повышает функциональность и комфорт мансарды. Чаще всего балкон располагается в торце, потому что его легче закрепить на прямой стене. Когда небольшой балкон расположен на скатной части крыши, точный расчет и продуманная конструкция основания.В любом случае нагрузка на стену, являющуюся основанием балкона, увеличивается и требуется использование легких материалов.

Над балконом необходимо возвести отдельную часть кровли, форма которой зависит от фантазии девелопера.

Создать кукушку можно на шатровых или скатных крышах разного типа. Эта деталь представляет собой небольшой выступ, в который монтируется окно. Такой элемент позволяет не делать окна наклонными, а создавать проемы вертикально и защищать их сверху кровельным покрытием.Но возведение кукушки приводит к снижению несущей способности стропильной системы. Это увеличивает риск протечек в зоне примыкания кровли выступа к основной крыше. Поэтому перед тем, как возвести кукушку, необходимо выбрать оптимальную форму крыши над уступом и способ ее установки.

Перед началом строительства покатой крышей с кукушкой, проект должен быть разработан Несущая конструкция крыш и кровель

Фотогалерея: наклонная Варианты крыши

Основные этапы монтажа

Перед началом строительства необходимо определить тип крыши , учитывая габариты постройки и рассчитываем нагрузку на стены. Все эти операции выполняются в процессе проектирования. Затем составляется чертеж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж выполняется по чертежу, на котором отражены размеры и конструктивные особенности

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатываются специальной огнезащитной пропиткой, что делает конструкцию более безопасной.Основные этапы работ таковы:

Видео: установка скатной крыши

Крыша со скатом ската позволяет легко сделать постройку необычной, а чердак — функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и провести монтаж, учитывая технологию и просчитав все параметры.

roofs.club

Стропильная система и стропила четырехскатной крыши с эркером + фото чертежей и схем

Вальмовая (вальмовая, вальмовая) крыша — один из вариантов конструкции, когда встраиваются дополнительные скаты. место фронтонов.

Однако бедра широко распространены, особенно в районах с частой сменой направления ветра.

Получается крыша с наклонными плоскостями со всех сторон, что создает массу выгодных позиций:

  • Отсутствие фронтонов снижает нагрузку на фундамент, более того, распределяется абсолютно равномерно.
  • Ветровая нагрузка на склоне намного ниже, чем на вертикальной плоскости.
  • Стоимость отделки фронтонов не включена в генеральную смету ремонта.
  • В декоративном отношении вальмовая крыша выглядит солиднее, в сборе.

К недостаткам данной конструкции относятся:

  • Повышенная сложность конструкции стропильной системы.
  • Повышенный расход рубероида, что создает дополнительные опасные зоны возможных протечек.
  • Наличие разрывных нагрузок на несущие стены, обуславливающие необходимость связки нижних оснований откосов.

Вальмовая крыша: стропильная система

Основной конструктивной особенностью стропильной системы вальмовая крыша является наличие диагональных ребер, соединяющих угловые точки крыши с коньковой балкой, которая короче всей кровли (классическая шатровая крыша вообще не имеет гребня, ребра сходятся в одной точке).

В стропильной системе эти нервюры называют угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлата, так и укороченных элементов — стропил, соединяющих основание и диагональные стропила.

Схема вальмовой крыши

Двускатная крыша: элементы стропильной системы

Элементы шатровой стропильной системы имеют более многочисленный состав, чем у двускатной конструкции. Стропильная система шатровой кровли состоит из следующих частей:

  • Мауэрлат.Балки по периметру несущие стены и являются основой всей стропильной системы.
  • Подоконник. Горизонтальная балка того же сечения, что и мауэрлат, расположена по продольной оси кровли и служит опорой для подкосов прогонов. Между полом и кроватью необходим слой гидроизоляции.
  • Шпренгель. Элемент, соединяющий и усиливающий угловые стыки балок мауэрлата. Он сделан из того же бруса, что и мауэрлат, и устанавливается к нему по диагонали.
  • Затяжка. Завязки, соединяющие брусья мауэрлата по длинной стороне. Снять разрывную нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, поддерживаемый раскосом и поддерживающий ребро конька.
  • Бег. Коньковая планка.
  • Диагональное (угловое, косое) стропило. Соединяет углы мауэрлата с торцами прогона, образуя нервюры — стыки плоскостей кровли.
  • Стропила. Наклонные элементы опираются на мауэрлат снизу и на балку сверху.
  • Народники. Это элементы, которые опираются на диагональные края. По сути, это стропила, обрезанные до необходимой длины в заданной точке.
  • Подтяжки. Армирующие элементы, распорки, расположенные перпендикулярно стропилам и поддерживаемые под углом затяжками.

Конструкции всех элементов могут отклоняться от общепринятой схемы в связи с необходимостью, обусловленной конструктивными особенностями данной конструкции, но схема в целом почти всегда состоит из названных частей и не имеет радикальных изменений.

Стропильная система вальмовой крыши: схема и фото внизу.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие края соединения плоскостей откосов, называются диагональными (наклонными, угловыми) стропильные ноги.

Строго говоря, диагональ и косой — не совсем тождественные элементы, так как первые крепятся вне углов мауэрлата, а вторые — изнутри.

В остальном все свойства такие же.

Угловые элементы имеют определенные особенности:

  • Длина по диагонали стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для стропил с обеих сторон соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на стропила по сравнению с обычными. Их длина превышает обычную длину досок, из которых изготовлены стропила, поэтому для изготовления накосных досок сплавляют — соединяют по пласту в два слоя.

Таким образом, решается сразу несколько задач:

  • Можно изготовить балки любой желаемой длины.
  • Возможность использования одного модульного размера материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка опоры находится не посередине, как может показаться на первый взгляд, а на расстоянии одной трети до четверти всей длины косого стропила, считая от верхней точки, так как именно в этой зоне находится место наибольшего напряжения.

ВНИМАНИЕ!

Наклонные стропила, расположенные в долинах, имеют противоположное расположение точки максимального усилия — примерно от одной трети до четверти длины снизу.

Диагональные стропильные ноги

В качестве опоры для диагональных стропил могут использоваться стойки или вертикальные стойки из дерева или сдвоенных досок. Столб может опираться прямо на пол через слой гидроизоляции и деревянную основу.

Это требует достаточной жесткости и прочности пола. Если таких условий нет, то используется подкос, который опирается на станину и поддерживает наклонное стропило в заданной точке.

Угол наклона раскоса в данном случае значения не имеет, главное — точка соединения, т.е. место концентрации нагрузки. При длине стропил до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная подставка внизу.

Это может быть либо опора на полу, если это позволяет, либо опора на ферме — т.н.ферменная ферма — стойка, усиленная подкосами по бокам.

Опоры для диагональных стропил

Устройство жен

В нижней части стропила такие же стропила, у них полностью аналогичный способ крепления к мауэрлату, такой же этап монтажа. Монтируются строго под прямым углом к ​​основанию, верхней частью к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или другие элементы. Верхняя часть стропила срезается под нужным углом к ​​горизонтали и диагонали, чтобы обеспечить более плотное прилегание и гарантировать устойчивость к нагрузкам.

Устройство жен

Вальмовая крыша над эркером

Эркер — солидная конструкция, украшающая здание, представляющая собой небольшую пристройку, выступ в стене, выполняющая преимущественно декоративные функции. Сечение крыши над эркером может быть любого типа, но чаще всего используется вариант, наиболее подходящий по форме и сечению эркера.

Вальмовая крыша над эркером может иметь прилегающую форму, т.е.е. быть половиной вальмовой крыши, комплексом из трех плоскостей. В качестве альтернативы может быть доминирующий купол над эркером, возвышающийся над основной крышей.

В любом случае возведение такого сооружения — задача сложная, причем сложность не в техническом смысле, а в проектно-расчетных работах. Объединение нескольких плоскостей в один ансамбль — сложная задача, требующая точных расчетов и тщательной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может вызвать несоответствия или просчеты, приводящие к нарушениям герметичности кровли и снижению прочности конструкции.

Есть важные моменты, которые играют немалую роль — например, угол наклона откосов эркера должен соответствовать углу наклона основной крыши, длина кобыл также должна гармонировать со всеми свесами крыши.

Главной особенностью является совмещение вальмовых элементов с впадинами, поэтому возведение основной стропильной системы следует вести параллельно или перед эркером во избежание нежелательных неточностей в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по установке вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются выполненными, перекрытие полностью готово.

Также завершены все проектные и проектные работы.

Есть заготовленный (просушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящие для строительства стропильной системы по всем параметрам.

Для правильной установки элементов стропильной системы необходимо запастись соединительными элементами, допускающими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации процессов усадки стен, фундамента и самой системы. Особенно это важно для некоторых несущих элементов на основе мауэрлата.

Перемещения основания при фиксированных соединениях основных компонентов могут привести к ослаблению соединений и образованию утечек.

Рассмотрим этапы строительства вальмовой стропильной системы:

  1. Установка мауэрлата. Брус укладывается на гидроизоляционное основание, фиксируется шпильками. При необходимости отрезки соединяются по длине «полудеревка», стыки армируются гвоздями. Пуфы устанавливаются сразу.
  2. Углы мауэрлата усилены пружинами.
  3. Установка станины. На гидроизоляционное основание укладывают одно или два (в зависимости от проекта) бревна.
  4. Устанавливаются стойки, на которые крепится прогон.Таким образом создается несущий каркас стропильной системы.
  5. Идет установка диагональных стропильных ног. Сразу в зависимости от длины монтируются подкосы и (или) стойки.
  6. Стропила монтируют согласно проектным данным. Их сразу же регулируют по длине / углу и настраивают. Все элементы при необходимости усиливаются подкосами.
  7. Стропила в точках крепления к основанию и балке дополнительно усилены скобами, деревянными брусками и другим крепежом.

Собственно монтаж стропильной системы на этом этапе завершен. Дальнейшие работы заключаются в создании кровельного пирога, возведении обшивки, кровли и т. Д.

Необходимо учитывать невозможность полного и детального освещения всех нюансов и мелочей, по которым качественно и От надежного возведения стропильной системы зависит, так как их много и все они достойны отдельного рассмотрения.Тем не менее общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних этапах, становятся заметными намного позже.

Поэтому очень важно перед началом работ составить детальный план работы, обеспечить полное соответствие проекту и сделать все максимально точно. Вся конструкция держится на стыках деревянных деталей, поэтому желательно иметь опыт и навыки работы с деревом.

Не обладая этими знаниями, лучше обратиться за помощью к специалистам, поскольку слишком велика ответственность стропильной системы за сохранение функциональных качеств всего здания.

Вальмовая крыша: ниже чертеж стропильной системы.

Чертеж стропильной системы

Полезное видео

В этом видео вы узнаете все о стропильной системе вальмовой крыши:

В контакте с

Одноклассники

24.02.2017

эксперт-дача.pro

Варианты балконных крыш над эркером

Дома с эркером — это аристократические постройки, получившие известность со времен постройки крепостей. Раньше эта деталь использовалась исключительно в практических целях — для удобства, для защиты крепости и лучшего обзора … В наши дни эркеры выполняют преимущественно декоративную функцию. Эти постройки отличаются сложной структурой не только самого здания, но и его крыши. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер — это конструкция, выступающая за несущие стены, которая по внешнему виду похожа на балкон, но имеет капитальные стены. Выполнить такую ​​конструкцию можно не только при возведении здания, но и прикрепить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера фасад дома выглядит потрясающе, а внутри обстановка меняется за счет уникального дизайна стен.В такое помещение попадет максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устроены от пола до потолка, что позволяет без ограничений наблюдать за пейзажем. За счет реализации эркера полезная площадь дома увеличивается, и его можно использовать как кабинет, столовую, детскую или иначе, в зависимости от пожелания хозяина.

Самое сложное в декоре эркера — это спроектировать и возвести над ним крышу, поэтому стоит остановиться на этом вопросе более подробно.

Варианты кровли эркера

Основным правилом при выполнении кровли эркера является ее совмещение с основной крышей конструкции. Возведение такой крыши — довольно сложная задача. С такой задачей берутся даже не все профессионалы, не говоря уже о новичках. Любая ошибка или недоработка в конструкции крыши эркера может плохо сказаться на ней и привести к плачевным последствиям.

Эркер может быть скругленным, прямоугольным или многогранным. Исходя из формы его конструкции строится тот или иной вариант кровли.Конфигурации кровли над эркером могут быть следующие:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства вам обязательно понадобится человек, имеющий достаточную квалификацию и опыт подобных работ. Последние могут быть выполнены самостоятельно, но, опять же, теми, кто знает основы строительных работ по устройству кровли на эркерах. Но лучше в любом случае доверить работу профессионалу, чтобы не переживать о возможности неправильной установки и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой кровли делают из бруса меньшего сечения, так как нагрузка на эркер будет намного меньше, чем на основную крышу. Как уже было сказано, конструкция кровли для эркера может быть разной, но она либо отдельная, либо соединена с основной конструкцией. В любом случае кровля проектируется и рассчитывается заранее.

Итак, возведение кровли для эркера осуществляется по следующему алгоритму со строгим соблюдением техпроцесса:

Заключение

Созданный по технологии эркер порадует владельцев своим оригинальным внешним видом и надежная защита от внешних воздействий.Если вы не уверены в своих силах, лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Сегодня они считаются очень модными, но при возведении возникают сложности в процессе декорирования крыши над ними. Обустройство крыши должно гармонировать с дизайном общей конструкции и строением основной крыши, дополняя и улучшая стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенным является вальмовый.

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция отличается высокими прочностными характеристиками, износостойкостью и необычным внешним видом.
  • При его возведении можно устроить жилую мансардную комнату, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, наклоненных во все стороны. Два из них считаются основными, а два боковых, расположенных между первыми двумя.В зависимости от типа строительства откосов может быть больше.
  • Классическая модель вальмовой крыши имеет две пары наклонных сторон, две из которых имеют форму треугольника, а две — форму трапеции. А у стропильной конструкции есть две пики, соединенные коньком.
  • Самый трудоемкий и ответственный процесс — возведение вальмовой кровли с эркером. Допуск малейших ошибок в расчетах и ​​составлении чертежа приведет к возможной деформации конструкции кровли.
  • Вальмовая крыша с эркером может быть независимой, а может быть совмещена с кровельным каркасом всей конструкции.

Важно! Стропильные балки имеют меньшее сечение, чем основные стропильные ноги основного каркаса крыши, за счет того, что эти элементы подвергаются наименьшей нагрузке.

Достоинства и недостатки

Вальмовая крыша с эркером имеет следующие достоинства:

  • Конструкция крыши имеет привлекательный вид и оригинальный дизайн, что делает конструкцию необычной.
  • Вальмовая крыша устойчива к ветровым нагрузкам за счет отсутствия фронтонов. Чем меньше угол уклона конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма со всех сторон обладает хорошей устойчивостью к различным атмосферным осадкам.
  • Процесс утепления такой кровли упрощается тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и уклона сторон крыши есть возможность использовать интерьер для украшения гостиной.
  • Отделка крыши может быть с большим свесом, тем самым обеспечивая дополнительную защиту стен дома.
  • За счет отсутствия фронтонов на вальмовой крыше нагрузка на фундамент дома распределяется равномерно, а также становится намного меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. Если допустить даже малейшую ошибку, надежность конструкции будет под вопросом.
  • Строительство такой кровли — дорогое удовольствие.

Разновидности

Вальмовая крыша делится на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции поддерживаются гребнем, а свесы находятся на одинаковой высоте.

Вальмовая крыша

Без коньковой балки. Все ребра конструкции сходятся в одну точку. Для оформления построек с эркером такой вид кровли не подходит, так как форма короба дома должна быть квадратной.

Половина

От классического вида отличается наличием фронтонов, в которых установлены окна для обустройства жилой мансардной комнаты. Этот вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства зданий с эркером.

Покатая крыша

Этот вид состоит из сложной конструкции, так как все стороны имеют разный размер, с несоответствием под разными уклонами … Такой вид придает дому эффектный и оригинальный вид и отлично подходит для украшения залива окна.Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сэкономить максимум свободного места для отделки мансарды.

Чертеж кровли и расчет ее площади

Перед возведением кровли с эркером необходимо составить проект, предусматривающий составление схемы будущего сооружения, а также расчет необходимые строительные материалы. Расчет и составление схемы производятся в следующей последовательности:

Выбор угла наклона сторон

Выбор угла наклона скатов кровли производится с учетом следующих критериев:

  • В каких климатических условиях находится конструкция, а также ветровая нагрузка. Под большой нагрузкой скат крыши должен быть максимально плоским. Чем меньше уклон, тем прочнее конструкция.
  • При большом количестве осадков скат крыши должен, наоборот, быть как можно более высоким, чтобы они со временем скатывались, не затрагивая при этом поверхность крыши.
  • Разновидность рубероида, так как каждый вид имеет свои требования к обрешетке, а также имеет разный вес. Для каждого вида есть ограничения по наклону склона:
Разновидности кровли Оптимальный наклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При уклоне менее 13 градусов зимой может просачиваться влага или снег, что сокращает срок службы кровли.
Черепица керамическая 30 на 60 При укладке черепицы на крышу с уклоном менее 25 градусов необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон 15, максимальное значение не определено
Битумный шифер Минимальный уклон 5 градусов, максимальный не определен Шаг обрешетки зависит от уклона сторон, для укладки битумного шифера. При угле наклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша Минимальное значение 20 градусов. Максимума нет
Битумная черепица Минимальный уклон — 12 градусов, максимальный — не определен Покрытие повторяет форму любой кровельной поверхности, что удобно для устройства крыш с эркером.

Важно! Чем больше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов.Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

С учетом всех особенностей можно переходить к проектированию конструкции крыши с составлением чертежа и расчетом строительных материалов. Для этого требуется:

  • Измерьте параметры дома и карниза: высоту, ширину и длину.
  • Нарисуйте на бумаге фасад и конец здания в определенном масштабе.
  • В зависимости от характеристик дома выбирайте тип вальмовой крыши.
  • Определившись с высотой крыши, по вышеперечисленным критериям нарисуйте несколько моделей каркаса крыши по одному из эскизов. Выбрав наиболее подходящий вариант, необходимо указать угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее на чертеж наносим расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые будут шагом между линиями.
  • Шаг между стропами также зависит от сечения и характеристик используемой древесины.
  • Необходимость утепления кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должны быть указаны стропила эркера.
  • Если тип кровли предусматривает коньковый прогон, нужно учитывать, что он должен соединять пару балок стропильной системы. На одном из их рисунков нужно обозначить равные участки с каждого края стены.
  • По полученным эскизам делается один большой рисунок, который также пригодится в будущем для расчета материалов.

Важно! Наличие проекта и схематического отражения конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как рассчитывается площадь?

Расчет строительных материалов производится по определенным формулам с учетом уклона кровли и площади кровельной поверхности.

Для расчета также потребуются следующие данные:

  • Наличие дымоходов и слуховых окон в крыше. Их наличие увеличивает расход стройматериалов.
  • Длина откоса, расчет ее производится от конька до края карниза.
  • Рассчитаны параметры стен брандмауэра, свесов, парапетов и других частей.

Для получения точных данных при расчетах рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в Интернете.Решив произвести расчет самостоятельно, рекомендуется разделить поверхность крыши на отдельные участки, что позволит легко рассчитать их площадь. Затем все значения складываются.

Чем точнее рассчитана площадь кровельной поверхности, тем меньше будут затраты на покупку лишних стройматериалов.

Совет! Для получения надежной и прочной кровельной конструкции при ее возведении необходимо приобретать хорошо просушенные балки.

Строительный инструмент

Для возведения вальмовой кровли с эркером вам понадобится следующий инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка по металлу;
  • степлер;
  • молоток

  • ;
  • электродрель;
  • ножницы продольные;
  • заклепочник.

Подготовка материалов и инструментов осуществляется до процесса установки, чтобы не отвлекаться на их поиск во время работы.

Чтобы упростить измерения и повысить их точность, рекомендуется заменить рулетку мерной рейкой, которая может быть сделана из фанеры шириной 5 см, применив к ней основные измерения.

Особенности процесса монтажа

Любой строительный процесс имеет свои особенности, и строительство вальмовой кровли с эркером не исключение.

  • Перед началом монтажа каркаса рекомендуется обработать все пиломатериалы антисептиком.
  • Для изготовления и крепления стропильного каркаса необходимо подготовить мауэрлат, который укладывается поверх стен по всему периметру конструкции. Он выполняет функцию привязки стропильной системы к стенам постройки.
  • Поскольку промежуточные стропильные балки имеют крутой уклон, в отличие от стропил для их изготовления используются доски, имеющие параметры не менее 5 * 15 см.
  • При возведении стропильного каркаса сначала устанавливаются вертикальные стойки, поддерживающие коньковую балку.Стойки крепятся к центральной балке с помощью косилочной системы.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к элементам каркаса. Углы наклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которой представлены выше, должна гармонировать с общей конструкцией, но при этом может иметь меньшее сечение балок, так как прилагаемая нагрузка от внешние климатические факторы намного ниже.
  • Балки, используемые для устройства стропильной системы и конькового прогона, должны иметь одинаковое сечение. При соблюдении этого требования конструкция будет прочной и не деформируется в кратчайшие сроки.
  • Крепление промежуточных стропил осуществляется к прогону конька и верхней части обвязки.
  • При возведении кровли небольшой высоты необходимо установить дополнительные опоры.
  • Для получения прочной конструкции кровли рекомендуется использовать пиломатериалы из хвойных пород, без дефектов и сучков.
  • Для высоких ветровых нагрузок диагональные и центральные балки должны быть толстыми.
  • После возведения каркаса выполняется его гидро- и теплоизоляция на сборной обрешетке.

Подводя итог, можно сказать, что вальмовая крыша часто используется для оснащения здания эркером, который имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий тип.

Перед возведением стропильной системы необходимо составить проект, предусматривающий составление чертежа и расчет строительных материалов.Чтобы получить прочную и долговечную конструкцию, лучше доверить создание проекта профессионалам.

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Часто строительные компании предлагают для строительства варианты дома с эркером — небольшим пространством внутри постройки, выходящим за пределы фасада постройки. С точки зрения техники устройство такой конструкции не вызывает проблем, но здесь кровле стоит уделить особое внимание.

Обычно эркер в дачном домостроении представляет собой крытый балкон. В то же время его стены являются неотъемлемыми частями этажей дома. Форма конструкции эркера зависит от дизайнерского решения, но в большинстве случаев она полукруглая, многогранная, трапециевидная. Кроме того, можно выделить типы кровельных форм, обычно устанавливаемые в частных домах над эркером:

  • Плоскогубцы;
  • Hip;
  • Декоративный;
  • В виде полусферы.

Важно! Чаще отдают предпочтение вальмовой кровле с эркером, ведь ее проще всего выполнить по мнению профессионалов.

Такая конструкция не требует серьезных финансовых и трудовых затрат, а также является достаточно технологичной и надежно защищает помещение внутри от различных негативных воздействий.

Процесс приготовления

Определиться с выбором кровли над эркером нужно еще на этапе проектирования планировки дома.Крыша в основном многоскатная, поэтому обязательно придется делать различные коньки, пазы и другие сопутствующие элементы конструкции, предназначенные для удаления отложений и мусора.

Изначально стоит отметить, что строительство торцевой кровли — процесс достаточно сложный, требует много труда, поэтому лучше всего доверить эту задачу высококвалифицированным специалистам. Самостоятельно выполнять эту работу не рекомендуется. Как и в случае с любой современной кровлей, здесь вам обязательно понадобится надежная стропильная система, а сделать ее самостоятельно без должного опыта и навыков довольно сложно.

На начальном этапе подготовки устройства кровли над эркером нужно сделать пояс армированный … Его делают из цементного раствора и стержней арматуры или металлической сетки. Этот пояс выполняет следующие функции:

  • Он действует как опора для балок, поддерживающих стропильную систему. Без таких балок он просто не может функционировать.
  • Также улучшает кирпичную кладку и разгружает переборки оконных конструкций.
  • Кроме того, пояс необходим для укрепления стен эркера, что достигается их привязкой к стенам дома.

Важно! Выбирая материал для кровли, стоит исходить из экономических возможностей и личных предпочтений, не забывая при этом о его функциональных качествах.

По мнению специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральной, битумной, металлической и так далее). Такой вид кровли может идеально гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильный каркас необходим для большинства типов крыш, и эркеры — не исключение. Стропильную систему эркера можно построить из деревянных досок и балок. Они соединяются между собой и со всеми остальными элементами конструкции с помощью саморезов, шурупов и других крепежных элементов. Стропильная система должна состоять из балок необходимых размеров, размеры стоит выбирать с запасом, чтобы отрезать лишнее непосредственно в процессе монтажа.Принципы выполнения работ по созданию стропильного каркаса в случае эркера мало чем отличаются от обычных работ при установке стропильной системы вальмовой кровли. По армированному поясу укладывается мауэрлат, к нему крепятся стропильные ноги.

Монтаж стропильных ног следует производить на начальном этапе. Их нужно вывести за пределы плоскости стен. Так в дальнейшем можно будет легко формировать карнизные свесы, которые не позволят стекающей по крыше влаге негативно повлиять на материал стены.Для крепления различных деревянных элементов кровли обычно используют традиционные саморезы или специальные крепления, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собрать прямо на самой крыше вне зависимости от ее конструкции.

Возможен вариант, при котором отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта — достаточно ли самостоятельной конструкции крыши с эркером или она выступает продолжением крыши дома.В ситуациях, когда стропильный каркас для ендовой крыши собирается отдельными фермами, то после их подъема на крышу их нужно прикрепить не только к мауэрлату, но и к коньку. К последним они обычно крепятся с помощью стальных пластин.

Сейчас в Интернете можно найти множество фотографий различных вальмовых крыш с эркером, получить подробную информацию о стропилах для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работы все же стоит посоветоваться со знающими людьми, чтобы избежать ненужной траты денег, времени и нервов.

Коробка дома (11×13,5 м) должна быть покрыта двускатной крышей, а в перекрытии эркера — шатровой крышей. Со стороны торцевой стены располагается эркер.

На верхнем уровне стены 2-го этажа устраивается бронепояс, к которому будет крепиться мауэрлат.

Установка мауэрлата

Сначала необходимо установить мауэрлат и кровать. Делается это из бруса сечением 200х200 мм.

Установка мауэрлата и легни

Мауэрлат устанавливается по периметру ящика и межкомнатных стенах… Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или другого гидроизоляционного материала.

После этого необходимо жестко закрепить мауэрлат и лечь на армопояс.

Монтаж основных балок вальмовой крыши

Устанавливаются основные балки крыши сечением 100х200 мм. Сбоку от эркера устанавливается брус из бруса 200х200 мм. Поддерживать бедра необходимо со стороны эркера.

Монтаж эркерных балок

Установлены эркерные балки.

На данном этапе работ необходимо обеспечить одинаковый свес карниза со стороны эркера и со стороны основного дома, который должен быть равен 0,5 м.

Карнизная подшивка

Карнизная подшивка

Монтаж опорных рам и стропильной системы вальмовой крыши

Затем нужно установить опорную раму.Высота опорной рамы соответствует высоте крыши.

Установка базового кадра

Наверху коньковый прогон из доски сечением 50х200 мм. Надо сказать, что кровля может быть установлена ​​как поэлементно, так и сложным монтажом.

Ферма крыши

При сборке фермы, которую затем устанавливают в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (мин — 4 человека), а при поэтапной установке достаточно 2 человек.

Также имеется коньковая балка и распорка со стороны эркера, а центральная стойка эркера имеет центрирующий стержень, на котором будут сходиться все стропила эркера.

Горный спуск из эркера

Этот центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в составе кровли, так как он значительно облегчает монтаж.

На следующем этапе устанавливаются стропила основной кровли.

Если длина стропил более 6 м (стандартный размер пиломатериалов), то их необходимо стыковать. Это делается наверху, где будет меньше всего усилий.

Следующим шагом будет установка угловых стропил — по две с одной стороны и две с другой. Затем устанавливаются женщины. Стропила и стропила на основных откосах имеют сечение 50х200 мм. Сечение манжеты бедра 50х150 мм. Этих склонов крутого снега здесь не будет, поэтому особо массивные конструкции предусматривать не нужно.

Затем устанавливаются стропила эркера. Их верхний край сходится к центрирующему стержню.

Установка жесткости стяжки вальмовой крыши

На следующем этапе устанавливаются стяжки жесткости — подкосы, опоры, затяжки. Это всевозможные кровельные элементы, обеспечивающие жесткость и устойчивость кровли.

Установка ребер жесткости крыши

Стяжки жесткости крыши

Внутри этой фермы есть отверстие размером примерно 2.2х5,5 м и этого вполне хватит для комфортного чердака. На этом этапе каркас крыши можно считать законченным.

Все элементы кровли должны быть жестко соединены друг с другом, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, то есть устойчивости к гниению.

Обрешетка

Следующим шагом будет установка обрешетки. Сначала обшивают основную крышу, затем устанавливают ендовы для стыковки основной крыши и крыши эркера.

Для владельцев домов с эркером важным моментом является установка кровли. Какой вариант кровли над карнизом выбрать и как правильно его смонтировать — вот вопросы, которые возникают в первую очередь.


Вкратце о главном. Что такое эркер?

Эркер Это выступающая часть здания, имеющая форму полукруга или многоугольника. Оборудован несколькими проемами для окон или застеклен по всему периметру.Как правило, для него делают отдельную крышу. Эта конструкция отличается от закрытого балкона наличием массивных стен, как и у остальной части дома. Можно украсить дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетика … Делает более привлекательным внешний вид отдельного помещения или всего здания. Облагородить таким способом жилье можно не только снаружи, но и внутри. Подобные решения делают интерьер помещения стильным и оригинальным.
  • Увеличение полезной площади … Пристройки, будь то эркеры, балконы или лоджии, строятся для увеличения функционального пространства дома. Такие решения особенно актуальны в небольших домах … В таких помещениях можно оборудовать кабинет, чайный уголок, небольшую библиотеку, творческую мастерскую. Расположенные под окнами ниши отлично подходят для хранения различной сезонной одежды или вещей.
  • Дополнительный источник естественного света … Поскольку эркеры делают полностью или частично застекленными, их можно использовать как одно большое дополнительное окно.

Варианты кровли над эркером

Крыша любого здания должна не только защищать интерьер от атмосферных осадков, ветра и пыли, но и украшать дом.

Существует несколько основных типов:

  • Купол;
  • прямоугольный;
  • Многогранность.

Крыша над уступом может быть конструктивно связана с основной, а может и не быть. Во втором варианте брус для изготовления стропил можно взять с меньшим сечением.Это связано с тем, что стропилам «декоративной крыши» не нужно выдерживать большие нагрузки. Независимая крыша сделана из тех же материалов, которые использовались для верхней части основной конструкции. Сейчас для кровли часто используют: металлочерепицу, профлист, гибкую кровлю или обычный шифер.

Вот пример варианта крыши над уступом:

Инструкции по устройству кровли

В первую очередь важно определиться с конструкцией будущей кровли, материалами и крепежами, необходимыми для ее возведения, а также их количеством.Вы можете рассчитать примерный бюджет работ.
Монтаж самой конструкции начинается с возведения фундамента под стропила … Это так называемый армированный пояс. Он сделан из бетона, армированного металлической сеткой и повторяет контуры стен. Его задача — не только создать дополнительное основание для стропил, но и снять лишнюю нагрузку с хрупких оконных проемов и укрепить всю конструкцию в целом.

Следующий этап — установка стропильной системы … Как правило, их собирают на земле и уже в готовом виде поднимают вверх. Нижние концы балок должны на некоторое расстояние выступать за внешний край стены. Это делается для организации карниза. При сборке конструкции следует тщательно соблюдать пропорции. От этого зависит не только внешний вид вашей конструкции, но и ее устойчивость.

Далее следует установка обрешетки, к которой впоследствии будут прикреплены гидроизоляции и кровельные материалы.В качестве гидроизоляции можно использовать обычный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какое кровельное покрытие для кровли эркера вам нужно. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженный (ячеистый). Концевые планки устанавливаются в последнюю очередь. Они соединяют крышу эркера с основной крышей. Благодаря им обеспечивается надежная изоляция стыков. Под ними не будет течь вода и грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше.Примерно по такому же алгоритму делают прямоугольную или вальмовую крышу дома. Единственная разница будет в форме стропил и их количестве.

Крыша для эркера и носового окна

Эркерная крыша — это трехсторонняя крыша, закрывающая выступ эркера.

Крыша эркера и эркера .

В этом видео Рик Арнольд показывает нам свой упрощенный метод выкладки и строительства односкатной крыши.Доступен со створчатыми окнами в следующих стилях.
Каждый из них поставляется как единое целое, чтобы ускорить установку.
Сборная кровельная система, подходящая к существующей кровельной системе вашего дома.

Больше изображений крыши и размеров оконной рамы Andersen.
Однако эркерные окна обычно фиксируются и не работают, поэтому, если вентиляция является приоритетом, более подходящим выбором может быть эркер.Обычно он обрамлен вертикальной стеной здания.
Не требующее ухода сиденье из ламината, устойчивое к царапинам.

Особенности эркера и эркера.
Мы предлагаем оконную крышу в белом цвете в островном стиле для самых популярных моделей, включая Andersen C 44.
Мы поставляем эркерные и эркерные крыши для всех эркерных и эркерных окон, включая окна марки Andersen Marvin и pella.Встраиваемое освещение низковольтное галогенное.

Эркерные и эркерные окна — это комбинации окон, соединенных вместе, чтобы создать изгиб, выходящий за стены вашего дома.
Телефон для справок 802 257 2011.
Получите бесплатную доставку квалифицированных эркеров и эркеров или купите онлайн-самовывоз в магазине сегодня в отделе дверей и окон.
Благодаря комбинированным размерам и большому количеству стеклянных эркеров открывается более панорамный вид и пропускается больше естественного света, чем через эркеры.Наши крыши с эркерами и эркерными окнами доступны в цветах меди и более 30 цветов алюминия.
Инструкции по установке крыши с эркером и эркером цена включает доставку в континентальную часть США, кратное количество одного и того же товара, отправленного в одно и то же место, может быть вложено для экономии грузовых перевозок.
Мы попросили одного из наших опытных строителей показать нам, как это делается.
30 отсеков, 45 отсеков и 90 отсеков для боксов.

Эркеры — менее распространенная форма эркеров.Что такое эркер.
Эркеры состоят из трех окон, двух наклонных управляемых окон с одной центральной фиксированной панелью, в то время как эркерные окна обычно имеют четыре или более окон.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
