Как устроен бойлер — конструкция, схема, принцип работы

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас. Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы. Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и  разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

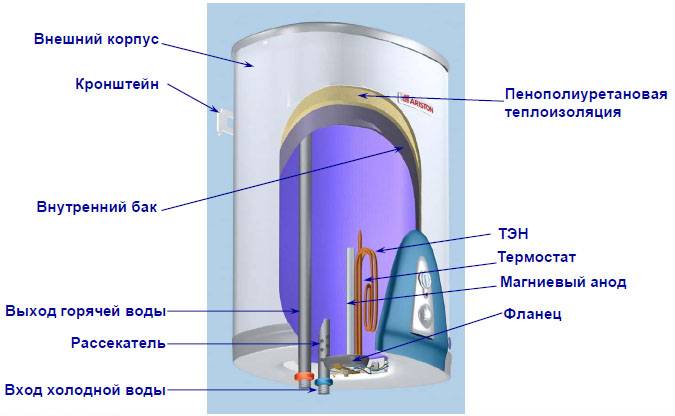

Конструкция бойлера

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

  • внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
  • внутренний бак;
  • теплоизоляционную прослойку между внутренней емкостью и корпусом;
  • трубчатый электронагреватель;
  • термостат с возможностью регулировки температуры нагрева;
  • предохранительный клапан;
  • защитный магниевый анод;
  • схема управления и индикации.

При выборе бойлера нельзя не заметить большую разницу в цене даже между разными моделями одного производителя. Она обусловлена, прежде всего, технологией и материалом изготовления внутреннего бака, а также наличием электронного блока управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом – чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

Фото внутреннего эмалированного бака водонагревателя

Парадоксально, но основной недостаток такого покрытия проистекает из его достоинства – высокая твердость слоя малопластична и со временем постоянные перепады температуры воды приводят к образованию микротрещин в его слое, которые в итоге способствуют разрушению бака.

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию. Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70оС, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера. Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии. Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой. На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств. Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

  • «мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
  • нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Некоторые модели бойлеров комплектуются несколькими нагревателями. Такая конструкция позволяет осуществлять ступенчатую регулировку нагрева, а также уменьшает количество циклов включения для каждого из них (скачки напряжения во время включения приборов влияют на их долговечность).

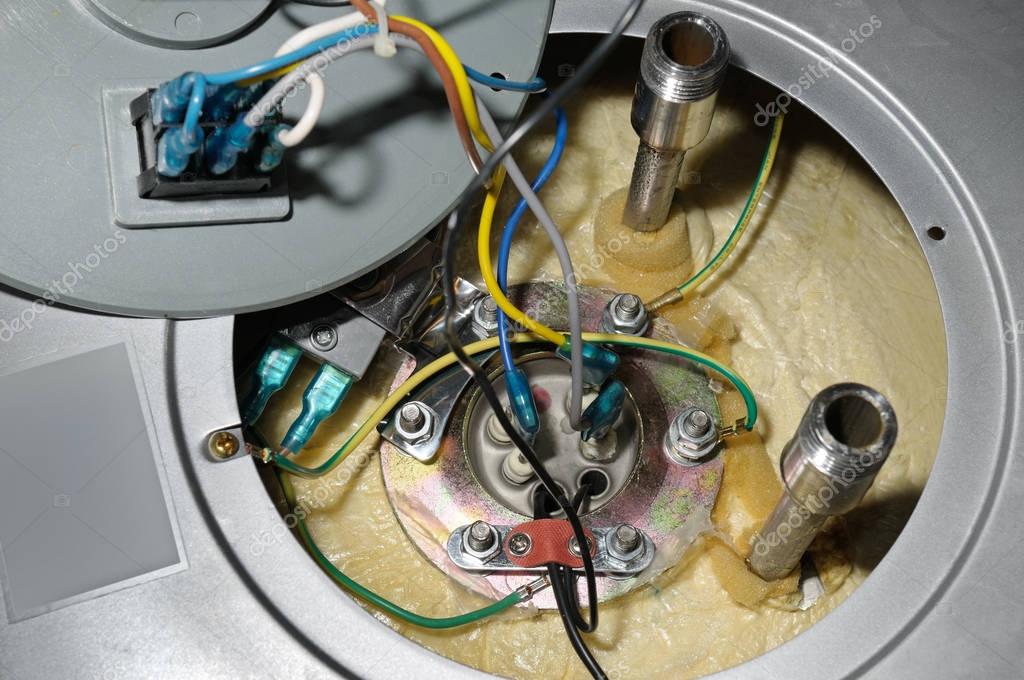

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод). Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления. Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере. Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм). Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Особенность теплой жидкости подниматься вверх не позволит использовать бойлер вертикальной конструкции, расположив его параллельно земле. На это стоит обратить пристальное внимание, выбирая тип устройства под свои нужды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

В случае применения нескольких нагревателей, для поддержания температуры на заданном уровне используется один ТЭН. Остальные включаются при сильном расходе, многократно повышая мощность нагрева. Такая схема повышает экономичность и надежность прибора.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан – при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

youtube.com/v/BBwVnyyFdr8?fs=1&hl=ru_RU»/>

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.

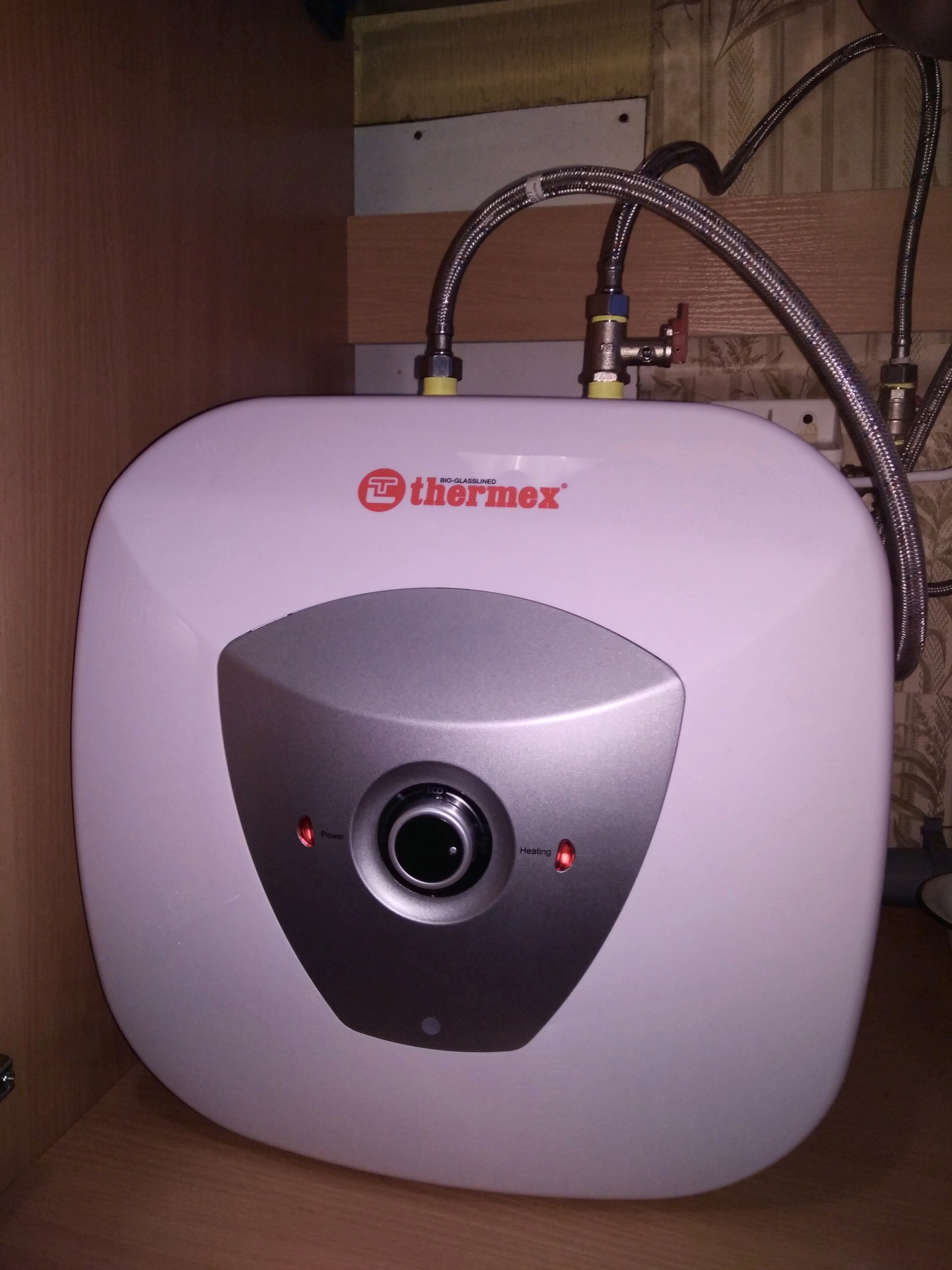

Устройство и электросхема бойлера Термекс на 80 литров

Рассмотрим устройство бойлера Термекс на 80 литров. Для примера разберем модель Thermex Flat Plus IF 80V.



Водонагреватель состоит из следующих основных частей:

  1. Плоский корпус, изготовленный из сверхпрочного конструкционного пластика. Сверху и снизу располагаются крышки серого цвета. Нижняя имеет по бокам два сервисных люка, крепящихся на защелках, для улучшения ремонтопригодности и более простого доступа к ТЭНам.
  2. Два внутренних бака, изготовленные из фирменной нержавеющей аустенитной стали ASTN+ с повышенным содержанием легирующих добавок и титана, противодействующих коррозии. Они расположены вертикально, соединены трубками сверху и снизу.

    За счет запатентованной конструкции из двух частей Double Tank, аппарат имеет удобную плоскую форму, занимающую минимум пространства в помещении. Внутри все швы сделаны с помощью уникальной технологии электронно-лучевой сварки в условиях вакуума G.5, для большей надежности, так как сварочные швы являются слабыми местами в баках.

Бойлер Термекс плоский

  • В левой части бака расположена труба для забора нагретой воды. Ее конец расположен вверху, снизу она присоединена к усиленному патрубку из толстой нержавеющей стали.

    Снаружи выход отмечен красной пластиковой накладкой. В правой части бака находится патрубок и короткая трубка для набора холодной воды. На корпусе отмечена синей накладкой.

  • Дополнительно имеется специальный сливной патрубок для установки предохранительного клапана GP и слива воды. Обратный клапан необходим для того, чтобы сбрасывать воду и понижать давление в случае сильного нагрева воды или повышенного напора в системе водоснабжения.

    Необходимо вывести трубку в канализацию и не реже одного раза в месяц производить слив небольшого количества воды для удаления известковых осадков и проверки работоспособности клапана.

  • Сзади оболочки снизу и сверху стоят две планки для крепления на стену. К корпусу они прикручены болтами. В комплекте также идут четыре анкера.
    Планки крепления бойлера
  • Между баком и корпусом теплоизоляционный слой высокой плотности из пенополиуретана. Это позволяет уменьшить потери тепла и обеспечить высокую энергоэффективность.
  • Внутри два ТЭНа, мощностью 1.3 кВт и 0.7 кВт, состоящих из медной цилиндрической оболочки, внутри которой нихромовая спираль. Крепятся они с помощью стальных опорных фланцев, которые прикручены шестью гайками.

    Также на каждом фланце стоит магниевый анод для защиты бака и оболочки ТЭНов от коррозии. Они продлевают срок эксплуатации бойлера и требуют регулярной замены раз в полгода.

  • Электрический термостат ставится внутри одного из фланцев. Подключается к терморегулятору и служит для того, чтобы контролировать уровень температуры воды. Оснащен защитой от перегревания.
    Термостат бойлера
  • Многофункциональная электронная панель управления. На ней стоит LCD дисплей, который показывает температуру. Три индикатора режимов работы: поддержание температуры (Temperature Preservation), работы одного и двух нагревательных элемента (Single Power и Double Power).

    И три кнопки: включения и выключения водонагревателя (ON/OFF), выбора мощности (Power Selector) и регулировки температуры нагрева (Temperature Selector). После выбора уровня нагрева через 2 секунды показывается текущая температура воды.

  • В комплекте поставляется электрический шнур с устройством защитного отключения, которое защищает пользователей от удара током в случае пробоя. Имеется системы слива и само очистки.

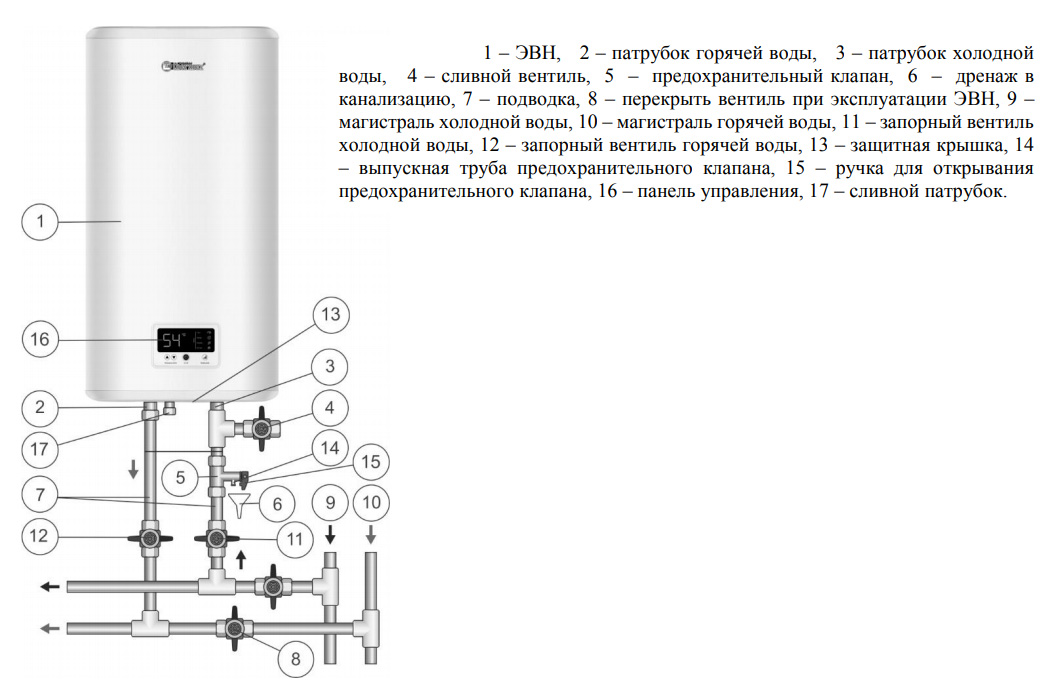

    • Как самостоятельно подключить бойлер Термекс к системе водоснабжения читайте в статье по ссылке: https://boilervdom.ru/boileri/proizvoditel/termeks/kak-podklyuchit-vodonagrevatel-thermex-svoimi-rukami-sxema-podklyucheniya.html.

    Упрощенную электросхему RZB видно на фото инструкции.

    Электричество подается на защитный термостат, чтобы при перегреве он отключал питание от ТЭНов. Терморегулятор с термостатом подключены к панели управления, где задается нужная температура и мощность. От нее идут провода к ТЭНам. Корпус подключен к проводу заземления.



    Предлагаем посмотреть видео об устройстве электрического бойлера:

    отзывы владельцев, обзор, цены, фото

    Сегодня существует множество бытовых приборов, которые делают человеческую жизнь комфортней. В их число входят и различные водонагреватели, которые бывают как проточными, так и накопительными. Работает оборудование в большинстве случаев на электричестве и различных видах природного газа. У современных горожан пользуются большой популярностью электрические накопительные аппараты для нагрева воды, одним из представителей которых является водонагреватель Аристон 80 литров. Рассмотрим более подробно, в чем заключаются достоинства и недостатки, и особенности его функционирования.

    Оглавление:

    1. Отзывы владельцев
    2. Стоимость

    Как он устроен?

    Все накопительные нагреватели устроены практически одинаково. Отличия состоят лишь в используемых материалах и дизайне. Технические характеристики Аристон 80 не сильно отличаются от подобных моделей других производителей. У всех этих аппаратов есть корпус, в котором находится внутренний резервуар – бойлер. Нагревательный элемент, более известный как ТЭН, устанавливается в бак. В некоторых моделях бывает два нагревательных элемента, что позволяет увеличивать скорость нагрева воды.

    Накопительные водогреи очень похожи на увеличенный термос, только с возможностью подогрева воды. Между стенками внешнего и внутреннего бака прокладывают теплоизоляционный слой. К нагревателю подходят две трубы: одна, подающая холодную воду, а вторая – отводящая нагретую.

    В химическом составе воды присутствует значительное количество минеральных солей, для предотвращения их отложения на стенки бака и нагревательный элемент рядом устанавливают магниевый анод. Это расходный материал, требующий замены по мере изнашиваемости, которая наступает в каждом регионе в разное время, так как обусловлена качеством воды из водопровода.

    Все водонагреватели оснащаются термостатами, нагревающими воду до заданной пользователем температуры, которая выставляется соответствующим регулятором на внешней стороне изделия. Кроме того, обязательными элементами являются индикаторная лампа, загорающаяся при запуске оборудования и термометр.

    Форма корпуса у электрических нагревателей может быть как цилиндрической, так и плоской. Одним из примеров горизонтального плоского исполнения являются водонагреватели SHUTTLE Electronic Ariston на 80 литров.

    Важной особенностью бойлеров Аристон является устойчивый к коррозии, надежный и прочный бак, сварные швы которого обработаны специальным образом. Защитно-контролирующая система предусматривает следующие функции:

    • защиты от работы всухую;
    • от электричества;
    • устройство защитного отключения (УЗО).

    Отзывы о водонагревателях Ariston

    На российском рынке бытовой техники компания представляет свою продукцию почти 20 лет, многие уже купили и пользуются ее продукцией. Возможно, именно этот практический опыт поможет вам сформировать полную и ясную картину, а также определиться с выбором:

    «В нашей семье двое малышей и вопрос о купании стоял просто «ребром». Долго искали подходящую нам модель в интернете, пока не наткнулись на обзор 80-литрового водонагревателя производства Ariston. Приняв к сведению изложенную там информацию, купили этот агрегат. Мы точно не прогадали, так как потребляет всего 1,5 кВт/ч, и при этом нагревает воду до +75 °C. У сестры стоит проточный нагреватель, так он «ест» 2,5 кВт/ч. К тому же у нашего 80V встроена защита от перегрева, да и температуру он довольно долго держит. В общем, воды нам на четверых хватает и менять мы его пока не планируем».

    Мария Александровна, Санкт-Петербург.

    «Внук надоумил нас купить водонагреватель Ariston abs vls pw 80 на дачу. Мы с женой пенсионеры и практически весь год живем за городом. Слышал и читал отзывы о производителе Аристон, не все они были положительные. Однако я не могу сказать ни о приборе, ни о фирме ничего плохого. Агрегат функционирует, управление понятное. Очень нравится режим ускоренного нагрева, существенно сокращает время. Объема воды в 80 литров нам хватает на двоих, да и на хозяйственные нужды еще остается».

    Вадим Валерьевич, Москва.

    «Думали, как решить проблему горячей воды в своем доме, и пришли к выводу, что надо заказать водонагреватель на 80 литров. В наших магазинах были только на 50. Мы с мужем решили, что этого нам не хватит. Привезли и установили быстро. При ежедневном использовании счета за электричество не сильно и увеличились. Бака вполне хватает, чтобы принять душ. Если принимать ванну, то да, только на одного. К сожалению, через полгода он у нас потек, пришлось вызывать мастеров, благо агрегат еще на гарантии».

    Карина, Московская область.

    «Купил полтора года назад нагреватель производства Аристон, не помню название модели. Он через год начал щелкать и отключаться, два раза разбирал, чистил, все окислялась. А сегодня загорелась плата. Больше никогда не куплю эту фирму в целях не потерять жилище».

    Виктор, Уфа.

    «Если честно, качество Аристон совсем плохое, особенно российской сборки. Как в советские времена делали все ненадежным, так и сейчас».

    Константин, Москва.

    Сколько стоит?

    В находящейся чуть ниже таблице вы сможете узнать цены на водонагреватели фирмы Аристон с баком на восемьдесят литров:

    Модель Цена, рубли
    ABS PRO ECO 80V 5 819
    ABS PRO ECO INOX PW 80 V 9 114
    ABS VLS PW 80 10 730
    ABS VLS INOX PW 80 13 200

    В формировании цены на нагревательные приборы таких известных брендов как Аристон влияют следующие факторы: материал, из которого выполнен внутренний бак, его объем, мощность нагревательного элемента, уровень установленной автоматики, контролирующих и защитных систем.

    Прежде чем купить накопительный нагреватель, ответьте сами себе на следующие вопросы:

    • Какой объем горячей воды необходим вашей семье ежедневно?
    • Насколько проста и понятна для вас система управления.
    • За какое время происходит нагрев воды?
    • Какая максимальная температура нагрева воды?
    • Потребляемая оборудованием мощность.
    • Количество нагревательных элементов.

    УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ

    Различие названий «водонагреватель» и «бойлер»

    Представим, что у вас в доме отключили горячую воду. Что
    там представлять, — скажете вы, — такое было буквально на прошлой неделе! Да и
    вообще за последние полгода бойлер приходилось включать раз двадцать — то
    авария, то профилактика…

    Кстати, почему вы говорите «бойлер», то есть в переводе с английского «кипятильник»? Ведь он не кипятит воду, а нагревает. Несмотря на расхождение значений, бытовое наименование «бойлер» так прочно закрепилось за водонагревателем, что потребитель часто не знает, в чем разница.

    Поясняем: технически правильно называть бойлером паровой котел. Название это со временем расширило сферу применения: мы стали именовать бойлерами котлы отопительные, а вслед за тем — и водонагреватели, схожие с котлами своим устройством. И нас прекрасно понимают и продавцы, и сервисные специалисты. Однако не все водонагреватели можно назвать бойлерами. Это наименование нельзя применить к проточным водонагревателям. Потому что конструкция проточника не предполагает наличие бака-накопителя.

    Какие бывают водонагреватели

    Водонагреватели бывают проточные, косвенного нагрева и проточно-накопительные. Задача у них одна — нагреть холодную воду до заданной температуры, то есть компенсировать отсутствие горячей воды. А вот достигается этот результат различными способами.

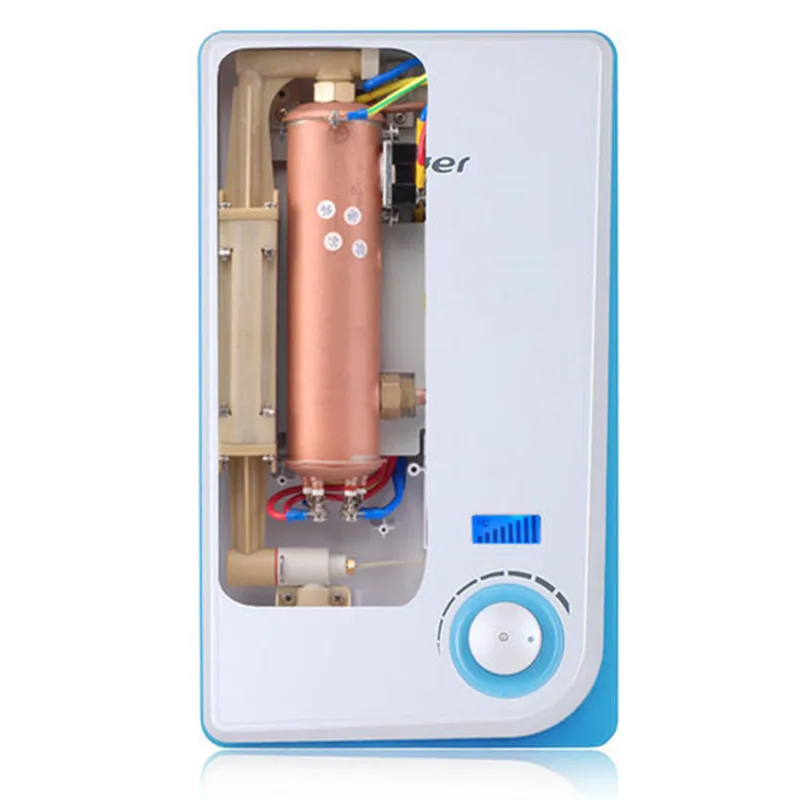

    Проточные водонагреватели, как видно из названия, греют протекающую через них воду. Для мгновенного нагрева они должны обладать очень большой мощностью: на проточниках устанавливаются ТЭНы от 8 до 36 кВт. Так что придется позаботиться о кабеле соответствующего сечения и отдельной линии от распределительного щитка. По размерам и по весу проточники весьма компактны.

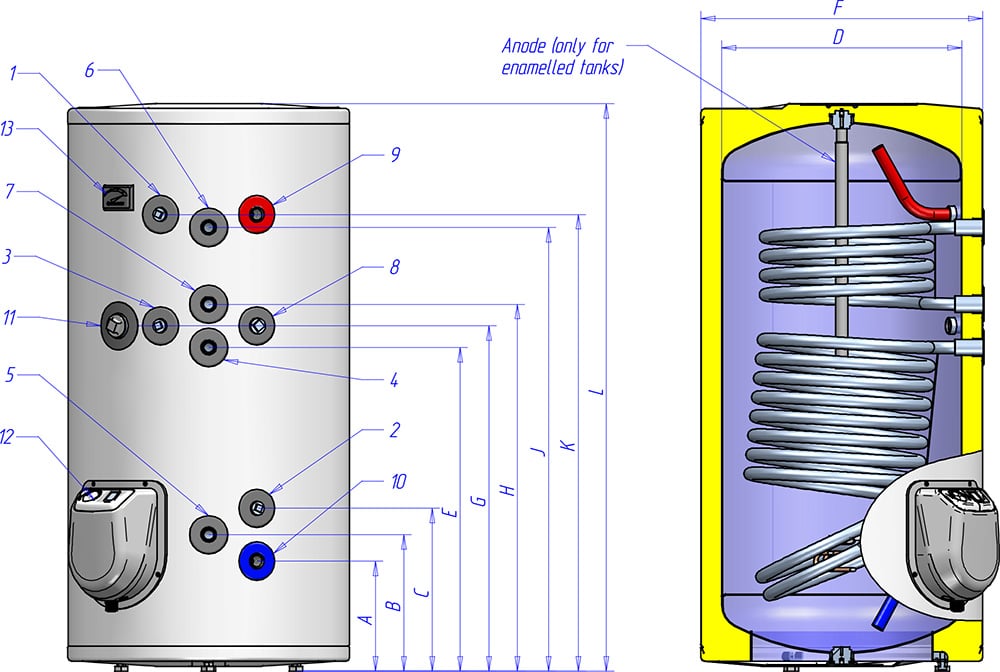

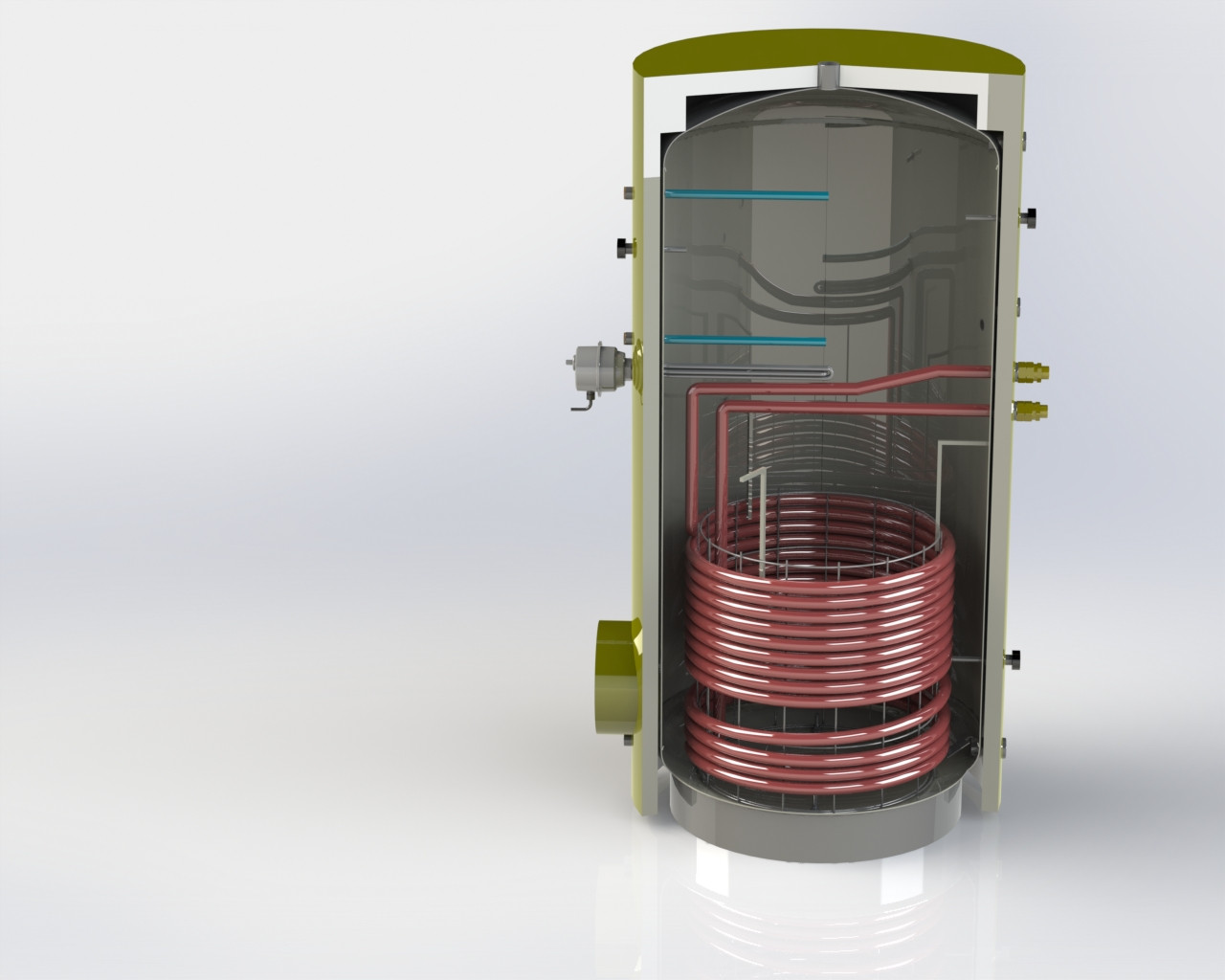

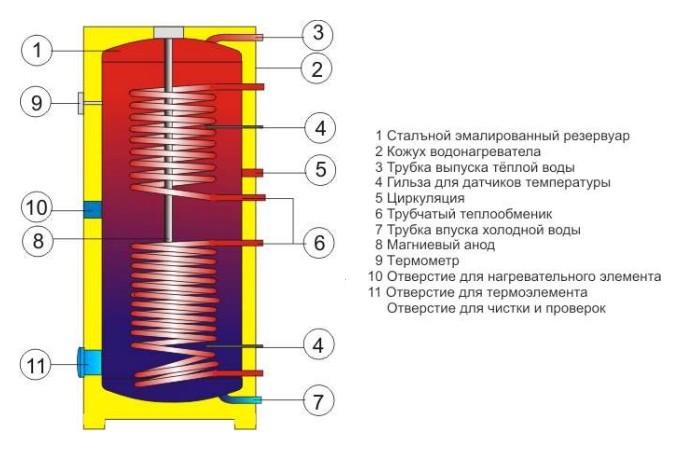

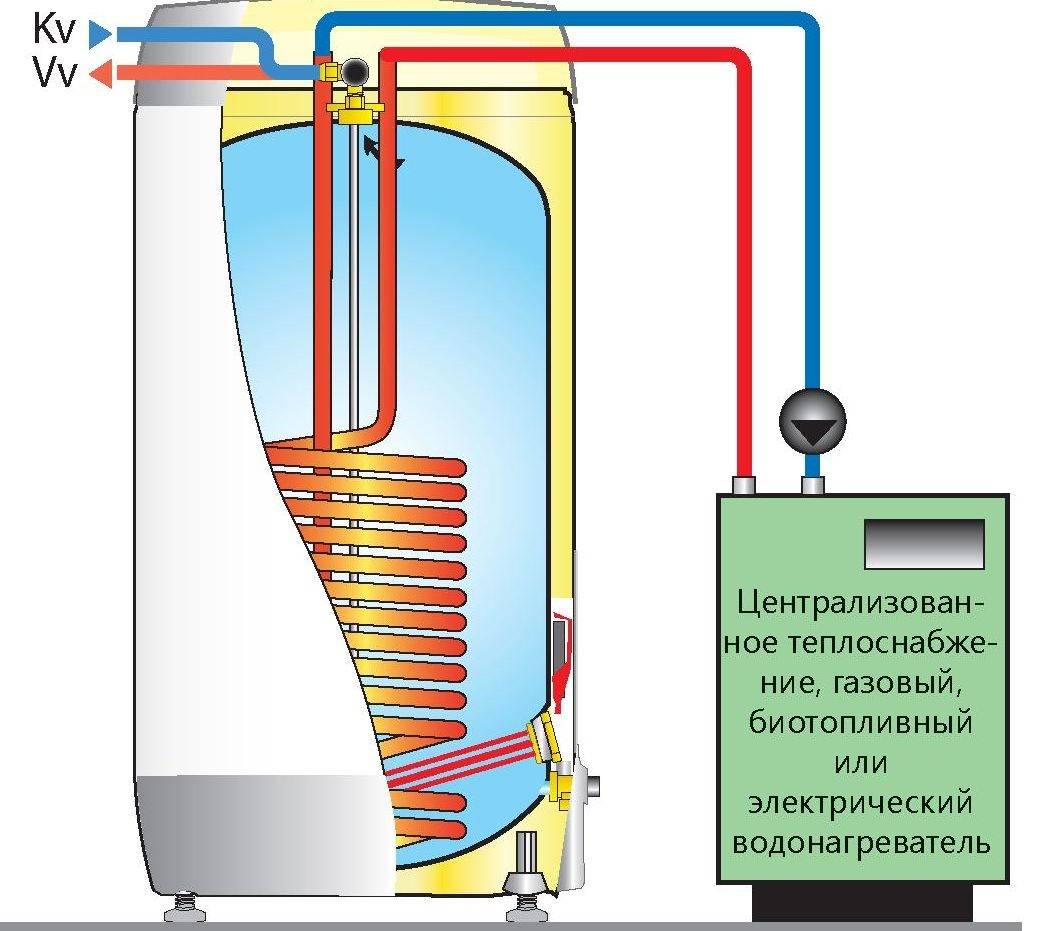

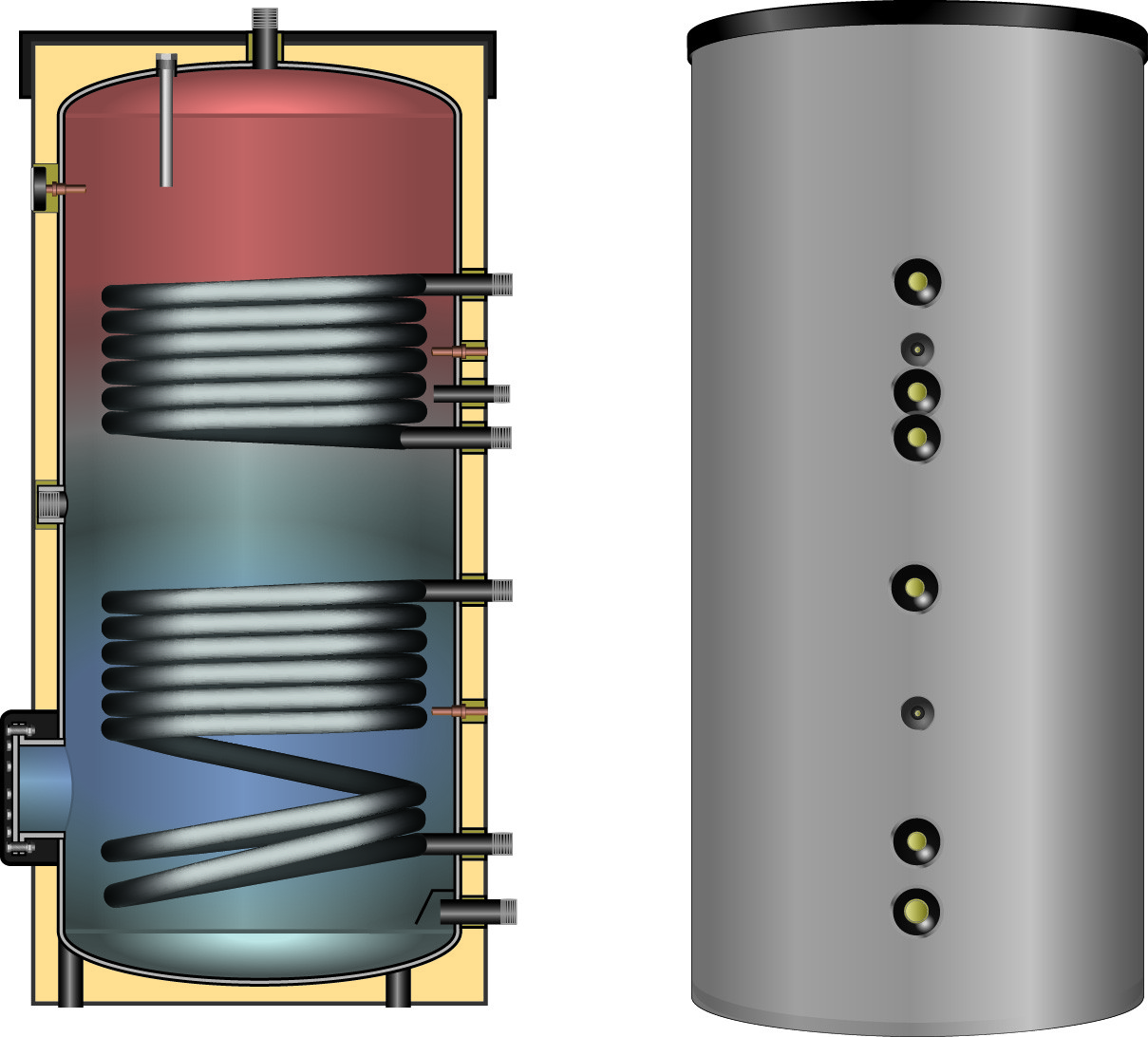

    Бойлер косвенного нагрева непосредственно не потребляет газ или электричество, а использует энергию отопительной системы. Соединенный с отопительным котлом, бойлер косвенного нагрева пропускает через теплообменник уже нагретую котлом воду. Это удобно и экономично в зимний период. Косвенный нагрев целесообразно применять при больших объемах бака — сотни и даже тысячи литров.

    Проточно-накопительный водонагреватель — та самая привычная нам «бочка», которая спасает в период отсутствия горячей воды. Мы подходим к бойлеру, включаем его и ждем некоторое время — пока из крана не потечет желанная вода. Все кажется таким несложным. Но на самом ли деле водонагреватель устроен просто? Заглянем внутрь.

    Как работает водонагреватель

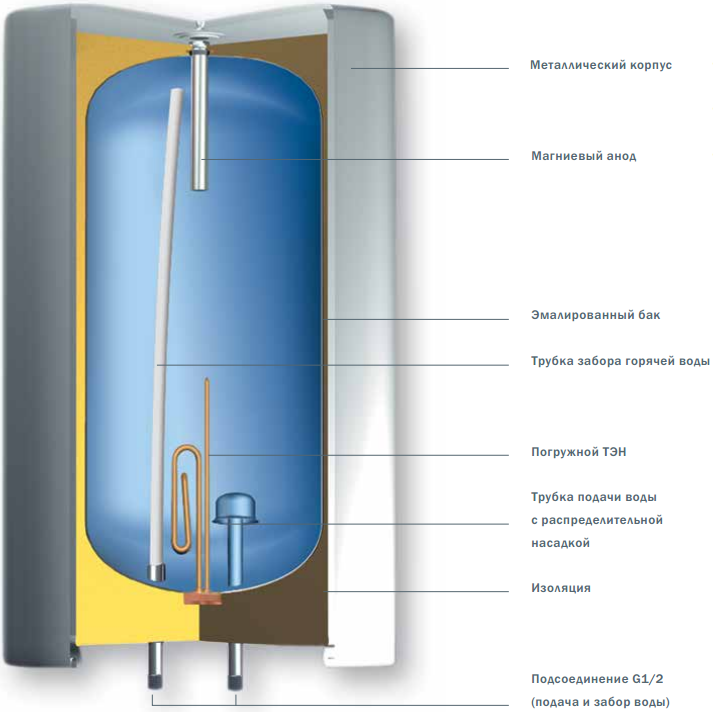

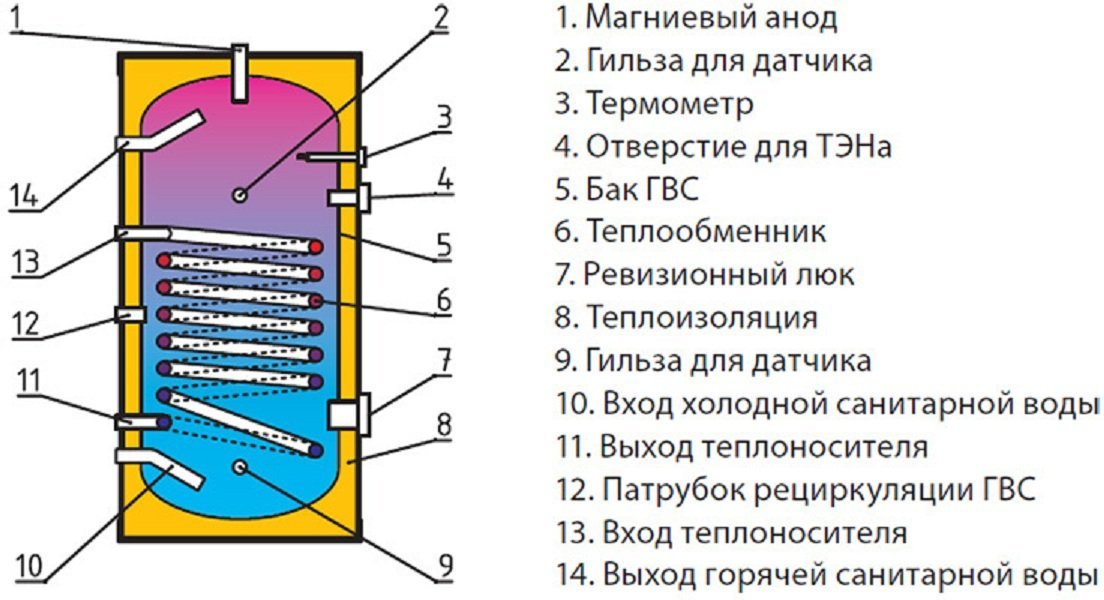

    Рассмотрим бойлер в разрезе. Основа всего устройства — это бак, емкость для накопления воды. Бак изготавливается из нержавеющей стали, изнутри он эмалируется, снаружи — уплотняется. Сверху все покрывает стальной корпус. Объем бака проточно-накопительного водонагревателя для бытовых нужд — от 10 л до 200 л.

    В накопительном баке находится трубчатый нагревательный элемент, в обиходе именуемый ТЭНом. Он греет воду, поступающую в бак под давлением снизу. Патрубок отвода горячей воды забирает ее из верхней части бойлера. Граница между двумя объемами воды — холодной и горячей — называется зеркалом смешивания. Чем эта площадь меньше, тем быстрее вы получаете горячую воду.

    От чего вообще зависит скорость нагрева? Во-первых, от объема и формы бака. Посмотрим на серию Atlantic Steatite Cube: модели объемом 30 л и 50 л за счет узкой формы имеют уменьшенное зеркало смешивания. Это позволяет получить на 30 % больше горячей воды по сравнению с моделями стандартного диаметра. Во-вторых, от мощности ТЭНа и количества нагревательных элементов. Существуют модели с двумя ТЭНами. Например, Atlantic Steatite Essential и Atlantic Steatite Wi-Fi имеют 2 бака и 2 ТЭНа. В чем преимущество? Весь объем воды делится на два и греется попеременно то одним, то другим ТЭНом.

    Нагревание возможно двумя способами: «сухим» и «мокрым». Если ТЭН, подобно кипятильнику, непосредственно погружен в воду, его называют «мокрым». Водонагреватели с «мокрыми» медными ТЭНами недорогие, но и срок службы у них меньше — в сравнении с бойлерами, оснащенными «сухими» нагревателями. «Сухим» ТЭН называется потому, что он помещен в защитную колбу и не контактирует с водой. В этом случае бойлеры более долговечны, но и цена у них высокая.

    Для скорости нагрева важно, под каким углом вода поступает в бойлер. Специалисты Atlantic сконструировали патрубок-рассекатель, который рассеивает холодную воду, — что способствует быстрому нагреву.

    Нужная температура задается с помощью регулятора, который может находиться либо под крышкой, либо на корпусе. Последнее, конечно, удобнее. Но пусть вас не пугают бюджетные варианты с механическим терморегулятором «внутри». Надо всего лишь залезть под крышку и выставить температуру. Потом можно туда не заглядывать. «Внешнее» управление может быть механическим и электронным. И даже дистанционным — у модели Atlantic Steatite Wi-Fi.

    Температура выставляется в диапазоне от 40 °С до 70 °С. Разница объясняется не только вкусовыми пристрастиями потребителей (кто-то любит душ горячий, кто-то — теплый), но и состоянием холодной воды в системе в разное время года. Ведь горячую воду из бойлера надо смешивать с холодной водой из крана. Процесс нагрева контролирует термостат — размыкающее и замыкающее электрическую цепь устройство. Вода нагрелась до определенного уровня — и ТЭН благодаря термостату отключается. Вода остыла — нагреватель снова включился. Термостаты бывают механические и электронные — которые следят за отклонением в 1 градус.  Для сохранения тепла бак покрывают слоем изоляции из пенополиуретана.

    Защита от коррозии

    Казалось бы, там, где вода контактирует с металлами, неизбежно должна возникнуть коррозия. Однако авторитетные разработчики — список которых в Европе возглавляет компания Atlantic — делают все возможное для того, чтобы минимизировать это явление. Итак, рассмотрим средства антикоррозионной защиты Atlantic.

    Внутри бака, возле ТЭНа, закреплен специальный стержень — магниевый анод. Его функция — «оттягивать» на себя разрушительные для металлического бака ионы. Магниевый анод со временем изнашивается, заменять его надо примерно раз в 2 года: все зависит от качества воды. В паре с ним работает система O’Pro, которая служит сопротивлением и предотвращает образование ржавчины — тем самым увеличивая срок службы магниевого анода, продлевая жизнь бака на 50 %. Пассивная электронная защита O’Pro работает при наличии заземления!

    Металл при нагревании, безусловно, расширяется. Поэтому мало эмалировать бак — необходимо покрытие с особыми свойствами. «Фишка» Atlantic — суперэластичная эмаль с цирконием. Это покрытие практически не образует трещин. Эмалью с цирконием покрыты все поверхности и сварные швы бака.

    Компания Atlantic использует надежный и эффективный способ бесконтактного нагрева воды — «сухой» стеатитовый ТЭН, защищенный стальной эмалированной колбой.

    Благодаря стеатитовой технологии, высококачественной эмали, большому магниевому аноду и системе O’Pro водонагреватели Atlantic служат долгие годы. Но не без участия потребителя! Вызывая сервисного специалиста и проводя регулярное техобслуживание, вы продлеваете срок службы бойлера и экономите свои средства.

    Водонагреватель с сухим ТЭНом — действительно айс или понты?

    Производители все чаще снабжают свои водонагреватели «сухим теном», обещая, что это и продлит срок службы изделия и облегчит обслуживание прибора. Так ли это на самом деле и стоит ли переплачивать за такие «понты»?

    Устройство и отличия

    В стандартных водонагревателях ТЭН (трубчатый электронагреватель) размещается непосредственно в баке с водой и греет непосредственно её, а в бойлерах с сухим ТЭНом он находится в специальной трубке, запаянной с одной стороны. Таким образом, контакт самого греющего элемента с водой исключен.

    Вторым отличием является то, что обычный ТЭН сразу комплектуется магниевым анодом, для предотвращения накипи внутри бака накопительного водонагревателя, но в случае с «сухим» вариантом анод вставляется через другое специальное отверстие.

    Сами нагревательные элементы отличаются по форме, т.к. «сухой» должен помещаться внутри металлической трубы – он прямой и тонкий, обычные же ТЭНы могут быть самой разнообразной формы.

    Сухим ТЭНом комплектуются только баки от 50 литров. Это обусловлено размерами самих нагревательных элементов, которые могут быть только прямыми.

    Сухие ТЭНы находятся внутри стальных трубок и не касаются воды
    В обычном бойлере ТЭН находится полностью в воде

    Недостатки

    В сети множество упоминаний о том, что сухой ТЭН менее экономичен, т.к. греет сначала поверхность металлической трубки и только та уже прогревает воду, однако такое заявление не выдерживает критики, т.к. основной нагрев происходит глубоко внутри нагреваемой среды и потери тепла от такого «непрямого» воздействия на воду минимальны, тем более, что диаметр сухого ТЭНа (это обычно 12мм) лишь на пару миллиметров меньше внутреннего диаметра трубки, так что воздушная прослойка минимальна.

    Также можно найти упоминания о том, что мощность таких ТЭНов ниже мощности «классических». Действительно, мощная спираль на 2000 Вт гораздо внушительнее сухих, которые не бывают сильнее 1200 Вт, но «сухарей» обычно в водонагреватель ставят два, а это 2,4 кВт, так что и тут минус совсем не однозначный

    Единственным неоспоримым минусом сухого ТЭНа в водонагревателе является цена устройства в целом. Так, минимальная цена бойлера Gorenje на 50 литров с обычным ТЭНом начинается с 90$, а на аналогичный прибор с «сухим» — 120$. Что же вы получаете, переплатив эти 30$ мы опишем ниже.

    Достоинства

    1. Простота обслуживания. Все когда-нибудь ломается и выходит из строя. Для замены сухого ТЭНа вам понадобится только отвертка, чтобы снять пластиковый корпус и открутить распорный винтик. Все, ТЭН можно доставать и вставлять новый. Для того, чтобы заменить «мокрый» ТЭН, вам придется сливать воду, откручивать специальную площадку (фланец) и если вы перед этим не сняли и не перевернули водонагреватель, то остатки воды и накипи будут попадать прямо на вас. Более того, каждый раз, когда вы будете проводить эту процедуру – следует менять прокладку между фланцем и корпусом водонагревателя. И если бы они были стандартными! Но каждый производитель делает фланцы со своей уникальной формой, и прокладки, соответственно тоже. Это очень грязная и неприятная работа, если вы делаете её самостоятельно и дорогая, если вы нанимаете для этого специалиста;

      Вот так выглядит работа по замене «мокрого» ТЭНа

    2. Стоимость элементов. Сухой ТЭН стоит 15-17$ в зависимости от места приобретения. На этом затраты обычно заканчиваются, а вот цена «мокрого» начинается от 26$ и ограничивается только жадностью производителя и продавца. А она бывает безграничной. И если вы приобрели водонагреватель не очень популярной марки, то мест покупки «мокрого» ТЭНа будет не так уж много, а цена – заоблачной. Ну и прокладка. 8$ за резинку. Как говорится – вынь, да положь 🙂 ;
      Стоимость сухого ТЭНа — около16$
      Цены на «мокрые» ТЭНы начинаются от 25$

    3. Возможность замены одного ТЭНа. Если у вас сгорел один сухой ТЭН, то вы меняете только его. Занимает эта процедура у самого криворукого мастера не более 10 минут, не сливая воду с водонагревателя и не снимая его со стены. Если же вы меняете «мокрый» ТЭН и у вас в водонагревателе их два, то сделав все ритуалы по сливу воды, сняв бойлер, и раскрутив 10 гаек, вам придется принимать решение — ждать, пока сломается второй, чтобы повторять все эти процедуры или менять оба сразу. А как указано в п.2 – замена обойдется вам в 25 баксов… Ну и прокладка. Куда ж без неё?;
    4. Доступность нагревателя. Т.к. сухие ТЭНы ничем друг от друга кроме длины (в редких случаях диаметра) не отличаются, вы всегда сможете приобрести нужный вам размер в ближайшем магазине электроники. Мокрые ТЭНы производятся индивидуально под каждый вид водонагревателя и ждать его доставки можно и неделю и две. И вот представьте себе ситуацию, что вы разобрали водонагреватель для чистки и замены анода, но обнаружили, что ваш мокрый ТЭН очень скоро «сдохнет», т.к. почти проеден ржавчиной. И вот стоит этот разобранный бойлер посреди ванной (гостиной, спальни) неделю-другую в ожидании, когда приедет новый ТЭН. Такой декор вряд ли украсит хоть чье-то жилище. И это не говоря о том, что все это время у вас не будет горячей воды.

      Сухие ТЭНы отличаются только длиной

     В целом, приобретая водонагреватель с «мокрым» ТЭНом вы экономите 30$, которых вам не хватит даже на то, чтобы через год — другой оплатить замену вышедшего из строя нагревательного элемента. Кроме того, вы приобретаете за эту «экономию» кучу неприятной работы и неудобств.

    Безнапорный проточный водонагреватель – как решение временных проблем с горячей водой.

    Для чего нужен наливной водонагреватель.

    Водонагреватель Поларис объемом от 10 до 100 литров может решить проблемы с водой

    Умывальник для дачи с подогревом — бюджетное решение для вашего комфорта.

    Ванная своими руками — ТаВанная.ру Что такое магниевый анод водонагревателя, и для чего он нужен? — Ванная своими руками



    Многие слышали про магниевый анод для водонагревателя, однако далеко не каждый знает, что это, и для чего он нужен и какой он на фото. Попробуем разобраться более детально, а также ответить на несколько важных и значимых вопросов. В принципе, задача магниевого анода заключается в том, чтобы бороться против соли, поступаемой из воды. Тем самым элемент предотвращает столь неприятный процесс как коррозия внутри бойлера.

    Содержание статьи

    • 1 Возникновение коррозии
    • 2 Вина производителей
    • 3 Как работает анод
      • 3.1 Почему магний?
    • 4 Полезные рекомендации

    Возникновение коррозии

    Многие скажут, что ведь водонагреватели сейчас изготавливают из нержавеющей стали, откуда там взяться коррозии. Это действительно так, баки чаще всего делают именно из этого материала. Тем не менее, два фактора, причем минимум два, могут свести на нет все теоретические устойчивости нержавеющей стали к коррозии при их использовании в бытовых приборах. То есть в бойлерах в том числе.

    1. Прежде всего, пищевая нержавейка — это далеко не высокостойкий материал. В теории она может противостоять соленой и жесткой воде, но только определенное время. Несколько месяцев, год, но не больше. Если бы бойлеры изготавливали действительно из высококачественной нержавейки, их стоимость была бы запредельной, и лишь единицы смогли бы себе позволить их приобрести. А так водонагреватель сейчас — это доступное устройство, обеспечивающее подачу горячей воды почти в каждом доме.
    2. Второй фактор — это отсутствие цельности конструкции бака водонагревателя. Как правило, бак состоит из двух сваренных между собой элементов. Под воздействием температуры места сварки зачастую меняют свою структуру, некогда нержавеющая сталь эти функции утрачивает. Отсюда и возникает коррозия.

    Не секрет, что поверхности окрашиваются специальными составами, которые тоже направлены на защиту от коррозии. Тем не менее, назвать долговечными их нельзя. К тому же, внутри нагревателя среда и температура постоянно меняется. Сначала она холодная, затем очень горячая. В результате металл расширяется и сужается. Под влиянием данного фактора защитные покрытия растягиваются и разрушаются. Ничто не вечно.

    Вина производителей

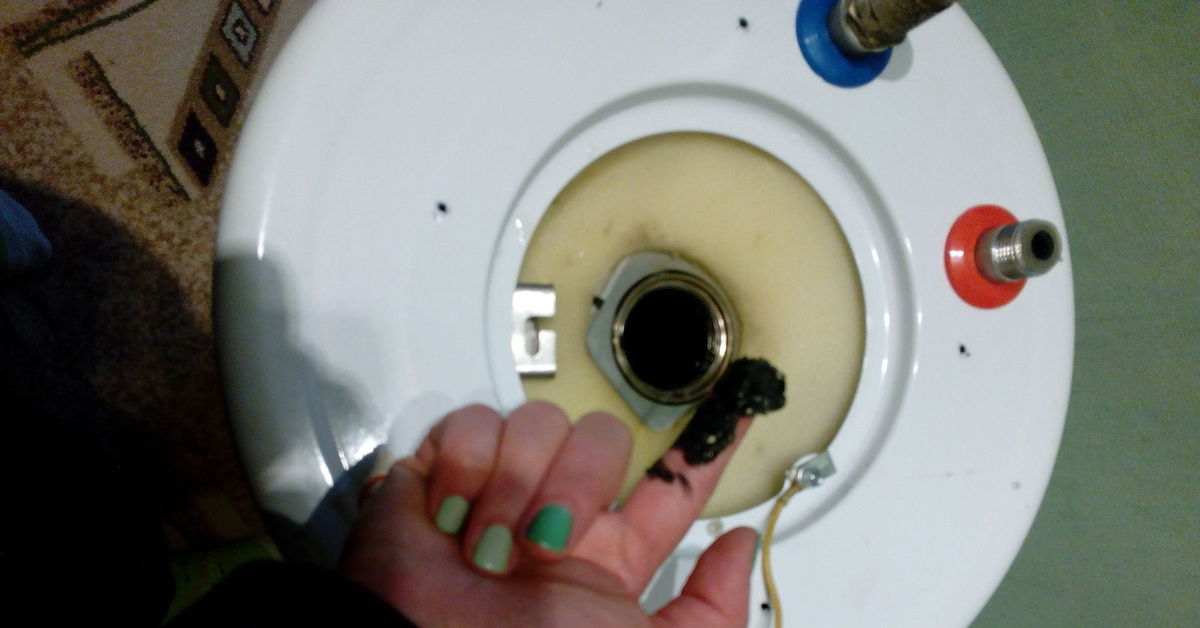

    Фотография магниевого анода, непосредственно в водонагревателе

    В принципе, справедливо будет обвинить в слабой коррозийной стойкости нагревателей именно производителей данных устройств. Как только образуются микротрещины в баке, процесс становится необратимым. Начинается интенсивный процесс окисления, поскольку взаимодействие с кислородом увеличилось.

    В таблицах электрохимических потенциалов четко указано, что будет происходить и как этого избежать. Но изготовители особо на это внимания не обращают. Производитель из-за экономии или банального непонимания химии, применяет различные металлы при производстве нагревателей. Они не выдерживают нагрузок, и бойлеры выходят из строя.

    Винить одних лишь производителей тоже не совсем справедливо. Качество воды оставляет желать самого лучшего, а ведь именно ее приходится обрабатывать бойлеру.

    Как работает анод

    На минутку представим, что внутри бойлера анода нет. В этом случае возникнет гальваническая пара. Этот эффект впервые описали в далеком для нас восемнадцатом веке. Корпус будет играть роль защитника от коррозии, в результате чего вскоре начнется его разрушение. А все потому, что электрохимический потенциал корпуса ниже, чем у используемых в конструкции материалов.

    Если же установить анод, этот потенциал у него будет меньше, нежели у корпуса. Следовательно, окислительный процесс будет направлен на него.

    Магниевый анод, как правило, является частью конструкции любого бойлера. Если посмотреть на новенький элемент, он будет иметь не совсем гладкую поверхность на стержне серого цвета. После эксплуатации в бойлере на стержне проявятся следы от воздействия коррозии. Но самое главное — сам бак останется целым.

    Почему магний?

    Этот вопрос задают очень многие. Все дело в электрохимическом потенциале. Он у магния низкий. Плюс ко всему, материал достаточно доступный с финансовой точки зрения, из-за чего возложить на него функция самопожертвования довольно выгодно и эффективно. Соль не будет исчезать при контакте с анодом, а просто отложится на его поверхности.

    Итак, магниевый анод для водонагревателя — это штырь, на который наносится сплав магния толщиной 10-15 миллиметров, и служащий для защиты от коррозии бойлера.

    Полезные рекомендации

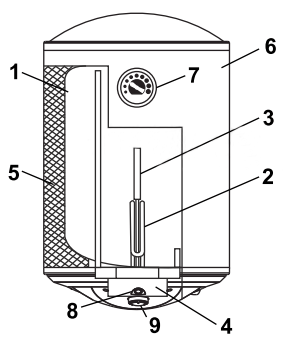

    Водонагреватель в разрезе, виды нагревательные элементы бойлера и анод (по центру справа)

    1. Следите за состоянием бойлера, вне зависимости от того, как давно вы его купили. Звук шипения при его работе говорит о том, что ТЭН, то есть нагревательный элемент, покрылся накипью и нуждается в ремонте или замене.
    2. Солевой налет. Как ни крути, но налет будет появляться в той или иной степени. Все зависит от качества воды. Когда солей слишком много, даже самый эффективный анод с ними может не справиться.
    3. Периодически стоит заглядывать внутри водонагревателя и проверять степень износа магниевого анода. Примерно через полгода после покупки посмотрите первый раз, зафиксируйте, насколько изношен анод. Если примерно на 50 процентов, через полгода обязательно поменяйте его. Хотя даже при износе на половину, менять уже будет не лишним.
    4. Не запускайте свой бойлер в работу, если на нем не установлен анод. В некоторых случаях его могут вытащить, а новый не ставить, поскольку некогда сходить в магазин или времени недостаточно свободного для ремонта. Тогда бойлер включают без анода. Этот элемент достаточно дешевый, найти его не проблема. Это будет куда дешевле, нежели потом устранять последствия работы водонагревателя без анода.
    5. Не обязательно вызывать мастера, чтобы вытащить и вставить новый магниевый анод. Навыки особые не требуются, как и специальный инструмент. Тут главное соблюдать технику безопасности. Все вентили воды должны быть закручены, а питание от розетки отключено.
    6. Все производители рекомендуют чистить от накипи бойлеры каждый год. Некоторые делают это еще чаще, что является вполне верным решением. Активная эксплуатация водонагревателей приводит к образованию накипи, налета, который оседает на дне бака. Это ухудшает работу устройства. Своевременная очистка и проверка состояния магниевого анода существенно продлит срок службы нагревателя воды и избавит от лишних финансовых затрат на его ремонт.


    Как вы понимаете, роль магниевого анода в любом современном бойлере невероятно велика. По сути, этот небольшой стержень обеспечивает подачу чистой воды, продлевает срок службы самого водонагревателя и приносит себя в жертву во благо нам. Наша задача — следить за его состоянием и своевременно менять на новый анод. В результате, даже не самый дорогой бойлер может прослужить очень много лет.


    Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера

    Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера

    Накопительный водонагреватель (бойлер) внешне имеет вид закрытой емкости, чаще всего цилиндрической формы. Под декоративным наружным покрытием находится накопительный бак, в который набирается вода для нагрева. Между баком и покрытием находится теплоизолятор, ограничивающий потери тепла от нагретой воды.

    Изображение 2. Схема проточного нагревателя.

    Поступление холодной воды в емкость бака происходит по входящей холодной трубе в его нижнюю часть. Внутри бойлера расположен нагревательный элемент, который работает по принципу кипятильника: греется сам и потому греет воду вокруг себя. Нагретая жидкость забирается из верхней части бака (теплая и горячая вода легче, она поднимается вверх, потому ее забор должен производиться вверху). Чаще всего выход горячей трубы располагается внизу, то есть труба забирает воду в верхней части бака и через бак опускает ее вниз, к расположенному там выходу.

    Внутри водонагревателя устанавливается термопара, которая автоматически включает и выключает нагрев (работу нагревательного элемента) в зависимости от температуры воды в баке. Значение температуры, при котором нагреватель обесточивается и перестает греть пространство вокруг себя, выставляется на регулировочном термостате, расположенном, как правило, в нижней части бойлера и имеющем ручки установки уровня температуры снаружи бака.

    Часто в конструкции водонагревателя устанавливается воздухоотводчик (в верхней части накопительной емкости). Его предназначение — выпускать (стравливать) давление, образующееся при нагреве воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека, его руками.

    Обязательным дополнительным элементом в конструкции водонагревателя является предохранительный (или аварийный) клапан. Это — автоматический стравливатель лишнего давления. Его располагают на входной холодной трубе.

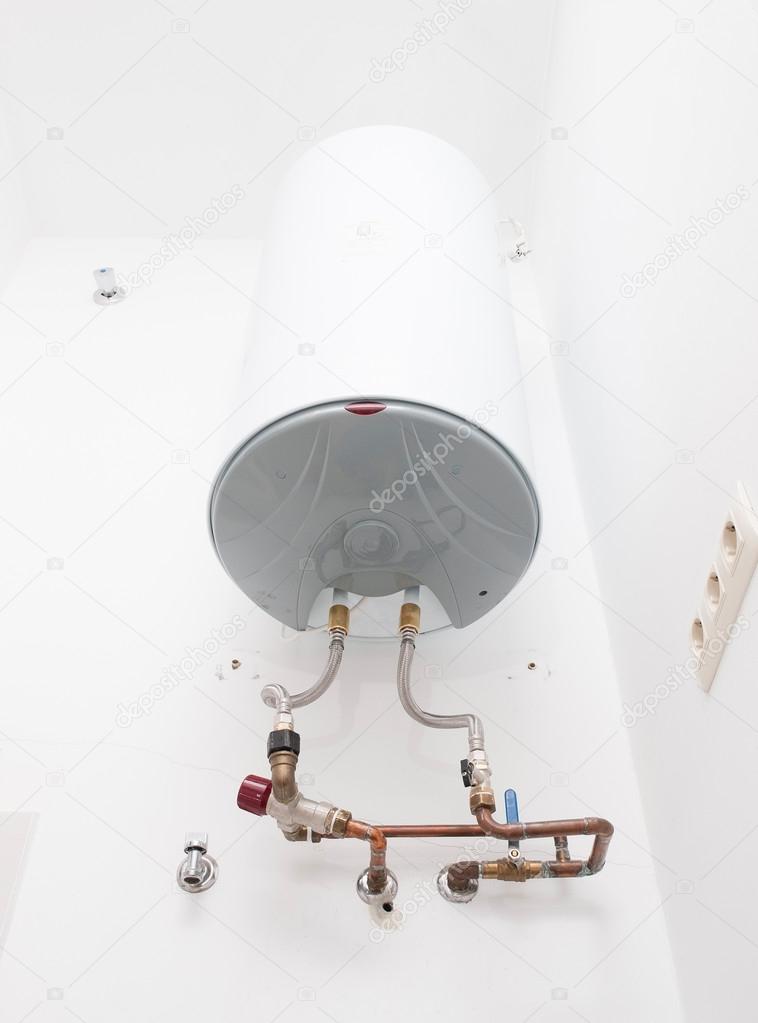

    Схема подключения накопительного водонагревателя.

    Устройство предохранительного клапана обеспечивает прокапывание и просачивание воды при увеличении давления свыше 7 атмосфер. Для удобства пользования аварийный клапан снабжается шлангочкой, выводящей воду в подставленную рядом емкость или непосредственно в раковину (ванну, унитаз).

    Для удобства проведения профилактических работ, ремонта на выходе воды из бака устанавливается слив.

    Схема устройства накопительного нагревателя приведена на изображении 1, где его внутреннее строение приведено в разрезе.

    Все вышеперечисленные элементы могут быть выполнены из различных материалов, с разными характеристиками долговечности, надежности и стоимости. Разнообразие конструктивных элементов формирует широкий выбор конструкций накопительных бойлеров.

    Устройство бойлера горение. Водонагреватель Gorenje TG100: особенности чистки и разборки

    Водонагреватель Gorenje TG100, в отличие от большинства собратьев других брендов, продаваемых на просторах бывшего СССР, собран в Европе. Еще одна особенность этого агрегата – слой утепления: конструкторы решили использовать для утепления внутреннего бака пенопласт, а не полиуретан. Кроме этого, конструкторы разместили магниевый анод в верхней части бака водонагревателя, ввиду чего заменить анод непросто, для этого необходим специальный инструмент.
    По своей конструкции водонагреватель Gorenje TG 100 представляет собой типичный бойлер средней ценовой категории с внутренней регулировкой температуры, хотя по цене он приближается к бойлерам эконом-класса. В данном устройстве установлен «мокрый» ТЭН мощностью 2 киловатта. Оригинальная автоматика обеспечивает достаточную надежность водонагревателя. Фланец крепится к горловине четырьмя болтами. Перед установкой бойлеров Горенье я всегда проверяю плотность контакта фланца с горловиной: несколько раз попадались недокрученные болты, ввиду чего из-под фланца подтекала вода.

    Этап первый: отключить подачу воды и электроэнергии

    Отключив автомат, я вынул вилку из розетки. Затем отключил подачу воды. Теперь можно приступать к разбору водонагревателя. Есть два варианта слива воды – через рычажок-триггер и посредством демонтажа защитного/обратного клапана.

    Этап второй: демонтаж электрокомпонентов водонагревателя

    В отличие от водонагревателя GBFU с сухим ТЭНом, с демонтажем крышки Gorenje TG100 проблем ни у кого не должно возникнуть – никаких панелей отковыривать не надо, достаточно открутить пару болтиков по бокам крышки. Под крышкой обнаруживаются довольно качественные электрокомпоненты – термореле и ТЭН. Сняв крышку, первым делом нужно при помощи индикаторной отвертки убедиться в отсутствии напряжения, затем можно отсоединить провода подачи электропитания на клеммы.

    После отсоединения проводов нужно демонтировать термореле, потянув его вниз.

    Этап четвертый: слить воду

    Проделав эту процедуру, можно открутить защитный клапан. Сразу после демонтажа стоит подсоединить к патрубку подачи шланг или подставить под него ведро/тазик. На слив воды потребуется 10-15 минут.

    Этап пятый: демонтаж фланца

    Фланец крепится к горловине четырьмя болтами, которые необходимо открутить. Внимание: в углублении на дне бака скопилось несколько литров воды, грязи и накипи, поэтому перед демонтажем стоит подставить под горловину емкость – тазик или ведро.

    После отсоединения болтов ТЭН нужно осторожно потянуть ТЭН вниз, после этого наклонить влево, и извлечь окончательно. Внимание: для того чтобы вода из патрубка подачи не капала на пол, я временно накрутил после слива воды защитный клапан.

    Этап шестой: удаление накипи

    Размер горловины бака водонагревателя Gorenje TG 100 позволяет свободно просунуть руку внутрь бака, и очистить его. После очистки бака следует очистить ТЭН и прочие детали. Далее нужно оценить состояние анода и прокладки фланца, и при необходимости их заменить.

    Этап седьмой

    После очистки нужно установить фланец на место, прикрутить защитный клапан и патрубки. Наполнив бак, обязательно проверьте соединения на протечки. Затем установите электрокомпоненты, подсоедините провода. В завершении включите питание, нагрейте воду.

    Водонагреватель Gorenje TG 100: инструкция по разборке и чистке.

    1. Отключить электропитание.
    2. Отключить подачу воды.
    3. Слить воду, демонтировать патрубки подачи, защитный клапан.
    4. Снять крышку, проверить отсутствие напряжения.
    5. Снять электрокомпоненты – провода, а также термореле, потянув его вниз.
    6. Открутить четыре болта, слить остатки воды, извлечь ТЭН.
    7. Очистить бак и фланец.
    8. При необходимости заменить анод и прокладку.
    9. Собрать компоненты в обратном порядке.
    10. Открыть воду, проверить на протечки.

    Необходимые инструменты:

    • Фигурная отвертка.
    • Индикаторная отвертка.
    • Ключи на 22/42, 12/14.
    • Спецключ для замены анода.

    Источник: https://interer-i-dekor.ru-land.com/stati/ustroystvo-nakopitelnogo-vodonagrevatelya-v-razreze-ustroystvo-elektricheskogo-nakopitelnogo

    Устройство бойлера Атлантик. Водонагреватели Атлантик — обзор и характеристики

    Атлантик (ATLANTIC) – французская компания, известная у нас своими водонагревателями, конвекторами, колонками и др. Производство размещено во Франции и Таиланде, — качество гарантируется. Цены умеренные. Рассмотрим особенности водонагревателей Атлантик, что в первую очередь интересует потребителя.

    Особенности бойлеров, и фирменные технологии Атлантик

    Антлантик – крупная корпорация, которая может себе позволить высокотехнологичные собственные разработки. Новинкам, ноу-хау присваиваются собственные фирменные названия, например, если речь идет о бойлерах Атлантик, можно встретить:

    • O’Pro – система антикоррозийной защиты внутри бака;
    • Smart Control – система электронного управления бойлерами с прогрессивной экономией электроэнергии;
    • Diamond-quality – особая внутренняя эмаль, особо качественная по заявлениям производителя.

    И многое другое. Компания постоянно инициирует новые разработки и новые названия регулярно появляются на слуху, с каждым годом и сезоном продаж.

    Можно сказать, что отличительной чертой бойлеров Atlantic является возможность подобрать не только функционал, но и дизайн. Одну и туже техническую начинку можно встретить в разных оболочках. Это не может не порадовать потребителя.

    Какие функции реализуются

    • Два тена – компания нередко практикует, например, такую комбинацию мощностей нагревателей – 1500 Вт +750 Вт. Это позволяет реализовать такие функции, как:
      — поддержание температуры воды длительное время с минимальным расходом энергии;
      — ускоренный нагрев небольшого объема  мощностью больше 2.2. кВт…
    • Также рассматривайте модели у которых два встроенных бака. Это позволяет делать скорейший нагрев небольшой порции воды…

    В различных моделях водонагревателей Атлантик имеется следующее.

    • Керамический тен – жалоб на долговечность нагревательного элемента не поступало.
    • Сухой тен – в некоторых моделях реализована этот технический прием, который позволяет не слишком беспокоится о своевременной замене по инструкции подносившегося анода.
    • Установка – вертикальная/горизонтальная, — оригинальное размещение бака вытянутого по стене под потолком, тоже имеет место быть…
    • Форма – круглая/прямоугольна/плоская, причем это может реализовывается для одной и той же модели.

    Для всей продукции производителем Atlantic гарантируется безаварийная работа весь срок службы, минимальное технической обслуживание. Но, как известно во всех бойлерах есть расходная часть — анод, который со временем (по инструкции производителя) нужно менять, а сам бак чистить.

    Что спрашивают потребители

    Наиболее типичный вопрос по водонагревателям – какого объема бойлер выбрать. Очевидно, что чем больше объем бака  — больше и цена, это можно узнать взглянув на прилавок. Но нужно понимать, что основная переплата за большой объем произойдет в будущем. Каждый лишний литр нагретой воды и затем постепенно остывший, не израсходованный, – значительные деньги на ветер, точнее —  на отопление дома или квартиры электричеством. Это дорого. Поэтому бойлер излишнего объема не выгодно и не практично, — большой объем еще и дольше греется.

    Но и слишком маленький объем бойлера Atlantic – неудобство. Воды может просто не хватать при значительных или вдруг выросших запросах.  К тому же в местах, где холодная вода поступает с перерывами, бойлеры приспособились использовать под водонакопители, под самотек на кран, пока холодной воды нет, и здесь тоже нужно учитывать, сколько успеете израсходовать за сутки.

    Существую рекомендации по опыту использования. Оптимальный объем бака Атлантик для «обычного» использования «средней семьи» – 80 литров. Если любите водные процедуры, невзирая на стоимость, — 100 литров и больше. Типичный вариант, когда нужно сэкономить, – 50 литров.

    Производитель Атлантик предлагает решать вопрос объема таким образом — чем больше людей пользуются, тем больше и дороже оборудование нужно приобретать…

    Популярные модели водонагревателей Атлантик

    Большим спросом пользуюстя недорогие модели, которые, тем не менее, по отзывам весьма надежны в работе. Фирменные тены Atlantic не горят, эмали не разрушаются, «болтики не отпадают».

    • Бюджетная, но надежная модель круглого сечения с одни теном, на 80 литров — бойлер ATLANTIC OPRO Sample R 80. Здесь реализован минимум цены при Европейском уровне качества составляющих. Цена порядка 100 у.е.

      • Vertigo Steatite 80 — пример высокотехнологичных решений для массового потребителя за умеренную цену. В наличии — два сухих тена, два бака с общим объемом  65 литров в элегантном прямоугольном корпусе, все это управляется умной электроникой, умеет быстро греть, экономно поддерживать… Придется заплатить 350 у.е.

    • Водонагреватель Атлантик для дачи — ATLANTIC O’PRO SLIM PC 30. Примерно за 80 у.е. вы получите отличный небольшой нагреватель для дачи мощностью 2,0 кВт, который всегда приготовит порцию 30 литров горячей воды для душа и на мойку.

    Устройство бойлера аристон. Инструкция по эксплуатации водонагревателя «Аристон»

    Началом эксплуатации можно считать установку и подключение бойлера к централизованной системе подачи холодной воды и электрической сети. От качества монтажа зависит, безопасность, эффективность работы и срок службы изделия. Если по тем или иным причинам бойлер вводится в эксплуатацию самостоятельно, следует обратить особое внимание на изложенные ниже моменты.

    Рекомендации по установке и подключению

    Начинать работы по креплению и подключению водонагревателя марки Аристон необходимо с тщательного изучения прилагаемой к нему инструкции.

    1. Поскольку потребляемая прибором мощность достаточно велика, необходимо убедиться в том, что характеристики используемой для подключения электропроводки в полной мере соответствуют предполагаемым нагрузкам и имеет контур заземления . Оптимальным вариантом для подключения к электросети является отдельный кабель от распределительного шкафа или щитка.
    2. Не следует использовать комплектующие, имеющие визуальные дефекты, поврежденные резьбовые участки и т.д. Особого внимания заслуживает предохранительный клапан, входящий в комплект поставки.
    3. Поскольку масса изделия достаточно велика, а температура содержащейся в нем воды может доходить до +750С, крепление бойлера к несущей поверхности должно осуществляться на металлических анкерных болтах диаметром не менее 10 мм. Допускается использование пластиковых дюбелей аналогичной грузоподъемности.
    4. Монтаж питающих и отводящих трубопроводов должен производиться в строгом соответствии со схемой, прилагаемой к нагревателю изготовителем.
    5. Место подключения к электросети должно быть надежно защищено от конденсата, сырости и непосредственного контакта с водой.
    6. Подключать «Аристон» к электропитанию можно только после заполнения накопительной емкости холодной водой, в противном случае ТЭН водонагревателя может выйти из строя.
    7. Если все работы выполнены правильно и изделие исправно, после включения должен загореться соответствующий индикатор, свидетельствующий о работоспособности бойлера.

    Источник: https://interer-i-dekor.ru-land.com/stati/ustroystvo-nakopitelnogo-vodonagrevatelya-v-razreze-ustroystvo-elektricheskogo-nakopitelnogo

    Принцип работы бойлера давление. Устройство электрических приборов

    В квартирах и частных домах чаще всего применяются электрические водонагреватели . Этому есть несколько объяснений. Во-первых, невысокая цена, не нужны никакие разрешения, а во-вторых, приборы являются надежными, если установлены по всем правилам техники безопасности. Конструкция их простая и сосредоточена на двух главных элементах — баке и нагревательном приборе.

    Основной частью любого водонагревателя является бак. Принцип действия бойлера можно сравнить с термосом. Баки изготавливаются из самой устойчивой к коррозиям стабилизированной стали, изнутри покрываются стеклофарфором, который из-за своей химической нейтральности и особой кристаллической структуры обладает многими полезными свойствами. Именно благодаря такому покрытию вода даже при интенсивной работе системы остается чистой.

    Внутри прибора находятся трубки, которые отвечают за подачу и забор воды. Вода, поступая снизу, распределяется по баку с помощью рассекателя струи по принципу несмешивания разных слоев жидкости. Нагретая вода идет вверх, где происходит ее забор . Во фланце, который является съемным, собраны следующие элементы:

    • ТЭН — нагреватель, состоящий из нихромовой спирали;
    • термостат по контролю за температурами;
    • магниевый анод , уменьшающий коррозию.

    Данные котлы чаще применяются в жизни

    При покупке нужно учитывать, из чего состоит внутреннее покрытие резервуара: это должны быть нержавеющая сталь, титан и стеклофарфор. Гарантийный срок таких изделий будет 7-10 лет. Принцип работы водонагревателя связан с его типом. Имеется три типа таких агрегатов: накопительный, проточный и наливной. Особенность работы накопительного варианта состоит в постепенном нагревании воды до нужной температуры после установки программы. После нагревания прибор автоматически отключается, а после остывания — включается. Суть проточного водонагревателя заключается в запуске ТЭНов после открытия холодной воды.

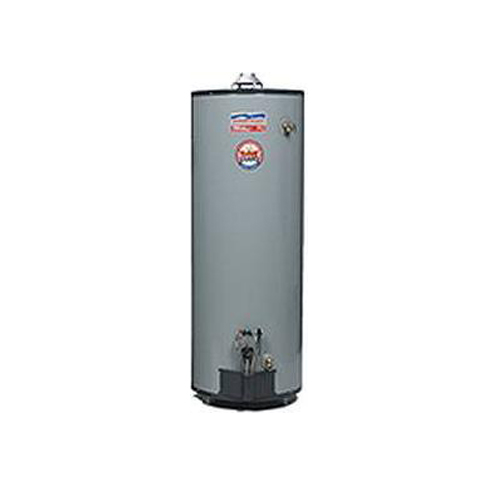

    Внутреннее устройство бойлера. Газовые накопительные водонагреватели

    Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция с газовым оборудованием.

    Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:

    • в нижней дополнительной секции находится открытая (атмосферная) камера сгорания и газовая горелка;
    • бак пронизывает вертикальная жаровая труба, отводящая продукты горения наружу через внешний патрубок с колпаком;
    • внутрь дымоотвода помещен датчик тяги и турбулизатор, заставляющий раскаленные газы двигаться медленнее и активно обмениваться теплом с водяным резервуаром;
    • снизу под горелкой расположена емкость сбора конденсата;
    • подачей топлива ведает автоматика безопасности – энергонезависимый газовый клапан SIT Group или другого производителя;
    • в баке предусмотрена погружная гильза датчика термостата, соединенного капиллярной трубкой с клапаном безопасности.

    Трубки холодной и горячей воды на чертеже попали в одну плоскость, поэтому перекрывают друг друга

    Примечание. Указанные автоматические клапаны применяются в газовых котлах напольного типа. Алгоритм работы абсолютно одинаков для всех установок: элемент закрывает подачу горючего, когда исчезает тяга, тухнет пламя или падает давление газа в трубе. Подробный обзор функций газовой автоматики читайте в соответствующем разделе нашего ресурса .

    Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки и теплотой дымовых газов. Как функционирует газоиспользующий водонагреватель:

    1. После открытия клапана газ поступает на запальник, где вручную поджигается искрой от пьезоэлектрической кнопки. Когда пользователь выставляет желаемую температуру поворотом регулятора, включается в работу основная горелка.
    2. Масса воды нагревается от камеры сгорания и дымохода, образующийся конденсат стекает в специальную емкость и постепенно испаряется.
    3. По достижении заданной температуры срабатывает термостат, автоматика выключает основную горелку.

      4. Газогорелочные устройства бойлеров отличаются круглой формой и похожи на конфорки кухонной плиты

      Уточнение. В более современных моделях газовых бойлеров, например, Baxi SAG3 100, система розжига работает без постоянно горящего запальника. Искра на специальном электроде вырабатывается с помощью батареек, как сделано на многих проточных водонагревателях (то бишь, газовых колонках).

    Видео устройство накопительных электрических водонагревателей

    Как работает накопительный водонагреватель

    Традиционный резервуарный водонагреватель нагревает и накапливает воду для бытовых приборов и арматуры.

    По сути, водонагреватель — это прибор, который преобразует энергию в тепло и передает это тепло воде. Он подсоединен к трубопроводу подачи холодной воды и имеет выходящий трубопровод горячей воды или систему труб, по которым нагретая вода подается к кранам и приборам.

    Большинство водонагревателей работают на природном газе, хотя водонагреватели, работающие на пропане, и электрические водонагреватели не являются чем-то необычным.Там, где есть природный газ, это гораздо менее дорогой источник энергии, чем электричество.

    Схемы электрических и газовых водонагревателей

    Газовый водонагреватель нагревает воду с помощью горелки под баком. Природный газ (или в некоторых случаях пропан или керосин) подается по трубопроводу к газовой арматуре. В зависимости от возраста водонагревателя, он может обслуживаться парой различных типов клапанов, как довольно опытно объясняется в следующем видео.

    Термостат, который определяет температуру воды в баке, регулирует подачу топлива к горелке, которая зажигается от контрольной лампы или искрового зажигания.Вентиляционное отверстие собирает токсичные выбросы из горелки и направляет их вверх через резервуар, вверх и, как правило, вверх через крышу. Некоторые новые высокоэффективные водонагреватели имеют вентиляционные отверстия, которые можно выводить через стену.

    Вот потрясающее видео, на котором показаны все части газового водонагревателя. Он даже включает в себя то, что вы бы увидели, если бы отключили водонагреватель и заглянули внутрь. Если не более того, это даст вам более четкое представление о том, почему рекомендуется сливать немного тяжелой минеральной воды из резервуара один или два раза в год (см. Как промыть или слить воду из водонагревателя).

    Поскольку бак находится под давлением, горячая вода выходит через выпускное отверстие для горячей воды вверху. Когда горячая вода выходит, холодная вода поступает через погружную трубку диффузора, которая проходит внутрь резервуара. Труба холодной воды обычно имеет запорный клапан. В магниевом или алюминиевом анодном стержне используется принцип ионизации для минимизации коррозионных элементов воды, что может значительно сократить срок службы резервуара. Чем больше анод, тем дольше прослужит резервуар.

    Сливной кран в основании водонагревателя используется для слива воды из бака или смыва из него осадка.Этот важный этап технического обслуживания следует выполнять один или два раза в год в соответствии с рекомендациями производителя.

    Предохранительный клапан температуры и давления (TP) рядом или наверху резервуара открывается автоматически, если температура или давление превышают безопасные уровни. Этот клапан следует испытать одновременно с опорожнением бака в соответствии с инструкциями производителя.

    В электрическом водонагревателе тяжелый электрический кабель передает энергию нагревательным элементам. Электрический водонагреватель не выделяет дымовых газов, поэтому вентиляция не требуется.Обычно он имеет один элемент мощностью 5500 Вт или, для более быстрого нагрева, два элемента мощностью 4500 Вт. Отдельные термостаты управляют каждым элементом, циклически включаются и выключаются по мере необходимости.

    Вот очень полезное видео, которое показывает, как работает электрический водонагреватель. Включает советы по уходу и использованию.

    Рекомендуемый ресурс: Найти местный водонагреватель с предварительной сортировкой Pro

    СЛЕДУЮЩИЙ СМОТРЕТЬ:
    • Обзор водонагревателей
    • Руководство по покупке водонагревателя
    • Устранение неисправностей и ремонт водонагревателей
    • Как установить водонагреватель
    •     Покупка диспенсеров для горячей воды

    Позвоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
    1-866-342-3263

    О Доне Вандерворте

    Дон Вандерворт имеет Накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

    Бесконтактный водонагреватель — нужно или не нужно?

    Фото: rinnai.com

    Строите ли вы новый дом или модернизируете старый (как я), найдите время, чтобы оценить систему горячего водоснабжения. В конце концов, по оценкам, до 30% энергетического бюджета дома расходуется на нагрев воды.

    Мой новый «старый дом» был укомплектован старым и ржавым газовым водонагревателем в виде цистерны на чердаке, который умирал… ну, мертвый.Вопрос не был в том, «следует ли его заменить?» а, скорее, «следует ли заменить ее на аналогичную модель или новую безрезервуарную систему?»

    Традиционный водонагреватель постоянно нагревает воду в баке, независимо от того, используется ли он. Для сравнения: более новые безбаковые конструкции нагревают воду только тогда, когда на нее есть потребность. Меньше накопленной воды для нагрева означает меньшие затраты — и не будем забывать о более компактной конструкции для настенного монтажа.

    Иллюстрация: SupplyHouse.com

    Я провел небольшое исследование по нагреву воды в целом и по нагревателям без резервуаров для горячей воды в частности, и вот что я узнал:

    Размер имеет значение:

    Бесконтактные нагреватели горячей воды доступны в комнатах или размеры всего дома.Подсчитайте, скольким приборам или приборам требуется горячая вода, чтобы определить блок наилучшего размера для вашего дома. Мне нужна была система для всего дома.

    Схема газового безрезервуарного водонагревателя.

    Тип топлива:

    Водонагреватели доступны в электрических или газовых (природный и пропановый) моделях. Если вы подумываете об электричестве, проверьте требования к напряжению и силе тока. Для работы газовой версии потребуется немного электричества, но более серьезной проблемой будет вентиляция.

    Местоположение:

    Если вы живете дальше на север, ваши грунтовые воды будут холоднее, чем если бы вы проживали в южной или западной части страны. Температура воды влияет на скорость и поток.

    Знайте поток:

    Если вы считаете, что вам нужно будет запустить посудомоечную машину, пока кто-то принимает душ, предположите, что для удовлетворения ваших общих потребностей в воде будет предложена более высокая скорость галлонов в минуту (галлонов в минуту). Также учитывайте потребление воды: в ванной комнате нужно меньше воды, чем на кухне, посудомоечной машине — меньше, чем в душе, и так далее.

    Узнайте о скидках:

    Многие коммунальные предприятия предлагают льготы, и вы также можете воспользоваться налоговыми льготами штата. Изучите и то, и другое, чтобы убедиться, что вы соответствуете критериям, и, если да, то извлекаете пользу в полной мере.

    Оцените окупаемость:

    Как правило, безбаковый водонагреватель обойдется вам дороже — от 800 до 1150 долларов (плюс установка) — по сравнению с традиционными водонагревателями с резервуаром от 450 до 750 долларов (плюс установка).

    Найдите баланс между стоимостью установки и текущими эксплуатационными расходами.Согласно веб-сайту Департамента энергетики США по энергоэффективности и возобновляемым источникам энергии, безбаквальные водонагреватели могут быть на 24-34 процента эффективнее традиционных водонагревателей, в зависимости от ежедневной потребности дома в горячей воде.

    Как снять короткий ниппель водонагревателя

    Ослабить
    винты, удерживающие верх
    металлический корпус резервуара, чтобы увидеть, есть ли верх
    можно снять и дать больше доступа к короткому ниппелю …
    …. производители водонагревателей не устанавливают короткие
    соски после безрукавки…
    … иначе не ставили бы короткие ниппели …

    Это
    Чтобы снять крышку, нужно приложить немало усилий, по словам Марка, который
    связался со мной после того, как ничего не добился с телефоном Брэдфорда Уайта
    представитель.
    Я предложил ему снять крышку сверху ТЭНа, и он прислал фото
    показывает результат.

    Четный
    при снятой крышке изоляцию необходимо отрезать или удалить, и
    по словам Марка, все еще недостаточно места для большого трубного ключа.
    Марк
    не пошел дальше проекта и не разрезал изоляцию
    … он пришел к выводу, что комбинированный анодный стержень Брэдфорда Уайта, который
    является
    подключен к входу холодной воды, не обслуживается и не подлежит проверке
    или заменить … обогреватель Bradford White в нижней части моего
    рекомендация для нового обогревателя, потому что все обогреватели Bradford имеют комбинированный
    анод 2019., .. AO Smith — лучший выбор, потому что они почтовые службы
    руководства и имеют анод с шестигранной головкой, расположенный в отдельном порте наверху
    нагреватель, но у них все еще есть короткий патрубок для подачи горячей и холодной воды.

    короткий
    штуцер на водонагревателе Whirlpool
    сделано Craftmaster (AO Smith)

    ПОЧЕМУ
    эти компании ставят короткие ниппели на водонагреватели ??? Они добавили
    дополнительная изоляция до верхней части нагревателя, но ниппель
    той же длины… они экономят деньги … и у вас есть проблема
    Ресурсы:
    Производители водонагревателей / свяжитесь с ними и
    пожаловаться
    Как обслуживать водонагреватель
    Трубка
    экстрактор мог
    работать в
    ниппель с пэкс-футеровкой

    Существуют разные виды трубных экстракторов

    Купить:
    трубка
    экстрактор

    Изображение большего размера Удалить
    короткий ниппель водонагревателя

    Снять трубку водонагревателя

    Hard
    для снятия комбинированного анода Bradford White

    Если трубный гаечный ключ не справится с работой
    Вставьте съемник винта в ниппель
    Затем используйте трубный ключ на ниппеле с серповидным ключом на винте
    экстрактор
    Замените канальные замки Knipex для трубного ключа
    Пример: анодные стержни Bradford White являются комбинированными (подключены к горячей воде
    сосок), а соски очень
    короткие

    Купить:
    Экстрактор спирального шнека на Amazon
    Knipex
    канальные замки
    Irwin
    плоскогубцы
    Ресурсы:
    Как заменить анодный стержень

    Другой
    вариант / для
    более длинные ниппели
    Вставьте болт с квадратным подголовком 5/8 «в
    ниппель для предотвращения разрушения
    Или болт с квадратным подголовком 9/16 «в ниппеле с Pex-футеровкой
    Предотвращение разрушения ниппеля водонагревателя
    Купить:
    Knipex
    швеллерные замки
    Труба
    ключи на Amazon

    Просто
    получил письмо от человека, который попробовал этот метод. .. Он говорит: Гвоздь мог бы
    гнуть … попробуйте вставить отвертку вместо гвоздя     		Вариант
    для снятия короткого ниппеля водонагревателя на водонагревателе Rheem
    1) Просверлите отверстие в ниппеле для крепкого
    ноготь
    или болт
    2) Используйте лобзик с режущим лезвием по металлу … Прорежьте пазы на 1-1 / 2 дюйма или
    1-1 / 4 »
    труба … большая труба надевается на ниппель гвоздем.
    3) Наденьте большую трубу на ниппель водонагревателя … выровняйте прорези гвоздем
    Может сработать
    Нагревательный ниппель с горелкой

    Купить:
    Приспособление
    пилы на Amazon
    Jig
    пилы на Amazon

    Вариант
    для снятия короткого ниппеля водонагревателя
    Тройник и сквозное отверстие для гвоздя и повернуть большим трубным ключом.
    Используйте шестигранную втулку вместо тройника, вместо гвоздя используйте закаленный стержень, затем
    используйте прерыватель

    Слишком большое давление на ниппель может привести к ослаблению сварного соединения, что в конечном итоге
    привести к тому, что вода из бака начнет просачиваться через верхнюю часть бака

    Заменять
    короткий ниппель водонагревателя с ниппелем из латуни или нержавеющей стали
    Рекомендую латунь для защиты от коррозии,
    или нержавеющая сталь для устойчивости к коррозии
    Используйте 6 витков тефлоновой ленты на
    потоки.
    6 витков стандартно для всех подключений водонагревателя, включая TP
    клапан и анодный стержень и т. д.

    Купить:
    3/4 «x 6» латунный ниппель
    3/4 «x 6 ниппель из нержавеющей стали на Amazon
    Pipe
    резьбонарезные головки

    Ресурсы:
    Как обслуживать водонагреватель

    Заменить
    короткий ниппель с более длинным диэлектрическим ниппелем Добавьте 6 витков тефлоновой ленты
    Предотвращение коррозии между водонагревателем и гибким элементом
    соединения
    Они должны сделать более длинные для новой воды
    обогреватели
    Купить:
    Диэлектрические.
    соски на Amazon
    диэлектрический ниппель 5 дюймов
    Использование
    латунные трубы, колена и ниппели при подсоединении медной трубы к
    труба оцинкованная
    Сохранить
    Стоимость ремонта сантехники
    Предотвратить электролитическую коррозию / износ оцинкованных труб и
    засорения
    Используйте 6 обмоток тефлоновой ленты на резьбе
    Не используйте нержавеющую сталь, если в системе есть смягчитель воды.Умягченная вода будет
    реагируют на нержавеющую сталь. Убавьте смягчение.
    Купить:
    Brass
    соски на Amazon
    Латунь
    локти на Amazon
    Ресурсы:
    Низкий
    напор горячей воды
    Линия подачи воды к водонагревателю 3/4 «
    Этот тип линии подачи НЕ требует тефлоновой ленты на резьбе
    Крепится непосредственно к ниппелю водонагревателя
    Купить:
    Плетеная
    линия водонагревателя
    Гибкая
    подключение водонагревателя
    Связанные
    ресурсы:
    Подробнее о погружных трубках

    Почему мой водонагреватель срабатывает при нажатии кнопки сброса?

    Кнопка сброса водонагревателя — это предохранительное устройство, которое отключает питание водонагревателя, когда температура воды внутри него превышает 180 градусов по Фаренгейту .

    Примечание: кнопку сброса также иногда называют переключателем ECO (аварийное отключение) или «переключателем предохранительного термостата верхнего предела».

    Так что же заставляет кнопку срабатывать? Есть ряд возможных основных проблем. Мы покажем вам 4 самых распространенных.

    Примечание: Мы настоятельно рекомендуем нанять лицензированного сантехника, который позаботится о любом ремонте вашего водонагревателя.

    Причина №1: Неисправный термостат

    Электрические водонагреватели имеют 2 термостата и 2 нагревательных элемента.Как показано на схеме ниже, существует пара верхнего и нижнего термостата / элемента.

    Схема электрического водонагревателя. Фото любезно предоставлено: Waterheatertimer.org

    Задача термостата — следить за температурой воды в резервуаре и отключать нагревательный элемент, когда он достигает установленной вами температуры.

    Но когда термостат выходит из строя, он иногда «застревает» и не выключает элемент, который он обслуживает. Это позволяет элементу продолжать нагревать воду до срабатывания кнопки сброса.Если это проблема, вам необходимо заменить термостат.

    Причина № 2: Слабое электрическое соединение

    Плохие электрические соединения представляют опасность, где бы они ни происходили. Высокое сопротивление, вызванное ослабленным проводом, выделяет значительное количество тепла, которое в конечном итоге может вызвать возгорание.

    Если в системе водонагревателя имеется ненадежное электрическое соединение, термометр кнопки сброса может сработать (независимо от температуры воды), если он заберет тепло от этого незакрепленного провода.

    Причина № 3: Плохой нагревательный элемент

    Короткое замыкание в одном из нагревательных элементов позволяет току проходить через элемент даже после того, как термометр отключил питание.

    Это означает, что нагревательный элемент все еще работает и будет продолжать повышать температуру воды, в конечном итоге срабатывая кнопку сброса.

    Причина № 4: Плохая кнопка сброса

    Как и все части водонагревателя, кнопка сброса в конечном итоге изнашивается. Это может привести к тому, что он будет работать менее эффективно и постоянно отключаться независимо от температуры воды в баке.

    Кнопка сброса фактически является частью вашего верхнего термостата. Так что, если это проблема, вам нужно будет заменить весь термостат.

    Итак, как мне узнать, что вызывает срабатывание кнопки сброса?

    Самостоятельно диагностировать эту проблему сложно и опасно, потому что вы имеете дело с напряжением электричества 240 вольт.

    Если у вас нет опыта работы с проводкой и электрическими компонентами, мы рекомендуем доверить решение вашей конкретной проблемы профессионалам.Хорошая новость в том, что профессионал может как проверить, так и отремонтировать ваш водонагреватель.

    Если вы живете в Атланте и вам нужен профессиональный сантехник для ремонта вашего водонагревателя, назначьте встречу с г-ном водопроводчиком сегодня.

    Ссылки по теме:

    Г-н Сантехник со штаб-квартирой в Мариетте, штат Джорджия, имеет три точки обслуживания в районе метро Атланты.

    12 фактов об этих энергосберегающих устройствах для квартир и кондоминиумов

    Бесконтактные водонагреватели прошли долгий путь за последние 10 лет или около того.Треть респондентов (33,2%), участвовавших в нашем эксклюзивном опросе Multifamily Design + Construction за 2019 год, заявили, что они установили безбаквальные водонагреватели в квартире или кондоминиуме за предыдущие 12-18 месяцев.

    По словам Брайана Фенске, директора по коммерческим продажам Navien, продажи безбаквальных водонагревателей на общем рынке жилых домов — многоквартирных и односемейных — подскочили с 7–9% в недавнем прошлом до «14–15% в этом году». производитель безбакерных водонагревателей и бойлеров.

    Безбаквальные водонагреватели Navien NPE «группировались» в апартаментах West End Asteria в Бостоне. Фото: Navien Inc.,

    .

    По словам Стива Страуса, президента инженерной фирмы Glumac, один особенно надежный компонент рынка многоквартирных домов — новые элитные городские многоэтажные дома — уже перешел на безрезервуарные системы. Пять лет назад соотношение количества баков и безбаков в роскошных высотных зданиях, спроектированных Glumac, составляло около 80/20; Сегодня это 50/50, сказал Штраус.Темпы внедрения в этом секторе могут предвещать большее признание на более широком рынке многоквартирных домов.

    Настоящий отчет спонсируется: Navien Inc. , www.navieninc.com

    Несмотря на эти положительные признаки, многие застройщики твердо убеждены в том, что безбактериальные установки не могут производить достаточно горячей воды для удовлетворения потребностей сотен жителей квартир или кондоминиумов. Они годами пользуются танковыми моделями и не видят причин переходить на безтанковую.«Инвесторы могут быть противны риску», — сказал Штраус.

    Однако, по словам Navien’s Fenske, «те дни прошли». Сегодняшние установки без бака могут обеспечивать постоянный поток горячей воды в течение неограниченного времени. Производители заметно улучшили безбаковые агрегаты, преодолев очевидные недостатки и повысив производительность до такой степени, что разработчикам, операторам, строителям и инженерам следует рассмотреть возможность их использования в многоквартирных проектах.

    Безрезервуарный водонагреватель Navien, устанавливаемый компанией Smith Plumbing & Heating, Нашуа, Н.H. Фото: Navien Inc.

    Бесконтактные водонагреватели 101: НАЧНИТЕ С ВНИМАТЕЛЬНОГО АНАЛИЗА ВСЕХ ВАРИАНТОВ

    Выбор водонагревателей должен предшествовать всестороннему анализу всех вариантов: бак против безбака, газ против электрического, марка против марки, модель против модели. Давайте рассмотрим 12 факторов, которые ваша команда должна учитывать при оценке безрезервуарных водонагревателей для вашего следующего многосемейного проекта.

    1. Бесконтактные водонагреватели решают проблему производительности. По словам Фенске, наиболее важным преимуществом безрезервуарных систем является то, что они обеспечивают бесконечную подачу горячей воды для ваших арендаторов и владельцев кондоминиумов. Это связано с тем, что системы без резервуаров мгновенно нагревают воду в зависимости от немедленной потребности, в то время как в системах резервуаров может временно закончиться горячая вода после периода интенсивного использования. Одна вещь, которая вам не нужна, — это сердитые жильцы здания, жалующиеся на холодный душ.

    2. Бесконтактные водонагреватели экономят место. По словам Фенске, который также занимается обучением, проектированием и разработкой продукции для Navien, обычно занимают на 40–60% меньше места, чем сопоставимые танковые единицы.Это особенно важно, поскольку последние стандарты энергетического кодекса требуют более прочных изоляционных кожухов для новых резервуаров, увеличивая их обхват на несколько дюймов.

    По словам Штрауса из Glumac, сокращение пространства, необходимого для водонагревателей, примерно наполовину является значительным преимуществом для многосемейных застройщиков, особенно в крупных высотных проектах. Установка в подвале безбаквальных водонагревателей может создать больше места, скажем, для более крупной комнаты для мытья собак.

    3. Бесконтактные водонагреватели просты в установке и обеспечивают надежную подачу горячей воды.Блоки Tankless можно заказать в предварительно собранных стоечных системах, что упрощает установку. Централизованные или зонированные системы обеспечивают избыточность и надежность и часто предпочтительны для больших многоквартирных домов. «Нашим клиентам почти всегда нужны централизованные системы», — сказал Штраус. «При параллельном расположении, если одно устройство выходит из строя, его место могут занять другие».

    Страус сказал, что его клиенты избегают использования «рассредоточенных систем». «Они не хотят технического обслуживания, связанного с обслуживанием отдельных безбаквальных обогревателей в каждом жилом доме», — сказал он.

    Безрезервуарный водонагреватель Rinnai в стойке. Фото: Rinnai America Corp.

    БЕЗОПАСНЫЕ ВОДОНАГРЕВАТЕЛИ ЭКОНОМИЯ ЭНЕРГИИ

    4. Бесконтактные водонагреватели имеют высокие показатели энергоэффективности. Стандарт Министерства энергетики США для измерения энергоэффективности аналогичных типов водонагревателей — это единый энергетический коэффициент, или UEF. Чем выше UEF, тем более энергоэффективен водонагреватель.

    По данным Energy Star, у газобаллонных водонагревателей коэффициент полезного действия не ниже 0.От 87 до 0,97 для наиболее эффективных газовых агрегатов, известных как модели конденсационного газа, в которых используется второй теплообменник для нагрева воды с помощью выхлопных газов. Электрические водонагреватели без резервуаров имеют UEF от 0,96 до 0,99, в то время как UEF коммерческих резервуарных водонагревателей может варьироваться от 0,80 до 0,90 по данным Energy Star. (Примечание: рейтинг UEF не учитывает стоимость производства и поставки природного газа или электроэнергии.)

    5. Бесконтактные обогреватели имеют приемлемый срок окупаемости. Водонагреватели без резервуаров стоят на 30-40% дороже, чем системы с резервуарами, хотя эта надбавка значительно снижается — и может даже исчезнуть, когда несколько («групповых») без резервуаров по сравнению с несколькими коммерческими комбинациями резервуаров и котлов.

    Системы без резервуаров могут сэкономить 15-25% затрат на электроэнергию по сравнению с системами с резервуарами, в зависимости от типа, марки и конкретных характеристик продукта и модели. Если ваш проект расположен в зоне обслуживания с высокими тарифами на коммунальные услуги, срок окупаемости будет быстрее.Ваш оценщик, специалист по предварительному строительству или инженер MEP должен взвесить все эти переменные, чтобы определить ожидаемые периоды окупаемости для различных систем, которые вы, возможно, рассматриваете.

    «Если вы собираетесь владеть недвижимостью и рассчитываете стоимость владения в течение более длительного периода окупаемости, безбактериальный вариант будет более выгодным для вас почти в любой ситуации», — сказал Ансли Хьюстон, старший директор по коммерческому бизнесу. для Rinnai America Corp., производителя газовых безбаквальных водонагревателей.

    6. Бесконтактные водонагреватели могут внести свой вклад в вашу «зеленую» маркетинговую кампанию. Если вы хотите получить экологическую сертификацию, такую ​​как LEED, или продвигать использование бытовой техники Energy Star, вам следует упомянуть о безрезервуарных водонагревателях в своей инициативе по продажам и маркетингу.

    «Разработчики в тех частях страны, где природоохранная деятельность обязательна или ценится потребителями, могут показать, что они делают для экономии энергии и воды», — сказал Юлиус Гудман, руководитель отдела маркетинга компании Stiebel Eltron, производителя безбаквальных электрических моделей.

    Бесконтактный водонагреватель Rheem, установленный в индивидуальном блоке. Фотография: « Rheem

    »

    БЕЗОПАСНЫЕ ВОДОНАГРЕВАТЕЛИ, ПРОДОЛЖАЮЩИЕСЯ БОЛЕЕ 20 ЛЕТ

    7. Бесконтактные водонагреватели имеют долгий срок службы. Согласно Министерству энергетики США (https://bit.ly/3b0jqO6), большинство безбаквальных водонагревателей прослужат более 20 лет; сопоставимые танковые агрегаты в среднем 10-15 лет. Это потому, что у безбанковых подразделений нет самой распространенной точки отказа в танковых подразделениях — самого танка.Проверьте гарантию на покрытие работ, деталей и теплообменника.

    8. Вскоре по кодексу могут потребоваться водонагреватели без резервуаров. Безрезервуарные установки могут стать необходимостью, а не выбором, поскольку нормы энергоэффективности ужесточаются. Штраус из Glumac отметил, что резервуары с низким UEF (0,80 или меньше) могут не соответствовать более строгим государственным или местным энергетическим кодексам в ближайшем будущем.

    9. Безрезервуарные системы относительно просты в обслуживании. Потребности в обслуживании безрезервуарных водонагревателей во многом зависят от качества подаваемой в них воды.Жесткая вода может оставлять минеральные отложения на теплообменных элементах. Если жесткая вода — единственная альтернатива, установите систему смягчения воды. Баковые водонагреватели, в которых хранятся большие объемы воды, более подвержены накоплению минералов, чем модели без бака.

    Один производитель, Navien, использует теплообменники из нержавеющей стали, которые более устойчивы к коррозии из-за минералов в воде, чем более часто используемые медные трубы.

    ТАКЖЕ СМОТРИ: Бесконтактные водонагреватели повышают эффективность нагрева воды в кондоминиуме в Индиане

    Загрязненный воздух и загрязненное горение также могут быть проблемой в газовых установках, поскольку воздух, всасываемый для горения, может оставлять отложения в камерах теплообмена.Следует предпринять надлежащие шаги по установке, чтобы обеспечить чистый воздух для горения для газовых приборов. И здесь газовые модели с теплообменниками из нержавеющей стали будут более эффективно противостоять коррозии. Для оптимальной работы элементы сгорания следует очищать во время планового ежегодного технического обслуживания.

    10. Бензобактовые водонагреватели могут получать скидки за коммунальные услуги. Некоторые газовые компании предлагают скидки на газобаллонные установки. Коммунальные скидки на электрические водонагреватели без резервуара обычно менее доступны.Уточняйте текущие скидки в местной коммунальной компании.

    11. Сегодняшние безтанковые юниты становятся все умнее и умнее. Последние модели без резервуаров имеют датчики, которые обнаруживают колебания спроса и отправляют сигнал интеллектуальным электронным элементам управления, которые автоматически «каскадируют» количество работающих агрегатов, так что подача горячей воды идет в ногу со спросом. Производители добавляют возможность Wi-Fi во многие модели, что позволяет операционному персоналу удаленно контролировать и настраивать устройства.Уточняйте у своего поставщика, так как технология становится все сложнее с каждой минутой.

    Бесконтактный водонагреватель Noritz в сборе. Фотография: Noritz

    .

    ПОСТАВЩИКИ НАГРЕВАТЕЛЯ БЕЗБАКОВОЙ МОГУТ ПРЕДОСТАВИТЬ ОПЫТ

    12. Обратитесь к поставщику водонагревателей без резервуаров. Если вы новичок в безрезервуарных системах или просто имеете вопрос, проконсультируйтесь с производителем или дилером, особенно на ранних стадиях проектирования, когда принимаются важные решения. Они готовы дать технический совет, чтобы сделать ваш проект успешным.

    Электрический безрезервуарный водонагреватель Stiebel Eltron. Фотография: Stiebel Eltron

    Визитки Ричарда Трэвэя — Этот старый дом

    Важно то, что внутри

    Фото Карлин Райлинг

    Если сантехника для вас загадка, вы не одиноки. «Многие люди понятия не имеют, как вода попадает в их здание, как отходят сточные воды, или как их дом нагревается или охлаждается», — говорит эксперт по сантехнике и отоплению This Old House Ричард Третуэи.«Итак, моя роль в последние сорок лет заключалась в демистификации этого технического мира. А без визитки это практически невозможно. Я большая биссектриса ».

    Владея ленточными пилами, вращающимися инструментами, ножовками и многим другим, Ричард разрезал не менее 60 предметов — от мусороуборочных машин и водонагревателей до десятков клапанов и труб. Здесь он объясняет некоторые из своих любимых учебных пособий.

    Мусороуборочная машина

    Фото Энтони Тиеули

    «Это была моя первая визитка для Ask This Old House , так что это моя первая любовь.Это заставило меня осознать, насколько ценным является вырез для демонстрации того, как все работает — мы могли бы показать лопасти, двигатель и полностью вниз до кнопки сброса внизу. Это было отличным объяснением того, как отремонтировать мусоропровод ».

    Термостатический душевой клапан

    Фото Энтони Тиеули

    «Пожалуй, нет ничего более удивительного в бытовом водопроводе, чем клапан со сбалансированным давлением для безопасности и комфорта, потому что он принимает горячую и холодную воду и постоянно обеспечивает нужную температуру. ”

    Сифонный унитаз

    Фото Энтони Тиеули

    «Миллиарды унитазов работают безупречно каждый день на основе простого принципа — сифонной форсунки. В конструкции короткая ножка и длинная ножка; вода проталкивается через небольшое отверстие в основании чаши, чтобы запустить сифон — в совокупности все смывается. Эта визитка была на The Tonight Show и на AskTOH по крайней мере десять раз.”

    Редукционный клапан

    Фото Энтони Тиеули

    «Это устройство подключается к водопроводу, входящему в здание в районах, где городская вода подается под слишком высоким давлением, превышающим 75 фунтов на квадратный дюйм. Его подпружиненный сердечник действует как амортизатор, посылая воду с нужным давлением — мы ожидаем от 45 до 50 фунтов на квадратный дюйм — в дом ».

    Стандартный стопорный клапан

    Фото Энтони Тиеули

    «Все самые распространенные водопроводные клапаны останавливают и регулируют поток воды, но их конструкция с годами изменилась.Стандарт остановки и отходов клапан, который до сих пор используется для отводных линий в домах, опирается на резиновую шайбу, которая изнашивается в конце концов. Лучшим вариантом является задвижка, которая имеет гильотинный бронзовый клин, вбитый в задвижку, чтобы перекрыть воду; давно используется на водопроводе. Но у него тоже есть свои ограничения; со временем электролиз может свернуть нити в закрытое положение ».

    Газовый водонагреватель резервуарного типа

    Фото Энтони Тиеули

    «Никакой разрез не дал нам большего пробега, чем старый ржавый водонагреватель.Это единственный способ увидеть внутри важные компоненты — погружную трубку, анодный стержень и конструкцию стального резервуара — и понять, почему каждый водонагреватель имеет ограниченный срок службы из-за коррозии ».

    Шаровой кран

    Фото Энтони Тиеули

    «Изобретение шарового крана было революционным. В него вставлен шарик из нержавеющей стали, рядом со специальным материалом, который никогда не изнашивается.Это явно предпочтительный клапан. Многие сантехники теперь повсюду используют шаровые краны, чтобы продлить срок их службы ».

    Клапан сброса температуры и давления

    Фото Энтони Тиеули

    «Это одно из самых важных устройств безопасности в доме, предназначенное для сброса давления, если в водонагревателе когда-либо возникнет опасное давление. Мы не хотим, чтобы водонагреватели когда-либо снова летели в воздух.”

    Гидравлический предохранитель

    Фото Энтони Тиеули

    «Многие жалобы на сантехнику начинаются со слов« Он издает такой шум… », и это обычно связано с тем, что слишком много воды проходит по трубе, а затем внезапно останавливается. Вот здесь-то и появляется ссылка на «гидравлический удар». Разрядник — это, по сути, камера, которая находится внутри водопроводной системы с неопреновой прокладкой внутри и давлением воздуха с одной стороны и водой с другой.Набегающая вода ударяет по батуту — прокладка, которая действует как амортизатор, пропускает воду ».

    Отопительная вода с солнечной энергией | | Теплый пол своими руками

    Введение

    Солнечные водонагреватели обычно используются в качестве источников тепла для систем лучистого пола в регионах, где имеются значительные солнечные ресурсы. Обычно большой накопительный бак с солнечным обогревом (с резервным электрическим, газовым или масляным обогревом) подает горячую воду в излучающую систему и чаще всего обеспечивает также бытовые нужды.

    Солнечные обогреватели хорошо взаимодействуют с полами с лучистым обогревом, поскольку большая тепловая масса, характерная для лучистых систем, обеспечивает отличную среду для хранения энергии, генерируемой в течение дня. Ночью эта накопленная тепловая энергия медленно выделяется в жилое пространство, и поддерживается постоянный, равномерный и постоянный уровень комфорта.

    На следующих схемах показаны компоненты, необходимые для системы водяного теплого пола на основе солнечной энергии. Есть несколько вариаций основной темы.

    Солнечная лучистая система с внешним теплообменником

    Солнечная лучистая система с внутренним теплообменником

    Солнечная лучистая система с полом в «открытой» конфигурации

    Открытая система с солнечными тепловыми и фотоэлектрическими модулями

    Размещение датчика

    Если вы не используете солнечную тепловую систему «PV Direct» (см. Схему выше), требуются два датчика, когда дифференциальный контроллер солнечной энергии (солнечное реле) используется для запуска насоса, отправляющего жидкость из коллекторов в резервуар для хранения солнечной энергии.Один датчик помещается на коллектор в самой горячей точке коллектора, т.е. когда жидкость покидает коллектор и «возвращается» в резервуар для хранения. Второй датчик должен касаться самого резервуара. Не следует прикреплять к трубе, ведущей к солнечному теплообменнику бака.

    В некоторых резервуарах для хранения солнечной энергии имеется специальный порт для датчика в нижней части резервуара. Но, если порт недоступен, часто есть панель доступа возле дна резервуара, которая позволяет установщику вставить датчик между резервуаром и изоляцией резервуара.

    Плоские солнечные панели

    Плоские солнечные панели для горячей воды в разрезе
    Плоские солнечные коллекторы горячей воды

    В разрезе и в реальном мире применение «плоских» солнечных коллекторов. Экологические преимущества — лишь одна из многих причин, по которым солнечные водонагреватели все чаще используются в системах лучистого отопления. Простота, эффективность и проверенные рабочие характеристики делают современное солнечное оборудование отличным дополнительным источником тепла.

    Солнечные абсорберы с вакуумной трубкой

    Деталь откачанной трубки
    Установлена ​​откачиваемая трубка
    Комбинированная установка с плоской пластиной и вакуумной трубкой!

    Поскольку вакуумированные трубки генерируют такие высокие температуры, их следует установить на конце солнечного контура , эффективно превращая плоские пластины в подогреватели.При установке труб с до менее эффективные плоские пластины могут фактически охлаждать жидкость, выходящую из трубок.

    Большинство людей знакомы со стандартными плоскими солнечными коллекторами . Этот коллектор представляет собой коробку с высокой степенью изоляции, содержащую решетку из медных труб, прикрепленных к плоской черной медной абсорбирующей пластине. Специальное стекло улучшает поглощение солнечного света.

    Вакуумные трубчатые коллекторы — это совершенно другой подход к солнечному нагреву воды.Вместо множества заполненных водой медных труб в этих коллекторах используется несколько стеклянных трубок, заполненных вакуумом, каждая с небольшим количеством антифриза, герметично запаянная в небольшой центральной медной трубе. При нагревании на солнце этот антифриз превращается в пар, поднимается к верху трубы, передает свое тепло коллекторному коллектору, затем конденсируется обратно в жидкость и повторяет процесс.

    Поскольку тепло нелегко переносится через вакуум, 92% тепловой энергии, попадающей на пластину поглотителя, остается внутри откачанной трубы и проходит в коллектор коллектора.Это огромное преимущество, потому что стандартный плоский коллектор излучает большую часть накопленного тепла в окружающую атмосферу, как и любой другой горячий объект.

    Вакуумные трубки также полностью модульные. Хотя это редко бывает необходимо, одну или несколько трубок можно удалить и заменить, не затрагивая другие трубки в массиве. Фактически жидкость не передается из откачанной трубы в коллектор… только тепло. Вакуумные трубки также начинают поглощать тепло раньше днем, чем плоские пластины, из-за их выпуклой конструкции и небольшого количества антифриза внутри трубки, защищенного от замерзания до -50 градусов ниже нуля.

    Чтобы свести к минимуму проникновения, этот домовладелец прикрепил брусчатку размером 2 на 2 дюйма к асфальтовой крыше с помощью полиуретанового строительного клея, а затем использовал 3-дюймовые винты Tapcon, чтобы прикрепить монтажный комплект для плоской крыши из нержавеющей стали к брусчатке.
    Обратите внимание на теплоизоляционную оболочку вокруг линий подачи и возврата.

    В этой «палубной коробке» находятся два кровельных домкрата (один для подачи, один для возврата), которые фактически закрывают два прохода через крышу от элементов.Коробка хорошо изолирована, практически непроницаема для атмосферных воздействий и обеспечивает чистый и эффективный доступ к водопроводным соединениям.
    Заполнение ящика палубы стекловолокном сводит к минимуму потери тепла.

    Солнечные резервуары для хранения

    Бак для хранения солнечной энергии с одним внутренним теплообменником

    Расчет солнечной системы теплого пола

    Из-за множества переменных, присущих солнечной энергии, определить размер солнечной системы отопления непросто.Широта, солнечная ориентация, бюджет, потери тепла, тип коллектора, требования к горячей воде для бытового потребления, эстетика и ожидаемые рабочие характеристики — все это факторы, требующие тщательного рассмотрения. При неограниченных средствах крыша с коллекторами может обеспечить 100% всех потребностей в горячей воде. Более реалистично, скромная «стартовая» система, состоящая из двух или более поглотителей, все же может дать важный импульс обычной системе отопления дома.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2025 © Все права защищены.
