Размеры ОСБ листа, виды и марки плит, критерии выбора

Ориентировочно-стружечные плиты (ОСП, OSB, ОСБ) — многослойный плитный материал, получаемый путем прессования древесных щепок смешанных с клеевой массой. Долговечность собранных из OSB конструкций напрямую зависит от правильного выбора плиты с нужными характеристиками. Чтобы правильно выбрать материал, который лучше всего справится с возложенными на него функциями в определенных условиях эксплуатации, следует разобраться какие бывают виды ОСБ плит, их марки и сфера применения, а также какие существуют размеры ОСБ листа у различных производителей этого материала.

Классификация и марки OSB плит

Производители ориентировочно-стружечных плит выпускают свою продукцию в соответствии со стандартами сертификационной системы ЕС или США. Те производители которые работают на российском рынке, в большинстве, сертифицируют свою продукцию по европейским нормативам. Существует и российский ГОСТ Р 56309-2014, который регламентирует характеристики ОСП, но он разработан с учетом европейского регионального стандарта ЕН 300:2006. Поэтому OSB выпускаемые по ГОСТ Р 56309-2014 и ЕН 300:2006 имеют одинаковую маркировку.

Классификация и марки OSB по европейским стандартам

В ЕС ключевые критерии качества OSB отражены в следующих нормативах:

  • EN 300. «Ориентированно-стружечная плита (OSB): Определения, классификация и спецификации»
  • EN 13986. «Плиты из древесины для строительства. Характеристики, оценка соответствия и маркировка»

Наиболее распространенным является стандарт EN 300. Его критерии включают стойкость лицевых поверхностей к истиранию, прочность плиты на изгиб, способность взаимодействия с покрытиями и возможность удержания крепежей. Основополагающими характеристиками влияющими на класс материала является пространственная прочность и влагостойкость плиты.

В соответствии с этими характеристиками ассортимент ОСБ плит разделен на четыре марки:

  • OSB-1. Панели для сооружения ненагруженных конструкций и эксплуатации в сухих условиях.
  • OSB-2. Плиты несущие нагрузку для использования в сухих средах.
  • OSB-3. Универсальные панели несущие нагрузку, для использования во влажных условиях.
  • OSB-4. Плиты для высоконагруженных конструкций и применения во влажной условиях.

При этом необходимо учитывать, что согласно европейским нормативам, под сухой средой подразумевается, что уровень влажности при температуре +20˚C лишь на несколько недель в году может превышать порог в 65%. Под влажной средой подразумевается, что уровень влажности воздуха только на несколько недель в году может превышать 85% при температуре окружающего воздуха +20˚C.

С учетом этих параметров OSB-1 допускаются к ненагруженной эксплуатации в помещениях, где влажность воздуха не превышает 20%. Обустройство плитами OSB-2 допустимо в полусухих средах без нагрузок. OSB-3 считаются универсальным материалом для конструкций в средах средней влажности и нагрузки. OSB-4 относятся к технологичным материалам для возведения несущих сооружений длительного использования в условиях влажных сред. Такие виды ОСБ плит обеспечивают обширный выбор материалов для разнообразных нужд от сборки упаковочных ящиков до формирования элементов зданий.

Классификация и марки OSB по стандартам Канады и США

Иногда в российских торговых точках можно встретить OSB выпускаемую североамериканскими фирмами. Эти плиты имеют свою маркировку, отличную от европейской. Здесь очень важно не ошибиться и выбрать именно ту плиту которая пригодна для эксплуатации в конкретных условиях.

В Канаде и США действуют собственные регламенты производства стружечных плит:

  • CSA O325. «Строительная обшивка»
  • PS 2. «Стандарт качества для строительных панелей на основе древесины»

По несущим свойствам, степени разбухания, стойкости к нагрузкам в условиях различной влажности и ряду других параметров эти два норматива совпадают. Поэтому многие производители выпускают продукцию соответствующую сразу двум стандартам.

Североамериканские производители для определения марок OSB используют не классы, говорящие о характеристиках плиты, а маркировку, которая указывает на назначение материала. Покупателю остается только выбрать лист соответствующей толщины.

В соответствии со стандартам CSA O325 встречаются следующие маркировки ОСП:

  • W — плиты для стеновой облицовки;
  • 1F — плиты для настила пола;
  • 2F — плиты, используемые в качестве горизонтального настила, поверх какого-либо чернового основания;
  • 1R — плиты для обустройства сплошной обрешетки кровли без создания опоры на краях;
  • 2R — листы для формирования сплошной обрешетки кровли с обустройством опоры на краях конструкции.

Как правило, OSB одной и той же конфигурации относится к нескольким маркам стружечных плит, поэтому в маркировке листов присутствуют пометки сразу нескольких категорий, например, 2F16/W24/1R24. Это означает, что допускается использование материала для настила полов и крыш, а также стеновой облицовки. Цифры в метке указывают на предельно допустимое расстояние между опорами каркаса конструкции с учетом габаритов листа. Это расстояние указывается в дюймах. На панелях некоторых производителей присутствуют линии для обозначения мест соединения крепежей и стоек обрешетки.

Чтобы понять в каких условиях влажности можно использовать ту или иную плиту, необходимо в маркировке искать специальные надписи: Interior, Esposure Type Binder, Exterior Bond.

Согласно американским стандартам, влагостойкость ОСП может соответствовать трем классам:

1. Interior. Материалы для внутренней отделки и эксплуатации в сухих условиях.

2. Esposure Type Binder. Конструкционные плиты, способные выдерживать увлажнения. Могут применяться для наружных работ после обработки защитными покрытиями. Применяются при влажности менее 19%.

3. Exterior Bond. Листы, пригодные для использования в условиях многократно повторяющегося увлажнения и высушивания, а также продолжительного воздействия неблагоприятной погоды или грунта. Могут использоваться в средах с абсолютной влажностью свыше 19%.

Качественные характеристики продукции разных производителей, промаркированной по стандартам ЕС и США, во многом схожи. К примеру, характеристики марки OSB-2 совпадают с характеристиками Interior, OSB-3 — с Exposure, а OSB-4 — Exterior. Основное различие заключается в сырье, использованном для изготовления плит. Европейские ОСП выпускают из хвойных пород дерева. Американские и канадские производители преимущественно используют тополь.

Какие бывают OSB плиты в зависимости от отделки поверхности и типа кромки

В зависимости от назначения материала ОСП могут иметь различную отделку поверхности и кромки листа.

Нешлифованные

Необработанные листы с  шероховатой поверхностью, обеспечивающей повышенную адгезию с битумными покрытиями. Такие панели являются отличной базой для битумных праймеров и кровельных настилов, что обеспечило их востребованность для формирования сплошной обрешетки крыш любой площади.

Шлифованные

Прошедшие механическую обработку листы, предназначенные для сооружения конструкций с жесткими допусками по толщине.

Лакированные

Листы этого вида OSB с одной стороны покрывают жидким или пастообразным лаком. ЛКМ наносится при помощи вальцовых установок или лаконаливных станков. Такая методика позволяет получить однотонное прозрачное или рельефное узорчатое покрытие. Предварительная обработка основы грунтом или шпатлевкой позволяет снизить расход лака, а также пигментировать базу в соответствии с преследуемыми декоративными целями.

Ламинированные

Под ламинированием понимают нанесение на поверхность ОСП пропитанной клеящими составами бумаги. Как правило, для этих целей используют меламиносодержащие смолы, которые в процессе горячего прессования схватываются с основой и твердеют до состояния термореактивного полимера. Избыток эмульсии распределяется по поверхности панели прокаточными листами пресса, благодаря чему наружный слой листа приобретает необходимую гладкость или рельеф (тиснение).

Кромка ОСП может быть прямой или фигурной

Панели с ровными краями применяют в черновом строительстве и производстве тары.

Плиты с торцами, имеющими форму соединения паз-гребень, востребованы в облицовке плоскостей большой площади. Такие материалы обеспечивают эффективную теплоизоляцию и герметичное соединение в местах стыковки соседних листов.

Размеры OSB плит

Стандартные размеры ОСБ листа составляют: 1250×2500 мм. по европейским стандартам и 1220×2440 мм. по североамериканским стандартам. Иногда в продаже можно встретить плиты длинной 3000 и 3150 мм. Некоторые производители, под заказ, выпускают плиты большей длинны, до 7 метров.

При выборе размера OSB плит лучше всего отдать предпочтение более крупным листам. Выбрав большие по размеру листы, вы получите меньше стыков после их монтажа. Это очень важно при обшивке некоторых конструкций. В качестве примера можно привести обшивку стен каркасного дома. В этом случае очень важно, чтобы одна плита закрывала всю высоту, от низа до верхнего этажа или крыши.

Толщина листов OSB варьируется от 6 до 25 мм. Выбор толщины зависит от следующих факторов:

  • марки OSB;
  • предполагаемых нагрузок;
  • расстояния между опорами.

Размеры, вес и площадь листа ОСП популярных производителей

На отечественном рынке ориентировочно-стружечные плиты представлены продукцией российских и европейских компаний, среди которых наиболее узнаваемы бренды: Kronospan (Беларусь, Могилев), ДОК «Калевала» (РФ, Карелия), GLUNZ (Германия), EGGER (Румыния) и Ultralam (г. Торжок, РФ).

Kronospan

Kronospan — австрийский производитель древесных материалов, имеющий разветвленную сеть заводов по всему миру, включая Беларусь. ОСП могилевского предприятия отвечает европейским стандартам, но при этом отличается доступной ценой. Отменные эксплуатационные характеристики и повышенная влагостойкость сделали OSB марки Kronospan одним из лидеров продаж российского рынка стройматериалов.

МаркаРазмеры листа, мм Площадь листа м2Вес листа, кг
OSB-3     2500×1250×93.117.2
2500×1250×1019.1
2500×1250×12 22.9
2800×1250×12 3.525.6
2500×1250×153.128.6
2500×1250×1834.3
2500×1250×22 41.9
OSB-42440×1220×11320.15
2500×1250×12 3.123.5
2500×1250×15 29.4

 ДОК «Калевала»

ДОК «Калевала» является крупнейшим изготовителем древесных плит в России. На предприятии внедрены новейшие технологии, что позволило наладить выпуск качественной и экологически чистой продукции, отвечающей наивысшим стандартам безопасности. Благодаря этим особенностям ОСП от ДОК «Калевала» завоевали популярность не только в РФ, но и в странах СНГ.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3     2500×1250×83,115,5
2440×1220×9316,6
2500×1250×93,117,5
2440×1220×12322,2
2500×1200×12 22,3
2500×1250×12 3,1 23,3
2800×1250×123,526,1
2500×1250×153,129,1
2500×1250×1834,9
2500×1250×2242,6
2440×1220×22342
OSB-3 с 2-х сторонним паз-гребнем. 2500×1250×123,123,3
1250×1250×121.611.7
OSB-3 с 4-х сторонним паз-гребнем.2500×1250×123,123,3
OSB-3 Экодом 2500×1250×917,5
2500×1250×1223,3
2800×1250×123,526,1
OSB-3 Экодом с 2-х сторонним паз-гребнем.2500×1250×123,123,3
OSB-3 Экодом с 4-х сторонним паз-гребнем.2500×1250×12

GLUNZ

Немецкий бренд GLUNZ, по праву, считается флагманом отрасли ориентировочно-стружечных плит. Особенностью производителя является использование высококачественных лесоматериалов и экологически чистых клеящих составов. На предприятии выпускают OSB-3 с уровнем эмиссии формальдегида E0. Это делает ОСП GLUNZ абсолютно безопасными.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3     2500×1250×6 3.1   12.2
2500×1250×9 18.3
2800×1250×93.5 21.9
2500×1250×123.124
2800×1250×12 3.5 28.8
2500×1250×15 3.1 36
2500×1250×1854
2500×1250×2224
OSB-42500×1250×912.2
2500×1250×1224
2800×1250×123.528.8
2500×1250×153.136
2500×1250×18
2500×1250×2224
OSB-3, паз-гребень2800×675×121.913
2500×675×151.716.2
2500×675×18
2500×675×2223.8

EGGER

Европейский бренд, продукция которого считается эталонным образцом высокого качества при необычайно низкой цене. OSB этой марки, выпушенные румынским предприятием, обладают хорошей плотностью, идеальной геометрией и низкой гигроскопичностью, что делает их незаменимыми в строительстве и производстве мебели. Производитель выпускает плиты экологического стандарта E1 и E0.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3     2500×1250×63.112
2500×1250×816
2500×1250×917.4
2500×1250×1223.3
2500×1250×123.526
2500×1250×153.1 28.1
2500×1250×1832.8
2500×1250×2242.8

 Ultralam

Если вам необходима доступная по цене и надежная плита ОСП, размеры которой удовлетворят потребности любого строительства, обратите внимание на продукцию Ultralam российского производителя Талеон Терра, производственные мощности которого расположены в г. Торожок Тверской области. Это один из самых технологичных и современных заводов не только в масштабах РФ, но и ЕС. Изготовление плит производится методом непрерывного прессования. Плиты имеют идеальную геометрию и высокую плотность (от 620 кг/кбм), что особенно ценится при строительстве каркасных домов и изготовлении СИП-панелей.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3 паз-гребень

2485×610×151.544
2440×610×1836
2485×610×18
2485×610×22 28
OSB-3 2500×1250×6 3.1 106
2500×1250×8  80
2440×1220×9372
2500×1250×93.1
2500×1250×1160
2500×1250×1256
2800×1250×123.5
2500×1250×153.144
2500×1250×1836
2500×1250×2228

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Размер ОСБ листа: стандартные параметры, классификация

ОСБ или ОСП плиты – строительный материал, обладающий уникальным набором свойств, создавших для него обширнейшую сферу применения в строительстве и ремонте. Сегодня мы подробно расскажем о самом материале, узнаем стандартный размер ОСБ листа, а также посмотрим, как его можно использовать на фасаде вашего строящегося или готового дома.

Размер ОСБ листа Размер ОСБ листа

Классификация ОСП плит

Если расшифровать аббревиатуру ОСП, то получим ориентировочно-стружечные плиты. Что означает это название? Материал представляет собой многослойные плиты, получаемые методом прессования деревянных щепок определенного размера под высоким давлением, смешиваемых с клеевой массой. Такой симбиоз и наделяет материал его основными свойствами. В зависимости от типа сырья ОСБ листы могут быть разными, так что при выборе лучшего решения под конкретные задачи стоит учесть много факторов, про которые мы сейчас же подробно поговорим.

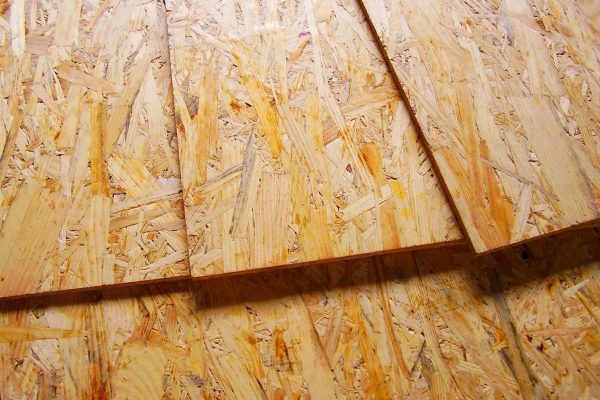

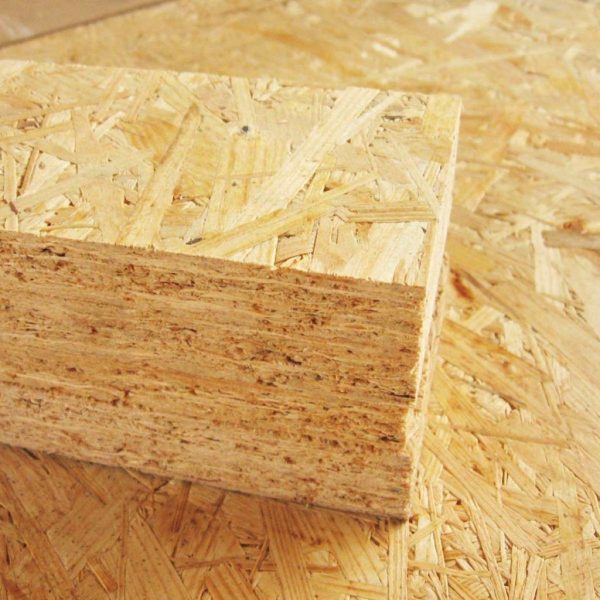

Структура материала в разрезе и сверхуСтруктура материала в разрезе и сверху

Итак, сразу скажем, что при изготовлении ОСП производители могут ориентироваться на разные стандарты: США, Евросоюза и России.

Интересно знать! Российские компании ориентируются именно на международные требования качества, так как наш ГОСТ Р 56309-2014 разработан на основе европейского стандарта ЕN300:2006, о чем говорит даже одинаковая маркировка изделий, выпущенных отдельно по тому и другому стандарту.

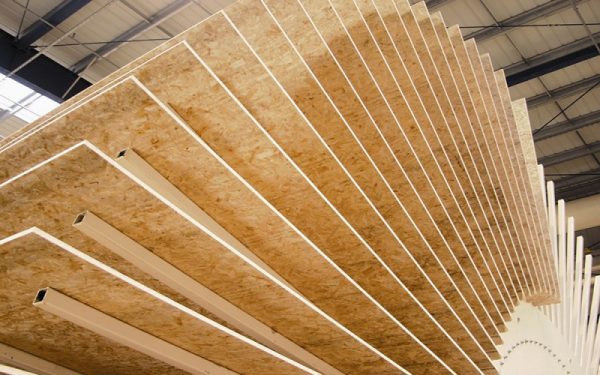

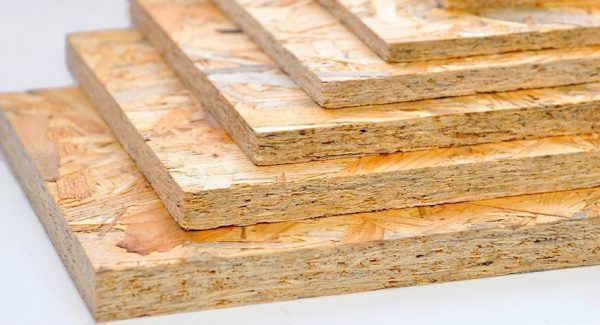

ОСБ панелиОСП панели

Поэтому давайте по отдельности разберем требования стандартов ЕС и США по порядку.

Нормативные документы ЕС

Главные критерии качества ОСП плит в Европе отражаются двумя нормативными документами: ЕN300 и ЕN13986. Первый текст является более распространенным, поэтому за основу нашего повествования возьмем именно его. Определяет он следующие основополагающие характеристики материала:

  1. Стойкость лицевой поверхности к истиранию.
  2. Прочность на изгиб.
  3. Взаимодействие с различными покрытиями.
  4. Удержание крепежных элементов.
  5. Устойчивость к воздействию влажной среды.
  6. Пространственная прочность.
  7. Огнестойкость.

Работа с современными материаламиРабота с современными материалами

По указанным характеристикам все ОСБ плиты разделены на 4 класса качества:

  1. OSB 1 – панели, предназначенные для использования в сухих помещениях и сооружения легких ненагруженных конструкций.
  2. OSB 2 – эти панели также применяются в сухой среде, но уже способны выдерживать нагрузки в составе различных конструкций.
  3. OSB 3 – эти листы считаются универсальными, так как способны выдерживать нагрузки и одновременно использоваться во влажных условиях.
  4. OSB 4 – самый качественный материал, предназначенный для высоконагруженных конструкций. Он абсолютно не боится воды и прекрасно противостоит открытому пламени.

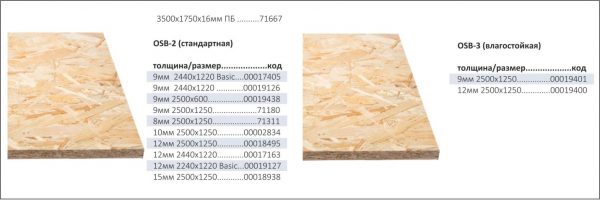

Классификация ОСП панелей наглядно, включая их размерыКлассификация ОСП панелей наглядно, включая их размеры

Что подразумевается под сухой и влажной средами? В первом случае речь идет о воздухе с относительной влажностью не более 65% процентов (этот порог может превышаться несколько раз в год на срок не более недели) при температуре +20 градусов по Цельсию. Влажный воздух при том же показателе температуры может превышать и 85% влажности.

Стандарты США и Канады

В чем отличие требований, установленных в США? На прилавках отечественных магазинов можно встретить продукцию и североамериканских компаний. Эти листы будут иметь отличную от европейской маркировку, что необходимо помнить, чтобы не ошибиться в выборе под конкретные цели.

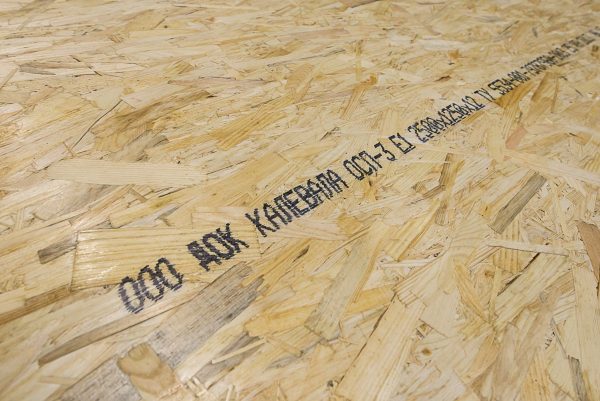

Маркировка ОСП листа отечественного производстваМаркировка ОСП листа отечественного производства

В этих странах также действуют два стандарта: CSA0325 и PS2. Что интересно, многие компании придерживаются сразу обоих нормативов, так как в части стойкости нагрузкам, степени разбухания материала и некоторым прочим параметрам, они совпадают. Стоит помнить, что эти панели не распределяются по классам. Тут применяется определенная маркировка листов, указывающая на те, или иные свойства. В маркировке ОБС можно встретить следующие обозначения:

  1. W – такие плиты предназначены только для облицовки вертикальных поверхностей, то есть стен.
  2. 1F – этот материал используется в качестве настила пола.
  3. 2F – также используются в качестве напольного покрытия, но укладываться они могут только на ровное жесткое основание, тогда как предыдущий вариант может монтироваться и по лагам.
  4. 1R – предназначаются под сплошную обрешетку кровли, без создания опоры на краях.
  5. 2R – также используются для обрешетки, но уже с опорой по краям.

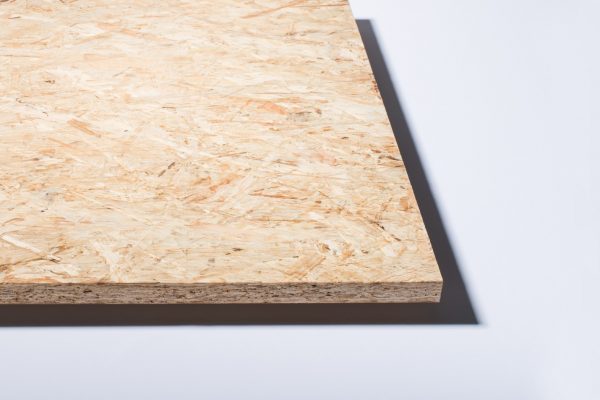

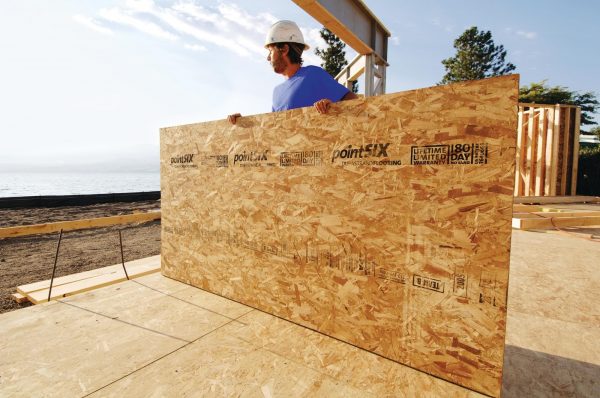

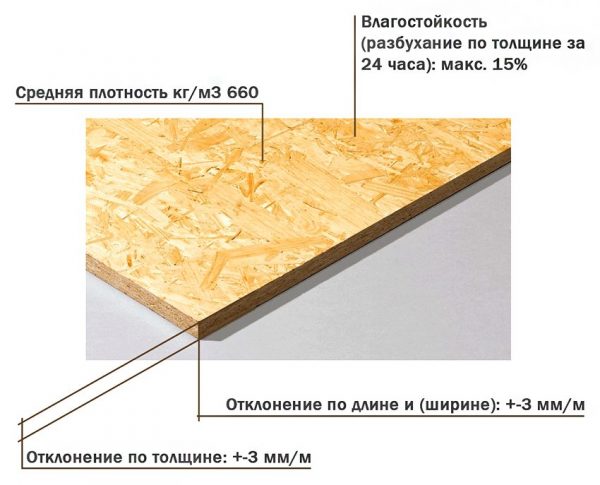

Основные характеристики плит ОСБОсновные характеристики плит ОСБ

Объясним чуть подробнее. Каждая указанная маркировка может встречаться сразу на нескольких типах ОСП. При этом каждое значение будет сопровождаться дополнительной цифрой в дюймах, которая будет указывать на предельно допустимое расстояние между поясами каркаса, на котором плита будет смонтирована.

Следующая важная пометка в маркировке будет обозначать степень влажности воздуха, в котором панели будут эксплуатироваться. Тут может быть три варианта:

  1. Interior – не сложно догадаться, что использоваться такой материал может только внутри помещений, в комфортных условиях. Влага для него губительна.
  2. Espоsure type bindеr – эти конструкционные типы способны выдерживать увлажнение, поэтому могут применяться как для внутренних, так и для наружных работ, но только после предварительной обработки защитными составами.
  3. Exteriоr bond – такие плиты могут многократно выдержать процессы намокания и сушки, без изменения своих основных характеристик, не разбухая. Они могут, не страдая, контактировать с грунтом, или находиться под проливным дождем.

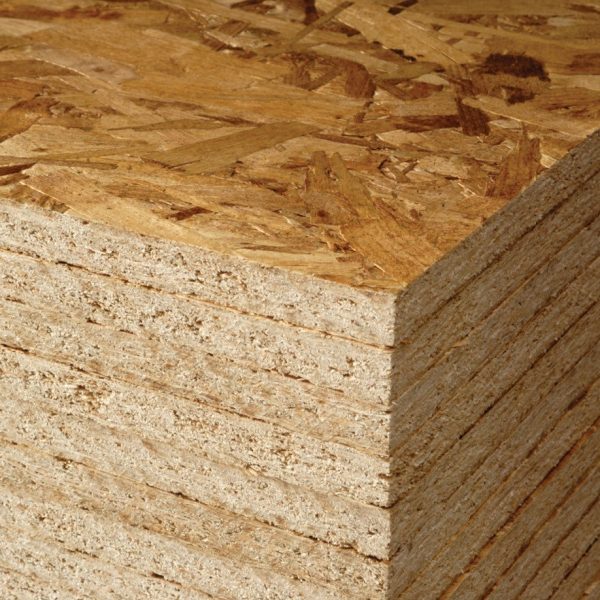

Для производства ОСП используются достаточно крупные щепкиДля производства ОСП используются достаточно крупные щепки

Можно провести параллели между маркировками США и ЕС и отыскать похожие материалы, однако в продукции из Северной Америки реально лучший ассортимент и возможность подобрать вариант под конкретные нужды.

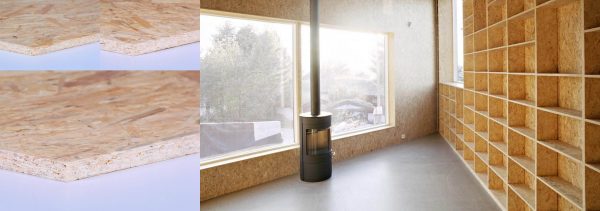

Помещение отделанное ОСП изнутриПомещение отделанное ОСП изнутри

Интересно знать! Древесина для изготовления ОСБ применяется разная. Так, если в Америке туда преимущественно идет тополь, то в Европе чаще всего используются хвойные породы деревьев.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео — Обзор ОСП плит

Различие ОСП листов по кромке и типу поверхности

Технические характеристики материала важны в первую очередь, но не только они определяют тип материала. Также важно знать, в чем бывает внешнее отличие панелей, что пригодится при создании дизайна строения и монтаже. Какими еще бывают ОСБ листы?

1. Самыми простыми и недорогими будут листы с необработанной грубой поверхностью, которые проходят механическую обработку. Материал имеет хорошую адгезию к битумным материалам. Используют его в качестве базы под кровельные настилы в роли сплошной обрешетки.

Нешлифованный лист с грубой поверхностьюНешлифованный лист с грубой поверхностью

2. Поверхность таких листов будет гладкой, поэтому на них прекрасно ложится краска.

Шлифованные листы выглядят куда аккуратнееШлифованные листы выглядят куда аккуратнее

3. Лакированные плиты покрываются пастообразным лаком с лицевой стороны. Такая обработка создает дополнительную защиту от влаги и придает поверхности больше эстетики. Лак наносится вальцевыми станками. Предварительно поверхность плиты грунтуется, что снижает расход лака и позволяет при необходимости пигментировать участки поверхности для достижения нужного внешнего вида.

Поверхность плит покрывается слоем лакаПоверхность плит покрывается слоем лака

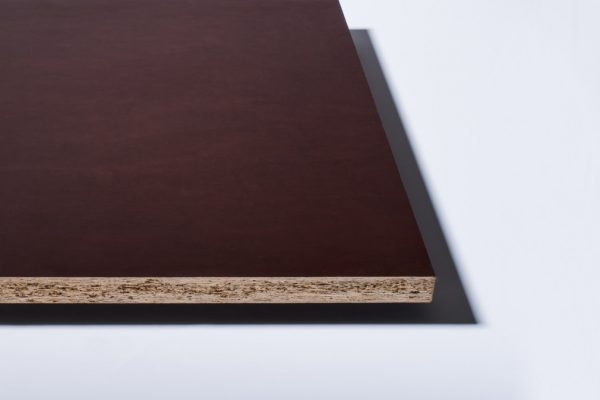

4. Последний тип называется ламинированным. На поверхность плиты наносится сплошной полимерный слой защиты. Такая технология позволяет получить материал с поверхностью разных цветов.

Ламинированная поверхность ОСБ листаЛаминированная поверхность ОСБ листа

Кромка ОСП листа может быть двух типов – прямой или фигурной. Первый вариант используется в качестве чернового материала при отделке, а также для производства тары, тогда как второй может применяться как финишная облицовка.

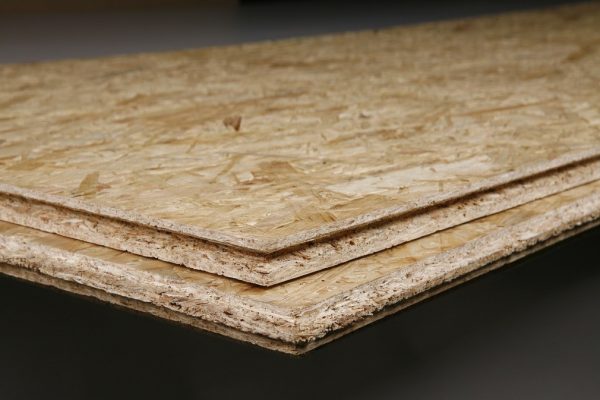

Фигурная кромка устроена по принципу шип-пазФигурная кромка устроена по принципу шип-паз

Под фигурной кромкой понимается наличие на разных сторонах панели пазов и кромок, за счет которых можно собирать цельные плоскости с качественной стыковкой материала. Благодаря такому соединению можно добиться лучшей теплоизоляции (материал не продувается) и звукоизоляции.

Каких размеров бывают ОСБ плиты

Стандартный европейский размер у панелей ОСП практически такой же, как и листов гипсокартона – 1250*2500 мм. В квадратных метрах площадь листа будет равняться трем. То есть материал достаточно габаритный, что позволяет обшивать с его помощью большие пространства, затрачивая минимум усилий.

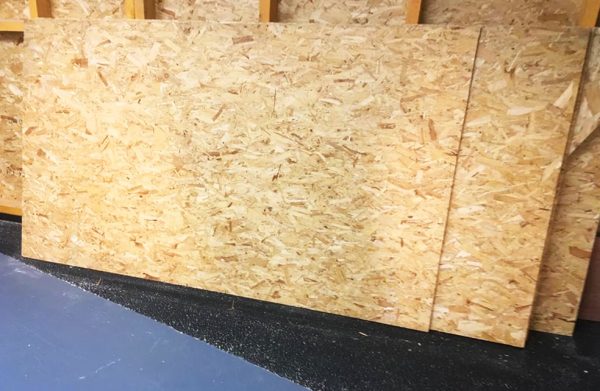

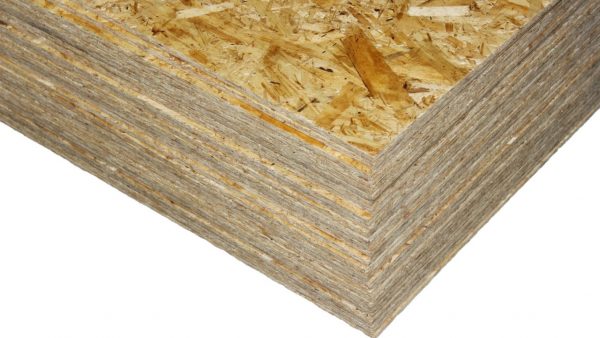

Лист стандартной конфигурацииЛист стандартной конфигурации

Американский размер немного отличается – 1220*2440 мм. Как видите, в обоих случаях стороны кратны друг другу, что сделано для большего удобства построения каркаса. Почему этот же принцип не взят за основу при производстве гипсокартона, остается непонятным.

Если вам требуются нестандартные решения, то можете поискать панели с большей длиной. Таковая может составлять 3000 и 3150 мм. Под заказ можно приобрести материал с длиной до 7-ми метров. Таковые используются в основном для фасадов высоких строений.

Существуют и нестандартные размеры ОСБ плитСуществуют и нестандартные размеры ОСБ плит

Однако не о подборе длины чаще думают при покупке материала, а о его толщине, которая будет варьироваться в зависимости от класса и назначения панели, а также от расстояния между поясами каркаса. Выбирается толщина в пределах от 6 до 25 мм, как фанера.

От толщины листа будет напрямую зависеть его масса. На этот показатель также влияет и плотность материала.

Интересно знать! Некоторые листы стандартных размеров могут достигать 100 кг в весе.

Сделано в РоссииСделано в России

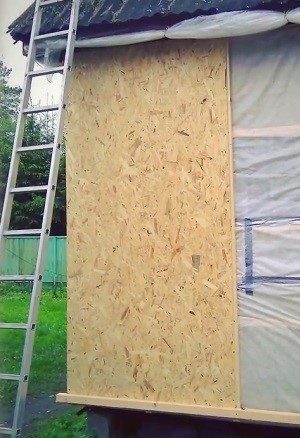

Обновление фасада строения ОСБ панелями

Использоваться ОСП плиты, как мы уже поняли, могут по-разному, в зависимости от ряда факторов. Из них даже умудряются строить полноценные теплые дома – тут материал выступает в качестве основания под пенополистирол. Симбиоз этих материалов позволяет создать специальные сэндвич панели, как на фото ниже.

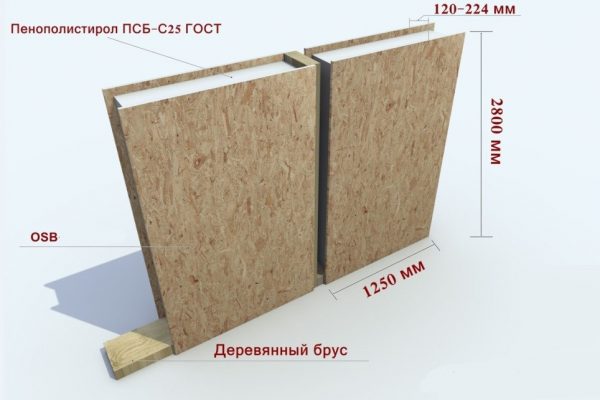

Быстрая технология строительства дома из ОСП сэндвичаБыстрая технология строительства дома из ОСП сэндвича

Из таких сэндвичей здание собирается, словно конструктор. Очень интересная технология, но сегодня мы поговорим не о ней, а об использовании отдельных ОСБ листов для отделки существующего фасада. Давайте посмотрим, как можно преобразить ваш дом, и какие преимущества из этого можно получить дополнительно.

Итак, представим, что перед нами фасад старого дома, который мы хотим обновить. ОСП шьется на каркас, а это значит, что строение можно дополнительно утеплить, и не воспользоваться этой возможностью будет просто глупо.

Таблица 1. Монтаж ОСП панелей.

Шаги, фотоОписание

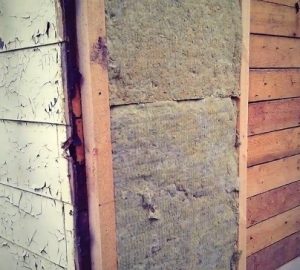

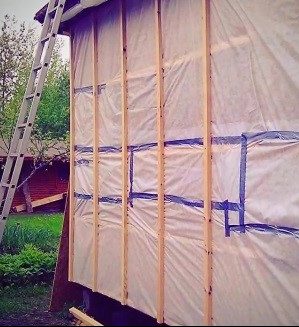

Шаг 1 – делаем обрешетку

Шаг 1 – делаем обрешетку

Каркас под обшивку у нас будет состоять из нескольких слоев – обрешетки и контробрешетки. Это позволит установить утеплитель, обеспечить пространство для его проветривания или добавить второй слой изолятора и сделать конструкцию более прочной и надежной. На фотографии показано строение обрешетки с утеплением. Мы видим вертикальные стойки из бруса, между которыми установлены листы минеральной ваты. Таким манером мы должны будем оборудовать весь фасад без пропусков.

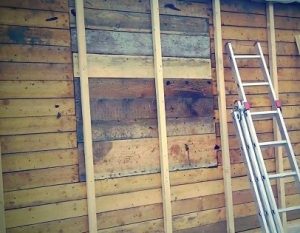

Шаг 2 – определяем, как крепить пояса

Шаг 2 – определяем, как крепить пояса

Если стены дома изначально ровные, то задача перед вами стоит не самая сложная – стойки можно установить прямо по поверхности без дополнительного выравнивания. Однако такое бывает крайне редко, поэтому не будем надеяться на лучшее и опишем технологию выравнивания.

Заметка! Сразу скажем, что основание под обшивку, коим является каркас, должно быть идеально ровным, чтобы в панелях не присутствовало внутреннего напряжения, поэтому не ленитесь выравнивать стены, если это требуется.

Шаг 3 – основные вертикали и горизонтали

Шаг 3 – основные вертикали и горизонтали

При определении параметров каркаса нужно, в первую очередь, ориентироваться на габариты приобретенных ОСБ листов. Мы знаем стандарт, поэтому расстояние между стойками нужно делать 62,5 см. Это позволит монтировать панели в любом положении.
1. Итак, первым делом нужно установить угловые стойки. Выставляем их точно по вертикали, пользуясь лазерным или пузырьковым уровнем.
2. В качестве стоек используется деревянный брус, сечением не менее 50*50 мм.
3. Между крайними стойками сверху и снизу натягивается капроновая нить. Этот элемент потребуется нам для выставления остальных стоек в одну плоскость.
4. Далее разметьте расстояние между стойками, согласно указанному выше шагу.
5. Возьмите брус и проверьте, везде ли он может быть установлен, чтобы нить не меняла своего положения. В случае если пространства не хватает, крайние стойки следует отодвинуть от стены на нужное расстояние. Делайте это равномерно, иначе получите неодинаковые откосы на окнах и дверях.
6. Отодвигать брус от основания можно при помощи металлических подвесов или уголков, как на представленном фото.
7. Затем ставятся основные вертикали и горизонтали, положение которых определяется по уже натянутой нити. Речь идет об элементах, формирующих откосы дверных и оконных проемов.

После сборки обрешетки, пространство между поясами заполняется листами минеральной ваты или пенопласта.

Еще один момент. Если планируется к установке контробрешетка, то шаг между поясами можно уменьшить, чтобы утеплитель не было необходимости подрезать.

Шаг 4 – контробрешетка и утепление вторым слоем

Шаг 4 – контробрешетка и утепление вторым слоем

Установить контробрешетку не составит никакого труда, так как первую часть каркаса мы уже вывели в уровень. Ваша текущая задача – разбить расстояние на шаги нужного размера, накрутить брусья перпендикулярно предыдущим на саморезы по дереву, установить утеплитель, перекрывая мостики холода первого слоя, если требуется.

Совет! Очень важно, если будет использоваться ОСП без профильной кромки, в местах расположения швов установить перемычки, иначе обшивка будет подвижной и может выгнуться в разных направлениях, что испортит отделку.

Шаг 5 – монтаж гидроизоляции

Шаг 5 – монтаж гидроизоляции

Минеральная вата очень боится намокания, поэтому ее нужно прикрыть специальной гидроизоляционной пленкой. Крепится она степлером, на скобы. Далее делается еще один уровень контробрешетки. Это пространство уже будет использоваться для вентиляции утеплителя, для его качественной просушки. Принцип крепления точно такой же, как и до этого.
Шаг 6 – обшивка ОСБ плитами

Шаг 6 – обшивка ОСБ плитами

Далее происходит обшивка каркаса ОСП панелями. Они устанавливаются так, чтобы края попадали точно на середину поясов. Крепление выполняется саморезами по дереву соответствующей длины (требуется, чтобы крепеж входил в брус минимум на 2 см).

Будет очень хорошо, если один лист будет перекрывать всю высоту стены, чтобы избежать ненужных поперечных швов.
ОСП крепится ко всем поясам, которые под ним проходят.

Подрезать материал лучше всего по углам строения. Делать это необходимо циркулярной пилой со средним зубом. Резать нужно только по направляющей, чтобы края получались ровными и красивыми.

Шаг 7 – расшивка швов

Шаг 7 – расшивка швов

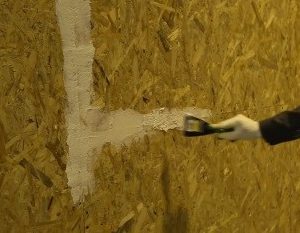

Теперь покрытие нужно защитить и украсить. Начинаем с заделывания всех швов. Для этого применяется специальная эластичная шпаклевка, например, «Хольцер Флекс Шпахтель Эластиш». Швы расшиваются по 5-7 см в каждую сторону от шва, слой шпаклевки составляет 3 мм. Высохнет она в течение 10 часов. Информацию о похожих материалах ищите на их упаковке.
Шаг 8 - покраска

Шаг 8 — покраска

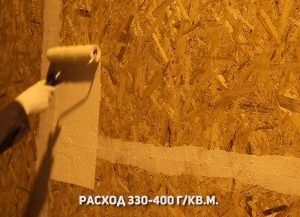

Далее вся поверхность листов вместе со шпаклевкой покрывается специальной грунт-краской для ОСБ. Этот материал можно заколеровать в любой цвет, он добавит не только привлекательности, но и качественно защитит обшивку от влаги. Покрытие служит 10 лет, после чего потребуется выполнить повторную обработку.

Какая краска подходит для ОСБ панелей? Подробно читайте в специальной статье.

Шаг 8 – установка декоративных планок

Шаг 8 – установка декоративных планок

Швы закрываются декоративными панелями – так можно создать имитацию немецкого стиля постройки дома — фахверк. Панели крепятся клеевым способом или на оцинкованные саморезы.

Цены на минвату

Минвата

Видео — Монтаж ОСБ листов

Размер листа ОСБ стандартный: параметры, классификация



OSB или ОСБ, ОСП, ОСБИ – это очень распространенный вид многослойных деревянных плит, которые состоят из прессованных щепок и клея, изготовленного из смолы, борной кислоты и воска. Полное название материала – ориентированно-стружечные плиты или по-английски oriented strand board (отсюда и аббревиатура OSB).

Плита или лист ОСП может обладать определенными характеристиками в зависимости от того, какое дерево и какой состав клеевой массы использовались при производстве. Соответственно, при покупке ОСБИ панели непременно придется принять во внимание ее тип, чтобы в итоге получить нужный набор эксплуатационных свойств. Более того, разным может быть также и размер ОСБ листа, что предопределяет его характеристики.

Ниже мы рассмотрим, какие существуют классификационные типы OSB с учетом области применения, производителя и размера ОСБ плиты.

размер листа осб стандартный

размер листа осб стандартный

Классификационные типы и маркировка OSB плит

В основе классификации лежит, прежде всего, происхождение, то есть место производства листа ОСБ. Собственные стандарты существуют в Европейском Союзе, Соединенных Штатах, а также в России.

Впрочем, российские стандарты почти полностью ориентированы сегодня на европейский, поэтому размеры ОСБ плиты отечественного производства обычно совпадают с аналогами, производимыми в ЕС. Маркировка ОСП в России также осуществляется в полном соответствии с европейскими параметрами: российский ГОСТ Р 56309-2014 аналогичен стандарту ЕN300:2006 в ЕС.

Исходя из этого, рассматривать классификацию листов ОСБ логично в зависимости от происхождения – отдельно для европейского и американского производства.

размер листа осб стандартный

размер листа осб стандартный

Подходы к стандартизации OSB по европейским стандартам

Упомянутый выше стандарт ЕN300:2006, по которому производятся листы ОСБ в Европе, предопределяет основные параметры стандартной УСБ панели. С их помощью может быть проведена своего рода ОСБ расшифровка.

В числе главных следующие характеристики:

  • Гибкость
  • Прочность, сопротивление давлению
  • Устойчивость к стиранию с лицевой стороны (разобраться, что такое лицевая сторона ОСБ плиты как определить ее и как распознать, можно с первого взгляда: лицевая сторона всегда более гладкая и аккуратная)
  • Высокое сцепление с разными материалами, покрытиями
  • Резистентность к воздействию влаги и тепла
  • Огнестойкость
  • Плотность, достаточная для встраивания в плиту крепежных деталей

размер листа осб стандартный

размер листа осб стандартный

Перечисленные параметры предопределяют принадлежность плит ОСБ к одному из классификационных типов.

  • Первый тип, OSB 1 – листы, ориентированные на низкий уровень нагрузки, минимальное механическое воздействие, подходят только для сухих помещений.
  • Второй тип, OSB 2 – плиты, которые способны выдержать нагрузку и противостоять давлению, но при этом должны использоваться только в сухой среде.
  • Третий тип, OSB 3 – универсальный вариант, когда листы, способные выдержать нагрузку и давление, одновременно устойчивы и к повышенной влажности.
  • Четвертый тип, OSB 4 – суперпрочные плиты, которые не боятся не только влаги, но и больших потоков воды, а также открытого пламени и при этом выдерживают максимальную механическую нагрузку абсолютно любой природы.

Стоит ли говорить, что плита OSB 3 может рассматриваться как компромиссный вариант с наилучшим набором свойств. Однако если речь идет о максимальном качестве, то лучше остановить выбор не на ОСП 3, а на ОСП 4.

Дополнительно обратим внимание, что ОСБ влагостойкая характеризуется способностью сохранять свои свойства при относительной влажности в помещении выше 65%. ОСБ 1 и 2 могут использоваться только там, где относительная влажность значительно ниже при средней температуре выше 20 градусов по Цельсию выше нуля.

размер листа осб стандартный

размер листа осб стандартный

Подходы к стандартизации OSB по стандартам Канады и США

В Северной Америке существуют собственные подходы к типологии листов ОСБ. На отечественном рынке ОСБ производства США и Канады не является редкостью. При этом распознать такую продукцию можно по специфической маркировке.

Североамериканские стандарты по классике – это CSA0325, а также PS2. Оба варианта очень схожи между собой, и большинству производителей проще соблюдать сразу два норматива, чем следовать только одному из них.

Важно отметить, что в США и Канаде не существует классов, на которые распределялись бы ОСБ листы по стандарту. Есть просто специальная маркировка для обозначения тех или иных конкретных свойств:

  • W – это листы ОСП для стен и других поверхностей вертикального расположения. Это облицовочный стандарт.
  • 1F – это маркировка для покрытия на пол, настила.
  • 2F – это также вариант напольного настила с тем лишь отличием, что он не подойдет для укладки на лаги или другую неровную неоднородную поверхность (с 1F это возможно).
  • 1R – это листы для обрешётки кровли, которые не требуют опоры с краев.
  • 2R – это вариант, аналогичный 1R, но предусматривающий опору.

размер листа осб стандартный

Если говорить в целом, то на одном и том же готовом изделии можно встретить от одной до пяти указанных маркировок. Чаще всего одна плита ОСП отвечает двум-трем критериям и имеет, соответственно два или три оригинальных обозначения.

Важный нюанс. При нанесении маркировки дополнительно принято проставлять цифровое значение, указывающее на то, каким может быть максимальное расстояние между так называемыми поясами каркаса. Единица измерения этого расстояния – дюймы.

Также на плитах проставляется значение предельной влажности в процентах. Если влажность выше указанного значения, то свойства ОСБ автоматически снижаются. Иногда вместо цифрового значения влажности используется условное обозначение:

Interior – материал предназначен для применения внутри помещения. В данном случае речь идет о нестойких к влаге плитах ОСП.

размер листа осб стандартный

размеры осб плиты

Esposure binder – при наличии специальной пропитке листы ОСП могут использоваться не только в помещениях, но и на улице, в условиях высокой влажности.

Exterior – стойкий к многократному воздействию влаги вариант, способный без утраты свойств намокать и высыхать, не разбухающий и не рассыхающийся. Такой УСБ лист вполне можно стелить даже на открытый грунт.

Если сравнивать ОСБ листы из Северной Америки и Европейского Союза/ России, то налицо более широкий набор вариаций, изготовленных в США и Канаде. В этом случае есть больше возможностей подобрать ориентированно-стружечные плиты под конкретные нужны, максимально индивидуально совершить покупку.

Еще одно отличие американских и европейских плит – это древесина. США и Канада специализируются на тополе как основном материале для стружки, а в Европе преимущественно применяют хвойные деревья.

размеры осб плиты

Классификация ОСП листов по кромке и типу поверхности

Помимо чисто технических параметров листы ОСБ отличаются друг от друга и по физическим, а также эстетическим особенностям. Внешний вид, а также характеристики поверхности листов предопределяют, насколько они впишутся в интерьер или будут соответствовать стилю оформления здания.

Итак, рассмотрим, какими могут быть плиты ОСБ с точки зрения своей поверхности.

размеры осб плиты

Нешлифованные

Упрощенный вариант, фактически лишенный обработки. Поверхность в данном случае остается грубой, шероховатой, возможны торчащие части древесной стружки.

Главный плюс таких листов – их низкая стоимость. Кроме того, нешлифованные плиты хорошо соединяются с другими материалами, не скользят.

Основное направление использования – для кровли в качестве обрешётки.

Шлифованные

Как становится ясно из названия, это вариант, когда поверхность листа хорошо зачищена и обработана. В этом случае легко покрывать плиты краской или лаком, ставить одну на другую.

За счет имевшей место обработки стоимость изделий возрастает по сравнению с нешлифованными плитами.

размеры осб плиты

Лакированные

Это те же шлифованные листы, которые уже заранее были покрыты лаком при помощи специального вальцевого станка. Такая предварительная обработка делает панель стойкой к влаге, придает дополнительную прочность и более привлекательный внешний вид.

Соответственно, область применения лакированных ОСП в основном связана с дизайном и оформлением.

Ламинированные

Самый современный и дорогой вариант.

Поверхность листа ОСБ в данном случае покрывается не просто лаком, но особым полимерным материалом. Это дает максимальную прочность и формирует весьма красивый дорогой образ.

Заминированная поверхность может быть оформлена практически в любом цвете или даже в нескольких оттенках.

размеры осб плиты

размеры осб плиты

Типы кромки ОСП листа

В этом случае есть всего два типа – прямая кромка и фигурная кромка.

Прямая применяется как основа, черновой материал, база для дальнейшей отделки. Иногда прямая кромка служит для производства из ОСБ какой-либо тары, ящиков и т.д.

Что касается фигурной кромки, то она подходит для финальной итоговой облицовки. Она предусматривает, что на листе с разных сторон будут находиться пазы и выпуклости, за счет которых возможна максимально плотная стыковка. Соответственно, получится собрать однородную плоскость из нескольких листов при сохранении максимальной тепло- и влагоизоляцией.

размеры осб плиты

размер листа осб стандартный

Размеры OSB плит

Все сказанное выше касается самых разных по величине и площади панелей. Для листов ОСП размеры предопределяются не классификационным типом, стандартами и пожеланиями заказчика и производителя.

Если упоминается размер листа ОСБ стандартный для Европы и России, то речь идет о параметрах 1250*2500 мм. Это параметры, аналогичные листам гипсокартона и составляющие по площади три квадратных метра.

Как видно, по умолчанию размеры ОСБ листа достаточно большие, что связано с тем, что материал этот применяется в основном для работы с крупными зданиями и просторными помещениями.

размеры осб плиты

В Северной Америке размер листа ОСБ по стандарту немного иной – 1220*2440 мм, однако тоже достаточно крупный.

Если присмотреться внимательнее, можно заметить, что размер ОСБ листа ширина и длина его связаны друг с другом: длина ровно в два раза больше ширины. Таким образом, древесно стружечная плита по форме является прямоугольником.

Впрочем, как мы уже упоминали выше, размеры листа ОСБ могут быть самыми разными, если он изготовлен в США или Канаде. Например, если необходимо покрыть действительно просторную площадь, можно использовать увеличенные размеры ОСП – 3000*6000 мм или даже 3150*6300 мм.

Более того, при индивидуальном обращении к производителю можно получить действительно индивидуализированные размеры. Так, некоторые компании готовы создать лист ОСБ размеры которого превышают 7 м. Для высоких зданий такие параметры – единственно приемлемый вариант.

размеры осб плиты

Что касается ширины или толщины панели, то в этом смысле размеры ОСБ также бывают разными.

В соответствии с назначением или классом можно выбрать изделия с шириной от 6 мм вплоть до 25 мм. Среднестатистический размер ОСБ листа 9 мм. Более тонкие листы весят меньше, а потому подойдут для тех случаев, когда нужно минимальное давление на несущую основу. Стоит отдельно обращать внимание, насколько плотным является лист, поскольку при высокой плотности даже если размеры ОСБ листа стандартные, он может оказаться очень тяжелым.

Так, некоторые из производителей готовы предлагать на рынке обычные размеры листа ОСБ 9 мм при весе в целых 100 кг! Здесь размер ОСБ листа 9 мм играет куда меньшую роль по сравнению с другими параметрами. Это еще раз указывает на важность учета не какого-то отдельного параметра, а нескольких характеристик вместе.

размеры осб плиты

На рынке максимально широкий размерный ряд и большое количество вариаций ОСП предлагают такие известные в своей сфере компании, как Kronospan (производство расположено в Могилеве, Республика Беларусь, продукция представлена в России, Украине и Беларуси), Ultralam (отечественная фирма, расположенная в городе Торжок, Россия – работает только по территории РФ), ДОК “Калевала” (компания из Карелии, успешно выходящая на рынки стран СНГ). Из заграничных производств самые известные и качественные ориентированно-стружечные панели предлагают GLUNZ в Германии и EGGER в Румынии.

размеры осб плиты

Чем и как можно покрасить ОСБ плиту

Если ОСП имеет гладкую шлифованную поверхность, то проблем с тем, чтобы покрасить его, точно не возникнет. Лакокрасочные покрытия легко ложатся на ОСБ лист размер которого может быть любым.

Рекомендуется использовать те же виды краски, что применяются традиционно для обычного дерева.

Акрил – считается экологически безопасным, быстро сохнет, формирует надежную защиту от воздействия влаги и за счет формирования пленки продлевает жизнь материала.

Полиуретан – отлично подходит для внешней отделки, формируя не только прочную, но и эстетически привлекательную пленку на поверхности.

Краски на основе латекса – подходят для проработки внутренних поверхностей, поскольку имеют плотную густую структуру и при этом нетоксичны.

Масляные краски – самый простой вариант, идеален для краев и торцов, однако из-за особенностей состава крайне долго просыхает и долго сохраняет неприятный аромат.

В идеале можно воспользоваться специализированными красителями, которые производятся непосредственно для ОСП. Их главные особенности – способность проникать глубоко в структуру материала, быстрое высыхание, однородность верхнего слоя после покрытия. Эти составы экологически чистые, безопасны в быту и отлично защищают поверхность.

Поскольку у  листа ОСБ размер может оказаться достаточно большим, покрывать его краской не всегда удобно вручную. Здесь помогут специальные распылители и иные приспособления.

размеры осб плиты

Обновление фасада строения ОСБ панелями

Широта применения панелей, независимо от того, каков размер ОСП, поражает разнообразием. При этом одна и та же ОСБ плита характеристики применения менять не способна. Она либо предназначена для внешней отделки, либо нет, она или достаточно прочна для кровли, или же просто не выдержит давления.

Тем не менее, OSB плита размеры “стандарт”  прекрасно подойдет как для облицовки, так и для формирования основы для строительства. Как ни парадоксально, есть примеры зданий, полностью построенных из ОСБ. В этом случае панели выступают как база для пенополистирола, в итоге получается достаточный теплосберегающий эффект.

Такое сочетание известно как сэндвич-панель. Обычно в них размер листа ОСБ 9мм, а пенополистероловые листы берутся по стандарту. Из сэндвич-панелей можно достаточно быстро, по примеру конструктора, сформировать здание средних размеров.

Что касается внешней отделки, то в данном случае размеры ОСБ плиты 9 мм не обязательны, а пенополистерол и вовсе не нужен. Суть процесса сводится к тому, чтобы закрепить на фасаде ОСП листы для утепления и одновременного решения дизайнерских задач.

Ниже рассмотрим стандартную последовательность действий по каркасной обшивке здания ориентированно-стружечными плитами. Напомним еще раз, что размер ОСБ подбирается здесь полностью индивидуально.

Этап первый. Обрешетка.

Создается вертикальный каркас из брусьев, перекрытый по горизонтали минватой.

Обшивка ОСП.

Этап второй. Крепеж поясов.

Необходимо выровнять стены посредством установки специальных стоек, на которые впоследствии будет крепиться обшивка.

Этап третий. Контроль вертикальных и горизонтальных линий.

Параметры “сетки”, образованной стойками и брусьями, зависят от того, каковы у ОСП плиты размеры. В соответствии с ними определяется расстояние между деревянными стойками, а затем и между перпендикулярными горизонтально положенными брусьями.

Если ОСБ плита размеры имеет нестандартные, придется заранее продумывать формат укладки. А чтобы сохранить одинаковый уровень, рекомендуется натягивать между крайними стойками капроновую нить и уже под нее подгонять стойки, расположенные в середине.

Обшивка ОСП.

Этап четвертый. Утепление и контробрешетка.

Этот этап не обязателен, но послужит для лучшей теплоизоляции. Брусья располагаются перпендикулярно первому слою обрешетку, между слоями располагается материал-утеплитель.

Когда у листа ОСБ размеры слишком велики или панель не имеет кромки по профилю, рекомендуется установить специальные перемычки там, где располагается шов (стык).

Этап пятый. Гидроизоляция.

Между утеплителем и следующим слоем контробрешетки выстилается пленка и прикрепляется к панелям. Снова обращаем внимание на ОСБ размер, поскольку пленку лучше сразу готовить перекрывающей 2 и более листов.

Обшивка ОСП.

Этап шестой. Обшивка ОСП.

Края листов крепятся ровно в середину поясов. Каждый лист прикручивается к брусу при помощи самореза.

осп плита размеры

Этап седьмой. Отделка.

Заделываются швы, производится лакировка и окрашивание поверхности. Снаружи можно смонтировать дополнительный слой декоративных ориентированно-стружечных плит. При этом для ОСП размеры листа в данном случае могут не соотноситься с размерами листов ОСП внутреннего слоя.

Видео. Монтаж ОСБ листов, характеристики и экологичность



технические характеристики, преимущества и недостатки

Фанера ОСБ (ОСП или OSB) является совершенно новым видом пиломатериалов, который появился на рынке строительных материалов сравнительно недавно, но уже завоевал доверие большого количества людей. Это обусловлено тем, что такой материал включает в себя все лучшие качества древесины и в то же время лишен практически всех ее недостатков. Далее будут рассмотрены основные характеристики ОСБ фанеры.

OSB плиты – это новый, легкий, прочный строительный пиломатериал с долгим сроком службы.

Преимущества и недостатки

Ориентированно-стружечная плита состоит из нескольких слоев и производится из тонкой стружки крупного размера с использованием технологии горячего прессования. В качестве связующих веществ применяются парафины, природные смолы хвойных деревьев и синтетические волокна. Эти элементы обеспечивают стабильное соотношение между экологической безопасностью ОСБ и его техническими характеристиками. Полимеризация связывающих веществ прекращается через 2-3 месяца после изготовления материала, поэтому и выделение в окружающую среду вредных веществ длится столько же времени.

OSB фанера обладает такими полезными характеристиками, как:

Таблица характеристик ОСБ плит.

  1. Не деформируется под влиянием повышенной влажности (имеет низкий уровень влагопоглощения), как это происходит, например, с досками, которые достаточно быстро отсыревают, разбухают и чернеют.
  2. Имеет большой срок службы.
  3. Этот материал обрабатывается и монтируется легко и быстро.
  4. Имеет небольшую массу, что позволяет использовать плиты при конструировании различных перекрытий.
  5. Однородность структуры, обеспечивающая целостность материала при нагрузках на изгиб.
  6. Хорошая звуко- и теплоизоляция.
  7. Антисептичность. Специальные добавки при изготовлении плит препятствуют размножению плесени и грибка.
  8. Неизменность свойств. При выполнении изоляции из ОСБ плит можно быть уверенным, что их технические характеристики будут одинаковыми при любых погодных условиях.
  9. Низкая себестоимость.

Среди недостатков этого материала стоит выделить его вредность для человека, что обусловлено использованием в процессе производства фенола.

Вернуться к оглавлению

Основные виды

На сегодня выпускается 4 вида OSB плит. Все они имеют определенные технические свойства, что обуславливает область их применения:

ОСБ фанера применяется для облицовки и утепления стен, полов, крыши.

  1. OSB 1. Имеет небольшую прочность и не выносит повышенной влажности. Этот материал применяется исключительно при изготовлении мебели.
  2. OSB 2. Такая фанера имеет более высокую прочность и плотность, но, как и первый вид, плохо сопротивляется влажности. Используется для облицовки внутренних несущих конструкций в помещениях с нормальной влажностью.
  3. OSB 3. Самый распространенный вид, который имеет высокую прочность и хорошую сопротивляемость негативному воздействию влаги. Здесь речь идет не о постоянно повышенной влажности, а о кратковременном ее увеличении. Если применять такие плиты при внешних работах, то для повышения срока эксплуатации их необходимо дополнительно обрабатывать специальными веществами.
  4. OSB 4. Является очень прочным материалом, который великолепно противостоит высокой влажности в течение длительного времени без использования дополнительной защиты. Сфера применения такой фанеры ограничивается только ее стоимостью. В большинстве случаев цена на ОСБ 4 в несколько раз выше, чем на ОСБ 3.

Кроме вышеописанных различий, плиты ОСБ классифицируются по габаритам и прочностным характеристикам. Этот материал выпускается со следующими размерами: 122х244, 122х366, 125х250, 125х370, 125х600 см. Зависимость веса изделия от толщины представлена в таблице 1.

Таблица 1

Толщина, мм6891012151822
Вес, кг13,016,518,520,223,730,034,542,9

Прочностные характеристики плит определяются с помощью механического воздействия на них. Показатели прочности представлены в таблице 2.

Таблица 2

Марка плитыМодуль упругости при изгибе вдоль поперечной оси, Н/мм²Модуль упругости при изгибе вдоль продольной оси, Н/мм²
ОСБ 112002500
ОСБ 214003500
ОСБ 314003500
ОСБ 418004800

Вернуться к оглавлению

Использование в строительстве

Рисунок 1. Дом из ОСБ фанеры монтируется быстро, и стоит не дорого

Легкость выполнения монтажных работ, влагоустойчивость, механическая прочность, идеально ровная поверхность и небольшой вес при сравнительно низкой себестоимости обеспечивают этому материалу большую популярность при строительных работах. Он широко используется как для ремонта квартир и офисных помещений, так и в частном строительстве. Многие частники, купив загородный участок, начинают его обустройство с конструирования временной постройки именно с ОСБ, так как это быстро, удобно и недорого (рис. 1).

К основным сферам применения OSB в строительстве можно отнести:

  1. Конструирование внутренних перегородок. В зависимости от эксплуатационных условий при этом может использоваться фанера класса ОСБ 2 или более влагоустойчивая (ОСБ 3). Применение более стойкого к влажности материала позволит в дальнейшем осуществить его покраску с помощью веществ на водной основе.
  2. Установка внешних перегородок. В этом случае предполагается применение только ОСБ 3 фанеры, поверхность которой нужно тщательно герметизировать и грунтовать. При этом нужно знать, что наиболее уязвимой частью плит являются кромки, поэтому к их обработке следует отнестись с особым вниманием.
  3. Монтаж полов. OSB плиты можно укладывать непосредственно на бетонную стяжку или использовать в качестве чернового покрытия, находящегося над открытым грунтом. Такой пол в дальнейшем можно облицовывать плиткой, ламинатом, покрывать линолеумом или лаком.
  4. Конструирование каркасных домов из сэндвич-панелей. Это новая технология, с помощью которой можно возвести любые сооружения из готовых блоков, в качестве которых применяются плиты ОСБ. Они представляют собой надежную конструкцию, состоящую из 2 элементов, между которыми запрессован утеплитель.
  5. Производство мебели. Из ОСБ фанеры изготавливаются различные элементы мягкой и корпусной мебели. Единственное ограничение, которое накладывается на такое изделие, отсутствие непосредственного контакта с водой.
  6. Конструирование тары.
  7. Облицовка салонов грузовых транспортных средств: автомобилей, кораблей, поездов и др.

Вернуться к оглавлению

Выбор

Физико-механические параметры плиты OSB.

С тех пор как на рынке стройматериалов появились OSB плиты, среди специалистов не утихают споры при сравнении их с фанерой. При этом одни утверждают, что ОСБ является отличной заменой фанеры, другие же настаивают на том, что лучше отдавать предпочтение традиционному материалу, то есть фанере.

Выбирая тот или иной материал, многие ориентируются на его стоимость. В этом случае плиты ОСБ оказываются в проигрыше.

Несмотря на то что стоимость стройматериалов достаточно низкая, их розничная цена выше, чем у фанеры.

Этот парадокс объясняется уникальными качествами плит, которые усиливаются с помощью специальных пропиток и покрытий. Если же сравнивать высокие сорта фанеры, то их стоимость выше, чем у ОСБ. Плиты изготавливаются из щепок, в то время как фанера – из более дорогого материала. Поэтому они являются более выгодными в плане производства.

Исходя из прочности, следует заметить, что она у обоих стройматериалов одинакова. Если же учесть возможность применения различных красок и лаков, то спор о надежности и долговечности будет бесцельным занятием. Поэтому при выборе строительного материала вам нужно опираться только на личные предпочтения.

размеры и отличия от фанеры, OSB-3 и другие виды, характеристики панелей для наружных и внутренних работ

ОСБ-панели, произведенные из ориентированной стружки, имеют различные свойства, технические и эксплуатационные характеристики. Самыми качественными считаются материалы с маркировкой OSB-3 и OSB-4 – это влагостойкие панели с минимальным коэффициентом набухания 10-15%. Разберемся в особенностях влагостойких плит, способах их производства, видах и сферах применения.

Основные характеристики

Влагостойкие ОСБ-плиты – конструкционный материал, который в России производят в соответствии с регламентами ГОСТа 32567-2013. Для его изготовления используется деревянная стружка (не менее 90%) различных размеров. При этом длина щепы не должна превышать 20 см, ширина – 4 см и толщина – 1 мм. Панели состоят из нескольких слоев стружки, причем укладку каждого из них производят в разных направлениях. Благодаря такой технологии изготовления материал получается прочным и долговечным.

Водостойкие OSB-панели хорошо окрашиваются и склеиваются. За счет такой особенности потребитель сможет легко изменить их внешний вид. Для ОСБ допускается применение качественных красок, подходящих для окрашивания изделий из натурального дерева. Плиты ОСБ легки в обработке. Они быстро и без особых усилий пилятся, режутся, шлифуются и сверлятся при помощи ручного или электрического столярного инструментария.

Перечислим основные характеристики влагостойких ОСБ-плит.

  1. Высокая прочность на изгиб. У влагозащищенных материалов значение колеблется в пределах от 3500 до 4800 Н/мм2.
  2. Небольшая масса. Вес панелей напрямую зависит от их размера. В зависимости от габаритов масса составляет от 12 до 46 кг. Благодаря небольшому весу транспортировка материала не потребует найма специализированной техники. А также за счет малой массы снижается нагрузка на основание строительной конструкции.
  3. Плотность не менее 650 кг/м3 (примерно как у натуральной древесины).
  4. Однородность материала по всему периметру. Внутри панели не имеется воздушных пустот и расслоений.
  5. Хорошая способность к удержанию крепежа, обусловленная высокой плотностью стройматериала и его волокнистостью. При работе с панелями допускается использовать все виды крепежных элементов, которые подходят для плиточных материалов на основе древесины.
  6. Пожаробезопасность. Водостойкие ОСБ-панели относят к классу горючести Г4. К такому классу относят пожароопасные материалы. Для снижения уровня горючести производители обрабатывают панели специальными веществами.
  7. Устойчивость влагостойких листов к температурным воздействиям. Даже при резких скачках температуры стройматериал не расслаивается и не утрачивает эксплуатационных свойств.

ОСБ обладают слабой биологической устойчивостью – при долгом нахождении в условиях высокой влажности значительно возрастают риски появления на их поверхности плесени.

К недостаткам влагостойкого композиционного материала относят его токсичность и вредность. Технологией его производства предусмотрено применение формальдегидных и меламиноформальдегидных смол. Эти вещества, выделяясь в окружающую среду, негативно влияют на здоровье человека.

К самым опасным влагостойким плитам относят изделия с уровнем эмиссии Е3 (выделение формальдегидов составляет от 1,25 до 2,87 мг/м³). В европейских странах производство таких материалов запрещено. Наиболее безопасными для здоровья считаются стройматериалы с классом эмиссии Е1 и Е2. Больший объем формальдегида в окружающую среду выделяется в первый год использования плит.

Чем лучше фанеры?

Фанерная доска и ОСБ-плиты – схожие по технологии изготовления и техническим параметрам строительные материалы. Фанера производится из древесного шпона, его тонкие пласты склеиваются между собой при помощи клеевого вещества с формальдегидными соединениями. Планки из шпона имеют более эстетичную лицевую сторону, благодаря чему их можно использовать для внешних отделочных работ.

Однако ОСБ-плиты обладают некоторыми лучшими эксплуатационными свойствами и техкачествами по сравнению с фанерой. Например, они имеют меньший вес. За счет небольшой массы работать с листами удобнее, к тому же они оказывают меньшую весовую нагрузку на строительную конструкцию.

В листы из ориентированной стружки легче погружаются крепежные элементы. В фанерных досках опытные строители перед завинчиванием крепежа советуют предварительно проделать отверстия – это ведет к дополнительным временным затратам.

По сравнению с фанерой ОСБ-плиты отличаются лучшей шумоизоляцией. А также листы из ориентированной стружки обойдутся значительно дешевле фанерных досок. При ограниченном бюджете и необходимости отделки больших площадей с целью экономии рекомендуется отдать предпочтение панелям из стружек.

Как отличить от обычной?

Многие покупатели задаются вопросом о том, как отличить влагостойкие панели от невлагостойких материалов. В большинстве случаев влагостойкие планки ламинируют или покрывают лаком. У ламинированной панели лицевая сторона покрыта износостойкой пленкой, увеличивающей влагостойкость материала.

Как делают плиты?

Основное сырье при производстве плит ОСБ – стружка из лиственных древесных пород. Для этих целей на этапе сортировки отбирают неликвидные тонкомерные стволы. Они распиливаются на короткие заготовки, которые в дальнейшем нарезаются на специальном станочном оборудовании на стружечные ленты. На таких агрегатах возможно задать нужные размеры будущей щепы.

После сушки подготовленного сырья в бункерах щепа сортируется на крупные и мелкие фрагменты. Это подготовительный этап изготовления ОСБ.

Дальнейшая технология производства включает определенные последовательные действия.

  1. Смешивание основного сырья с клеевым веществом. Прошедшую сортировку щепу перемешивают на специальном оборудовании с фенольными и изоцианатными компонентами. За счет клеевых веществ готовые листы приобретают необходимую жесткость, прочность и водостойкость. Перемешанный до однородной массы материал в дальнейшем поступает в барабаны, куда также подаются смола и парафин.
  2. Формование и укладка. Осуществляется на специализированных линиях, конструкция которых предусматривает прижимные вальцы, весы, магниты. Последние необходимы для улавливания инородных включений. На этом же этапе производится ориентация щепы – на первом слое она укладывается вдоль длинной стороны листа, а в последующем – в поперечном направлении.
  3. Прессовка. Процесс производится на прессовальном оборудовании при давлении 5 Н/кв.мм и температуре от 170 до 200 градусов.

Последний этап – нарезка двигающихся по ленте полотен на листы необходимых размеров. Готовые изделия упаковывают и отправляют на склад – там они «отлеживаются» определенное время, которое нужно для полного отвердевания смолистых веществ.

Описание видов

Производители предлагают несколько разновидностей ориентированно-стружечных плит. Они бывают шлифованными – с гладкой поверхностью без внешних дефектов и изъянов. Изделия с ровной стороной предназначены для облицовки пола. На рынке также встречается шпунтованная ОСБ-панель. Ее отличительная черта – наличие замков на торцах, с помощью которых листы укладываются вплотную друг к другу без образования щелей.

По маркам

ОСБ подразделяются на виды в зависимости от класса прочности и устойчивости к воздействию влаги:

ОСБ-1 – самый дешевый материал, обладающий наименьшей стойкостью к влаге. Его не рекомендовано использовать на улице, для постройки несущих конструкций, а также для отделки в помещениях с высокими показателями влажности (в ванной комнате, санузле, кухне). Его чаще всего применяют для выравнивания стен в сухих помещениях, при производстве предметов меблировки.

OSB-2, в отличие от OSB-1, обладают большей жесткостью и прочностью. Их допускается использовать при возведении несущих конструкций. Из-за бюджетной стоимости их нередко применяют для обустройства черновых полов в сухих помещениях. Однако из-за высокого коэффициента набухания такие листы не рекомендовано использовать при высоких показателях влажности.

OSB-3 – влагостойкий материал, обладающий повышенными показателями жесткости и прочности.

OSB-4 – самый качественный и дорогой стройматериал. Он отличается максимальными показателями жесткости и прочности, а также самым маленьким коэффициентом набухания. Такие панели рекомендовано использовать как конструкционные материалы. Их допустимо применять для отделки фасадов строений и в помещениях с высоким уровнем влажности.

По размерам и весу

ОСБ-панели имеют стандартные габариты. Их толщина составляет:

  • 6 мм;
  • 9 мм;
  • 11 мм;
  • 12 мм;
  • 15 мм;
  • 18 мм.

От толщины изделия напрямую зависит его вес. Самые тонкие панели имеют массу 12,5 кг, а самые толстые – 35 кг. Самыми популярными считаются листы с размерами 2500х1250 мм, 1220х2440 мм и толщиной от 9 до 12 мм.

Сферы применения

Листы из ориентированной щепы применяются в качестве конструкционных и отделочных строительных материалов. С их помощью обшивают стены внутри или снаружи помещения. При правильном выборе панели будут гармонировать с различной декоративной облицовкой. В зависимости от того, где будут использоваться плиты (для наружных работ или для внутренней отделки), подбираются листы с оптимальной маркой.

Панели из ориентированной стружки используются для обустройства бесшовных полов на основании из бетона или древесины. В облегченных постройках они применяются как самостоятельная отделка.

Рассмотрим другие сферы применения.

  1. В качестве основы под покрытия для кровли. Плиты отличаются повышенной прочностью и жесткостью, благодаря чему они способны выдержать сильные ветровые порывы.
  2. При изготовлении двутавровых балок. За счет хорошей жесткости плиты делают надежной любую строительную конструкцию.
  3. Возведение временной опалубки при проведении работ с бетонным раствором. Для многократного использования предпочтение отдают шлифованным или ламинированным листам.
  4. Изготовление тары под транспортировку грузов любых габаритов.
  5. Производство мебели. Влагостойкая ОСБ применяется для изготовления мебельных корпусов, декоративных конструкционных элементов (например, спинок стульев), задних планок шкафов, комодов.
  6. Возведение временного жилья.
  7. Изготовление производственных стеллажей, полок, прилавков.

ОСБ-плиты широко применяются в строительной сфере. При этом они охватывают все области строительства – от частного жилищного до промышленного.

размеры USB листов, характеристики и использование

УСБ-фанера является влагостойкой разновидностью ориентированно-стружечных плит. Характеристики и размеры USB-листов позволяют применять материал в строительстве, ремонте, облегчают его использование при создании тары для транспортировки крупногабаритных грузов. Многослойная структура придает им более высокую прочность, чем у ДСП, а специальная пропитка позволяет защитить поверхность от влияния атмосферных факторов.

Что это такое?

Название USB нельзя считать официальным — скорее это искаженный вариант OSB, именно так маркируется ориентированно-стружечная плита. УСБ-фанера иногда именуется универсальной ее разновидностью, но характеристика материала ничем не отличается от обычного варианта. OSB производят в виде крупноформатных листов или, как их еще называют, плит. Эта разновидность фанеры имеет не сплошную структуру, а состоит из древесной щепы, соединенной между собой слоями с использованием клея на основе натуральных или синтетических смол.

Для УСБ-листов характерна высокая плотность и прочность. Обычно плита состоит из 3-4 слоев, в каждом из которых тонкие щепки склеиваются между собой и с предыдущей прослойкой. Для соединения используют смолы, смешанные с борной кислотой и синтетическим воском. Ориентированными эти материалы называют потому, что их слои имеют разнонаправленную структуру: наружные направлены продольно, внутренние поперечно.

Это позволяет существенно упрочнить материал, придать ему повышенную устойчивость к механическим нагрузкам.

Для USB-листов характерны определенные признаки.

  • Высокая влагостойкость. Материал, полностью погруженный под воду, через 24 часа увеличится в объеме не более чем на 10%.
  • Устойчивость к биологическому поражению. Ни насекомые, ни плесень или грибок плите не страшны.
  • Улучшенный коэффициент удержания крепежа. По сравнению с древесно-стружечной плитой и хвойной фанерой превосходство составляет около 25%.
  • Высокое качество. В выбранном сырье отсутствуют сучки и пустоты, вероятность расслоения минимальная.

Это основные сведения, которые нужно знать про материал, известный как УСБ-плита. Кроме того, она стоит недорого, визуально выглядит достаточно привлекательно даже без покрытия, стабильна по своему составу и химическим свойствам.

Маркировка

Все плиты, известные как USB, OSB имеют соответствующую маркировку, позволяющую определить назначение материала. Можно выделить наиболее распространенные варианты.

  • OSB-1. Материал с самой низкой влагостойкостью. Применяется для изготовления мебельной продукции, упаковочной тары.
  • OSB-2. Листы для эксплуатации внутри помещений, в условиях нормальной влажности. Из них возводят конструкции несущих стен, перегородки.
  • OSB-3. Материал для эксплуатации в условиях высокой влажностью воздуха. Подходит для возведения несущих конструкций, эксплуатируемых под средними нагрузками.
  • OSB-4. Обладает максимальной влагостойкостью. Рекомендована к применению во внешней среде, под тяжелыми механическими нагрузками.
  • Шпунтованный. Листовой материал, имеющий специальным образом обработанный край. Пазогребневое соединение осуществляется без использования метизов. Выемки и ответные части для них располагаются по 2 или 4 сторонам материала.
  • Ламинированный. Материал с односторонней или двусторонней бумажной ламинацией и защитным покрытием на основе синтетических смол. Может быть однотонным или воссоздавать структуру других материалов. Чаще всего листы этого типа выступают в роли многоразовой опалубки.
  • Лакированный. Лист имеет декоративное влагостойкое покрытие. Оно наносится тонким слоем в заводских условиях. Вторая сторона остается без покрытия.

Это основные из встречающихся вариантов маркировки. Важно понимать, что искать плиту УСБ или USB в магазинах не стоит. Такая маркировка не является официально признанной, любые такие плиты будут все теми же OSB.

Размеры и вес

Плиты ориентированно-стружечного типа производятся в стандартном диапазоне типоразмеров, характерном для таких материалов. Толщина листа варьируется: наименьшая составляет 8 мм, 9 мм, 10 мм, средний диапазон представлен вариантами 12 и 15 мм, самые массивные достигают 25 мм. Вес материала напрямую взаимосвязан с размерными характеристиками. Минимальная масса листа толщиной 8 мм достигает 16,6 кг. На каждый миллиметр прибавляется примерно 2 кг. То есть вес плиты толщиной 10 мм составит уже 20,6 кг. OSB сложно назвать легким материалом, он создает достаточную нагрузку на каркасные конструкции, пол, стены.

Размеры листов стандартизируются по определенным нормативам. В России наиболее ходовой размер – 2440×1200 мм. Европейские производители предпочитают выпускать плиты с параметрами 2500×1250 мм. Самым редким и не слишком распространенным считается вариант 2440×950 мм, считающийся оптимальным для укладки чернового пола.

Технология изготовления

Ориентированно-стружечные плиты изготавливают из древесины хвойных пород, иногда лиственных или смешивают эти виды. Процесс производства делится на 4 основных этапа.

  • Сортировка сырья. На этом этапе производится отбор тонкомерной древесины, распиловка стволов на заготовки определенной длины. Затем отобранная древесина пропускается через специальный станок, превращаясь в стружку определенной ширины. Полученные заготовки сушат в бункерах, сортируют по размерам.
  • Соединение со смолами. На этом этапе в стружку добавляют смолы на изоцианатной или фенольной основе и парафин. Соединяются все ингредиенты в специальных машинах барабанного типа, обеспечивающих равномерное перемешивание.
  • Формирование слоев. Готовая смесь попадает на площадку, где производится укладка пластов. Наружные слои формируются по направлению вдоль длинного края, внутренние поперек него.
  • Прессовка плиты. Обработка материала под высоким давлением термическим способом позволяет добиться необходимого уплотнения всех компонентов ориентированно-стружечной плиты. Сформированный стружечный ковер пропускается под смазанными термомаслами стальными лентами, подвергаясь воздействию силы в 5Н/мм2.

По завершению термообработки спрессованные плиты остужают, отправляют на хранение. Продукция проходит сортировку, маркировку, отправляется в продажу.

Популярные производители

И в России, и за рубежом УСБ-плиты успели приобрести заметную популярность. Этот материал сегодня изготавливают такие известные компании, как Kronospan — румынский производитель, одним из первых поставлявший такую продукцию в РФ. Среди российских фирм заметно выделяется «Талион Терра» из Торжка, бренд принадлежит ООО «Современные технологии обработки древесины» и Kalevala. Что касается безусловных лидеров рынка, здесь всегда выделяются канадские компании. Например, Norbord — один из ведущих мировых производителей, уделяющий большое внимание проблемам экологии.

Его OSB-плиты считаются эталонными по уровню качества. Не отстают и европейские производители. Здесь принято выделять немецкую компанию Glunz, австрийскую Egger OSB. Их изделия хоть и стоят достаточно дорого, полностью соответствуют самым строгим стандартам. В России хорошо известна продукция объединения KRONOGROUP. В нее входят предприятия из разных стран ЕС — Kronoply GmbH, Bolderaja OSB Superfinish. Плиты используются во внутренней и наружной отделке зданий, соответствуют современным стандартам качества.

Где используется?

Применение УСБ-плит во многом определяется их характеристиками. Этот материал настолько универсален, что с легкостью заменяет ДСП или обычную фанеру, обеспечивая большее удобство в эксплуатации, практичность и долговечность. Основные области его использования представлены ниже.

  • Изготовление термопанелей, SIP-панелей. Материал выступает в качестве жесткого основания для более сложных вариантов плит.
  • Создание двутавровых балок. Межэтажные и стенные опоры в деревянных домах и на нежилых объектах вполне можно изготавливать из ориентированно-стружечных плит.
  • Формирование покрытия пола. OSB применяется как в черновых, так и в однослойных чистовых конструкциях. Может выступать в роли сплошного покрытия при настиле или формировать лаги — опорные элементы.
  • Обшивка наружных, внутренних стен зданий и сооружений. Плиты быстро перекрывают значительную площадь стен. Их вес позволяет обойтись при подъеме и монтаже без тяжелого кранового оборудования.
  • Создание съемной многоразовой опалубки. Допускается до 10 раз повторного применения конструкций.
  • Формирование кровельной обрешетки. При помощи плит можно создать основание для укладки гибкой, металлической и классической черепицы, шифера. Такая конструкция приобретает высокие звукоизоляционные свойства, не подвержена негативному влиянию атмосферных факторов.

Применение УСБ актуально и в качестве конструкционного, и в виде отделочного материала — в этом смысле она действительно универсальна.

О том, как приклеить обои на ОСБ-3, смотрите в следующем видео.

Какие размеры может иметь фанера OSB? — Строительные материалы

Вы планируете покупку OSB фанеры? Не знаете, какой размер выбрать и, где оформить заказ? Тогда находкой для вас станет эта статья! Ниже мы вам расскажем об основных размерах OSB-фанеры. Заметим, что на faneramonolit.ru/katalog-fanery/osb/ вы найдете OSB фанеру разных размеров по приятной цене.

Размеры OSB

  • 1220х2440 миллиметров – это классический размер плит, которые производят компании из Канады и Соединенных Штатов Америки.

  • 1250*2500 миллиметров – этот размер соответствует принятому в Европе стандарту. Однако не все компании специализируются на производстве фанеры такого размера.

  • 1200х2700 миллиметров – этот размер OSB-фанеры предлагает производитель из Бельгии Norbord NV.

  • 1200х2440 миллиметров – вариант, предлагаемый OSB Bolderaja Superfinish.

Заметим, что по специальному заказу многие компании могут изготовить такую фанеру любого размера, например, с длиной плиты до шести метров. Зтесь faneramonolit.ru/katalog-fanery/osb/ размеры и цены OSB фанеры предлагаются для ознакомления более подробно.

Какой размер OSB-фанеры выбрать?

Если вы планируете делать обшивку с помощью такой фанеры, то лучше выбирать листы небольшого размера. Желательно покупать их у проверенного производителя, который не допускает погрешности в размерах, поскольку даже минимальная неточность станет проблемой. Например, с плитой 1220х2440 миллиметров будет трудно работать даже командой, особенно, если работа ведется на высоте.

Толщины OSB-фанеры

Современные производители предлагают OSB-фанеру толщиной от 6 до 40 миллиметров. Самыми популярными вариантами являются плиты, толщина которых находится в пределах 6,3- 15 миллиметров.

Что такое OSB фанера?

Аббревиатура OSB получилась от английских слов Oriented Strand Board. Это значит, что плита является ориентированно-стружечной и имеет высокую устойчивость к воздействию влаги. Производят такую фанеру из деревянных щеп, которые получены в процессе переработки хвойных или лиственных пород. Каждая компания-производитель выбирает тот или иной вариант.

OSB фанеру производят под высоким давлением. Стружки склеиваются между собой благодаря нетоксичной синтетической смоле. Заметим, что высокая плотности плиты обеспечивается укладкой стружки по направлению волокна. OSB фанеру можно сверлить и шлифовать, распиливать, покрывать краской, клеить и строгать.

Оспа в одеялах

Геноцид или мошенничество? В любом случае страшная болезнь убила огромное количество индейцев.

Равнинные индейцы отслеживали прошедшие годы по зимним счетам, изображениям, нарисованным по спирали, часто на гладкой внутренней шкуре бизоньих шкурок. Каждое племя записывало свою версию того, что было важным. Но одним событием практически во всех подсчетах индийских зим на равнинах была «зима оспы». Эпидемия оспы 1837–1838 годов практически уничтожила манданов и сильно сократила число арикаров и хидаца, которые также жили в укрепленных деревнях вдоль реки Миссури и выращивали кукурузу, бобы и тыкву, а охота на буйволов была побочным занятием.Эпидемия склонила чашу весов в пользу тех племен, которые охотились на буйволов, которые не занимались сельским хозяйством и чьи изолированные банды не так сильно пострадали от эпидемии оспы, что, в свою очередь, изменило представление мира о том, как выглядят «индейцы». На фресках Управления прогресса работ 1930-х годов изображены Майлз Стэндиш и Питер Минуит, которых приветствуют племена Атлантического побережья, одетые в военные шляпы сиу и боевые рубашки, украшенные стеклянными бусинами — костюм, который не узнал бы ни вампаноаг, ни ленапе, хотя манданы носят несколько похожая одежда на старинных картинах Джорджа Кэтлина и Карла Бодмера.Индейцы равнин превратились в индейцев из человек. Период.

Никто точно не знает, сколько индейцев умерло от оспы во время ужасной эпидемии 1837–1838 годов. Цифры варьируются от 17 200 человек, основанных на интервью с наиболее разоренными племенами Равнин, до гиперболических 150 000. Воздействие на относительно небольшую популяцию охотников-собирателей и ныне почти вымерших мелких фермеров было на уровне Черной смерти в Европе и намного превзошло эпидемию гриппа Первой мировой войны с точки зрения пропорциональной гибели людей и сокращения культуры — хотя на самом деле больше индейцев равнин, возможно, умерло от гриппа, туберкулеза и пневмонии, когда-то ограничиваясь резервациями на короткие пайки в 1880-х годах, чем умерло от оспы в 1837–1838 годах.

Эпидемия 1837–1838 годов также породила нарратив о преднамеренном геноциде белых против коренных американцев: «оспа в одеялах» — белые европейцы и белые американцы, сознательно пропагандирующие распространение оспы среди ничего не подозревающих американских индейцев, чтобы избавиться от них. Оспа в одеялах — одна из тех упорных легенд, которые нельзя отбросить как миф, поскольку она основана на сочетании ограниченных исторических фактов и широко распространенных косвенных свидетельств. Основываясь на определении «геноцида» Рафаэля Лемкина — термина, который он ввел в 1944 году для описания того, что турки сделали с армянами во время Первой мировой войны, Советы сделали с украинцами и поляками высшего класса в межвоенный период и что Нацисты тогда творили с евреями — Соединенные Штаты практиковали культурного геноцида против американских индейцев с 1870-х годов, но не практиковали физического геноцида.Единственный задокументированный случай оспы в одеялах был одобрен англичанином и спровоцирован группой швейцарских наемников. Белые американские поселенцы и солдаты убивали большие группы индейцев, включая женщин и детей, с 17 по век до конца 19 века с помощью оружия, яда и дубинок, но они не использовали оспу.

американских индейцев были заведомо уязвимы для инфекционных заболеваний. Ученые предположили, что азиаты, мигрировавшие по Берингову мосту тысячелетия назад, подвергались настолько сильному холоду, что больные среди них умирали в пути.Изоляция от Евразии и Африки оградила Северную и Южную Америку от таких заразных убийц, как бубонная и легочная чума, оспа и туберкулез. Археологи, исследовавшие натуральные или искусственные индийские мумии, обнаружили, что индейцы подвержены раку, артриту и, в редких случаях, кариесу, но не более. Сифилис, по-видимому, существовал в обоих полушариях, но не был опасен в Западном полушарии, как в Европе после 1494 года. Те палеоиндейцы, которые не были убиты в битвах, несчастных случаях или от голода, умерли от «старости».”

Оспа, возможно, усугубленная другими эндемическими заболеваниями, опустошила могущественных ацтеков и инков во время испанских завоеваний и убила более половины индейцев в Карибском бассейне. Но цепочка событий, стоящая за единственным подлинным случаем преднамеренного заражения оспой, началась в 1757 году при осаде форта Уильям Генри (в современной северной части штата Нью-Йорк), когда индейцы, вступившие в союз с французами, проигнорировали условия капитуляции, согласованные между Британцы и французы ворвались в гарнизонный госпиталь, убили и сняли скальп с нескольких пациентов, некоторые из которых болели оспой.Одеяла и одежда, украденные индейцами у пациентов в больнице, и трупы на кладбище, принесенные в свои деревни, по сообщениям, вызвали эпидемию оспы.

Французы проиграли войну и оставили своих индийских союзников в руках, а в 1763 году вождь Понтиак и его коллеги подняли восстание против английских поселенцев в районе Великих озер, в результате чего лорд Джеффри Амхерст и британские войска были близки к отчаянию. Индейцы разрушили несколько небольших британских фортов, но Форт Питт (современный Питтсбург, Пенсильвания.) проходил под командованием капитана Симеона Экюера, 22-летнего швейцарского наемника, прошедшего британскую службу. Экуйер, родным языком которого был французский, также говорил на немецком языке, преобладающем языке его родной Швейцарии; британцы сохранили его, потому что многие поселенцы в Пенсильвании также говорили по-немецки. В британском гарнизоне вспыхнула оспа, и во время переговоров 24 июня 1763 года Экуайер передал осаждающим ленапе воинам несколько предметов, взятых у больных оспой. «Мы дали им два одеяла и носовой платок из оспенной больницы», — написал в своем дневнике капитан Уильям Трент из гарнизонной милиции.«Надеюсь, это принесет желаемый эффект».

Оспа действительно вспыхнула среди индейских племен, чьи воины осаждали форт — историк XIX века Фрэнсис Паркман подсчитал, что от 60 до 80 индейцев в долине Огайо умерли в результате локальной эпидемии. Но никто не уверен, была ли оспа переноситься зараженными одеялами Экуйера или одеждой, которую индийские воины украли у примерно 2000 отдаленных поселенцев, которых они убили или похитили.

Попытка Экуайера распространить оспу среди враждебно настроенных индейцев никоим образом не была одобрена.В то время как полковник Генри Букет готовился возглавить британскую экспедицию по освобождению форта Питт, Амхерст 29 июня прислал ему записку: «Неужели нельзя было спровоцировать распространение оспы среди недовольных племен индейцев? В данном случае мы должны использовать все уловки, которые в наших силах, чтобы их уменьшить ».

Букет, еще один франко-швейцарский наемник, завербованный за то, что он говорил по-немецки, написал в ответ 13 июня: «Я постараюсь сделать этим ублюдкам прививку одеялами, которые могут попасть в их руки, и позабочусь о том, чтобы сам не заразиться.Амхерст ответил 16 июля, выступая за заражение оспой «с помощью одеял, а также любого другого метода, который может служить искоренению этой отвратительной расы».

На самом деле

Ecuyer действовал до получения заказов от Bouquet или Amherst. Но более традиционное военное решение положило конец противостоянию. 1 августа индейцы прорвали осаду, чтобы противостоять приближающимся силам Буке в 500 солдат, а 5 августа в битве при Буши-Ран шотландские и американские войска в британской колонне прорвались через индейцев, чтобы освободить Форт Питт.Англичане потеряли около 50 человек, индийцы примерно столько же.

Какая роль оспа сыграла в ослаблении сопротивления Индии, остается спорным. Сражения вождя Понтиака , черно-белый фильм 1952 года с участием Лона Чейни-младшего, Хелен Уэсткотт и Лекса Баркера в главных ролях, пытался обвинить в заражении оспой гессенского наемника, которого играет Барри Крегер, но британцы не импортировали Гессенские наемники в Западном полушарии до второго года американской революции. Фактическими заговорщиками были франко-швейцарцы, действовавшие с английского одобрения.

Во время американской революции британское руководство, как сообщается, предлагало заразить войска Джорджа Вашингтона оспой, запустив стрелы, зараженные токсином, в лагеря патриотов, но, похоже, этого никто не сделал. Что касается индейцев, им в этом не было необходимости: их слабая иммунная система и отсутствие санитарии по обе стороны конфликта сделали заражение респираторными заболеваниями исключительно смертельным. Поскольку целые племена вступали в регулярный контакт с белыми, результаты были неизбежны.

То, что произошло с земледельческими племенами реки Миссури и племенами равнин в целом в 1837–1838 годах, стало кульминацией трех столетий трагедии. Больше всего пострадало племя мандан, фермерское племя, говорящее на сиуанском языке, в какой-то мере вступившее в брак с французскими торговцами и уже истребленное эпидемией оспы в конце 18 века. 14 июля, зловещим летом 1837 года, Фрэнсис Шардон, франко-американский представитель Форт-Кларка, торгового поста американской меховой компании в стране манданов вдоль реки Миссури, сообщил, что «молодой мандан умер сегодня от оспы — несколько человек. другие [ sic ] поймали его.Позже Шардон сказал Джону Джеймсу Одюбону, что мандан стащил одеяло с инфицированного матроса парохода St. Peter’s , когда тот остановился за припасами в форте Кларк. Джейкоб Хэлси, другой представитель меховой компании, сообщил об оспе вскоре после остановки парохода в Форт-Кларк. Сам Холзи был помещен в карантин, когда добрался до Форт-Юнион; он выздоровел от болезни, но она забрала его полукровную жену.

Среди манданов разразилась оспа. Они обвинили Шардона, чья уважаемая жена лакота недавно умерла, но не от оспы.Но Шардон не спровоцировал эпидемию и на самом деле тщетно пытался удержать манданов подальше от парохода, как только узнал, что там есть оспа. Шардон считал, что манданы ничем не отличаются от лакота — людей его покойной жены, — но он определенно не хотел, чтобы они были уничтожены. Они были его хлебом с маслом. Манданы, однако, оставались убежденными, что Шардон каким-то образом сумел заразить их. Будущие мстители преследовали его, пока сами не упали в ужасный взрыв оспы.

Вождь манданов Четыре Медведя (Мато-топе), всегда друг белых и восхищавшийся западными художниками и даже самим Шардоном, умер, проклиная белых и призывая выживших из его умирающего племени уничтожить их:

Я никогда не называл белого человека собакой, но сегодня я объявляю их отрядом черных собак … Я не боюсь смерти, друзья мои, вы это знаете, но умереть с гнилым лицом, что даже волки съежатся от ужаса, увидев меня, и скажут себе: «Это Четыре Медведя, друг белых».’

Слушайте меня внимательно, потому что это будет последний раз, когда вы меня услышите. Подумайте о своих женах, детях, братьях, сестрах, друзьях и на самом деле все, что вам дорого, все мертвы или умирают с гнилыми лицами из-за этих белых собак, подумайте обо всем этом, друзья мои, и восстанут все вместе и не оставят никого в живых.

Арикары также считали, что белые преднамеренно нападали на манданов, и предлагали защищать белых в обмен на постоянный иммунитет их собственного племени.Затем оспа вспыхнула и среди Арикаров, и среди Хидаца. Арикара появился у ворот форта Кларк, чтобы устроить засаду на Шардон, но в итоге убил сотрудника компании по имени Джон Оливер. Затем белые торговцы преследовали и убили убийцу. Мать Арикары попросила торговцев убить и ее, но Шардон помешал друзьям Оливера провести казнь.

Сгруппированные в куполообразных землянках, в которых укрывались от 40 до 50 человек, фермерские племена Миссури невольно передавали болезнь между семьями.Даже те манданы, которые не были заражены оспой, иногда убивали себя из страха, отчаяния или горя. Сообщается, что двое зараженных воинов обсуждали лучший способ умереть; один перерезал себе горло, а другой проткнул ему легкие. Вдова убила двоих своих детей, а затем повесилась. Один мужчина сначала застрелил жену и детей, а затем застрелился из торгового мушкета, спустив курок ногой. Другие прыгали со скал или топились, когда у них развивались ужасные симптомы оспы.

У охотничьих племен равнин была такая же уязвимая иммунная система, как и у манданов, но поскольку племена равнин жили небольшими летними группами охотников, они были изолированы от массового заражения, которое истребляло или уничтожало племена, жившие в укрепленных районах деревни.

Ужасы, которые наблюдали белые торговцы в Верхнем Миссури, были почти невероятными. «Только случайный стакан грога сохраняет мне жизнь», — написал Шардон в своем дневнике. Его собственный любимый сын, названный в честь президента Эндрю Джексона, был среди жертв.Когда Александр Калбертсон, муж двух сменяющих друг друга жен черноногих, которых он уважал и в одном случае обожал, вышел на поиски своих клиентов, он обнаружил целые стоянки, полные пятнистых трупов — «сотен разлагающихся человеческих существ» — разбросанных по ложам. . Жертвы также приносили в жертву своих лошадей и собак, возможно, чтобы отразить инфекцию или сопровождать своих хозяев в загробный мир. Калбертсон также заразился этой болезнью, но выжил. Черноногие потеряли более 6000 человек; когда-то являвшиеся бичом охотников и воинов на уровне Лакота, они внезапно перестали быть угрозой для экспансии.

После того, как торговец из Форт-Юнион Джейкоб Хэлси обнаружил, что заразился оспой, он и его соратники решили разработать вакцину, но они пошли по неверному пути. Вакцина против оспы была правильно изготовлена ​​из вируса, вызывающего коровью оспу, редкое смертельное заболевание, эндемичное среди английских доярок. В конце 18 века английский деревенский врач Эдвард Дженнер разработал вакцину от гноя коровьей оспы после того, как заметил, что выздоровевшие доярки также оказались невосприимчивыми к оспе. Китайцы использовали аналогичный метод вакцинации на протяжении веков — вдыхание сушеных порошкообразных струпов оспы, как сообщается, вызывало иммунитет у китайских крестьян, хотя крестьяне, возможно, добились иммунитета путем заражения коровьей оспой среди своих пахотных волов.Хэлси, однако, сделал свою вакцину на основе гноя от собственной вирулентной оспы, а не на раздражающей, но безобидной коровьей оспе. Результаты были неизбежны: те индейцы, которые не заразились оспой от реальных жертв, заразились ею из-за благих намерений, но ошибочных усилий Халси по вакцинации. Как ни странно, вакцина, похоже, сработала достаточно хорошо — только некоторые из 30 человек, которым была сделана прививка, белые торговцы, их индийские жены и смешанные дети действительно умерли.

Ассинибойны отреагировали на появление оспы в своих деревнях, сожгли американский флаг и попросили выпить, чтобы хорошо провести время перед неизбежным.Большинство выжили, но перестали быть ключевыми игроками в пограничной войне. Однако ассинибойны из Форт-Юнион перенесли болезнь в свои ложи в Канаде и на равнины, возможно, заразив другие племена.

Два воина Кроу из деревни недалеко от современного Биллингса, штат Монтана, заразились оспой, но поставили свои семьи и друзей выше собственного выживания, решив спрыгнуть со скалы, а не распространить болезнь. Но оспа распространилась и в других лагерях воронов, захватив около трети племени.

Комиссар по делам индейцев Кэри А. Харрис подсчитал, что 17 200 индейцев умерли от оспы в 1837–1838 годах, исходя из числа представителей основных вовлеченных племен: мандана, хидатса, арикара, лакота, ассинибойна и черноногих. Оспа также поразила «пять цивилизованных племен» — чероки, чикасо, чокто, крик и семинолы, которые затем были переселены с юга на территорию Индии (современная Оклахома).

Результаты эпидемии оспы 1837–1838 годов были вдвойне катастрофическими: огромное количество индейцев погибло, а вместе с ними ушла надежда на то, что западные индейцы смогут процветать как фермеры.Поскольку наиболее пострадавшие племена занимались земледелием, сами индейцы стали рассматривать сельское хозяйство как смертельную поездку. Томас Галлахер в своей книге Paddy’s Lament 1982 года отмечает, что ирландские иммигранты 19-го века, большинство из которых были фермерами еще в Ирландии, не хотели заниматься сельским хозяйством в Америке, потому что картофельный упадок 1845–1848 годов был голодной поездкой. для них. Ирландцы-иммигранты тяготели к работе в полиции и пожарных частях, на железных дорогах и в армии, а позже — в демократической политике.Эпидемия 1837–1838 годов оказала аналогичное влияние на многие индейские племена равнин. За немногими исключениями — накота, понка и выжившие после арикара и хидатса — племена перешли в культуру буйволов или бюстов и начали активную войну в качестве врагов или союзников армии США.

Когда солдаты собрали выживших и поместили их в резервации, начиная с 1870-х годов, налетела новая волна болезней. Оспа уже давно находится под контролем, но туберкулез и пневмония, которые переносятся белыми и являются эндемичными среди людей, чьи дома плохо вентилируются, уничтожили десятки первых поколений индейцев, родившихся в резервациях.Корь — бедствие полинезийских гавайцев — и коклюш, появившийся в резервациях в 1880-х годах, также убили большое количество индейцев. Индейцы обвинили во вспышках болезней «квадратные дома», в которых они были вынуждены жить после того, как нехватка бизоньих шкур вынудила их отказаться от жизни вигвам. В некотором смысле они были правы: вигвамы хорошо вентилировались по сравнению с домами, которые они строили под присмотром белых. Бедствия индейцев усугублялись их постоянно уязвимой иммунной системой и недоеданием из-за плохой диеты в резервациях.Американские индейцы давно винят в уничтожении натуральной оспы в одеялах. Вороны, заклятые враги Лакота, экстраполировали идею о том, что заражение оспой было обычной политикой США. Вождь ворон Черноногий, союзник белых, сказал индийским уполномоченным за три года до «Последней битвы» Кастера: «Вы не должны отдавать сиу ружья и боеприпасы; вы должны стереть их всех; ты должен навлечь на них болезнь ».

ли любой человек в реальном Западе никогда не пытался распространять оспу в одеяле является необоснованным и спорно.Тем не менее, такая практика появилась в фильмах совсем недавно, в 2006 году. В запоминающейся сцене из получившего премию «Эмми» телесериала Broken Trail персонаж Роберта Дюваля эффективно разбирается с «Оспой Боб», презренным белым торговцем, который продает зараженные одеяла. индейцам равнин.

Ужасная эпидемия 1837–1838 годов и оспа в целом не достигли американских индейцев ни по какой схеме армии США. Единственной задокументированной попыткой заразить индейцев оспой была грязная работа швейцарских наемников, служивших британской короне до образования Соединенных Штатов как конституционной республики.Американские индейцы действительно в огромных количествах заболели оспой, корью, туберкулезом и гриппом из-за контакта с белыми, слабой иммунной системы индейцев и недоедания, однажды задержанных и изолированных в резервациях. Это была культурная катастрофа, душераздирающая трагедия, но это не был преднамеренный геноцид.

Джон Костер является автором книг «Выживший в Кастере » (2010) и «Операция« Снег »: как советский крот в Белом доме спровоцировал срабатывание Перл-Харбора» (2012).Сьюзи Костер и Джессика Мок помогли исследовать эту статью. Чтобы узнать больше об эпидемии оспы 1837–1838 годов, прочтите Через широкий Миссури Бернарда ДеВото.

Первоначально опубликовано в августовском номере журнала Wild West за 2012 год. Чтобы подписаться, нажмите здесь.

.

3 Прочные стыки фанеры

Фанерные стыки

Многослойная (или многослойная) фанера делает ее более экономичной и устойчивой к сезонным колебаниям, чем цельная древесина, особенно для больших панелей. Но эти слои также ослабляют стыковые соединения при строительстве объектов. Эти три метода столярки максимально увеличивают прочность стыков фанеры.

1. Паз или паз полной ширины

Прочный, надежный и простой в изготовлении, полноразмерный дадо (поперек волокон) или канавка (вдоль волокон) идеально захватывает сопрягаемую заготовку с клеевой поверхностью со всех сторон.В качестве общей рекомендации вырежьте дадо примерно на половину толщины фанеры. Шкаф, книжный шкаф или комод, построенный с помощью плотно прилегающих, склеенных друг с другом швов, прослужат десятилетия.

Вы можете вырезать пазы и пазы столовой пилой или фрезером. Нам нравится использовать сложенный набор дадо на столовой пиле, потому что он быстрый и легко повторяемый.

Сложите правильную комбинацию рубильных машин, регулировочных шайб и внешних лезвий, показанную ниже, в соответствии с толщиной фанеры, и установите эту установку на пилу.Делайте пробные надрезы в ломе до тех пор, пока не получите нужную посадку — вставленная заготовка должна входить и выходить из дадо при умеренном давлении руки, но не выпадать, когда ее держат вверх ногами. При необходимости добавьте или удалите прокладки.

После того, как вы настроили свой стек, вы можете вырезать все свои дадо для запаса такой толщины. Регистрация на параллельном упоре, как показано секунд ниже , гарантирует, что все пропилы, сделанные на совпадающих заготовках, будут идеально совмещены.

Для угловых соединений этот канал становится пазом.Поскольку вы теряете одну из клеевых поверхностей дадо, лучше всего использовать шпунт в сочетании с дополнительной опорой, например, винтами или лицевой рамкой из цельного дерева, закрывающей открытые края.

Finger on shim ring Сложите внешние лезвия набора дадо,
отбойные молотки и прокладки рядом с
фанера и почувствуйте комбинацию
равные по толщине.

Pushing board thru table saw Можно смело использовать как рип
забор и угол наклона для изготовления
дадо, потому что ты не режешь
через доску.

2.Плечо дадо

Это соединение соответствует узкому дадо с язычком, полученным путем нарезания канавки на заготовке пластины. А когда вы используете это соединение на углу — там, где он лучше всего светит — он становится стопорным пазом, обеспечивая большую поверхность клея, большую прочность и превосходную жесткость по сравнению со стандартным пазовым соединением.

Для резки дадо с выступом требуется обработка обеих сопрягаемых частей. Во-первых, вырежьте дадо лезвием столовой пилы или фрезером с прямым или направленным вниз спиральным сверлом, как показано ниже.Затем отрежьте паз на стыковочной детали (, центральное фото ), чтобы язычок точно вошел в дадо. (Сделайте надрезы в тестовом ломе для точной подгонки.)

Router on board Сделайте простой прямоугольный Т-образный квадрат
из лома и используйте его, чтобы направлять
фрезерный станок для резки палочек. Использовать
канал в руке, чтобы выровнять
следующий дадо.

Up close of router Используйте сверло для точной резки
длина языка; поменять подшипники для
разной длины. Отрегулируйте бит
глубина резания для контроля посадки
сустав.

Crack in joint Для максимальной прочности поместите
язычок на дне вставки
кусок. Этот сустав раскалывается, когда вес
был размещен на нем.

3. Шлицевой приклад

Чтобы избежать проблемы непостоянной и нестандартной толщины фанеры, используйте этот надежный стык. Поскольку вы делаете ее на заказ, чтобы она соответствовала вашему складу, толщина фанеры не имеет значения. Для обеспечения безупречного соответствия каналов используйте фрезер и одну и ту же прямую или спиральную коронку. Сделайте приспособление для фрезерования из лома на основе показанного ниже , размер которого соответствует толщине вашей фанеры.(Размеры компонентов кондуктора могут отличаться, но ограждения должны плотно прилегать к фанере, обеспечивая плавное перемещение.)

Jig

ROUTER ON LONG BOARD Сделайте и используйте установленный на маршрутизаторе
приспособление для обеспечения идеального центрирования
канавки на концах фанеры 3/4 дюйма и
края. Затем заполните
сплайн.

Вы также можете легко вырезать дадо на столовой пиле с набором дадо, но вырезать паз на кромке ответной детали может быть сложно, особенно для деталей длиной более 2 футов, потому что вы ставите их на край, где они могут шататься.Так что роутер работает лучше всего.

Для максимальной прочности размер паза и канавки должен составлять одну треть толщины фанеры, а глубина — половину толщины. Вырезав каналы, выровняйте кусок твердой древесины, чтобы он плотно прилегал к каждому, надрежьте его по ширине и разрежьте по длине. Для прочного стыка склейте все стороны каждого канала.

Посмотрите БЕСПЛАТНОЕ видео, показывающее простой метод подбора лезвия для дадо к толщине фанеры, на woodmagazine.com/perfectdadoes.

.

Размеры пиломатериалов

2×4 на самом деле не 2 на 4 дюйма. Когда доска сначала грубая
пилен из бревна, это правда 2х4, но процесс сушки и строгания
доски уменьшаем до готового размера 1,5х3,5. Вот общие
размеры пиломатериалов, и их реальные размеры.

Номинал Фактическое Фактический
— Метрическая
1 дюйм x 2 дюйма 3/4 дюйма x 1-1 / 2 дюйма 19
x 38 мм
1 дюйм x 3 дюйма 3/4 дюйма x 2-1 / 2 дюйма 19
x 64 мм
1 дюйм x 4 дюйма 3/4 дюйма x 3-1 / 2 дюйма 19
x 89 мм
1 дюйм x 5 дюймов 3/4 дюйма x 4-1 / 2 дюйма 19
x 114 мм
1 дюйм x 6 дюймов 3/4 дюйма x 5-1 / 2 дюйма 19
x 140 мм
1 дюйм x 7 дюймов 3/4 дюйма x 6-1 / 4 дюйма 19
x 159 мм
1 дюйм x 8 дюймов 3/4 дюйма x 7-1 / 4 дюйма 19
x 184 мм
1 дюйм x 10 дюймов 3/4 дюйма x 9-1 / 4 дюйма 19
x 235 мм
1 дюйм x 12 дюймов 3/4 дюйма x 11-1 / 4 дюйма 19
x 286 мм
1-1 / 4 «x 4» 1 дюйм x 3-1 / 2 дюйма 25
x 89 мм
1-1 / 4 «x 6» 1 дюйм x 5-1 / 2 дюйма 25
x 140 мм
1-1 / 4 «x 8» 1 дюйм x 7-1 / 4 дюйма 25
x 184 мм
1-1 / 4 «x 10» 1 дюйм x 9-1 / 4 дюйма 25
x 235 мм
1-1 / 4 «x 12» 1 дюйм x 11-1 / 4 дюйма 25
x 286 мм
1-1 / 2 «x 4» 1-1 / 4 дюйма x 3-1 / 2 дюйма 32
x 89 мм
1-1 / 2 «x 6» 1-1 / 4 дюйма x 5-1 / 2 дюйма 32
x 140 мм
1-1 / 2 «x 8» 1-1 / 4 дюйма x 7-1 / 4 дюйма 32
x 184 мм
1-1 / 2 «x 10» 1-1 / 4 дюйма x 9-1 / 4 дюйма 32
x 235 мм
1-1 / 2 «x 12» 1-1 / 4 дюйма x 11-1 / 4 дюйма 32
x 286 мм
2 «x 2» 1-1 / 2 «x 1-1 / 2» 38 x 38 мм
2 «x 4» 1-1 / 2 «x 3-1 / 2» 38
x 89 мм
2 «x 6» 1-1 / 2 «x 5-1 / 2» 38
x 140 мм
2 «x 8» 1-1 / 2 «x 7-1 / 4» 38
x 184 мм
2 «x 10» 1-1 / 2 «x 9-1 / 4» 38
x 235 мм
2 «x 12» 1-1 / 2 «x 11-1 / 4» 38
x 286 мм
3 «x 6» 2-1 / 2 «x 5-1 / 2» 64
x 140 мм
4 дюйма x 4 дюйма 3-1 / 2 «x 3-1 / 2» 89
x 89 мм
4 «x 6» 3-1 / 2 «x 5-1 / 2» 89
x 140 мм

.

DM Idea — Выкройки для спиральной пилы / Чертежи деревообработки

← Нажмите на изображение, чтобы увидеть выкройки.

Изготовление простого прицепа для малого трактора (деревянная модель / игрушка в масштабе 1/24) с помощью спиральной пилы.

← Нажмите на изображение, чтобы увидеть выкройки.

Изготовление культиватора для малого трактора (деревянная модель / игрушка в масштабе 1/24) с помощью спиральной пилы.

← Нажмите на изображение, чтобы увидеть выкройки.

Как собрать плуг для малого трактора (деревянная модель / игрушка в масштабе 1/24) с помощью спиральной пилы.

← Нажмите на изображение, чтобы увидеть выкройки.

Изготовление деревянных тракторных колес на спиральной пиле.

← Нажмите на изображение, чтобы увидеть бесплатные планы.

Как сделать французскую кривую линейку из поликарбоната на спиральной пиле.

← Нажмите на изображение, чтобы увидеть бесплатные планы.

Еще один предмет из коллекции конного паркура.

Интересный и простой проект пилы для прокрутки.

← Нажмите на изображение, чтобы увидеть бесплатные планы.

Изготовление деревянного ловца снов на пилке для свитков.

Использованных инструментов и материалов:

фанера березовая толщиной 2 мм

— узор пилы (напечатан на липкой обратной липкой бумаге)

— малярная лента

-прецизионный режущий нож

-CA клей (цианоакрилат)

-пружинные зажимы

— пресс сверлильный (сверло 4 мм)

— Инструмент вращающийся (сверло 1 мм)

— шлифовальный блок (наждачная бумага зернистостью 120)

-пылесос

-пила (Hegner Multicut SE)

-Пильный диск Niqua Fix No 5

— шпатель

— пилочка для ногтей с зернистостью 180

Кольца для ключей 10 мм

— шнурок из тонкого паракорда

← Нажмите на изображение, чтобы увидеть выкройки.

← Нажмите на изображение, чтобы увидеть бесплатные планы.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
