Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты
https://www.youtube.com/watch?v=EQkmo6NzIGY

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты
Однофазная схема подключения электрической плитыТрехфазная схема подключения электроплиты
Подборка видео-руководств по теме:
https://www.youtube.com/watch?v=EQkmo6NzIGY

какой кабель нужен, схемы, как подключить своими руками, фото, видео

После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
2. Обязательно должен быть квартирный щиток, это законодательное требование.
3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
5. Установка отдельного автомата для плиты.
6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
3. Осуществить монтаж розетки.
4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

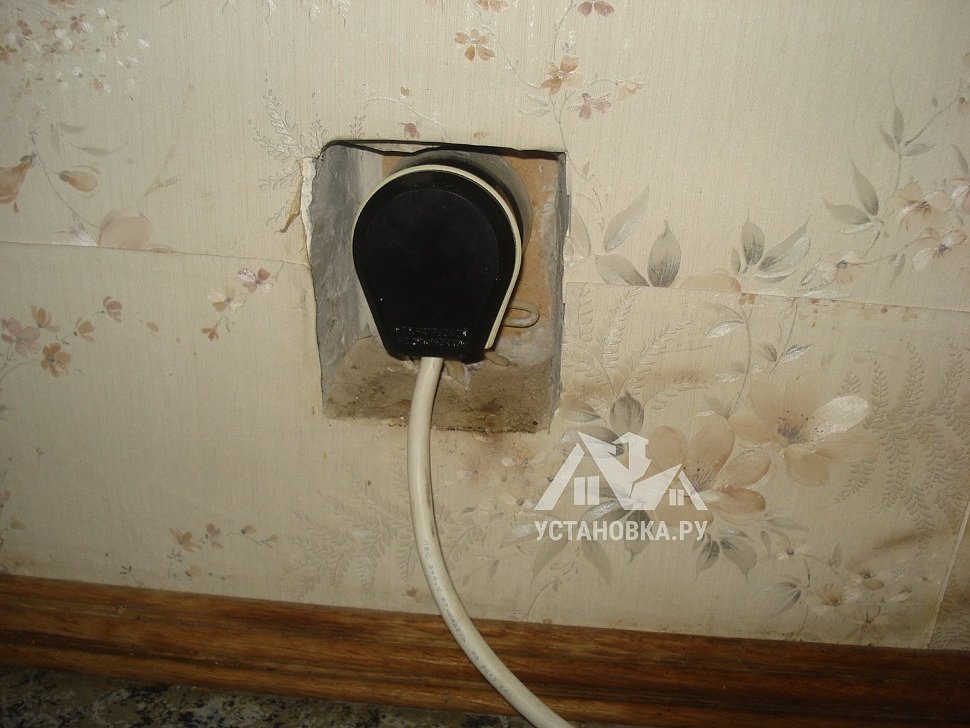

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

• Hansa;
• Gorenje;
• Beko;
• Электролюкс;
• Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности.  Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат.  Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т. е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить электроплиту самостоятельно

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. Подключение электроплиты в розетку

2. Подключение электроплиты к электрическому выводу

3. Подключение электроплиты на клеммник



Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.



Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

пошаговая инструкция по монтажу и подключению своими руками

Отдельно стоящие электрические плиты, несмотря на популярность встраиваемой кухонной техники, все еще остаются востребованными. Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки.

Правильный монтаж и соблюдение требований по эксплуатации – условия длительной исправной службы, поэтому собственники жилья нередко вызывают мастера из обслуживающей организации или просто знакомого электрика. Но можно неплохо сэкономить, сделав все самостоятельно. Согласны?

Но что для этого нужно и как правильно это сделать? Мы поможем разобраться с поставленной задачей – в нашей статье подробно опишем, как выполнить подключение электроплиты своими силами. Также разберем нюансы выбора проводки и защитного оборудования, рассмотрим способы заземления, схемы подключения. Эта информация может пригодиться вам и не только при монтаже плиты, но и в дальнейшем, во время ремонта или замены техники.

Содержание статьи:

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

• традиционный способ розетка/вилка;
• присоединение проводов в клеммной коробке в стене;
• прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная , запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект .

Вместо этой пары для экономии места в щитке нередко применяют .

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с .

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для  принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С  тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

• 3-5 кВт – сечение провода 2,5 мм²;
• 5-7,5 кВт – 4 мм²;
• 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Пошаговое руководство по подключению

Проще всего производить установку, когда все готово: силовой контур выведен на отдельный автомат, а на кухне, в удобном месте, установлена розетка или подготовлены провода для прямого подключения. Все соответствует нормам и требованиям, остается только соединить провода по схеме.

Но на практике мы сталкиваемся с другими ситуациями: в старой квартире при установке нового мощного оборудования зачастую нужно менять всю проводку, в новом жилье – неудобно расположены розетки. Поэтому рассмотрим возможные варианты.

Шаг #1 — выбор места установки

Для плиты необходимо выбрать участок для «постоянного пребывания», так как вряд ли вы будете переставлять ее на другое место. Обычно это решается в процессе заказа или покупки кухонного гарнитура.

Место для плиты выбирают с учетом правила «рабочего треугольника»: когда она, холодильник и мойка находятся в общей зоне, на сравнительно небольшом расстоянии друг от друга

С учетом требований безопасности основание под плитой должно быть прочным и стабильным. Каких-то отдельных мероприятий по теплоизоляции или защите стен производить не надо – современные приборы максимально защищены от различных рисков.

Если в новой квартире уже установлена силовая розетка, постарайтесь, чтобы плита находилась как можно ближе к ней. Короткие провода и отсутствие удлинителей – это тоже одно из условий безопасности.

Шаг #2 — расчеты и планирование работ

Лучше заранее распланируйте все этапы работы, чтобы понять, сколько времени потребуется на подготовку. Возможно, придется полностью менять проводку, а заодно и сделать косметический ремонт – стоит только начать.

Для удобства составьте список, что необходимо купить – провода, защитный автомат, вилку, розетку, гибкий провод. Не исключено, что вам потребуется что-то одно или вообще ничего, так как все уже есть

В многоквартирных домах запрещено самостоятельно формировать или дополнять электрические щиты, поэтому для установки отдельного автомата заранее договоритесь с электриком из обслуживающей компании. Он же подскажет, какое устройство лучше приобрести.

Учтите, что внутренний – процесс длительный и трудоемкий. Приходится искать специальный инструмент или нанимать рабочих, чтобы проштробить стены. Все эти нюансы нужно учесть перед началом работ.

Дальнейшие шаги предполагают, что с проводкой все в порядке.

Шаг #3 — установка защитного автомата

Купив автомат, сначала подыщите для него наиболее удачное место на дин-рейке. Это удобнее сделать, если у вас отдельный электрощит, не совмещенный со щитами соседей, что характерно для домов старой постройки.

Автомат для плиты обычно входит в так называемую «кухонную» группу, которая состоит из защитных устройств и для других мощных агрегатов – например, бойлера. Маломощные приборы обычно подключают к одной линии и запитывают на общий автомат

Если вам все же пришлось самостоятельно производить установку, в первую очередь обезопасьте себя – отключите подачу питания.

Закрепив устройство на дин-рейке, поочередно закрепите провода. Сначала  питающую фазную жилу, подведите ее к верхней зажимной клемме и прижмите винтом. Старайтесь, чтобы изоляция не попала в зажим. Затем зафиксируйте нулевой проводник и землю на соответствующих шинах.

Шаг #4 — если нужен гибкий провод

Более простое подключение – скрытое, когда провод питания напрямую соединяется с клеммами на плите. Но мы разберем способ посложнее, с монтажом гибкого провода с вилкой, чтобы можно было пользоваться розеткой и при необходимости отключать плиту прямо на кухне.

Гибкий провод в комплекте не идет, так как предполагается прямое, более безопасное подключение. Но и сам электрошнур, и вилку можно приобрести в магазине за небольшую сумму

Некоторые производители заботятся о своих покупателях, поэтому комплектуют приборы вилками и схемами их подключения.

Силовые вилки имеют разборную и понятную конструкцию. Для подключения проводов сначала откручиваете фиксирующие винты, снимаете крышку со штырьками-контактами, убираете фиксирующую планку.

Находите три клеммы: заземление обычно расположено сверху или снизу, а по бокам – нуль и земля. Чтобы понять, как распределить жилы, протестируйте розетку, в которую будете вставлять вилку.

Тестирование легче всего провести индикаторной отверткой. Если ее поместить в отверстие с нулевым проводником, она не отреагирует, а при соединении с фазой индикатор загорится

При соединении проводов к клеммам нужно соотнести фазу розетки с фазой вилки, чтобы при включении они совпадали. Когда это выясните, можете присоединять проводники. Удалите изоляцию с кабеля примерно на 5 см, заведите его в корпус вилки.

Проводники тоже зачистите на пару сантиметров. Концы многожильных проводов лучше обжать наконечниками. Если нет такой возможности, можно скрутить и обмотать вокруг контактов.

Осталось закрепить провода в соответствующих клеммах, а затем установить на место крышку вилки со штырьками. Провод для плиты готов, осталось его зафиксировать на корпусе.

Шаг #5 — подключение проводов по схеме

Для правильного подключения выбираем нужную схему. Если вы владеете городской квартирой, потребуется схема для 1-фазной сети.

Где расположено место подключения проводов? На задней стенке плиты есть небольшая ниша, закрытая крышкой. Металлическая крышка прямоугольной формы держится на нескольких винтах или защелке. Снимаем крышку, находим клеммники.

Место подключения можно найти и по табличке со схемами соединения проводников к клеммам. Она обычно расположена над клеммами или сбоку от них. У некоторых моделей все схемы – только в монтажной инструкции

Соединяем клеммы перемычками согласно выбранной схеме, распределяем проводники гибкого шнура по клеммам, вставляем их в зажимы и закручиваем. Если провода многожильные, рекомендуем предварительно обжать их специальными клеммными наконечниками. Простая скрутка и обмотка не защищены и опасны.

Болты нужно подтянуть потуже, чтобы контакт был максимально плотным. Это защитит провода от случайных искр и обгорания.

Старайтесь соблюдать цветовую маркировку при подключении вилки и клемм плиты. Так вы уменьшите вероятность путаницы, при которой, в лучшем случае, плита просто не заработает, в худшем – замкнет

После подключения всех проводников к клеммам прикрутите на место крышку, а провод, чтобы он не болтался, закрепите специальным фиксатором – пластиковым приспособлением, расположенным рядом.

Шаг #6 — тестирование на работоспособность

Перед тем, как включить автомат, убедитесь, что все соединения надежно закреплены. Затем поочередно включите автомат и вилку в розетку. Попробуйте воспользоваться авторозжигом. Если пламя загорелось – все подключения выполнены правильно.

Если плита не работает – где-то нет контакта. Придется перепроверить все места соединений, включая электрощиток, вилку и клеммы на электроплите. Возможно, провода перепутаны или подключены не все.

Рекомендуем по окончании работ, если они выполнены в полном объеме самостоятельно, все же пригласить электрика. Приступать к использованию плиты можно только после его профессионального одобрения – тогда и вы будете на 100% уверены, что все сделано правильно.

Выводы и полезное видео по теме

Подробный инструктаж с пояснениями + пайка проводов:

Как правильно соединить вилку с проводом – наглядно и исчерпывающе:

Как видите, подключение электрической плиты имеет свои сложности, но при знании необходимой информации его можно выполнить самостоятельно. Конечно, главным подспорьем является техническая документация – схемы подключения и рекомендации производителя по выбору устройств.

Сейчас вы обладаете знаниями, которые могут пригодиться во время ремонта или замены оборудования. Не забывайте, что для подключения обязательно нужно проверить характеристики проводки и установить автоматическую защиту.

Если вам известны интересные и полезные нюансы установки электроплиты – присоединяйтесь к обсуждению ниже в комментариях. Напишите, с какими сложностями вы столкнулись при подключении своей модели, каких ошибок вам удалось избежать.

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Как подключить розетку 120/240 В к электрической плите

Электрические плиты (плиты) нуждаются в специальной проводке, потому что для них требуется цепь и розетка на 120/240 вольт. В то время как газовые плиты также подключаются к электросети, чтобы обеспечить питание таймеров, вентиляторов и других принадлежностей, в этих плитах используются простые бытовые электрические цепи на 120 В. Электрическая плита, с другой стороны, использует ток 120 В для тех же целей, но также использует ток 240 В для нагрева нагревательных элементов плиты и нагревательных катушек духовки.Следовательно, для этого требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части схемы. В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В случае сушилки для белья таймер и камера барабана питаются от тока напряжением 120 вольт, а нагревательный блок сушилки питается от тока 240 вольт.

Отдельно стоящие и сменные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит.Выдвижные варочные панели или настенные духовые шкафы, как правило, имеют аппаратную проводку, а — электрическая проводка, подключенная непосредственно к коммутационной панели прибора, без использования шнура и розетки. Следующие ниже инструкции обычно используются только для отдельно стоящих вертикальных плит / духовых шкафов.

Цепи для электрических диапазонов

Перед подключением концевой розетки, к которой вы будете подключать прибор, необходимо выполнить некоторые предварительные действия. Во-первых, необходимо провести 240-вольтовую цепь с надлежащей номинальной силой тока от главной панели автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели прерывания цепи, для большинства людей это работа профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового 240-вольтового автоматического выключателя и прокладку электрического кабеля через стены к месту, где будет располагаться розетка.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для подачи необходимой мощности на плиту.Потребляемая мощность диапазонов варьируется в зависимости от номинальной мощности устройства, но в большинстве случаев требуется цепь на 50 А и 240 В, соединенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 А с проводом № 8. В любом случае схема соединена трехжильным кабелем, включая белый, черный и красный провода, а также голый медный провод заземления.

Правила NEC

У NEC разные правила для разных типов диапазонов. Диапазоны включения обычно являются жесткими, а размеры проводов цепи должны точно соответствовать номинальной мощности, указанной на паспортной табличке прибора.Но схемы для съемных автономных диапазонов могут быть ниже номинальных значений, указанных на паспортной табличке. Если номинальная мощность составляет 12000 Вт или меньше, схема может быть рассчитана только на 8000 Вт. Это означает, что для этой духовки на 12000 ватт вы можете снабдить свою новую розетку кабелем №8 AWG и автоматическим выключателем на 40 А, а не кабелем № 6 и 50-амперным выключателем.

NEC делает это допущение, потому что номинальные характеристики на паспортной табличке основаны на том, что духовка и конфорки находятся в ВЫСОКОМ состоянии одновременно, что случается нечасто.Но если вы когда-нибудь устраивали большой ужин, вы знаете, что увольнение всего сразу и на длительные периоды иногда случается. Поэтому рекомендуется подключать цепь диапазона с помощью выключателя на 50 А и кабеля калибра №6.

Подключение кабеля питания к диапазону

Еще одна предварительная подготовка — подключение шнура питания прибора к плите. К большинству диапазонов шнур питания не прилагается; это компонент, который вам нужно будет купить отдельно и подключить самостоятельно.В отличие от монтажа самой схемы, подключить шнур питания относительно несложно, поэтому большинство домашних мастеров могут сделать это самостоятельно. Хотя размер схемы может быть разным, не может отличаться только тип шнура питания и розетки: с 1996 года Национальный электрический кодекс (NEC) требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что в розетке есть четыре гнезда для 4-контактной вилки шнура. Установка новой розетки, предназначенной для трехконтактных шнуров старого образца, является нарушением правил.Взаимодействие с другими людьми

Этот предварительный этап включает в себя снятие задней панели доступа на плите, продевание кабеля питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

3-контактные и 4-контактные вилки

Похожая история с сериями и сушилками для одежды. До 1996 года (фактически это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки были подключены с тремя проводниками: двумя «горячими» и одним нейтральным.Корпус или корпус прибора был заземлен через нейтраль, так что шнур и розетка сушилки не имели отдельного заземления. После смены кода приборы стали продаваться с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным заземляющим проводом, который подключается к винту заземления на приборе. Старая система работала нормально, но новая более безопасна.

Правило 4-проводников применяется только при установке новой розетки, например, при новом строительстве или во время капитального ремонта кухни.NEC по-прежнему позволяет использовать существующие 3-контактные розетки, которые работают со старыми трехконтактными шнурами. Если вы просто заменяете линейку и уже имеете розетку на 3 гнезда, вы можете установить вилку с 3 контактами. Однако необходимо настроить проводку диапазона так, чтобы заземление корпуса было связано с клеммой нейтрали. Многие диапазоны продаются с металлической лентой или проводом именно для этой цели. За инструкциями обращайтесь к руководству пользователя или к производителю диапазона.

электрика — новая электроплита, старая проводка

Эта старая трехконтактная розетка опасна.Модернизируйте до 4-контактной розетки, добавив заземляющий провод.

Эта опасная розетка

Старая трехконтактная розетка NEMA 10 не имеет заземляющего провода. Он подключает заземление с помощью нейтрального штифта — что является ужасной идеей, потому что любая проблема с нейтральным проводом приведет к подаче напряжения на шасси вашего диапазона . Производители бытовой техники лоббировали NFPA, чтобы разрешить эту «устаревшую» работу, мотивируя это тем, что эти вилки редко ломаются.

Новая 4-контактная розетка NEMA 14 имеет надлежащий провод заземления.При сбое нейтрали в духовке просто гаснет свет. При выходе из строя нейтрали и заземления шасси по-прежнему не будет запитано. Намного безопаснее.

Модернизация земли

Правила NEC позволяют модернизировать заземляющий провод отдельно любым доступным способом. Необязательно прокладывать тот же маршрут, что и силовые кабели. Однако необходимо вернуться к той же коробке выключателя.

Вам не нужно идти полностью к коробке выключателя, если вы можете добраться до другой цепи, у которой есть заземляющий провод, достаточно толстый (и который также обслуживается из той же коробки).Минимальный размер заземляющего провода составляет 10 AWG, и водонагреватель, сушилка или встроенный кондиционер будут иметь это, если у них есть заземление. Металлический кабелепровод также может использоваться для заземления (убедитесь, что он не корродирован, не поврежден и не ослаблен). Если проводка уже в металлической трубе, все готово 🙂

Самый дешевый способ купить заземляющий провод 10 AWG — это купить неизолированный медный провод 8 AWG, доступный в большинстве хозяйственных магазинов.

После этого вы покупаете подходящую розетку NEMA 14 (возможно, 14-50) и подключаете

• Очевидно, что две точки доступа к двум точкам.
• Устаревшая нейтраль до нейтраль (она может быть голой; в таком случае оберните ее изолентой, чтобы она не касалась заземляющего провода; бонусные баллы за стиль, если вы используете белую изоленту).
• Правильный провод заземления к клемме заземления. Вы не хотите, чтобы он касался нейтрального положения, потому что это снизит безопасность.

Проверьте диапазон, чтобы убедиться, что он правильно подключен к 4-проводной, а не 3-проводной перемычке, подключите ее, снова включите прерыватель и наслаждайтесь!

(кстати, после того, как вы модернизируете провод заземления, вы также можете использовать его для заземления других незаземленных цепей, обслуживаемых из той же панели.)

электрических — добавить в дом электрическую плиту / духовку с питанием только на 100 ампер?

Ваша панель нуждается в тщательной проверке.

Когда вы это сделаете, у вас не будет проблем с поиском двух мест.

Это качественная CH-панель, правда, всего на 20 мест. Я не считаю 2 верхних места в каждой строке, которые в совокупности являются основным выключателем (100А). Хорошая новость заключается в том, что при таком расположении панелей, если вы отключите главный выключатель, все будет холодным, кроме этих заметных больших винтов.Что делает его более удобным для самостоятельного использования, чем большинство других.

Я вижу семь выключателей на 240 В, связывающих 14 из 20 мест. Это означает, что все нагрузки 120 В во всем доме обслуживаются шестью выключателями на 120 В, что довольно компактно. Я не верю, что в доме может быть семь нагрузок по 240 В. Обычная большая четверка — сушилка, кондиционер, водонагреватель и духовка. Так что я подозреваю, что многие из этих выключателей избыточны, особенно , поскольку они отключены от .

Единственная возможная причина появления такого количества выключателей 240 В — это полностью электрический нагрев, например. грамм. плинтус, а в таком случае забудьте про электрическую плиту / духовку — вам просто не хватит обслуживания.

Две из этих нагрузок 240 В являются разделенными фазами 120/240. Средние ряды на правой стороне — это прерыватель на 30 А, и, похоже, он имеет более тяжелый провод 10 AWG, поэтому он выглядит как сушилка. Левая сторона 4-я и 5-я снизу — это странный , потому что белый провод используется как горячий, а красный провод — , обмотанный белой лентой и используемый в качестве нейтрали (что незаконно). Это не так .Это может быть многопроволочной ответвленной цепью или MWBC, обслуживающей две цепи 120 В, но я сомневаюсь в этом.

Я вижу красный провод, который обмотан лентой, это означает, что используется еще один черно-красно-белый кабель, только черный и белый. Это кажется странно неряшливым (зачем использовать белый цвет для схемы 240 В, когда у вас красный), что только больше беспокоит меня по поводу качества работы в целом.

Еще хуже , посмотрите на правый нижний прерыватель. Это выключатель на 60 А, но это НЕ провод 4 AWG .Это либо 12 AWG, либо 10 AWG. Для этого нужен прерыватель на 20А или 30А соответственно. Я точно знаю, сколько стоят эти выключатели, , так что никаких оправданий! ВЫКЛЮЧИТЕ ЕГО СЕЙЧАС. НИКОГДА не включайте его снова. Замените выключателем на 20 или 30 А соответственно, в большинстве хозяйственных магазинов есть Ch320 или Ch330. А если он споткнется, так и должно быть.

Кроме этого, миссис Линкольн …

Пройдите через каждую цепь в панели по двум причинам. Во-первых, чтобы найти какие-то , еще дефектов — все-таки я смог найти две огромные по фото .Во-вторых, чтобы понять, что у вас есть, чтобы вы могли обрезать или объединить и освободить 2 места для выключателей.

Не утруждайтесь поиском двухфазных (дуплексных / тандемных) выключателей CH. Да, они существуют, но вам действительно, действительно нужно переоценить эту панель, учитывая большое количество дефектов, которые я видел на одной жалкой фотографии . И я думаю, что так вы освободите место.

Духовка / плита простая

Вам просто понадобится прерыватель на 50 А и медный провод 6 AWG (или алюминиевый 4 AWG).Вы можете использовать 40A и 8 AWG, но разница составляет всего несколько долларов, и у вас будет более широкий выбор духовок / диапазонов, если вы выберете 50A. Выключатели CH 50A легко доступны, а не , а , имеющийся в таком широком ассортименте, как 20/30, но они должны быть в любой крупной коробке. Вы не можете повторно использовать выключатель на 60 А.

Однако готовить на электричестве — отстой, если вы работаете на газе. Это очень утомительная кривая обучения и множество компромиссов и обходных путей. Не рекомендуется.

Если необходимо обновить панель

CH — прекрасная система.Один из вариантов — получить панель СН большего размера. Однако, если вы замените панель, вам нужно будет обновить большую часть ваших нагрузок 6-8 120 В до AFCI или GFCI или обоих / комбо, а это может оказаться дорогостоящим. Недостатком выключателя CH или любого выключателя шириной 3/4 дюйма является его меньший размер, меньше места для размещения передовых технологий, поэтому они более дороги или недоступны.

Не дешево. Эта панель намного лучше, чем Homelite и прочая чушь, которую разгребает местный большой ящик. (Вы больше не можете выбирать бренды, так как хорошие бренды, такие как Square D и Eaton, скупили дешевые суббренды.) Вы должны просить о хорошем. Купите панель верхней полки из надлежащей электросети. И действительно большой — минимум 42 места, 60 мест — не так много. Если главный выключатель для такой панели слишком велик, отключите его — поместите выключатель на 100А в нормальные места и подайте его обратно (так же, как это происходит в этой панели).

Electric — Искра электрического диапазона и предохранитель в помещении сгорел несколько раз

Это типичная проблема, вызванная неплотным подключением.

Плохое соединение вызывает более высокое сопротивление, что приводит к перегреву соединения. Когда соединение нагревается, сопротивление увеличивается больше, что приводит к большему нагреву. Тепло также вызовет расширение, что может привести к дальнейшему ослаблению соединения. В конце концов компоненты становятся слабыми до отказа.

В этой ситуации вам понадобится новая клеммная колодка и новый шнур для этого диапазона. Диапазоны не поставляются со шнурами от производителя, поэтому вы сможете легко найти их в ближайшем магазине или хозяйственном магазине.Похоже, у вас есть трехжильный шнур старого образца, поэтому вы захотите попросить его, когда пойдете за покупками. Просто попросите «3-проводной шнур диапазона », и они смогут получить то, что вам нужно. Клеммный блок может быть немного сложнее получить, и может потребоваться заказ его прямо у производителя.

Если вам не нравится этот тип работы, вы можете обратиться в местную мастерскую по ремонту бытовой техники. Они должны уметь делать такой ремонт довольно быстро и, надеюсь, дешево (дешево по цене, а не по качеству).

Когда новая клеммная колодка подключена, убедитесь, что все клеммы затянуты с рекомендованным производителем крутящим моментом. Затем вернитесь через несколько дней / недель использования и снова затяните соединения. Большинство людей никогда не затягивают соединения после первоначальной установки, что (на мой взгляд) является причиной того, что ситуация, в которой вы находитесь, настолько распространена (еще один фактор заключается в том, что люди не затягивают клеммы с рекомендованным производителем крутящим моментом в первую очередь) .

На стороне примечания… Должна быть втулка в отверстии, где шнур входит в диапазон. Эта втулка предназначена для защиты шнура от острого края отверстия и предотвращения повреждения шнура. Возможно, вы захотите измерить размер отверстия и подобрать втулку, пока находитесь в строительном магазине.

Схема подключения

для сетевой вилки

Схема подключения сетевой вилки

Имейте в виду, что это четырехжильный шнур и розетка для печи / духовки.

Это очень легко сделать, но да, это может показаться очень устрашающим.Вы только что пришли домой с новой печкой, которую так ждала жена. Вы идете и вытаскиваете старую печь, и, к своему удивлению, обнаруживаете, что она была подключена жестко. Первое, что нужно сделать.

1) Не двигайте плиту. Старые провода могут оборваться при включенном питании.

2) Теперь выключите питание на панели выключателя, если вы этого еще не сделали. Проверьте и убедитесь, что вы действительно выключили правый прерыватель.

3) Теперь, когда питание отключено, отсоедините провод от плиты / духовки.

4) Хорошо, теперь вы хотите приступить к креплению вашей новой розетки на 50 ампер к стене. Убедитесь, что вы будете устанавливать его достаточно низко, чтобы плиту / духовку можно было прижать к стене.

Вам нужно перерезать провод, чтобы не болталась тонна проволоки. Теперь вы будете использовать либо поверхностный монтаж, либо утопленную коробку с розеткой. См. Изображения ниже.

Краткое руководство. Красная линия (120 вольт), а черная также линия (120 вольт), белая — нейтраль, а зеленая — земля.G Земля. Линия L1. Линия L2. Белый N

Хорошо, теперь, когда у вас есть розетка, вам нужно подключить шнур питания к новой плите. Эта картинка сама по себе должна рассказать вам все.

Помните зеленый провод, ЗАЗЕМЛЕНИЕ — самый важный провод. Почему, потому что это защищает вашу жизнь.

Для большинства новых печей с духовками требуется ток 50 А. Так что вам действительно нужно убедиться, требует ли ваша плита / духовка 50 ампер или нет.И сделайте так, чтобы у вас был провод на 50 А и прерыватель на 50 А. Я не говорю, что это не сработает, если вы этого не сделаете, но как только вы приготовите эту индейку на День Благодарения и все хорошие вещи на плите, и все ваши поиски будут выполнены через час или около того, вот тогда и начнутся проблемы.

Провода для духовки

Подключения к электрической духовке

Трехпроводная розетка для плиты

https://amzn.to/35kfeWN

Трехпроводная розетка для печи

ОСТАВАЙТЕСЬ В ОБНОВЛЕНИИ

Подпишитесь на мой список рассылки и получайте обновления, когда я публикую новое видео или статья.

Спасибо за подписку.

Ой, черт возьми … Что-то пошло не так.

Работает ли шнур на сушилке?

Проще начать с ответа на этот вопрос, взглянув на то, как эти два шнура идентичны. Для обоих устройств требуется цепь 220/240 вольт. Это действительно степень сходства ассортимента и шнура сушилки. Их не следует менять местами, за одним исключением, о котором мы поговорим через минуту.

Базовое понимание значений вольт и ампер поможет прояснить некоторые различия между двумя шнурами.

Что такое амперы и вольт?

Сила тока (амперы): Мера количества электричества или тока, протекающего по проводам. Сравните движение электрического тока с водой, протекающей по шлангу. Ампер можно сравнить с количеством воды, проходящей через шланг за определенный период времени.

Напряжение (вольт): Сила, с которой ток проталкивается по проводам. Подумайте о том, с какой силой нужно протолкнуть воду через шланг.Электрический ток также нуждается в силе, чтобы перемещать его по проводу.

В чем разница между кухонным шнуром и шнуром для сушки?

Хотя каждый шнур электроприборов рассчитан на то, чтобы нести гораздо больший электрический заряд, чем у небольших бытовых приборов, их вилки имеют разную конфигурацию, и каждая из них пропускает различную величину тока, которая измеряется в амперах.

Шнуры с 3 штырями

И сушильная машина, и шнур питания имеют два плоских штыря, расположенных ближе всего к шнуру.Каждый контакт считается горячим, и он подает 110/120 вольт (всего 220/240 вольт) в диапазон или сушилку.

Третий контакт на каждом приборе — это тот, который дальше всего от шнура. Это нейтральный провод или провод заземления, и он также имеет разную форму для каждого из них.

Шнур сушилки: Третий штырь имеет форму буквы «L».

Шнур диапазона: Третий контакт плоский, как и два других.

Шнуры с 4 штырями

Шнуры с 4 контактами для диапазона и сушилки имеют разделенные заземляющий и нейтральный провода.У каждого из них есть два плоских провода под напряжением по обе стороны от вилки, и у каждого из них есть круглый заземляющий провод, расположенный в верхней части вилки. Нейтральный провод на каждой вилке имеет разную форму, как и у 3-контактной вилки.

Шнур сушилки: Четвертый нижний зубец имеет форму буквы «L».

Шнур диапазона: Четвертый нижний штырь плоский, как два горячих штыря.

Ампер

Шнур электрической сушилки: , номинальный ток 30 ампер Электрический шнур диапазона: , номинальный ток 40 или 50 ампер

Теперь ответ на вопрос о том, являются ли шнуры взаимозаменяемыми между двумя устройствами.Оба требуют одинаковой силы или вольт для перемещения тока по проводам; однако для работы им требуется разное количество тока.

Вы можете технически использовать электрический шнур для сушилки, если розетка соответствует ему, потому что шнур диапазона рассчитан на более высокую силу тока, и он может работать с более низким номиналом сушилки.

Вы играете с огнем в буквальном смысле, если пытаетесь пойти другим путем. Поскольку шнур сушилки рассчитан только на 30 ампер, он не может справиться с количеством электричества, которое требуется диапазону для протекания по его проводам.Использование сушильного шнура на плите может привести к пожару.

В чем преимущество использования шнура с четырьмя контактами вместо шнура с тремя контактами?

Дома, построенные до середины 1990-х годов, были построены с трехконтактными розетками для электроприборов 220/240, таких как плиты и сушилки. В 1996 году Национальный электротехнический кодекс (NEC) потребовал, чтобы все новые здания были заменены на 4-контактные розетки на 220/240 вольт.

Конфигурация с тремя контактами соединяла вместе заземляющий и нейтральный провода, что создавало возможность для тока провода течь по заземляющему проводу и возбуждать металлический каркас кухонной плиты или сушилки.Это подвергало пользователя опасности получить электрошок при прикосновении к прибору. Поскольку заземляющий и нейтральный провода разделены в конфигурации с четырьмя контактами, это помогает предотвратить поражение электрическим током.

Требуется ли замена кухонной плиты или сушилки в доме?

Поскольку NEC требовала только 4-контактную конфигурацию для нового строительства, любое жилое здание старше середины 90-х годов все еще может быть оборудовано 3-контактными розетками. Возможно, вы столкнулись с ситуацией, когда вам нужно было заменить кухонную плиту или сушилку, и вы обнаружили, что вилка нового прибора не подходит к розетке в вашем доме.

При обновлении бытовой техники вам не нужно менять проводку в доме. Чтобы соответствовать нормам, вам просто нужно заменить шнур устройства в соответствии с существующей розеткой.

Фактически, новые серии и сушилки не оснащены стандартным шнуром по той самой причине, что для вашей домашней розетки может потребоваться вилка с 3 или 4 контактами. Производители предоставляют вам возможность выбрать шнур в соответствии с электрическими требованиями вашего дома.

Почему выбирают Fred’s Appliance Service?

Если вы столкнулись с ситуацией, когда вам нужно заменить шнур 220/240 В, и вам неудобно делать это самостоятельно, высококвалифицированные специалисты Fred’s Appliance Service готовы помочь вам.Мы обслуживаем всю основную бытовую технику и предлагаем очень быструю доставку запчастей. Это равносильно предоставлению нашим клиентам услуг, в которых вы нуждаетесь при ремонте оборудования.

С Фредом и Адамом Бутчерами во главе нашего семейного бизнеса с 1996 года мы гордимся тем, что предоставляем высококачественные услуги нашим соседям в северо-восточных округах Огайо. Если вы находитесь в округах Лейк, Геога, Аштабула и Кайахога, вы найдете здесь первоклассный сервис.

Если у вас есть вопрос о замене вилки на вашей кухонной плите или сушилке, или вам нужен ремонт, наши обученные на заводе технические специалисты знают все аспекты бытовой промышленности. Они умеют работать практически с любыми марками и моделями бытовой техники всех ведущих производителей.

Не стесняйтесь обращаться в сервисный центр Fred’s Appliance Service, чтобы получить профессиональный и своевременный ответ на ваши потребности. С самого первого момента, когда вы разговариваете с членом нашей службы поддержки клиентов, до завершения работы вы оцените нашу приверженность обслуживанию клиентов.Наша цель — помочь вашей жизни работать гладко.

Как правильно подключить электроплиту, подключить электрические платы

Сегодня мы рассмотрим электрическую розетку для кухонной плиты, а также правильность подключения электрических щитов своими руками.

Приборы и особенно печи потребляют значительное количество электроэнергии, что требует обязательного заземления тела. Компонент бытовой плиты при продаже чаще всего представляет собой разъемы РШ-ВШ — пара электрических розеток и вилок.Этот тип разъема был создан еще в советское время. Как способ монтажа розеток он относится к изделиям с открытой проводкой, но в наше время мы и доработали флеш-проводку.

Конструктивное решение пар исключает возможность неправильного подключения при использовании. Максимальный заявленный рабочий ток — 32 ампера (средняя мощность 7 кВт). Однако общая мощность нагревательных приборов современных варочных панелей в среднем составляет 8-10 кВт и выше, что для такого разъема недопустимо. Одновременная работа всех устройств коннектора приводит к летальному исходу.Сегодня производство РСХ-ВС Украина, цена и качество продукции невысокие.

розетка плита

Довольно неплохая пара вилок-розеток белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект которых не входят шнуры и розетки.

Белорусские разъемы

Белорусские разъемы выдерживают большие количества электроэнергии, чем 32А, удобны в эксплуатации и установке.Устанавливается в двух вариантах — для скрытой и для открытой проводки. По цене немного дороже украинского, но намного дешевле европейского.

Разъем французского образца

для электрических розеток устанавливается так же, как и обычная розетка. При установке в стене пустотелого углубления заподлицо, в которое устанавливается специальный раствор на основе гипсокартона любой формы розетки. К подразетнику стены Hollow Stroebe и проложили линии питания, прикрепив их к выводам розетки.Важно подключать заземляющий провод к клемме строго по обозначению.

Затем торцевой механизм вмонтирован в специальные винты накладки, в выключенном состоянии ставится крышка. Монтаж проводки сопровождается открытым крепление механизма гнездо непосредственно к несущей поверхности стены без дополнительных Розеток. Обязательно подключите заземляющий провод.

В квартире новопостроенный провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода и однотонные, как правило, белого цвета.Чтобы найти правильный провод, сначала в квартире полностью отключите электричество. Затем берем омметр и одним его щупом цепляем или радиатор отопления за водопроводную трубу, а вторым касанием перекручиваем все силовые кабели. Если на заземляющем проводе показать небольшое сопротивление омметром, не более пары десятков Ом, сопротивление остальных проводов будет бесконечно сильнее. Таким образом, обнаруженный маркер или лента заземляющего провода маркируются для большей простоты. Как подключить остальные провода, не важно.Смотрите статью о новых и старых способах подключения электрических проводов, будет полезно всем. Теперь рассмотрим, как выглядит схема электрического подключения пластин в описании примеров и фотографий.

Как правильно подключить электроплиту

Для подключения электроплиты потребуется:

1. разъемы. При наличии розетки требуется только соответствующая вилка.
2. Катушка проводов ПВА 3 * 4 мм ² . Гибкий, трехжильный, длиной 1,5-2 м.

На задней панели под пластиковой накладкой расположены электрические клеммы, имеющие несколько медных перемычек. открыв крышку, рядом можно увидеть картинку, обычно изображено 3 варианта подключения:

1. трехфазная сеть — L1, L2, L3.N.PE.
2. двухфазная сеть — L1, L2.N1, N2.PE.
3. однофазная сеть — L1.N.PE.

Подходящий вариант — в-третьих, мы сможем правильно подключить электроплиту. Перемычки устанавливаются согласно рисунку.Затем провод с двух сторон от ПВС снимается в верхней оболочке 75 мм и изоляция с концов жил на 30 мм, заделывается кольцом. Изолированный зеленый заземляющий разъем под напряжением подключается к PE, оставаясь попеременно к клеммам L1 и N (фаза и ноль). Желательно присоединять провода к фазным проводам, изолированным коричневым или белым, а для синего — нулевым, но это не критично.

Зачистка и электромонтаж электрических плат.

После подключается к электрической вилке.Провод с зеленой изоляцией крепится к клемме заземления, остальной — к фазе и нулю.

Схема подключения, розетки и клеммы прибора.

Мультиметр проверен, правильно подключен: сопротивление заземляющего контакта между вилкой и металлическим кожухом печи равно нулю. Допускается совпадение вилки заземления и розетки. Если все как должно быть, клеммы заглушены. Посмотрите, как установить правильную розетку.

Рекомендуется вынуть розетку перед тем, как вставить в нее вилку, отключив автоматику в распределительной коробке.При этом проверяется прикосновением к поверхности дисплея металлический корпус отвертки без фазовой пластины. Если заказ, дальнейшие проверки проводятся во всех режимах работы.

Кухонная электрическая плита в какой-то степени устройство стационарное, так как с годами она не перемещается с одного и того же места. И вообще, есть вариант подключить без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамическую или карболитовую клеммную колодку, расположенную в распределительной коробке.

Электропроводка через карболитовую пластину или керамическую клеммную колодку.

При наличии трехфазной линии питания для подключения электроплиты лучше всего к ней. Это необходимо особенно при высоких нагрузках на плиты, например в уютных ресторанах в небольших помещениях, общая мощность устройства намного выше 10 кВт, что однофазная вилка не может позволить себе долгую работу. Трехфазный разъем RSH-HS рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью 15 кВт. И вполне себе медный кабель сечением 2,5 мм ² .Чтобы рассчитать необходимый размер провода, воспользуйтесь нашим бесплатным онлайн-калькулятором.
