Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

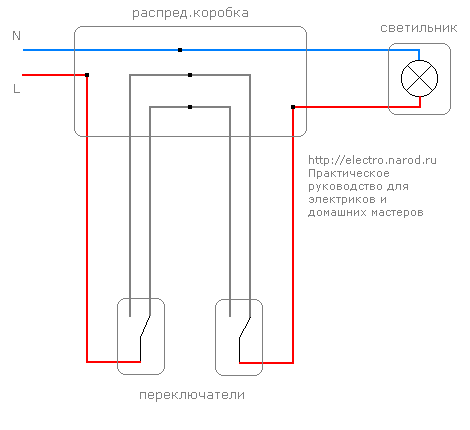

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

Если оба переключателя включены — источник освещения активен;
Если один из переключателей включен — источник освещения активен.
Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

Для того чтобы определить какой провод фазовый — используйте специальный пробник.
Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 П

Как подключить два выключателя на две лампочки: схема, советы мастера


В любом доме, квартире, а также прочих помещениях, должны быть осветительные приборы, поскольку без них сложно представить современное существование. Для освещения нужен сам светильник и включатель. Но если проблем с подключением одной лампы к одному выключателю не возникает, то часто возникает вопрос, как подключить два выключателя на две лампочки.


Схема подключения двух выключателей на две лампочки


Прежде, чем ответить на вопрос, как подключить два выключателя на две лампочки необходимо изучить схему. Схема подключения двух выключателей отображена на фото.


Как можно заметить прокладываются только фазные провода, а остальные будут подключаться непосредственно к лампам. От включателя будет проходить пара отдельных кабелей, которые подключаются к одной и другой лампе или светильнику. Подключение проводов проводится внутри электрического щитка, благодаря представленной схеме можно узнать, как подключить два выключателя на две лампочки.


Для проведения работы нужно подготовить следующие материалы:


  1. Провод, у которого будет двойное сечение, длина его зависит от того, куда нужно тянуть;

  2. Два двойных выключателя;

  3. Коробка для монтажа включателя;

  4. Клеммники и изолента.


Монтаж проводки


Перед тем, как подключить два выключателя на две лампочки потребуется проложить проводку. Если квартира только начала ремонтироваться и дом свежепостроенный, то проблем, сложностей с проведением и скрытием проводки не будет возникать. Все провода надо проложить до момента оштукатуривания стен, после чего подключить осветительные приборы с включателем к подготовленной проводке. Проводка прокладывается по схеме представленной выше.


Если будет проводиться открытая установка проводов, то все кабели нужно будет прокладывать по отдельности в специальных кабель-каналах или гофрах. Если квартира уже построена давно и в ней проводится ремонт, то при смене выключателей и освещения потребуется переделывать проводку. Если кабель установлен открытым методом, то проблем не будет появляться, в противном случае, когда вся электрическая разводка спрятана в стены, за слоем штукатурки, то нужно будет штробить, менять провода или прокладывать совершенно новые.


Когда вся необходимая разводка смонтирована в стены по своим местам, проводится подключение двухклавишного выключателя на две лампочки. Перед тем как сделать два выключателя потребуется обесточить квартиру или дом, чтобы не случилось неприятностей. Для этого достаточно будет сместить тумблер на щитке и проверить после этого провода на наличие тока. Очень удобно, когда в щитке каждый тумблер имеет свою подпись, тогда легко ориентироваться что, где находится, в противном случае потребуется немного поэкспериментировать.


Когда все подготовлено, провода установлены в свои места по представленной схеме, можно проводить подключение двухклавишного выключателя на две лампочки.


Подключение лампочек к выключателям


Подключение проводится в 2 основных этапа:


  • Подготовка концов проводки. На выходе должно быть три провода, одни из которых отвечает за фазу, а остальные будут непосредственно подключаться к осветительным приборам. Каждый конец кабеля нужно зачистить при помощи ножа, чтобы снять изоляцию.

  • Поиск клемм и зажимов. Для подключения потребуется на включателе увидеть, где клемма, а где зажим, поскольку в них будут входить разные провода. Зажим всегда помечается буквой «L». Он всегда один и располагается с одной стороны и используется для фазы. В противоположной стороне будут клеммы для проводки что выходит.


Подобный вариант подключение позволяет задействовать включатель, у которого две кнопки и каждая из них будет работать на разные лампы. В двойном включателе нет модуля, но существуют и модульные устройства, что могут регулировать освещение. Технология подключения в данном случае будет иной.


Когда работа будет закончена, то потребуется проверить работоспособность, проводку заизолировать и плотно зафиксировать выключатель в стене. Специалисты рекомендуют придерживаться следующих правил:


  1. После соединения всех частей надо несколько раз включить и выключить свет, а также внимательно смотреть, нет ли искр.

  2. Для создания подобного освещения рекомендуется использовать кабель с сечением от 1,5 мм. Желательно, чтобы материал был медным.

  3. Всегда использовать индикаторную отвертку при работе с электричеством, которая покажет есть ли ток.

  4. Перед монтажом надо на обычном листке нарисовать схему, которая будет понятна и удобна, а также можно расписать план работы.

  5. Чем больше будет снято изоляции с кабеля для скруток, тем удобнее будет работать, ведь лишнее всегда можно отрезать.

  6. Размещать включатели лучше в удобных местах, которые можно интуитивно нащупать даже в темноте.

  7. Выбирая включатель лучше первым делом смотреть не на дизайн, а на качество креплений и контактов.


Придерживаясь описанной процедуры работы и советов, можно будет выполнить модернизацию освещения в своем доме, без помощи мастера. Главное придерживаться техники безопасности и не отступать от правил. И если вы меняете проводку, лучше купить медный кабель, который более безопасен и практичен.

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.
✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Как организовать управление освещением с двух мест

Разбираем схемы управления освещением из нескольких мест

Управление освещением из двух мест, достаточно часто используется как в быту, так и на производстве. Человек всегда стремился к удобству, поэтому придумано множество вариантов реализации таких схем. На практике используются только некоторые из них, и о наиболее удачных и простых в реализации мы и поговорим в нашей статье.

Схема с проходными выключателями

Одной из наиболее старых и отменно зарекомендовавших себя схем, является использование так называемых проходных выключателей. Данный тип электроустановочных устройств отличается от обычных выключателей тем, что он имеет не два, а три контакта. Дабы понять принцип их действия, давайте обозначим эти контакты «1», «2» и «3».

Отличие обычного выключателя от проходного

К контакту номер 1, от распределительной коробки, как и в обычном выключателе, подключается фазный провод. При включённом положении выключателя, замкнуты контакты 1 и 2. Теперь мы отключаем выключатель.

В обычном коммутационном устройстве, в данном случае просто происходит размыкание контактов 1 и 2. В проходном же выключателе, размыкаются контакты 1 и 2 и замыкаются контакты 1 и 3.

На основании этой особенности проходных выключателей и строится схема.

Давайте рассмотрим ее более детально:

Проходной выключатель

Для управления освещением из двух разных мест, нам потребуется два проходных выключателя.

Принцип их установки не отличается от установки обычных выключателей, поэтому останавливаться на этом вопросе более детально нет смысла.

Остановимся только на схеме подключения.

Монтаж проходного выключателя

Итак, проходные выключатели установлены.

После этого соединяем между собой контакты 2 первого выключателя, и контакт 2 второго.

После этого соединяем контакт 3 первого, и контакт 3 второго выключателя.

Подключение проходных выключателей

Теперь подключаем контакт 1 первого выключателя, к групповому питающему проводу в распределительной коробке (см. Как подключить провода в распределительной коробке правильно).

А контакт 1 второго выключателя, подключаем к нашим светильникам.

Нулевой провод и провод заземления, как обычно подключаем к светильникам помимо коммутационных устройств. Все — схема готова к использованию.

Схема подключения двух проходных выключателей

Согласитесь, в этом нет ничего сложного, и вполне реализуемо своими руками даже без наличия специального образования. Но существуют еще более простые схемы, о которых мы и поговорим ниже.

Схема с импульсным реле

Включение освещения с двух мест и более, может быть организовано при помощи так называемого импульсного реле. Такой вариант еще более прост в реализации.

Принцип работы импульсного реле

Прежде чем разбираться со схемой подключения такого реле, давайте разберемся, а как это, собственно говоря, работает.

Понимание процесса работы значительно облегчит подключение, и исключит вероятность ошибки:

  • Обычное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с неподвижными контактами. Если бы к этим контактам была бы подключена лампа, то она загорелась бы.

Упрощенная схема работы обычного реле

  • Но в обычном реле, как только исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, возвращаются в исходное положение – отпадают. Соответственно наша лампа погаснет.

Импульсное реле

  • В импульсном реле все немного не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При этом контакты фиксируются в данном положении. Поэтому даже при исчезновении напряжения на катушке, они остаются в таком положении.
  • Для изменения положения контактов, необходимо вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.

Обратите внимание! Мы описываем принцип действия электромагнитного импульсного реле. Существуют еще электронные, которые не имеют катушек и магнитопроводов. Их принцип работы во многом отличается, но конечный результат получается тот же.

  • Для подачи напряжения на катушку, инструкция советует использовать обычные кнопки — такие как на дверном звонке. Даже незначительного по времени нажатия обычно хватает для срабатывания реле. Обычно это время на порядок меньше одной секунды.

Кнопка для управления реле РИО-1

Кнопка для управления РИО-1 тыльная сторона

Но от кнопок питается только реле. Для подачи напряжения на лампы используется силовой контакт реле. Поэтому к нему необходимо подвести собственный фазный провод, который при замыкании контактов подаст напряжение на светильники.

Схема подключения импульсного реле

Для импульсного реле, схема управления освещением с двух мест или большего их числа, практически не отличается. Поэтому, если вам необходимо управлять освещением из трех, пяти или десяти мест, просто добавляете количество кнопок в схему.

Итак:

  • Прежде всего давайте разберемся с подключением самого реле. Обычно оно имеет аж шесть контактов. Их название у разных производителей отличается. Поэтому мы будем вести рассказ на примере одного из наиболее распространенных реле – РИО-1.
  • Сначала давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Поэтому, от последнего монтируем провод к нашим светильникам.

Схема подключения импульсного реле РИО-1

  • Для подключения светильников нам еще потребуется подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к соответствующим контактам светильника. Подключение силовой части окончено.
  • Теперь подключаем управление реле РИО-1. В нашем случае для этого нам потребуется две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 второй кнопки.
  • От контактов номер два второй кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Здесь подключаем его к контакту «Y» как на видео.

Схема импульсного реле

Но для создания цепи на катушке нам еще необходимо подключить ее к нулевому проводу. Поэтому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.

Схема управления мощными системами освещения

Приведенные выше схемы управления, можно использовать лишь для систем освещения с номинальным током до 16 А. А в случае с проходными выключателями и того меньше — до 10А. Более мощные системы, применяемые на производстве, требуют иного подхода.

  • Эти ограничения связаны с номинальным током коммутационных аппаратов. Ну не способны хлипкие контакты импульсного реле или проходного выключателя, коммутировать токи больших величин.

Магнитный пускатель

  • Для дистанционной коммутации таких систем освещения, следует использовать магнитные пускатели. В зависимости от модели, такие изделия способны коммутировать токи до 100А и больше. Да, чем большие токи способен коммутировать пускатель, тем выше его цена, но других вариантов нет.
  • Для управления пускателем обычно используются кнопочные посты. Кнопочный пост — это две кнопки «Пуск» и «Стоп» в одном корпусе. Кнопка пуск имеет нормально разомкнутый контакт – то есть контакт который замыкается только при нажатии кнопки. А кнопка стоп имеет нормально замкнутый контакт – то есть контакт который размыкается только при нажатии.

На фото кнопочный пост

  • Если вам необходимо управлять освещением из двух мест, то вам необходимо два таких кнопочных поста. Подключаем их следующим образом. От фазного провода, приходящего на силовые контакты пускателя, монтируем провод к нормально разомкнутому блок-контакту пускателя. От этого же контакта монтируем провод к контакту номер 1 первой, и второй кнопки «Пуск».

Устройство магнитного пускателя

Обратите внимание! Любой пускатель имеет две пары контактов, которые замыкаются и размыкаются вместе с силовыми. Это блок-контакты. Они необходимы для подключения цепей сигнализации и управления положением пускателя. Одна пара контактов нормально замкнутая, вторая нормально разомкнутая.

  • Дальше соединяем между собой контакты номер 2 кнопки «Пуск» первого и второго кнопочного поста. Провод от них монтируем ко второму контакту нормально разомкнутого блок-контакта пускателя.

Схема подключения пускателя от одного кнопочного поста

  • От контакта номер 2 кнопки «Пуск» первого кнопочного поста, монтируем и подключаем еще один провод к контакту номер 1 кнопки «Стоп». От второго контакта кнопки «Стоп», монтируем провод к 1 контакту кнопки «Стоп» второго кнопочного поста. А уже от 2-го контакта кнопки «Стоп», монтируем провод к катушке пускателя. Осталось подключить второй контакт катушки к нулевому проводу — и схема управления готова.

Схема подключения пускателя от любого количества кнопочных постов

Обратите внимание! Некоторые, особенно мощные пускатели, предназначены для работы с катушкой в 380В. В этом случае, второй конец катушки необходимо подключить не к нулевому, а другому фазному проводу.

На первый взгляд все это очень запутано, но здесь нет ничего сложного. Осталось подключить силовые провода к силовым контактам пускателя — и схема готова к работе.

Вывод

Если вам необходим переключатель освещения с двух мест, то реализовать такую схему вполне реально и самостоятельно. Но здесь крайне важно соблюдать соответствие фазных и нулевых проводов, дабы не создать короткое замыкание.

Кроме того, следует помнить, что даже самые опытные электрики все работы производят без напряжения. Поэтому перед подключением снимите напряжение с данной группы освещения, а также всех расположенных рядом, к которым возможно случайное прикосновение.

Как сделать два выключателя на одну лампочку?

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

  • На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

  • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
  • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
  • Соединительные провода (двух, трех и четырехжильные)
  • Два проходных коммутирующих устройства
  • Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

  • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
  • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
  • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
  • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

  • На требуемые места установить перекидные коммутирующие конструкции
  • Вывести от них кабели трехжильные
  • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
  • Вывести от него (них) двужильный кабель
  • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
  • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
  • Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

  • Обесточьте квартиру перед началом работ.
  • Внимательно проверяйте, где расположена фаза, а где ноль.
  • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
  • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
  • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

ТЕСТ:

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

  1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
  2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

  1. Если оба переключателя включены — источник освещения активен;
  2. Если один из переключателей включен — источник освещения активен.
  3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

  1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
  2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
  3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

  1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
  2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

В основном для одного осветительного прибора применяют один электровыключатель. Если требуется выключить люстру, которая находится в гостиной, следует зайти в эту комнату. Κак правило, у входа в помещение устанавливают одно коммутирующее устройство, благодаря которому производят управление электроосветительными приборами в этой комнате. Но иногда требуется два выключателя на одну лампочку.

Οбщая информация

Существуют ситуации, когда не оправдан классический вариант подключения светильников:

  1. Коридорная схема освещения — в длинных зданиях, которые имеют два выхода. Если при входе в помещение включить свет, пройти через весь коридор и выйти, то лампочка останется включенной, свет будет гореть впустую, при этом за сутки расходуется большое количество электроэнергии.
  2. В домах на лестничных площадках освещение включается только на нижнем этаже для всего подъезда или отдельно для каждого этажа на соответствующей площадке.
  3. В проходных комнатах. Даже в небольших квартирах возникают ситуации, когда человеку нужно зайти в одну комнату и включить там освещение. Зайдя в следующее помещение, житель квартиры включает лампу и возвращается обратно в первую комнату для выключения электросветильников, которые стали уже не нужными. В этом случае целесообразнее провести дублирующую клавишу, благодаря которой можно управлять выключателем в дальней комнате.
  4. Для внешних фонарей при входе в дом. Иногда для освещения крыльца следует воспользоваться выключателем, находящимся непосредственно у входа в здание. Если вам требуется в темное время суток включить фонарь, то придется по темноте идти к выключателю. Κогда вы вошли в дом и зажгли свет, вам приходится оставлять его включенным на целую ночь или сразу за собой выключать и в полнейшей темноте подниматься в квартиру.
  5. У изголовья кровати, когда требуется выключить верхний свет. Когда в спальной комнате включено малое освещение, например, бра или ночник, и вам приходится вставать с кровати, чтобы выключить верхнюю люстру, это очень неудобно. Для решения подобной проблемы можно воспользоваться дополнительным выключателем на люстру, который устанавливают поблизости кровати.

Случаев, когда приходится применять дублирующие перекидные переключатели, довольно много. В подобных ситуациях используют устройство, которое позволяет включать и выключать осветительные приборы из разных комнат и разными выключателями независимо друг от друга.

Такой метод является очень эффективным и удобным, также он помогает экономить электроэнергию.

Применяя проходной электровыключатель, вам, например, не придется на целую ночь оставлять свет на крыльце дома. На верхнем этаже его можно включить и возле входной двери выключить.

Особенности использования

Совсем несложно подключить к одному светильнику или лампе два и больше выключателя. Подобная схема обладает одним существенным недостатком в плане удобства управления лампой или светильником. Например, если для включения света вы используете выключатель «А», вы не сможете его выключить выключателем «В», вам придется применить только все тот же «А». Подобная ситуация вызывает неудобства и путаницу.

Если для вас важно, чтобы управление светильником происходило от двух выключателей, которые были бы связаны между собой, применяя один выключатель для включения света, вы могли бы использовать другой для выключения.

Главным отличием проходного выключателя от стандартного варианта коммутирующего устройства является конструктивная особенность:

  1. Такой переключатель оснащен не двумя, а тремя контактами и обладает способностью переключения фазы по очереди с одного контакта на другие.
  2. Если для стандартного выключателя характерны разрыв или соединение электрической цепи, то в случае установки переключателя при разрыве электрической цепи на одном проводнике происходит ее переключение на другой проводник. Это и послужило названию соответств

Схема проходных выключателей | Советы электрика

07 Окт 2012 Подключение выключателей

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т. п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

 Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на ЮтубеСмотрите еще много видео по электрике для дома!

Теги: перекрестный выключатель, проходной выключатель, схема управления освещением с трех и более мест

Включение и выключение электричества

  1. Программирование
  2. Электроника
  3. Включение и выключение электричества

Вы обыскали свой растущий ящик электроники и придумали провода для соединения цепи и батареи для питания цепи . Так как же включить и выключить питание? Вы используете переключатели и реле.

Включение и выключение тока переключателями

Когда вы перемещаете выключатель, чтобы выключить фонарик, вы отсоединяете провода, идущие от аккумулятора к лампочке.Все переключатели делают одно и то же: подключают провода, чтобы пропустить электрический ток, или отсоединяют провода, чтобы не пропускать электрический ток.

Когда вы выключаете фонарик, вы переводите переключатель в так называемое открытое положение. С переключателем в разомкнутом положении , у вас отключен провод, и ток не может течь. Когда вы включаете фонарик, вы переводите переключатель в закрытое положение. Когда переключатель находится в замкнутом положении, вы подключили провод (и замкнули цепь), и ток может течь.

Запуск простыми выключателями

Ваш фонарик обычно имеет так называемый ползунковый переключатель. С ползунковым переключателем и вы перемещаете переключатель вперед или назад, чтобы включить или выключить свет. Но тумблеры, кулисные и ползунковые переключатели выполняют одну и ту же работу, поэтому возьмите любой переключатель, который у вас есть под рукой, который вы можете легко использовать в проекте, который вы создаете. Например, ползунковый переключатель хорошо работает с круглым ручным фонариком из-за положения большого пальца, но тумблер может работать лучше всего для переключения гаджета, стоящего на вашем рабочем столе.

Кнопочные переключатели выпускаются в трех вариантах:

  • Нормально замкнутый (NC): Этот кнопочный переключатель отключает провод только при нажатии кнопки.
  • Нормально разомкнутый (NO): Этот кнопочный переключатель подключает провод только тогда, когда вы нажимаете кнопку.
  • Кнопки включения / выключения: Этот переключатель подключает провод одним нажатием и отключает провод следующим.

Обычно в электронике можно найти кнопочные переключатели для запуска или остановки цепи.Например, вы нажимаете нормально разомкнутый кнопочный переключатель, чтобы позвонить в дверной звонок.

Что внутри переключателя?

Вы называете основные переключатели, о которых мы говорим в предыдущем разделе, однополюсными однопозиционными или типами SPST. Не беспокойтесь о разных названиях: по сути, у этих типов переключателей один провод входит в переключатель, а другой — выходит из него.

Для того, чтобы ваша электронная жизнь была интересной, вы можете встретить другие типы переключателей, которые имеют немного другое подключение, называемое двухполюсным.Если однополюсные переключатели имеют один входной провод, то двухполюсные переключатели имеют два входных провода. С помощью переключателей с одним направлением вы можете подключать или отключать каждый входной провод к одному выходному проводу, в то время как переключатели с двойным направлением позволяют вам выбрать, к какому из двух выходных проводов вы подключаете каждый входной провод.

Есть несколько одно- и двухполюсных вариаций, в том числе

  • Однополюсный двухпозиционный (SPDT): В этом переключателе один провод входит в переключатель, а два провода выходят из него.Если вы хотите выбрать, какое устройство будет включать цепь (например, зеленый свет, чтобы люди знали, что они могут войти в комнату, или красный свет, чтобы они не выходили), используйте переключатель SPDT.
  • Двухполюсный однопозиционный (DPST): В этот переключатель входят два провода, входящие в него, и два выходных провода. Вы можете использовать переключатель DPST для управления двумя отдельными цепями. Например, у вас может быть одна цепь с компонентами, работающими от 5 вольт, а другая цепь с компонентами, работающими от 12 вольт.С помощью одного переключателя вы можете включить или выключить обе цепи.
  • Двухполюсный двухпозиционный переключатель (DPDT): В этот переключатель входят два провода, входящие в него, и четыре выходных. Переключатель DPDT имеет три положения. В первом положении подключается первая пара выходных проводов. Во втором положении все четыре выходных провода отключаются (некоторые переключатели DPDT не имеют этого положения). В третьем положении подключается вторая пара выходных проводов. Вы можете использовать этот тип переключателя, чтобы изменить полярность постоянного напряжения, подаваемого на двигатель, чтобы двигатель вращался в противоположном направлении.(Одно положение заставляет двигатель вращаться по часовой стрелке, одно положение отключает питание двигателя, а одно положение поворачивает двигатель против часовой стрелки.)

Пусть реле перевернет переключатель

Вы сделали устройство, чтобы сообщать вам, когда ваш нехороший зять, Герман, совершает набег на холодильник. Но есть одна проблема: гаджет работает от 5-вольтовой аккумуляторной батареи, и вы хотите, чтобы гаджет включал достаточно звука и света, чтобы напугать парня до следующего округа. Нет проблем, просто используйте реле.

Как работают реле

Реле — это просто переключатель с электрическим питанием. Когда ваш гаджет подает на реле 5 вольт, электромагнит включается, а затем замыкает переключатель внутри реле. Если вы подключите этот переключатель к 117 вольт, вы сможете запитать достаточно фонарей и сирен, чтобы отправить Германа в бегство.

Изучение электромагнитов

Итак, как работает электромагнитная часть реле? Электромагнит может быть чем-то простым, например, свернутой проволокой вокруг железного стержня или даже гвоздя.Когда вы пропускаете ток через провод, гвоздь намагничивается. Когда вы отключаете ток, гвоздь теряет магнитные свойства.

Два магнита притягиваются или

Как подключить выключатель света

Электропроводка |
Домашняя проводка |
Электрические коды |
Схемы подключения |
Потолочные вентиляторы |
Освещение |
Переключатели |
GFCI |
Розетки |
Детекторы дыма |
Сушилки |
Вытяжной вентилятор |
Экономия энергии |
Солнечные вытяжные вентиляторы |
Электромонтаж SIP домов |
Провод и кабель |
Распределительные коробки |
Автоматические выключатели |
Панели |
Реле |
Генераторы |
Качество электроэнергии |
Расчеты и формулы |
Устранение неполадок |
Тестеры и измерители |
Электроинструменты |
Электрик |
Электробезопасность |
Автомобиль Электро |
Схемы подключения и символы |
Ремонт электрики

» Дом
»Каталог электропроводки
»Электрические схемы выключателей освещения

»Как правильно подключить: Руководство по домашнему электрическому подключению
» Электрическая проблема? Задайте вопрос!

Устранение неполадок переключателей — электрическая система 101

Устранение неисправностей однополюсного переключателя

Устранение неисправностей однополюсного переключателя довольно просто.

  1. При включенном питании снимите крышку с переключателя и выключите переключатель. Используя детектор напряжения (см. Рисунок ниже), поместите его рядом с клеммами на переключателе. Посмотрите, есть ли напряжение на одном из выводов переключателя. Если тестер обнаруживает напряжение, включите переключатель и посмотрите, обнаружено ли напряжение на другом выводе переключателя.
  2. Одна клемма (линия) всегда будет иметь напряжение, а другая будет иметь напряжение только при включенном переключателе. Если вы обнаруживаете напряжение только на одной клемме при переключении переключателя, вероятно, переключатель неисправен.Иногда клеммы переключателя подключаются к задней части переключателя, и напряжение не может быть обнаружено, пока переключатель находится внутри распределительной коробки. В этом случае перейдите к шагу 3.
  3. Отключите питание выключателя на автоматическом выключателе. Отвинтите крепежные винты переключателя и вытащите переключатель из коробки настолько, чтобы получить доступ к клеммам переключателя. Провода переключателя отсоединять на этом этапе не требуется. Используя тестер целостности на клеммах, проверьте, есть ли электропроводность при включении переключателя.Если непрерывности нет, переключатель неисправен и его необходимо заменить.

Проверить напряжение на клемме переключателя

Поместите провода тестера непрерывности на две клеммы при выключенном питании

Устранение неисправностей переключаемой розетки

Если лампа, подключенная к переключаемой розетке, не работает, это может быть неисправный выключатель света. Ниже приведен пример устранения неисправности лампы с исправной лампочкой, которая не включается.

С помощью электрического счетчика проверьте наличие питания на переключаемой части розетки или воспользуйтесь датчиком напряжения, чтобы проверить, есть ли напряжение на шнуре лампы.

Если в розетке и на шнуре присутствует напряжение, в лампе может быть разрыв цепи:

  • Переключатель лампы может быть неисправен
  • Проблема с проводкой внутри лампы

Если нет питания в розетке или на шнуре:

  • Неисправен выключатель света
  • Плохое соединение в цепи
  • Розетка может быть неисправной

Устранение неполадок 3- -позиционных переключателей Устранение неполадок 4- -позиционных переключателей

Обратите внимание на следы ожога на вышедшем из строя переключателе, вызванные вспышкой внутренней дуги.Если вы слышите треск внутри переключателя, это вызвано внутренней дугой и готов к отказу.

Однополюсный переключатель света

Выключатели используются для включения и выключения света или электрических устройств. Обычно при выходе из строя переключателя свет или электрическое устройство не включаются. После определения того, что лампочка не перегорела и не сработал автоматический выключатель или GFCI, возможно, отказал выключатель.

На этой странице поиска и устранения неисправностей предполагается, что проводка переключателя правильная и переключение работало правильно в недавнем прошлом. Если вы считаете, что возникла проблема с проводкой, или если кто-то работал с ней, но не устранил ее, вызовите электрика.

Переключатели

подпружинены, чтобы минимизировать изгибание и продлить срок их службы. Однако при переключении переключателя возникает очень небольшое искрение. Плохой переключатель может не выйти из строя полностью, сгоревшие контакты могут вызвать периодический отказ.
