Диодная лента термостойкая: термостойкая светодиодная лента для сауны и бани

Содержание

термостойкая светодиодная лента для сауны и бани

Термостойкая светодиодная лента для саун и бань

Термостойкая светодиодная лента ее особенности



Есть обычная лента не пригодная к работе при температуре выше +25С , а есть термостойкая лента для сауны и бани, что является прекрасным решением в освещение влажных и разогретых помещений, где нужно отдыхать. Обычно светодиодную ленту размещают под лавками для того чтобы не резало глаз, создавая расслабляющую атмосферу благодаря мягкому свету.  Мягкий свет от лента похож на неоновый — дает рассеиващий эффект.   Это современный источник света, который удобно монтировать и создавать уют в сауне или бане. Светодиоды расположены в специальной оплётке из  термоустойчевого силикона, который в свою очередь не дает перегреваться светодиодам, а также дополнительно на ленте установлены резисторы и другие комплектующие стойкие к высокой температуре.


 При какой температуре можно эксплуатировать термостойкую LED ленту?



Рабочая температура, при которой ее можно эксплуатировать продолжительное время зависит от производителя, в основном это -40с до +100С, но есть такие LED ленты для сауны с рабочей температурой до +80С. Обязательно читайте инструкцию!


Особенности установки и эксплуатации термостойкой диодной ленты



Все кто, когда либо бывал в сауне или бане, знают, что горячий воздух подымается на верх и поэтому на верхних полках всегда жарче, чем внизу. Для продолжительной работы светодиодной ленты рекомендовано размещать ее под лавками в нижней части сауны или бани.  Нужно помнить то, что светодиоды не очень любят «жару», хотя данная светодиодная лента предназначена для эксплуатации в при температуре + 80..+100С, но щадить ее тоже нужно! Термоустойчевую светодиодную  ленту можно гнуть – довольно гибкая основа, что позволяет создавать художественную подсветку и использовать не только в сауне и бане, но и для рекламных конструкций. Она прекрасно может работать на улице и во всех влажных помещениях. Степень защиты светодиодной ленты IP68 – что позволяет погружать ее под воду, а низкое напряжение DC24V делает ее безопасной в эксплуатации.  На ленте нет специальных отметок, где можно резать ленту. Но в этом нет большой необходимости, можно резать где угодно, минимальная кратность резки 33.3 мм.

Конструктивный чертеж


 Комплектация светодиодной ленты



Светодиодная термостойкая лента продается в основном в катушках по 5 метров, в комплекте есть 5 заглушек, пять питающих колпачков, 10 силиконовых креплений.  При желании можно приобрести их дополнительно: клипса для ленты арт. 028813, Силиконовая заглушка для ленты 028811 и 028812

Видео с термостойкими светодиодными лентами двух поставщиков SWG (Светлый Город) и Arlight


Светодиодная RGB лента (подключение, управление)




Светодиодная лента теплая белая и холодная белая (подключение, управление)




Купить термостойкую светодиодную ленту можно в нашем интернет магазине www.maysun-shop.ru. Заказать реализацию проекта по освещению и подсветки сауны и бани можно через нашу компанию!



Пример освещения сауны







Светодиодная термолента SMD 2835 Q180 ThermFlex

Термостойкая светодиодная лента на базе современного типа светодиодов 2835.

Светодиодная термолента используется для яркой подсветки или основного освещения в банях, саунах, помывочных. Также подходит для уличной подсветки благодаря стойкости к отрицательным температурам, влажности и ультрофиалету.


Свойства

  • декоративная подсветка
  • управление диммером
  • 1000 Лм/м, 12 Вт/м, 24В



В комплект входит:

  • светодиодная лента с защищенными выводами с обеих концов — 5 м
  • колпачки для защищенного вывода провода — 2 шт.
  • колпачки для влагоизоляции конца светодиодной ленты — 2 шт.
  • крепежные силиконовые хомуты — 10 шт.

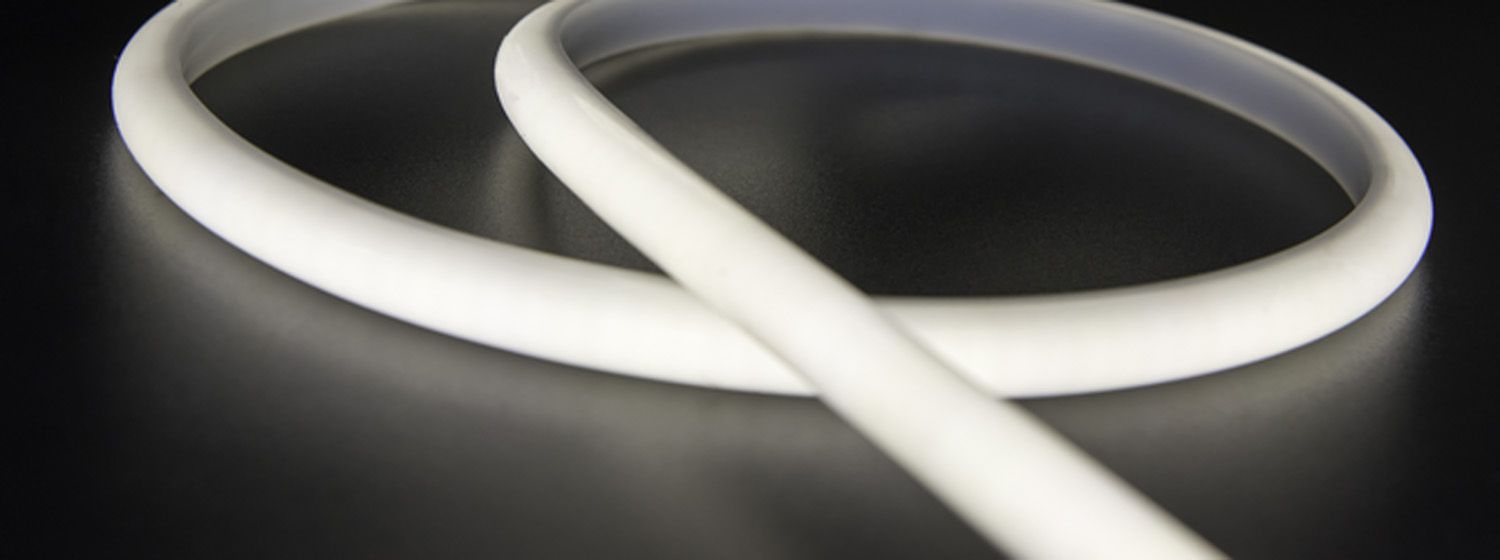

Равномерное свечение

Полупрозрачная силиконовая оболочка светодиодной ленты отлично рассеивает свет. Вместе с очень частым расположением светодиодов (2,8 мм между соседними светодиодами) дает абсолютно равномерное свечение всей поверхности силиконовой оболочки.

Рабочая температура до 100°С

Рабочая температура светодиодных лент обычно не превышает 50°С, т.к. собственное тепловыделение быстро разогревает светодиоды до критичных температур, при которых начинается быстрая их деградация.

SMD 2835 Q180 ThermoFlex может работать в штатном режиме в помещениях с температурой до 100°С. Это достигается благодаря тому, что светодиоды работают при сниженной мощности, а силиконовая оболочка предохраняет от перегрева кристаллы светодиодов во всем диапазоне рабочих температур.

IP68 — максимальная степень защиты

Плотная силиконовая оболочка, специальные защищенные выводы для проводов дают светодиодной ленте максимально возможный класс пыле-влагозащиты.

Класс IP68 говорит о том, что светодиодная лента полностью защищена от проникновения пыли и воды (даже при погружении в воду более 1 метра).

Устойчивость к морозам и ультрафиолету

Не каждая защитная оболочка для светодиодной ленты достойно выдерживает эксплуатацию на улице. Морозы и ультрафиолет делают оболочку жесткой, хрупкой, она желтеет и пропускает меньше света.

Оболочка из силикона лишена всех этих недостатков. Она сохраняет гибкость даже в сильные морозы, почти не меняет своих свойств со временем даже под постоянным воздействием ультрафиолета.


Технические характеристики

Тип светодиода 2835
Мощность 12 Вт
Рабочее напряжение 24 В
Световой поток 1000 Лм/м
Степень защиты IP68
Кратность резки 33 мм
Размер 5000 х 13 х 13 мм
Материал оплетки силикон
Рабочая температура  -40 . .. +100 °C
Срок службы  более 50 000 часов
Гарантия  1 год





Управление освещением и подсветкой





Полезная информация

термостойкая подсветка для парилки. Можно ли использовать диодную ленту в бане?

Для создания комфортных условий в парной необходимо правильно спроектировать освещение с учетом назначения комнаты. Из-за повышенных температурных значений и влажности на использование некоторых осветительных устройств накладываются ограничения. Хорошим выбором становится светодиодная лента для бани, ей не страшна влага, такую подсветку можно монтировать в местах, доступ к которым затруднен. В сауну, где температура выше, чем в других комнатах, стоит приобрести термоустойчивую ленту.

Особенности

В большинстве банных комплексов окна отсутствуют или обладают маленькими размерами. Естественного освещения почти нет, так делают, чтобы по максимуму сохранять тепло. Зато можно использовать искусственный свет, в частности, диодную подсветку.

При проектировании светового сценария не забывайте о том, что в парной царят повышенная влажность и сырость, наблюдаются постоянные температурные перепады.

Для освещения сауны идеально подходят светодиодные ленты. Применение такого освещения на минимальном удалении от воды не таит никакой опасности в отличие от использования обычных световых устройств. Для безопасной эксплуатации светодиодов достаточно позаботиться об изоляции проводки.

Эта разновидность освещения дает возможность творчески подходить к делу, создавать удачные композиции, состоящие из нескольких цветов. LED-ленты можно монтировать в любые места. Это замечательное решение для парной, купели и комнаты, предназначенной для отдыха. Очень эффектно смотрится светодиодная подсветка в зоне бассейна.

Световое оформление в банях, как правило, создают при помощи влагозащищенных лент бренда Harvia. Это лучший вариант, поскольку способен выдерживать долгие контакты с влагой без ухудшения рабочих функций.

Светодиодная подсветка функционирует от низкого напряжения – 12 вольт. Для ее подключения к источнику питания 220В нужен преобразователь. Ассортимент оборудования, предназначенного для создания систем освещения, внушительный, но изделия со светодиодами считаются самыми востребованными, поскольку способствуют экономии электроэнергии.

Подобная подсветка потребляет на 90% меньше электричества в сравнении с лампочками накаливания.

Осветительные системы такого типа обладают целым списком неоспоримых достоинств.

  1. Стойкость к влаге. Лентам со светодиодами не страшны контакты с водой, которой много в парилках. Они способны долго функционировать в условиях повышенной влажности, и это не оказывает отрицательного влияния на их работоспособность. На лентах, обладающих влагозащищенными свойствами, стоит обозначение IP67, IP68 или и IP65. Первые два обозначения говорят о том, что изоляция целостная, а вторая, что защита имеется только с одной стороны.
  2. Продолжительный срок службы.
  3. Сбережение энергии. Это маломощные устройства, поэтому большого количества электричества им не требуется.
  4. Безопасность. Функционируют от низкого напряжения, синтезируют яркий свет при минимальной мощности.
  5. Возможность создания оригинальных световых композиций за счет применения монохромных или разноцветных светодиодов.
  6. Простота установки. Гибкость лент упрощает их монтаж, дает возможность претворять в жизнь различные идеи, связанные с улучшением интерьерного облика.
  7. Способность функционировать в толще воды (в бассейнах). Ленты такого типа герметичны, поэтому их можно применять для освещения искусственных водоемов.

К минусам можно отнести воздействие высокого температурного режима на продолжительность функционирования подсветки. В парилках температура повышается до 120 градусов – это чревато ранним выходом из строя осветительных приборов. Светодиодные элементы, на базе которых изготавливают LED-ленты, рассчитаны на эксплуатацию в диапазоне от -30 до +40 градусов.

В комнатах с более высоким температурным режимом рекомендуется использовать оптоволокно.

В продаже встречаются термоустойчивые модификации светодиодных ламп с силиконовым покрытием. Этот слой обеспечивает защиту диодов от отрицательного влияния предельных температур.

Как выбрать?

Термостойкая влагозащищенная лента, работающая от напряжения 12 вольт, прекрасно справляется со своими задачами. На стадии выбора подобных изделий первостепенное внимание следует обращать на класс пылевлагозазищенности. Чем выше это значение, тем лучше. Самым оптимальным вариантом считается IP68.

Отдавайте предпочтение модификациям, при изготовлении корпуса которых не применяется пластик и иные материалы, не способные переносить высокие температурные воздействия.

Самыми долговечными являются металлические, керамические и стеклянные изделия. Эти материалы не боятся жара и прекрасно подходят для парилок.

В целях защиты световых приборов от влаги применяются герметичные прокладки в области резьбы. Можно установить в сауне оборудование бренда Lindner.

Многие владельцы бань принимают решение о создании точечной подсветки, монтируют световые устройства в напольную поверхность и лавочки. Для придания обстановке загадочности лампы закрывают наличниками или скрывают их под абажурами, выполненными из дерева. В любой из таких светильников можно поставить LED -лампочку с подходящим цоколем.

При подборе ленты для парной принимайте во внимание, в каких условиях она будет эксплуатироваться. Световое оборудование должно быть термоустойчивым, выдерживать температуру до 120 градусов, обладать влагозащищенным корпусом (удостоверьтесь, что на изделии стоит обозначение от IP65), работать при низком напряжении.

Размеры кристаллов должны быть небольшими – это позволит предотвратить перегрев.

Для защиты высокопроизводительной светодиодной ленты от перегревания можно установить ее в радиатор. Но желательно монтировать такие устройства в стену, так как металлические поверхности быстро нагреваются.

Где и как разместить?

При создании освещения в парной нужно позаботиться о наличии надежной проводки, имеющей защиту от влаги и высоких температур. Для установки используют термоустойчивые провода РКГМ либо специальные кожухи, выполняющие защитную функцию.

Модуль питания с выключателями следует размещать в комнатах отдыха, ведь влажность в них меньше, чем в парилке, а температура в пределах нормы. Это уменьшит вероятность удара током.

К одному модулю можно подсоединить ленту, имеющую стандартную длину. К удлинению прибегать не стоит – это чревато утратой работоспособности. Но допускается параллельное подключение нескольких штук, на эффективности схемы это не скажется.

Для подсоединения LED-подсветки понадобится RGB-контроллер, он будет отвечать за переключение цветов. Подачу электричества рекомендуется выполнять через УЗО, оно предотвратит утечку токов. Если нарушится изоляция сети, он будет уходить в землю, появится опасность поражения током. УЗО применяются для размыкания цепей питания с целью нивелирования опасности.

Световые приборы в бане нужно подсоединять через УЗО. На следующем этапе монтируют блок питания, преобразующий напряжение, делающий его постоянным. Преобразующее устройство должно обладать более высокой мощностью, чем суммарная производительность светодиодных лент. На концах лент ставят заглушки. Для изоляции применяют термостойкий герметик.

В любом помещении можно выделить специфичные точки, больше других подходящие для установки световых приборов.

При проектировании освещения в парной главное не располагать светильники в местах максимального жара – рядом с печкой и дымоходом. Размещайте их там, где они не будут мешать, например, вдоль полочек или за накладками, выполняющими декоративную функцию.

В моечной свет должен быть более ярким, чем в парилке. Световое оборудование монтируют в стороне от водных потоков. Предпочтение следует отдавать вариантам с защищенным от влаги корпусом, поскольку нельзя полностью исключать взаимодействие с водой.

В душевых и зоне бассейна нужно устанавливать целиком изолированные светильники. Точечную подсветку можно применять в целях зонирования пространства. В комнате отдыха световые приборы размещают произвольно, полагаясь на фантазию, четких предписаний нет. Можно закрепить лампы на стенах и даже повесить люстру.

Перед фиксацией светодиодной ленты нужно определить суммарную мощность световой системы. В соответствии с этим подбирают блок питания, он должен быть мощнее.

В преддверии монтажа ленты с поверхности удаляют загрязнения и изолируют. После удаления защитной мембраны закрепляют ее на поверхности. При необходимости уменьшения длины используют канцелярские ножницы. На этапе подключения в обязательном порядке соблюдают полярность.

Правильно установленная LED-лента в помещениях банного комплекса не требует дополнительного ухода в течение всего срока эксплуатации. Но для его продления нужно грамотно выбирать место установки.

Примеры освещения

Разместить светодиодные ленты в интерьере бани можно несколькими способами. С помощью такой подсветки легко придать индивидуальность помещению, сделать атмосферу более уютной и располагающей к отдыху. Для этого достаточно расположить светодиодные ленты синего и белого цвета на полках и спинках.

    Нежелательно выполнять подсветку в красной гамме – это смотрится раздражающее. Светодиодное освещение можно комбинировать с другими световыми приборами, главное, чтобы они удовлетворяли требованию термостойкости. Допустимо сочетание нескольких оттенков свечения, но без перебора.

    Помните, что обстановка в банном комплексе должна быть расслабляющей, грамотно выстраивайте освещение.

    Создать световой сценарий в бане нетрудно, главное правильно подобрать и разместить оборудование, светодиодные ленты подходят для этого как нельзя лучше.

    Обзор светодиодной ленты для бани и сауны смотрите далее.

    DC 12/24V Термостойкая светодиодная лента котировки в режиме реального времени, цены последней продажи -Okorder.com

    Описание продукта:

    Спецификация

    Тип товара
    Напряжение DC 12V / 24V
    Один цвет
    Красный / желтый / синий / зеленый / розовый / фиолетовый / теплый белый / холодный белый
    RGB Color RGB / RGBW
    Power 10-200W на рулон, зависит от светодиода Тип и QTY
    Водонепроницаемые ставки IP20 / IP65 / IP68
    LED QTY 30/60/120/240 Светодиод на счет
    Светодиодный тип SMD 3528/3014/5050/5630
    PCB ширина 0/8/10/15/19 (мм)
    Светодиодные ряды 1 ряд / 2 ряда

    Основные характеристики:

    1. легко собирать и обслуживать, гибкий и прочный, чтобы придать форму

    2. можно отрезать в отмеченном месте и соединить с подходящим аксессуаром

    3. высокое качество по низкой цене

    4. для внутреннего и наружного использования

    5. Высокая светоотдача и низкое энергопотребление

    6. Высокая интенсивность и надежность, достаточно прочный, чтобы выдерживать сильное давление

    7. Устойчивость к погодным условиям и температурам

    8. 5 м/катушка для стандартной длины, доступна различная длина

    9.Полностью гладкое и равномерное распределение света, решение проблемы неравномерного освещения

    10. Выбор разъемов, монтажного оборудования и 24-функционального контроллера



    Преимущества:



    1. Высокая яркость, низкая амортизация люменов, широкий угол обзора
    2 .Энергоэффективность, значительное снижение затрат на электроэнергию.
    3. Долгий срок службы 50 000+ часов, фактически, без обслуживания в течение всего срока службы.
    4. Низкий нагрев, высокая яркость, хорошо работает в суровых условиях.
    5. Компактный размер для установки в ограниченном пространстве.
    6.Твердотельные, стойкие к ударам\/вибрациям

    7.Разработано заказчиком



    Применение:

    1. Архитектурно-декоративное освещение для дома, отеля, рынка, баров и т. д.

    2. Декоративное освещение для подводного проекта

    3. Освещение освещения, используемое для зрительного зала, навеса, акцентного освещения лестницы, парка развлечений

    4. Освещение путей аварийного выхода для театров, кинотеатров, поездов для безопасного перемещения людей

    5.Интерьер автомобиля и внешние огни

    6. Канал письма освещения для магазинов, ресторанов, баров

    FAQ:

    1.Q: когда вы можете отправить мне образцы

    A: 2-3 дня

    2. Q: Могу ли я настроить длину полосы?

       A: Да

    3. Q:Вы также продаете другие виды светодиодных ламп?

      A: Да, мы также поставляем светодиодные лампы, прожекторы, светодиодные лампы, светодиодные трубки и т. д.



    Полное руководство по покупке светодиодных лент

    Светодиодные ленты

    становятся все более популярными для домашнего освещения.Скорее всего, вы слышали аргументы в пользу светодиодов по сравнению с лампами накаливания и даже галогенными лампами: они эффективнее, ярче, долговечнее, не выделяют много тепла, их легко контролировать и программировать… список можно продолжать и продолжать. Светодиоды поставляются в чрезвычайно компактных корпусах, прочных и устойчивых к ударам, что позволяет использовать их по-разному.

    Одним из наиболее популярных способов является освещение светодиодной лентой . Линейное (ленточное) освещение стало очень популярным и становится доступным вариантом как для коммерческого, так и для жилого освещения.Покупка светодиодных лент может показаться относительно простой, но есть много вещей, которые вы должны учитывать, чтобы убедиться, что вы получаете правильный тип света для ваших нужд. Следите за этим постом, когда мы рассмотрим важные факторы для освещения светодиодными лентами и пробежимся по нашей полной линейке светодиодных лент.

    Типы светодиодных лент

    Категория Светодиодные ленты – это широкая категория, в которую входят все типы светодиодных лент. В зависимости от того, как вы планируете использовать светодиодные ленты, вам может понадобиться один тип, а не другой.Например, гибкие светодиодные ленты IP65 лучше подходят для наружных и влажных помещений, поскольку они имеют защитное покрытие, которое делает их водонепроницаемыми. Ниже приведено лишь краткое описание каждого типа светодиодных лент, в этом руководстве мы рассмотрим их более подробно позже, поскольку в некоторых из этих категорий есть несколько типов лент.

    • Гибкие светодиодные ленты постоянного тока . Эти гибкие светодиодные ленты, питающиеся от 12 В постоянного тока, имеют клейкую основу для легкого монтажа и могут быть обрезаны на два дюйма. Они предлагаются в водонепроницаемом исполнении и имеют мощность 30 светодиодов/м или 60 светодиодов/м.
    • Гибкие светодиодные ленты переменного тока — гибкие ленточные светильники, которые подключаются прямо к вашей розетке. Просто подключите их, и они готовы к работе.
    • Светодиодный веревочный светильник – Всенаправленные светодиоды в корпусе в стандартной упаковке.
    • Светодиодные ленты высокой мощности — Светодиоды высокой мощности от Cree, Luxeon и Nichia, установленные на жестких лентах со встроенными драйверами и схемой.

    Светодиоды/длина

    При покупке светодиодной ленты важно смотреть на количество светодиодов на длину.Для более яркого выхода и более высокого качества света вам следует искать ленточные светильники с наибольшим количеством светодиодов на фут (метр, ярд и т. д.). Если светодиоды расположены слишком далеко друг от друга на полосах, они могут давать точечное освещение вместо чистой, постоянной линии света. Это может сбивать с толку, поскольку производители используют разные единицы измерения для рекламы этого. Я бы рекомендовал придерживаться определенного измерения, а затем преобразовать все другие измерения, чтобы увидеть, какие полосы имеют больше всего светодиодов на заданную единицу измерения.Обратите внимание, что это не единственный фактор, определяющий яркость и качество света. Наш светодиодный светильник Rope, например, имеет больше светодиодов на фут, чем наши светодиодные ленты постоянного тока Flex, но они тусклые светодиоды и гораздо более точны, чем Flex Strips, поэтому всегда проверяйте яркость светодиодов.

    Яркость светодиодной ленты

    Поскольку светодиодные технологии продолжают совершенствоваться, светодиодные ленты становятся все более яркими. Это не означает, что все полоски будут суперяркими, в некоторых случаях вы можете даже не захотеть, чтобы свет был суперярким.Примером этого может быть акцентное освещение на полке.

    Яркость светодиодов измеряется в люменах. В зависимости от того, как вы используете светодиодные ленты, вам, вероятно, понадобится определенный уровень люменов. Для акцентного освещения вам, вероятно, не понадобится ничего ярче, чем 200 люмен на фут, но для других применений, где вам нужно больше света, это зависит только от ваших личных предпочтений в отношении того, насколько ярко вы хотите их видеть. Поэтому обязательно обратите внимание на люмены/длину вместе со светодиодами/длиной, так как это сильно повлияет на качество света и тип света, излучаемого полосой.

    Цвета светодиодных лент

    Наши светодиодные ленты представлены широким ассортиментом одноцветных и многоцветных полос (RGB). Самые основные светодиодные ленты — это наши одноцветные светильники, которые излучают только один фиксированный световой цвет. Мы предлагаем их в следующих цветах: теплый белый, нейтральный белый, холодный белый, красный, зеленый, синий, желтый и ультрафиолетовый (УФ).

    Полосы, меняющие цвет, называются полосами RGB. Эти светодиодные фонари могут отображать любой цвет комбинации красный-зеленый-синий. Эти полосы требуют контроллера, чтобы менять цвета миганием или оставаться на одном выбранном сплошном цвете.Посмотрите ниже, чтобы увидеть, как эти полосы света работают и выглядят.

    Цветовая температура

    Цветовая температура — это то, как мы различаем различные белые цвета, которые может воспроизводить светодиод. Температура показывает, насколько «теплым» или «холодным» кажется свет. Температура измеряется в градусах Кельвина, при этом более высокие температуры соответствуют холодным цветам (голубоватый оттенок), а более низкие температуры соответствуют более теплым цветам (желтоватый свет, который вы ожидаете от лампочки). См. ниже более наглядное объяснение.

    Установка светодиодных лент

    При покупке световых полос для применения вы всегда должны иметь представление о том, как вы будете их монтировать и устанавливать. Для некоторых лент, таких как DC LED Flex Strips, достаточно открыть клейкую подложку и приклеить их на чистую поверхность. Другие установки могут быть гораздо более сложными для монтажа, резки и соединения полос вместе. Вот некоторые факторы, которые вы всегда должны иметь в виду, мы подробнее расскажем в этом посте, когда будем говорить о каждой отдельной полосе:

    • Знайте общую длину необходимых светодиодных лент
    • Знайте, сколько разрывов будет в светильниках или сколько отдельных лент вам потребуется
    • Знайте требования к мощности и напряжению ваших лент
    • Гибкость светодиодных лент
    • Долговечность Светодиодные ленты: нужна ли гидроизоляция?
    • Решите, нужны ли другие компоненты, такие как разъемы или дополнительный провод
    • Решите, как вы будете затемнять, контролировать или программировать настроенные вами ленты

    Мощность светодиодной ленты

    Еще одним ключевым фактором при настройке светодиодных лент является знание мощности. Во-первых, вам нужно узнать мощность системы, которую вы хотите настроить. Здесь, в LEDSupply, мы предоставляем вам мощность на длину полосы, поэтому легко определить, какой будет ваша общая мощность, когда вы знаете, сколько у вас погонных футов. Определение общей мощности не только поможет вам найти подходящий источник питания, но также позволит вам узнать, сколько электроэнергии вы будете использовать с новой установкой.

    Как только вы узнаете общую мощность, вы готовы найти блок питания. Вам понадобится источник питания для всех наших полосок, за исключением опций Plug & Play (ленты AC5050 и светодиодный светильник на веревке).В полоски Plug and Play встроен шнур питания с переключающим трансформатором, поэтому нет необходимости в дополнительном источнике питания.

    Первое, что нужно знать при поиске источника питания, это знать, какое входное напряжение требуется для ваших светодиодных лент. Ленты, которые можно найти на сайте LEDSupply, могут быть подключаемыми, питаться от 12 В или 24 В постоянного тока… просто убедитесь, что вы знаете, что нужно вашей ленте, и найдите блок питания с таким выходом. Во-вторых, убедитесь, что мощность блока питания как минимум на 10% выше, чем мощность, которую потребляют ваши светодиодные ленты.Если на блоке питания не указана мощность (она всегда будет на нашем сайте), полезно отметить, что: Выходное напряжение x Сила тока = Мощность вашего блока питания.

    Покупка светодиодных лент в LEDSupply

    Теперь, когда мы рассмотрели некоторые основы покупки светодиодных лент, пришло время взглянуть на конкретные ленты, которые мы продаем. В оставшейся части поста я рассмотрю каждую полосу в надежде помочь вам решить, какая полоска лучше всего подходит для вашего приложения. Это самый важный раздел этой публикации, так как он поможет вам найти полосы, наиболее соответствующие вашим потребностям, и содержит всю информацию, необходимую для их настройки и завершения вашего проекта.

    Гибкие светодиодные ленты постоянного тока

    Эти 12-вольтовые гибкие светодиодные ленты являются самым популярным продуктом для домашнего освещения и ремонта. Тысячи клиентов и подрядчиков, как и вы, считают эти светильники чрезвычайно полезными как для рабочего, так и для акцентного освещения вокруг дома. Также предлагается множество дополнительных аксессуаров, которые делают эти полоски очень удобными в использовании.

    Что делает их такими простыми в использовании?

    Полоски изготовлены с двухсторонней клейкой основой 3M для легкой установки.Во-вторых, они имеют чрезвычайно низкий профиль: 10 мм в ширину и 3 мм в высоту! Они производят мало тепла, поэтому идеально подходят для применения в условиях ограниченного пространства. Полосы предлагаются с шагом в 3 фута вплоть до полного рулона длиной 16,4 фута (5 метров), но они имеют линии разреза вдоль полосы, чтобы вы могли отрезать их до более точных размеров.

    Питание 12 В постоянного тока

    Лентам требуется входное напряжение 12 В постоянного тока. Низковольтное освещение делает его безопасным для новичков. Это не только делает проводку и соединения более безопасными, чем прямое напряжение сети переменного тока, но также позволяет питать их от батарей! При питании дома просто убедитесь, что вы используете источник питания или трансформатор, который будет выдавать 12 В постоянного тока и достаточную мощность для вашей длины полосы.

    Водонепроницаемые полоски…или не

    Эти гибкие ленты предлагаются в двух вариантах исполнения. Водонепроницаемые светодиодные ленты IP65 прекрасно подходят как для внутреннего, так и для наружного освещения. Благодаря тонкому слою кремния поверх гибкой ленты эти светодиоды могут выдерживать непогоду. Водонепроницаемые полосы рекомендуются для наружного освещения, освещения бассейнов/патио, освещения ванных комнат и освещения под шкафами, где может скапливаться влага или пыль.

    Гибкие полоски также поставляются в стиле IP20, который в основном представляет собой полосу IP65 без защитного силиконового слоя.Эти полоски отлично подходят для областей, где вам не нужно беспокоиться о том, что вода или пыль испортят полосу и компоненты.

    Стандартный 30 светодиодов/м или 60 светодиодов высокой плотности/м

    Ленты DC flex имеют два варианта плотности. Ленты стандартной плотности имеют 30 светодиодов на метр, а их более яркая модернизация, полосы высокой плотности, имеет вдвое больше светодиодов, 60 на метр! Очевидно, что те, кто ищет самый яркий свет, должны перейти на полосы с высокой плотностью, но будьте осторожны, чтобы посмотреть на различия между вариантами в таблице ниже.

    40012

    плотность # из светодиодов люмен Wattage
    (на катушку)     		Cuttable макс. Запуск
    Подставка. (SD) 30/метр 540/M 27 Вт Каждые 4 дюйма 32,8 фута.
    Высокий (HD) 60/метр 1080/м 40 Вт Каждые 2″ 16.4 фута

    Гибкие полосы стандартной плотности отлично подходят для использования в ограниченном пространстве или для непрямого акцентного освещения. Они явно не такие интенсивные, как более высокая плотность, поэтому они лучше подходят для приложений, где меньше света — больше. Примерами этого являются освещение полок, подсветка и другое мягкое акцентное освещение.

    Одним из больших преимуществ ленты 30 светодиодов на м является то, что они могут быть соединены встык на расстоянии до 32 футов… Вдвое больше, чем при высокой плотности. Это определенное преимущество для светильников, помогающее решить, что им нужна большая длина и не так важна яркость.

    Помните, как мы говорили о качестве света ранее и как оно зависит от яркости светодиодов, а также плотности светодиодов (светодиодов/м)? Что ж, в полосе высокой плотности используется такой же диод, но в двойном количестве, что обеспечивает более качественный свет, чем полосы стандартной плотности.

    Полосы высокой плотности — это существенное улучшение по сравнению со стандартной плотностью, если вам нужно больше светоотдачи. Это в основном для тех приложений, которые имеют более высокие потолочные своды и вам нужно больше света, или если вы используете их в качестве основного источника света в определенной области.Световой поток является фантастическим для рабочего освещения всех видов, и вы, вероятно, даже захотите, чтобы диммер регулировался при необходимости.

    Гибкие светодиодные ленты

    12 В очень просты в использовании. Однако существует множество вариантов, из-за которых задача может показаться для некоторых невыполнимой. Если эта светодиодная лента вас заинтересовала и вы хотели бы узнать больше о ее самостоятельной настройке, следуйте нашему Руководству по установке светодиодных лент на 12 В. Это руководство относится к лентам DC Flex и содержит всю информацию и полезные аксессуары, которые вам понадобятся для настройки освещения!

    Гибкие светодиодные ленты переменного тока

    У нас также есть опция переменного тока для светодиодных лент 5050 SMD.Они немного шире, чем полосы DC, так как имеют ширину 9/16 дюйма и высоту 1/4 дюйма. Не беспокойтесь об увеличении размера, так как они содержат много света с 20 светодиодами на фут, излучающими 180 люмен в этом диапазоне. Лучшая часть? Это полоски plug-and-play, просто купите нужную длину, вставку, и эти малыши готовы к работе!

    Другим большим преимуществом модели 5050 является то, что они могут работать непрерывно длиной до 150 футов и могут быть разрезаны через каждые 18 дюймов! Это позволяет вам бегать на более длинные дистанции без перерывов и даже обрезать полосу, если вам нужно подогнать ее под определенную длину! Если у вас есть пробел в вашем приложении, вы можете легко выбрать перемычку между полосами, чтобы соответствовать зазору и обеспечить беспрепятственное освещение.

    Установка не так проста, как у гибких полос DC, поскольку они не имеют клейкой основы. К счастью, они поставляются с монтажными зажимами (1 на 3 фута) для крепления к поверхности. Для тех, кто не хочет иметь дело с зажимами или хочет, чтобы светодиодная лента располагалась очень плотно и прямо, 3-футовые монтажные дорожки были бы хорошим выбором для установки светодиодных лент.

    Если вы работаете с более длинными кабелями (75 футов и выше), рекомендуется рассмотреть возможность использования светодиодных лент переменного тока. Эти полосы намного лучше работают на расстоянии, и вам не нужно будет покупать несколько блоков питания и диммеров, поскольку они могут работать прямо от сетевого напряжения 110–120 В переменного тока.Взгляните на наш обзор AC5050, в котором более подробно рассказывается об использовании этих ленточных светильников.

    Светодиодный фонарь на веревке

    Хорошо, теперь мы прошли мимо гибких полос и перешли к линейному светодиоду немного другого типа, светодиодному тросовому светильнику. В отличие от плоских ленточных гибких полос, этот светодиодный светильник Rope заключен в круглый резиновый пластик диаметром 1/2 дюйма. Корпус обеспечивает водонепроницаемую веревку, которая может изгибаться во всех направлениях и имеет всенаправленные светодиоды. Это означает, что в отличие от светодиодных лент Flex, которые излучают свет сверху, эти светодиодные веревочные светильники излучают вокруг всей веревки, у них нет задней стороны или области, где вы не могли бы видеть свет.Веревочный светильник не такой яркий, но отлично подходит для приглушенного акцентного освещения или просто приятного дополнения к вашей внешней террасе, патио, саду и т. д.

    Этот светодиодный светильник на веревке похож на светодиодные ленты переменного тока Flex в том смысле, что он может подключаться прямо к стандартной настенной розетке и работать от 120 В переменного тока. Они не выделяют тепла и потребляют очень мало энергии, поскольку их мощность составляет всего 0,77 Вт на фут . LED Rope Light предлагается в теплом белом, холодном белом и синем цветах.

    Веревка удерживает 12 светодиодов на фут с шагом в дюйм между ними.Световой поток значительно ниже, чем у других наших линейных опций: 6,3 люмен/фут для холодного белого и 5,5 люмен/фут для теплого белого. Мы предлагаем веревочные светильники нестандартной длины: 3, 9, 15, 30, 75, 105 и 150 футов. Как и светодиодные ленты переменного тока Flex Strips, Rope Light может быть подключен с помощью перемычек, но может иметь длину до 150 футов . При покупке каждых 3 футов канатного светильника мы прилагаем зажим для их крепления в любом месте. Эти веревки выглядят как обычные веревочные светильники в том смысле, что вы можете сказать, где расположен каждый светодиод, они не предназначены для постоянного, ровного света на всем протяжении.Исходящий свет отлично подходит для акцентирования внимания на определенных областях, но его недостаточно для автономного освещения комнаты.

    Этот канатный фонарь очень выгоден и имеет расчетный срок службы 60 000 часов для белых и 100 000 часов для цветных. Они чрезвычайно долговечны и добавят приятный штрих вашему пятну. Используйте их в местах, где вам не нужен яркий свет или вам просто нужно что-то, чтобы привлечь внимание к части вашего дома или за его пределами. Взгляните на изображения выше, чтобы увидеть, как они обычно используются.

    Светодиодные ленты высокой мощности

    Последние три ленты, которые мы предлагаем, — это светодиодные ленты, излучающие много света. В отличие от гибких лент и веревочных светильников, описанных выше, эти ленты имеют светодиоды для поверхностного монтажа средней и высокой мощности на более жесткой ленте.

    Дуэт Стрип

    Светодиодная лента Duo под номером производится прямо здесь, в США, компанией LuxDrive . Если вы хотите сделать свой собственный линейный светодиодный светильник, это ваш световой двигатель для начала. Duo содержит 48 диодов Nichia 757 на печатной плате размером 1 фут на 1 дюйм.Есть встроенные драйверы, которые обеспечивают безопасность светодиодов, требуя только входного напряжения 24 В. Каждая полоса Duo Strip длиной 1 фут потребляет около 8 Вт при мощности более 870 люмен!

    Duo можно разрезать на более мелкие сегменты для гибкости конструкции. Через каждые 3 дюйма есть пунктирная линия разреза, показывающая, где его можно расколоть на отдельные части с помощью резака для печатных плат (также подходят ножницы для бумаги) или ножниц.

    Сегменты полосы, короткие или полные, могут быть соединены до 8 футов за один раз.Это означает, что 8 полных полос Duo можно подключить последовательно к одному и тому же источнику питания. Если вы режете полосы меньше, просто убедитесь, что общая длина светодиодной ленты не превышает 8 футов.

    Duo предлагается в широком диапазоне цветовой температуры (CCT) от 2700K до 6500K. Если вам нужен цвет, у Duo есть красный, желтый, зеленый и синий цвета.

    Хотите верьте, хотите нет, но в этом дуэте есть даже специальные светодиоды для садоводства. Варианты Nichia 757 для садоводства доступны как в 3000K, так и в 5000K. Эти светодиоды имеют очень широкий выходной спектр, который идеально подходит для выращивания растений.

    ЭлараСтрип

    Эта низкопрофильная полоса высокой яркости имеет размеры 12 x 0,45 дюйма и имеет 9 качественных мощных светодиодов Nichia на жесткой полосе со встроенными схемами и драйверами. Низкопрофильные светодиоды располагаются на полосе высотой всего около 0,15 дюйма, но дают угол обзора 120 градусов, поэтому вы можете упаковать эту полосу в труднодоступных местах, и она по-прежнему будет обеспечивать заливающее освещение.

    Эти полоски продаются секциями по 1 футу, но вы можете соединить по 10 штук вместе, чтобы получилась полоса длиной 10 футов.Самое приятное в этих полосах и их соединении заключается в том, что они уже поставляются с разъемами на концах, поэтому все, что вам нужно сделать, это соединить их вместе. Кроме того, вы также можете разрезать полоски пополам по 6 дюймов, если вам нужно, чтобы они поместились в определенном месте, обратите внимание, что вы можете разрезать их только пополам, если вы разрежете их в другом месте, полоска не будет работать. Это дает вам большой контроль при создании полосы высокой яркости нестандартной длины.

    ElaraStrip можно приобрести в теплом белом, нейтральном белом, холодном белом, красном, синем и зеленом цветах.9 светодиодов Nichia высокого качества и излучают яркий свет 200 люмен/фут . Эти полосы отлично подходят для линейных приложений, где вам нужен более яркий свет. Их можно использовать в бухтах и ​​для акцентного освещения, общего освещения, освещения шкафа, а также они отлично подходят в качестве настенного заливающего света. На самом деле они используются в продаваемом нами приспособлении под шкаф, которое называется LVL2 (на фото слева). Для освещения бухты и акцентного освещения они могут быть слишком яркими, но не стоит беспокоиться, поскольку они обеспечивают диммирование 0–10 В и полностью совместимы с нашим настенным диммером 0–10 В.Если вы хотите затемнить, вам понадобится жгут проводов ElaraStrip, который подключается прямо к 4-контактному разъему в начале полосы, а затем имеет два набора проводов для вашей входной мощности и вашего диммера.

    Elara Strip легко заряжается, так как он потребляет 12-25 В постоянного тока и работает со скоростью 4,5 Вт на фут. Вы можете легко подключить питание, используя жгут проводов сверху, или у нас есть другой вариант в разъеме питания ElaraStrip, который подключается прямо к 4 контактам на конце полосы и имеет 2.5-миллиметровая розетка на другом конце, куда можно подключить настольный блок питания. Для светодиодной ленты высокой мощности ее чрезвычайно легко запитать, чтобы получить яркий свет отличного качества.

    Эта планка идеальна, когда пространство ограничено, но нужно много света. Он имеет чрезвычайно низкий профиль и имеет встроенные драйверы, поэтому вам не нужны какие-либо громоздкие драйверы в приложении. Эта лента также имеет собственный термоконтроль, поэтому, когда светодиоды слишком горячие, они компенсируют это и охлаждаются, поэтому вам не нужен громоздкий радиатор, если вы работаете в ограниченном пространстве.Обратите внимание, что это снижает яркость, так как немного затемняет светодиоды, поэтому, если вы хотите получить максимально яркий свет, поместите его на плоскую алюминиевую пластину или небольшой материал для радиатора, чтобы контролировать тепло, чтобы автоматический термоконтроль не срабатывает, снижая эффективность полосок.

    LuxStrip

    LuxStrip — это, по сути, ElaraStrip на стероидах, и одним из лучших моментов является то, что его можно полностью настроить под свои нужды.Эта полоса размером 12 x 0,95 дюйма может содержать 6 светодиодов по вашему выбору. Выберите один из вариантов Luxeon Rebel и Cree XLamp, а также желаемые цвета и оптику. Таким образом, вы можете настроить эти полосы для общего освещения, наружного освещения, световых полос для транспортных средств или светильников для выращивания и освещения рифовых резервуаров с различными доступными цветами.

    LuxStrip продается кусками по 1 футу, которые можно соединять до 12 футов в длину. Они поставляются с соединениями на обоих концах для легкого соединения, как LuxStrip, но если вы соединяете полосы и вам нужен зазор в вашем приложении, вы можете использовать жгут проводов Luxstrip и специальный жгут, чтобы соединить их вместе.Их также можно обрезать каждые 2 дюйма для более конкретной длины, убедитесь, что полоса не обрезана меньше 4 дюймов, иначе она не будет работать правильно.

    6 светодиодов на полосе могут работать при токе 350 мА, 500 мА и 700 мА, который выбирается при оформлении заказа. Это означает, что мощность на фут будет составлять 7-15 Вт в зависимости от выбранного вами тока возбуждения. Это светодиоды высочайшего качества, и если вы запустите их на максимальном для этой ленты уровне (700 мА), они будут излучать 1000 люмен на фут! Встроенная схема драйвера включает диммирование 0-10 В, поэтому при необходимости вы можете уменьшить яркость с помощью нашего низковольтного диммера.При токе 700 мА LuxStrip будет сильно нагреваться, поэтому вам понадобится радиатор для отвода тепла, чтобы не сжечь светодиоды и схемы на плате. Мы рекомендуем использовать алюминиевый плоский стержень в качестве подложки, так как он сохраняет низкий профиль и защищает от избыточного тепла.

    Стандартный источник питания 24 В постоянного тока идеально подходит для использования с LuxStrip и может быть легко подключен с помощью жгута проводов LuxStrip или разъема питания LuxStrip, который поставляется с цилиндрическим разъемом и опциями диммирования/без диммирования. Напряжение управления питанием и диммированием подключается от полосы к полосе через низкопрофильный межплатный разъем на конце полосы, и используется уникальное поляризованное соединение для надежной сборки.

    В общем, если вы ищете самую яркую полоску, то это то, что вам нужно. Это может быть очень ярким и может осветить любую область, в которой вы нуждаетесь. Под шкафами, за матовой линзой, в нише высокого потолка, какой бы ни была линейная площадь, эта полоса обязательно даст вам высокую яркость и довольно проста в настройке.Еще одним плюсом является то, что это единственная полоска, которую можно использовать с оптикой для управления светом, если вам нужна полоска для фокусировки на определенной области. Эта лента, произведенная в США, поставляется с лучшими вариантами светодиодов, доступными с ведущими в отрасли светодиодами Cree и Luxeon. Так что получайте удовольствие от этой полоски и адаптируйте ее к тому, как вам хочется, в конце концов, выбор за вами.

    Завершение полного руководства

    Вот и все для нашего обзора светодиодных лент. Покупка светодиодных лент не должна быть сложным процессом, если вы знаете, что искать.Ключ для вас при покупке светодиодных лент — убедиться, что вы знаете свои области применения и ограничения по площади, а затем понимаете свои варианты установки, требования к мощности и цвета. В нашем ассортименте полос и опций вы найдете то, что вам нужно для вашего проекта освещения. Помните, что мы всегда готовы поддержать вас по электронной почте ([email protected]) и телефону (802-728-6031). Как всегда, не стесняйтесь делиться тем, что вы сделали с нашими лентами, на наших страницах в социальных сетях, нам нравится видеть, что делается с нашими светодиодами, и это помогает вдохновить тех, кто не уверен в мощности и величии светодиодов.

    Светоизлучающие диоды (LED) — Learn.sparkfun.com

    Избранное

    Любимый

    64

    Введение

    Светодиоды вокруг нас: В наших телефонах, автомобилях и даже домах. Каждый раз, когда загорается что-то электронное, есть большая вероятность, что за этим стоит светодиод. Они бывают самых разных размеров, форм и цветов, но независимо от того, как они выглядят, у них есть одна общая черта: они — бекон электроники.Считается, что они делают любой проект лучше, и их часто добавляют к маловероятным вещам (к всеобщему удовольствию).

    Однако, в отличие от бекона, они уже не годятся после того, как их приготовили. Это руководство поможет вам избежать случайных светодиодных барбекю! Впрочем, обо всем по порядку. Что именно это этот светодиод, о котором все говорят?

    Светодиоды

    (это «элли-и-ди») — это особый тип диодов, которые преобразуют электрическую энергию в свет. На самом деле, светодиод означает «Светоизлучающий диод».(Он делает то, что написано на жестяной банке!) И это отражено в сходстве между диодом и светодиодным схематическим обозначением:

    Короче говоря, светодиоды похожи на крошечные лампочки. Тем не менее, светодиоды требуют гораздо меньше энергии для освещения по сравнению с ними. Они также более энергоэффективны, поэтому они не нагреваются, как обычные лампочки (если только вы не накачиваете их энергией). Это делает их идеальными для мобильных устройств и других приложений с низким энергопотреблением. Однако не сбрасывайте их со счетов в мощной игре.Светодиоды высокой интенсивности нашли свое применение в акцентном освещении, прожекторах и даже автомобильных фарах!

    Вы уже испытываете тягу? Тяга поставить светодиоды на все подряд? Хорошо, оставайтесь с нами, и мы покажем вам, как!

    Предлагаемая литература

    Вот некоторые другие темы, которые будут обсуждаться в этом руководстве. Если вы не знакомы с каким-либо из них, пожалуйста, ознакомьтесь с соответствующим руководством, прежде чем идти дальше.

    Что такое цепь?

    Каждый электрический проект начинается со схемы.Не знаете, что такое цепь? Мы здесь, чтобы помочь.

    Что такое электричество?

    Мы можем видеть электричество в действии на наших компьютерах, освещая наши дома, как удары молнии во время грозы, но что это такое? Это не простой вопрос, но этот урок прольет на него свет!

    Диоды

    Диодный праймер! Свойства диодов, типы диодов и применение диодов.

    Электроэнергия

    Обзор электроэнергии, скорость передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальных мощностях. 1,21 гигаватт обучающего веселья!

    Полярность

    Введение в полярность в электронных компонентах. Узнайте, что такое полярность, в каких частях она присутствует и как ее определить.

    Предлагаемый просмотр

    Как их использовать

    Вот вы и пришли к разумному выводу, что нужно ставить светодиоды на всё.Мы думали, ты придешь.

    Пройдемся по книге правил:

    1) Полярность имеет значение

    В электронике полярность указывает, является ли компонент схемы симметричным или нет. Светодиоды, будучи диодами, пропускают ток только в одном направлении. А когда нет тока, нет и света. К счастью, это также означает, что вы не сможете сломать светодиод, подключив его наоборот. Скорее просто не получится.

    Положительная сторона светодиода называется «анодом» и маркируется более длинным «выводом» или ножкой.Другая, отрицательная сторона светодиода называется катодом . Ток течет от анода к катоду и никогда в обратном направлении. Перевернутый светодиод может препятствовать правильной работе всей цепи, блокируя протекание тока. Так что не волнуйтесь, если добавление светодиода сломает вашу цепь. Попробуйте перевернуть его.

    2) Сила тока Moar равняется свету Moar

    Яркость светодиода напрямую зависит от потребляемого им тока. Это означает две вещи. Во-первых, сверхъяркие светодиоды быстрее разряжают батареи, потому что дополнительная яркость достигается за счет дополнительной потребляемой мощности.Во-вторых, вы можете контролировать яркость светодиода, контролируя величину тока через него. Но создание настроения — не единственная причина сократить потребление тока.

    3) Существует такая вещь, как слишком много энергии

    Если вы подключите светодиод напрямую к источнику тока, он попытается рассеять столько энергии, сколько ему разрешено потреблять, и, подобно трагическим героям прошлого, он уничтожит себя. Вот почему важно ограничить величину тока, протекающего через светодиод.

    Для этого мы используем резисторы. Резисторы ограничивают поток электронов в цепи и защищают светодиод от слишком большого тока. Не волнуйтесь, для определения наилучшего номинала резистора требуется лишь немного базовой математики. Вы можете узнать все об этом в примерах применения нашего руководства по резисторам!

    Резисторы

    1 апреля 2013 г.

    Учебник по всем резисторам вещей. Что такое резистор, как они ведут себя параллельно/последовательно, расшифровка цветовых кодов резисторов и применение резисторов.

    Пусть вас не пугает вся эта математика, на самом деле довольно сложно все испортить слишком сильно. В следующем разделе мы рассмотрим, как сделать светодиодную схему без калькулятора.

    светодиода без математики

    Прежде чем мы поговорим о том, как читать техническое описание, давайте подключим несколько светодиодов. В конце концов, это учебник по светодиодам, а не учебник по для чтения .

    Это также не учебник по математике, поэтому мы дадим вам несколько практических правил для запуска и работы светодиодов.Как вы, вероятно, поняли из информации в предыдущем разделе, вам понадобится батарея, резистор и светодиод. Мы используем батарею в качестве источника питания, потому что ее легко найти, и она не может обеспечить опасное количество тока.

    Базовый шаблон для светодиодной цепи довольно прост, просто подключите батарею, резистор и светодиод последовательно. Так:

    Резистор 330 Ом

    Хорошим номиналом резистора для большинства светодиодов является 330 Ом (оранжевый — оранжевый — коричневый). Вы можете использовать информацию из последнего раздела, чтобы помочь вам определить точное значение, которое вам нужно, но это светодиоды без математики . Итак, начните с включения резистора 330 Ом в приведенную выше схему и посмотрите, что произойдет.

    Метод проб и ошибок

    Интересная особенность резисторов заключается в том, что они рассеивают дополнительную мощность в виде тепла, поэтому, если у вас есть резистор, который нагревается, вам, вероятно, нужно использовать меньшее сопротивление. Однако, если ваш резистор слишком мал, вы рискуете сжечь светодиод! Учитывая, что у вас есть несколько светодиодов и резисторов, вот блок-схема, которая поможет вам спроектировать светодиодную схему методом проб и ошибок:

    Броски с батарейкой типа «таблетка»

    Еще один способ зажечь светодиод — просто подключить его к батарейке типа «таблетка»! Так как батарейка типа «таблетка» не может обеспечить ток, достаточный для повреждения светодиода, вы можете соединить их напрямую! Просто вставьте батарейку типа «таблетка» CR2032 между выводами светодиода. Длинная ножка светодиода должна касаться стороны батареи, отмеченной знаком «+». Теперь вы можете обмотать все это лентой, добавить магнит и приклеить к чему-либо! Ура метателям!

    Конечно, если вы не получаете отличных результатов методом проб и ошибок, вы всегда можете взять свой калькулятор и посчитать. Не волнуйтесь, рассчитать наилучшее значение резистора для вашей схемы несложно. Но прежде чем вы сможете определить оптимальное значение резистора, вам нужно найти оптимальный ток для вашего светодиода.Для этого нам нужно сообщить в техпаспорт…

    Узнать подробности

    Не подключайте никакие странные светодиоды к своим цепям, это просто вредно для здоровья. Познакомьтесь с ними первыми. А как лучше читать даташит.

    В качестве примера мы рассмотрим техническое описание нашего базового красного светодиода 5 мм.

    Светодиод Ток

    Начиная сверху и спускаясь вниз, первое, с чем мы сталкиваемся, это очаровательный стол:

    Ах, да, но что все это значит?

    В первой строке таблицы указано, какой ток ваш светодиод сможет непрерывно выдерживать. В этом случае вы можете дать ему 20 мА или меньше, и он будет светить ярче всего при 20 мА. Вторая строка говорит нам, каким должен быть максимальный пиковый ток для коротких импульсов. Этот светодиод может выдерживать короткие скачки до 30 мА, но вы не хотите поддерживать этот ток слишком долго. Это техническое описание даже достаточно полезно, чтобы предложить стабильный диапазон тока (в третьем ряду сверху) 16-18 мА. Это хорошее целевое число, которое поможет вам произвести расчеты резисторов, о которых мы говорили.

    Следующие несколько строк менее важны для целей данного руководства.Обратное напряжение — это свойство диода, о котором в большинстве случаев не стоит беспокоиться. Рассеиваемая мощность — это мощность в милливаттах, которую светодиод может использовать до того, как он выйдет из строя. Это должно работать само собой, пока вы держите светодиод в пределах рекомендуемых значений напряжения и тока.

    Напряжение светодиода

    Посмотрим, какие еще столы сюда поставили. .. А!

    Полезный столик! Первая строка говорит нам, каким будет прямое падение напряжения на светодиоде.Прямое напряжение — это термин, который часто встречается при работе со светодиодами. Это число поможет вам решить, какое напряжение потребуется вашей схеме для питания светодиода. Если у вас есть более одного светодиода, подключенного к одному источнику питания, эти цифры действительно важны, потому что прямое напряжение всех светодиодов, сложенных вместе, не может превышать напряжение питания. Мы поговорим об этом более подробно позже в более подробном разделе этого руководства.

    Длина волны светодиода

    Во второй строке этой таблицы указана длина волны света.Длина волны — это, по сути, очень точный способ объяснить, какого цвета свет. Это число может немного варьироваться, поэтому в таблице указаны минимум и максимум. В данном случае это от 620 до 625 нм, что находится как раз на нижнем красном конце спектра (от 620 до 750 нм). Опять же, мы рассмотрим длину волны более подробно в более подробном разделе.

    Яркость светодиода

    Последняя строка (обозначенная как «Интенсивность света») показывает, насколько ярким может быть светодиод. Единица мкд, или милликандел , является стандартной единицей измерения интенсивности источника света.Этот светодиод имеет максимальную интенсивность 200 мкд, что означает, что он достаточно яркий, чтобы привлечь ваше внимание, но не совсем яркий фонарик. При 200 мкд этот светодиод мог бы стать хорошим индикатором.

    Угол обзора

    Далее у нас есть веерообразный график, представляющий угол обзора светодиода. Различные стили светодиодов будут включать линзы и отражатели, чтобы либо концентрировать большую часть света в одном месте, либо распространять его как можно шире. Некоторые светодиоды подобны прожекторам, испускающим фотоны во всех направлениях; Другие настолько направленны, что вы не можете сказать, что они включены, если не смотрите прямо на них.Чтобы прочитать график, представьте, что светодиод стоит прямо под ним. «Спицы» на графике обозначают угол обзора. Круглые линии представляют интенсивность в процентах от максимальной интенсивности. Этот светодиод имеет довольно узкий угол обзора. Вы можете видеть, что если смотреть прямо вниз на светодиод, он наиболее яркий, потому что при 0 градусах синие линии пересекаются с крайним кругом. Чтобы получить угол обзора 50 %, угол, при котором интенсивность света вдвое меньше, проследуйте по кругу 50 % на графике, пока он не пересечет синюю линию, затем следуйте по ближайшему выступу, чтобы считать угол.Для этого светодиода угол обзора 50% составляет около 20 градусов.

    Размеры

    Наконец, механический чертеж. Это изображение содержит все размеры, которые вам понадобятся для установки светодиода в корпус! Обратите внимание, что, как и у большинства светодиодов, у этого есть небольшой фланец внизу. Это удобно, когда вы хотите установить его в панель. Просто просверлите отверстие идеального размера для корпуса светодиода, и фланец предотвратит его падение!

    Теперь, когда вы знаете, как расшифровать техническое описание, давайте посмотрим, какие причудливые светодиоды вы можете встретить в дикой природе. ..

    Типы светодиодов

    Поздравляем, вы знаете основы! Может быть, вы даже получили в свои руки несколько светодиодов и начали их освещать, это потрясающе! Как бы вы хотели активизировать свою игру с миганием? Давайте поговорим о том, как сделать что-то необычное за пределами вашего стандартного светодиода.

    Крупный план сверхяркого светодиода 5 мм Крупный план

    Типы светодиодов

    Вот другие персонажи.

    Светодиоды RGB

    Светодиоды

    RGB (красный-зеленый-синий) на самом деле представляют собой три светодиода в одном! Но это не значит, что он может делать только три цвета.Поскольку красный, зеленый и синий являются аддитивными основными цветами, вы можете контролировать интенсивность каждого из них, чтобы создать любой цвет радуги. Большинство светодиодов RGB имеют четыре контакта: по одному для каждого цвета и общий контакт. У некоторых общий штырек является анодом, а у других катодом.

    Общий прозрачный светодиод RGB с катодом

    Светодиоды с интегральными схемами

    Велоспорт

    Некоторые светодиоды умнее других. Возьмем, к примеру, велосипедный светодиод. Внутри этих светодиодов на самом деле есть интегральная схема, которая позволяет светодиоду мигать без какого-либо внешнего контроллера.Вот крупным планом микросхема (большой черный квадратный чип на кончике наковальни), управляющая цветами.

    5-миллиметровый светодиодный индикатор с медленным циклом крупным планом

    Просто включите его и смотрите, как он работает! Они отлично подходят для проектов, где вы хотите немного больше действий, но не имеете места для схемы управления. Есть даже мигающие светодиоды RGB, которые переключаются между тысячами цветов!

    Адресные светодиоды

    Другие типы светодиодов могут управляться индивидуально.Существуют различные наборы микросхем (WS2812, APA102, UCS1903 и многие другие), используемые для управления отдельными светодиодами, соединенными вместе. Ниже показан крупный план WS2812. Большая квадратная микросхема справа управляет цветами по отдельности.

    Адресный WS2812 PTH Close Up

    Встроенный резистор

    Что это за магия? Светодиод со встроенным резистором? Вот так. Существуют также светодиоды с небольшим токоограничивающим резистором. Если вы внимательно посмотрите на изображение ниже, на штыре есть небольшая черная квадратная микросхема для ограничения тока на этих типах светодиодов.

    Светодиод со встроенным резистором Крупный план

    Итак, подключите светодиод со встроенным резистором к источнику питания и зажгите его! Мы протестировали эти типы светодиодов при напряжении 3,3 В, 5 В и 9 В.

    Суперяркий зеленый светодиод со встроенным резистором

    Примечание: В техническом описании светодиодов со встроенным резистором указано, что рекомендуемое прямое напряжение составляет около 5 В. Тестирование одного на 5 В, он потребляет около 18 мА. Стресс-тест с батареей 9В, тянет около 30мА. Вероятно, это верхний предел входного напряжения. Использование более высокого напряжения может сократить срок службы светодиода. При напряжении около 16 В в наших стресс-тестах светодиод перегорел.

    Корпуса для поверхностного монтажа (SMD)

    Светодиоды

    SMD представляют собой не столько определенный вид светодиодов, сколько тип корпуса. По мере того, как электроника становится все меньше и меньше, производители придумали, как втиснуть больше компонентов в меньшее пространство. Детали SMD (Surface Mount Device) представляют собой крошечные версии своих стандартных аналогов.Вот крупный план адресуемого светодиода WS2812B, упакованного в небольшой корпус 5050.

    Адресный WS2812B Крупный план

    Светодиоды

    SMD бывают разных размеров, от довольно больших до размеров меньше рисового зерна! Поскольку они такие маленькие и имеют подушечки вместо ножек, с ними не так просто работать, но если у вас мало места, они могут быть именно тем, что прописал доктор.

    Пакет WS2812B-5050 Пакет APA102-2020

    Светодиоды SMD также упрощают и ускоряют установку большого количества светодиодов на печатных платах и ​​лентах.Вы, вероятно, не стали бы вручную припаивать все эти компоненты вручную.

    Крупный план адресной светодиодной матрицы 8×32 (WS2812-5050) Адресная светодиодная лента 5M (APA102-5050) с питанием

    Высокая мощность

    Мощные светодиоды

    от таких производителей, как Luxeon и CREE, невероятно яркие. Они ярче, чем суперяркие! Как правило, светодиод считается высокомощным, если он может рассеивать мощность 1 Вт или более.Это причудливые светодиоды, которые вы найдете в действительно хороших фонариках. Массивы из них можно построить даже для прожекторов и автомобильных фар. Поскольку через светодиод проходит так много энергии, для них часто требуются радиаторы. Радиатор — это, по сути, кусок теплопроводного металла с большой площадью поверхности, задачей которого является передача как можно большего количества отработанного тепла в окружающий воздух. В конструкцию некоторых коммутационных досок, таких как показанная ниже, может быть встроено некоторое рассеивание тепла.

    Мощный RGB-светодиод Алюминиевая задняя панель для некоторого рассеивания тепла

    Мощные светодиоды могут генерировать столько отработанного тепла, что могут повредить себя без надлежащего охлаждения. Не позволяйте термину «отработанное тепло» обмануть вас, эти устройства по-прежнему невероятно эффективны по сравнению с обычными лампочками. Для управления можно использовать драйвер светодиода постоянного тока.

    Специальные светодиоды

    Существуют даже светодиоды, излучающие свет за пределами обычного видимого спектра. Например, вы, вероятно, используете инфракрасные светодиоды каждый день. Они используются в таких вещах, как пульты от телевизора, для отправки небольших фрагментов информации в виде невидимого света! Они могут выглядеть как стандартные светодиоды, поэтому их будет трудно отличить от обычных светодиодов.

    ИК-светодиод

    На противоположном конце спектра также можно найти ультрафиолетовые светодиоды. Ультрафиолетовые светодиоды заставят некоторые материалы флуоресцировать, как черный свет! Они также используются для дезинфекции поверхностей, поскольку многие бактерии чувствительны к ультрафиолетовому излучению.Они также могут быть использованы для обнаружения подделок (купюры, кредитные карты, документы и т. д.), солнечных ожогов, список можно продолжить. Пожалуйста, надевайте защитные очки при использовании этих светодиодов.

    УФ-светодиод Проверка банкноты США

    Другие светодиоды

    Имея в своем распоряжении такие причудливые светодиоды, нет оправдания тому, что что-то останется неосвещенным. Однако, если ваша жажда знаний о светодиодах не утолена, тогда читайте дальше, и мы подробно рассмотрим светодиоды, цвет и силу света!

    Копаем глубже

    Итак, вы закончили со светодиодами 101 и хотите еще? О, не волнуйтесь, у нас есть еще.Давайте начнем с науки о том, что заставляет светодиоды тикать… э-э… мигать. Мы уже упоминали, что светодиоды — это особый вид диодов, но давайте немного углубимся в то, что именно это означает:

    .

    То, что мы называем светодиодом, на самом деле представляет собой светодиод и упаковку вместе, но сам светодиод на самом деле крошечный! Это чип полупроводникового материала, легированный примесями, которые создают границу для носителей заряда. Когда ток течет в полупроводник, он перескакивает с одной стороны этой границы на другую, высвобождая при этом энергию.В большинстве диодов эта энергия уходит в виде тепла, но в светодиодах эта энергия рассеивается в виде света!

    Длина волны света и, следовательно, цвет зависят от типа полупроводникового материала, используемого для изготовления диода. Это связано с тем, что структура энергетических зон полупроводников различается между материалами, поэтому фотоны излучаются с разными частотами. Вот таблица распространенных светодиодных полупроводников по частоте:

    Усеченная таблица полупроводниковых материалов по цветам. Полная таблица доступна в статье Википедии для «LED» .

    В то время как длина волны света зависит от ширины запрещенной зоны полупроводника, интенсивность зависит от количества энергии, проходящей через диод.Мы немного говорили об интенсивности света в предыдущем разделе, но это больше, чем просто числовое значение того, насколько ярко что-то выглядит.

    Единица измерения силы света называется кандела, хотя, когда вы говорите об интенсивности одного светодиода, вы обычно находитесь в диапазоне милликандела. Что интересно в этой единице, так это то, что на самом деле это не мера количества световой энергии, а фактическая мера «яркости». Это достигается путем взятия мощности, излучаемой в определенном направлении, и взвешивания этого числа с помощью функции светимости света. Человеческий глаз более чувствителен к некоторым длинам волн света, чем к другим, и функция светимости представляет собой стандартизированную модель, учитывающую эту чувствительность.

    Сила света светодиодов может составлять от десятков до десятков тысяч милликандел. Индикатор питания на вашем телевизоре, вероятно, составляет около 100 мкд, тогда как у хорошего фонарика может быть 20 000 мкд. Смотреть прямо на что-то более яркое, чем несколько тысяч милликандел, может быть болезненно; не пытайтесь.

    Прямое падение напряжения

    О, я также обещал, что мы поговорим о концепции прямого падения напряжения.Помните, когда мы смотрели техническое описание, я упомянул, что прямое напряжение всех ваших светодиодов, сложенных вместе, не может превышать напряжение вашей системы? Это связано с тем, что каждый компонент в вашей схеме должен 90 235 делиться с 90 236 напряжением, и количество напряжения, которое каждая часть использует вместе, всегда будет равно доступному количеству. Это называется законом напряжения Кирхгофа. Таким образом, если у вас есть источник питания 5 В, и каждый из ваших светодиодов имеет прямое падение напряжения 2,4 В, вы не сможете питать более двух одновременно.

    Законы Кирхгофа также пригодятся, когда вы хотите приблизить напряжение на данной части на основе прямого напряжения других частей. Например, в примере, который я только что привел, есть источник питания 5 В и 2 светодиода с прямым падением напряжения 2,4 В каждый. Конечно, мы хотели бы включить токоограничивающий резистор, верно? Как узнать напряжение на этом резисторе? Это просто:

    5 (напряжение системы) = 2,4 (светодиод 1) + 2,4 (светодиод 2) + резистор

    5 = 4.8 + Резистор

    Резистор = 5 — 4,8

    Резистор = 0,2

    Значит, на резисторе 0,2 В! Это упрощенный пример, и это не всегда так просто, но, надеюсь, это даст вам представление о важности прямого падения напряжения. Используя значение напряжения, которое вы получаете из законов Кирхгофа, вы также можете делать такие вещи, как определение тока через компонент с помощью закона Ома. Короче говоря, вы хотите, чтобы напряжение вашей системы было равно ожидаемому прямому напряжению компонентов вашей комбинированной схемы.

    Расчет токоограничивающих резисторов

    Если вам нужно рассчитать точное значение токоограничивающего резистора, включенного последовательно со светодиодом, ознакомьтесь с одним из примеров приложений в руководстве по резисторам для получения дополнительной информации.

    Ресурсы и дальнейшее продвижение

    Вы сделали это! Вы знаете почти все… о светодиодах. Теперь иди и ставь светодиоды на все, что угодно! А теперь… драматическая реконструкция светодиода без токоограничивающего резистора, перегруженного и перегоревшего:

    Ага… это не зрелищно.

    Если вы хотите узнать больше о некоторых темах, связанных со светодиодами, посетите эти другие учебные пособия:

    Свет

    Свет является полезным инструментом для инженера-электрика. Понимание того, как свет связан с электроникой, является фундаментальным навыком для многих проектов.

    ИК-связь

    В этом руководстве объясняется, как работает обычная инфракрасная (ИК) связь, а также показано, как настроить простой ИК-передатчик и приемник с помощью Arduino.

    Как производятся светодиоды

    Мы совершим экскурсию по производителю светодиодов и узнаем, как производятся светодиоды PTH 5 мм для SparkFun.

    Саймон Сэйс Руководство по сборке

    Независимо от того, какой вариант комплекта для пайки через отверстия Simon Says вы приобрели, это руководство поможет вам пройти весь процесс сборки.

    Руководство по подключению QuickLogic Thing Plus (EOS S3)

    В этом руководстве представлены описания функций и параметры конфигурации QuickLogic Thing Plus EOS S3. Он также служит в качестве руководства «Начало работы» и «Как».



    Хотите узнать больше о светодиодах?

    См. нашу страницу LED , где вы найдете все, что вам нужно знать, чтобы начать использовать эти компоненты в своем проекте.

    Отведи меня туда!



    Или посмотрите некоторые из этих сообщений в блоге:

    Выпрямитель питания Шоттки для поверхностного монтажа, комплект для поверхностного монтажа SMB Power

    %PDF-1.4
    %
    1 0 объект
    >
    эндообъект
    5 0 объект

    /Title (SS24 — выпрямитель питания Шоттки для поверхностного монтажа, комплект для поверхностного монтажа SMB Power)
    >>
    эндообъект
    2 0 объект
    >
    эндообъект
    3 0 объект
    >
    эндообъект
    4 0 объект
    >
    поток
    2020-03-23T14:05:46-07:00BroadVision, Inc.2020-03-26T09:57:02-07:002020-03-26T09:57:02-07:00Acrobat Distiller 20. 0 (Windows)приложение/pdf

  1. SS24 — Выпрямитель питания Шоттки для поверхностного монтажа, комплект SMB Power для поверхностного монтажа
  2. ОН Полупроводник
  3. В этих устройствах используется принцип барьера Шоттки.
    выпрямитель питания металл-кремний.

    4. uuid: 60ec8aee-024f-47ff-863d-89632ed88745uuid: 303fb171-b611-4799-a6f6-1091c5011d65Print

    конечный поток
    эндообъект
    6 0 объект
    >
    эндообъект
    7 0 объект
    >
    эндообъект
    8 0 объект
    >
    эндообъект
    9 0 объект
    >
    эндообъект
    10 0 объект
    >
    эндообъект
    11 0 объект
    >
    эндообъект
    12 0 объект
    >
    эндообъект
    13 0 объект
    >
    эндообъект
    14 0 объект
    >
    эндообъект
    15 0 объект
    >
    эндообъект
    16 0 объект
    >
    поток
    HUMs6鑿bdǂ

    Лучшие термостойкие высокотемпературные ленты 2022 года [ОБНОВЛЕНО]

    ThermoGears. com.com поддерживается читателем. Когда вы покупаете по ссылкам на нашем сайте, мы можем бесплатно получать партнерскую комиссию.

    Мы рассмотрели 17 термостойких лент . Мы сохранили 10 лучших для этой статьи. Основываясь на термостойкости, долговечности, универсальности и отзывах покупателей, мы ранжировали их для вас.

    Если вы спешите, вот наш лучший выбор: XFasten Professional Aluminium Foil Tape .

    Если вы хотите сравнить их все, читайте дальше.но обо всем по порядку:

    Что такое термостойкая лента?

    Термостойкая лента обладает теплопроводностью и может выдерживать широкий диапазон температур (от -30°C до 180°C). Обычно он изготавливается из полиэстера, полимера, стекловолокна или алюминия и бывает разной ширины и размера.

    Высокотемпературные ленты могут обеспечить надлежащее экранирование при чрезвычайно высокой температуре; он может использоваться для соединения двухкомпонентных клеев и механических фиксаторов для обеспечения превосходной функциональности.

    Большинство тепловых лент изготовлены из легкого материала и обладают улучшенным рассеиванием тепла, что позволяет использовать их в военной, оборонной, аэрокосмической, электронной и автомобильной областях.

    Он также разработан с вспененным акриловым слоем, который обеспечивает превосходную термостойкость.

    Эти ленты доступны во многих нестандартных формах, чтобы соответствовать конкретному компоненту и устранить риск высокого контактного сопротивления.

    Вы должны иметь четкое представление, прежде чем покупать эту ленту; убедитесь, что он имеет надлежащую адгезию, прочность и качество.

    Эти высокотемпературные жаропрочные краны имеют множество применений, включая нагревательные устройства и автоматические задачи.

    Здесь мы сделали лучшую термостойкую ленту, доступную на рынке.

    #1 Лента с номинальной температурой

    (Лучший выбор ThermoGears)

    Основные характеристики
    • Удобный для пользователя
    • Температура от -30°C до 180°C.
    • Стойкий к коррозии

    Таблица: 10 лучших термостойких лент

    Лучшие термостойкие ленты — обзор 10 продуктов

    1.XFasten Professional HVAC Лента из алюминиевой фольги

    Лучшим продуктом среди лучших термостойких лент является алюминиевая фольга XFasten Professional HVAC.

    Это одна из лучших лент из алюминиевой фольги, в которой используется высококачественный чувствительный к давлению клей, обеспечивающий необходимую вязкость, сильную адгезию и антивозрастной эффект.

    XFasten очень прочный, потому что он состоит из промышленных ремонтных свойств алюминия вместе с клейкой лентой.

    Эта лента имеет прочность на растяжение 30 фунтов на квадратный дюйм; он воздухонепроницаем и водонепроницаем как для внутренней, так и для внешней герметизации.

    Основные характеристики
    • Выдерживает экстремальную влажность и температуру от -30°C до 180°C
    • Промышленная светоотражающая лента из алюминиевой фольги
    • Превосходная огнестойкость и пароизоляция.
    • Идеально подходит для герметизации каналов горячего и холодного воздуха
    • Вес: 2,02 фунта
    • Сверхвысокотемпературная лента

    Если вы ищете лучшую термостойкую ленту для водопроводных труб, то вы можете выбрать эту ленту.Это идеальный выбор для вас.

    Этот профессиональный XFasten можно использовать для общего ремонта и герметизации ОВКВ и воздуховодов; он очень гибкий, поэтому этот алюминий может подойти для любых неровных поверхностей, чтобы обеспечить вам ощущение гладкости и текстуры.

    Обладает невероятной теплопроводностью, поэтому может использоваться в качестве хорошего изолятора, охлаждающей подставки и радиатора.

    Он разработан из чистых материалов на 99,9%, чтобы избежать ненужного напряжения и устранить электромагнитные волны из человеческого тела.

    Почему стоит выбрать ленту из алюминиевой фольги XFasten?

    Организация XFasten является одной из самых быстрорастущих компаний в области клеевых растворов.

    После стольких часов исследований я узнал, что XFasten смог продвинуться вперед и обогнать почти все другие производители клея в США  с их акцентом на качество, а не на количество товаров.

    Наши ленты проходят строгие проверки качества, чтобы гарантировать, что эти ленты из алюминиевой фольги имеют высочайшее качество.

    Обслуживание клиентов также на высшем уровне, и основной девиз производственной компании XFsaten — удовлетворить клиентов.

    Основные характеристики

    • Он устойчив к огню, влаге, температуре, химическим веществам, дымопроницанию и водяному пару
    • Превосходная теплопроводность, позволяющая использовать его в качестве изолятора, охлаждающей подушки и радиатора.
    • Может использоваться для общего обслуживания воздуховодов систем отопления, вентиляции и кондиционирования воздуха, ремонта, склеивания и герметизации.
    • Отличный огнестойкий, пароизоляционный герметик для изоляционных систем и отлично подходит для общего ремонта.
    • Прилегающая фольга и клей, чувствительный к давлению, позволяют наносить его на стыки и неровные углы.

    2. Высокотемпературная лента Rincons Heat Press

    Эта высокотемпературная лента является отличным выбором для высокотемпературных применений.

    Не оставляет следов, выдерживает температуру до 450 градусов Цельсия.

    В сочетании с подходящим изоляционным материалом, не допускающим перегрева; это 33-метровый рулон полиимидной ленты, который выглядит очень модно и привлекательно.

    Основные характеристики
    • Фирменное наименование: термопресс Rincons
    • Высокотемпературное применение (более 450 F)
    • Не оставляет следов
    • Не ломается после нагрева
    • Отличная термостойкость и электрическая изоляция
    • Высокотемпературная лента для выхлопа

    7

    7

    7

    7

    Эта лента работает так же, как изолента, которая может поглощать тепло до 258 градусов Цельсия.

    Если вы ищете лучшую термостойкую ленту для электрических или электронных компонентов, вы можете выбрать эту ленту, потому что она обеспечивает невероятную термостойкость и электрическую изоляцию.

    Изготовлен из полиимида и силиконового материала, что обеспечивает долговечность ленты.

    Термостойкая лента Kapton обеспечивает высококачественный клей и отлично подходит для прессования кружек, термопрессов или футболок.

    Подходит для любых шероховатых, гладких, текстурированных или неровных поверхностей, поскольку обладает высокой прочностью на растяжение.

    Эта термолента обладает отличной теплопроводностью; он может выдерживать температуру от 40 до 200 градусов по Фаренгейту.

    • Хорошо работает
    • Изготовлен из качественного материала
    • Не оставляет следов

    3. Лента 3M Silver Foils 3340

    Серебряная фольга 3M лучше всего подходит для герметизации жестких плит из стекловолокна и воздуховодов.

    Он изготовлен в соответствии со стандартами высокого качества и надежности.

    Он в основном построен с 2.0, чтобы обеспечить надежный и чувствительный к давлению акриловый клей для защиты клея, чтобы вы могли держать его готовым к использованию.

    Основные характеристики
    • Фирменное наименование: 3M
    • Изготовлено с использованием основы из алюминиевой фольги толщиной 2,0 мил
    • Диапазон температур от -40°F (-40°C) до 300°F (149°C)
    • Превосходный барьер против влаги, пыли и т. д. …
    • Теплопроводящая подложка
    • Высокотемпературная лента для термопар

    Он может эффективно работать как при высоких, так и при низких температурах, поскольку поставляется с прочной и долговечной лентой из фольги.

    Серебряная фольга, используемая в этой ленте, может выступать в качестве отличного барьера, поэтому вы можете защитить предметы от пыли, влаги и химикатов, которые могут сделать ее слишком прочной и долговечной.

    Он разработан с низкой паропроницаемостью, что делает ленту лучшим герметиком, а также устойчив к ультрафиолетовому излучению, что обеспечивает прочное, надежное и долговечное соединение.

    Эту ленту можно использовать в различных областях и отраслях, таких как транспорт, металлообработка, строительство, автомобилестроение, электроника, армия, правительство и техническое обслуживание и ремонт.

    • Простота использования
    • Пыленепроницаемость
    • Идеальная теплопроводность
    • Клей может быть не идеальным

    4. Tesa 51026 Теплоизоляционная лента

    Обладает стойкостью к высоким температурам, в основном предназначен для моторного отсека и обеспечивает высокую степень защиты всех материалов.

    Прочный материал из полиэфирного волокна помогает предотвратить трещины или повреждения этой температурной ленты, поэтому она обеспечивает превосходную электропроводность.

    Эта лента дает больше удобства, когда вы пытаетесь обернуть ее вокруг обмотки провода и разрезать ее на множество частей в соответствии с потребностями клиента.

    Основные характеристики
    • Торговая марка: Tesa
    • Материал основы. ткань ПЭТ.
    • Устойчивость к высоким температурам 150°C/3000 ч
    • Адгезия к стали. 50,24 унции/дюйм.
    • Термостойкость (3000 ч) 302 °F.
    • Высокотемпературная лента для камина

    Эти ленты не оставляют пятен и не имеют липкого клея по всему телу; это очень коэффициент и отличный теплоизолятор.

    Эта лента температуры поставляется с подогревом, вентиляцией, кондиционированием воздуха для снижения перегрева и поддержания надлежащей температуры.

    Это высоко акриловый клей, поэтому вы можете использовать его для герметизации любых жестких материалов и воздуховодов.

    • Не оставляет пятен
    • Высокая степень защиты
    • Больше удобства

    5. Расходные материалы для сублимации INTBUYING 2 рулона ленты

    Это лучшая термостойкая лента для проводов, состоящая из ленты из полиэфирной пленки и термостойкого клея.

    Эта лента является отличным выбором для герметизации прочных плит, поскольку она изготовлена ​​из термостойкого материала.

    Имеет минимальную усадку после обжига и чистое удаление пыли, влаги и загрязнений.

    Основные характеристики
    • Торговая марка MS WGO
    • Адгезионная прочность: 4,5 Н/25 мм
    • Диапазон температур: от -73°C до 260°C (от -99°F до 500°F)
    • Материал подложки: полиимидная полимерная пленка
    • Прочность на растяжение : 115N/25 мм
    • Высокотемпературная лента для порошковой окраски

    Он термостойкий, поэтому вы не можете получить ударное замыкание, что очень удобно для клиентов.

    Эта высокотемпературная лента INTBUYING2 Rolls в основном используется для удержания переводных листов, а также удерживает полимерную пластину на горячей фольге; полиэфирный материал защищает предметы, которые были покрыты этой клейкой лентой.

    Эффективно работает как в жару, так и в холод.

    • Лента из полиэстера
    • Эффективно работает
    • Идеально подходит для обеих температур

    6. Термостойкая каптоновая лента Foxnovo

    Изготовлен из высокопрочного полиимида и силикона.

    Это элегантная и простая каптоновая лента, которая также имеет одностороннюю клейкую конструкцию, что упрощает ее использование.

    Обладает высокой устойчивостью к теплу и химическим веществам.

    Обладает отличными характеристиками как в электрической, так и в тепловой изоляции, а также широко используется в качестве электроизоляционного трансформатора, двигателя, катушки и конденсатора.

    Основные характеристики
    • Фирменное наименование Foxnovo
    • Термостойкость: около 280 C.
    • 100% абсолютно новый и высококачественный
    • Идеально подходит для защиты чувствительной печатной платы
    • Электрическая изоляция трансформатора, двигателя, катушки и т. д.
    • Высокотемпературная тканевая лента

    Эти ленты подходят для защиты чувствительных материалов печатных плат, например, золотых выводов и золотых пальцев; он способен контролировать температуру до 280 градусов по Цельсию.

    Наиболее важными характеристиками этой ленты могут быть теплостойкость, низкий уровень электролиза, высокая изоляция, сопротивление разрыву, щелочестойкость и устойчивость к растрескиванию.

    Это идеальный выбор для герметичной герметизации всех видов материалов.

    • Хорошая липкость
    • Большее количество
    • Прочный материал

    7. Высокотемпературный комплект Elegoo

    Высокотемпературная лента Elegoo изготовлена ​​из полиимидного материала, который также устойчив к высоким температурам и использует силиконовый клей для лучшей герметизации, маскировки и пайки.

    Обеспечивает исключительный баланс физических, химических и электрических свойств в широком диапазоне температур.

    Основные характеристики
    • Торговая марка Elegoo
    • Толщина с клеем: 0,05 мм
    • Прочность на растяжение: 135 Н/25 мм
    • Диапазон температур: от -73°C до 260°C (от -99°F до 500°F)
    • Толщина материала подложки: 0,025 мм
    • Высокотемпературная лента из фольги

    Основной причиной использования силиконового клея является легкое отделение и отсутствие следов после снятия его с внешнего покрытия.

    Эта лента изготовлена ​​из очень прочных материалов, поэтому она может прослужить долгое время.

    Он совместим и адаптируется к широкому диапазону температур от -73 градусов Цельсия до 260 градусов Цельсия.

    Он также поставляется с набором различных размеров 1/8”, 1/4”, 1/2” и 1” для обеспечения высокой температуры.

    • Совместимость
    • Набор разных размеров
    • Широкий диапазон температур

    8. Лента из стекловолокна CS Hide

    Это одна из лучших термостойких лент, способных выдерживать высокие температуры до 500 градусов по Фаренгейту; он обладает необычайной электрической прочностью.

    Лента CS Hide Fiberglass — очень универсальная и прочная лента, которая обеспечивает работу в диапазоне высоких температур, а также диэлектрическую способность.

    Может поддерживать температуру в диапазоне от -100 до +500 градусов по Фаренгейту.

    Основные характеристики
    • Торговая марка Elegoo
    • Толщина с клеем: 0,05 мм
    • Прочность на растяжение: 135 Н/25 мм
    • Диапазон температур: от -73°C до 260°C (от -99°F до 500°F)
    • Толщина материала подложки: 0.025 мм
    • Высокотемпературная лента из стекловолокна

    Он также обладает отличной термостойкостью и стойкостью к истиранию, что позволяет сделать ленту более прочной и надежной.

    Вы можете использовать клей с обеих сторон для наслоения, штабелирования, а также позиционирования, поскольку двусторонняя лента из стекловолокна содержит высокотемпературный силикон.

    Имеет уникальную комбинацию акрилового клея, придающую ленте холодную температуру; он прочный, долговечный и может балансировать как горячие, так и холодные температуры.

    • Универсальный
    • Чрезвычайная стойкость
    • Прочный и долговечный

    9. Norton Abrasives St.Gobain Ткань с покрытием из ПТФЭ

    Температурная лента Norton покрыта толстым и однородным слоем ПТФЭ по всей поверхности, чтобы вы могли получить более прочную и долговечную ленту.

    Обладает высокой стабильностью и устойчивостью к разрывам. Уникальное сочетание одинаковой толщины и конструкции без точечных отверстий делает ленту более толстой и стандартной.

    Это хороший огнезащитный, пароизоляционный герметик, который не пропускает пыль и влагу внутрь для изоляционных систем и подходит для общего ремонта.

    Основные характеристики
    • Торговая марка Norton Abrasives – St. Gobain
    • Лента из стекловолокна с покрытием из ПТФЭ
    • Общая толщина 0,13 мм (5 мил)
    • Температура от -70 до 260 °C
    • Вес: 5 унций, температура 7

      • 9016 лента для трубы

    Он может выдерживать температуру от 40 до 200 градусов, потому что имеет покрытие с высокой прочностью на растяжение.

    Эта лента очень гибкая, поэтому ее можно использовать на любой поверхности, она способна приклеивать плоские, текстурированные или шероховатые участки.

    Он действует как отличный теплоизолятор и термостойкий, поэтому не будет коротких замыканий при попытке включить свет или любой другой материал.

    Он использует фантастический силиконовый клей, который может выдерживать до 500 градусов по Фаренгейту. Это лучшая термостойкая лента для труб дровяной печи.

    • Толстый слой
    • Легко режется
    • Высокая стабильная прочность

    10.AGEOMET 6 рулонов термостойкой ленты

    Это лучшая полиимидная клейкая лента, которая обладает высокой термостойкостью, поскольку лента заполнена чистым полиимидным материалом с очень низкой усадкой после высыхания, поэтому вам удобнее разрезать ленту.

    Лента АГОМЕТ состоит из шести рулонов шести разных размеров. Он также обладает высокой изоляцией и устойчивостью к растворителям.

    Полиимидный материал обеспечивает превосходный баланс физических, химических и электрических свойств в широком диапазоне, демонстрируя высокие эксплуатационные характеристики.

    Основные характеристики
    • Торговая марка AGEOMET USA
    • Толщина ленты: 0,055 мм
    • Высококачественный клей
    • Термостойкость ленты: 200-300 ℃
    • Материал: полиимид, силиконовый клей
    • Высокотемпературная лента для термопресса

    • Вы ищете лучшую термостойкую сушилку? Тогда я уверен, что вам нравится эта термостойкая лента.

      Имеет высококачественный клей, поэтому вы можете использовать его для герметизации клейких лент и других прочных материалов, поэтому вязкость также очень высока и не оставляет следов.

      Эту ленту можно использовать в качестве трансформатора батареи для обеспечения лучшей изоляции, которую также можно обернуть вокруг кабелей или наушников для их ремонта.

      Может выдерживать температуру до 200-300 градусов и наклеиваться на печатную плату для ее защиты. Это лучшая термостойкая лента для автомобильных выхлопов.

      • Высокая вязкость
      • Низкая усадка
      • Доступны различные размеры

      Для удобства пользователей, мы хотели бы сообщить, что этот конкретный продукт сейчас недоступен, если он вернется на рынок, мы вскоре сообщим клиентам.

      Что лучше для  вам ?

      Клейкая лента

      Клейкая лента является одной из популярных лент на рынке, которая очень универсальна. Это прочная лента, устойчивая к воде, ее также называют утиной лентой. Если вы хотите приобрести прочную, гибкую и липкую ленту, то вы, несомненно, можете выбрать эту клейкую ленту. Он широко используется в автомобилях, водопроводных трубах, автомобильных сиденьях и т. д.

      Очень прочная лента, состоящая из трех слоев.

      Нижний слой представляет собой прочный клей на основе каучука, средний слой представляет собой ткань, а верхний слой представляет собой мягкий водостойкий пластик. В настоящее время клейкая лента доступна в различных типах цветов и рисунков.

      Эти ленты можно использовать и для поделок.

      Помимо всех достоинств, у него были и недостатки.

      Нельзя использовать эту клейкую ленту для герметизации или ремонта отопительных и вентиляционных каналов. У него нет сертификата безопасности, поэтому он может выделять ядовитый дым и гореть.

      Изолента

      Изолента выглядит как обычная лента, изготовлена ​​из винила и различных видов пластика.

      Может использоваться для различных целей, например, для мелких повреждений электрических проводов, труб и т. д.

      Обладает большей способностью к растяжению по сравнению со своими спичками.

      Примечательной особенностью является наличие сертификата безопасности, что означает, что он не сгорает при перегреве.

      Обеспечивает температуру до 200 градусов по Фаренгейту.

      Лента Gorilla

      Если вы ищете ремонтные ленты для наружных работ, то лента Gorilla All Weather станет для вас идеальным выбором.

      Он изготовлен из невероятно прочного бутилового клея и имеет атмосферостойкую оболочку, поэтому он может выдерживать любые погодные условия.

      Помогает защитить от шелушения, растрескивания и высыхания, вызванных солнечным светом, жарой и холодом. Он может хорошо работать как в жару, так и в холод.

      Гибкая лента

      Лента Flex изготовлена ​​из высококачественного водонепроницаемого винила.Это одна из самых прочных и прорезиненных лент на рынке. Вы можете использовать эту ленту под водой, потому что она может противостоять воде. Он доступен в разных размерах, так что вы можете выбрать его в соответствии с патчем. Он может выдерживать температуры от -70°F до 200°F.

      4 Практическое применение термостойкой ленты

      Когда вы работаете, важно обернуть поверхность, но вы не имеете об этом ни малейшего представления.

      Здесь мы расскажем вам о практическом использовании термостойкой ленты, которую используют сантехники, электрики, а воздуховоды полезны по-своему.

      Высокотемпературные ленты способны выдерживать экстремальные температуры, которые могут привести к травмам или повреждению самой поверхности.

      Посмотрим, как можно использовать термостойкую ленту!!!

      Безопасность

      Человеческое тело очень чувствительно к теплу, поэтому рекомендуется держаться подальше от горячих предметов.

      В большинстве отраслей промышленности используются высокотемпературные материалы, такие как электрические кабели, водопроводные трубы, поскольку при неправильном обращении с ними можно получить серьезные травмы.

      Эта лента изготовлена ​​из высококачественного прочного и жесткого пластика, устойчивого к любому промышленному нагреву.

      Доступны различные пластмассы с разным уровнем термостойкости, поэтому вам решать, какую ленту выбрать в зависимости от температуры, с которой вы работаете.

      Гибкость

      Установить термостойкую ленту довольно просто, но это зависит от поверхности.

      Лента достаточно гибкая для установки на арматуру, тепловые камеры, водопроводные трубы, реакторы, а также на другие электромонтажные работы.

      Правильная установка требуется при использовании термостойкой ленты и таких факторов, как размер и допустимая температура.

      Поддержание целостности

      Высокотемпературные ленты сохраняют свои механические, электрические и физические характеристики, что делает их более эффективными.

      Изготовлен из полиэстера, который обладает высокой прочностью, поэтому его трудно порвать или сломать.

      Некоторые усовершенствованные ленты обеспечивают надлежащие теплоизоляционные свойства, которые защищают продукты путем обертывания.

      Другие теплоизоляционные ленты из алюминия выдерживают гораздо большие температуры, вплоть до 500 градусов Цельсия.

      Равномерный нагрев

      Теплоизоляционная лента способна распределять тепло по всей длине и ширине, поскольку лента имеет уникальный метод работы.

      Благодаря этому процессу тепло не концентрируется в одной точке, что может привести к проникновению через поверхность и потенциальному повреждению.

      Подведение итогов!

      Выбрать лучшую термостойкую ленту с хорошей изоляцией и стойкостью — самая сложная задача для каждого.

      Наш список лучших термостойких лент на 2022 год поможет вам выбрать лучший, чтобы вы могли использовать его в течение длительного времени!

      Купить ленту с повышенной адгезионной прочностью и теплоемкостью.

      Оставьте нам свой ценный комментарий ниже!

      ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:  ЕСЛИ ВЫ ПРИОБРЕТАЕТЕ ЛЮБЫЕ ПРОДУКТЫ В ЭТОМ СООБЩЕНИИ, МЫ МОЖЕМ ПОЛУЧИТЬ НЕБОЛЬШУЮ КОМИССИЮ. МЫ ПРОДВИГАЕМ ТОЛЬКО ПРОДУКТЫ, КОТОРЫЕ ПРОВЕРИЛИ И РЕКОМЕНДУЕМ. ПРОЧИТАЙТЕ НАШЕ ПАРТНЕРСКОЕ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ЗДЕСЬ.

      Каковы различия между типами светодиодных чипов?

      Что означает номер светодиодного чипа?

      Светодиодные чипы

      (также известные как поверхностные диоды или SMD) обозначаются четырехзначным номером. Этот код менее сложен, чем кажется — он просто указывает размер светодиодного чипа. Например, размеры SMD на светодиодных лентах 5050 составляют 5,0 мм x 5,0 мм.

      Какой светодиодный чип лучше?

      Светодиоды

      , такие как 3528, 5050, 2835 и 5630, на самом деле не являются разными типами микросхем — они просто разных размеров. У каждого свои характеристики: разные требования к питанию и выходной яркости. Лучший выбор зависит от того, что подходит для вашего проекта.

      Подробнее о каждом светодиодном чипе вы можете узнать ниже.

      Описание светодиодного чипа 3528

      Имея размеры 3,5 мм x 2,8 мм, 3528 SMD представляет собой меньшую микросхему, чем светодиодная лента 5050 SMD. Чаще всего вы найдете чипы 3528 на 12-вольтовых светодиодных лентах, потребляющих 4,8 Вт (также известных как светодиодная лента 4,8 Вт p/m или 5 Вт p/m) с 60 SMD на метр.

      Эти полосовые светильники излучают около 330-360 люмен на метр, в зависимости от цвета (эквивалентно 40-ваттному галогену) — этого достаточно, чтобы создать гладкий яркий эффект при освещении любой поверхности.

      InStyle предлагает красный, зеленый, синий, янтарный, а также теплый и холодный белый SMD 3528 в качестве стандартных цветов.(Мы также можем поставить другие цветовые температуры белого цвета на заказ.)

      3528 60 SMD p/m Светодиодные ленты обычно используются для декоративного освещения, например, в качестве цоколей или сводов, в домах, барах, ресторанах, отелях и других местах.

      Хотя это менее распространено, чем стандартная светодиодная лента 60 SMD на метр, 3528 SMD также используются в светодиодных лентах с 120 чипами на метр. Эти ленты с мощностью 9,6 Вт (известные как светодиодная лента 9,6 Вт p/m или 10 Вт p/m) доступны в той же цветовой гамме.Световой поток ровно в два раза больше, чем у ленты 60 SMD на метр — у них в два раза больше светодиодов — так что это около 660-720 люмен на метр, в зависимости от цвета.

      3528 Светодиодные ленты SMD 120 p/m используются для тех же видов освещения, что и их стандартная альтернатива. Мы рекомендуем их для мест с сильным окружающим освещением, где требуется больше яркости, чем может обеспечить 4,8 Вт в секунду.

      Точки отреза наших светодиодных лент 3528 плотностью 60 SMD на метр расположены на расстоянии 50 мм друг от друга. Полосы 120 SMD p/m имеют точки разреза с интервалом 25 мм.Оба типа также доступны в водонепроницаемых версиях (степень защиты IP67).

      Безопасен для прикосновения

      Лабораторная работа: Зависимость диода от температуры — OnElectronTech

      В этой лабораторной работе мы создадим простой датчик температуры, используя диод и мультиметр. Да, это все, что нужно, на самом деле. Что хорошо в использовании диодов в качестве датчиков температуры, так это то, что они могут быть включены в интегральные схемы (ИС) без каких-либо дополнительных процессов, поскольку… ну… это обычные диоды. Эти диоды для измерения температуры не являются сверхточными по сравнению с другими датчиками температуры, но они подходят для множества универсальных измерительных приложений.Процессор и видеокарта вашего ПК, скорее всего, используют температурные диоды, встроенные непосредственно в кристалл, для постоянного контроля их температуры на случай перегрева [1].

      Вот изображение слабосигнального диода 1N4148. Несмотря на то, что его длина составляет всего пару миллиметров, большая его часть на самом деле является упаковкой! Его «диодная» часть — это крошечная вертикальная серебристая линия посередине.

      Величина тока, протекающего через диод (ну, по крайней мере, идеальный), зависит от напряжения, подаваемого на его выводы.Его можно смоделировать с помощью уравнения диода Шокли, которое связывает ток с напряжением, а также с некоторыми другими физическими факторами [2]. Что нас интересует, так это член I S , известный как обратный ток насыщения (иногда также называемый диффузионным током), который сильно зависит от температуры. На самом деле, некоторые источники говорят, что это растет экспоненциально с температурой [3], что действительно является очень большой зависимостью. Это означает, что при заданном напряжении диод пропускает больший ток при более высокой температуре.



      Уравнение диода Шокли В основном, что означают все вещи в уравнении Шокли. Переставив несколько членов Отсюда, вы можете видеть, что напряжение диода пропорционально логарифму чего-то деленного на ток насыщения (1 можно не принимать во внимание для токи, с которыми мы имеем дело). Поскольку ток насыщения экспоненциально растет с температурой, напряжение на диоде зависит от температуры линейно.

      Если мы будем поддерживать постоянный ток, мы обнаружим, что прямое напряжение диода уменьшается по мере увеличения температуры.Судя по тому, как работает математика, прямое напряжение более или менее линейно зависит от температуры, что позволяет очень легко вычислить температуру. Хороший!

      Многие мультиметры имеют функцию «Тест диода», которая пропускает постоянный ток через диод, чтобы попытаться измерить его прямое напряжение [4]. Мы будем использовать мультиметр для измерения нашего диода, так как он не требует никаких дополнительных схем. В дикой природе эти диодные датчики температуры сопровождаются выделенным источником постоянного тока и чувствительным аналого-цифровым преобразователем для выполнения той же работы.

      • В этом эксперименте мы будем использовать обогреватель. Мало того, что вещи будут очень горячими, они также будут оставаться горячими еще долго после того, как их выключили. Подождите, пока все остынет, прежде чем прикасаться к чему-либо.
      • Старайтесь поддерживать температуру ниже 60 °C (140 °F) .
      • Диод
        • Я использовал 1N4148, но для этого подойдет практически любой работающий диод.
      • Мультиметр с диодом Тестовый режим
        • Ищите символ диода на вашем мультиметре:
    • клипы аллигатора
    • ThermoCouple
      • Другие устройства измерения температуры в порядке, если они имеют разрешение 1° C (2° F) или выше.
    • Термостойкая лента
      • Каптоновая лента хорошо подходит для этого.
    • Нагревательная плита с регулируемой температурой
      • Забавный факт: многие 3D-принтеры имеют платформу с регулируемой температурой, которая отлично подходит для этой цели.
      • Если у вас нет конфорки, вы можете сделать импровизированный нагреватель, используя силовой резистор и регулируемый источник питания (будьте осторожны, чтобы не допустить перегрева)
    1. горячую тарелку и старайтесь держать их как можно ближе друг к другу.
      • Если ваша конфорка сделана из металла, сначала приклейте слой скотча, прежде чем приклеивать все что-либо. Это предотвратит контакт металлической поверхности с термопарой.
    2. Включите мультиметр и установите его в режим проверки диодов.
    3. Прикрепите щупы мультиметра к диоду с помощью зажимов типа «крокодил».
      • Как правило, отрицательный щуп нужно подключить к отрицательной клемме диода (конец, ближайший к полосе, нарисованной на диоде), но некоторые мультиметры прекрасно измеряют в любом направлении.
      • Если мультиметр показывает «I» или «OL», переверните щупы.
    4. Включите термопару.
    5. Измерьте температуру при комнатной температуре. Запишите показания мультиметра и термопары.
      • Если мультиметр показывает отрицательное число, игнорируйте отрицательный знак. Это не важно для того, что мы делаем.
    6. Включите конфорку и установите ее на температуру немного выше комнатной.Измерьте температуру и напряжение, когда температура стабилизируется.
      • Обычно конфорки имеют световой индикатор, указывающий на включение нагревательного элемента. Когда этот индикатор начинает мигать или не горит постоянно, вы довольно близки к стабильной температуре.
    7. Поднимите нагревательную пластину на пару градусов (совсем немного) и сделайте еще одно измерение.
    8. Повторяйте шаг 7, пока не получите 60 °C (140 °F) .

    Использование нагревателя моего 3D-принтера в качестве импровизированной электроплитки.Технически на этикетке сказано только, что на этой поверхности нельзя печатать. Заниматься наукой на нем прекрасно! Также обратите внимание, как термопара прижата к диоду. Вы хотите, чтобы это было как можно ближе для точных показаний.

    Я использовал подогреваемую платформу 3D-принтера Prusa i3 в качестве «горячей плиты», так как у меня нет подходящей плиты, а у нее есть встроенные регуляторы температуры. Нагревательный элемент имеет низкое напряжение, но очень большой ток, поэтому я был обеспокоен тем, что он может создавать сильные магнитные поля и мешать термопаре (на самом деле вы можете услышать, как металлические предметы на нагревательном столе «щелкают», когда нагреватель пульсирует). и выкл.).К счастью, эффект был не очень заметен, и нагреватель обычно полностью отключается, как только достигает заданной температуры.

    9002

    4 диод вперед напряжение (MV)

    9004 544

    4 30

    9002 60012 9004 526

    4 523

    4 40 9002 513 9004 509 9004 509 9004 502

    4 505

    4 504

    22
    34
    37
    48
    50 500
    52 498
    54 494
    56 490
    58 488
    60 481

    на основе по собранным мной данным прямое напряжение моего диода равно -1. Температурная зависимость 63 мВ/°С. Другими словами, прямое напряжение падает на 1,63 мВ на каждый градус Цельсия (или примерно 0,91 мВ на градус Фаренгейта)

    означает, что мой диод находится в пределах спецификации (ура!). Что интересно, так это то, что температурная зависимость также зависит от величины тока, протекающего через диод. Фактический ток, протекающий через диод, когда вы измеряете его мультиметром, будет зависеть от самого измерителя, поэтому фактическая температурная зависимость, которую вы получаете, может немного меняться от измерителя к измерителю.

    Возможно, в будущей лаборатории мы создадим надлежащую измерительную установку с источником постоянного тока и аналого-цифровым преобразователем, чтобы мы могли фактически преобразовывать напряжения в температуры.

    Пробовали этот эксперимент? Поделитесь своими наблюдениями ниже!



    1. https://en.wikipedia.org/wiki/Diode
    2. https://en.wikipedia.org/wiki/Shockley_diode_equation; https://en.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
