Динамический уровень воды в скважине

Основными характеристиками скважины, определяющими ее
эксплуатационные показатели, являются:


– дебит;


– статический уровень воды;


– динамический уровень;


– диаметр скважины.


Рассмотрим, как они взаимоувязаны между собой и как
влияют на динамический уровень. Для начала давайте поймем, что этот уровень
характеризует. После бурения скважины, в ней устанавливается статический
уровень воды, высота которого (или глубина относительно поверхности земли)
определяется исключительно давлением в водоносном горизонте, на который
пробурена скважина. То есть этот уровень не зависит ни от диаметра скважины, ни
от каких-либо еще ее характеристик (см. статью «Статический уровень скважины»). Сразу скажем, что
статический уровень – величина, несмотря на название, непостоянная. При большом
потреблении воды из водоносного пласта, давление в нем, естественно, падает и
статический уровень воды тоже падает. Также заметим, что если забора воды из
скважины нет, ее дебит равен нулю – вода в нее из водоносного пласта не
поступает, так как давление в скважине и в пласте одинаково.


Теперь в скважину опускают скважинный насос и начинают
откачивать воду. Уровень воды в скважине начинает уменьшаться, и теперь столб
воды в ней не уравновешивает давление в водоносном горизонте. В скважину
начинает поступать вода. Чем ниже столб воды в скважине, тем сильнее в нее
поступает вода. В определенный момент времени, объем поступающей за единицу
времени воды  в скважину сравнивается с
объемом откачиваемой воды, то есть с производительностью насоса. С этого
времени уровень воды в скважине не изменяется. Вот этот уровень и называется
динамическим уровнем воды. То есть это уровень, установившейся в скважине после
длительной работы насоса или уровень, при котором объем поступающей в скважину
воды сравнивается с объемом выкачиваемой воды. По ходу сразу несколько
замечаний:


1.
Динамический уровень для насосов разной
производительности  – разный!


2.
Интенсивность уменьшения уровня воды в скважине,
помимо производительности насоса, зависит и от ее диаметра (ведь объем
откачиваемой за единицу времени воды определяется как произведение площади
скважины на длину, на которую опустилась вода). То есть чем больший диаметр
скважины, тем ближе к поверхности находится динамический уровень.


3.
Поступление воды в скважину из водоносного слоя
при установившемся уровне – это не есть дебит скважины.  Дебит – это максимальное количество воды,
которое может поступить в скважину, то есть когда уровень воды опустился до дна
скважины.


На что влияет динамический уровень в скважине


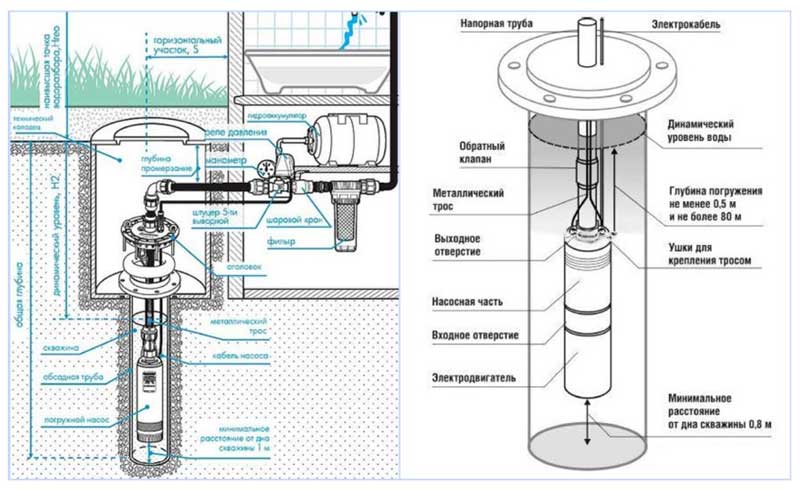

На глубину погружения насоса.  Понятно, что он должен быть установлен ниже
этого уровня. Причем рекомендуется опускать на 1-1,5 метра ниже уровня, чтобы
столб воды над насосом продавливал ее до рабочего колеса, ведь скважинный насос
не самовсасывающий.  Также заметим, что, так как динамический
уровень зависит от статического (ведь он от него и начинает опускаться), то при
опускании последнего опускается и он. Этот обычно происходит летом, когда
наблюдается большой водозабор из водоносного слоя.  Это обстоятельство, как минимум необходимо
учитывать, страхуя себе дополнительной глубиной погружения насоса. Но лучше
скважину оборудовать датчиками сухого хода, которые выключат насос, если
уровень воды упадет до критического уровня. Работа скважинного насоса без воды
недопустима, так как нарушится режим отвода от него тепла и его подшипники
попросту расплавятся.


Как определяется динамический уровень в скважине


Его
должна определить компания, производящая буровые работы, и записать значение в
паспорт скважины (см. статью «Паспорт
скважины»).  Определяется  он следующим образом. В скважину опускается
насос и им откачивают воду в течение получаса (насос должен работать примерно
на 50% своей производительности). Далее измеряется расстояние до зеркала воды.
Это и есть динамический уровень (предварительно измеряется расстояние до
зеркала воды до откачки насоса, то есть статический уровень). Если разница
между этими уровнями превышает 1 м, то производительность насоса следует
уменьшать до тех пор, пока эта разница не станет меньше метра. Оптимально,
когда производительность насоса на 15-20% меньше дебита скважины.

Датчики динамического уровня воды в скважине

Дата публикации: 09.02.2017

Статический и динамический уровень воды в скважине

Важнейшими исходными данными для начала проектирования системы подачи воды из индивидуальной скважины или колодца, являются статический и динамический уровни воды в скважине. Статический уровень определяется как расстояние от поверхности земли до поверхности воды в скважине при неработающем насосе.  Но особенно актуальным является вопрос, как узнать глубину динамического уровня. Динамический уровень или динамический горизонт измеряется таким же образом, но при работающем насосе. У артезианских скважин оба этих уровня совпадают, а у высокопроизводительных скважин они отличаются, но не более чем на метр. Динамический уровень зависит от нескольких факторов: диаметров скважины и выводной трубы, мощности насоса, а также от природных процессов, происходящих с грунтовыми водами. Динамический уровень не рекомендуется опускать ниже двух третей от общей глубины скважины.
Для измерения статистического и динамического уровня воды в колодце используют скважинные уровнемеры различного типа.

Тросовые и погружные гидростатические уровнемеры

Тросовые уровнемеры наиболее доступны и основаны на принципе измерения длины троса, погружаемого в скважину до уровня воды. Они являются электроконтактными, то есть при контакте с водой электрическая цепь замыкается, загорается светодиод, и раздаётся звуковой сигнал для оповещения оператора. Кроме надёжности и простоты, тросовые уровнемеры обеспечивают высокую точность измерения по шкале, нанесённой на трос. Неудобства эксплуатации уровнемеров указанного типа кроются в необходимости личного присутствия при измерении.

Погружные гидростатические уровнемеры работают по принципу измерения давления, пропорционального высоте находящегося над ними водного столба. Они обеспечивают непрерывное измерение. Гидростатический уровнемер с выходным аналоговым сигналом позволяет снимать показания удалённо, подключать его к ПК или измерительным приборам, обеспечивать автоматическое отключение насоса в случае понижения уровня воды и предотвращать «сухой ход».

В настоящее время это две самых распространённых разновидности уровнемеров, рекомендуемых нашими инженерами для измерения уровня воды в скважине.

Модели уровнемеров для небольших скважин

Специалисты компании «Русавтоматизация» определили модели уровнемеров, хорошо показавшие себя в работе на скважинах индивидуальных приусадебных хозяйств. Это пьезоэлектрический датчик уровня NivoPress NP, который может комплектоваться элементом для измерения температуры, сверхмалый погружной датчик для узких каналов LMK-306, миниатюрные датчики уровня ALZ 3920 с защитой от перенапряжений и грозовых разрядов. Благодаря компактности и маленькому диаметру чувствительных элементов указанные модели уровнемеров широко используют на небольших водяных скважинах.

Статический и динамический уровень воды в скважине

Если вы собираетесь бурить скважину для воды, необходимо будет ознакомиться с такими важными понятиями, как статический/динамический уровень воды в скважине. Лучше понять, что же это такое, поможет простая схема.

Что такое статический уровень воды?

Статическим уровнем воды скважины называется отметка уровня воды, которая устанавливается в пробуренном отверстии после простоя воды без откачивания на протяжении примерно шестидесяти-девяносто минут. Физическая сущность этого явления состоит в том, что величина давления, которое образуется благодаря водному столбу, находящемуся посередине скважинного отверстия, уравновешивается с другой стороны пластовым давлением всего слоя подземной воды, к которому ведёт скважина. В тот момент, когда эти два показателя давления уравновешивают друг друга, столб воды в скважине останавливается и перестаёт подниматься. Именно такой показатель называют статическим.

Что обозначает динамический уровень воды скважины?

Динамический уровень, в отличие от предыдущего понятия, устанавливается в результате максимального забора воды из скважины. Этот показатель зависит от мощности и работоспособности насоса. Динамический уровень устанавливается после откачивания, производящегося до момента, когда уравниваются объёмы приточной и отточной воды.

В таком случае говорят, что дебит скважинной воды соответствует производительности включённого насоса. Показатель динамического уровня воды скважины может меняться в зависимости от уменьшения либо увеличения потребления. Таким образом, эту величину определяют опытным путём, после чего фиксируют их в документе на скважину. Для определения динамического уровня воды скважины при отсутствии нужных записей скважинного паспорта, не обязательно обращаться к специалистам.

Как определить скважинный уровень воды?

После того, как владелец новопробуренной скважины получил представление о том, что такое динамический/статический уровень воды скважины, он имеет возможность определить динамический параметр уровня скважинной воды лично, пользуясь простой техникой:

  • на первом этапе необходимо постоянно откачивать воду из скважины, если её уровень опускается, следует опустить высасывающий шланг насоса так, чтобы он постоянно находился под водой и не работал вхолостую;
  • на втором этапе откачка продолжается;
  • указанные действия должны осуществляться до тех пор, пока уровень воды не перестанет уменьшаться.

Полученный показатель и будет динамическим уровнем. Его нужно использовать, чтобы грамотно разместить насос внутри скважины: он должен находиться не ниже определённого опытным путём уровня.

Чтобы узнать уровень статический, нужно наоборот прекратить откачивание и оставить насос на час и более. Таким образом вы дадите уровню воды вертикальной скважины уравновеситься водяным пластовым давлением.

Как определить зеркало воды скважины?

Зеркалом воды либо уровнем зеркала воды скважины называют расстояние от верхней границы гидросооружения до поверхности воды в скважине. Это зависит от метода выполняемого бурения. Если был выбран сухой способ бурения, достижение буром зеркала воды будет заметно, так как при этом нагрузка сразу заметно уменьшается. Это происходит потому, что изменяется среда в которой происходит бурение.

При гидробурении водная среда характерна на протяжении всей процедуры бурения, поэтому определить уровень нахождения зеркала в таком случае сложнее. Тогда нужно определять уровень зеркала воды уже после пробуривания, при этом делать это рекомендуется также для сухого бурения, ведь уровень воды мог подняться.

Для определения зеркала достаточно опускать в скважину верёвку с грузиком до момента достижения им водной глади, если глубина значительная, следует воспользоваться скважинным уровнеметром. Однако следует помнить, что для артезианского (глубинного) бурения зеркало воды может отсутствовать. В таком случае вода не просто поднимается вверх до начала скважины, но даже бьёт фонтаном. Естественно, в этом случае вопрос о том, как проверить уровень воды скважины, не стоит.

О том, какой столб воды должен быть у скважины, нет однозначного ответа. Причина кроется в том, что каждая скважина индивидуальна по своим характеристикам, ведь уровень залегания вод также отличается: если скважина артезианская, уровень имеет одно значение, если вода будет найдена выше, столб воды окажется с совершенно другими показателями.

Уровень воды в скважине — Георесурс Пермь

  Каждая пробуренная скважина обладает своими особыми параметрами, свойственными только ей. Уровень воды в скважине один из основных её параметров, который необходимо знать для определения дебита и при выборе насосного оборудования. Основными параметрами любой скважины в Перми и Пермском крае на воду являются глубина, дебит, статический и динамический уровни скважины. Все эти параметры всегда фиксируются буровым мастером и заносятся в основополагающий документ, паспорт скважины на воду.

 Статический уровень воды в скважине устанавливается после простоя без откачки в течение более одного часа. Суть такого статичного положения скважины в том, что забойное давление, то есть давление водного столба внутри скважины, уравновешивает пластовое давление, под которым находится вода в водоносном слое. Таким образом, возникает равновесие, и уровень воды перестает подниматься.  Данную характеристику необходимо знать, так как от нее зависит динамический уровень жидкости в скважине. А это служит критерием для определения глубины установки насоса. Необходимо учесть, что верхний слой, менее насыщен, чем остальные, поэтому большой водозабор его быстро опустошает. В неглубоких песчаных скважинах статический уровень воды чаще всего совпадает с уровнем грунтовых вод. Нельзя заранее просчитать, как будет меняться внутрипластовое давление. Даже небольшая стройка, начавшаяся неподалеку от участка, может существенно повлиять на статический уровень жидкости в скважине. Рекомендуем производить замеры статического уровня воды не реже в 2 — 3 года, так как внешние факторы, оказывающие влияние на характеристики скважины, могут меняться.

Динамический уровень воды в скважине устанавливается во время откачки, и может меняться в зависимости от производительности насоса. Нужно понимать, что во время потребления воды ее столб в скважине опускается, так как происходит ее откачка. В то же время из подземного слоя в нее начинает поступать жидкость, которая, как указывалось, находится под определенным давлением. Через какое-то время объемы поступающей и откачиваемой воды становятся равными, и ее положение остается неизменным. Это называется динамическим уровнем воды в скважине. Динамический уровень при разном потреблении определяют в ходе опытной откачки воды после бурения скважины, и эти величины фиксируются в паспорте скважины. Знать динамический уровень скважины необходимо для того, чтобы правильно установить насос: его устанавливают примерно на 2 м ниже динамического уровня, чтобы насос всегда находился в воде.

 Разница между статическим и динамическим уровнями говорит про дебет скважины: чем меньше разница, тем больше дебет. У высокопроизводительных скважин эта разница не превышает 1 м, у артезианских скважин эти уровни вообще совпадают.

Восстановление паспортов скважин на воду



Согласно действующему законодательству, паспорт скважины на воду является одним из важнейших документов для заявки для получения разрешения на специальное водопользование. Однако, зачастую паспорт водозаборной скважины бывает утерян.

Для восстановления паспорта водозаборной скважины необходимы:
сбор архивных материалов,
составление и согласование паспортных данных.

С целью восстановления паспорта скважины на воду Заявителю необходимо представить заявку на имя директора Государственного предприятия «Белгосгеоцентр» с указанием номера скважины и ее месторасположение (область, район, населенный пункт).

Стоимость восстановления паспорта 1 скважины — 104,64 рубля (в т.ч. НДС — 17,44)

Контактный телефон специалистов для консультаций:

Азаренко Александр Федорович, тел. +375 17 322-63-51
Кулеш Тамара Анатольевна, тел. +375 17 244-66-62.

ПАСПОРТ СКВАЖИНЫ НА ВОДУ —  зачем он нужен?

По окончании бурения скважины и ее сооружения, заказчик получает от исполнителя паспорт скважины с техническими и геолого-гидрогеологическими характеристиками. В паспорте на водозаборную скважину указаны сведения, касающиеся конструкции скважины, геологического строения пород, статического уровня воды, снижения уровня воды при откачке с определенным дебитом. Именно на основании паспорта скважины рассчитывается и подбирается водоподъемное оборудование (скважинный насос и автоматика). Очень важно, чтобы насос был подобран непосредственно к данной скважине, а для этого необходимо знать ее характеристики, которые и содержатся в паспорте скважины. Паспорт скважины нужен также для проведения эксплуатационного обслуживания и ремонта скважины.

Водопользователям нужно понимать, чтобы избежать проблем в будущем, нужно обязательно заранее обговорить с исполнителем вопрос предоставления Вам паспорта скважины.

КАК ВЫГЛЯДИТ ПАСПОРТ СКВАЖИНЫ И ЧТО В НЕМ УКАЗЫВАЕТСЯ?

Форма паспорта скважины на воду определена в ТКП 17.04-55-2016 (33140) «Охрана окружающей среды и природопользование. Недра. Порядок составления и учета паспортов месторождений и проявлений полезных ископаемых, геотермальных ресурсов недр и подземных пространств.»

  1.  Глубина залегания водоносного горизонта и глубина скважины. Обычно бурение производится на всю глубину водоноса, поэтому бурильщики всегда смогут определить, где начался и где закончился водоносный горизонт. Глубина скважины – это по сути длина (от поверхности) обсадной (эксплуатационной) трубы.
  2.  Геолого-литологический разрез скважины. Это схема, на которой указаны все различные слои грунта на всей глубине бурения скважины, с обязательным указанием глубины залегания (начало и конец) каждого из них. Понимание того, что именно находится под Вашим домом, будет полезным в том числе и в процессе его строительства, но такая информация также пригодится Вам в случае, если возникнет необходимость бурения второй скважины (как дополнительной, либо в случае выхода из строя текущей).
  3.  Статический уровень воды в скважине. Это расстояние от поверхности земли до зеркала воды в скважине в момент, когда забор воды из скважины не производится. Замеряется статический уровень после полного восстановления уровня воды.
  4.  Дебит скважины. Дебит — это максимальный возобновляемый объем воды, который можно добывать из скважины за единицу времени на протяжении длительной работы насоса (обычно для измерения дебита воду откачивают непрерывно на протяжении 30 минут). Это очень важный параметр, поскольку он является определяющим для выбора настройки насоса. Насос должен откачивать только тот объем воды, который способен возобновляться на данном водоносном горизонте, иначе длительная работа насоса приведет к полному опустошению скважины и насос может сломаться. Помните, что погружные насосы не терпят «холостой» работы, даже очень короткое время.
  5.  Динамический уровень водыв скважине. Когда насос начинает работать, уровень воды в скважине падает до определенного уровня, на котором естественное возобновление воды в трубе уравнивается с откачкой насосом (при условии, что насос откачивает объем воды, равный дебиту скважины). Именно глубина зеркала воды в этом случае и является минимальной глубиной погружения насоса. Эта глубина (расстояние от поверхности земли до зеркала воды во время работы насоса на максимально допустимой мощности) и называется динамическим уровнем воды в скважине. Как видно из определения, значение динамического уровня всегда будет больше статического.

Иногда измерение точного дебита скважины не имеет особенного смысла. Это касается случаев, когда дебит заведомо и значительно больше, чем планируемый уровень добычи воды (чаще всего бывает в артезианских скважинах). В таких случаях в графе «дебит» указывают гарантированный (замеренный) объем воды, который можно добывать из скважины со знаком «более». При этом, динамический уровень указывается исходя из того, что насос при его измерении откачивал объем воды, указанный в графе «дебит».

  1.  Материалы изготовления и внутренний диаметр обсадных труб. диаметр эксплуатационной трубы нужен для того, чтобы правильно выбрать диаметр погружного насоса.
  2.  Подробная информация про фильтр скважины, если речь идет о скважине на песок. Идеально будет, если у Вас останется подробный чертеж фильтра, с указанием его длины, диаметра (размера) отверстий (прорезей), а также параметры сетки. Вся эта информация очень пригодится, если через несколько лет возникнет необходимость прочистки скважины.

Расчет дебита скважины и как подобрать насос для скважины.


Здравствуйте. В этой статье я расскажу, что такое дебит и как его посчитать, а также на какую глубину стоит опускать глубинный насос и какая у него должны быть производительность.

К примеру, вы купили участок с уже действующей скважиной и решили завести воду в дом, но никакой информации у вас про скважину нет. А для того что бы определится с выбором насоса и глубиной его погружения вам надо знать какая у скважины подача воды в час кстати правильно этот показатель называть дебит скважины.


Для замера дебиты скважины нам необходим насос, можно вибрационный, веревка, или леска с грузиком и поплавком, а также рулетка и секундомер.   Обращаю внимание что при замере дебита необходимо не пользоваться скважиной несколько часов.  Для начала нам надо знать на какой глубине находится верхняя точка фильтрующего элемента если таких данных не имеется, то нащупываем грузиком дно и при помощи рулетки узнаем глубину скважины и вычитаем от 2 до 4 метров на сам фильтр и отстойник, далее нам надо узнать статический уровень — это состояние от уровня земли до зеркала воды в состоянии покоя. Для этого над грузиком вешаем поплавок и ждем, когда при отпускании спадет натяжение на веревке, после чего при помощи рулетки производим замер.


Затем измеряем производительность насоса опускаем насос в скважину и оставляем его работать на час, далее берем мерную тару и замеряем за какое время она заполняется. К примеру емкость 5л заполняется за 5 секунд соответственно за минуту наберется 15 литров, а за час 900 литров или 0,9 м3. После замера производительности насоса нам необходимо замерить динамический уровень воды.


Динамический уровень — это расстояние от земли до зеркала воды под нагрузкой, для его замера не выключая насос опускаем в скважину грузик с поплавком и как при замере статического уровня ждем, когда спадет натяжение с веревки и опять же при помощи рулетки производим замеры. После чего выключаем и достаем насос.  В случае если забор воды производится вибрационным насосом то, не выключая его начинаем медленно подымать, вам сразу станет слышно, когда вибрационный насос начнет работать на сухую, ставим метку на шланге и достаем его после чего производим замеры, замечу что вибрационные насосы очень живучие и от кратковременной работы на сухую ничего с ним не случится.  Затем полученный результаты подставляем в формулу:


VL — производительность насоса


Дин – динамический уровень воды


Ст – статический уровень воды


L – расстояние от верхней точки фильтра до статического фильтра


Замечу, многие в конце перемножают на общую глубину скважины, это дает погрешность в дебите в большую сторону что может привезти к неправильному выбору насоса и его поломке.  Допустим у нас производительность насоса 900 л/ч динамический уровень 15м статический уровень – 20 м. Вершина фильтра находится на глубине 40 м. Подставляем в формулу, полученный дебит рекомендуется уменьшить на 20% ведь всегда существует погрешность и от различных факторов дебет может измениться как в большую, так и в меньшую сторону.


Так же стоит знать, что дебет не может быть больше чем скважность фильтра. При выборе насоса надо понимать, что устанавливать его надо подальше от фильтра, но так что бы сверху насоса всегда был хотя бы метр воды. Разберем на нашем примере. На глубине 15 м дебит равен 0, на глубине 40 м дебит равен 3,6 м3/ч. На глубине 27 м дебит -1,8 м3/ч. Если в такую скважину опустить насос производительностью 1,8 м3/ч то опустить его будет достаточно на глубину 27,5 м. Но так как в нашем случае до фильтра далеко, то лучше перестраховаться и опустить его еще глубже хотя бы до глубины 30м. Надеюсь данная статья оказалась вам полезной.

Рекомендации по эксплуатации скважины на воду

  Практика эксплуатации скважин на воду показывает, что из-за неправильного монтажа насосных установок, нарушения режима эксплуатации скважина выходит из строя.

Основные сведения

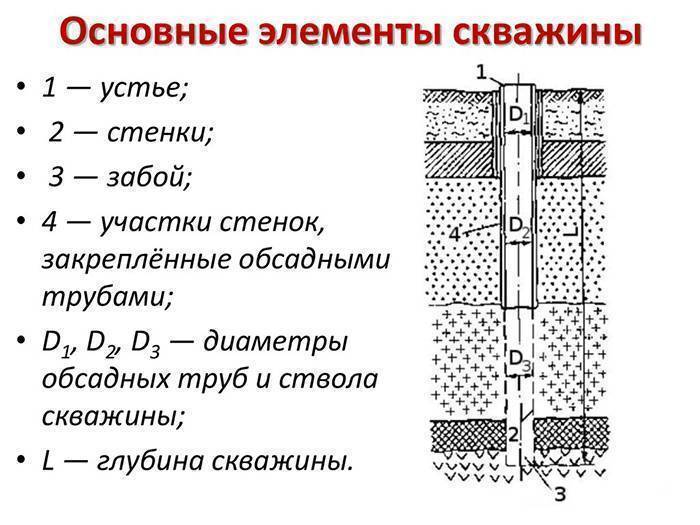

 Скважина представляет собой горную вертикальную выработку, производимую с поверхности без доступа рабочей силы к забою. Она имеет круглое поперечное сечение при большом отношении глубины к диаметру.

  Верхняя часть скважины называется устьем. Во-избежании проникновения поверхностных загрязненных вод, устье скважины закрепляют обсадной трубой, которая называется направлением.

  Ствол скважины крепится или одной колонной обсадных труб или несколькими колоннами, которые располагаются телескопически. Первая колонна обсадных труб называется кондуктором, колонна, где устанавливается насос, эксплуатационной, остальные – техническими  (промежуточными).

  Часть скважины, вскрывшая эксплуатационный водоносный горизонт и служащая для получения воды, называется водоприемной.

  В водоносных горизонтах, представленных устойчивыми трещиноватыми, скальными или полускальными породами, водоприемная часть скважины не оборудуется фильтрами.

  В водоносных горизонтах, представленных полускальными неустойчивыми породами (щебенистые и галечниковые породы), водоприемная часть скважины оборудуется трубчатыми перфорированными фильтрами.

  В водоносных горизонтах, представленных неустойчивыми породами (песками, гравием, мелкой галькой и др.), водоприемная часть скважины оборудуется фильтрами с различными покрытием (сеткой, проволокой).

Уровень воды в скважине, находящейся в спокойном состоянии, называется статическим (Н ст.). Уровень воды, установившийся в процессе откачки воды, называется динамическим (Н дин.). Уровни воды  в скважине замеряются от поверхности земли до зеркала воды в скважине.

  Разность глубины между статическим и динамическим уровнями, называется понижением статического уровня и выражается обычно в метрах (S=Ндин – Нст).

  Количество воды, откачиваемое из скважины при установившемся динамическом уровне в единицу времени называется дебитом (производительностью) скважины (Q).

  Дебит скважины обычно выражается количеством кубических метров воды, получаемых в час (м3/час).

Физическое свойство воды

  Качество воды может быть оценено приблизительно по внешним физическим признакам, к числу их относятся:

  прозрачность, цвет воды, ее запах, вкус, осадок, взвешенные вещества и температура; определение этих показателей очень простое и необходимое для первого контрольного суждения о качестве воды.

  Большинство подземных вод прозрачно, бесцветно, без запаха, без специальных привкусов и не имеет осадка или мути. Температура подземных вод изменяется от +0,2грС + 2грС (подмерзлостные воды) до +6гр +10грС, иногда в южных областях поднимаясь до +12гр +16грС и всегда является постоянной для данного глубоко залегающего водоносного горизонта.

Подготовка скважины к монтажу насосной установки для постоянной эксплуатации

 Выдаваемый на сооруженную скважину паспорт. должен храниться у владельца скважины постоянно, так как он является основным документом при монтаже водоподъемного оборудования, ремонте и восстановлении скважины.

 Рекомендуется скважину вводить в эксплуатацию непосредственно по окончании бурения и производства пробной откачки.

  Продолжительный разрыв между окончанием бурения скважины и вводом ее в эксплуатацию может привести к серьезным осложнением и при последующем вводе  в эксплуатацию, потребовать дополнительную откачку воды из скважины.

  Если ввод скважины в постоянную эксплуатацию производится не непосредственно по окончании бурения и производства пробной откачки пробной откачки, необходимо перед монтажом  водоподъемного оборудования провести следующие работы:

  1. Проверить глубину забоя скважины и при наличии осадка на забое очистить его.
  2. Проверить эксплуатационную колонну обсадных труб шаблоном (по наружному диаметру насоса) до глубины на 10 м, ниже отметки установки насосного оборудования.
  3. Замерить статический уровень воды в скважине.
  4. Произвести откачку воды с расходом воды не менее расчетного до полного осветления и прекращения выноса песка и шлама.
  5. Замерить установившийся динамический уровень. Насосное оборудование рекомендуется устанавливать в обсаженной трубами части скважины. В незакрепленной или фильтровой части скважины устанавливать насос не рекомендуется.

Монтаж насосного оборудования и эксплуатация скважины

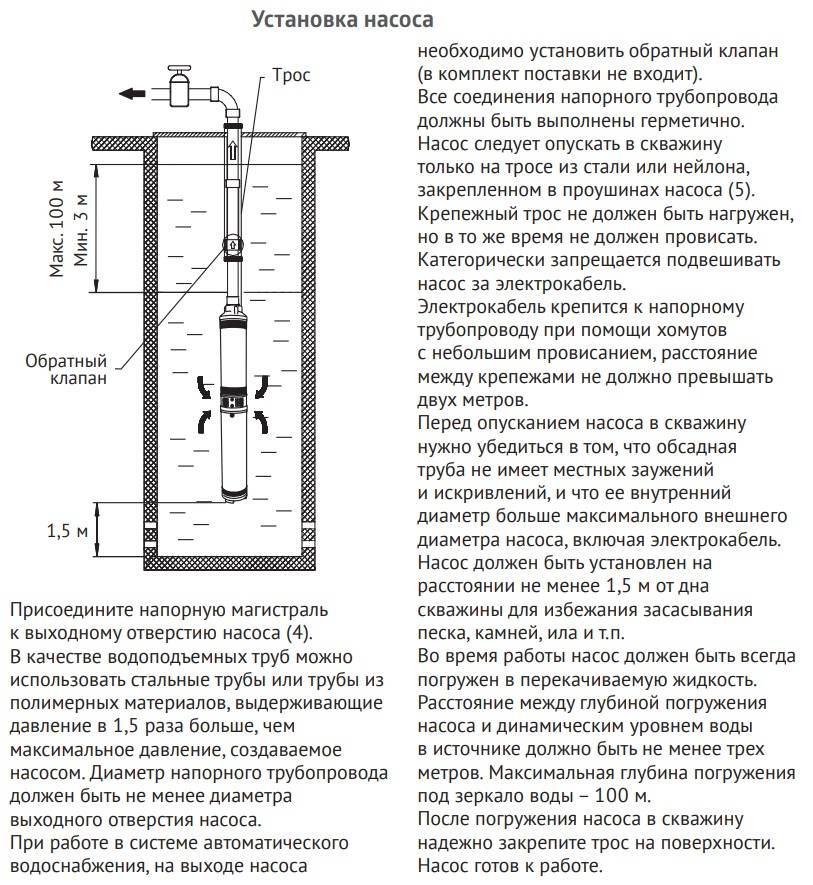

 Насосный агрегат должен быть опущен в скважину ниже динамического уровня воды с таким расчетом, чтобы верхний фланец насосного агрегата постоянно находился в воде. Включение в работу не погруженного в воду агрегата приведет к неминуемой аварии насоса и электродвигателя.

  В электропогружных насосах при понижении уровня воды в скважине ниже допускаемого должно происходить автоматическое выключение насоса.

  При определении глубины установки электропогружных насосов в скважину надо иметь в виду, чтобы верхний фланец корпуса насоса находился на 3-5м ниже возможного динамического уровня, а минимальное расстояние от нижнего торца электродвигателя или дна всасывающей сетки артезианского турбинного насоса до забоя было не менее 3-х метров.

  Если при пуске насосного агрегата в воде появится примесь песка или глины, необходимо пытаться прекратить пескование, уменьшив расход воды. регулируя его задвижкой на нагнетательном трубопроводе, но приостанавливать работу насоса нельзя, так как частицы породы будут осаждаться в проточной части насоса, что может привести к заеданию и порче. Насос следует останавливать только тогда, когда он будет качать чистую воду.

  В случае необходимости остановить насос до полного осветления воды (т.е регулирование расхода воды не дало положительных результатов) насосный агрегат необходимо извлечь из скважины для очистки от осевшего в нем песка.

  Для остановки насоса закрывают задвижку на напорном трубопроводе, после чего выключают электродвигатель.

  Эксплуатация скважины должна производиться с дебитом, не превышающим расчетный эксплуатационный дебит, указанный в паспорте скважины.

  Скважины, эксплуатирующие водоносные горизонты, представленные песками или другими неустойчивыми породами и оборудованные фильтрами с сетчатым или проволочным покрытием, категорически запрещается пускать сразу в эксплуатацию на полную эксплуатационную производительность. В этом случае отбор воды следует начать с 40 – 60% проектной производительности и постепенно увеличивать его до проектной.

  В начальный период эксплуатации, в которых водоносные горизонты представлены песчаными отложениями, остановка и пуск насоса должны производиться по возможности реже.

  Если пробная откачка на скважине проводилась с небольшой производительностью из-за низкого статического уровня или малой мощности насосного оборудования, эксплуатацию скважины также необходимо начинать с дебита, полученного при пробной откачке, постепенно увеличивая до расчетной производительности, указанной в паспорте.

  Надо иметь в виду, что увеличенный отбор воды из скважины по отношению к расчетному эксплуатационному вследствие повышения входных скоростей может вызвать вынос песка и преждевременный выход из строя скважины и насоса, поэтому запрещается устанавливать на скважине насосное оборудование, производительность которого превышает расчетный эксплуатационный дебит.

     Уменьшение производительности скважины в основном происходит по следующим причинам:

  1. Неисправности или сработанности насосного агрегата.
  2. Заноса песком или шламом водоприемной части скважины.
  3. Закупорки отверстий фильтра отложениями солей и цементами пор породы вокруг фильтра.

Понижение статического уровня воды в скважине может произойти от:

  1. Влияние работы близлежащих скважин.
  2. Естественного снижения уровня воды в эксплуатируемом водоносном горизонте.

       Ухудшение химических и бактериологических качеств воды может произойти от проникновения в скважину или водоносный горизонт агрессивных или загрязненных вод через устье скважины, по затрубному пространству из вышележащих водоносных пластов, а также из-за брошенных (незатампонированных), соседних скважин. В этих случаях необходимо обратиться в специализированные организации.

 Режим эксплуатации скважины

 После пуска скважины в эксплуатацию необходимо установить режим её эксплуатации. Нарушение эксплуатационных параметров скважин, особенно в сторону увеличения, влечет за собой преждевременный выход из строя скважины и насосного оборудования, а также возможна авария в результате прихвата насоса.

       При необходимости увеличения дебита скважины нужно этот вопрос согласовать с организацией, которая пробурила данную скважину.

      При эксплуатации насосных установок, оборудованных артезианскими насосами с погружным электродвигателем, необходимо периодически делать контрольные замеры.

       Насос следует выключать и ремонтировать в следующих случаях:

  1. При увеличении силы тока на 20% от номинального при неизменном режиме работы и нормальном напряжении.
  2. При снижении напора и уменьшении производительности насосной установки на 20% от первоначальной.
  3. При изменениях в силе и чистоте звука установки в действии.
  4. При появлении вибрации.
  5. При содержании песка в откачиваемой воде более 2%.
  6. При изменении динамического уровня и удельного дебита.
  7. При изменении химического состава воды.

Необходимо проверять исправность электроприборов и электроаппаратуры.

Необходимо демонтировать насосную установку для профилактического ремонта и замены изношенных деталей не реже одного раза в шесть месяцев. Если насосная установка работает периодически, то этот срок можно увеличивать до 9 месяцев.

ЗАПРЕЩАЕТСЯ:

  1. Эксплуатировать скважину с дебитом выше указанного в паспорте скважины.
  2. Производить пуск насосной установки на полную мощность после длительного перерыва.
  3. Откачивать воду из скважины с содержанием песка в большем количестве, чем указано в паспорте.
  4. Частые выключения и включения насоса на скважинах, эксплуатирующих водоносные горизонты представленными песками.
  5. Оставлять скважину без наблюдения.
  6. Поручать работы по монтажу насосных установок и ремонту скважин неспециализированным организациям На главную…





Строительство типовой скважины и сроки

Строительство типовой скважины и сроки

Типовое строительство водозаборной скважины и сроки

Информационный центр подземных вод штата Монтана

Рисунок иллюстрирует
некоторые термины, относящиеся к
строительство и исполнение
типичная неартезианская вода
Что ж. Хотя может быть
множество вариаций в деталях,
все колодцы должны содержать
показаны особенности и могут быть
описаны с использованием этих терминов.Артезианские скважины отличаются тем, что они
построены так, что давление
в водоносном горизонте можно контролировать.
В артезианских условиях
уровень грунтовых вод будет выше
верхняя часть водоносного горизонта и, возможно,
над поверхностью земли.

Левая часть чертежа
показывает геологические условия для
это хорошо. Скважина
проникающий грунт, приповерхностный
песок и гравий, которые разделены
из водоносного горизонта слоем глины,
и второй песок и гравий.Нижняя часть второй
песок и гравий насыщены и
водоносный горизонт. Ниже водоносного горизонта
скважина попала в сланец, который
не водоносный горизонт. Бурильщик водяных скважин описывает и записывает геологические единицы.
во время бурения скважины. Геологические условия, в которых строятся скважины, сильно различаются, и хотя
изображенные на чертеже являются общими, они не отражают все условия, с которыми встречаются все скважины.

Кольцевое уплотнение: Кольцевое уплотнение — это материал между стенкой ствола скважины и обсадной колонной, обычно размещаемый рядом с
поверхность земли и предназначена для предотвращения попадания поверхностных вод и других потенциальных загрязнений в колодец.Обычно используемые материалы включают бентонит (липкая глина) и чистый цементный раствор (цемент и вода без примесей).
песок).

Водоносный горизонт: Водоносный горизонт — это геологическая единица (песок и гравий, песчаник, известняк или другая порода), которая
полезное количество воды в колодец или родник.

Скважина: скважина, пробуренная для строительства скважины. Большинство скважин для внутренних колодцев в Монтане лишь незначительно
больше, чем обсадная труба.

Кожух: Стальная или пластиковая труба, помещенная в скважину для предотвращения ее обрушения. Корпус герметичен к
стенка ствола скважины у поверхности земли с кольцевым уплотнением.

Просадка: Просадка в скважине — это разница между уровнем откачиваемой воды и статическим
(непрокачивающий) уровень воды. Просадка начинается при включении насоса и увеличивается, пока скважина не достигнет
« устойчивое состояние » чуть позже.Поэтому измерения просадки обычно сообщаются вместе с суммой
времени, прошедшего с начала откачки. Например: « Просадка составила 10 футов через 1 час после закачки.
начало ».

Конус просадки: Понижение уровня грунтовых вод возле скважины, вызванное откачкой, называется
«Конус депрессии » или иногда «Конус депрессии ». Когда колодец качает, уровень воды
опускаются ближе всего к скважине, и величина просадки уменьшается по мере удаления от скважины
увеличивается.На некотором расстоянии от скважины в любой момент времени есть точка, в которой откачка не
меняют уровень грунтовых вод и просадка равна нулю.

Точка измерения: Уровни воды в колодцах обычно указываются как глубины ниже поверхности земли, хотя
точкой измерения может быть любое удобное фиксированное место в верхней части колодца. На этом чертеже точка измерения
это верх кожуха. Высота точки измерения обычно записывается, чтобы статические уровни воды могли
также указывается как высота.

Уровень откачиваемой воды: Уровень откачиваемой воды — это расстояние от поверхности земли (или точки измерения) до
вода в колодце, пока ее качает. Время измерения уровня перекачиваемой воды обычно составляет
записано также. Например, « Уровень воды при перекачке был на 85 футов ниже поверхности земли через 1 час после откачки.
началось. «

Экран или перфорация: Все колодцы открыты для водоносного горизонта, так что вода может попасть в колодец.Завершение скважин
варьируются от « открытого ствола » в консолидированной породе, не требующей обсадной колонны, до « открытого забоя », где единственный способ
попадание воды в колодец — через торец обсадной колонны. Однако на многих скважинах есть какие-то колодцы.
установлен экран или в корпусе прорезаны перфорации, через которые может попасть вода. Проемы должны быть
правильного размера, чтобы вода могла проникать, а песок и другие водоносные слои — нет.

Статический уровень воды: Статический уровень воды — это расстояние от поверхности земли (или точки измерения) до
вода в колодце в некачиваемых (статических) условиях.Статический уровень воды может зависеть от климатических
условий и откачки близлежащих скважин и часто измеряются повторно, чтобы получить информацию о том, как
водоносные горизонты реагируют на изменение климата и развитие.

Выхлопная труба и заглушка: Колодцы, укомплектованные скважинными фильтрами, могут иметь выпускную трубу, установленную ниже
экран. Выхлопная труба обеспечивает место, где песок, который может попасть в скважину через фильтр, может осесть.
от насоса. Торцевая крышка заставляет всю воду попадать в колодец через экран колодца.Большинство скважин
в комплекте с перфорацией не будет выхлопной трубы.

Уровень грунтовых вод: Верхняя часть насыщенной части водного горизонта (также известного как неограниченный) водоносного горизонта. Ниже
уровень грунтовых вод, поровые пространства (или трещины) в геологической среде заполнены водой. Над уровнем грунтовых вод
поровые пространства заполнены воздухом. Гидрологи часто используют перевернутый треугольник для обозначения воды.
стол.

Общая глубина: Общая глубина колодца — это расстояние от поверхности земли до дна.

Выход: Количество воды, измеряемое в галлонах в минуту, которую скважина производит при перекачке.

Динамическое управление уровнями | STOWA

  1. ВВЕДЕНИЕ
  2. СМЕЖНЫЕ ТЕМЫ И ДЕЛЬТА-ФАКТЫ
  3. СТРАТЕГИЯ МНОГОСЛОЙНАЯ БЕЗОПАСНОСТЬ
  4. СХЕМА
  5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  6. УПРАВЛЕНИЕ
  7. ЗАТРАТЫ И ПРЕИМУЩЕСТВА

    8. ДЕЙСТВИЯ И ПРЕИМУЩЕСТВА

    Введение

    Статус: эта тема все еще обсуждается

    Динамическое управление уровнем воды включает в себя прогнозирование условий, основанных на ранее определенных предварительных условиях, касающихся пределов уровня воды, как это предусмотрено в Решении об уровне воды. Это проактивная форма управления уровнем воды, которая постоянно учитывает текущую и ожидаемую ситуацию с подземными водами. Вместо фиксированного уровня или нормального летнего и зимнего уровня уровень изменяется в пределах параметров, установленных в решении об уровне воды. Динамическое управление уровнем воды позволяет лучше адаптироваться к изменяющимся погодным условиям, уровням влажности почвы и колебаниям уровня грунтовых вод. Таким образом, управление водными ресурсами может быть более точно согласовано с операциями в сельском хозяйстве.Его можно применять для обеспечения достаточного количества воды во время засухи (для предотвращения ущерба от засухи в сельском хозяйстве и проседания земель из-за деградации торфа) или по противоположным причинам, например, для сброса большего количества воды для предотвращения наводнений и для оптимизации сельскохозяйственных операций. Динамическое управление уровнем воды все еще находится в стадии исследования.

    «В самом широком смысле слова, уровень управления — это подача и сброс воды с одновременным регулированием уровня воды в соответствии с использованием и назначением воды и почвы при соблюдении соответствующих требований качества. В самом строгом смысле этого слова, уровень управления — это управление уровнем в водохранилищах и водотоках польдера посредством забора и сброса, посредством чего достигается фиксированный уровень воды. Существует существенная разница между различными формами управления уровнями и сферой их применения »(Hemel, 2007, стр.7). На практике можно выделить следующие формы управления уровнем воды:

    Возможности динамического управления уровнем зависят от конкретных условий в районе и, следовательно, различаются в зависимости от района.Это применимо в зонах с контролируемым уровнем. Следует отметить, что в высокогорных районах Нидерландов существует больше возможностей для применения этой меры в рамках решения целевого уровня, чем в районах с низкими и долинными ручьями.

    Динамическое управление уровнями — это мера, которая может оказать положительное влияние на все типы почв. Однако скорость, с которой уровень грунтовых вод реагирует на управление уровнем, различается: на почве с плохим дренажем (торф и глина) реакция обычно медленнее, чем на песчаной почве. В песчаной почве задержка действия меньше. С другой стороны, торфяные и глинистые участки обычно имеют больше канав, которые можно использовать для выполнения динамического контроля уровня, что уменьшает расстояние между изменением уровня и изменением уровня грунтовых вод и, как следствие, время отклика.

    Динамический контроль уровня используется для лучшего удовлетворения различных требований, предъявляемых к состоянию грунтовых вод различными функциями (например, сельское хозяйство против проседания) в разное время в течение года. Принимая во внимание текущие и будущие погодные условия, можно предотвратить наводнения или засуху, например, путем создания дополнительных хранилищ для хранения пиковых осадков.Динамический контроль уровня устанавливает более высокие требования к пропускной способности системы управления водными ресурсами и менее подходит для природных целей, так как применение приводит к более высокой динамике подачи и сброса воды и, следовательно, к потере местной воды и большим требованиям для подачи воды. неместная вода.

    Схема

    Компоненты водной системы, важные с точки зрения управления динамическим уровнем, включают:

    • уровень грунтовых вод
    • уровни водослива и насосной станции (водозабор и сброс)
    • дренаж
    • погодные условия (метео)

    Проведение динамического контроля уровня является мерой политики и включает решение не контролировать летние и зимние уровни воды (сезонный уровень), а использовать текущие и / или ожидаемые условия.В протоколе указывается, когда вступают в силу изменения уровня. Сеть мониторинга используется для того, чтобы быть в курсе текущей ситуации с подземными водами, количественно оценивать последствия (впоследствии) и принимать решения об изменениях уровня воды. Оперативное развертывание модели помогает определить текущую и будущую ситуацию и предварительные оценки воздействия изменений уровня воды.

    Схема действующей водной системы:

    В этой системе динамическое управление уровнями используется для регулировки уровней воды в плотинах и насосных станциях (поверхностные воды) с целью воздействия на уровни грунтовых вод (зона насыщения). Уровень водослива или насосной станции представляет собой уровень воды, на котором насосная станция становится активной / активируется. Минимальный уровень — это уровень, ниже которого осуществляется поставка. Максимальный уровень — это уровень, выше которого происходит разрядка. Таким образом, управление уровнем воды — это регулировка максимального и / или минимального уровней водослива. Динамическое управление уровнем обеспечивает увеличение количества воды, которую необходимо сбрасывать и забирать (Borren, 2010).

    Требования состоят из:

    • водомерных труб
    • регулируемых водосливов
    • водозаборных / сливных насосных станций
    • станций мониторинга атмосферных осадков и испарений
    • Метод расчета или набор руководств по принятию решений, на основе которых текущая (и возможная ожидаемая) ситуация и желаемая ситуация используются для определения того, как должны быть установлены или отрегулированы насосные станции и водосливы
    • Если используются прогнозы погоды: метод расчета заключается в оценке ожидаемой ситуации в следующие несколько дней с текущая гидрологическая ситуация.

    Технические характеристики

    Динамическое управление уровнем воды используется для предотвращения слишком долгого (в определенные периоды) состояния определенных участков слишком влажным или слишком сухим. Кроме того, целью может быть смягчение последствий оседания из-за деградации (и оседания) торфа.

    Целью управления динамическим уровнем является влияние на уровень грунтовых вод посредством регулирования уровня поверхностных вод. Степень и скорость, с которой происходит корректировка уровня, зависит от многих факторов, таких как тип почвы, расстояние до канавы, наличие дренажа, текущий уровень воды, разница давлений между уровнем поверхностных и грунтовых вод, проницаемость, коэффициент накопления и сопротивление проникновению.

    Уровень подземных вод контролируется путем изменения уровня поверхностных вод. Осадки и испарение служат для оценки текущего и будущего уровней грунтовых вод. Процесс происходит следующим образом:

    1. измерения на месте (мониторинг скважины)
    2. сеть мониторинга
    3. сбор данных
    4. корректировка данных с другими данными (такими как погодные условия и, возможно, прогнозы погоды KNMI)
    5. решения относительно действий, которые необходимо предпринять на основе расчетной модели или правил принятия решений
    6. Контур обратной связи с контролем водосливов и насосных станций для регулирования уровня воды.

    Следует отметить, что подводный дренаж ускорит процесс (см. Опыт).

    Следующие параметры используются для определения эффекта динамического управления уровнем воды:

    • Забор
    • Выпуск
    • Количество воды
    • Образцы почвы (укажите влажность в корневой зоне, например)
    • Уровень грунтовых вод (измерение колодцы могут быть использованы для определения наличия большого сопротивления вокруг канавы, можно ли ожидать последующего капиллярного воздействия (критическое расстояние по оси z))
    • Уровень поверхностных вод
    • Осадки и испарение

    Условия и вероятные места

    Первым предварительным условием является то, что данная зона была обозначена как зона контроля уровня на водном плане для данной зоны соответствующим водным советом.Кроме того, играют роль размеры ячеек уровня. Чем больше отсеки, тем лучше можно использовать динамический контроль уровня. Часто отсеки делятся на небольшие сегменты, а некоторые подразделения находятся под постоянным контролем третьих лиц (законных или незаконных). Вероятность успеха этой меры выше, если существует четкая и быстрая связь и взаимодействие между уровнями грунтовых и поверхностных вод. Тогда динамический контроль уровня будет иметь больший эффект, и возможности своевременного ожидания увеличатся.

    Управление

    Управление на динамическом уровне является трудоемким (дорогостоящим) и сохраняет «компромисс» между интересами фермеров и природой. Для использования в сельском хозяйстве предпочтительно иметь как можно более низкий уровень воды весной и осенью, в то время как по экологическим причинам предпочтительна влажная весна, а высокий уровень воды также помогает ограничить разрушение торфяных земель (круглый год, но обязательно летом), что требует максимально возможного уровня грунтовых вод.

    Для поддержки динамического контроля уровня очень важно, чтобы выгоды для фермеров и государственных органов были количественно оценены.

    Затраты и выгоды

    Из-за более интенсивного использования насосных станций (больше забора и разгрузки) это увеличивает требования к имеющейся пропускной способности системы в отношении подачи и сброса воды и необходимого мониторинга (управления и обслуживания), поэтому это дорого мера. Кроме того, в подходящих местах мониторинговые скважины должны быть оснащены телеметрией, чтобы обеспечить мониторинг в реальном времени. Для выполнения управления динамическим уровнем требуется операционная система с постоянно работающей моделью (инструменты моделирования) для прогнозирования и прогнозирования условий.

    Выгоды заключаются в повышении урожайности сельскохозяйственных культур и небольшом уменьшении проседания, что приводит к снижению затрат на управление водными ресурсами, канализацию и содержание дорог. Если динамический контроль уровня совмещен с подводными дренажами, просадка существенно уменьшится. Пока неясно, кому придется нести расходы на управление динамическим уровнем.

    Проекты и текущие исследования

    Полевой опыт Hoogheemraadschap De Stichtse Rijnlanden (HDSR) показывает, что уровни грунтовых вод, безусловно, могут быть увеличены, но что на рассматриваемой территории торфяников, а не за несколько дней или недель, это процесс 1-3 месяца (HDSR, 2011). Что касается уровня грунтовых вод и проседания, динамический контроль уровня, по-видимому, лучше работает в сочетании с подводным дренажем. Однако влияние динамического контроля уровня на уровни грунтовых вод (и, следовательно, также на ограничение проседания) невелико, даже если протокол допускает существенные колебания уровня (например, запас в 35 см). Очень большой запас невозможно реализовать на практике, и, кроме того, эффект (изменение уровня грунтовых вод) занимает слишком много времени (HDSR, 2011). По этой причине HDSR считает, что «динамический контроль уровня» без подводного дренажа недостаточно эффективен как инструмент, влияющий на уровни грунтовых вод, или как инструмент для ограничения проседания.

    Программа Delta включает постоянные исследования сочетания динамического контроля уровня и подводных дренажных систем в Groot Salland. Комбинация с подводными дренажами особенно интересна на торфяниках, потому что здесь эффект будет сильнее и быстрее. Компания Livestock Research завершила исследования в полевых условиях в Зегвельде по заказу провинциальных властей Утрехта, в которых основное внимание уделялось стратегии реализации динамического контроля уровня на уровне участка и влиянию подводных стоков. Отправной точкой является поддержание высокого уровня воды в течение всего года и временное снижение урожайности при использовании участков. Наиболее важные результаты этого исследования — очевидное влияние, которое подводные стоки оказывают на существенное повышение уровня грунтовых вод при использовании динамического контроля уровня на уровне участка (Hoving et al, 2013). Совет по водным ресурсам Aa en Maas проводит эксперимент по индивидуальному управлению уровнем (см. Опыт).

    Тот же водный щит выполняет управление уровнем 3.0 (Peilbeheer 3.0), в котором разрабатывается управление информационным уровнем. Дистанционное зондирование предоставляет информацию о спросе на воду и может в конечном итоге предоставить информацию о влажности почвы и вместе с другими источниками информации создать высокотехнологичную операционную систему для эффективного управления водными ресурсами. Спутниковые данные связаны с моделями подземных вод, что позволяет проверить пригодность информации в полевых условиях (SAT-Water, 2013).

    Кроме того, 9 советов по водным ресурсам объединили свои усилия и ежедневно покупают спутниковые данные об испарении, недостаточности испарения, осадках / нехватке накоплений и производстве биомассы (Verkerk et al, 2012).Эта информация используется, чтобы определить, можно ли разработать новое дополнение для управления операционным уровнем. Этот новый инструмент предназначен для создания более точных измерений на месте, моделей грунтовых вод и поверхности, ориентированных на управление уровнем в засушливые периоды, для менеджеров уровня воды и фермеров.

    Пробелы в знаниях

    Еще предстоит изучить операционные возможности управления водными ресурсами. На данный момент также существует неопределенность в отношении временного горизонта прогнозирования для упреждающего выполнения динамического управления уровнем воды.

    Дизайн сети мониторинга в отношении того, как часто и где измеряются уровни грунтовых вод, предлагает множество возможностей для улучшения. Помимо работы с уровнями грунтовых вод, стоит рассмотреть возможность расширения инструментов моделирования моделями роста сельскохозяйственных культур, чтобы можно было рассчитать влияние управления динамическим уровнем на транспирацию, испарение и урожайность сельскохозяйственных культур. Моделирование урожайности может показать, что динамический контроль уровня сделает возможным оптимальный рост урожая.Это упростило бы мобилизацию фермеров для внедрения динамического контроля уровня. Оптимизация урожайности также предотвратит переувлажнение почвенного профиля во время вегетационного периода и отсутствие летних ливней, а это означает, что придется откачивать гораздо больше воды. Модель «Waterpas» (De Vos et al., 2006) представляет собой интегрированную модель в области почвы, гидрологии, роста травы и использования пастбищ, и расчеты производятся ежедневно. В настоящее время это модель исключительно для расчета бюджета, а не модель оперативного расчета, однако движение в этом направлении наблюдается.

    Еще один момент, требующий внимания — это определение потребности в воде на площадь насосной станции и наличие воды (HDSR, 2011). Кроме того, необходимо изучить влияние забора и сброса неместных вод и долгосрочного качества воды в польдерах.

    Опыт

    Управление уровнем — индивидуальный заказ
    Интервью 27 июля 2011 года с Джеком де Вильтом, Совет по водным ресурсам Аа эн Маас

    Совет по водоснабжению Аа эн Маас начал с индивидуального управления уровнем, чтобы найти эффективный метод сохранения грунтовых вод. Они хотят выяснить, увеличивает ли этот метод количество воды, доступной для сельскохозяйственных нужд в засушливые сезоны. Буфер в грунтовых водах создается за счет повышения уровня воды в начале сезона, чтобы использовать его для испарения растений в дальнейшем.

    о производительности системы, но результаты местных заинтересованных сторон были исключительно положительными. По этой причине был запущен административный процесс, в ходе которого ведутся дискуссии о том, следует ли выполнить еще один пилотный проект или следует ли расширить текущую систему, чтобы включить другие области.

    Для получения дополнительной информации посетите веб-сайт Aa en Maas

    Пробное управление динамическим уровнем воды (2008-2010)
    Интервью 21 июня 2011 года с Линдой Недерлоф, HDSR (Hoogheemraadschap De Stichtse Rijnlanden).

    На этом пути цель HDSR заключалась в использовании динамического управления уровнем воды (в отличие от классических летних и зимних уровней воды) для решения ряда задач:

    • увеличить сокращение сельскохозяйственных урожаев и улучшить управляемость водозабора и сброс поверхностных вод на территории
    • уменьшение проседания
    • улучшение качества поверхностных вод
    • повышение возможностей использования преимуществ изменяющихся погодных условий и меняющегося уровня воды

    Ожидание, что сельскохозяйственный бизнес выиграет от внедрения динамических управление уровнем воды не стало реальностью. Влияние динамического управления уровнем воды на уровни грунтовых вод (и, следовательно, также на смягчение проседания) с запасом по протоколу 35 см было незначительным. На практике запас в 35 см оказался слишком большим для выполнения.

    Кроме того, существуют аспекты динамического управления уровнем воды (без подводных стоков), которые явно воспринимаются как отрицательные (HDSR 2011):

    • снижение емкости хранения при значительных летних ливнях
    • (расчетное) увеличение забора и сброса воды для выполнения динамического управления уровнем воды.Возник дополнительный вопрос (который не рассматривается в данном исследовании): достаточно ли воды для водозабора и каково влияние большого неместного водозабора на площадь торфяников?
    • Обрушение берегов из-за наступления на них пасущихся животных, если применяются большие колебания уровня.

    Между заинтересованными сторонами существует ряд чувствительных моментов в отношении динамического управления уровнем воды:

    • Фермеры неохотно из-за дополнительных затрат
    • LTO Вурден сдержан, поскольку у них ограниченное понимание того, где находятся дела и на что фермеры имеют право относительно фиксированного / зависящего от сезона уровня воды
    • Комиссия по лесному хозяйству сомневается в долгосрочном воздействии на биоразнообразие неглубоких недр и косвенном воздействии на популяцию птиц.

    Короче говоря, HDSR придерживается мнения, что динамическое управление уровнем воды без подводных дренажных систем — неподходящий инструмент для воздействия на уровень грунтовых вод или замедления проседания.

    В настоящее время HDSR преследует лоцмана с подводными дренажами. Однако четкой административной позиции по подводным водостокам пока нет. Решение ожидается в конце 2011 или в начале 2012 года.

    Внедрение подводных дренажных систем на торфяных землях
    Практический опыт подводного дренажа

    Подводный дренаж — инструмент для динамического управления уровнем воды, особенно в торфе земельных участков, поскольку это может усилить положительное влияние повышения уровня грунтовых вод летом.

    Управление уровнями грунтовых вод неэффективно, потому что грунтовые воды не реагируют быстро на уровень воды в канаве. Это означает, что мы должны делать чрезмерную коррекцию с границами, которые намного выше и ниже уровней канавы, что требует перекачивания большого количества воды и откачивания большого количества воды и, наконец, очень большого забора.

    Недостатком подводных водостоков является необходимость в дополнительном водозаборе. Динамическое управление с помощью уровней грунтовых вод с запасом целевого уровня на 10 см выше или ниже целевого уровня канавы приводит к увеличению потребности в водозаборе по сравнению с обычным уровнем.Динамический уровень, цель которого состояла в том, чтобы ограничить потребность в приеме, действительно сработал (Jansen et al., 2009).

    Van den Akker et al. (2010) выполнили полевые испытания в трех местах в рамках исследований по применению подводных дренажных систем на торфяных землях: Praktijkcentrum Zegveld, Van Leeuwen в Линсхотене и в польдере Зееванг.

    Рентабельность молочных ферм показала положительный эффект благодаря подводным дренажам, так как это не только привело к снижению проседания на 50%, но и оставшееся проседание было распределено более равномерно, что предотвратило создание полых участков (Van den Akker et al. ., 2010, с. 6).

    В отношении количества воды выяснилось, что применение подводных дренажных систем приводит к колебаниям грунтовых вод ближе к уровню канавы, и система грунтовых / поверхностных вод реагирует быстрее и эффективнее, чем в случае отсутствия подводных дренажных систем (Ван ден Аккер и др. , 2010, стр.8). Это также был один из наиболее важных результатов исследования ван Ховинга и др. (2013). Кроме того, он показал, что было бы финансово выгодно установить подводные дренажные системы для обеспечения качества (ограничение питательных веществ минерализации), если бы ограничение выбросов CO2 из-за окисления торфа дало бы продаваемые права на выбросы CO2.

    Разработка проекта> Насосные системы> Процедура откачки> Перекачивание: система глубоких скважин

    См. Также: Насосные системы: Процедура:

    Многие солнечные насосные системы относятся к типу «Deep Well», т.е. состоят из погружного насоса, установленного на дне скважины.

    Скважина обычно проходит с помощью специальных машин диаметром от 12 до 20 см. Для установки в такие скважины предназначены специальные погружные насосы. Разумеется, они должны находиться ниже уровня воды и соединяться с поверхностью трубой для воды и электрическими проводами питания / управления.Вода перекачивается в резервуар для хранения, в зависимости от наличия солнца.

    Помните, что давление или напор в основном связано с разницей между входным и выходным уровнями. Насос должен обеспечивать общий напор за счет нескольких вкладов.

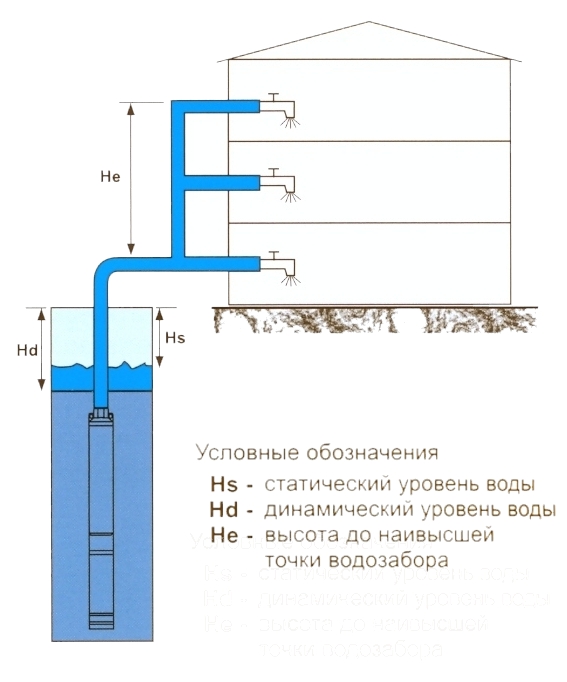

    В PVsyst мы берем ссылку на уровень земли, у нас есть (см. Рис.):

    HT = HG + HS + HD + HF

    где:

    HG = напор из-за высоты выпускной трубы над землей (при условии, что давление на выходе незначительно).

    HS = статический напор из-за глубины уровня воды в скважине при отсутствии откачки.

    HD = динамический напор «депрессии»: в скважине эффективный уровень воды динамически понижается за счет отбора потока воды (см. Ниже).

    HF = потери на трение в трубопроводе, которые зависят от расхода.

    Для этой системы в диалоговом окне «Определения насосной гидравлики» вам будет предложено указать:

    — Статическая глубина.Это также может быть указано в сезонных или ежемесячных значениях в следующем диалоговом окне «Потребности в воде».

    — Максимальная глубина откачки, соответствующая уровню всасывания на входе. Система остановит насос, когда динамический уровень достигнет этого уровня, избегая работы всухую.

    — Глубина насоса должна быть ниже максимальной глубины откачки,

    — Диаметр скважины (см),

    — Удельная депрессия, выраженная в [м / м3 / ч]: это характеристика скважины и окружающей почвы (см. Моделирование глубоких скважин).

    Вы также определите параметры накопительного бака и гидравлического контура.

    Небольшой графический инструмент показывает общий напор и его вклад в зависимости от расхода насоса.

    Как рассчитать «общий динамический напор» | Солнечные насосы RPS

    Общий динамический напор (TDH) = (Статическая глубина воды + просадка + дополнительный подъем) + потери на трение в трубе

    Некоторые творческие способы приблизить статическую глубину воды:
    — Недавнее обследование скважины будет содержать эту информацию (иногда называемую «Статический уровень воды» или просто «Статический») или запрос бурильщику скважины, поскольку он должен иметь эту информацию в файле или в скважинном журнале, который они представили округу.
    — Если соседнее владение знает свою собственность, мы можем иногда оценивать, пока не будет измерено (здесь много других переменных, но разумный прокси)
    — Измерение лески с ½ полной бутылки с водой, брошенной в колодец (привязанной крепко!)
    — Используя 500-футовую катушку с рулеткой с маленьким рым-болтом и плоской шайбой (чтобы брызги брызнули при попадании в воду) опускайте ее вниз, пока не наберете воду и не прочтете ленту!
    — Бросить небольшой камень и точно рассчитать время (это должно быть точно)

    Оценка просадки для вашей скважины:
    Если бурильщики вашей скважины были особенно внимательны, они могли записывать некоторые показания уровня воды в вашей скважине при различных галлонах в минуту во время ее закачки.Как правило, у вас будет всего лишь одно измерение GPM с самого дна скважины. По нашему опыту, для скважин со скоростью менее 10 галлонов в минуту необходимо учитывать депрессию, чем меньше GPM, тем больше потенциальная просадка. Скважины со скоростью 10 и более галлонов в минуту могут не просадить много, если вообще откачивают при 5 галлонах в минуту с помощью солнечного насоса.

    Оценка потерь на трение по длине трубы:
    См. Таблицу ниже. Обычно чем выше GPM и чем уже труба, тем больше потери на трение. Это означает больший напор насоса и меньший расход на выходе.Увеличьте размер трубы, если увеличение напора (также называемое потерей давления) становится значительным.

    Расчет дополнительной подъемной силы:
    Если вы не знаете высоту устья скважины, иногда может помочь приложение для телефона. Если вам удастся поднять верхнюю часть колодца, а затем верхнюю часть резервуара, в который вы входите, у вас будет дополнительная подъемная сила, которая понадобится насосу для борьбы с гравитацией для подачи воды в резервуар.

    Перекачивание в напорные системы:
    При нагнетании давления необходимо учитывать увеличенный напор насоса. Формула основана на гравитации. 1 фунт / кв. Дюйм = 2,31 фута напора. Таким образом, напорный резервуар на 40 фунтов на квадратный дюйм составляет 92,4 фута напора и имеет большое значение для некоторых насосов, поэтому не забывайте учитывать его при выборе размера насоса!

    измерений уровня воды — простой, но полезный инструмент диагностики

    Меня всегда удивляло, сколько небольших систем водоснабжения, не говоря уже о владельцах домашних колодцев, не отслеживают уровень воды в своих колодцах. Измерить уровень воды просто, но со временем вы сможете многое узнать о производительности и состоянии вашего колодца.

    На самом деле, есть два измерения уровня воды, которые необходимо производить в скважине на регулярной основе: 1.) статический уровень воды, сделанный в условиях отсутствия откачки; и, 2.) уровень перекачиваемой воды, достигнутый при работе насоса в нормальных условиях.

    Разница между статическими измерениями уровня воды и уровнем воды при перекачивании — это просадка в скважине, которая может со временем измениться, если в скважине начнется закупорка. Увеличение глубины до воды в условиях перекачивания с небольшим изменением средства статического уровня воды или без него, как правило, указывает на своего рода закупорку в скважине.Снижение статического уровня воды с течением времени часто свидетельствует о засушливых условиях или перекачке водоносного горизонта.

    Уровень воды можно измерить разными способами. Наиболее распространенным является использование намотанной изоленты с чувствительным к воде зондом, который опускается в колодец и срабатывает при контакте с водой. Эти электрические ленты имеют точность до 1/100 фута. Другой метод мониторинга уровня воды в колодцах — использование звуковых измерителей уровня воды, которые можно использовать как в качестве временного инструмента измерения уровня в колодце, так и постоянно устанавливать в колодце для автоматической регистрации уровней воды с течением времени.Акустические измерители часто имеют точность в пределах 1/10 фута, но имеют высокий коэффициент удобства. Последний метод контроля уровня воды в колодце — использование датчика давления / регистратора данных. В этой установке используется датчик давления для регистрации высоты водяного столба над датчиком. Затем данные сохраняются в регистраторе данных для прямого чтения или периодической загрузки и обработки. Датчик давления обычно может регистрировать уровень воды с точностью до 1/100 фута при правильной калибровке и корректировке на барометрическое давление.

    Для отслеживания уровней воды с течением времени данные как для статических, так и для откачиваемых уровней воды должны быть нанесены на график с течением времени, чтобы отслеживать тенденции и определять потенциальные проблемы закупоривания, прежде чем они поставят под угрозу добычу скважин.

    Датчик уровня воды или погружной датчик давления. Датчики уровня воды, глубина, датчик, уровень воды, измерение, глубина, колодец, датчик уровня воды, мониторинг, индикатор, уровень, вода, датчики, давление, датчики уровня воды, датчик воды, уровень, колодец, глубина, измерение, вода, уровень, индикаторы, выносные, уровень, манометр, вода, давление, датчики

    WL400 УРОВЕНЬ ВОДЫ
    ДАТЧИК
    Погружной датчик давления для уровня и давления
    ОСОБЕННОСТИ:

    • Высокая точность и надежность
    • Полностью погружной датчик давления и кабель
    • Компактная прочная конструкция для легкой установки
    • Минимальное обслуживание и уход
    • Датчик уровня воды совместим с большинством оборудования для мониторинга
    • Выход 4-20 мА
    • Вентилируемый кабель для автоматики
      барометрическая компенсация
    • Доступны несколько диапазонов уровней от 3 до 500 футов
    • Датчик уровня влажной воды устраняет проблемы с вентиляционной трубкой
    • Система динамической температурной компенсации
    • Погружной датчик давления не подвержен воздействию пены, ветра или дождя
    • Контролирует уровни грунтовых вод в колодцах, реках, ручьях, резервуарах, подъемных станциях и
      открытые каналы
    • Сертификат CE
    Датчик уровня воды Описание продукта
    Датчик уровня воды Global Water WL400 обеспечивает высокоточный уровень воды
    измерения для самых разных приложений, в том числе в тяжелых
    среды. Погружные преобразователи давления имеют динамический
    система температурной компенсации, обеспечивающая высокую точность измерений в течение
    широкий температурный диапазон. Датчик уровня воды легко адаптируется ко всем
    регистраторы данных, телеметрия, оборудование для мониторинга и дисплеи.
    Каждый из датчиков уровня воды состоит из твердотельного погружного датчика давления.
    преобразователь заключен в корпус из нержавеющей стали диаметром 13/16 дюйма.
    Датчик уровня воды имеет формованный водонепроницаемый кабель и двухпроводной 4-20 мА.
    выход высокого уровня для подключения к устройству мониторинга.Кабель длиной 25 футов
    стандартные и дополнительные кабели доступны до 500 футов.
    Погружной датчик давления датчика уровня воды полностью герметизирован.
    с эпоксидной смолой морского класса, чтобы влага никогда не просачивалась внутрь или не спускалась вниз
    вентиляционная трубка, чтобы вызвать смещение или отказ датчика уровня (как в случае с другими
    датчики давления). В датчике уровня воды используется уникальный, очень гибкий
    силиконовая диафрагма для соединения воды и чувствительного элемента.
    Эта силиконовая диафрагма защищает электронику датчика уровня воды от
    влажности и обеспечивает каждому датчику исключительную линейность и очень низкий
    гистерезис. Конструкция погружных датчиков давления исключает
    проблемы, связанные с диафрагмами из металлической фольги, которые склонны к складкам и
    со временем растягиваются, вызывая проблемы дрейфа, линейности и гистерезиса.
    Также есть датчик уровня воды.
    автоматическая барометрическая компенсация за счет подсоединенного вентиляционного кабеля
    и защищен микроэкранированной крышкой из нержавеющей стали, которая предотвращает загрязнение
    ил, грязь или ил практически невозможны.Датчик уровня воды
    конструкция отлично подходит для всех применений в морской воде, включая мониторинг уровня приливов,
    плавучие доки и др.
    Диапазоны уровня датчика давления 0-3, 0-15, 0-30, 0-60, 0-120, 0-250 и
    Доступны 0-500 футов. Диапазон малых высот 0–3 фута идеально подходит для
    измерение мелких потоков или небольших изменений уровня воды, подобных тем, которые встречаются в
    коллекторы, ливневые стоки, плотины и лотки. Мониторинг воды 0-3 фута
    датчик точно измеряет небольшие изменения в воде, даже когда глубина воды
    всего несколько дюймов в глубину.Другие датчики уровня воды с металлической фольгой
    обычно возникают серьезные проблемы на низких уровнях из-за датчика
    сморщивание, растяжение и дрейф.
    Каждый погружной датчик давления имеет двухпроводной выходной сигнал 4-20 мА, который
    линейно зависит от глубины воды. От 10 до 36 В постоянного тока требуется для работы
    датчик уровня воды, поэтому датчики уровня могут работать от обычных 12 В постоянного тока
    аккумуляторные системы. Сигнал 4-20 мА может проходить на расстоянии до 3000 футов от
    погружной датчик давления к каротажу.Обычный скрученный
    пара или провод электрического удлинителя можно подсоединить к вентилируемому кабелю один раз
    кабель не в воде. Сигнал 4-20 мА может быть преобразован в 0,5
    до 2,5 В постоянного тока путем снижения токового сигнала на резисторе 125 Ом.
    Технические характеристики датчика уровня воды
    Чувствительный элемент
    Чувствительный элемент: Силиконовая диафрагма, влажный / влажный преобразователь
    Диапазон давления: 0-3, 0-15, 0-30, 0-60, 0-120, 0-250, 0-500 ft
    Линейность и гистерезис: 0. 1% полной шкалы
    Точность: 0,1% полной шкалы при постоянной температуре, 0,2% свыше 35F
    диапазон до 70F (от 1,37 до 21,1 ° C)
    Избыточное давление: Не должно превышать 2-кратного полного диапазона шкалы
    Разрешение: Бесконечно малое (аналоговое)
    Выходы: 4-20 мА или от 0,5 до 2,5 В постоянного тока на 125 Ом
    Напряжение питания: от 8 до 36 В постоянного тока
    Потребляемый ток: То же, что и на выходе датчика
    Время прогрева: Рекомендуется 3 секунды
    Рабочая температура: -40 до + 185F (-40 до + 85C)
    Компенсация: Использует динамическую температурную компенсацию от 30 до 70F (-1.1 к
    21.1C). Автоматическая компенсация барометрического давления
    Вес: 1/2 фунта (227 г)
    Корпус
    Материал: Нержавеющая сталь 304L, микро-экран из нержавеющей стали (сотни отверстий до
    предотвращение загрязнения), электроника полностью залита эпоксидной смолой морского класса,
    гарантировано отсутствие протечек
    Размер: диаметром до 13/16 дюйма x длиной 5 1/2 дюйма (диаметр 2 см x 14 см
    длинный) (достаточно маленький для 1 дюйма (2. 54 см) хорошо). Вариант титана имеет 1
    дюйм (2,54 см) в диаметре.

    Вентилируемый кабель
    Проводники: 4 каждый 22 AWG
    Материал: Полиэфирная куртка морского класса, вентиляционная трубка из полиэтилена, полная
    экран из фольги
    Внешний диаметр: 0,306 дюйма (0,78 см)
    Диапазон температур: -22 до + 185F (-30 до + 85C)
    Вес: 0,7 унции / фут (~ 65 г / м)
    Длина : Стандартный 25 футов (7.62 м) (до 152,4 м от завода)

    Установка датчика уровня воды
    Погружной датчик давления можно разместить чуть ниже самого нижнего
    ожидаемый уровень воды. Диапазон уровня датчика уровня воды 0-3, 0-15, 0-30,
    Доступны 0-60, 0-120, 0-250 и 0-500 футов. При заказе выберите
    диапазон датчика уровня, охватывающий максимальное изменение уровня воды (это не
    обязательно общая глубина воды). Выбор наименьшего уровня воды
    Возможный диапазон обеспечит максимальную точность.
    Сигнал 4-20 мА может проходить на расстоянии до 3000 футов от датчика уровня воды до
    устройство регистрации. Обычная витая пара или провод электрического удлинителя могут
    соединяться с вентилируемым кабелем после того, как кабель вынут из воды.В
    Сигнал 4-20 мА может быть преобразован в 0,5-2,5 В постоянного тока путем снижения тока.
    сигнал через резистор 125 Ом.
    Применение датчика уровня воды
    Датчик уровня воды WL400 можно использовать для измерения уровня воды, глубины колодца,
    уровень грунтовых вод, поток поверхностных вод, поток в трубе и давление воды,
    и Т. Д… ПРИМЕЧАНИЕ: полиуретановый кабель не рекомендуется использовать с
    углеводороды или высокие концентрации хлора. Пожалуйста, посмотрите наш
    Датчик уровня воды WL450, соответствующий требованиям этих типов
    приложений.
    Варианты и цены датчика уровня воды
    Цены указаны только для США и Канады.Позвоните или напишите нам
    для ценообразования в других странах.
    Положения и условия

    ПРИМЕЧАНИЕ: при заказе укажите диапазон уровня воды, который будет покрывать максимальную
    изменение уровня воды для вашего приложения (это не обязательно общее
    глубина воды). Выбор наименьшего возможного диапазона уровня воды будет
    обеспечить максимальную точность.

    WL400-003-025 Датчик уровня воды (PN # AIA025)
    Диапазон датчика уровня воды: от 0 до 3 футов, длина кабеля: 25 футов     		Стоимость
    WL400-015-025 Датчик уровня воды (PN # AIB025)
    Диапазон датчика уровня воды: от 0 до 15 футов, длина кабеля: 25 футов     		Стоимость
    WL400-030-050 Датчик уровня воды (PN # AIC050)
    Диапазон датчика уровня воды: от 0 до 30 футов, длина кабеля: 50 футов     		Стоимость
    WL400-060-100 Датчик уровня воды (PN # AID100)
    Диапазон датчика уровня воды: от 0 до 60 футов, длина кабеля: 100 футов     		Стоимость
    WL400-120-150 Датчик уровня воды (номер по каталогу AIF150)
    Диапазон датчика уровня воды: от 0 до 120 футов, длина кабеля: 150 футов     		Стоимость
    Датчик уровня воды WL400-250-300 (номер по каталогу AIG300)
    Диапазон датчика уровня воды: от 0 до 250 футов, длина кабеля: 300 футов     		Стоимость
    WL400-500 Датчик уровня воды
    Диапазон датчика уровня воды: 0-500 футов.     		Позвоните
    Дополнительный кабель WLEXC (PN # AE0000)
    Длина кабеля измеряется от верхней части регистратора до нижней части датчика. Вплоть до
    На заводе можно добавить 1000 футов дополнительного кабеля.     		Стоимость
    Титановый вариант THO (номер по каталогу AJ1000)
    Замените стандартный корпус датчика уровня воды из нержавеющей стали на титановый.    		 Стоимость
    ФРПФ / PRPM давления труб Вариант (PN # AL0500 / AL0000)
    Датчик уровня воды размещается в 8-дюймовой трубе из ПВХ (PRPP) или нержавеющей стали.
    с наружной резьбой 3/4 дюйма NPT (PRPM) для каротажного давления в муниципальной воде
    системы. Стандартный кабель длиной 10 футов. Откалибровано в фунтах на квадратный дюйм с диапазоном 0
    до 30 фунтов на квадратный дюйм, 60 фунтов на квадратный дюйм, 100 фунтов на квадратный дюйм.    		 Стоимость
    WL-SWO Опция для канализации (номер по каталогу AG0000)
    Крышка в виде мыши защищает датчик от загрязнения и воздействия скорости в канализации,
    ливневые стоки и оросительные трубы. Мышь прикреплена к 4 дюйма X 24
    дюймовая лента из нержавеющей стали для крепления датчика на дне трубы.     		Стоимость
    Опция выхода температуры WL-T (PN # AN0000)
    Диапазон: 0-50 C, точность: 1% от показания, выход: 0-10 мА     		Стоимость

    % PDF-1. 4
    %
    988 0 объект
    >
    endobj

    xref
    988 91
    0000000016 00000 н.
    0000003329 00000 н.
    0000003570 00000 н.
    0000003614 00000 н.
    0000004316 00000 н.
    0000004462 00000 н.
    0000004839 00000 н.
    0000005497 00000 п.
    0000005950 00000 н.
    0000006354 00000 п.
    0000006654 00000 н.
    0000007190 00000 н.
    0000007292 00000 н.
    0000007886 00000 н.
    0000007937 00000 п.
    0000008051 00000 н.
    0000008166 00000 н.
    0000008830 00000 н.
    0000008943 00000 н.
    0000009372 00000 п.
    0000009793 00000 п.
    0000010275 00000 п.
    0000010360 00000 п.
    0000010389 00000 п.
    0000012224 00000 п.
    0000012672 00000 п.
    0000013075 00000 п.
    0000013191 00000 п.
    0000013569 00000 п.
    0000013657 00000 п.
    0000014060 00000 п.
    0000014569 00000 п.
    0000016417 00000 п.
    0000016456 00000 п.
    0000016579 00000 п.
    0000016728 00000 п.
    0000018448 00000 п.
    0000020893 00000 п.
    0000021424 00000 п.
    0000021996 00000 п.
    0000022087 00000 п.
    0000022571 00000 п.
    0000025377 00000 п.
    0000027911 00000 н.
    0000030501 00000 п.
    0000030999 00000 н.
    0000033749 00000 п.
    0000035234 00000 п.
    0000035529 00000 п.
    0000041468 00000 п.
    0000041635 00000 п.
    0000045126 00000 п.
    0000049479 00000 п.
    0000053236 00000 п.
    0000056364 00000 п.
    0000446200 00000 н.
    0000446636 00000 н.
    0000447065 00000 н.
    0000447136 00000 н.
    0000451792 00000 н.
    0000451878 00000 н.
    0000451955 00000 н.
    0000571610 00000 н.
    0000571661 00000 н.
    0000574110 00000 н.
    0000574193 00000 н.
    0000574673 00000 н.
    0000574826 00000 н.
    0000574883 00000 н.
    0000574965 00000 н.
    0000575079 00000 н.
    0000575799 00000 н.
    0000575876 00000 н.
    0000575956 00000 н.
    0000576036 00000 н.
    0000576158 00000 н.
    0000576309 00000 н.
    0000576629 00000 н.
    0000576686 00000 н.
    0000576804 00000 н.
    0000578570 00000 н.
    0000578922 00000 н.
    0000579306 00000 н.
    0000584355 00000 н.
    0000584396 00000 н.
    0000593987 00000 н.
    0000594028 00000 н.
    0000624784 00000 п.
    0000653368 00000 н.
    0000003128 00000 н.
    0000002161 00000 п.
    трейлер
    ] / Назад 1162161 / XRefStm 3128 >>
    startxref
    0
    %% EOF

    1078 0 объект
    > поток
    h ޔ SmLSW ~ m — U

    .

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
